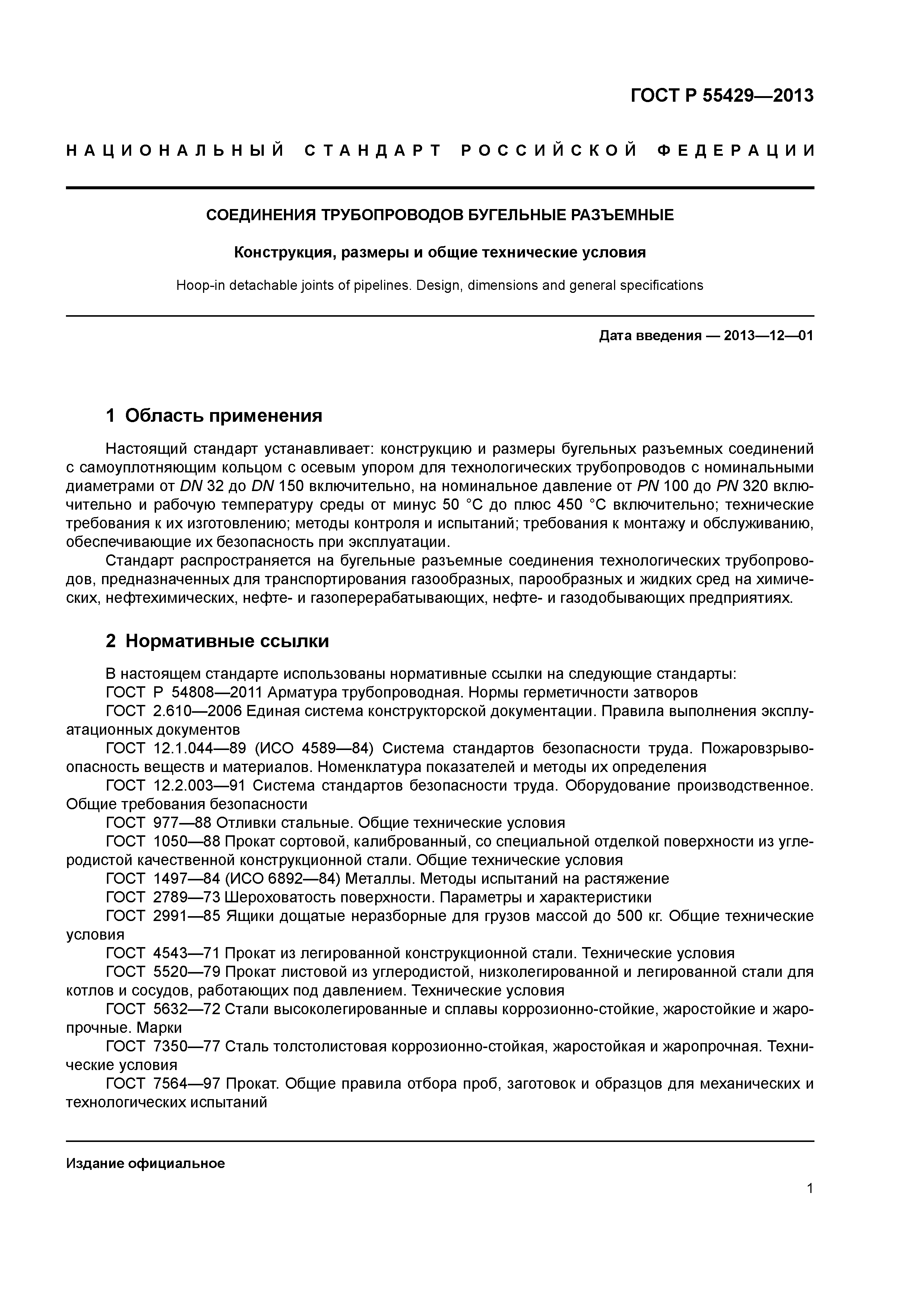

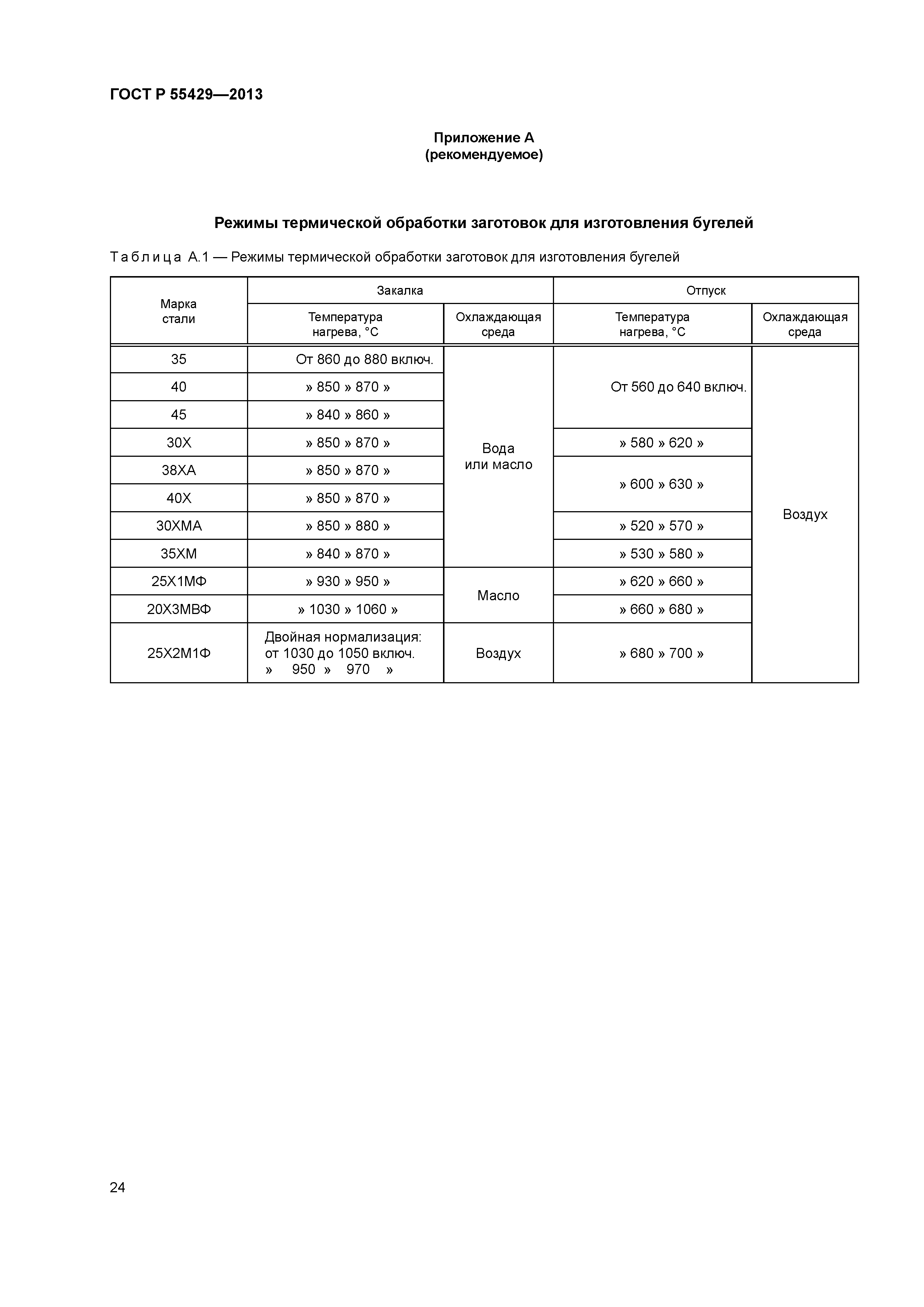

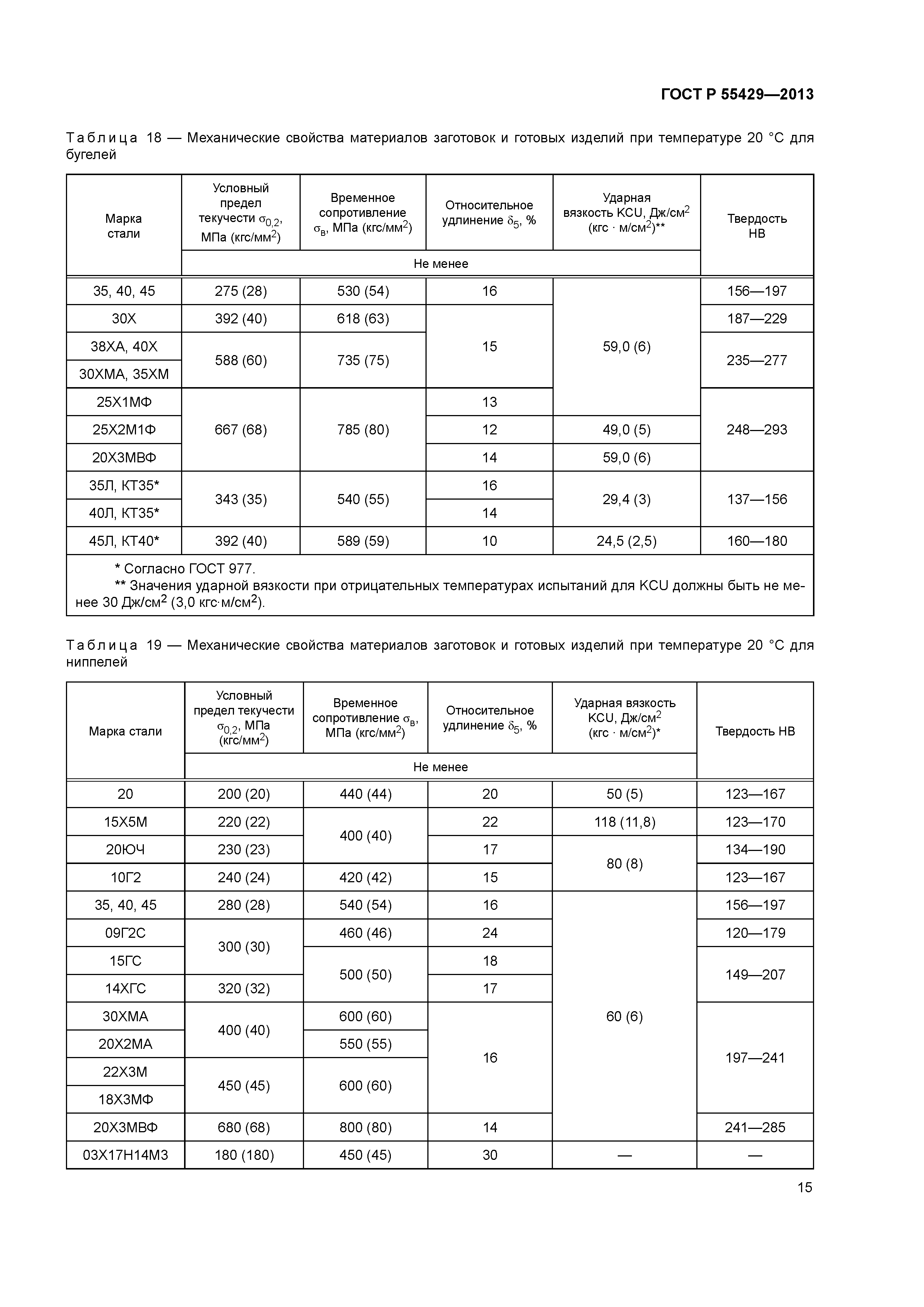

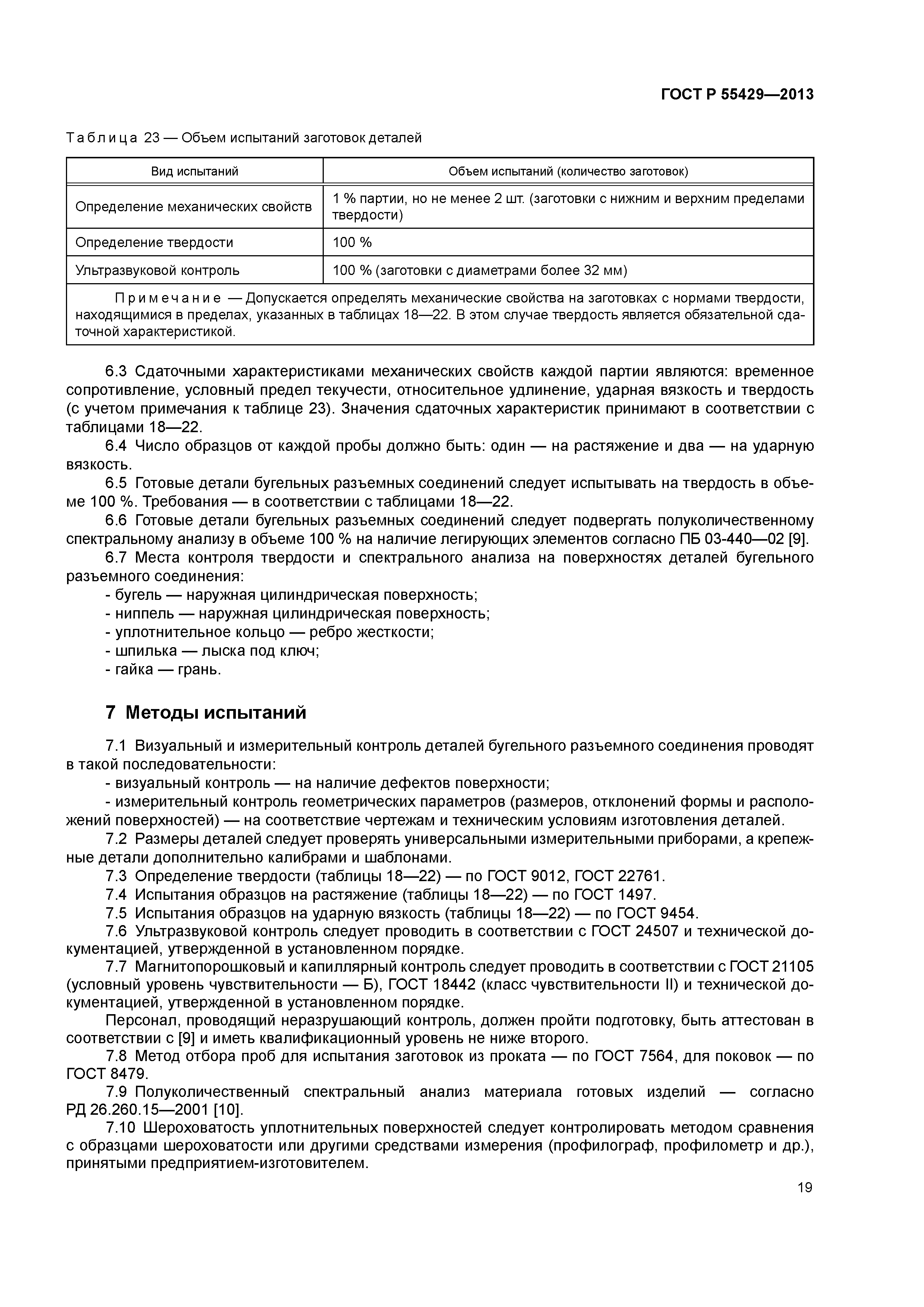

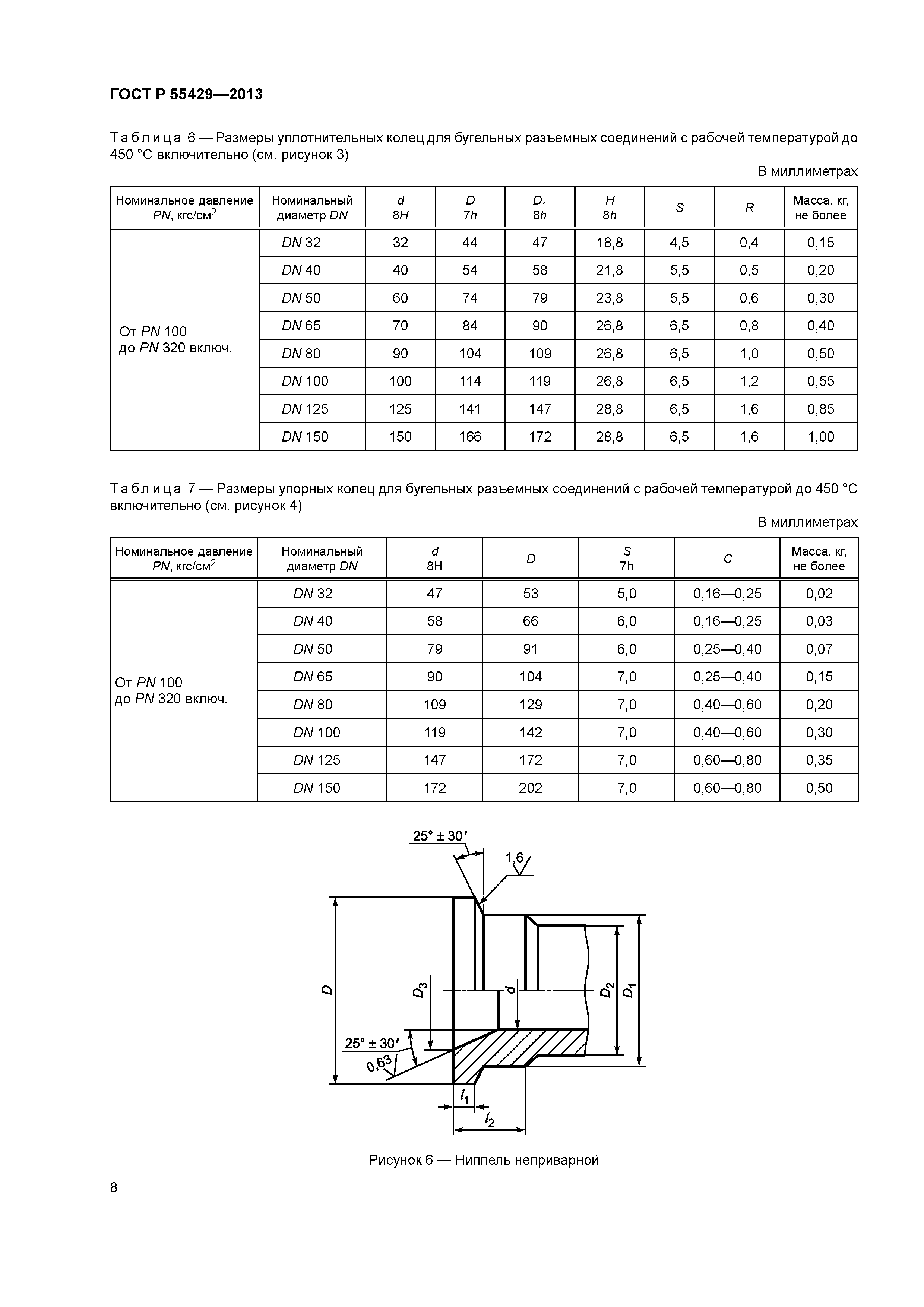

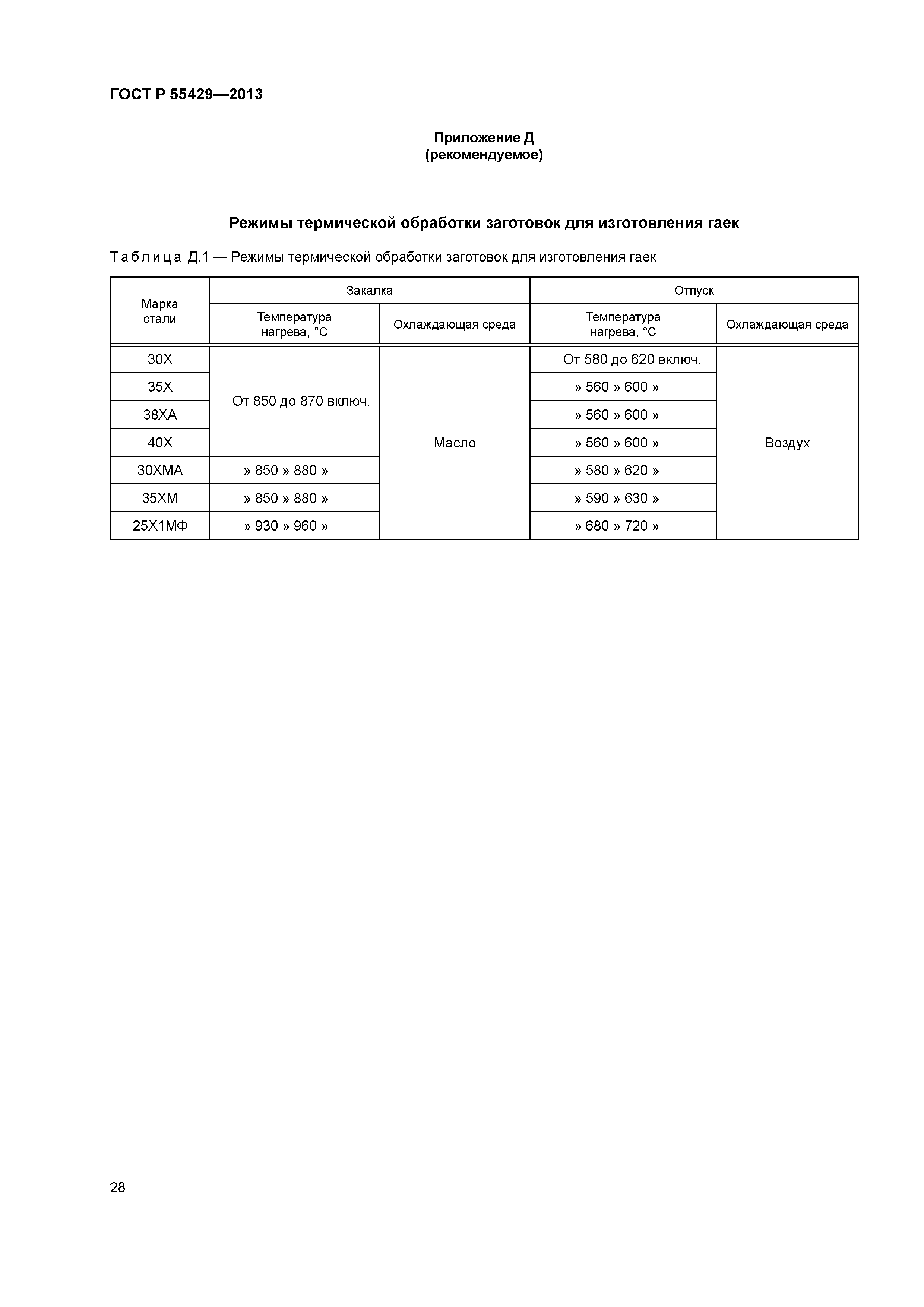

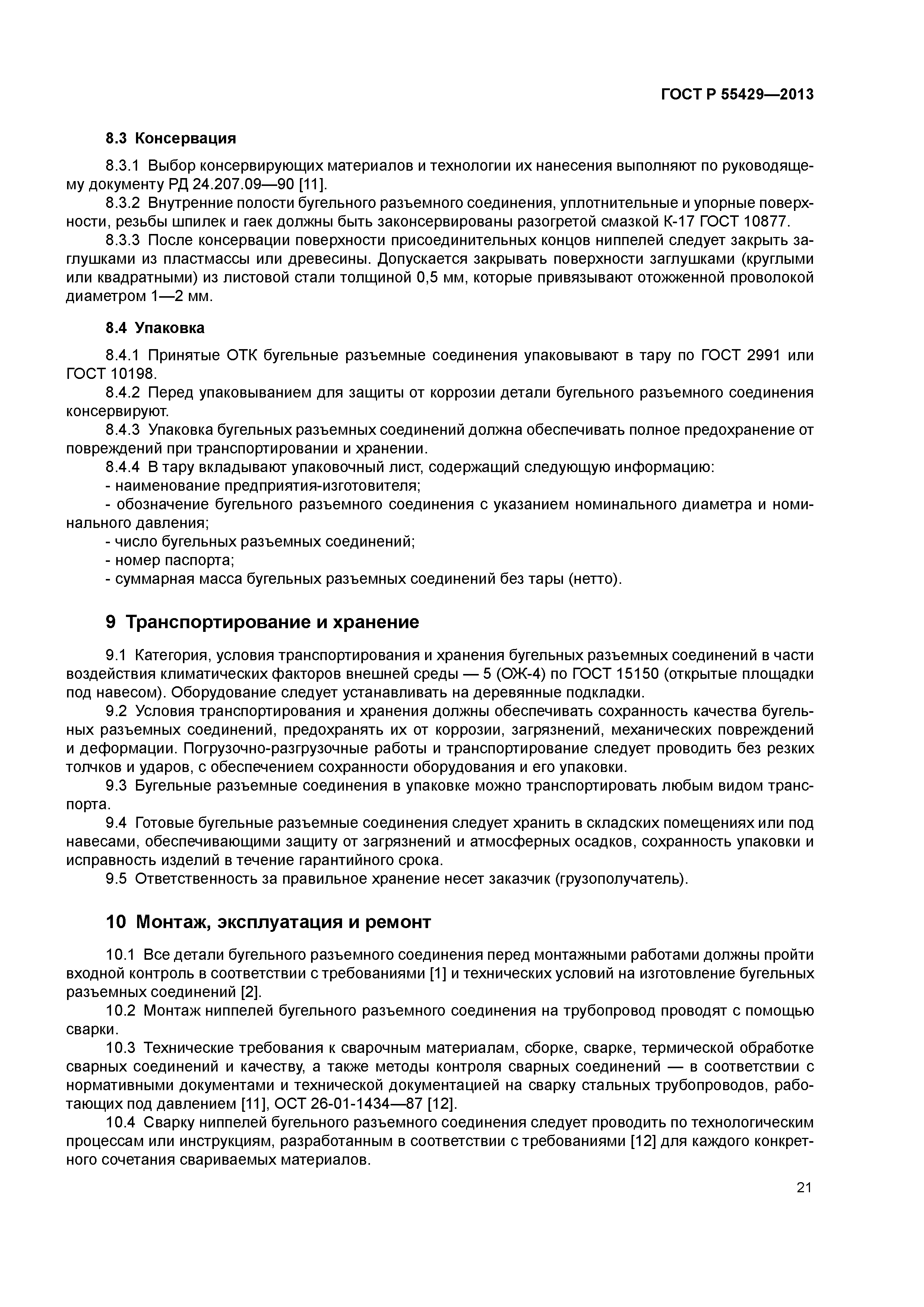

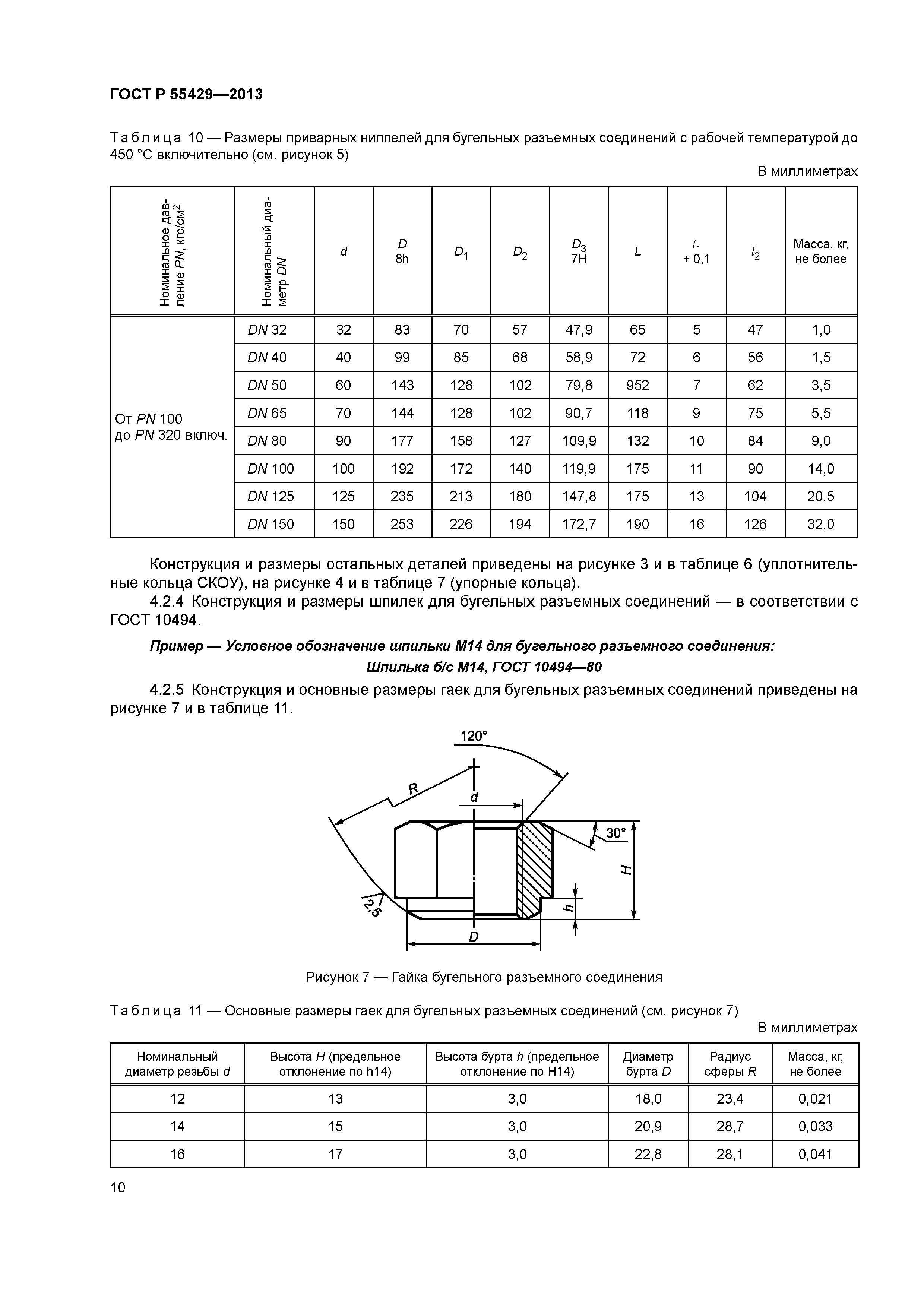

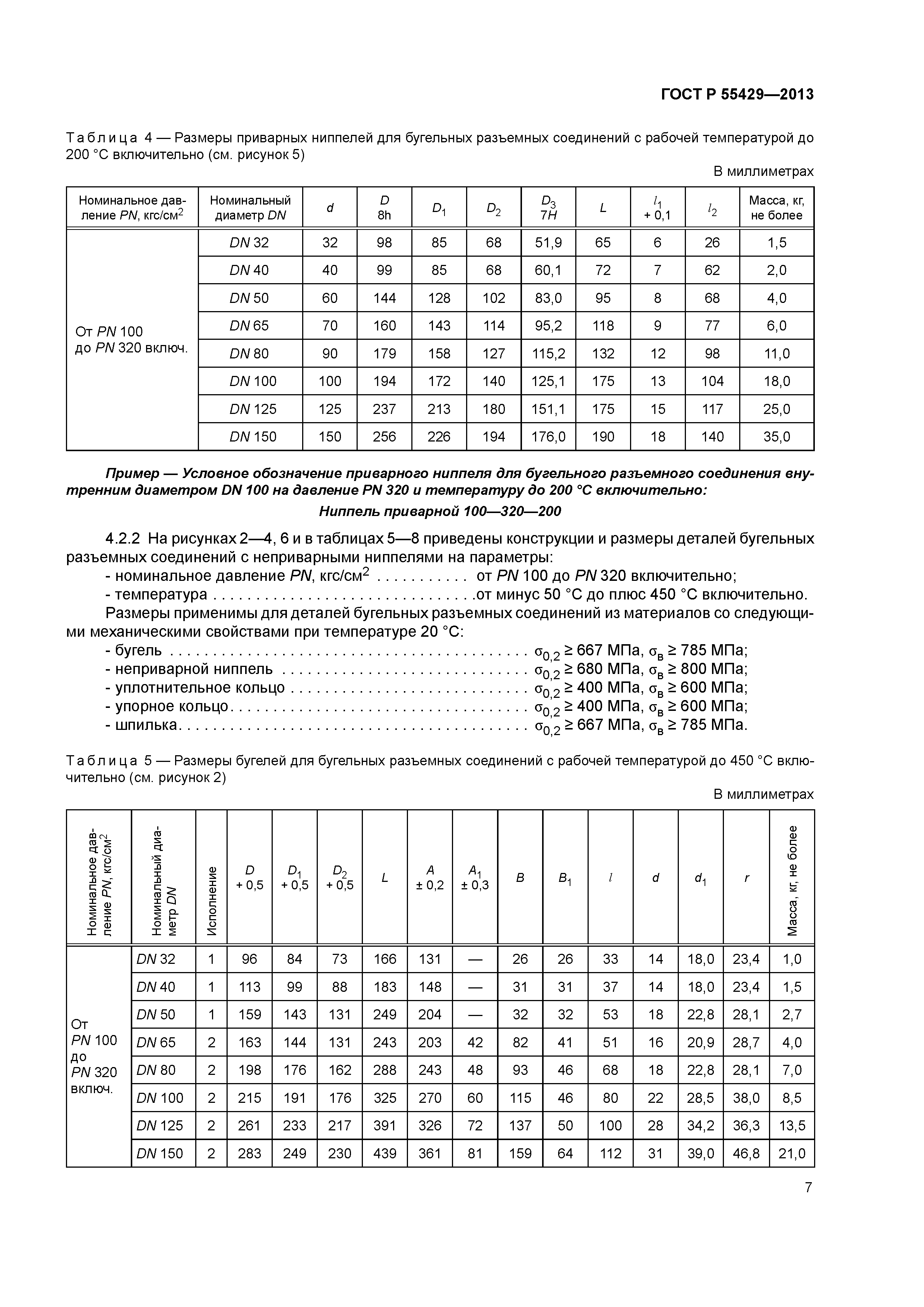

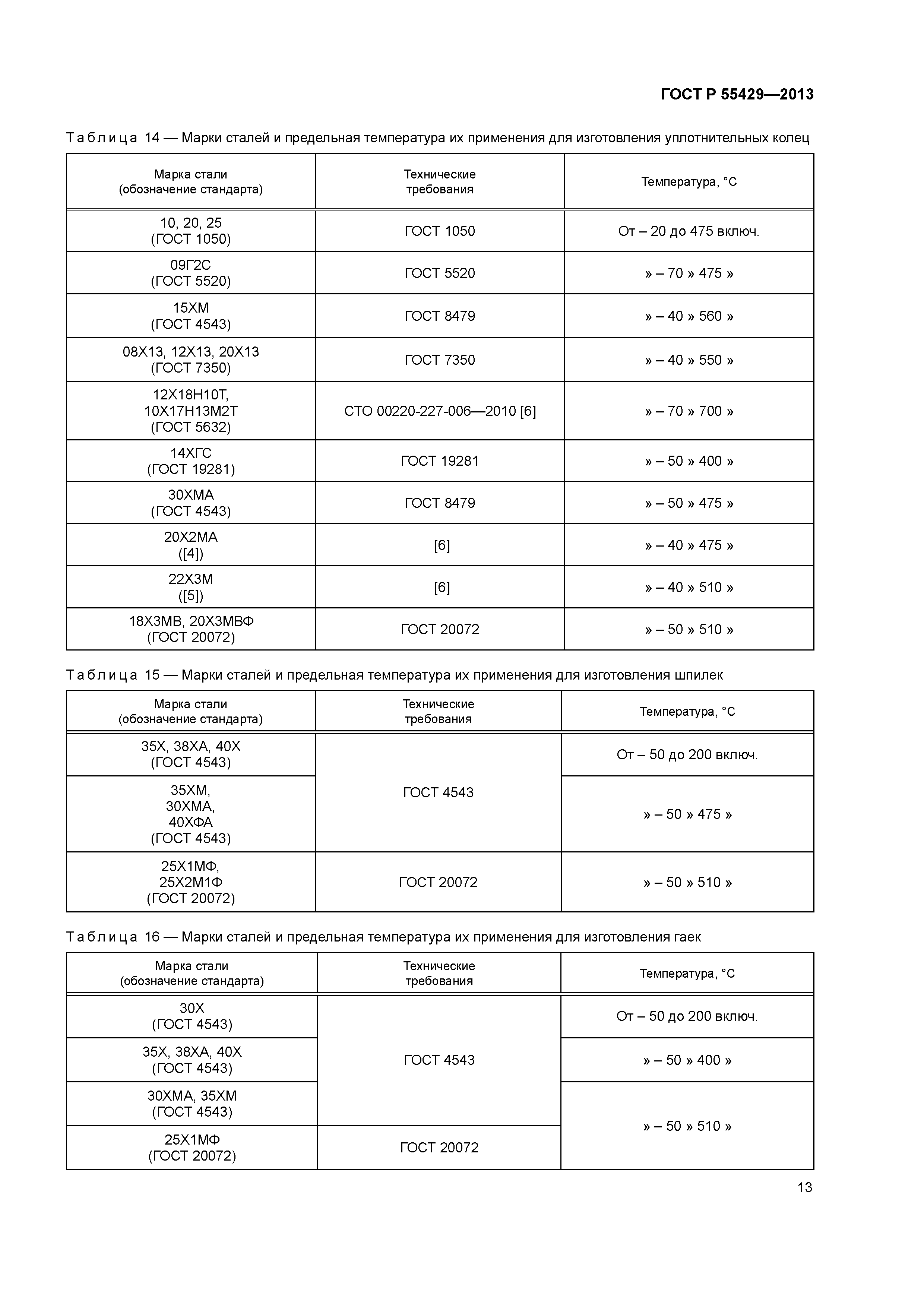

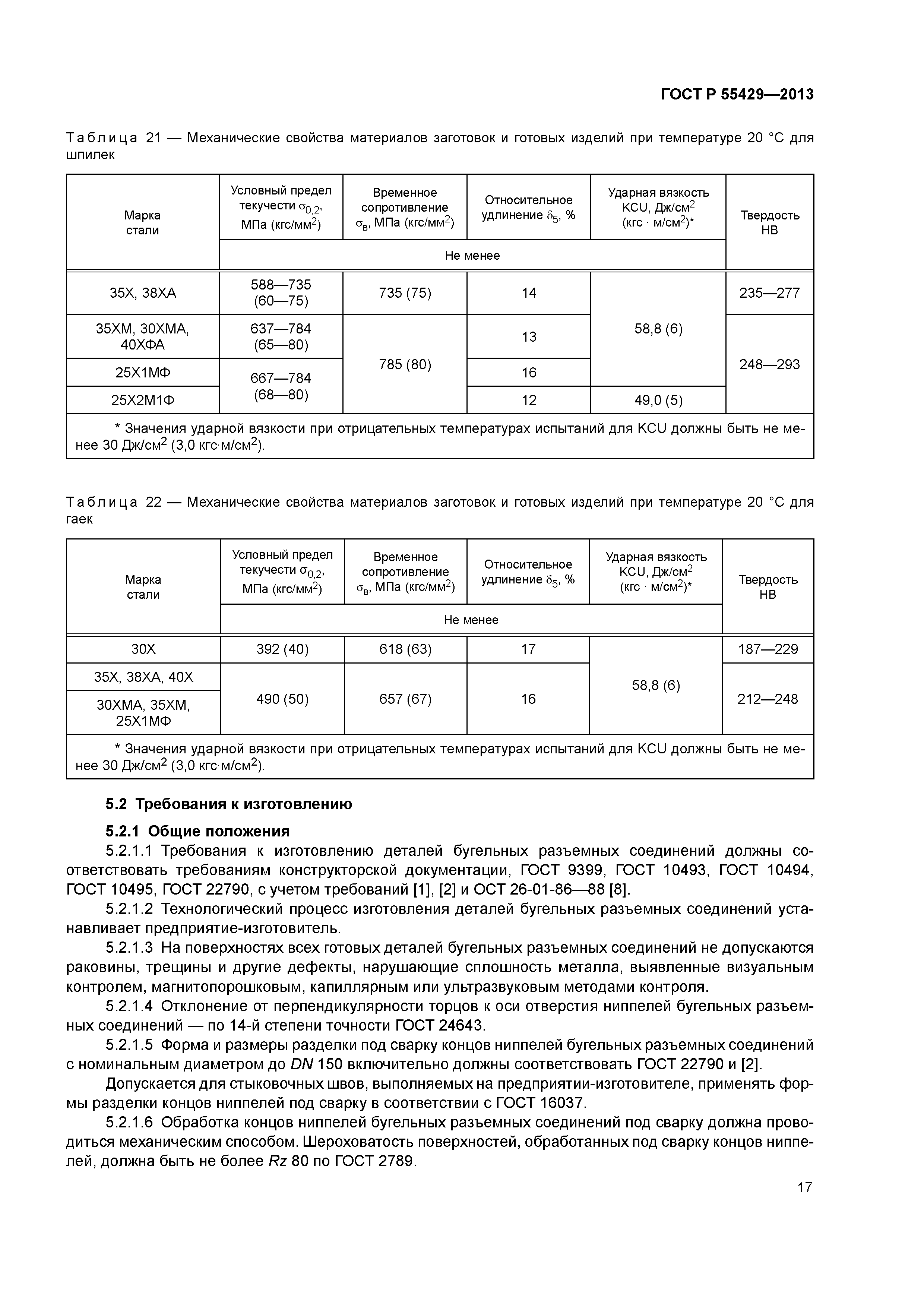

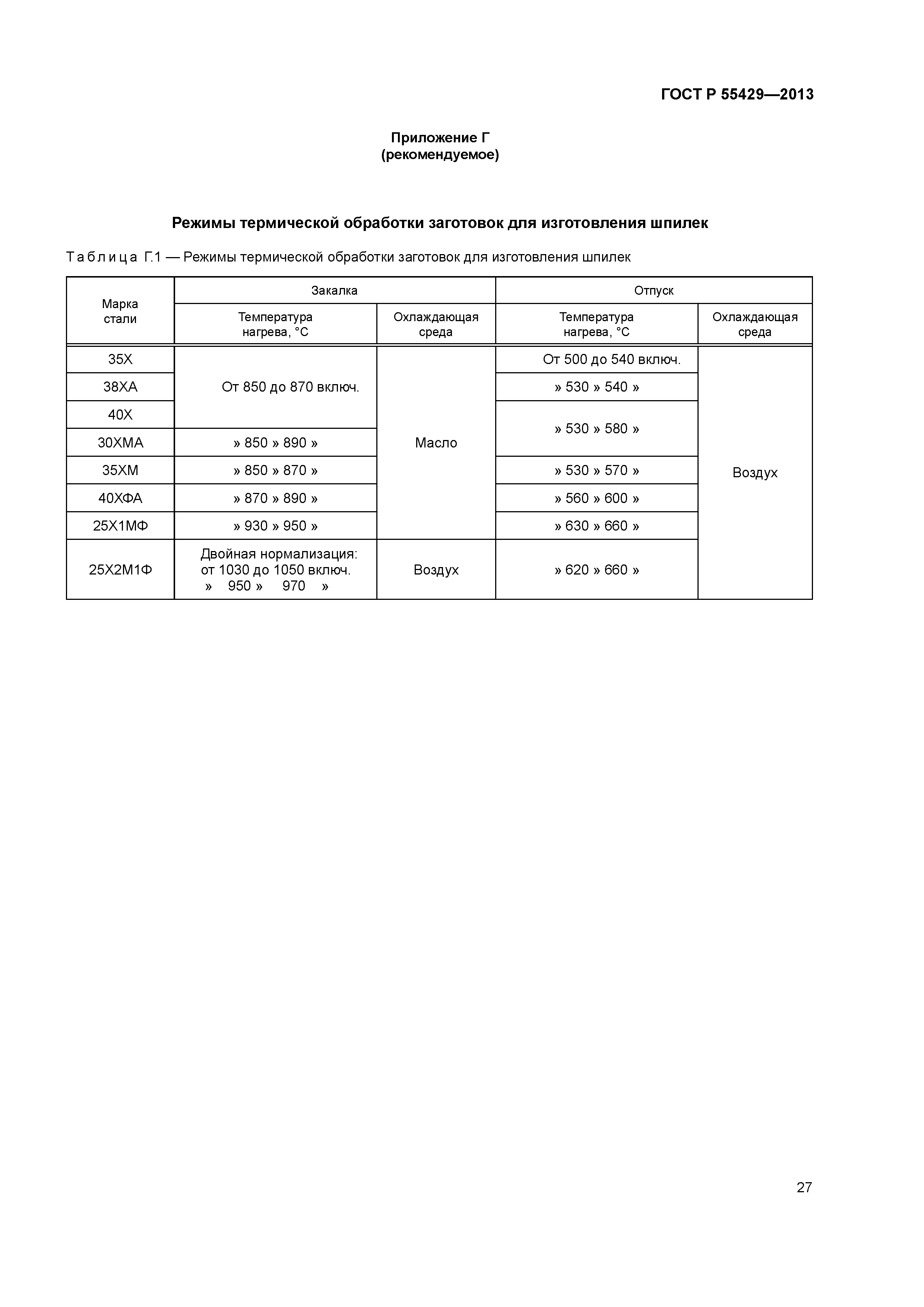

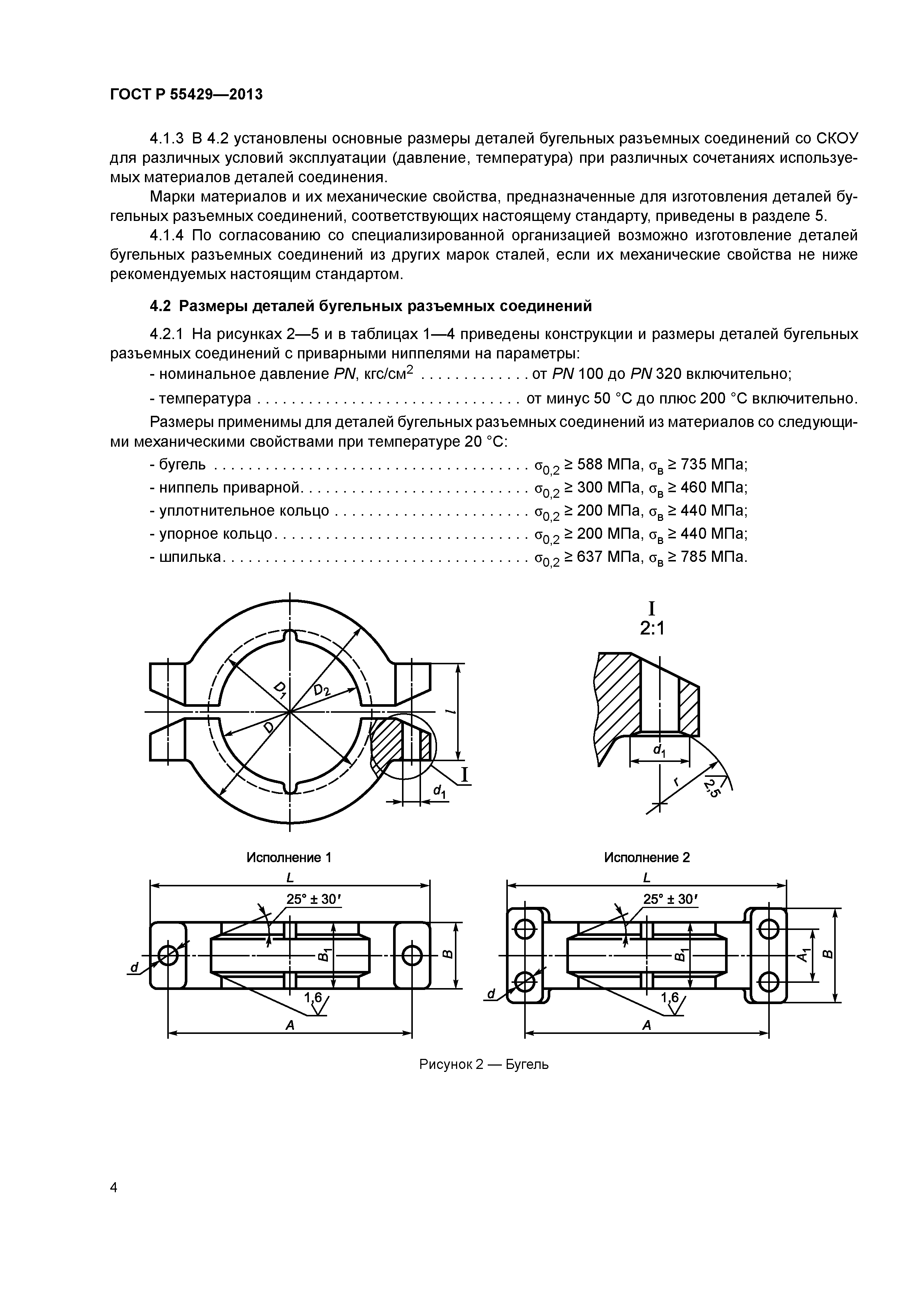

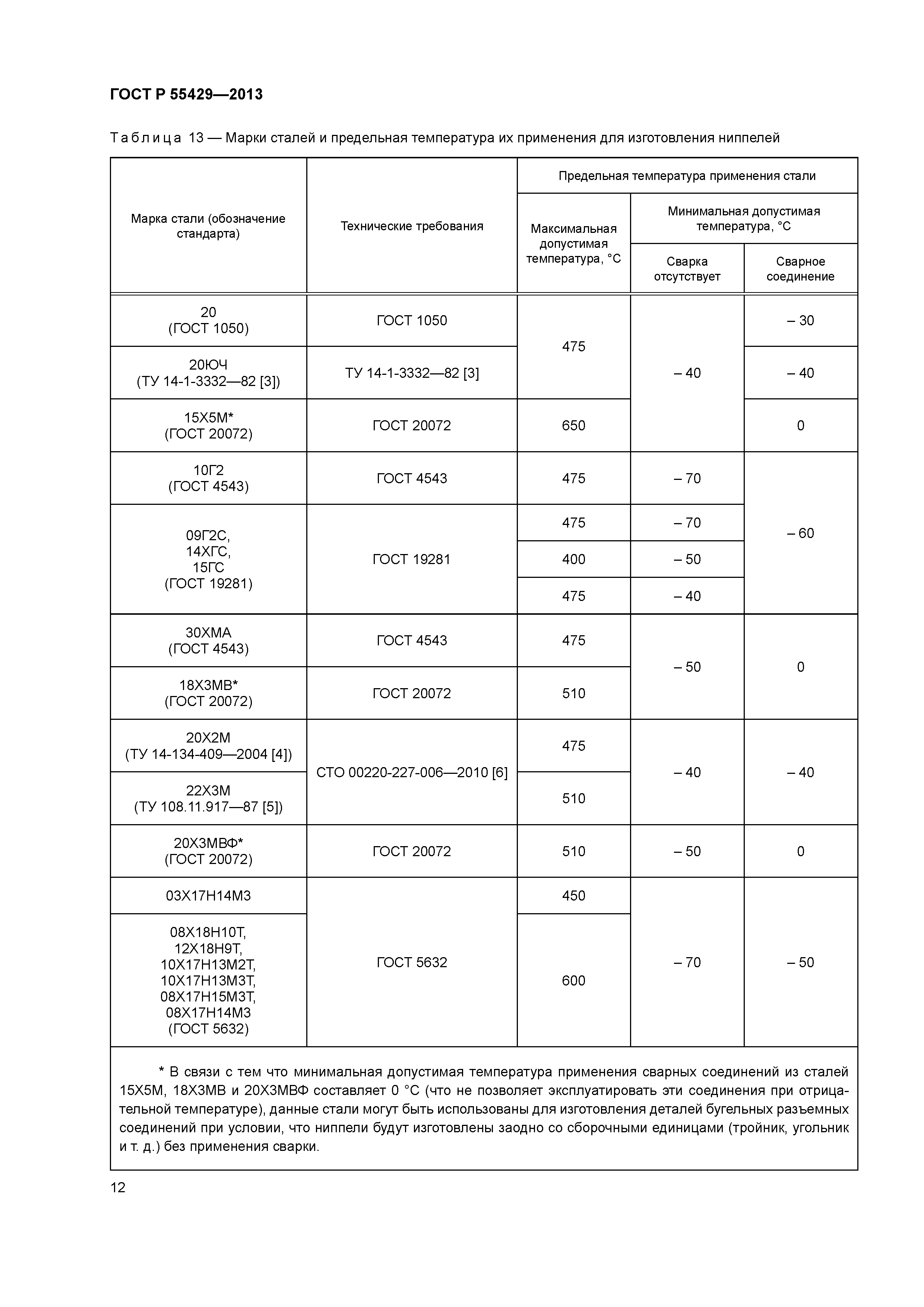

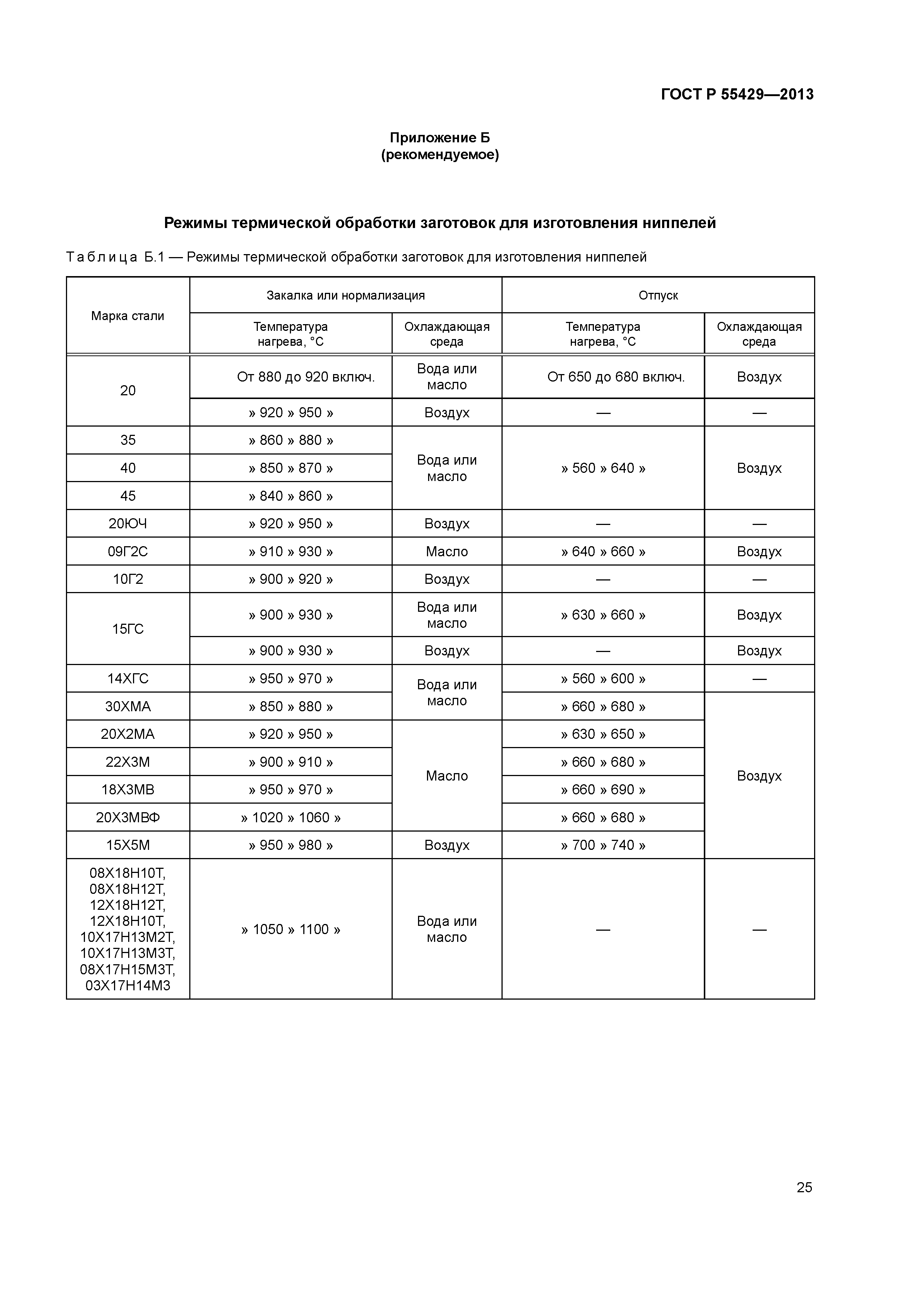

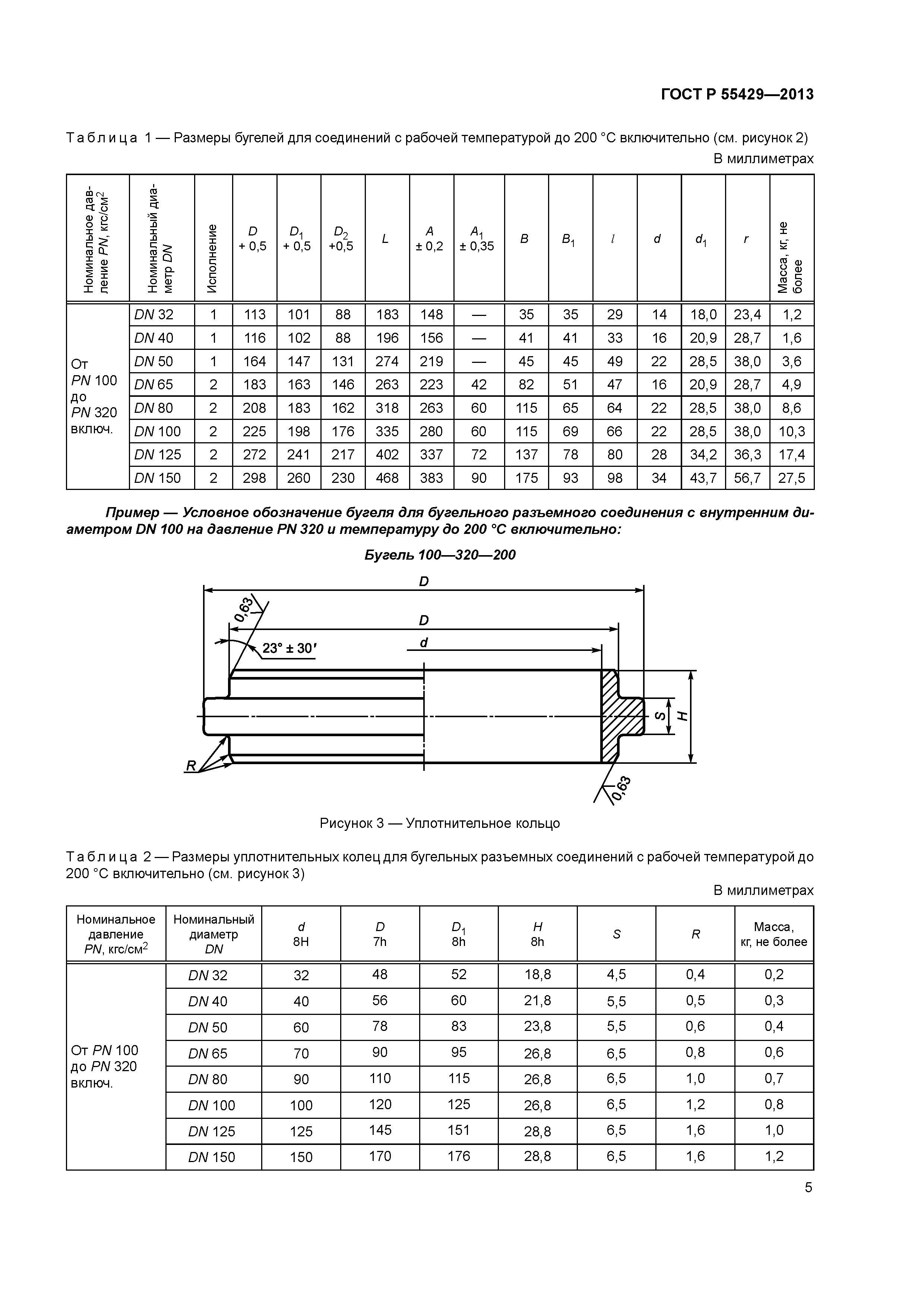

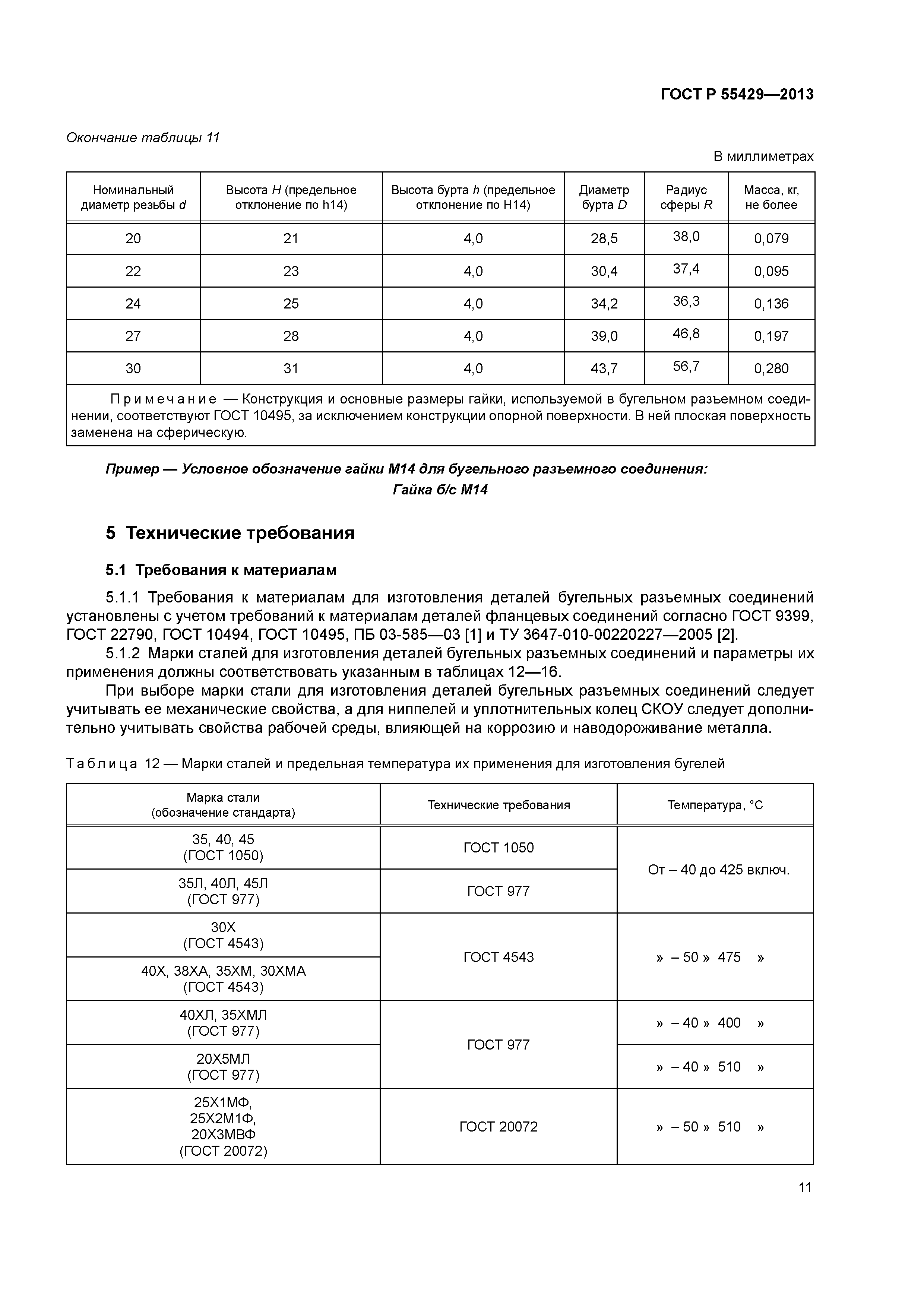

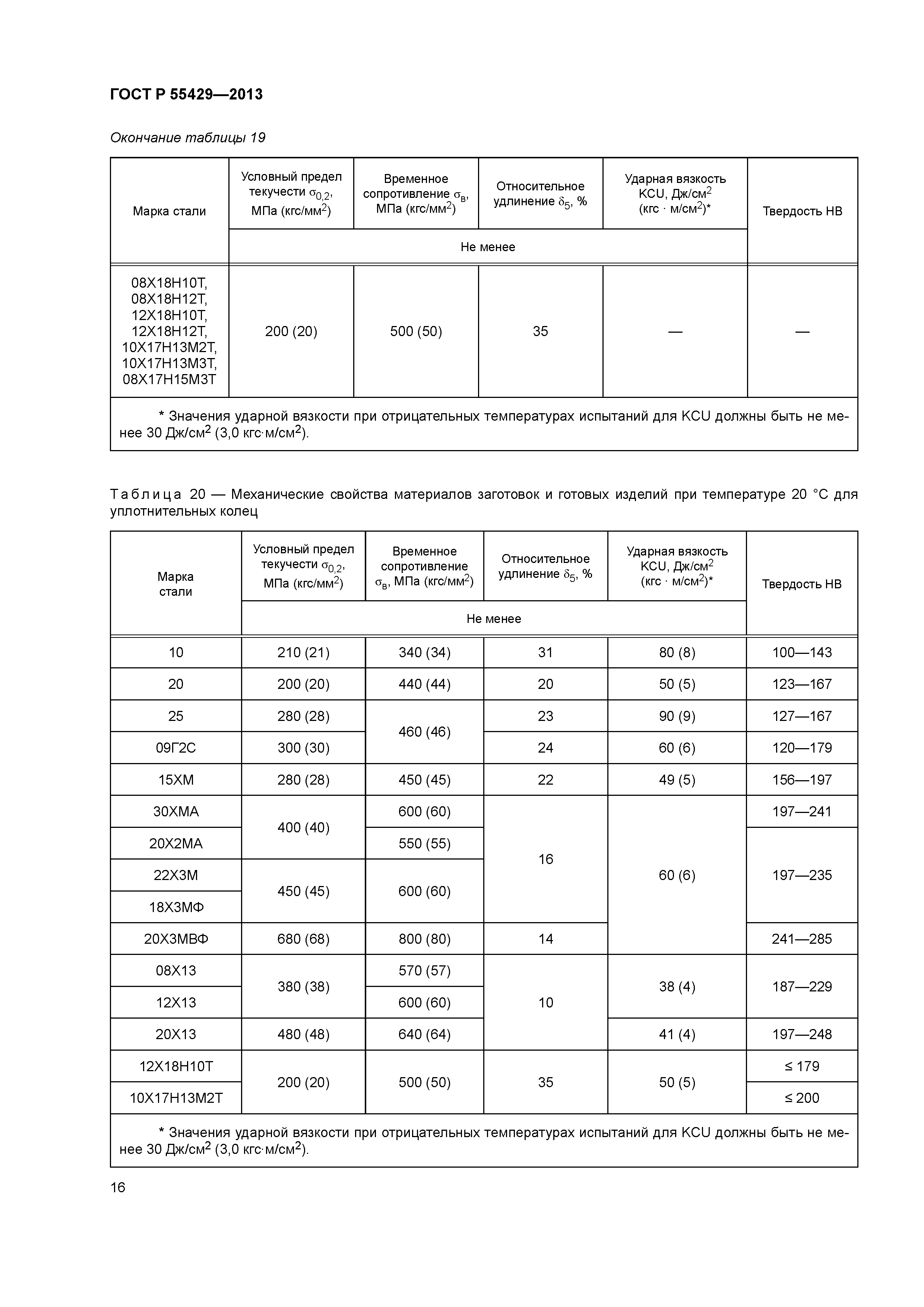

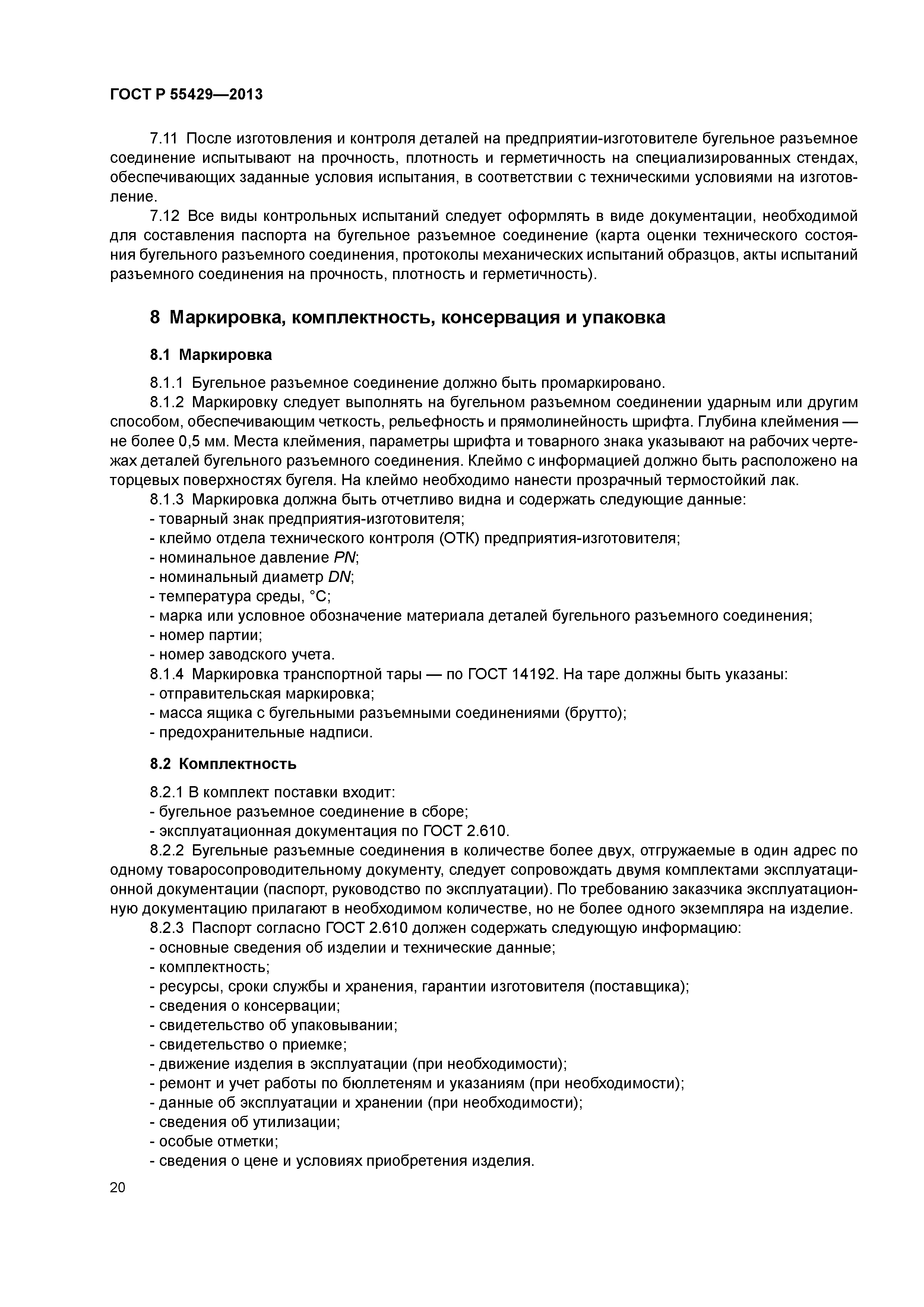

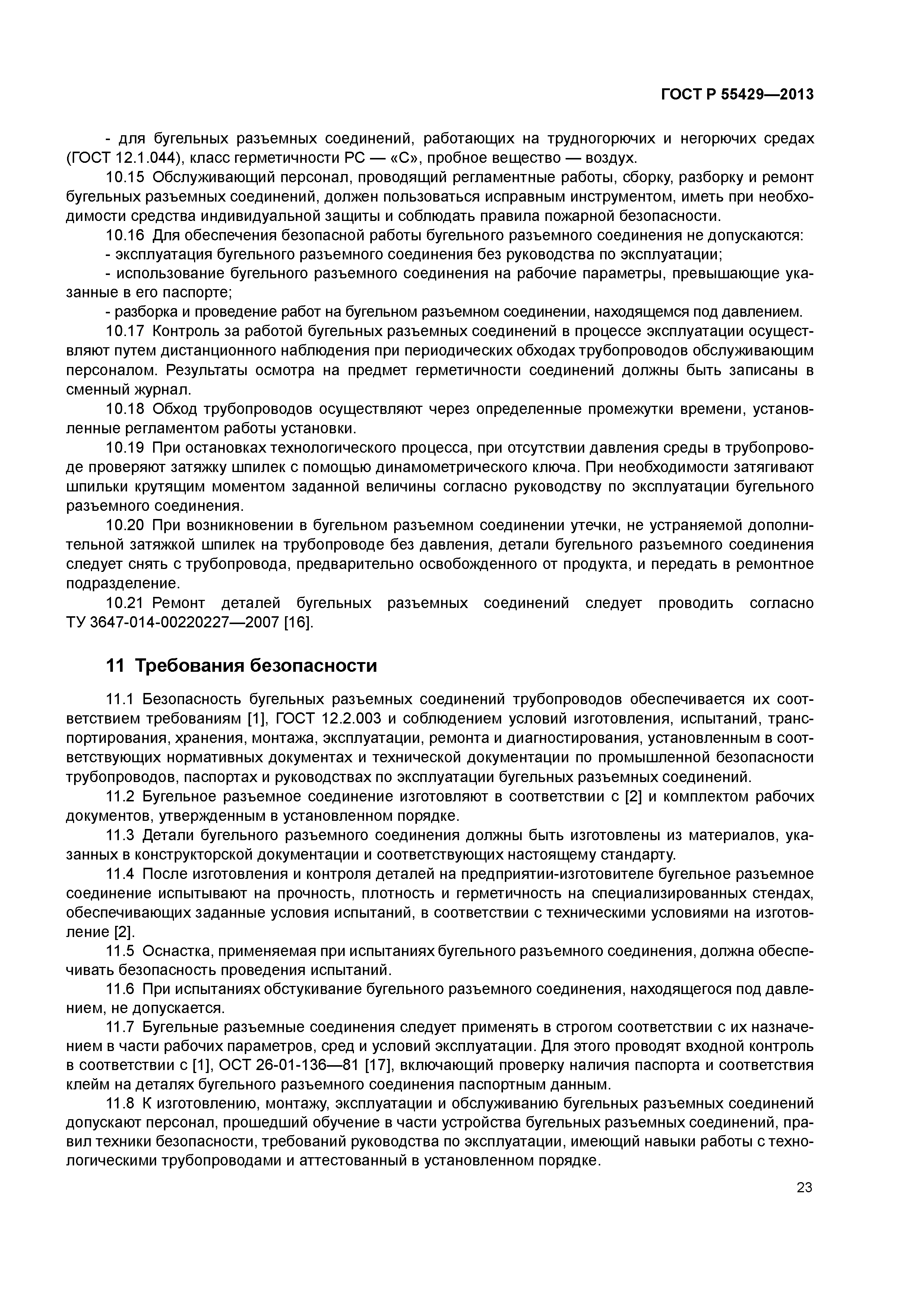

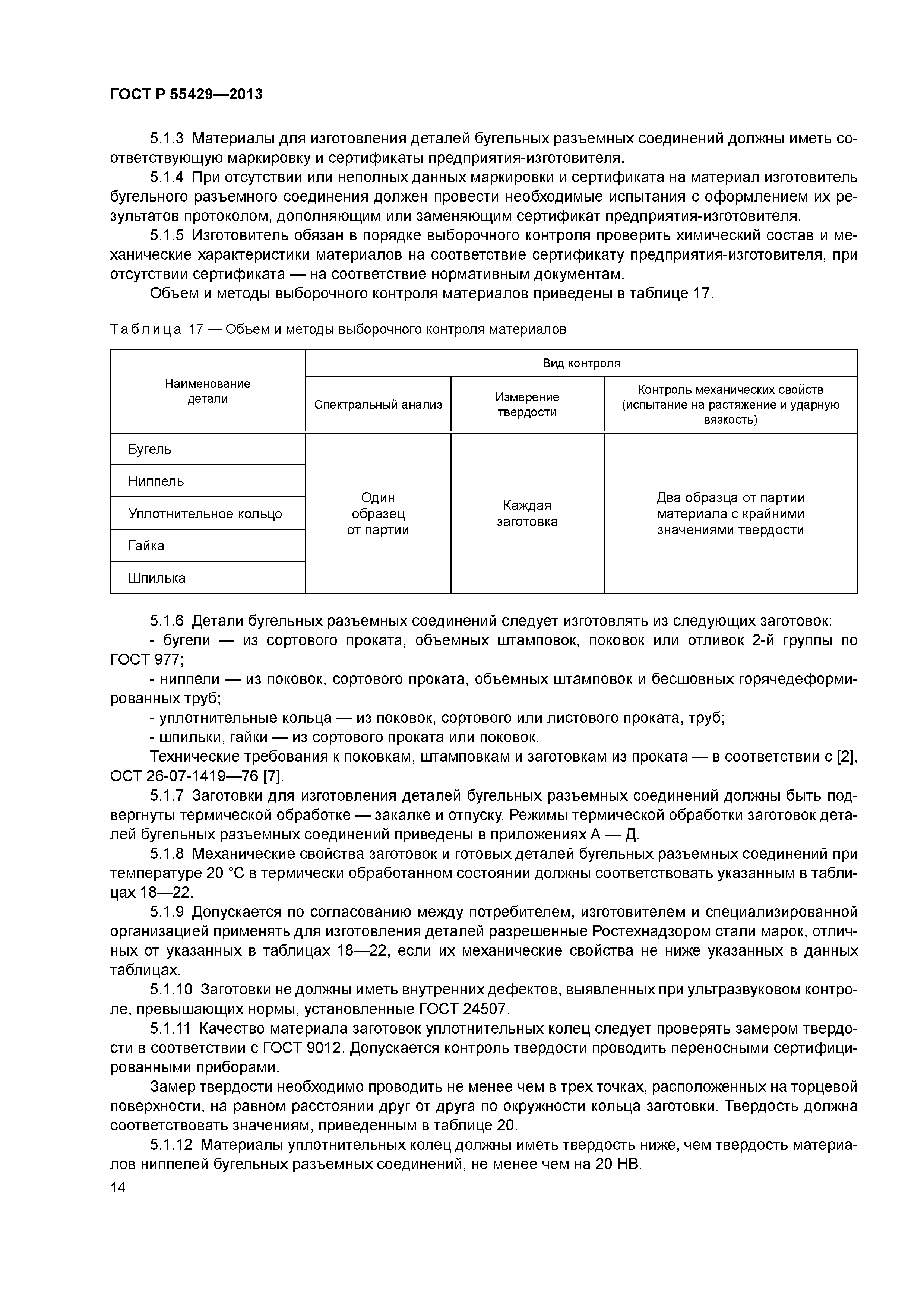

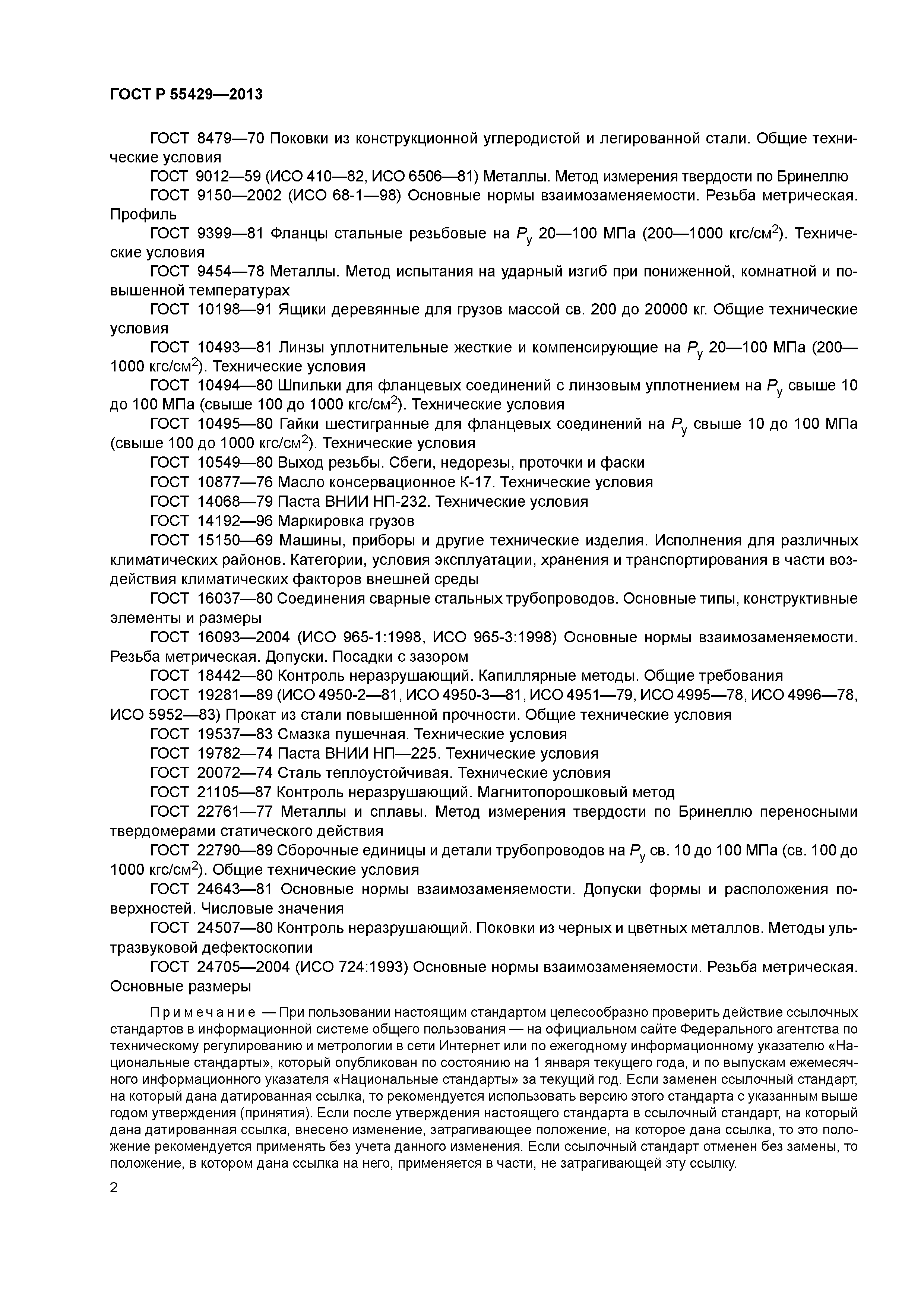

Соединения трубопроводов бугельные разъемные. Конструкция, размеры и общие технические условияОбозначение: | ГОСТ Р 55429-2013 | Обозначение англ: | GOST R 55429-2013 | Статус: | действует | Название рус.: | Соединения трубопроводов бугельные разъемные. Конструкция, размеры и общие технические условия | Название англ.: | Hoop-in detachable joints of pipelines. Design, dimensions and general specifications | Дата добавления в базу: | 01.10.2014 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.12.2013 | Область применения: | Стандарт устанавливает: конструкцию и размеры бугельных разъемных соединений с самоуплотняющим кольцом с осевым упором для технологических трубопроводов с номинальными диаметрами от DN 32 до DN 150 включительно, на номинальное давление от PN 100 до PN 320 включительно и рабочую температуру среды от минус 50 °С до плюс 450 °С включительно; технические требования к их изготовлению; методы контроля и испытаний; требования к монтажу и обслуживанию, обеспечивающие их безопасность при эксплуатации. Стандарт распространяется на бугельные разъемные соединения технологических трубопроводов, предназначенных для транспортирования газообразных, парообразных и жидких сред на химических, нефтехимических, нефте- и газоперерабатывающих, нефте- и газодобывающих предприятиях. | Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Конструкция и размеры бугельных разъемных соединений 4.1 Общие положения 4.2 Размеры деталей бугельных разъемных соединений 5 Технические требования 5.1 Требования к материалам 5.2 Требования к изготовлению 5.2.1 Общие положения 5.2.2 Требования к уплотнительным и упорным поверхностям 5.2.3 Требования к резьбе и крепежным деталям 6 Правила приемки 7 Методы испытаний 8 Маркировка, комплектность, консервация и упаковка 8.1 Маркировка 8.2 Комплектность 8.3 Консервация 8.4 Упаковка 9 Транспортирование и хранение 10 Монтаж, эксплуатация и ремонт 11 Требования безопасности Приложение А (рекомендуемое) Режимы термической обработки заготовок для изготовления бугелей Приложение Б (рекомендуемое) Режимы термической обработки заготовок для изготовления ниппелей Приложение В (рекомендуемое) Режимы термической обработки заготовок для изготовления уплотнительных колец Приложение Г (рекомендуемое) Режимы термической обработки заготовок для изготовления шпилек Приложение д (рекомендуемое) Режимы термической обработки заготовок для изготовления гаек Библиография | Разработан: | ФГУП ВНИИНМАШ НП СЦ НАСТХОЛ ОАО ИркутскНИИхиммаш
| Утверждён: | 14.05.2013 Федеральное агентство по техническому регулированию и метрологии (102-ст)
| Издан: | Стандартинформ (2014 г. )
| Расположен в: |
| Нормативные ссылки: | ![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 5520-79 «Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 7564-97 «Прокат. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 16037-80 «Соединения сварные стальных трубопроводов. Основные типы, конструктивные элементы и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 20072-74 «Сталь теплоустойчивая. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.1.044-89 «Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 18442-80 «Контроль неразрушающий. Капиллярные методы. Общие требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю»![](../../../image/file2.gif) ГОСТ 10198-91 «Ящики деревянные для грузов массой св. 200 до 20000 кг. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 14192-96 «Маркировка грузов»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПБ 03-273-99 «Правила аттестации сварщиков и специалистов сварочного производства»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 10495-80 «Гайки шестигранные для фланцевых соединений на Ру свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см2). Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 22790-89 «Сборочные единицы и детали трубопроводов на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см2). Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 8479-70 «Поковки из конструкционной углеродистой и легированной стали. Общие технические условия»![](../../../image/file3.gif) ОСТ 26-01-86-88 «Уплотнения неподвижные металлические для сосудов и аппаратов на давление свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см2). Типы. Конструкции и размеры. Технические требования. Правила приемки. Методы контроля»![](../../../image/file3.gif) ОСТ 26-01-136-81 «Сборочные единицы стальных трубопроводов на давление свыше 9,81 до 98, 1 МПа (свыше 100 до 1000 кгс/см2) комплектных технологических линий. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 21105-87 «Контроль неразрушающий. Магнитопорошковый метод»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 977-88 «Отливки стальные. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 7350-77 «Сталь толстолистовая коррозионно-стойкая, жаростойкая и жаропрочная. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПБ 03-440-02 «Правила аттестации персонала в области неразрушающего контроля»![](../../../image/file2.gif) ГОСТ 10493-81 «Линзы уплотнительные жесткие и компенсирующие на Ру 20 - 100 МПа (200 - 1000 кгс/см кв.). Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 10494-80 «Шпильки для фланцевых соединений с линзовым уплотнением на Ру свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см кв.). Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 10549-80 «Выход резьбы. Сбеги, недорезы, проточки и фаски»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 10877-76 «Масло консервационное К-17. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 14068-79 «Паста ВНИИ НП-232. Технические условия»![](../../../image/file2.gif) ГОСТ 19537-83 «Смазка пушечная. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 19782-74 «Паста ВНИИ НП-225. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 22761-77 «Металлы и сплавы. Метод измерения твердости по Бринеллю переносными твердомерами статического действия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 24507-80 «Контроль неразрушающий. Поковки из черных и цветных металлов. Методы ультразвуковой дефектоскопии»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 24643-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 2991-85 «Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9399-81 «Фланцы стальные резьбовые на Ру 20-100 МПа (200-1000 кгс/см2). Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПБ 03-585-03 «Правила устройства и безопасной эксплуатации технологических трубопроводов»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9150-2002 «Основные нормы взаимозаменяемости. Резьба метрическая. Профиль»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 16093-2004 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 24705-2004 «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ОСТ 26-01-1434-87 «Сварка стальных технологических трубопроводов на давление Ру свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см2). Технические требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 2.610-2006 «Единая система конструкторской документации. Правила выполнения эксплуатационных документов»![](../../../image/file2.gif) ![](../../../image/file3.gif) РД 24.207.09-90 «Арматура трубопроводная. Временная противокоррозионная защита. Общие требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) РД 26.260.15-2001 «Стилоскопирование основных и сварочных материалов и готовой продукции»![](../../../image/file2.gif) ОСТ 26-07-1419-76 «Поковки, штамповки и заготовки из проката для трубопроводной арматуры. Технические требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 54808-2011 «Арматура трубопроводная. Нормы герметичности затворов»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 1.0-2012 «Стандартизация в Российской Федерации. Основные положения»
|
