Скачать РД РТМ 38.14.006-86 Методика определения сроков эксплуатации змеевиков печей установок каталитического риформинга, отработавших проектный ресурс

Дата актуализации: 10.08.2017

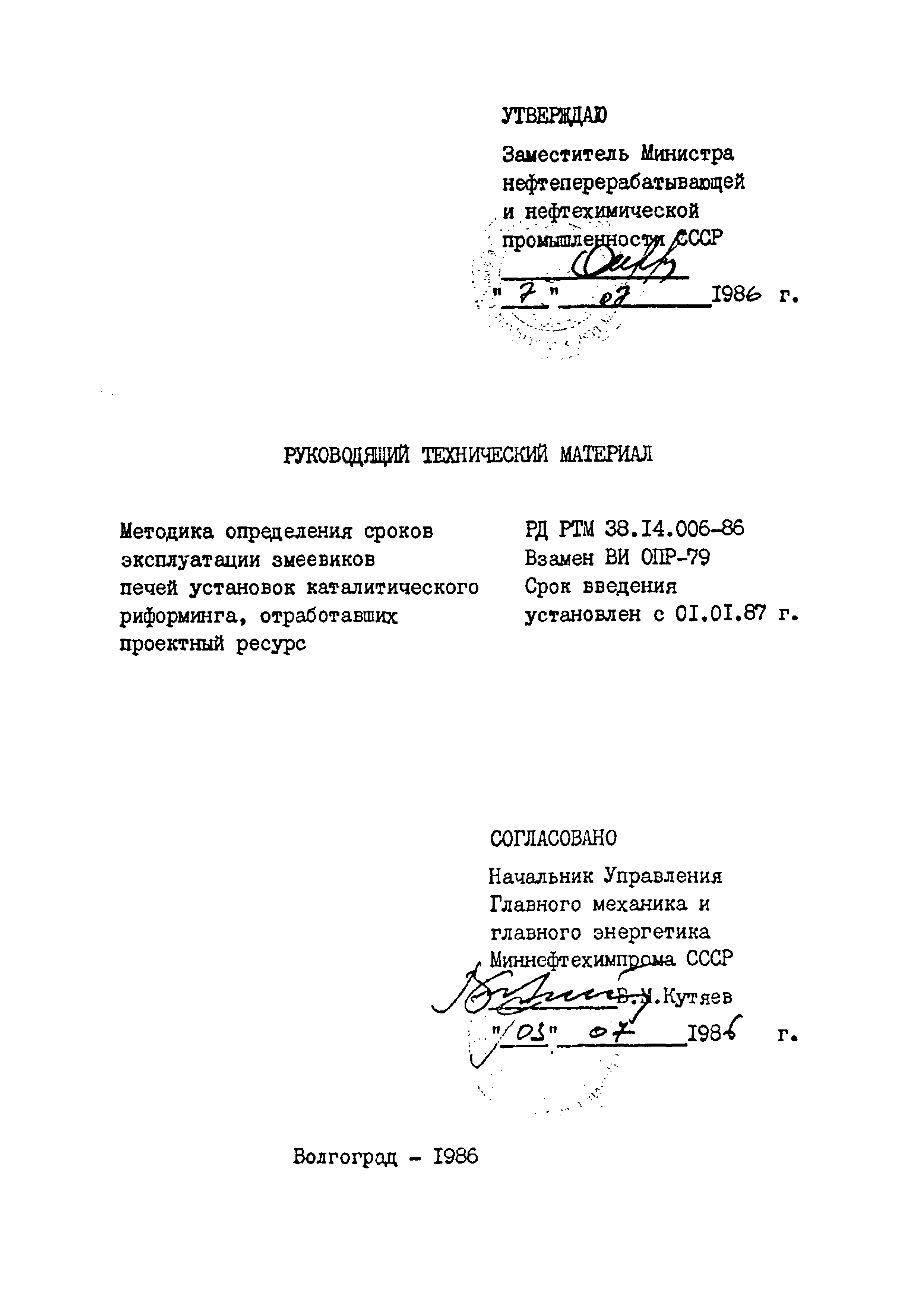

РД РТМ 38.14.006-86

Методика определения сроков эксплуатации змеевиков печей установок каталитического риформинга, отработавших проектный ресурс

Обозначение:	РД РТМ 38.14.006-86
Обозначение англ:	RD RTM 38.14.006-86
Статус:	действует
Название рус.:	Методика определения сроков эксплуатации змеевиков печей установок каталитического риформинга, отработавших проектный ресурс
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1987

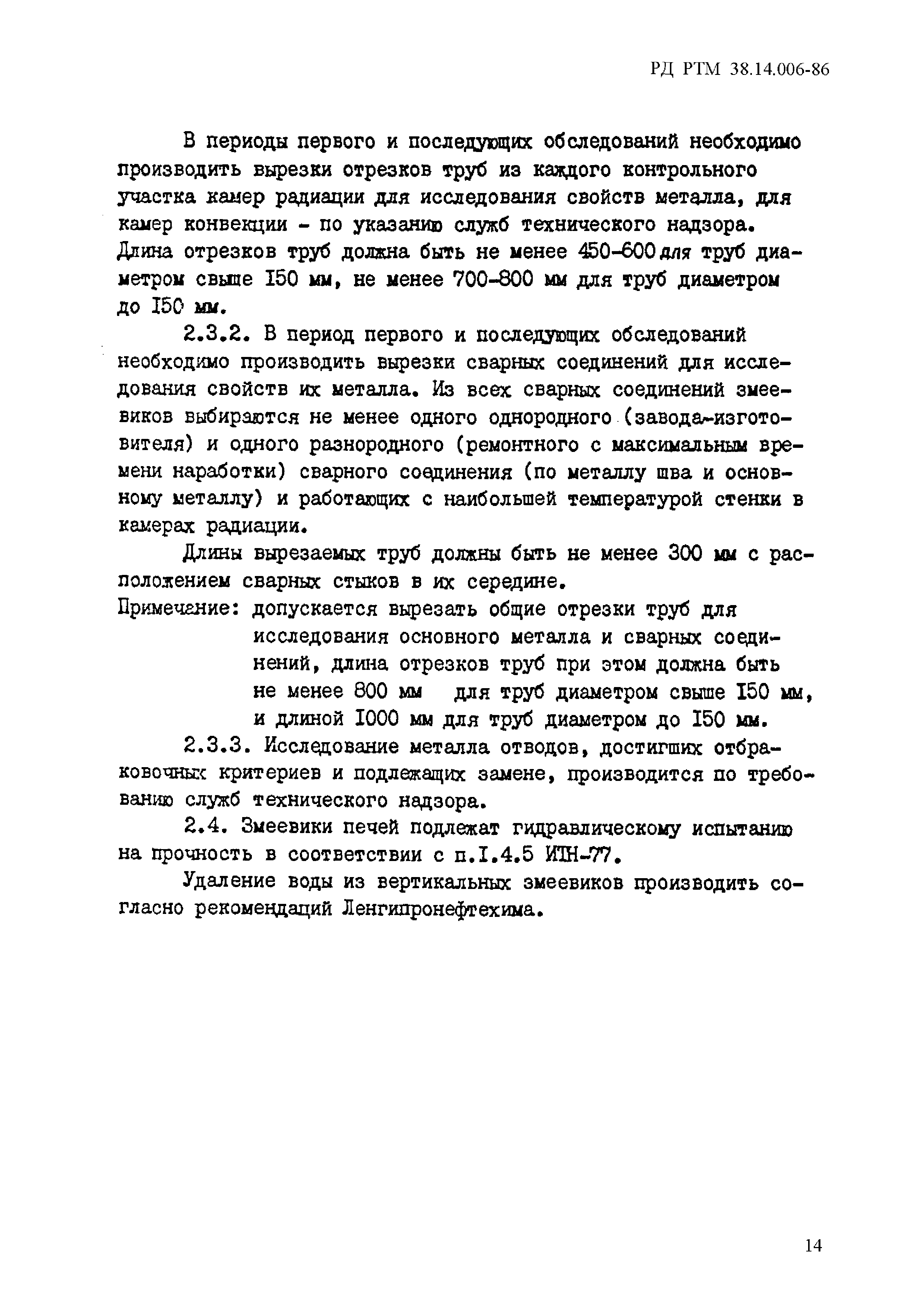

Область применения:	Руководящий технический материал распространяется на змеевики печей установок каталитического риформинга и предварительной гидроочистки бензина, проработавших расчетный срок службы, определенный проектом. РТМ определяет методику, объем и периодичность обследования змеевиков печей, исследований физико-механических свойств металла их элементов, порядок оформления решения о возможности их дальнейшей эксплуатации.

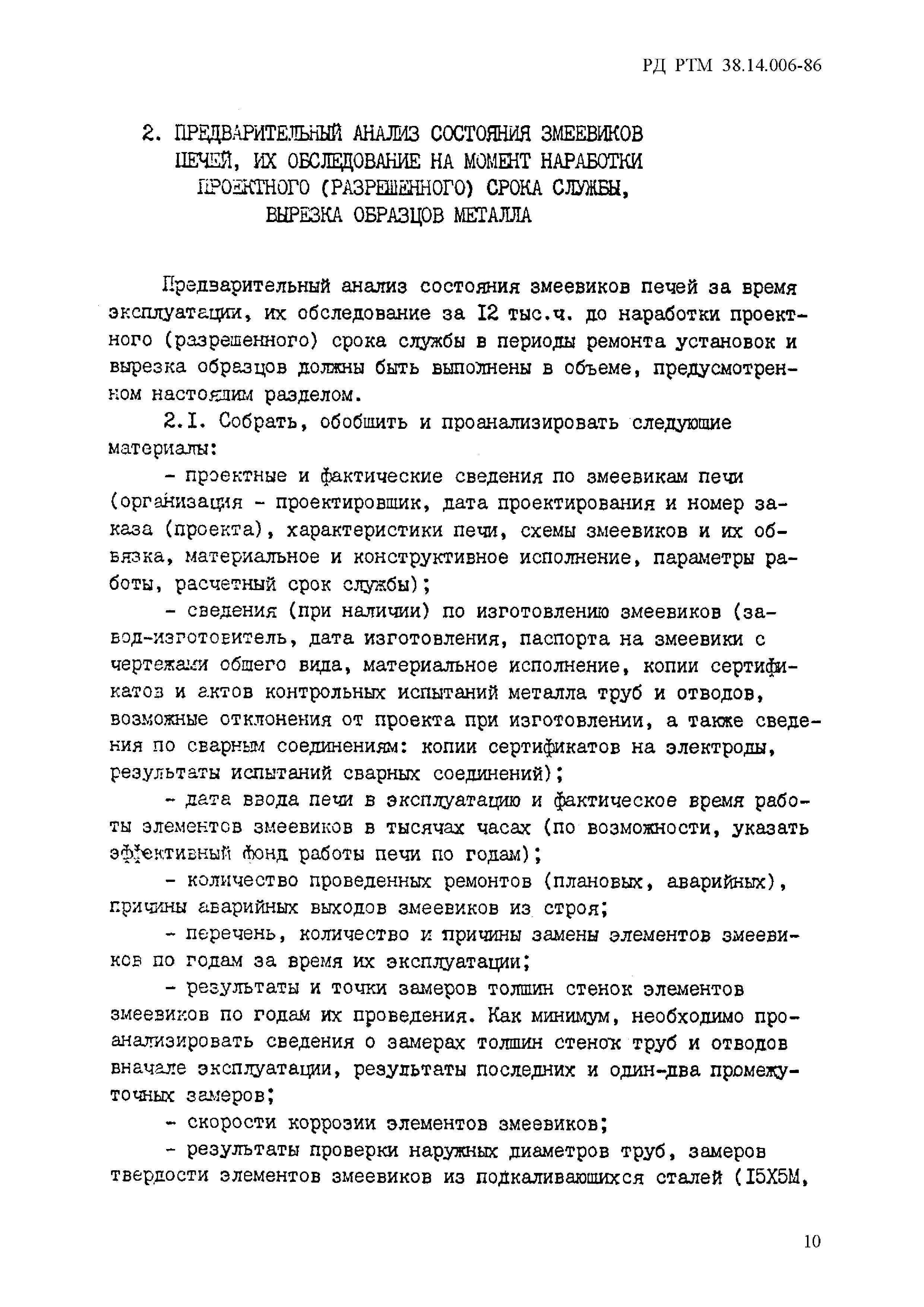

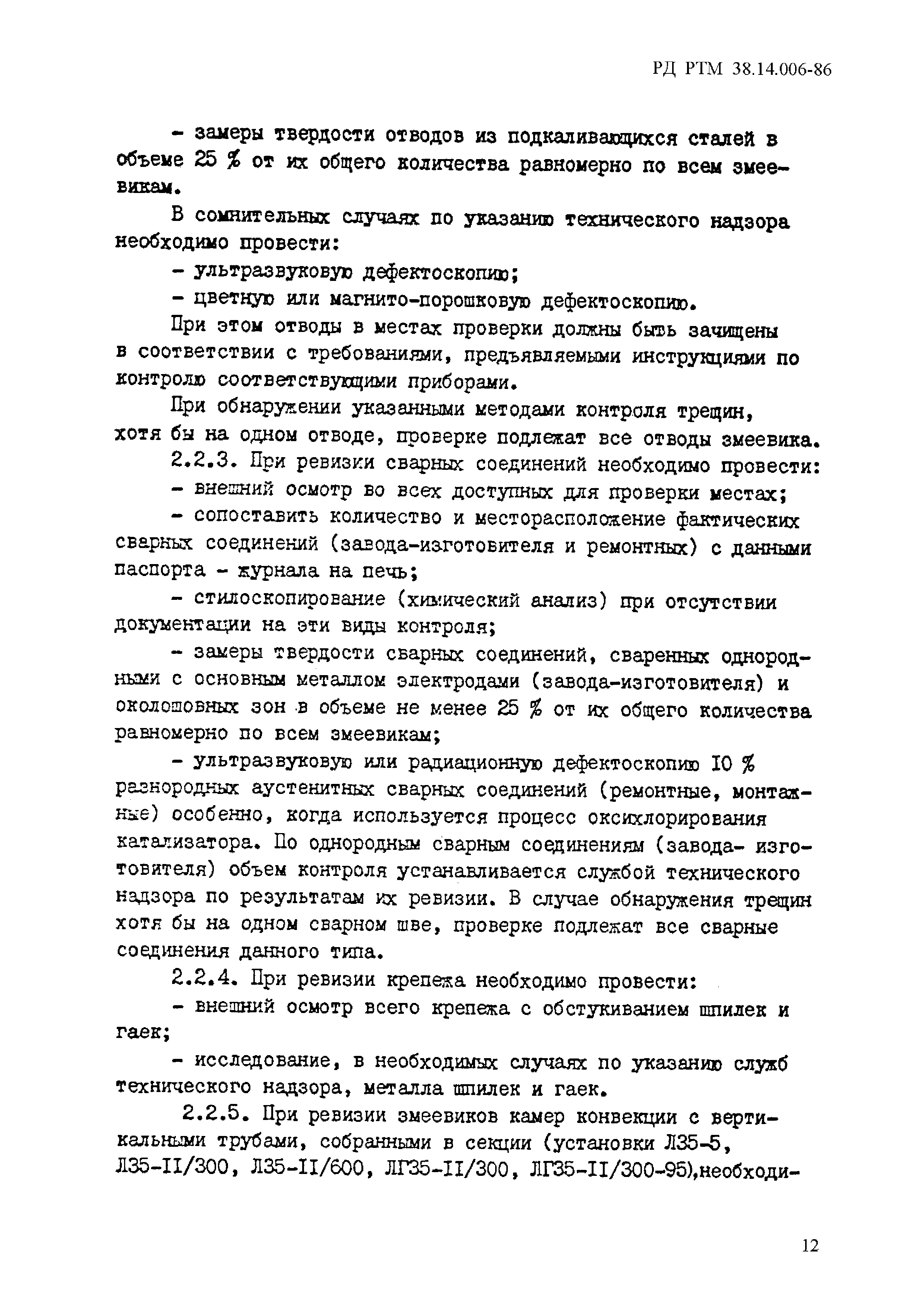

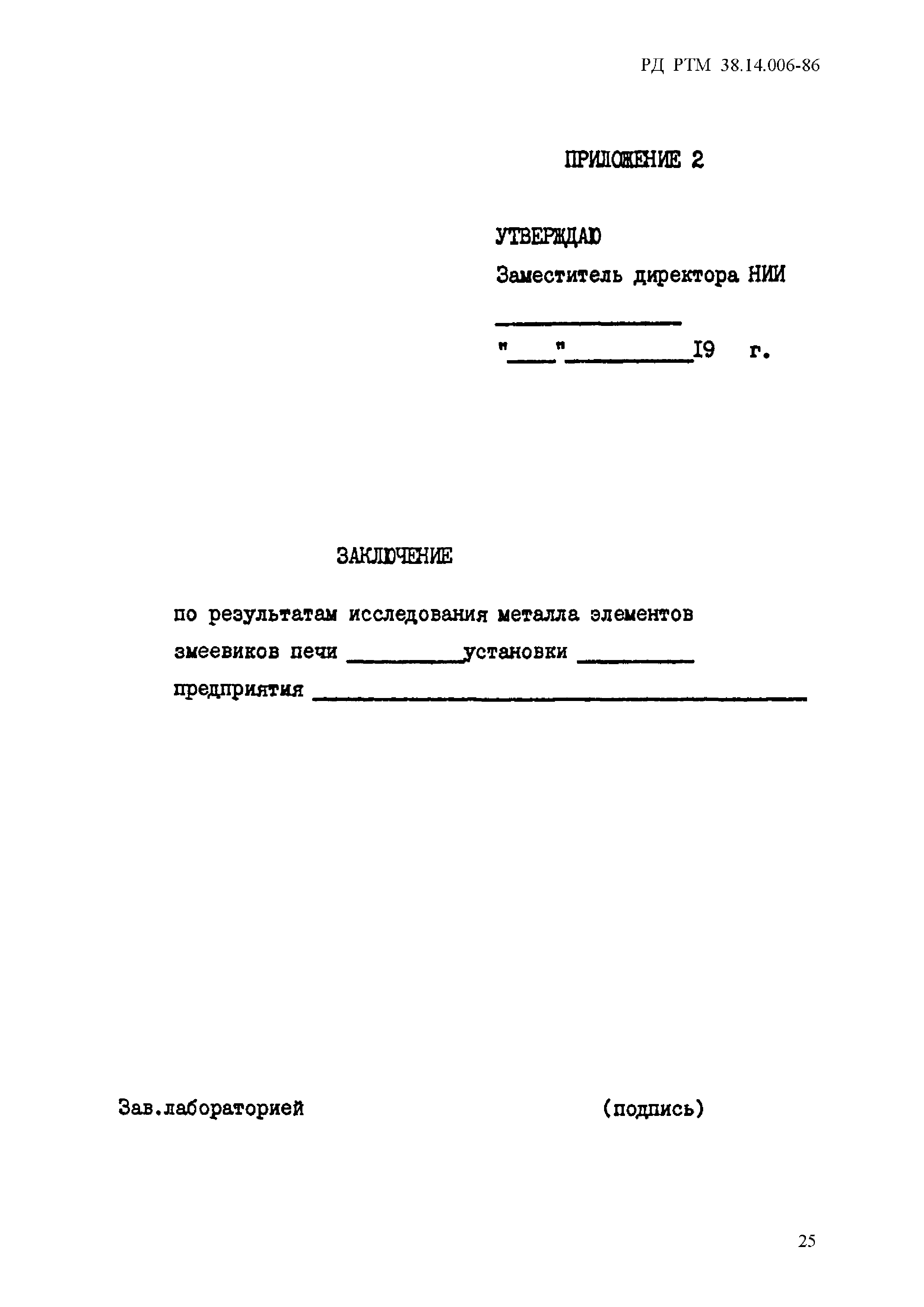

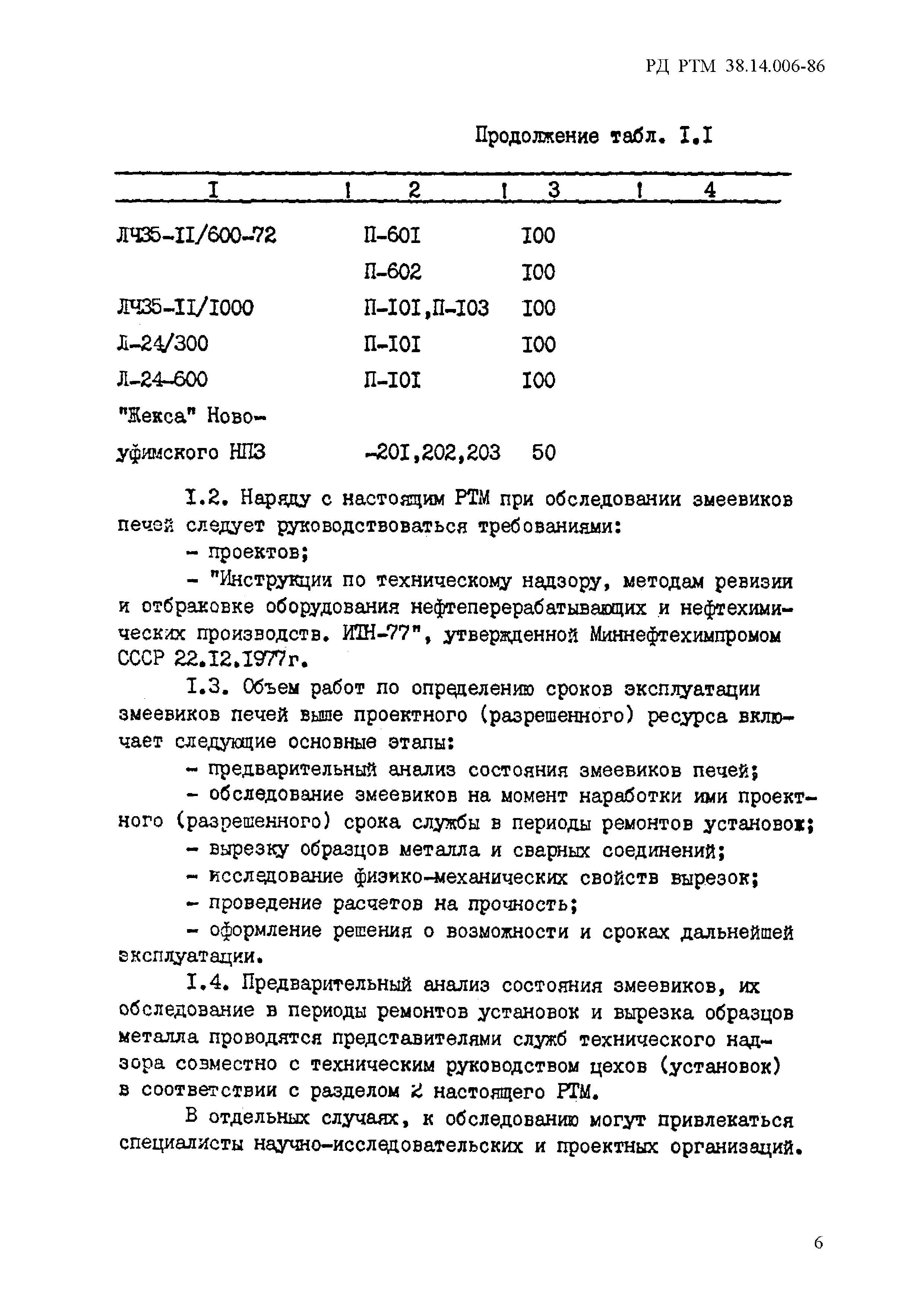

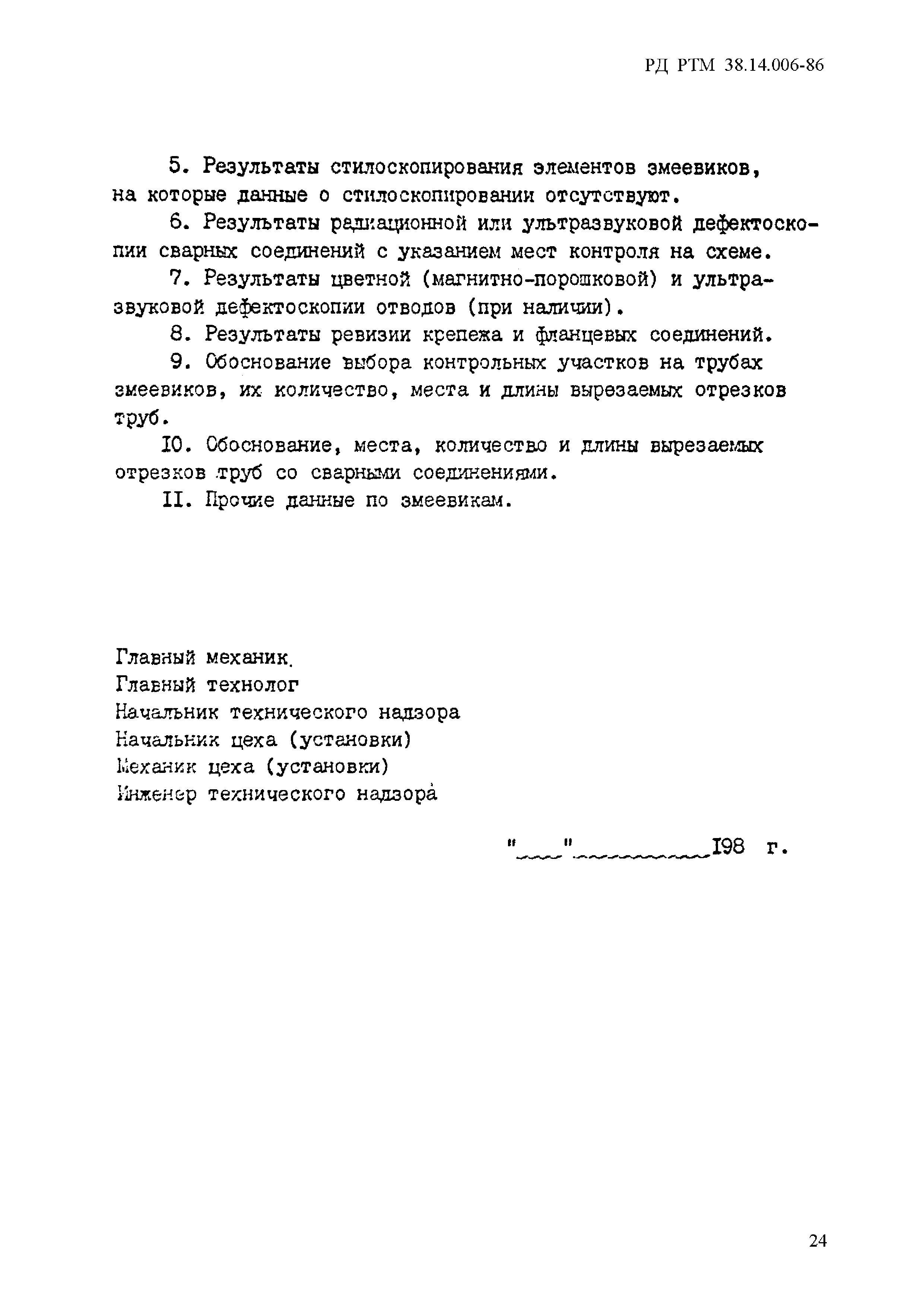

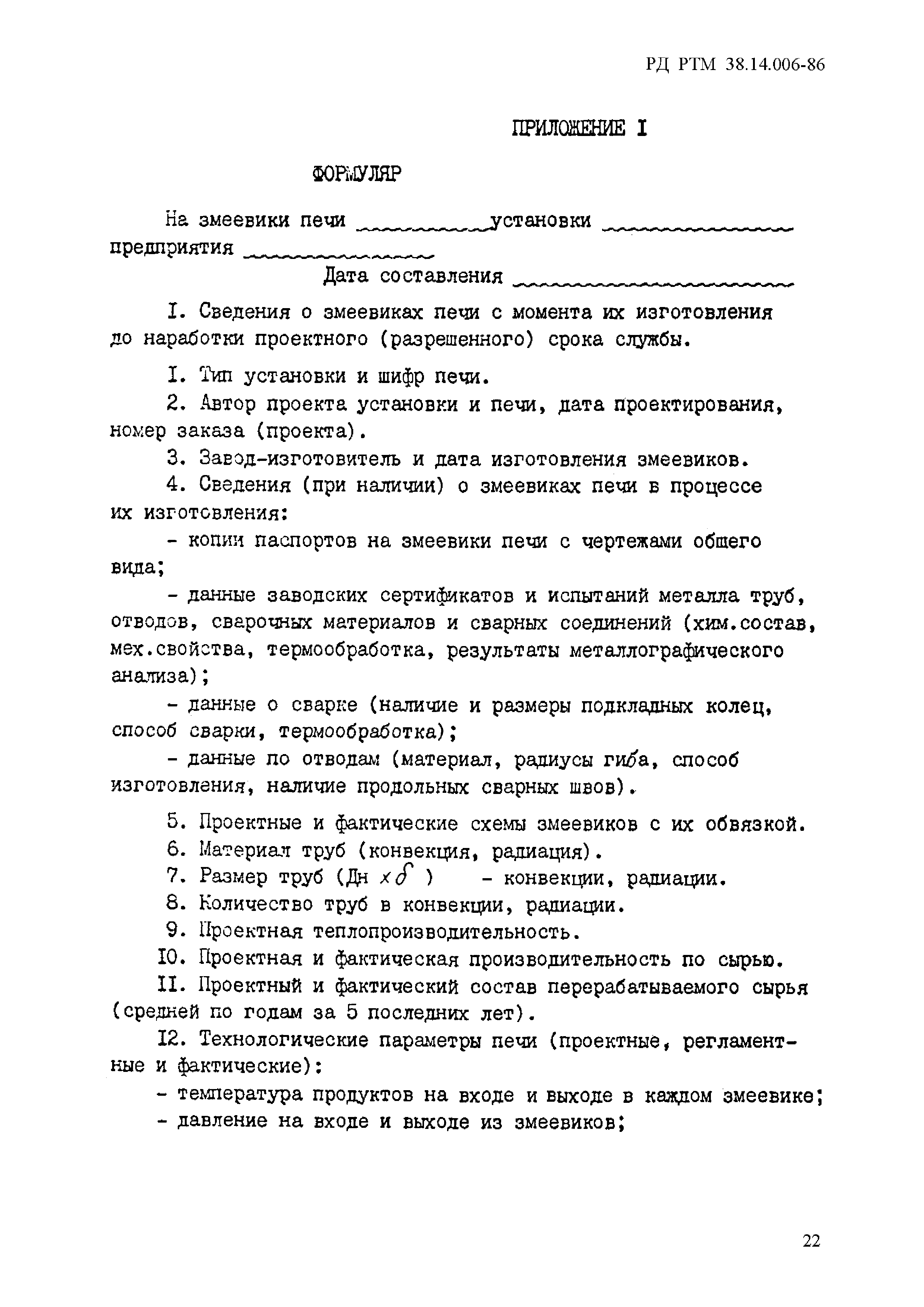

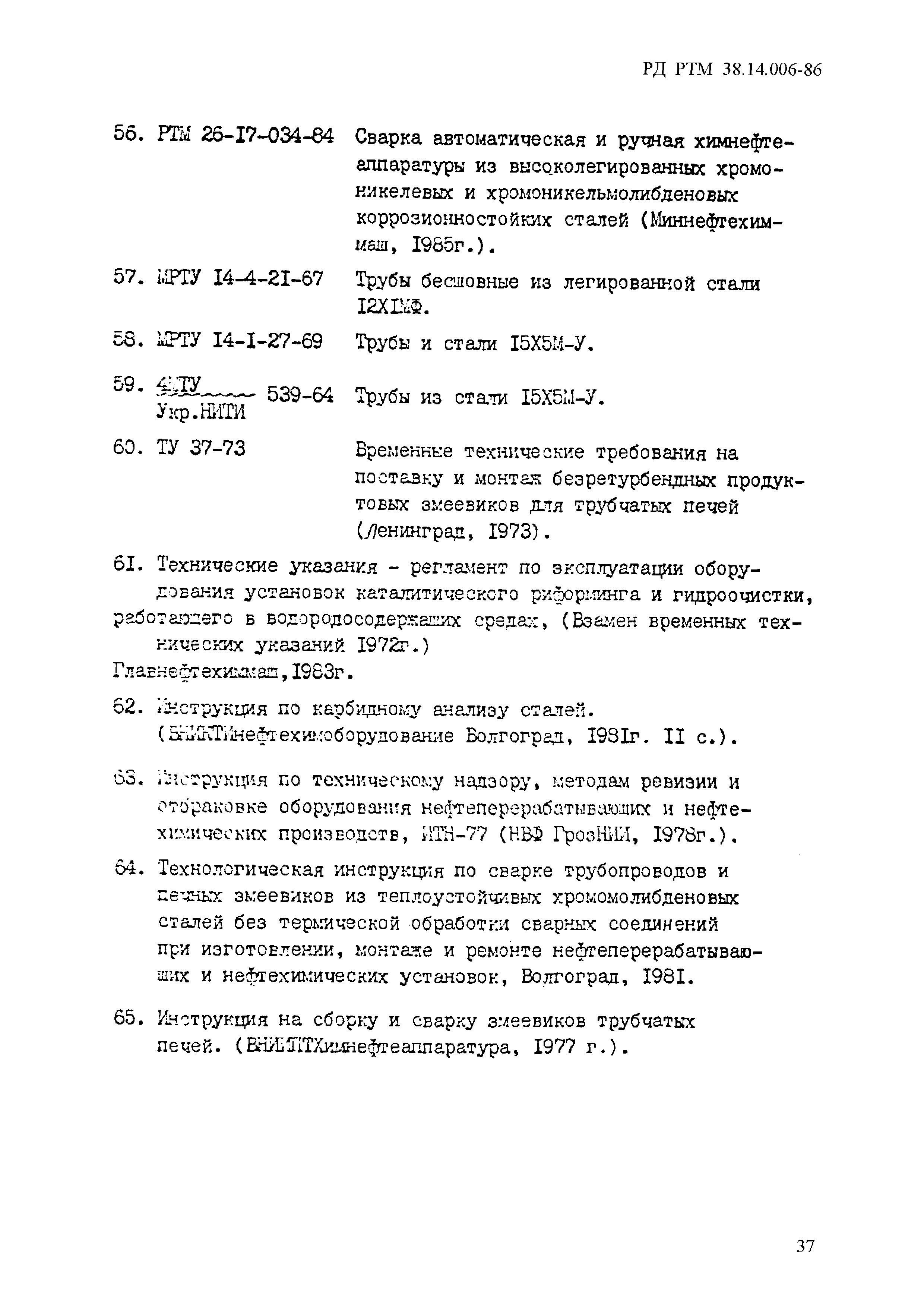

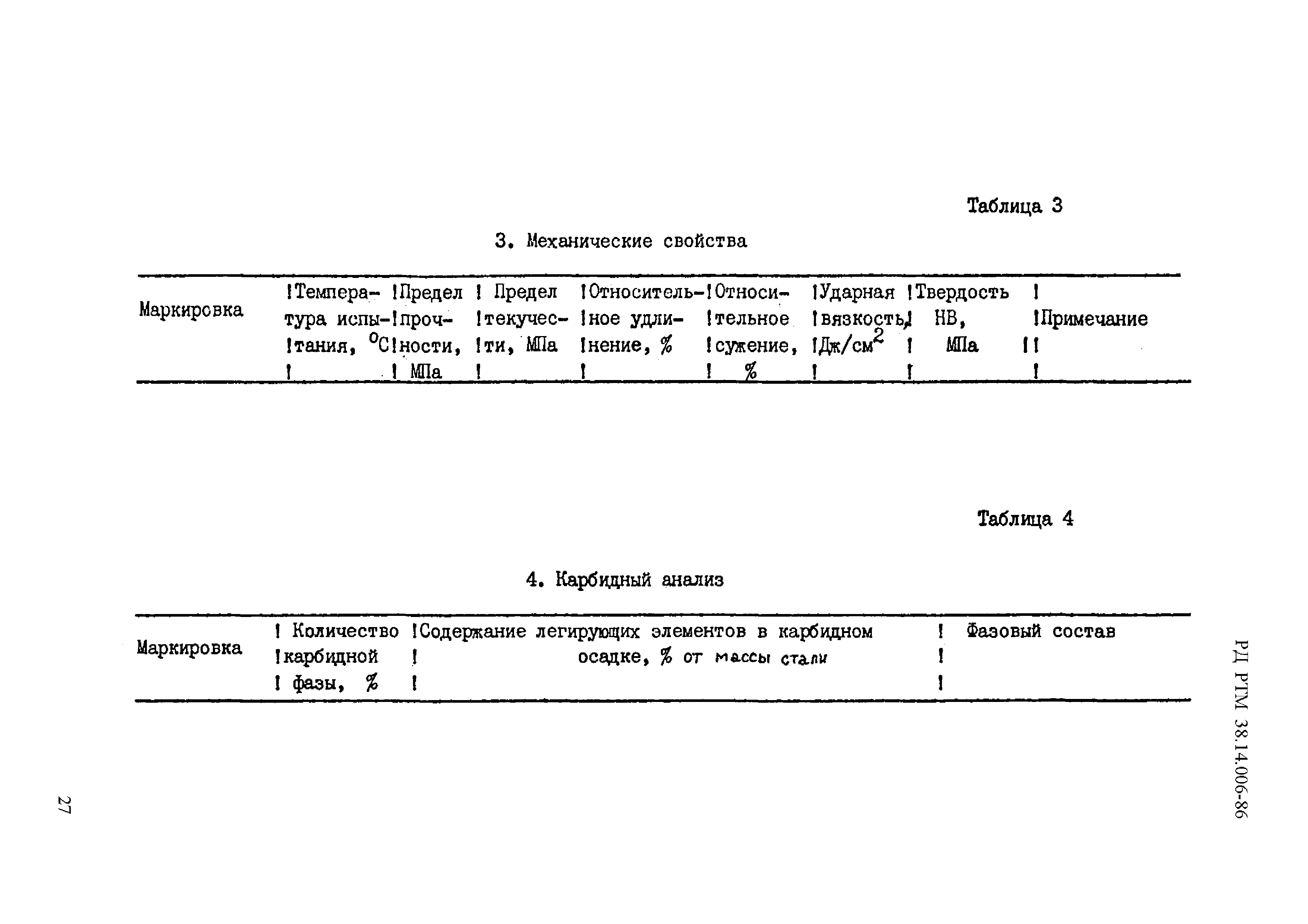

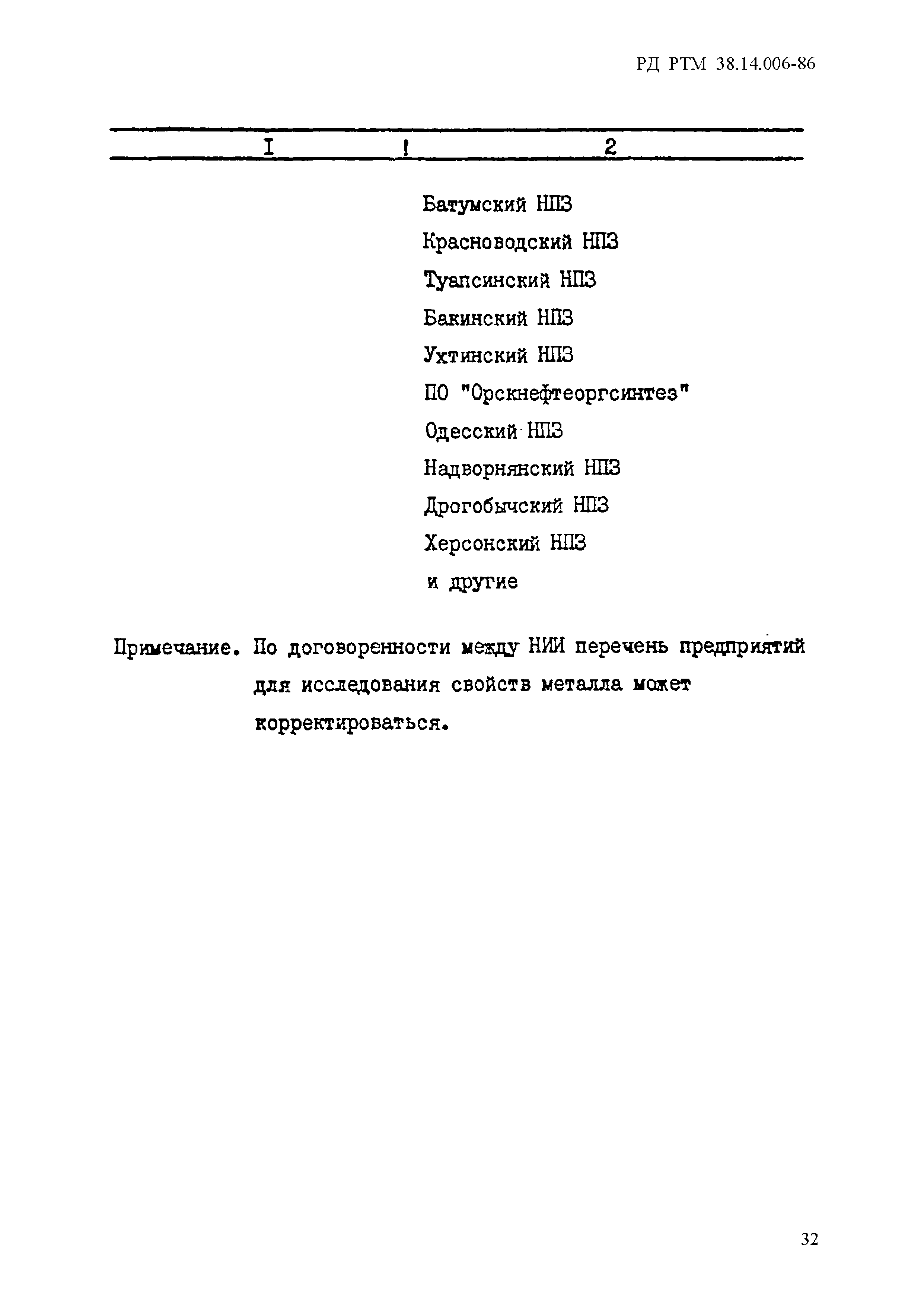

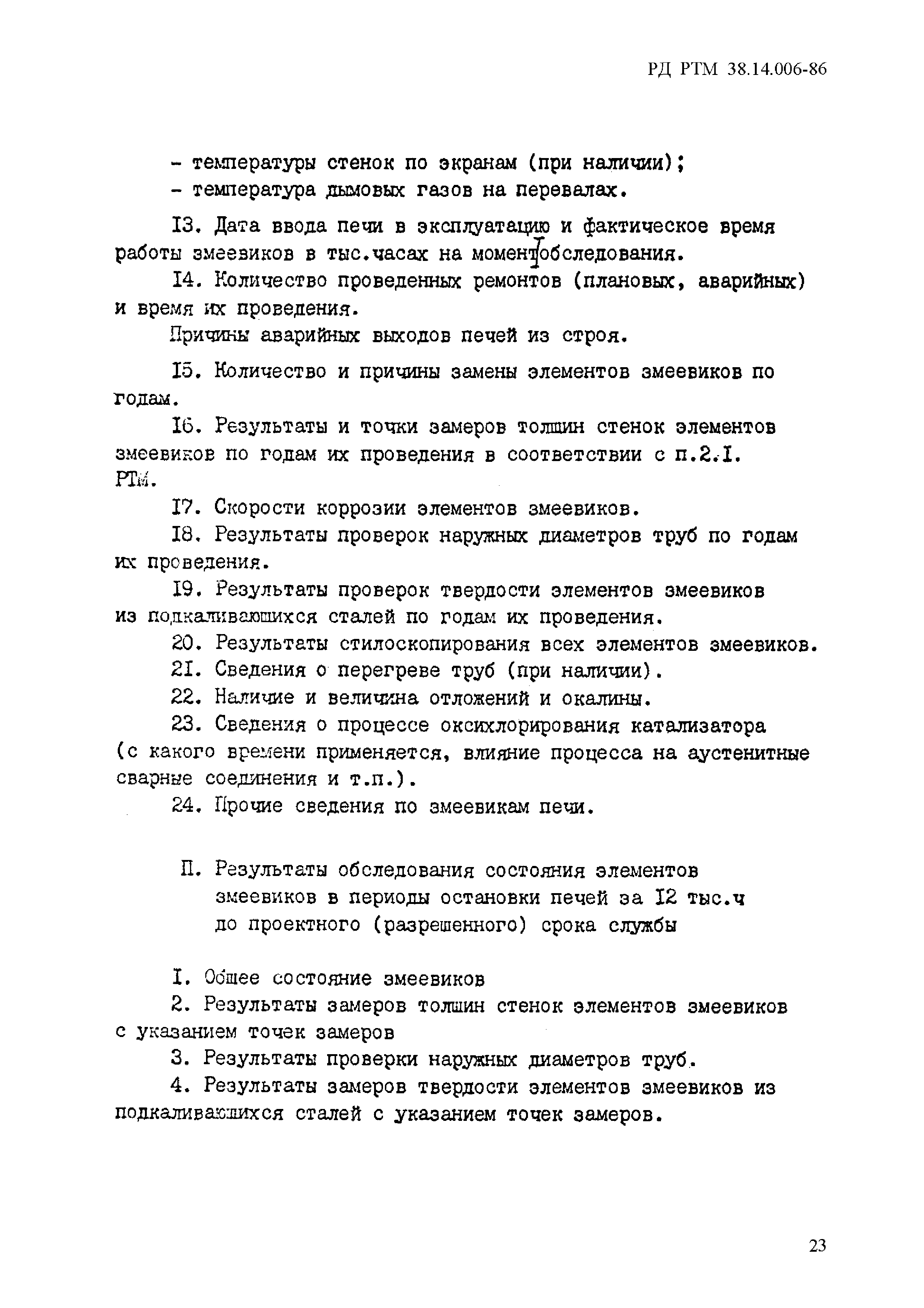

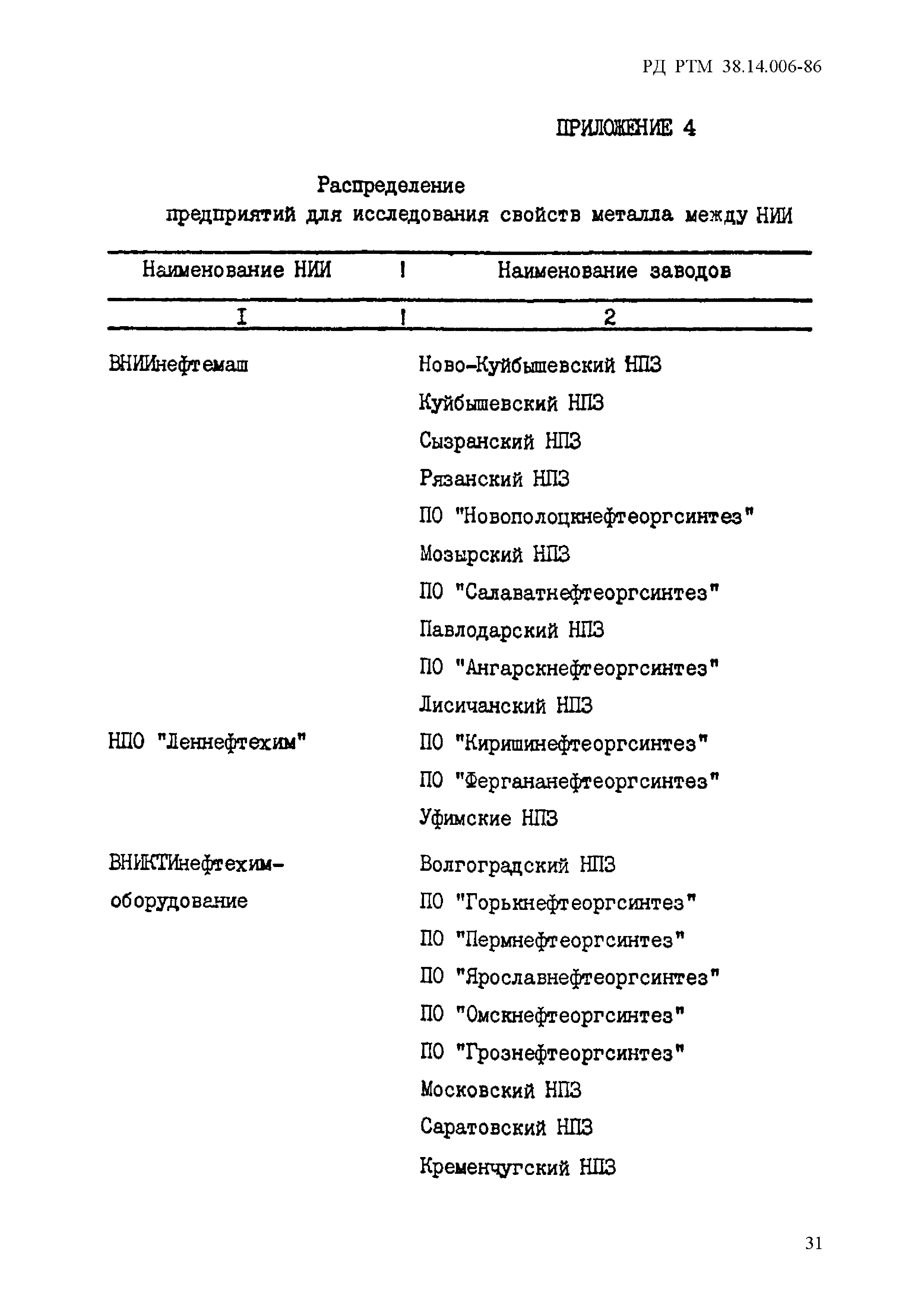

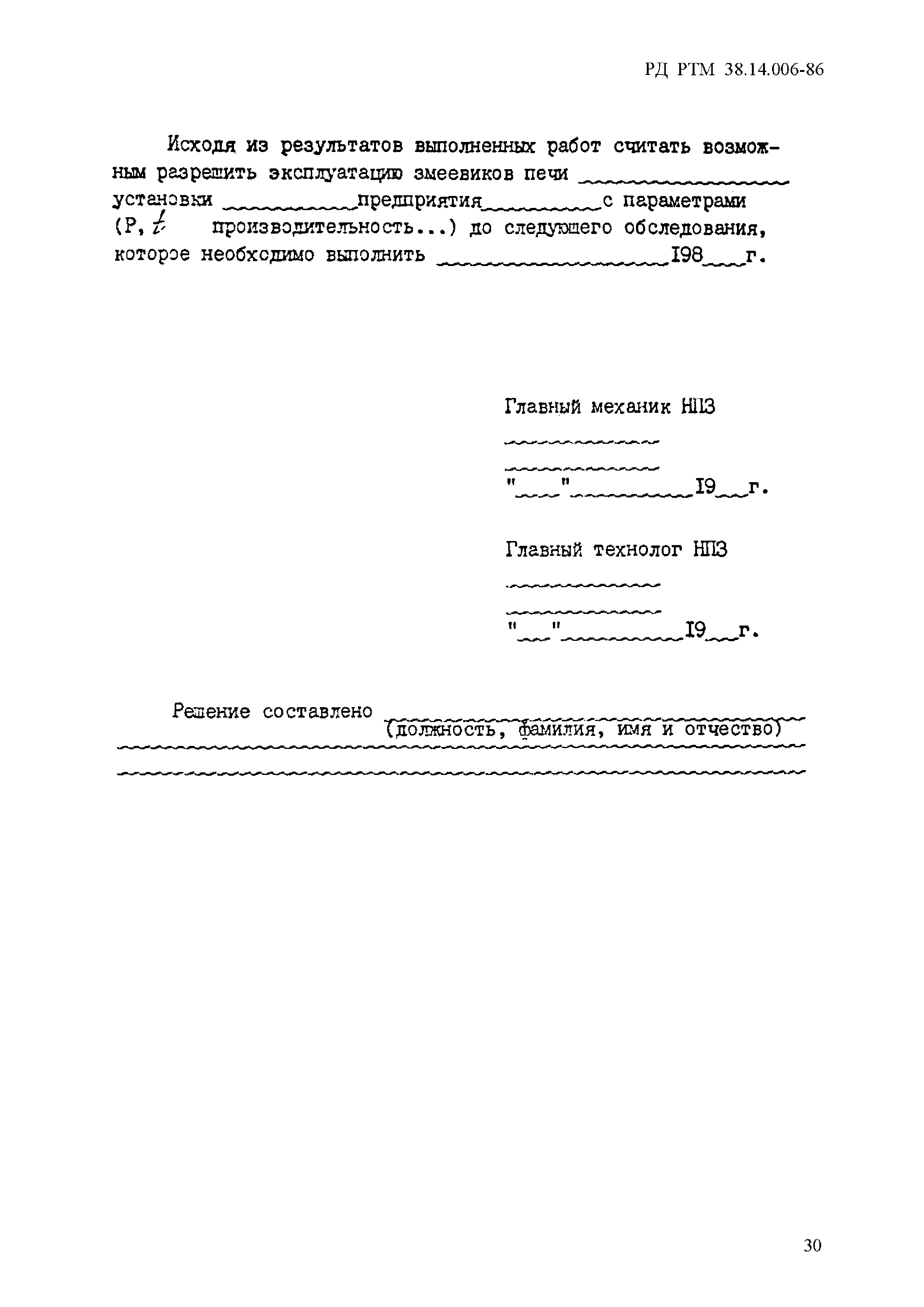

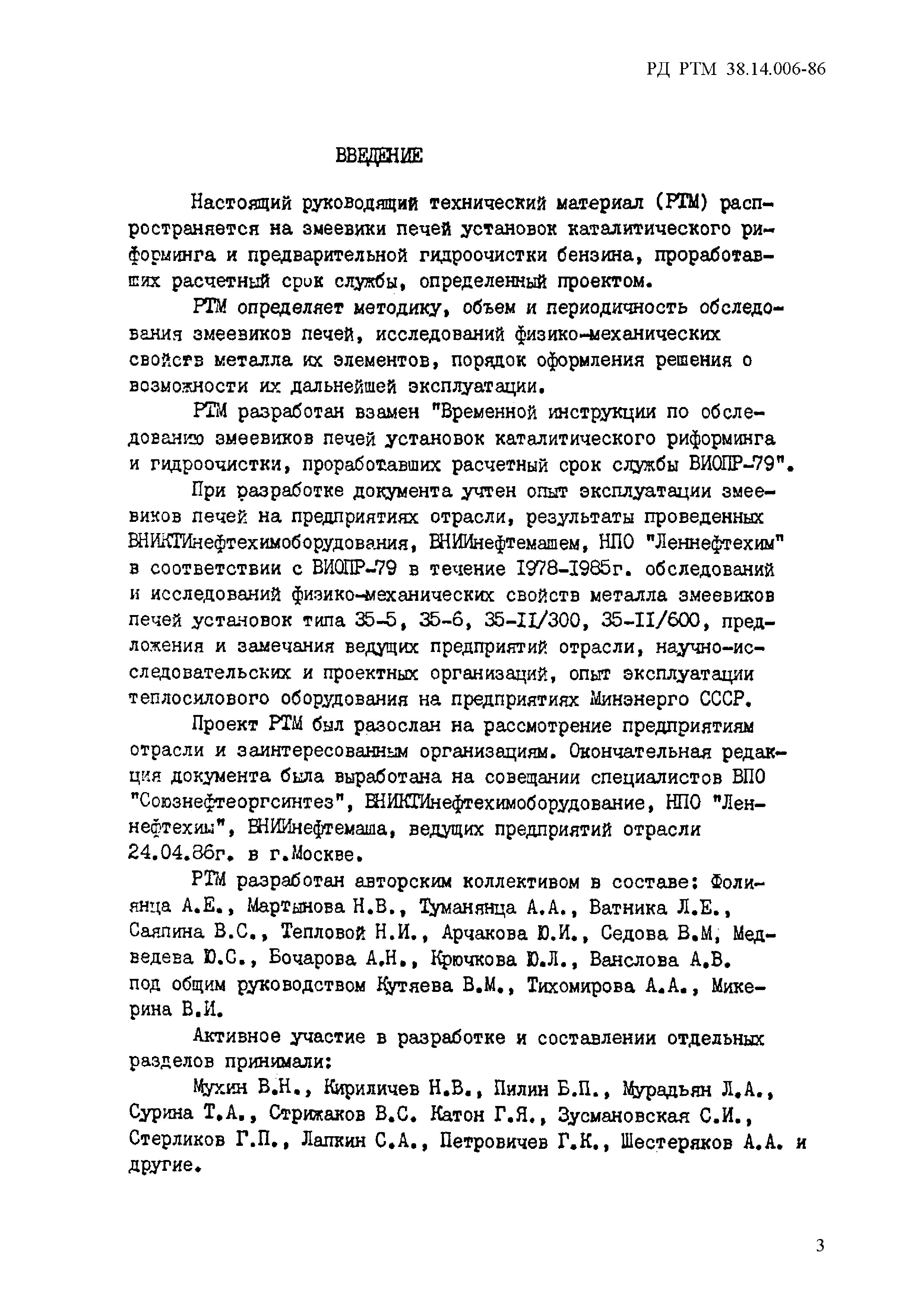

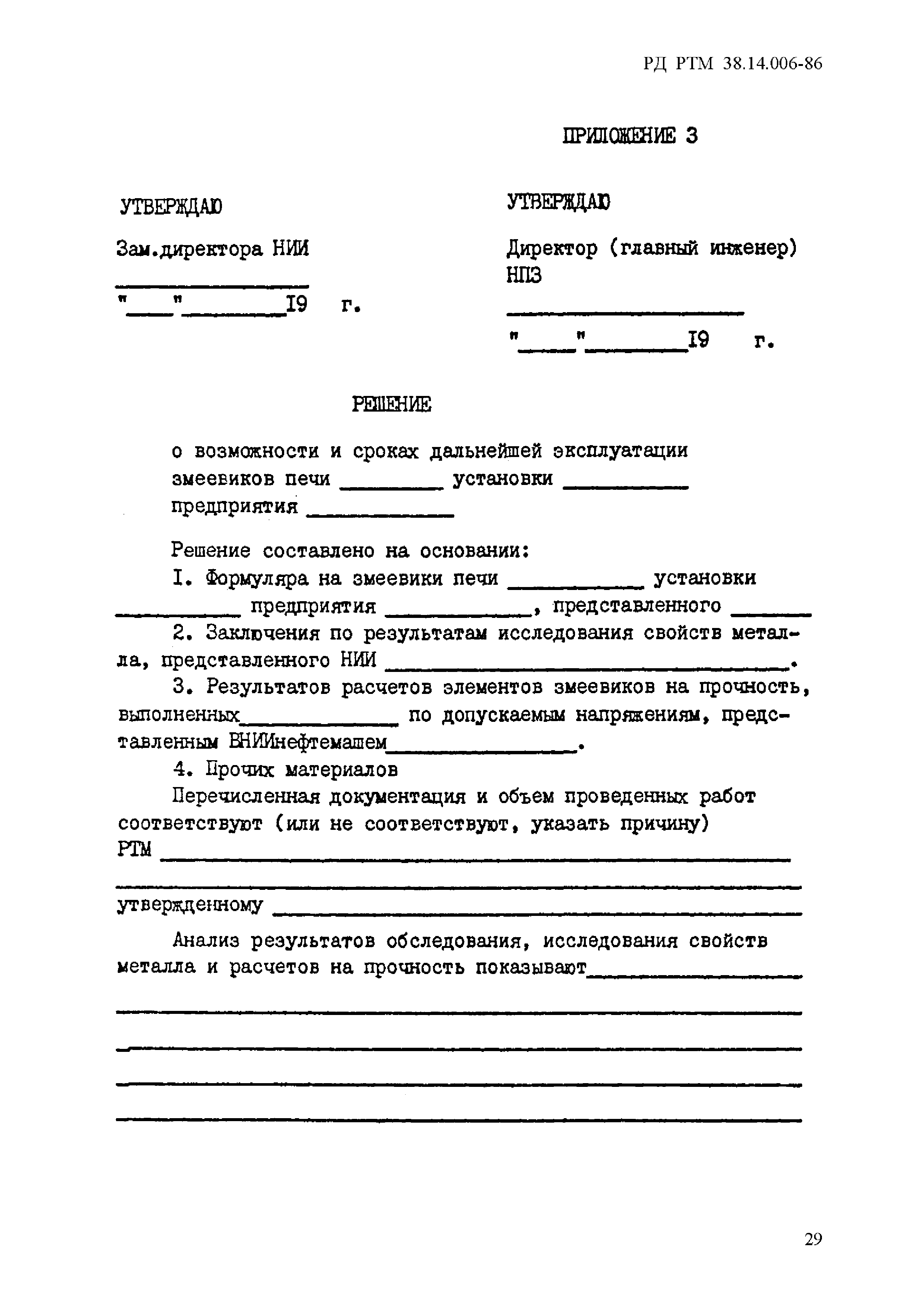

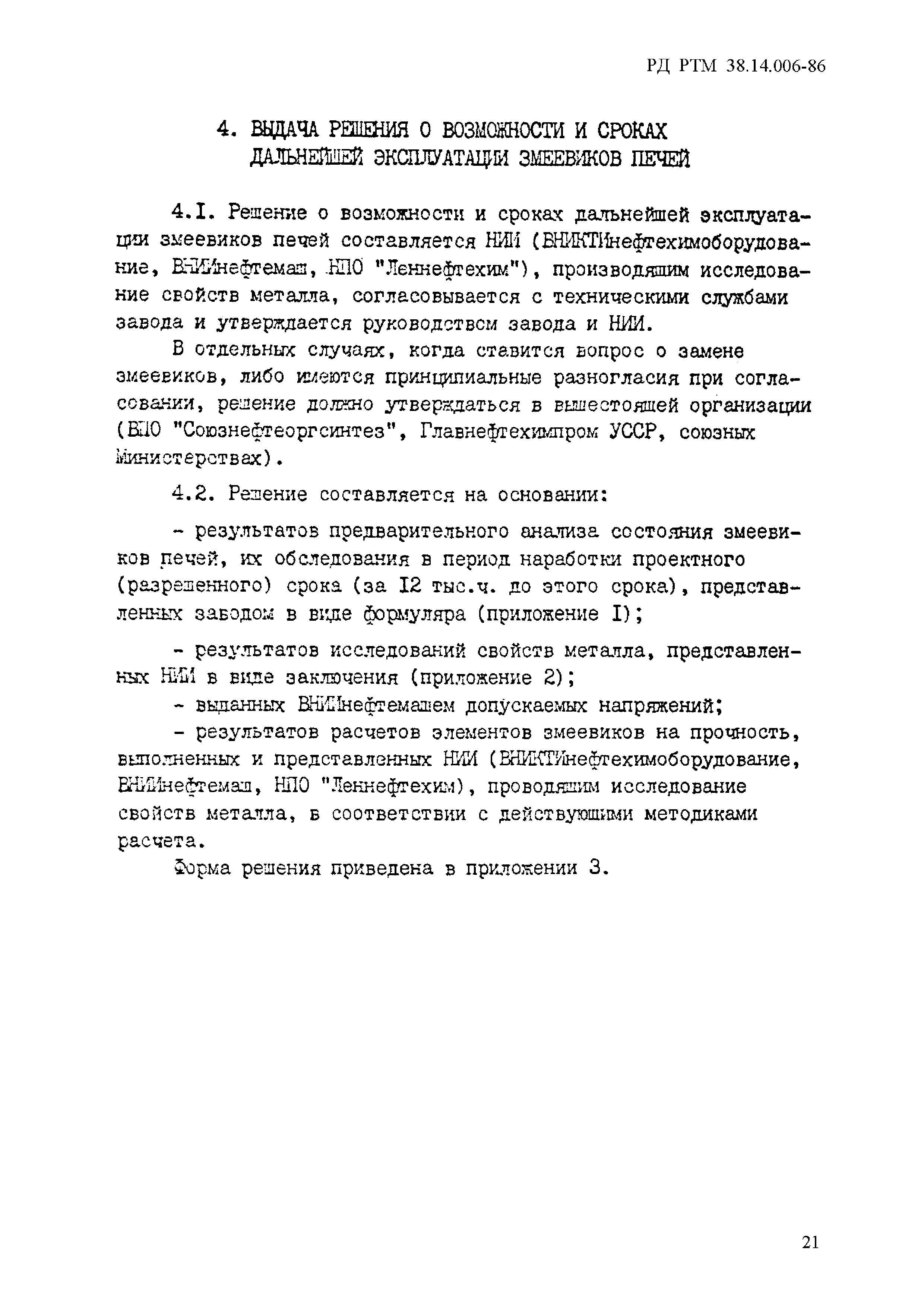

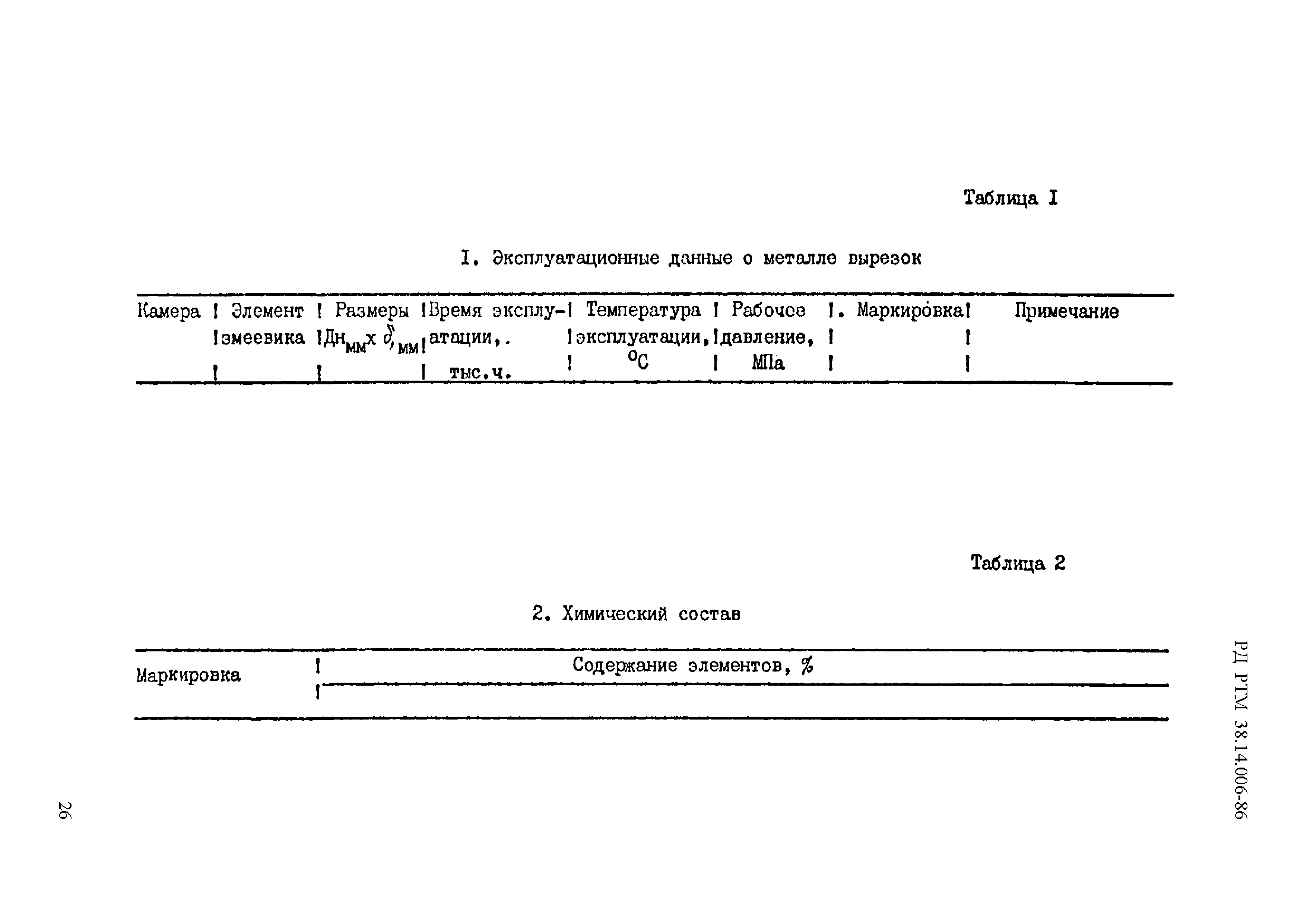

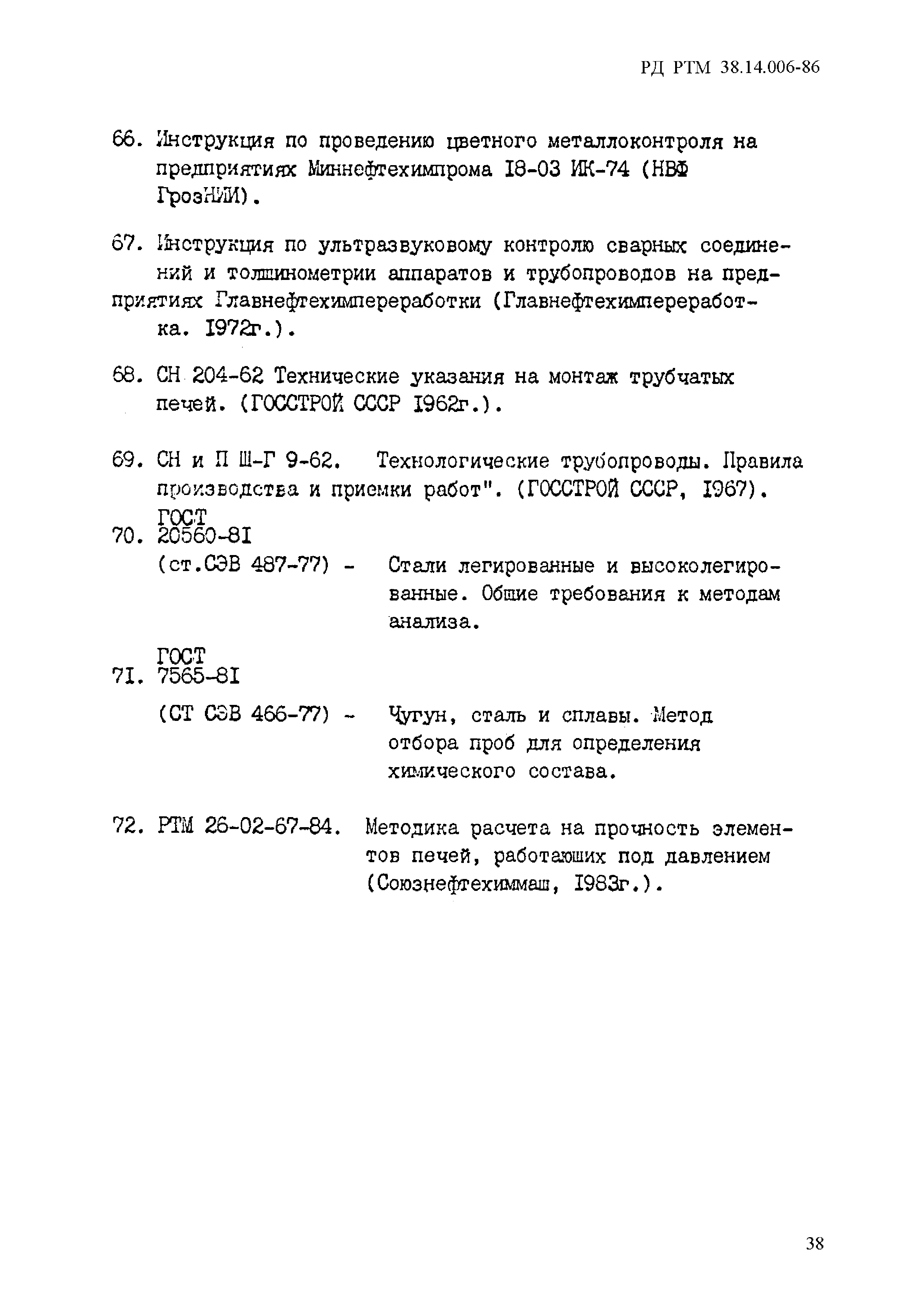

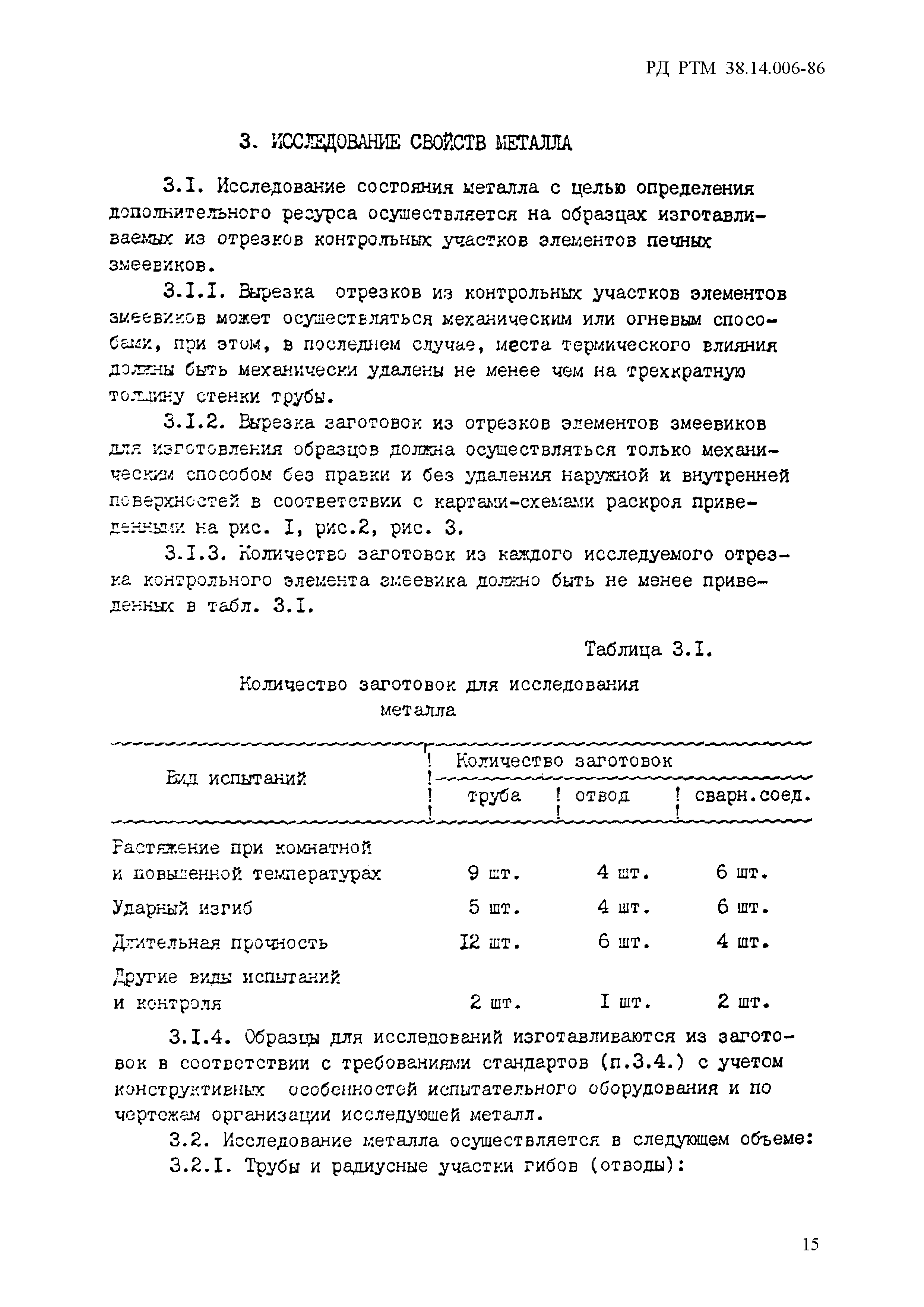

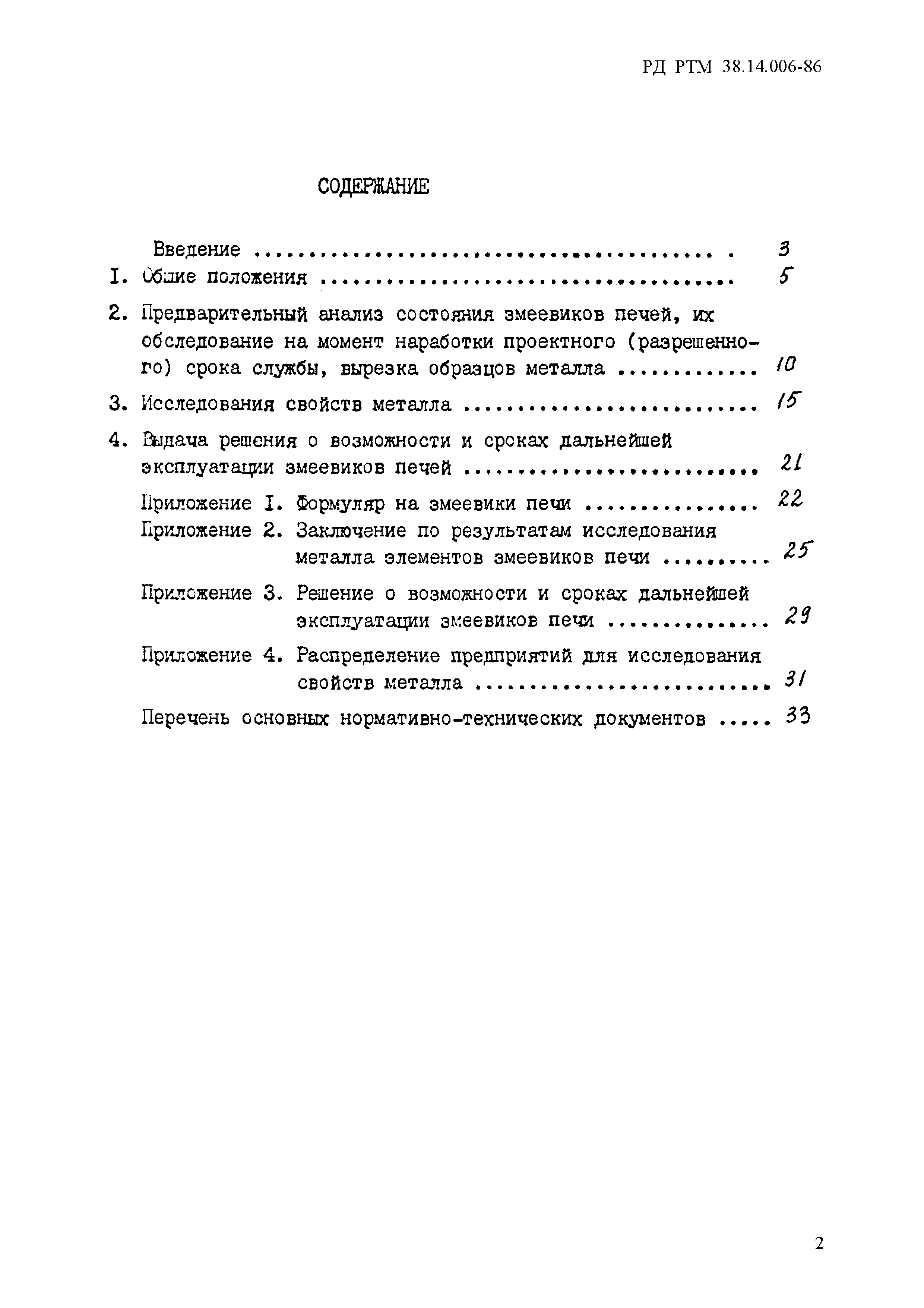

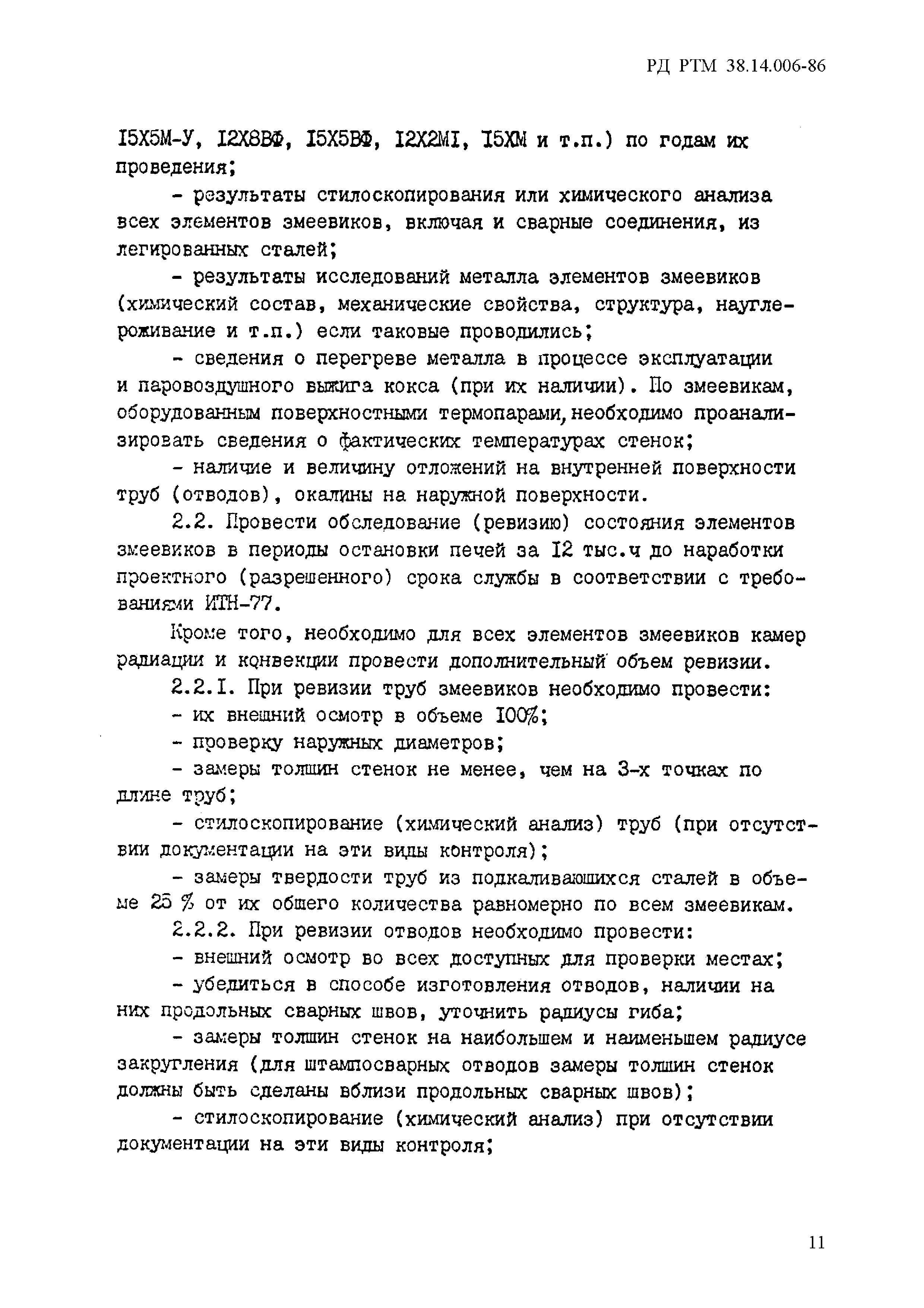

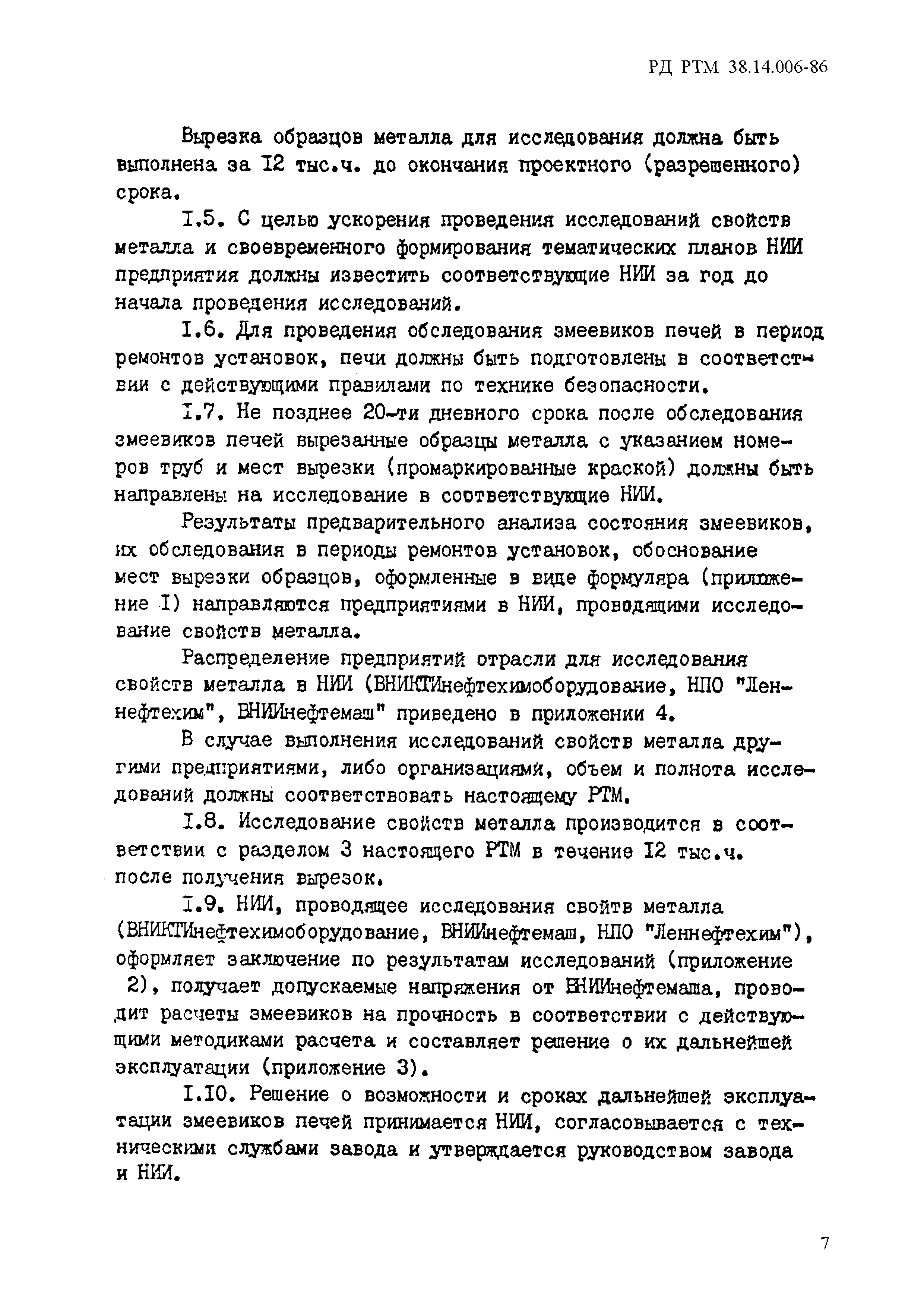

Оглавление:	Введение 1 Общие положения 2 Предварительный анализ состояния змеевиков печей, их обследование на момент наработки проектного (разрешенного) срока службы, вырезка образцов металла 3 Исследования свойств металла 4 Выдача решения о возможности и сроках дальнейшей эксплуатации змеевиков печей Приложение 1. Формуляр на змеевики печи Приложение 2. Заключение по результатам исследования металла элементов змеевиков печи Приложение 3. Решение о возможности и сроках дальнейшей эксплуатации змеевиков печи Приложение 4. Распределение предприятий для исследования свойств металла Перечень основных нормативно-технических документов
Разработан:	ВНИИнефтемаш НПО Леннефтехим ВНИКТИнефтехимоборудование ВПО Союзнефтеоргсинтез
Утверждён:	07.07.1986 Министерство нефтеперерабатывающей и нефтехимической промышленности СССР
Принят:	03.07.1986 Управление главного механика и главного энергетика Миннефтехимпрома СССР
Расположен в:	Техническая документация Экология ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕЖНЫЕ ПРОИЗВОДСТВА Оборудование для нефтяной и газовой промышленности Оборудование для переработки нефти и газа
Заменяет собой:	ВИ ОПР-79 «Временная инструкция по обследованию змеевиков печей установок каталитического риформинга и гидроочистки, проработавших расчетный срок службы»

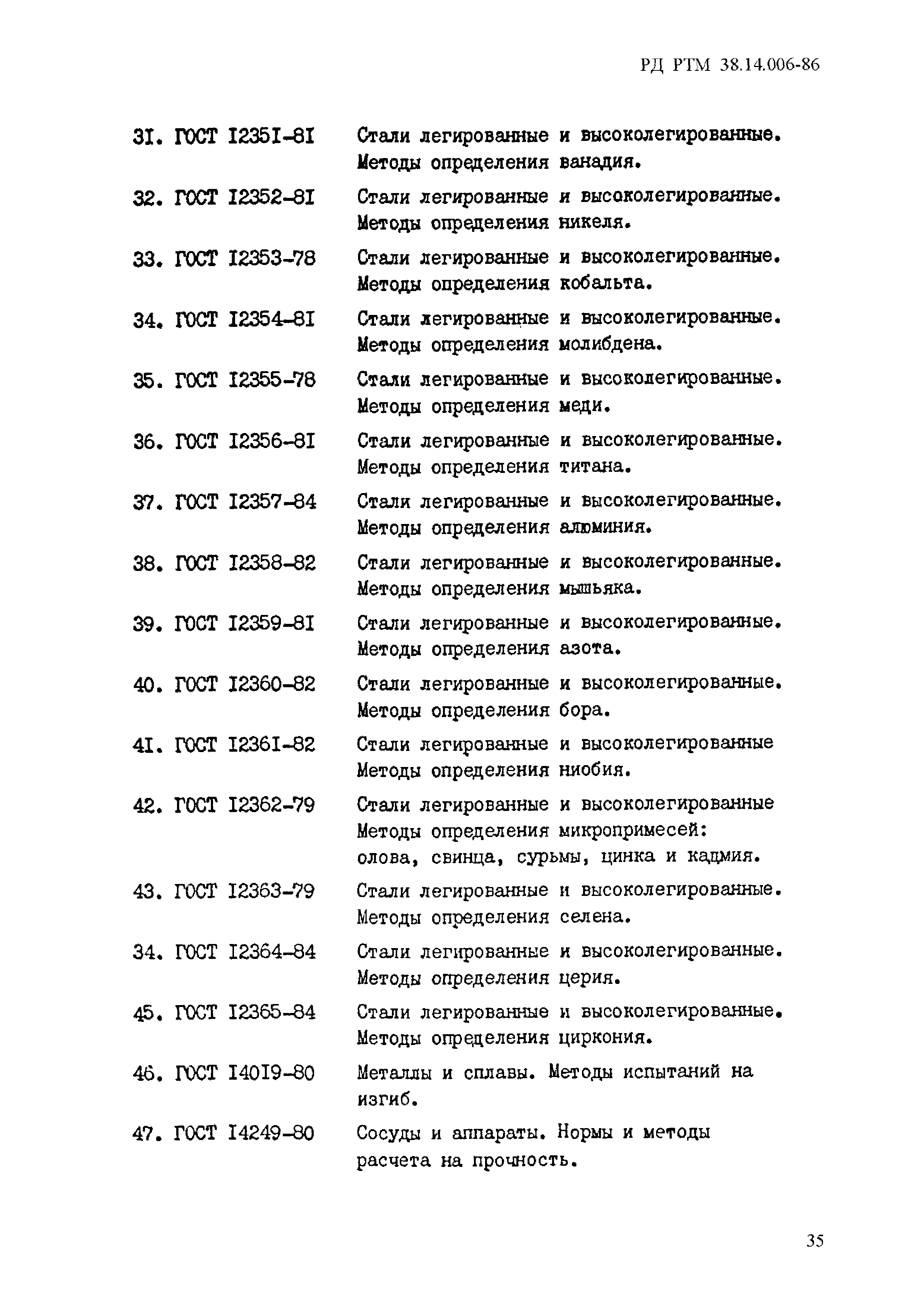

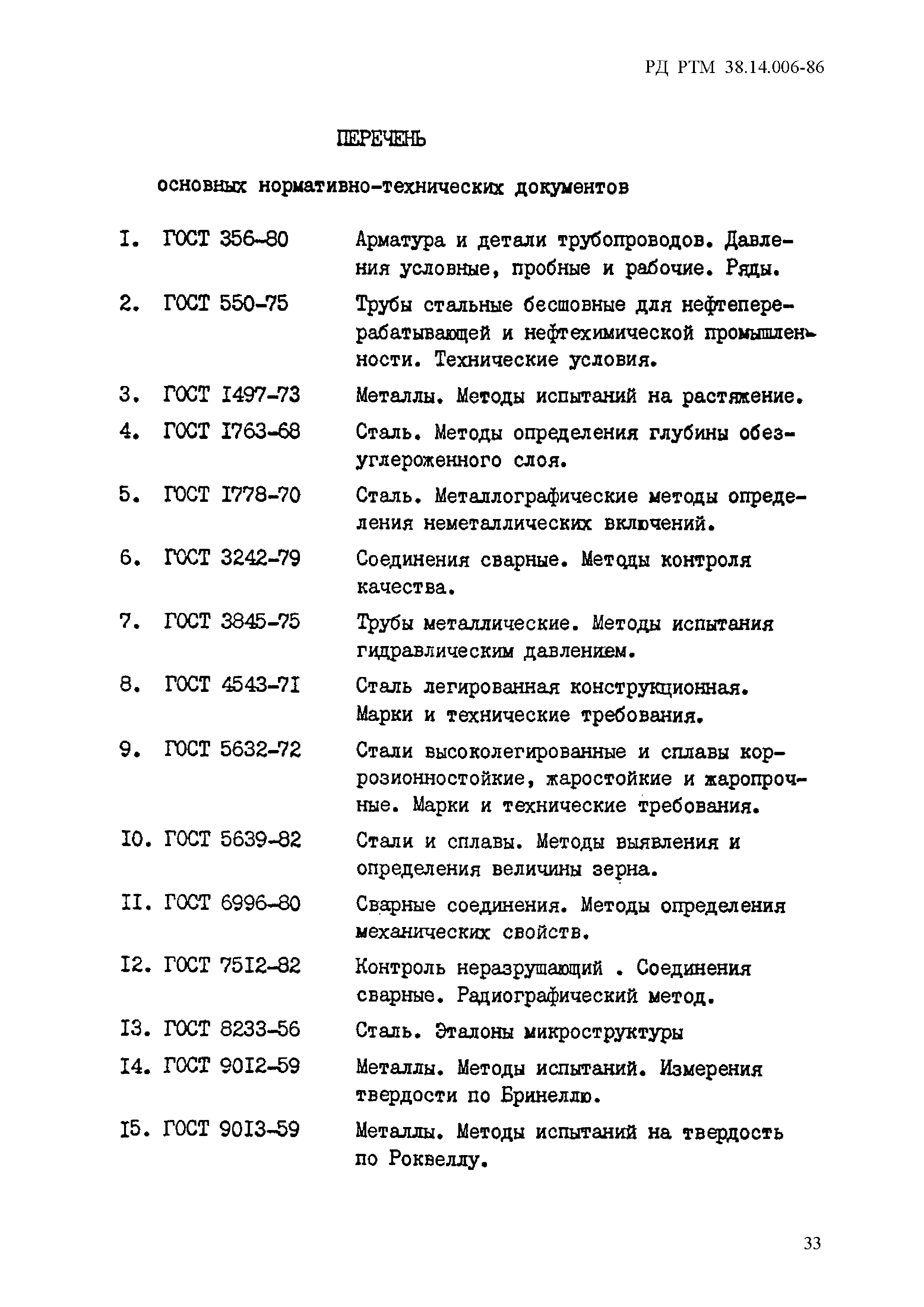

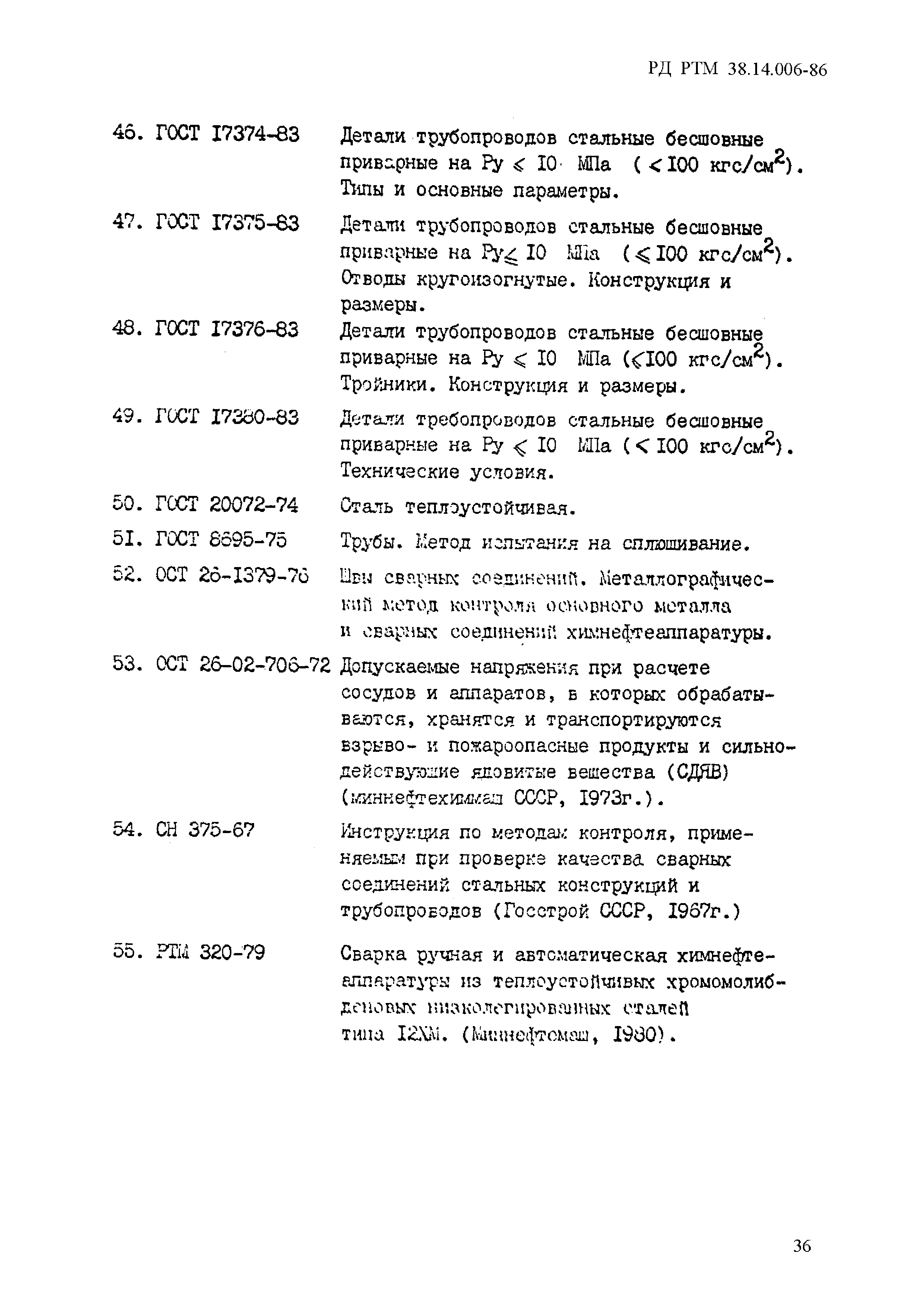

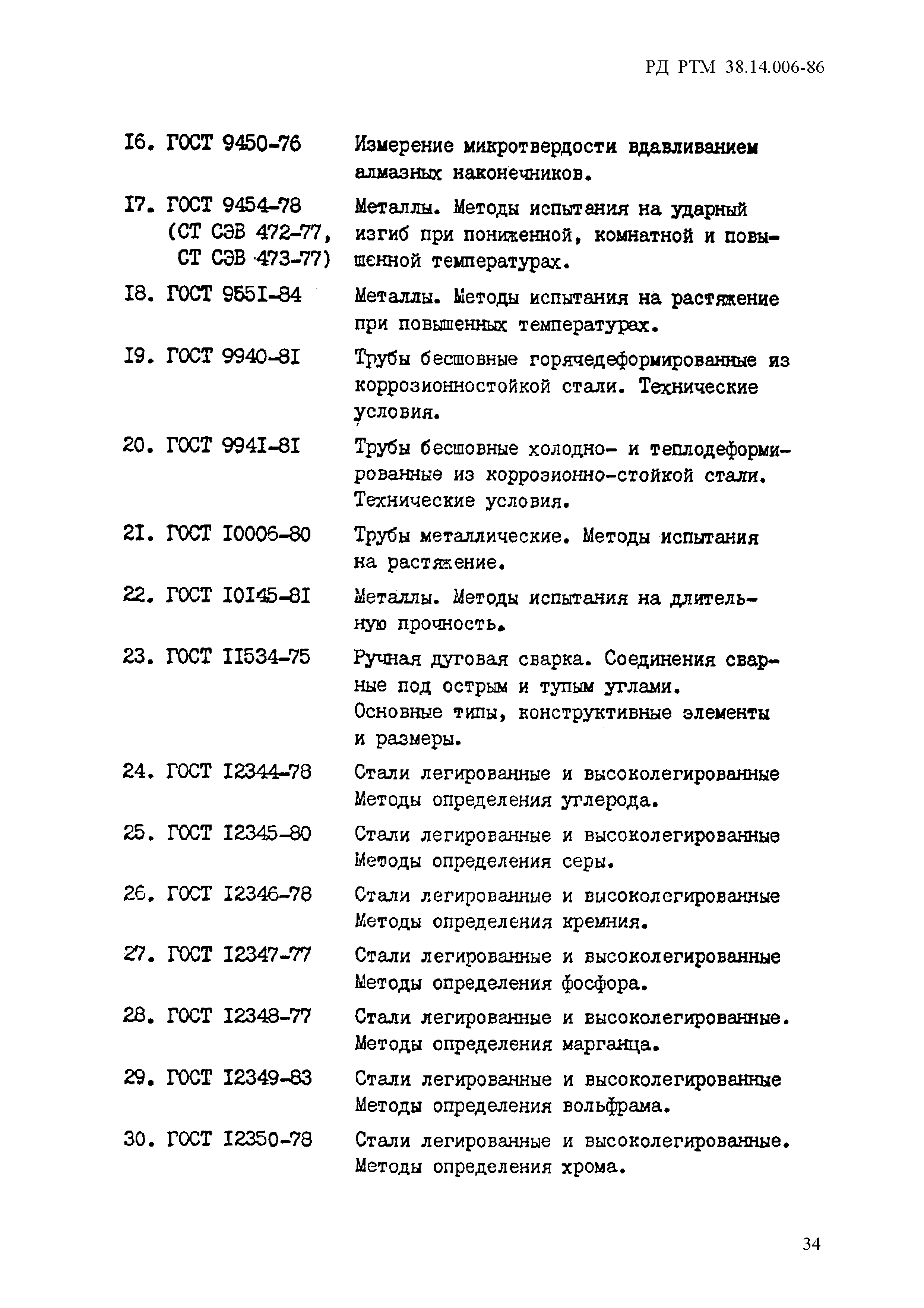

Нормативные ссылки:	ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение» ГОСТ 3242-79 «Соединения сварные. Методы контроля качества» ГОСТ 3845-75 «Трубы металлические. Метод испытания гидравлическим давлением» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств» ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод» ГОСТ 8695-75 «Трубы. Метод испытания на сплющивание» ГОСТ 10006-80 «Трубы металлические. Метод испытания на растяжение» ГОСТ 10145-81 «Металлы. Метод испытания на длительную прочность» ГОСТ 14019-80 «Металлы. Методы испытания на изгиб» ГОСТ 20072-74 «Сталь теплоустойчивая. Технические условия» ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю» ГОСТ 9941-81 «Трубы бесшовные холодно- и теплодеформированные из коррозионно-стойкой стали. Технические условия» ГОСТ 11534-75 «Ручная дуговая сварка. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры» ГОСТ 14249-89 «Сосуды и аппараты. Нормы и методы расчета на прочность» ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды» ГОСТ 9940-81 «Трубы бесшовные горячедеформированные из коррозионно-стойкой стали. Технические условия» ГОСТ 17374-83 «Детали трубопроводов стальные бесшовные приварные на Ру < 10 МПа (< 100 кгс/см2). Типы и основные параметры» ГОСТ 17375-83 «Детали трубопроводов стальные бесшовные приварные на Ру <= 10 МПа (<= 100 кгс/см2). Отводы крутоизогнутые. Конструкция и размеры» ГОСТ 17376-83 «Детали трубопроводов стальные бесшовные приварные на Ру <= 10 МПа (<= 100 кгс/см кв.). Тройники. Конструкция и размеры» ГОСТ 17380-83 «Детали трубопроводов стальные бесшовные приварные на Ру <=10 МПа (<=100 кгс/см кв.). Технические условия» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 550-75 «Трубы стальные бесшовные для нефтеперерабатывающей и нефтехимической промышленности. Технические условия» ГОСТ 12344-88 «Стали легированные и высоколегированные. Методы определения углерода» ГОСТ 12345-88 «Стали легированные и высоколегированные. Методы определения серы» ГОСТ 12346-78 «Стали легированные и высоколегированные. Методы определения кремния» ГОСТ 12347-77 «Стали легированные и высоколегированные. Методы определения фосфора» ГОСТ 12348-78 «Стали легированные и высоколегированные. Методы определения марганца» ГОСТ 12349-83 «Стали легированные и высоколегированные. Методы определения вольфрама» ГОСТ 12350-78 «Стали легированные и высоколегированные. Методы определения хрома» ГОСТ 12351-81 «Стали легированные и высоколегированные. Методы определения ванадия» ГОСТ 12352-81 «Стали легированные и высоколегированные. Методы определения никеля» ГОСТ 12353-78 «Стали легированные и высоколегированные. Методы определения кобальта» ГОСТ 12354-81 «Стали легированные и высоколегированные. Методы определения молибдена» ГОСТ 12355-78 «Стали легированные и высоколегированные. Методы определения меди» ГОСТ 12356-81 «Стали легированные и высоколегированные. Методы определения титана» ГОСТ 12357-84 «Стали легированные и высоколегированные. Методы определения алюминия» ГОСТ 12358-82 «Стали легированные и высоколегированные. Методы определения мышьяка» ГОСТ 12359-81 «Стали углеродистые, легированные и высоколегированные. Методы определения азота» ГОСТ 12360-82 «Стали легированные и высоколегированные. Методы определения бора» ГОСТ 12361-82 «Стали легированные и высоколегированные. Методы определения ниобия» ГОСТ 12362-79 «Стали легированные и высоколегированные. Методы определения микропримесей сурьмы, свинца, олова, цинка и кадмия» ГОСТ 12363-79 «Стали легированные и высоколегированные. Методы определения селена» ГОСТ 12364-84 «Стали легированные и высоколегированные. Методы определения церия» ГОСТ 12365-84 «Стали легированные и высоколегированные. Методы определения циркония» ГОСТ 1763-68 «Сталь. Методы определения глубины обезуглероженного слоя» ГОСТ 1778-70 «Сталь. Металлографические методы определения неметаллических включений» ГОСТ 5639-82 «Стали и сплавы. Методы выявления и определения величины зерна» ГОСТ 7565-81 «Чугун, сталь и сплавы. Метод отбора проб для определения химического состава» ГОСТ 8233-56 «Сталь. Эталоны микроструктуры» ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу» ГОСТ 9450-76 «Измерение микротвердости вдавливанием алмазных наконечников» РТМ 26-02-67-84 «Методика расчета на прочность элементов печей, работающих под давлением»
