ГОСТ Р 54828-2011

Комплектные распределительные устройства в металлической оболочке с элегазовой изоляцией (КРУЭ) на номинальные напряжения 110 кВ и выше. Общие технические условия

Обозначение:	ГОСТ Р 54828-2011
Обозначение англ:	GOST R 54828-2011
Статус:	действует
Название рус.:	Комплектные распределительные устройства в металлической оболочке с элегазовой изоляцией (КРУЭ) на номинальные напряжения 110 кВ и выше. Общие технические условия
Название англ.:	Gas-insulated metal-enclosed switchgear for nominal voltages above 110 kV. General technical specification
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.12.2012

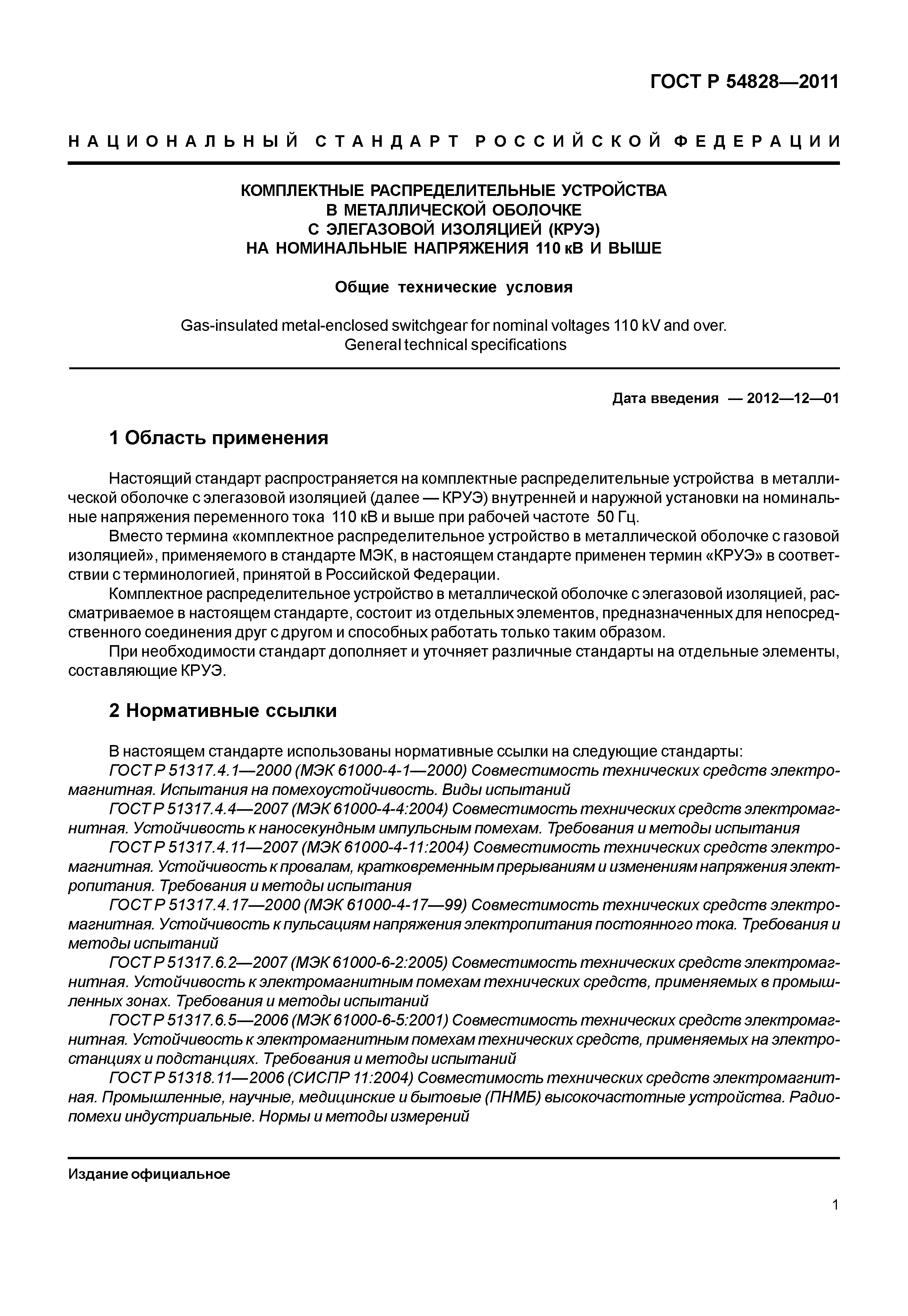

Область применения:	Стандарт распространяется на комплектные распределительные устройства в металлической оболочке с элегазовой изоляцией (далее КРУЭ) внутренней и наружной установки на номинальные напряжения переменного тока 110 кВ и выше при рабочей частоте 50 Гц. Вместо термина «комплектное распределительное устройство в металлической оболочке с газовой изоляцией», применяемого в стандарте МЭК, в настоящем стандарте применен термин «КРУЭ» в соответствии с терминологией, принятой в Российской Федерации. Комплектное распределительное устройство в металлической оболочке с элегазовой изоляцией, рассматриваемое в настоящем стандарте, состоит из отдельных элементов, предназначенных для непосредственного соединения друг с другом и способных работать только таким образом. При необходимости стандарт дополняет и уточняет различные стандарты на отдельные элементы, составляющие КРУЭ.

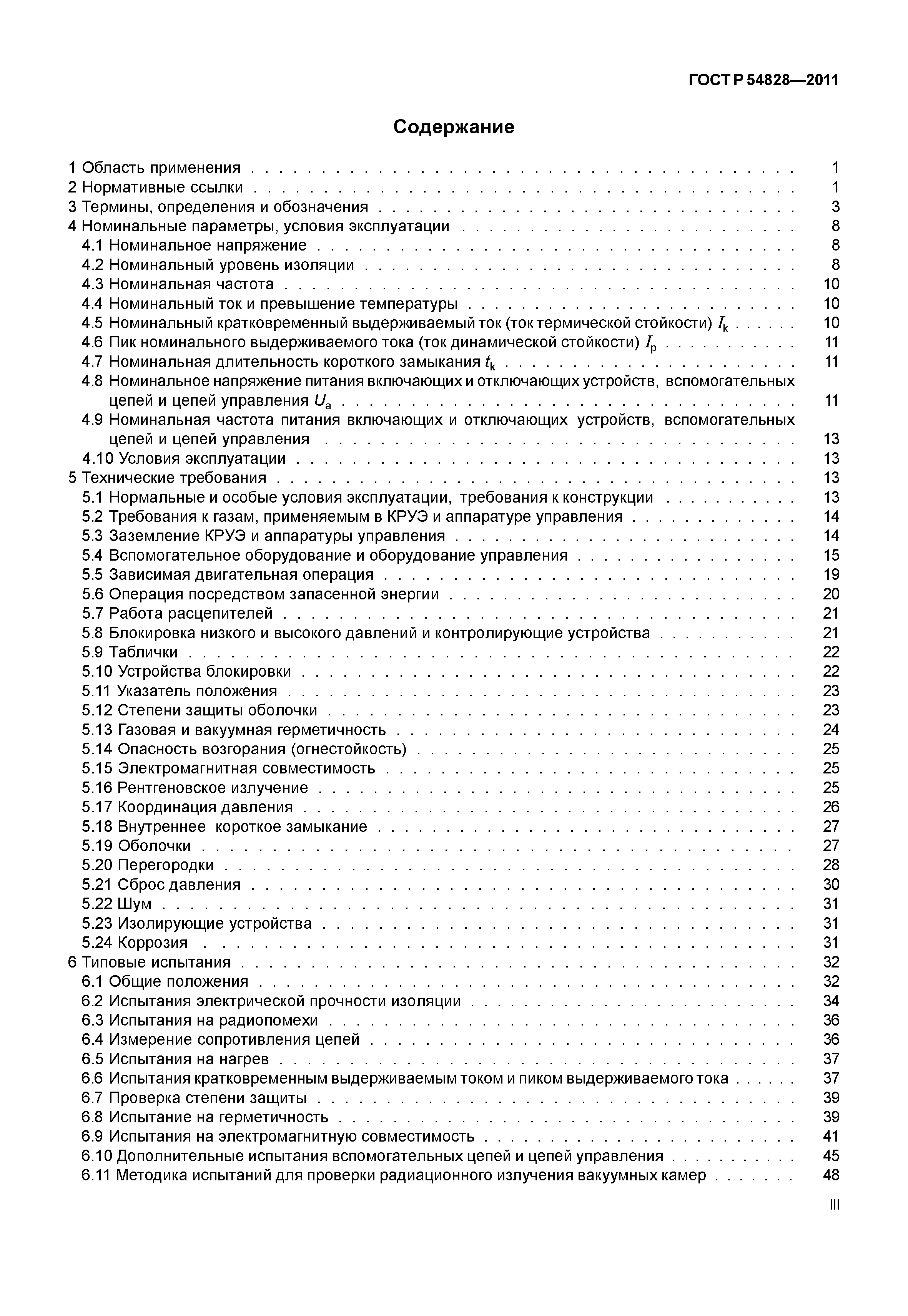

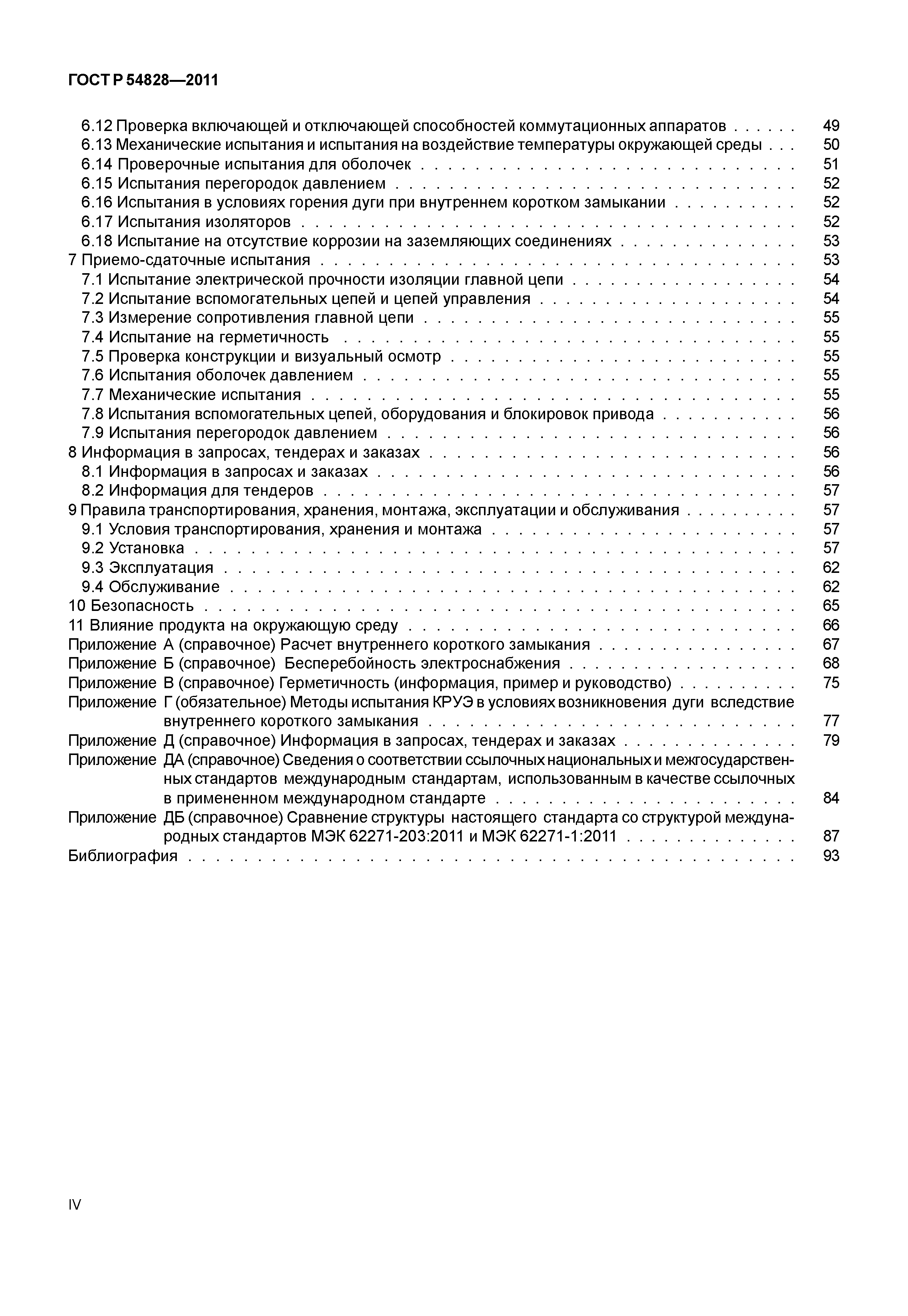

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения и обозначения 4 Номинальные параметры, условия эксплуатации    4.1 Номинальное напряжение    4.2 Номинальный уровень изоляции    4.3 Номинальная частота    4.4 Номинальный ток и превышение температуры    4.5 Номинальный кратковременный выдерживаемый ток (ток термической стойкости)    4.6 Пик номинального выдерживаемого тока (ток динамической стойкости)    4.7 Номинальная длительность короткого замыкания    4.8 Номинальное напряжение питания включающих и отключающих устройств, вспомогательных цепей и цепей управления    4.9 Номинальная частота питания включающих и отключающих устройств, вспомогательных цепей и цепей управления    4.10 Условия эксплуатации 5 Технические требования    5.1 Нормальные и особые условия эксплуатации, требования к конструкции    5.2 Требования к газам, применяемым в КРУЭ и аппаратуре управления    5.3 Заземление КРУЭ и аппаратуры управления    5.4 Вспомогательное оборудование и оборудование управления    5.5 Зависимая двигательная операция    5.6 Операция посредством запасенной энергии    5.7 Работа расцепителей    5.8 Блокировка низкого и высокого давлений и контролирующие устройства    5.9 Таблички    5.10 Устройства блокировки    5.11 Указатель положения    5.12 Степени защиты оболочки    5.13 Газовая и вакуумная герметичность    5.14 Опасность возгорания (огнестойкость)    5.15 Электромагнитная совместимость    5.16 Рентгеновское излучение    5.17 Координация давления    5.18 Внутреннее короткое замыкание    5.19 Оболочки    5.20 Перегородки    5.21 Сброс давления    5.22 Шум    5.23 Изолирующие устройства    5.24 Коррозия 6 Типовые испытания    6.1 Общие положения    6.2 Испытания электрической прочности изоляции    6.3 Испытания на радиопомехи    6.4 Измерение сопротивления цепей    6.5 Испытания на нагрев    6.6 Испытания кратковременным выдерживаемым током и пиком выдерживаемого тока    6.7 Проверка степени защиты    6.8 Испытание на герметичность    6.9 Испытания на электромагнитную совместимость    6.10 Дополнительные испытания вспомогательных цепей и цепей управления    6.11 Методика испытаний для проверки радиационного излучения вакуумных камер    6.12 Проверка включающей и отключающей способностей коммутационных аппаратов    6.13 Механические испытания и испытания на воздействие температуры окружающей среды    6.14 Проверочные испытания для оболочек    6.15 Испытания перегородок давлением    6.16 Испытания в условиях горения дуги при внутреннем коротком замыкании    6.17 Испытания изоляторов    6.18 Испытание на отсутствие коррозии на заземляющих соединениях 7 Приемо-сдаточные испытания    7.1 Испытание электрической прочности изоляции главной цепи    7.2 Испытание вспомогательных цепей и цепей управления    7.3 Измерение сопротивления главной цепи    7.4 Испытание на герметичность    7.5 Проверка конструкции и визуальный осмотр    7.6 Испытания оболочек давлением    7.7 Механические испытания    7.8 Испытания вспомогательных цепей, оборудования и блокировок привода    7.9 Испытания перегородок давлением 8 Информация в запросах, тендерах и заказах    8.1 Информация в запросах и заказах    8.2 Информация для тендеров 9 Правила транспортирования, хранения, монтажа, эксплуатации и обслуживания    9.1 Условия транспортирования, хранения и монтажа    9.2 Установка    9.3 Эксплуатация    9.4 Обслуживание 10 Безопасность 11 Влияние продукта на окружающую среду Приложение А (справочное) Расчет внутреннего короткого замыкания Приложение Б (справочное) Бесперебойность электроснабжения Приложение В (справочное) Герметичность (информация, пример и руководство) Приложение Г (обязательное) Методы испытания КРУЭ в условиях возникновения дуги вследствие внутреннего короткого замыкания Приложение Д (справочное) Информация в запросах, тендерах и заказах Приложение ДА (справочное) Сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте Приложение ДБ (справочное) Сравнение структуры настоящего стандарта со структурой международных стандартов МЭК 62271-203:2011 и МЭК 62271-1:2011 Библиография
Разработан:	ФГУП ВЭИ
Утверждён:	13.12.2011 Федеральное агентство по техническому регулированию и метрологии (1220-ст)
Издан:	Стандартинформ (2012 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Коммутационная аппаратура и аппаратура управления Коммутационная аппаратура и аппаратура управления в целом Экология ЭЛЕКТРОТЕХНИКА Коммутационная аппаратура и аппаратура управления Коммутационная аппаратура и аппаратура управления в целом Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Электротехника

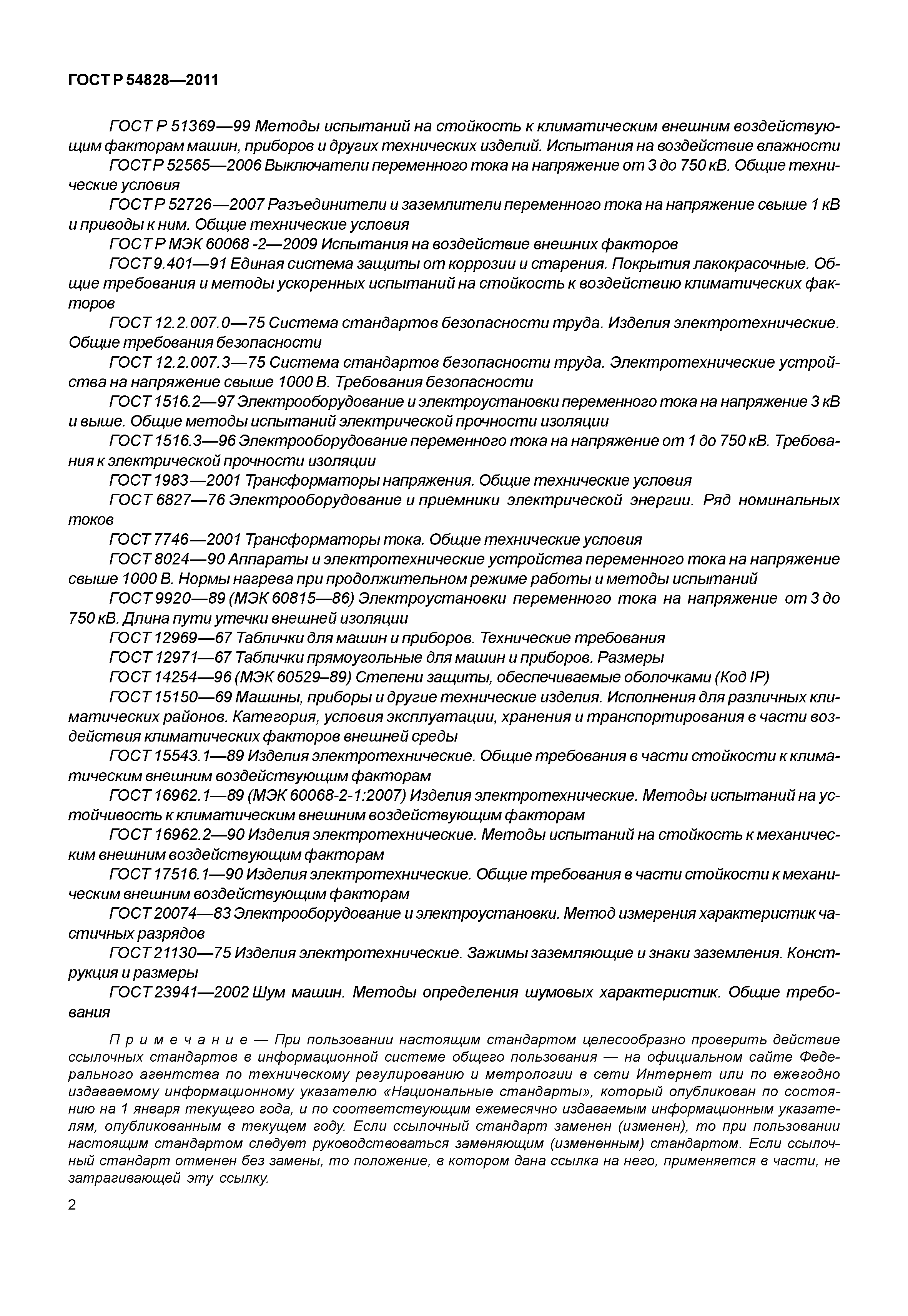

Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 1516.2-97 «Электрооборудование и электроустановки переменного тока на напряжение 3 кВ и выше. Общие методы испытаний электрической прочности изоляции» ГОСТ 1516.3-96 «Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции» ГОСТ 15543.1-89 «Изделия электротехнические и другие технические изделия. Общие требования в части стойкости к климатическим внешним воздействующим факторам» ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)» ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности» ГОСТ 12969-67 «Таблички для машин и приборов. Технические требования» ГОСТ 12971-67 «Таблички прямоугольные для машин и приборов. Размеры» ГОСТ Р 51369-99 «Методы испытаний на стойкость к климатическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на воздействие влажности» ГОСТ 23941-2002 «Шум машин. Методы определения шумовых характеристик. Общие требования» ГОСТ 12.2.007.3-75 «Система стандартов безопасности труда. Электротехнические устройства на напряжение свыше 1000 В. Требования безопасности» ГОСТ 16962.1-89 «Изделия электротехнические. Методы испытаний на устойчивость к климатическим внешним воздействующим факторам» ГОСТ 16962.2-90 «Изделия электротехнические. Методы испытаний на стойкость к механическим внешним воздействующим факторам» ГОСТ 17516.1-90 «Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам» ГОСТ 20074-83 «Электрооборудование и электроустановки. Метод измерения характеристик частичных разрядов» ГОСТ 21130-75 «Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры» ГОСТ 6827-76 «Электрооборудование и приемники электрической энергии. Ряд номинальных токов» ГОСТ 8024-90 «Аппараты и электротехнические устройства переменного тока на напряжение свыше 1000 В. Нормы нагрева при продолжительном режиме работы и методы испытаний» ГОСТ 9920-89 «Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции» ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия» ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия» ГОСТ Р 51317.4.1-2000 «Совместимость технических средств электромагнитная. Испытания на помехоустойчивость. Виды испытаний» ГОСТ Р 51317.4.17-2000 «Совместимость технических средств электромагнитная. Устойчивость к пульсациям напряжения электропитания постоянного тока. Требования и методы испытаний» ГОСТ Р 52565-2006 «Выключатели переменного тока на напряжения от 3 до 750 кВ. Общие технические условия» ГОСТ Р 51317.6.5-2006 «Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых на электростанциях и подстанциях. Требования и методы испытаний» ГОСТ Р 51318.11-2006 «Совместимость технических средств электромагнитная. Промышленные, научные, медицинские и бытовые (ПНМБ) высокочастотные устройства. Радиопомехи индустриальные. Нормы и методы измерений» ГОСТ Р 52726-2007 «Разъединители и заземлители переменного тока на напряжение свыше 1 кВ и приводы к ним. Общие технические условия» ГОСТ Р 51317.4.4-2007 «Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний» ГОСТ Р 51317.4.11-2007 «Совместимость технических средств электромагнитная. Устойчивость к провалам, кратковременным прерываниям и изменениям напряжения электропитания. Требования и методы испытаний» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» РД 50-725-93 «Методические указания. Совместимость технических средств электромагнитная. Радиопомехи индустриальные от воздушных линий электропередачи и высоковольтного оборудования. Методы измерения и процедура установления норм» ГОСТ Р 51317.6.2-2007 «Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых в промышленных зонах. Требования и методы испытаний» ГОСТ Р МЭК 60068-2-78-2009 «Испытания на воздействия внешних факторов. Часть 2-78. Испытания. Испытание Cab: Влажное тепло, постоянный режим» ГОСТ 9.401-91 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов» ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» ГОСТ 1.5-2001 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Общие требования к построению, изложению, оформлению, содержанию и обозначению» Федеральный закон 184-ФЗ «О техническом регулировании»
