Скачать СТО 70238424.17.220.20.001-2011 Измерительные трансформаторы. Условия поставки. Нормы и требования

Дата актуализации: 10.08.2017

СТО 70238424.17.220.20.001-2011

Измерительные трансформаторы. Условия поставки. Нормы и требования

Обозначение:	СТО 70238424.17.220.20.001-2011
Обозначение англ:	STO 70238424.17.220.20.001-2011
Статус:	организационно-ограниченного применения
Название рус.:	Измерительные трансформаторы. Условия поставки. Нормы и требования
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.12.2011
Область применения:	Стандарт распространяется на опорные измерительные трансформаторы тока и напряжения 110 кВ и выше, применяемые на электроэнергетических объектах и устанавливает нормы и требования к измерительным трансформаторам при поставке на вновь сооружаемые и подлежащие техническому перевооружению и реконструкции энергообъекты. Положения стандарта предназначены для применения проектными организациями, строительно-монтажными, наладочными, эксплуатационными и ремонтными организациями.

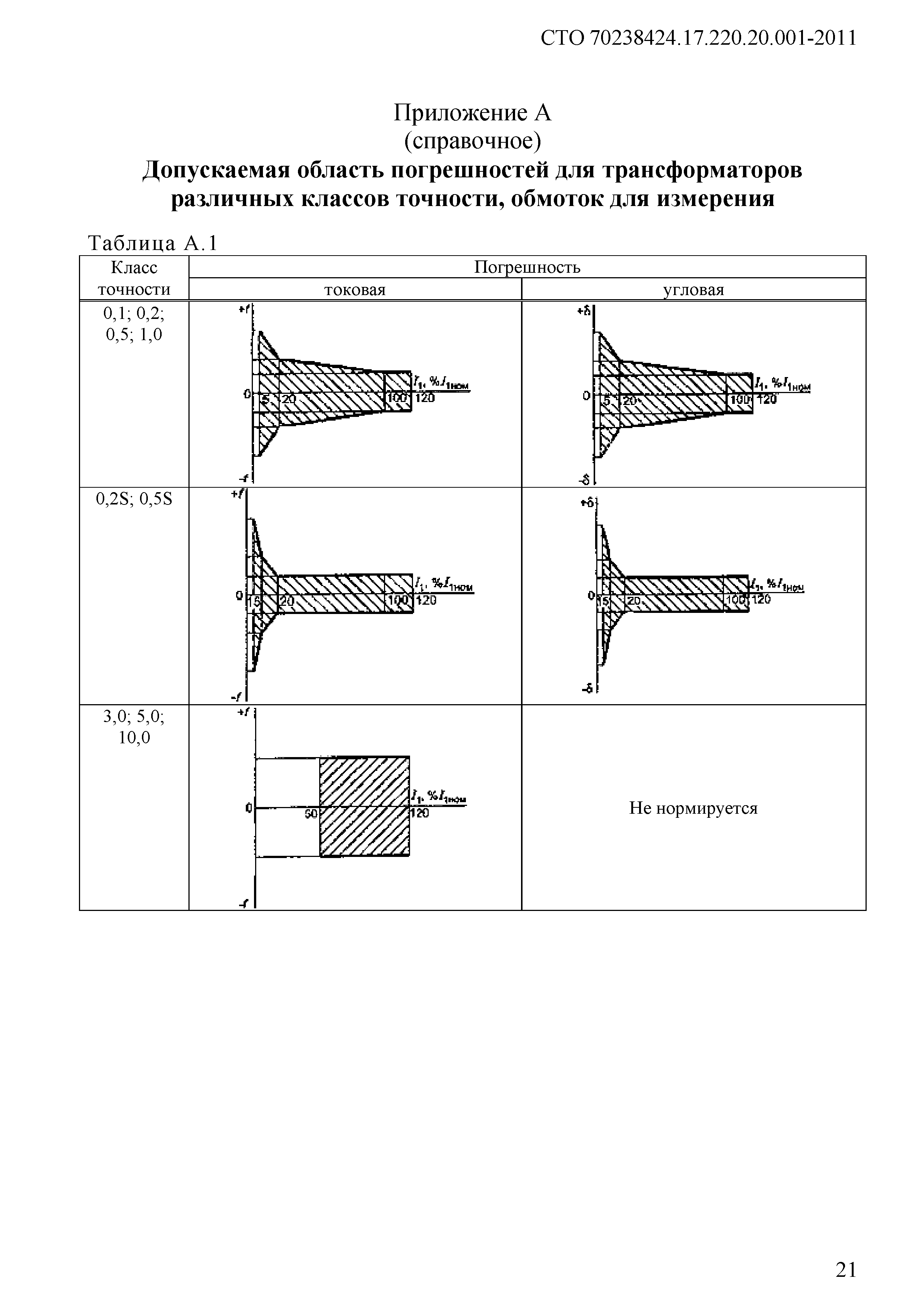

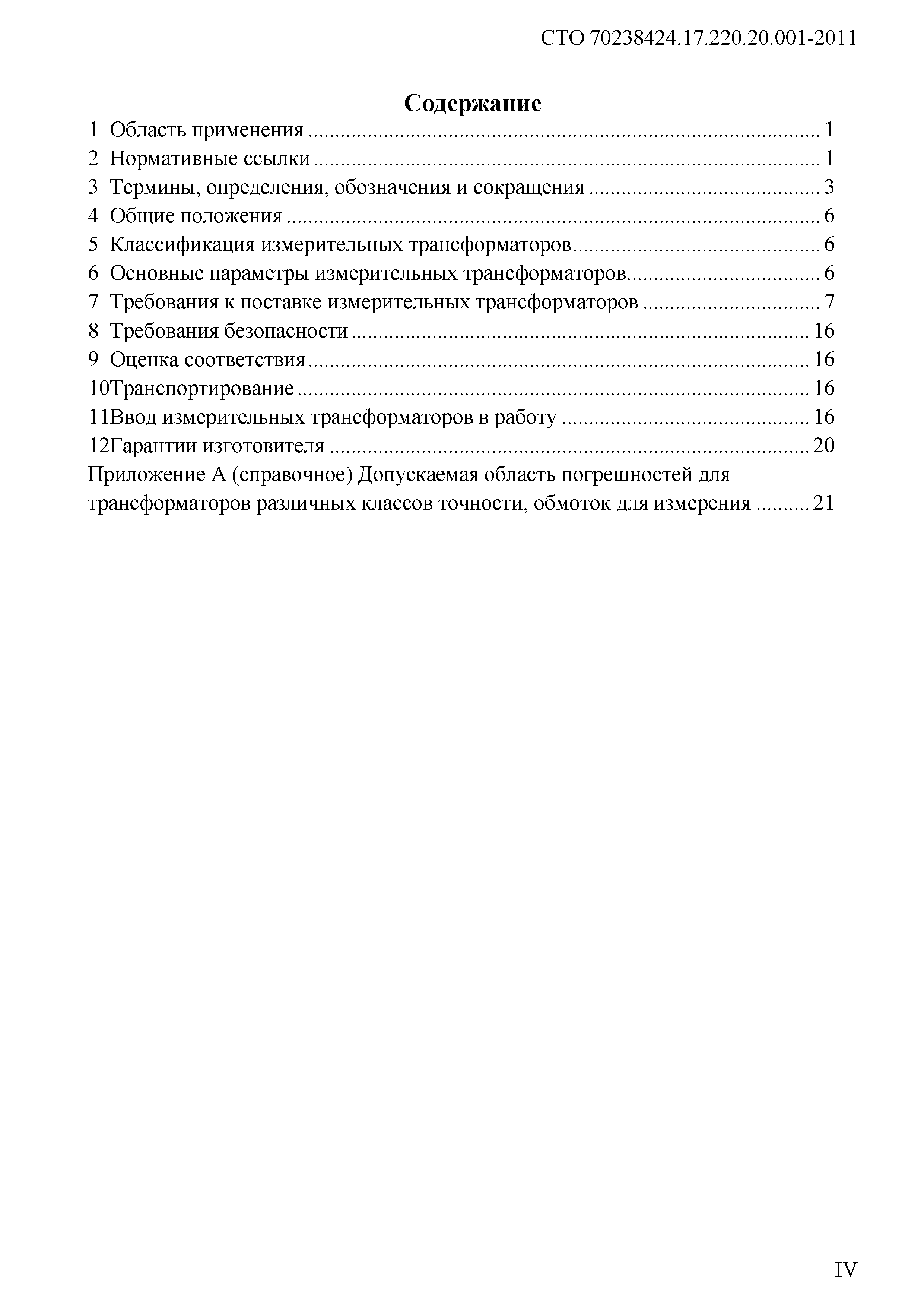

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения, обозначения и сокращения 4 Общие положения 5 Классификация измерительных трансформаторов 6 Основные параметры измерительных трансформаторов 7 Требования к поставке измерительных трансформаторов 8 Требования безопасности 9 Оценка соответствия 10 Транспортирование 11 Ввод измерительных трансформаторов в работу 12 Гарантии изготовителя Приложение А (справочное). Допускаемая область погрешностей для трансформаторов различных классов точности, обмоток для измерения

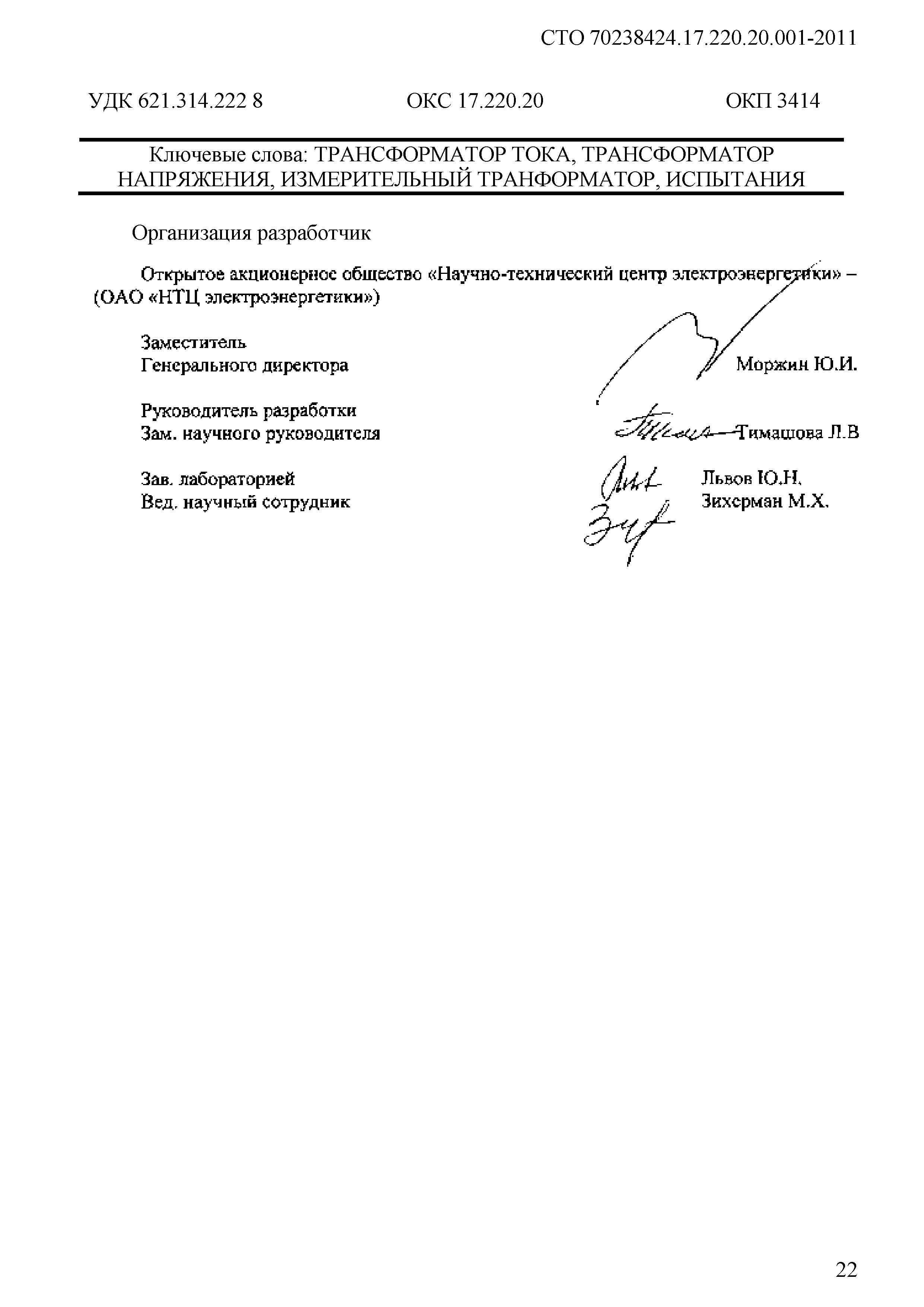

Разработан:	ОАО НТЦ электроэнергетики
Утверждён:	01.11.2011 НП ИНВЭЛ (109/4)
Издан:	НП ИНВЭЛ (2011 г. )
Расположен в:	Техническая документация

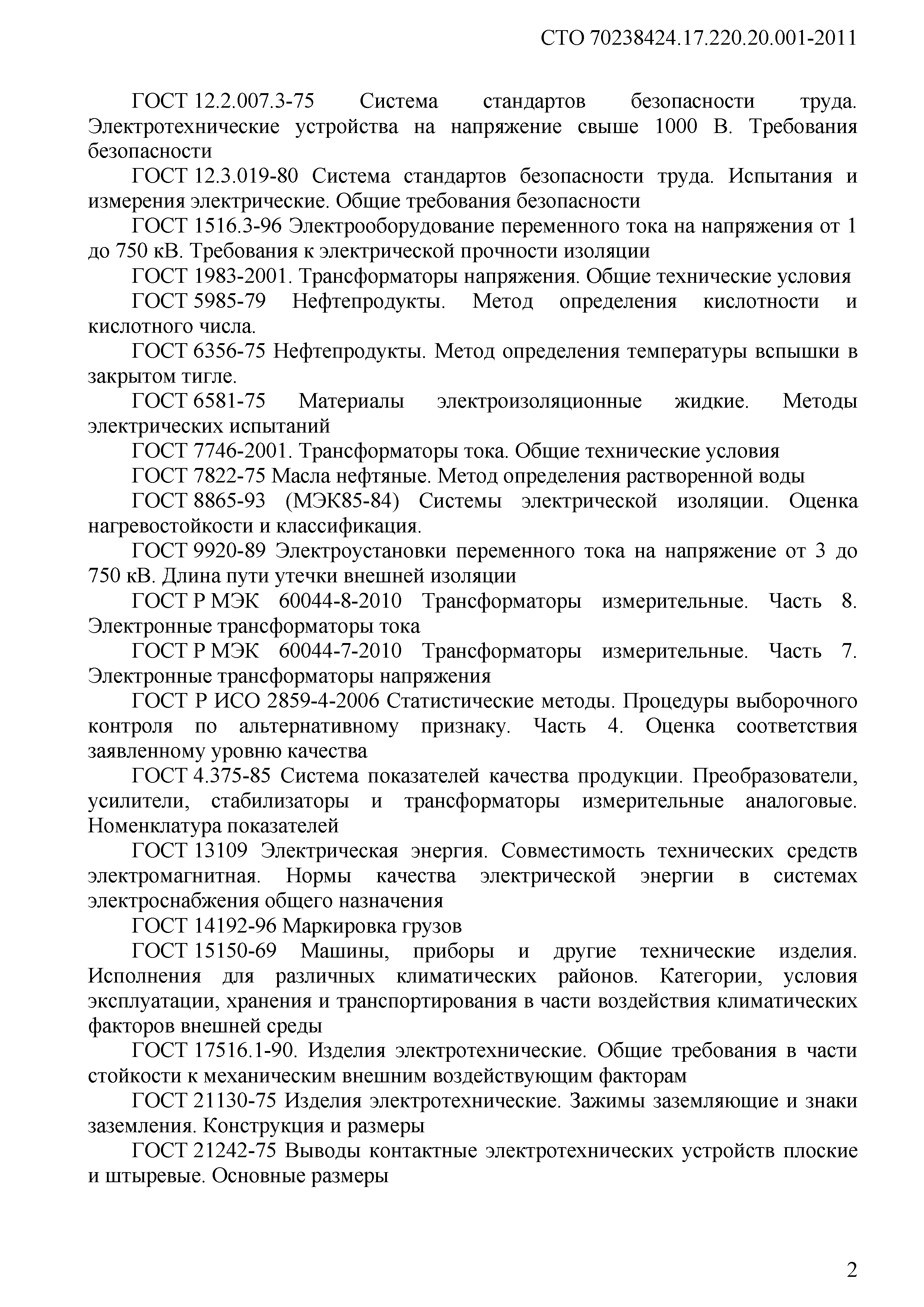

Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 2.601-95 «Единая система конструкторской документации. Эксплуатационные документы» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 1516.3-96 «Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции» ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения» ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности» ГОСТ 6356-75 «Нефтепродукты. Метод определения температуры вспышки в закрытом тигле» ГОСТ 1.5-2001 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Общие требования к построению, изложению, оформлению, содержанию и обозначению» Федеральный закон 184-ФЗ «О техническом регулировании» ГОСТ 12.2.007.3-75 «Система стандартов безопасности труда. Электротехнические устройства на напряжение свыше 1000 В. Требования безопасности» ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности» ГОСТ 17516.1-90 «Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам» ГОСТ 21130-75 «Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры» ГОСТ 21242-75 «Выводы контактные электротехнических устройств плоские и штыревые. Основные размеры» ГОСТ 4.375-85 «Система показателей качества продукции. Преобразователи, усилители, стабилизаторы и трансформаторы измерительные аналоговые. Номенклатура показателей» ГОСТ 5985-79 «Нефтепродукты. Метод определения кислотности и кислотного числа» ГОСТ 6581-75 «Материалы электроизоляционные жидкие. Методы электрических испытаний» ГОСТ 7822-75 «Масла нефтяные. Метод определения растворенной воды» ГОСТ 9920-89 «Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции» ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия» ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия» ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки» ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения» ГОСТ Р 1.5-2004 «Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила построения, изложения, оформления и обозначения» ГОСТ Р ИСО 2859-4-2006 «Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 4. Оценка соответствия заявленному уровню качества» Постановление 982 «Об утверждении единого перечня продукции, подлежащей обязательной сертификации, и единого перечня продукции, подтверждение соответствия которой осуществляется в форме принятия декларации о соответствии» ГОСТ Р ИСО/МЭК 17050-1-2009 «Оценка соответствия. Декларация поставщика о соответствии. Часть 1. Общие требования» ГОСТ Р ИСО/МЭК 17050-2-2009 «Оценка соответствия. Декларация поставщика о соответствии. Часть 2. Подтверждающая документация» ГОСТ Р 53603-2009 «Оценка соответствия. Схемы сертификации продукции в Российской Федерации» ГОСТ Р 53604-2009 «Оценка соответствия. Система национальных стандартов в области оценки соответствия» ГОСТ Р ИСО/МЭК 17000-2009 «Оценка соответствия. Словарь и общие принципы» ГОСТ Р 54008-2010 «Оценка соответствия. Схемы декларирования соответствия» ГОСТ Р 54010-2010 «Оценка соответствия. Инспекционный контроль за сертифицированной продукцией» СТО 70238424.27.010.001-2008 «Электроэнергетика. Термины и определения» ГОСТ Р 54009-2010 «Оценка соответствия. Применение знаков, указывающих о соответствии» ГОСТ Р МЭК 60044-7-2010 «Трансформаторы измерительные. Часть 7. Электронные трансформаторы напряжения» ГОСТ Р МЭК 60044-8-2010 «Трансформаторы измерительные. Часть 8. Электронные трансформаторы тока» ГОСТ 2.601-2006 «Единая система конструкторской документации. Эксплуатационные документы» ГОСТ 8.216-2011 «Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки» ГОСТ 23216-78 «Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний» ГОСТ 8.216-88 «Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки»
