Скачать ГОСТ 520-2011 Подшипники качения. Общие технические условия

Дата актуализации: 10.08.2017

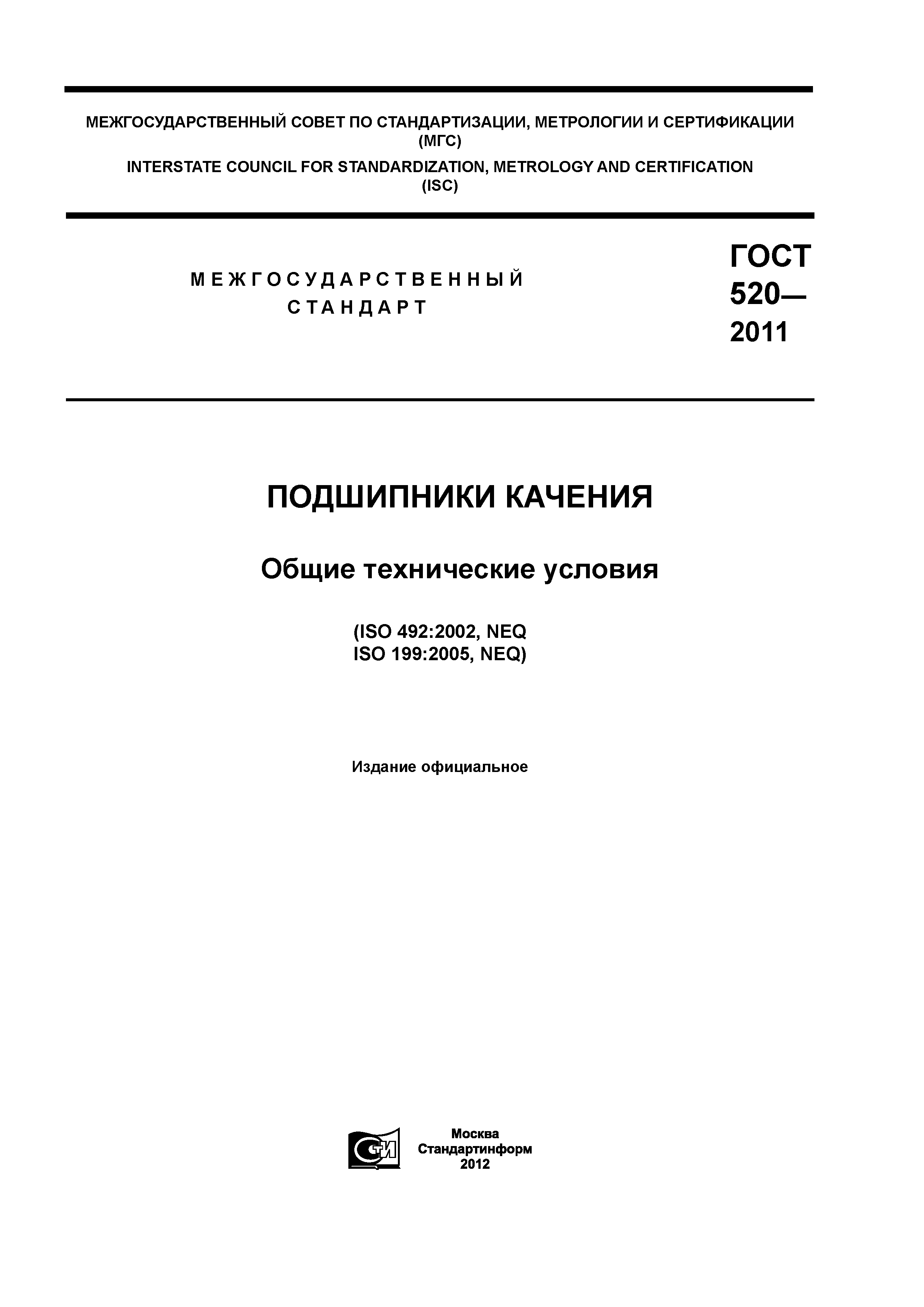

ГОСТ 520-2011

Подшипники качения. Общие технические условия

Обозначение:	ГОСТ 520-2011
Обозначение англ:	GOST 520-2011
Статус:	взамен
Название рус.:	Подшипники качения. Общие технические условия
Название англ.:	Rolling bearing. General specification
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.2012

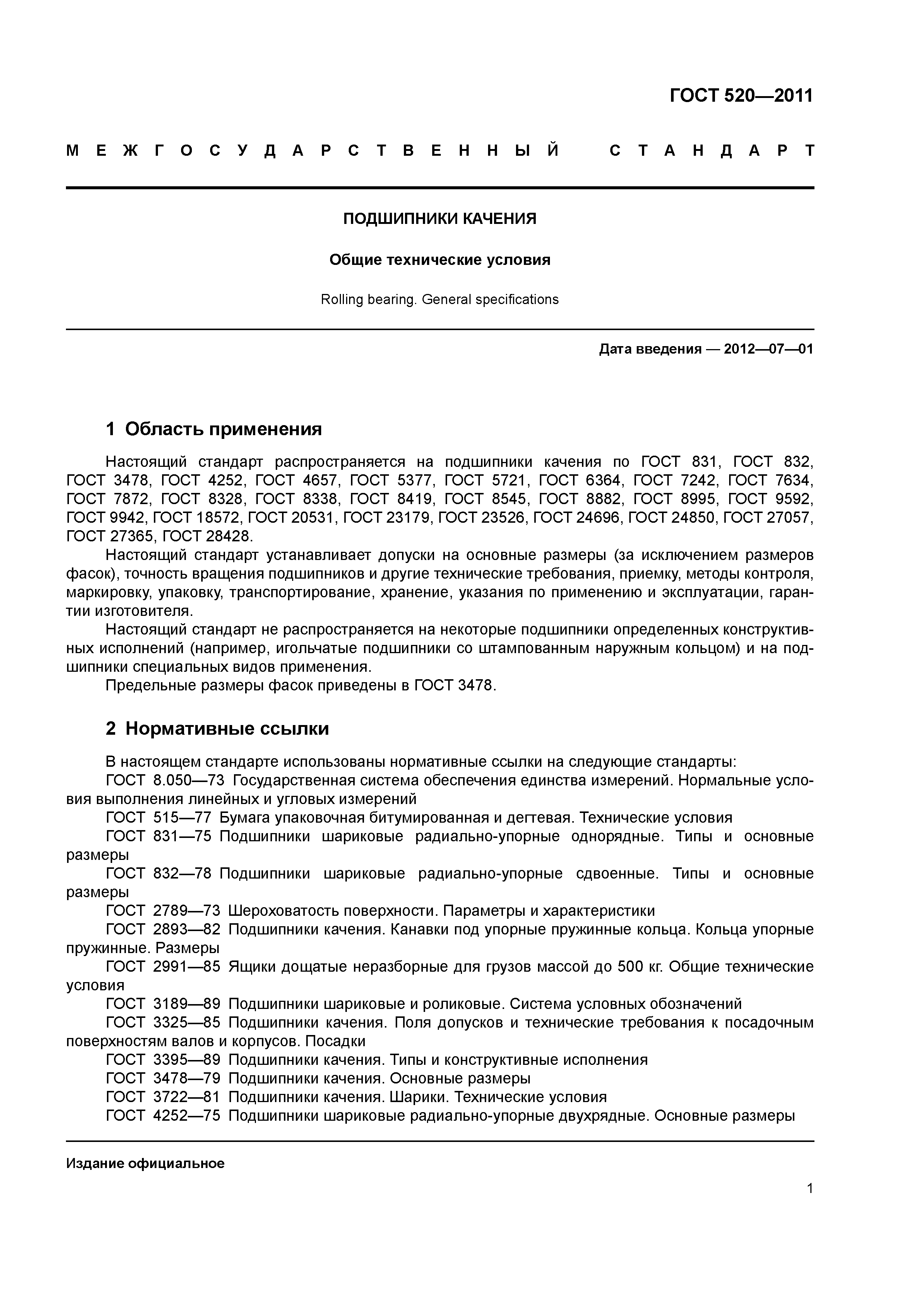

Область применения:	Стандарт распространяется на подшипники качения по ГОСТ 831, ГОСТ 832, ГОСТ 3478, ГОСТ 4252, ГОСТ 4657, ГОСТ 5377, ГОСТ 5721, ГОСТ 6364, ГОСТ 7242, ГОСТ 7634, ГОСТ 7872, ГОСТ 8328, ГОСТ 8338, ГОСТ 8419, ГОСТ 8545, ГОСТ 8882, ГОСТ 8995, ГОСТ 9592, ГОСТ 9942, ГОСТ 18572, ГОСТ 20531, ГОСТ 23179, ГОСТ 23526, ГОСТ 24696, ГОСТ 24850, ГОСТ 27057, ГОСТ 27365, ГОСТ 28428. Стандарт устанавливает допуски на основные размеры (за исключением размеров фасок), точность вращения подшипников и другие технические требования, приемку, методы контроля, маркировку, упаковку, транспортирование, хранение, указания по применению и эксплуатации, гарантии изготовителя. Стандарт не распространяется на некоторые подшипники определенных конструктивных исполнений (например, игольчатые подшипники со штампованным наружным кольцом) и на подшипники специальных видов применения. Предельные размеры фасок приведены в ГОСТ 3478.

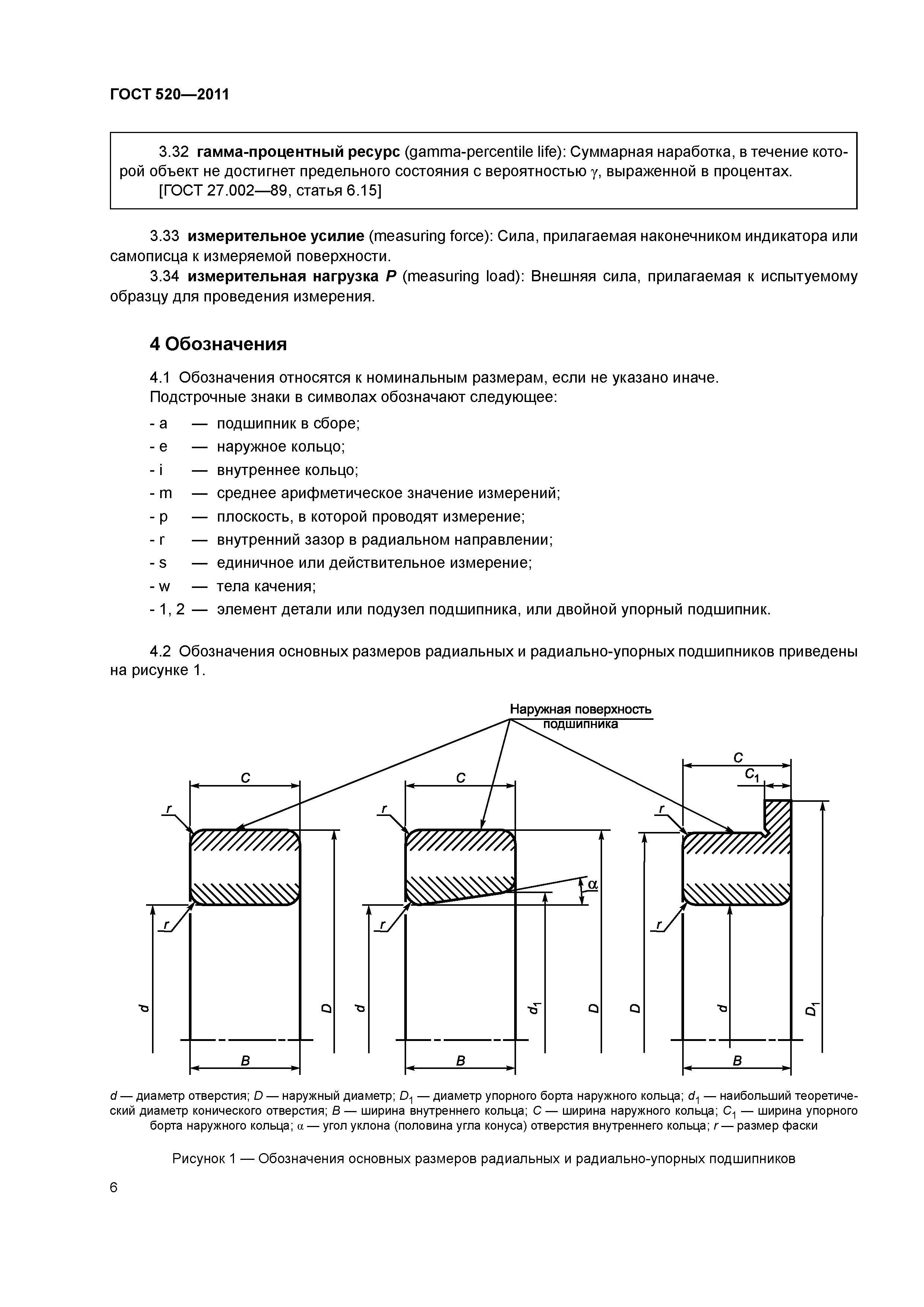

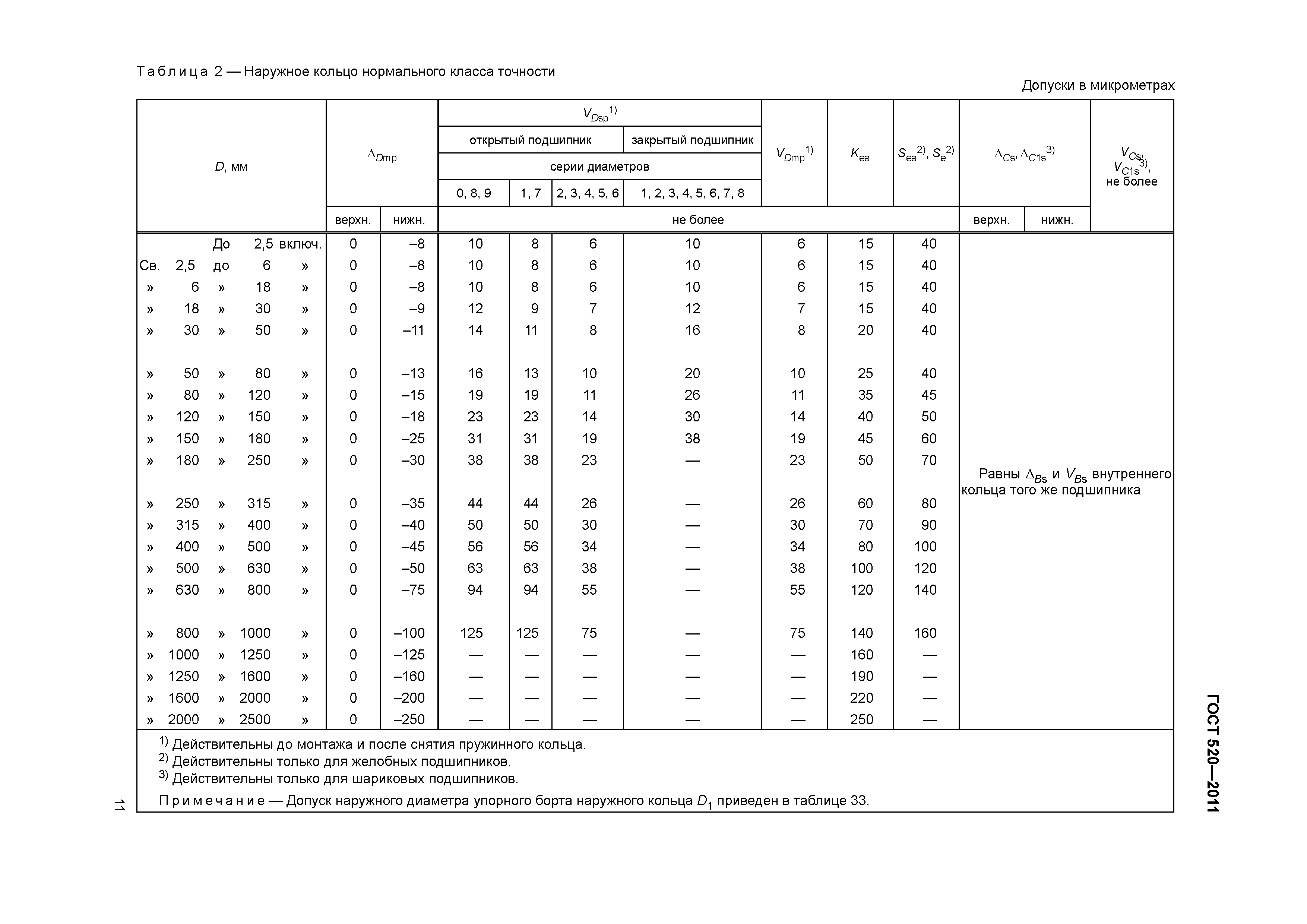

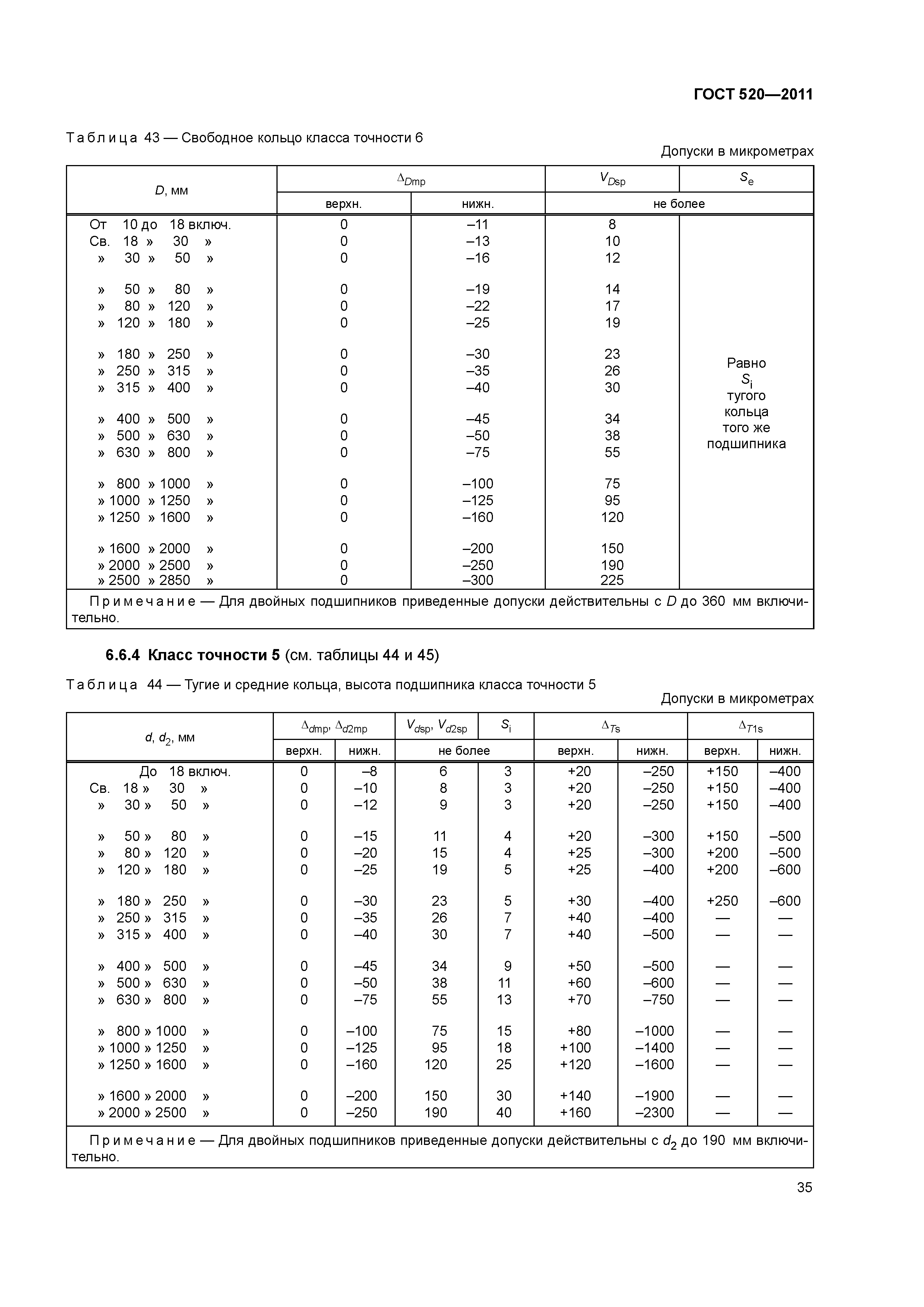

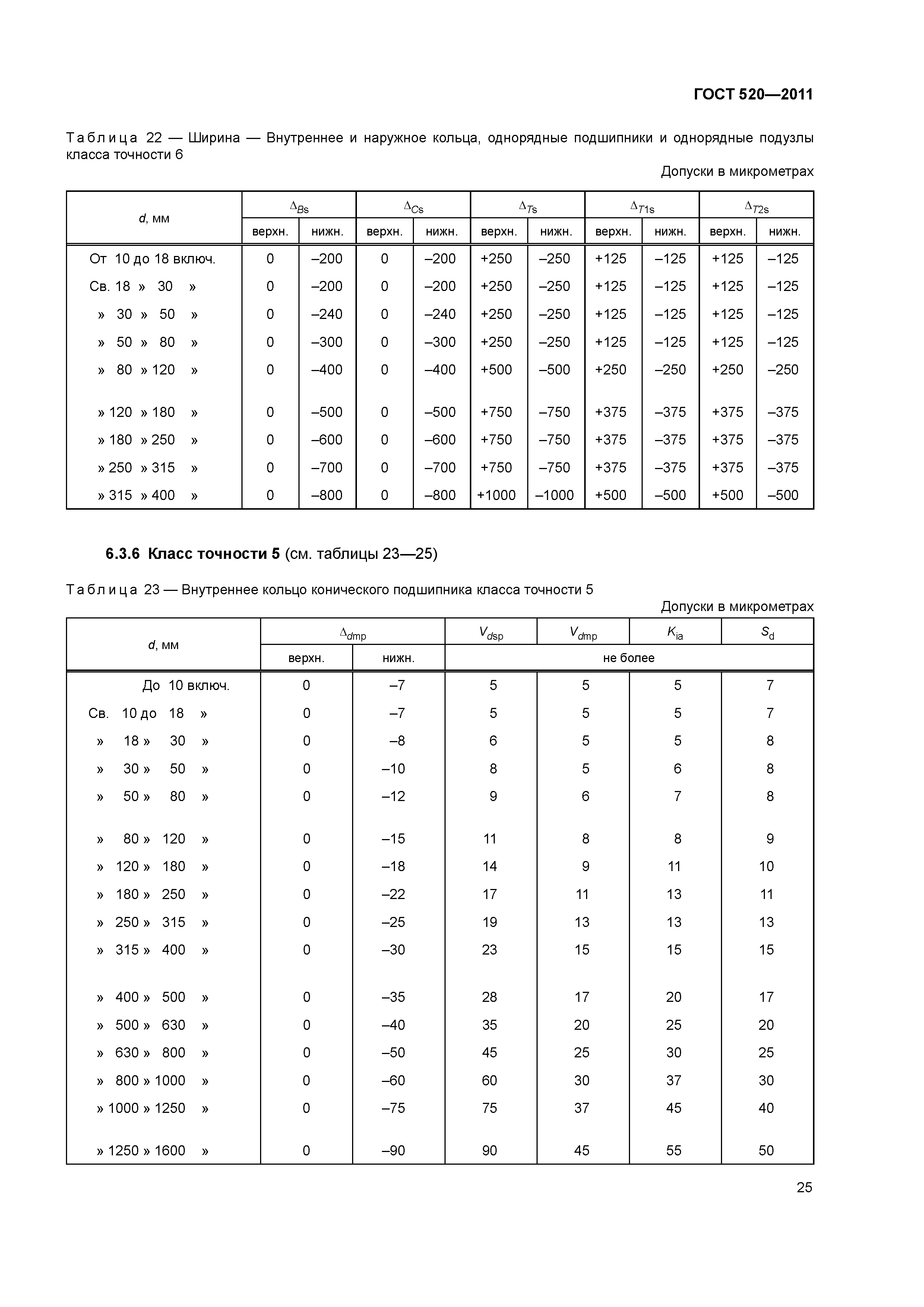

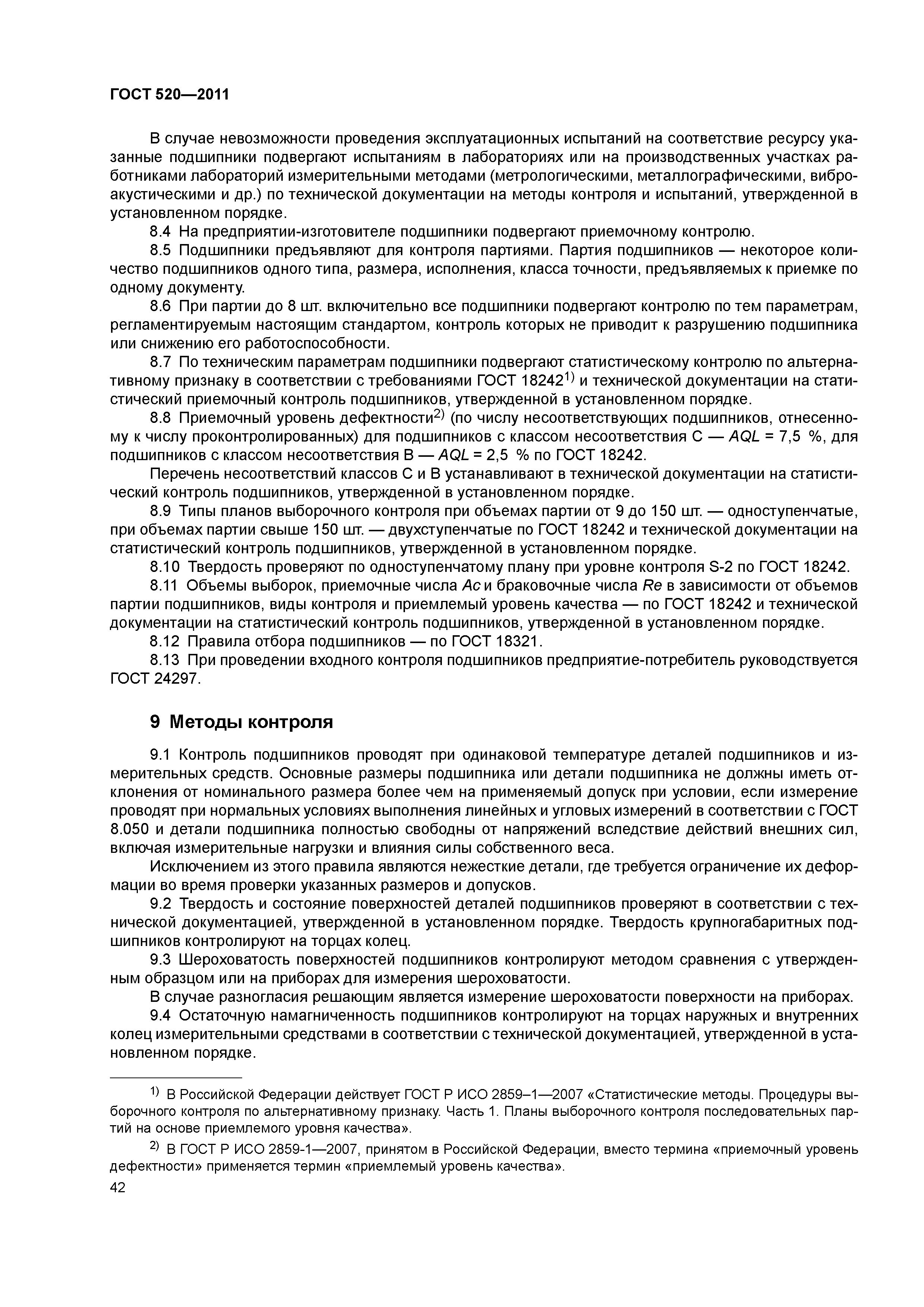

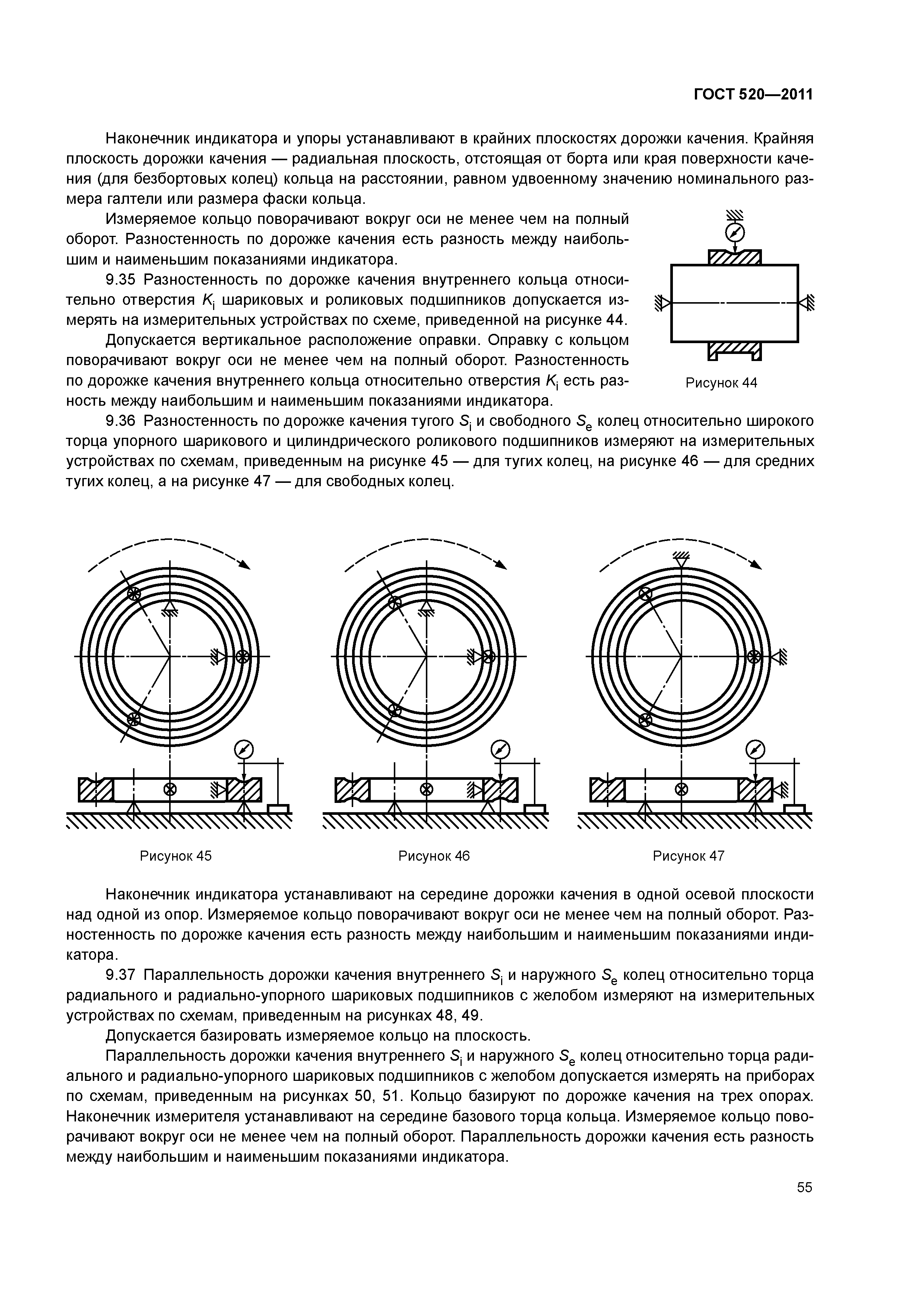

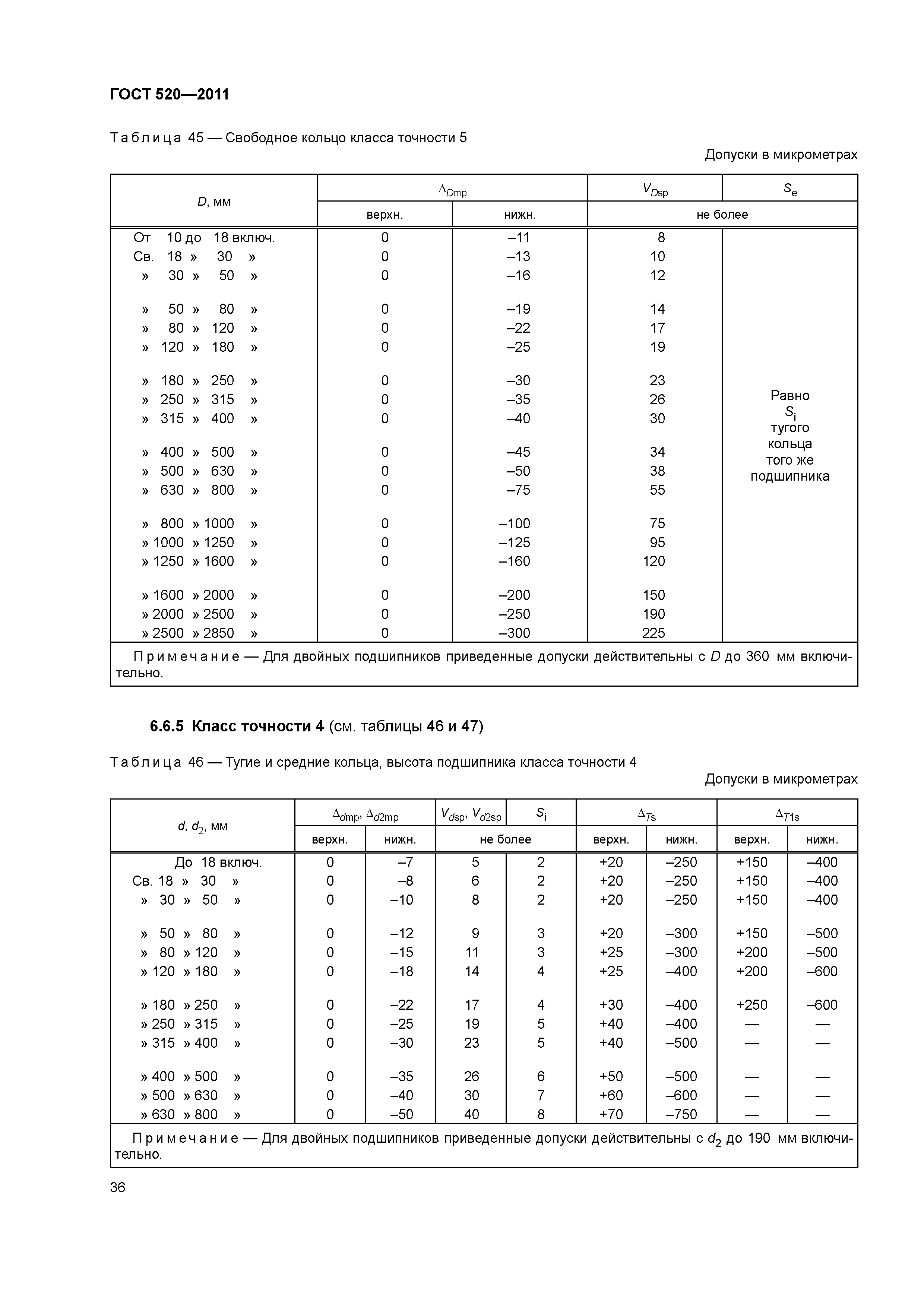

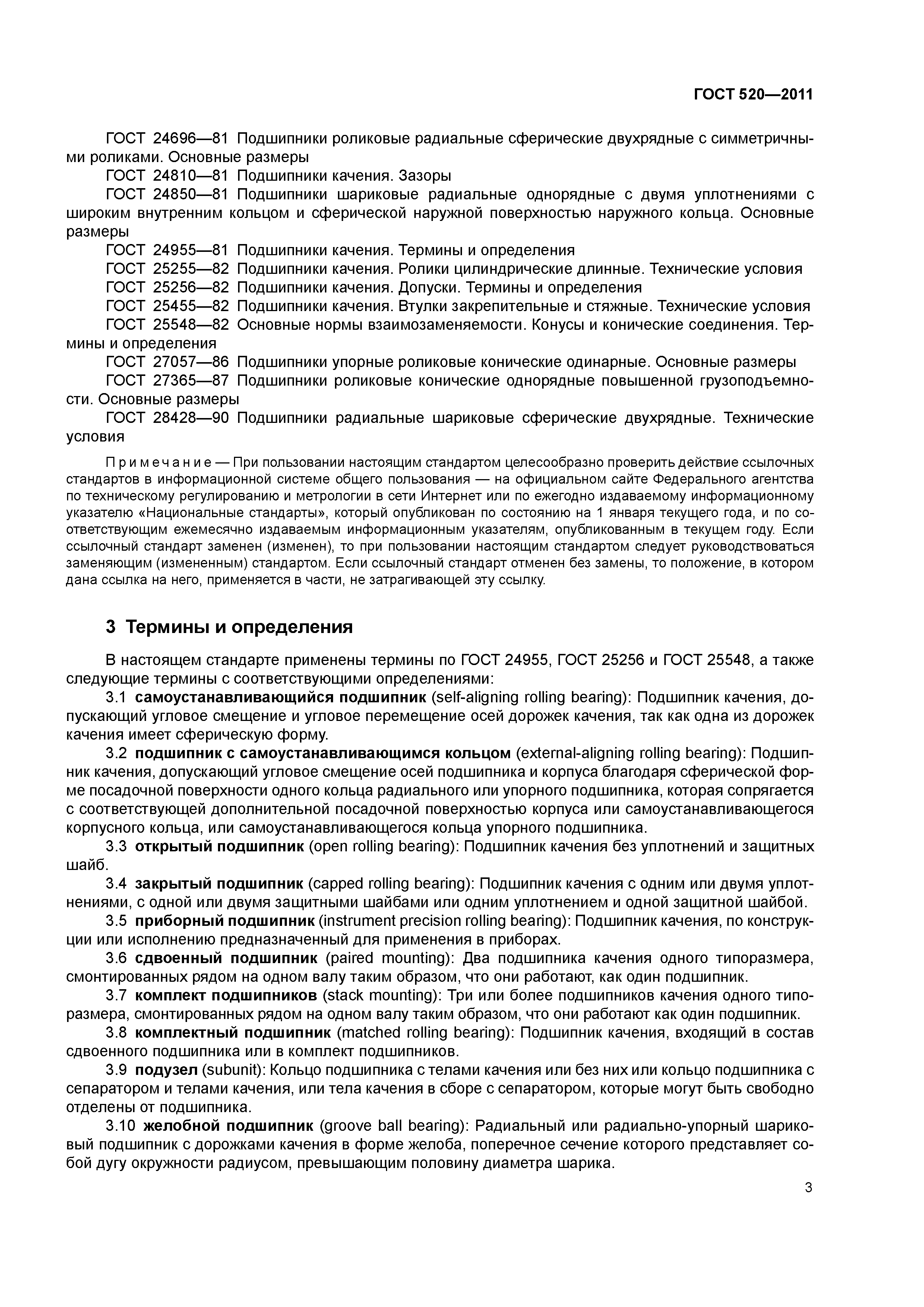

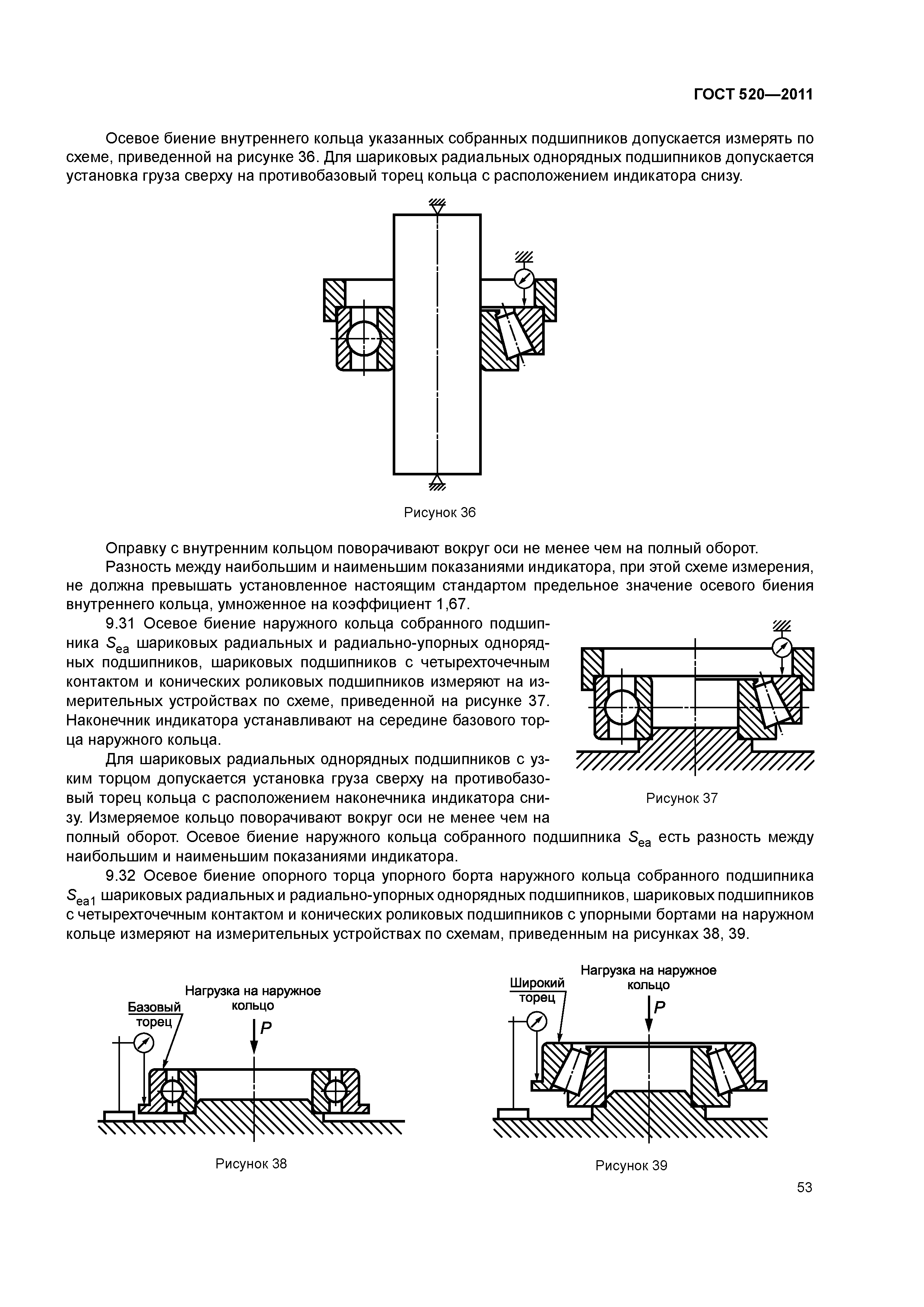

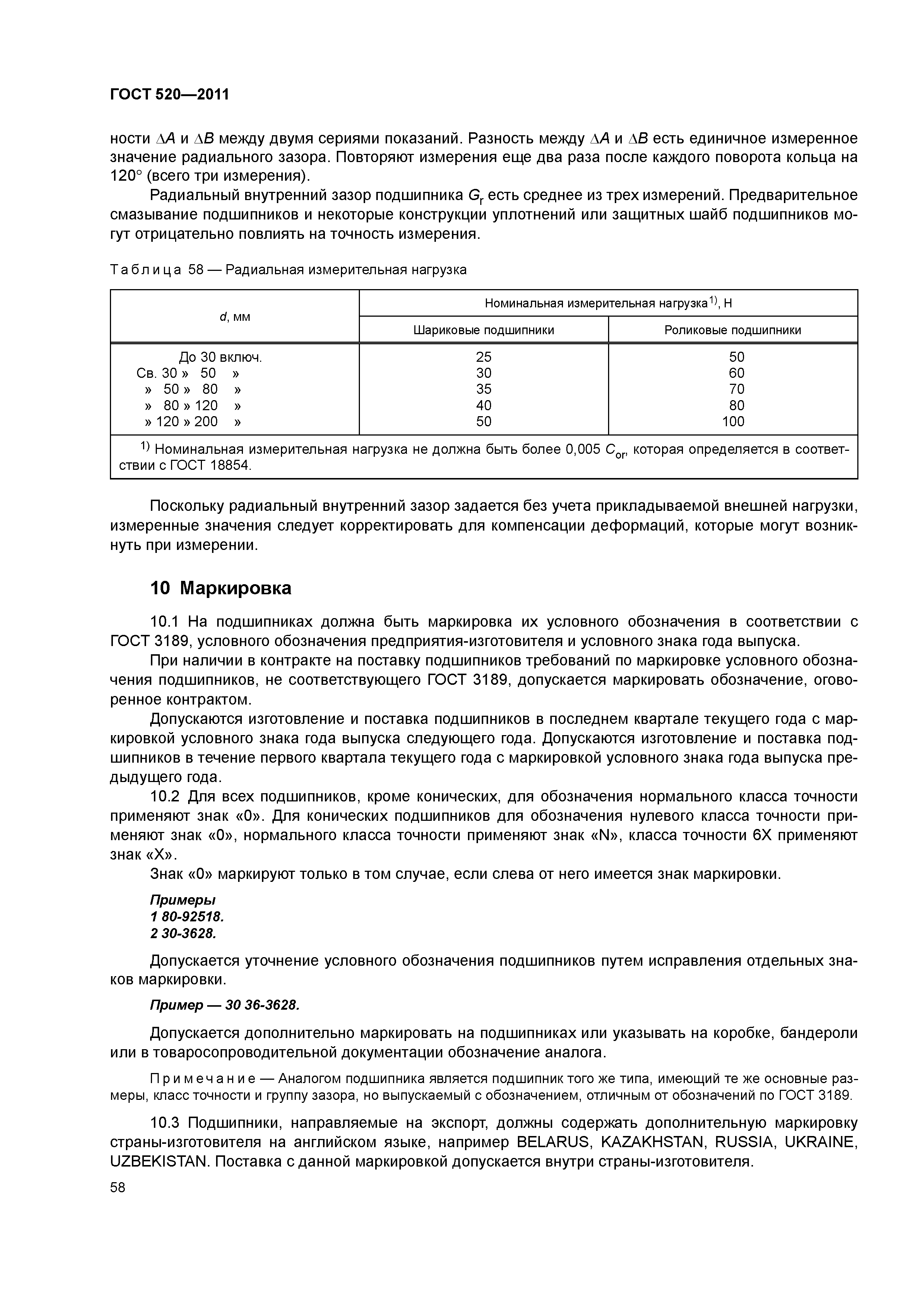

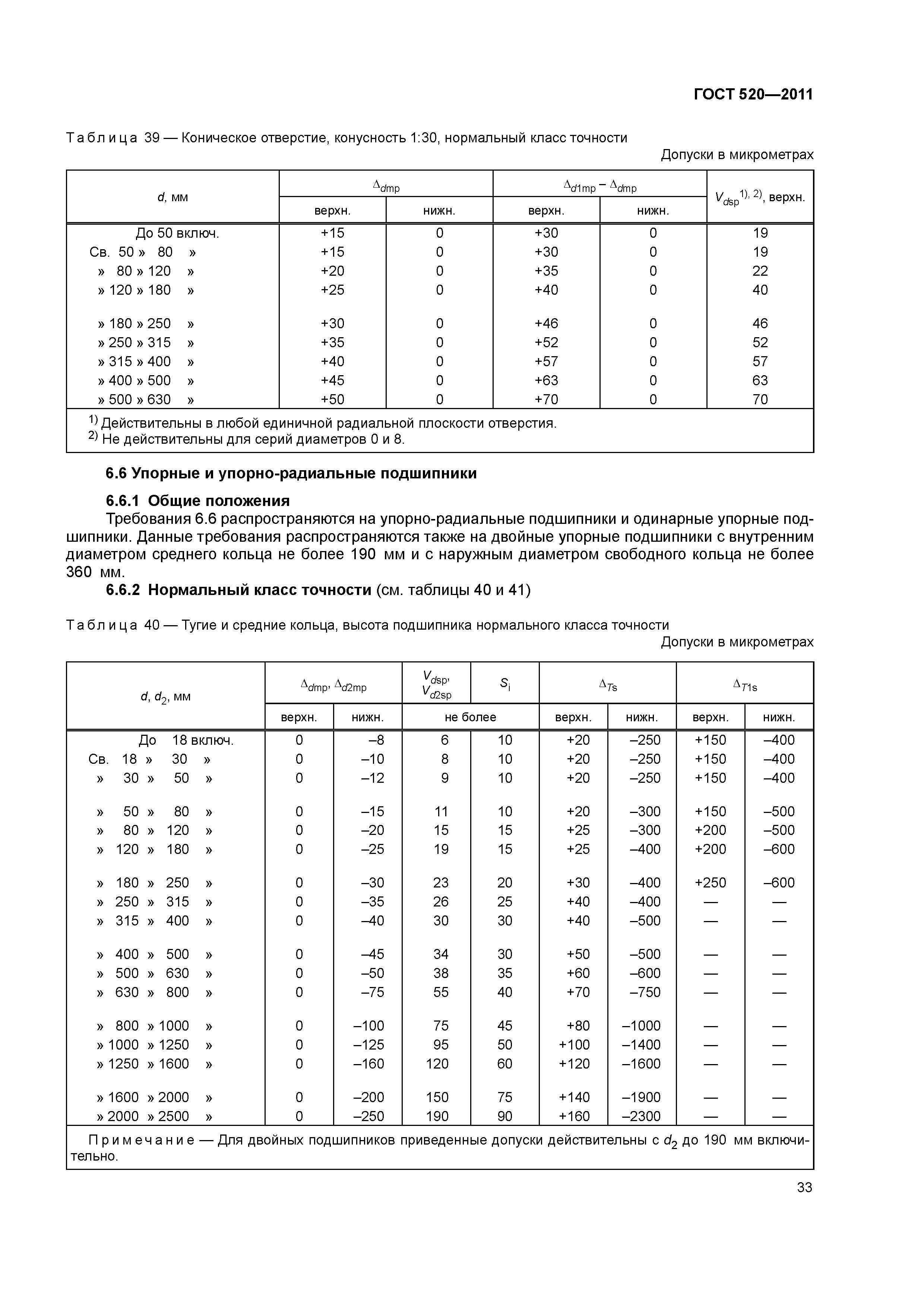

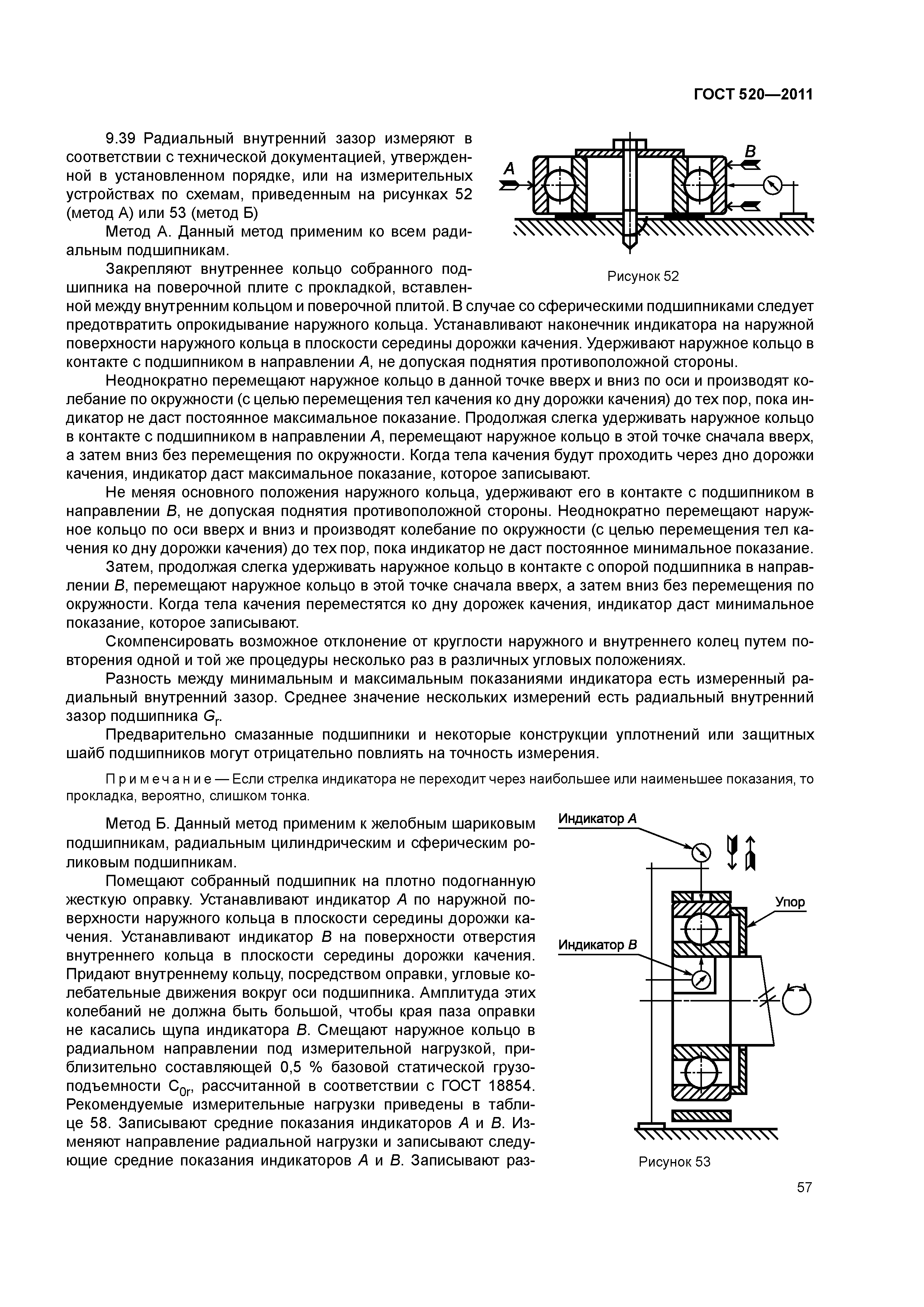

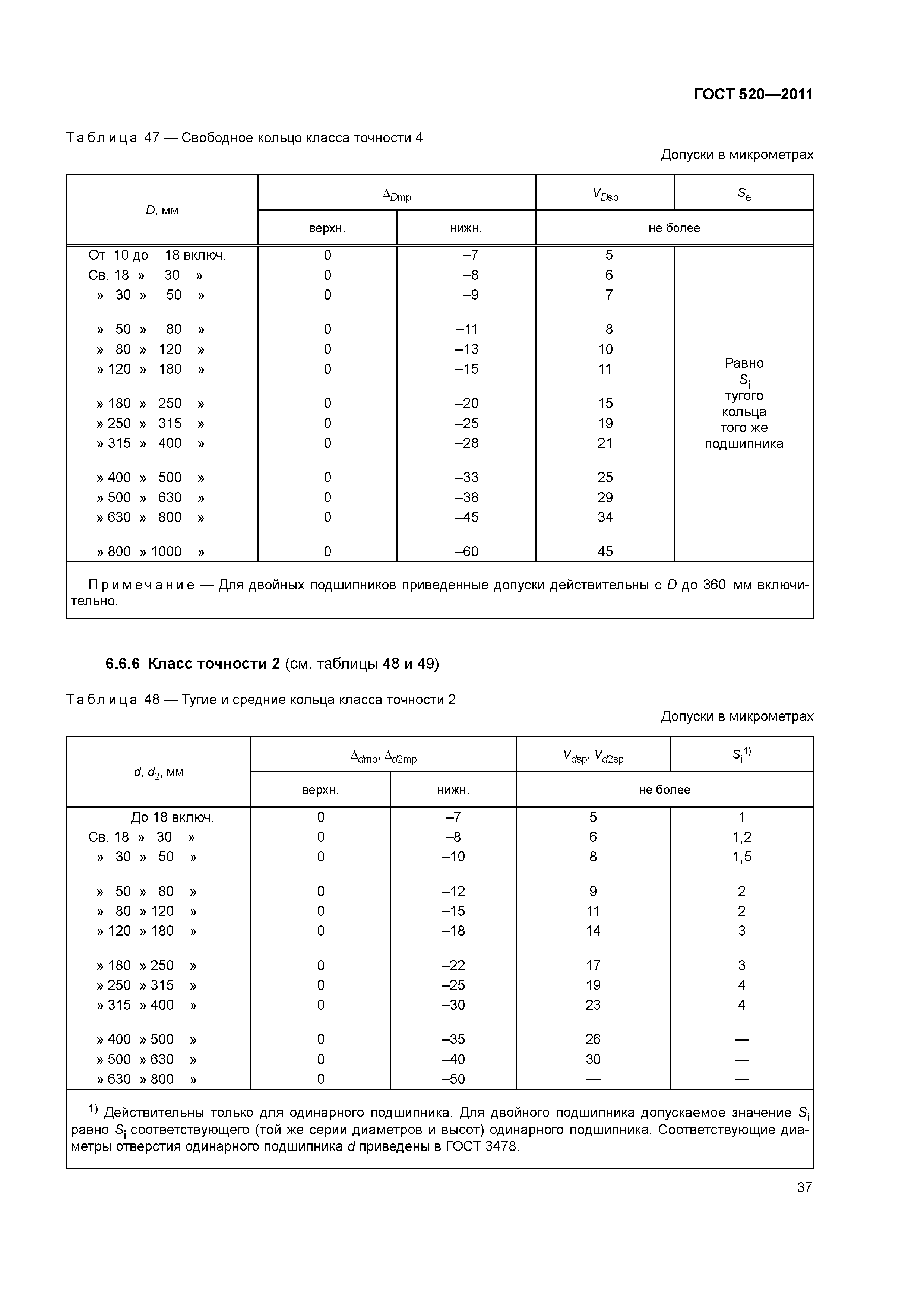

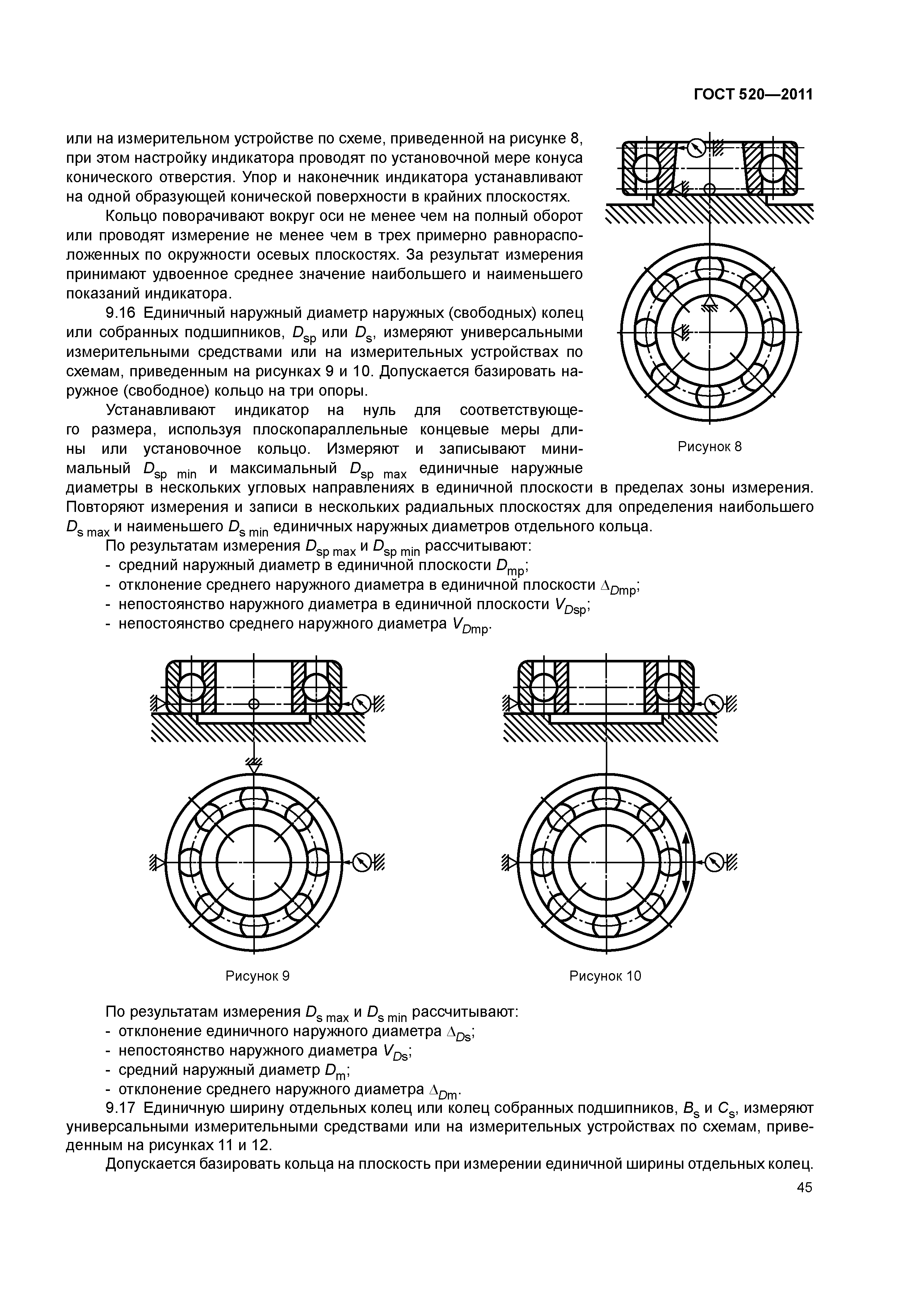

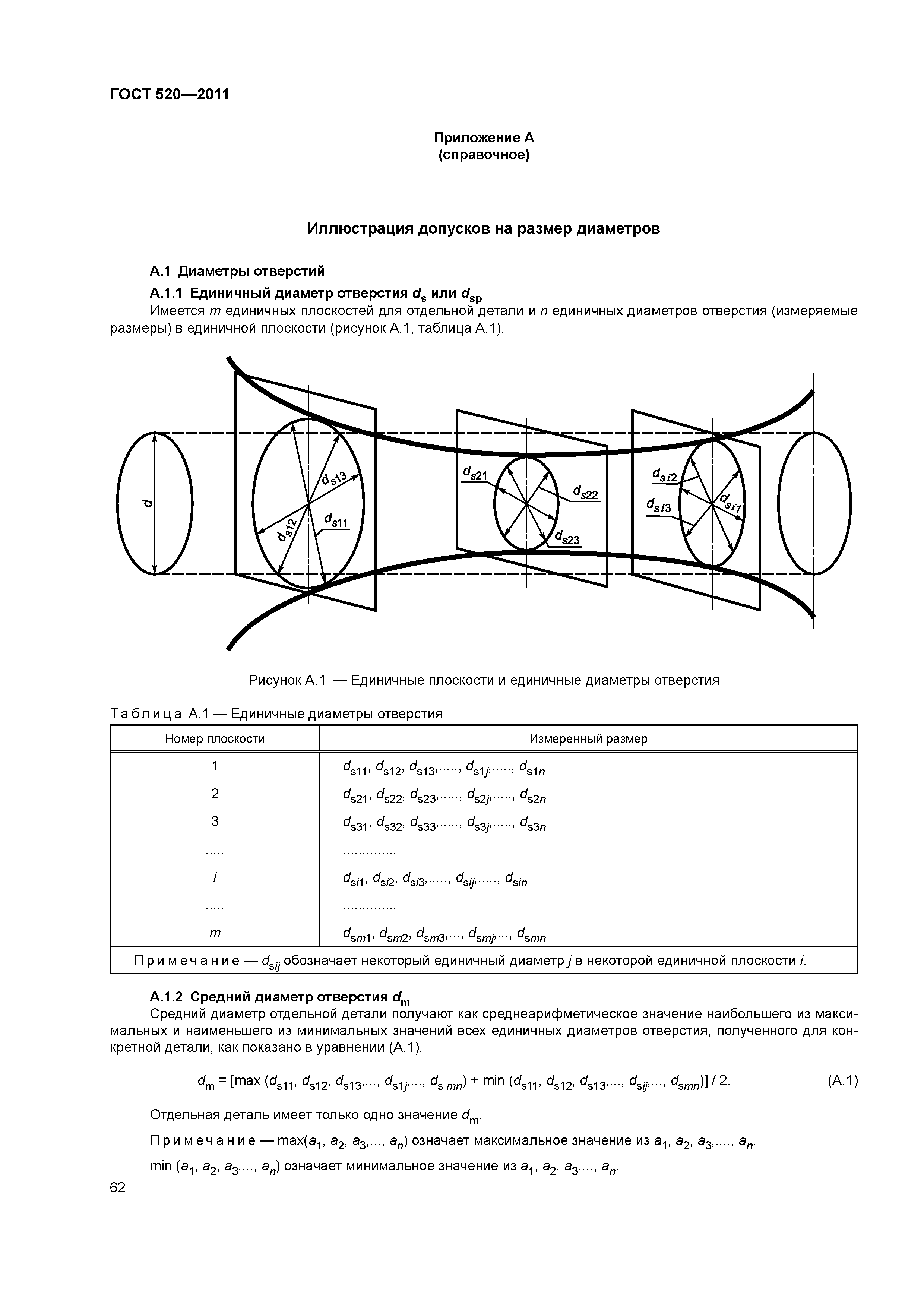

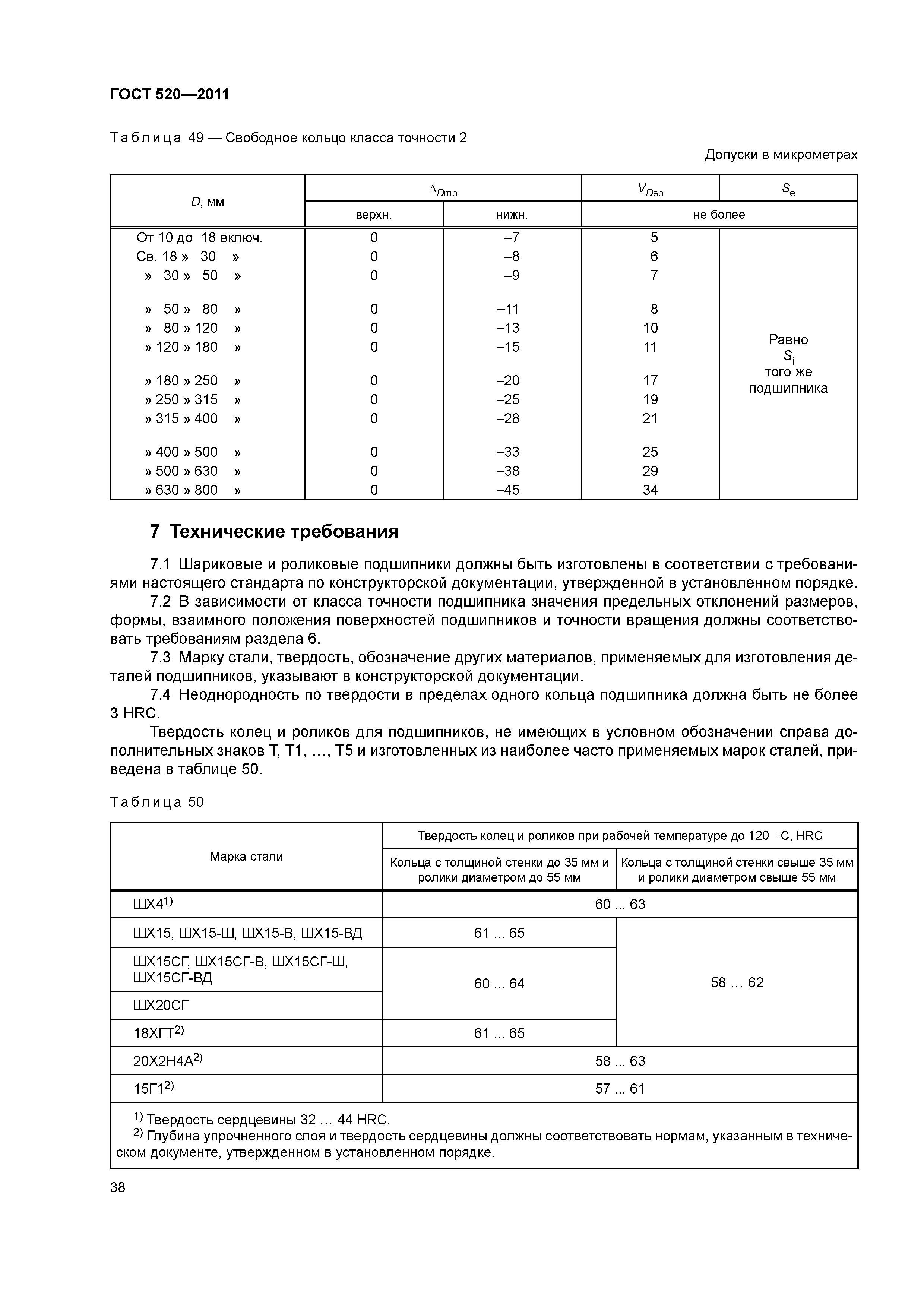

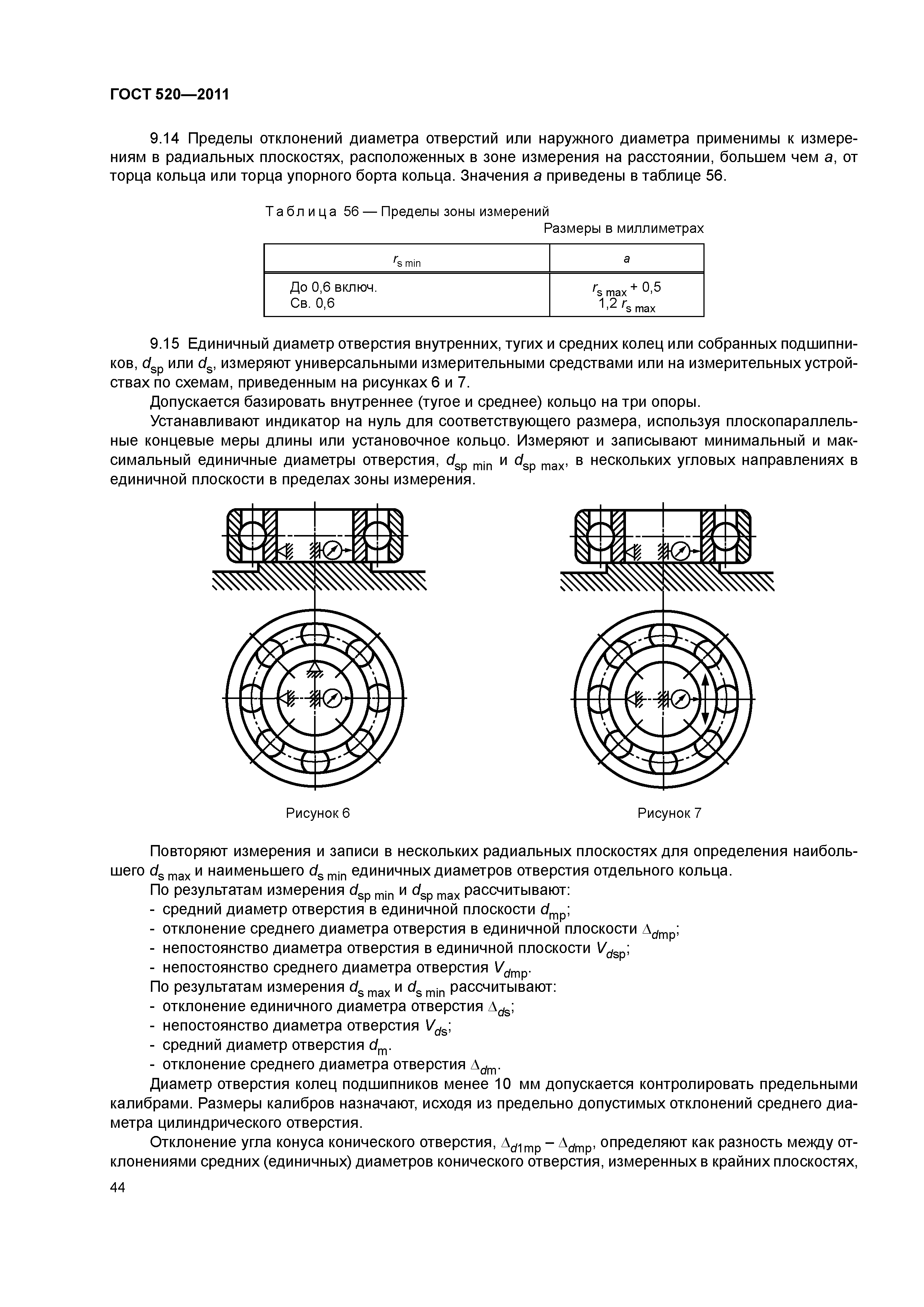

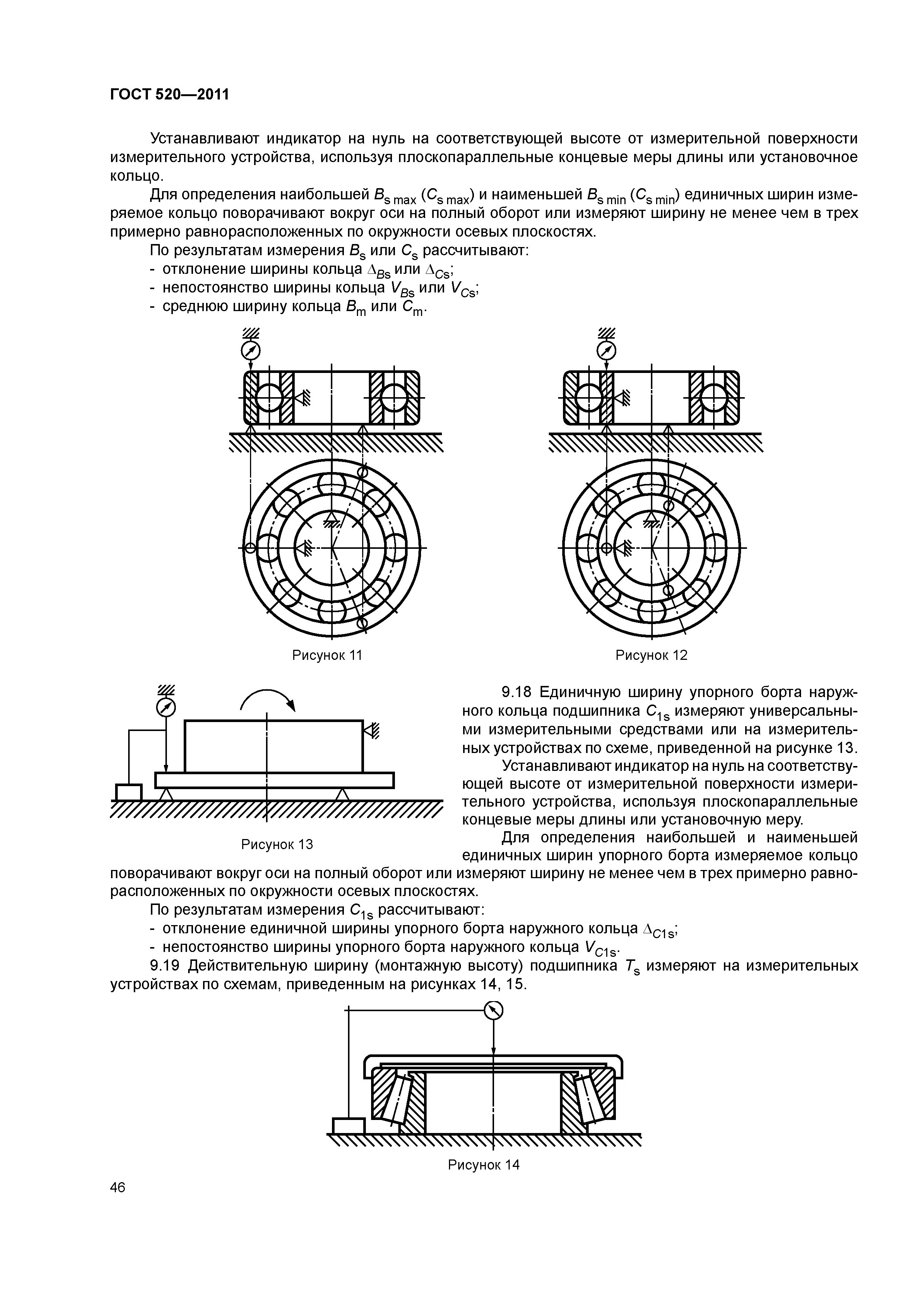

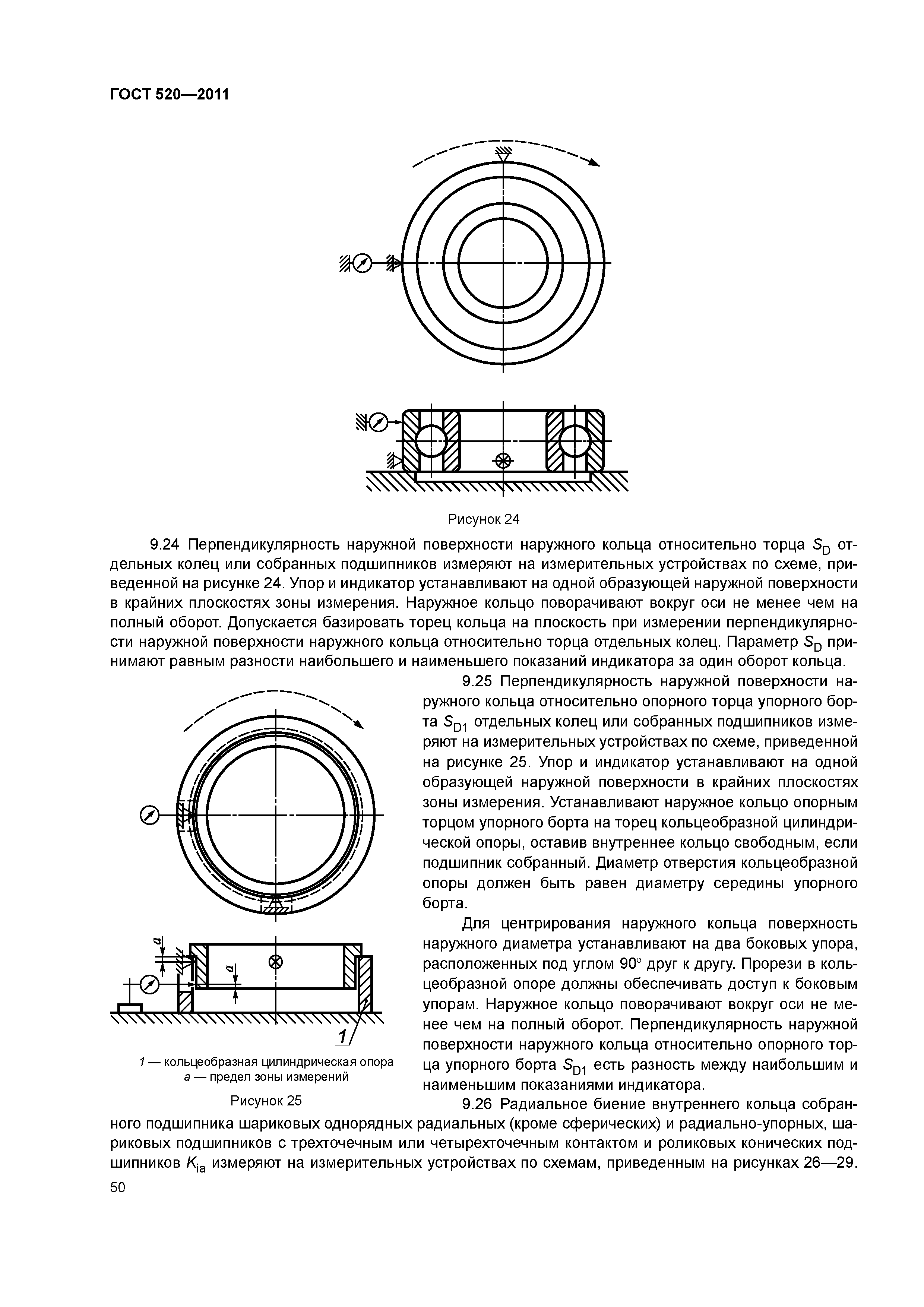

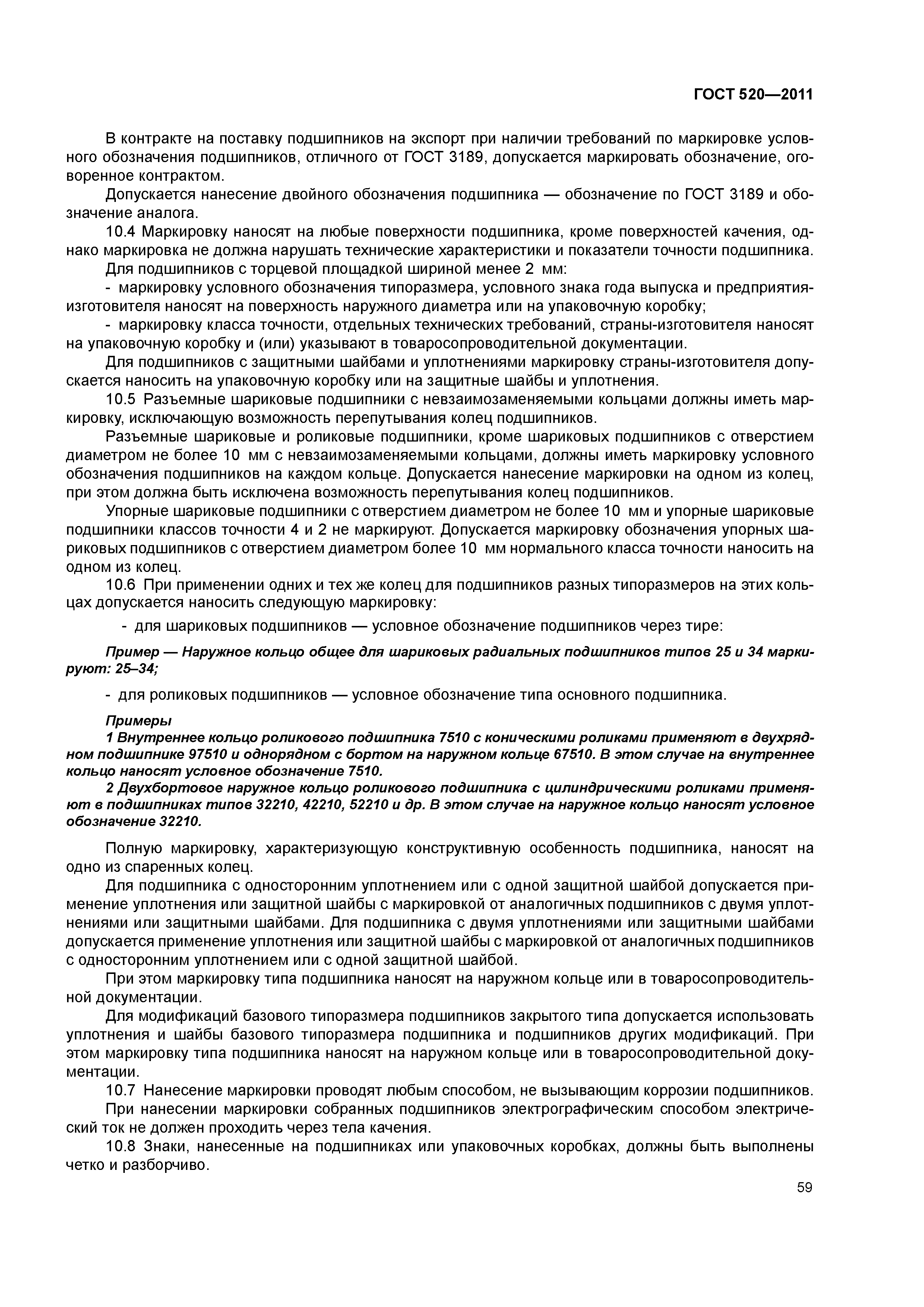

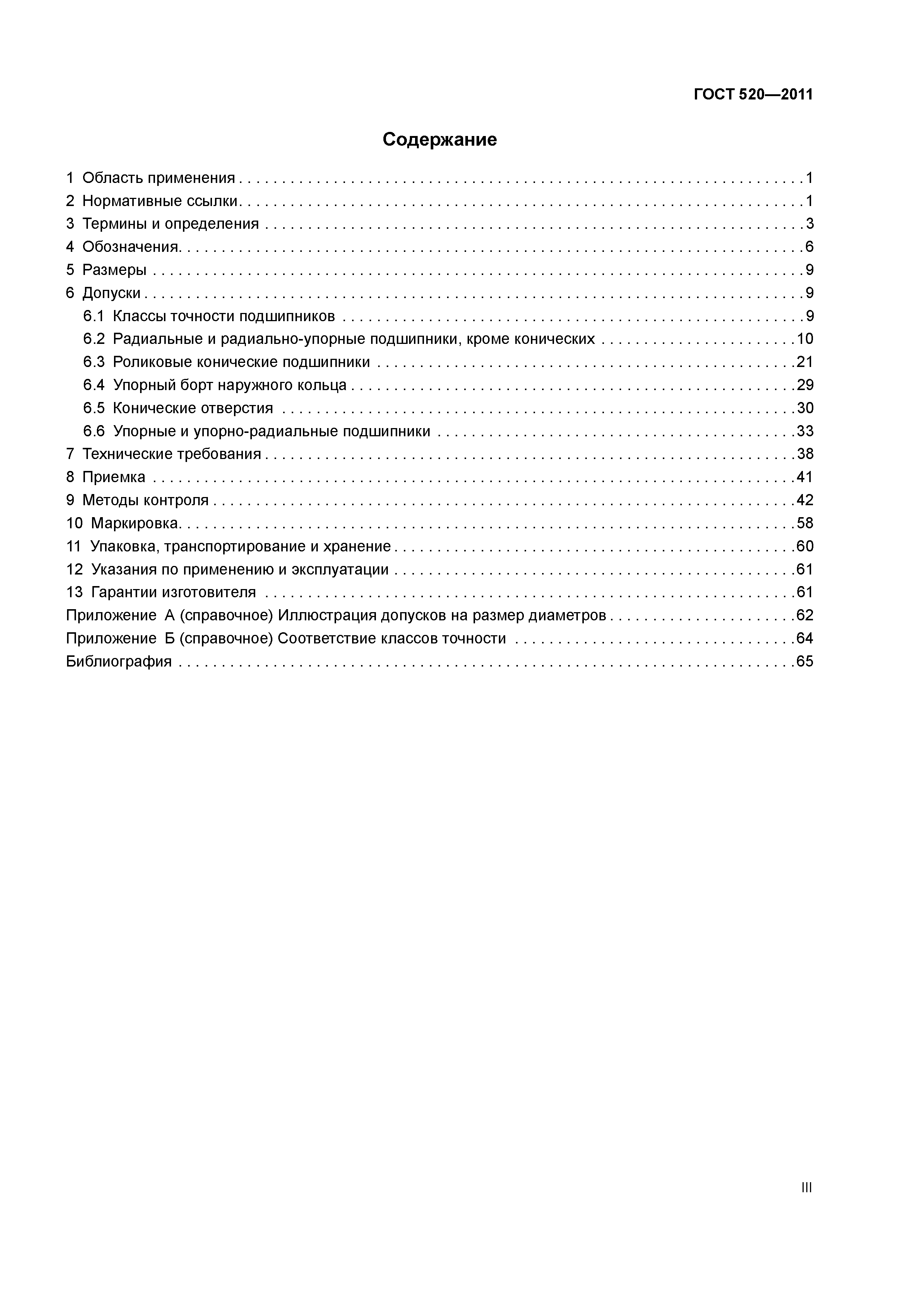

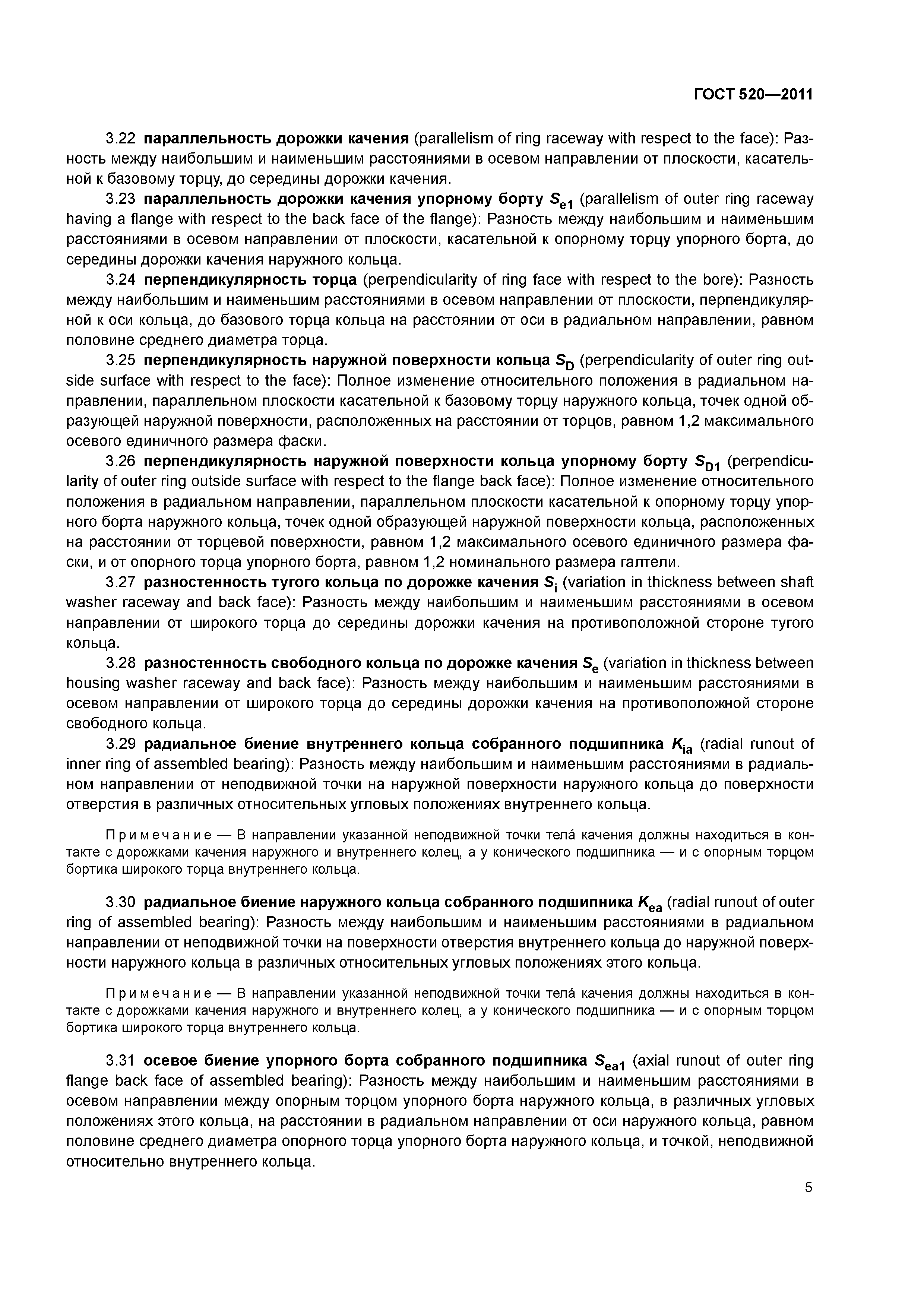

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Обозначения 5 Размеры 6 Допуски    6.1 Классы точности подшипников    6.2 Радиальные и радиально-упорные подшипники, кроме конических    6.3 Роликовые конические подшипники    6.4 Упорный борт наружного кольца    6.5 Конические отверстия    6.6 Упорные и упорно-радиальные подшипники 7 Технические требования 8 Приемка 9 Методы контроля 10 Маркировка 11 Упаковка, транспортирование и хранение 12 Указания по применению и эксплуатации 13 Гарантии изготовителя Приложение А (справочное) Иллюстрация допусков на размер диаметров Приложение Б (справочное) Соответствие классов точности Библиография
Разработан:	МТК 307 Подшипники качения ООО НИЦ ЕПК
Утверждён:	12.05.2011 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 39-2011) 19.08.2011 Федеральное агентство по техническому регулированию и метрологии (232-ст)
Издан:	Стандартинформ (2012 г. )
Расположен в:	Техническая документация Электроэнергия МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Подшипники Подшипники качения Экология МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Подшипники Подшипники качения Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Механические системы и устройства общего назначения
Список изменений:	Поправка от 02.04.2013 (ИУС 3-2013)
Заменяет собой:	ГОСТ 520-2002 «Подшипники качения. Общие технические условия»
Нормативные ссылки:	ГОСТ 24297-87 «Входной контроль продукции. Основные положения» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 10354-82 «Пленка полиэтиленовая. Технические условия» ГОСТ 515-77 «Бумага упаковочная битумированная и дегтевая. Технические условия» ГОСТ 18242-72 «Статистический приемочный контроль по альтернативному признаку. Планы контроля» ГОСТ 18321-73 «Статистический контроль качества. Методы случайного отбора выборок штучной продукции» ГОСТ 24634-81 «Ящики деревянные для продукции, поставляемой для экспорта. Общие технические условия» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 13014-80 «Втулки стяжные подшипников качения. Основные размеры» ГОСТ 16148-79 «Ящики деревянные для подшипников качения. Технические условия» ГОСТ 16272-79 «Пленка поливинилхлоридная пластифицированная техническая. Технические условия» ГОСТ 18572-81 «Подшипники роликовые с цилиндрическими роликами для букс железнодорожного подвижного состава. Основные размеры» ГОСТ 18855-94 «Подшипники качения. Динамическая расчетная грузоподъемность и расчетный ресурс (долговечность)» ГОСТ 20531-75 «Подшипники роликовые игольчатые радиально-упорные комбинированные. Технические условия» ГОСТ 22696-77 «Подшипники качения. Ролики цилиндрические короткие. Технические условия» ГОСТ 23179-78 «Подшипники качения радиальные шариковые однорядные гибкие. Технические условия» ГОСТ 23526-79 «Подшипники роликовые упорные с цилиндрическими роликами одинарные. Типы и основные размеры» ГОСТ 24208-80 «Втулки закрепительные подшипников качения. Основные размеры» ГОСТ 24696-81 «Подшипники роликовые радиальные сферические двухрядные с симметричными роликами. Основные размеры» ГОСТ 24810-81 «Подшипники качения. Зазоры» ГОСТ 24850-81 «Подшипники шариковые радиальные однорядные с двумя уплотнениями с широким внутренним кольцом и сферической наружной поверхностью наружного кольца. Основные размеры» ГОСТ 24955-81 «Подшипники качения. Термины и определения» ГОСТ 25255-82 «Подшипники качения. Ролики цилиндрические длинные. Технические условия» ГОСТ 25256-82 «Подшипники качения. Допуски. Термины и определения» ГОСТ 25455-82 «Подшипники качения. Втулки закрепительные и стяжные. Технические условия» ГОСТ 25548-82 «Основные нормы взаимозаменяемости. Конусы и конические соединения. Термины и определения» ГОСТ 27057-86 «Подшипники упорные роликовые конические одинарные. Основные размеры» ГОСТ 27365-87 «Подшипники роликовые конические однорядные повышенной грузоподъемности. Основные размеры» ГОСТ 28428-90 «Подшипники радиальные шариковые сферические двухрядные. Технические условия» ГОСТ 2893-82 «Подшипники качения. Канавки под упорные пружинные кольца. Кольца упорные пружинные. Размеры» ГОСТ 2991-85 «Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия» ГОСТ 3189-89 «Подшипники шариковые и роликовые. Система условных обозначений» ГОСТ 3395-89 «Подшипники качения. Типы и конструктивные исполнения» ГОСТ 3478-79 «Подшипники качения. Основные размеры» ГОСТ 3722-81 «Подшипники качения. Шарики. Технические условия» ГОСТ 4252-75 «Подшипники шариковые радиально-упорные двухрядные. Основные размеры» ГОСТ 4657-82 «Подшипники роликовые радиальные игольчатые однорядные. Основные размеры. Технические требования» ГОСТ 5377-79 «Подшипники роликовые радиальные с короткими цилиндрическими роликами без внутреннего или наружного кольца. Типы и основные размеры» ГОСТ 5721-75 «Подшипники роликовые радиальные сферические двухрядные. Типы и основные размеры» ГОСТ 6364-78 «Подшипники роликовые конические двухрядные. Основные размеры» ГОСТ 6870-81 «Подшипники качения. Ролики игольчатые. Технические условия» ГОСТ 7242-81 «Подшипники шариковые радиальные однорядные с защитными шайбами. Технические условия» ГОСТ 7634-75 «Подшипники радиальные роликовые многорядные с короткими цилиндрическими роликами. Типы и основные размеры» ГОСТ 7872-89 «Подшипники упорные шариковые одинарные и двойные. Технические условия» ГОСТ 8.050-73 «Государственная система обеспечения единства измерений. Нормальные условия выполнения линейных и угловых измерений» ГОСТ 831-75 «Подшипники шариковые радиально-упорные однорядные. Типы и основные размеры» ГОСТ 832-78 «Подшипники шариковые радиально-упорные сдвоенные. Типы и основные размеры» ГОСТ 8328-75 «Подшипники роликовые радиальные с короткими цилиндрическими роликами. Типы и основные размеры» ГОСТ 8338-75 «Подшипники шариковые радиальные однорядные. Основные размеры» ГОСТ 8419-75 «Подшипники роликовые конические четырехрядные. Основные размеры» ГОСТ 8530-90 «Подшипники качения. Гайки, шайбы и скобы для закрепительных и стяжных втулок. Технические условия» ГОСТ 8545-75 «Подшипники шариковые и роликовые двухрядные с закрепительными втулками. Типы и основные размеры» ГОСТ 8882-75 «Подшипники шариковые радиальные однорядные с уплотнениями. Технические условия» ГОСТ 8995-75 «Подшипники шариковые радиально-упорные однорядные с одним разъемным кольцом. Типы и основные размеры» ГОСТ 9142-90 «Ящики из гофрированного картона. Общие технические условия» ГОСТ 9592-75 «Подшипники шариковые радиальные с выступающим внутренним кольцом. Технические условия» ГОСТ 9942-90 «Подшипники упорно-радиальные роликовые сферические одинарные. Технические условия» ГОСТ Р 52545.1-2006 «Подшипники качения. Методы измерения вибрации. Часть 1. Основные положения» ГОСТ Р ИСО 2859-1-2007 «Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества» ГОСТ 520-2002 «Подшипники качения. Общие технические условия» ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены» ГОСТ 18854-94 «Подшипники качения. Статическая грузоподъемность» ГОСТ 3325-85 «Подшипники качения. Поля допусков и технические требования к посадочным поверхностям валов и корпусов. Посадки» ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» ГОСТ 27.002-89 «Надежность в технике. Основные понятия. Термины и определения»
