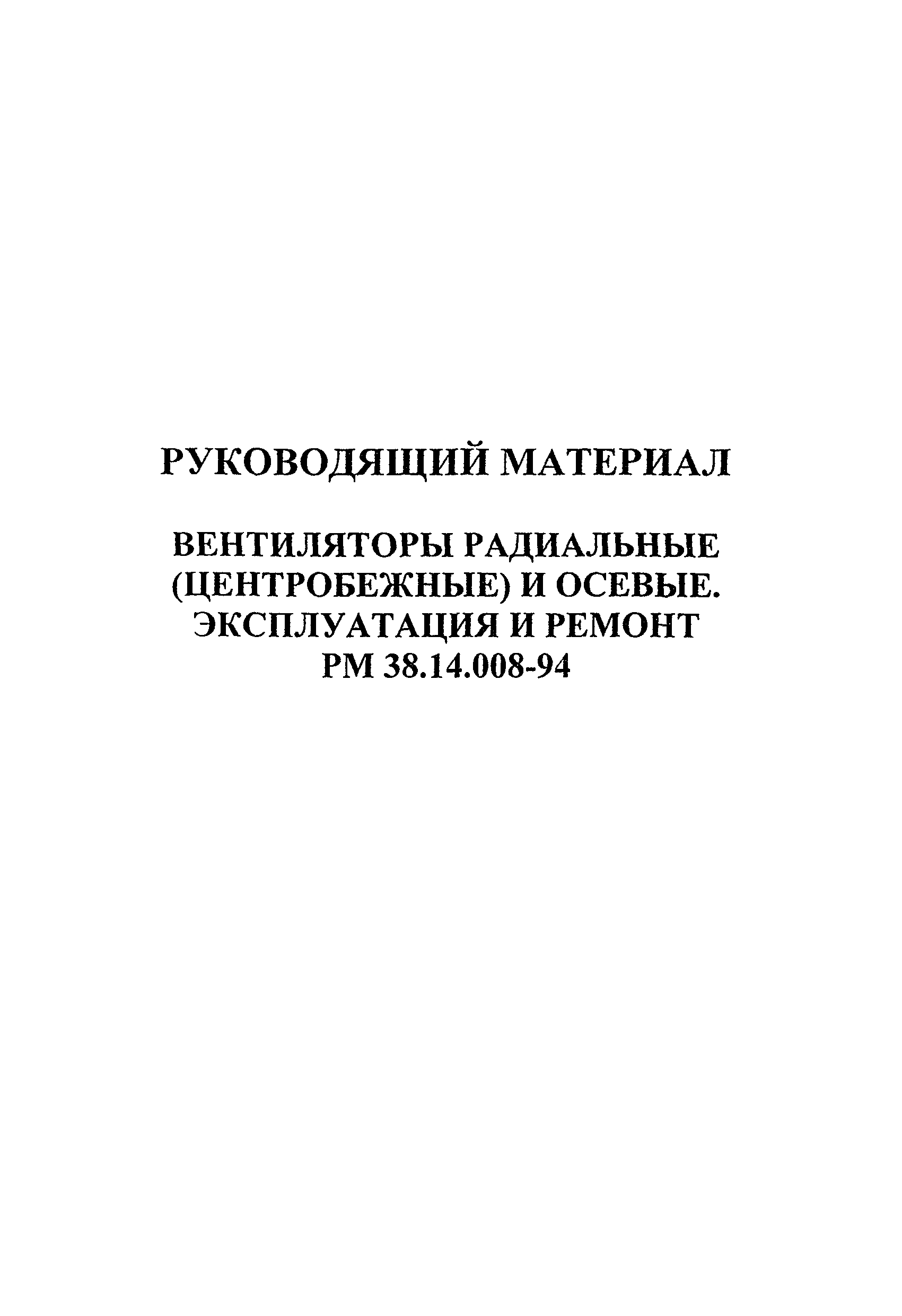

РМ 38.14.008-94

Вентиляторы радиальные (центробежные) и осевые. Эксплуатация и ремонт

Обозначение:	РМ 38.14.008-94
Обозначение англ:	RM 38.14.008-94
Статус:	не действует
Название рус.:	Вентиляторы радиальные (центробежные) и осевые. Эксплуатация и ремонт
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Область применения:	Документ распространяется на радиальные (центробежные) и осевые вентиляторы, применяемые в системах вентиляции нефтеперерабатывающих и нефтехимических предприятий

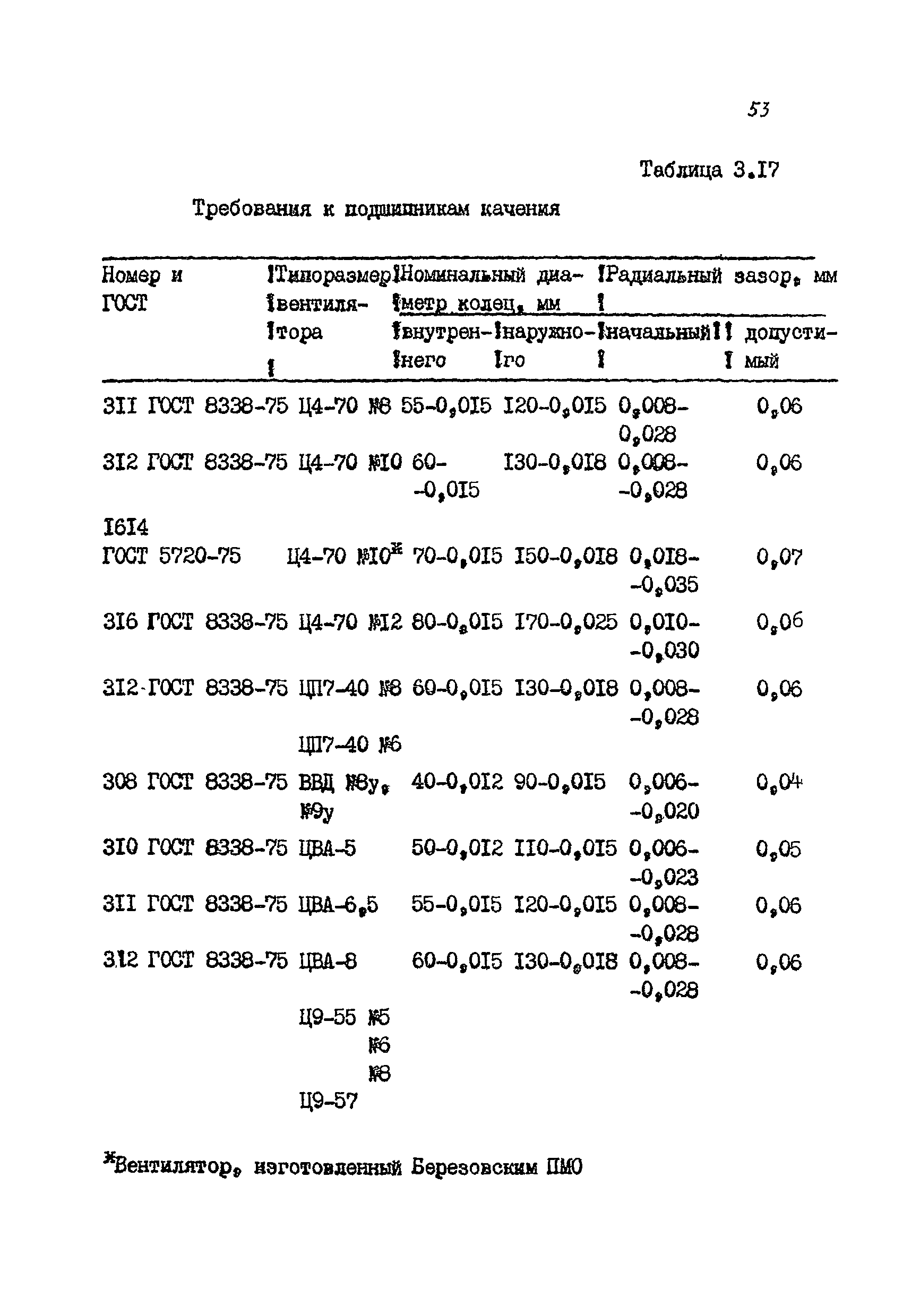

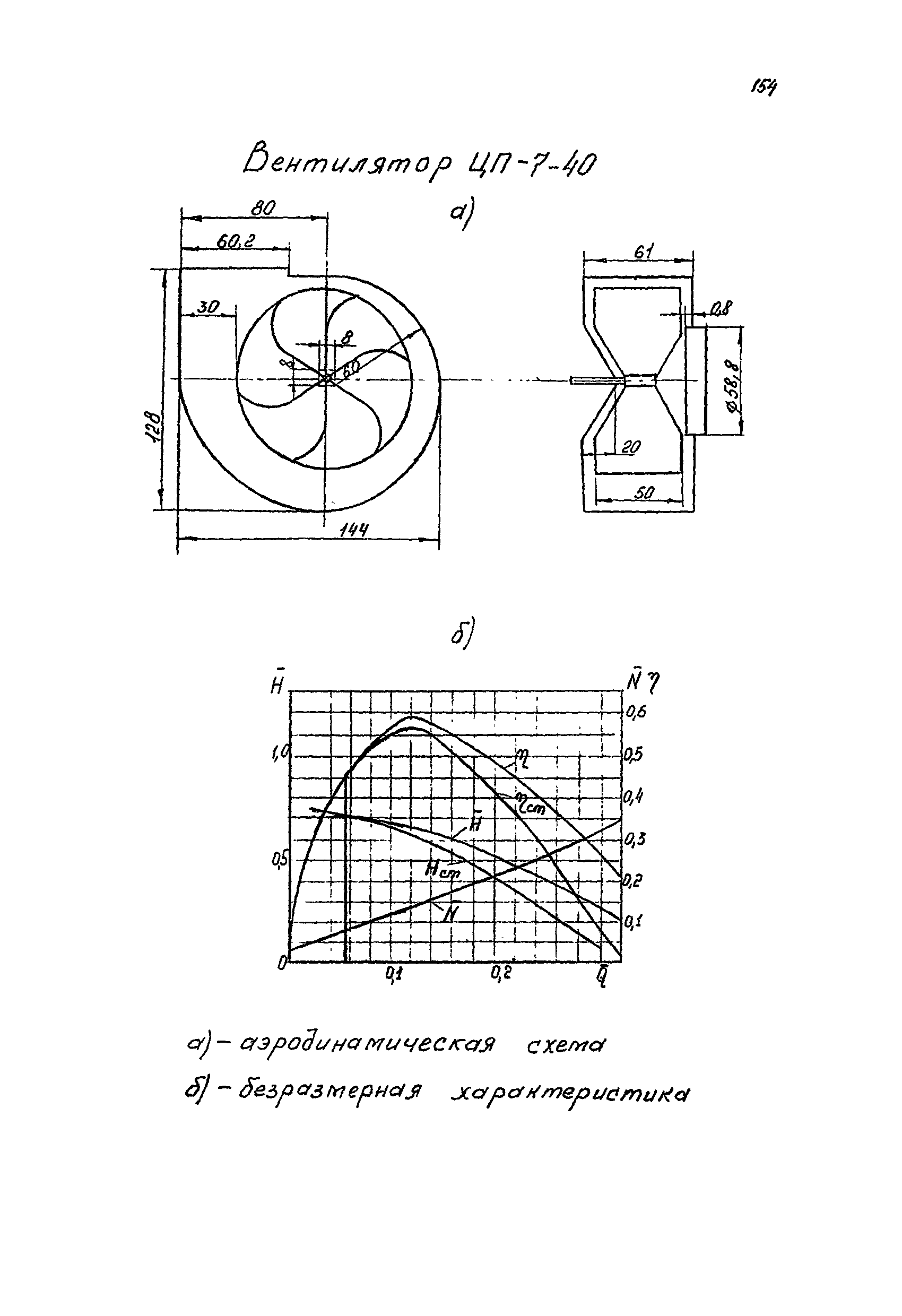

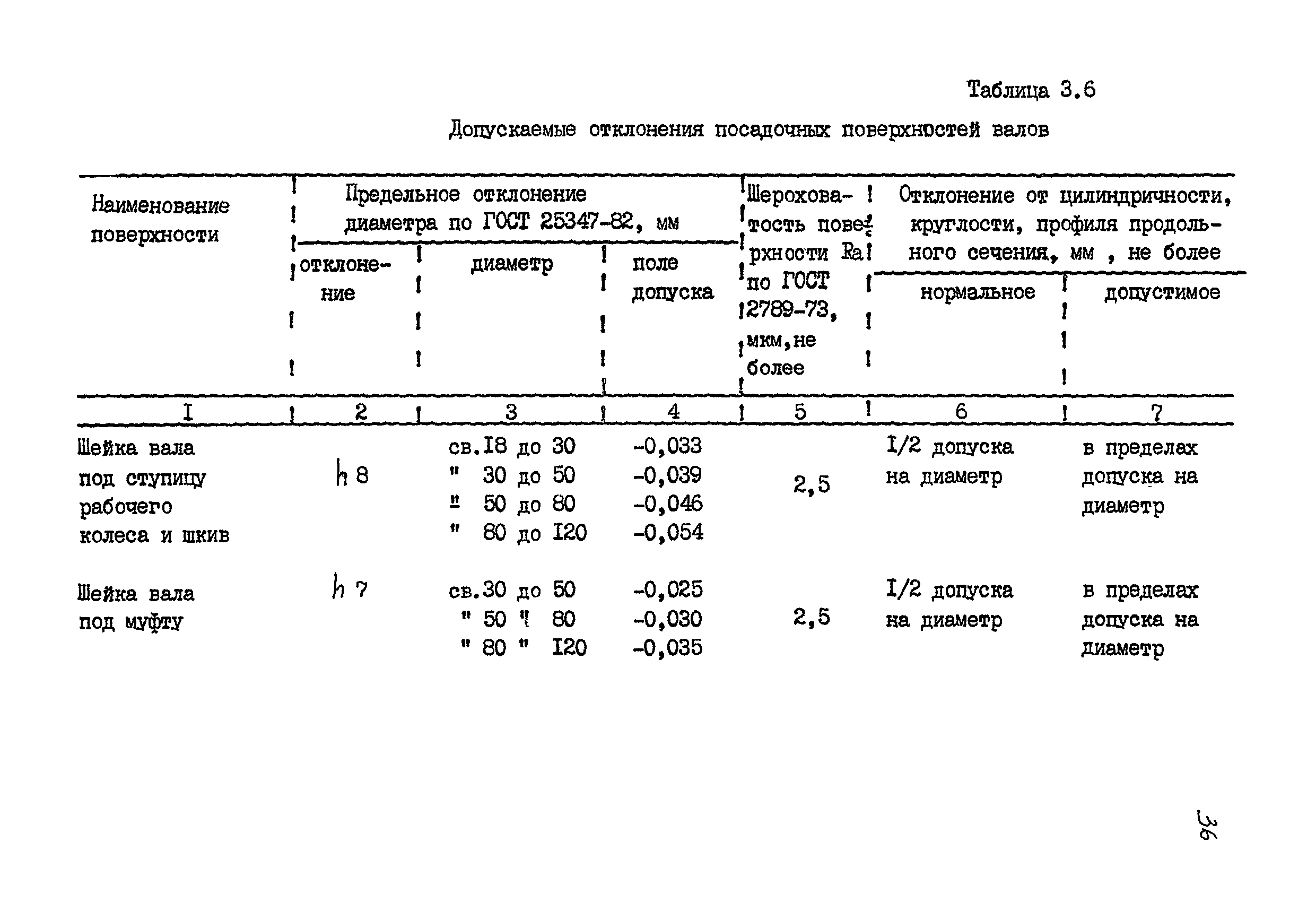

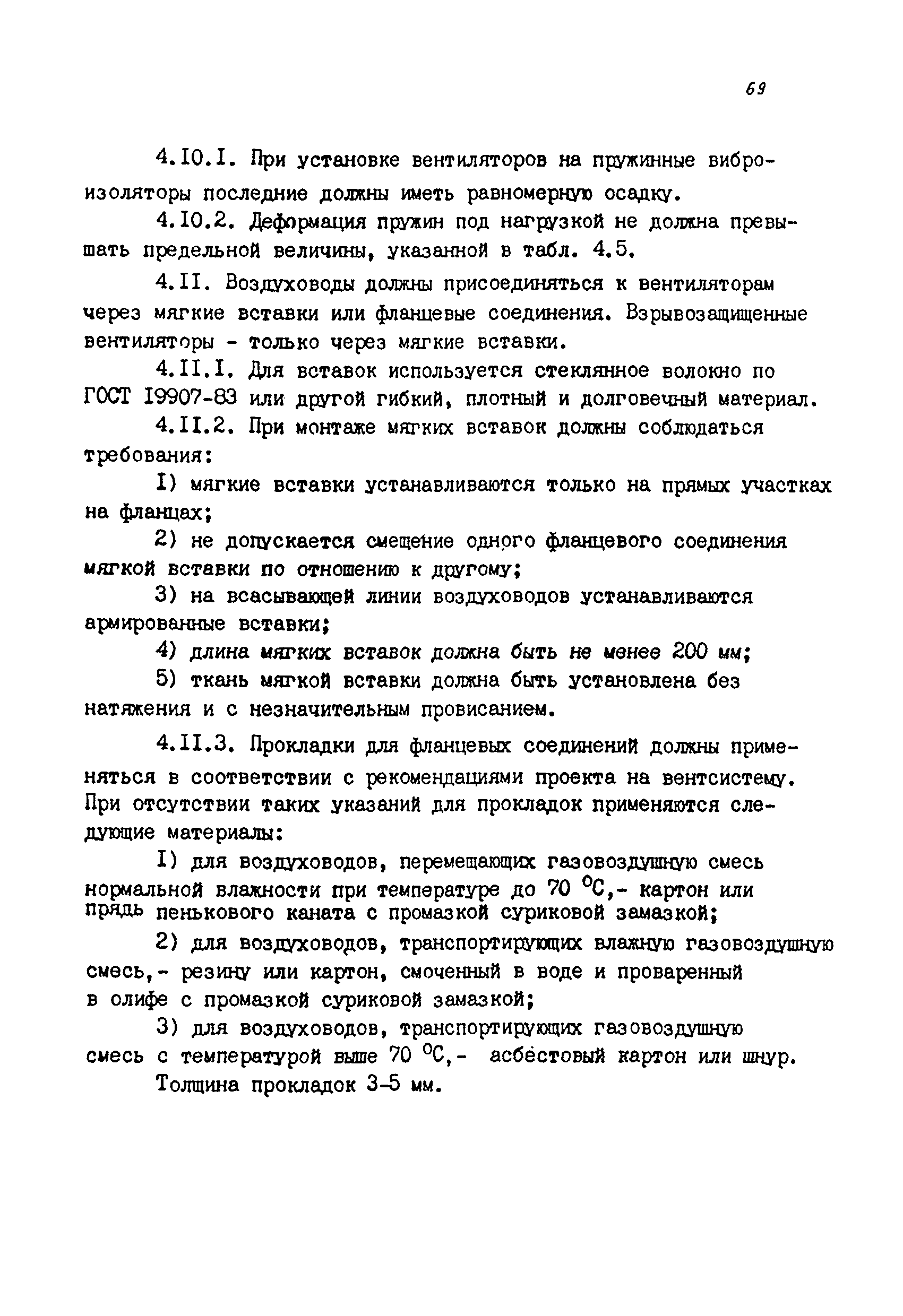

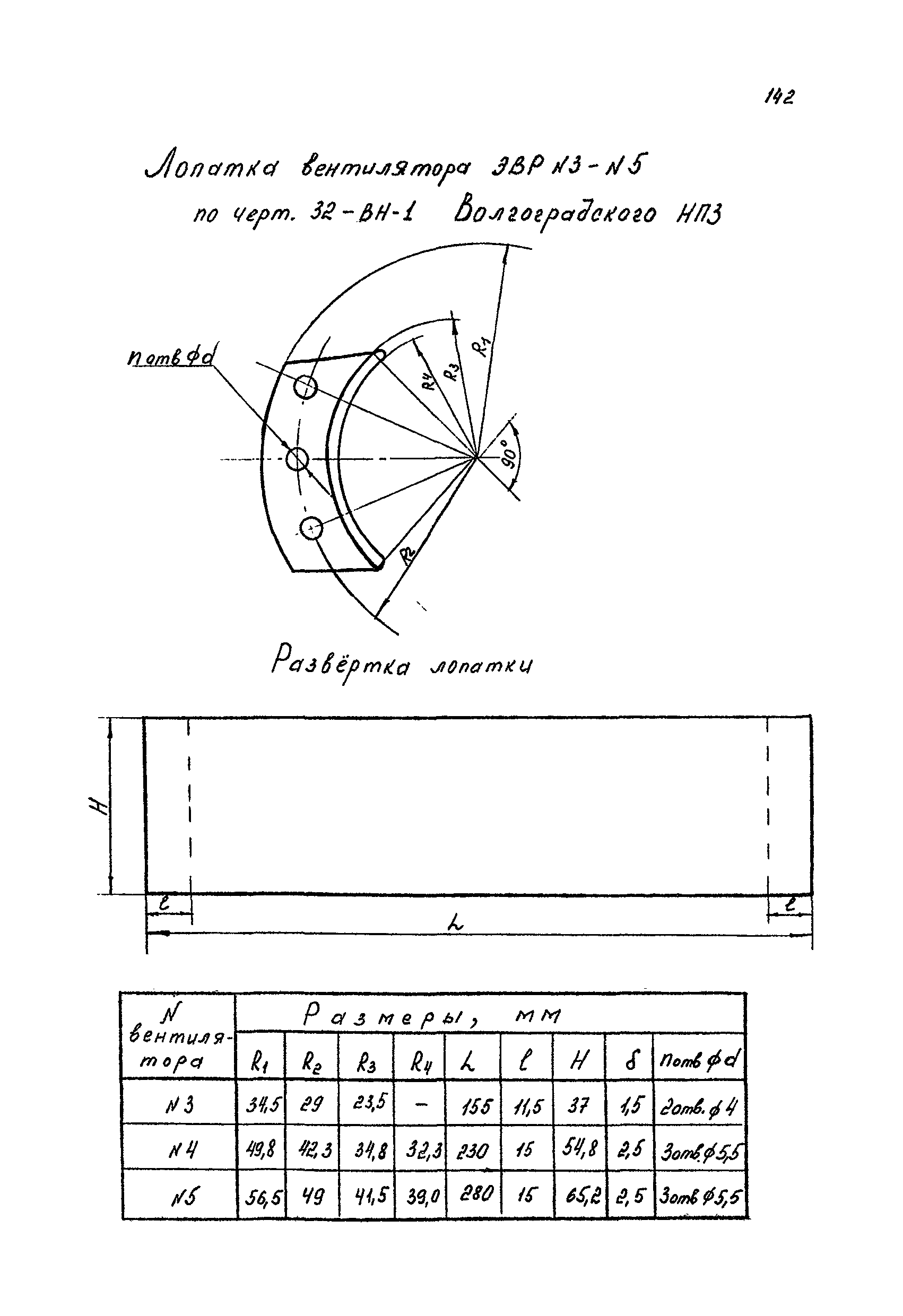

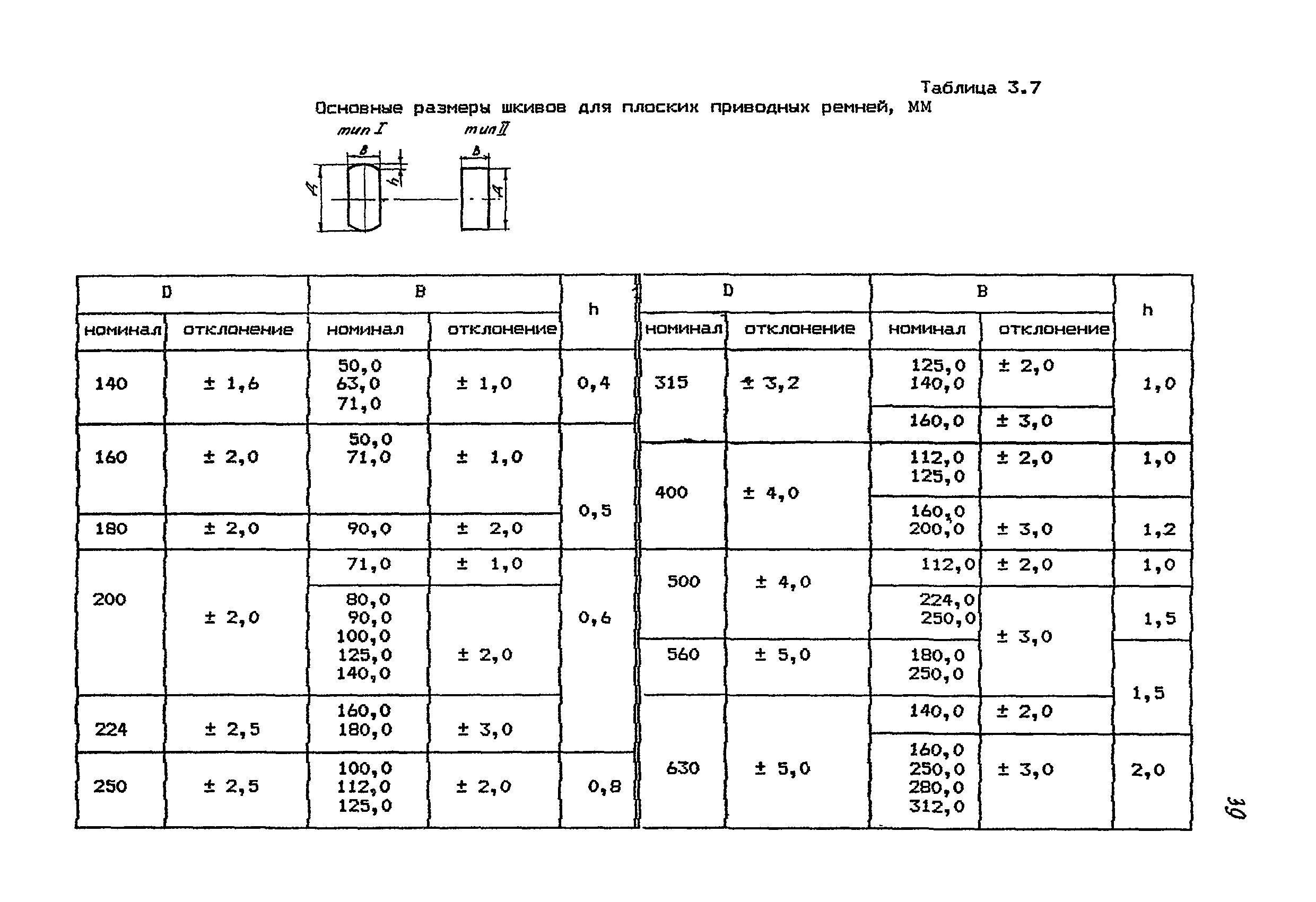

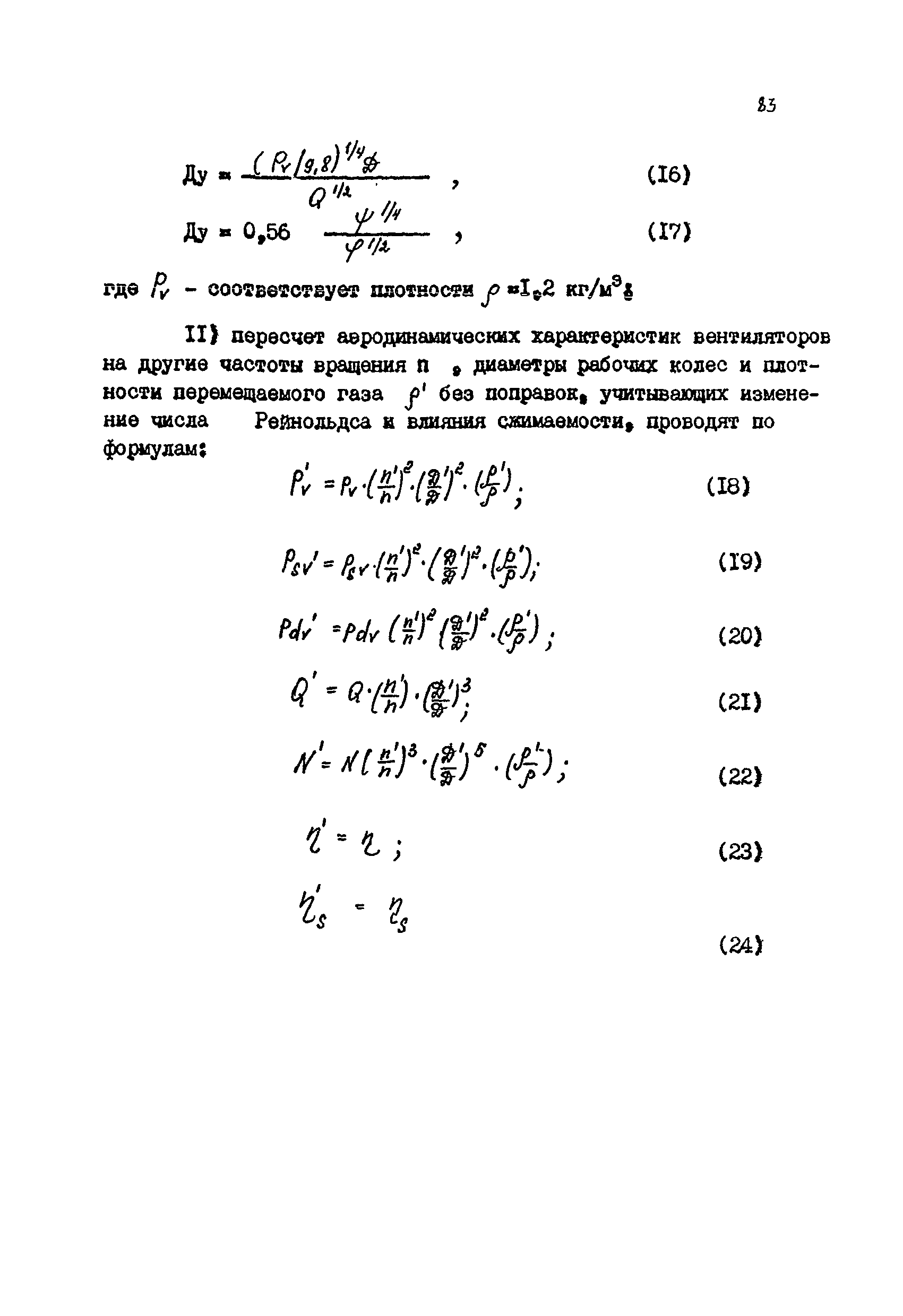

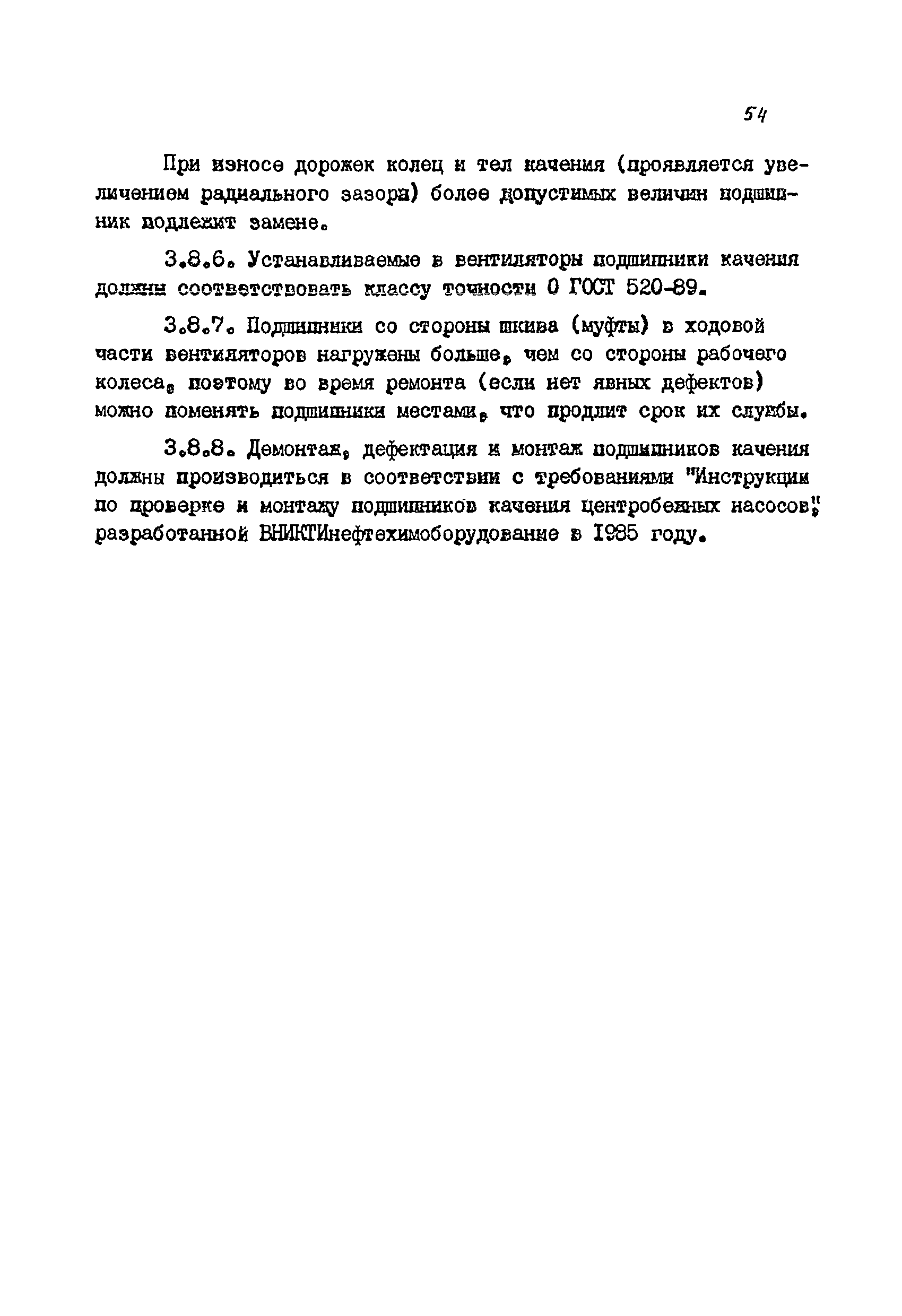

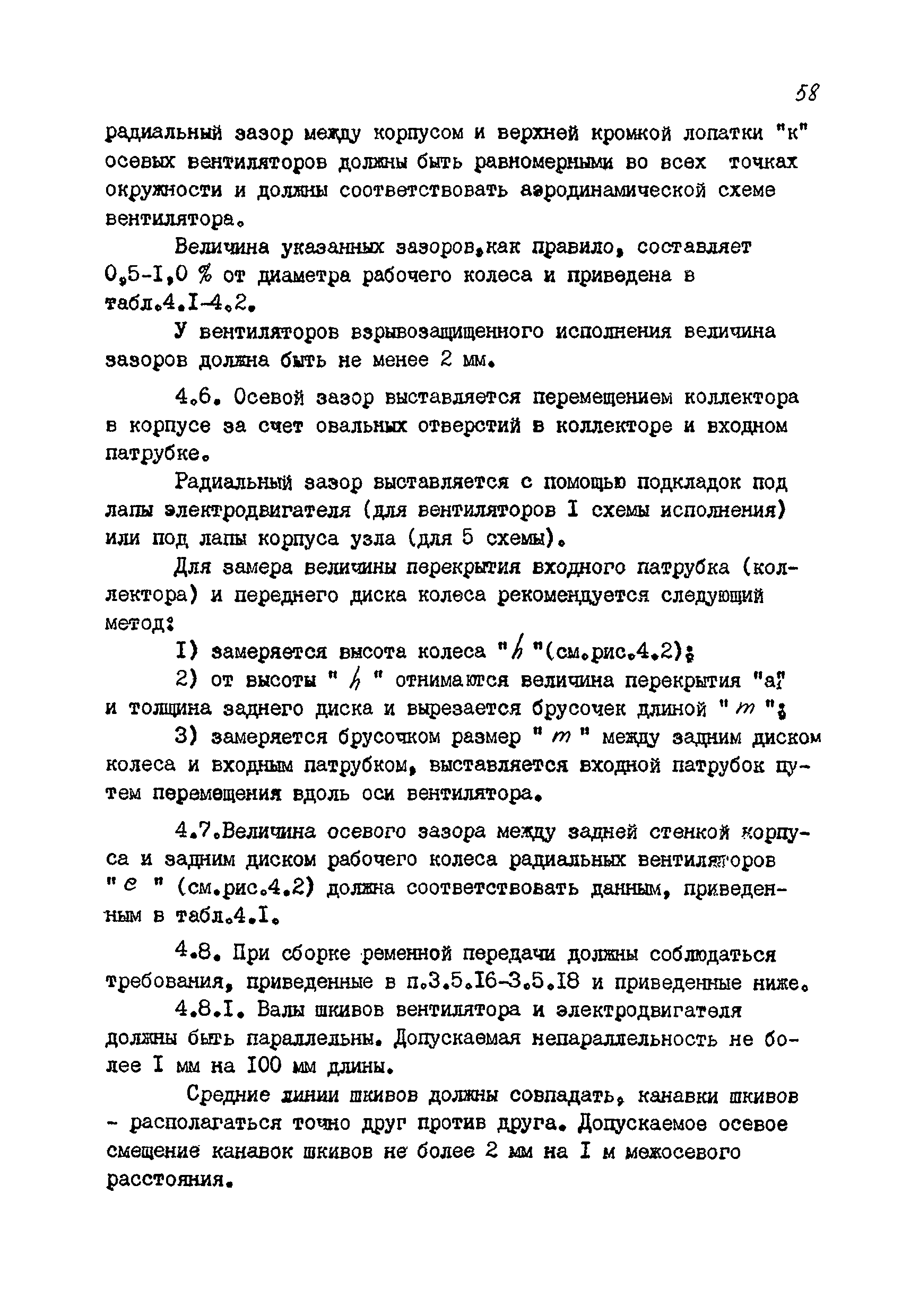

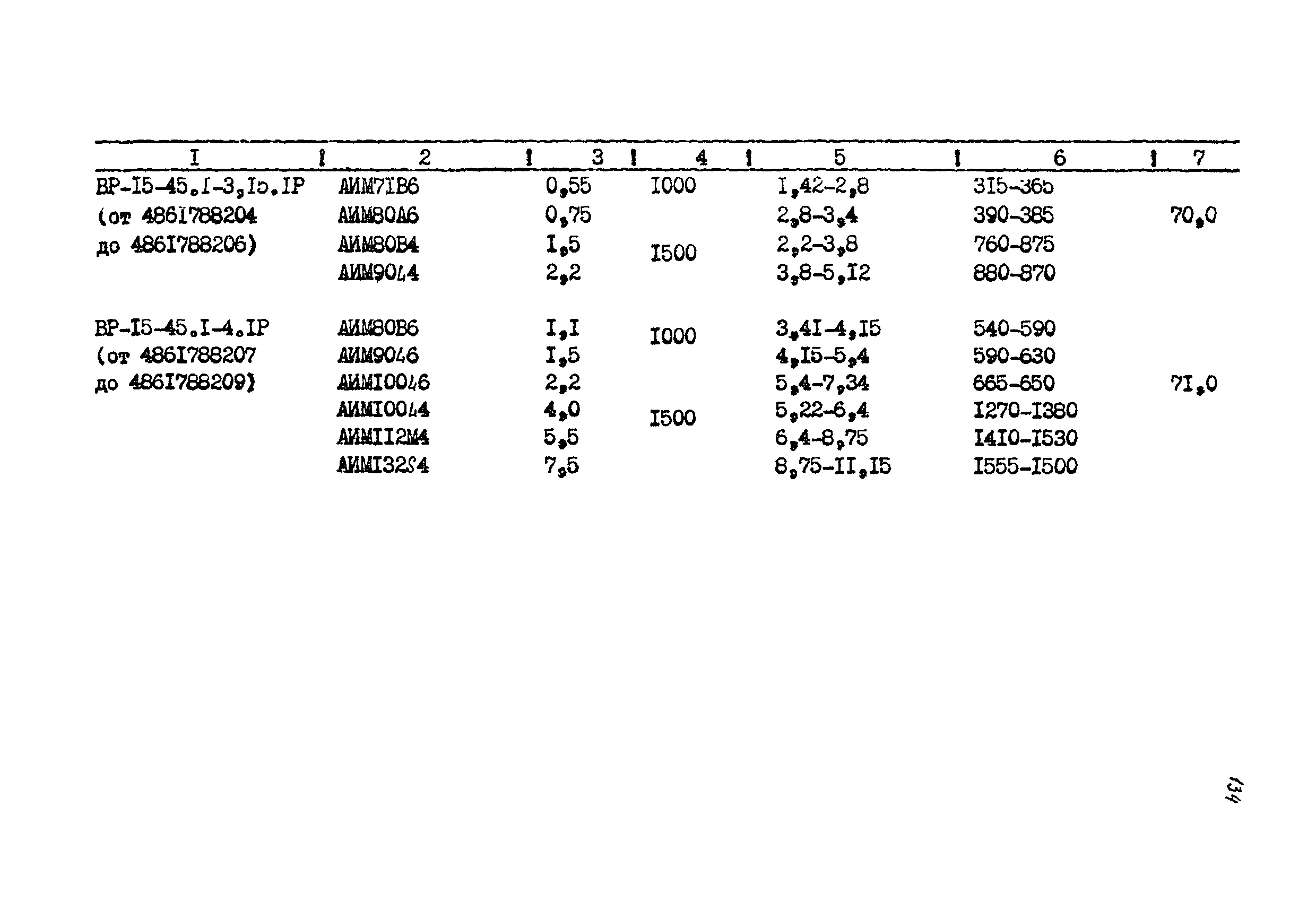

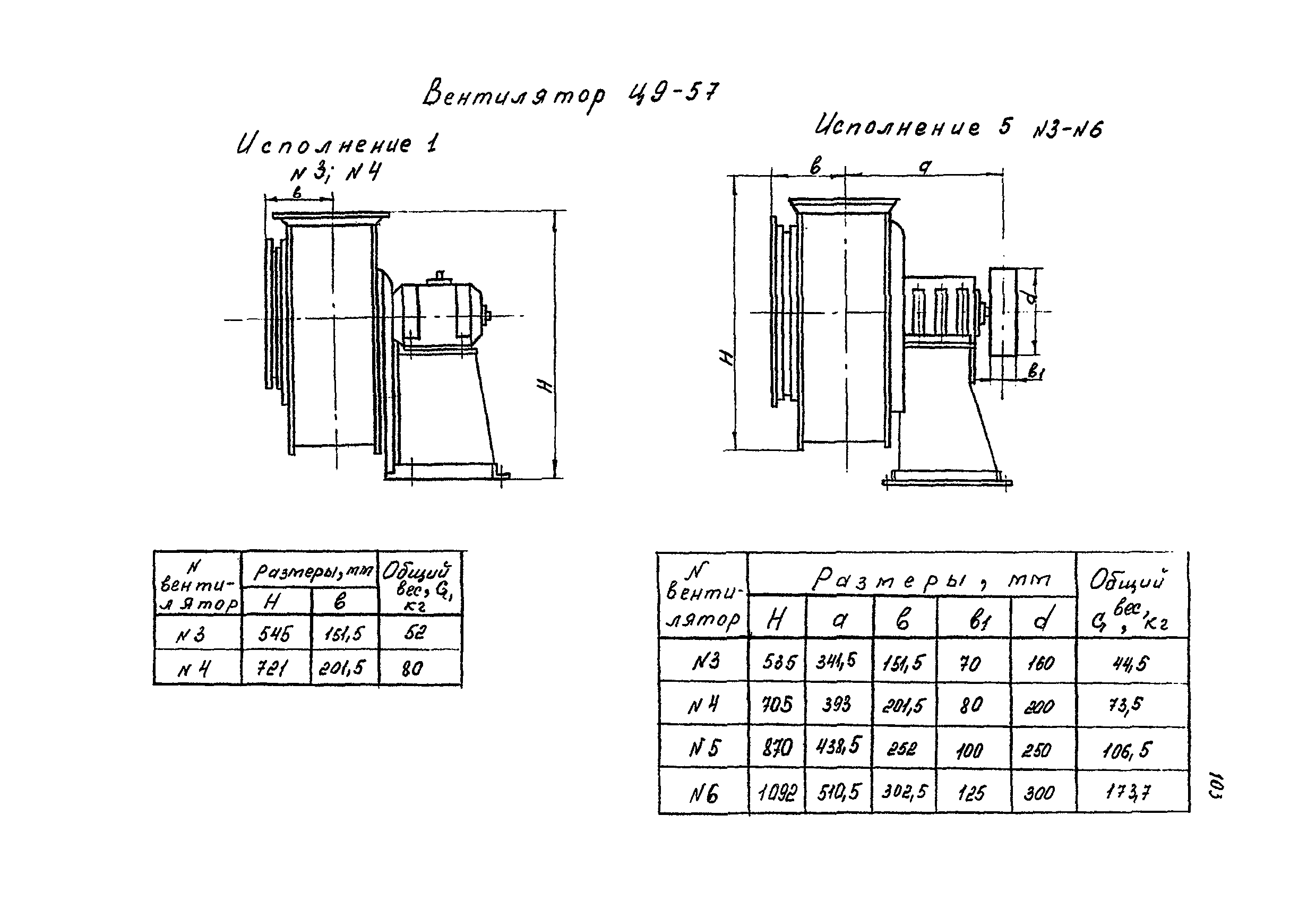

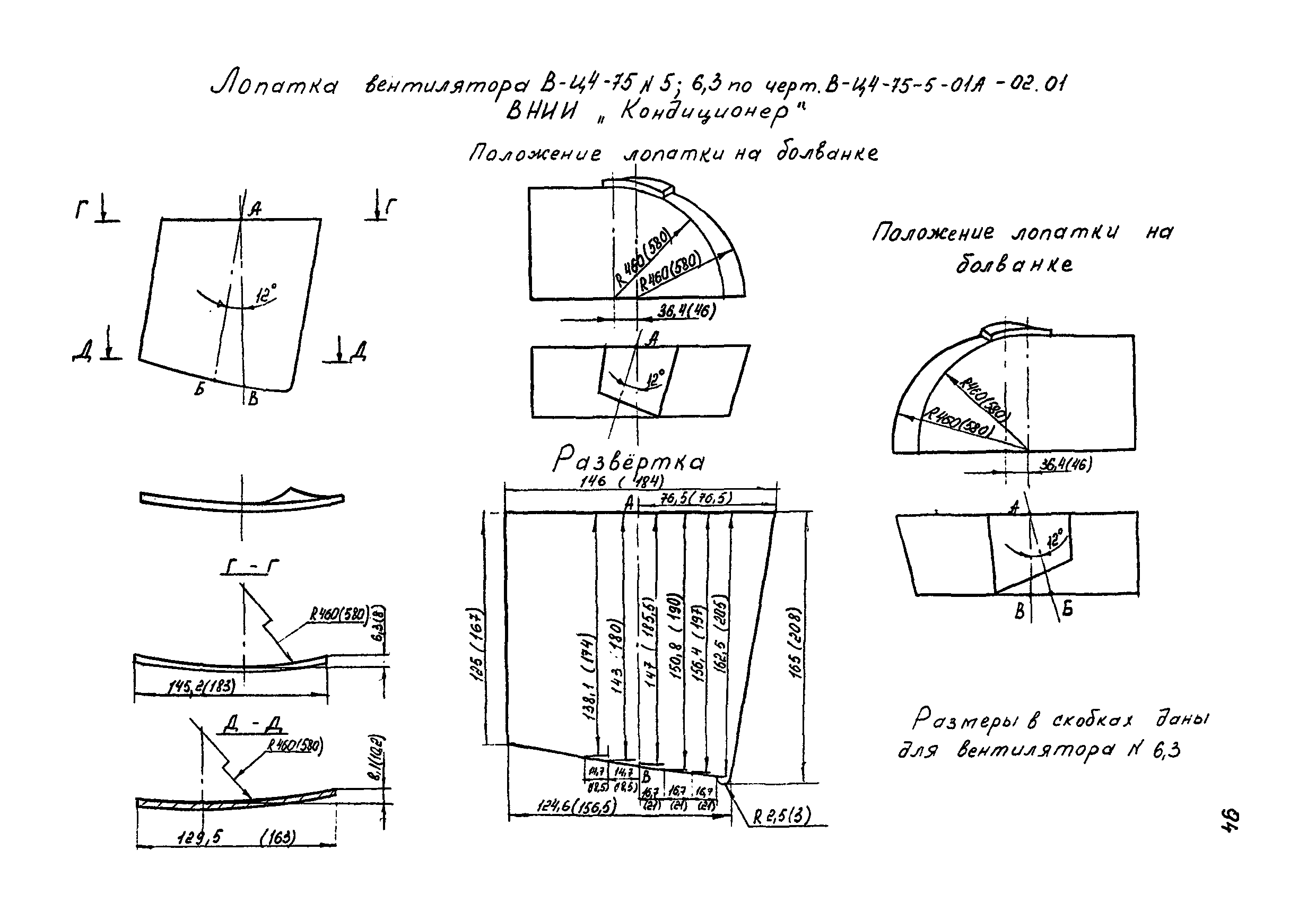

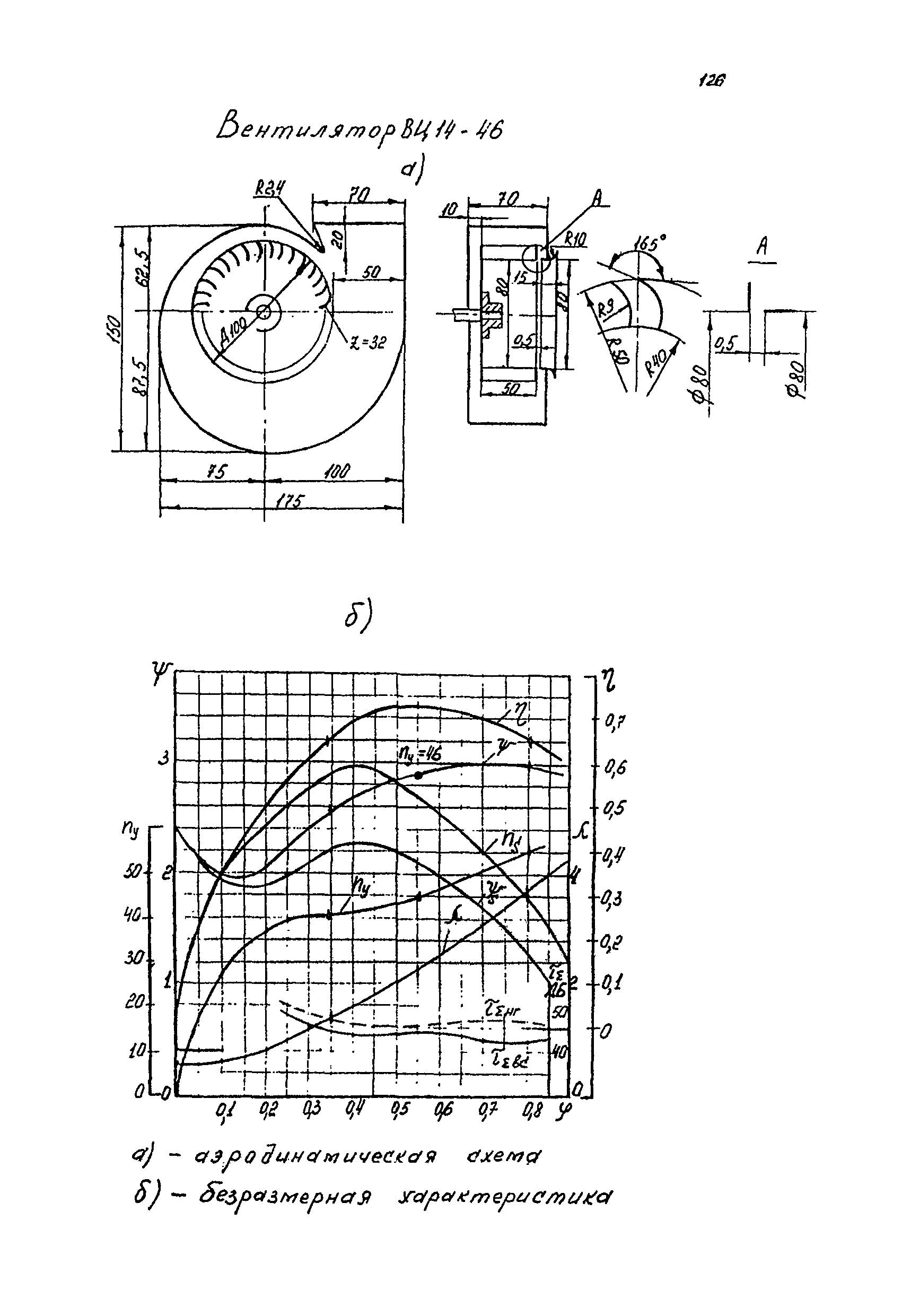

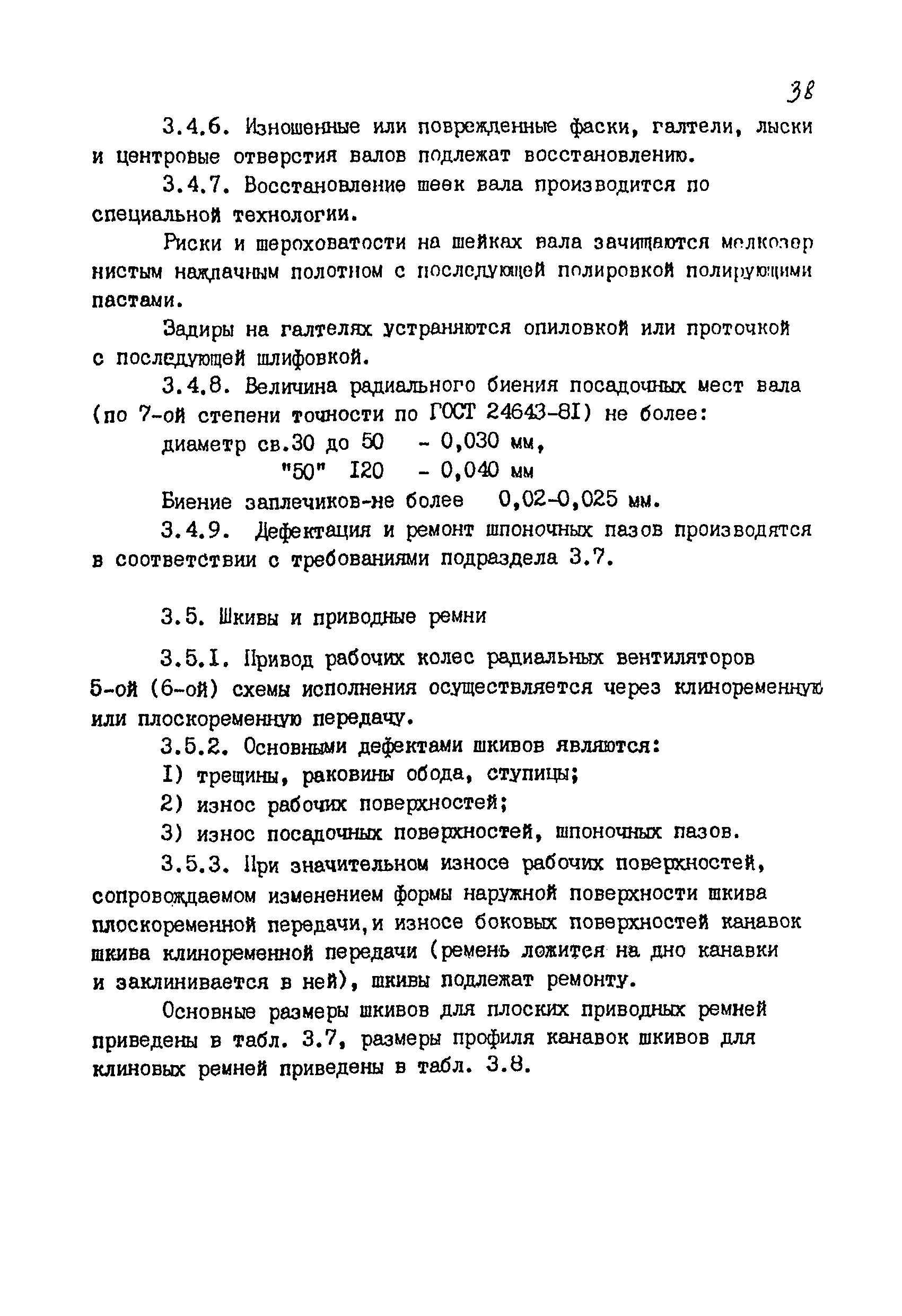

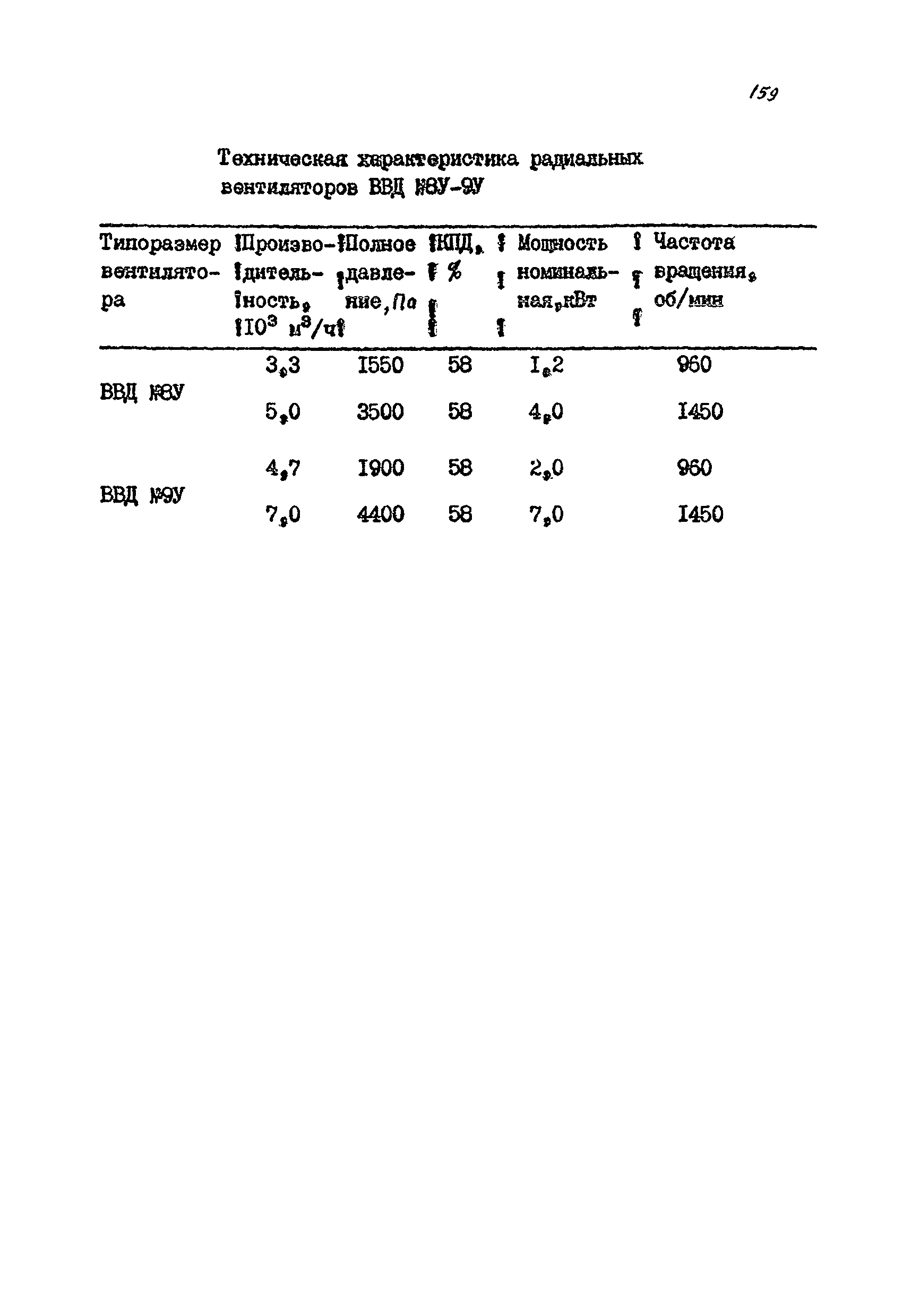

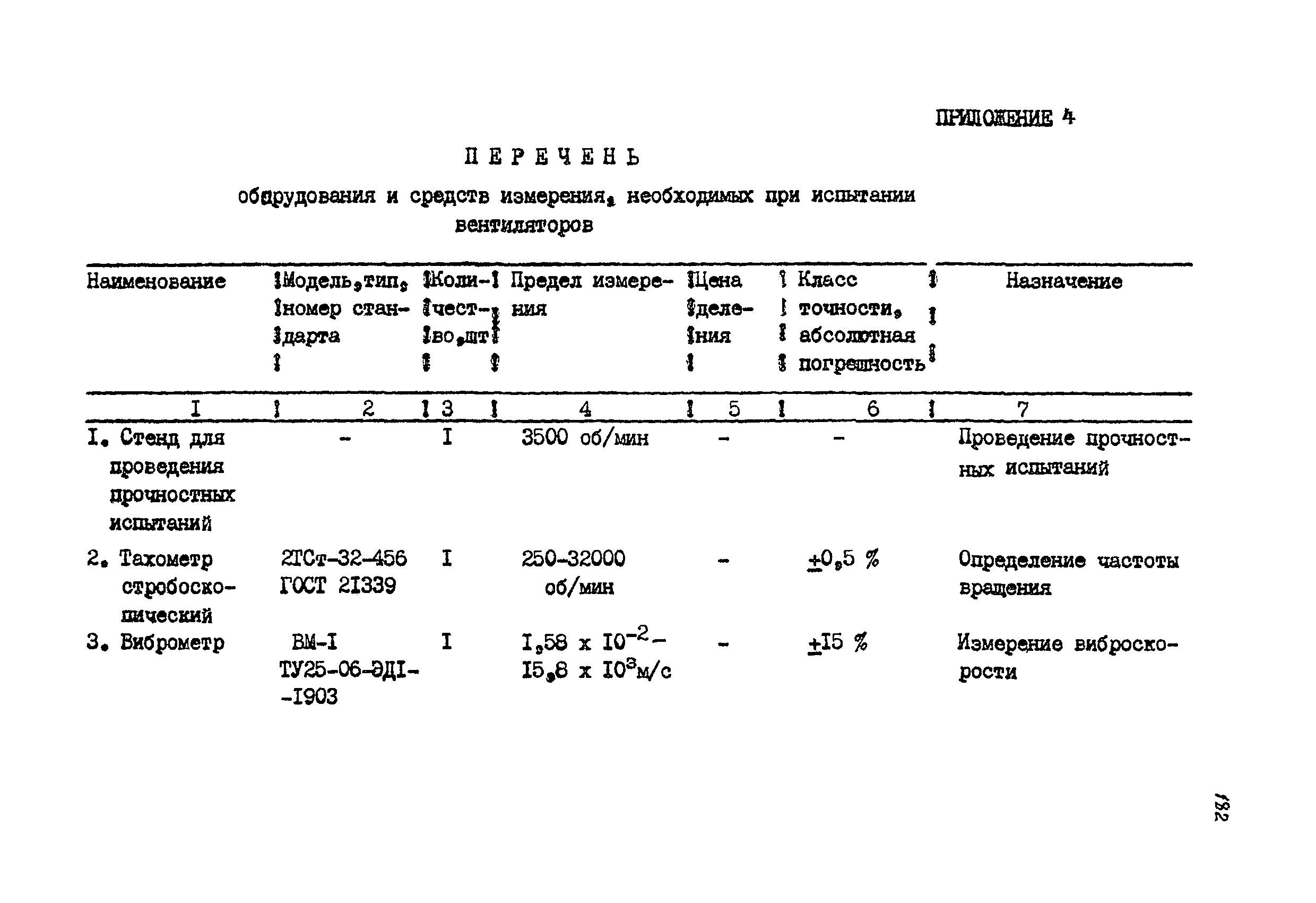

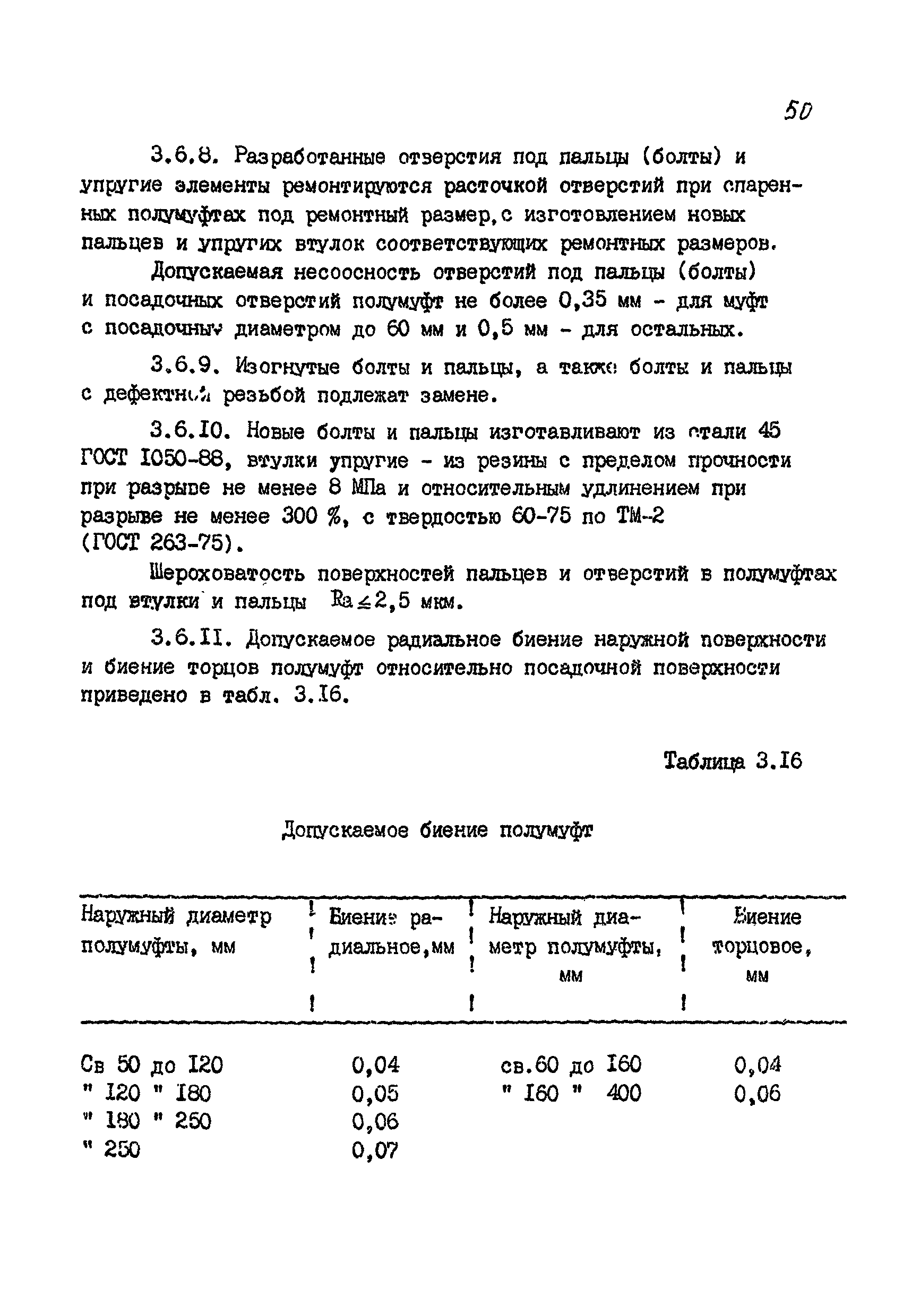

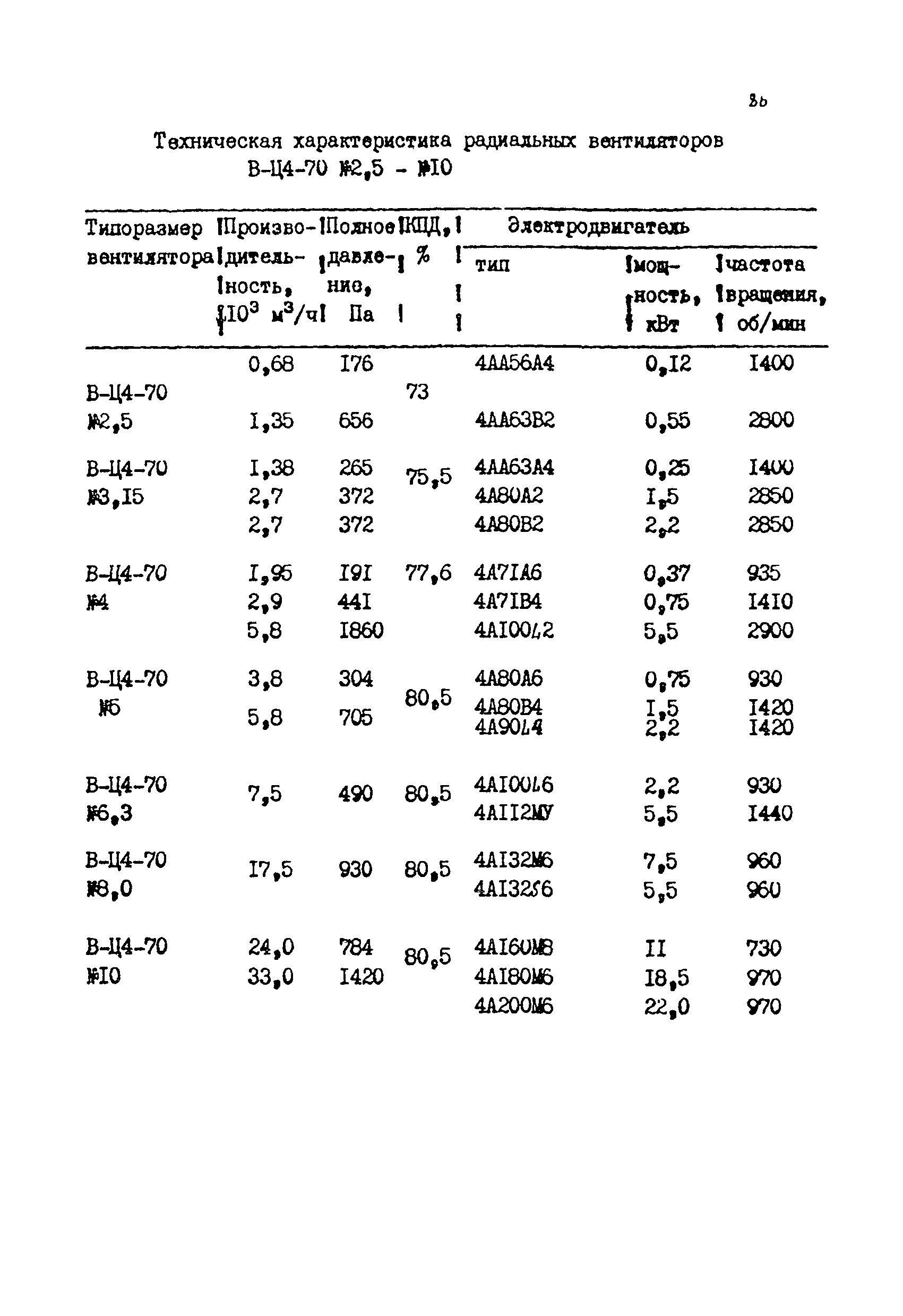

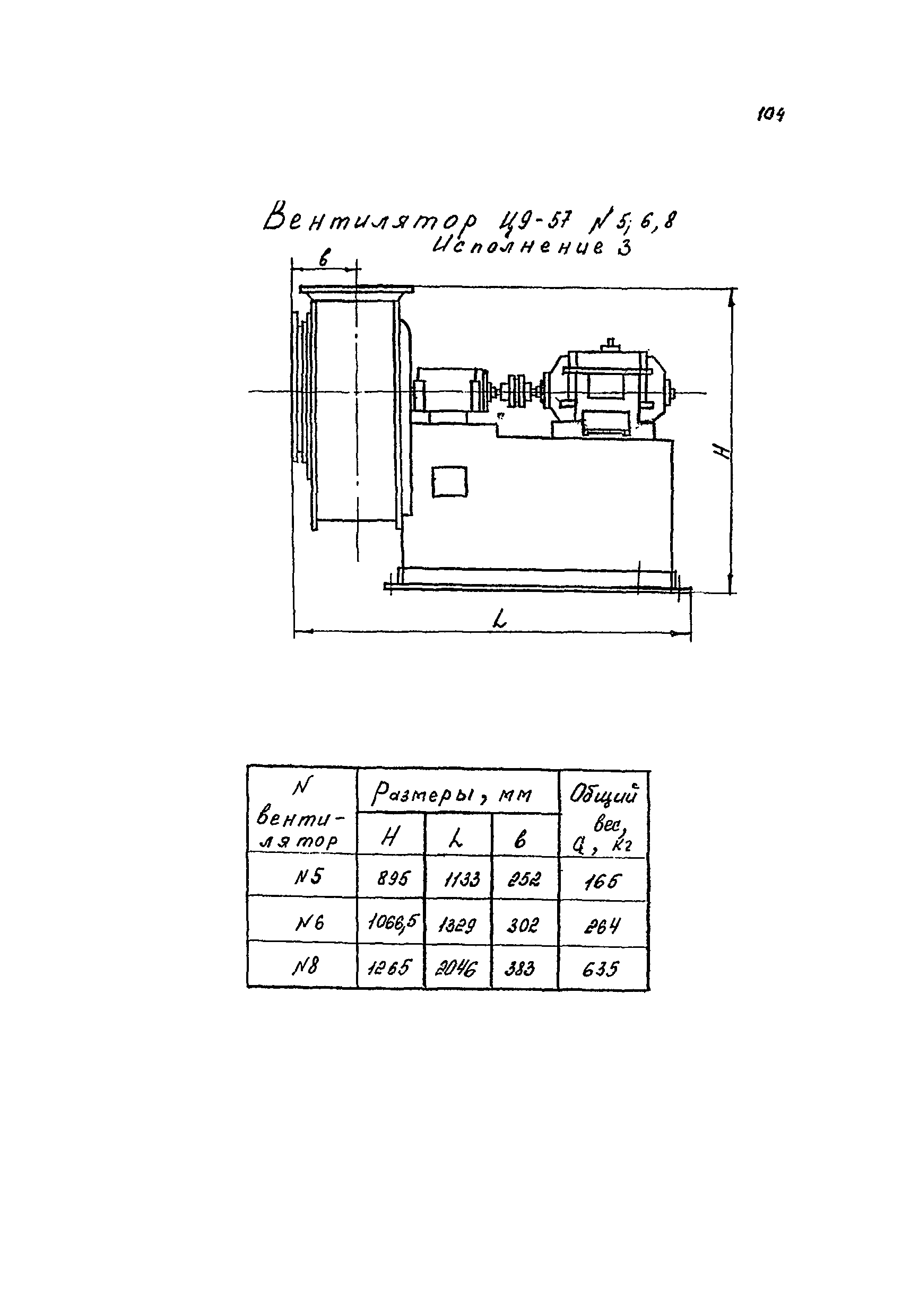

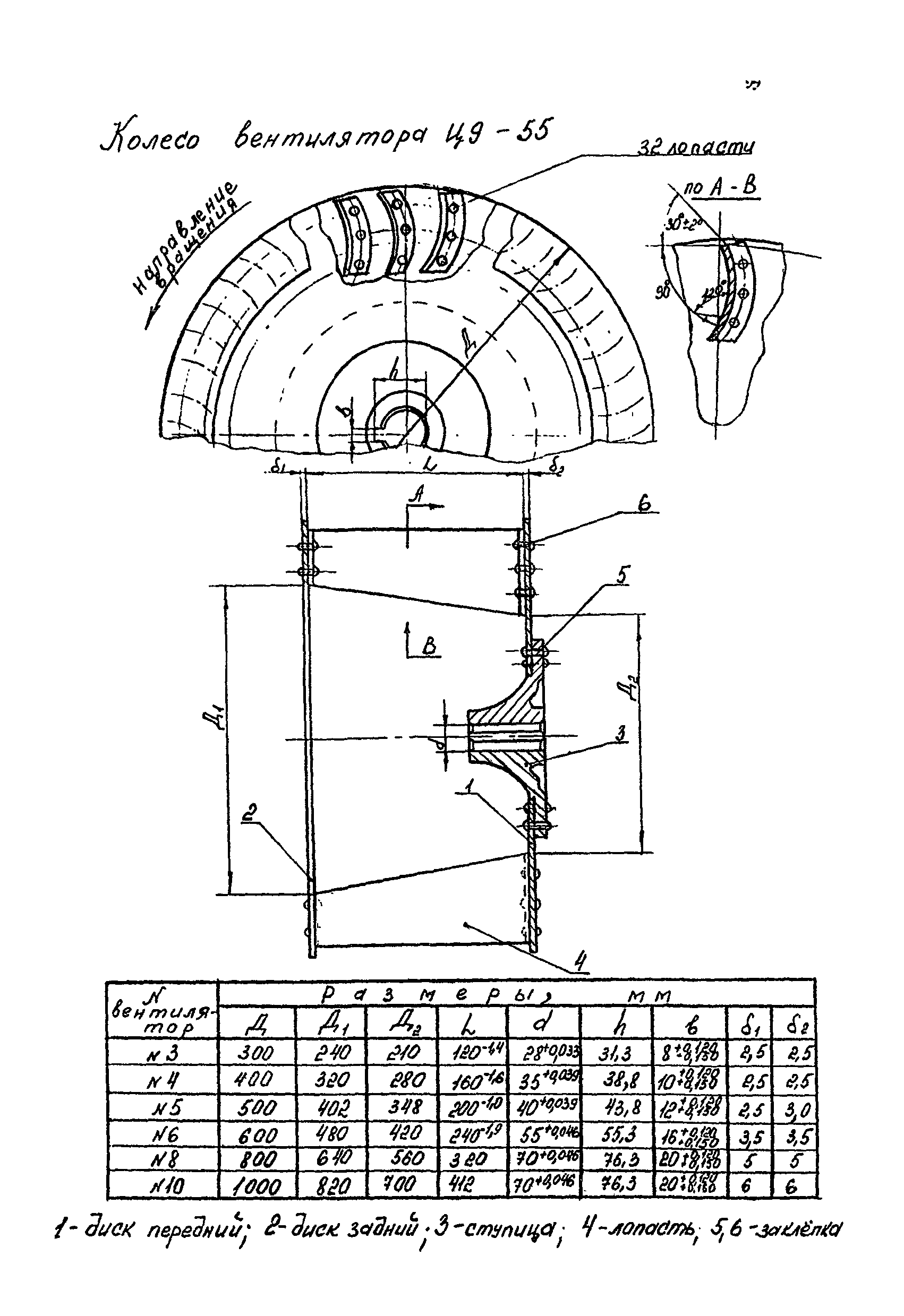

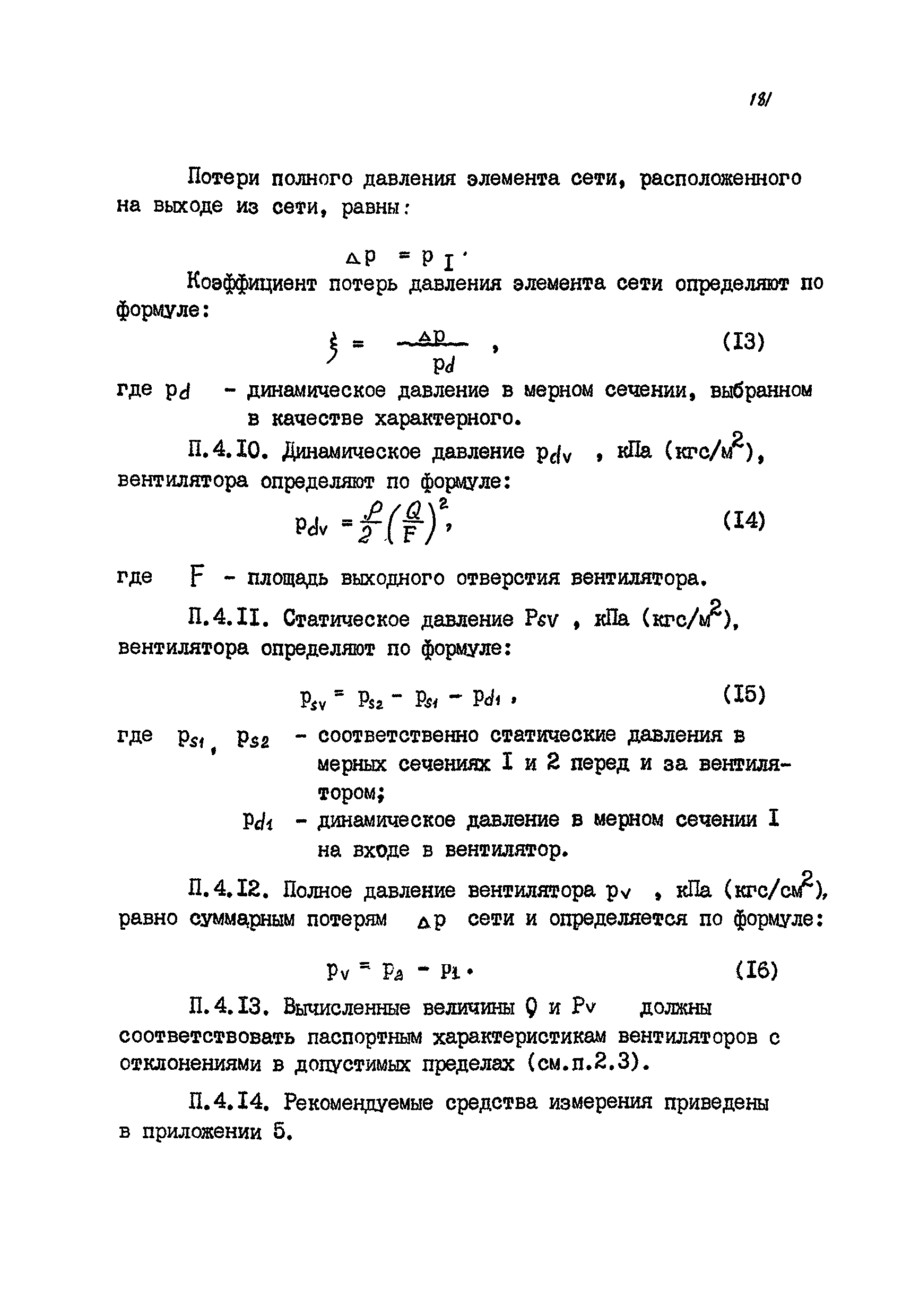

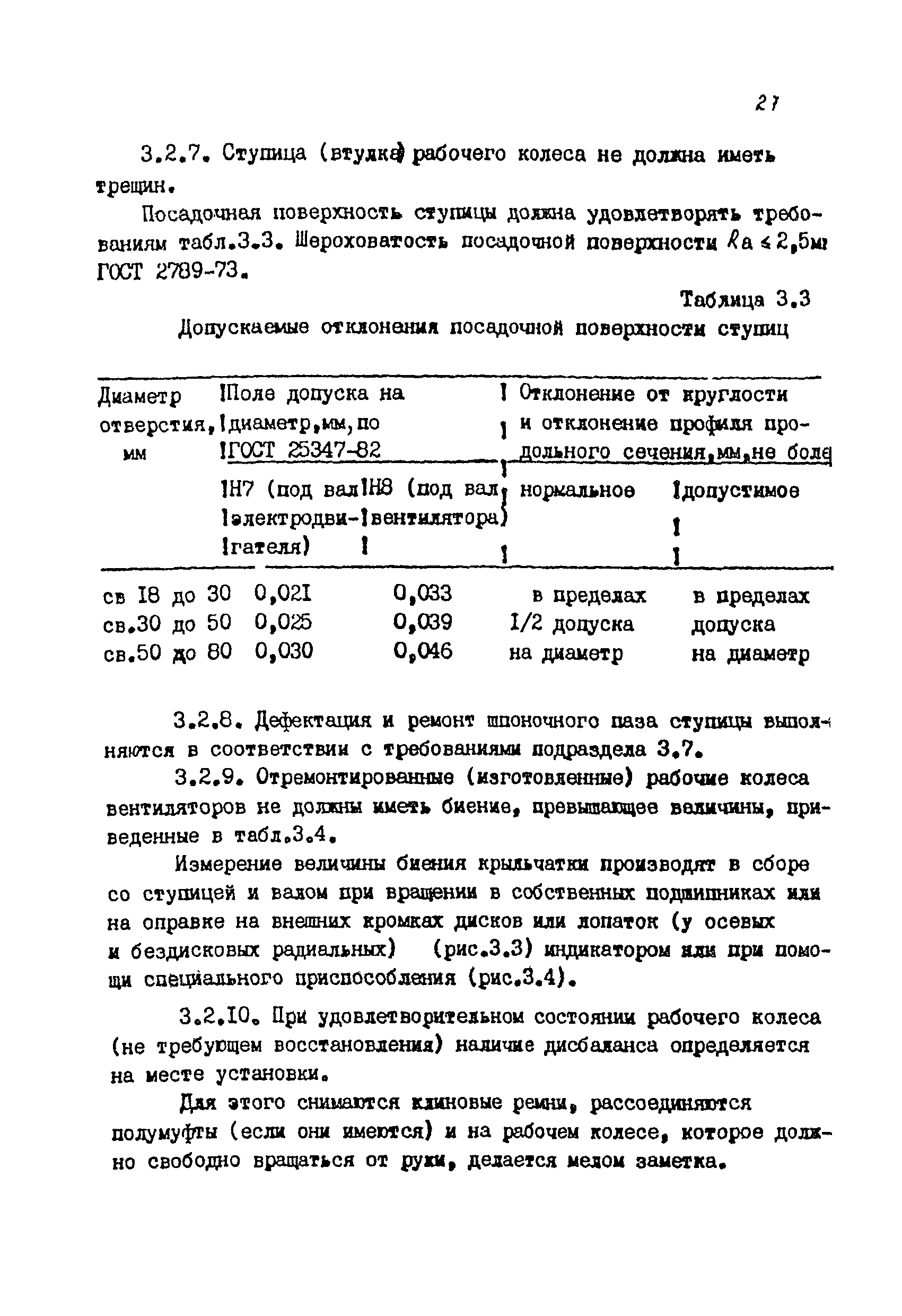

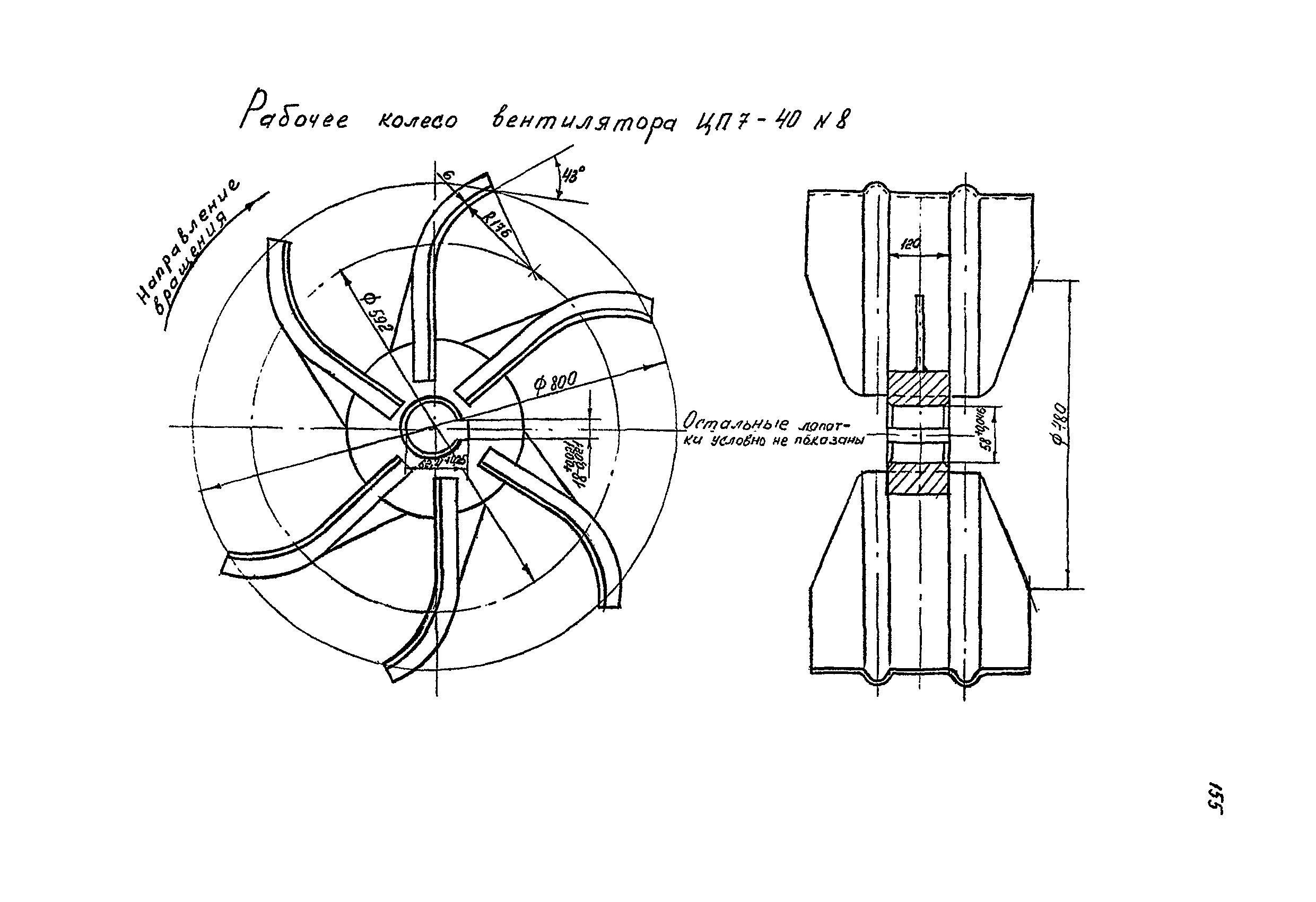

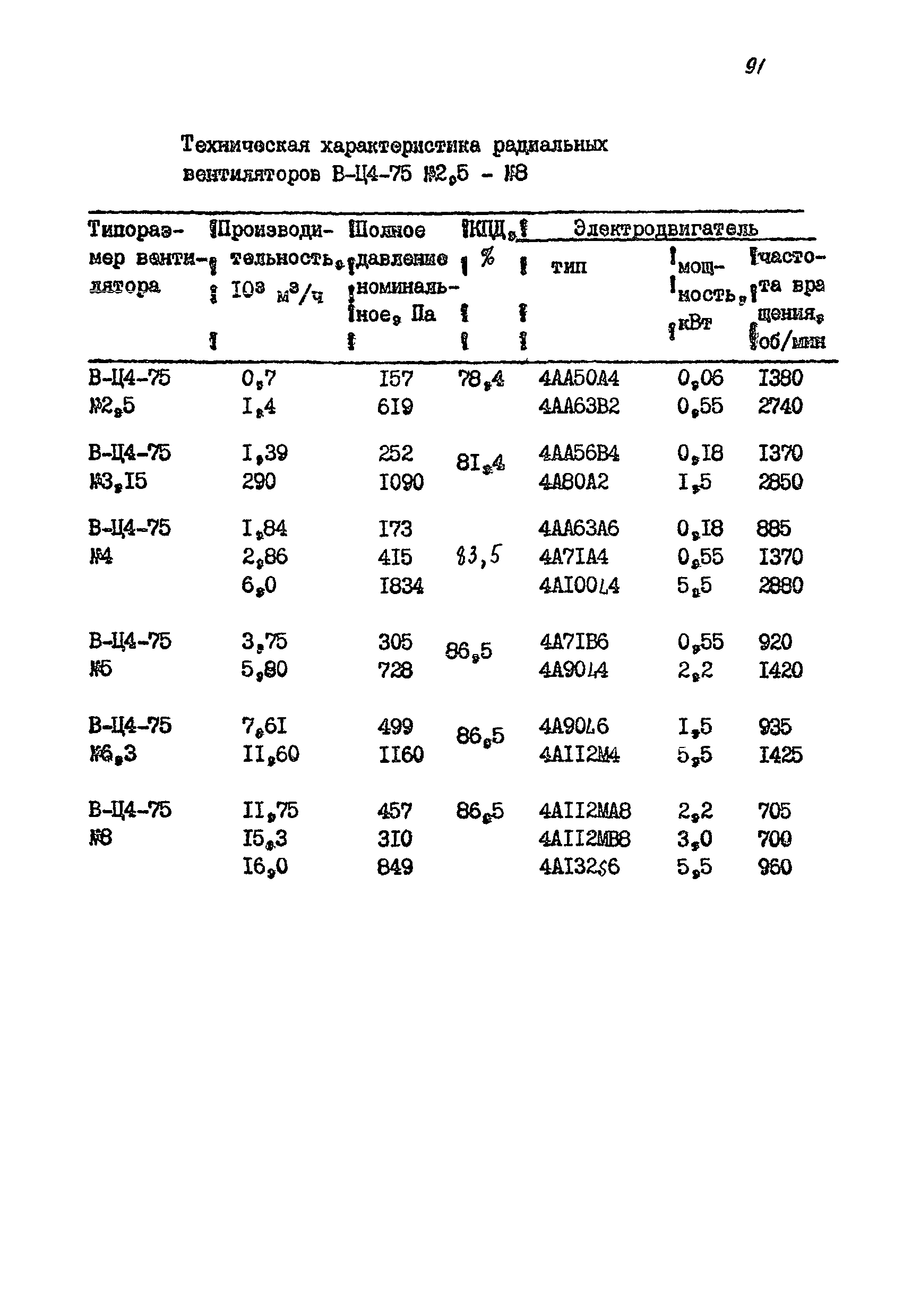

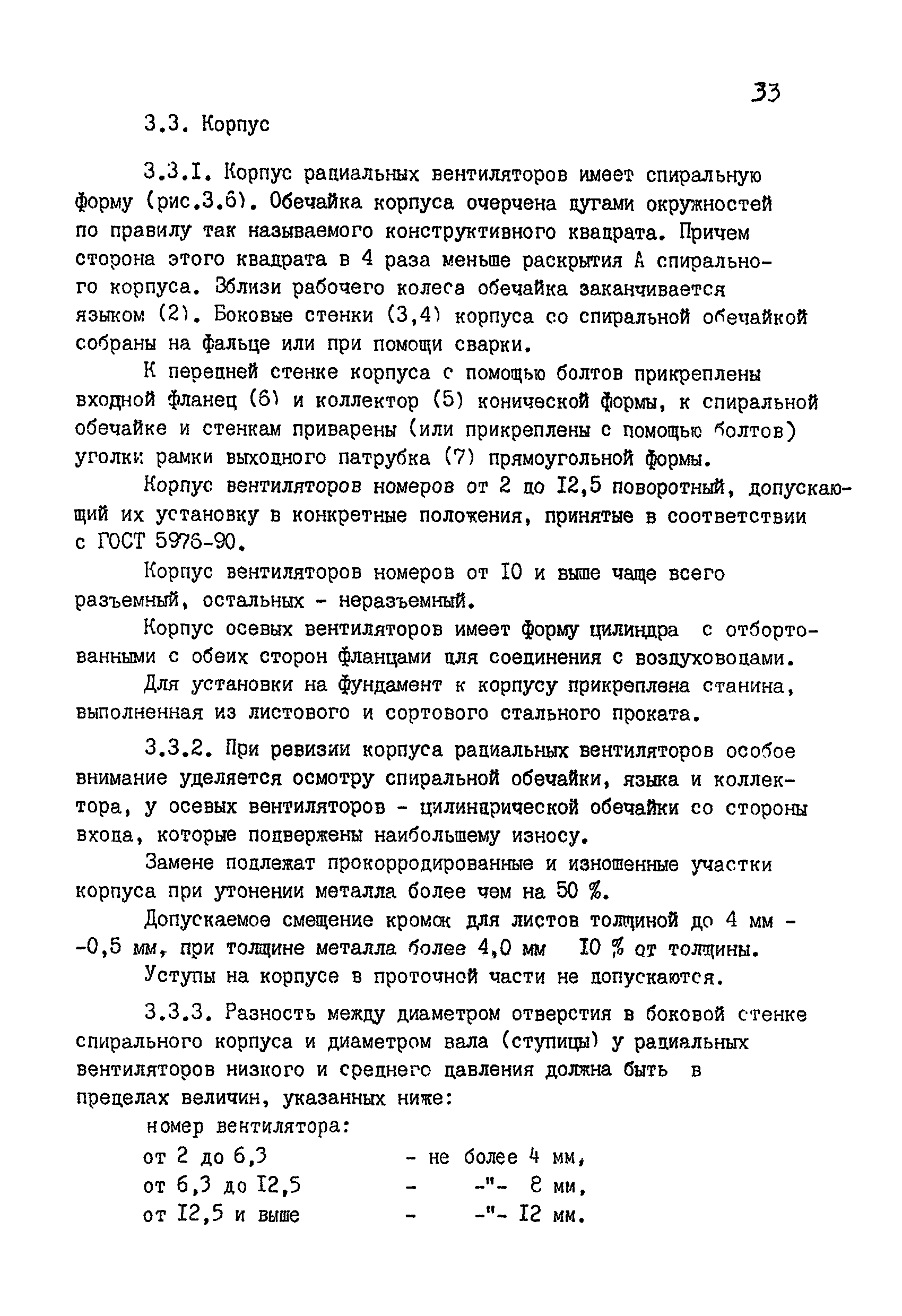

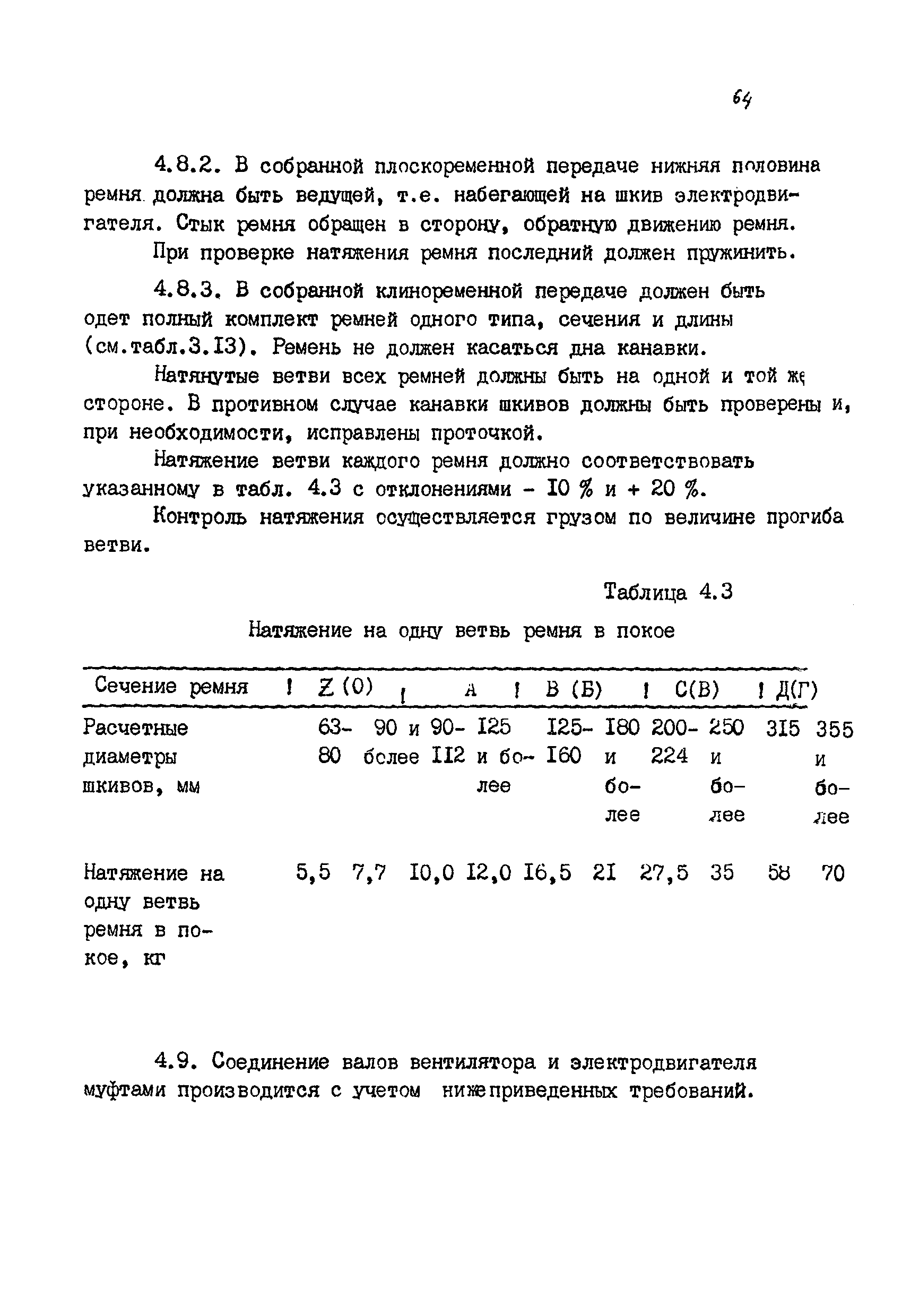

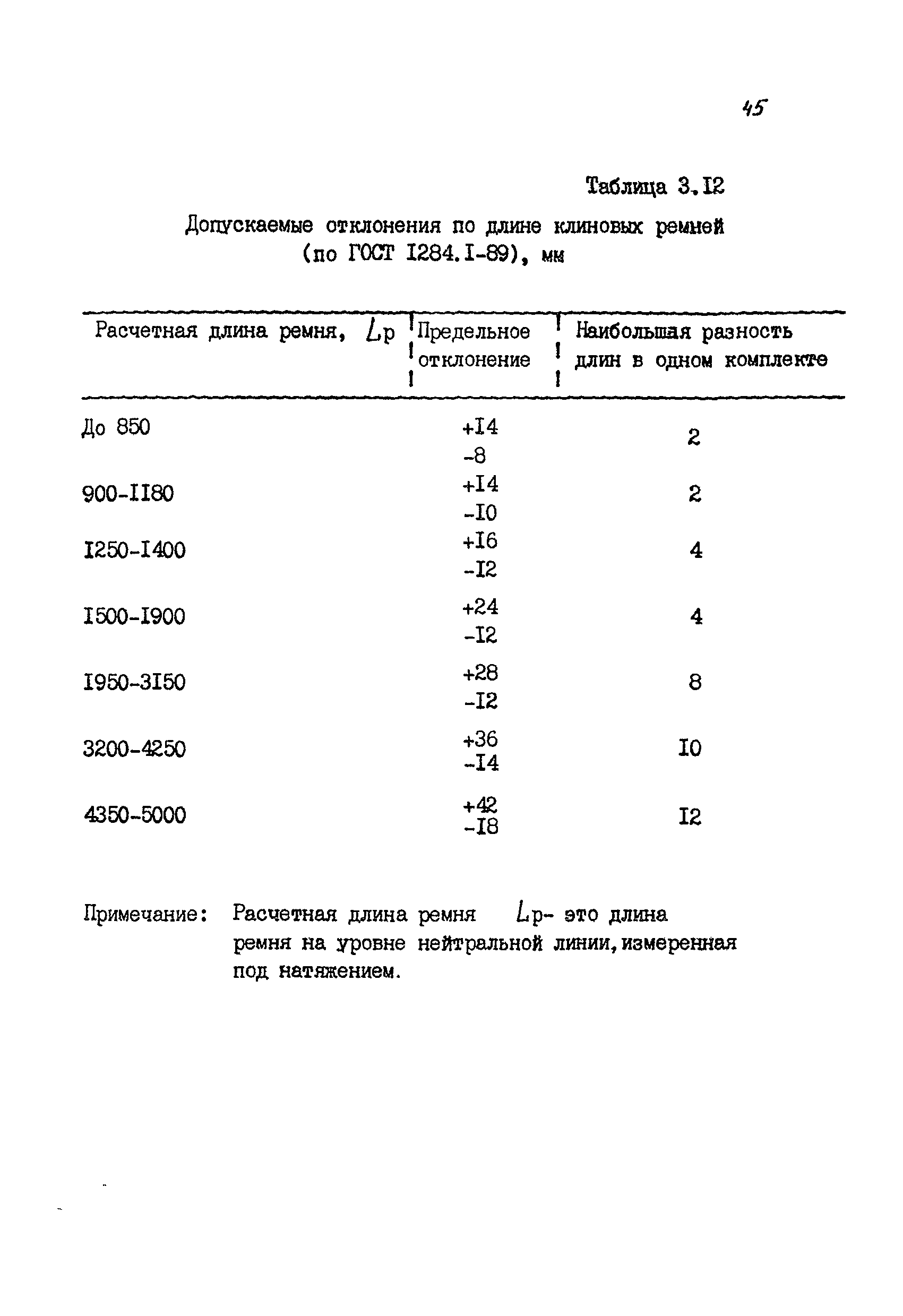

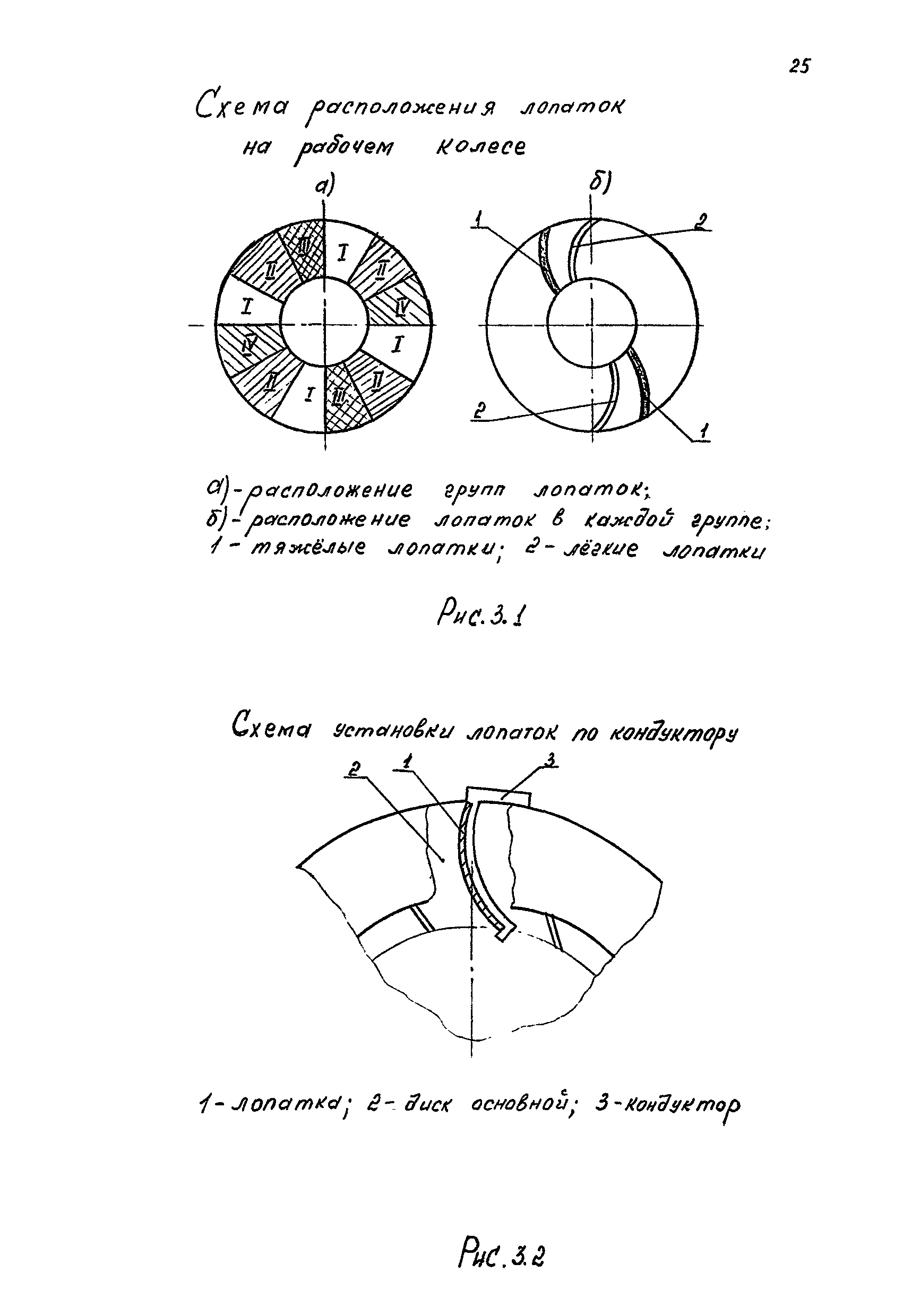

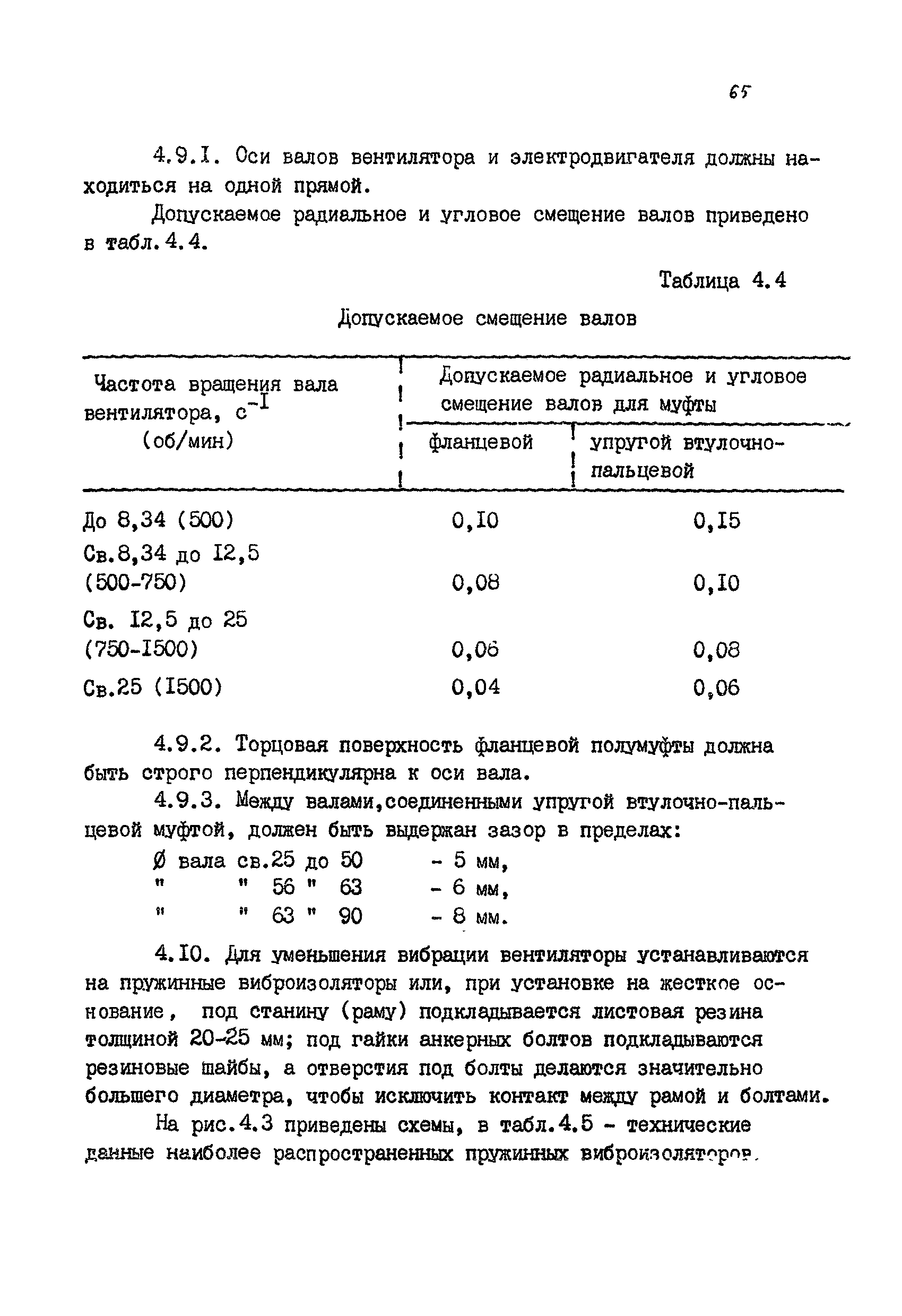

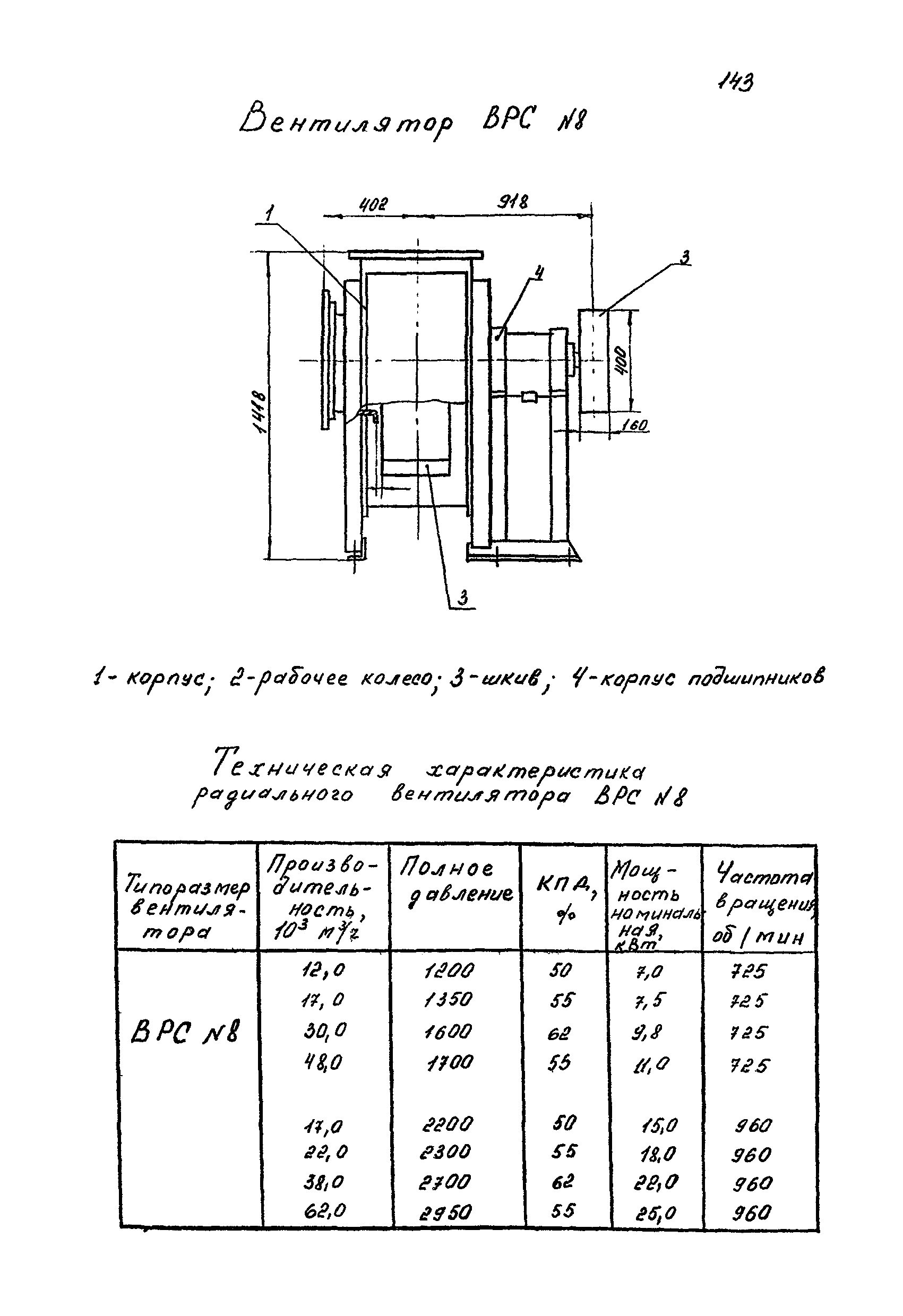

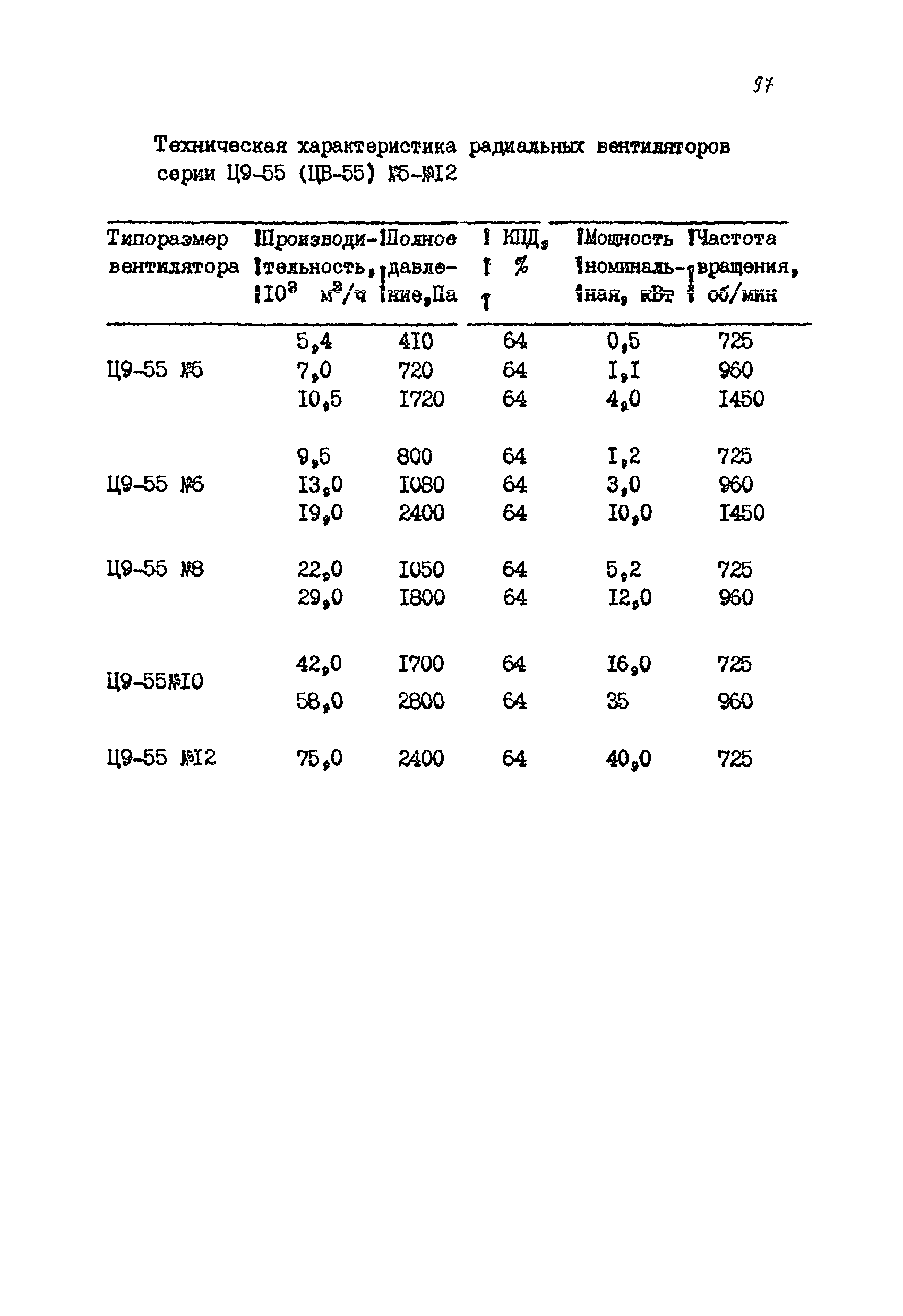

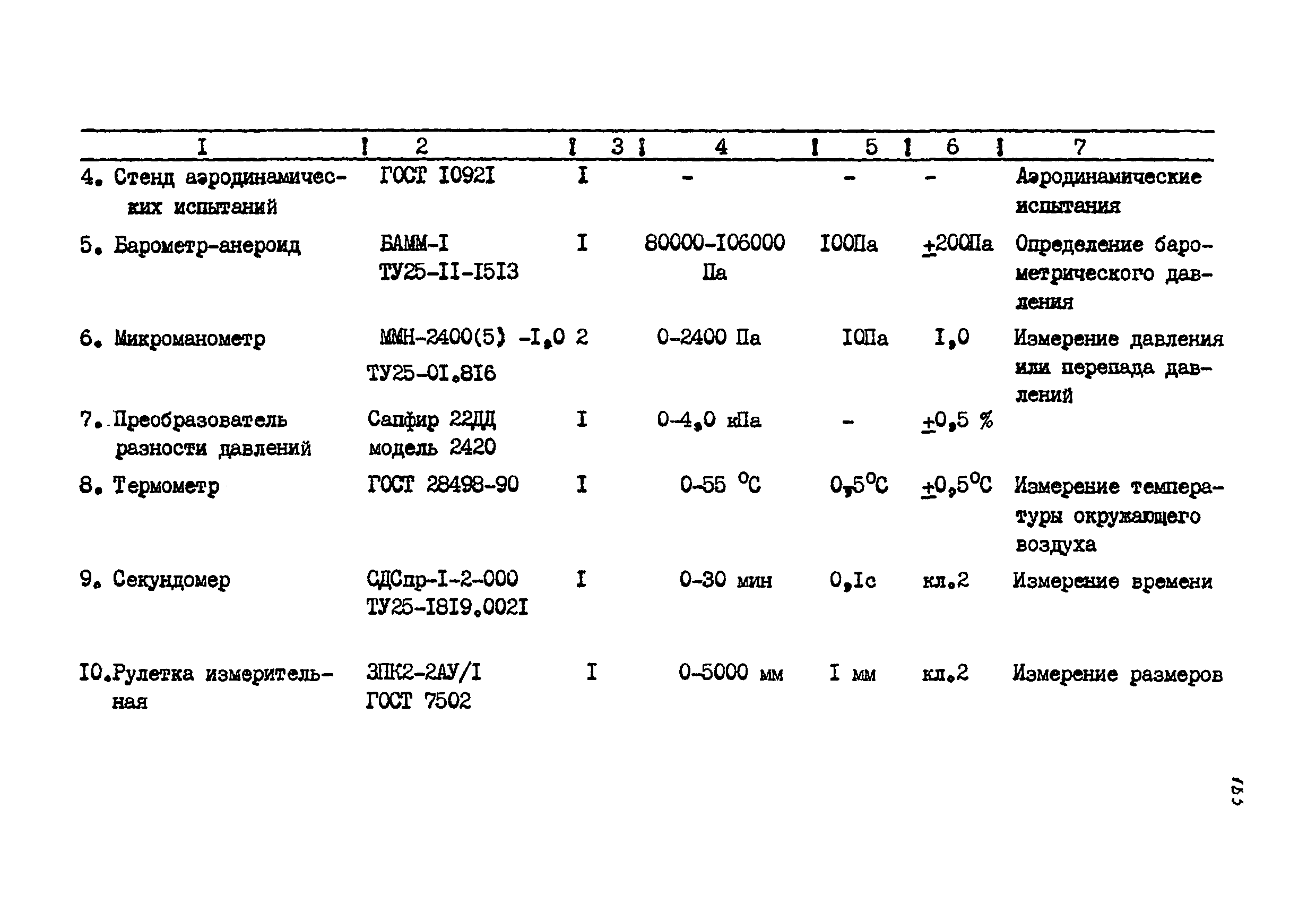

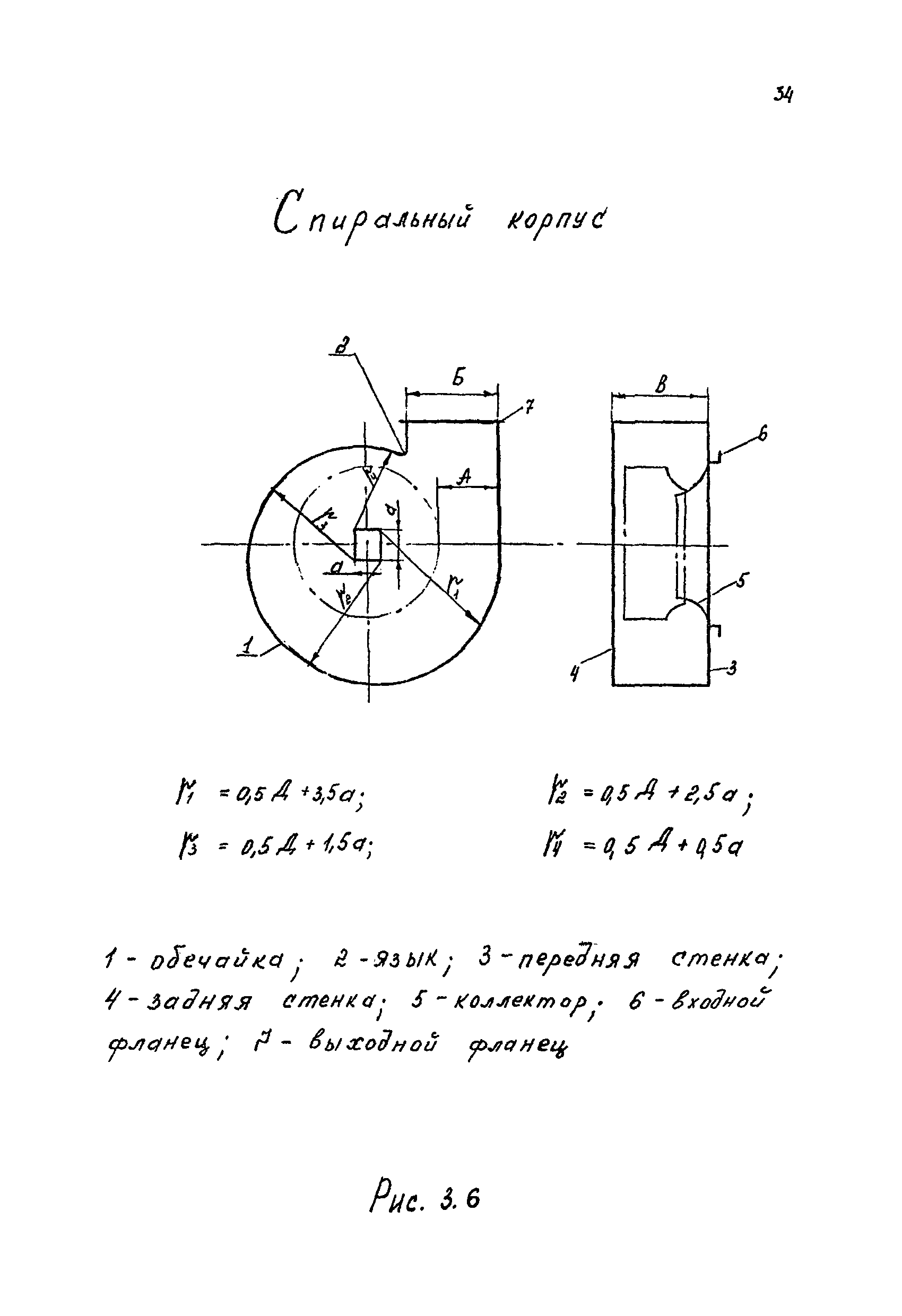

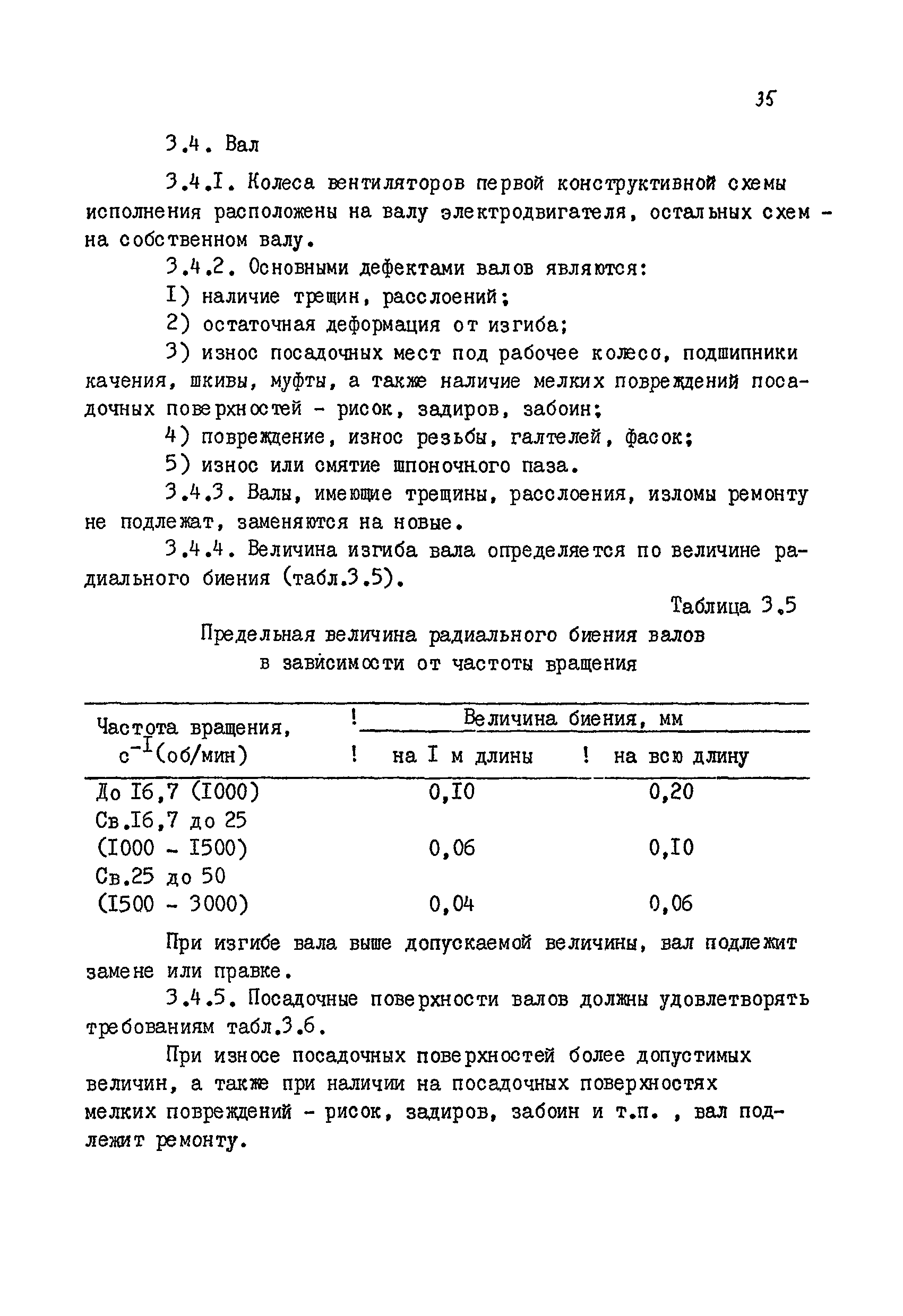

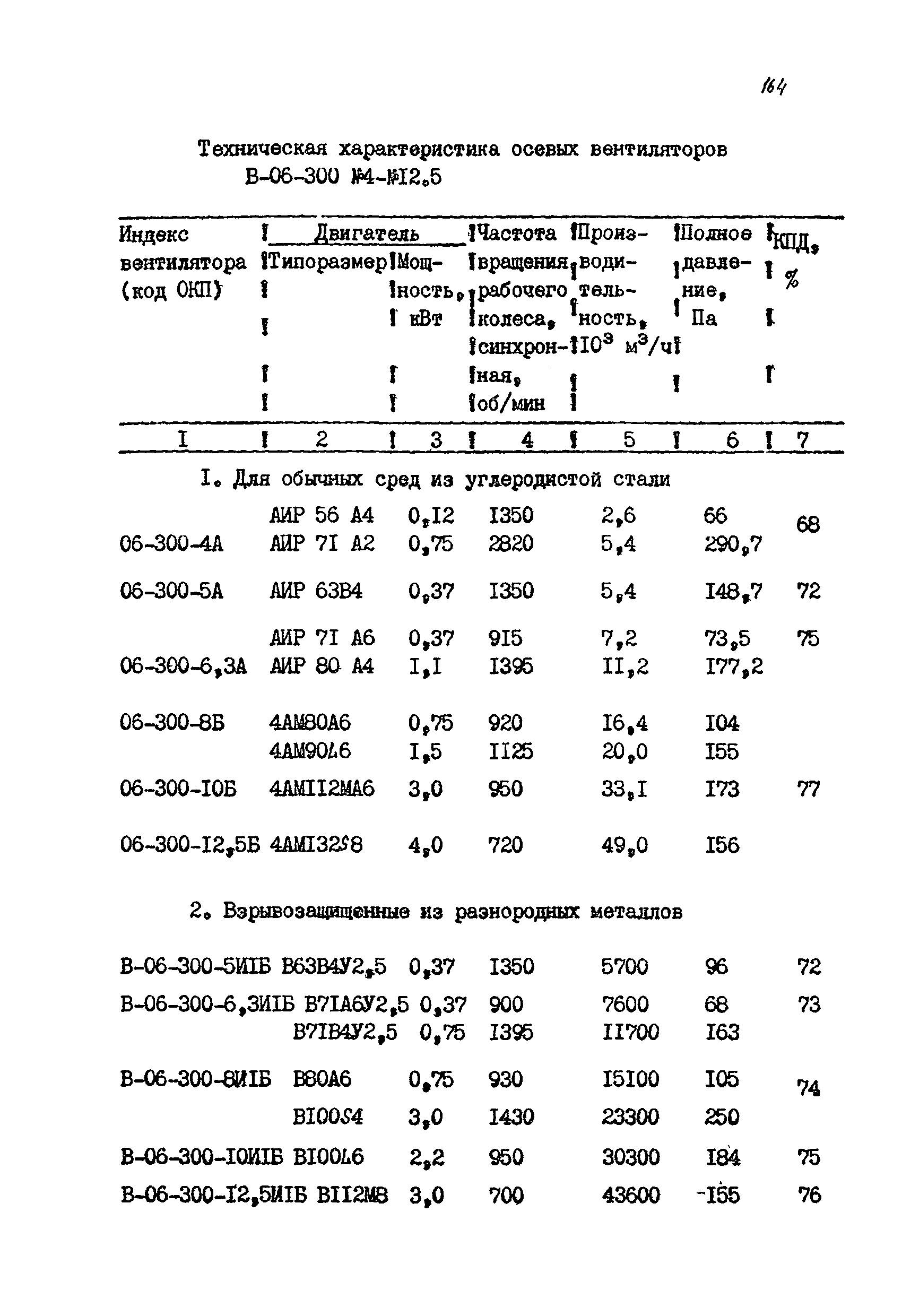

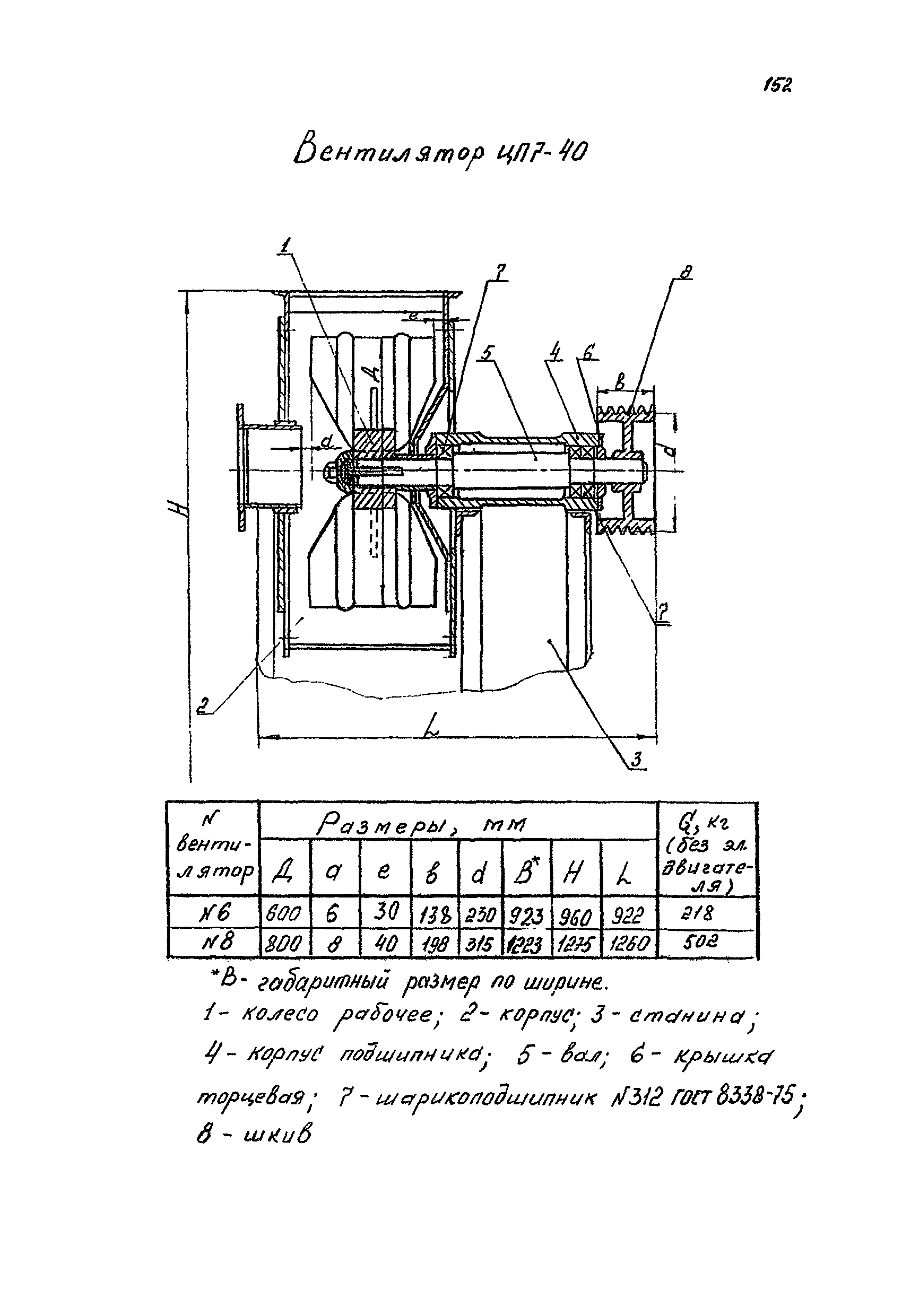

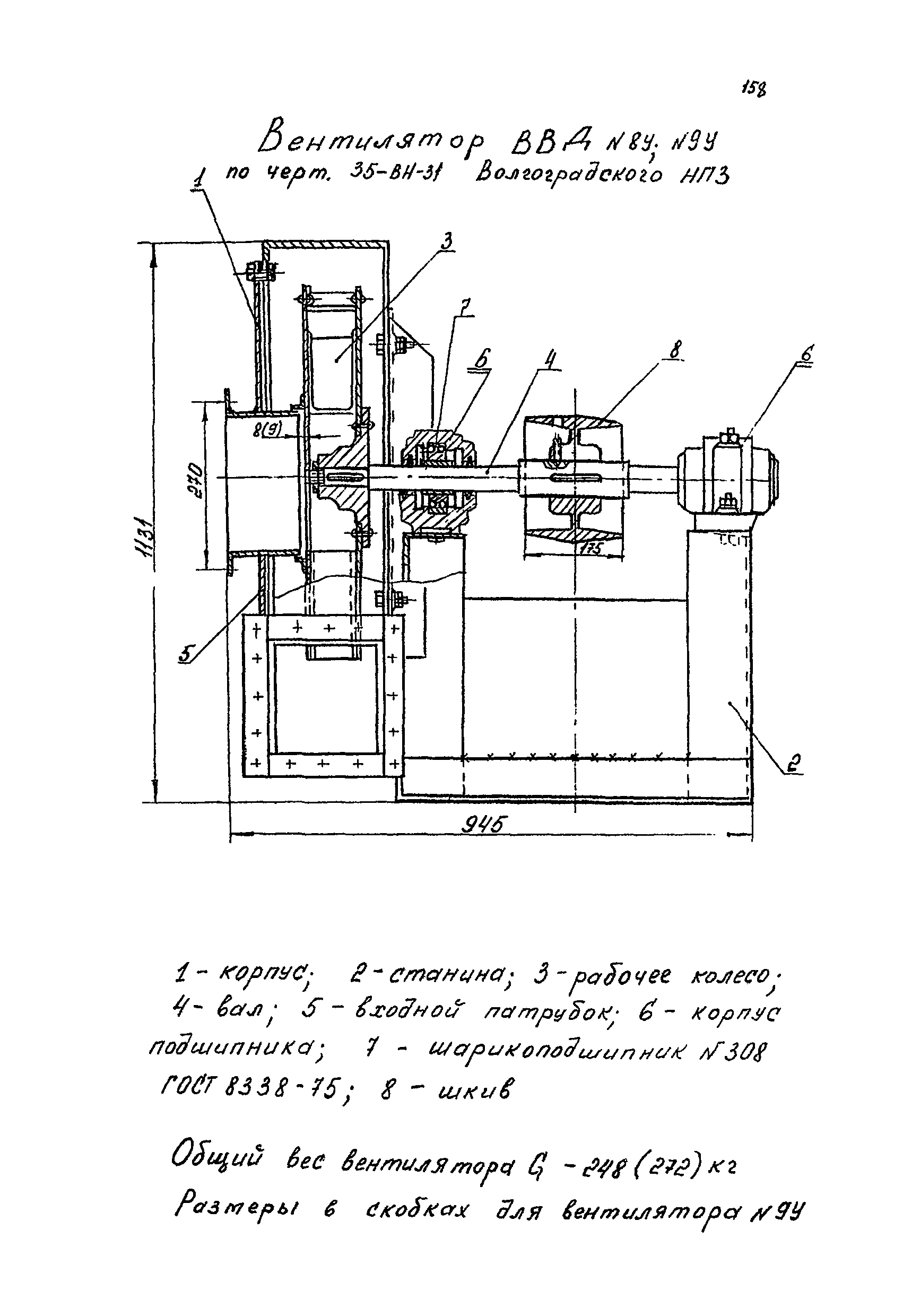

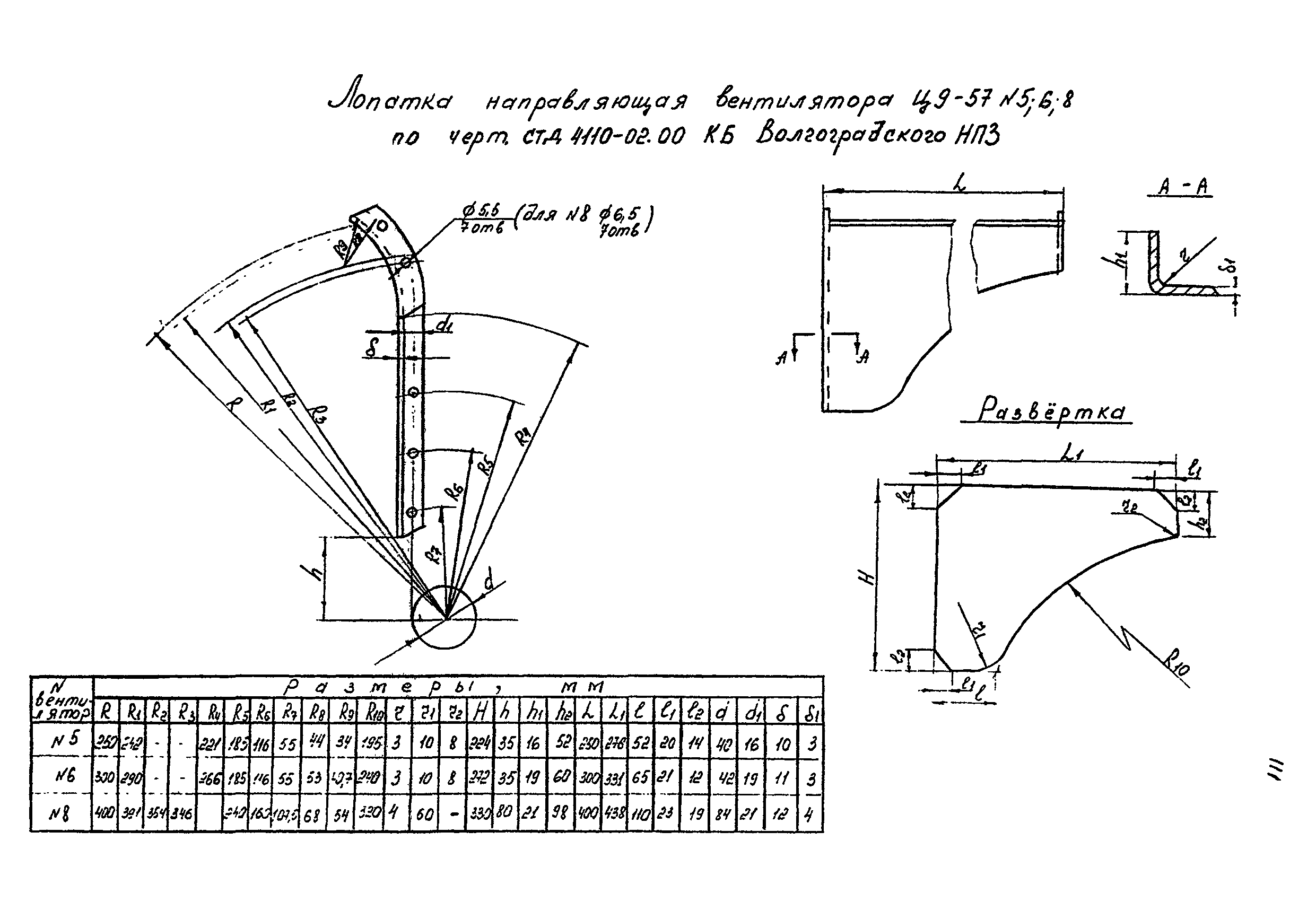

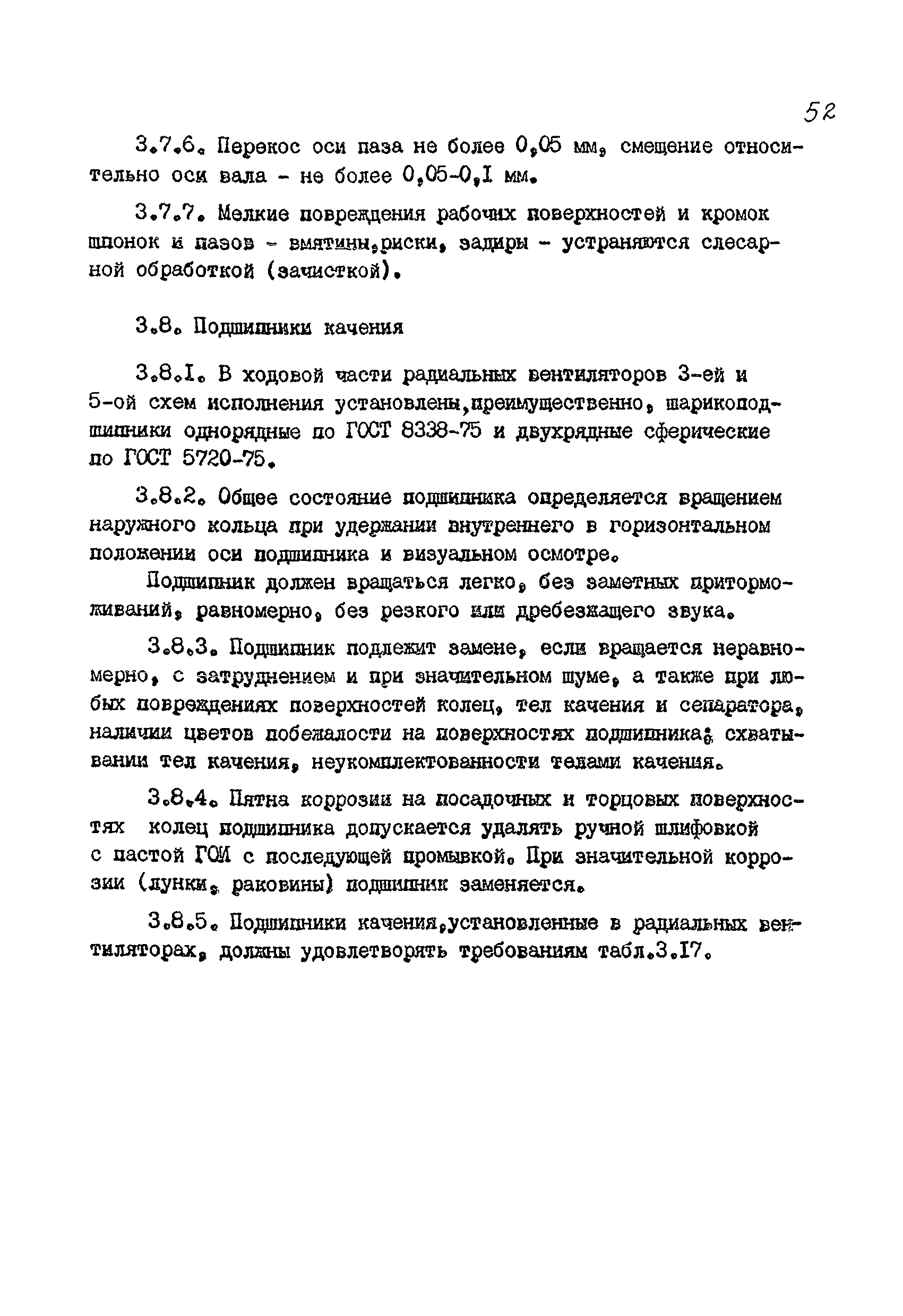

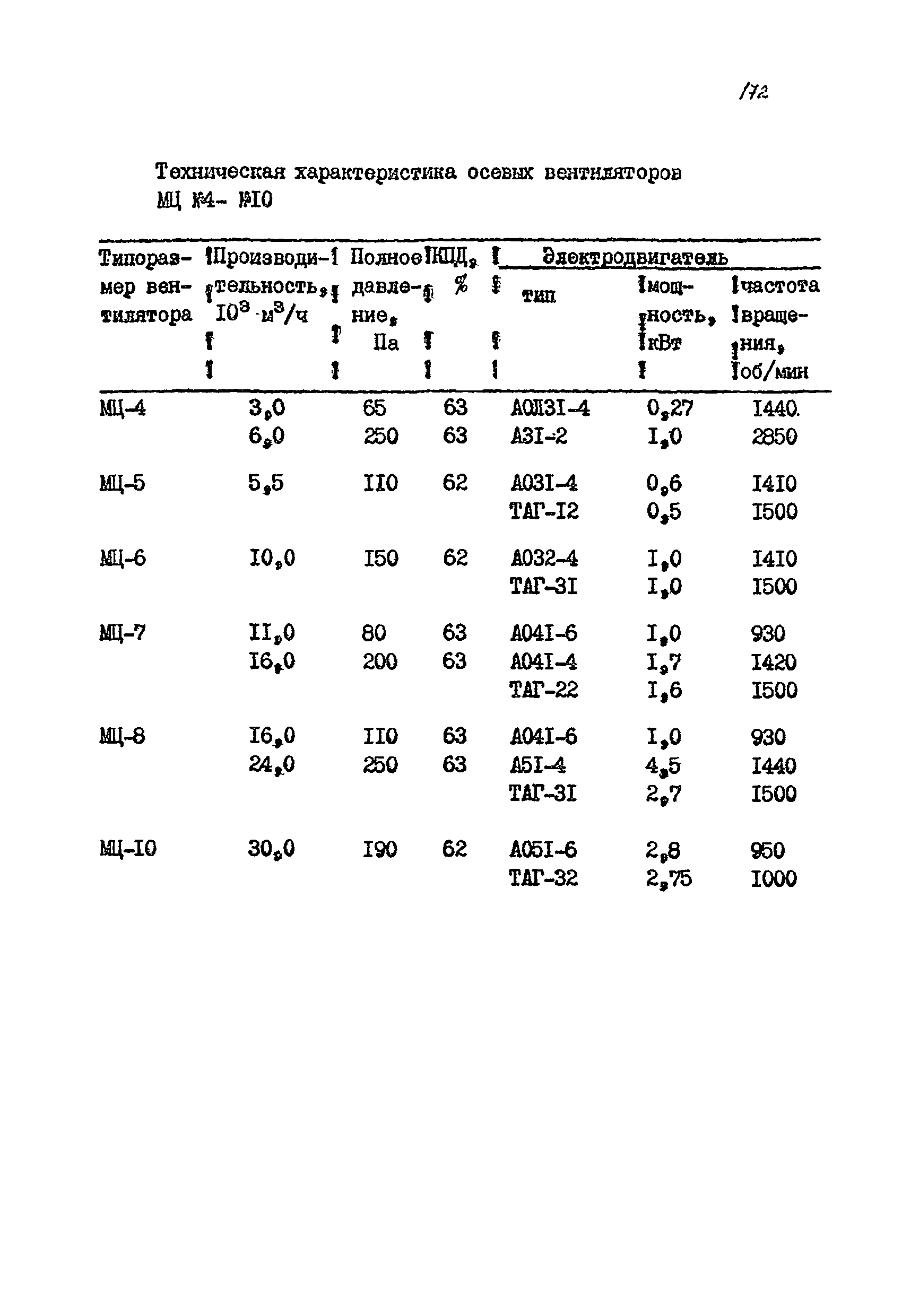

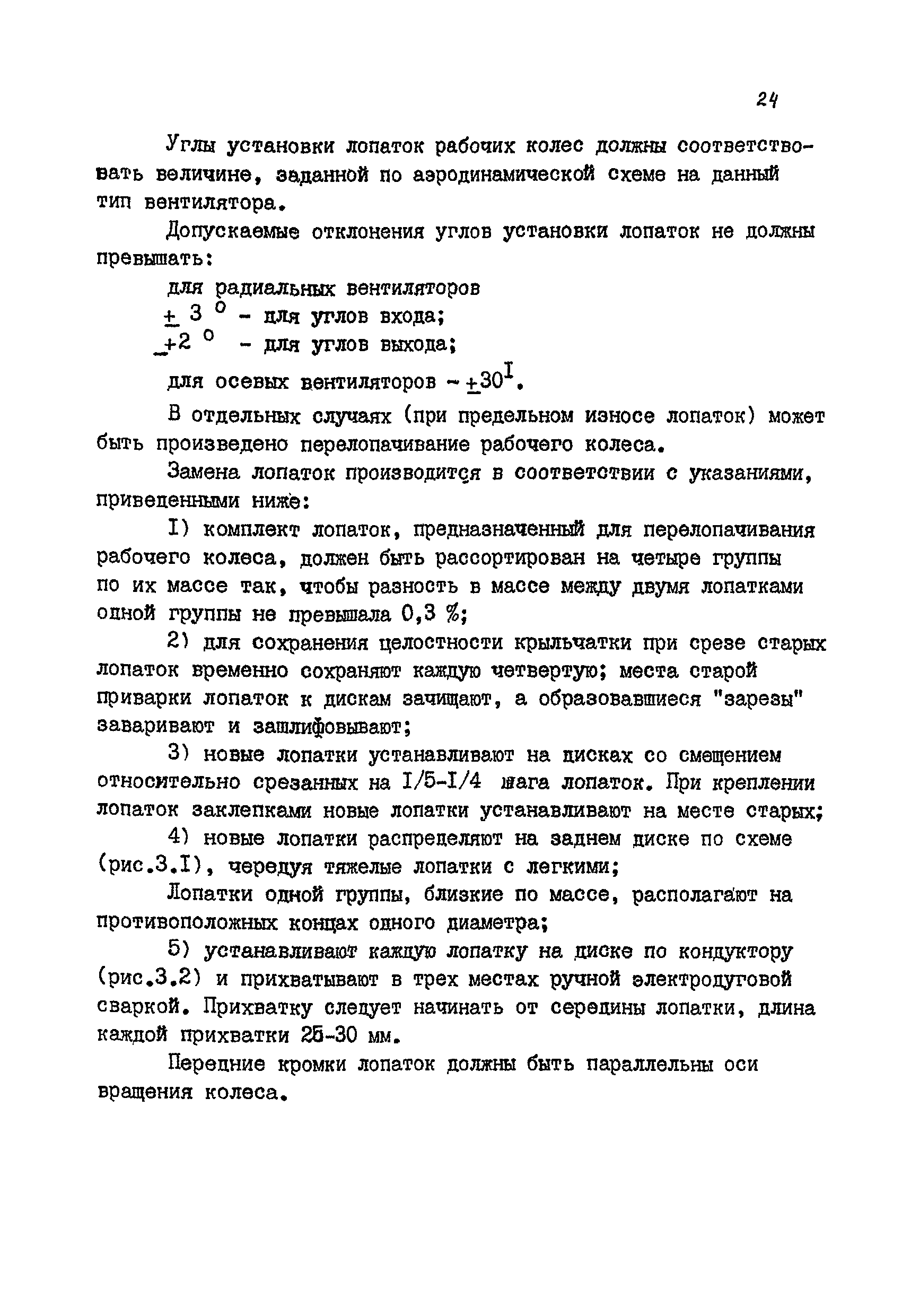

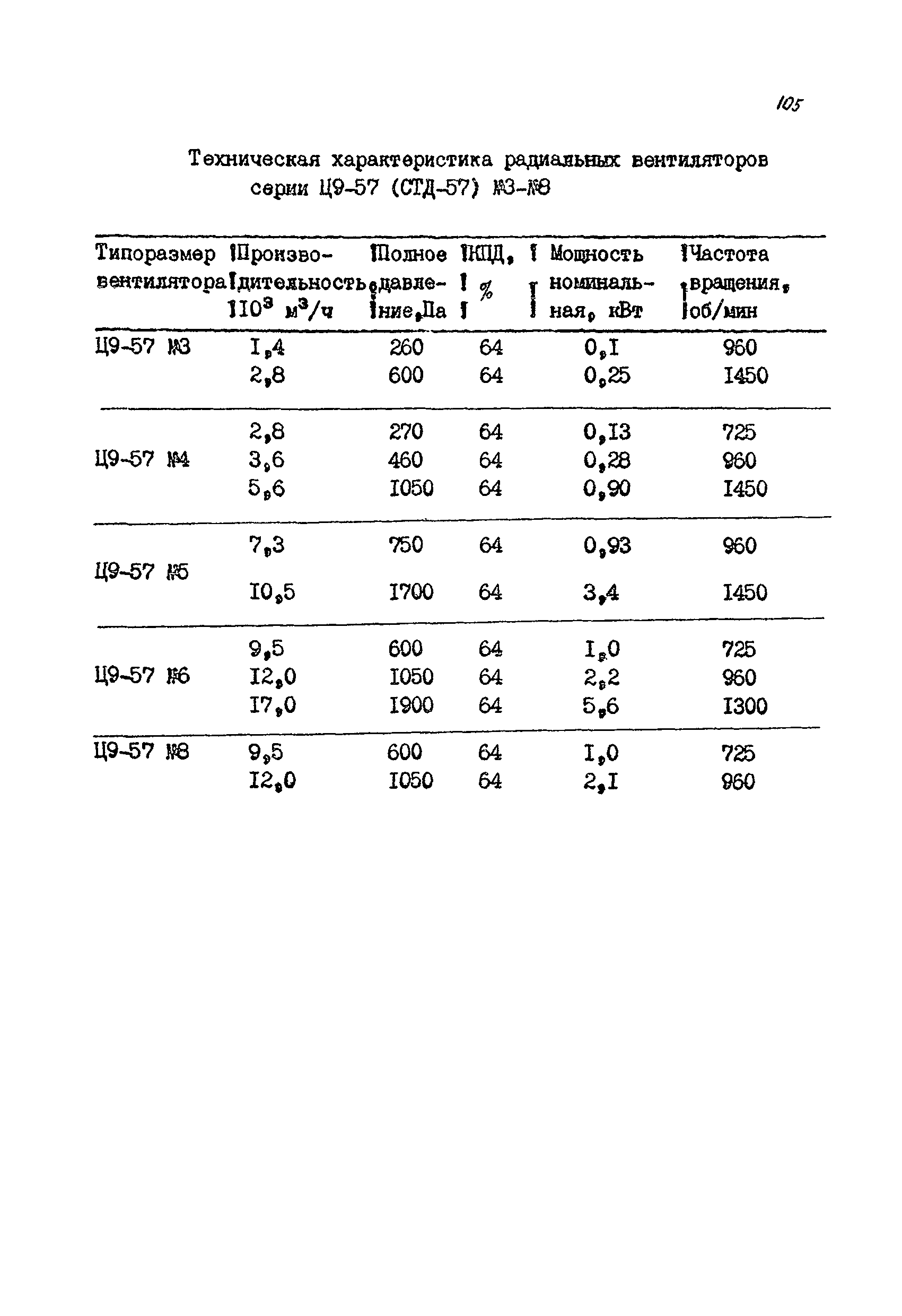

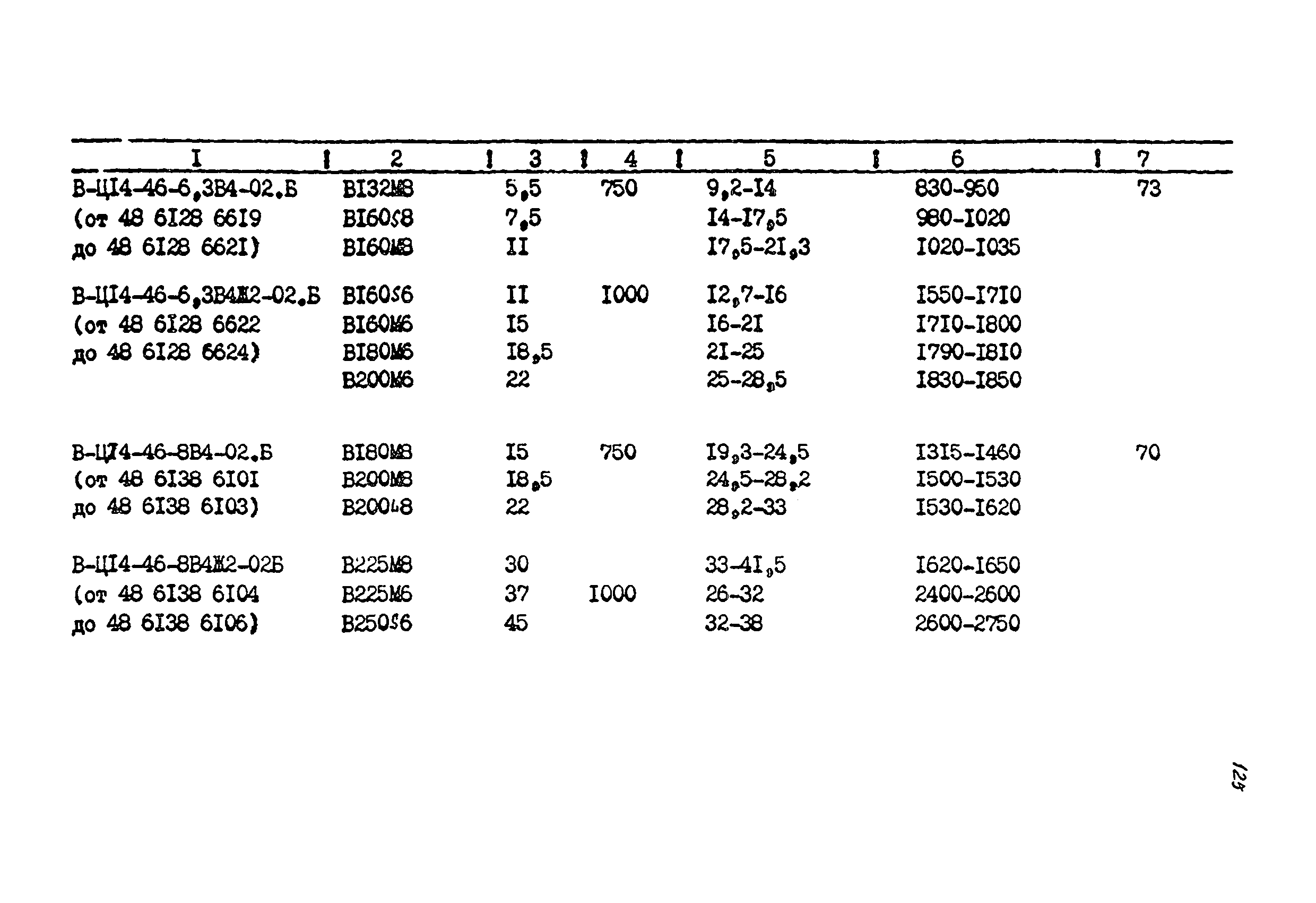

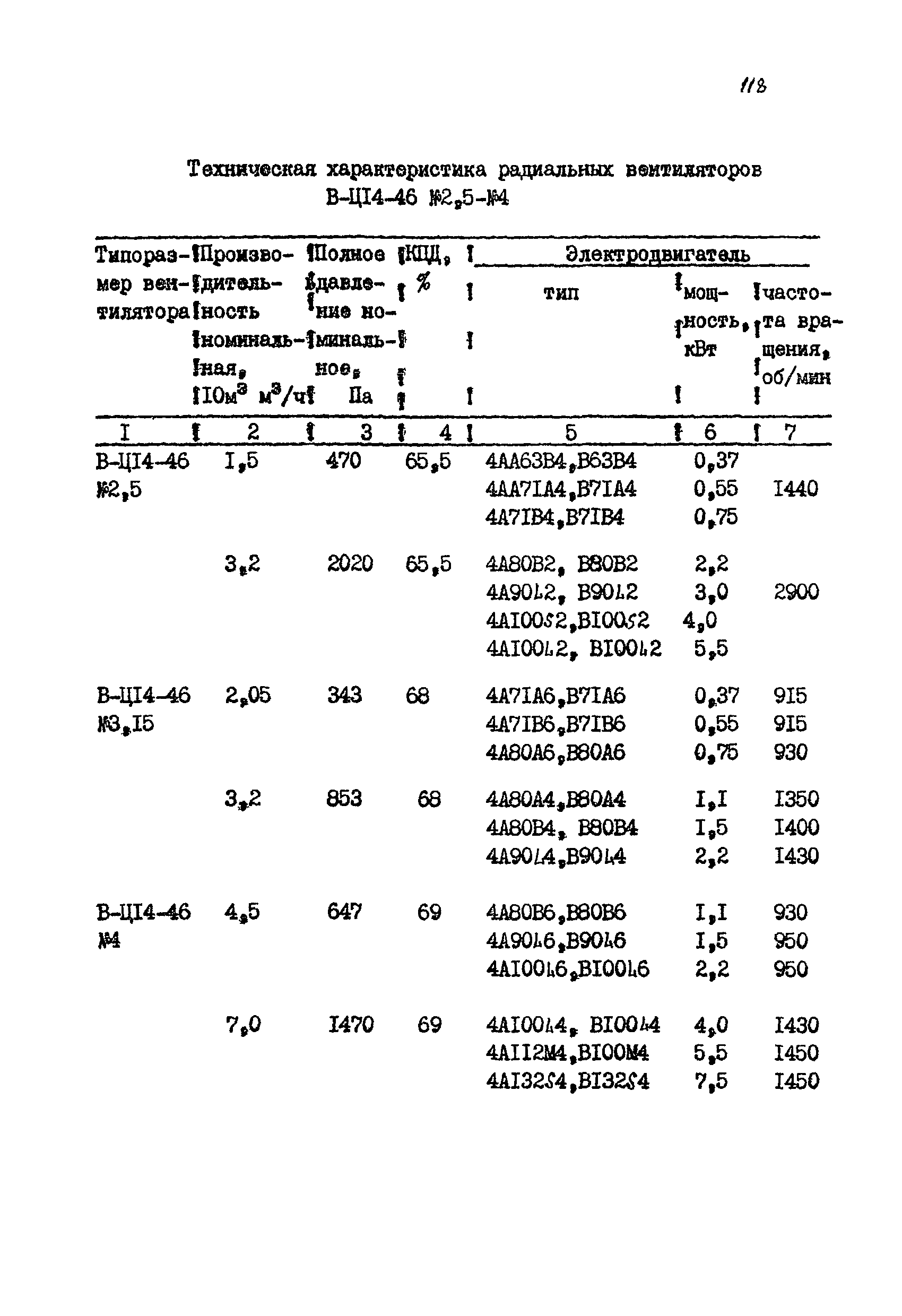

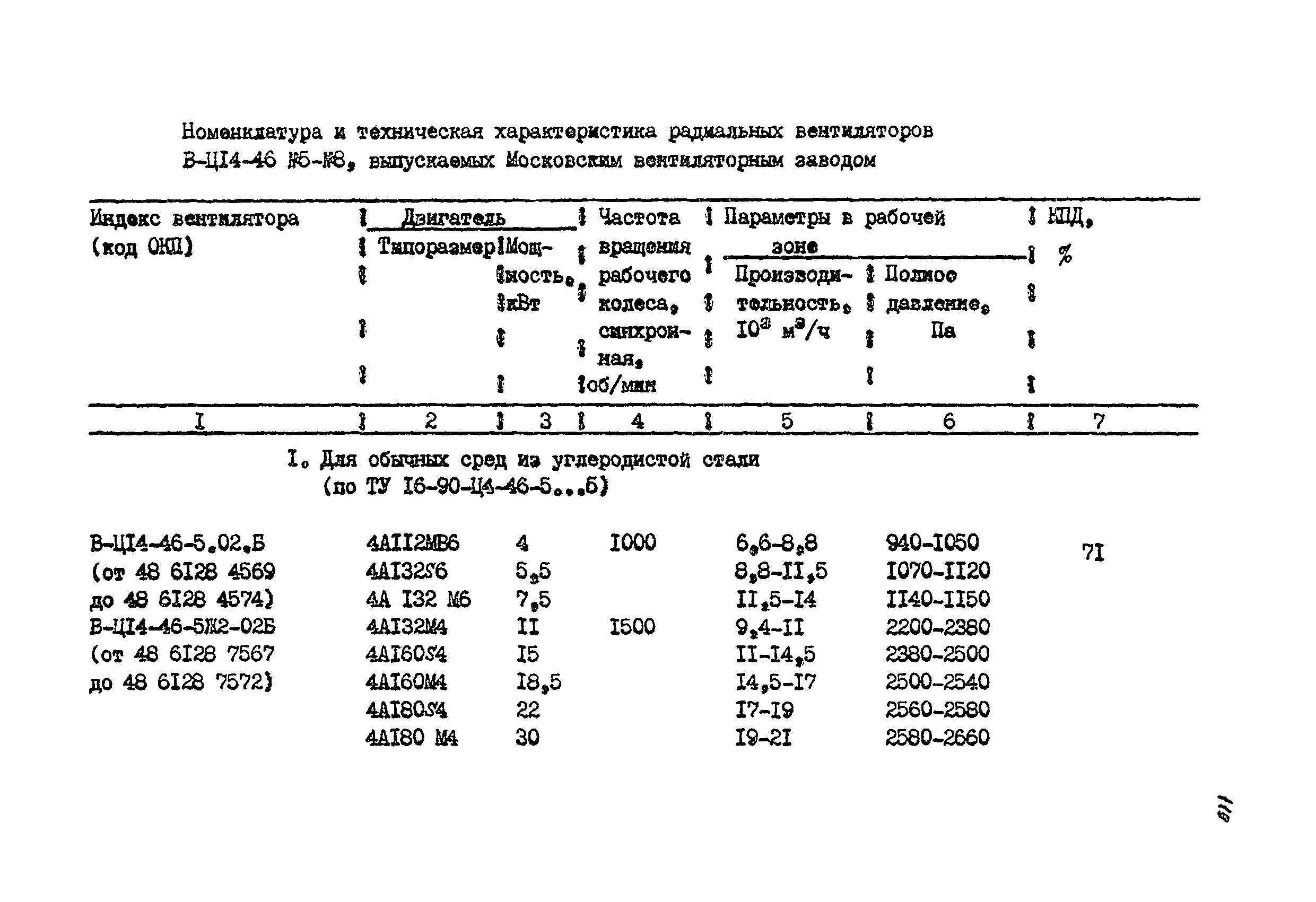

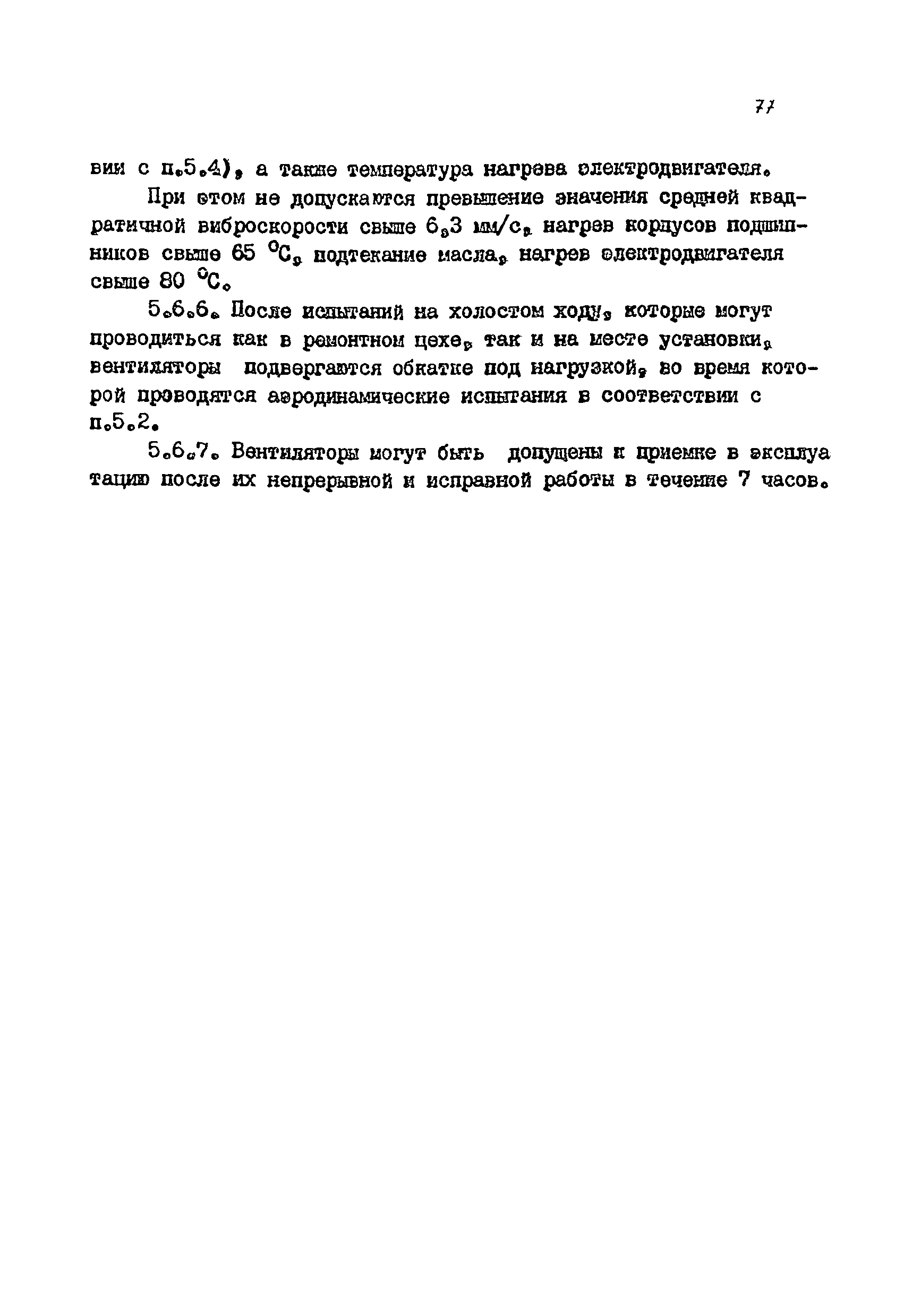

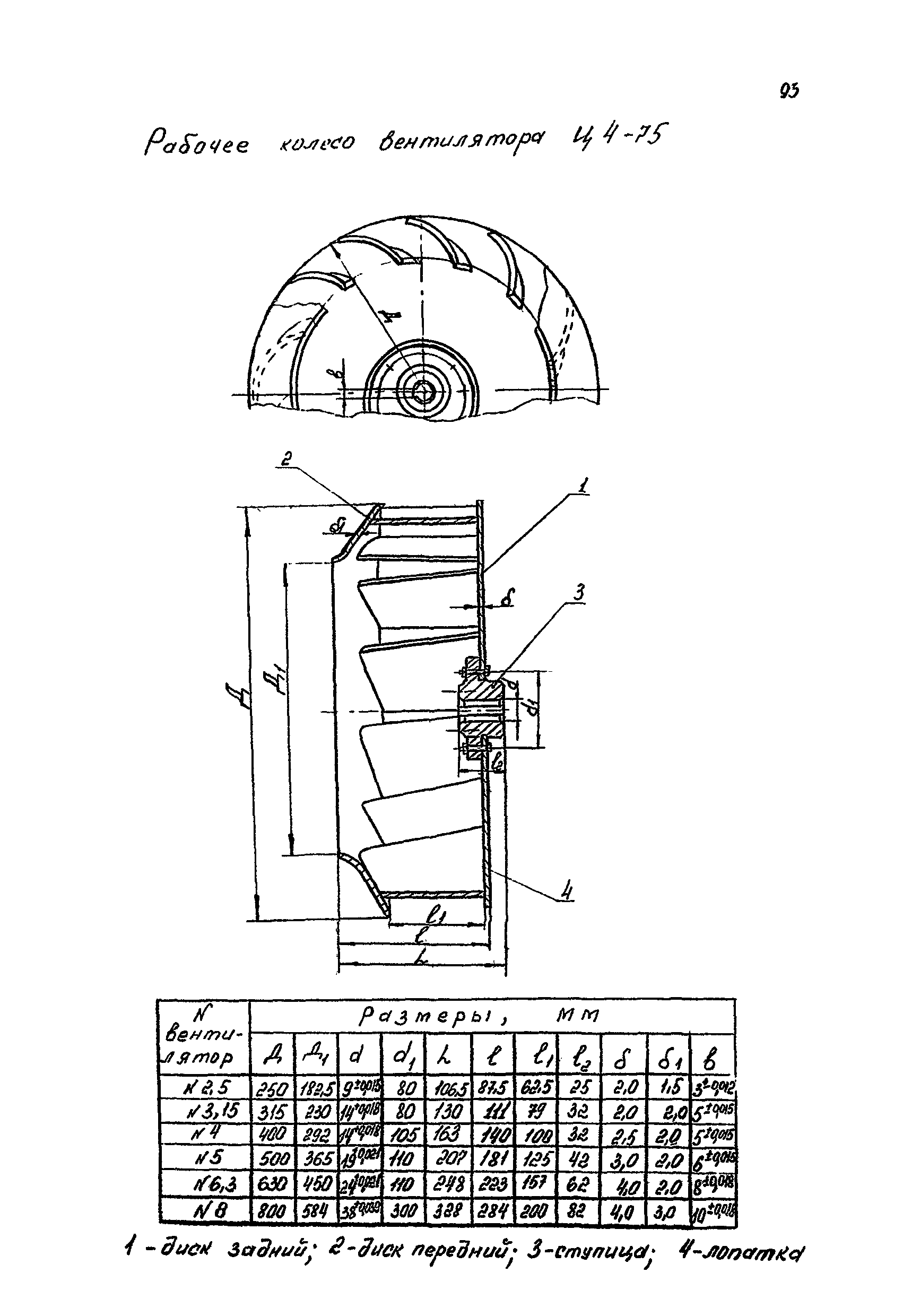

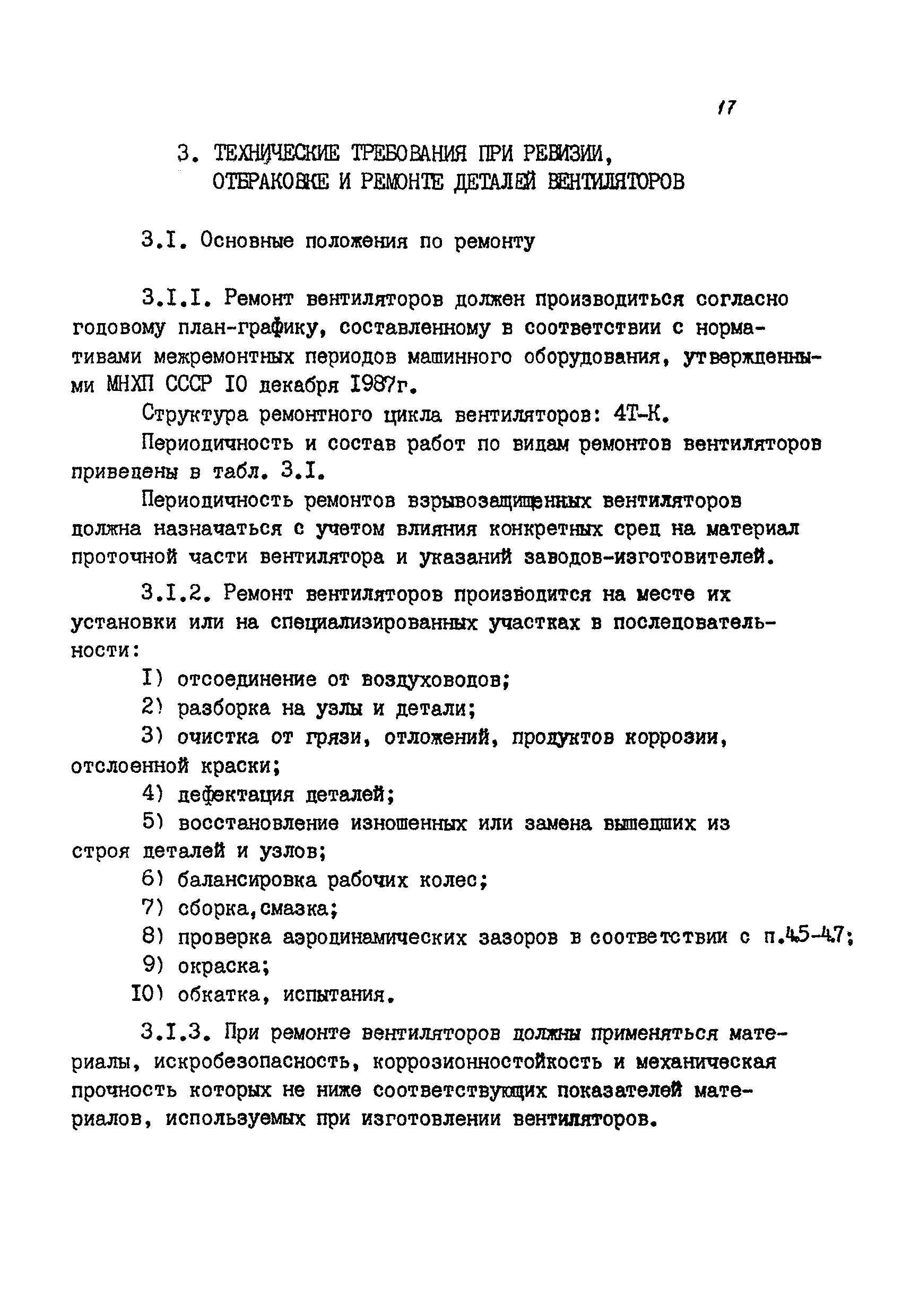

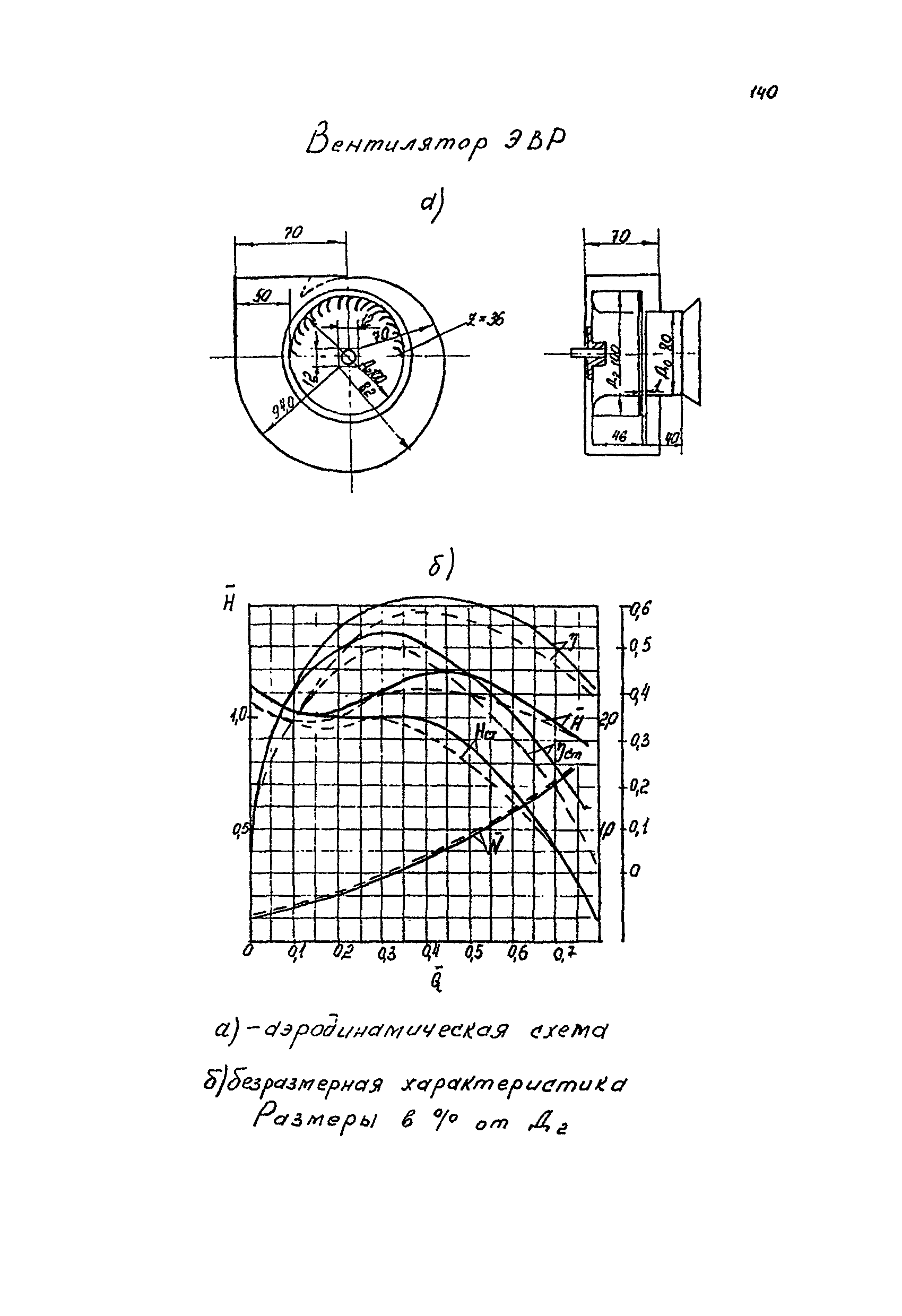

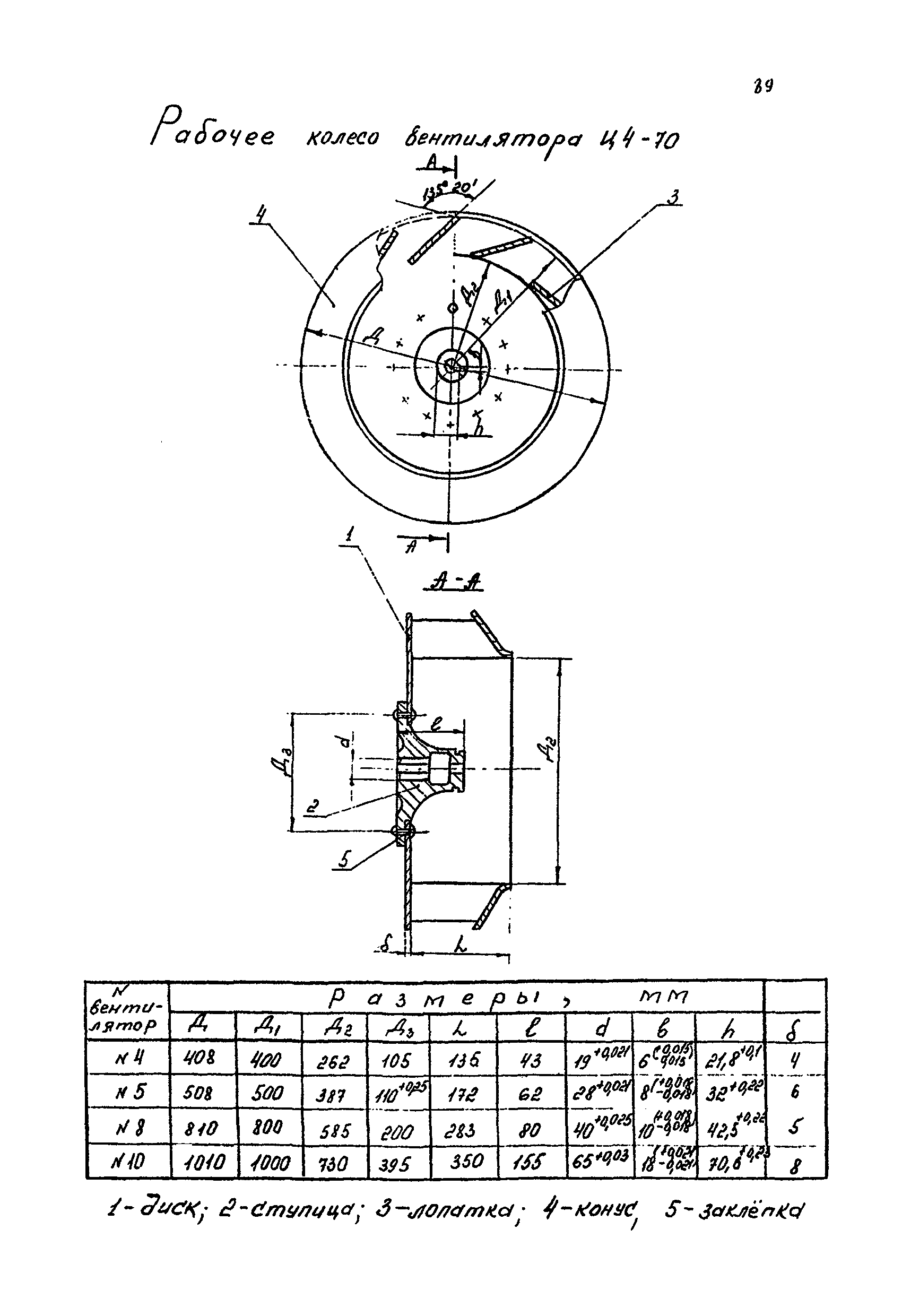

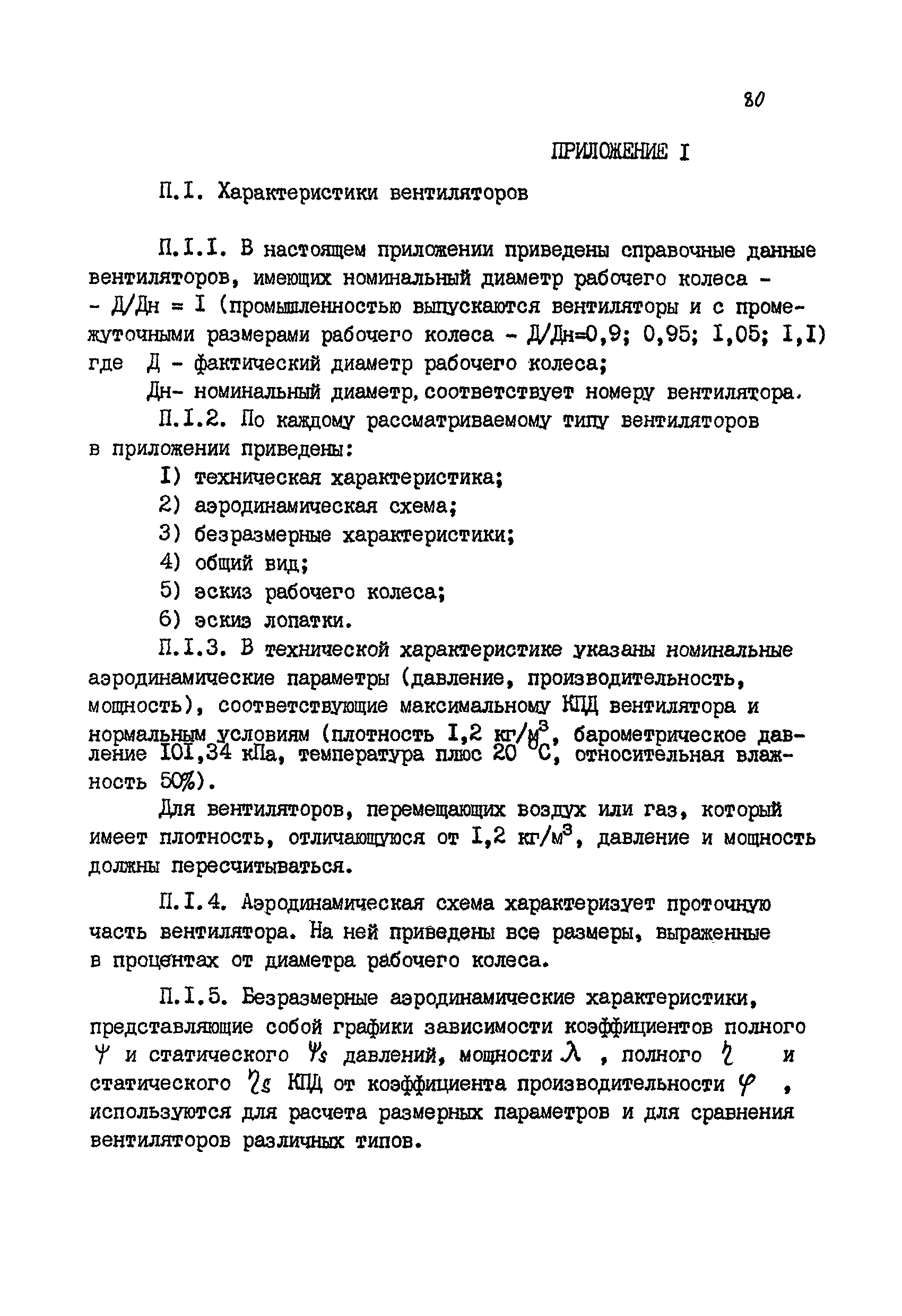

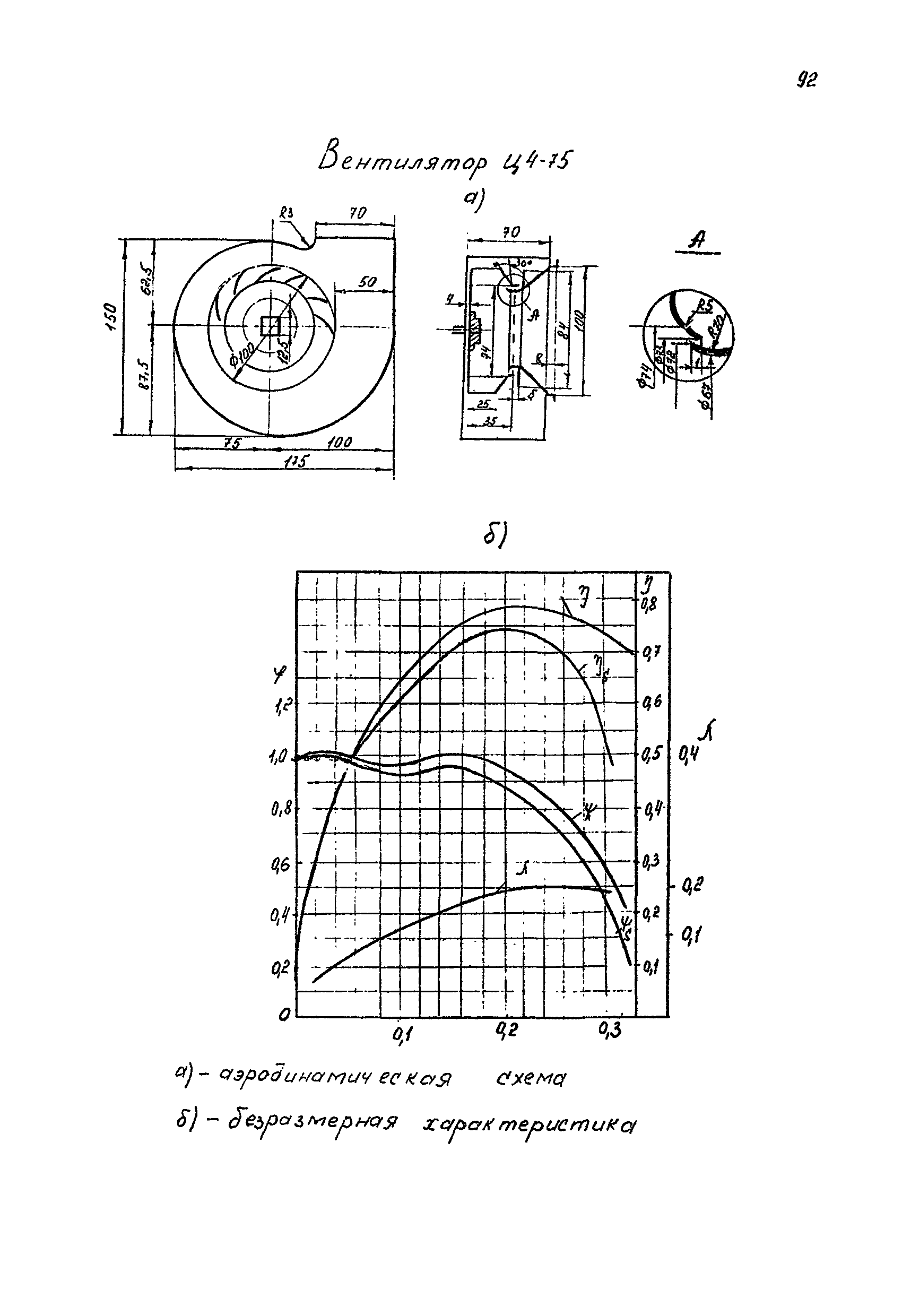

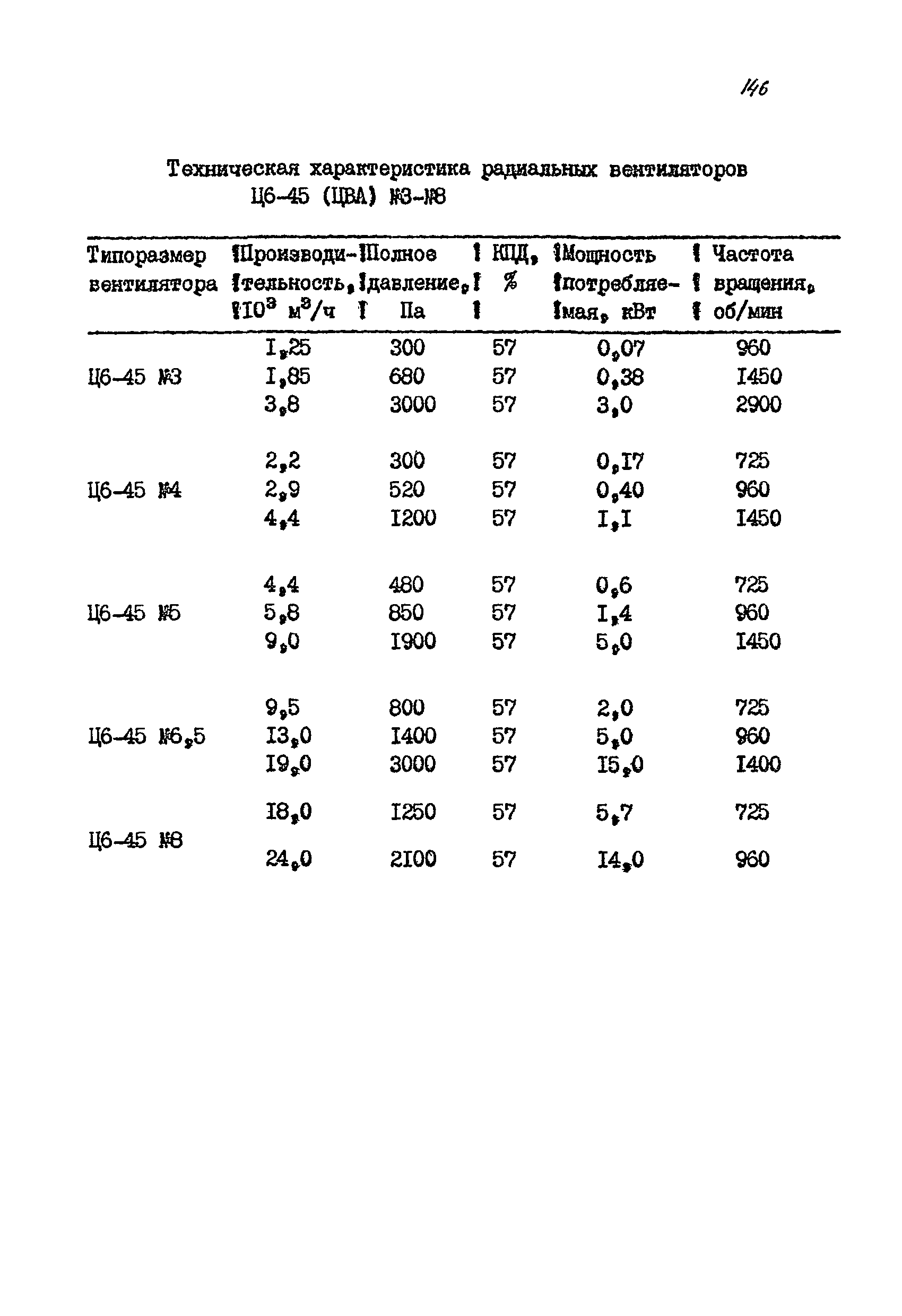

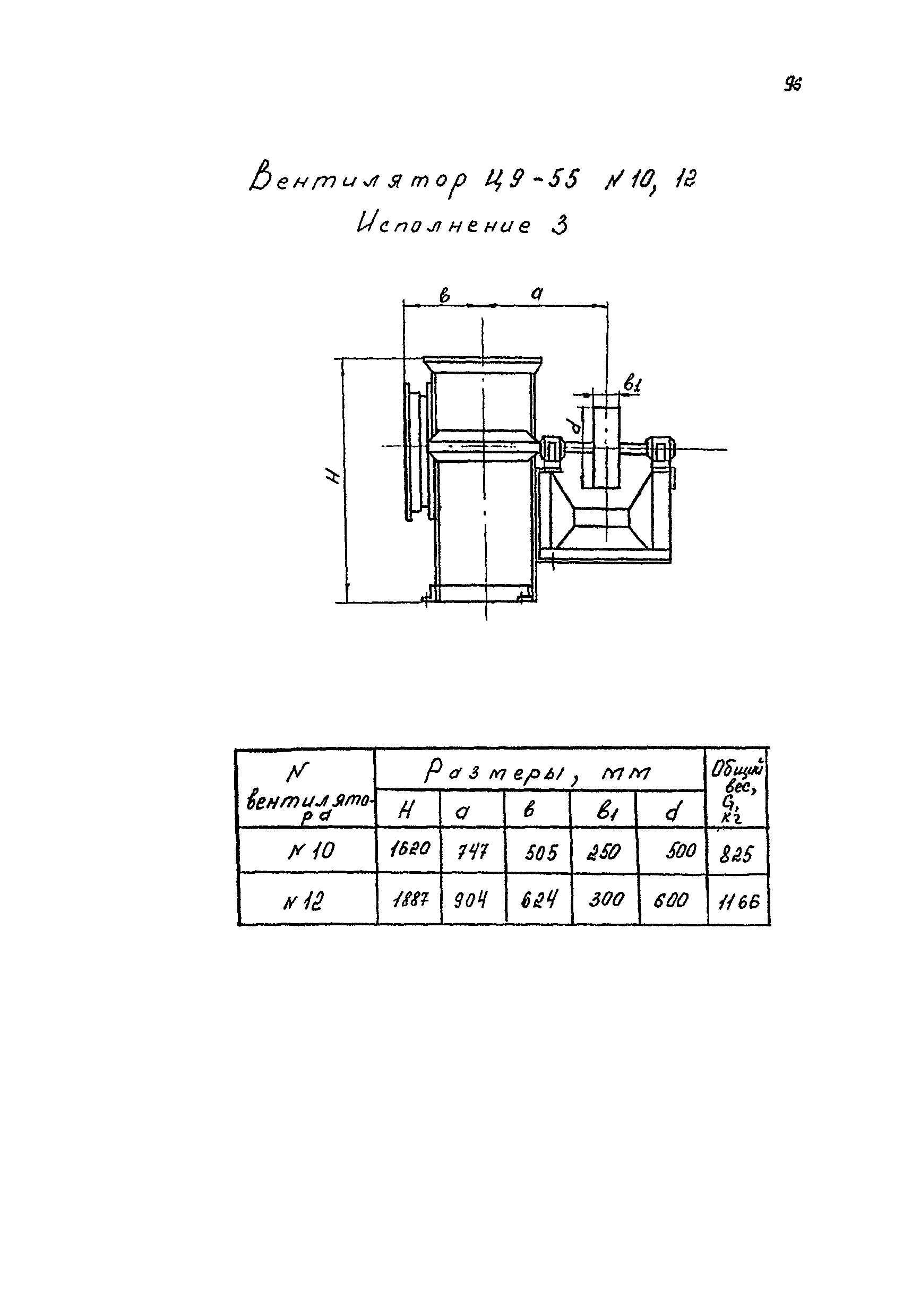

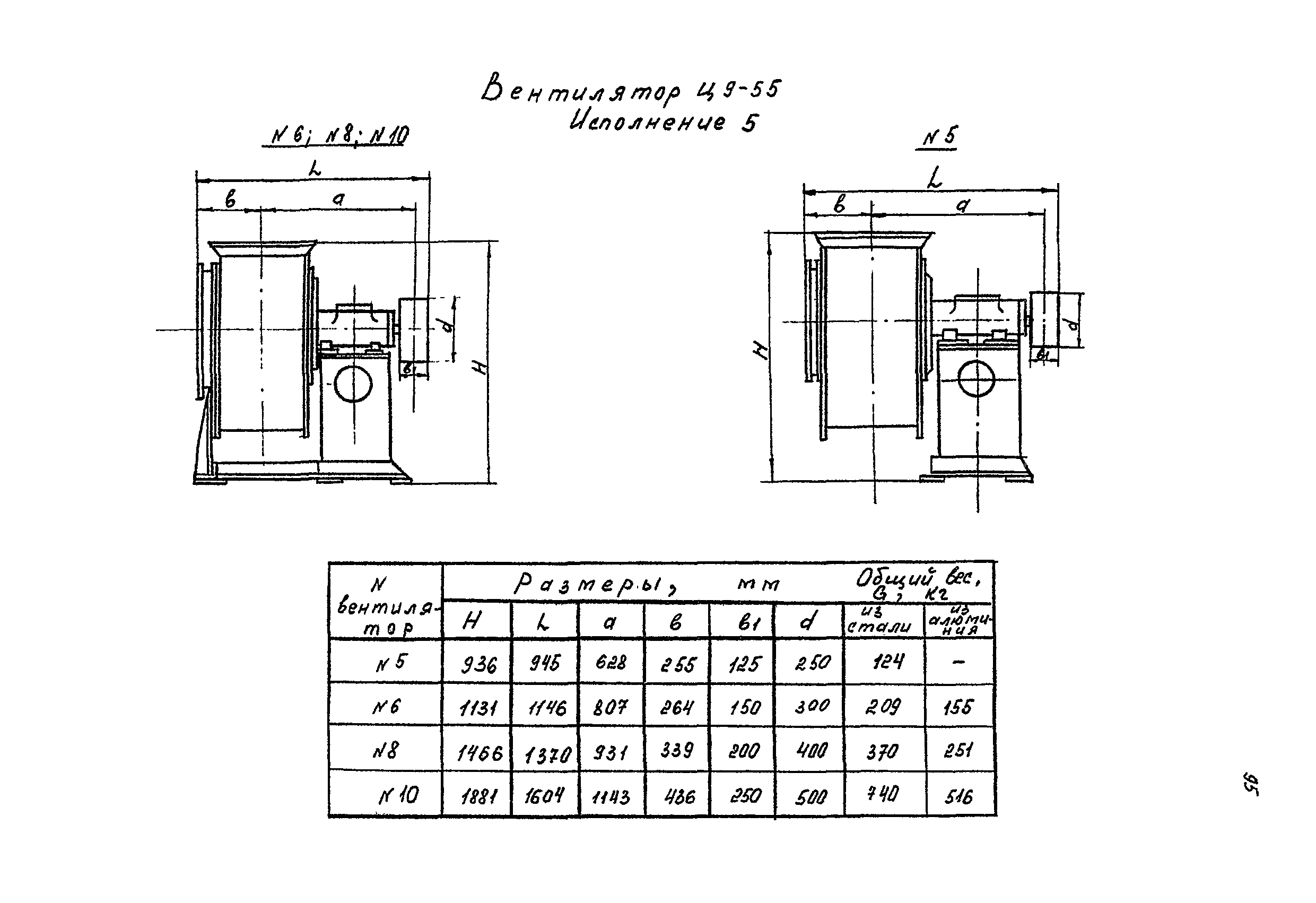

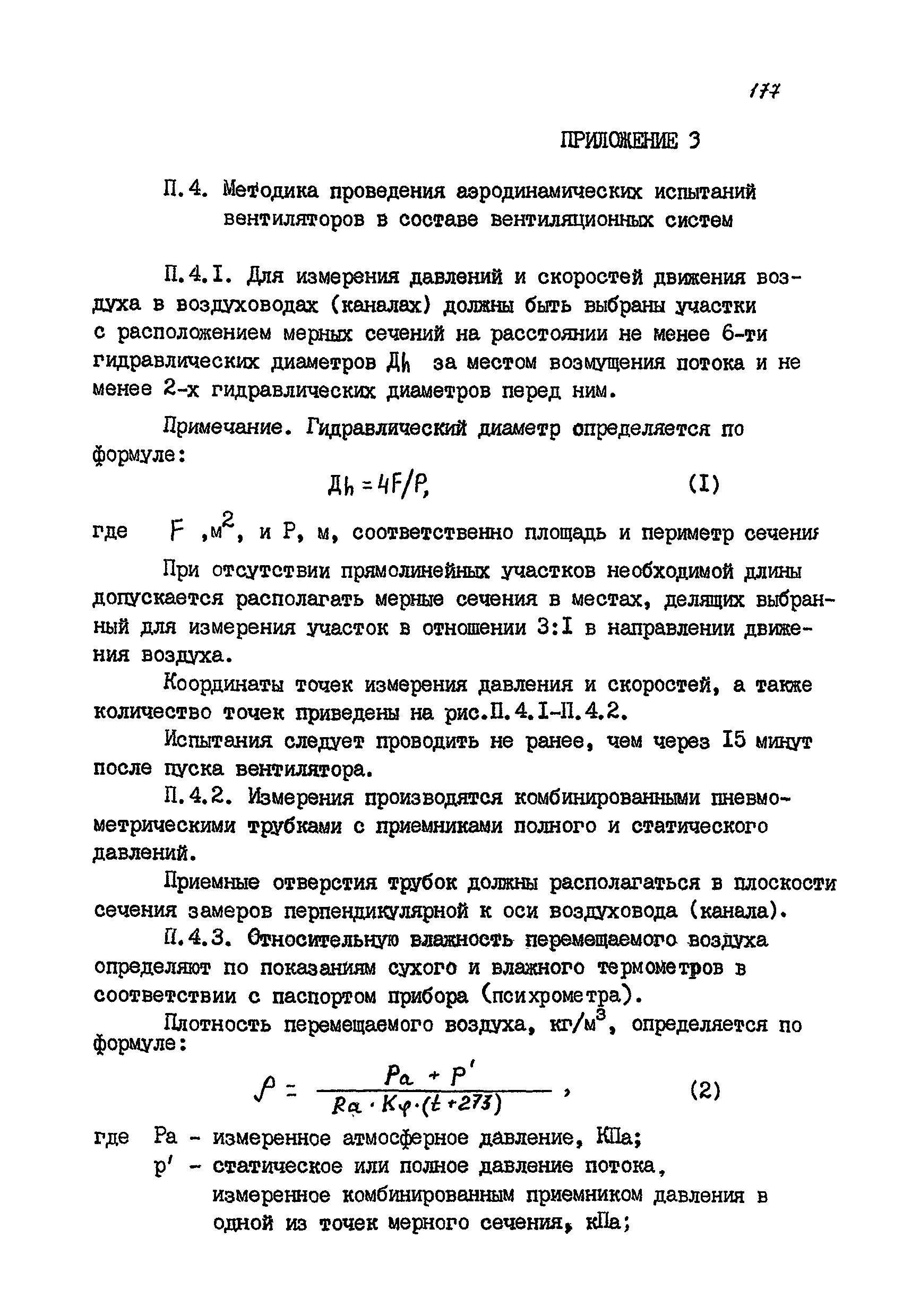

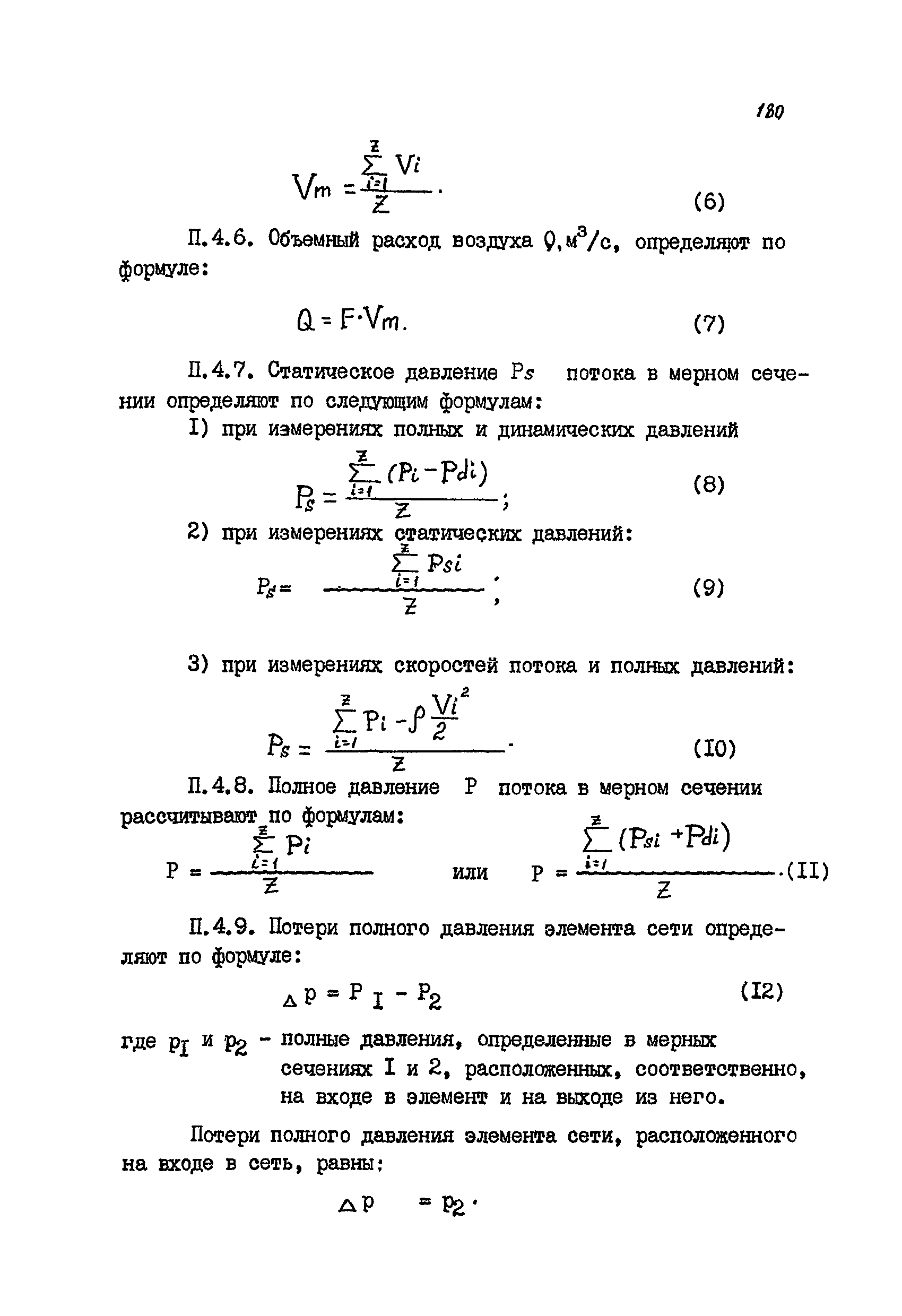

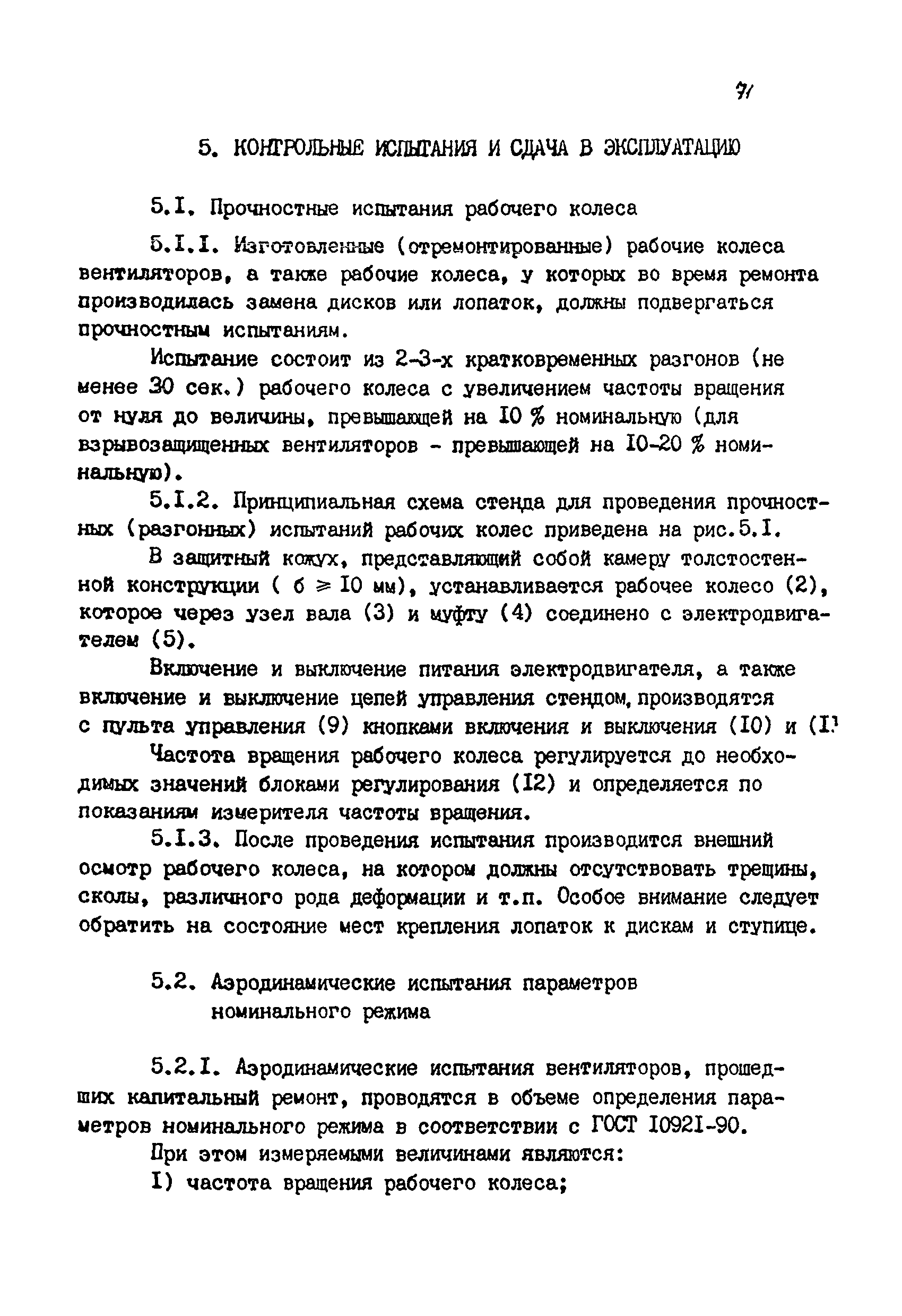

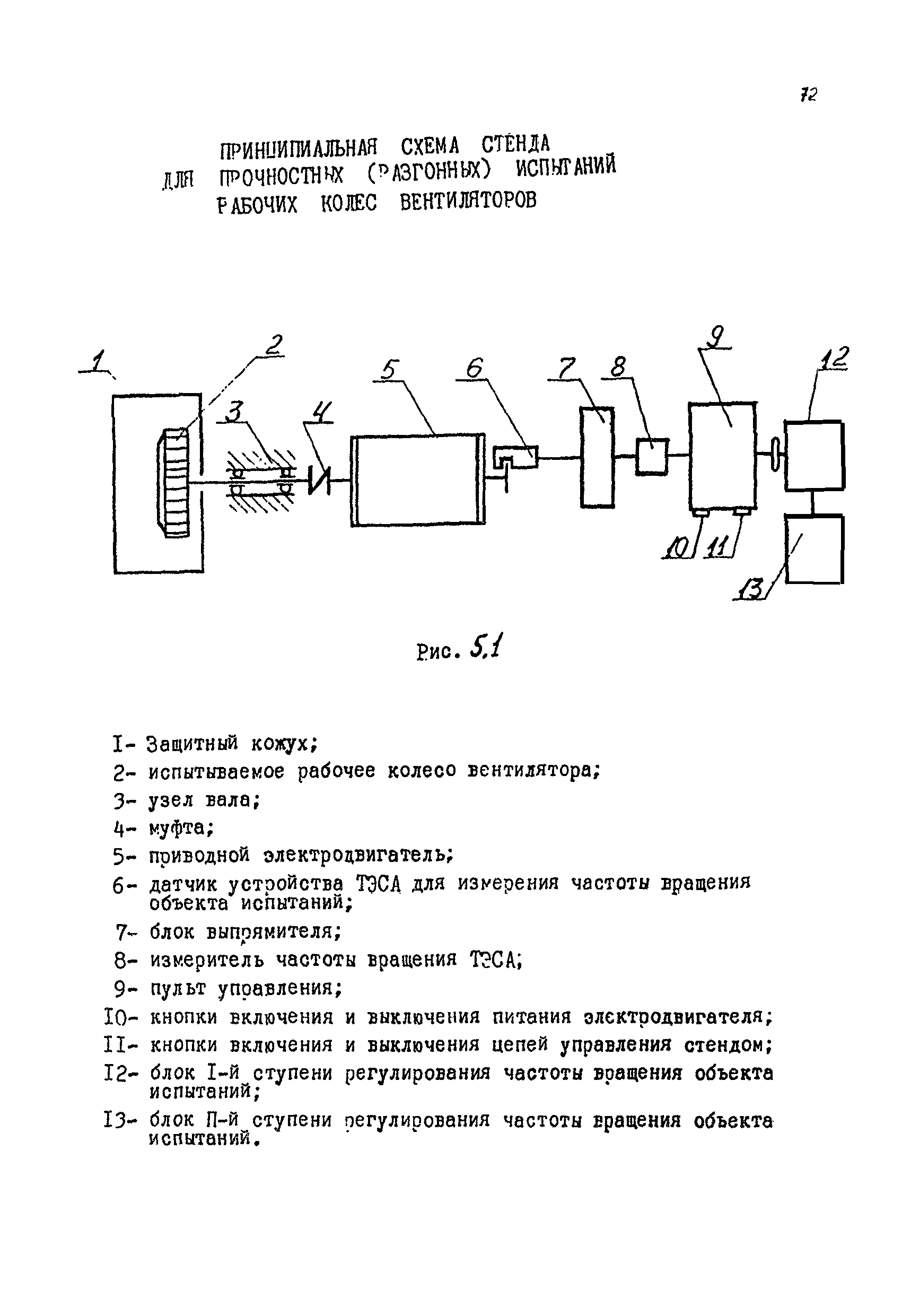

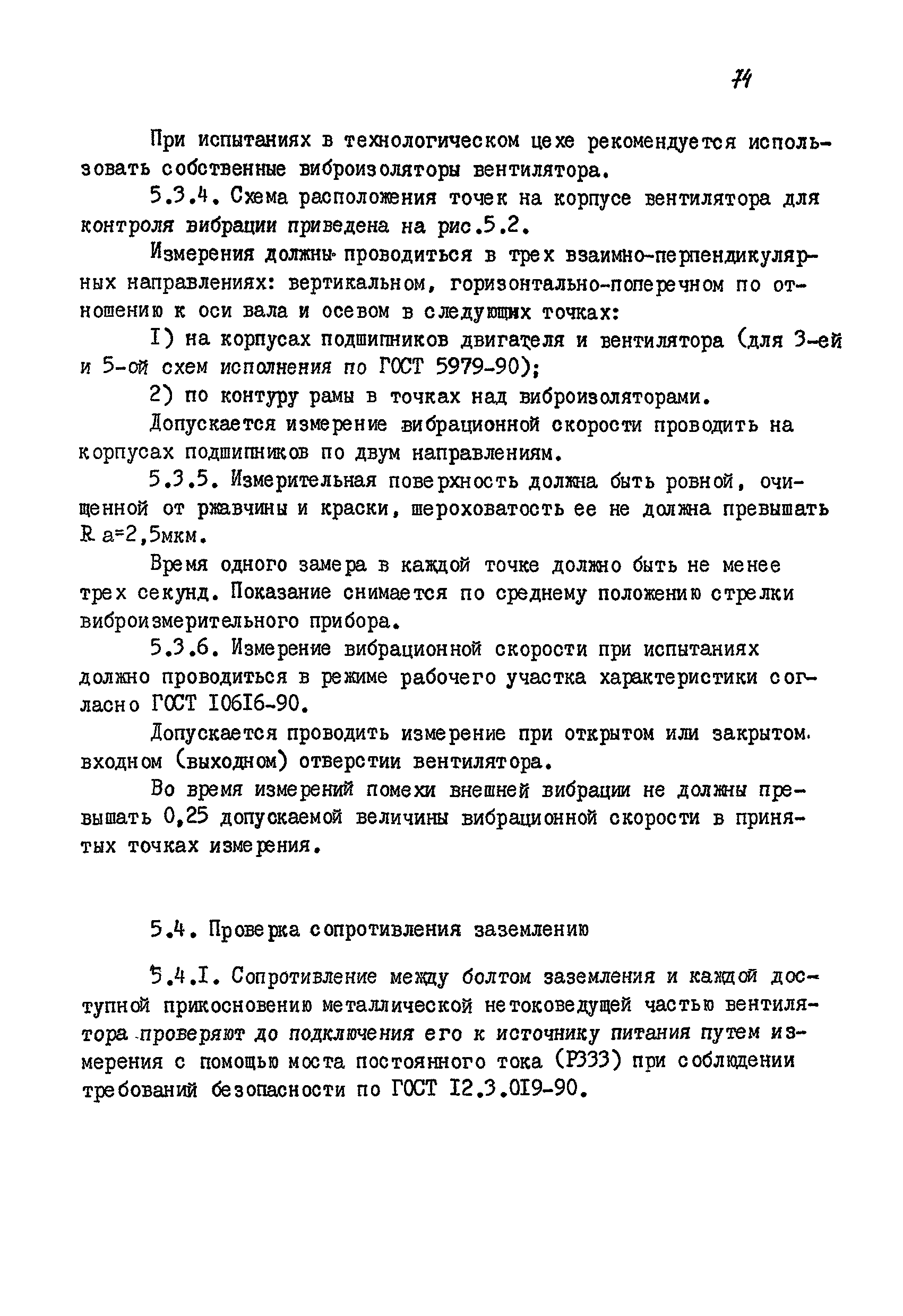

Оглавление:	Предисловие 1. Область применения 2. Основные требования по эксплуатации 3. Технические требования при ревизии, отбраковке и ремонте деталей вентиляторов    3.1 Основные положения по ремонту    3.2. Рабочее колесо    3.3. Корпус    3.4. Вал    3.5. Шкивы и приводные ремни    3.6. Соединительные муфты    3.7. Шпоночные соединения    3.8. Подшипники качения 4. Основные требования по сборке и монтажу вентиляторов 5. Контрольные испытания и сдача в эксплуатацию    5.1 Прочностные испытания рабочего колеса    5.2. Аэродинамические испытания параметров номинального режима    5.3. Вибрационные испытания    5.4. Проверка сопротивления заземлению    5.5. Оборудование и средства измерения    5.6. Обкаточные испытания 6. Защитные покрытия Приложения:    1. Характеристики вентиляторов:       В-Ц4-70       В-Ц4-75       Ц9-55(ЦВ-55)       Ц9-57( СТД-57)       ЦI3-50       В-ЦI4-46       ЭВР       ВРС       Ц6-45       ЦI7-40       ВВЛ       В-06-300       В-06-320       МЦ 2. Журнал учета текущего и капитального ремонтов взрывозащищенных вентиляторов 3. Методика проведения аэродинамических испытаний вентиляторов в составе вентиляционных систем 4 Перечень оборудования и средств измерения, необходимых при испытаниях вентиляторов Перечень использованных источников
Разработан:	ВНИКТИнефтехимоборудование
Утверждён:	17.08.1994 Министерство топлива и энергетики РФ (Russian Federation Ministry of Fuel and Energy )
Расположен в:	Техническая документация Экология ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕЖНЫЕ ПРОИЗВОДСТВА Оборудование для нефтяной и газовой промышленности Оборудование для нефтяной и газовой промышленности прочее

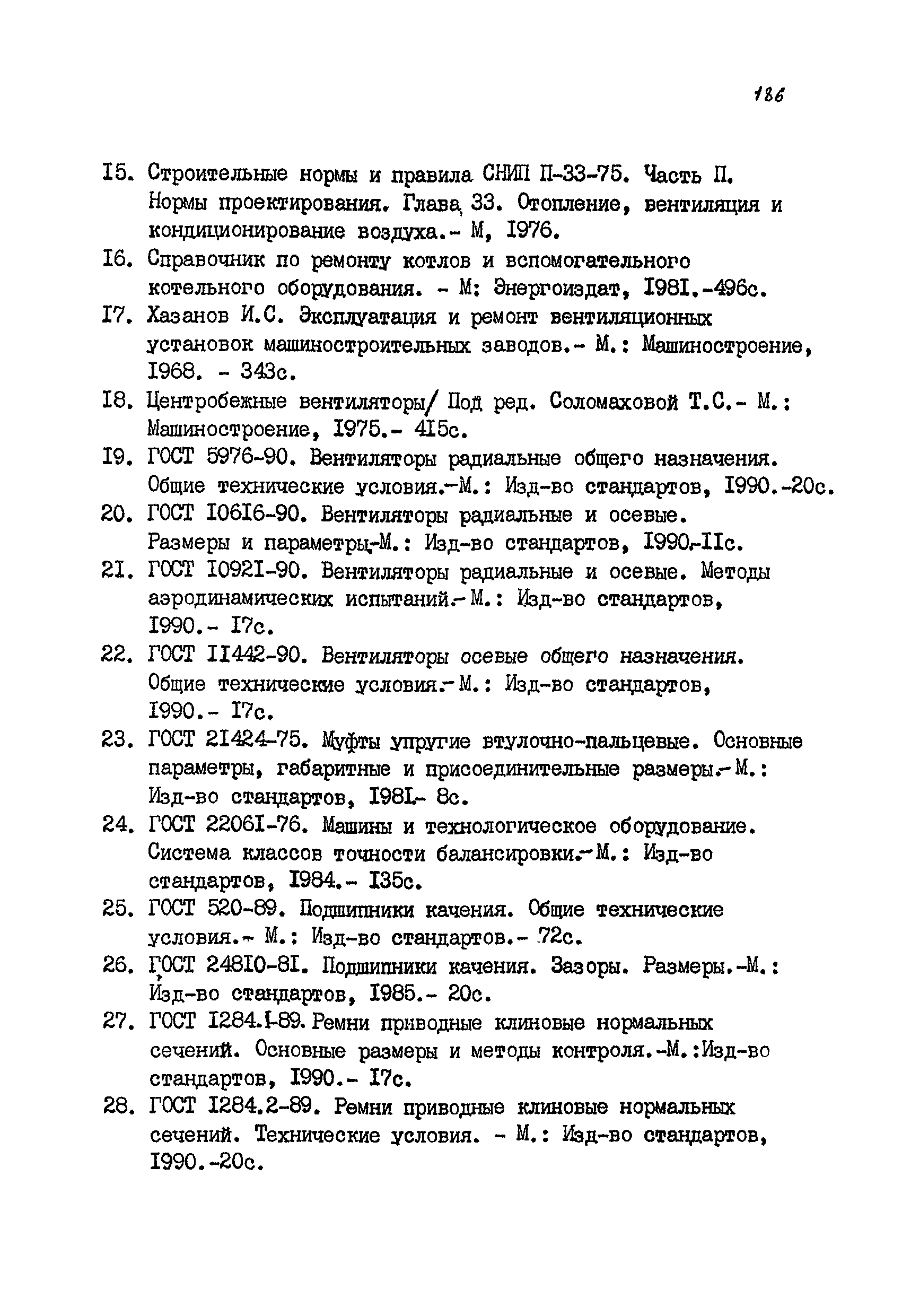

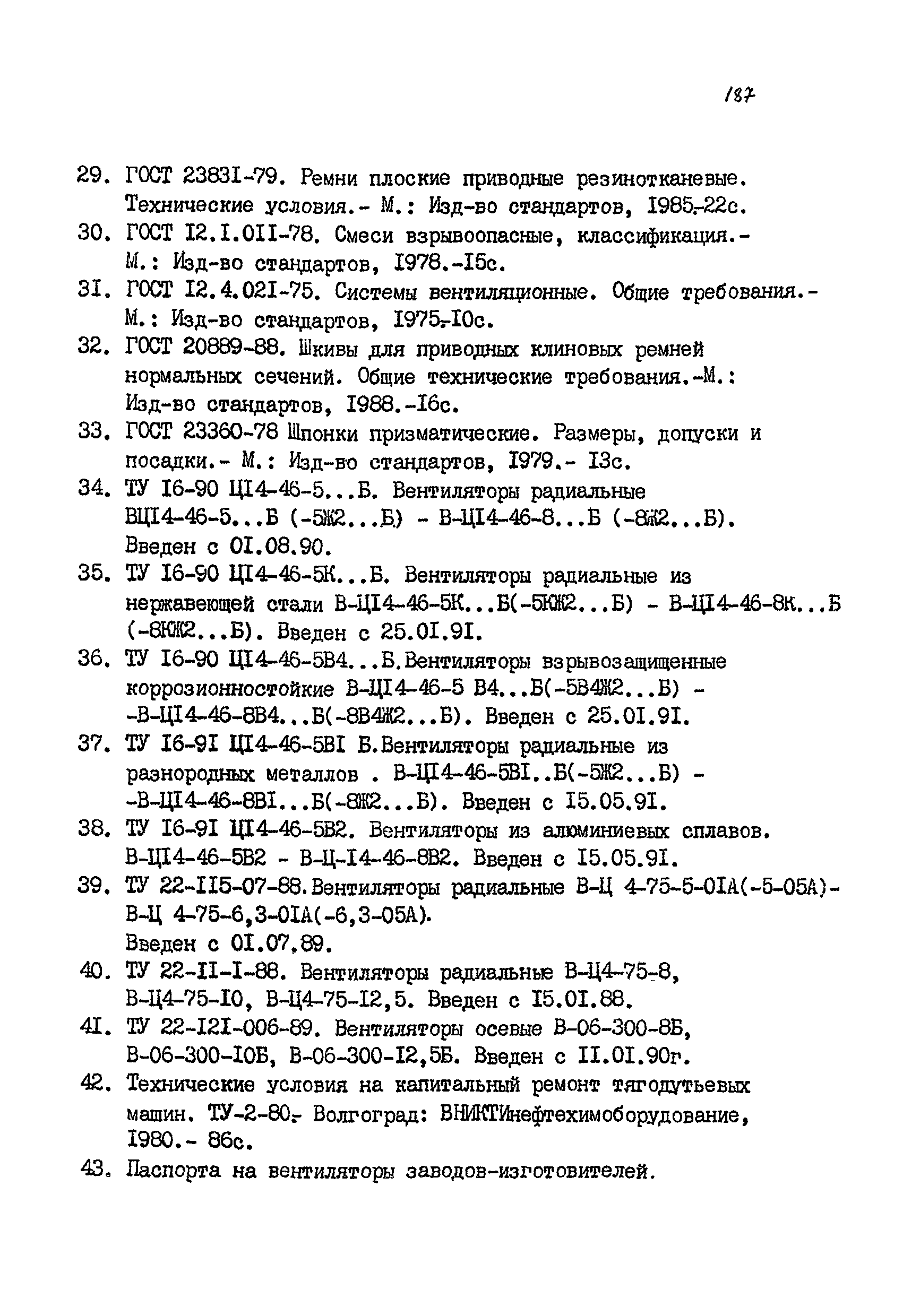

Нормативные ссылки:	ГОСТ 12.1.011-78 «Система стандартов безопасности труда. Смеси взрывоопасные. Классификация и методы испытаний» ГОСТ 22061-76 «Машины и технологическое оборудование. Система классов точности балансировки. Основные положения» ГОСТ 5976-90 «Вентиляторы радиальные общего назначения. Общие технические условия» ГОСТ 520-89 «Подшипники качения. Общие технические условия» ГОСТ 10616-90 «Вентиляторы радиальные и осевые. Размеры и параметры» ГОСТ 10921-90 «Вентиляторы радиальные и осевые. Методы аэродинамических испытаний» ГОСТ 11442-90 «Вентиляторы осевые общего назначения. Общие технические условия» ГОСТ 1284.1-89 «Ремни приводные клиновые нормальных сечений. Основные размеры и методы контроля» ГОСТ 1284.2-89 «Ремни приводные клиновые нормальных сечений. Технические условия» ГОСТ 20889-88 «Шкивы для приводных клиновых ремней нормальных сечений. Общие технические условия» ГОСТ 21424-75 «Муфты упругие втулочно-пальцевые. Основные параметры. Габаритные и присоединительные размеры» ГОСТ 23360-78 «Основные нормы взаимозаменяемости. Соединения шпоночные с призматическими шпонками. Размеры шпонок и сечений пазов. Допуски и посадки» ГОСТ 23831-79 «Ремни плоские приводные резинотканевые. Технические условия» ГОСТ 24810-81 «Подшипники качения. Зазоры» СНиП II-33-75 «Отопление, вентиляция и кондиционирование воздуха» ГОСТ 6465-76 «Эмали ПФ-115. Технические условия» ГОСТ 1033-79 «Смазка солидол жировой. Технические условия» ГОСТ 11110-75 «Смазка ЦИАТИМ-202. Технические условия» ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности» ПУЭ «Правила устройства электроустановок» ГОСТ 19907-83 «Ткани электроизоляционные из стеклянных крученых комплексных нитей. Технические условия» ГОСТ 20799-75 «Масла индустриальные общего назначения. Технические условия» ГОСТ 21339-82 «Тахометры. Общие технические условия» ГОСТ 24643-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения» ГОСТ 263-75 «Резина. Метод определения твердости по Шору А» ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 6613-86 «Сетки проволочные тканые с квадратными ячейками. Технические условия» ГОСТ 32-74 «Масла турбинные. Технические условия» ГОСТ 380-88 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 5720-75 «Подшипники шариковые радиальные сферические двухрядные. Типы и основные размеры» ГОСТ 5975-80 «Красители органические. Хризофенин. Технические условия» ГОСТ 831-75 «Подшипники шариковые радиально-упорные однорядные. Типы и основные размеры» ГОСТ 8338-75 «Подшипники шариковые радиальные однорядные. Основные размеры» ГОСТ 12.4.021-75 «Система стандартов безопасности труда. Системы вентиляционные. Общие требования» ГОСТ 8787-68 «Сталь чистотянутая для шпонок. Сортамент» ГОСТ 7502-98 «Рулетки измерительные металлические. Технические условия» ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности» ГОСТ 166-89 «Штангенциркули. Технические условия» ГОСТ 21631-76 «Листы из алюминия и алюминиевых сплавов. Технические условия» ГОСТ 10299-80 «Заклепки с полукруглой головкой классов точности В и С. Технические условия» ГОСТ 427-75 «Линейки измерительные металлические. Технические условия» ГОСТ 28498-90 «Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний» ГОСТ 25347-82 «Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков и рекомендуемые посадки» ГОСТ 25129-82 «Грунтовка ГФ-021. Технические условия» СНиП II-90-81 «Производственные здания промышленных предприятий» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 931-90 «Листы и полосы латунные. Технические условия» ГОСТ 5582-75 «Прокат тонколистовой коррозионно-стойкий, жаростойкий и жаропрочный. Технические условия»
