Скачать ТУ 14-2-767-88 Полоса стальная горячекатаная улучшенного качества. Технические условия

Дата актуализации: 10.08.2017

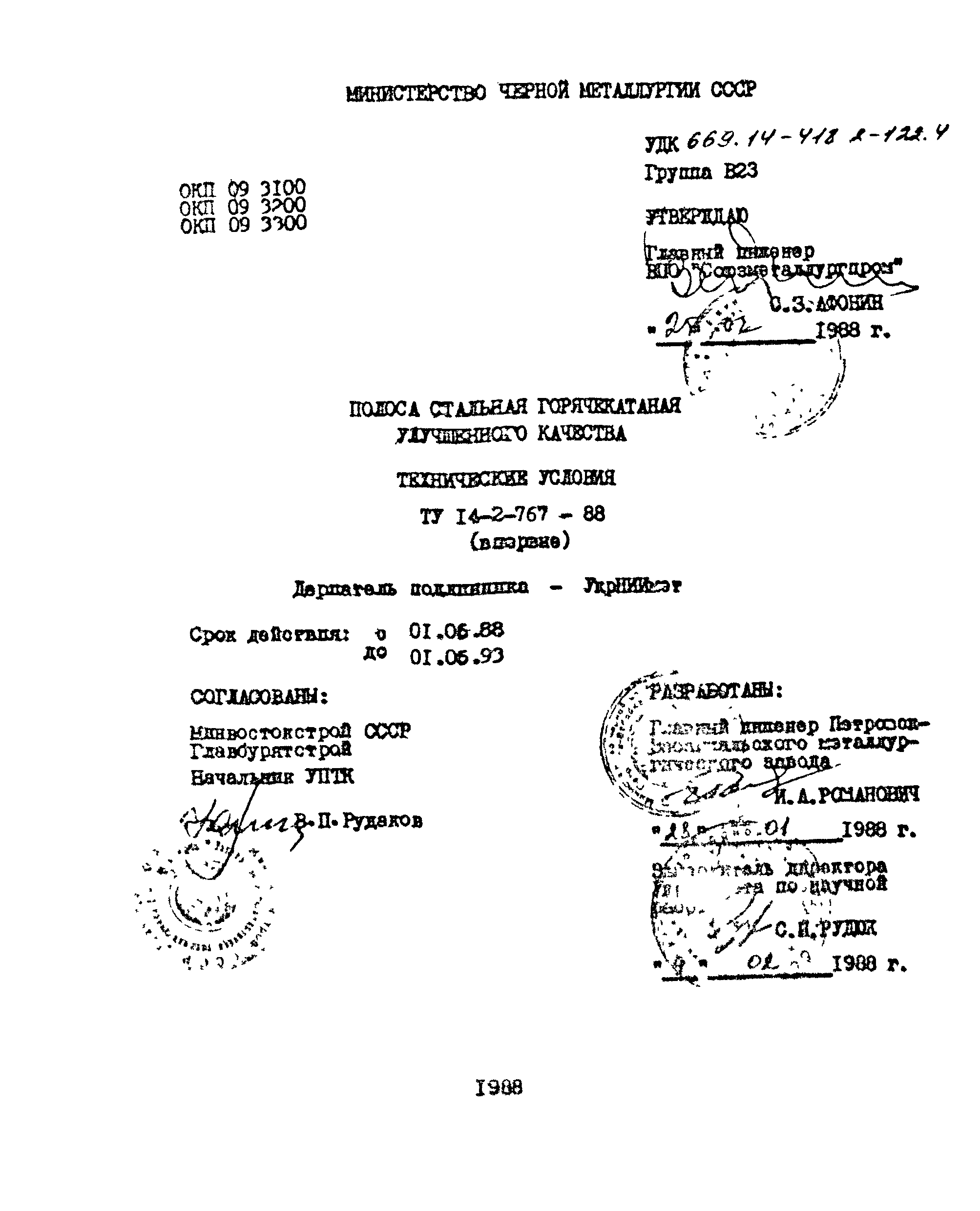

ТУ 14-2-767-88

Полоса стальная горячекатаная улучшенного качества. Технические условия

Обозначение:	ТУ 14-2-767-88
Обозначение англ:	TU 14-2-767-88
Статус:	не действует
Название рус.:	Полоса стальная горячекатаная улучшенного качества. Технические условия
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.06.1988
Дата окончания срока действия:	01.06.1993

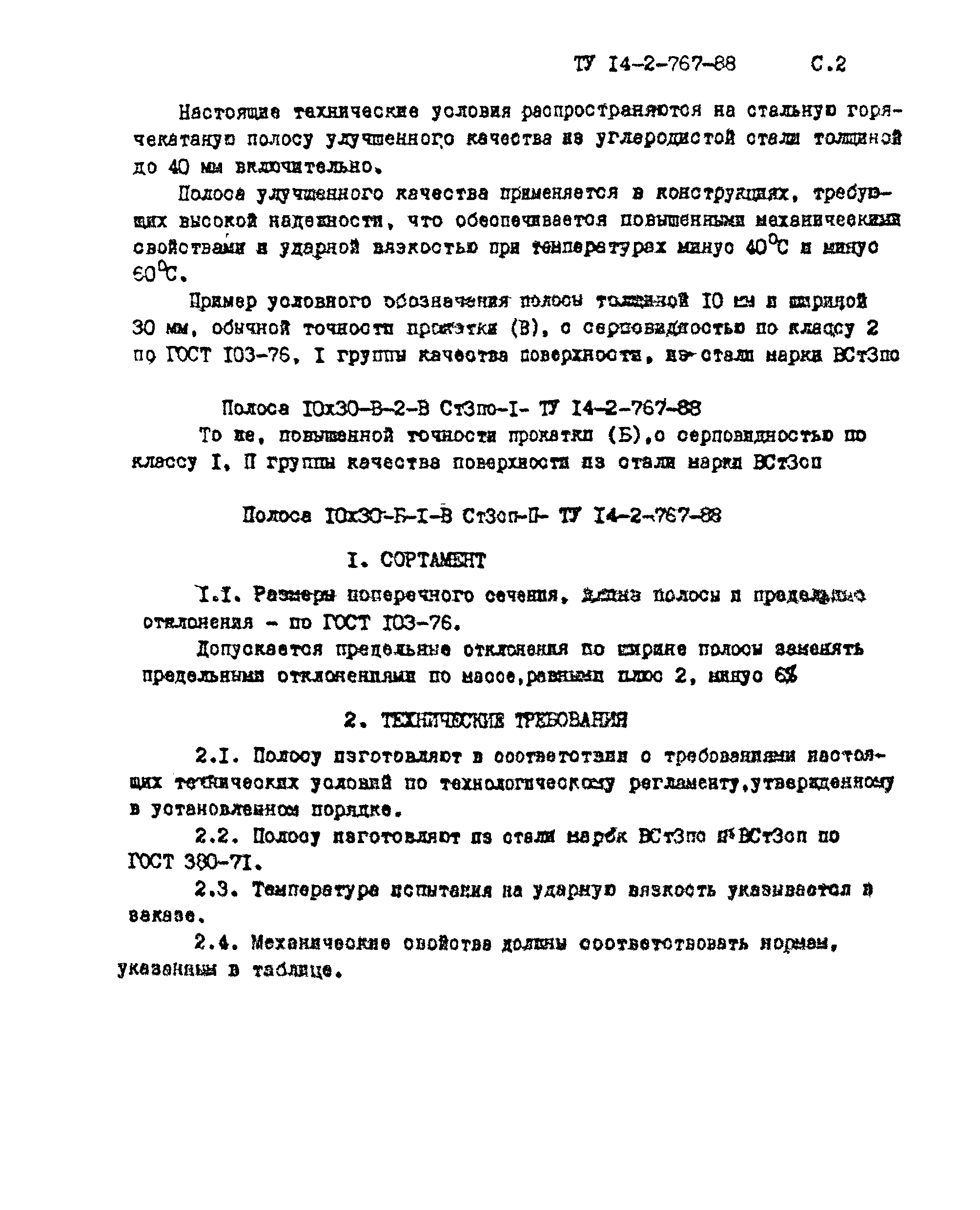

Область применения:	Технические условия распространяются на стальную горячекатаную полосу улучшенного качества из углеродистой стали толщиной до 40 мм включительно

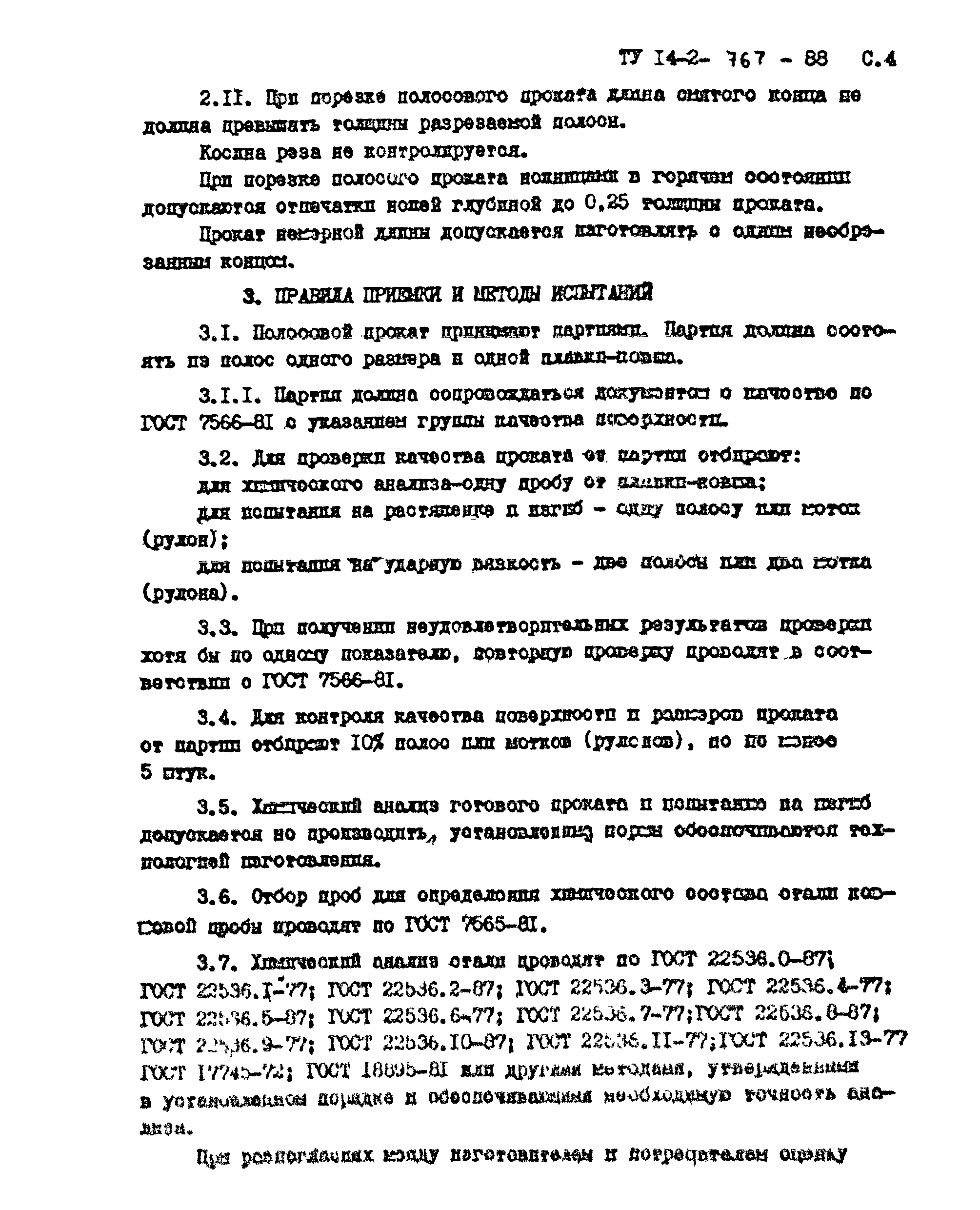

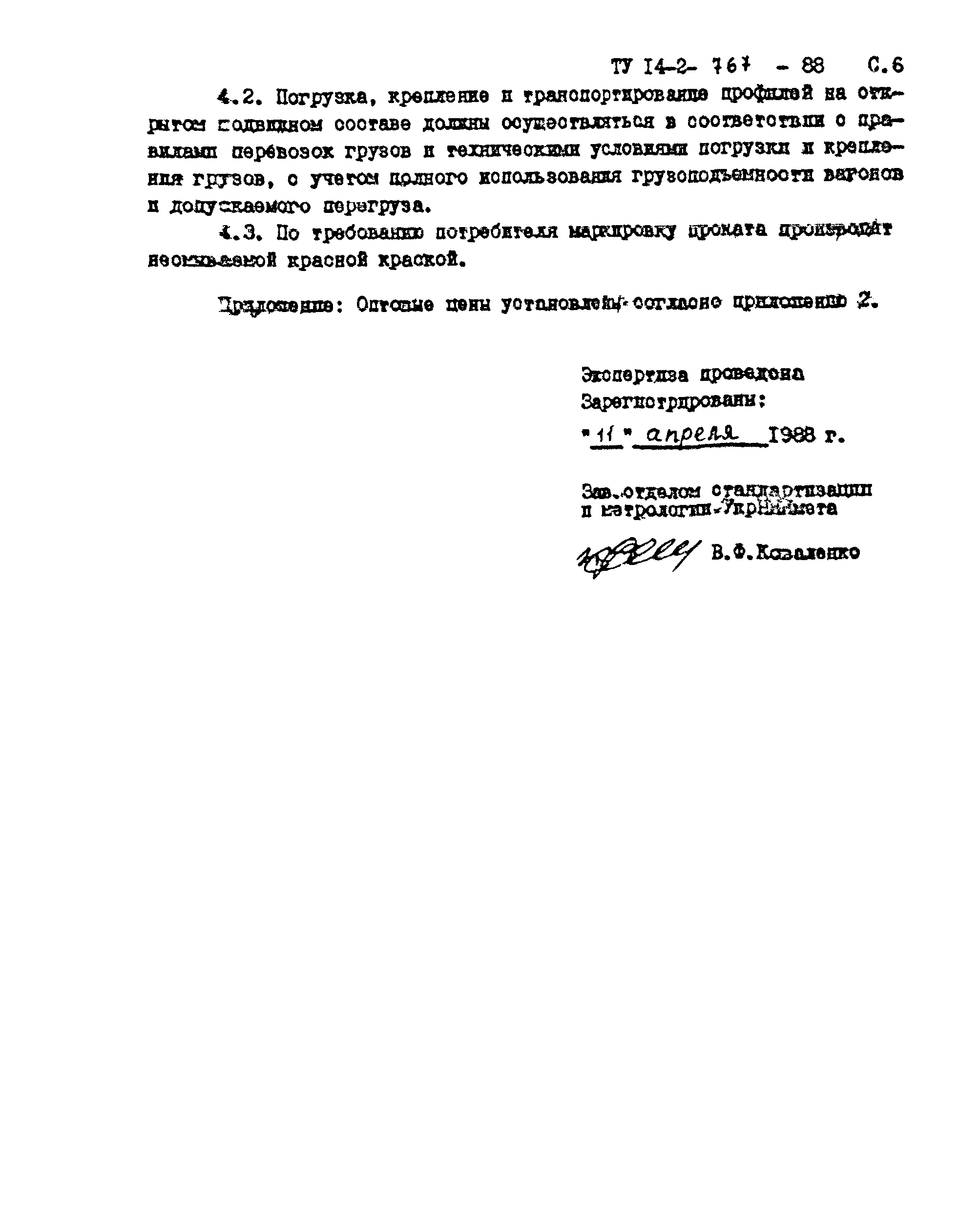

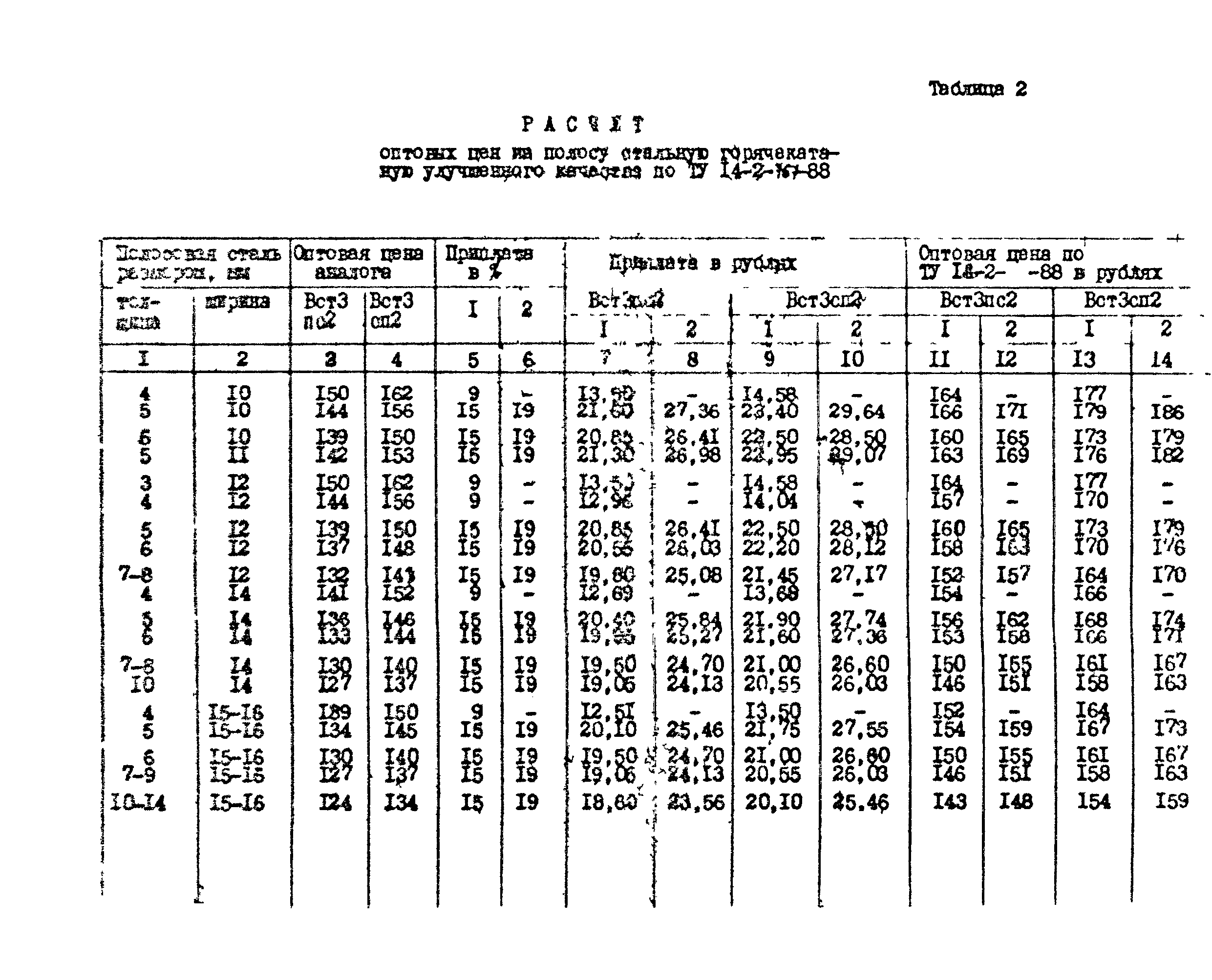

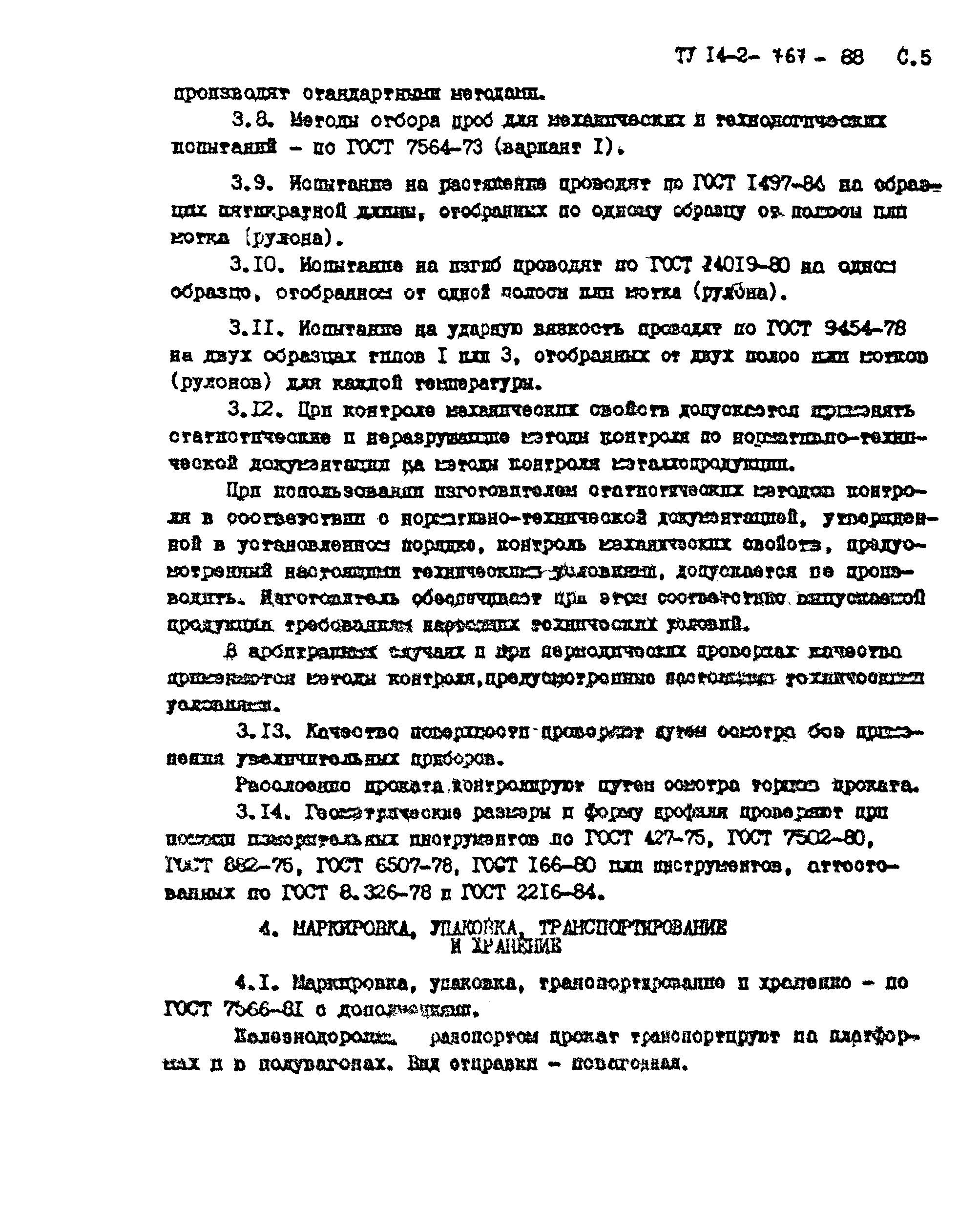

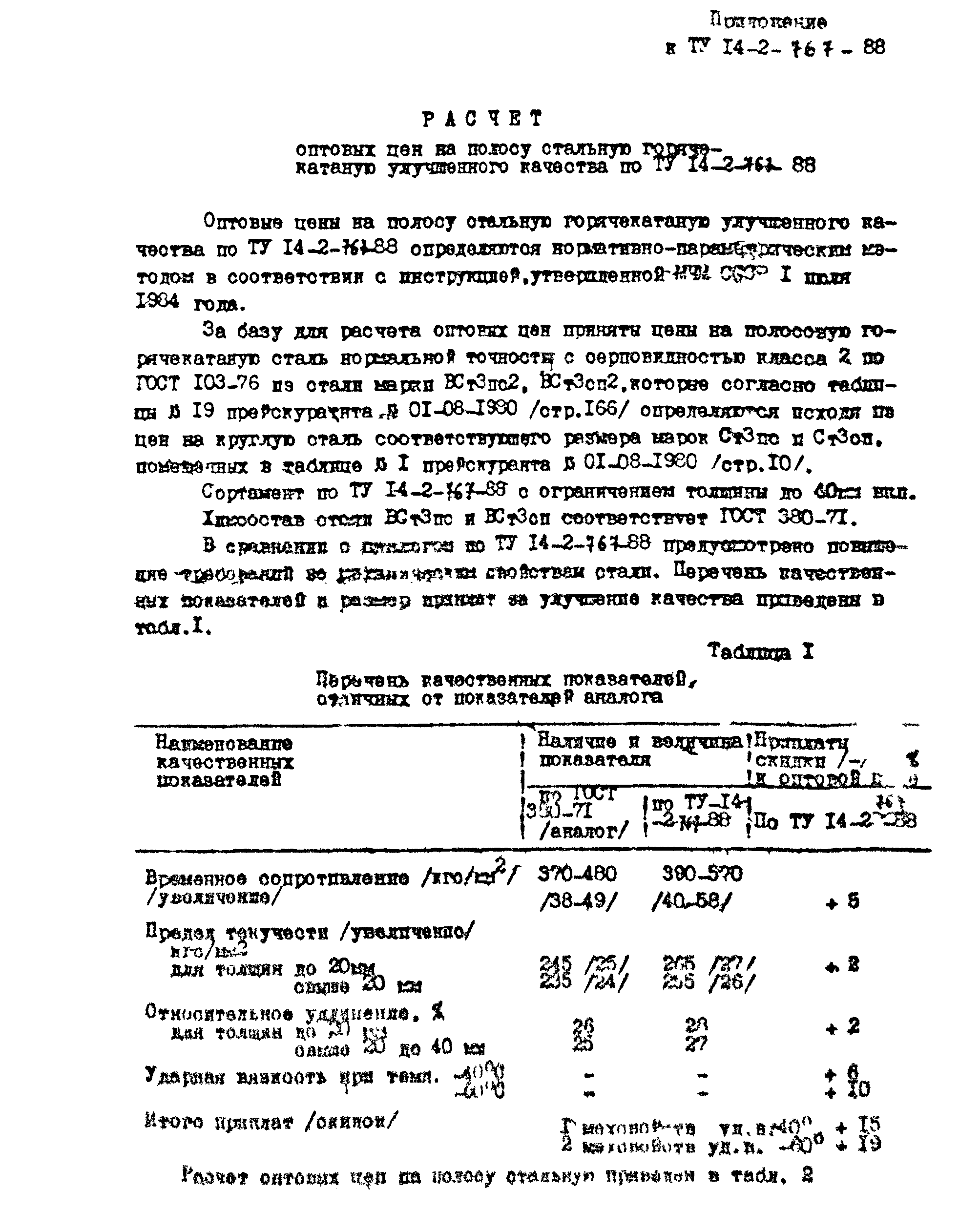

Оглавление:	1. Сортамент 2. Технические требования 3. Правила приемки и методы испытаний 4. Маркировка, упаковка, транспортирование и хранение Приложение 1 (обязательное). Перечень НТД Приложение. Расчет оптовых цен на полосу горячекатанную улучшенного качества
Разработан:	УкрНИИМет Петровск-Забайкальский металлургический заводербургский гос. Университет путей сообщения
Утверждён:	25.02.1988 ВПО Союзметаллургпром Минчермета СССР
Принят:	Минвостокстрой СССР (USSR Minvostokstroy ) Главбурятстрой
Расположен в:	Техническая документация Строительство Стандарты Отраслевые стандарты и технические условия Технические условия

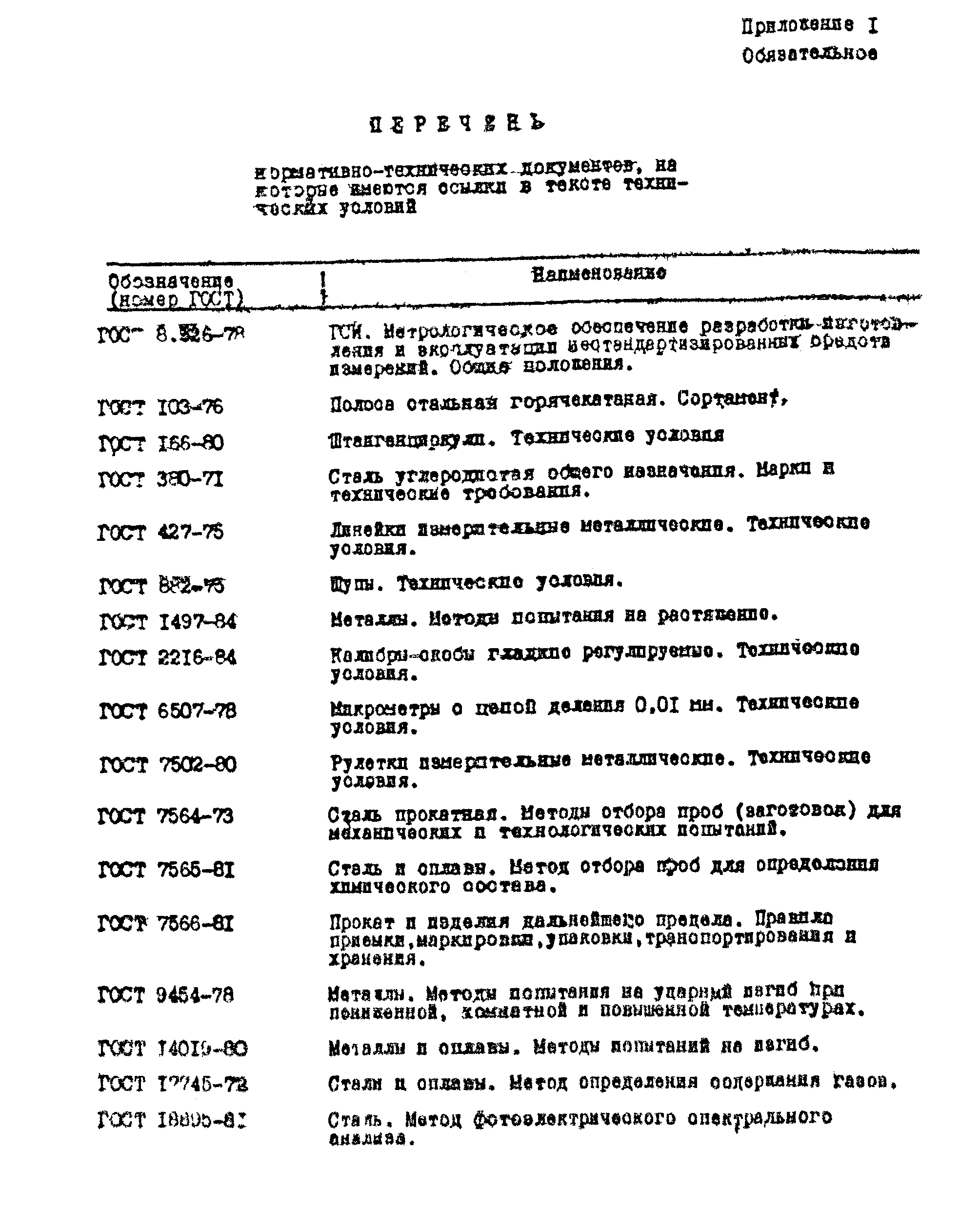

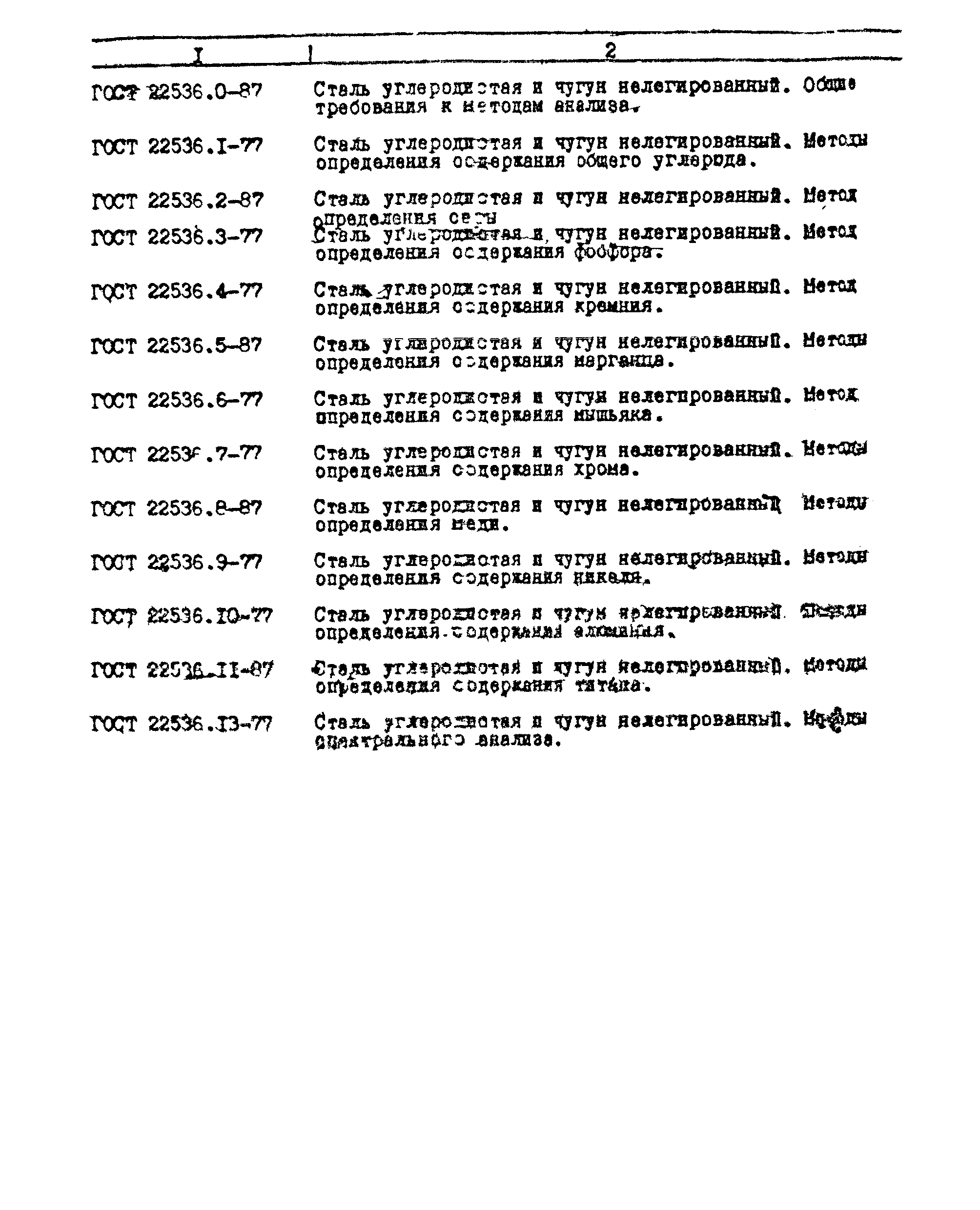

Нормативные ссылки:	ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение» ГОСТ 14019-80 «Металлы. Методы испытания на изгиб» ГОСТ 427-75 «Линейки измерительные металлические. Технические условия» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» ГОСТ 8.326-89 «Государственная система обеспечения единства измерений. Метрологическая аттестация средств измерений» ГОСТ 22536.0-87 «Сталь углеродистая и чугун нелегированный. Общие требования к методам анализа» ГОСТ 22536.2-87 «Сталь углеродистая и чугун нелегированный. Методы определения серы» ГОСТ 22536.5-87 «Сталь углеродистая и чугун нелегированный. Методы определения марганца» ГОСТ 22536.8-87 «Сталь углеродистая и чугун нелегированный. Методы определения меди» ГОСТ 22536.11-87 «Сталь углеродистая и чугун нелегированный. Методы определения титана» ГОСТ 22536.1-88 «Сталь углеродистая и чугун нелегированный. Методы определения общего углерода и графита» ГОСТ 22536.3-88 «Сталь углеродистая и чугун нелегированный. Методы определения фосфора» ГОСТ 22536.4-88 «Сталь углеродистая и чугун нелегированный. Методы определения кремния» ГОСТ 22536.6-88 «Сталь углеродистая и чугун нелегированный. Методы определения мышьяка» ГОСТ 22536.7-88 «Сталь углеродистая и чугун нелегированный. Методы определения хрома» ГОСТ 22536.9-88 «Сталь углеродистая и чугун нелегированный. Методы определения никеля» ГОСТ 22536.10-88 «Сталь углеродистая и чугун нелегированный. Методы определения алюминия» ГОСТ 6507-90 «Микрометры. Технические условия» ГОСТ 17745-90 «Стали и сплавы. Методы определения газов» ГОСТ 18895-81 «Сталь. Метод фотоэлектрического спектрального анализа» ГОСТ 2216-84 «Калибры-скобы гладкие регулируемые. Технические условия» ГОСТ 7502-89 «Рулетки измерительные металлические. Технические условия» ГОСТ 7564-73 «Сталь. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний» ГОСТ 7565-81 «Чугун, сталь и сплавы. Метод отбора проб для определения химического состава» ГОСТ 7566-81 «Прокат и изделия дальнейшего передела. Правила приемки, маркировки, упаковки, транспортирования и хранения» ГОСТ 103-2006 «Прокат сортовой стальной горячекатаный полосовой. Сортамент» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования»
