Скачать СТО 70238424.27.040.023-2009 Турбина паровая Р-50-130 ЛМЗ. Технические условия на капитальный ремонт. Нормы и требования

Дата актуализации: 10.08.2017

СТО 70238424.27.040.023-2009

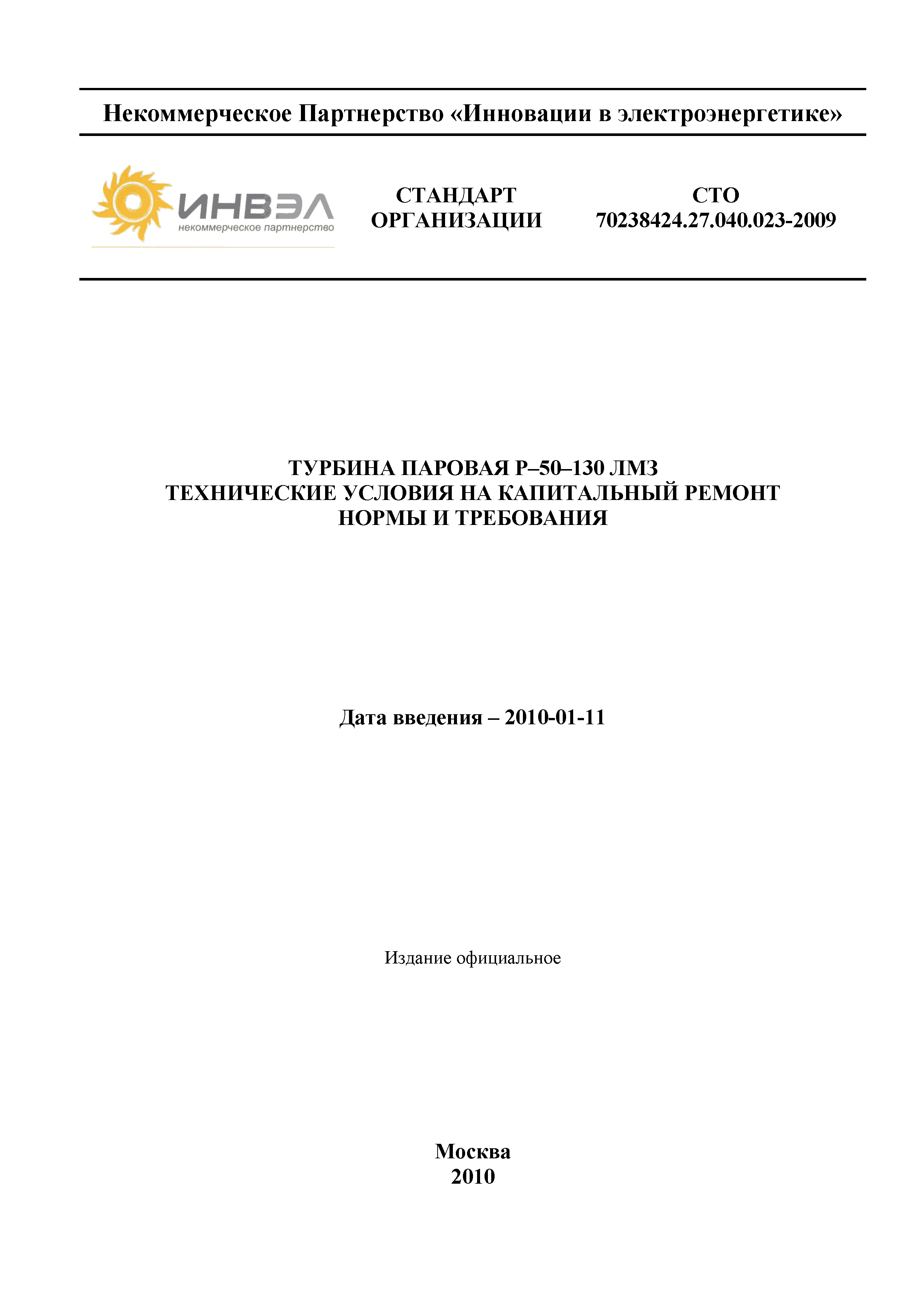

Турбина паровая Р-50-130 ЛМЗ. Технические условия на капитальный ремонт. Нормы и требования

Обозначение:	СТО 70238424.27.040.023-2009
Обозначение англ:	STO 70238424.27.040.023-2009
Статус:	организационно-ограниченного применения
Название рус.:	Турбина паровая Р-50-130 ЛМЗ. Технические условия на капитальный ремонт. Нормы и требования
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	11.01.2010

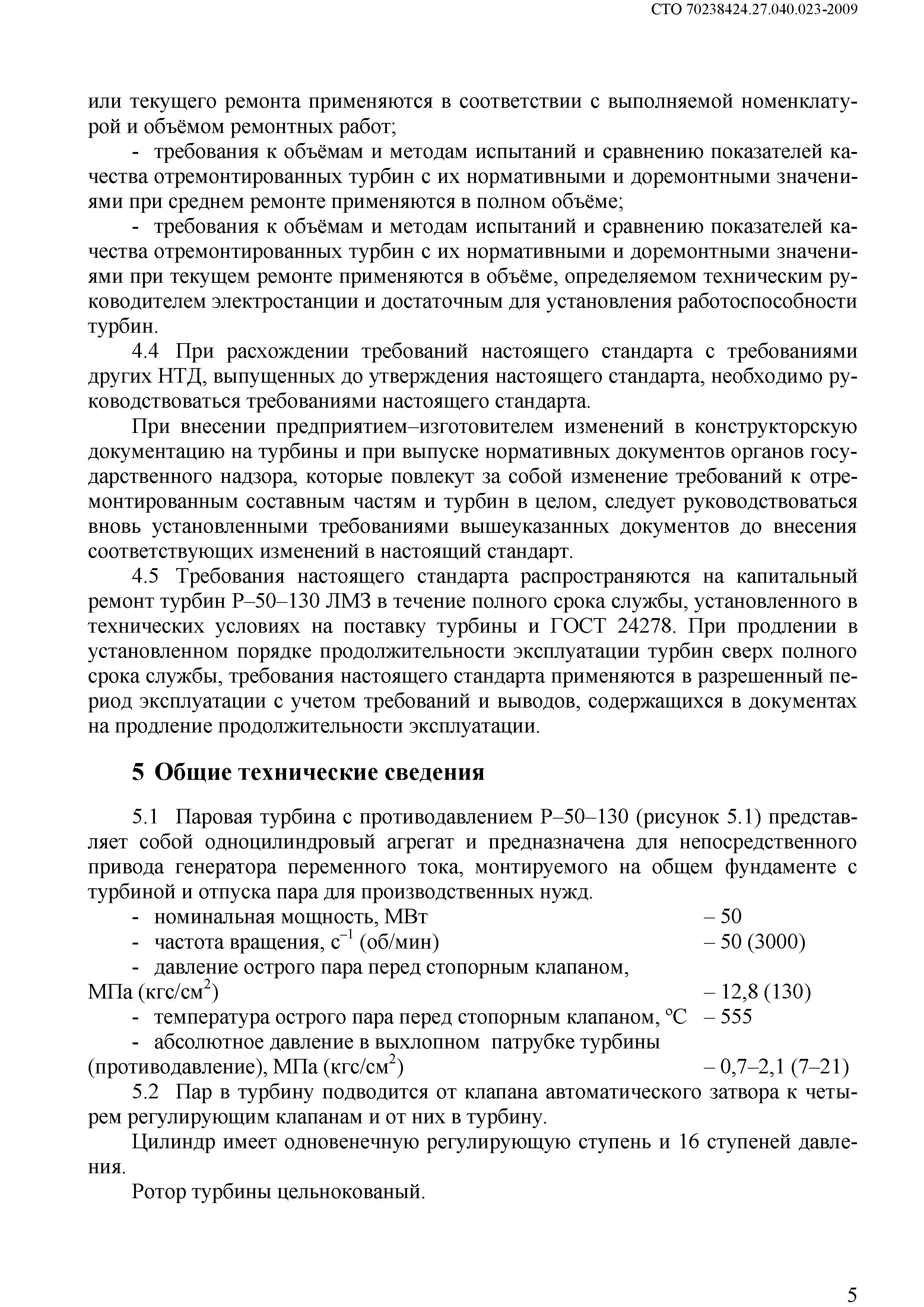

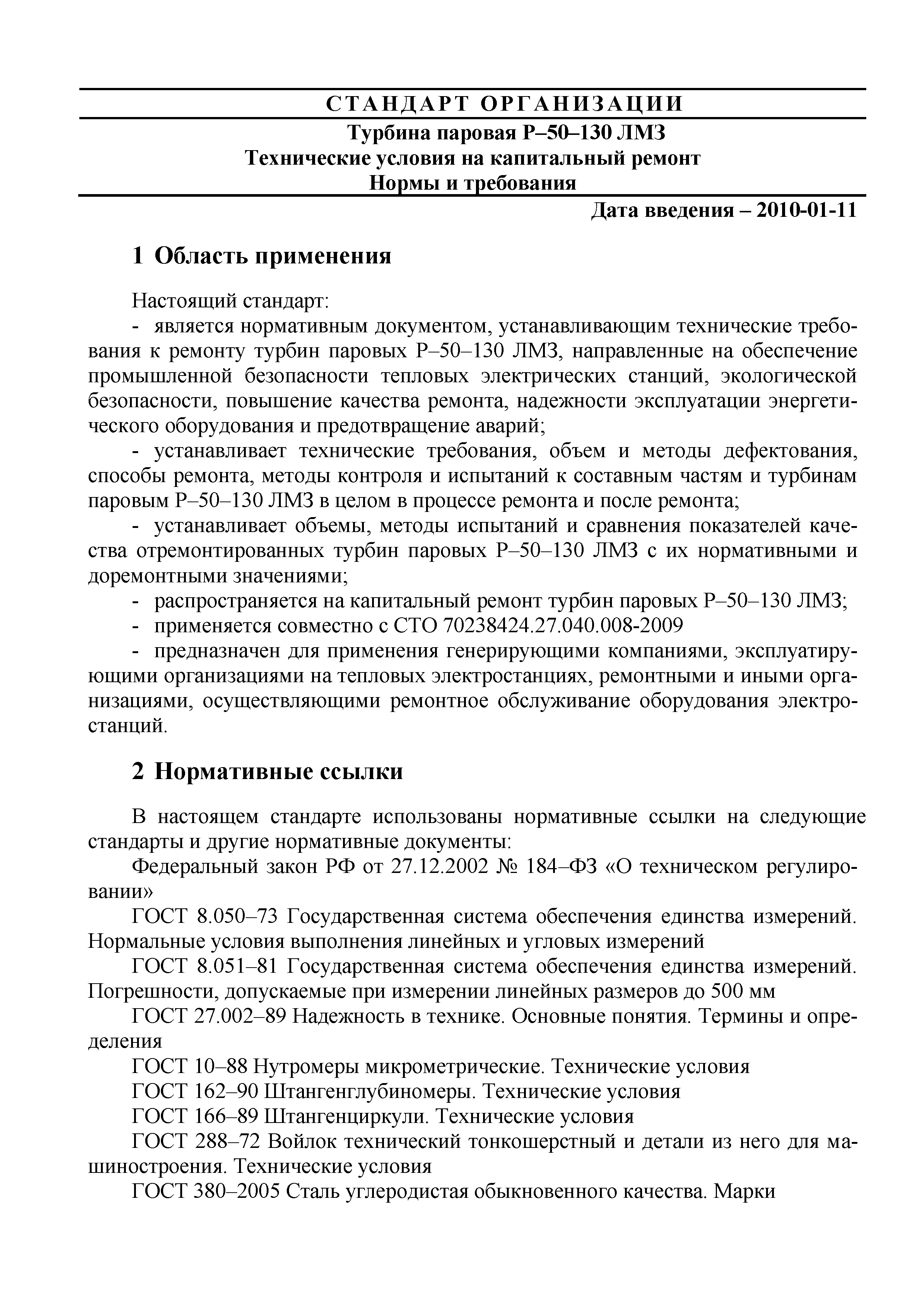

Область применения:	Стандарт распространяется на капитальный ремонт турбин паровых Р-50-130 ЛМЗ и предназначен для применения генерирующими компаниями, эксплуатирующими организациями на тепловых электростанциях, ремонтными и иными организациями, осуществляющими ремонтное обслуживание оборудования электростанций.

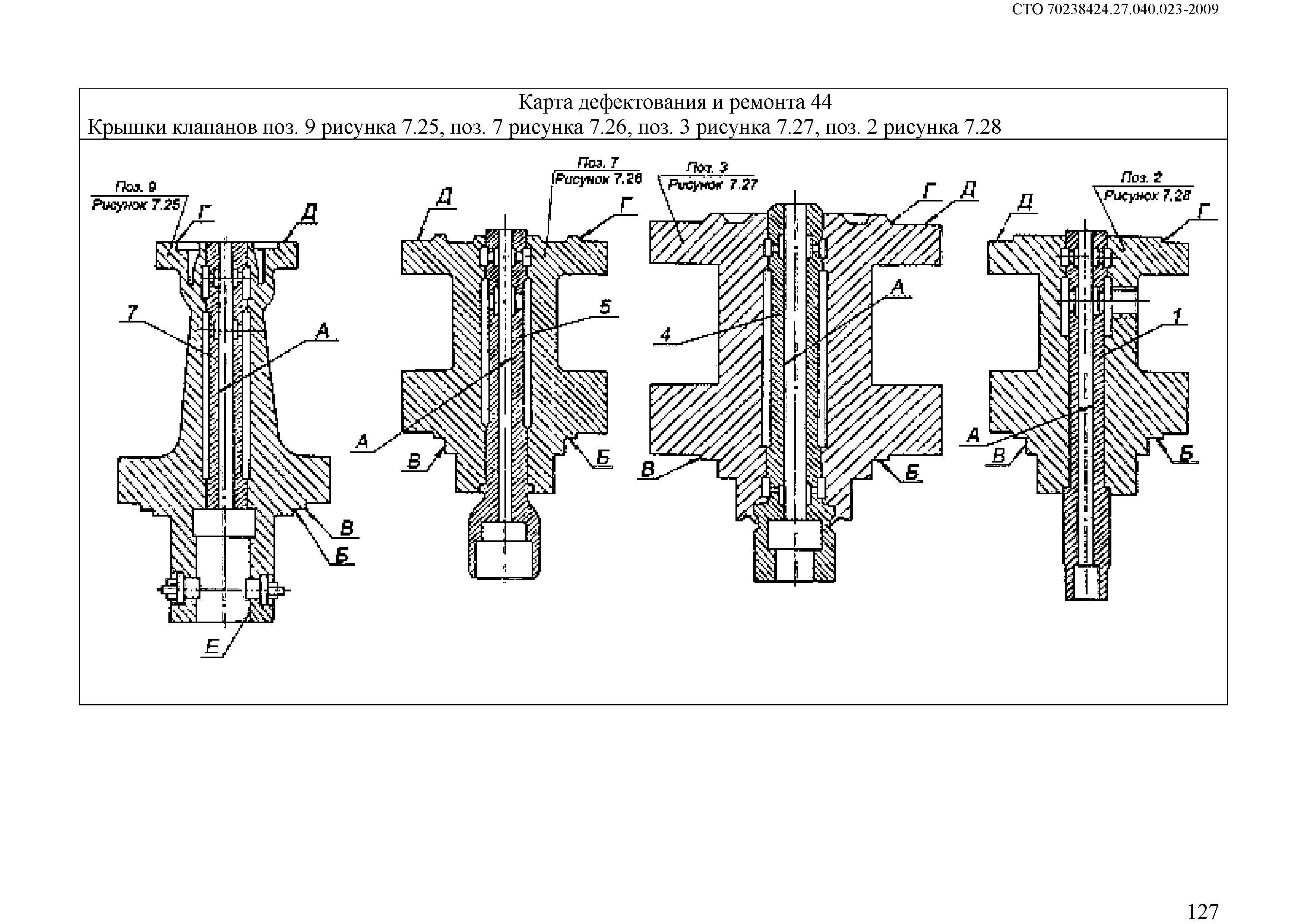

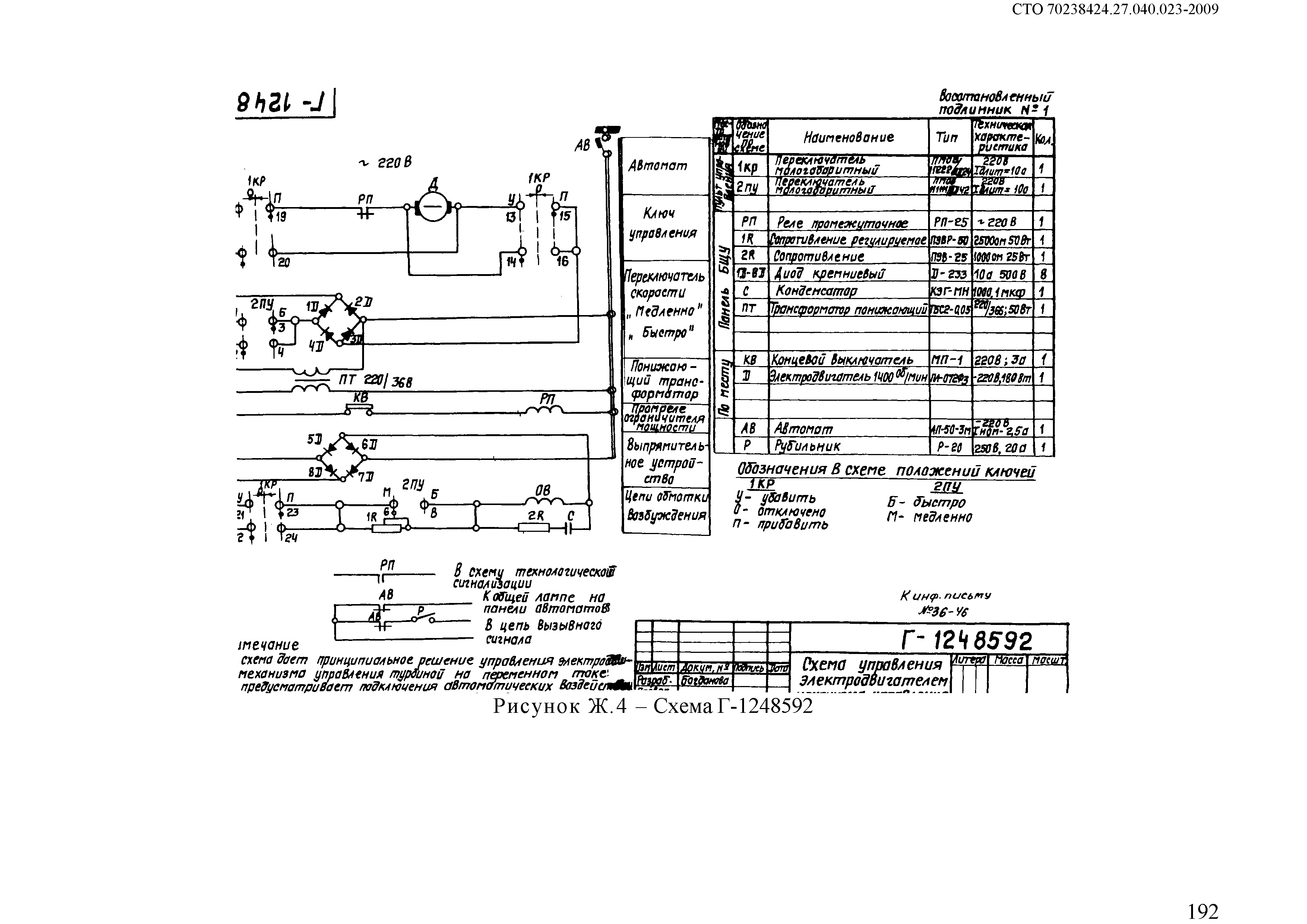

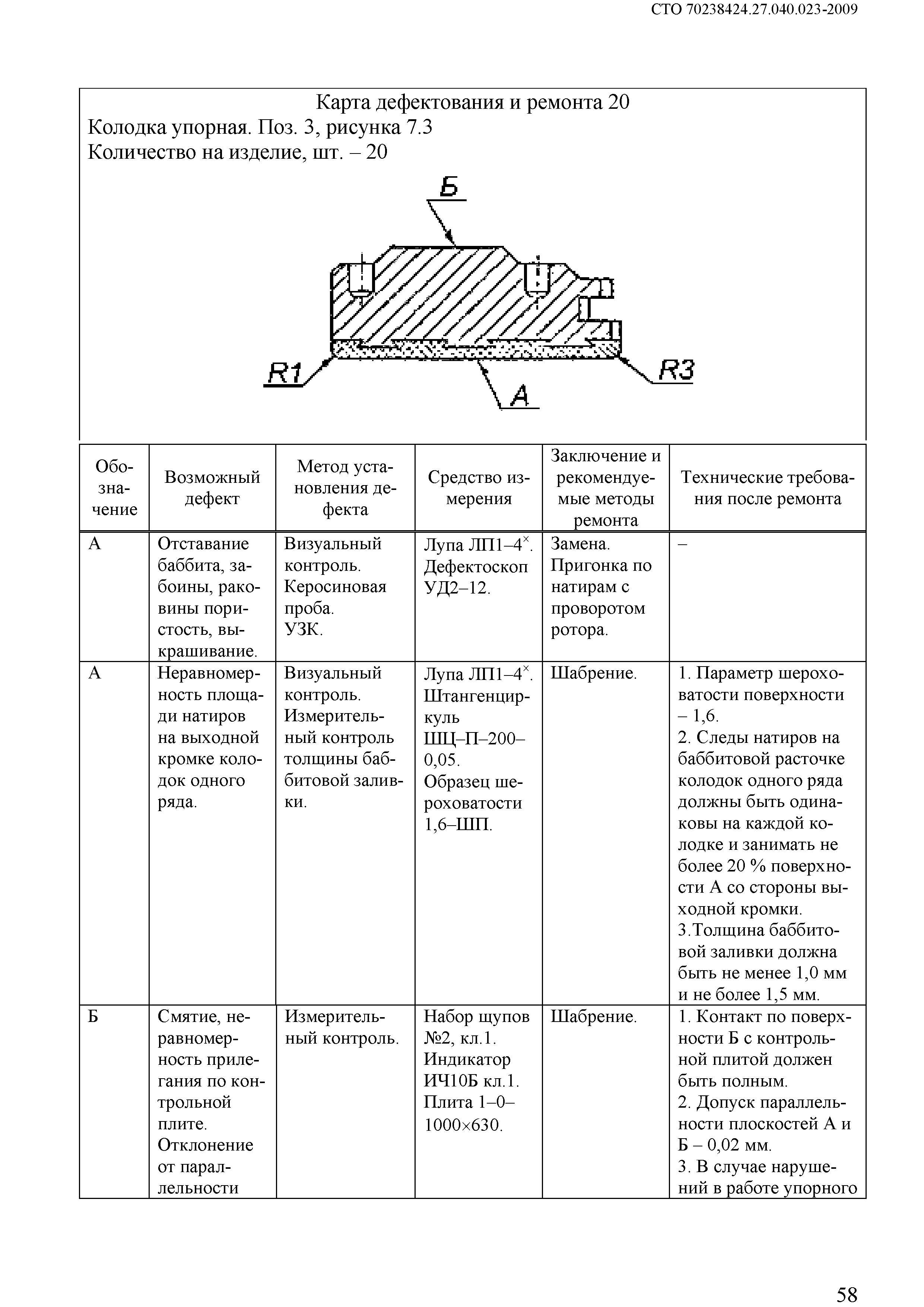

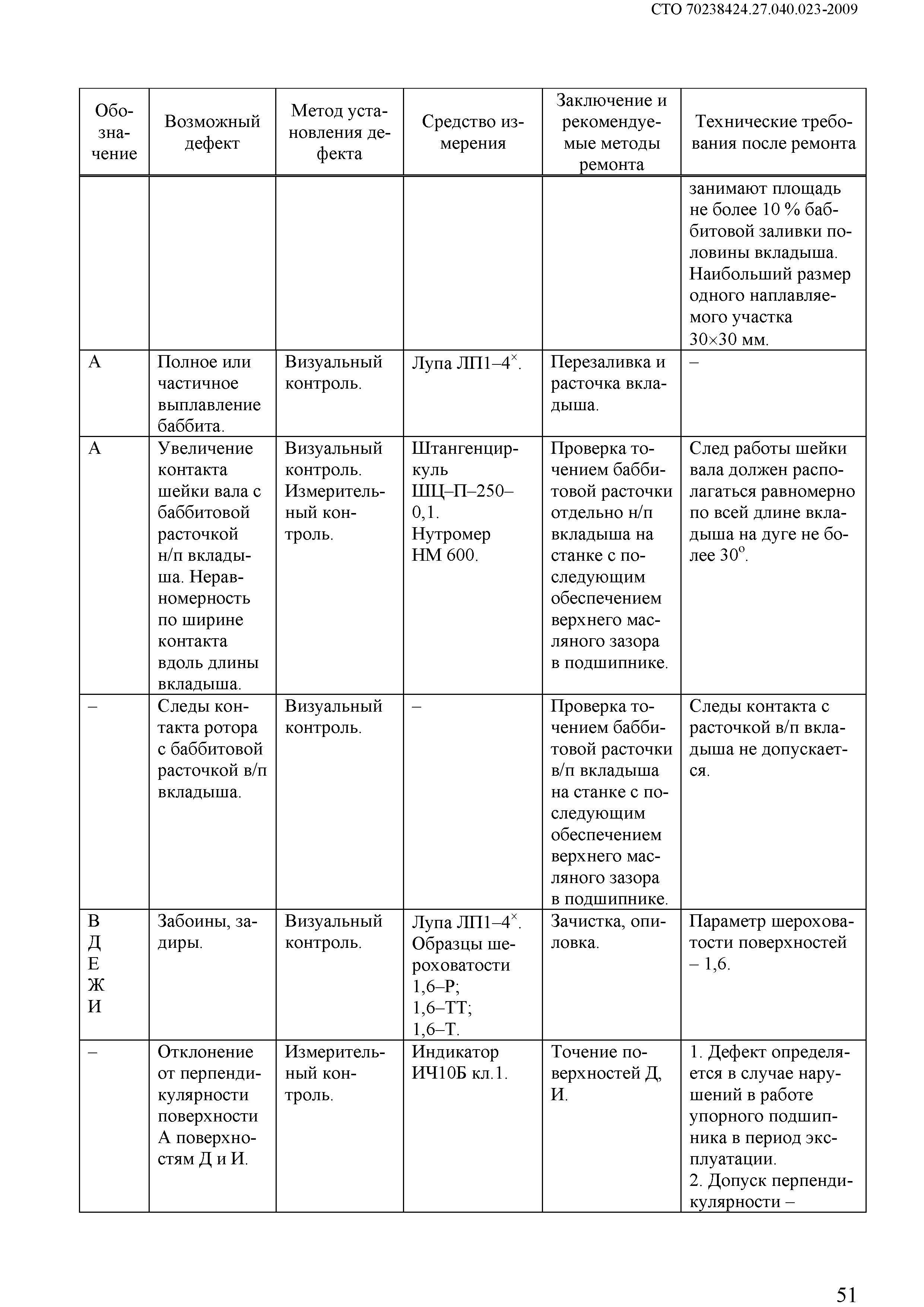

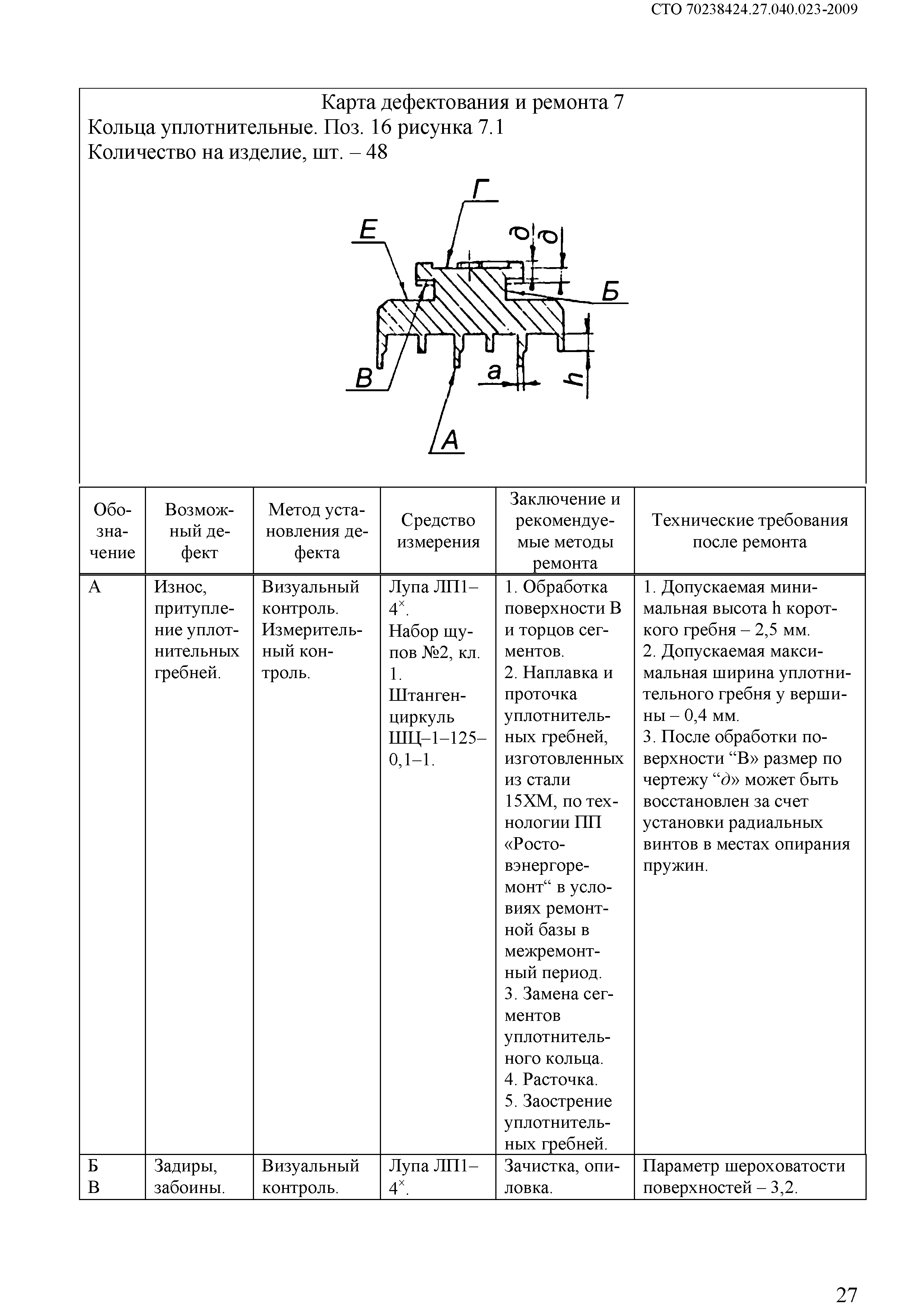

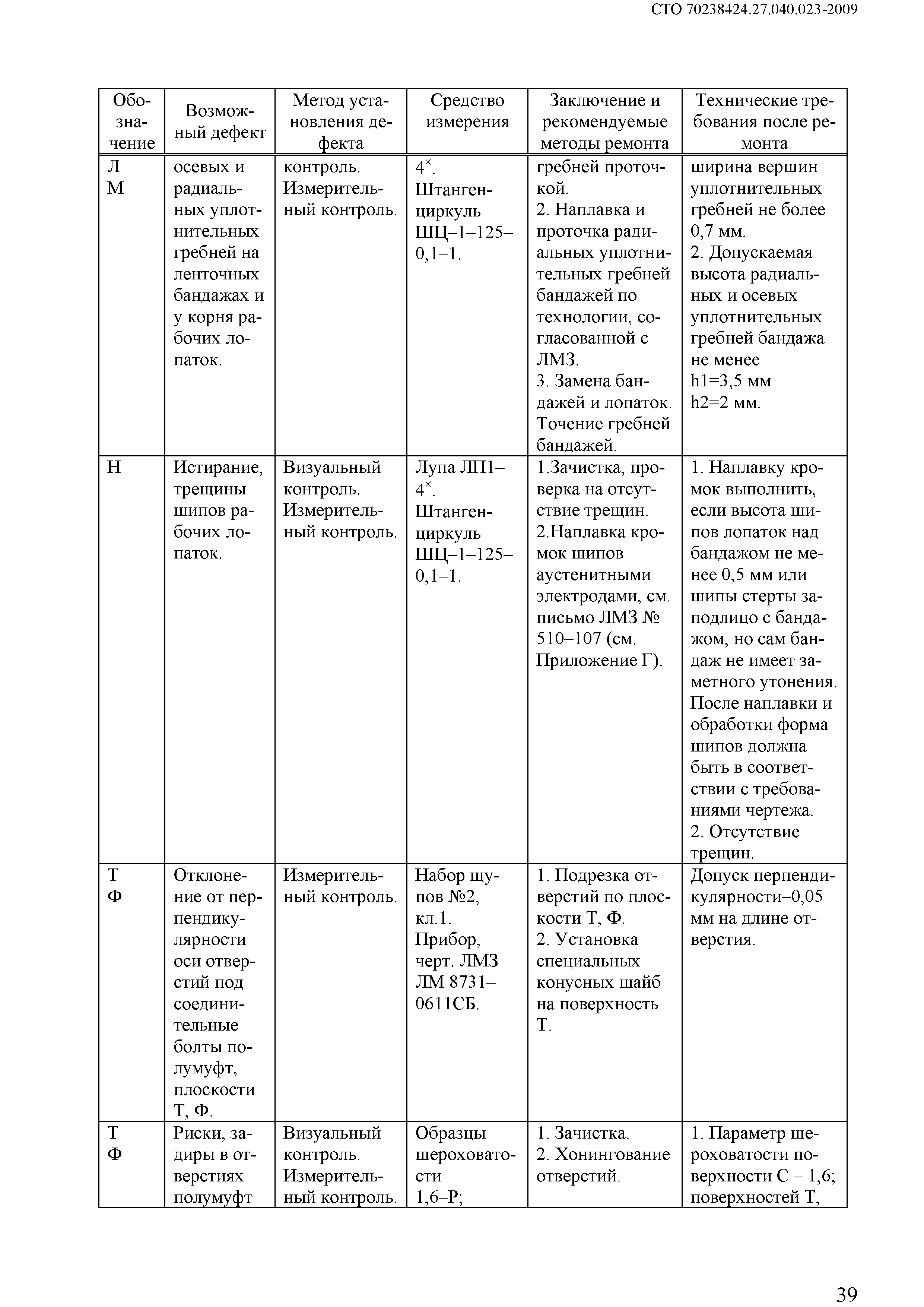

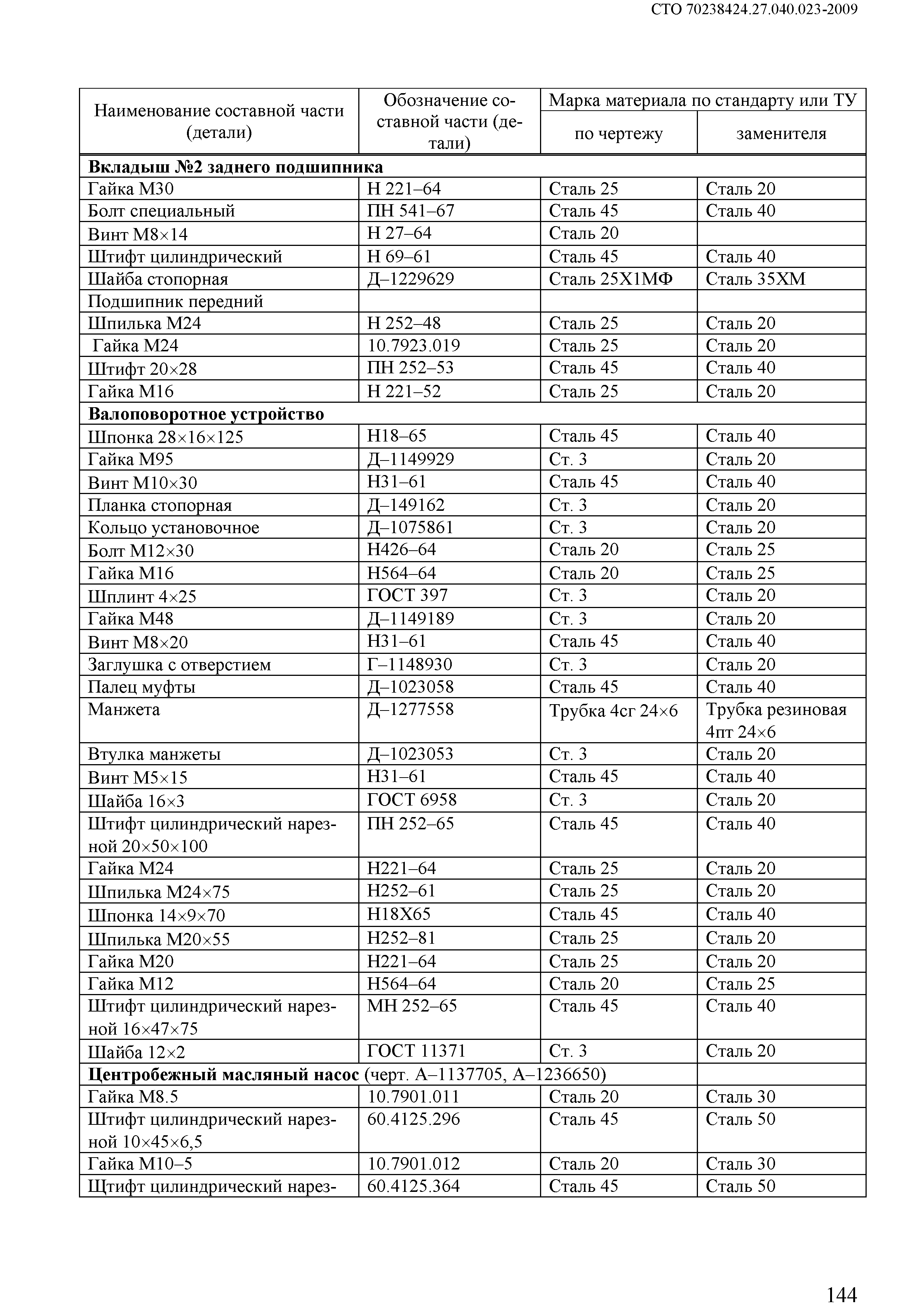

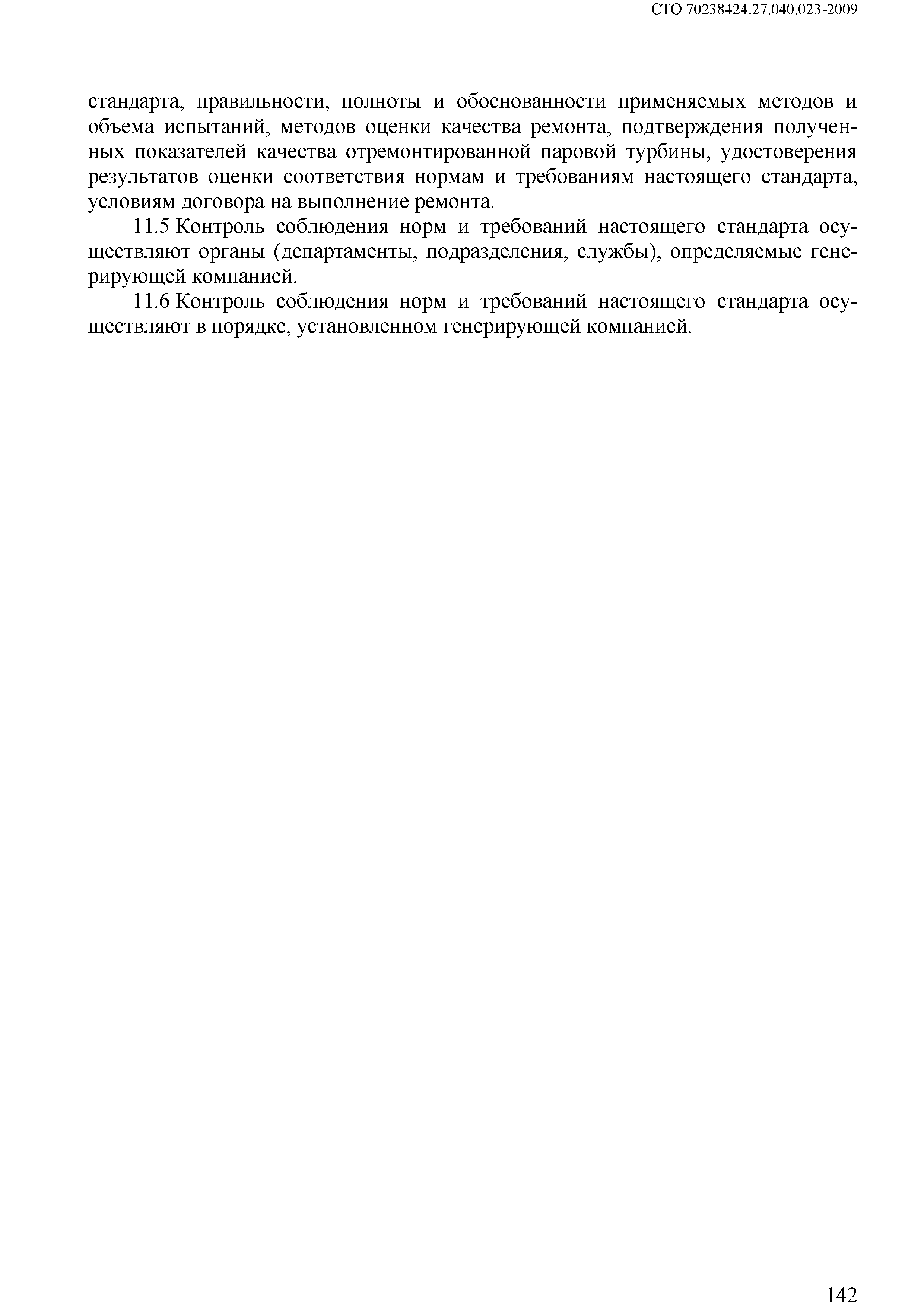

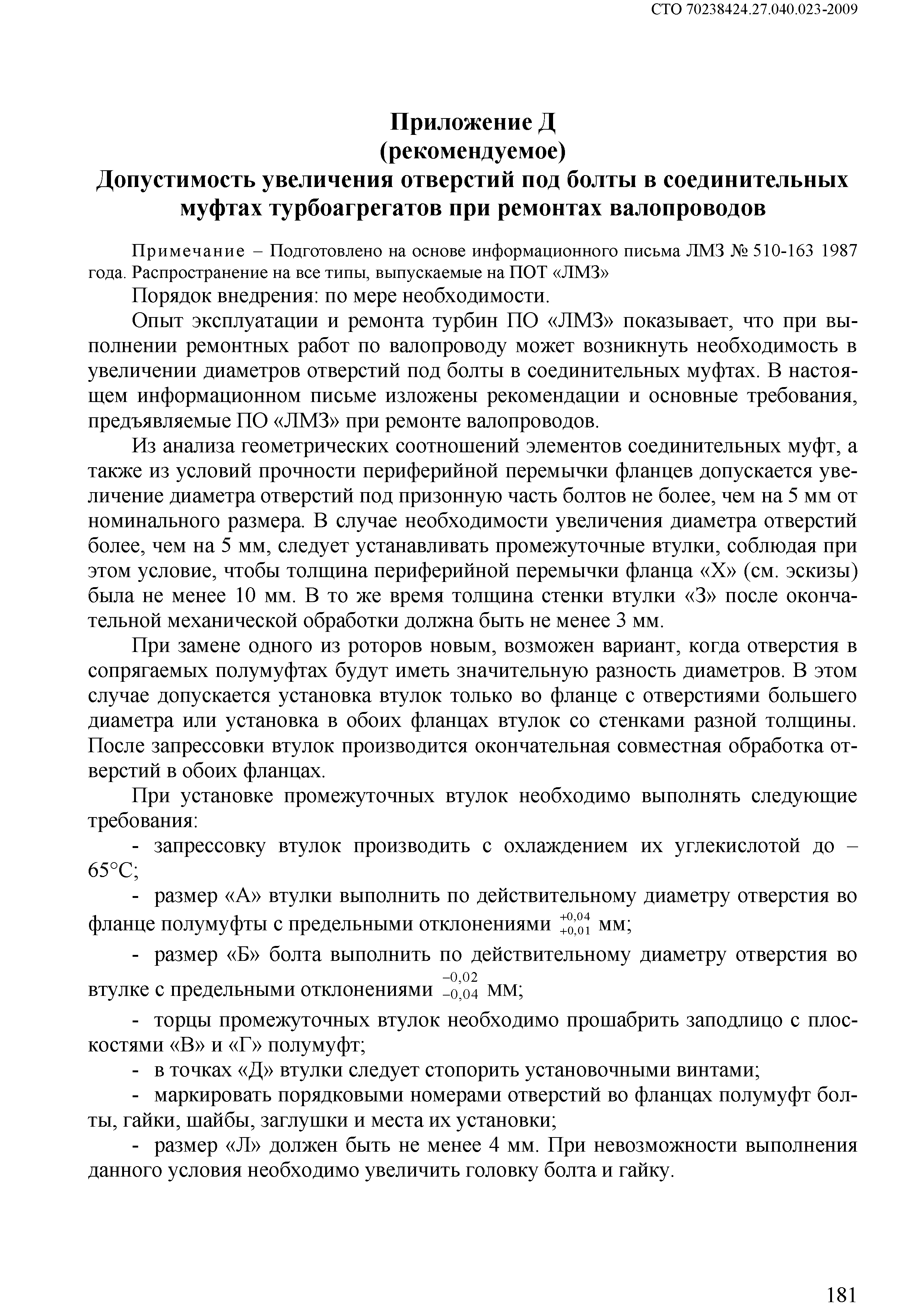

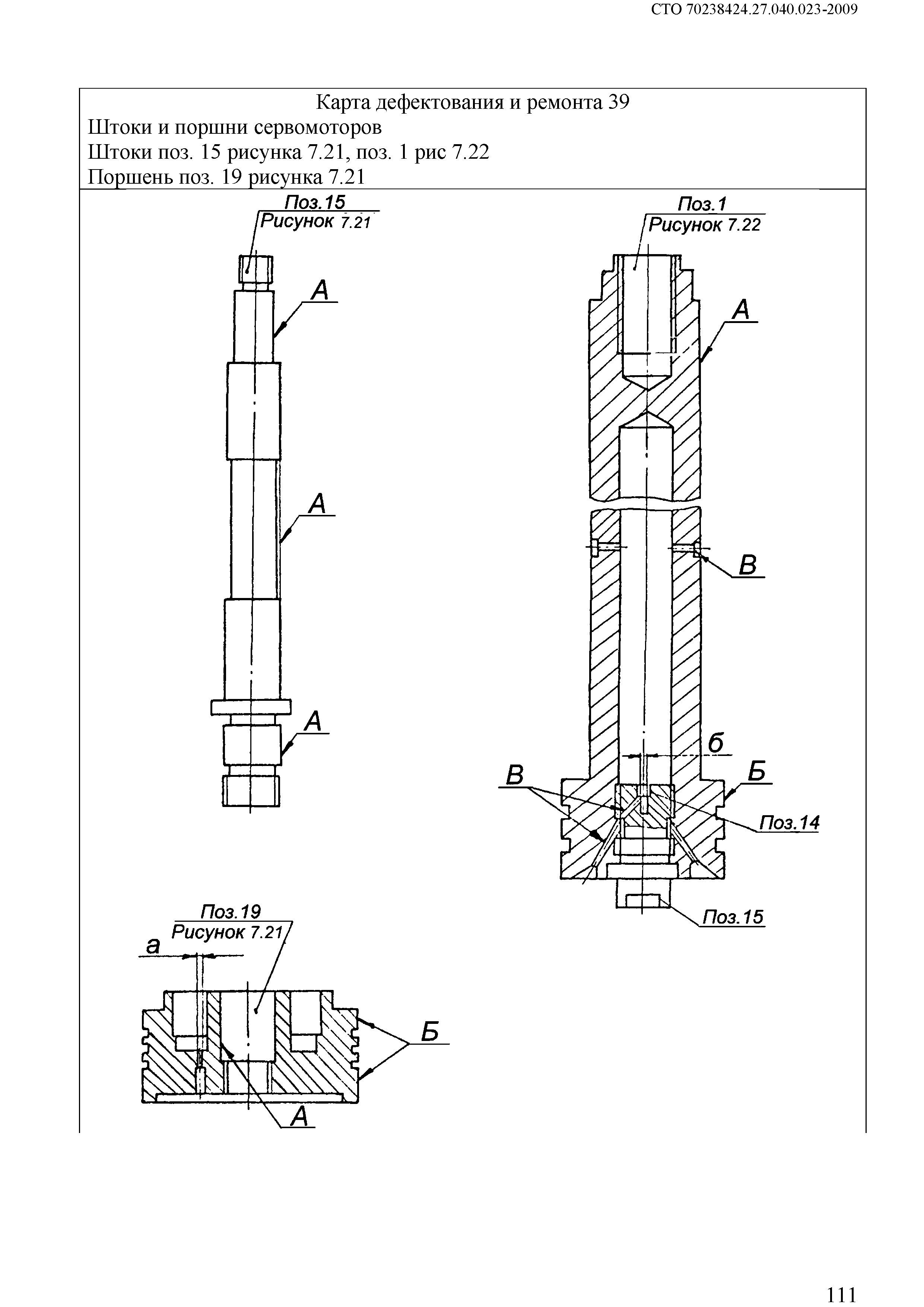

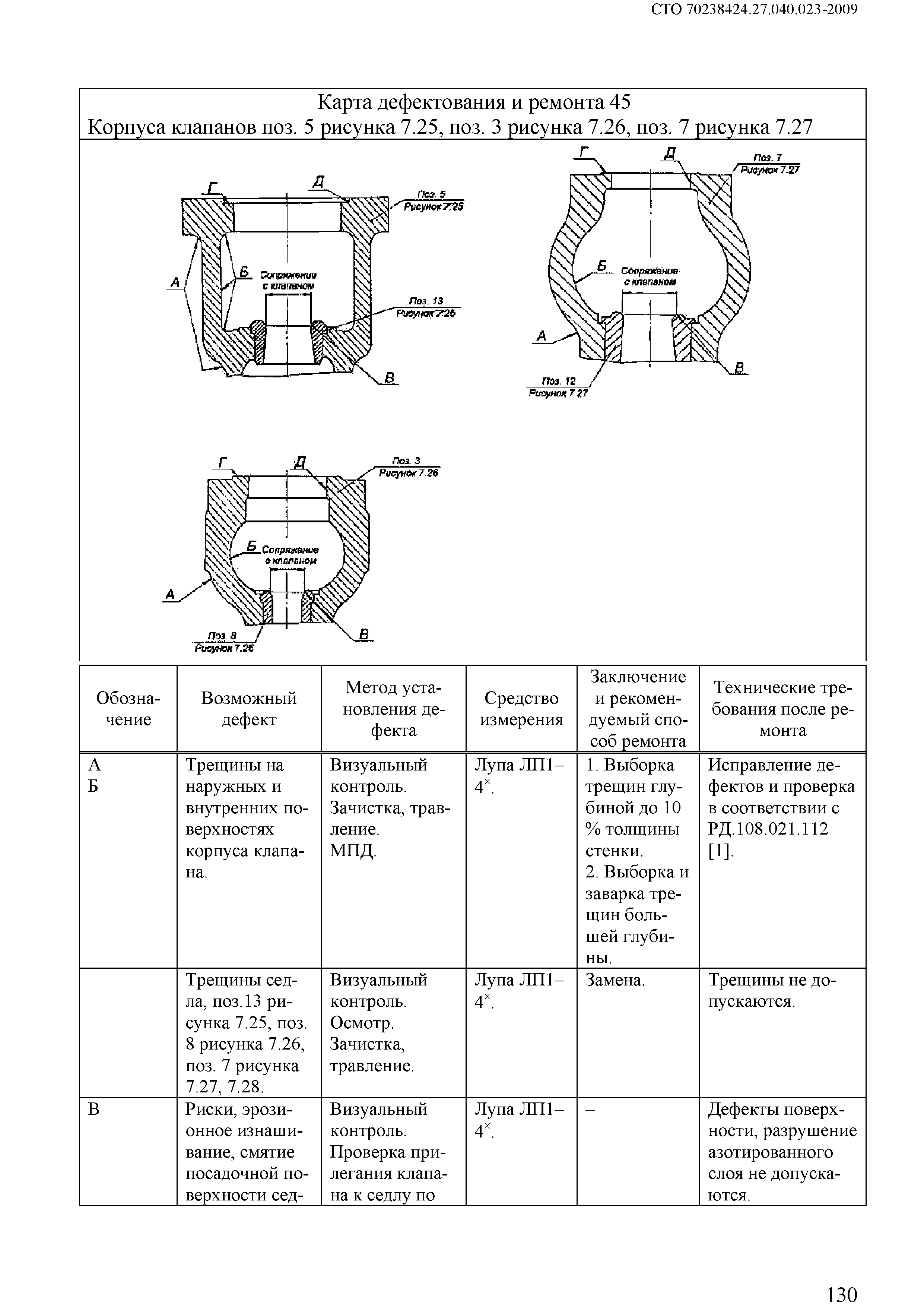

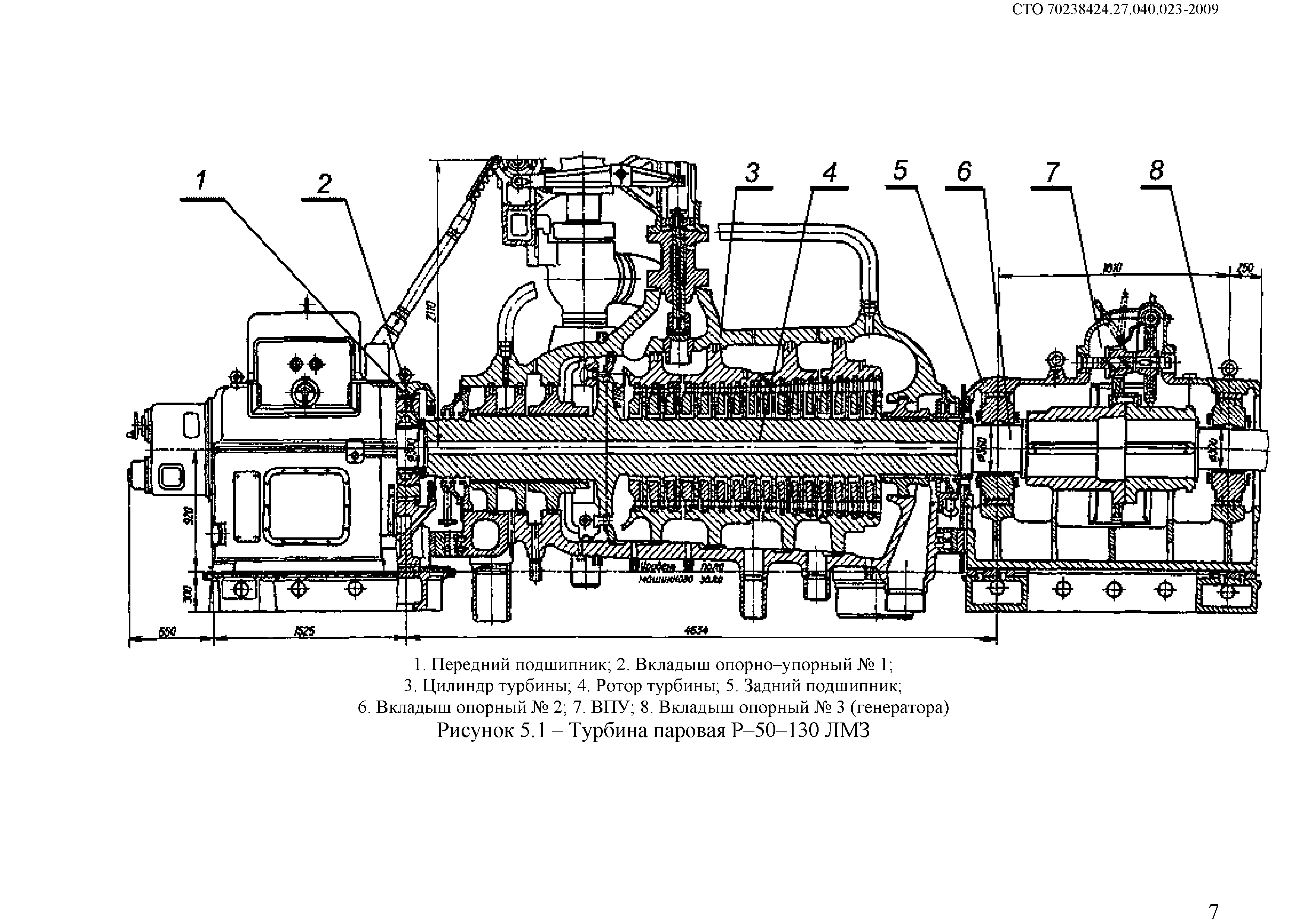

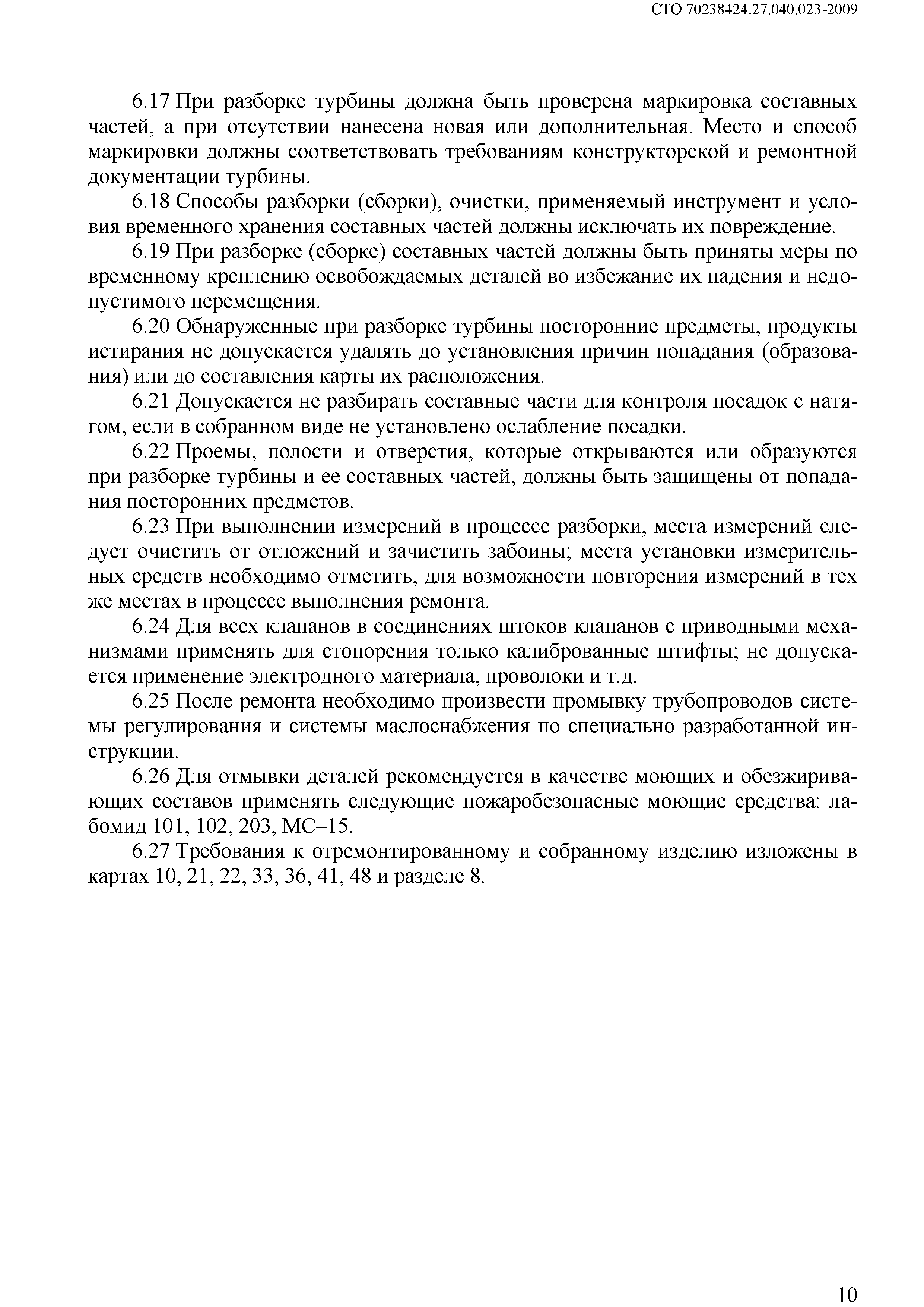

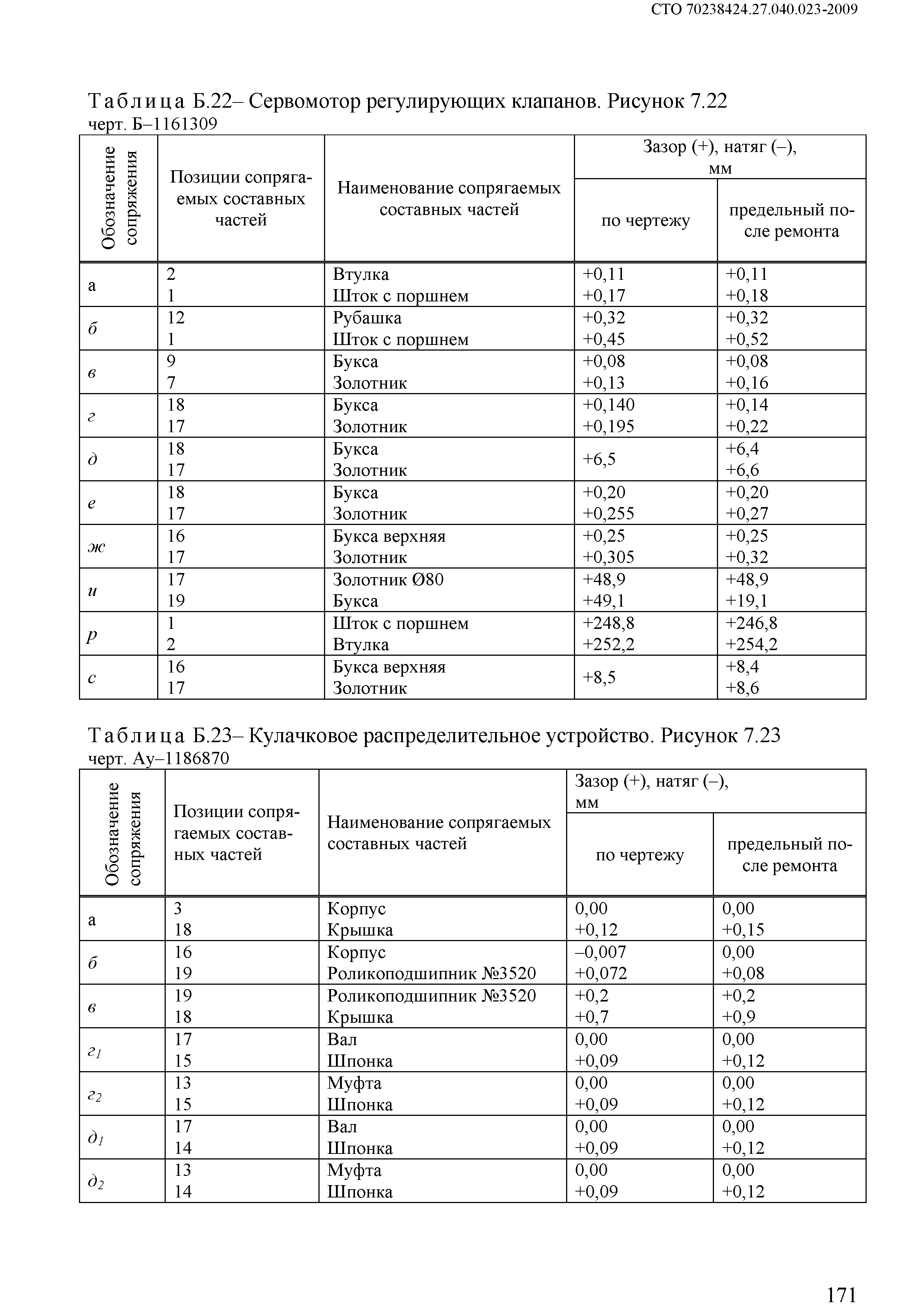

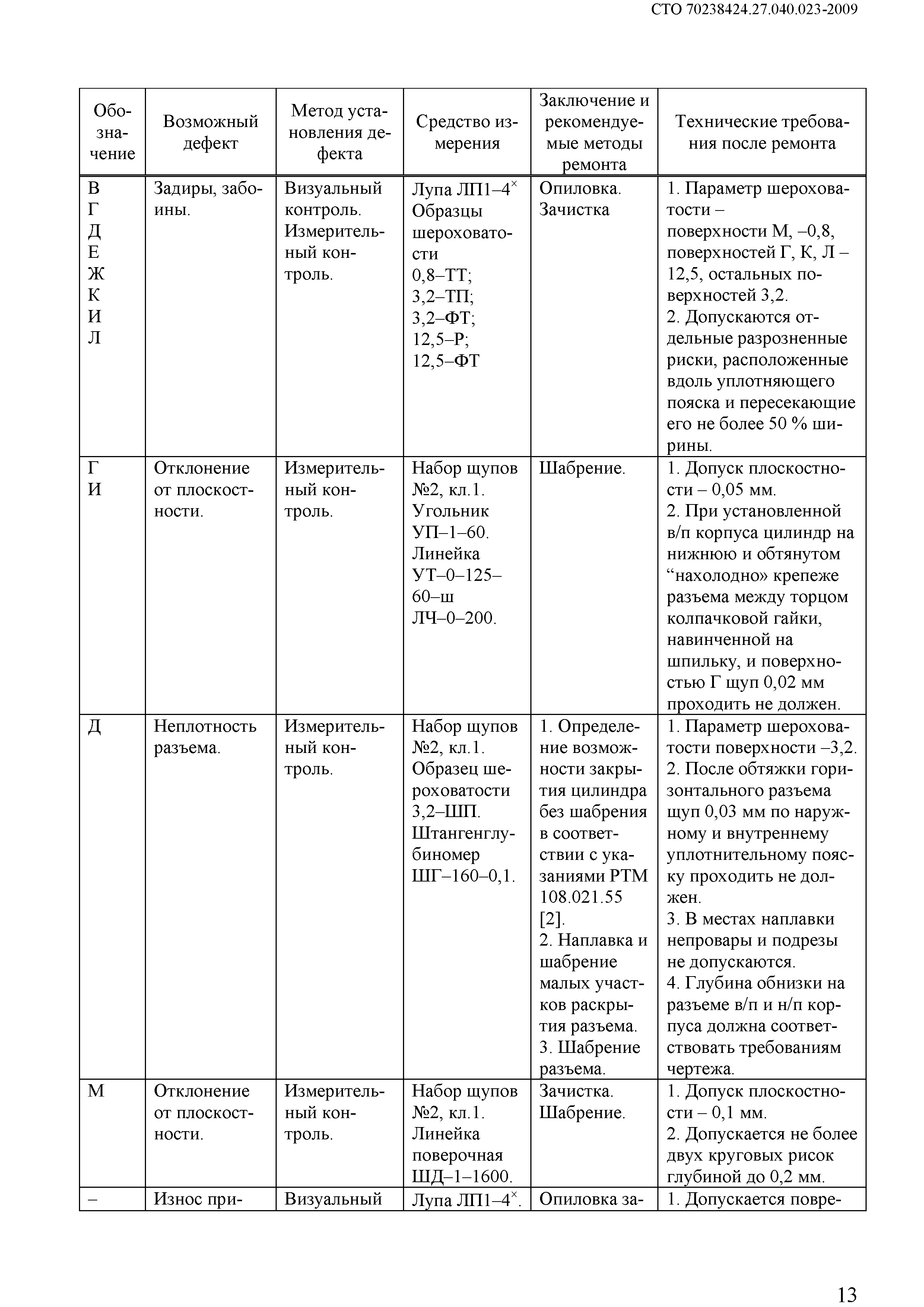

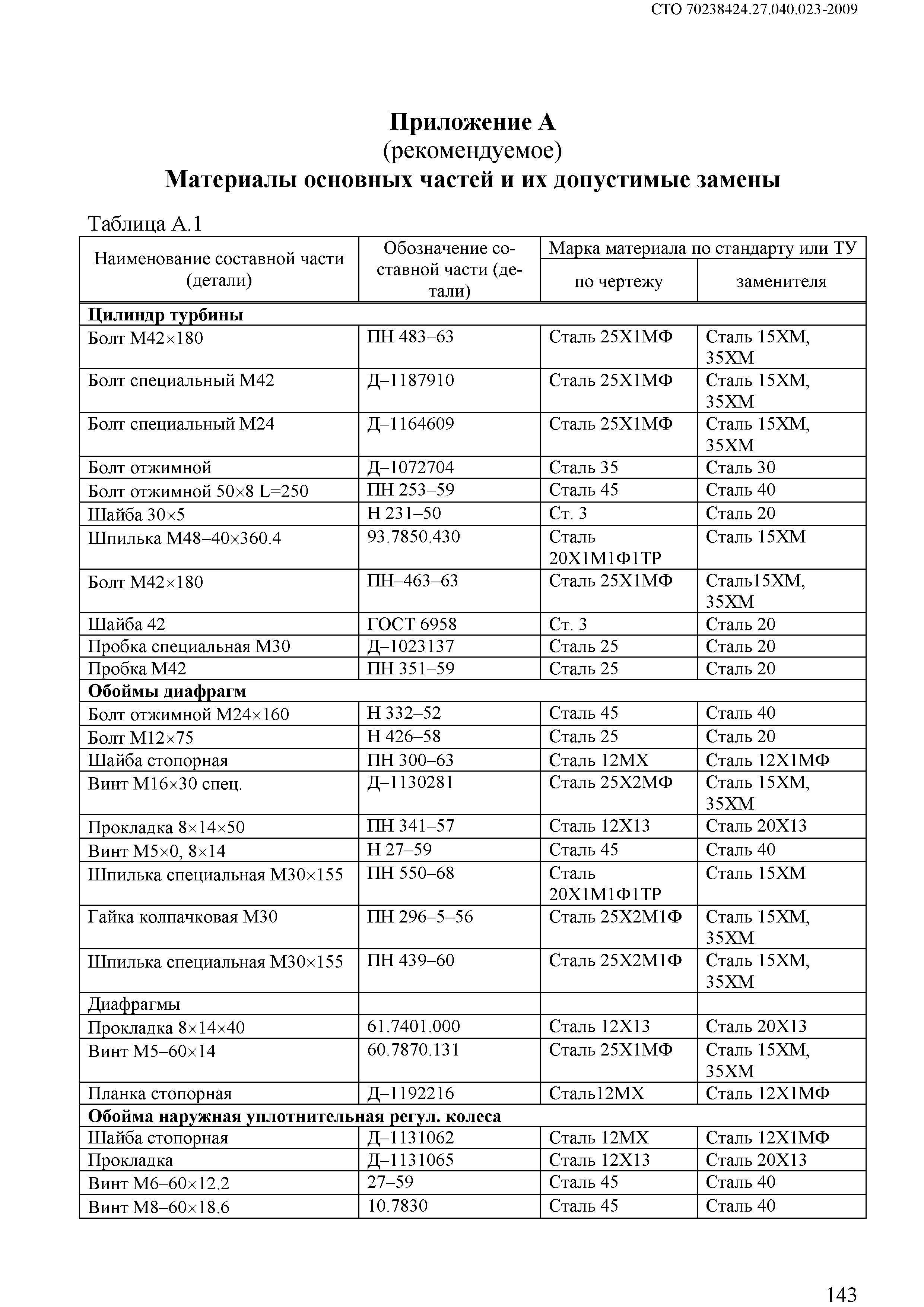

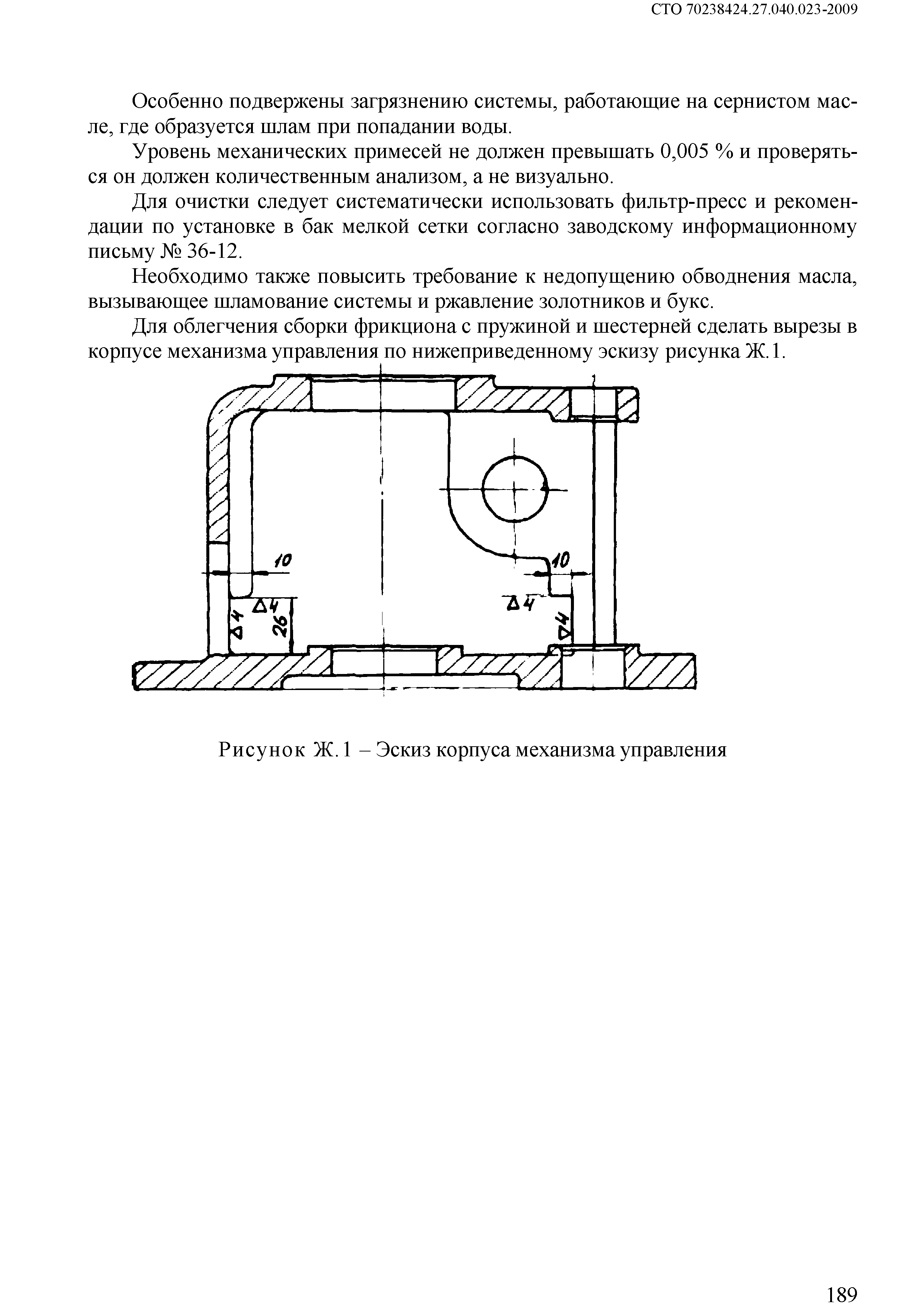

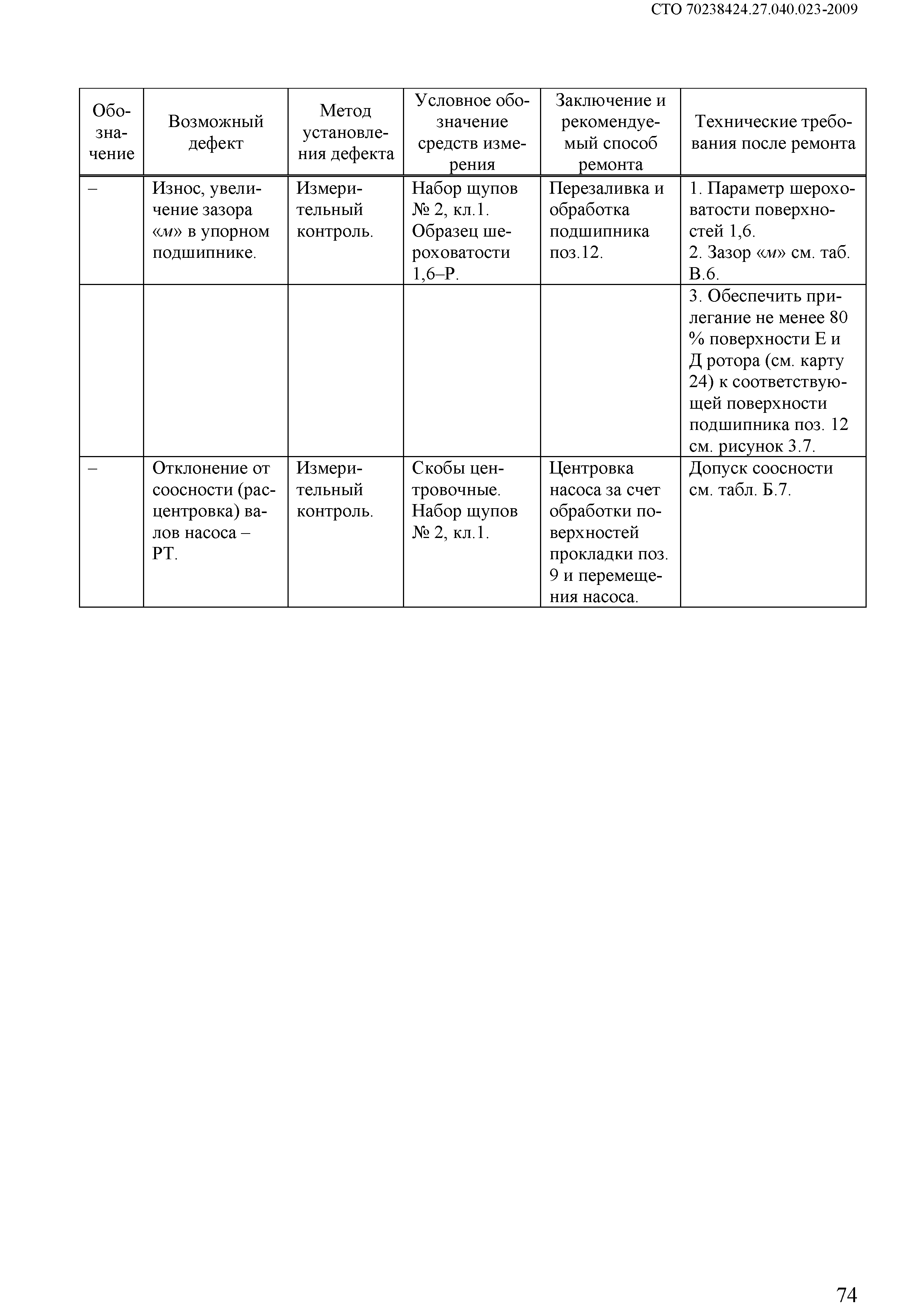

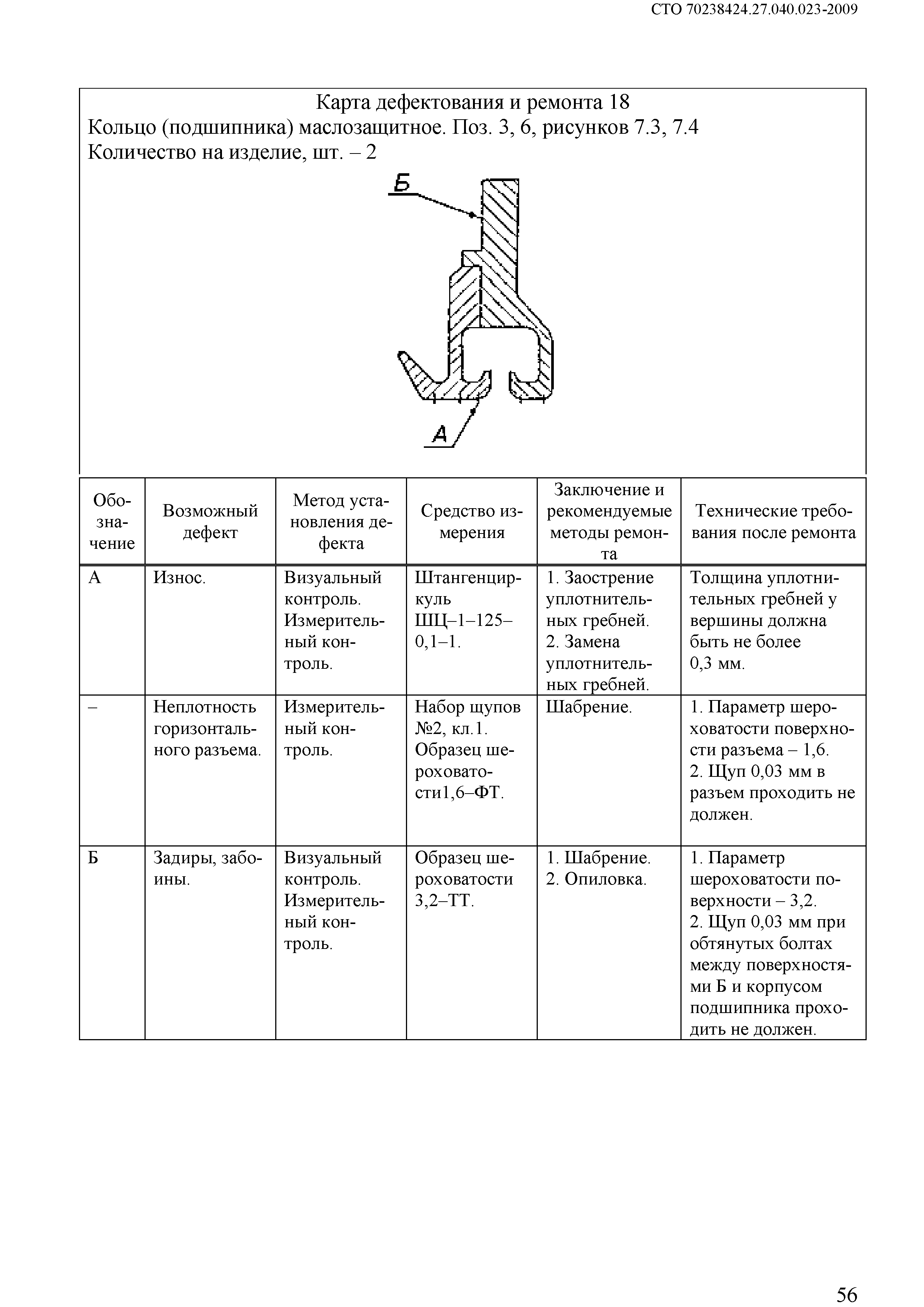

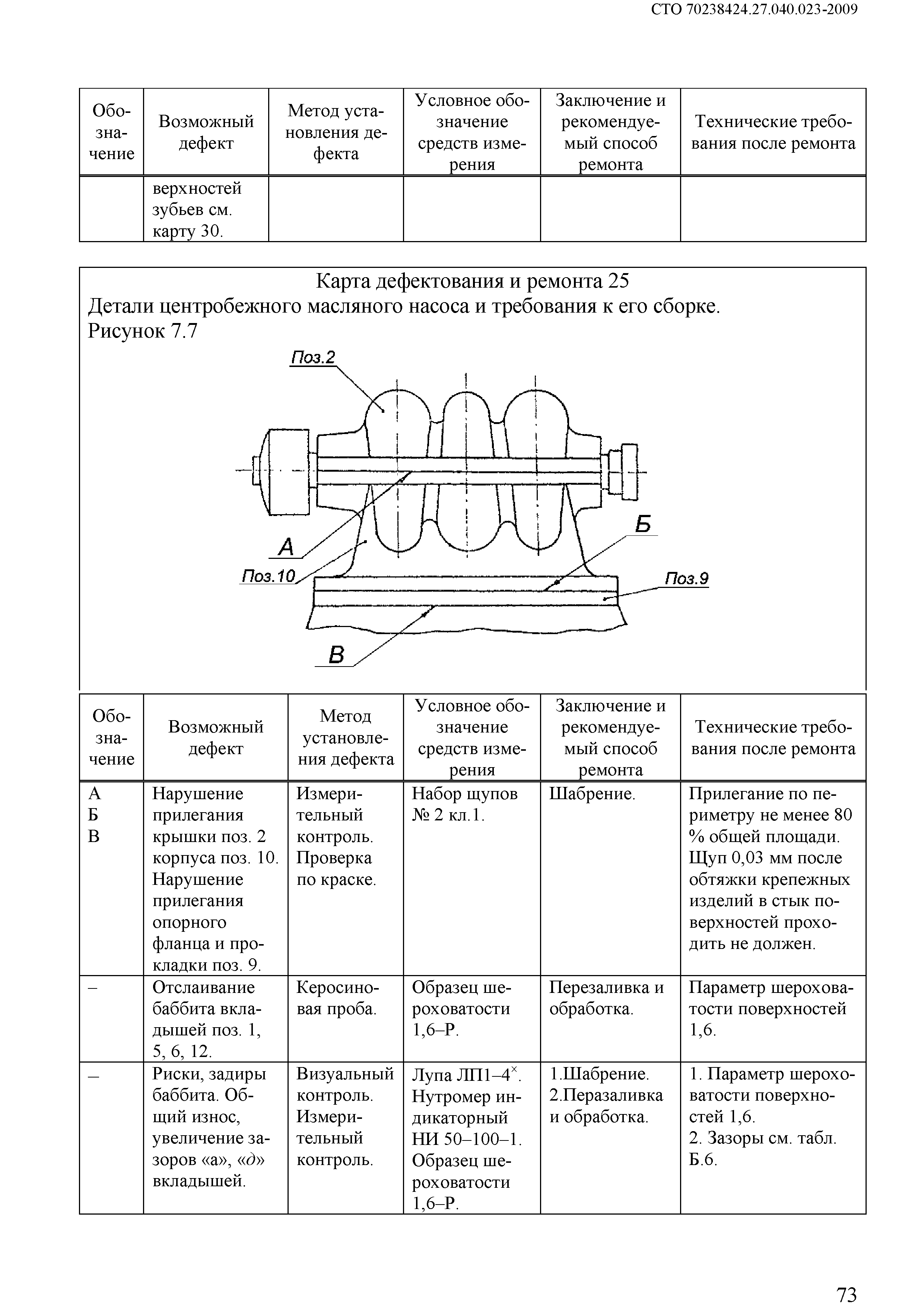

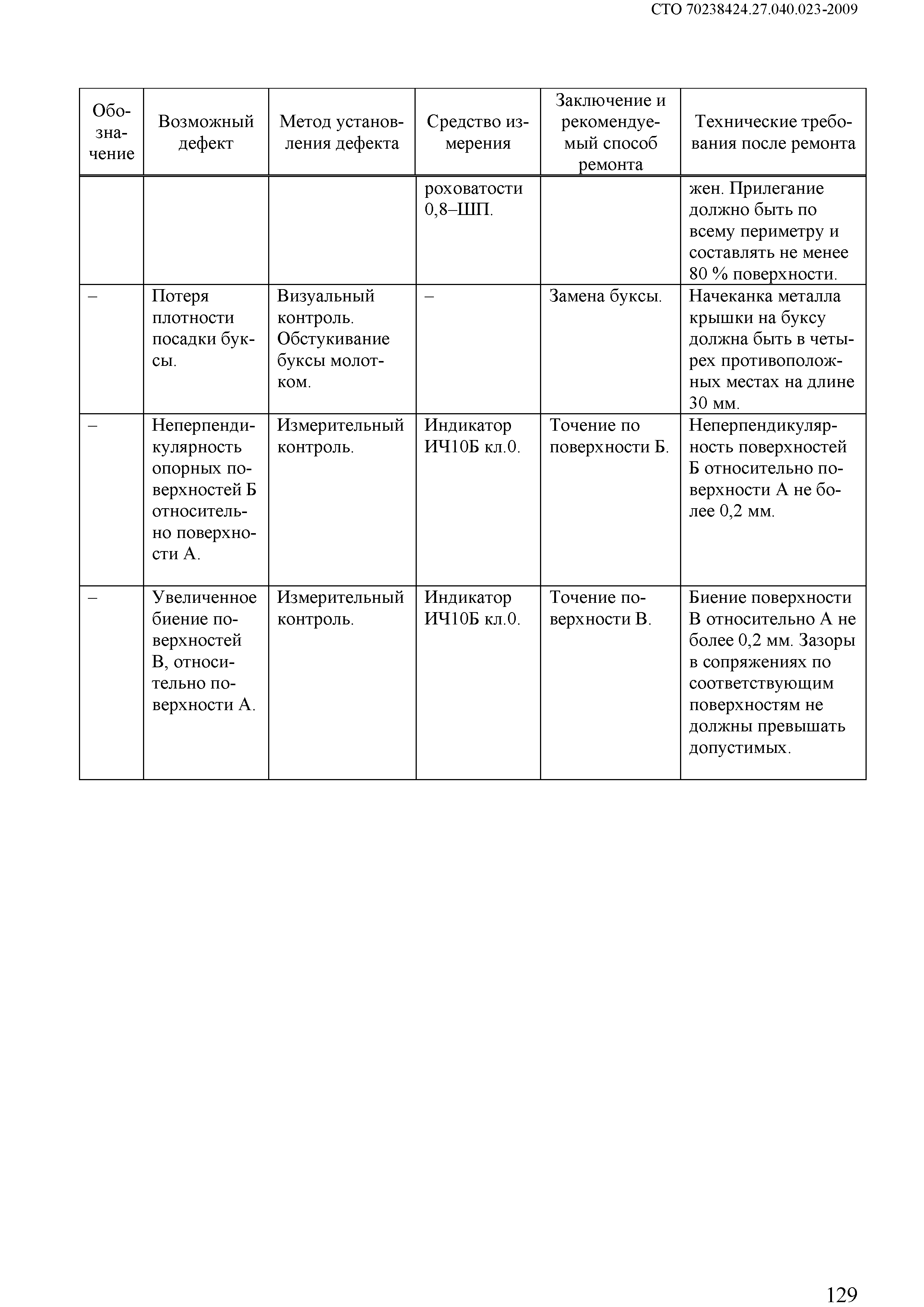

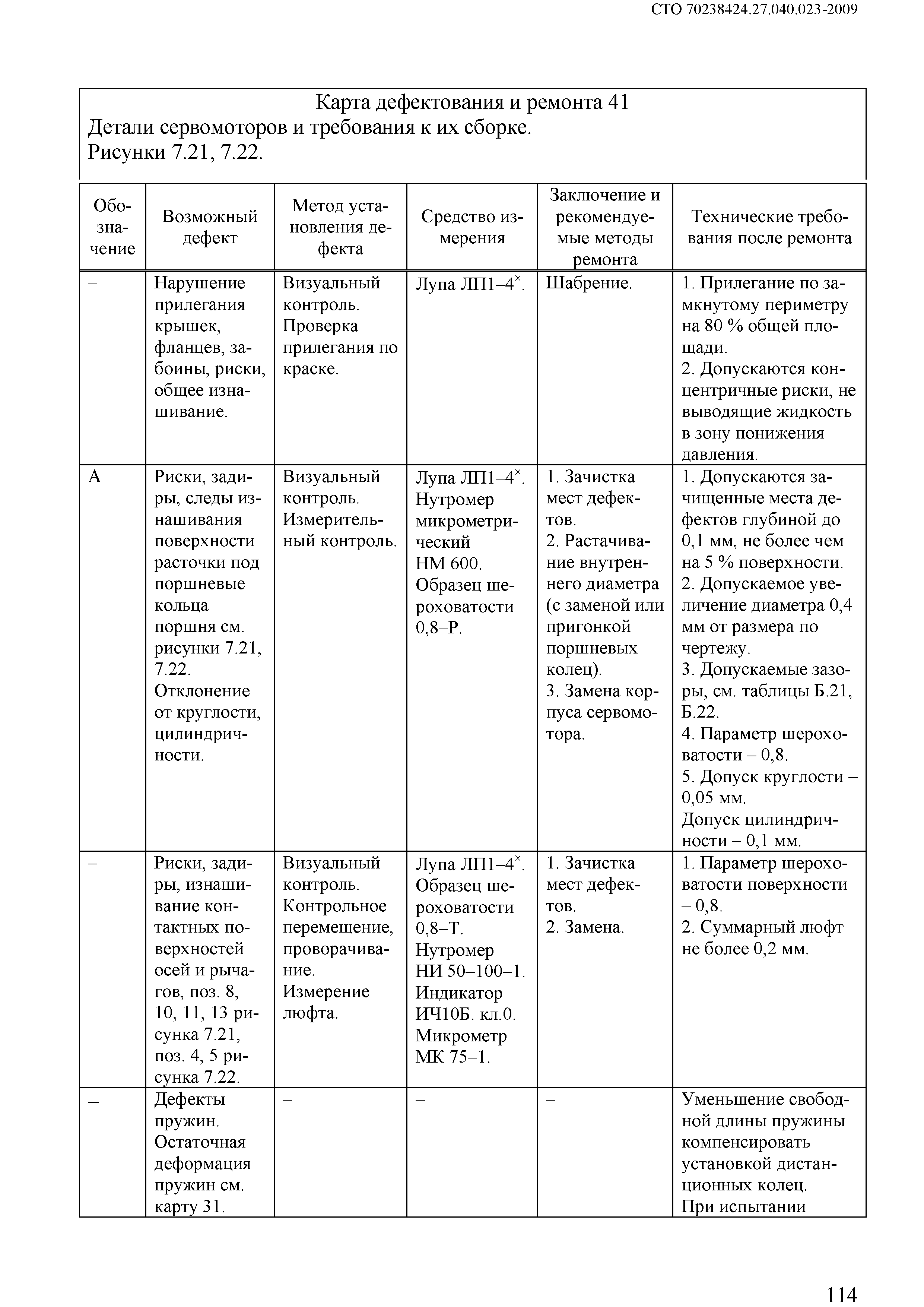

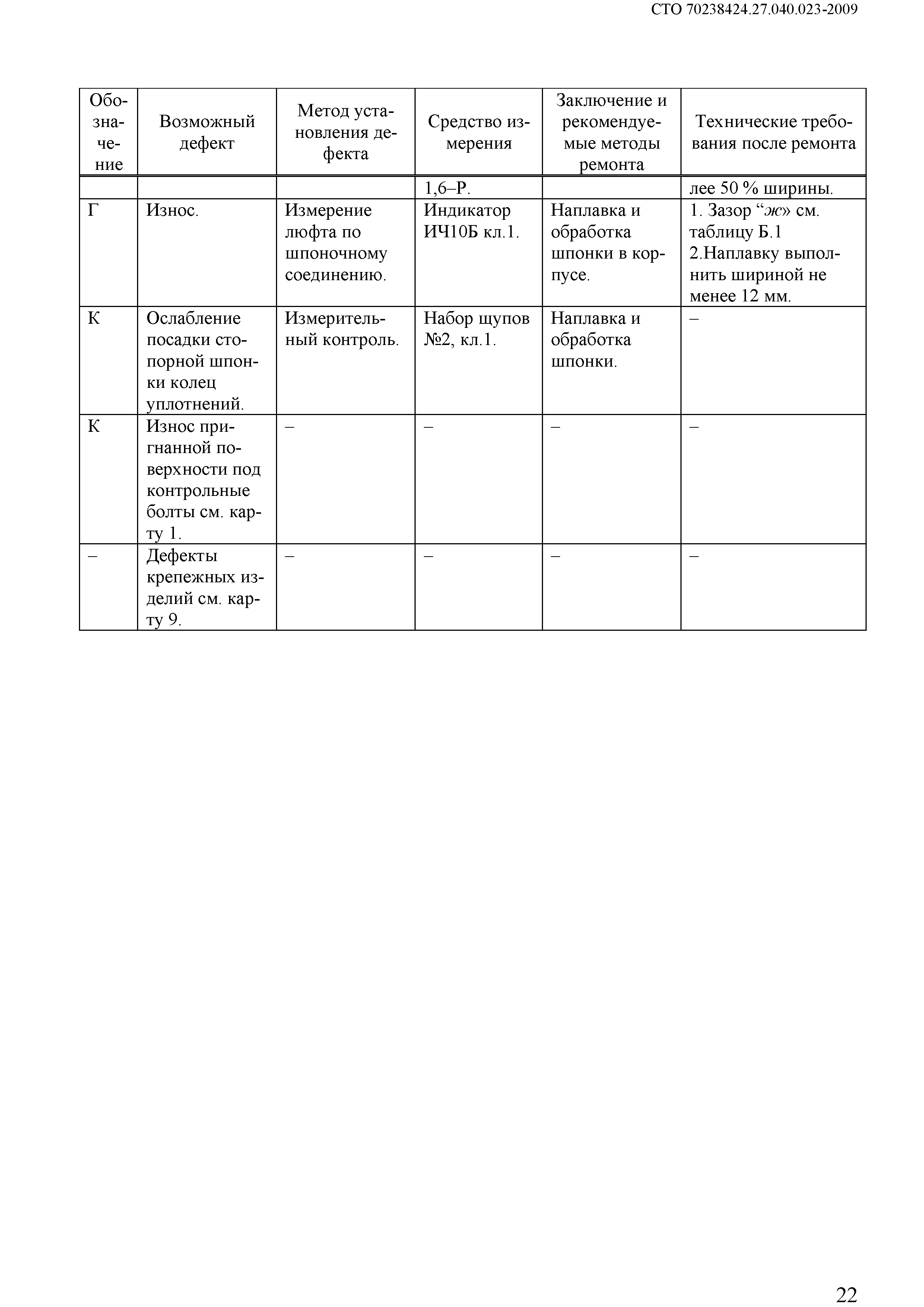

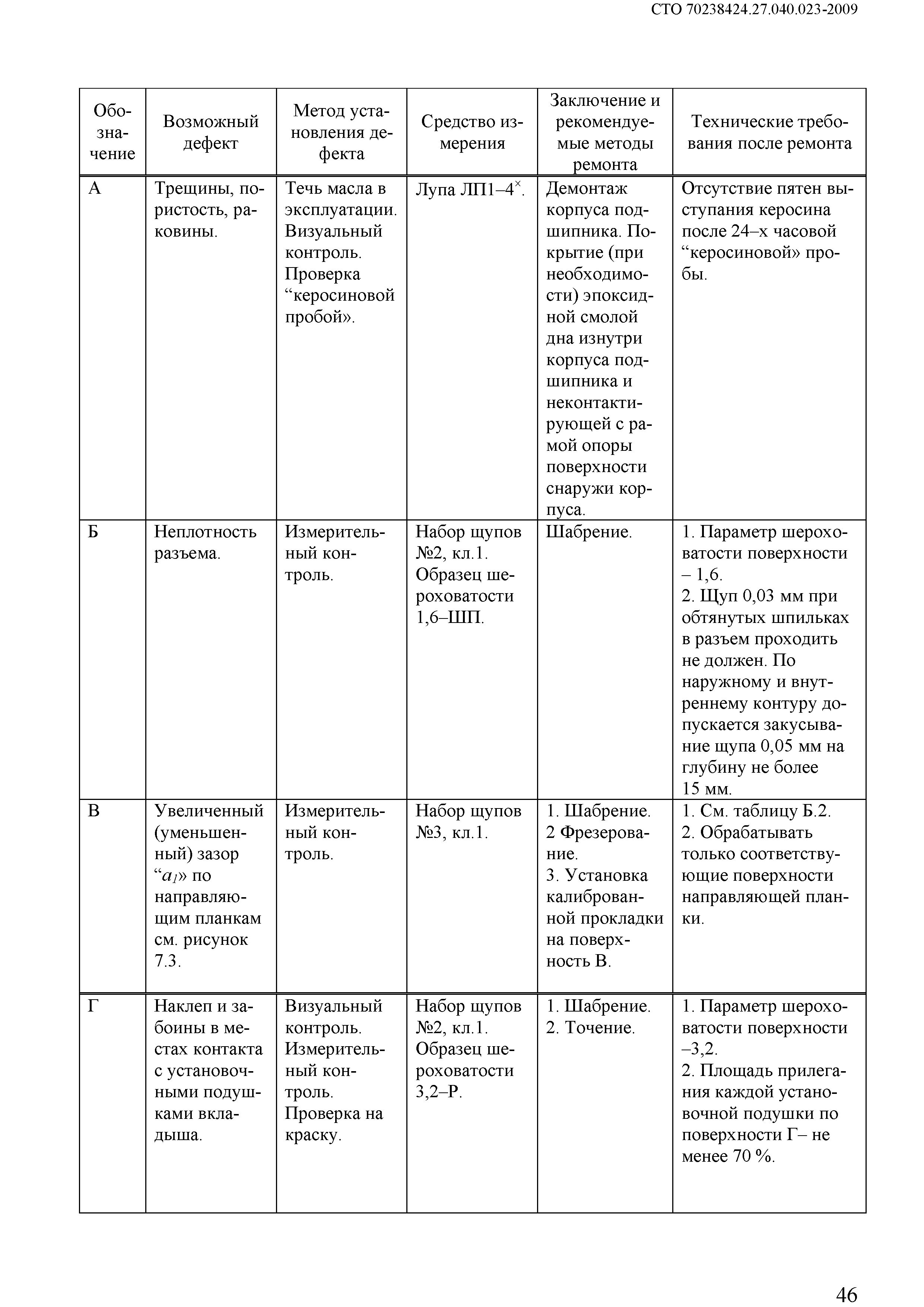

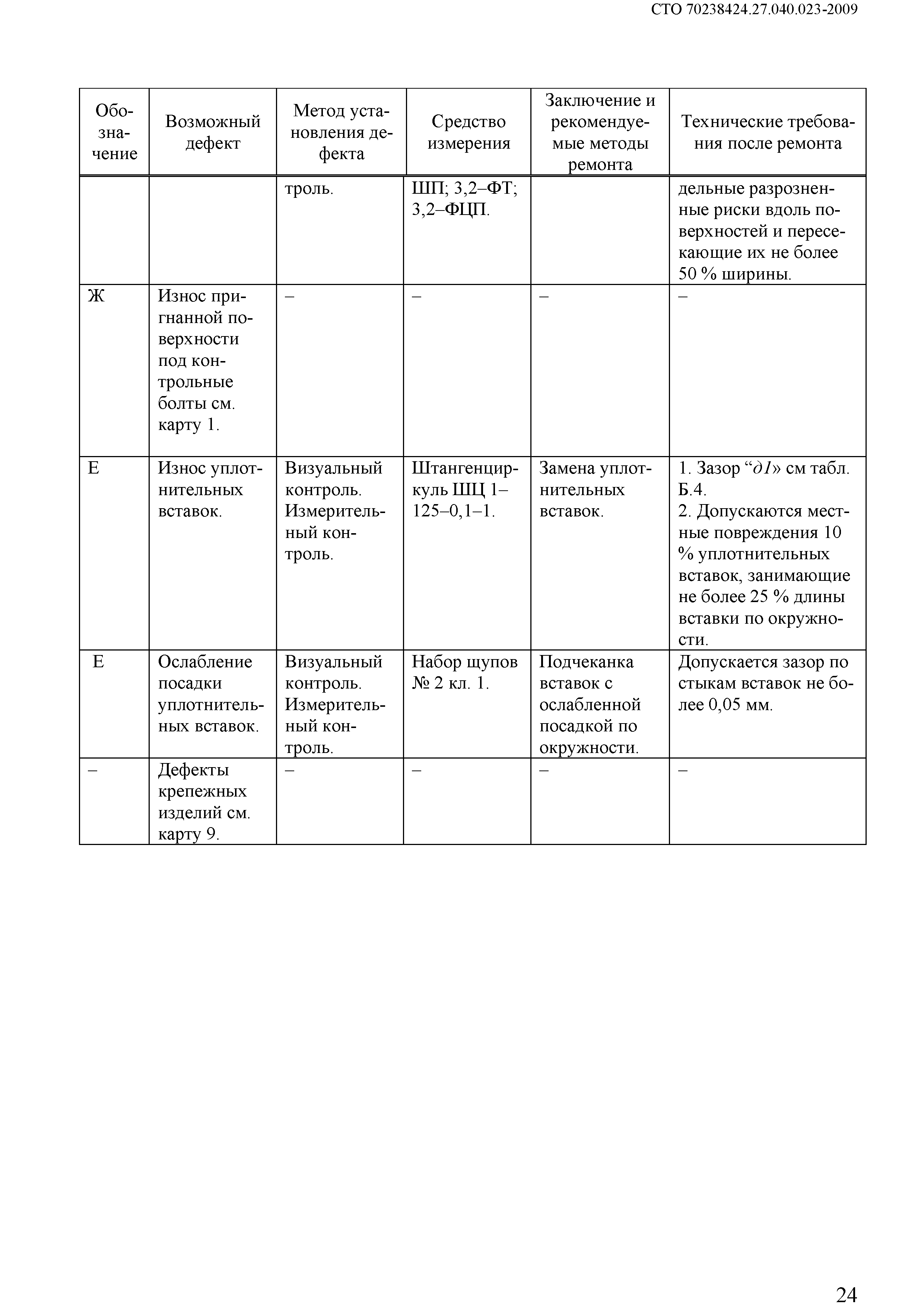

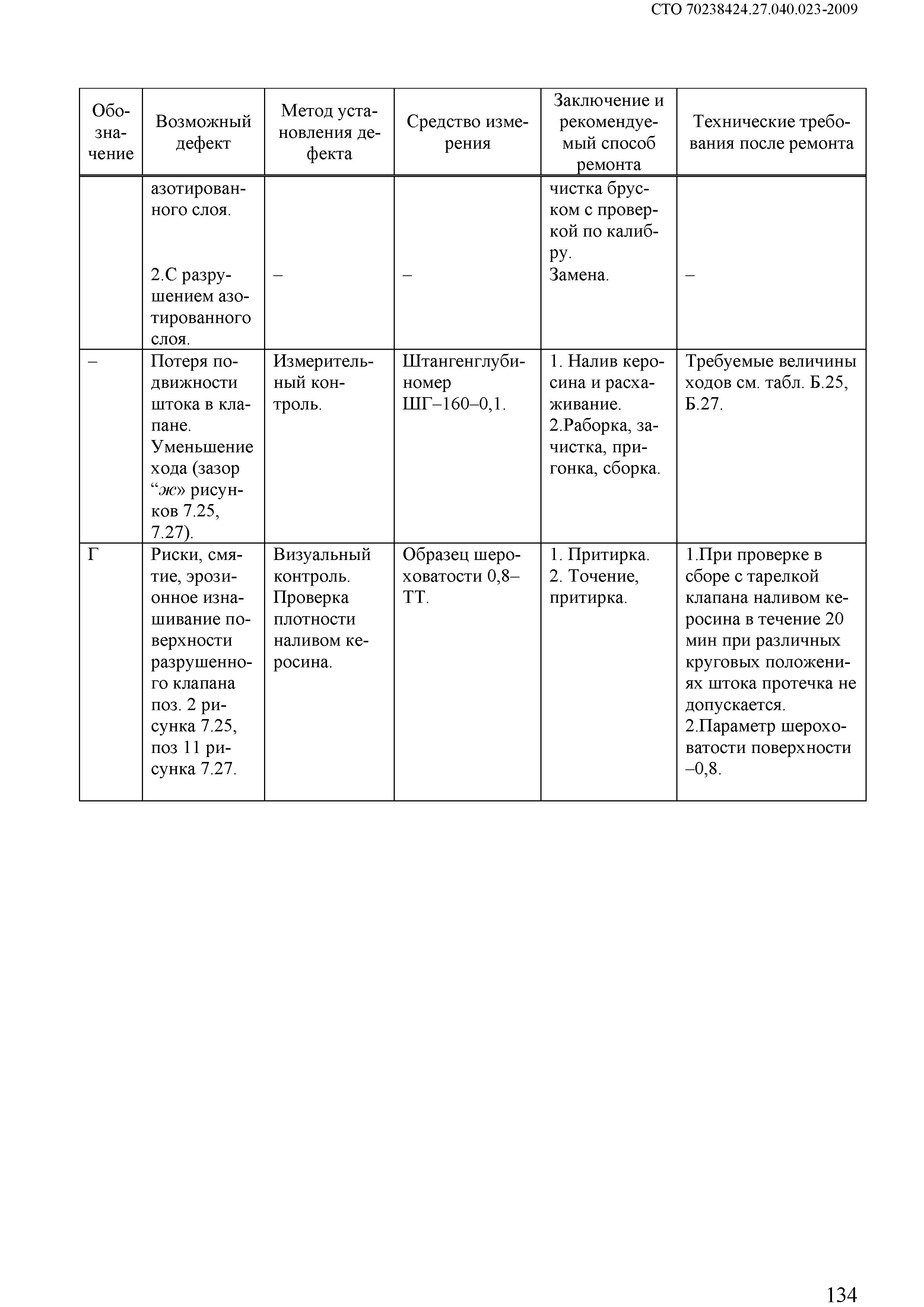

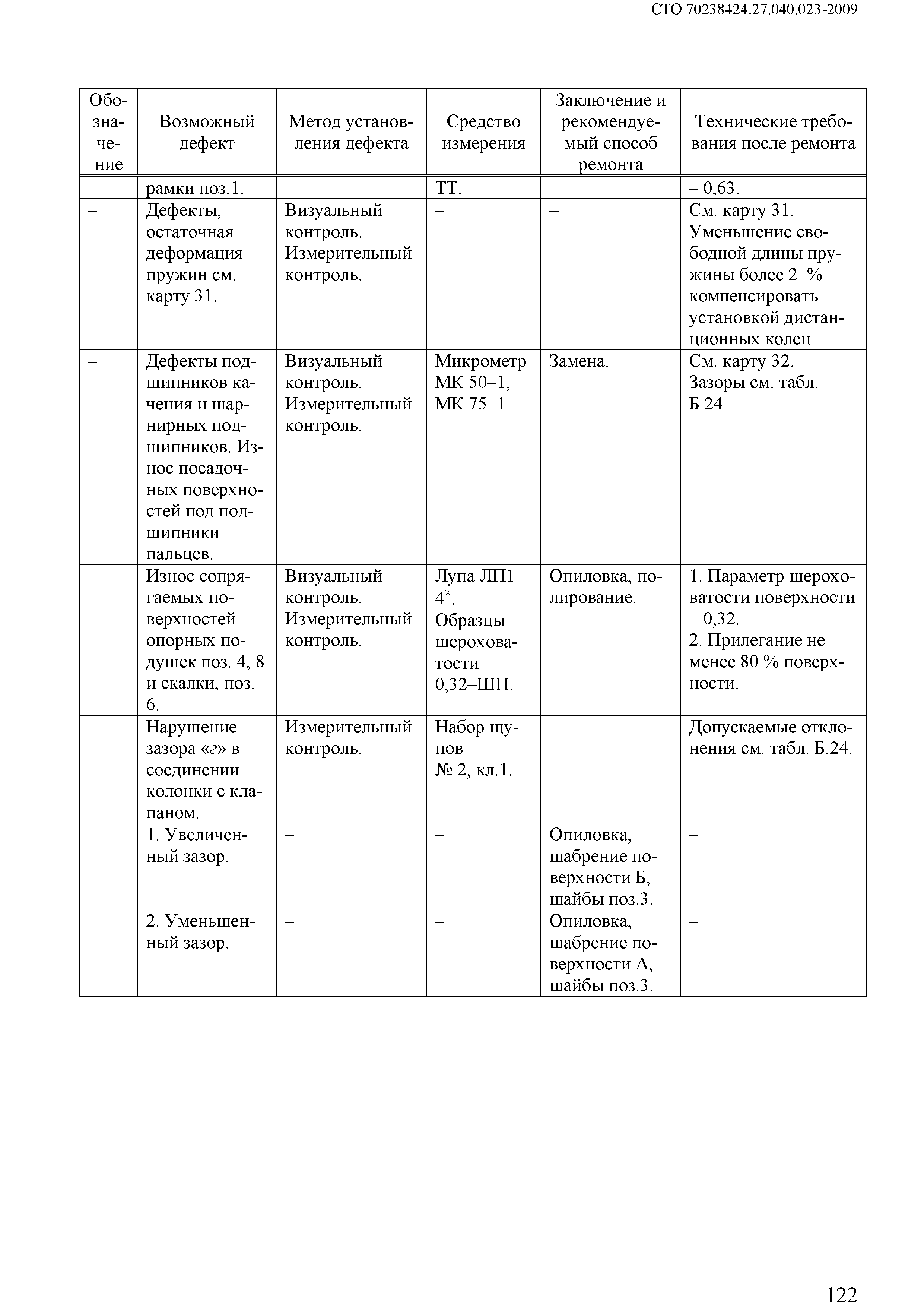

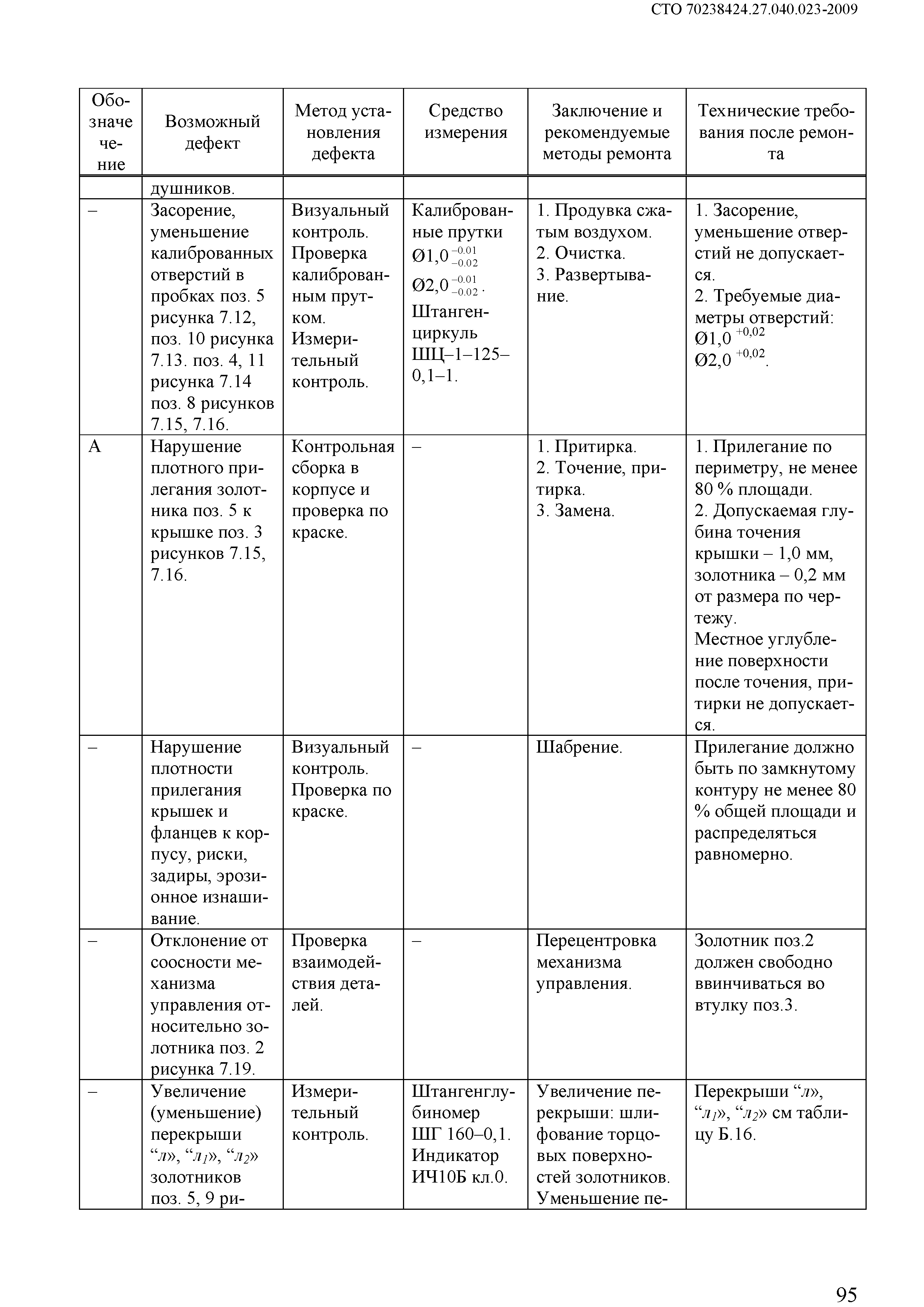

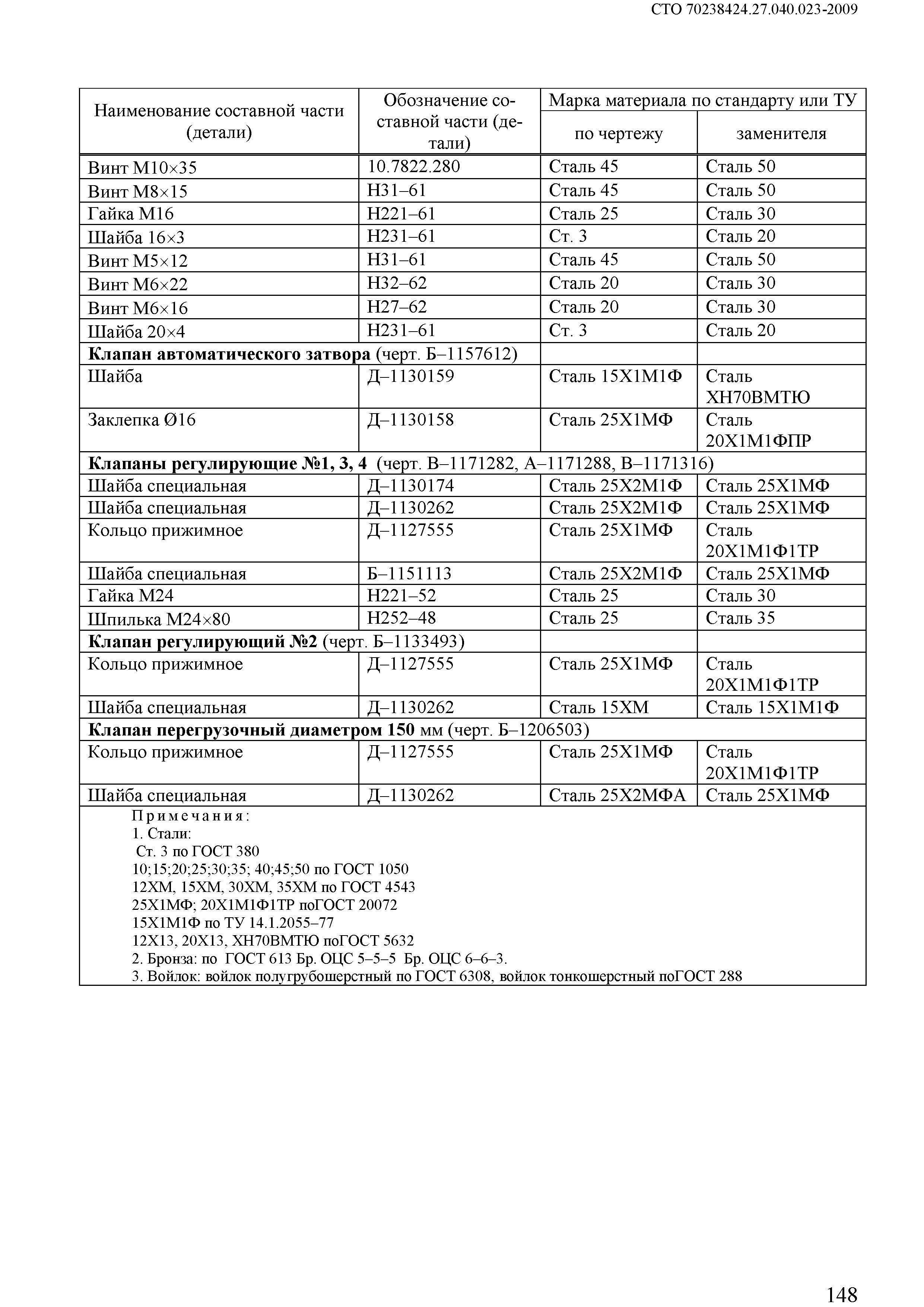

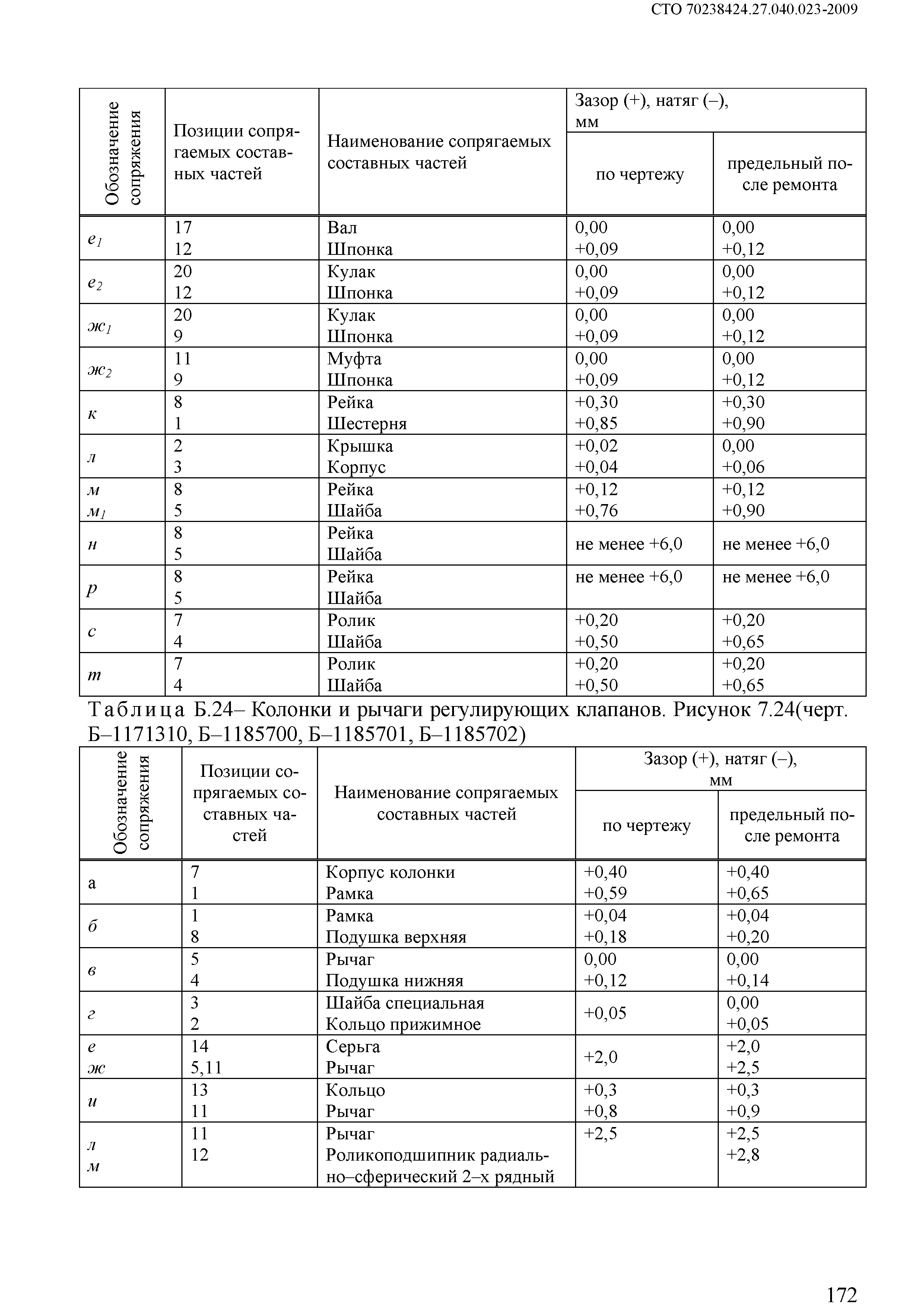

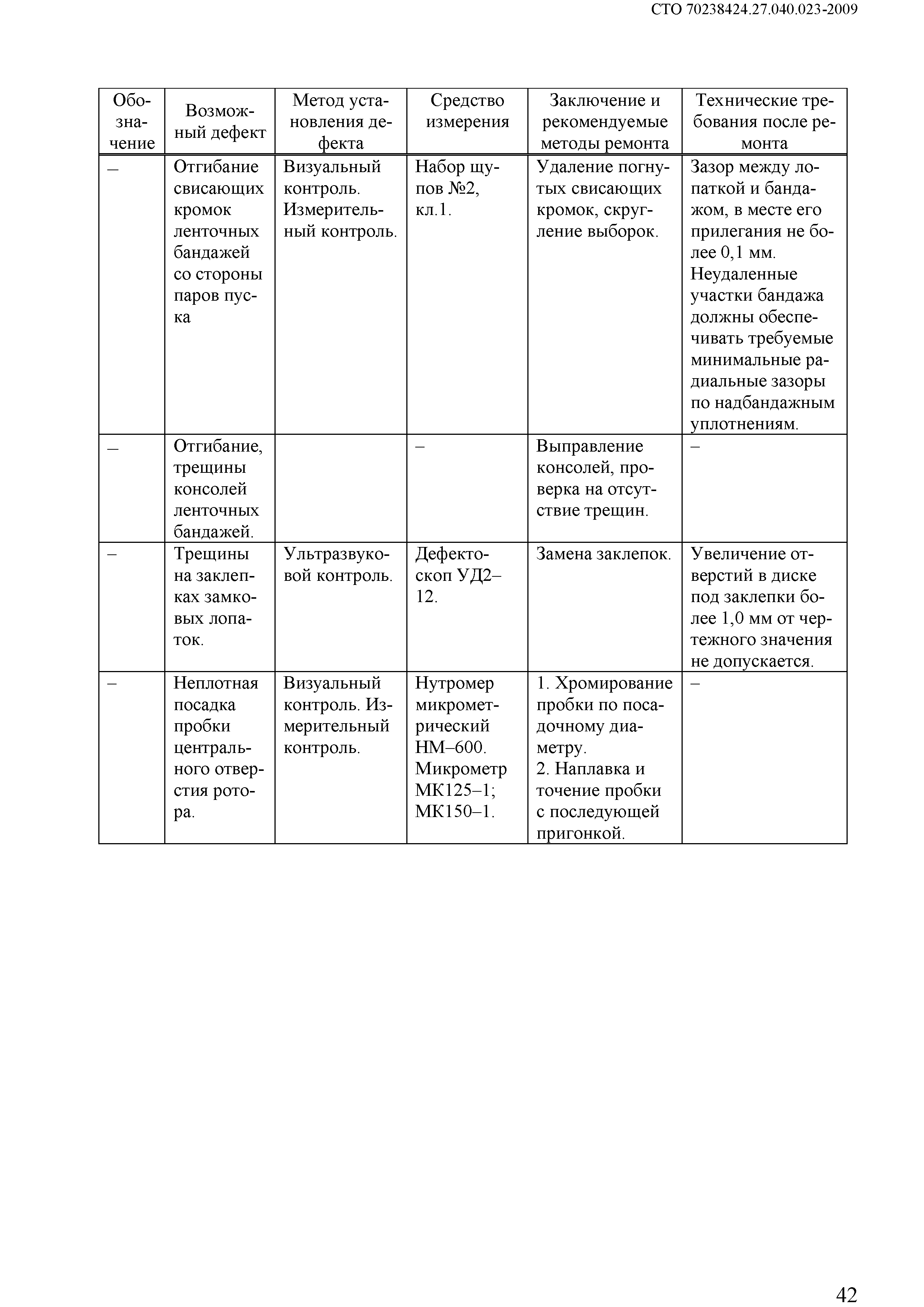

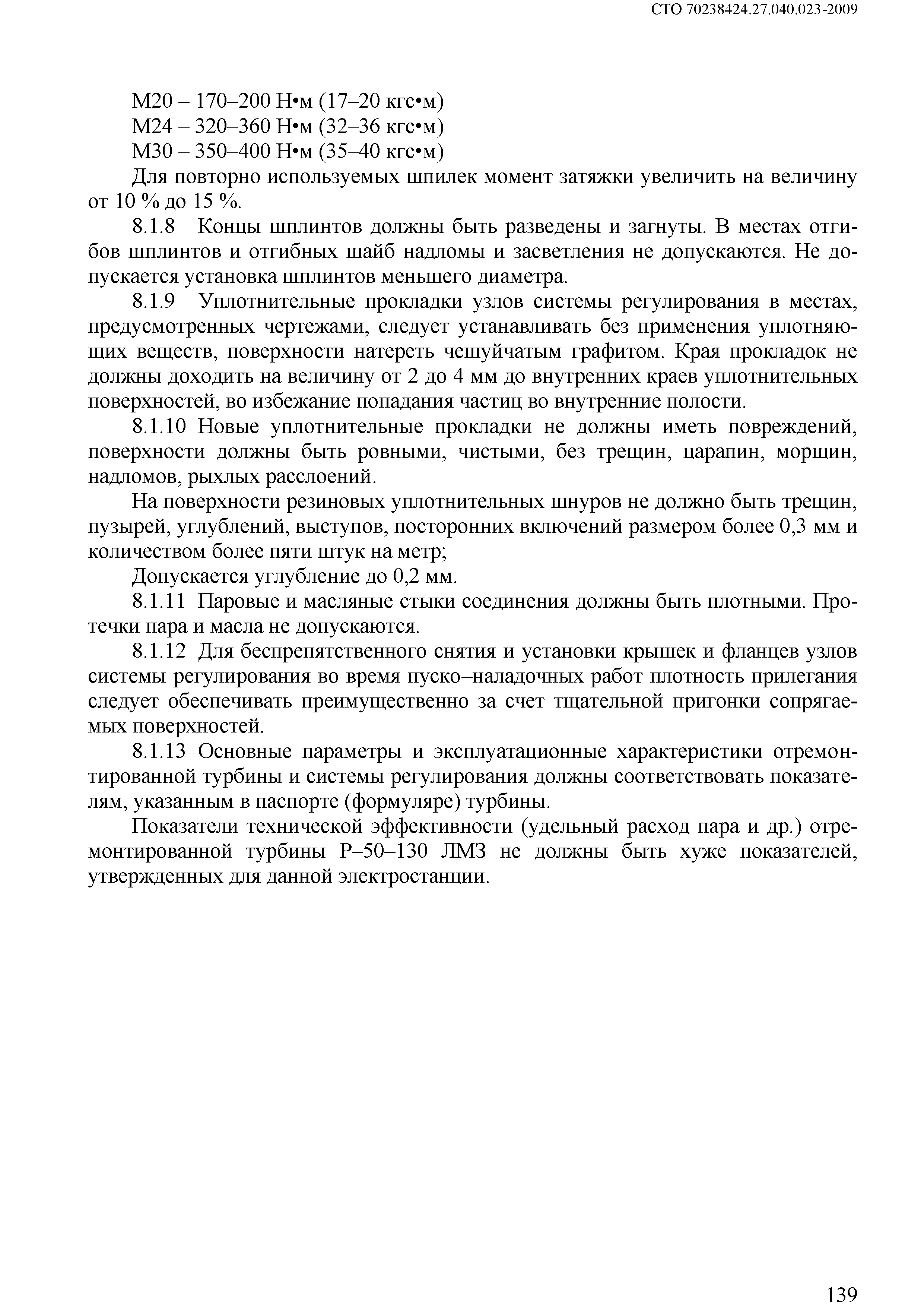

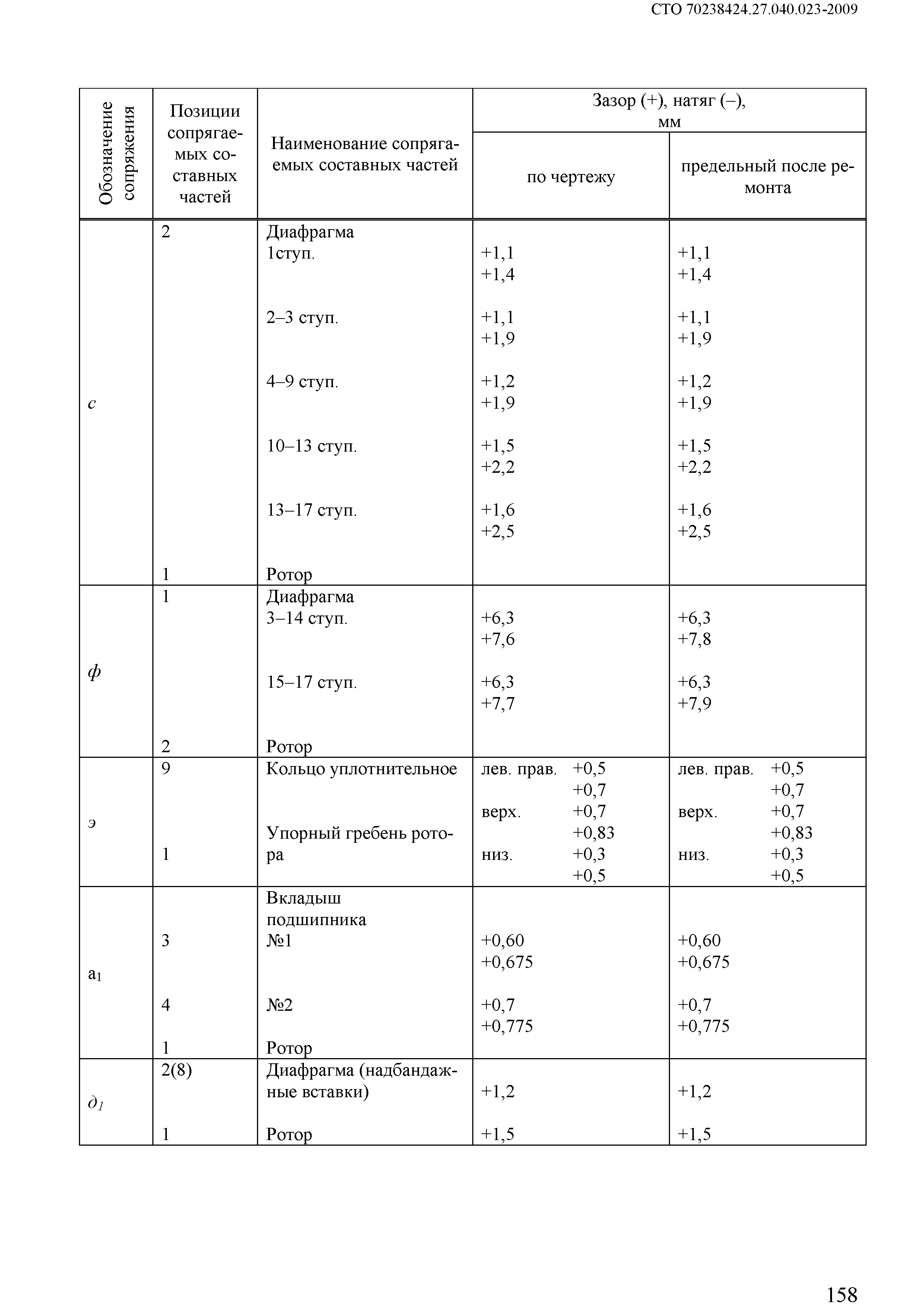

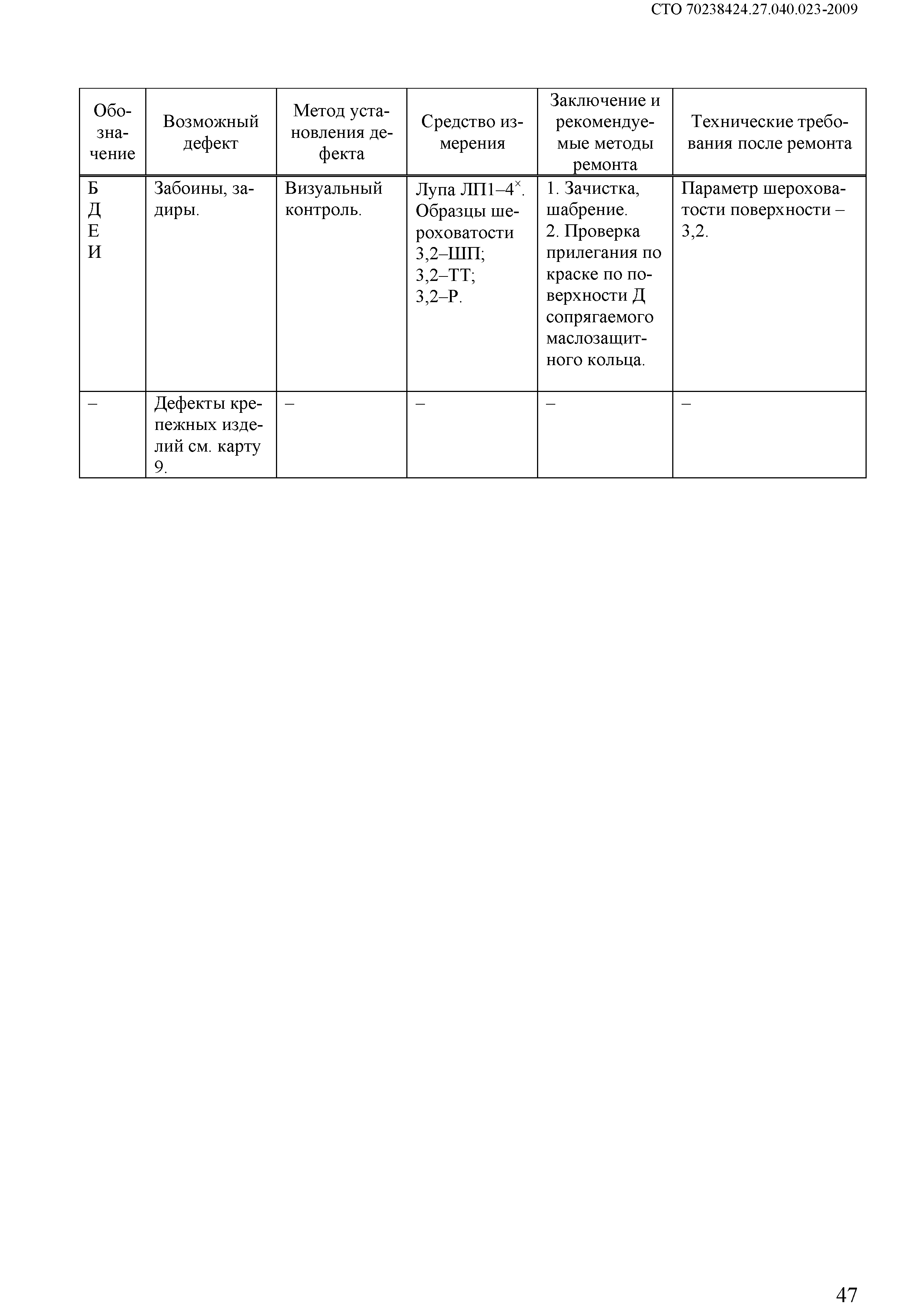

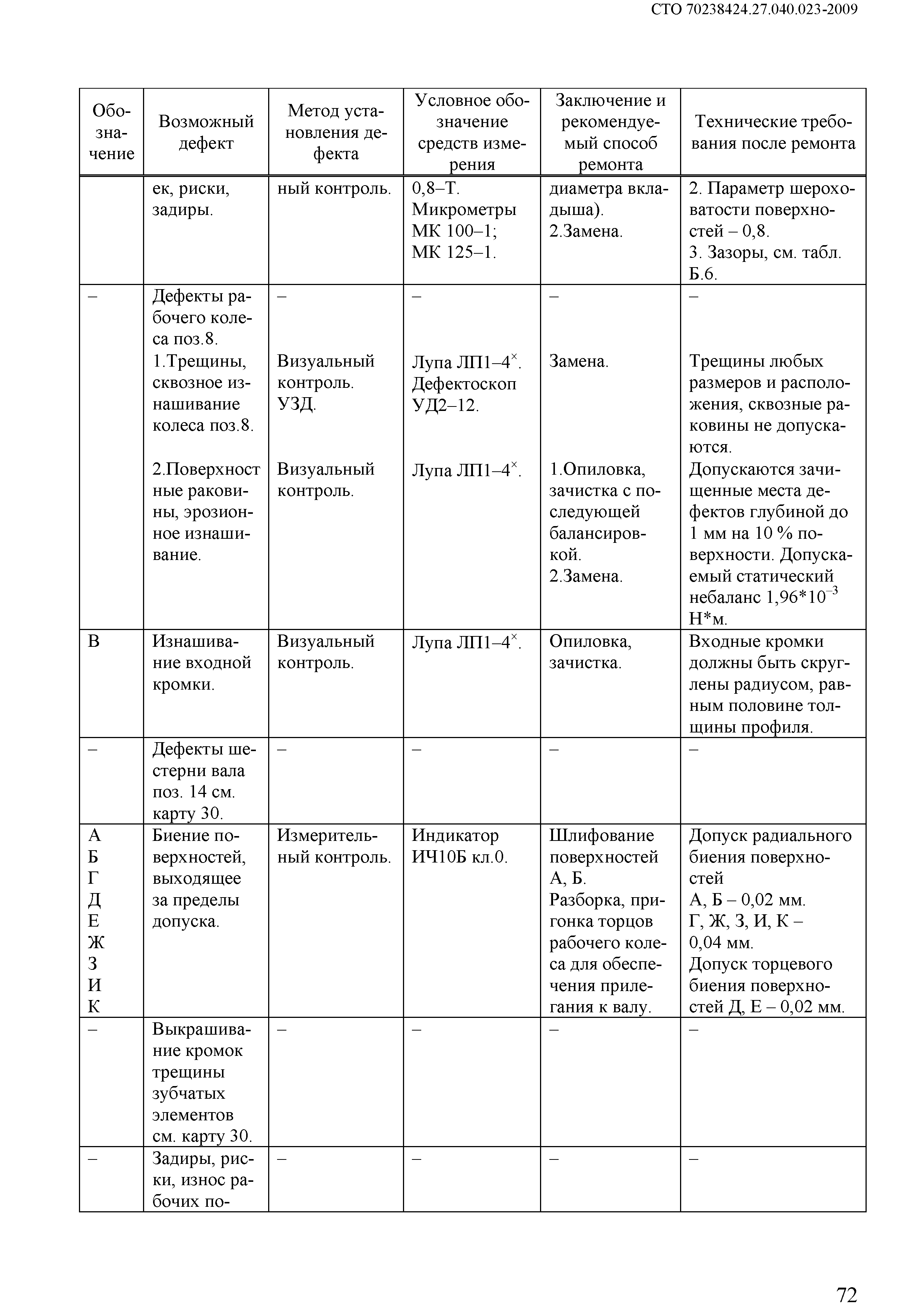

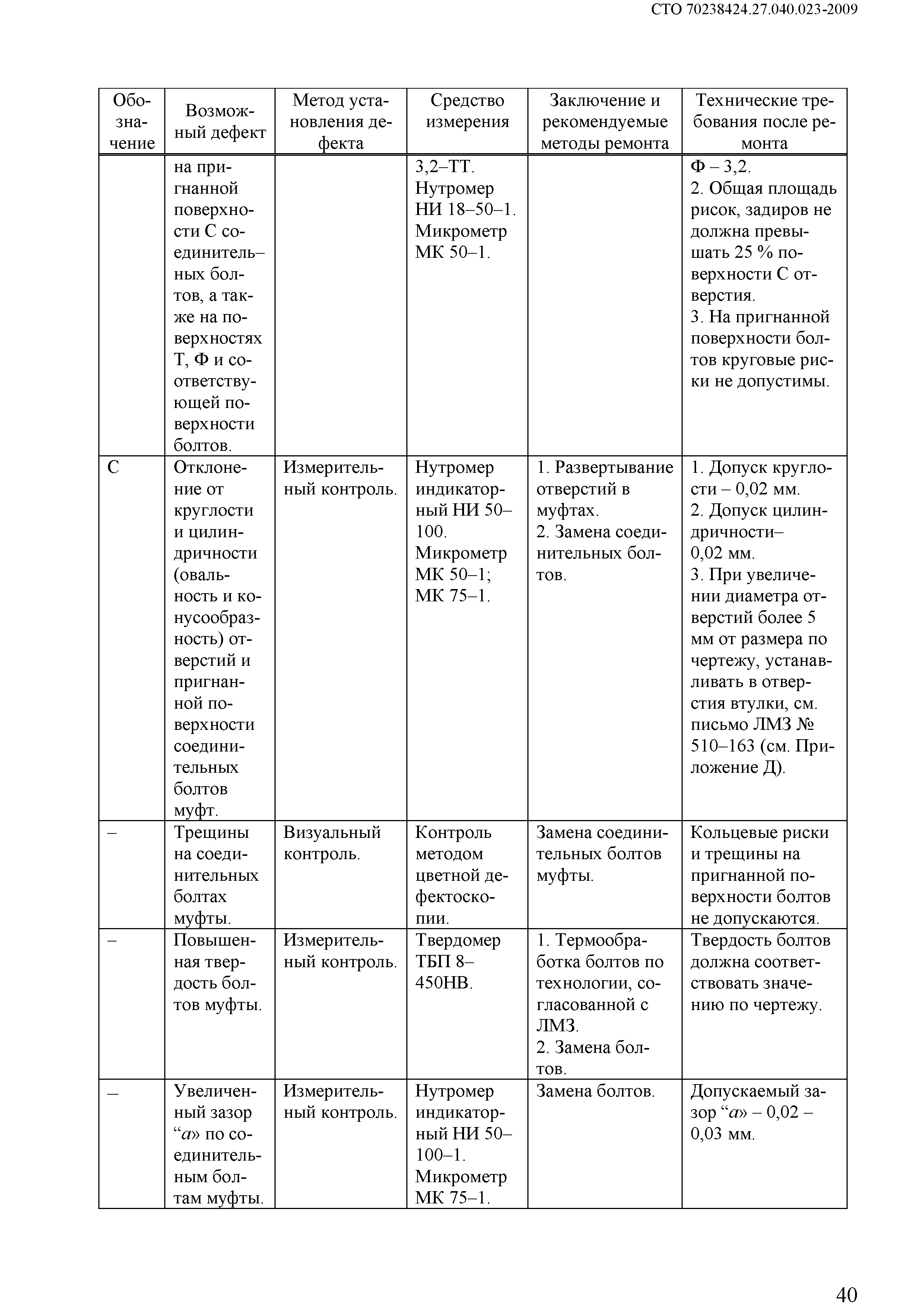

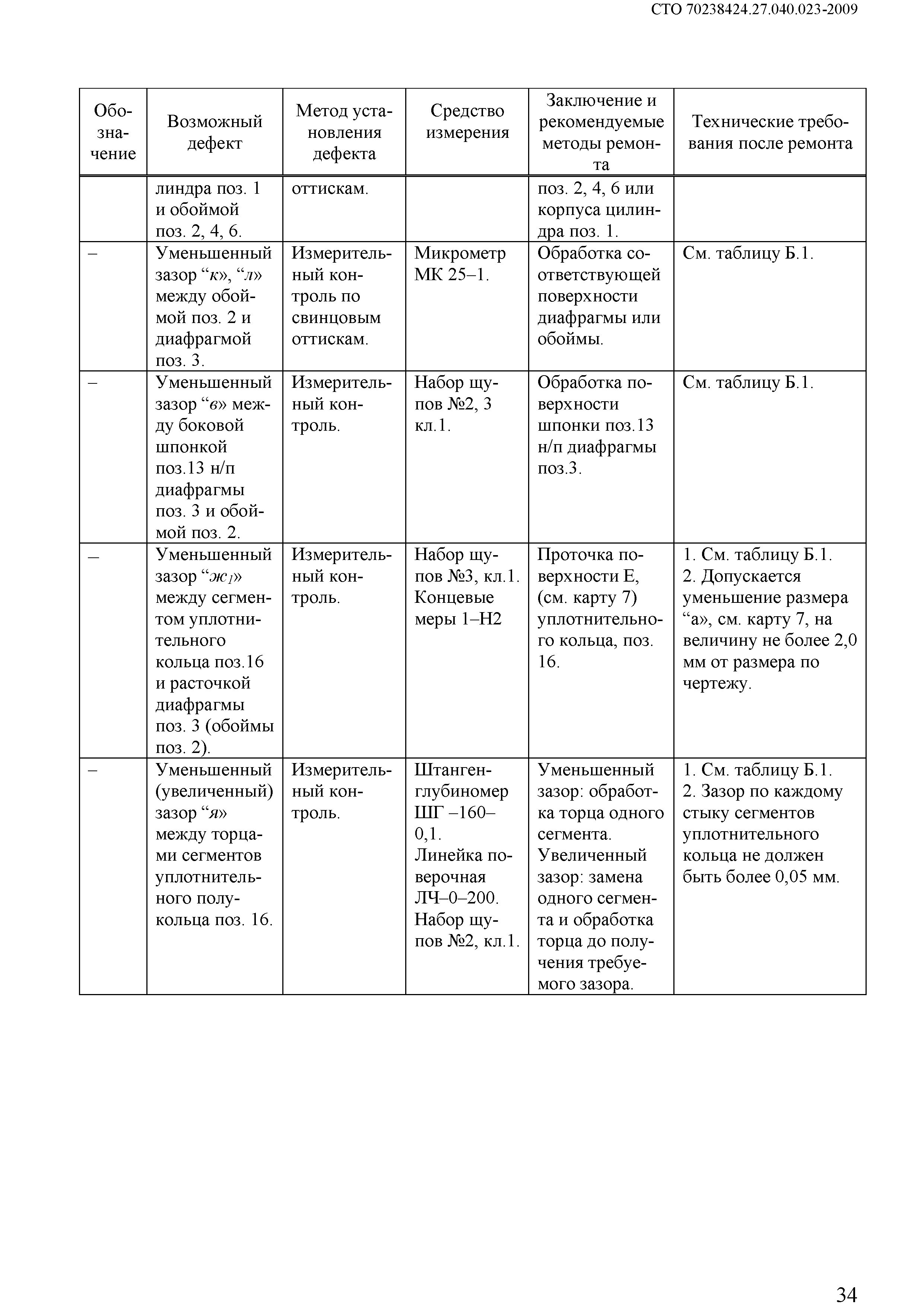

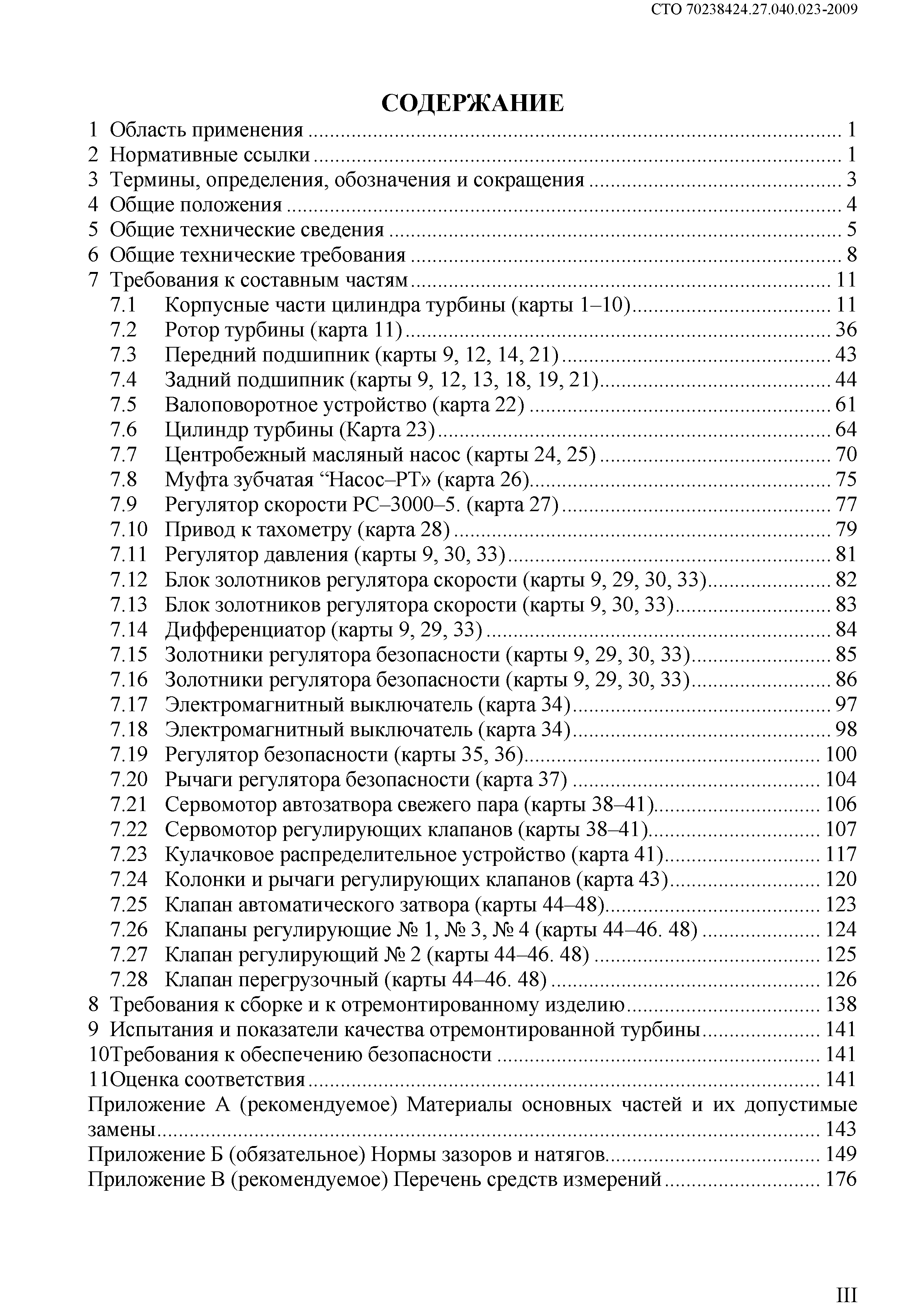

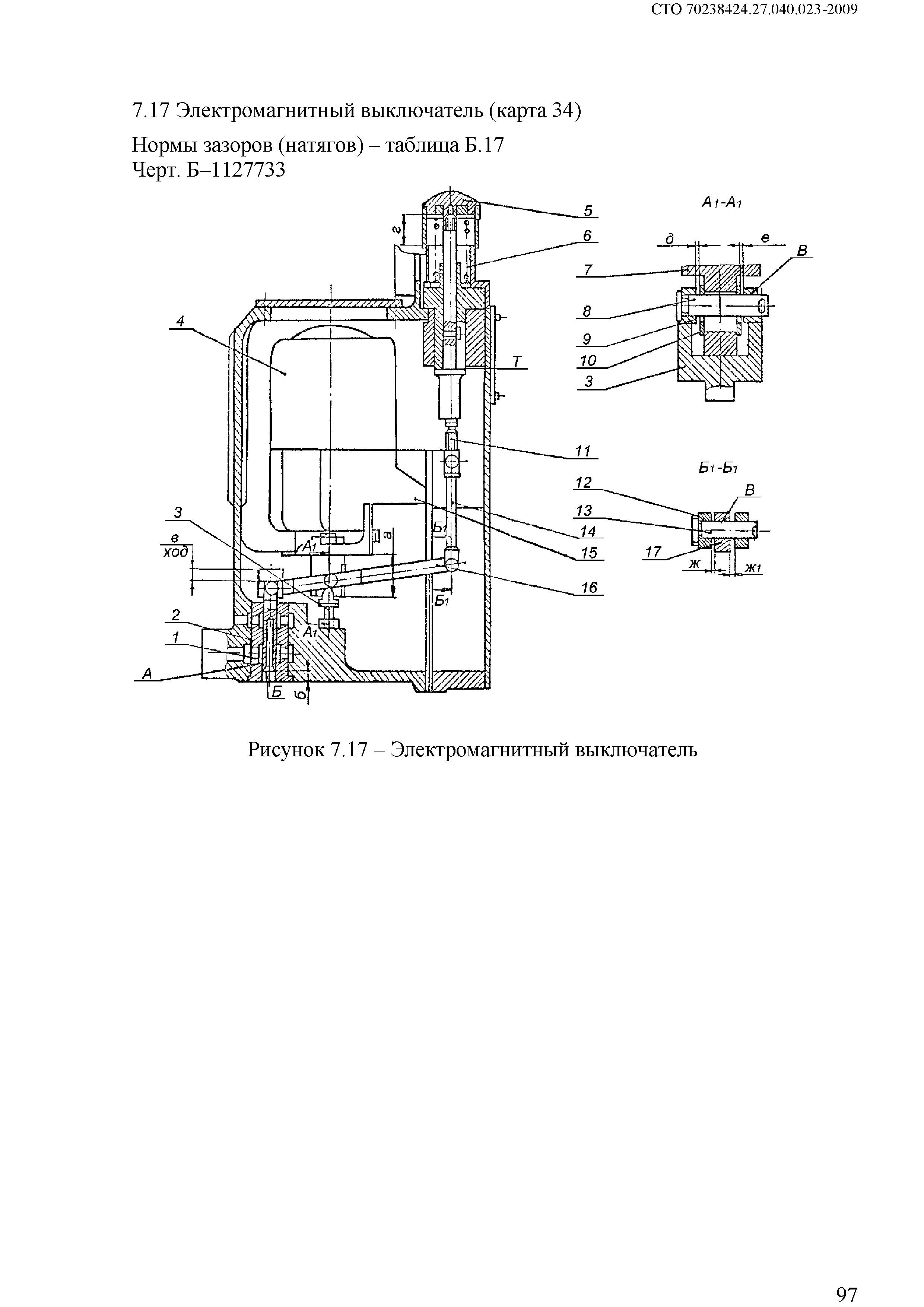

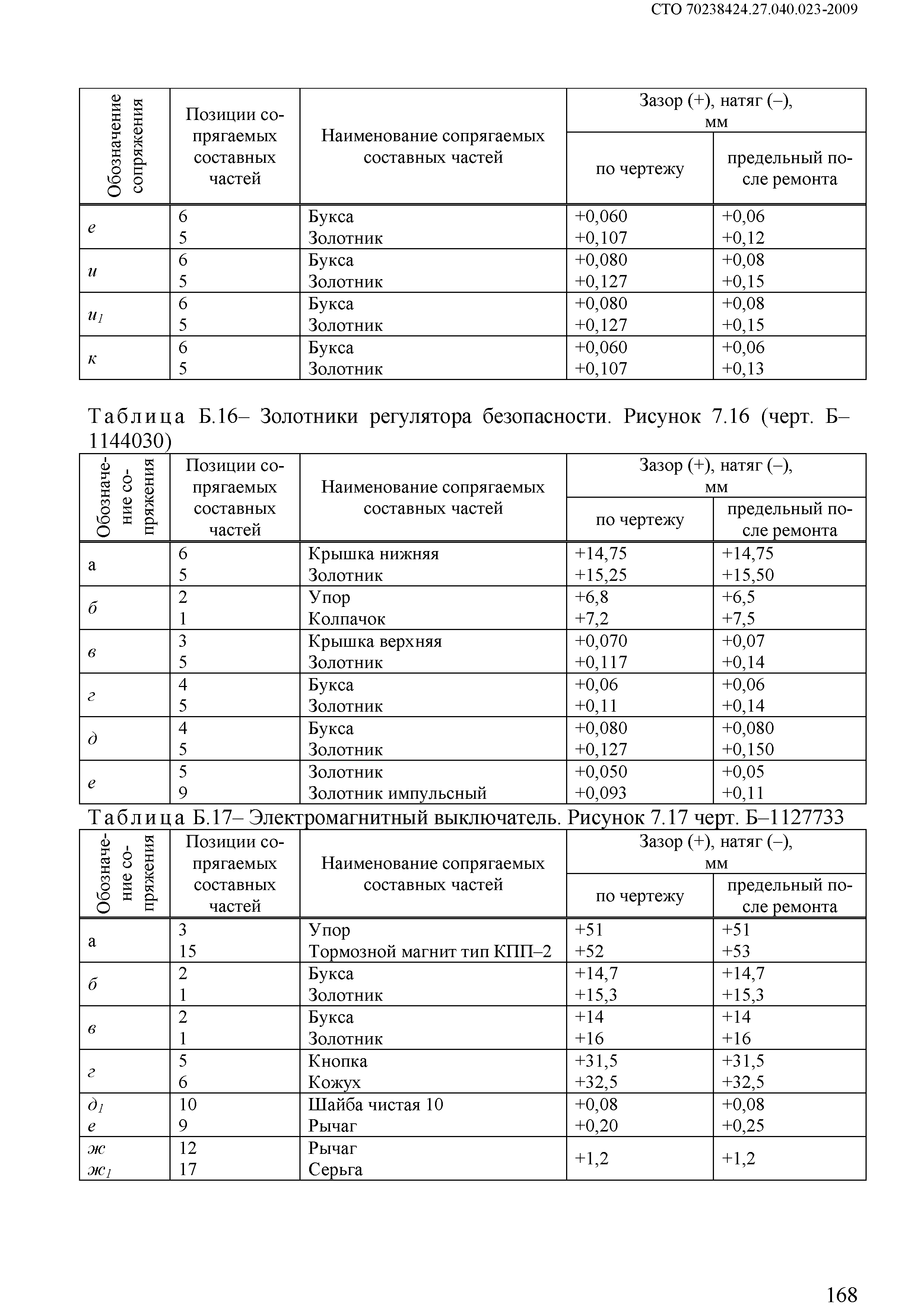

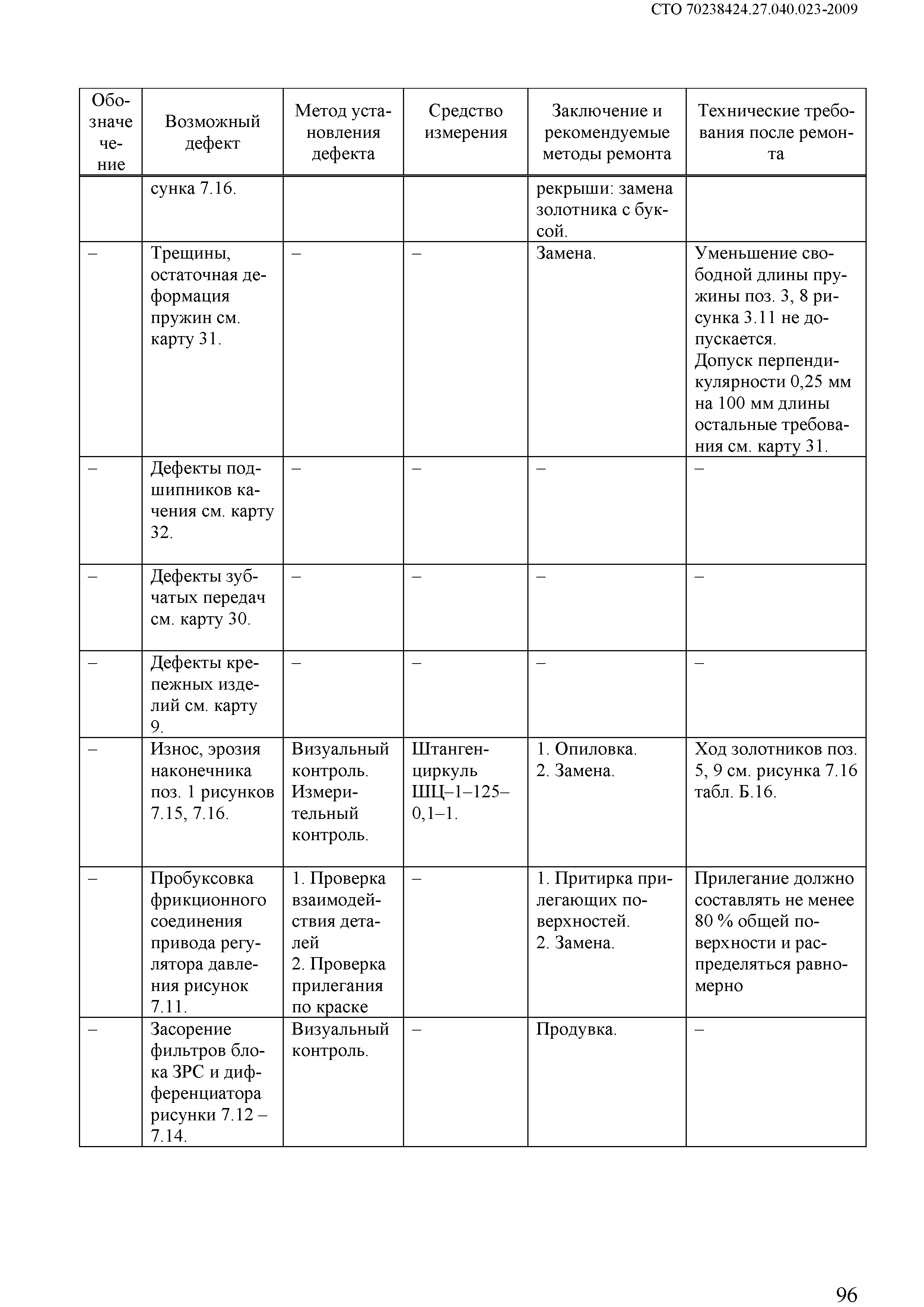

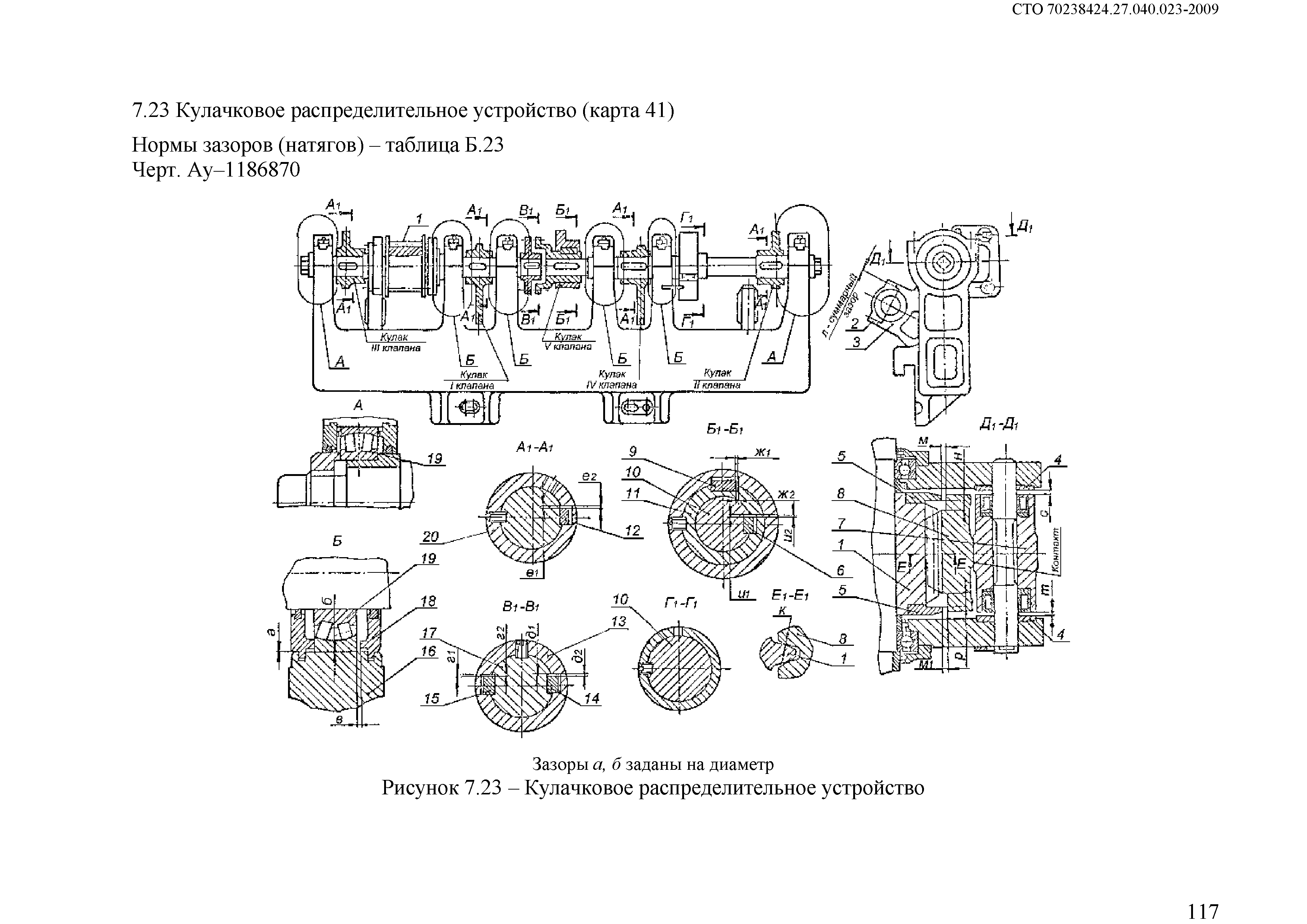

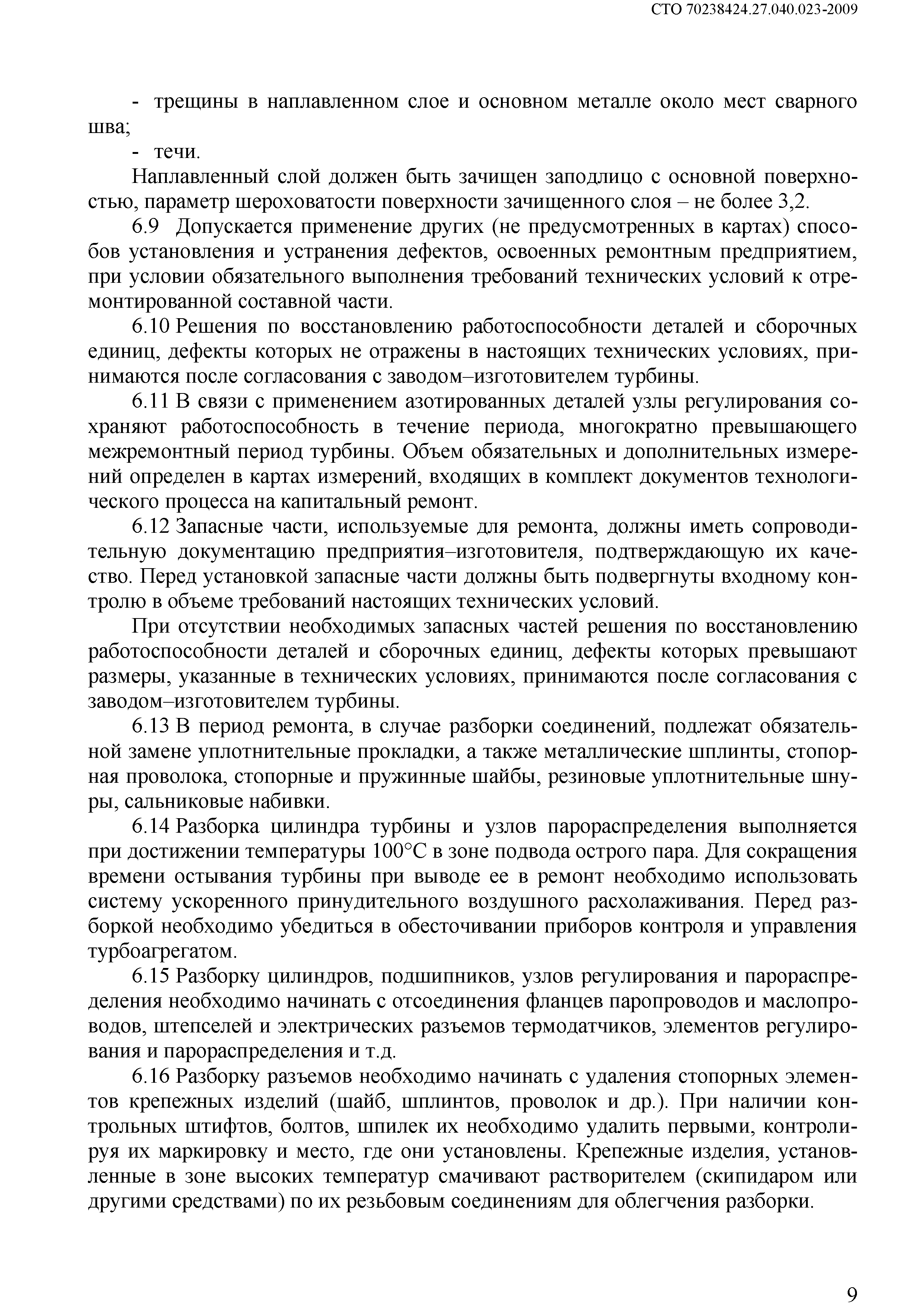

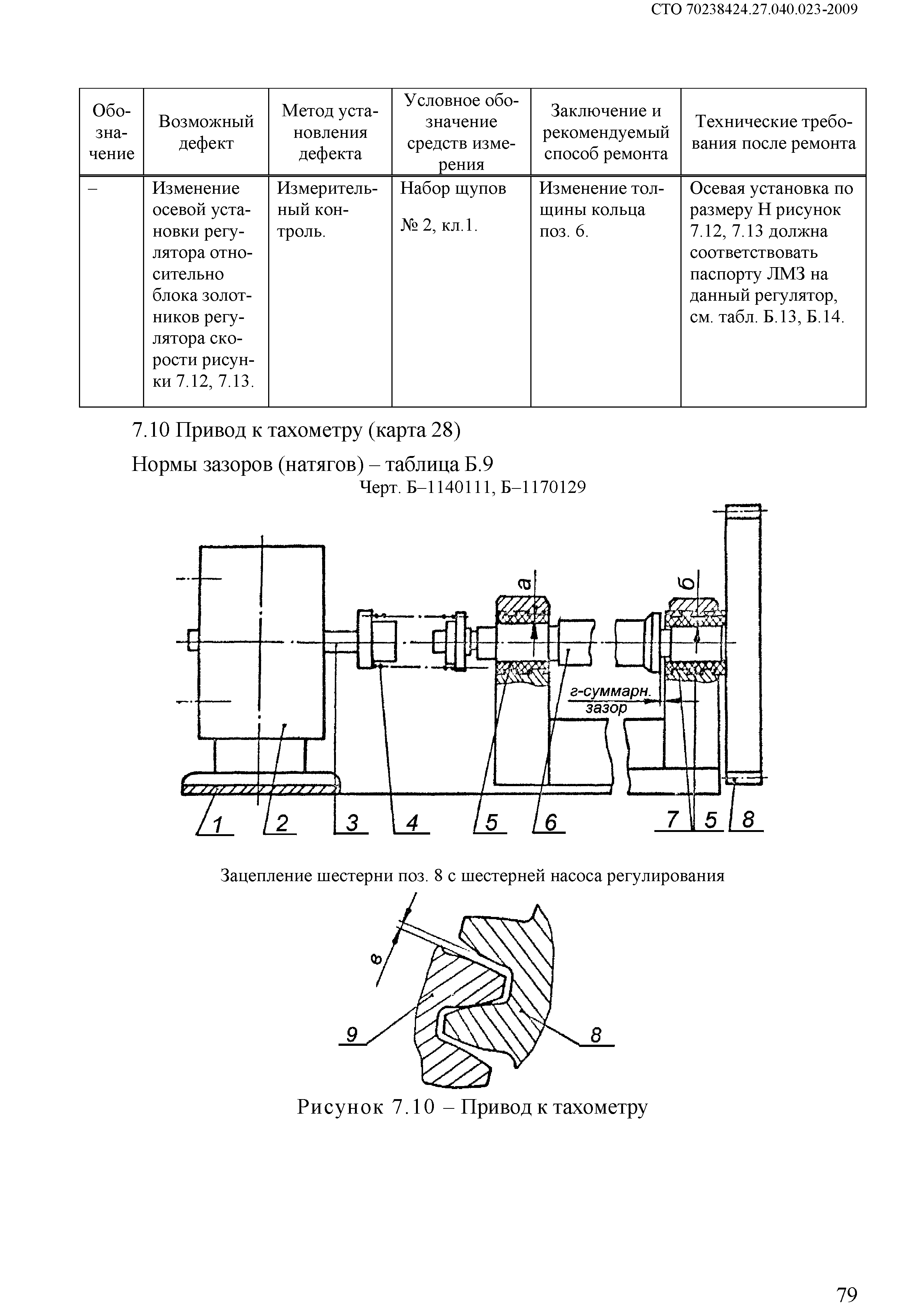

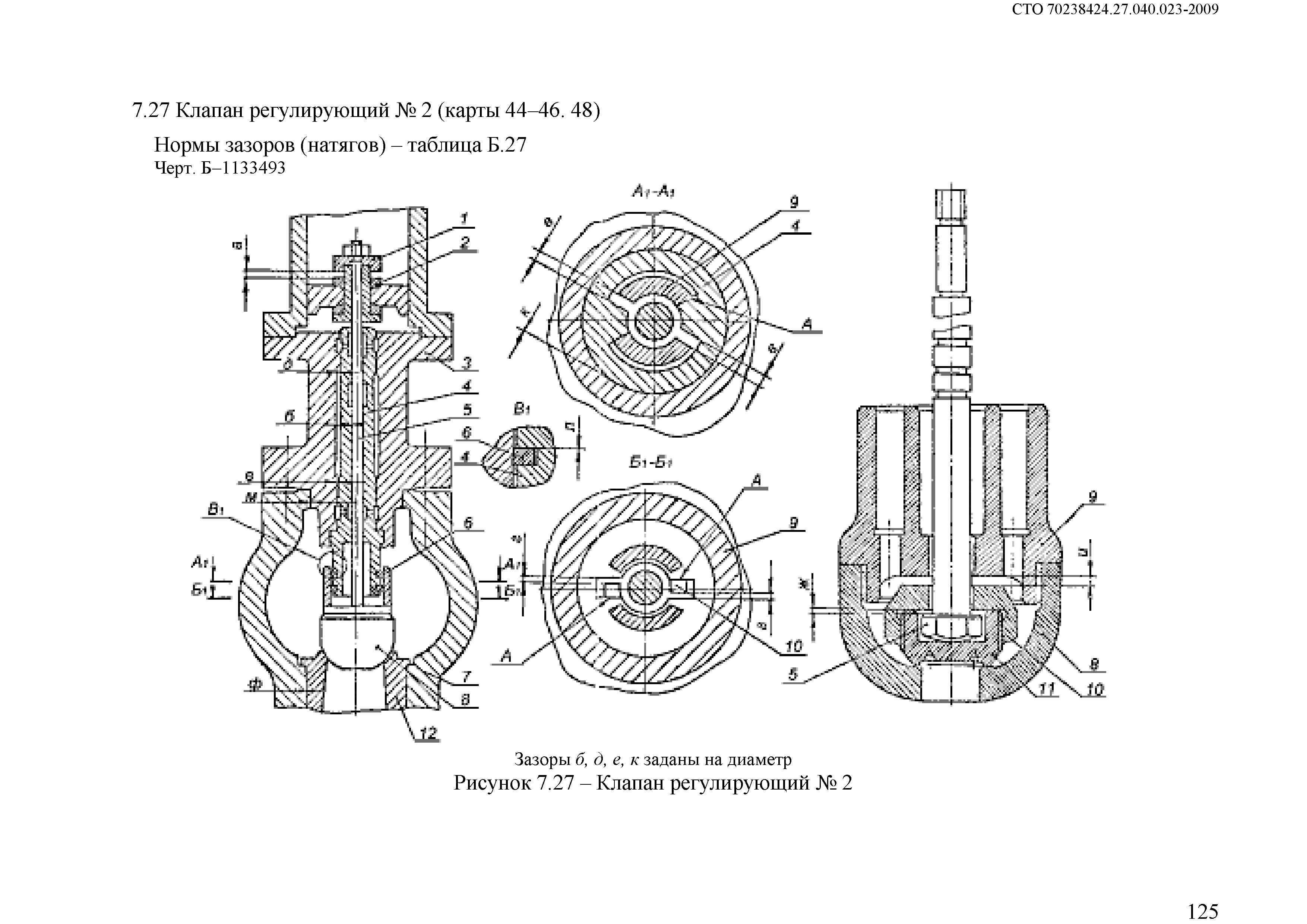

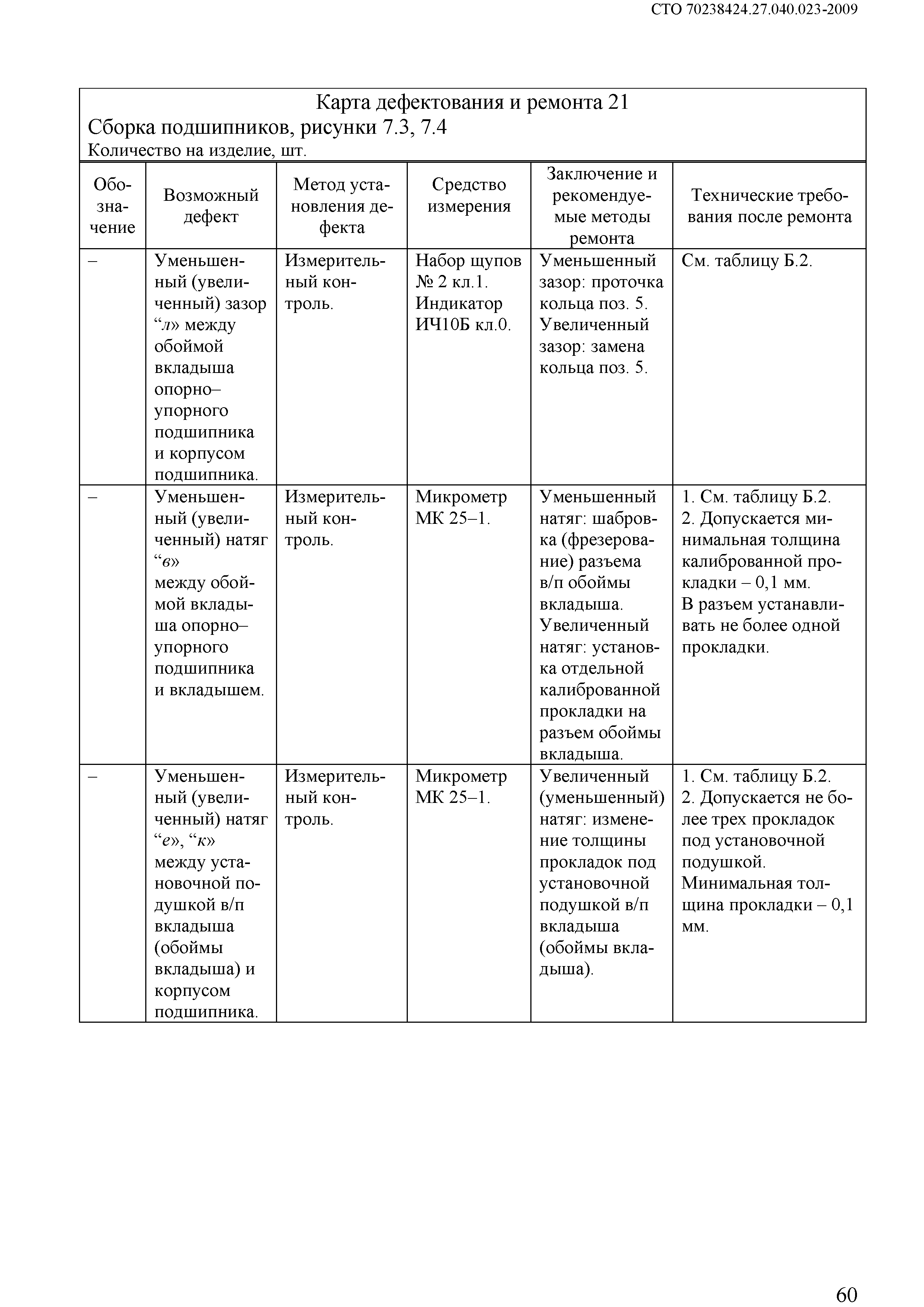

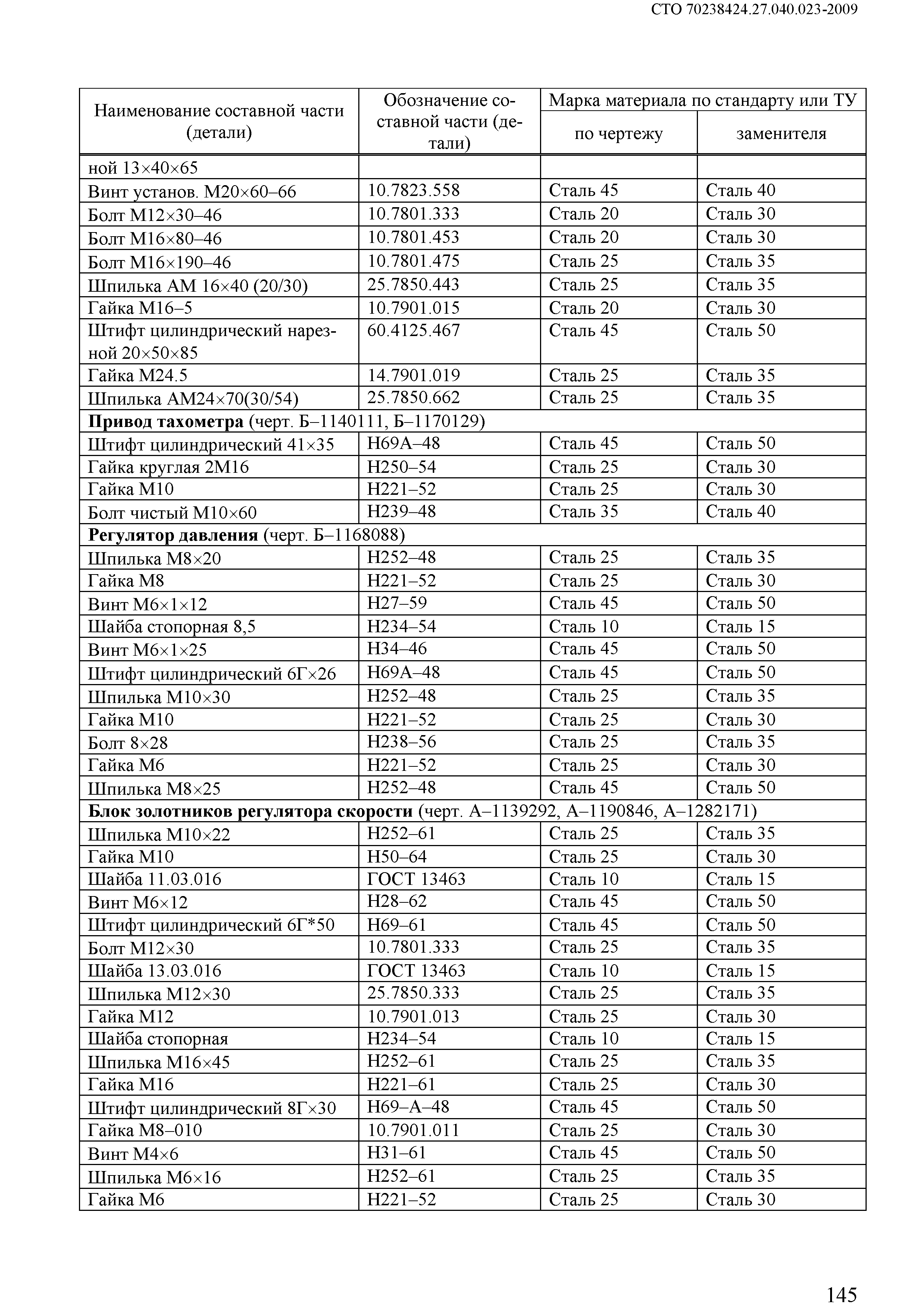

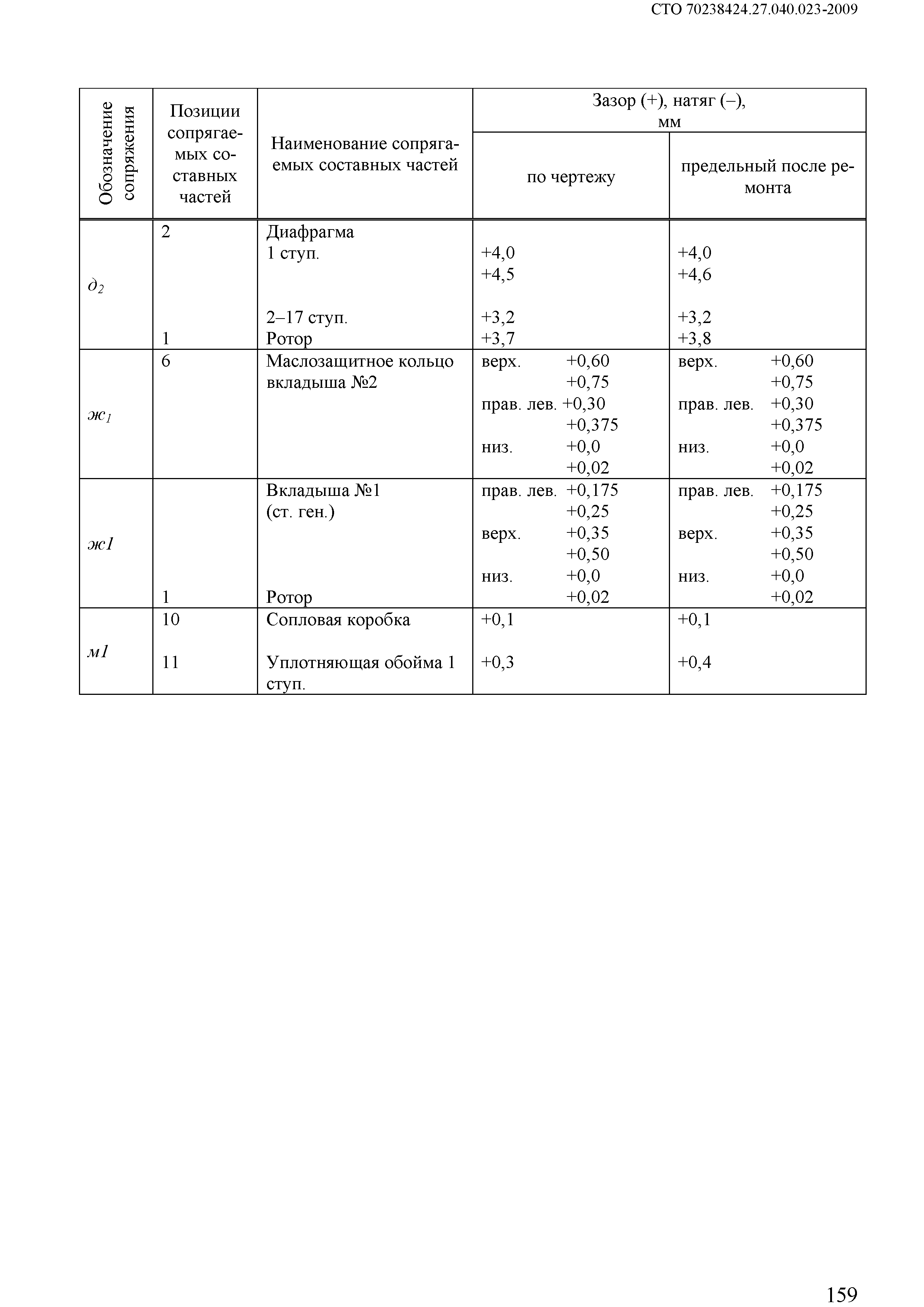

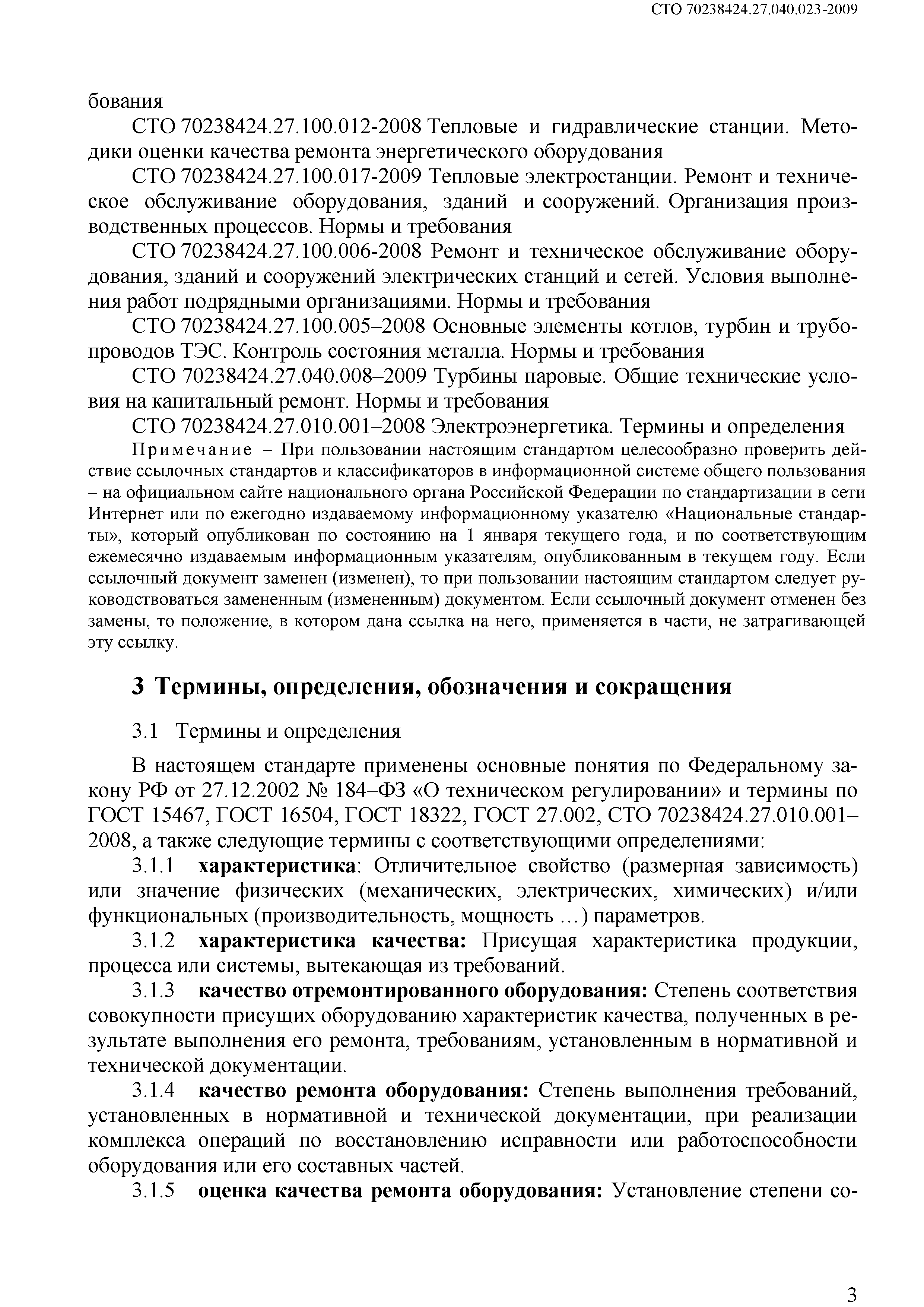

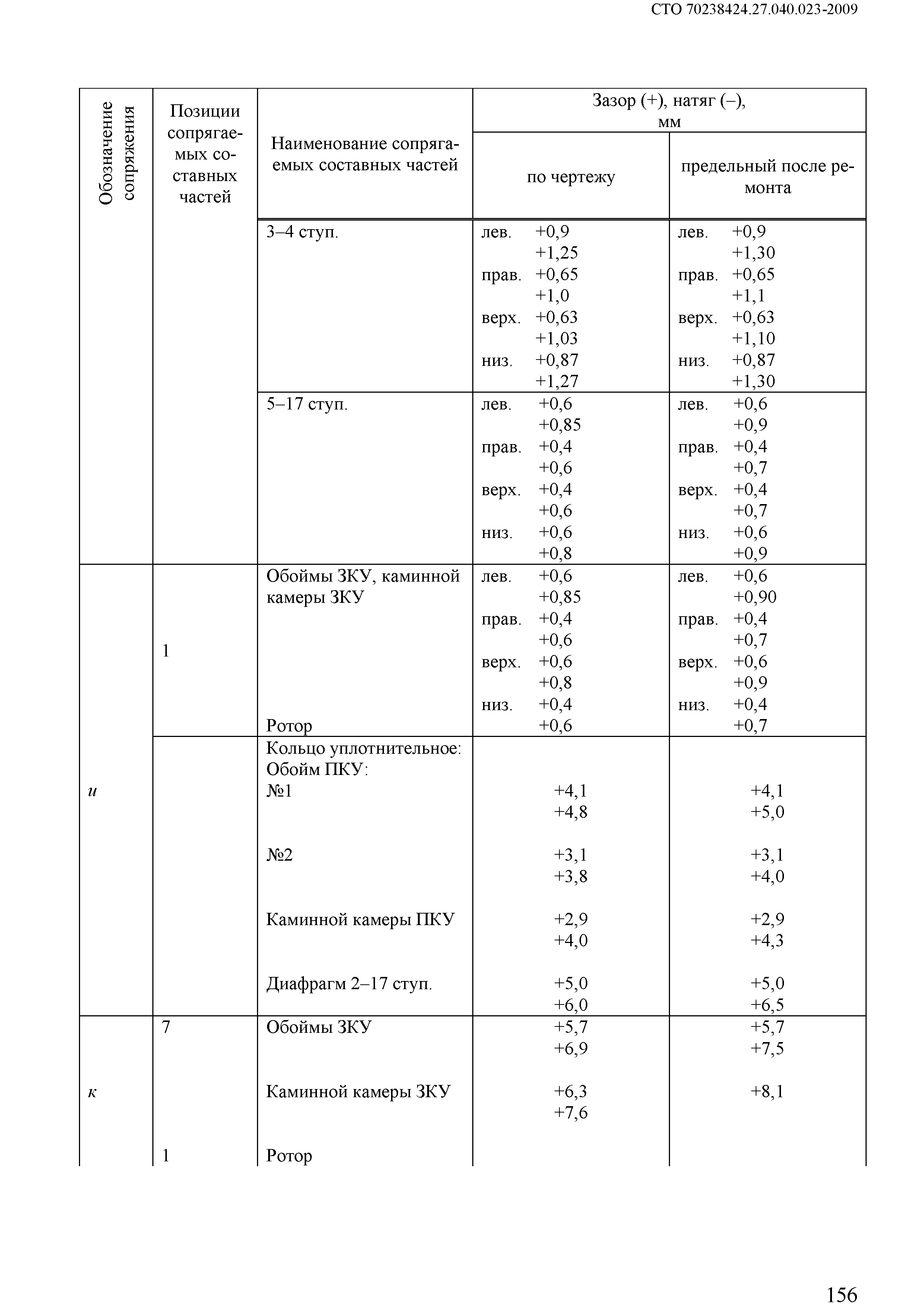

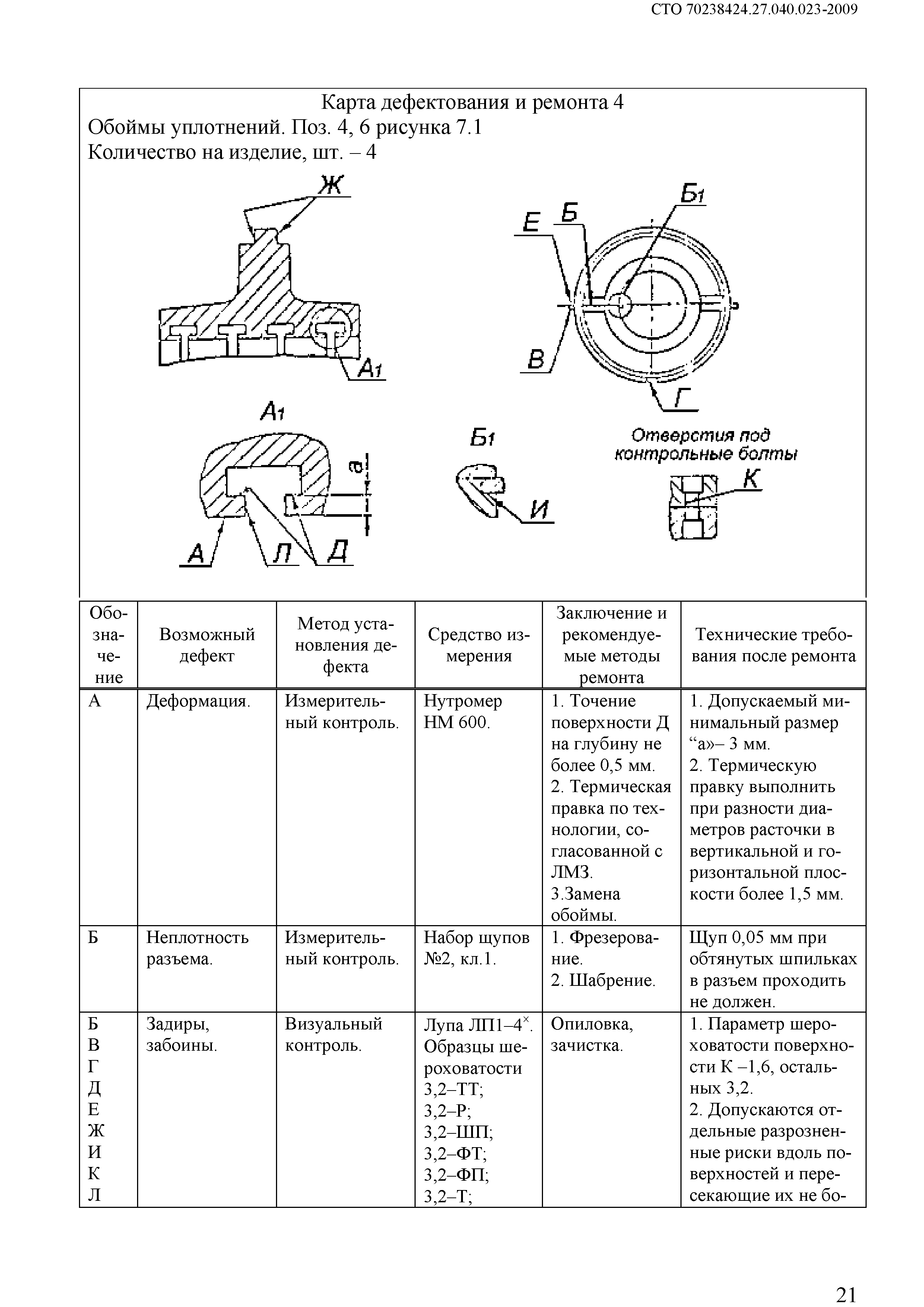

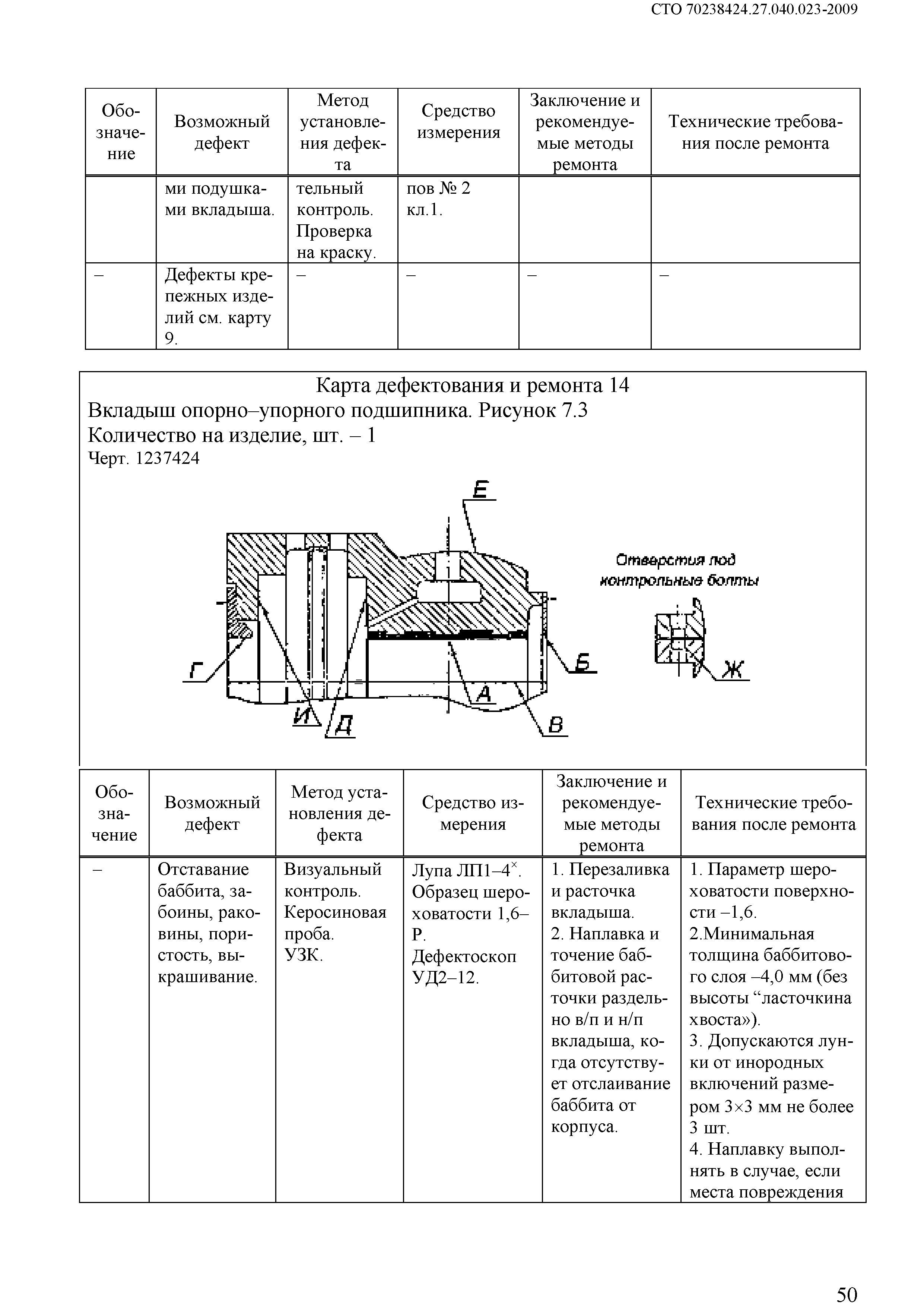

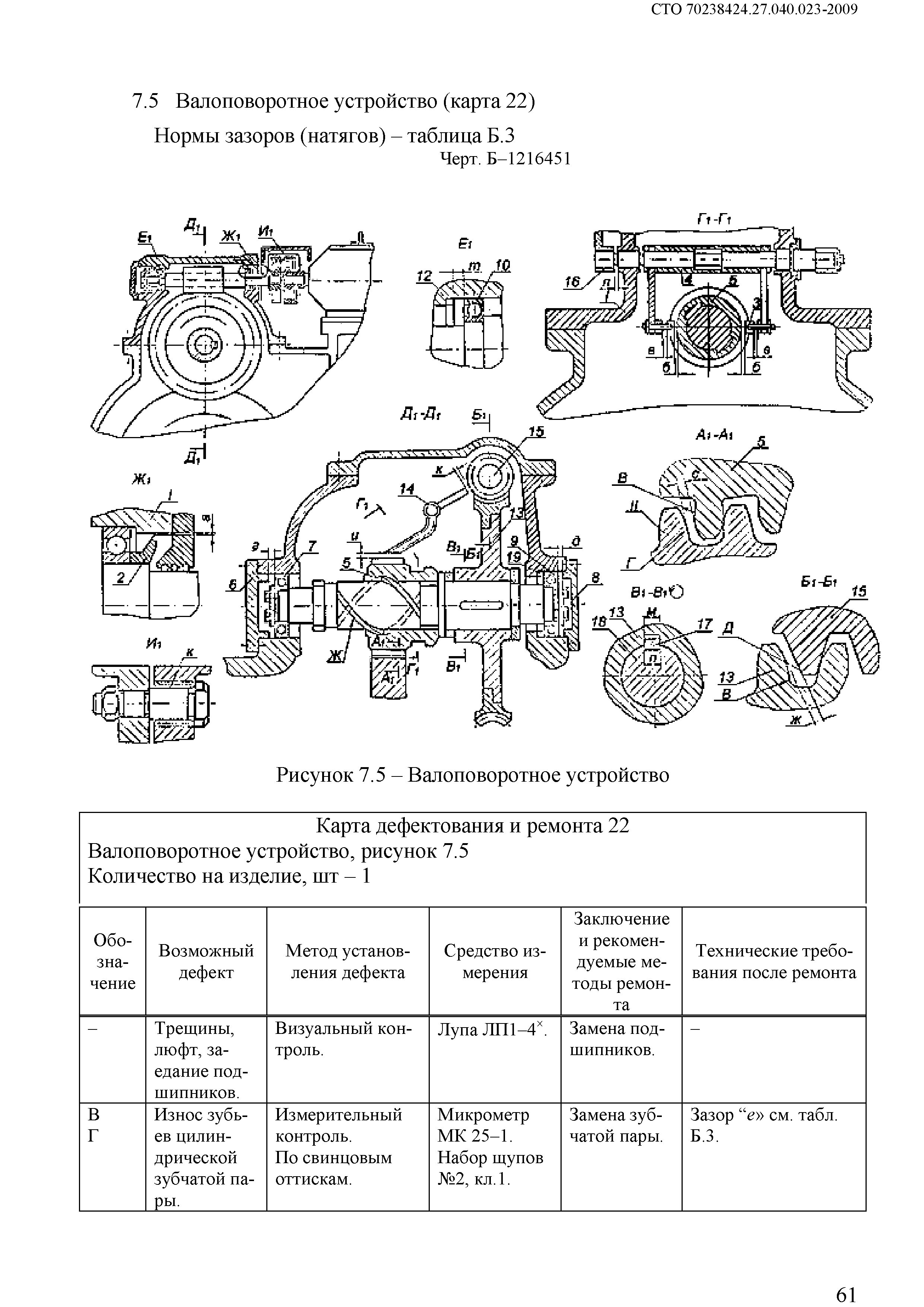

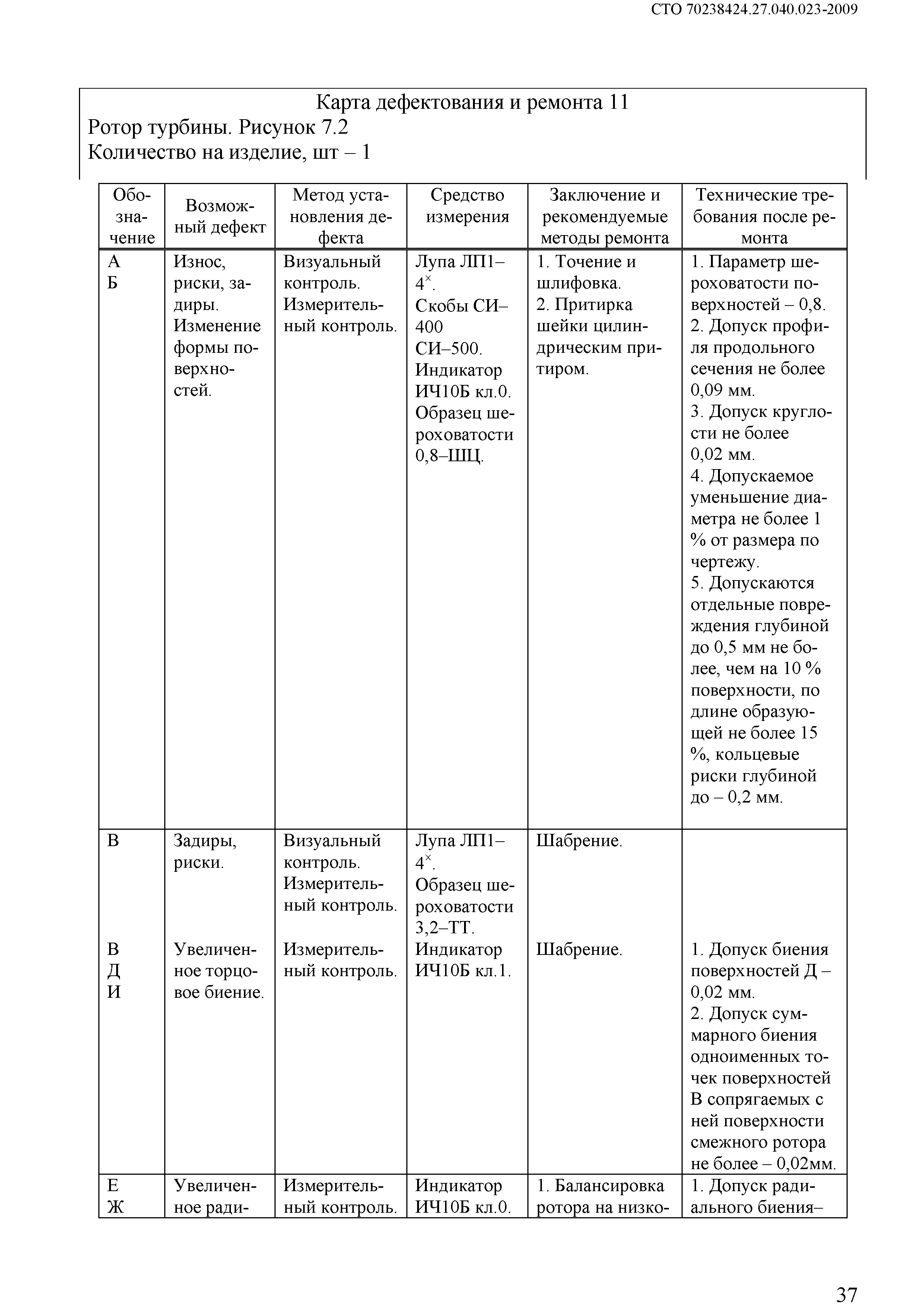

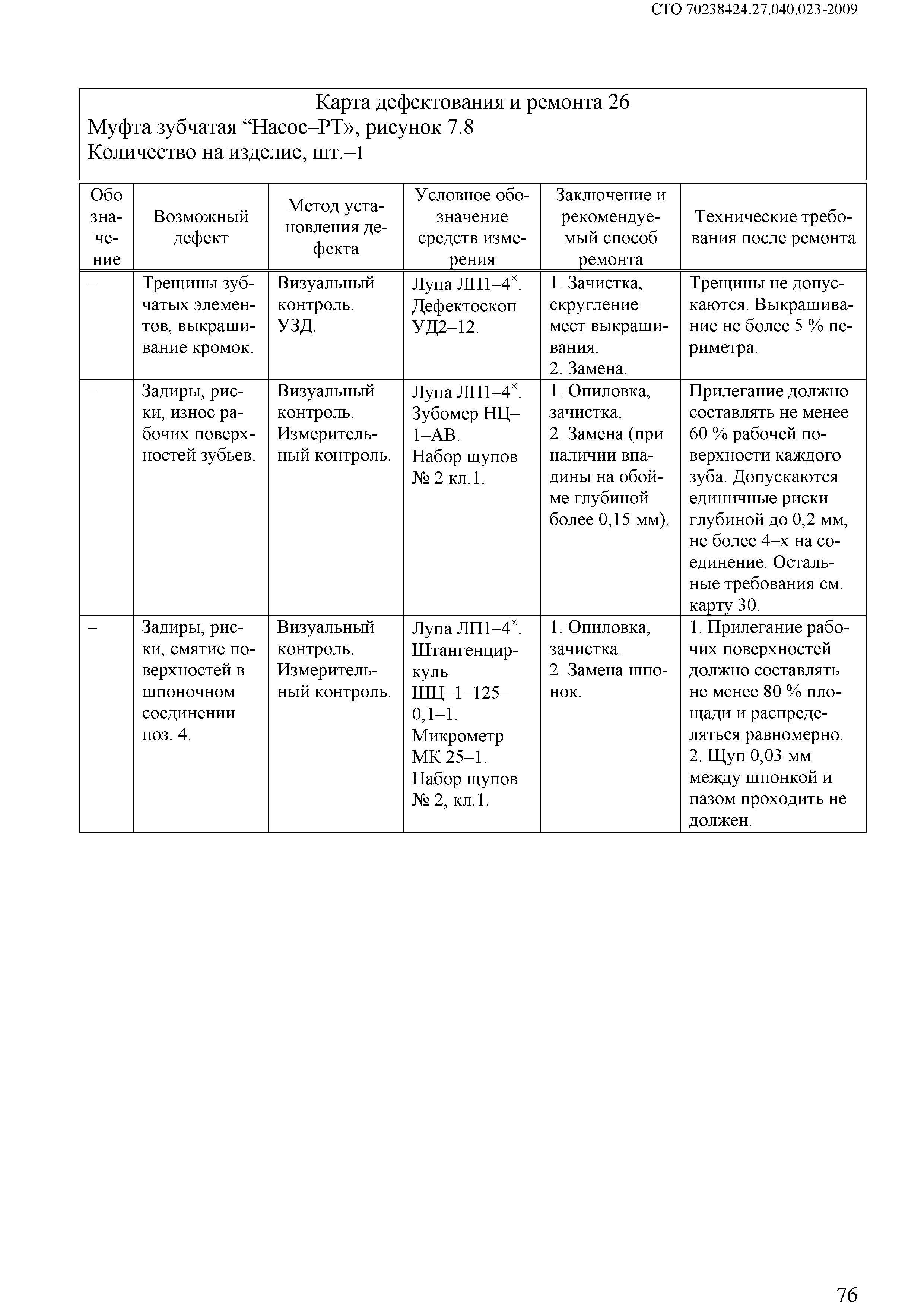

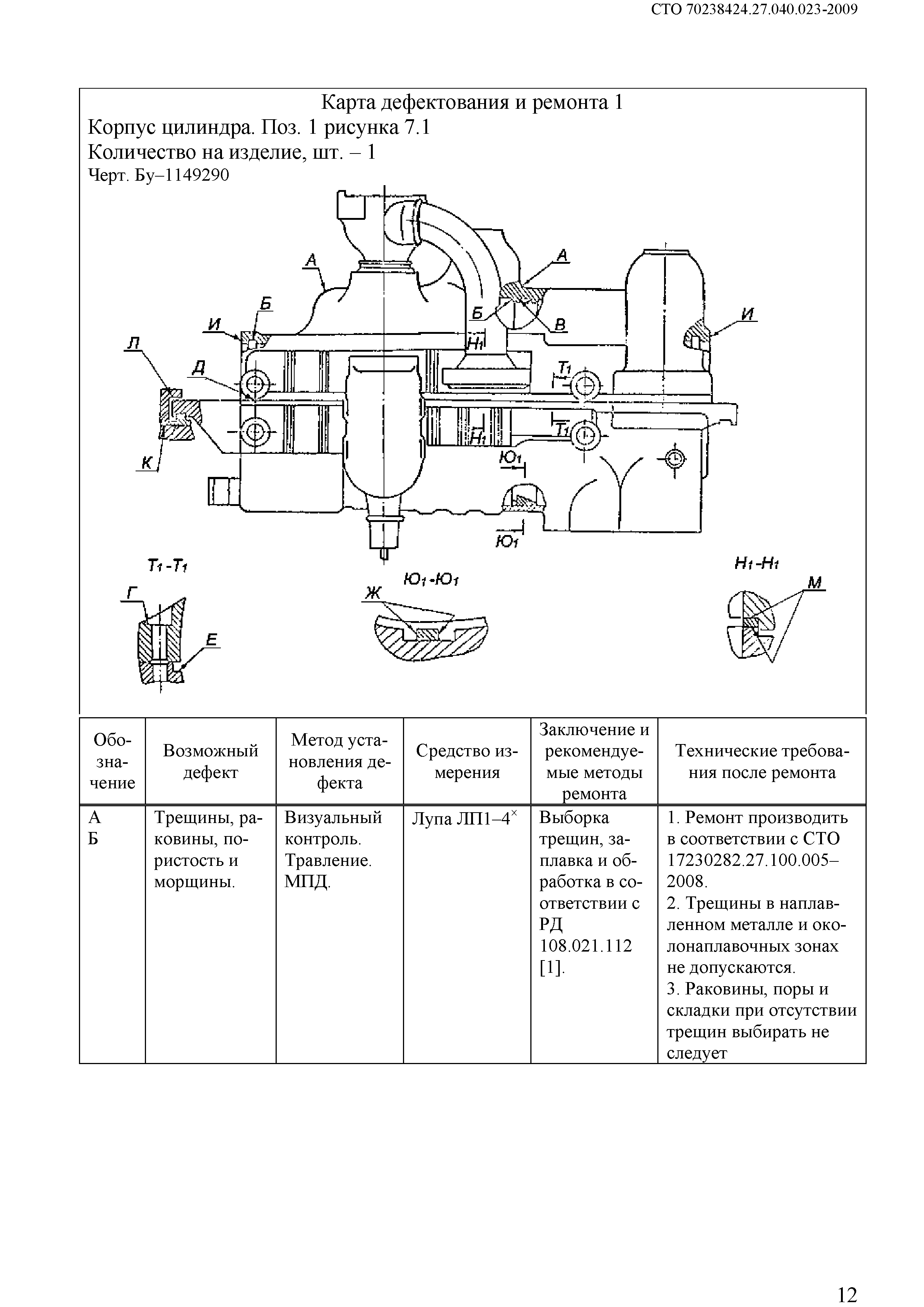

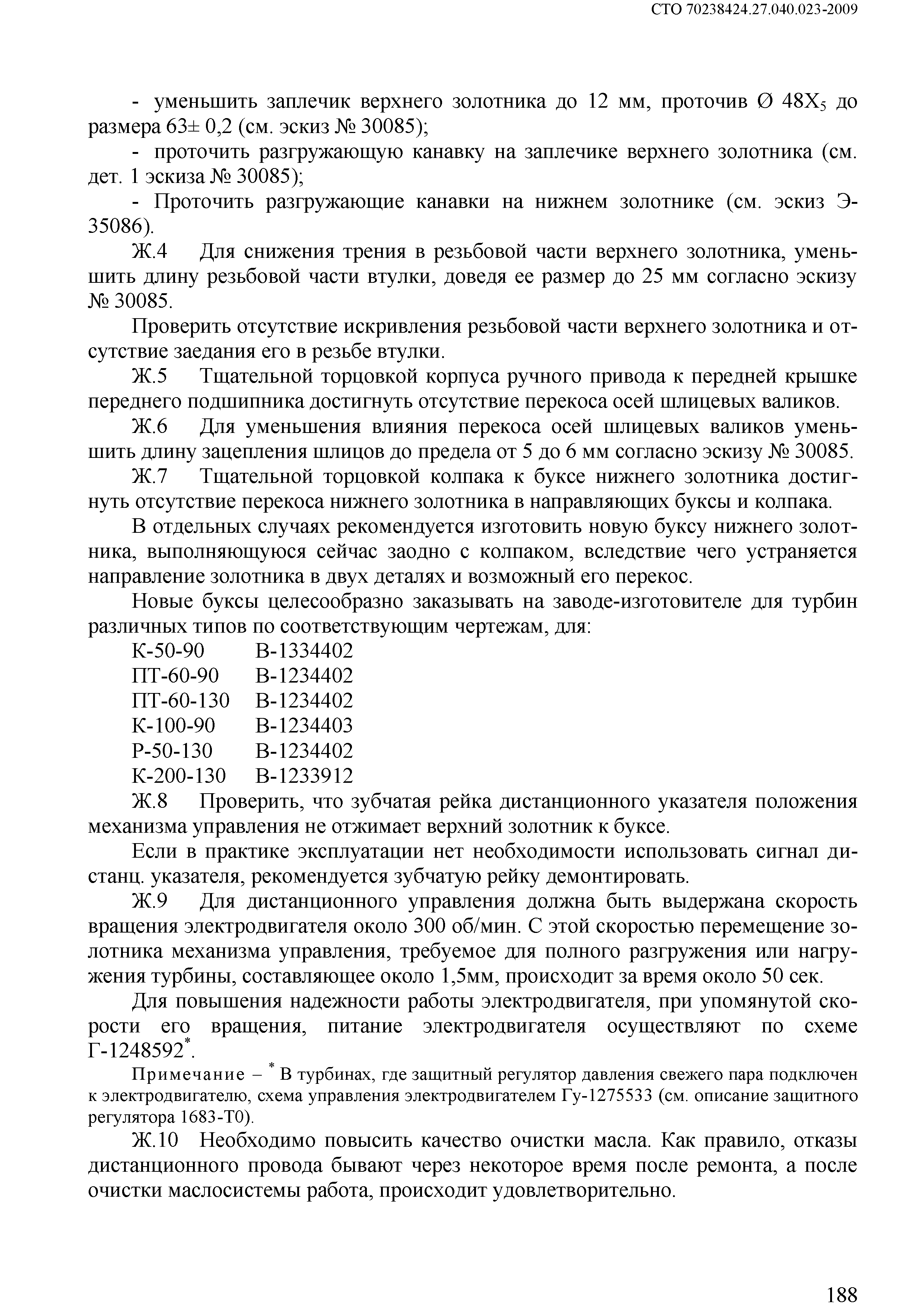

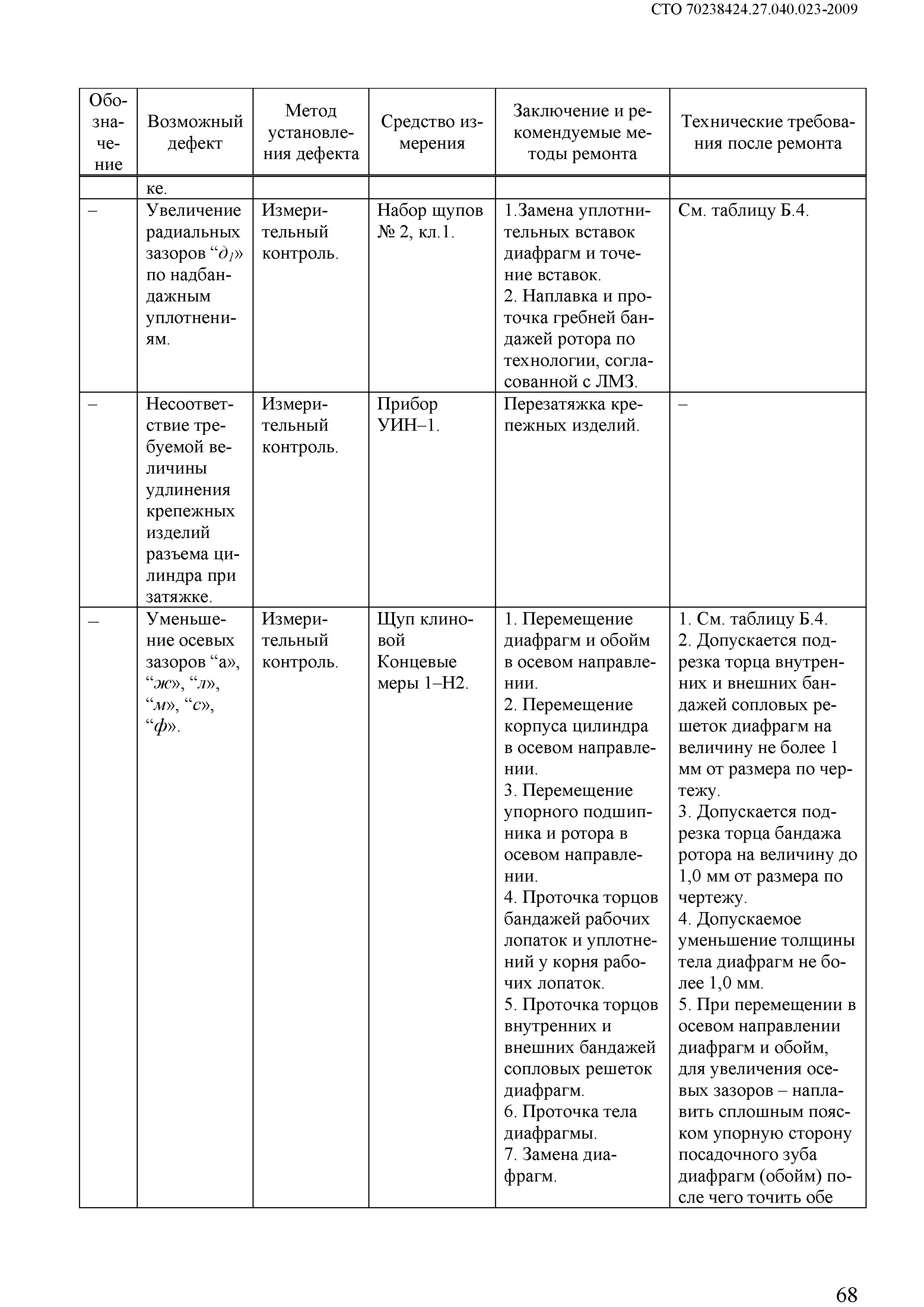

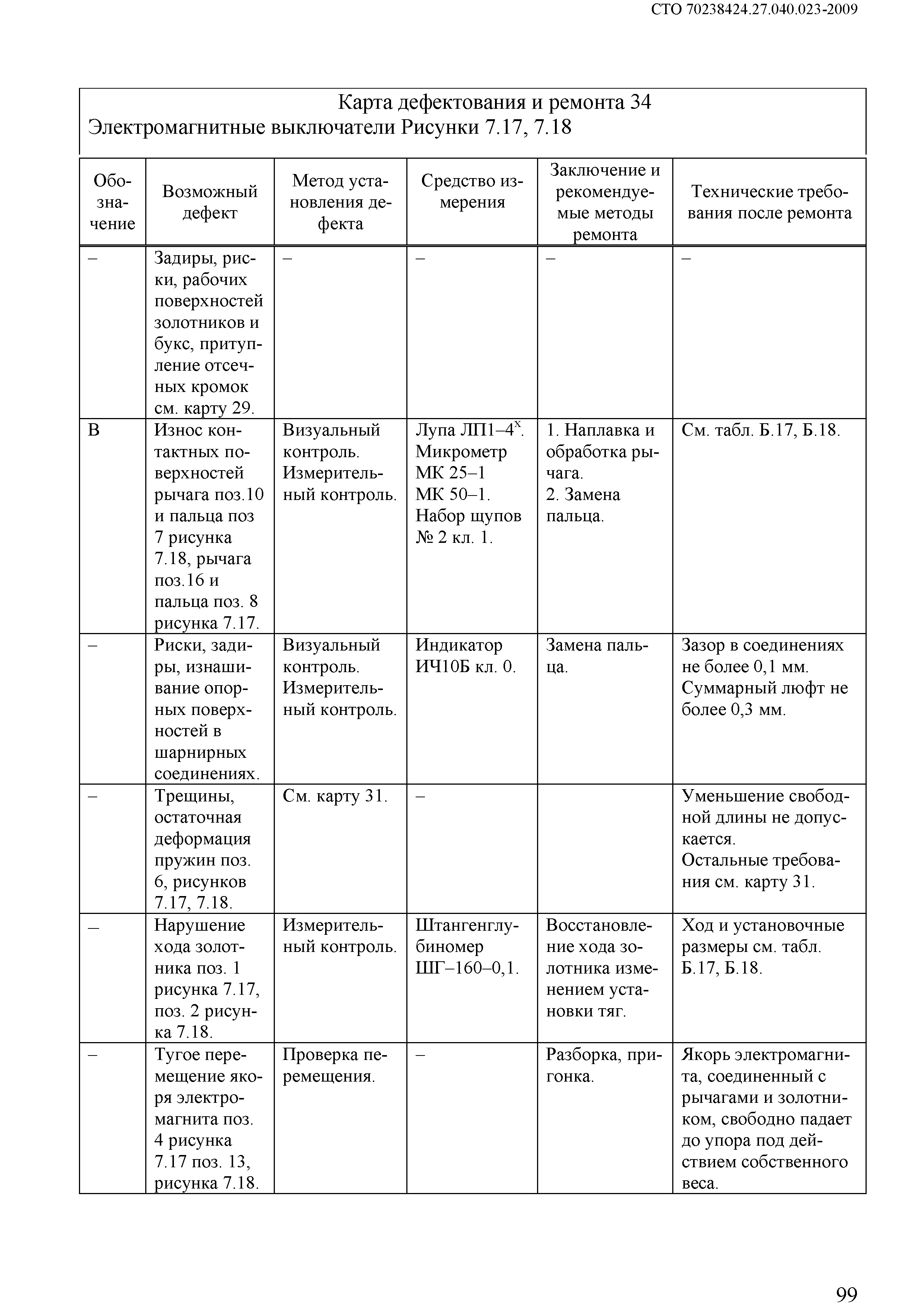

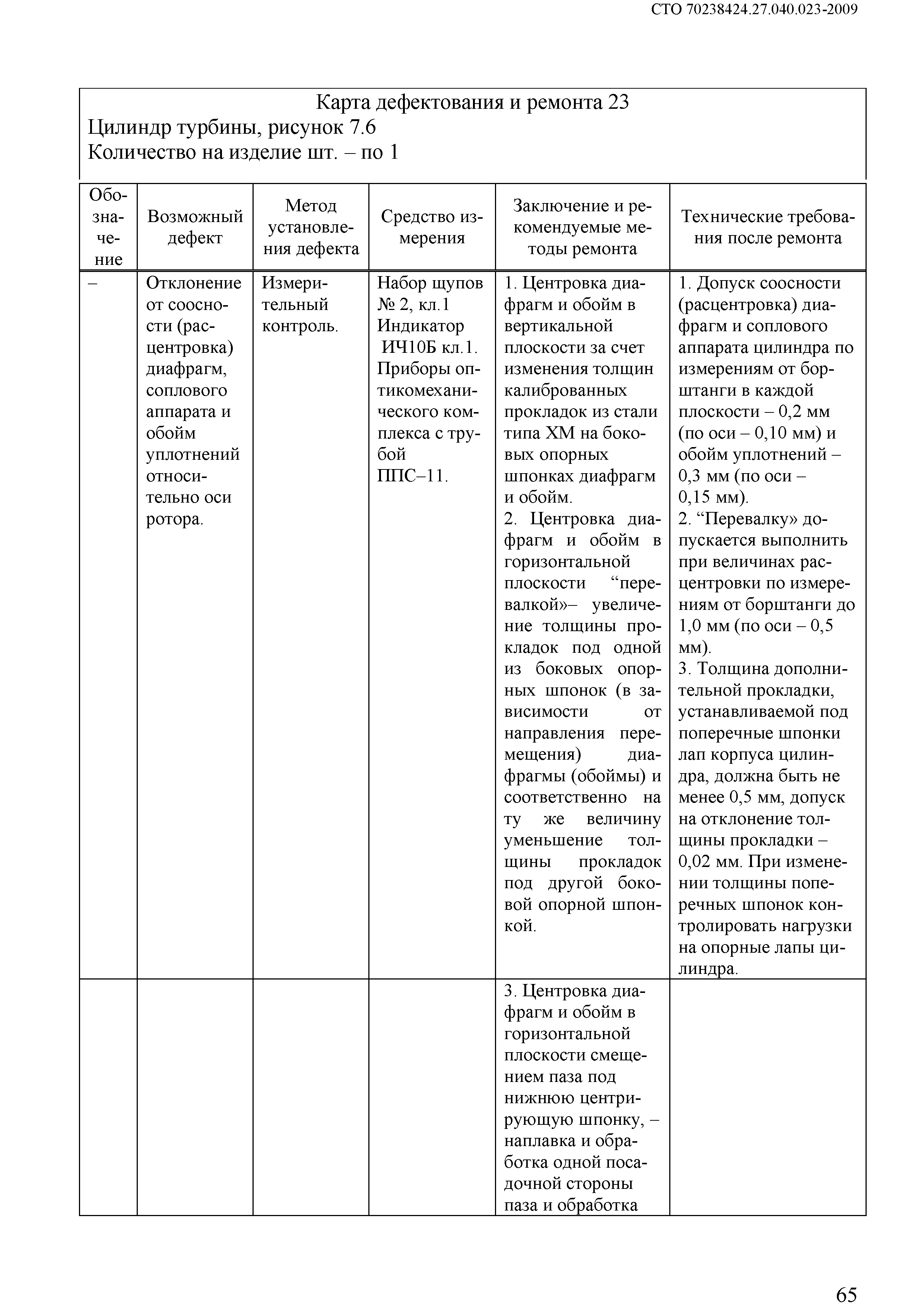

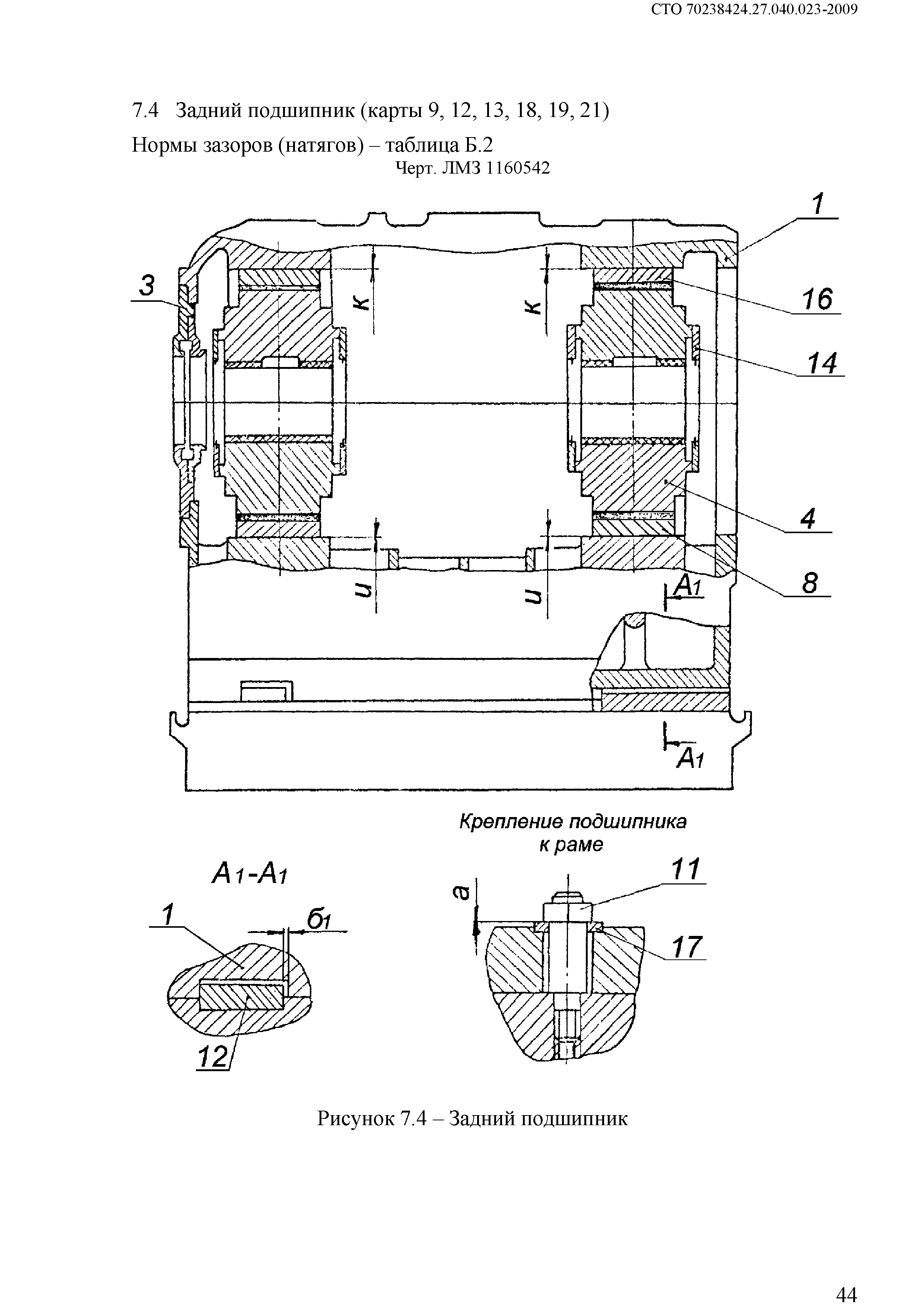

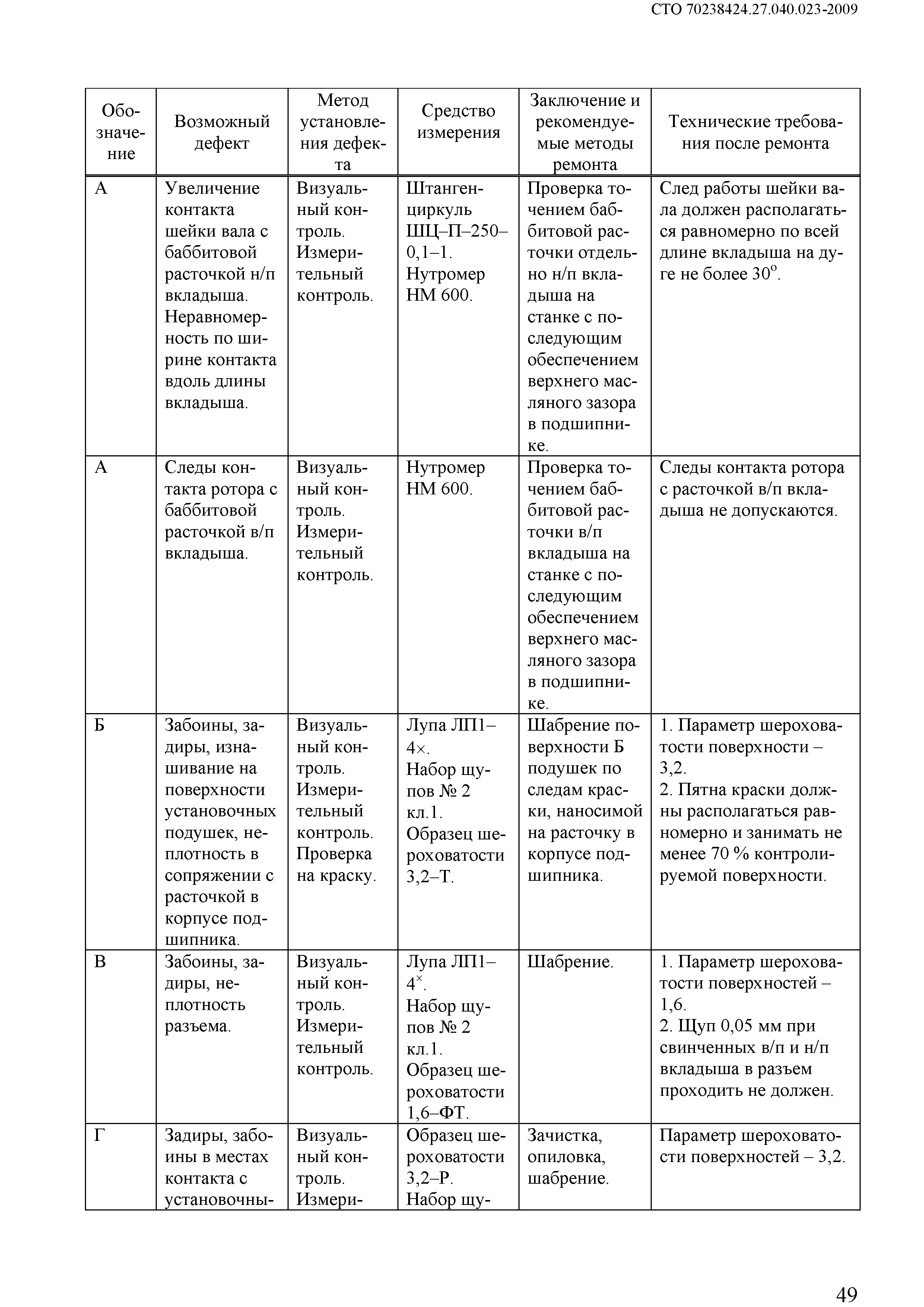

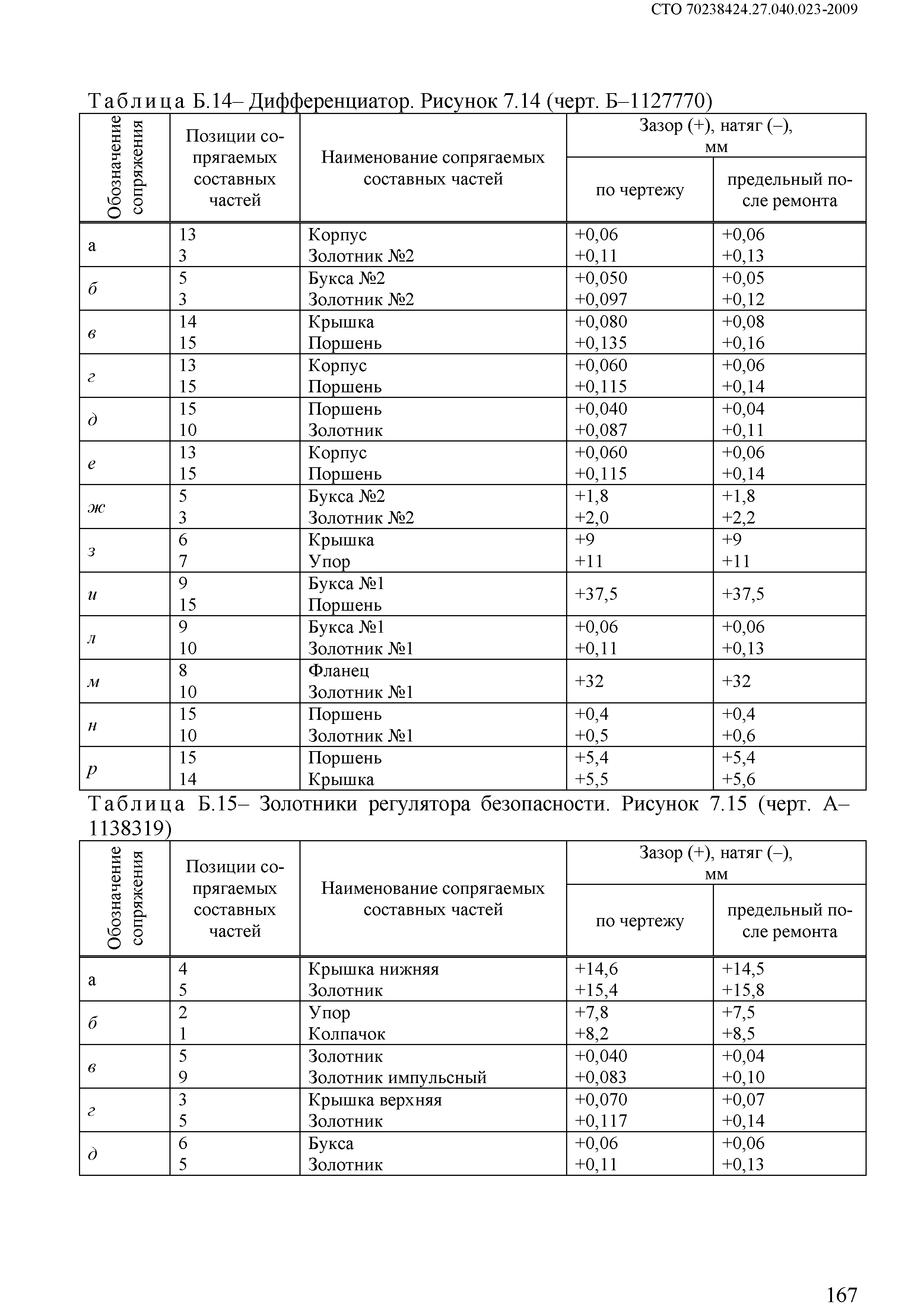

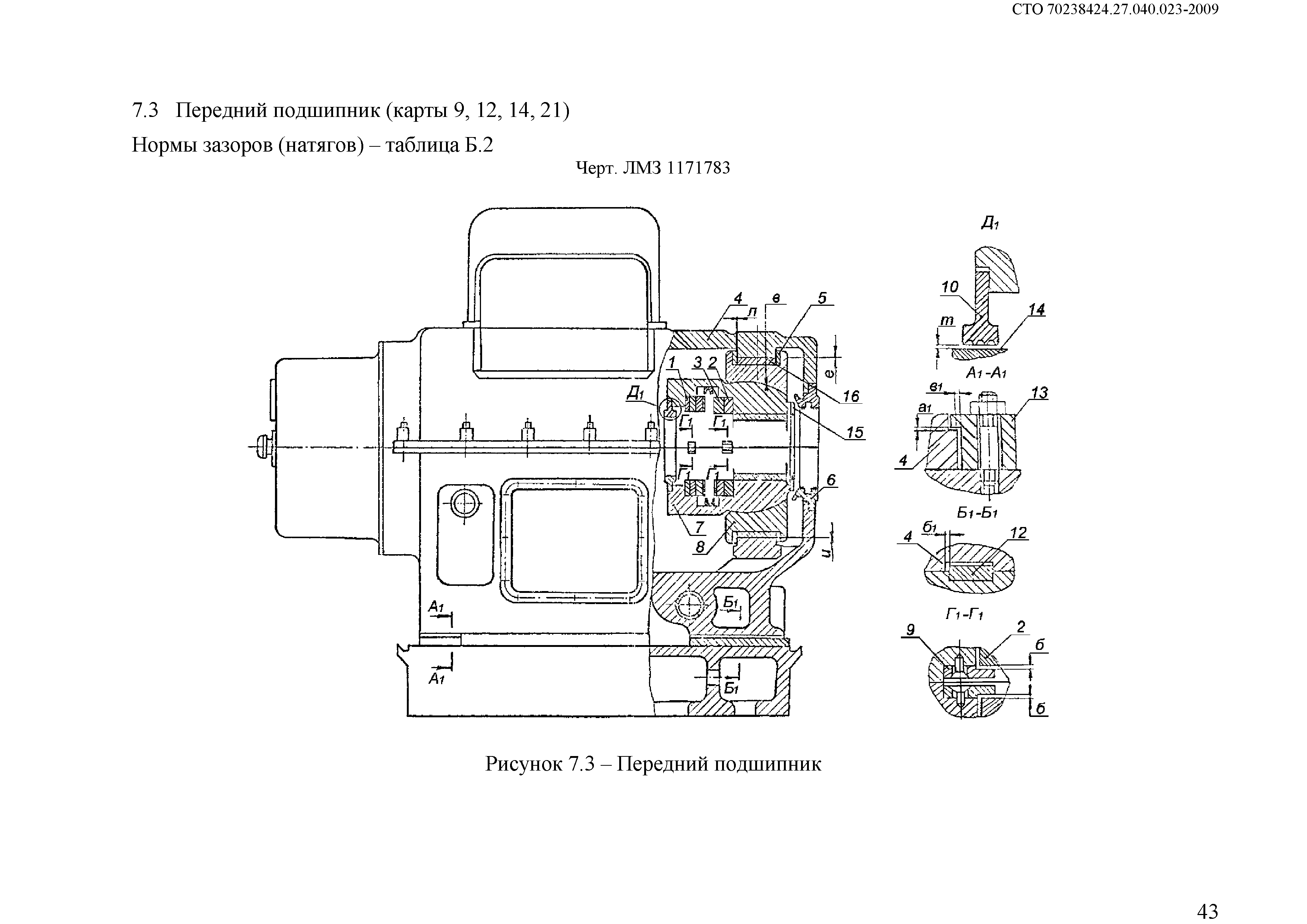

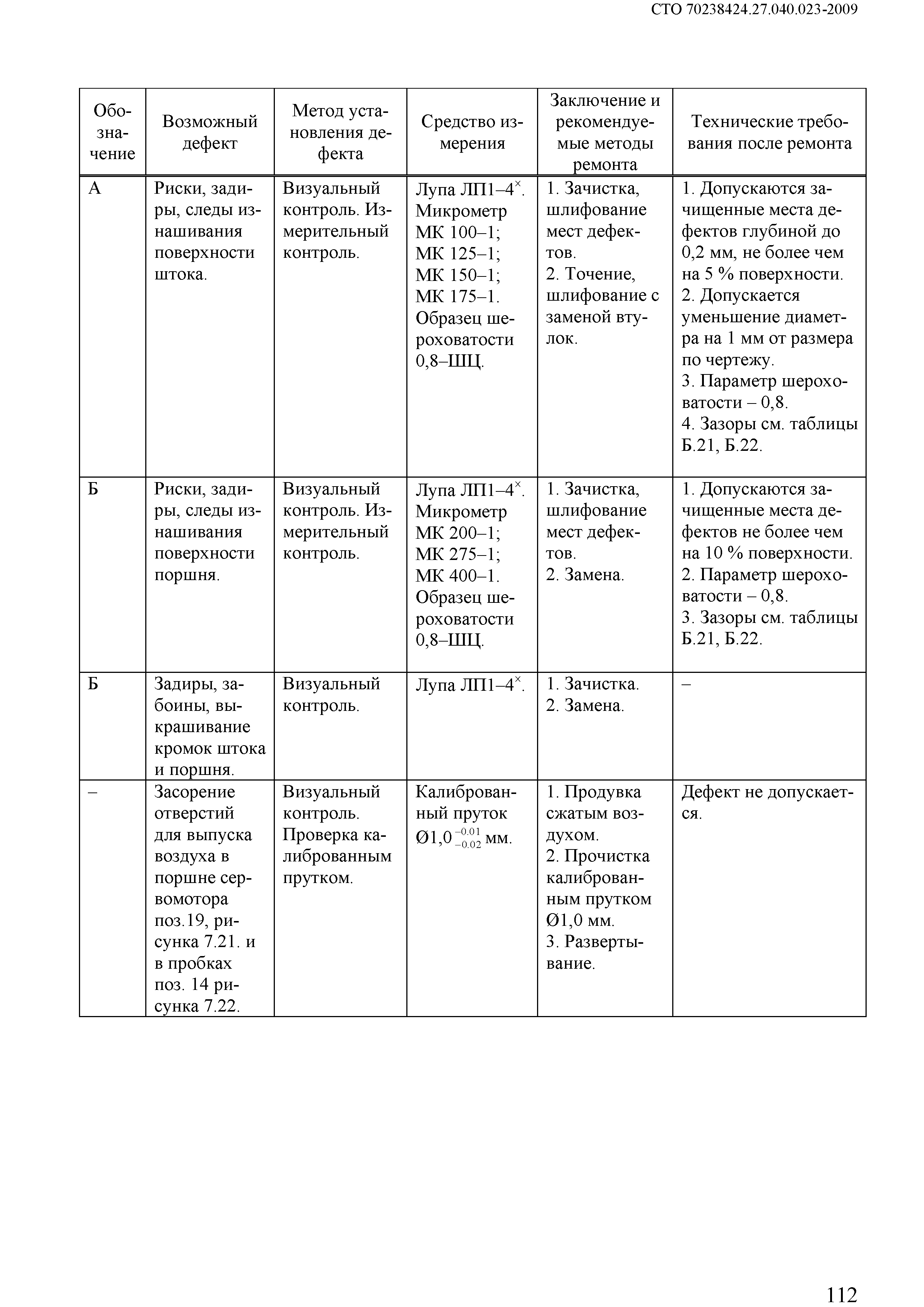

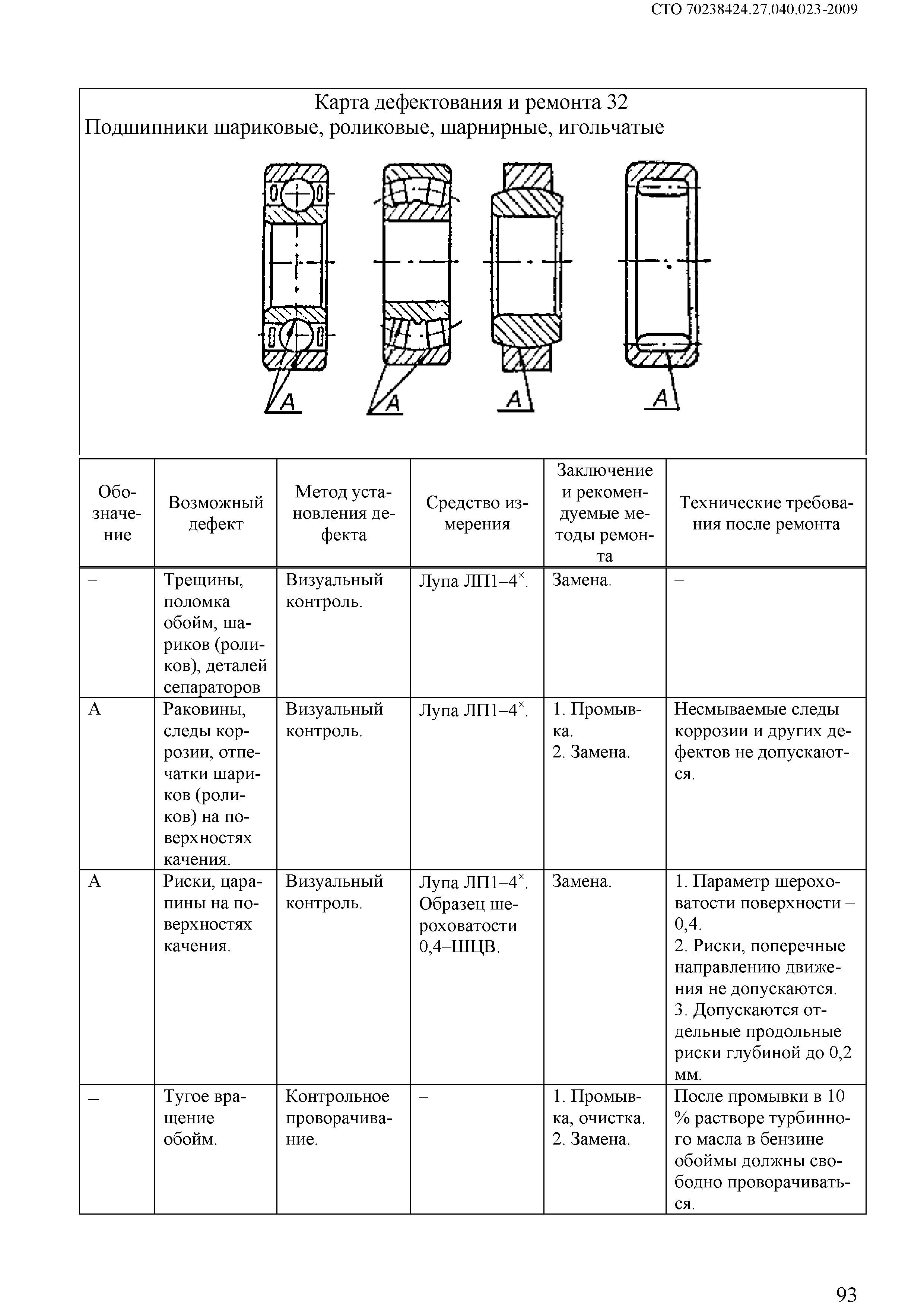

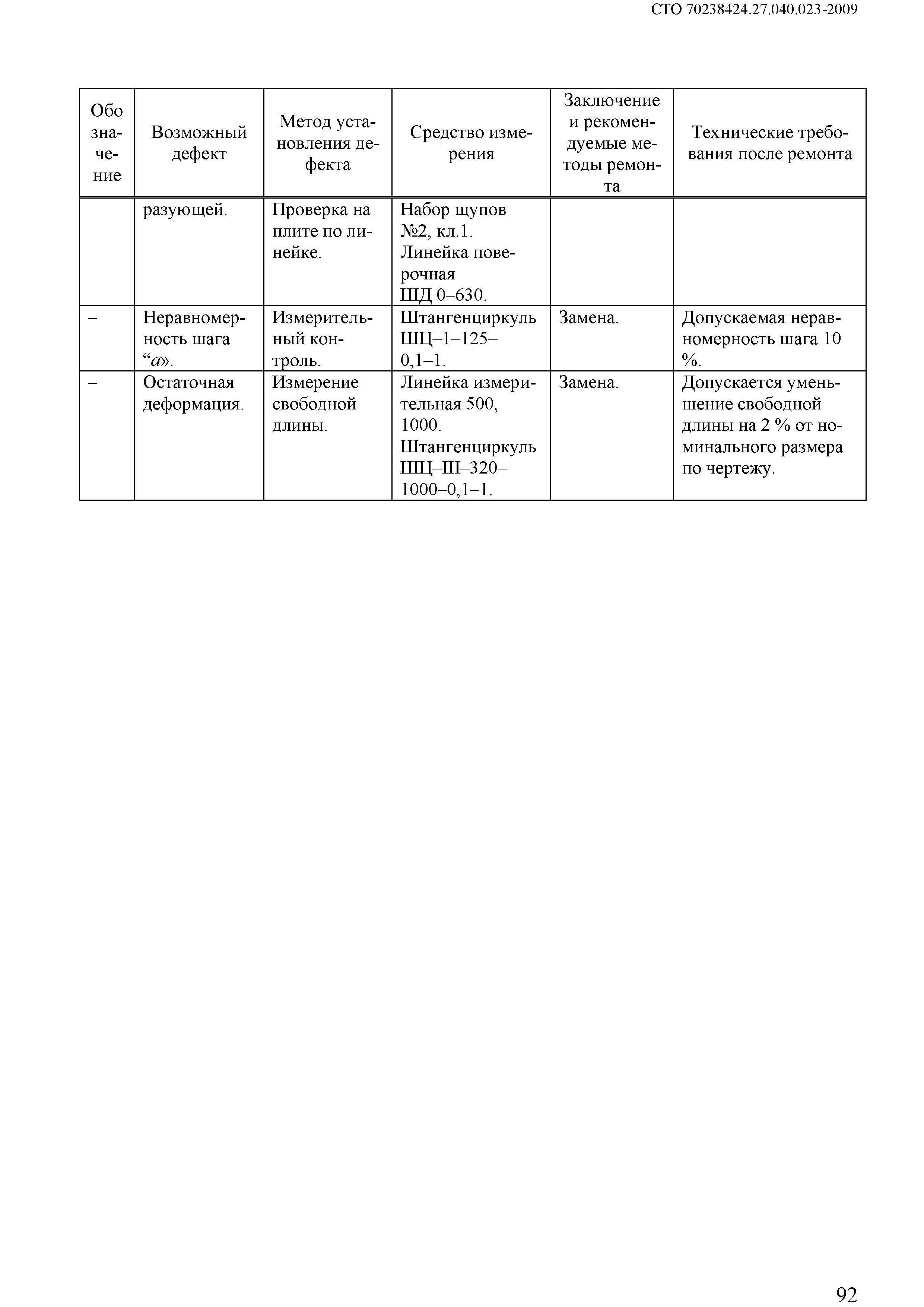

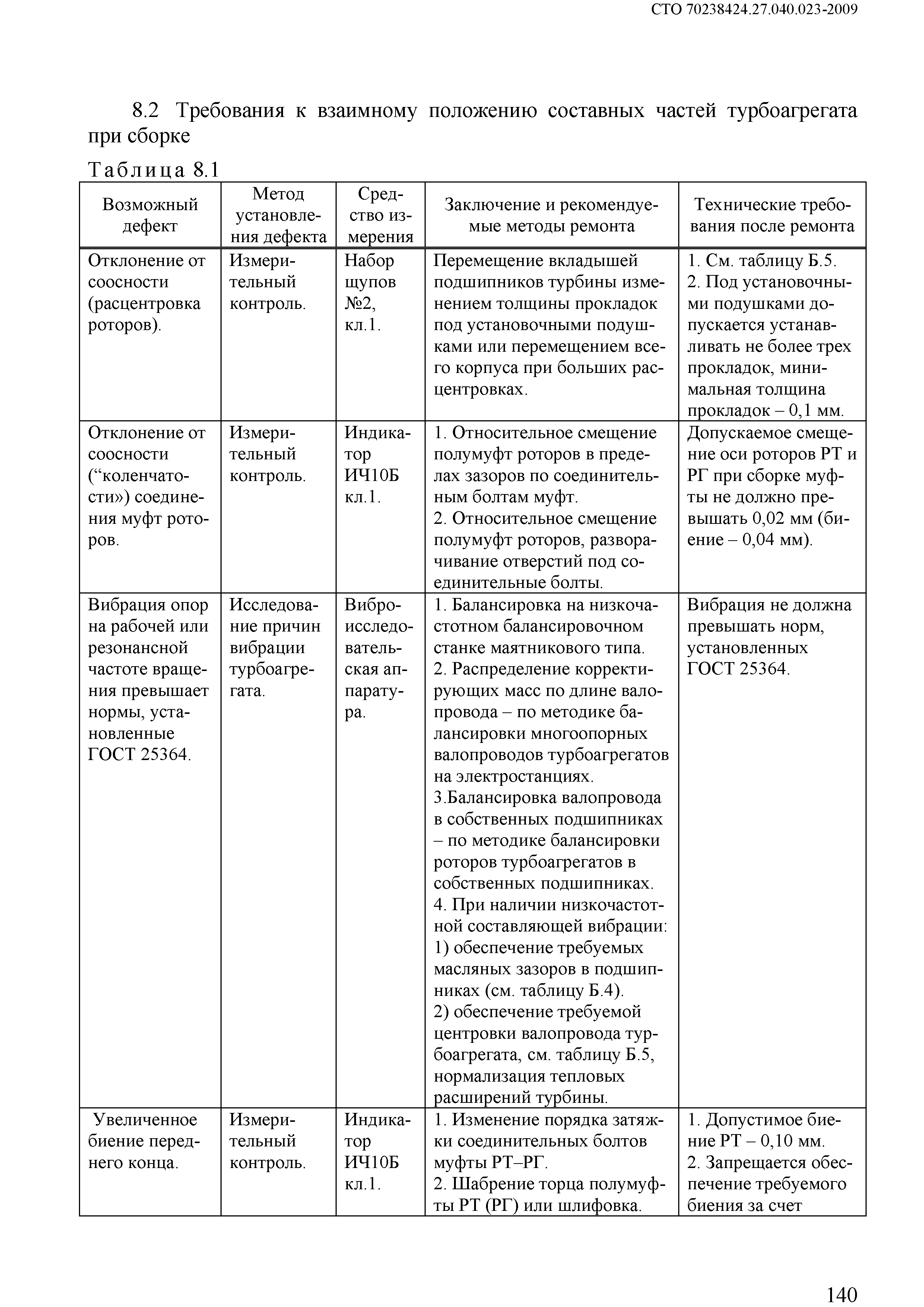

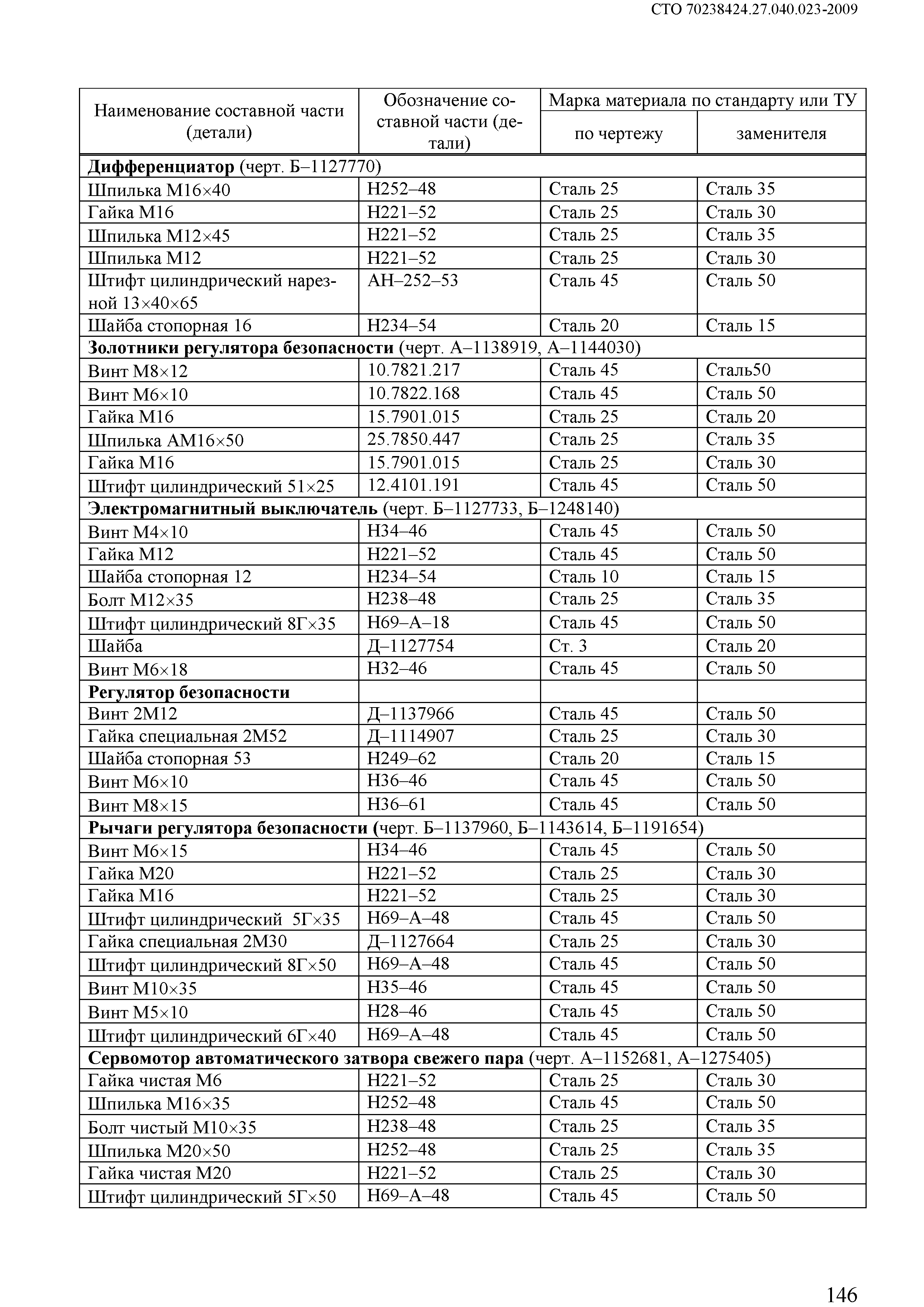

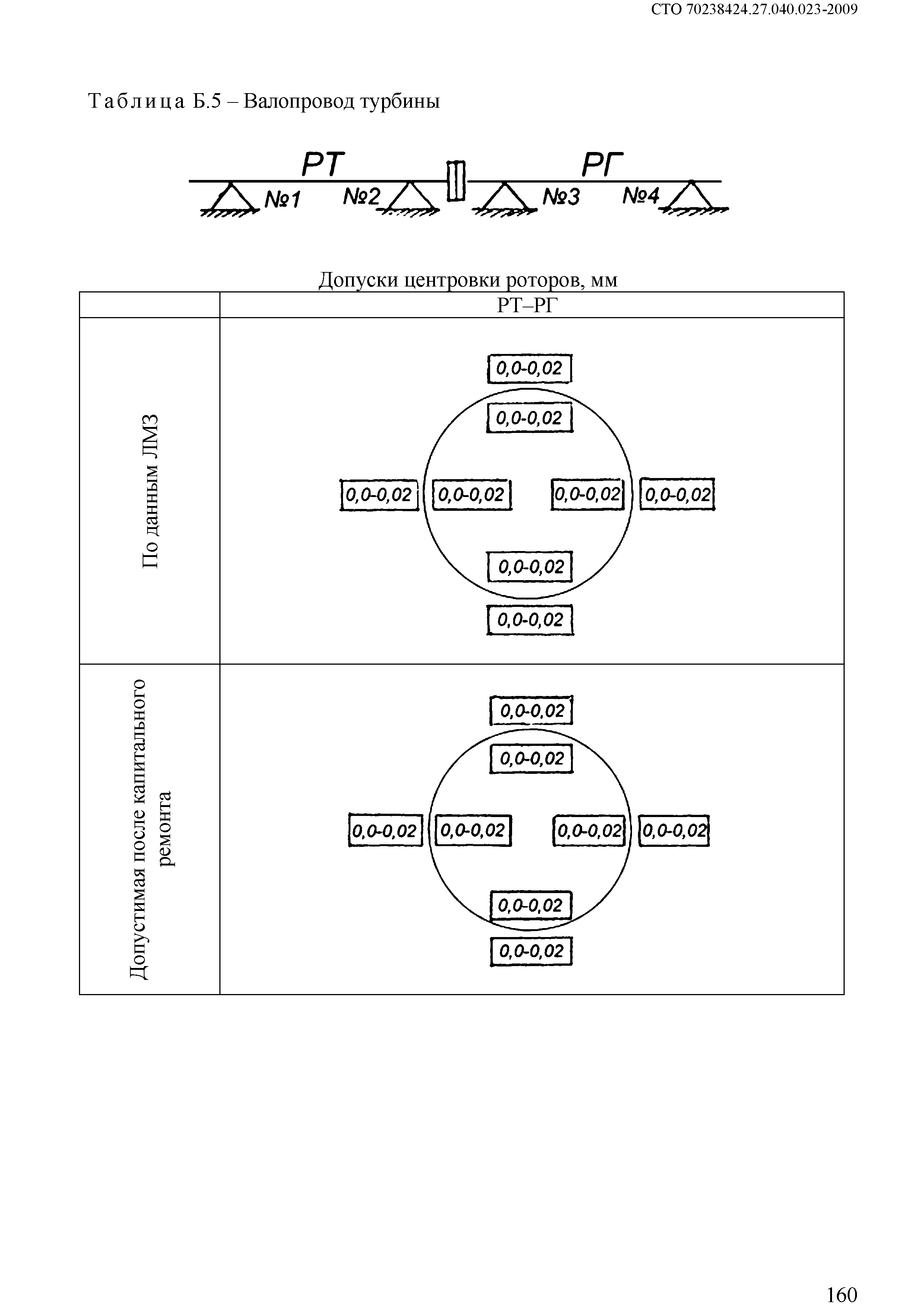

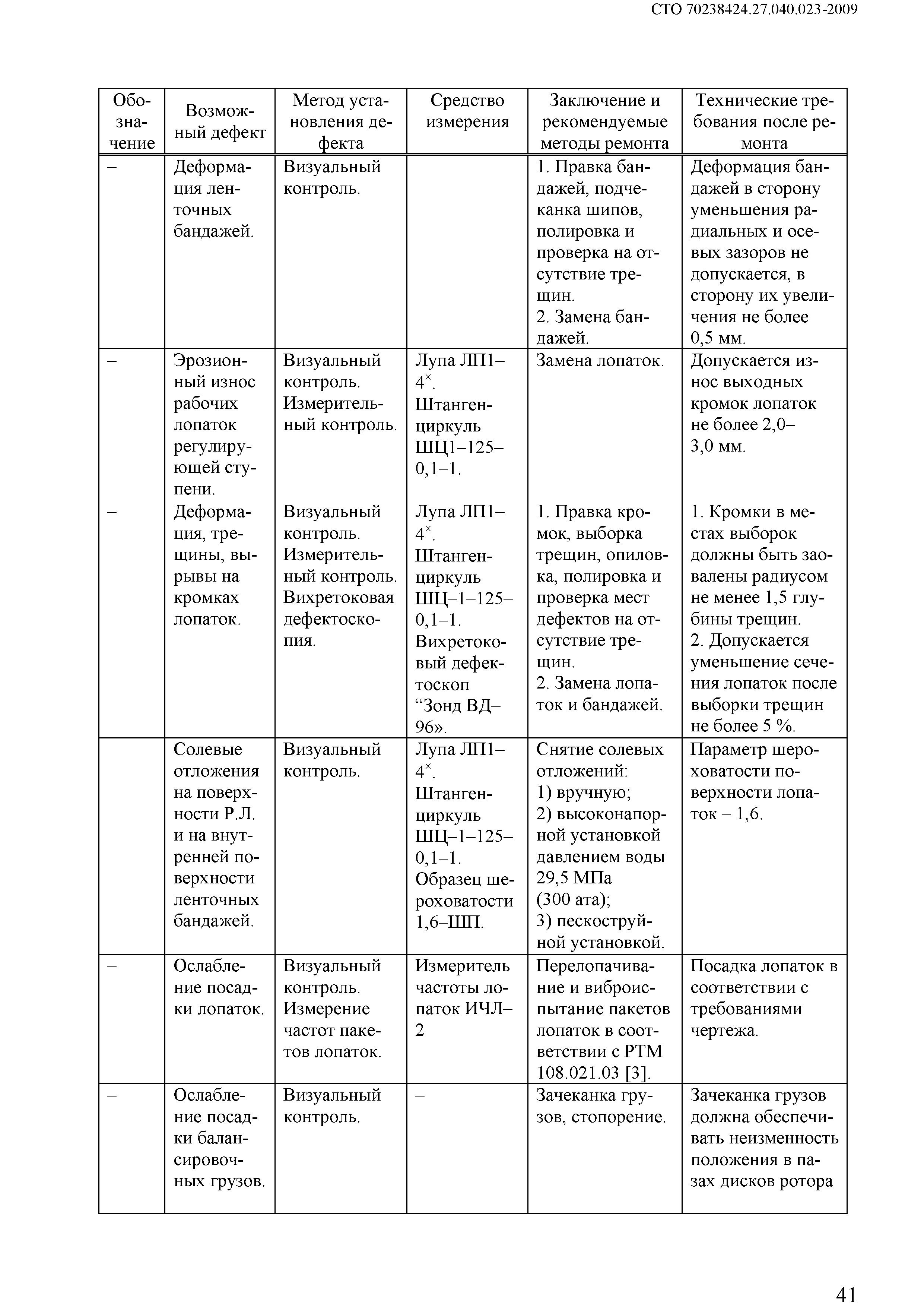

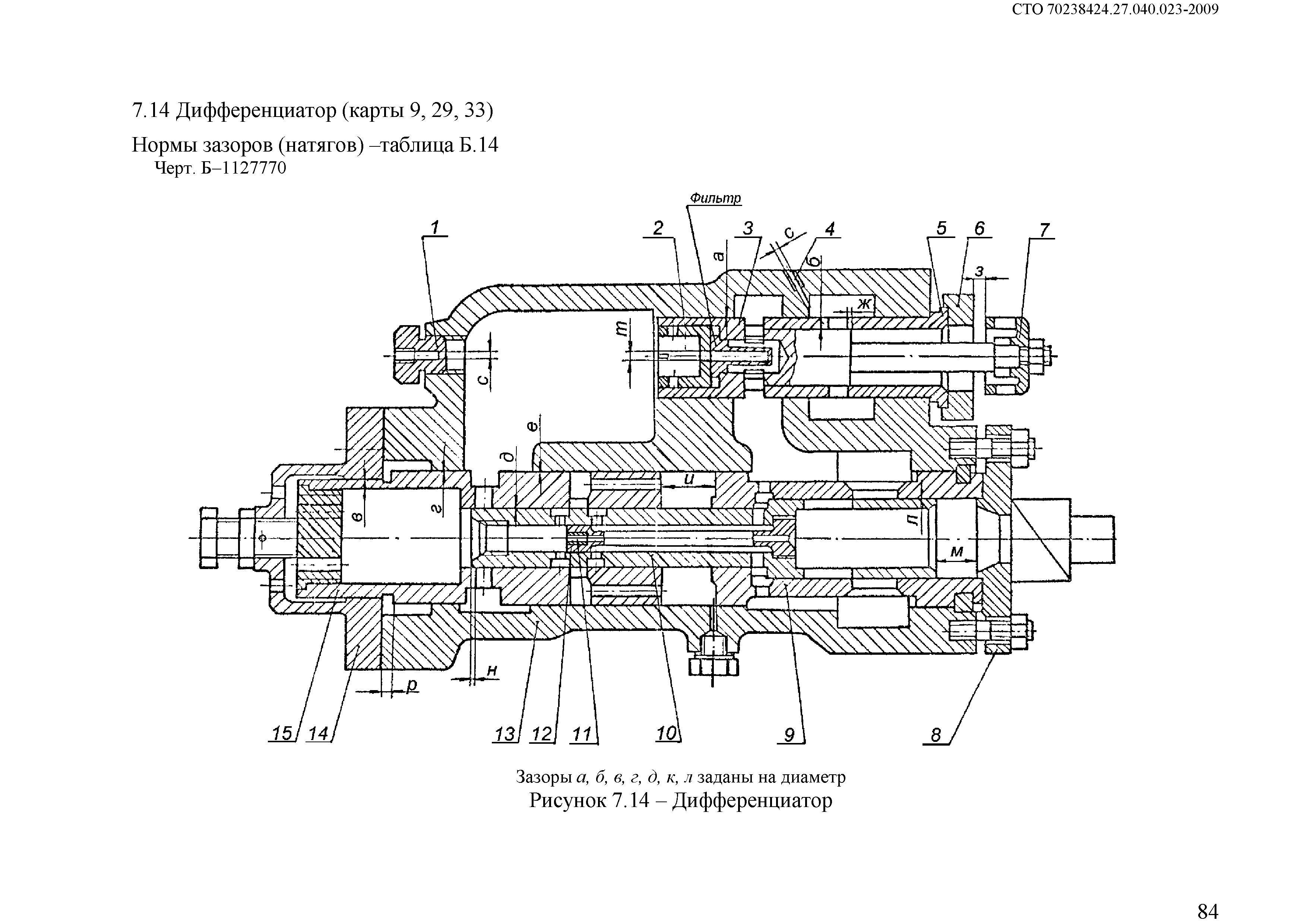

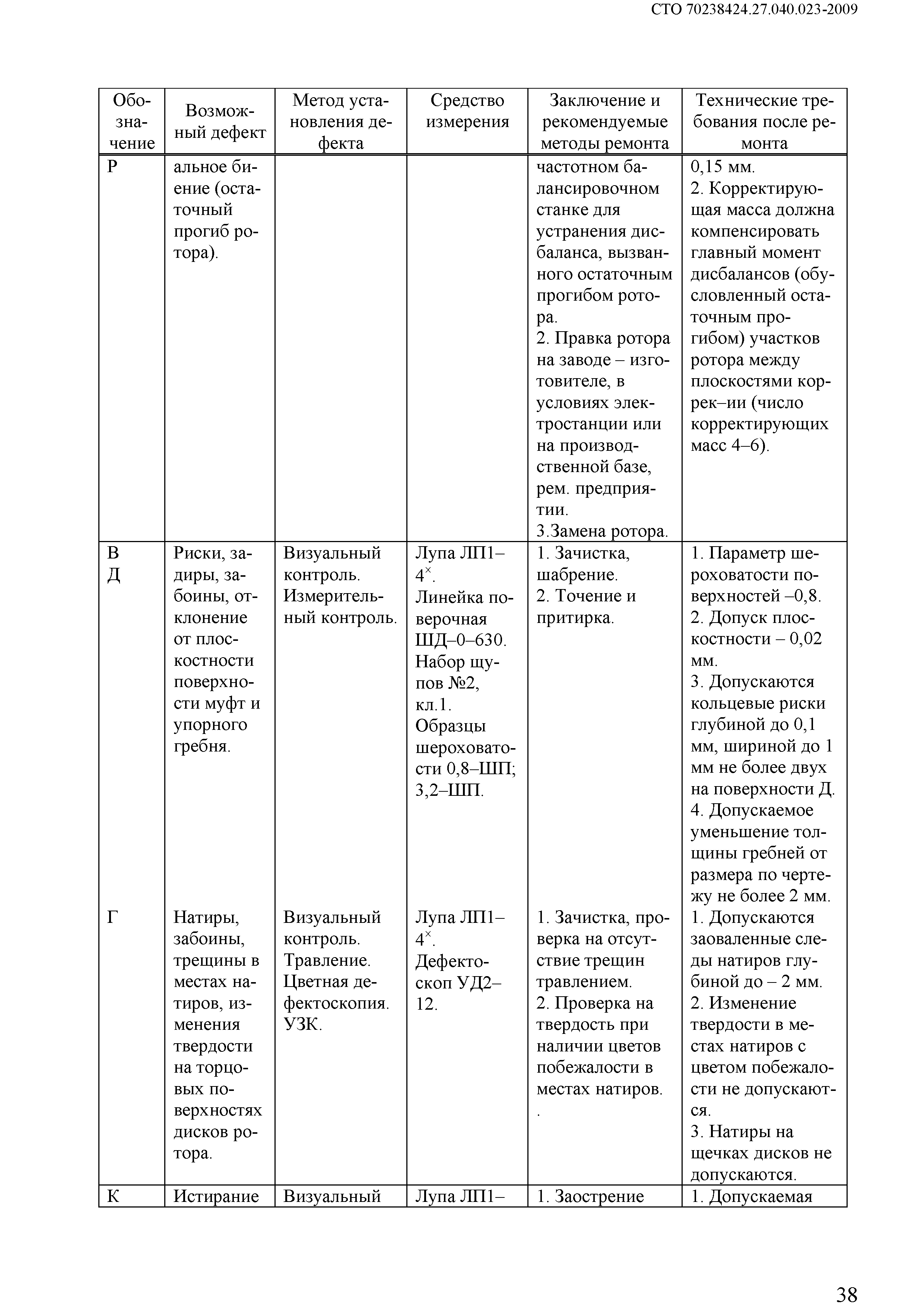

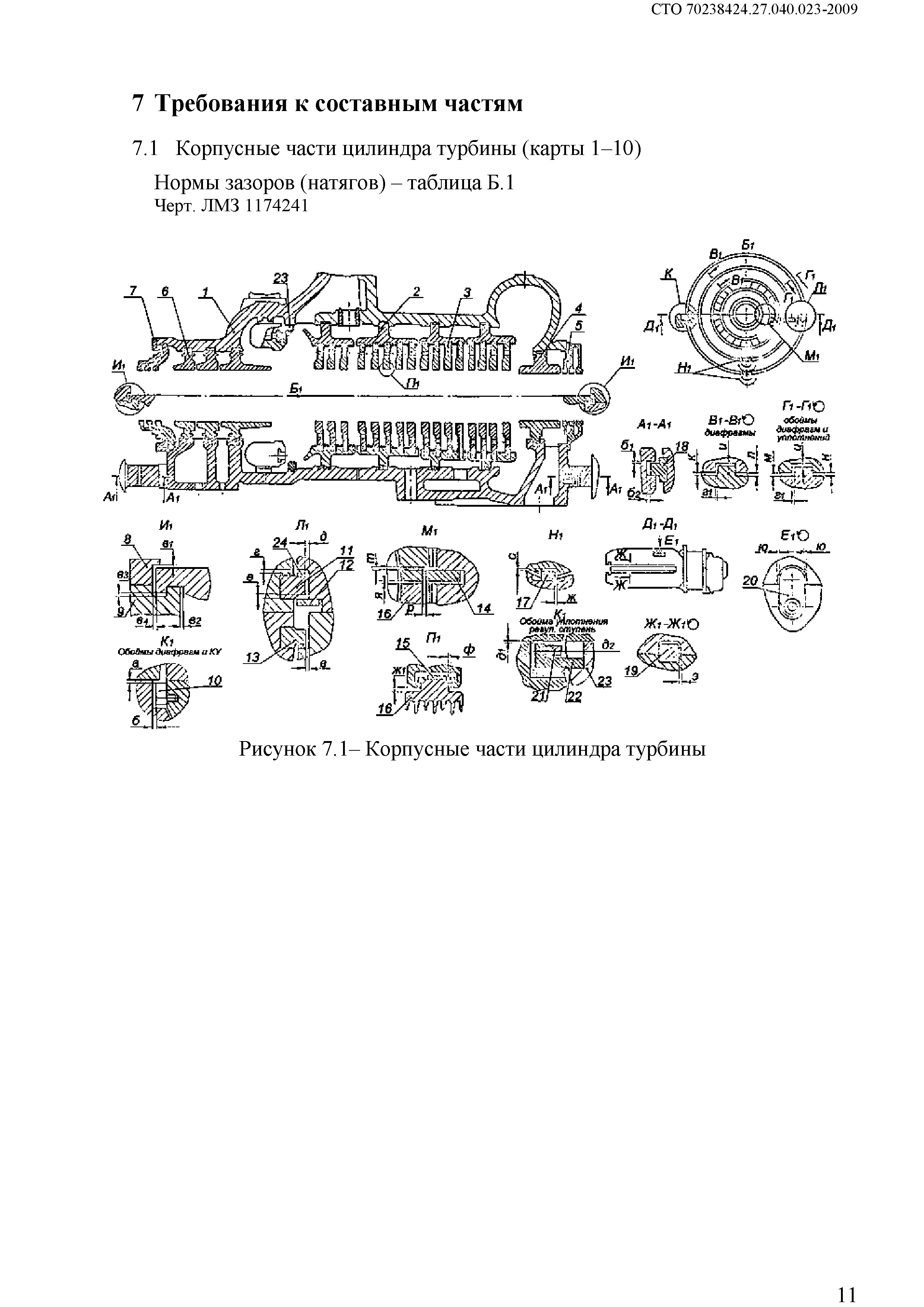

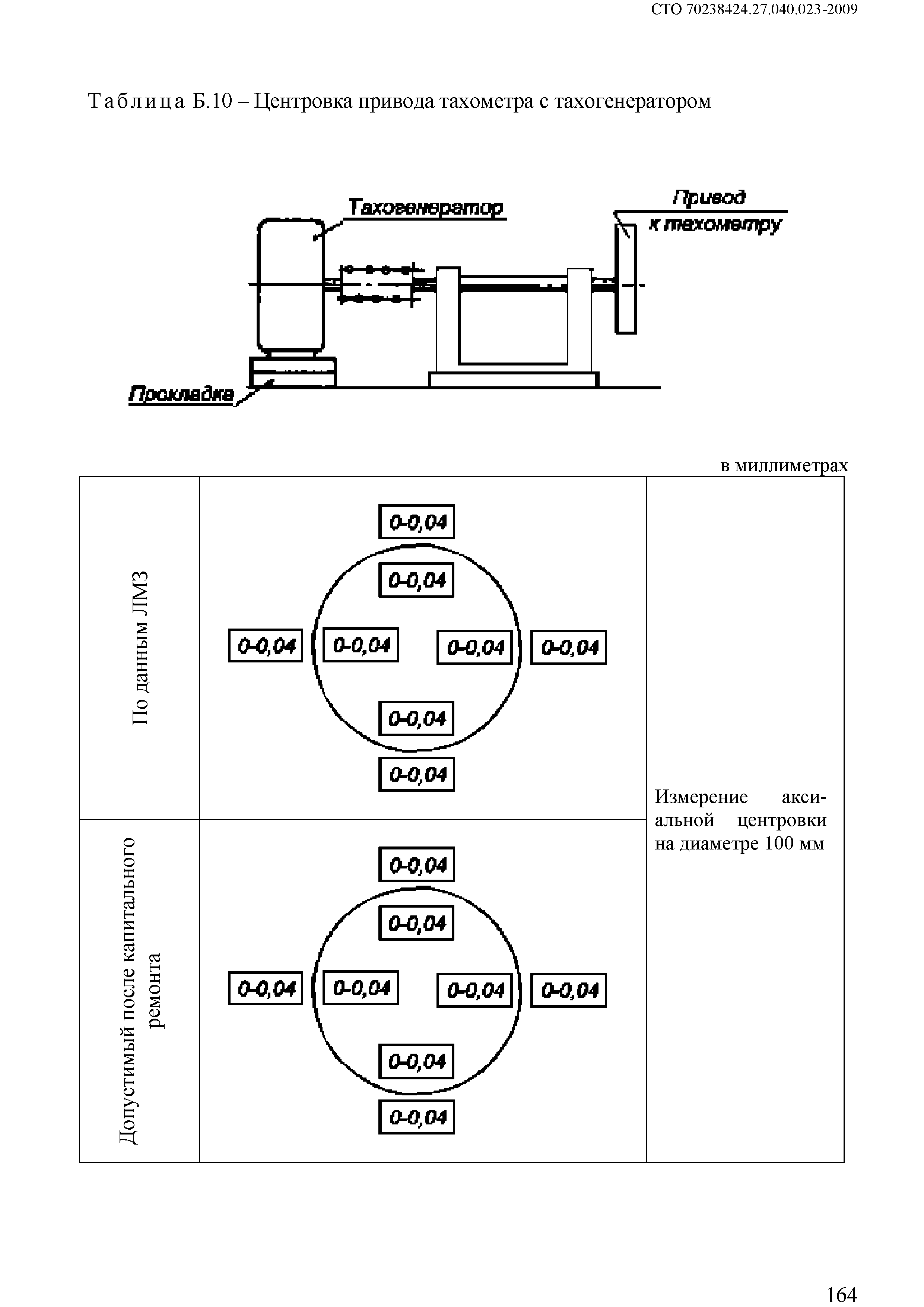

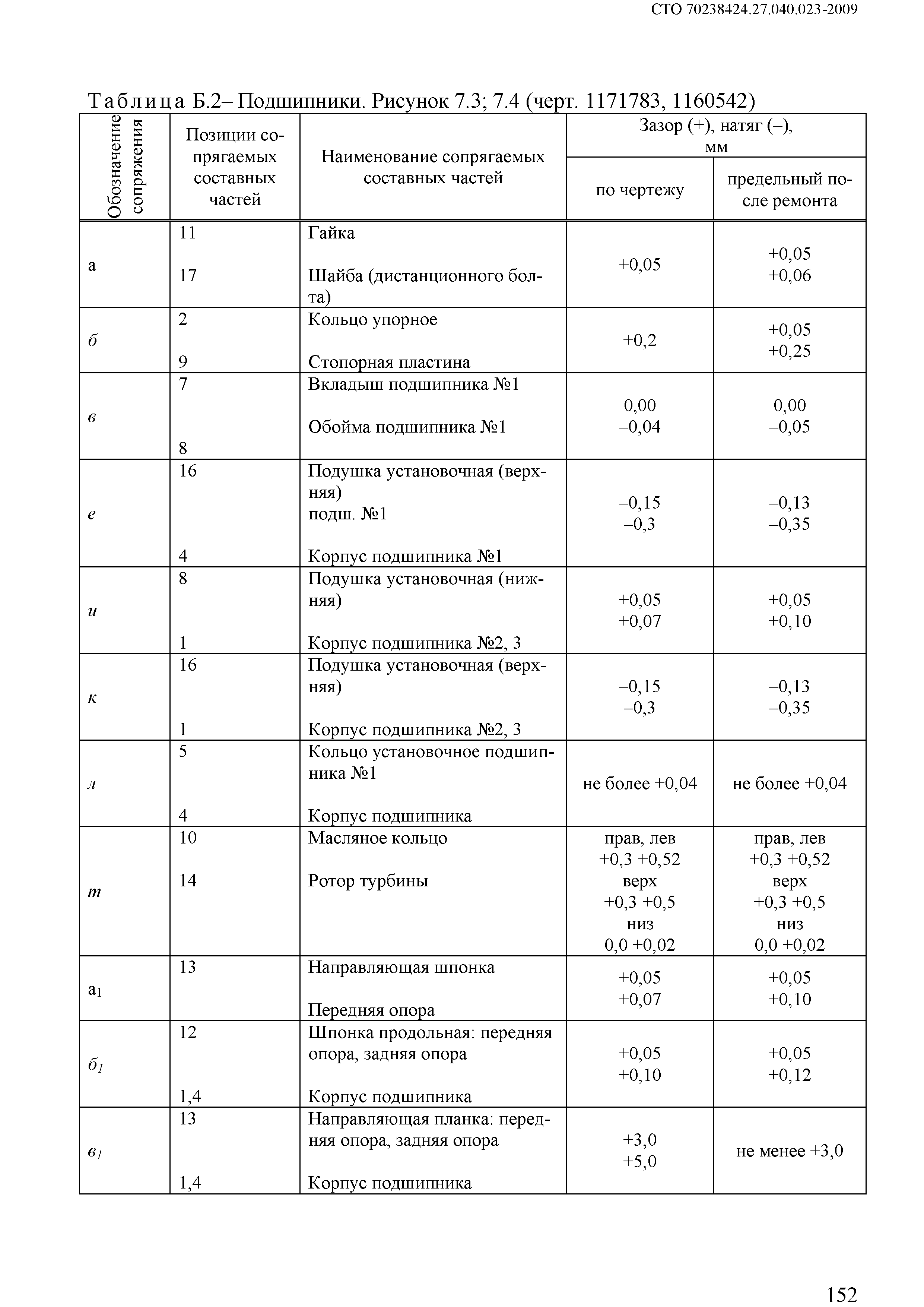

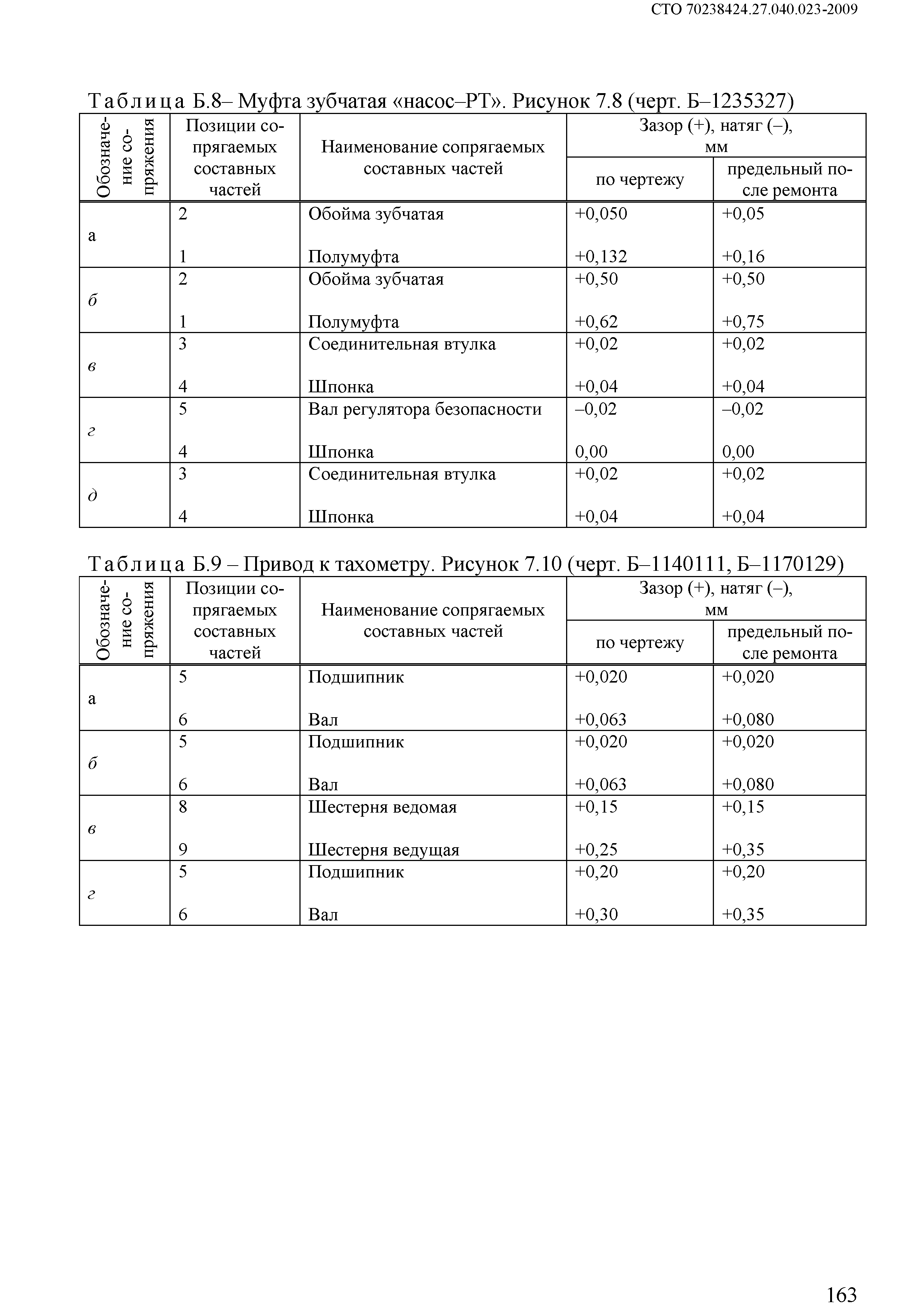

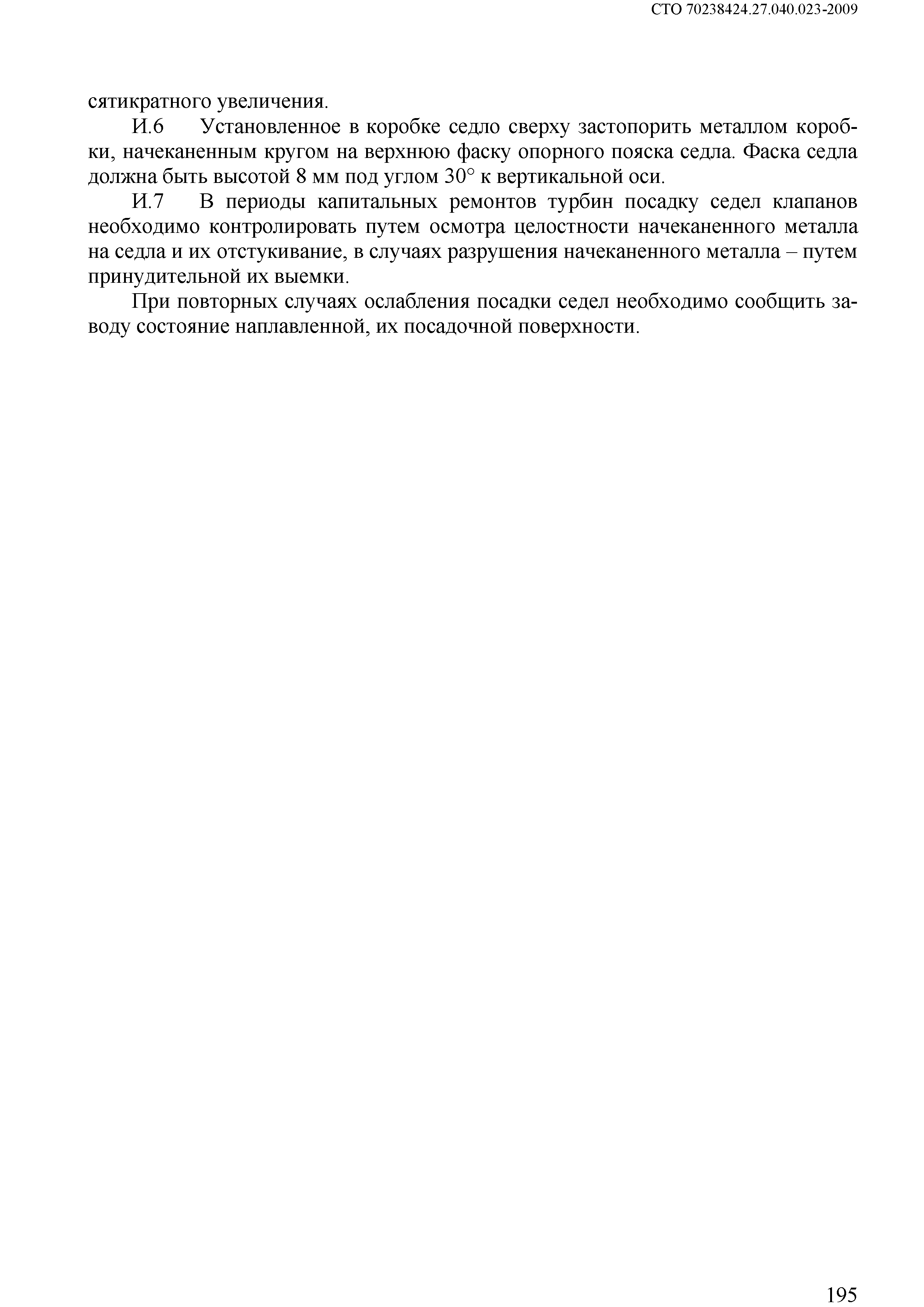

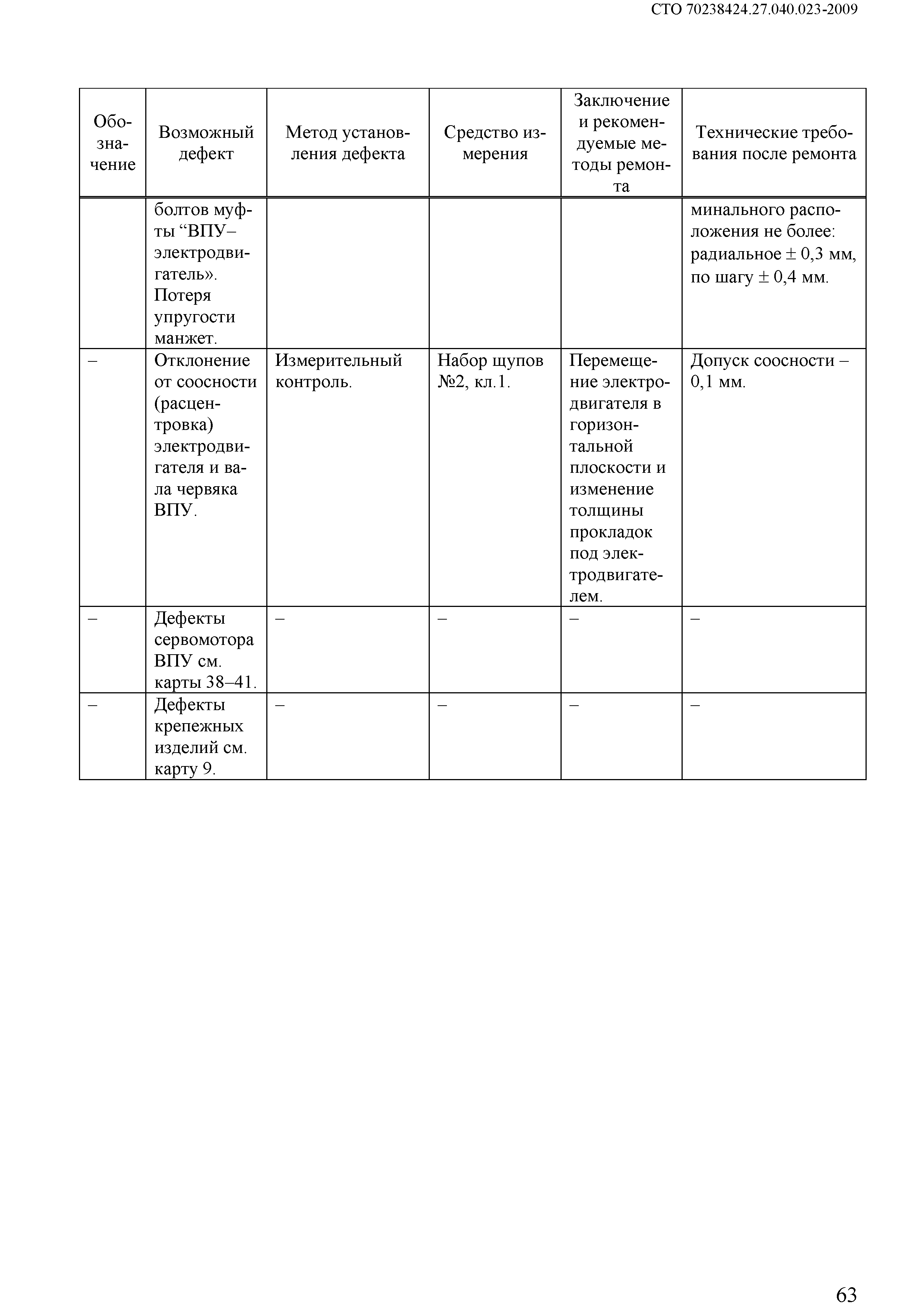

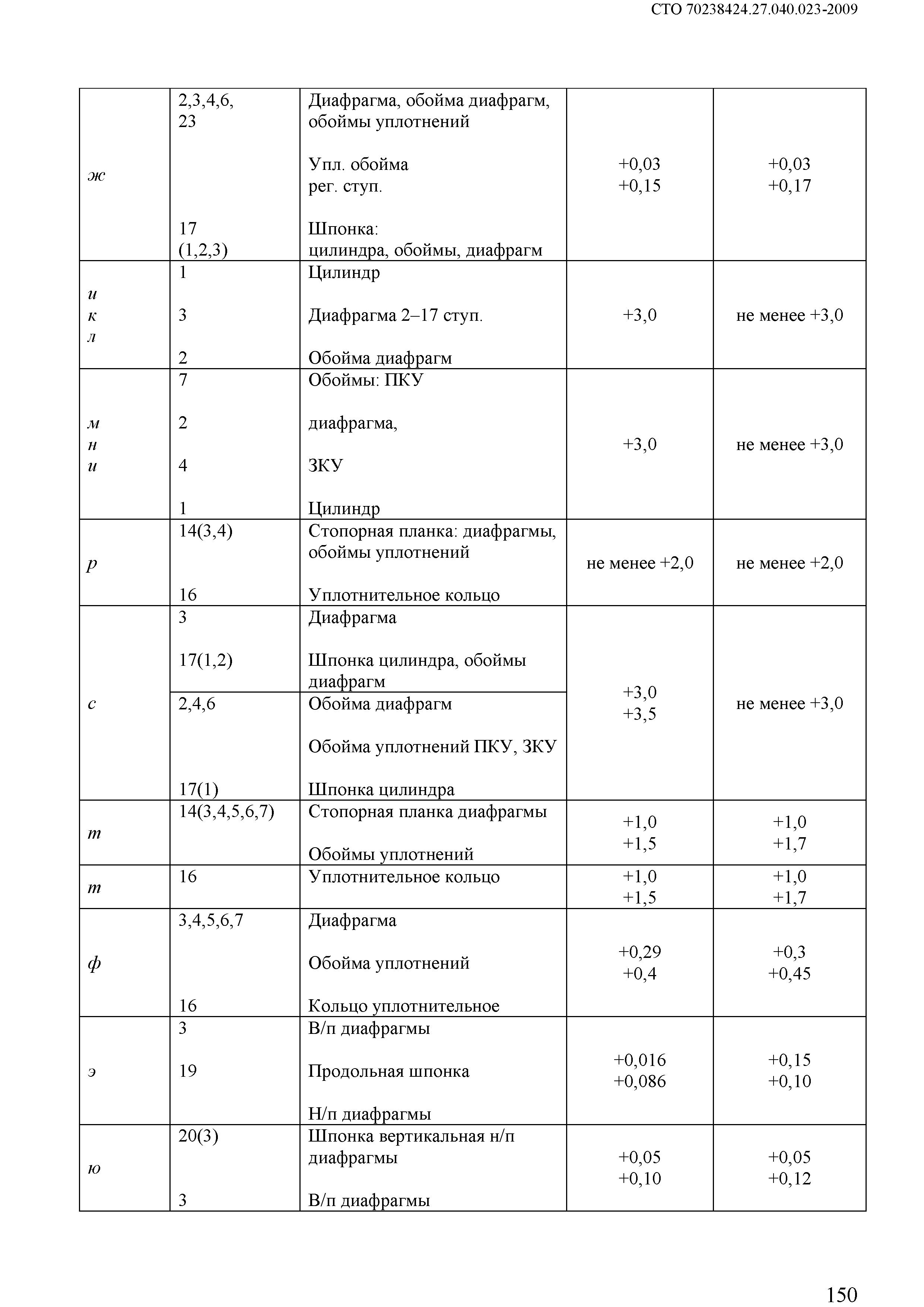

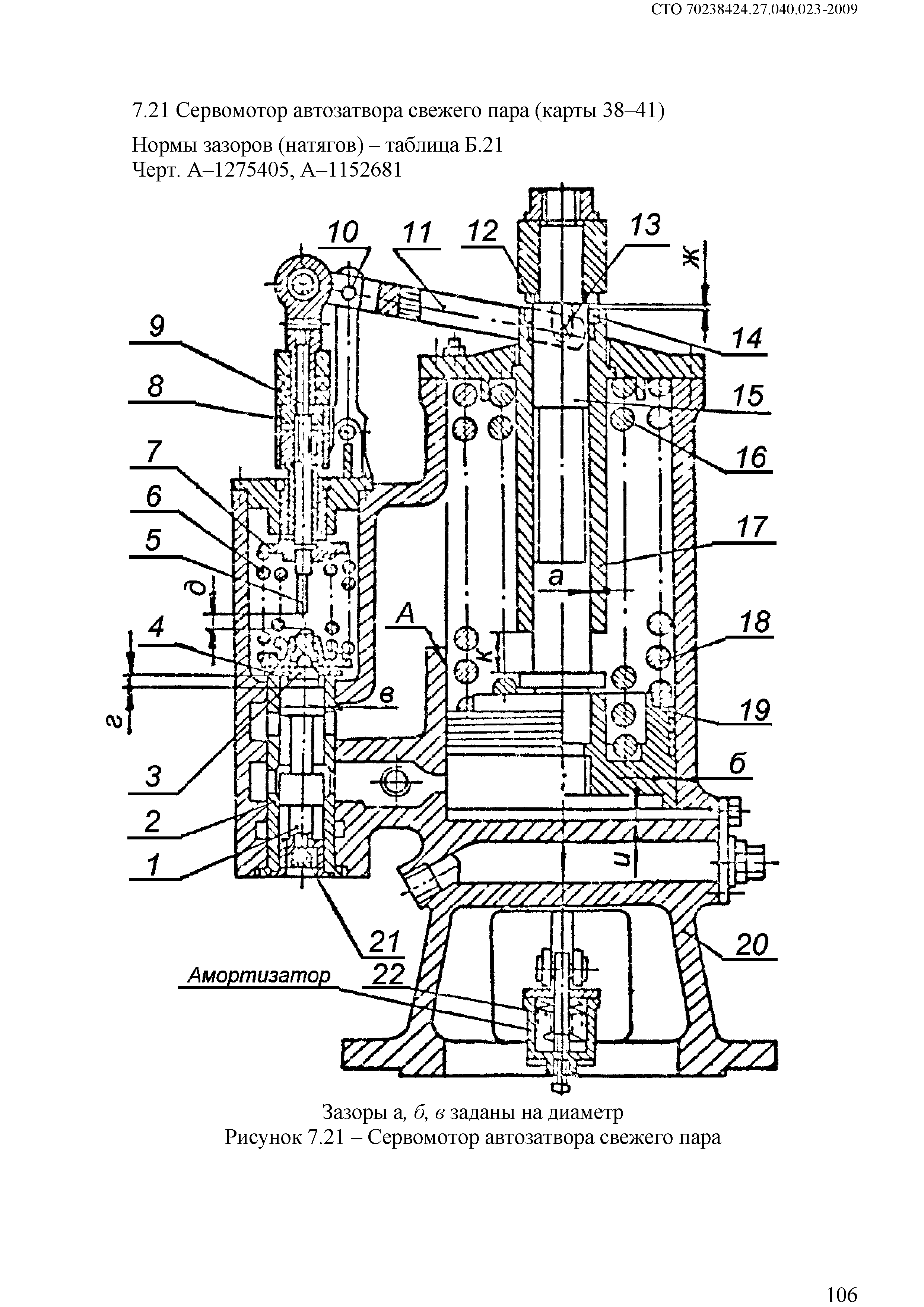

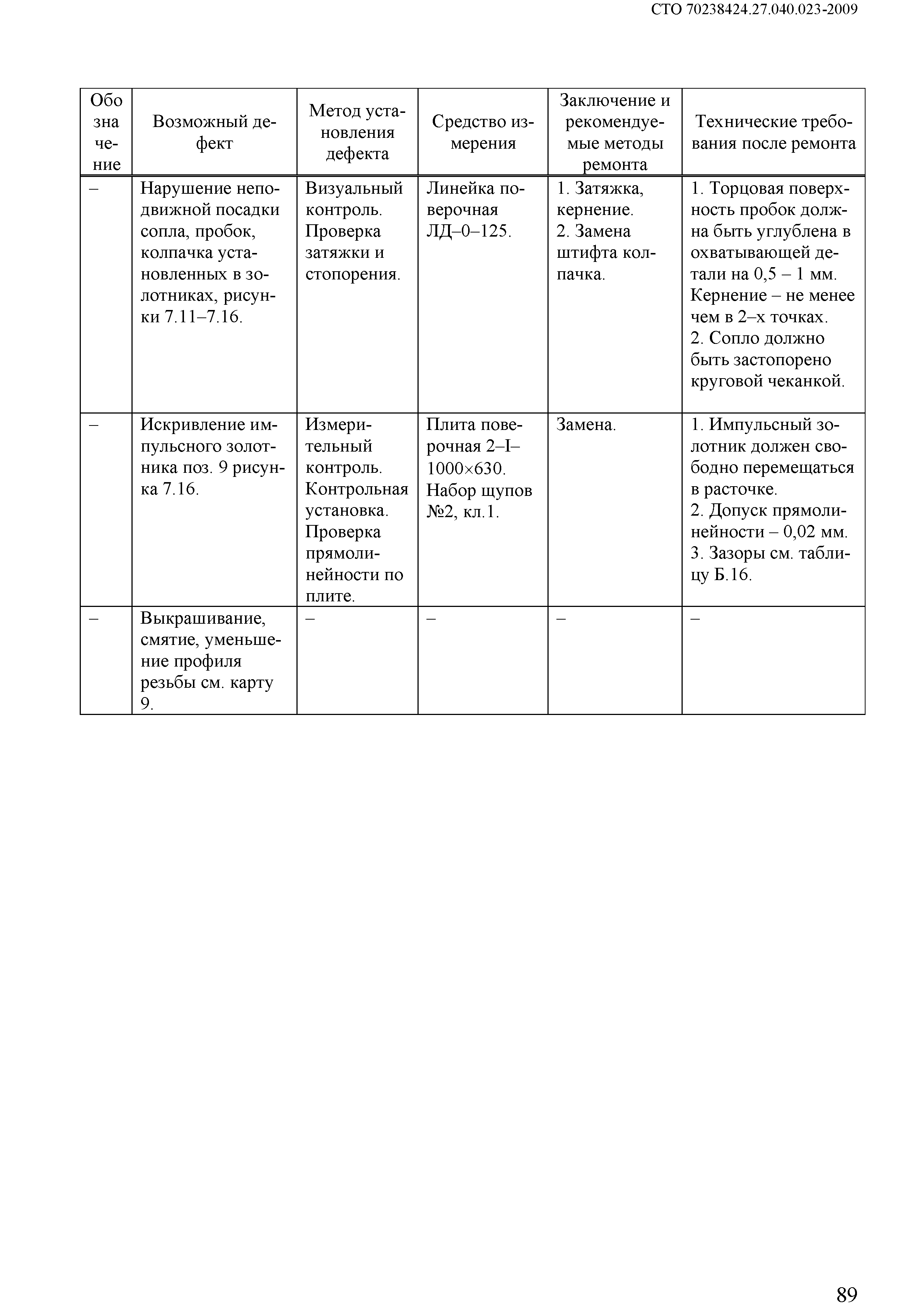

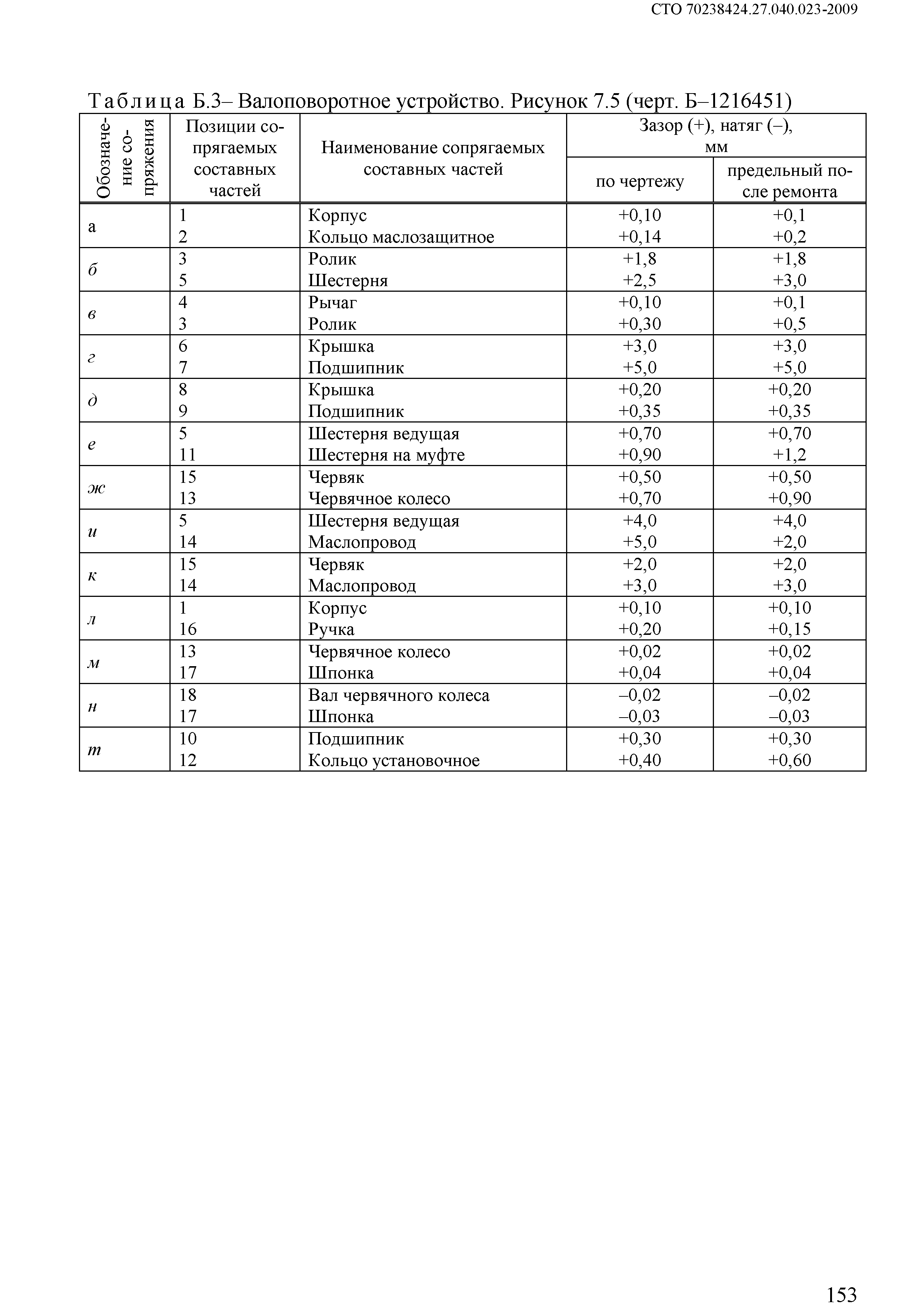

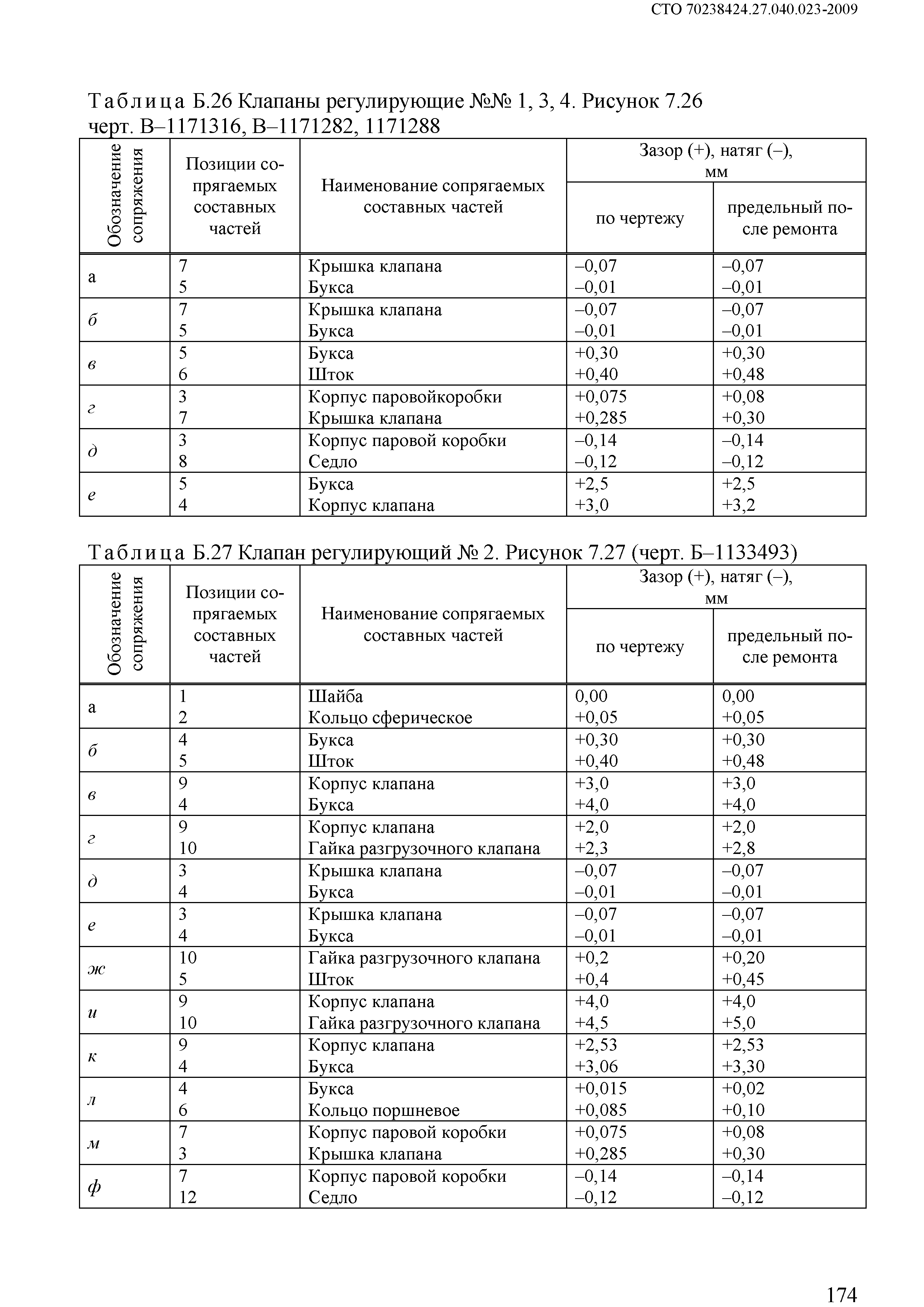

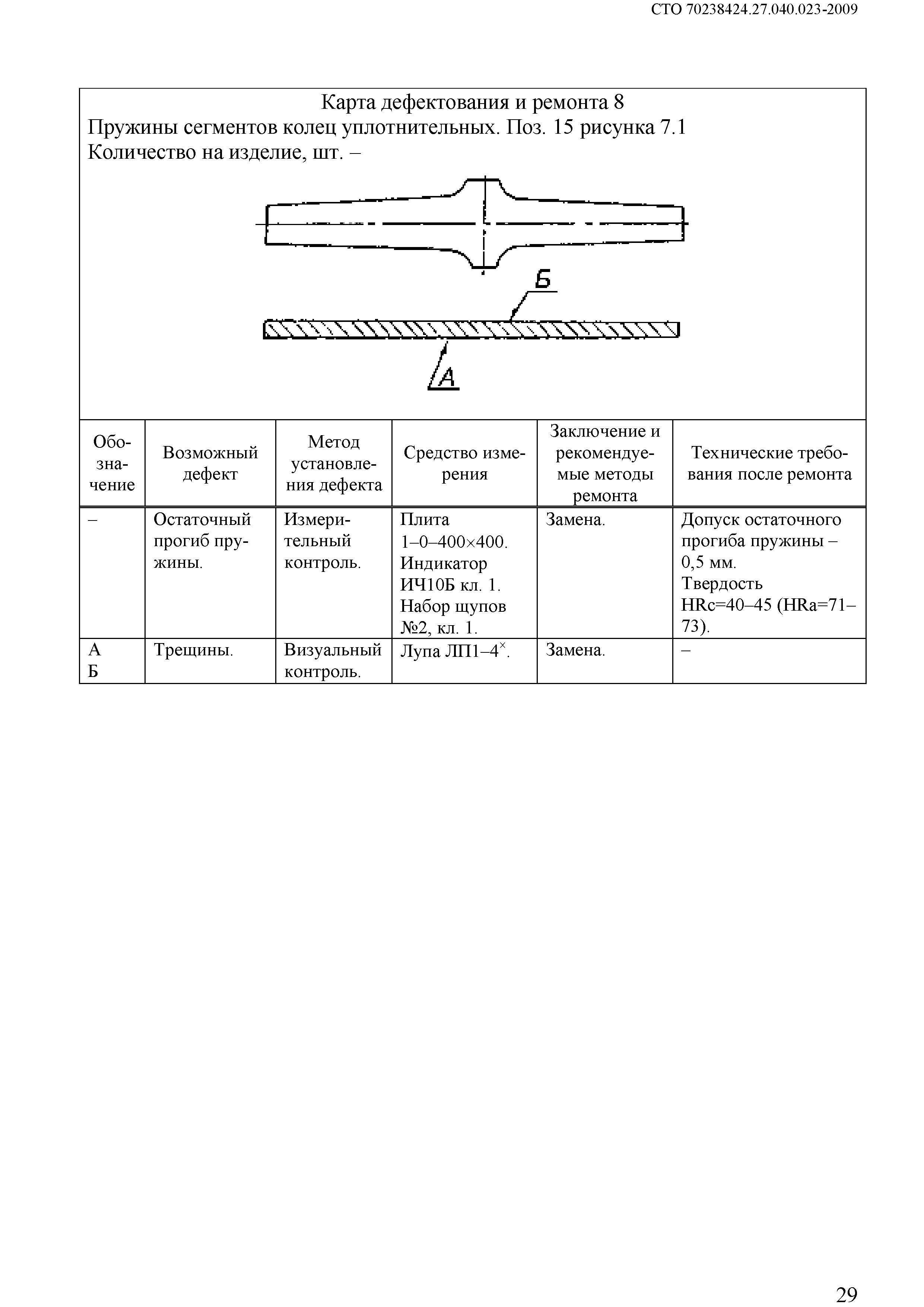

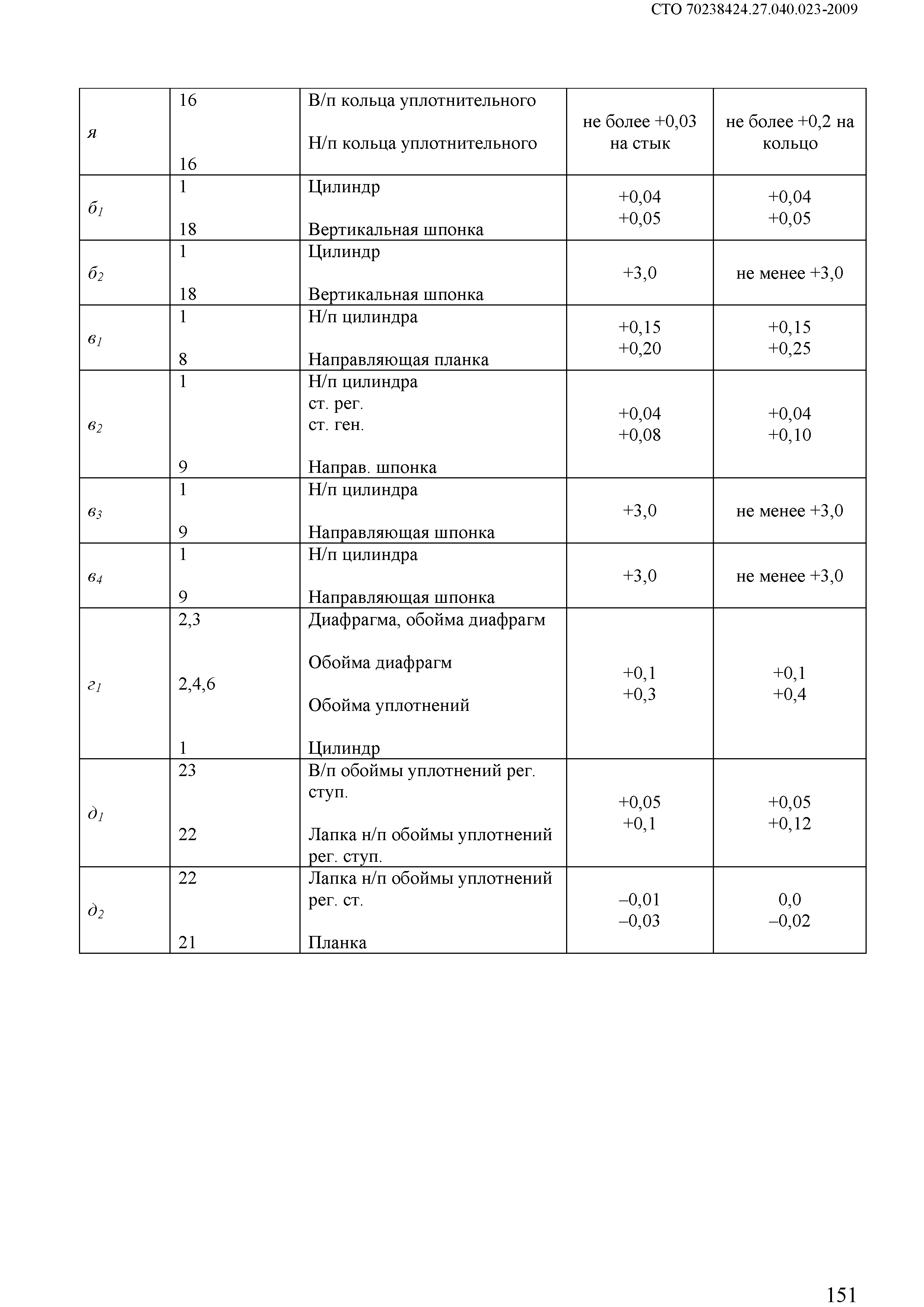

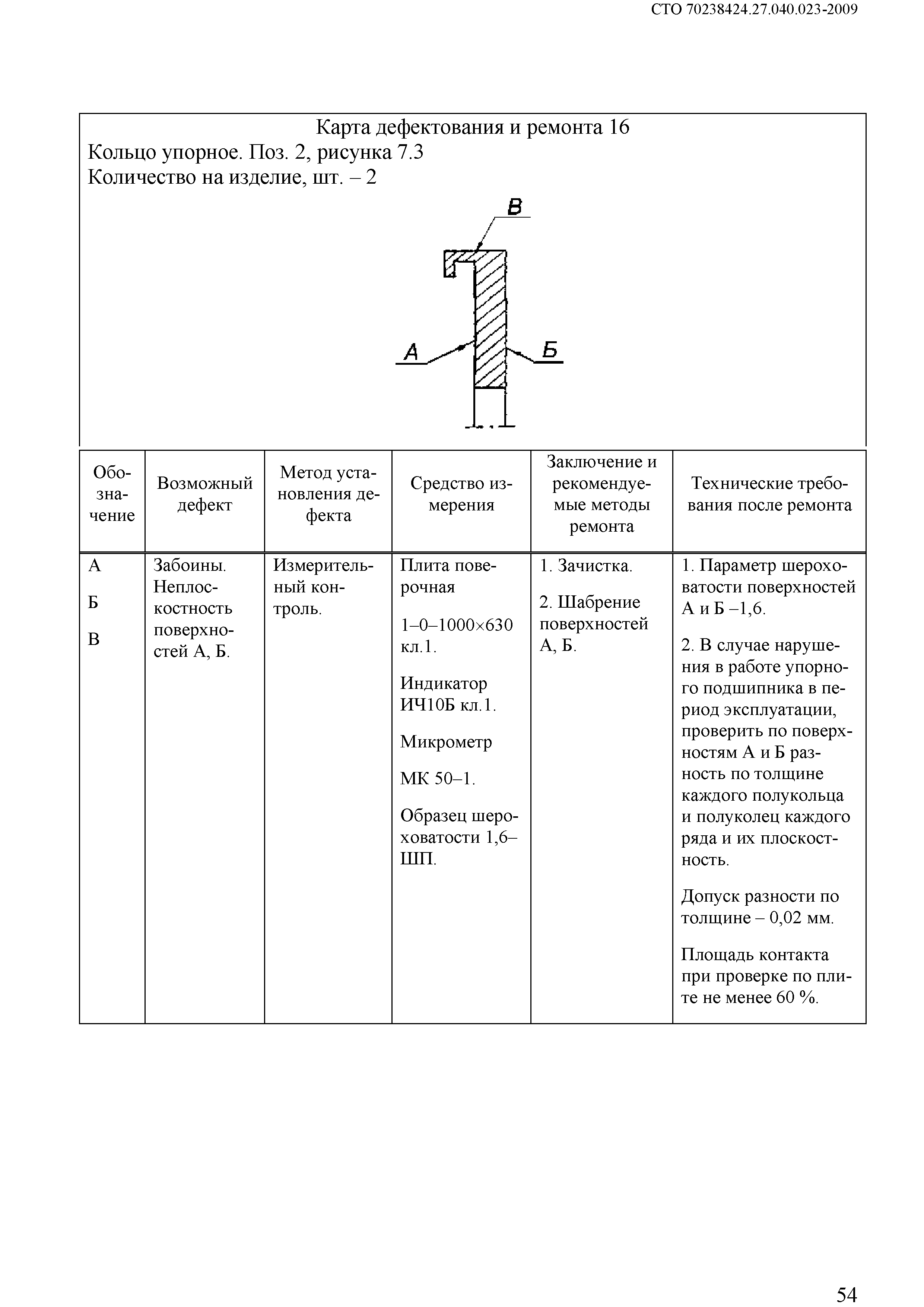

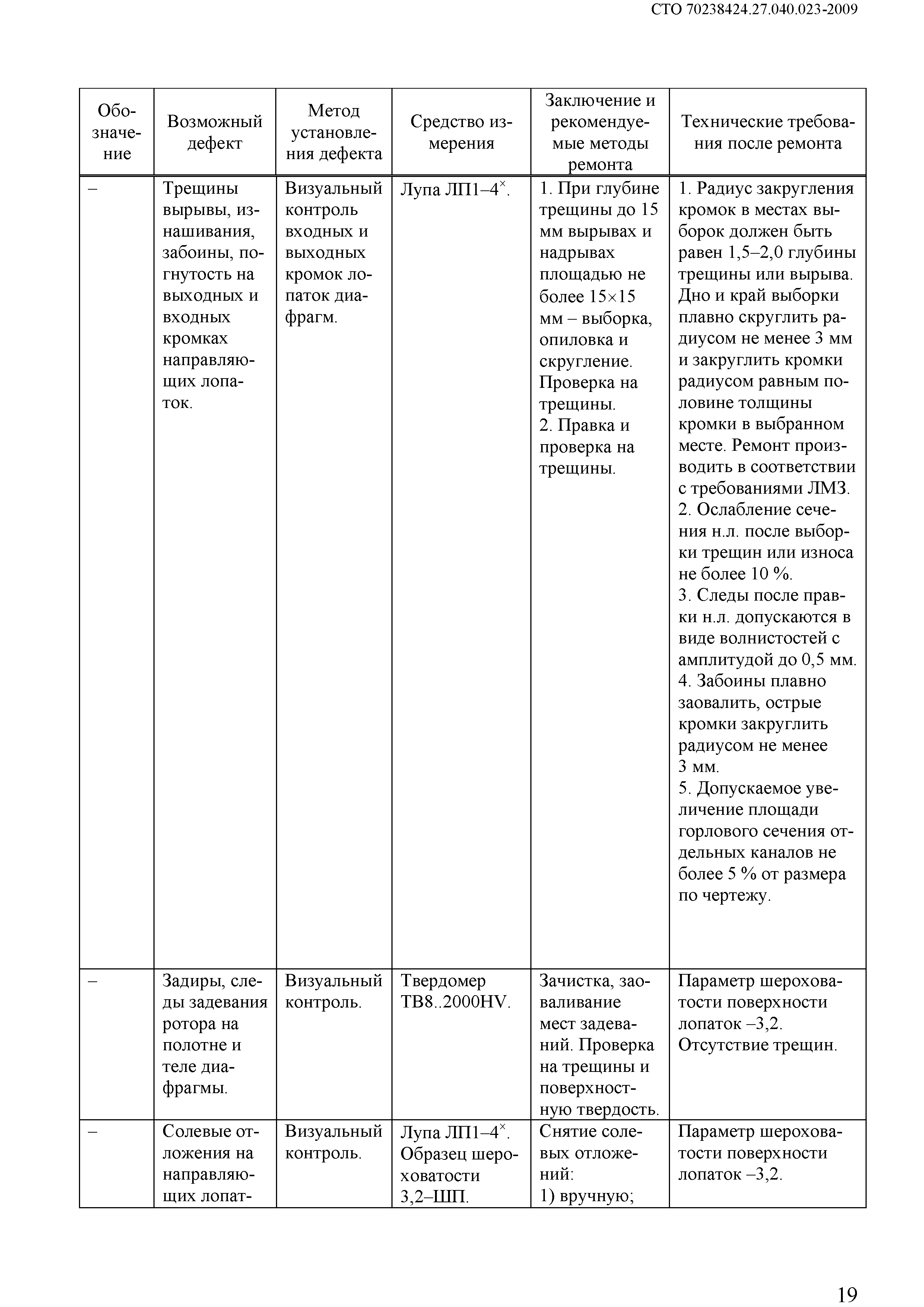

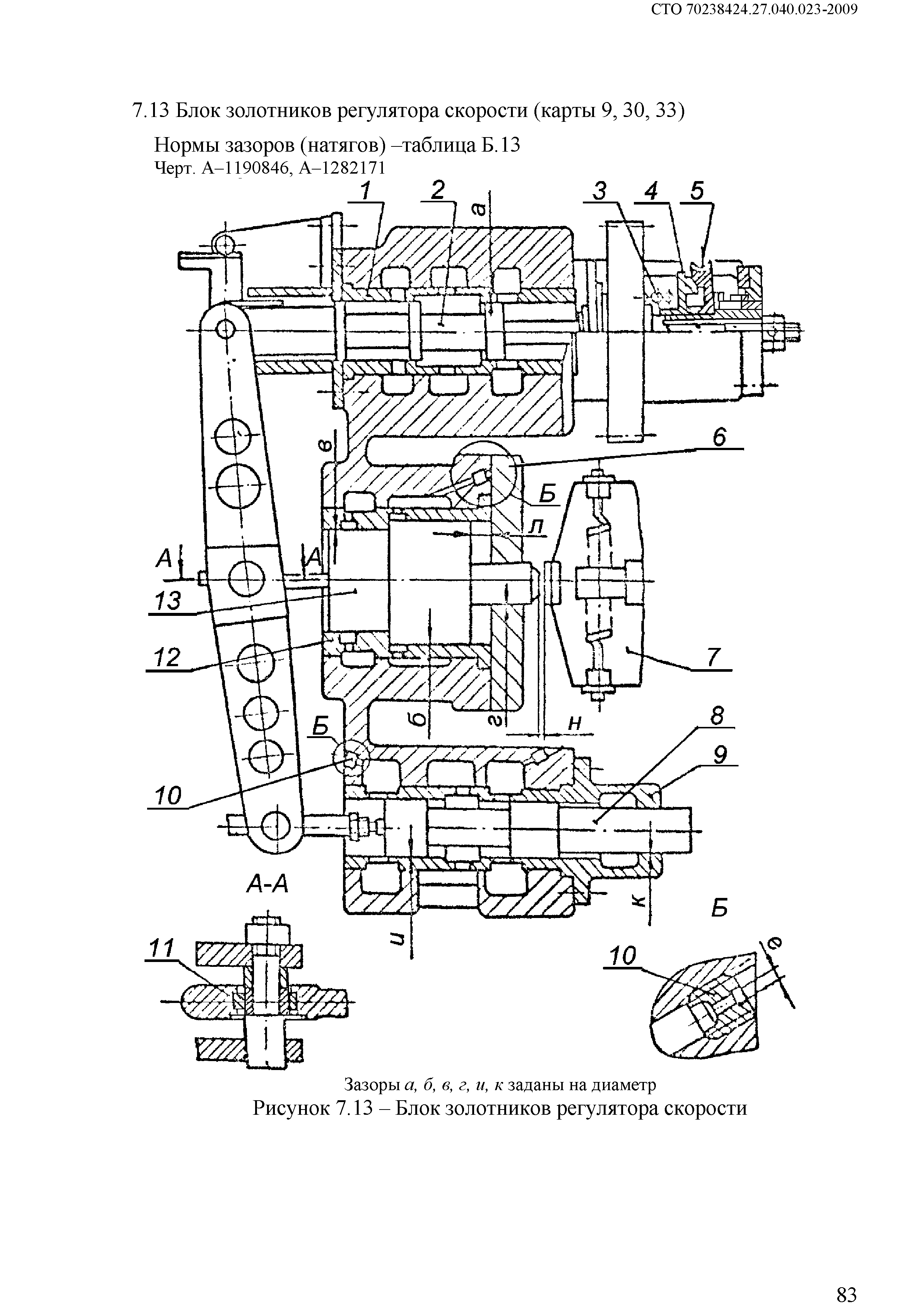

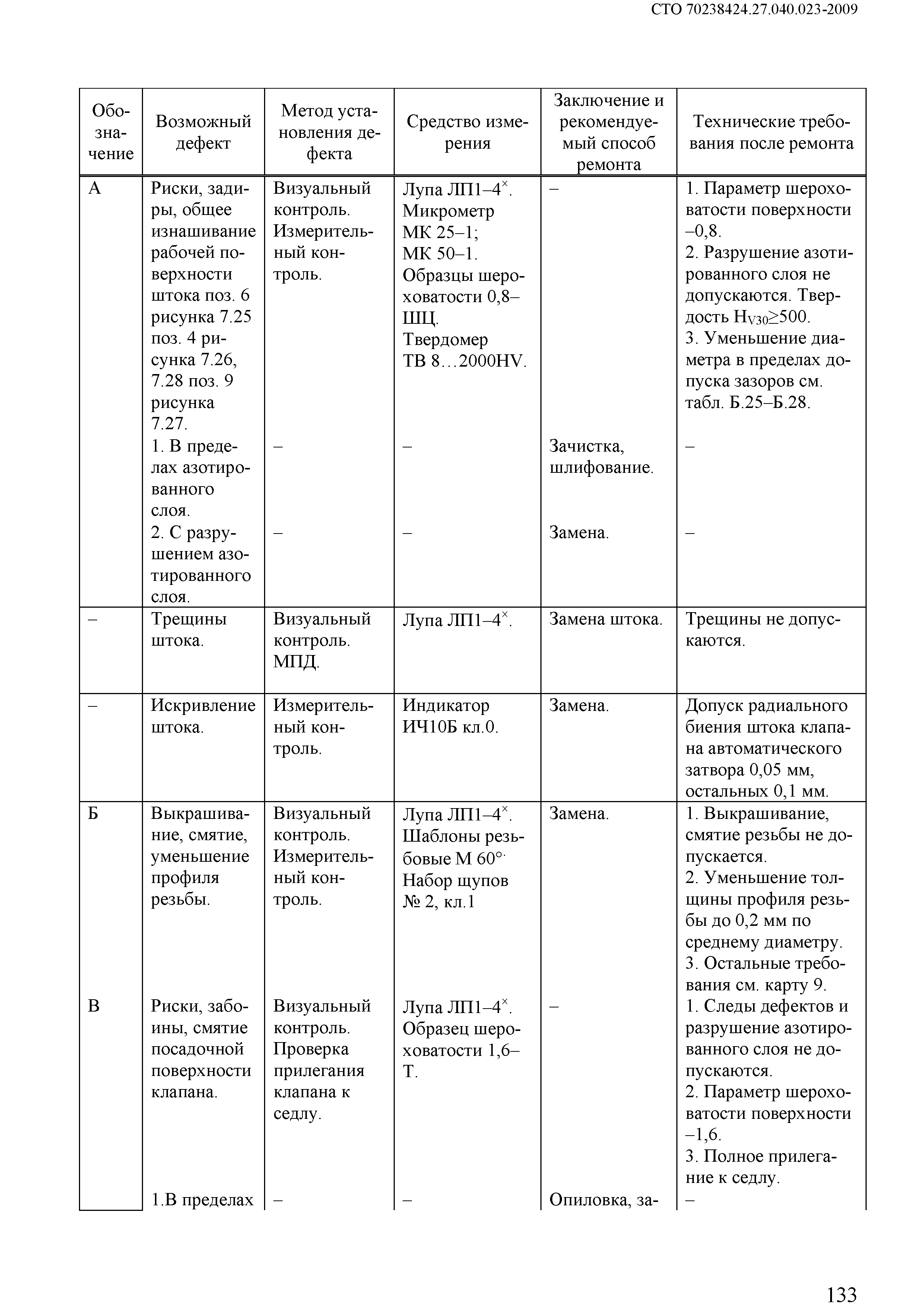

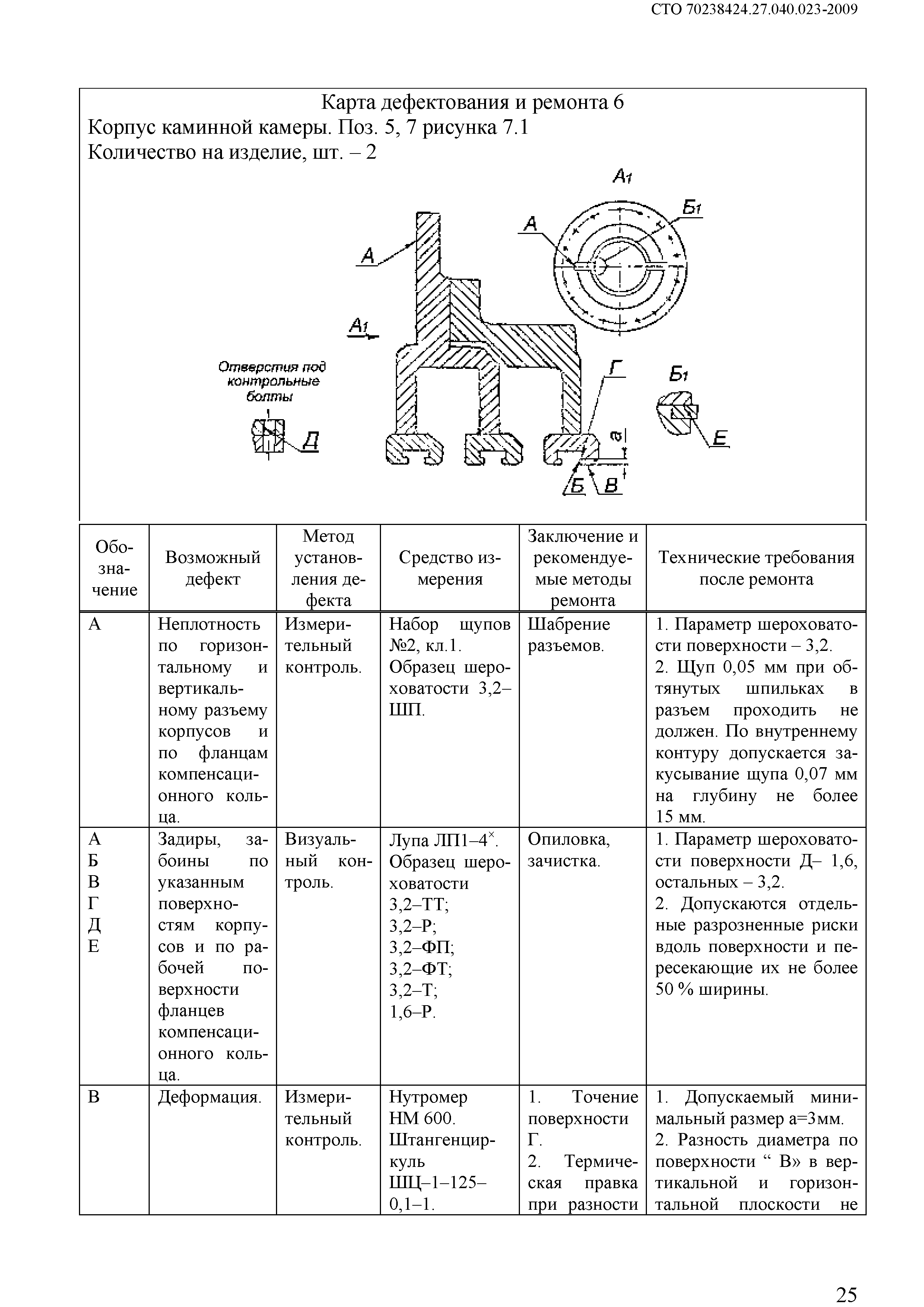

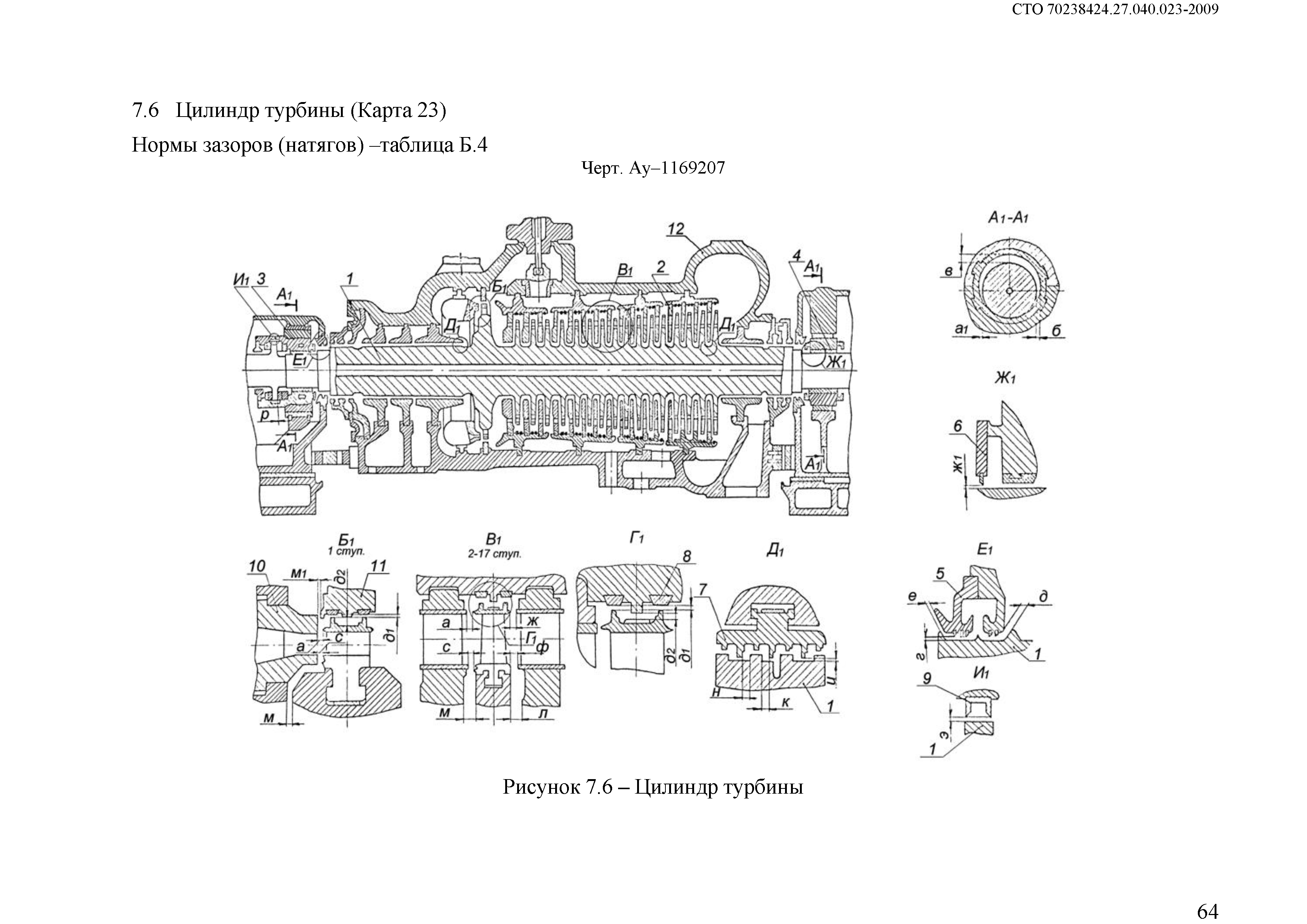

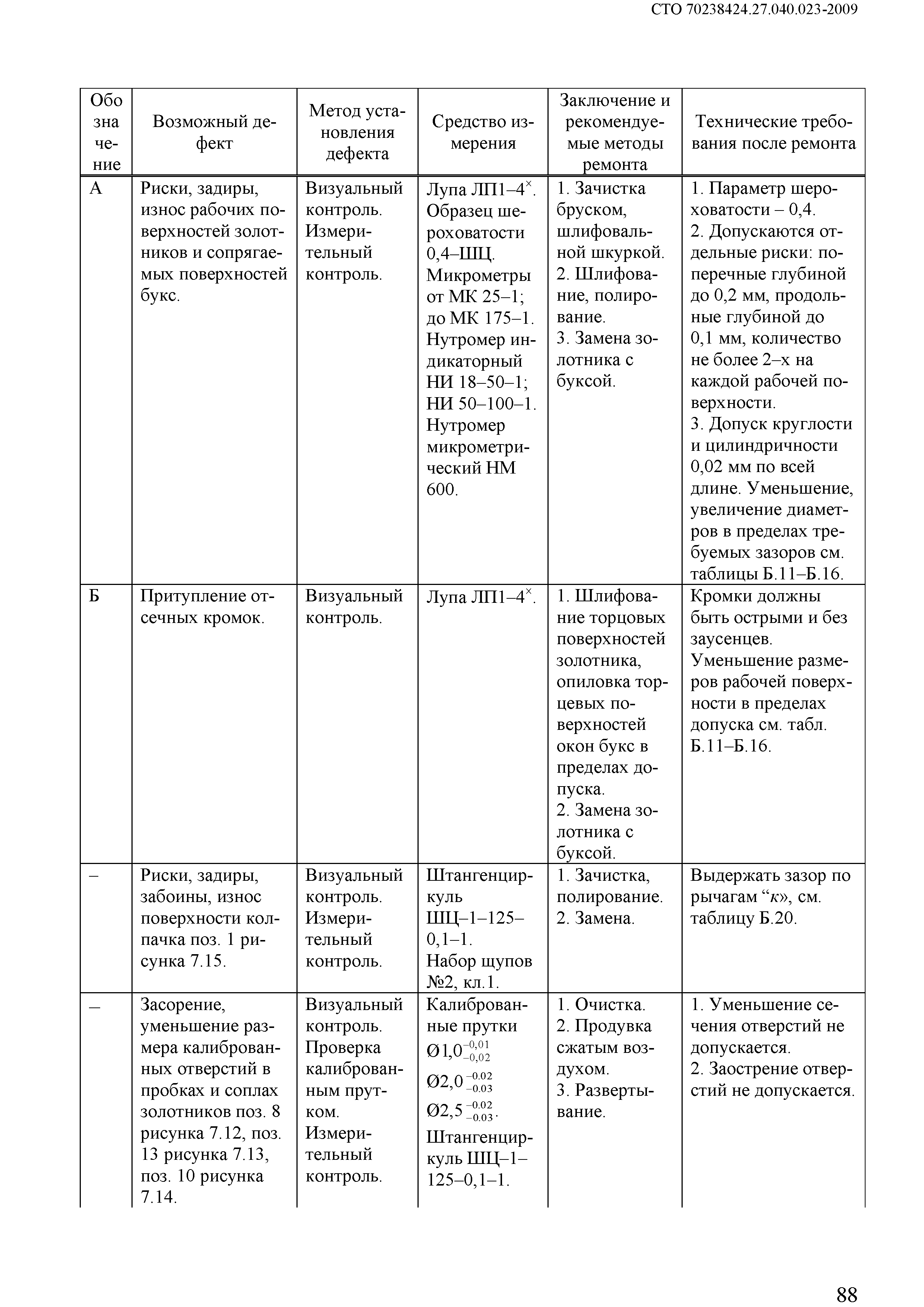

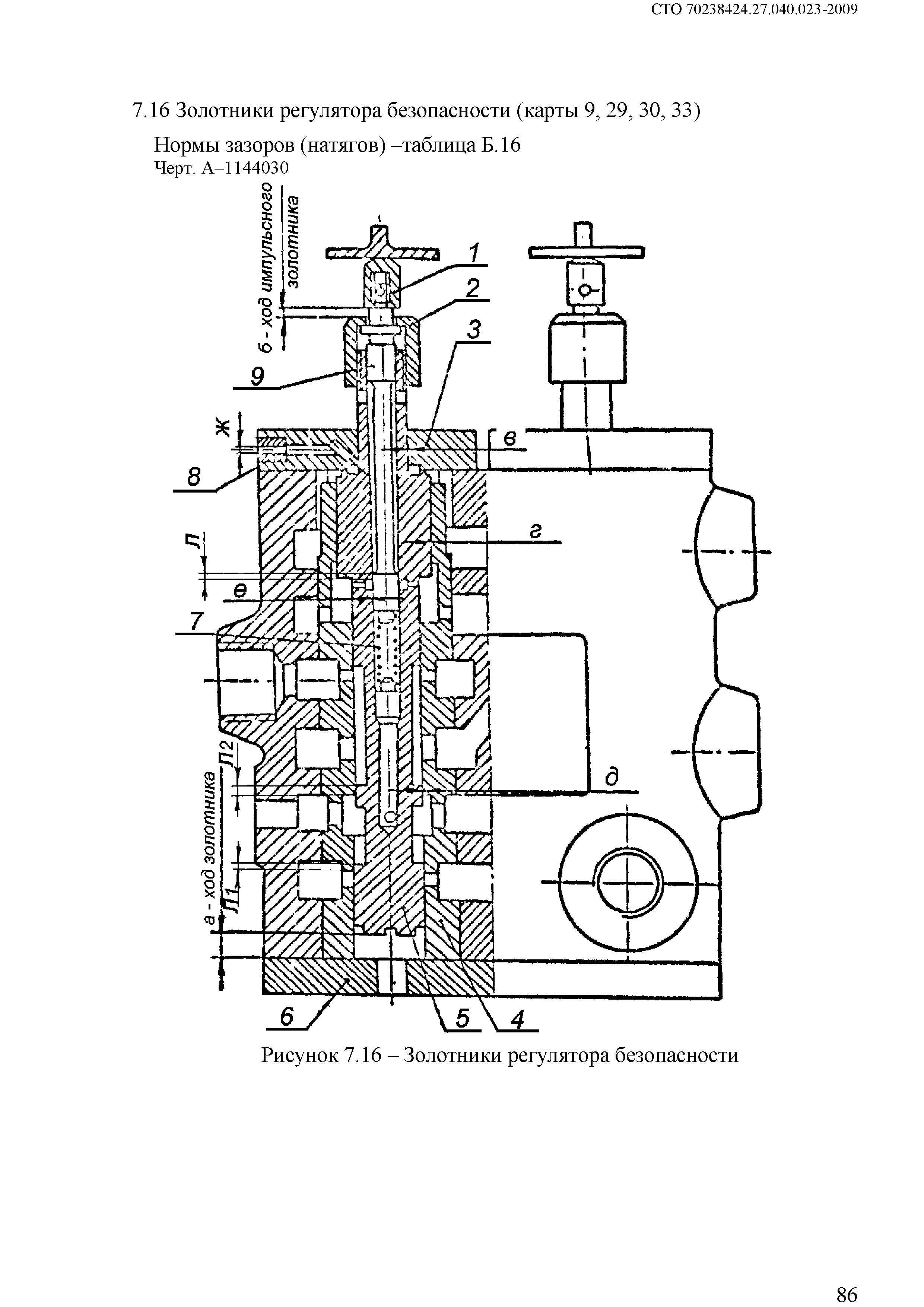

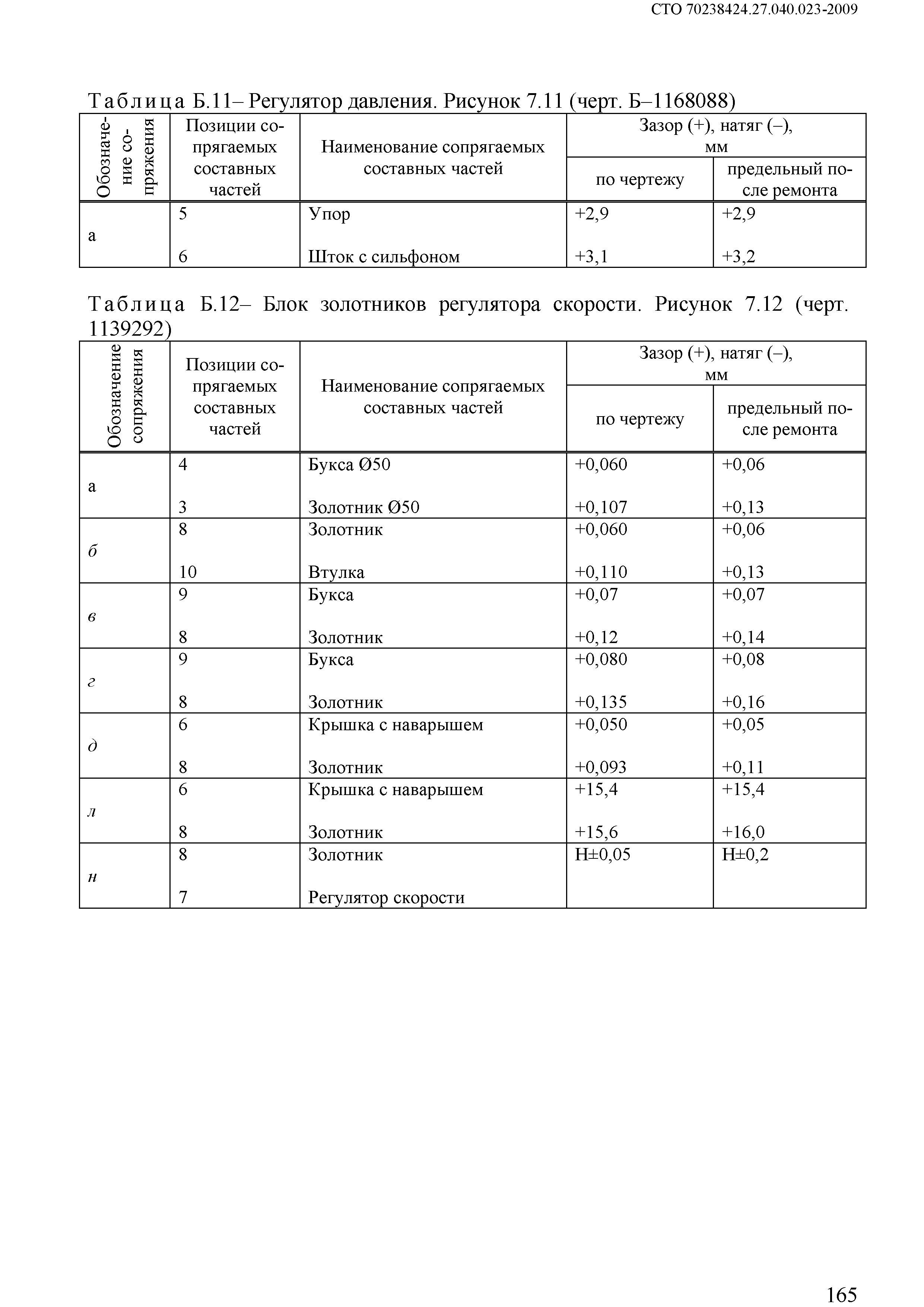

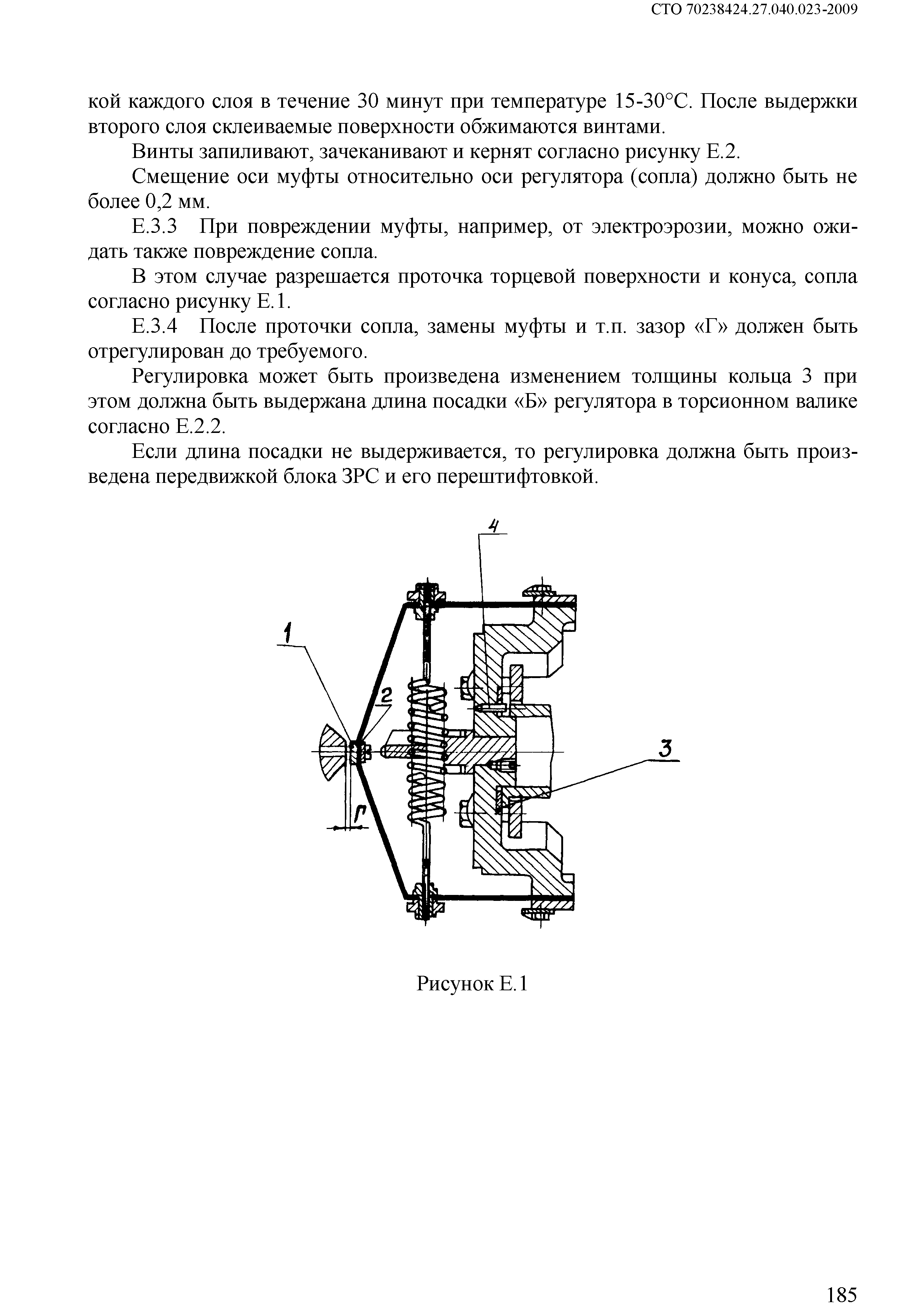

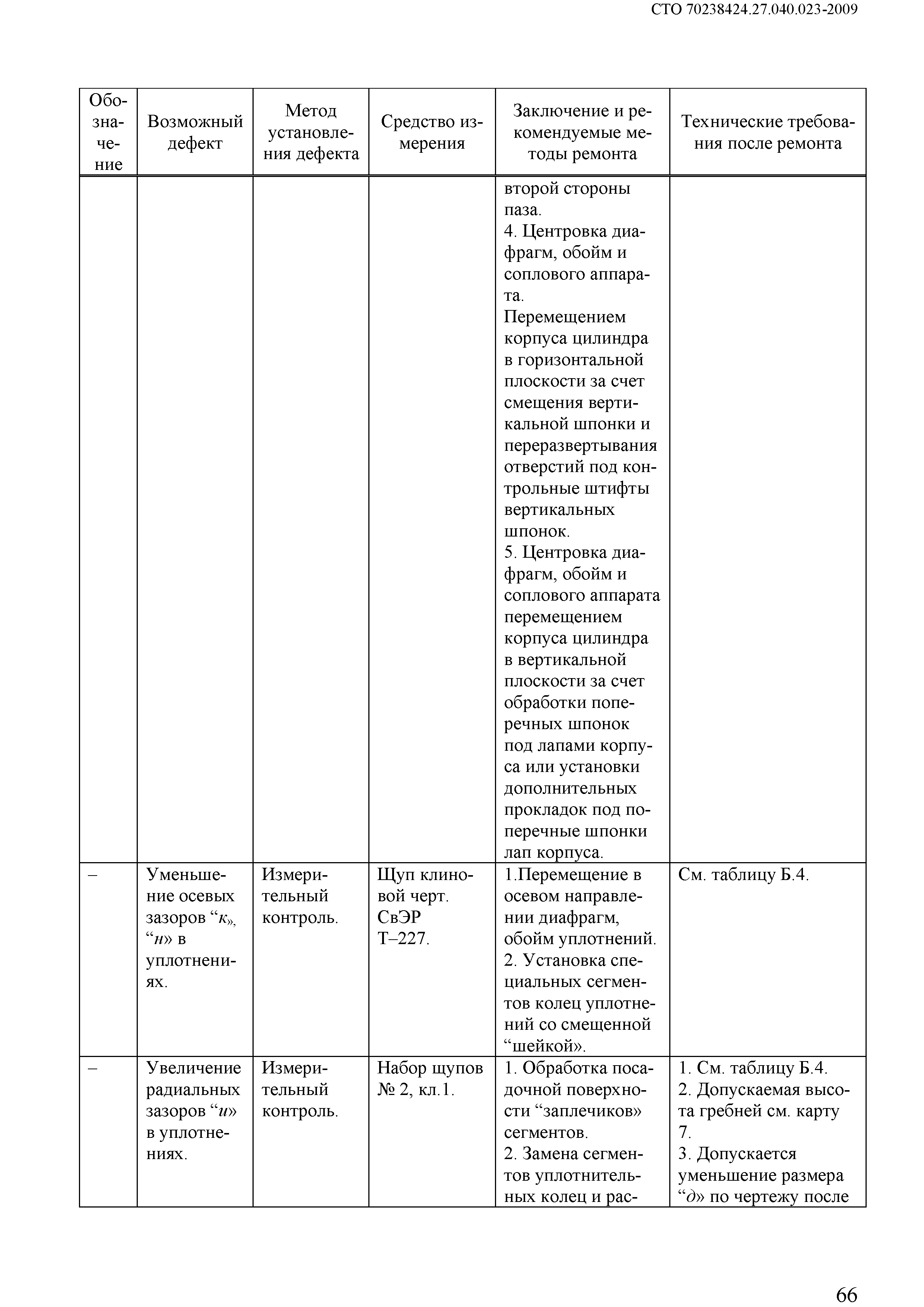

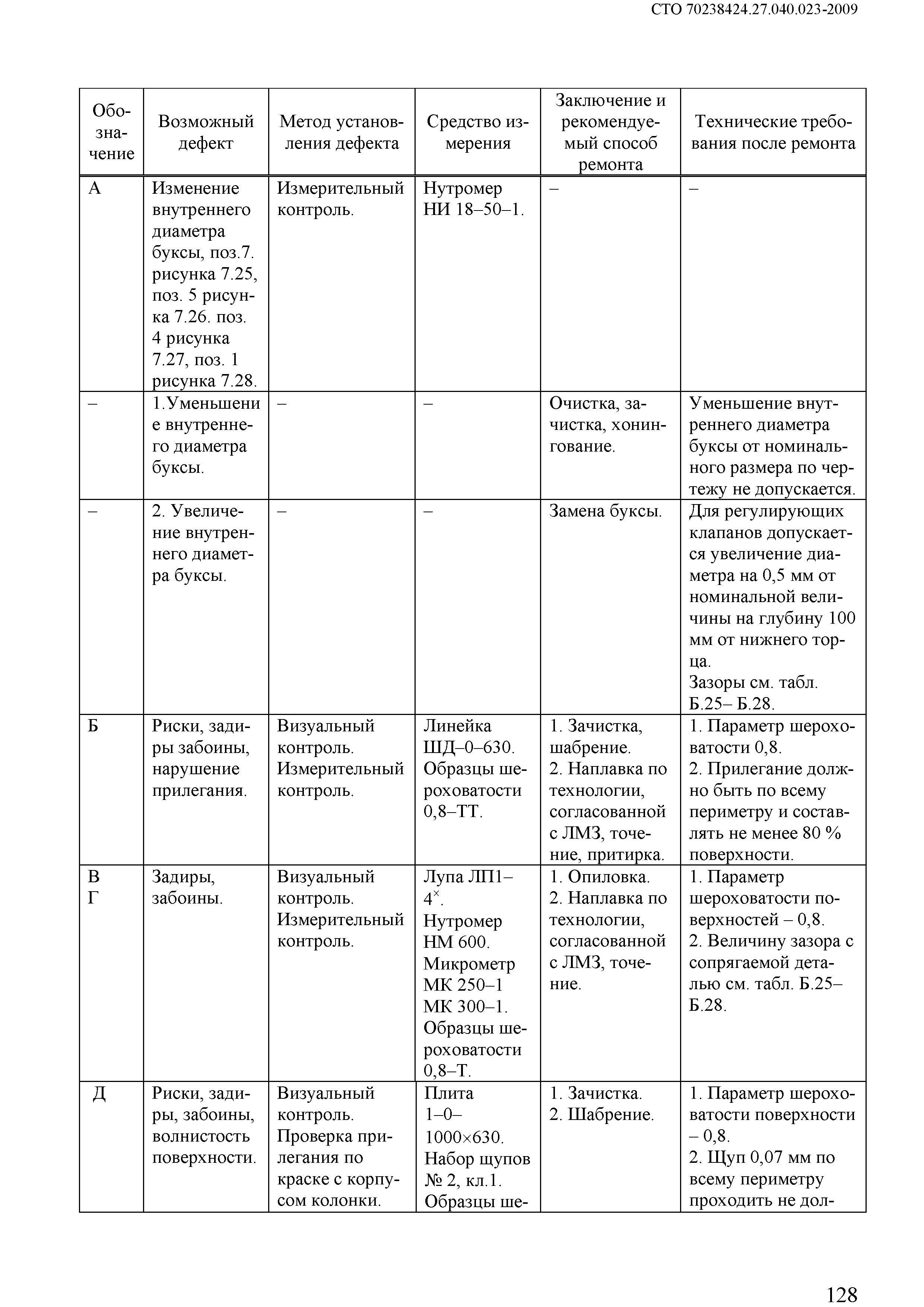

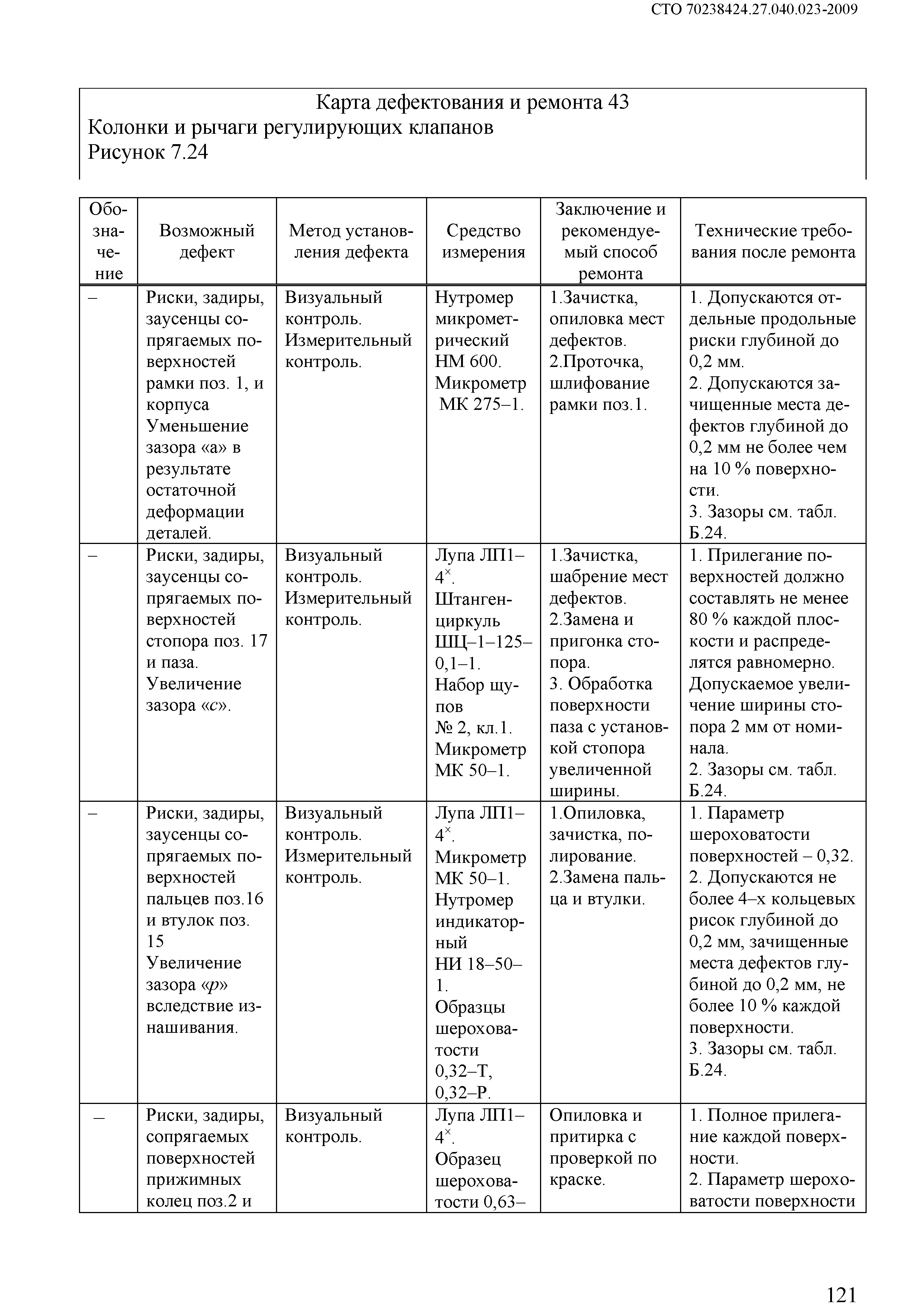

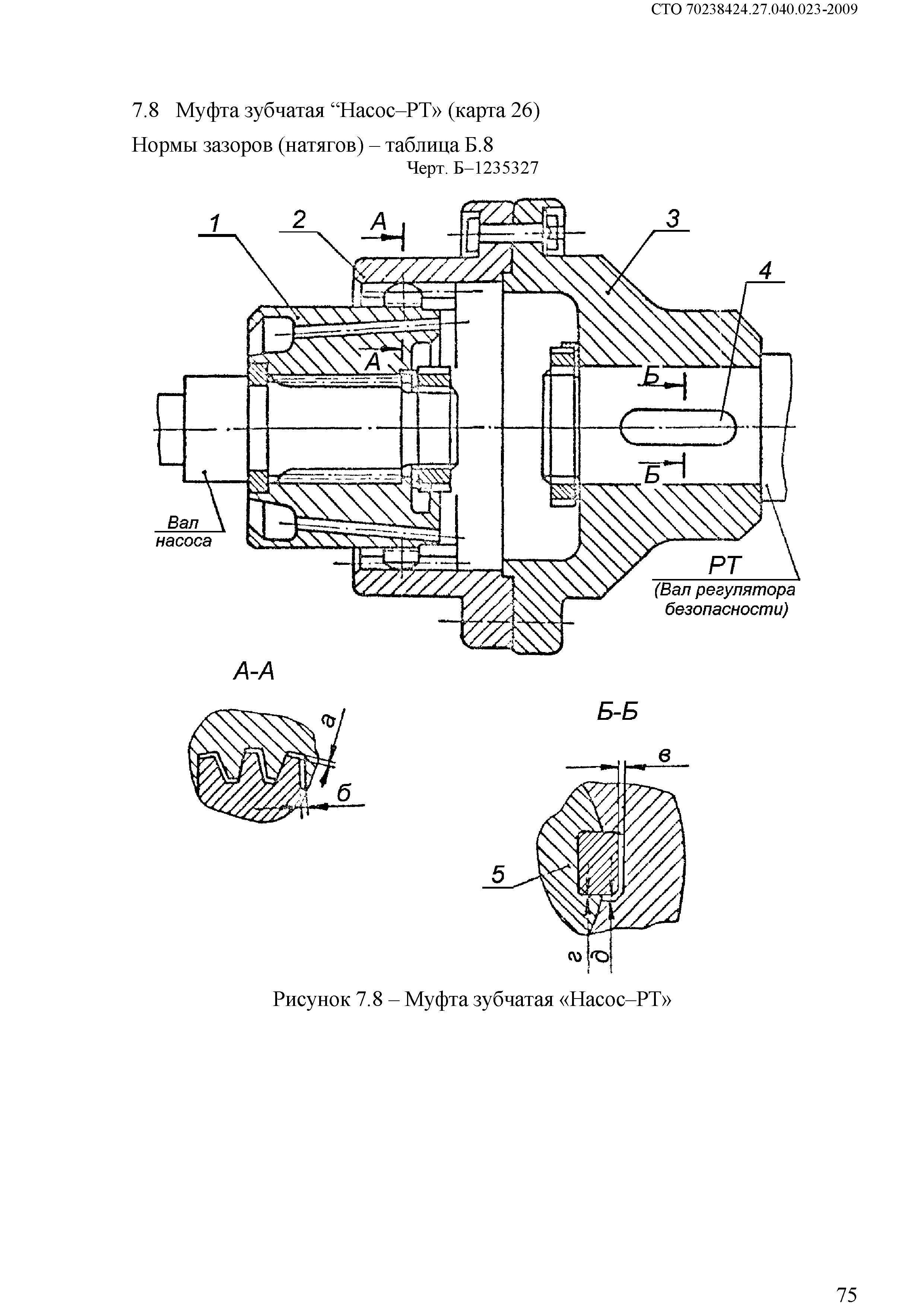

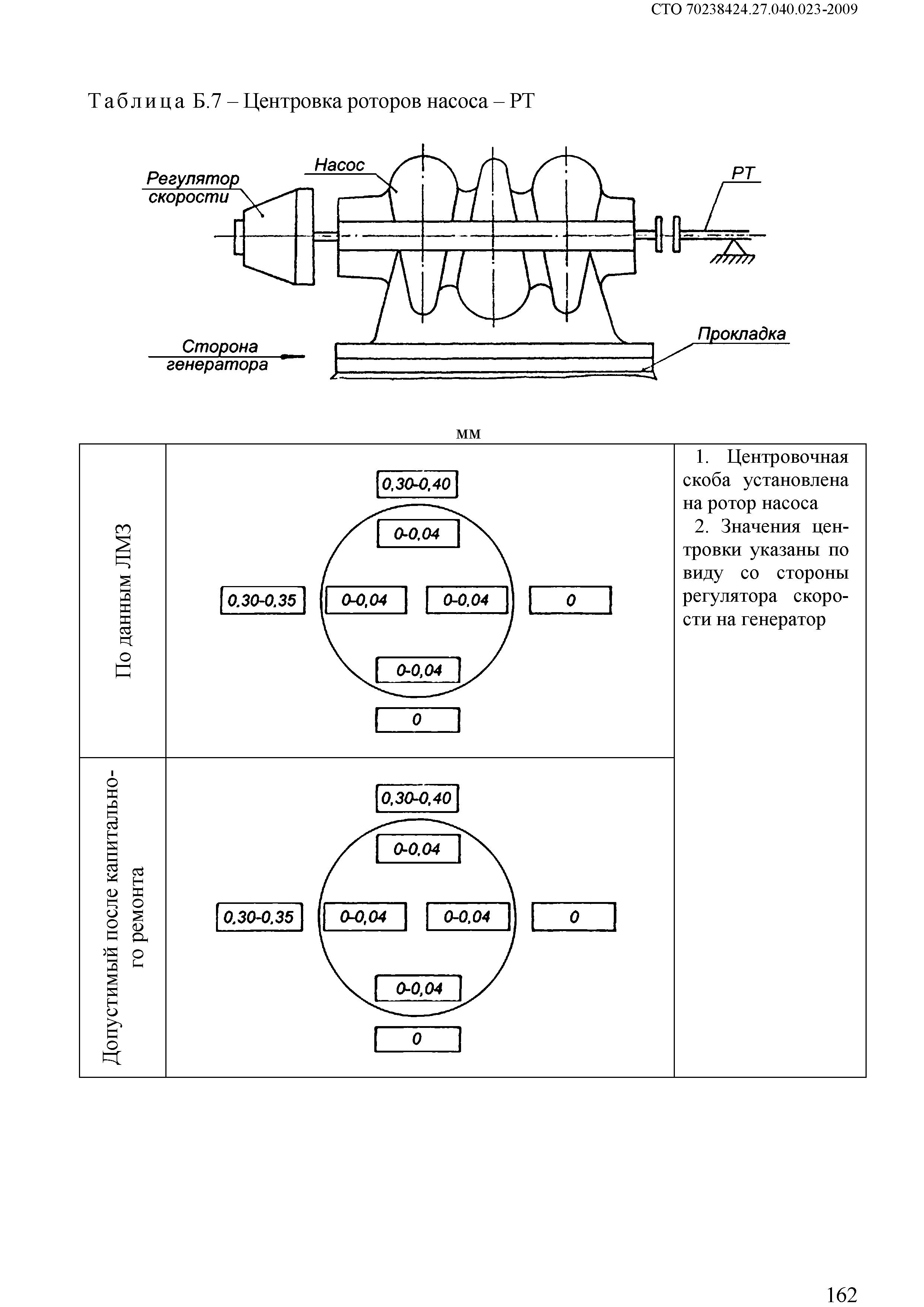

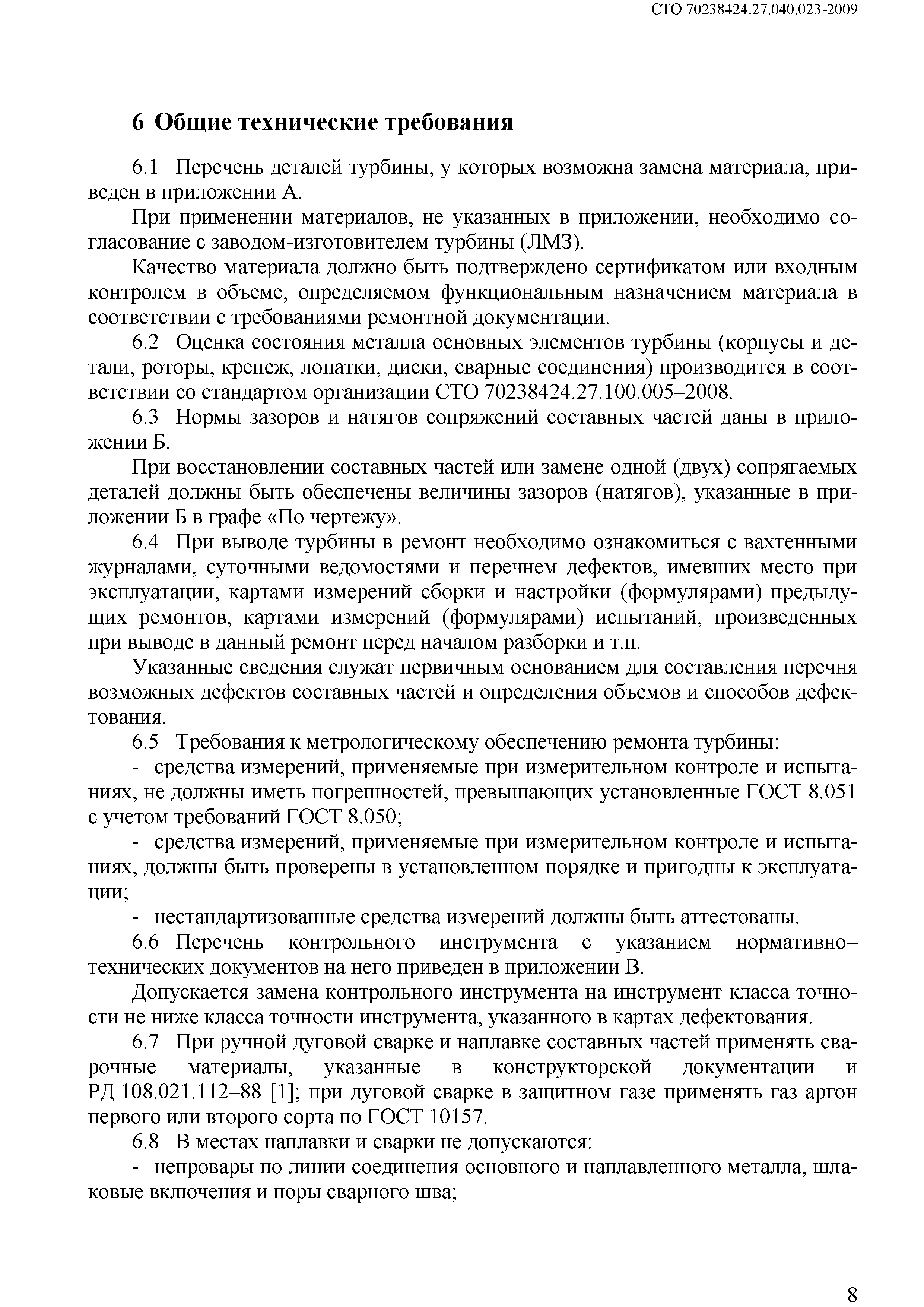

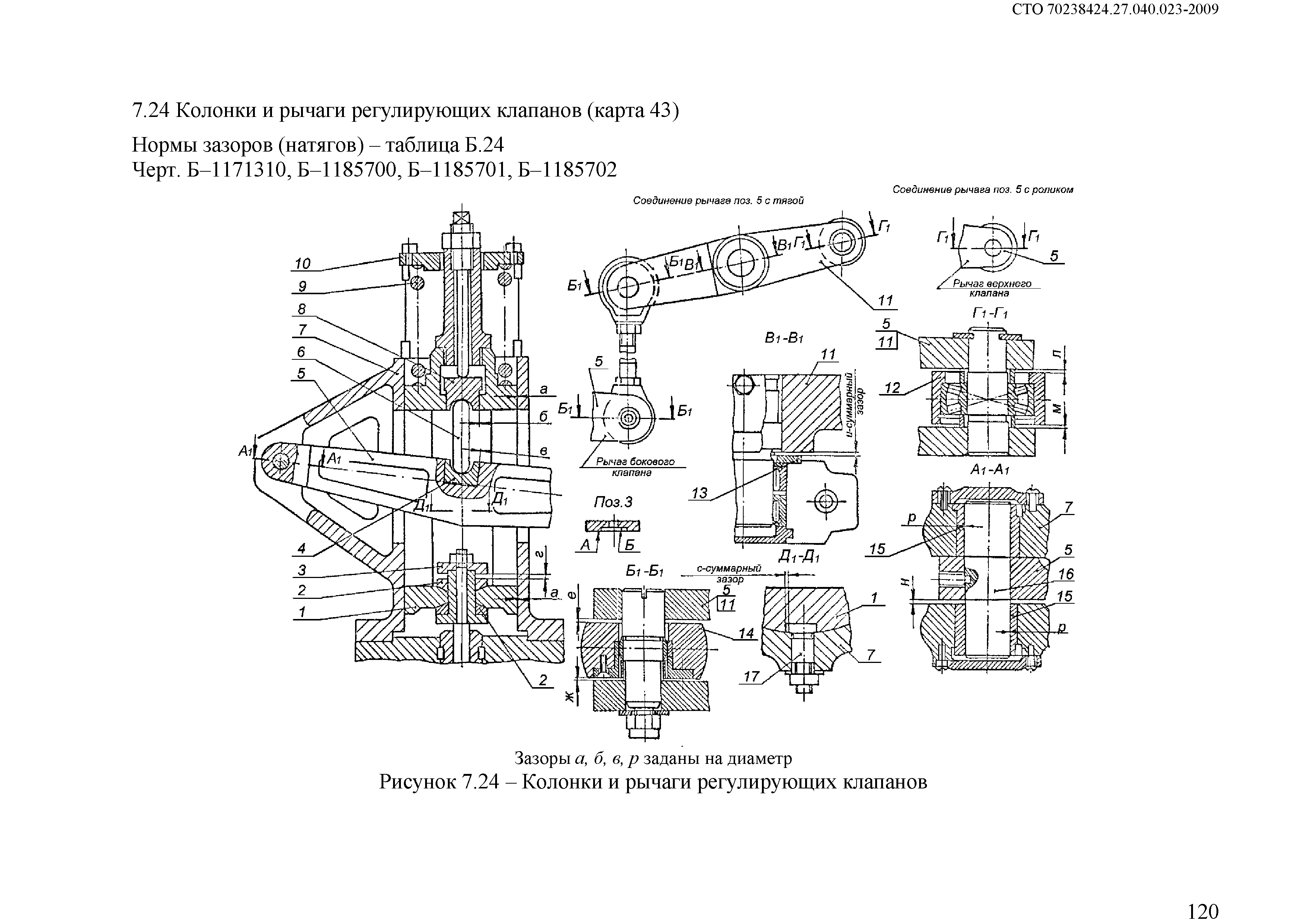

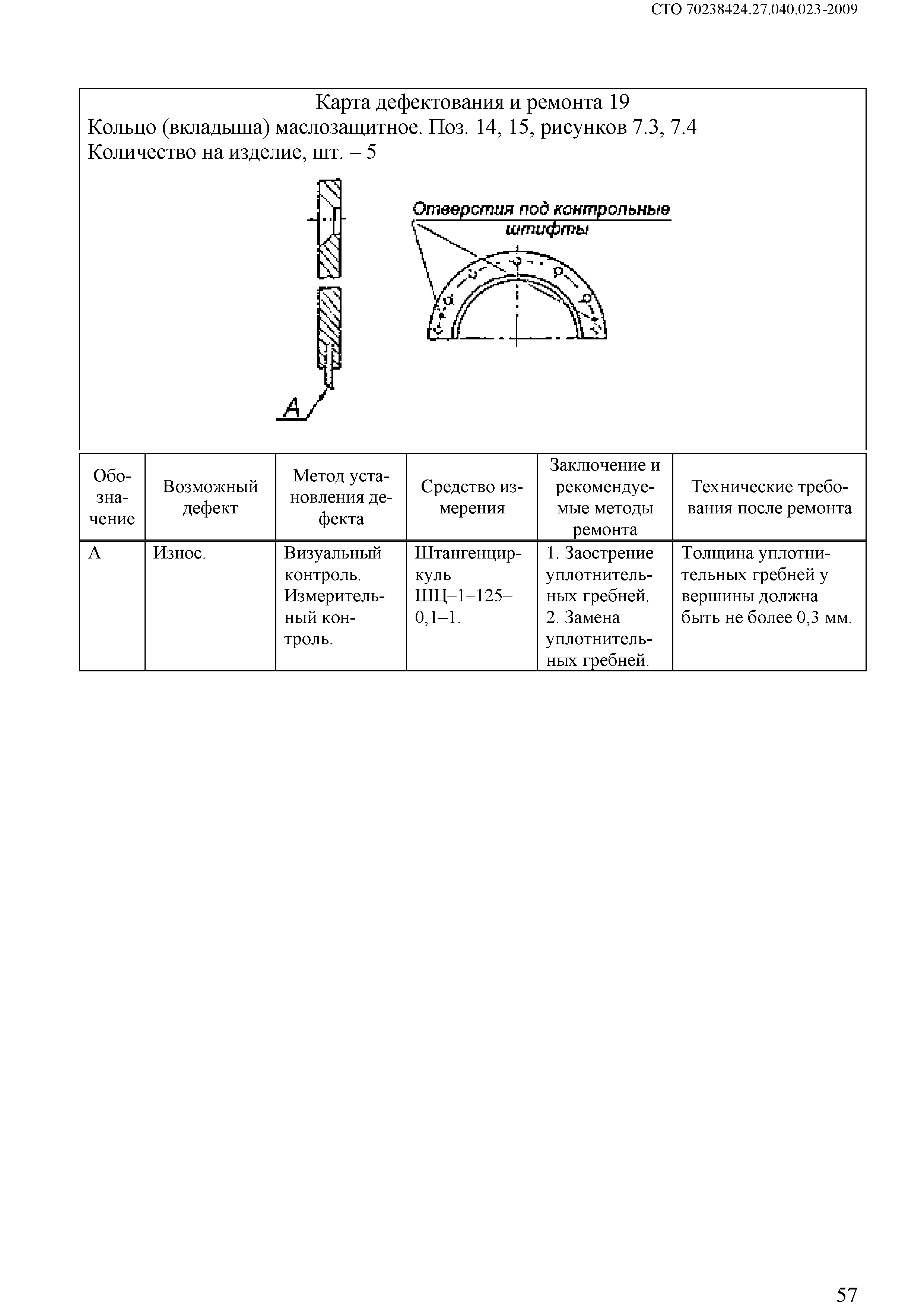

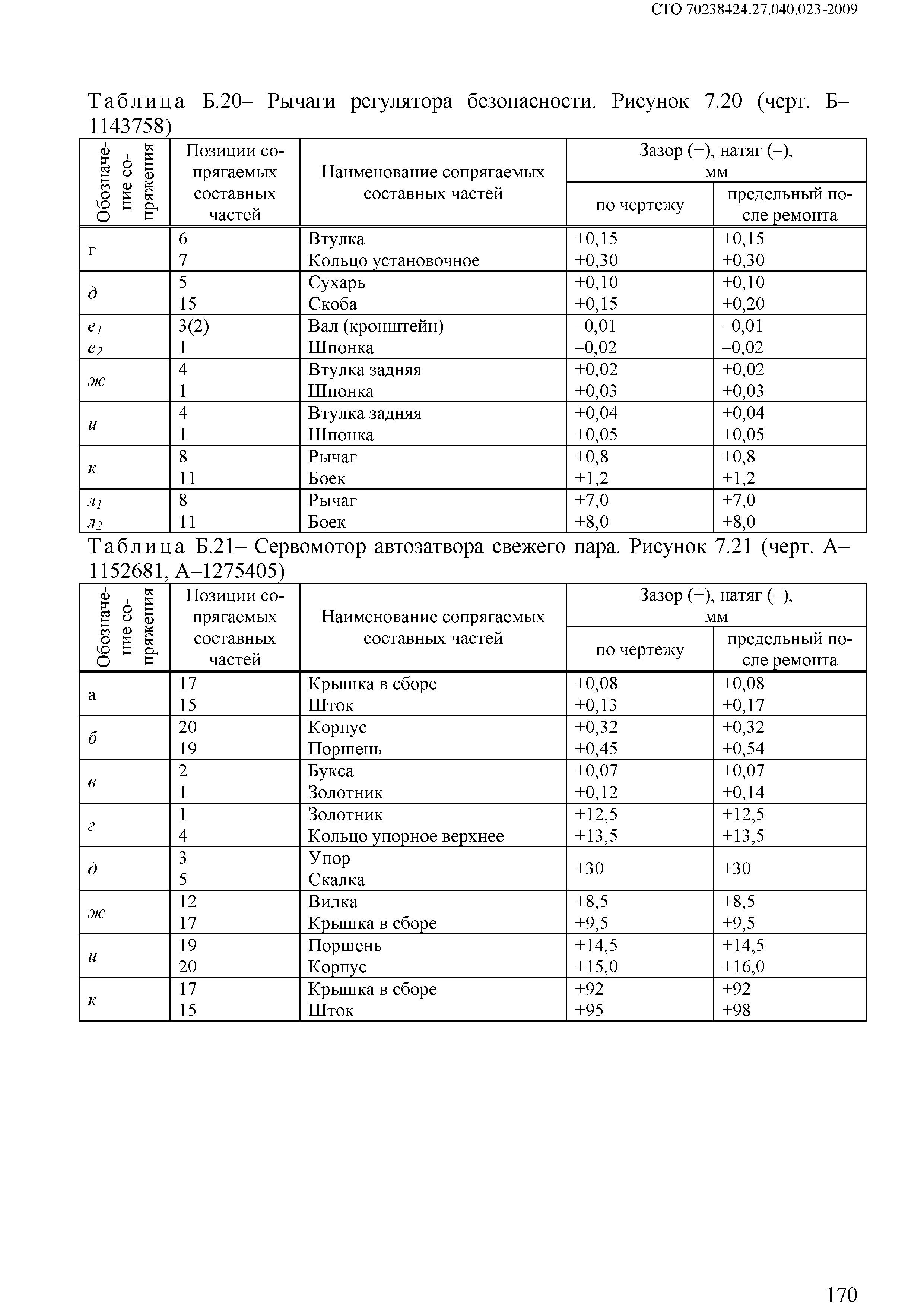

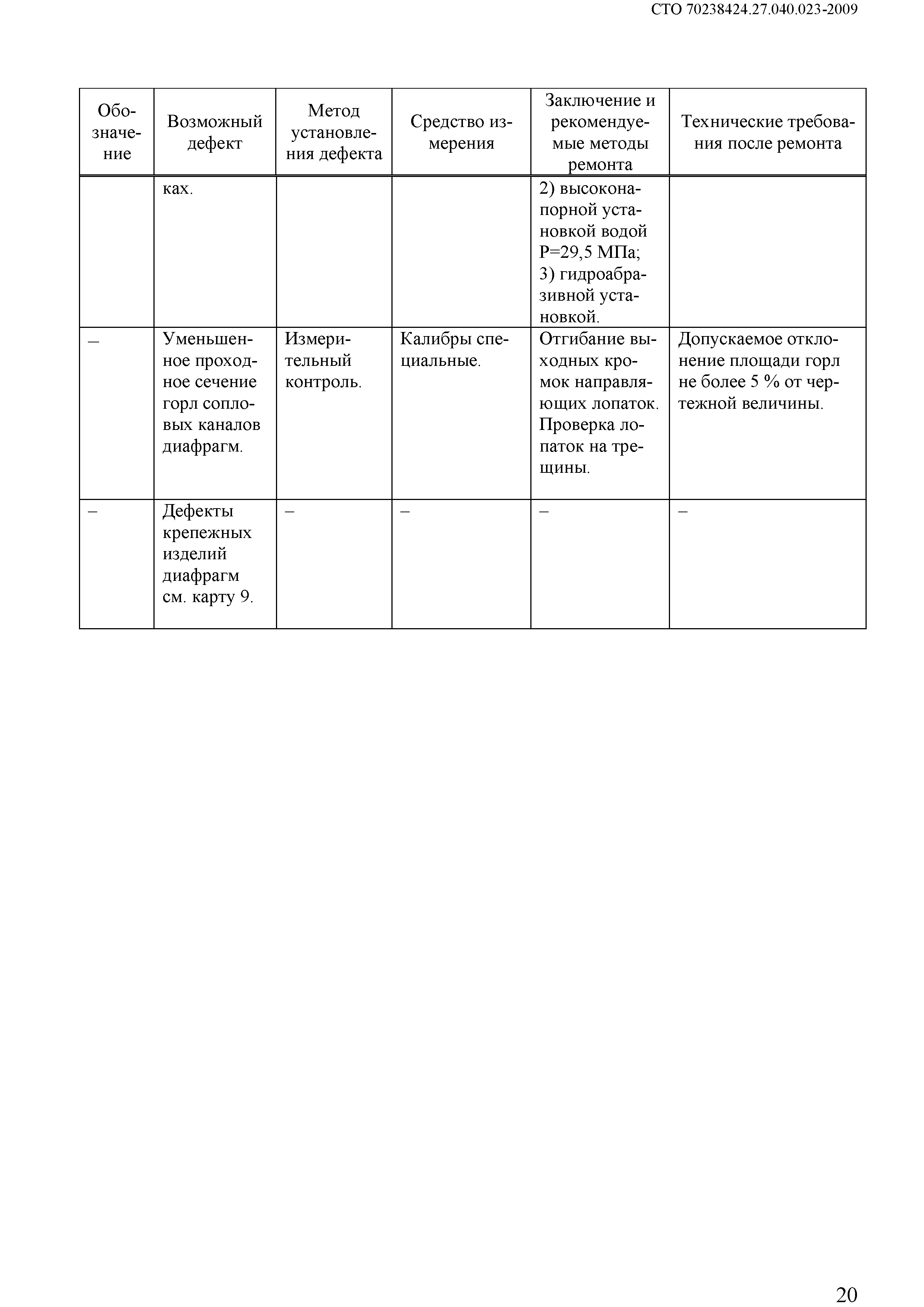

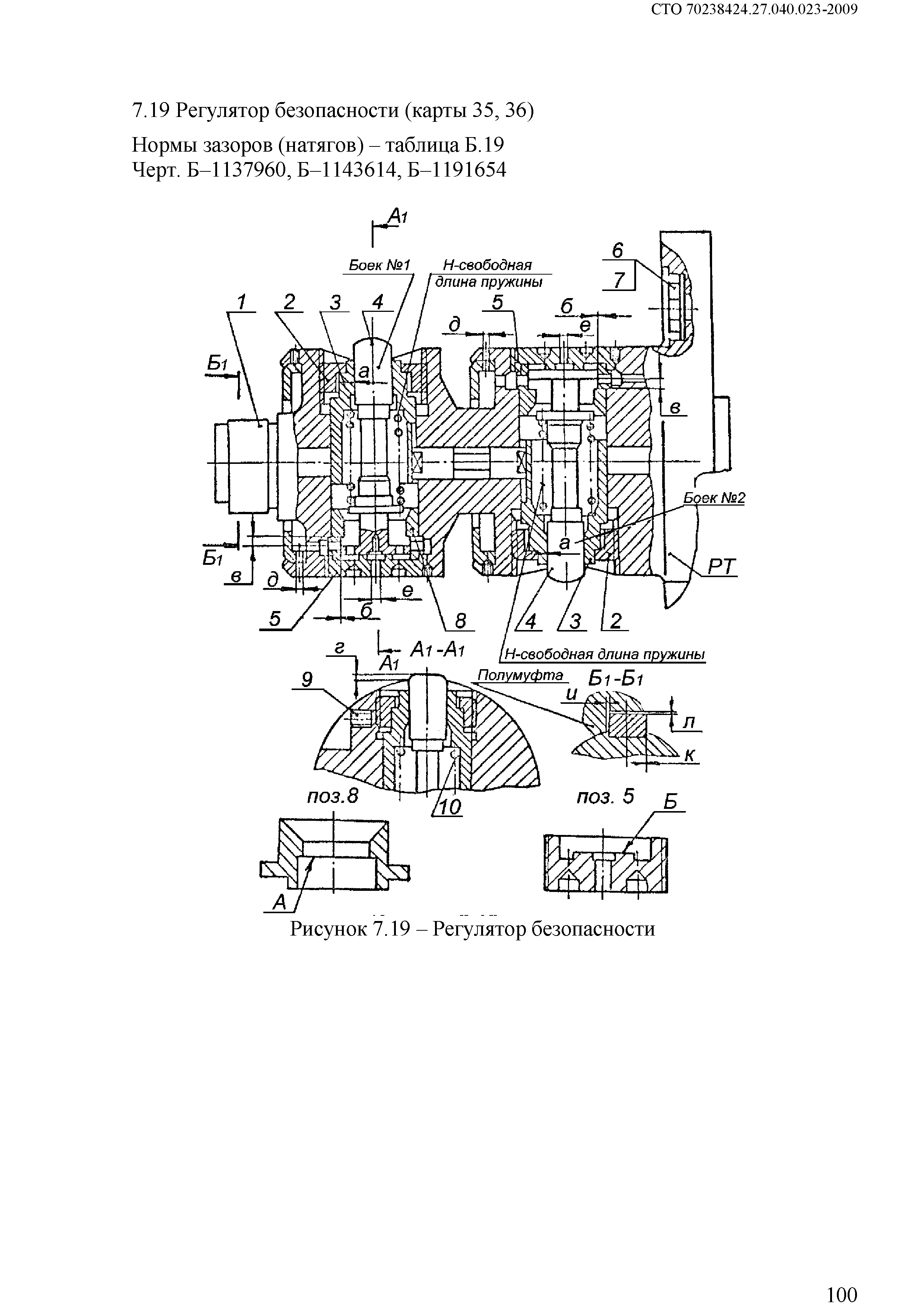

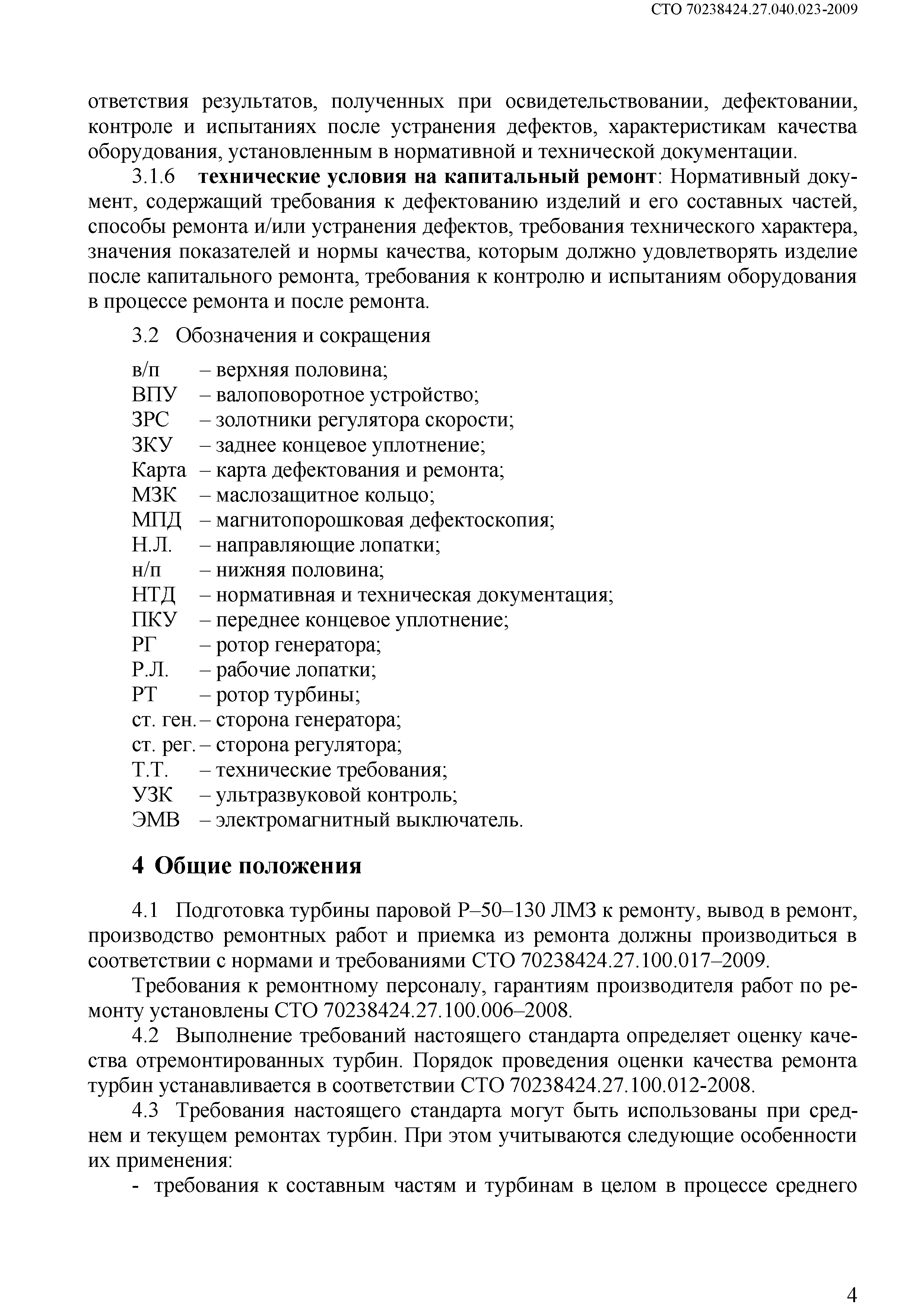

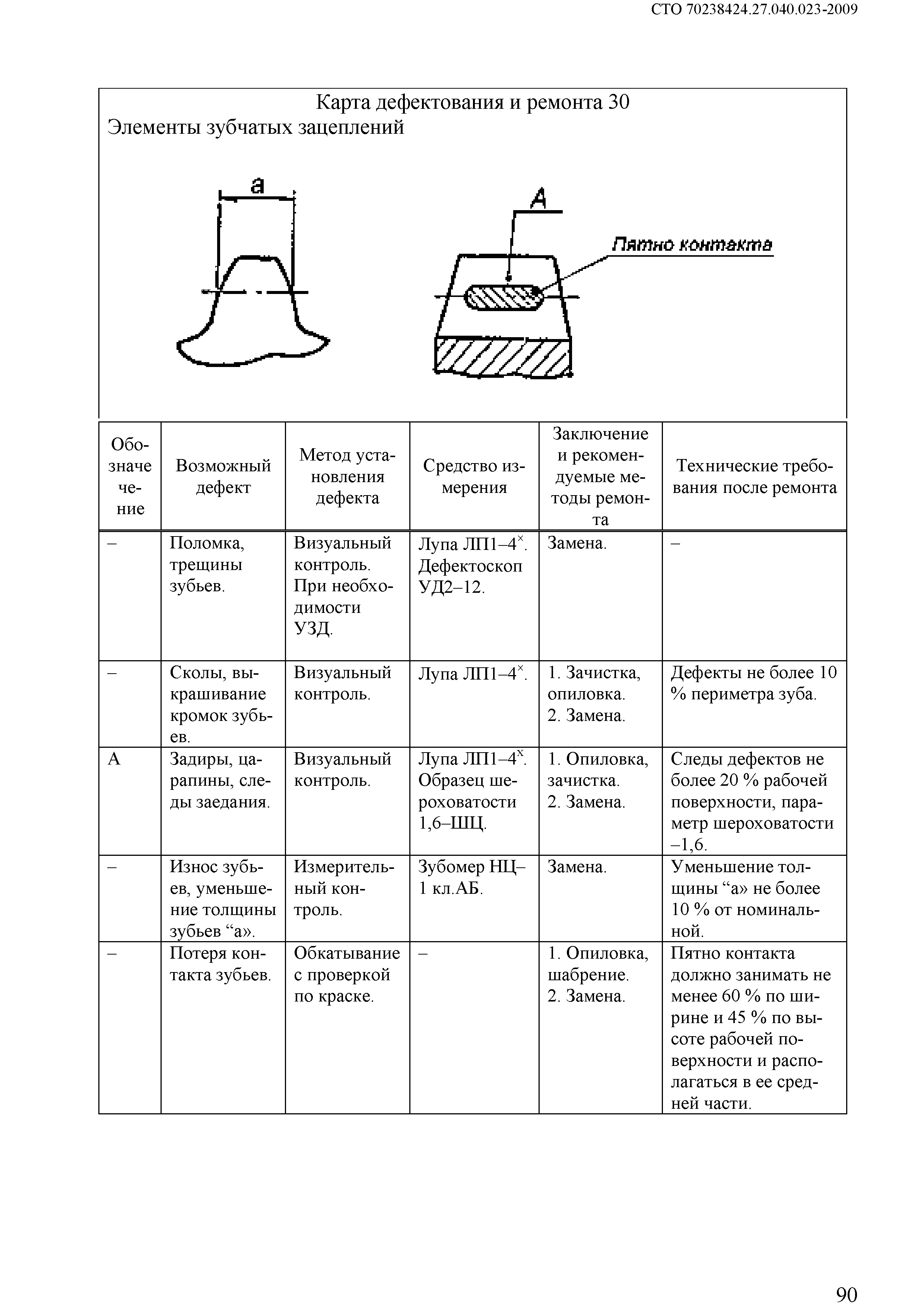

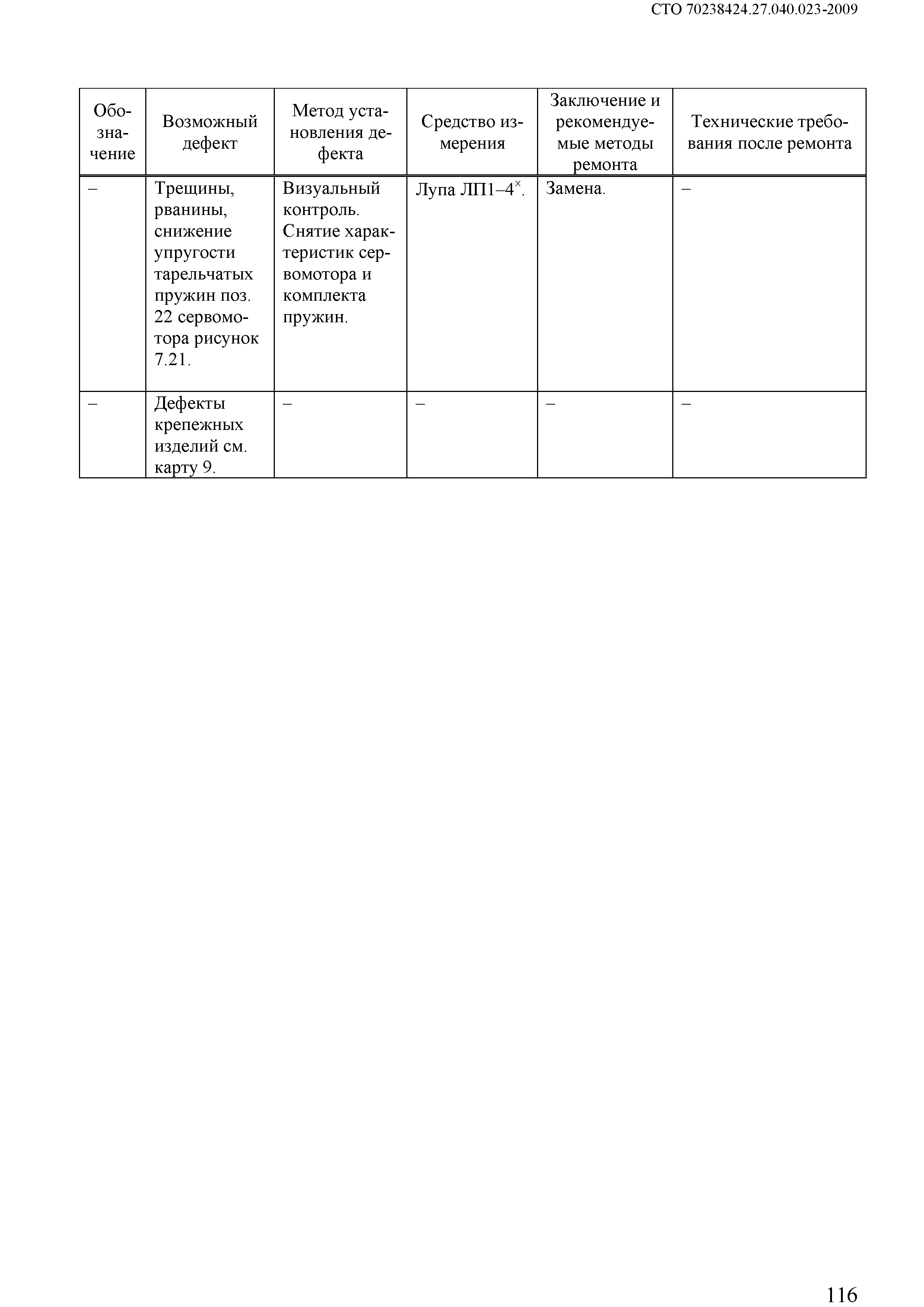

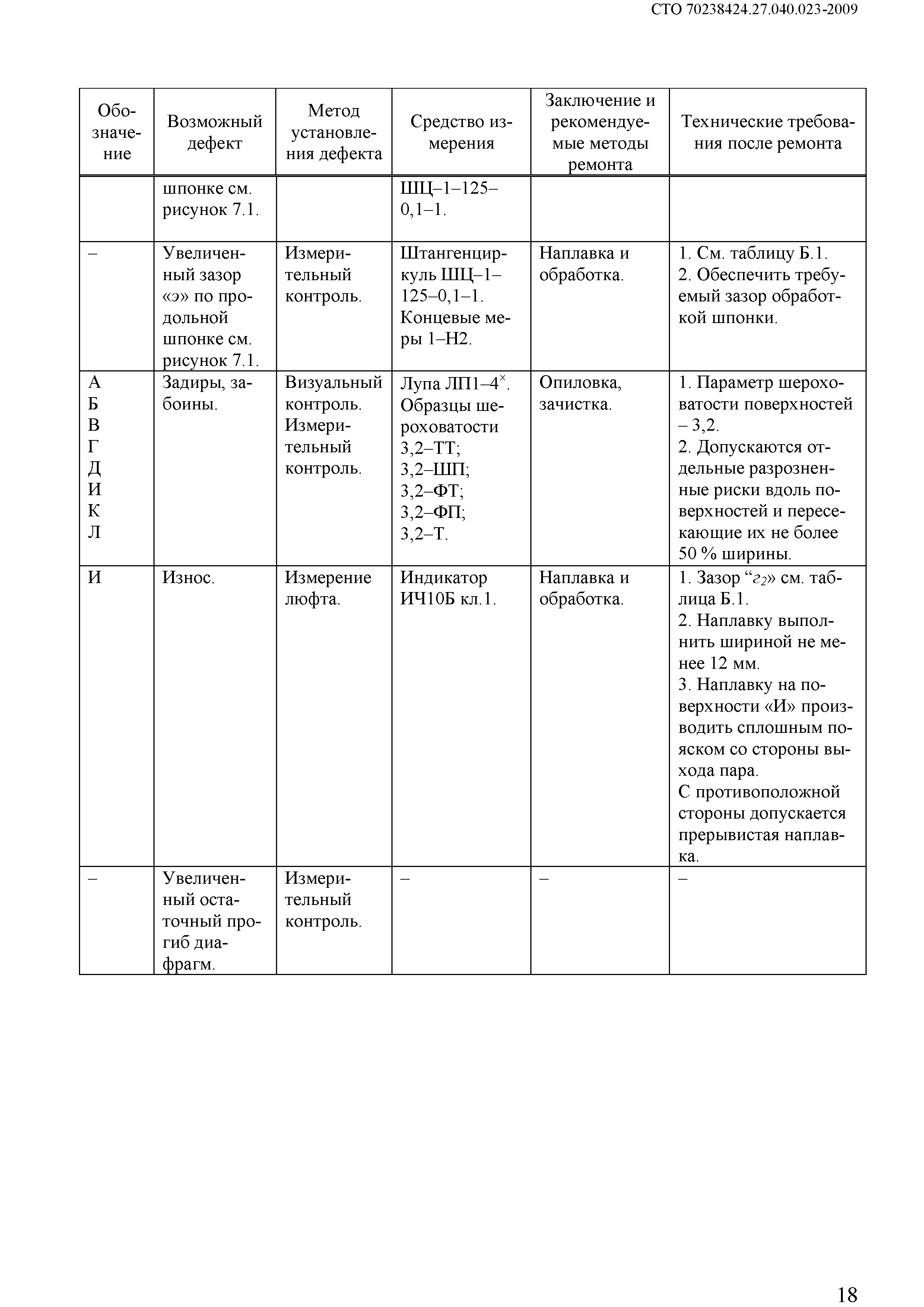

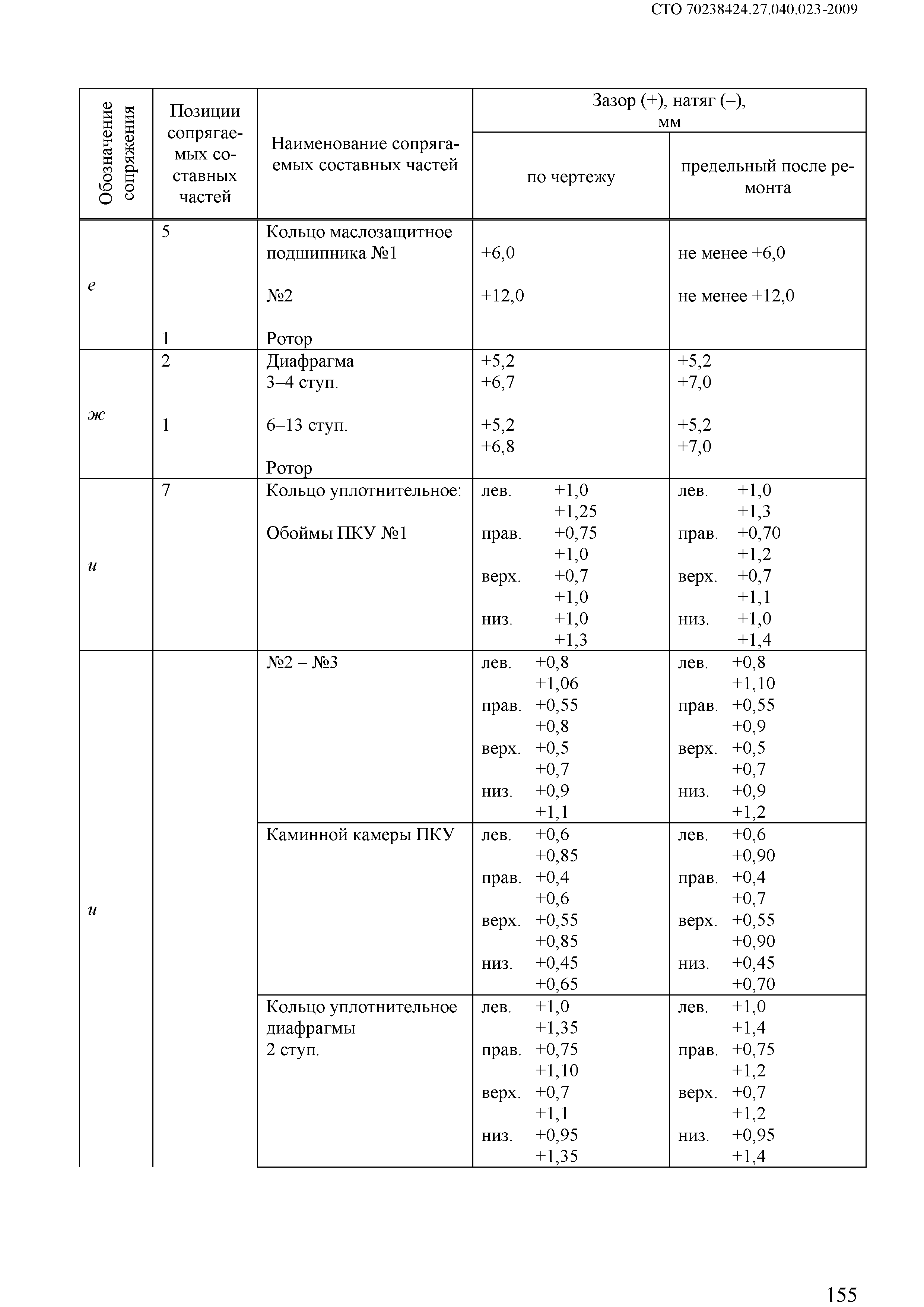

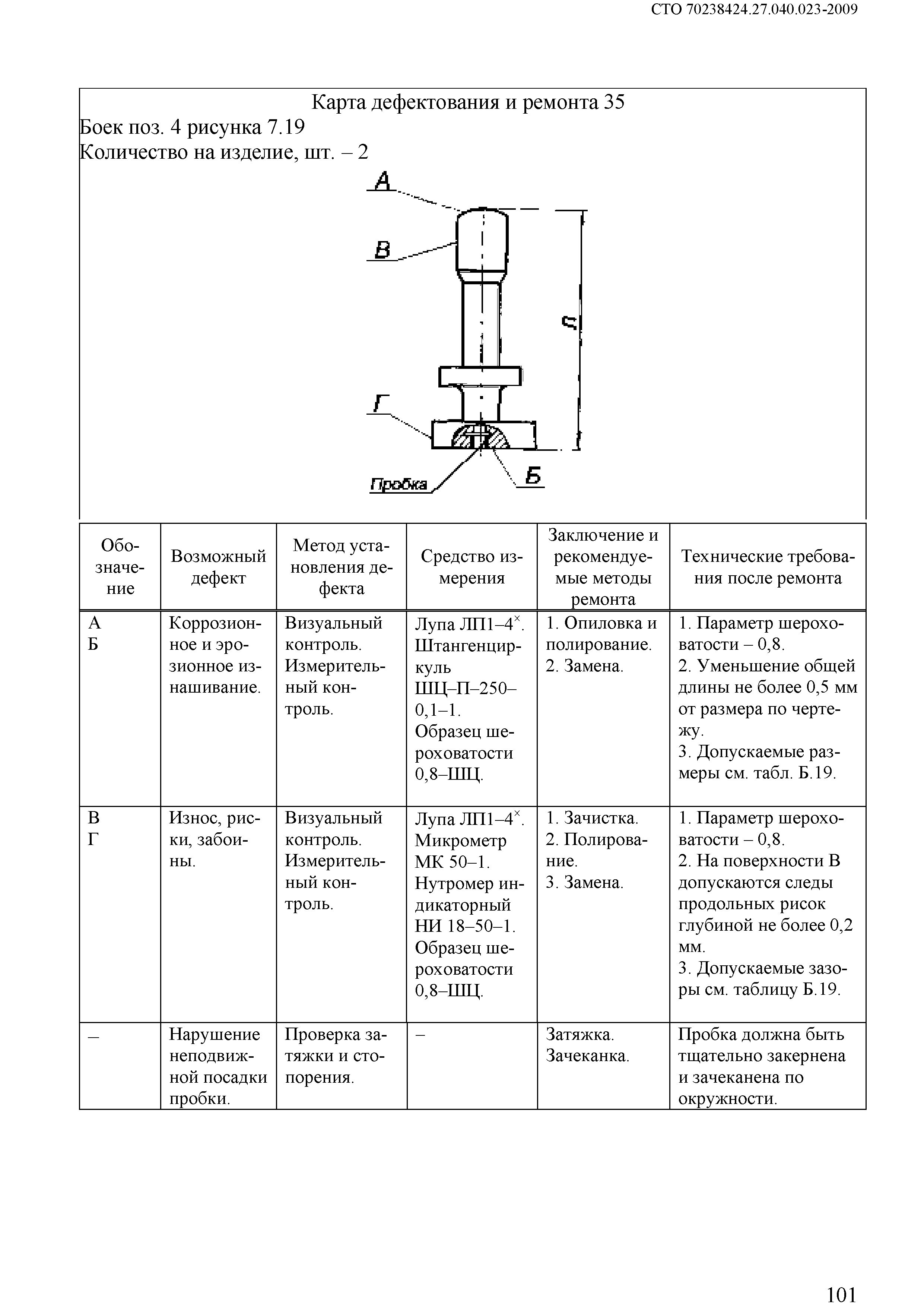

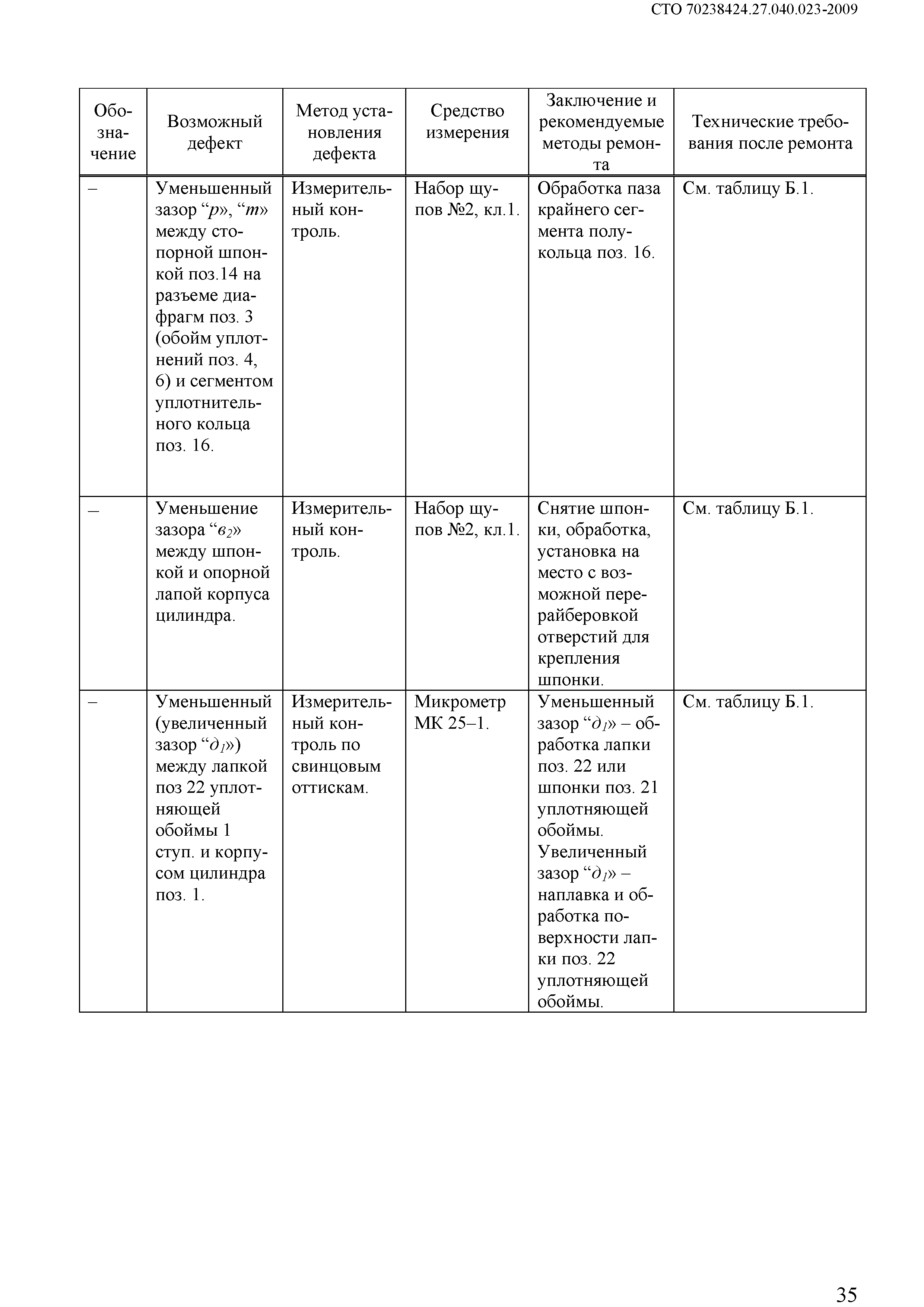

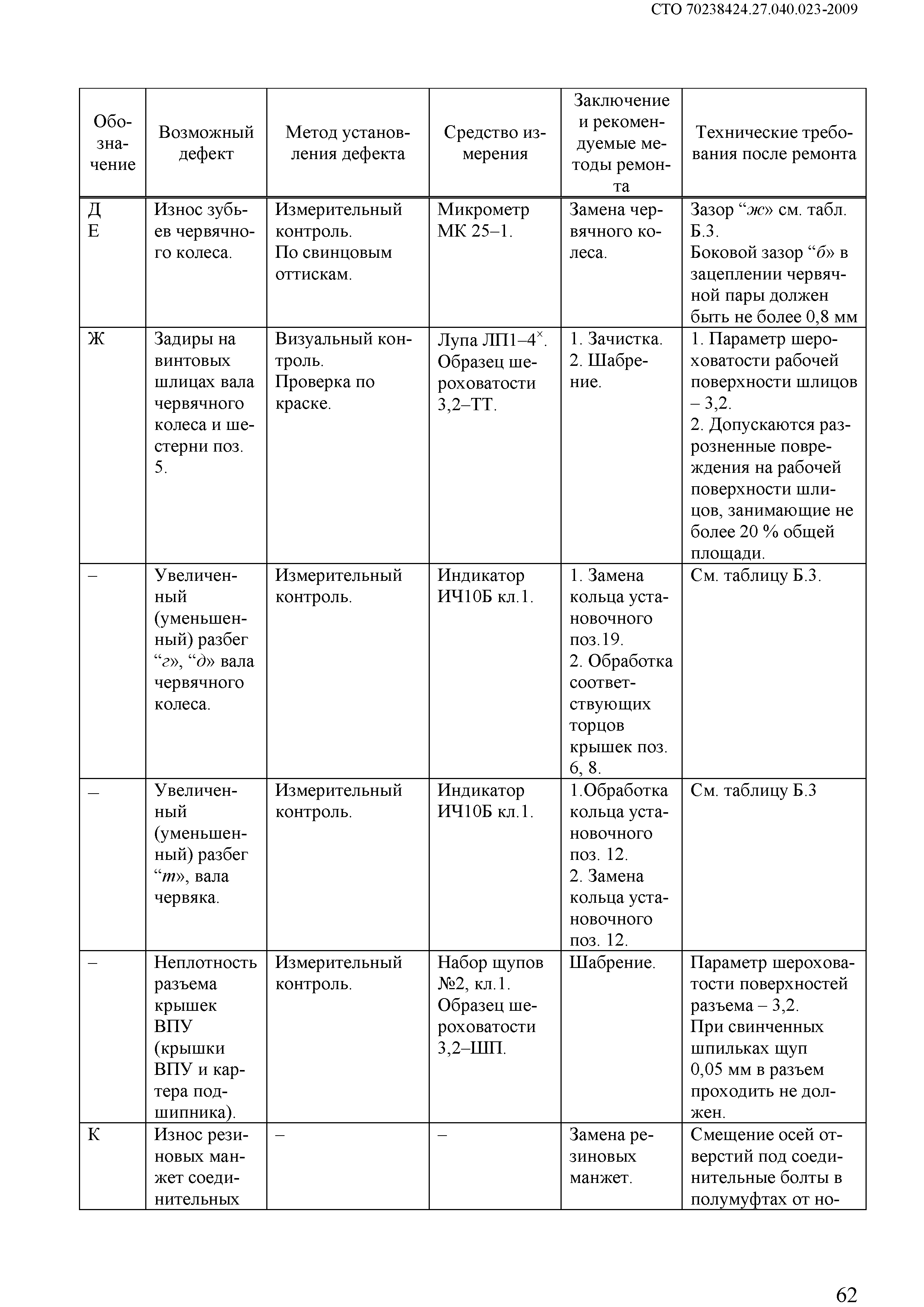

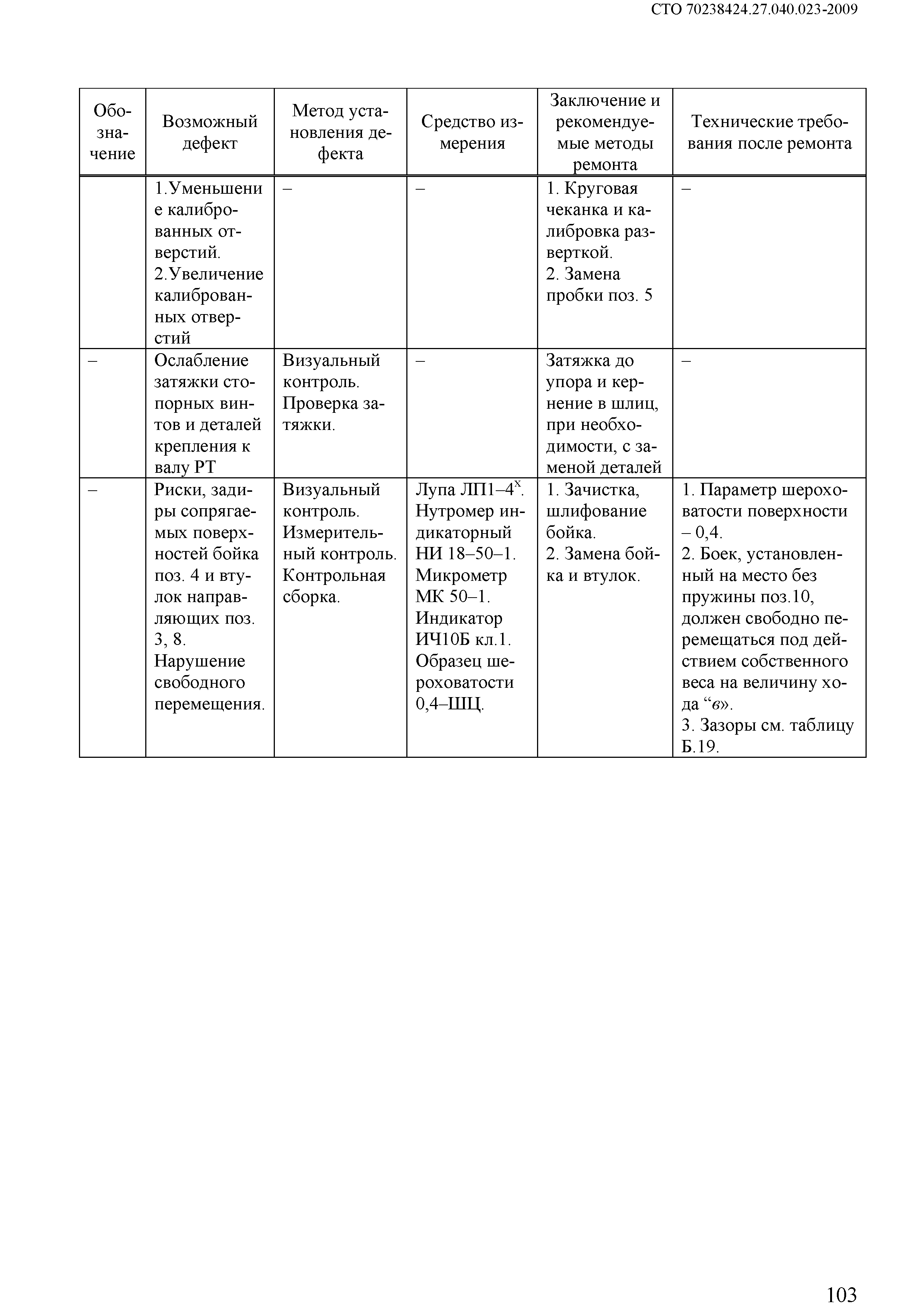

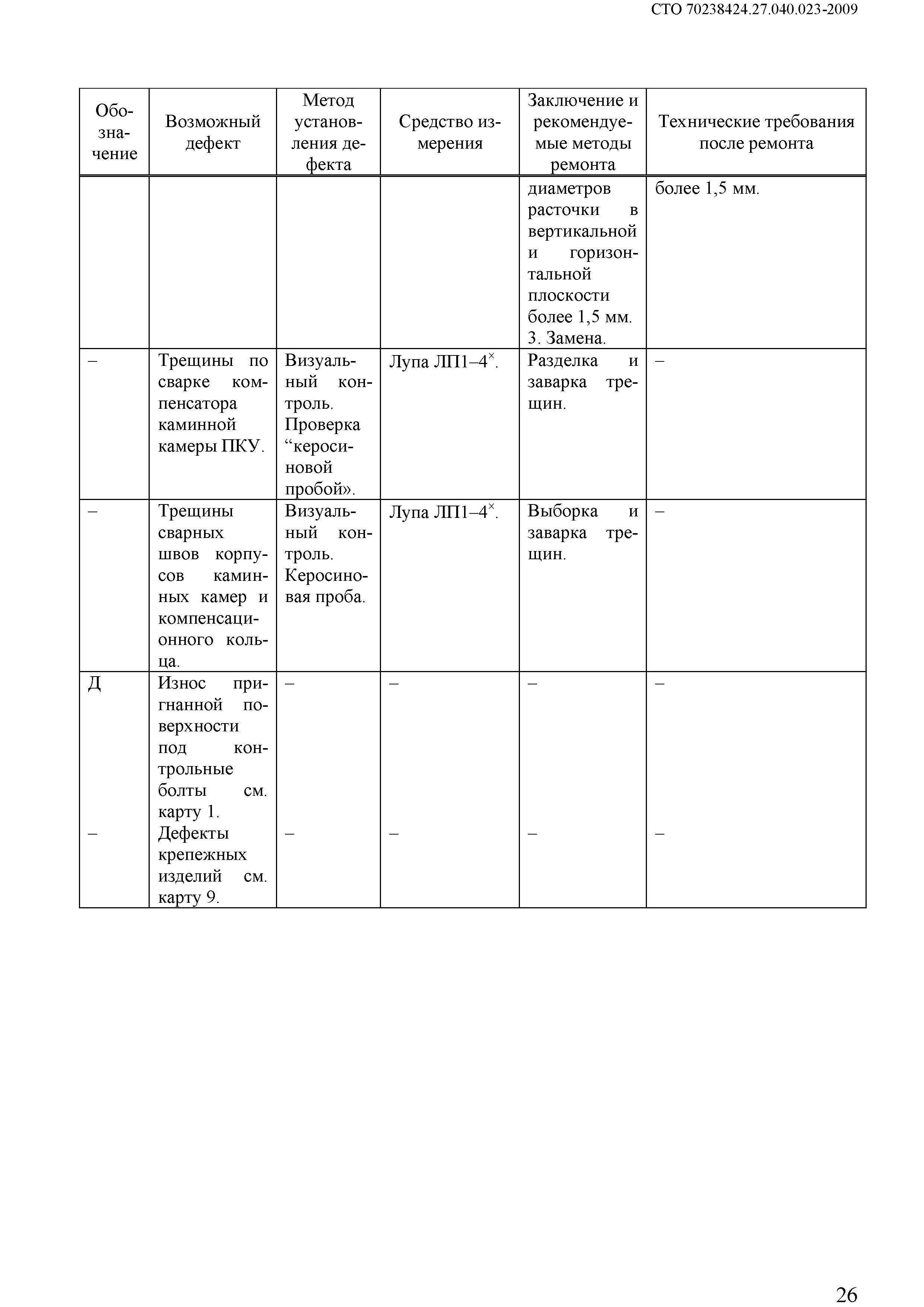

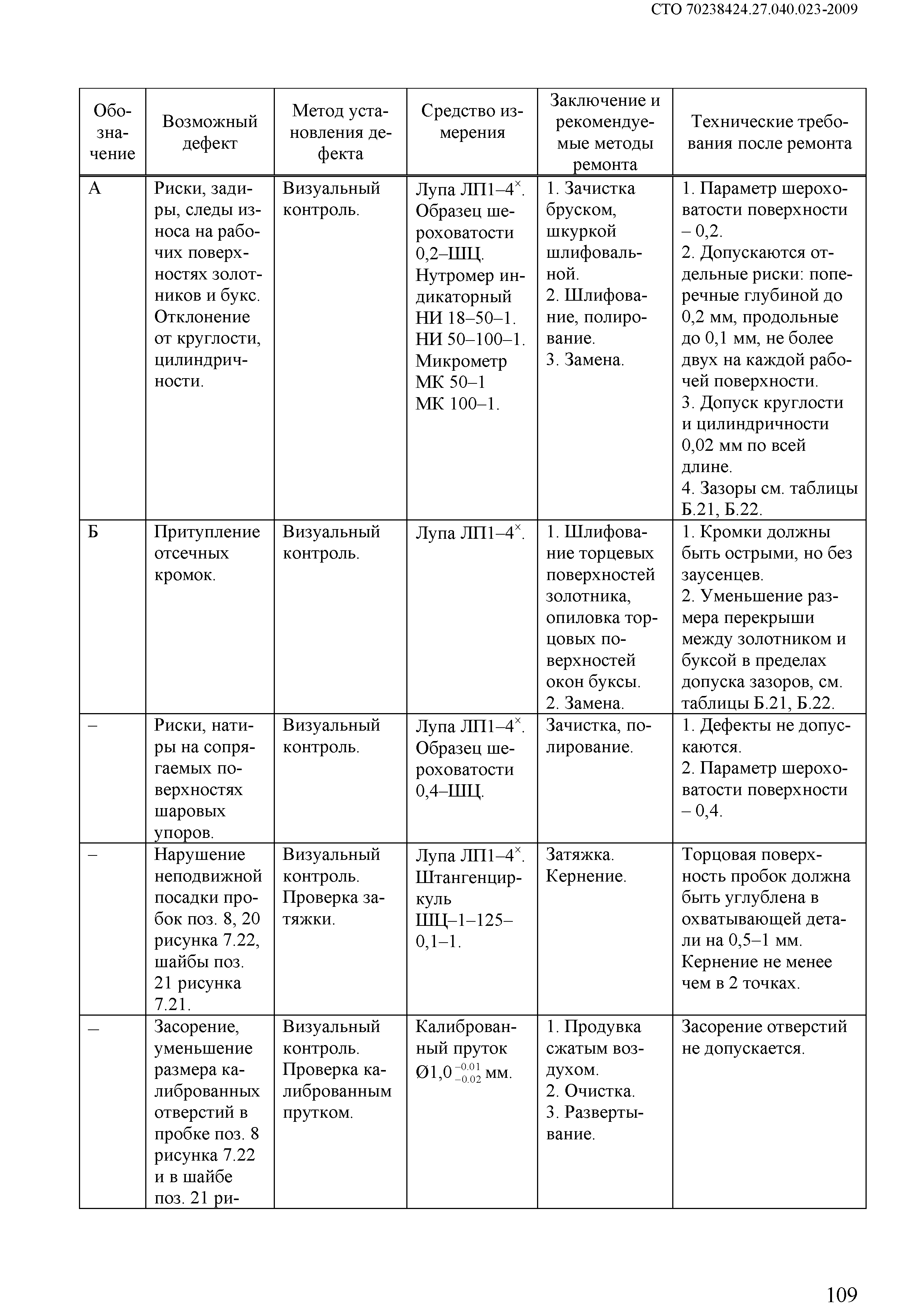

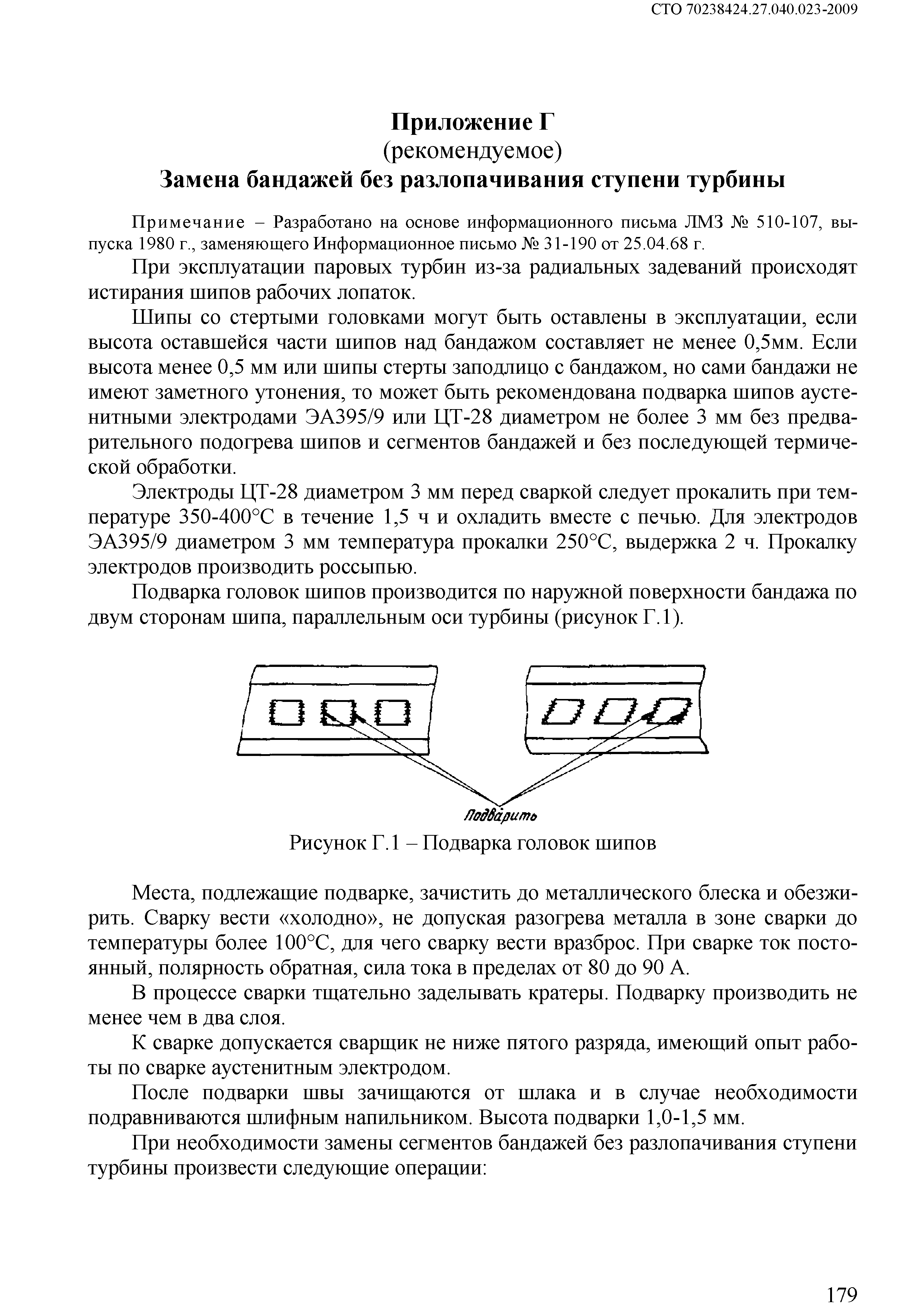

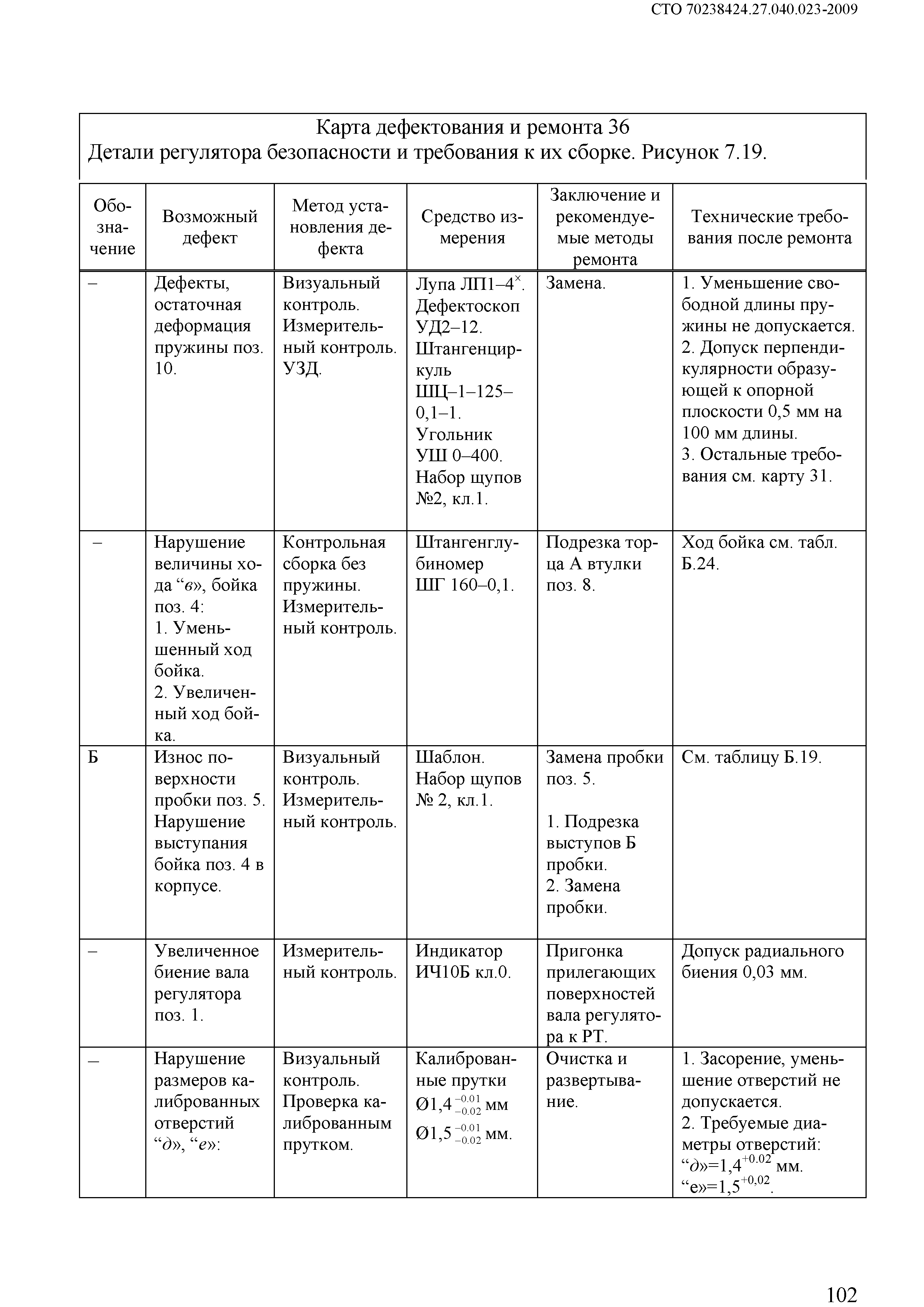

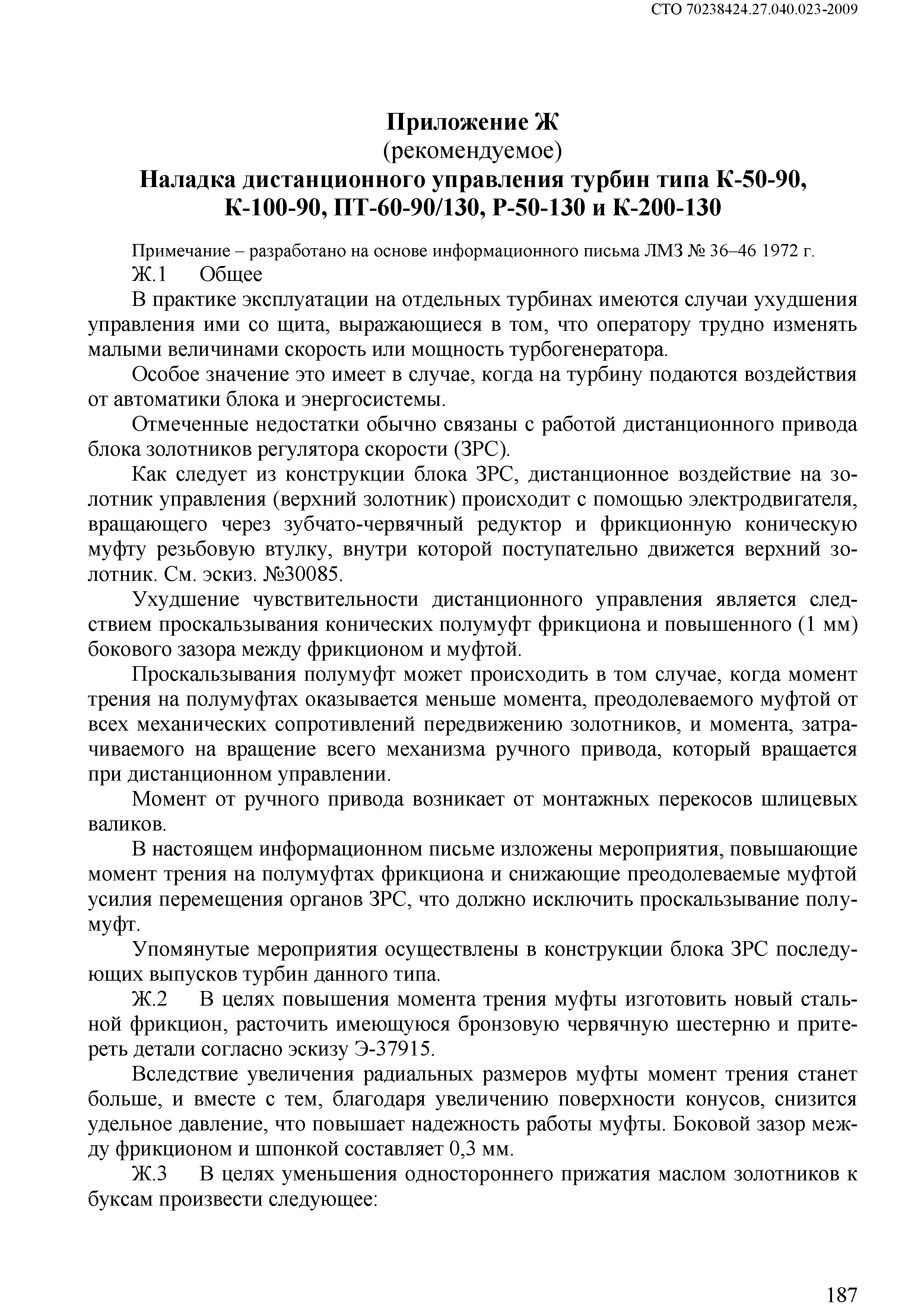

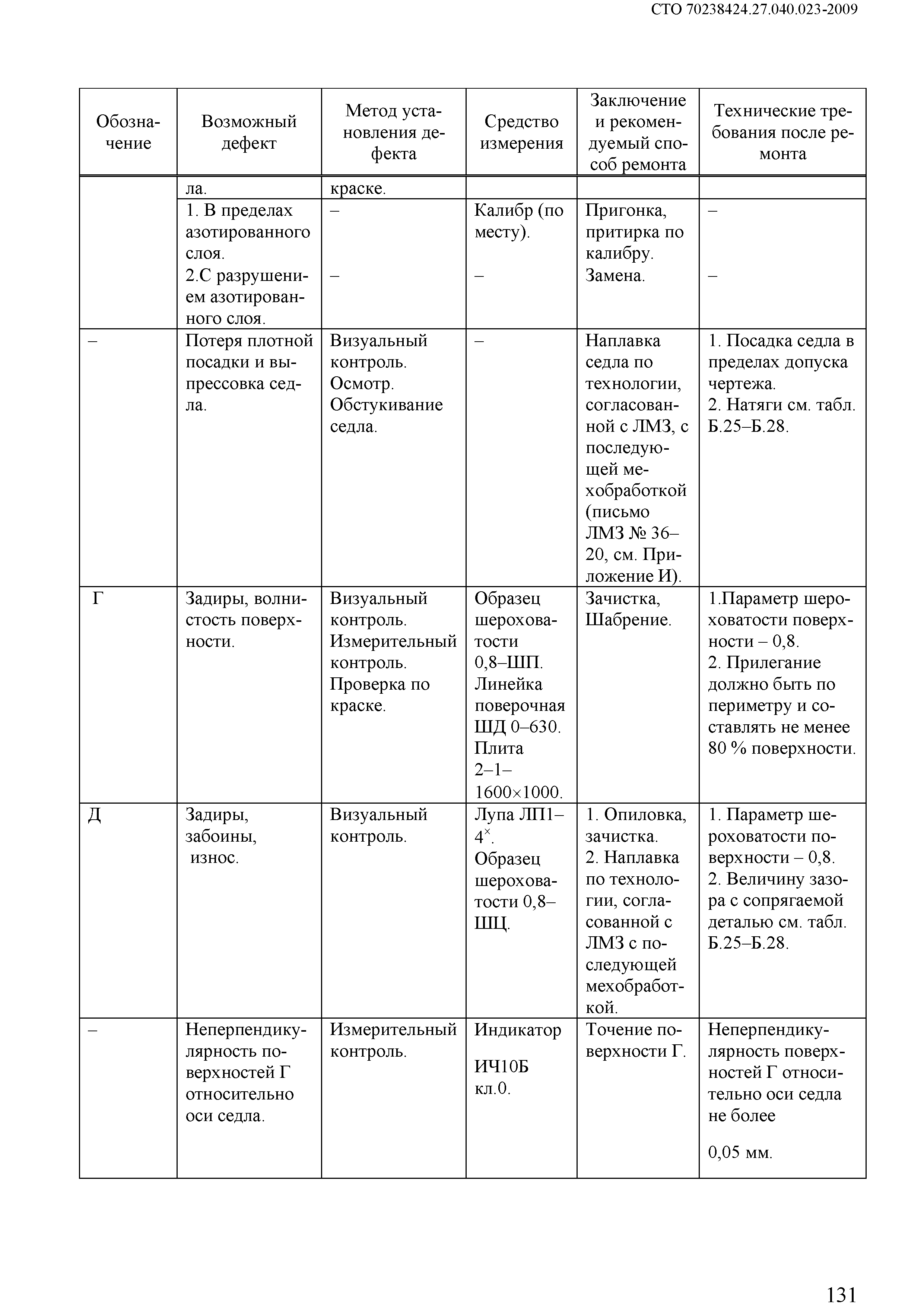

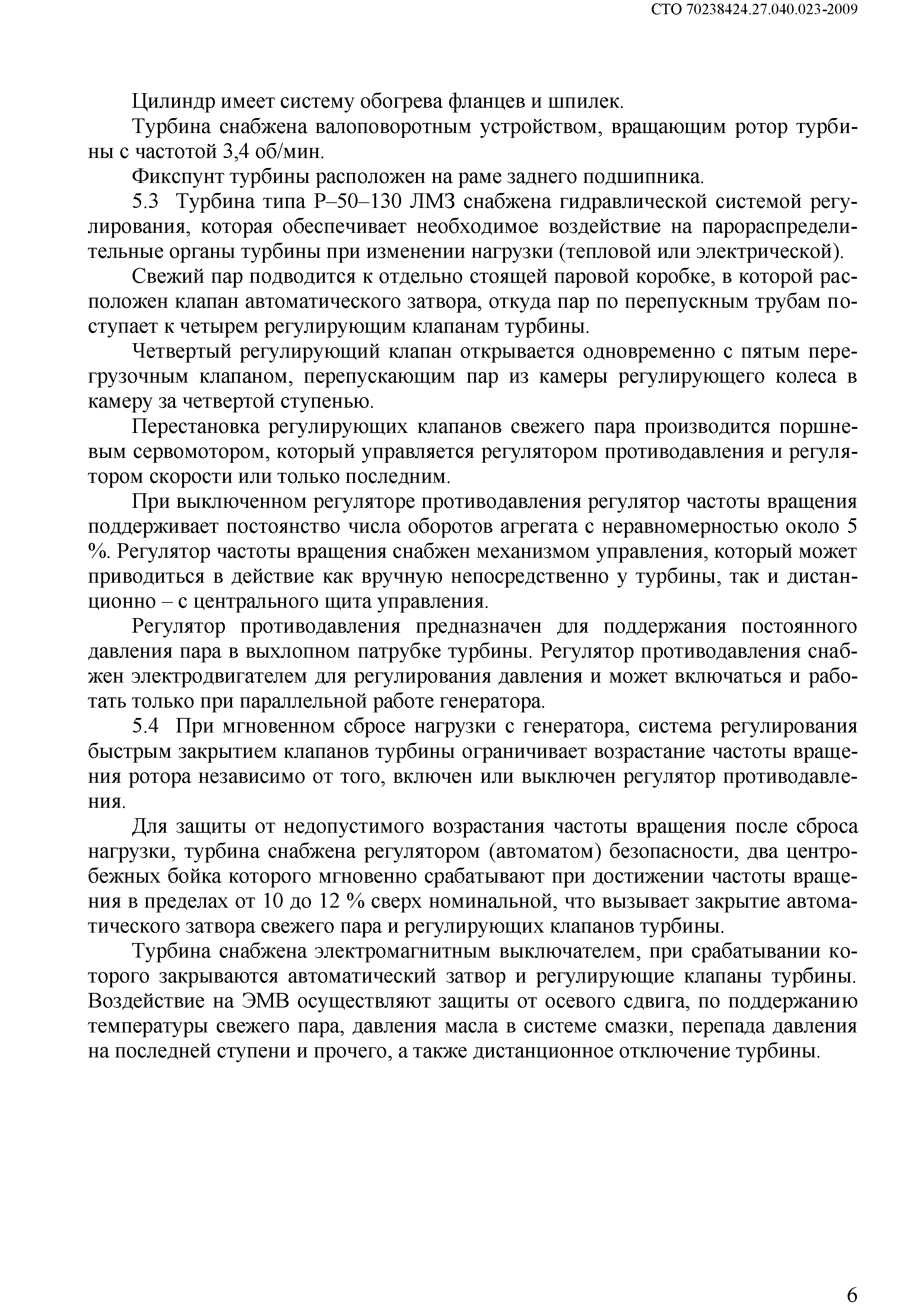

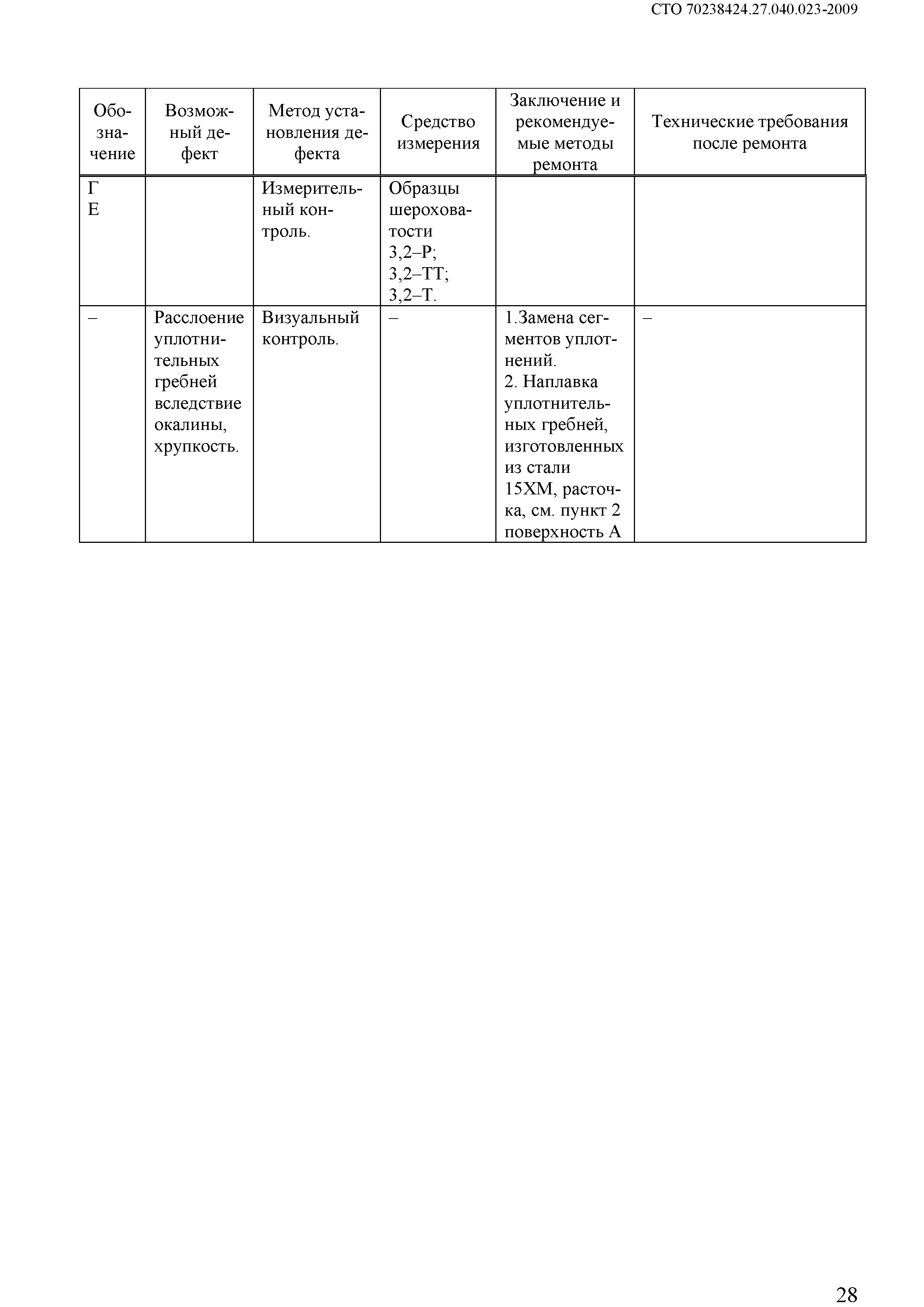

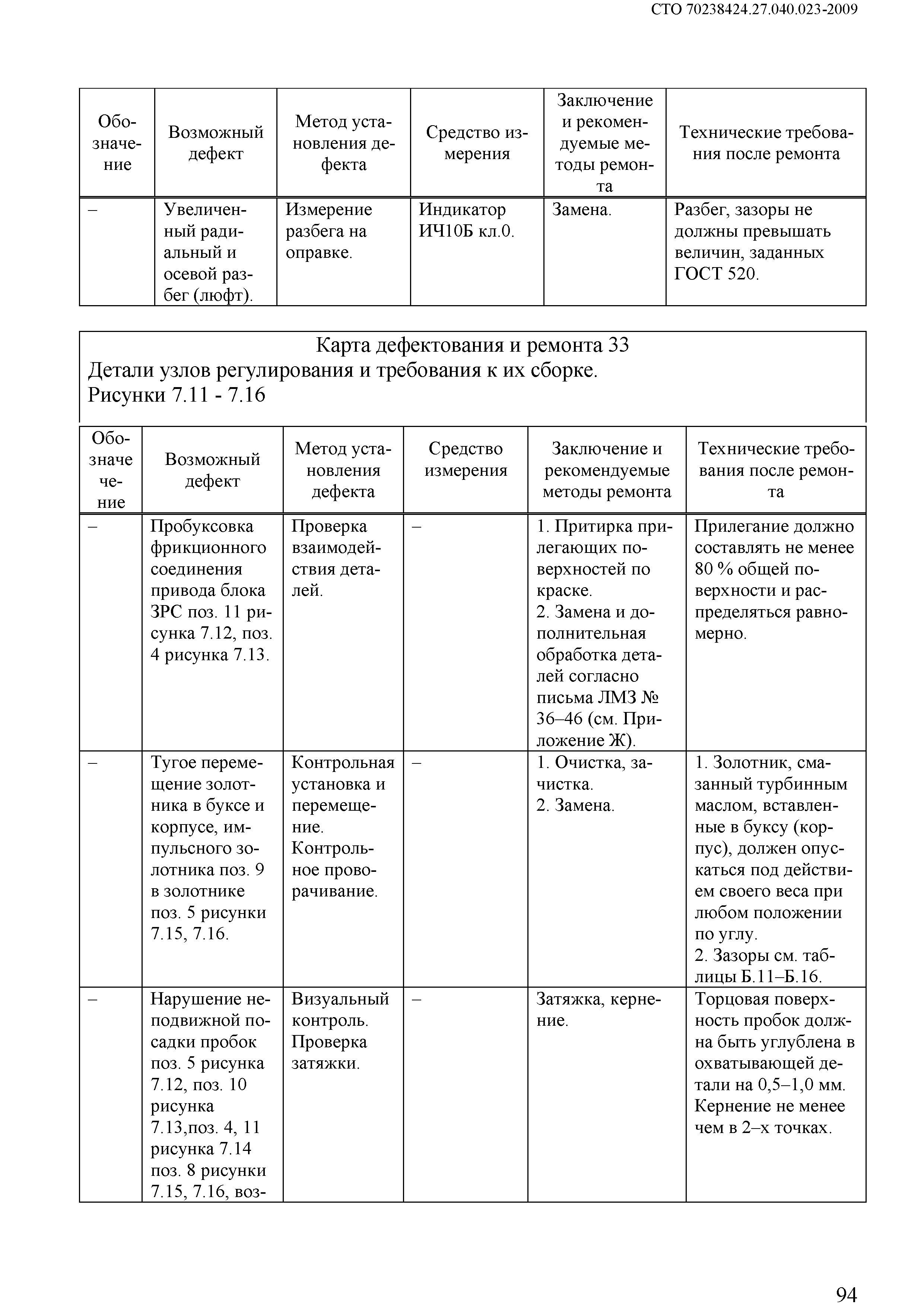

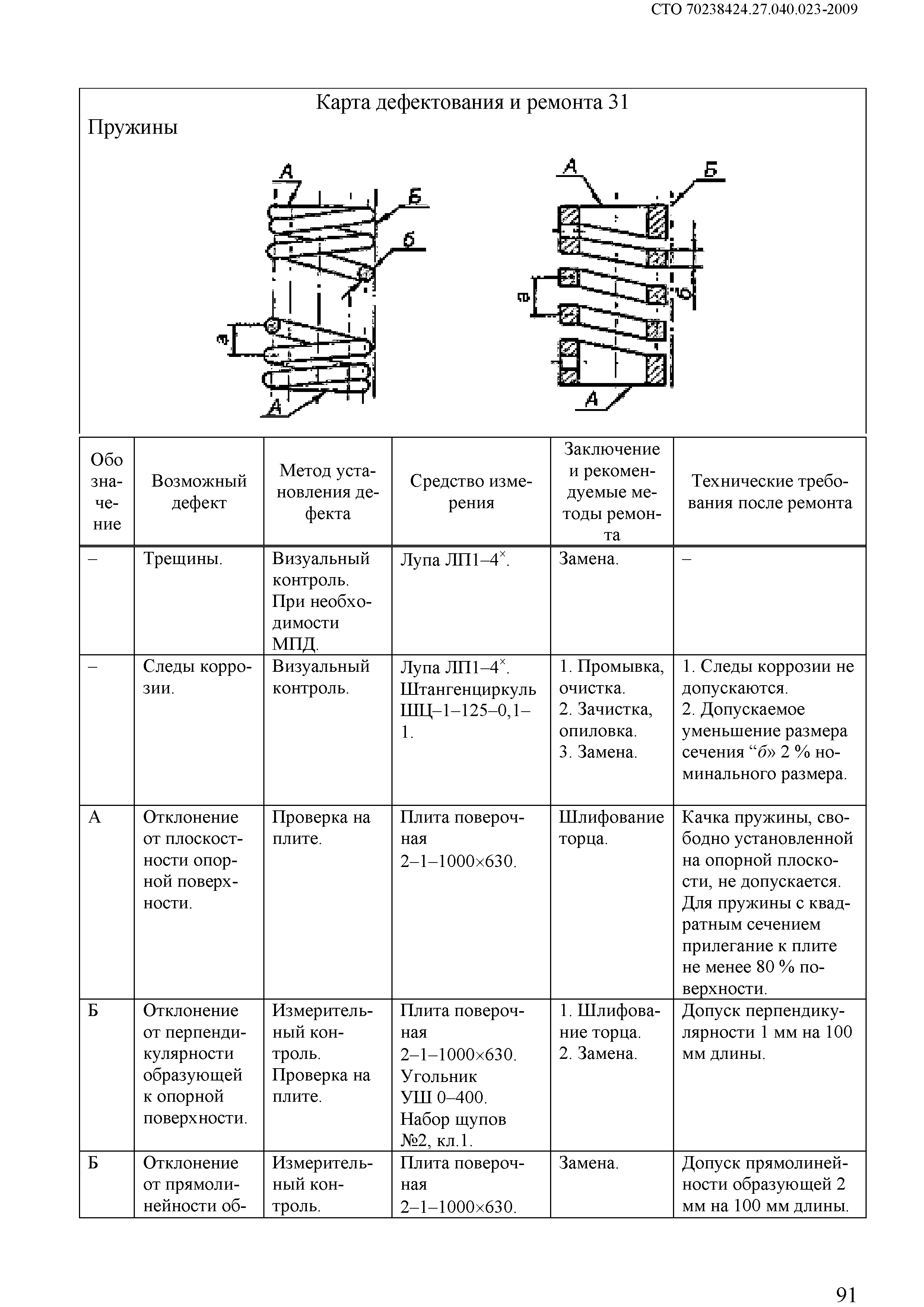

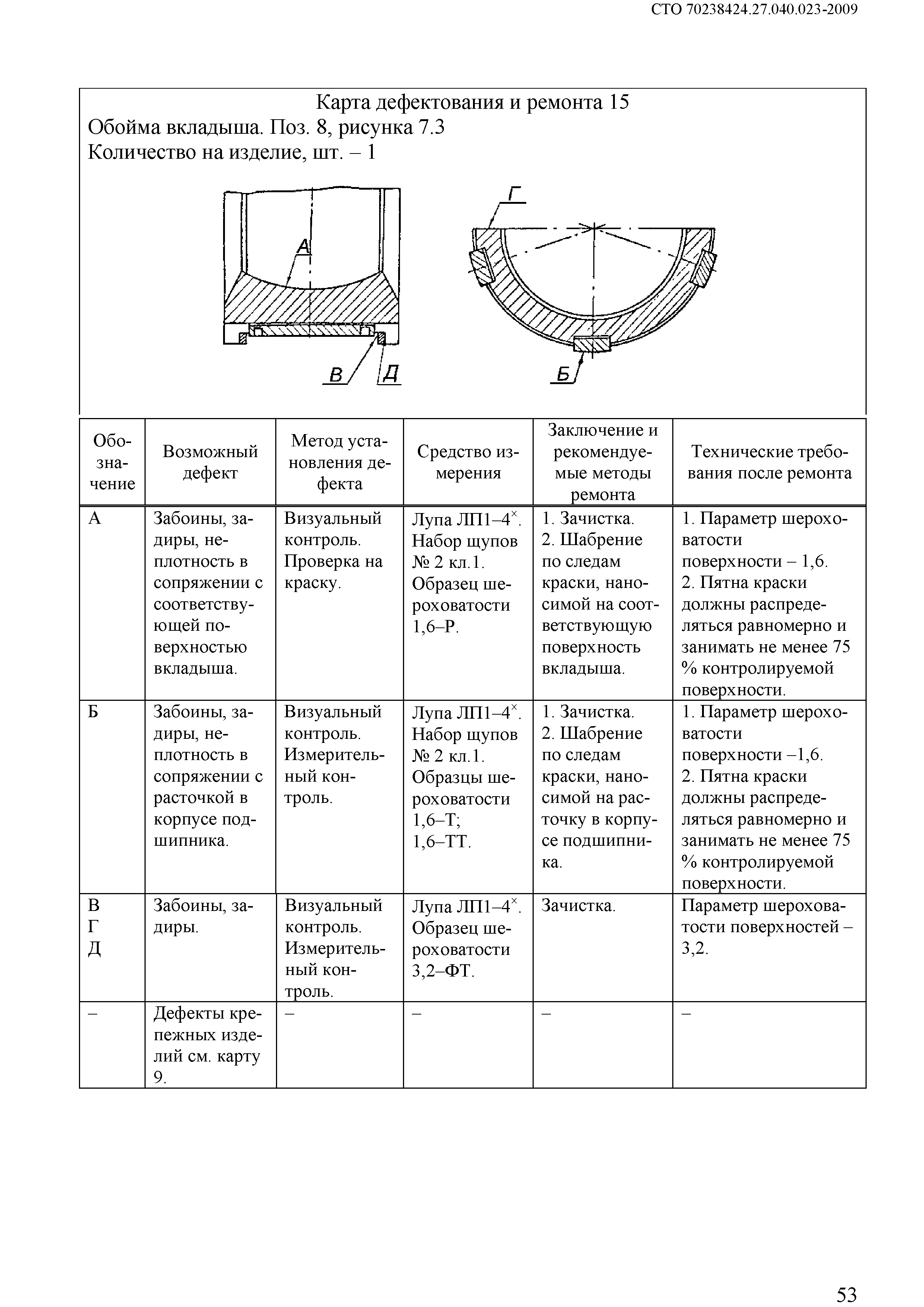

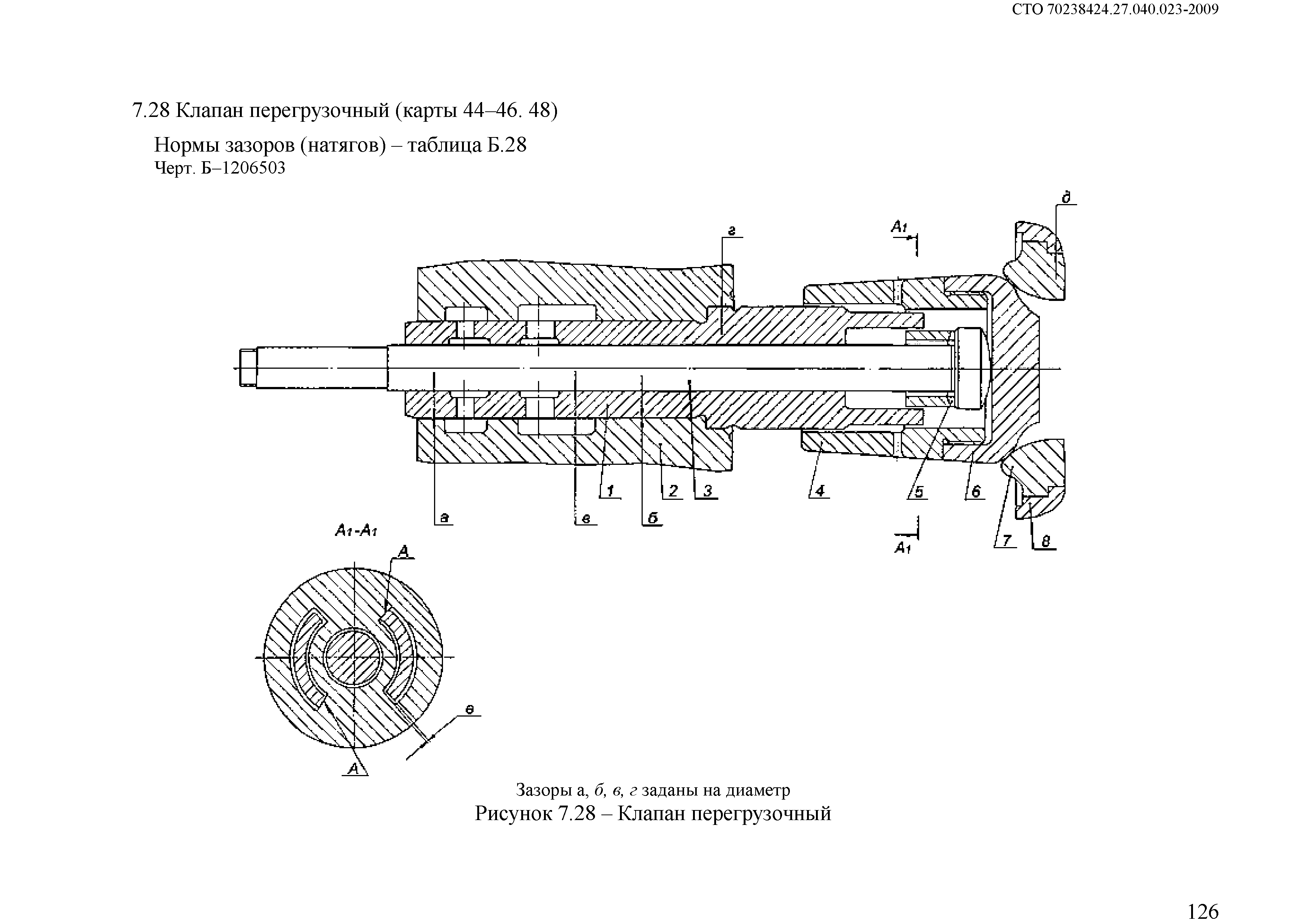

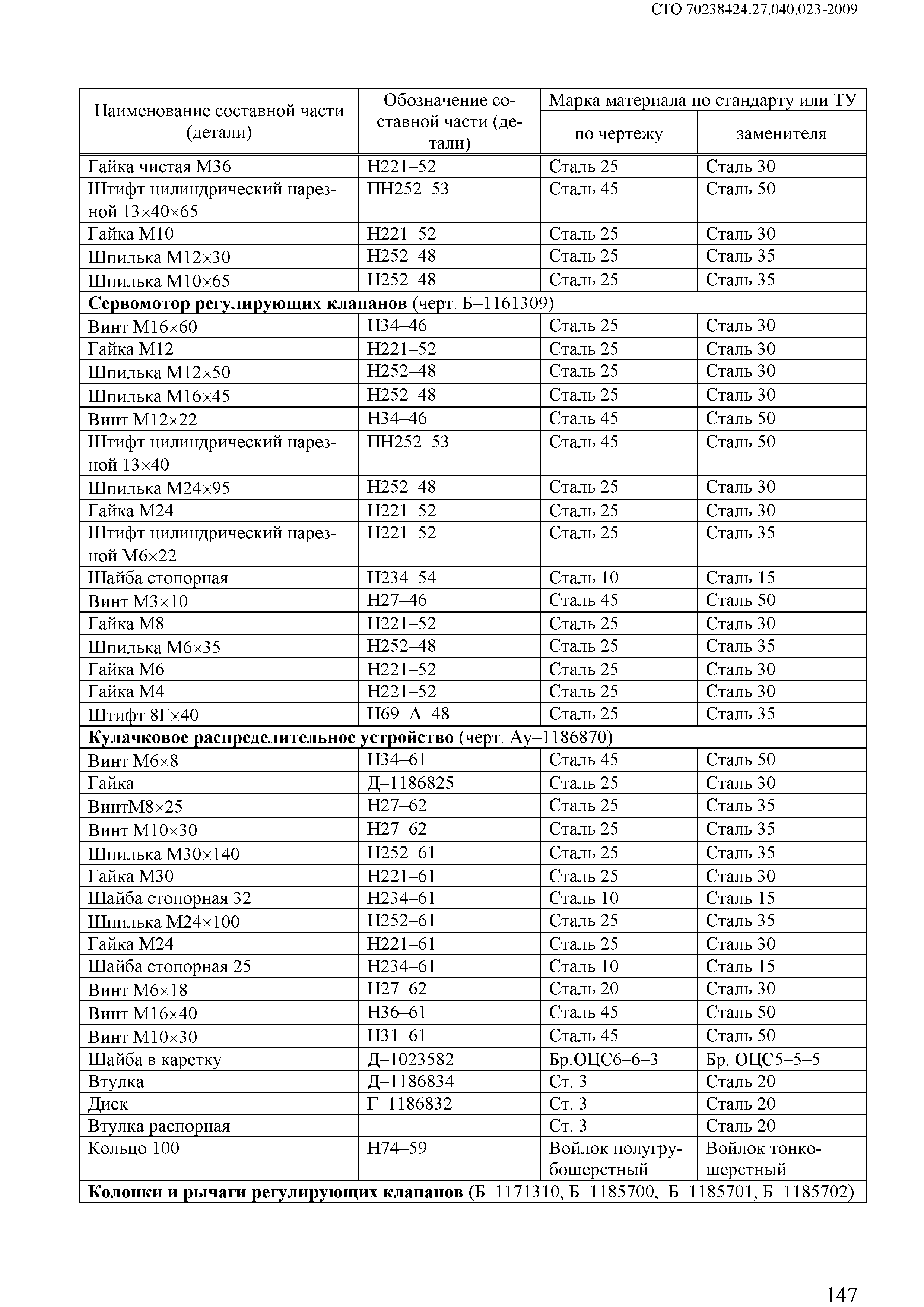

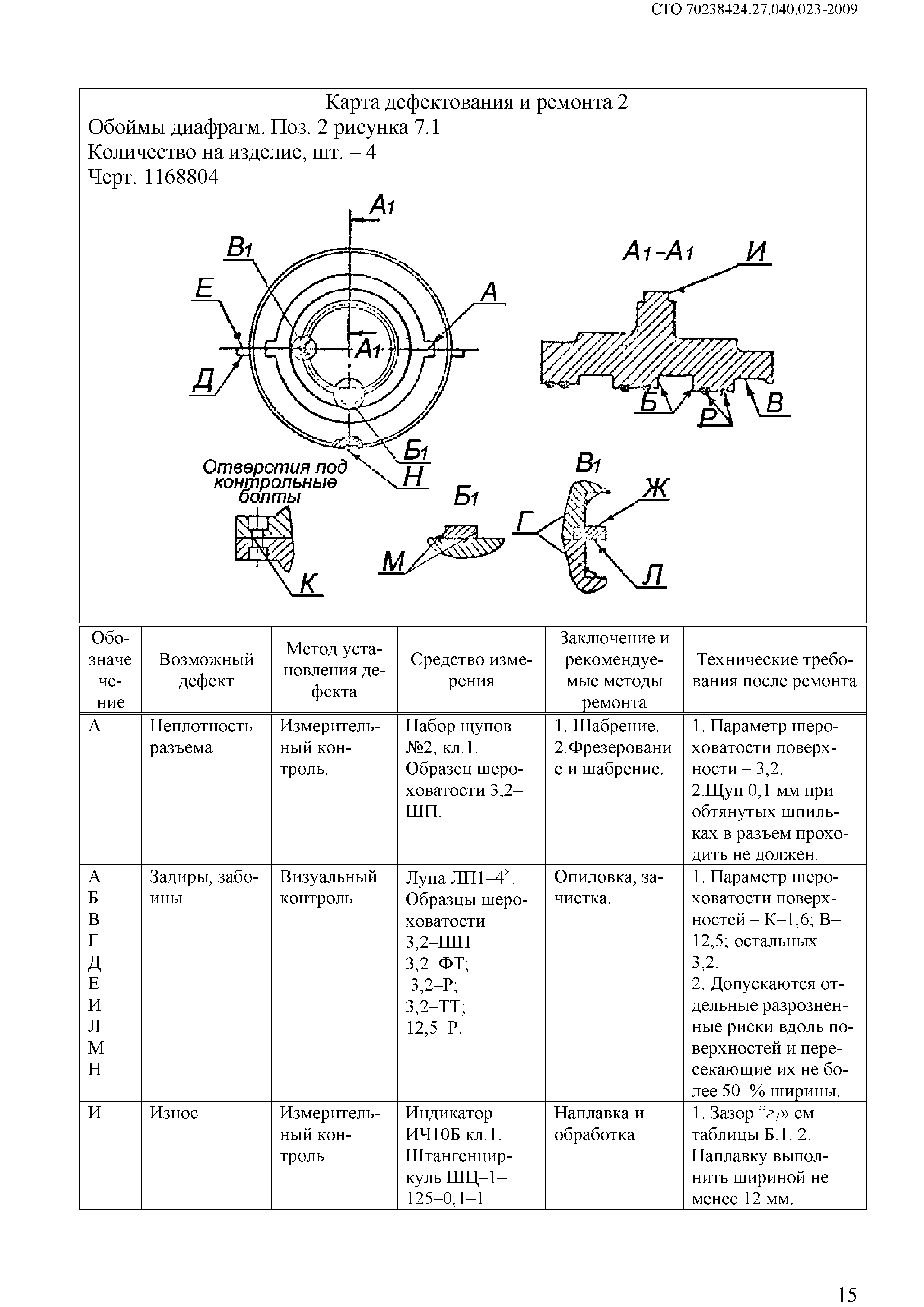

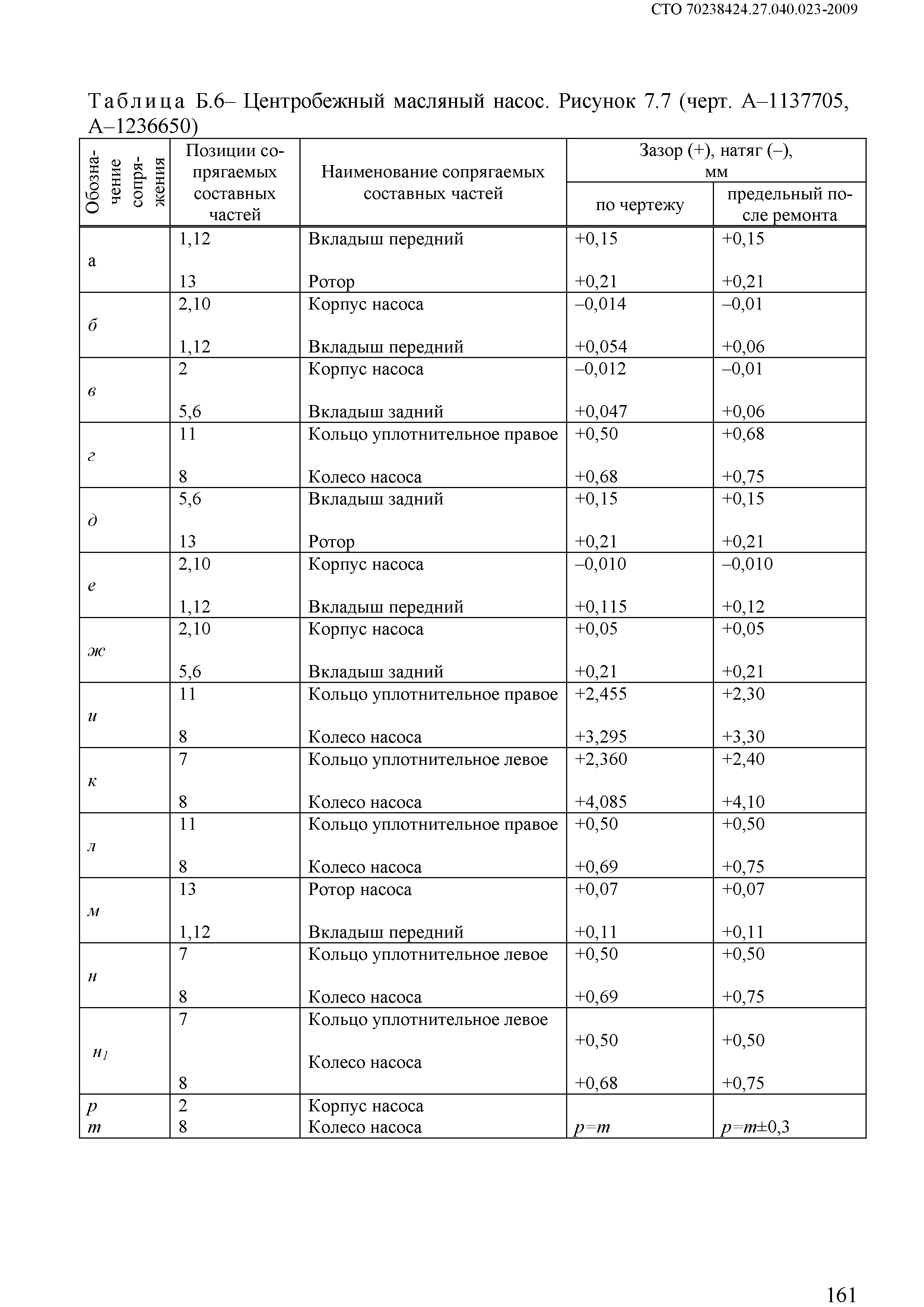

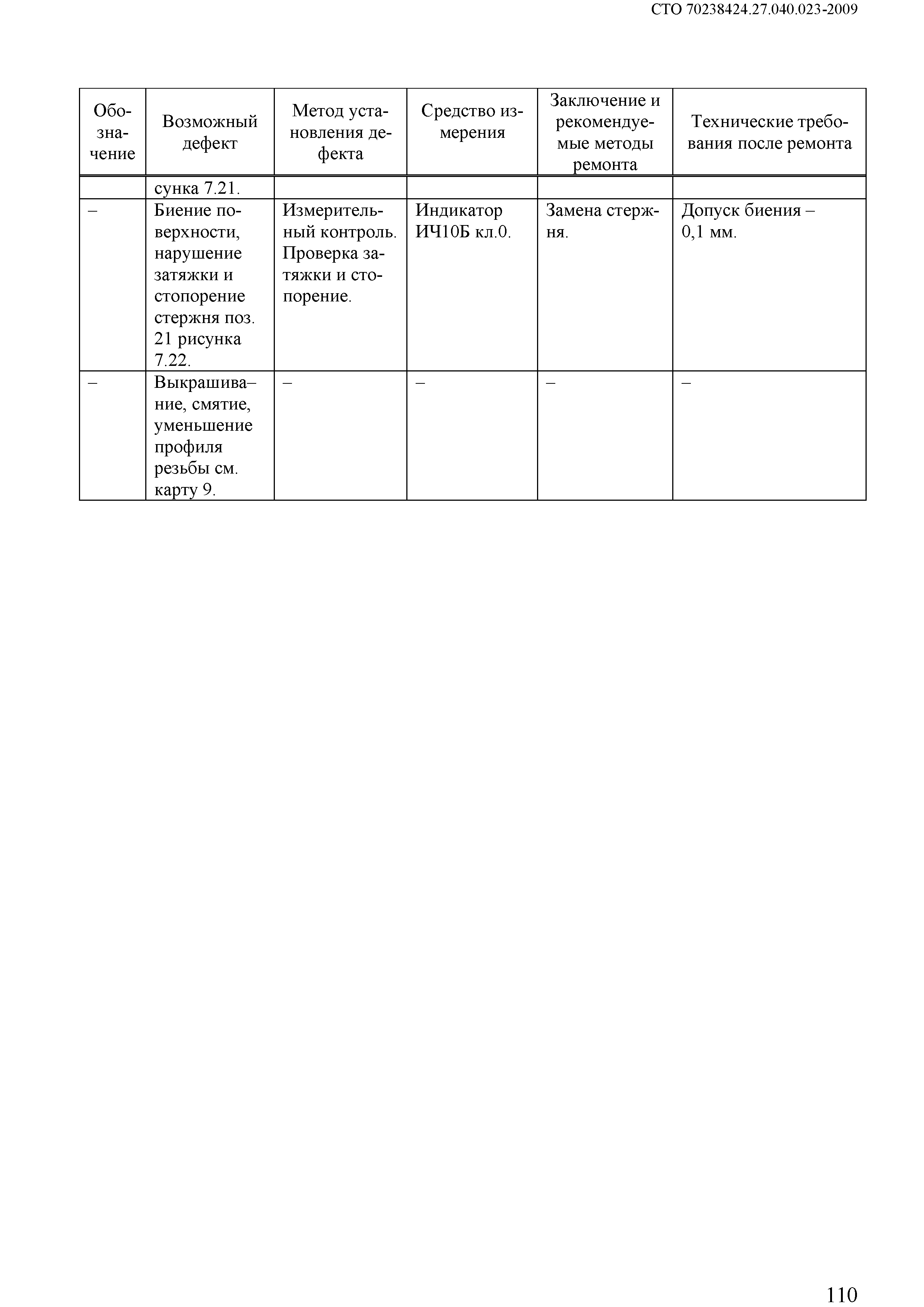

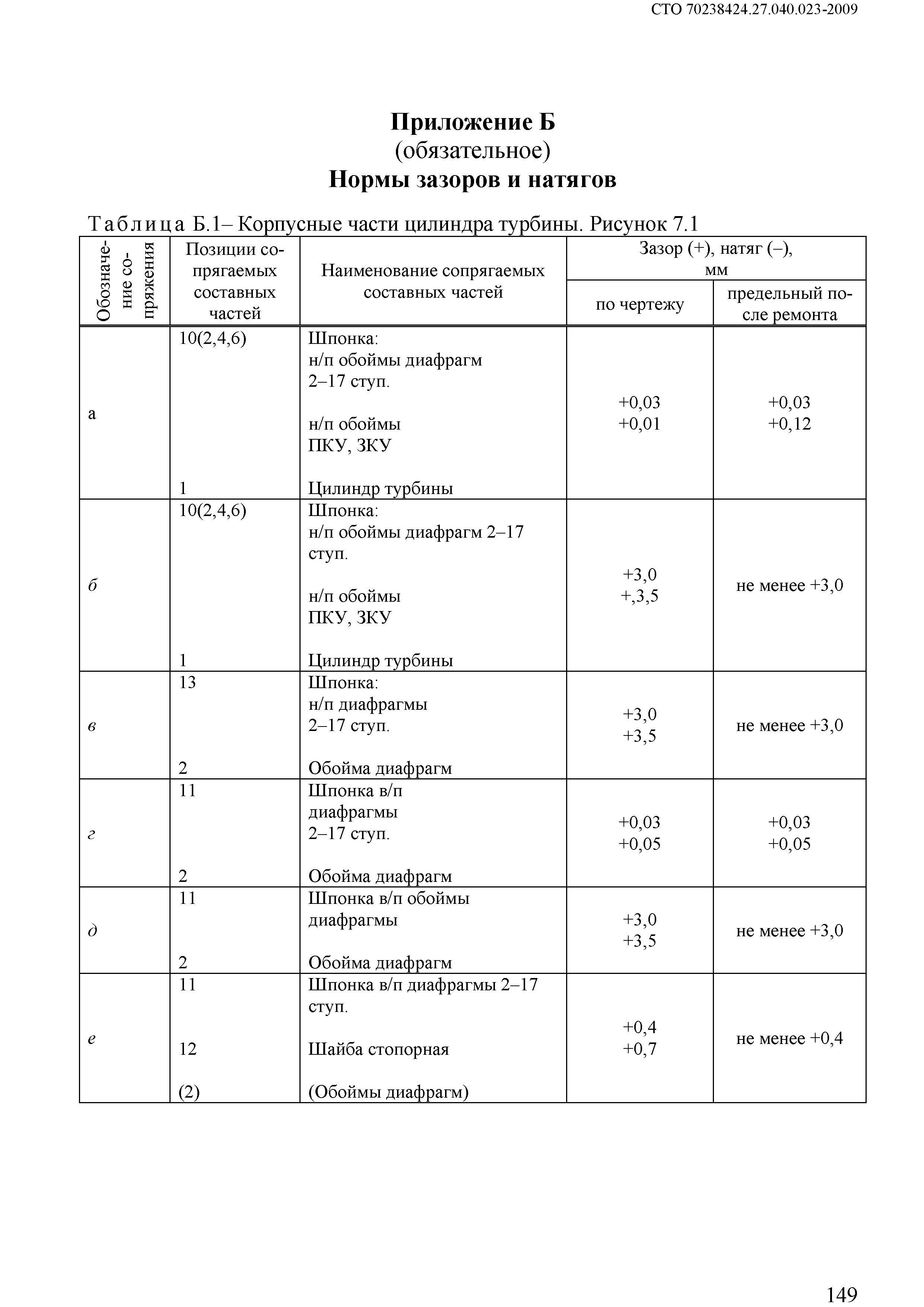

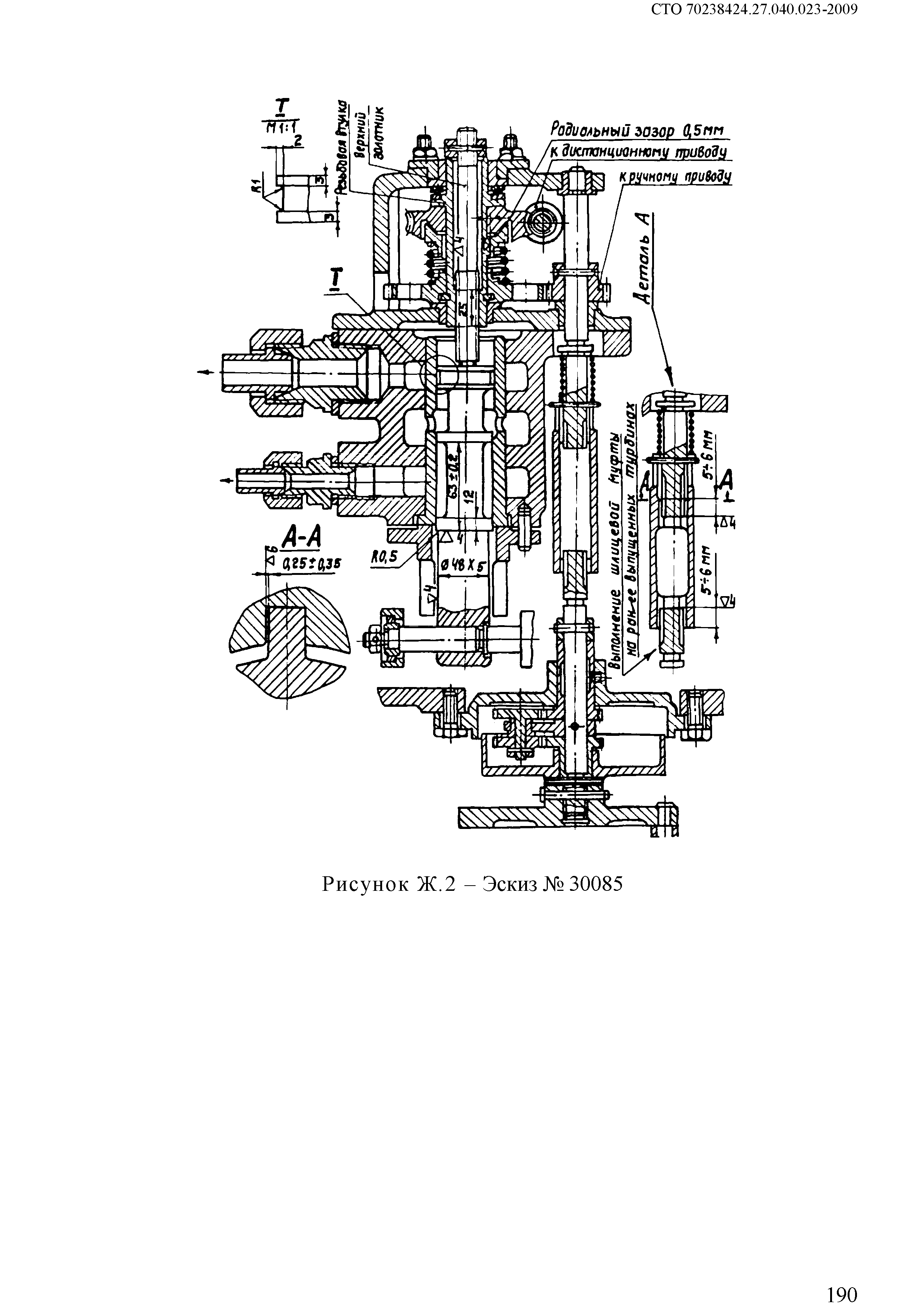

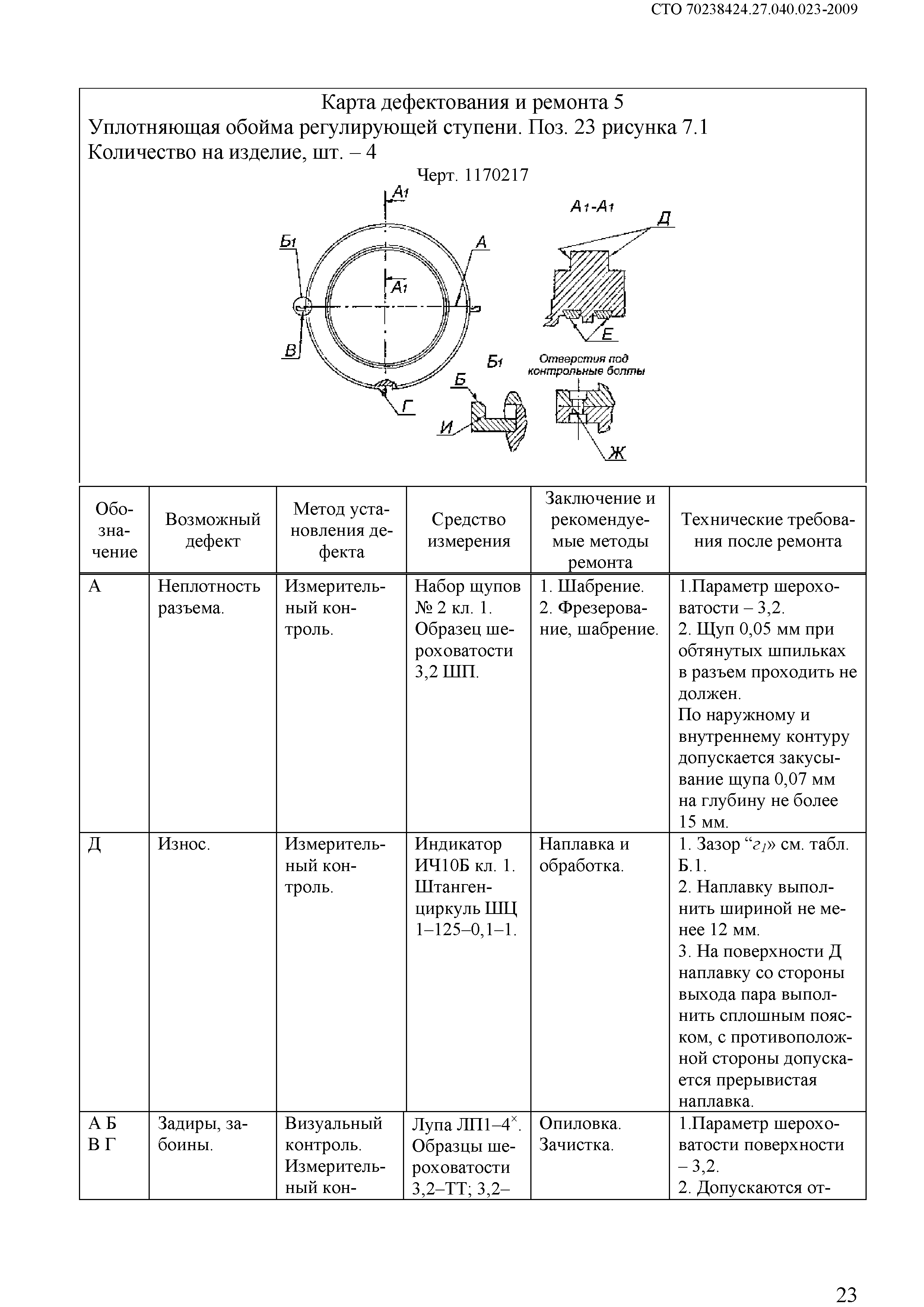

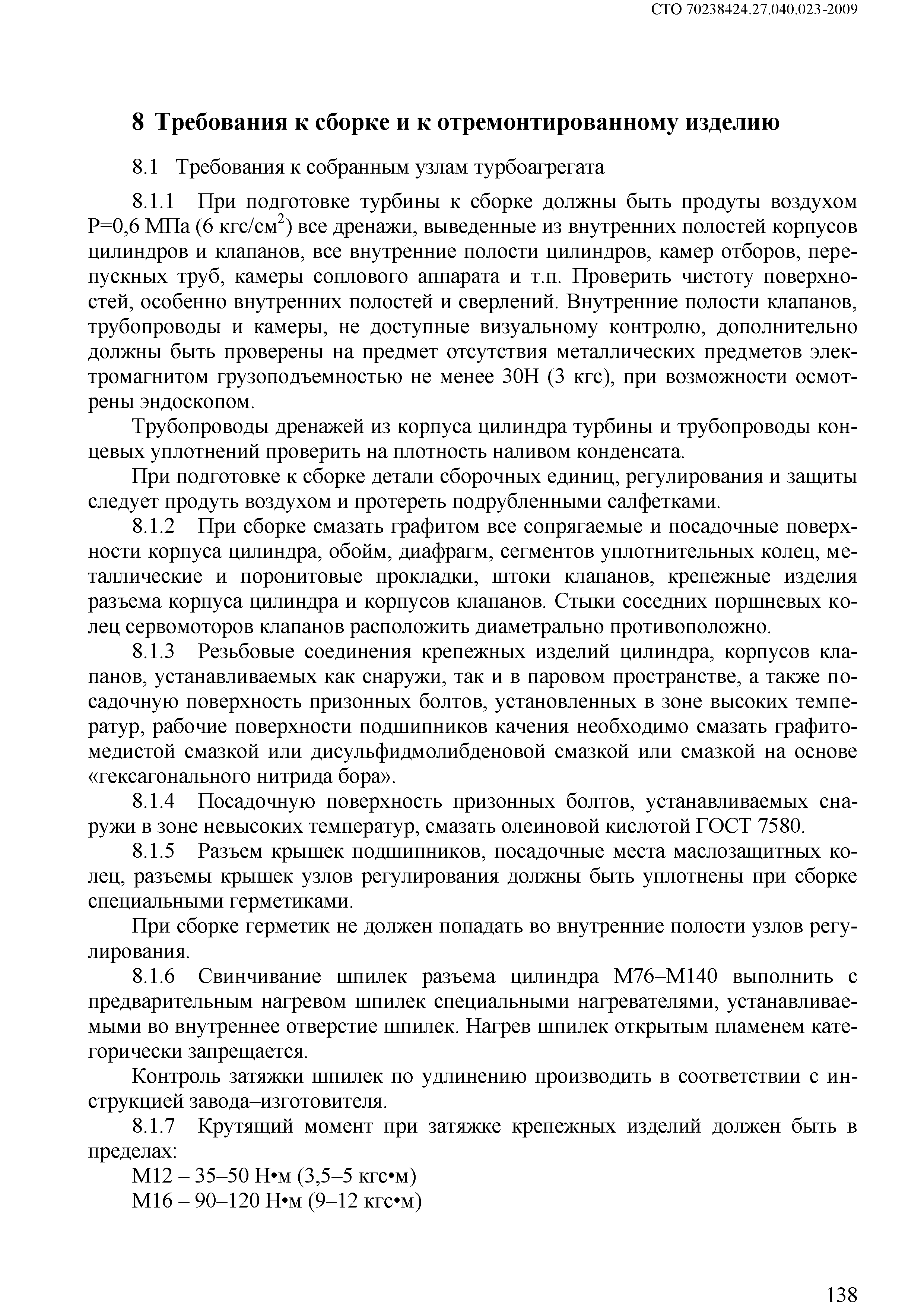

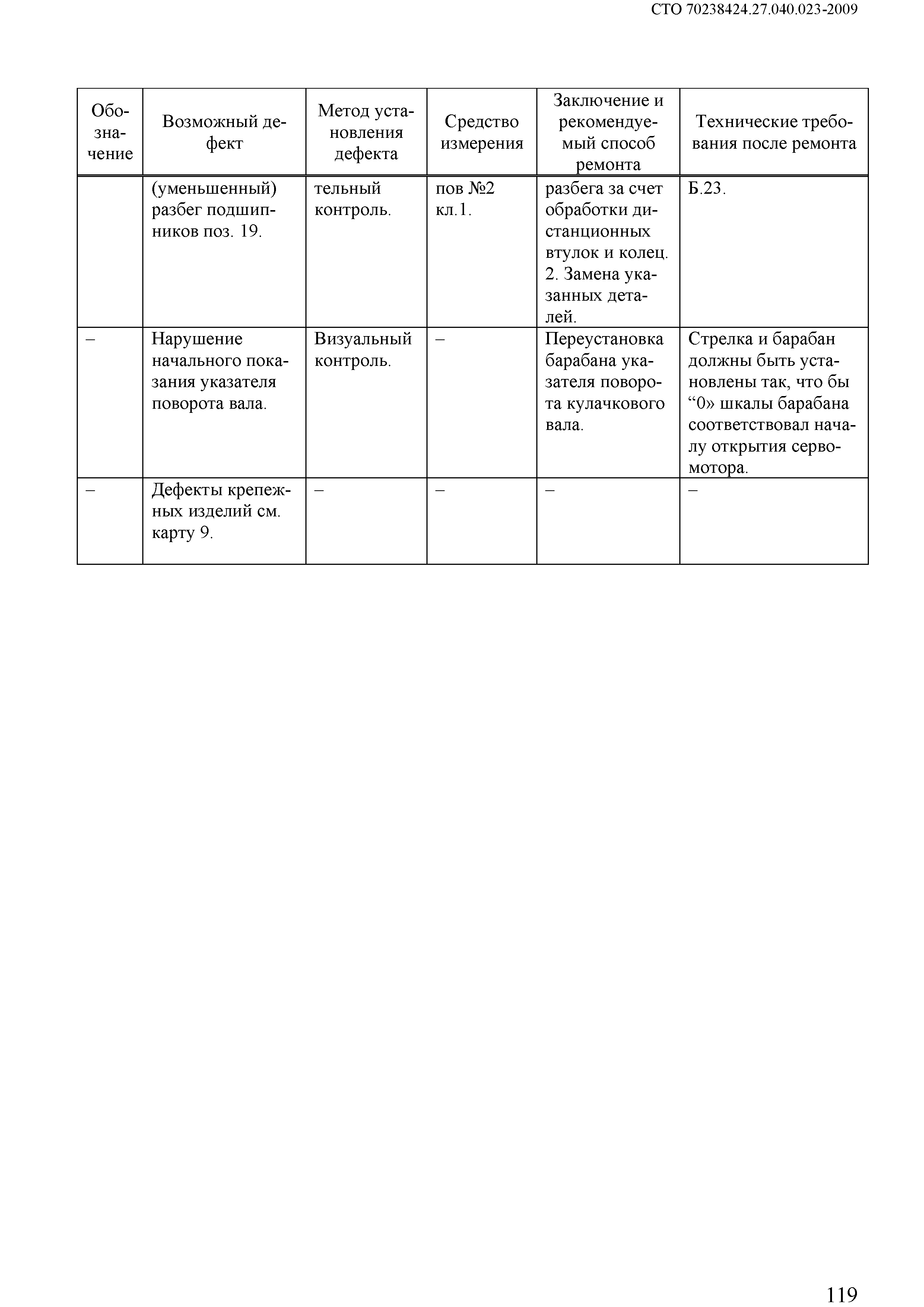

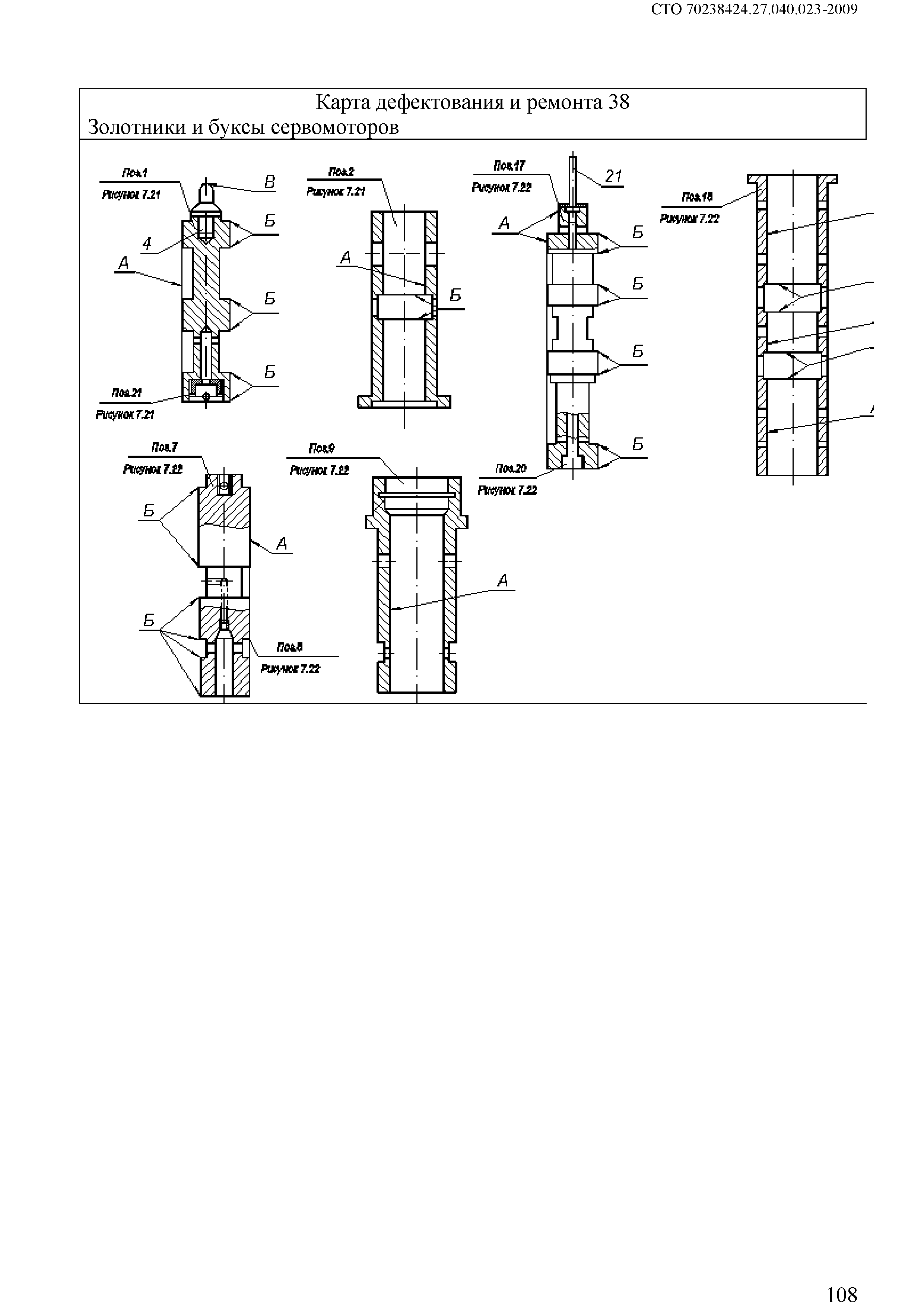

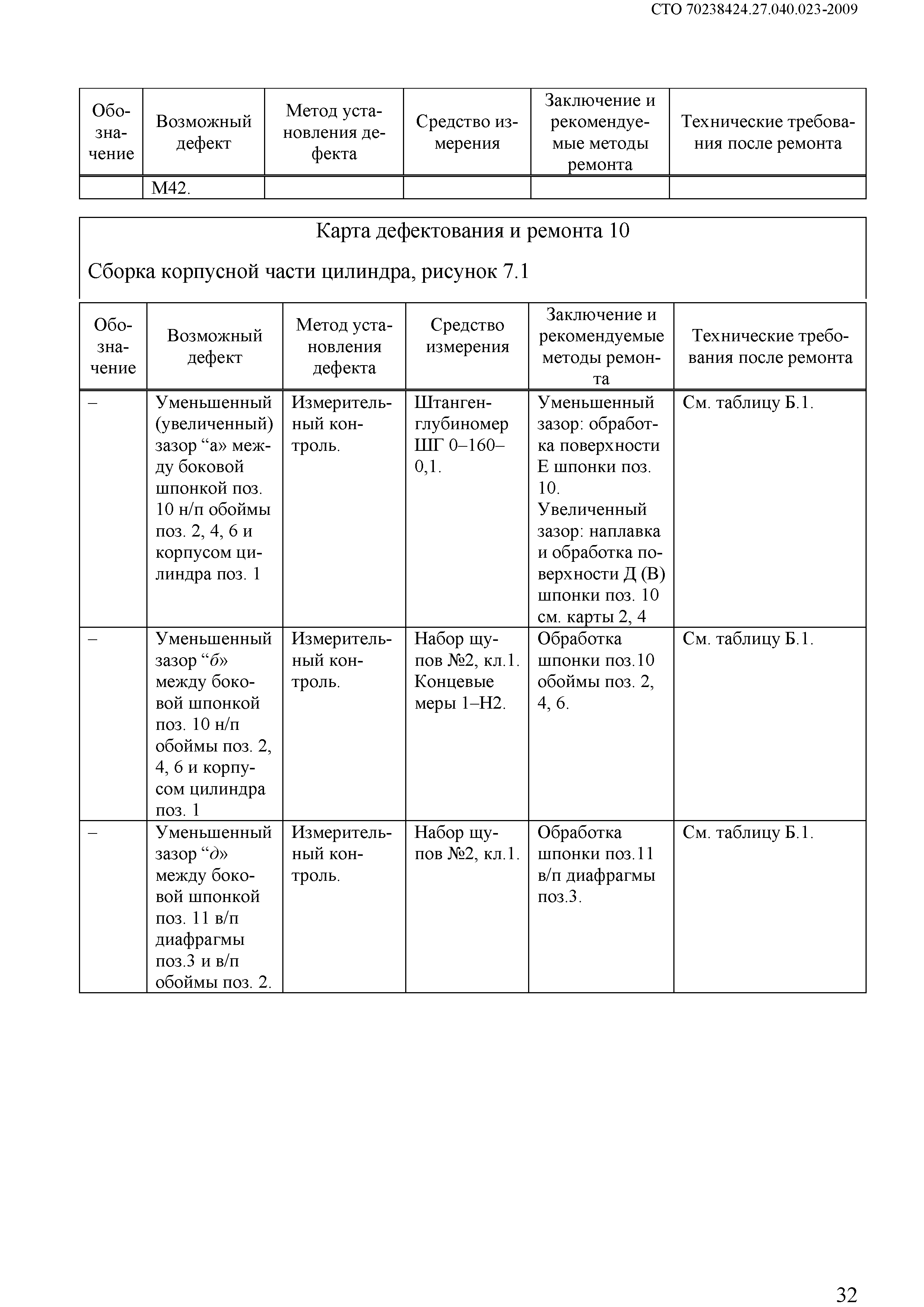

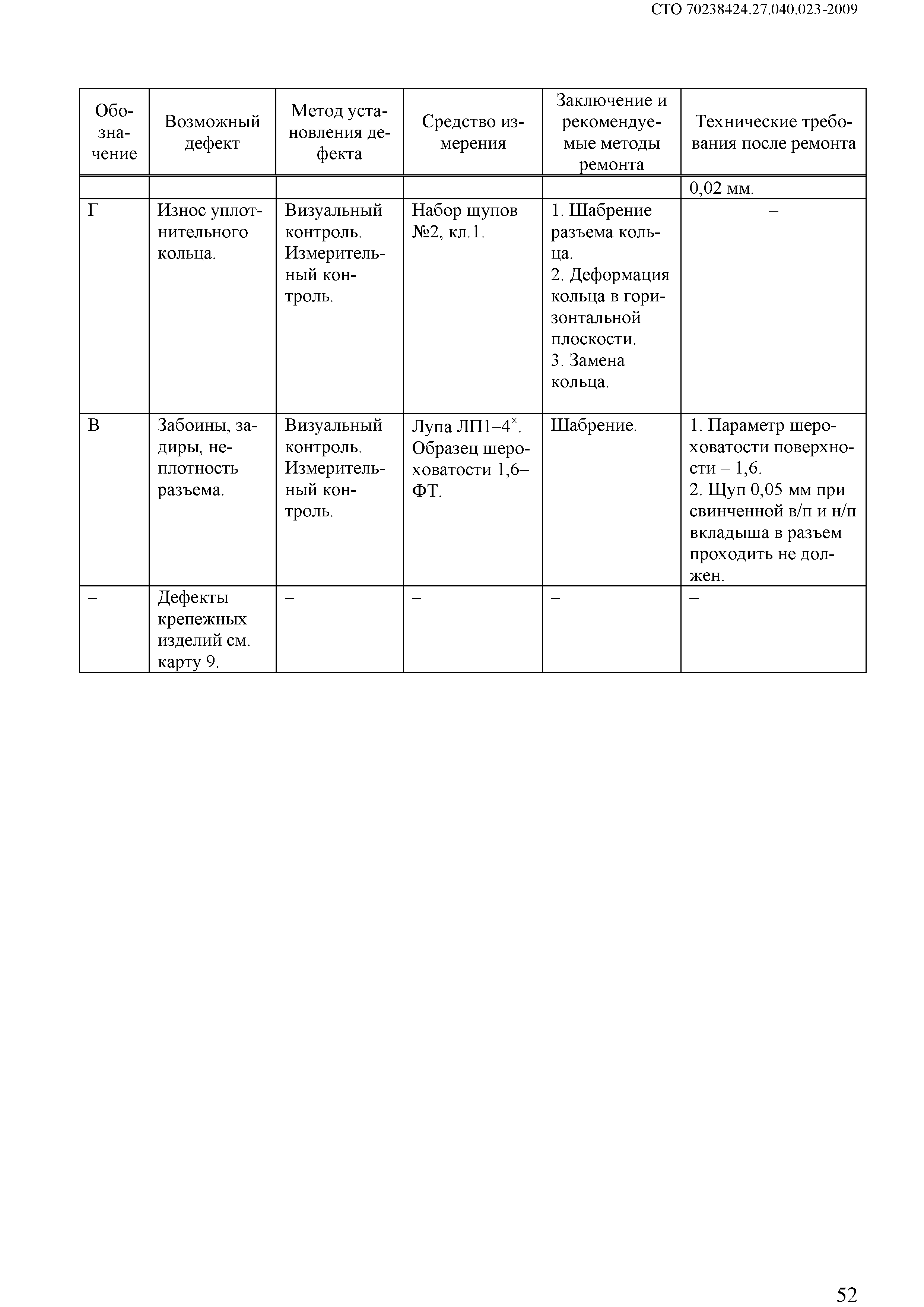

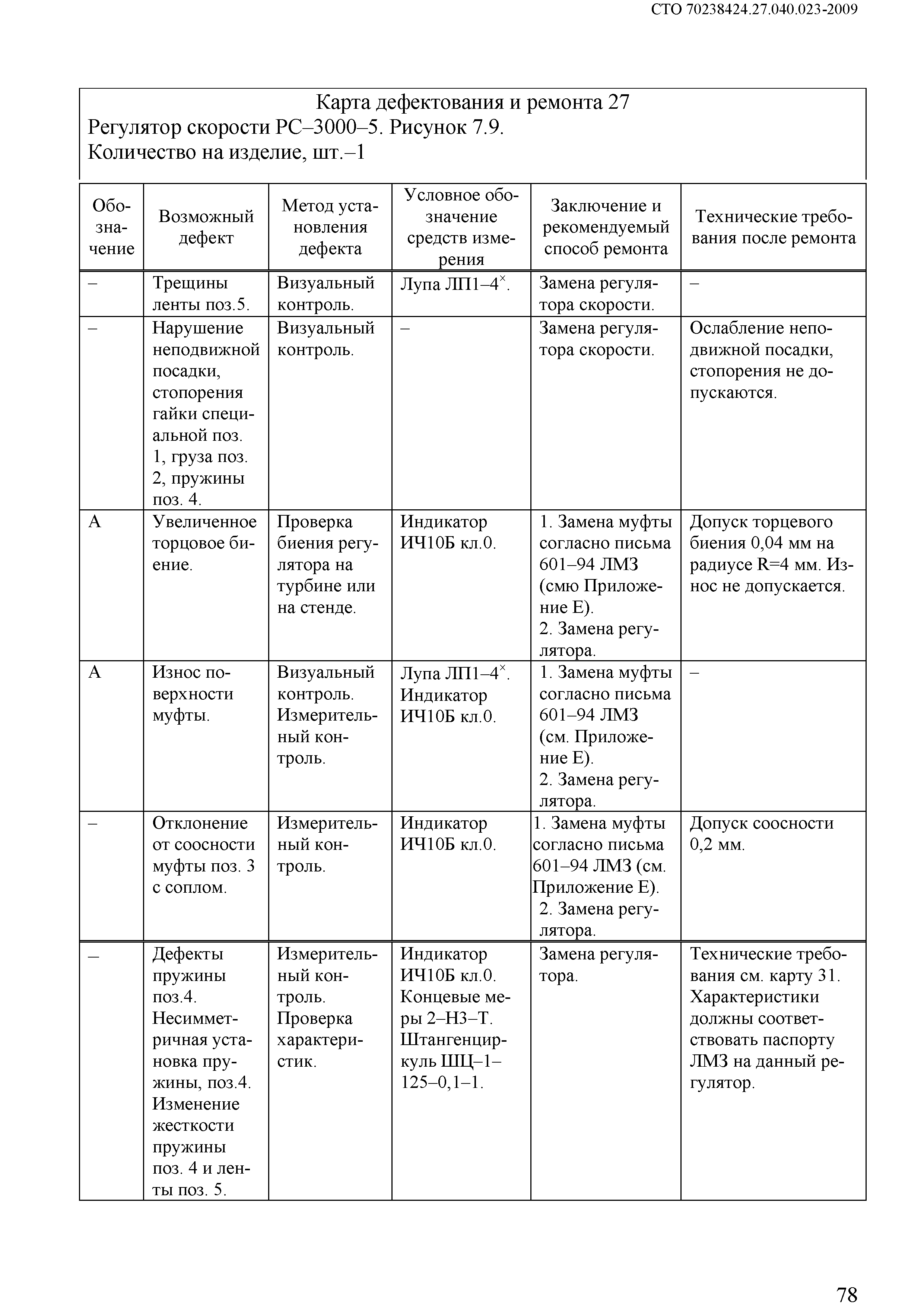

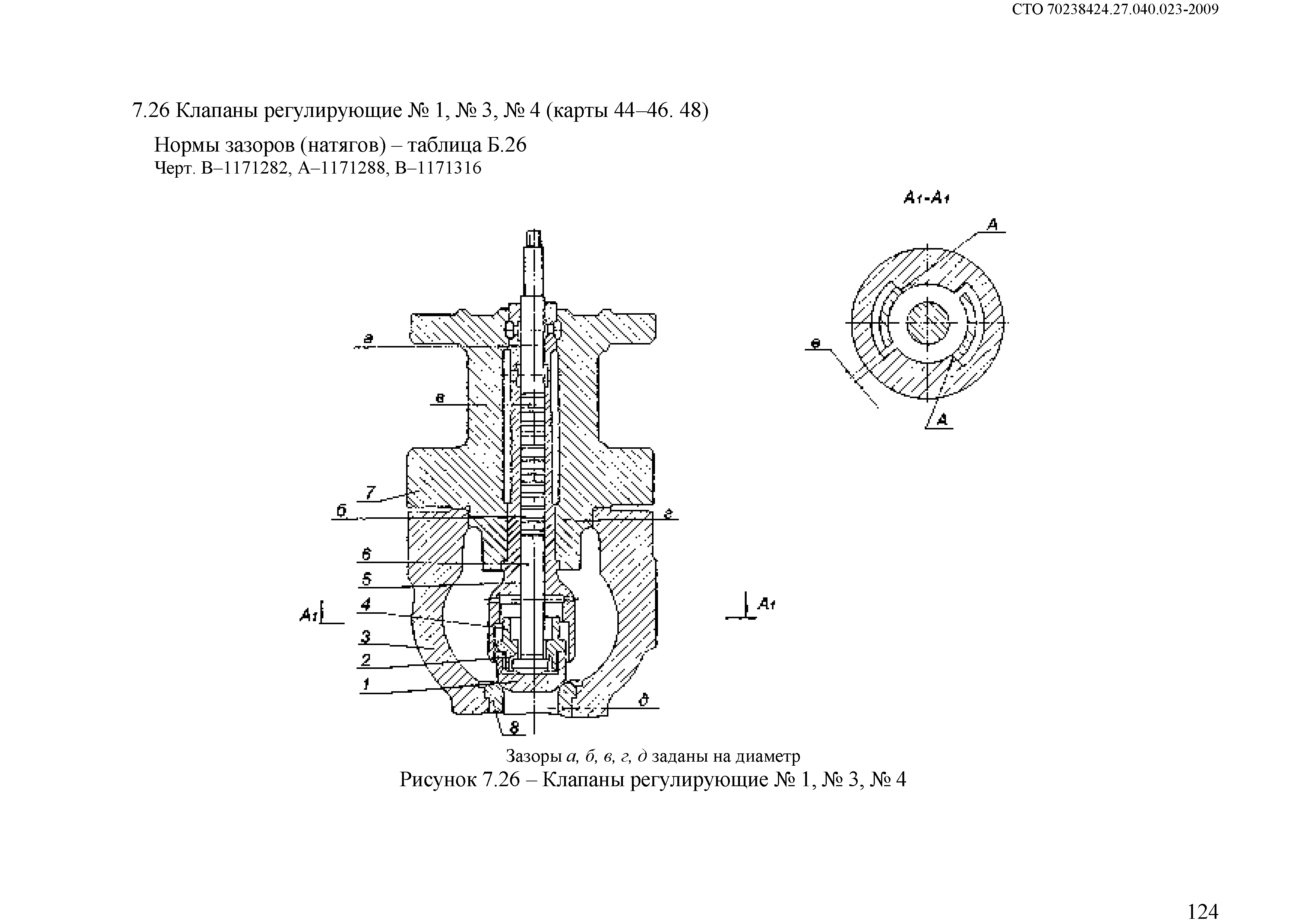

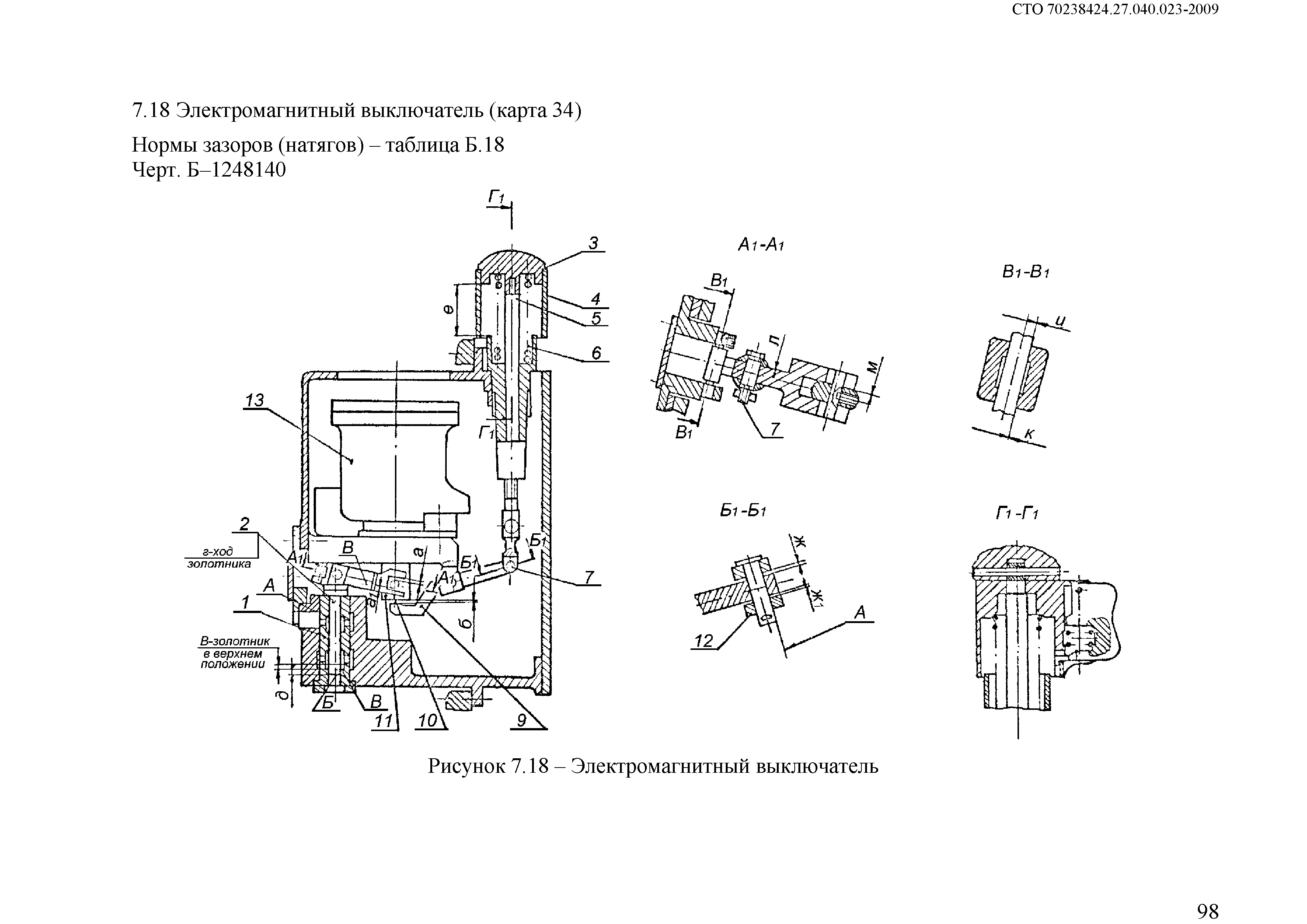

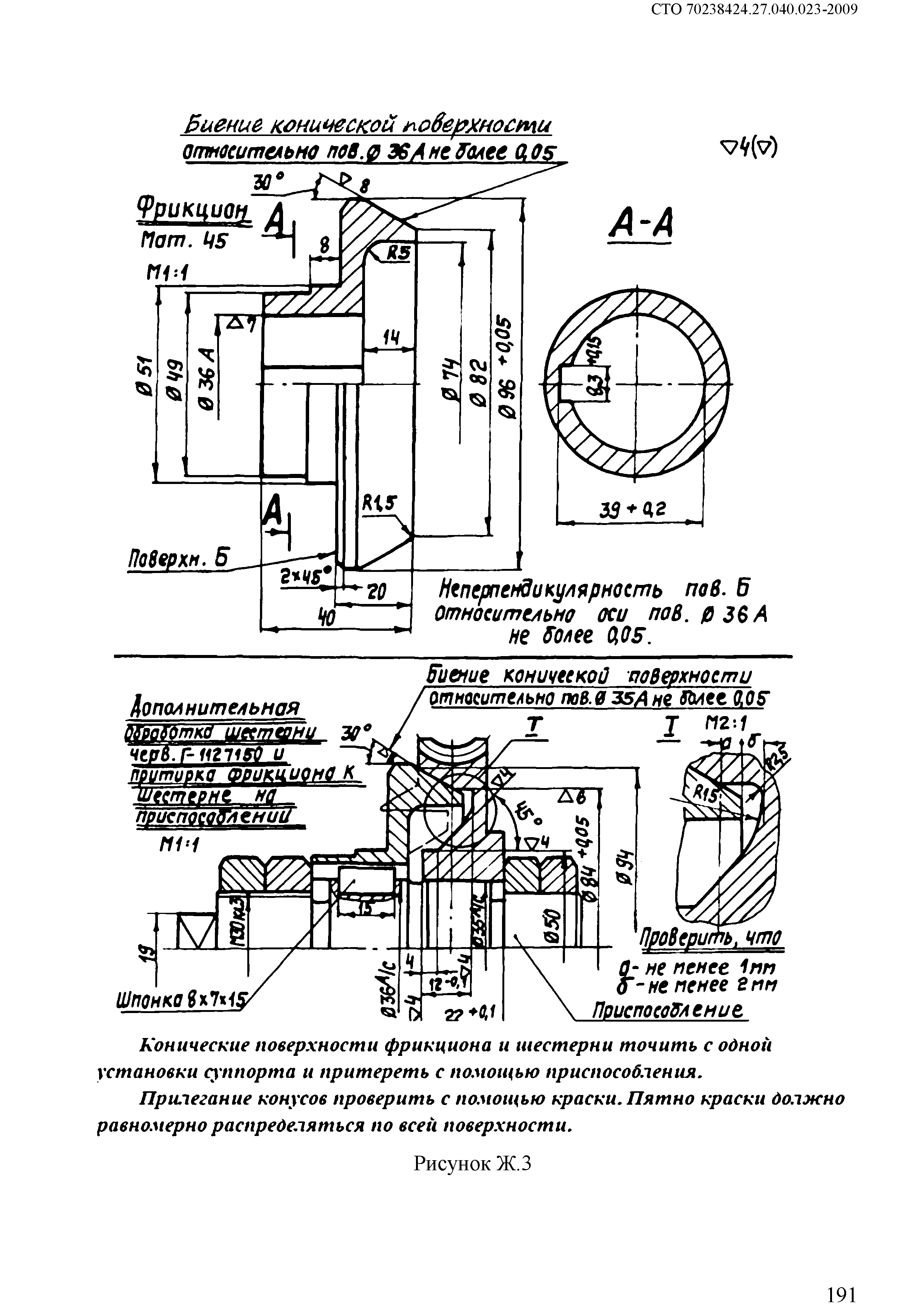

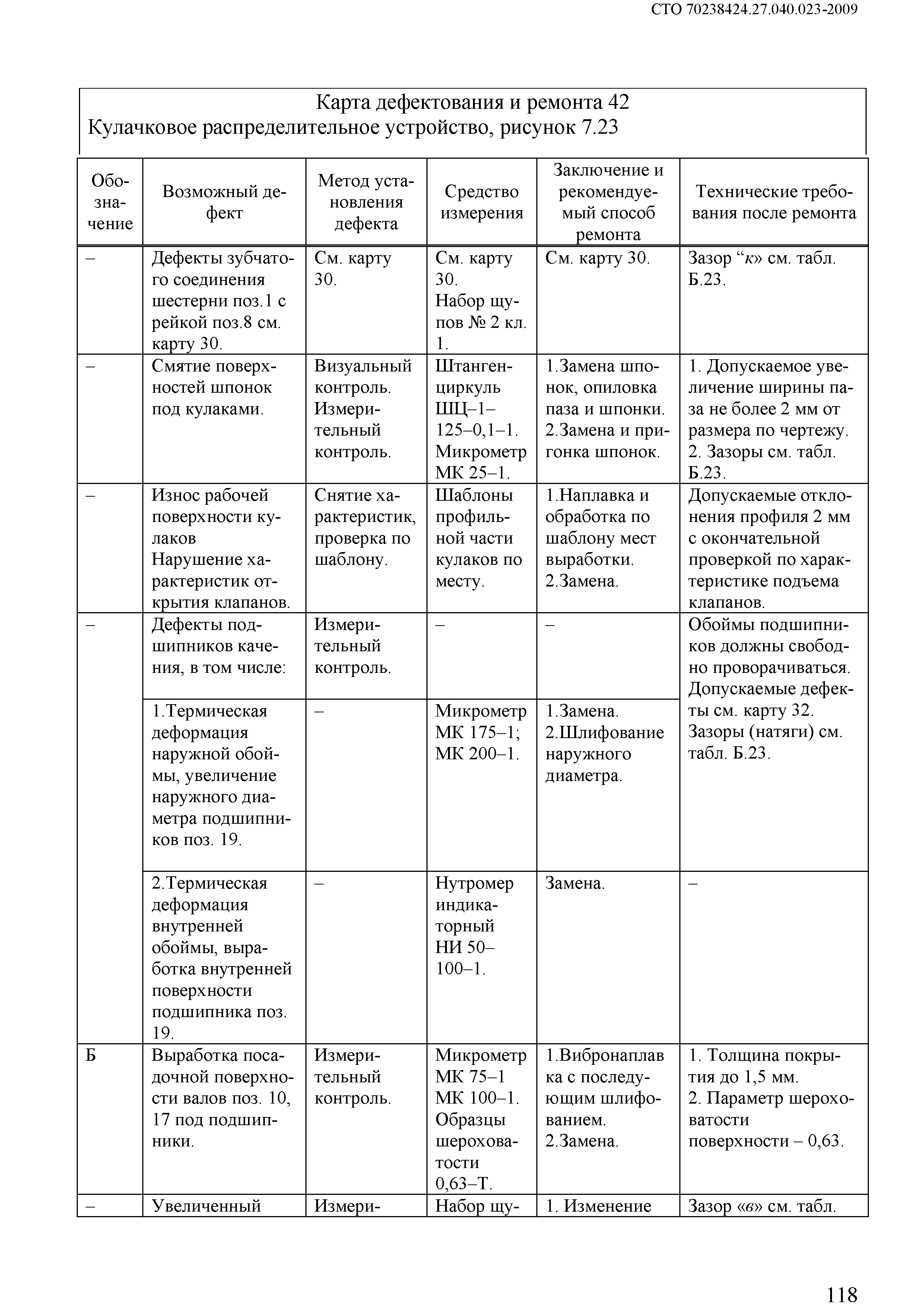

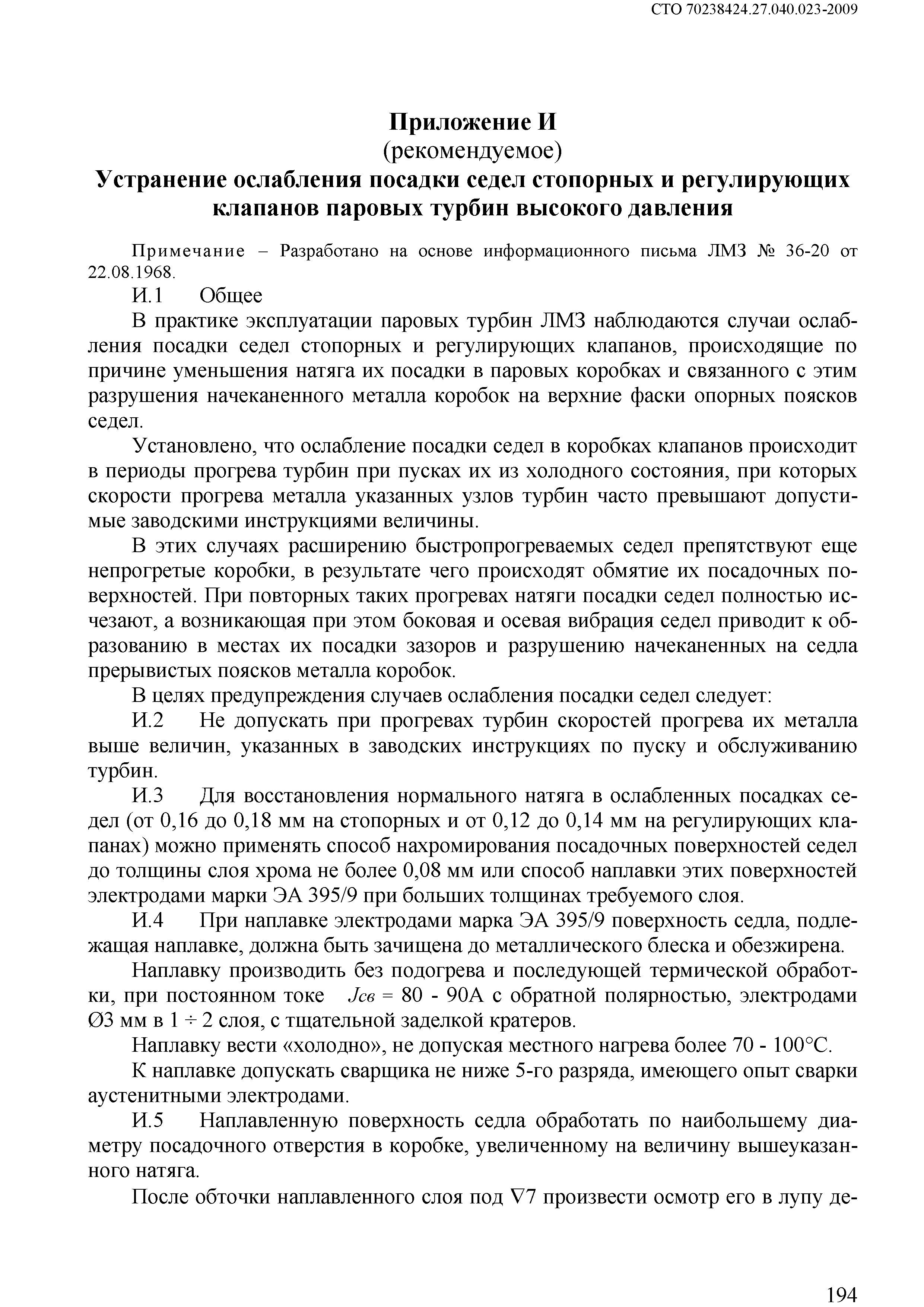

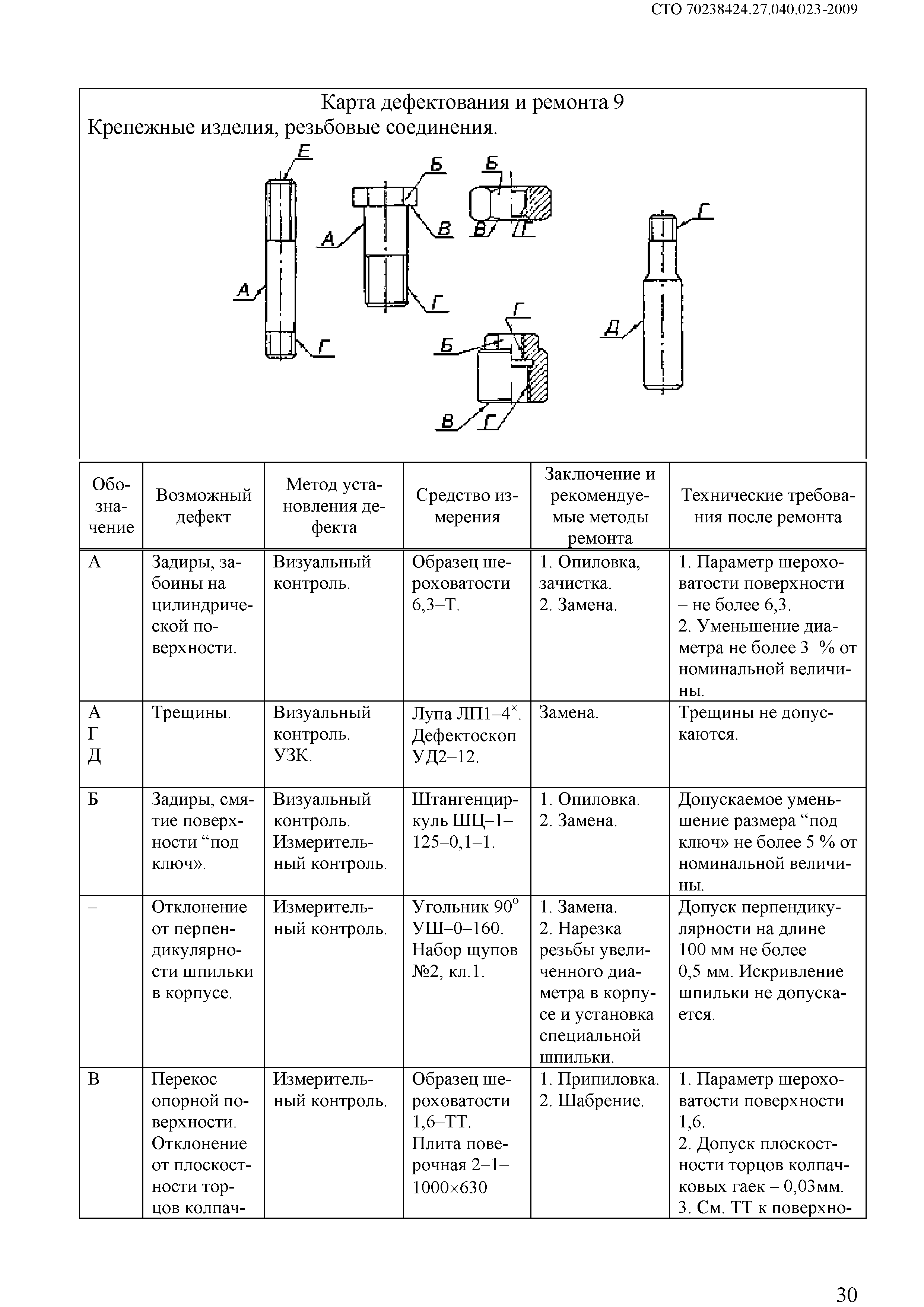

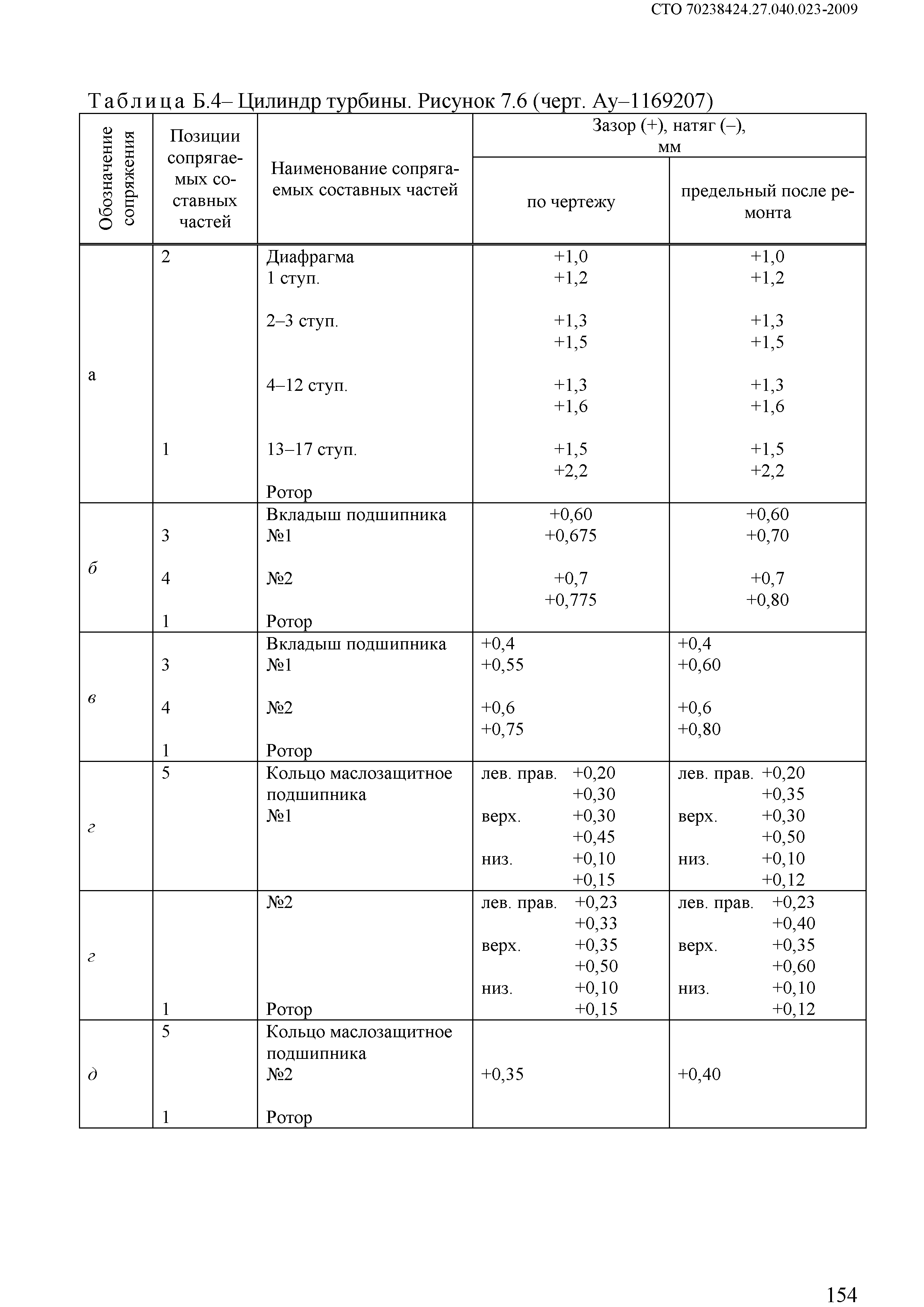

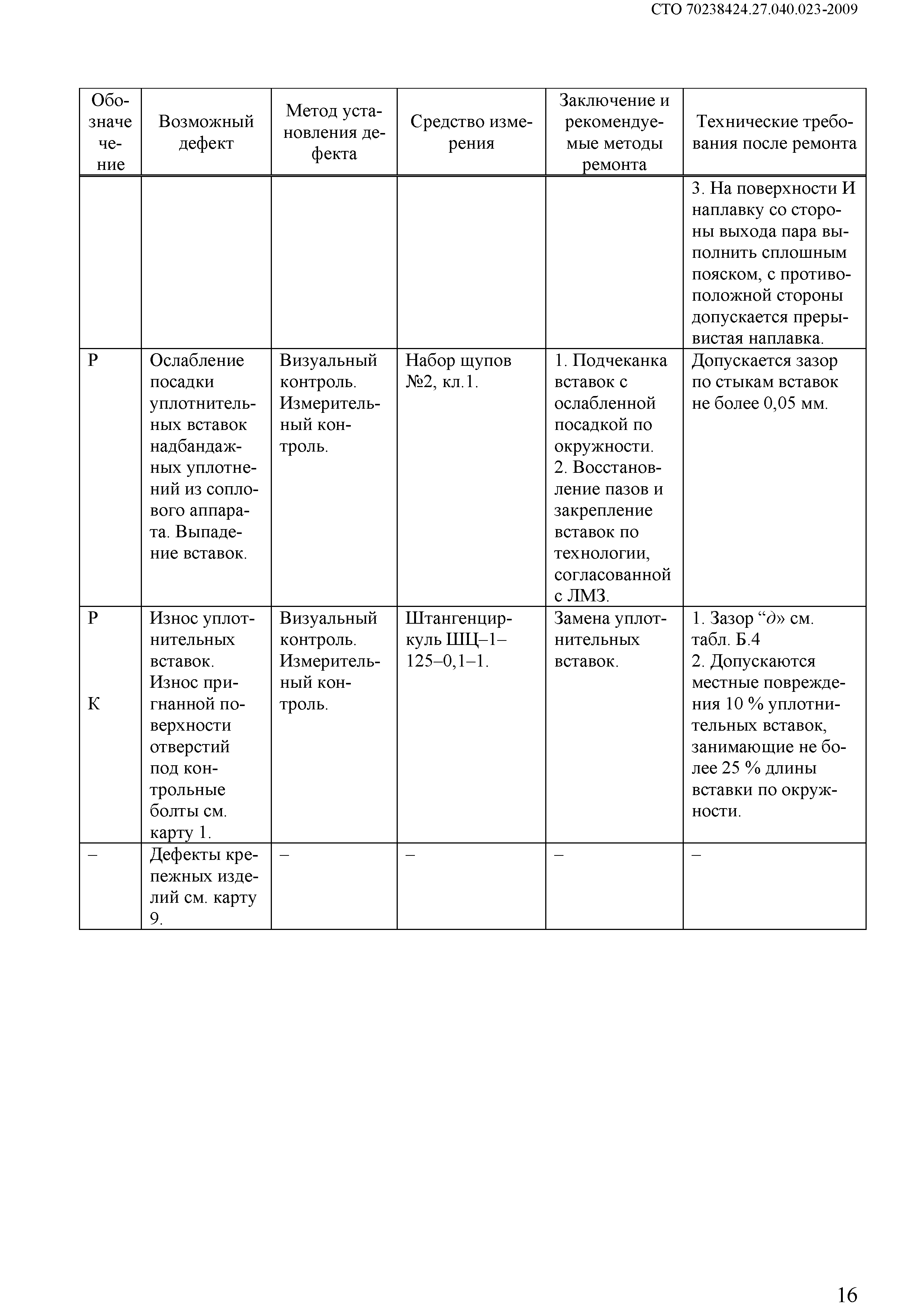

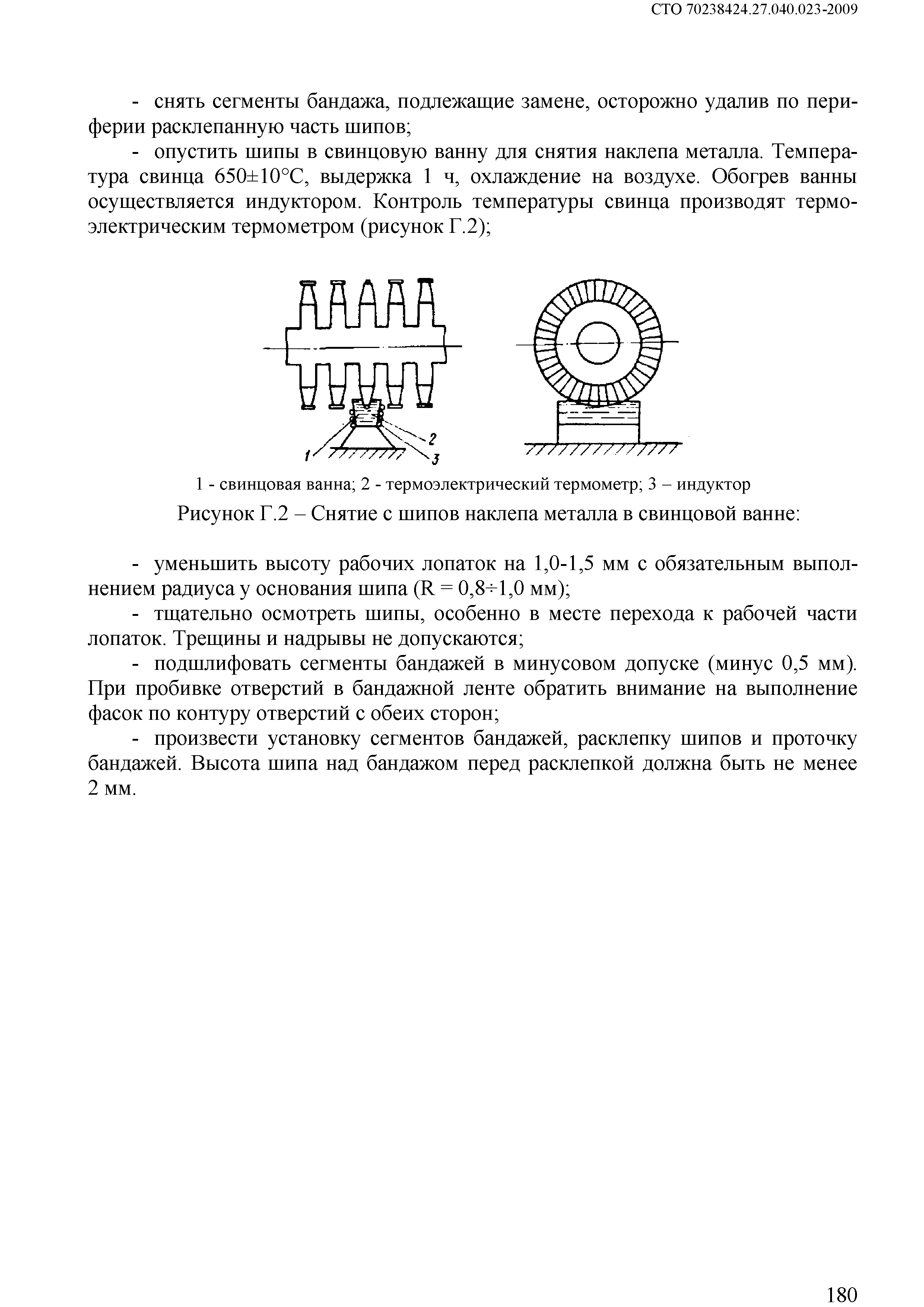

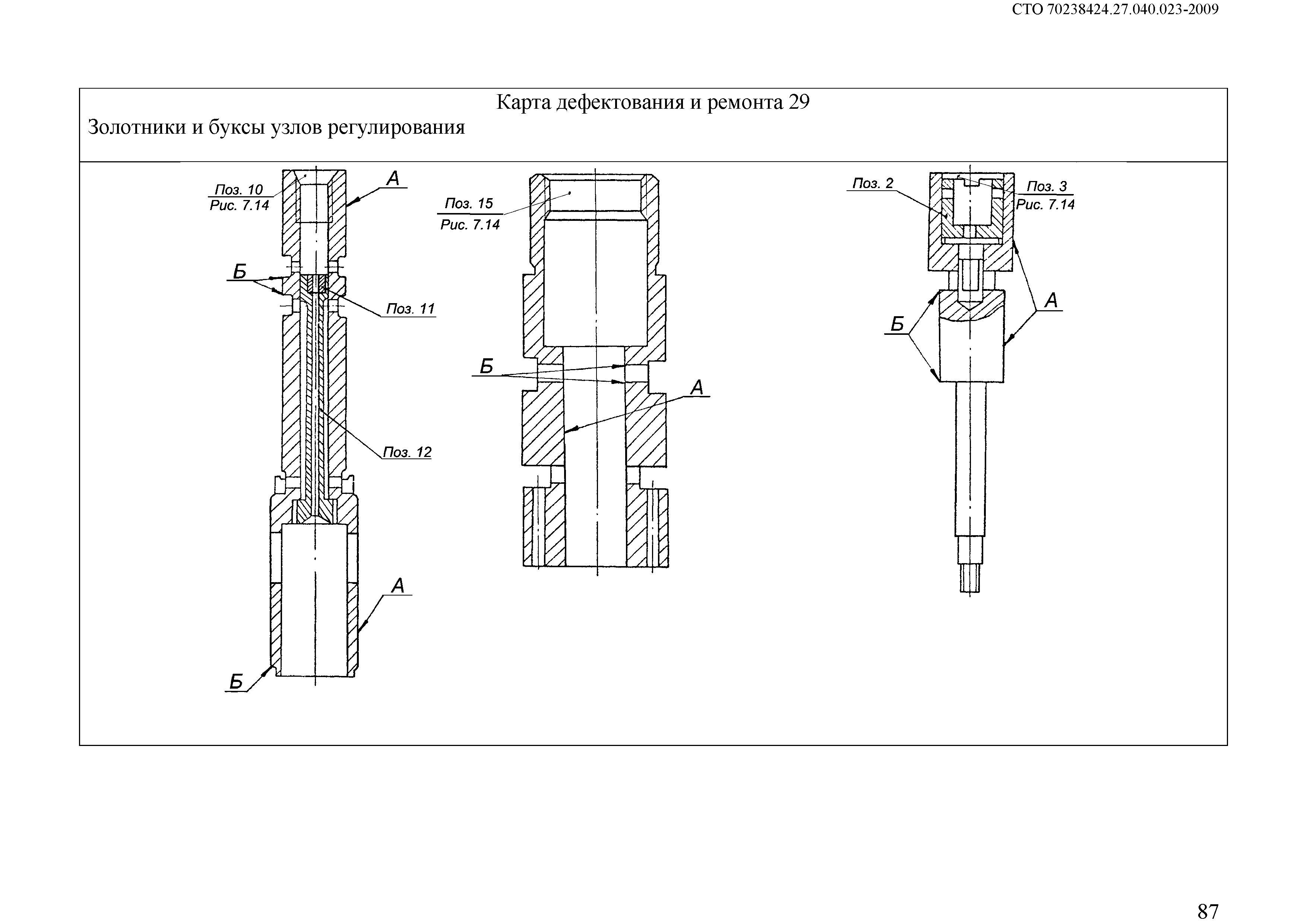

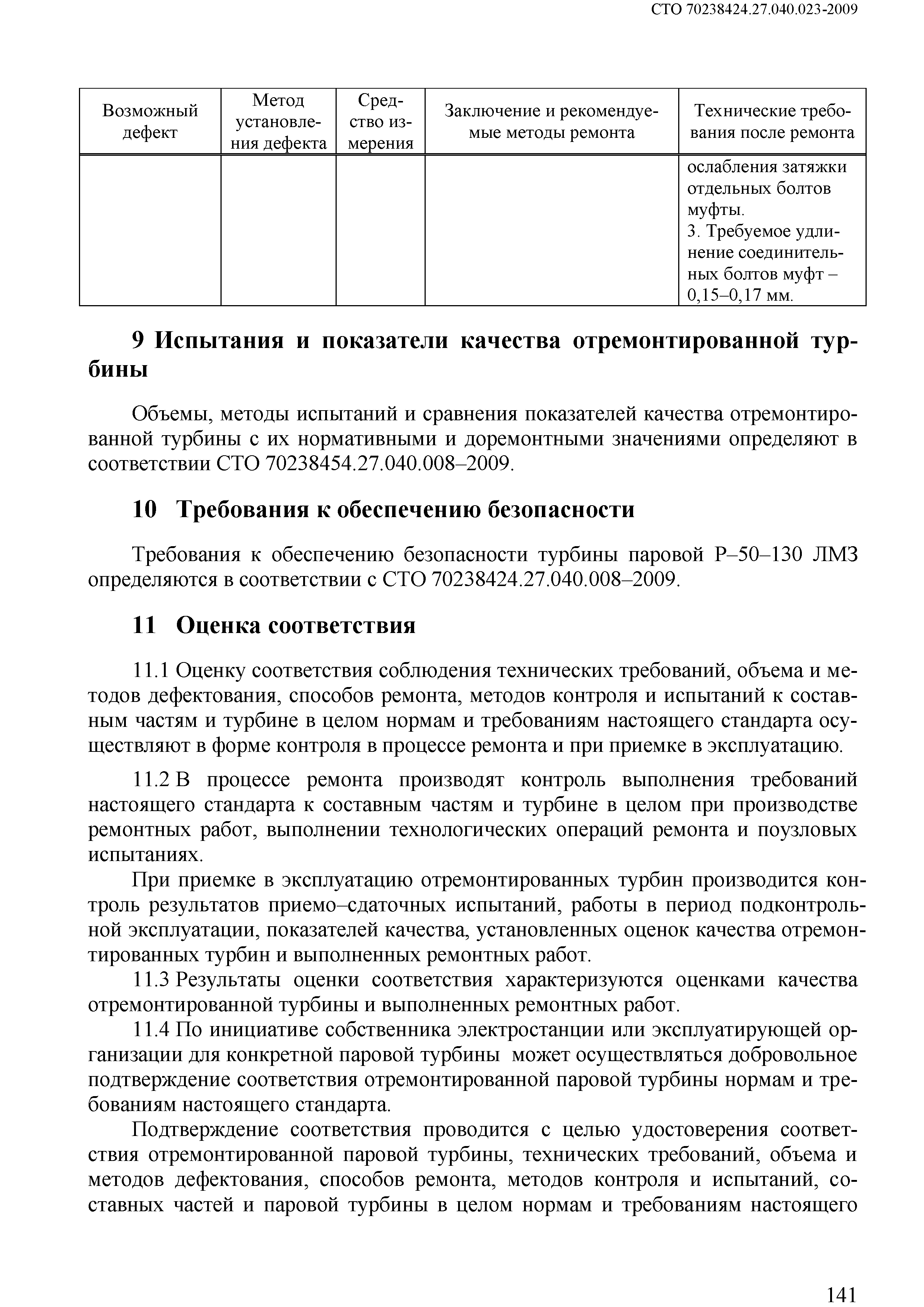

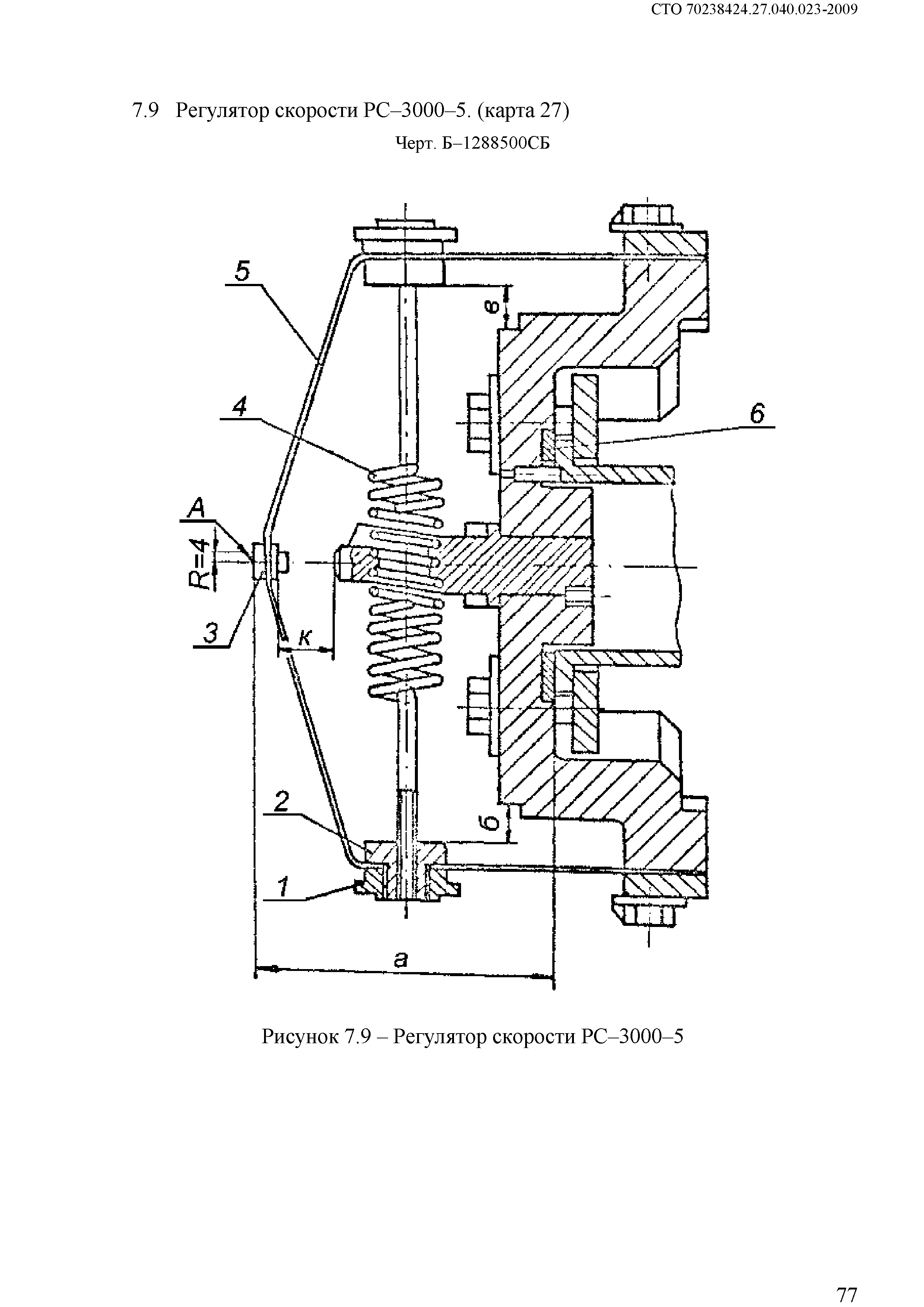

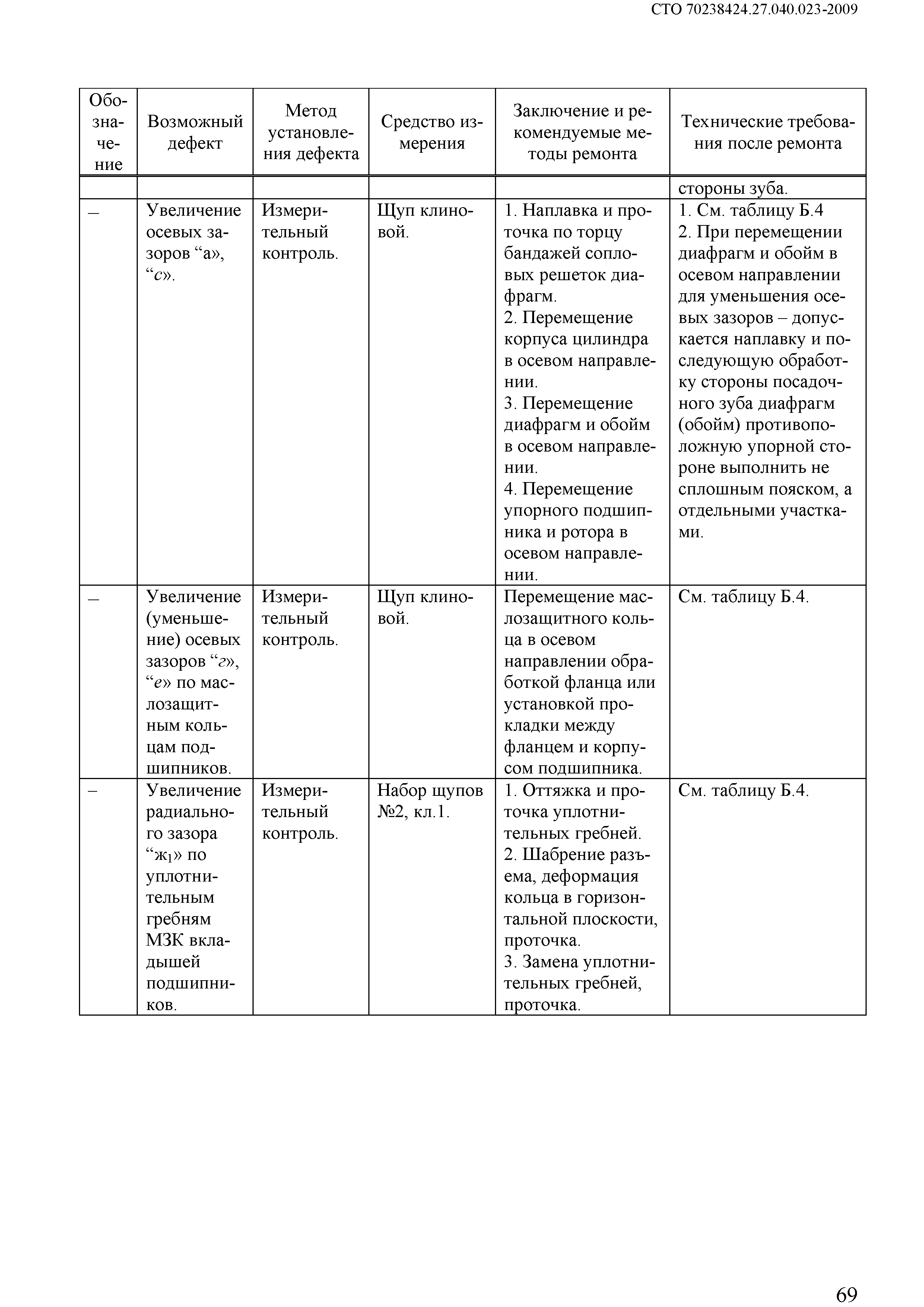

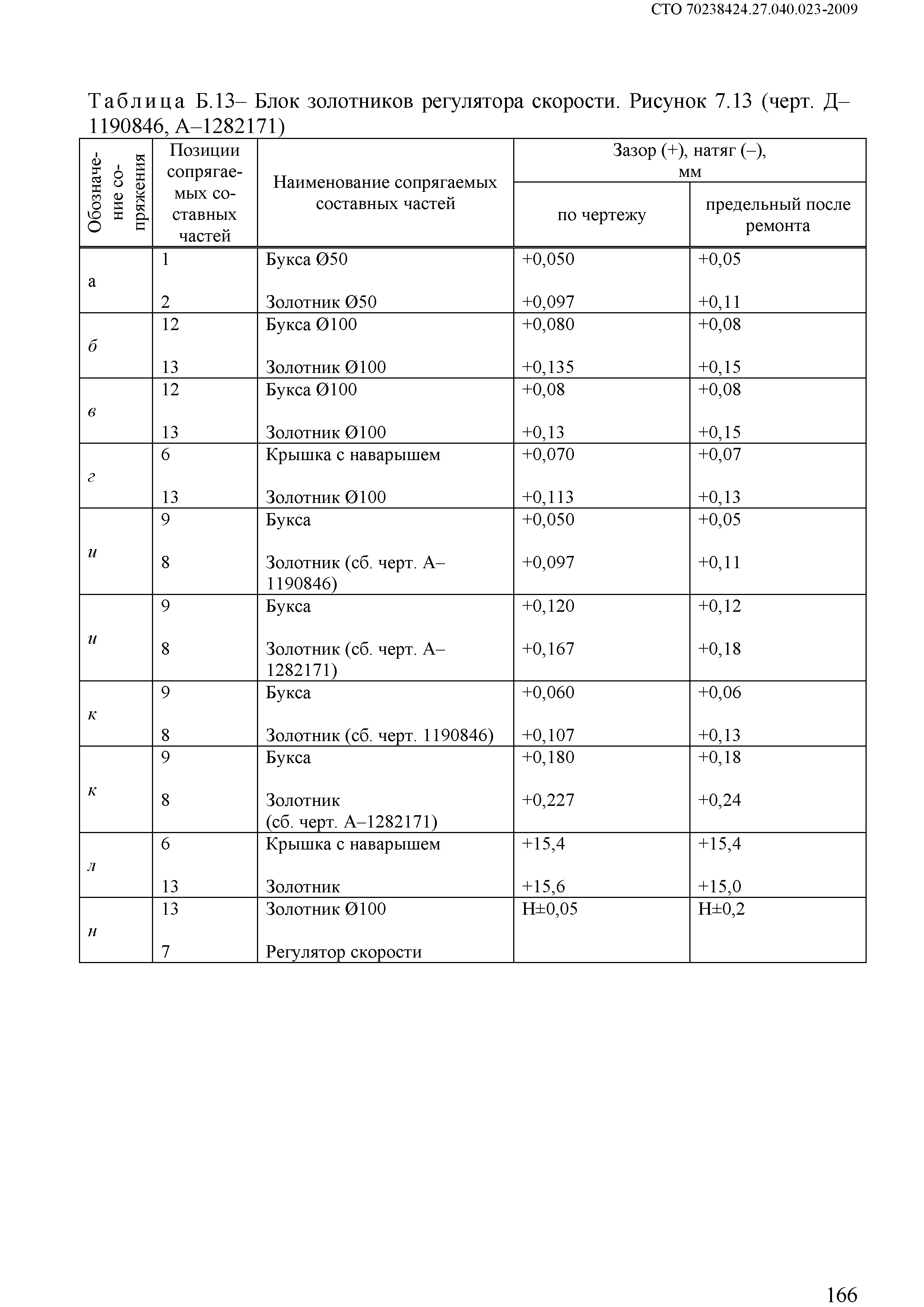

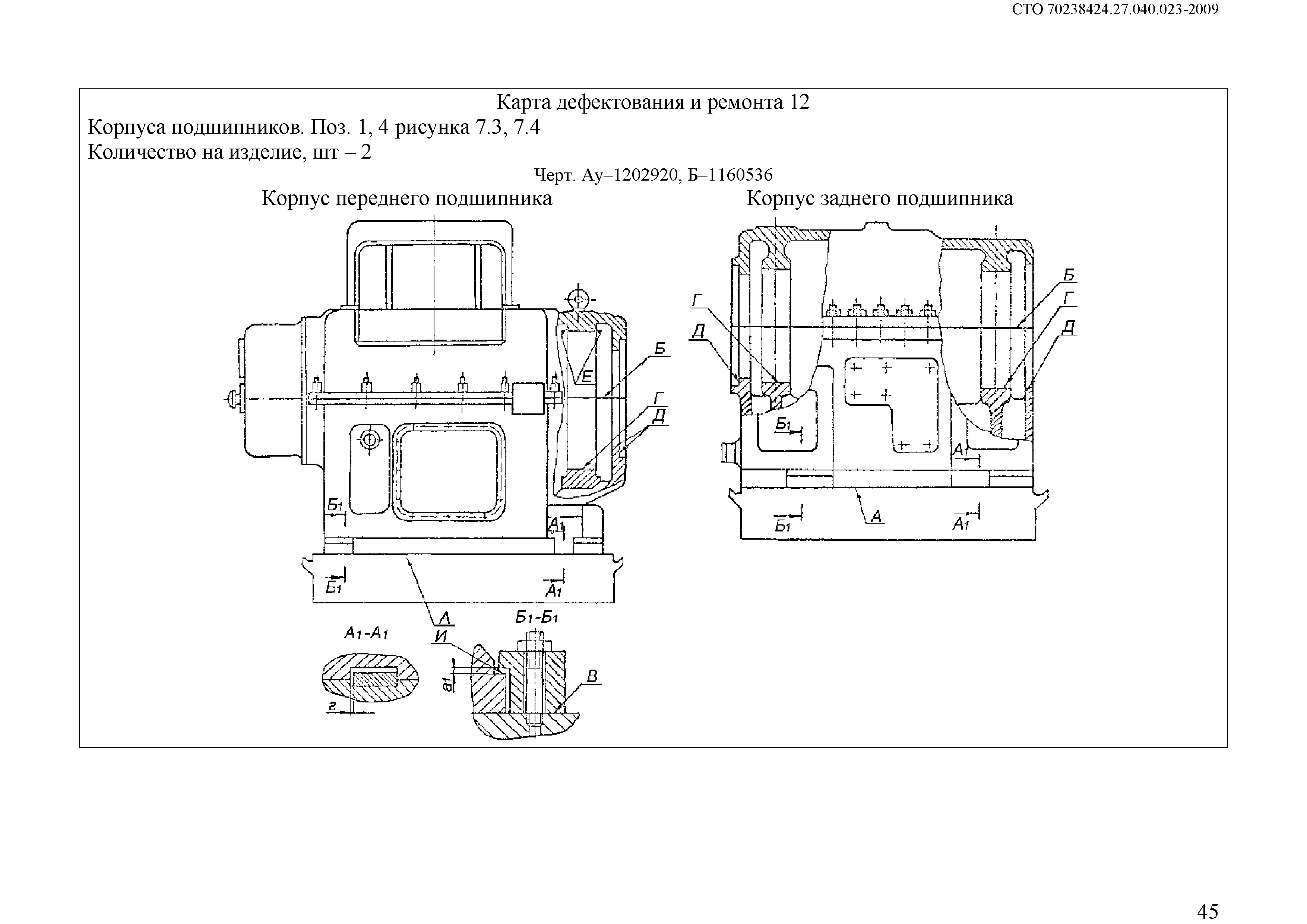

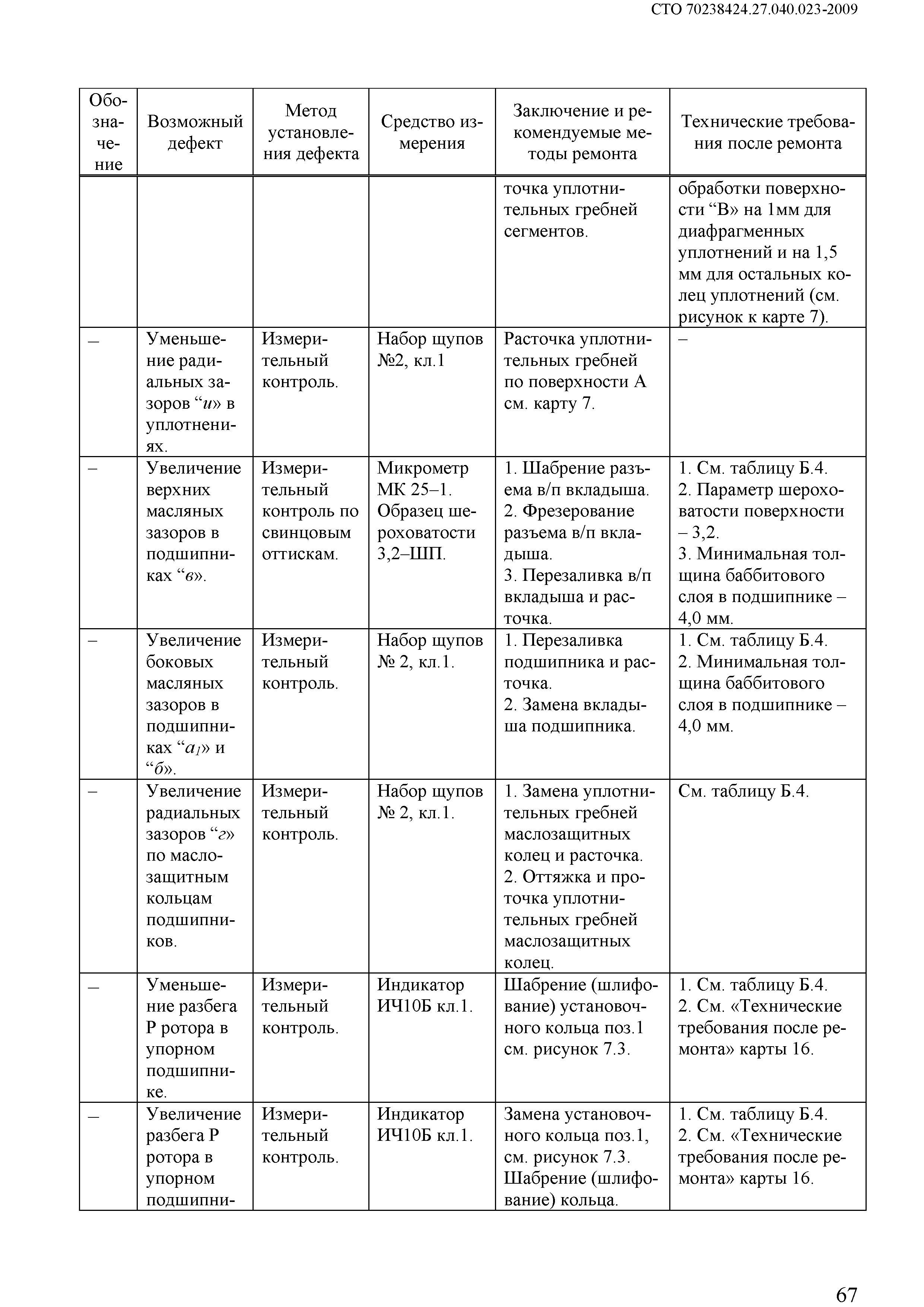

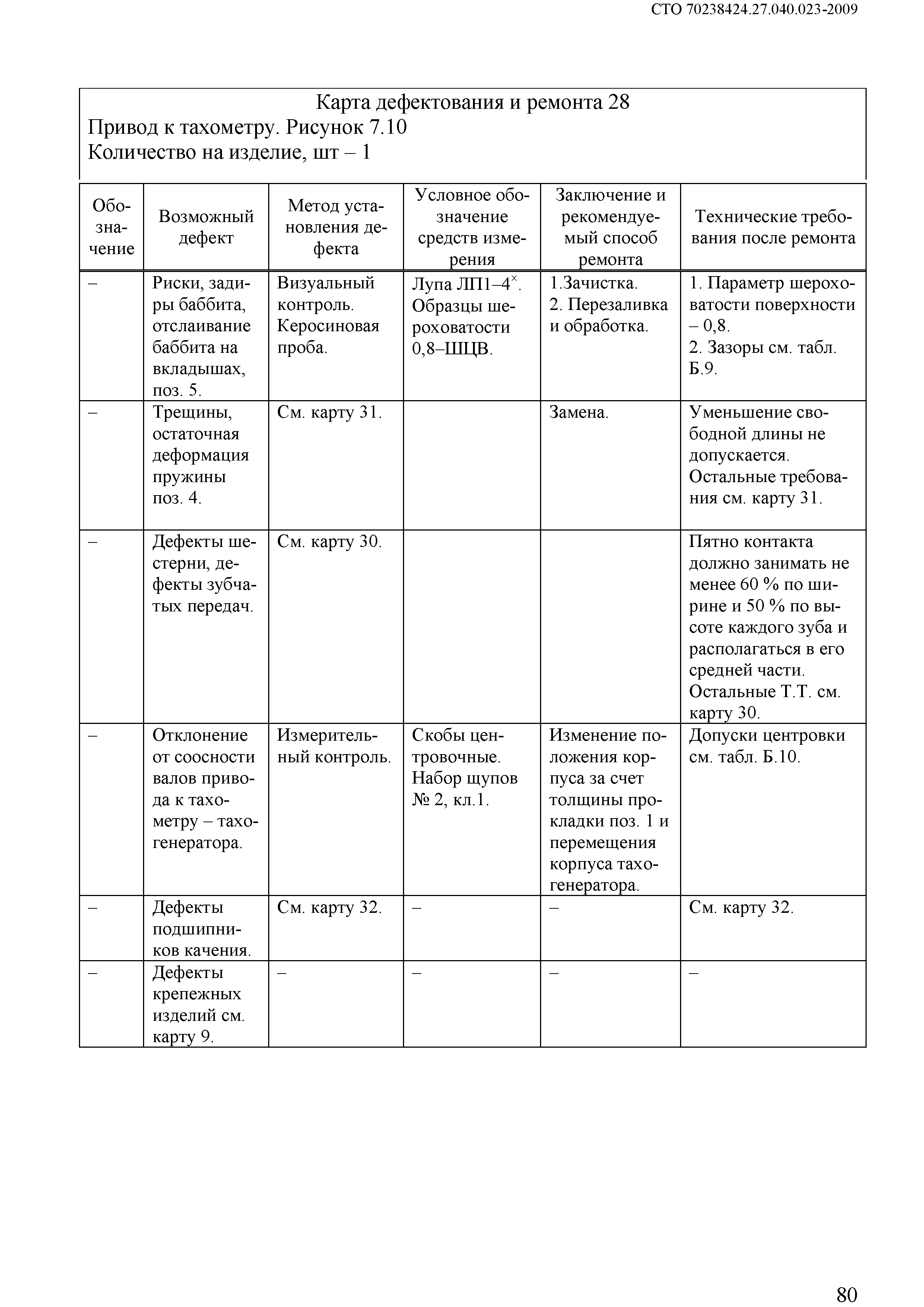

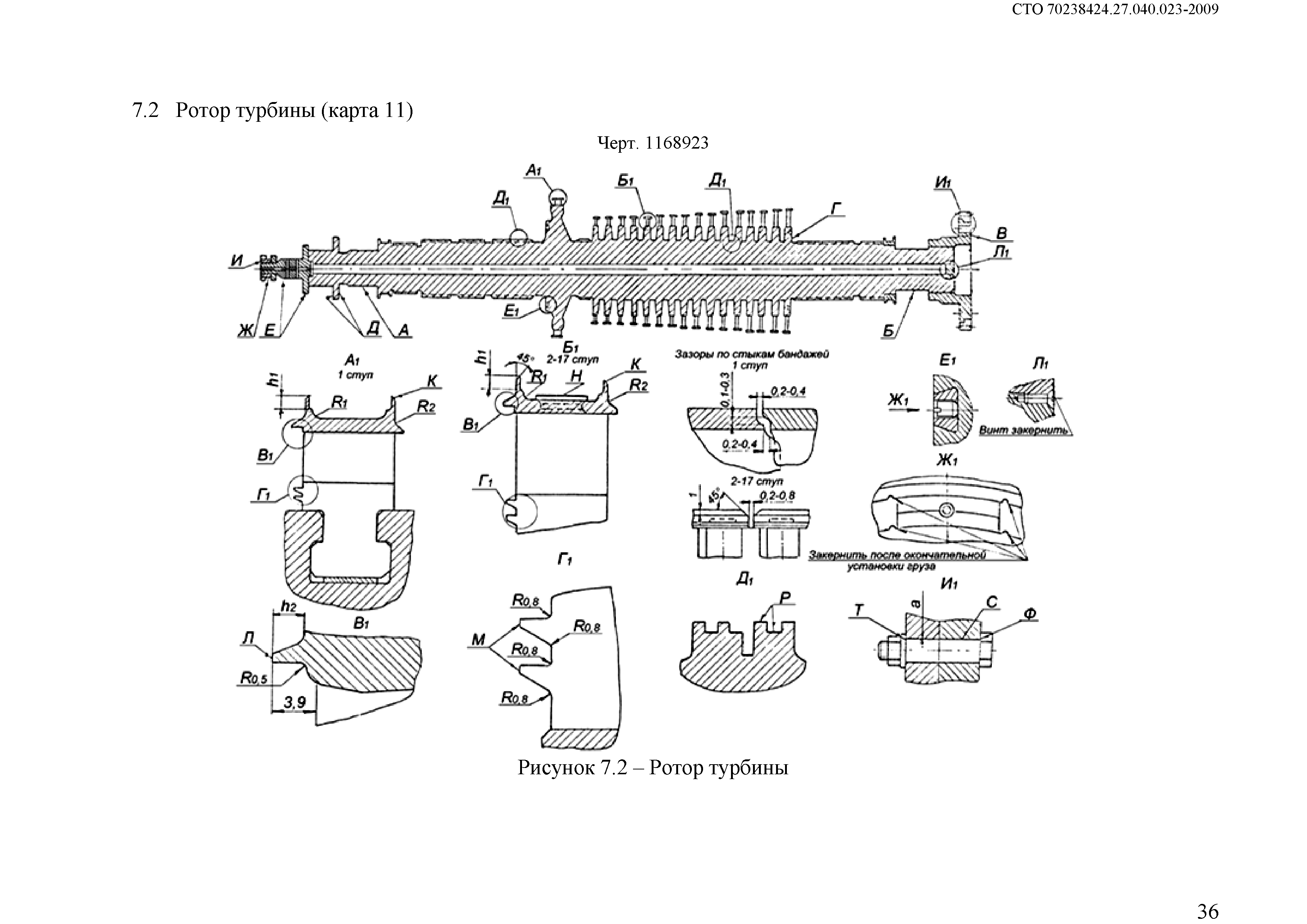

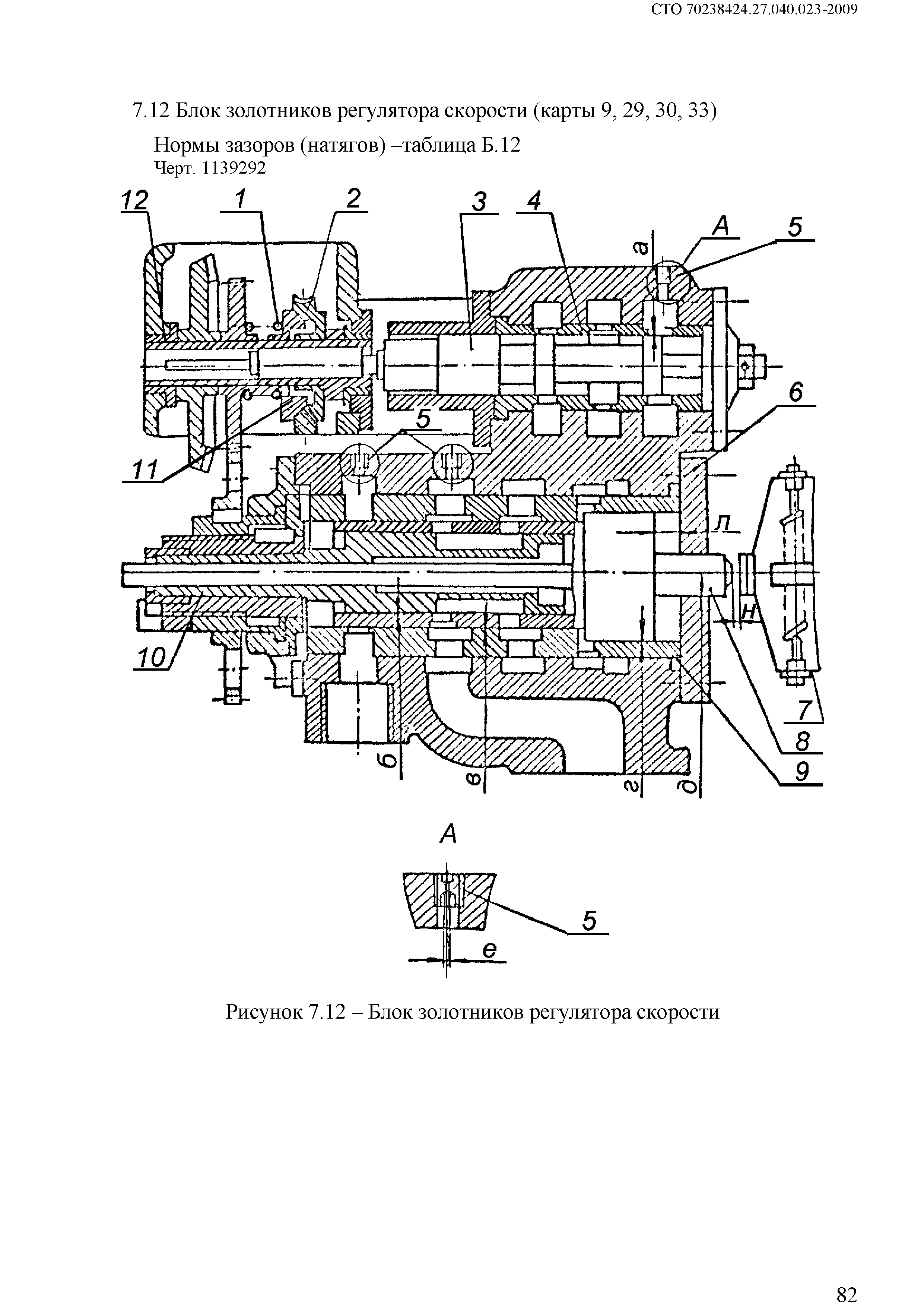

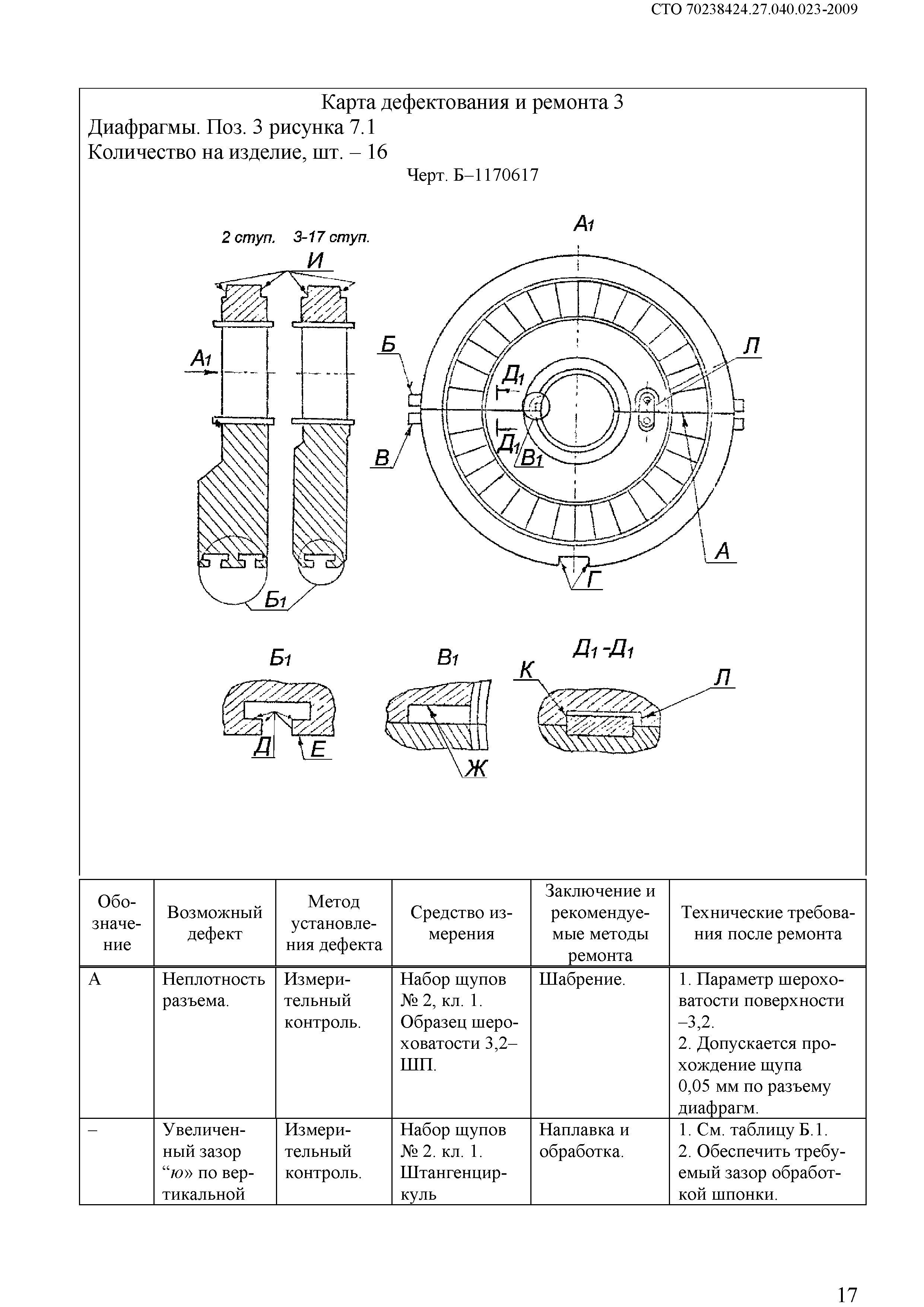

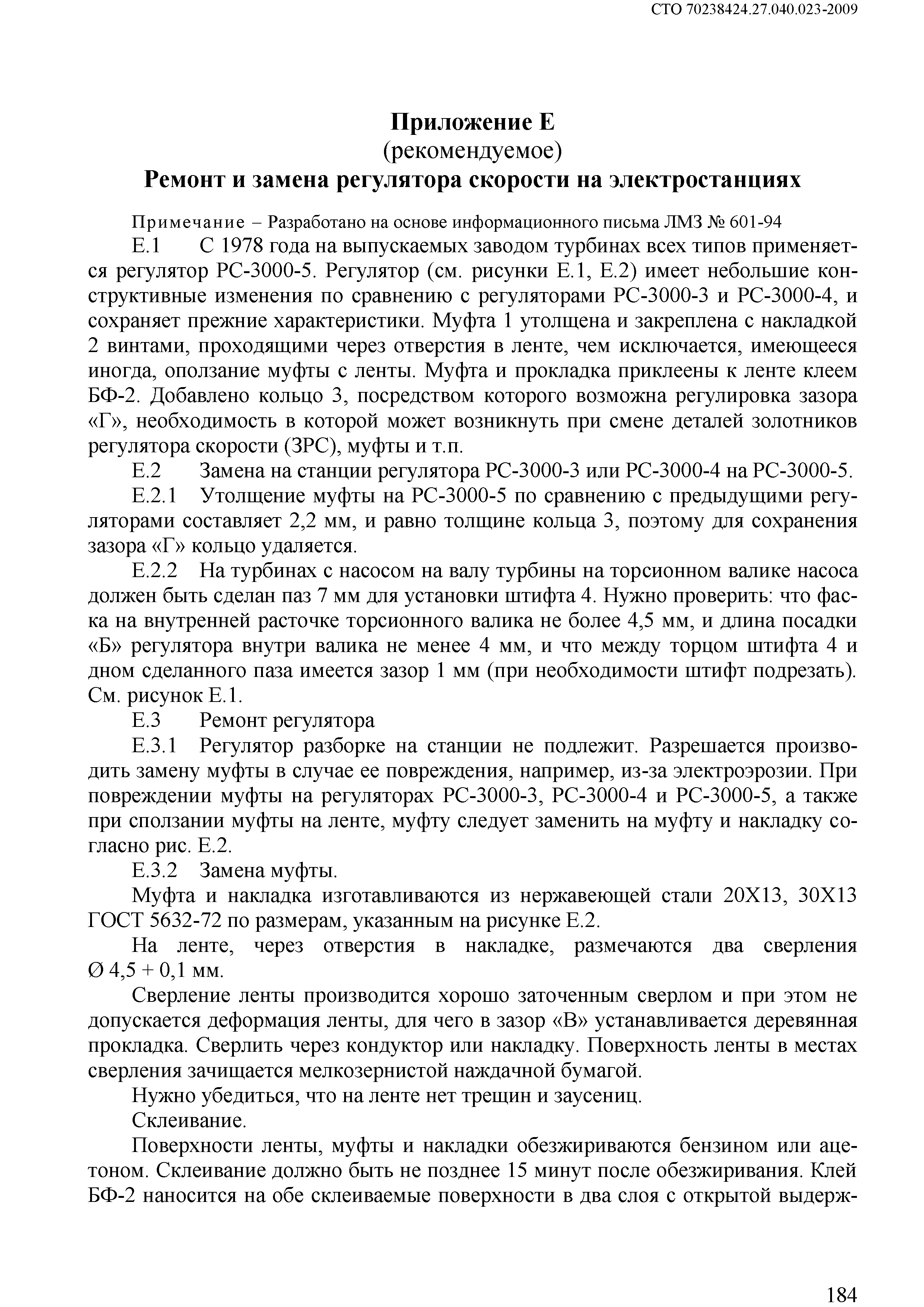

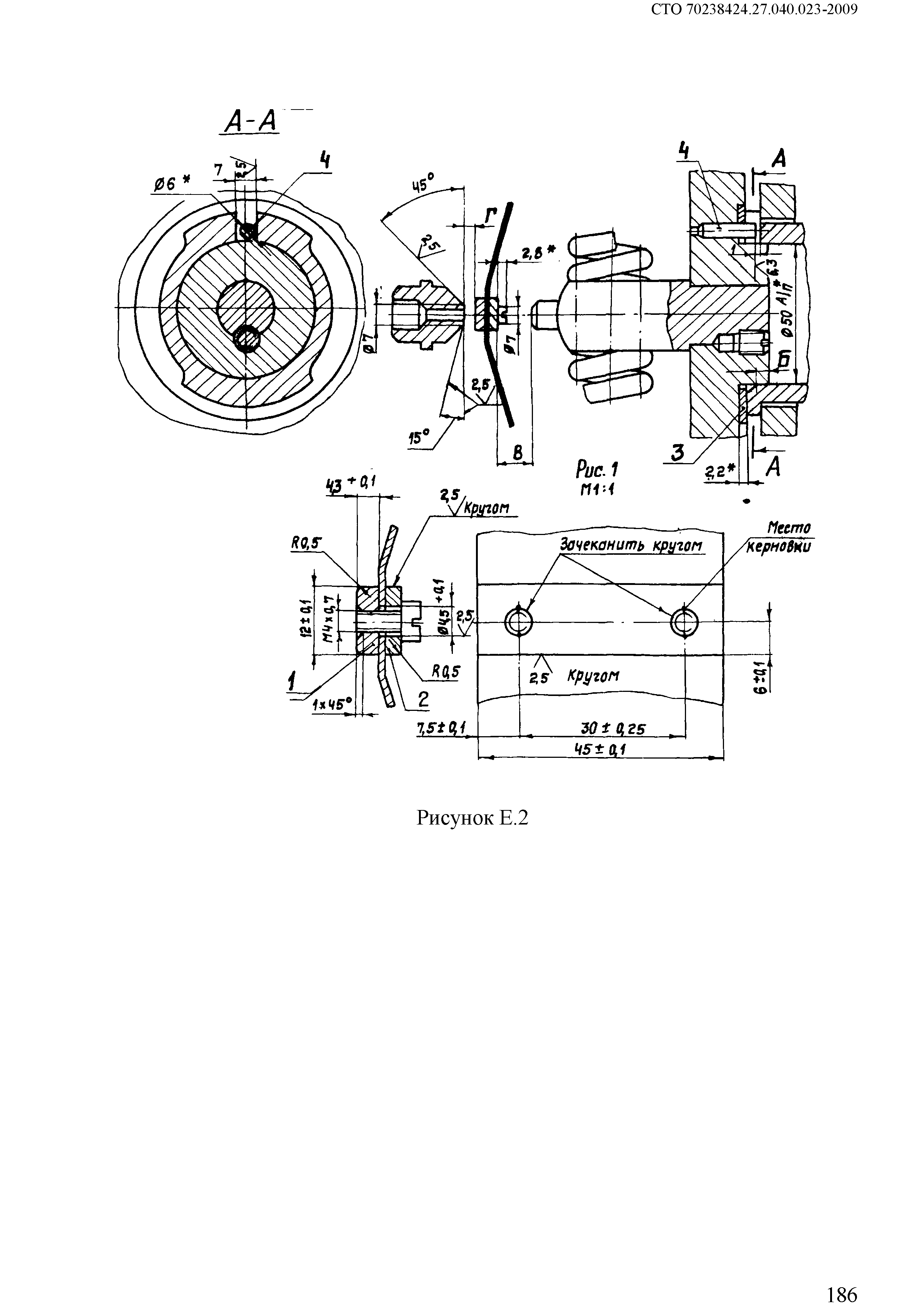

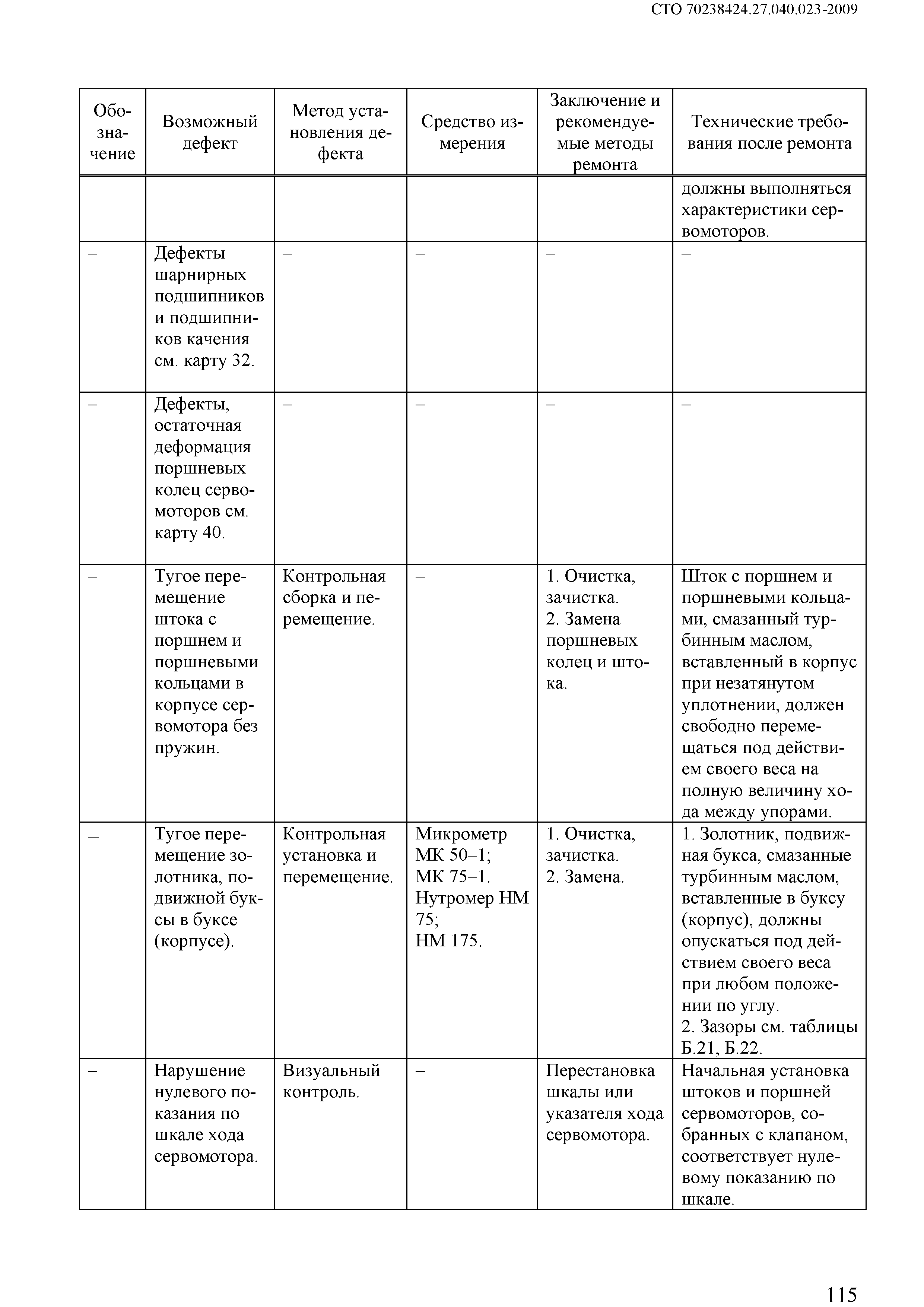

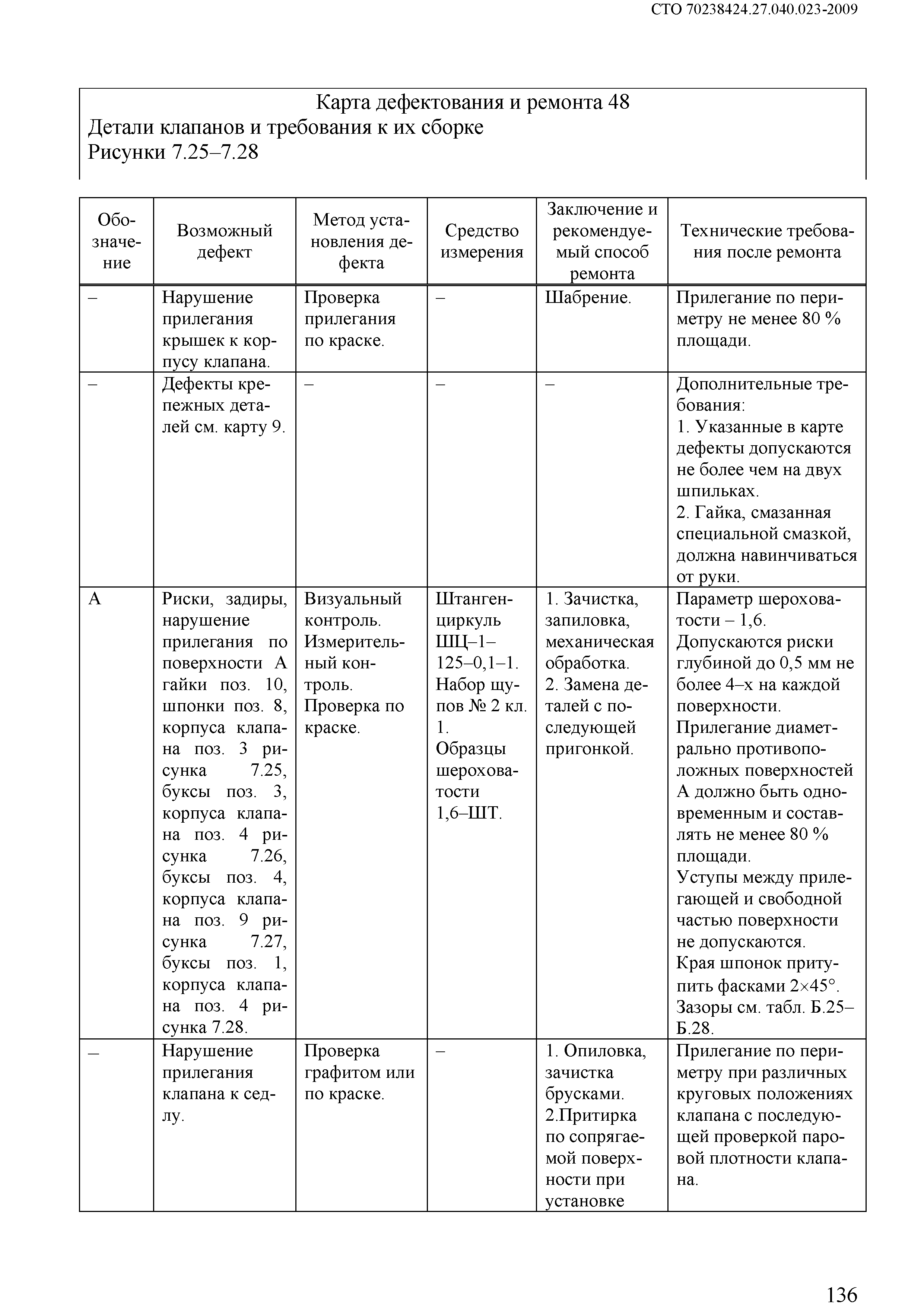

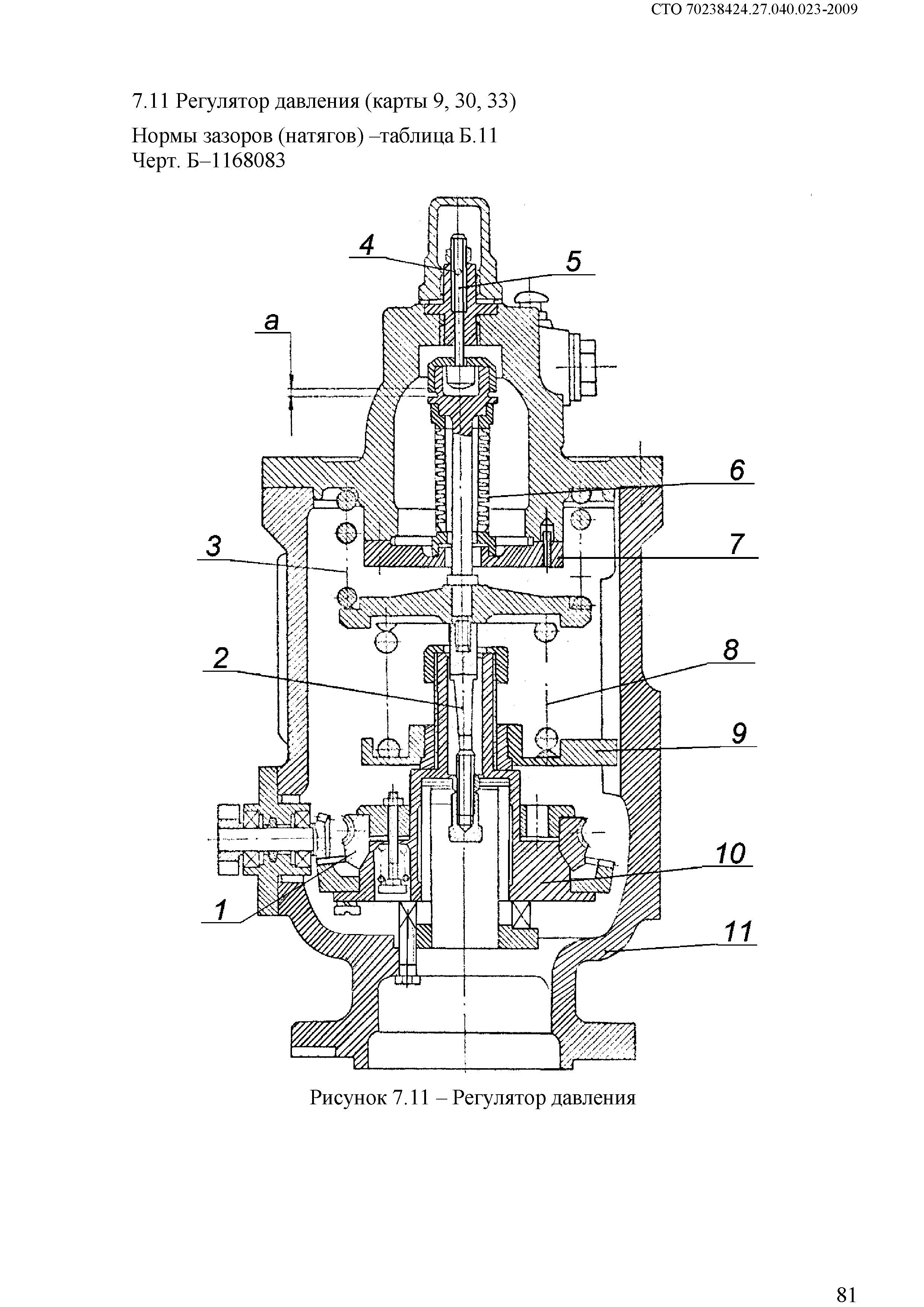

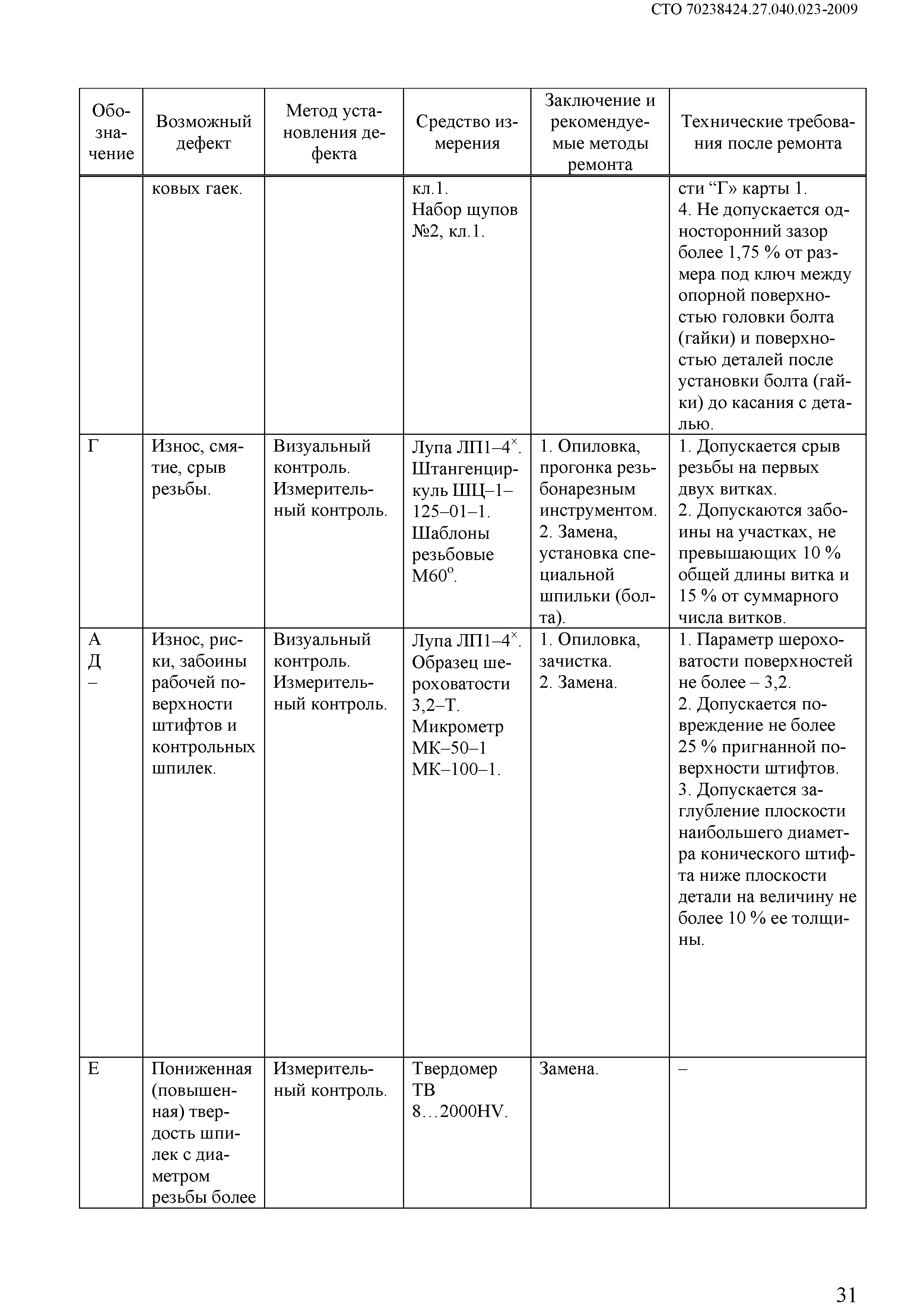

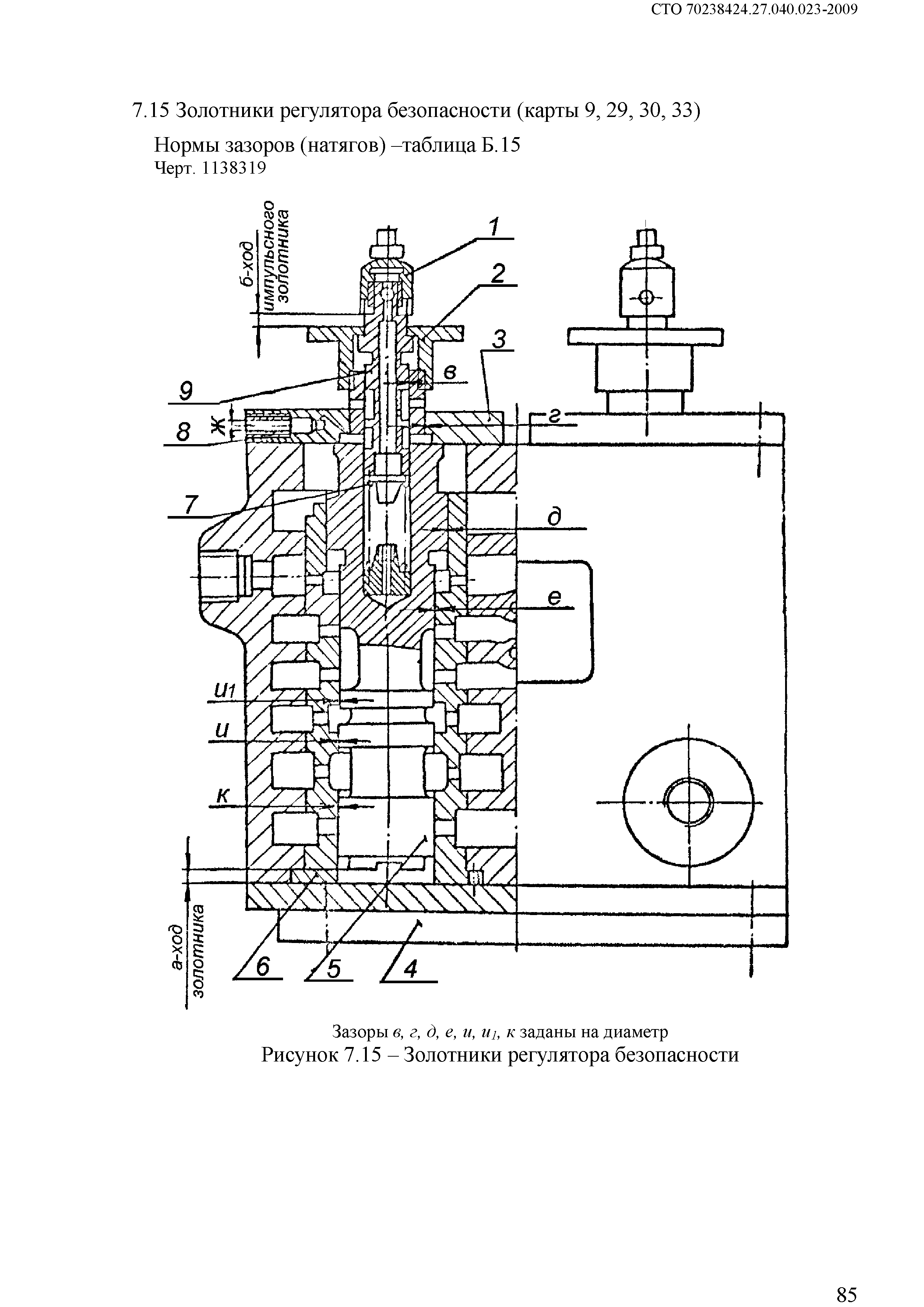

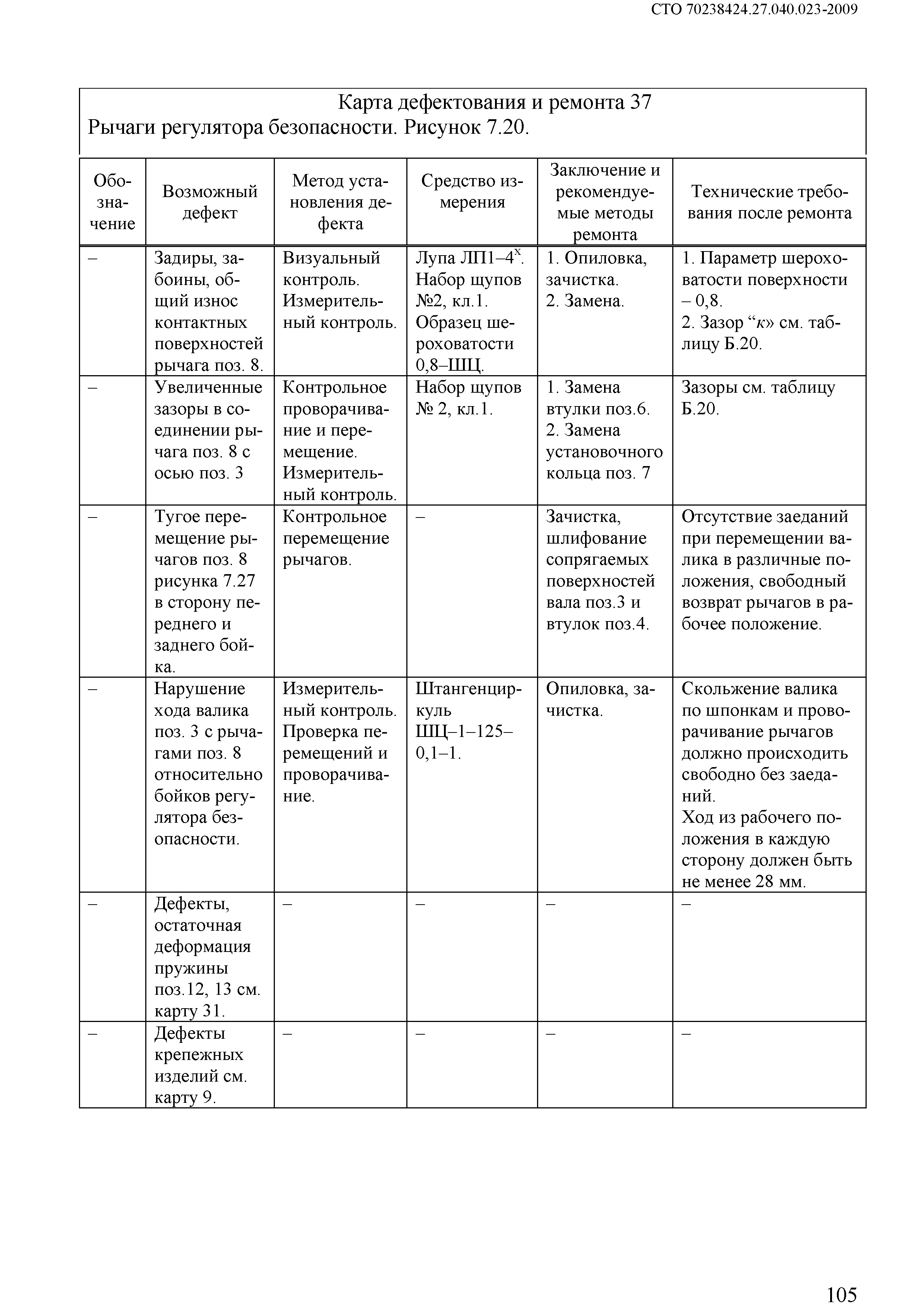

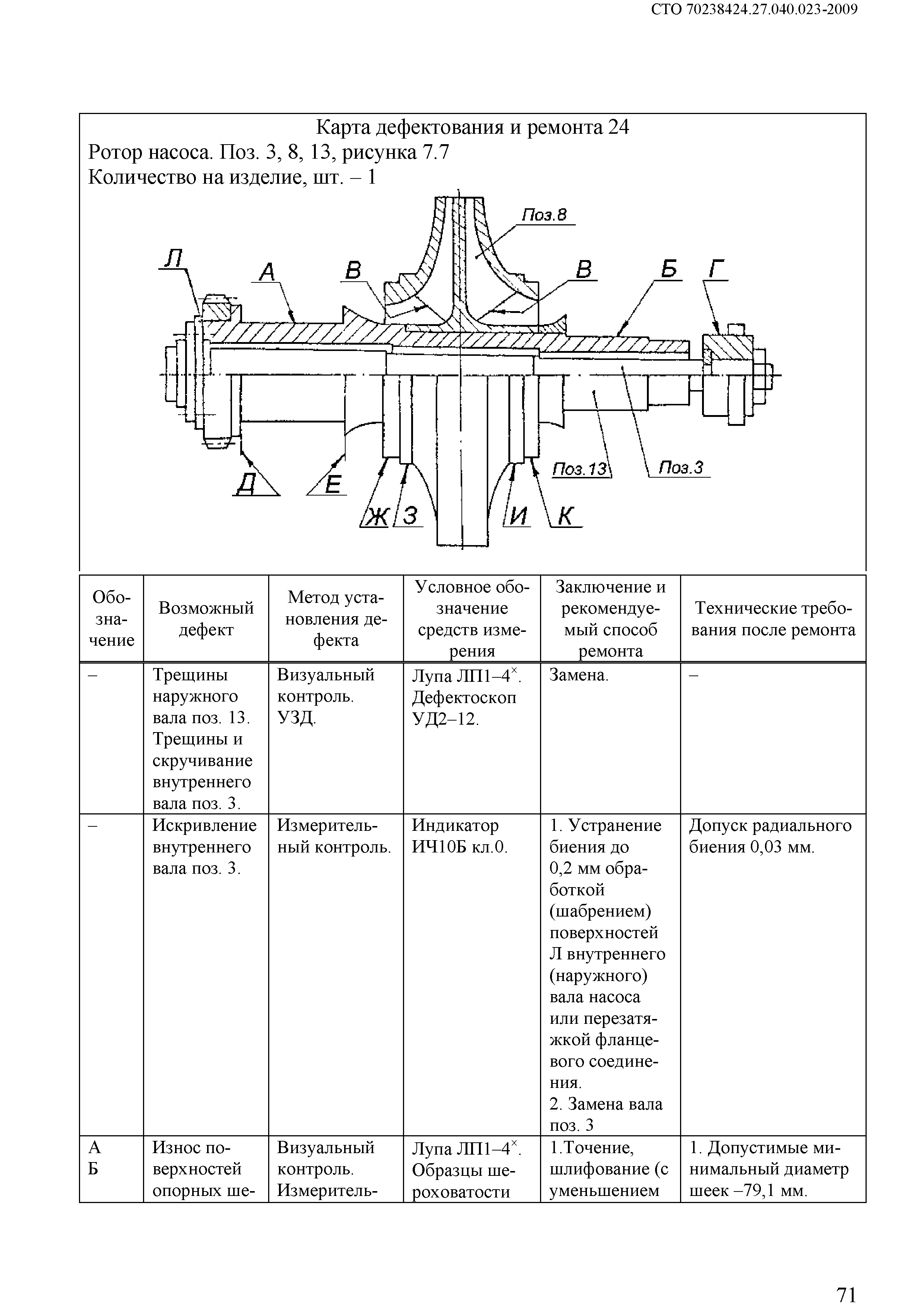

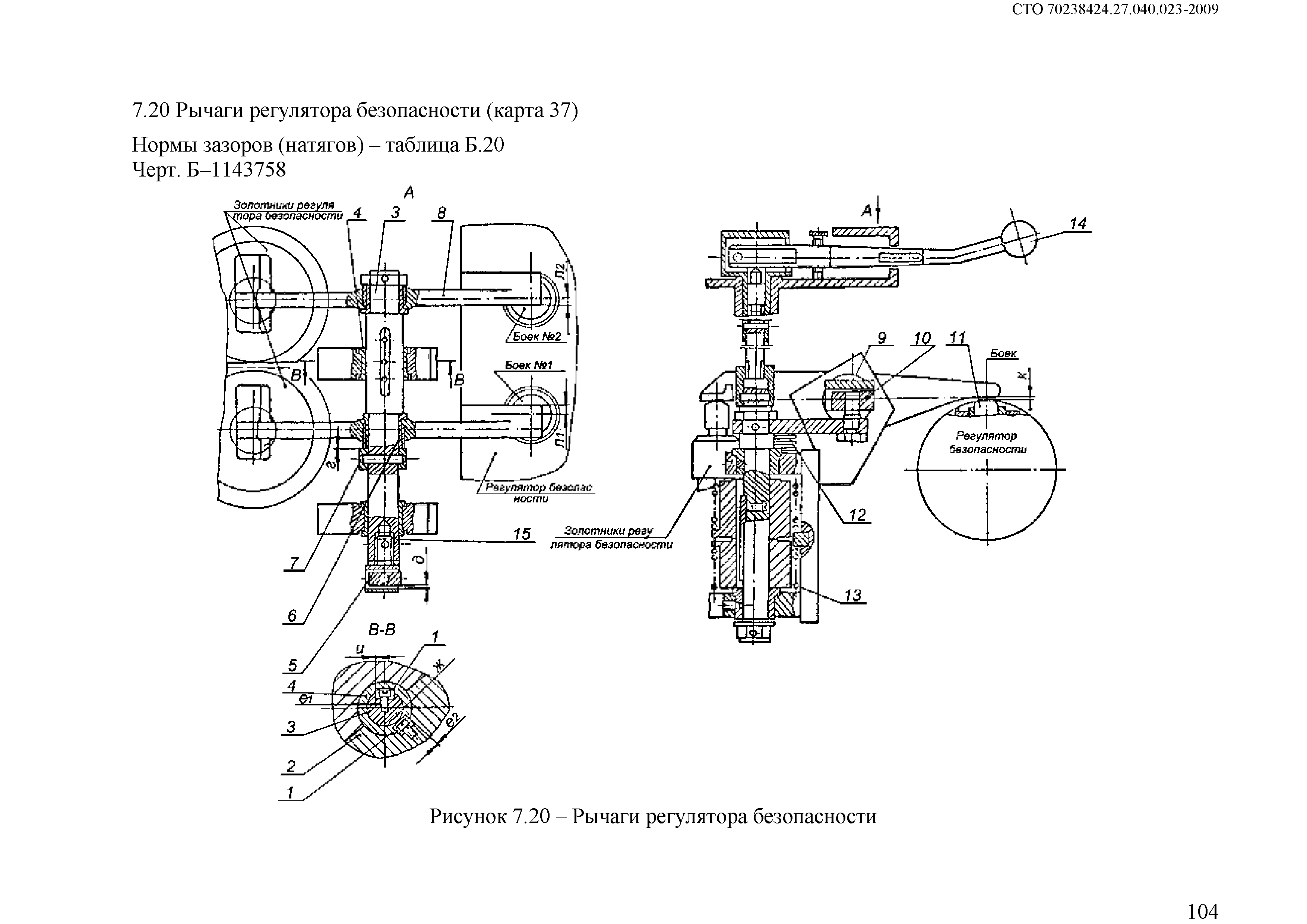

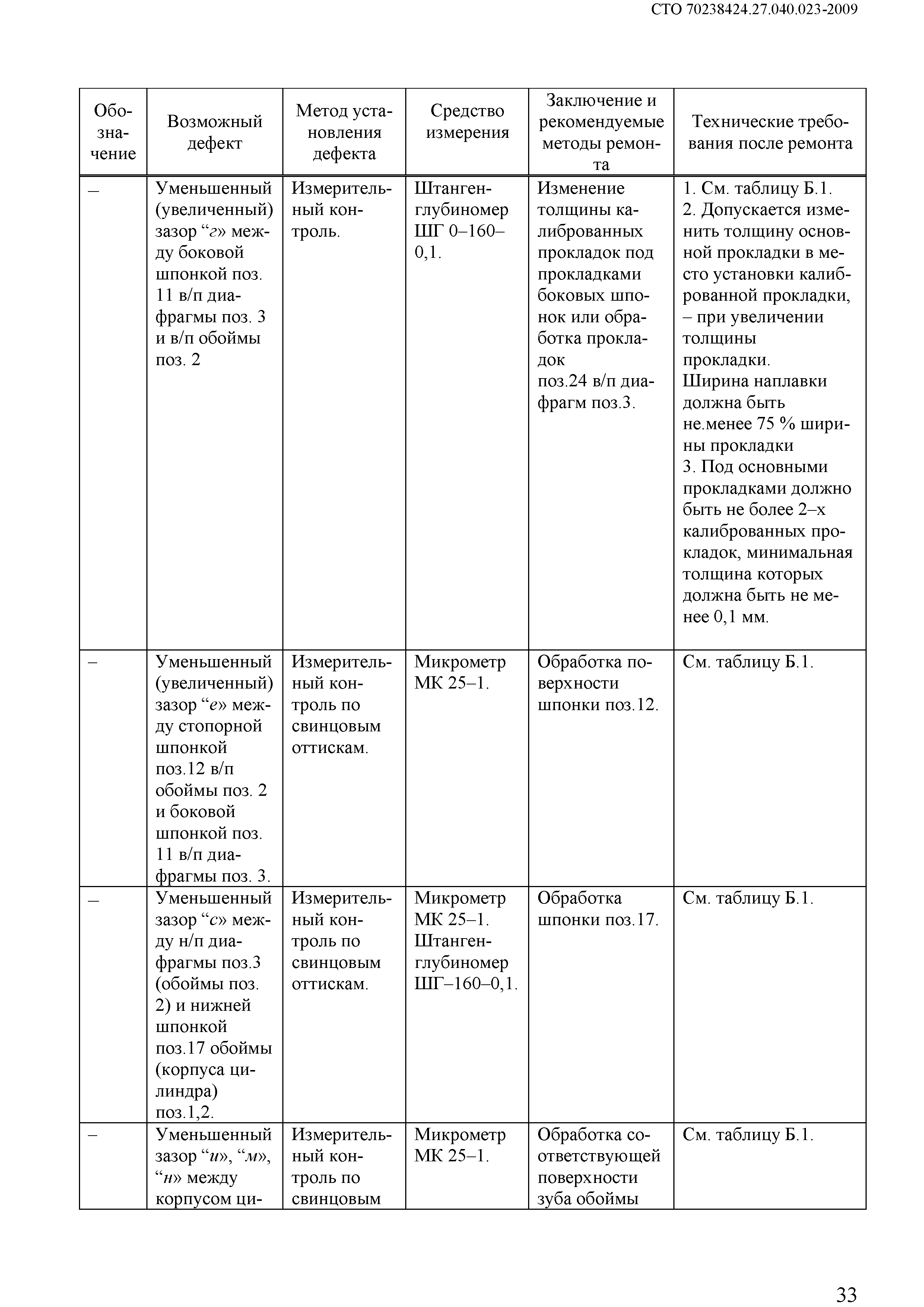

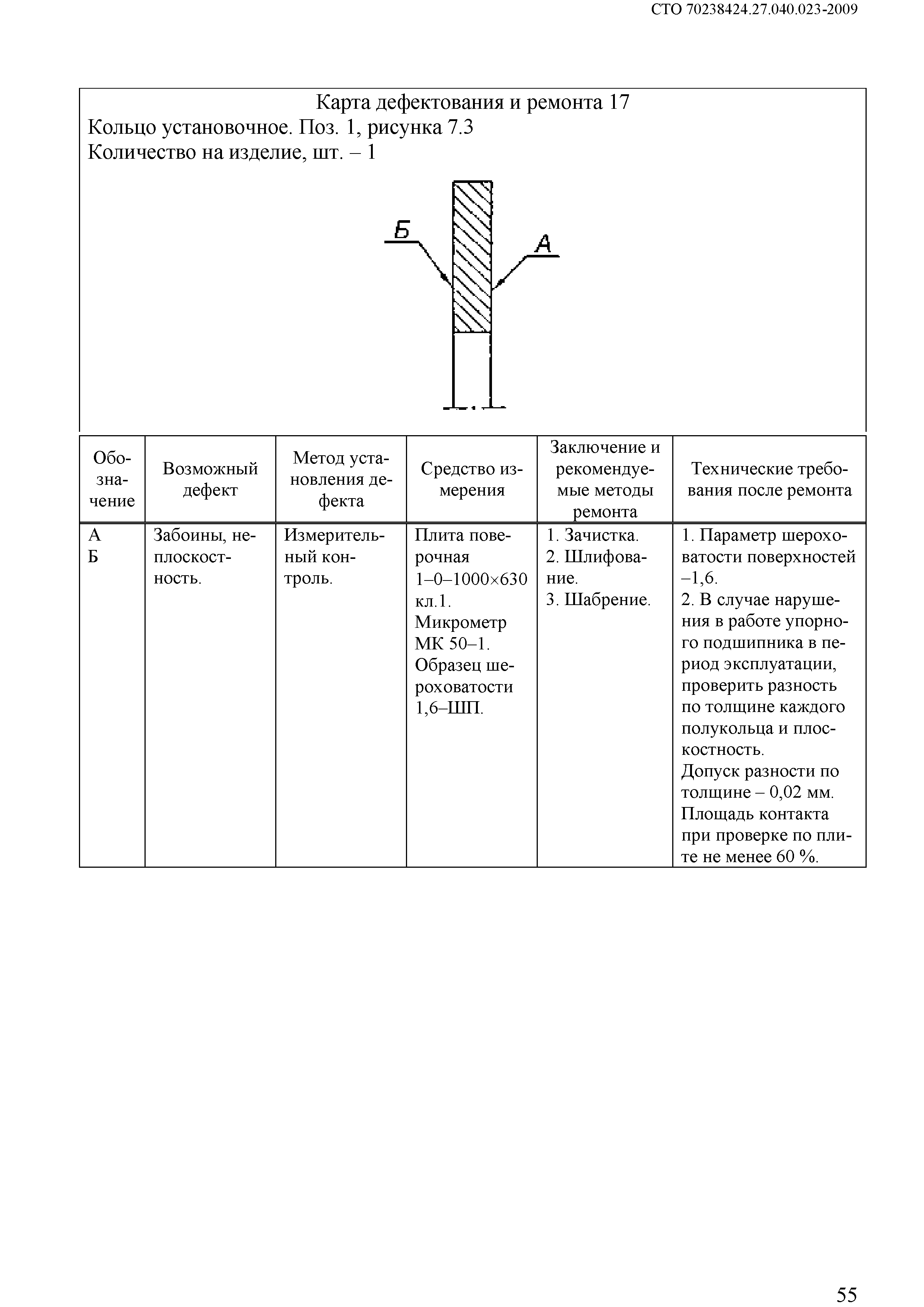

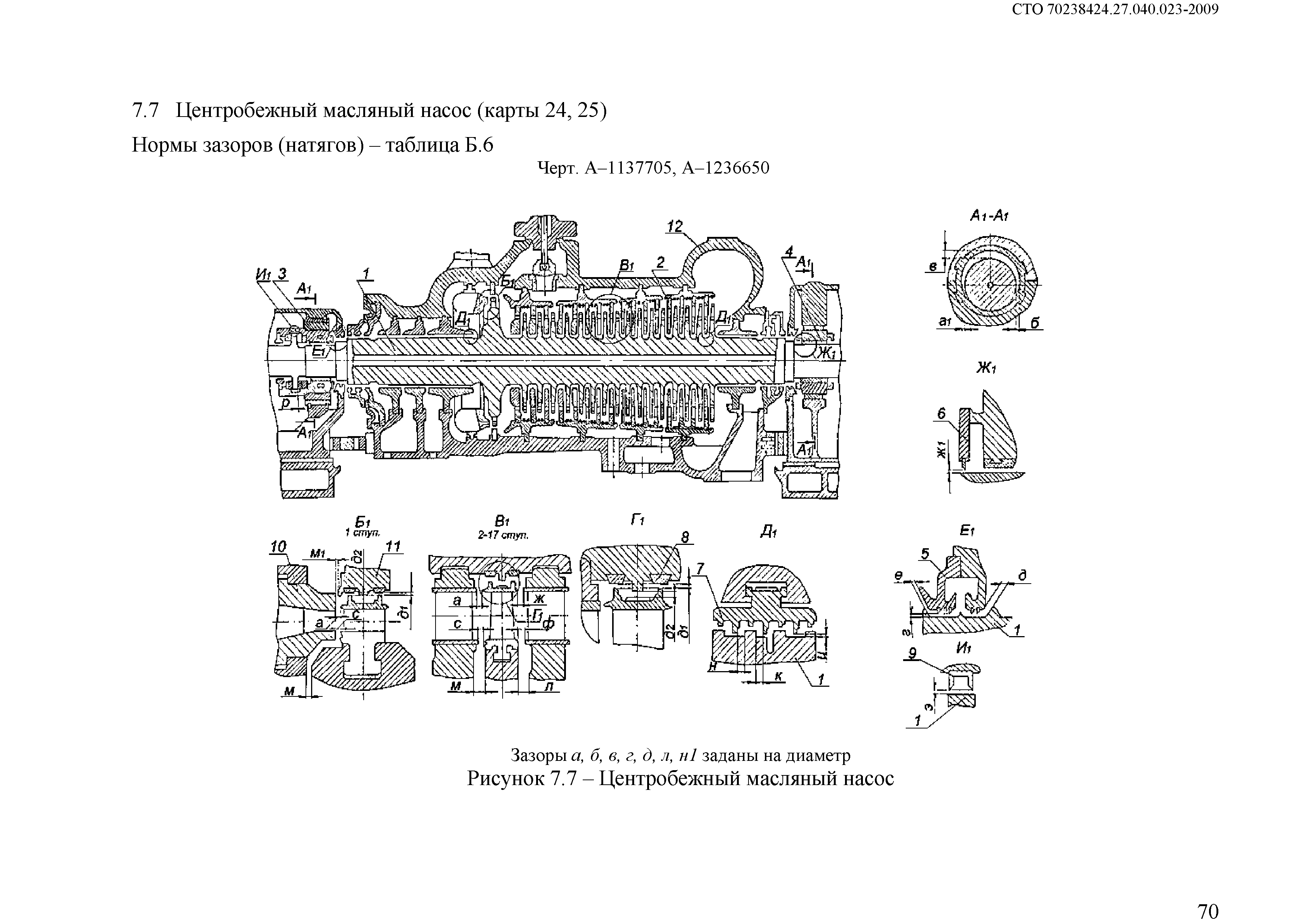

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения, обозначения и сокращения 4 Общие положения 5 Общие технические сведения 6 Общие технические требования 7 Требования к составным частям    7.1 Корпусные части цилиндра турбины (карты 1 - 10)    7.2 Ротор турбины (карта 11)    7.3 Передний подшипник (карты 9, 12, 14, 21)    7.4 Задний подшипник (карты 9, 12, 13, 18, 19, 21)    7.5 Валоповоротное устройство (карта 22)    7.6 Цилиндр турбины (карта 23)    7.7 Центробежный масляный насос (карты 24, 25)    7.8 Муфта зубчатая "Насос-РТ" (карта 26)    7.9 Регулятор скорости РС-3000-5 (карта 27)    7.10 Привод к тахометру (карта 28)    7.11 Регулятор давления (карты 9, 30, 33)    7.12 Блок золотников регулятора скорости (карты 9, 29, 30, 33)    7.13 Блок золотников регулятора скорости (карты 9, 30, 33)    7.14 Дифференциатор (карты 9, 29, 33)    7.15 Золотники регулятора безопасности (карты 9, 29, 30, 33)    7.16 Золотники регулятора безопасности (карты 9, 29, 30, 33)    7.17 Электромагнитный выключатель (карта 34)    7.18 Электромагнитный выключатель (карта 34)    7.19 Регулятор безопасности (карты 35, 36)    7.20 Рычаги регулятора безопасности (карта 37)    7.21 Сервомотор автозатвора свежего пара (карты 38 - 41)    7.22 Сервомотор регулирующих клапанов (карты 38 - 41)    7.23 Кулачковое распределительное устройство (карта 41)    7.24 Колонки и рычаги регулирующих клапанов (карта 43)    7.25 Клапан автоматического затвора (карты 44 - 48)    7.26 Клапаны регулирующие № 1, № 3, № 4 (карты 44 - 46, 48)    7.27 Клапан регулирующий № 2 (карты 44 - 46, 48)    7.28 Клапан перегрузочный (карты 44 - 46, 48) 8 Требования к сборке и к отремонтированному изделию 9 Испытания и показатели качества отремонтированной турбины 10 Требования к обеспечению безопасности 11 Оценка соответствия Приложение А (рекомендуемое). Материалы основных частей и допустимые замены Приложение Б (обязательное). Нормы зазоров и натягов Приложение В (рекомендуемое). Перечень средств измерений Приложение Г (рекомендуемое). Замена бандажей без разлопачивания ступени турбины Приложение Д (рекомендуемое). Допустимость увеличения отверстий под болты в соединительных муфтах турбоагрегатов при ремонтах валопроводов Приложение Е (рекомендуемое). Ремонт и замена регулятора скорости на электростанциях Приложение Ж (рекомендуемое). Наладка дистанционного управления турбин типа К-50-90, К-100-90, ПТ-60-90/130, Р-50-130 и К-200-130 Приложение И (рекомендуемое). Устранение ослабления посадки седел стопорных и регулирующих клапанов паровых турбин высокого давления Библиография
Разработан:	ЗАО ЦКБ Энергоремонт
Утверждён:	17.12.2009 НП ИНВЭЛ (90)
Расположен в:	Техническая документация

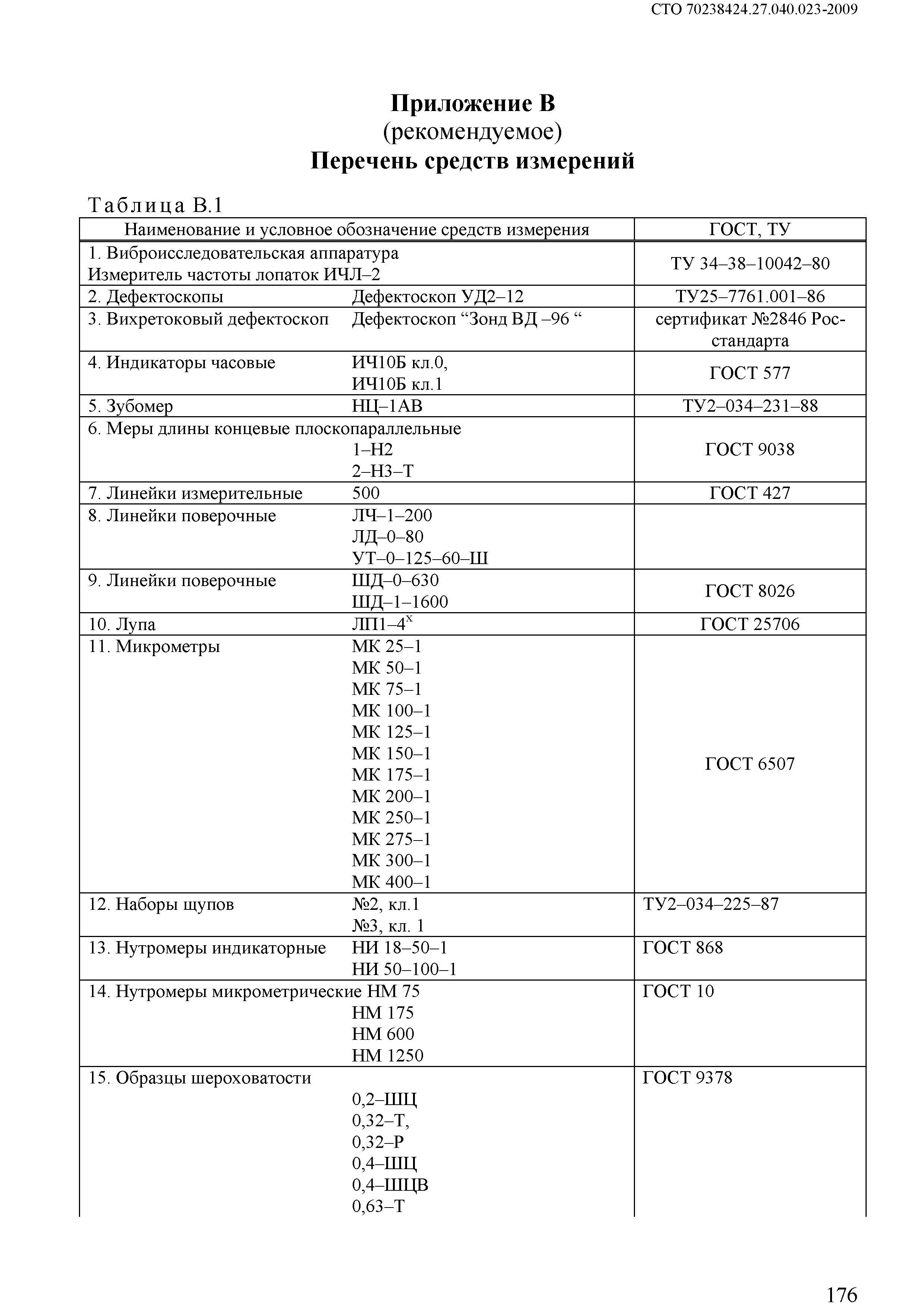

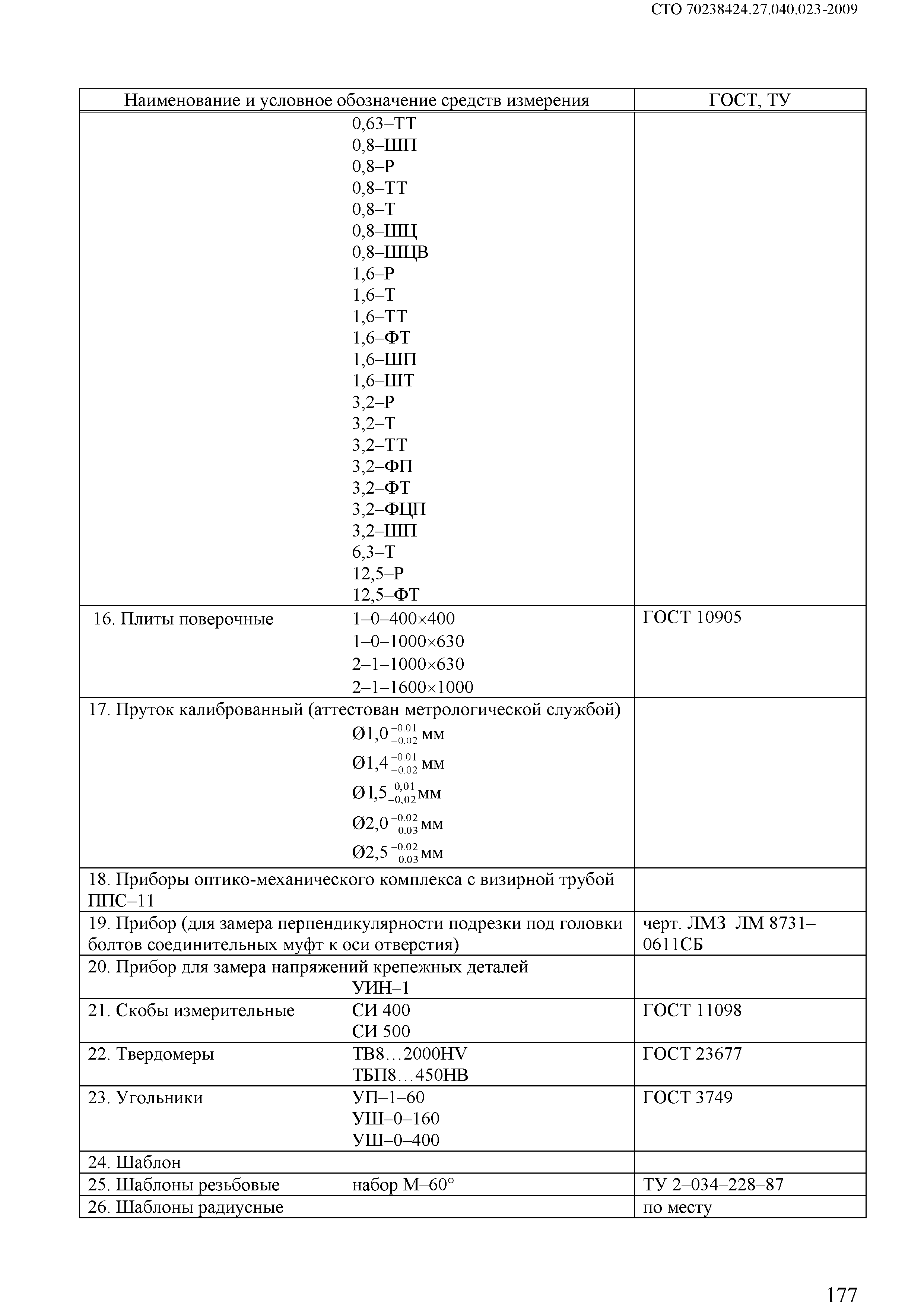

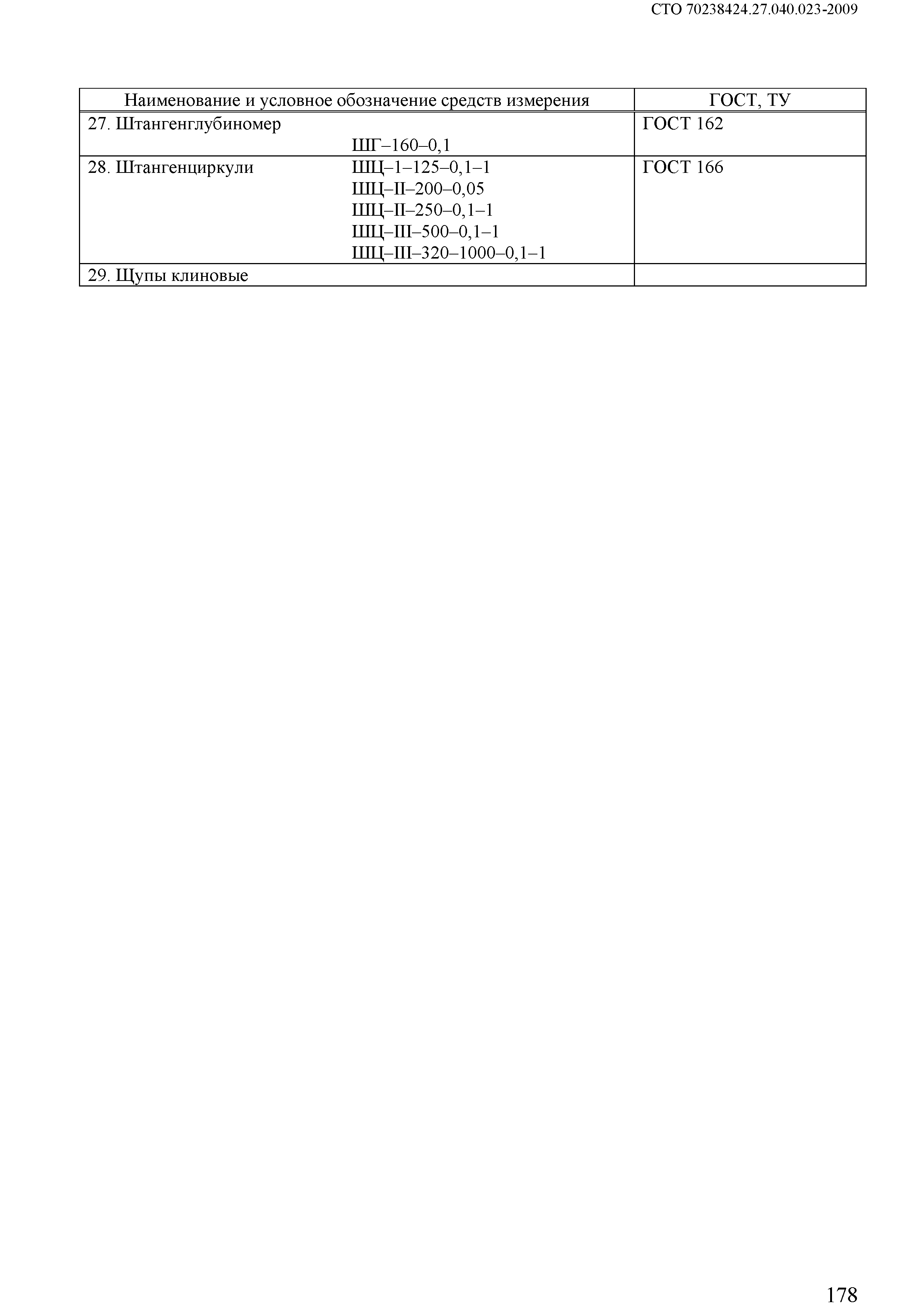

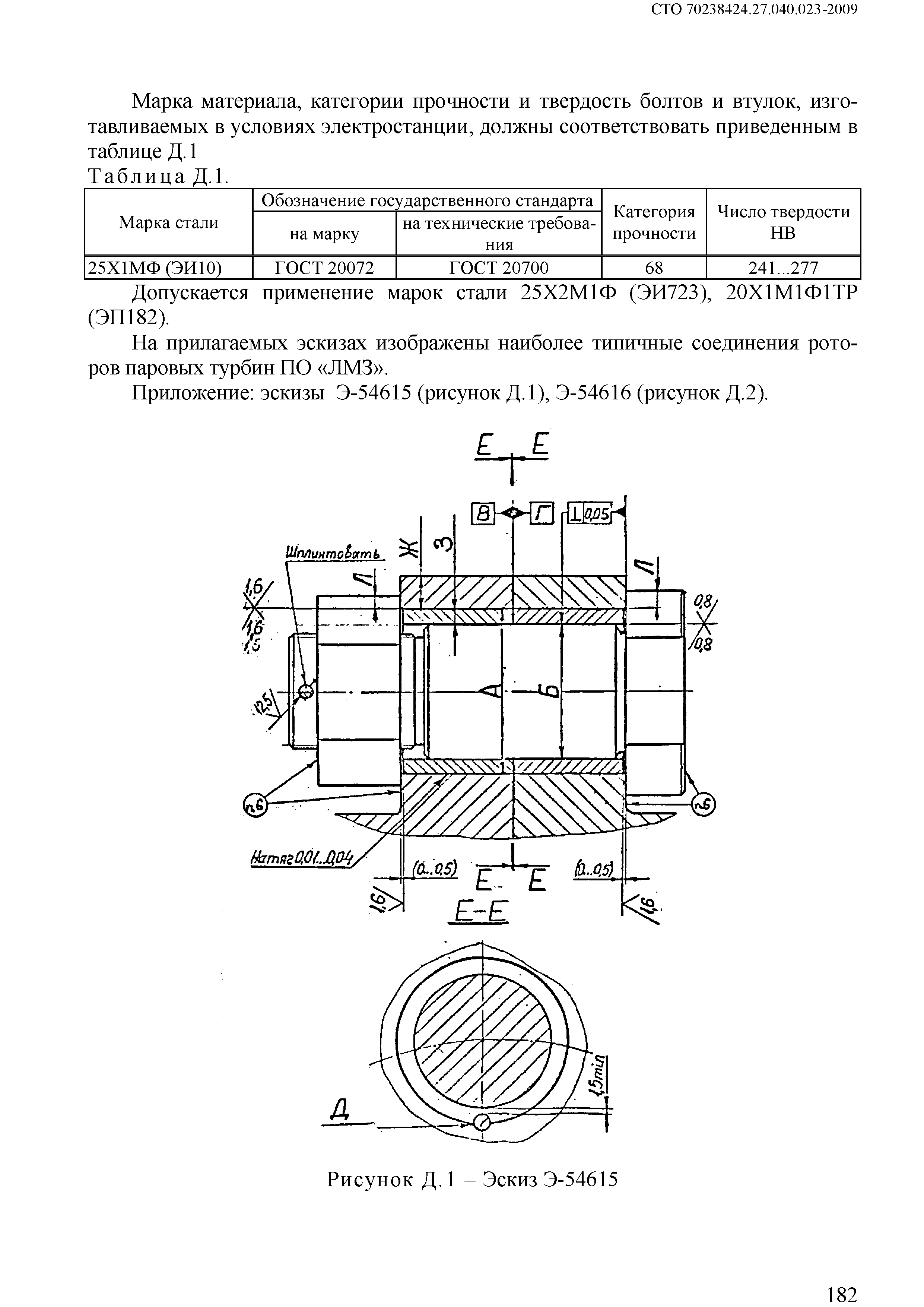

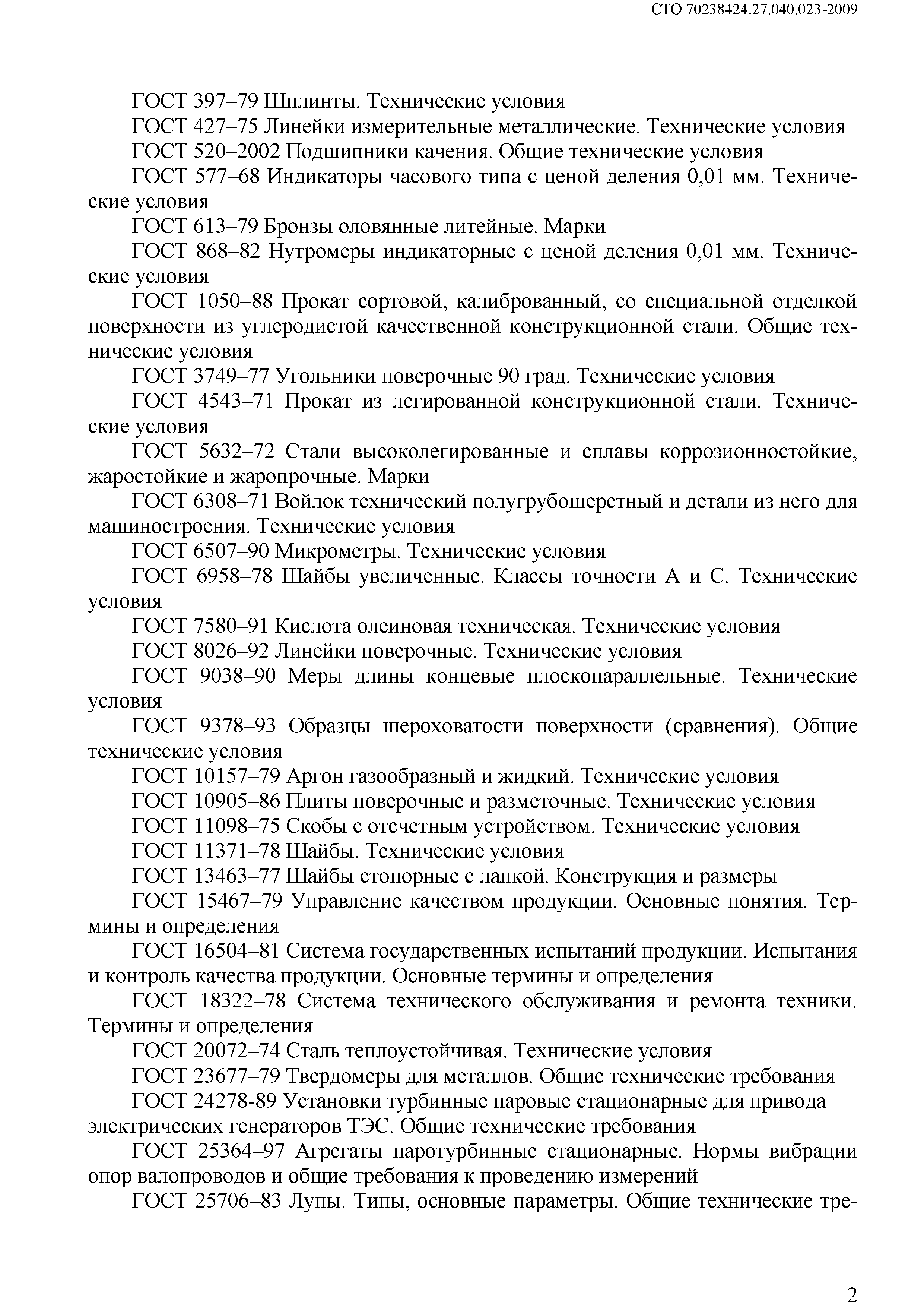

Нормативные ссылки:	ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 20072-74 «Сталь теплоустойчивая. Технические условия» ГОСТ 27.002-89 «Надежность в технике. Основные понятия. Термины и определения» ГОСТ 15467-79 «Управление качеством продукции. Основные понятия. Термины и определения» ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения» ГОСТ 18322-78 «Система технического обслуживания и ремонта техники. Термины и определения» ГОСТ 11371-78 «Шайбы. Технические условия» ГОСТ 166-89 «Штангенциркули. Технические условия» ГОСТ 3749-77 «Угольники поверочные 90°. Технические условия» ГОСТ 427-75 «Линейки измерительные металлические. Технические условия» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 577-68 «Индикаторы часового типа с ценой деления 0,01 мм. Технические условия» ГОСТ 9378-93 «Образцы шероховатости поверхности (сравнения). Общие технические условия» ГОСТ 6507-90 «Микрометры. Технические условия» Федеральный закон 184-ФЗ «О техническом регулировании» ГОСТ 10157-79 «Аргон газообразный и жидкий. Технические условия» ГОСТ 520-2002 «Подшипники качения. Общие технические условия» ГОСТ 10-88 «Нутромеры микрометрические. Технические условия» ГОСТ 10905-86 «Плиты поверочные и разметочные. Технические условия» ГОСТ 11098-75 «Скобы с отсчетным устройством. Технические условия» ГОСТ 13463-77 «Шайбы стопорные с лапкой. Конструкция и размеры» ГОСТ 162-90 «Штангенглубиномеры. Технические условия» ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования» ГОСТ 24278-89 «Установки турбинные паровые стационарные для привода электрических генераторов ТЭС. Общие технические требования» ГОСТ 25364-97 «Агрегаты паротурбинные стационарные. Нормы вибрации опор валопроводов и общие требования к проведению измерений» ГОСТ 25706-83 «Лупы. Типы, основные параметры. Общие технические требования» ГОСТ 288-72 «Войлок технический тонкошерстный и детали из него для машиностроения. Технические условия» ГОСТ 397-79 «Шплинты. Технические условия» ГОСТ 613-79 «Бронзы оловянные литейные. Марки» ГОСТ 6308-71 «Войлок технический полугрубошерстный и детали из него для машиностроения. Технические условия» ГОСТ 6958-78 «Шайбы увеличенные. Классы точности А и С. Технические условия» ГОСТ 7580-91 «Кислота олеиновая техническая. Технические условия» ГОСТ 8.050-73 «Государственная система обеспечения единства измерений. Нормальные условия выполнения линейных и угловых измерений» ГОСТ 8.051-81 «Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм» ГОСТ 8026-92 «Линейки поверочные. Технические условия» ГОСТ 868-82 «Нутромеры индикаторные с ценой деления 0,01 мм. Технические условия» ГОСТ 9038-90 «Меры длины концевые плоскопараллельные. Технические условия» ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения» ГОСТ 380-2005 «Сталь углеродистая обыкновенного качества. Марки» РД 108.021.112-88 «Исправление дефектов в литых корпусных деталях паровых турбин и арматуры методом заварки без термической обработки» СТО 70238424.27.100.012-2008 «Тепловые и гидравлические станции. Методики оценки качества ремонта энергетического оборудования» СТО 70238424.27.010.001-2008 «Электроэнергетика. Термины и определения» СТО 70238424.27.040.008-2009 «Турбины паровые. Общие технические условия на капитальный ремонт. Нормы и требования» СТО 70238424.27.100.005-2008 «Основные элементы котлов, турбин и трубопроводов ТЭС. Контроль состояния металла. Нормы и требования» СТО 70238424.27.100.006-2008 «Ремонт и техническое обслуживание оборудования, зданий и сооружений электрических станций и сетей. Условия выполнения работ подрядными организациями. Нормы и требования» СТО 70238424.27.100.017-2009 «Тепловые электростанции. Ремонт и техническое обслуживание оборудования, зданий и сооружений. Организация производственных процессов. Нормы и требования» Приказ 90 «Об утверждении и введении в действие стандартов организации НП "ИНВЭЛ"»
