АТК 24.218.04-90

Фильтры жидкостные сетчатые для трубопроводов. Конструкция, параметры и размеры

Обозначение:	АТК 24.218.04-90
Обозначение англ:	ATK 24.218.04-90
Статус:	действует
Название рус.:	Фильтры жидкостные сетчатые для трубопроводов. Конструкция, параметры и размеры
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1991

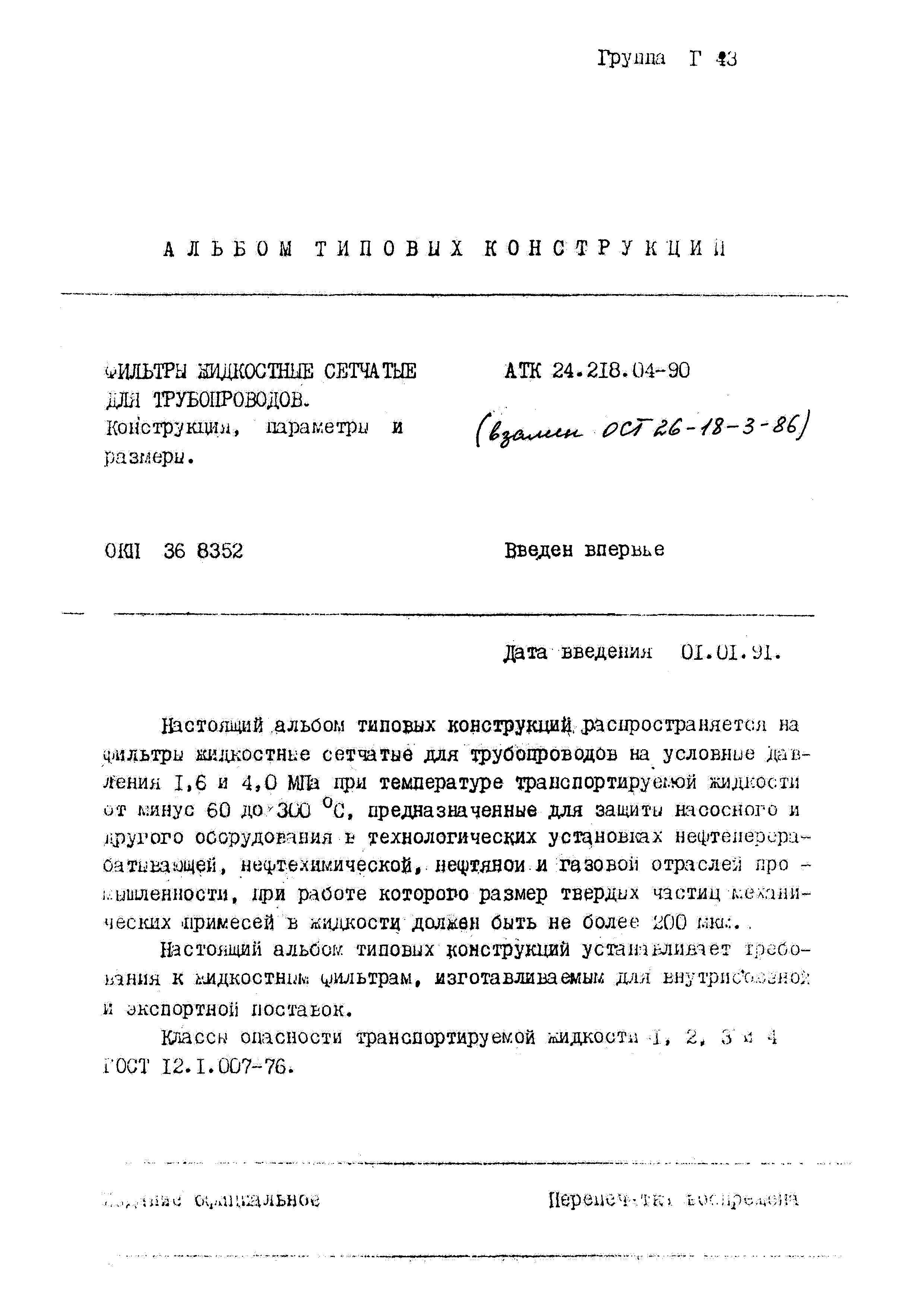

Область применения:	Альбом типовых конструкций распространяется на фильтры жидкостные сетчатые для трубопроводов на условные давления 1,6 и 4,0 Мпа при температуре транспортируемой жидкости от минус 60 до 300 градусов Цельсия, предназначенные для защиты насосного и другого оборудования в технологических установках, нефтеперерабатывающей, нефтехимической, нефтяной и газовой отраслей промышленности, при работе которого размер твердых частиц механических примесей в жидкости должен быть не более 200 мкм.

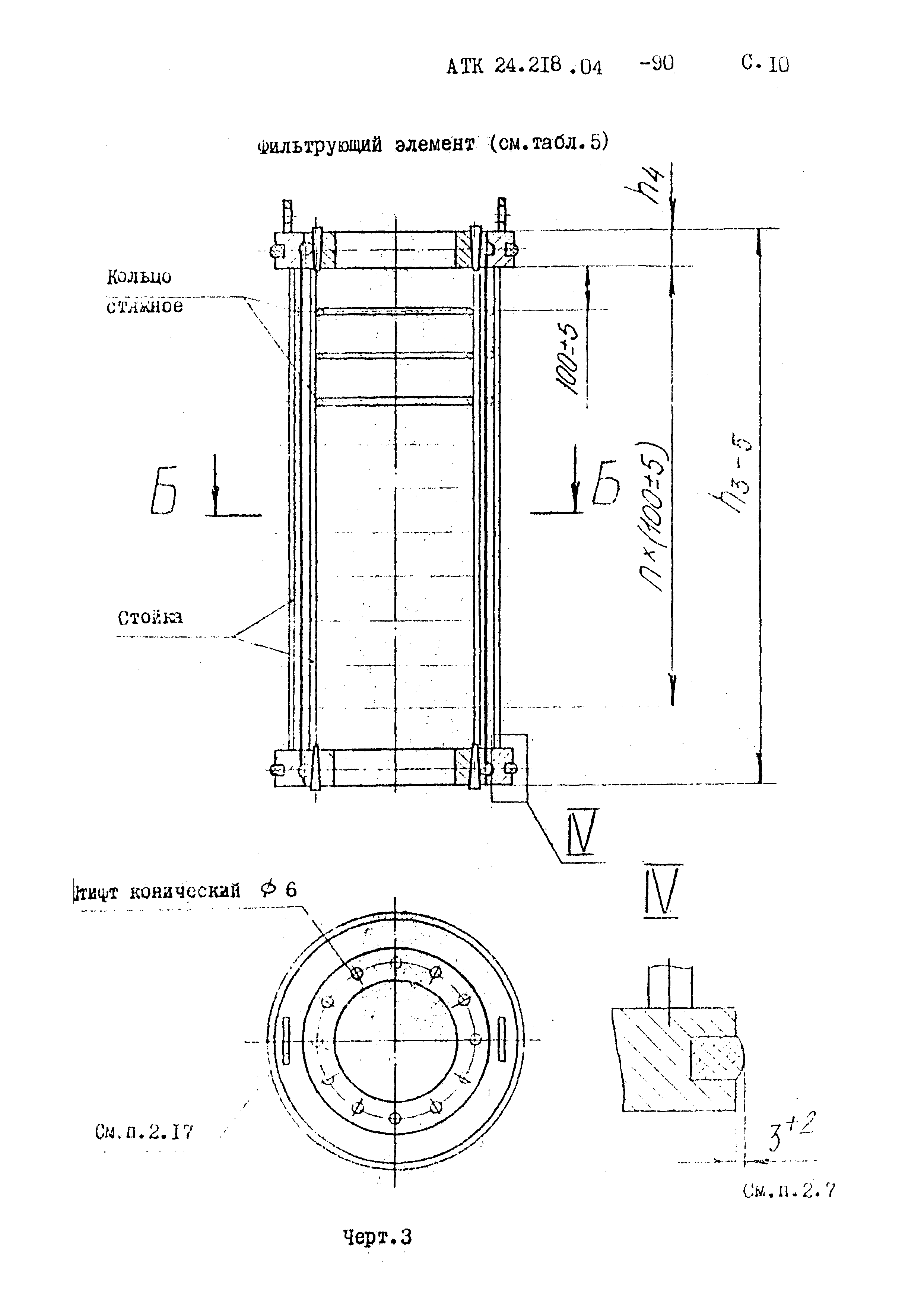

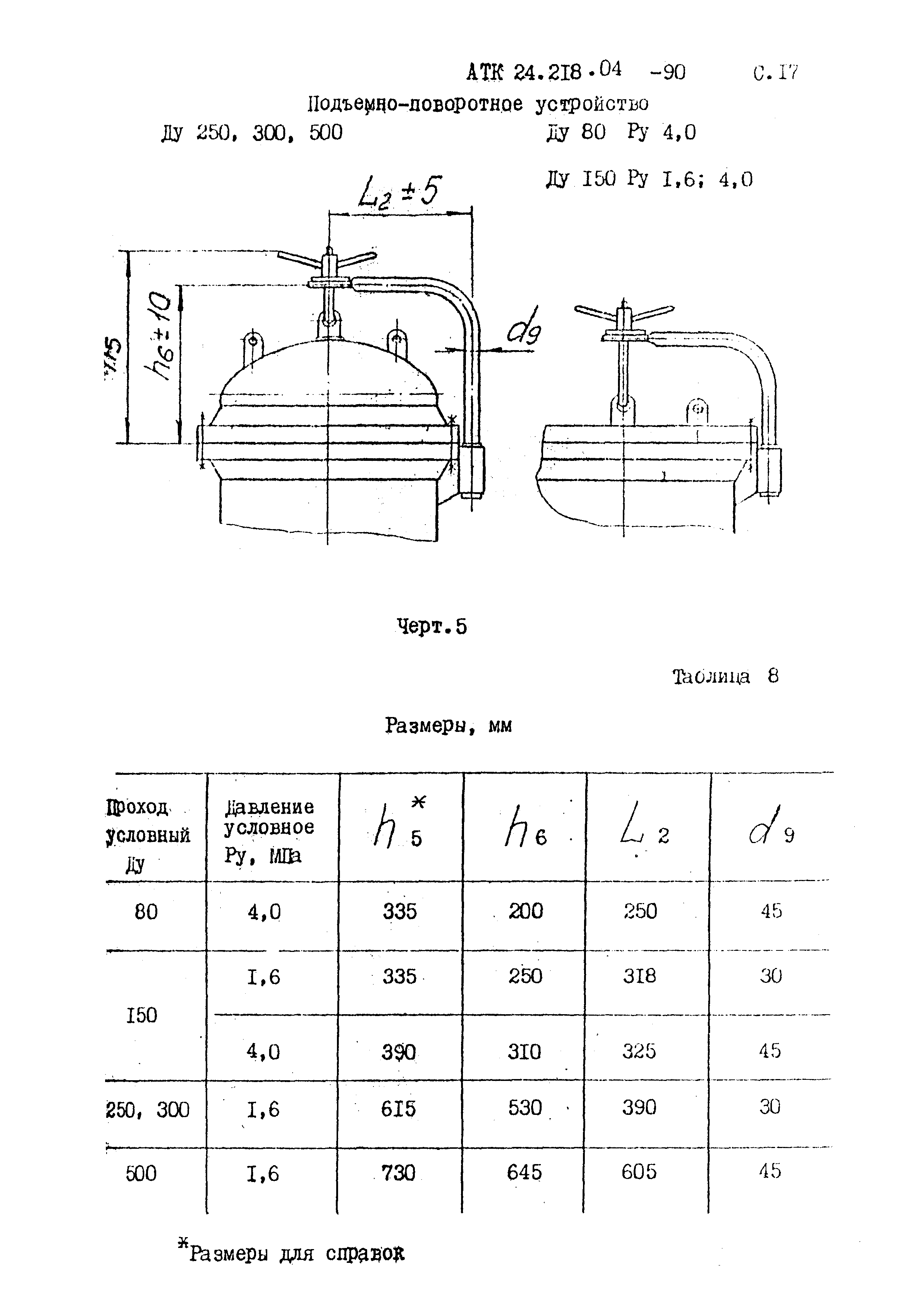

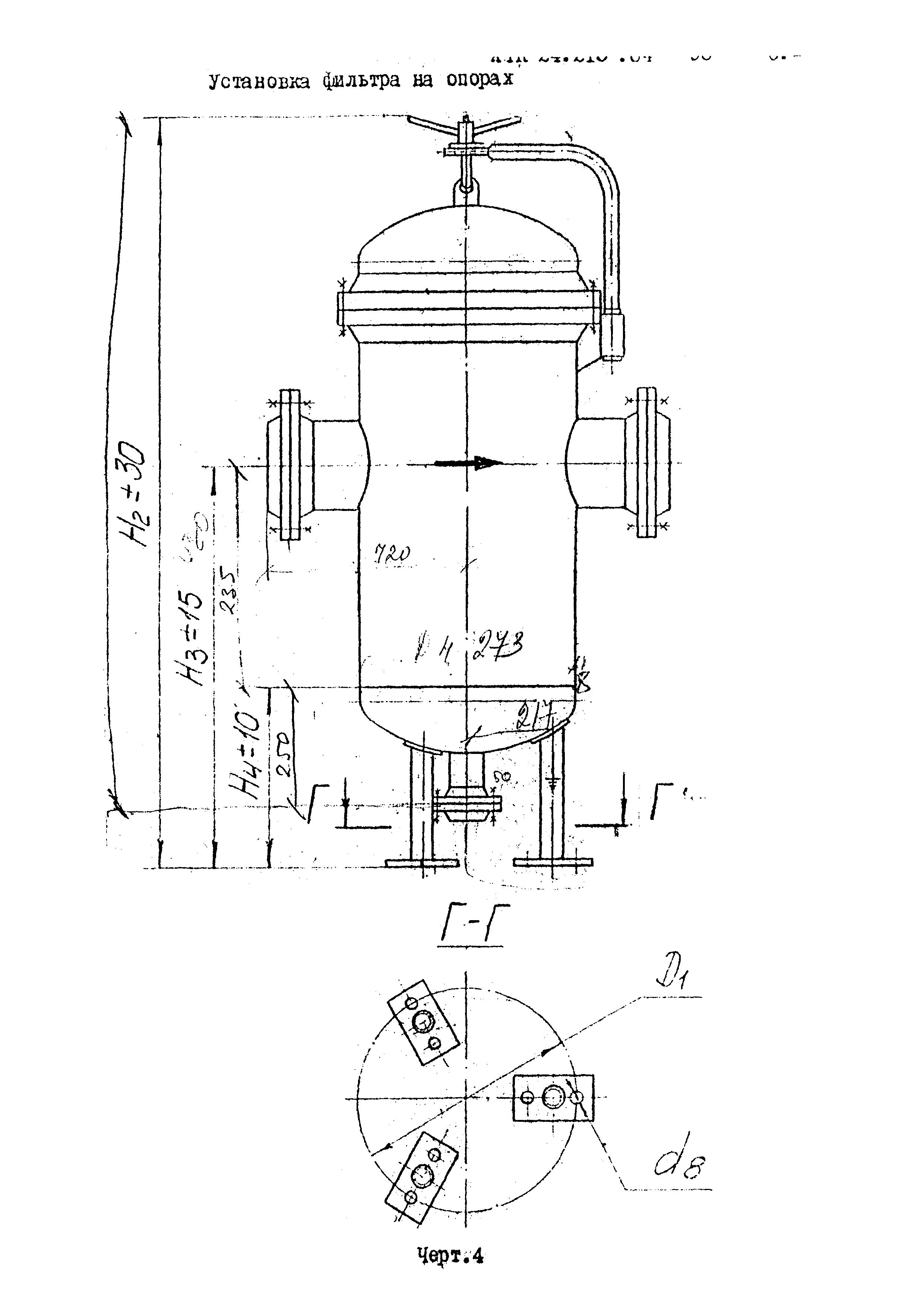

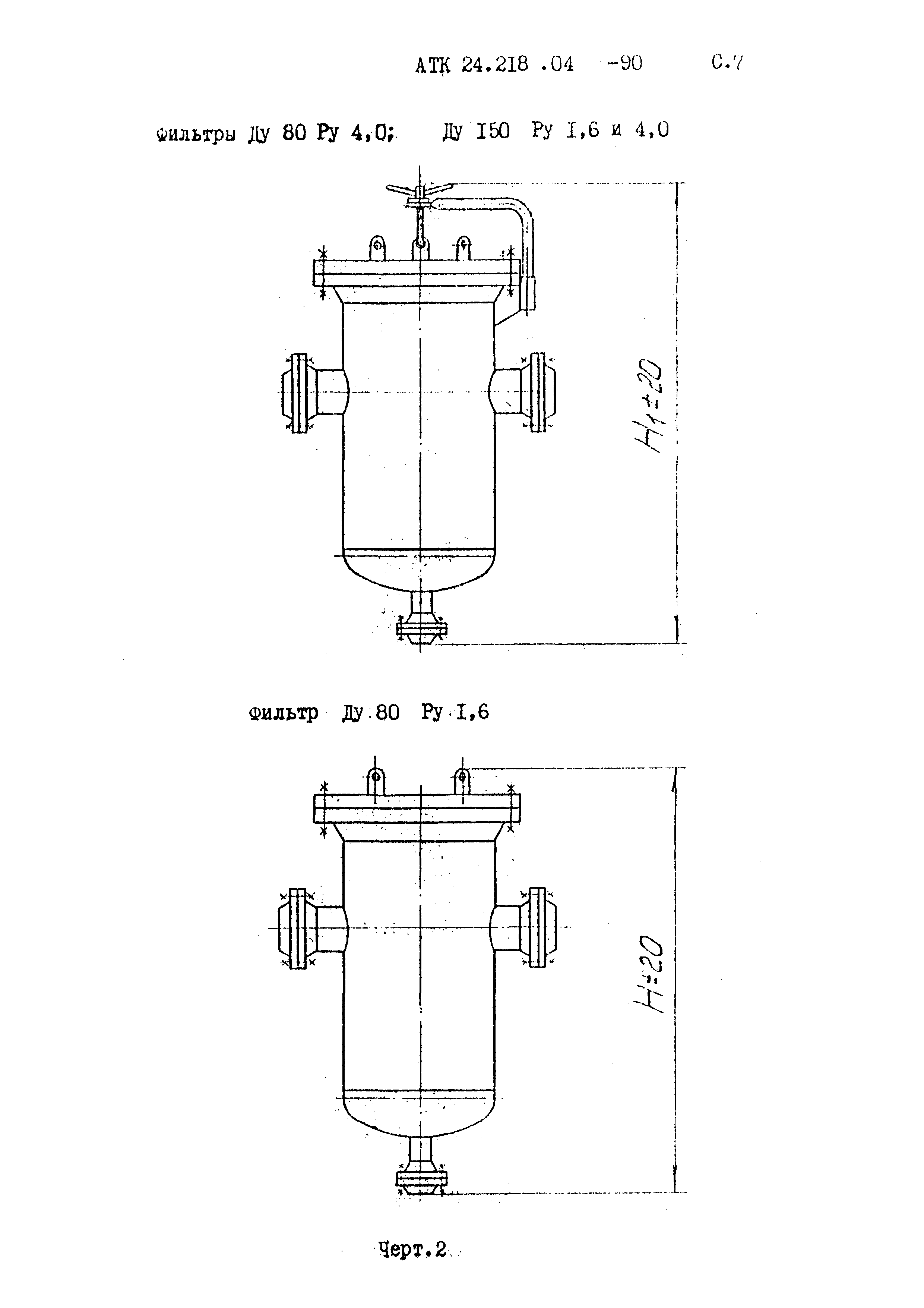

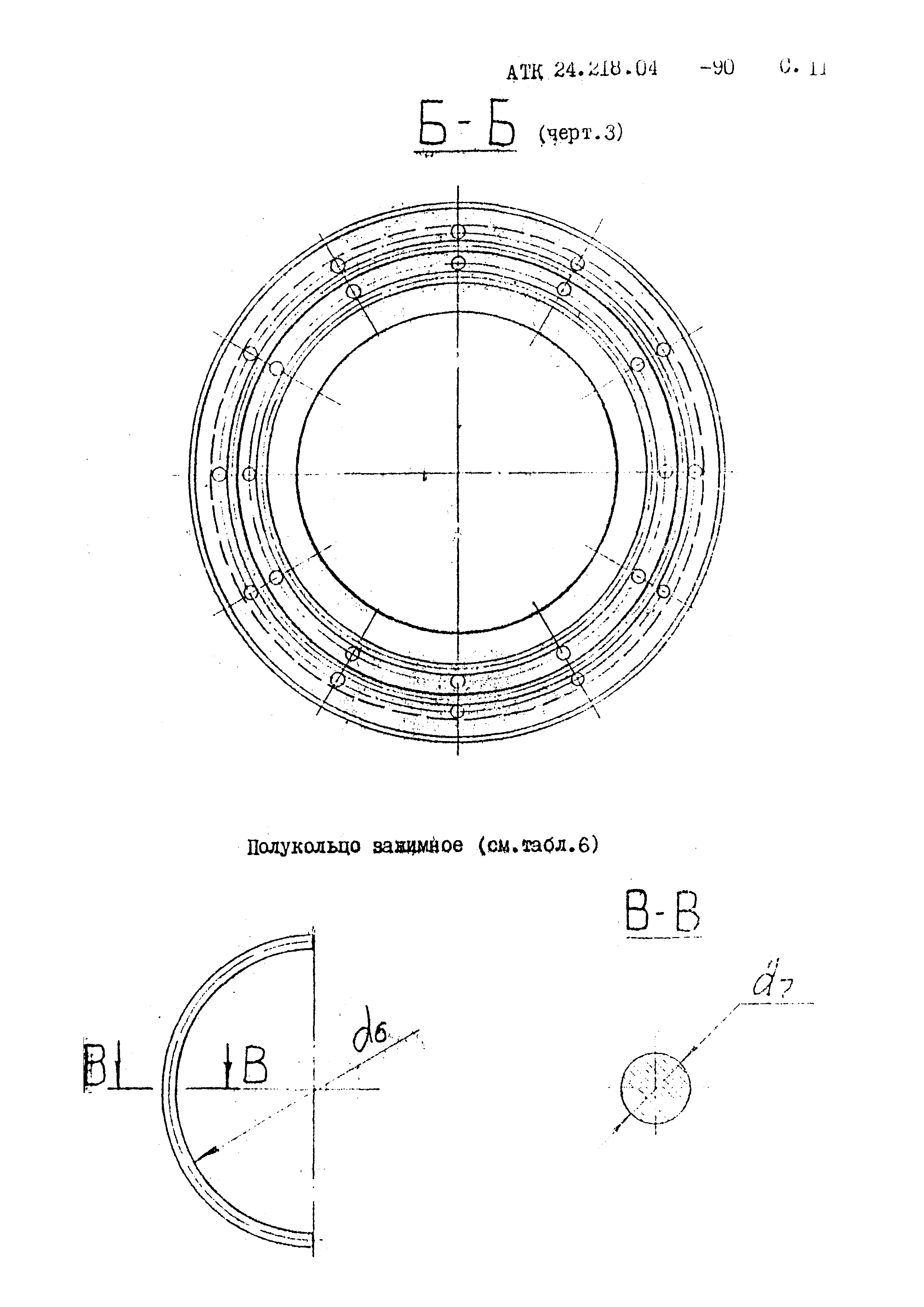

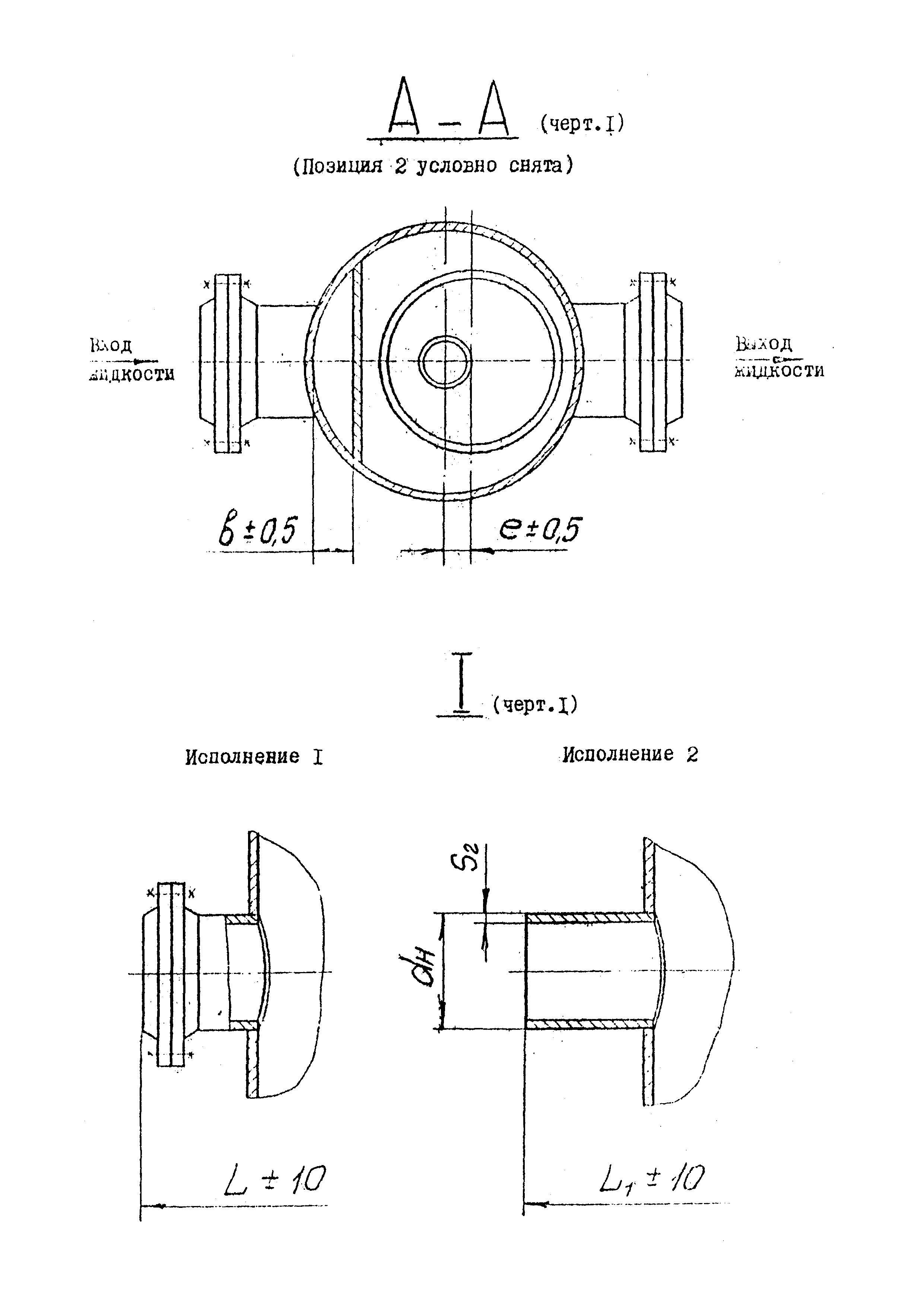

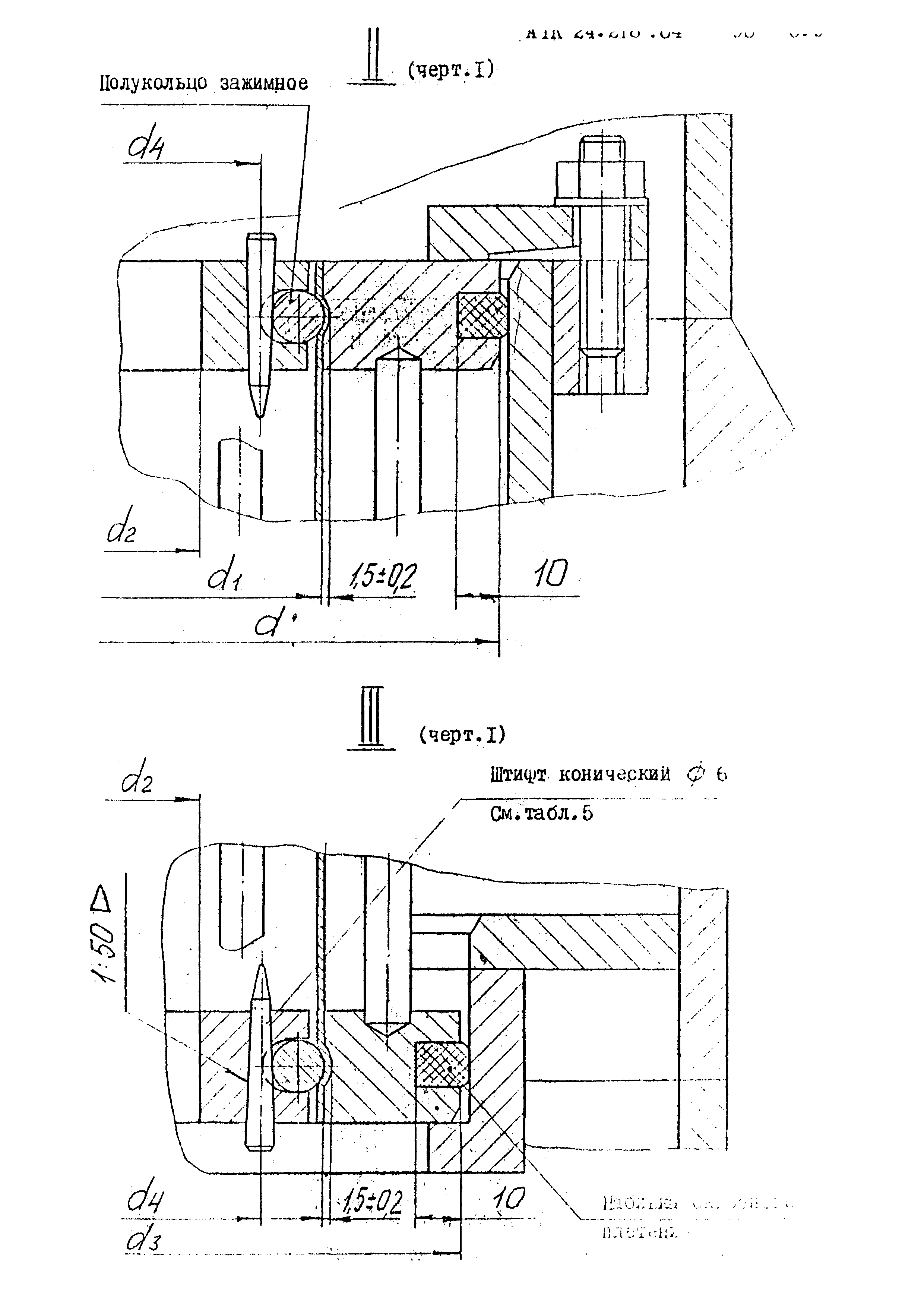

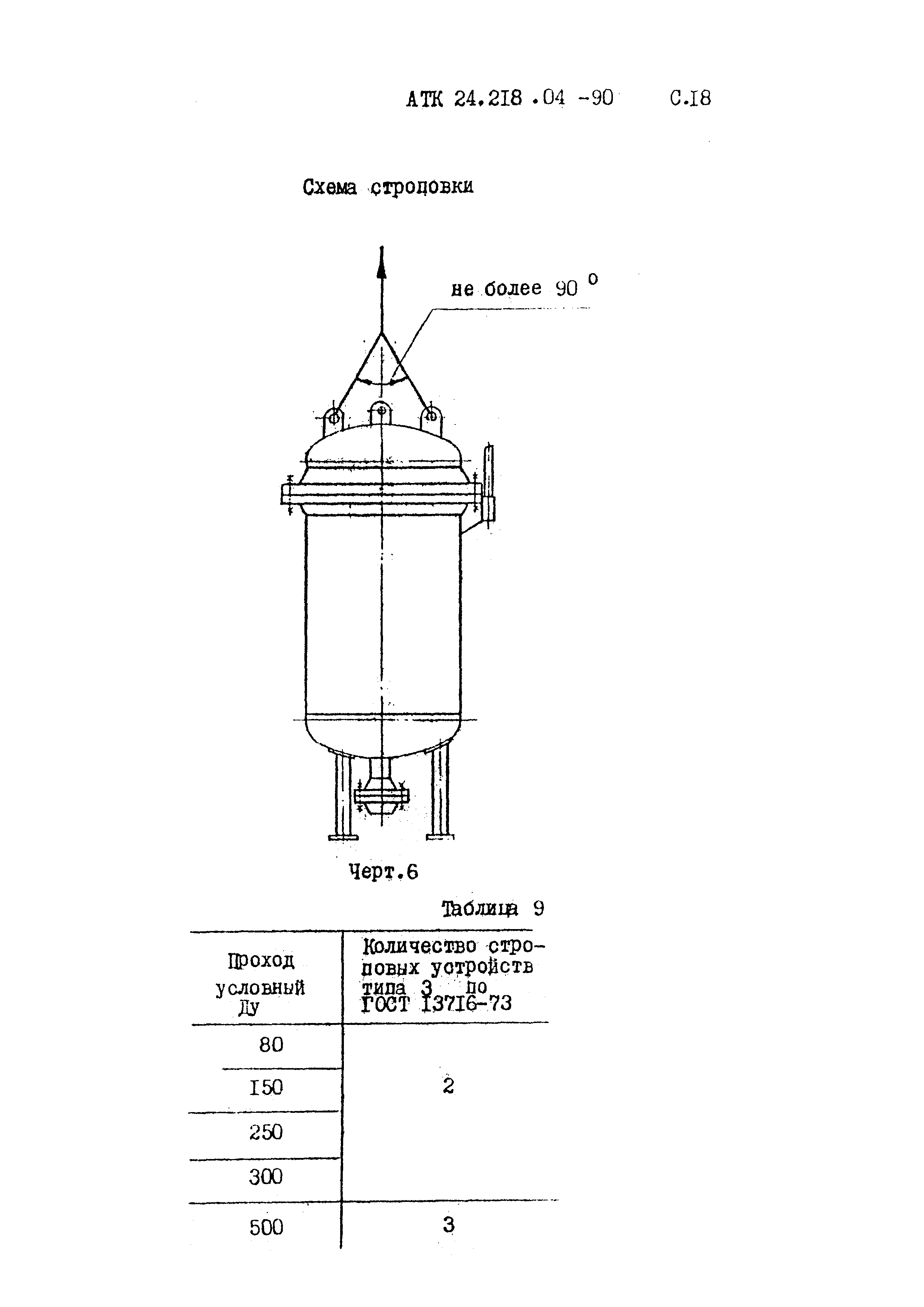

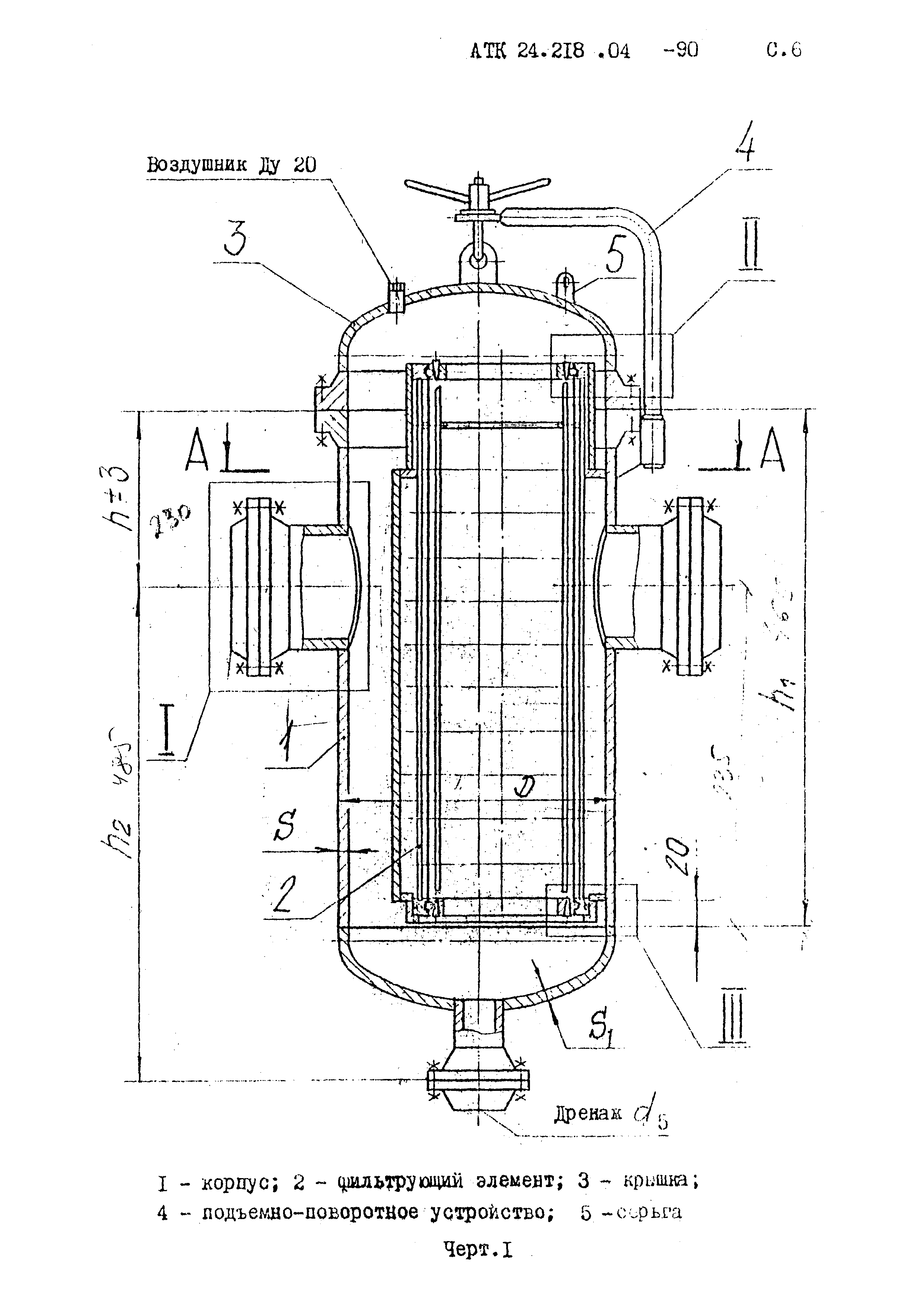

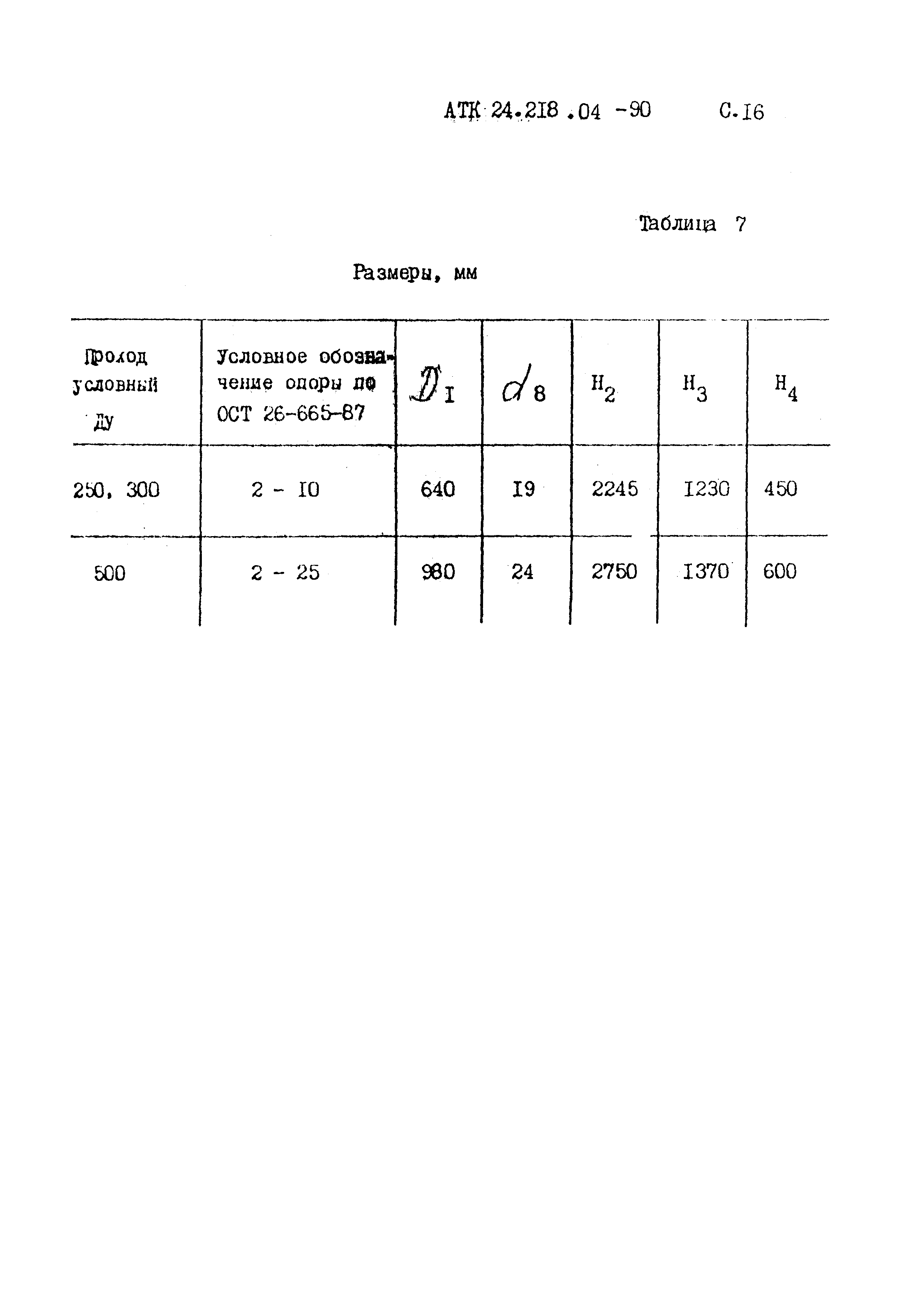

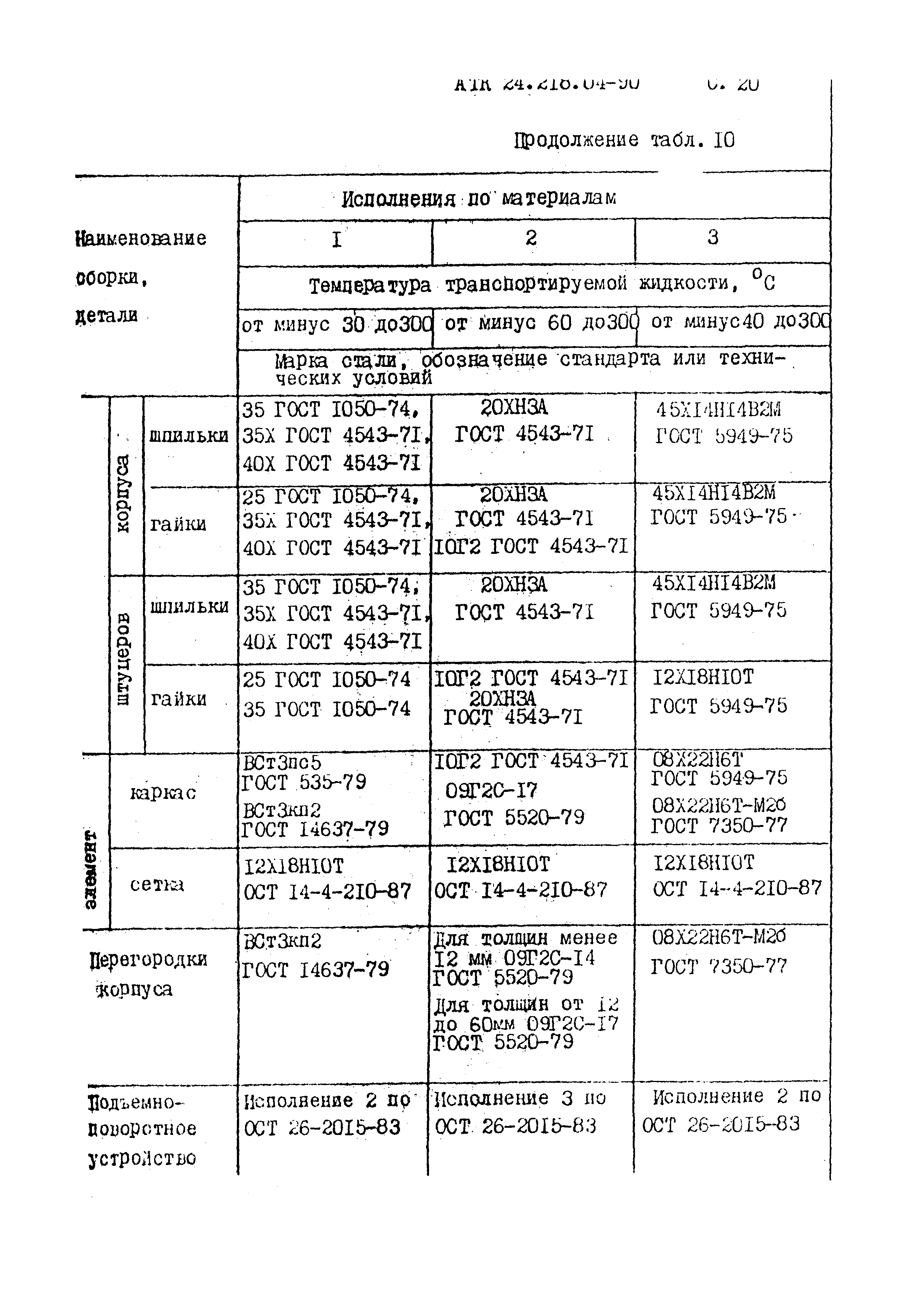

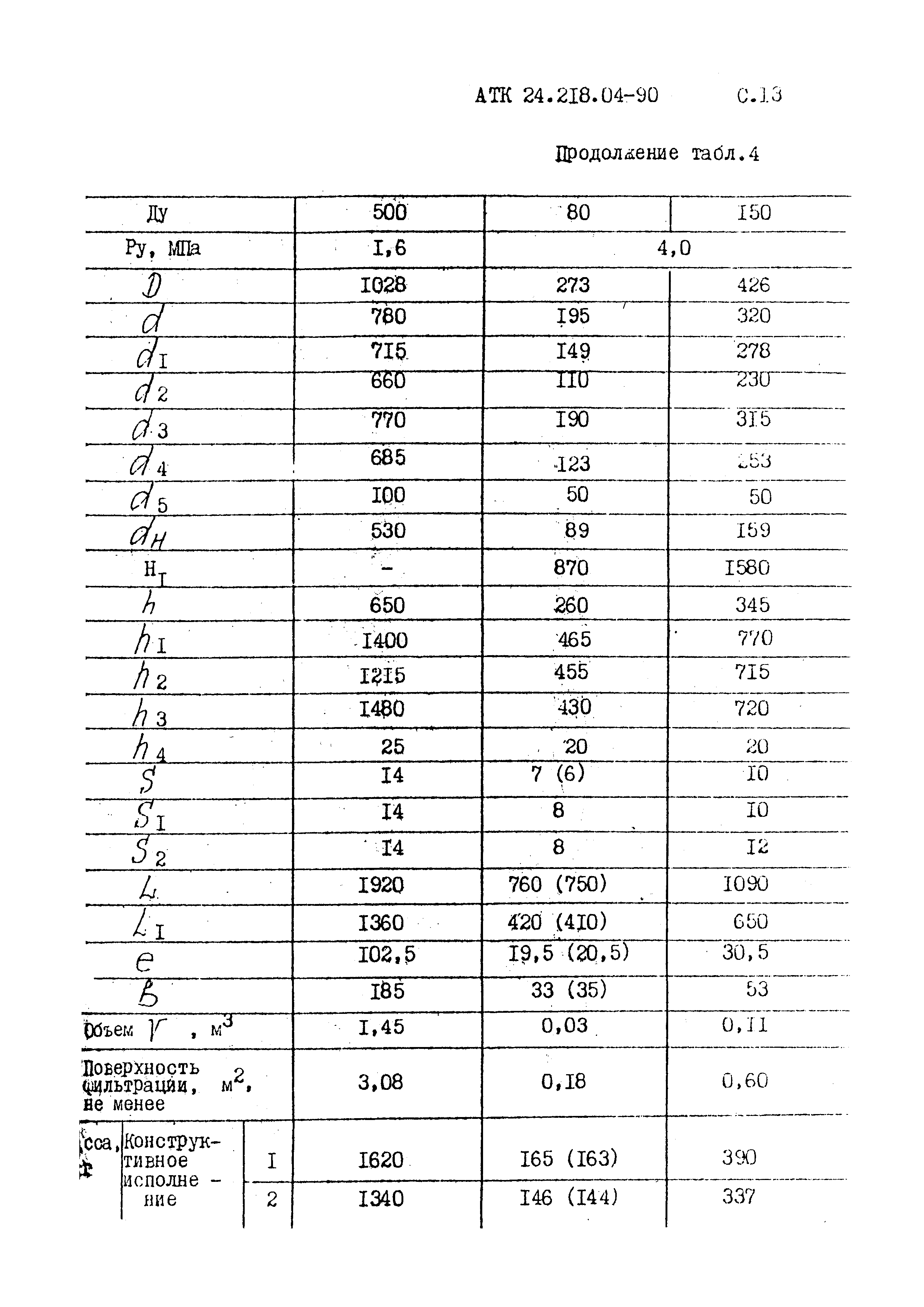

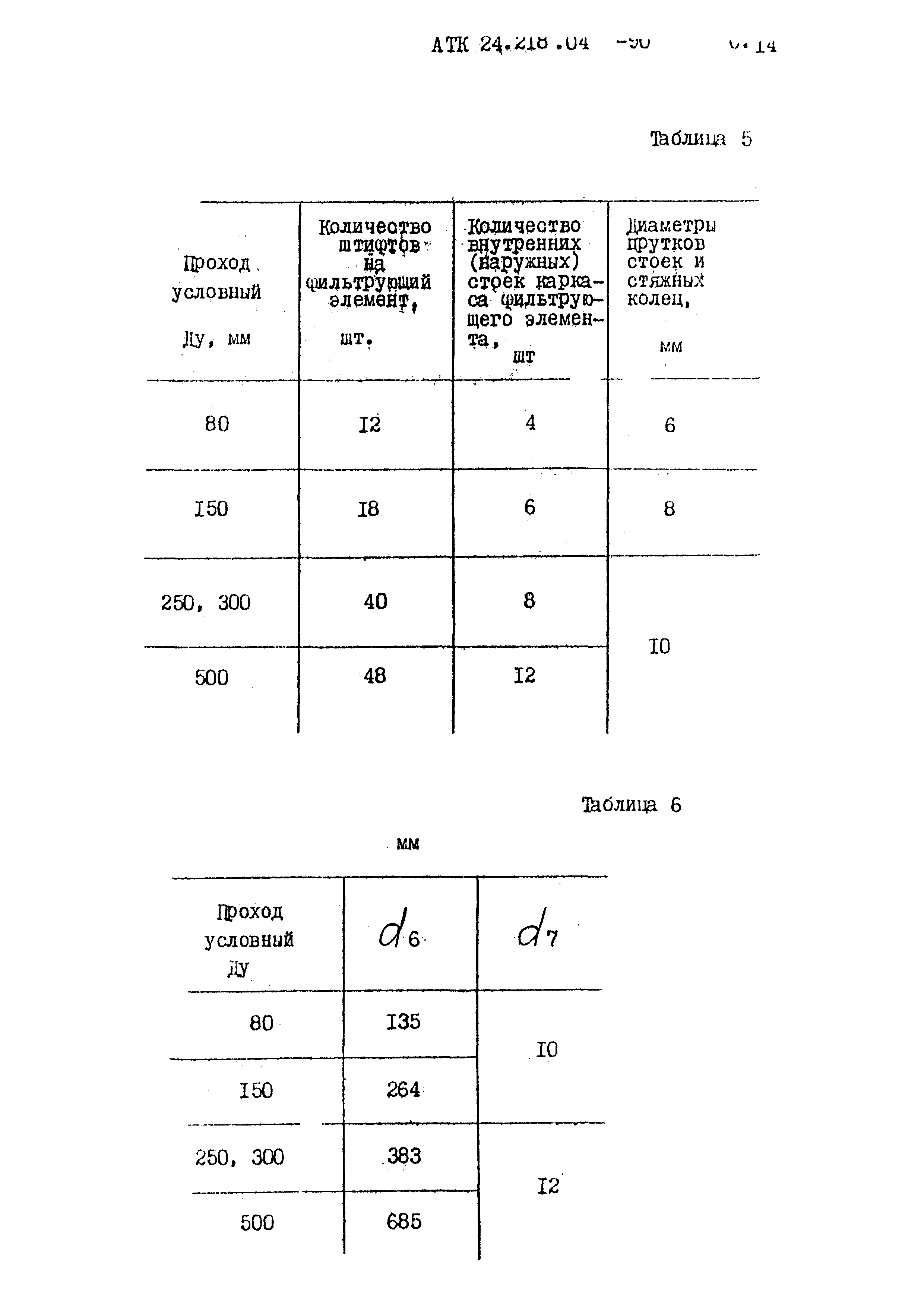

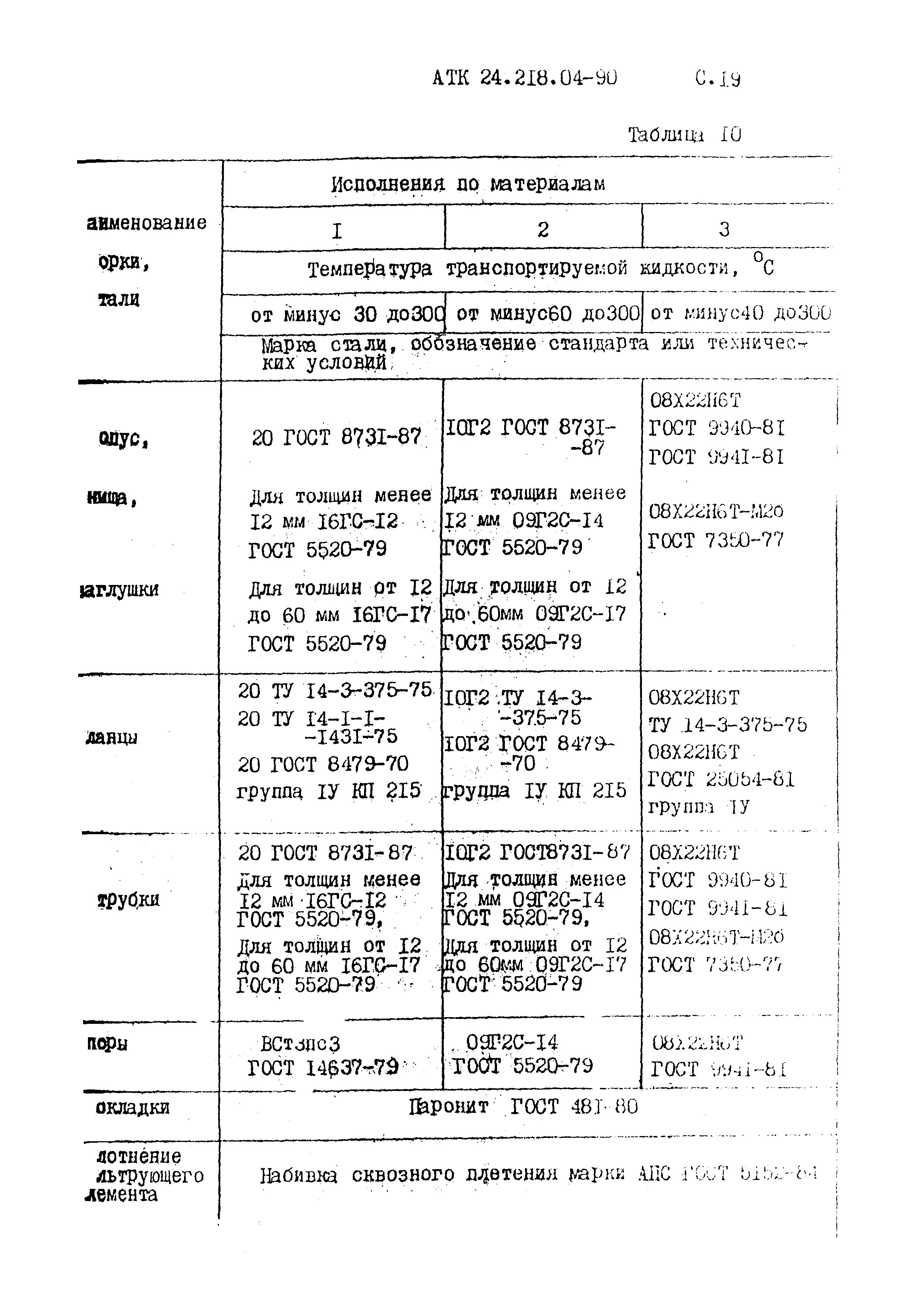

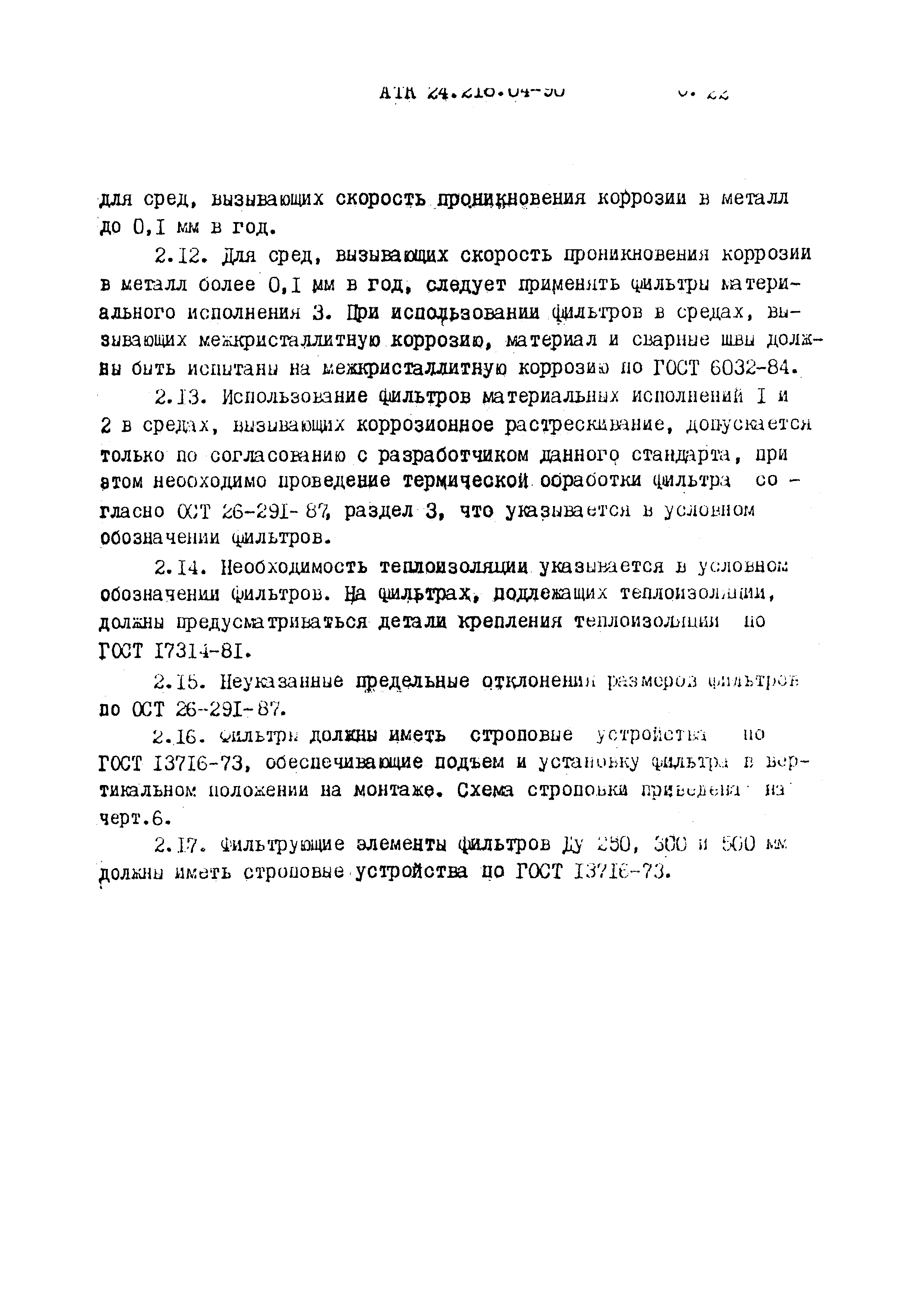

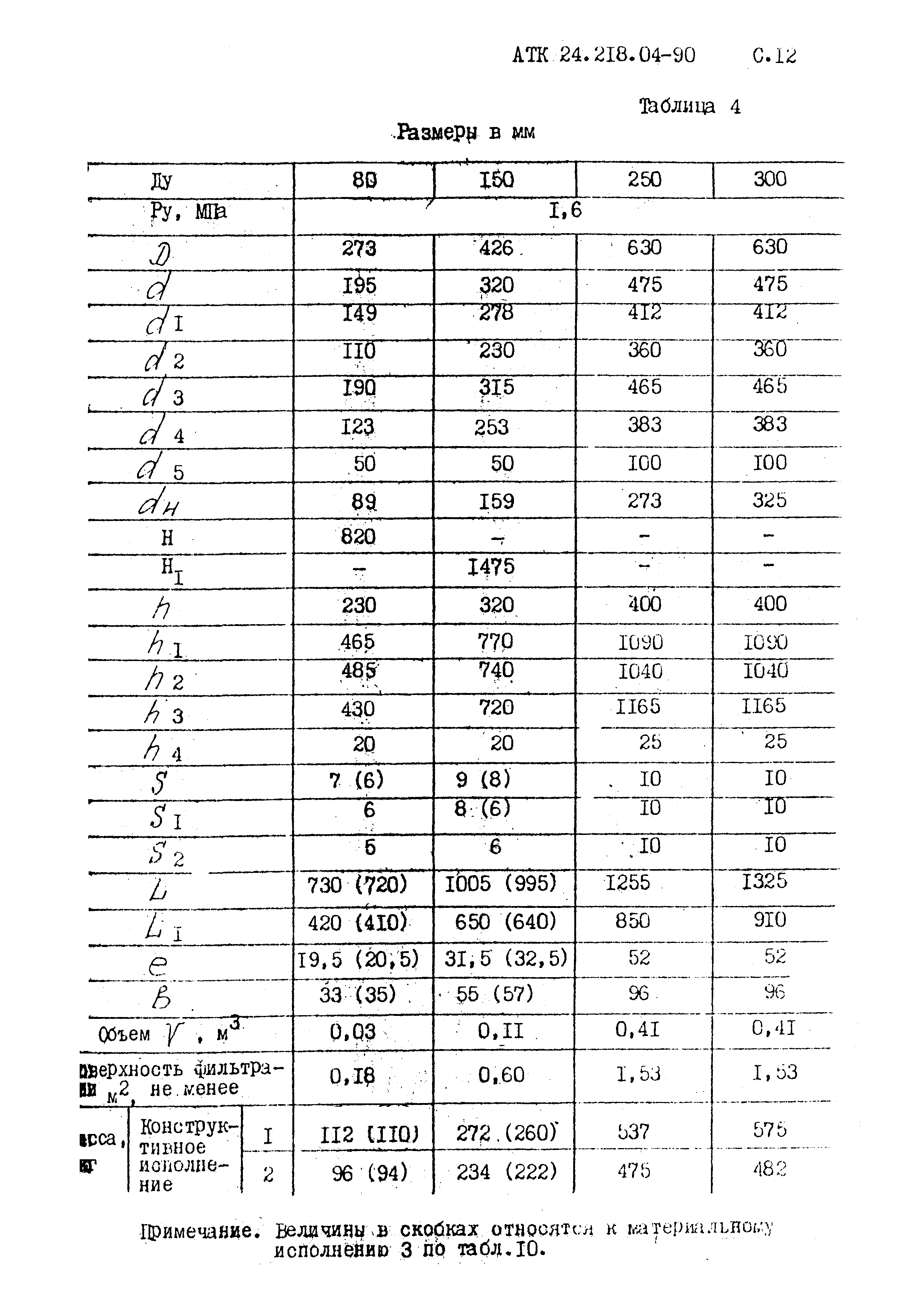

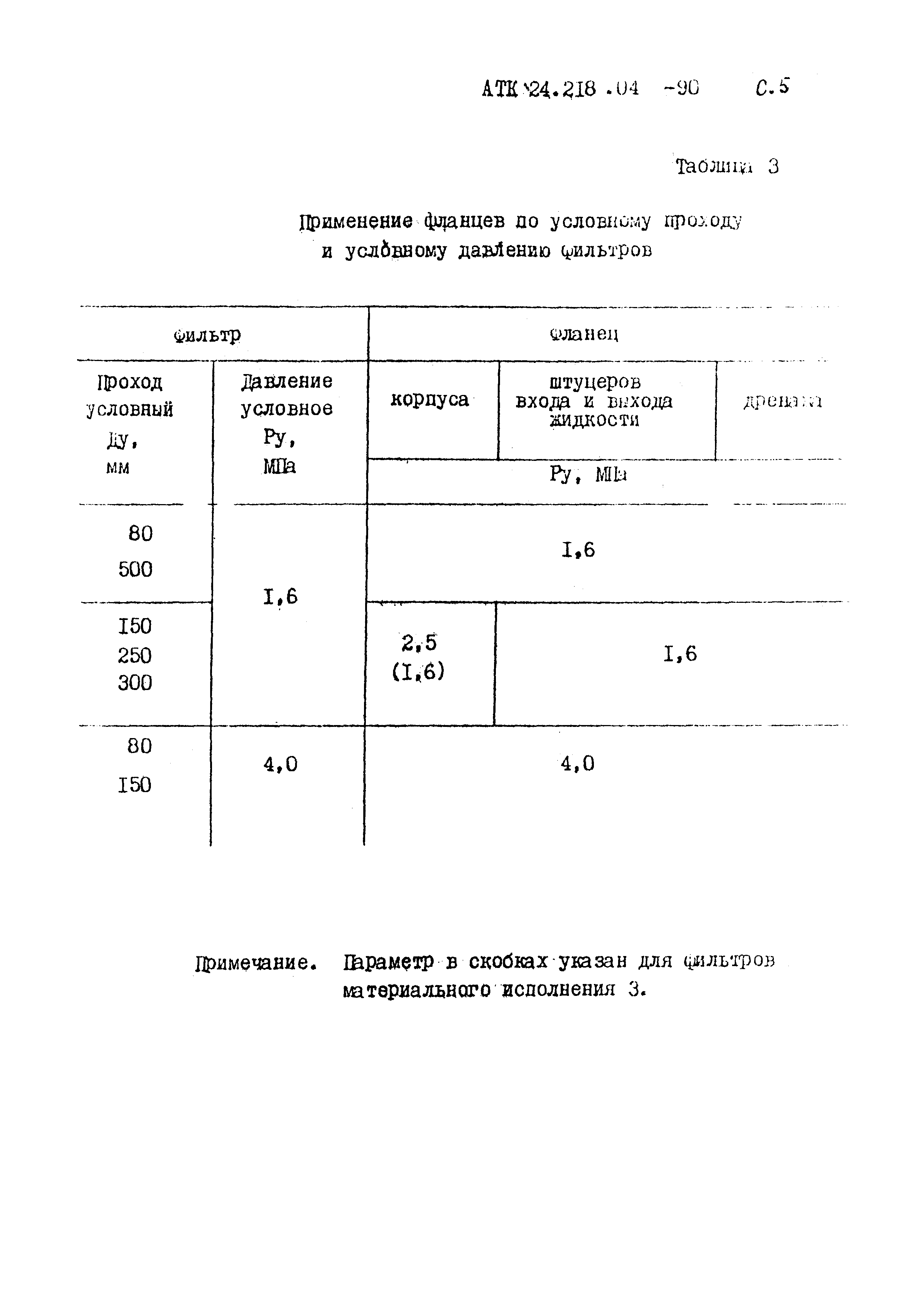

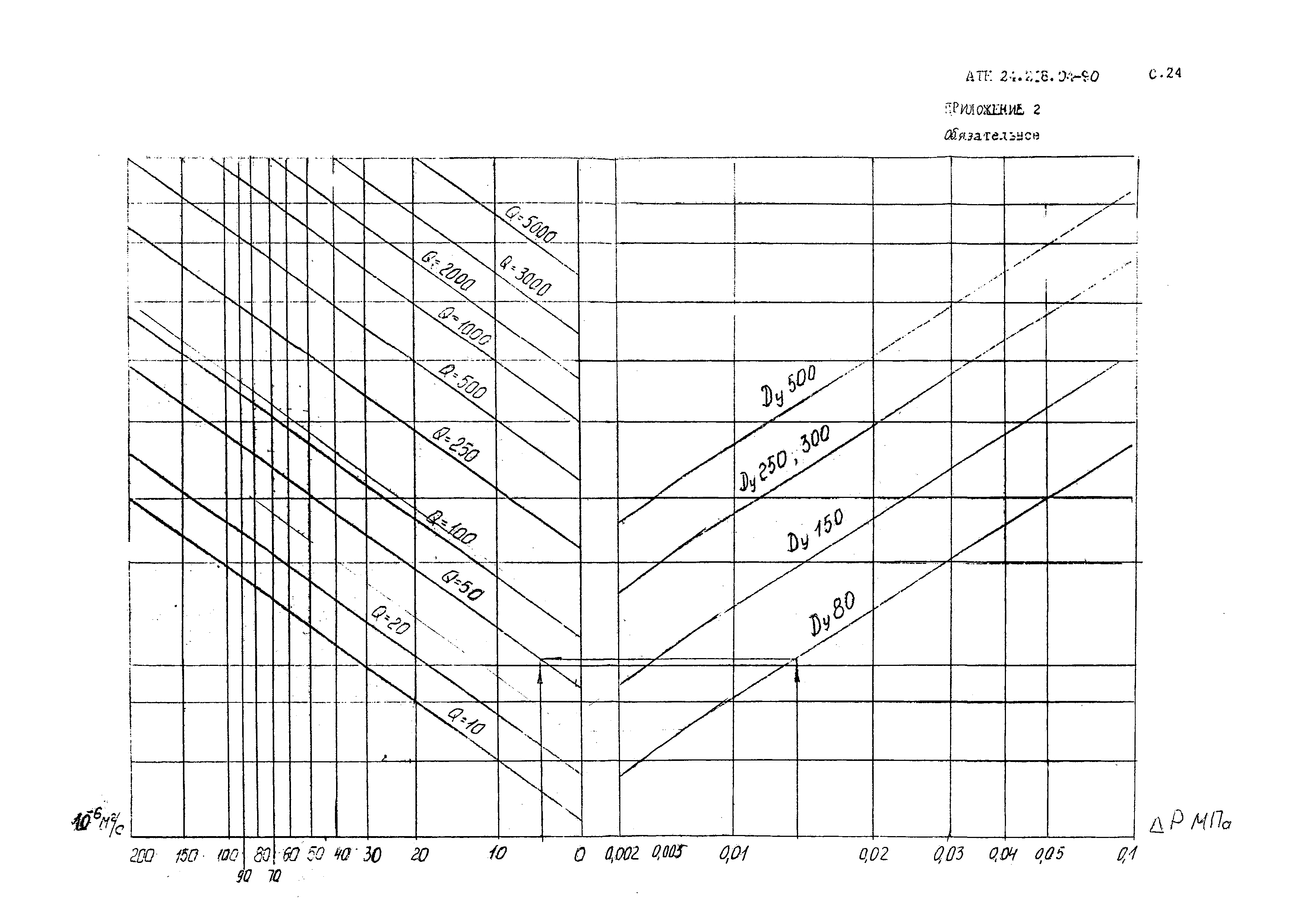

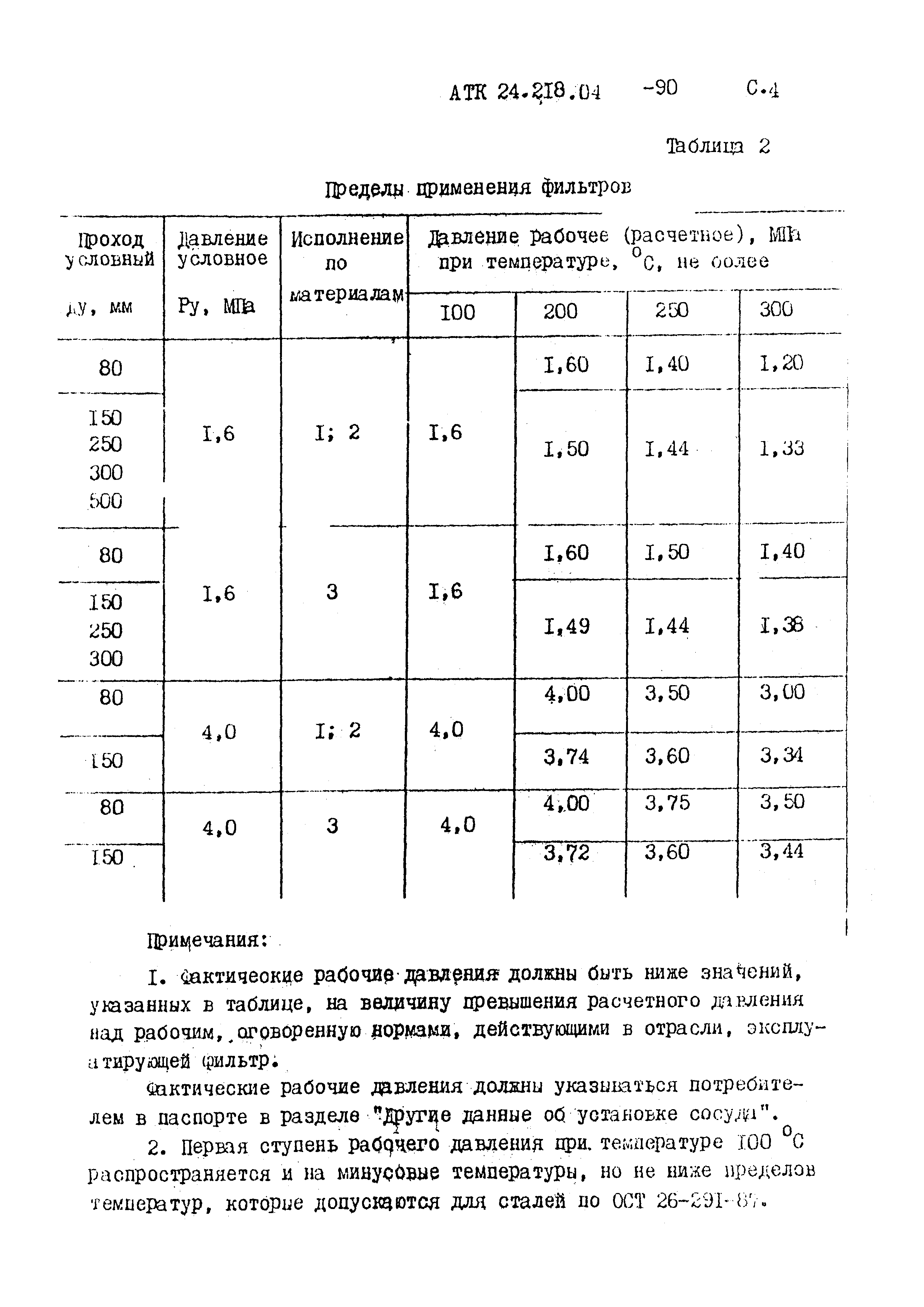

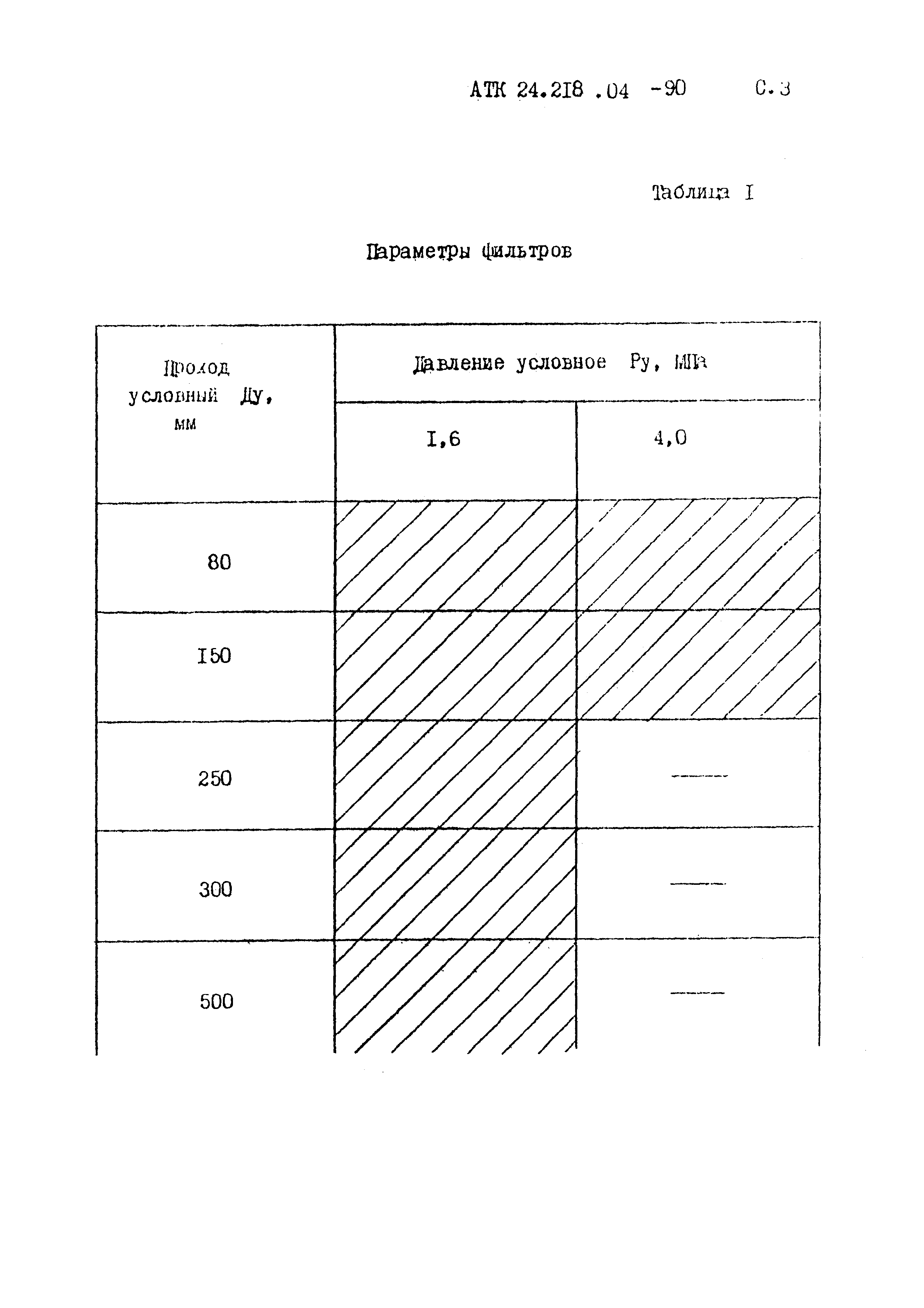

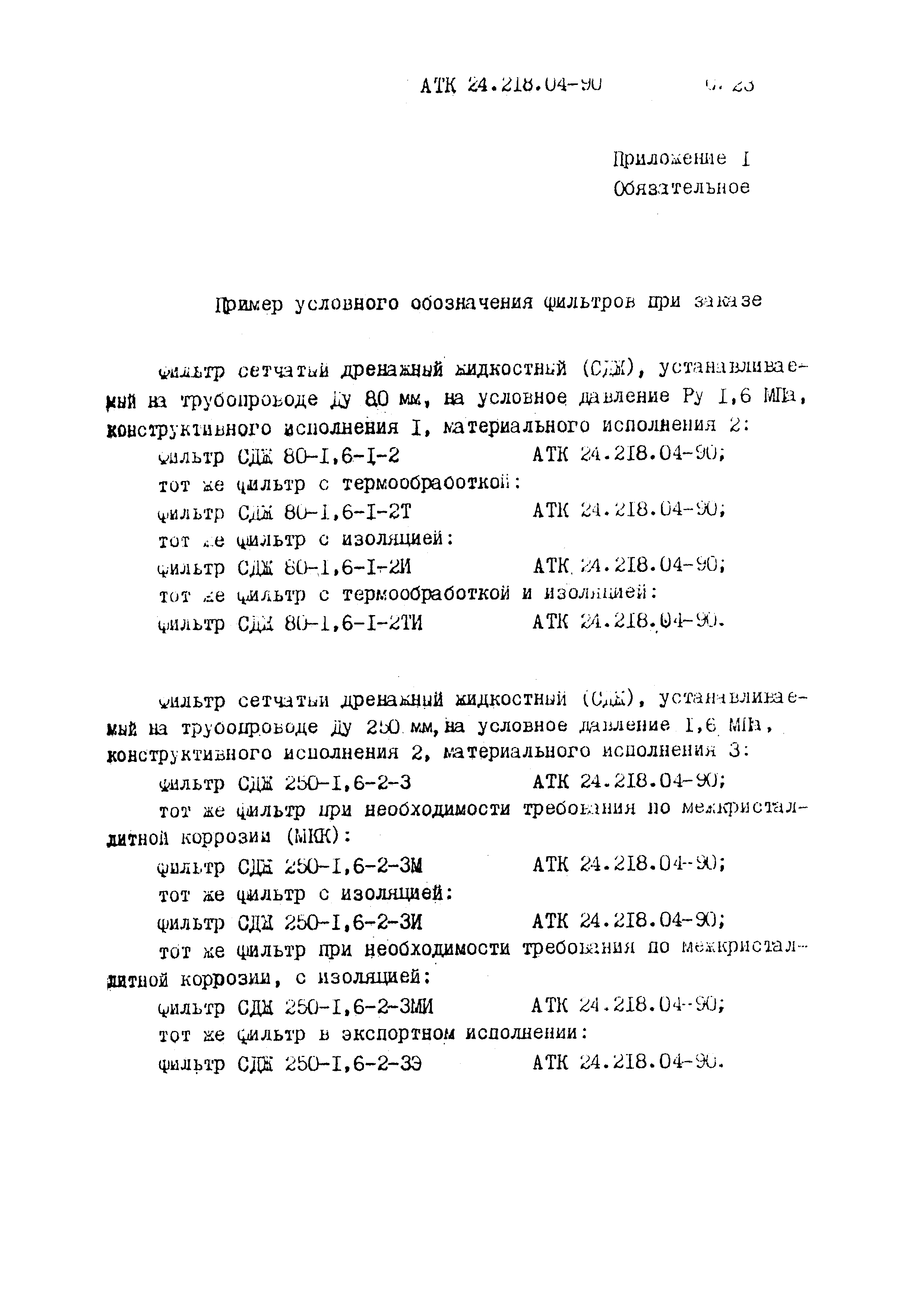

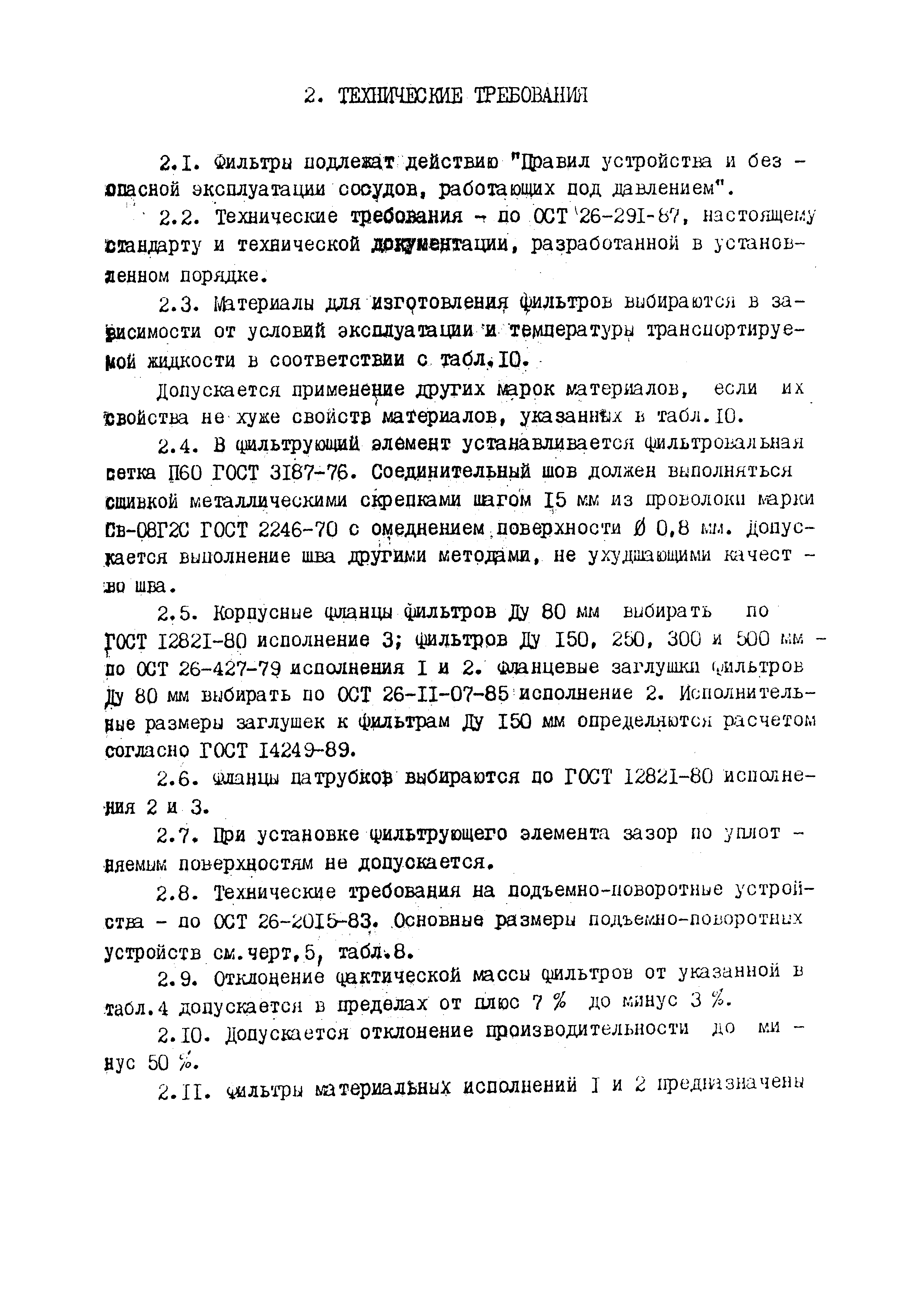

Оглавление:	1 Параметры и размеры 2 Технические требования Приложение 1 (Обязательное). Пример условного обозначения фильтров при заказе Приложение 2 (Обязательное)
Разработан:	ДАО ЦКБН
Утверждён:	17.04.1990 Министерство тяжелого машиностроения СССР (USSR Ministry of Heavy Machinery Manufacturing ВА-002-1-4119)
Расположен в:	Техническая документация Строительство Стандарты Отраслевые стандарты и технические условия Альбомы типовых конструкций и альбомы рабочих чертежей

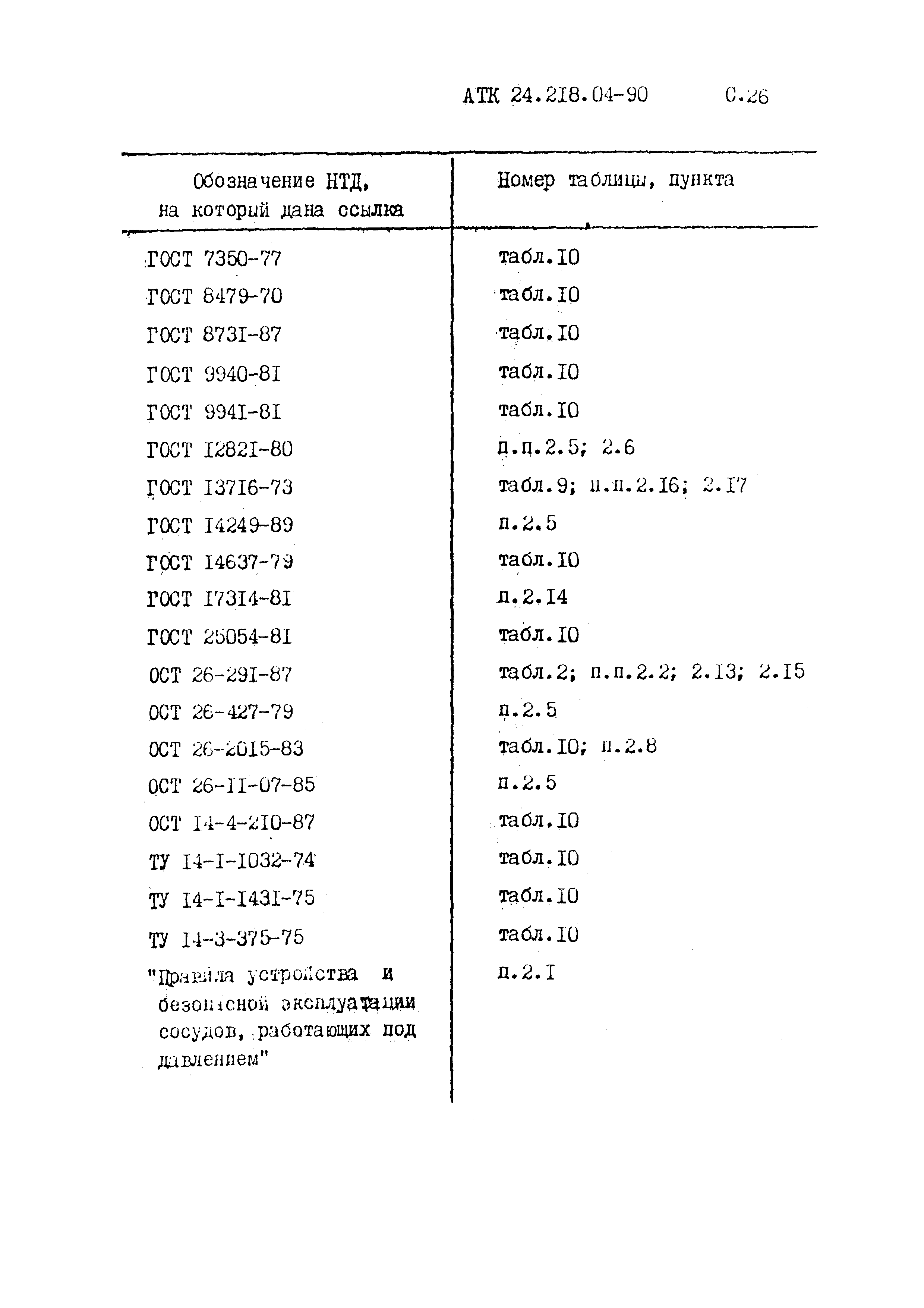

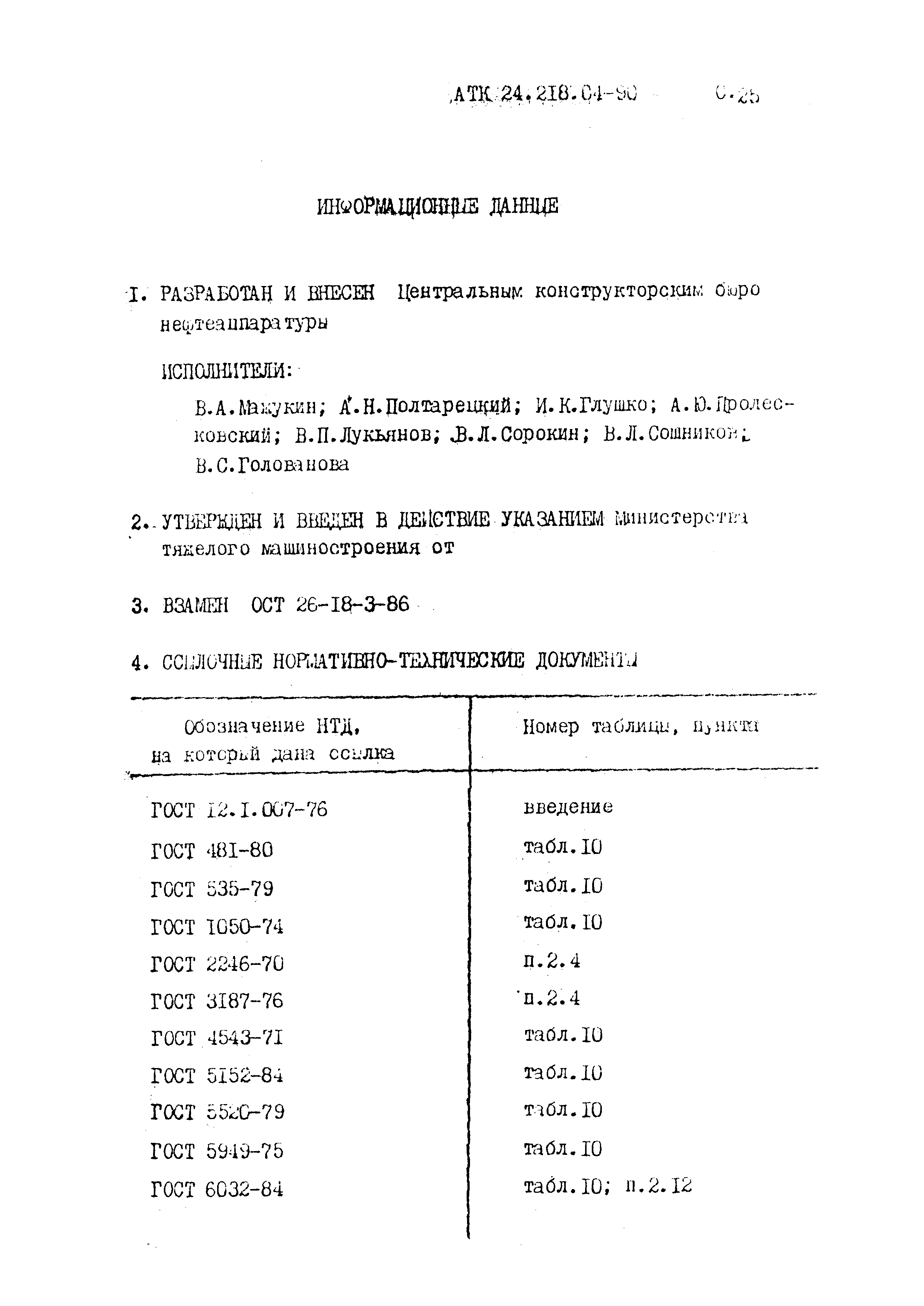

Заменяет собой:	ОСТ 26-18-3-86 «Фильтры жидкостные сетчатые для трубопроводов. Конструкция, параметры и размеры»
