Скачать РМ 4-249-91 Системы автоматизации технологических процессов. Устройство сетей заземления. Пособие к ВСН 205-84/ММСС СССР

Дата актуализации: 10.08.2017

РМ 4-249-91

Системы автоматизации технологических процессов. Устройство сетей заземления. Пособие к ВСН 205-84/ММСС СССР

Обозначение:	РМ 4-249-91
Обозначение англ:	RM 4-249-91
Статус:	заменен
Название рус.:	Системы автоматизации технологических процессов. Устройство сетей заземления. Пособие к ВСН 205-84/ММСС СССР
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	15.02.2015
Область применения:	Является пособием по устройству сетей заземления систем автоматизации технологических процессов, проектно-сметная документация которых выполняется в объеме требований РТМ 32.22.7-89 "Системы автоматизации технологических процессов. Основные требования к рабочей документации"

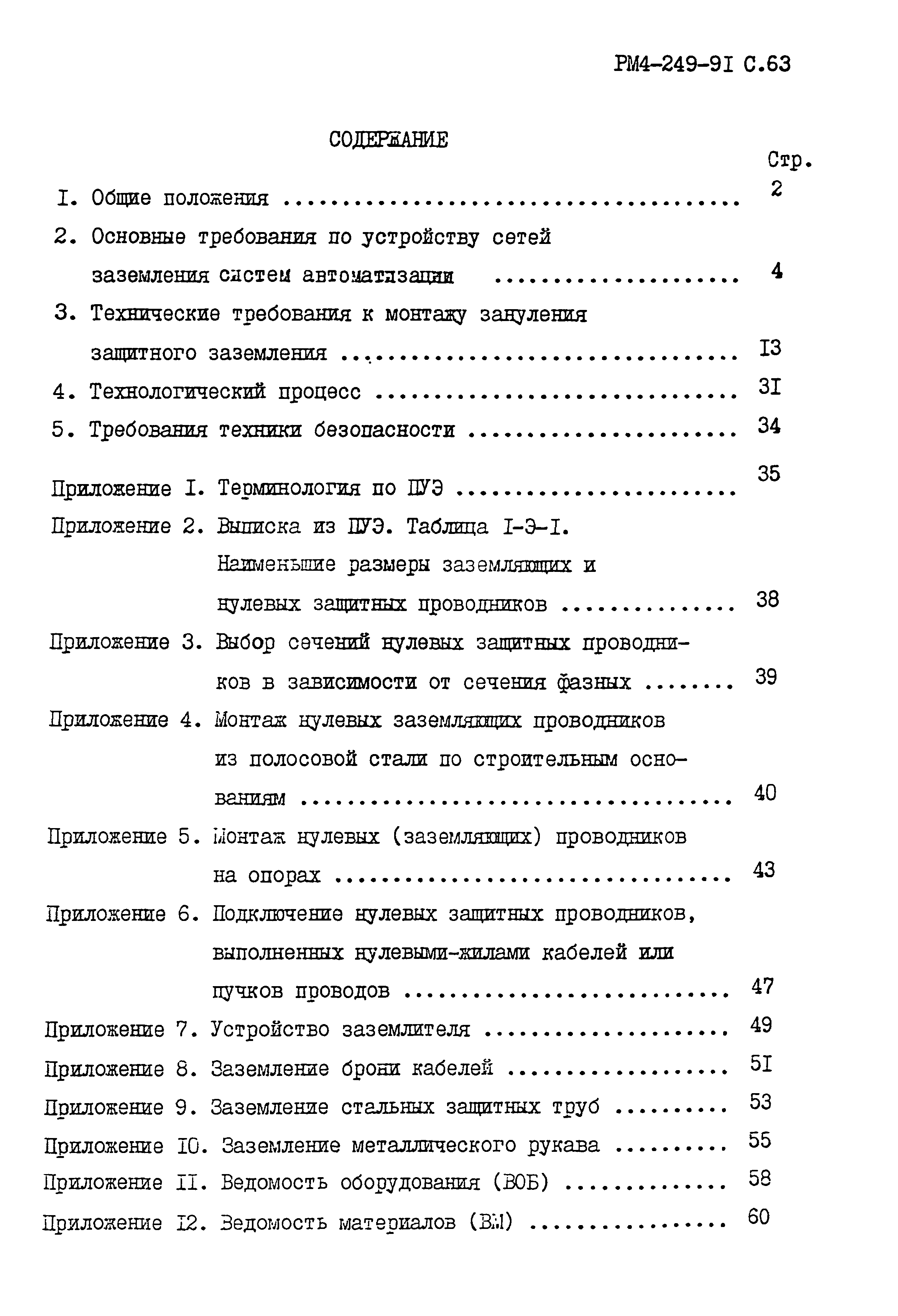

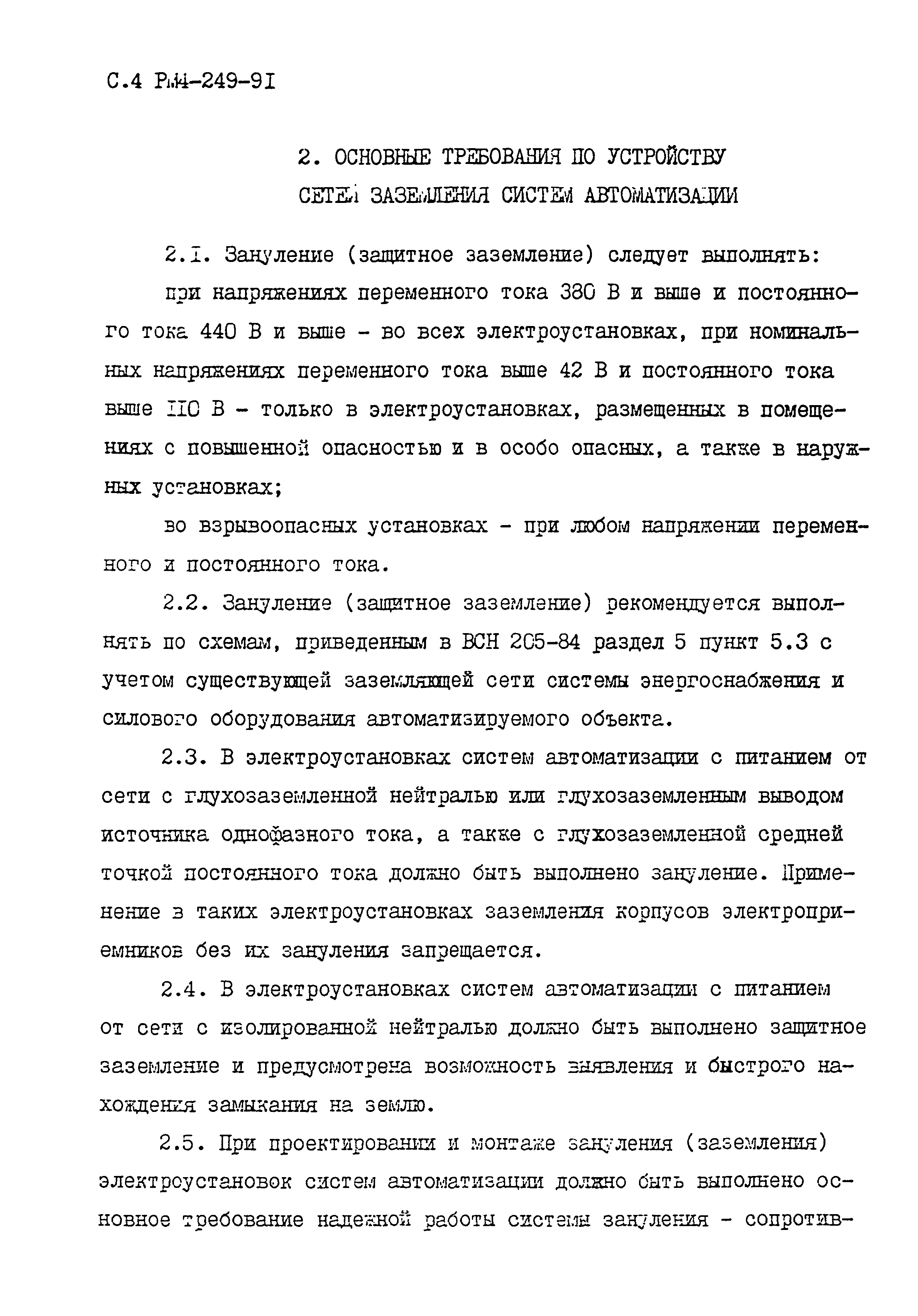

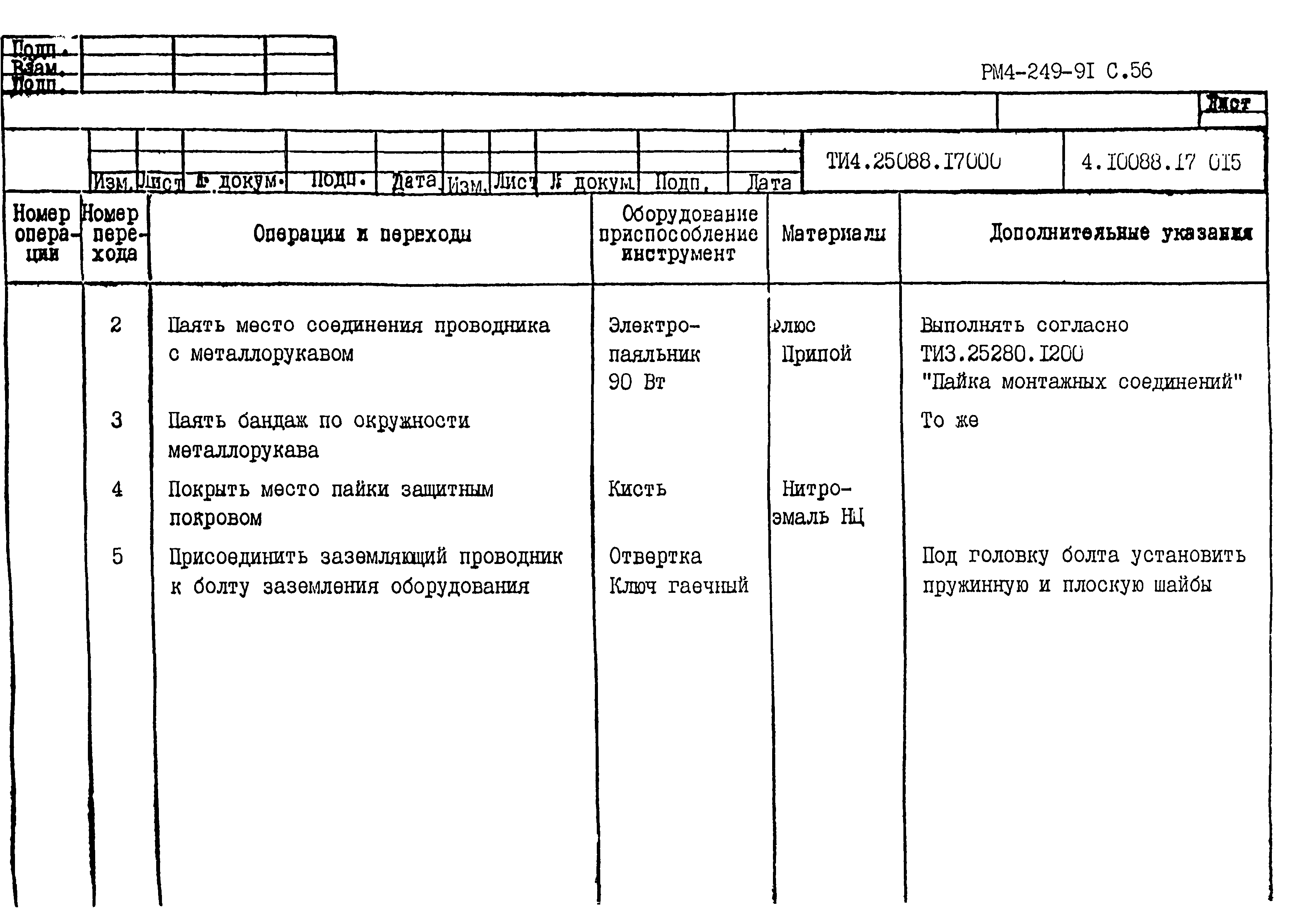

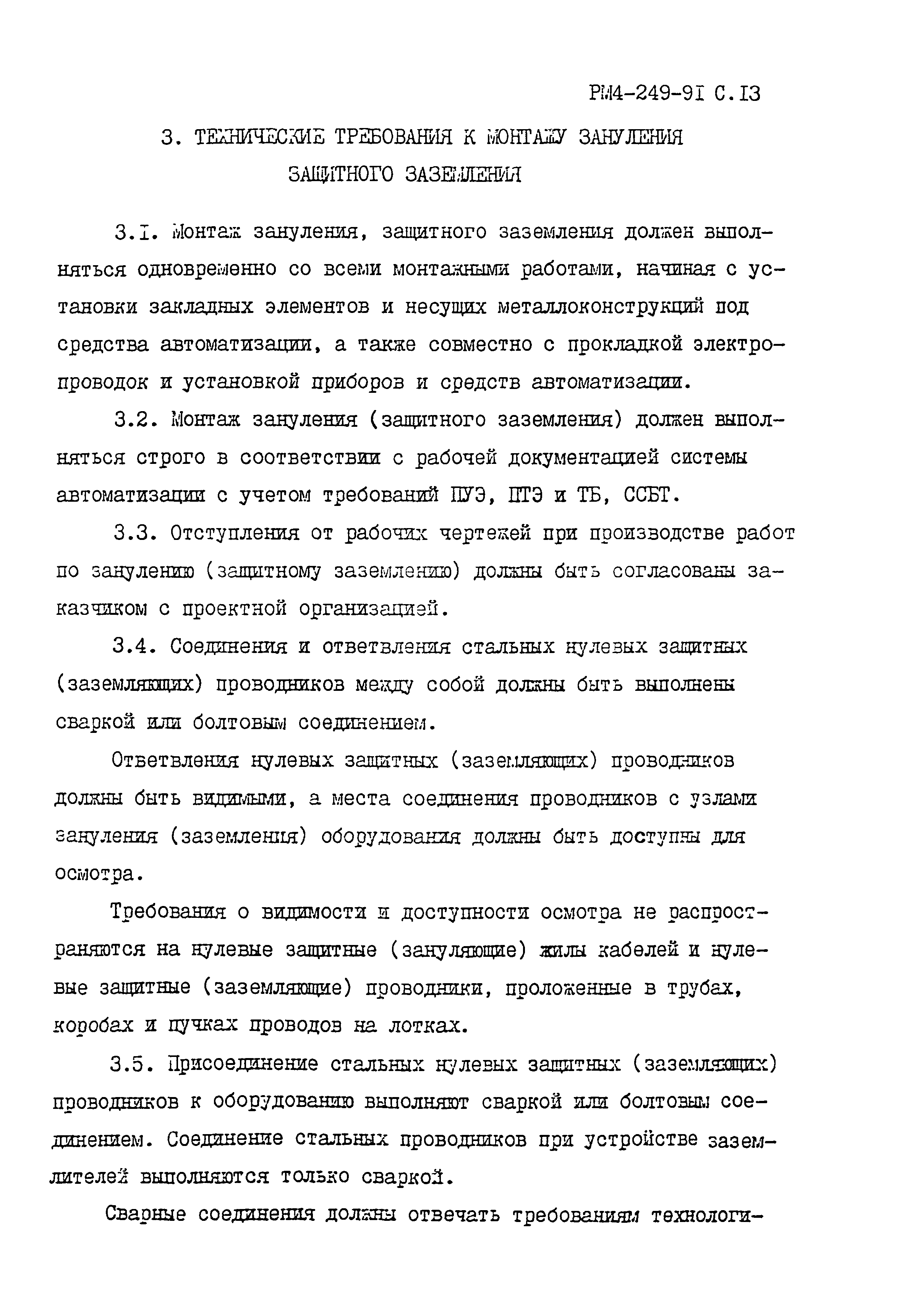

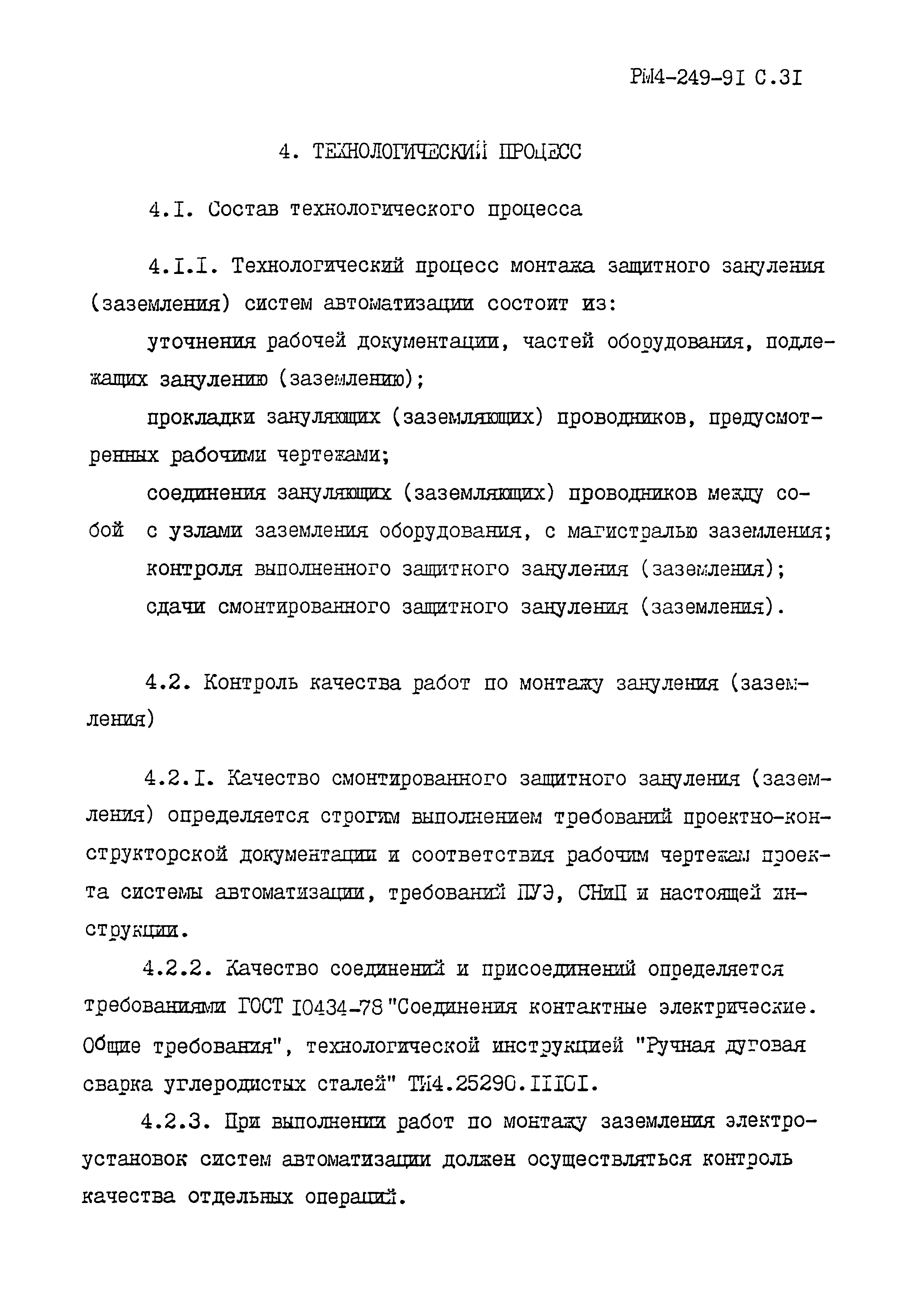

Оглавление:	1. Общие положения 2. Основные требования по устройству сетей заземления систем автоматизации 3. Технические требования к монтажу зануления защитного заземления 4. Технологический процесс 5. Требования техники безопасности Приложения

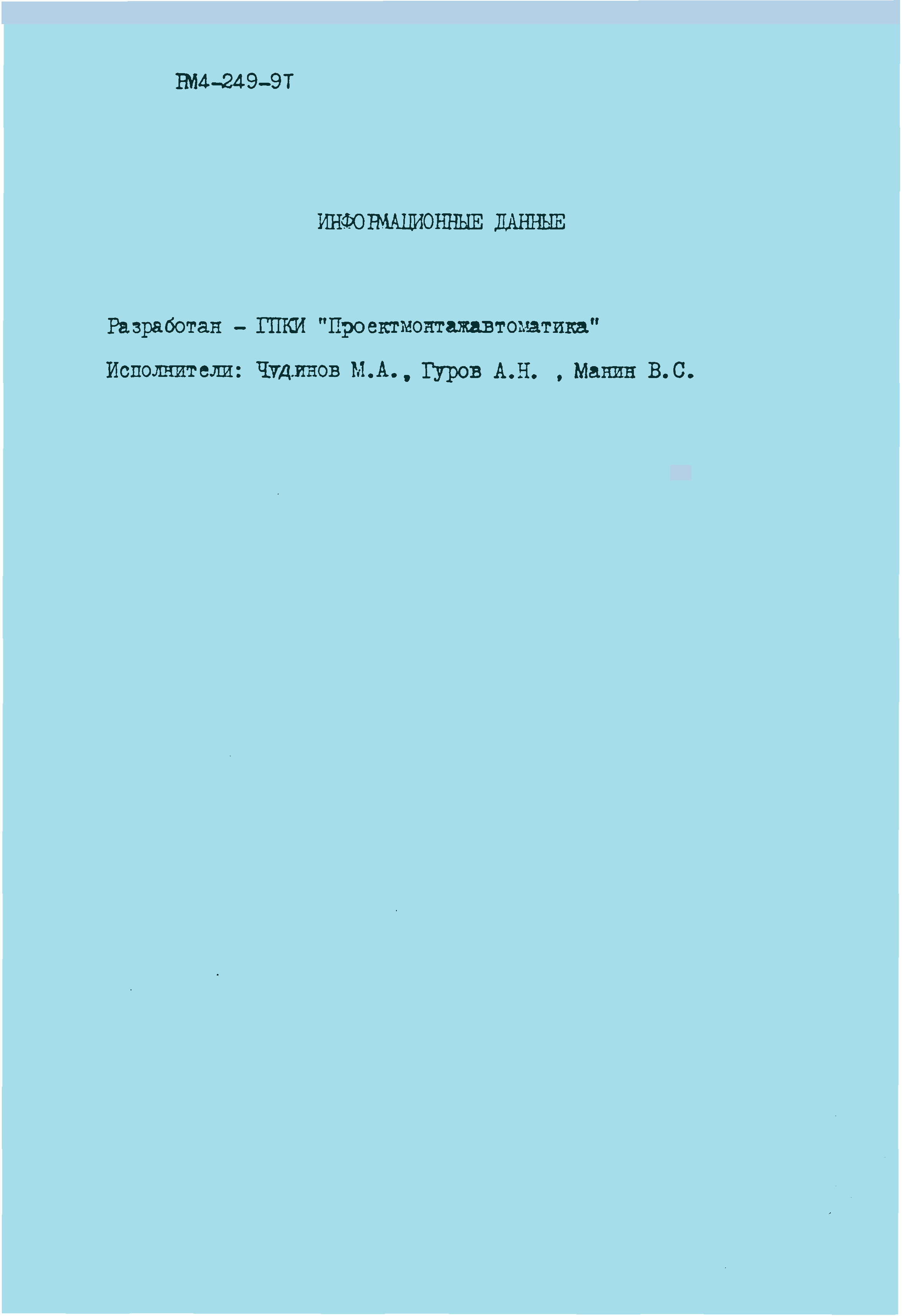

Разработан:	ГПКИ Проектмонтажавтоматика
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Установки в зданиях Системы электроснабжения ЭЛЕКТРОТЕХНИКА Электрические провода и кабели Электрические провода и кабели в целом МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Промышленные автоматизированные системы в целом Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Производство монтажных и специальных строительных работ
Список изменений:	№ 1 от 01.05.2005 (ФГУП ГПКИ "Проектмонтажавтоматика")
Заменяет собой:	ВСН 296-72
Чем заменён:	СТО 51246464-011-2015 «Системы автоматизации технологических процессов. Устройство сетей заземления»

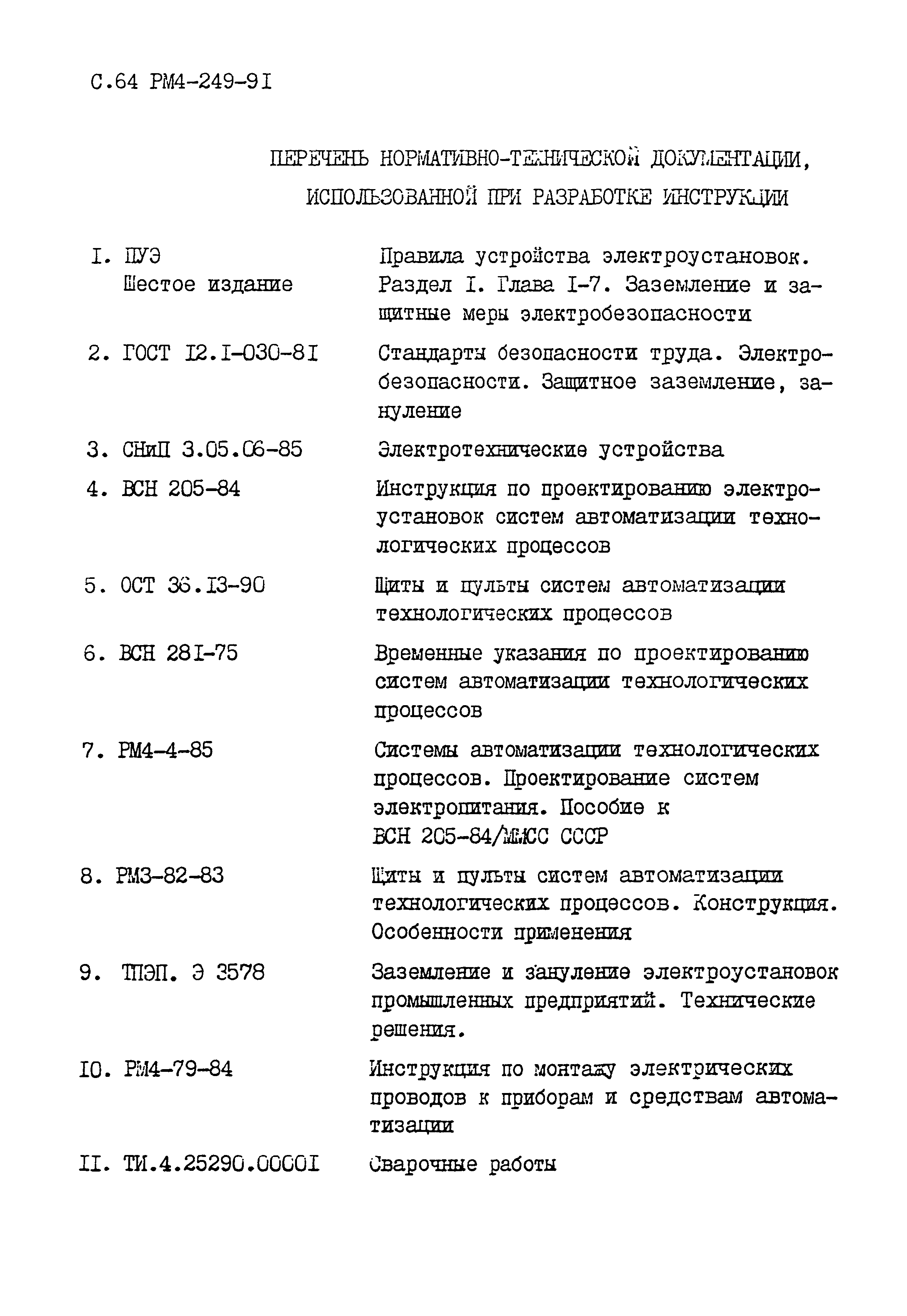

Нормативные ссылки:	СНиП 3.05.06-85 «Электротехнические устройства» ГОСТ 12.1.030-81 «Система стандартов безопасности труда. Электробезопасность. Защитное заземление, зануление» ВСН 205-84 «Инструкция по проектированию электроустановок систем автоматизации технологических процессов» РМ 4-224-89 «Системы автоматизации технологических процессов. Требования к выполнению электроустановок систем автоматизации в пожароопасных зонах» РМ 4-223-89 «Системы автоматизации технологических процессов. Требования к выполнению электроустановок систем автоматизации во взрывоопасных зонах» РМ 4-4-85 «Системы автоматизации технологических процессов. Проектирование систем электропитания» ОСТ 36-13-90 «Щиты и пульты систем автоматизации технологических процессов. Общие технические условия» РМ 3-82-90 «Щиты и пульты систем автоматизации технологических процессов. Особенности применения. Пособие к ОСТ 36.13-90» ТТП 4.01200.27000 «Монтаж систем автоматизации. Производство работ. Оконцевание и подключение кабелей и проводов. Типовой технологический процесс» ПУЭ «Правила устройства электроустановок» ГОСТ 1347-77 «Лак БТ-783. Технические условия» ГОСТ 1491-80 «Винты с цилиндрической головкой классов точности А и В. Конструкция и размеры» ГОСТ 1526-81 «Проволока стальная оцинкованная для бронирования электрических проводов и кабелей. Технические условия» ГОСТ 15975-70 «Вазелин кремнийорганический марки КВ-3/10Э. Технические условия» ГОСТ 17199-88 «Отвертки слесарно-монтажные. Технические условия» ГОСТ 17270-71 «Рамки ножовочные ручные. Технические условия» ГОСТ 17473-80 «Винты с полукруглой головкой классов точности А и В. Конструкция и размеры» ГОСТ 18355-73 «Калибры-скобы односторонние двупредельные для длин свыше 10 до 360 мм. Конструкция и размеры» ГОСТ 1957-73 «Смазка консталин. Технические условия» ГОСТ 21931-76 «Припои оловянно-свинцовые в изделиях. Технические условия» ГОСТ 125-79 «Вяжущие гипсовые. Технические условия» ГОСТ 10597-87 «Кисти и щетки малярные. Технические условия» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 3262-75 «Трубы стальные водогазопроводные. Технические условия» ГОСТ 9466-75 «Электроды покрытые металлические для ручной дуговой сварки сталей и наплавки. Классификация и общие технические условия» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» ГОСТ 10705-80 «Трубы стальные электросварные. Технические условия» ГОСТ 2839-80 «Ключи гаечные с открытым зевом двусторонние. Конструкция и размеры» ГОСТ 5009-82 «Шкурка шлифовальная тканевая. Технические условия» ГОСТ 8292-85 «Краски масляные цветные густотертые. Технические условия» ГОСТ 8509-86 «Уголки стальные горячекатаные равнополочные. Сортамент» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 7417-75 «Сталь калиброванная круглая. Сортамент» ГОСТ 11371-78 «Шайбы. Технические условия» ГОСТ 7502-98 «Рулетки измерительные металлические. Технические условия» ГОСТ 427-75 «Линейки измерительные металлические. Технические условия» ГОСТ 7219-83 «Электропаяльники бытовые. Общие технические условия» СНиП III-4-80* «Техника безопасности в строительстве» ГОСТ 10434-82 «Соединения контактные электрические. Классификация. Общие технические требования» СНиП 3.05.07-85 «Системы автоматизации» ГОСТ 6402-70 «Шайбы пружинные. Технические условия» ГОСТ 12.4.023-84 «Система стандартов безопасности труда. Щитки защитные лицевые. Общие технические требования и методы контроля»

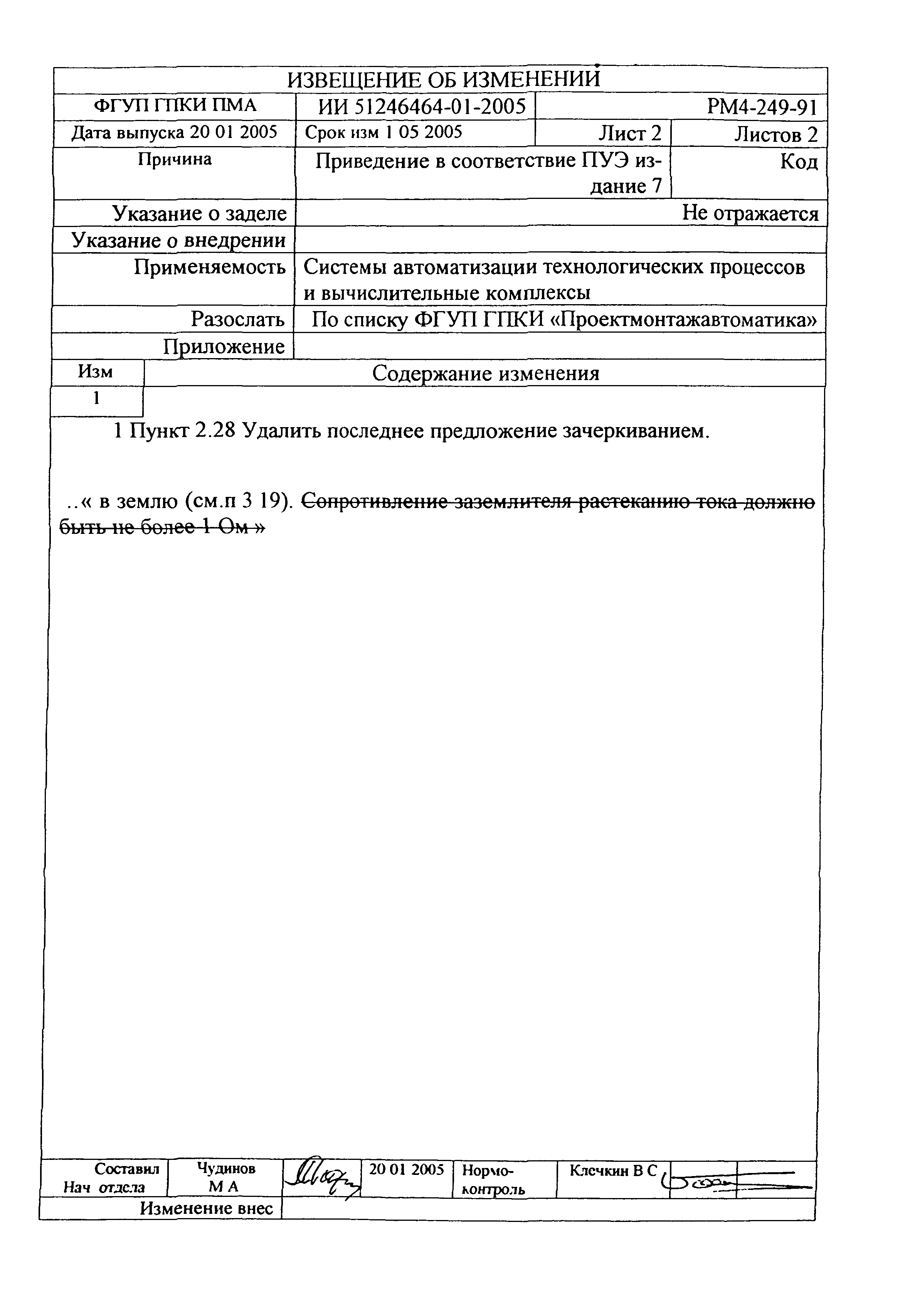

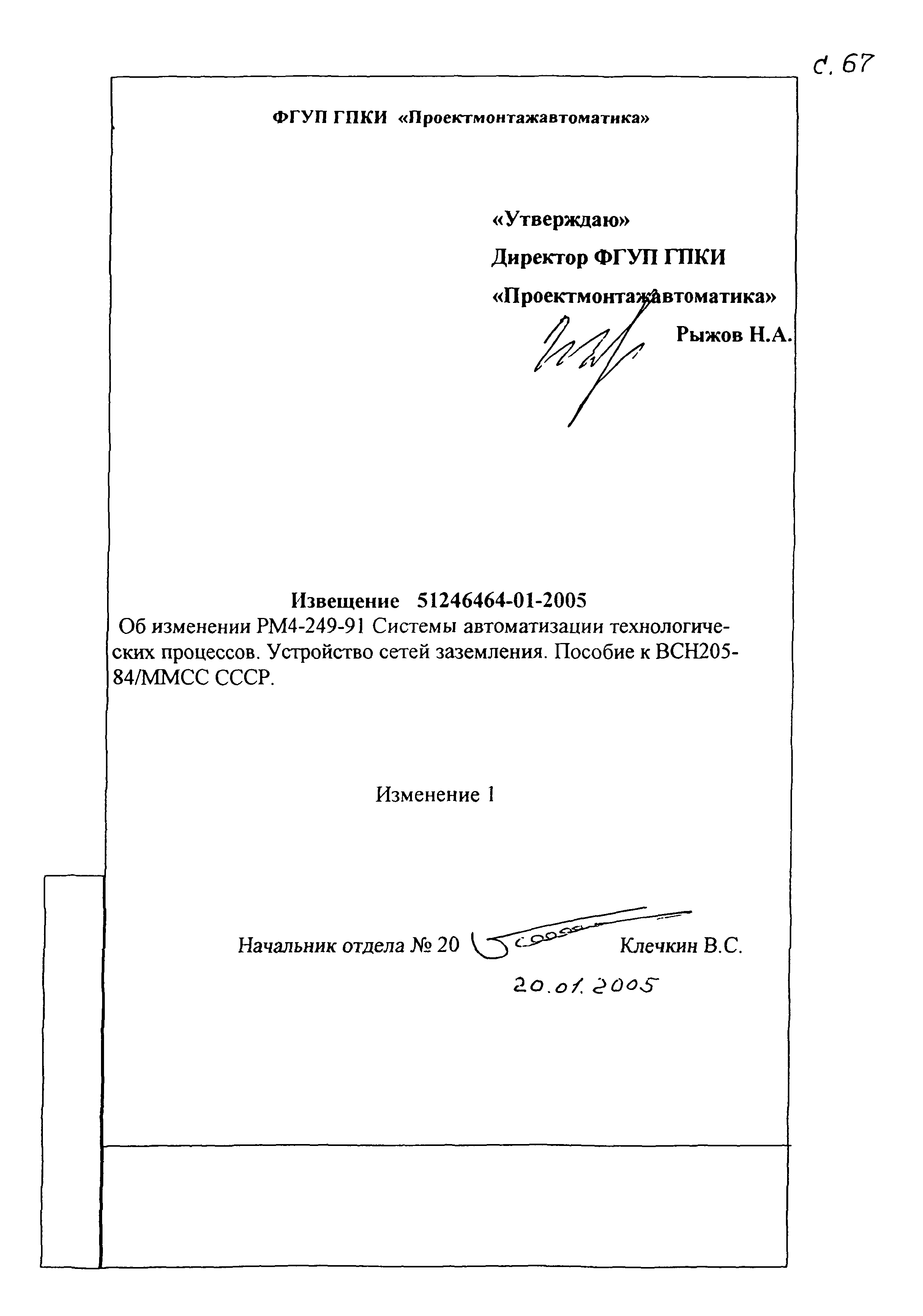

Текстовое изменение № 1 от 01.05.2005
