РМ 4-6-92

Системы автоматизации технологических процессов. Проектирование электрических и трубных проводок. Часть 2. Трубные проводки

Обозначение:	РМ 4-6-92
Обозначение англ:	RM 4-6-92
Статус:	привязан к недействующему документу
Название рус.:	Системы автоматизации технологических процессов. Проектирование электрических и трубных проводок. Часть 2. Трубные проводки
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	18.07.2002

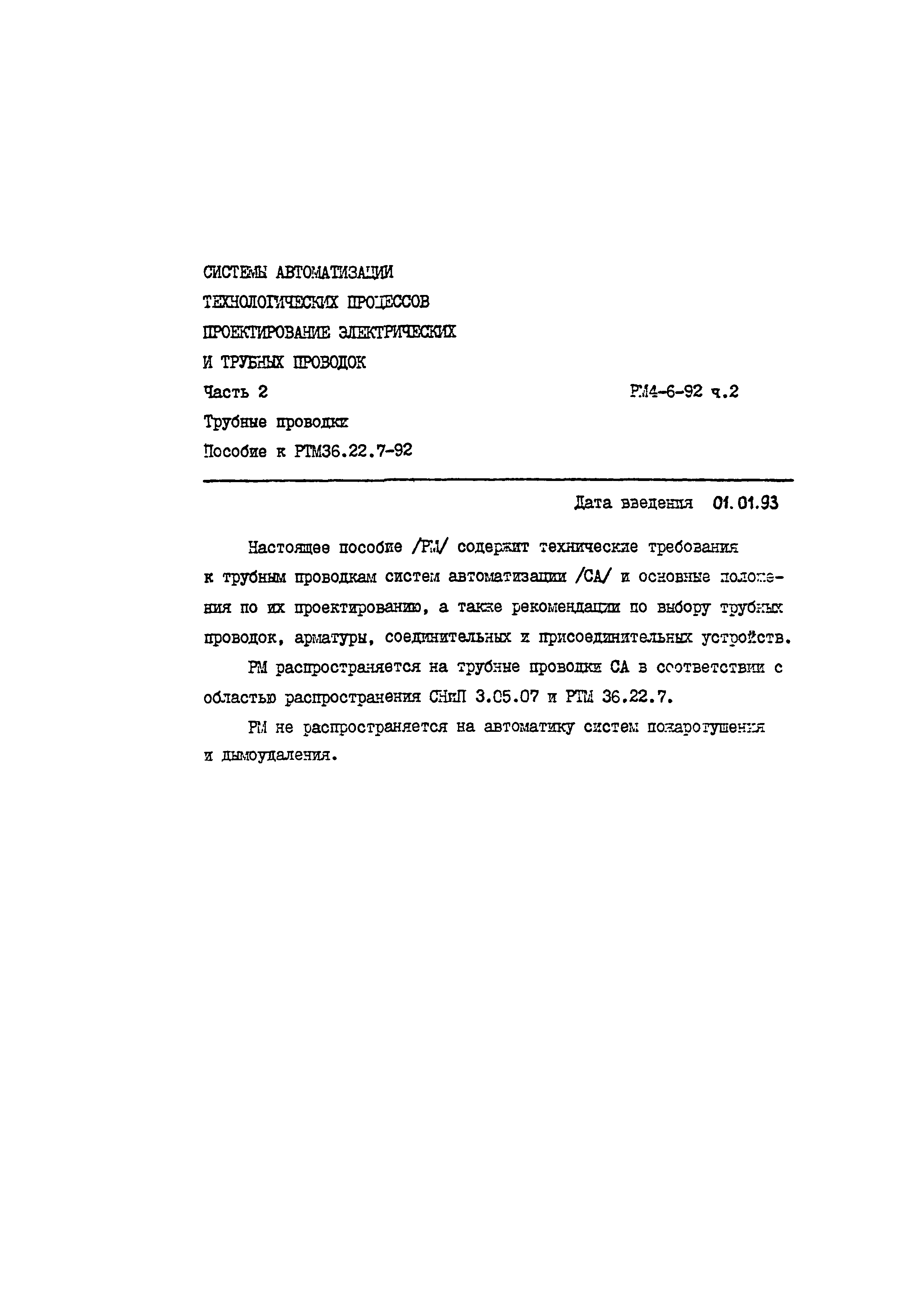

Область применения:	Настоящее пособие содержит технические требования к трубным проводкам систем автоматизации и основные положения по их проектированию, а также рекомендации по выбору трубных проводок, арматуры, соединительных и присоединительных устройств. Документ распространяется на трубные проводки систем автоматизации в соответствии с областью распространения СНиП 3.05.07 и РТМ 36.22.7. Документ не распространяется на автоматику систем пожаротушения и дымоудаления

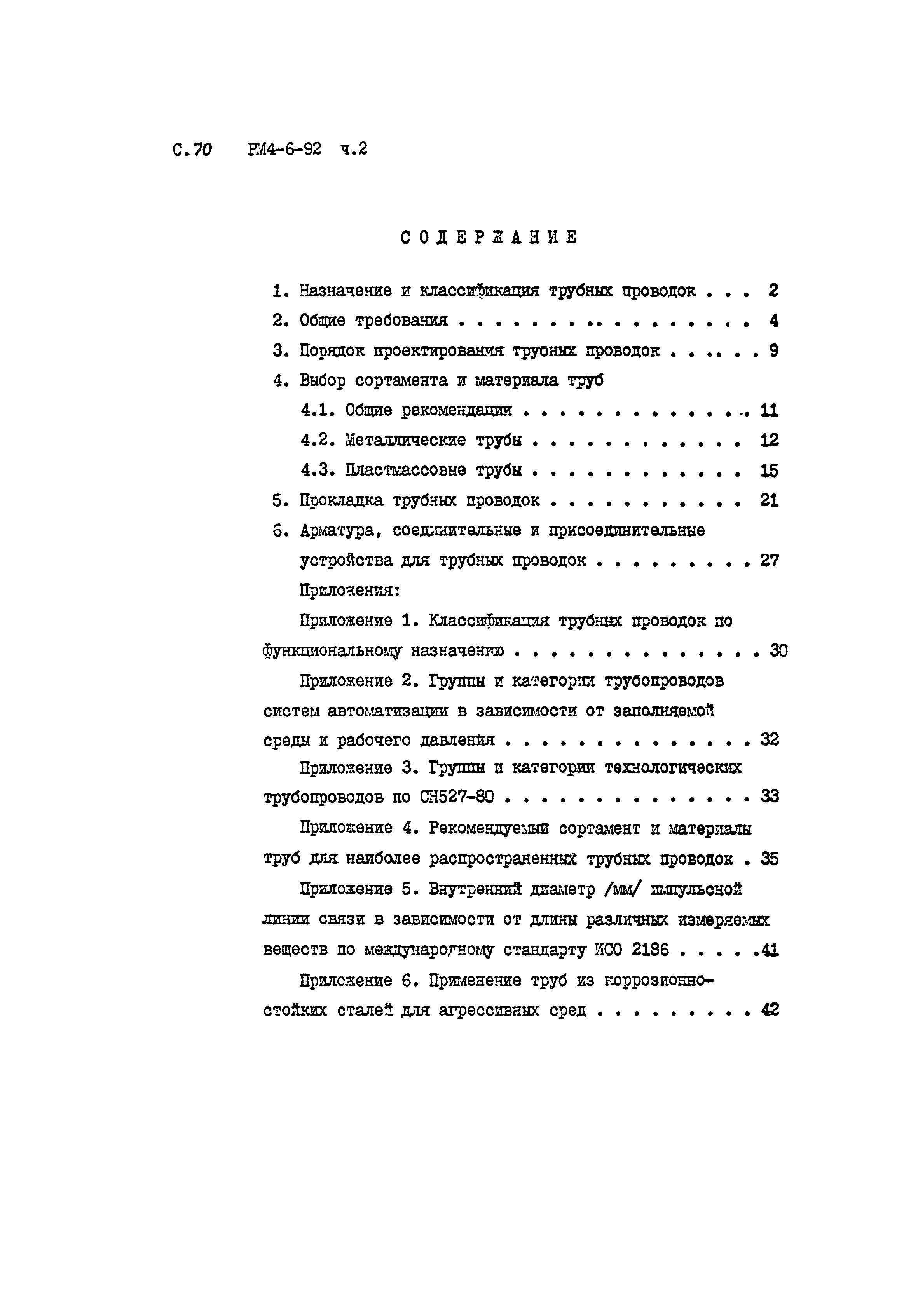

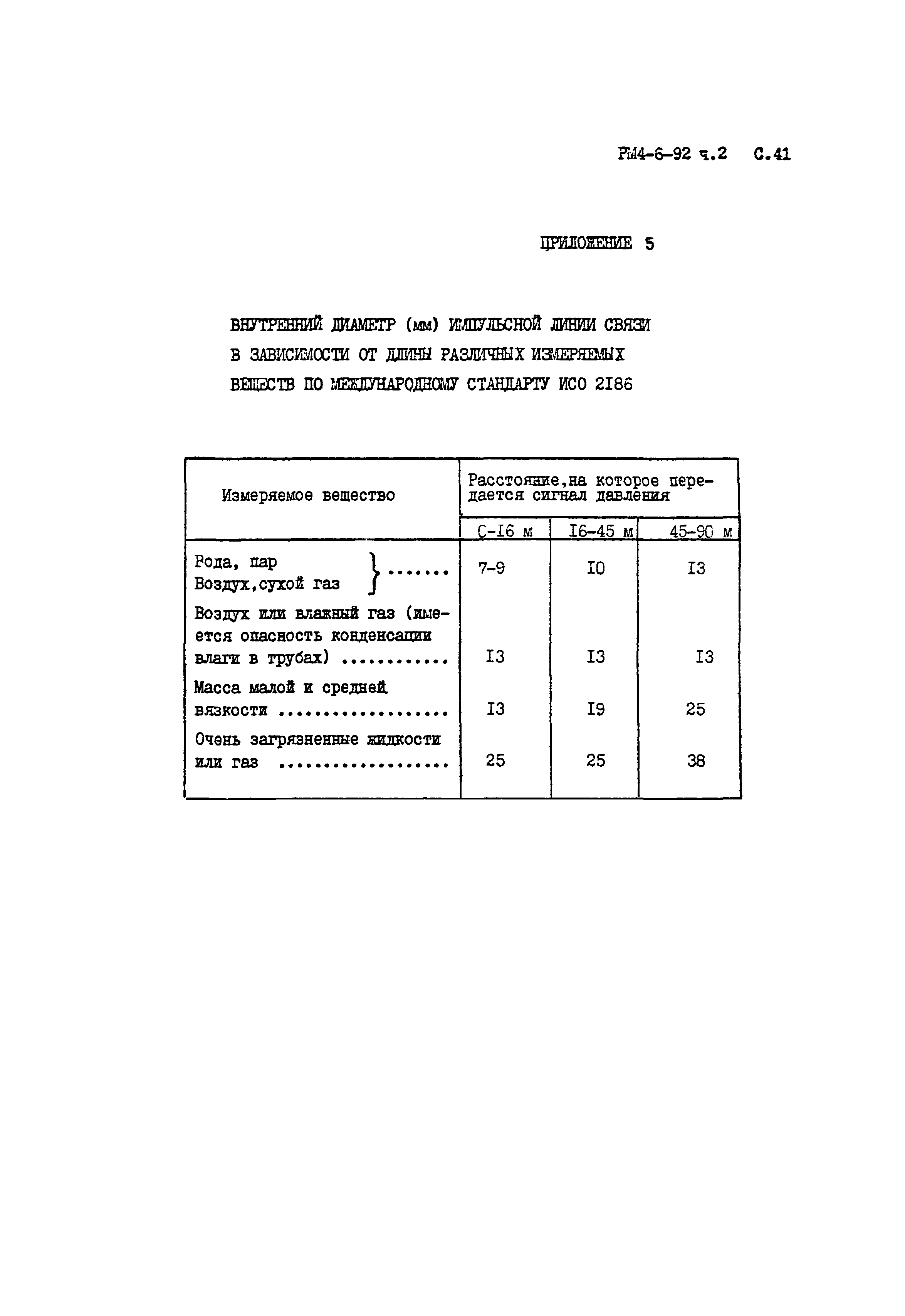

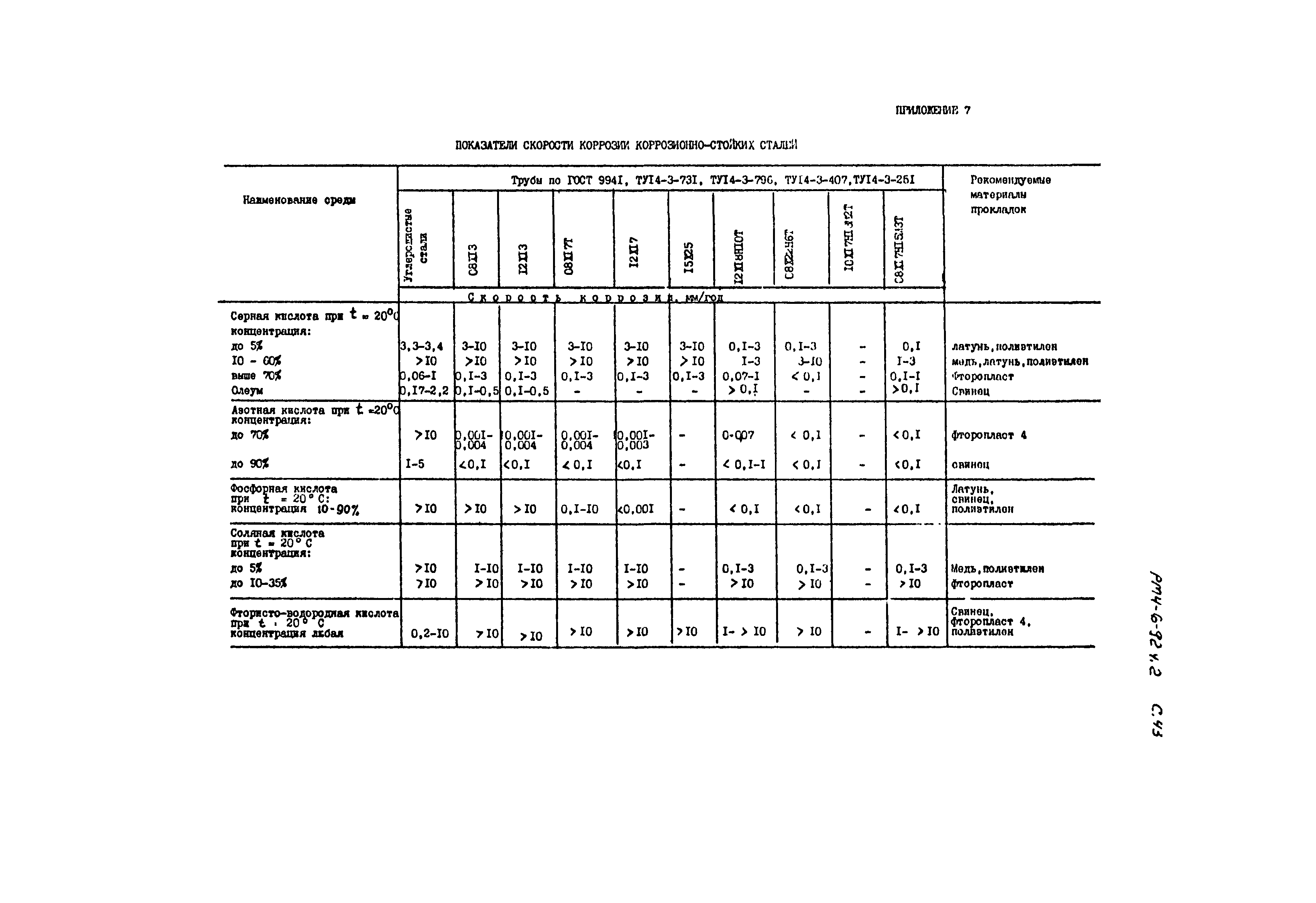

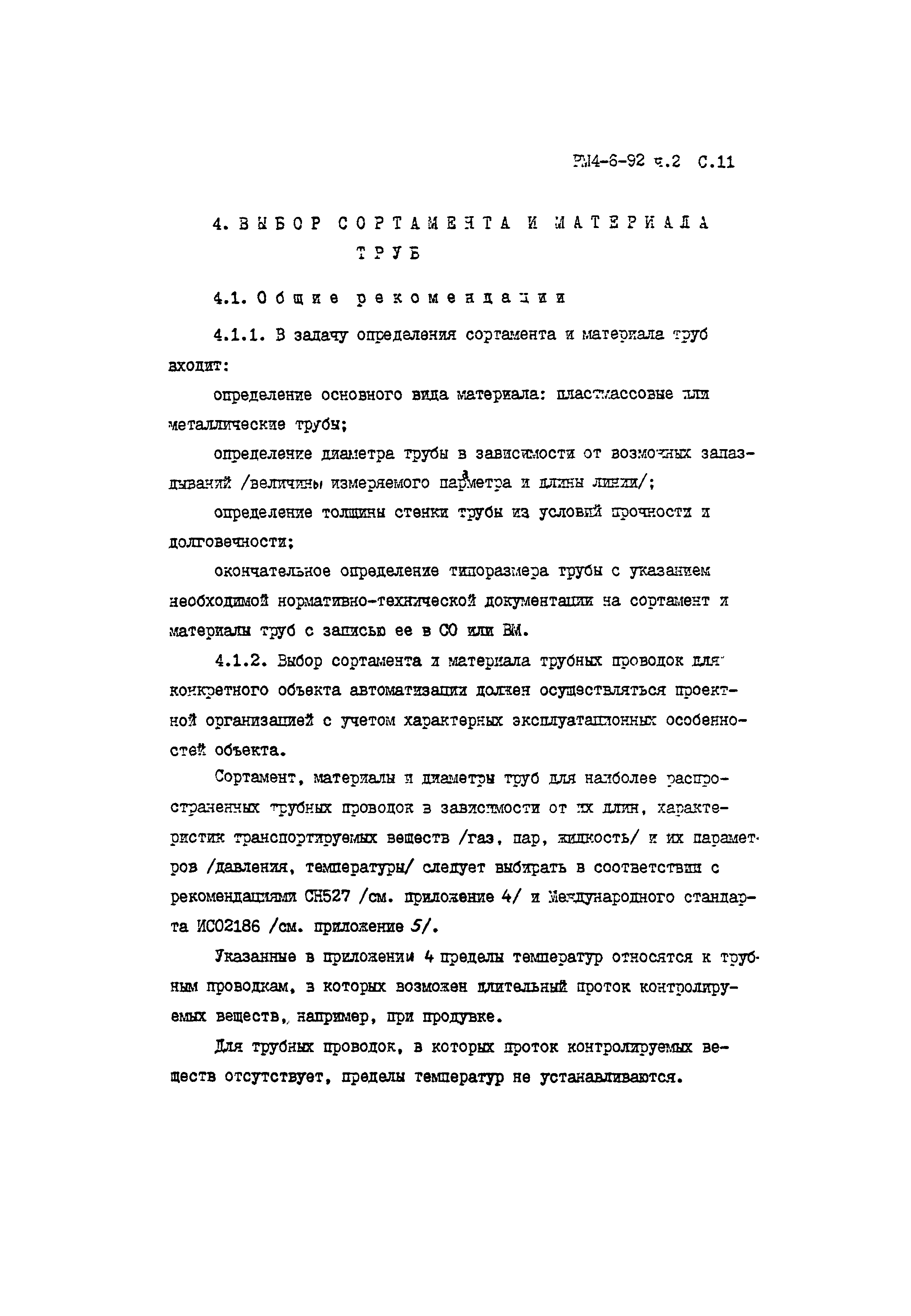

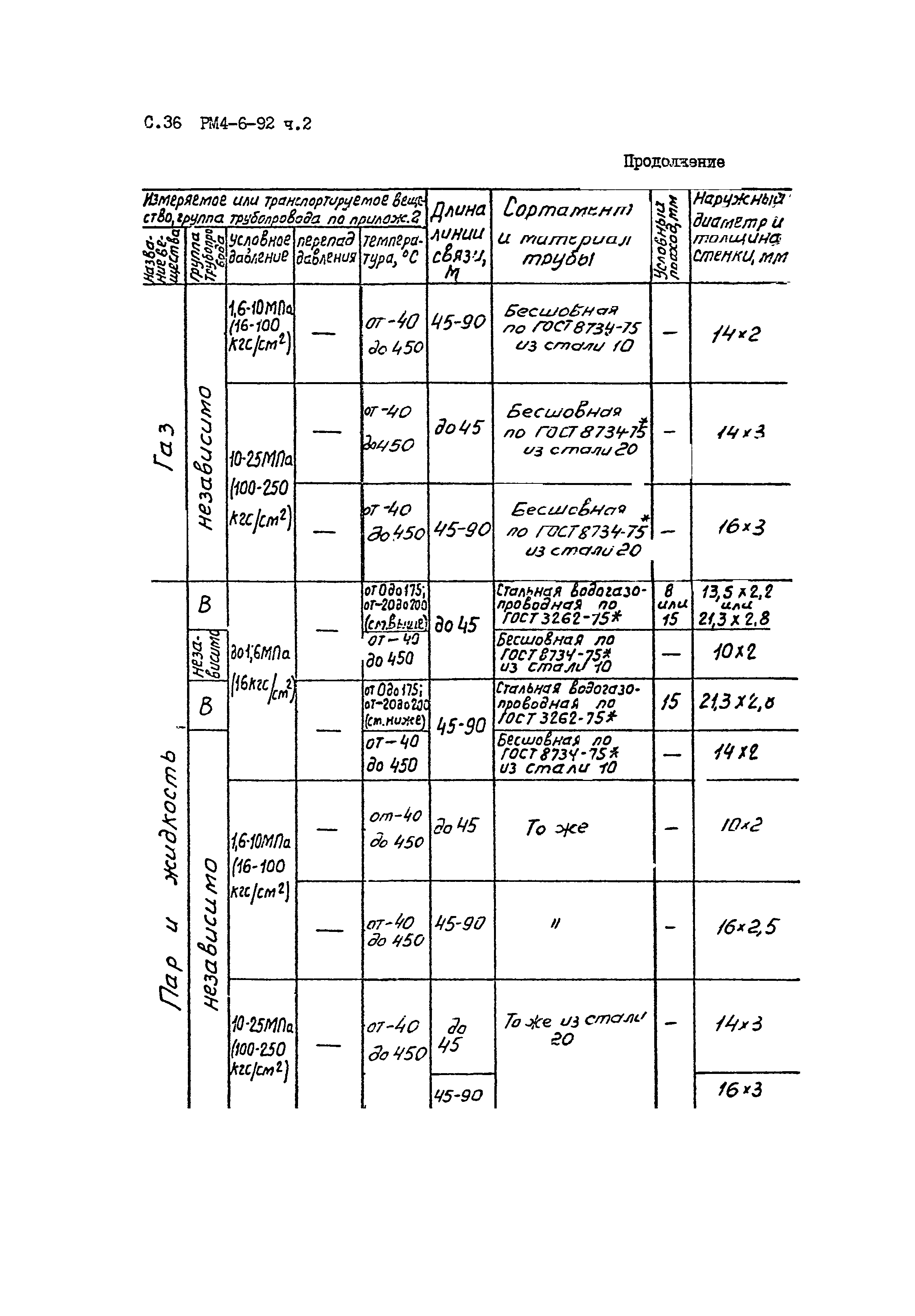

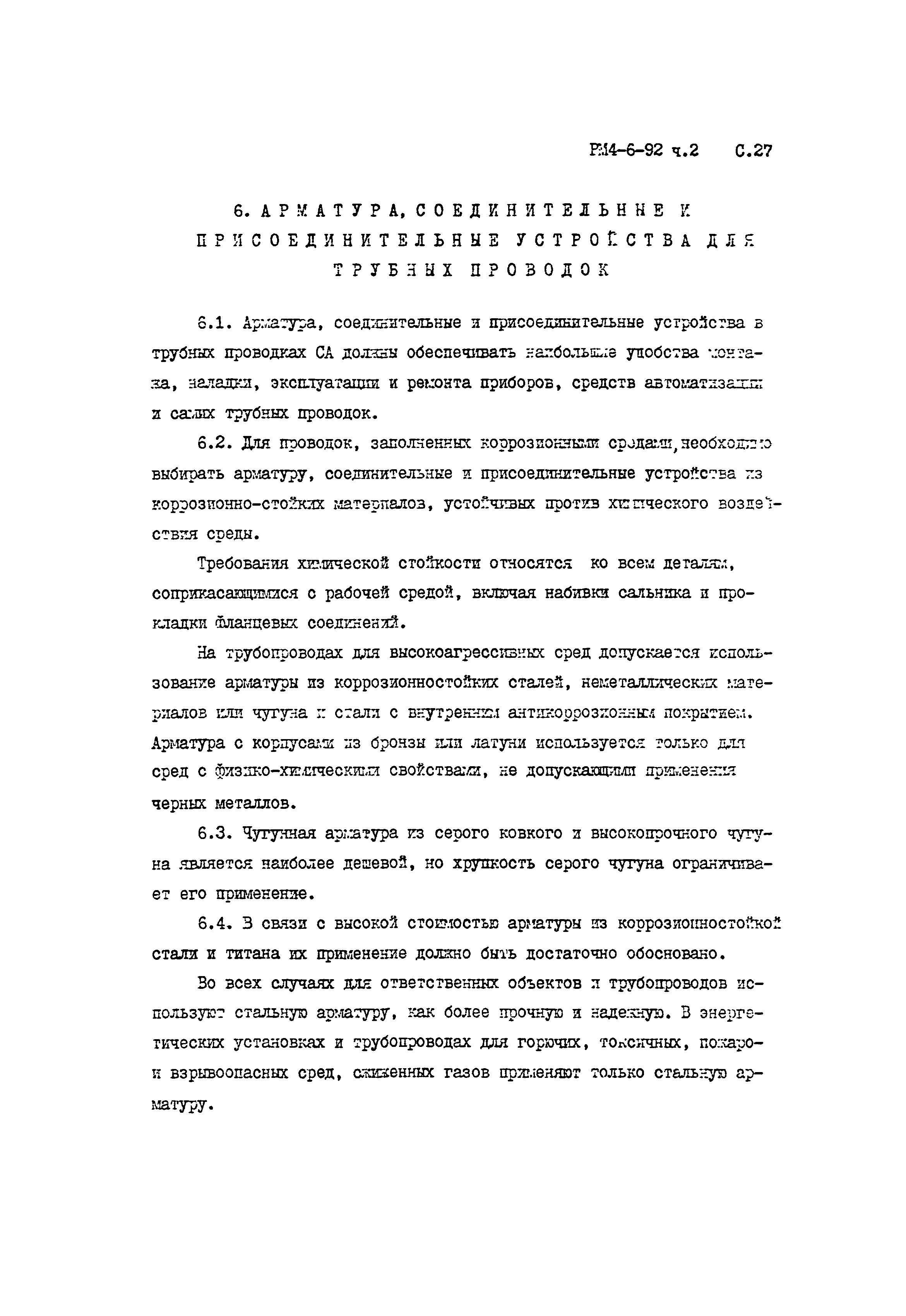

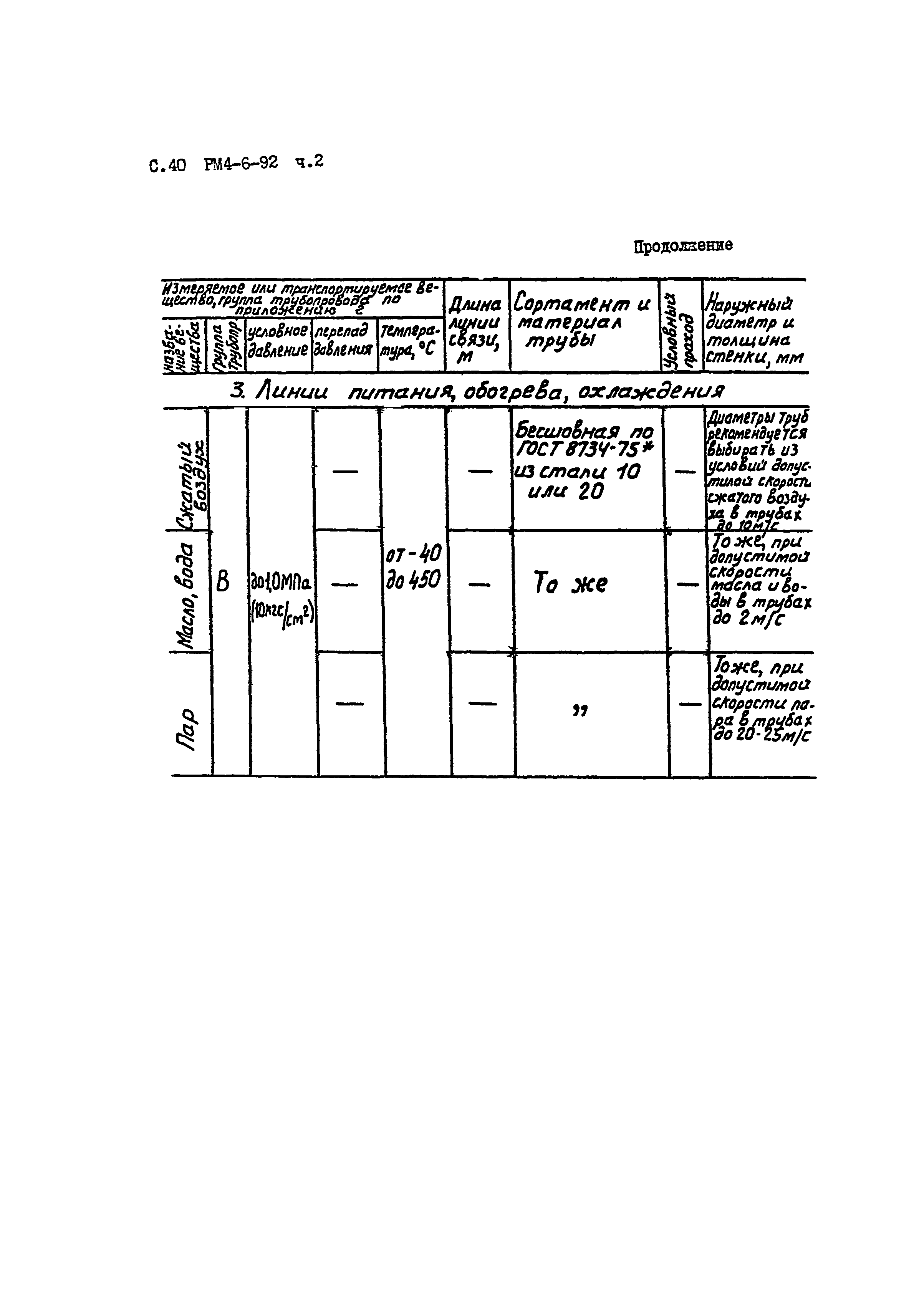

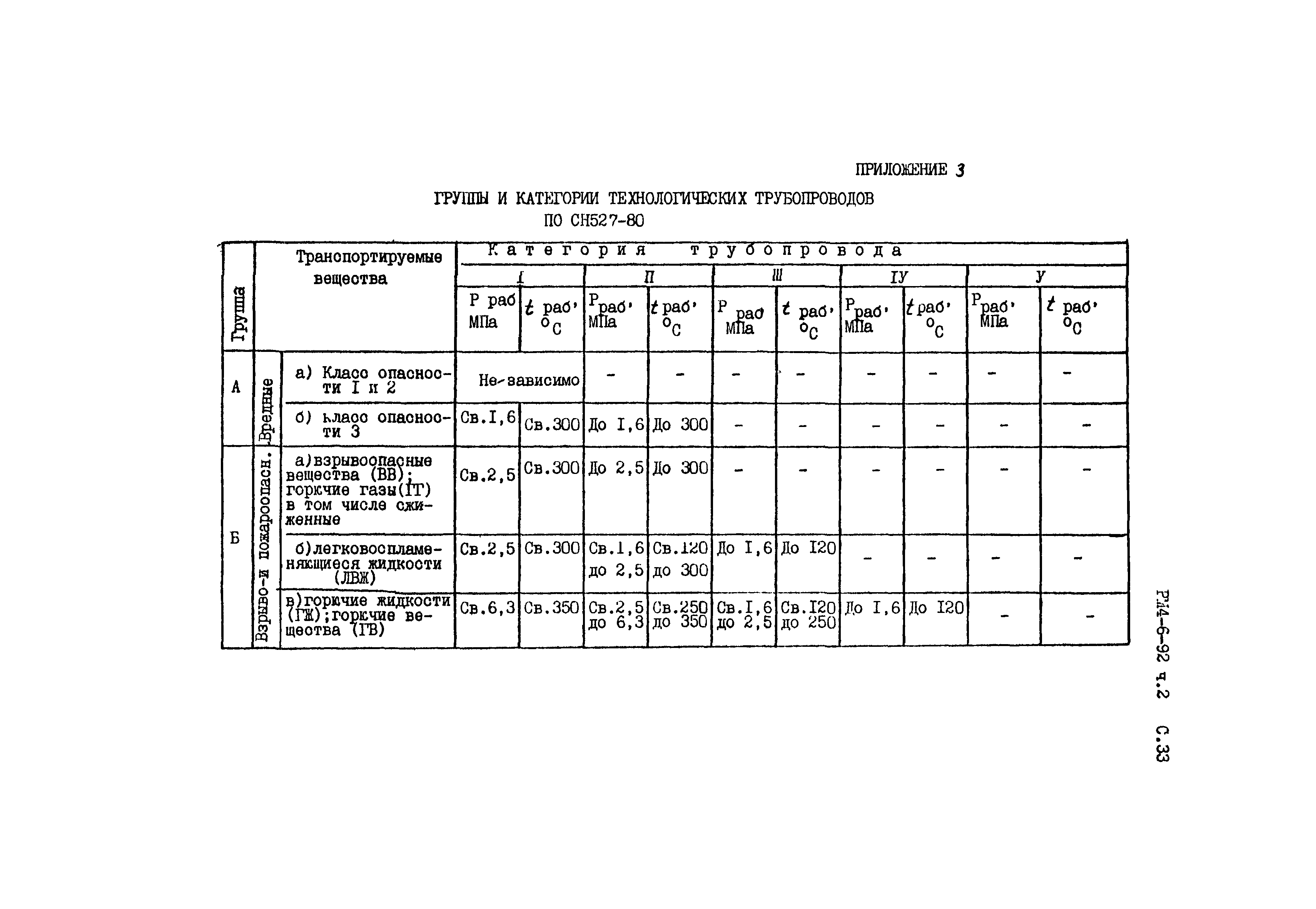

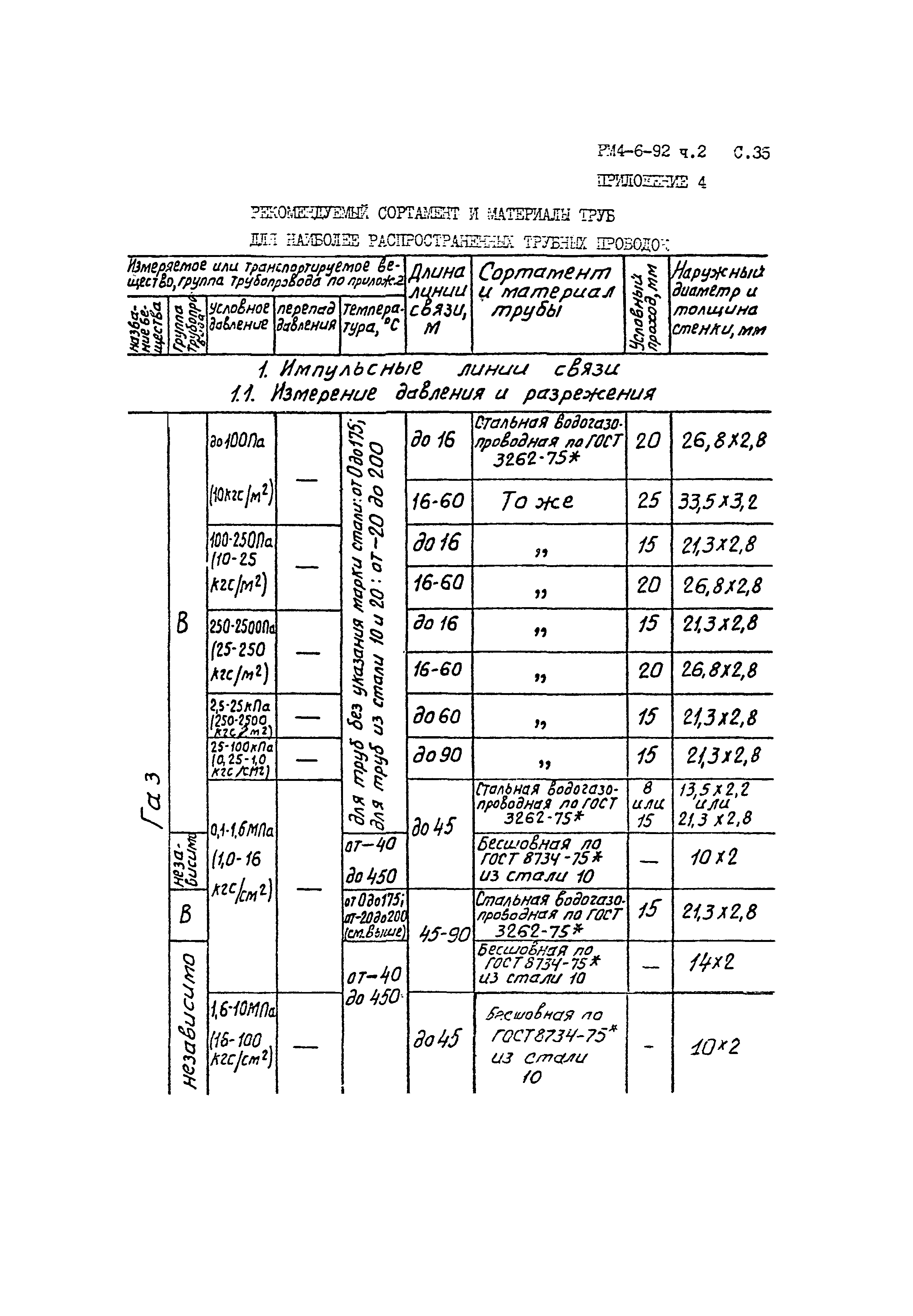

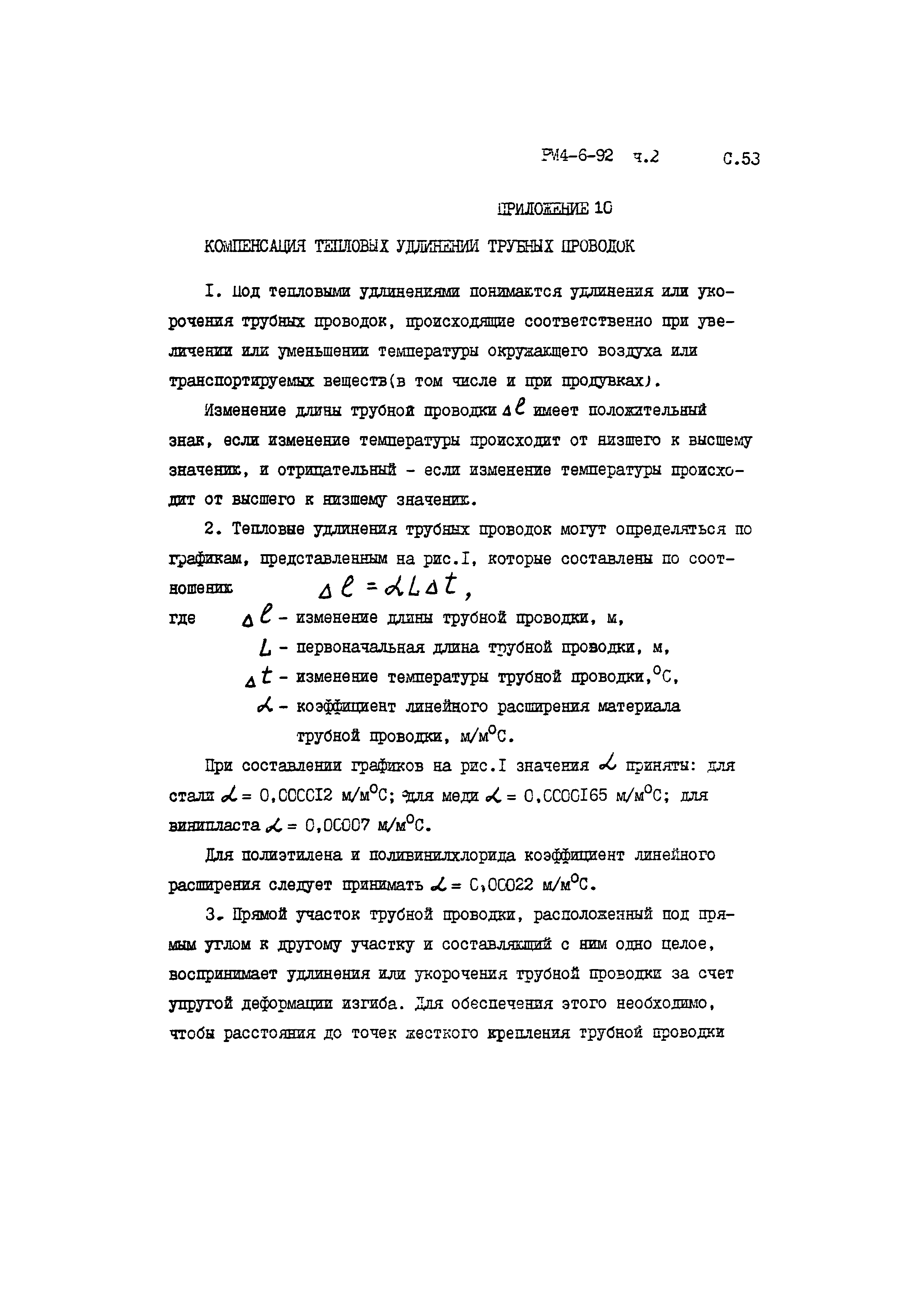

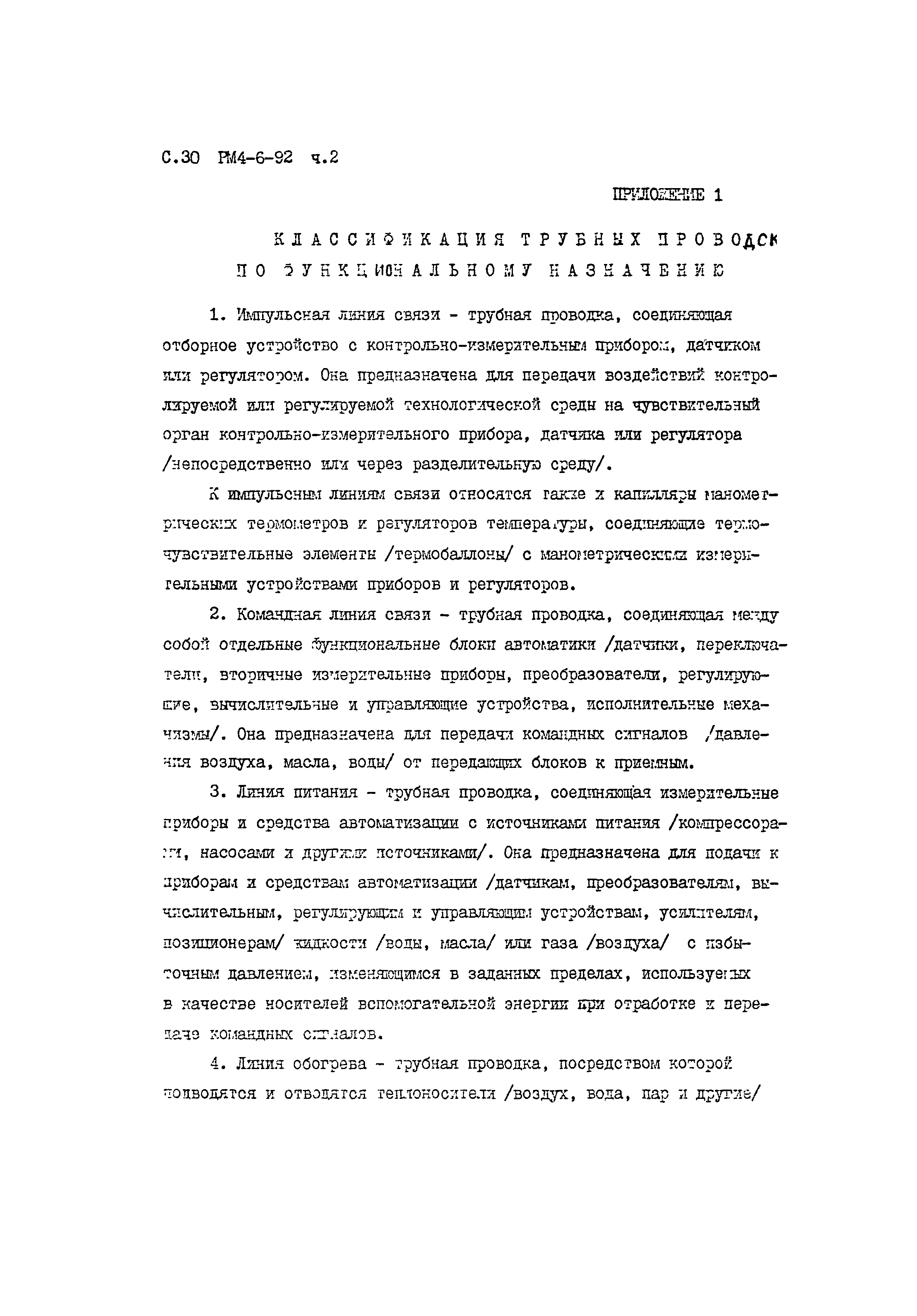

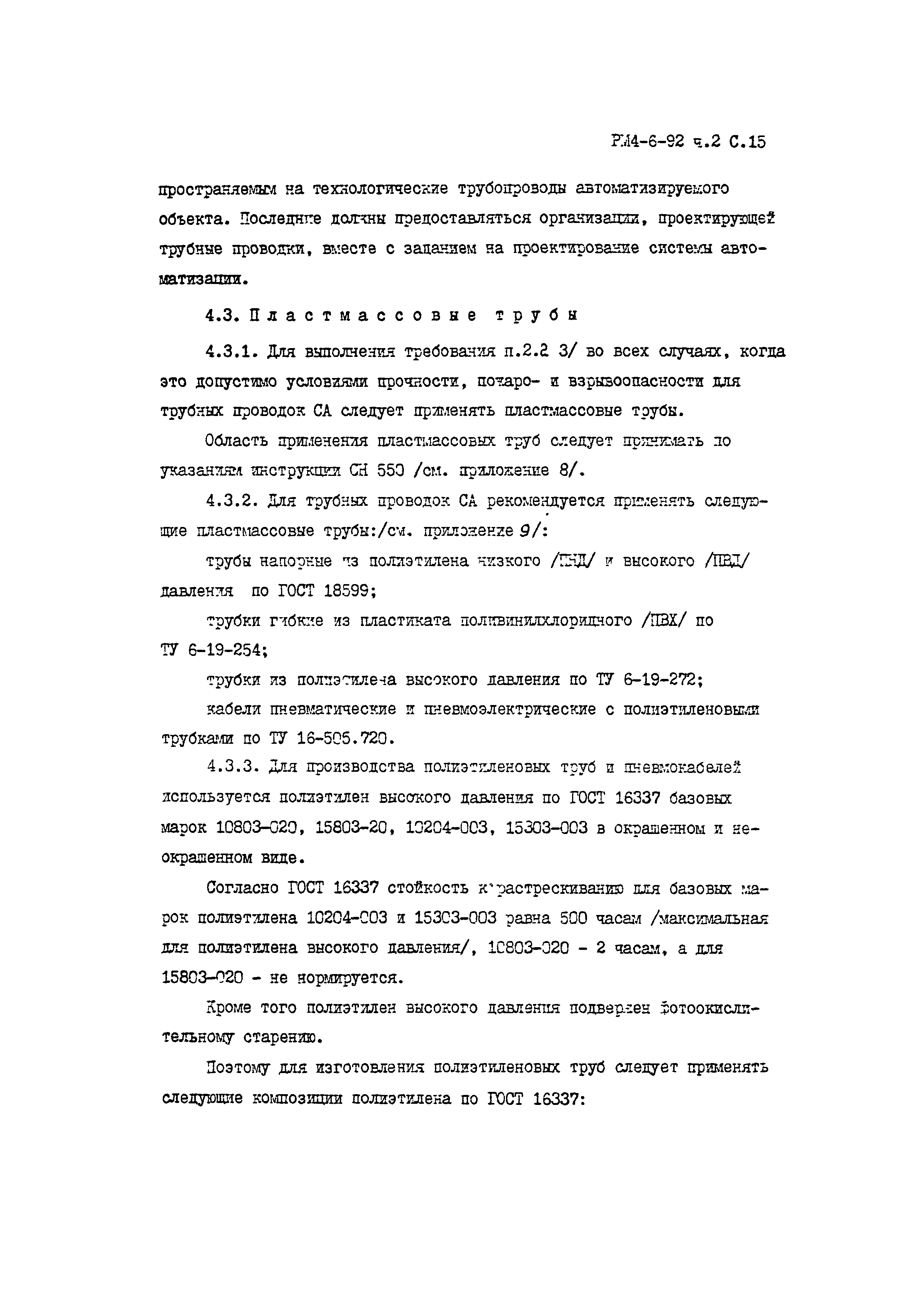

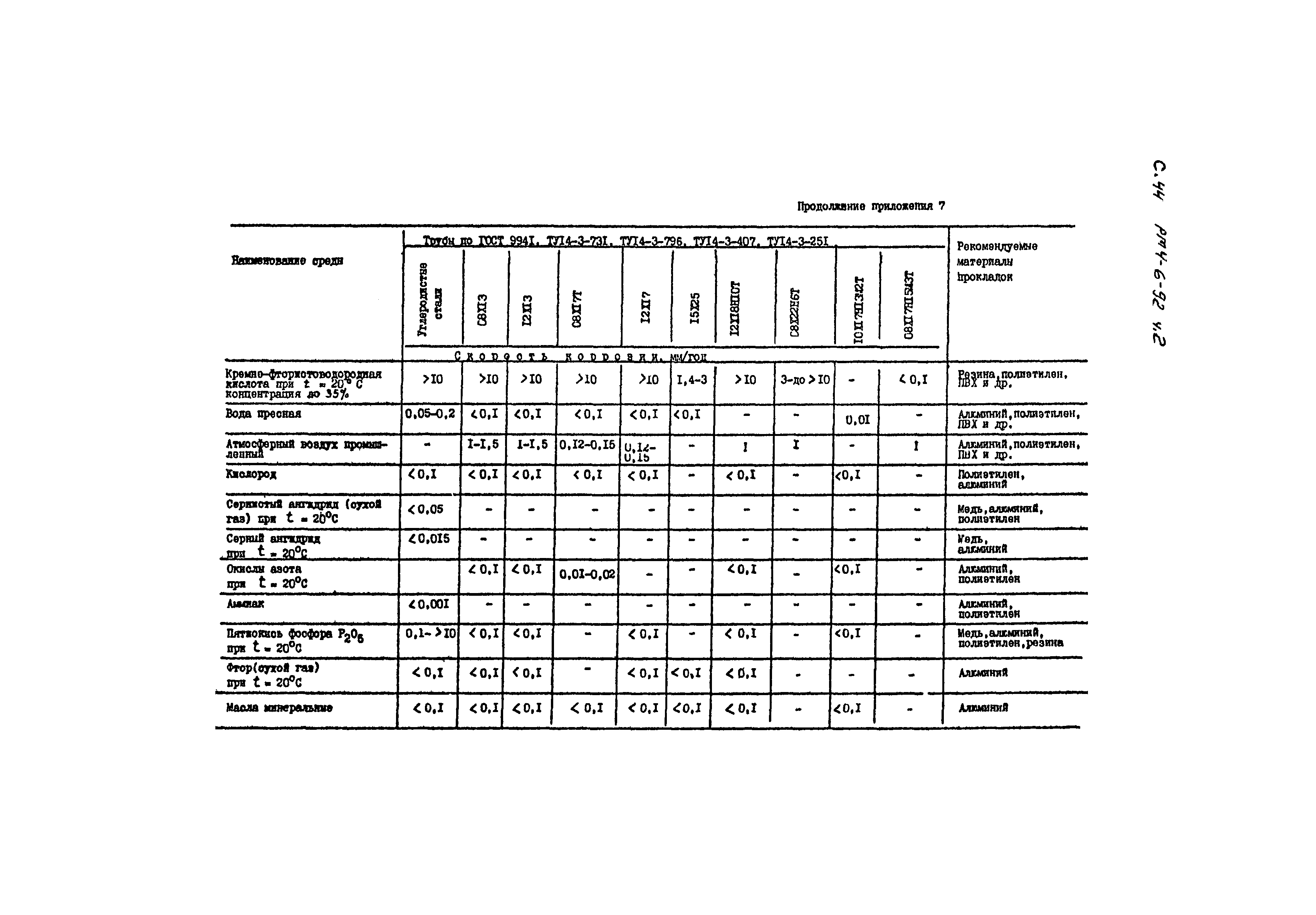

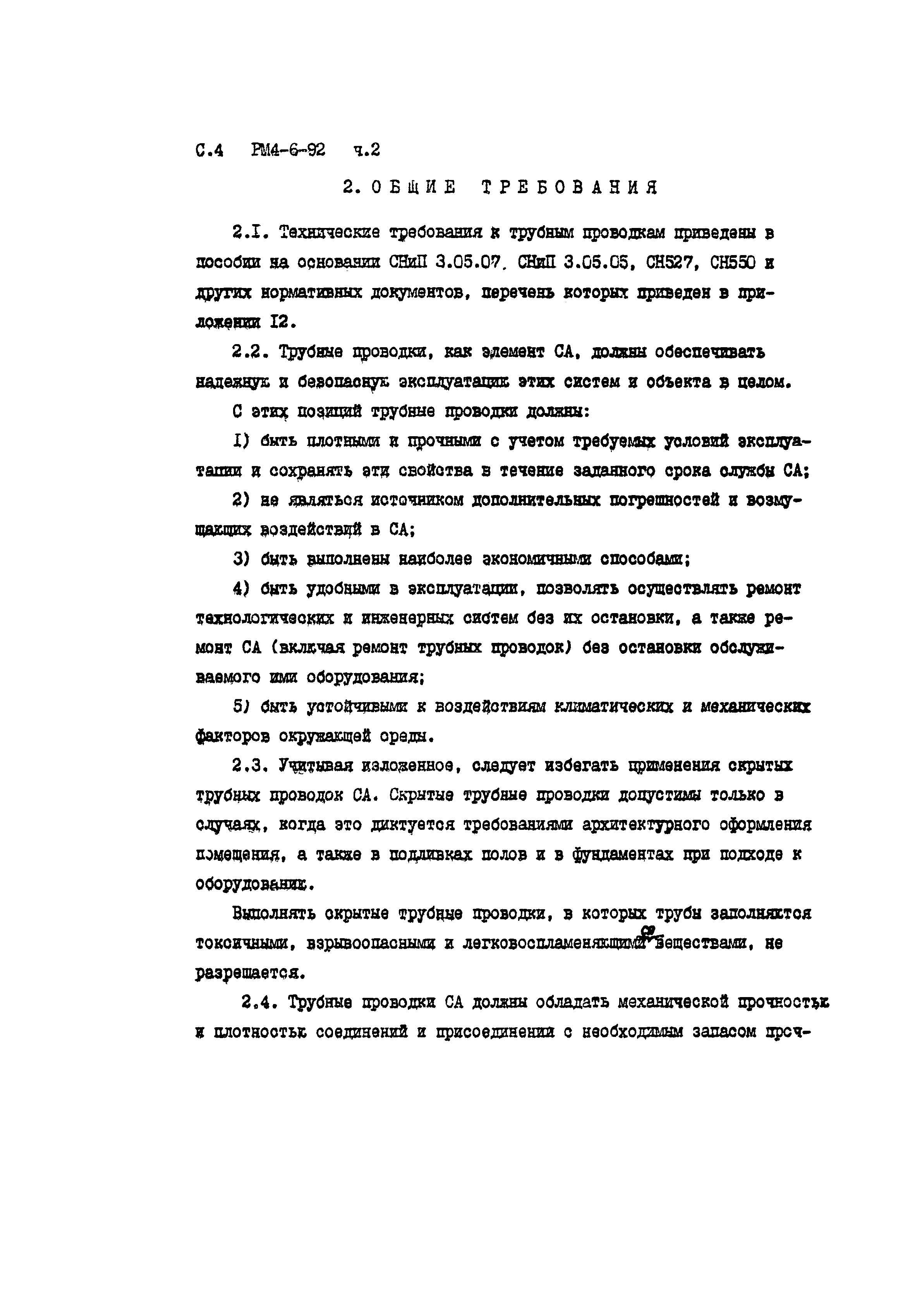

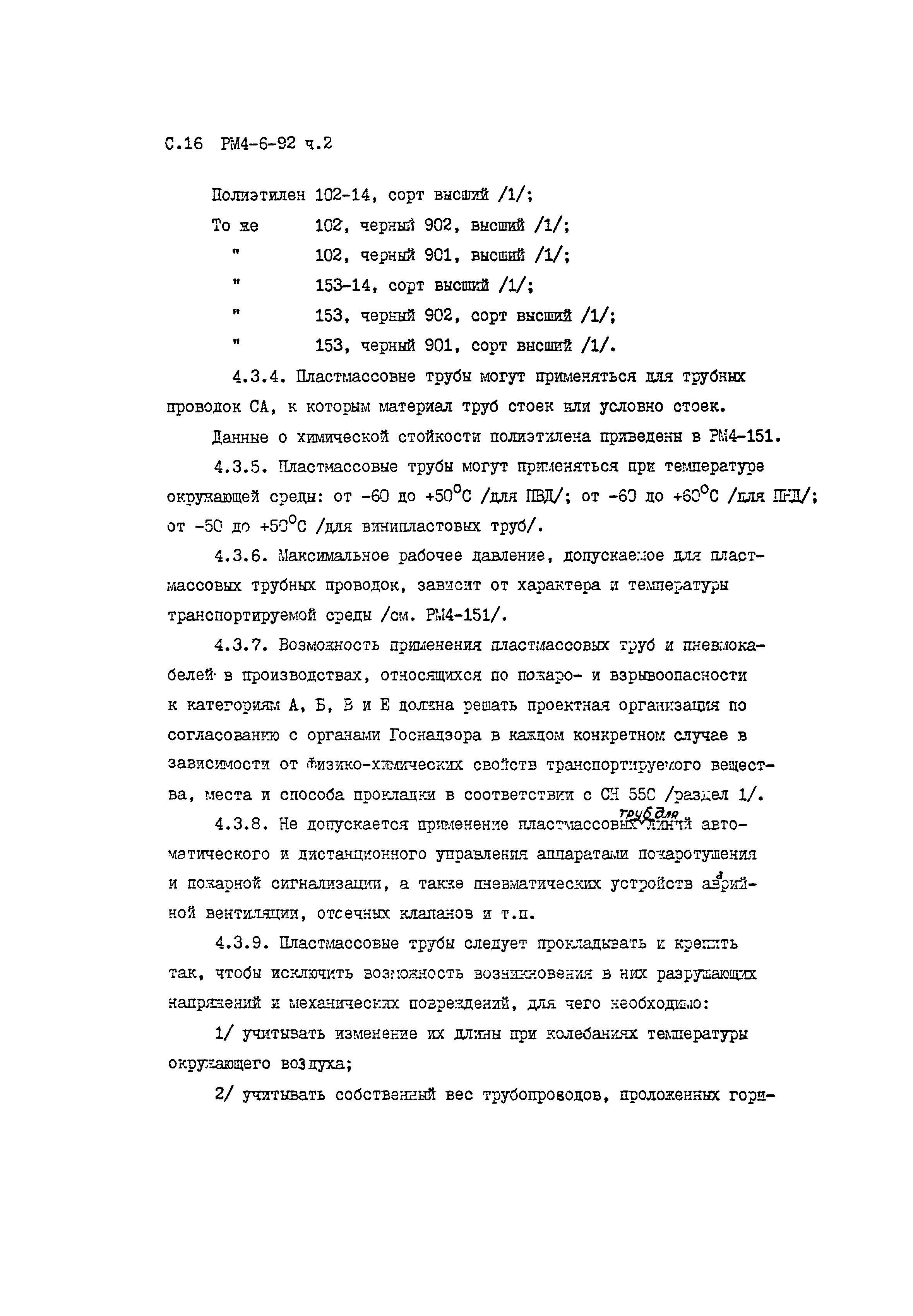

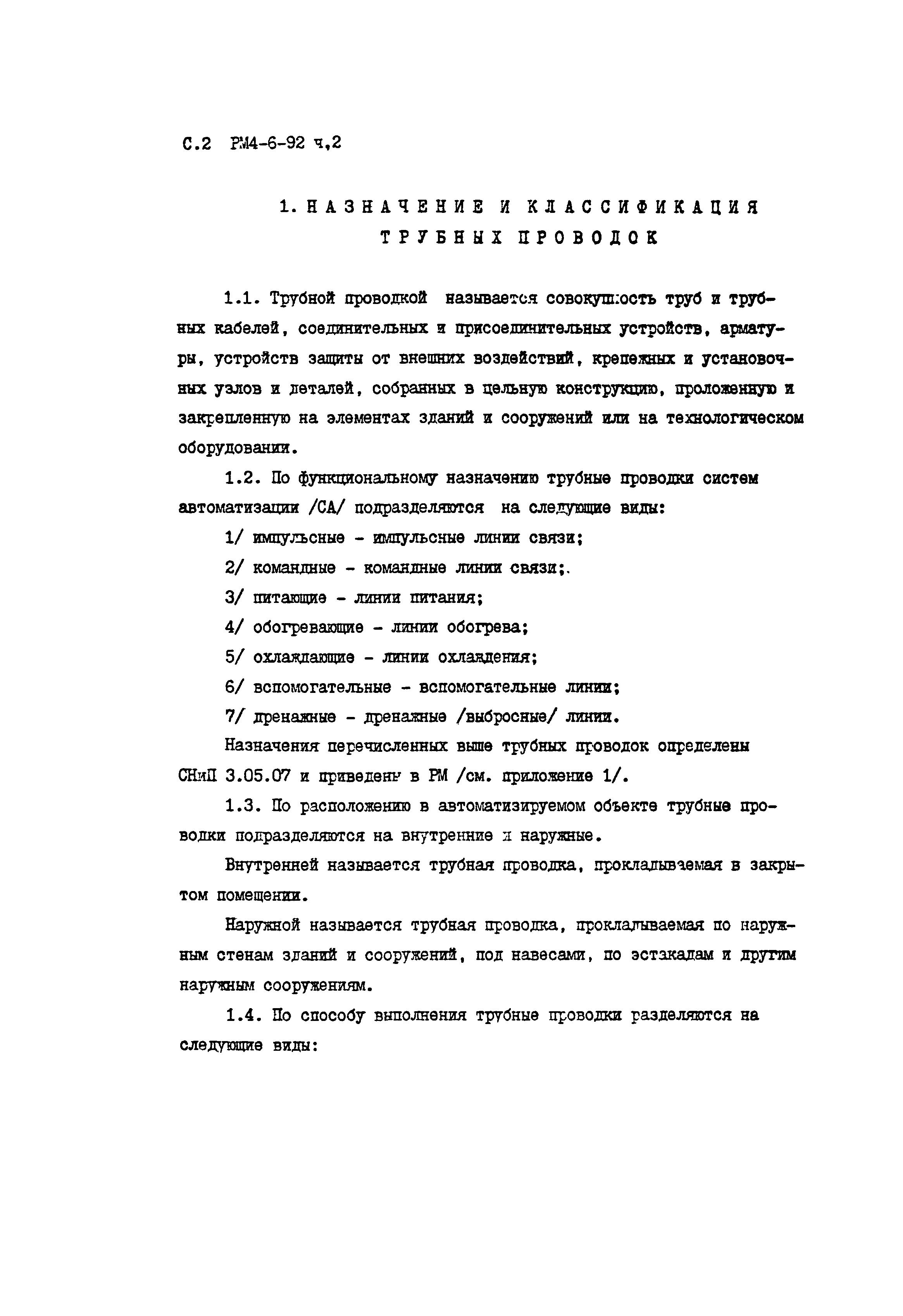

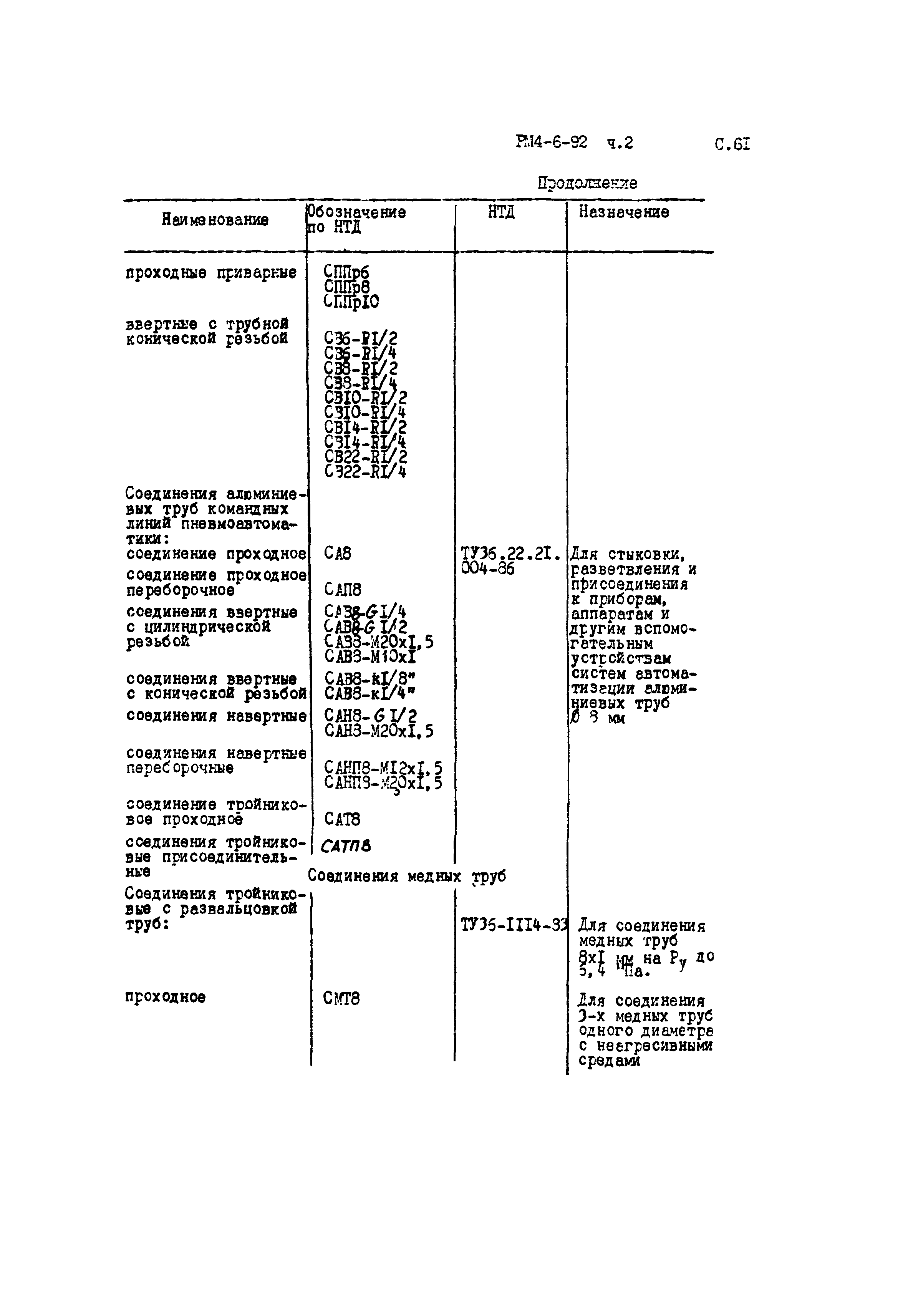

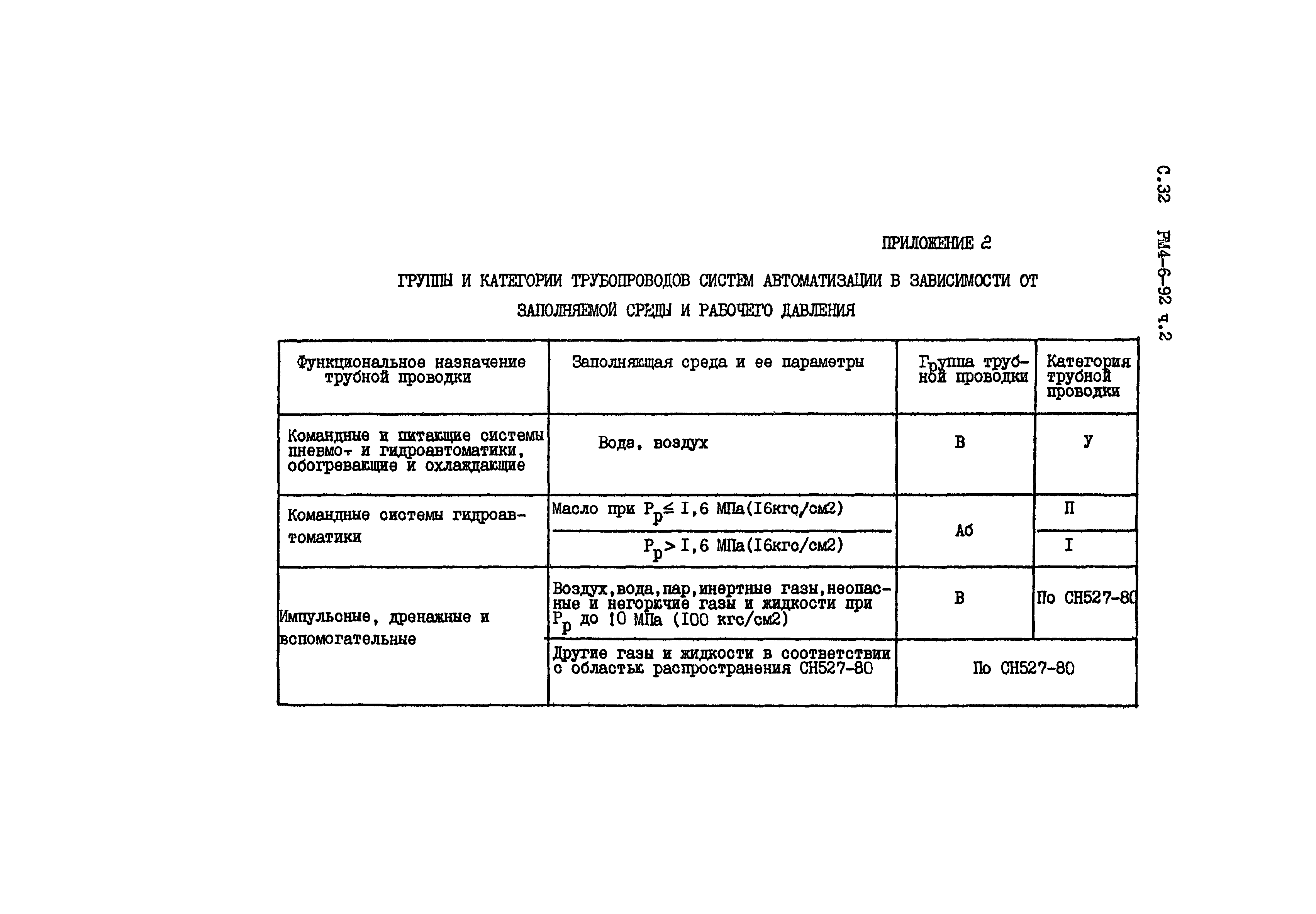

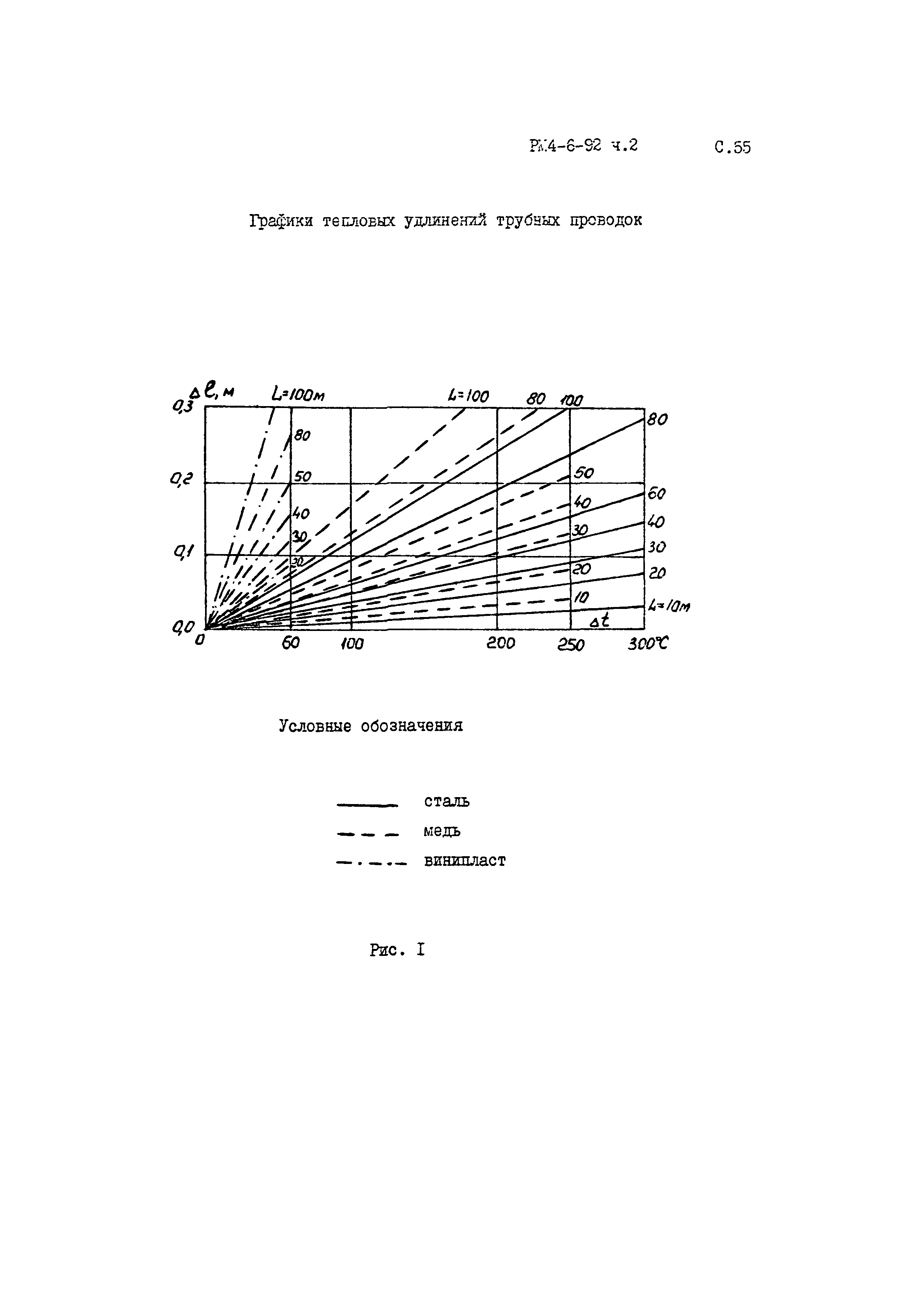

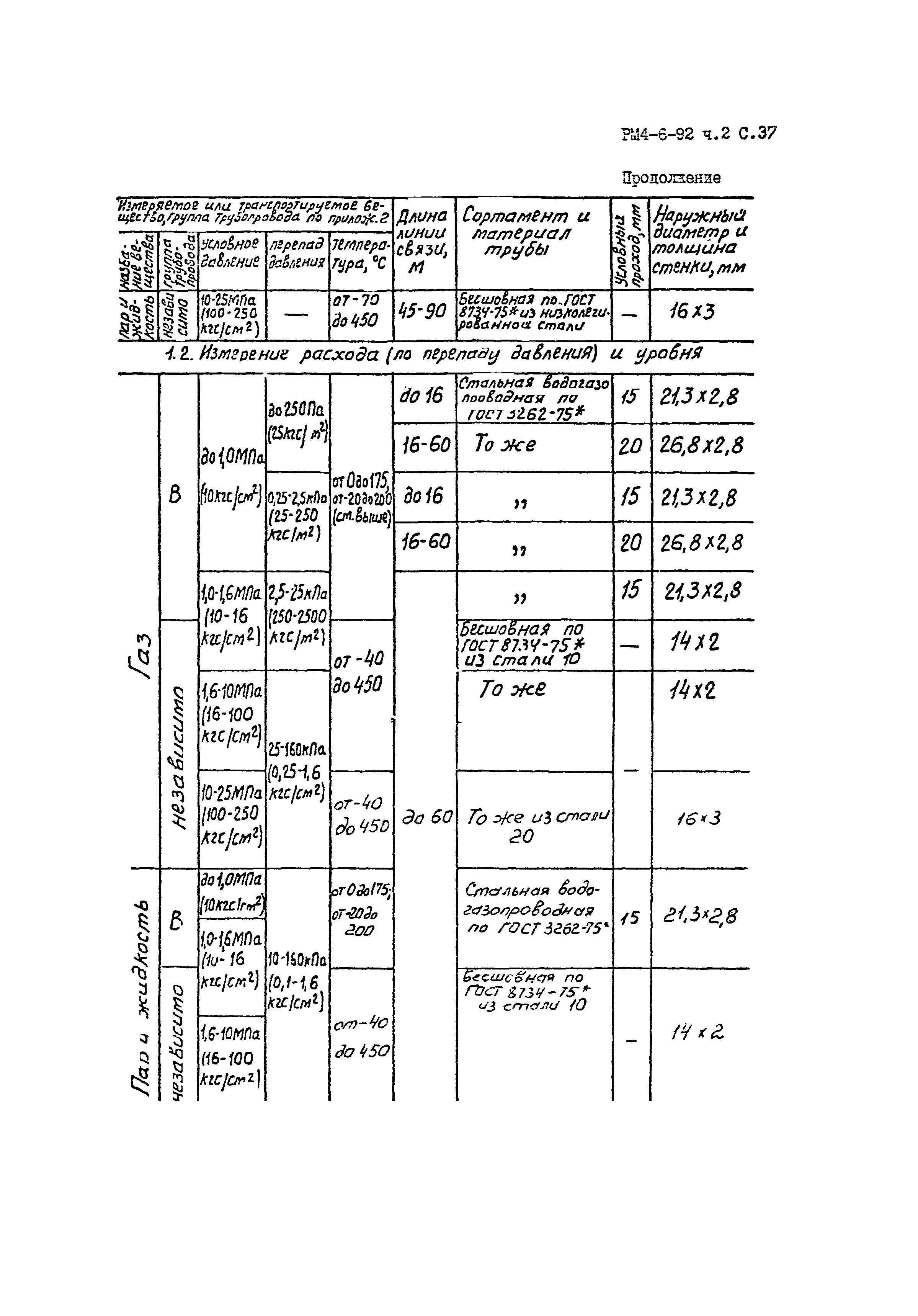

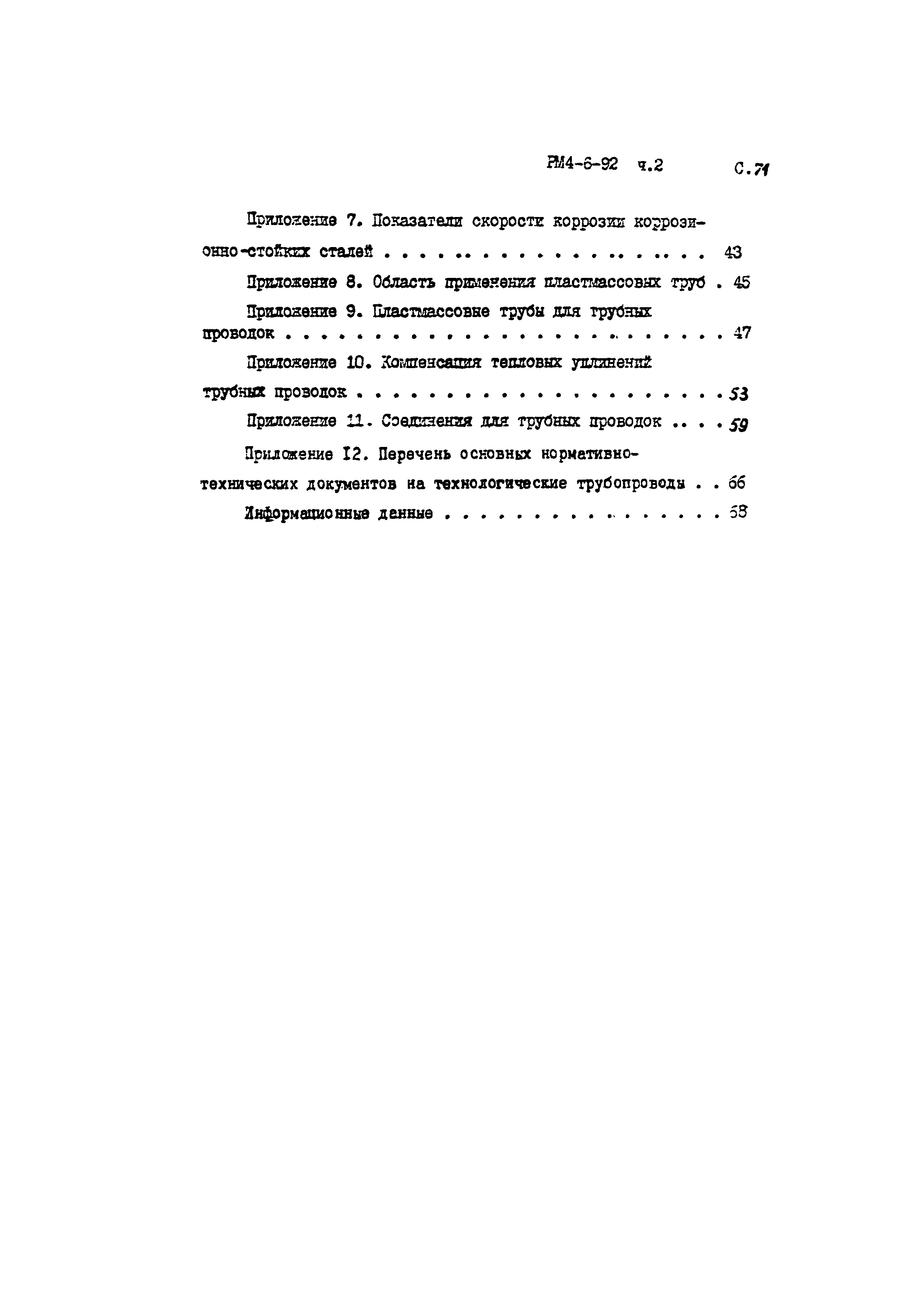

Оглавление:	1. Назначение и классификация трубных проводок 2. Общие требования 3. Порядок проектирования трубных проводок 4. Выбор сортамента и материала труб    4.1. Общие рекомендации    4.2. Металлические трубы    4.3. Пластмассовые трубы 5. Прокладка трубных проводок 6. Арматура, соединительные и присоединительные устройства для трубных проводок Приложение 1. Классификация трубных проводок по функциональному назначению Приложение 2. Группы и категории трубопроводов систем автоматизации в зависимости от заполняемой среды и рабочего давления Приложение 3. Группы и категории технологических трубопроводов по СН 527-80 Приложение 4. Рекомендуемый сортамент и материалы труб для наиболее распространенных трубных проводок Приложение 5. Внутренний диаметр (мм) импульсной линии связи в зависимости от длины различных измеряемых веществ по международному стандарту ИСО 2136 Приложение 6. Применение труб из коррозионно-стойких сталей для агрессивных сред Приложение 7. Показатели скорости коррозии коррозионно-стойких сталей Приложение 8. Область применения пластмассовых труб Приложение 9. Пластмассовые трубы для трубных проводок Приложение 10. Компенсация тепловых удлинений трубных проводок Приложение 11. Соединения для трубных проводок Приложение 12. Перечень основных нормативно-технических документов на технологические трубопроводы Информационные данные

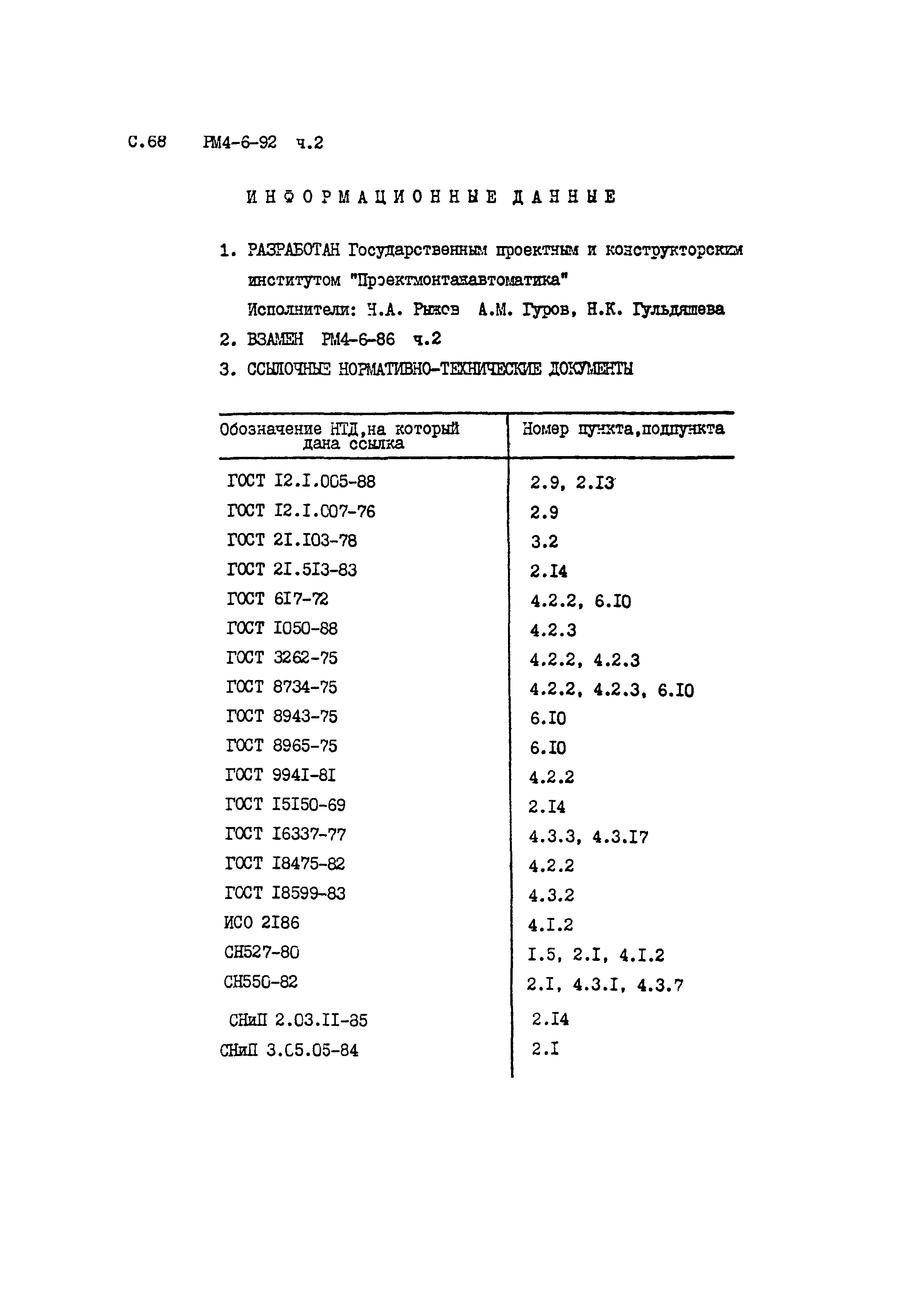

Разработан:	ГПКИ Проектмонтажавтоматика
Издан:	ГПКИ Проектмонтажавтоматика (1992 г. )
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Установки в зданиях Системы электроснабжения ЭЛЕКТРОТЕХНИКА Электрические провода и кабели Электрические провода и кабели в целом МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Промышленные автоматизированные системы в целом Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Производство монтажных и специальных строительных работ
Заменяет собой:	РМ 4-6-86 ч.2

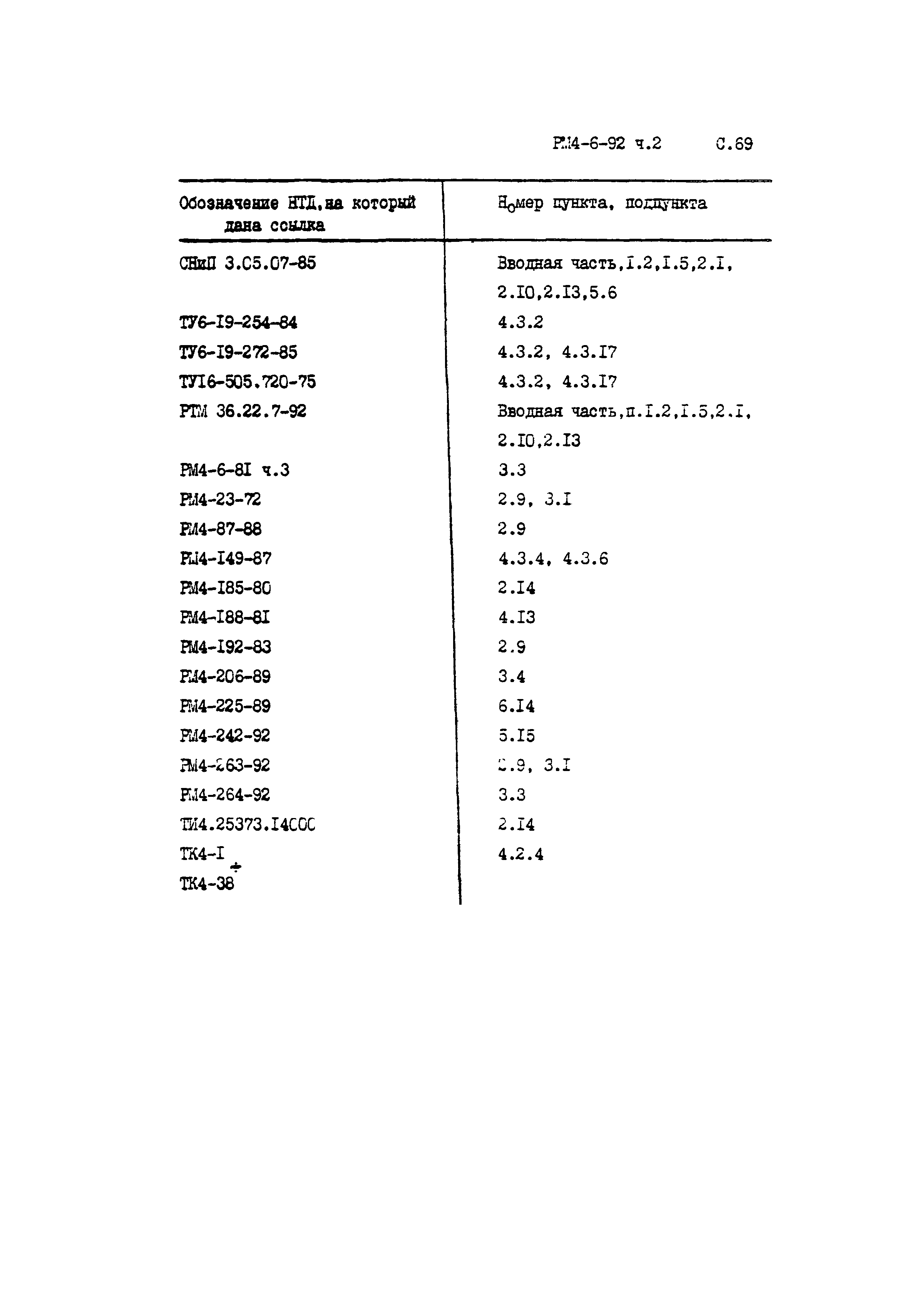

Нормативные ссылки:	СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП 3.05.05-84 «Технологическое оборудование и технологические трубопроводы» СНиП 3.05.07-85 «Системы автоматизации» ГОСТ 21.513-83 «Система проектной документации для строительства. Антикоррозионная защита конструкций зданий и сооружений. Рабочие чертежи» ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 3262-75 «Трубы стальные водогазопроводные. Технические условия» ГОСТ 8943-75 «Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Номенклатура» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 18599-83 «Трубы напорные из полиэтилена. Технические условия» ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны» ГОСТ 12.1.007-76 «Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности» СН 550-82 «Инструкция по проектированию технологических трубопроводов из пластмассовых труб» СН 527-80 «Инструкция по проектированию технологических стальных трубопроводов Ру до 10 МПа» ГОСТ 9941-81 «Трубы бесшовные холодно- и теплодеформированные из коррозионно-стойкой стали. Технические условия» ГОСТ 8734-75 «Трубы стальные бесшовные холоднодеформированные. Сортамент» ГОСТ 8965-75 «Части соединительные стальные с цилиндрической резьбой для трубопроводов Р=1,6 Мпa. Технические условия» ГОСТ 16337-77 «Полиэтилен высокого давления. Технические условия» ГОСТ 18475-82 «Трубы холоднодеформированные из алюминия и алюминиевых сплавов. Технические условия» ГОСТ 617-2006 «Трубы медные и латунные круглого сечения общего назначения. Технические условия» ГОСТ 12.2.060-81 «Система стандартов безопасности труда. Трубопроводы ацетиленовые. Требования безопасности» ГОСТ 16377-70 «Блоки калибровочных штампов с задним расположением направляющих колонок. Конструкция и размеры» ГОСТ 12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования» ГОСТ 12.1.010-76 «Система стандартов безопасности труда. Взрывобезопасность. Общие требования» ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды» ГОСТ 18599-2001 «Трубы напорные из полиэтилена. Технические условия»
