| Обозначение: |   СТО Газпром 1.10-097-2004 |
| Обозначение англ: | 1.10-097-2004 |
| Статус: | действует |

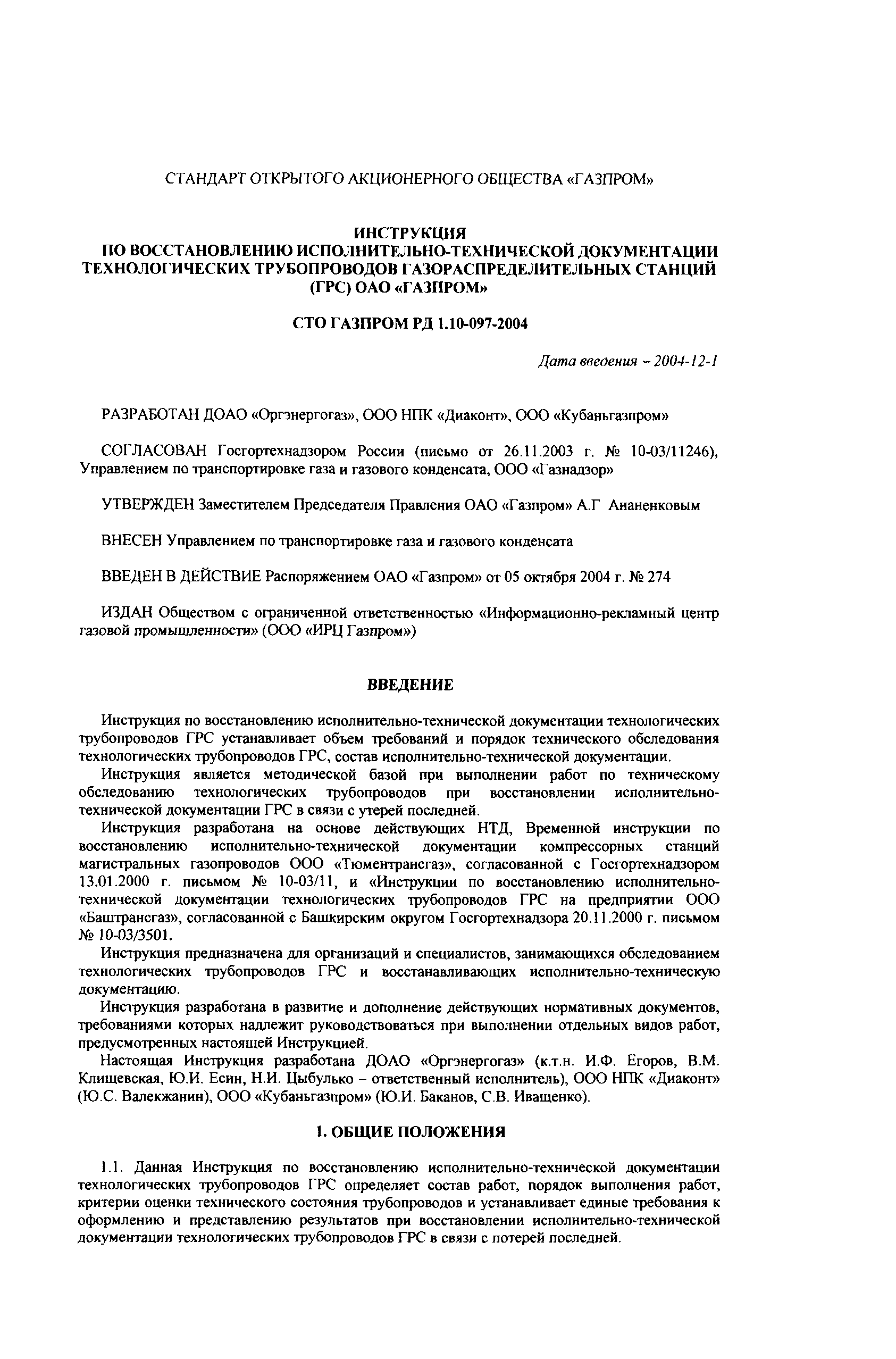

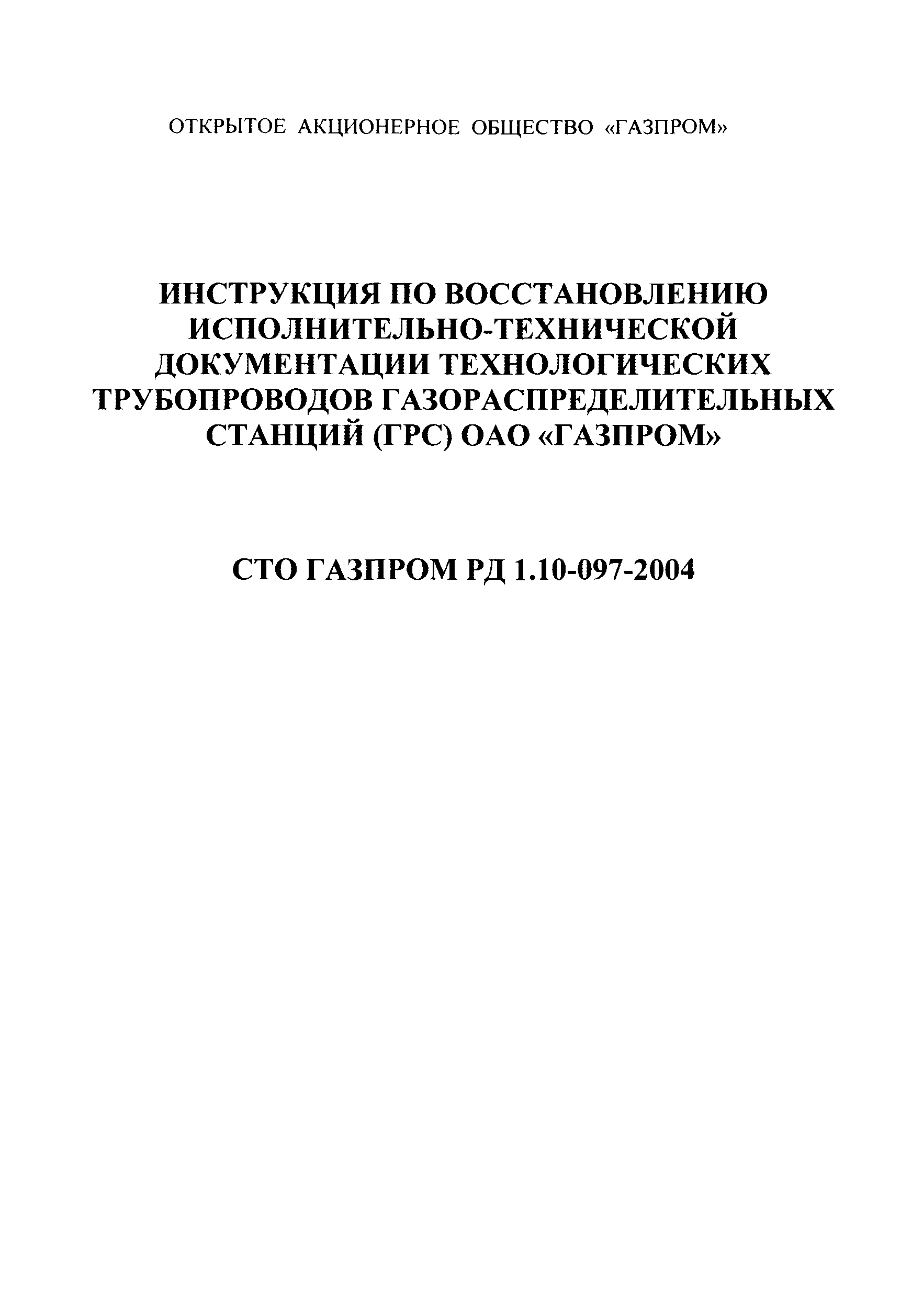

| Название рус.: | Инструкция по восстановлению исполнительно-технической документации технологических трубопроводов газораспределительных станций (ГРС) ОАО "Газпром" |
| Дата добавления в базу: | 01.09.2013 |
| Дата актуализации: | 05.05.2017 |
| Область применения: | Инструкция определяет состав работ, порядок выполнения работ, критерии оценки технического состояния трубопроводов и устанавливает единые требования к оформлению и представлению результатов при восстановлении исполнительно-технической документации технологических трубопроводов ГРС в связи с потерей последней. |

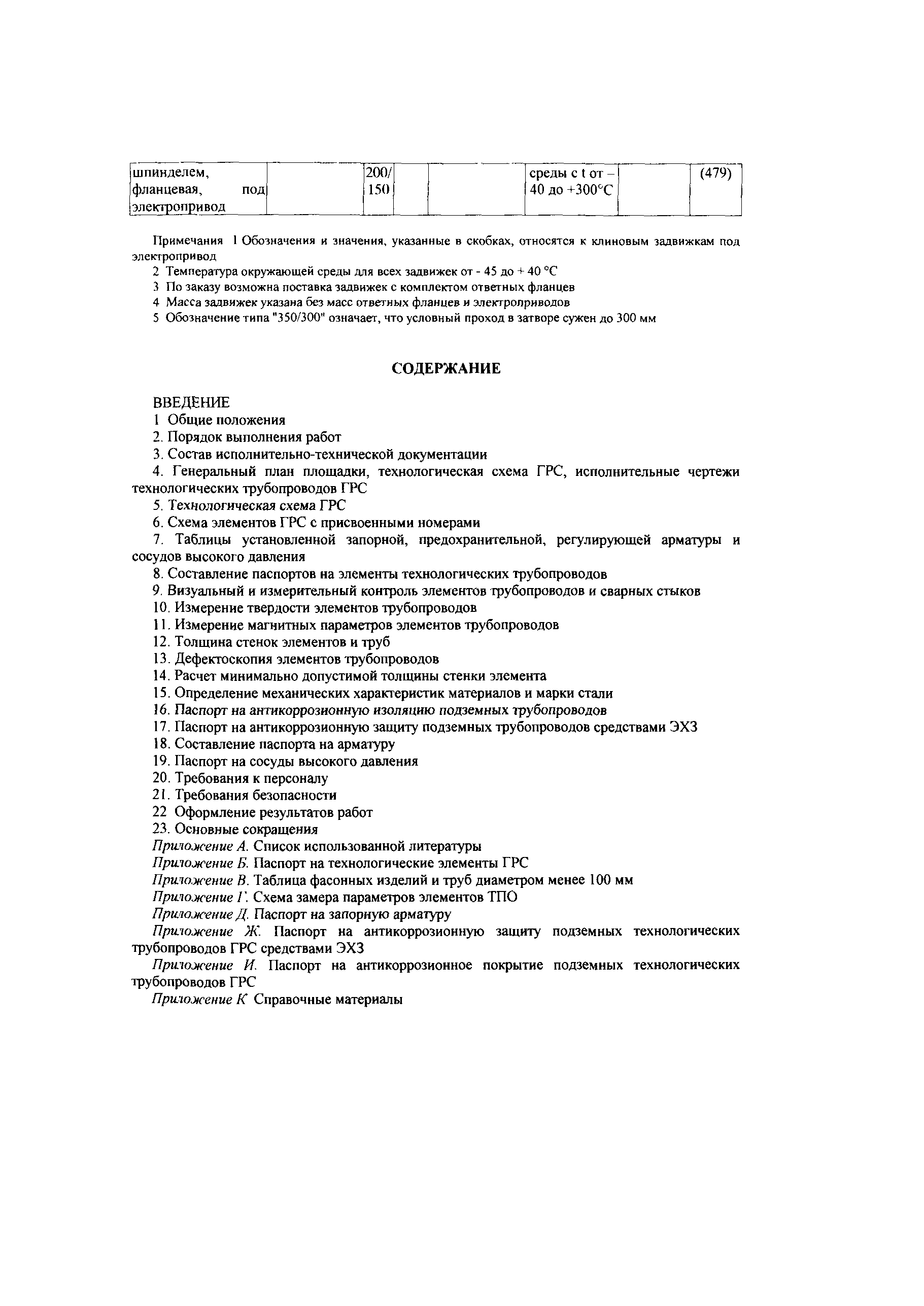

| Оглавление: | Введение
1 Общие положения

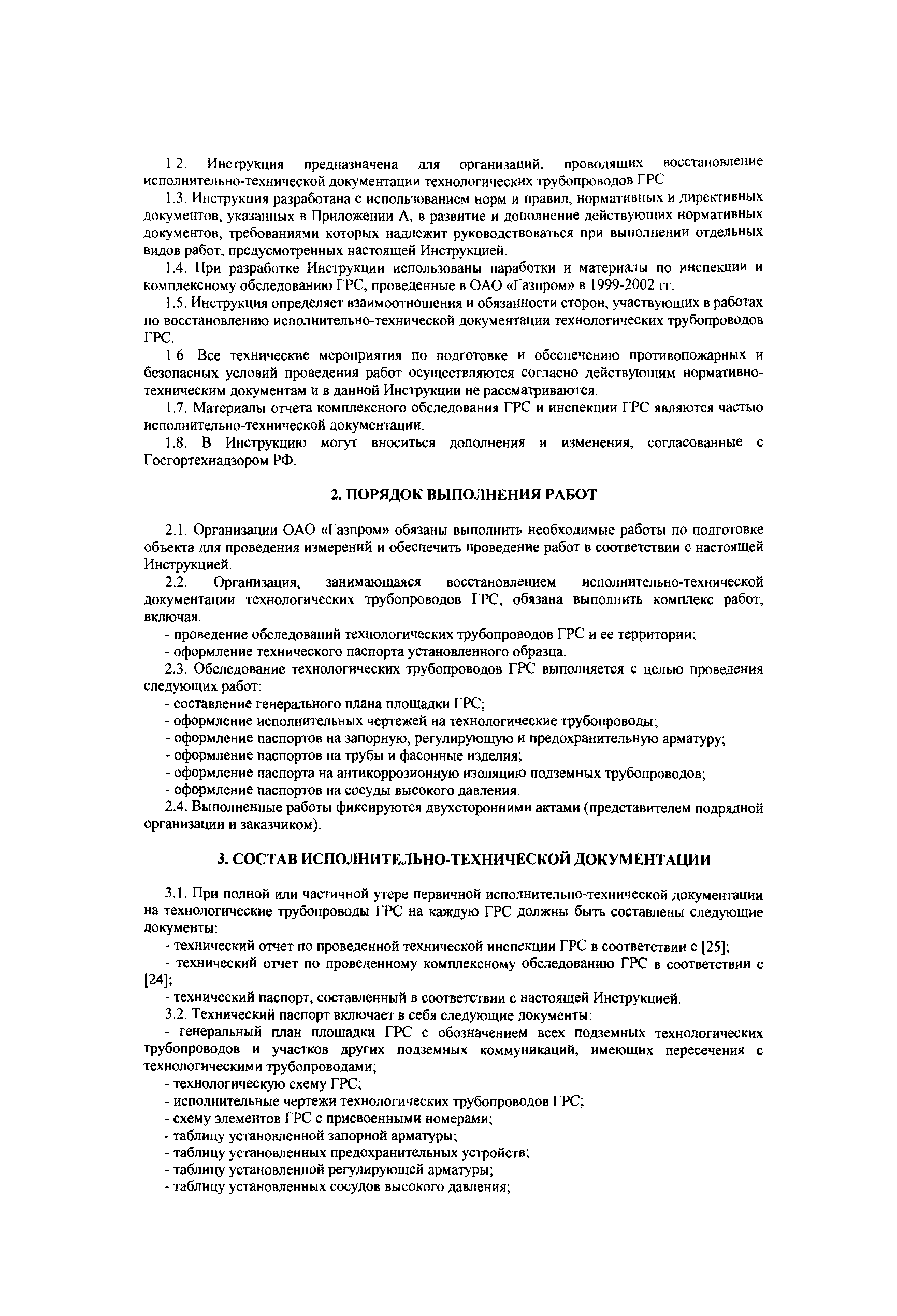

2 Порядок выполнения работ
3 Состав исполнительно-технической документации

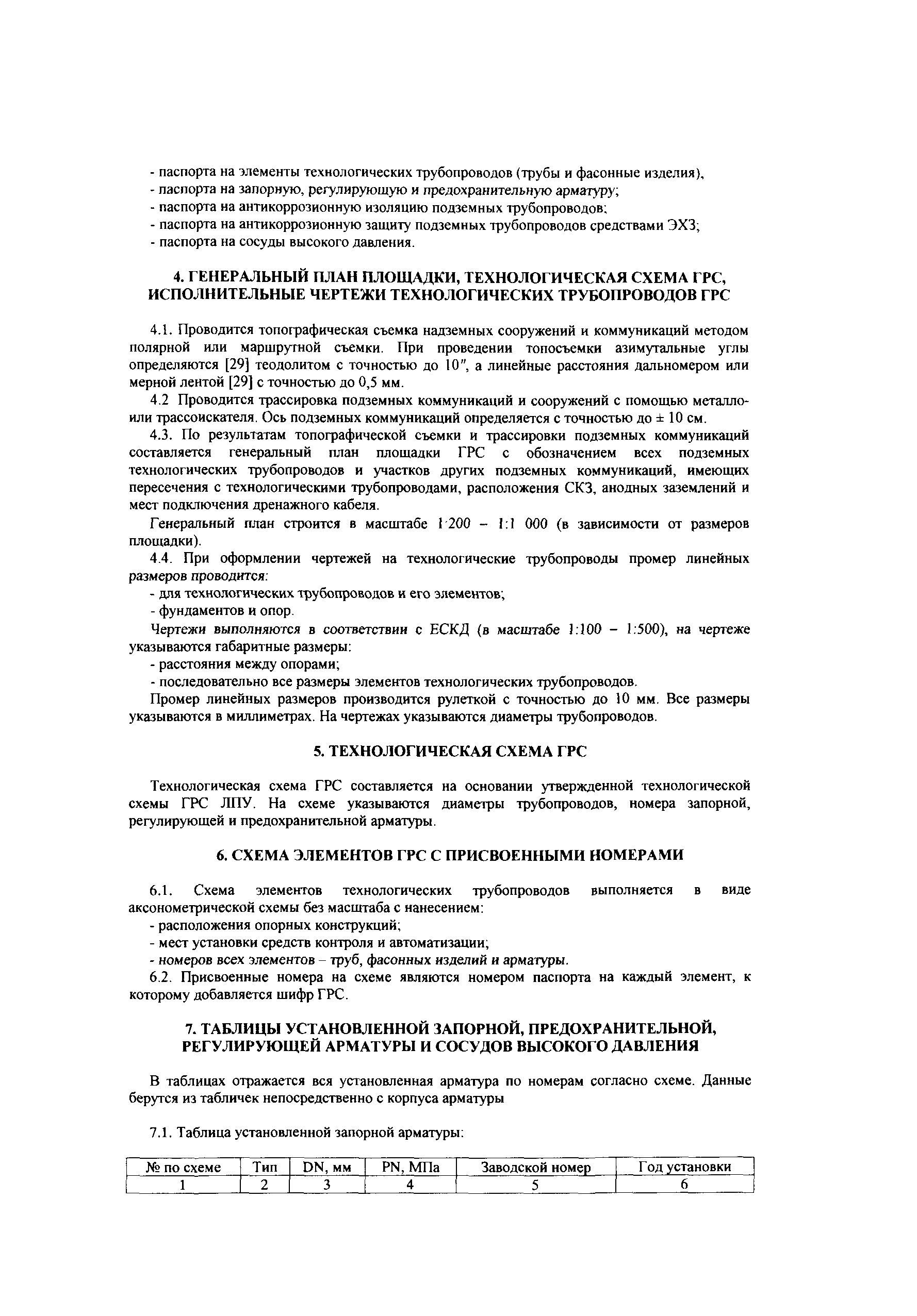

4 Генеральный план площадки, технологическая схема ГРС, исполнительные чертежи технологических трубопроводов ГРС
5 Технологическая схема ГРС
6 Схема элементов ГРС с присвоенными номерами

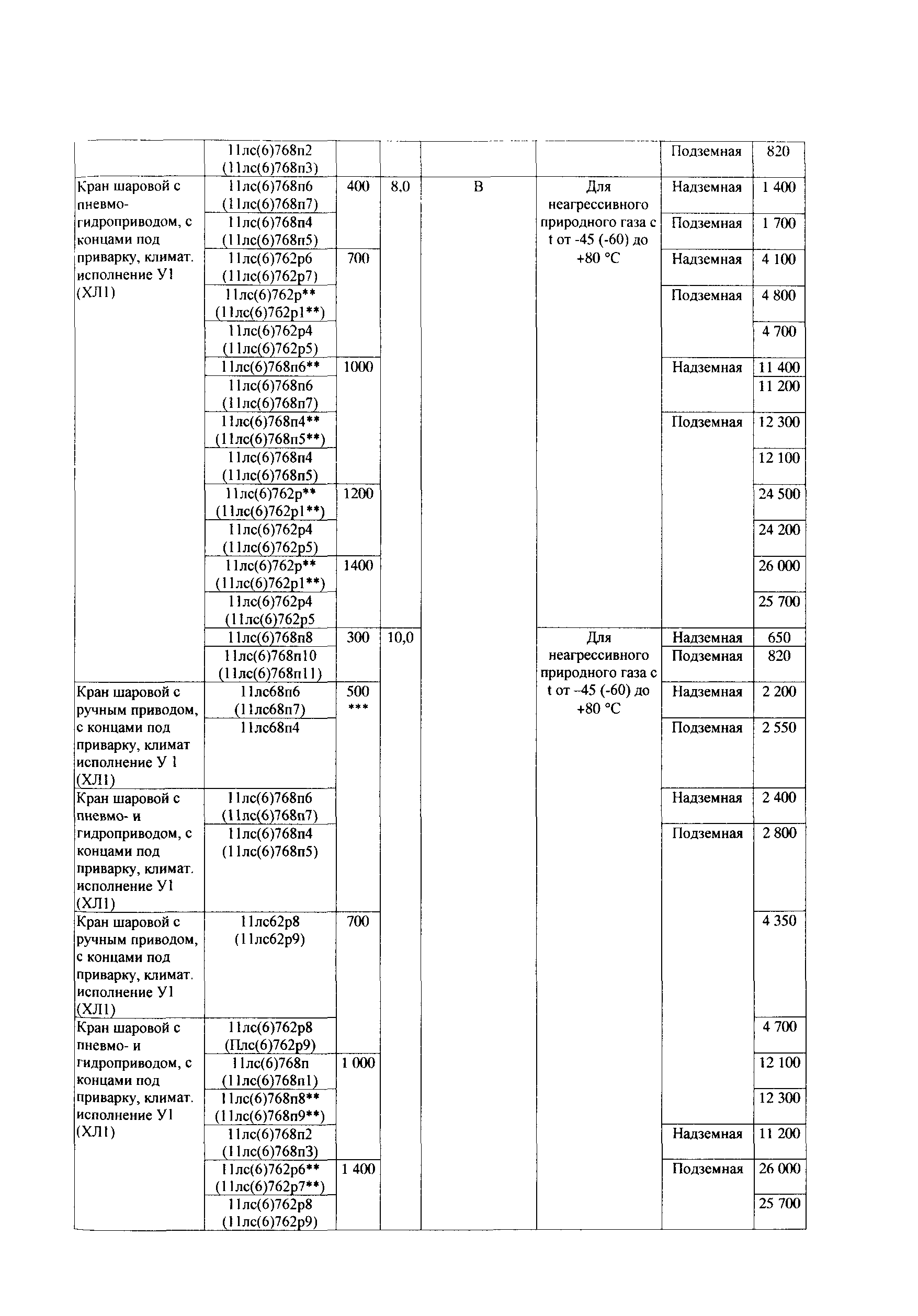

7 Таблицы установленной запорной, предохранительной, регулирующей арматуры и сосудов высокого давления

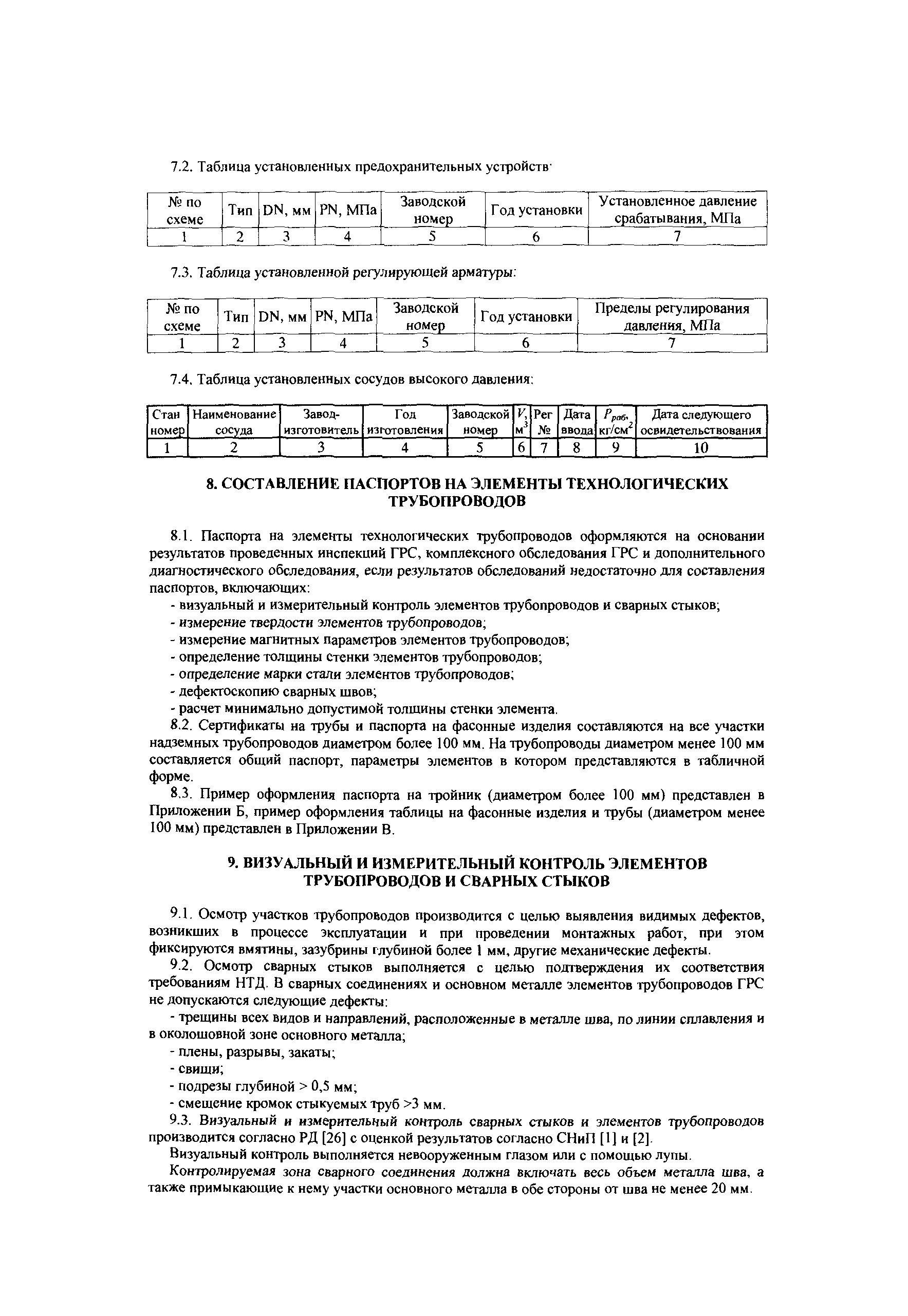

8 Составление паспортов на элементы технологических трубопроводов
9 Визуальный и измерительный контроль элементов трубопроводов и сварных стыков

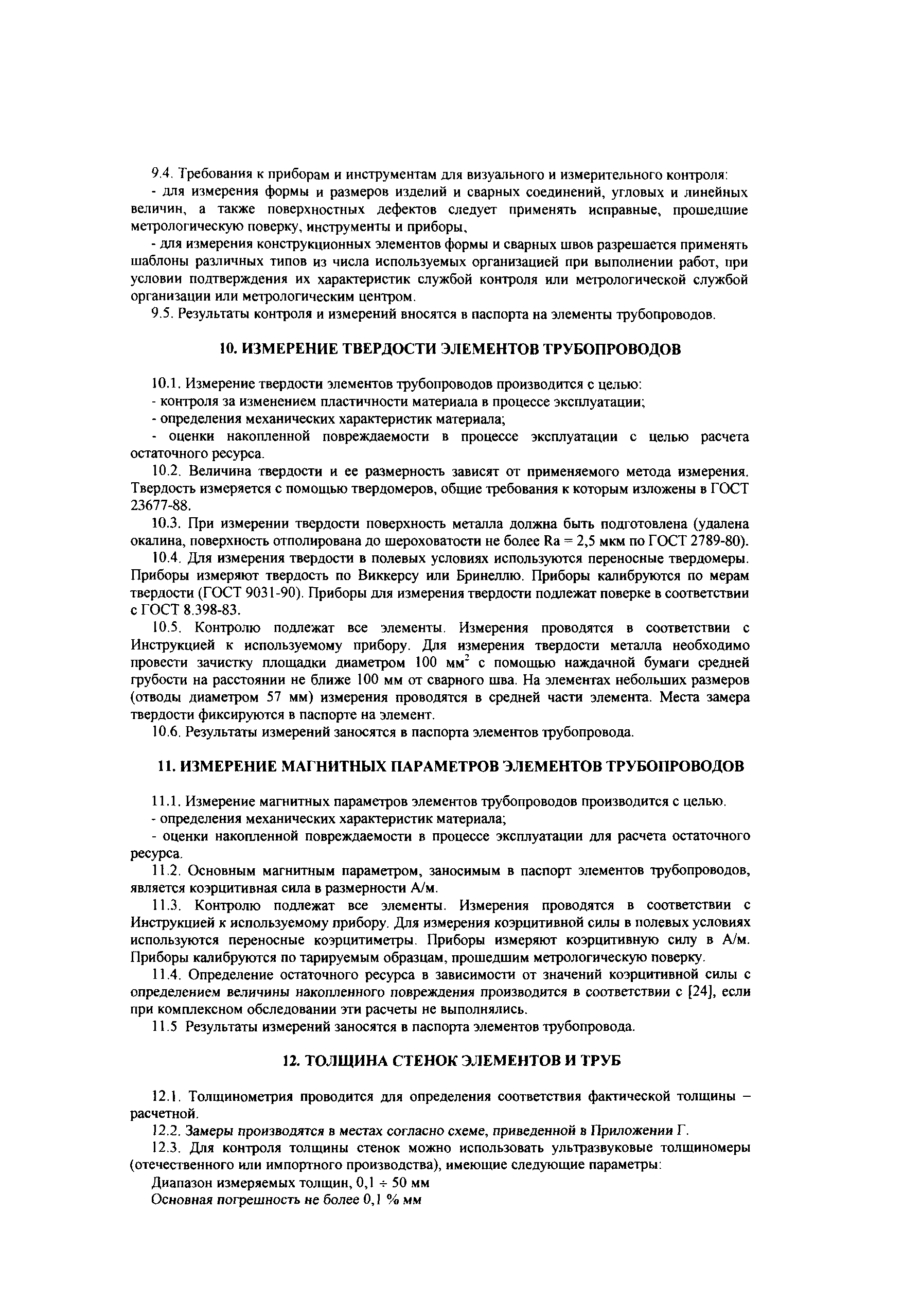

10 Измерение твердости элементов трубопроводов
11 Измерение магнитных параметров элементов трубопроводов
12 Толщина стенок элементов и труб

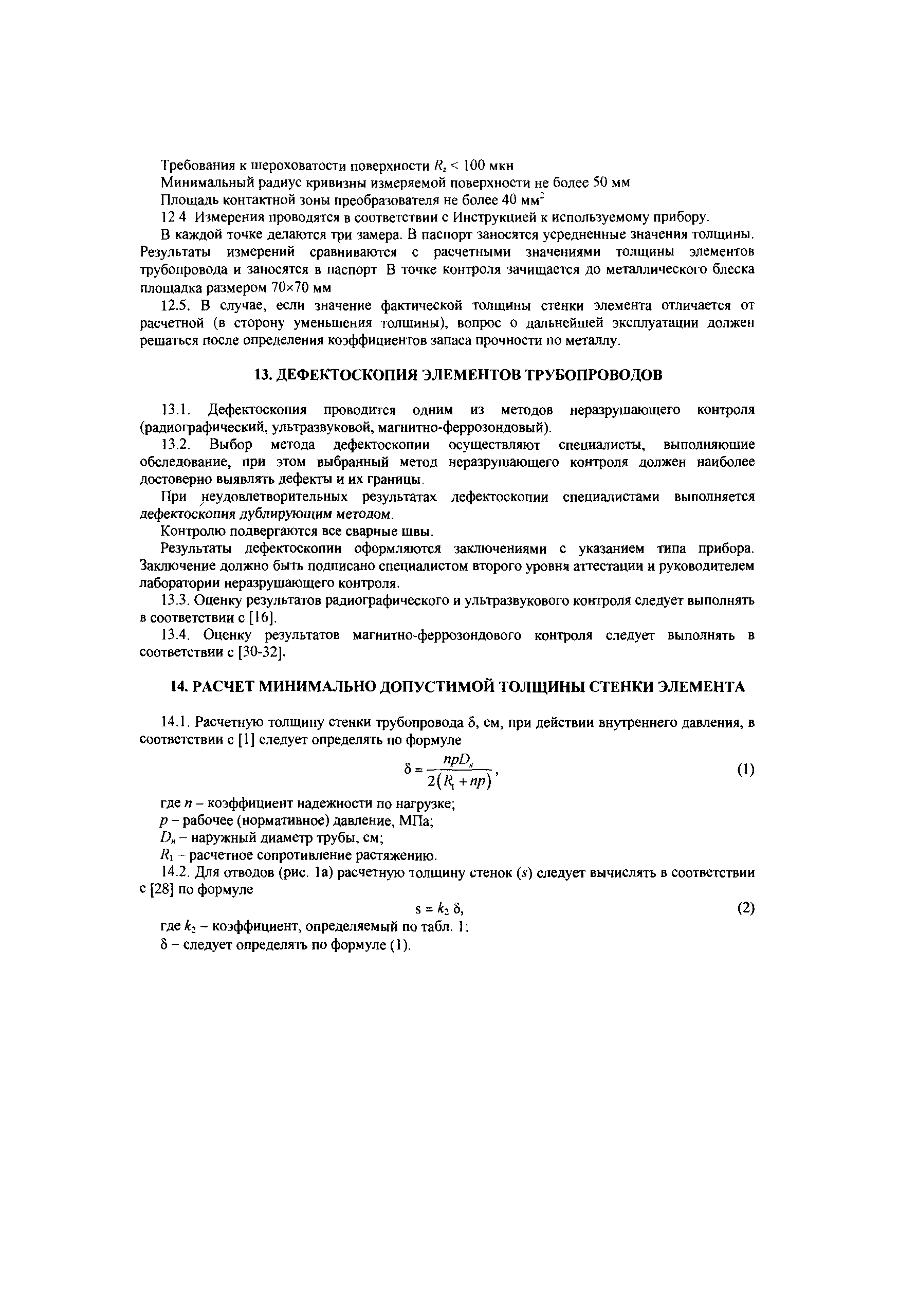

13 Дефектоскопия элементов трубопроводов

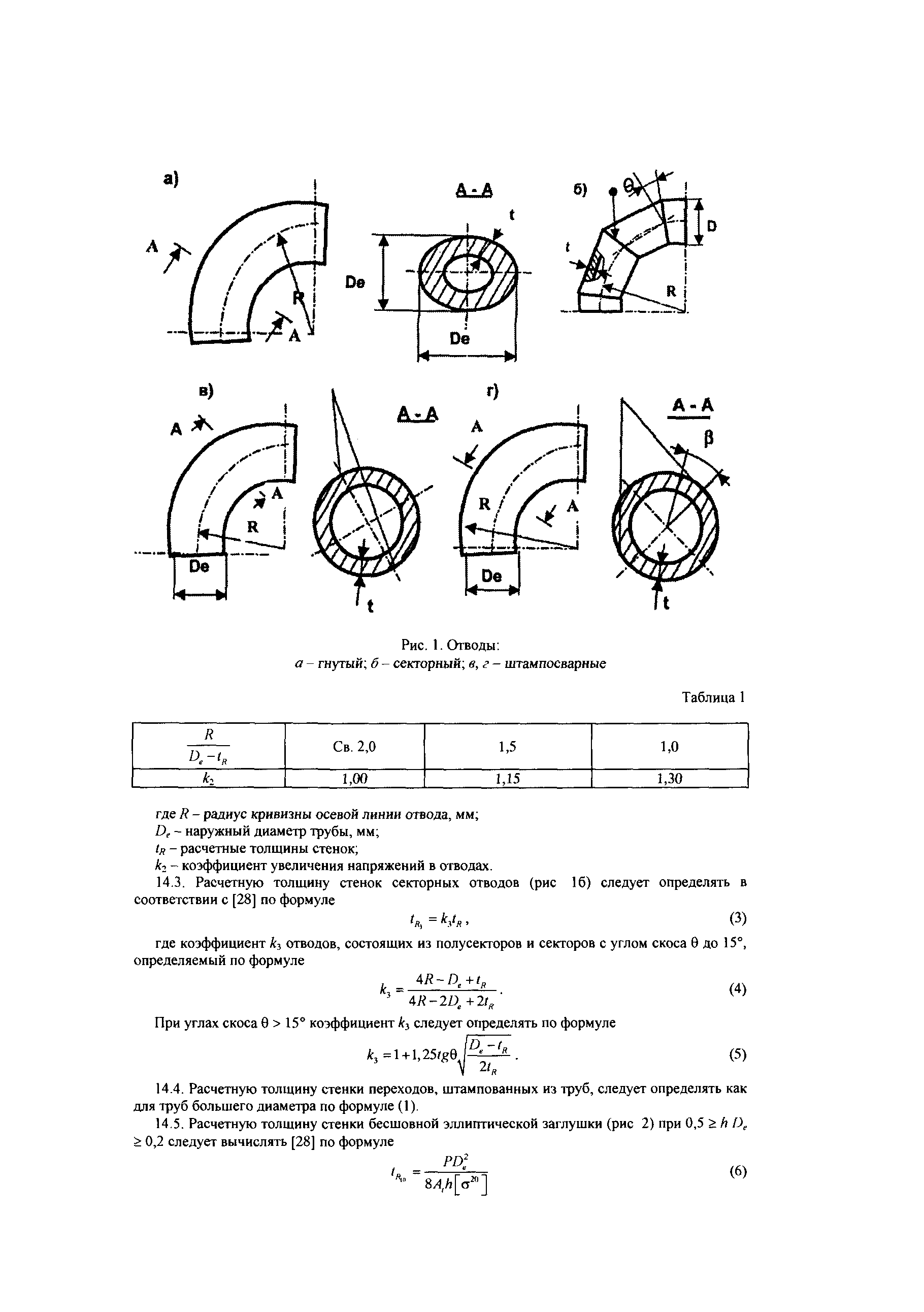

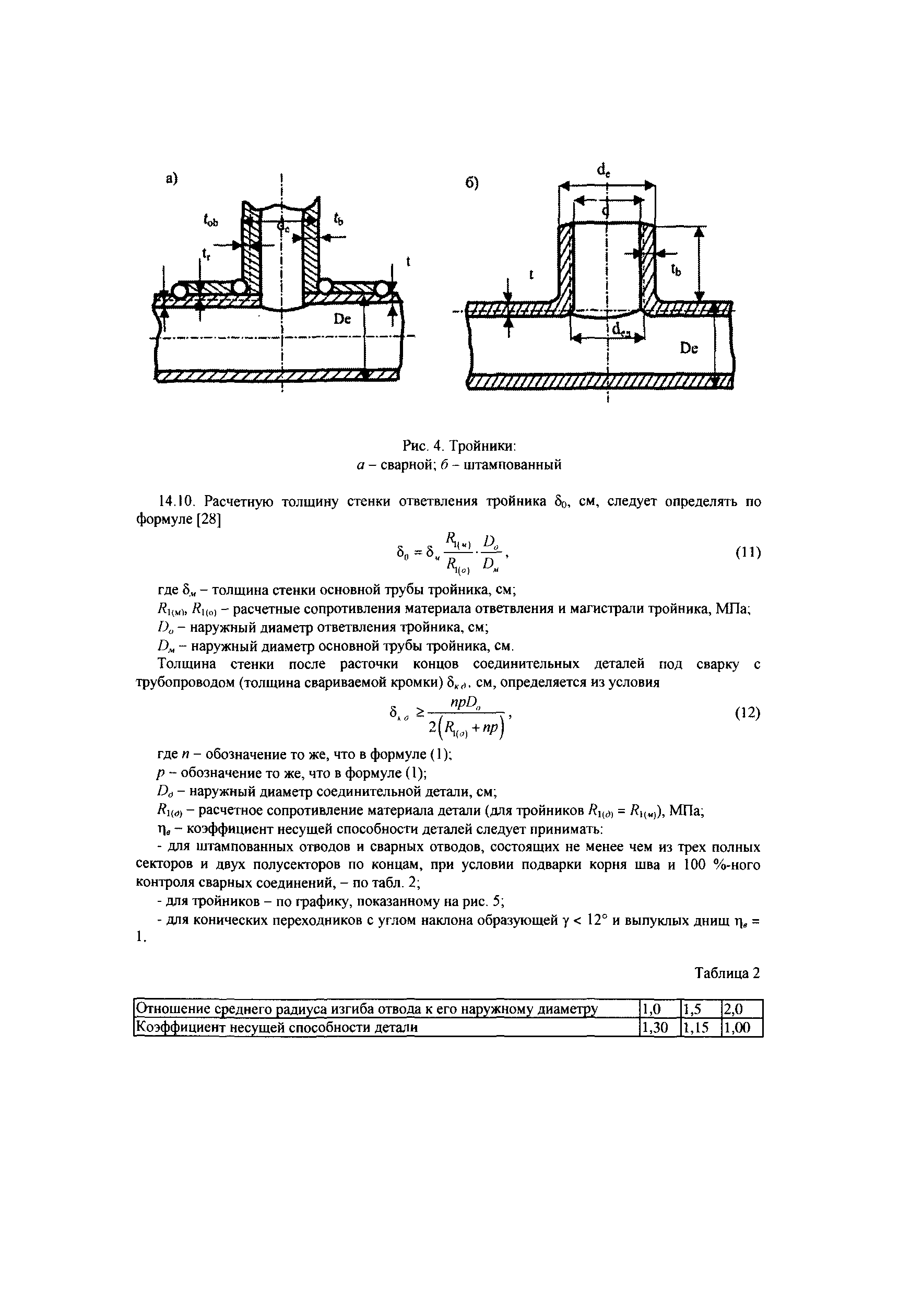

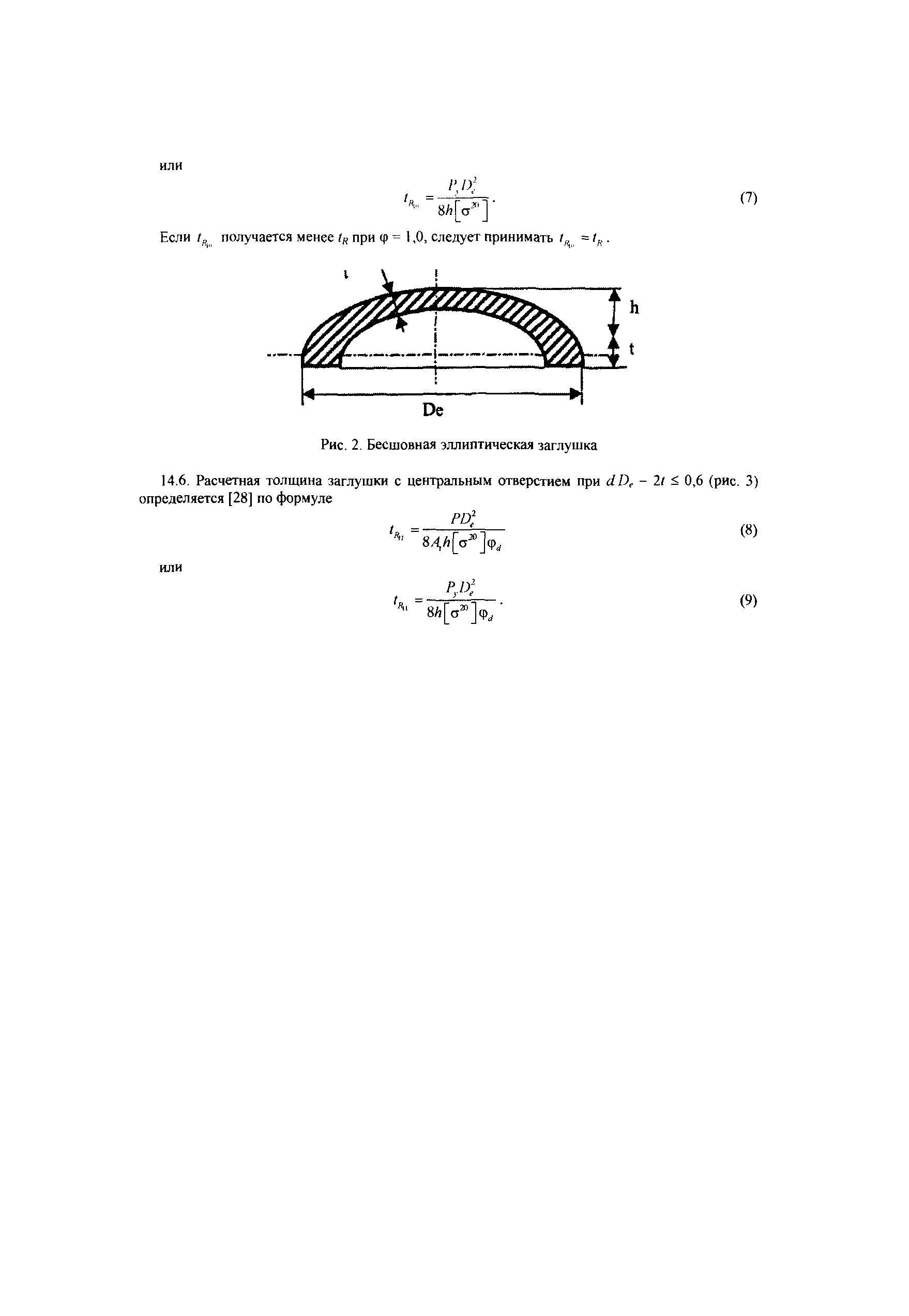

14 Расчет минимально допустимой толщины стенки элемента

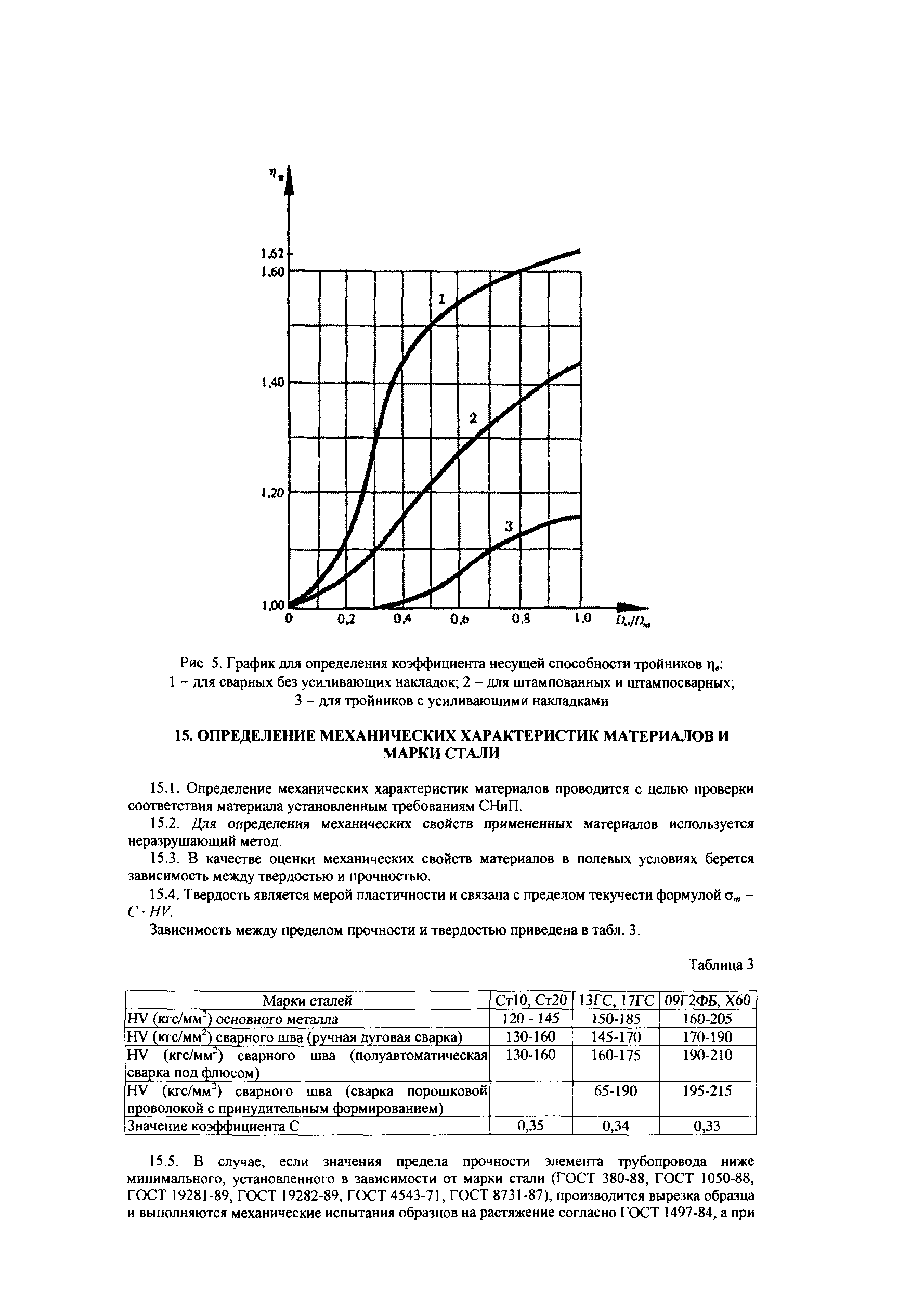

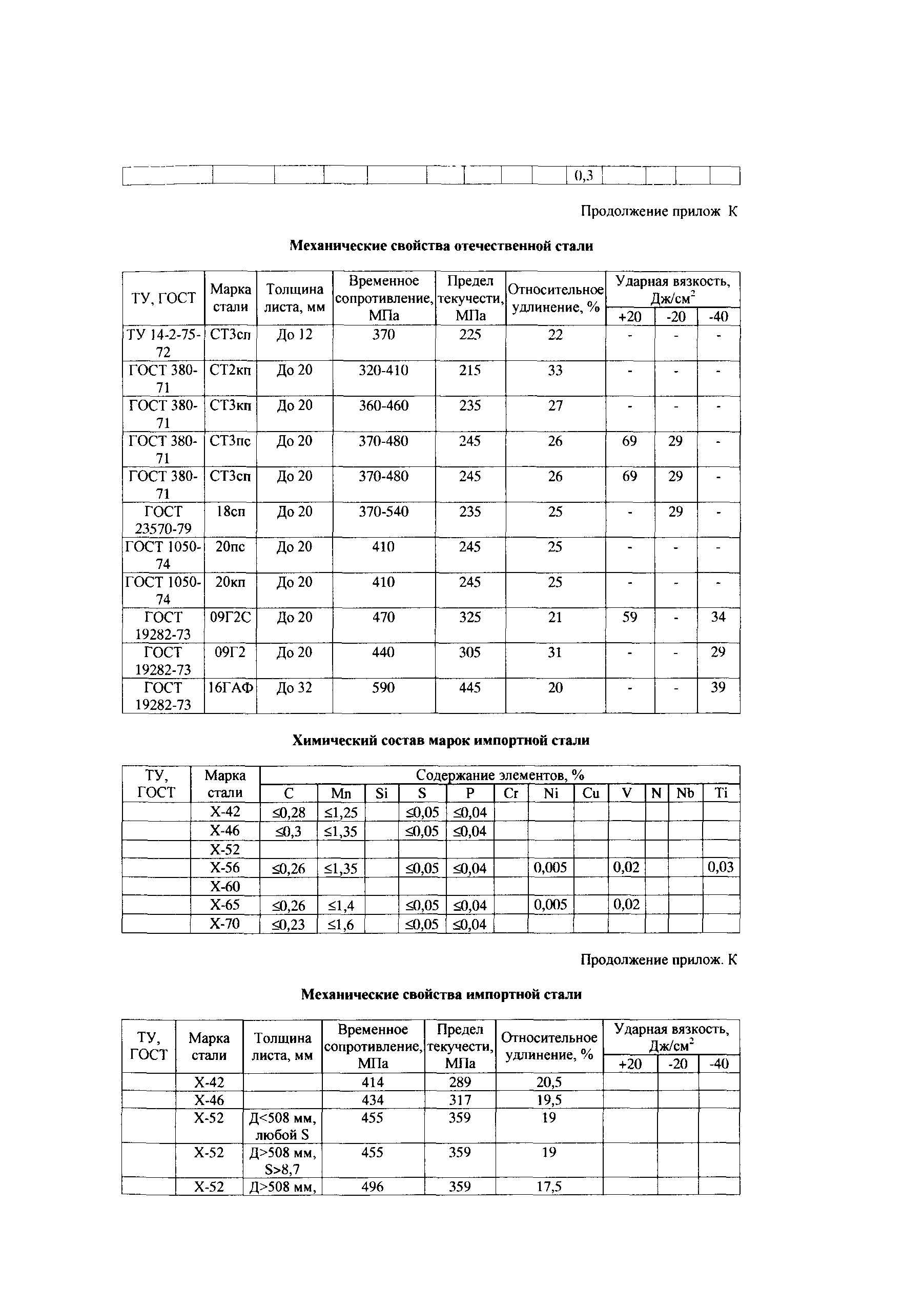

15 Определение механических характеристик материалов и марки стали

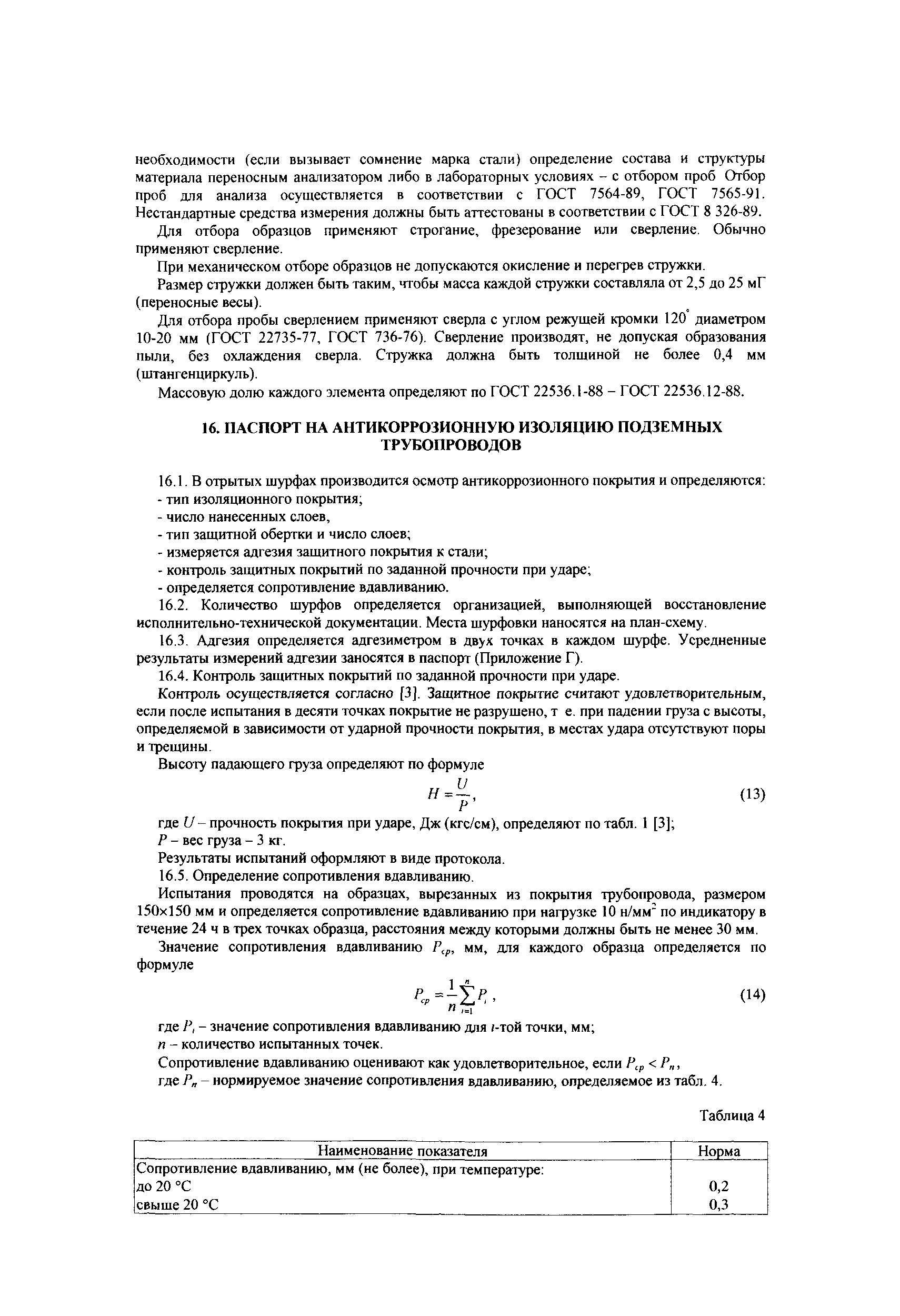

16 Паспорт на антикоррозионную изоляцию подземных трубопроводов

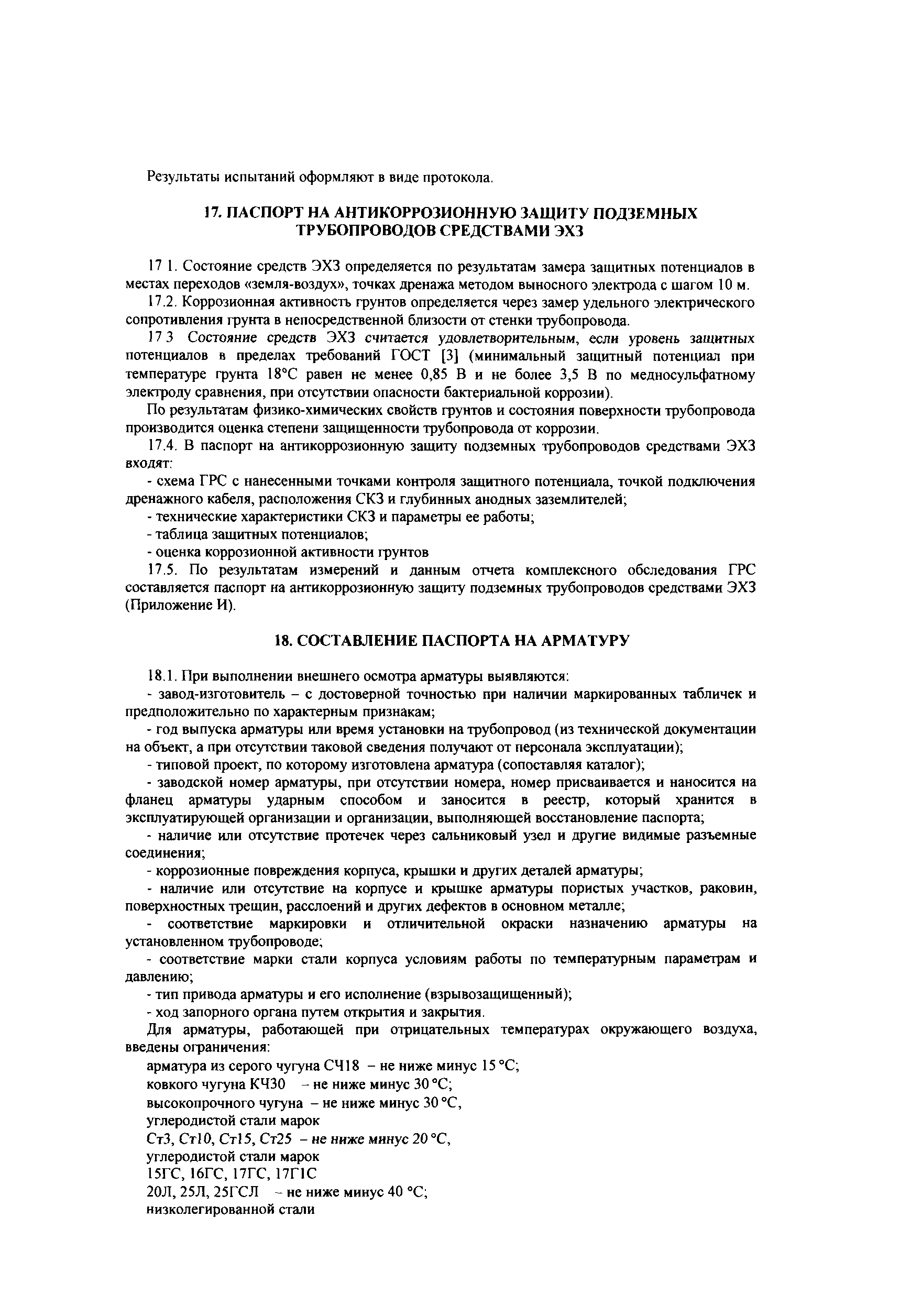

17 Паспорт на антикоррозионную защиту подземных трубопроводов средствами ЭХЗ
18 Составление паспорта на арматуру

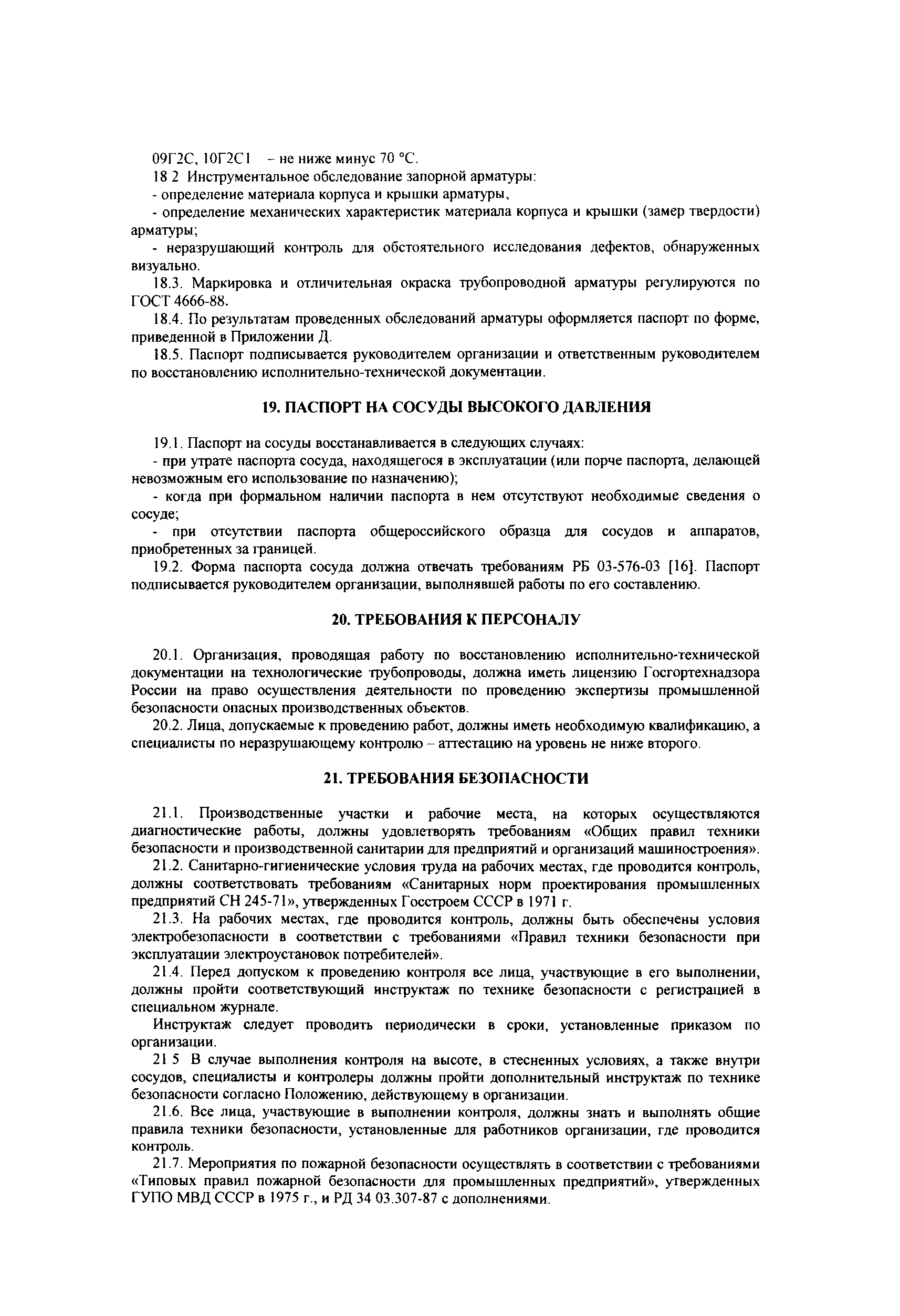

19 Паспорт на сосуды высокого давления
20 Требования к персоналу
21 Требования безопасности

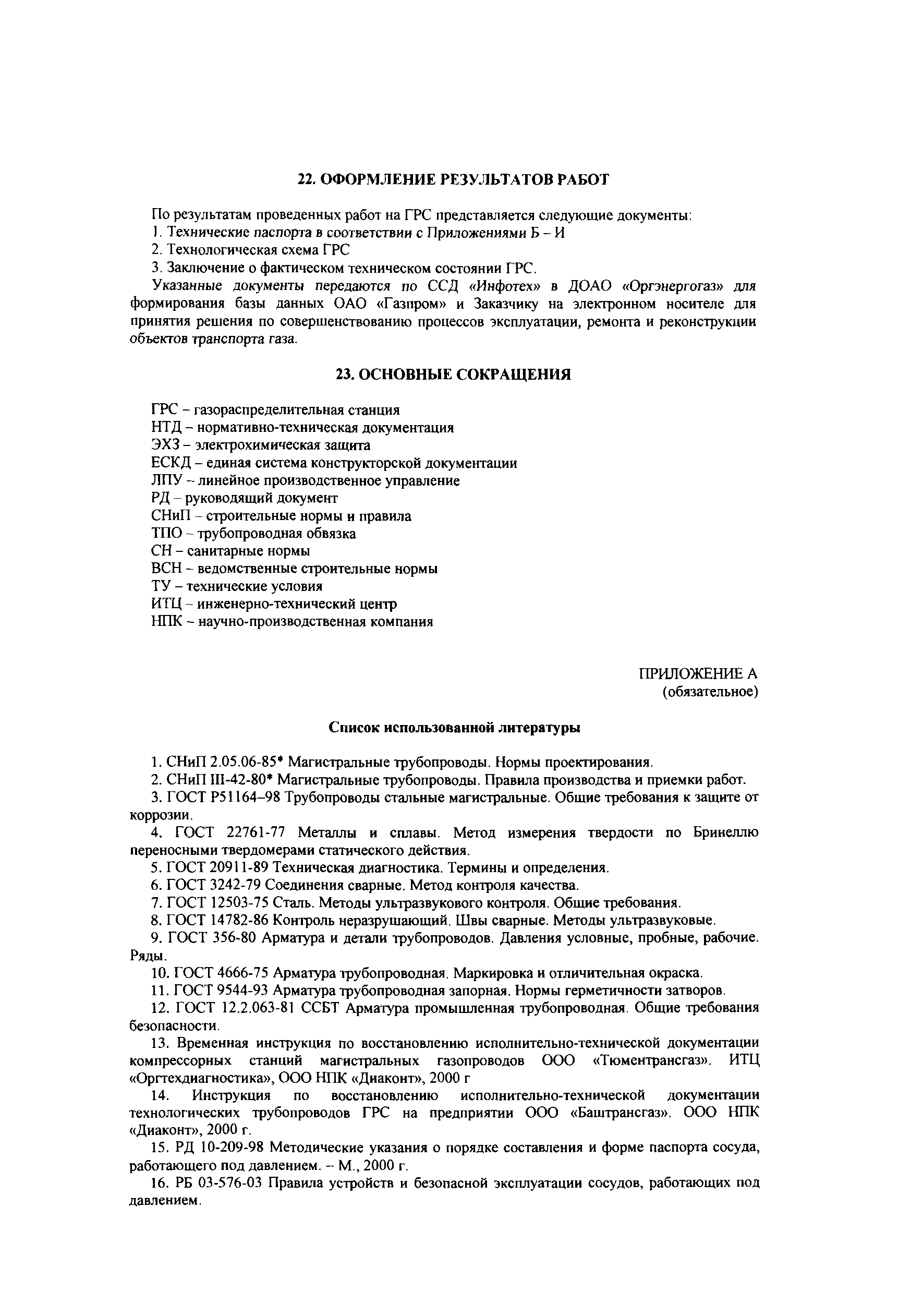

22 Оформление результатов работ
23 Основные сокращения

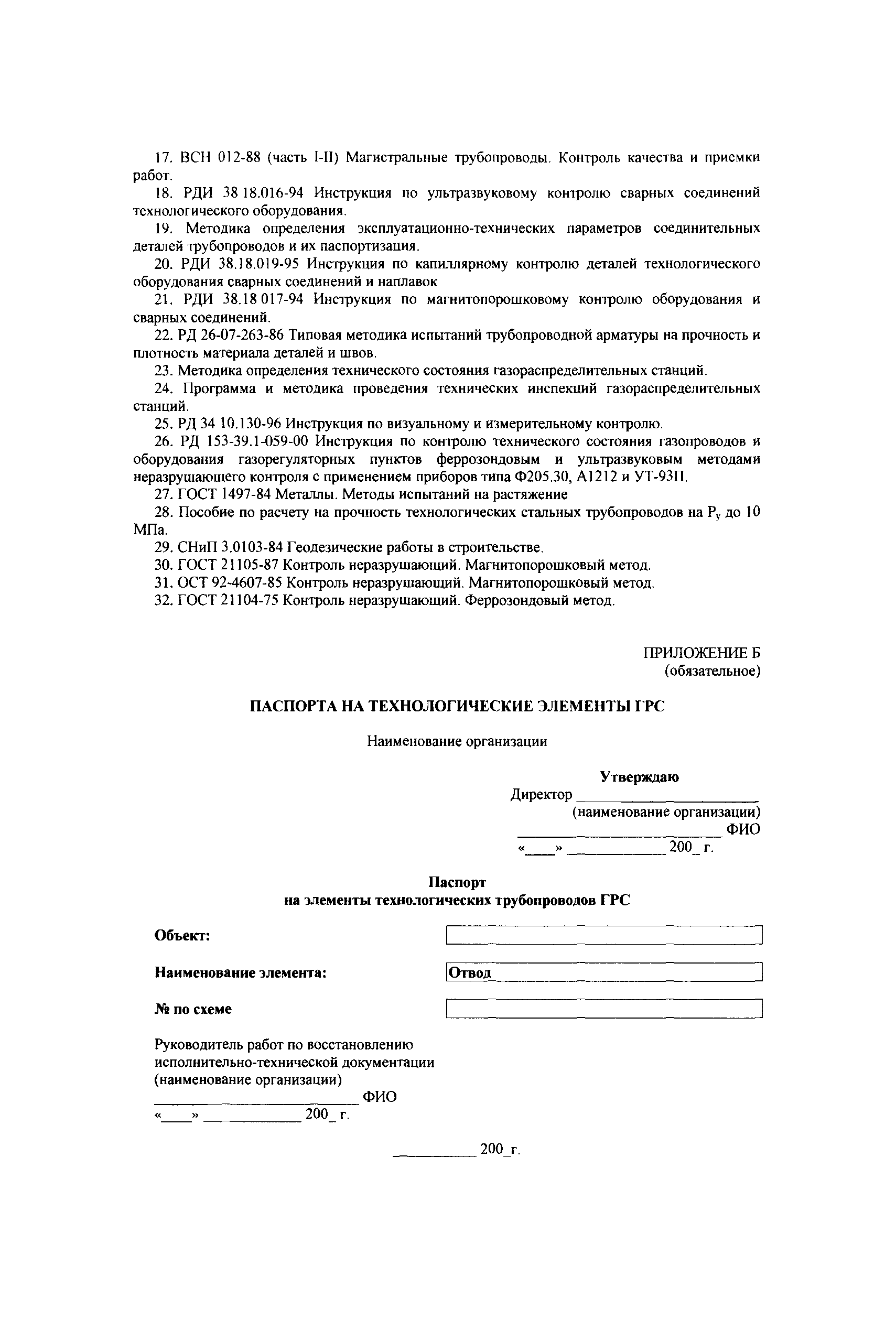

Приложение А Список использованной литературы

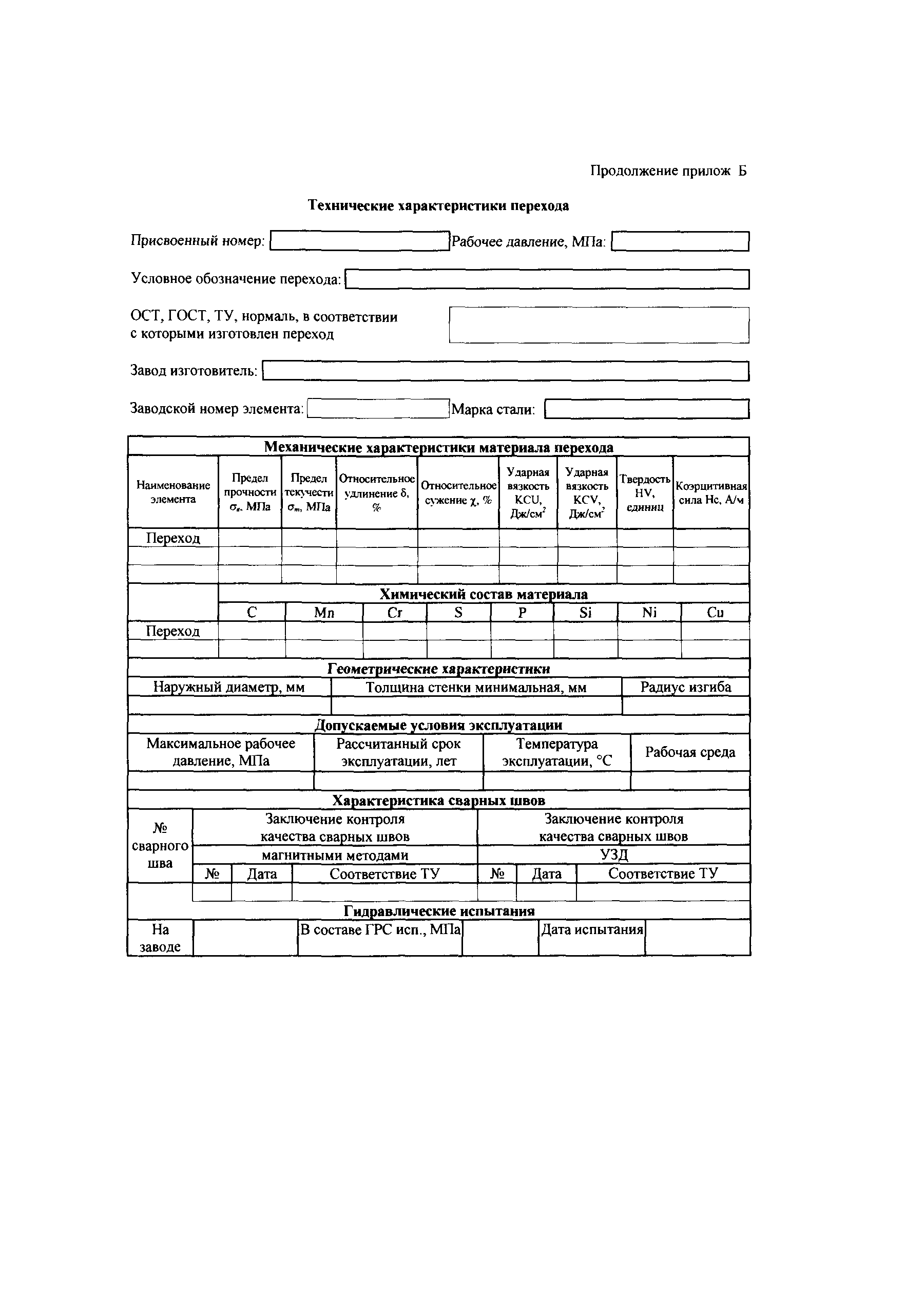

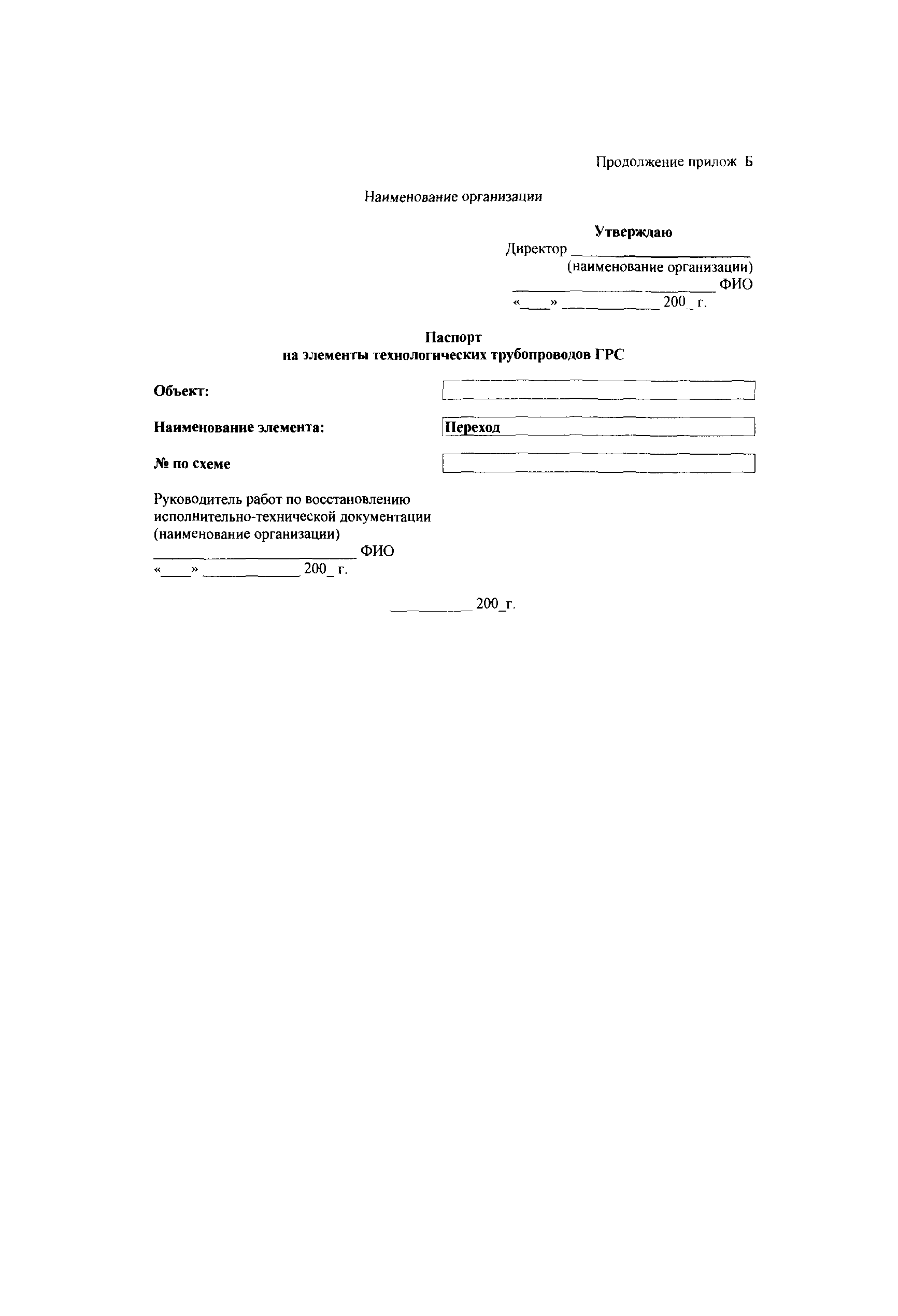

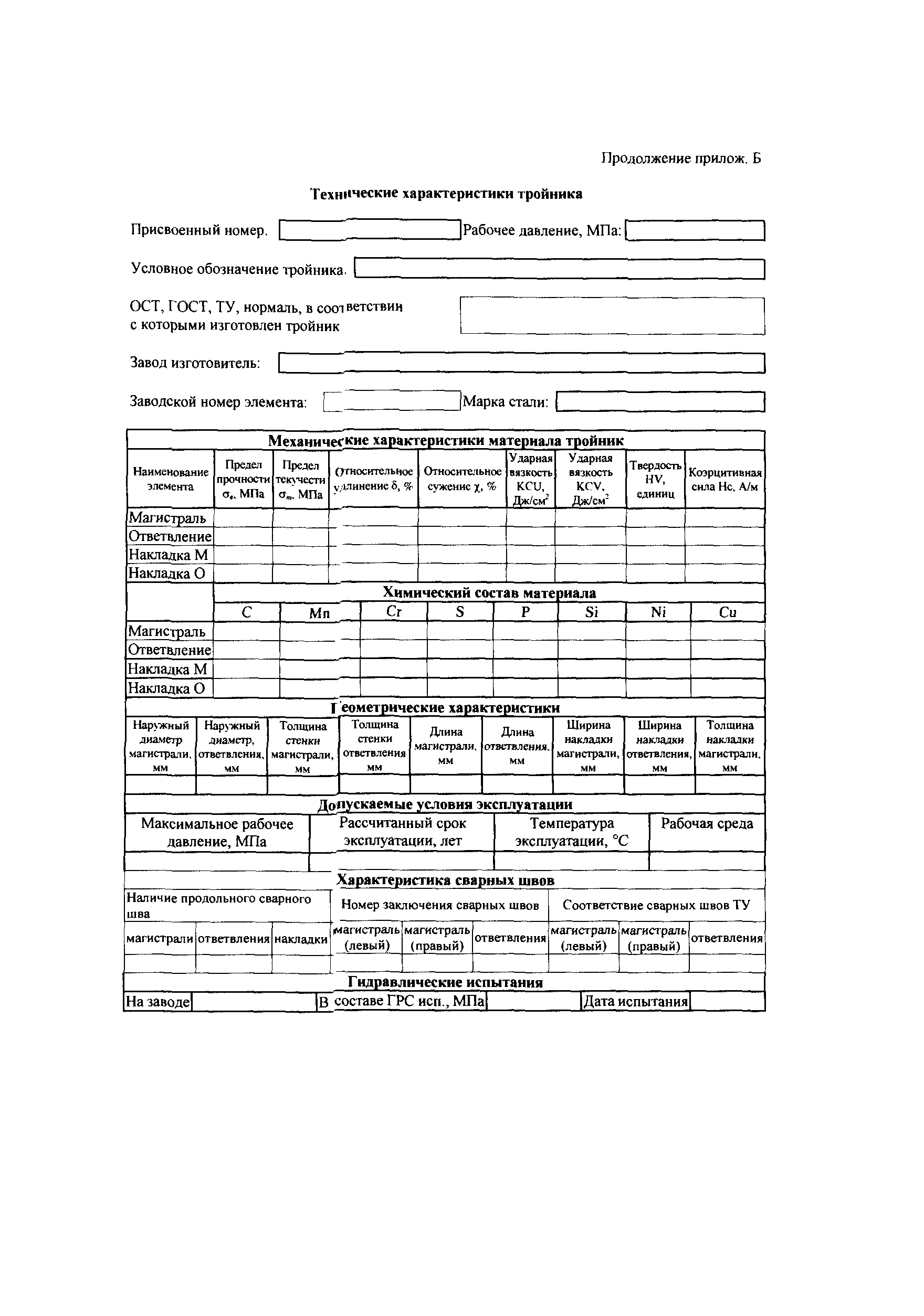

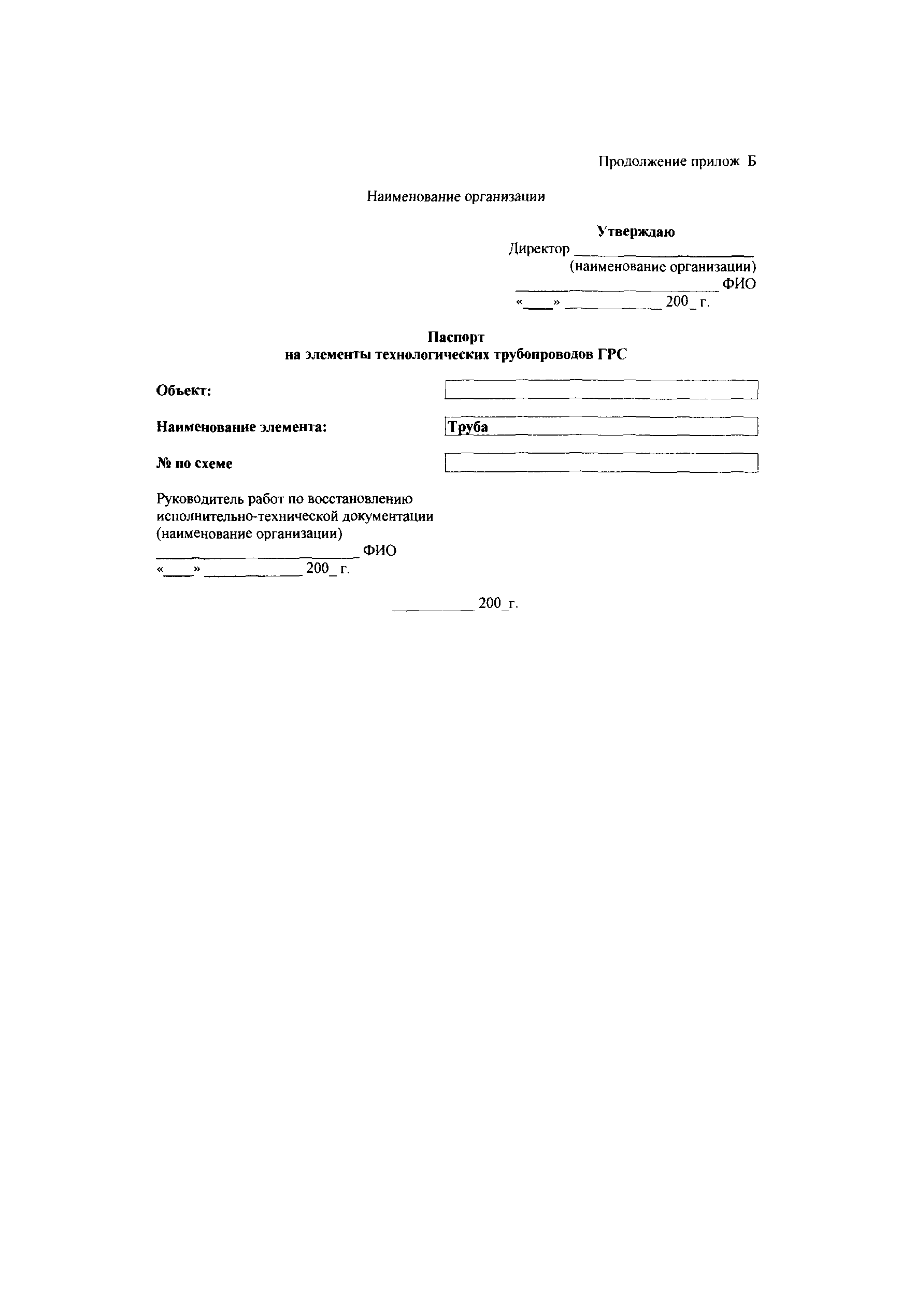

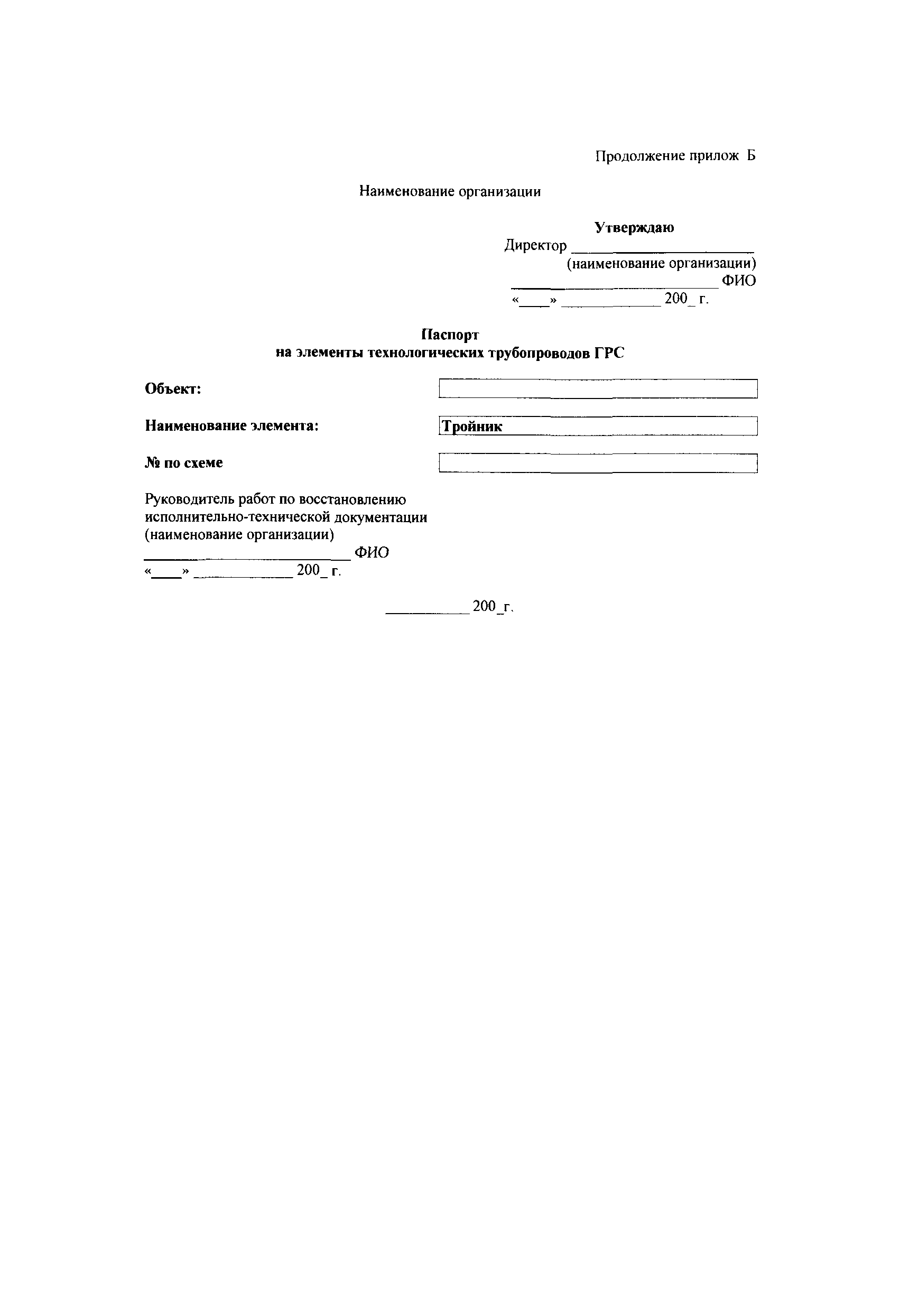

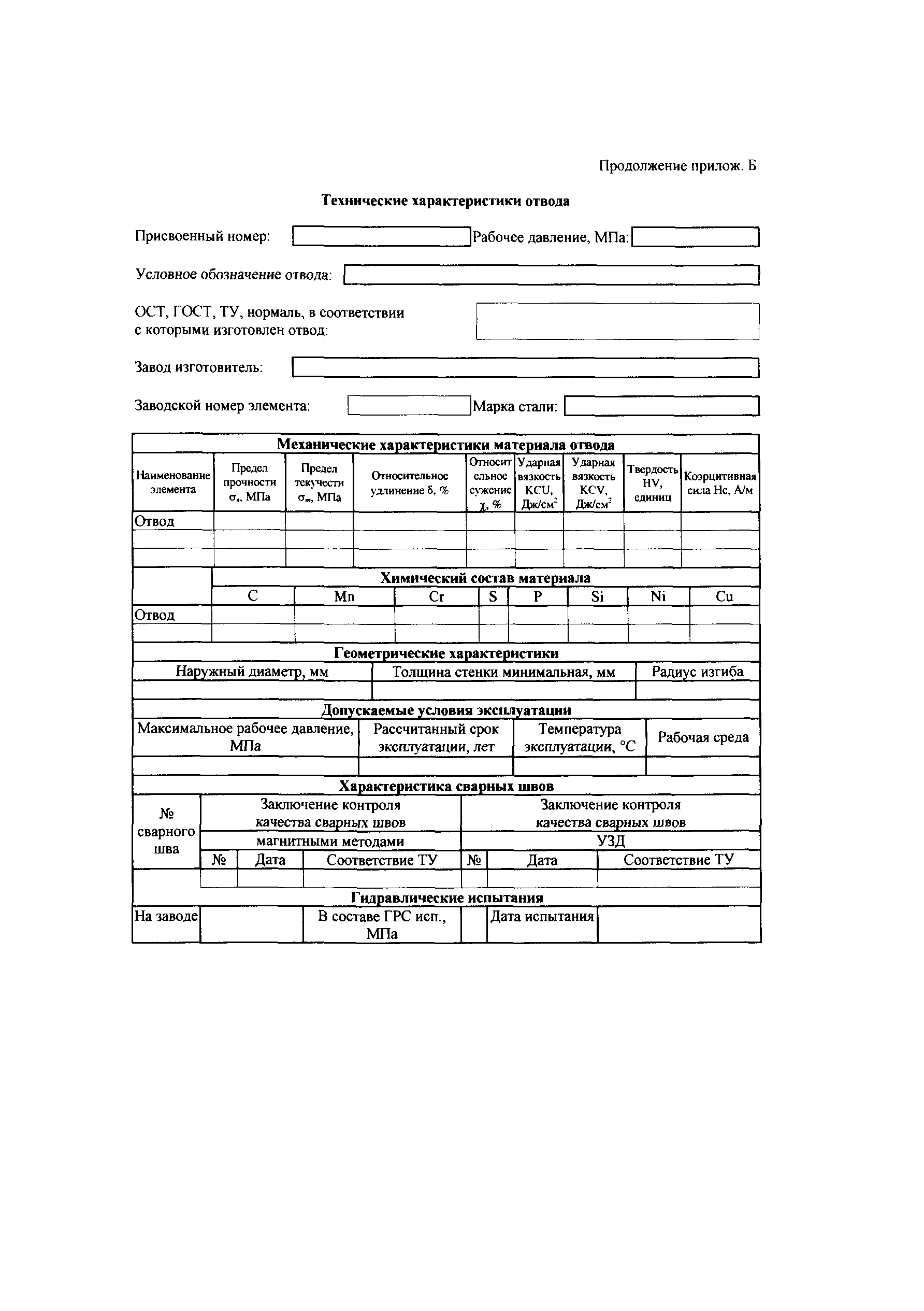

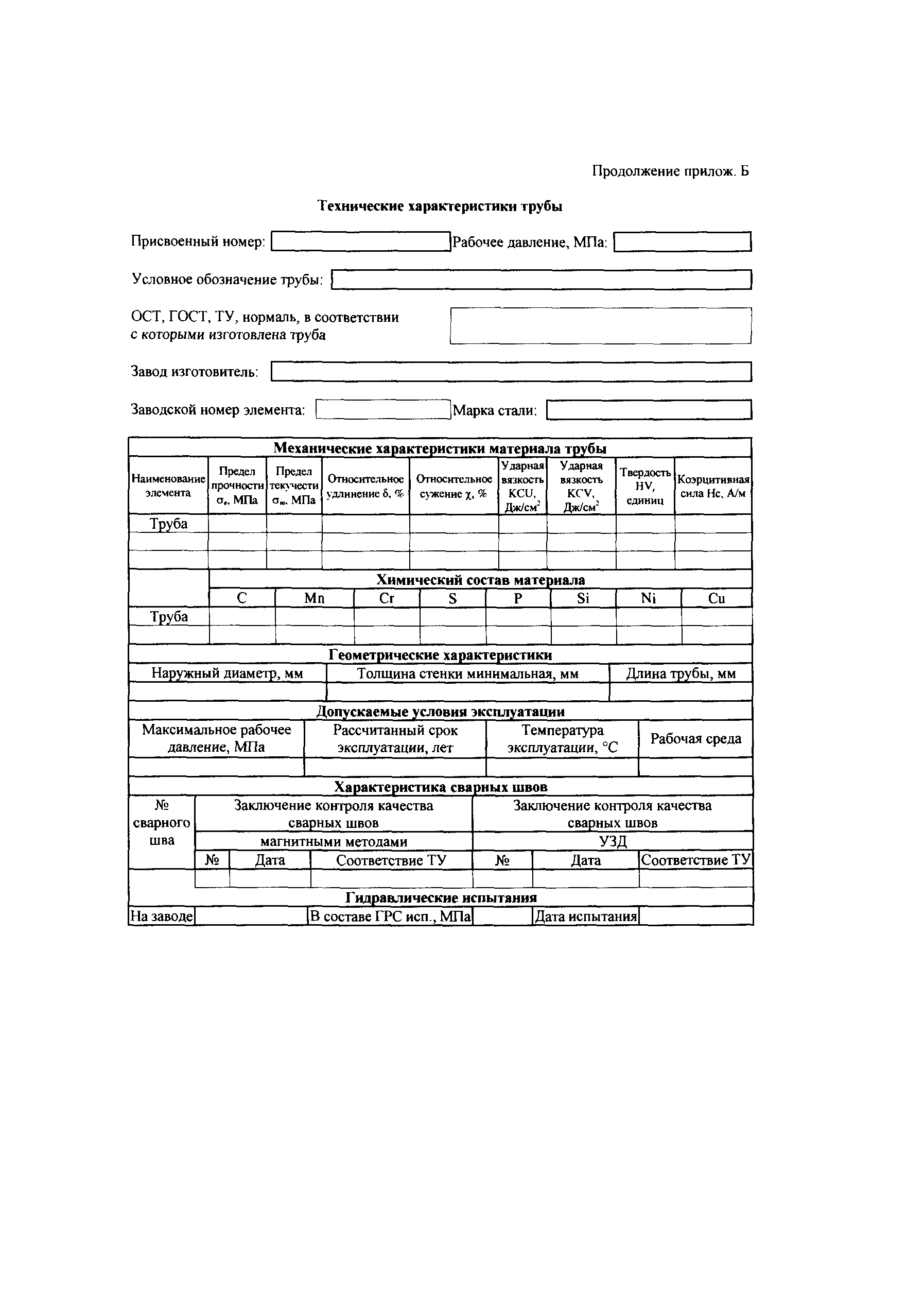

Приложение Б Паспорт на технологические элементы ГРС

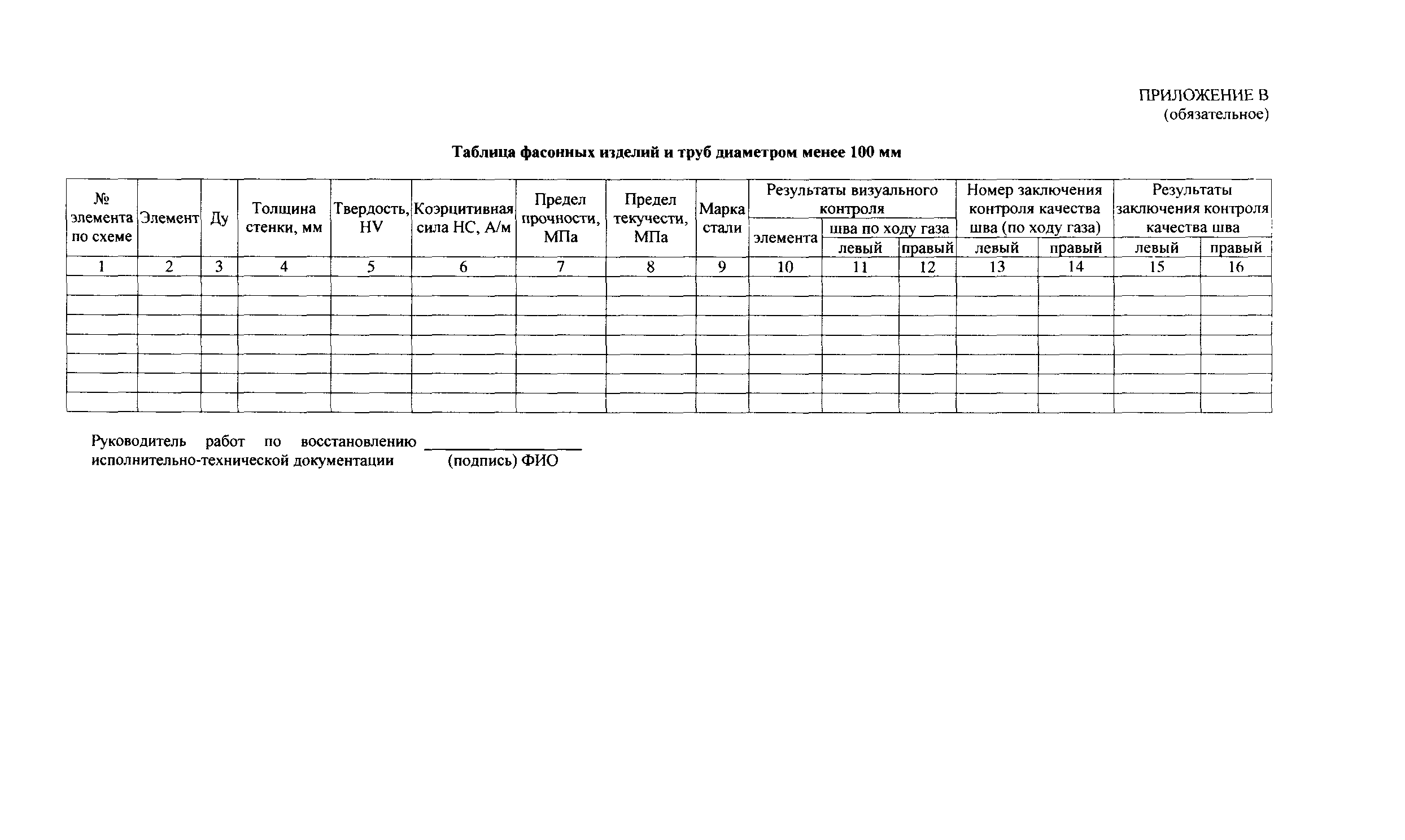

Приложение В Таблица фасонных изделий и труб диаметром менее 100 мм

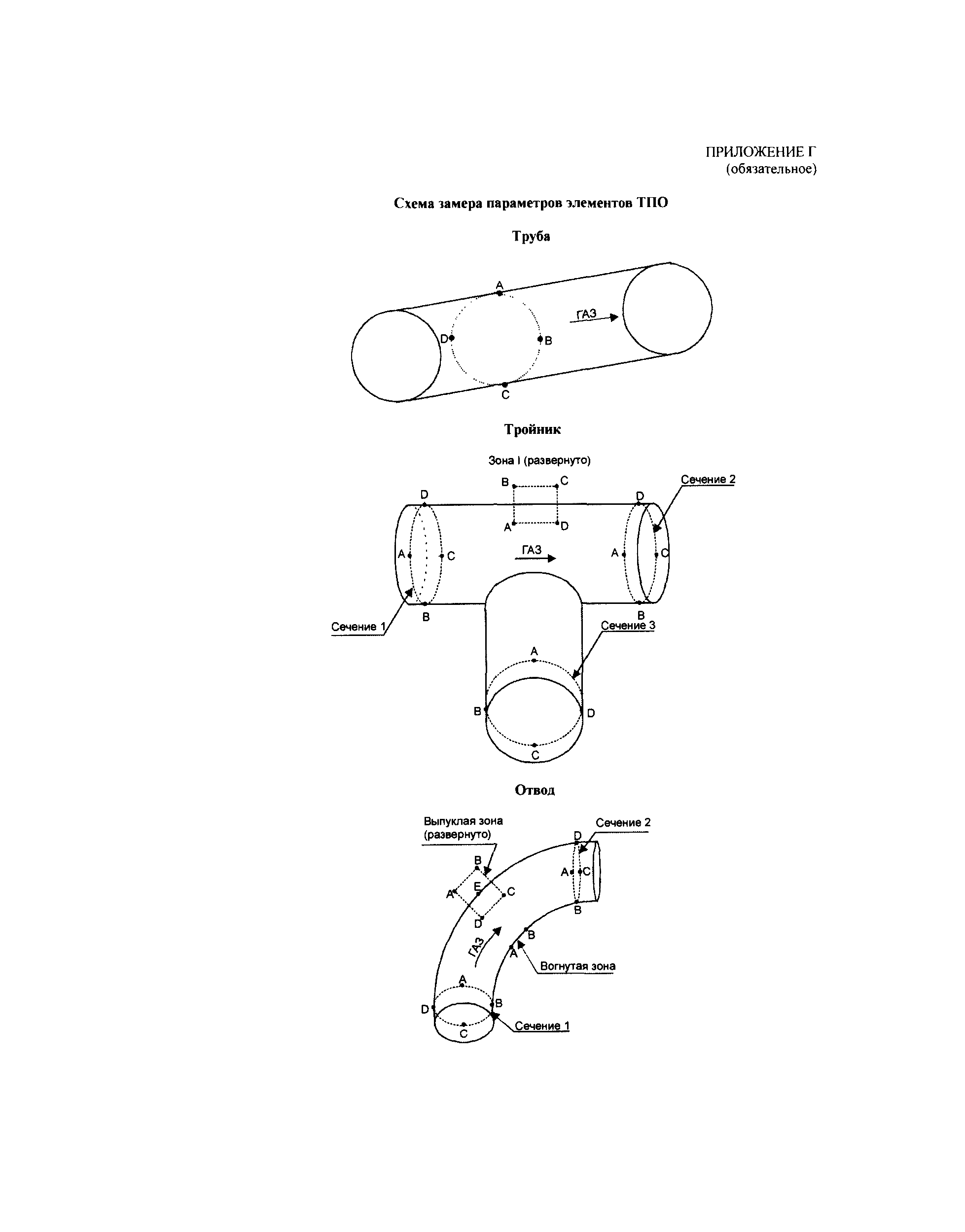

Приложение Г Схема замера параметров элементов ТПО

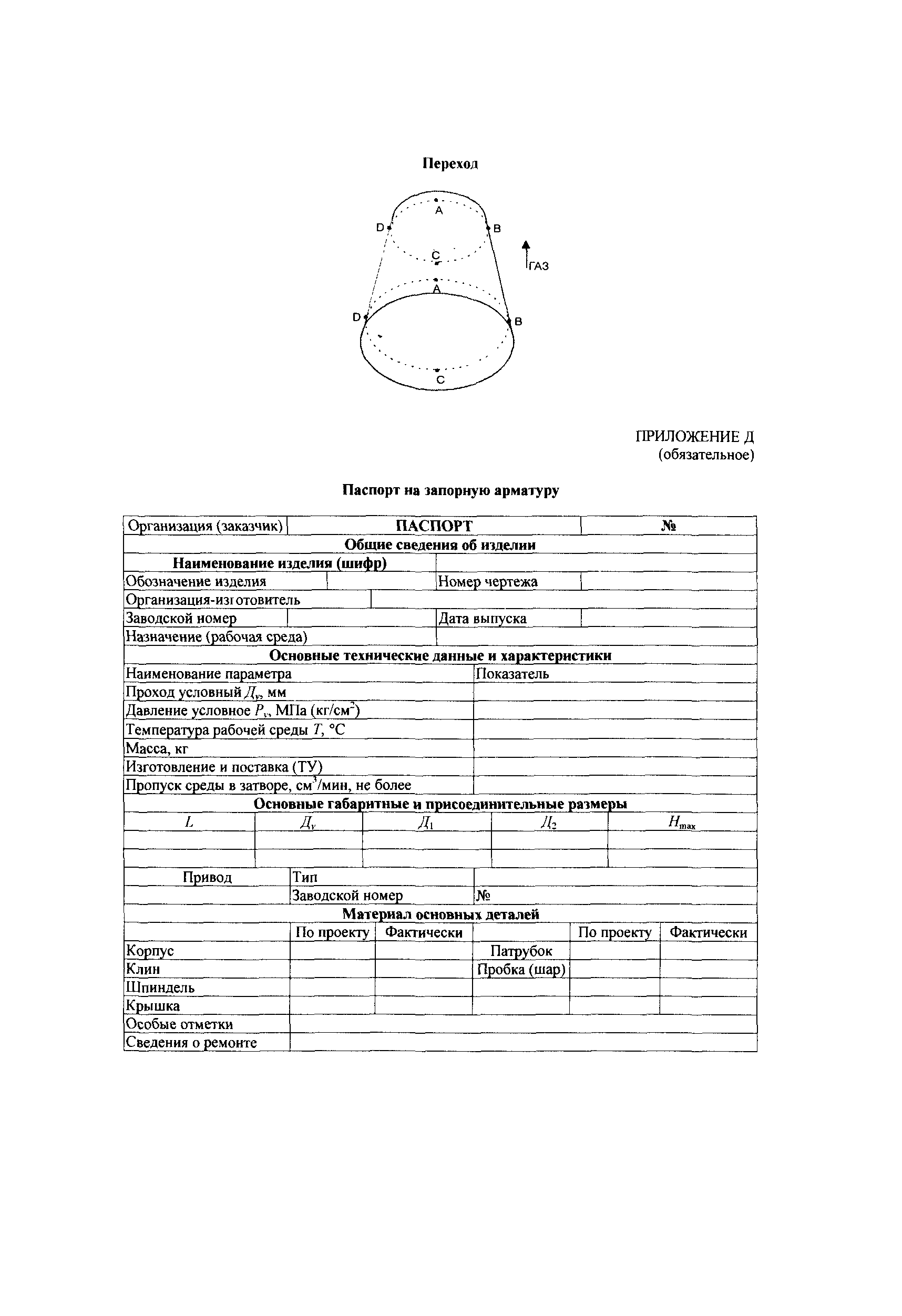

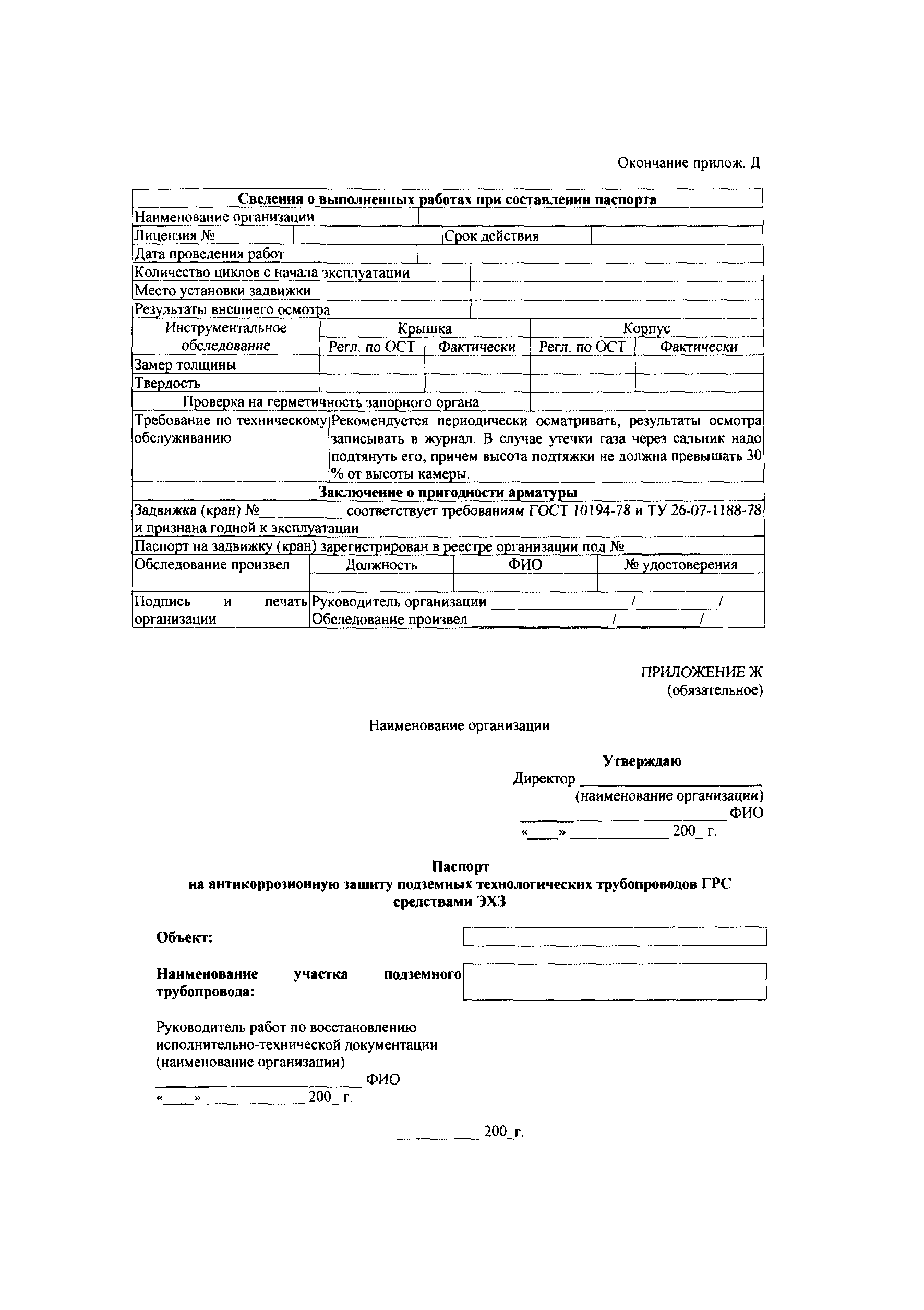

Приложение Д Паспорт на запорную арматуру

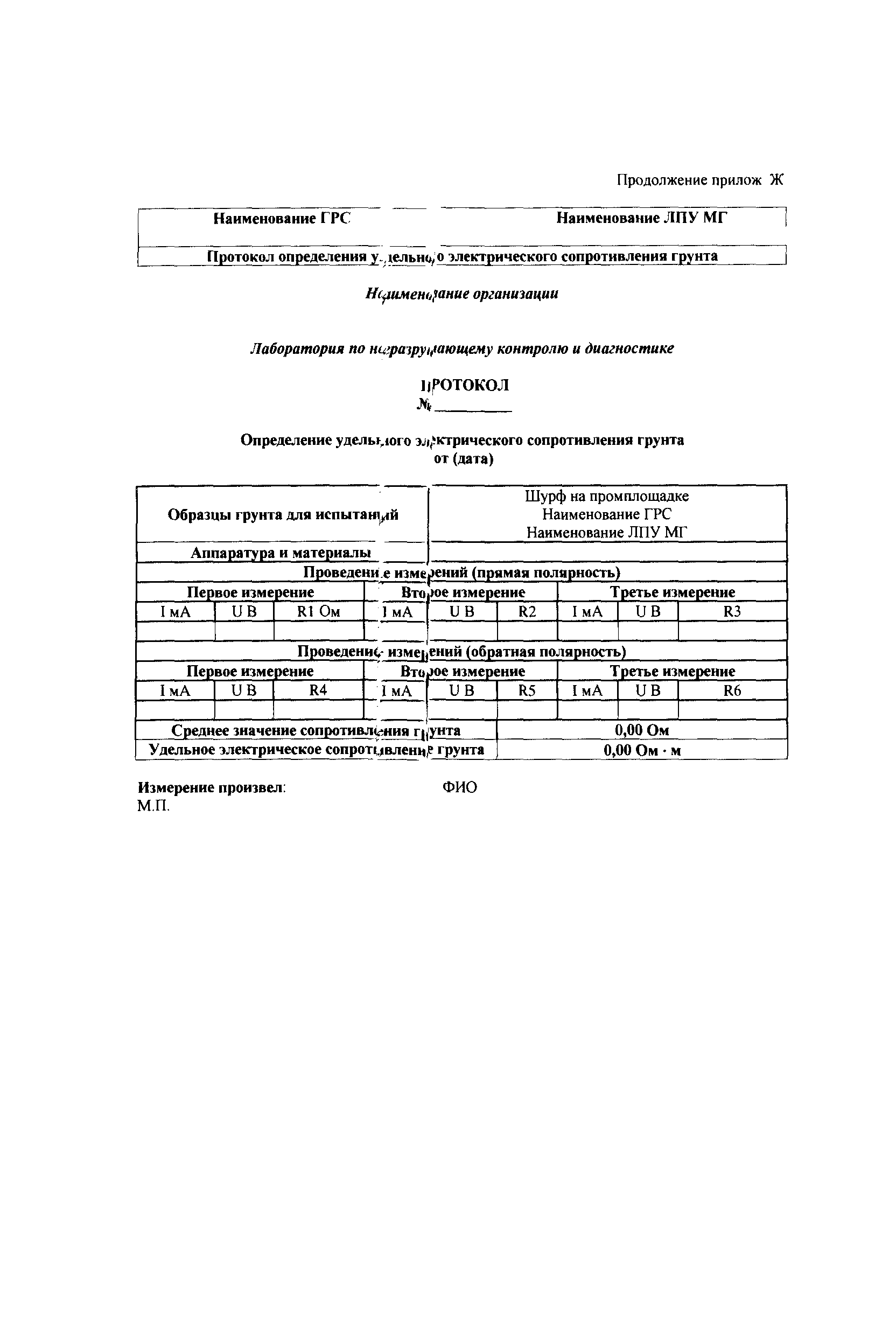

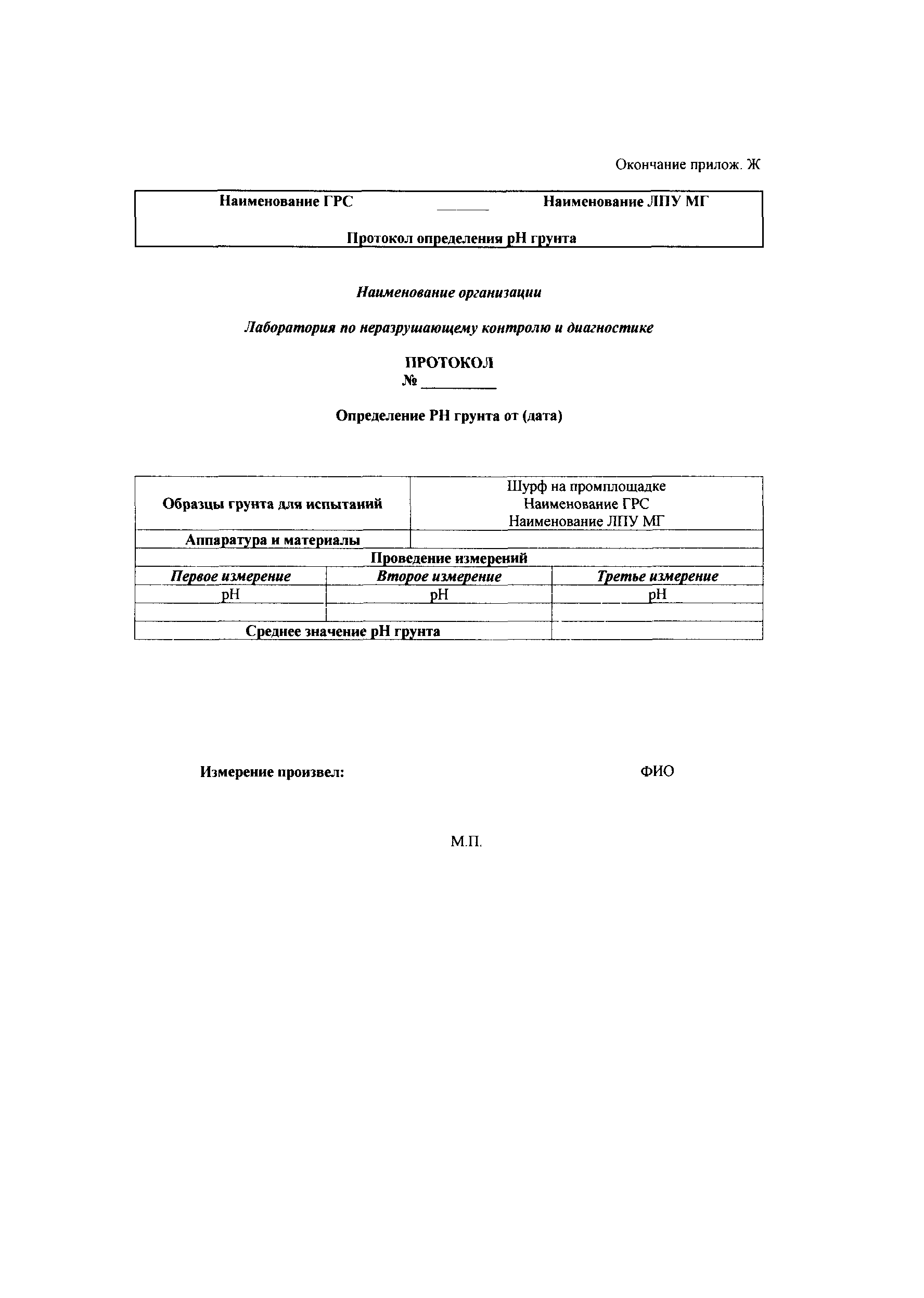

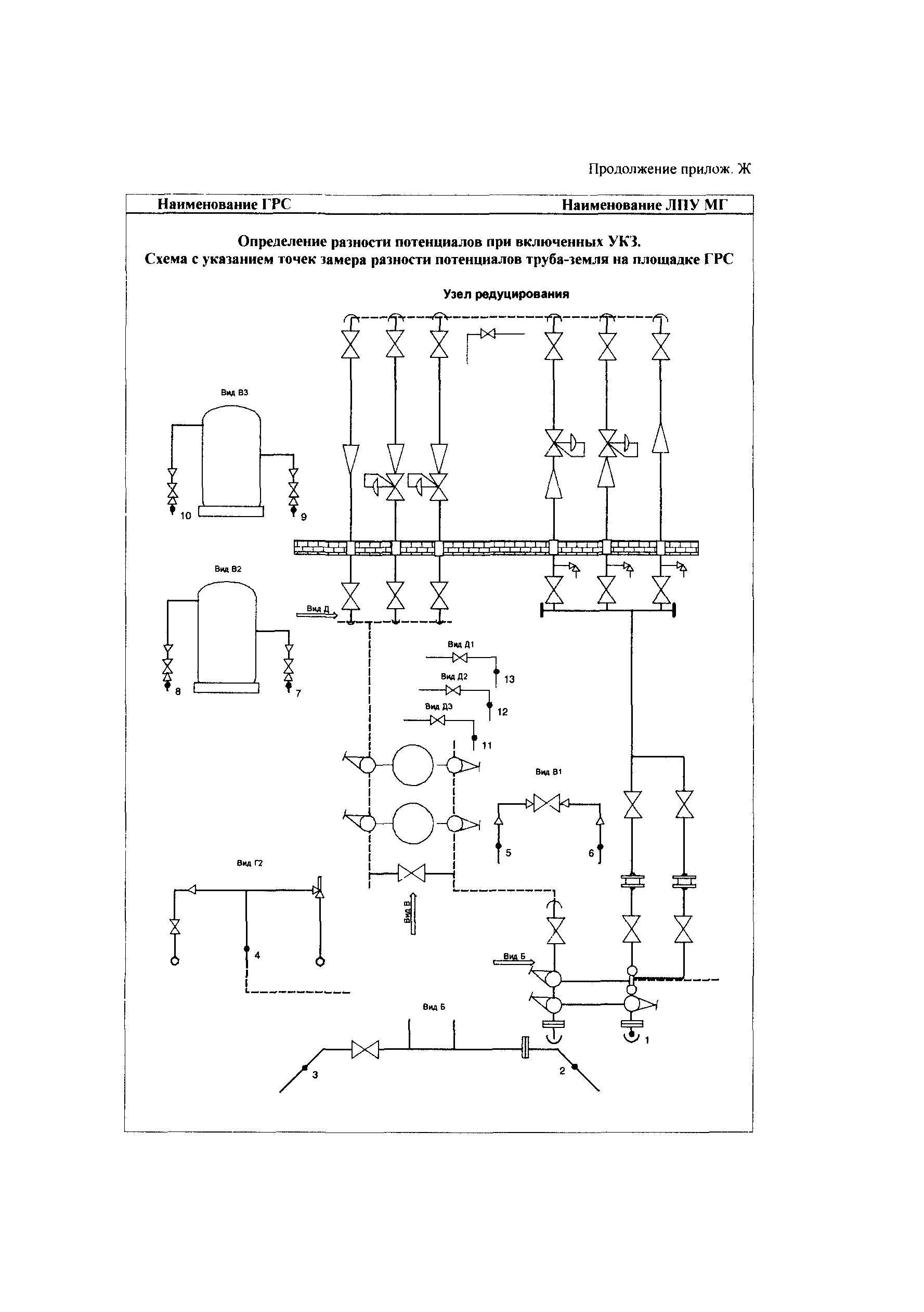

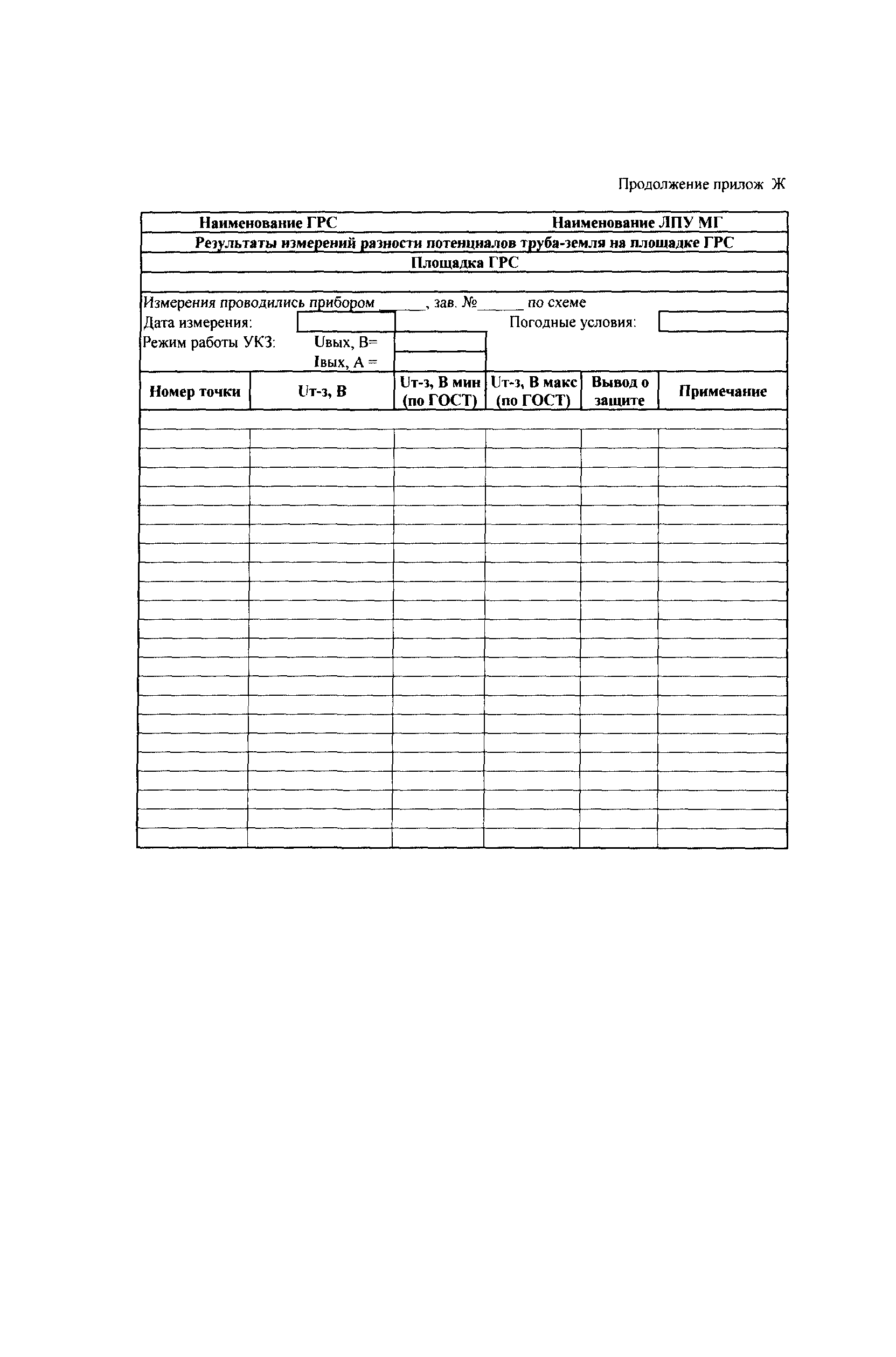

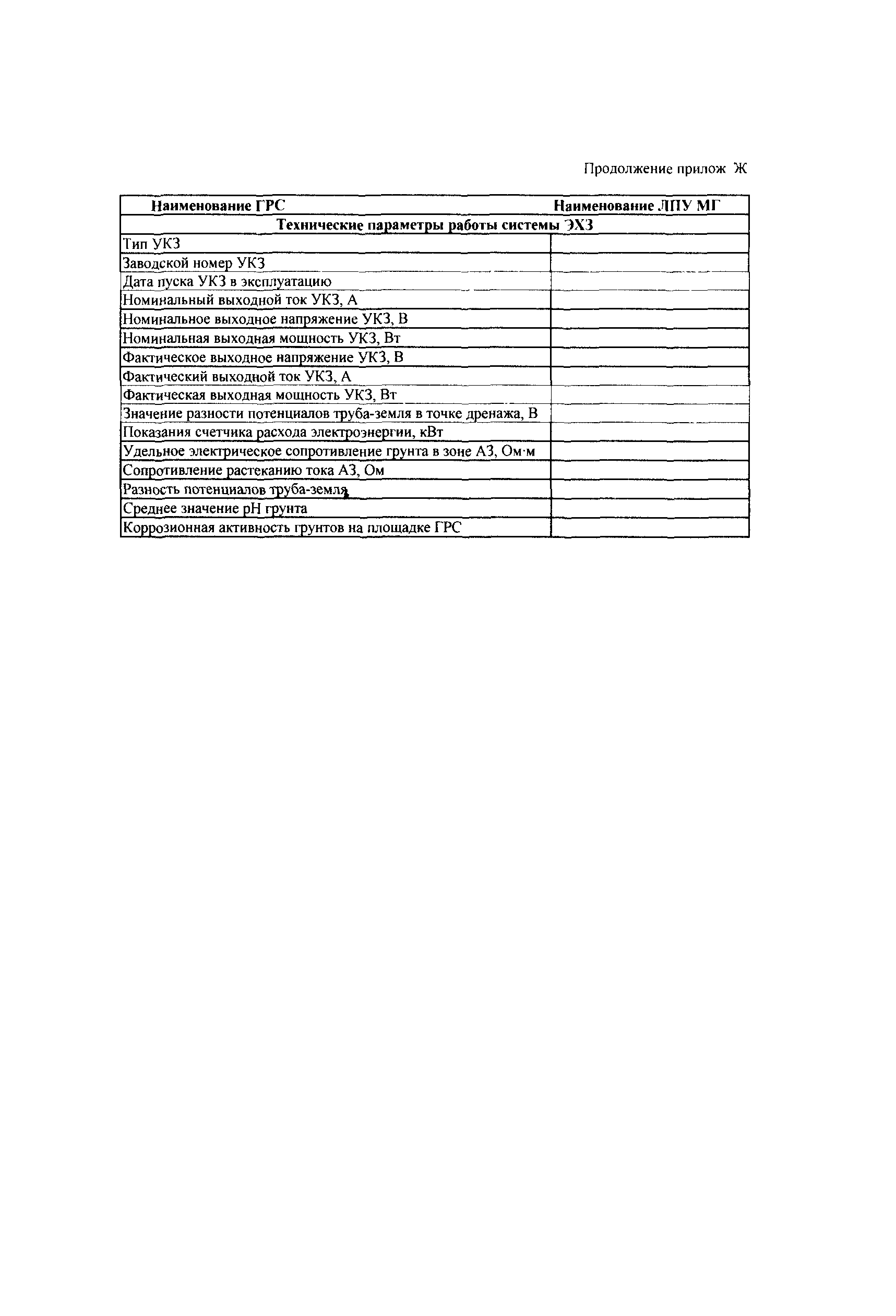

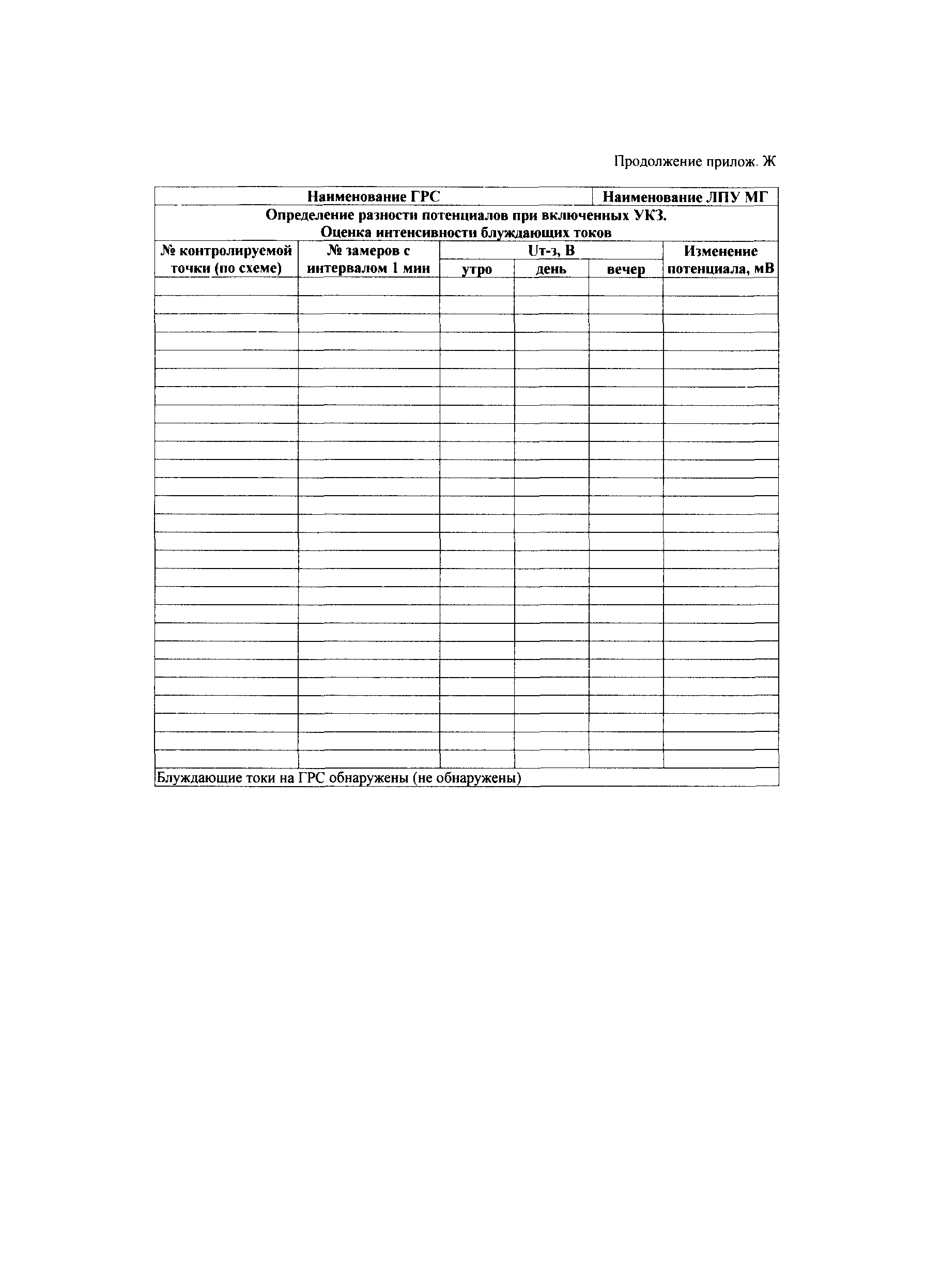

Приложение Ж Паспорт на антикоррозионную защиту подземных технологических трубопроводов ГРС средствами ЭХЗ

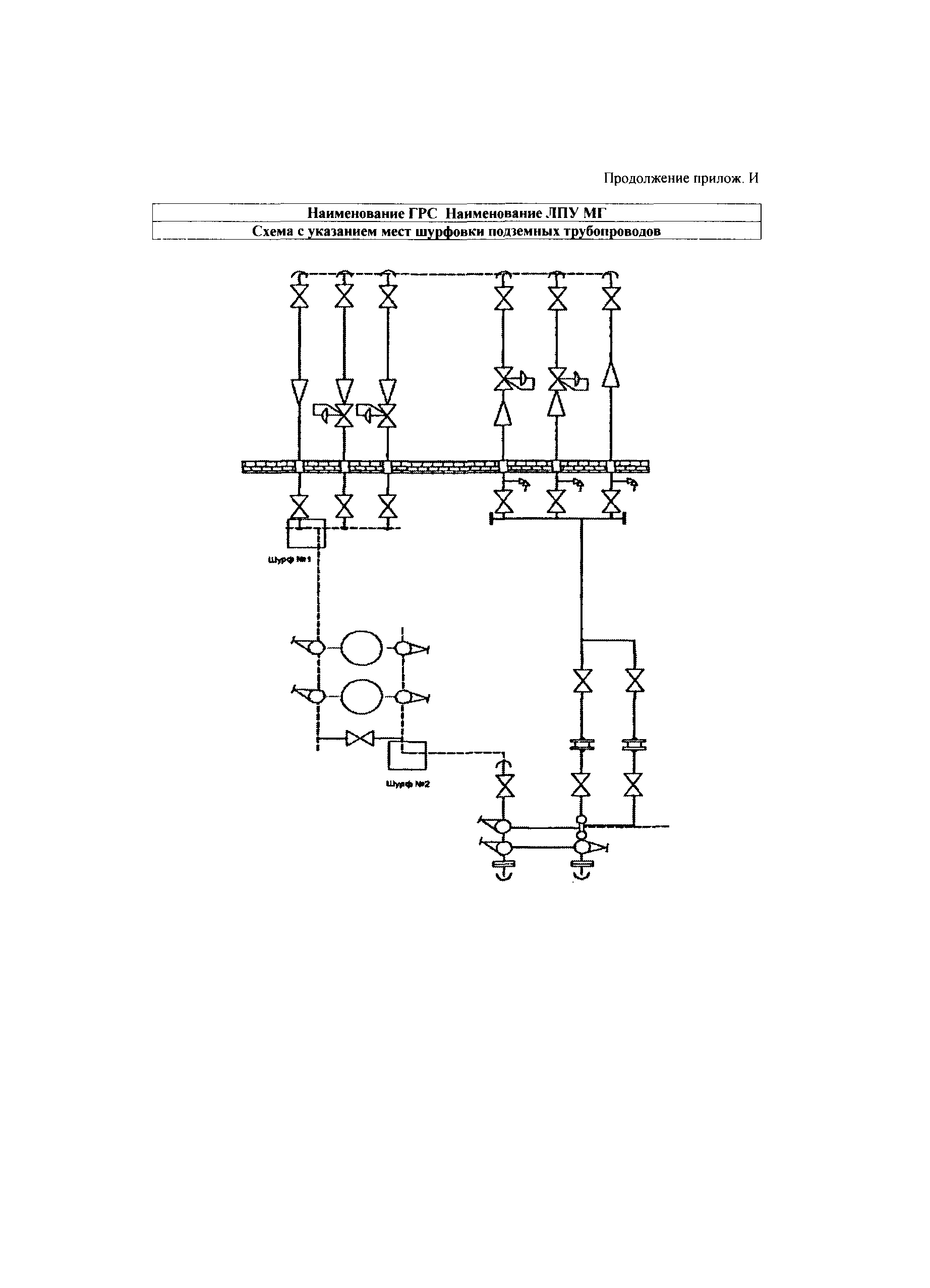

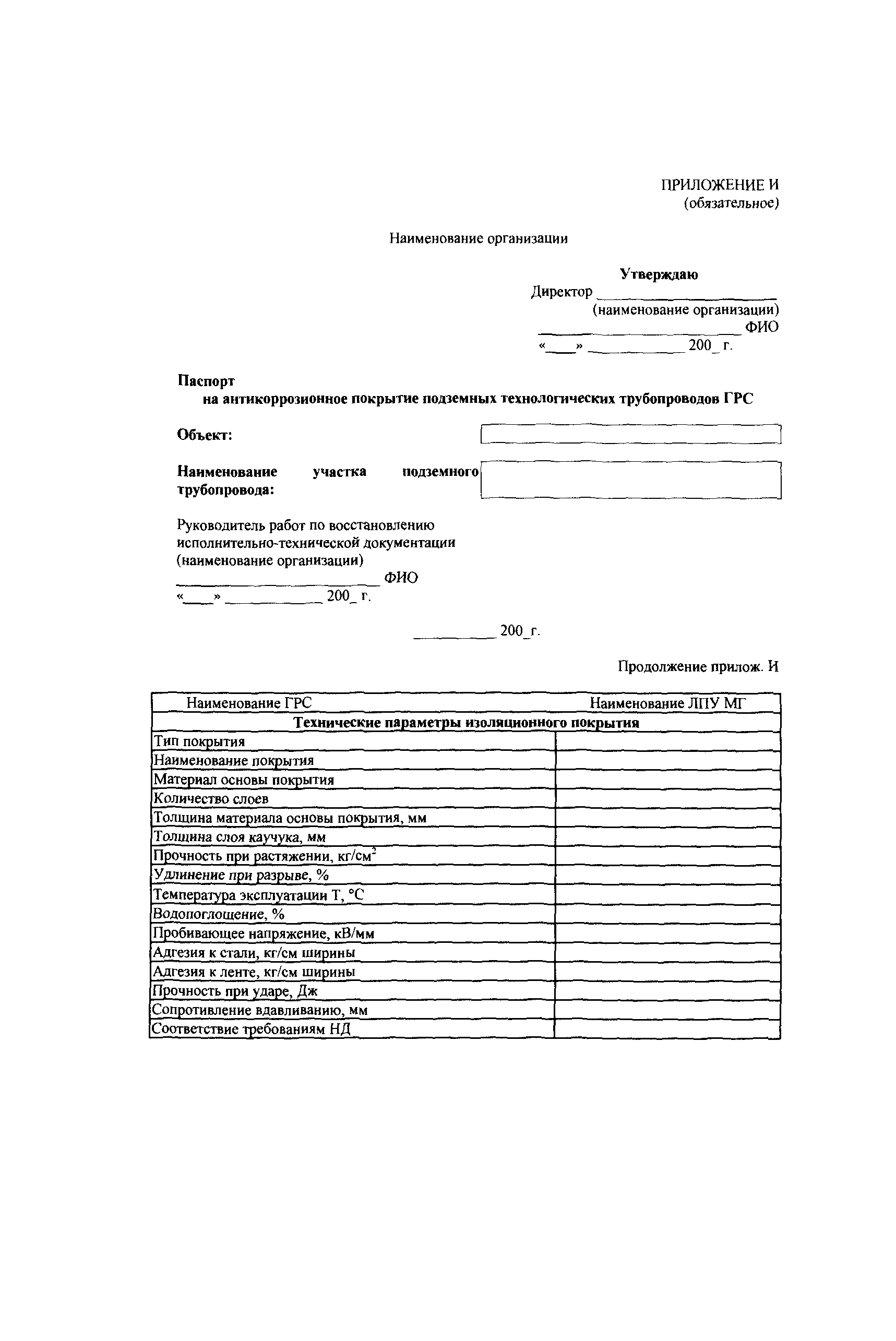

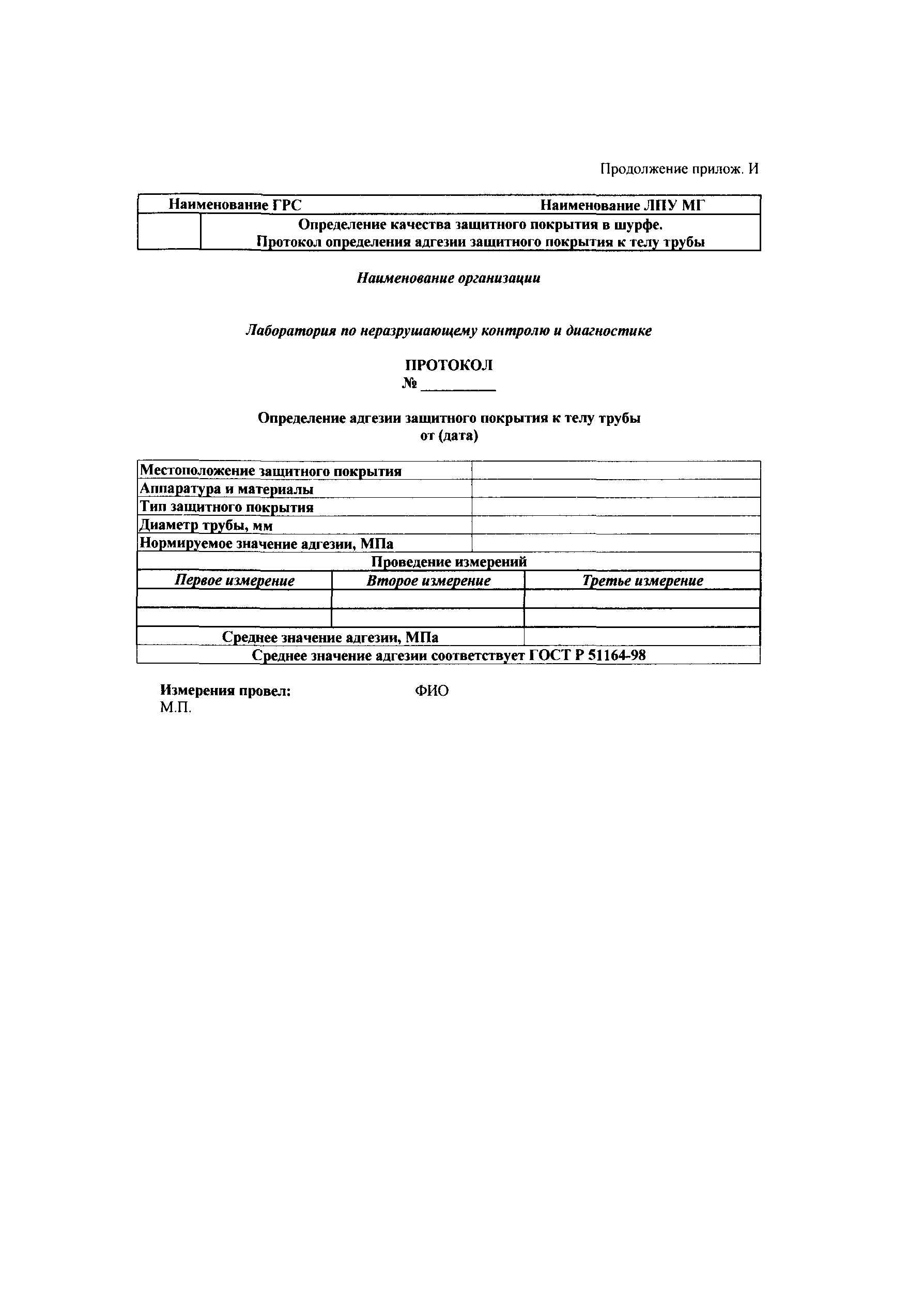

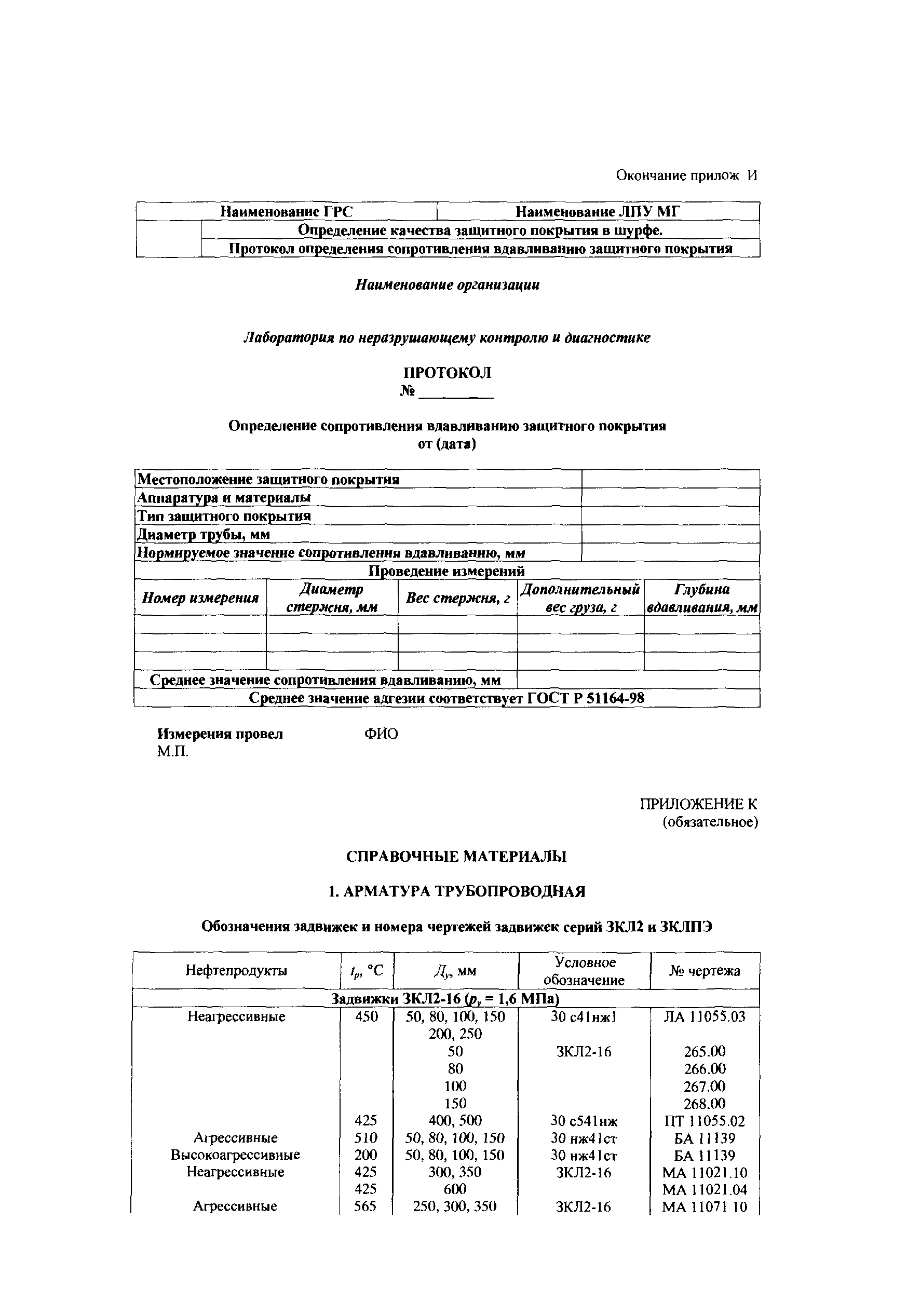

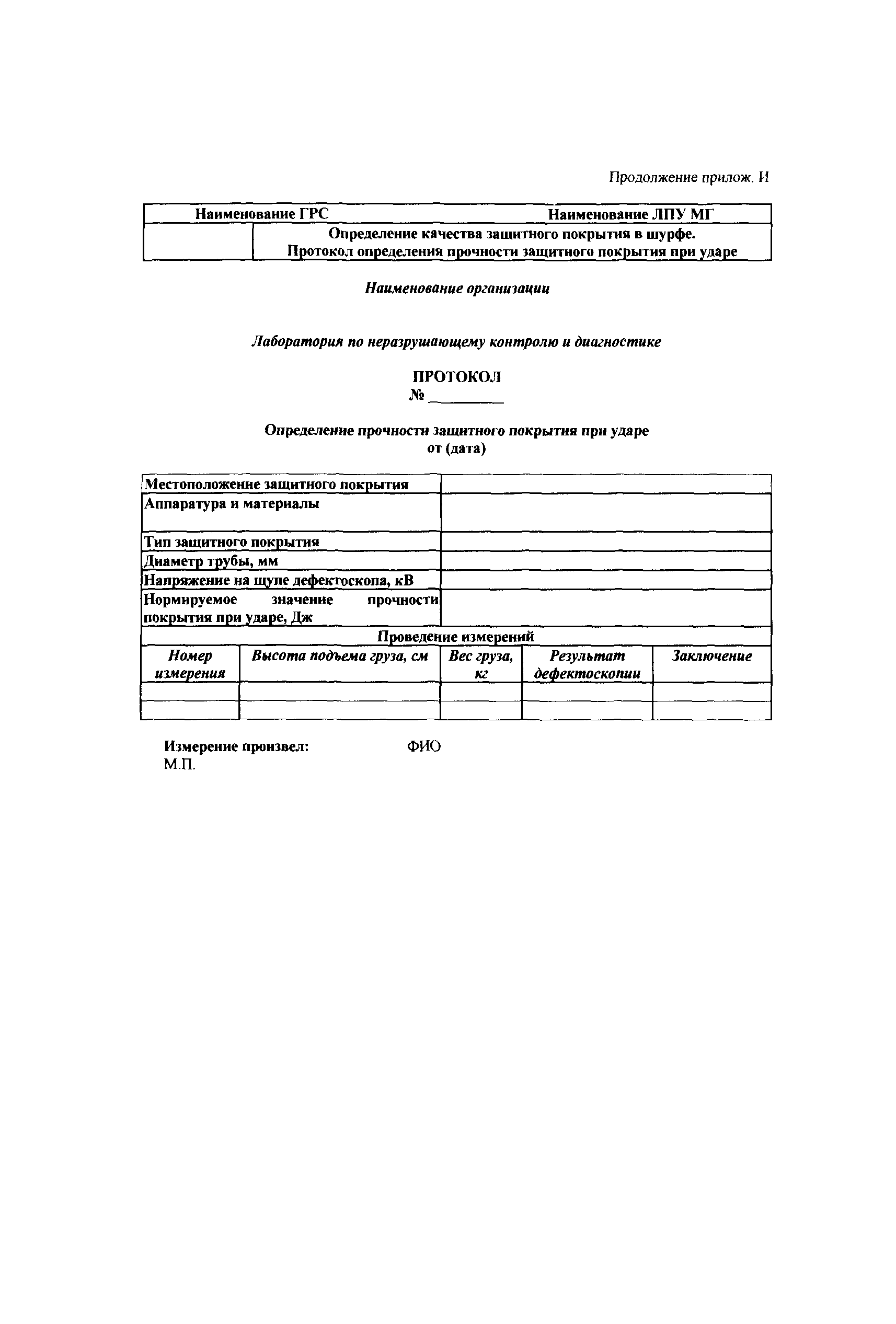

Приложение И Паспорт на антикоррозионное покрытие подземных технологических трубопроводов ГРС

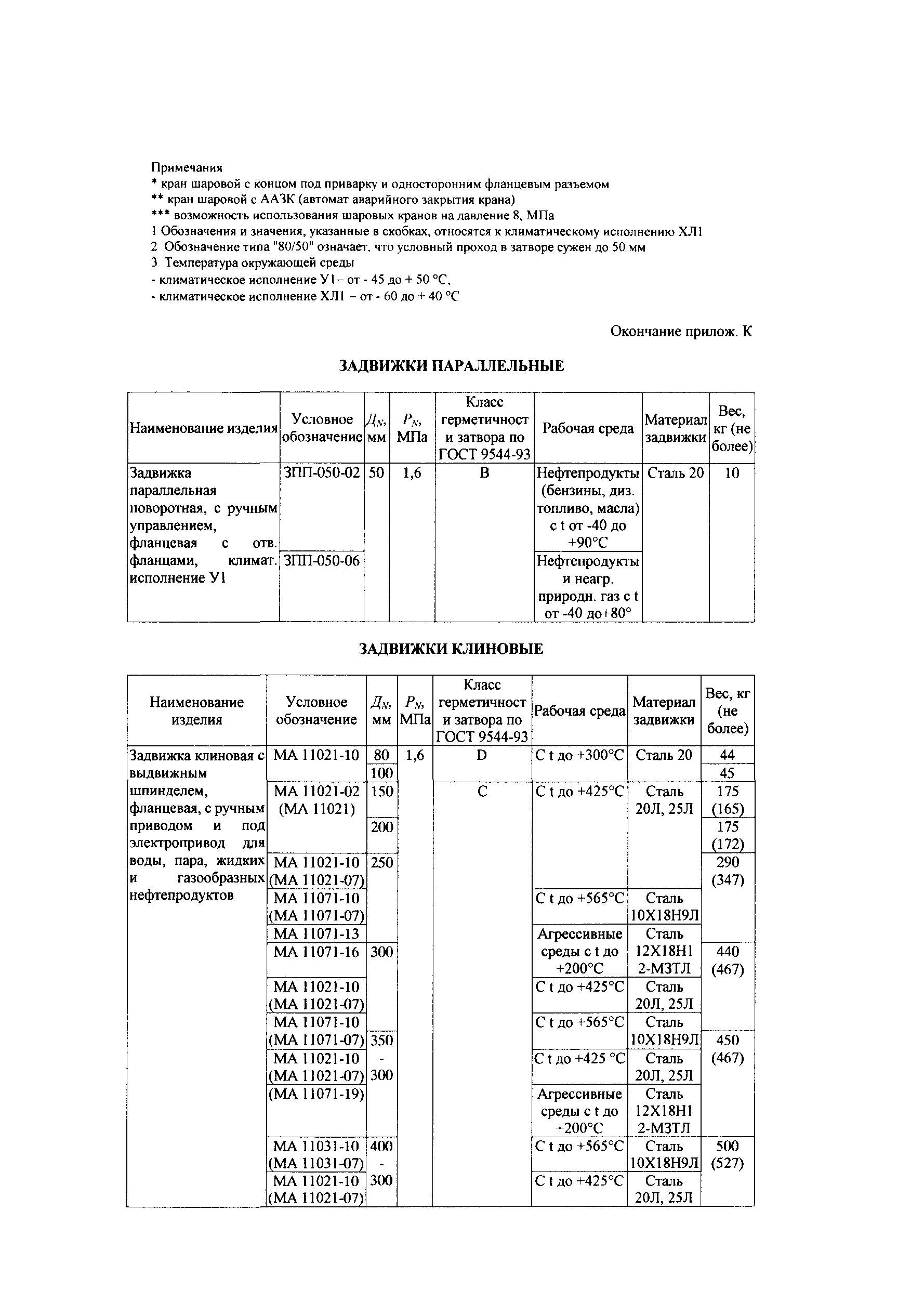

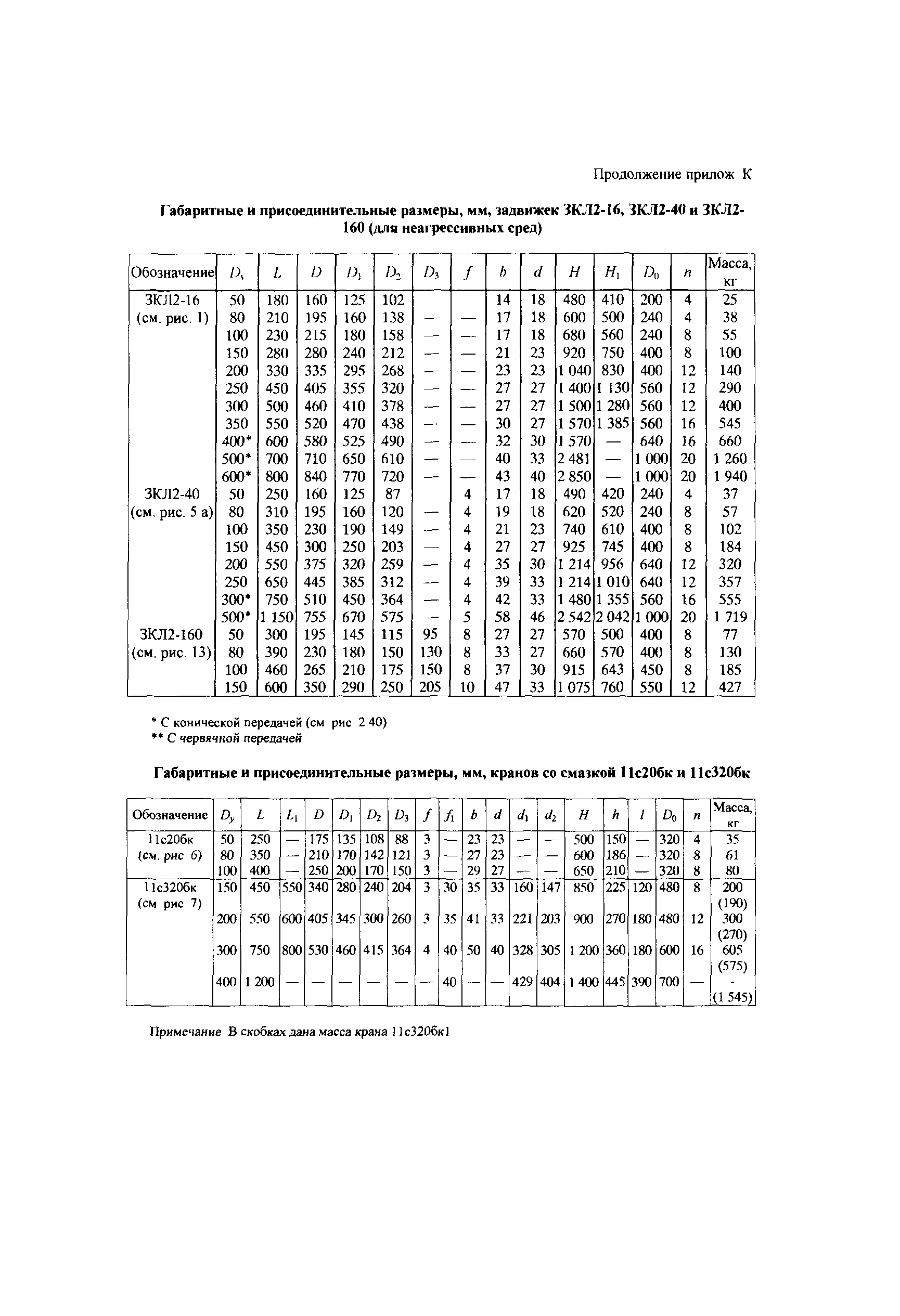

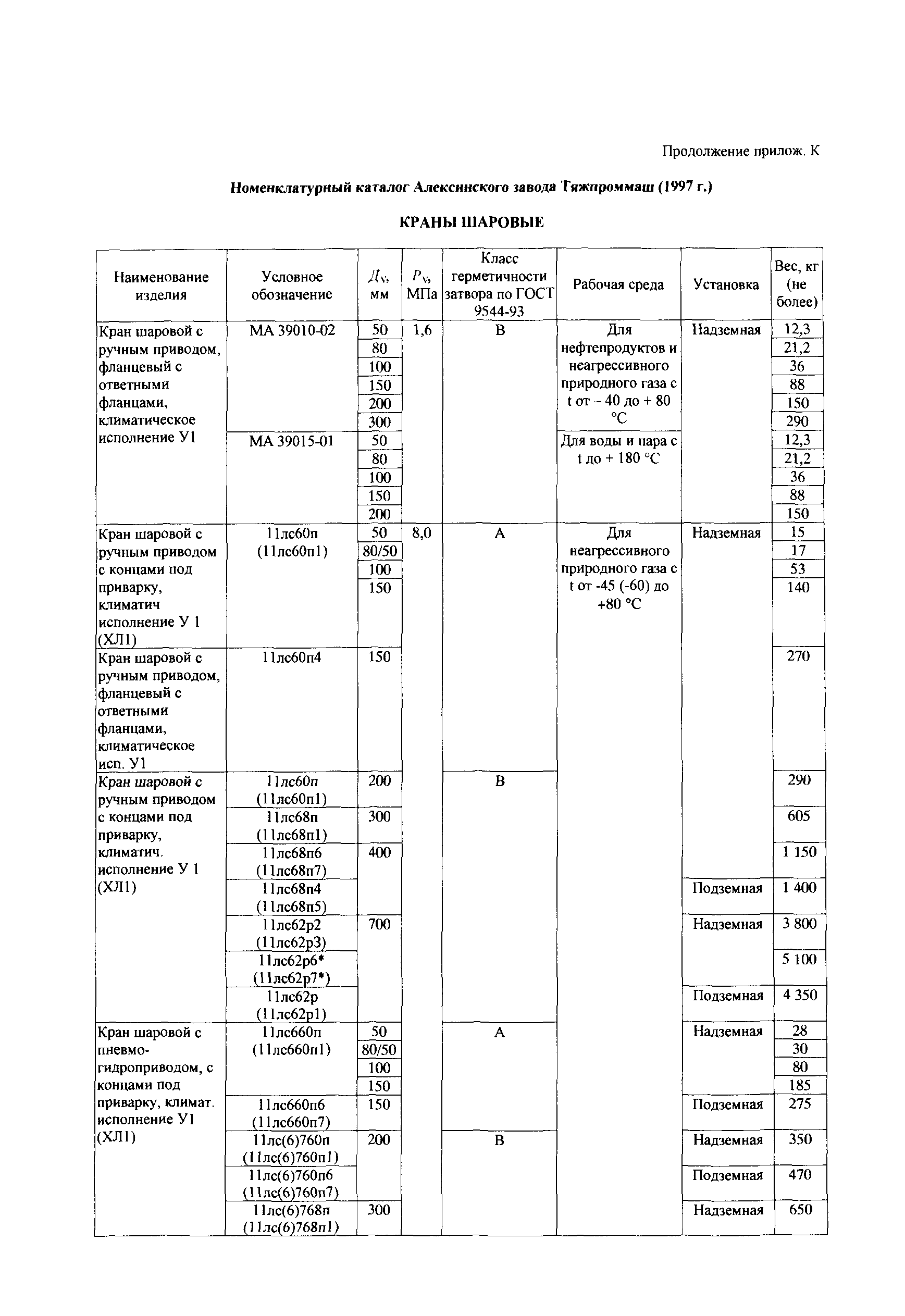

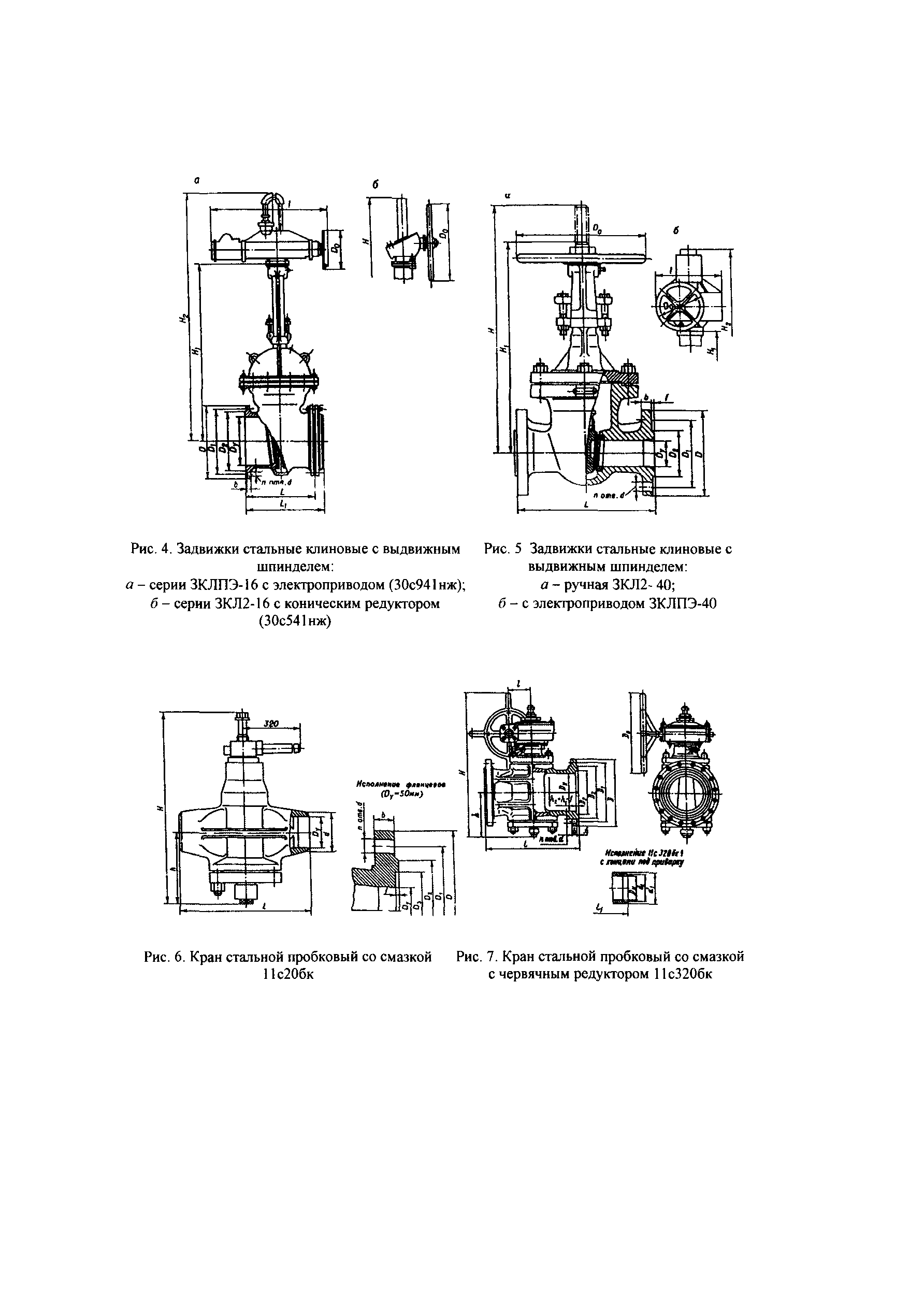

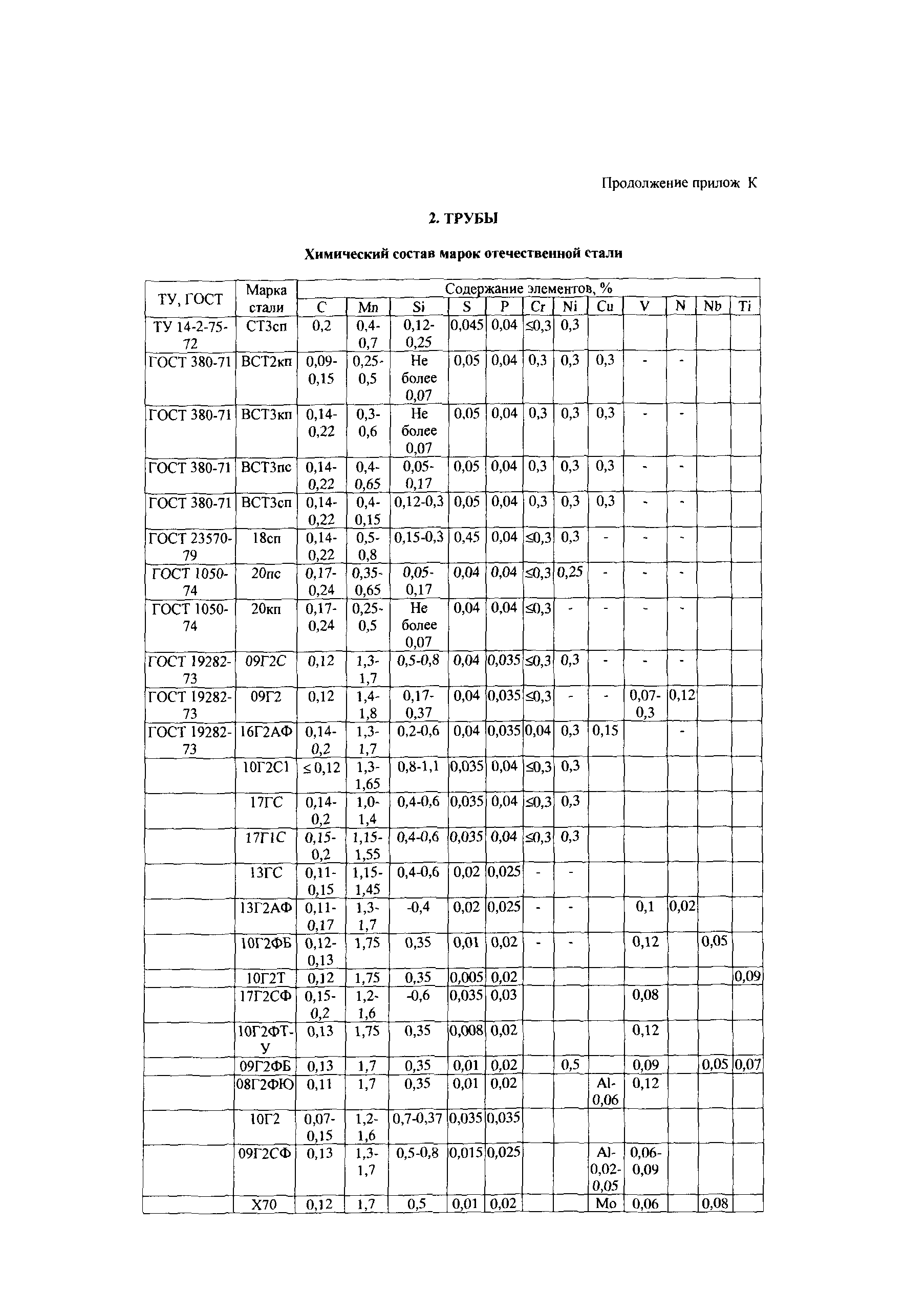

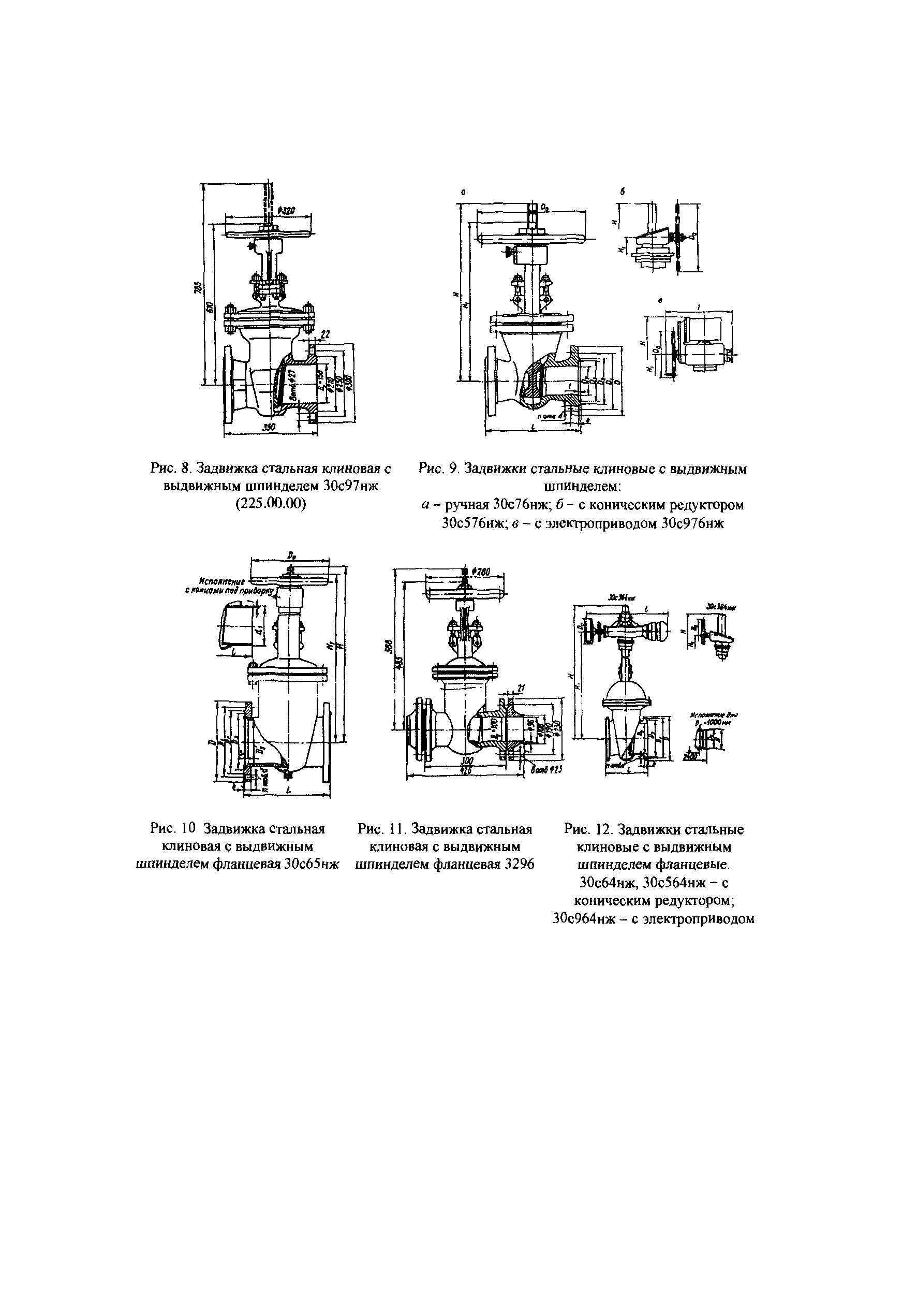

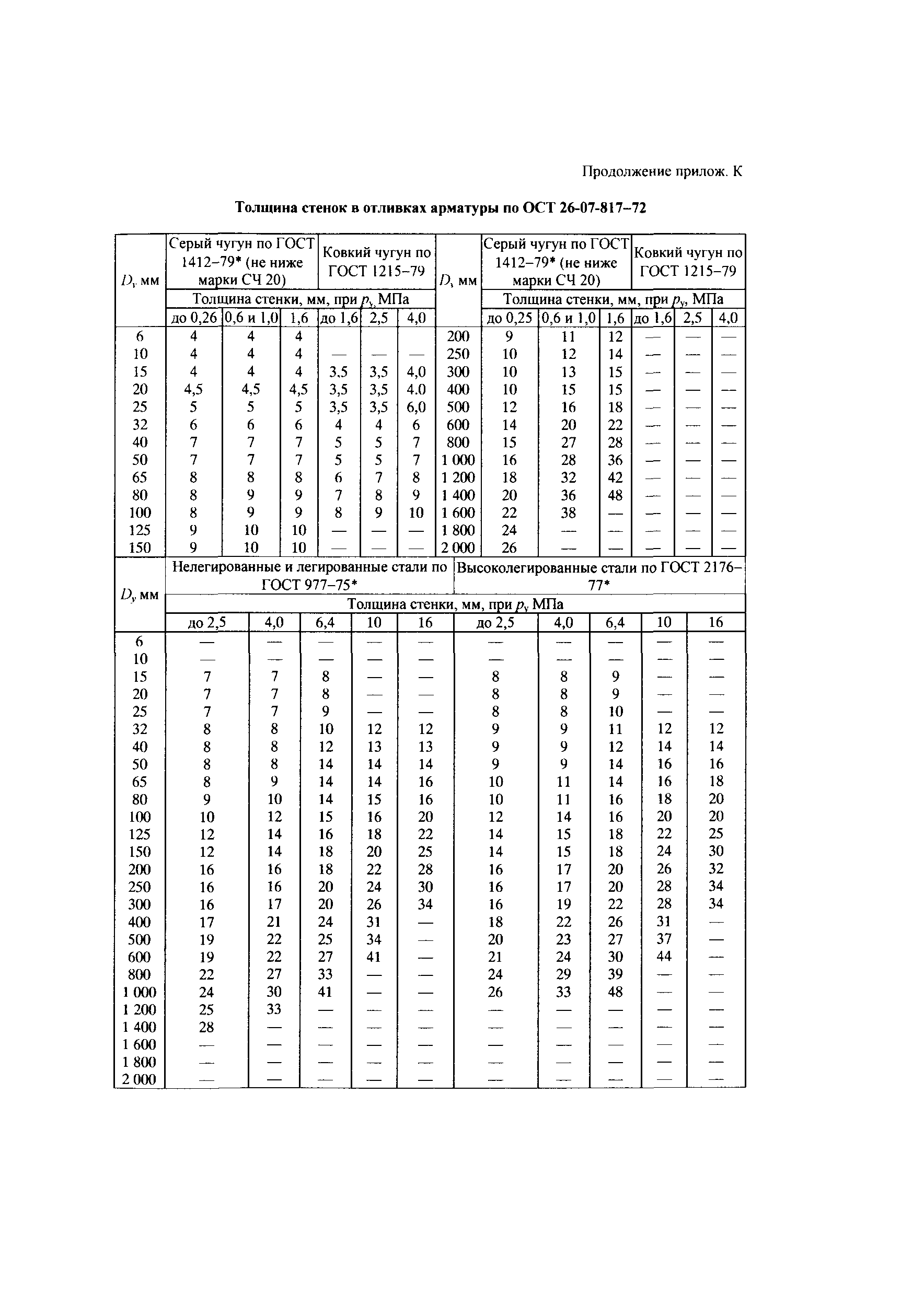

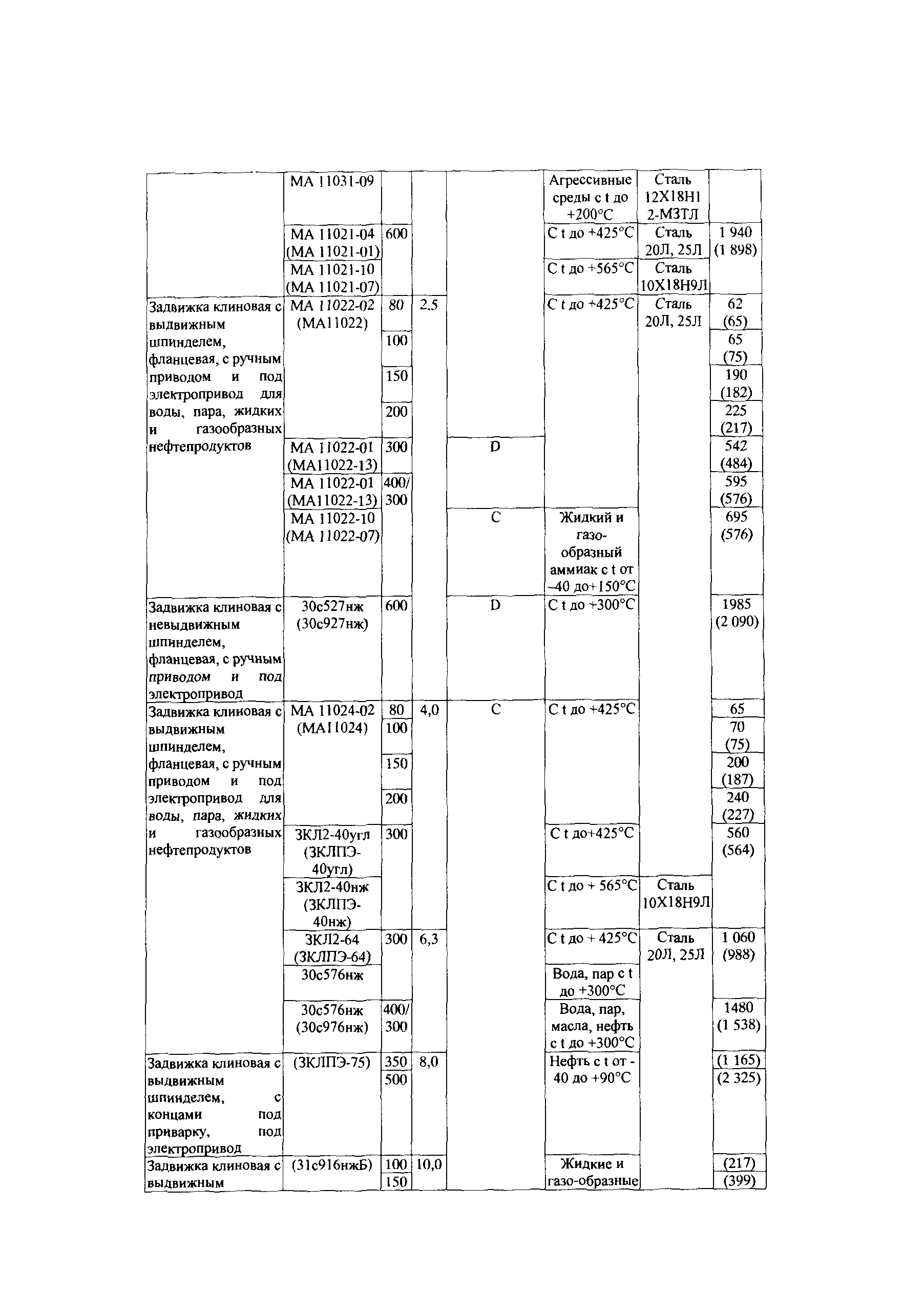

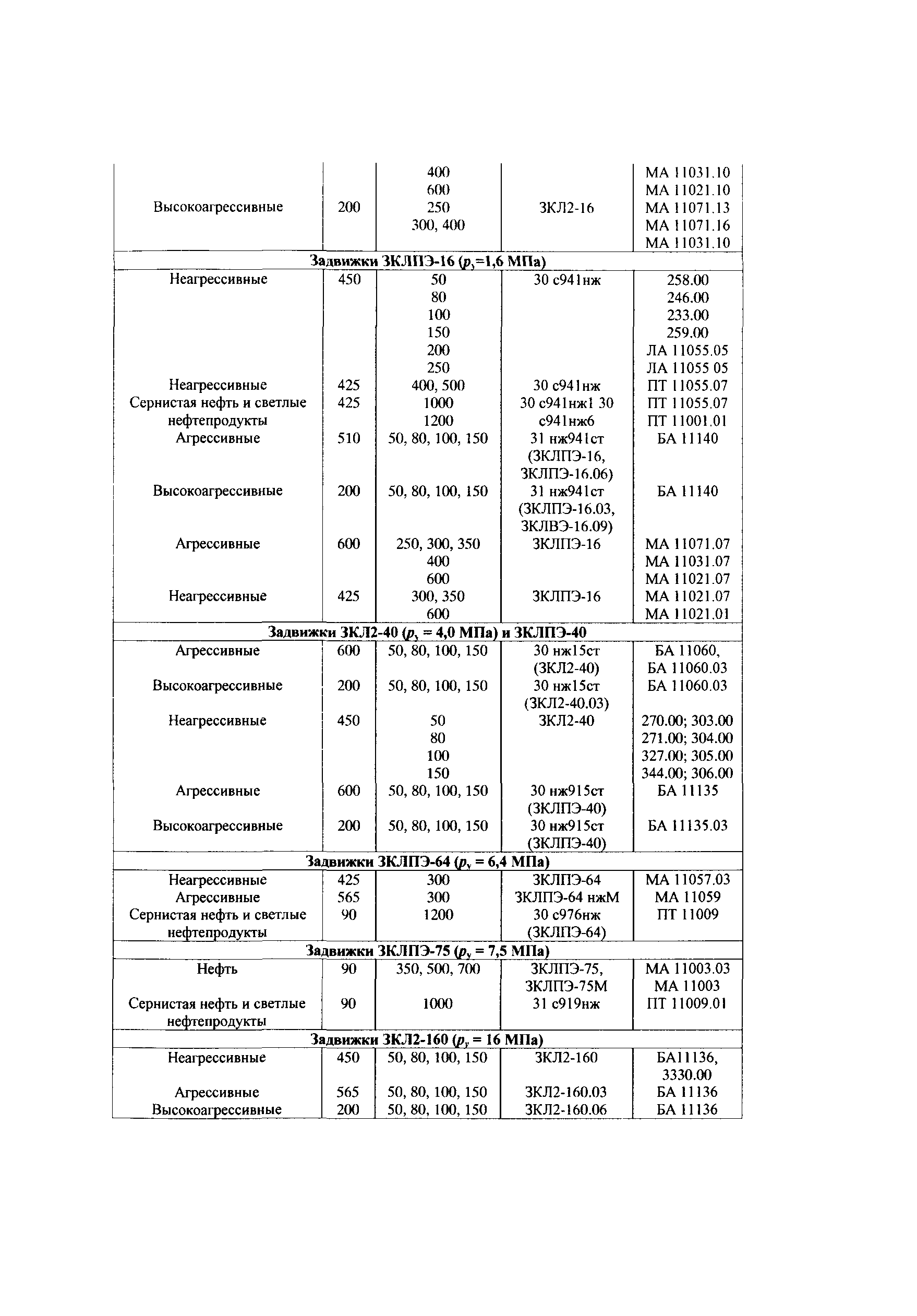

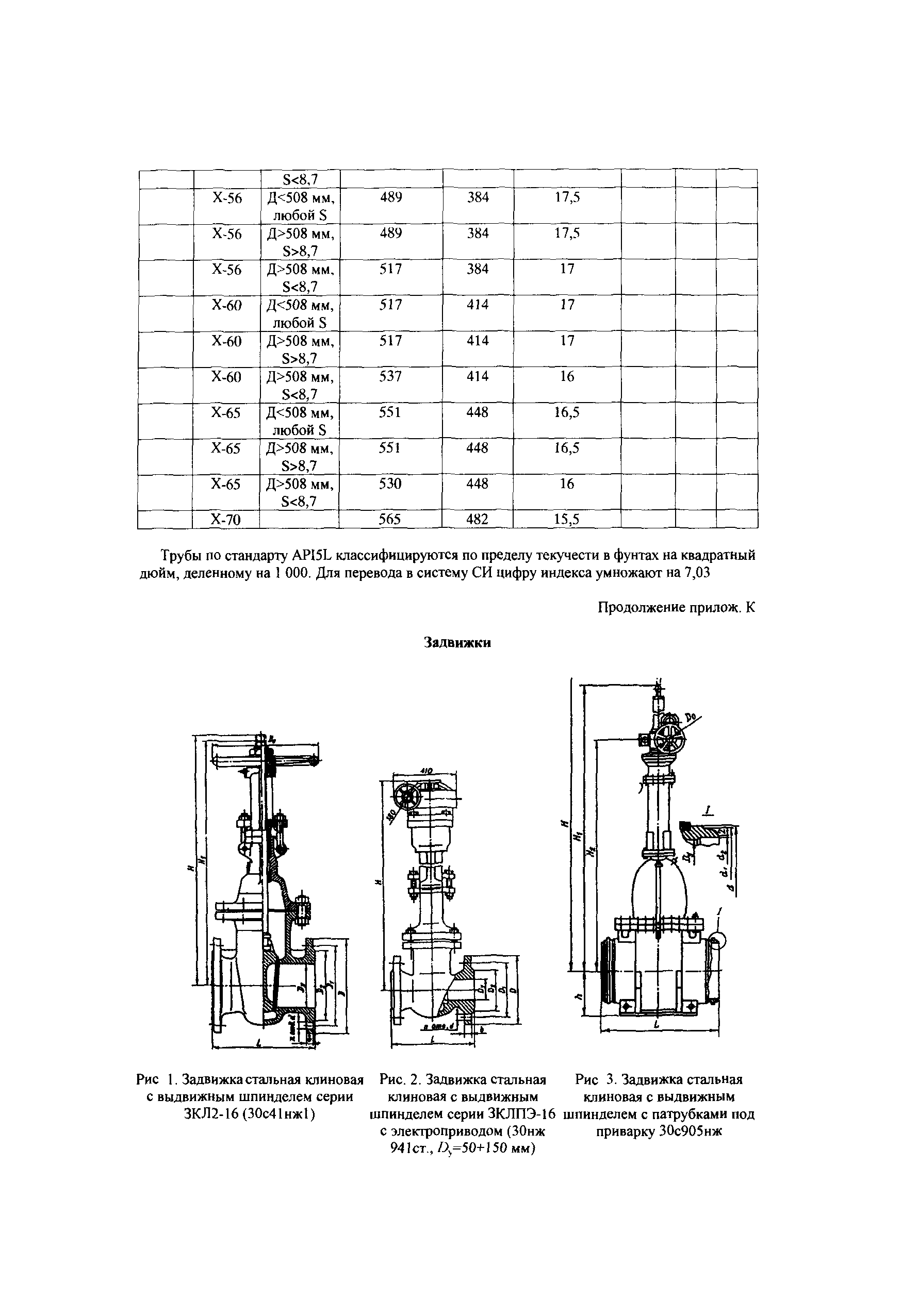

Приложение К Справочные материалы |
| Разработан: | ДО АО Оргэнергогаз
ООО НПК Диаконт
ООО Кубаньгазпром
|
| Утверждён: | 05.10.2004 ОАО Газпром (Gazprom OAO 274)
|
| Принят: | 26.11.2003 Госгортехнадзор России (Russian Federation Gosgortekhnadzor 10-03/11246)
ООО Газнадзор (Gaznadzor OOO )
|
| Издан: | ИРЦ Газпром (IRC Gazprom )
|
| Расположен в: |
|
| Нормативные ссылки: | |
СНиП 3.01.03-84 «Геодезические работы в строительстве»
