РД 34.17.435-95

Методические указания о техническом диагностировании котлов с рабочим давлением до 4 МПа

Обозначение:	РД 34.17.435-95
Обозначение англ:	RD 34.17.435-95
Статус:	действует
Название рус.:	Методические указания о техническом диагностировании котлов с рабочим давлением до 4 МПа
Название англ.:	Procedural Guidelines on Technical Diagnostics of Boilers with Operating Pressure up to 4 MPa
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1995

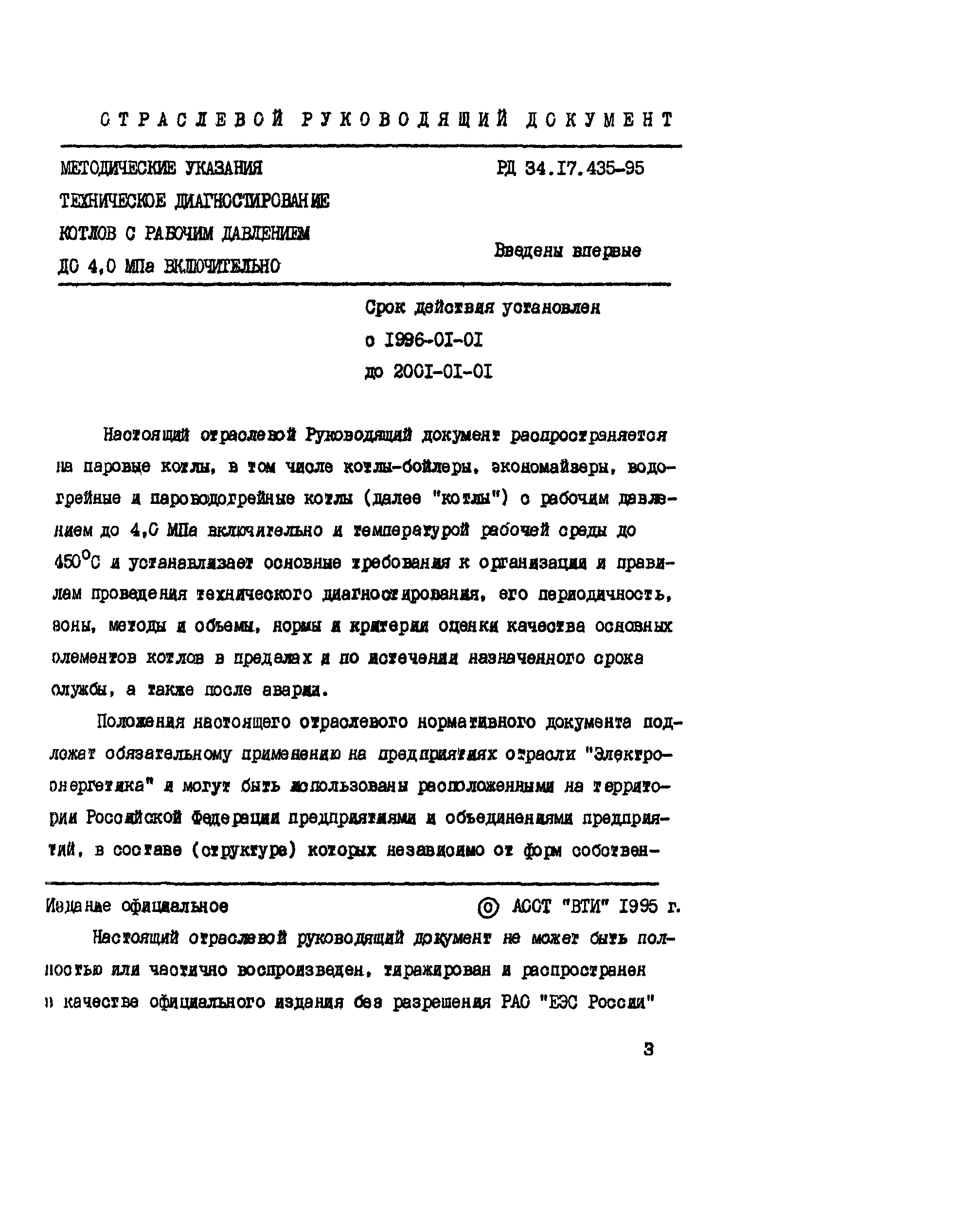

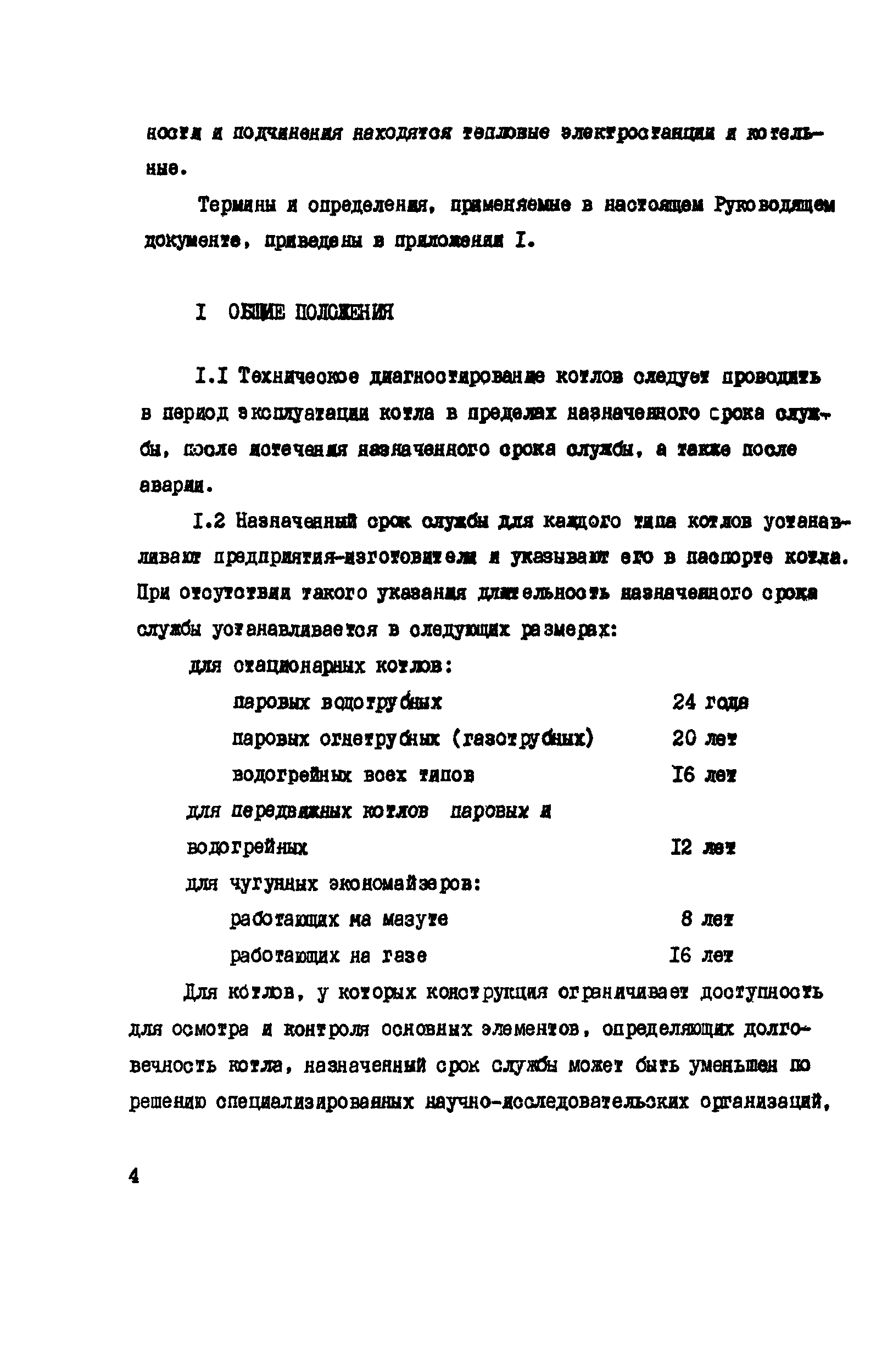

Область применения:	Руководящий документ распространяется на паровые котлы, в том числе котлы-бойлеры, экономайзеры, водогрейные и пароводогрейные котлы с рабочим давлением до 4,0 МПа включительно и температурой рабочей среды до 450 °С и устанавливает основные требования к организации и правилам проведения технического диагностирования, его периодичность, зоны, методы и объемы, нормы и критерии оценки качества основных элементов котлов в пределах и по истечении назначенного срока службы, а также после аварии. Положения настоящего отраслевого нормативного документа подлежат обязательному применению на предприятиях отрасли «Электроэнергетика» и могут быть использованы расположенными на территории Российской Федерации предприятиями и объединениями предприятий, в составе (структуре) которых независимо от форм собственности и подчинения находятся тепловые электростанции и котельные.

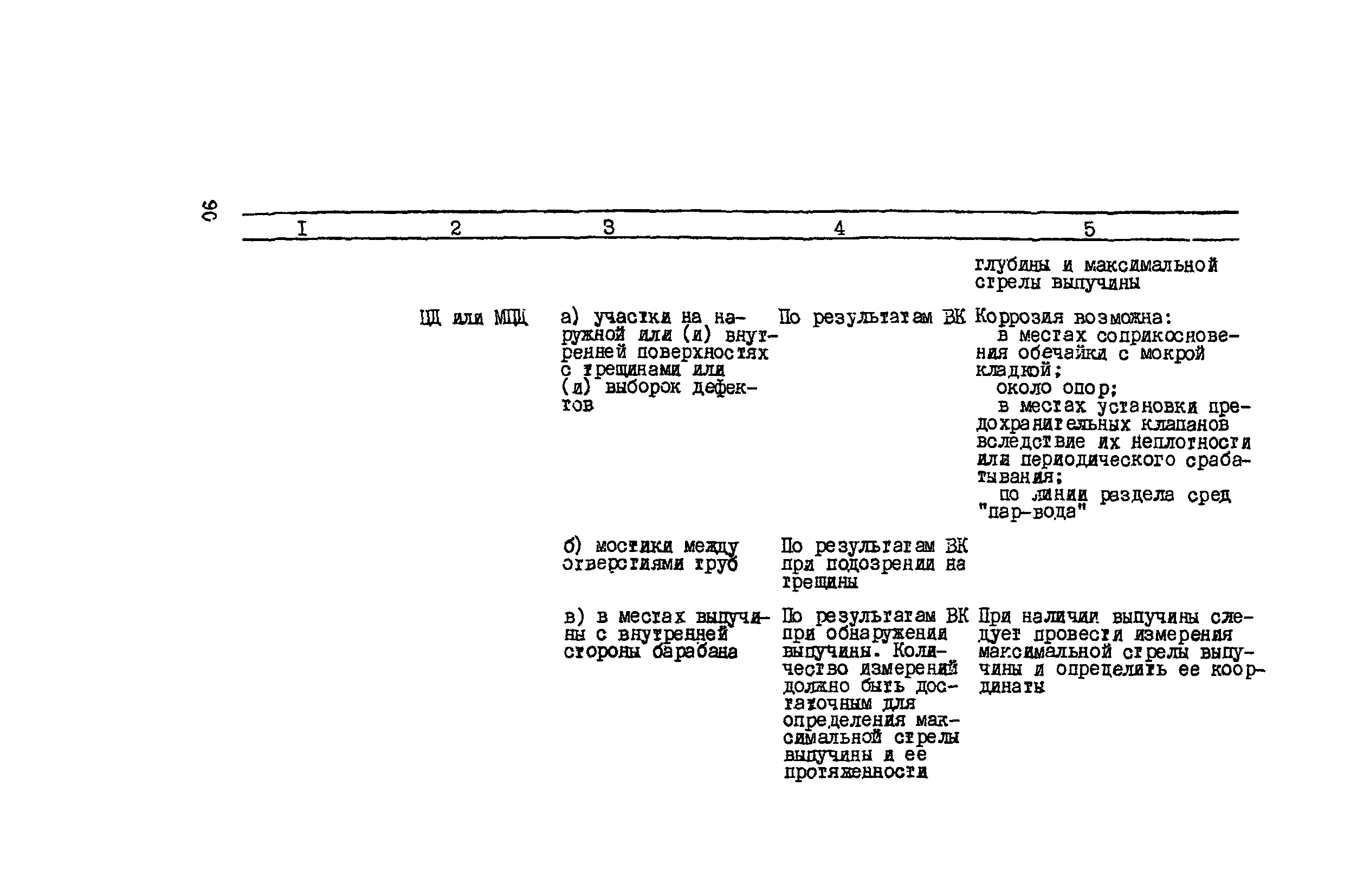

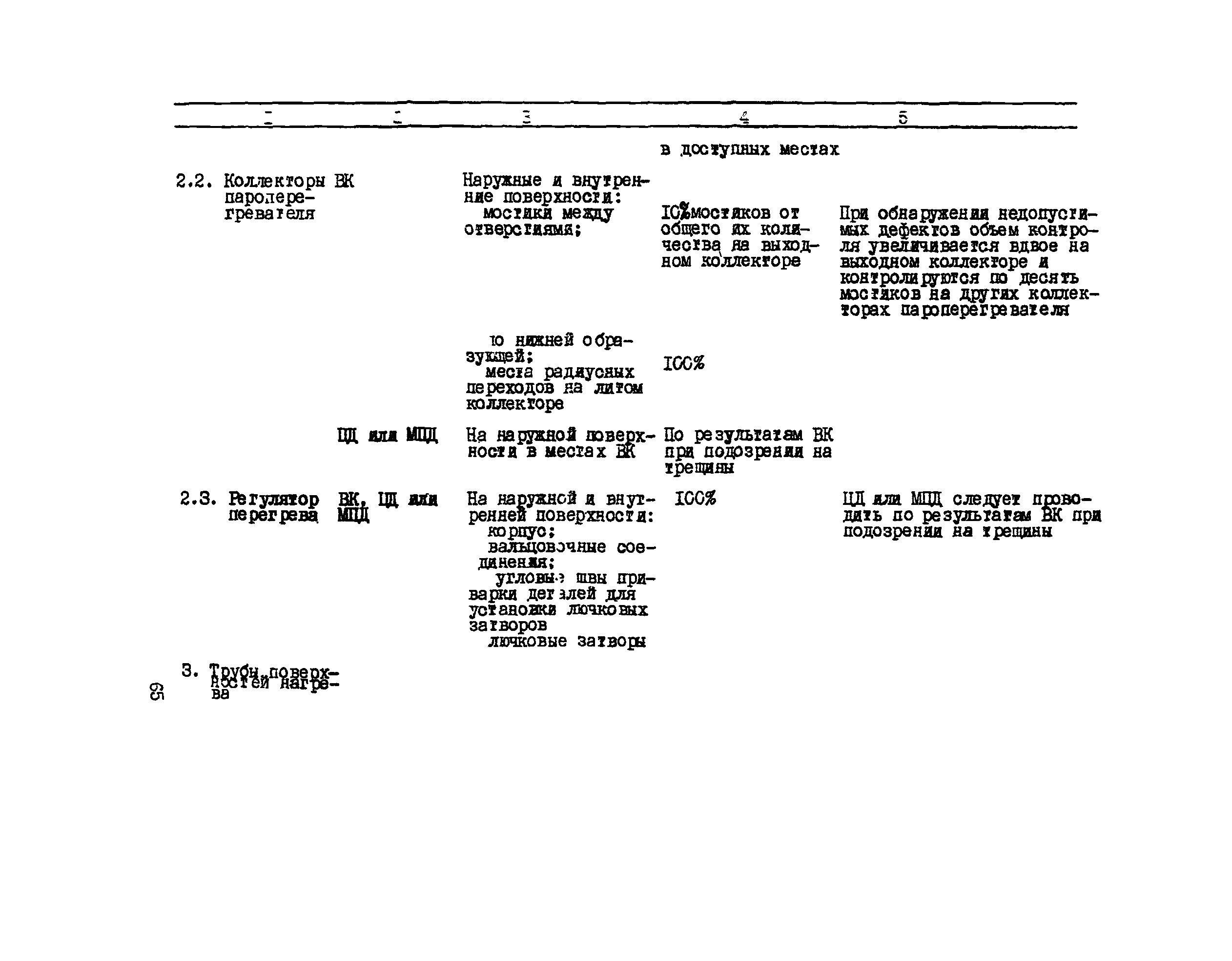

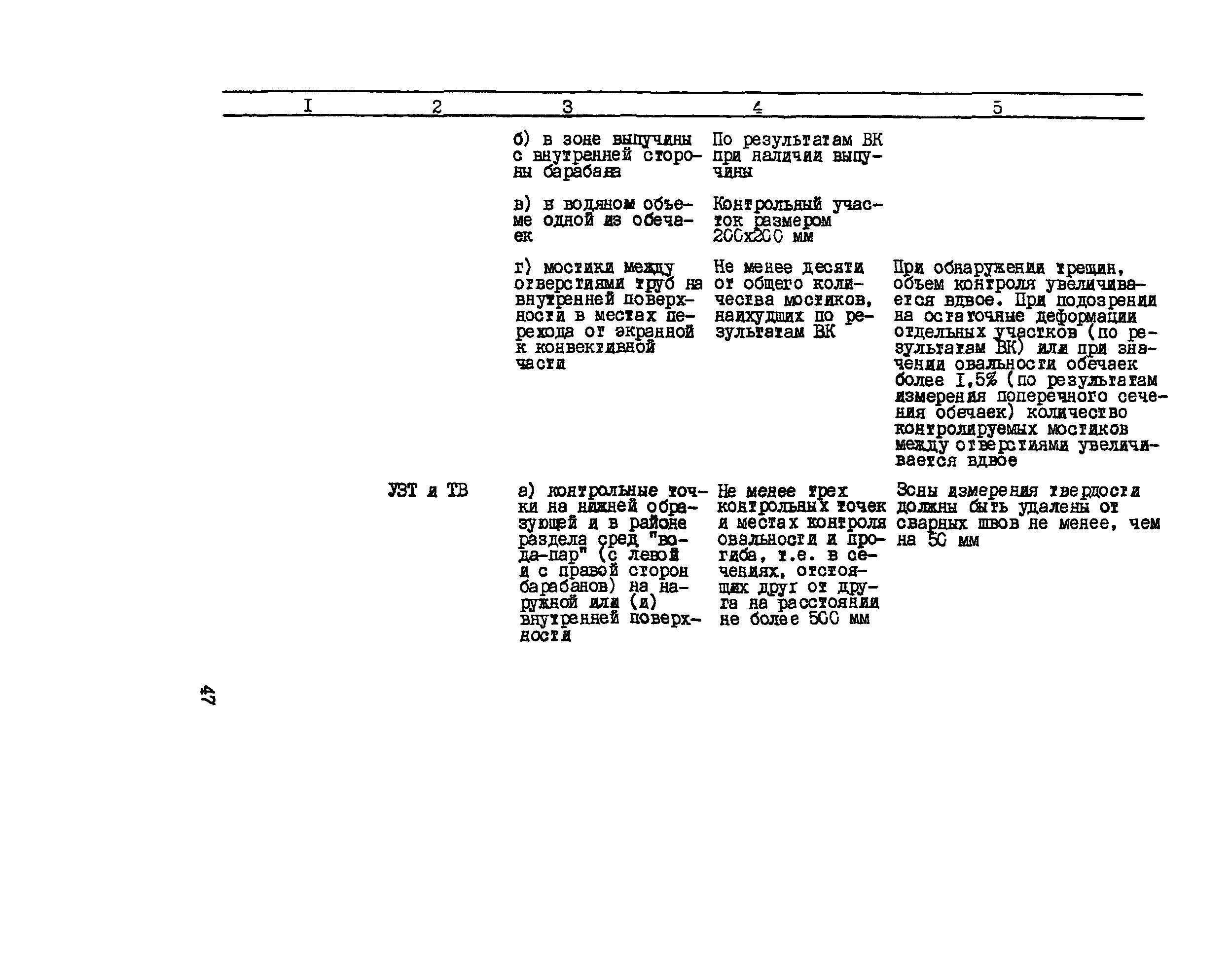

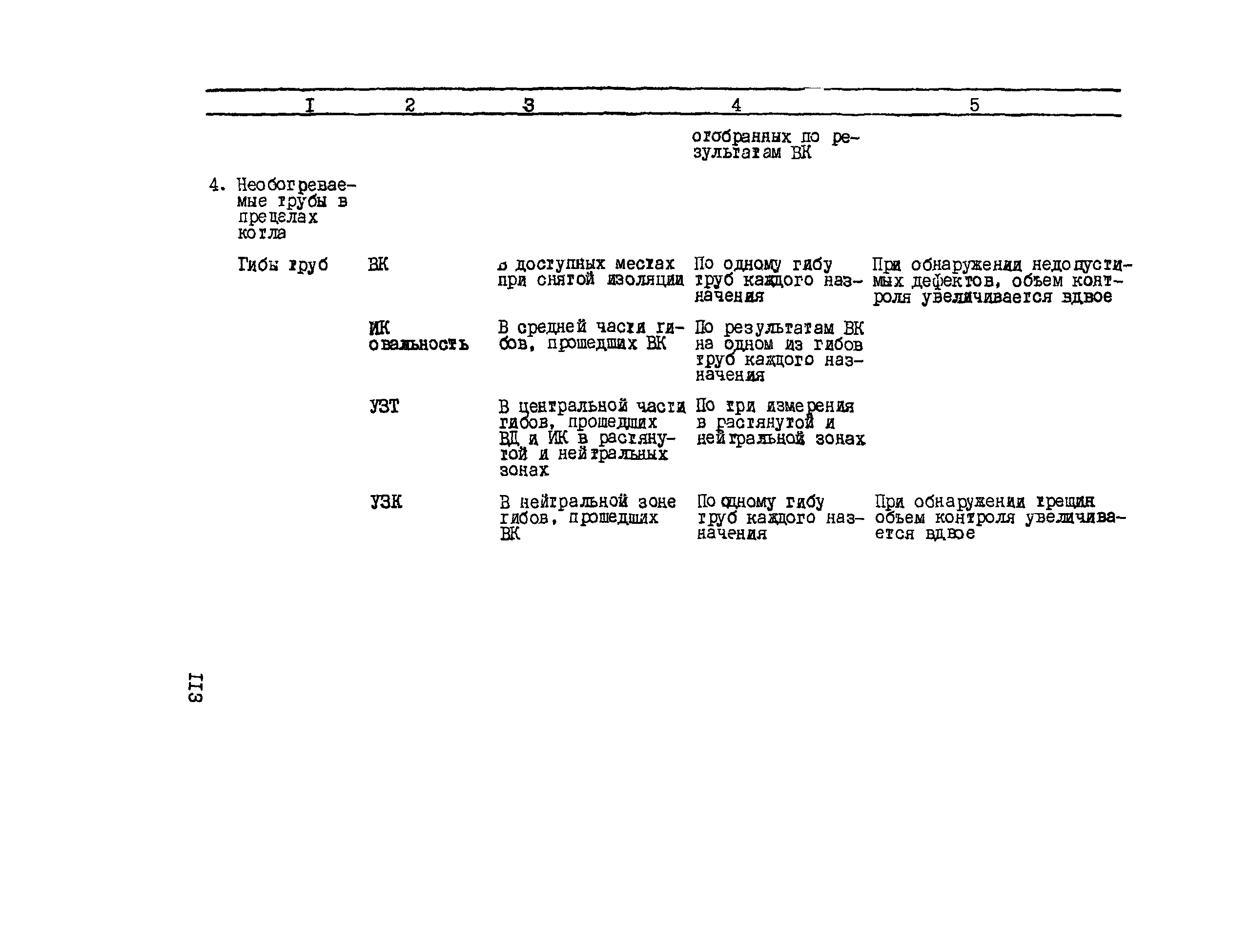

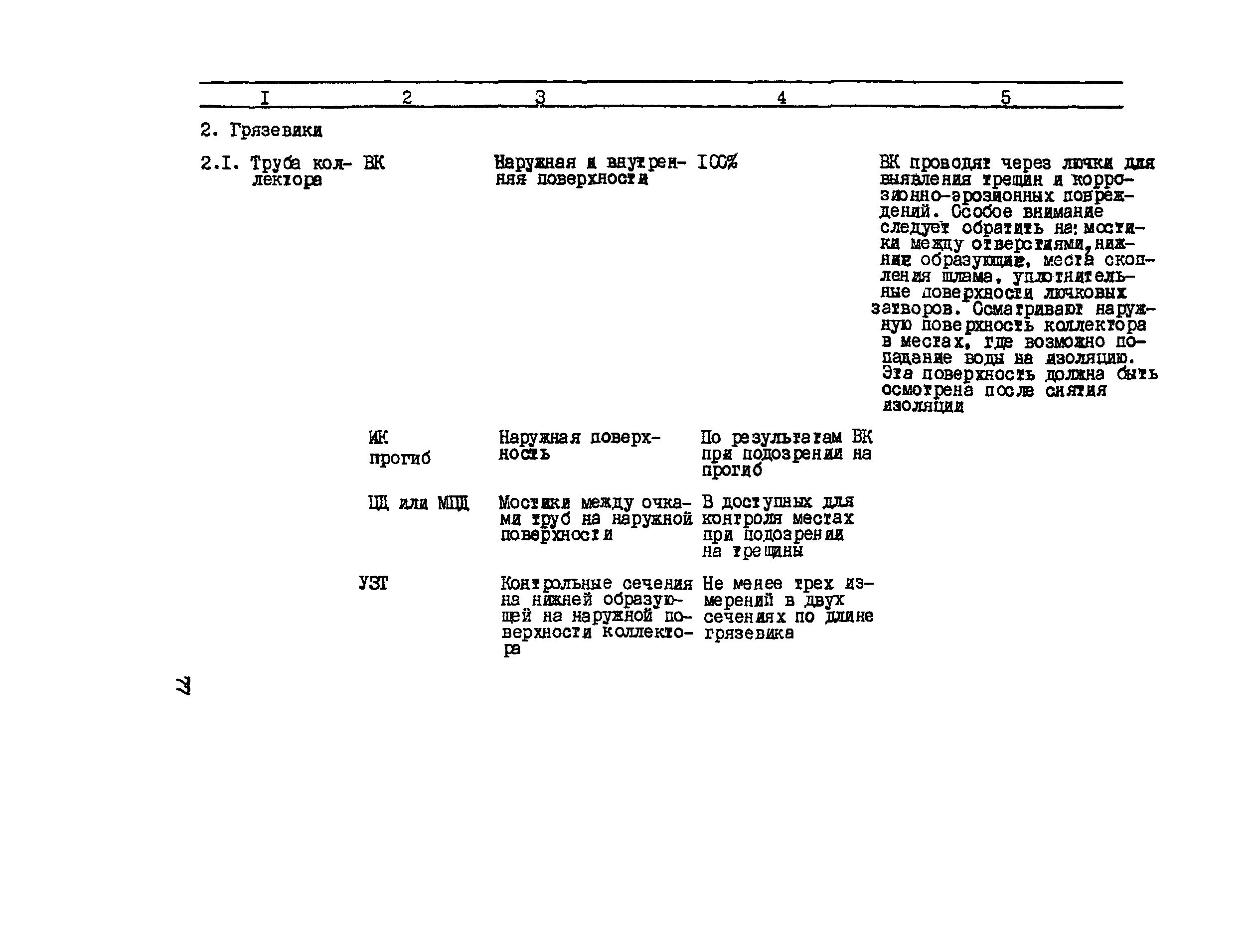

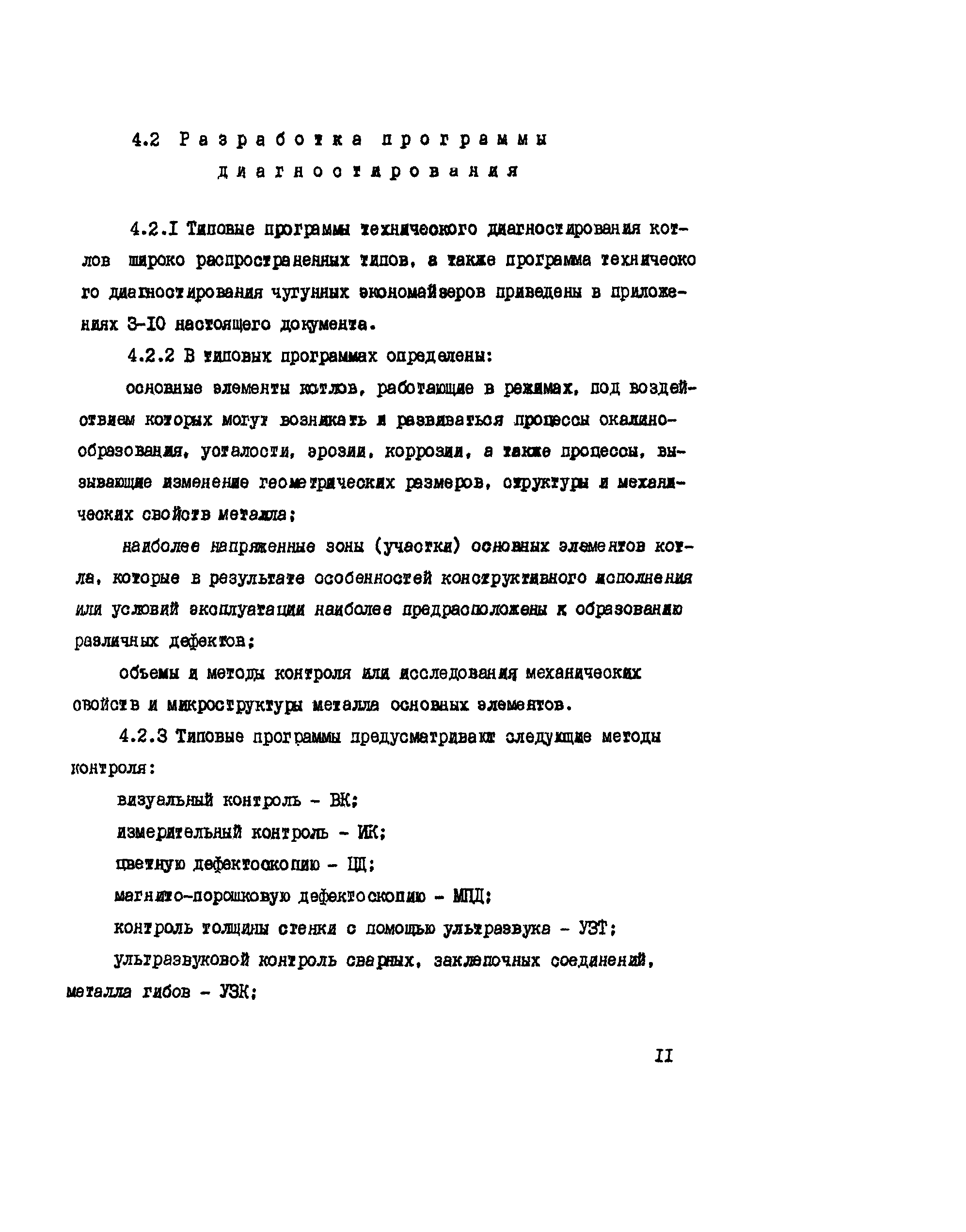

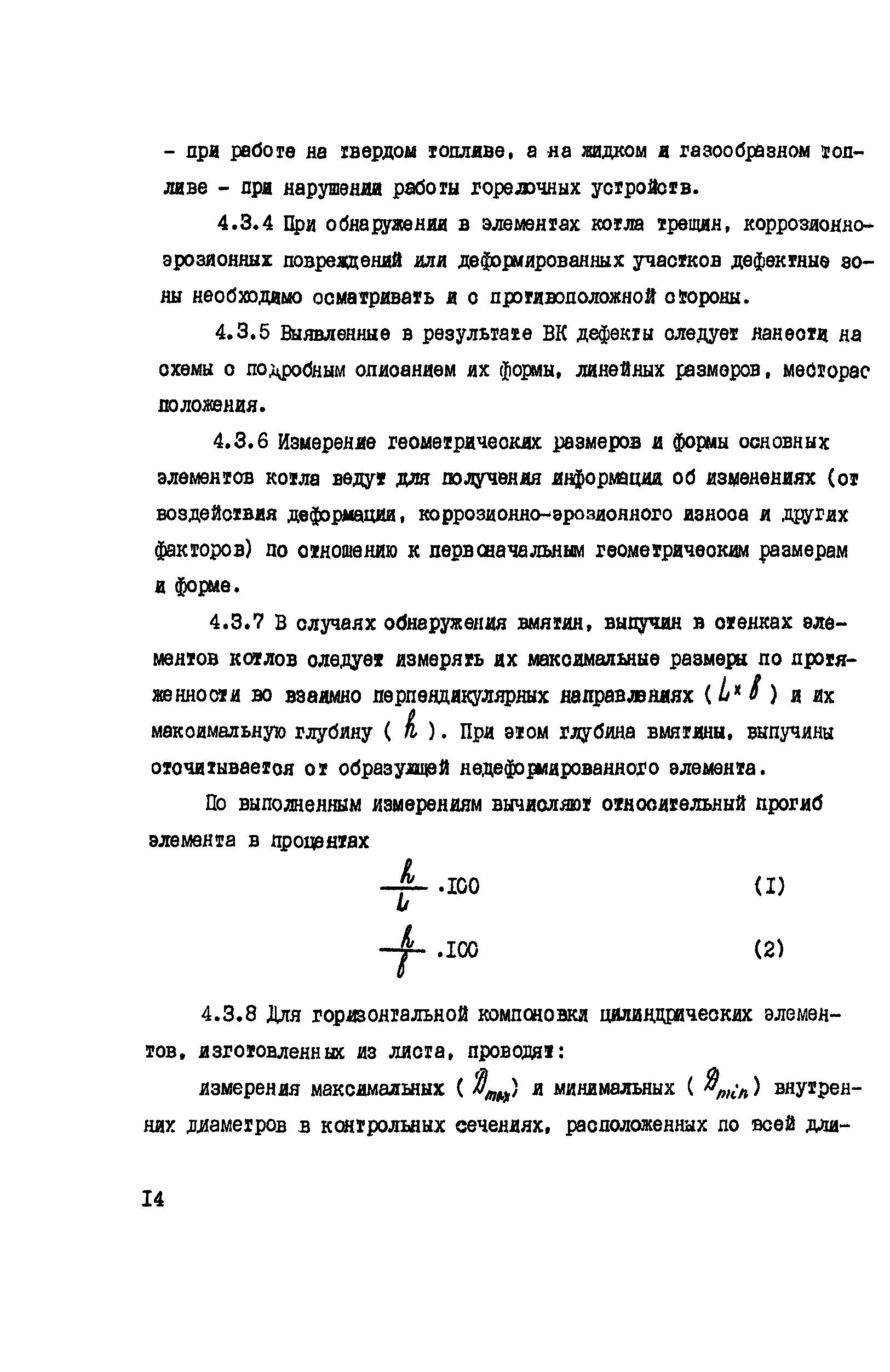

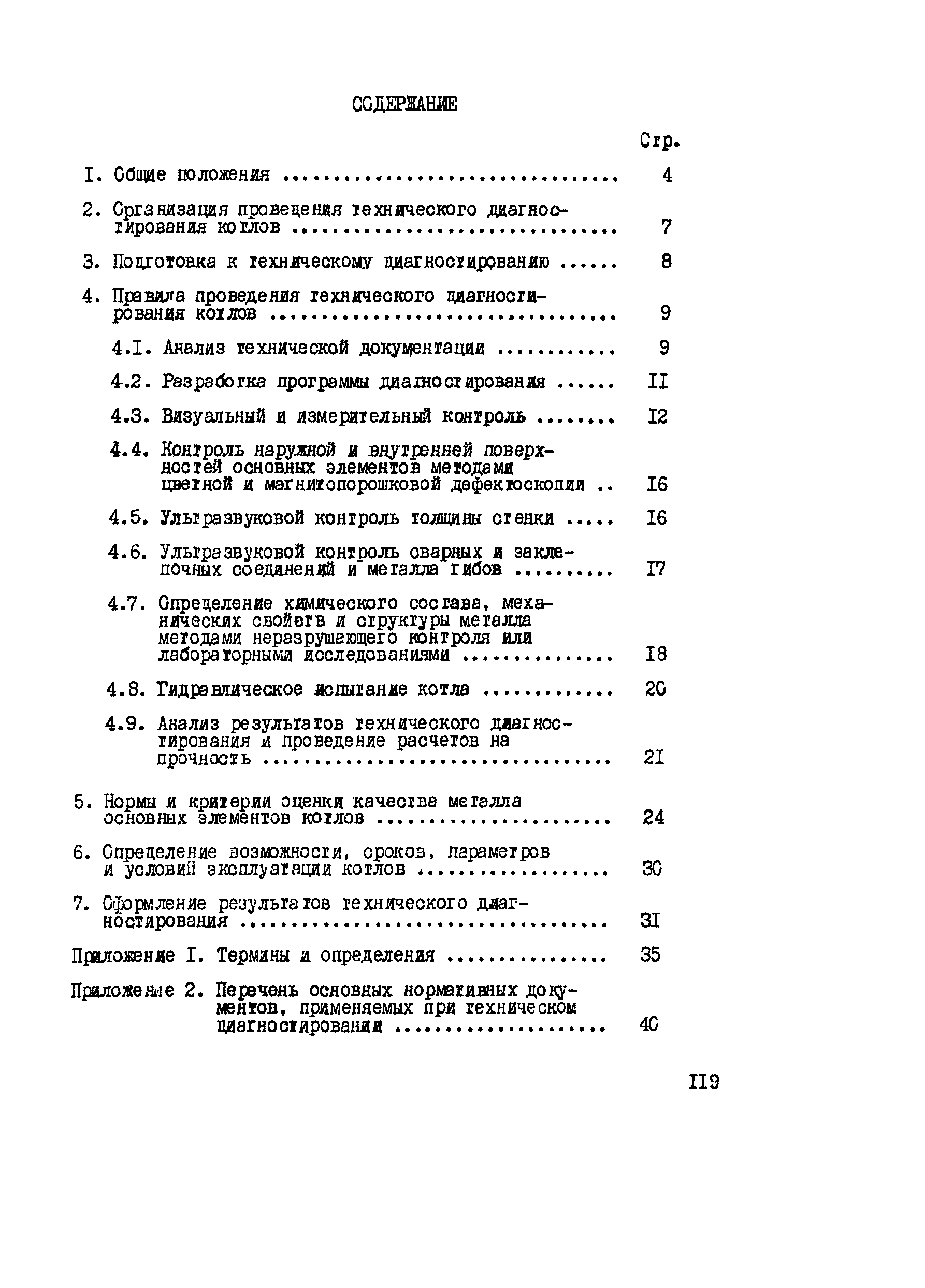

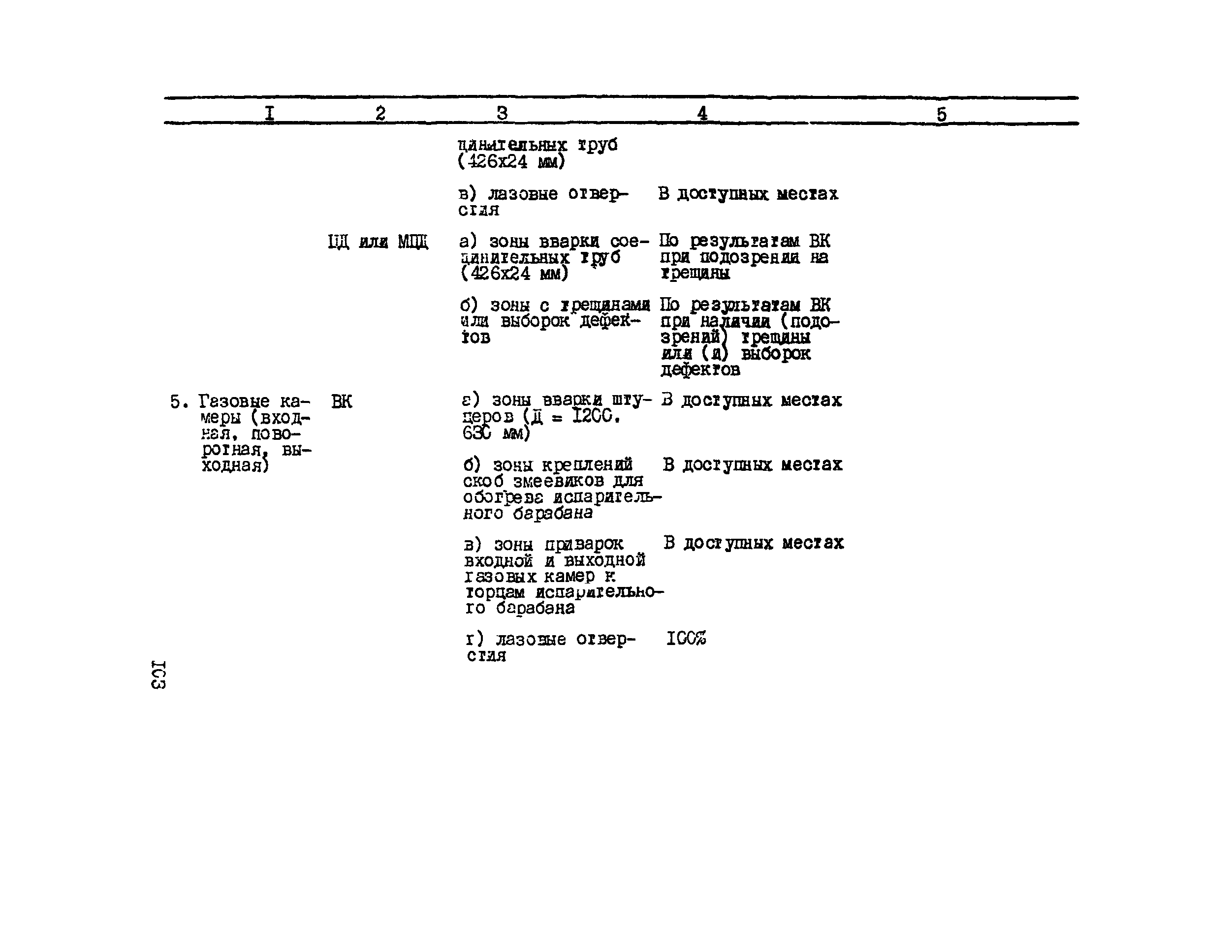

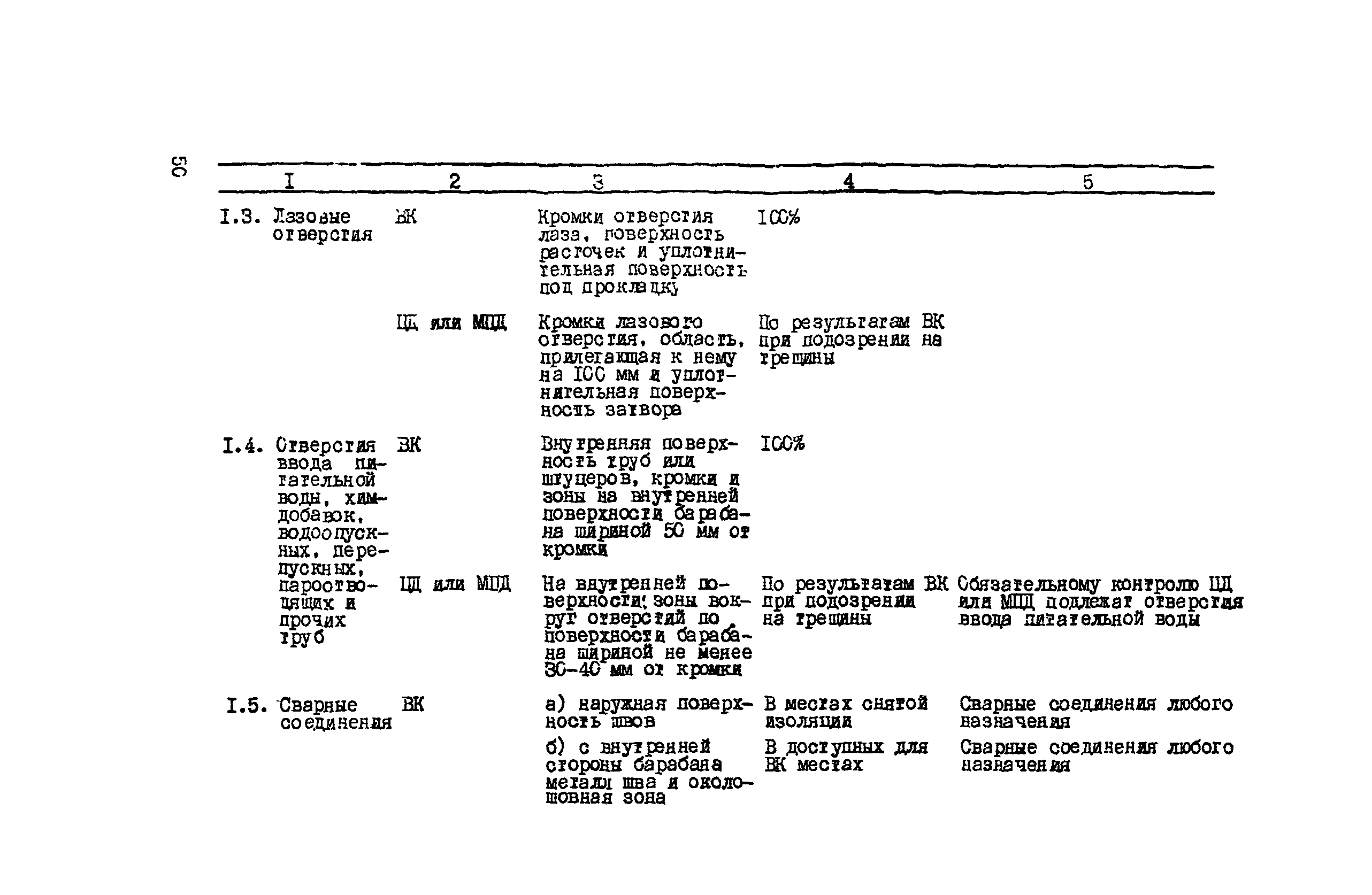

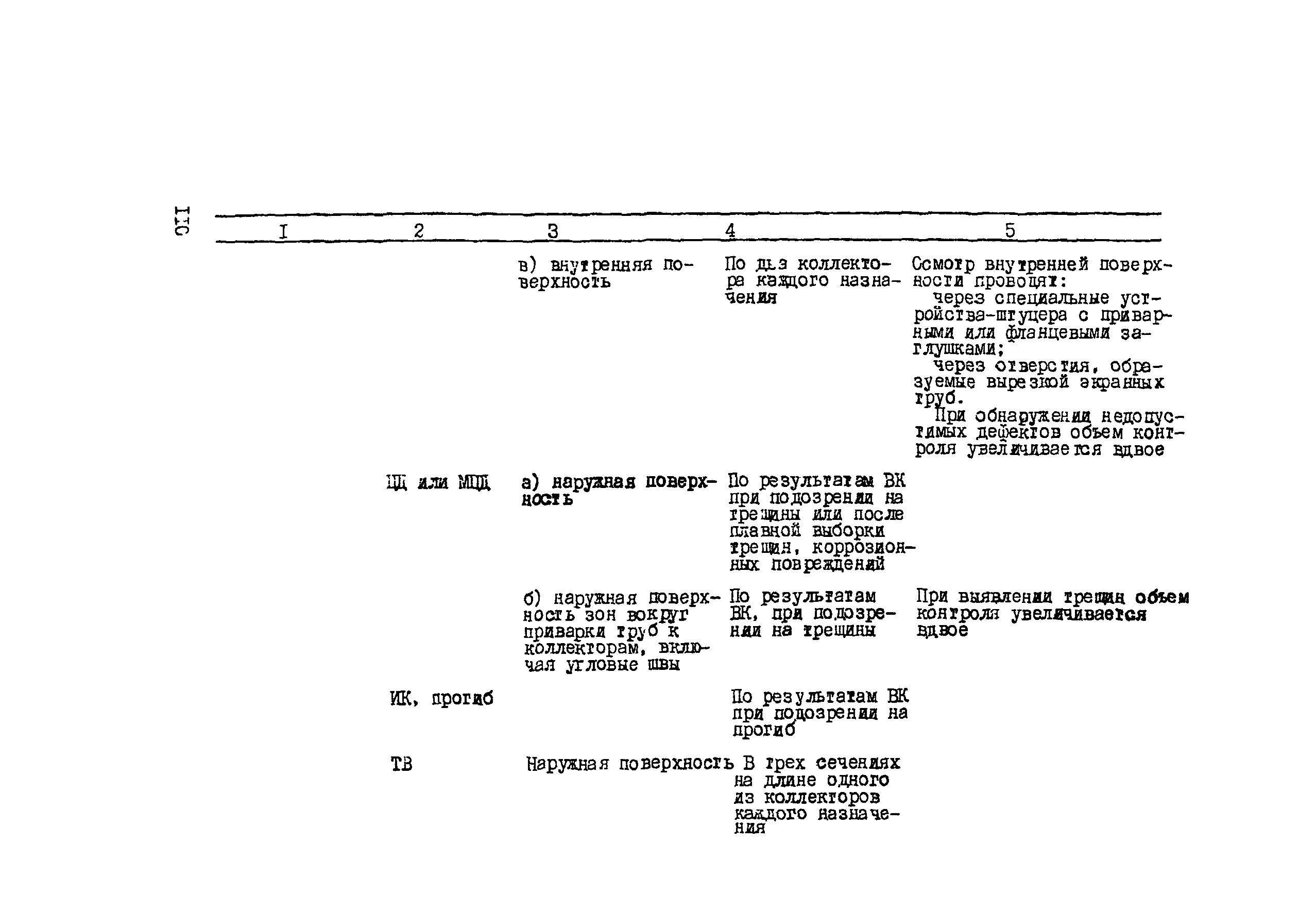

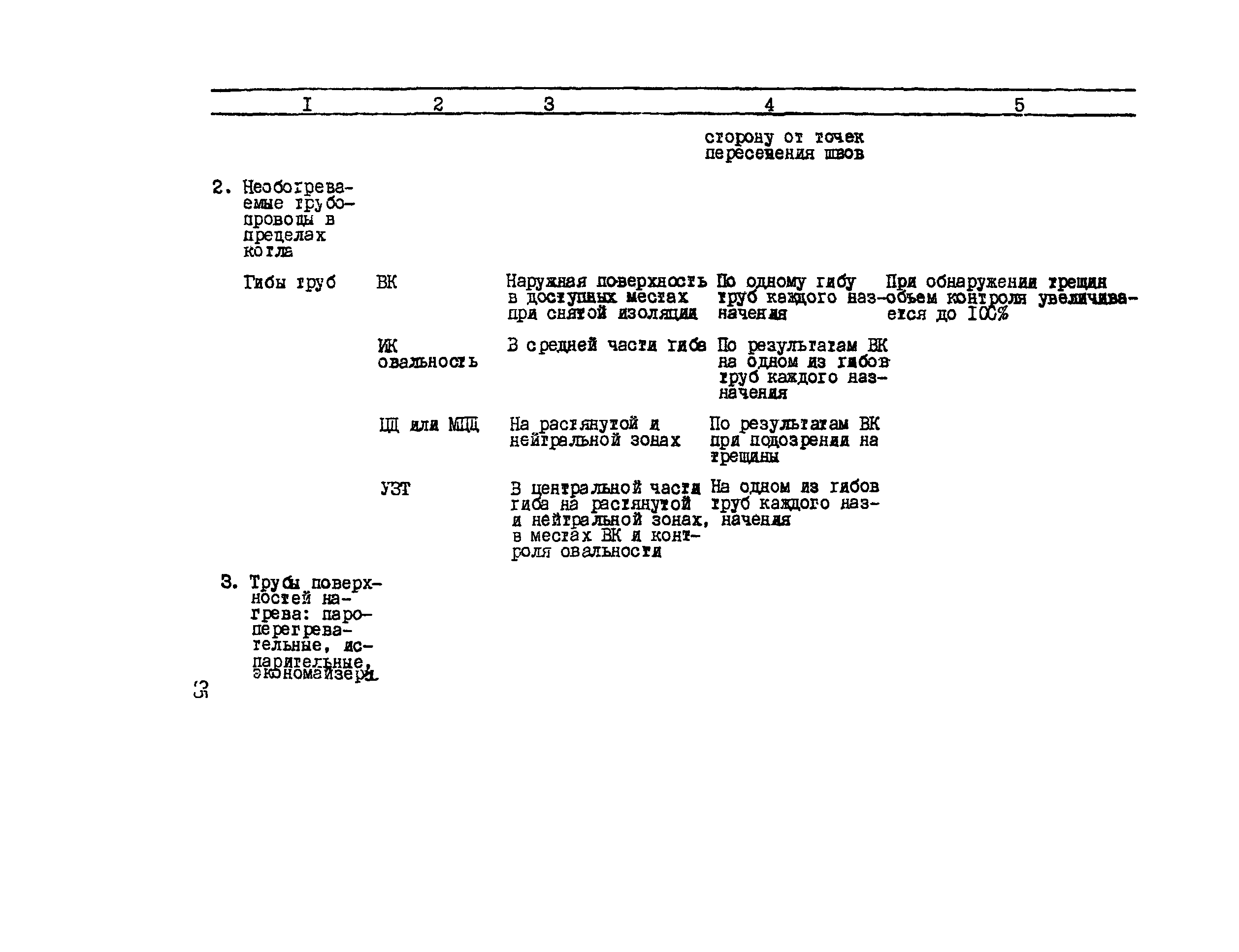

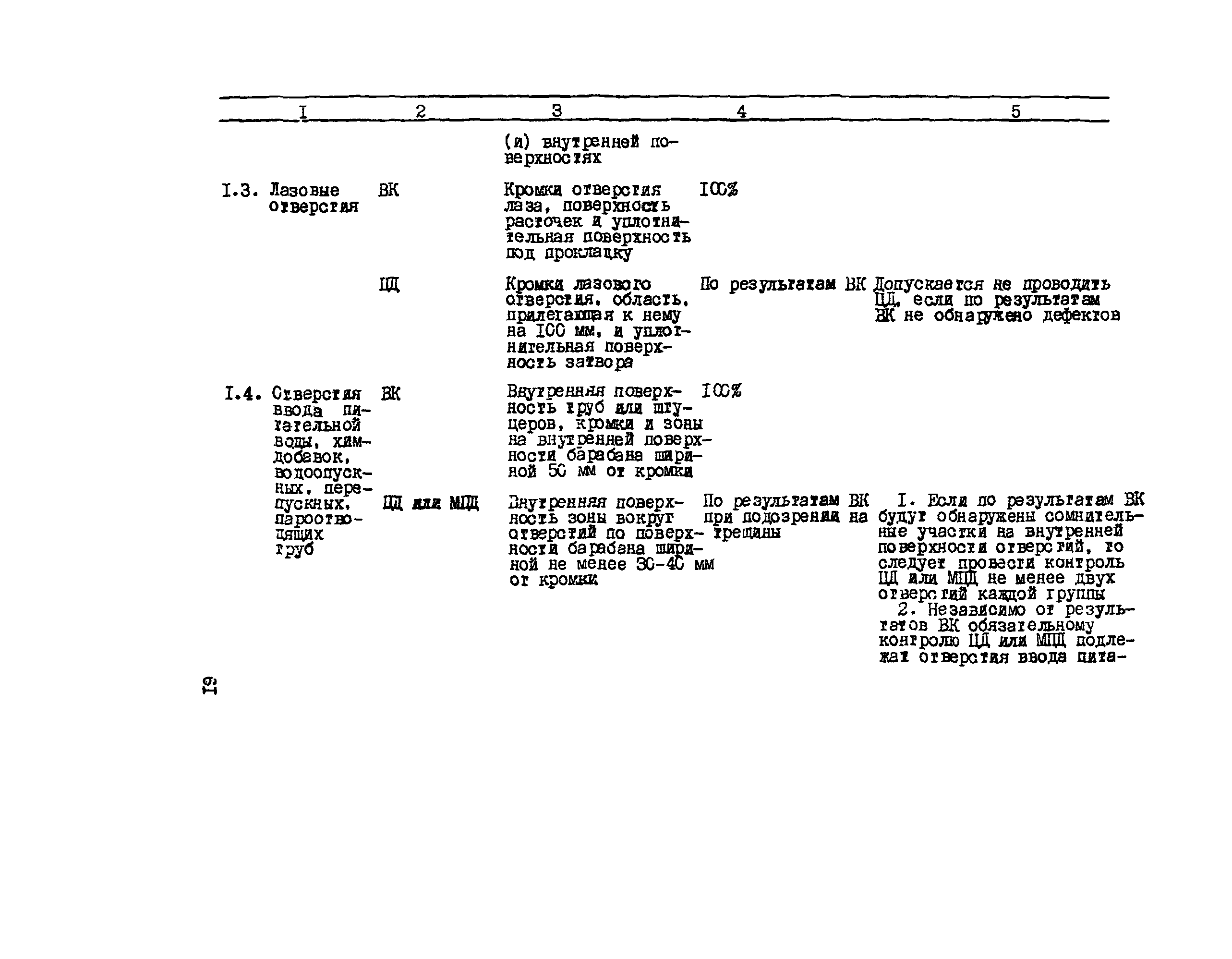

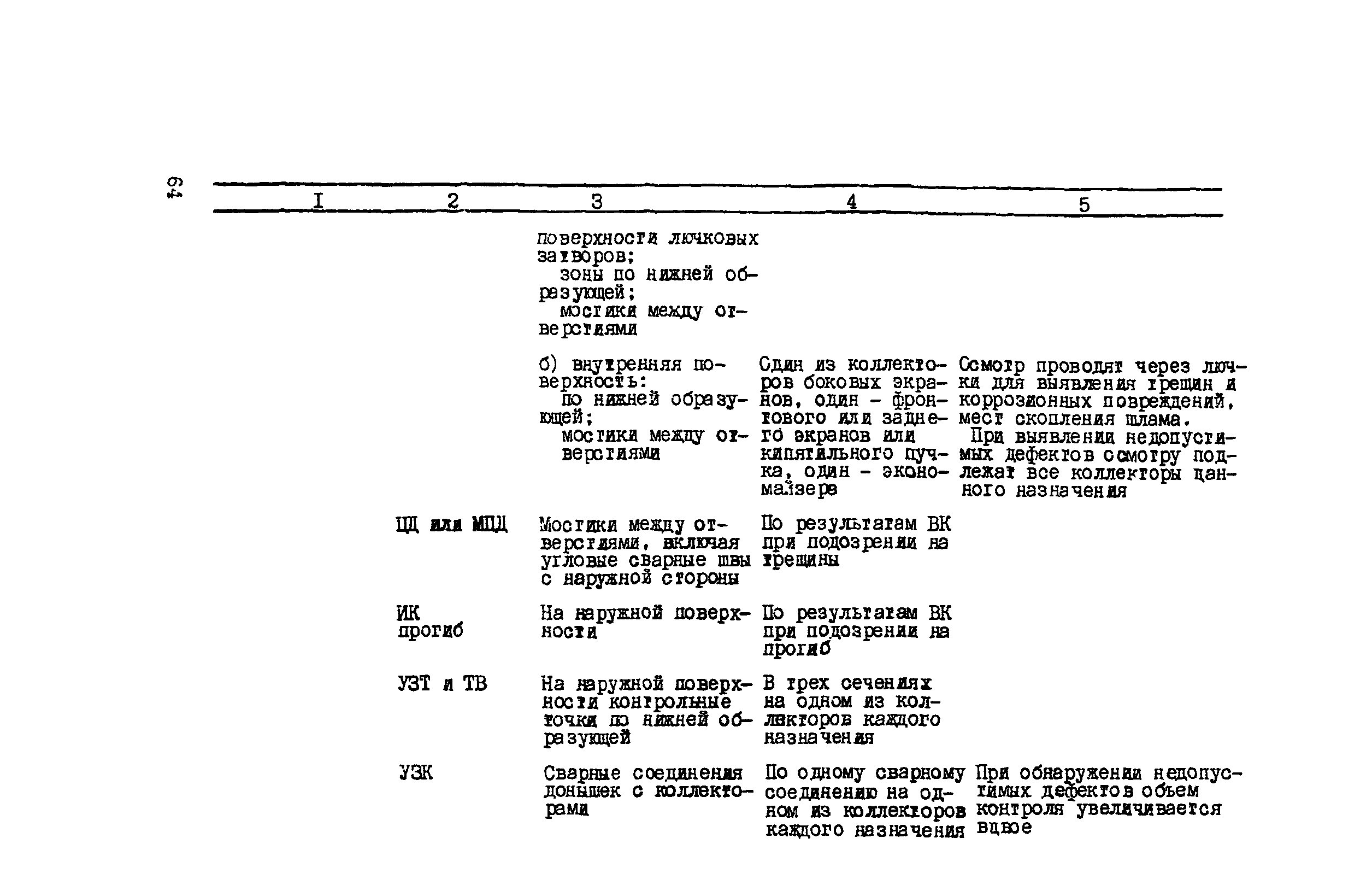

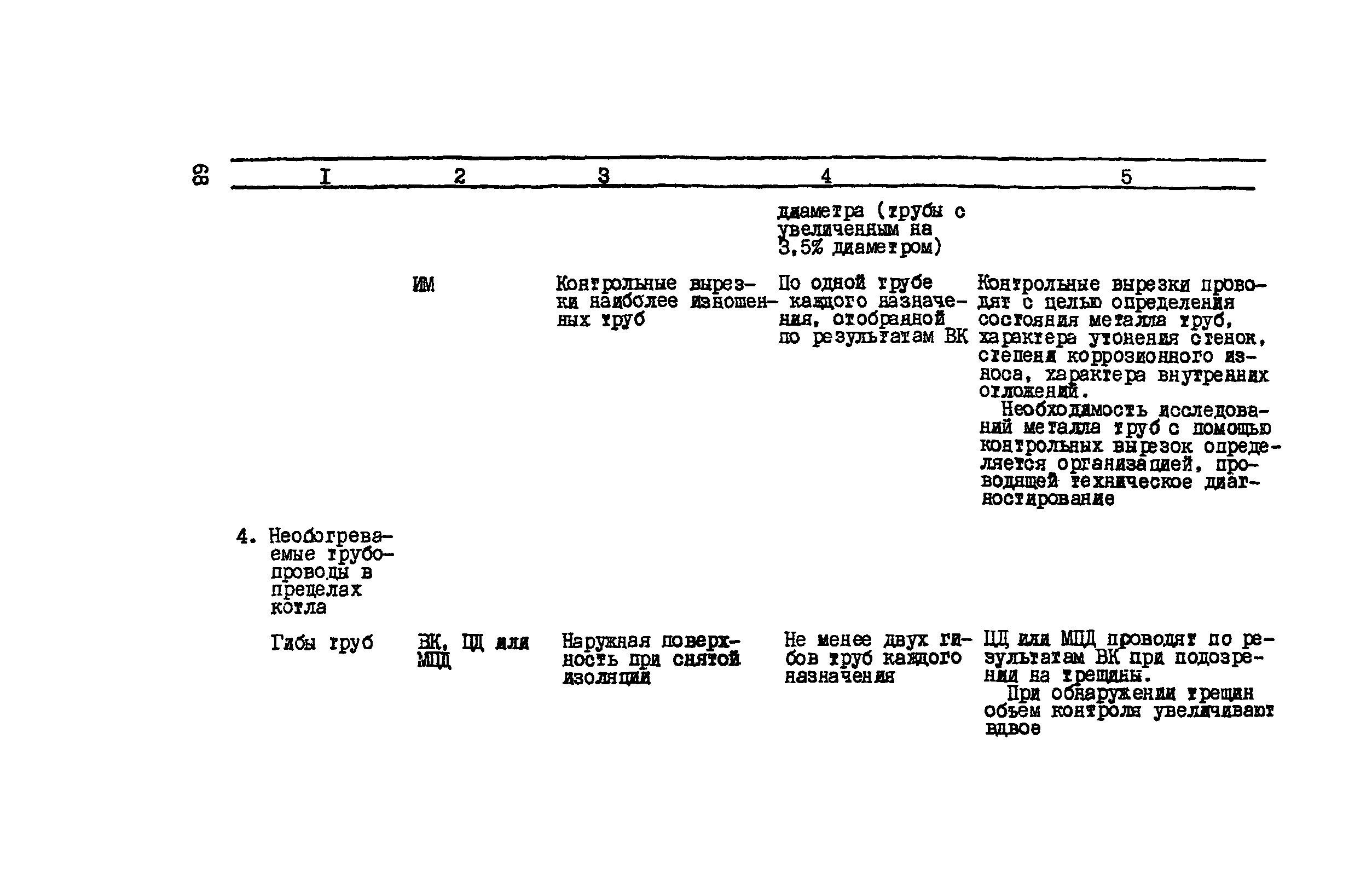

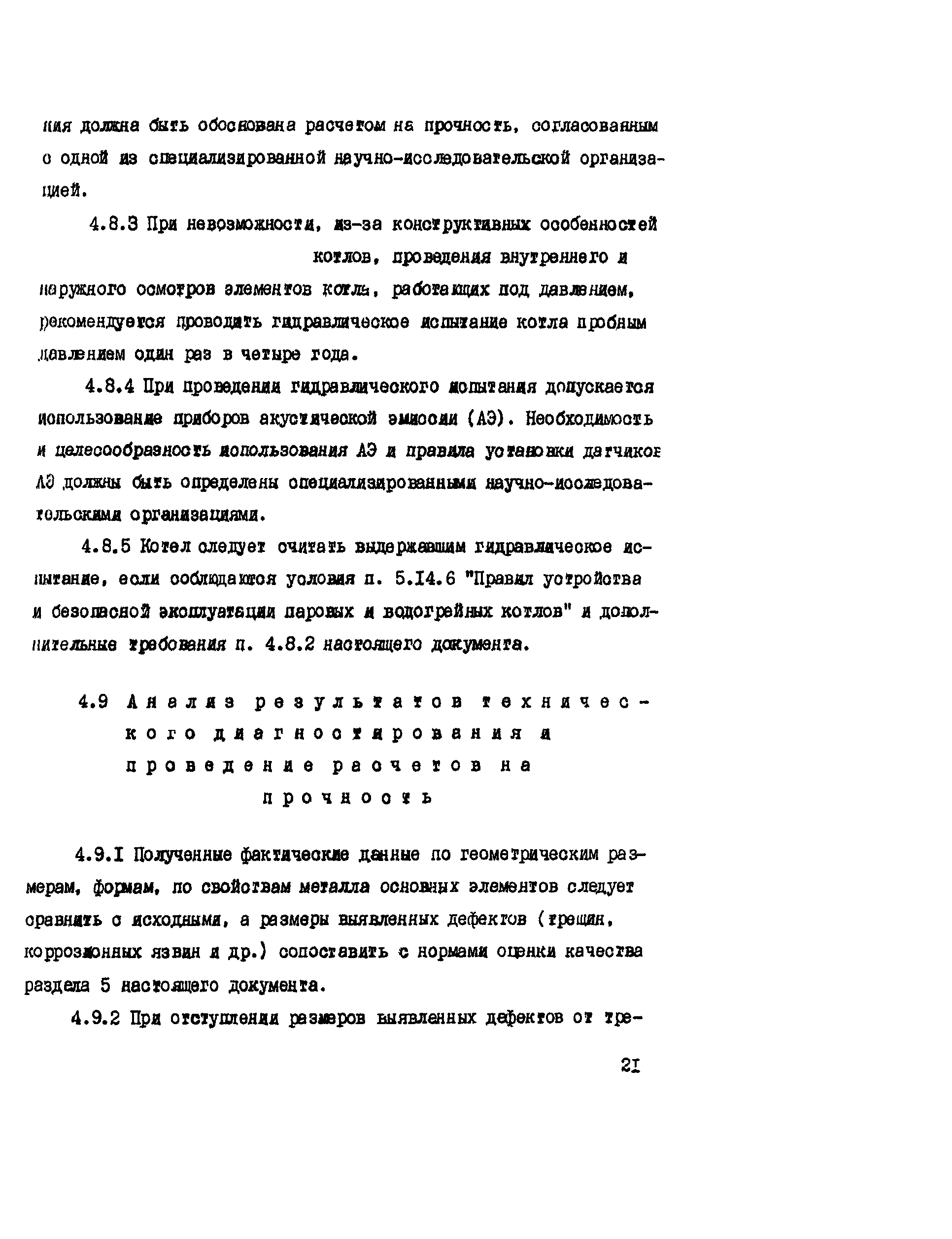

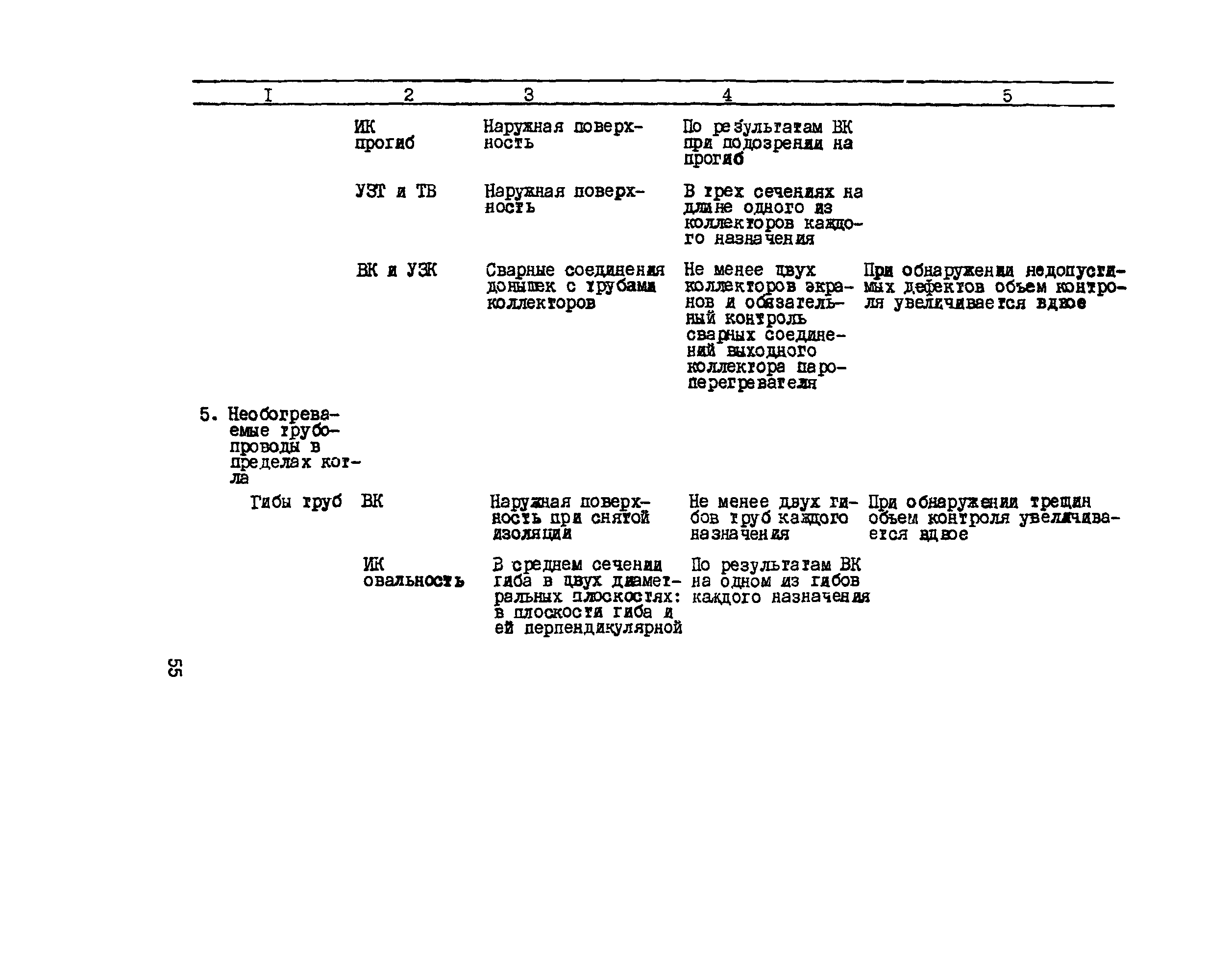

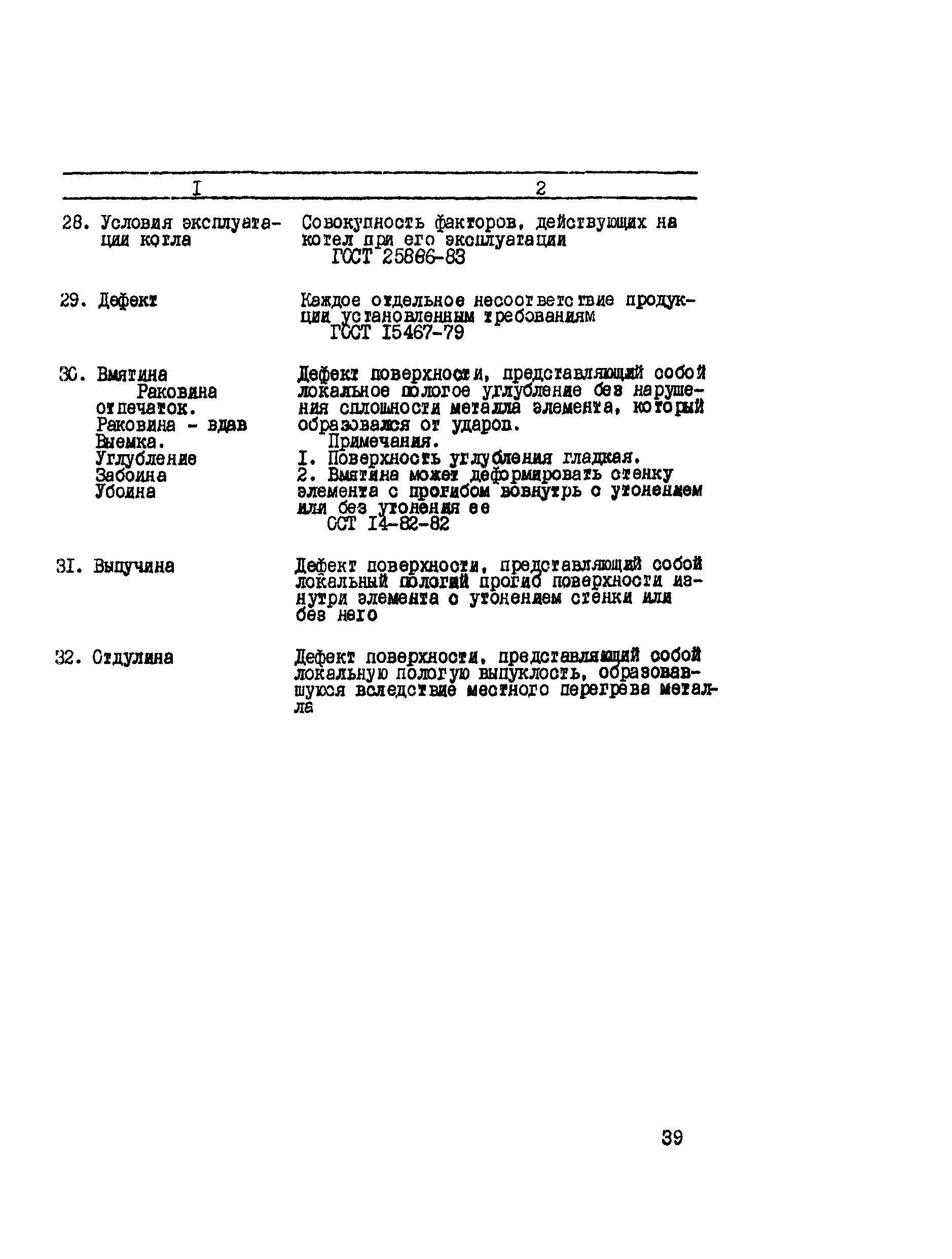

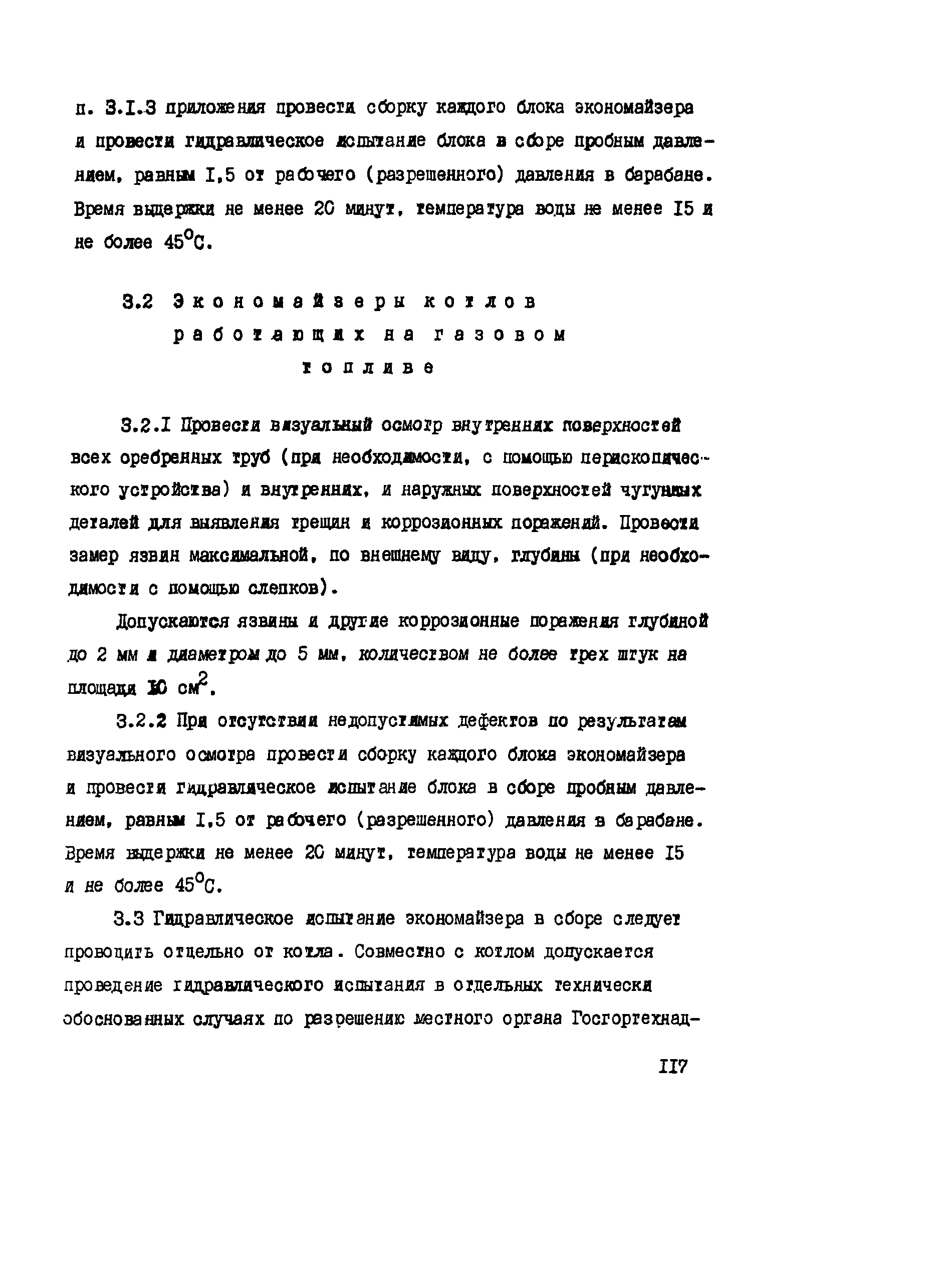

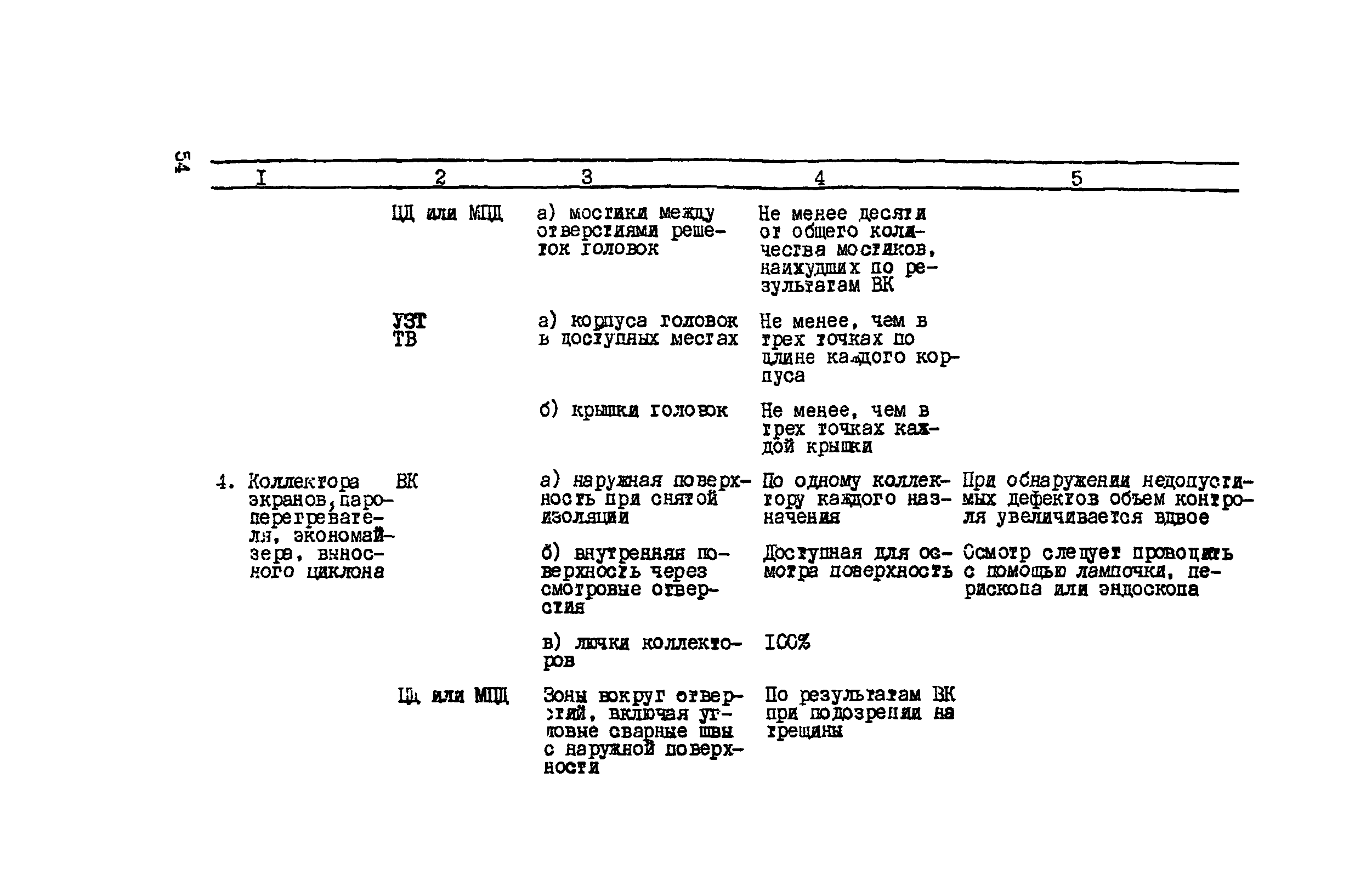

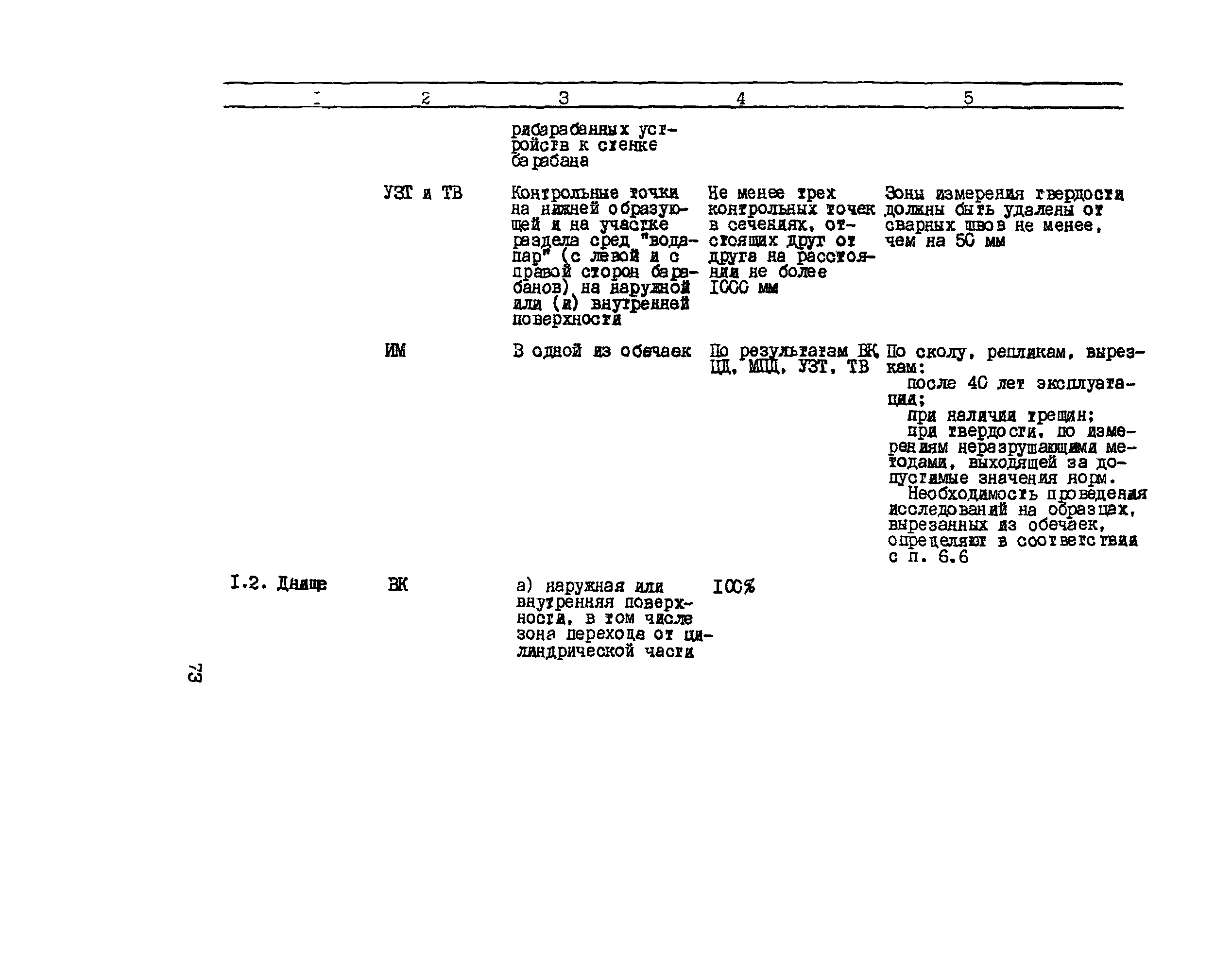

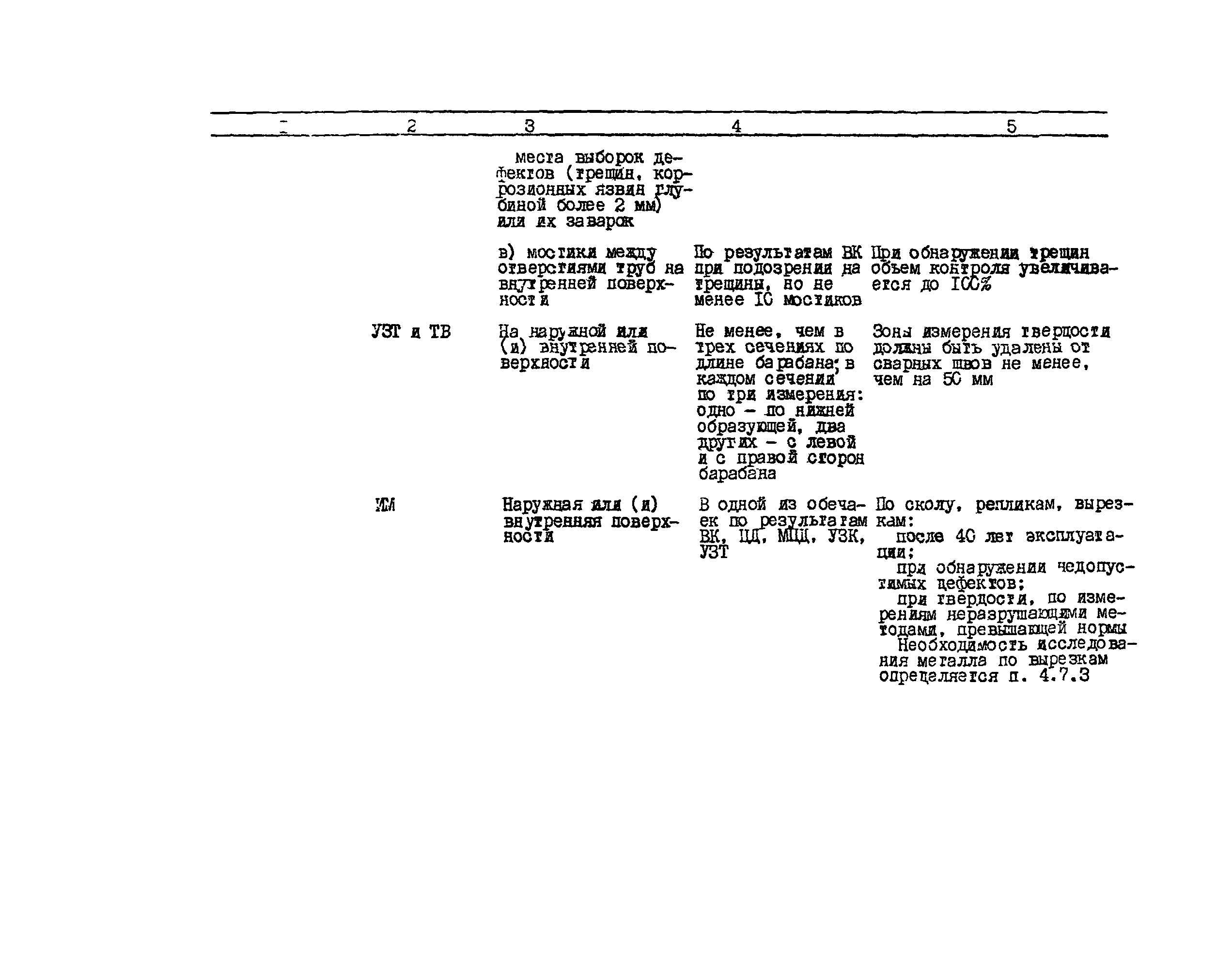

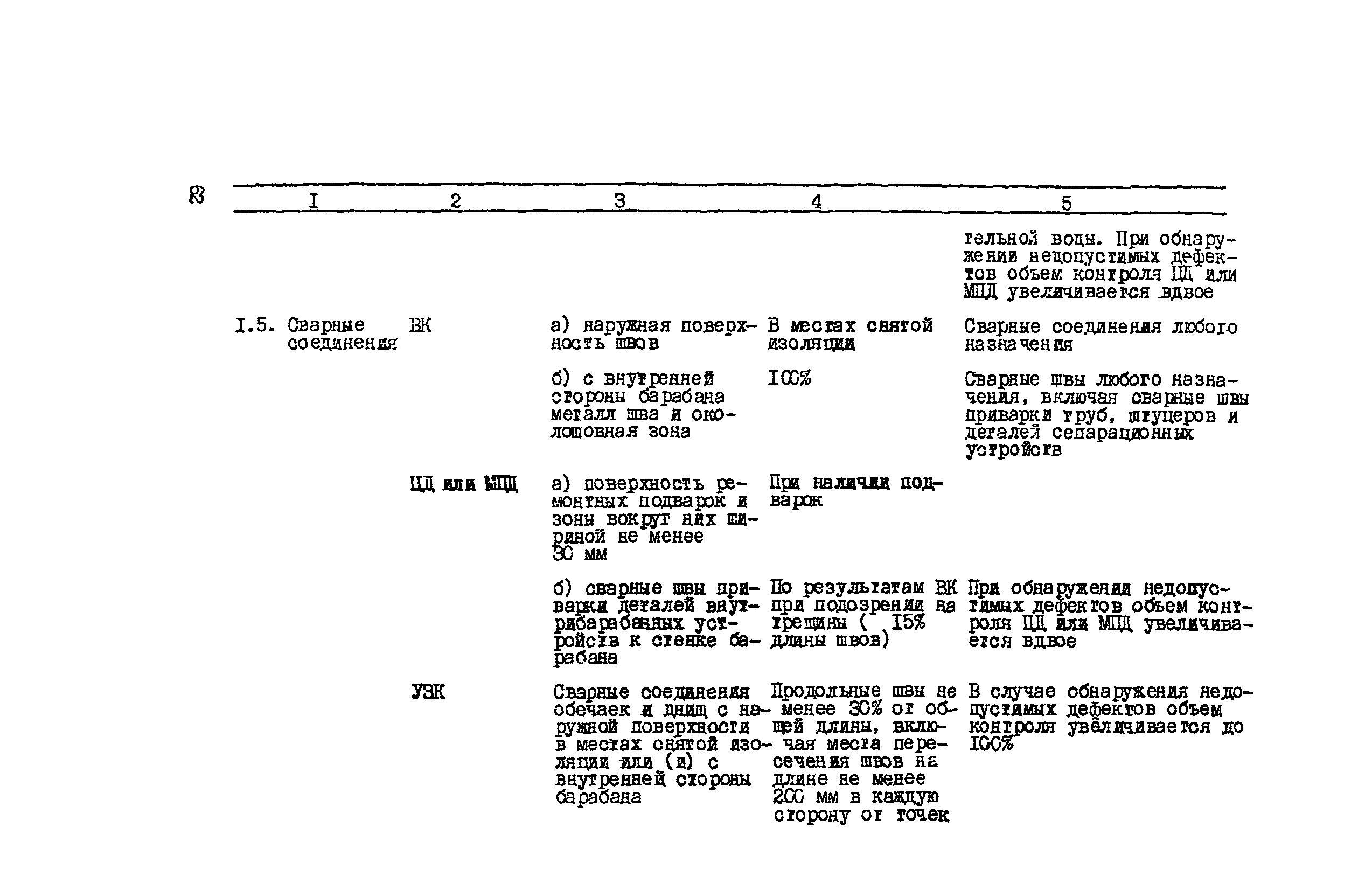

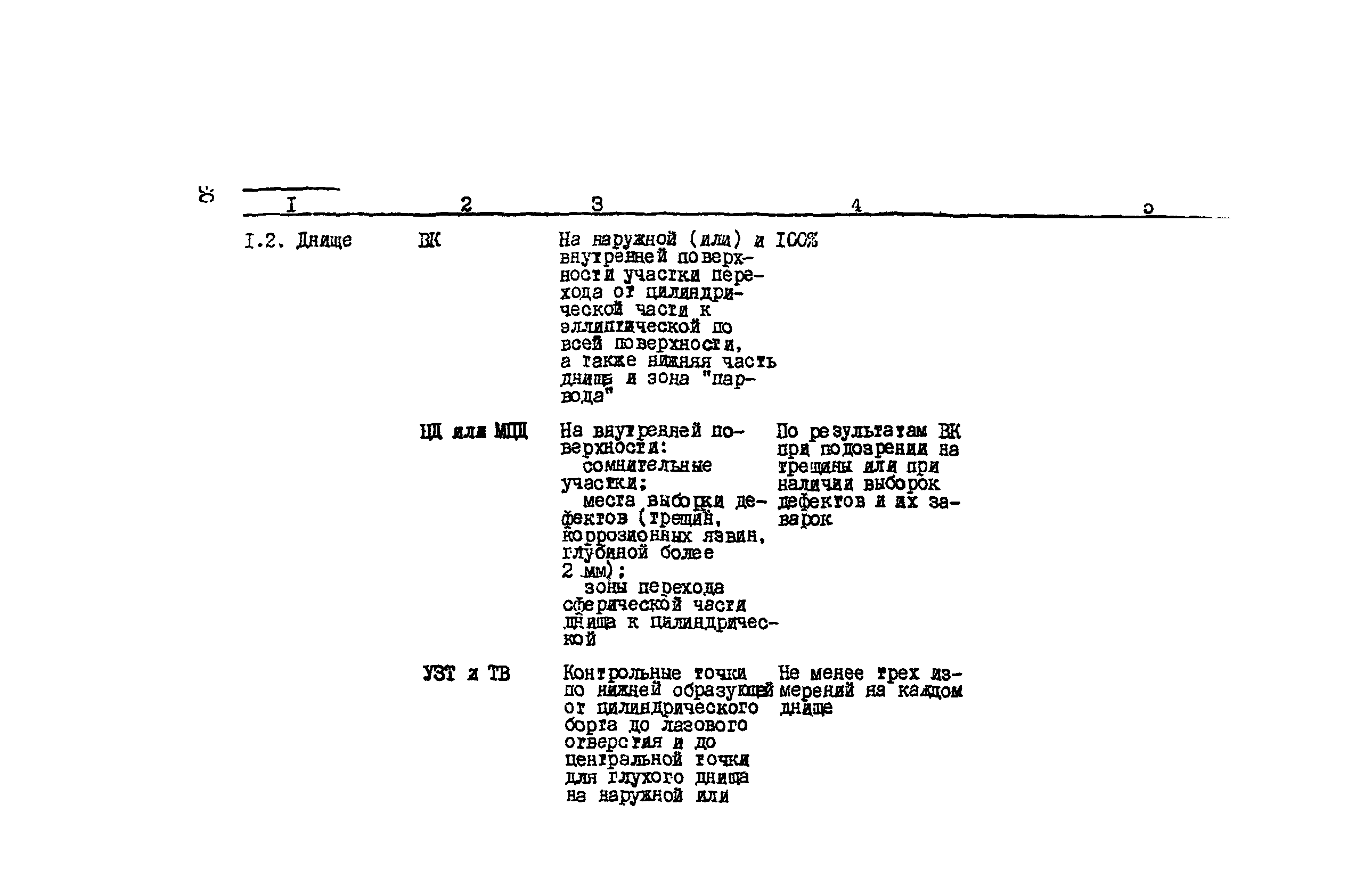

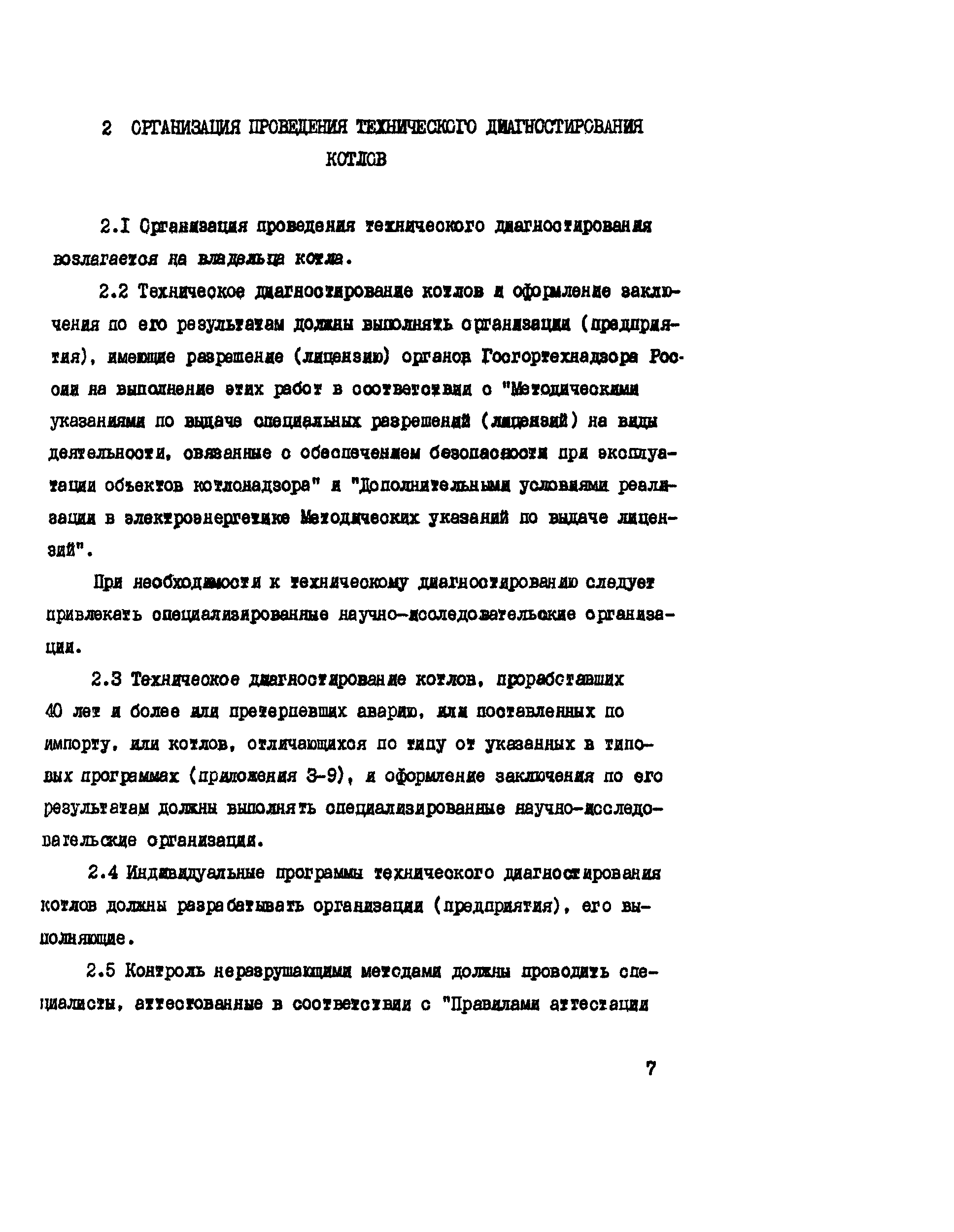

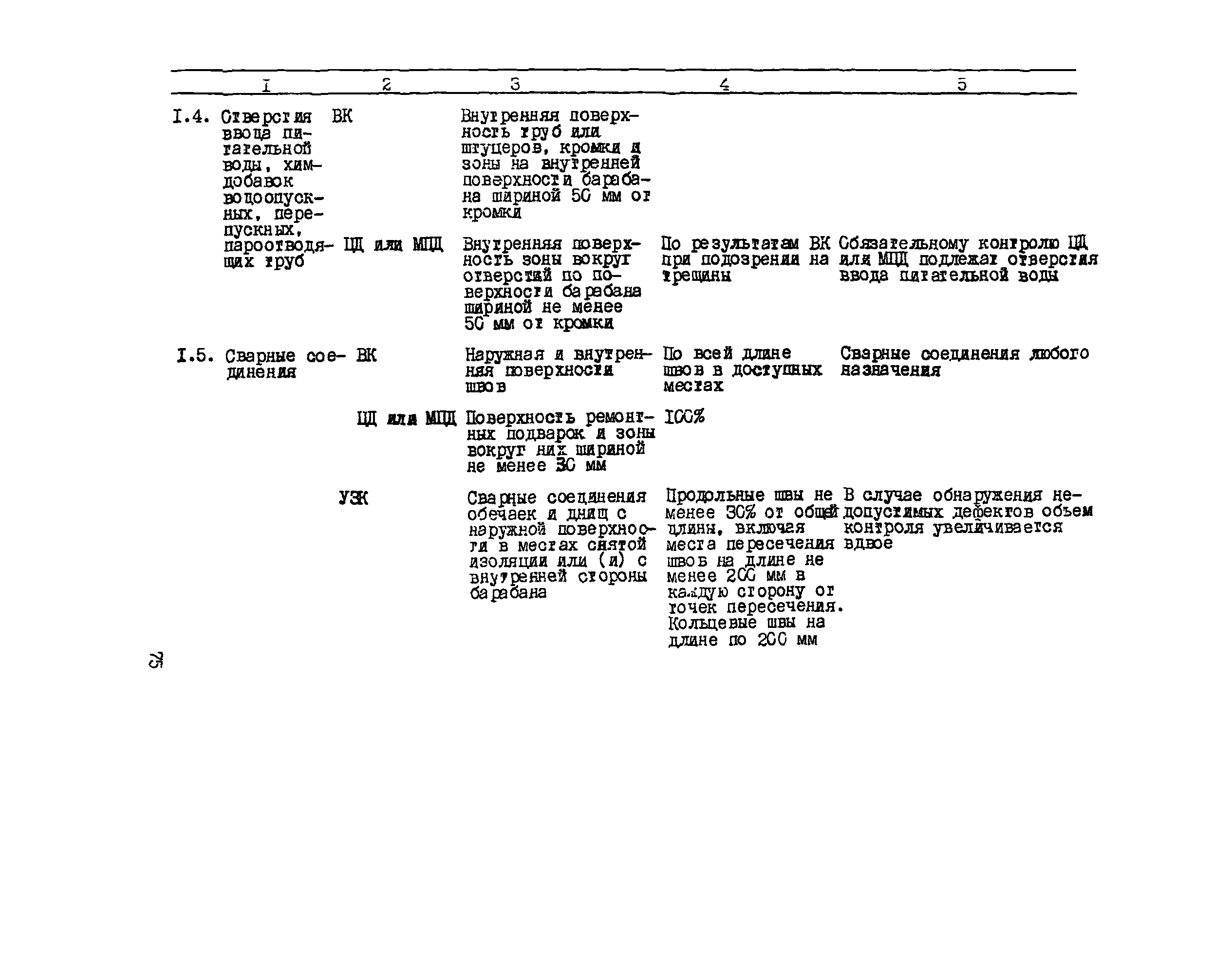

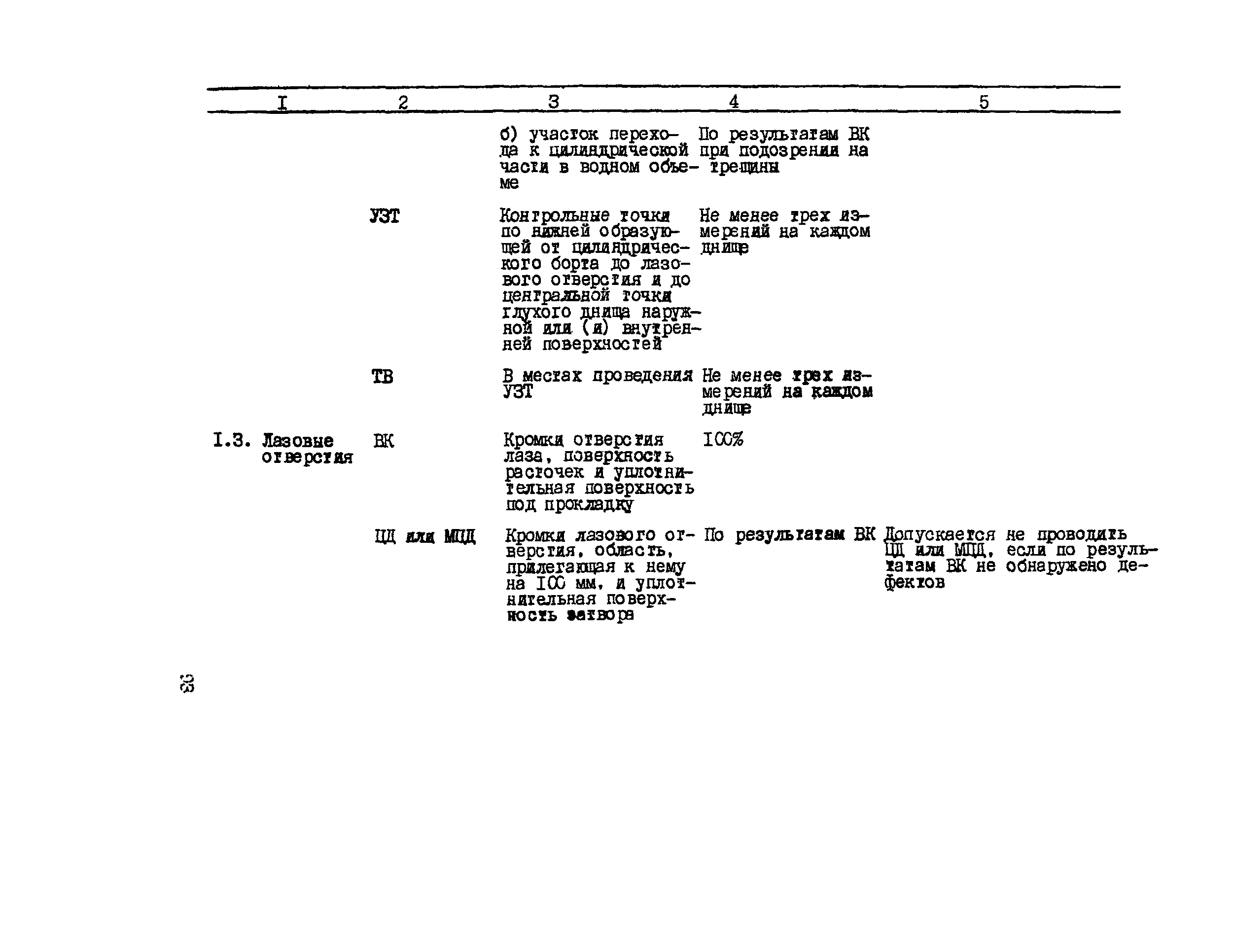

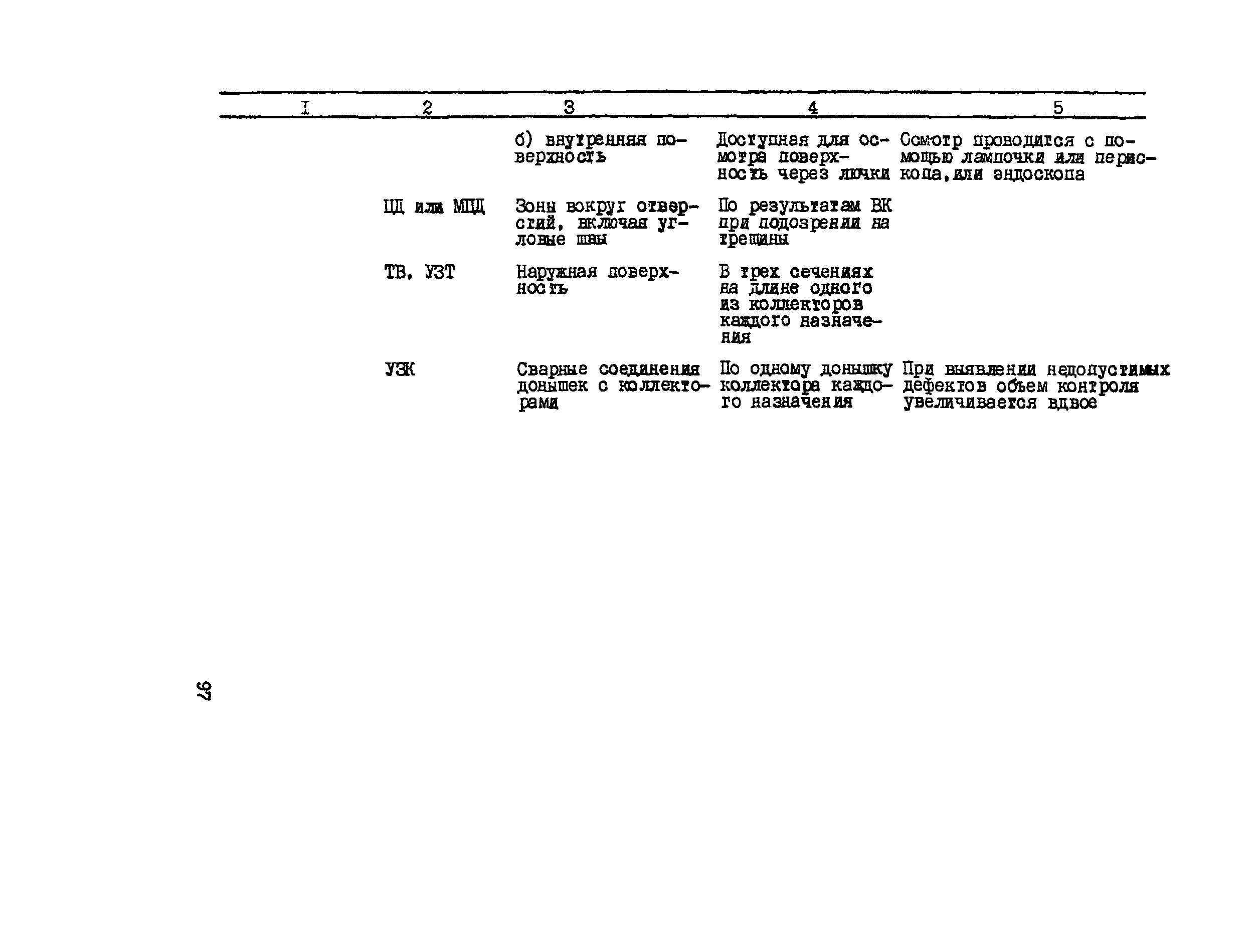

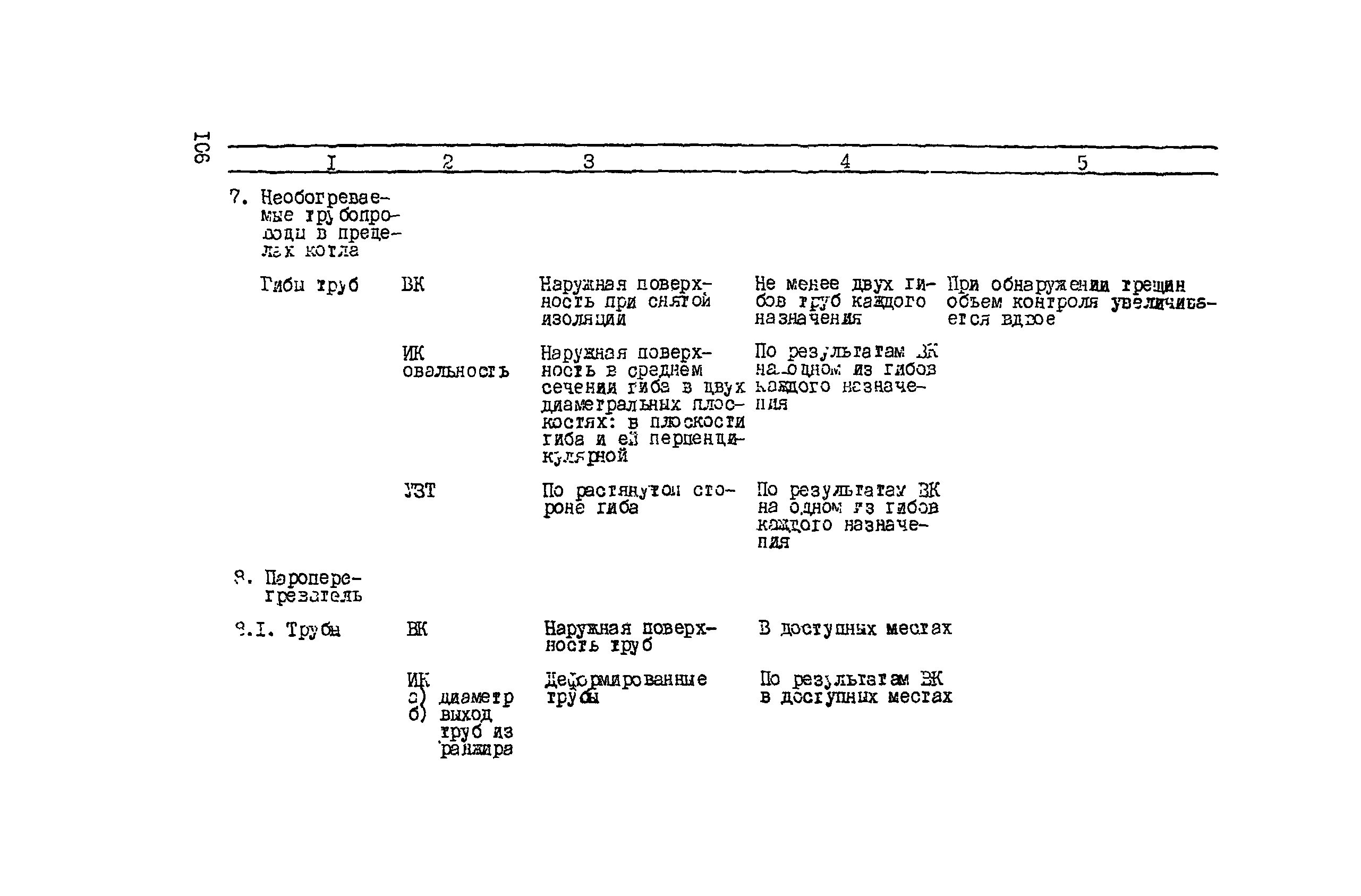

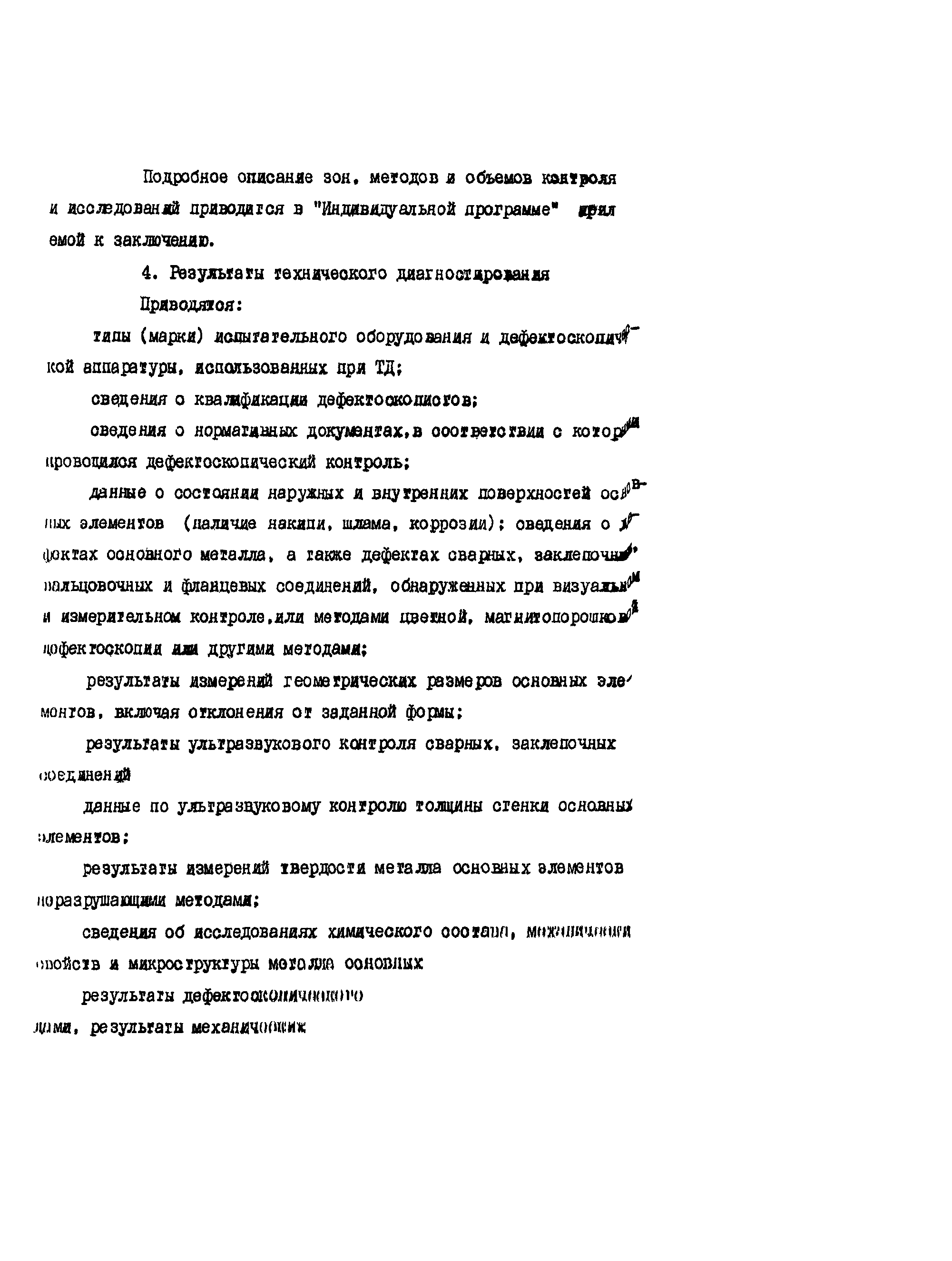

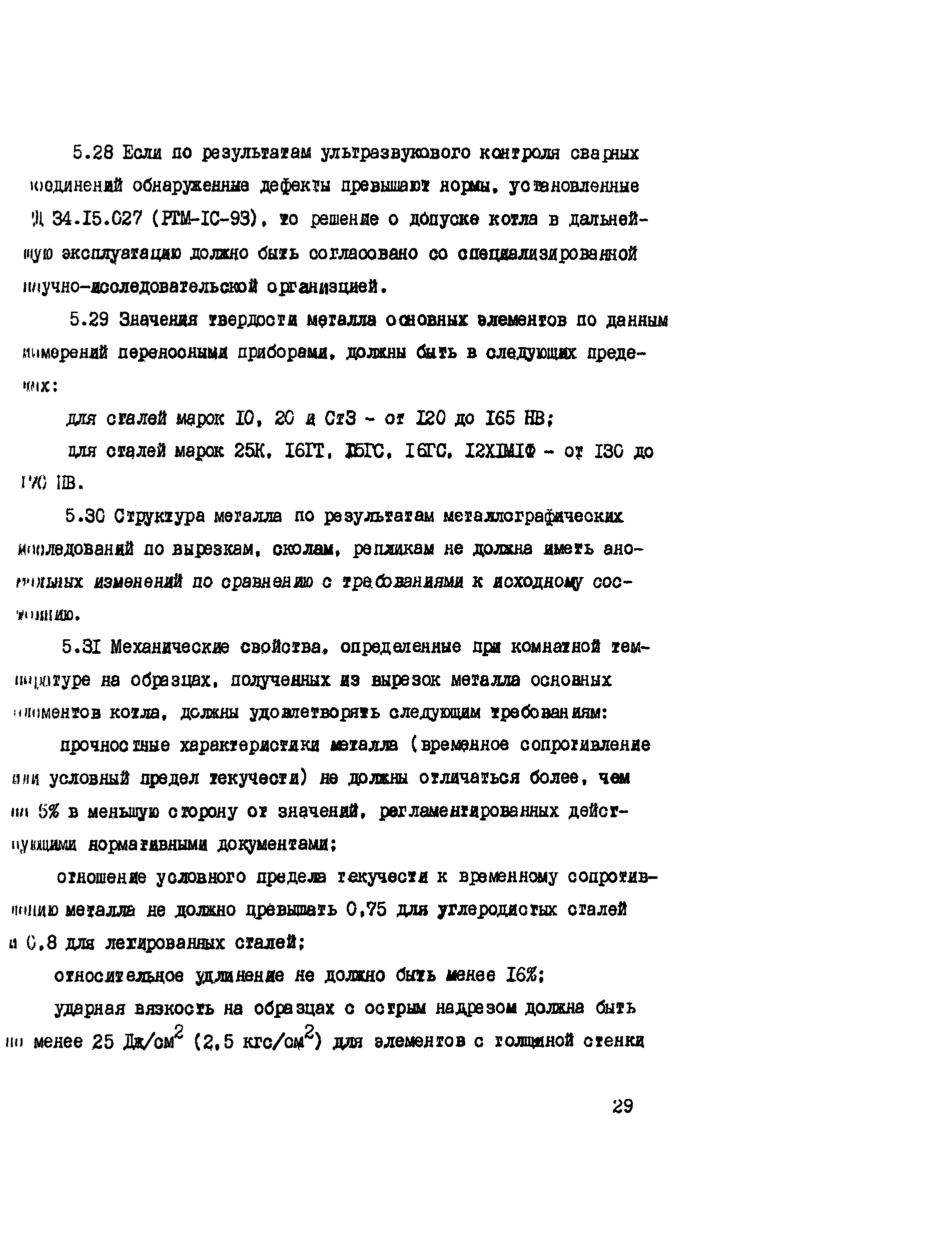

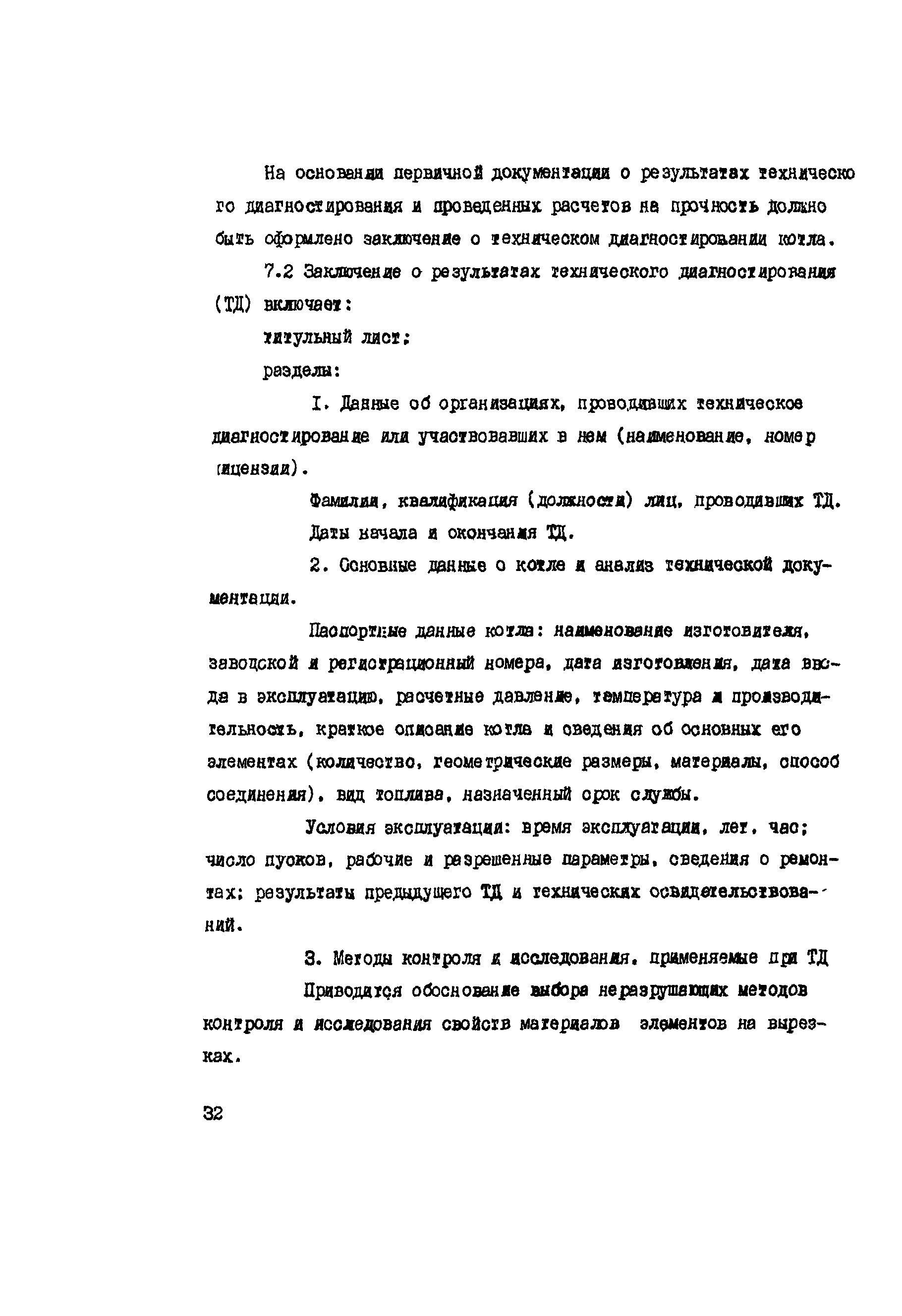

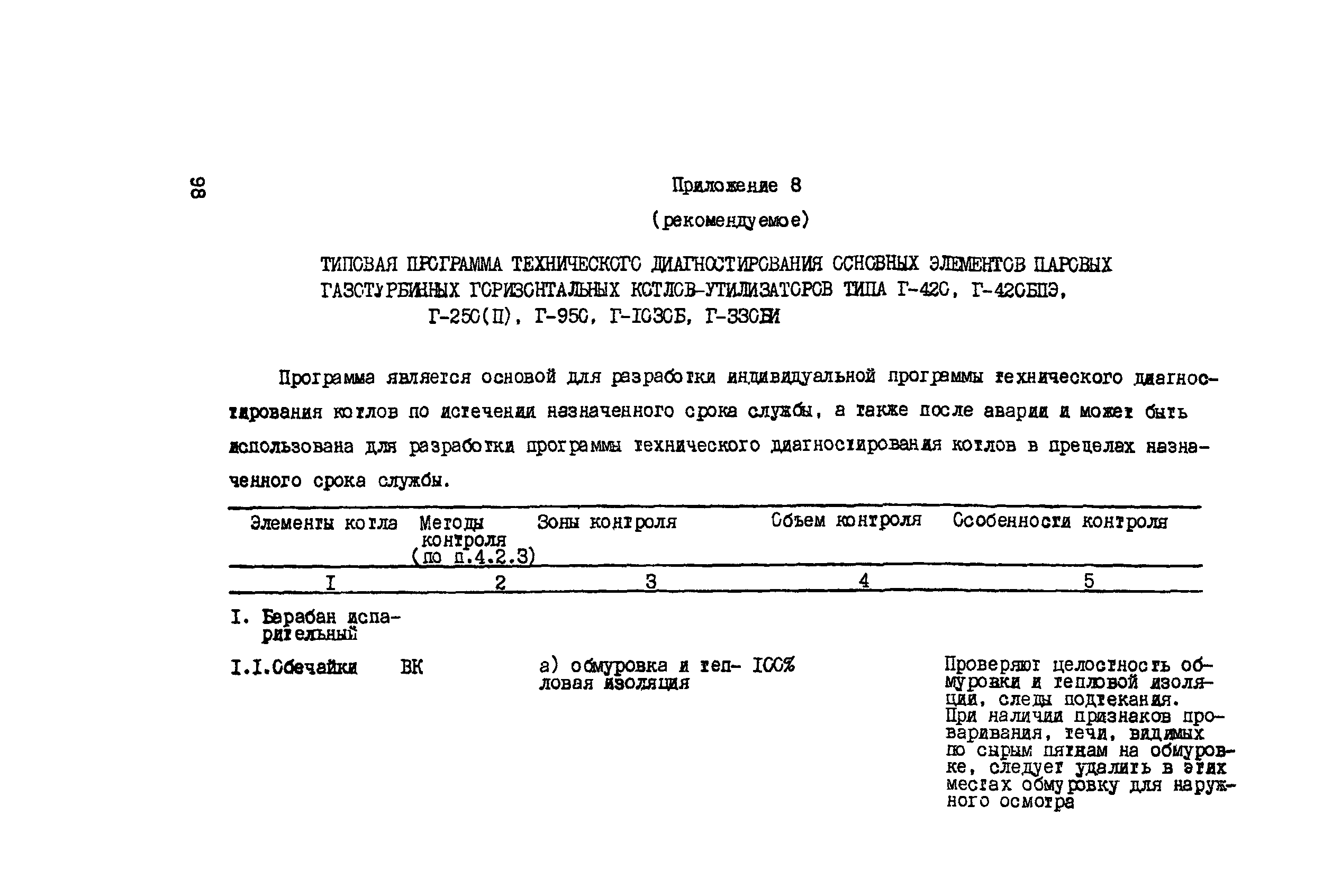

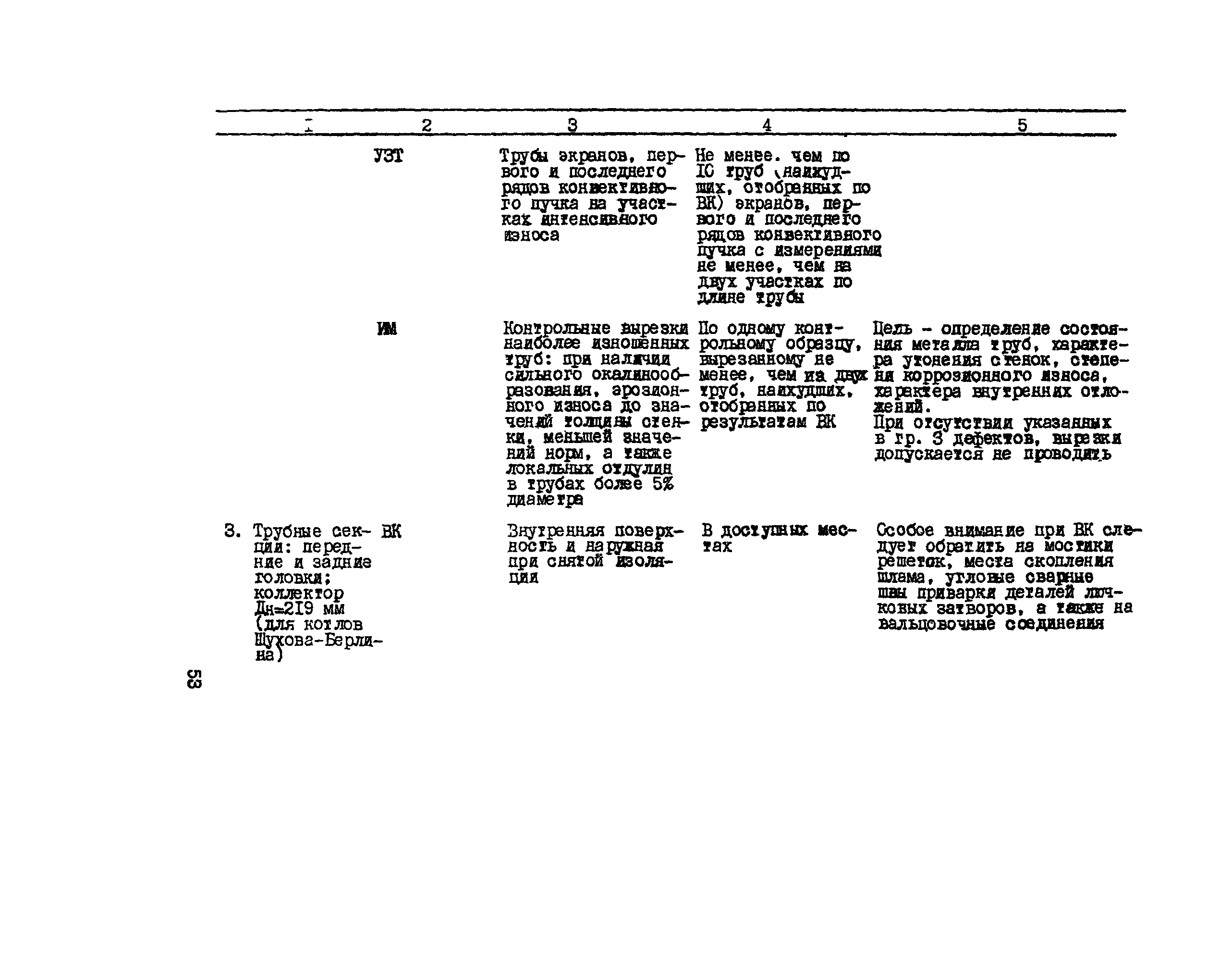

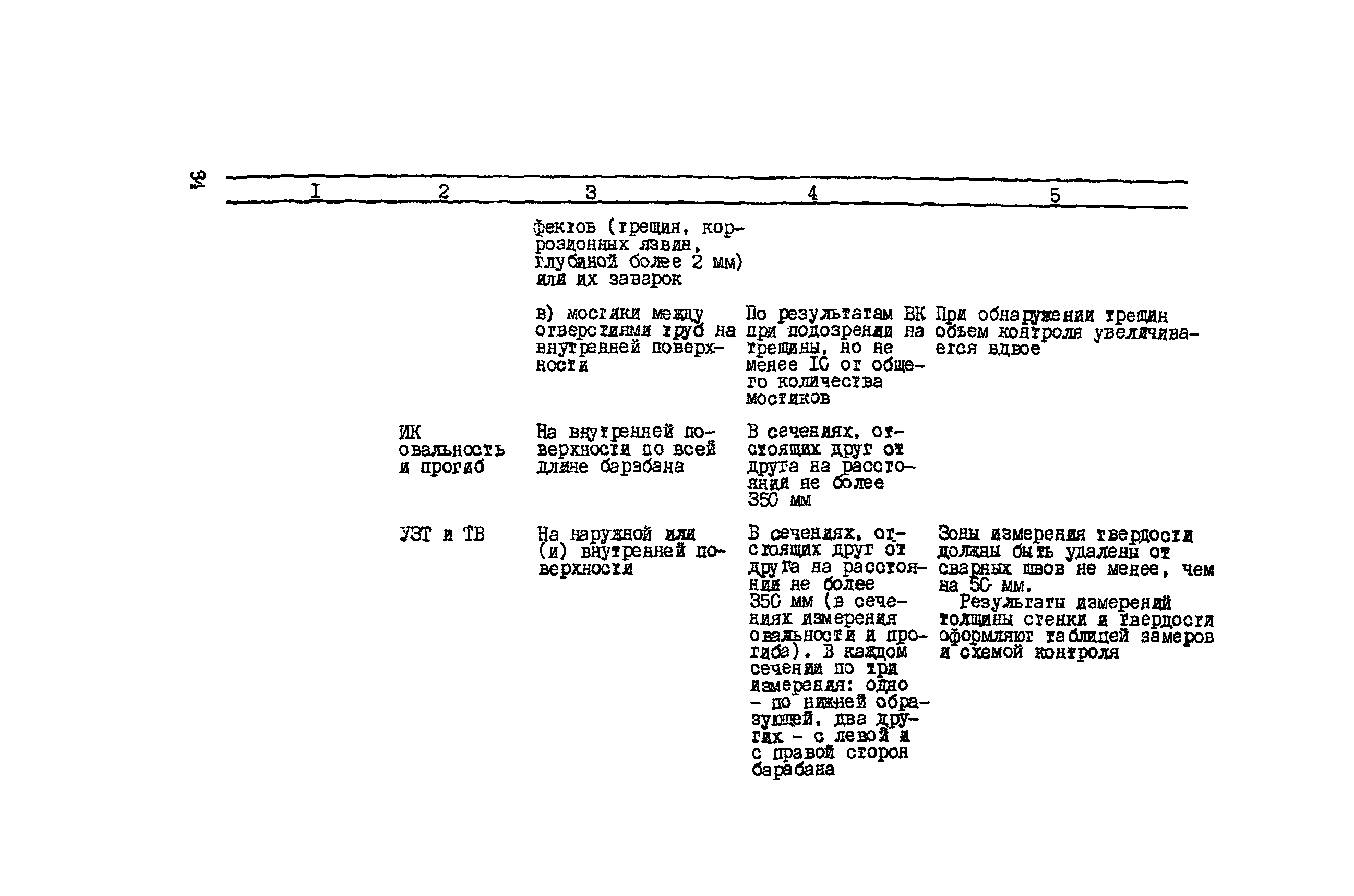

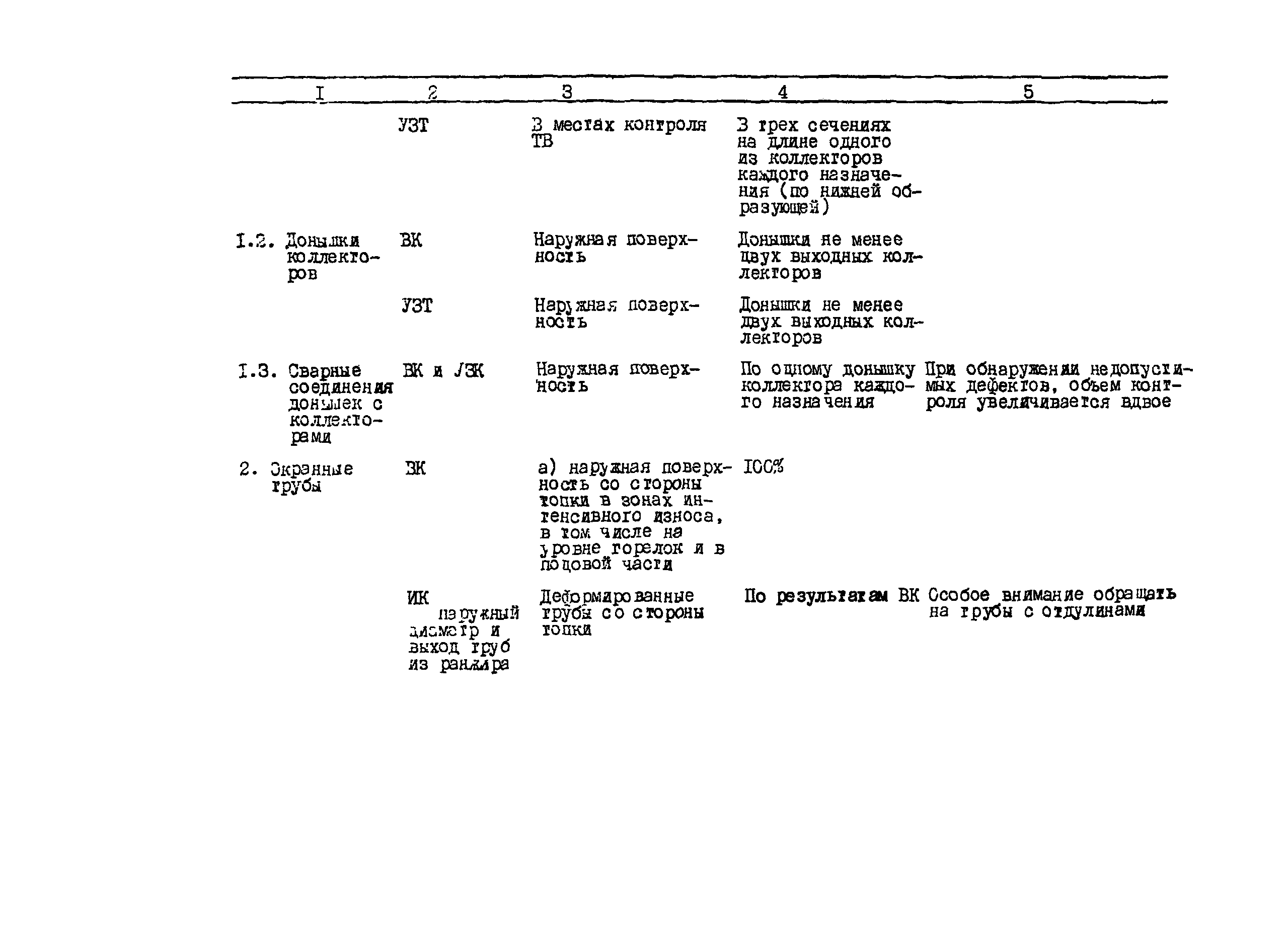

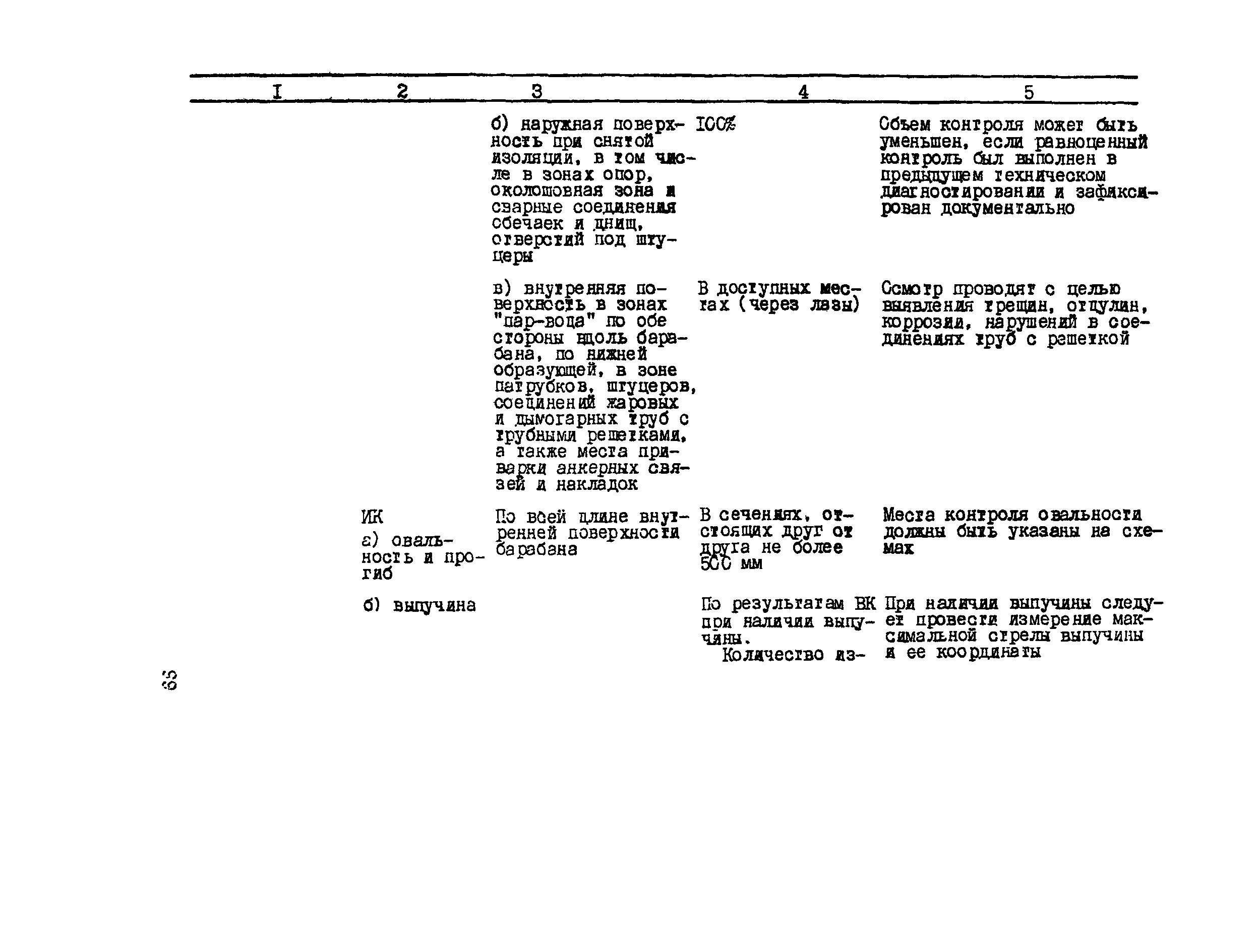

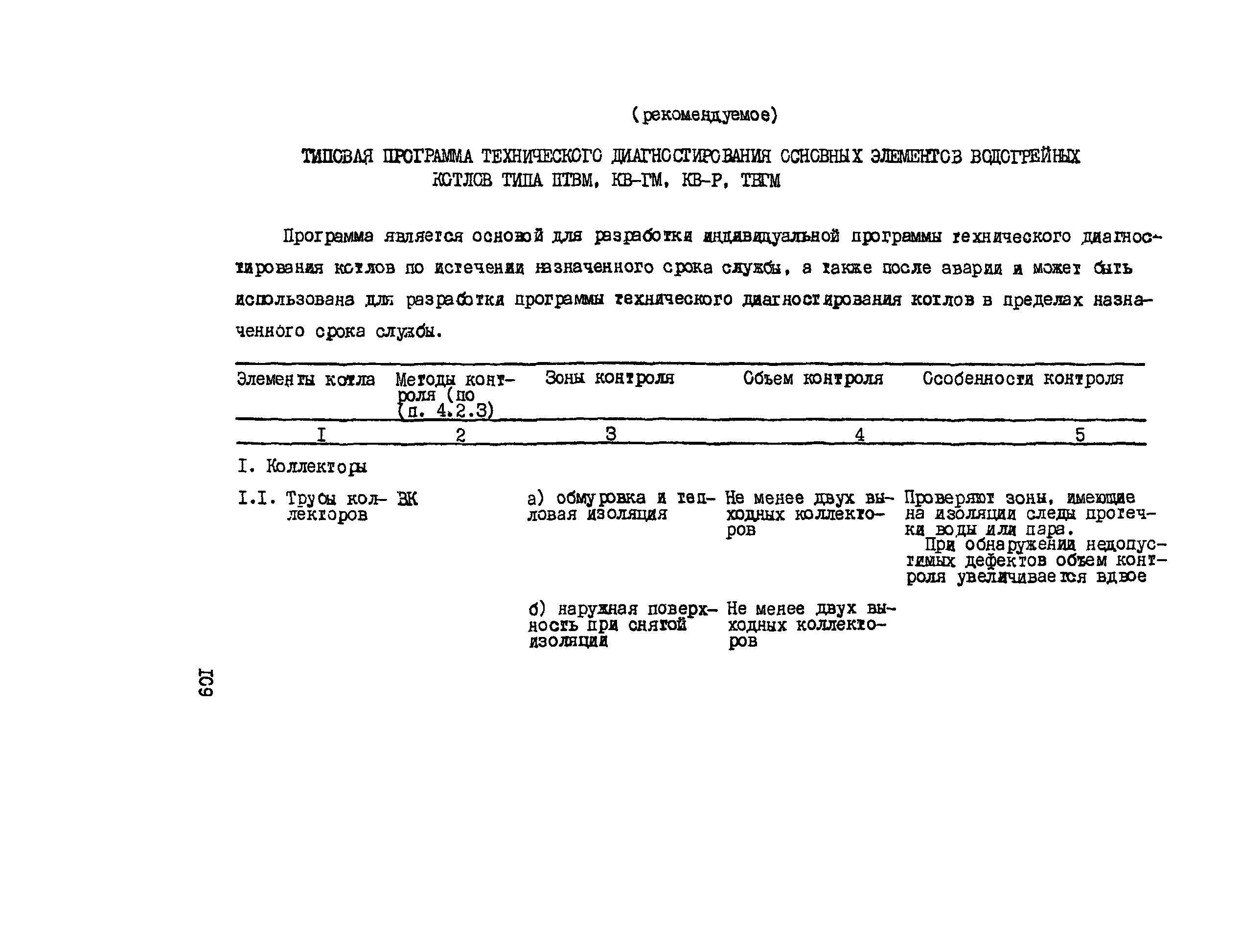

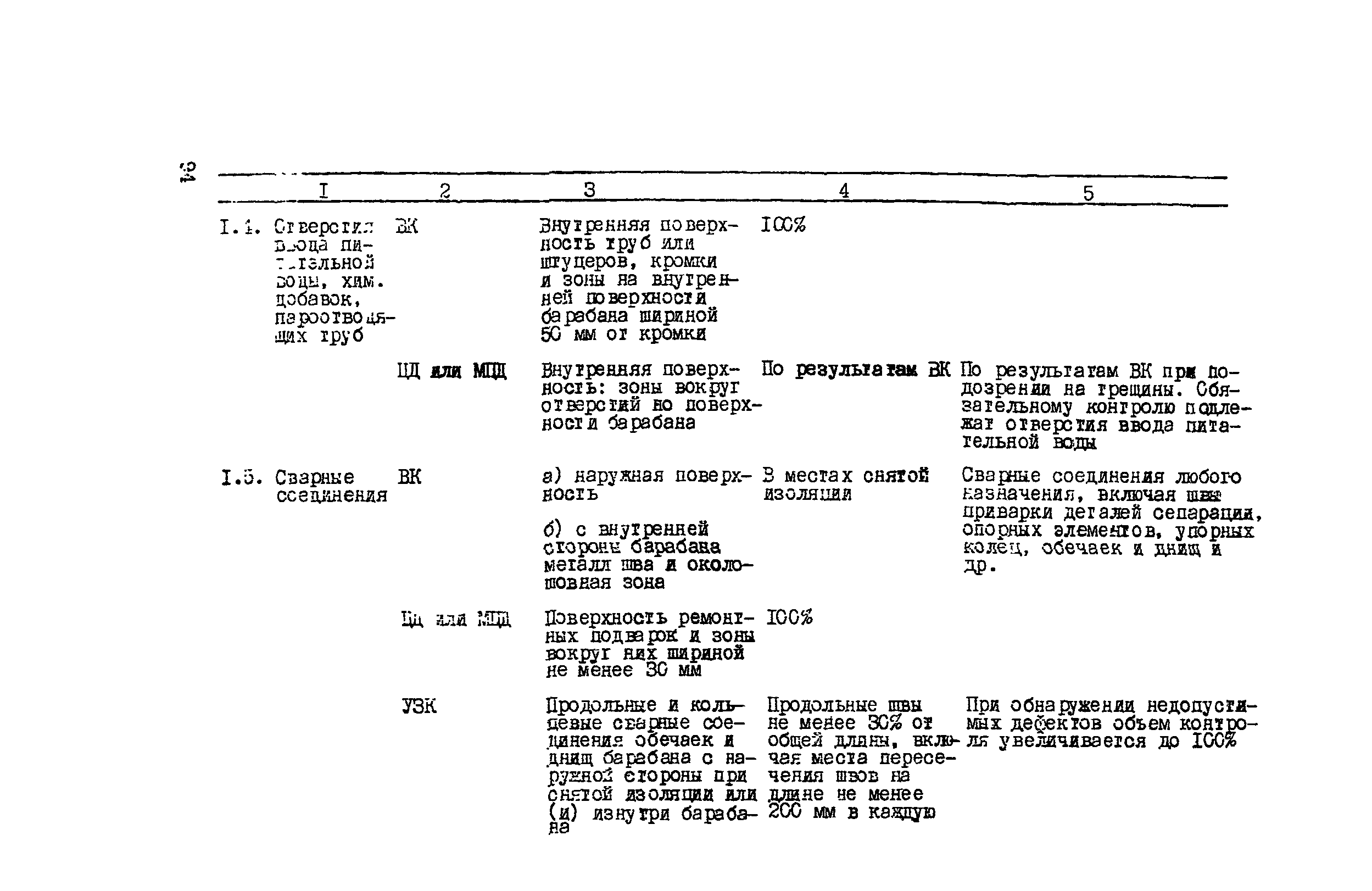

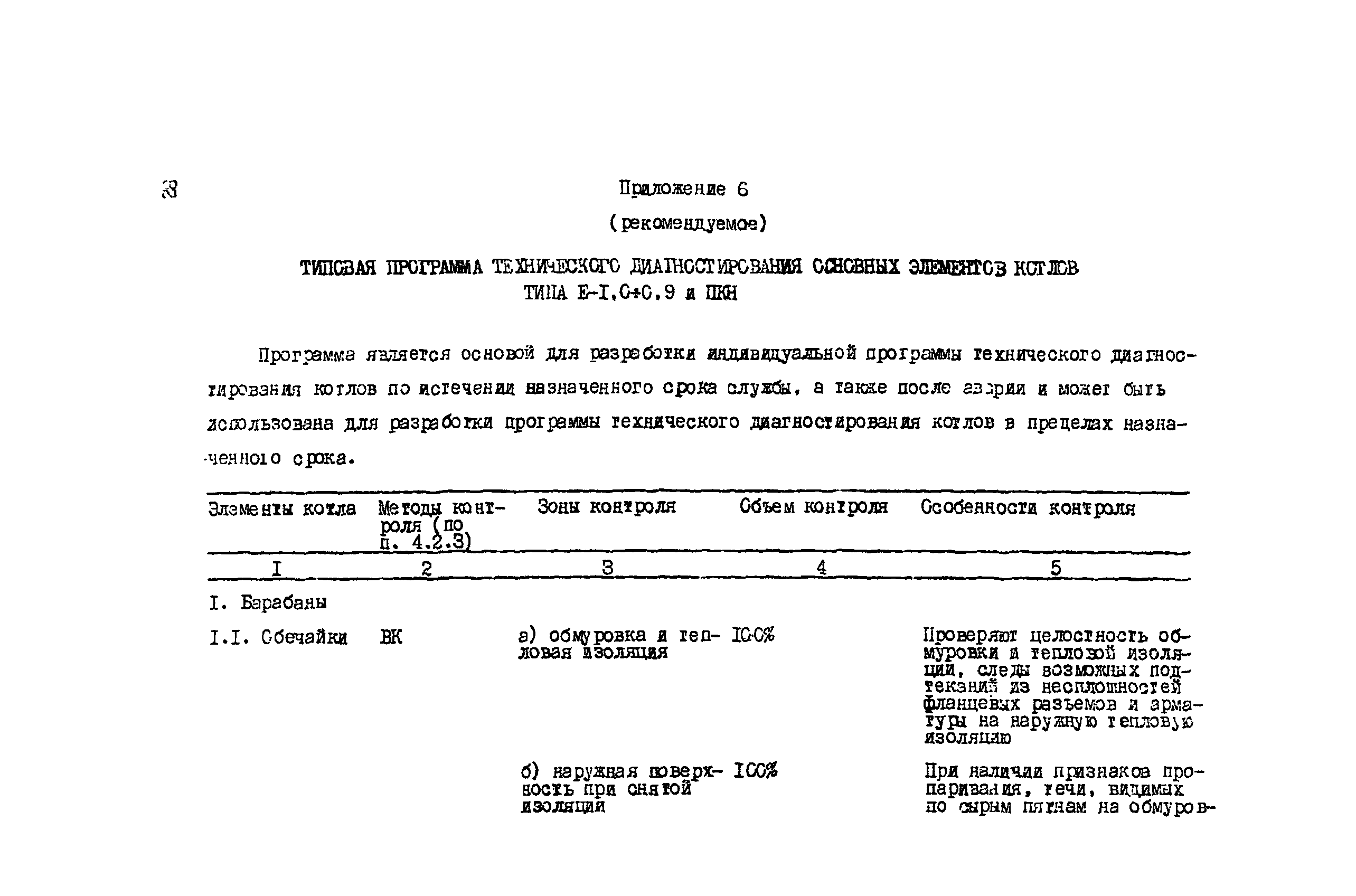

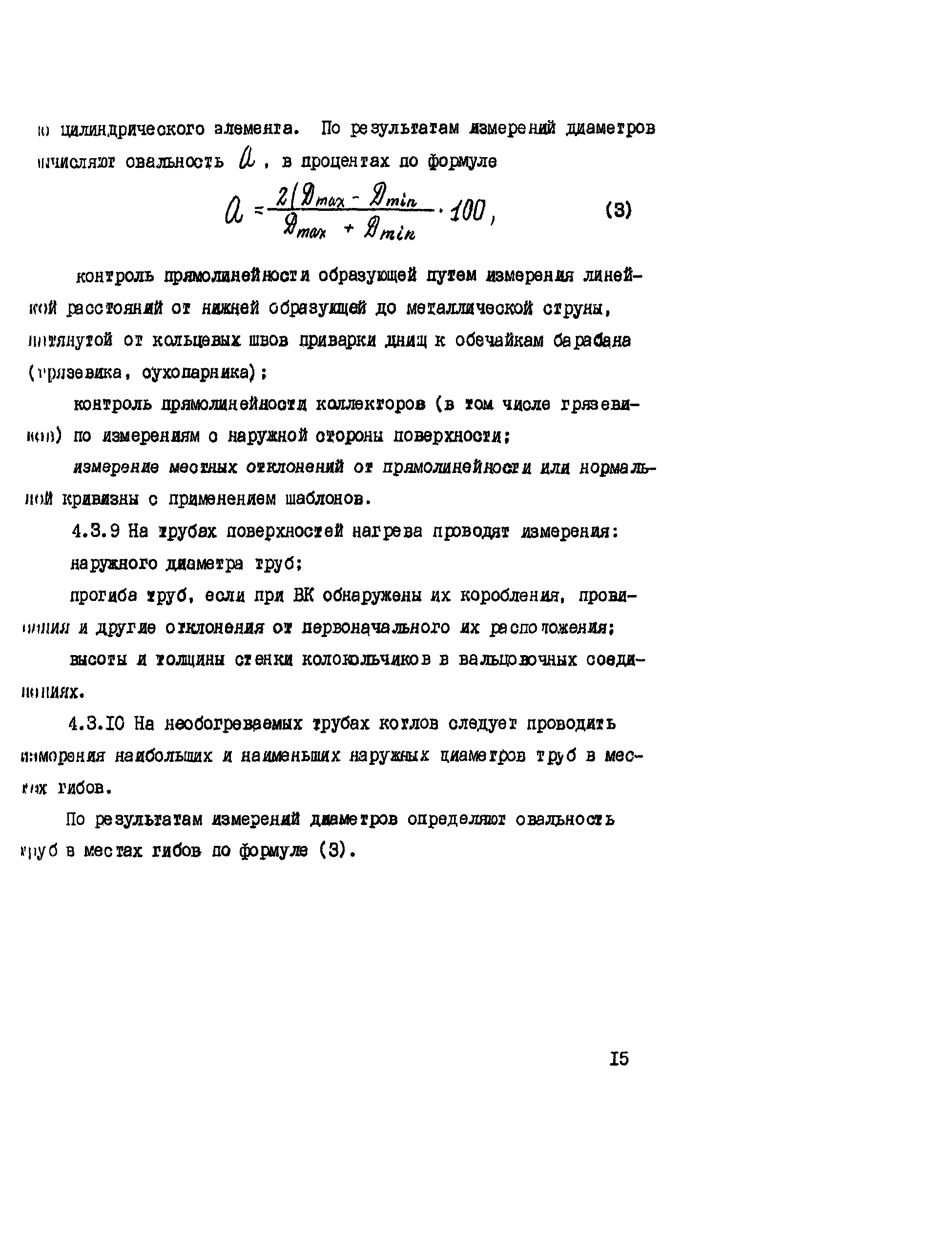

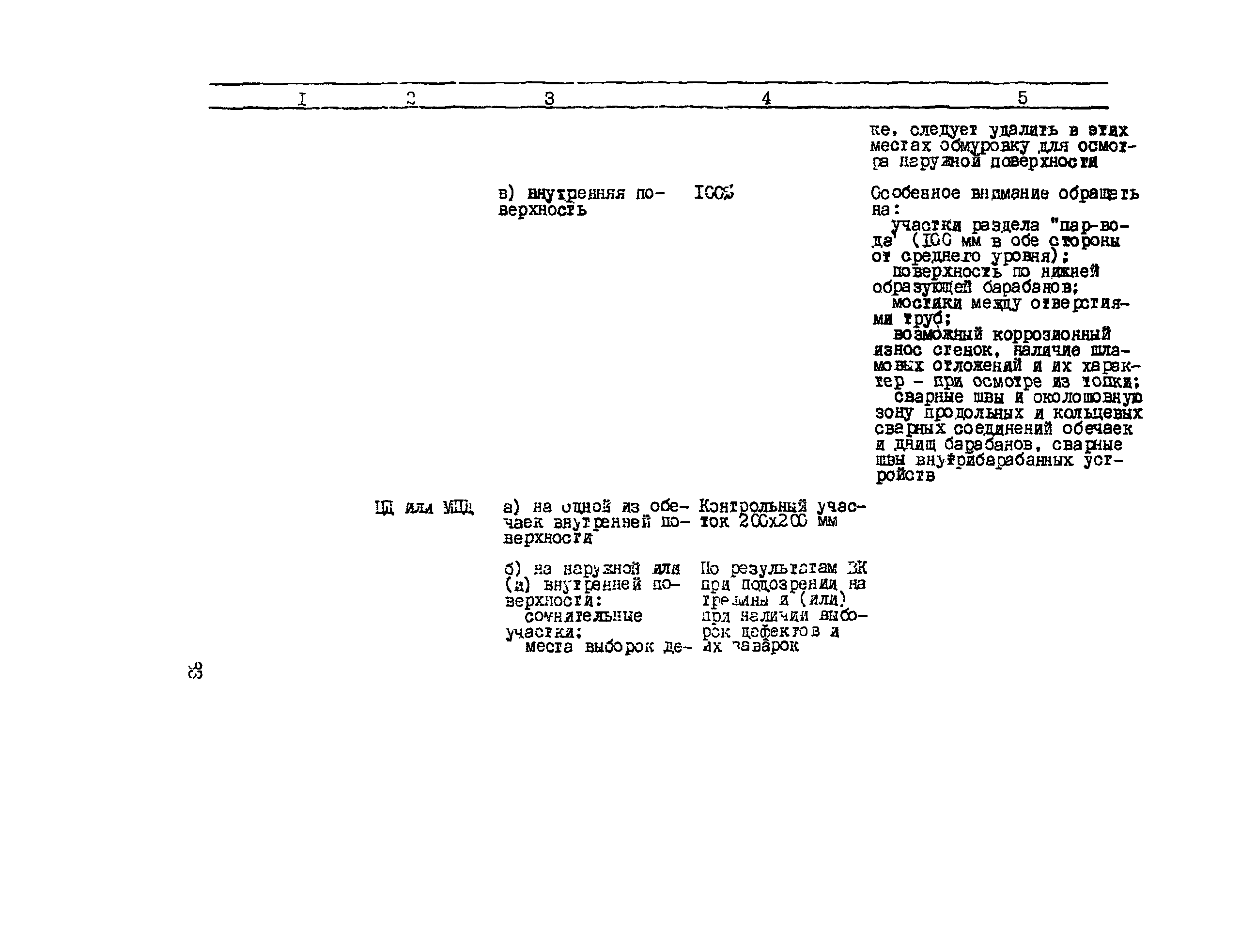

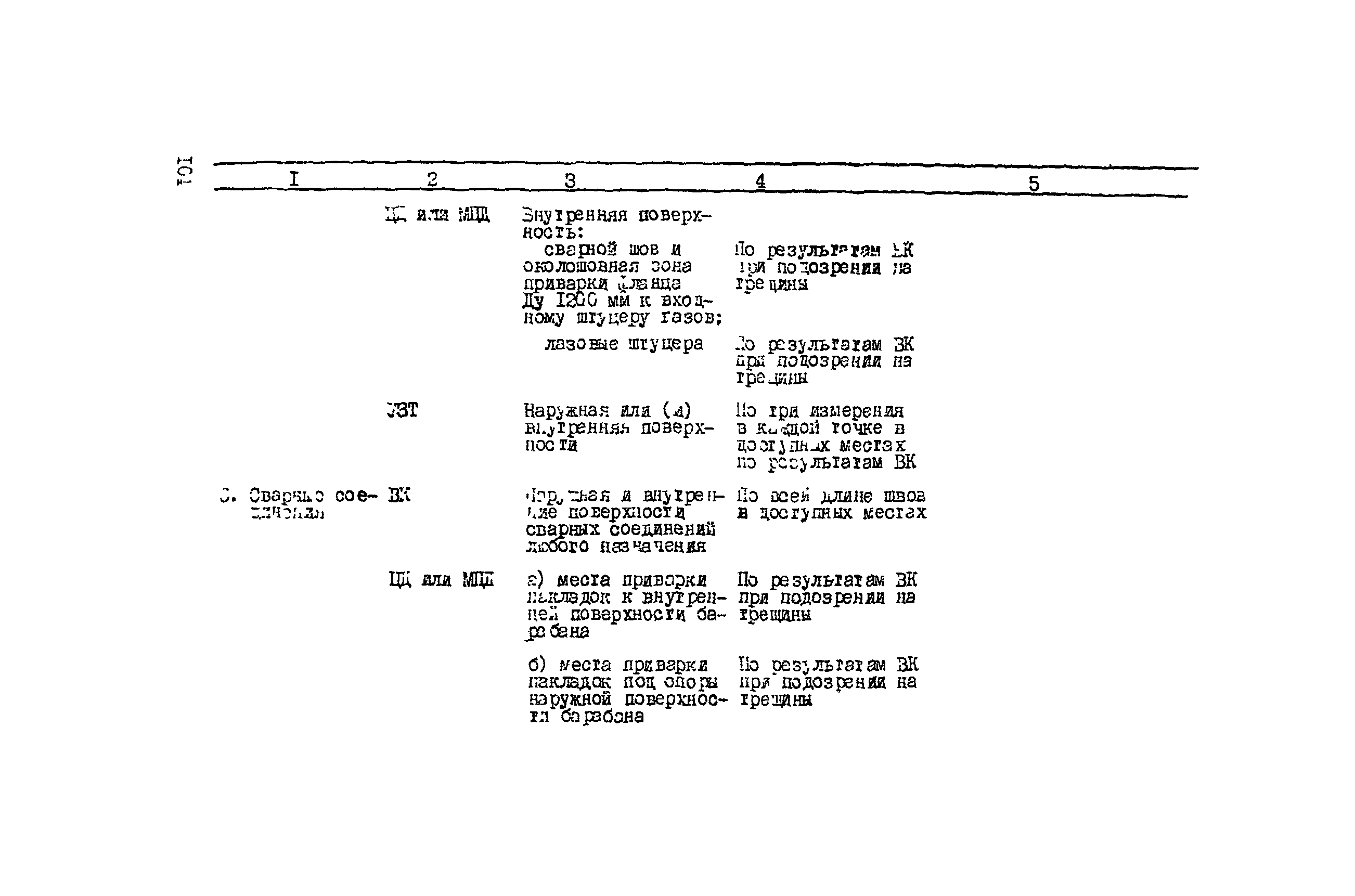

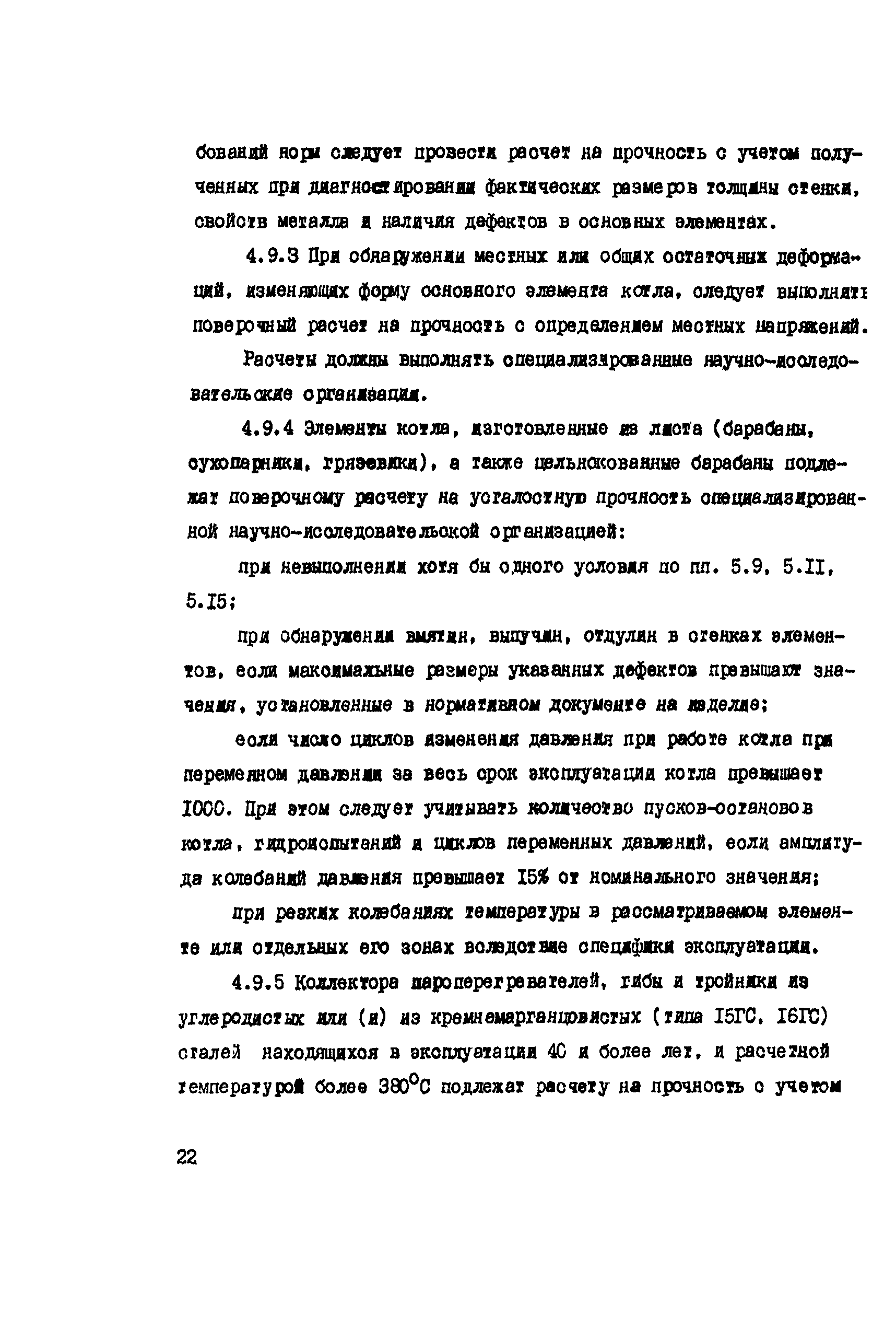

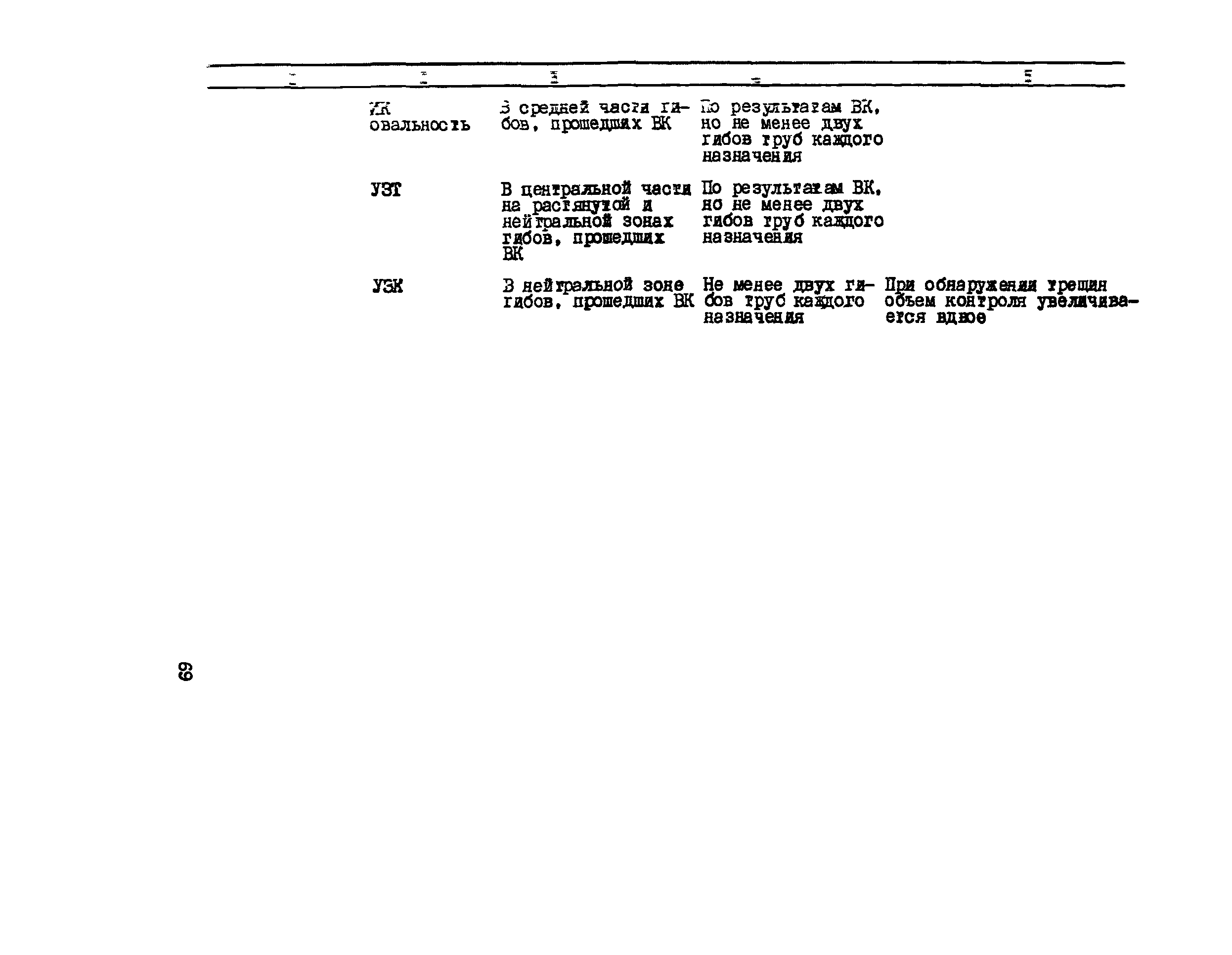

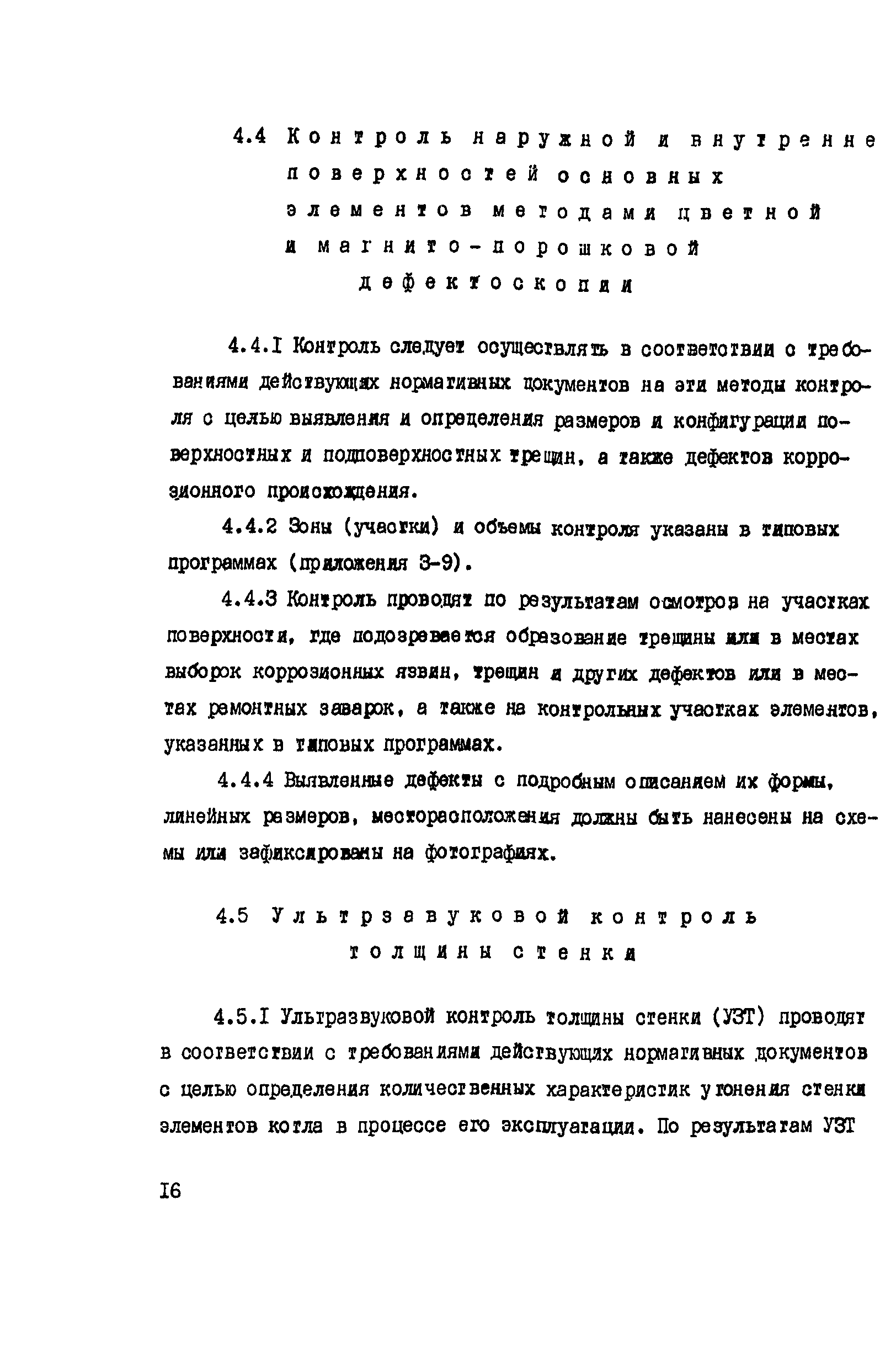

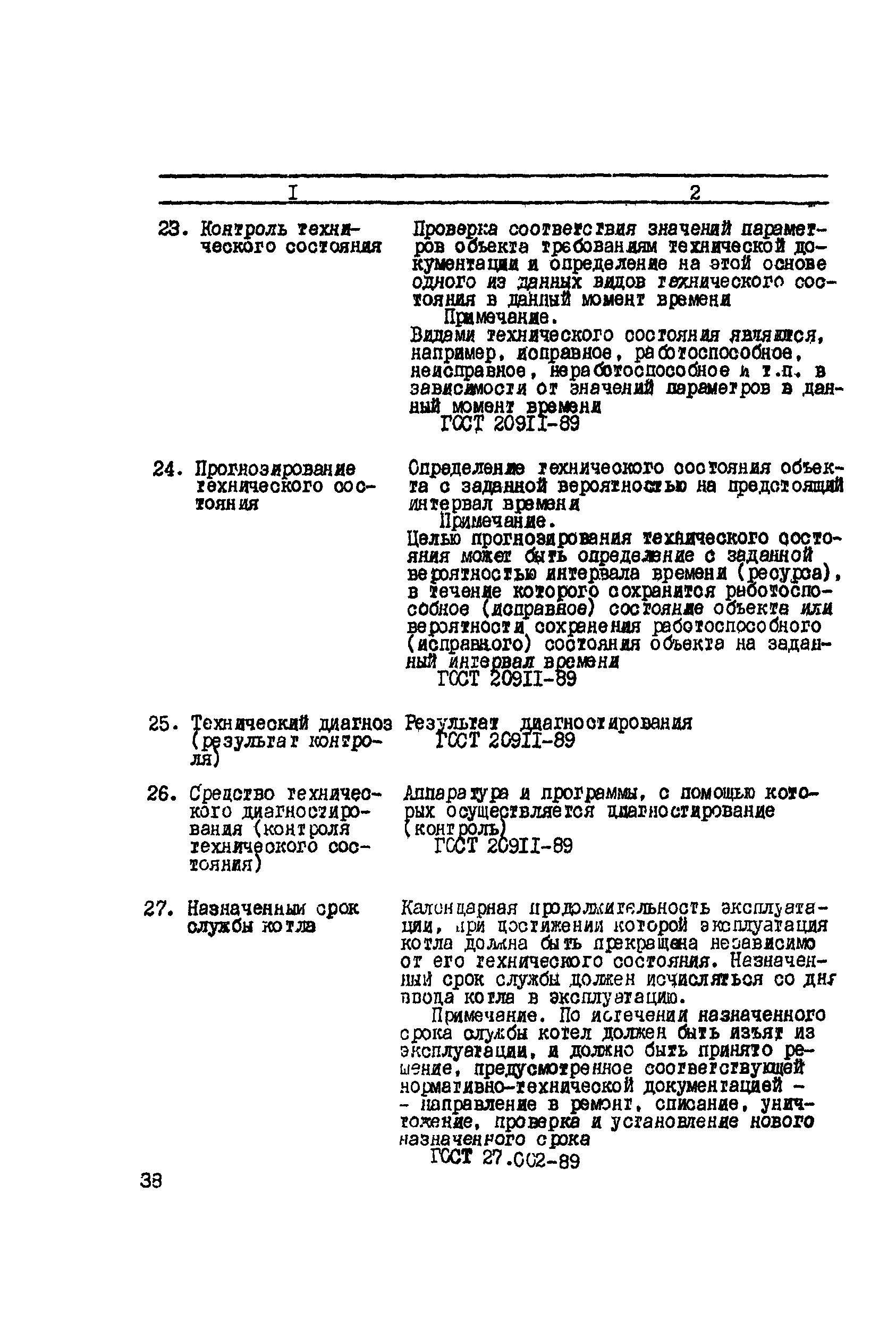

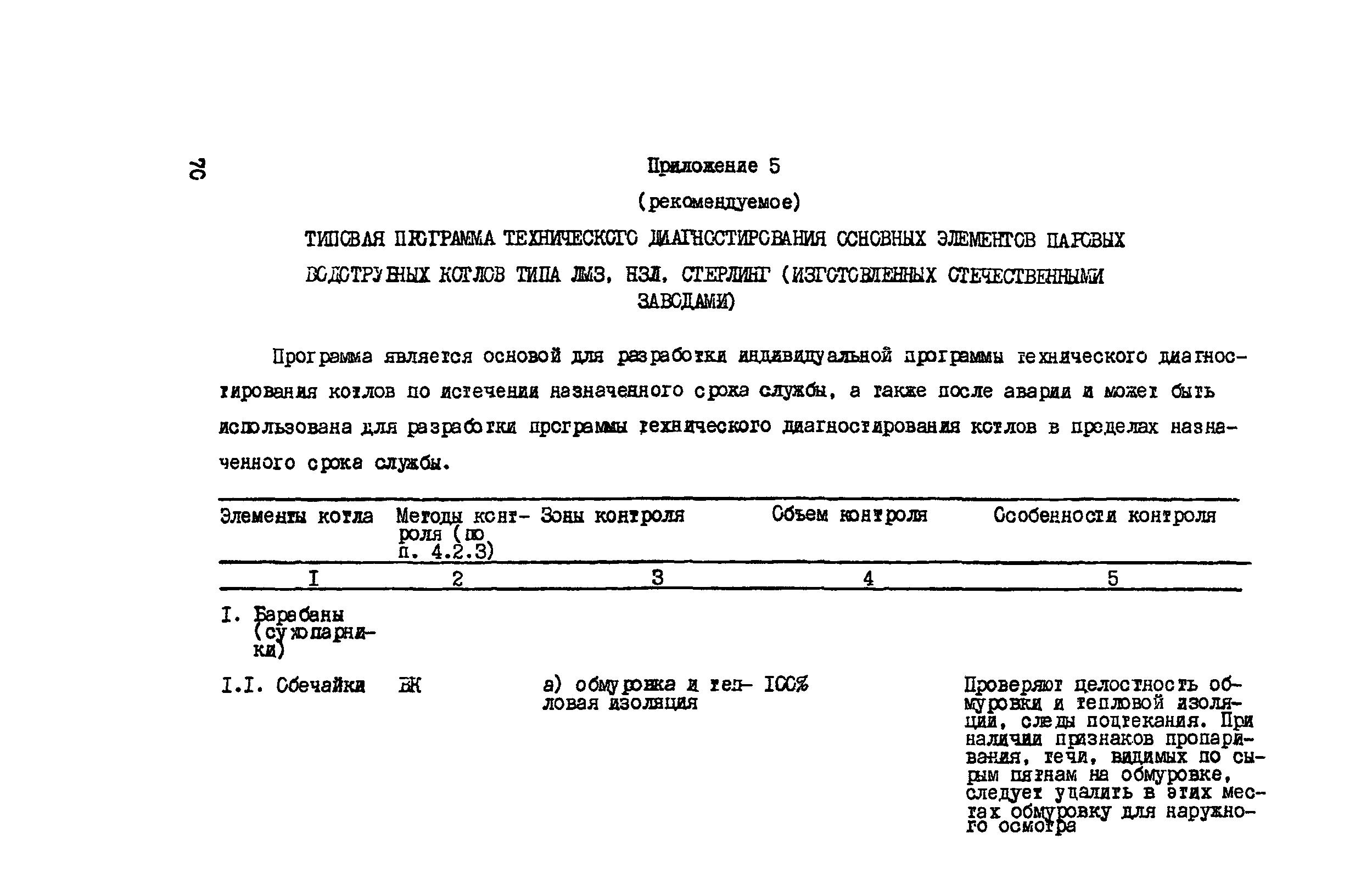

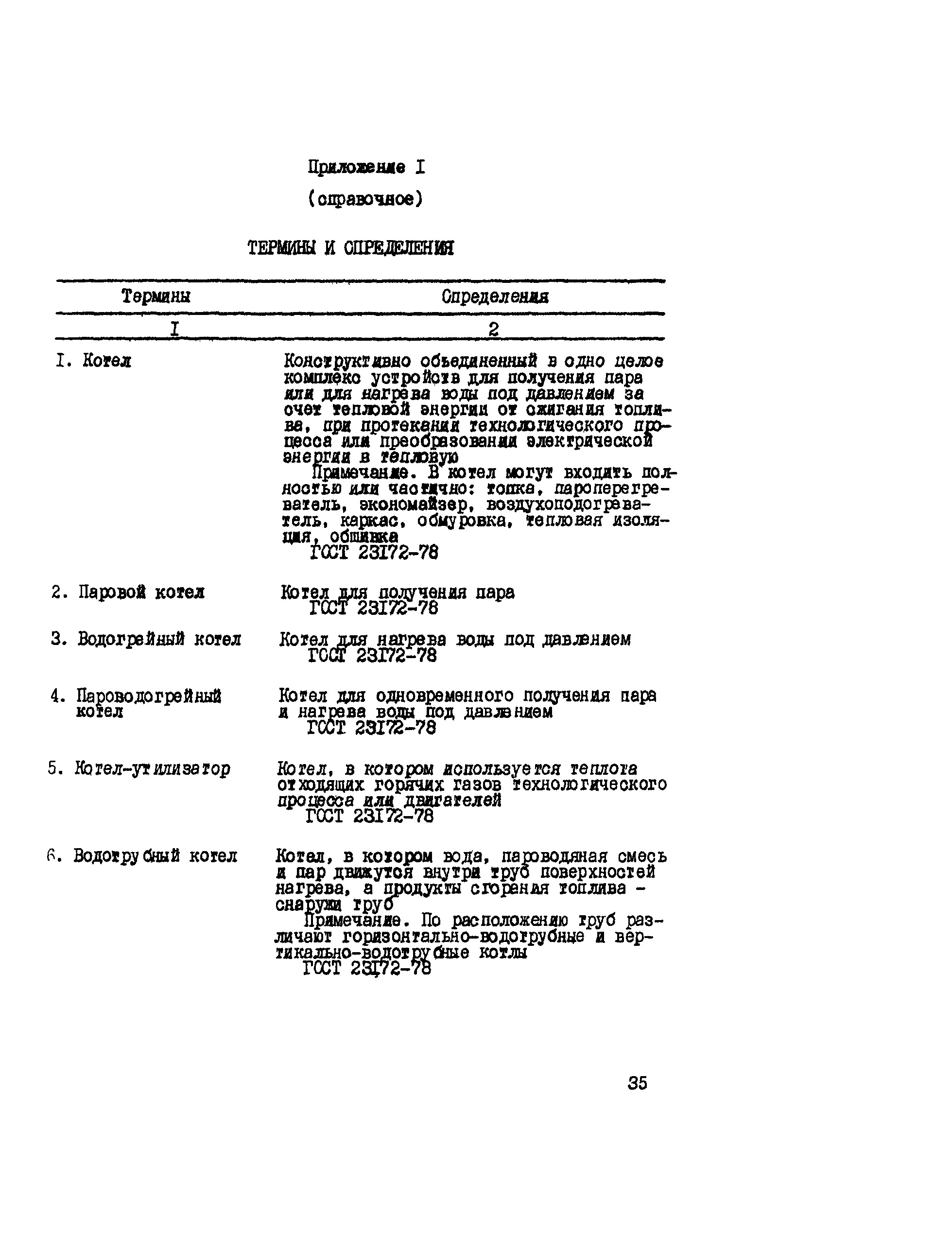

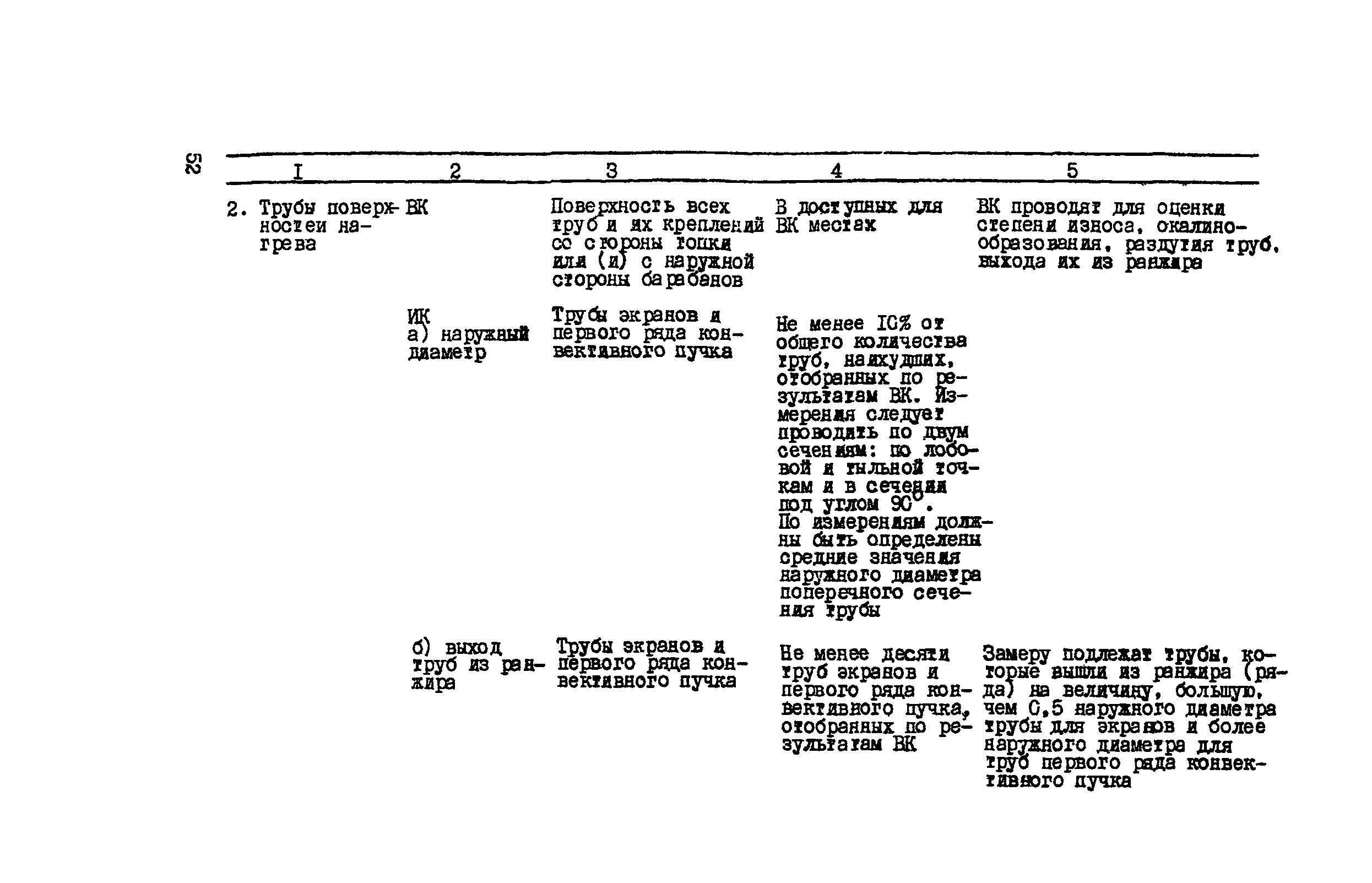

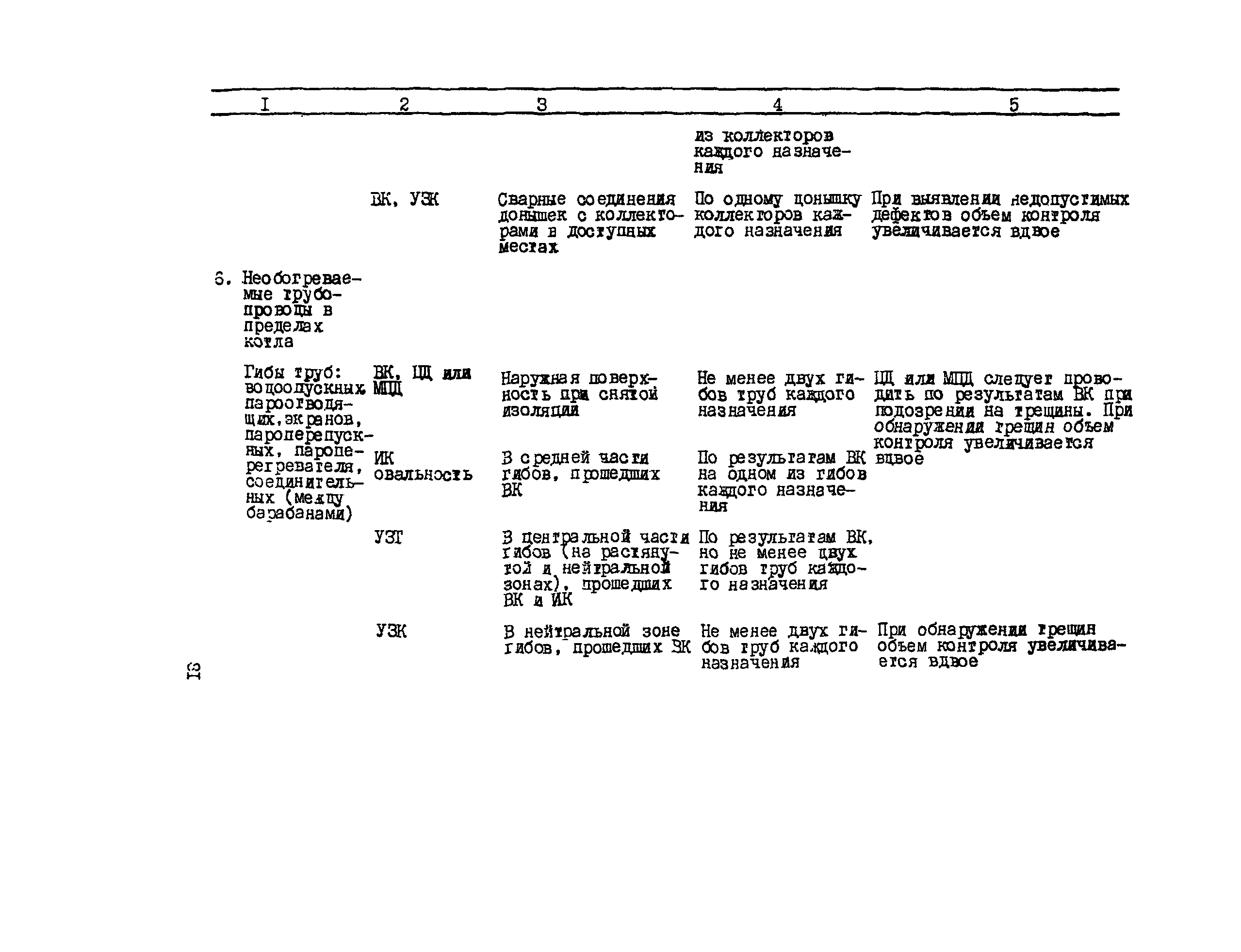

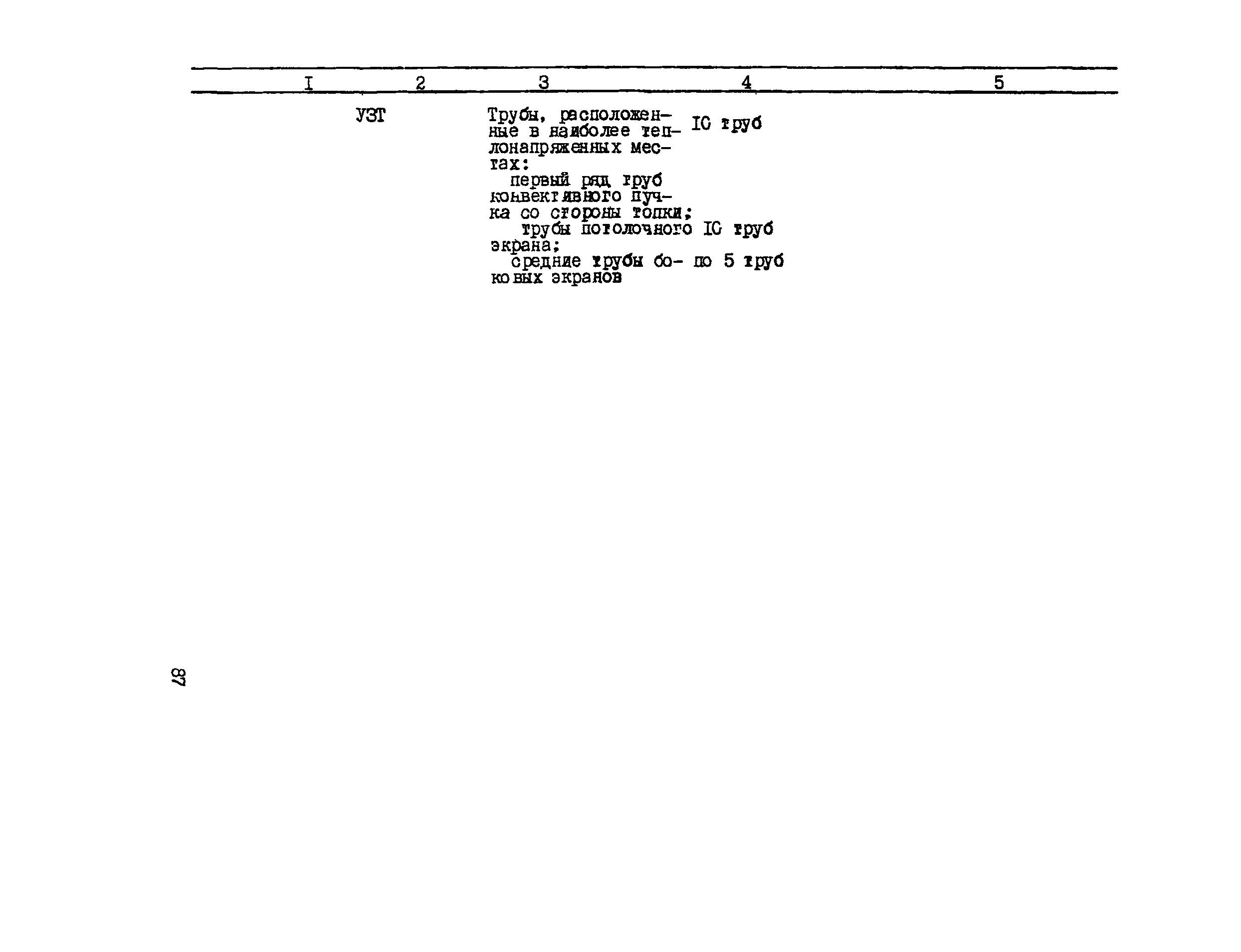

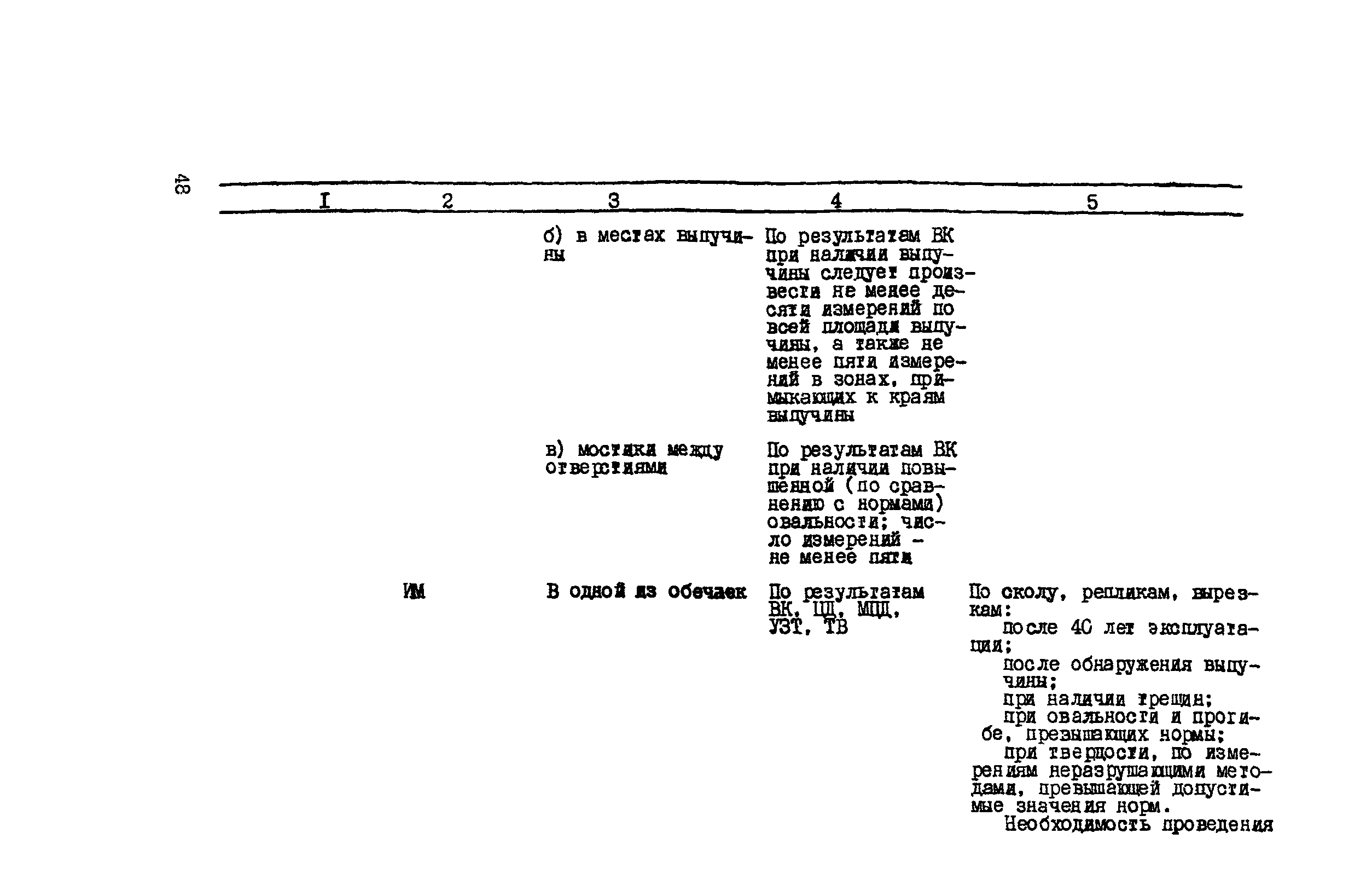

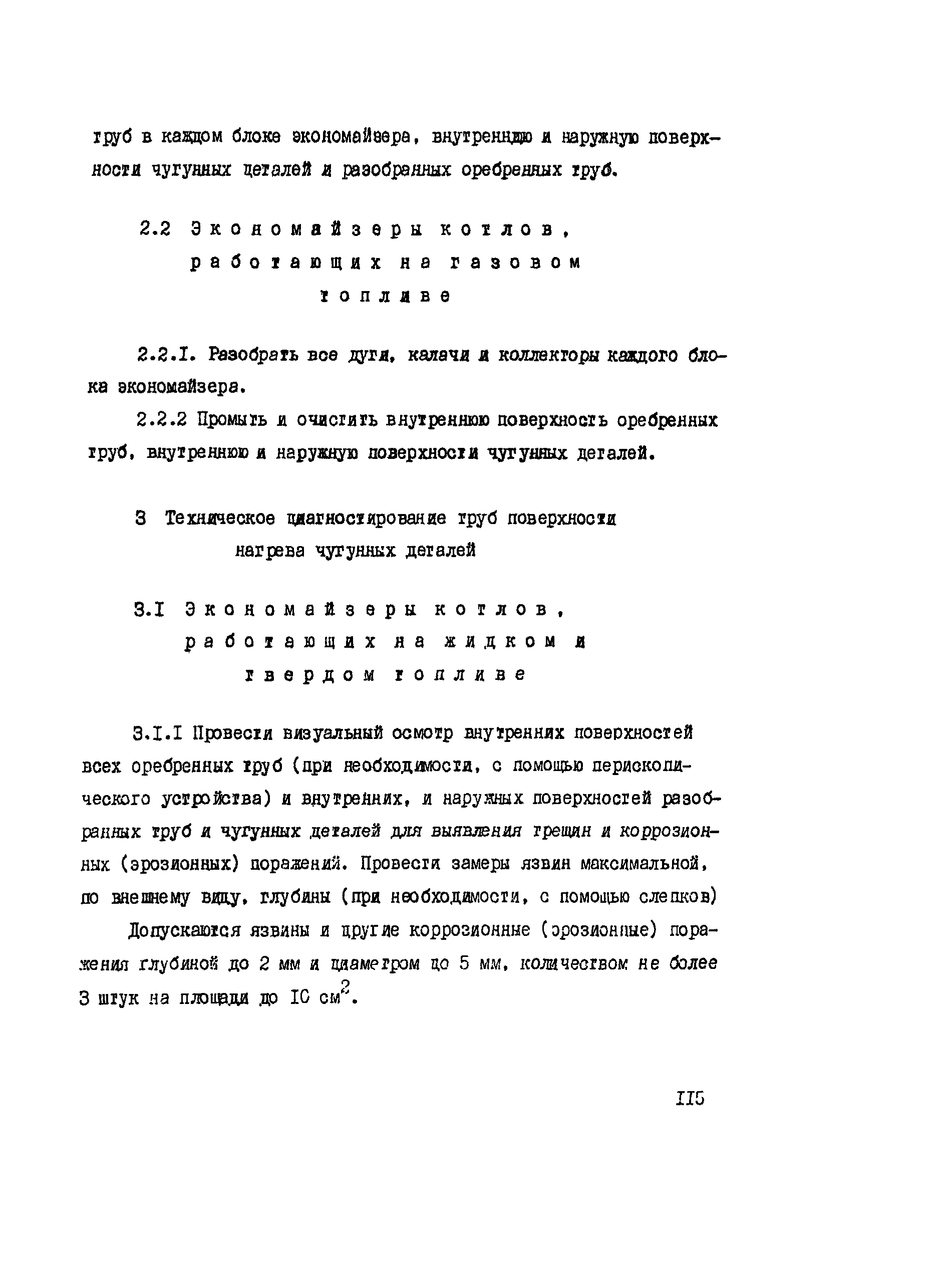

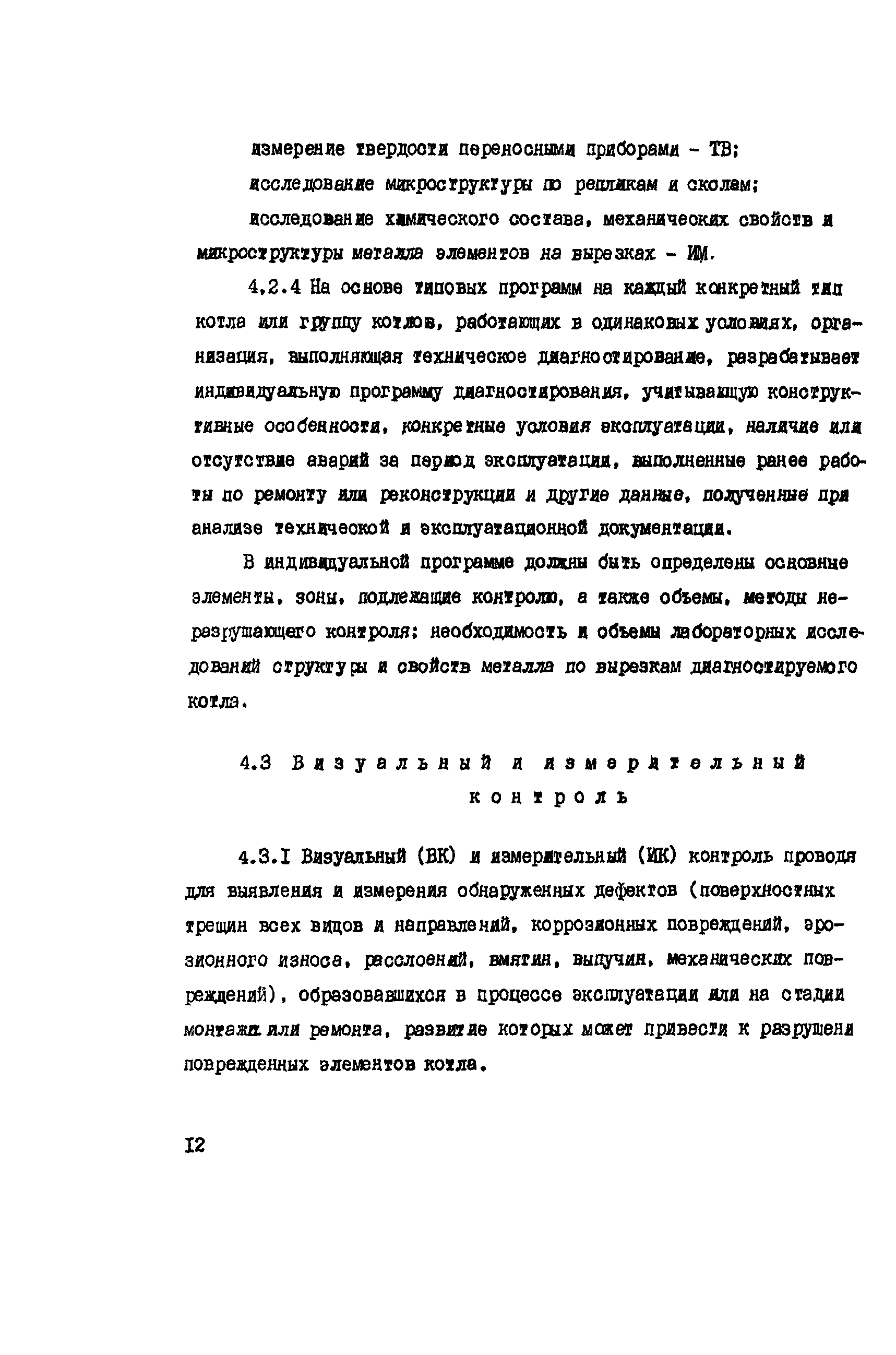

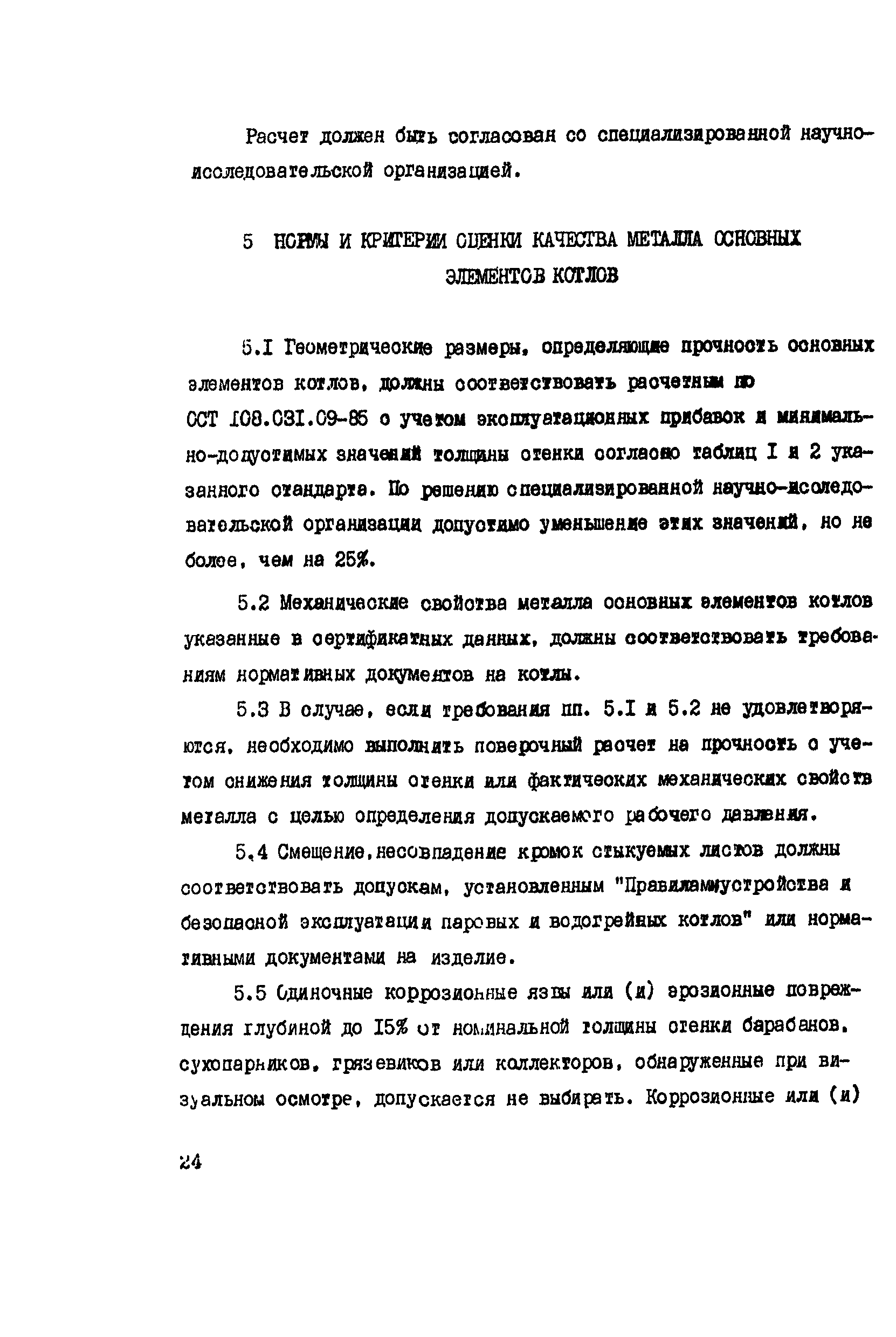

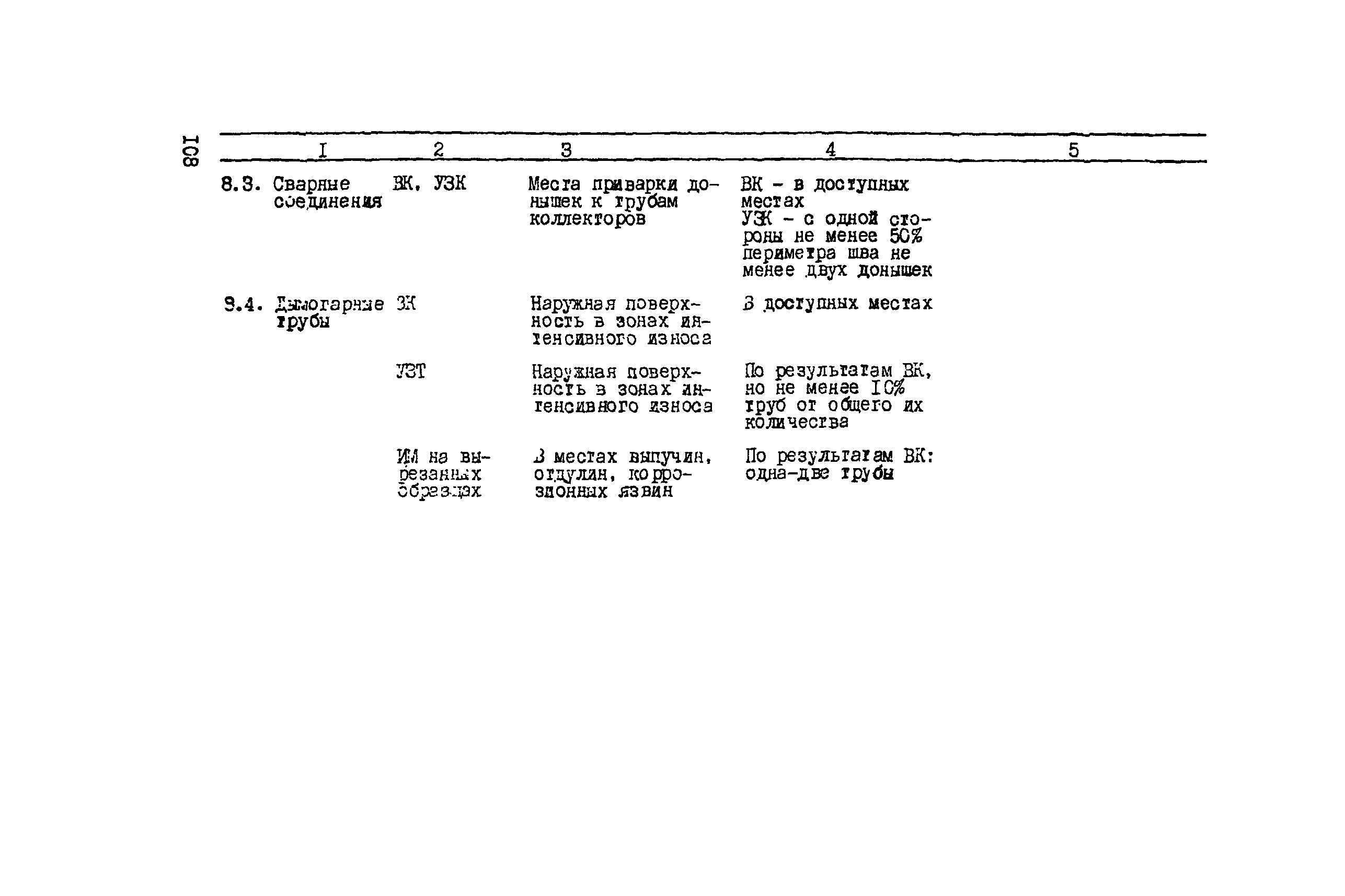

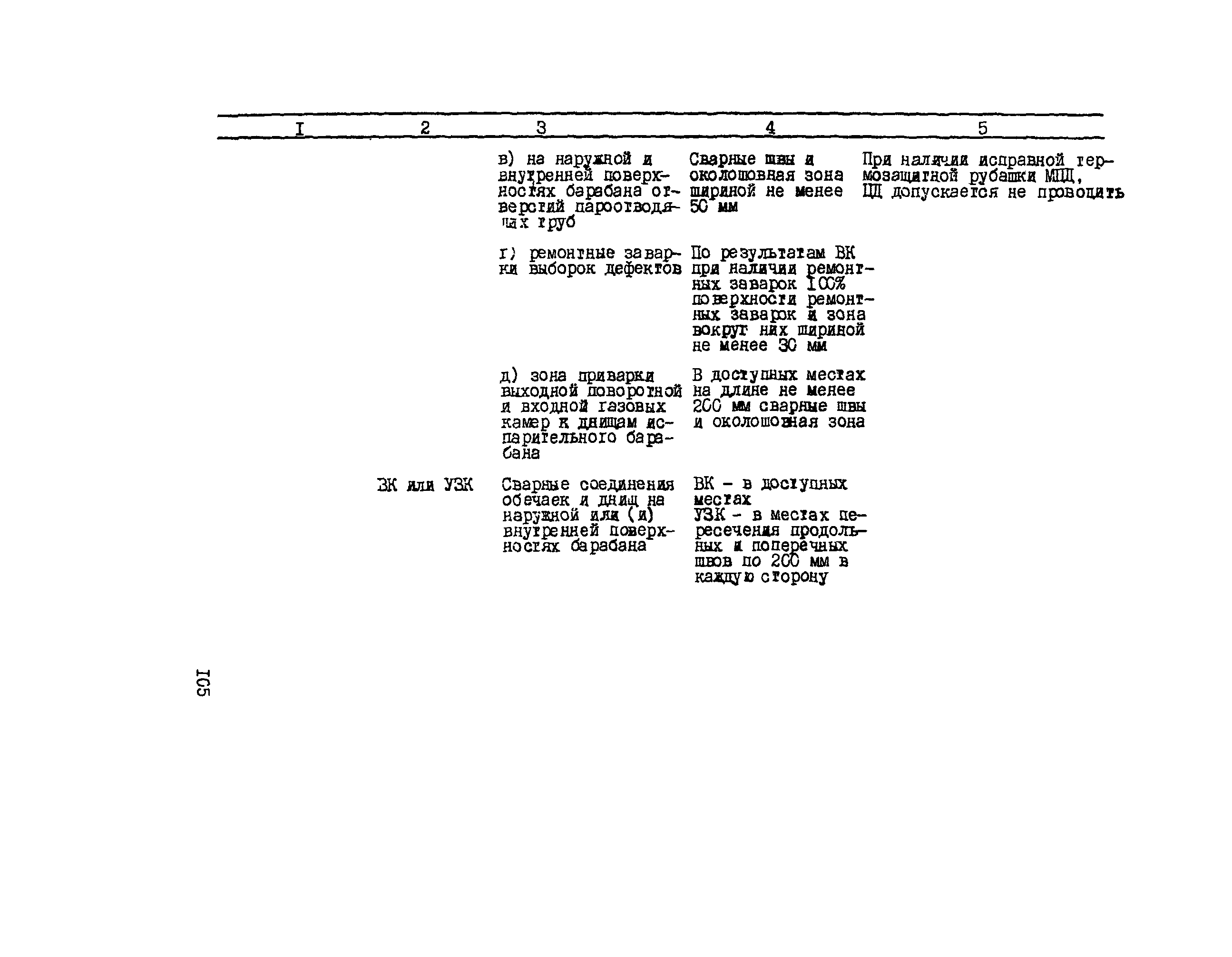

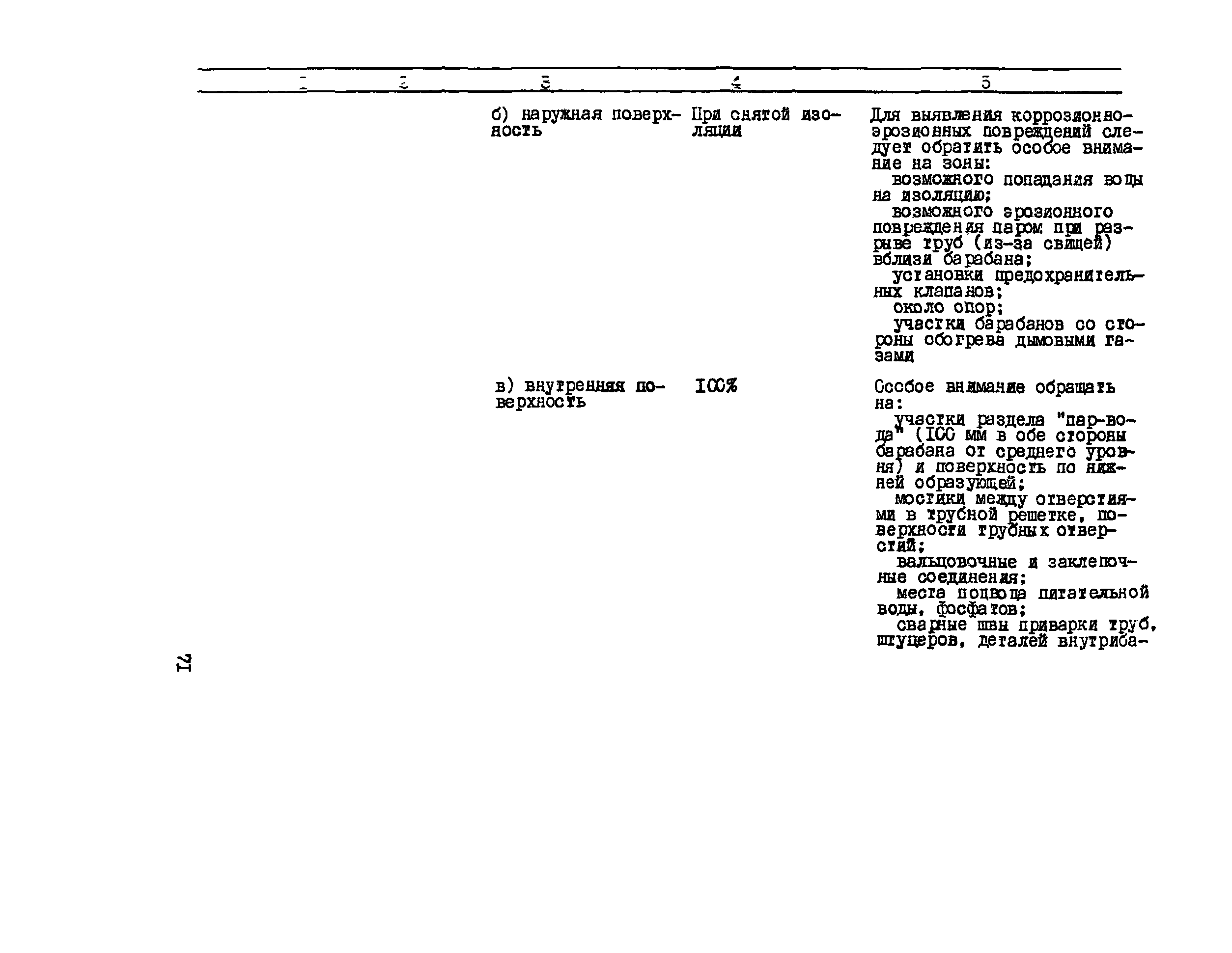

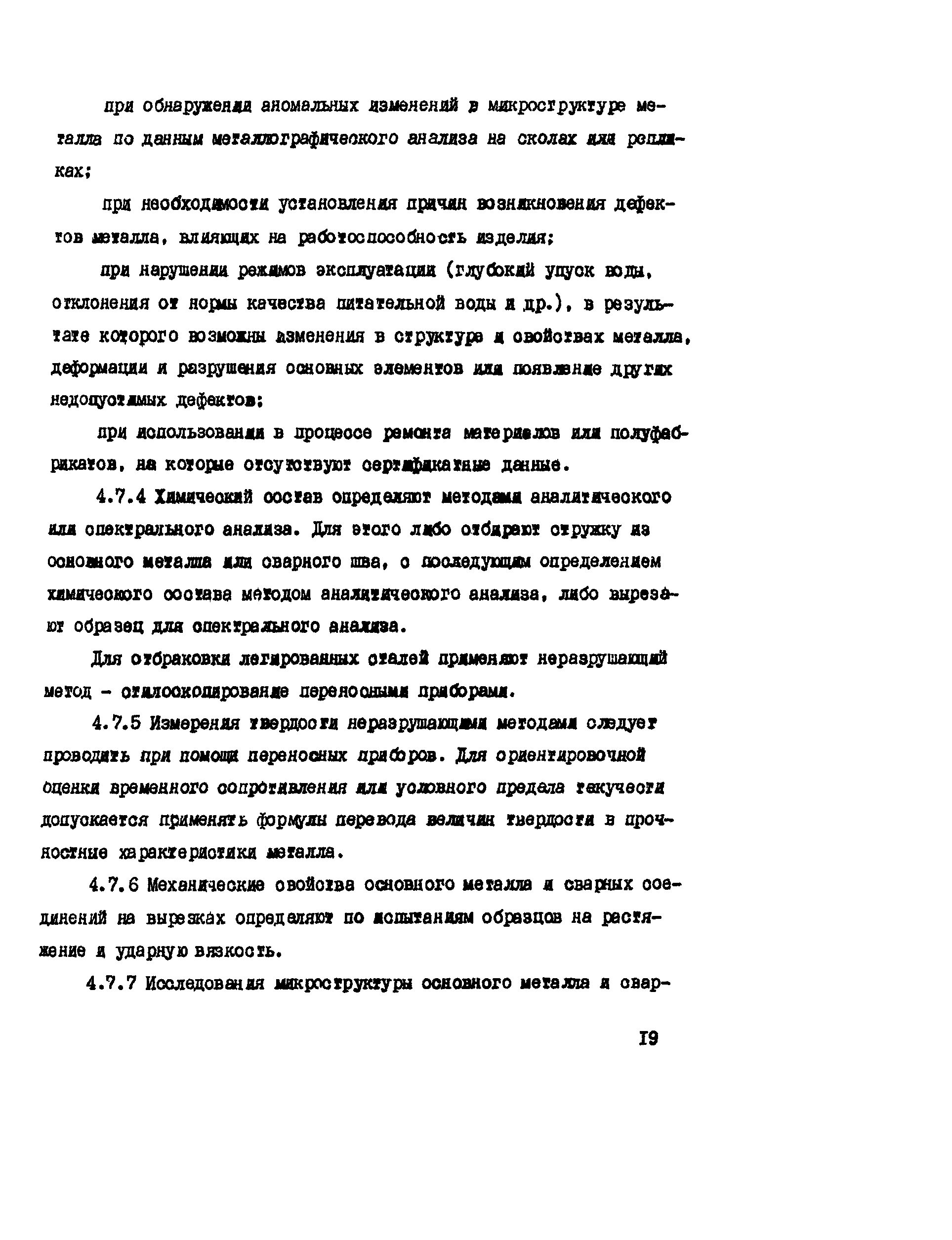

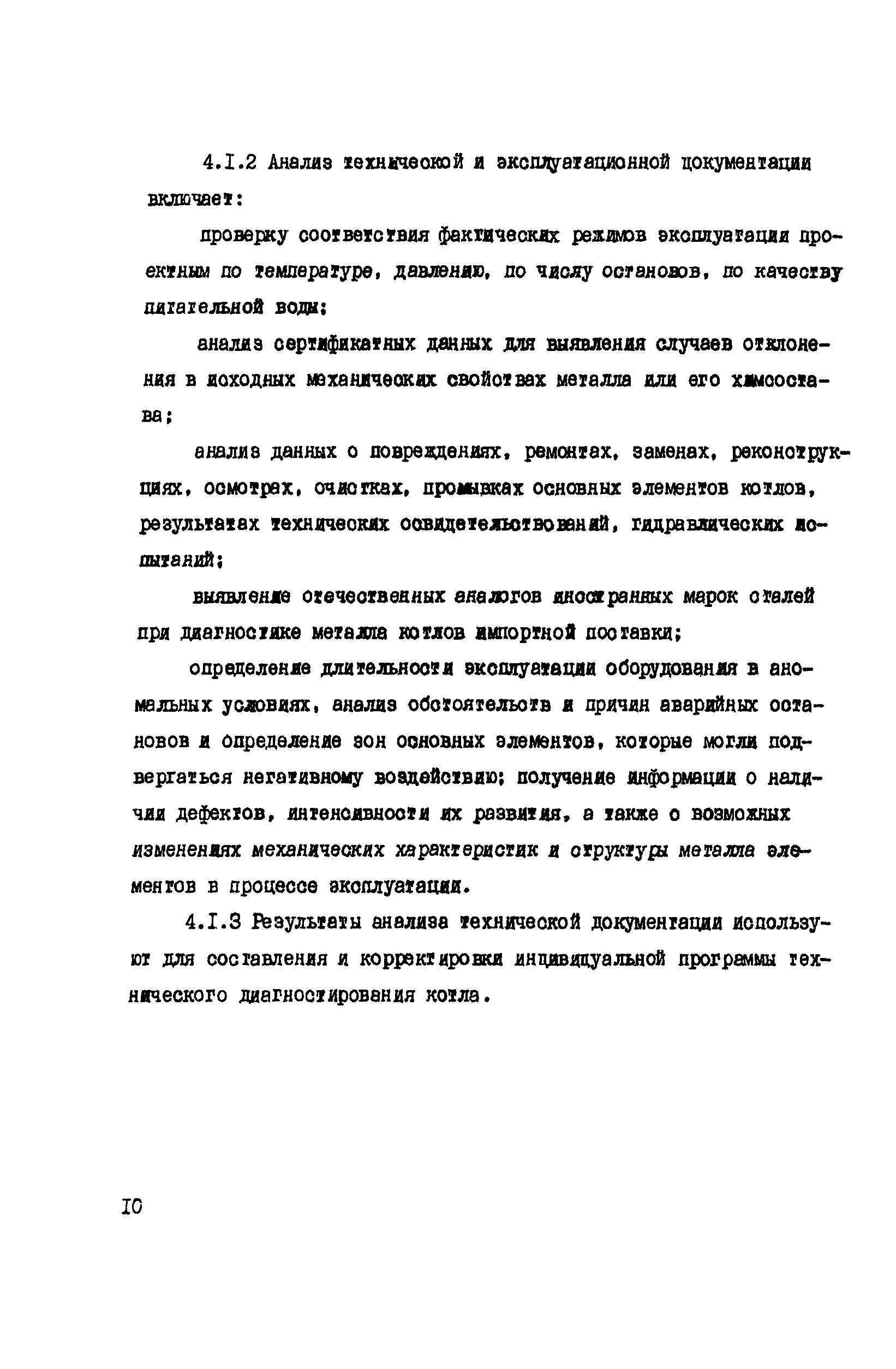

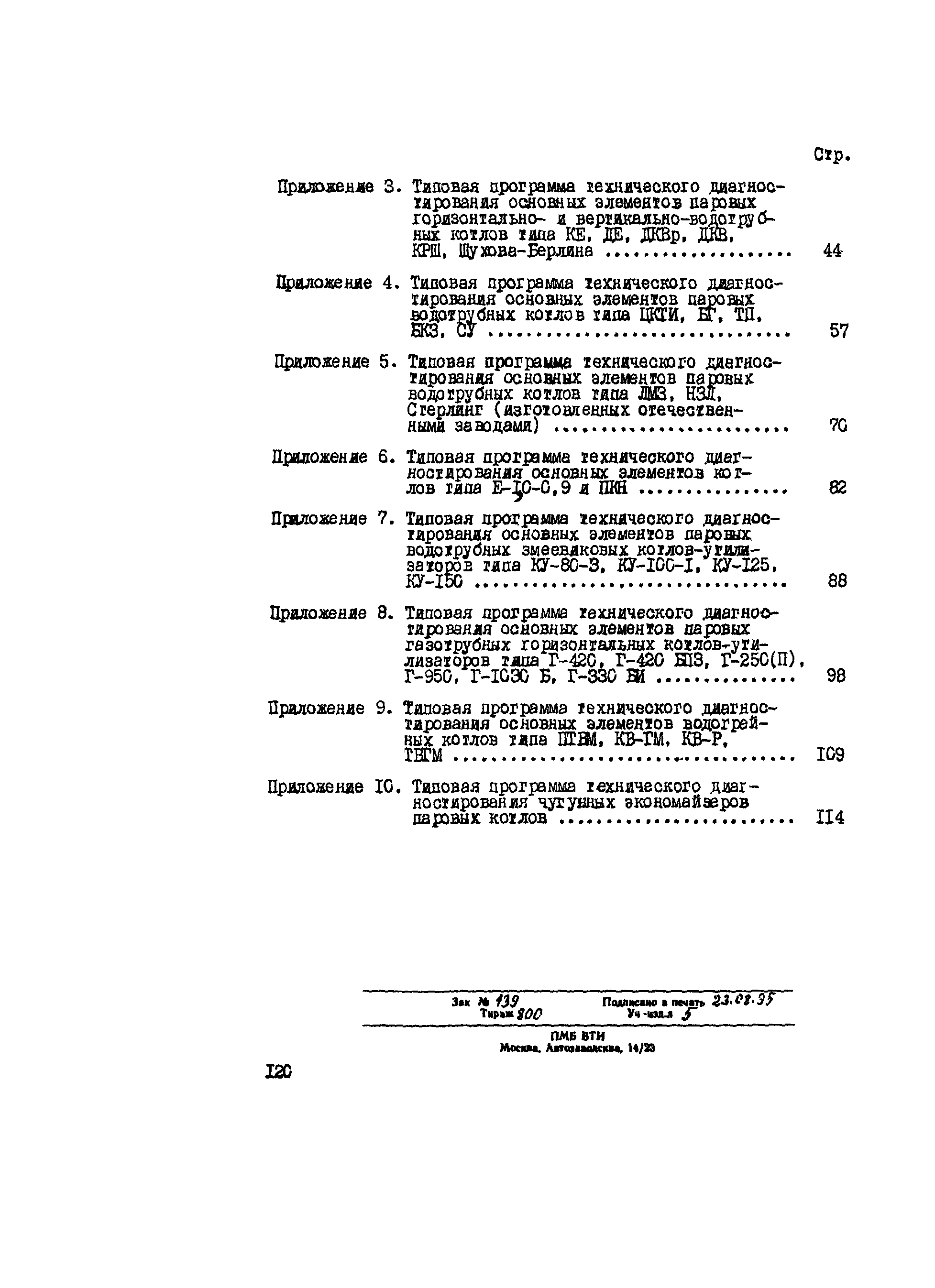

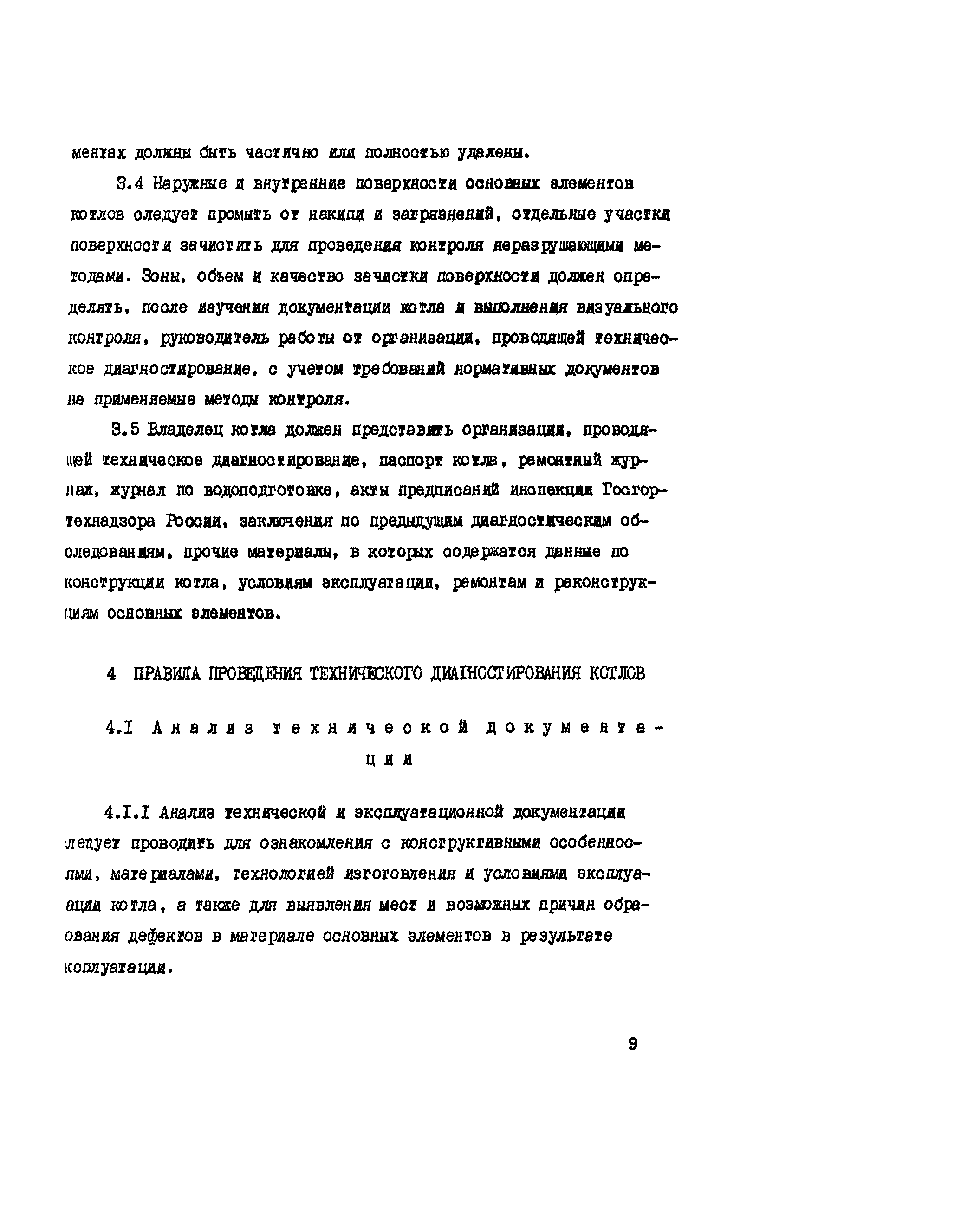

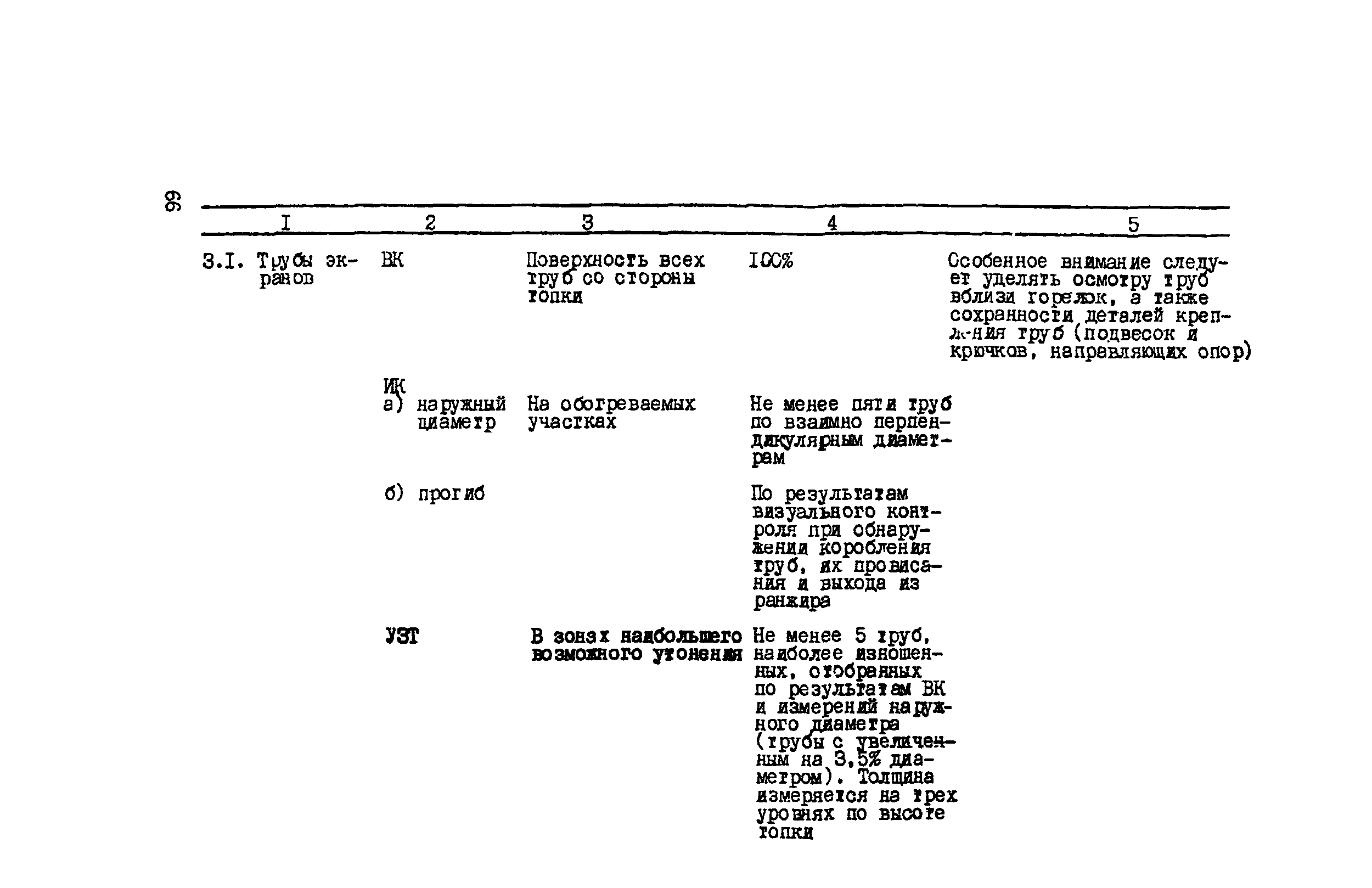

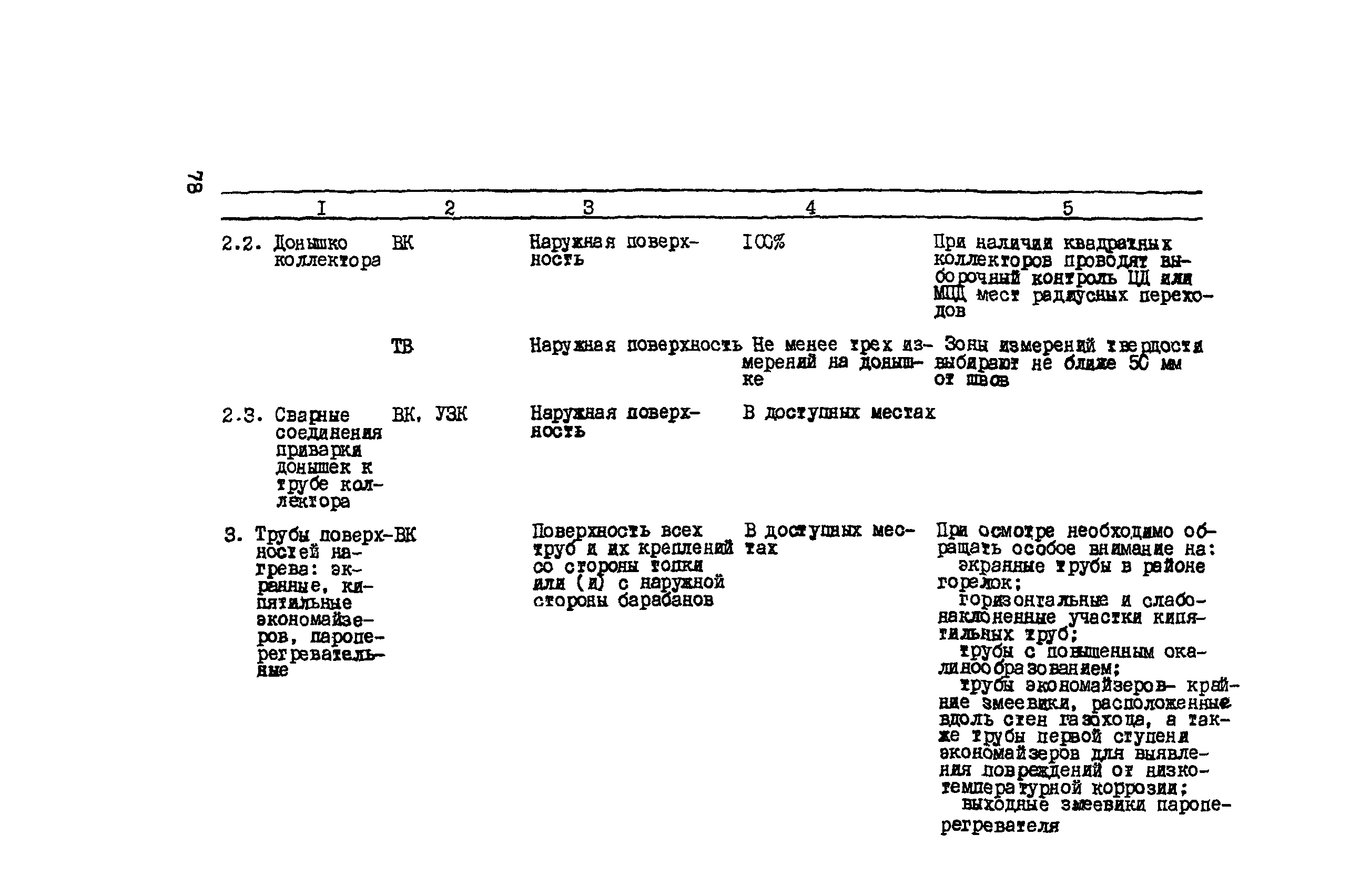

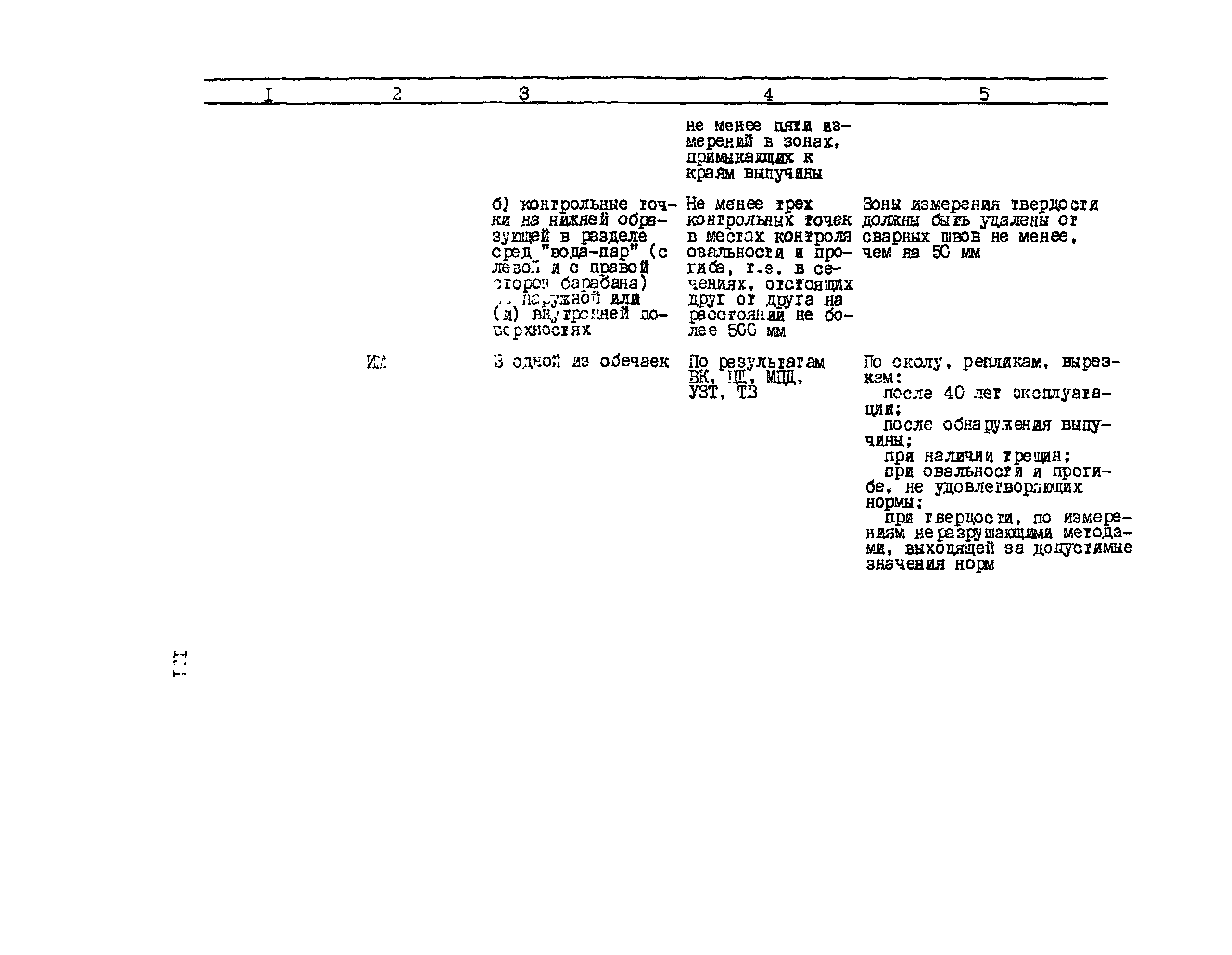

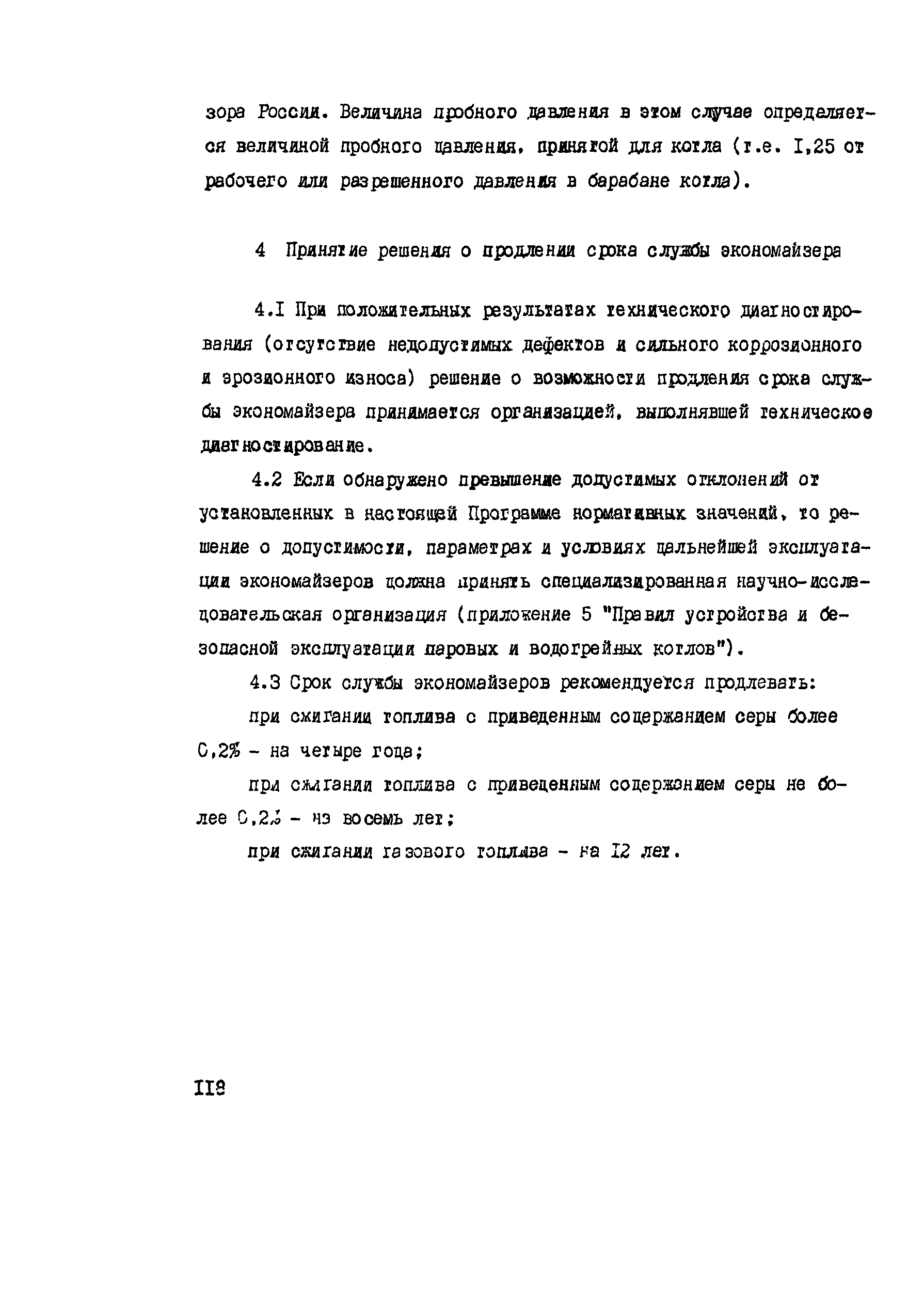

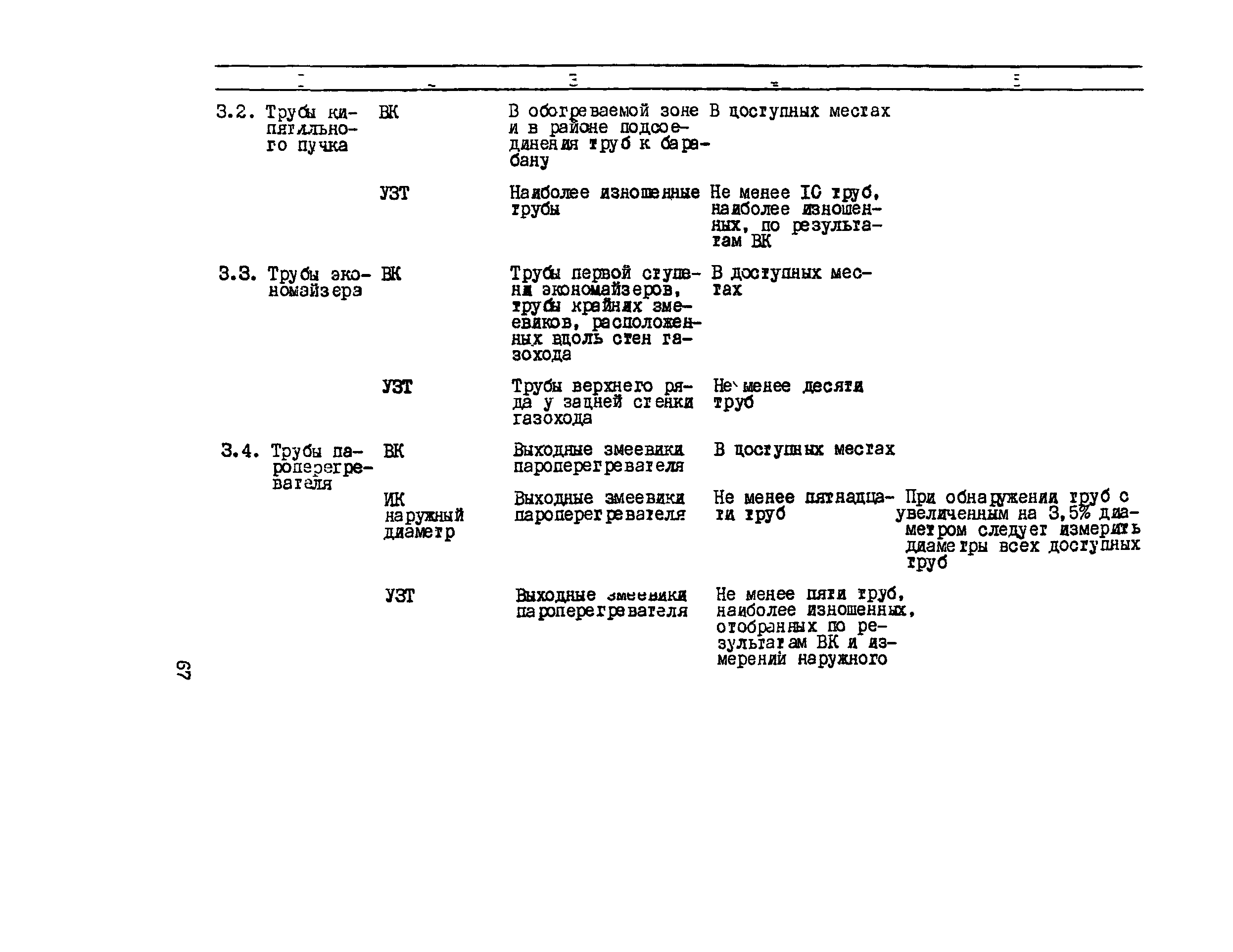

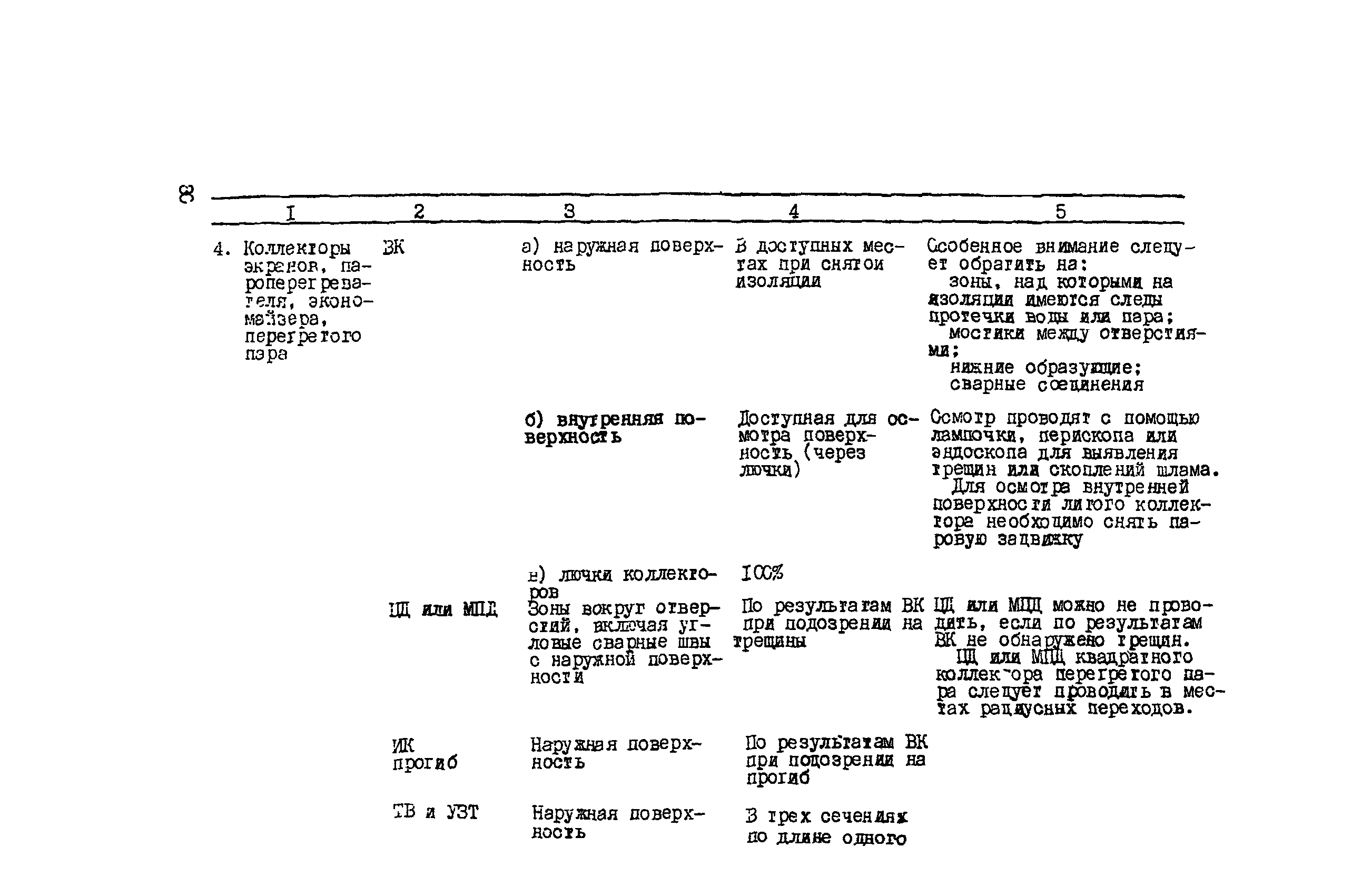

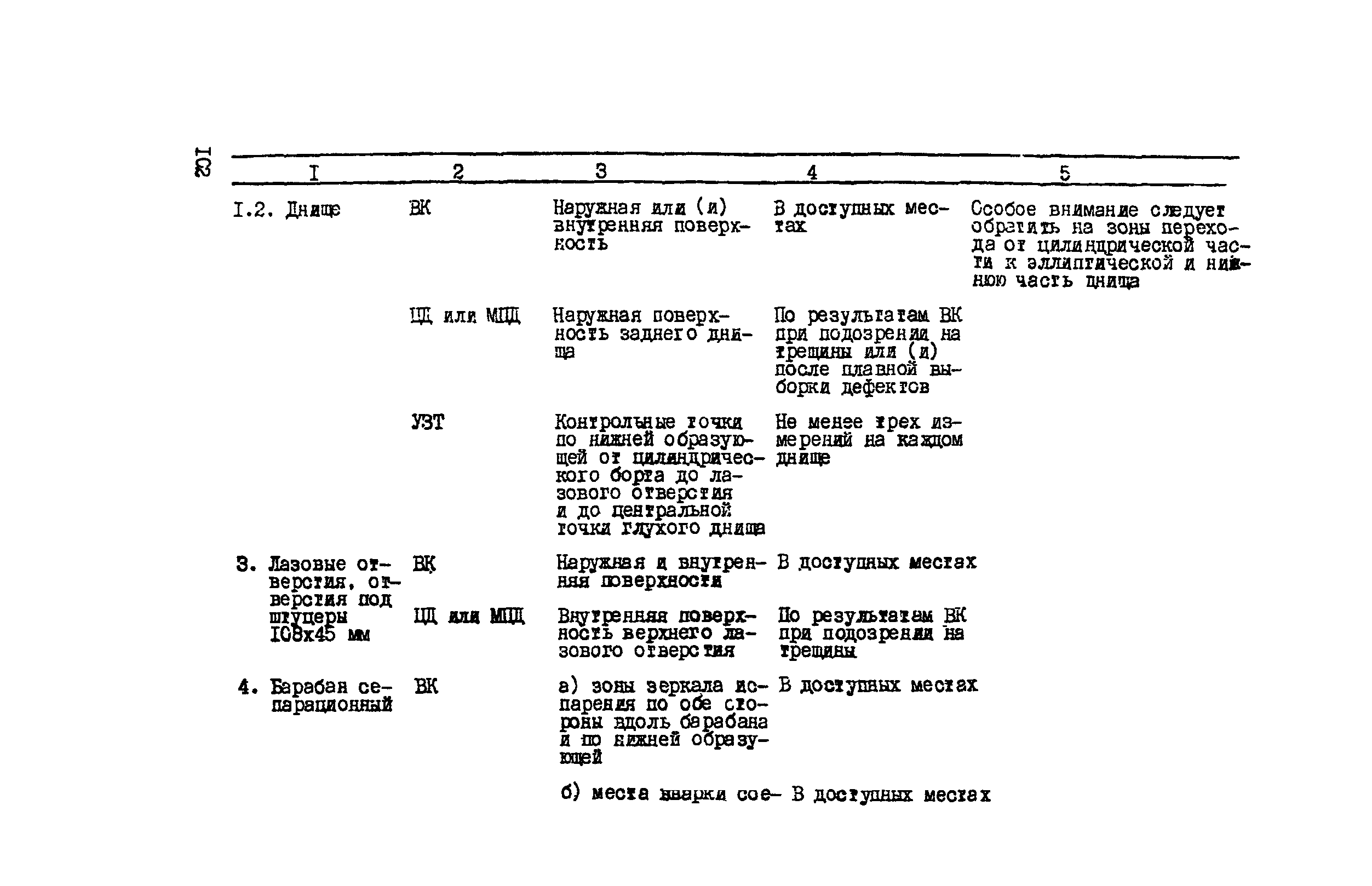

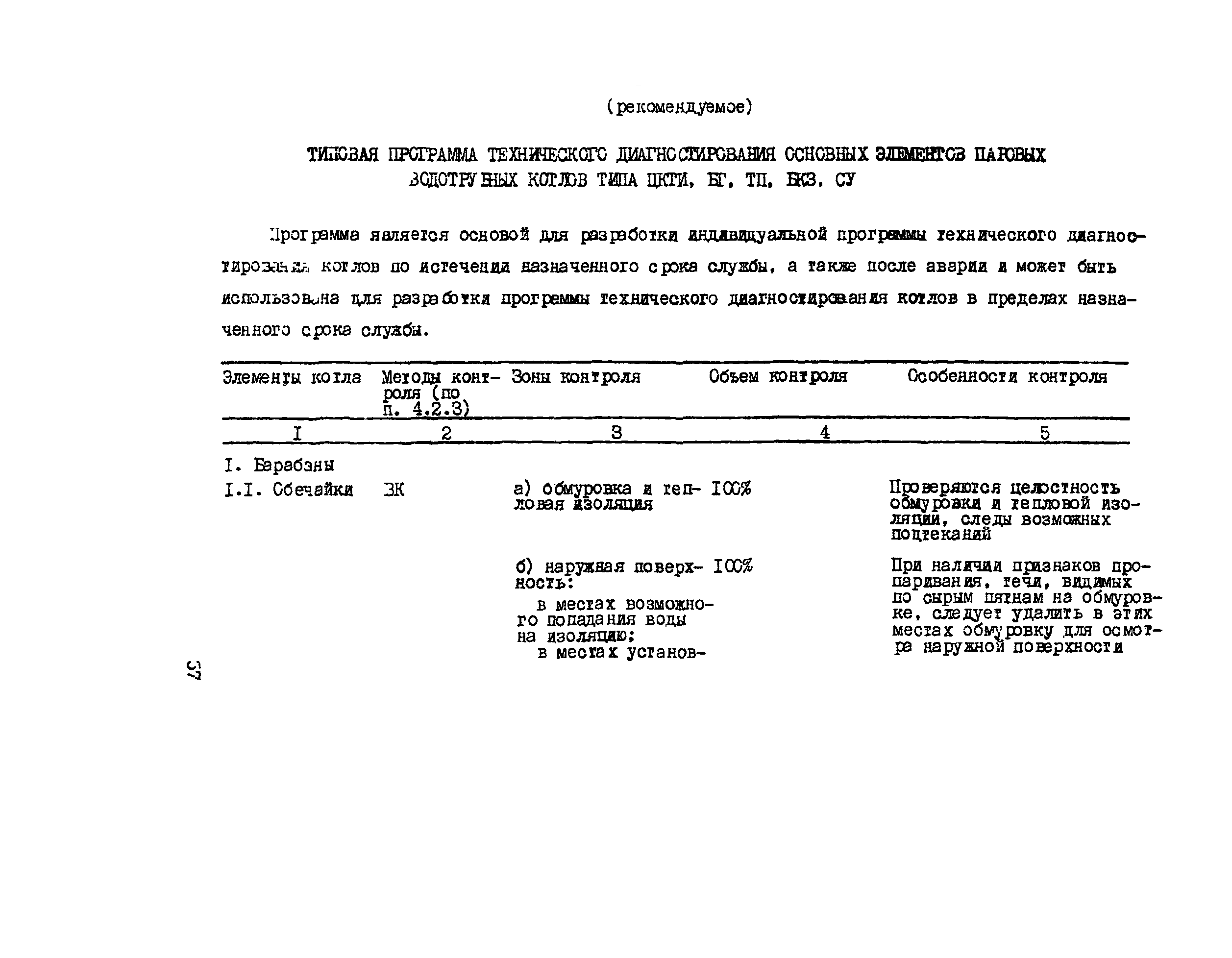

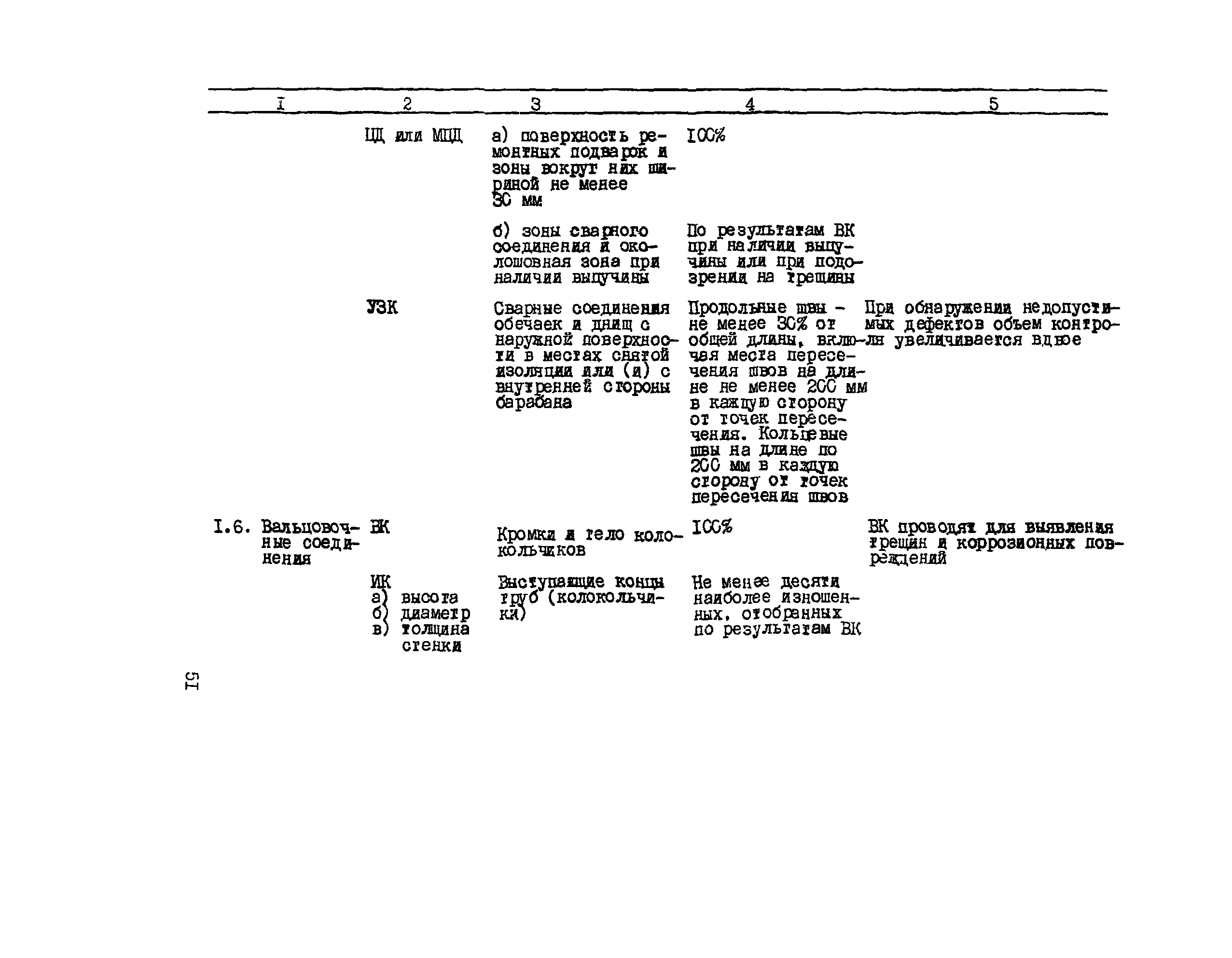

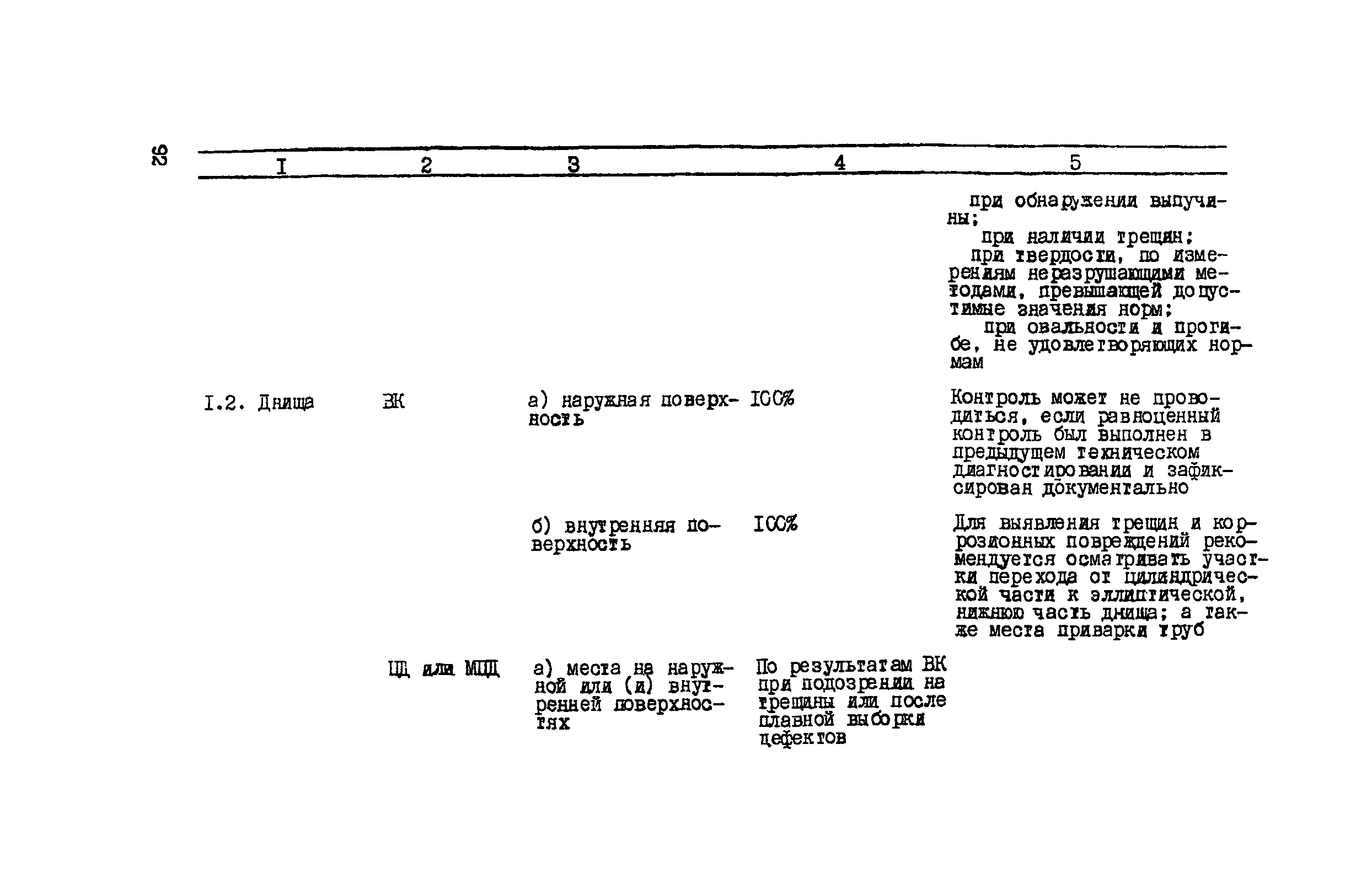

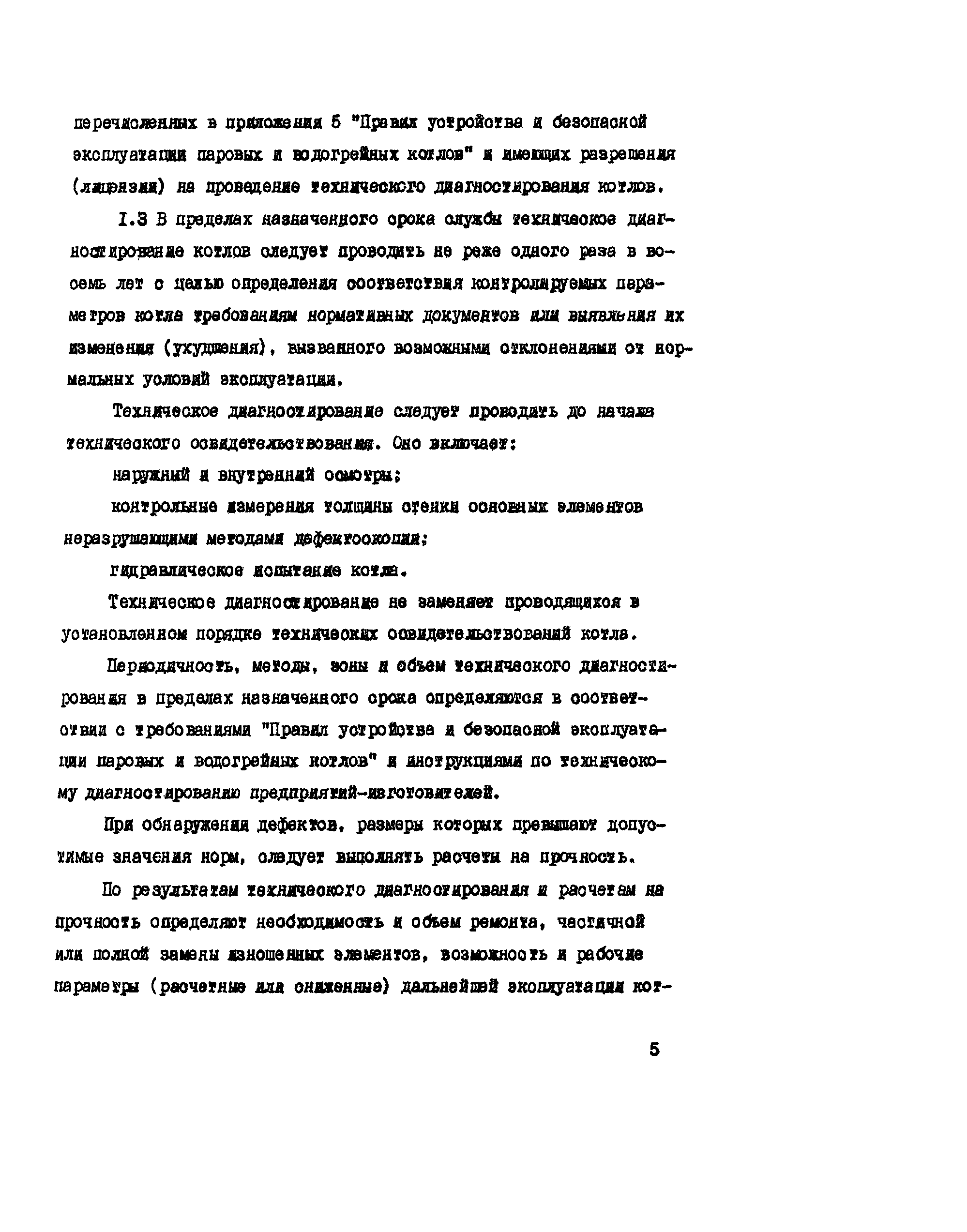

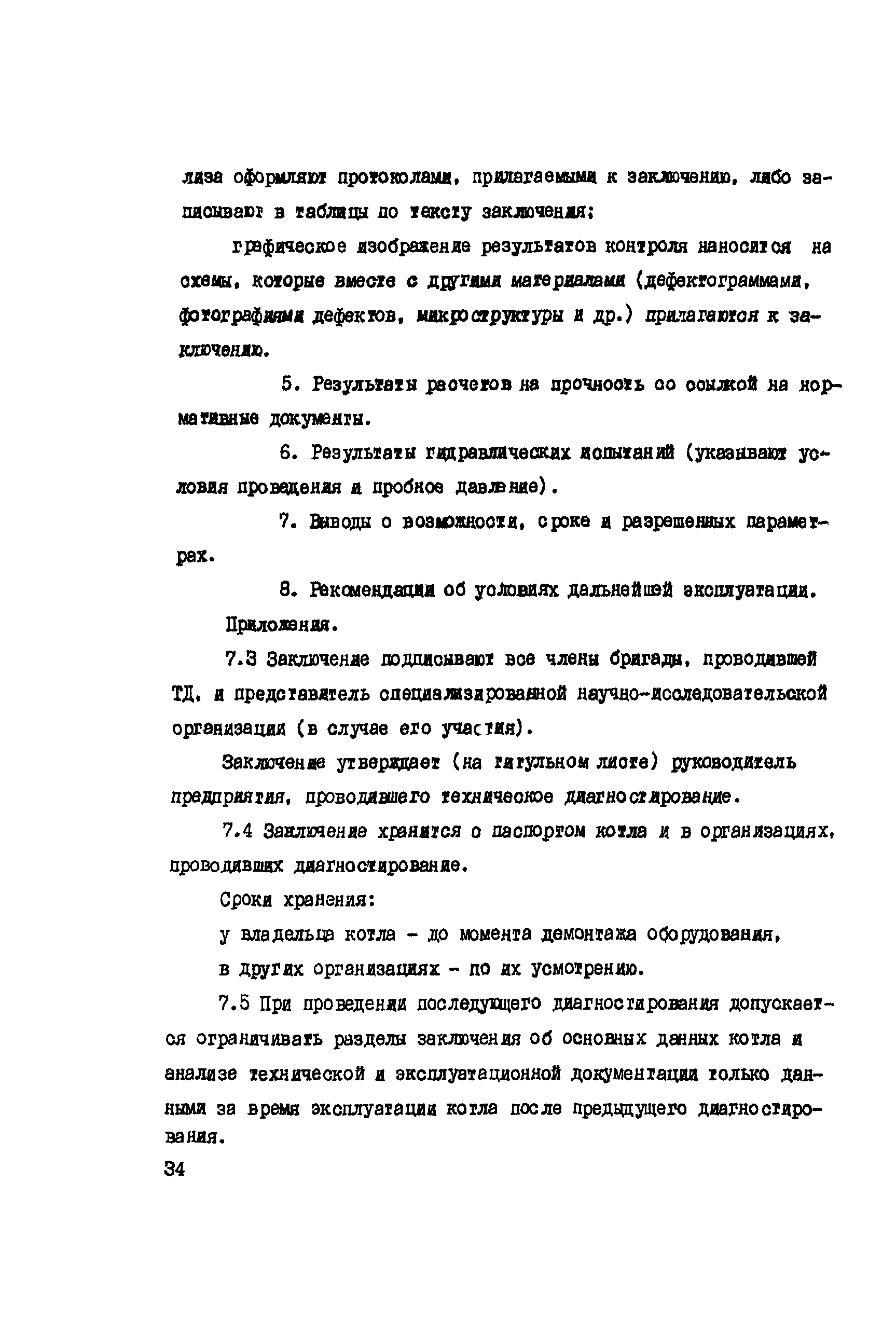

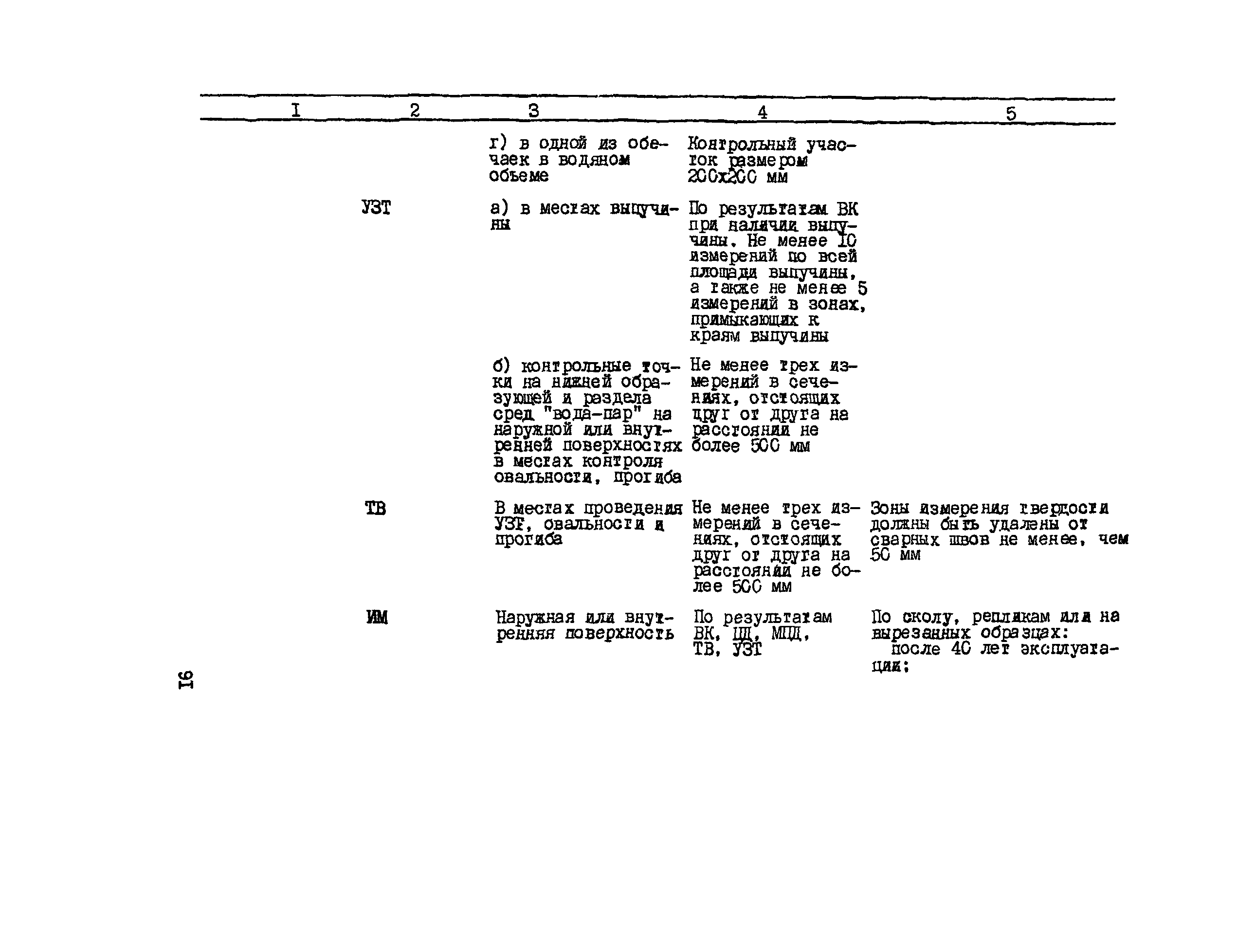

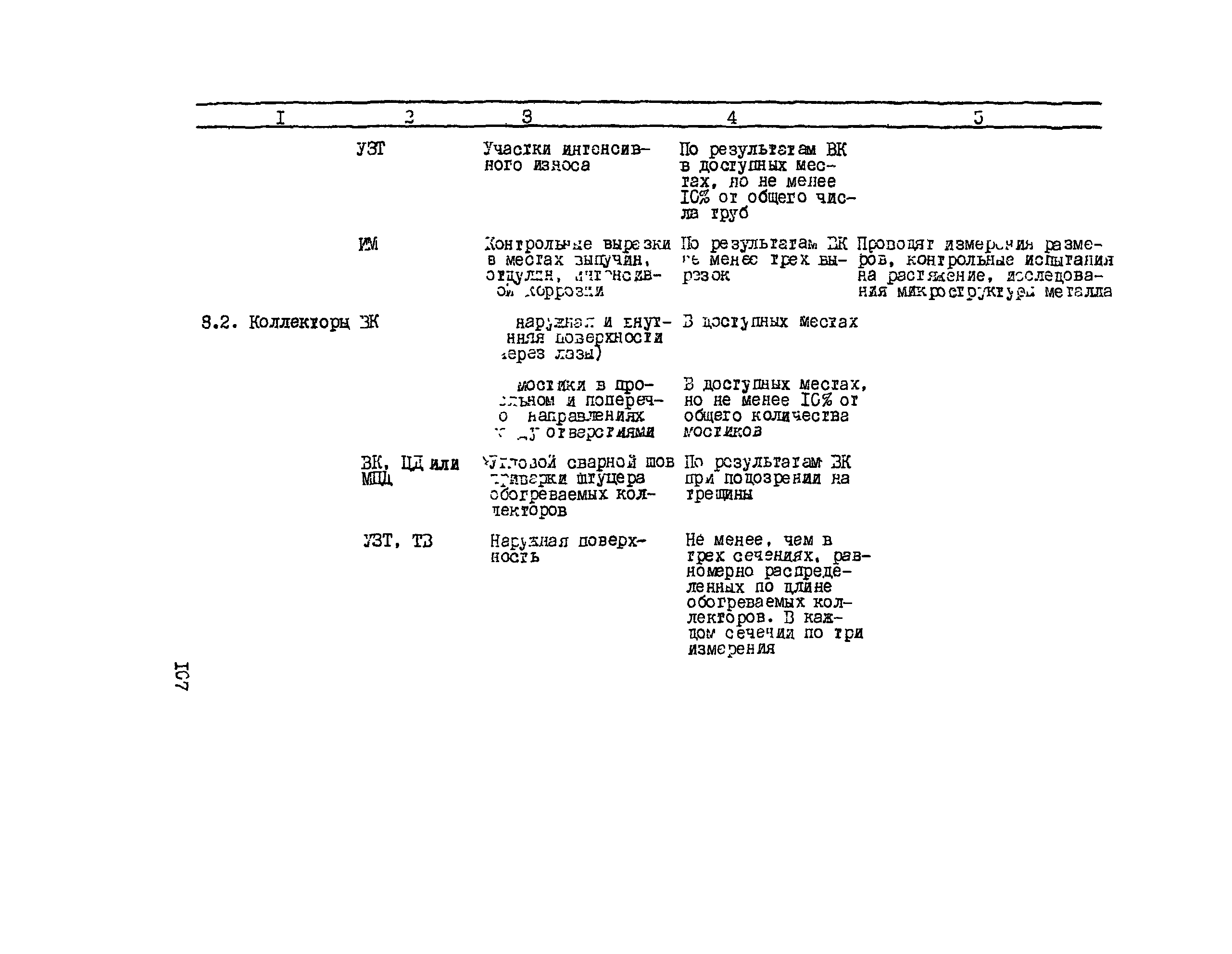

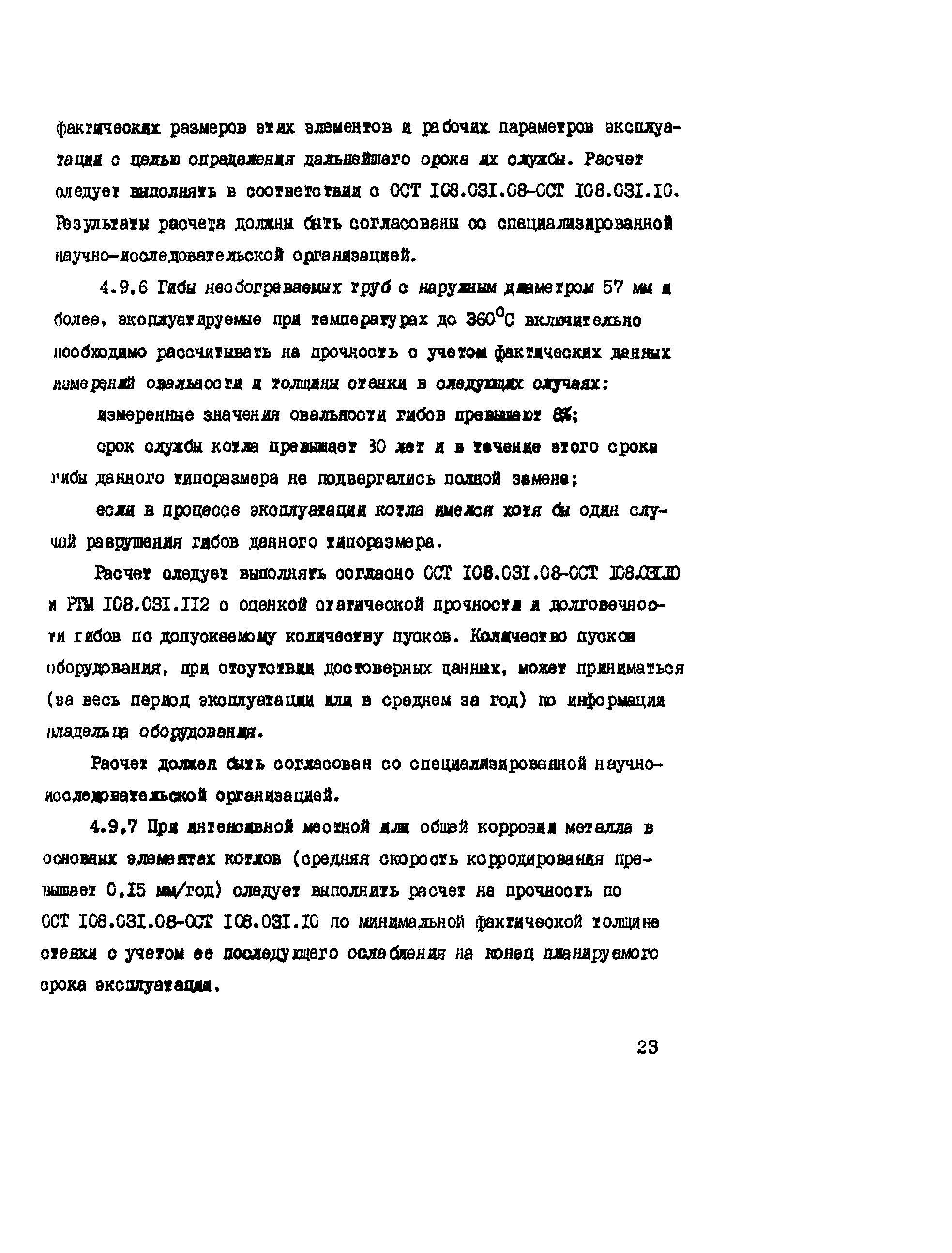

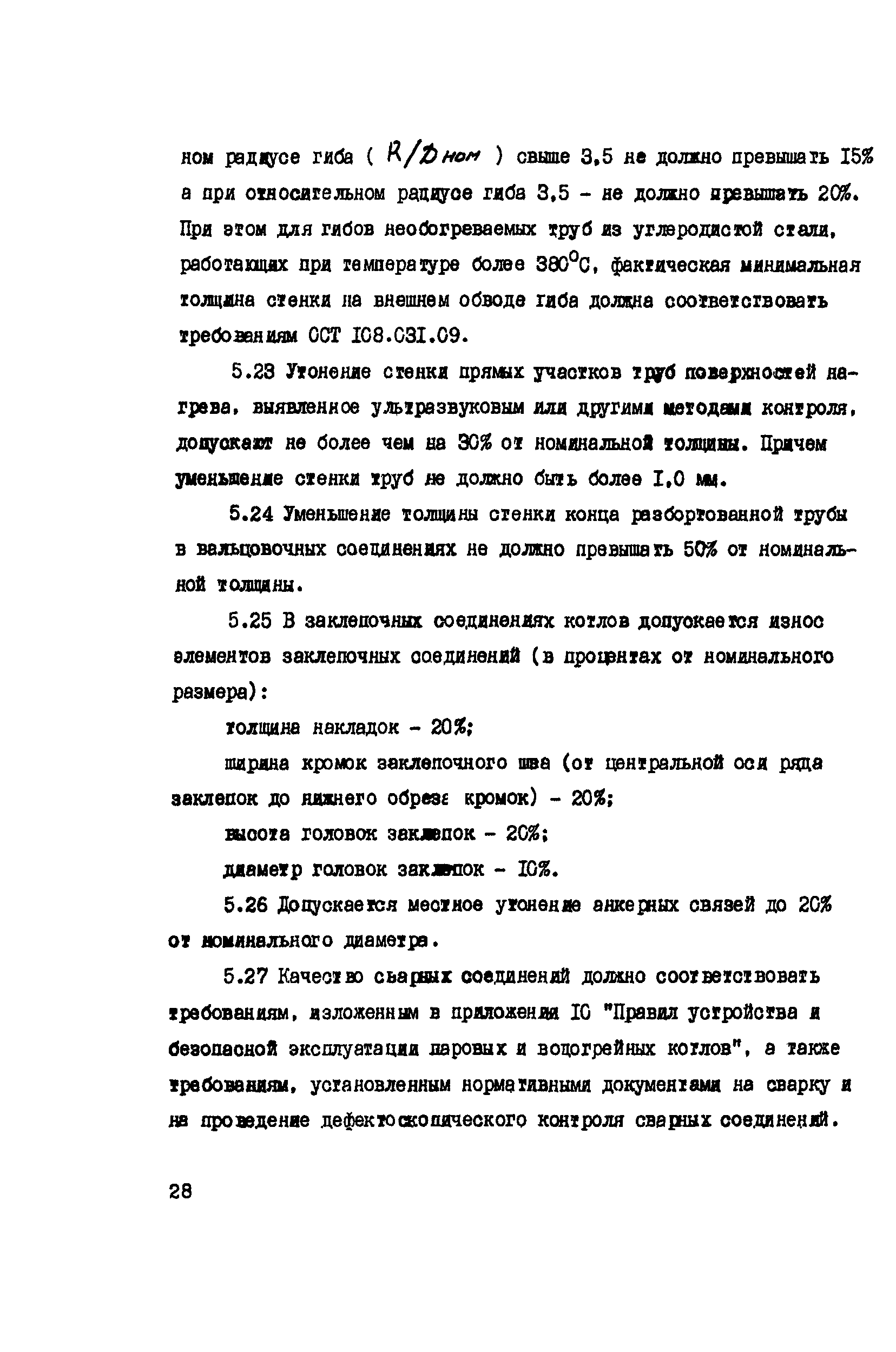

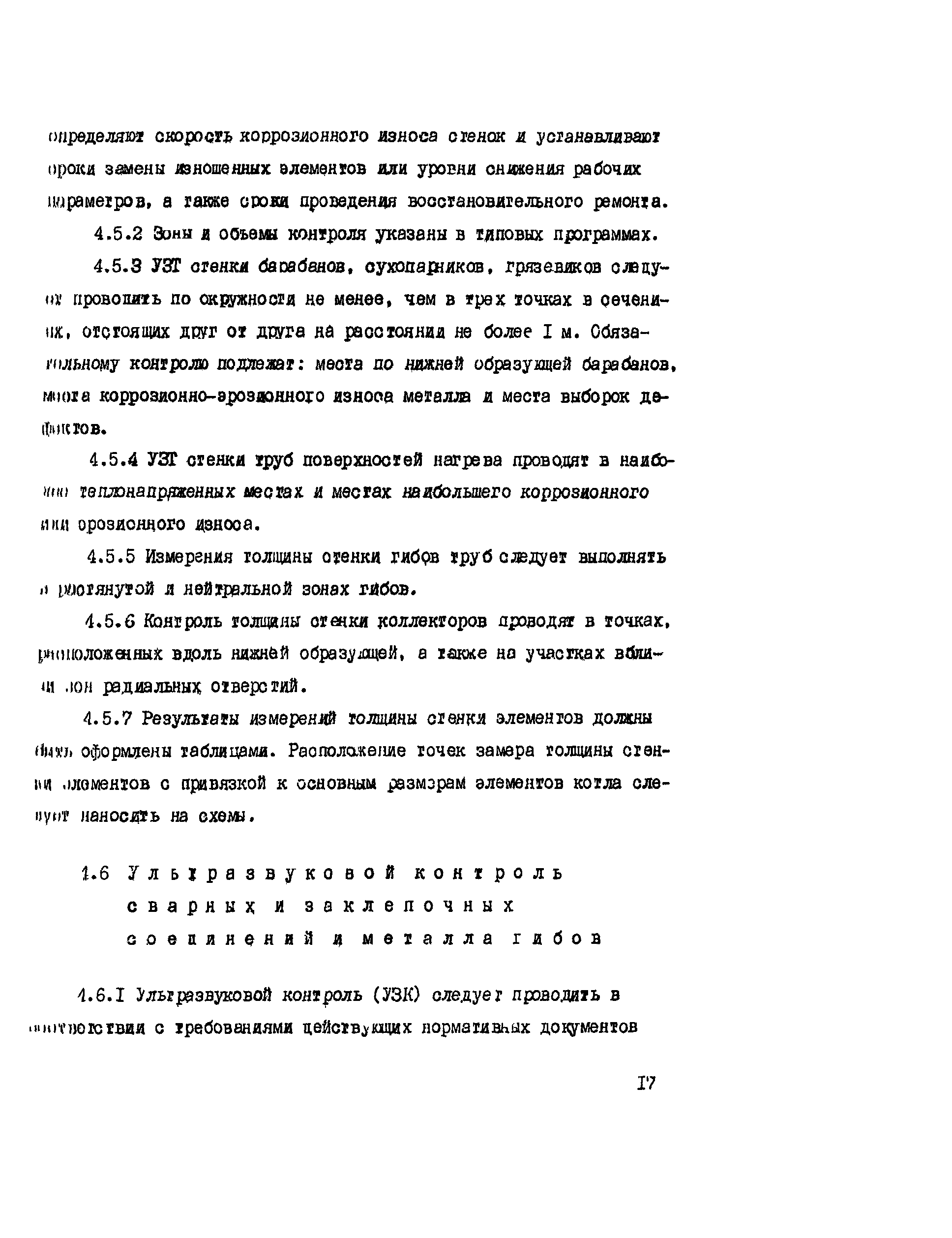

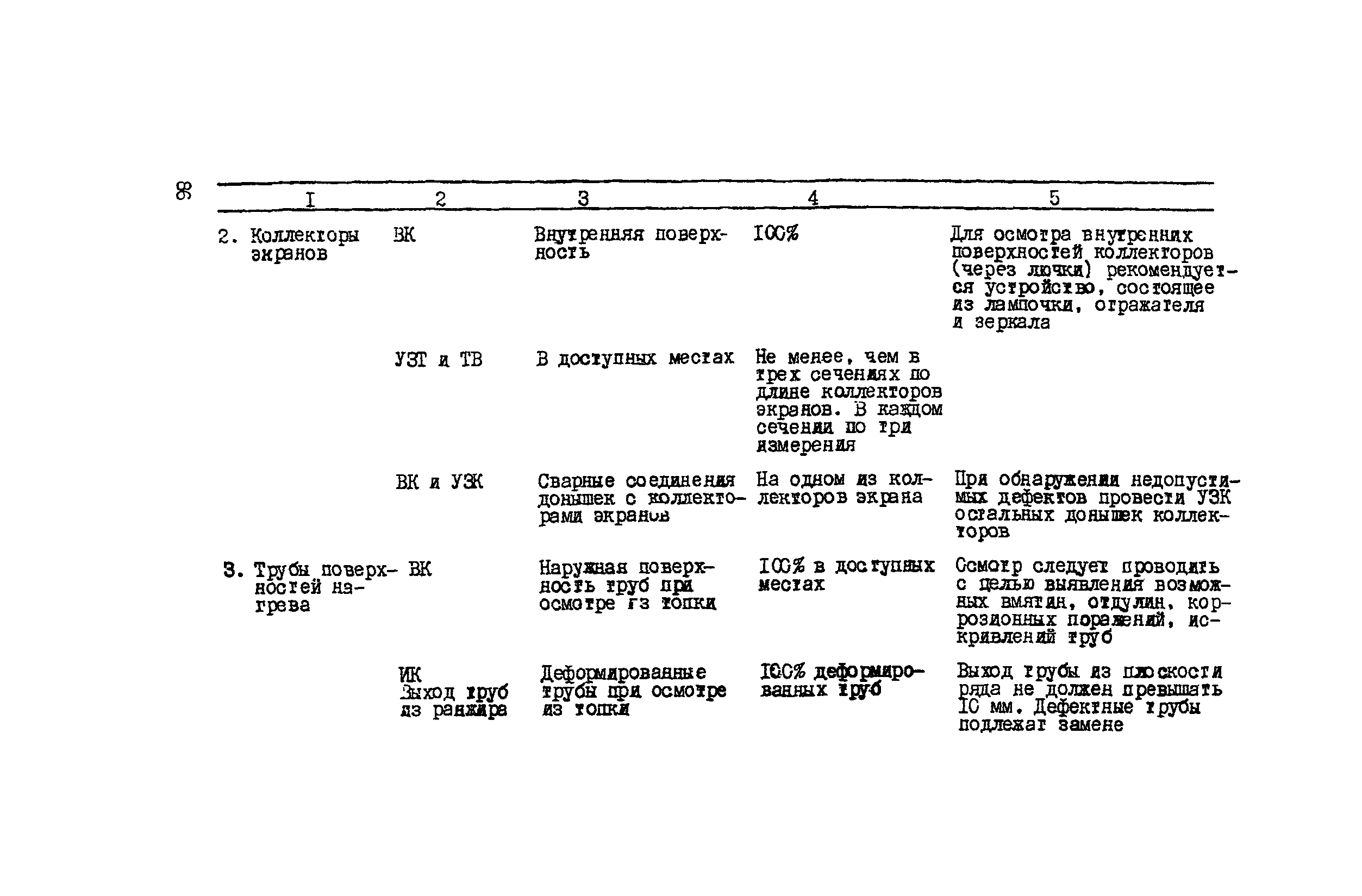

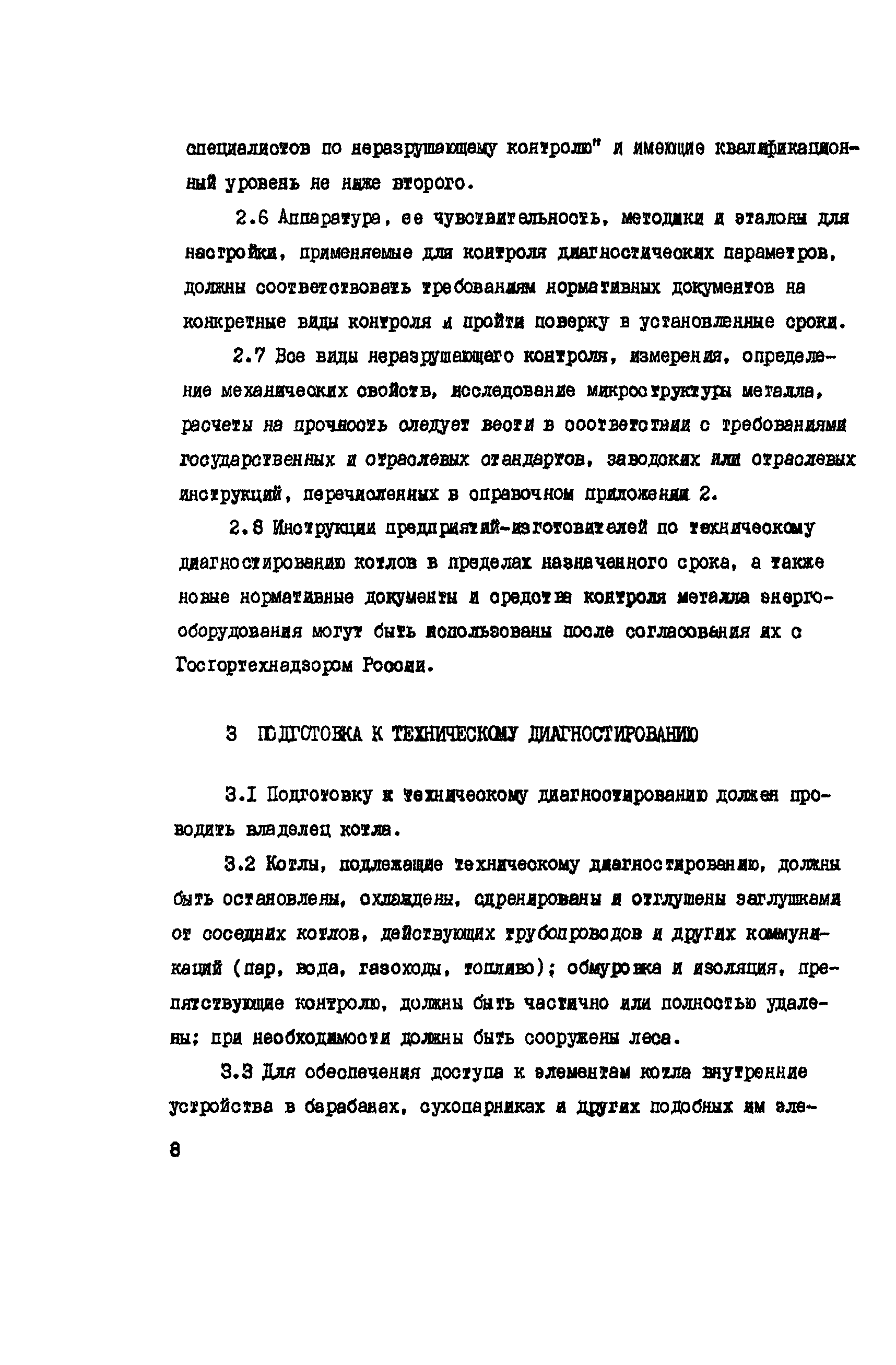

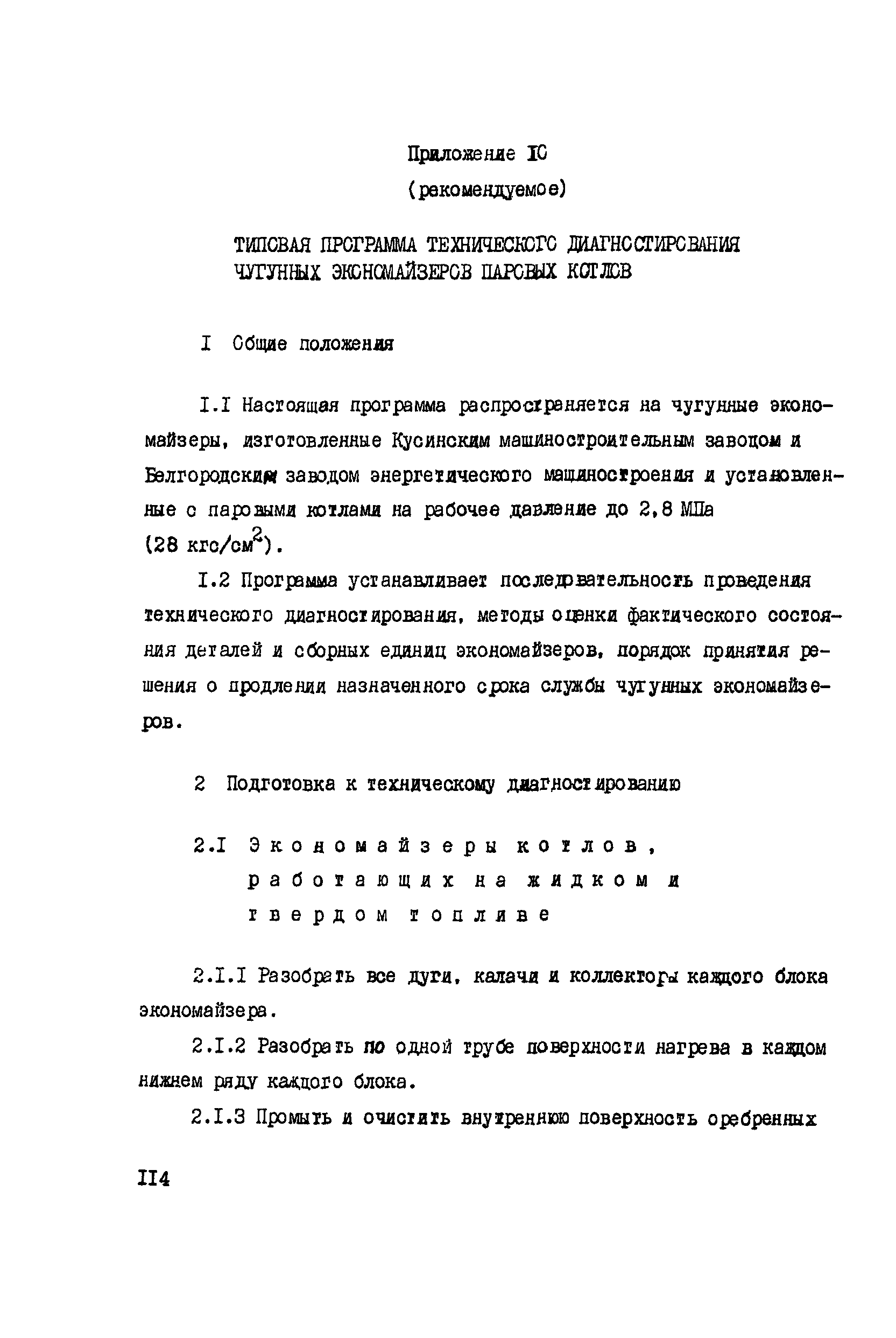

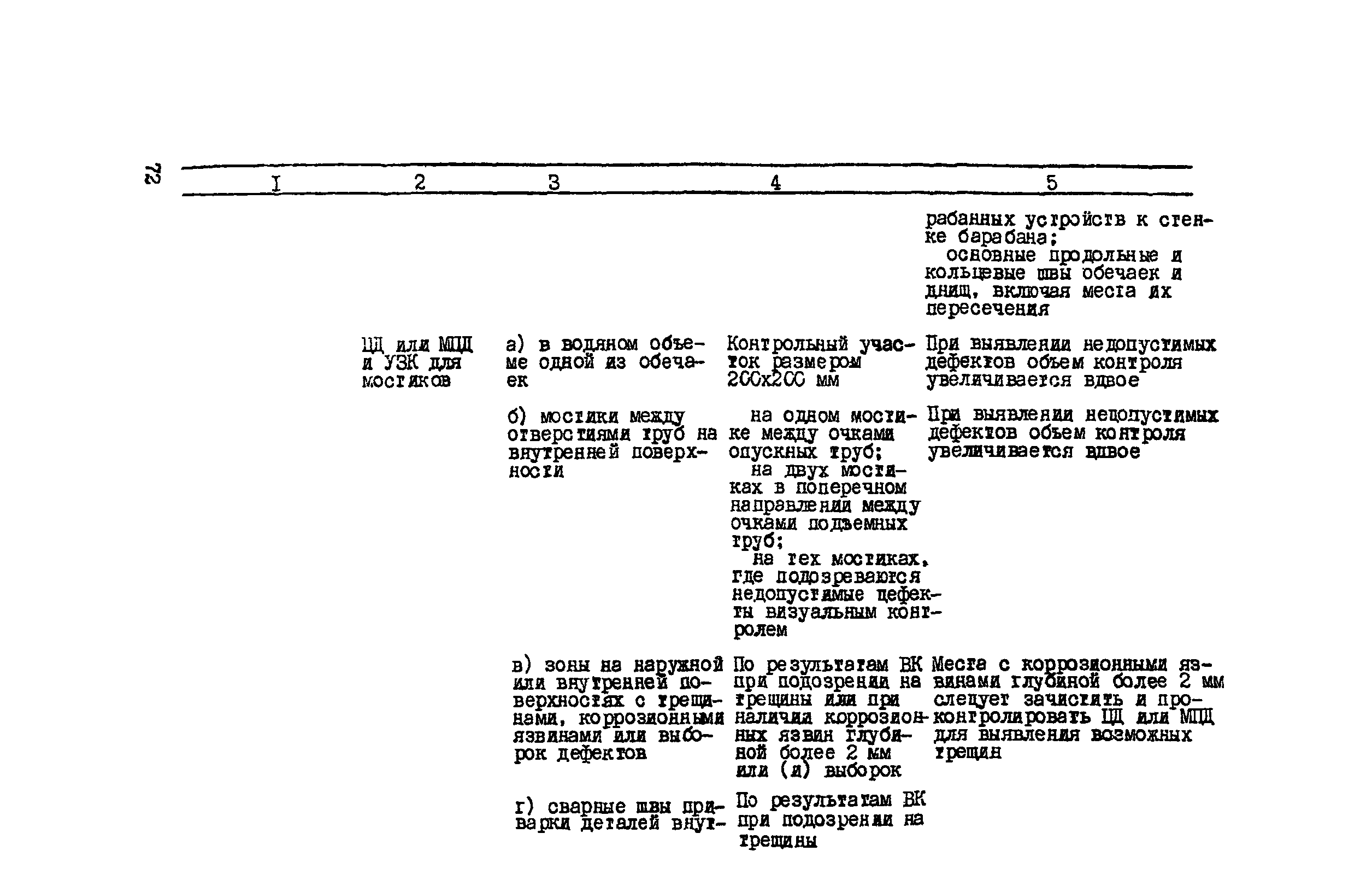

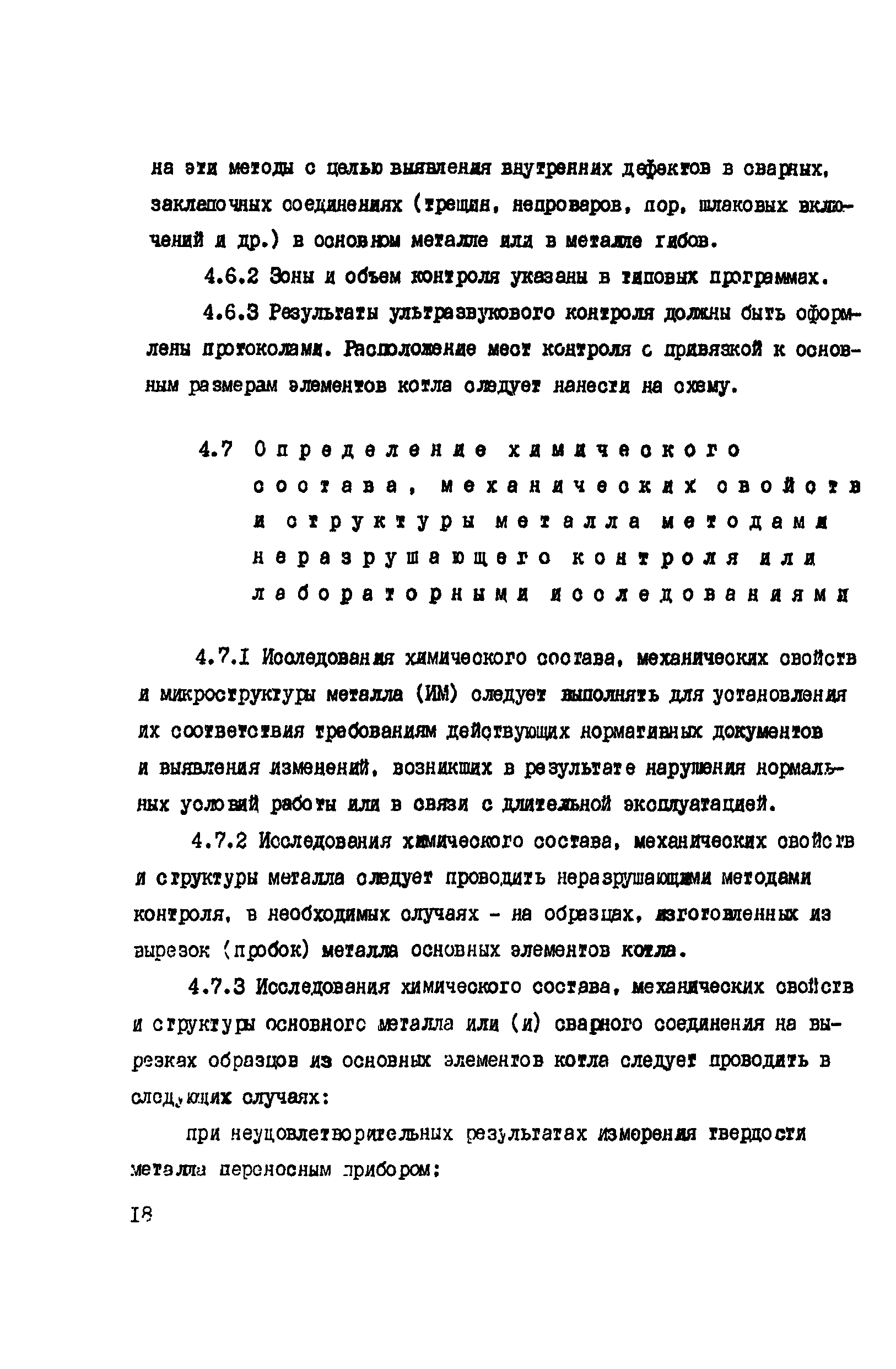

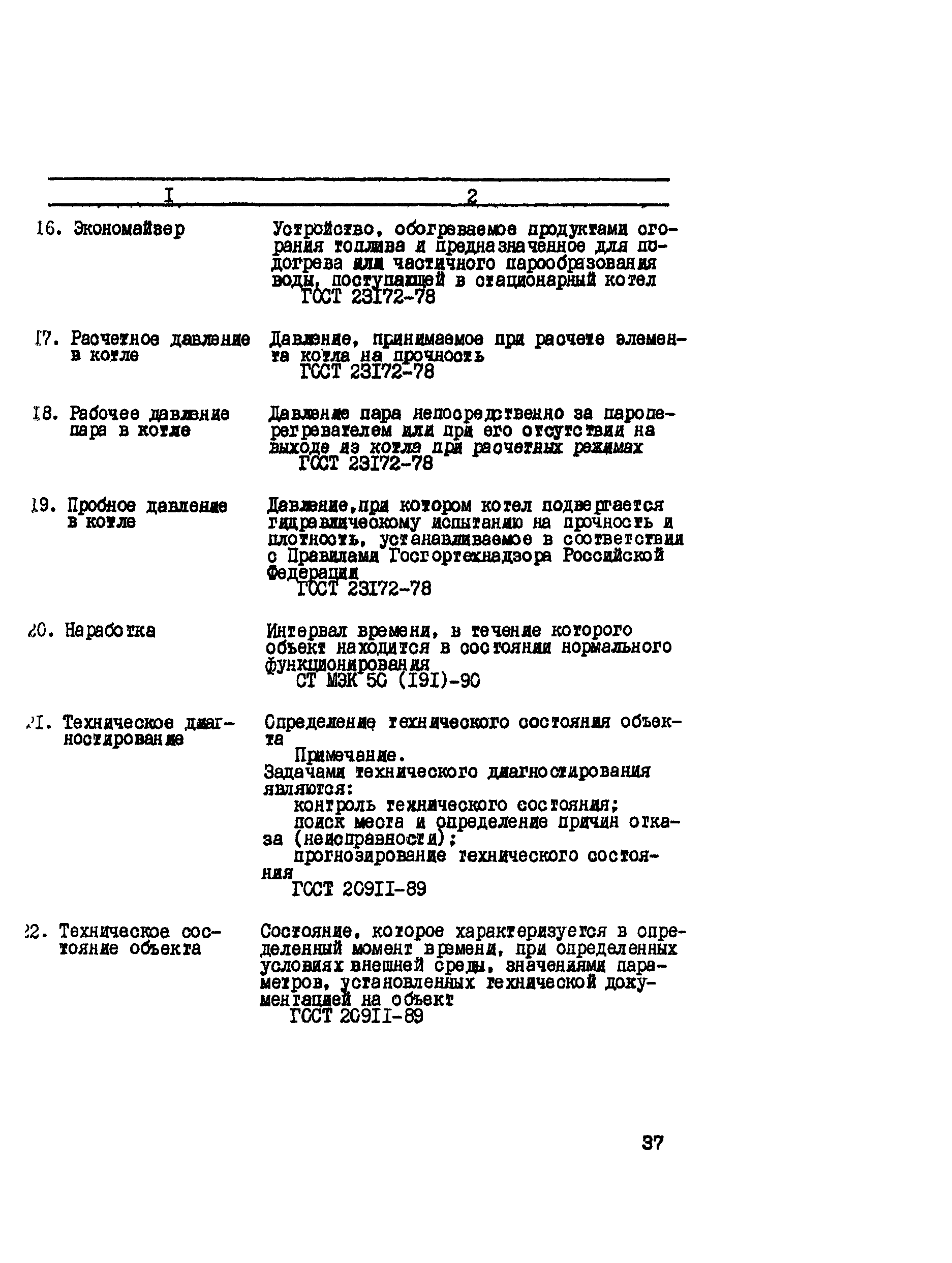

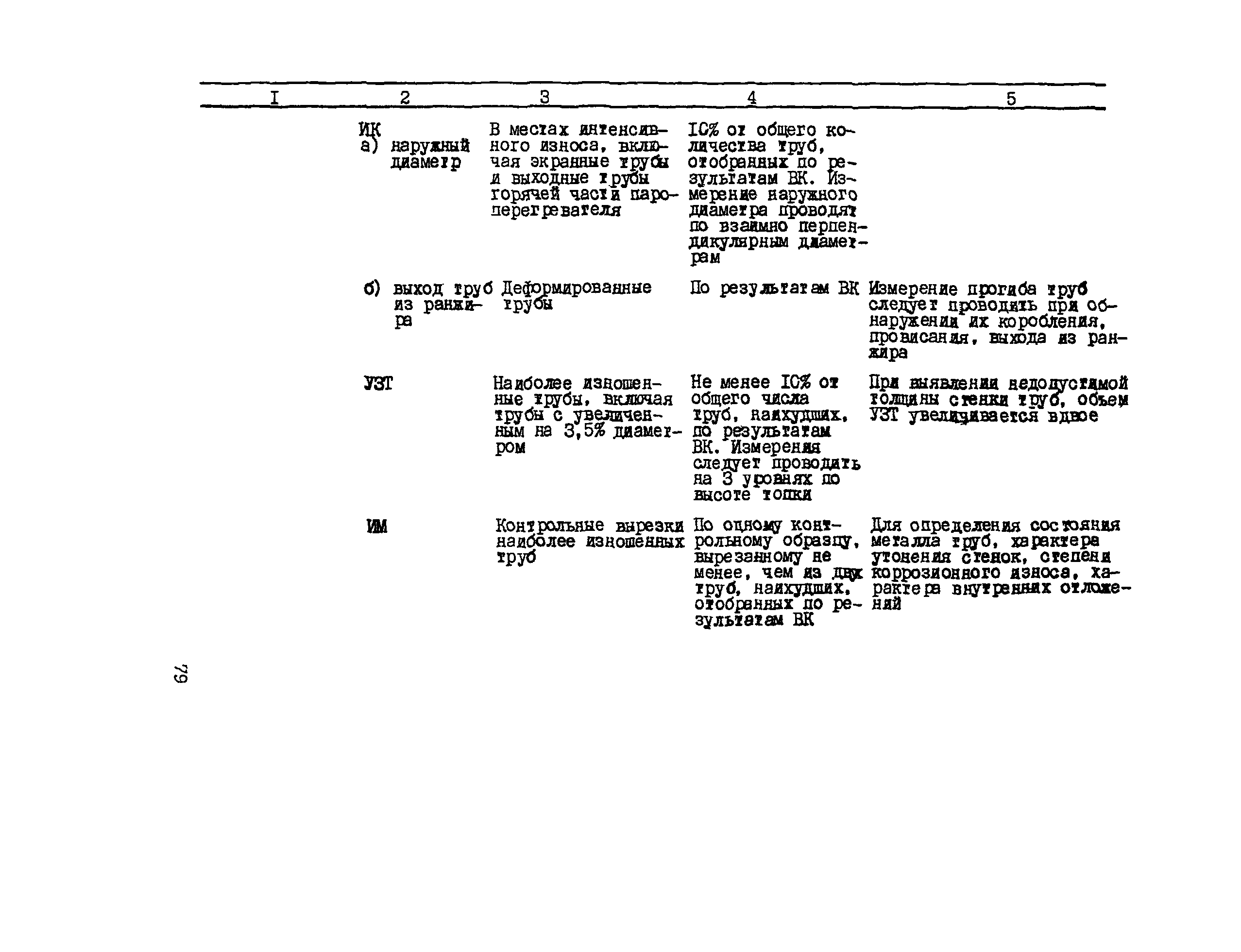

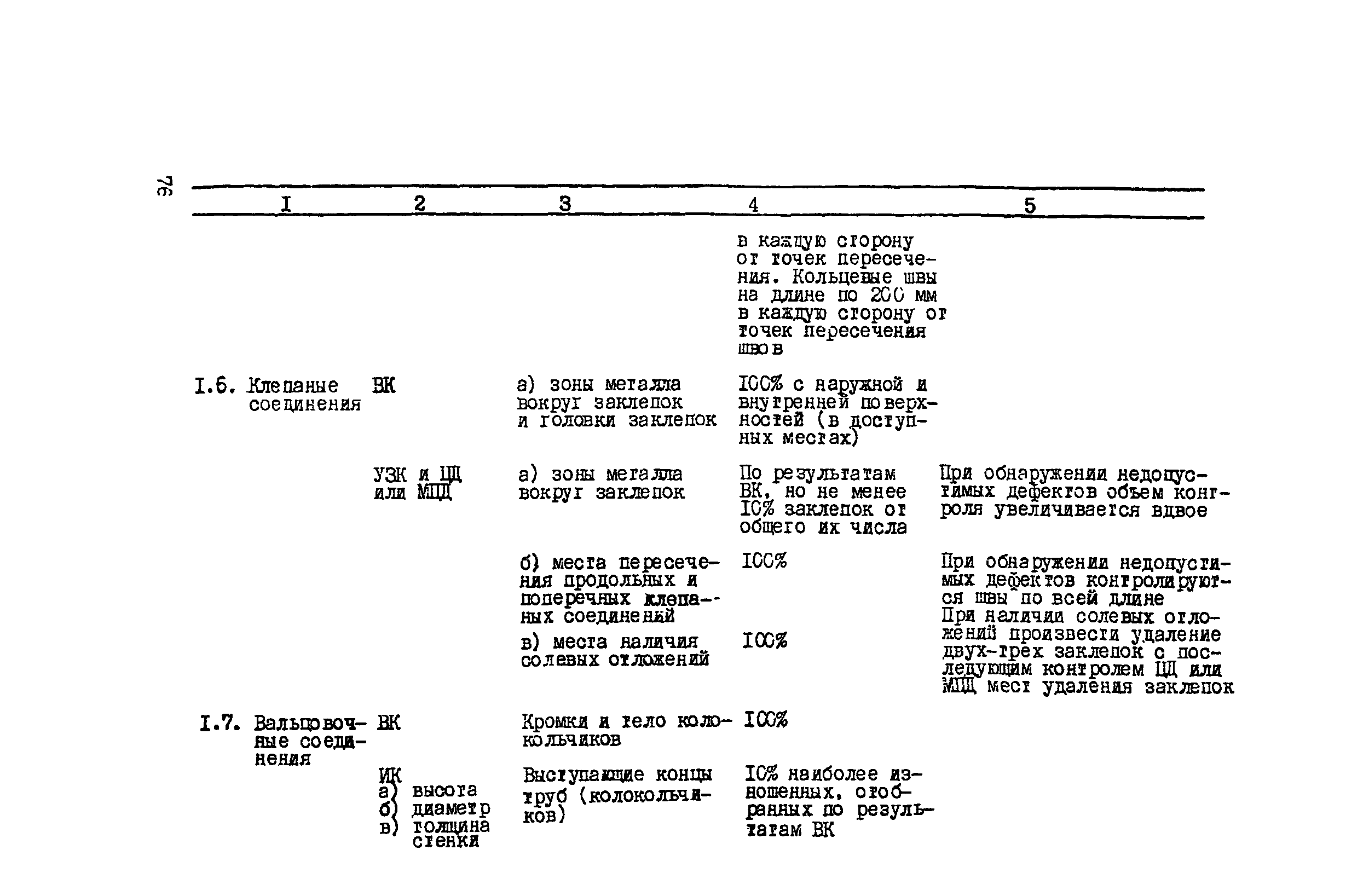

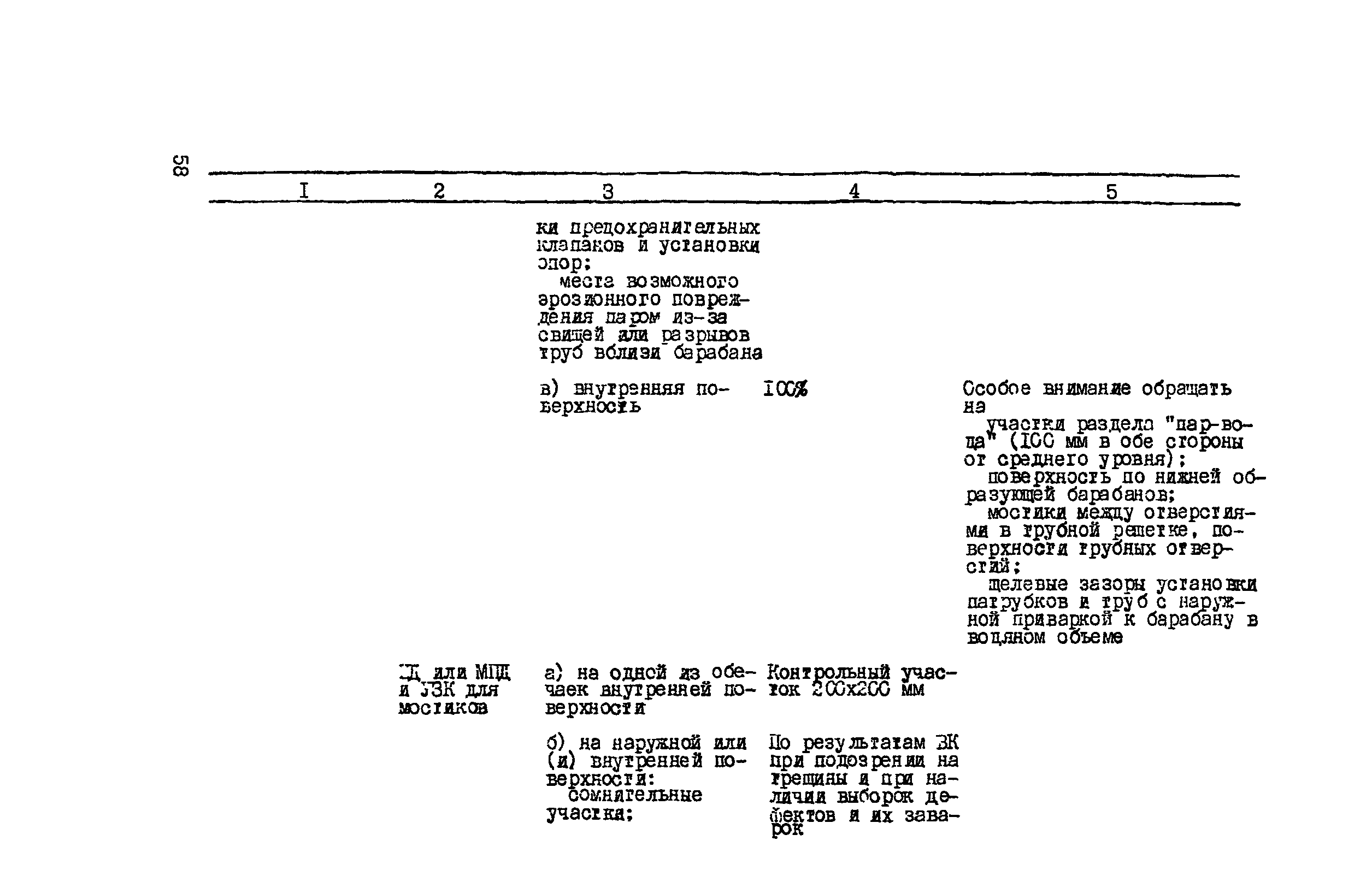

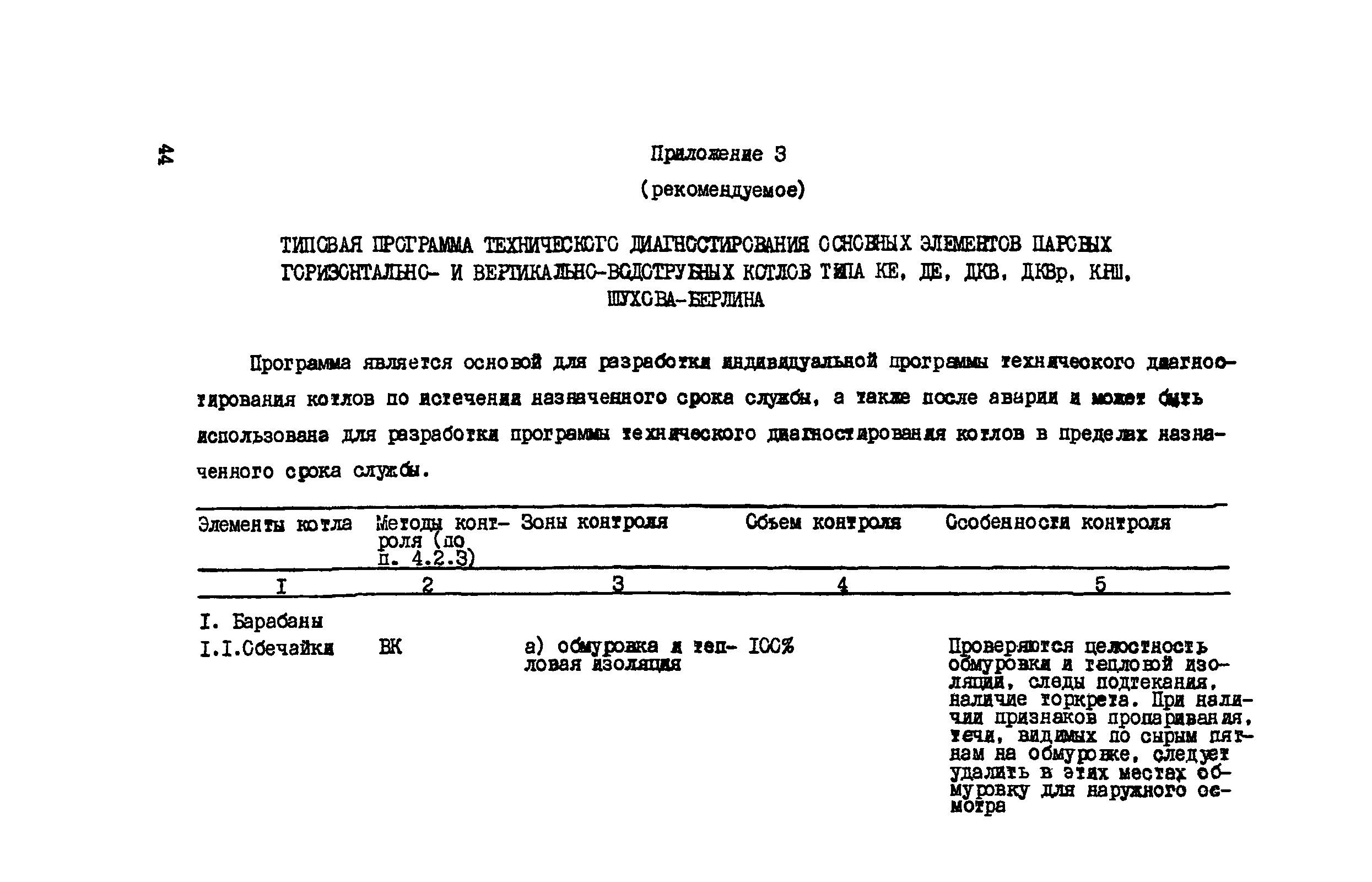

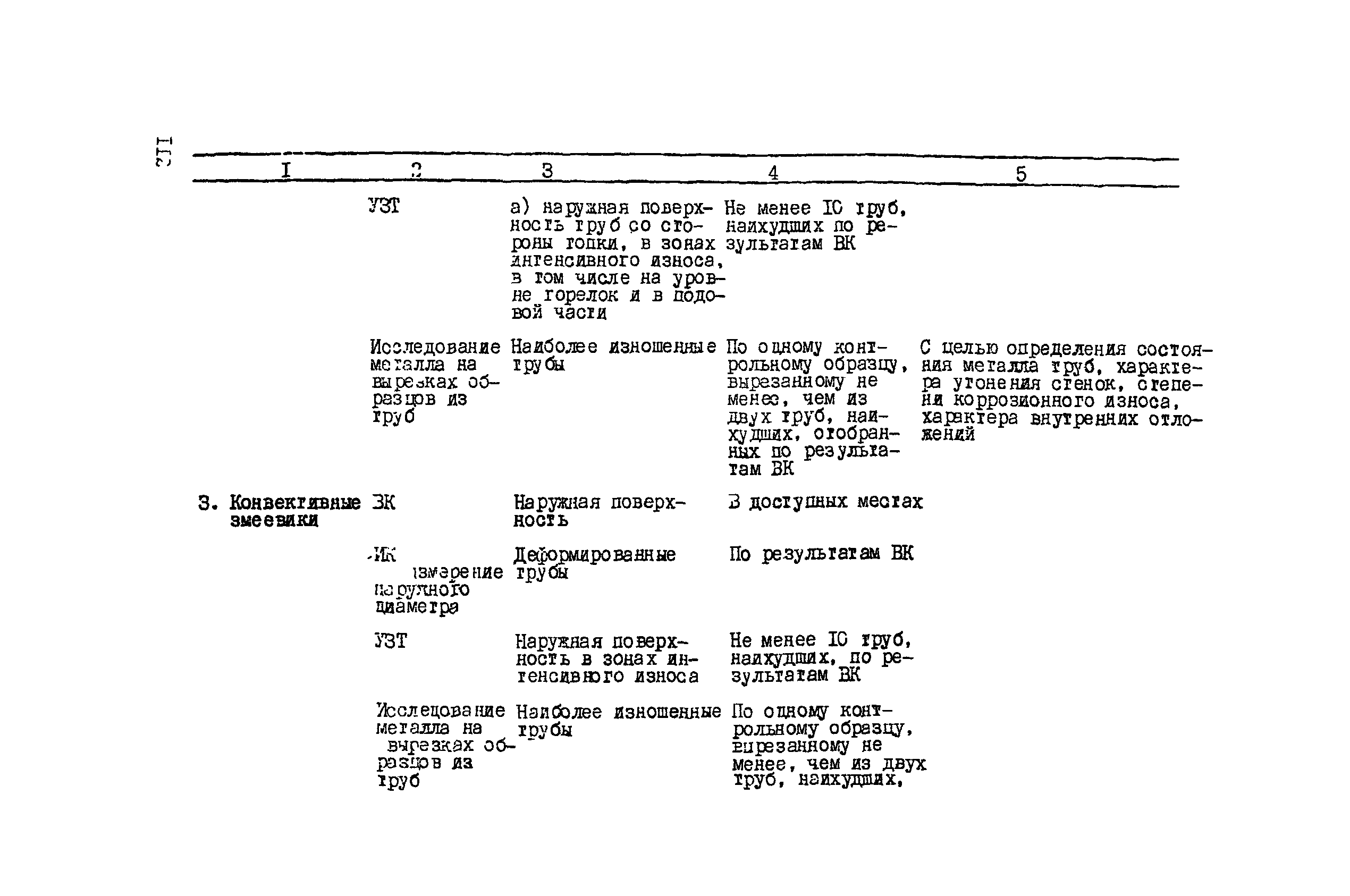

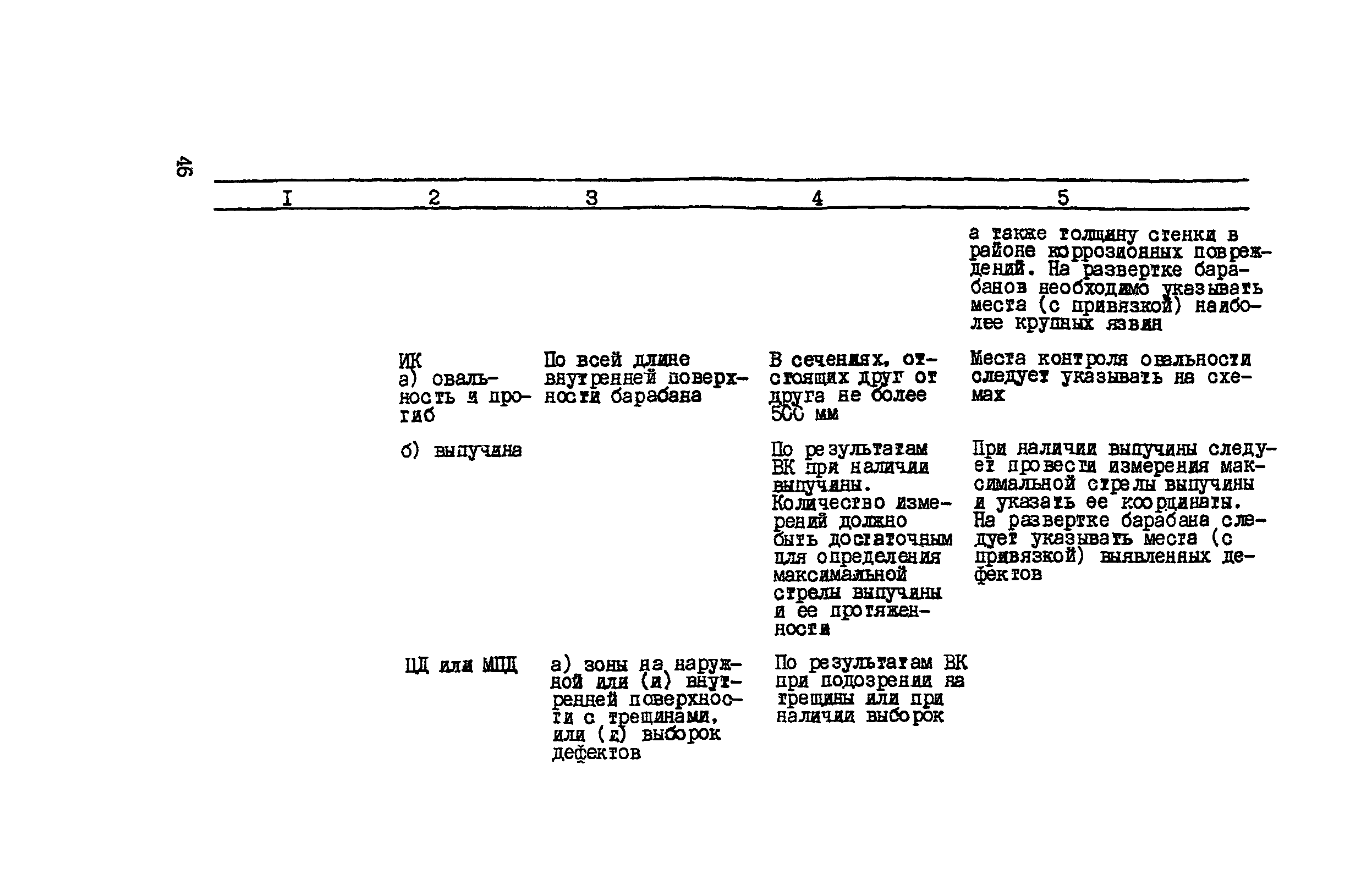

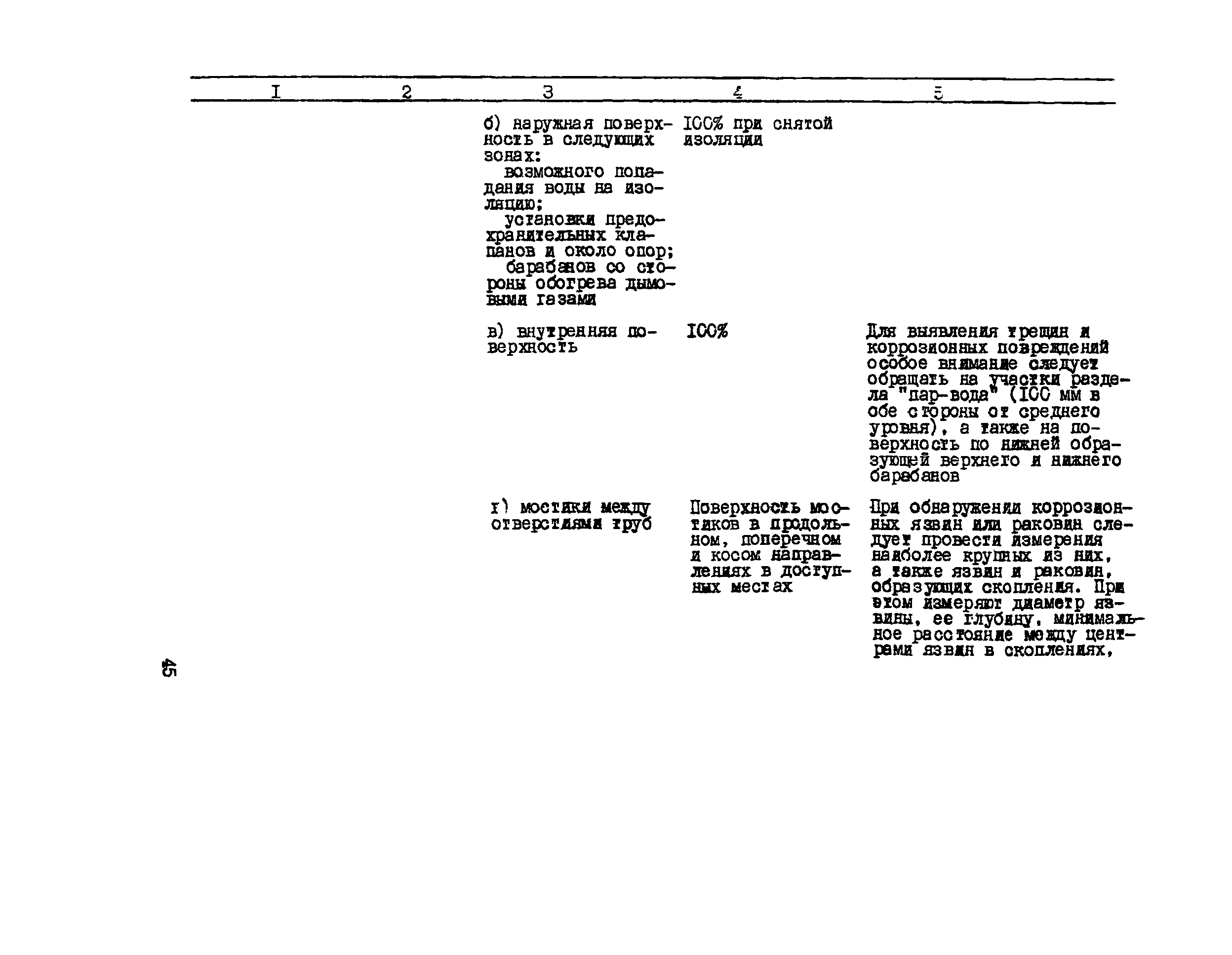

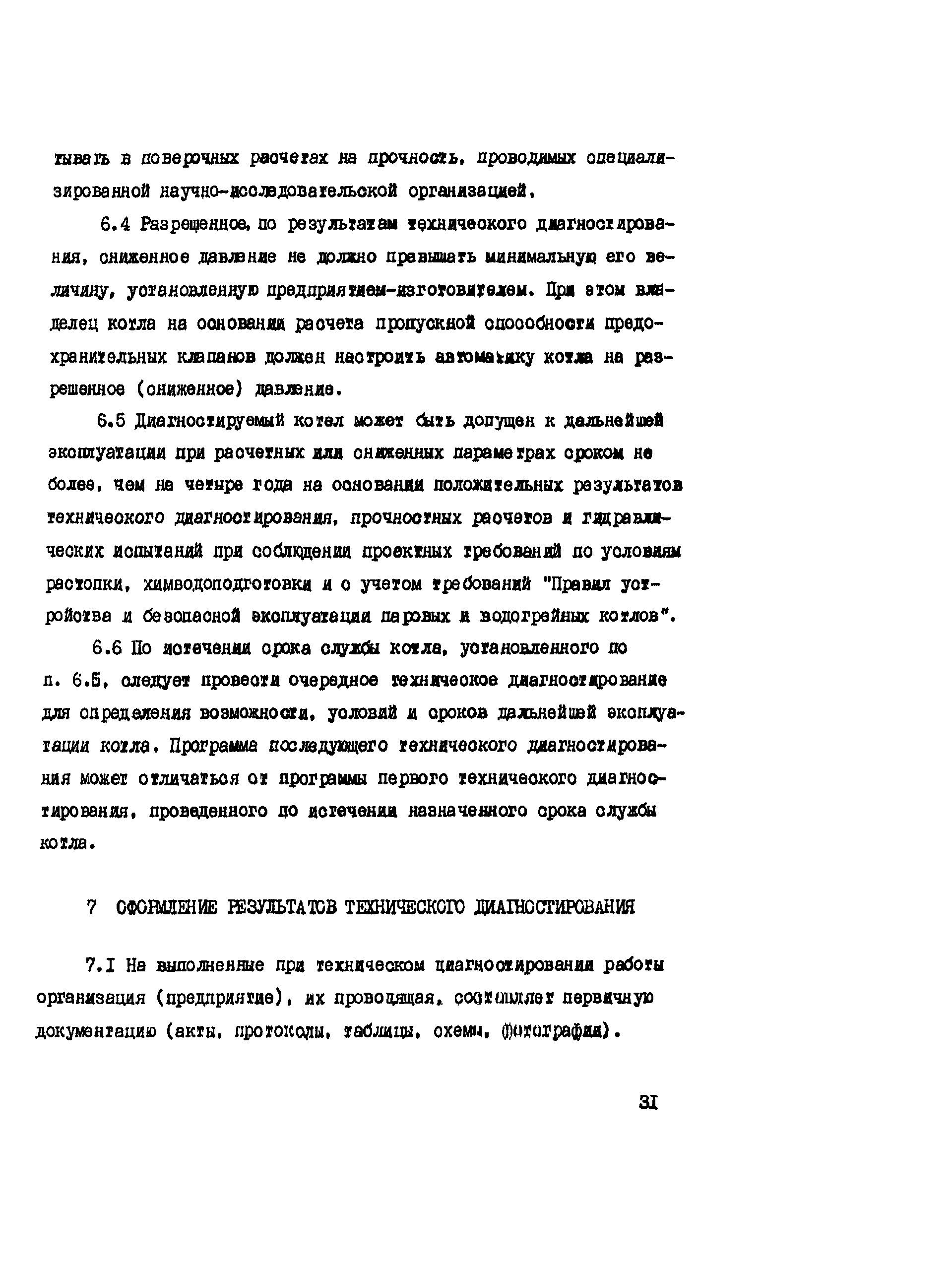

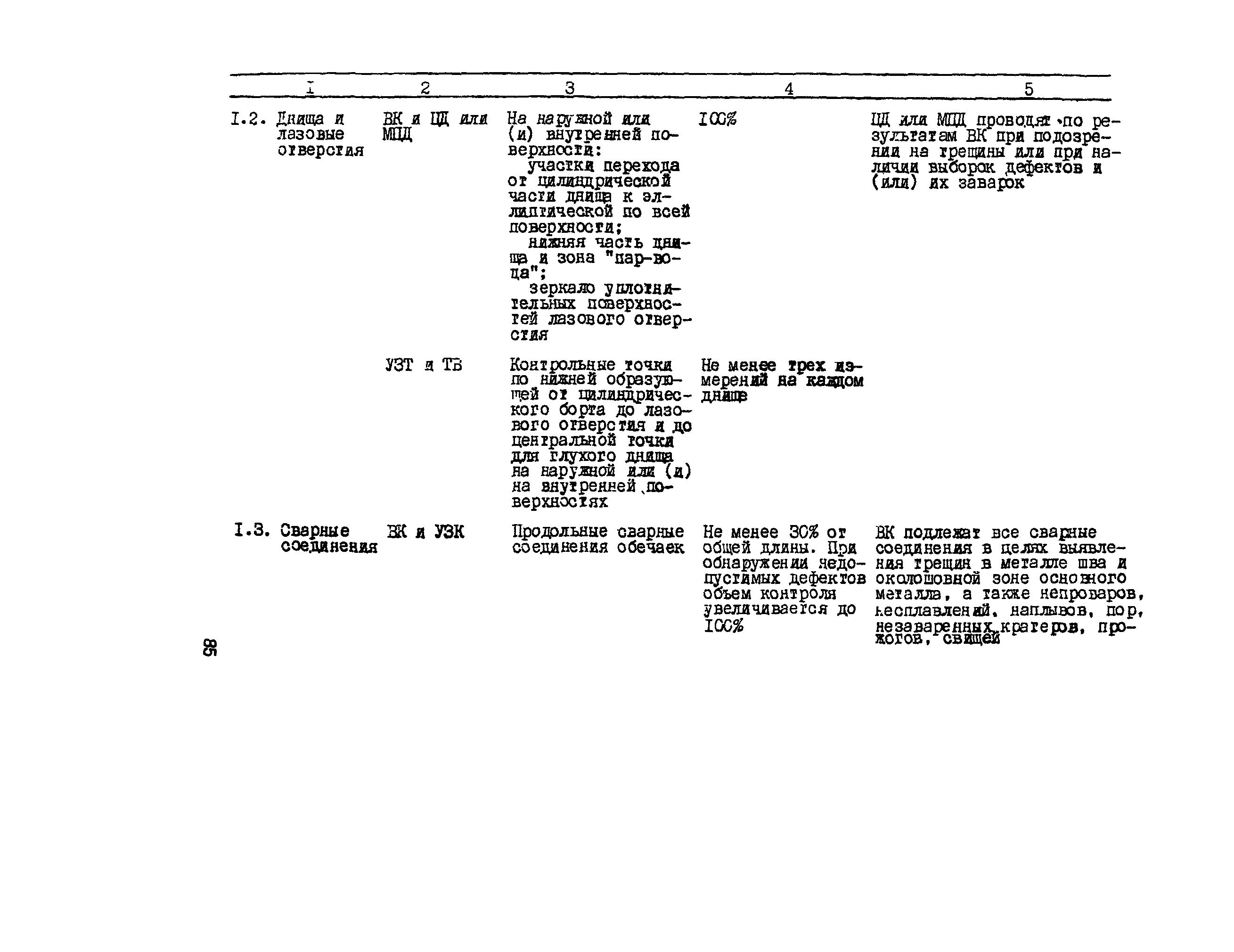

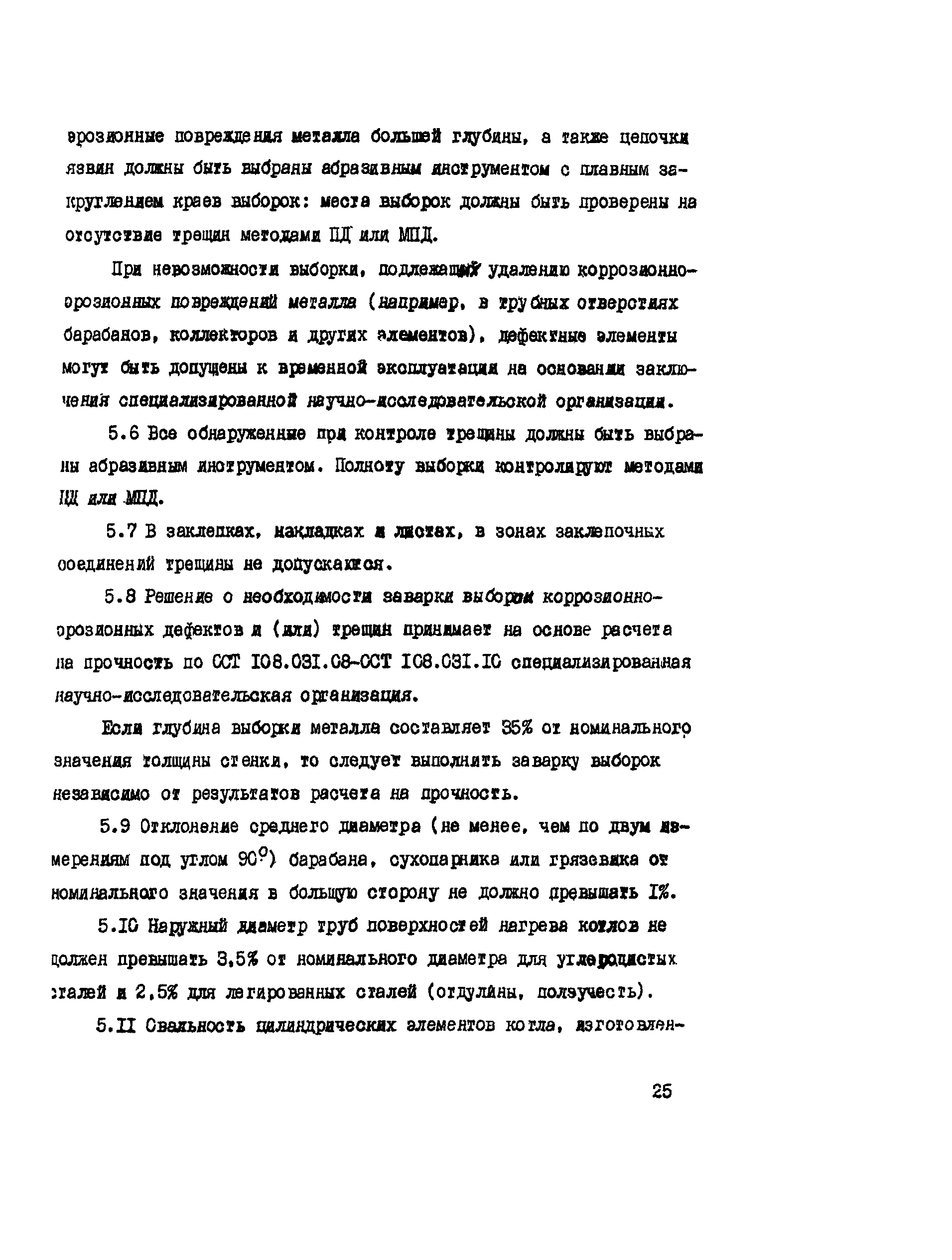

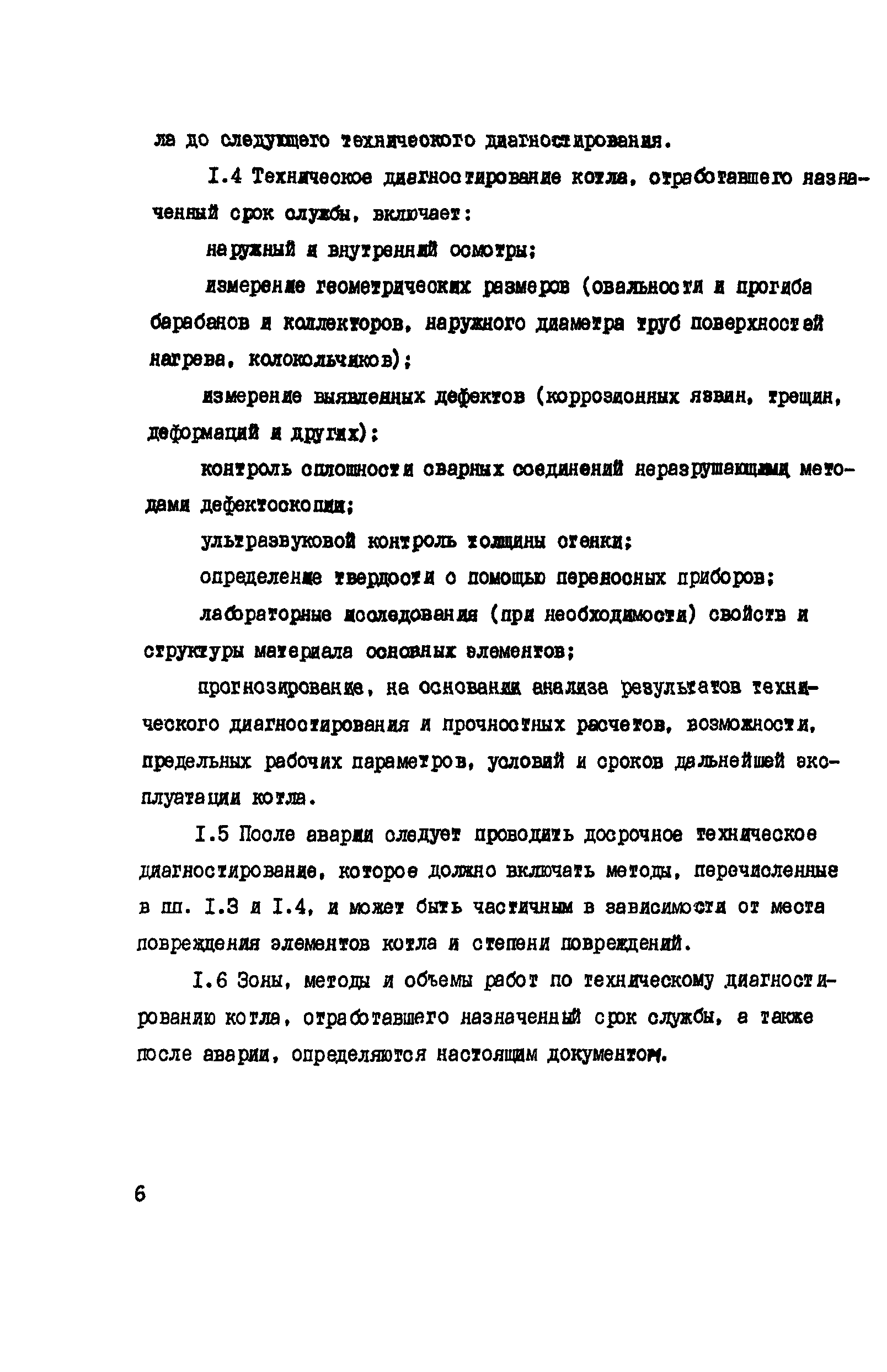

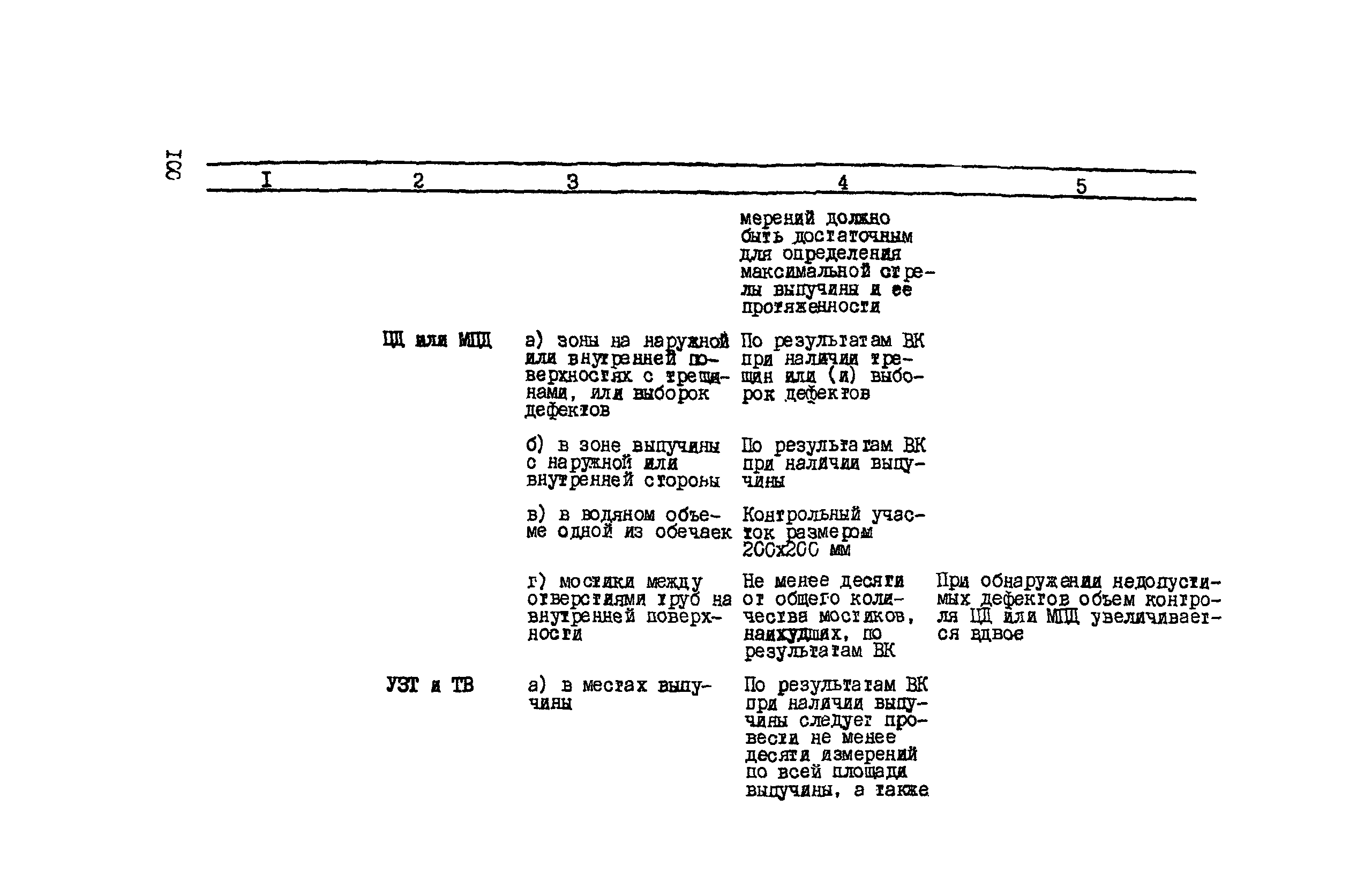

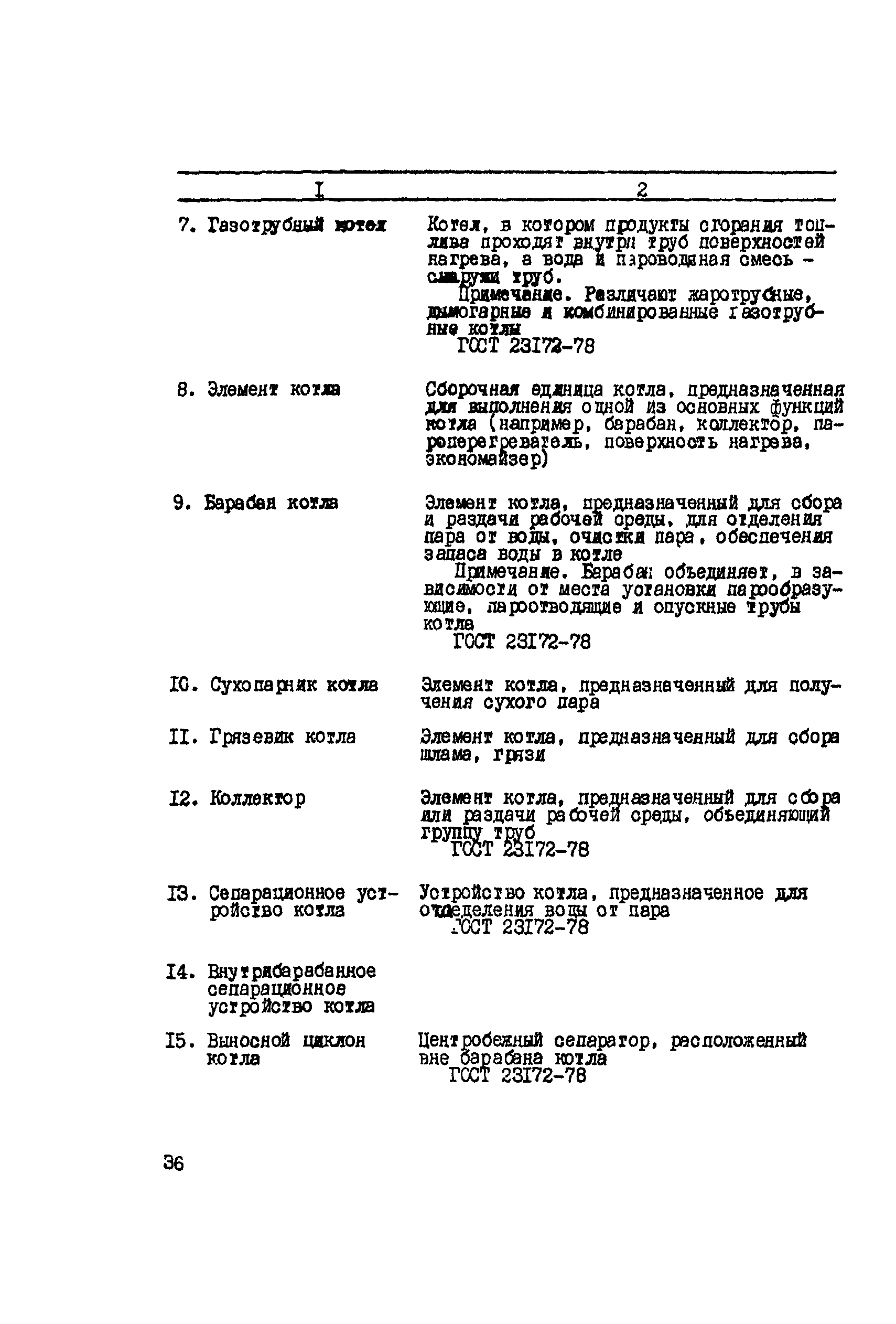

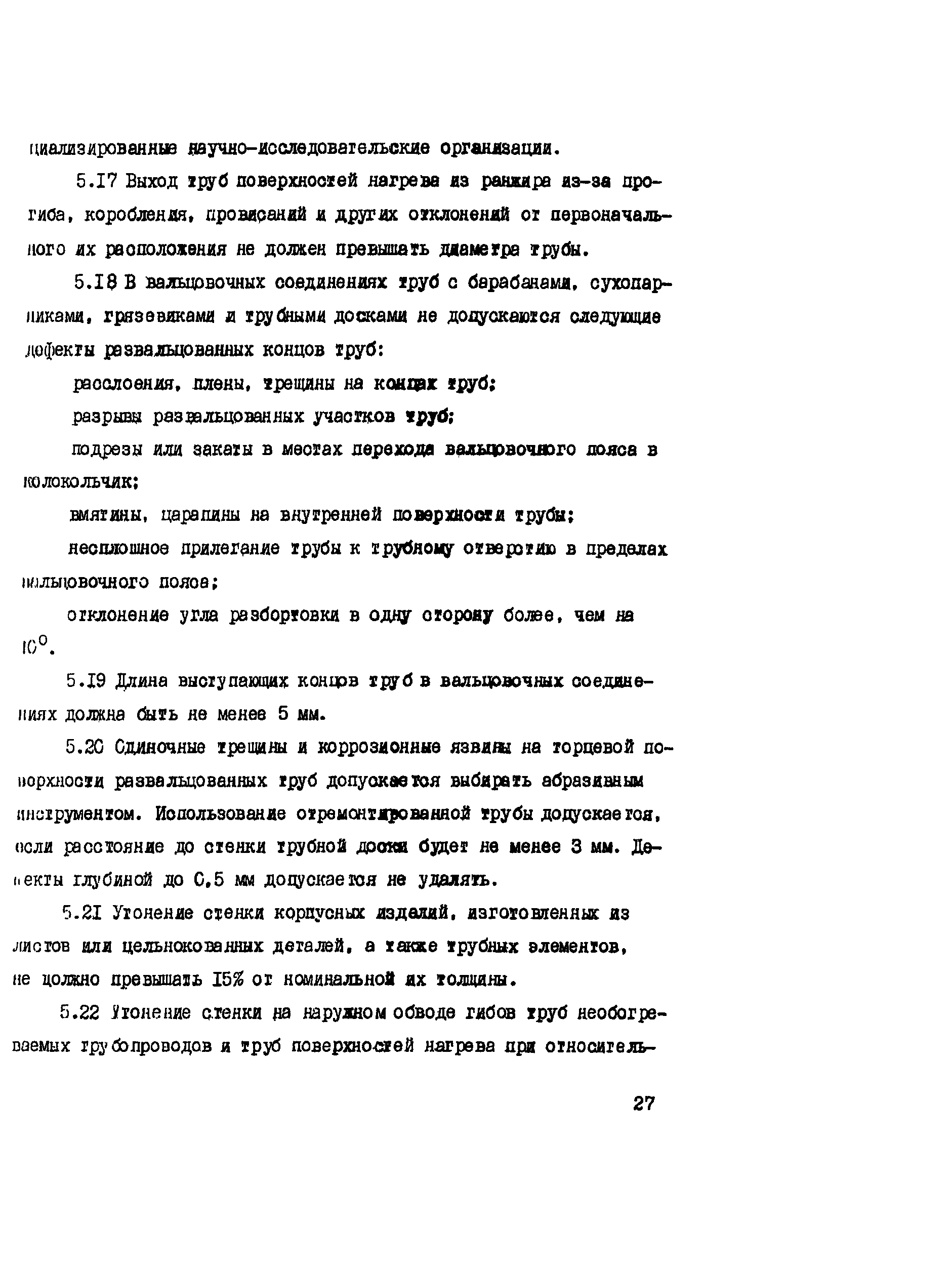

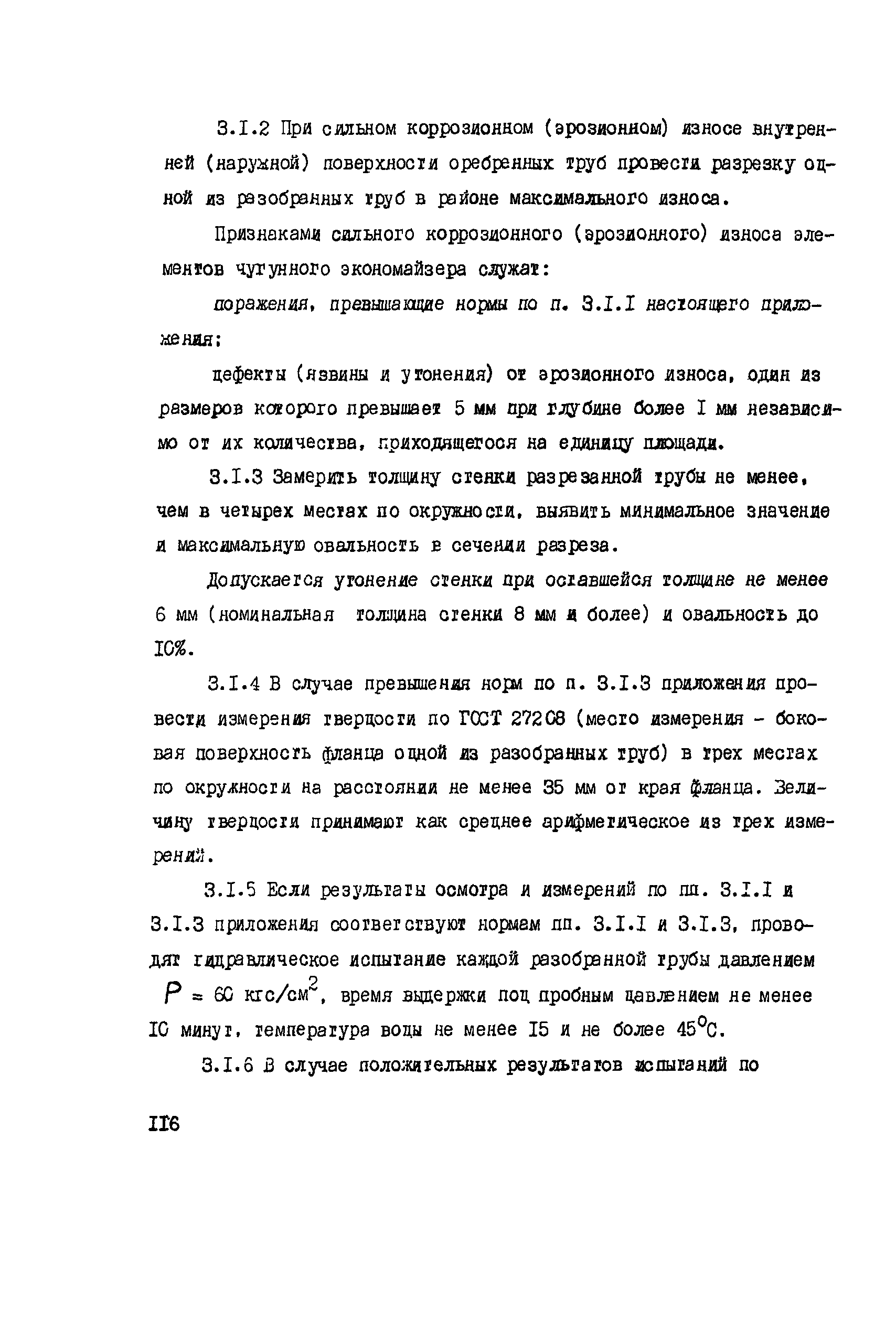

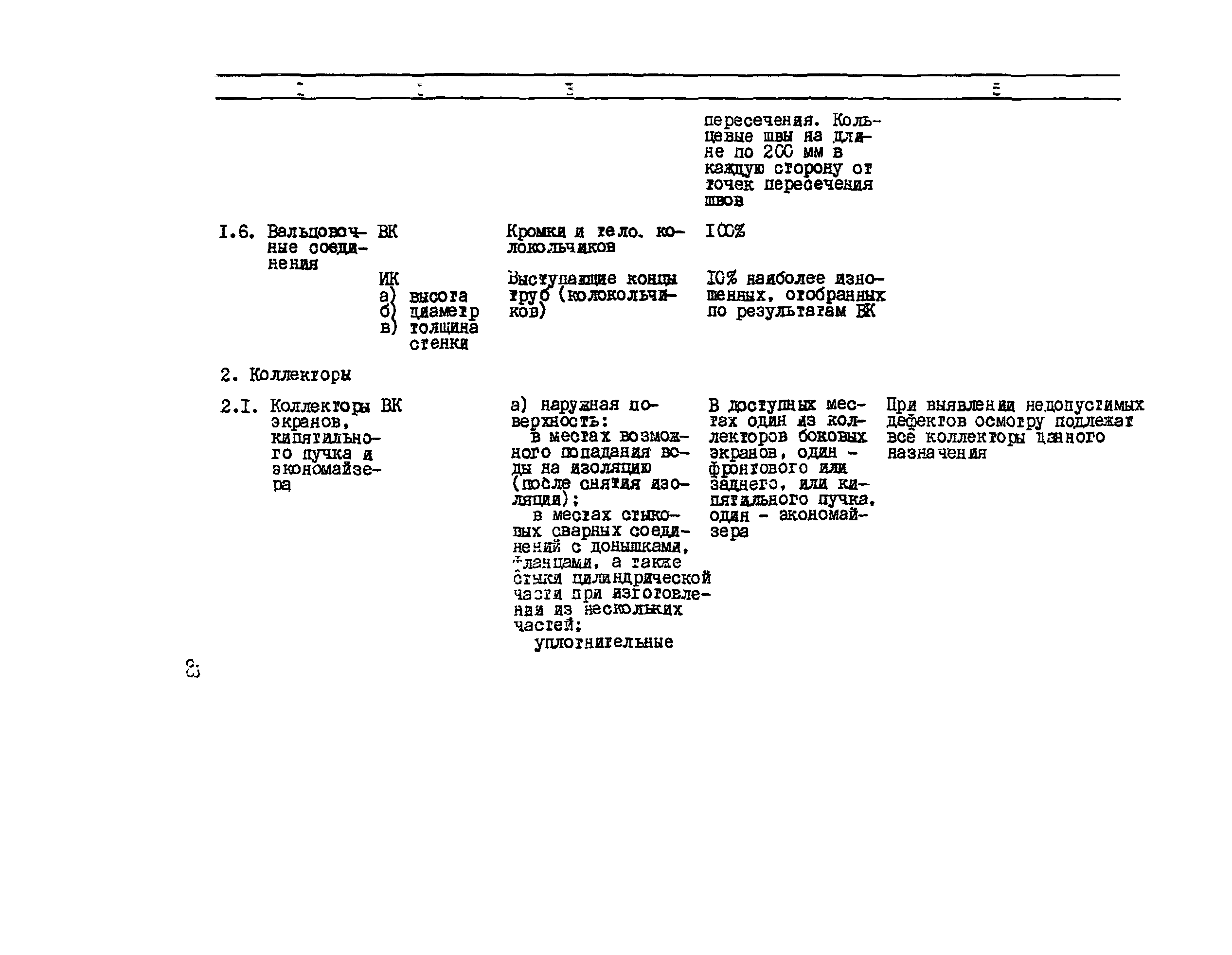

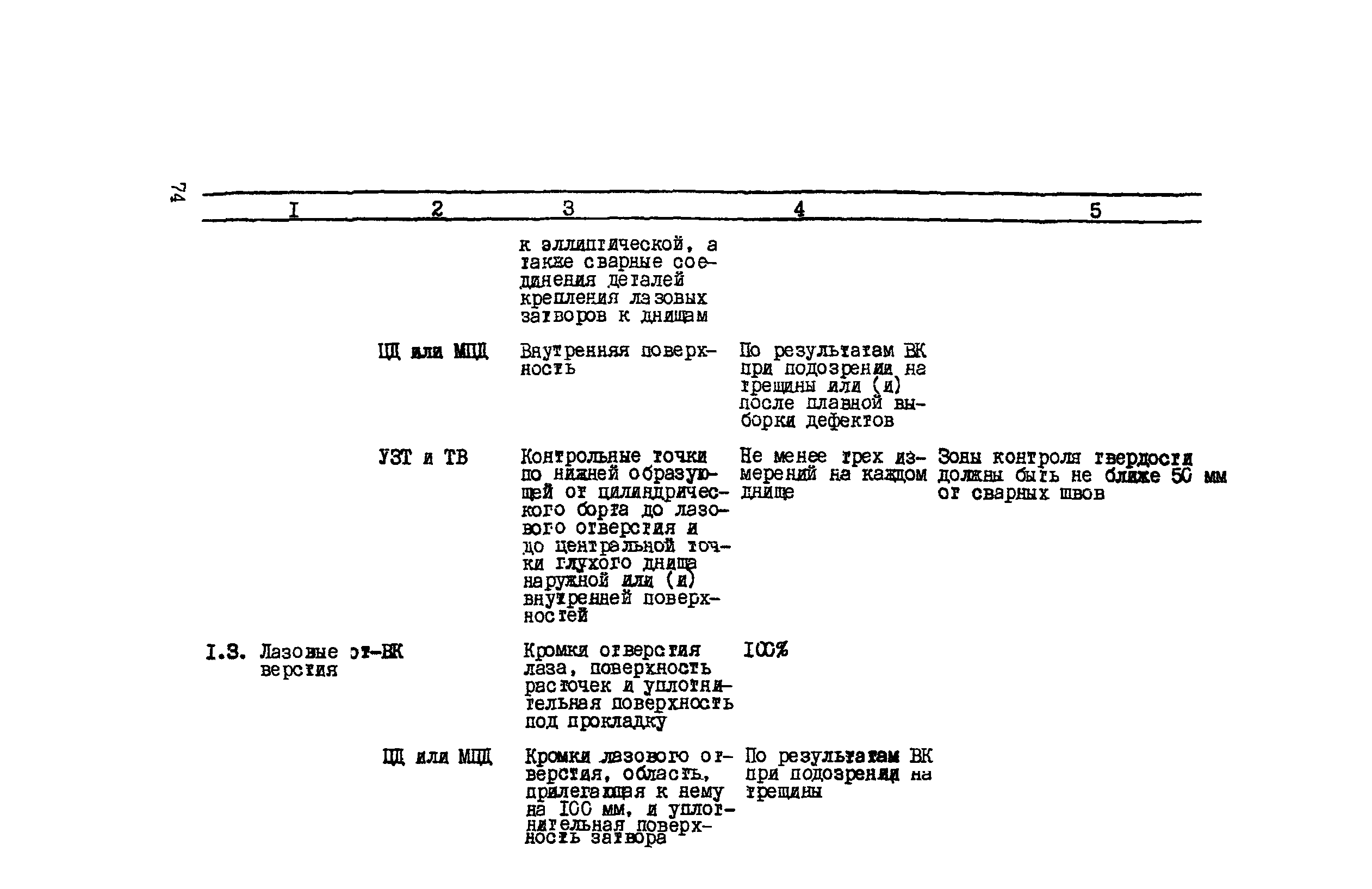

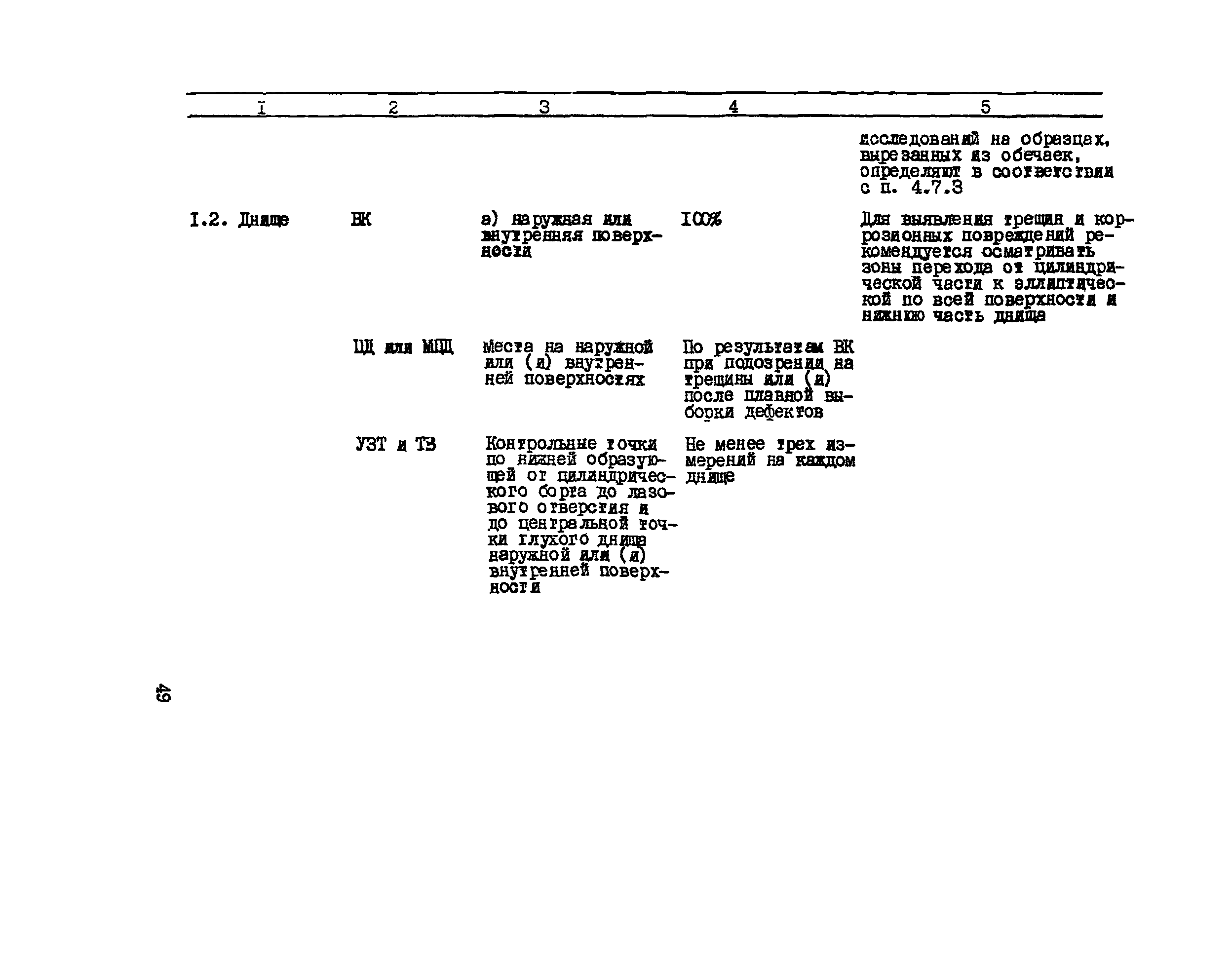

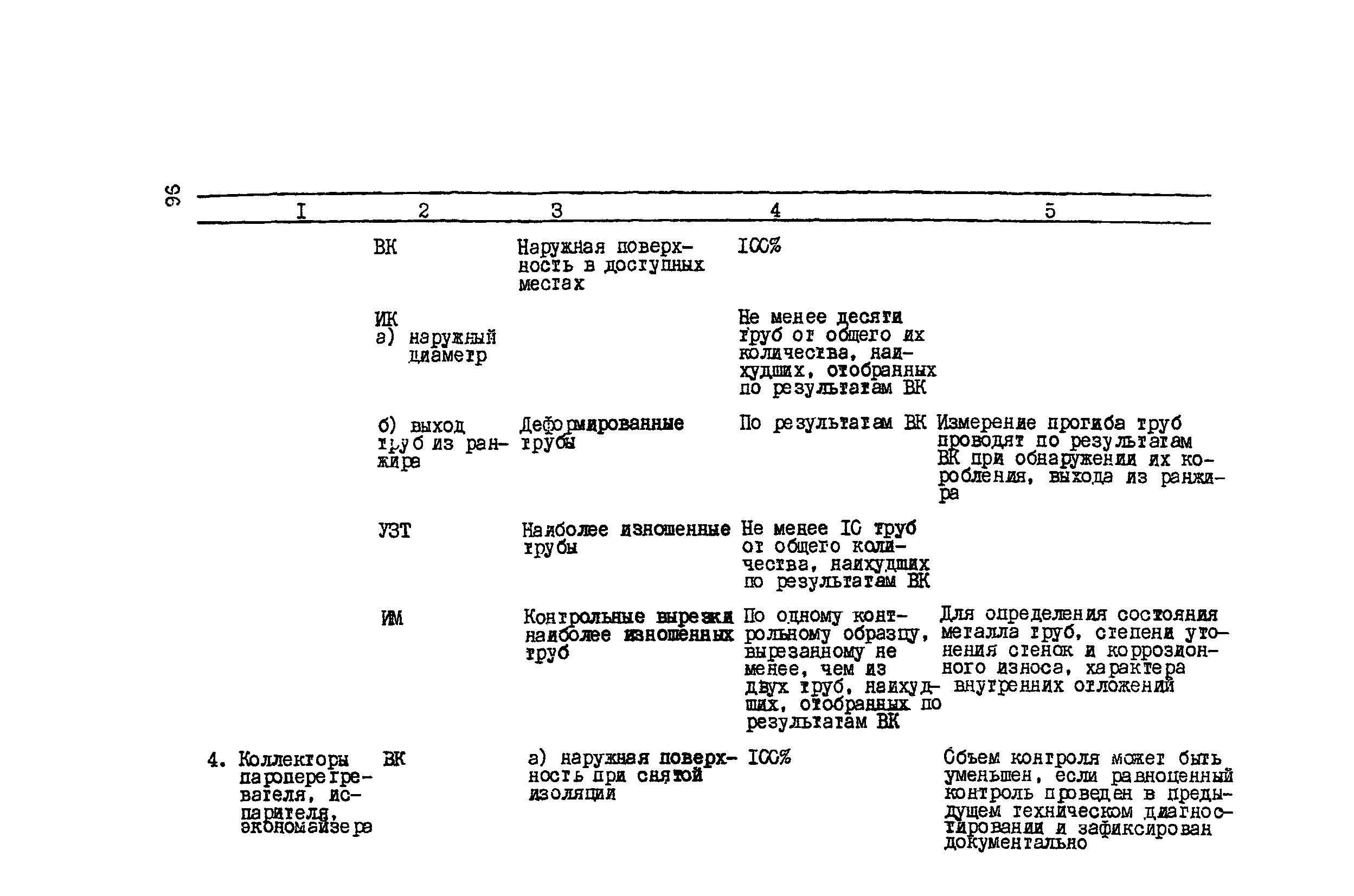

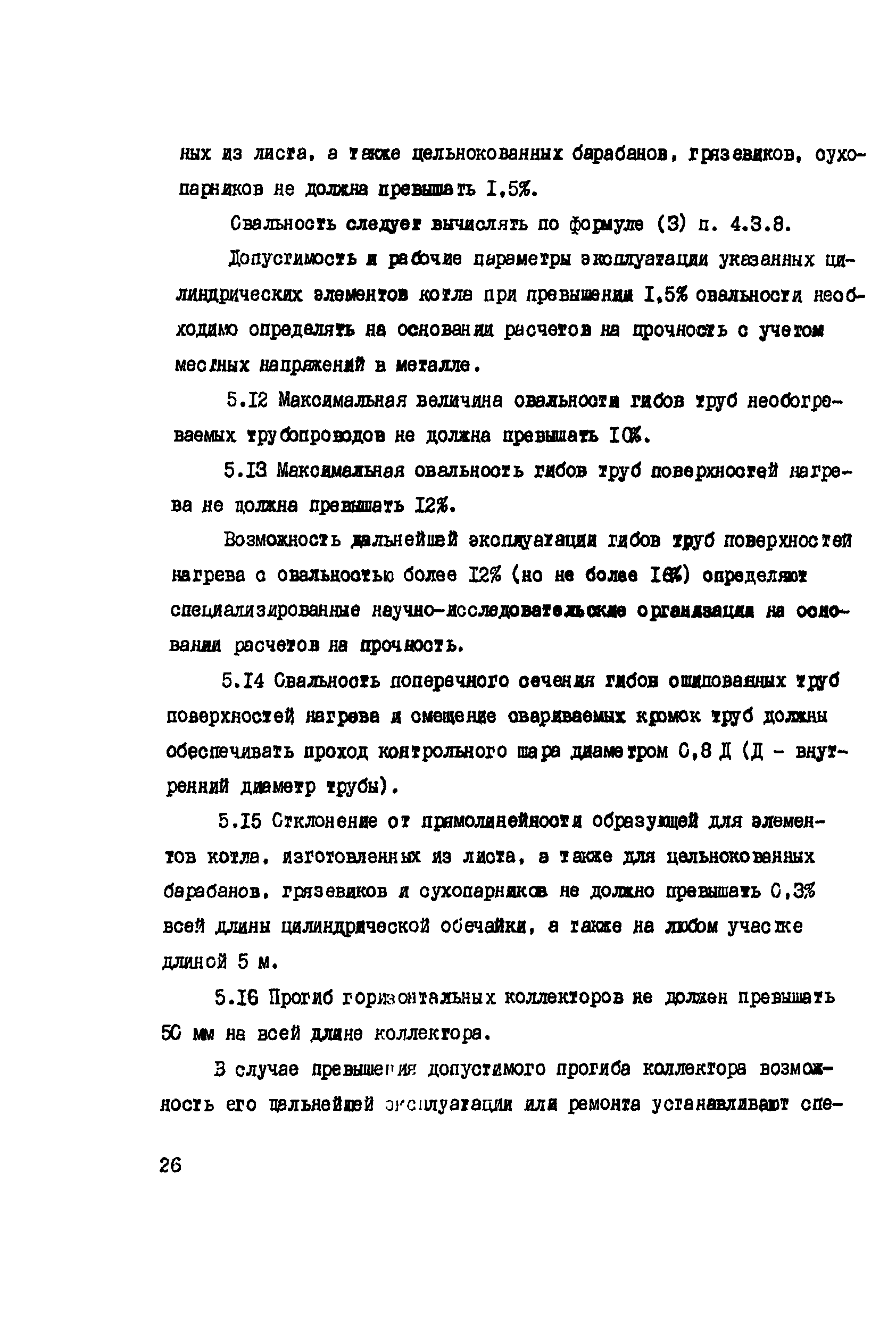

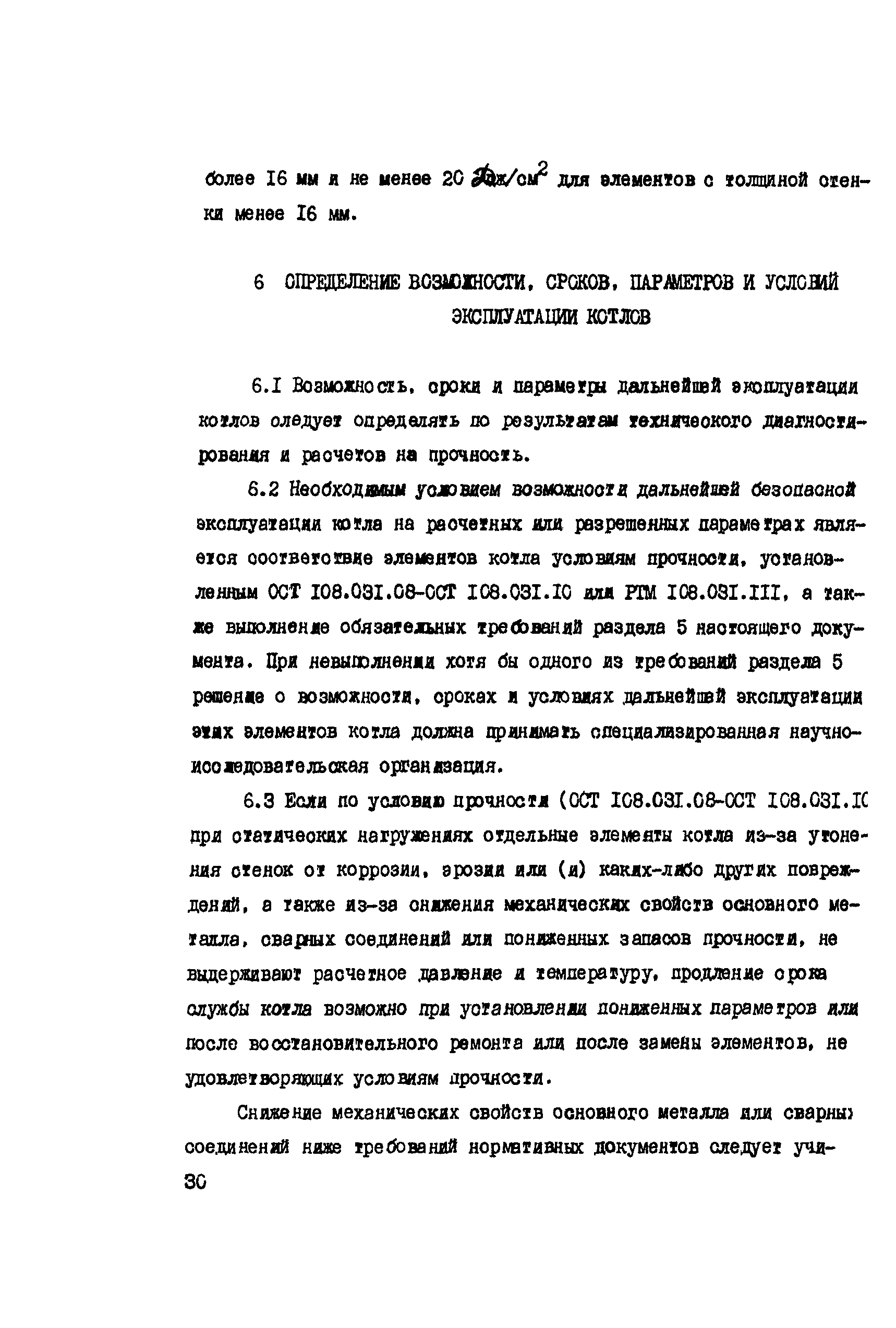

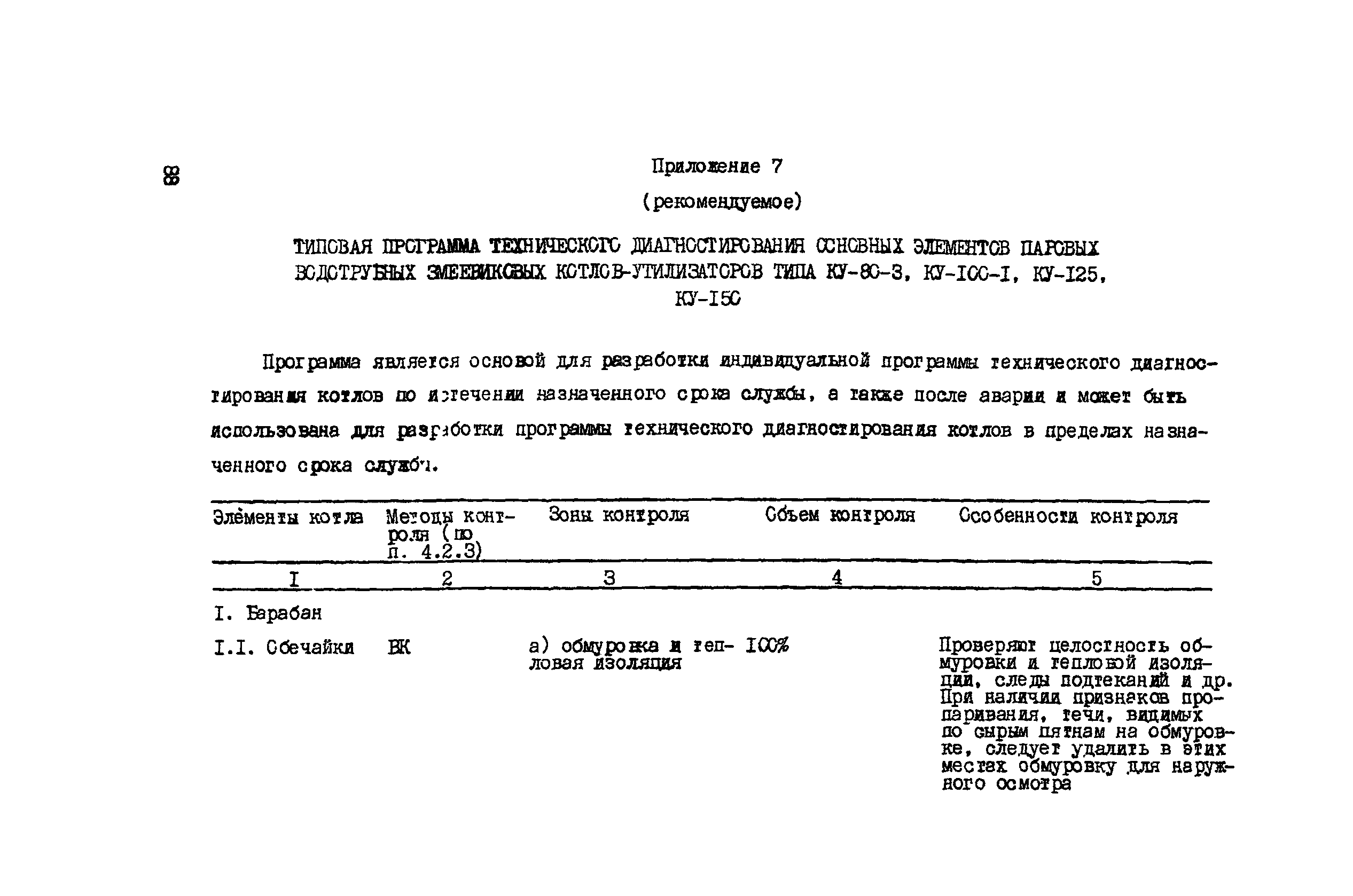

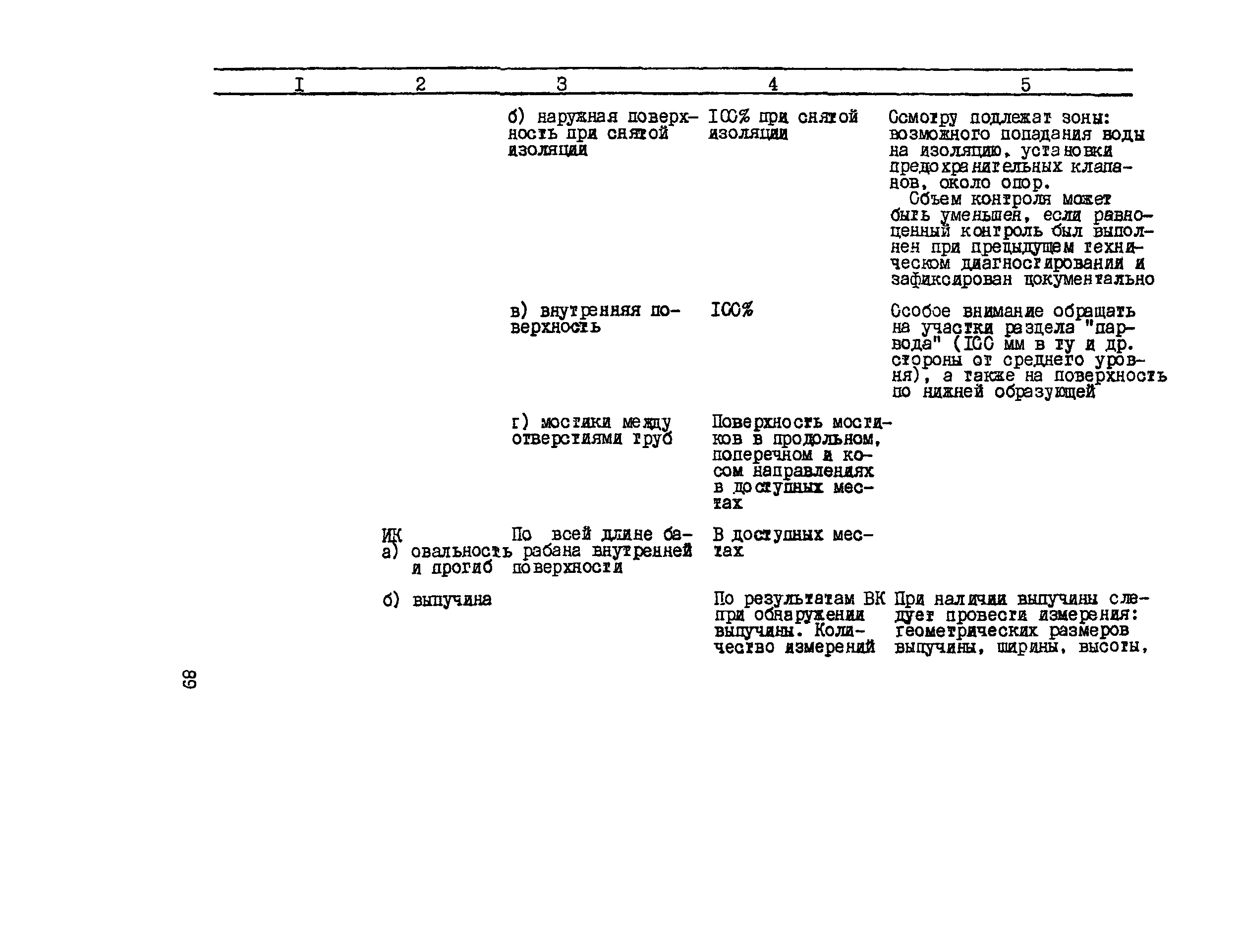

Оглавление:	1 Общие положения 2 Организация проведения технического диагностирования котлов 3 Подготовка к техническому диагностированию 4 Правила проведения технического диагностирования котлов    4.1 Анализ технической документации    4.2 Разработка программы диагностирования    4.3 Визуальный и измерительный контроль    4.4 Контроль наружной и внутренней поверхностей основных элементов методами цветной и магнито-порошковой дефектоскопии    4.5 Ультразвуковой контроль толщины стенки    4.6 Ультразвуковой контроль сварных и заклепочных соединений и металла гибов    4.7 Определение химического состава, механических свойств и структуры металла методами не разрушающего контроля или лабораторными исследованиями    4.8 Гидравлическое испытание котла    4.9 Анализ результатов технического диагностирования и проведение расчетов на прочность 5 Нормы и критерии оценки качества металла основных элементов котлов 6 Определение возможности, сроков, параметров и условий эксплуатации котлов 7 Оформление результатов технического диагностирования Приложение 1. Термины и определения Приложение 2. Перечень основных нормативных документов, применяемых при техническом диагностировании Приложение 3. Типовая программа технического диагностирования основных элементов паровых горизонтально- и вертикально-водотрубных котлов типа КЕ, ДЕ, ДКВ, ДКВр, КРШ, ШУХОВА-БЕРЛИНА Приложение 4. Типовая программа технического диагностирования основных элементов паровых водотрубных котлов типа ЦКТИ, БГ, ТП, БКЗ, СУ Приложение 5. Типовая программа технического диагностирования основных элементов паровых водотрубных котлов типа ЛМЗ, НЗЛ, СТЕРЛИНГ (изготовленных отечественными заводами) Приложение 6. Типовая программа технического диагностирования основных элементов котлов типа Е-1,0 - 0,9 и ПКН Приложение 7. Типовая программа технического диагностирования основных элементов паровых водотрубных змеевиковых котлов-утилизаторов типа КУ-80-3, КУ-100-1, КУ-125, КУ-150 Приложение 8. Типовая программа технического диагностирования основных элементов паровых газотурбинных горизонтальных котлов-утилизаторов типа Г-420, Г-420БПЭ, Г-250(П), Г-950, Г-1030Б, Г-330БИ Приложение 9. Типовая программа технического диагностирования основных элементов водогрейных котлов типа ПТВМ, КВ-ГМ, КВ-Р, ТВГМ Приложение 10. Типовая программа технического диагностирования чугунных экономайзеров паровых котлов

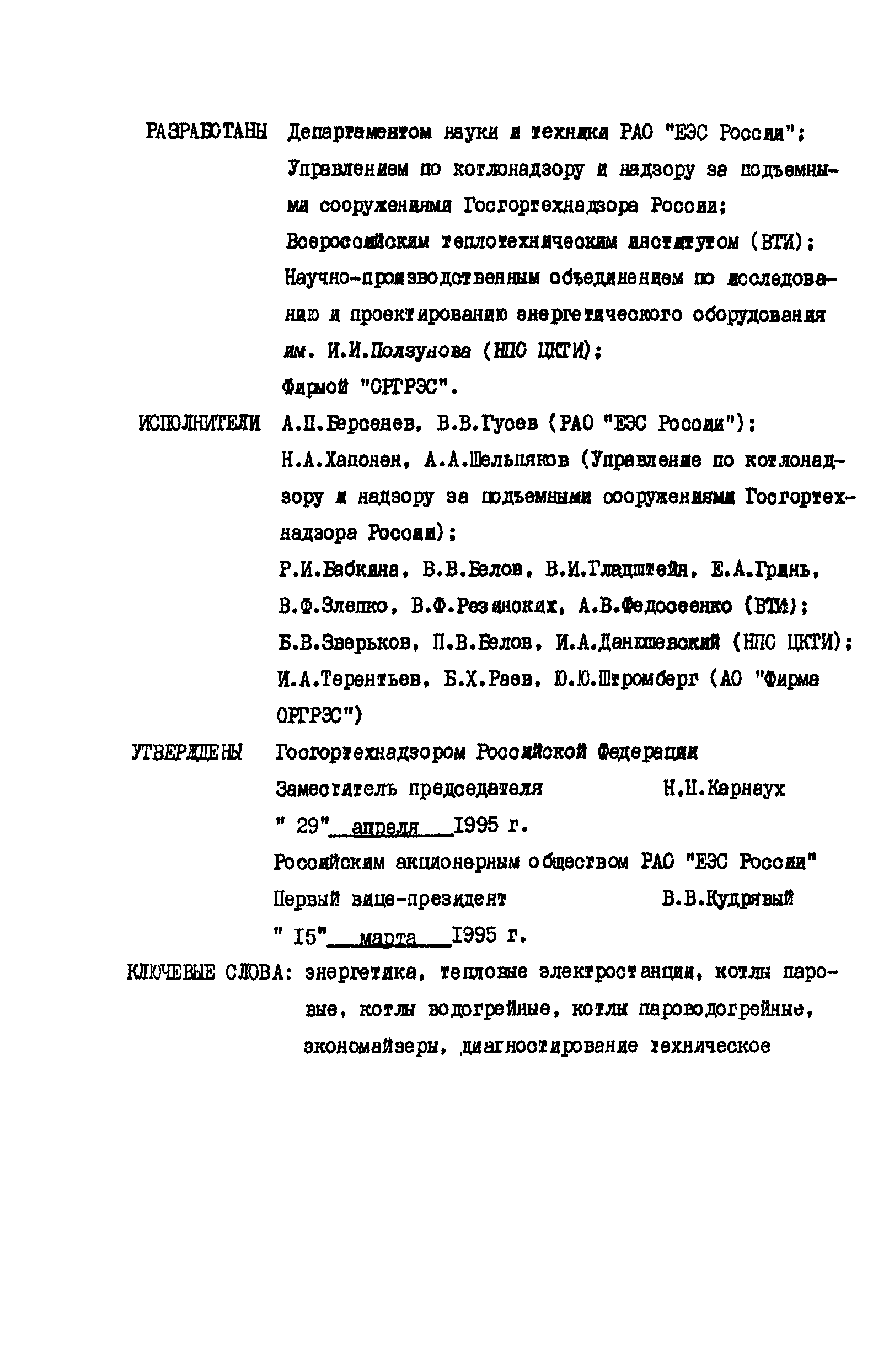

Разработан:	АО Фирма ОРГРЭС НПО ЦКТИ им. И.И. Ползунова АО ВТИ
Утверждён:	15.03.1995 РАО ЕЭС России (UES of Russia RAO )
Издан:	ВТИ (1995 г. )
Расположен в:	Техническая документация Экология ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Горелки. Котлы Горелки и котлы в целом Мостостроение Сварка. Термообработка. Контроль металла
Список изменений:	№ 2

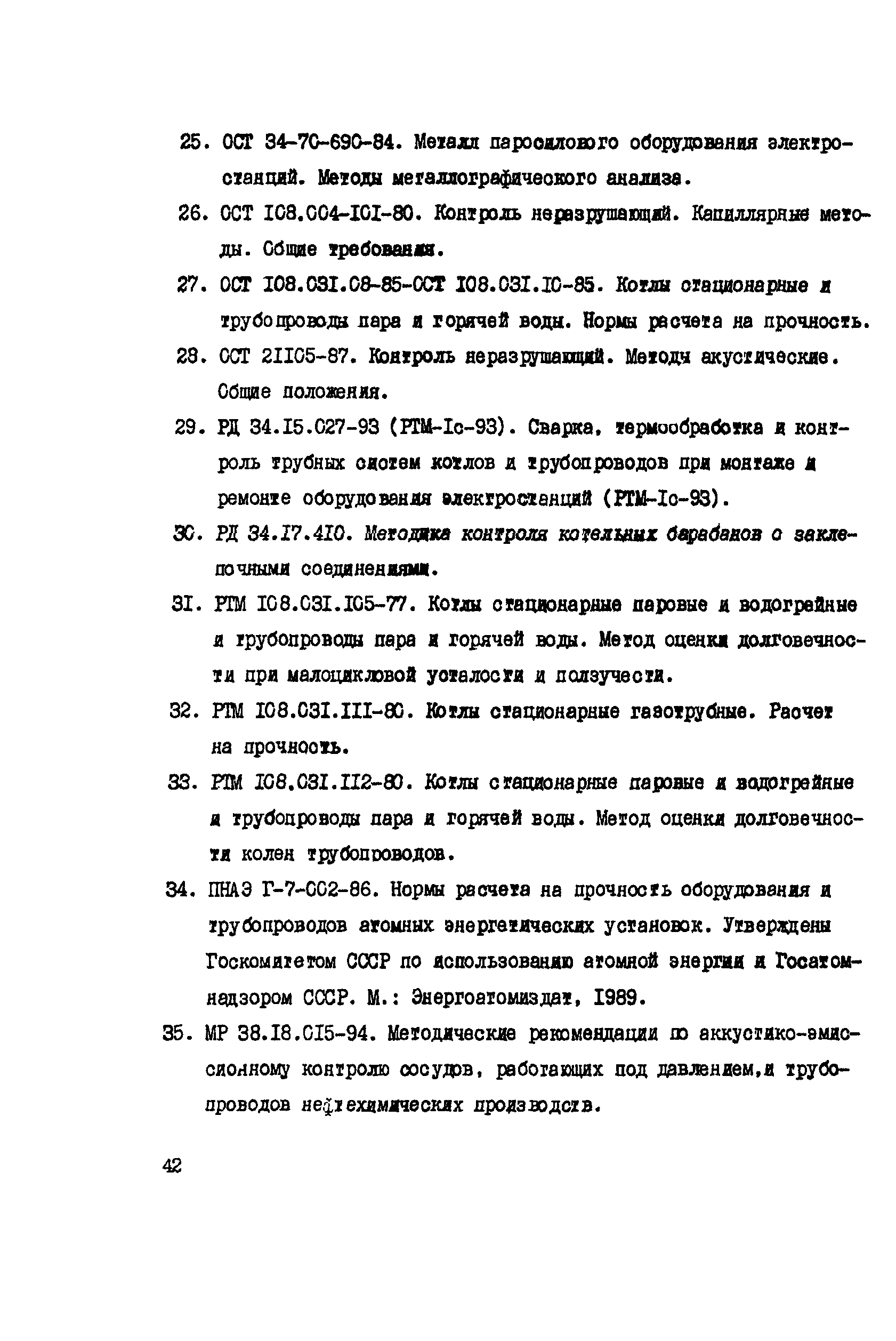

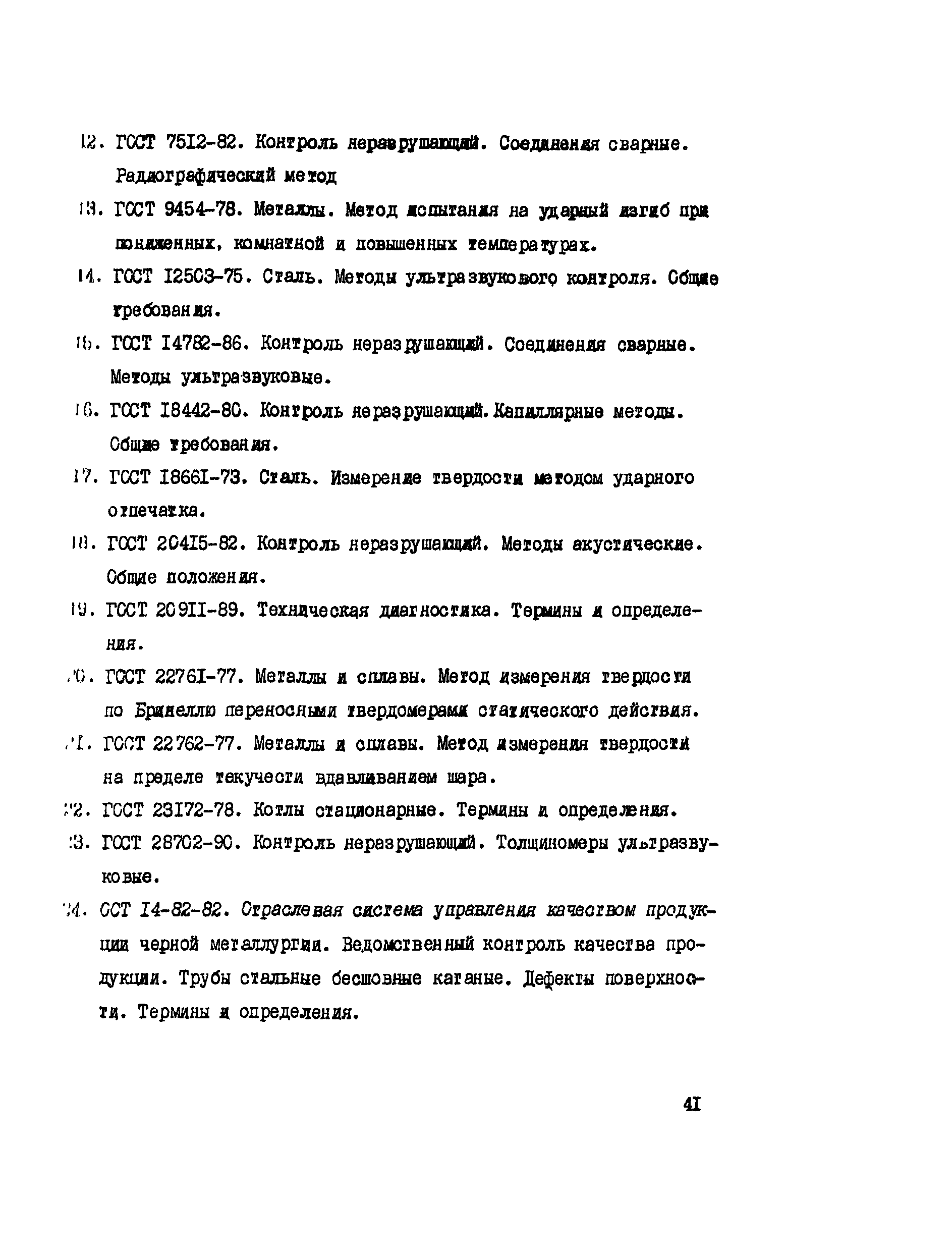

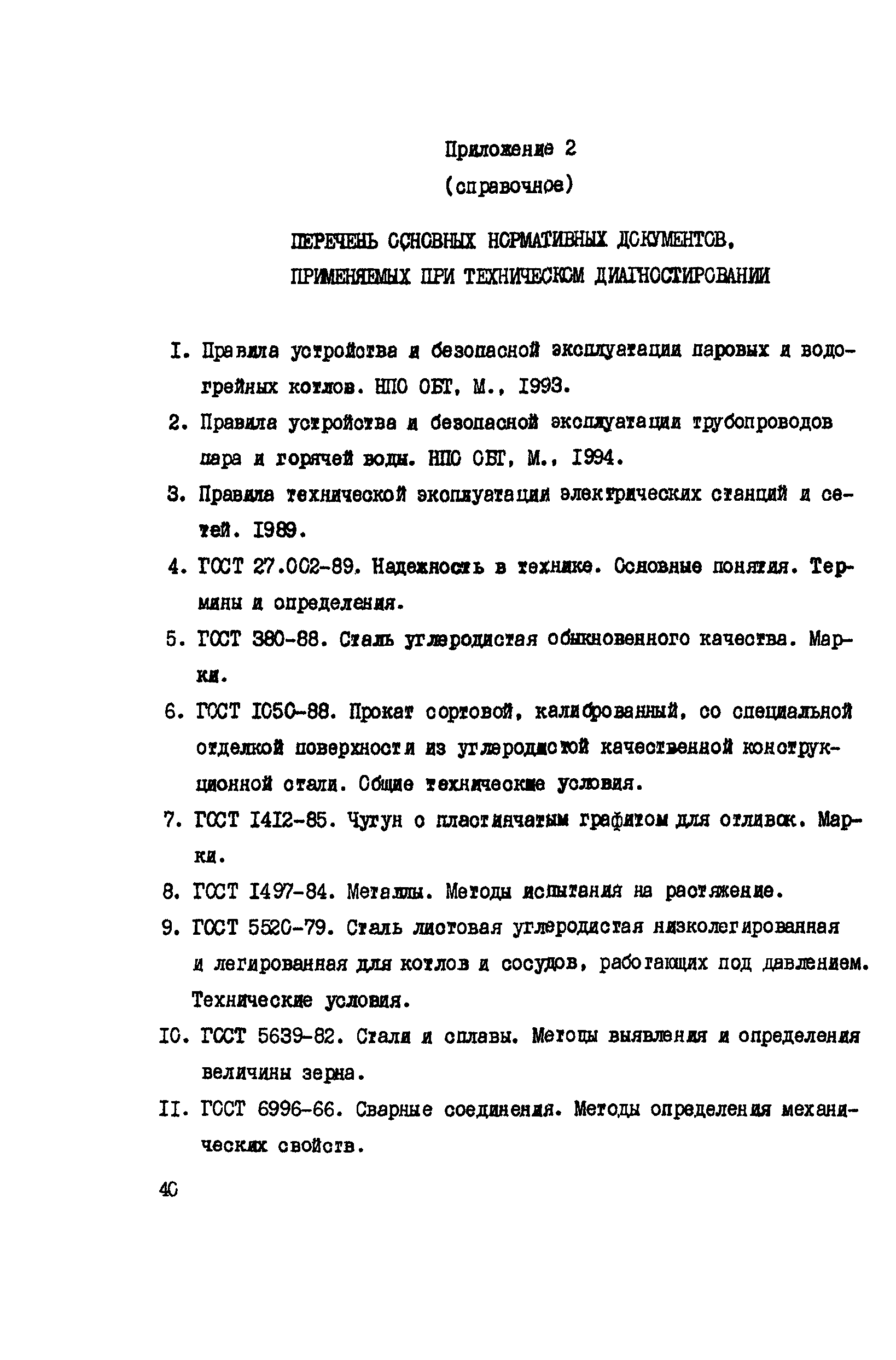

Нормативные ссылки:	ГОСТ 27208-87 «Отливки из чугуна. Методы механических испытаний» РД 34.17.410-97 «Инструкция по контролю металла котельных барабанов давлением до 4 МПа» ГОСТ 18661-73 «Сталь. Измерение твердости методом ударного отпечатка» ГОСТ 20415-82 «Контроль неразрушающий. Методы акустические. Общие положения» ГОСТ 20911-89 «Техническая диагностика. Термины и определения» ГОСТ 22761-77 «Металлы и сплавы. Метод измерения твердости по Бринеллю переносными твердомерами статического действия» ГОСТ 22762-77 «Металлы и сплавы. Метод измерения твердости на пределе текучести вдавливанием шара» ГОСТ 23172-78 «Котлы стационарные. Термины и определения» ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение» ГОСТ 5520-79 «Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия» ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств» ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод» ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» ГОСТ 380-88 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 5639-82 «Стали и сплавы. Методы выявления и определения величины зерна» ГОСТ 27.002-89 «Надежность в технике. Основные понятия. Термины и определения» ГОСТ 15467-79 «Управление качеством продукции. Основные понятия. Термины и определения» ГОСТ 18442-80 «Контроль неразрушающий. Капиллярные методы. Общие требования» ГОСТ 25866-83 «Эксплуатация техники. Термины и определения» ГОСТ 12503-75 «Сталь. Методы ультразвукового контроля. Общие требования» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» РД 34.15.027-93 «Сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте оборудования электростанций (РТМ-1с-93)» РД 10-49-94 «Методические указания по выдаче специальных разрешений (лицензий) на виды деятельности, связанные с обеспечением безопасности объектов котлонадзора и подъемных сооружений» ОСТ 108.031.08-85 «Котлы стационарные и трубопроводы пара и горячей воды. Нормы расчета на прочность. Общие положения по обоснованию толщины стенки» ОСТ 108.031.09-85 «Котлы стационарные и трубопроводы пара и горячей воды. Нормы расчета на прочность. Методы определения толщины стенки» ГОСТ 1412-85 «Чугун с пластинчатым графитом для отливок. Марки» ОСТ 108.031.10-85 «Котлы стационарные и трубопроводы пара и горячей воды. Нормы расчета на прочность. Определение коэффициентов прочности» РТМ 108.031.111-80 «Котлы стационарные газотрубные. Расчет на прочность» ГОСТ 28702-90 «Контроль неразрушающий. Толщиномеры ультразвуковые. Общие технические требования»

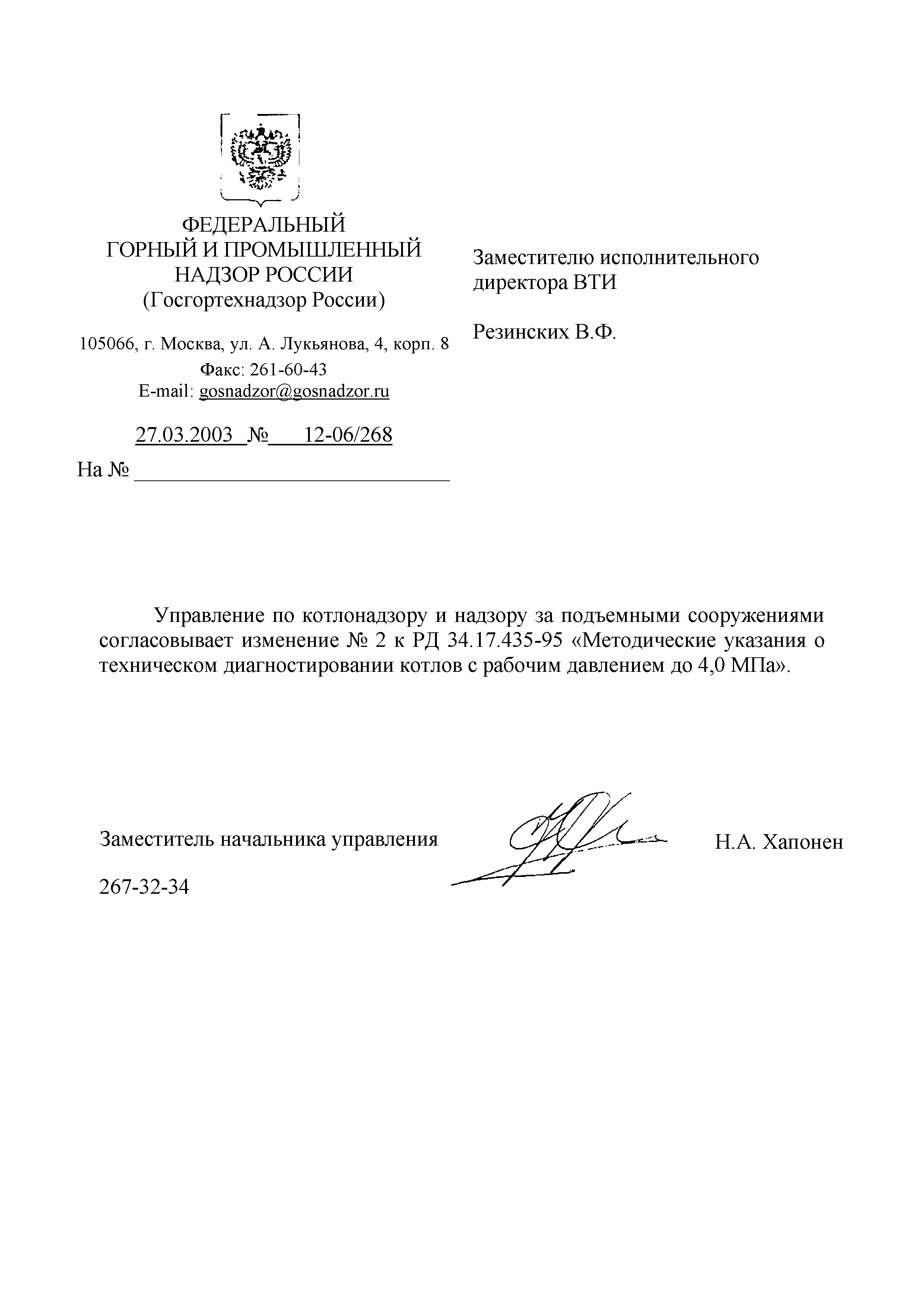

Текстовое изменение № 2
