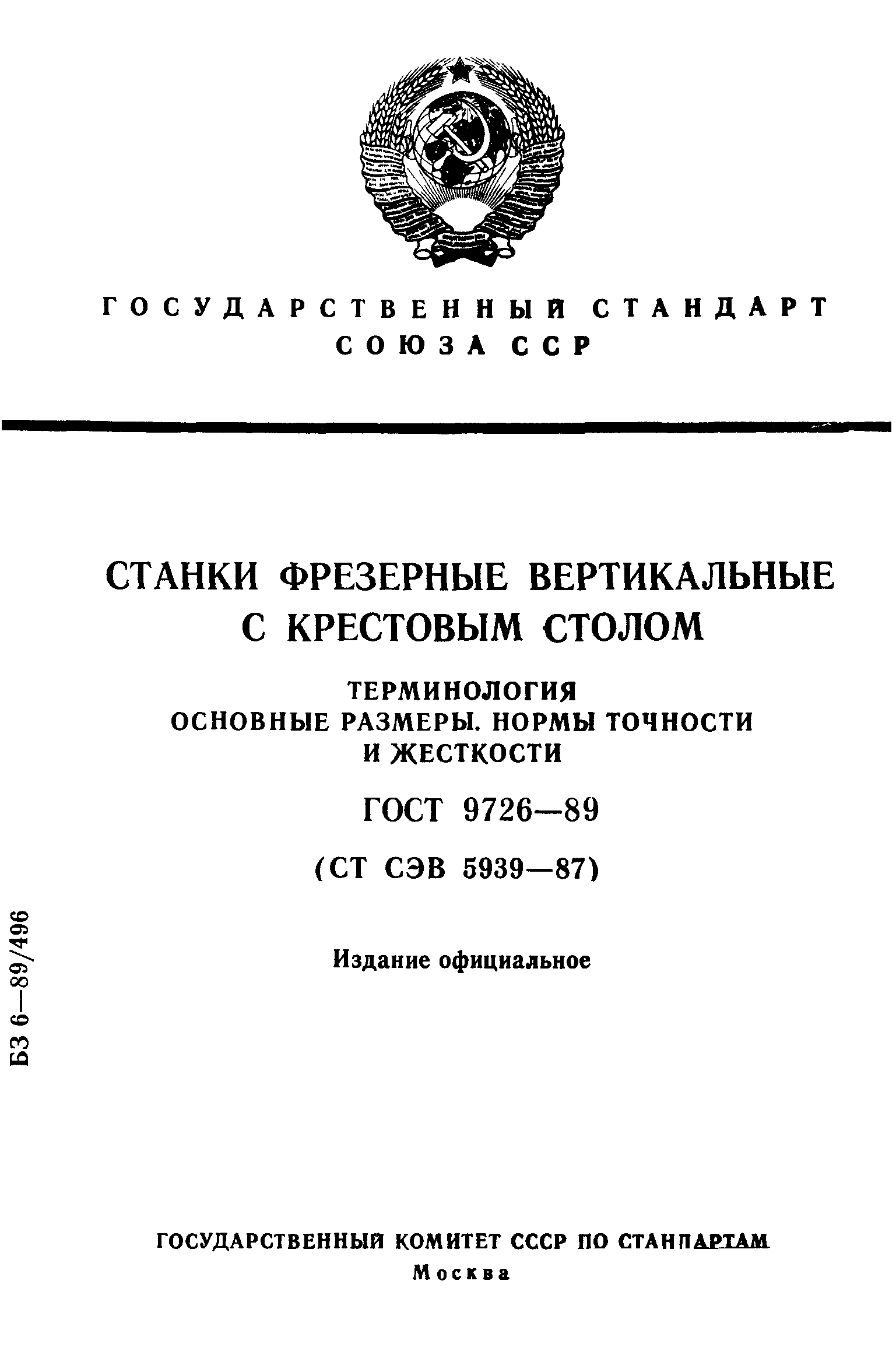

ГОСТ 9726-89

Станки фрезерные вертикальные с крестовым столом. Терминология. Основные размеры. Нормы точности и жесткости

Обозначение:	ГОСТ 9726-89
Обозначение англ:	GOST 9726-89
Статус:	действует
Название рус.:	Станки фрезерные вертикальные с крестовым столом. Терминология. Основные размеры. Нормы точности и жесткости
Название англ.:	Vertical milling machines with compound table. Terminology. Basic dimensions. Standards of accuracy and rigidity
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1991

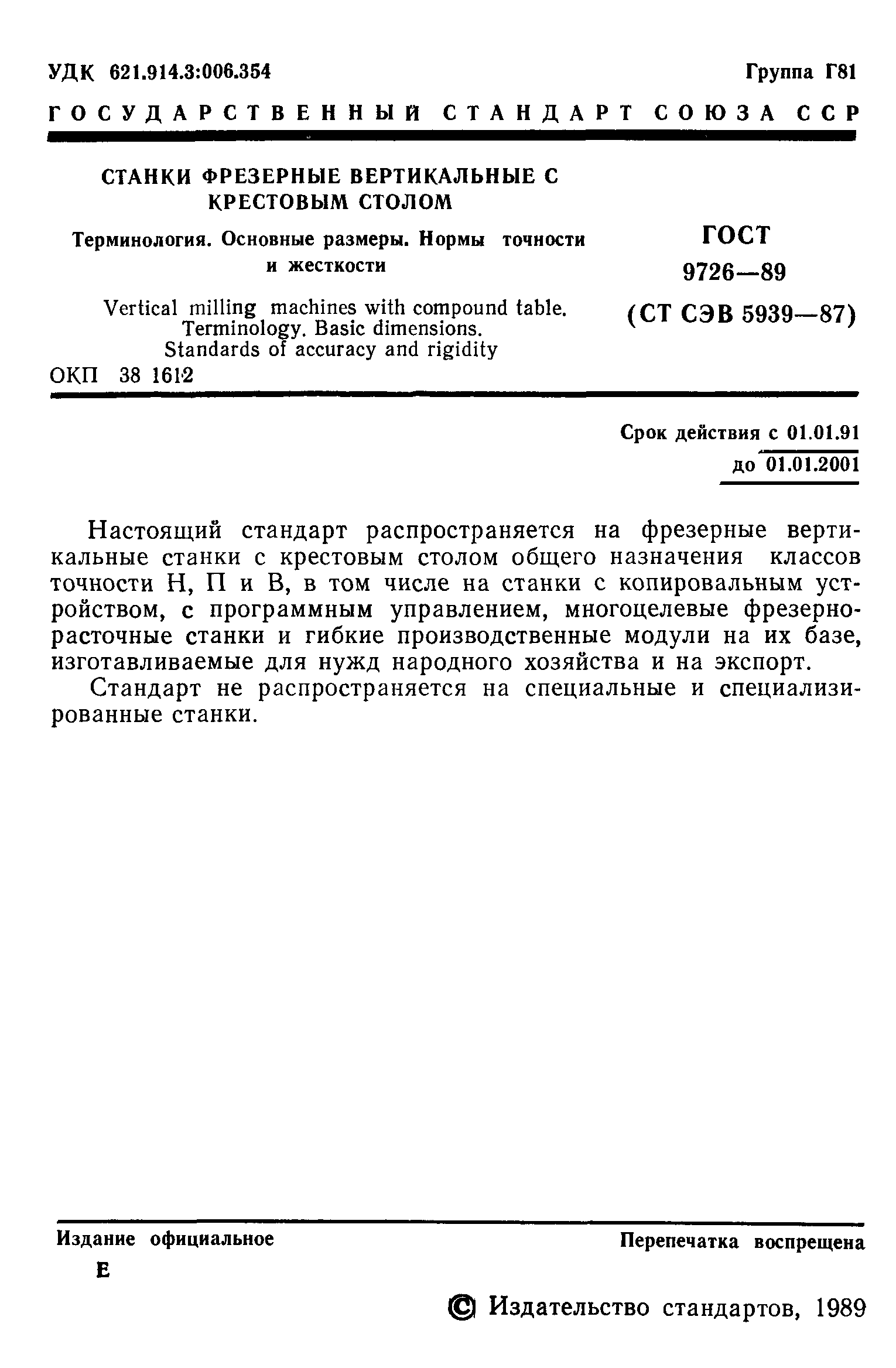

Область применения:	Стандарт распространяется на фрезерные вертикальные станки с крестовым столом общего назначения классов точности Н, П и В, в том числе на станки с копировальным устройством, с программным управлением, многоцелевые фрезерно-расточные станки и гибкие производственные модули на их базе, изготавливаемые для нужд народного хозяйства и на экспорт. Стандарт не распространяется на специальные и специализированные станки.

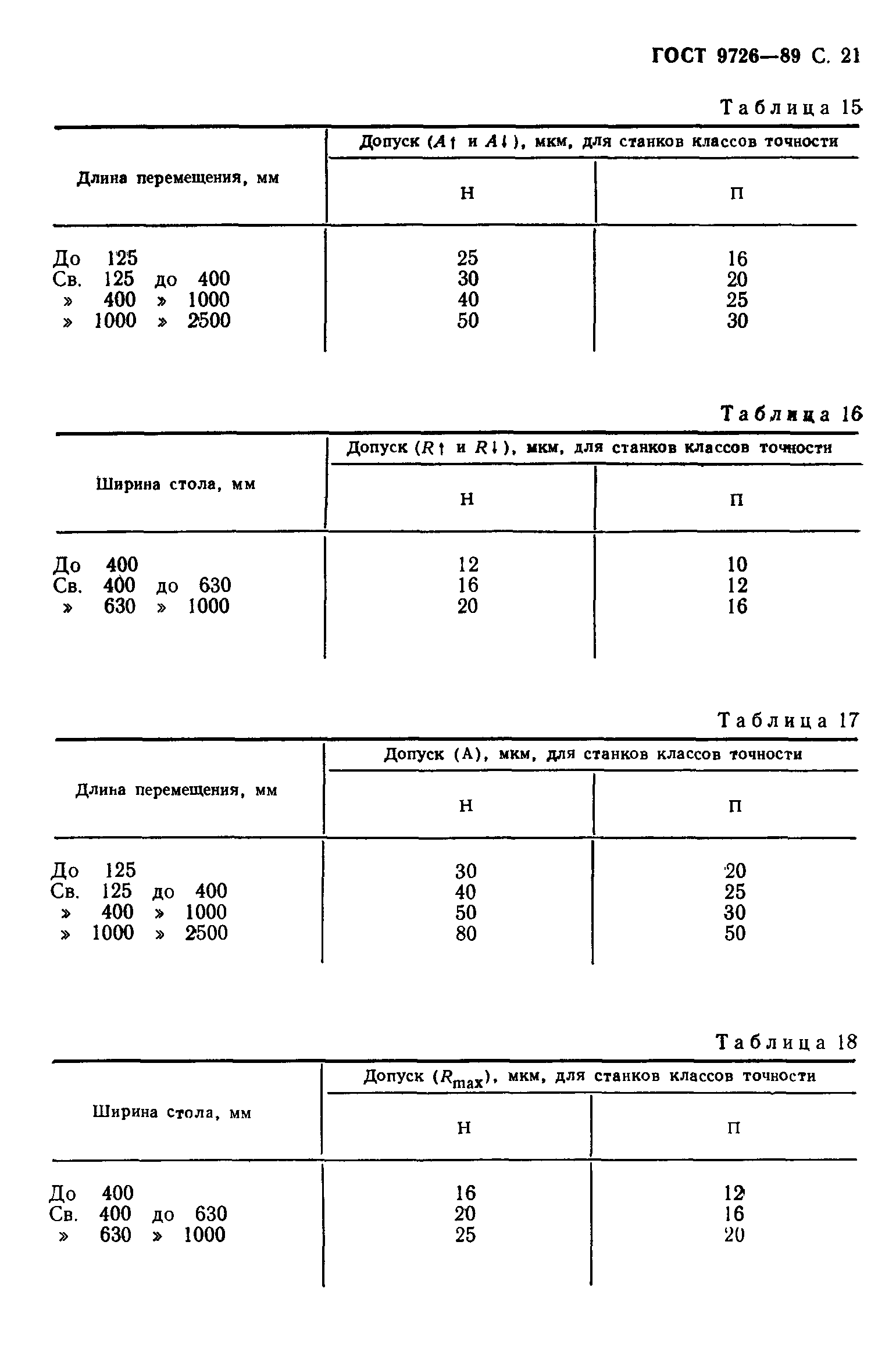

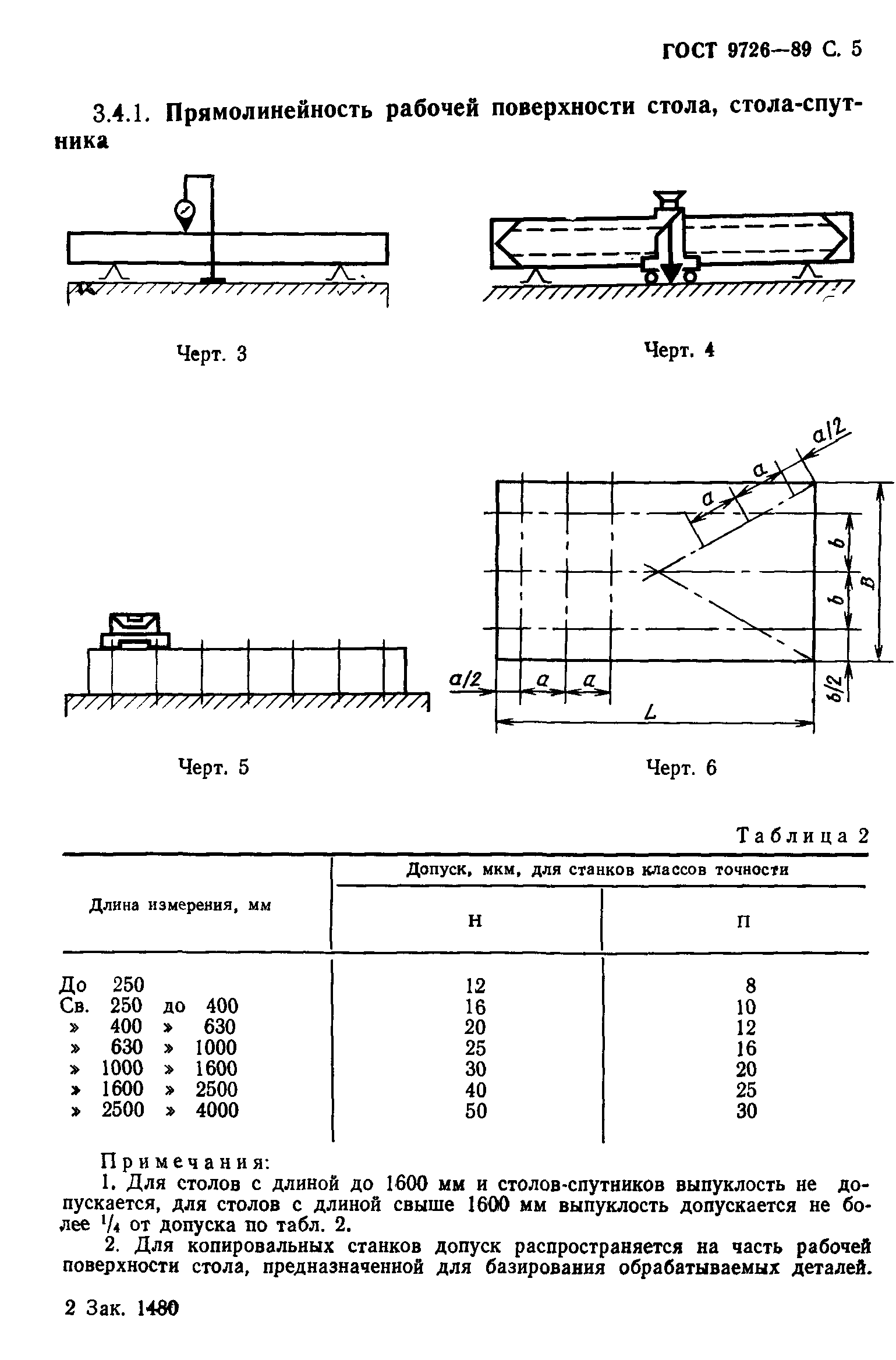

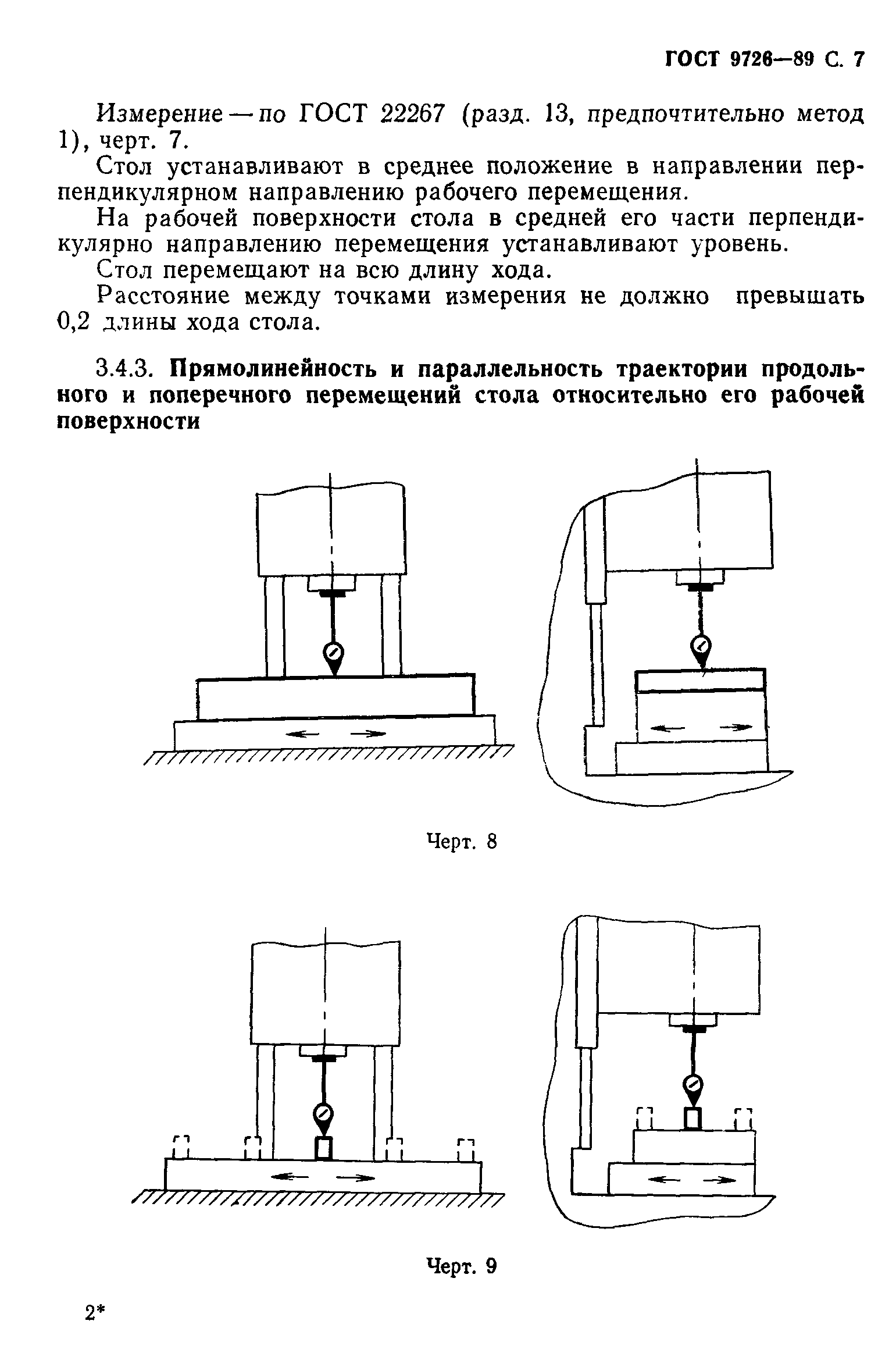

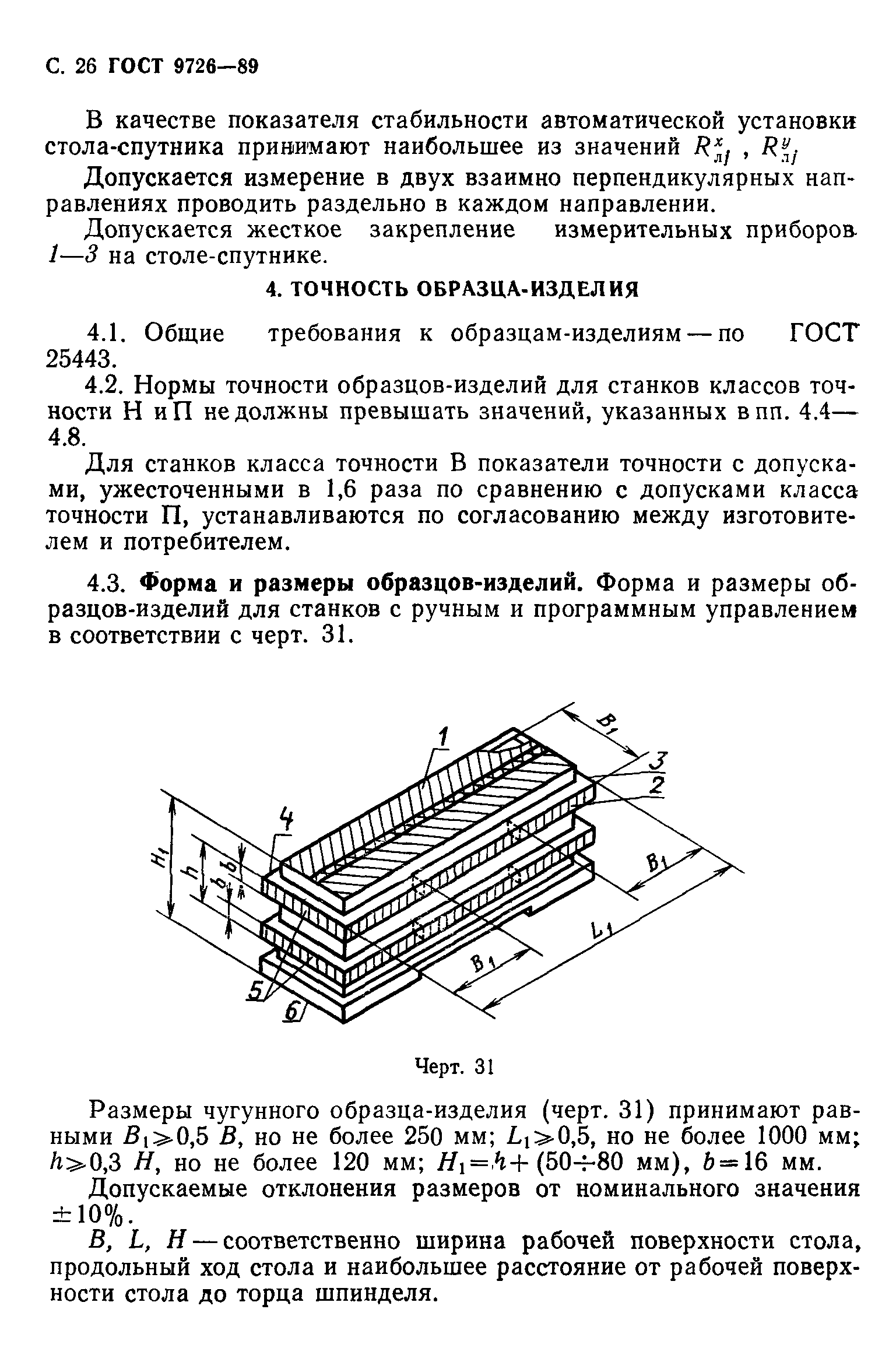

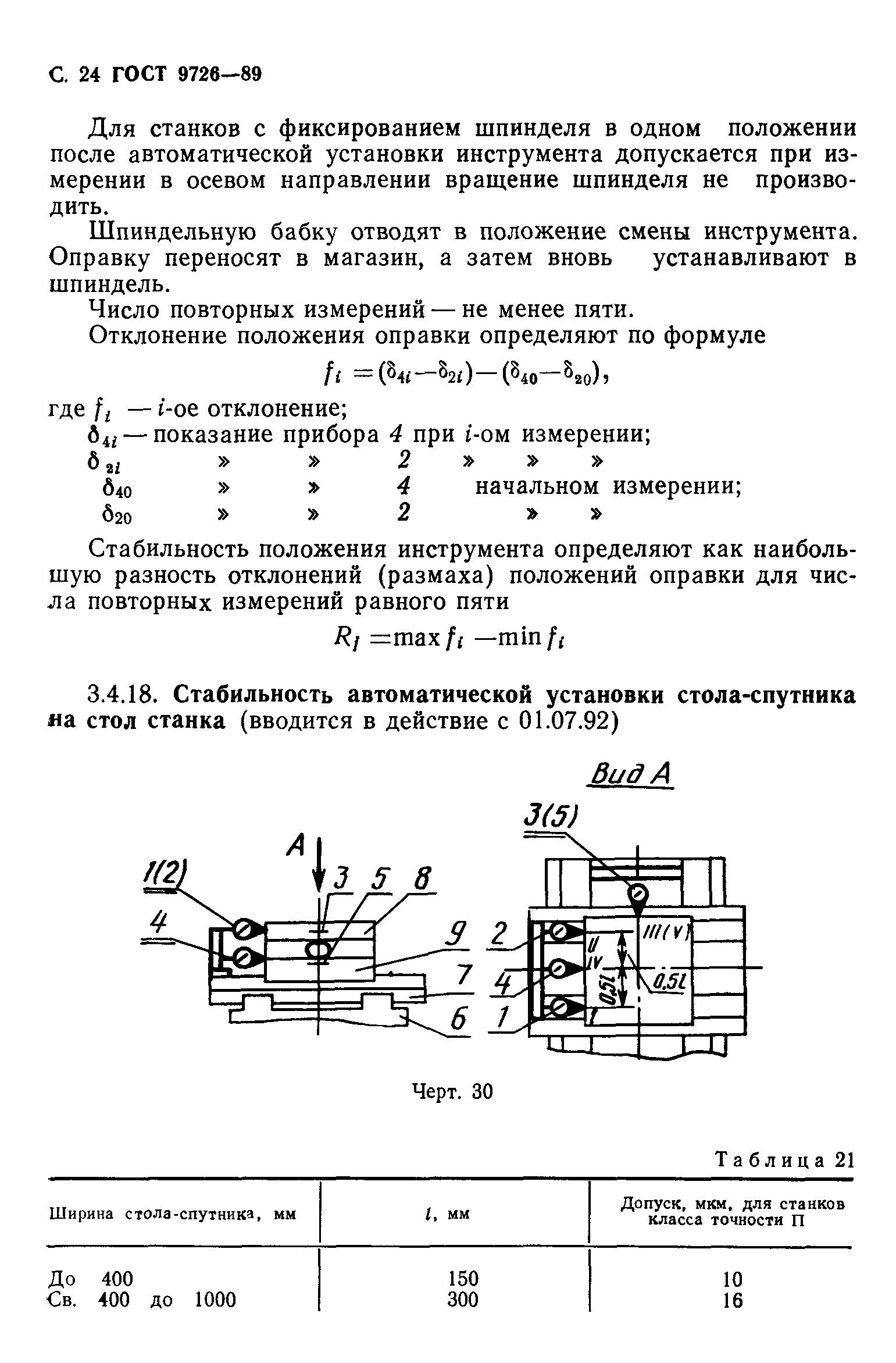

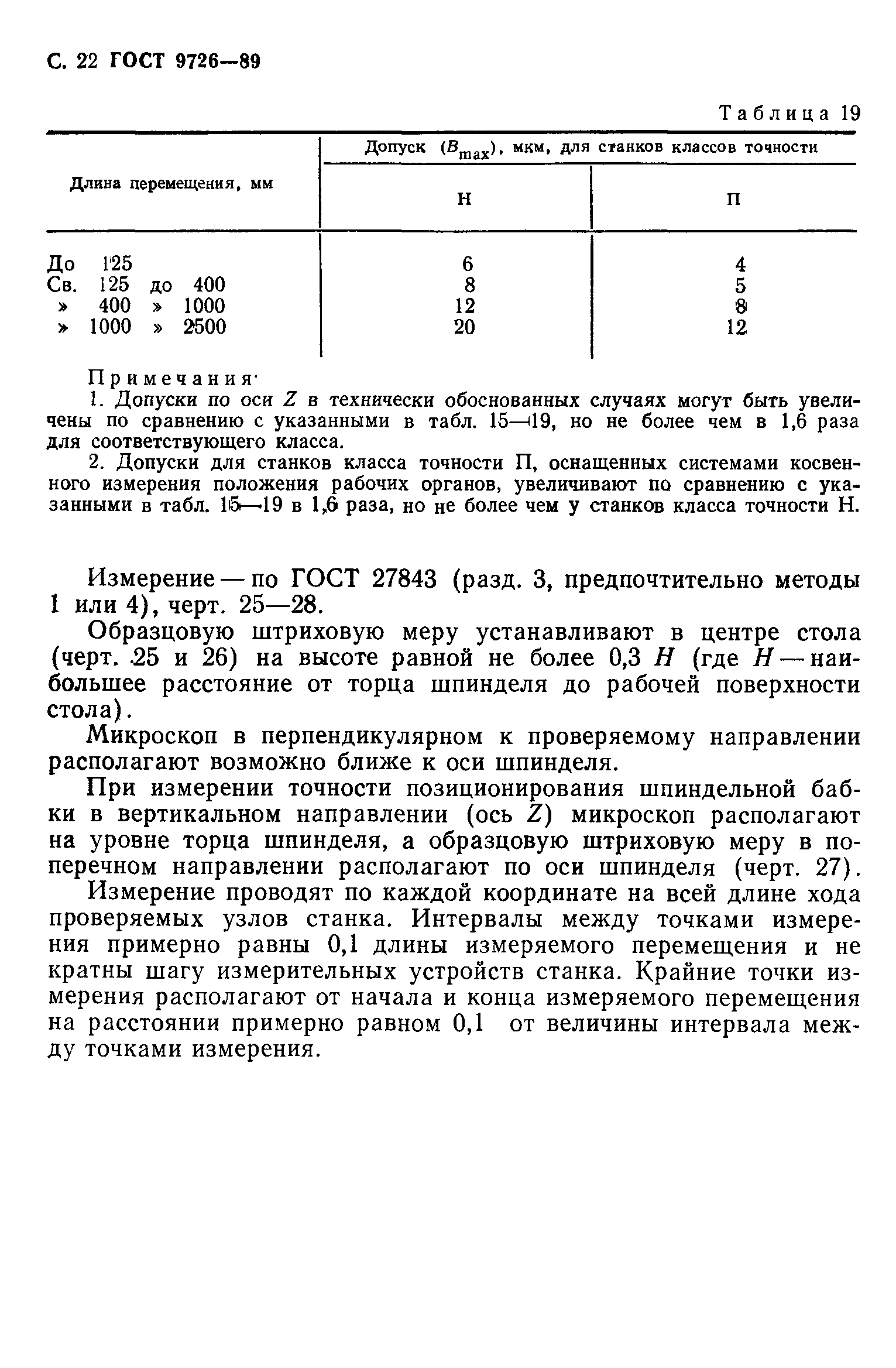

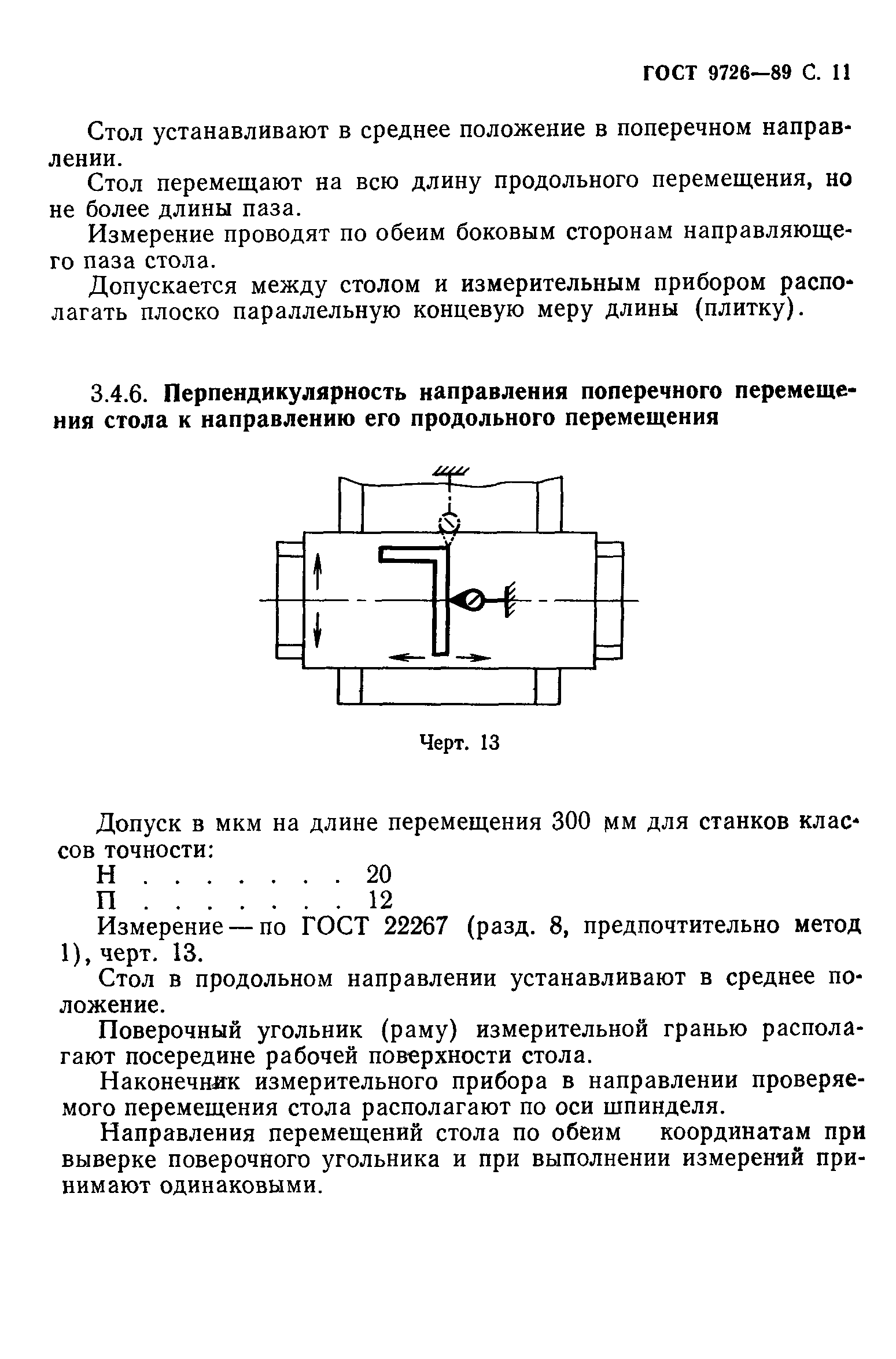

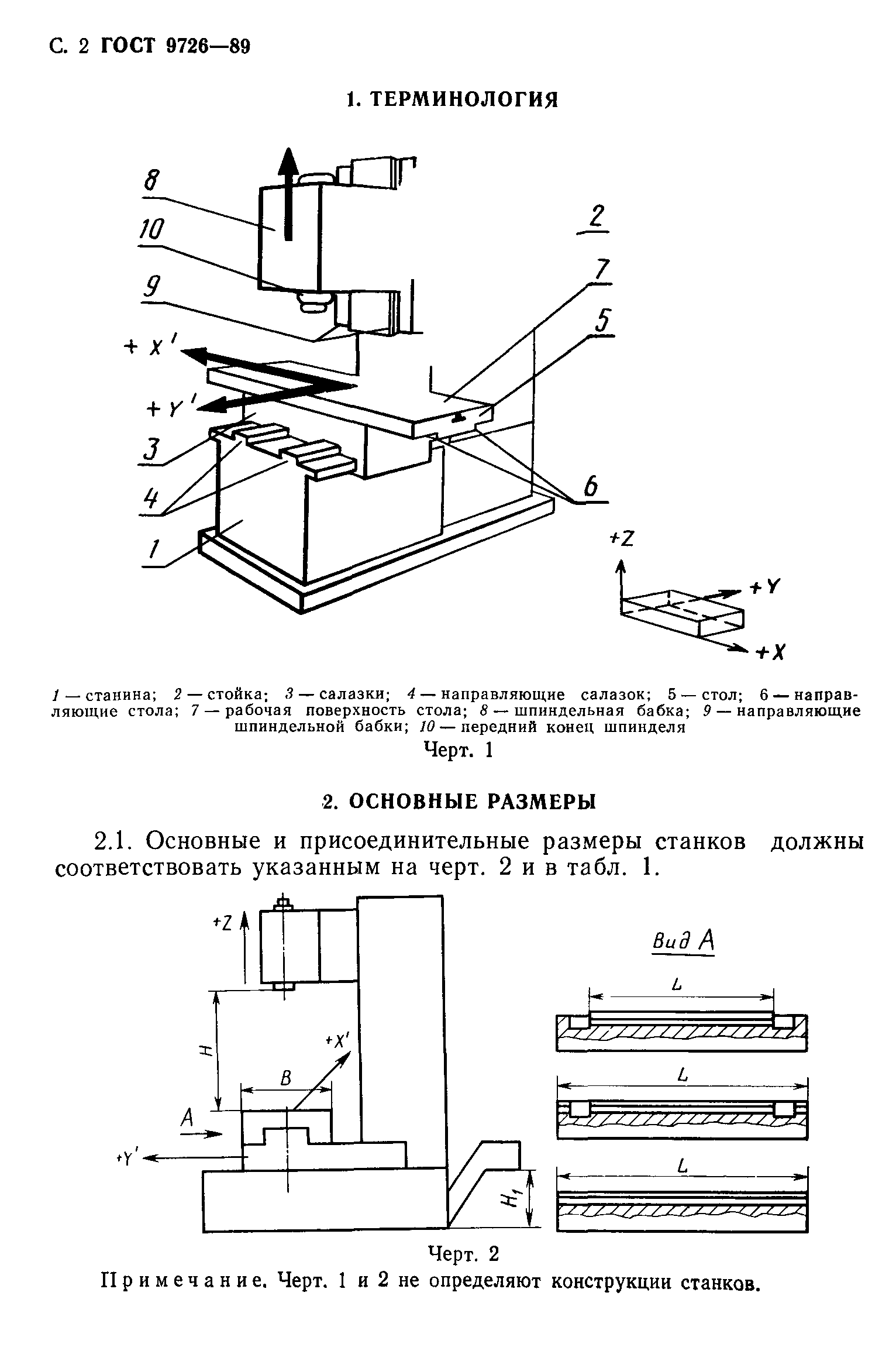

Оглавление:	1 Терминология 2 Основные размеры 3 Точность станка 4 Точность образца-изделия 5 Жесткость станка
Разработан:	Министерство станкостроительной и инструментальной промышленности СССР
Утверждён:	06.07.1989 Госстандарт СССР (USSR Gosstandart 2340)
Издан:	Издательство стандартов (1989 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Металлорежущие станки Расточные и фрезерные станки Экология МАШИНОСТРОЕНИЕ Металлорежущие станки Расточные и фрезерные станки
Заменяет собой:	ГОСТ 21610-82 «Станки фрезерные с числовым программным управлением. Основные параметры и присоединительные размеры» ГОСТ 9191-83 «Станки фрезерные вертикальные с крестовым столом. Основные размеры» ГОСТ 9726-83 «Станки фрезерные вертикальные с крестовым столом. Нормы точности и жесткости»
Нормативные ссылки:	ГОСТ 22267-76 «Станки металлорежущие. Схемы и способы измерений геометрических параметров» ГОСТ 23597-79 «Станки металлорежущие с числовым программным управлением. Обозначение осей координат и направлений движений. Общие положения» ГОСТ 24644-81 «Концы шпинделей и хвостовики инструментов сверлильных, расточных и фрезерных станков. Размеры. Технические требования» ГОСТ 25443-82 «Станки металлорежущие. Образы-изделия для проверки точности обработки. Общие технические требования» ГОСТ 25889.1-83 «Станки металлорежущие. Методы проверки круглости образца-изделия» ГОСТ 25889.2-83 «Станки металлорежущие. Методы проверки параллельности двух плоских поверхностей образца-изделия» ГОСТ 25889.3-83 «Станки металлорежущие. Методы проверки перпендикулярности двух плоских поверхностей образца-изделия» ГОСТ 25889.4-86 «Станки металлорежущие. Метод проверки постоянства диаметров образца-изделия» ГОСТ 27218-87 «Гибкие производственные модули и многоцелевые станки. Столы-спутники для крепления обрабатываемой заготовки. Основные и присоединительные размеры» ГОСТ 27491-87 «Модули гибкие производственные и станки многоцелевые сверлильно-фрезерно-расточные. Основные параметры и размеры» ГОСТ 27843-88 «Станки металлорежущие. Методы проверки точности позиционирования» ГОСТ 6636-69 «Основные нормы взаимозаменяемости. Нормальные линейные размеры» ГОСТ 8032-84 «Предпочтительные числа и ряды предпочтительных чисел» ГОСТ 8-82 «Станки металлорежущие. Общие требования к испытаниям на точность» ГОСТ 27843-2006 «Испытания станков. Определение точности и повторяемости позиционирования осей с числовым программным управлением» ГОСТ 21610-82 «Станки фрезерные с числовым программным управлением. Основные параметры и присоединительные размеры»
