ГОСТ 659-89

Станки зубофрезерные вертикальные для цилиндрических колес. Основные параметры и размеры. Нормы точности

Обозначение:	ГОСТ 659-89
Обозначение англ:	GOST 659-89
Статус:	взамен
Название рус.:	Станки зубофрезерные вертикальные для цилиндрических колес. Основные параметры и размеры. Нормы точности
Название англ.:	Cylindrical gear hobbers vertical work axis. Basic parameters and dimensions. Sтandards of accuracy
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1991
Область применения:	Стандарт распространяется на вертикальные зубофрезерные станки общего назначения классов точности Н, П , В, А и С (в том числе на станки вспомогательного производства), работающие червячной фрезой, предназначенные для обработки прямозубых и косозубых цилиндрических колес внешнего зацепления с наибольшим диаметром до 12500 мм и изготавливаемые для нужд народного хозяйства и экспорта. Стандарт не распространяется на специальные и специализированные станки.

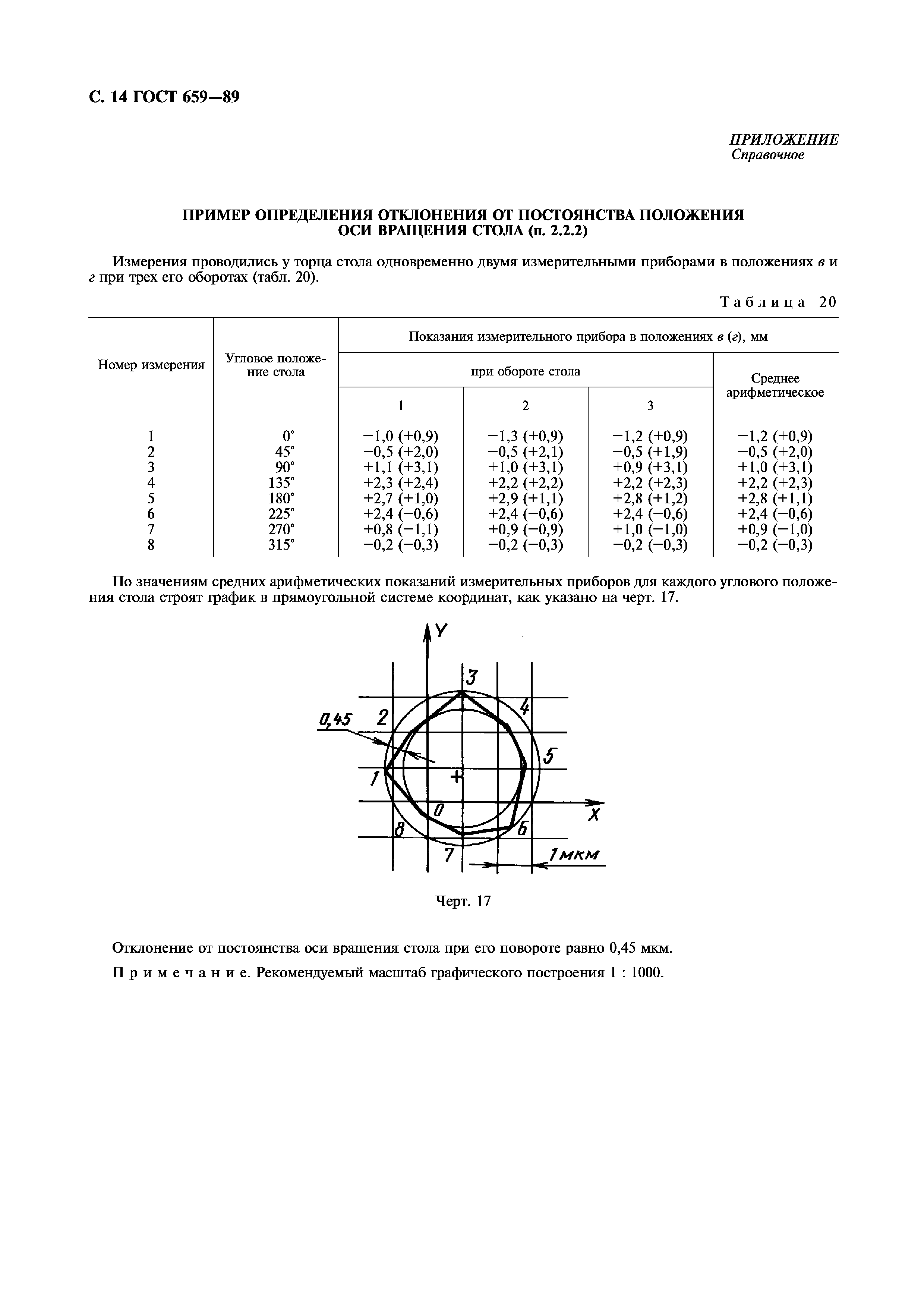

Оглавление:	1. Основные параметры и размеры 2. Геометрическая точность станка 3. Точность станка в работе Приложение (справочное) Пример определения отклонения от постоянства положения оси вращения стола (п. 2.2.2)
Разработан:	Министерство станкостроительной и инструментальной промышленности СССР
Утверждён:	25.08.1989 Государственный комитет СССР по стандартам (USSR National Committee on Standards 2640)
Издан:	Издательство стандартов (1989 г. ) ИПК Издательство стандартов (2002 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Металлорежущие станки Расточные и фрезерные станки Экология МАШИНОСТРОЕНИЕ Металлорежущие станки Расточные и фрезерные станки
Список изменений:	№ 1 от 01.01.1992 (ИУС 1-91)
Заменяет собой:	ГОСТ 6852-80 «Станки зубофрезерные вертикальные для цилиндрических колес. Основные параметры и размеры» (ИУС 12-89) ГОСТ 659-78 «Станки зубофрезерные вертикальные для цилиндрических колес. Нормы точности» (ИУС 12-89)
Нормативные ссылки:	ГОСТ 15945-82 «Конусы внутренние и наружные конусностью 7:24. Размеры» ГОСТ 1643-81 «Основные нормы взаимозаменяемости. Передачи зубчатые цилиндрические. Допуски» ГОСТ 22267-76 «Станки металлорежущие. Схемы и способы измерений геометрических параметров» ГОСТ 25443-82 «Станки металлорежущие. Образы-изделия для проверки точности обработки. Общие технические требования» ГОСТ 25557-82 «Конусы инструментальные. Основные размеры» ГОСТ 6636-69 «Основные нормы взаимозаменяемости. Нормальные линейные размеры» ГОСТ 8-82 «Станки металлорежущие. Общие требования к испытаниям на точность» ГОСТ 9324-80 «Фрезы червячные чистовые однозаходные для цилиндрических зубчатых колес с эвольвентным профилем. Технические условия» ГОСТ 9563-60 «Основные нормы взаимозаменяемости. Колеса зубчатые. Модули» ГОСТ 25557-2006 «Конусы инструментальные. Основные размеры»

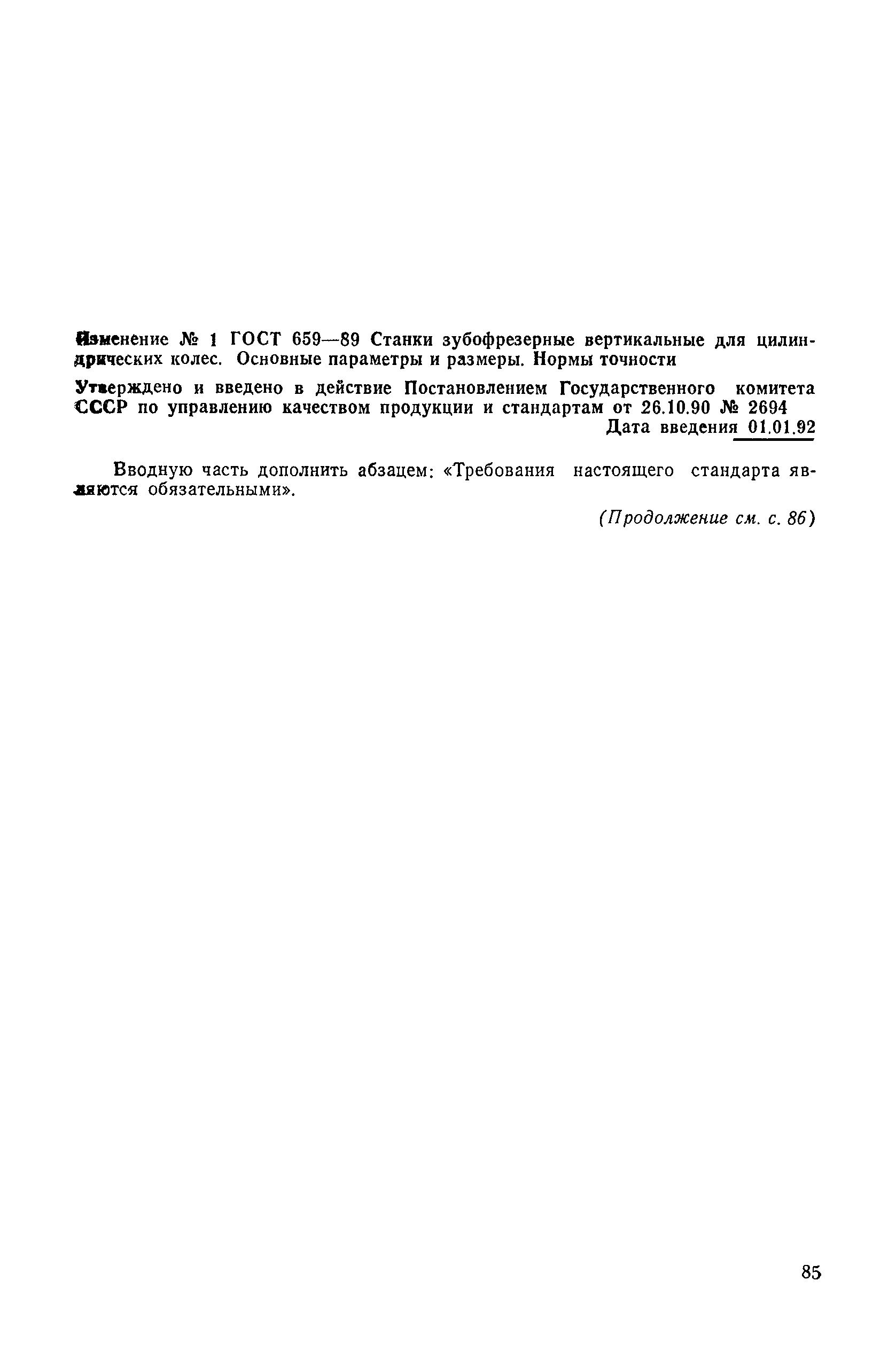

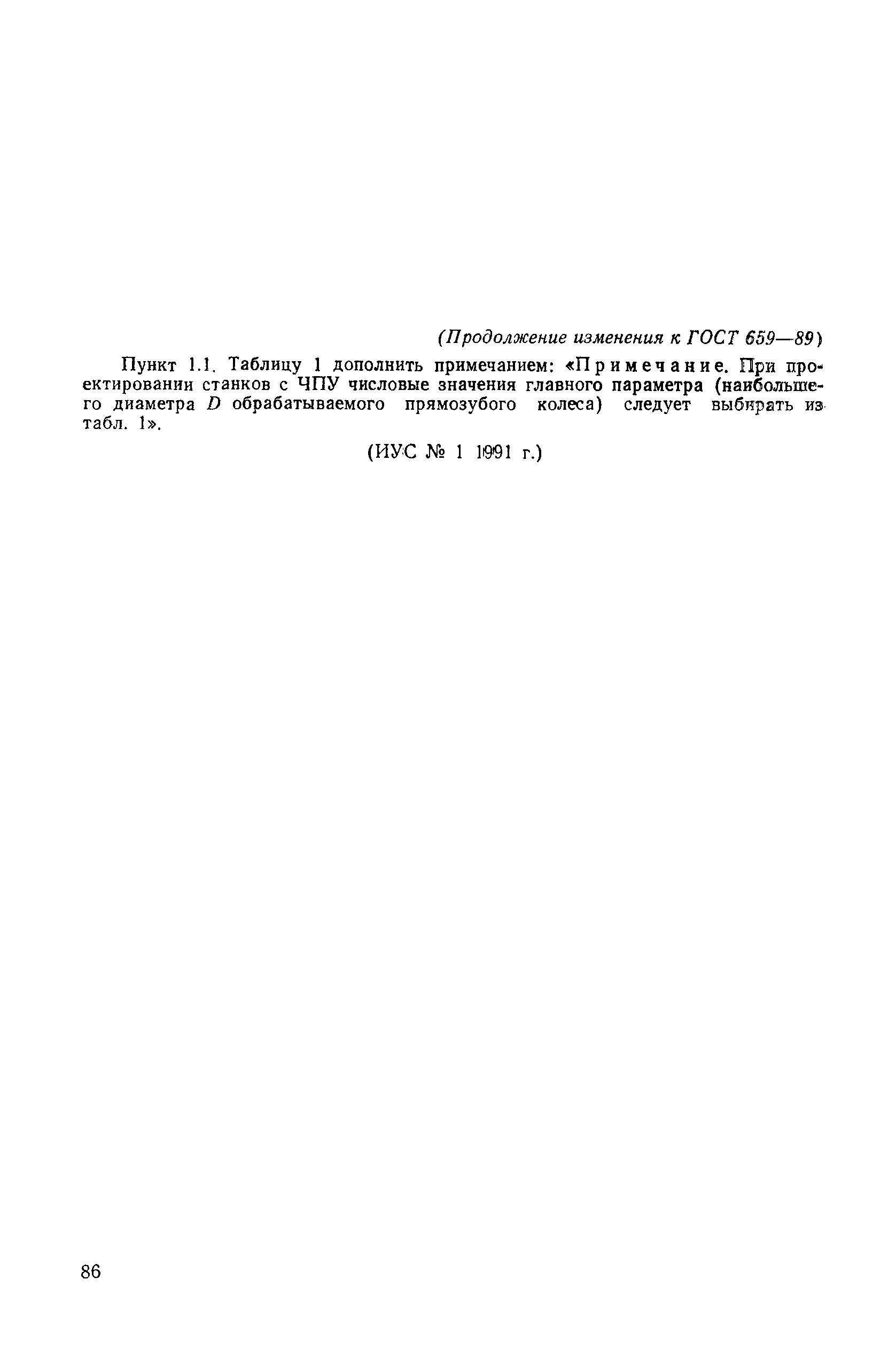

Текстовое изменение № 1 от 01.01.1992
