ГОСТ 6396-78

Фрезы шпоночные, оснащенные твердосплавными пластинами. Технические условия

Обозначение:	ГОСТ 6396-78
Обозначение англ:	GOST 6396-78
Статус:	взамен
Название рус.:	Фрезы шпоночные, оснащенные твердосплавными пластинами. Технические условия
Название англ.:	Carbide-tipped keyway milling cutters. Specifications
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1980
Область применения:	Стандарт распространяется на фрезы, оснащенные твердосплавными пластинами по ГОСТ 25400 группы ТК — обработки стали, группы ВК — для обработки чугуна и предназначенные для фрезерования шпоночных пазов по ГОСТ 23360.

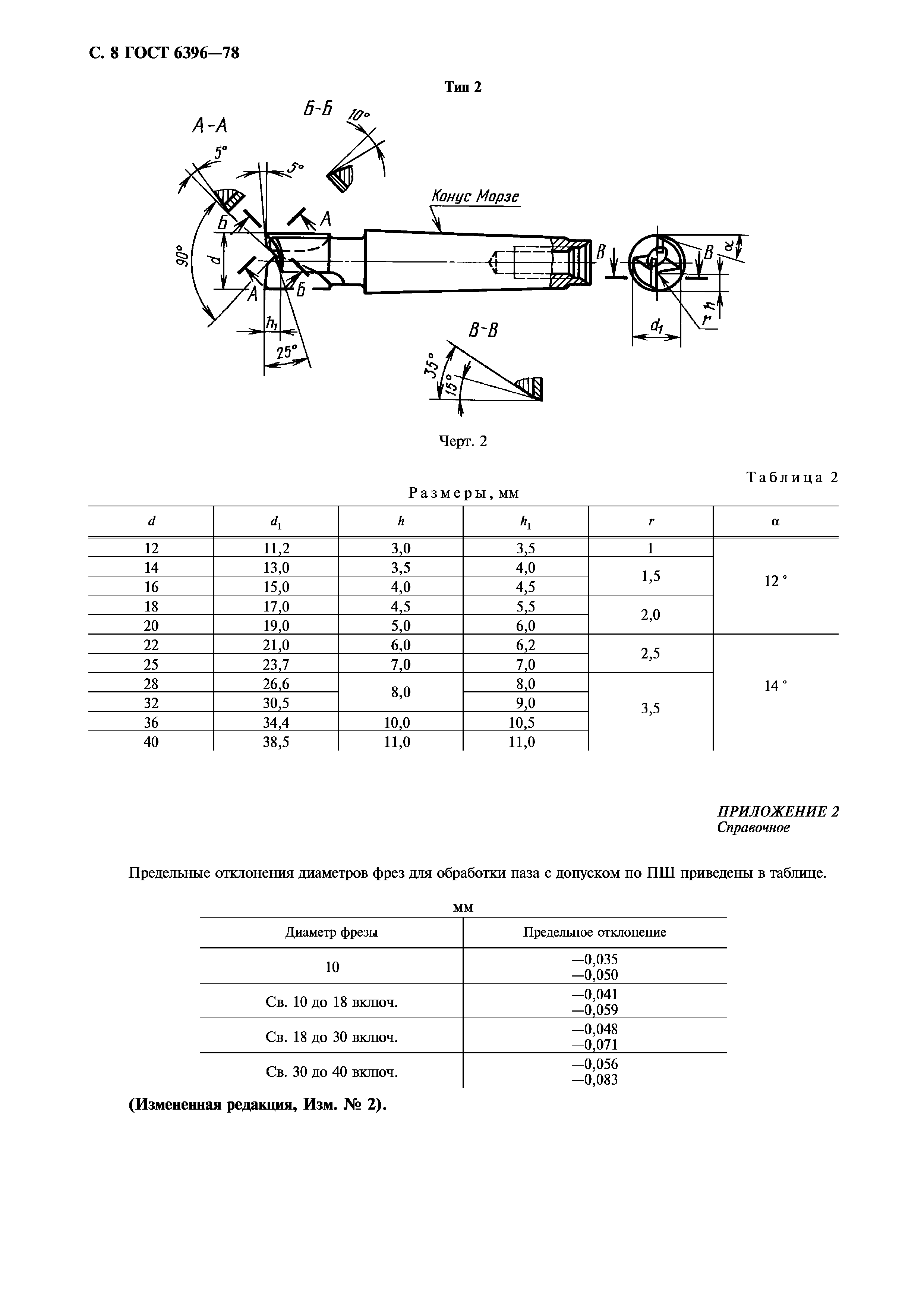

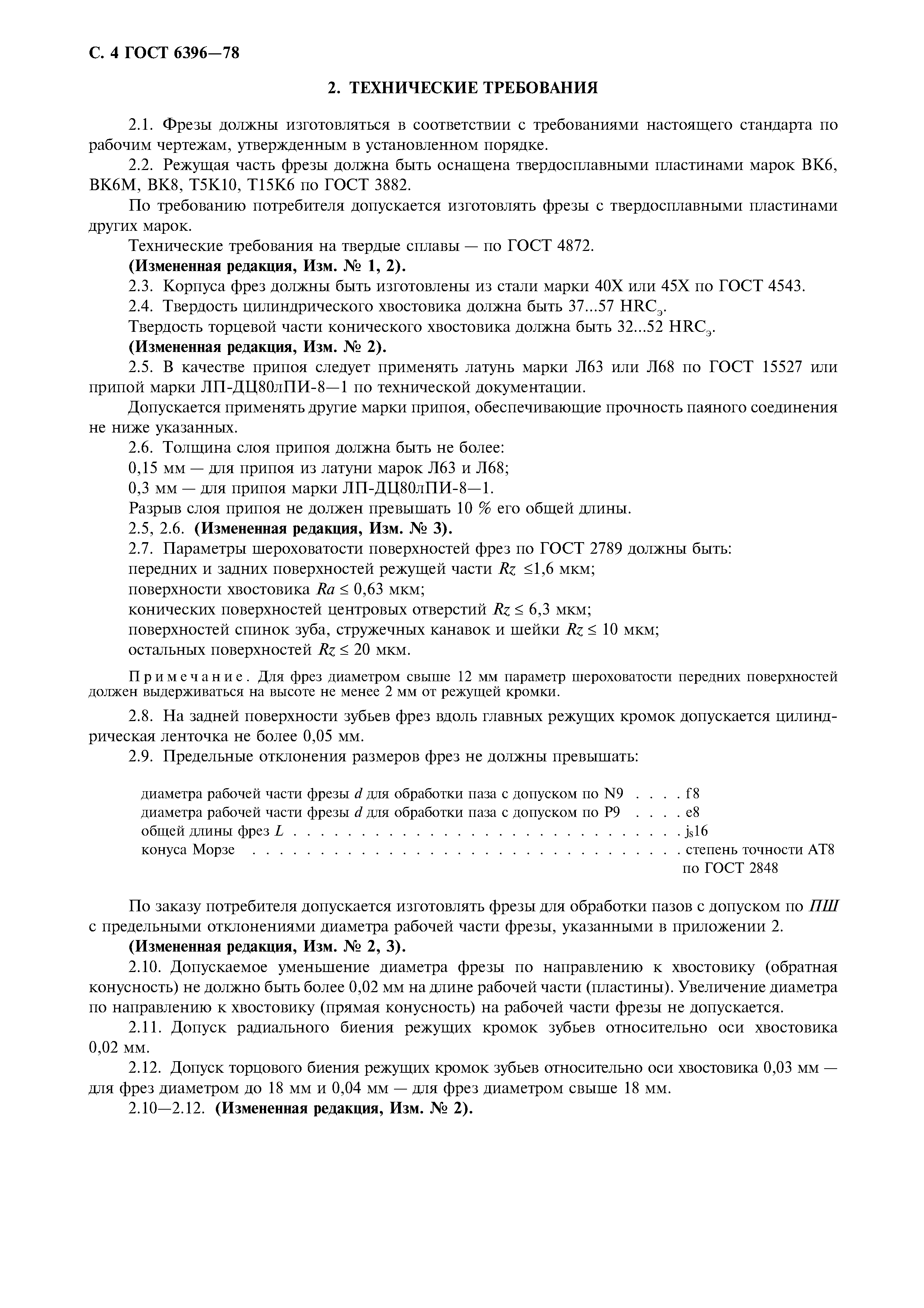

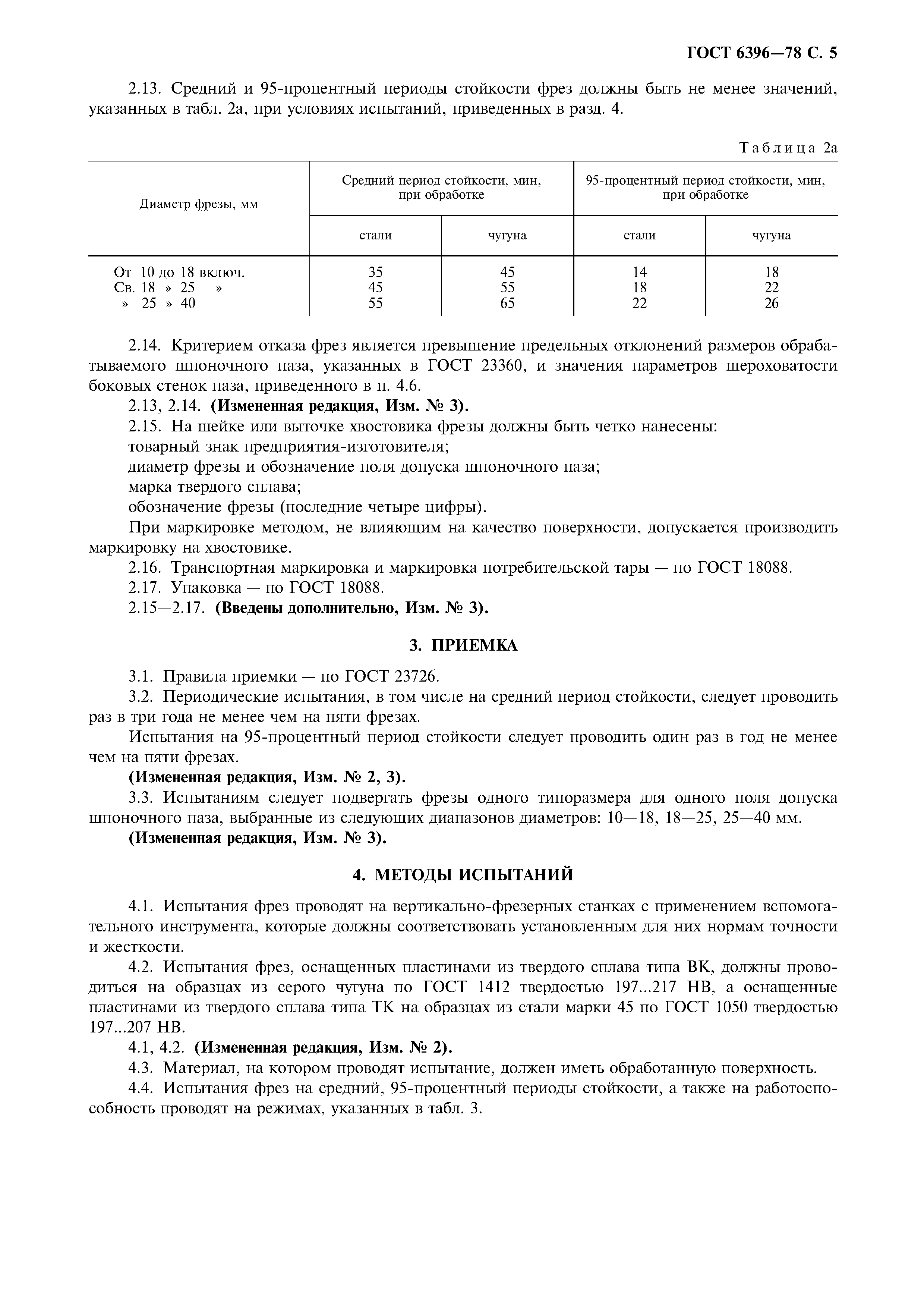

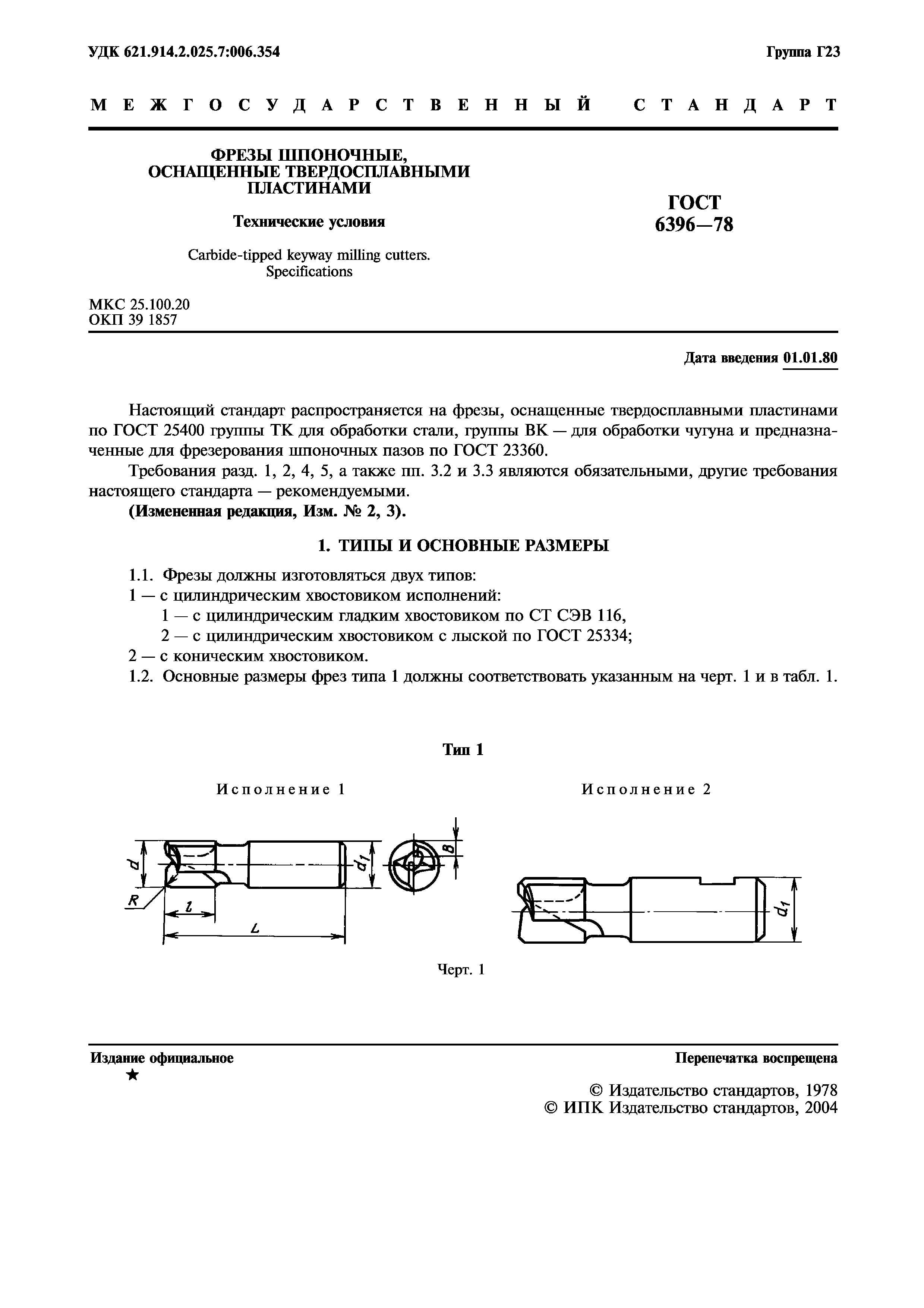

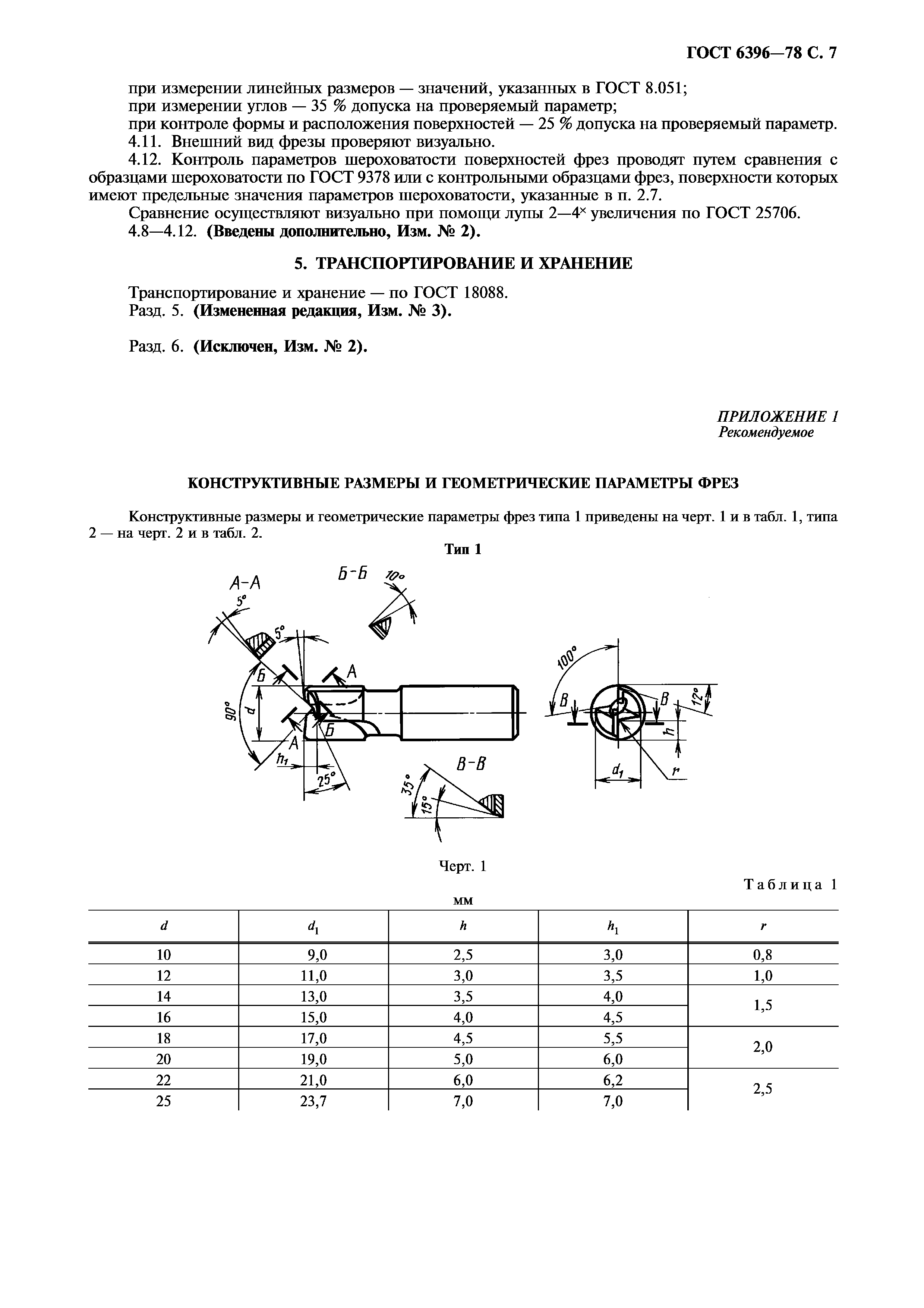

Оглавление:	1. Типы и основные размеры 2. Технические требования 3. Приемка 4. Методы испытаний 5. Транспортирование и хранение 6. (Исключен, Изм. № 2) Приложение 1 (рекомендуемое) Конструктивные размеры и геометрические параметры фрез Приложение 2 (справочное)
Разработан:	Министерство станкостроительной и инструментальной промышленности СССР
Утверждён:	23.01.1978 Государственный комитет стандартов Совета Министров СССР (USSR National Committee on Standards at the Cabinet of Ministers 139)
Издан:	Издательство стандартов (1978 г. ) ИПК Издательство стандартов (2004 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Режущие инструменты Фрезы Экология МАШИНОСТРОЕНИЕ Режущие инструменты Фрезы
Список изменений:	№ 3 от 01.01.1992 (ИУС 6-91)
Заменяет собой:	ГОСТ 6396-68 «Фрезы шпоночные, оснащенные твердым сплавом»

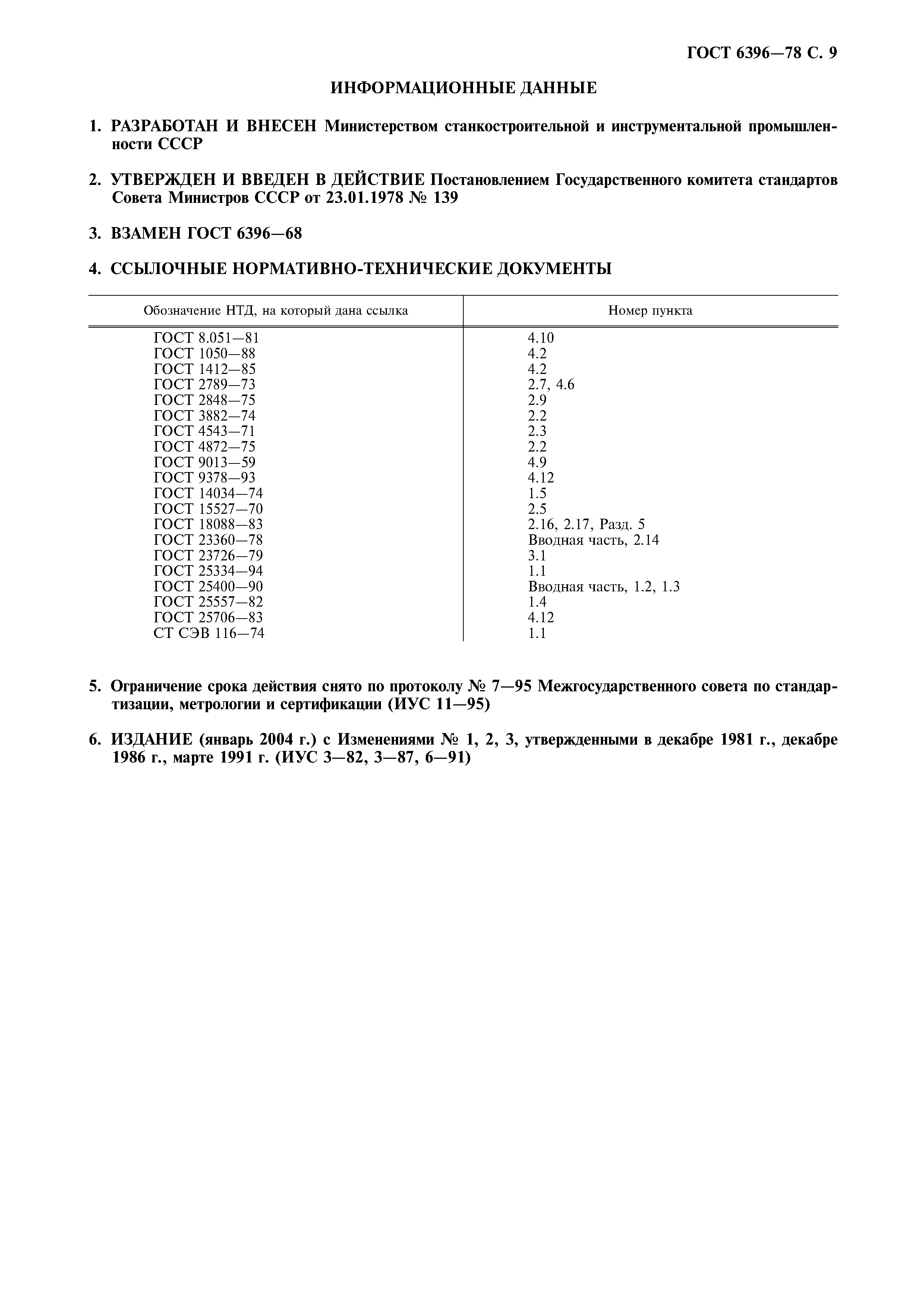

Нормативные ссылки:	ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 1412-85 «Чугун с пластинчатым графитом для отливок. Марки» ГОСТ 9378-93 «Образцы шероховатости поверхности (сравнения). Общие технические условия» ГОСТ 14034-74 «Отверстия центровые. Размеры» ГОСТ 15527-70 «Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки» ГОСТ 18088-83 «Инструмент металлорежущий, алмазный, дереворежущий, слесарно-монтажный и вспомогательный. Упаковка, маркировка, транспортирование и хранение» ГОСТ 23360-78 «Основные нормы взаимозаменяемости. Соединения шпоночные с призматическими шпонками. Размеры шпонок и сечений пазов. Допуски и посадки» ГОСТ 23726-79 «Инструмент металлорежущий и дереворежущий. Приемка» ГОСТ 25334-94 «Хвостовики цилиндрические для фрез. Основные размеры» ГОСТ 25400-90 «Пластины твердосплавные напаиваемые типа 21. Конструкция и размеры» ГОСТ 25557-82 «Конусы инструментальные. Основные размеры» ГОСТ 25706-83 «Лупы. Типы, основные параметры. Общие технические требования» ГОСТ 2848-75 «Конусы инструментов. Допуски. Методы и средства контроля» ГОСТ 3882-74 «Сплавы твердые спеченные. Марки» ГОСТ 4872-75 «Изделия для режущего инструмента из твердых спеченных сплавов. Технические условия» ГОСТ 8.051-81 «Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм» ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу» ГОСТ 15527-2004 «Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки» ГОСТ 25557-2006 «Конусы инструментальные. Основные размеры»

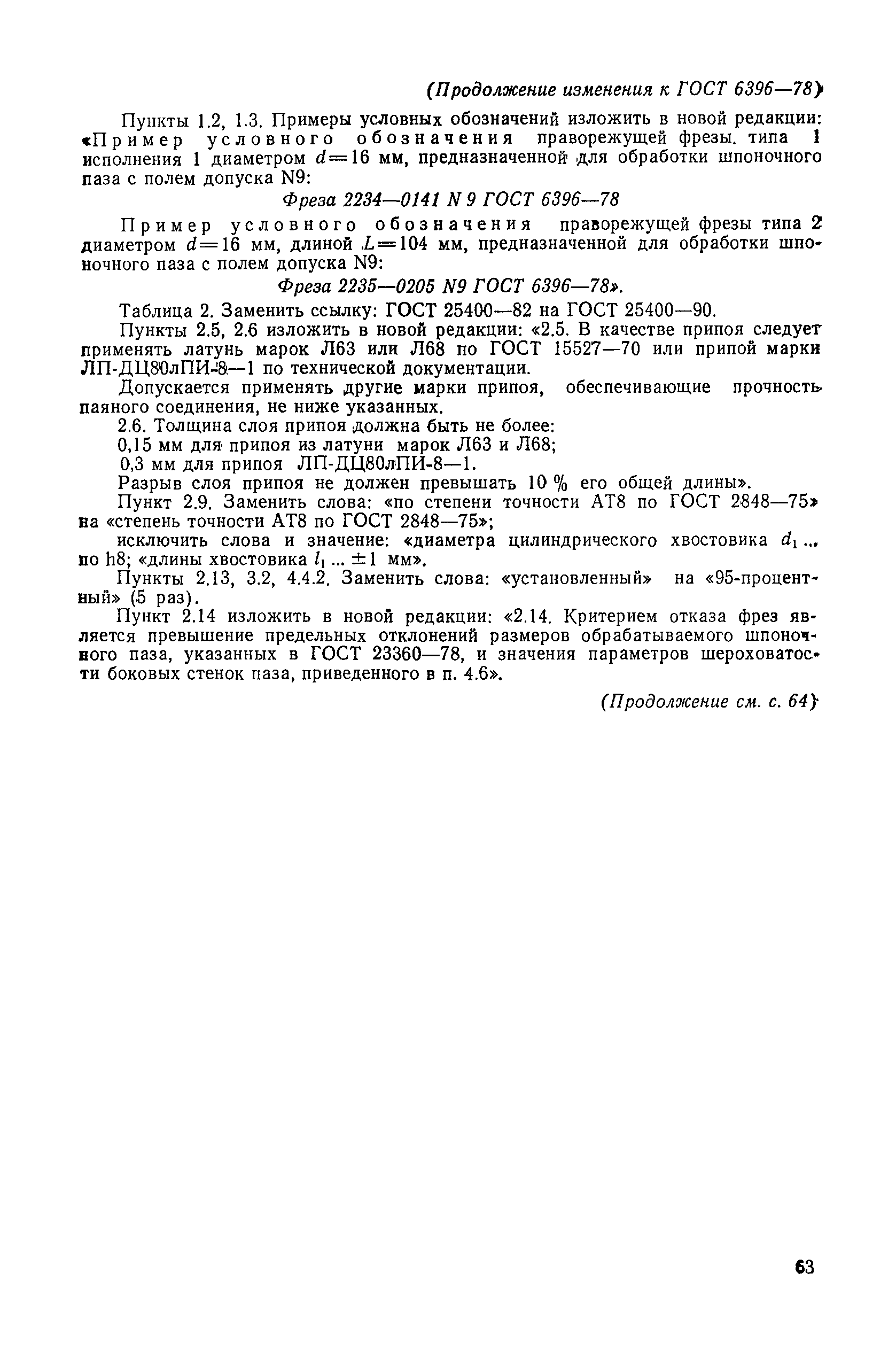

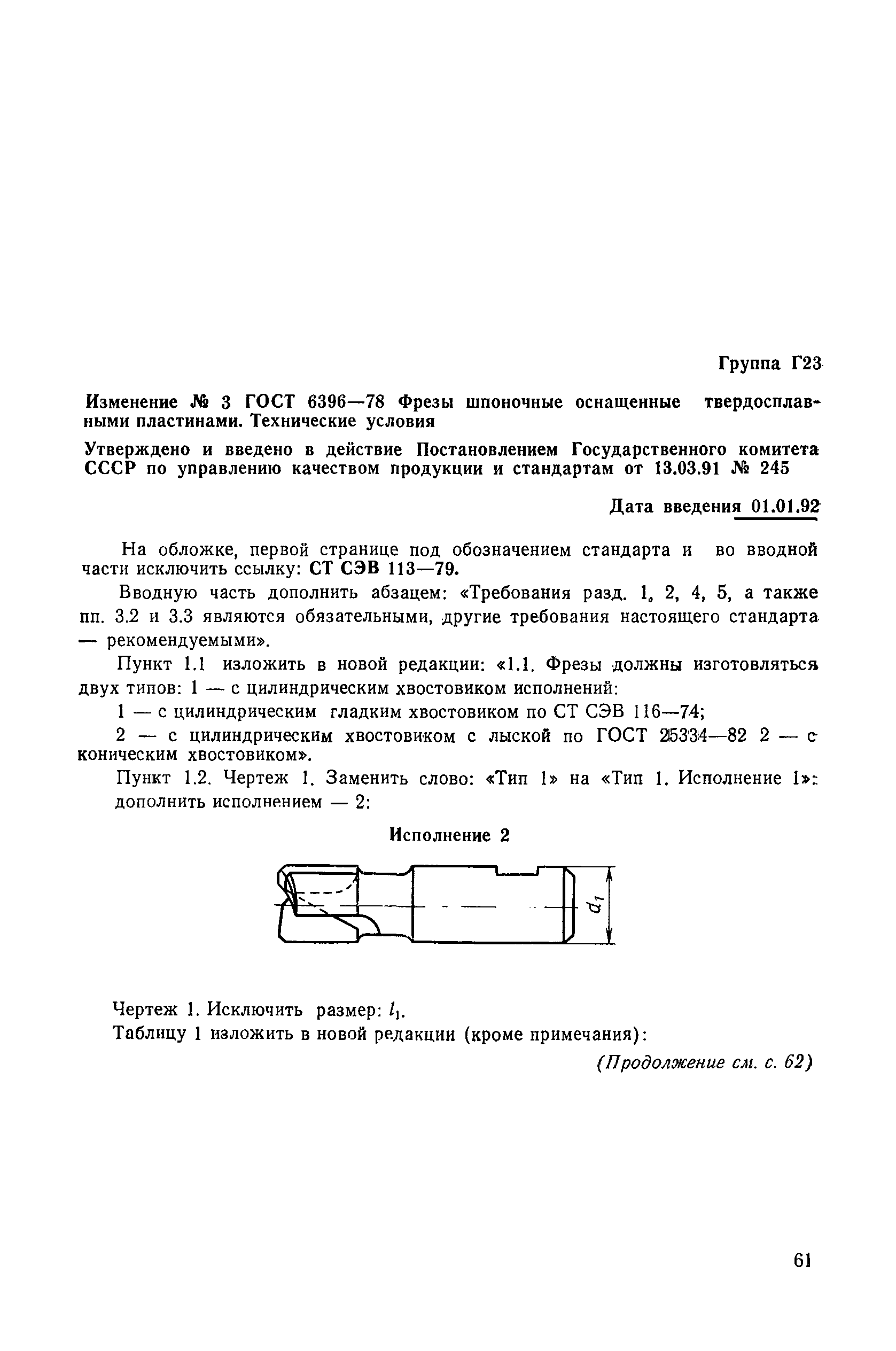

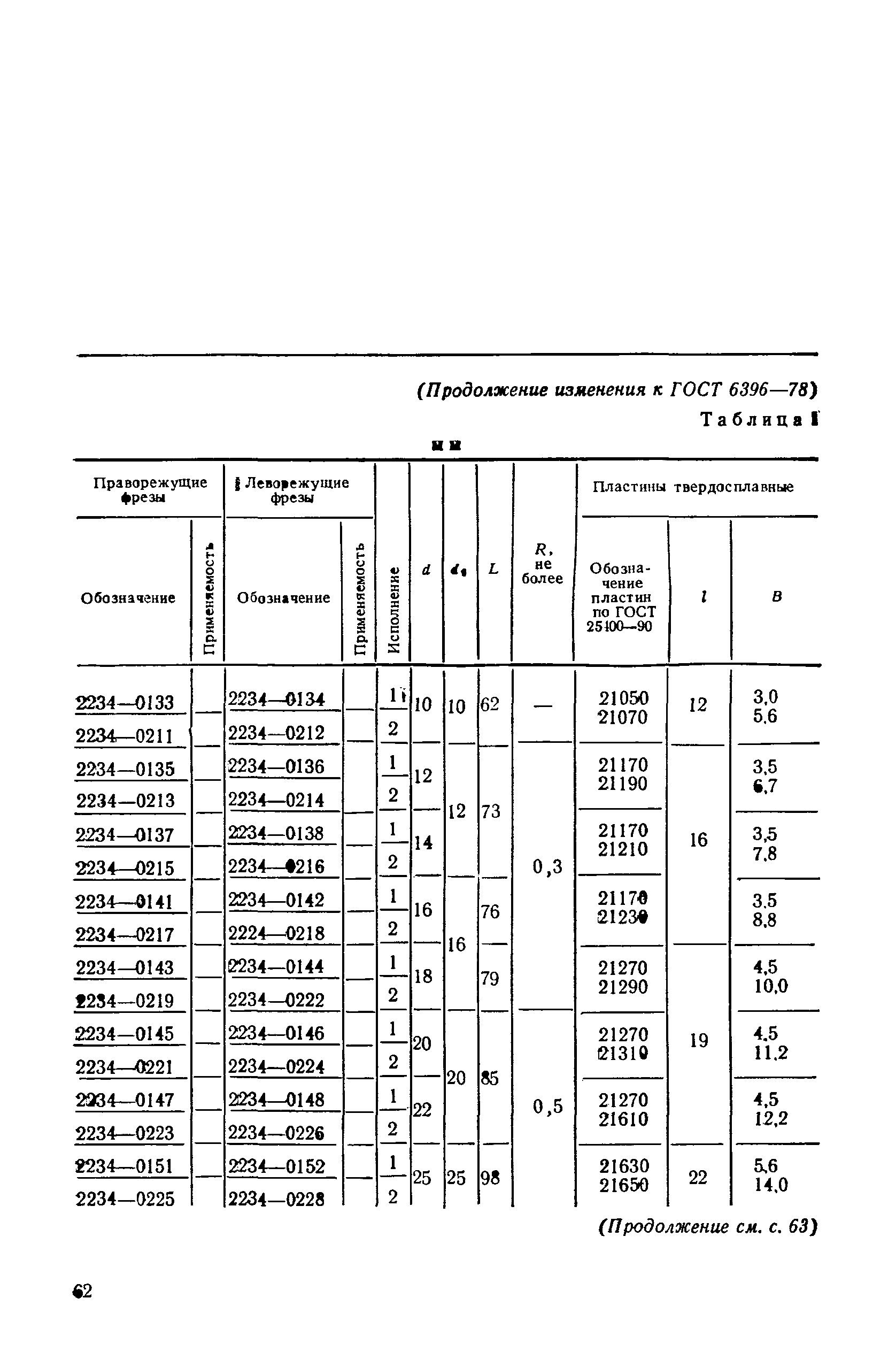

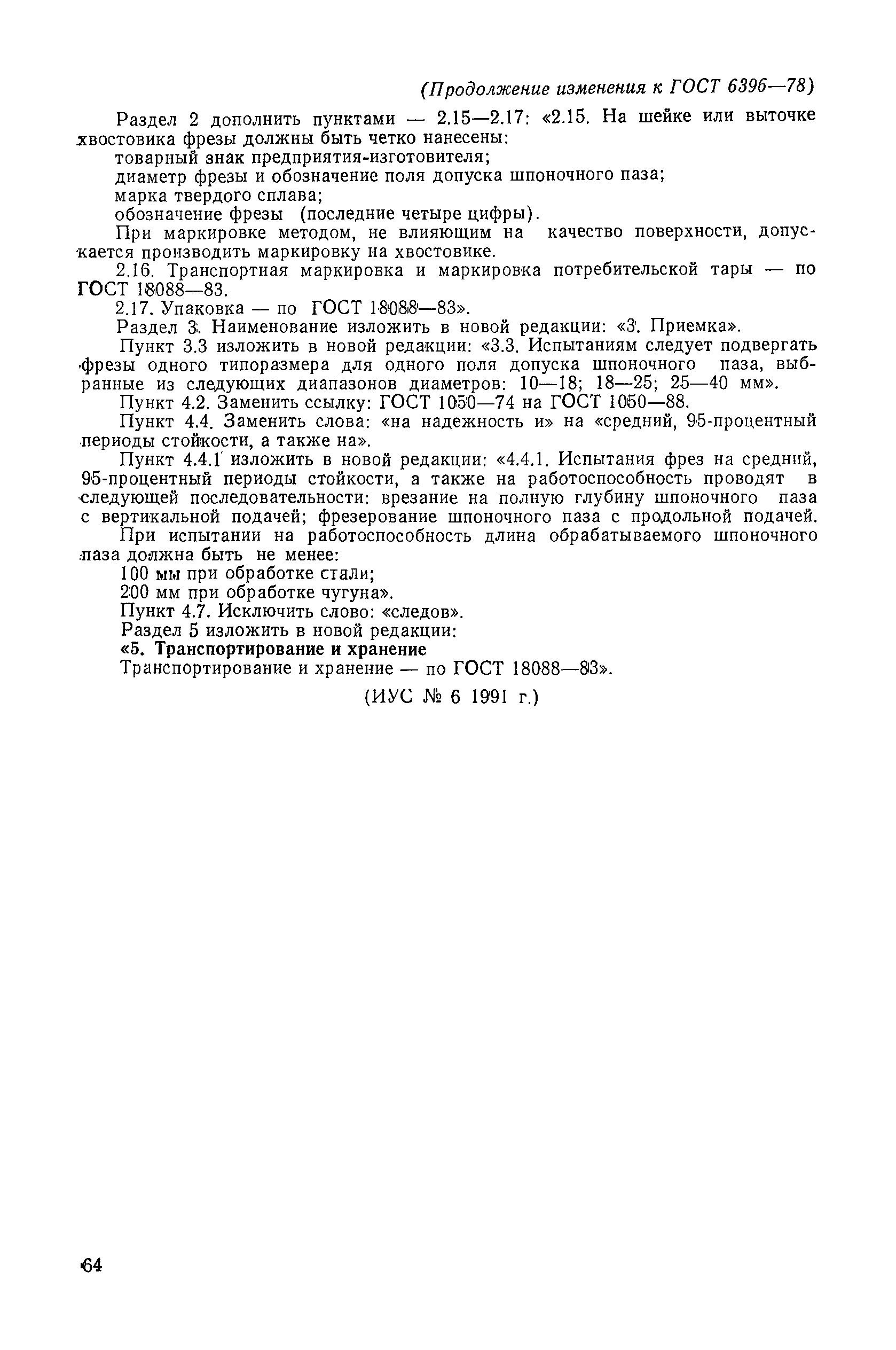

Текстовое изменение № 3 от 01.01.1992
