ГОСТ 30027-93

Модули гибкие производственные и станки многоцелевые сверлильно-фрезерно-расточные. Нормы точности

Обозначение:	ГОСТ 30027-93
Обозначение англ:	GOST 30027-93
Статус:	введен впервые
Название рус.:	Модули гибкие производственные и станки многоцелевые сверлильно-фрезерно-расточные. Нормы точности
Название англ.:	Drilling-milling-boring flexible manufacturing modules and machine centres. Standards of accuracy
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1995

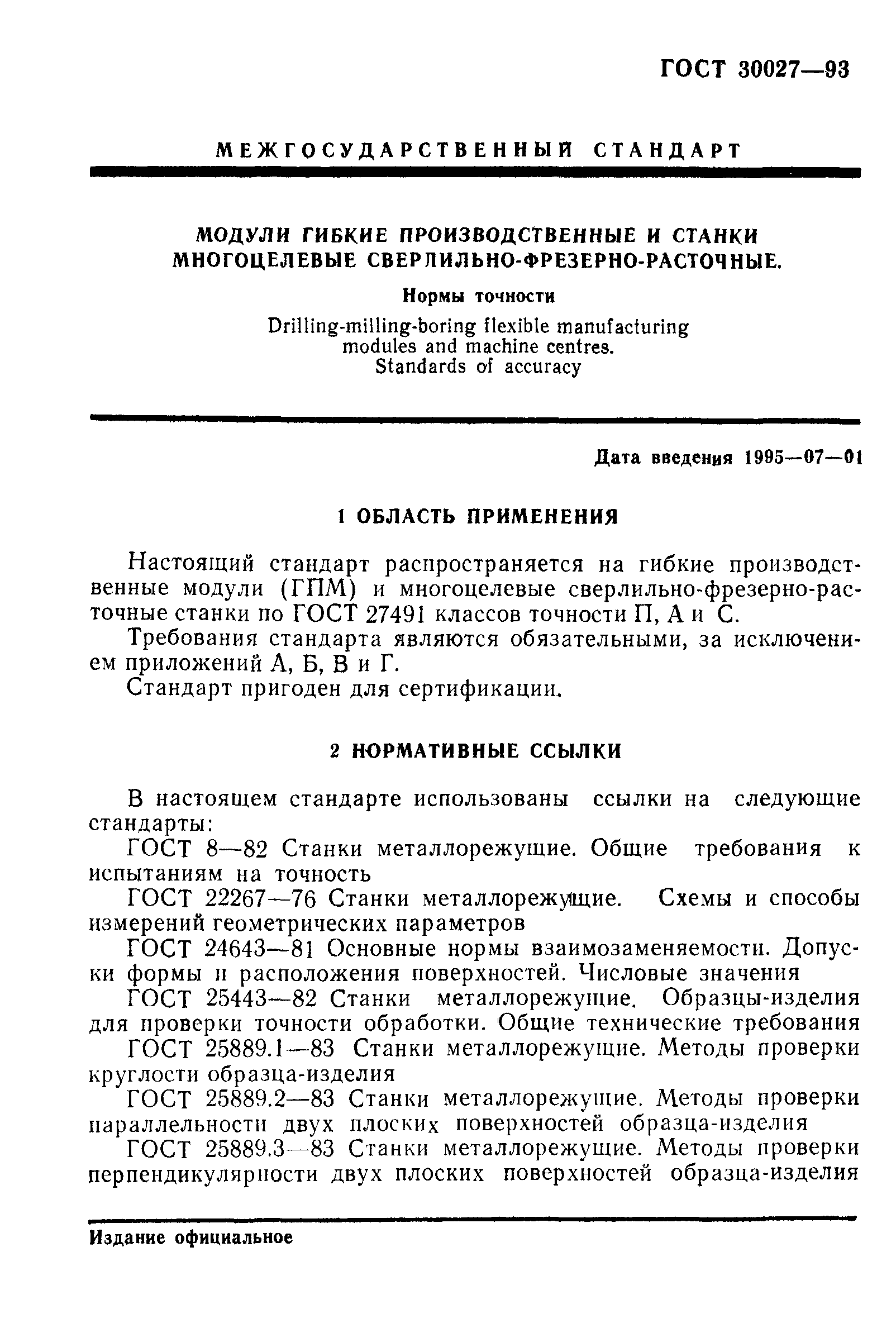

Область применения:	Стандарт распространяется на гибкие производственнеы модули и многоцелевые сверлильно-фрезерно-расточные станки по ГОСТ 27491 классов точности П, А и С.

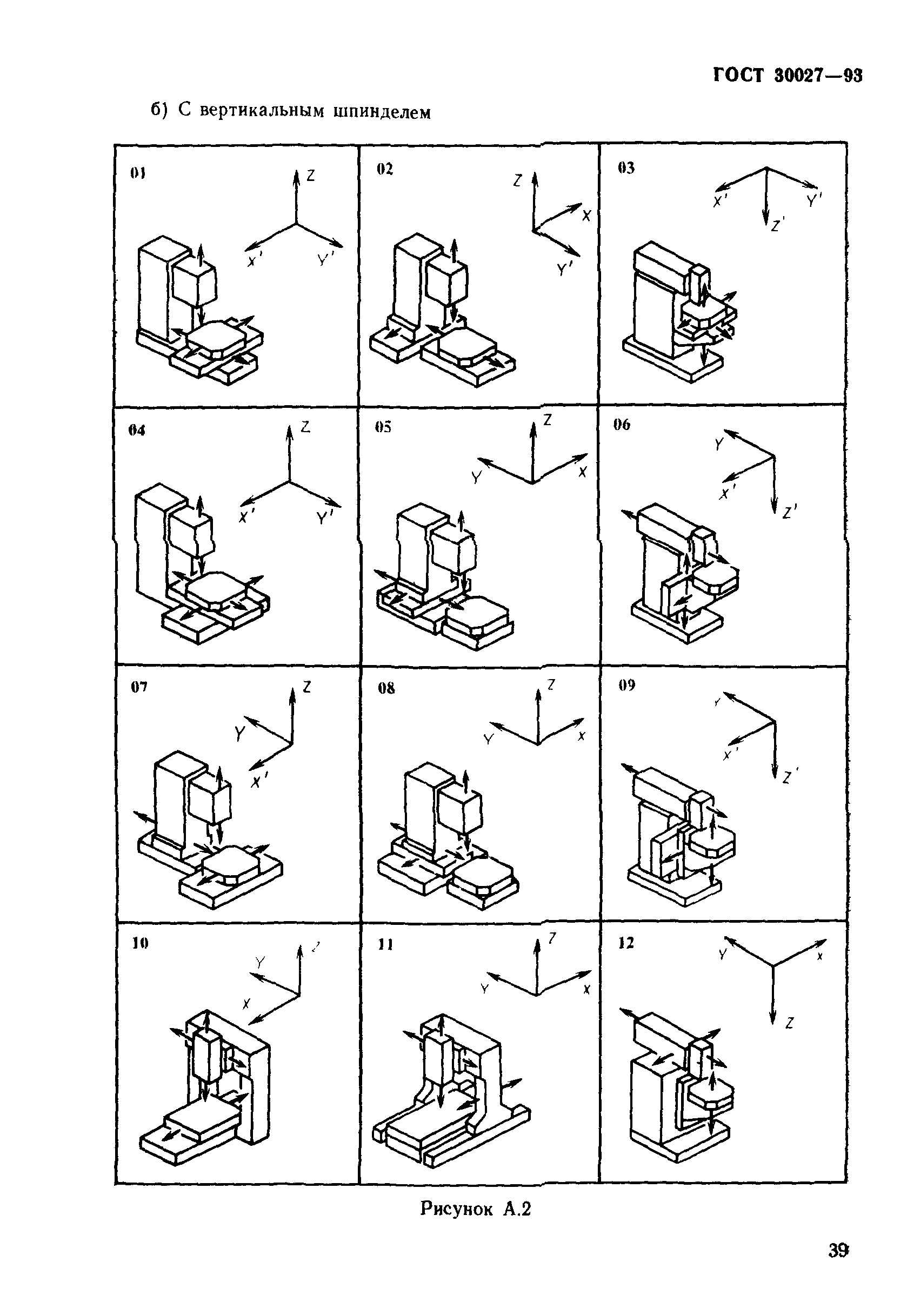

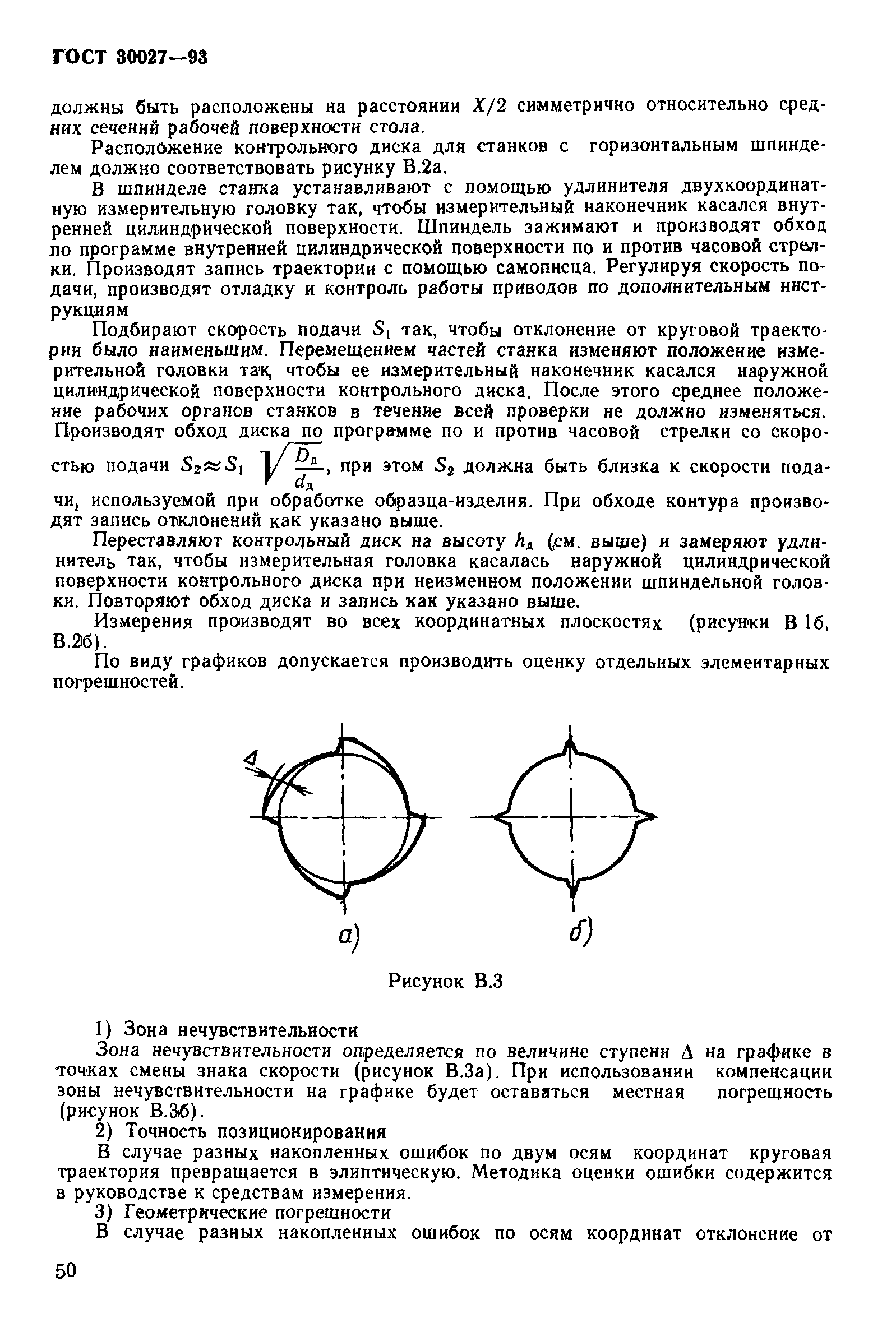

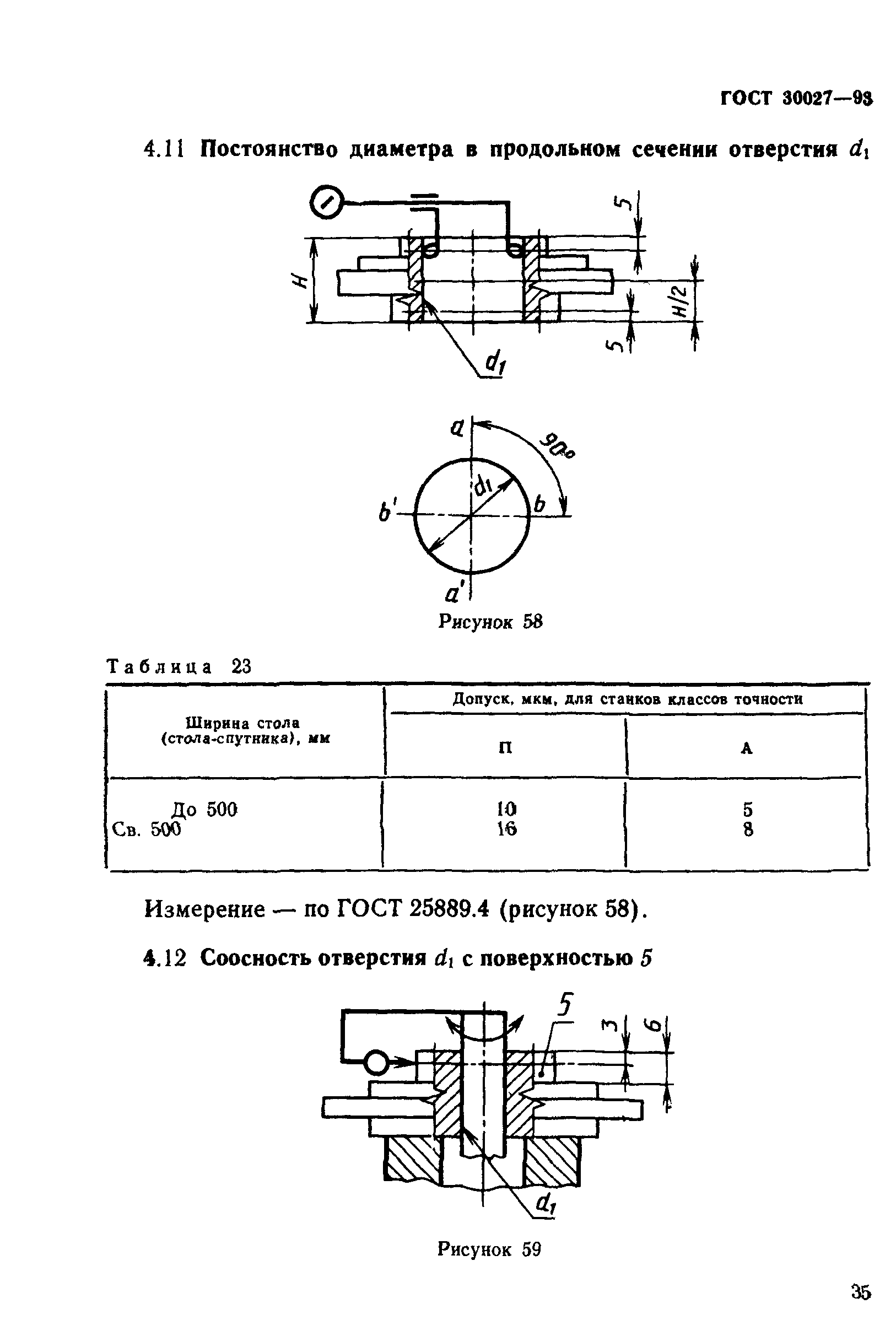

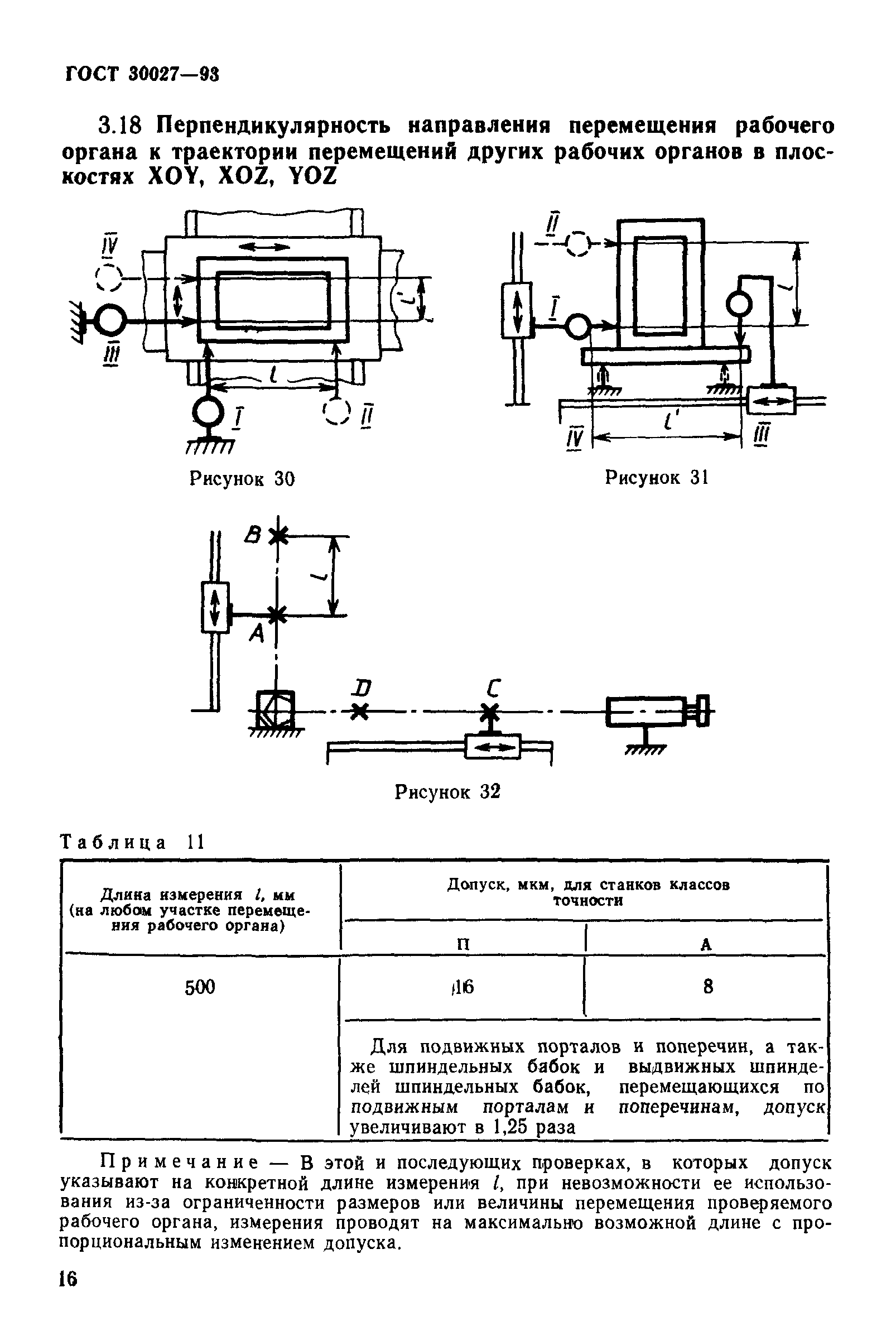

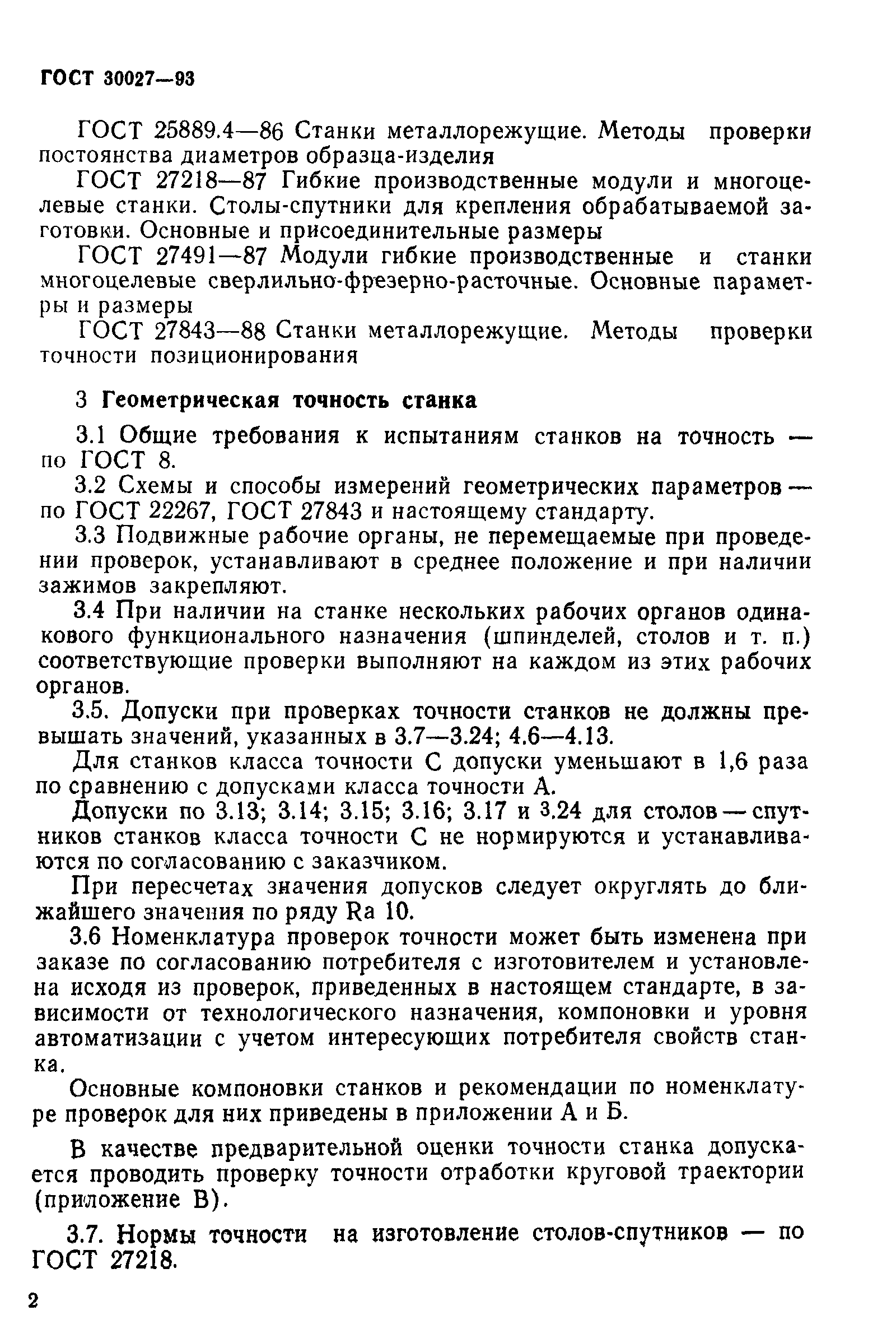

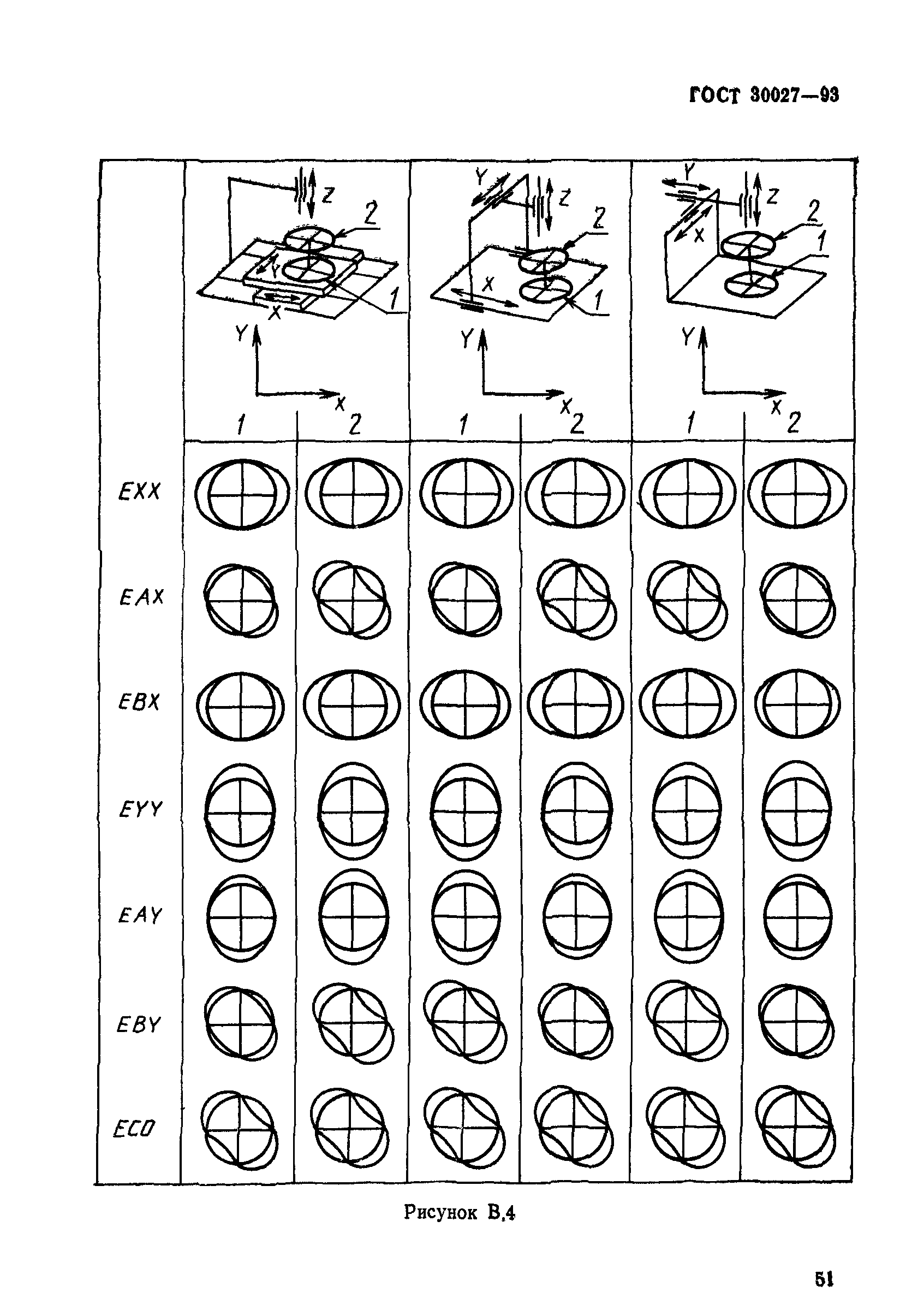

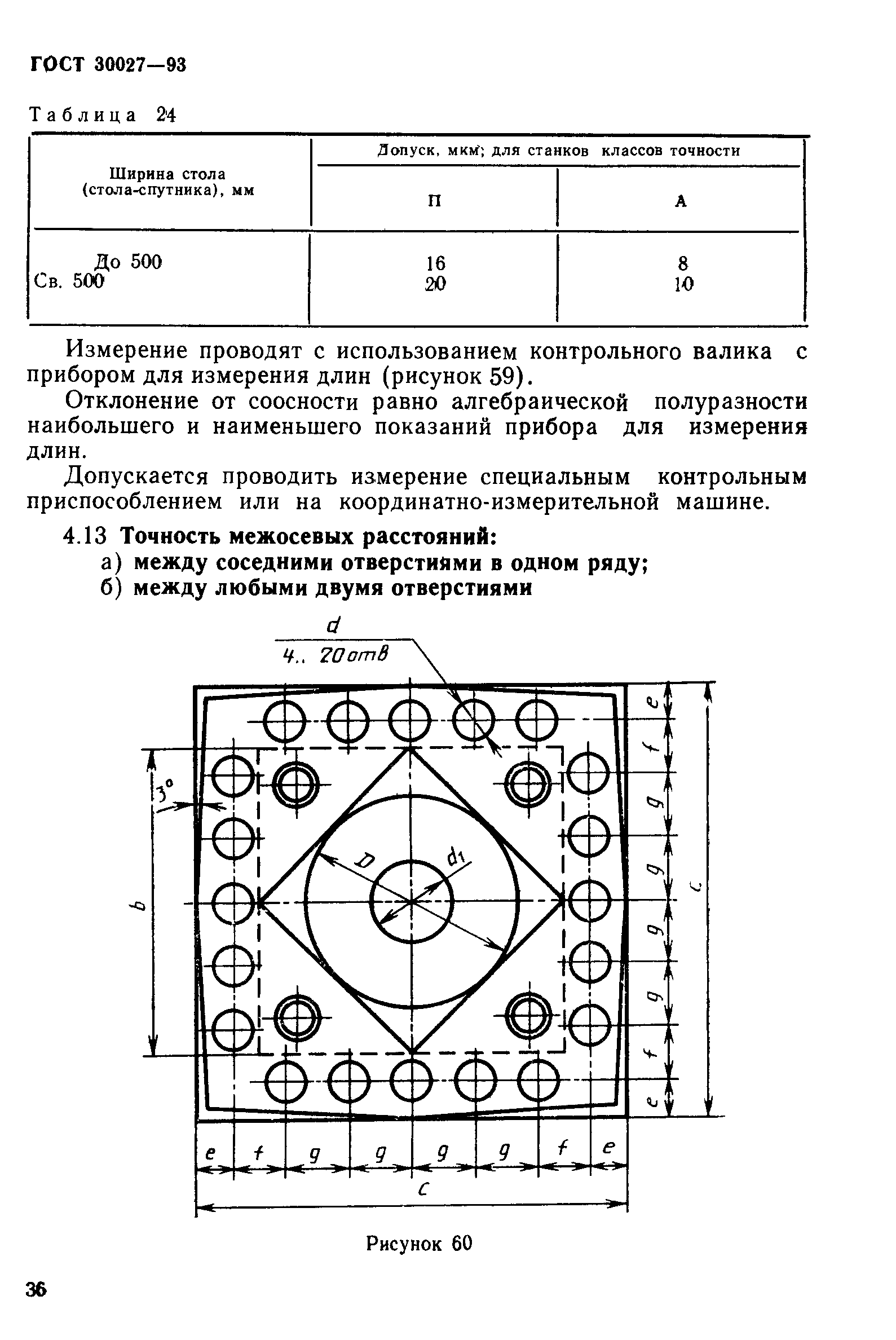

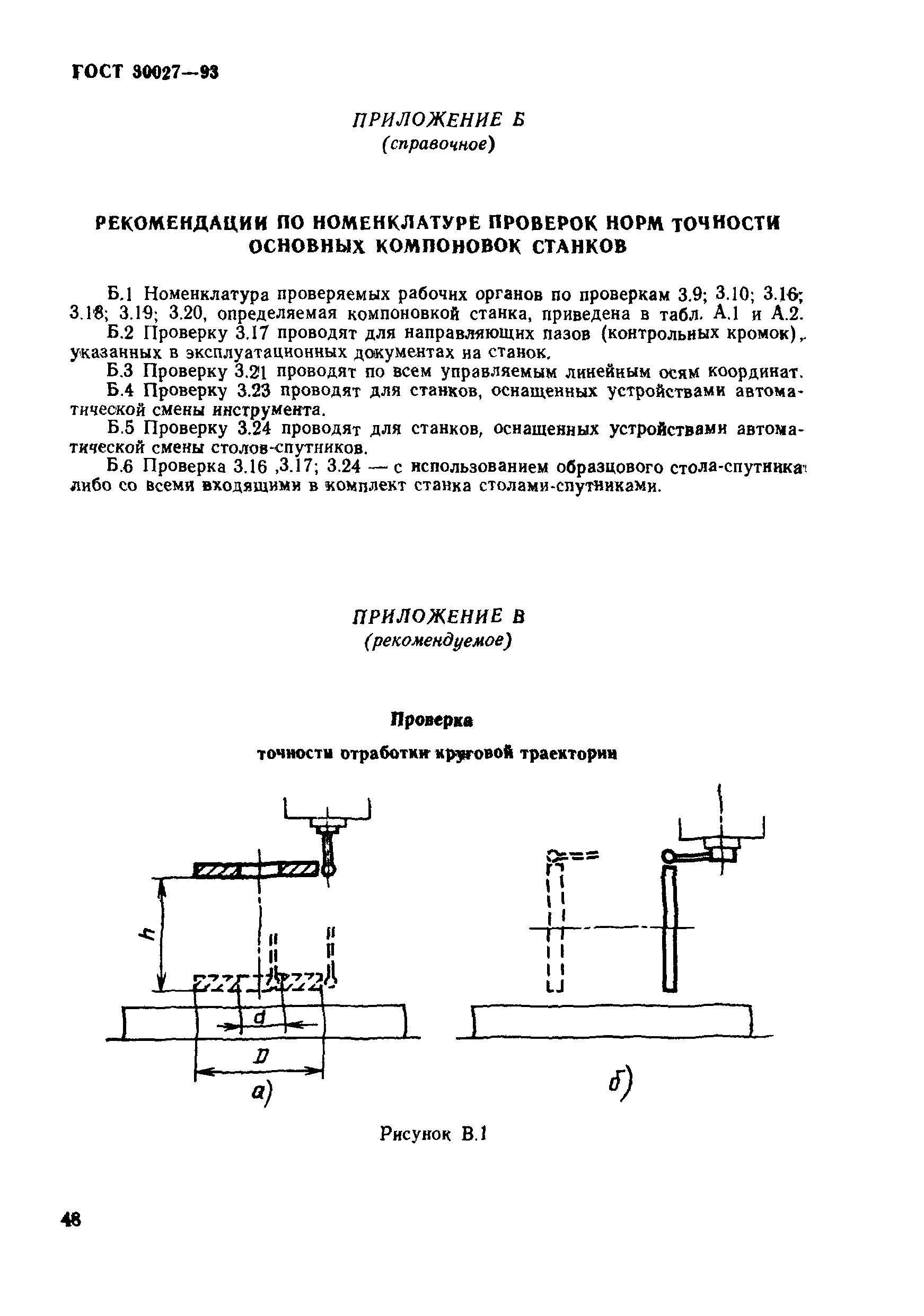

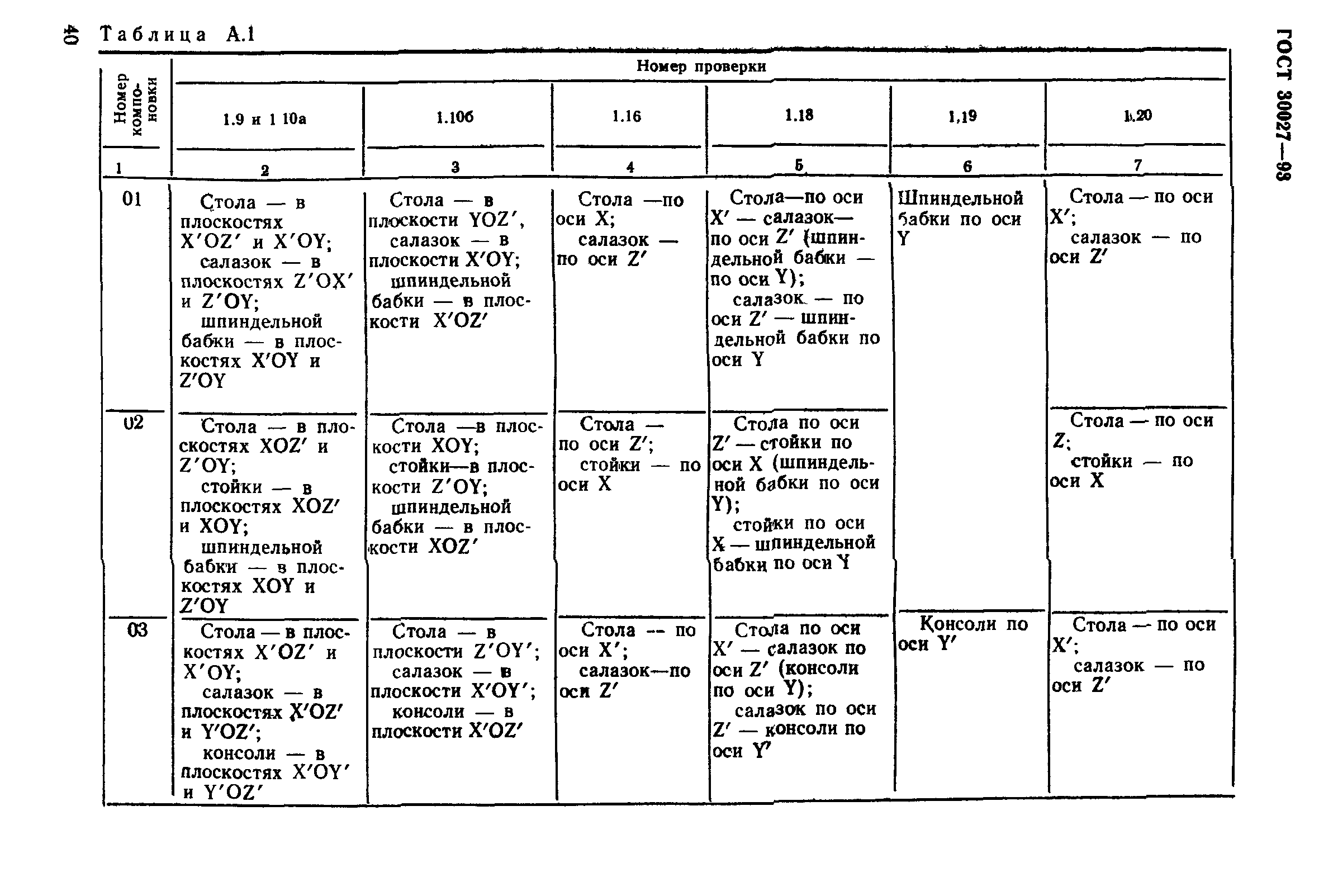

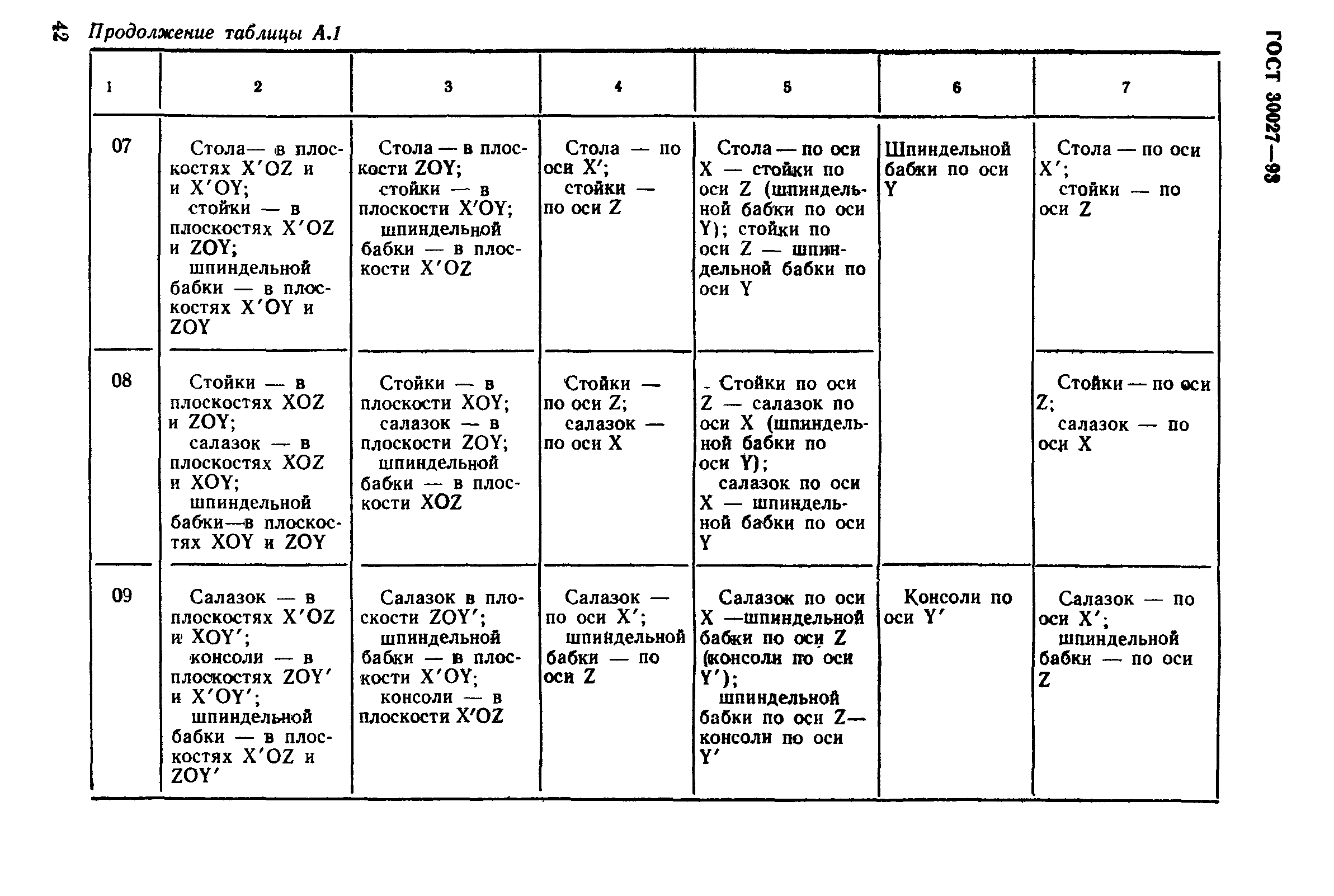

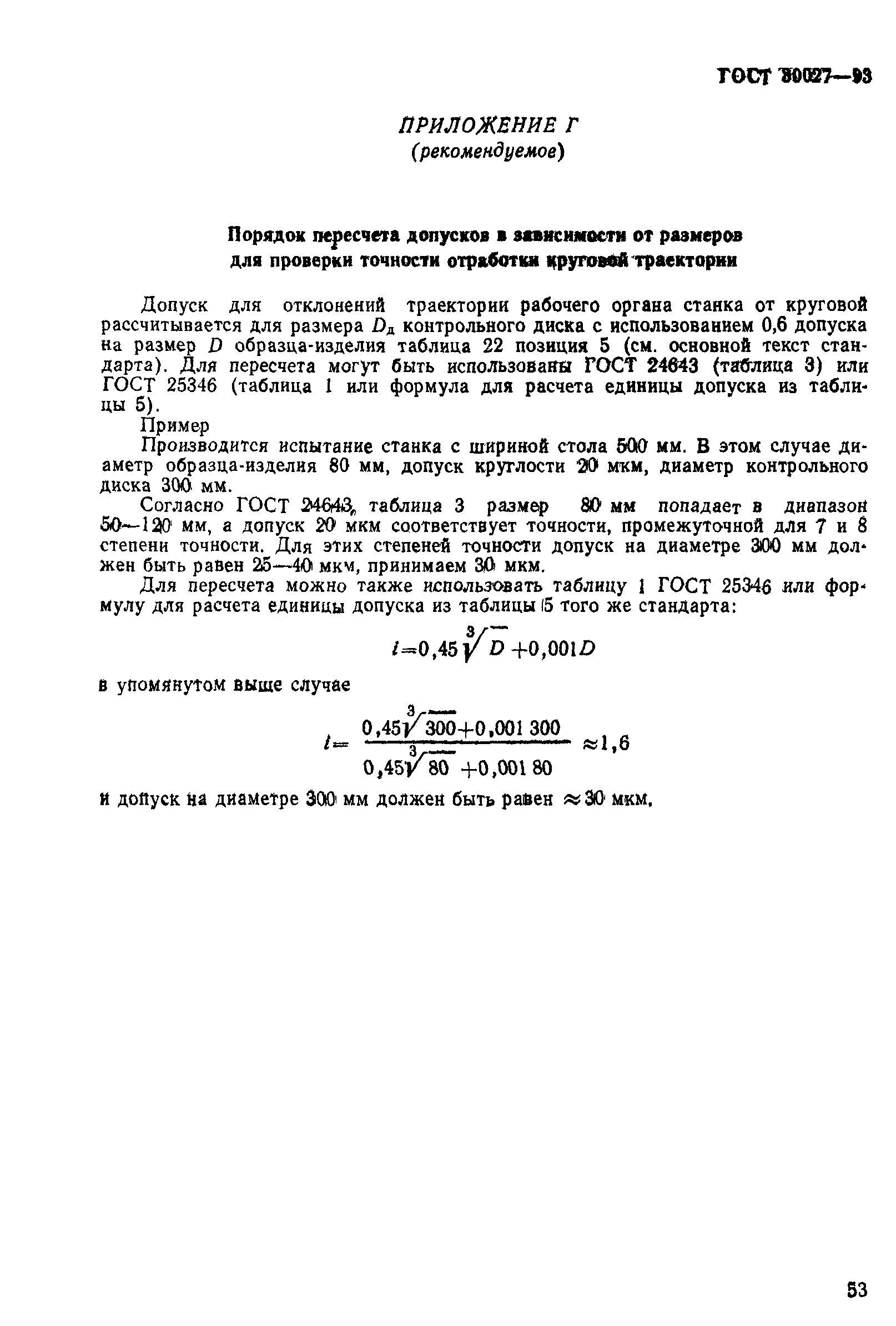

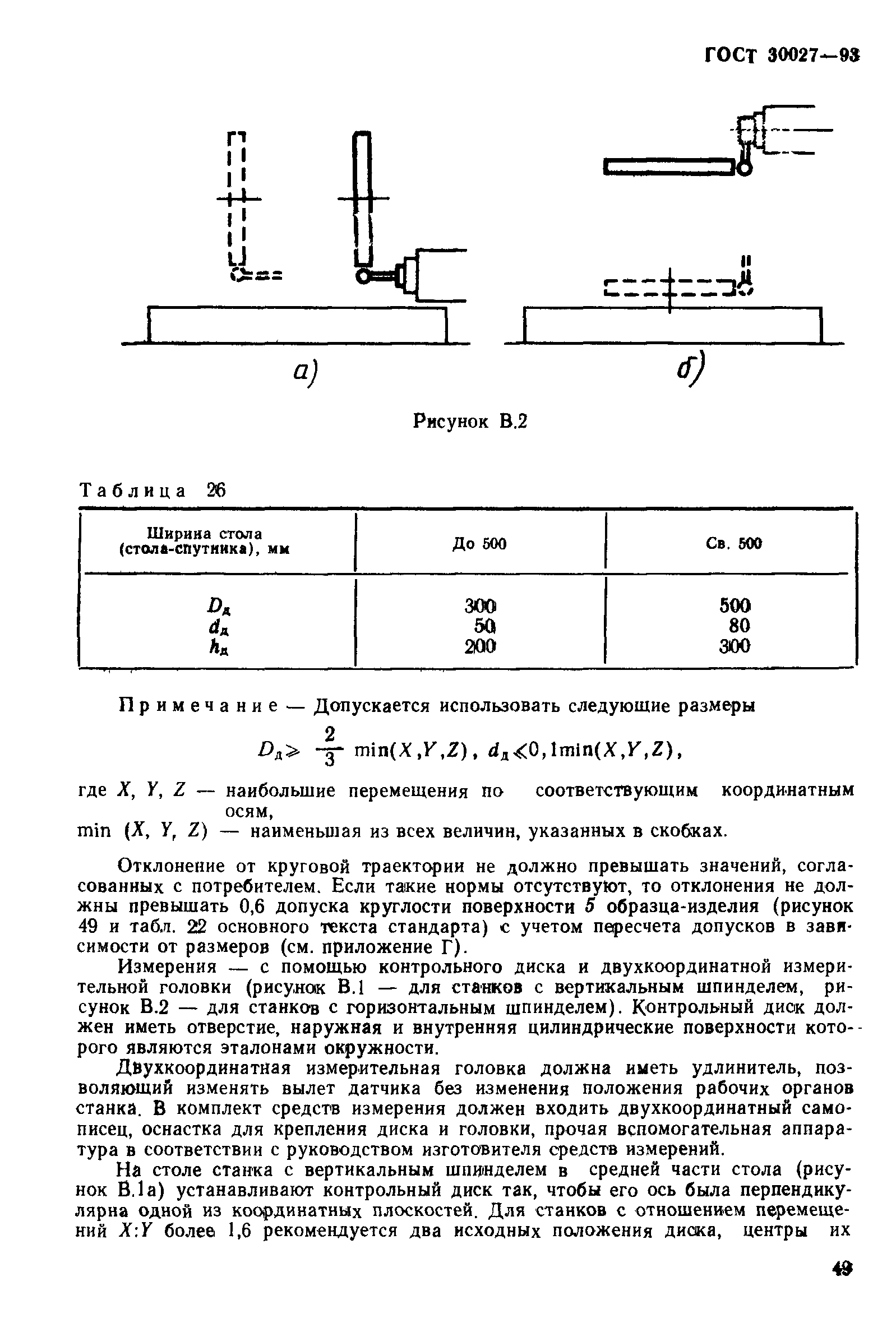

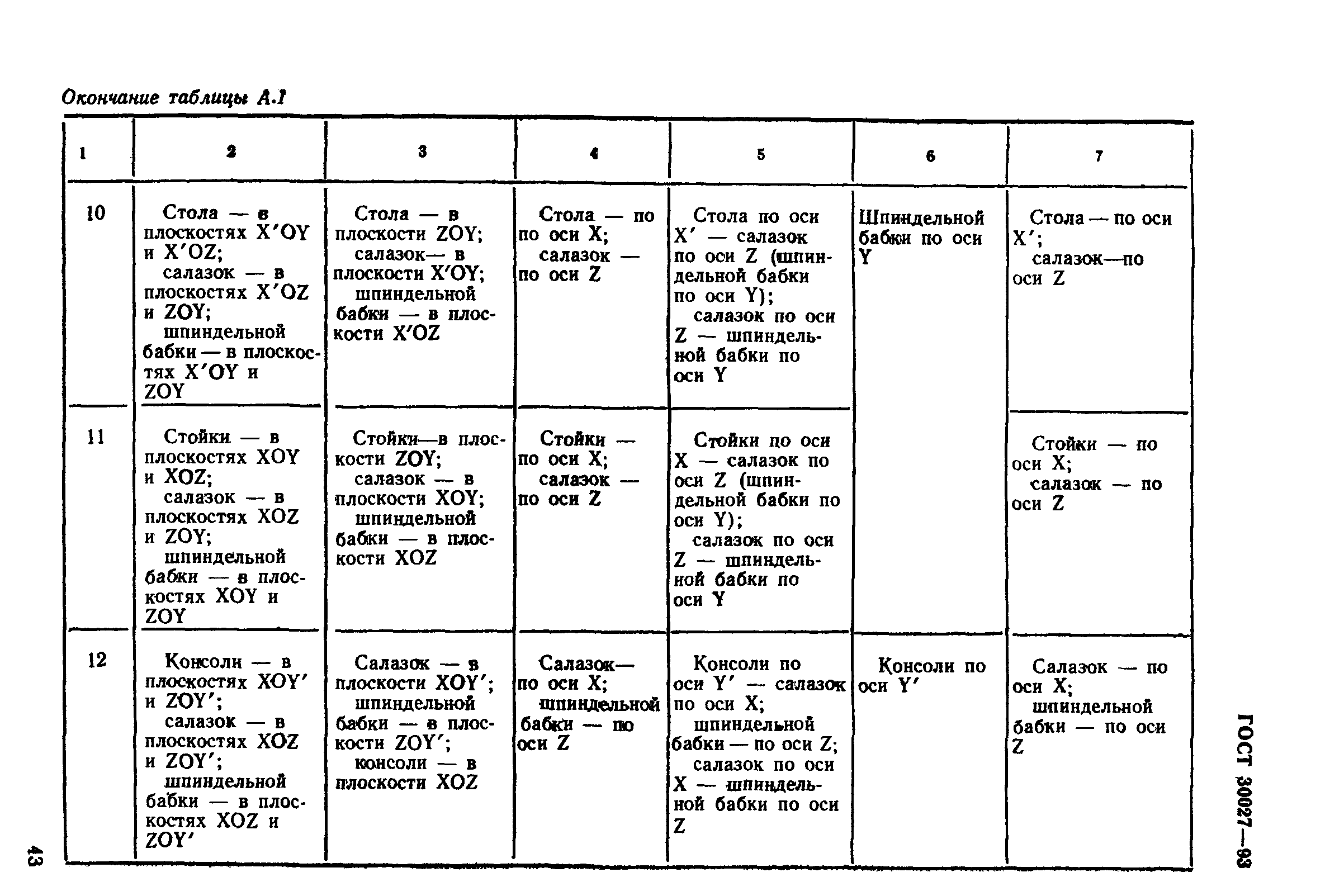

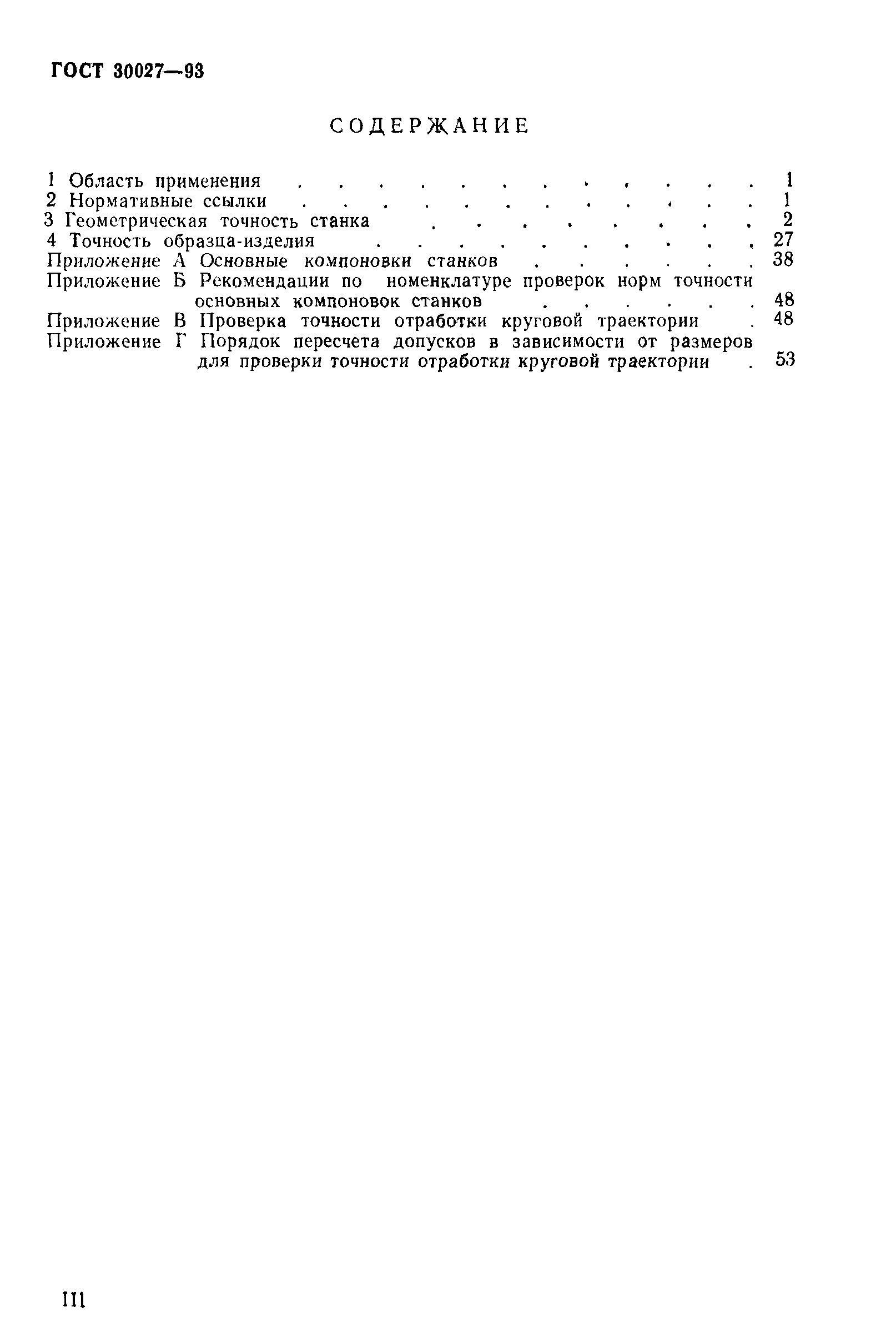

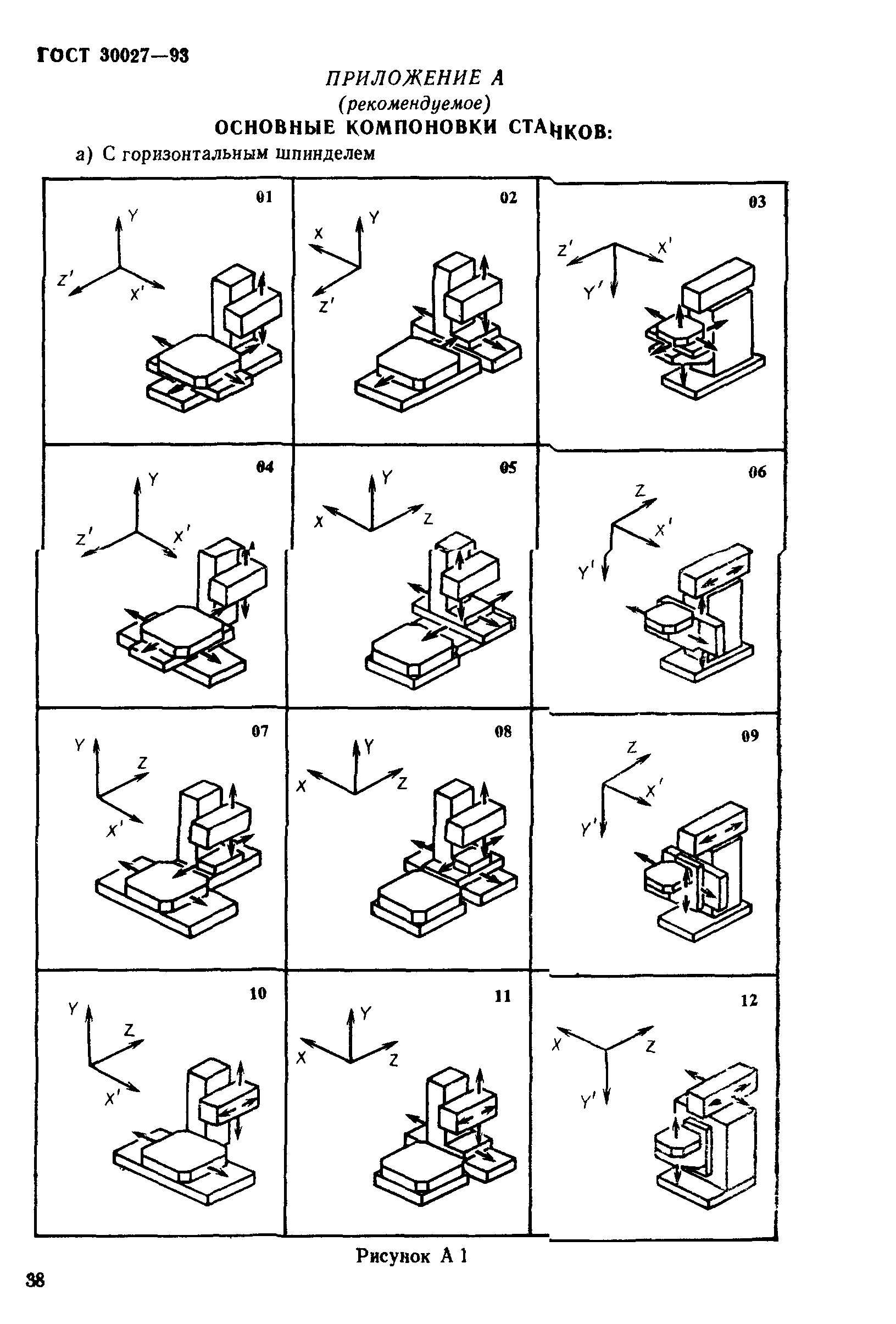

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Геометрическая точность станка 4 Точность образца-изделия Приложение А (рекомендуемое) Основные компоновки станков Приложение Б (справочное) Рекомендации по номенклатуре проверок норм точности основных компоновок станков Приложение В (рекомендуемое) Проверка точности отработки круговой траектории Приложение Г (рекомендуемое) Порядок пересчета допусков в зависимости от размеров для проверки точности отработки круговой траектории
Разработан:	ТК 70 Станки
Утверждён:	21.10.1993 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 4-93) 28.03.1995 Комитет Российской Федерации по стандартизации, метрологии и сертификации (174)
Издан:	ИПК Издательство стандартов (1995 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Станочные системы Модули и другие устройства Экология МАШИНОСТРОЕНИЕ Станочные системы Модули и другие устройства
Нормативные ссылки:	ГОСТ 22267-76 «Станки металлорежущие. Схемы и способы измерений геометрических параметров» ГОСТ 24643-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения» ГОСТ 25443-82 «Станки металлорежущие. Образы-изделия для проверки точности обработки. Общие технические требования» ГОСТ 25889.1-83 «Станки металлорежущие. Методы проверки круглости образца-изделия» ГОСТ 25889.2-83 «Станки металлорежущие. Методы проверки параллельности двух плоских поверхностей образца-изделия» ГОСТ 25889.3-83 «Станки металлорежущие. Методы проверки перпендикулярности двух плоских поверхностей образца-изделия» ГОСТ 25889.4-86 «Станки металлорежущие. Метод проверки постоянства диаметров образца-изделия» ГОСТ 27218-87 «Гибкие производственные модули и многоцелевые станки. Столы-спутники для крепления обрабатываемой заготовки. Основные и присоединительные размеры» ГОСТ 27491-87 «Модули гибкие производственные и станки многоцелевые сверлильно-фрезерно-расточные. Основные параметры и размеры» ГОСТ 27843-88 «Станки металлорежущие. Методы проверки точности позиционирования» ГОСТ 8-82 «Станки металлорежущие. Общие требования к испытаниям на точность» ГОСТ 27843-2006 «Испытания станков. Определение точности и повторяемости позиционирования осей с числовым программным управлением» ГОСТ 24644-81 «Концы шпинделей и хвостовики инструментов сверлильных, расточных и фрезерных станков. Размеры. Технические требования» ГОСТ 25346-89 «Основные нормы взаимозаменяемости. Единая система допусков и посадок. Общие положения, ряды допусков и основных отклонений»
