ГОСТ 24246-80

Муфты втулочные. Основные параметры. Конструкция и размеры

Обозначение:	ГОСТ 24246-80
Обозначение англ:	GOST 24246-80
Статус:	заменен
Название рус.:	Муфты втулочные. Основные параметры. Конструкция и размеры
Название англ.:	Box clutches. Basic parameters. Design and dimensions
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.07.2000
Область применения:	Стандарт распространяется на втулочные муфты, применяемые для соединения соосных цилиндрических валов при передаче крутящего момента от 1 До 12500 Нм без смягчения динамических нагрузок и ограничения частоты вращения, в климатических исполнениях У и Т, для категорий 1—3, климатических исполнениях УХЛ и О, для категорий 4 по ГОСТ 15150—69.

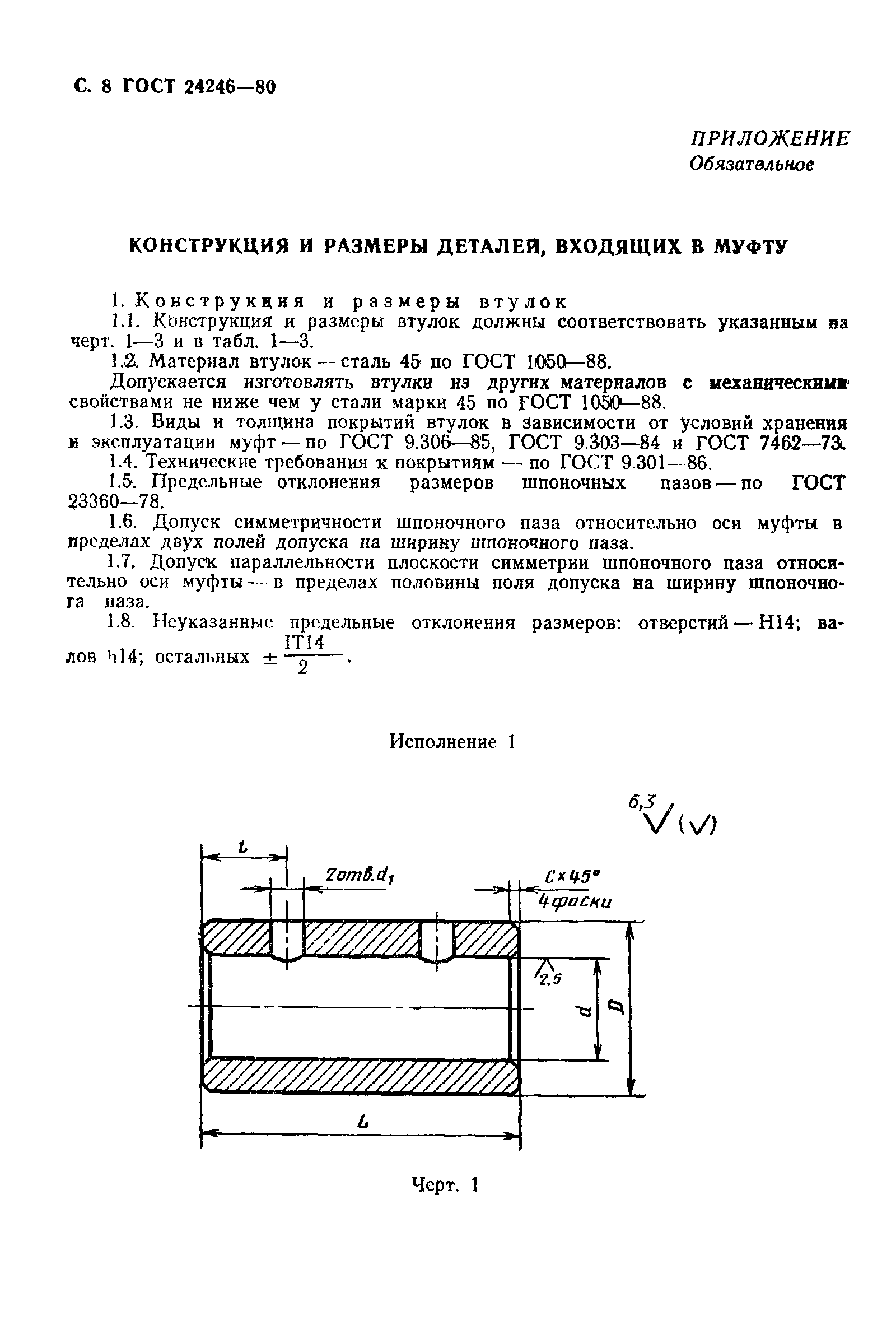

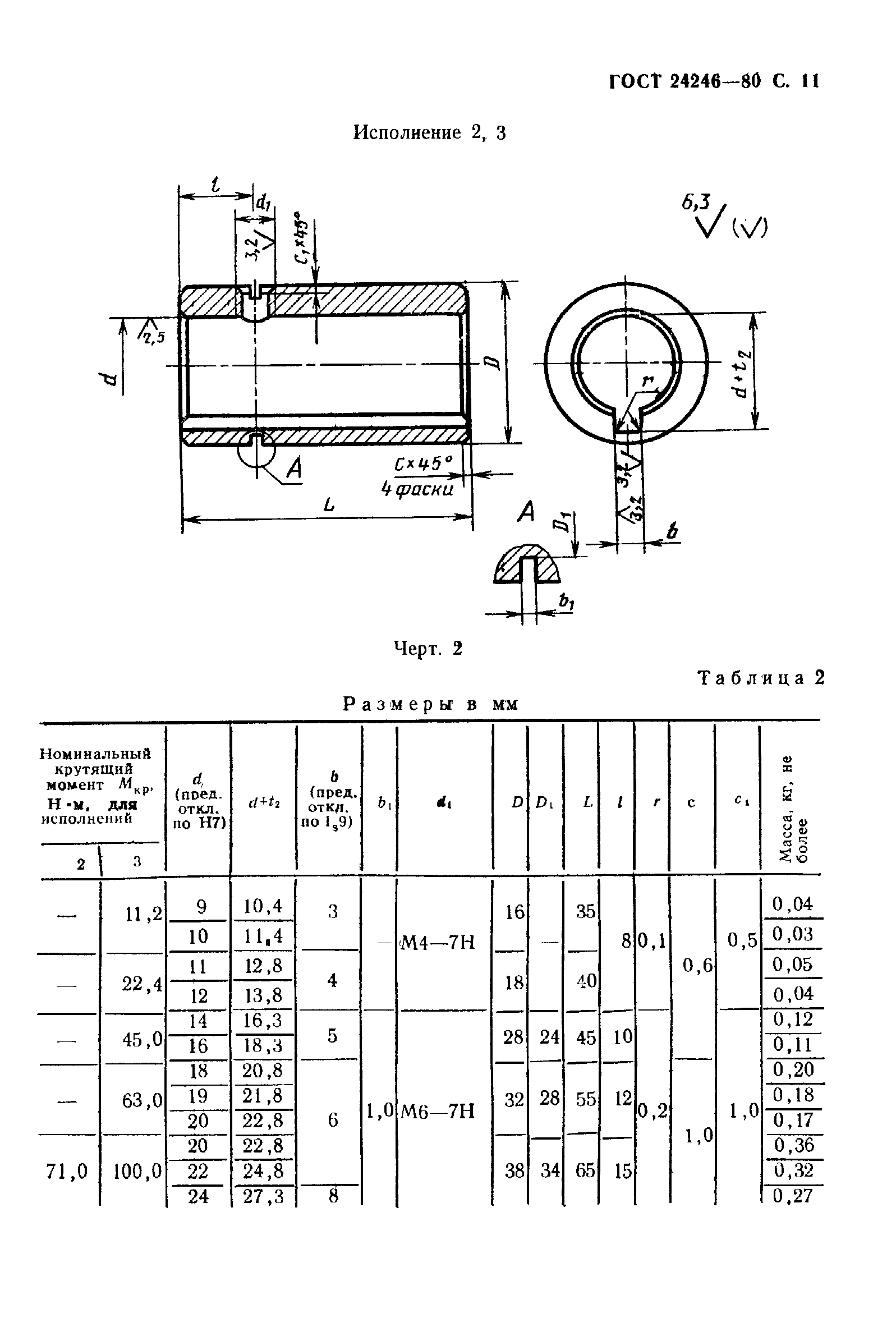

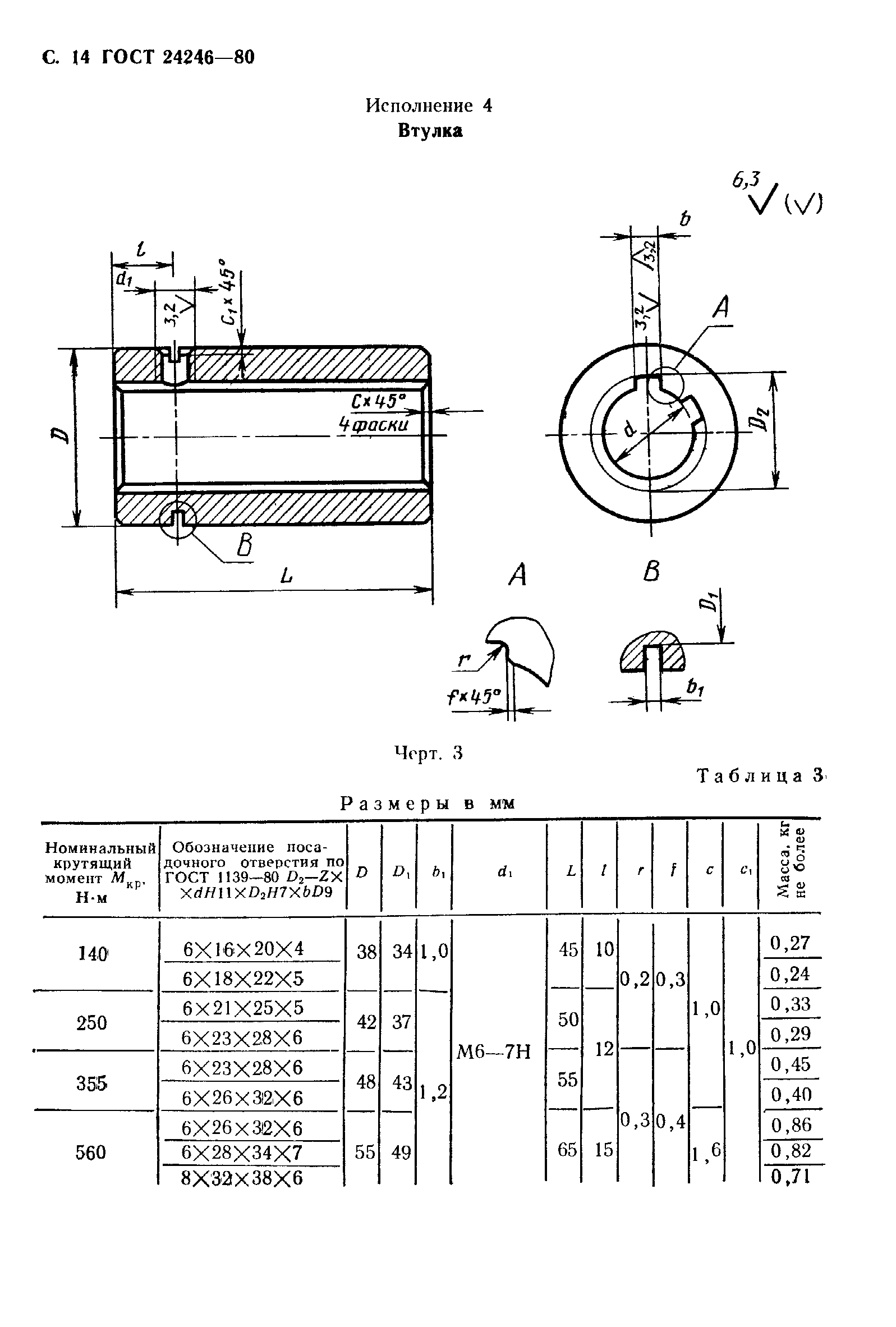

Оглавление:	Приложение (обязательное) Конструкция и размеры деталей, входящих в муфту
Разработан:	Министерство станкостроительной и инструментальной промышленности
Утверждён:	18.06.1980 Государственный комитет СССР по стандартам (USSR National Committee on Standards 2878)
Издан:	Издательство стандартов (1980 г. ) Издательство стандартов (1993 г. )
Расположен в:	Техническая документация Электроэнергия МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Валы и муфты Муфты Экология МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Валы и муфты Муфты
Заменяет собой:	МН 1067-60 МН 1068-60 МН 1069-60
Чем заменён:	ГОСТ 24246-96 «Муфты втулочные. Параметры, конструкция и размеры»
Нормативные ссылки:	ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 9.301-86 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования» ГОСТ 9.303-84 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору» ГОСТ 9.306-85 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения» ГОСТ 1139-80 «Основные нормы взаимозаменяемости. Соединения шлицевые прямобочные. Размеры и допуски» ГОСТ 23360-78 «Основные нормы взаимозаменяемости. Соединения шпоночные с призматическими шпонками. Размеры шпонок и сечений пазов. Допуски и посадки» ГОСТ 24071-80 «Основные нормы взаимозаменяемости. Соединения шпоночные с сегментными шпонками. Размеры шпонок и сечений пазов. Допуски и посадки» ГОСТ 2833-77 «Кольца пружинные для стопорения винтов и канавки для них. Конструкция и размеры» ГОСТ 3128-70 «Штифты цилиндрические незакаленные. Технические условия» ГОСТ 3129-70 «Штифты конические незакаленные. Технические условия» ГОСТ 6033-80 «Основные нормы взаимозаменяемости. Соединения шлицевые эвольвентные с углом профиля 30 град. Размеры, допуски и измеряемые величины» ГОСТ 7462-73 «Эмали НЦ-5123. Технические условия» ГОСТ 8908-81 «Основные нормы взаимозаменяемости. Нормальные углы и допуски углов»
