Скачать ГОСТ 18097-93 Станки токарно-винторезные и токарные. Основные размеры. Нормы точности

Дата актуализации: 10.08.2017

ГОСТ 18097-93

Станки токарно-винторезные и токарные. Основные размеры. Нормы точности

Обозначение:	ГОСТ 18097-93
Обозначение англ:	GOST 18097-93
Статус:	действует
Название рус.:	Станки токарно-винторезные и токарные. Основные размеры. Нормы точности
Название англ.:	Screw-cutting lathes and lathes. Basic dimentions. Standards of accuracy
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1993

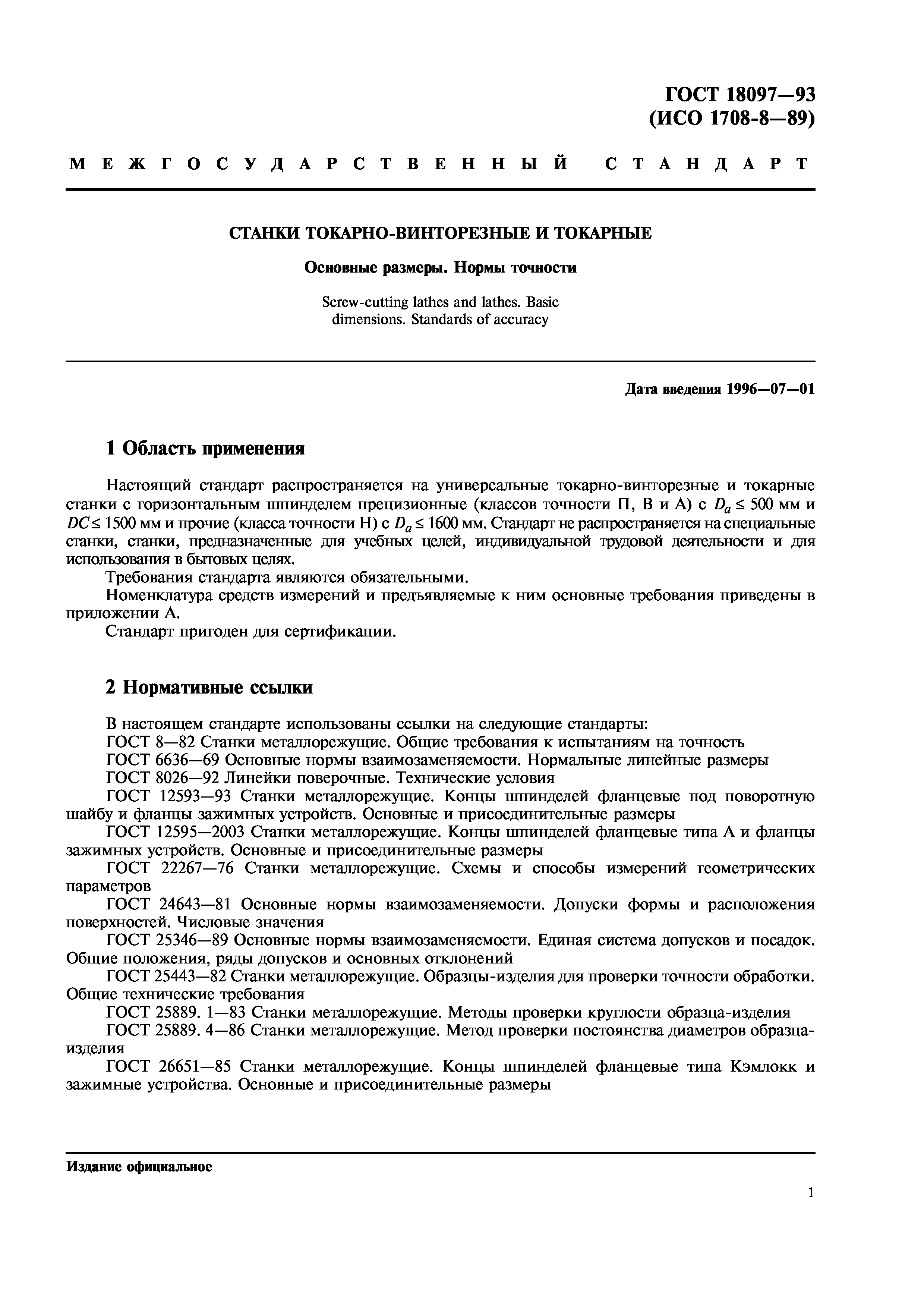

Область применения:	Стандарт распространяется на универсальные, токарно-винторезные и токарные станки с горизонтальным шпинделем прецизионные (классов точности П, В и А) с Da <= 500 мм и DC Ј 1500 мм и прочие (класса точности Н) с Da <= 1600 мм. Стандарт не распространяется на специальные станки, станки, предназначенные для учебных целей, индивидуальной трудовой деятельности и для использования в бытовых целях.

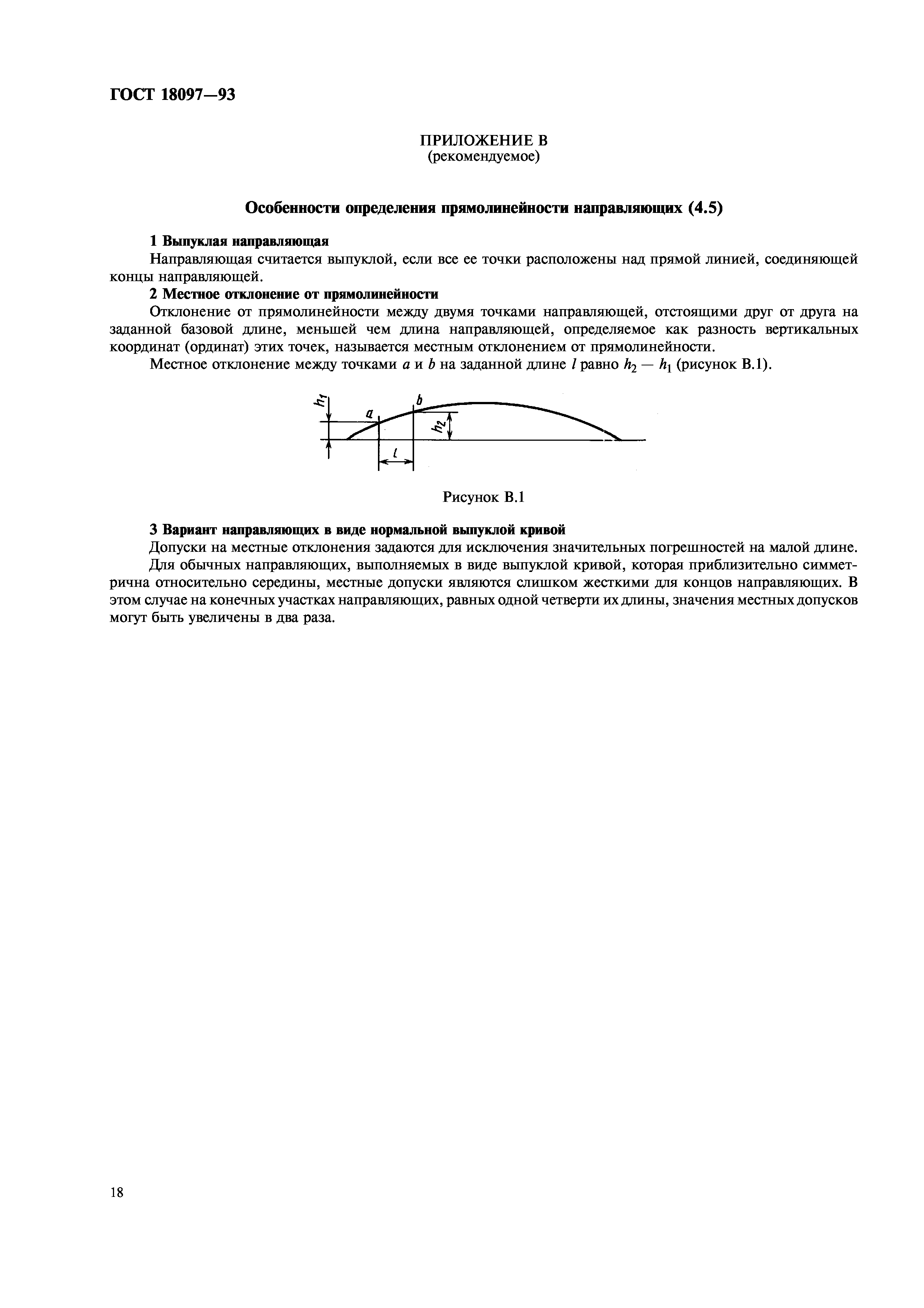

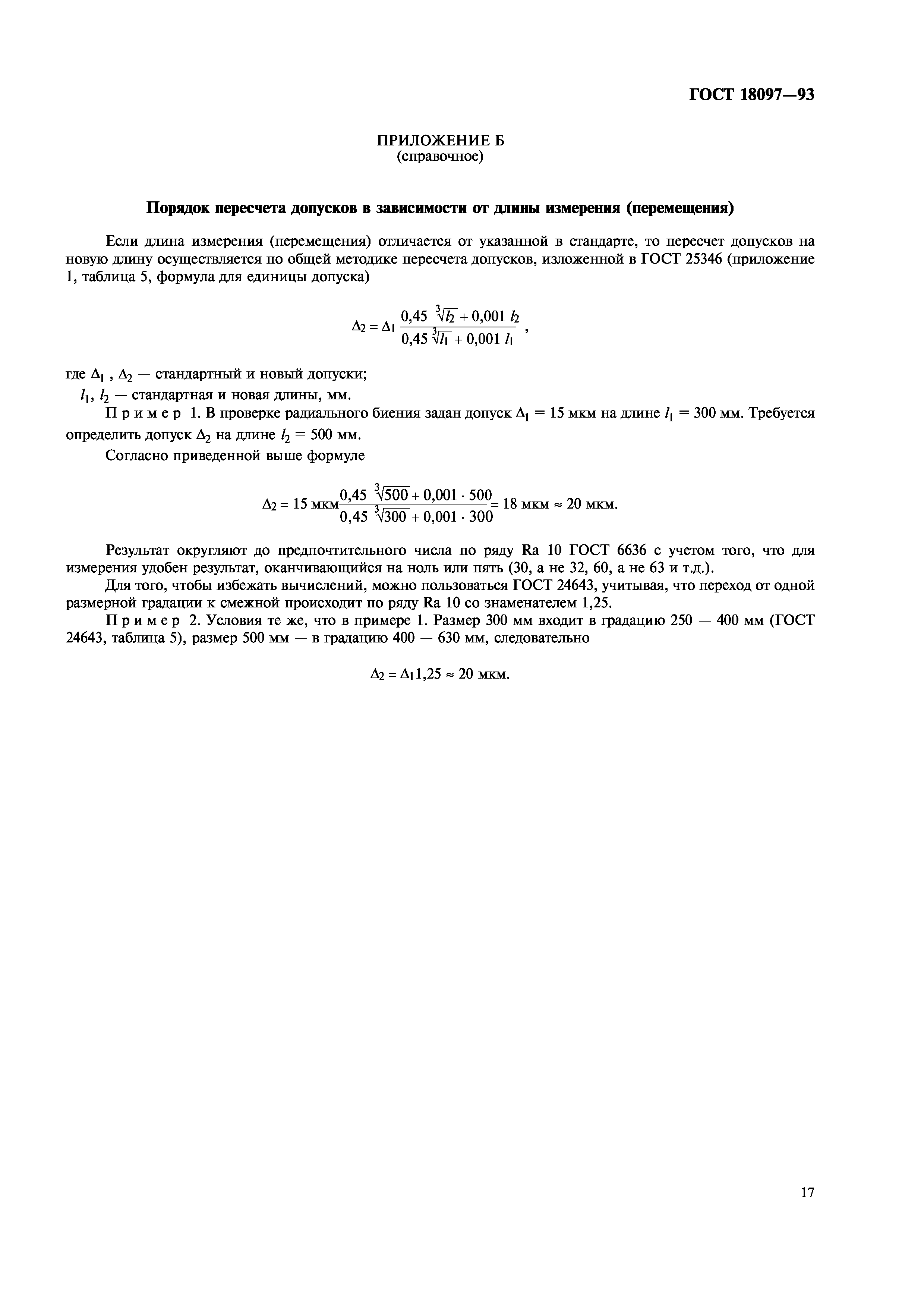

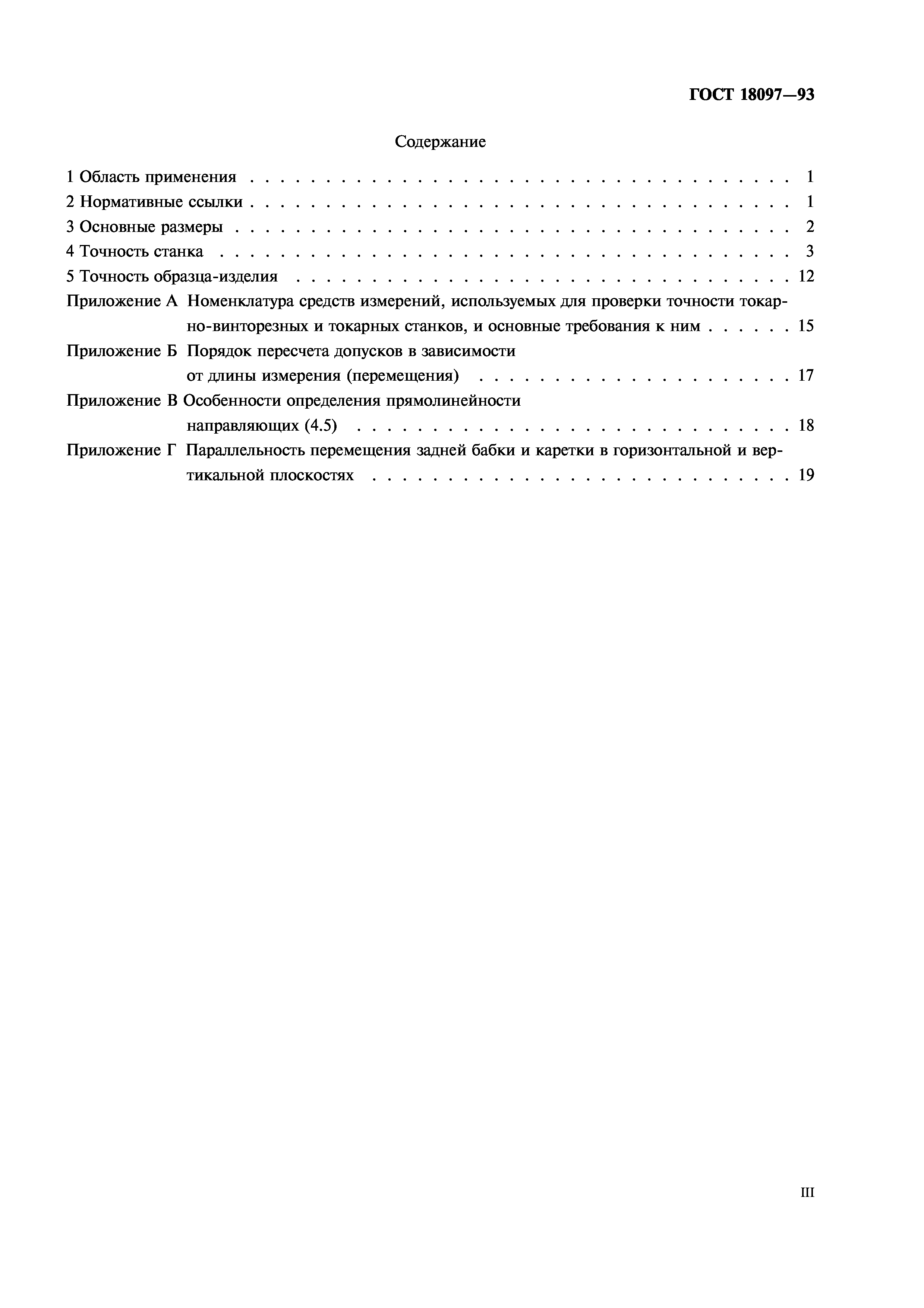

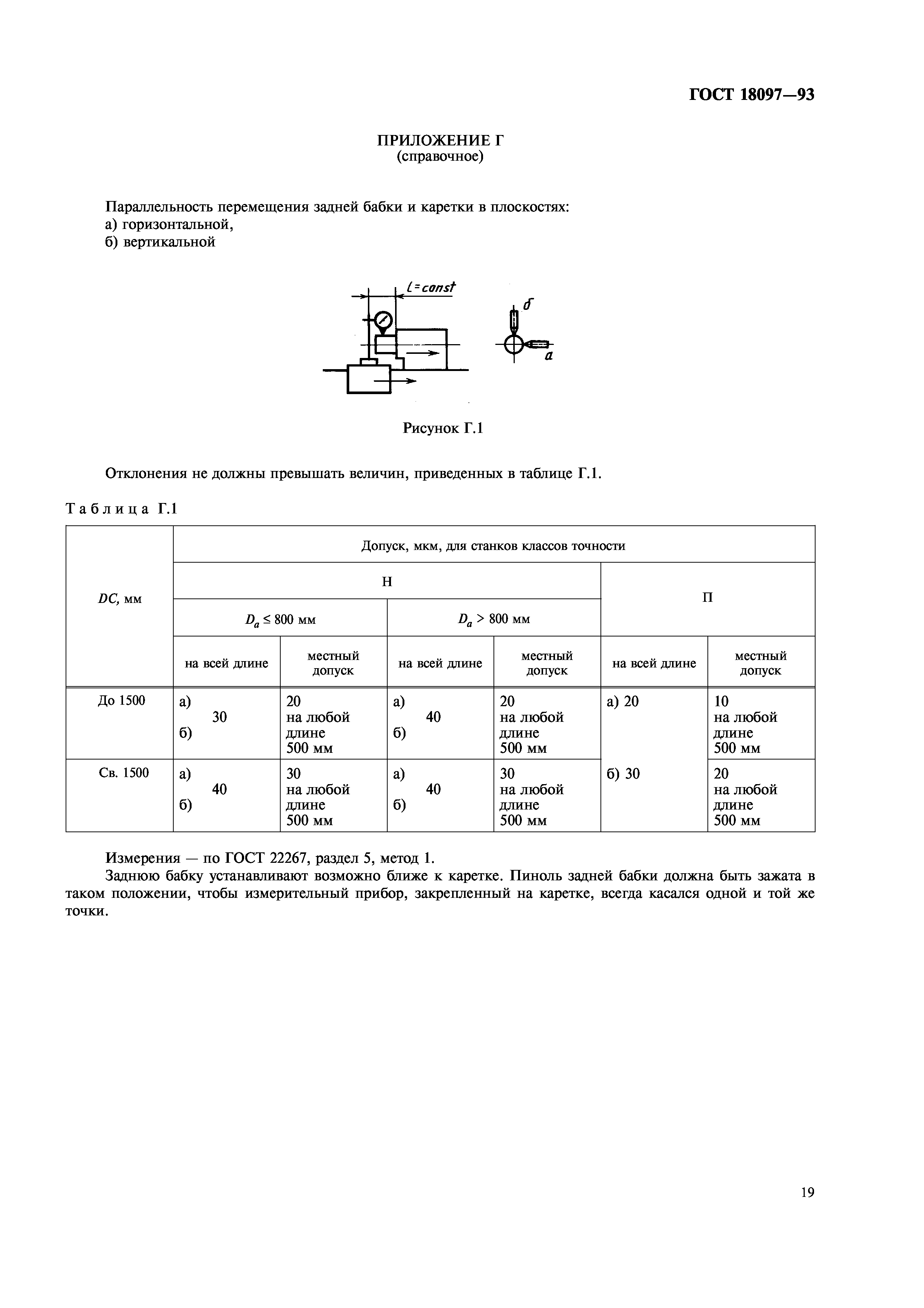

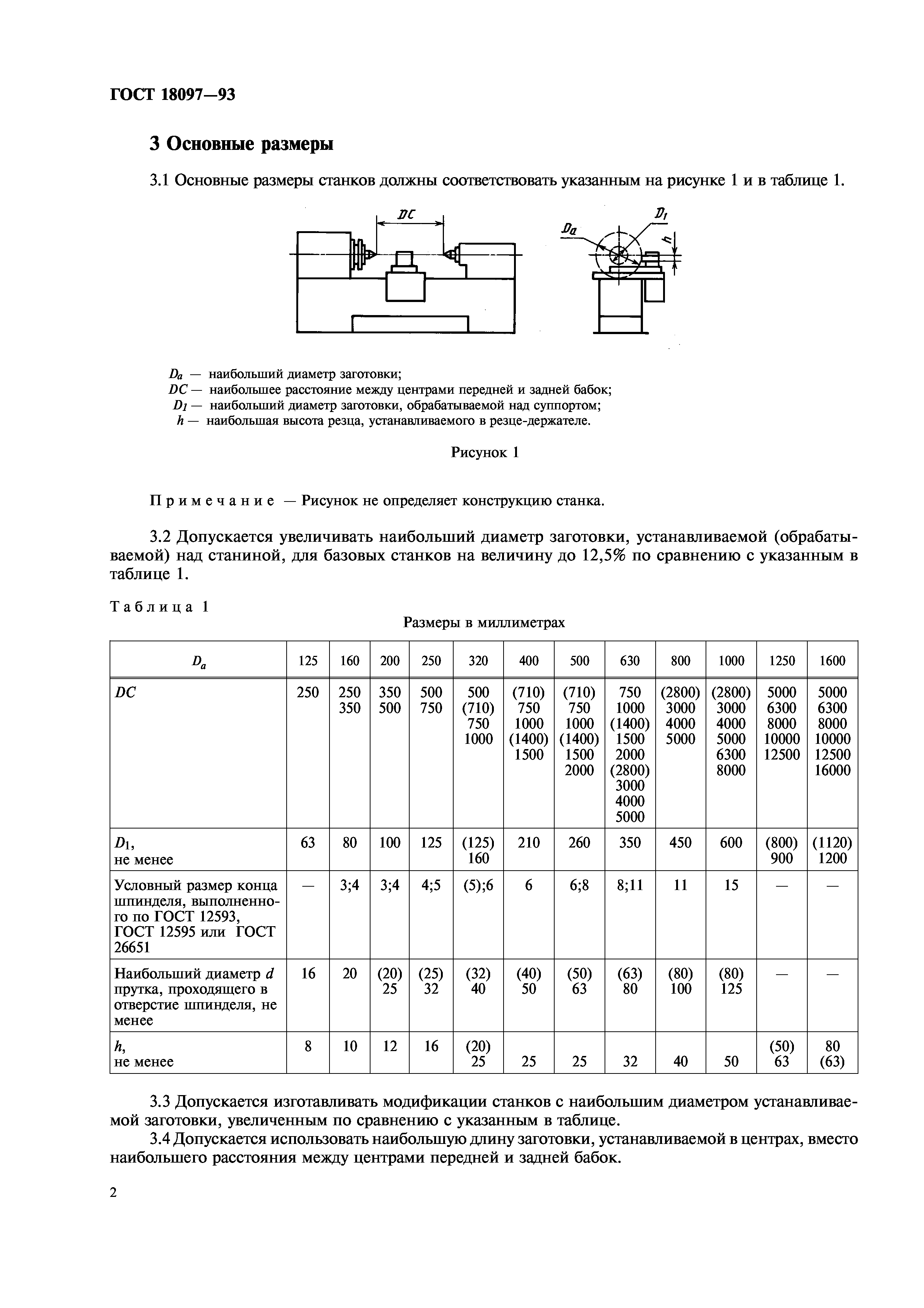

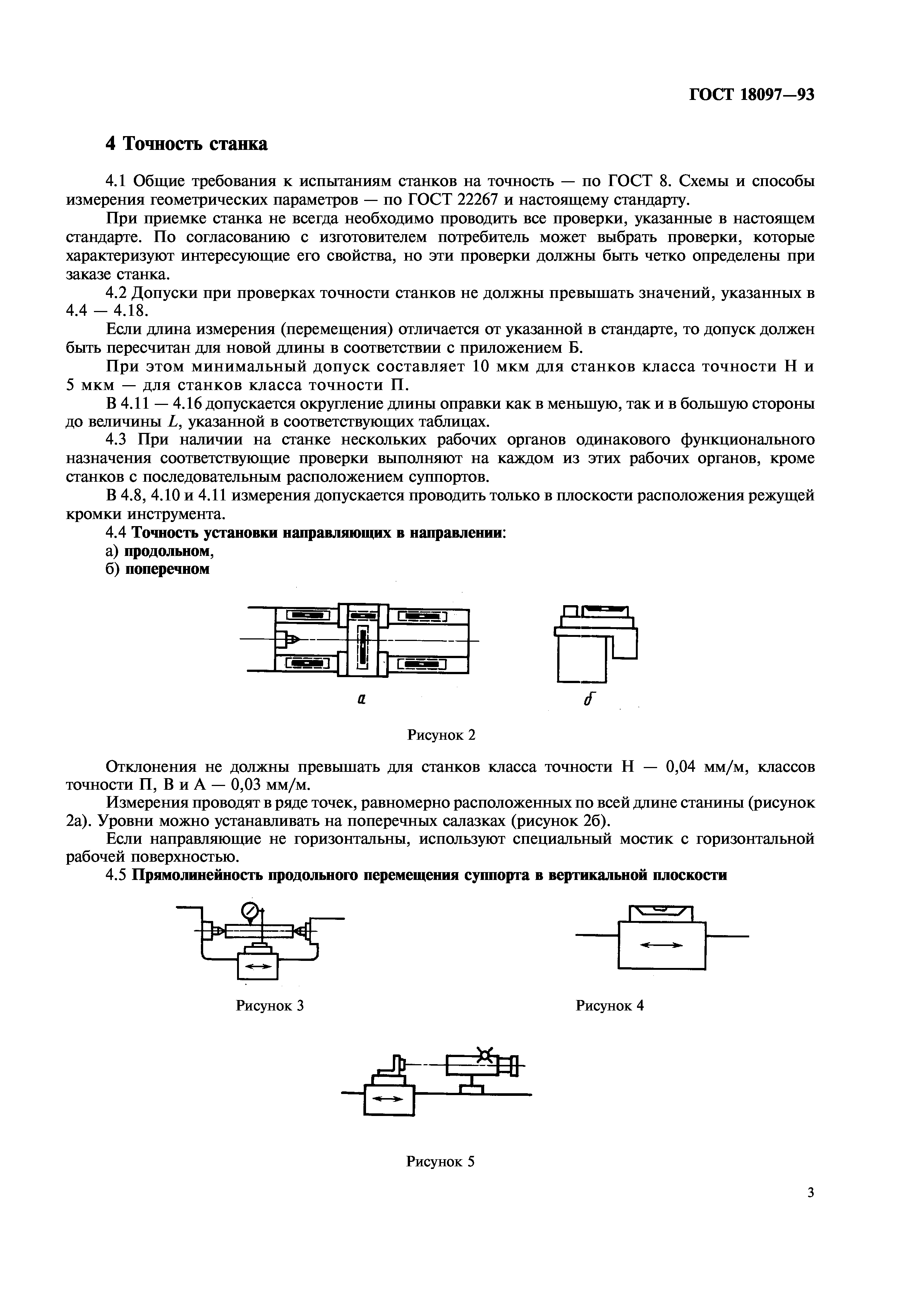

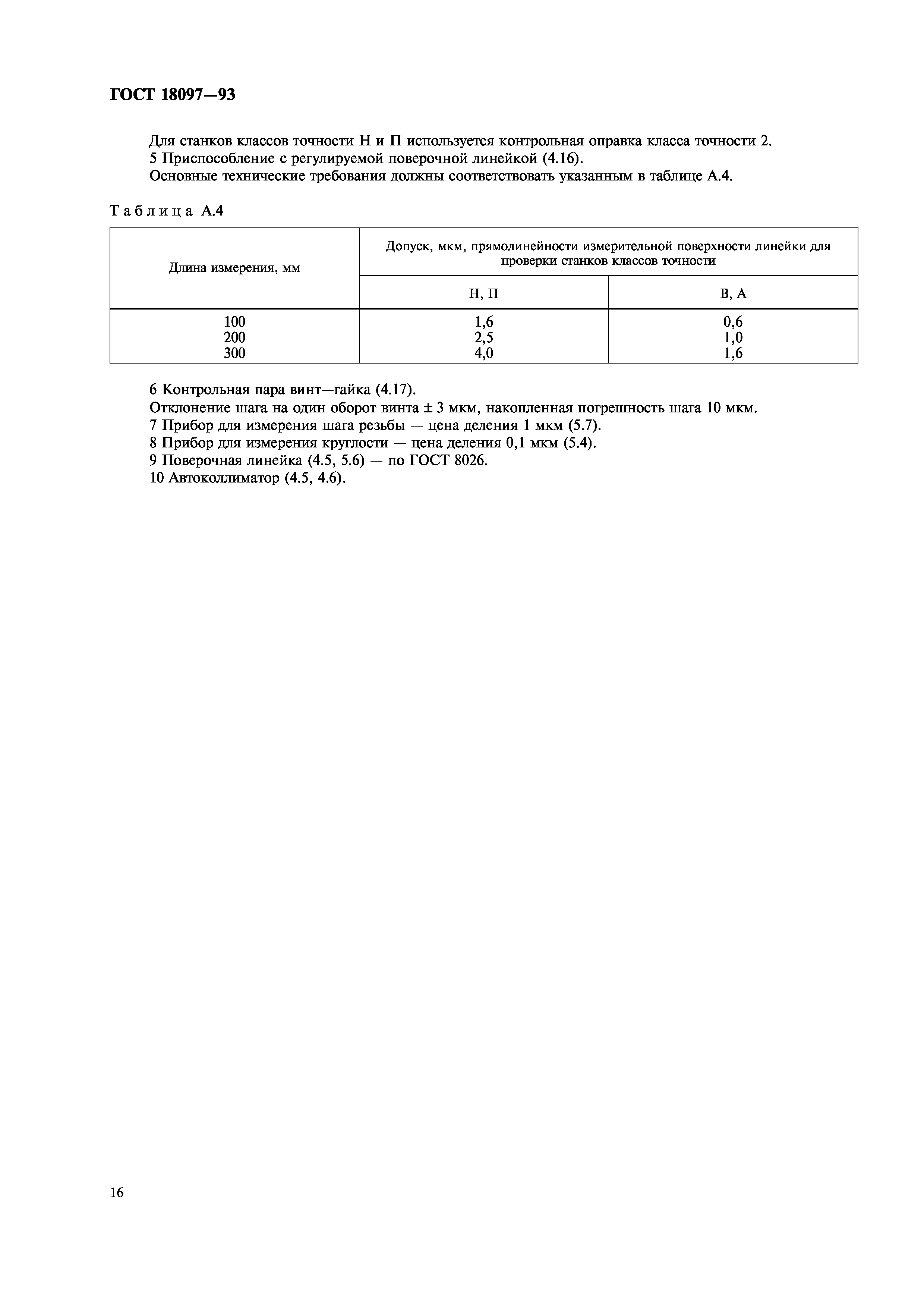

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Основные размеры 4 Точность станка 5 Точность образца-изделия Приложение А Номенклатура средств измерений, используемых для проверки точности токарно-винторезных и токарных станков, и основные требования к ним Приложение Б Порядок пересчета допусков в зависимости от длины измерения (перемещения) Приложение В Особенности определения прямолинейности направляющих (4.5) Приложение Г Параллельность перемещения задней бабки и каретки в горизонтальной и вертикальной плоскостях
Разработан:	ТК 70 Станки
Утверждён:	29.06.1995 Госстандарт России (Russian Federation Gosstandart 337) 15.03.1994 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 1)
Издан:	ИПК Издательство стандартов (1996 г. ) Стандартинформ (2005 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Металлорежущие станки Токарные станки Экология МАШИНОСТРОЕНИЕ Металлорежущие станки Токарные станки
Заменяет собой:	ГОСТ 18097-88 «Станки токарно-винторезные и токарные. Основные размеры. Нормы точности и жесткости»
Нормативные ссылки:	ГОСТ 12595-2003 «Станки металлорежущие. Концы шпинделей фланцевые типа А и фланцы зажимных устройств. Основные и присоединительные размеры» ГОСТ 12593-93 «Станки металлорежущие. Концы шпинделей фланцевые под поворотную шайбу и фланцы зажимных устройств. Основные и присоединительные размеры» ГОСТ 22267-76 «Станки металлорежущие. Схемы и способы измерений геометрических параметров» ГОСТ 24643-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения» ГОСТ 25443-82 «Станки металлорежущие. Образы-изделия для проверки точности обработки. Общие технические требования» ГОСТ 25889.1-83 «Станки металлорежущие. Методы проверки круглости образца-изделия» ГОСТ 25889.4-86 «Станки металлорежущие. Метод проверки постоянства диаметров образца-изделия» ГОСТ 26651-85 «Станки металлорежущие. Концы шпинделей фланцевые типа Кэмлокк и зажимные устройства. Основные и присоединительные размеры» ГОСТ 6636-69 «Основные нормы взаимозаменяемости. Нормальные линейные размеры» ГОСТ 8026-92 «Линейки поверочные. Технические условия» ГОСТ 8-82 «Станки металлорежущие. Общие требования к испытаниям на точность» ГОСТ 25346-89 «Основные нормы взаимозаменяемости. Единая система допусков и посадок. Общие положения, ряды допусков и основных отклонений»
