Скачать ГОСТ 20680-2002 Аппараты с механическими перемешивающими устройствами. Общие технические условия

Дата актуализации: 10.08.2017

ГОСТ 20680-2002

Аппараты с механическими перемешивающими устройствами. Общие технические условия

Обозначение:	ГОСТ 20680-2002
Обозначение англ:	GOST 20680-2002
Статус:	действует
Название рус.:	Аппараты с механическими перемешивающими устройствами. Общие технические условия
Название англ.:	Agitated vessels. General specifications
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.2003
Область применения:	Стандарт распространяется на стальные аппараты с механическими перемешивающими устройствами (далее - аппараты) номинальным объемом от 0,01 до 100 м3, предназначенные для проведения различных технологических процессов в жидких средах плотностью до 2000 кг/м3 и динамической вязкостью не более 200 ПаЧс при рабочей температуре от минус 40 до плюс 350 °С и рабочем избыточном давлении не более 6,3 МПа, на гуммированные аппараты в части изготовления металлических конструкций, а также на аппараты, работающие при отсутствии давления и под вакуумом с остаточным давлением не ниже 665 Па. Стандарт определяет основные требования к изготовлению, методам контроля и поставке аппаратов. Стандарт не распространяется на аппараты с эмалевым покрытием и аппараты, изготовленные из чугуна и неметаллических материалов, а также обогреваемые топочными газами или открытым пламенем.

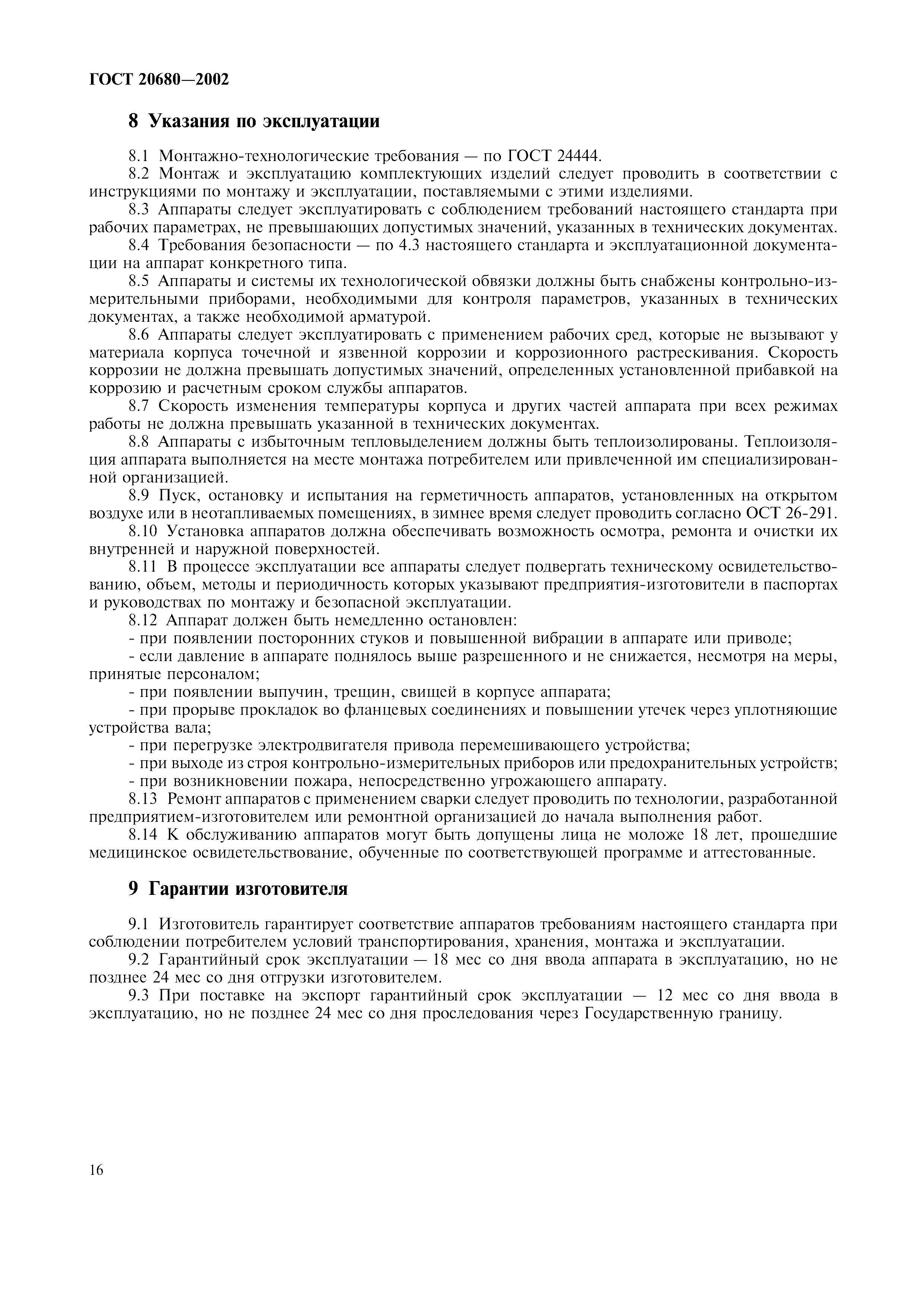

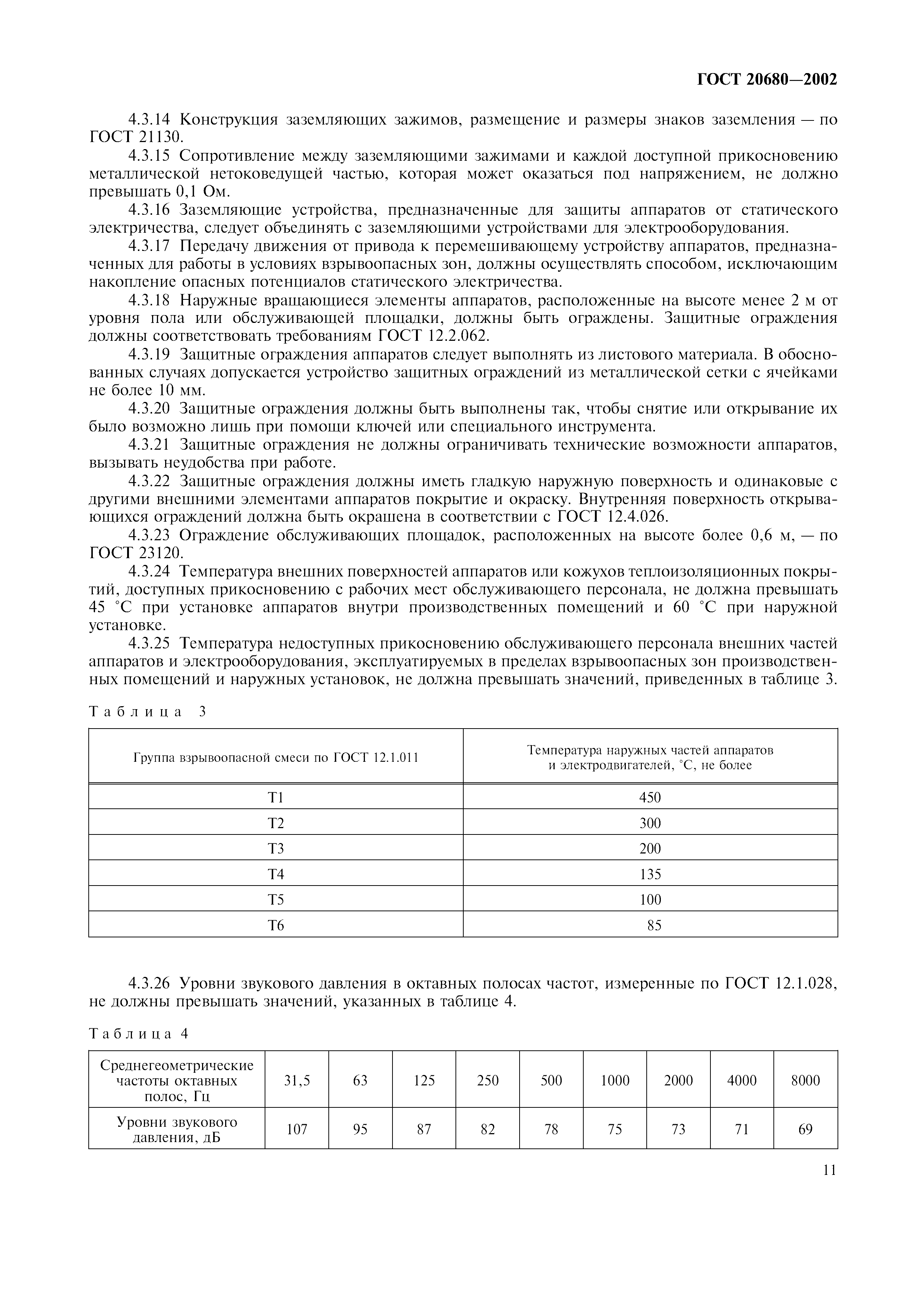

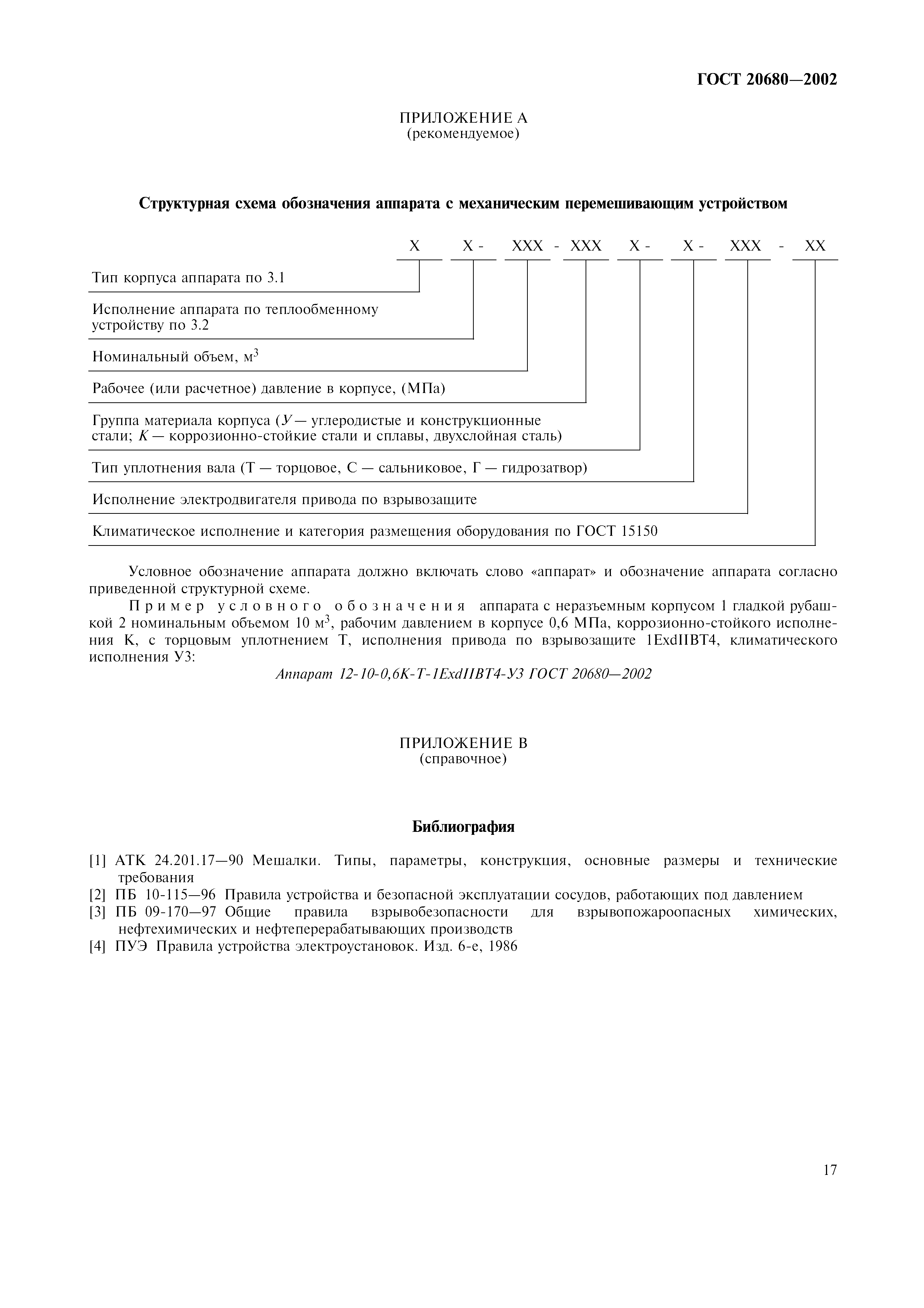

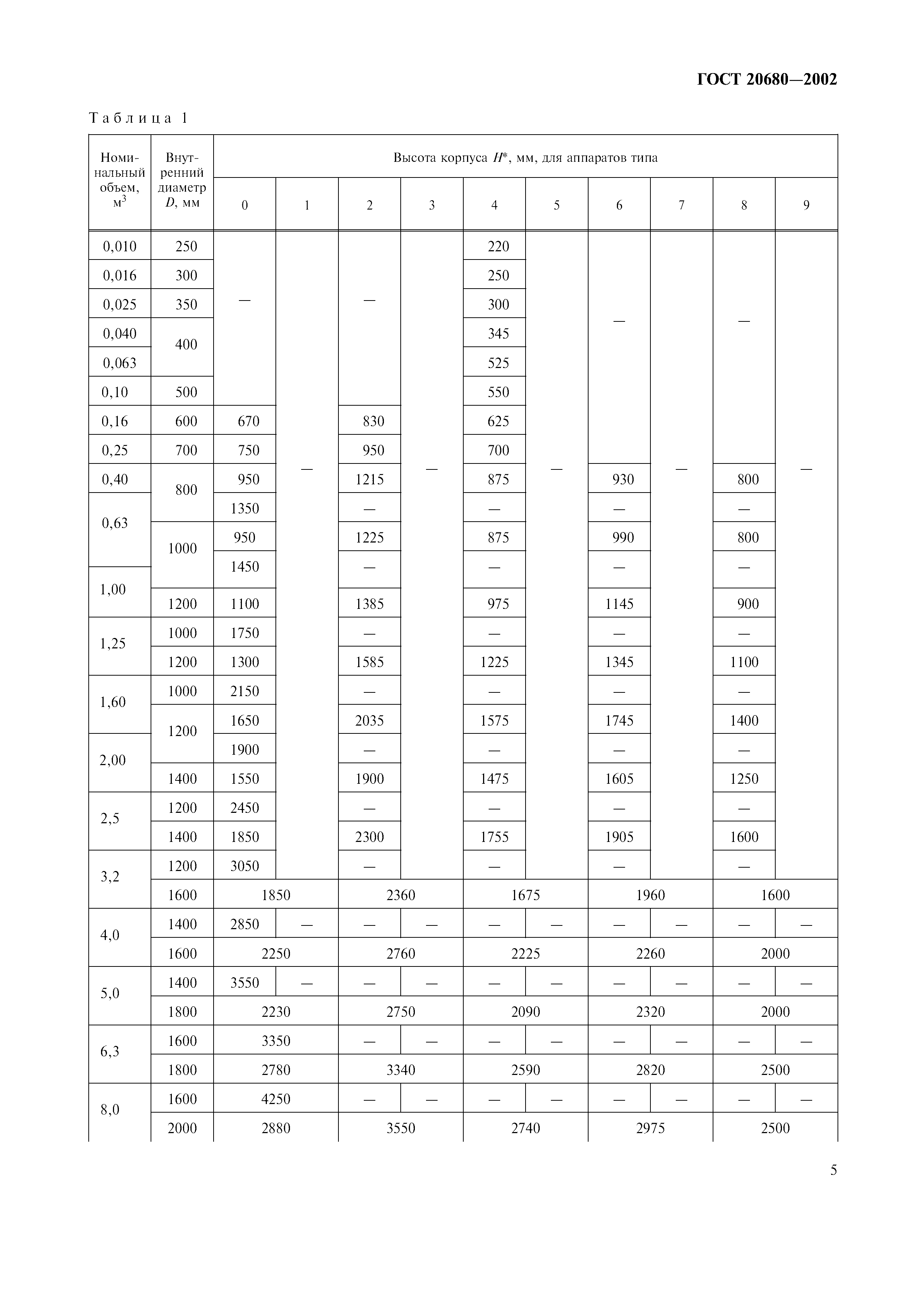

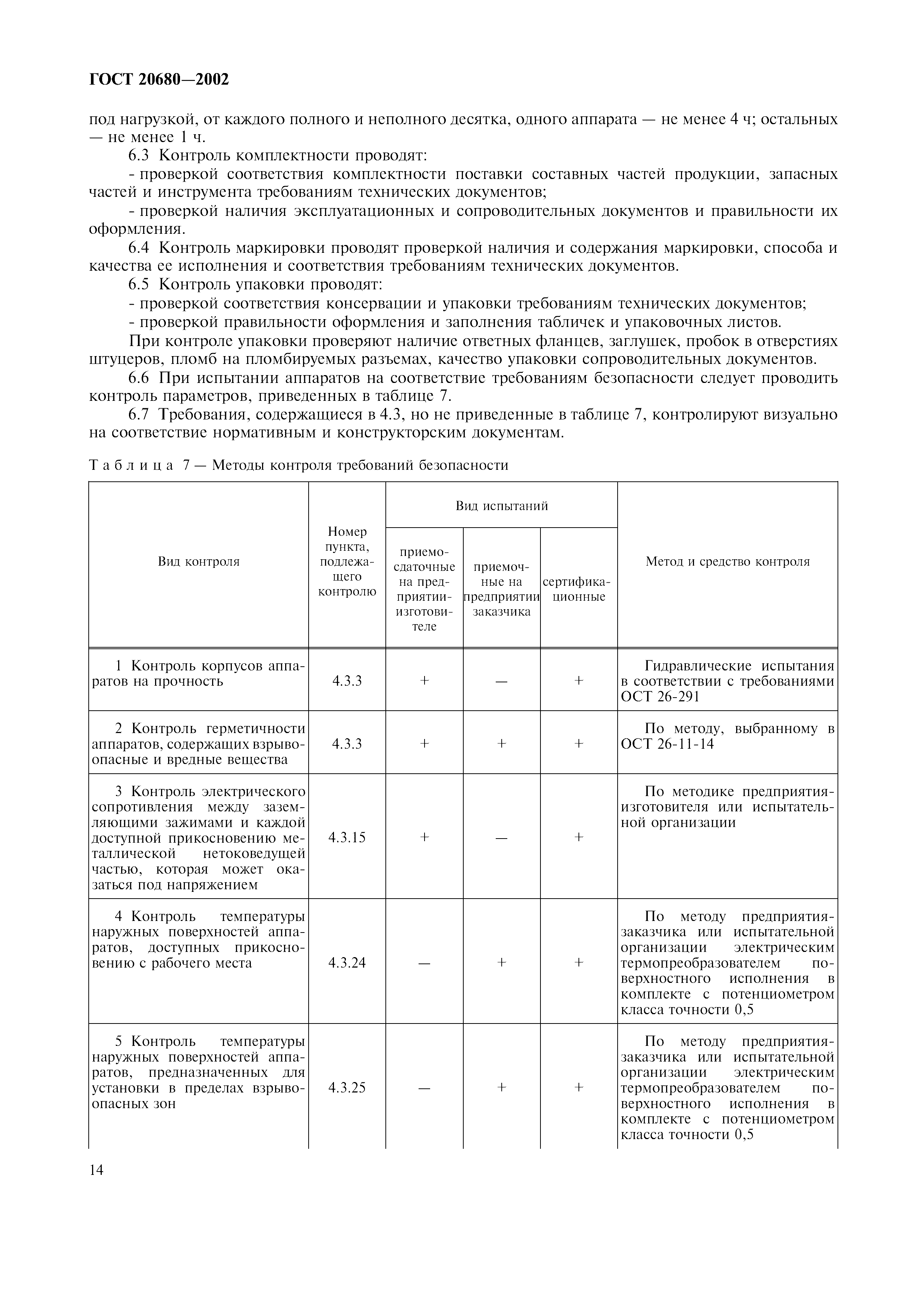

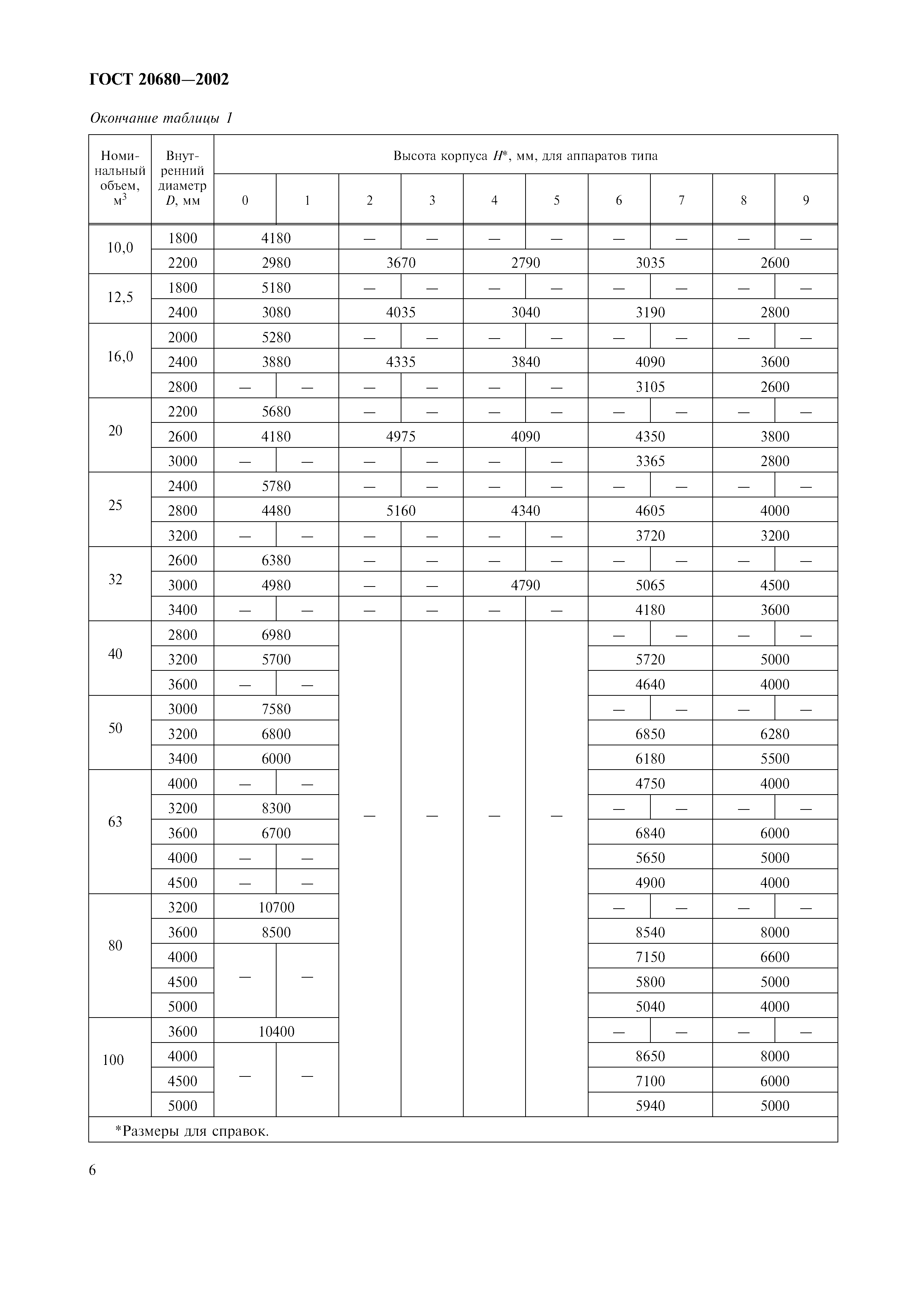

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Классификация, основные параметры и размеры 4 Общие технические требования 5 Правила приемки 6 Методы контроля 7 Транспортирование и хранение 8 Указания по эксплуатации 9 Гарантии изготовителя Приложение А (рекомендуемое) Структурная схема обозначения аппарата с механическим перемешивающим устройством Приложение В (справочное) Библиография

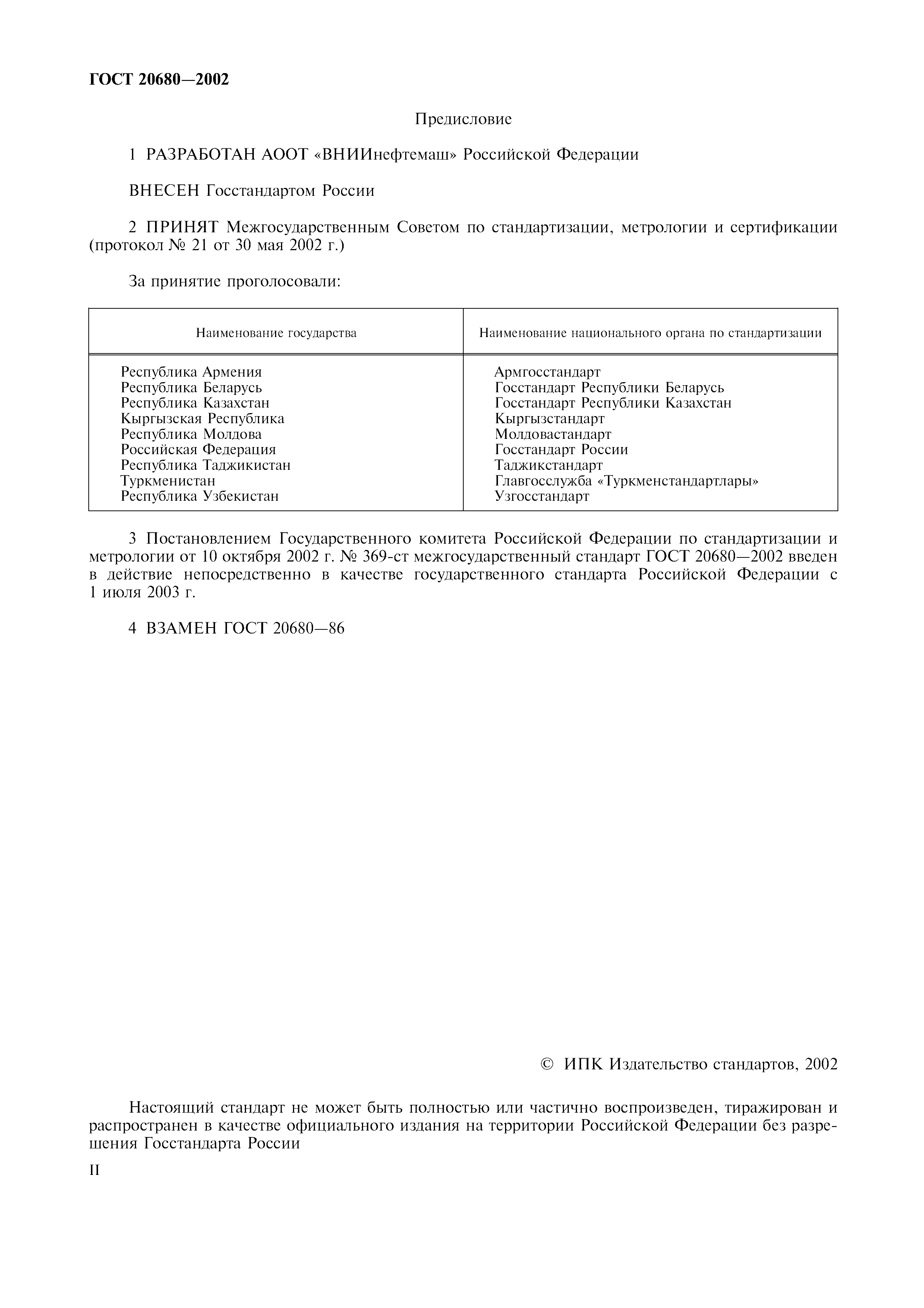

Разработан:	АООТ ВНИИНЕФТЕМАШ
Утверждён:	10.10.2002 Госстандарт России (Russian Federation Gosstandart 369-ст)
Издан:	ИПК Издательство стандартов (2002 г. )
Расположен в:	Техническая документация Электроэнергия ХИМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ Оборудование для химической промышленности Аппараты колонного типа Экология ХИМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ Оборудование для химической промышленности Аппараты колонного типа Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Химическая промышленность
Заменяет собой:	ГОСТ 20680-86 «Аппараты с механическими перемешивающими устройствами вертикальные. Общие технические требования»
Нормативные ссылки:	ПУЭ «Правила устройства электроустановок» ПБ 10-115-96 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения стальные. Технические условия» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 12.1.003-83 «Система стандартов безопасности труда. Шум. Общие требования безопасности» ГОСТ 12.1.007-76 «Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности» ГОСТ 12.1.011-78 «Система стандартов безопасности труда. Смеси взрывоопасные. Классификация и методы испытаний» ГОСТ 12.1.012-90 «Система стандартов безопасности труда. Вибрационная безопасность. Общие требования» ГОСТ 12.1.019-79 «Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты» ГОСТ 12.1.030-81 «Система стандартов безопасности труда. Электробезопасность. Защитное заземление, зануление» ГОСТ 12.1.038-82 «Система стандартов безопасности труда. Электробезопасность. Предельно допустимые значения напряжений прикосновения и токов» ГОСТ 12.4.026-76 «Система стандартов безопасности труда. Цвета сигнальные и знаки безопасности» ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения» ГОСТ 24297-87 «Входной контроль продукции. Основные положения» ПБ 09-170-97 «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ГОСТ 15.001-88 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)» ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности» ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности» ГОСТ Р 51330.0-99 «Электрооборудование взрывозащищенное. Часть 0. Общие требования» ГОСТ 12.2.020-76 «Система стандартов безопасности труда. Электрооборудование взрывозащищенное. Термины и определения. Классификация. Маркировка» ГОСТ 23170-78 «Упаковка для изделий машиностроения. Общие требования» ГОСТ 22782.4-78 «Электрооборудование взрывозащищенное с видом взрывозащиты "заполнение или продувка оболочки под избыточным давлением". Технические требования и методы испытаний» ГОСТ 22782.5-78 «Электрооборудование взрывозащищенное с видом взрывозащиты "искробезопасная электрическая цепь". Технические требования и методы испытаний» ГОСТ 22782.0-81 «Электрооборудование взрывозащищенное. Общие технические требования и методы испытаний» ГОСТ 22782.7-81 «Электрооборудование взрывозащищенное с защитой вида "е". Технические требования и методы испытаний» ГОСТ 15.005-86 «Система разработки и постановки продукции на производство. Создание изделий единичного и мелкосерийного производства, собираемых на месте эксплуатации» ГОСТ 12.1.028-80 «Система стандартов безопасности труда. Шум. Определение шумовых характеристик источников шума. Ориентировочный метод» ГОСТ 1412-85 «Чугун с пластинчатым графитом для отливок. Марки» ГОСТ Р 51330.1-99 «Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида "взрывонепроницаемая оболочка"» ГОСТ Р 51330.6-99 «Электрооборудование взрывозащищенное. Часть 5. Кварцевое заполнение оболочки q» ГОСТ Р 51330.10-99 «Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i» ГОСТ Р 15.201-2000 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство» ГОСТ 22782.6-81 «Электрооборудование взрывозащищенное с видом взрывозащиты "взрывонепроницаемая оболочка". Технические требования и методы испытаний» ГОСТ Р 51330.2-99 «Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида "взрывонепроницаемая оболочка". Дополнение 1. Приложение D. Метод определения безопасного экспериментального максимального зазора» ГОСТ Р 51330.5-99 «Электрооборудование взрывозащищенное. Часть 4. Метод определения температуры самовоспламенения» ГОСТ Р 51330.11-99 «Электрооборудование взрывозащищенное. Часть 12. Классификация смесей газов и паров с воздухом по безопасным экспериментальным максимальным зазорам и минимальным воспламеняющим токам» ГОСТ Р 51330.19-99 «Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования» ГОСТ Р 12.4.026-2001 «Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний» ГОСТ Р 51330.8-99 «Электрооборудование взрывозащищенное. Часть 7. Защита вида e» ГОСТ 12.2.007.1-75 «Система стандартов безопасности труда. Машины электрические вращающиеся. Требования безопасности» ГОСТ 12.2.049-80 «Система стандартов безопасности труда. Оборудование производственное. Общие эргономические требования» ГОСТ 12.2.062-81 «Система стандартов безопасности труда. Оборудование производственное. Ограждения защитные» ГОСТ 12.2.064-81 «Система стандартов безопасности труда. Органы управления производственным оборудованием. Общие требования безопасности» ГОСТ 12.4.040-78 «Система стандартов безопасности труда. Органы управления производственным оборудованием. Обозначения» ГОСТ 1585-85 «Чугун антифрикционный для отливок. Марки» ГОСТ 17494-87 «Машины электрические вращающиеся. Классификация степеней защиты, обеспечиваемых оболочками вращающихся электрических машин» ГОСТ 20680-86 «Аппараты с механическими перемешивающими устройствами вертикальные. Общие технические требования» ГОСТ 21130-75 «Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры» ГОСТ 22782.1-77 «Электрооборудование взрывозащищенное с видом взрывозащиты "Масляное заполнение оболочки". Технические требования и методы испытаний» ГОСТ 22782.2-77 «Электрооборудование взрывозащищенное с видом взрывозащиты "Кварцевое заполнение оболочки". Технические требования и методы испытаний» ГОСТ 22782.3-77 «Электрооборудование взрывозащищенное со специальным видом взрывозащиты. Технические требования и методы испытаний» ГОСТ 24444-87 «Оборудование технологическое. Общие требования монтажной технологичности» ГОСТ 25054-81 «Поковки из коррозионно-стойких сталей и сплавов. Общие технические условия» ГОСТ 26645-85 «Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку» ГОСТ 3212-92 «Комплекты модельные. Уклоны формовочные, стержневые знаки, допуски размеров» ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки» ГОСТ Р 51330.3-99 «Электрооборудование взрывозащищенное. Часть 2. Заполнение или продувка оболочки под избыточным давлением P» ГОСТ Р 51330.7-99 «Электрооборудование взрывозащищенное. Часть 6. Масляное заполнение оболочки "о"» ГОСТ Р 51402-99 «Шум машин. Определение уровней звуковой мощности источников шума по звуковому давлению. Ориентировочный метод с использованием измерительной поверхности над звукоотражающей плоскостью»
