| Обозначение: |   ВСН 176-78 |
| Обозначение англ: | VSN 176-78 |
| Статус: | заменен |
| Название рус.: | Инструкция по проектированию и постройке металлических гофрированных водопропускных труб |
| Название англ.: | Guidelines for the Design and Installation of Corrugated Metal Pipe Culverts |
| Дата добавления в базу: | 01.09.2013 |
| Дата актуализации: | 05.05.2017 |
| Область применения: | Инструкция распространяется на проектирование и постройку металлических гофрированных одно- и многоочковых водопропускных труб диаметром до 3 м на железных и автомобильных дорогах, включая дороги промышленных и сельскохозяйственных предприятий, а также на дорогах и на улицах городов и поселков. |
| Оглавление: | Предисловие

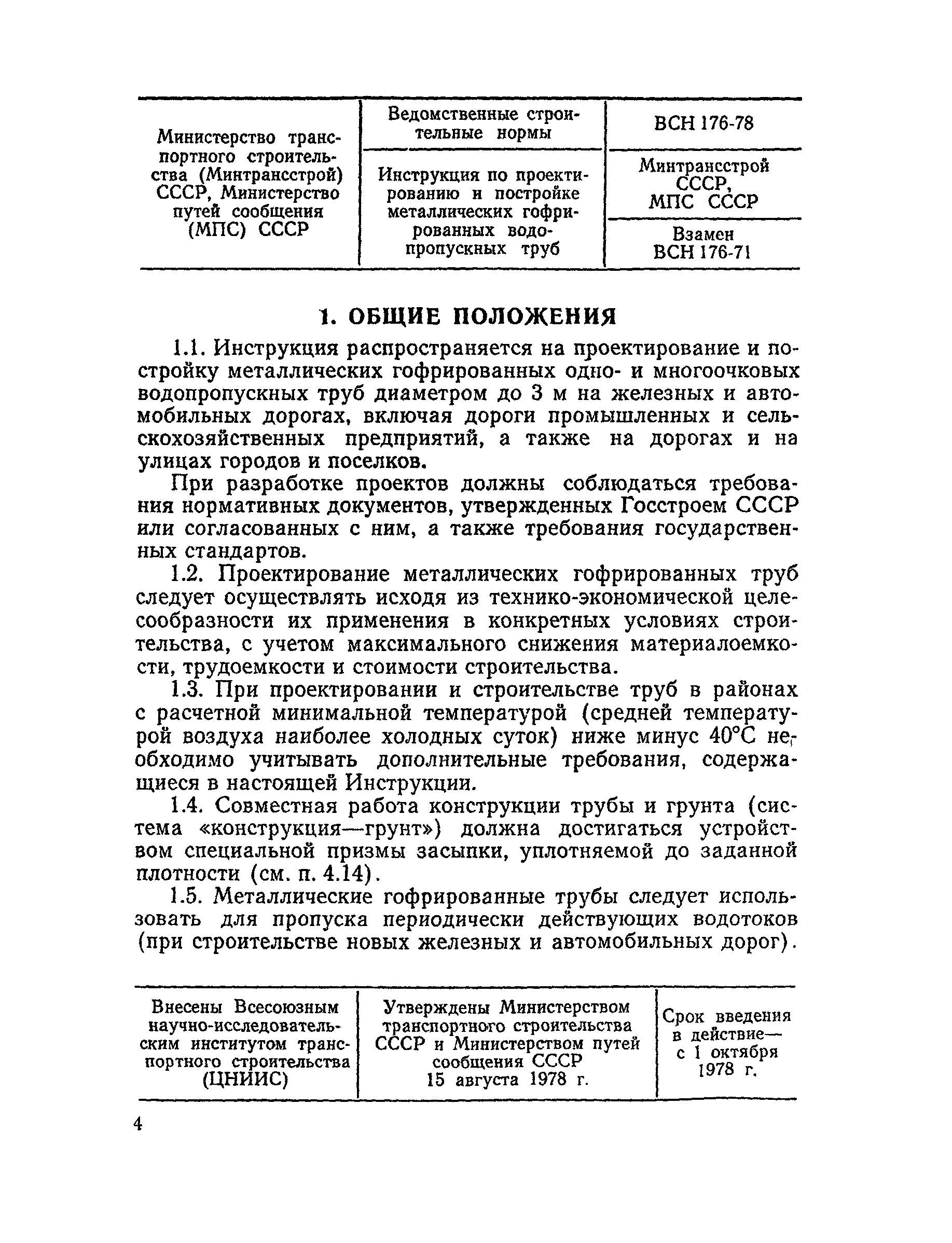

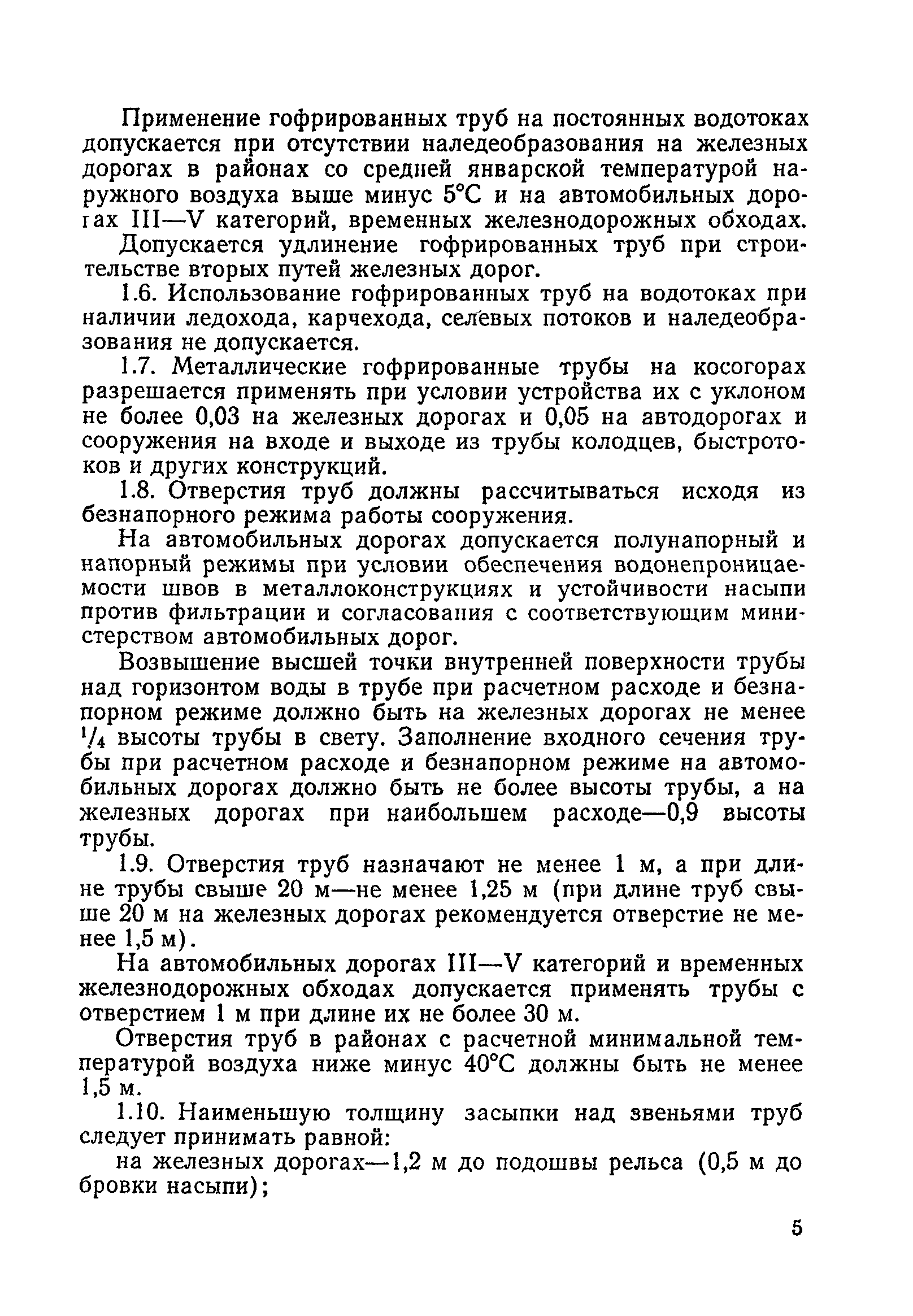

1 Общие положения

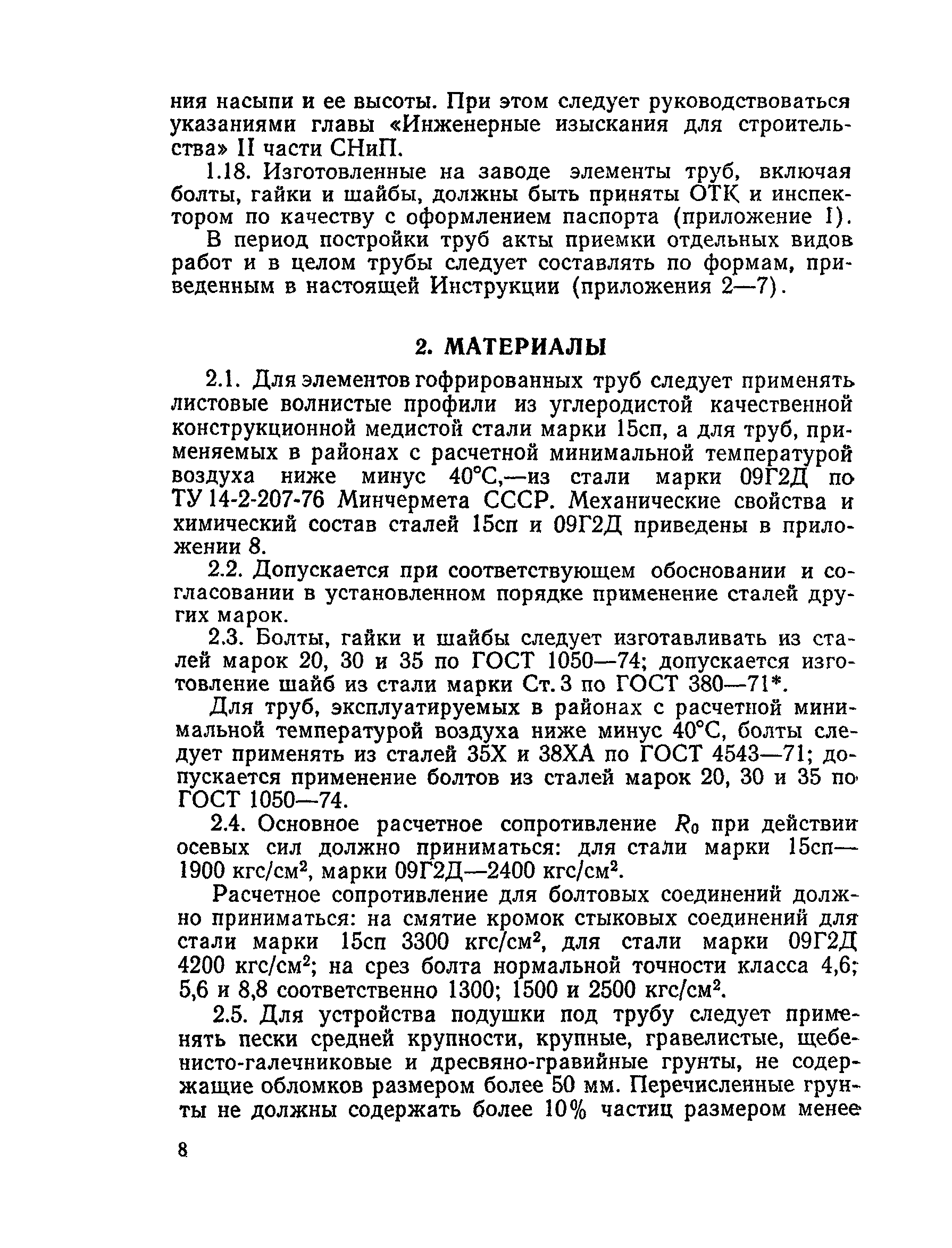

2 Материалы

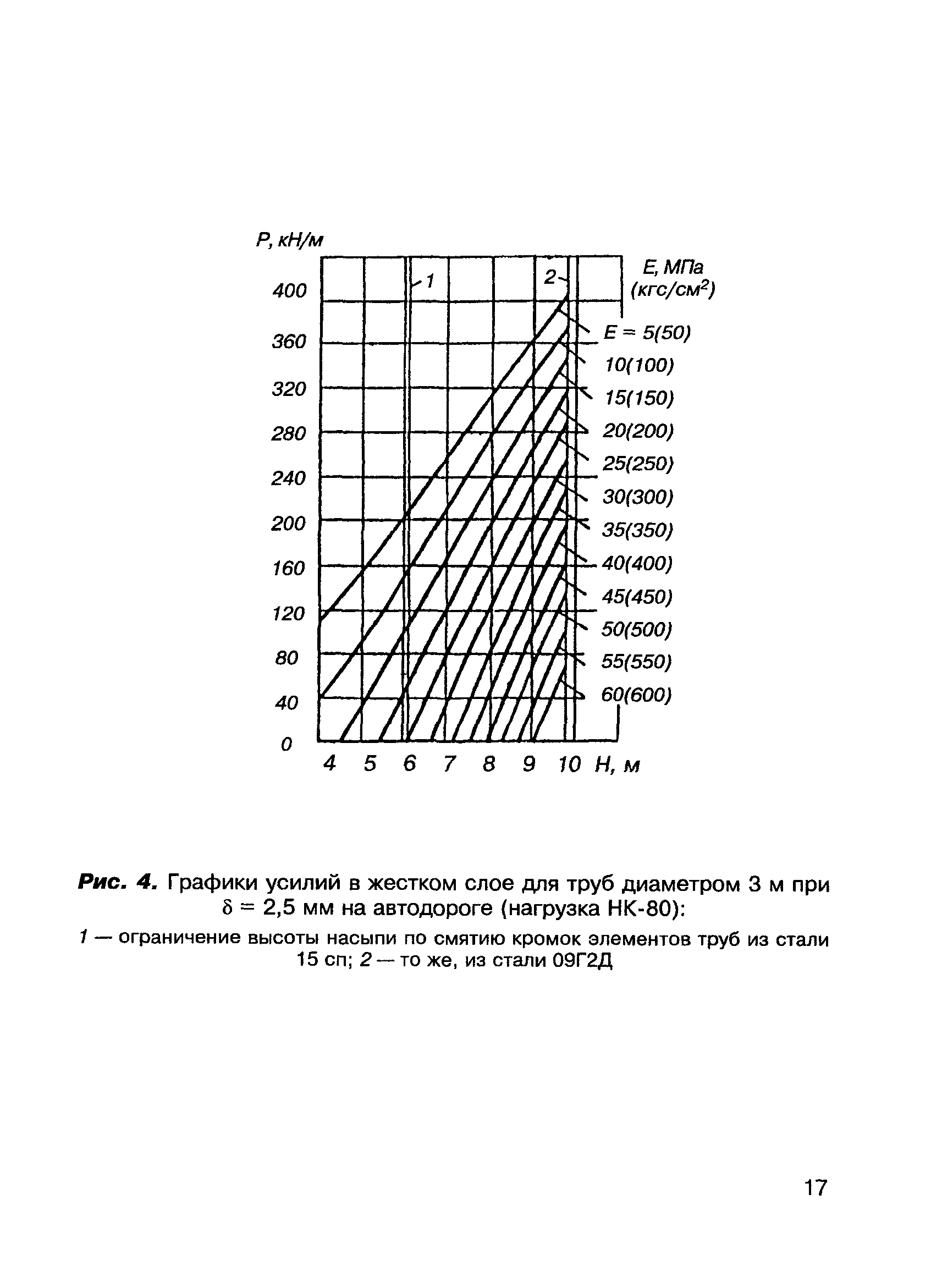

3 Расчеты

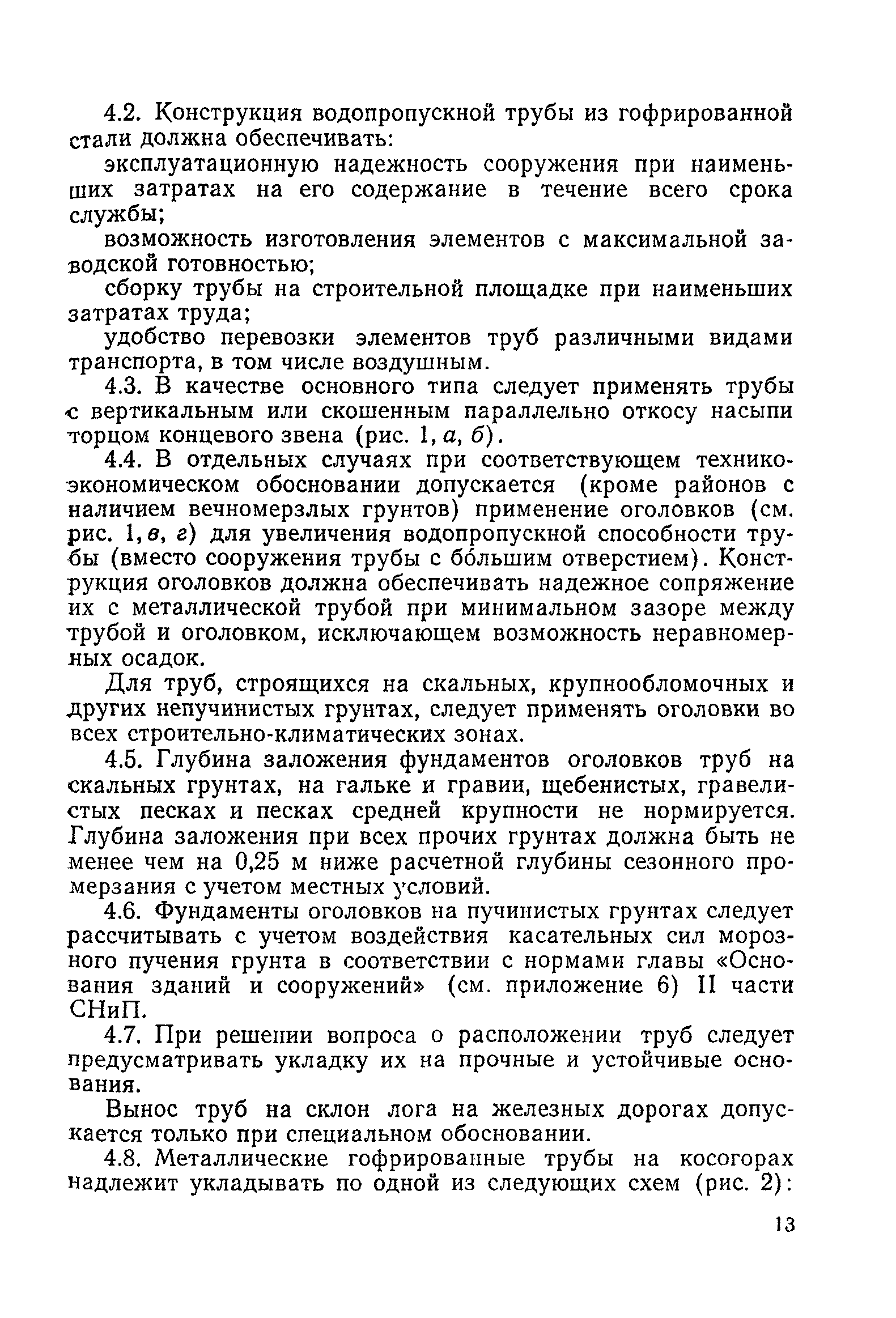

4 Конструирование
Общие положения

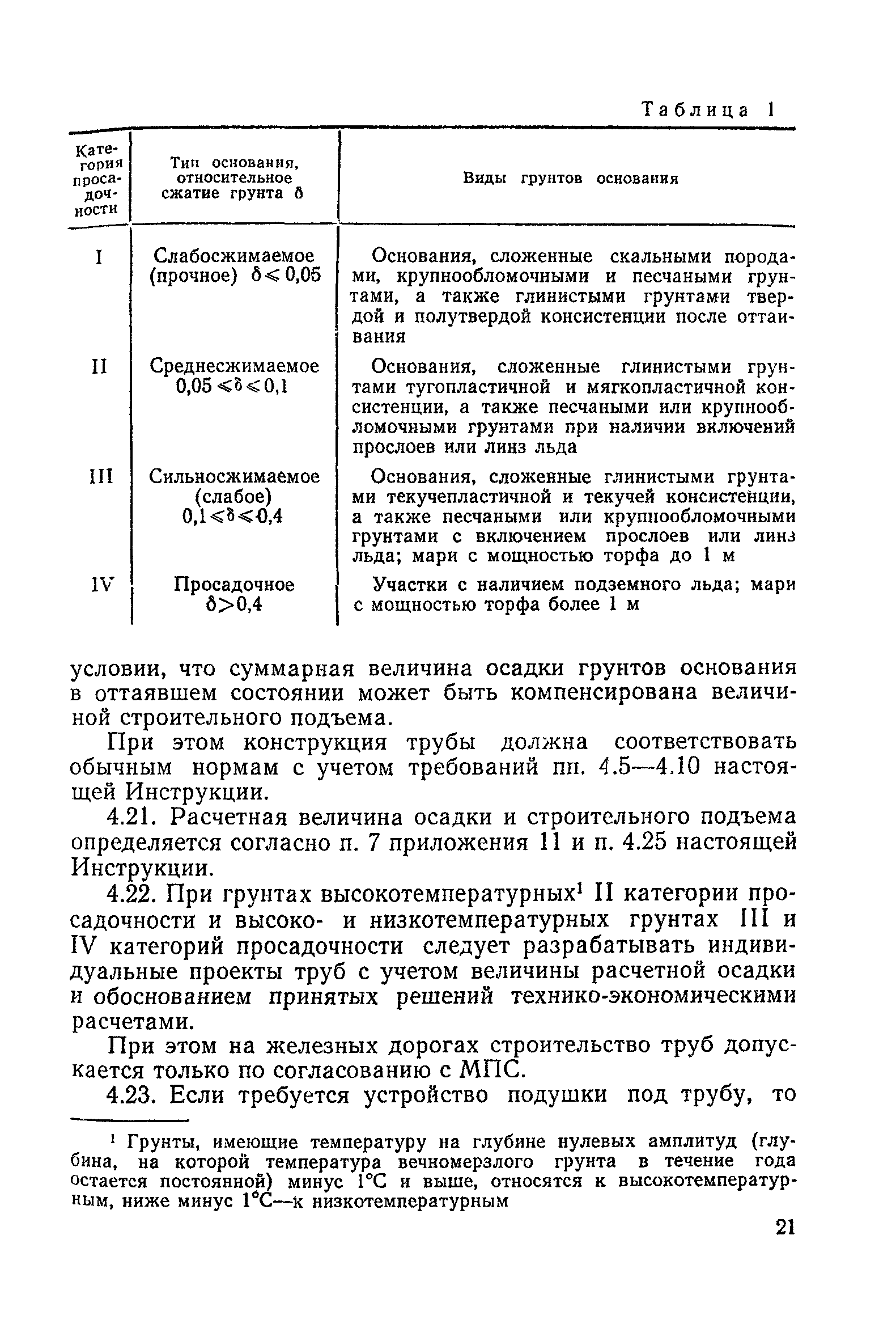

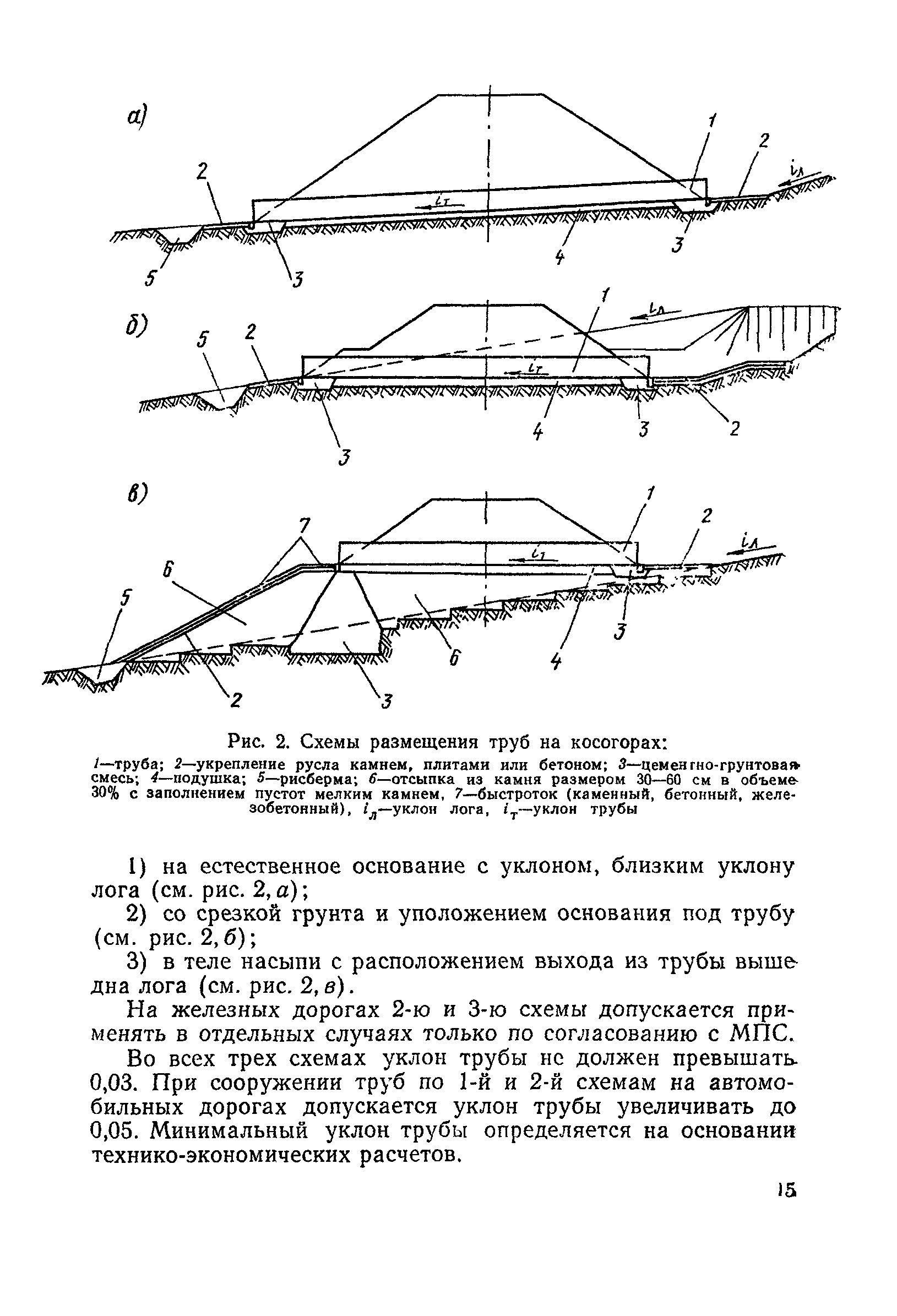

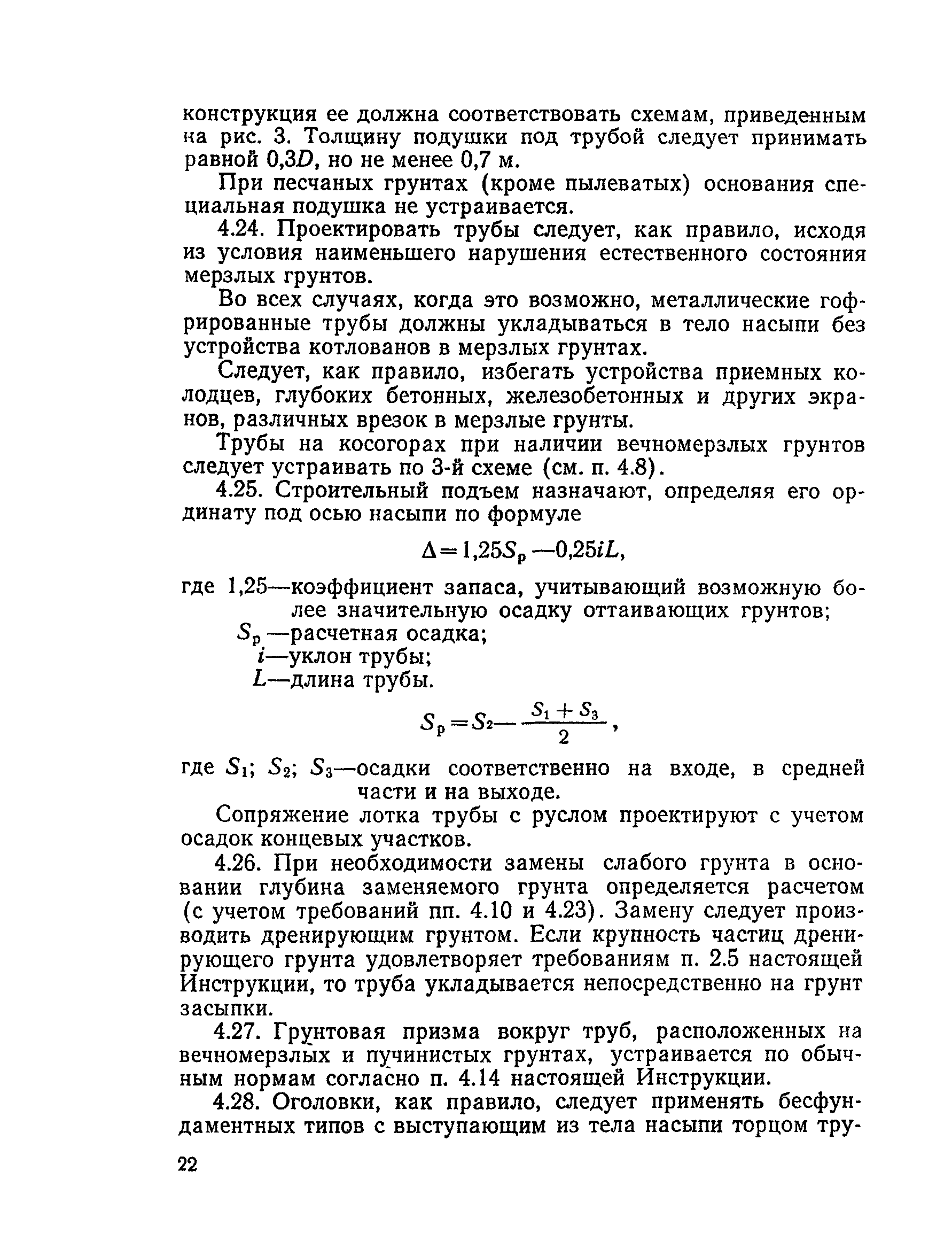

Особенности конструирования труб на вечномерзлых и пучинистых грунтах
Элементы конструкции

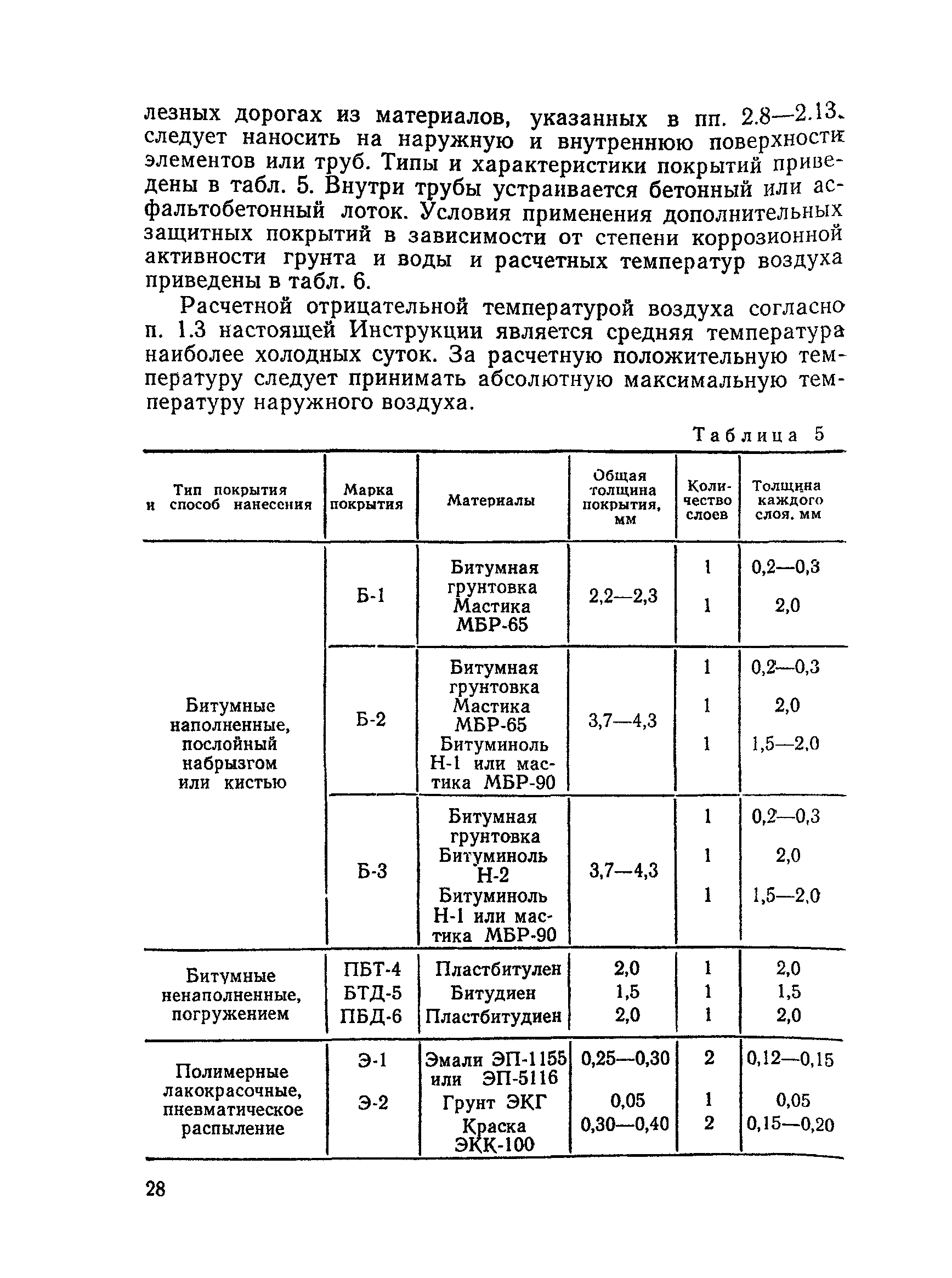

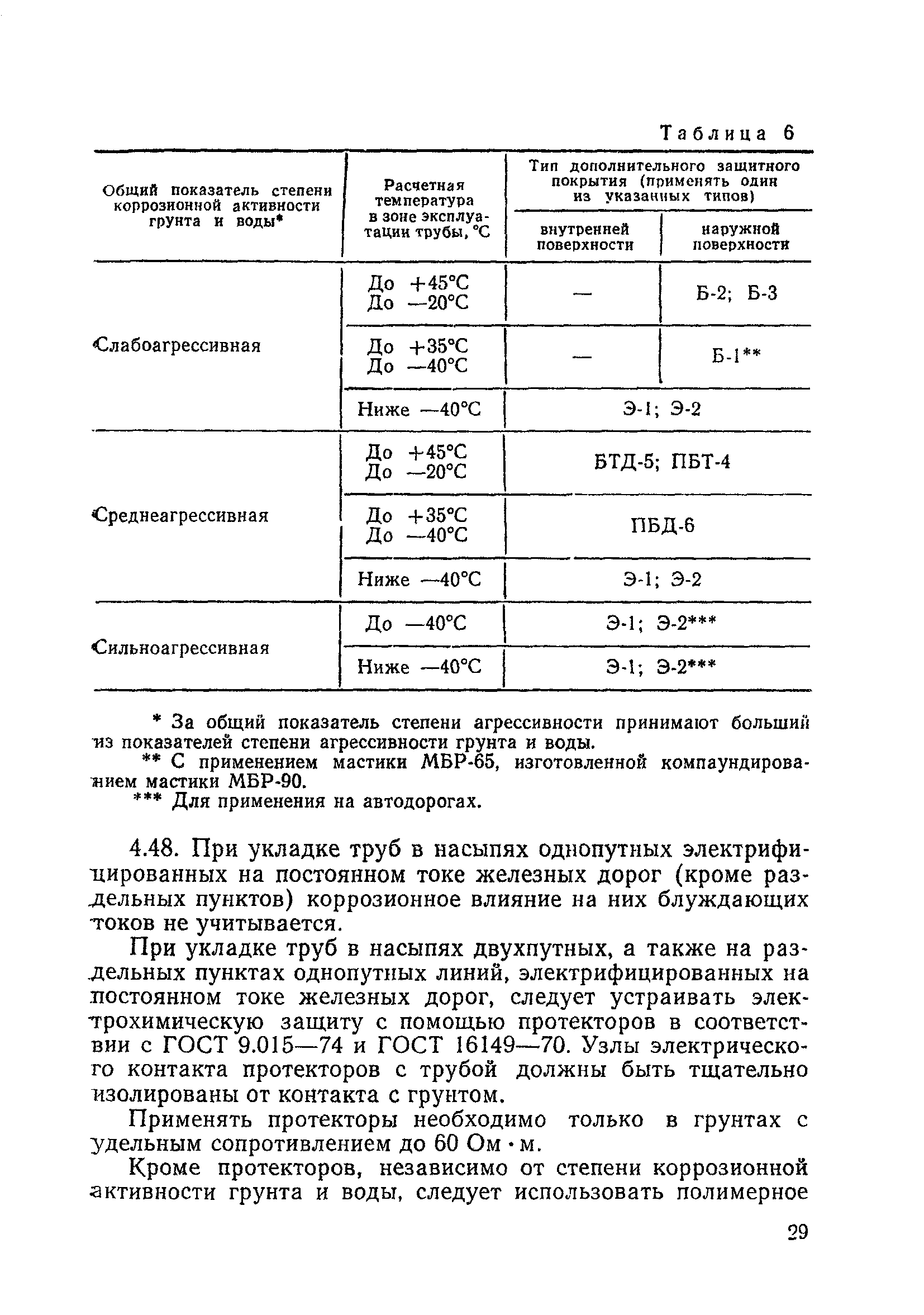

Защитные покрытия и лотки

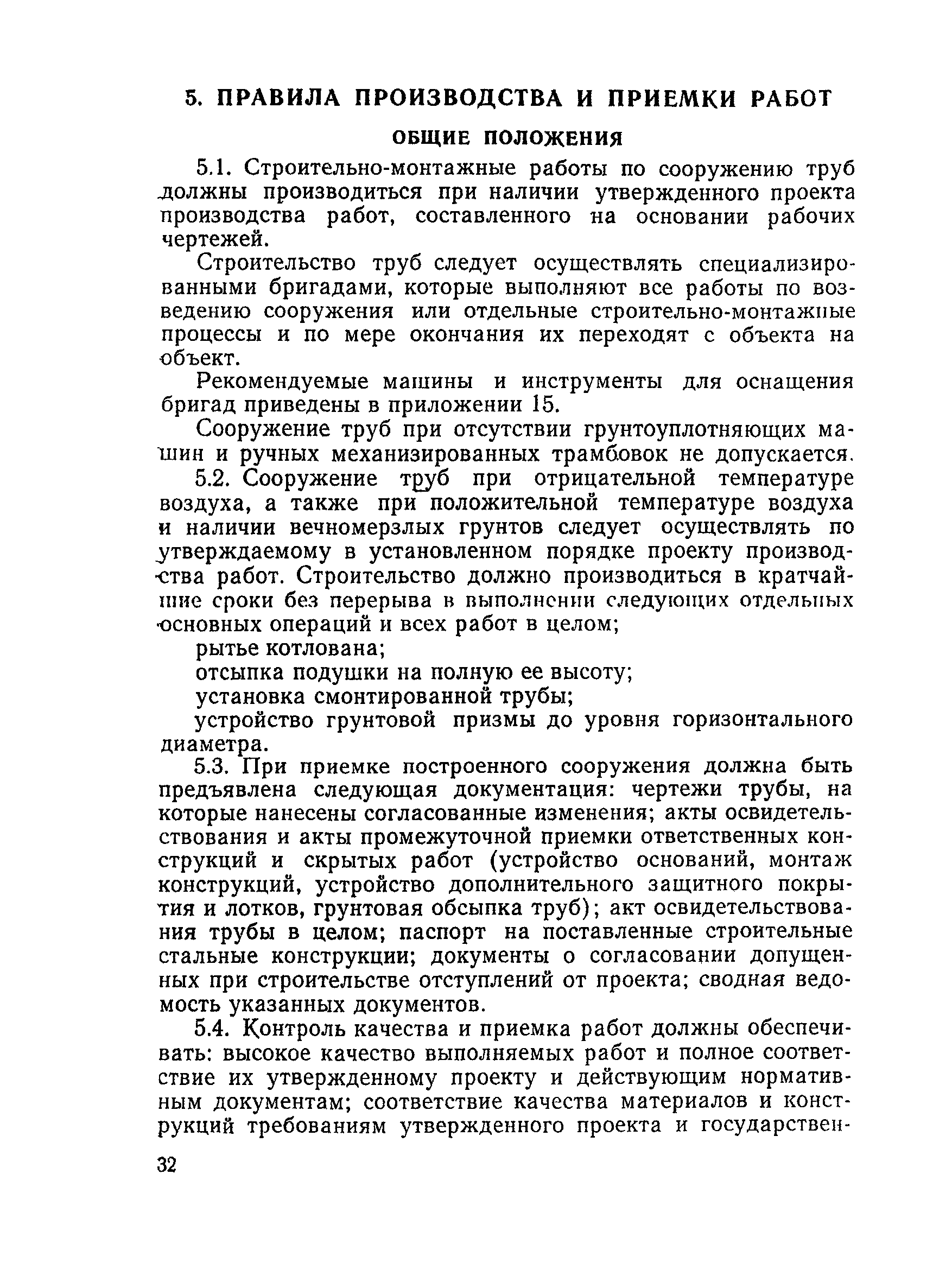

5 Правила производства и приемки работ
Общие положения

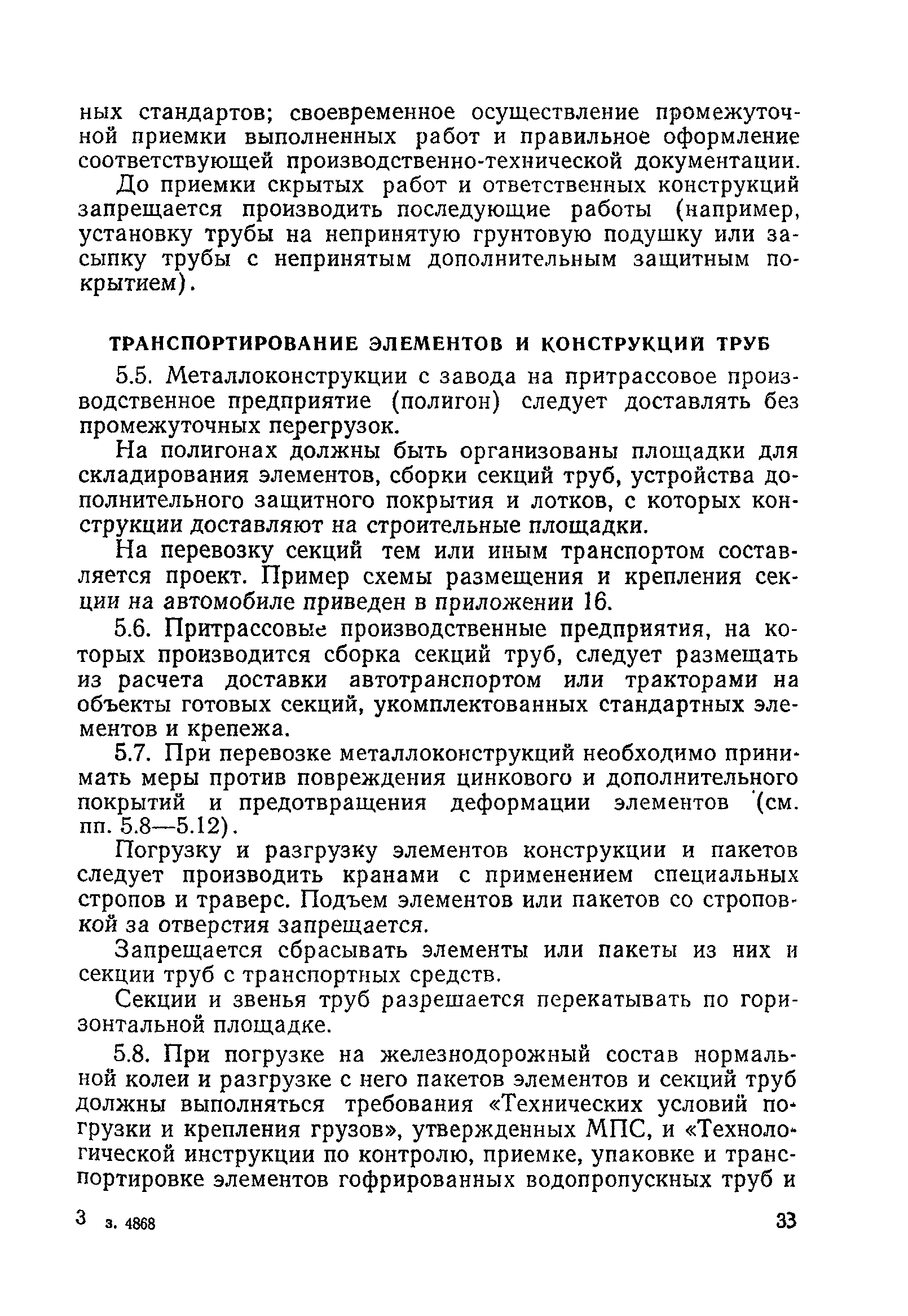

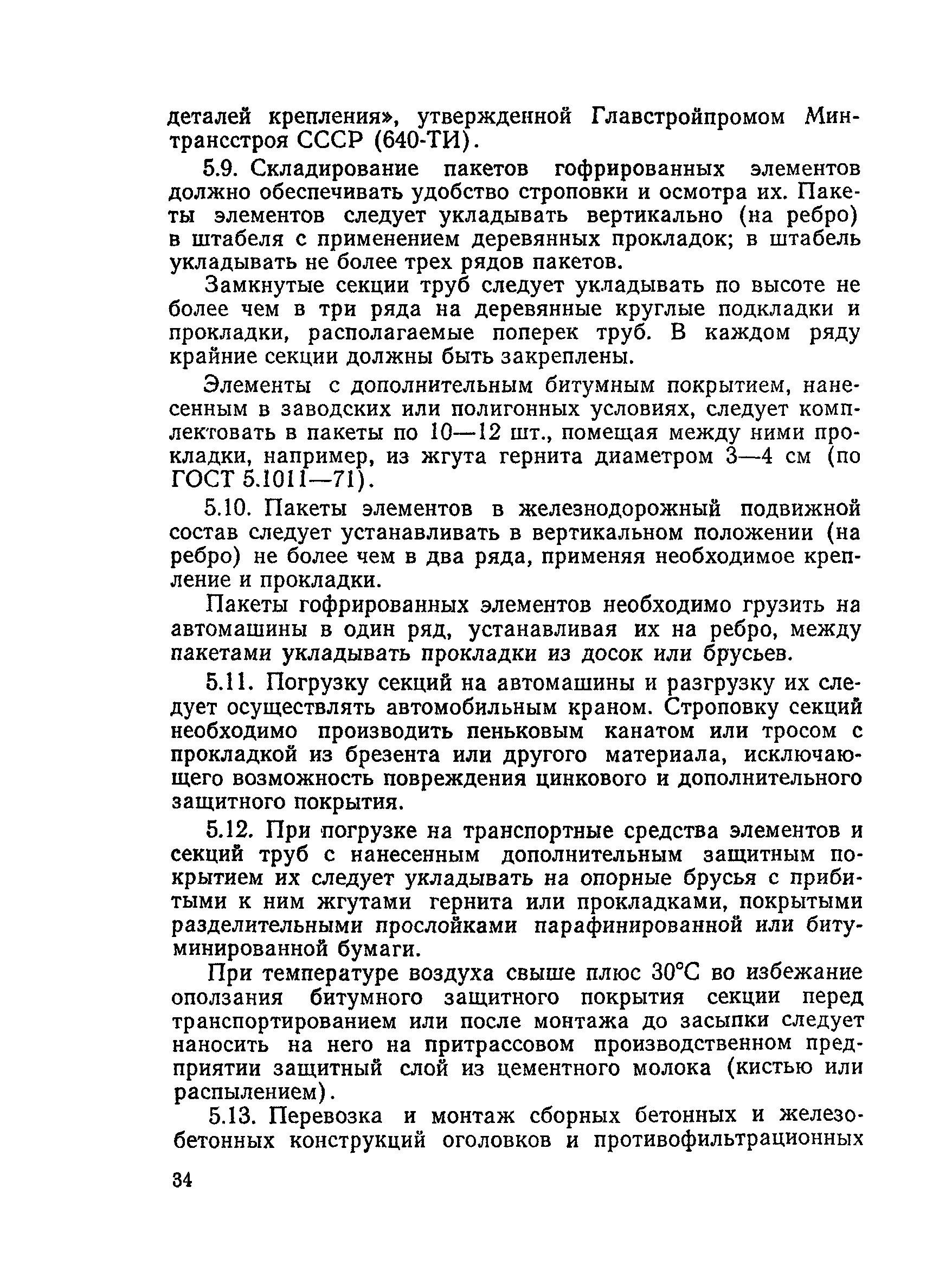

Транспортирование элементов и конструкций труб

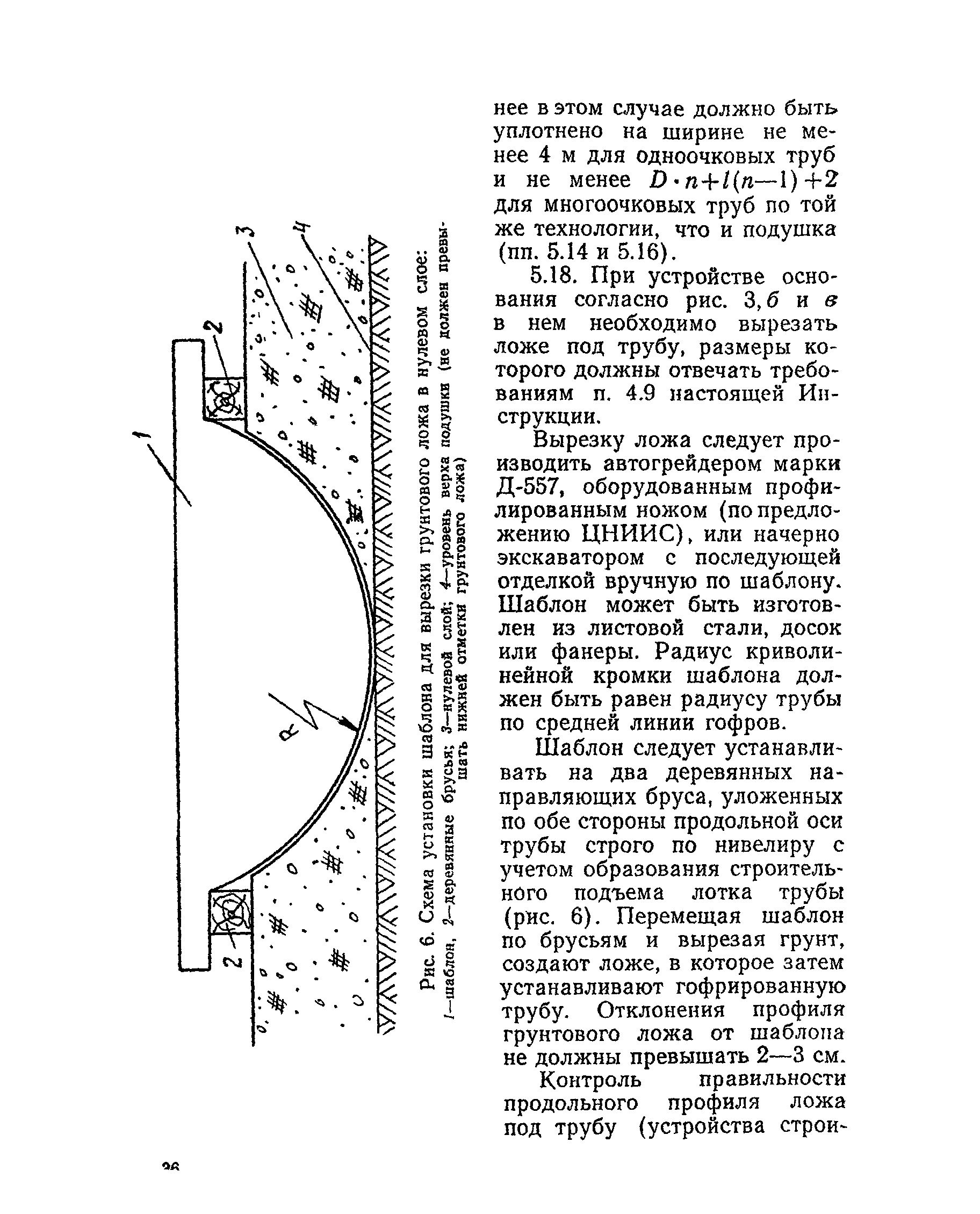

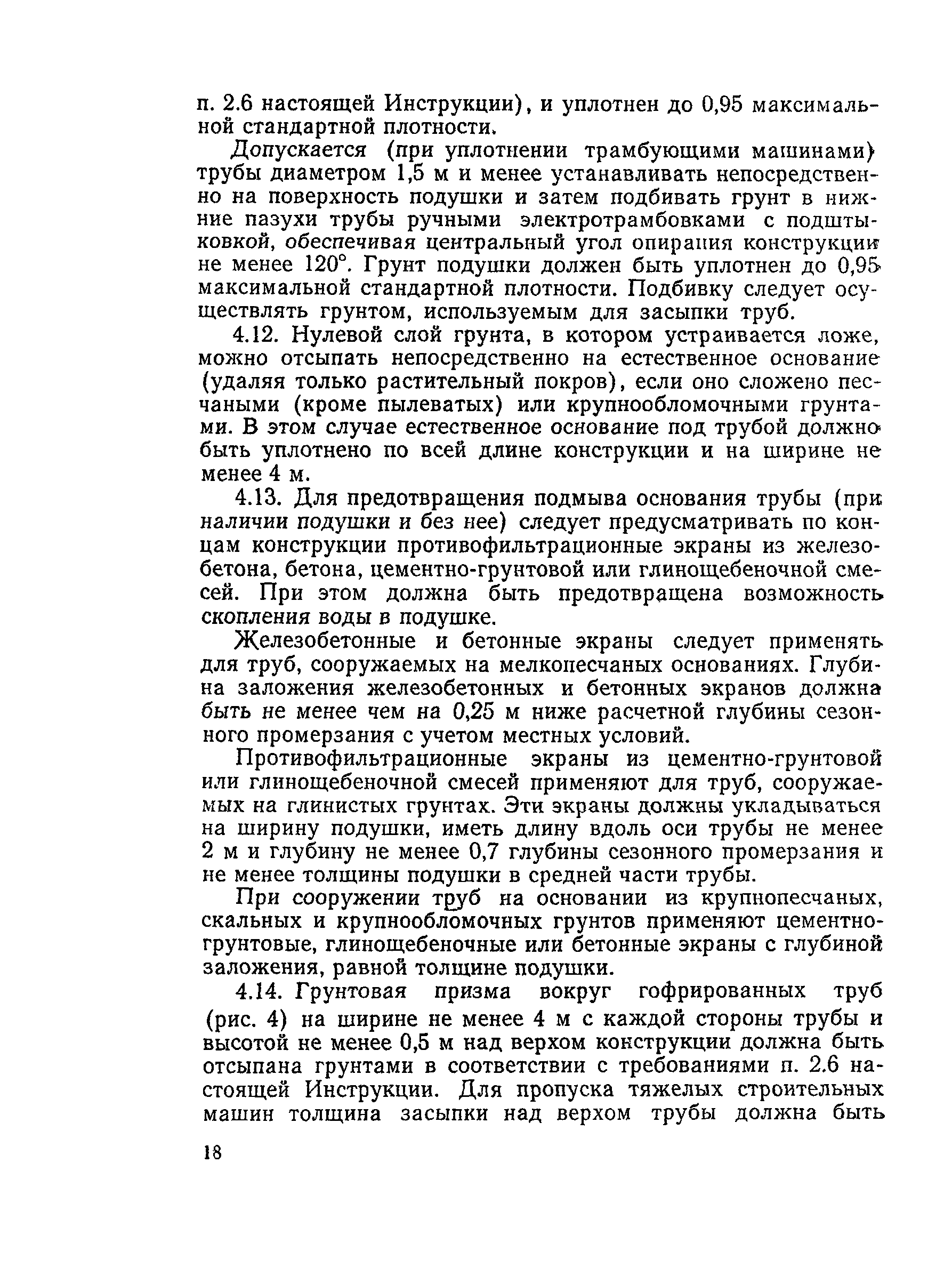

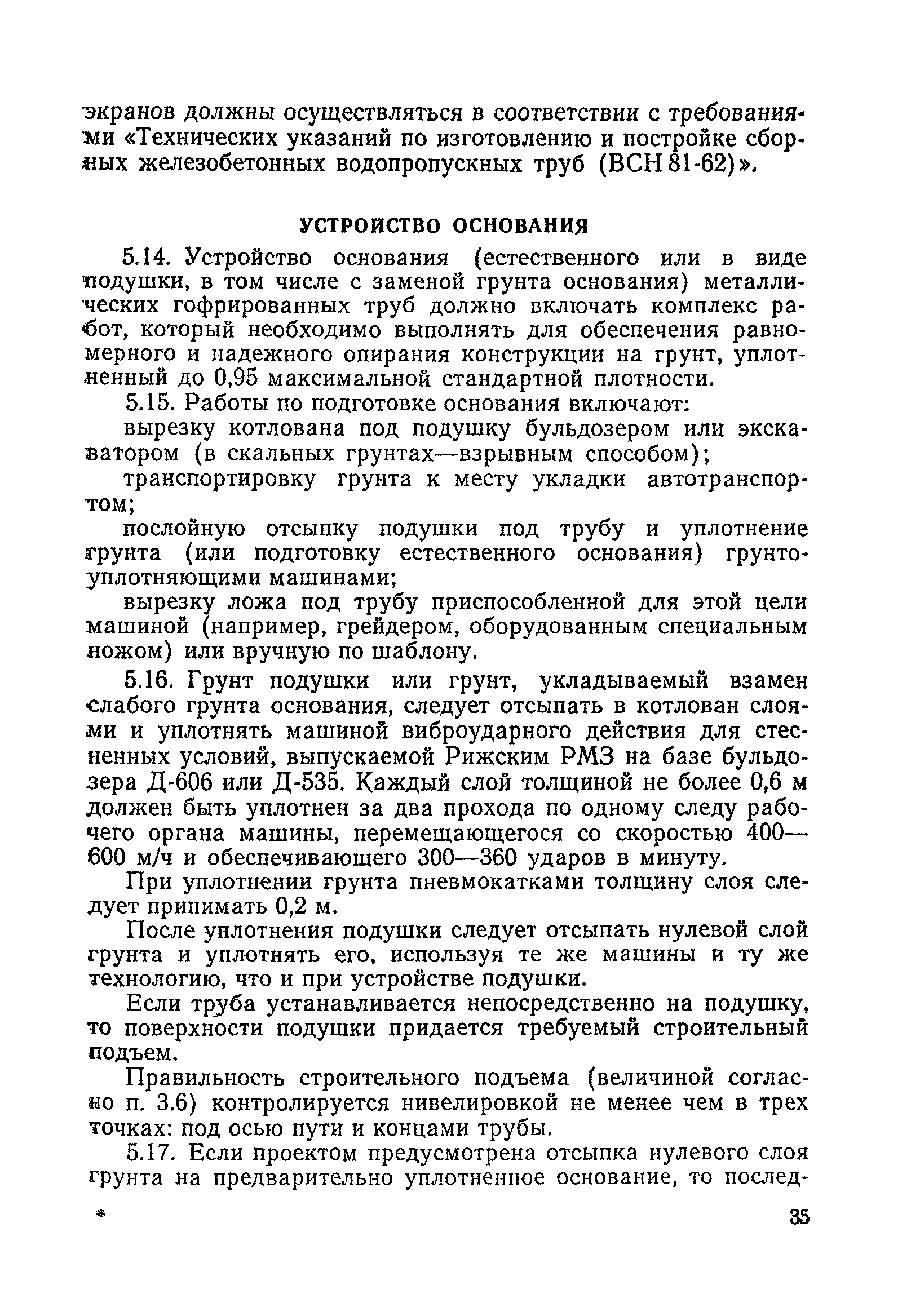

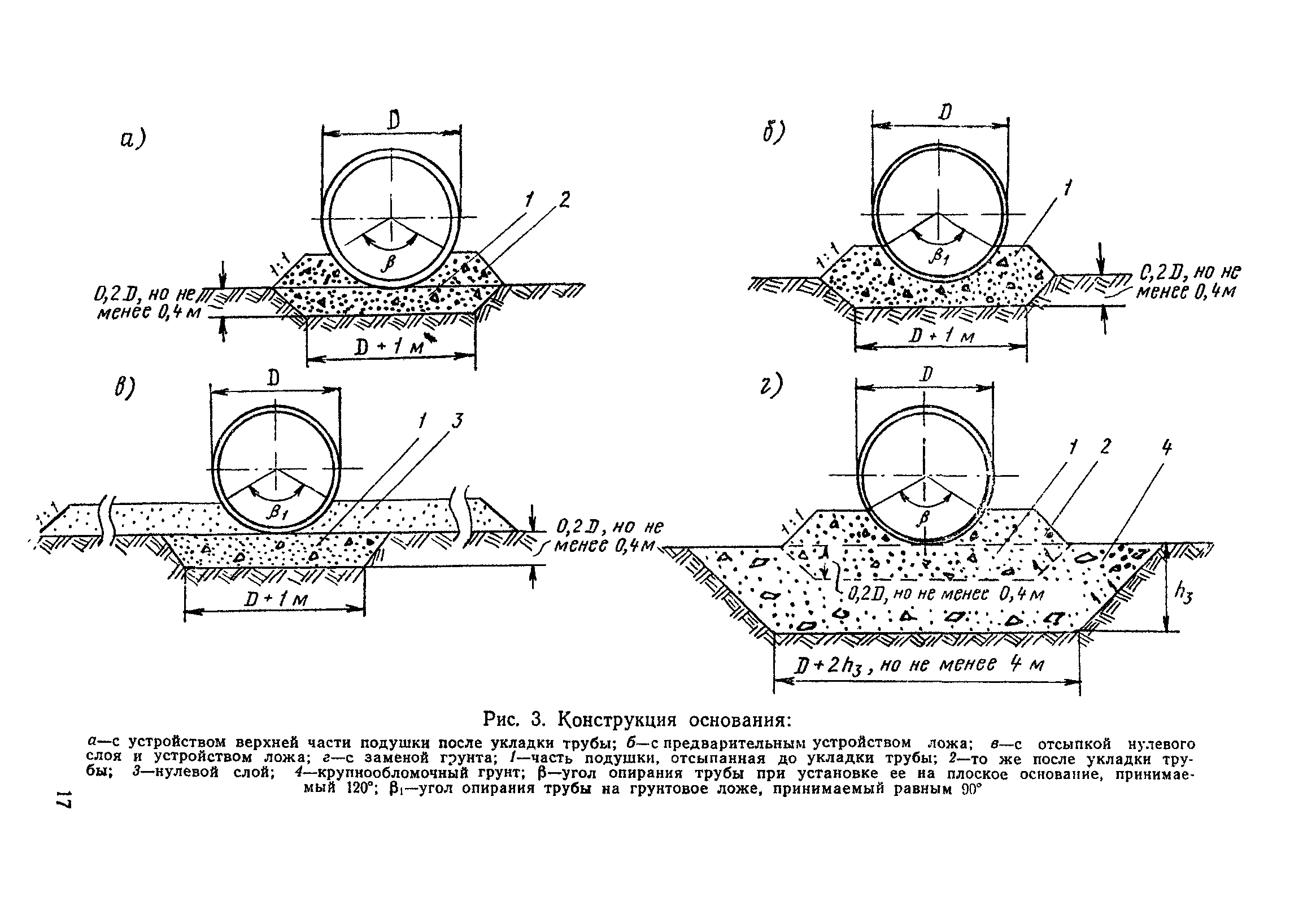

Устройство основания

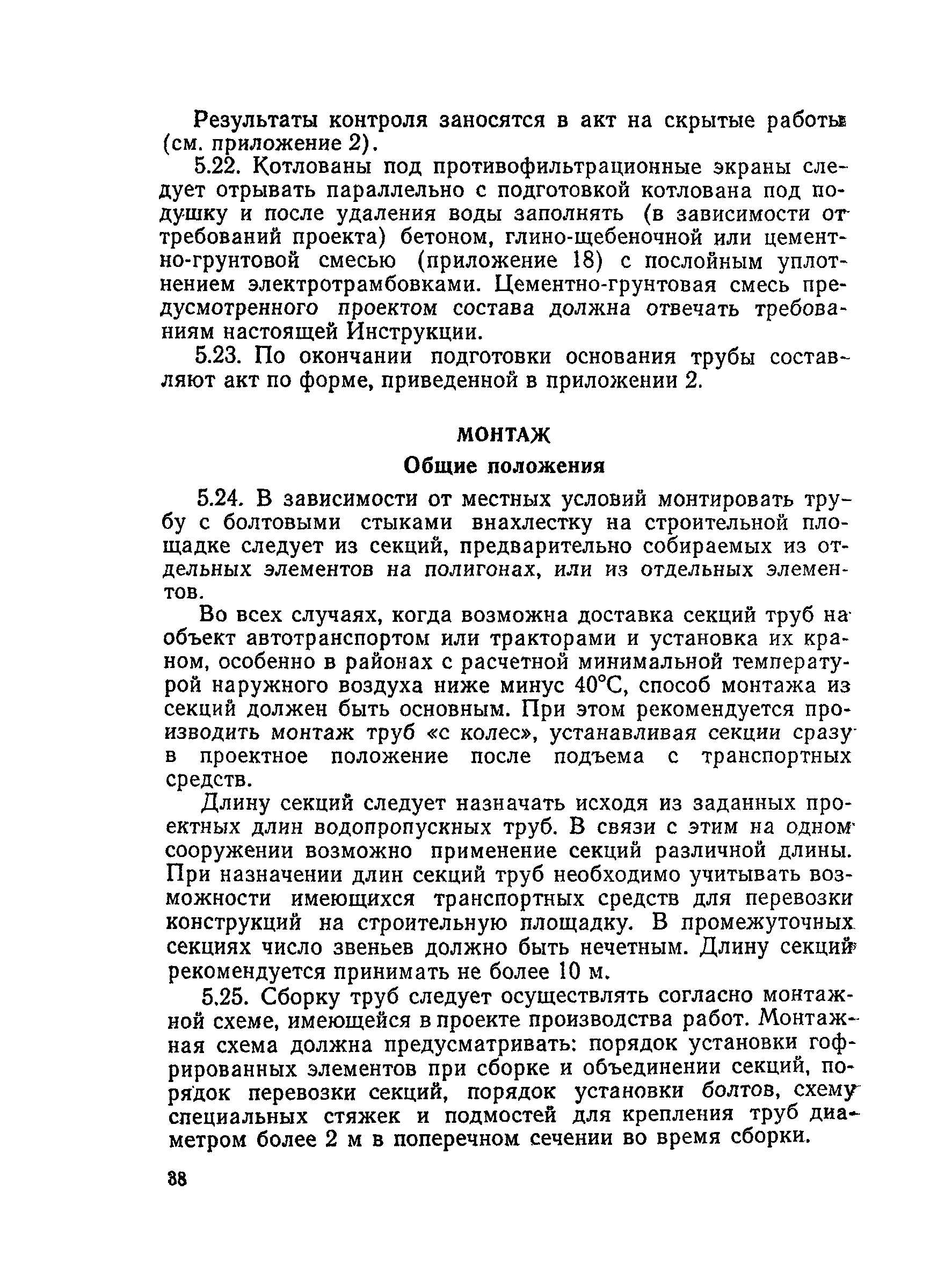

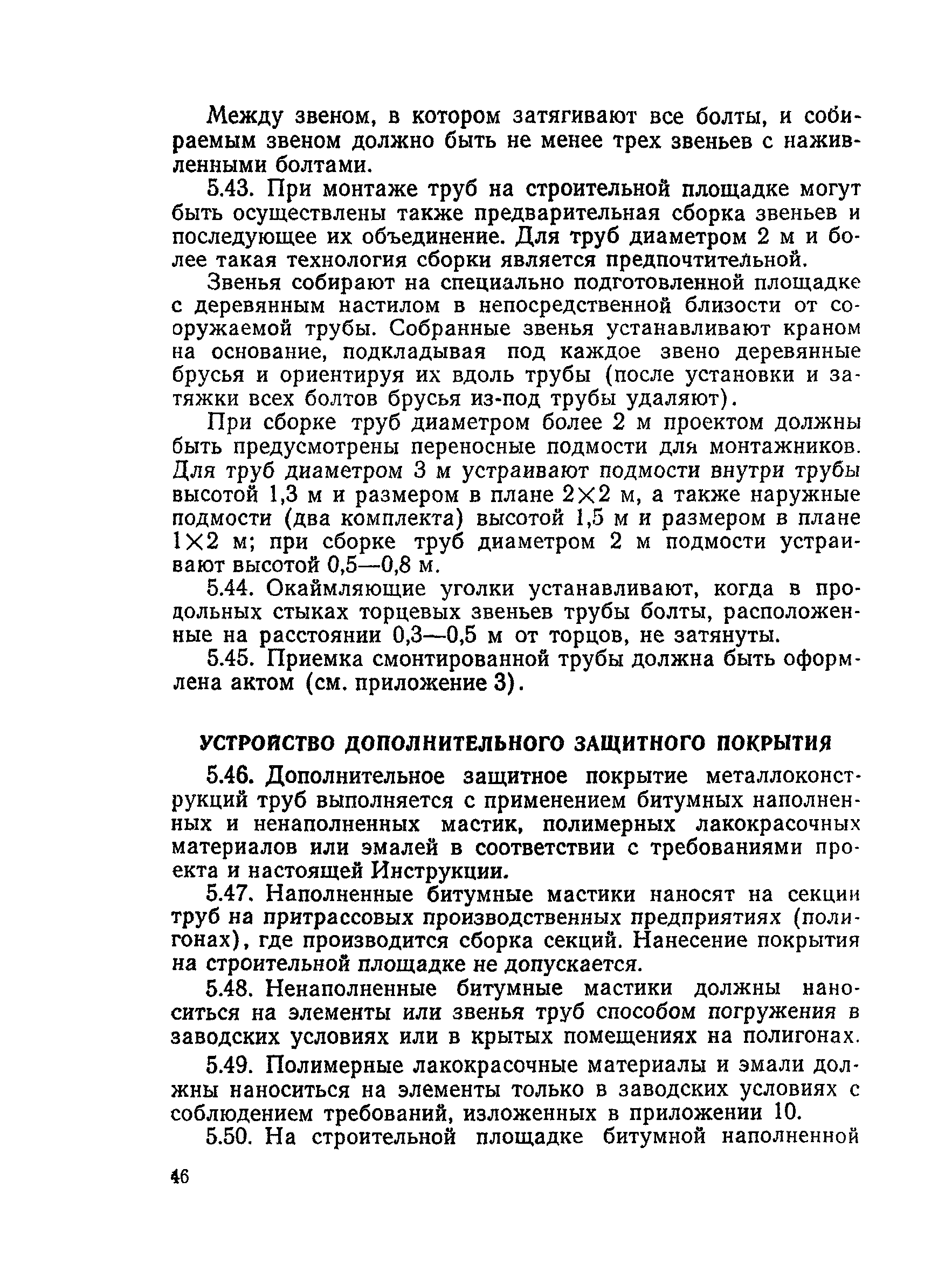

Монтаж
Общие положения

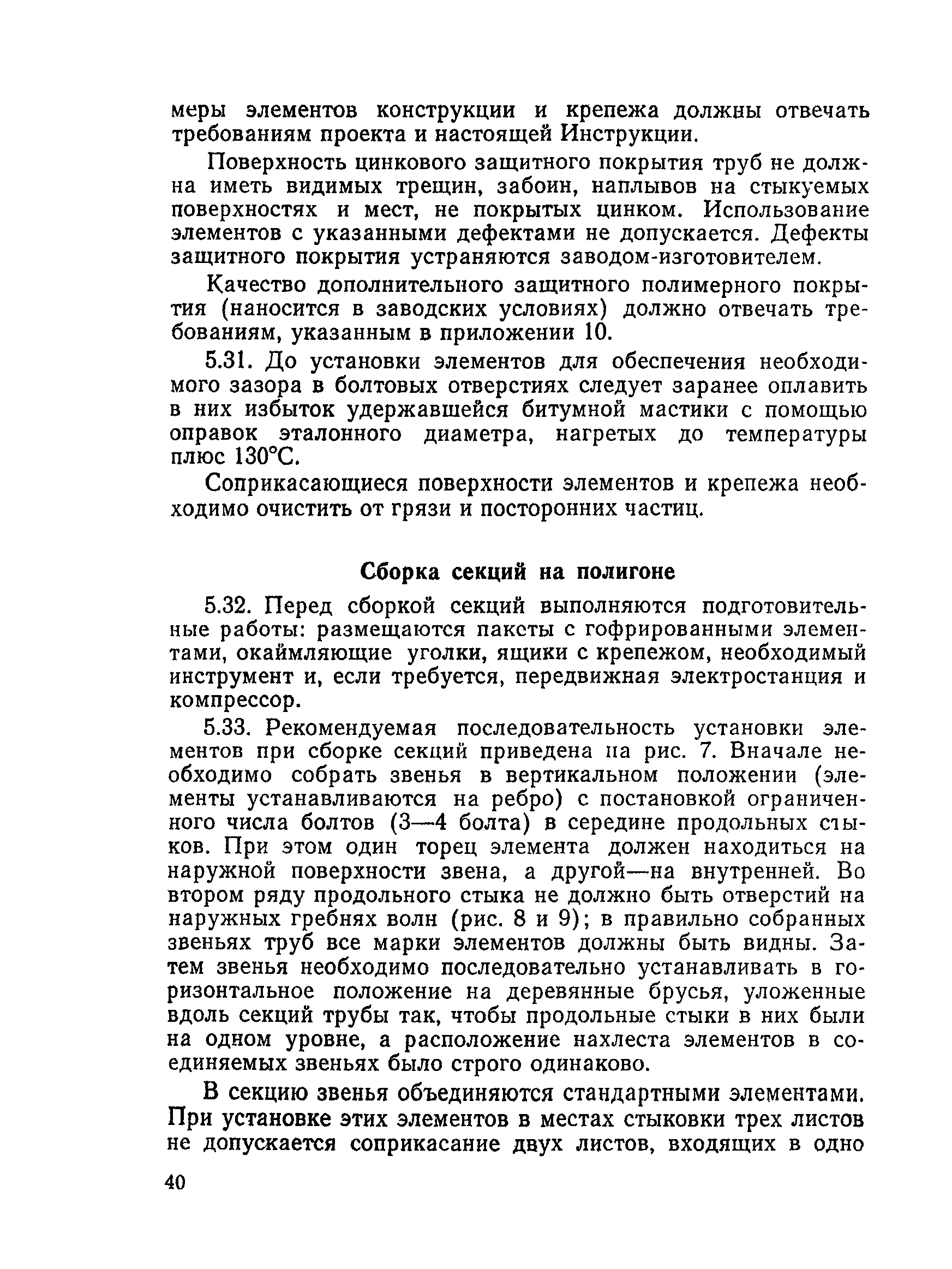

Сборка секций на полигоне

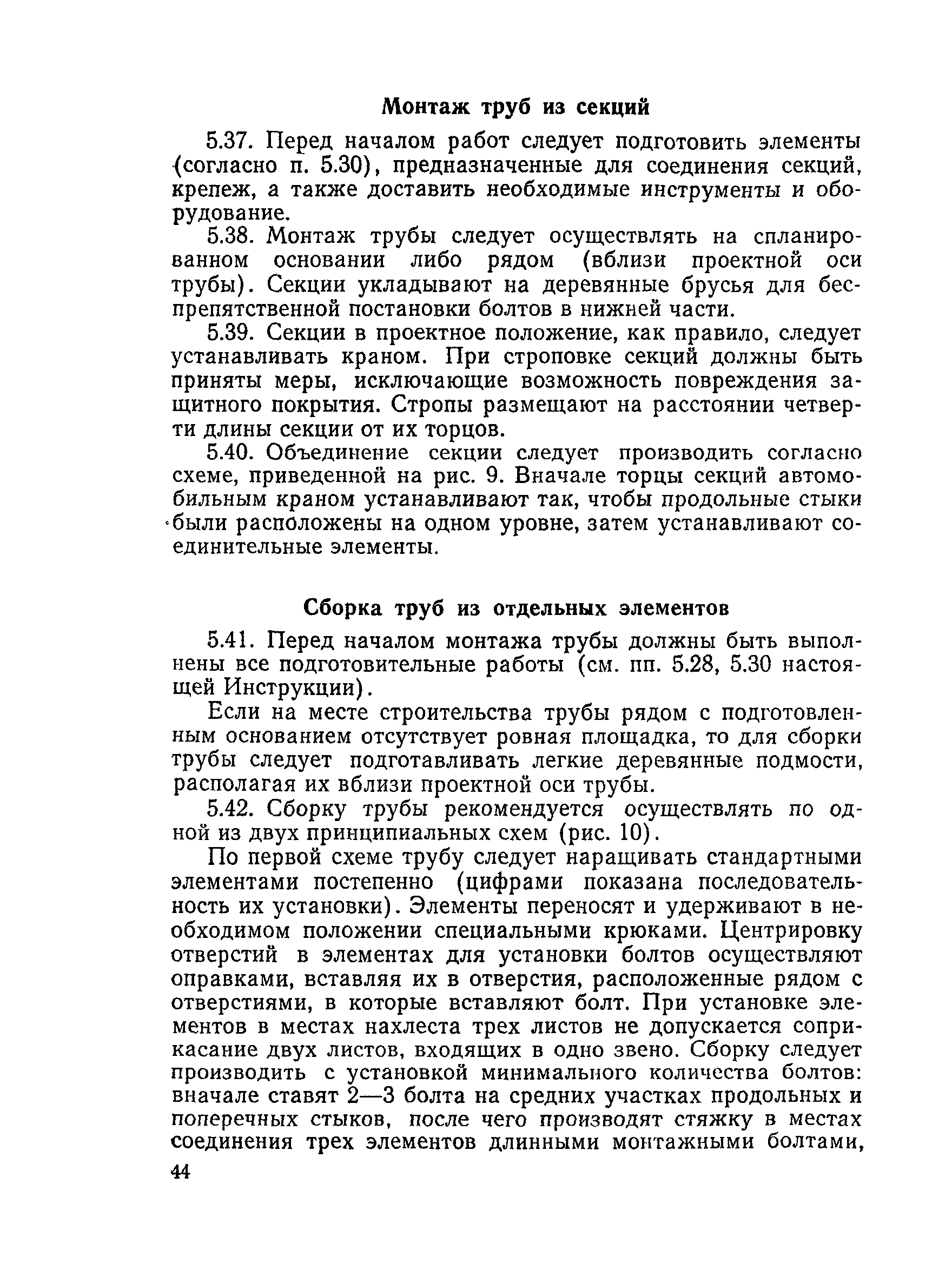

Монтаж труб из секций

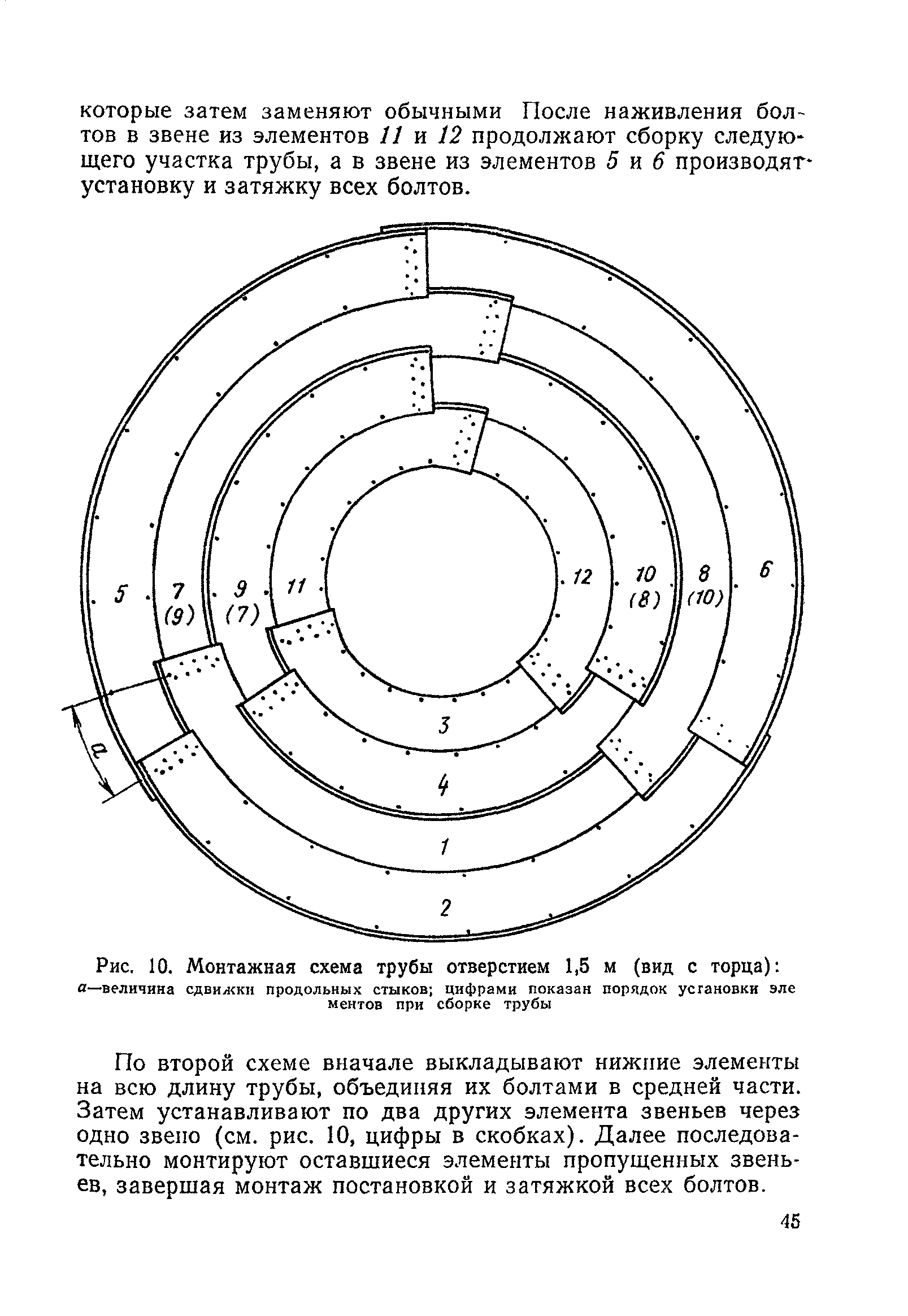

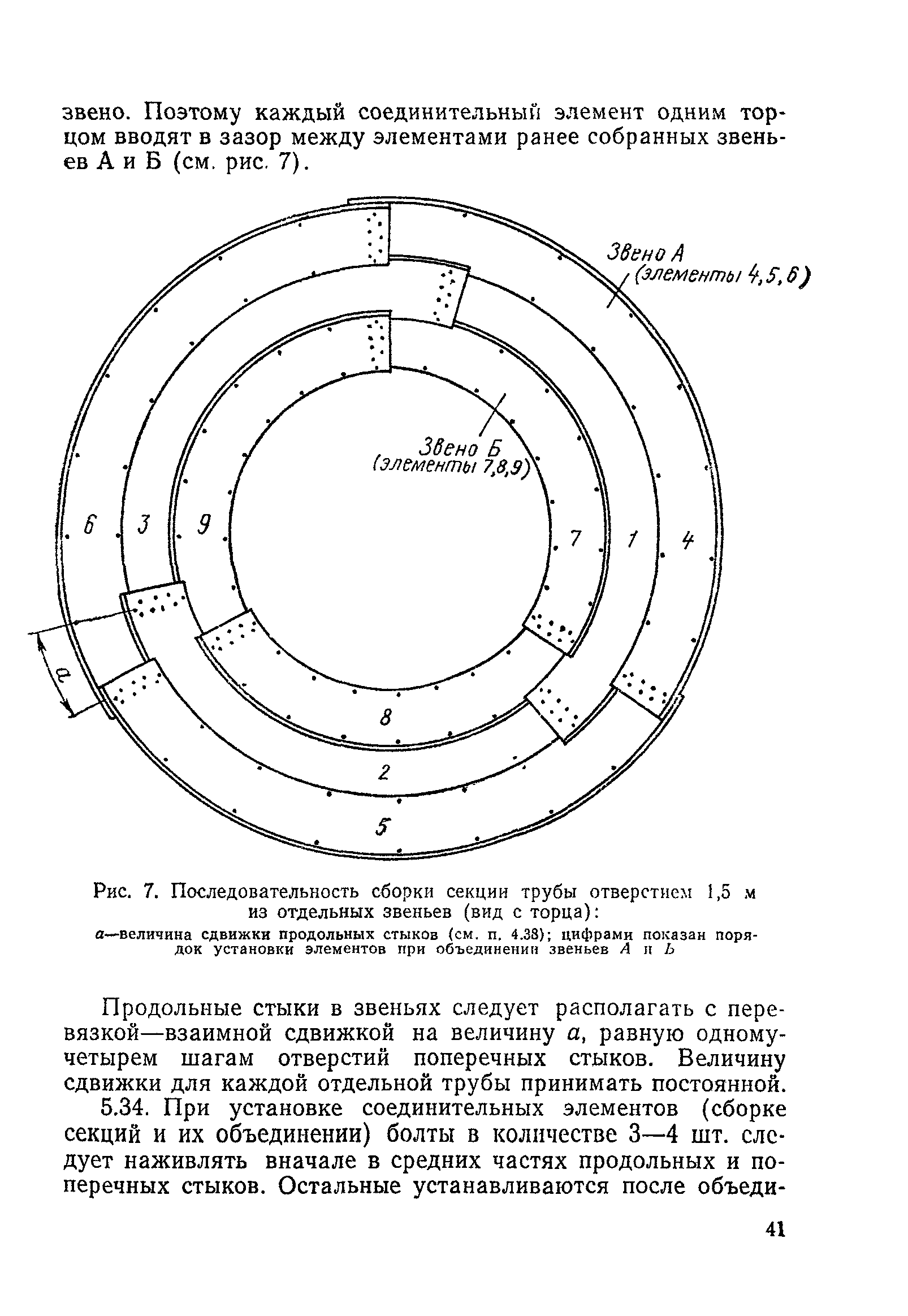

Сборка труб из отдельных элементов

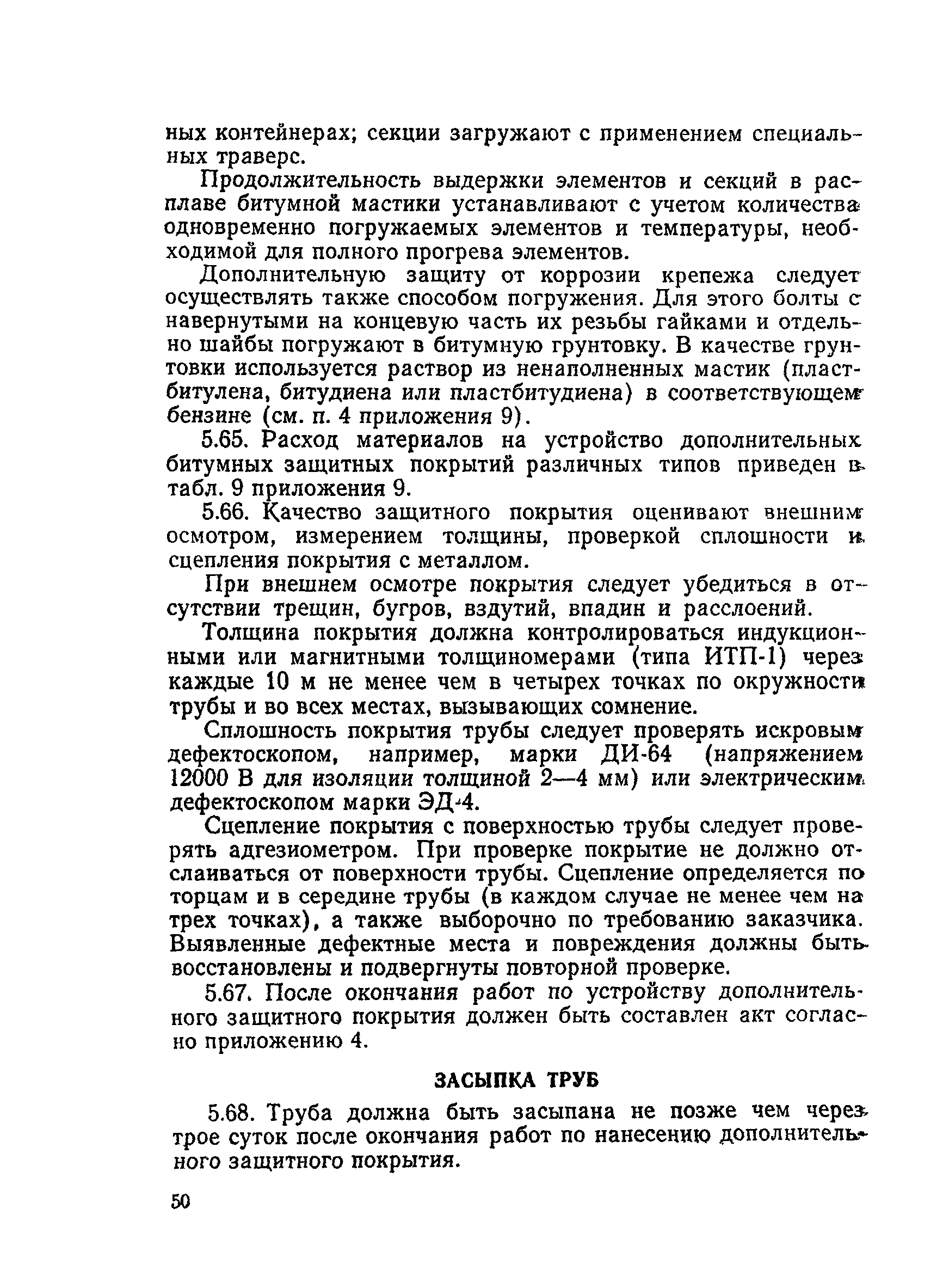

Устройство дополнительного защитного покрытия

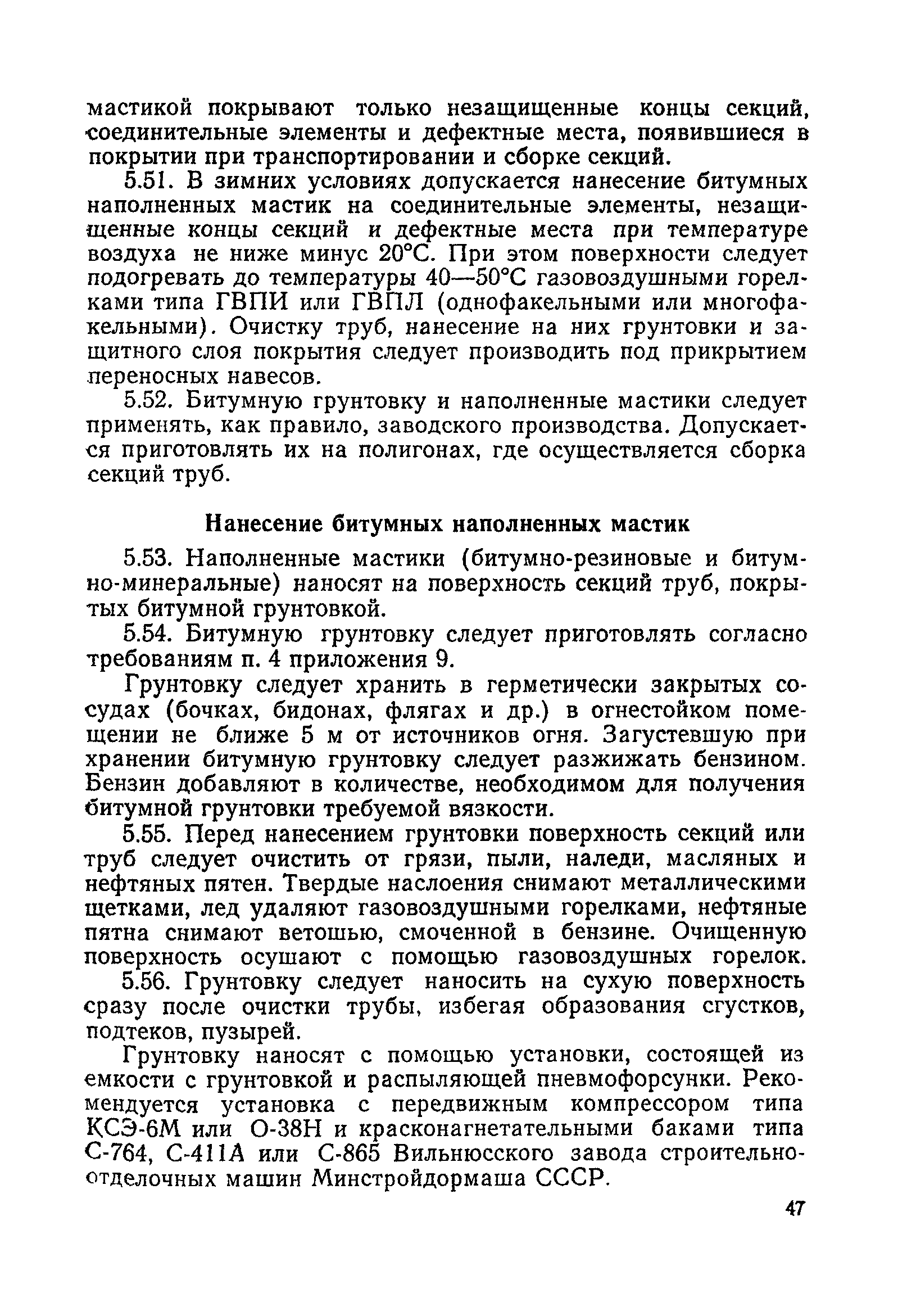

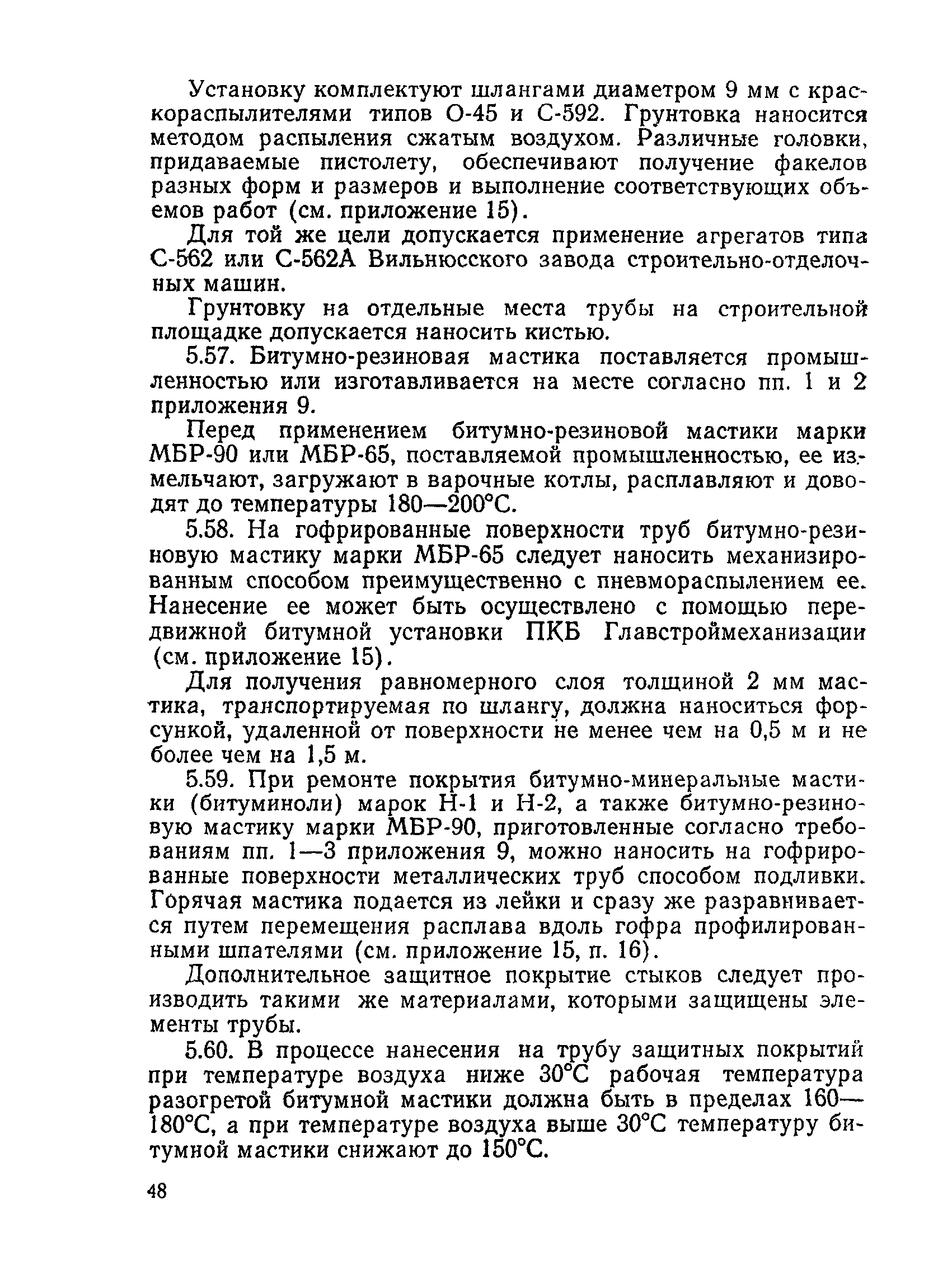

Нанесение битумных наполненных мастик

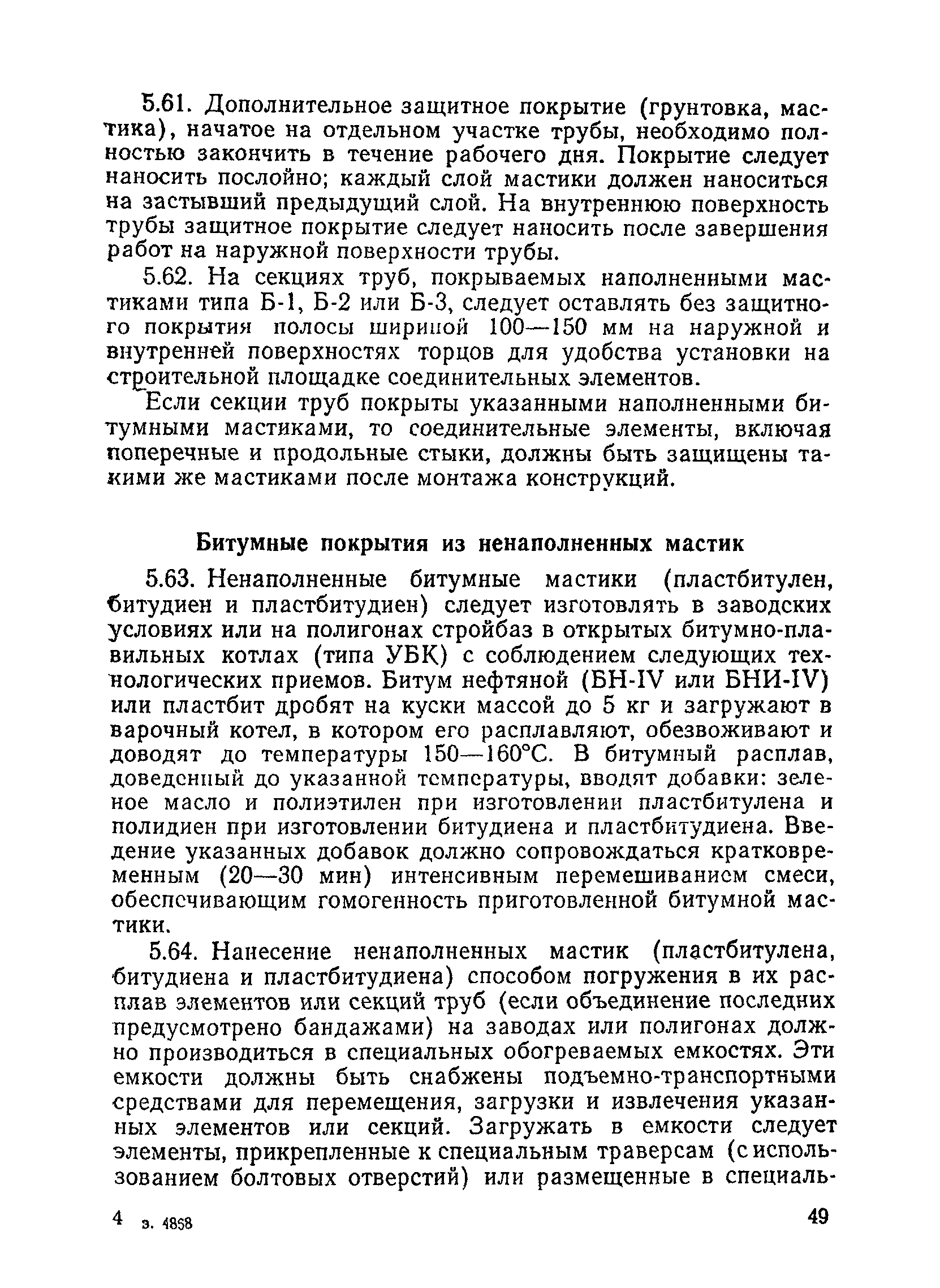

Битумные покрытия из ненаполненных мастик

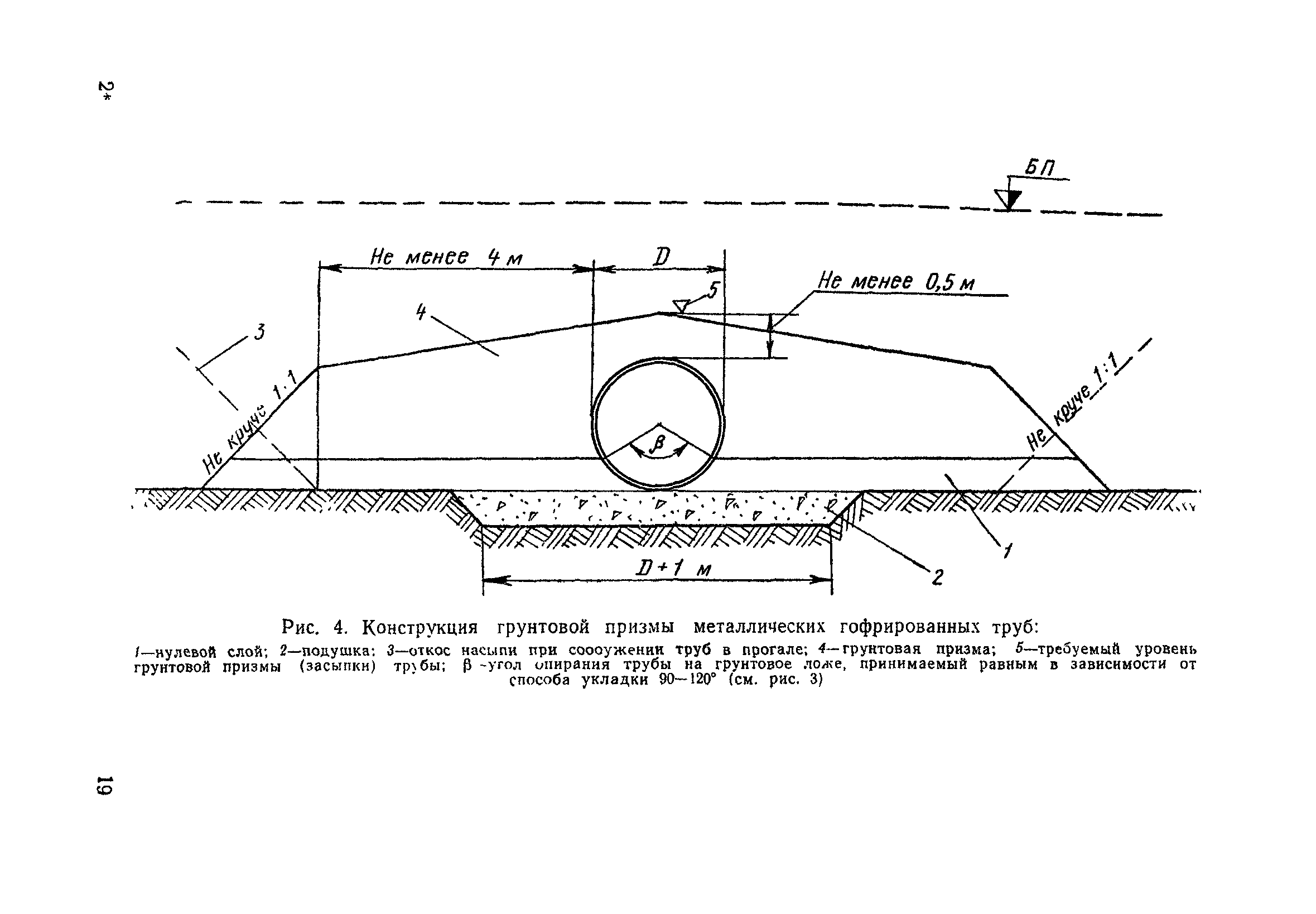

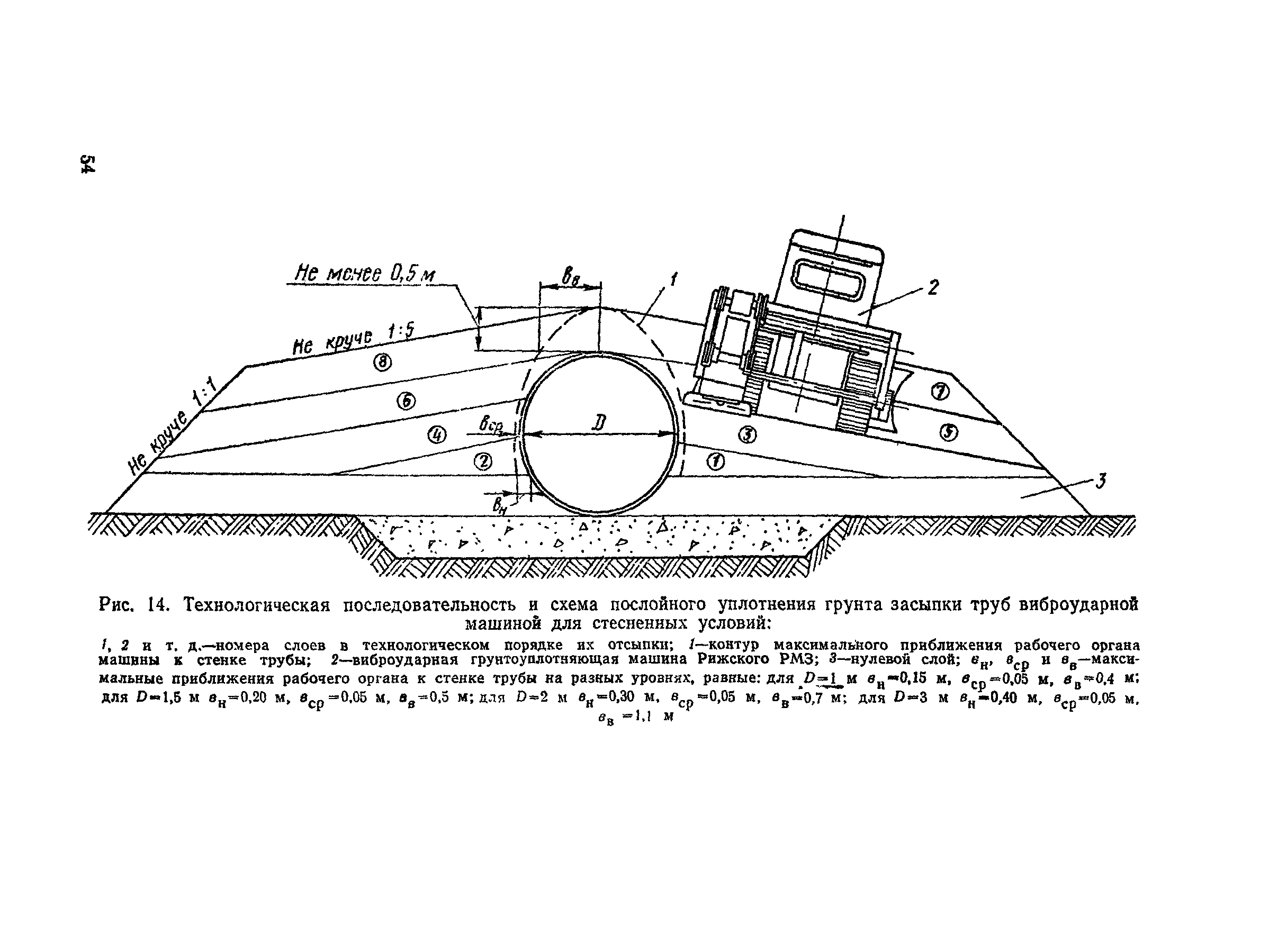

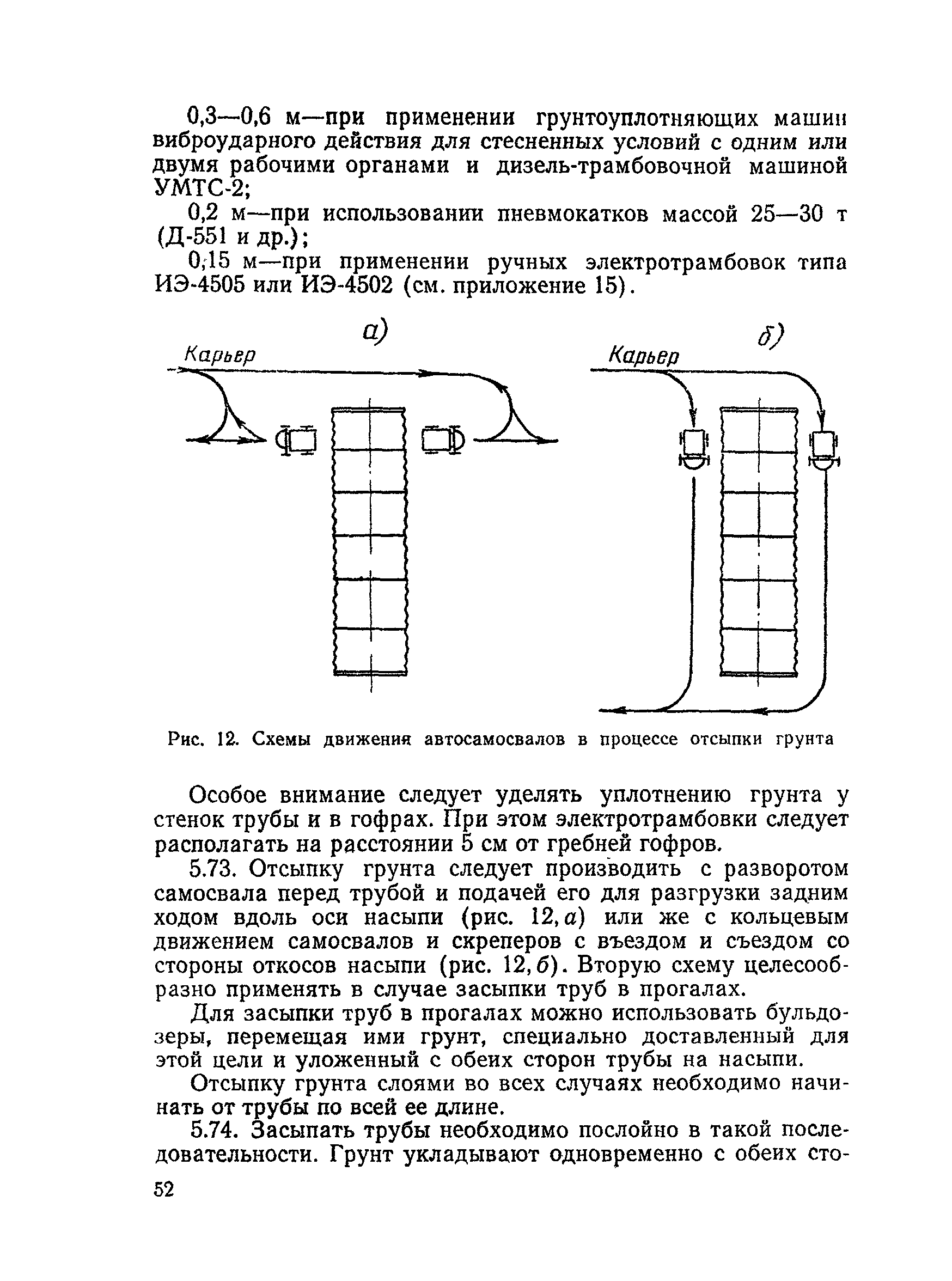

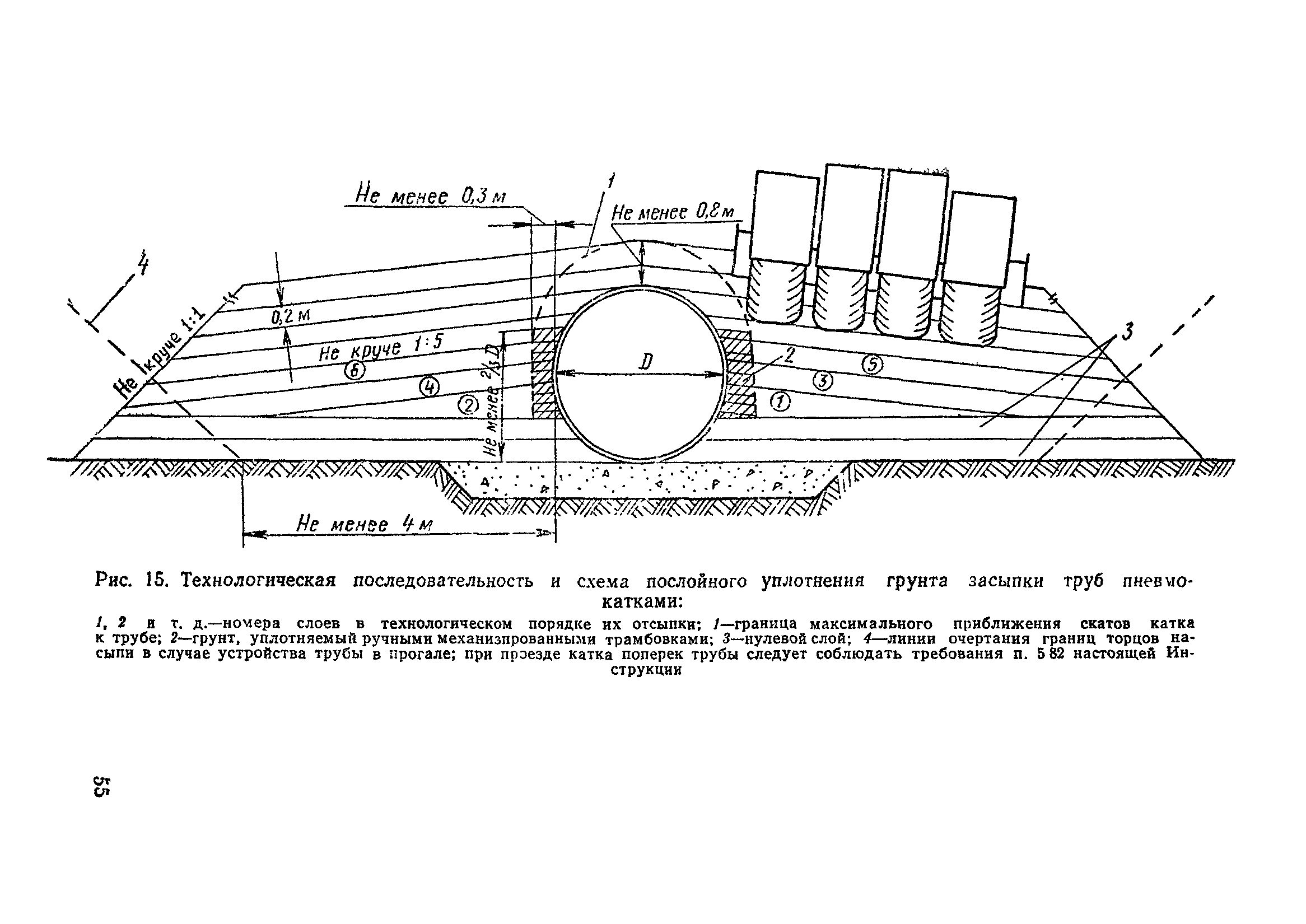

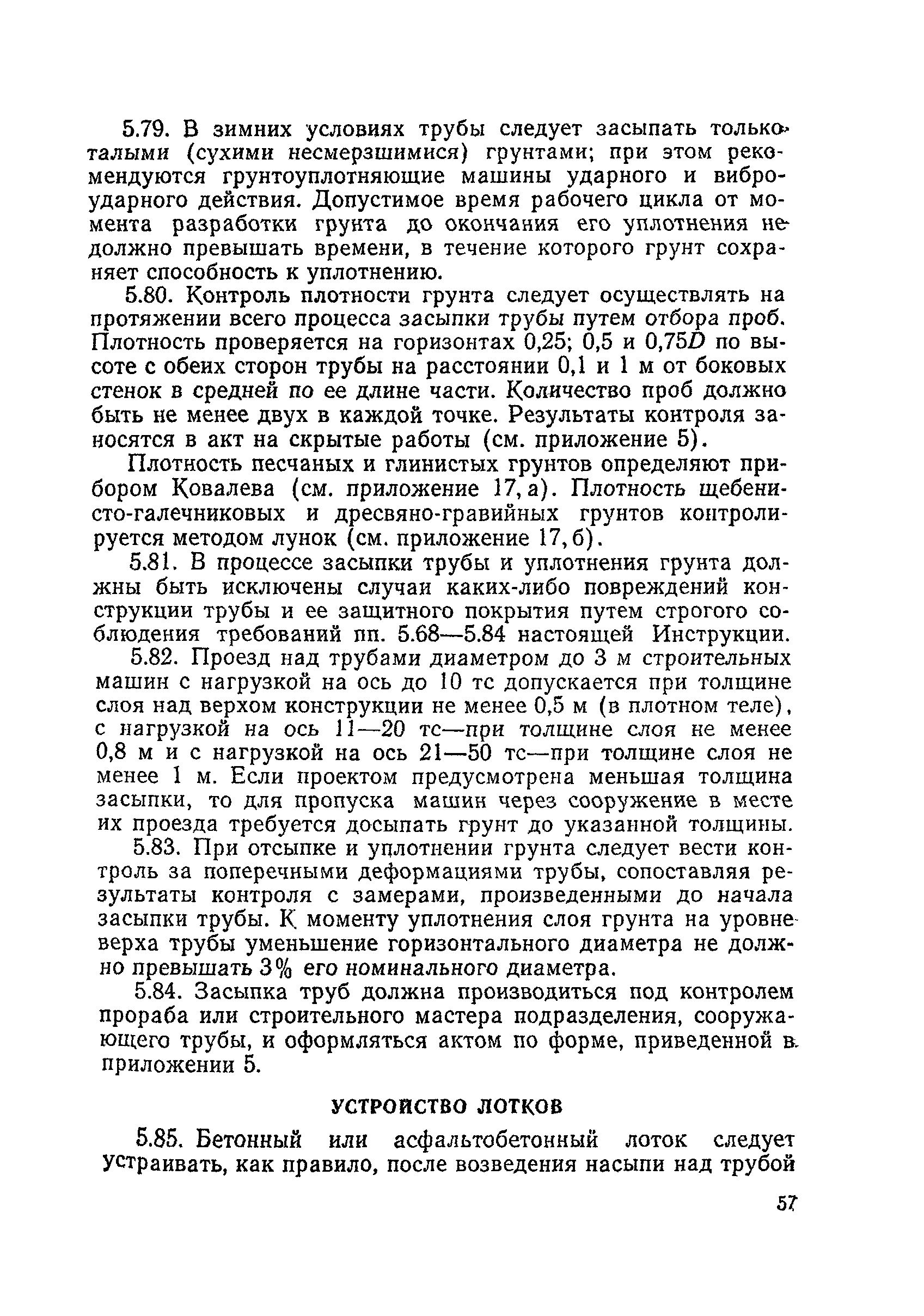

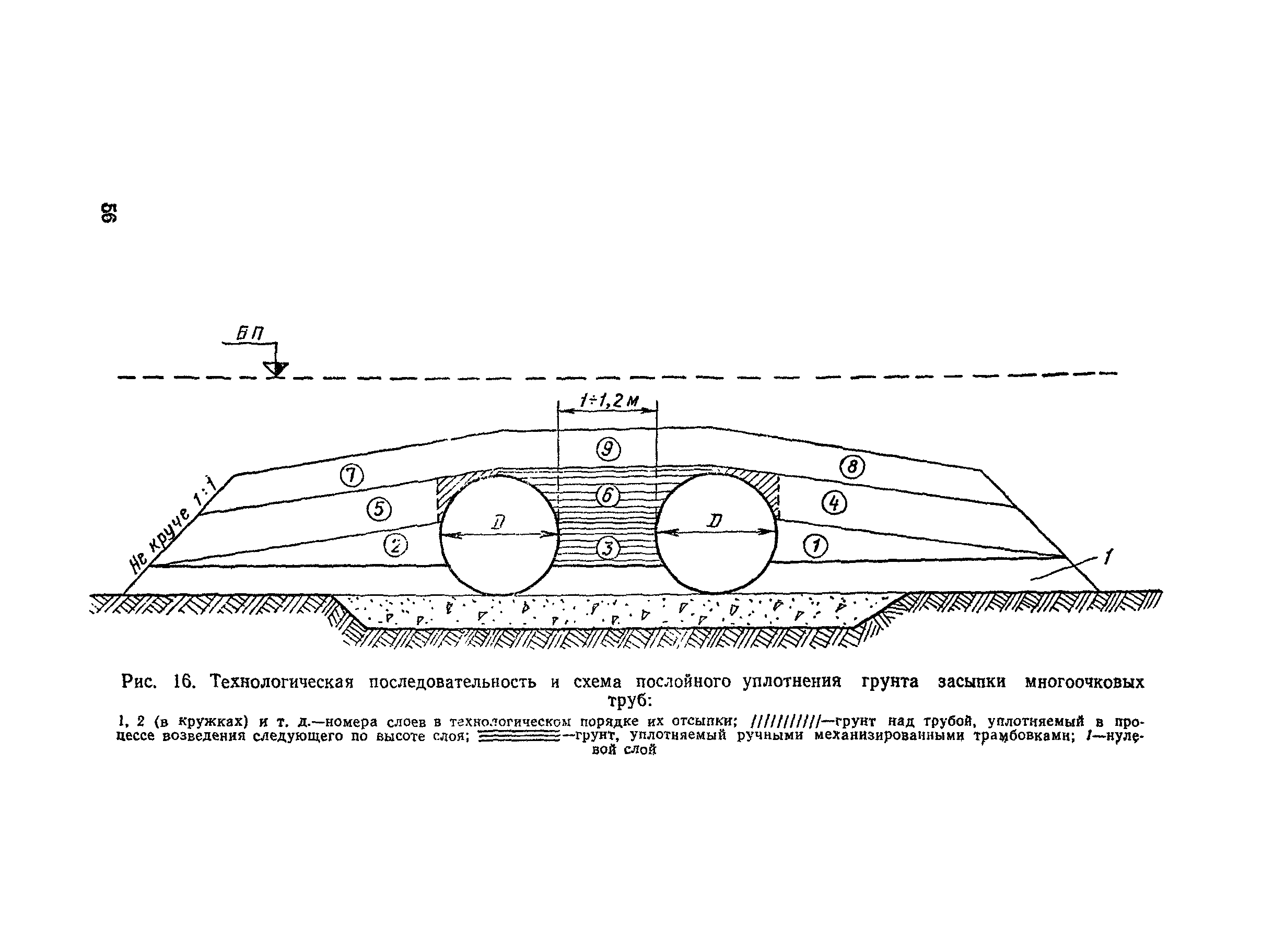

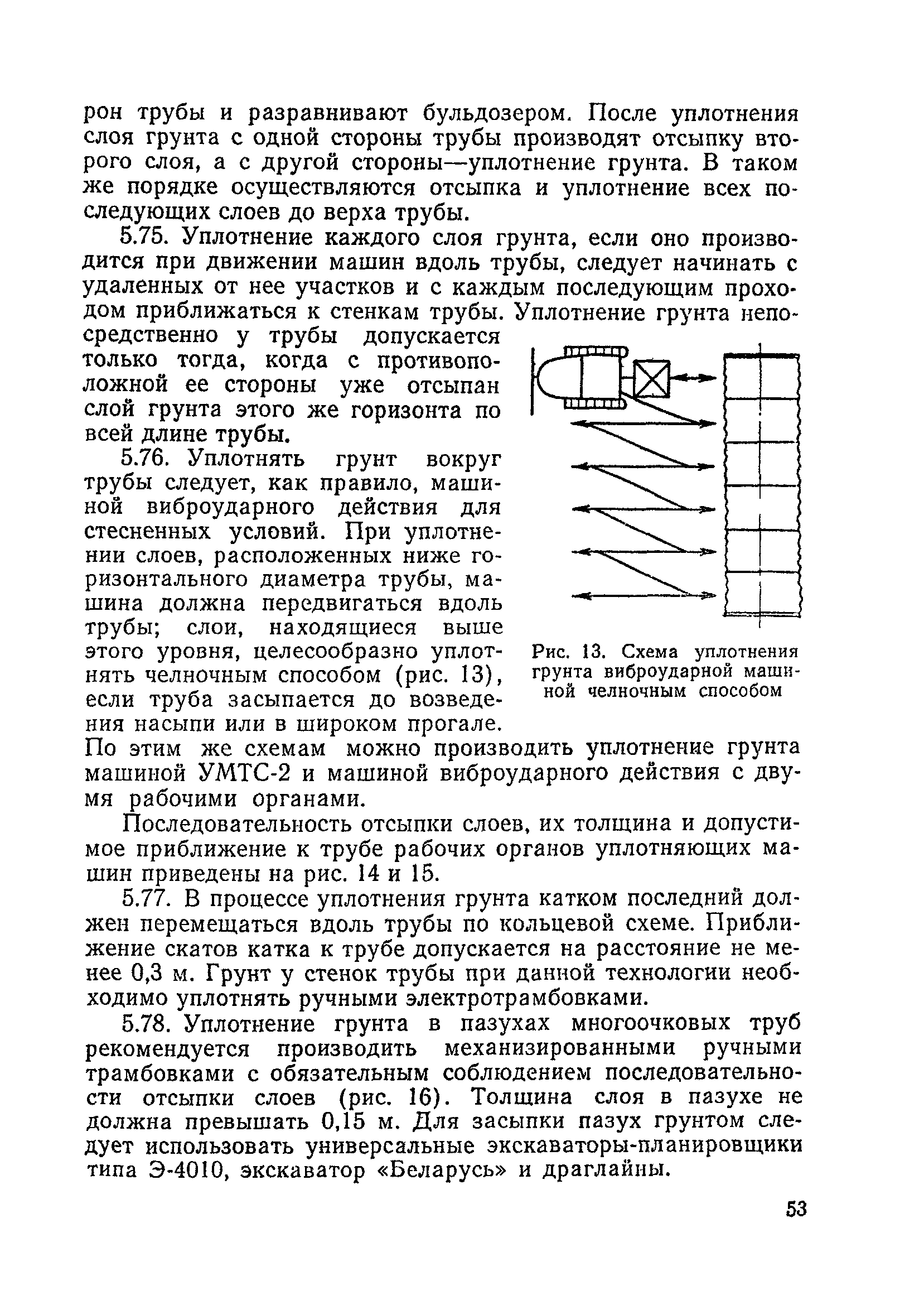

Засыпка труб

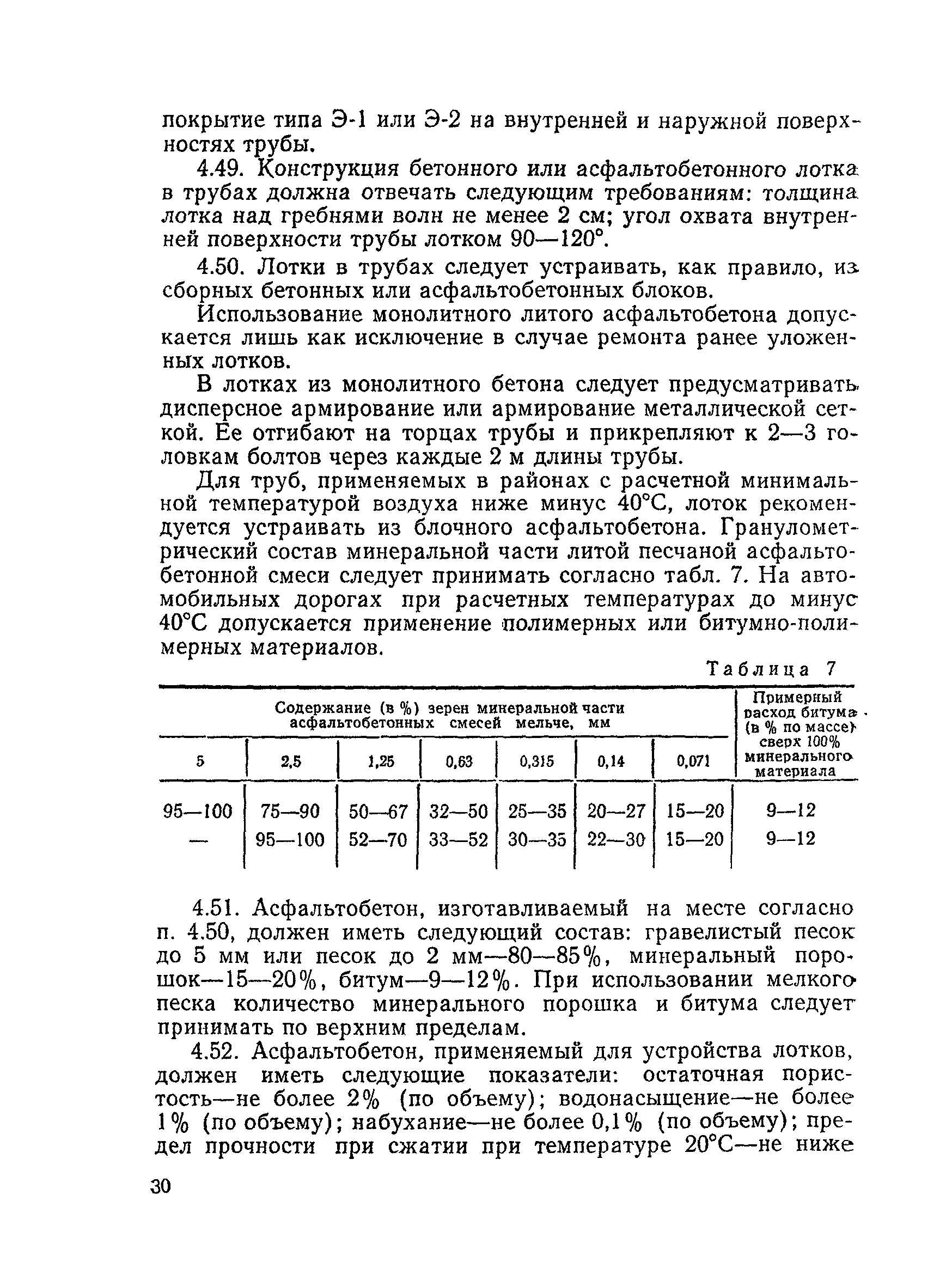

Устройство лотков

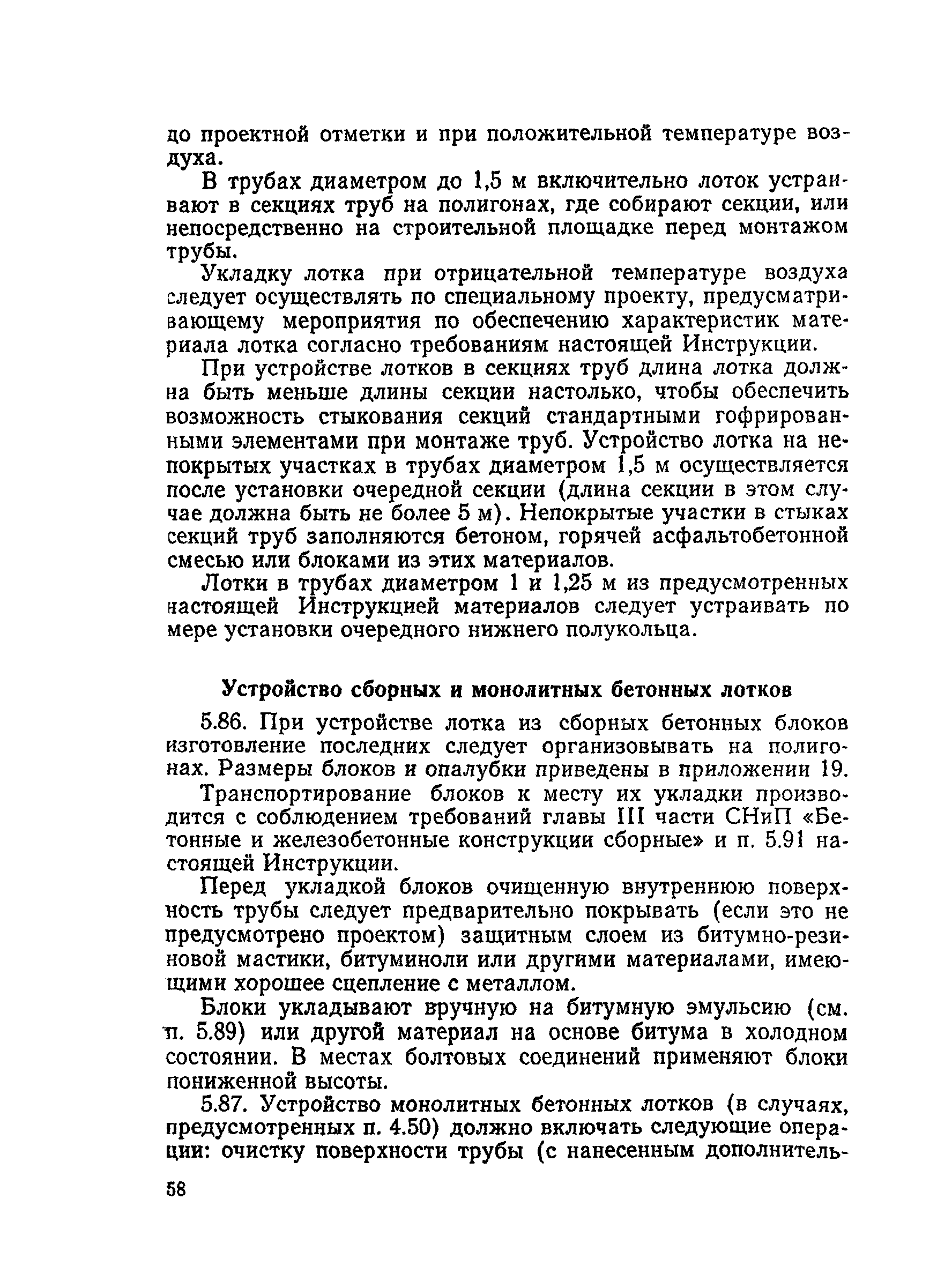

Устройство сборных и монолитных бетонных лотков

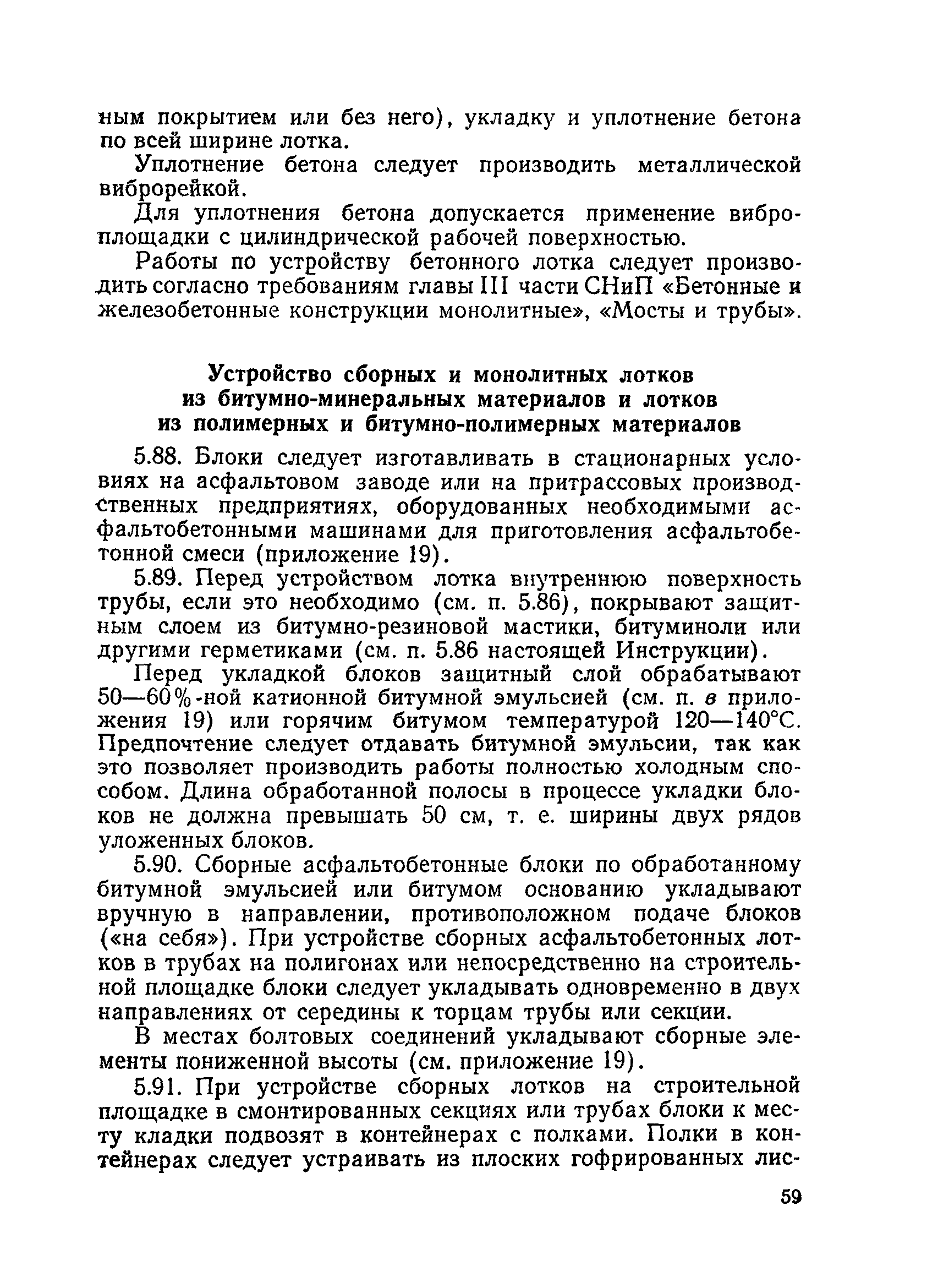

Устройство сборных и монолитных лотков из битумно-минеральных материалов и лотков из полимерных и битумно-полимерных материалов

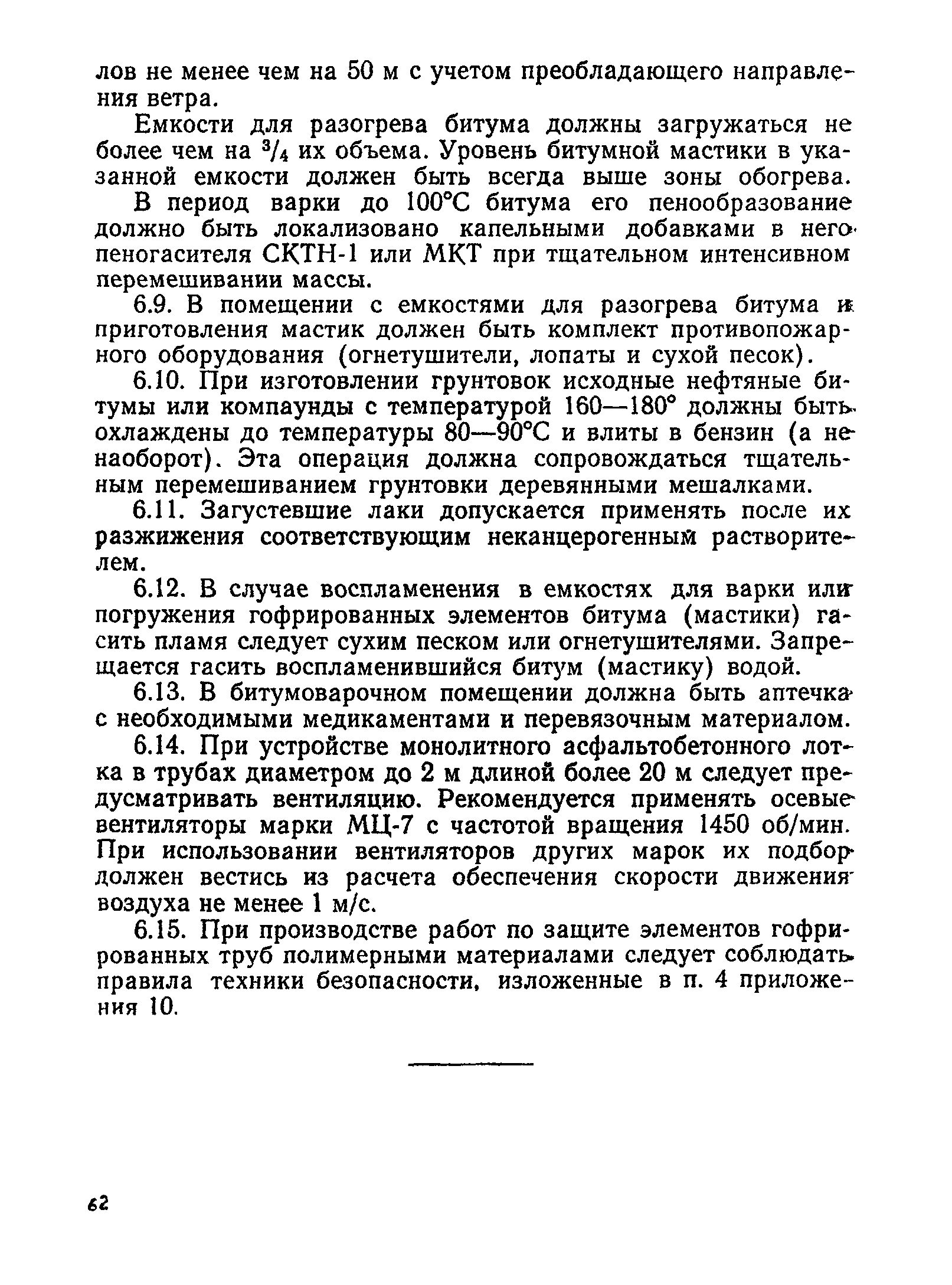

6 Безопасность труда

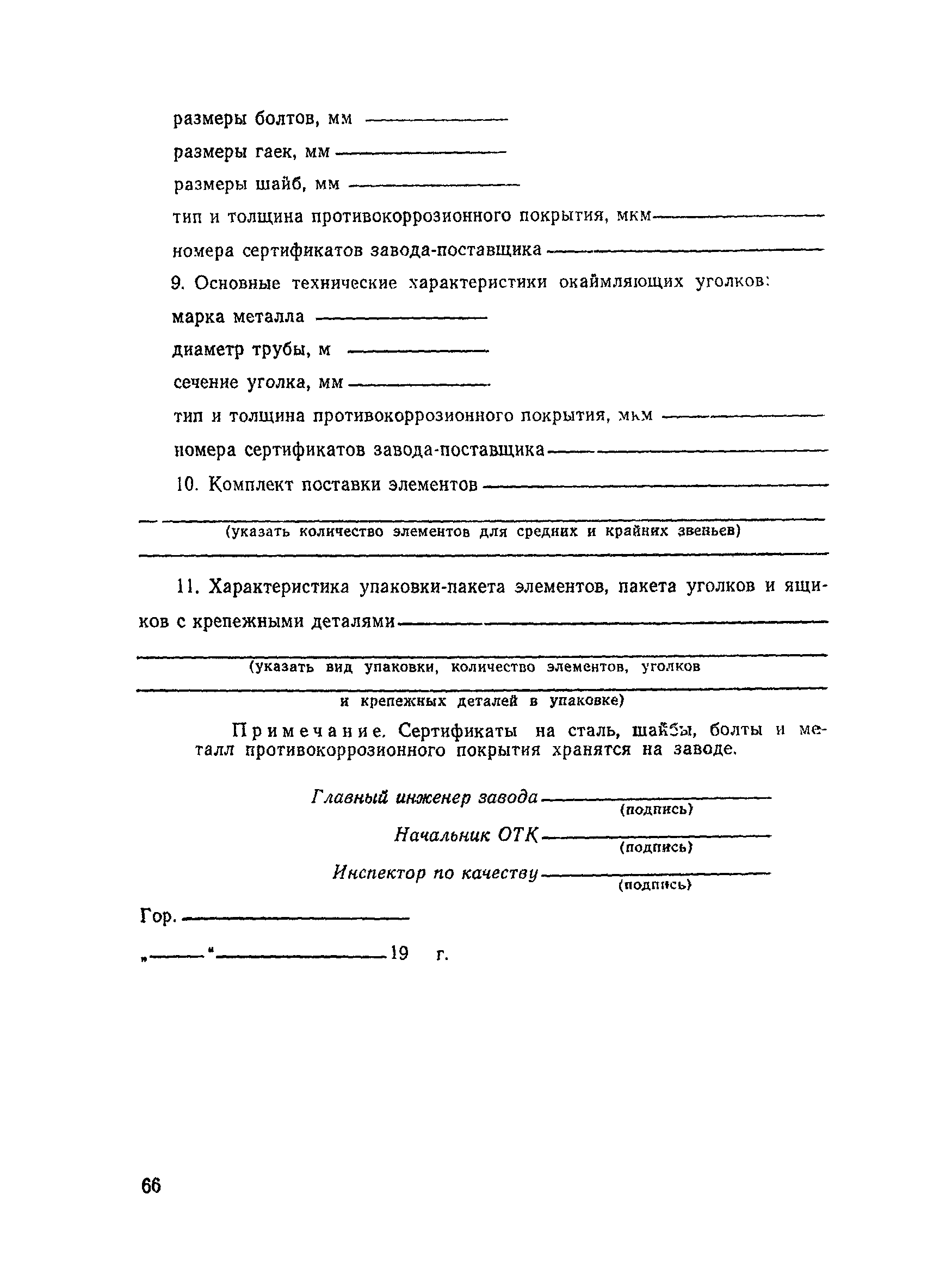

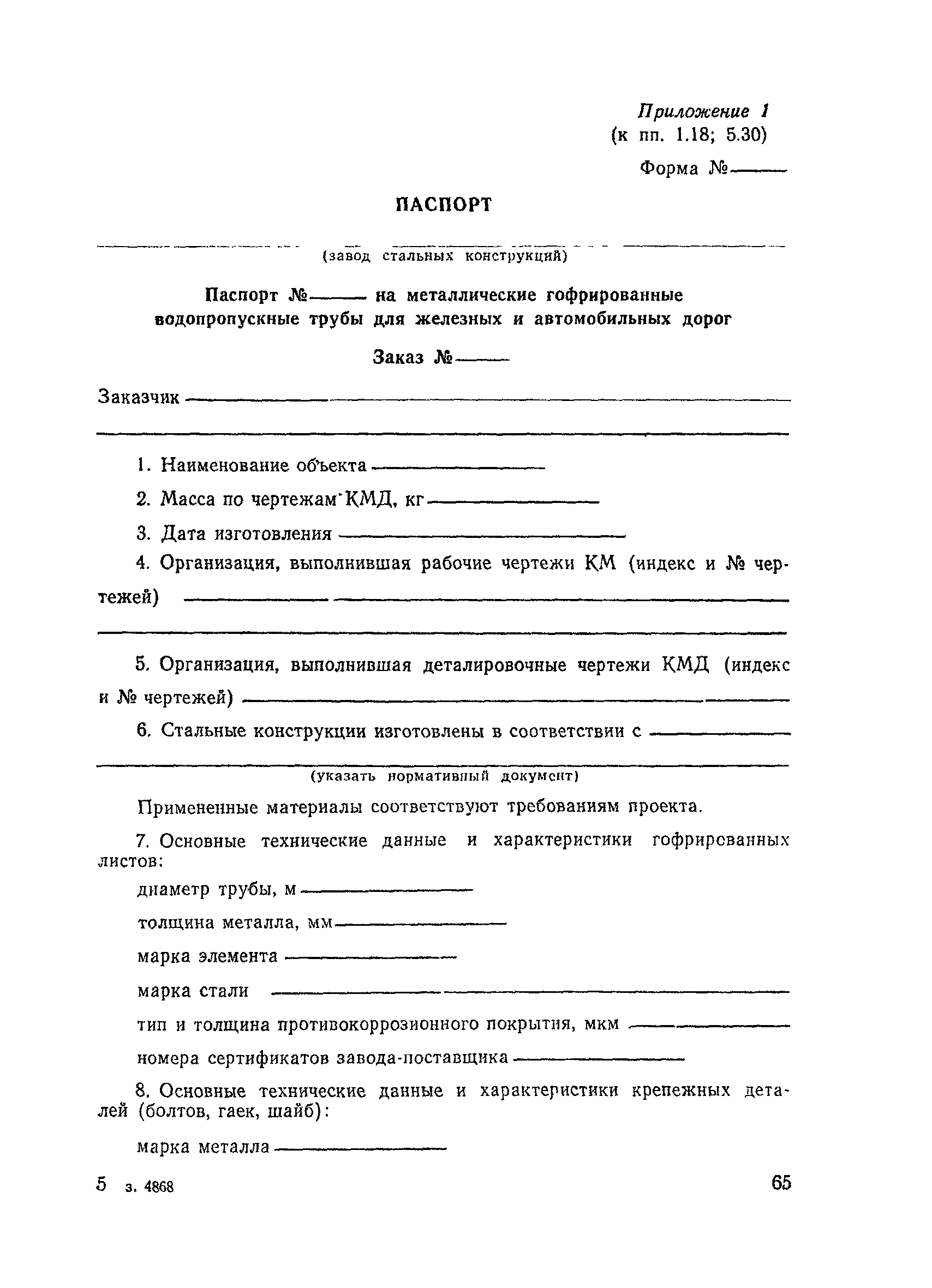

Приложение 1 Паспорт на металлические гофрированные водопропускные трубы для железных и автомобильных дорог

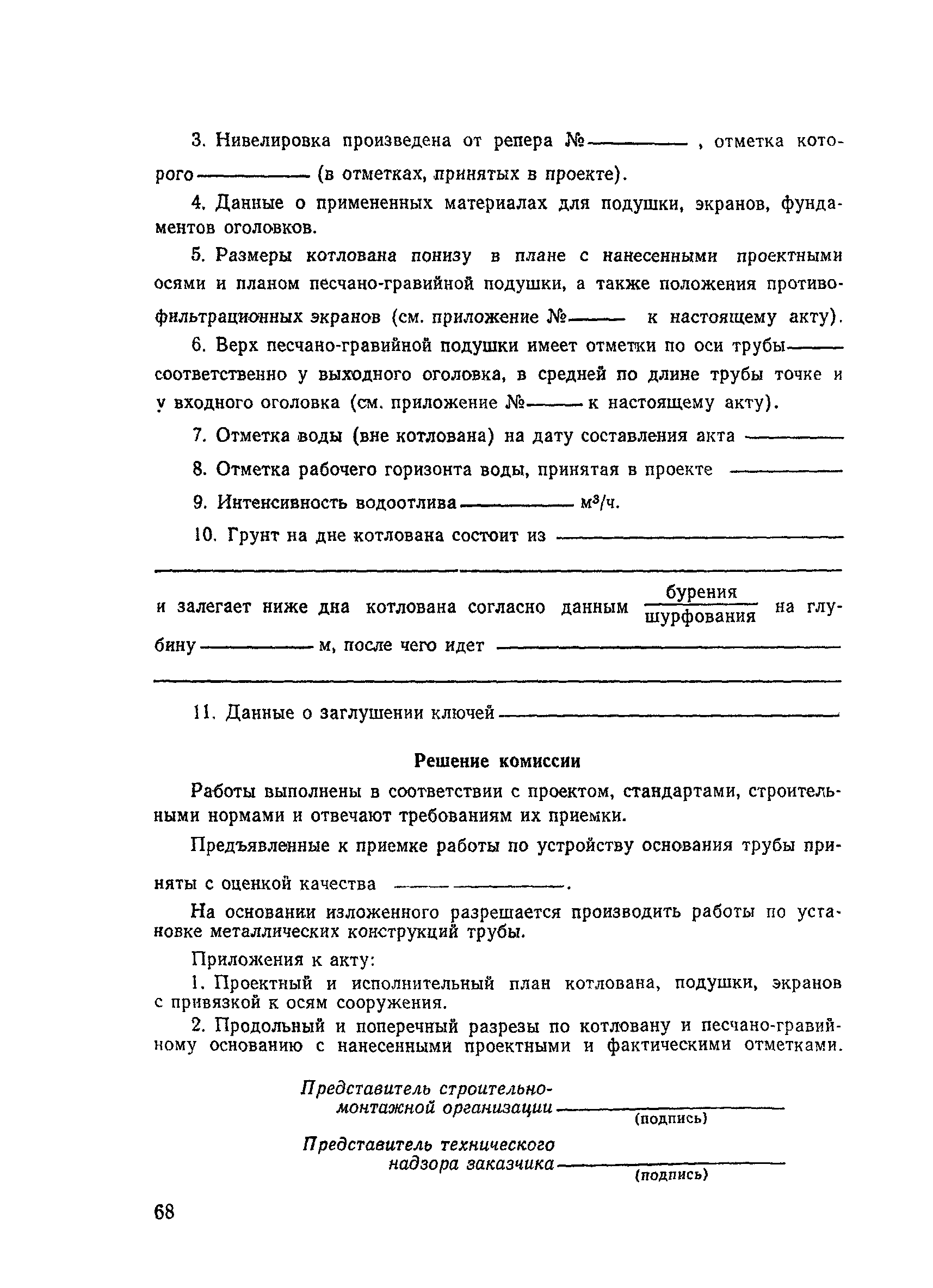

Приложение 2 Акт освидетельствования основания трубы

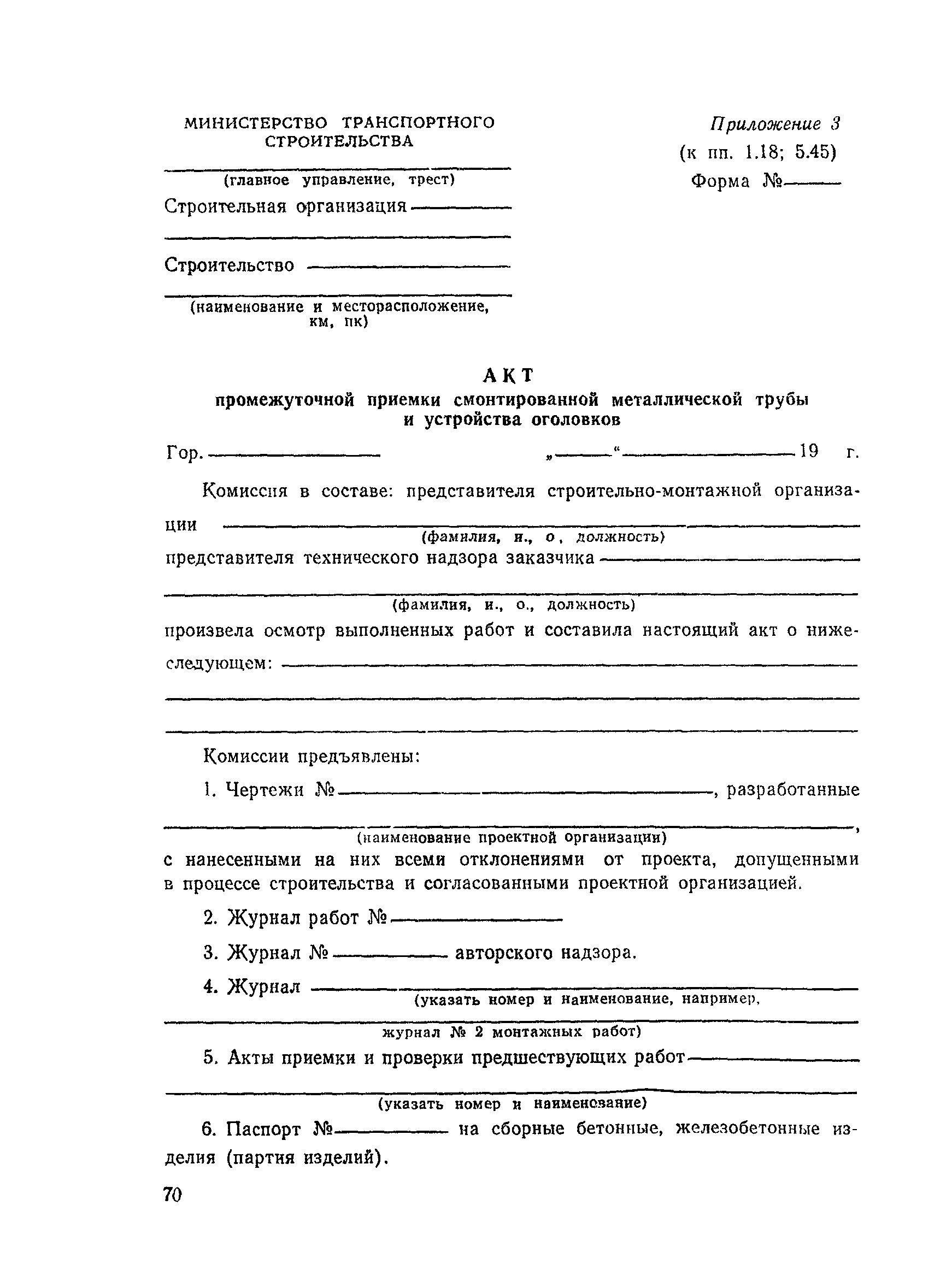

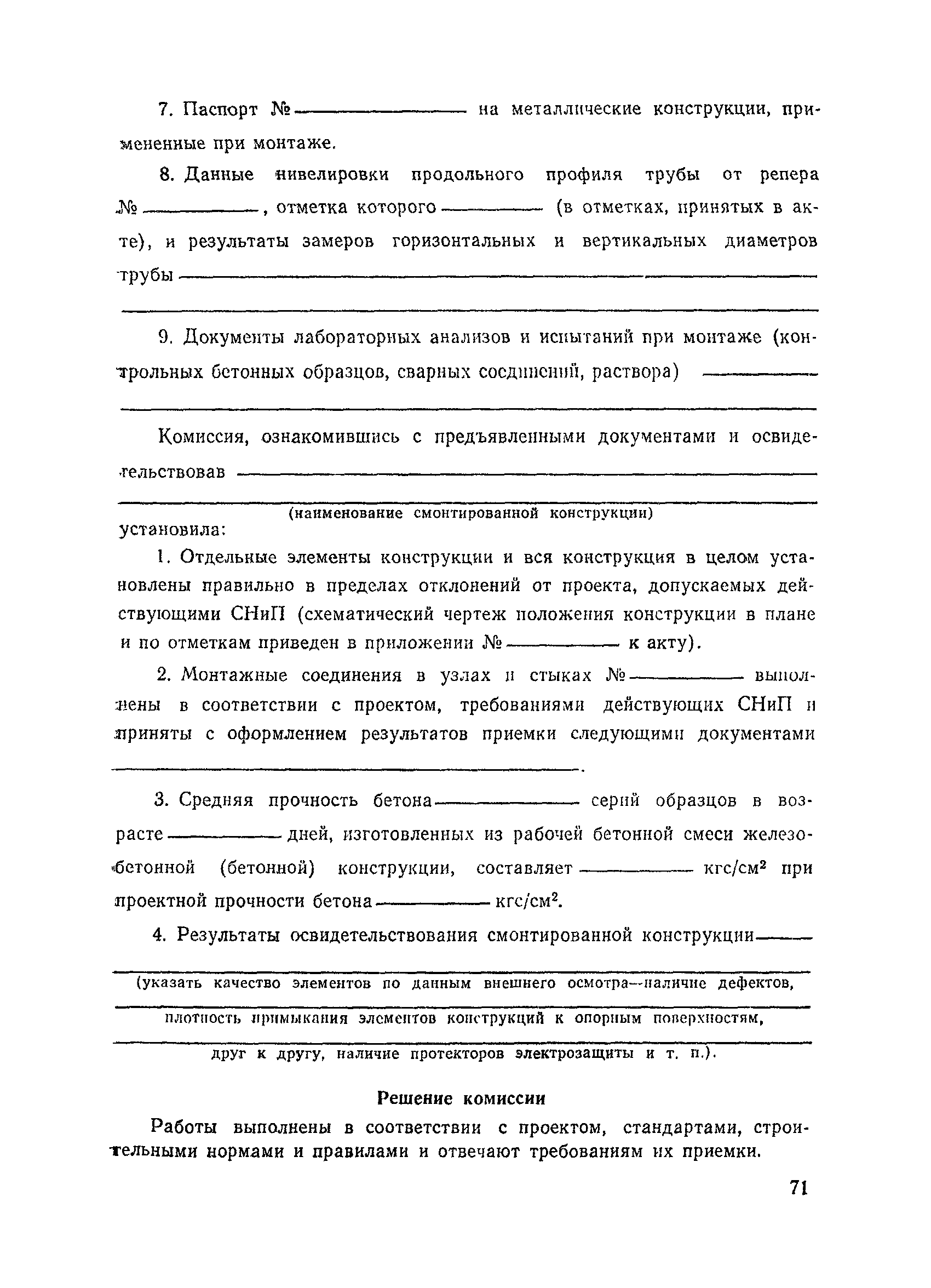

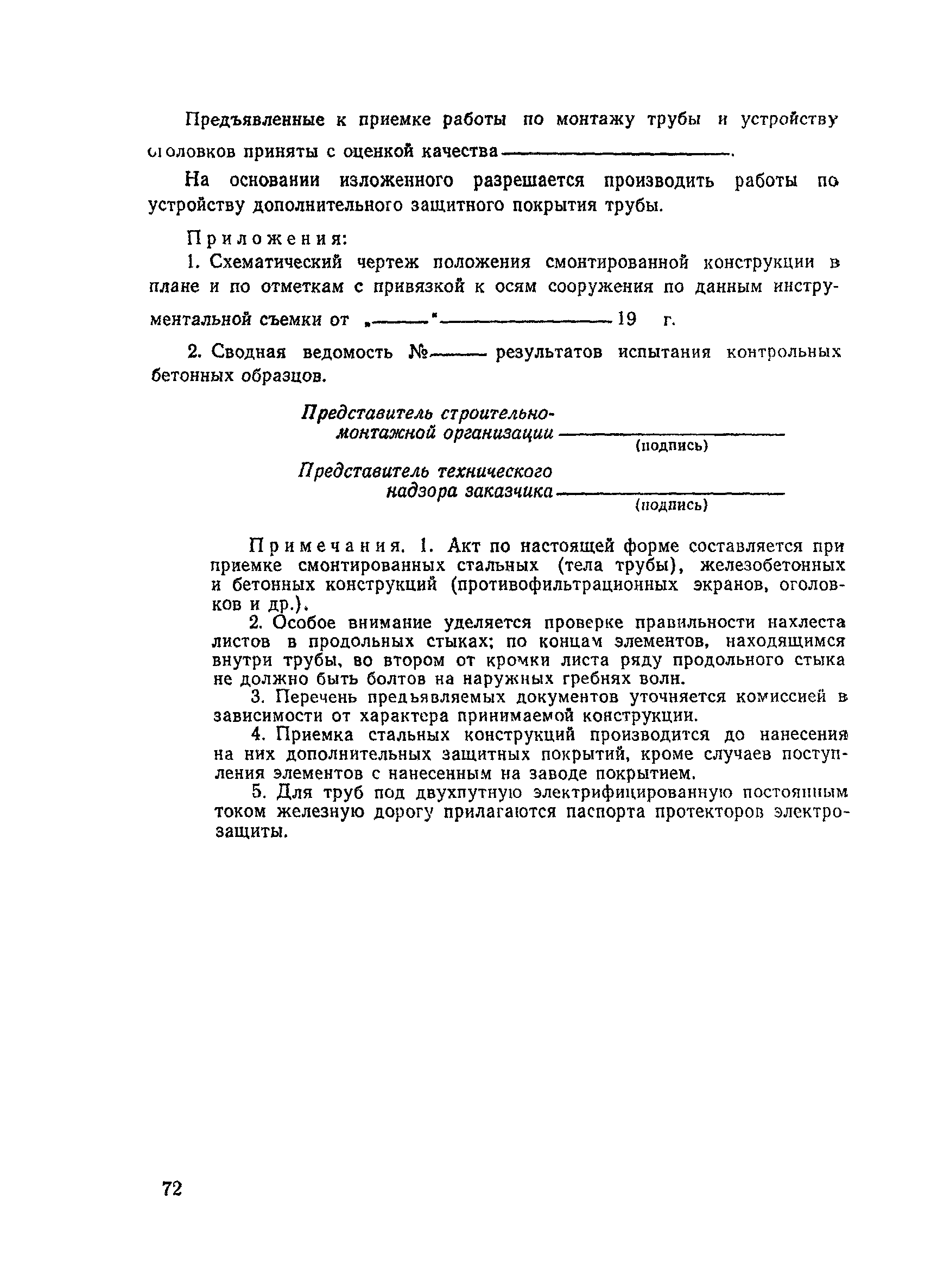

Приложение 3 Акт промежуточной приемки смонтированной металлической трубы и устройства оголовков

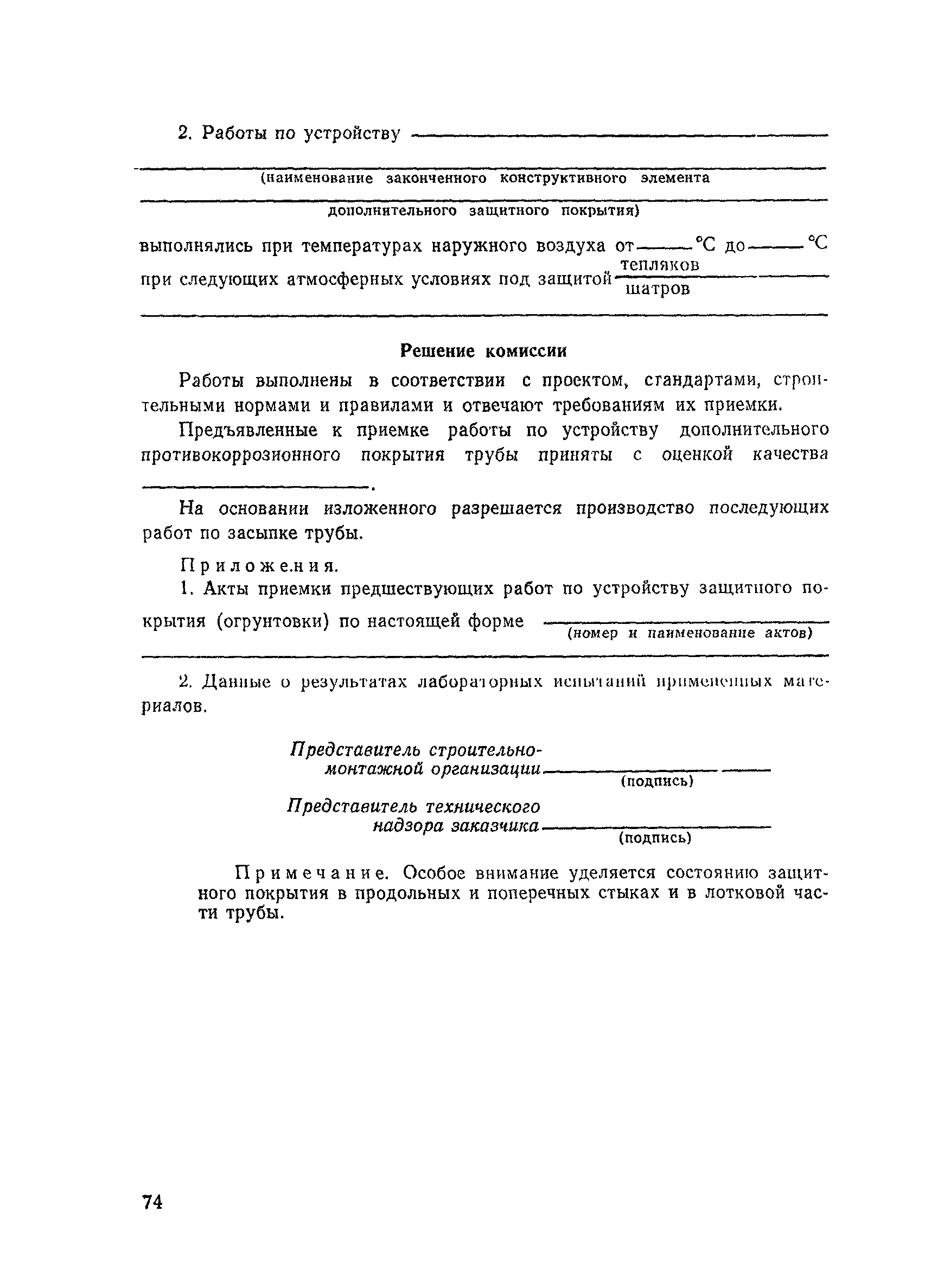

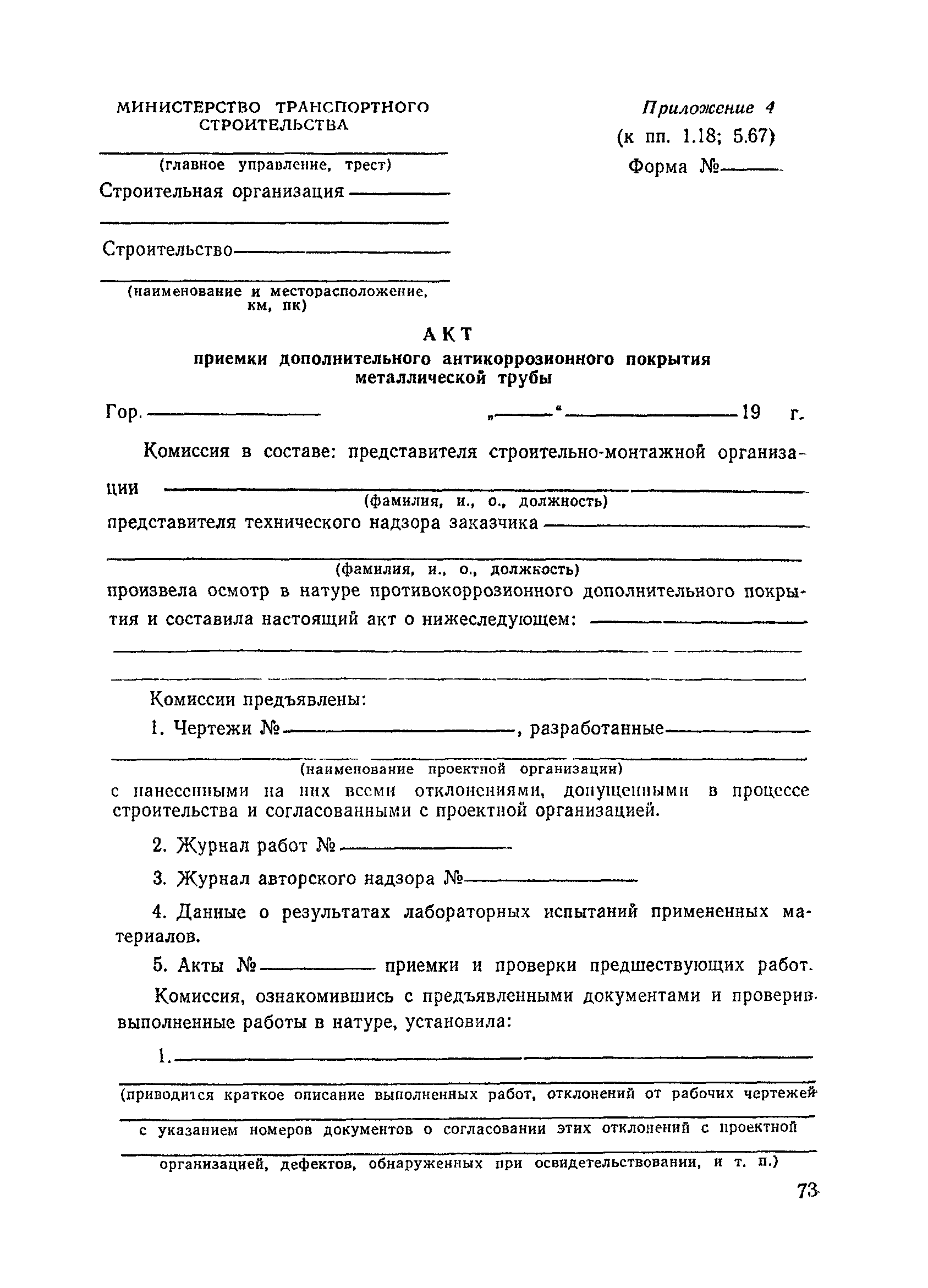

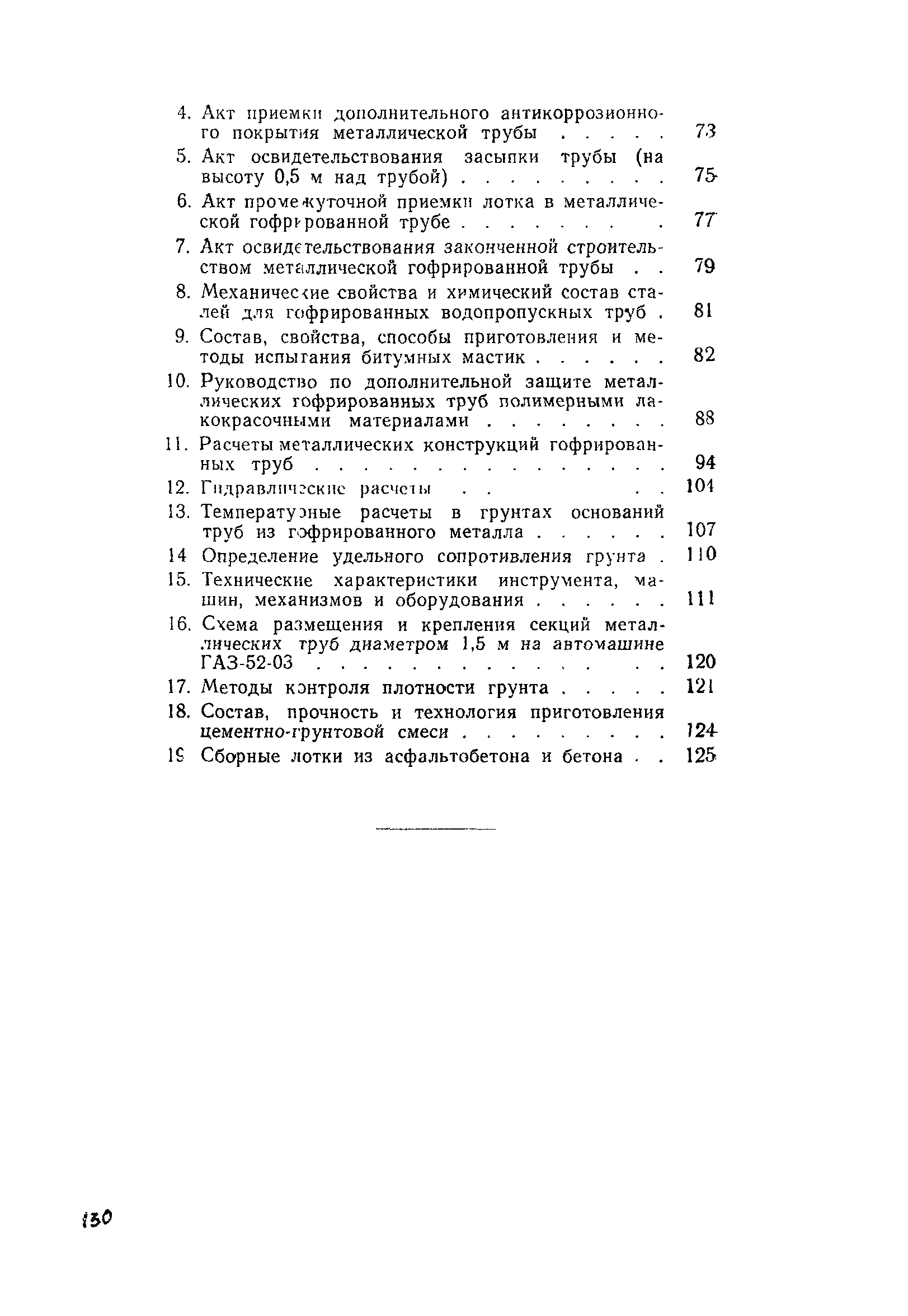

Приложение 4 Акт приемки дополнительного антикоррозионного покрытия металлической трубы

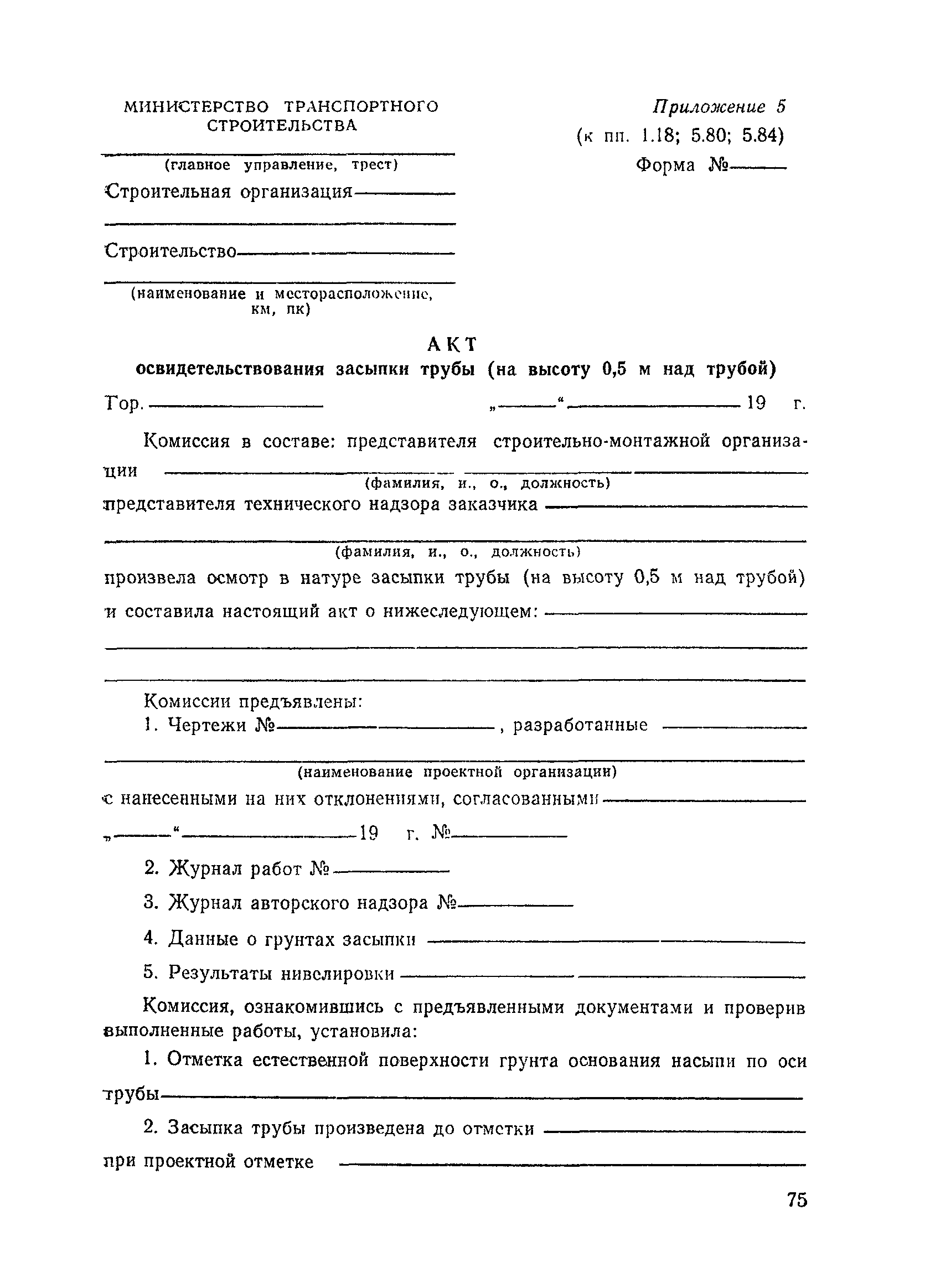

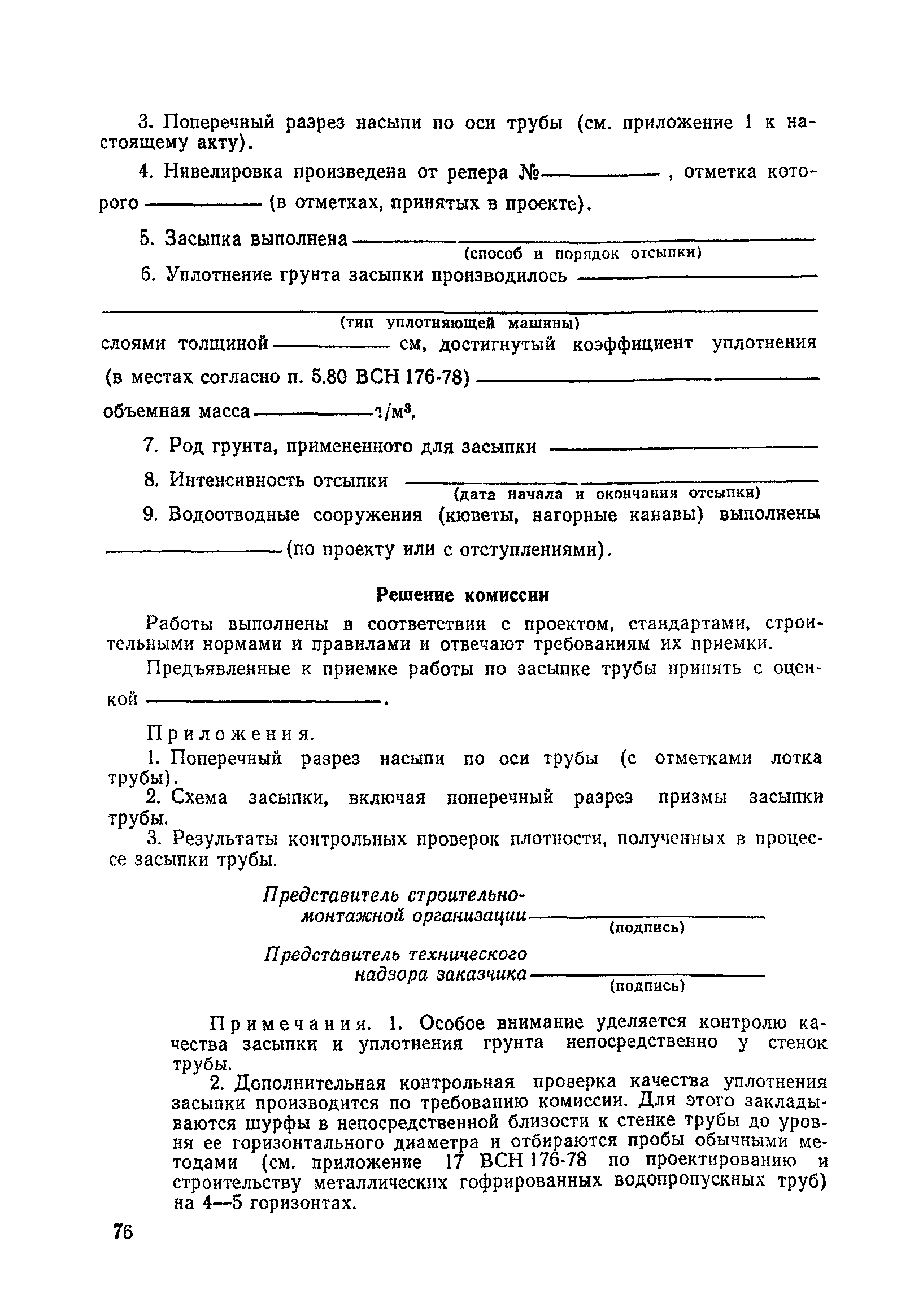

Приложение 5 Акт освидетельствования засыпки трубы (на высоту 0,5 м над трубой)

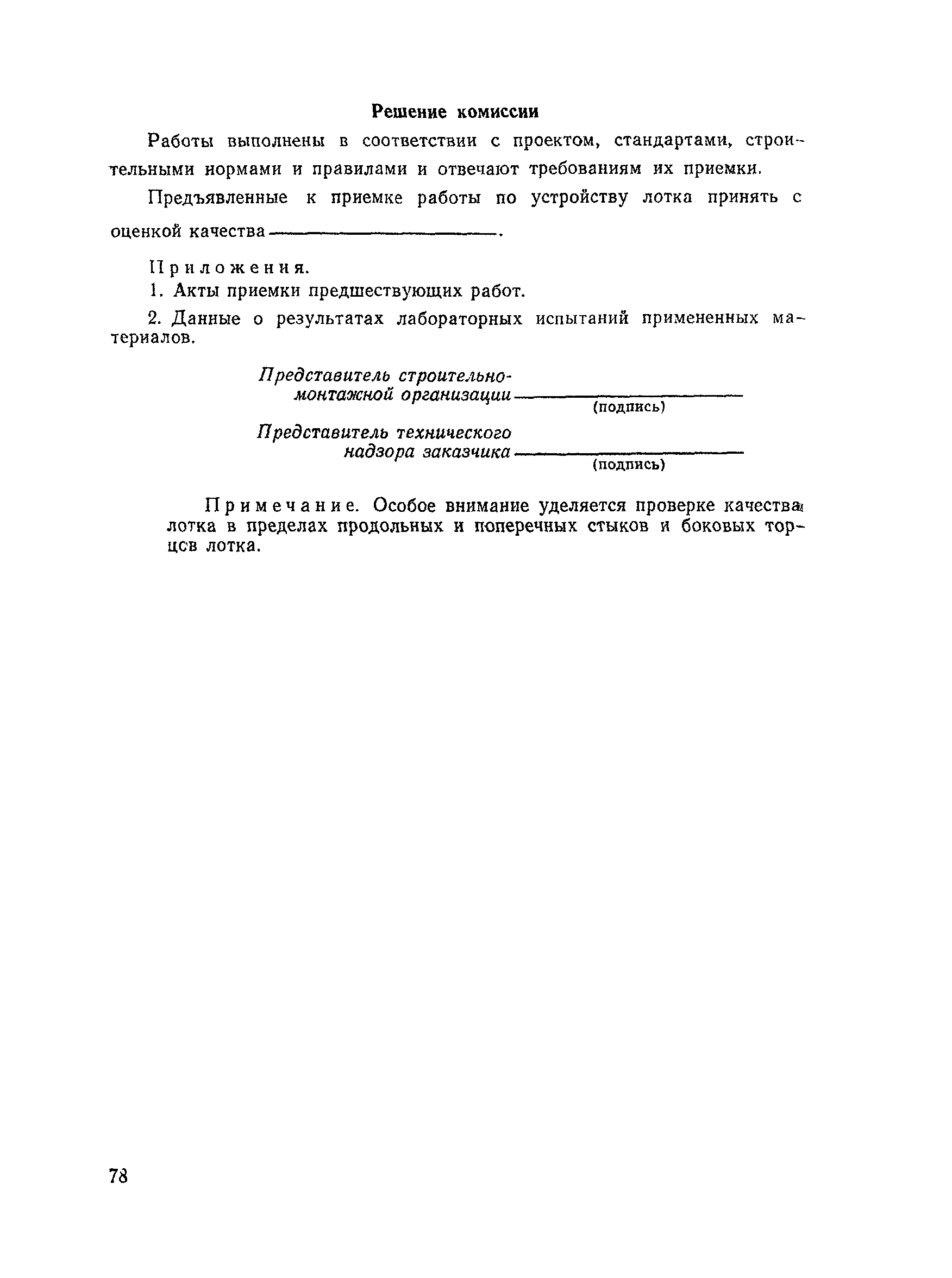

Приложение 6 Акт промежуточной приемки лотка в металлической гофрированной трубе

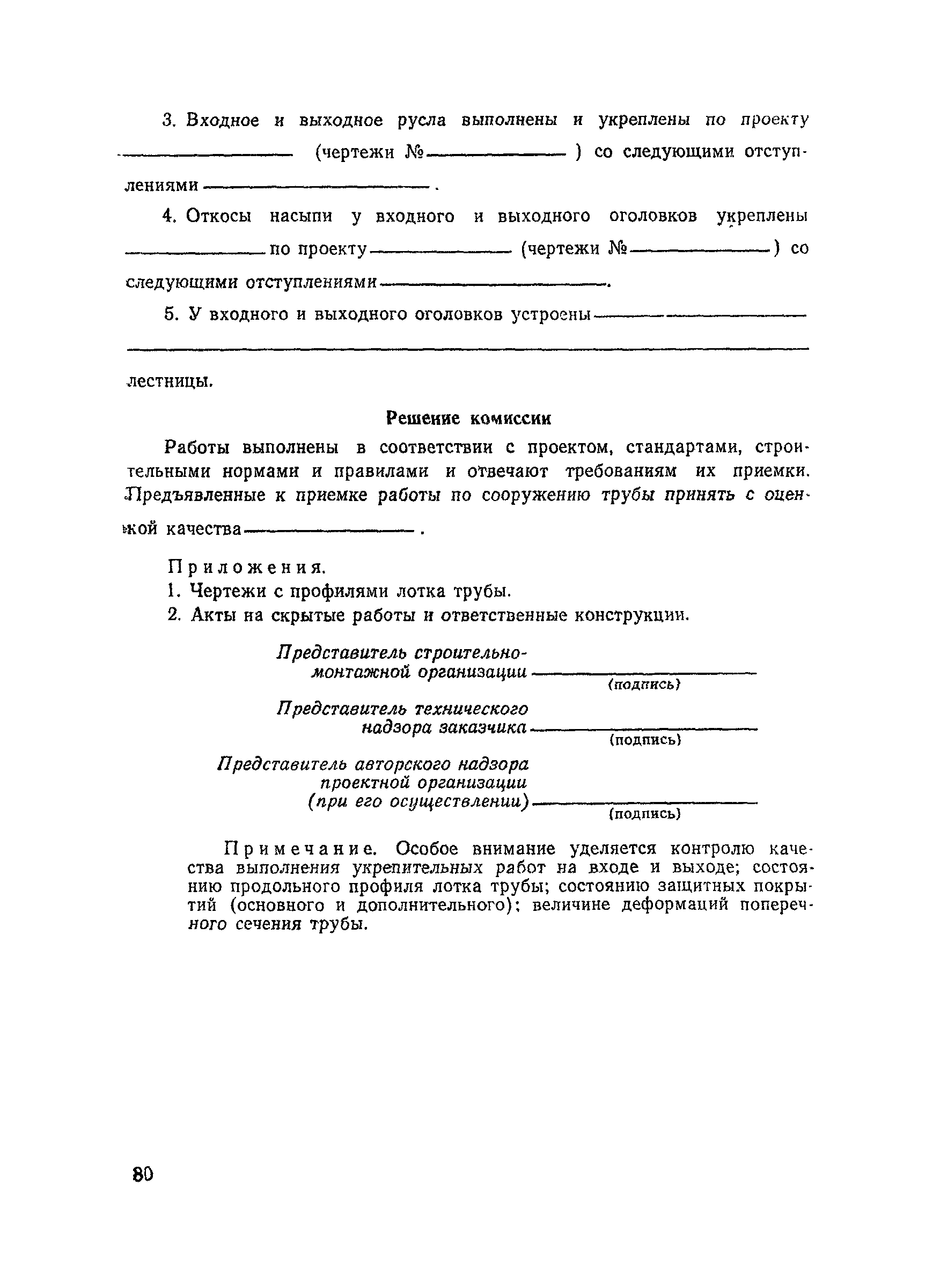

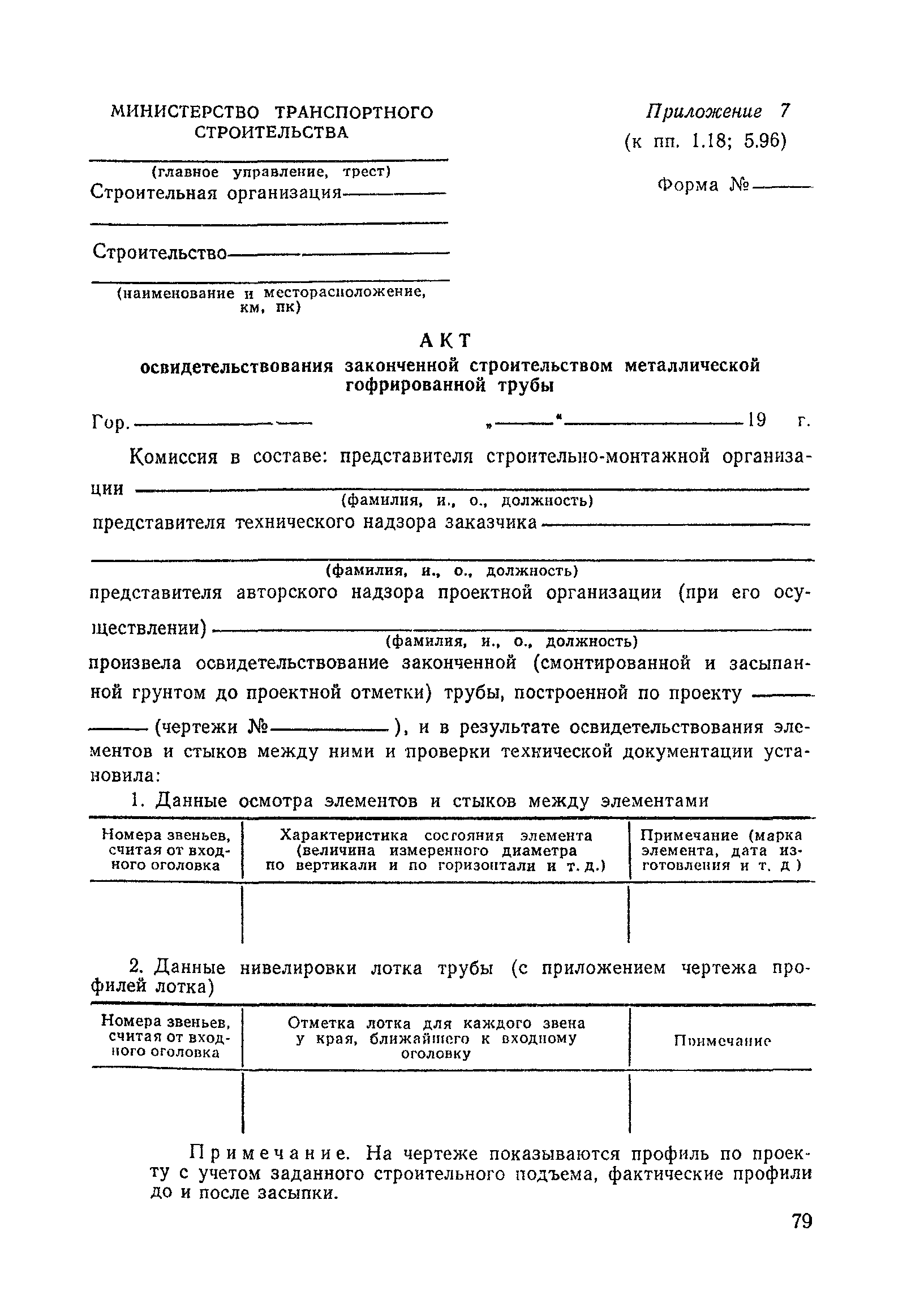

Приложение 7 Акт освидетельствования законченной строительством металлической гофрированной трубы

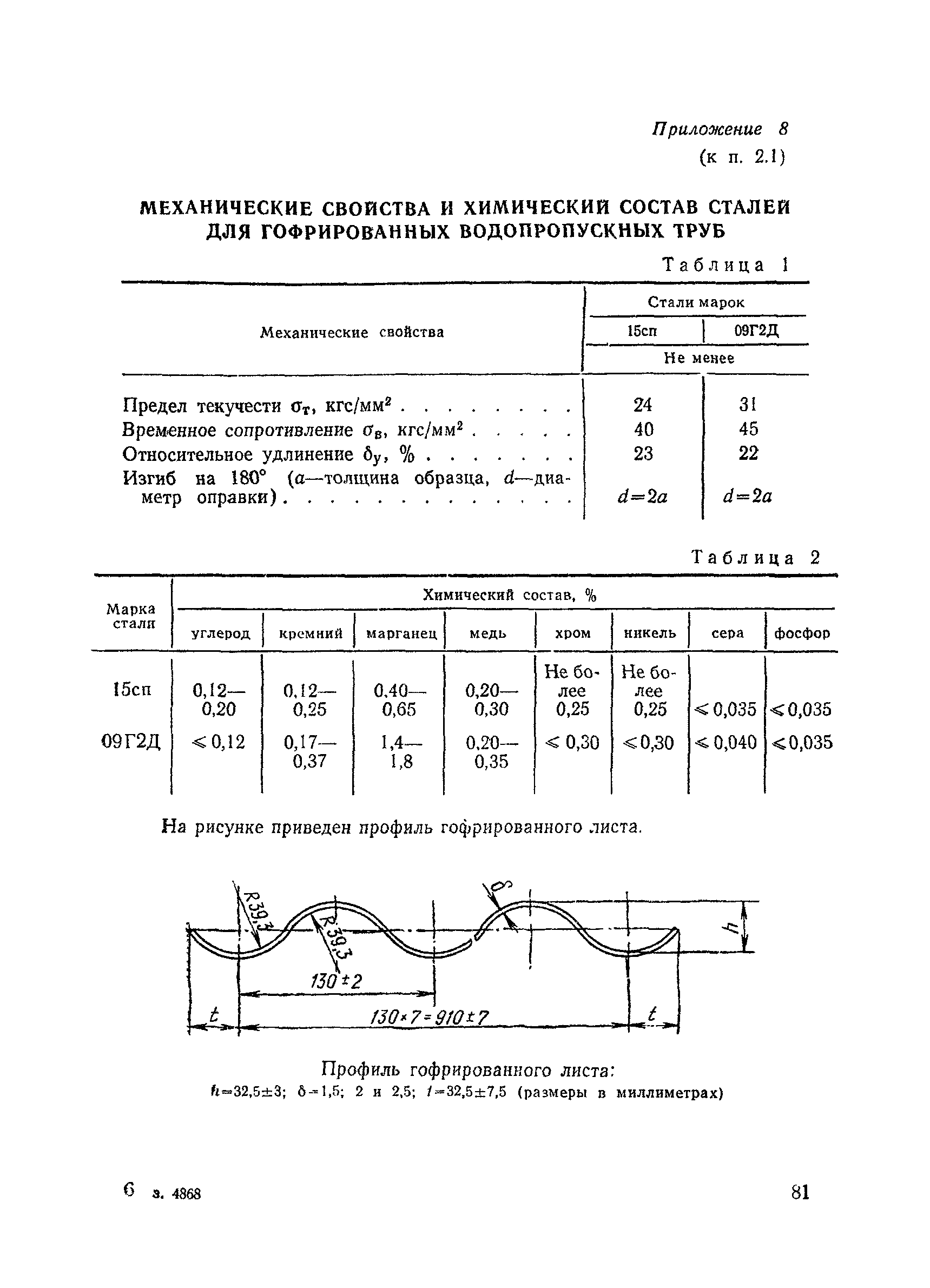

Приложение 8 Механические свойства и химический состав сталей для гофрированных водопропускных труб

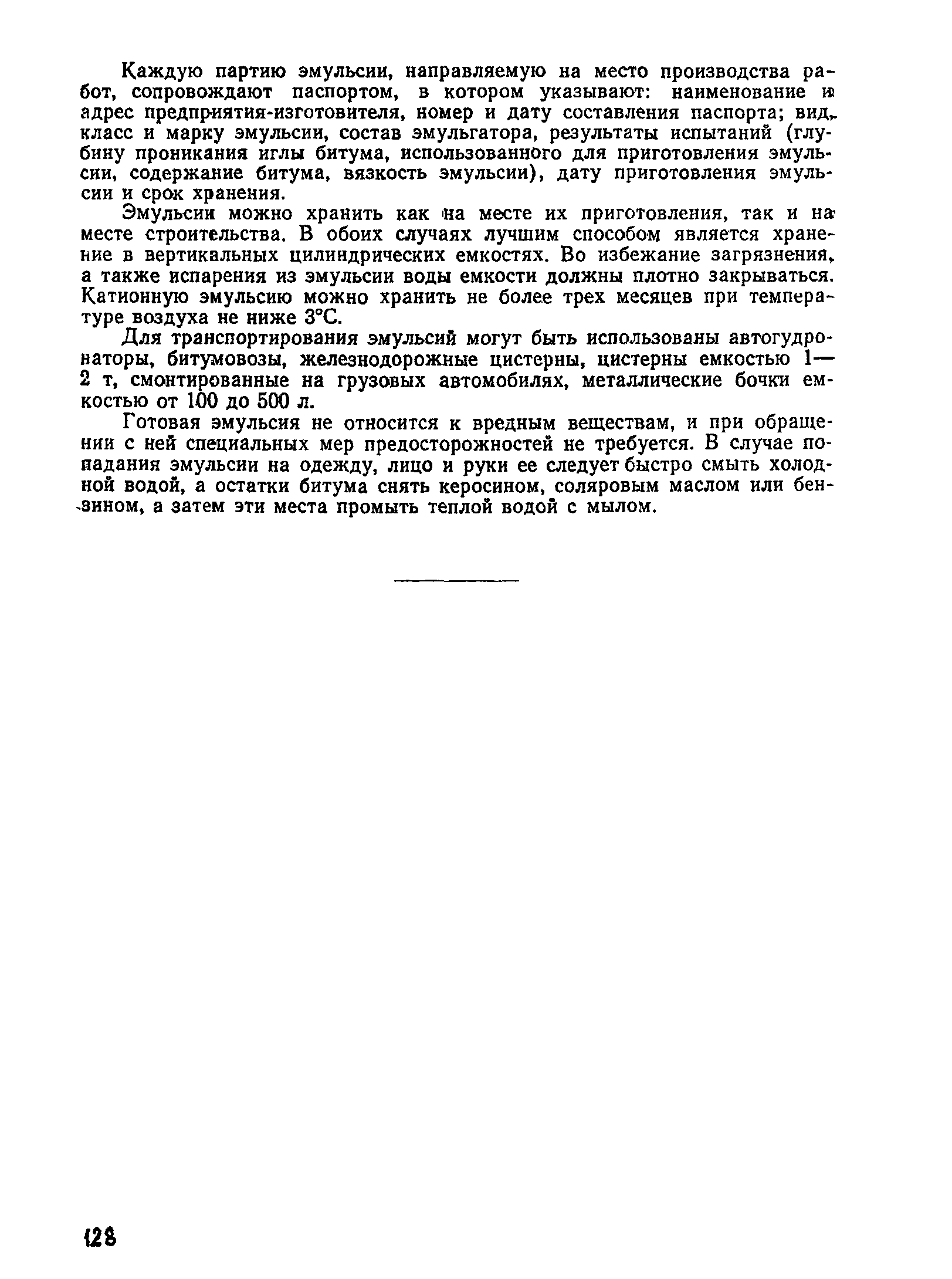

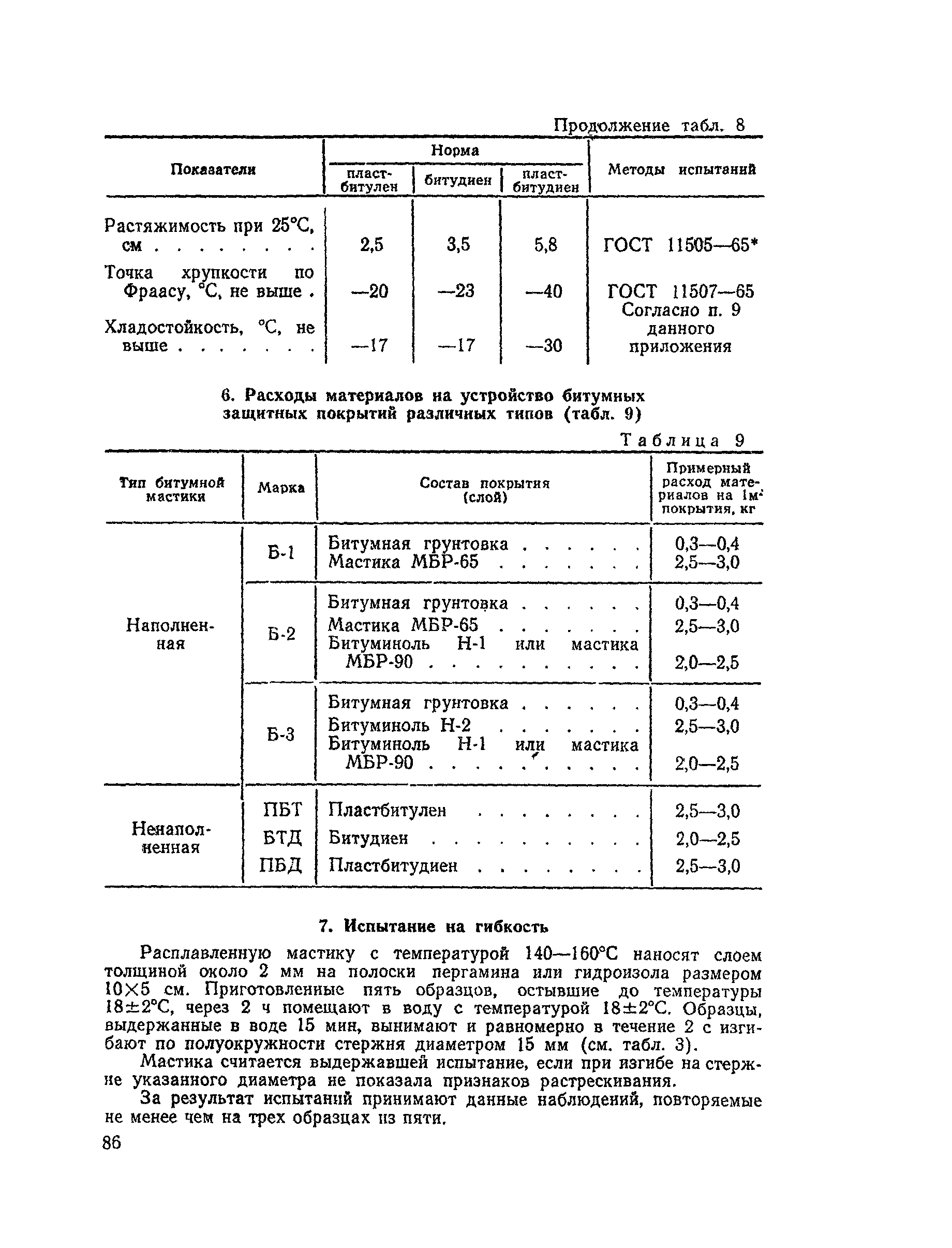

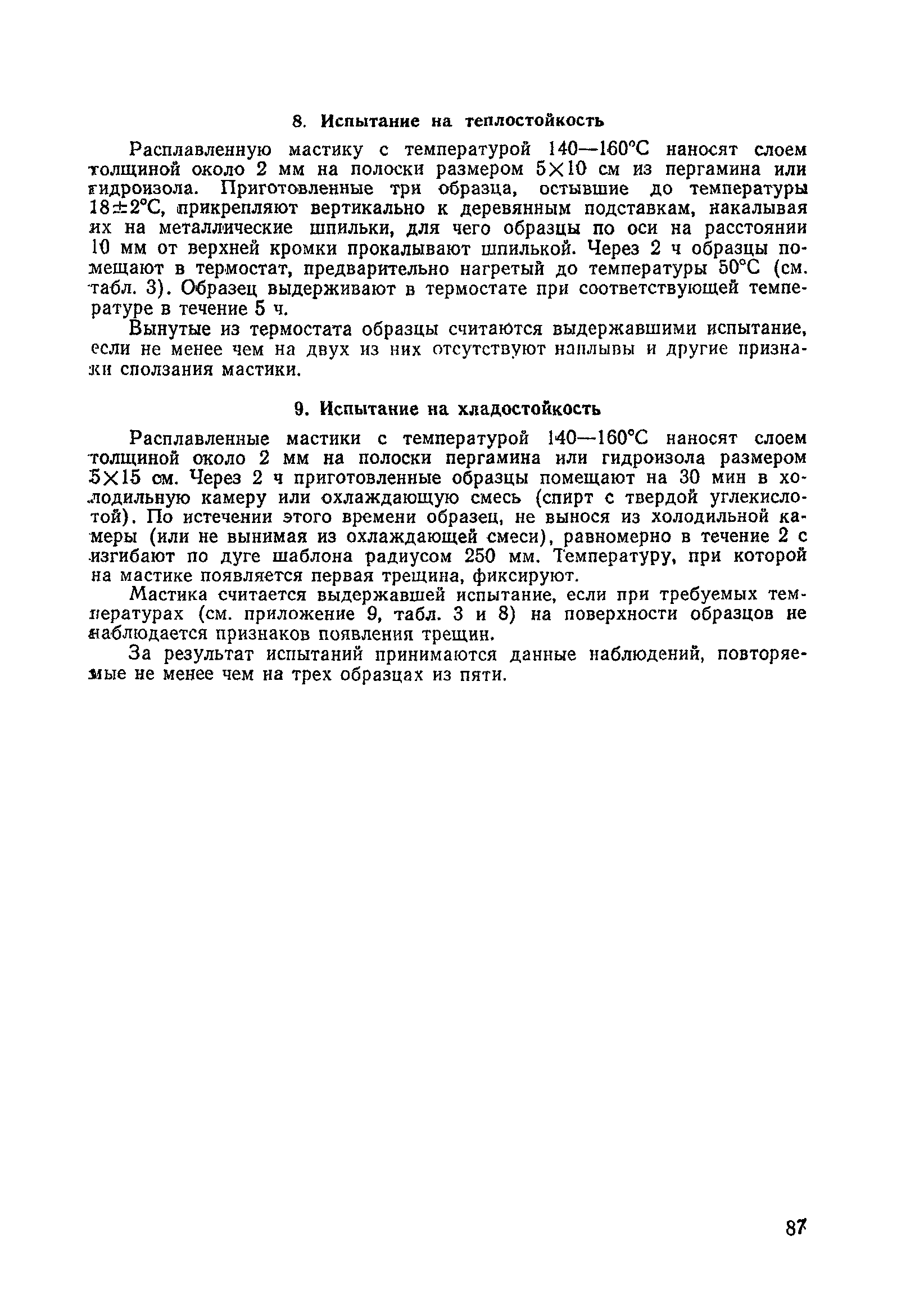

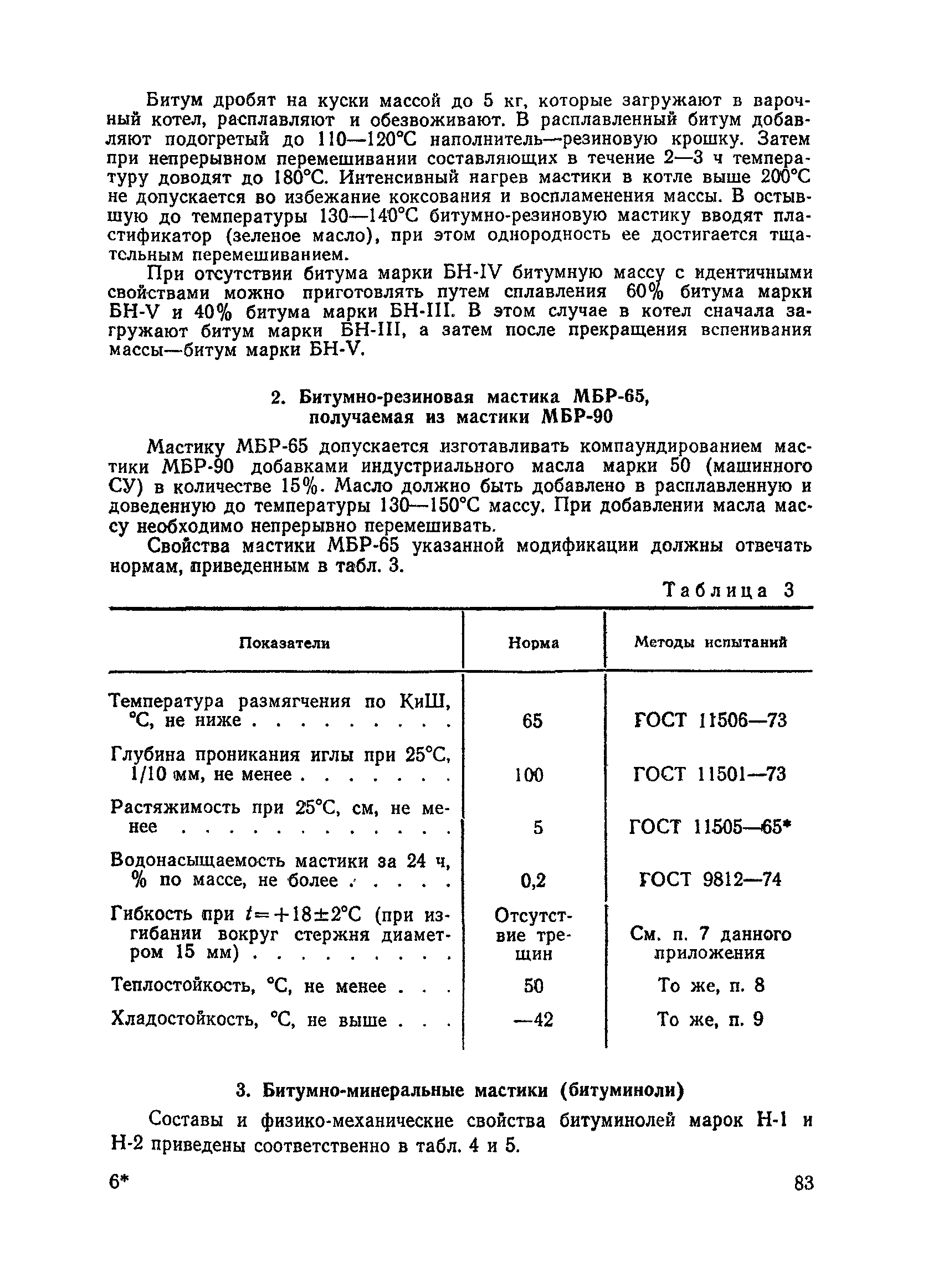

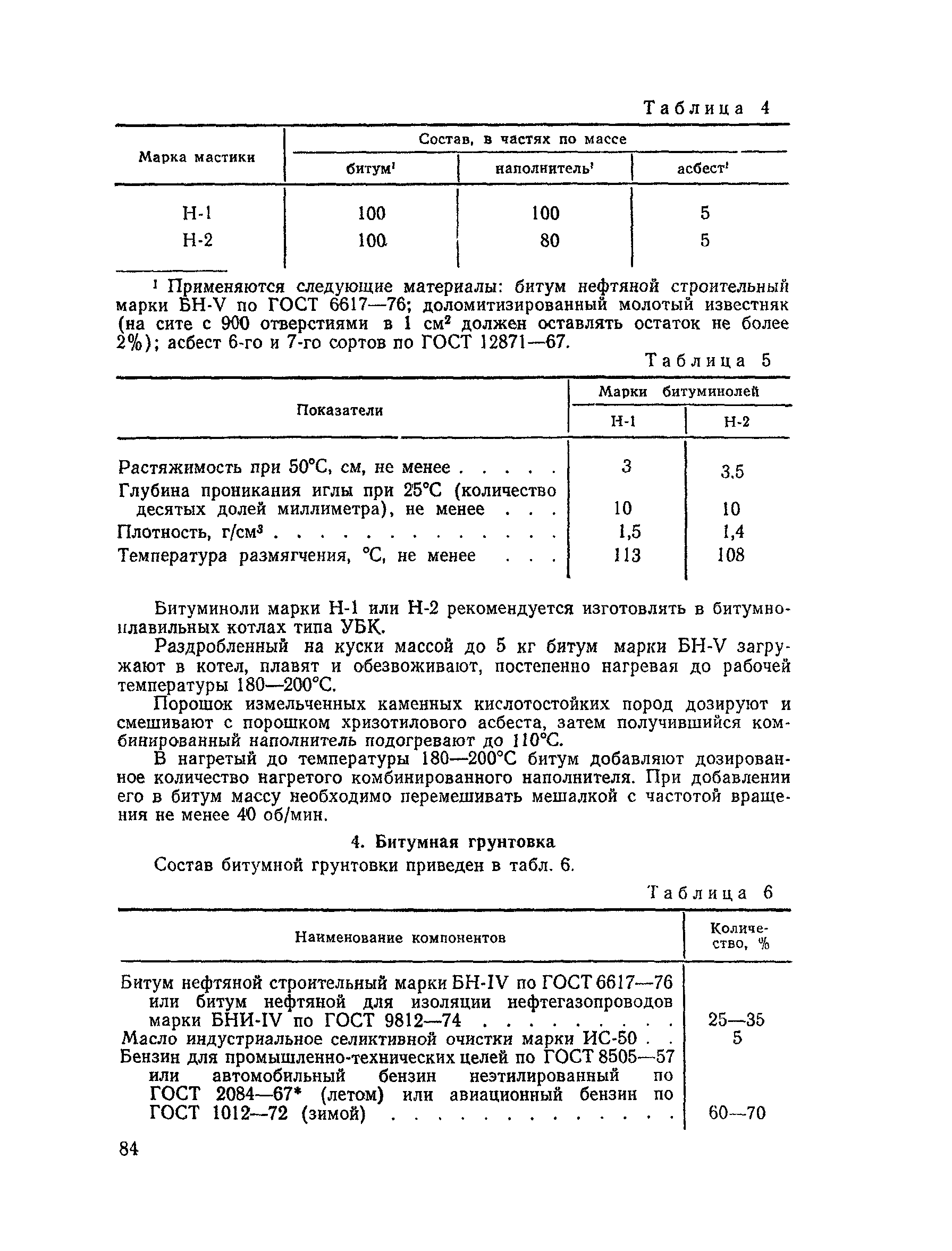

Приложение 9 Состав, свойства, способы приготовления и методы испытания битумных мастик

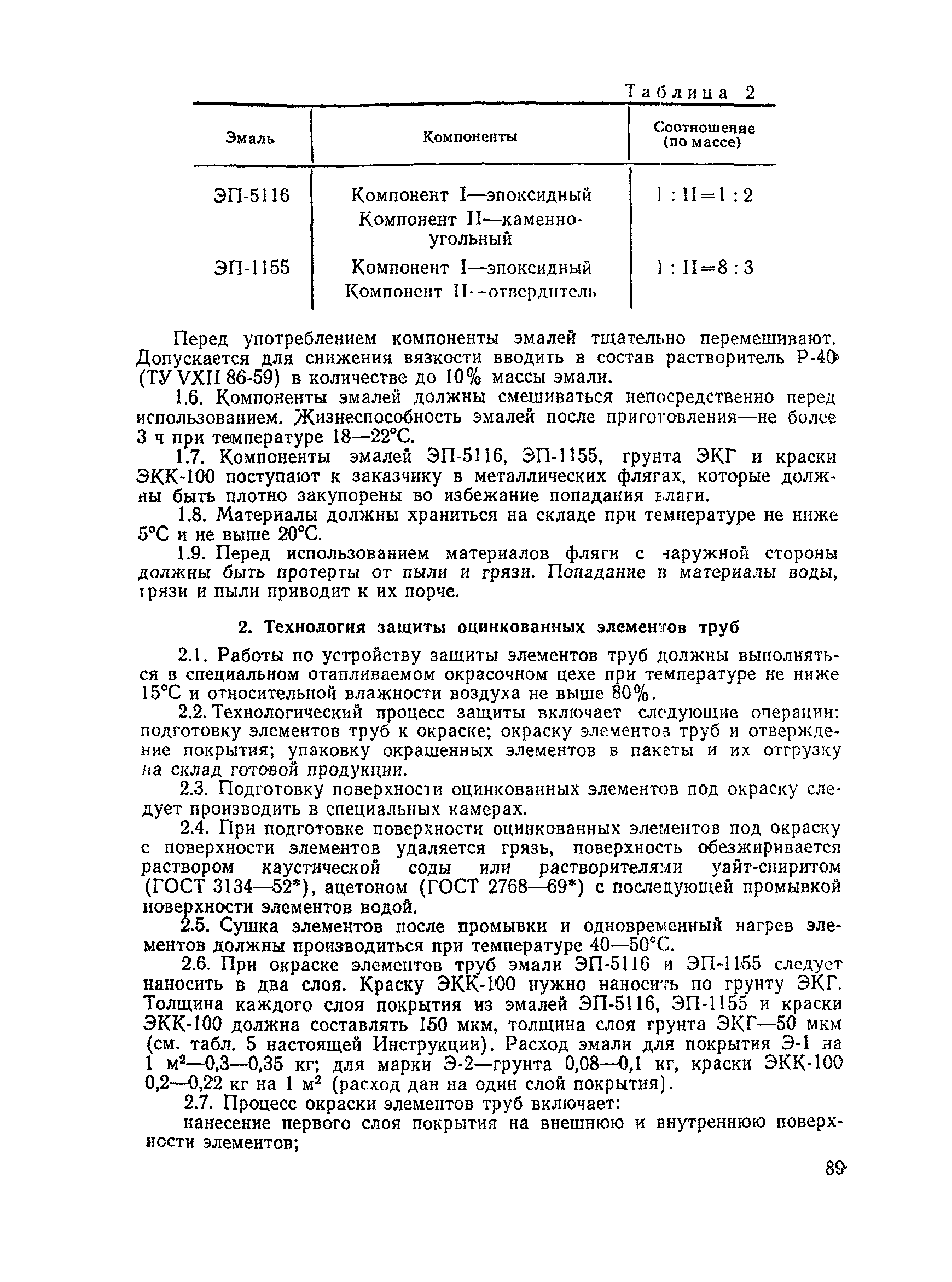

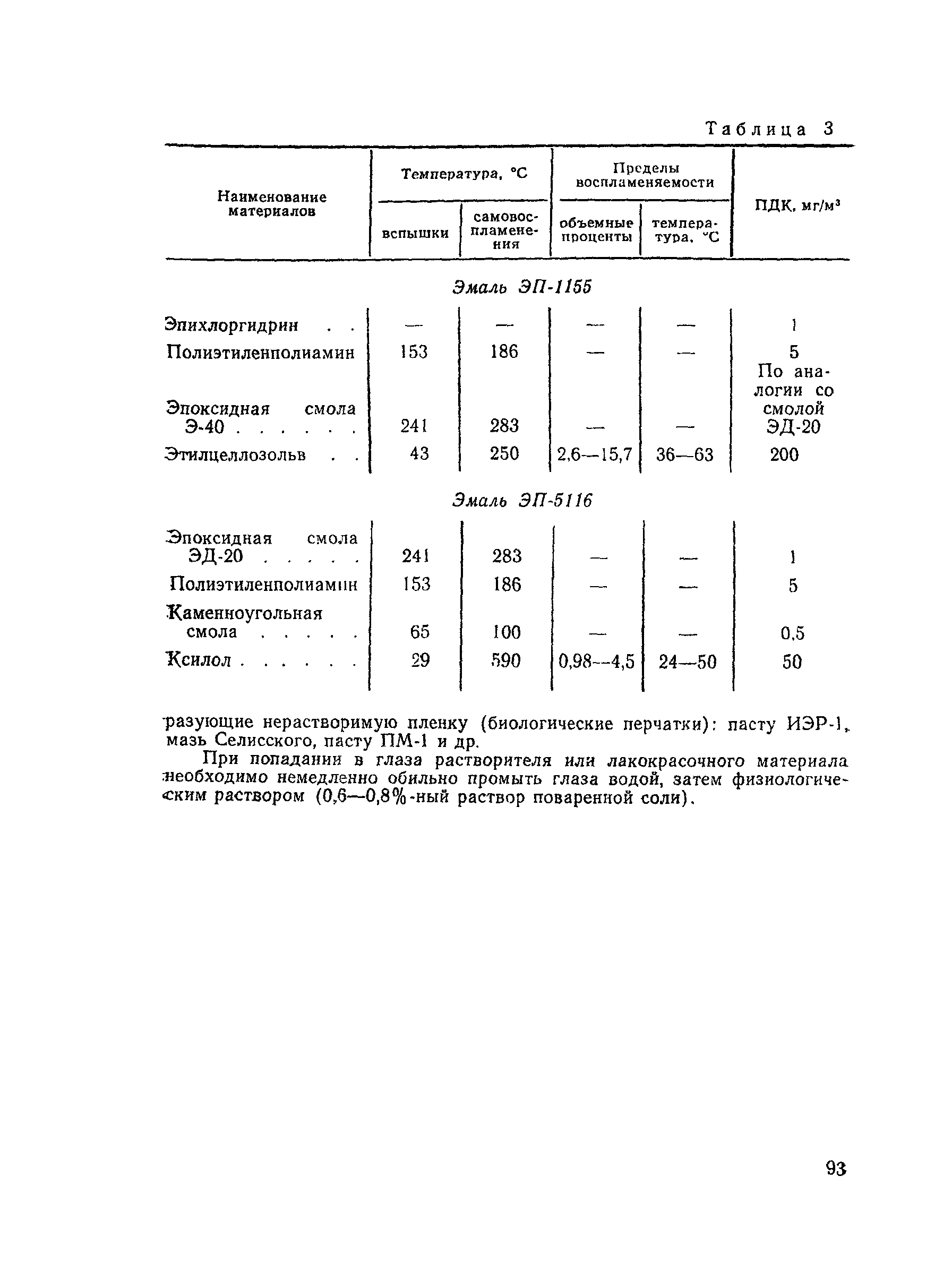

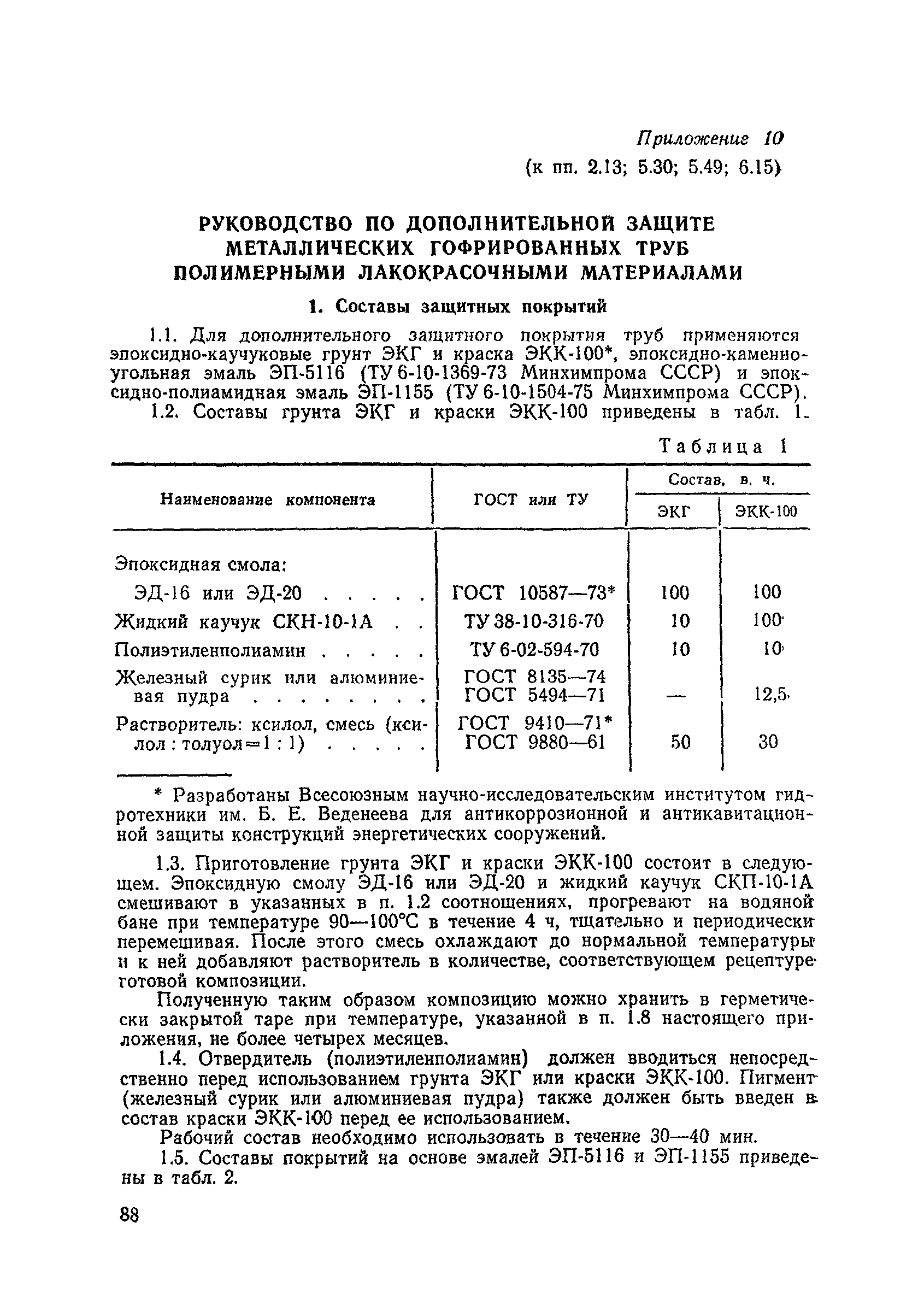

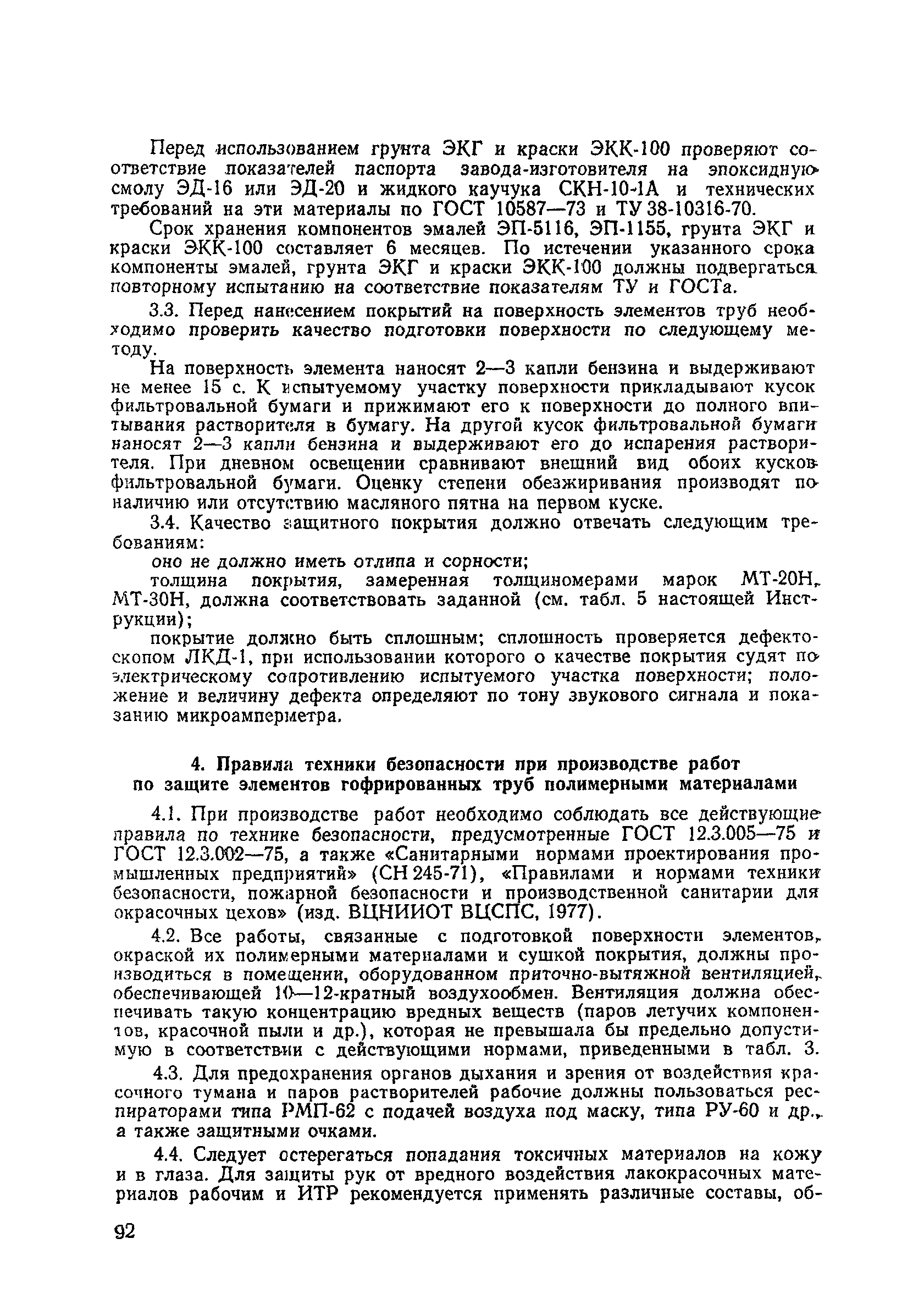

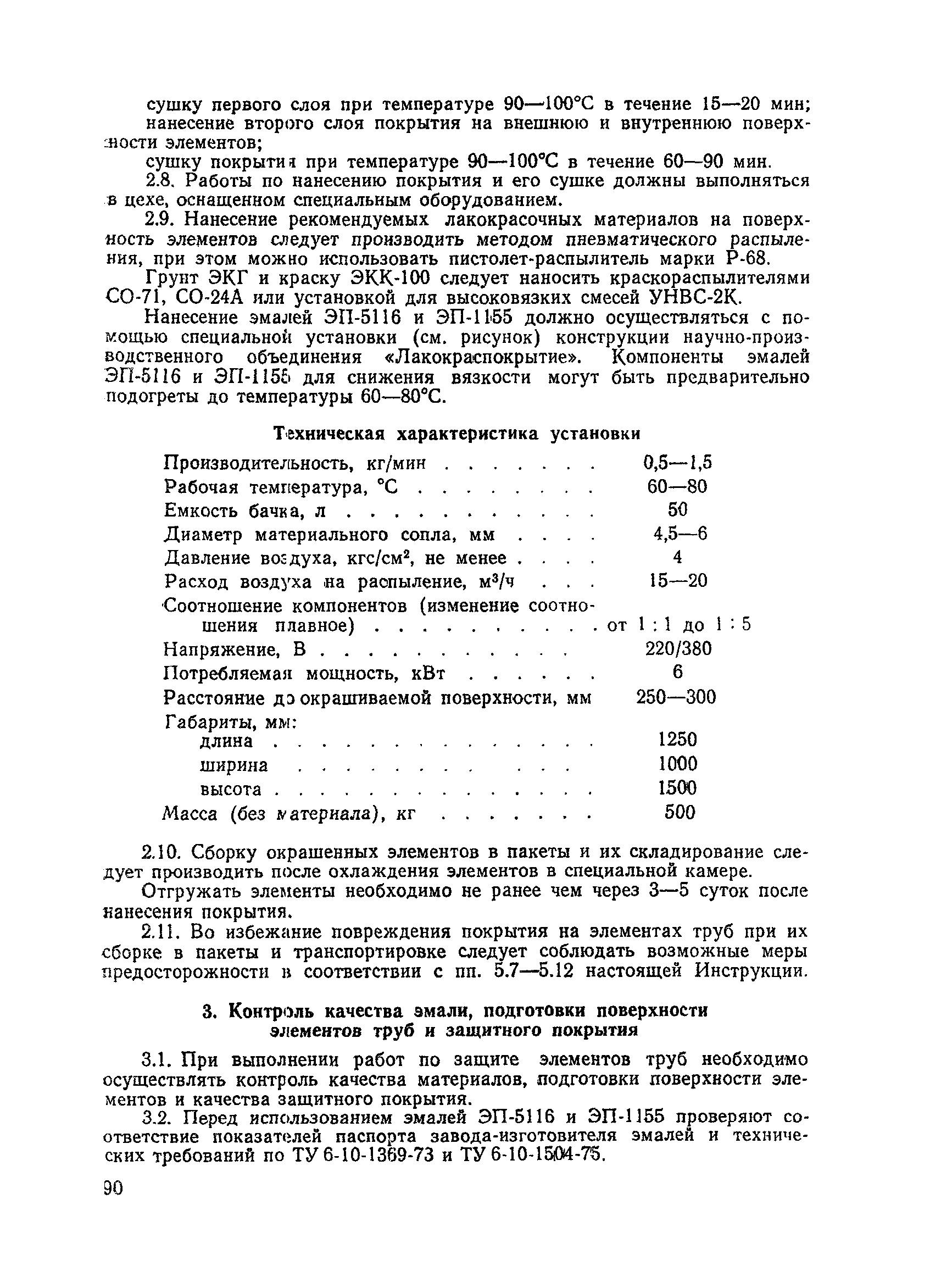

Приложение 10 Руководство по дополнительной защите металлических гофрированных труб полимерными лакокрасочными материалами

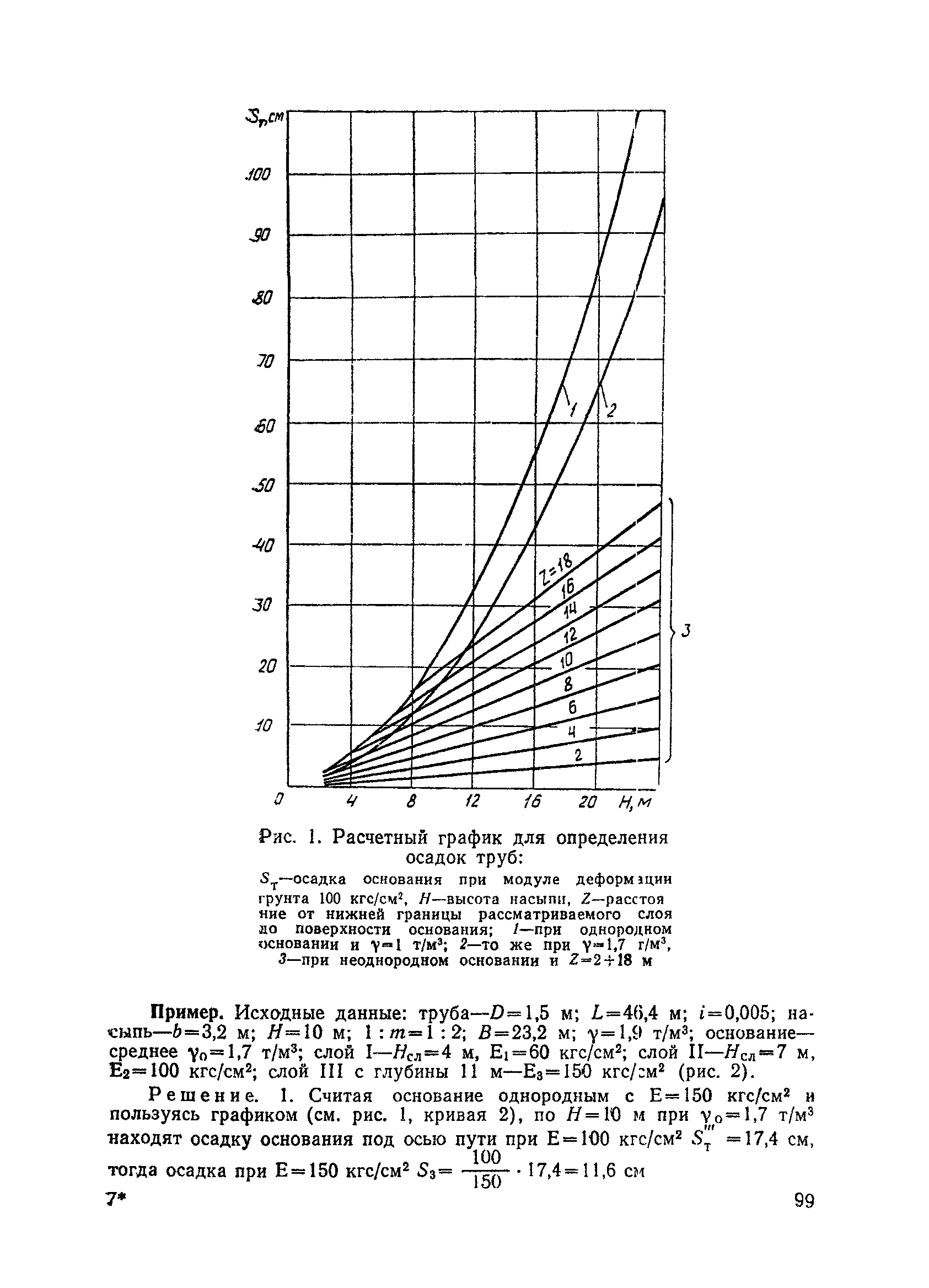

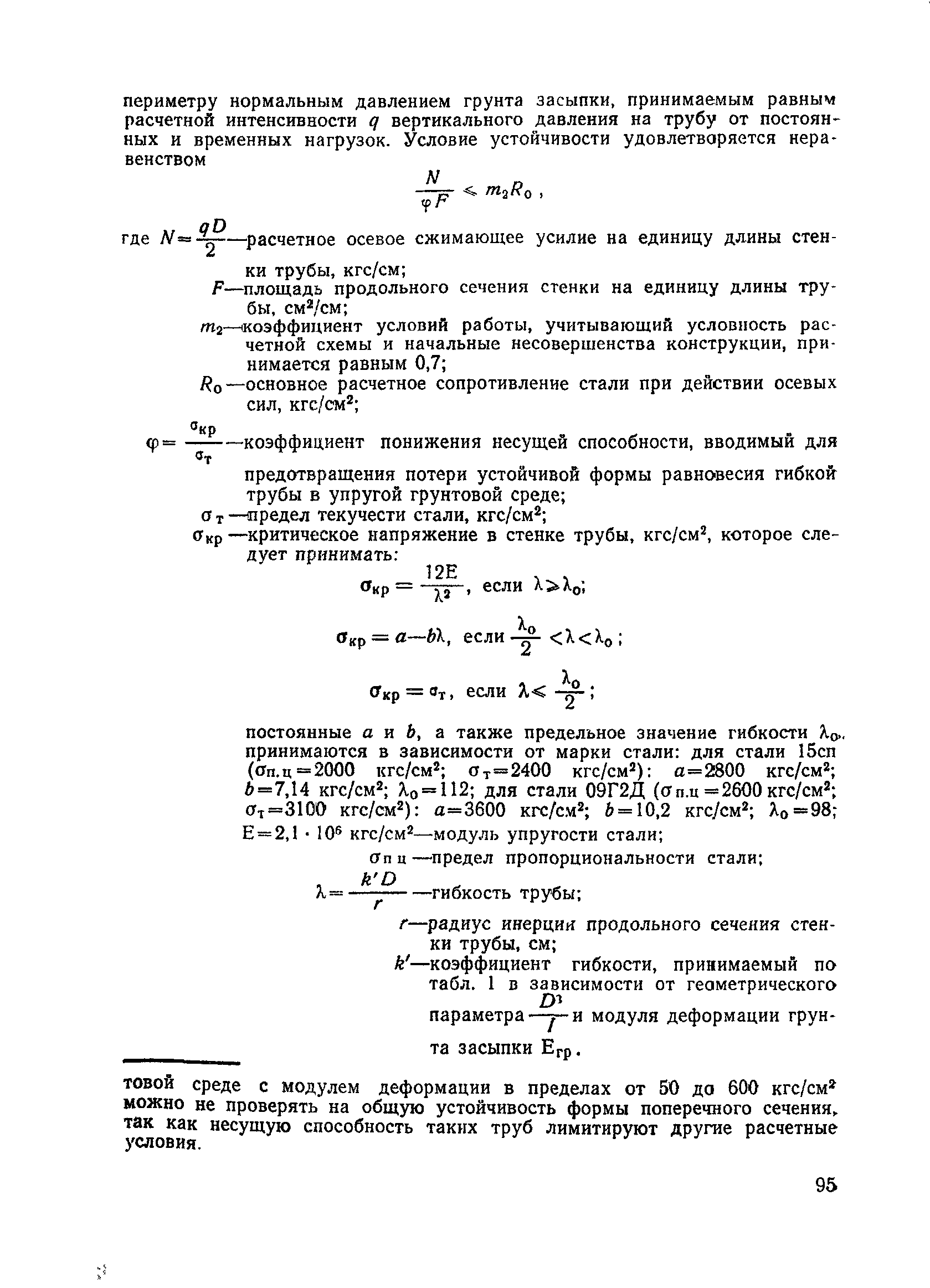

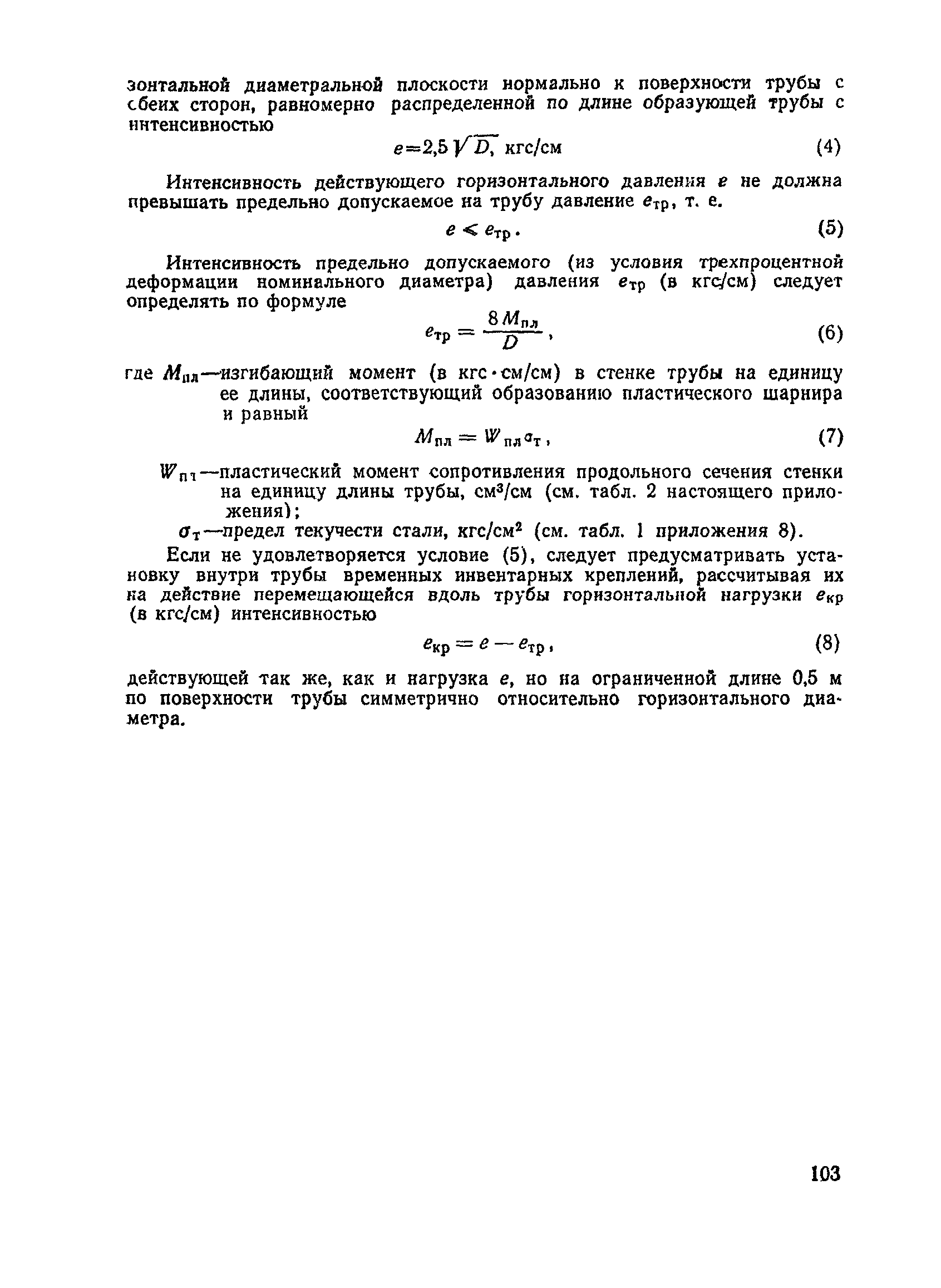

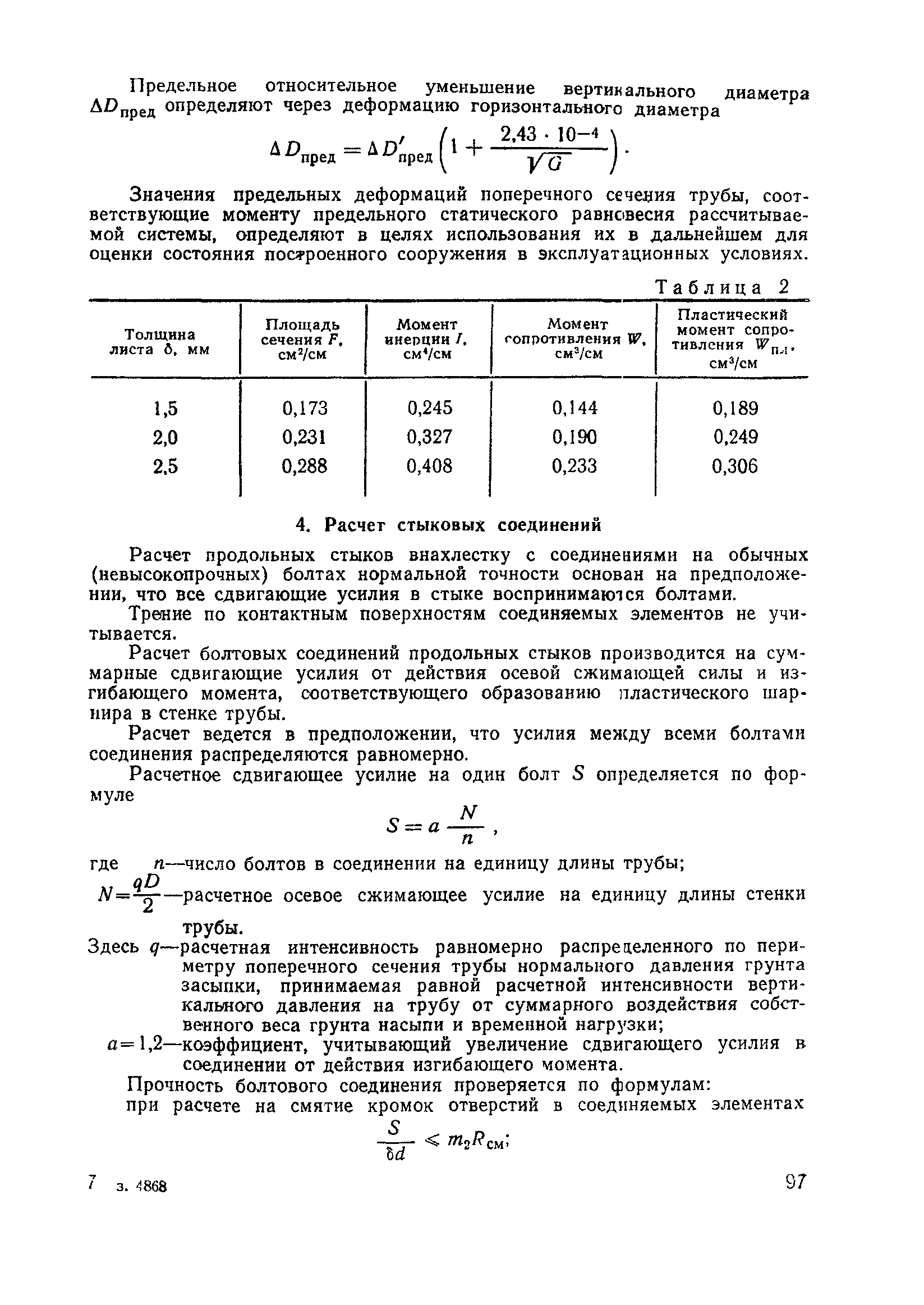

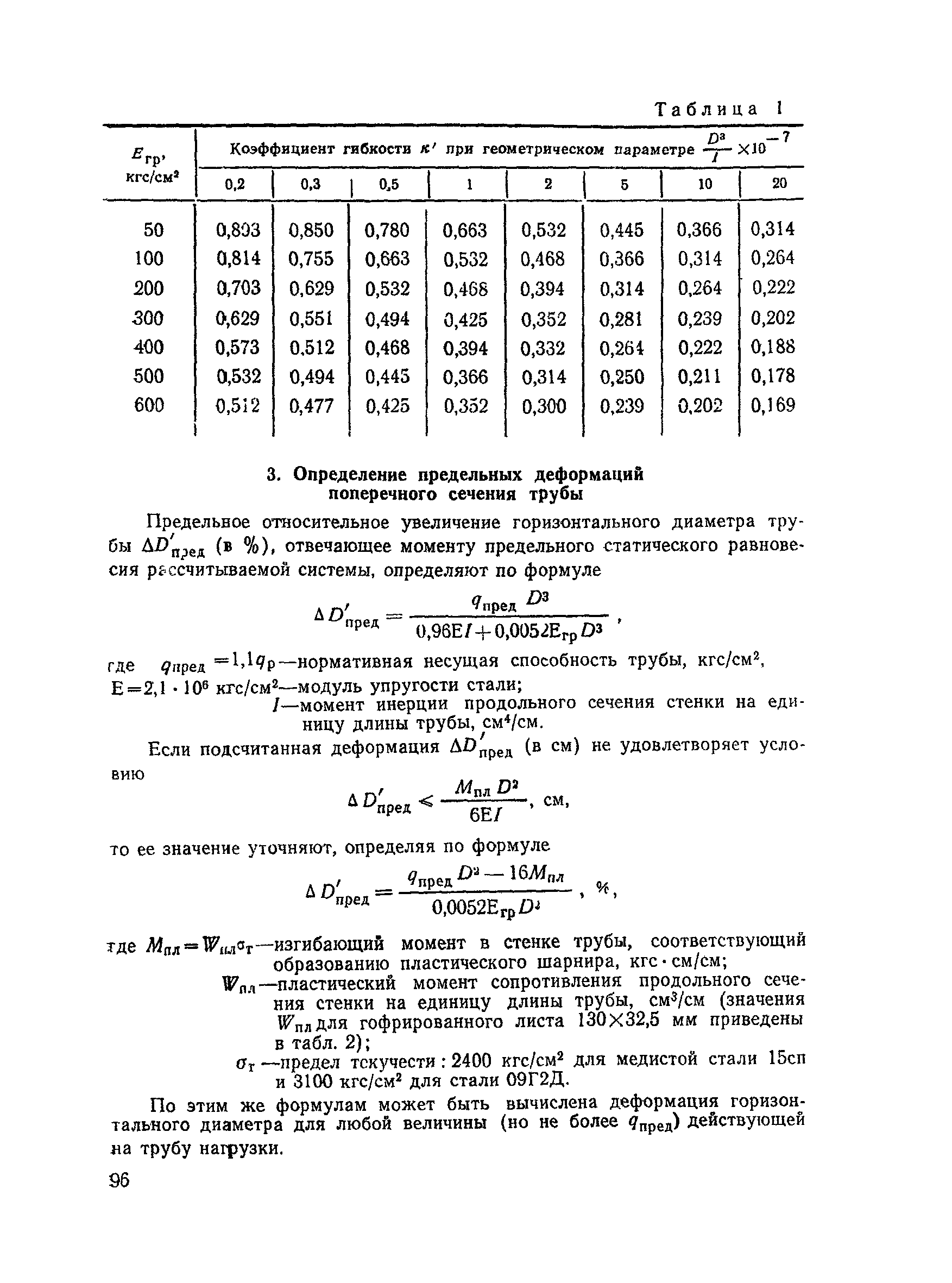

Приложение 11 Расчеты металлических конструкций гофрированных труб

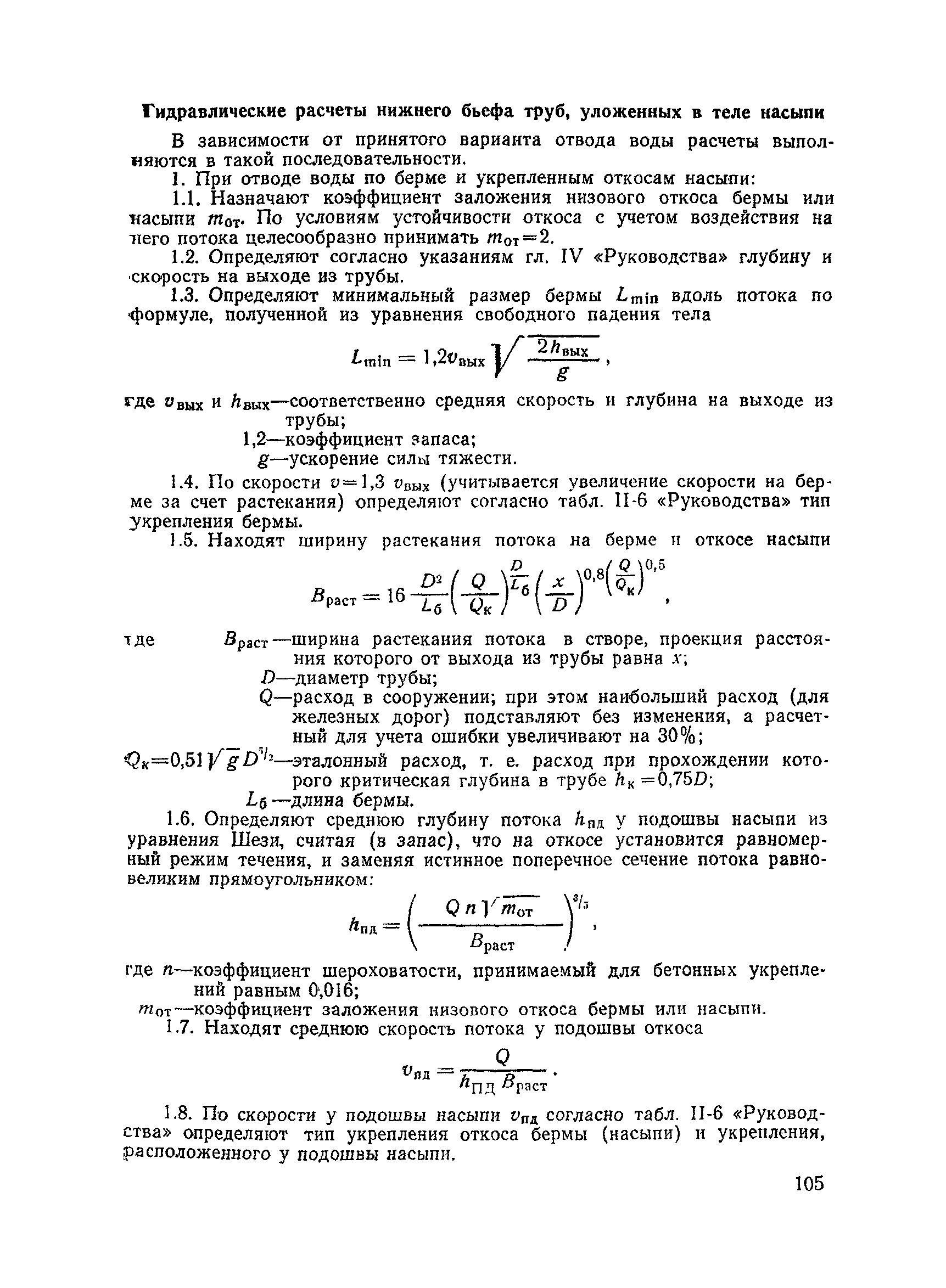

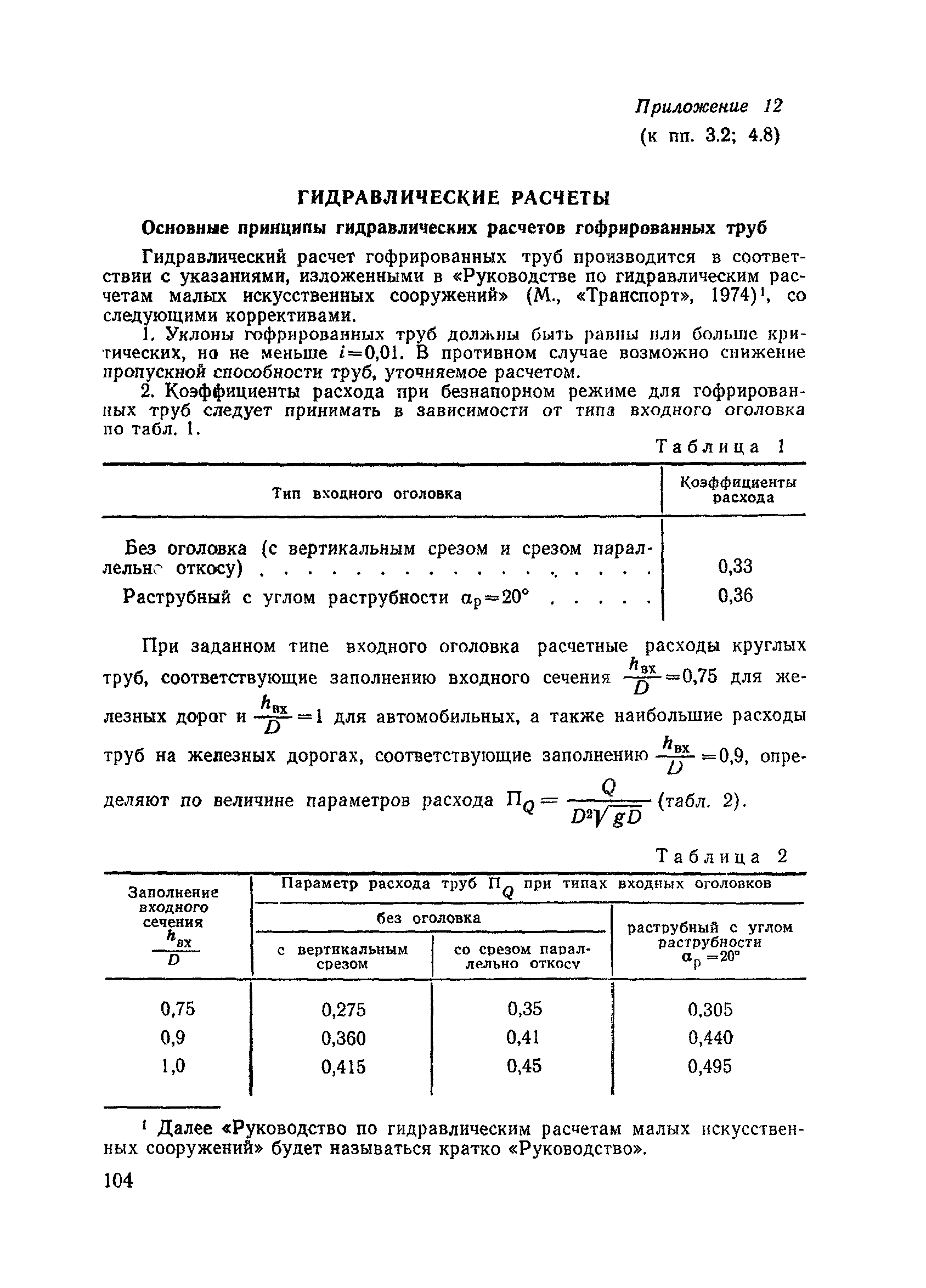

Приложение 12 Гидравлические расчеты

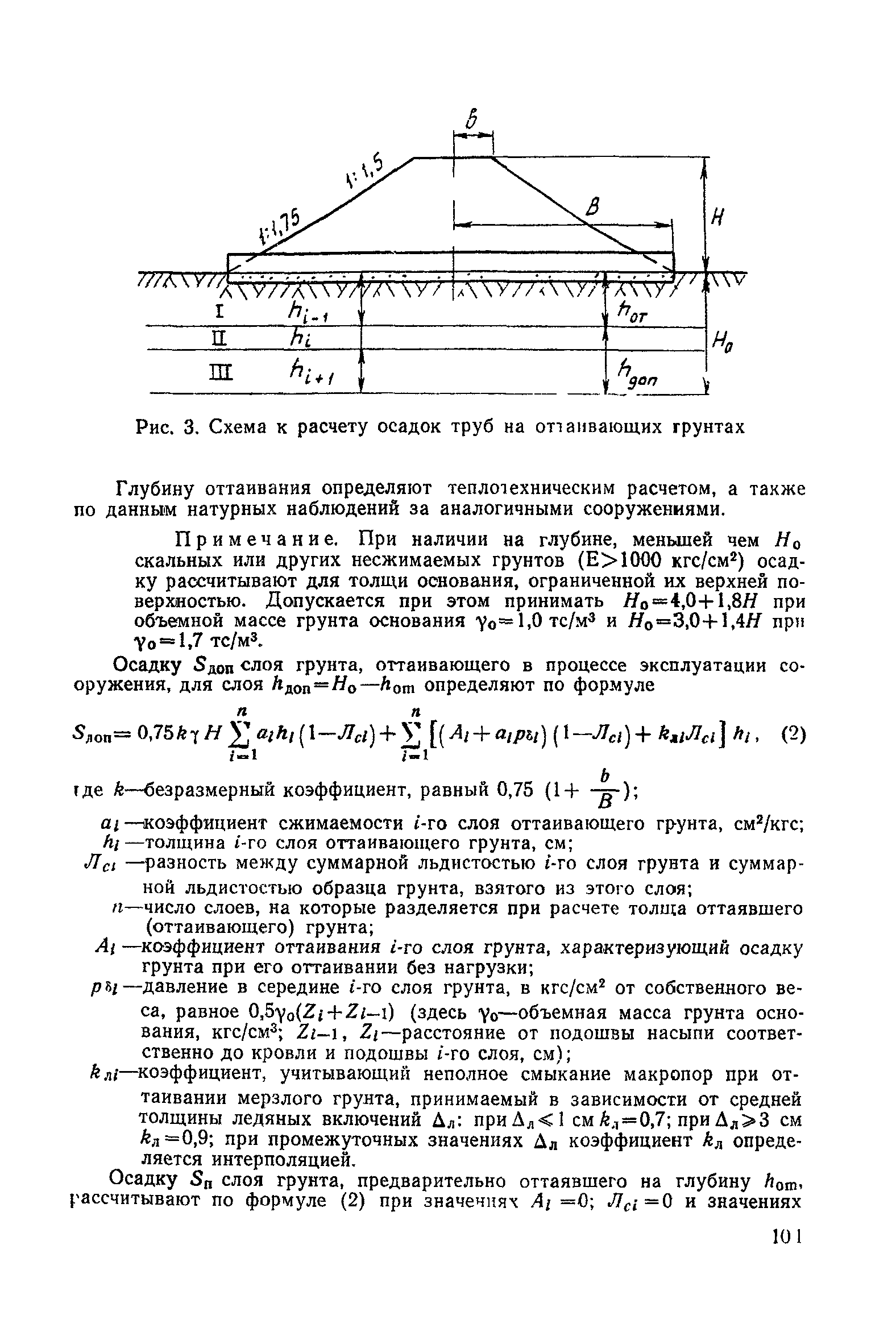

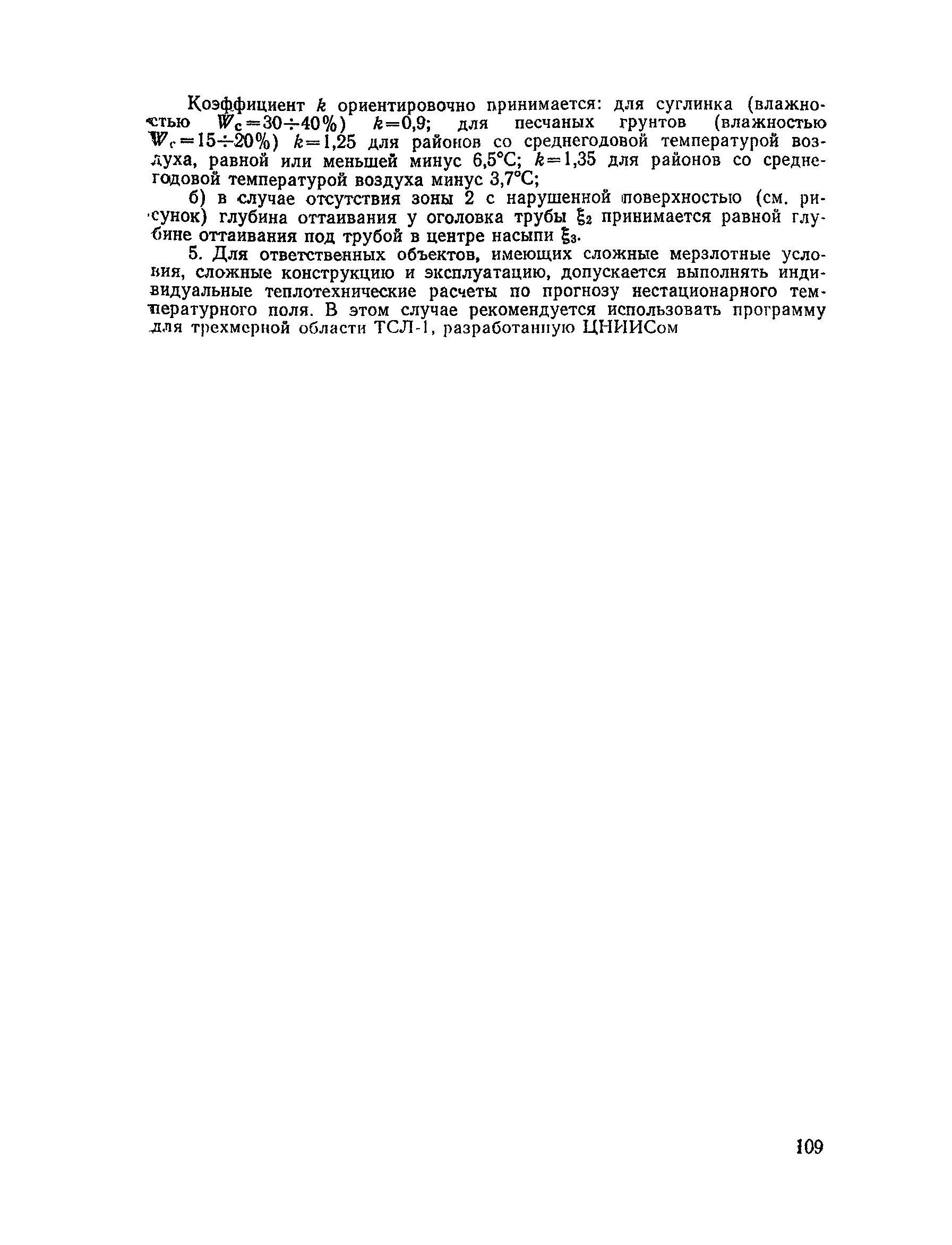

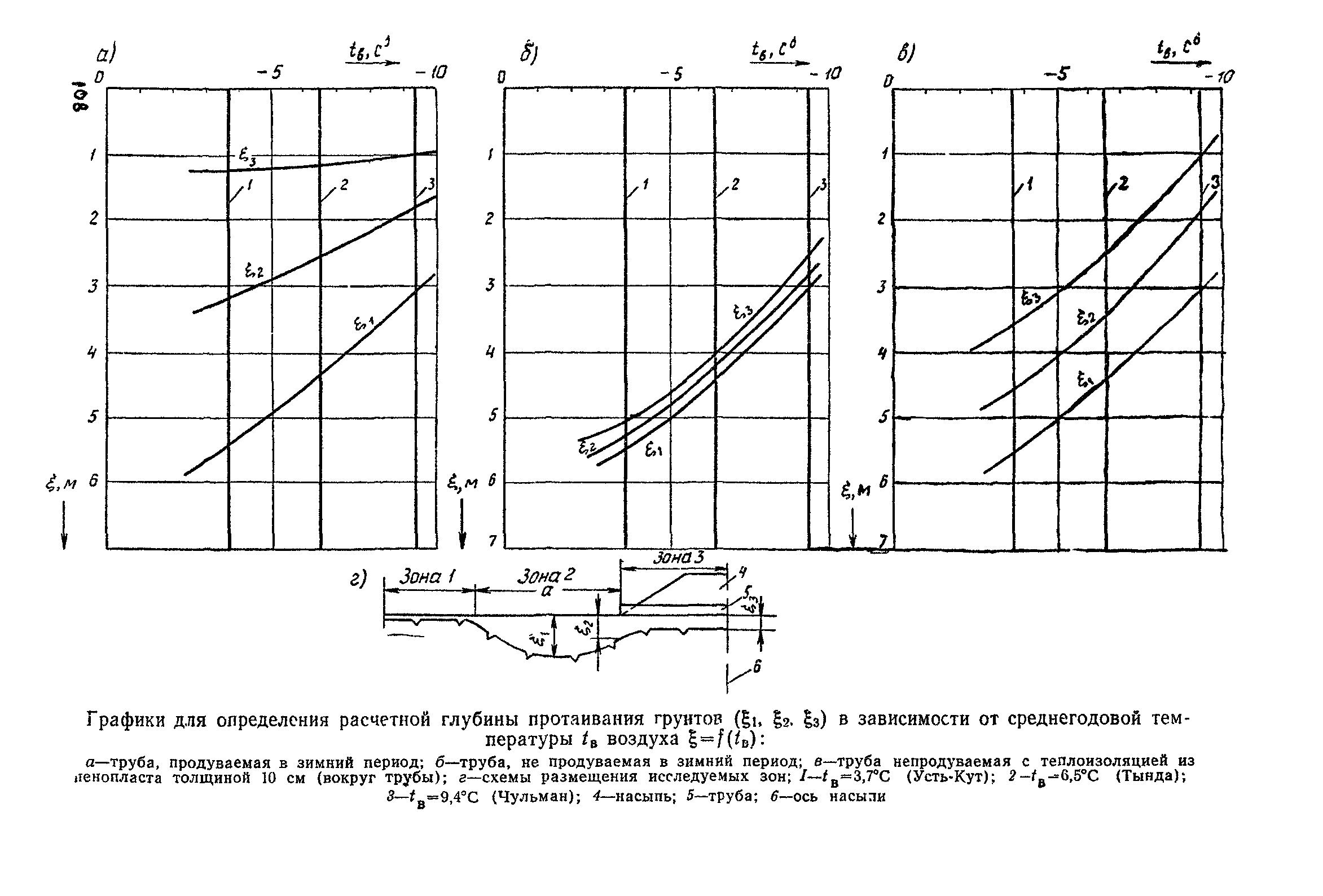

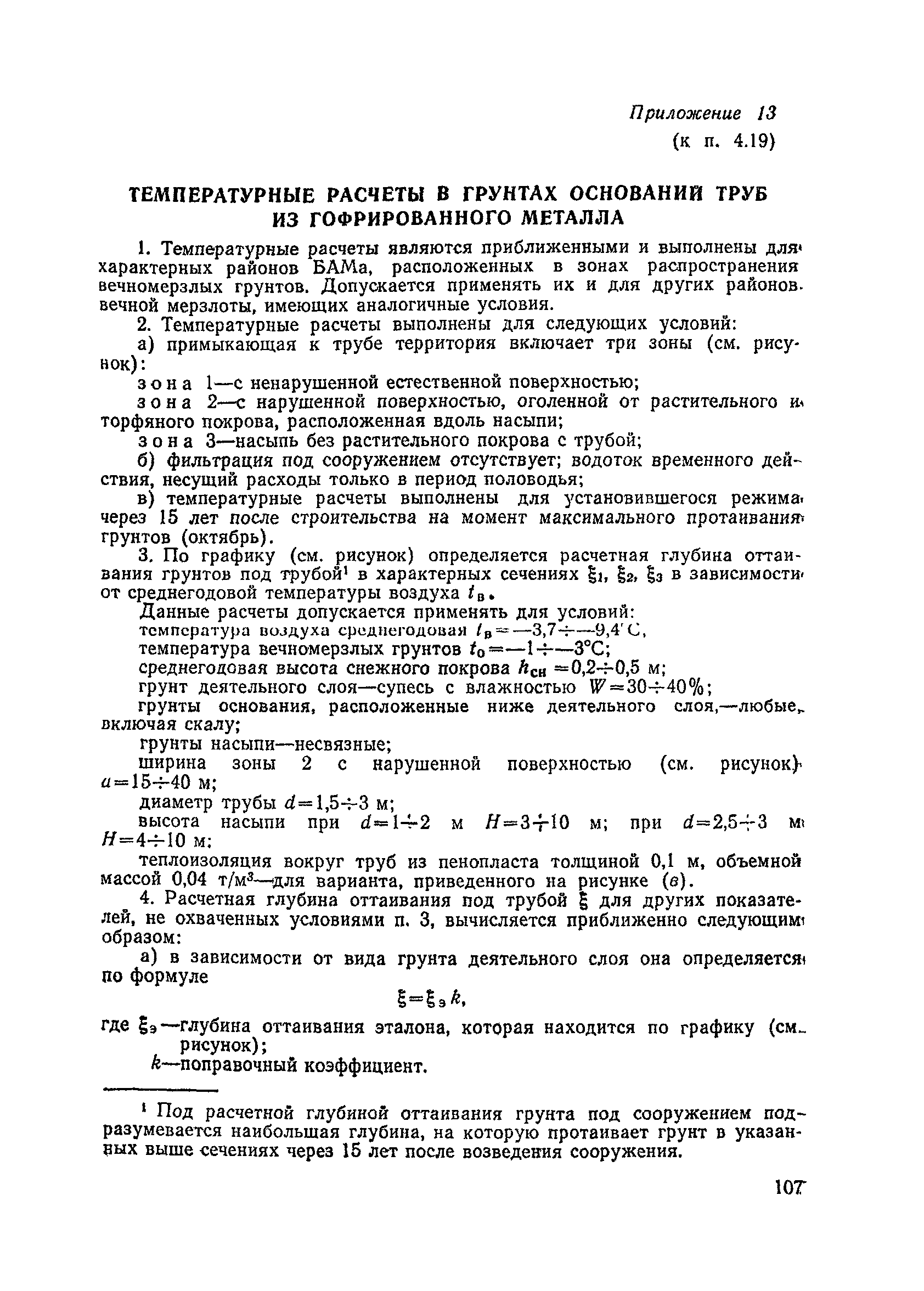

Приложение 13 Температурные расчеты в грунтах оснований труб из гофрированного металла

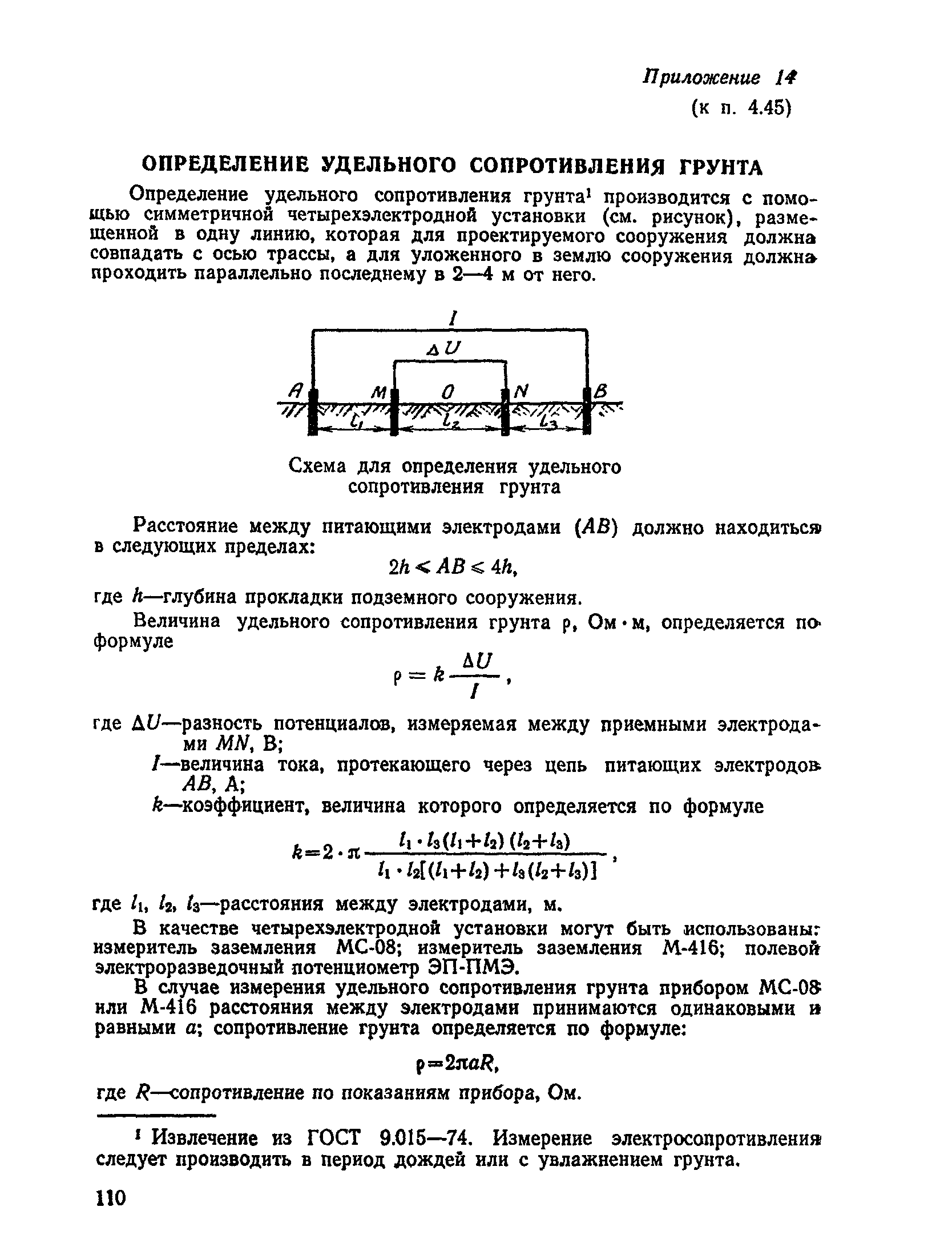

Приложение 14 Определение удельного сопротивления грунта

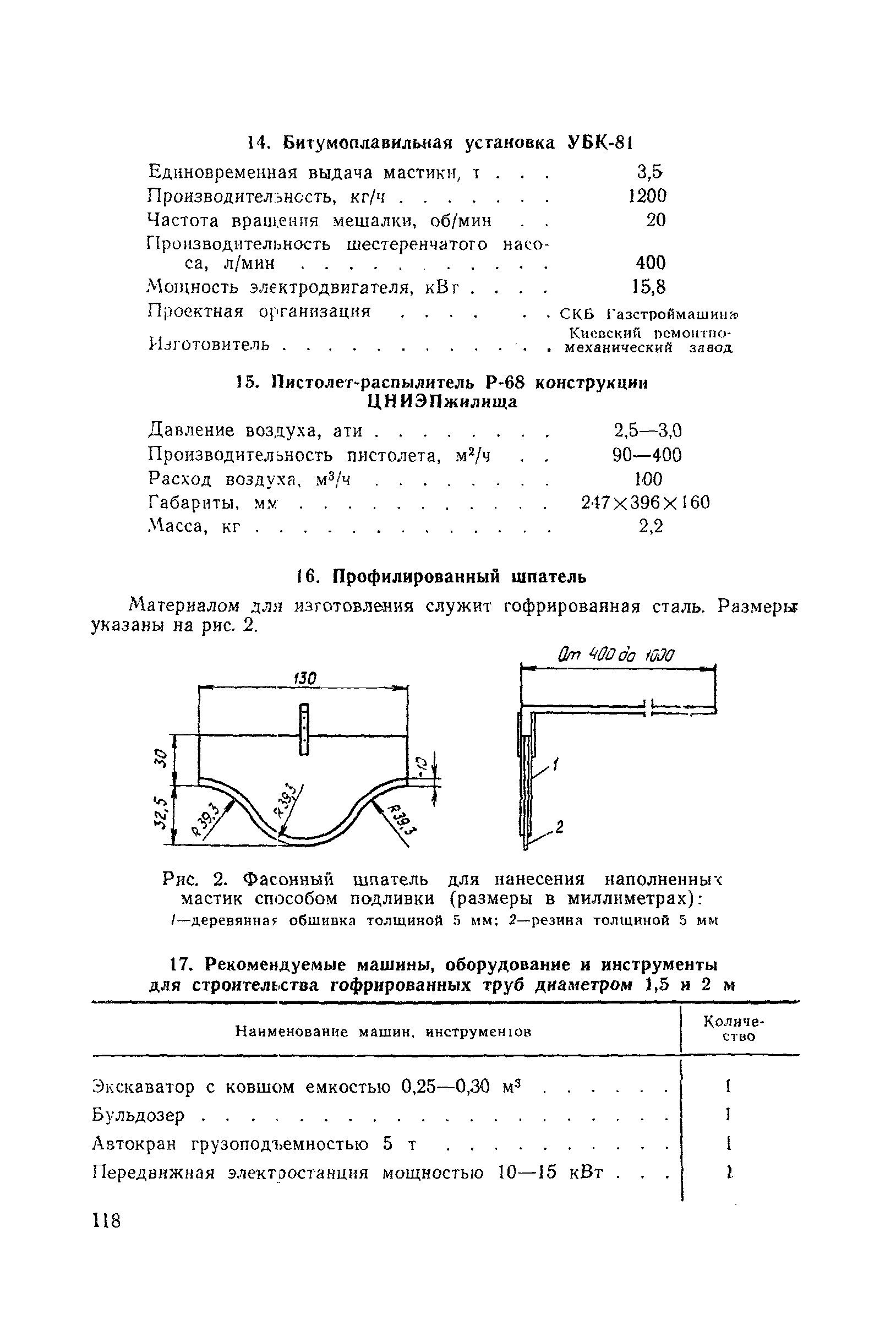

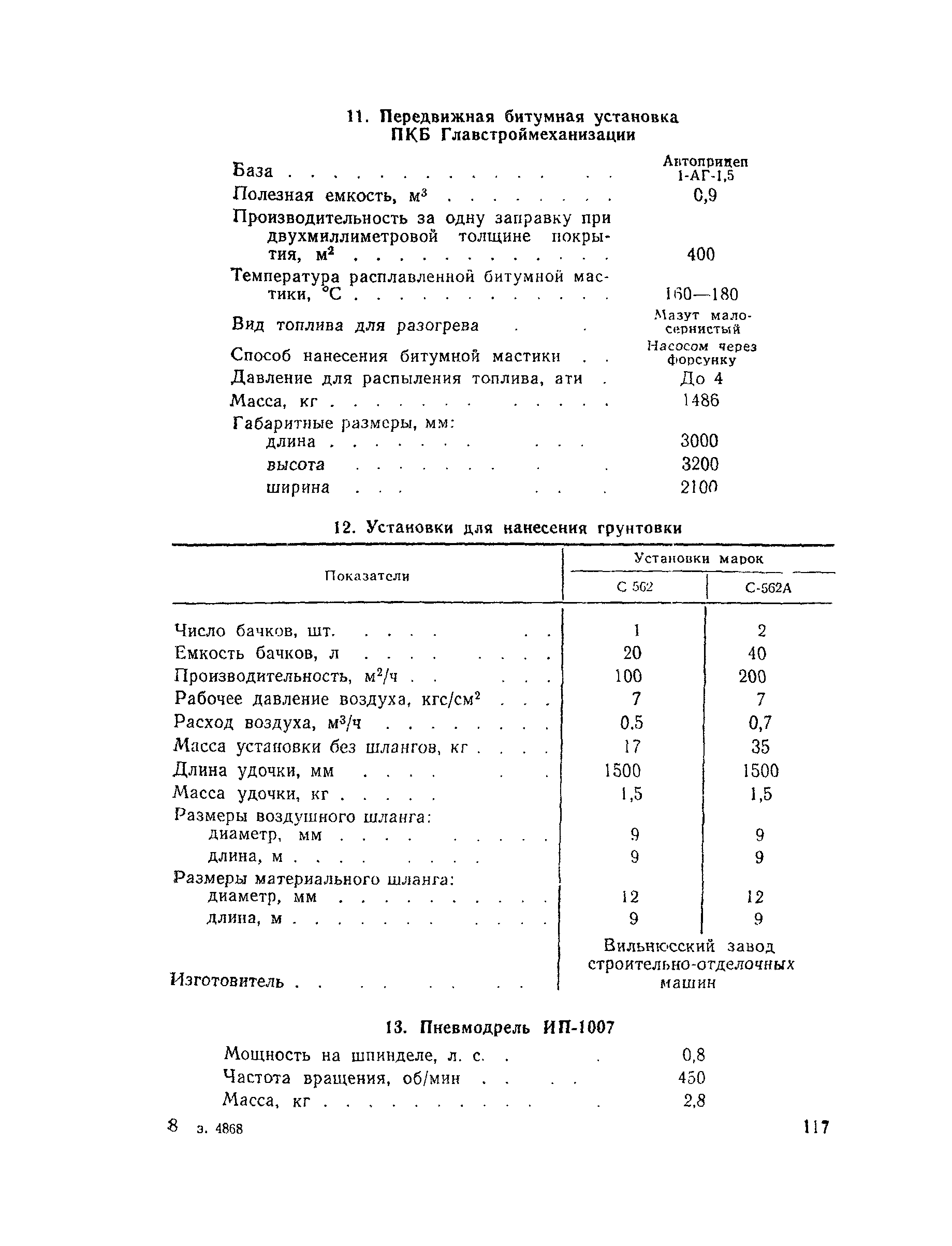

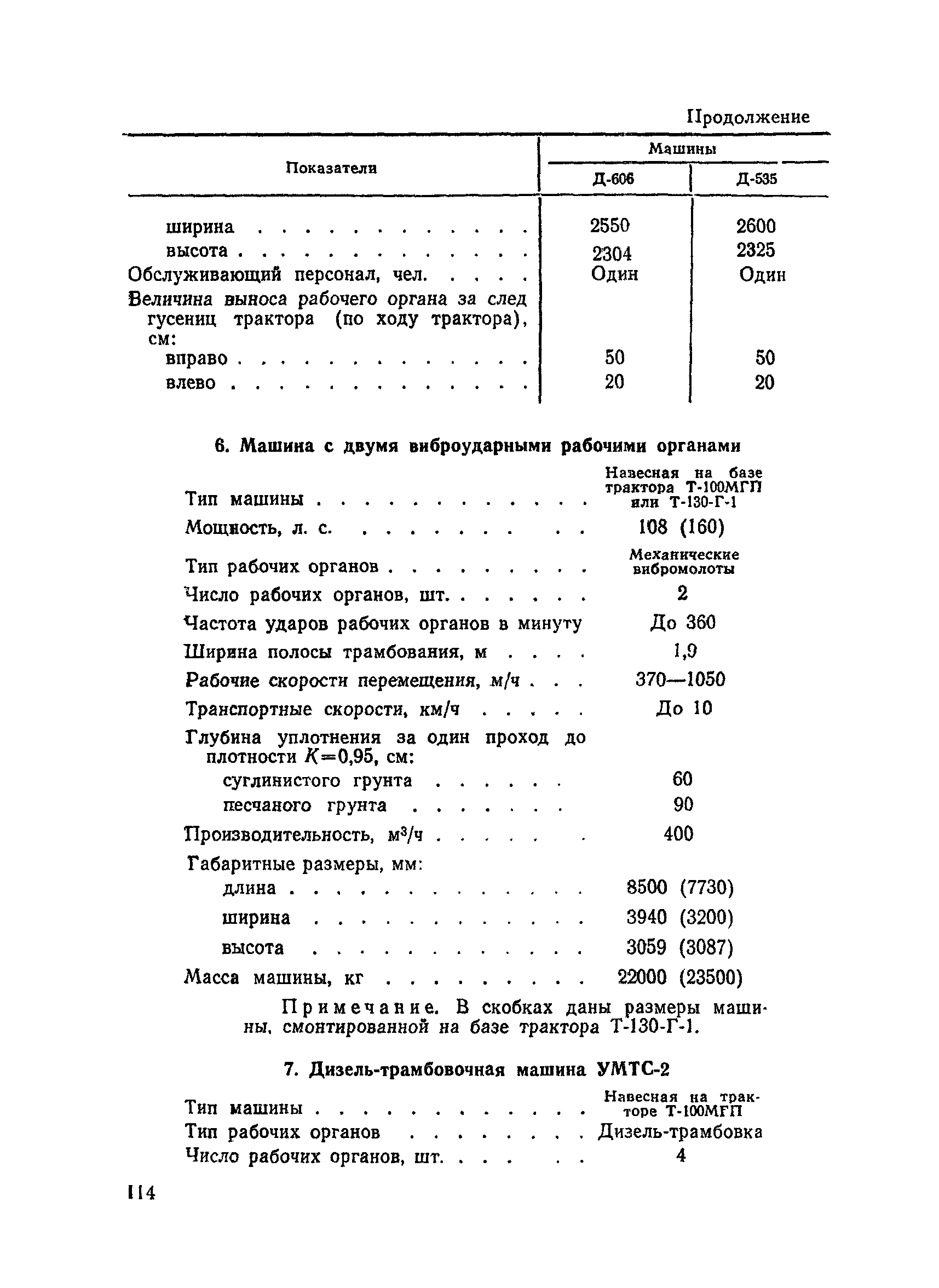

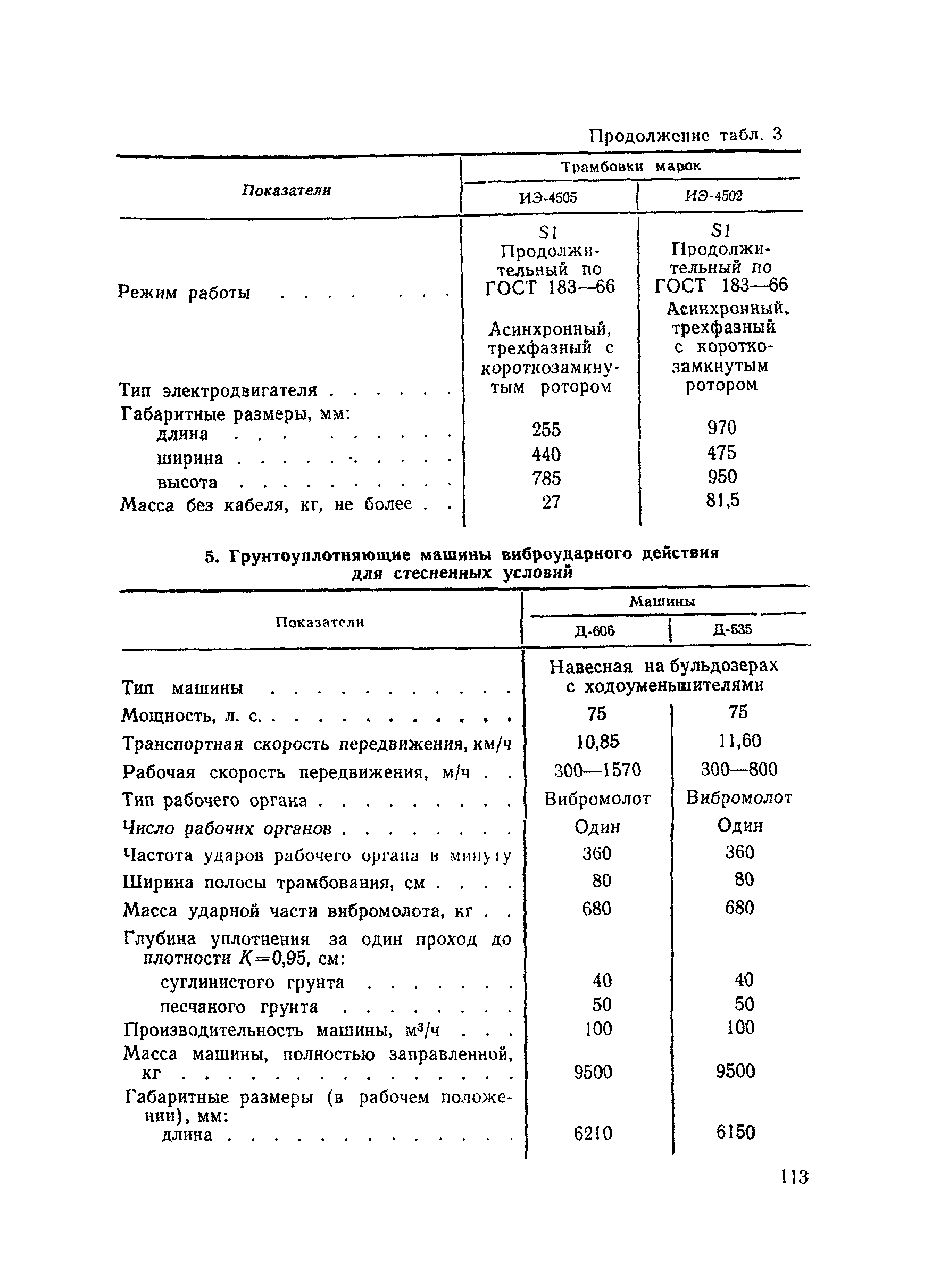

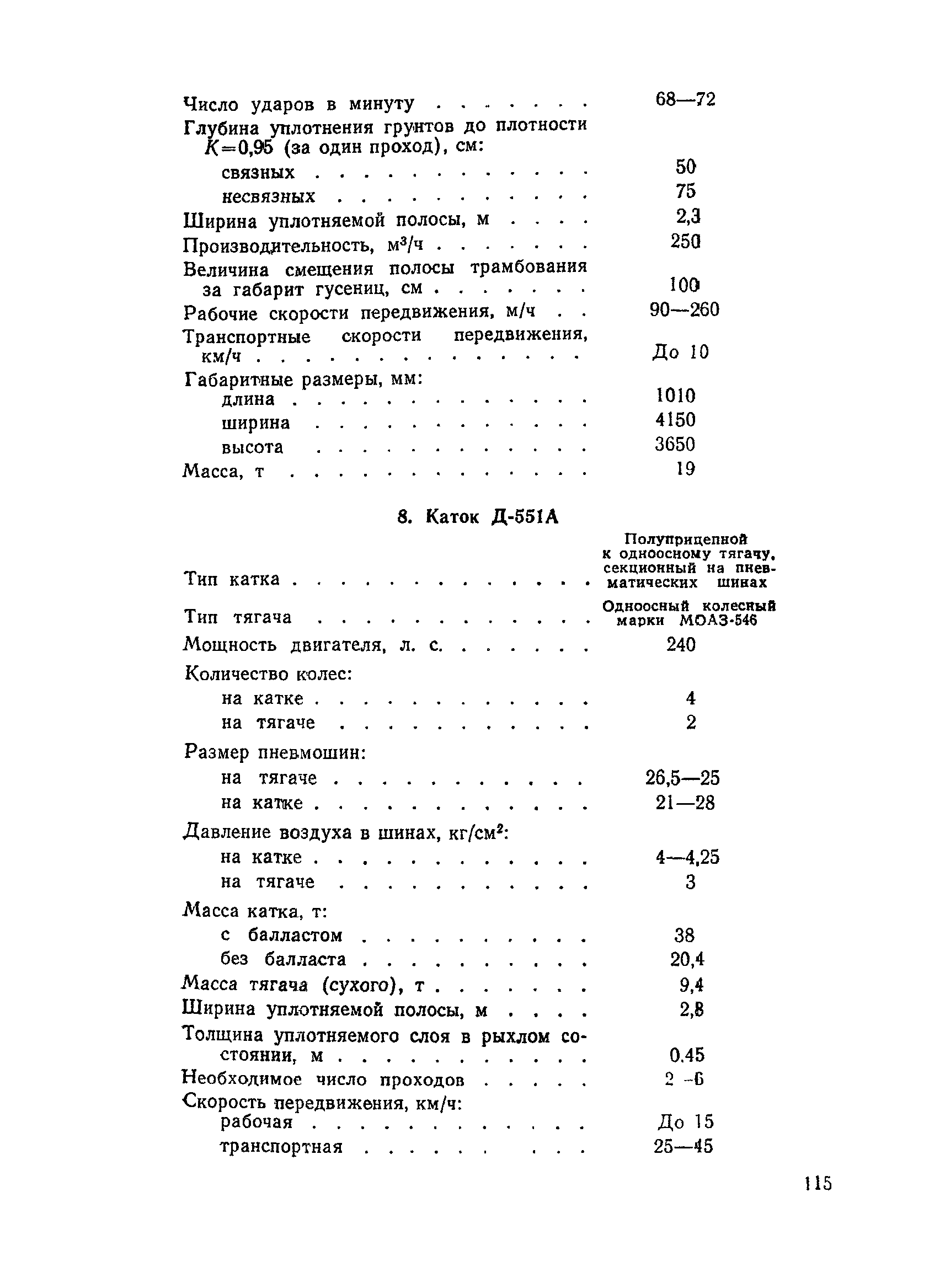

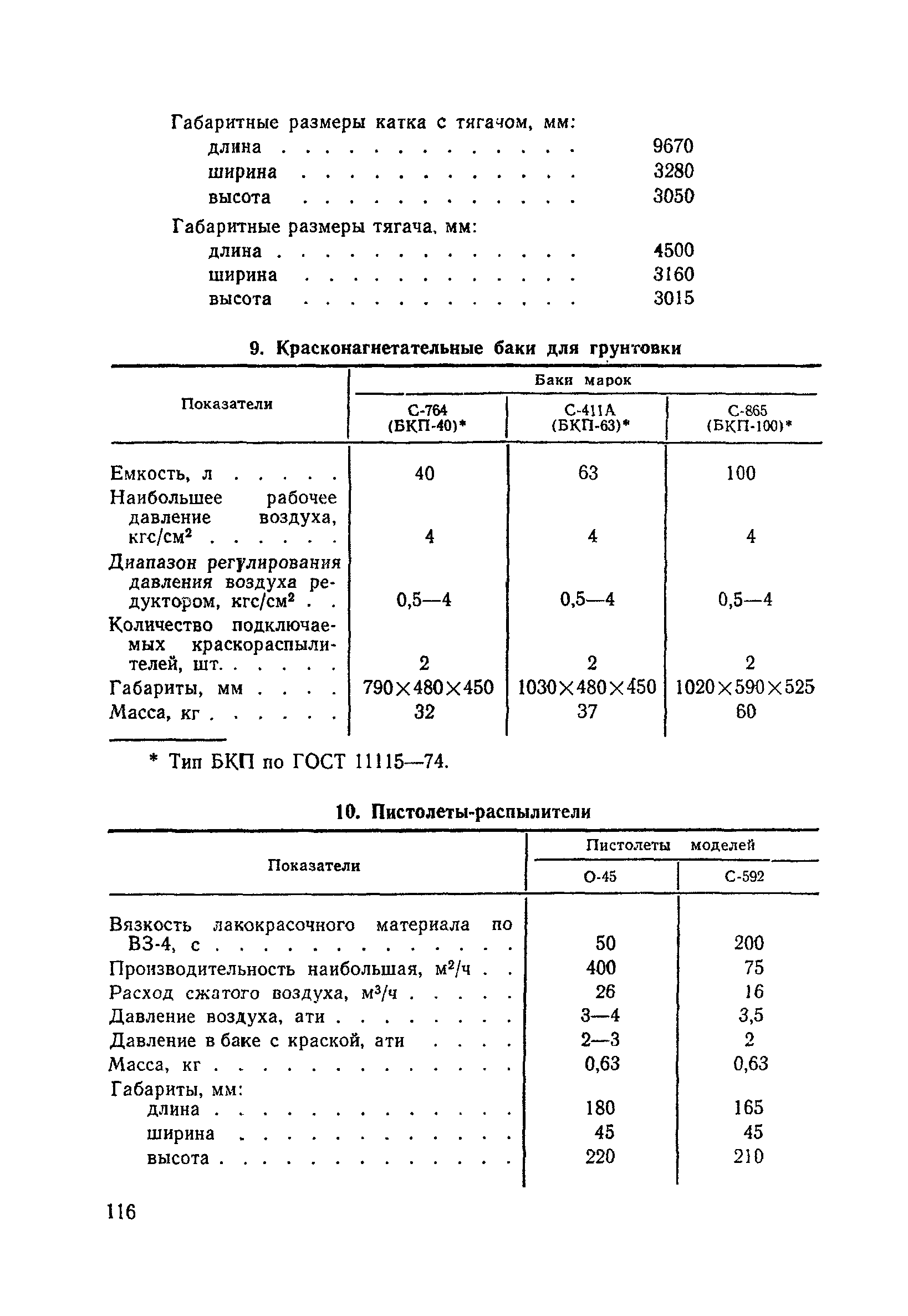

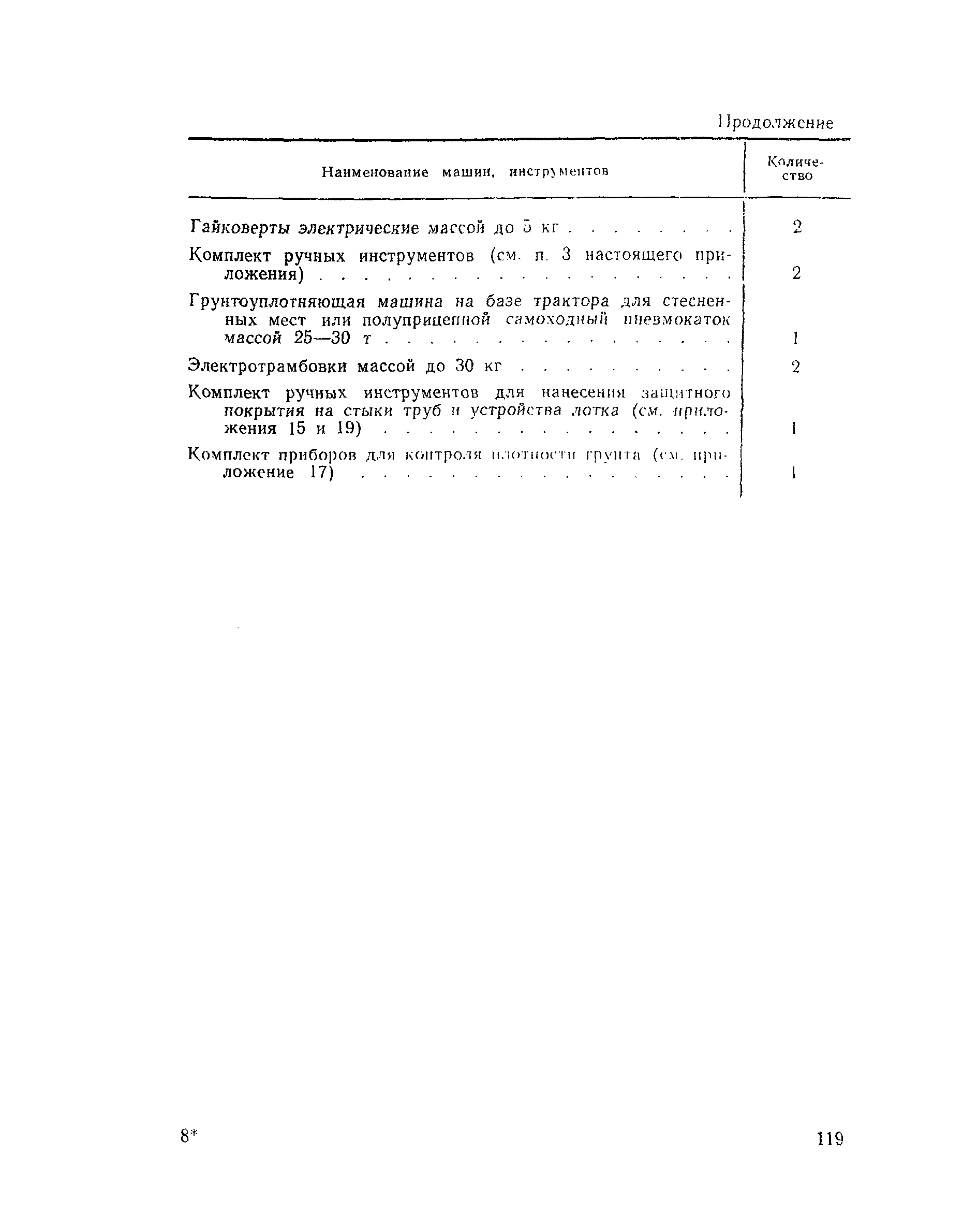

Приложение 15 Технические характеристики инструмента, машин, механизмов и оборудования

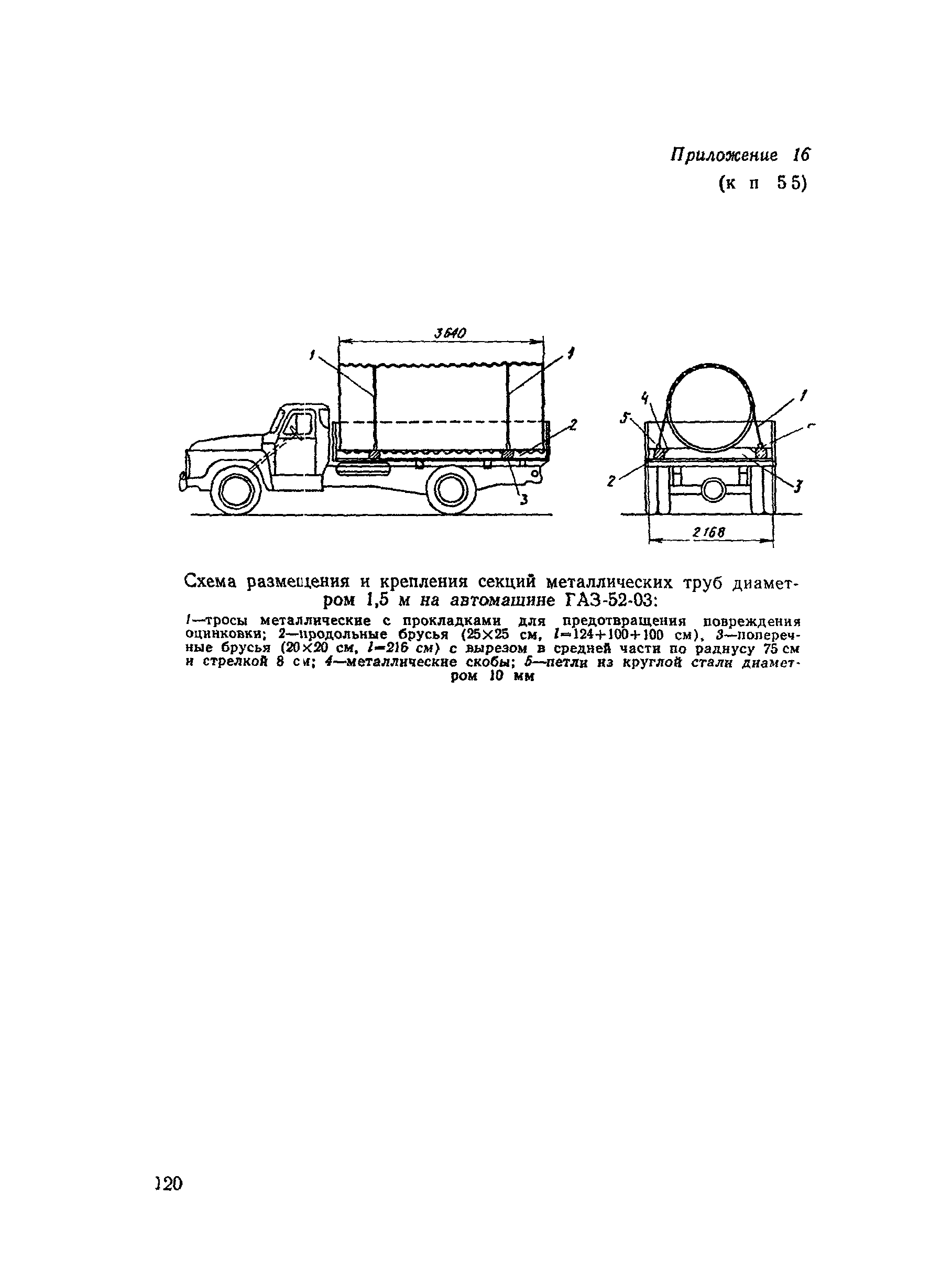

Приложение 16 Схема размещения и крепления секций металлических труб диаметром 1,5 м на автомашине ГАЗ-52-03

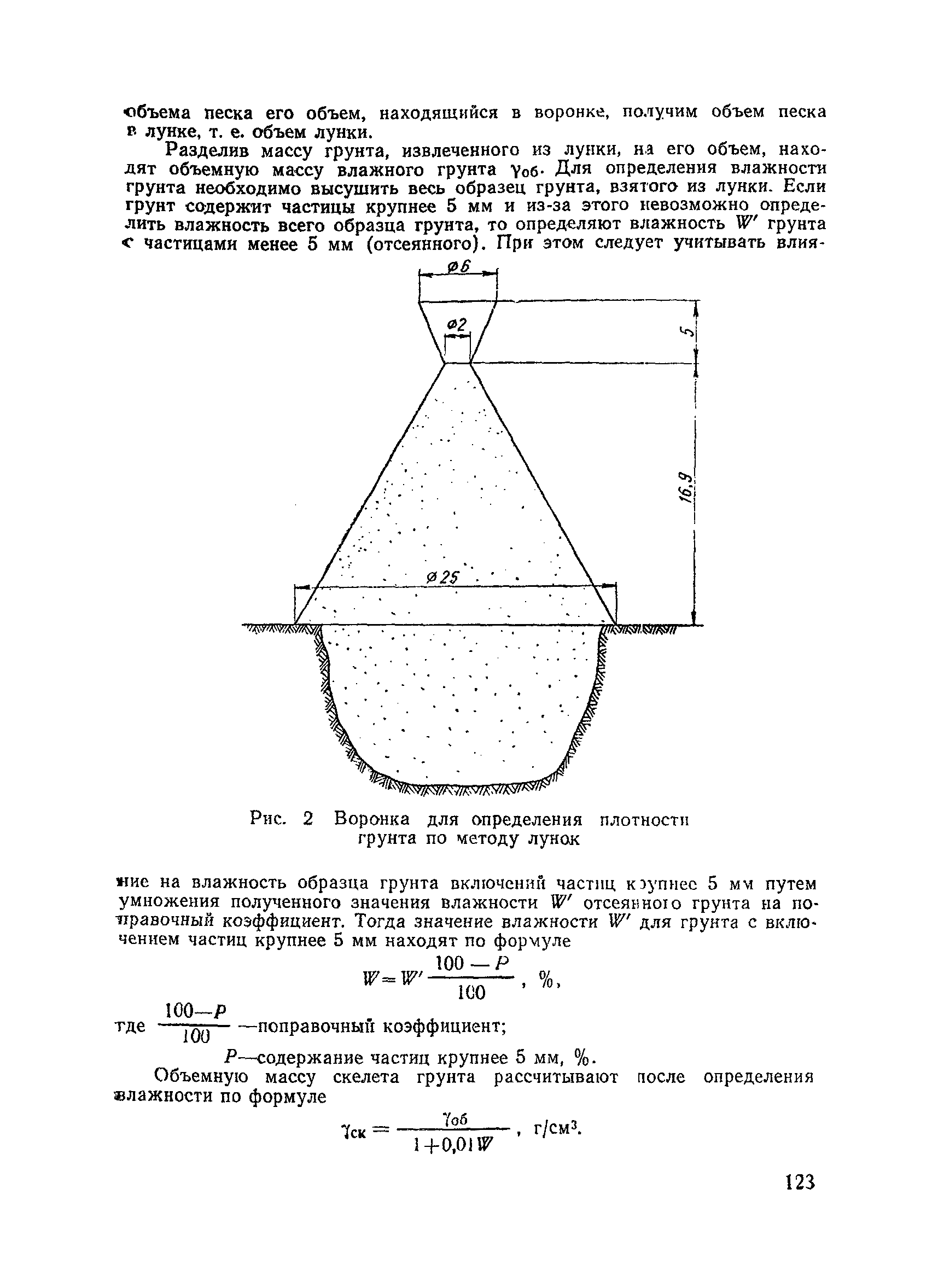

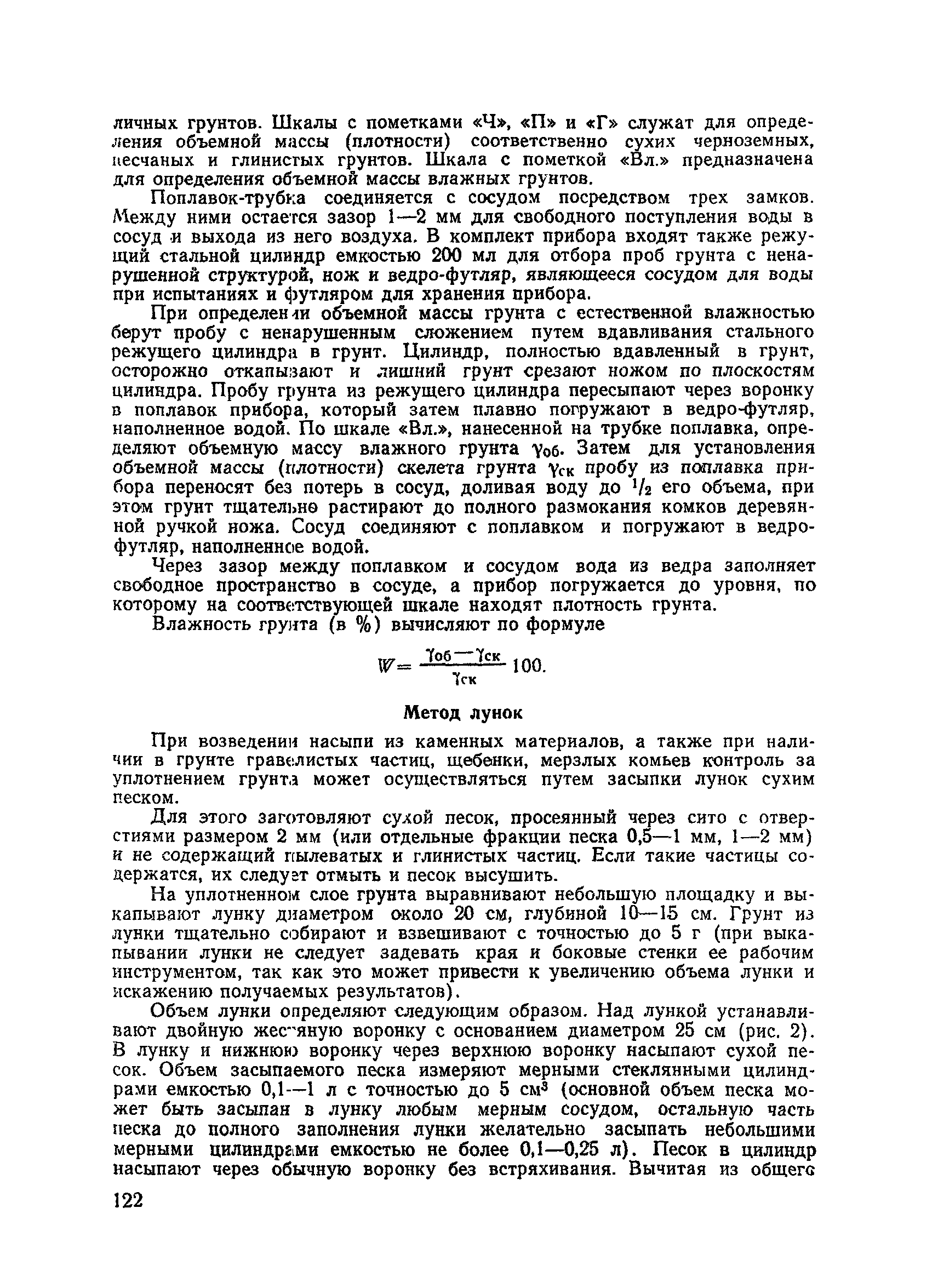

Приложение 17 Методы контроля плотности грунта

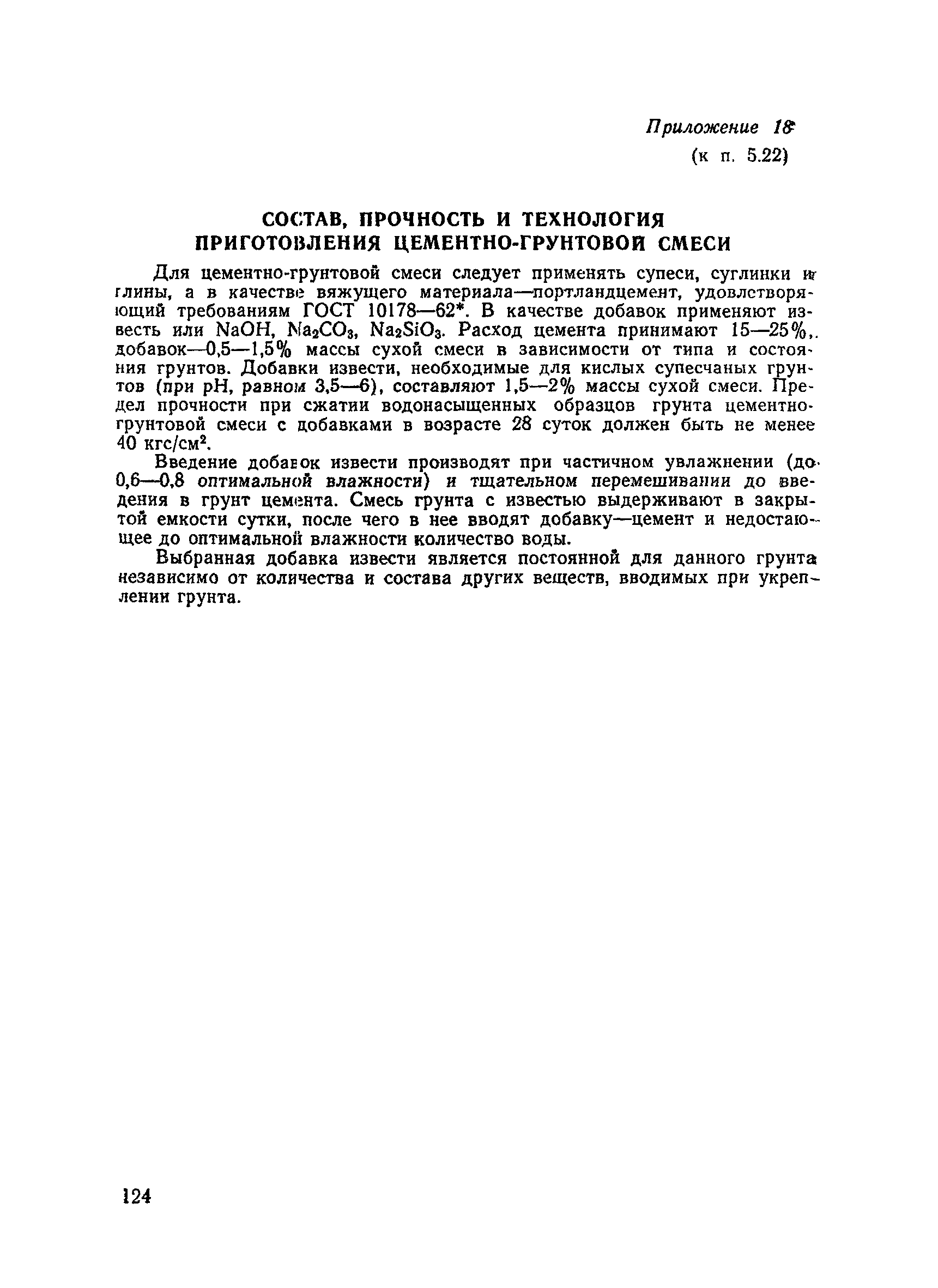

Приложение 18 Состав, прочность и технология приготовления цементно-грунтовой смеси

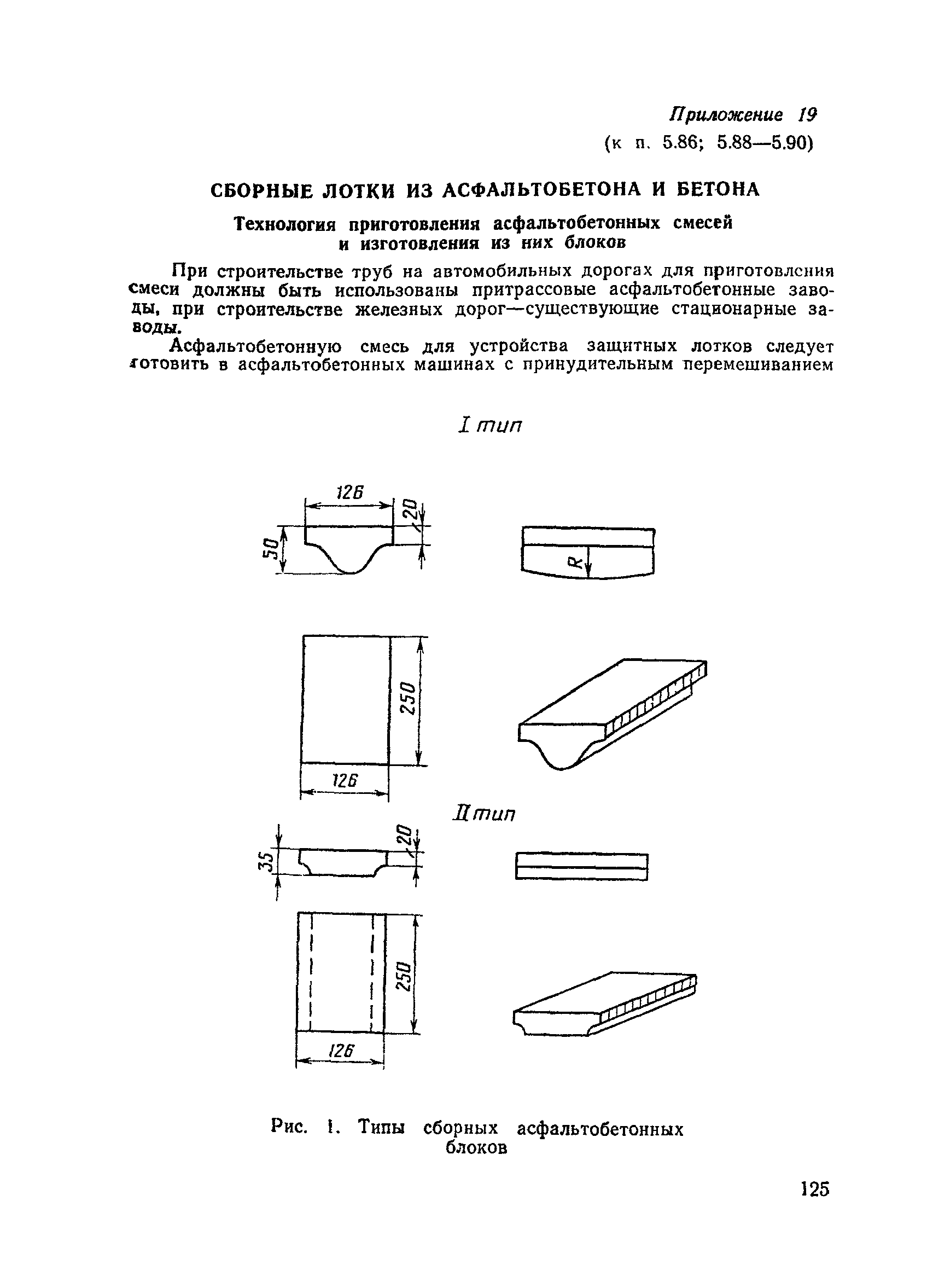

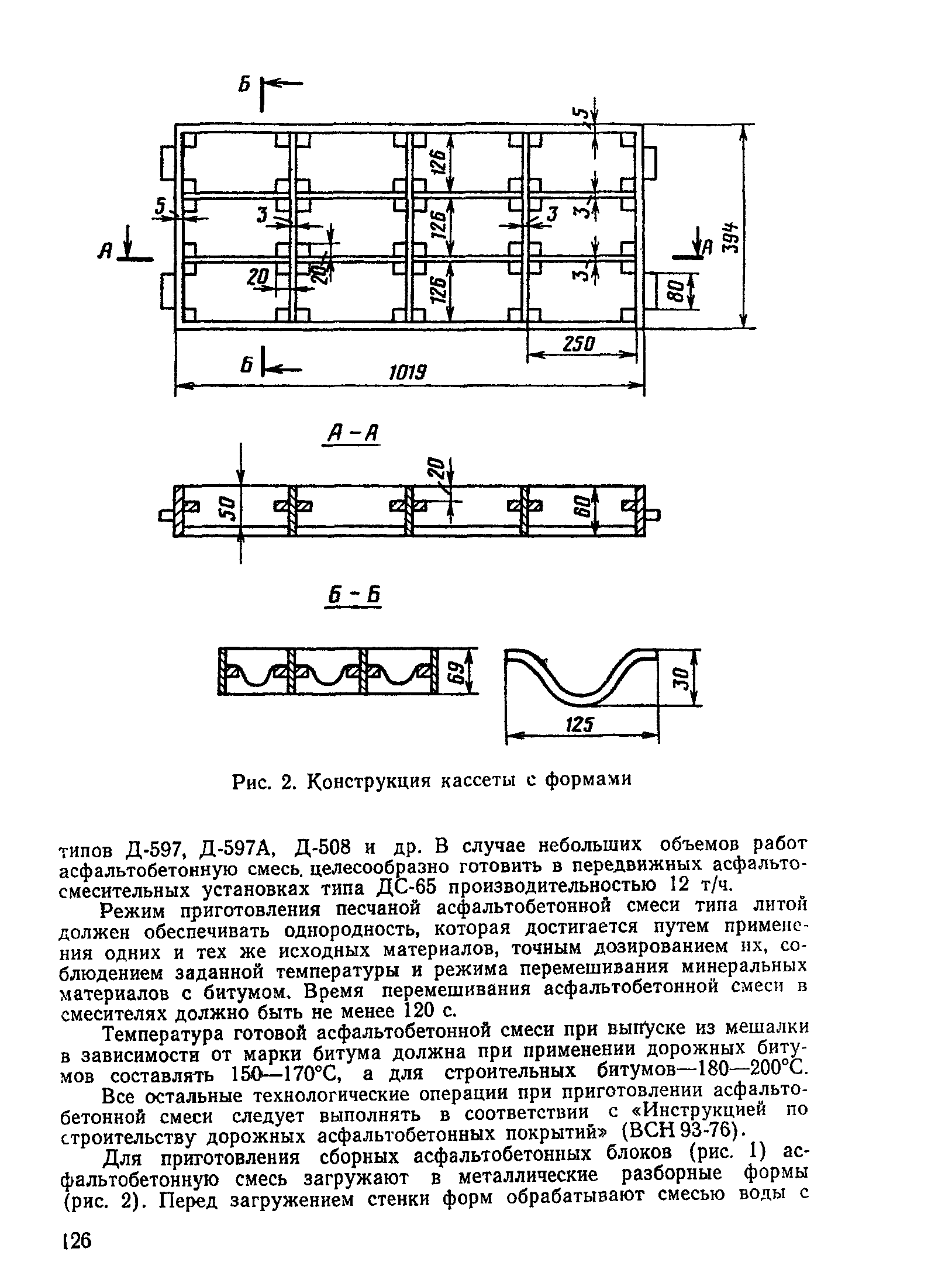

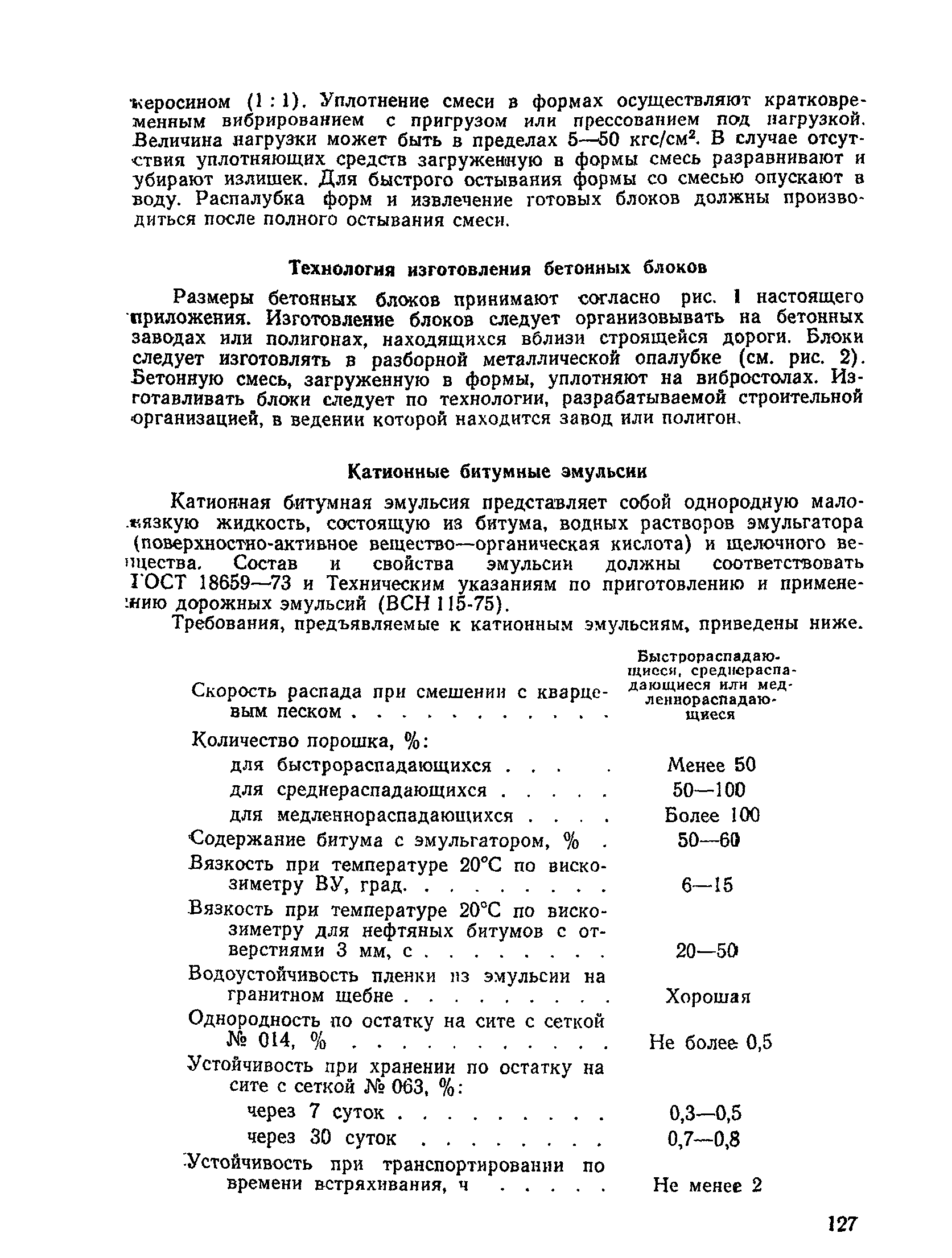

Приложение 19 Сборные лотки из асфальтобетона и бетона |
| Разработан: | ЦНИИС Минтрансстроя СССР
Союздорнии Минтрансстроя
СибЦНИИС
|
| Утверждён: | 15.08.1978 Минтрансстрой СССР (USSR Mintransstroy )
15.08.1978 МПС СССР (USSR Ministry of Railroads )
|
| Принят: | 20.06.1977 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 1-2079)
|
| Издан: | ГУП ЦПП (CPP GUP 2001 г. )
|
| Расположен в: |
|
| Список изменений: | |
| Заменяет собой: | |
| Чем заменён: | |
| Нормативные ссылки: | |
ОДМ 218.2.001-2009 «Рекомендации по проектированию и строительству водопропускных сооружений из металлических гофрированных структур на автомобильных дорогах общего пользования с учетом региональных условий (дорожно-климатических зон)»
