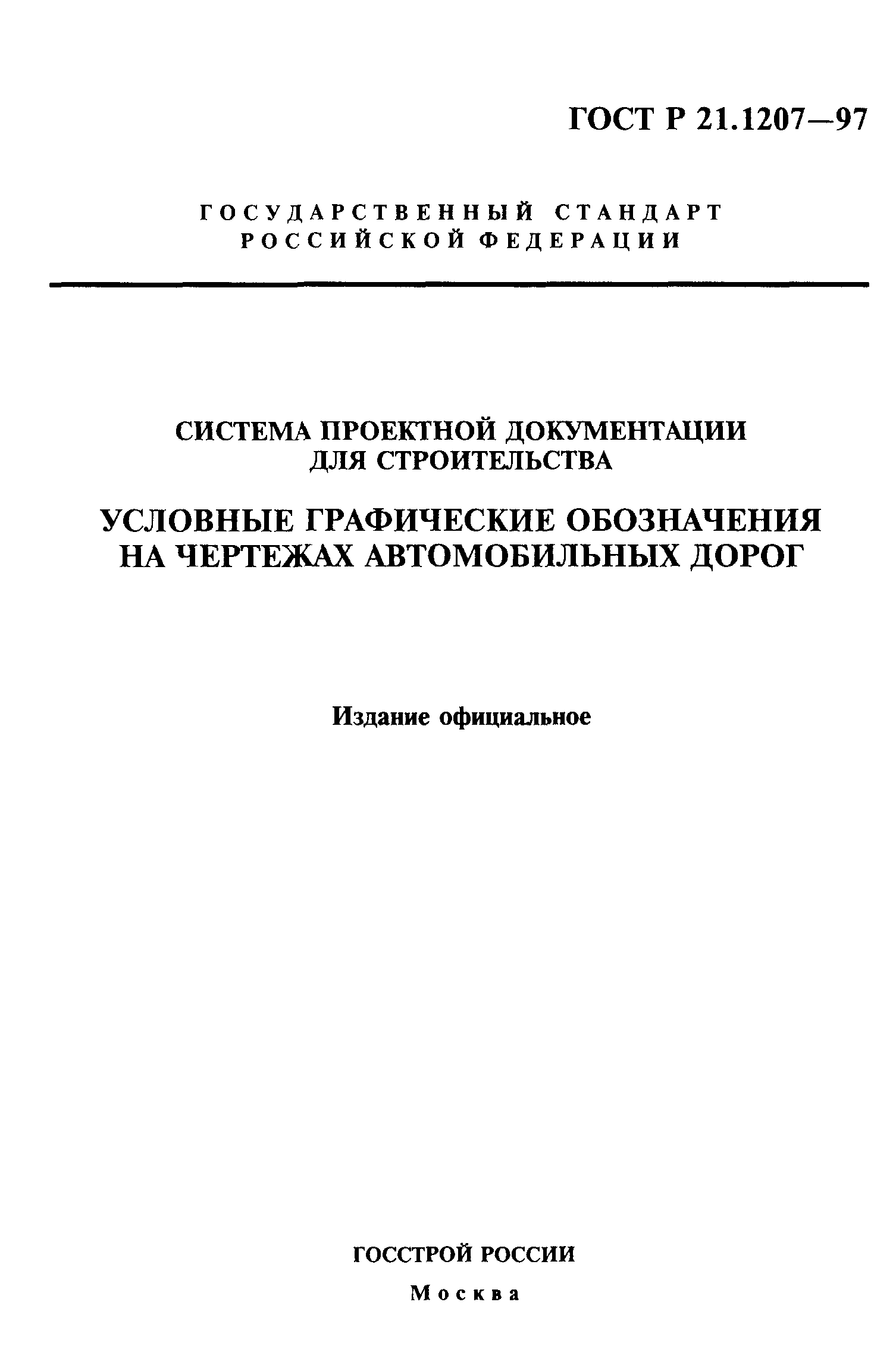

ГОСТ Р 21.1207-97

Система проектной документации для строительства. Условные графические обозначения на чертежах автомобильных дорог

Обозначение:	ГОСТ Р 21.1207-97
Обозначение англ:	GOST R 21.1207-97
Статус:	отменен
Название рус.:	Система проектной документации для строительства. Условные графические обозначения на чертежах автомобильных дорог
Название англ.:	System of design documents for construction. Graphical signs for drawings of motor-ways
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2015

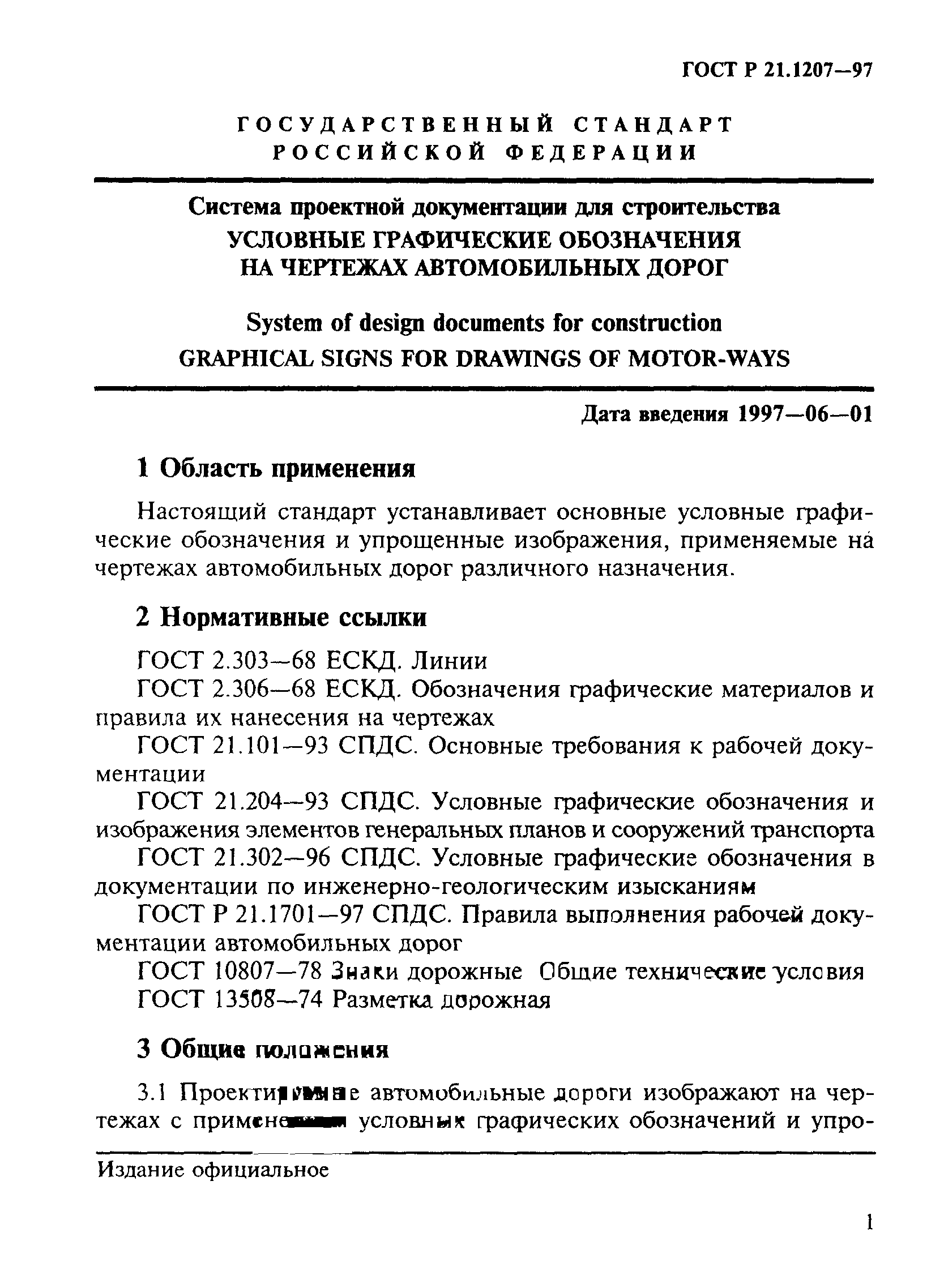

Область применения:	Стандарт устанавливает основные условные графические обозначения и упрощенные изображения, применяемые на чертежах автомобильных дорог различного назначения.

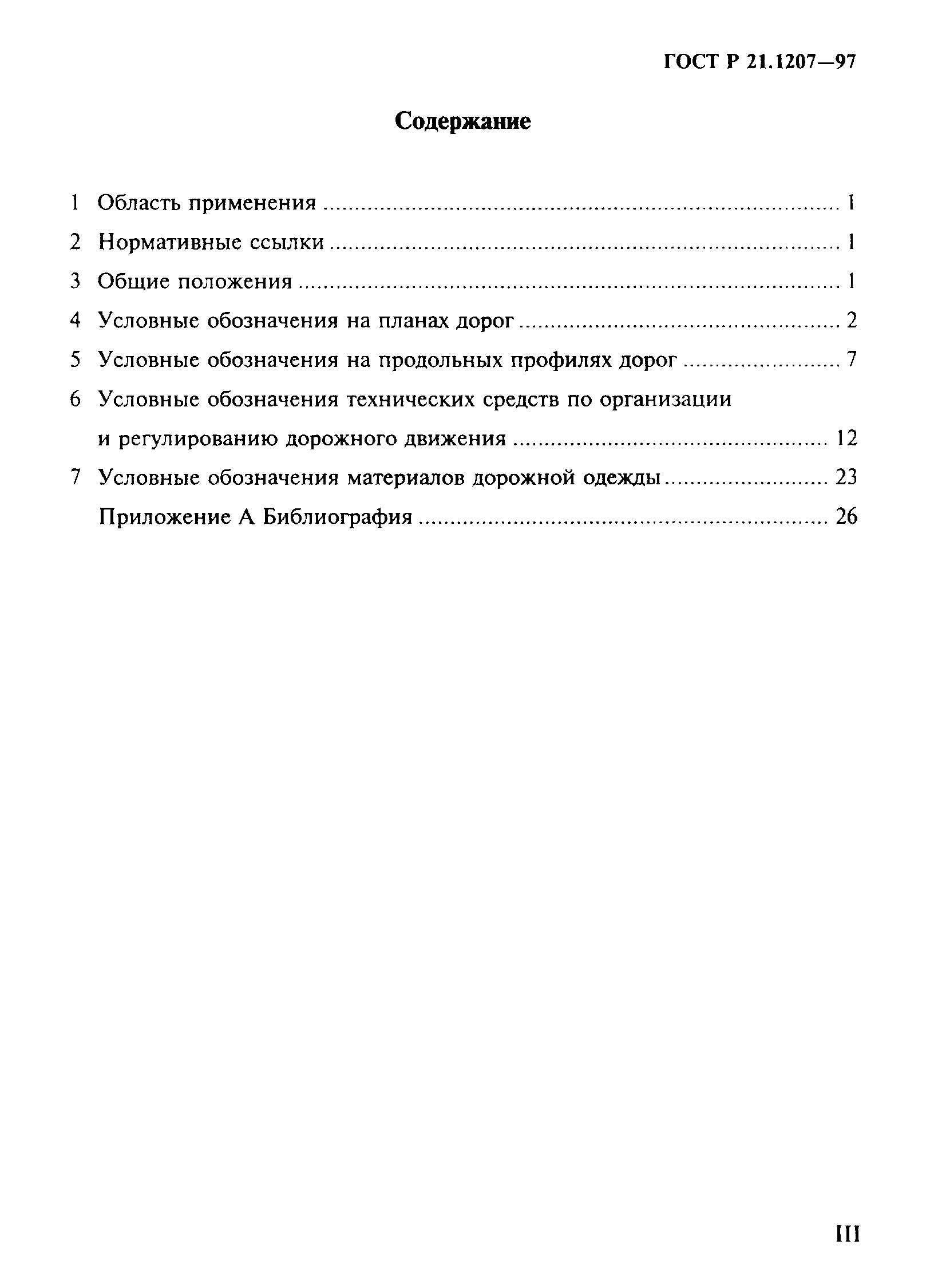

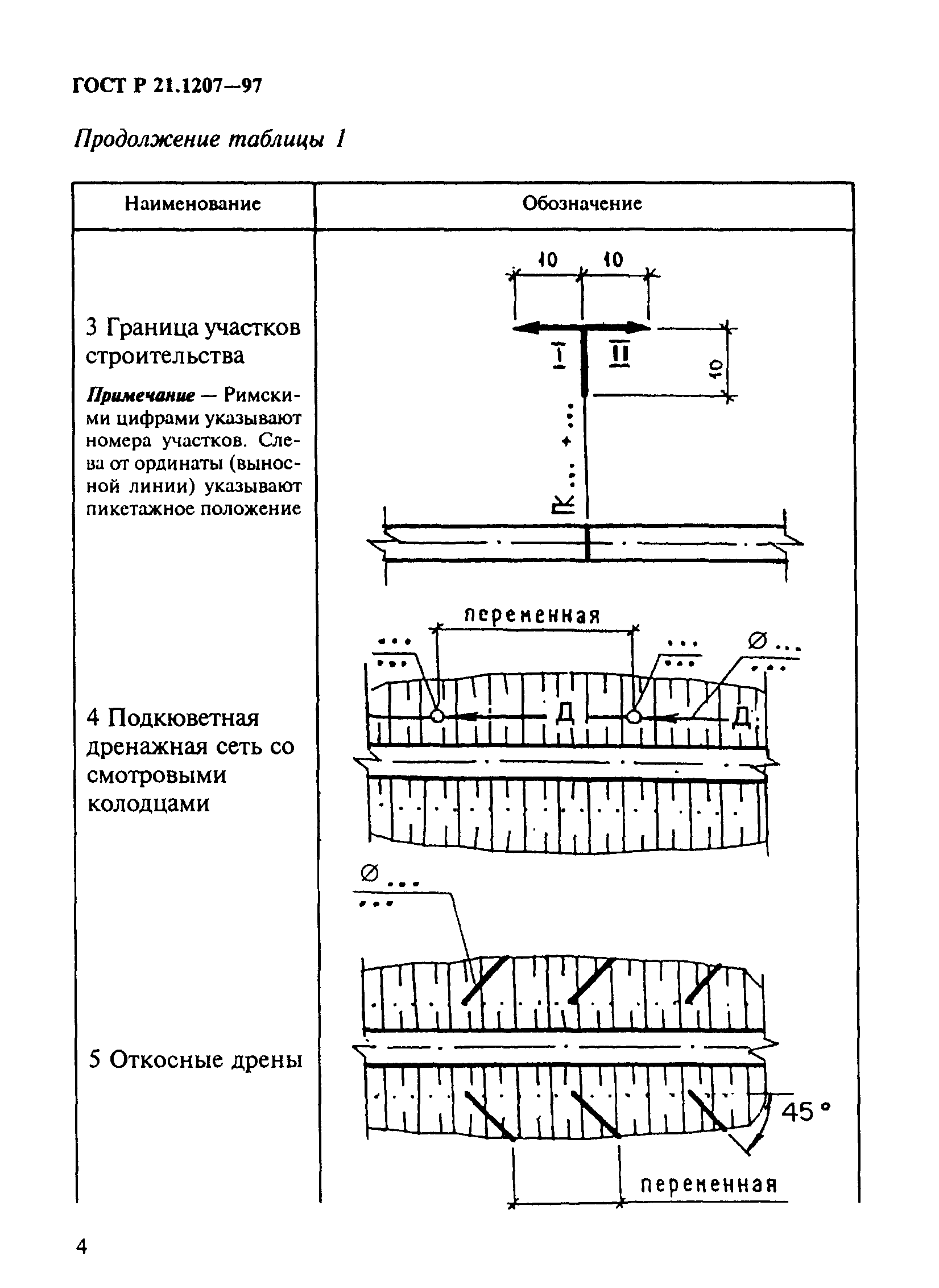

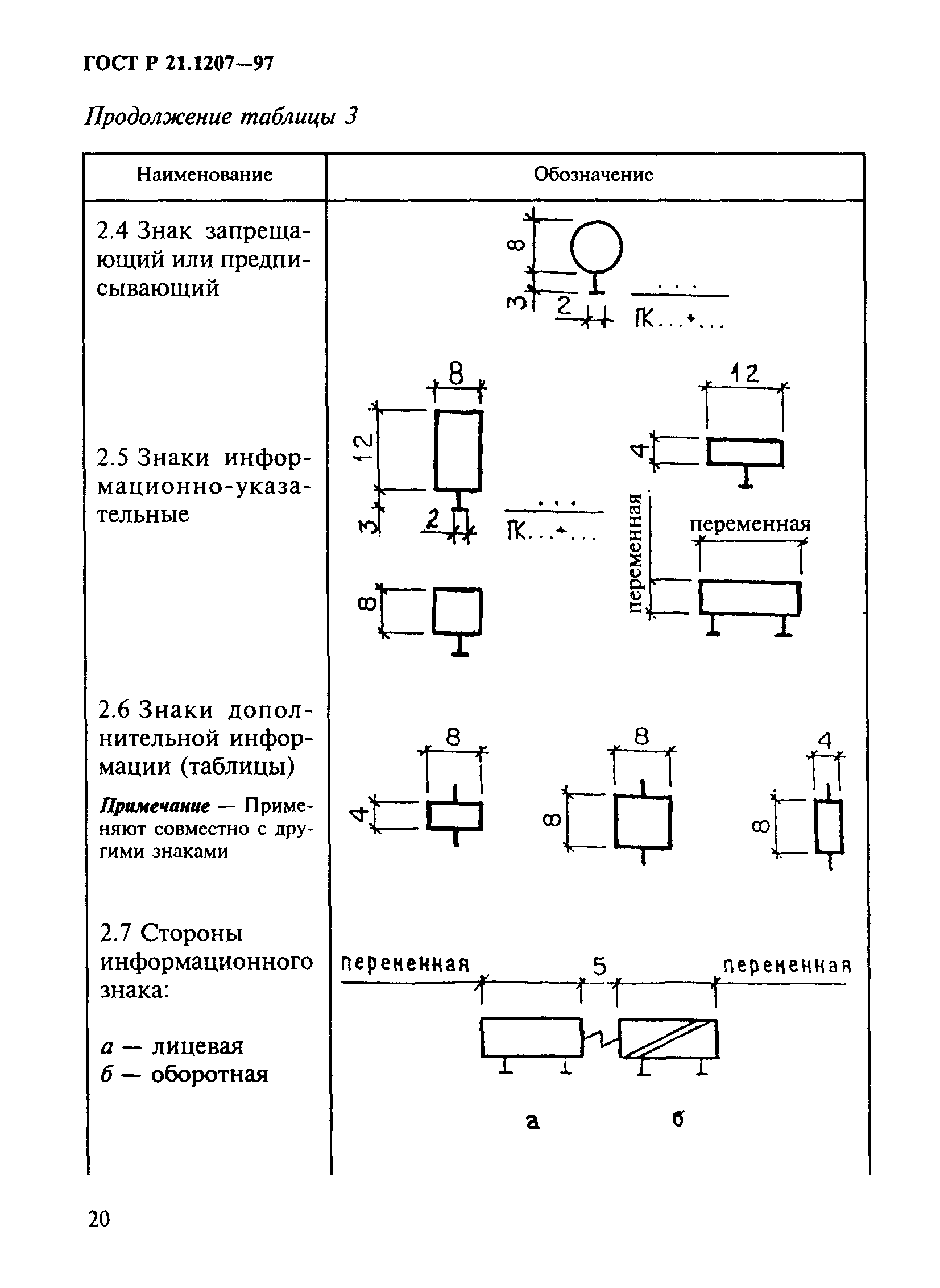

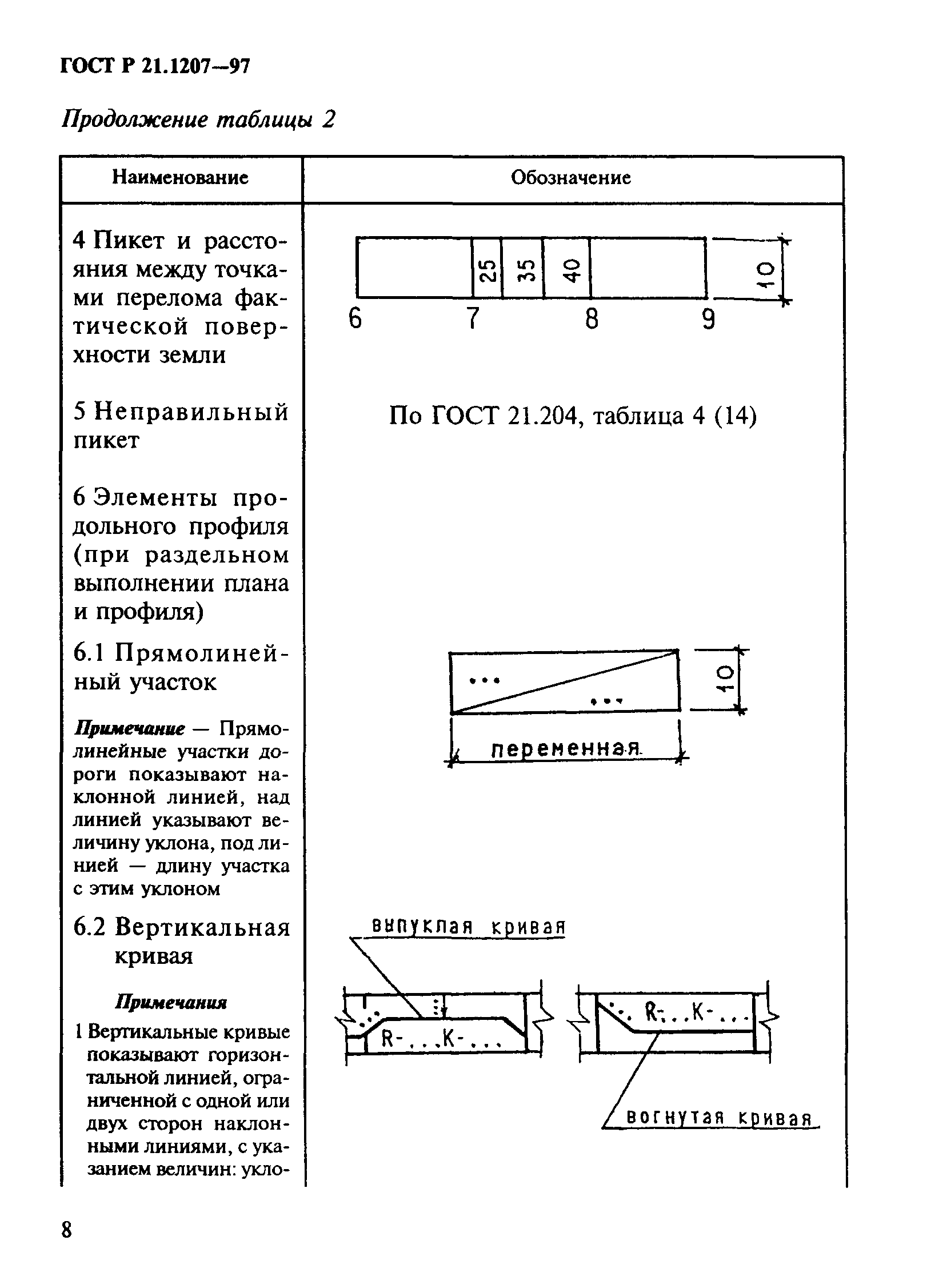

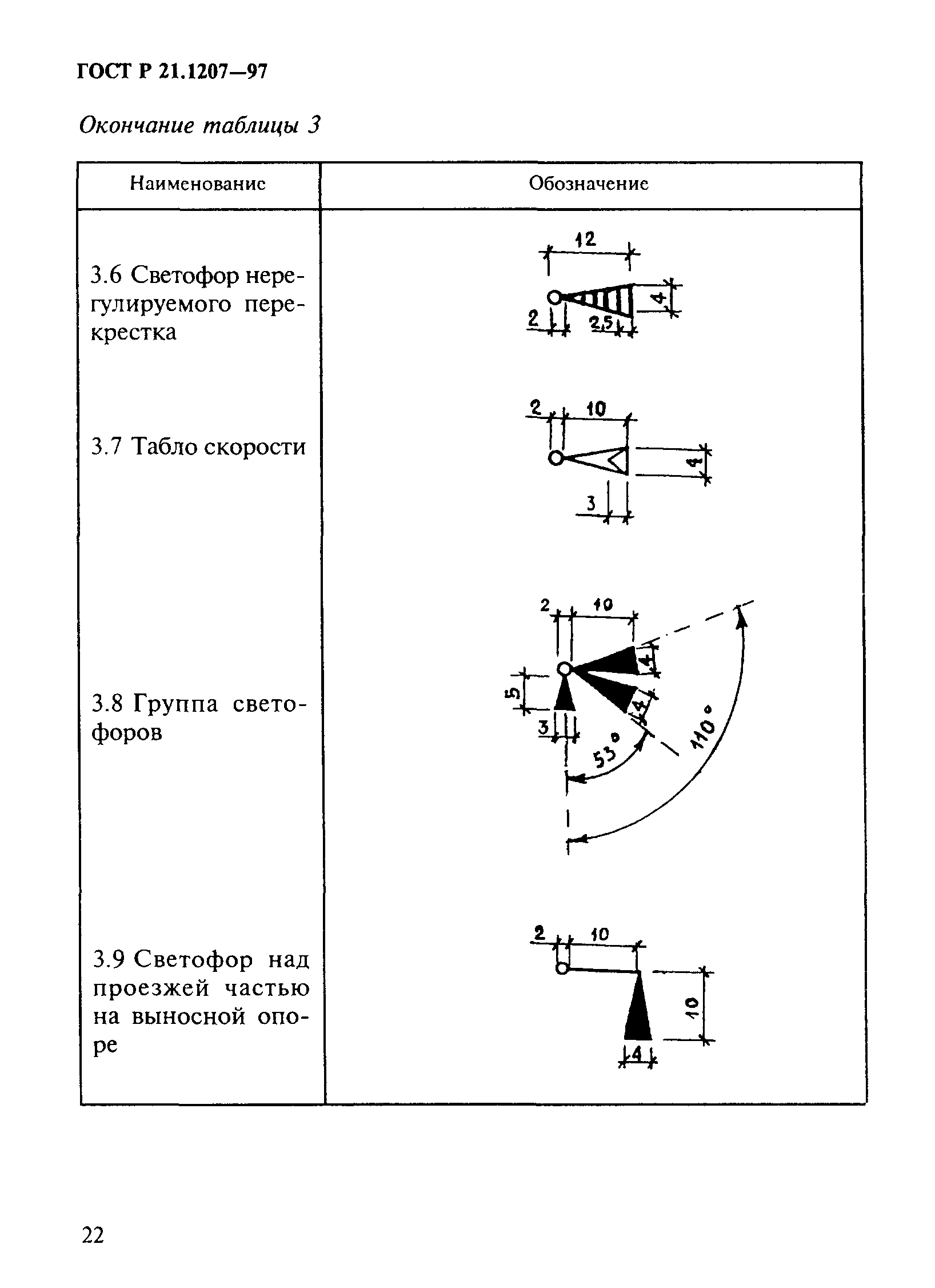

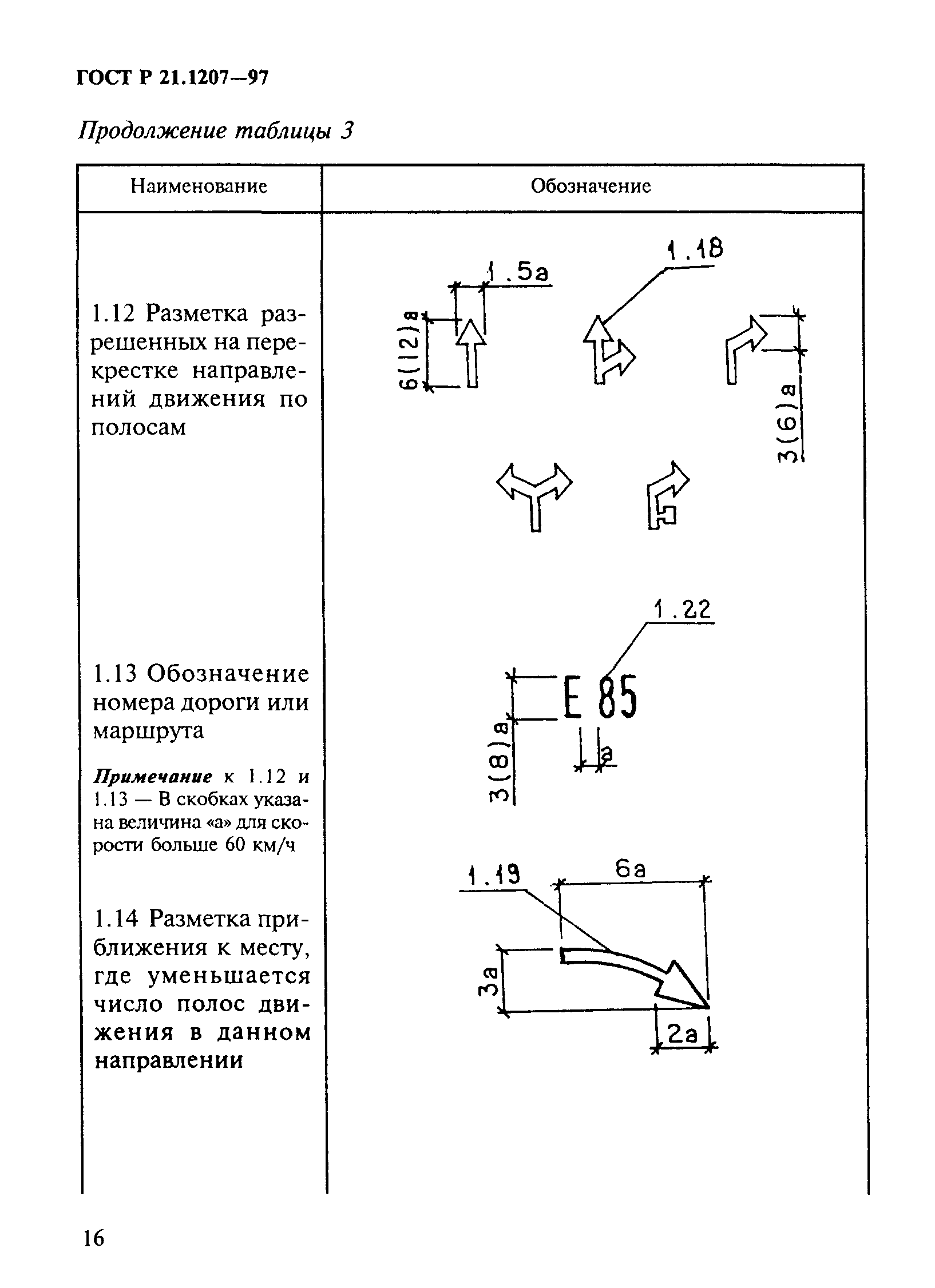

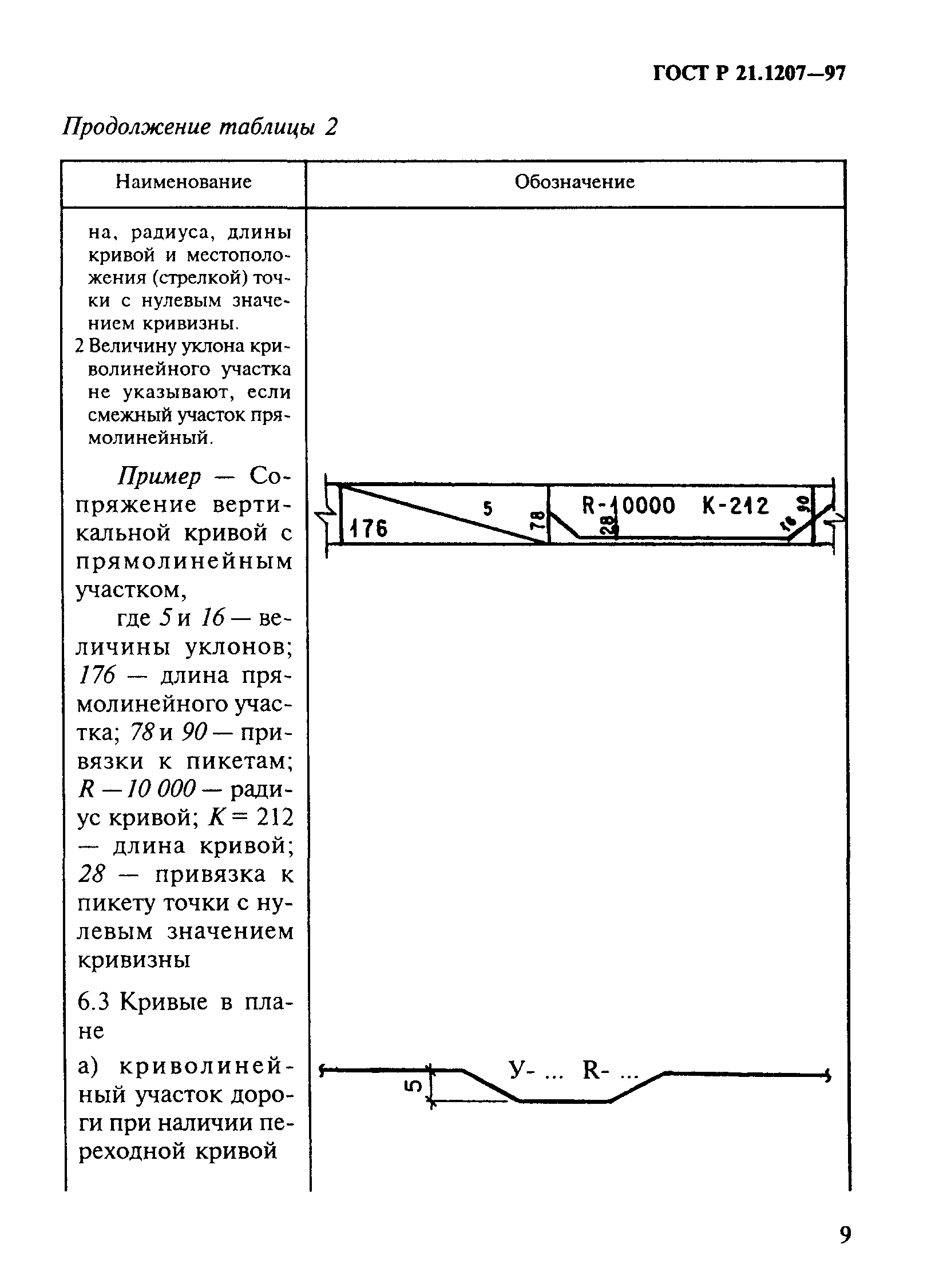

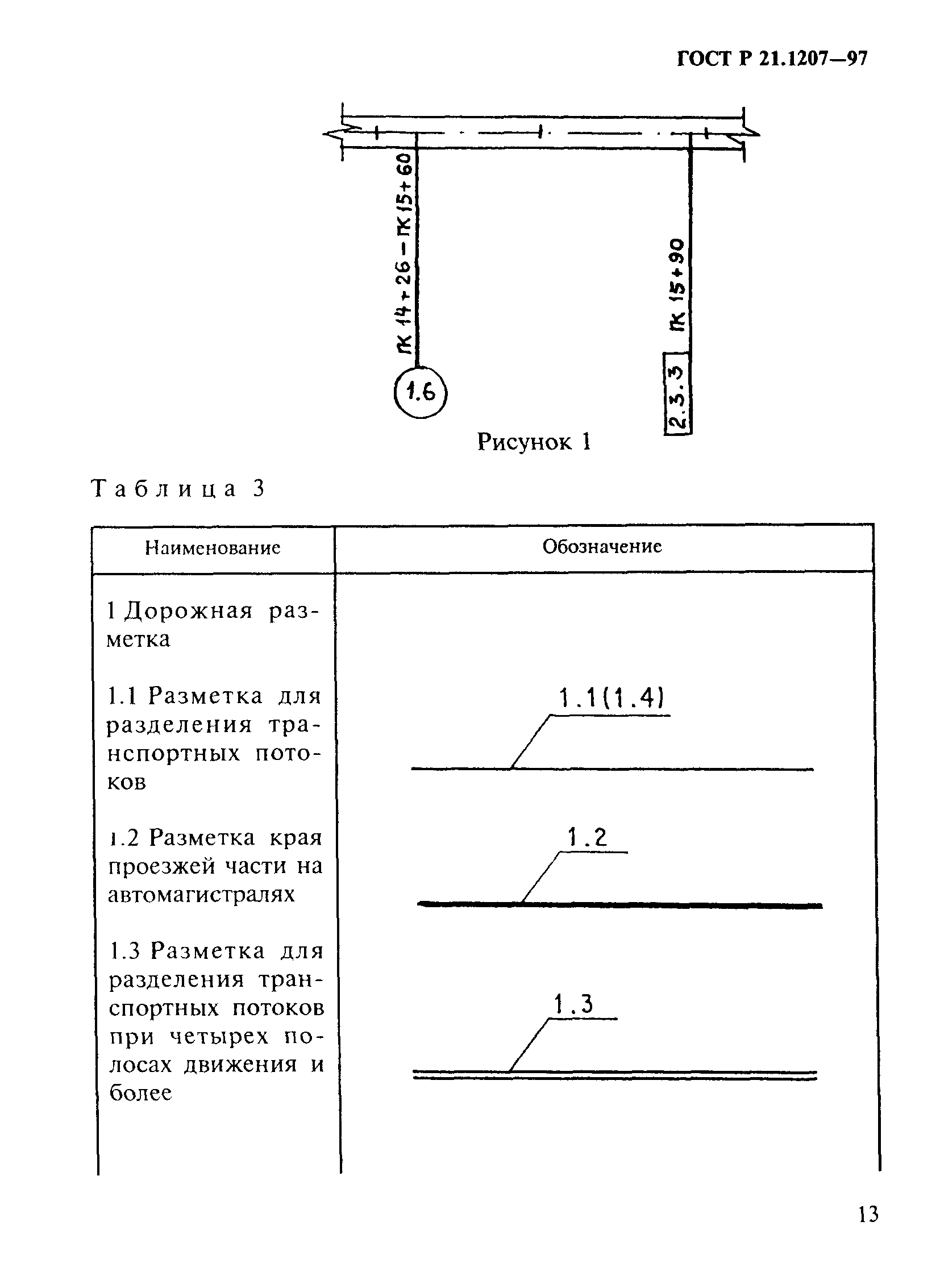

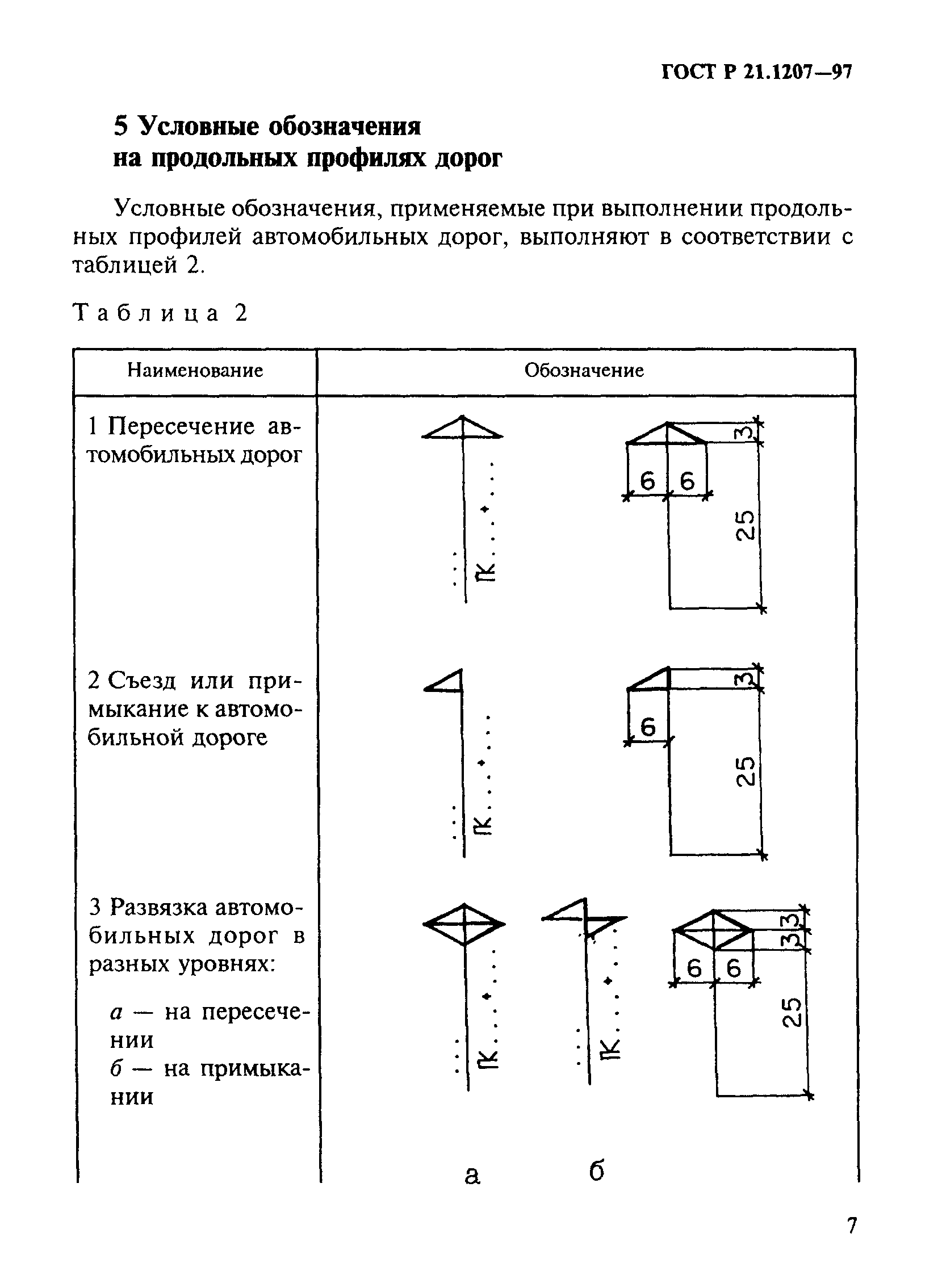

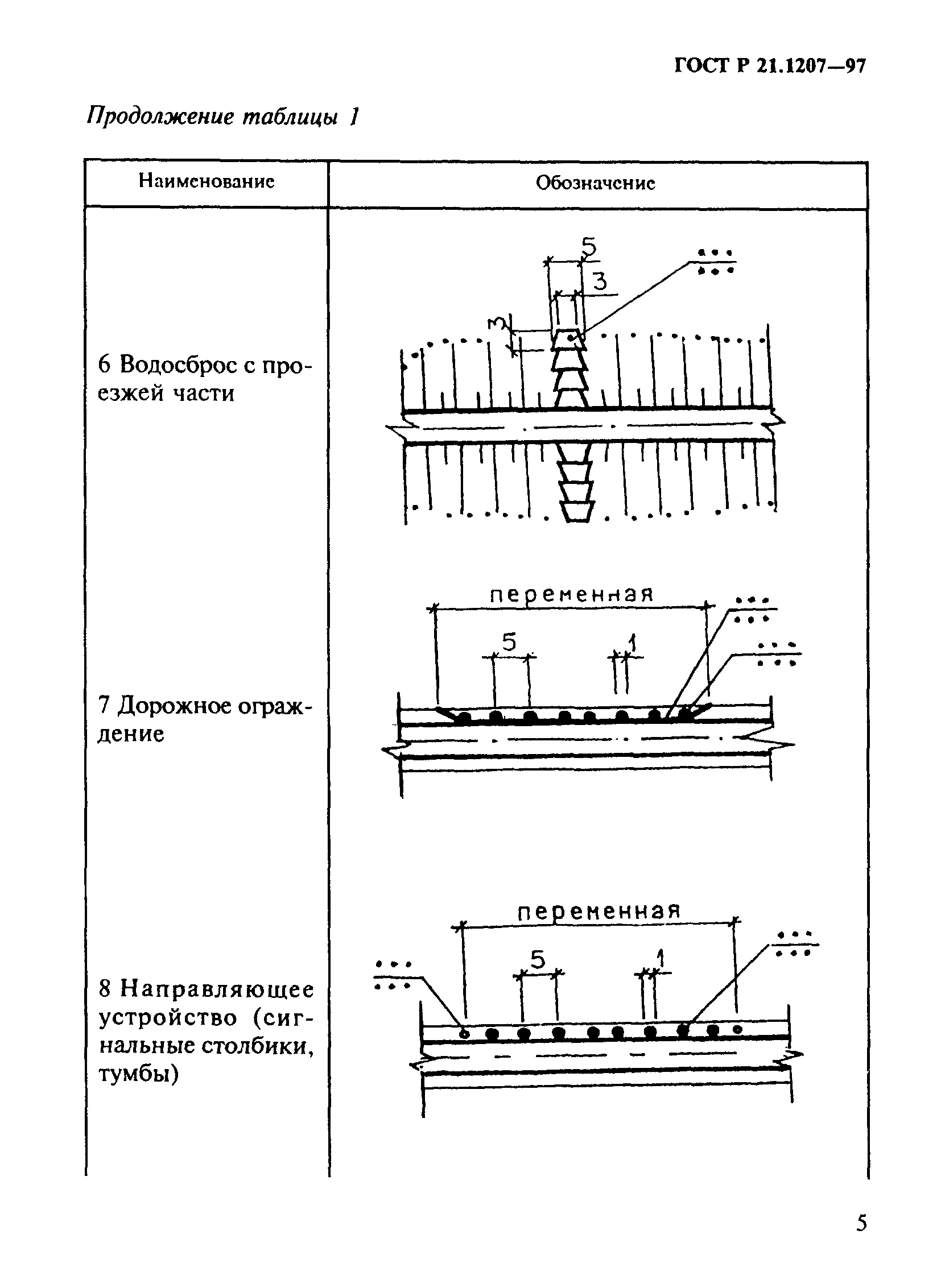

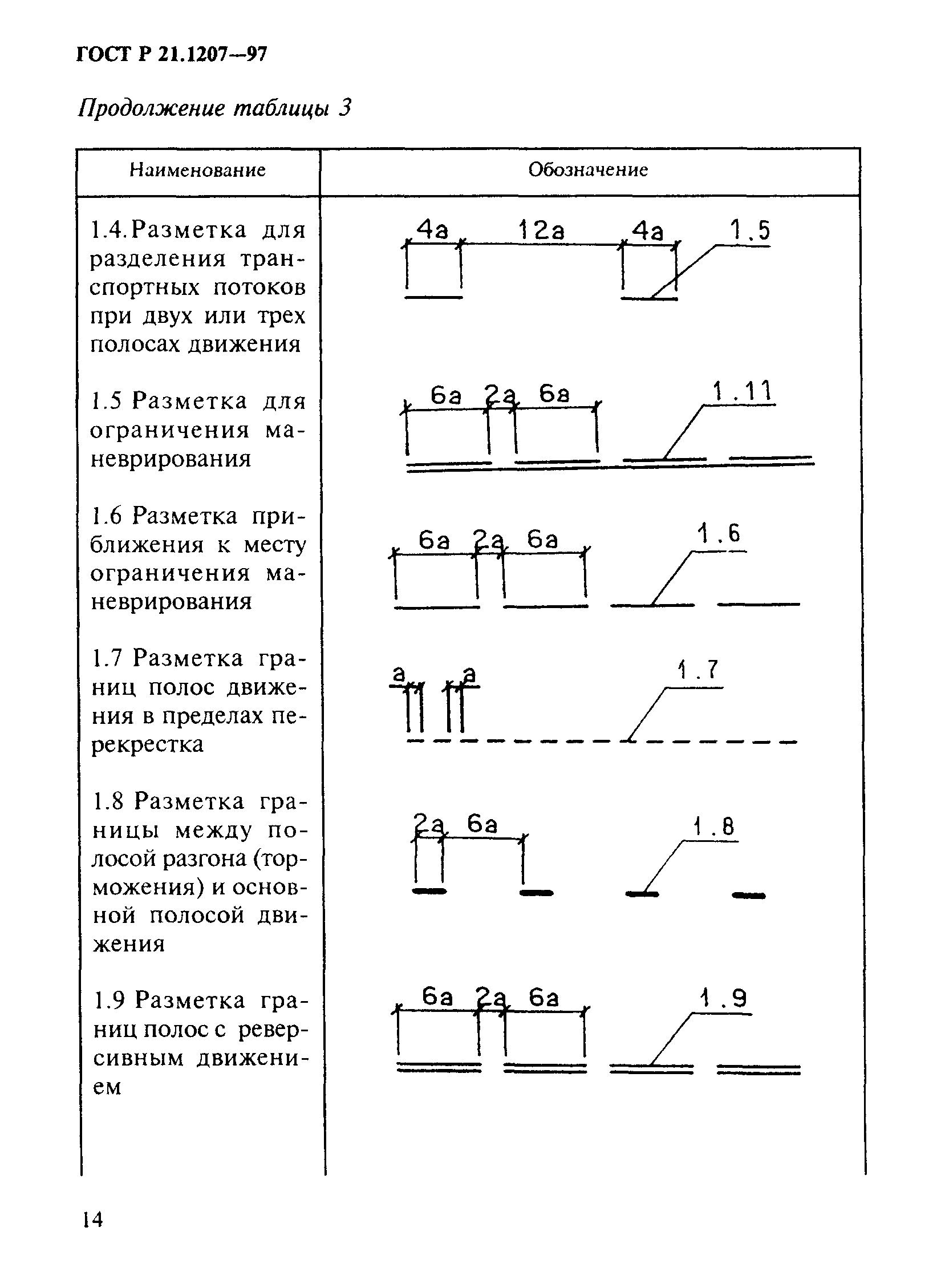

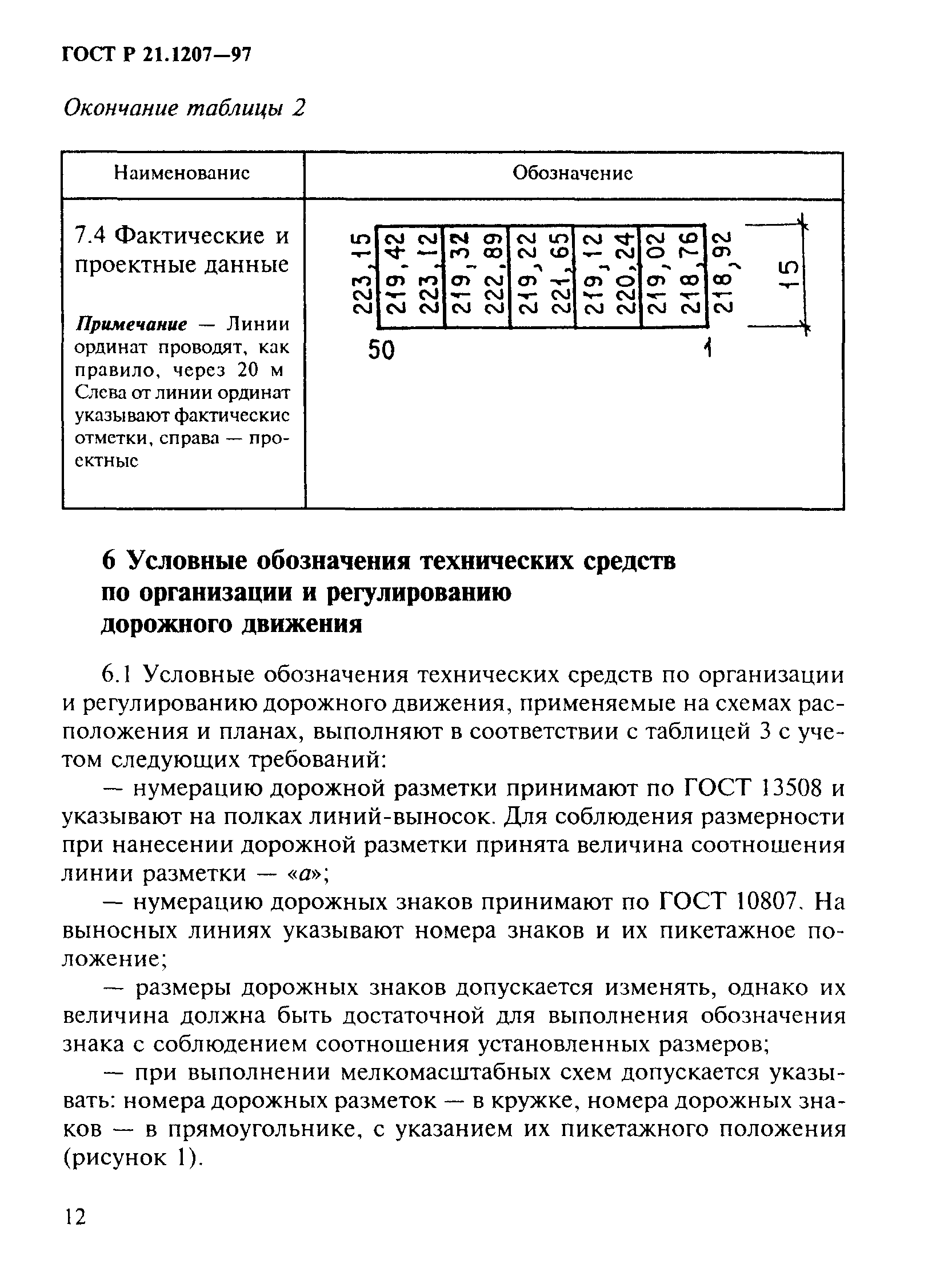

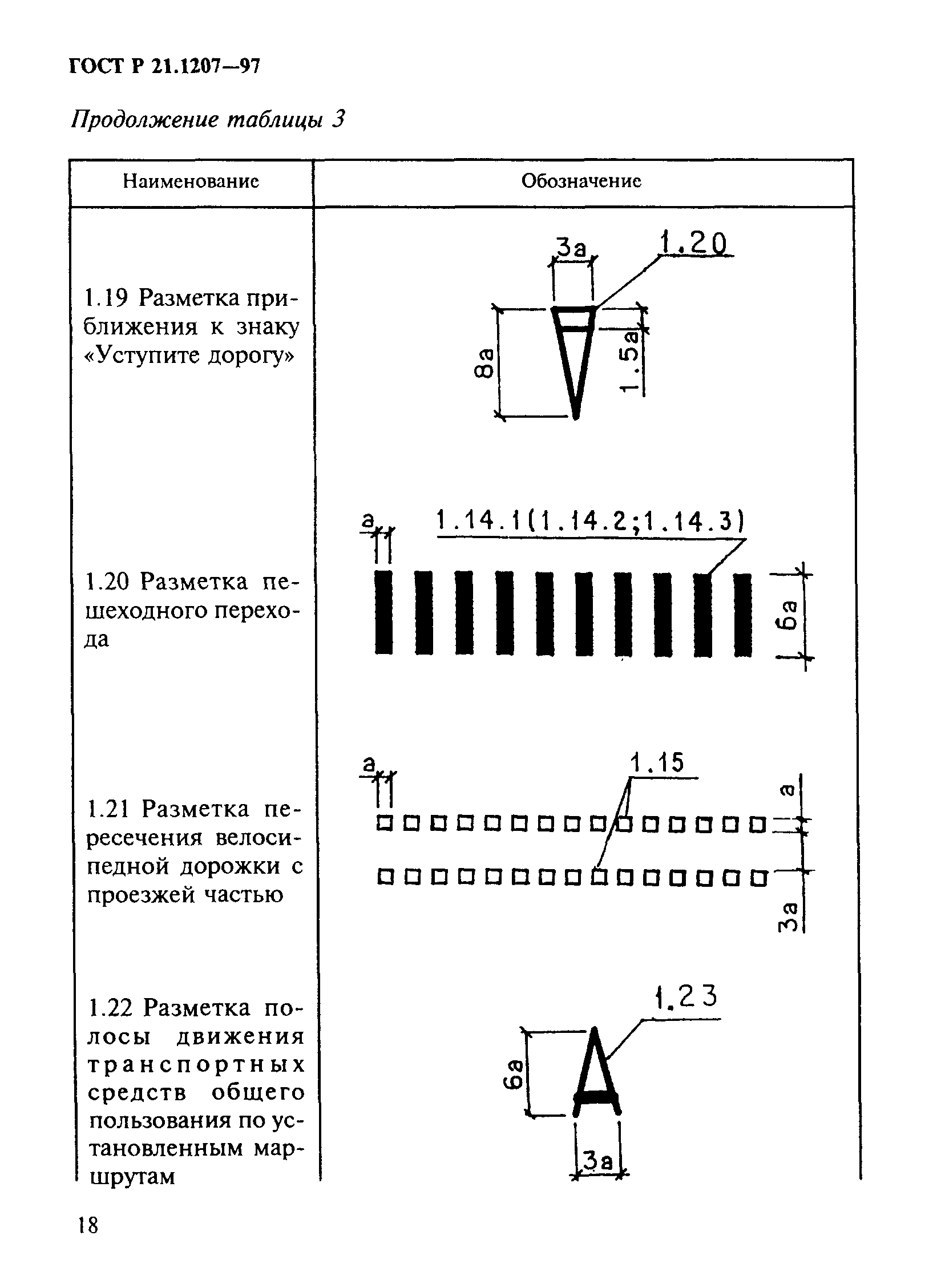

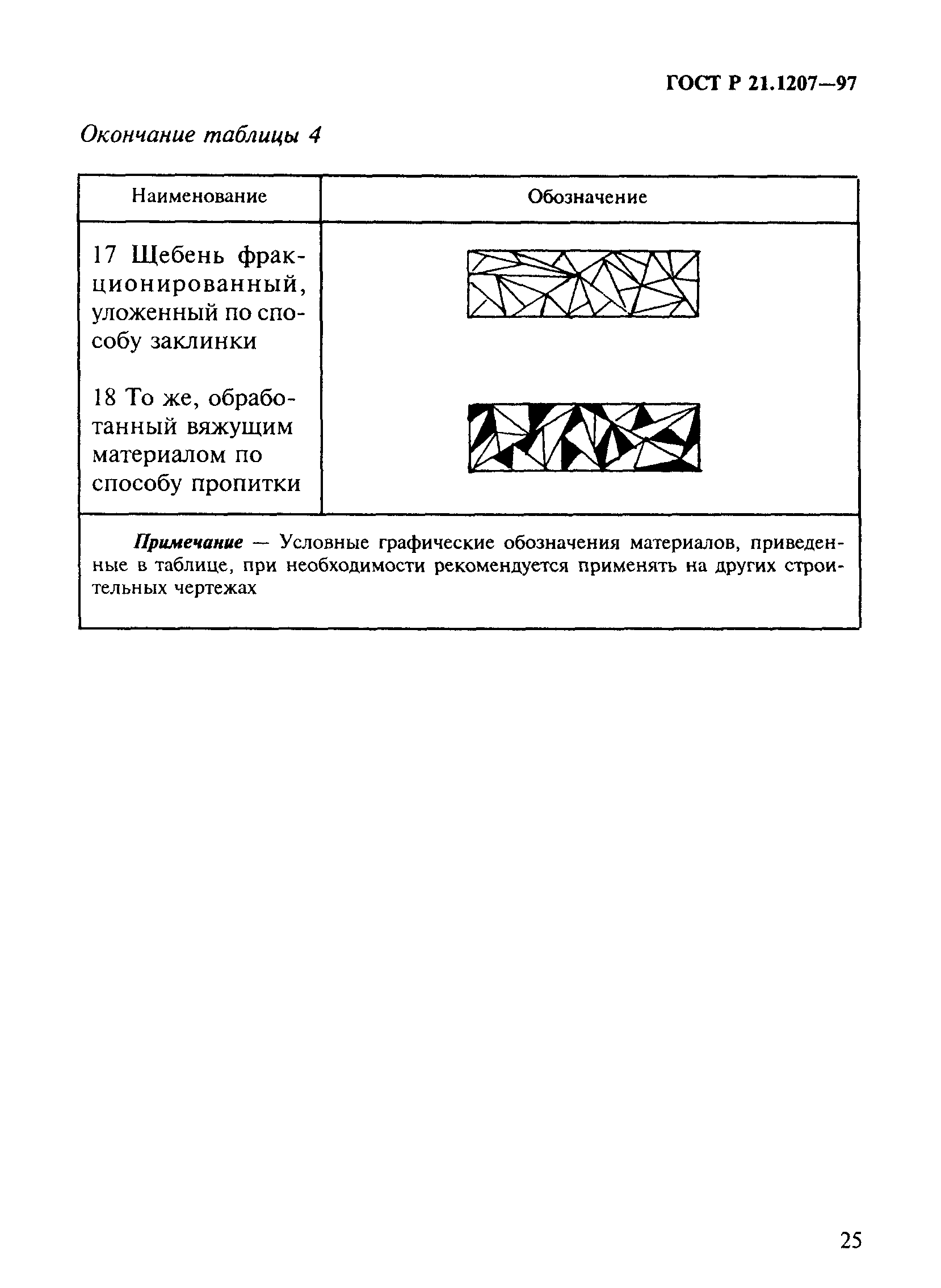

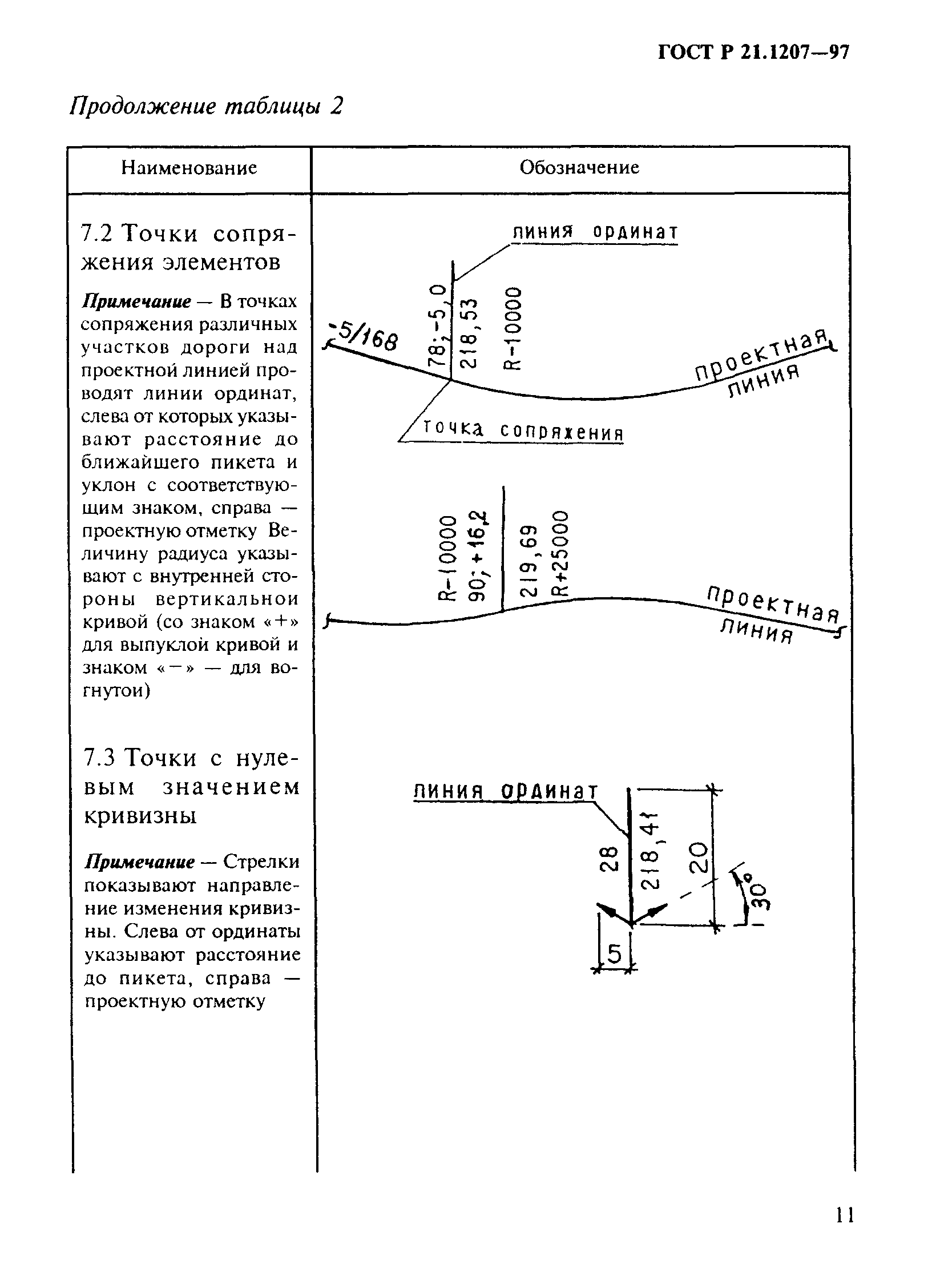

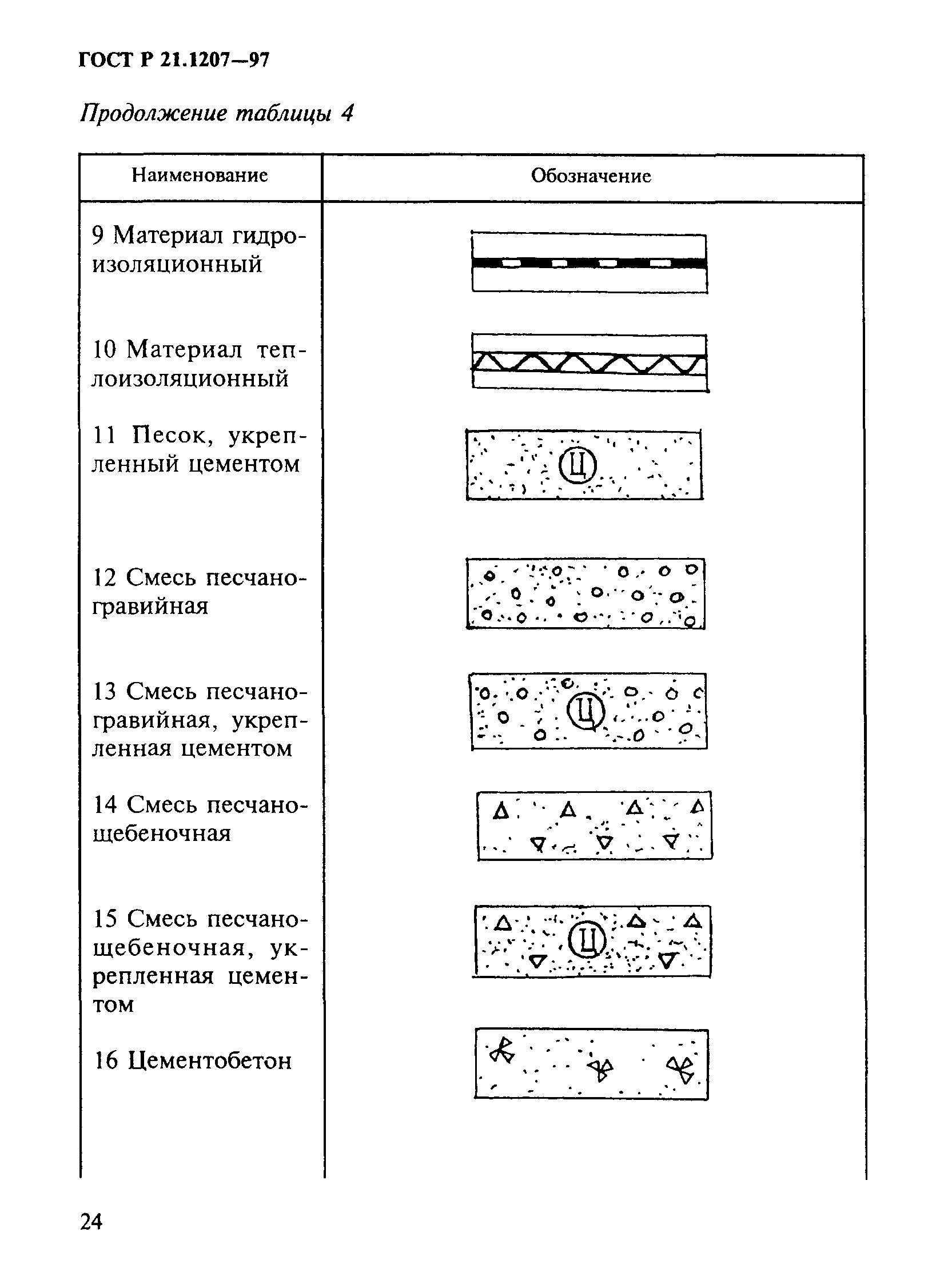

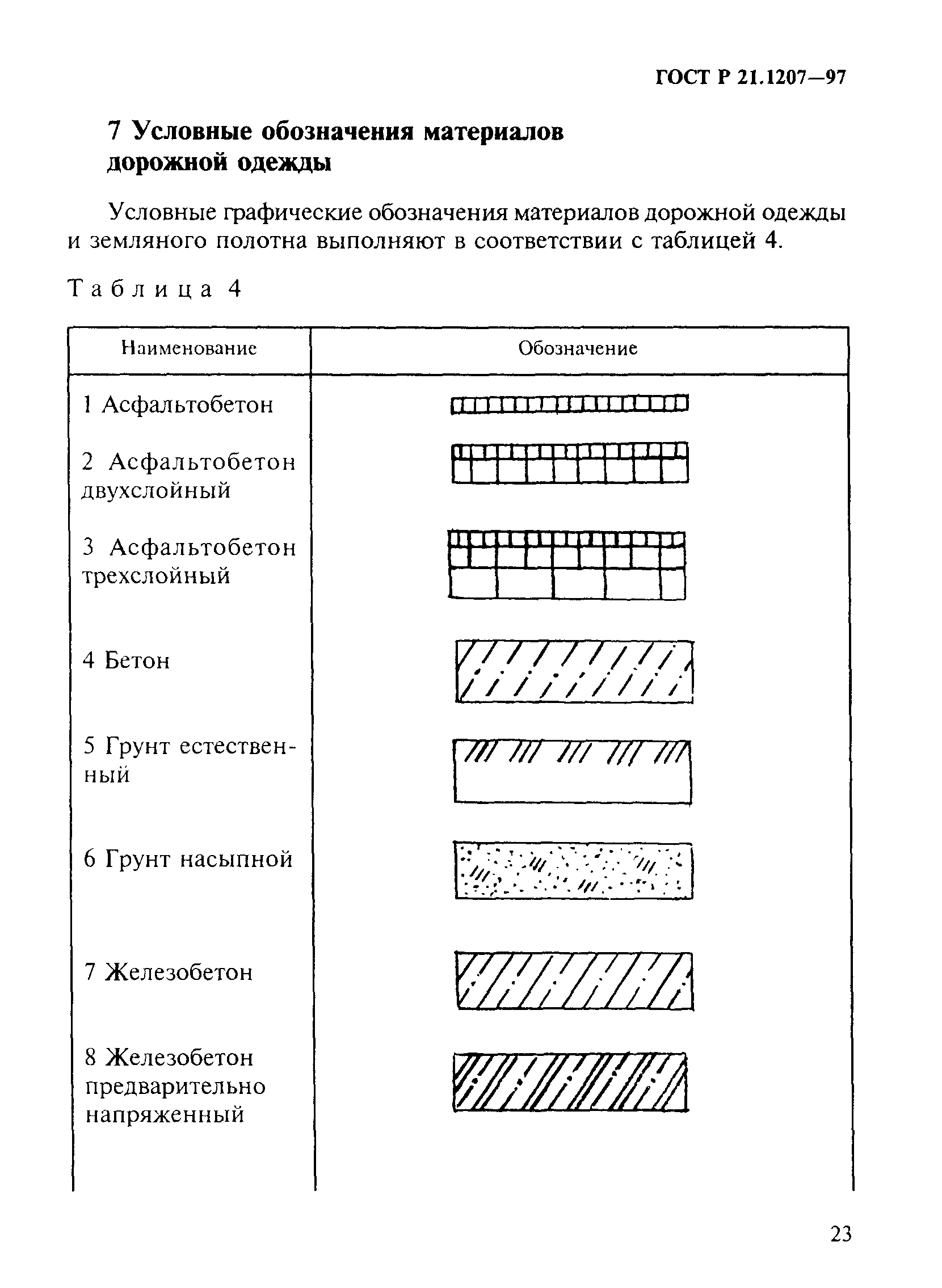

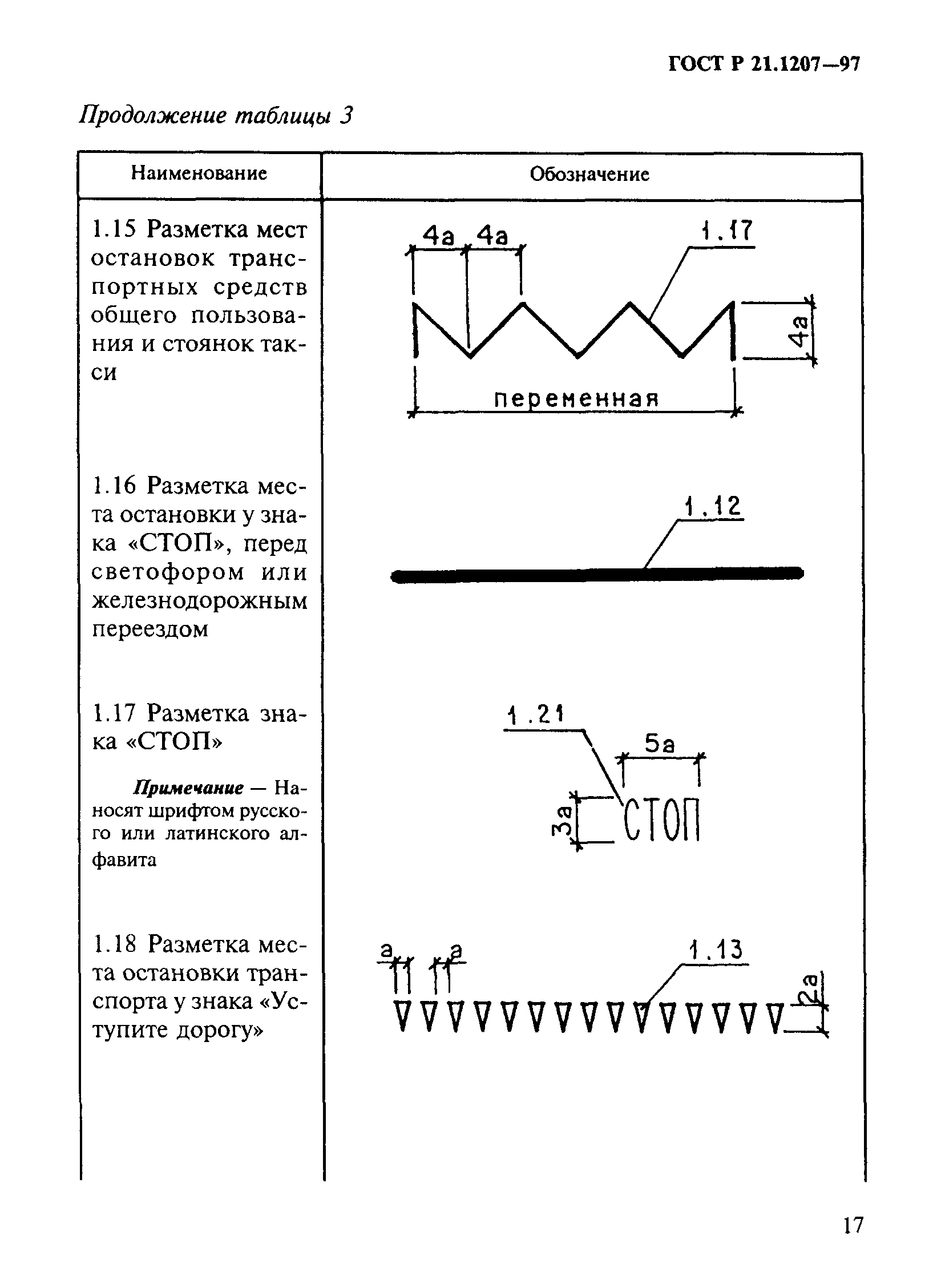

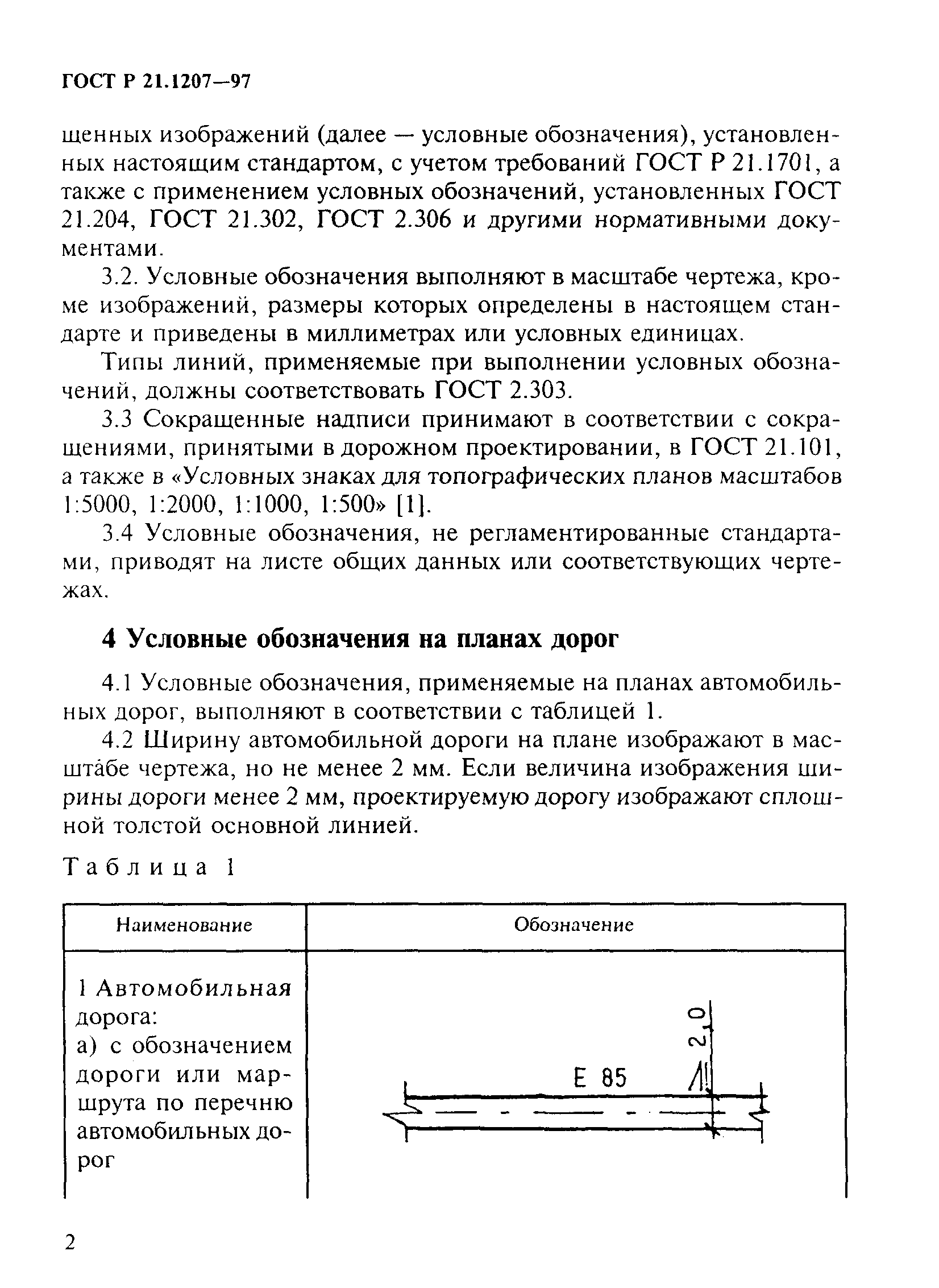

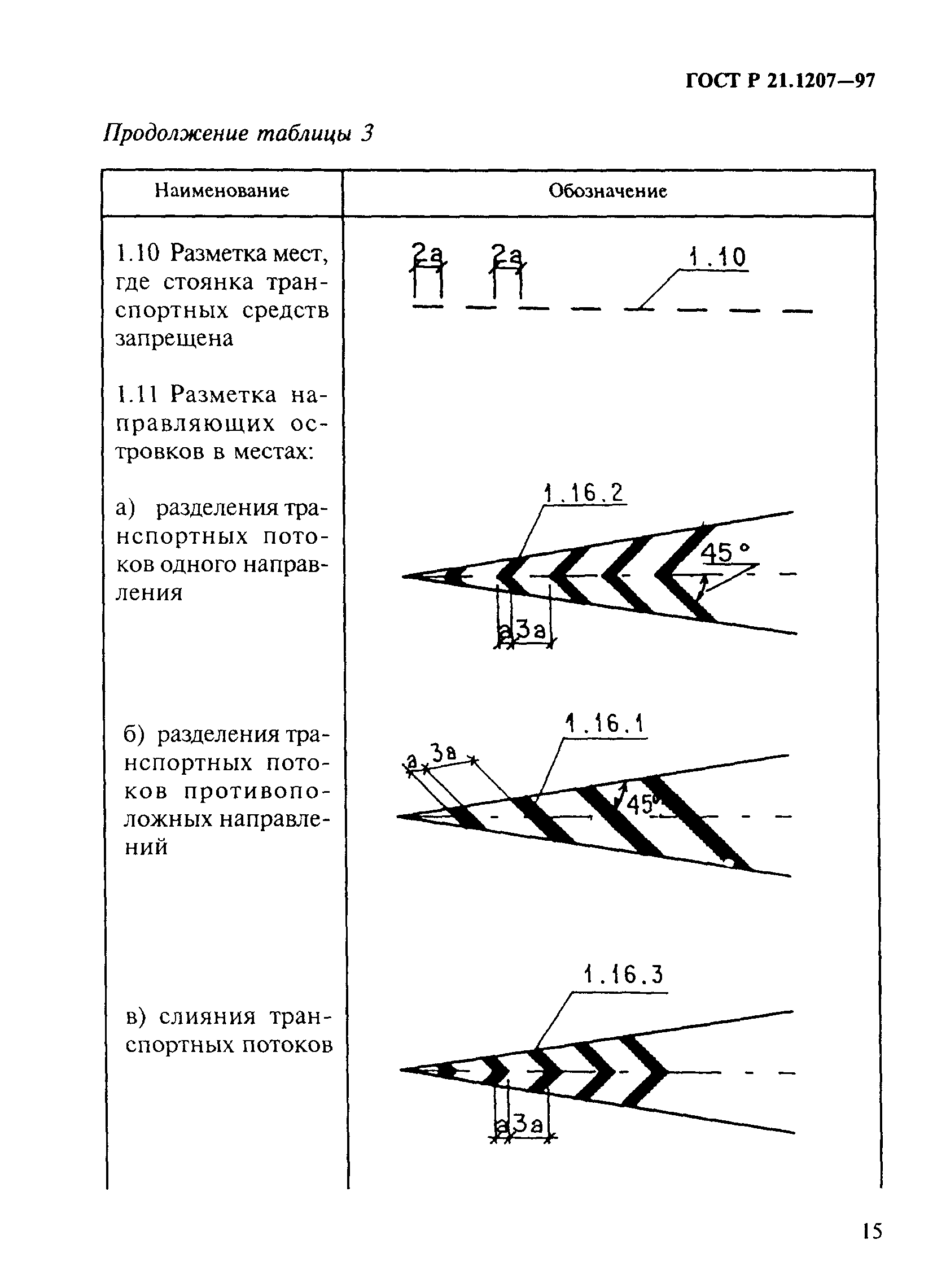

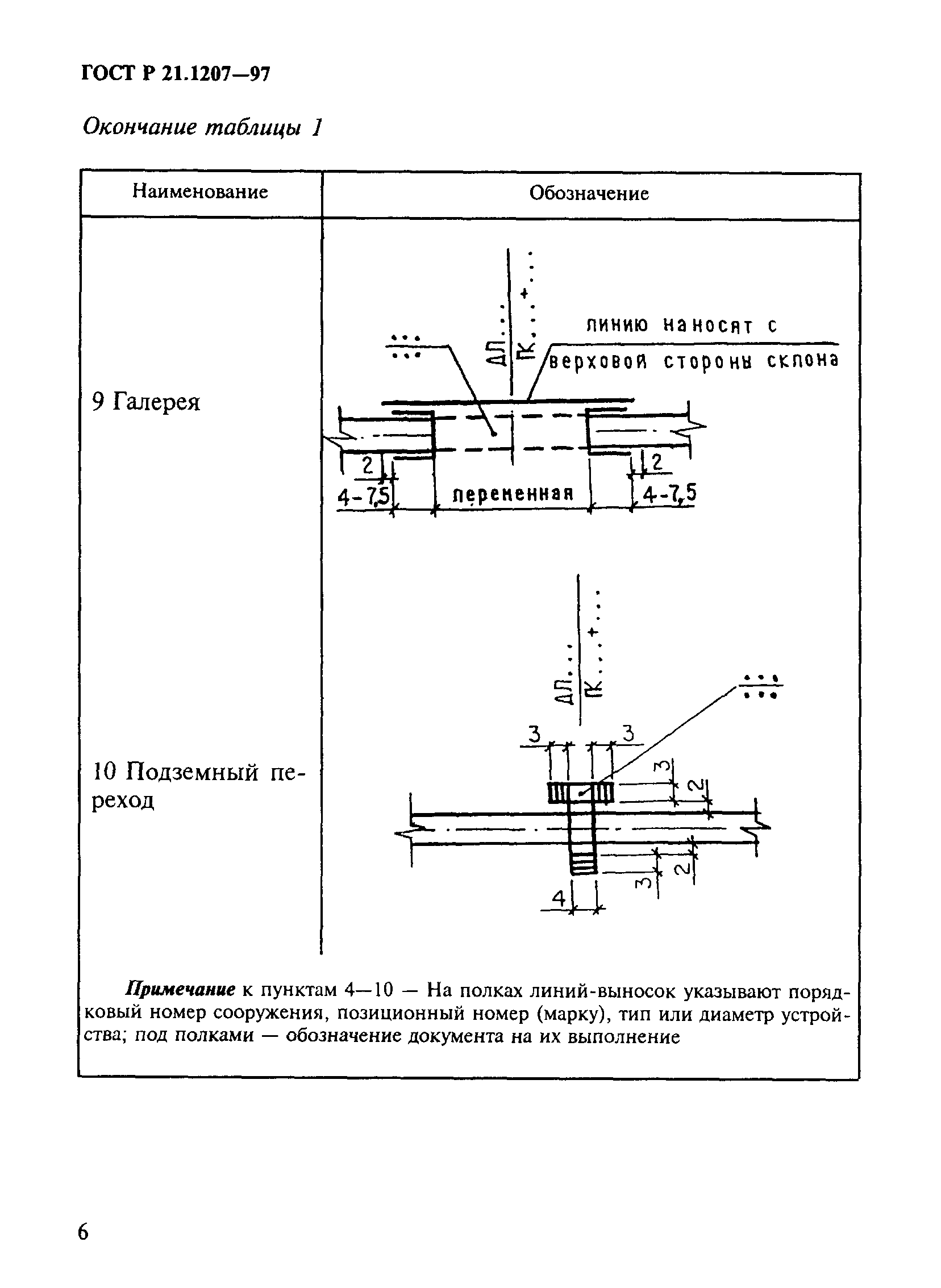

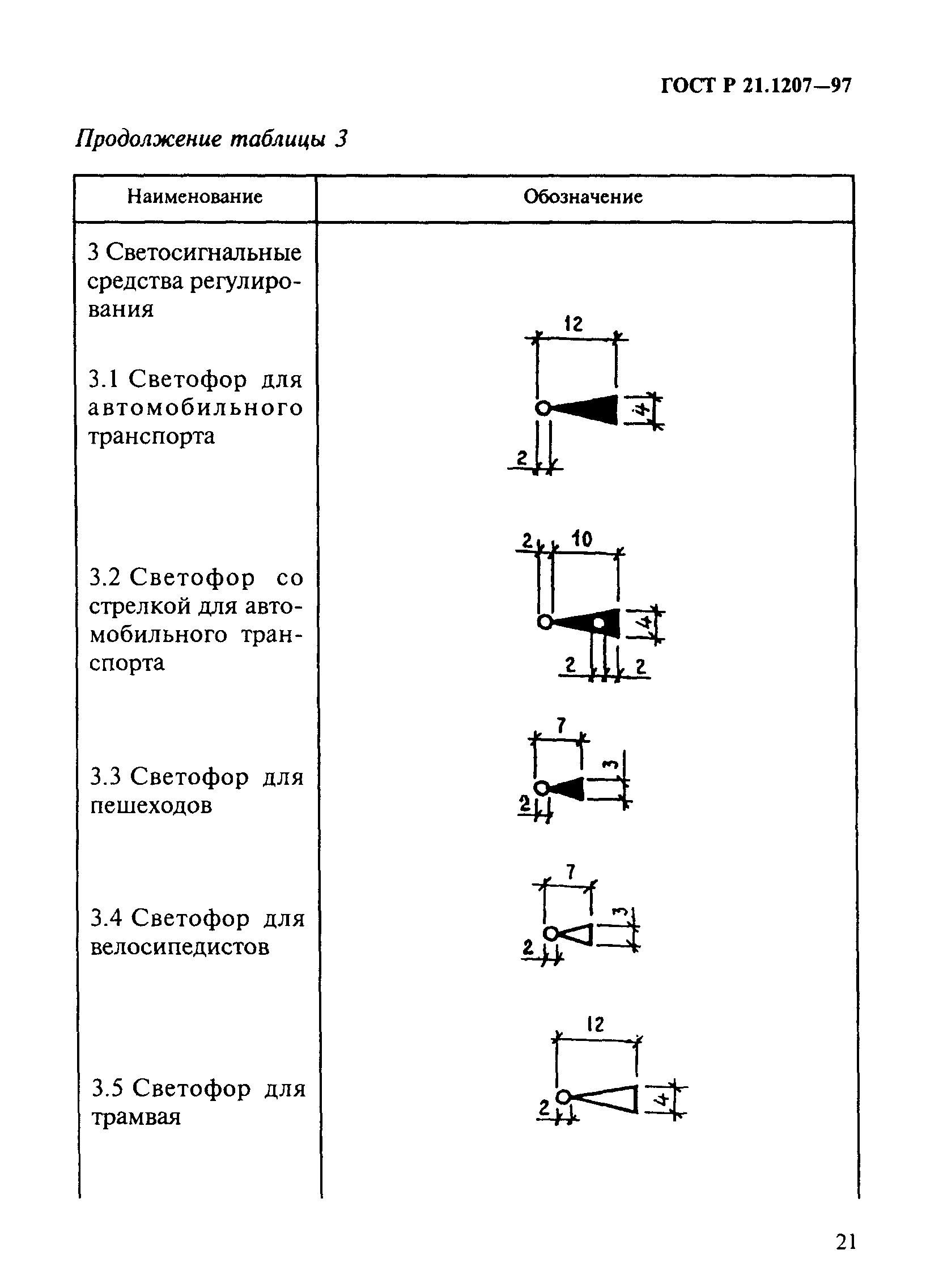

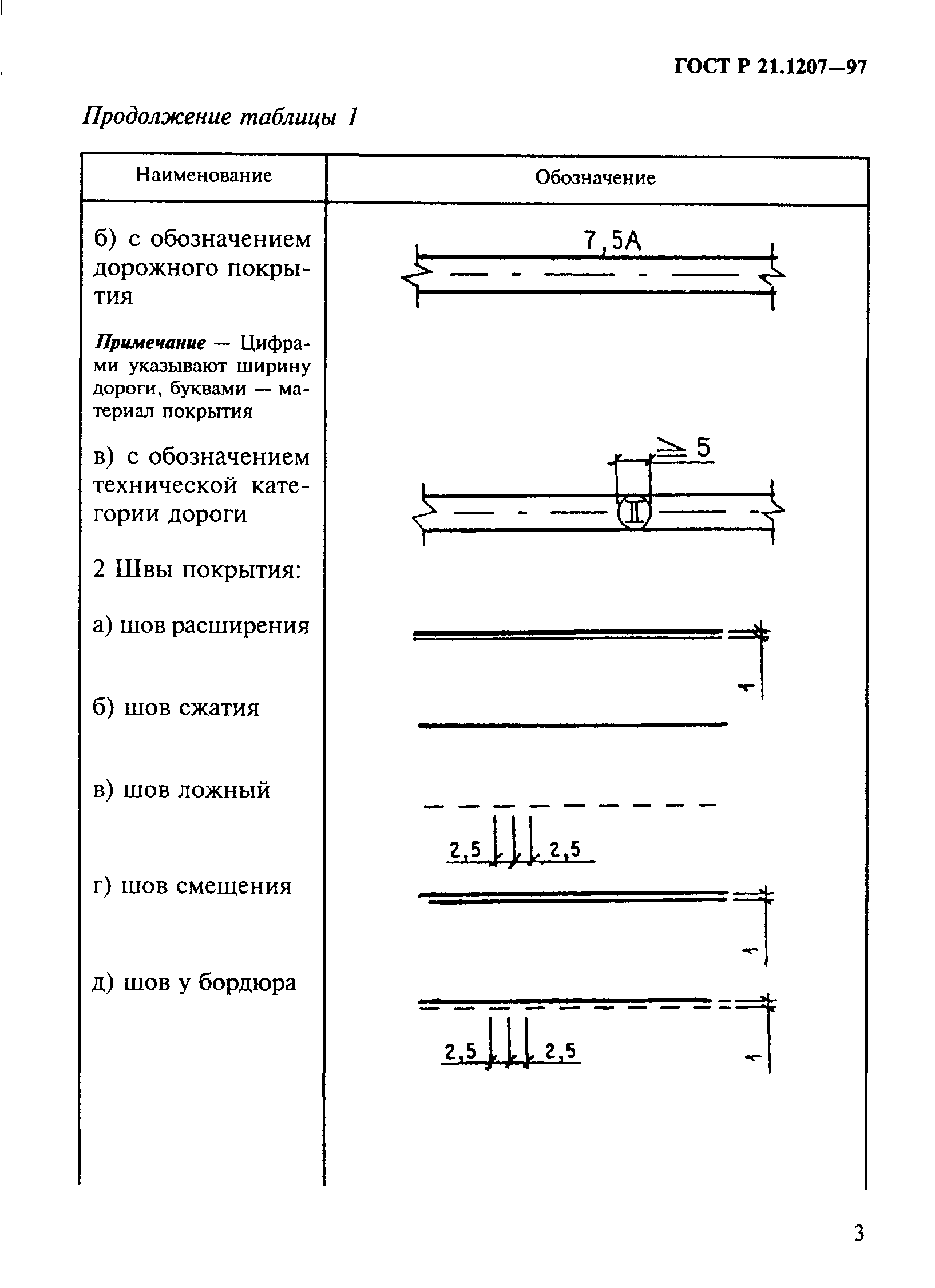

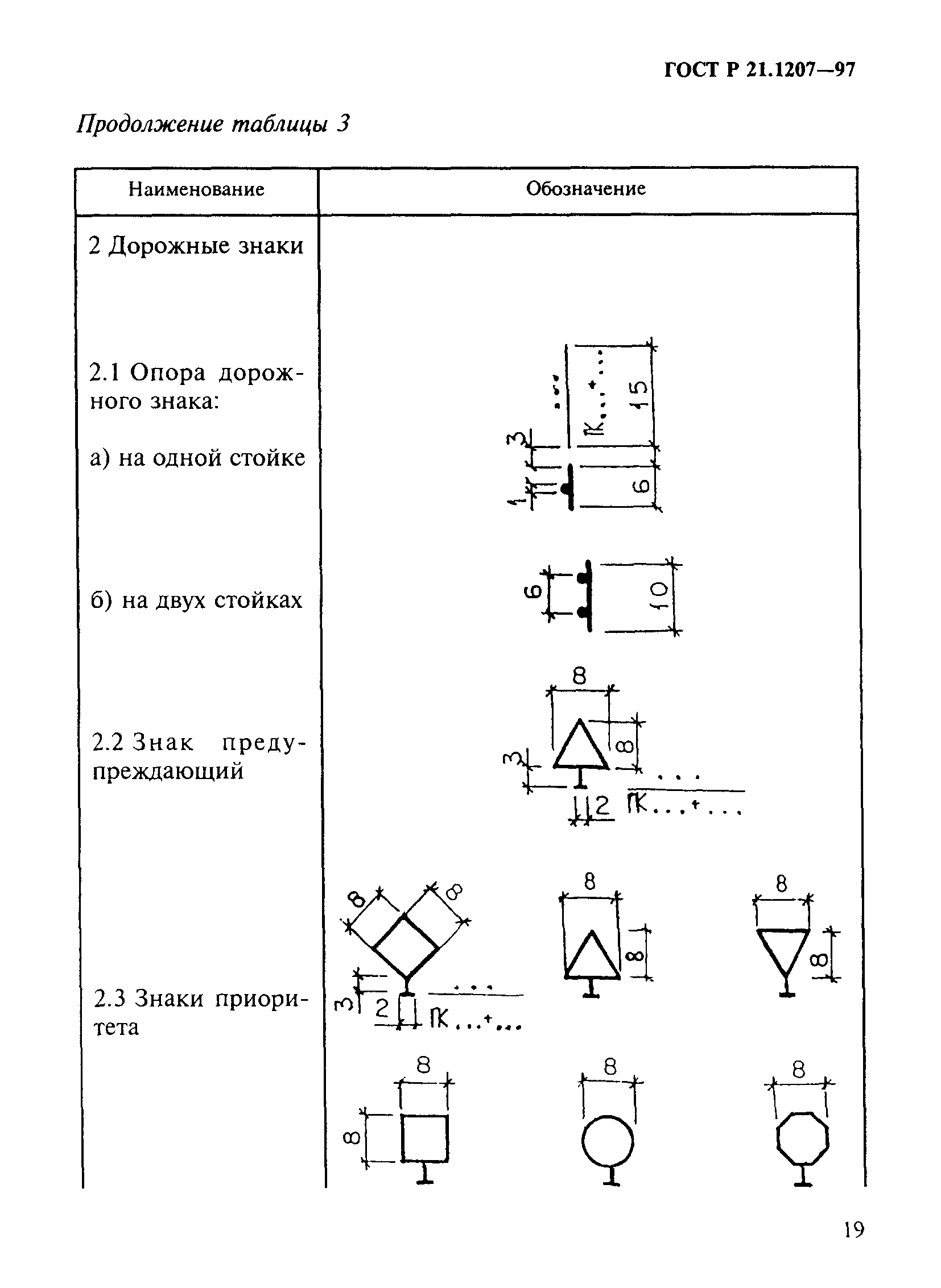

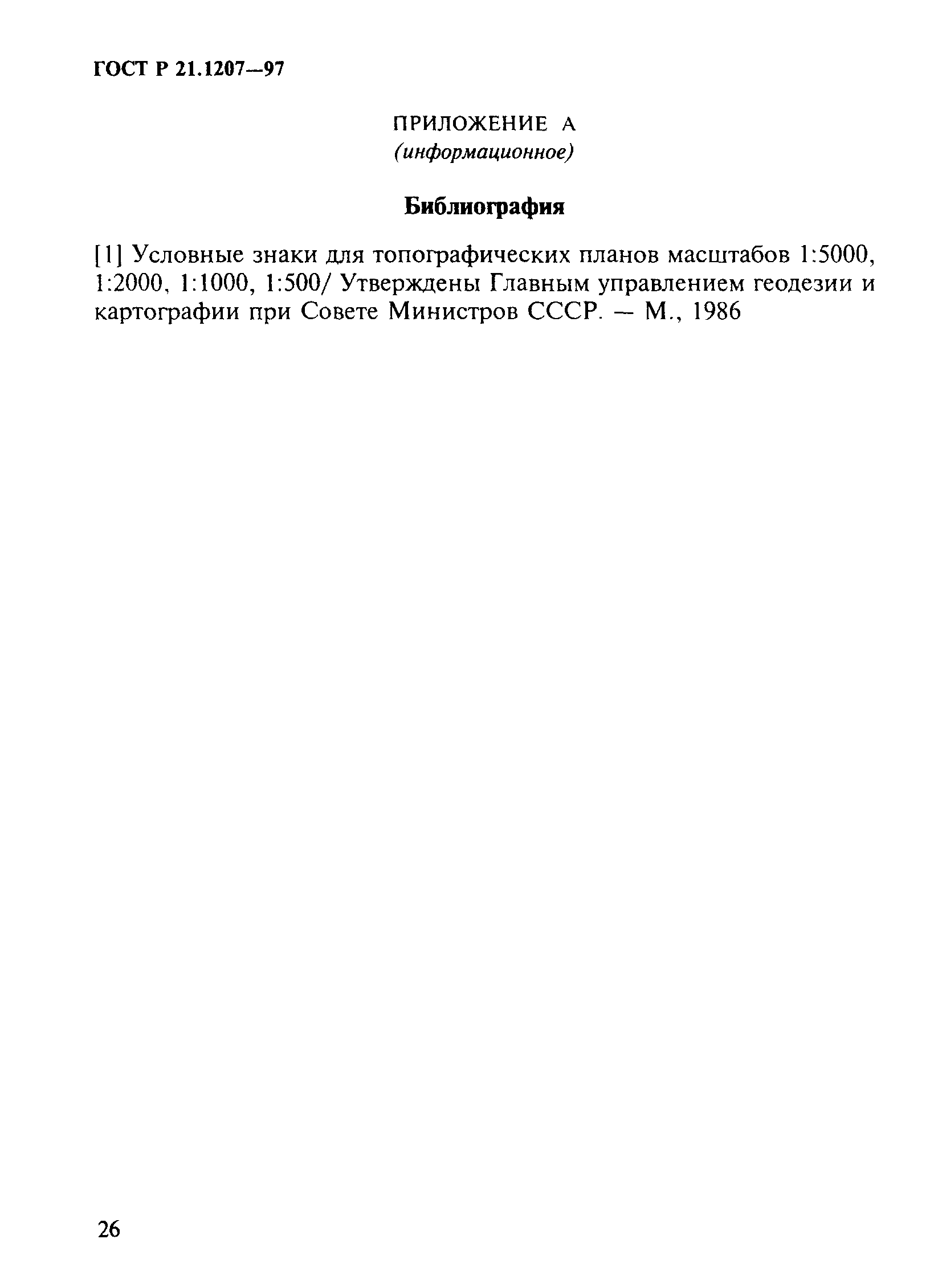

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Общие положения 4 Условные обозначения на планах дорог 5 Условные обозначения на продольных профилях дорог 6 Условные обозначения технических средств по организации и регулированию дорожного движения 7 Условные обозначения материалов дорожной одежды Приложение А Библиография

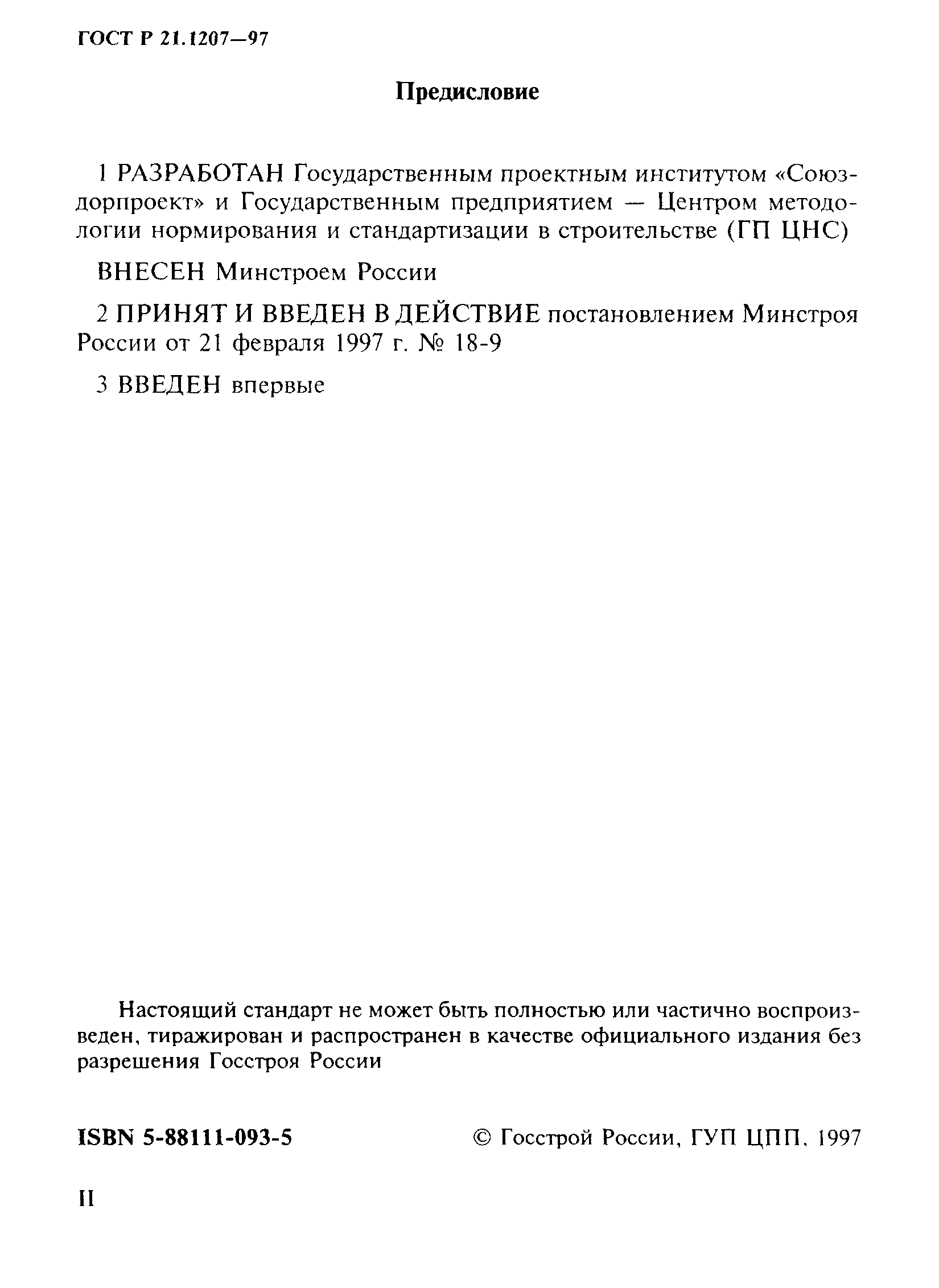

Разработан:	ГП ЦНС Госстроя России Союздорпроект Минтрансстроя
Утверждён:	21.02.1997 Минстрой России (Russian Federation Minstroy 18-9)
Издан:	ГУП ЦПП (CPP GUP 1997 г. )
Расположен в:	Техническая документация Электроэнергия ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для машиностроительных и строительных чертежей, диаграмм, планов, карт и соответствующей технической документации на продукцию Экология ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для машиностроительных и строительных чертежей, диаграмм, планов, карт и соответствующей технической документации на продукцию Строительство Нормативные документы Документы Системы нормативных документов в строительстве Организационно-методические нормативные документы к.11 Инженерные изыскания для строительства и проектирование
Нормативные ссылки:	ГОСТ 21.101-93 «Система проектной документации для строительства. Основные требования к рабочей документации» ГОСТ 21.204-93 «Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта» ГОСТ 23306-87 «Замки врезные и накладные сувальдные для деревянных дверей. Методы испытаний» ГОСТ 13508-74 «Разметка дорожная» ГОСТ 2.303-68 «Единая система конструкторской документации. Линии» ГОСТ 2.306-68 «Единая система конструкторской документации. Обозначения графические материалов и правила их нанесения на чертежах» ГОСТ 21.302-96 «Система проектной документации для строительства. Условные графические обозначения в документации по инженерно-геологическим изысканиям» ГОСТ Р 21.1701-97 «Система проектной документации для строительства. Правила выполнения рабочей документации автомобильных дорог» ГОСТ 21.101-97 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации» ГОСТ 10807-78 «Знаки дорожные. Общие технические условия»
