Обозначение: | ГОСТ 22130-86 |
Обозначение англ: | GOST 22130-86 |
Статус: | действует |

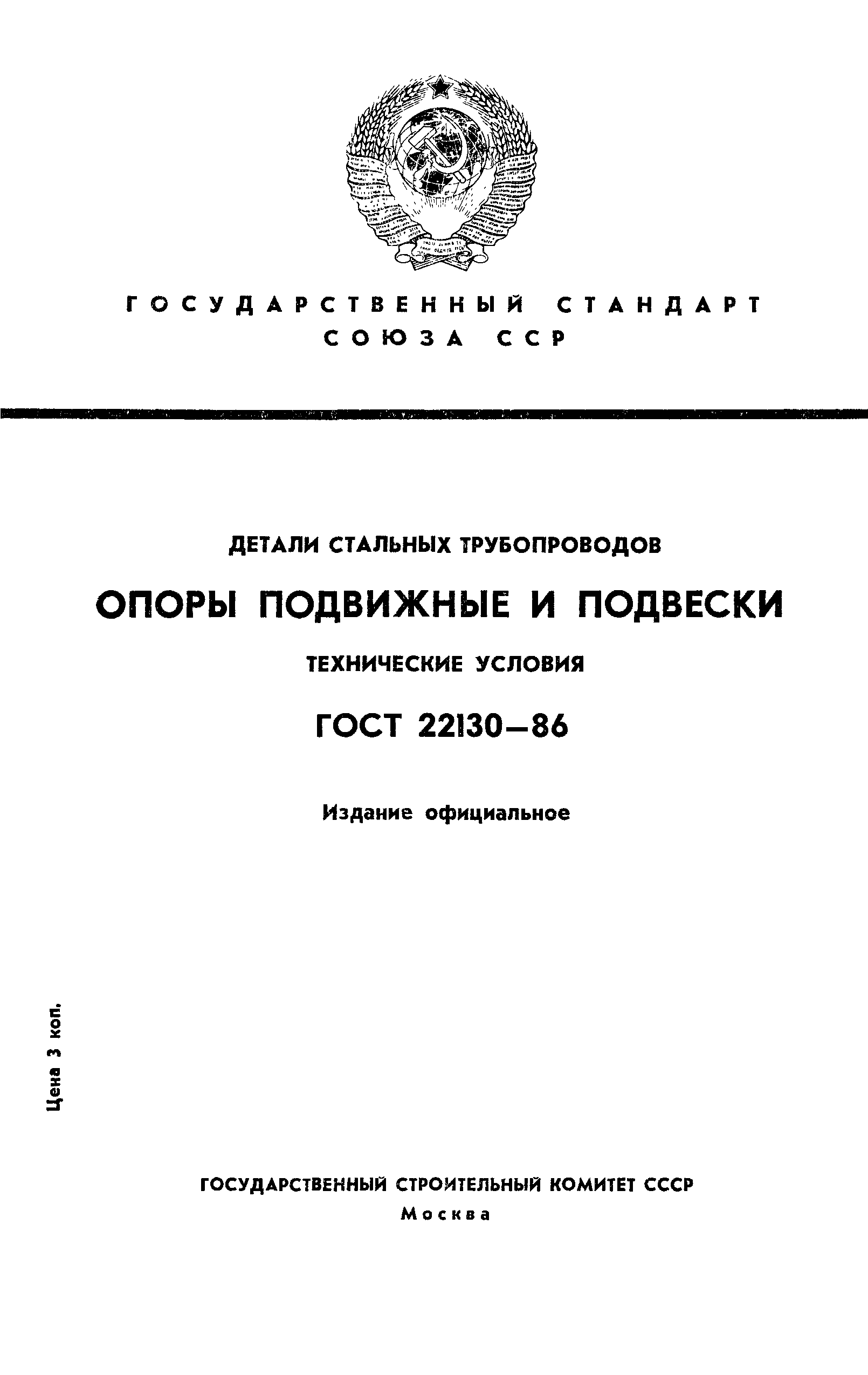

Название рус.: | Детали стальных трубопроводов. Опоры подвижные и подвески. Технические условия |
Название англ.: | Steel piping details. Movable supports and hangers. Specifications |
Дата добавления в базу: | 01.09.2013 |
Дата актуализации: | 05.05.2017 |
Дата введения: | 01.07.1987 |

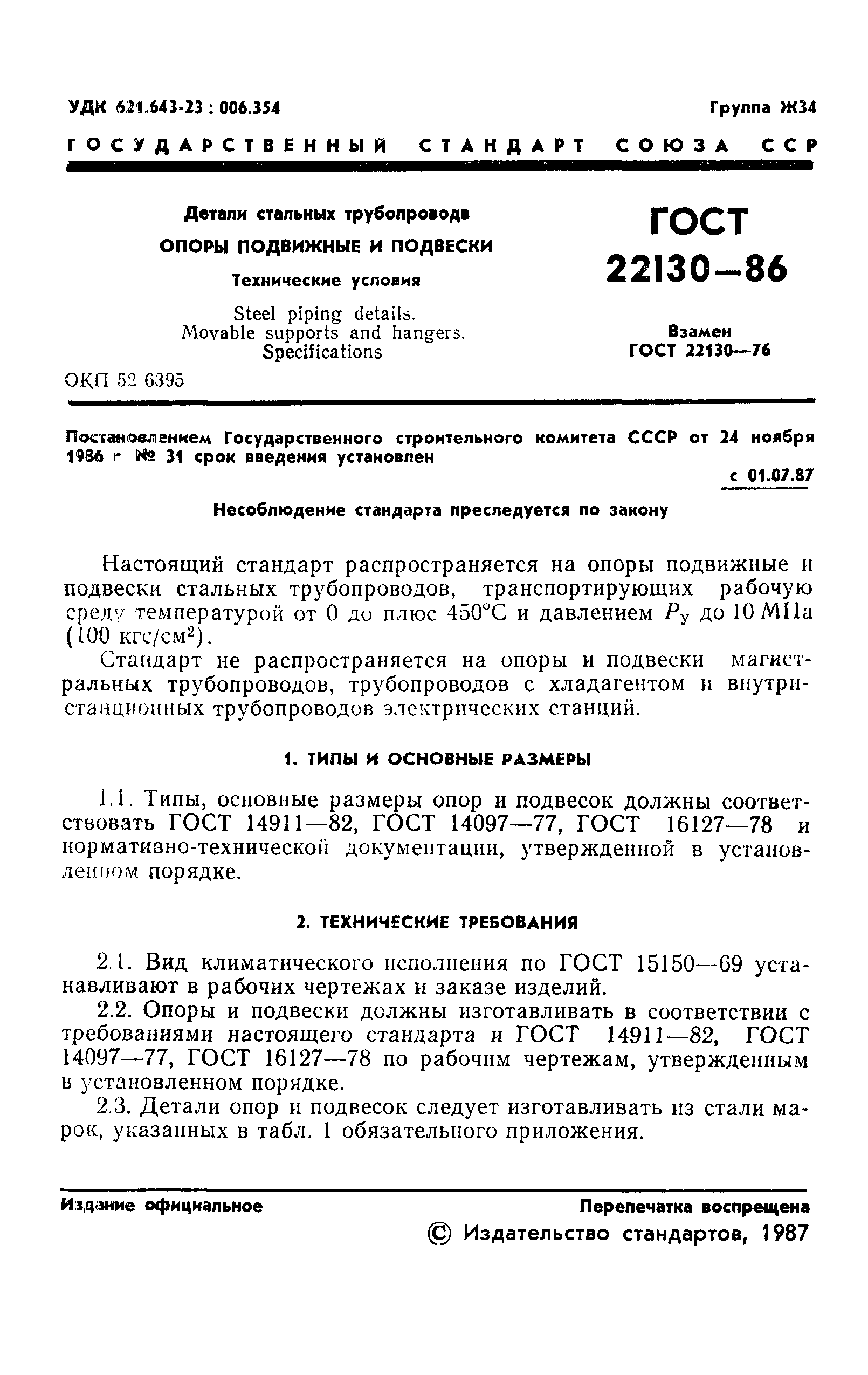

Область применения: | Стандарт распространяется на опоры подвижные и подвески стальных трубопроводов, транспортирующих рабочую среду температурой от 0 до плюс 450 град Цельсия и давлением Ру до 10 МПа (100 кгс/см2). Стандарт не распространяется на опоры и подвески магистральных трубопроводов, трубопроводов с хладагентом и внутристанционных трубопроводов электрических станций. |

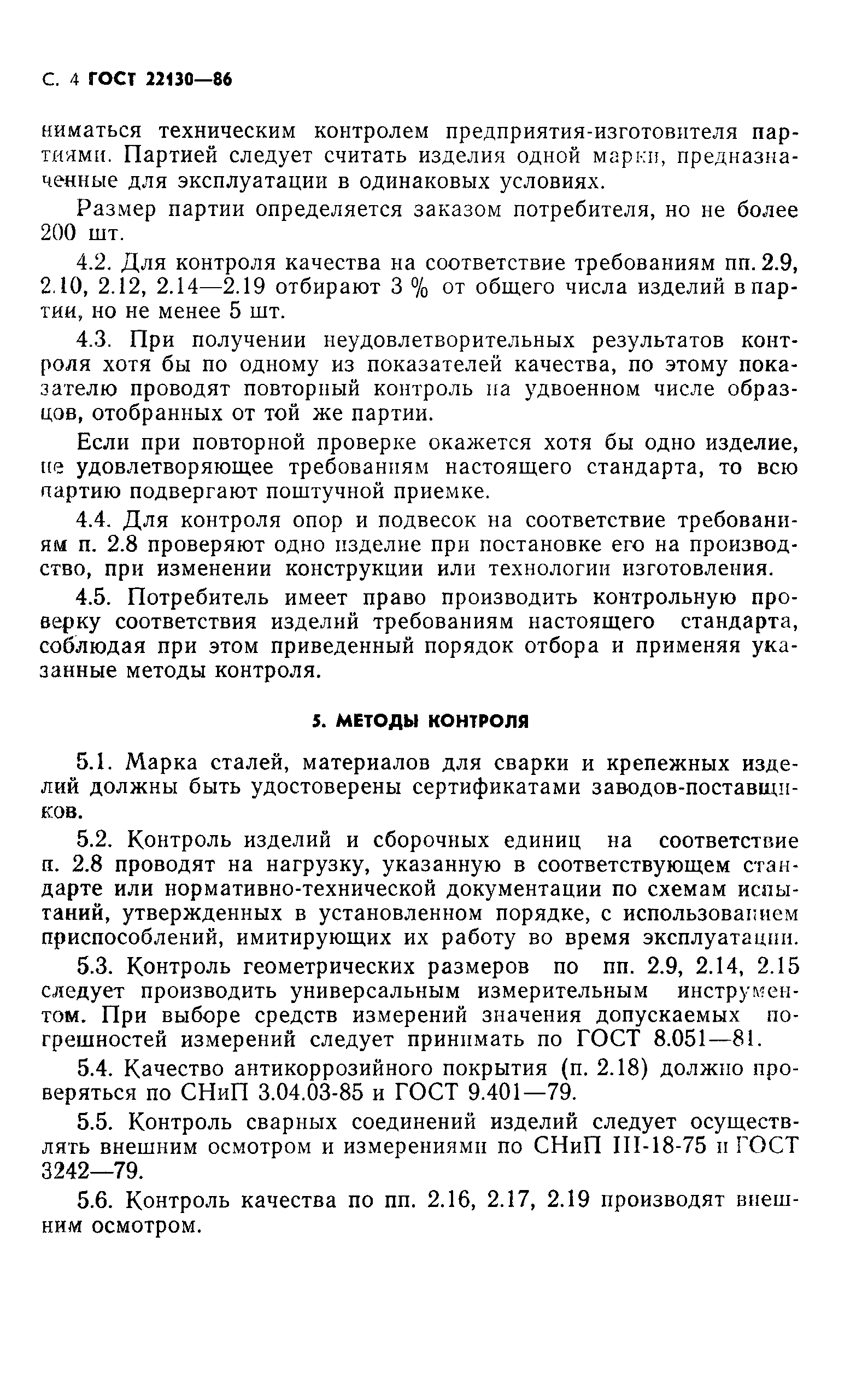

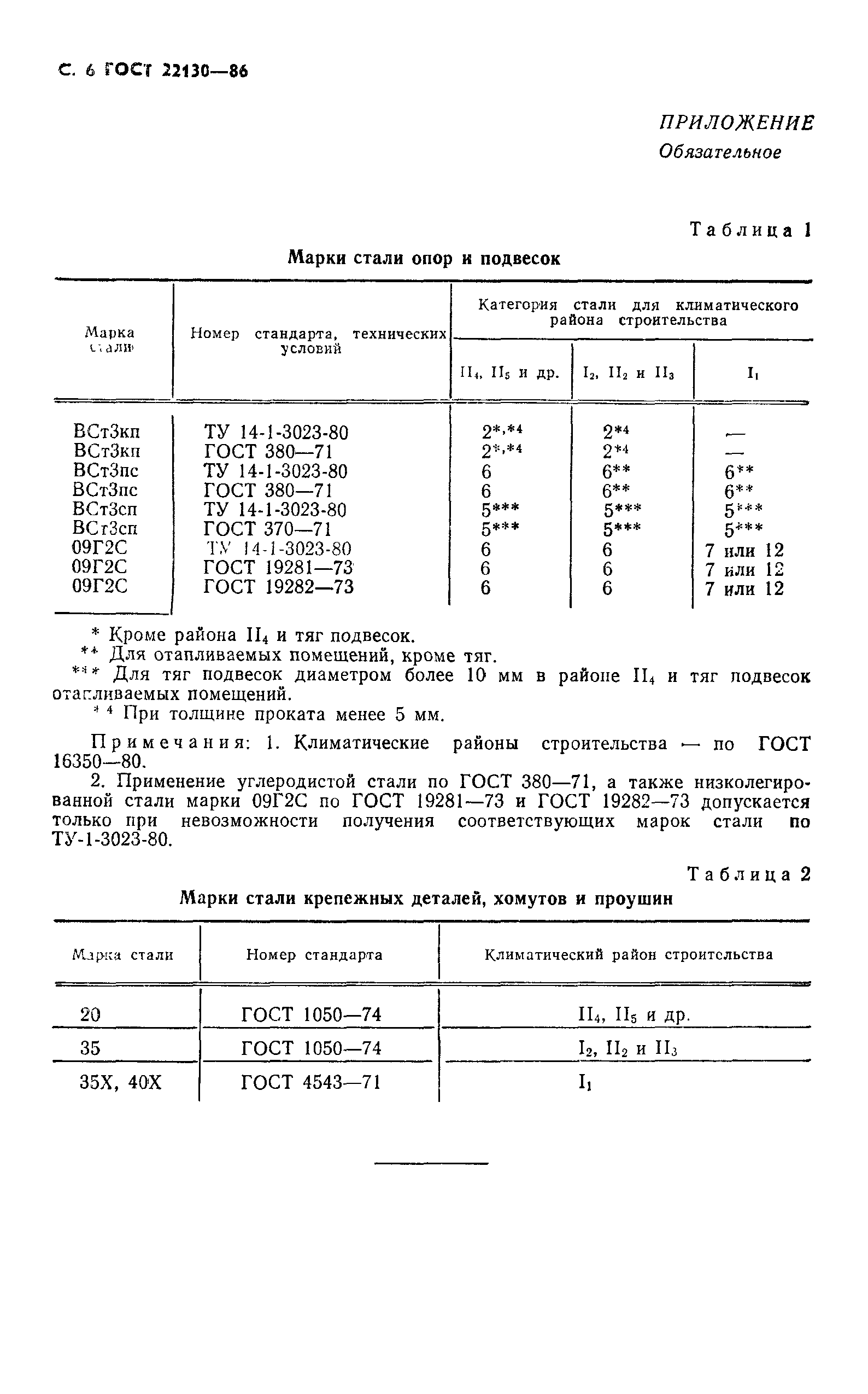

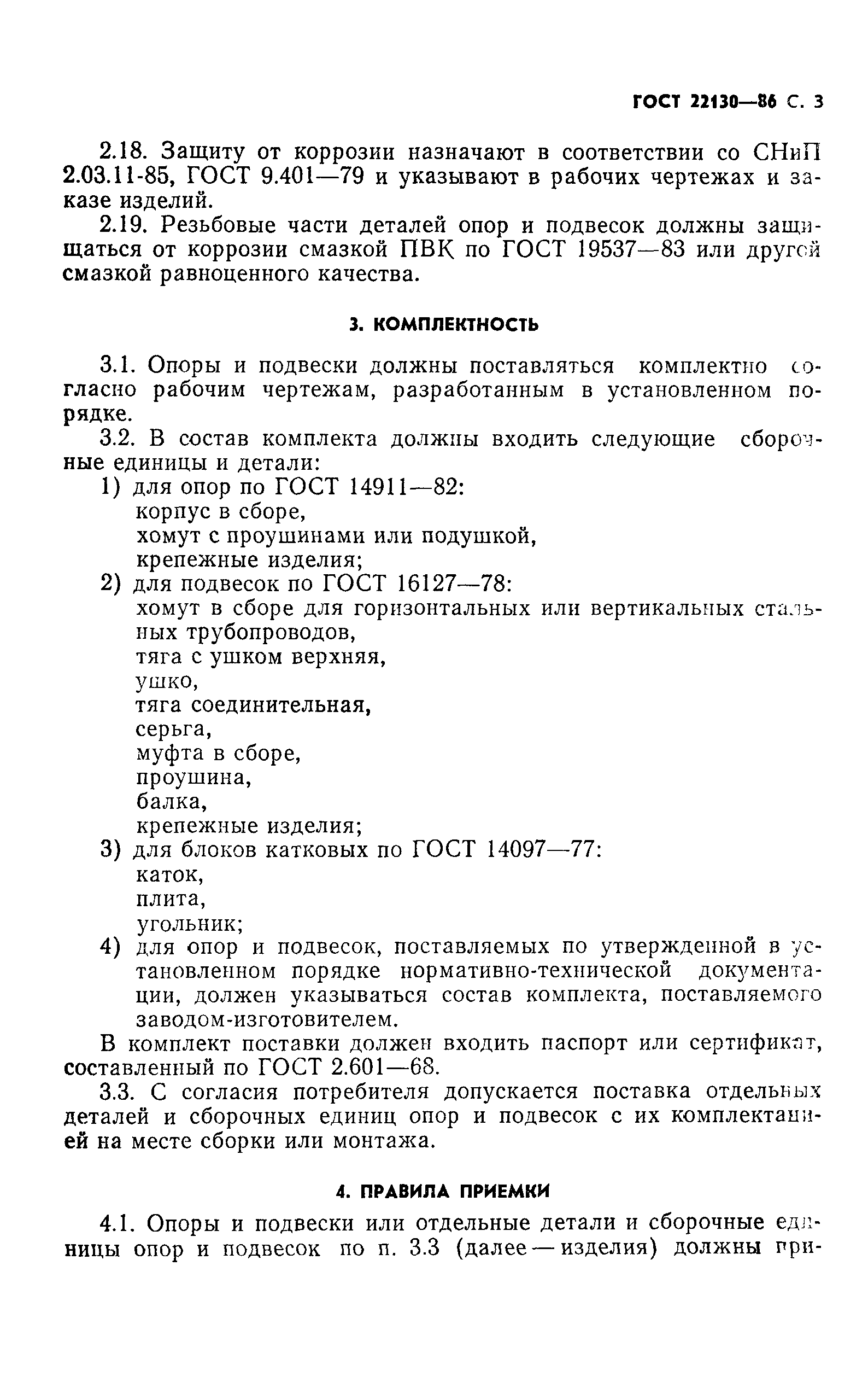

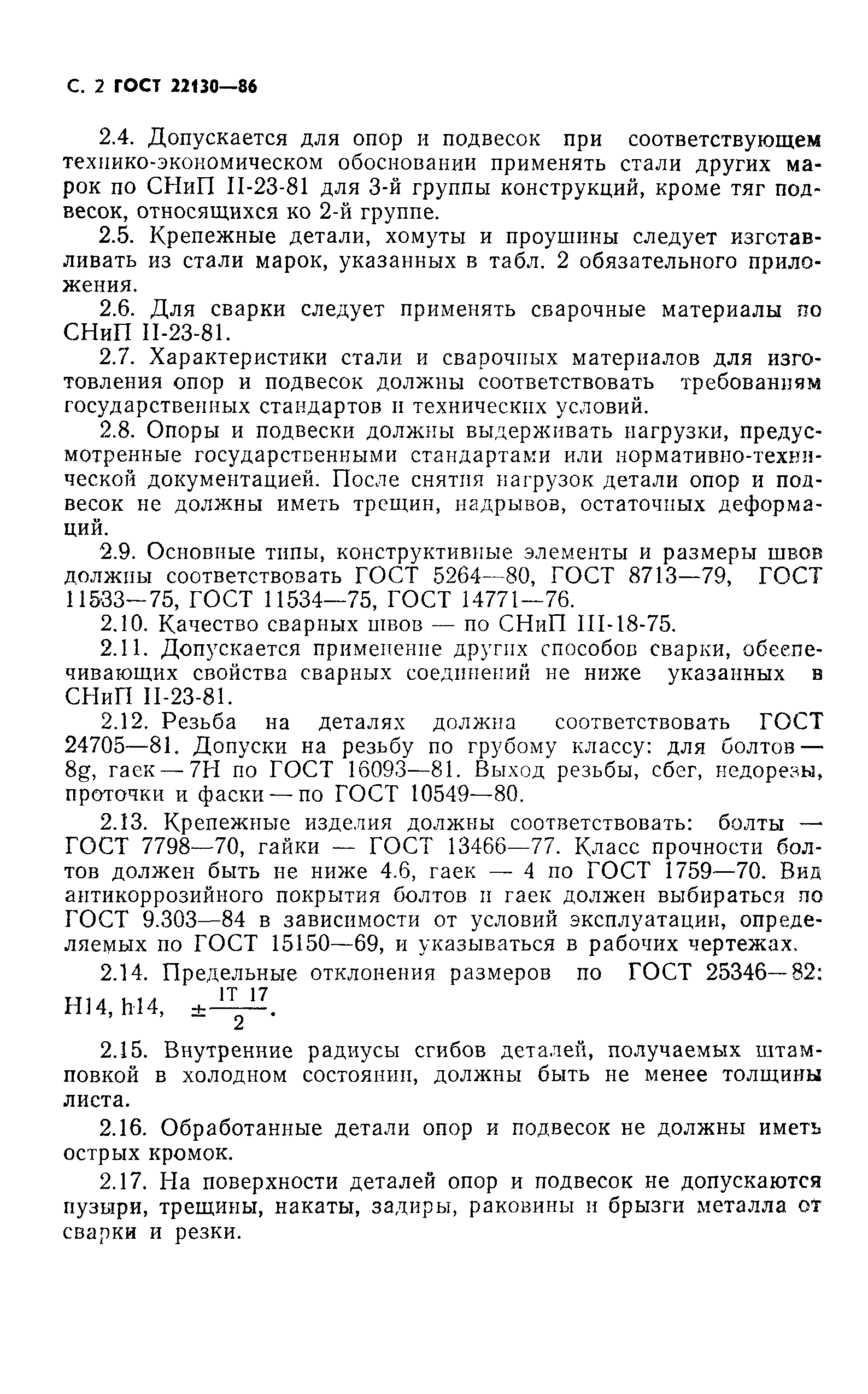

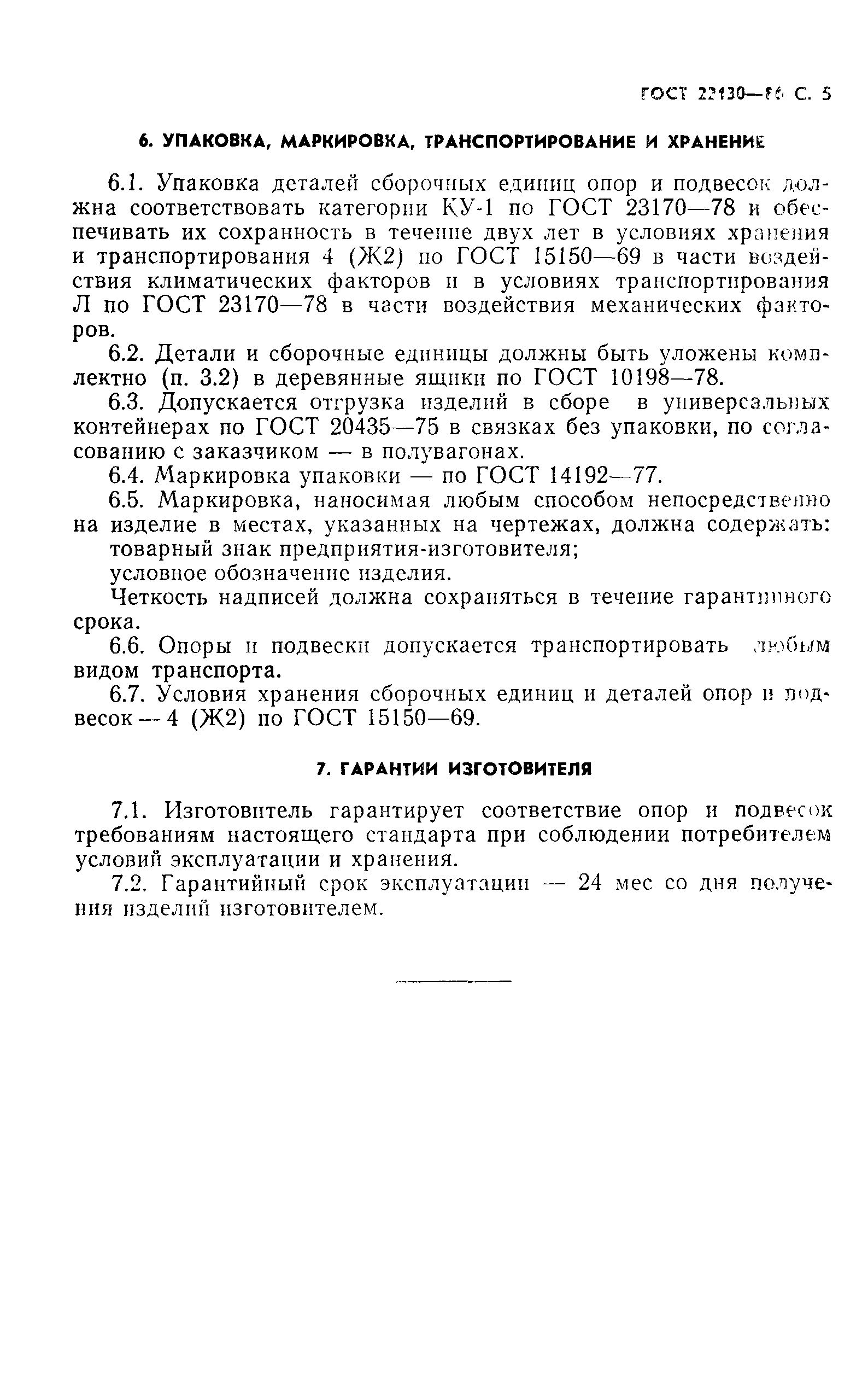

Оглавление: | 1 Типы и основные размеры 2 Технические требования 3 Комплектность 4 Правила приемки 5 Методы контроля 6 Упаковка, маркировка, транспортирование и хранение 7 Гарантии изготовителя Приложение Марки стали опор и подвесок |

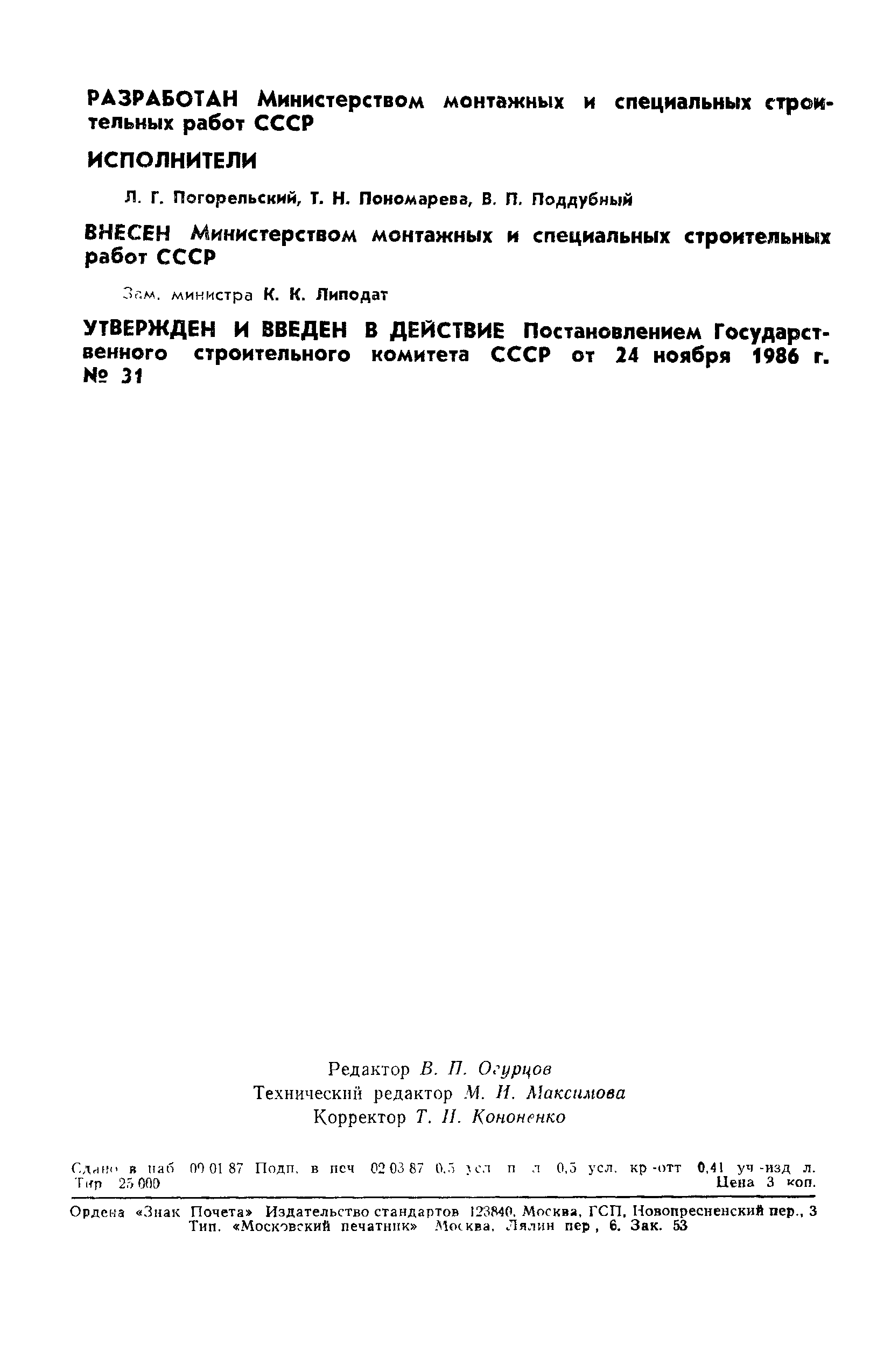

Разработан: | Министерство монтажных и специальных строительных работ СССР
|
Утверждён: | 24.11.1986 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 31)
|
Издан: | Издательство стандартов (1987 г. )
|
Расположен в: |
|
Заменяет собой: | ГОСТ 22130-76 «Опоры и подвески стальных трубопроводов. Общие технические условия» |
Нормативные ссылки: | ![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.03.11-85 «Защита строительных конструкций от коррозии»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 3.04.03-85 «Защита строительных конструкций и сооружений от коррозии»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП II-23-81* «Стальные конструкции»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП III-18-75 «Металлические конструкции»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 3242-79 «Соединения сварные. Методы контроля качества»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 8713-79 «Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 16350-80 «Климат СССР. Районирование и статистические параметры климатических факторов для технических целей»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 11534-75 «Ручная дуговая сварка. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 14771-76 «Дуговая сварка в защитном газе. Соединения сварные. Основные типы. Конструктивные элементы и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9.303-84 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 23170-78 «Упаковка для изделий машиностроения. Общие требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 11533-75 «Автоматическая и полуавтоматическая дуговая сварка под флюсом. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 24705-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 13466-77 «Шайбы стопорные с носком уменьшенные. Конструкция и размеры»![](../../../image/file2.gif) ГОСТ 19537-83 «Смазка пушечная. Технические условия»![](../../../image/file2.gif) ГОСТ 20435-75 «Контейнер универсальный металлический закрытый номинальной массой брутто 3,0 т. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 380-94 «Сталь углеродистая обыкновенного качества. Марки»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9.401-91 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 25346-89 «Основные нормы взаимозаменяемости. Единая система допусков и посадок. Общие положения, ряды допусков и основных отклонений»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия»
|
