ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ
СТАЛЕЙ
ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ
С АБСОЛЮТНЫМ ДАВЛЕНИЕМ р ≥ 4,0 МПа
И РАСЧЕТНЫМ РЕСУРСОМ 200000 ЧАСОВ

СТО ЦКТИ 321.05-2009 ÷ CТО ЦКТИ 321.08-2009,
СТО ЦКТИ 318.04-2009 ÷ СТО ЦКТИ 318.06-2009,
СТО ЦКТИ 462.05-2009 ÷ СТО ЦКТИ 462.08-2009,
СТО ЦКТИ 520.02-2009, СТО ЦКТИ 313.02-2009,
СТО ЦКТИ 720.15-2009 ÷ СТО ЦКТИ 720.24-2009,
СТО ЦКТИ 038.02-2009, СТО ЦКТИ 839.05-2009,
СТО ЦКТИ 839.06-2009, СТО ЦКТИ 504.02-2009,
СТО ЦКТИ 530.02-2009, СТО ЦКТИ 837.01-2009

Санкт-Петербург

2010 год

В соответствии с положением пункта 4.13 ГОСТ Р 1.4-2004 «Стандарты организаций. Общие положения» предлагаются следующие организационно-технические мероприятия по подготовке и применению стандартов на детали и сборочные единицы для трубопроводов тепловых станций на ресурс 200 тыс. часов (64 стандарта):

1. Стандарты 2009 года утверждения вводятся в действие с 01.05.2010 для нового проектирования трубопроводов тепловых станций.

2. Стандарты на детали и сборочные единицы трубопроводов тепловых станций 1982 года издания на ресурс 200 тыс. часов используются на переходный период до 30.04.2011 с применением ОСТ 24.125.60-89 в качестве общих технических требований для окончания работ по изготовлению элементов трубопроводов тепловых станций на ресурс 200 тыс. часов по действующим договорам с заказчиками. Допускается использование стандартов 1982 года издания после 30.04.2011 г. для проведения ремонтных работ по замене ранее изготовленных трубопроводов.

3. Стандарты на детали и сборочные единицы трубопроводов из хромомолибденованадиевых сталей на ресурс 100 тыс. часов остаются в действие без изменений (16 стандартов).





ОТВОДЫ КРУТОИЗОГНУТЫЕ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Предисловие

Объекты стандартизации и общие положения при разработке и применении стандартов организации установлены ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения».

Сведения о стандарте

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО ЦКТИ») и ЗАО «Энергомаш (Белгород)-БЗЭМ»

Рабочая группа

от ОАО «НПО ЦКТИ»: СУДАКОВ А.В., ГАВРИЛОВ С.Н., БЕЛОВ П.В.,

ТАБАКМАН М.Л., СМИРНОВА И.А.

от ЗАО «Энергомаш (Белгород)-БЗЭМ»: МОИСЕЕНКО П.П., ЛУШНИКОВ И.Н.

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Генерального директора ОАО «НПО ЦКТИ» № 373 от 14 декабря 2009 г.

3 ВЗАМЕН ОСТ 108.321.22-82, ОСТ 108.321.23-82

4 Согласованию с Ростехнадзором не подлежит

СТО ЦКТИ 321.06-2009

СТАНДАРТ ОРГАНИЗАЦИИ

Дата введения: 2010-05-01

СОДЕРЖАНИЕ

1 Область применения

Настоящий стандарт распространяется на крутоизогнутые отводы с углами гиба 30, 45, 60 и 90°, изготавливаемые из труб стали марок 12Х1МФ по ТУ 14-3Р-55 или ТУ 1310-030-00212179 и 15Х1М1Ф по ТУ 3-923, для паропроводов I категории (по классификации «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды») тепловых станций с абсолютным давлением и температурой пара:

р = 13,73 МПа, t = 545 °С

р = 13,73 МПа, t = 515 °С

р = 4,02 МПа, t = 545 °С

Стандарт устанавливает конструкцию и основные размеры крутоизогнутых отводов для паропроводов.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

СТО ЦКТИ 10.003-2007 Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению

ТУ 3-923-75 Трубы котельные бесшовные механически обработанные из конструкционной марки стали. Технические условия

ТУ 14-3Р-55-2001 Трубы стальные бесшовные для паровых котлов и трубопроводов. Технические условия

ТУ 1310-030-00212179-2007 Трубы бесшовные горячедеформированные механически обработанные из углеродистой и легированных марок стали для трубопроводов ТЭС и АЭС. Технические условия

3 Термины, определения и обозначения

3.1 В настоящем стандарте применяют следующие термины с соответствующими определениями:

3.1.1 отвод: Деталь, предназначенная для плавного изменения направления потока рабочей среды на угол от 30° до 90°.

3.1.2 отвод крутоизогнутый: Отвод, изготовленный гибкой радиусом от одного до трех номинальных наружных диаметров трубы.

3.1.3 исполнение: Совокупность особенностей деталей в размерах, материалах, технических требованиях, определяющих их технические характеристики и применяемость.

4 Конструкция и размеры

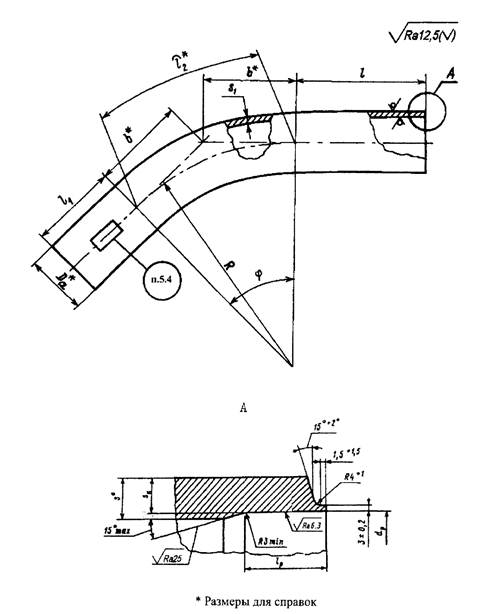

4.1 Конструкция и основные размеры крутоизогнутых отводов должны соответствовать указанным на рисунке 1 и в таблице 1.

4.2 Крутоизогнутые отводы исполнений 01-24, 45-56 применять с длинами прямых участков:

до гиба - 500 ≤ l ≤ 2100 мм;

после гиба - l₁ ≥ 1500 мм,

а исполнений 25-44, 57-60 - с длинами l и l₁, указанными в таблице 1.

Допускается применение крутоизогнутых отводов с уменьшенными прямыми участками l и l₁:

не менее (D_а + 200) мм - для исполнений 01-04, 13-20, 37-60;

не менее D_а мм - для исполнений 05-12, 21-36.

(Измененная редакция. Изм. № 1)

4.3 Величина относительной овальности (а) гнутых участков отводов не должна быть более 7 %.

4.4 Допускается изготовление крутоизогнутых отводов с углами гибов более 30°, отличающихся от указанных в настоящем стандарте. Угол гиба должен быть кратным 5, но не более 90°.

4.5 Допускается изготовление отводов с разделкой под сварку по типу С4 и С5 в соответствии с СТО ЦКТИ 10.003.

5 Технические требования

5.1 Масса крутоизогнутого отвода определяется как сумма масс гнутой части отвода l₂ и прямых участков l и l₁. Масса прямых участков определяется по формуле:

G = 0,001(l + l₁)g, где g - масса 1 м трубы, кг.

5.2 Маркировка и остальные технические требования - по СТО ЦКТИ 10.003.

5.3 Пример условного обозначения крутоизогнутого отвода исполнения 06 с углом гиба φ = 45° и радиусом R = 375 мм из трубы наружным диаметром D_a = 273 мм, с толщиной стенки s = 13 мм, с прямыми участками длиной l = 500 мм, l₁ = 1500 мм и длиной развертки L_p = 2295 мм:

ОТВОД КРУТОИЗОГНУТЫЙ 45°-273×13-500×1500×2295-R375 06 СТО ЦКТИ 321.06

Рисунок 1

Таблица 1

Размеры в миллиметрах



ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
