Скачать ГОСТ 9140-2015 Фрезы шпоночные с цилиндрическим, коническим хвостовиками и хвостовиком конусностью 7:24. Технические условияДата актуализации: 10.08.2017 ГОСТ 9140-2015

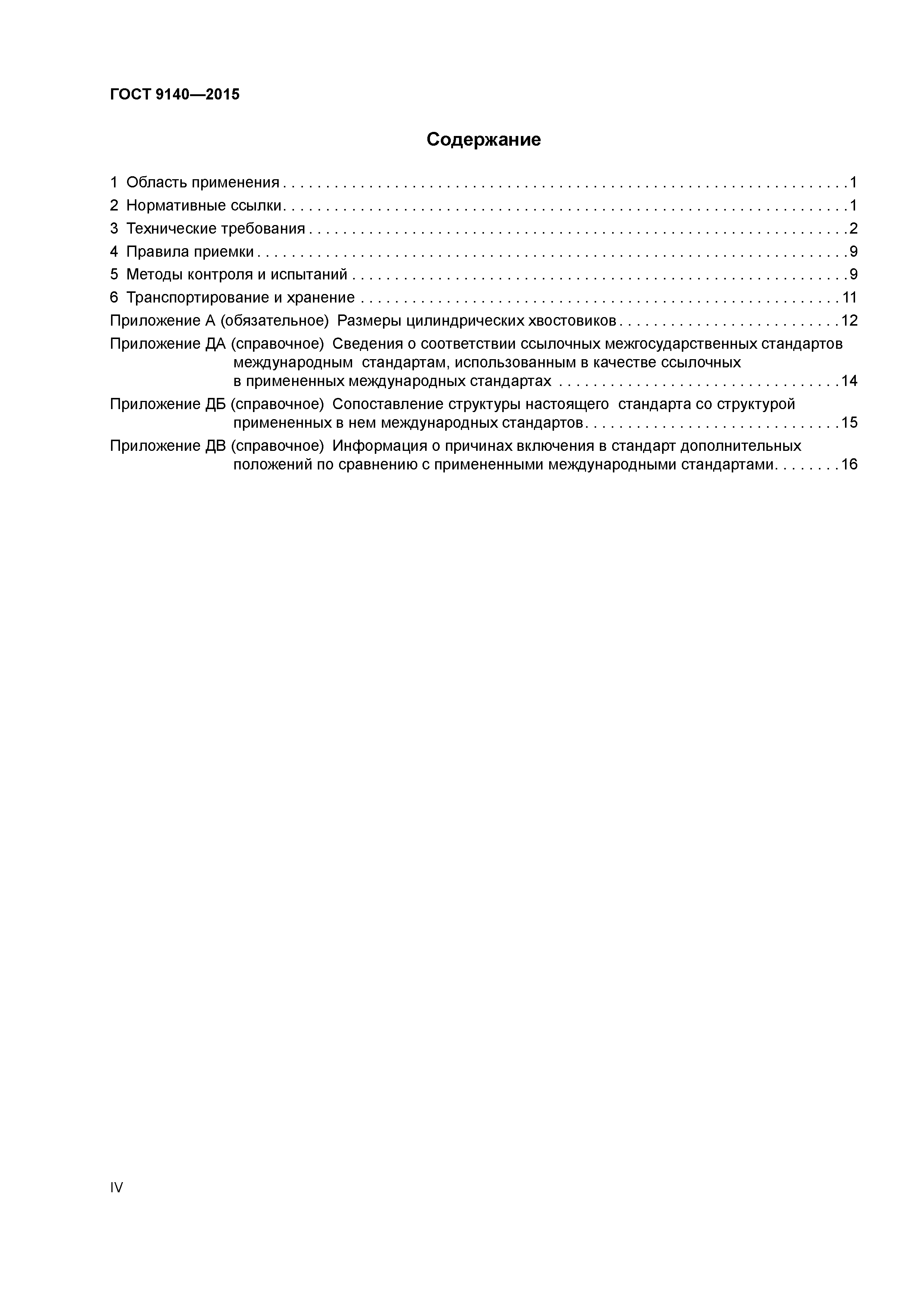

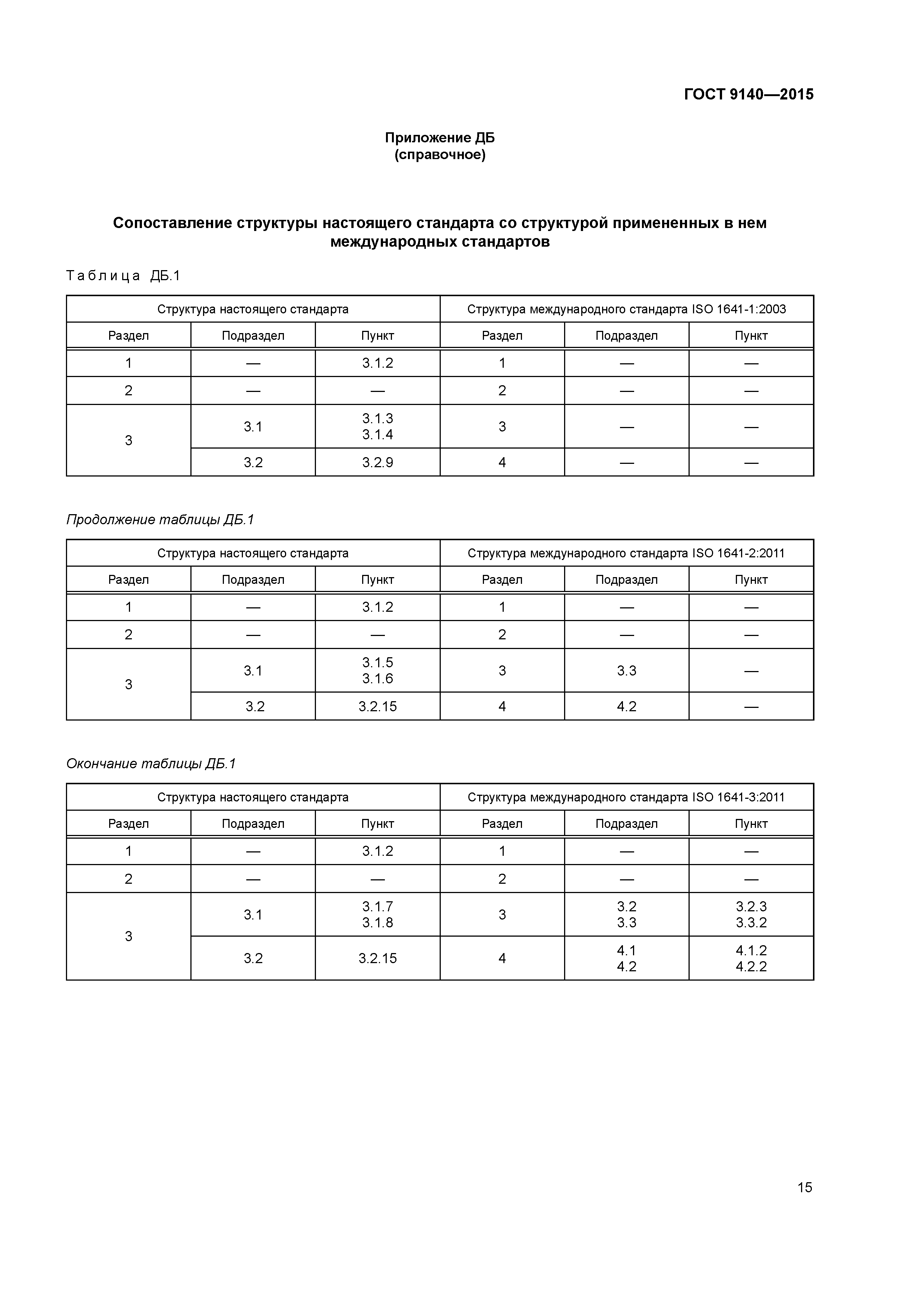

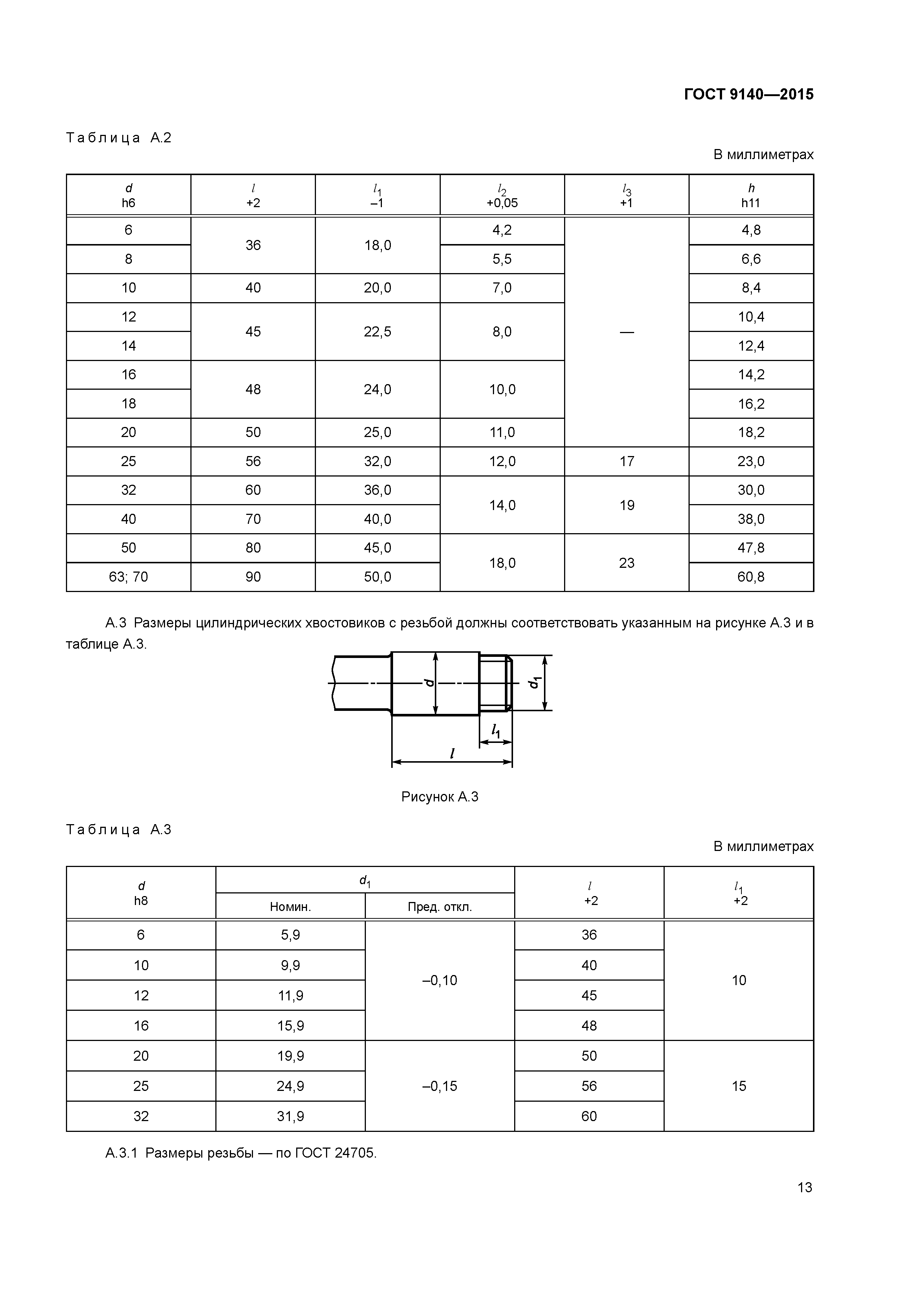

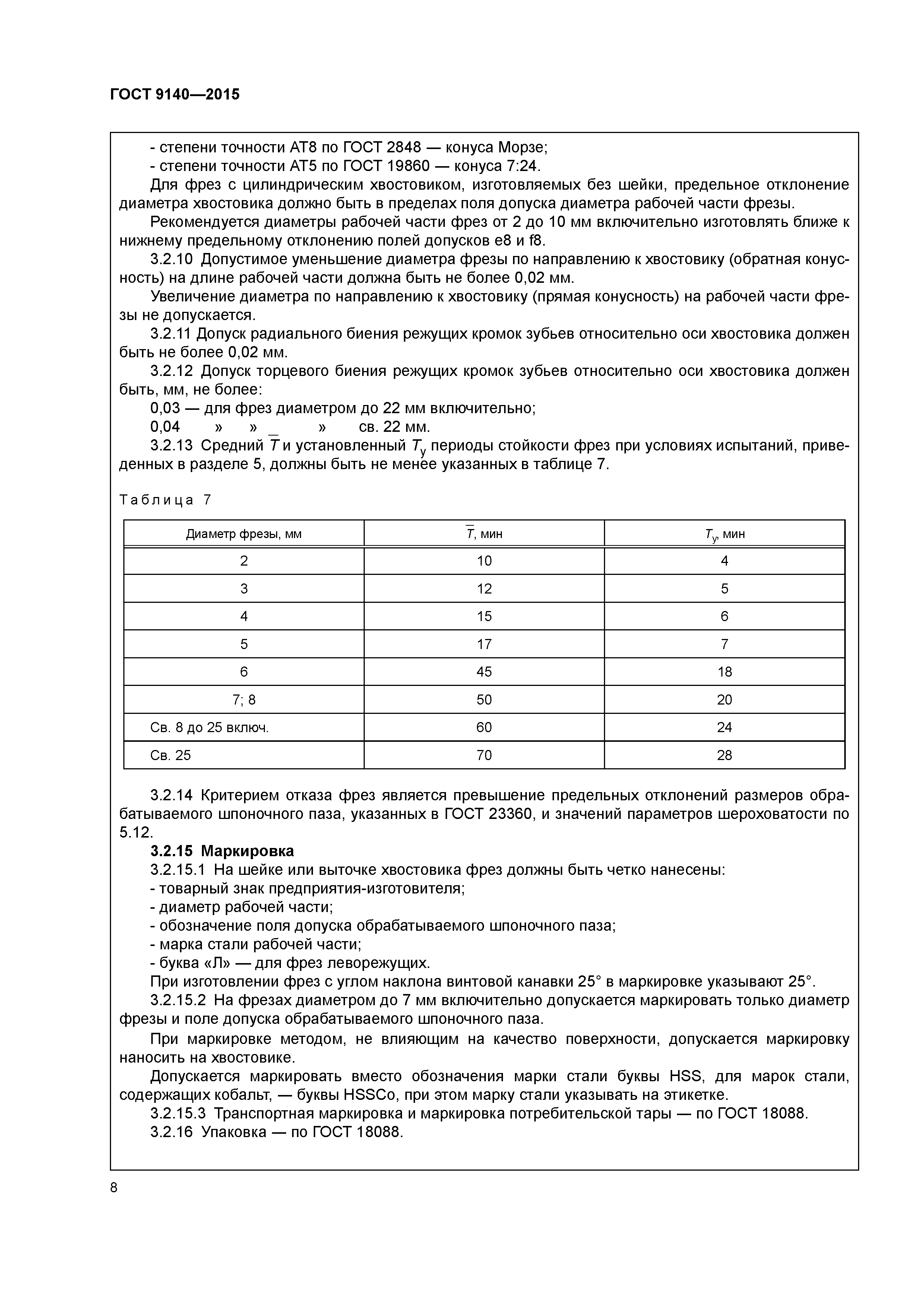

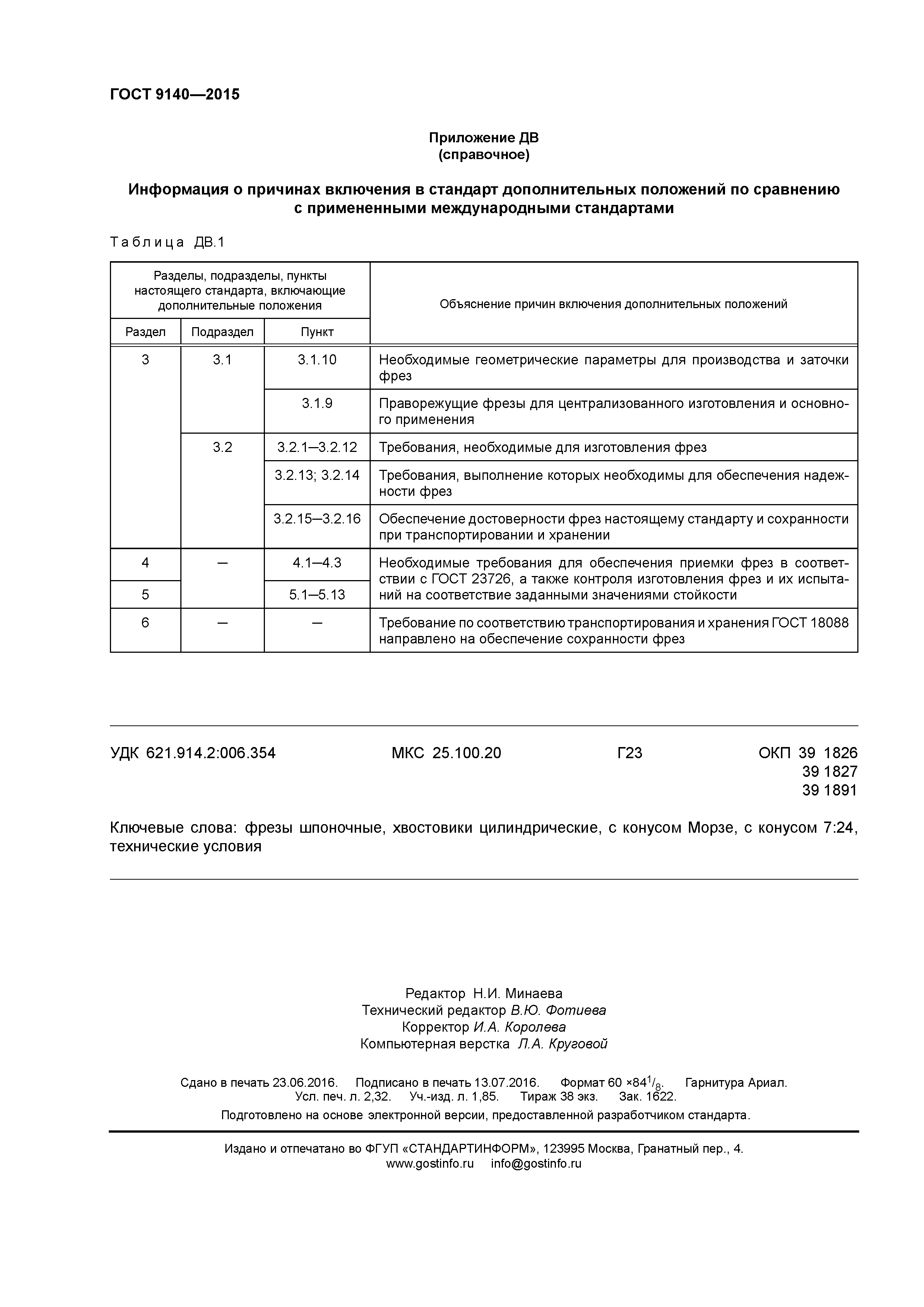

Фрезы шпоночные с цилиндрическим, коническим хвостовиками и хвостовиком конусностью 7:24. Технические условияОбозначение: | ГОСТ 9140-2015 | Обозначение англ: | GOST 9140-2015 | Статус: | введен впервые | Название рус.: | Фрезы шпоночные с цилиндрическим, коническим хвостовиками и хвостовиком конусностью 7:24. Технические условия | Название англ.: | Slot drills with cylindrical, Morse taper and 7:24 taper shanks. Specifications | Дата добавления в базу: | 01.02.2017 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.01.2017 | Область применения: | Стандарт распространяется на шпоночные фрезы с цилиндрическим, коническим хвостовиком Морзе и хвостовиком конусностью 7:24, предназначенные для обработки шпоночных пазов по ГОСТ 23360 в изделиях из стали. | Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Технические требования 4 Правила приемки 5 Методы контроля и испытаний 6 Транспортирование и хранение Приложение А (обязательное) Размеры цилиндрических хвостовиков Приложение ДА (справочное) Сведения о соответствии ссылочных межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененных международных стандартах Приложение ДБ (справочное) Сопоставление структуры настоящего стандарта со структурой примененных в нем международных стандартов Приложение ДВ (справочное) Информация о причинах включения в стандарт дополнительных положений по сравнению с примененными международными стандартами | Разработан: | ОАО ВНИИИНСТРУМЕНТ
| Утверждён: | 29.09.2015 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 80-П) 08.06.2016 Федеральное агентство по техническому регулированию и метрологии (563-ст)
| Издан: | Стандартинформ (2016 г. )
| Расположен в: |
| Нормативные ссылки: | ![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9378-93 «Образцы шероховатости поверхности (сравнения). Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 14034-74 «Отверстия центровые. Размеры»![](../../../image/file2.gif) ГОСТ 18088-83 «Инструмент металлорежущий, алмазный, дереворежущий, слесарно-монтажный и вспомогательный. Упаковка, маркировка, транспортирование и хранение»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 19265-73 «Прутки и полосы из быстрорежущей стали. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 19860-93 «Конусы внутренние и наружные конусностью 7:24. Допуски»![](../../../image/file2.gif) ГОСТ 23360-78 «Основные нормы взаимозаменяемости. Соединения шпоночные с призматическими шпонками. Размеры шпонок и сечений пазов. Допуски и посадки»![](../../../image/file2.gif) ГОСТ 23726-79 «Инструмент металлорежущий и дереворежущий. Приемка»![](../../../image/file2.gif) ГОСТ 25706-83 «Лупы. Типы, основные параметры. Общие технические требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 2848-75 «Конусы инструментов. Допуски. Методы и средства контроля»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 8.051-81 «Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 24705-2004 «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 25557-2006 «Конусы инструментальные. Основные размеры»![](../../../image/file2.gif) ГОСТ 1050-2013 «Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия»![](../../../image/file2.gif) ГОСТ 25827-2014 «Хвостовики инструментов с конусом 7:24 для ручной и автоматической смены инструмента. Типы A, AD, AF, U, UD, UF, J, JD и JF. Размеры и обозначение»![](../../../image/file2.gif) ГОСТ ISO 5413-2015 «Конусы Морзе жесткой передачи. Размеры»
|

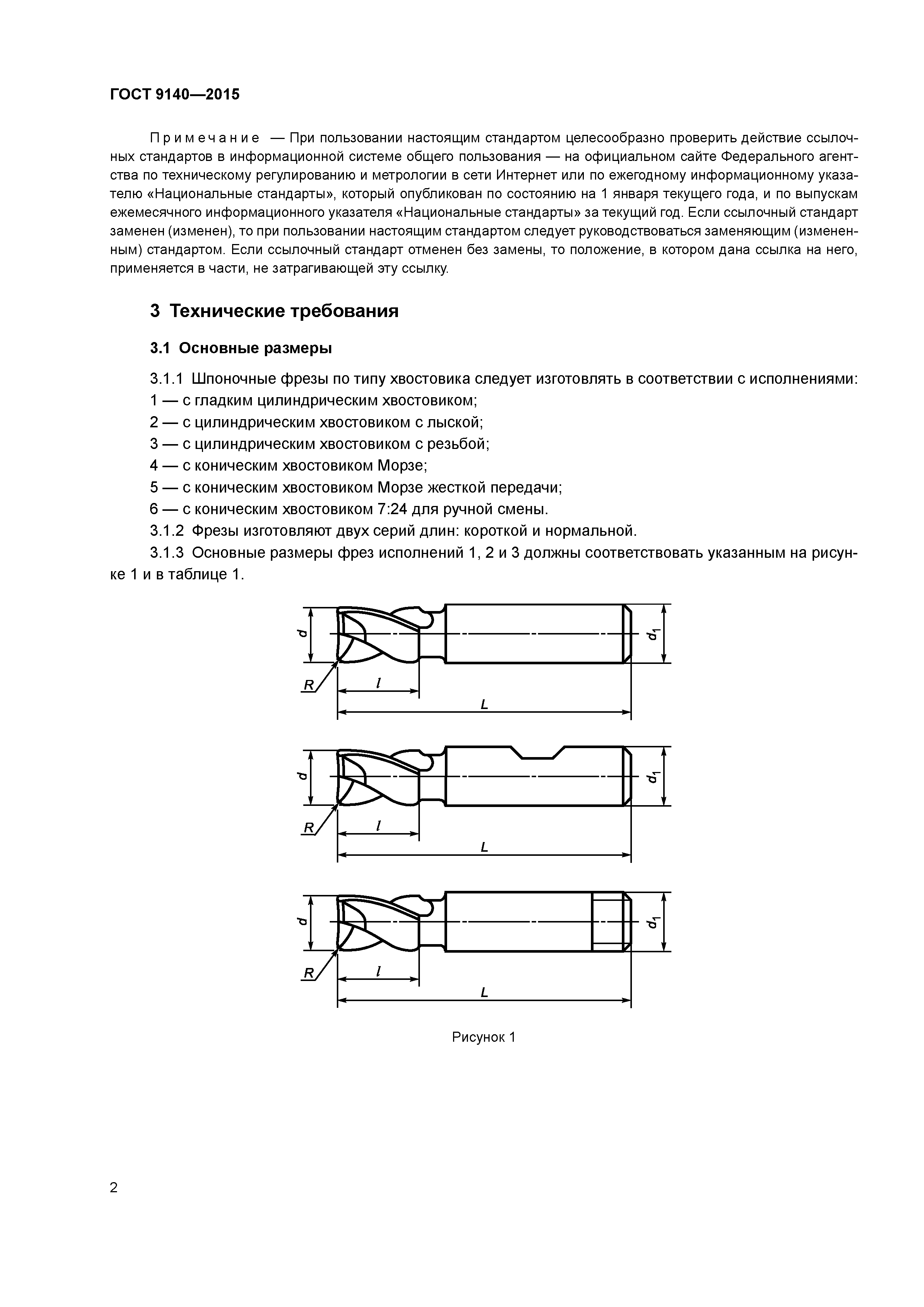

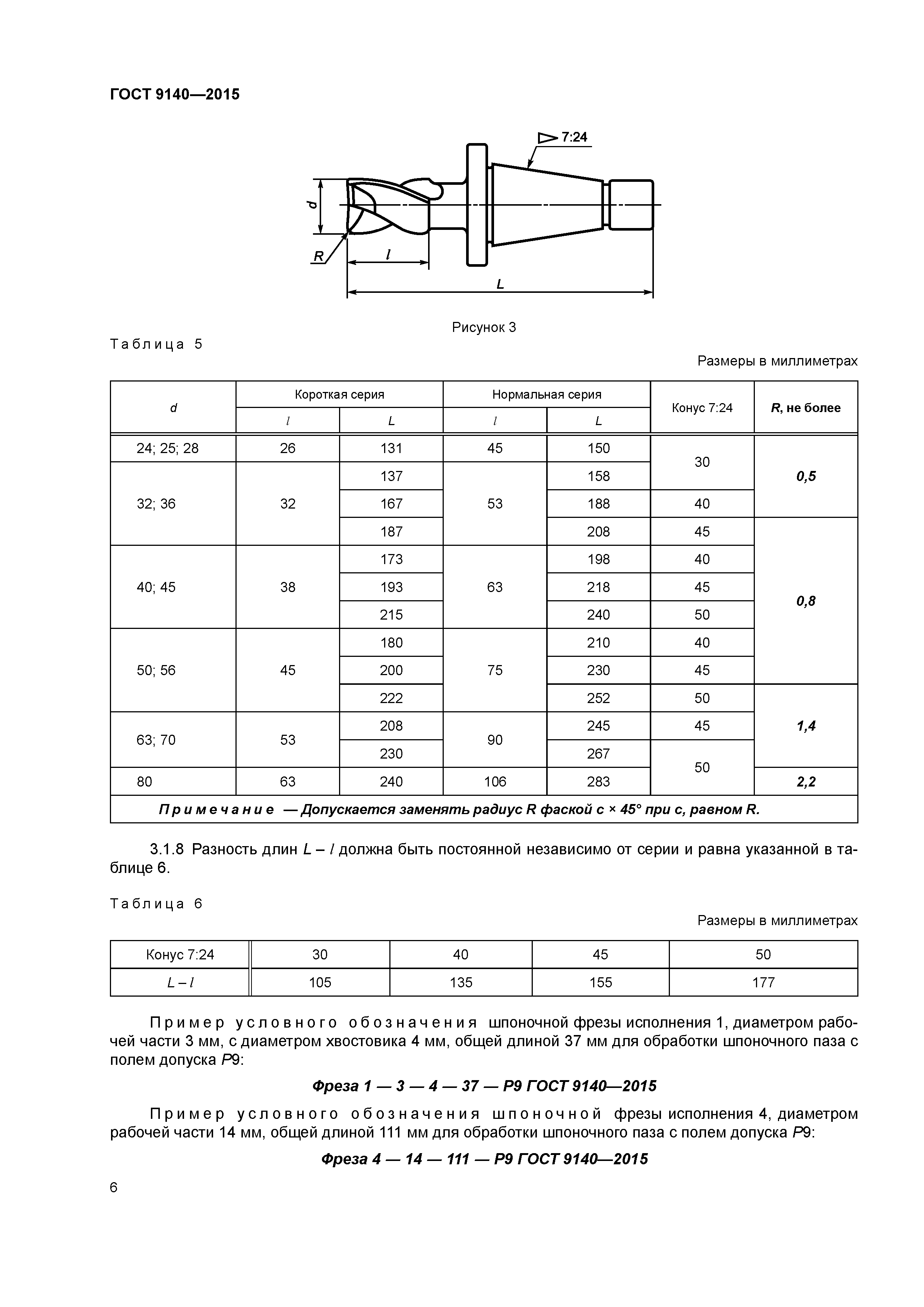

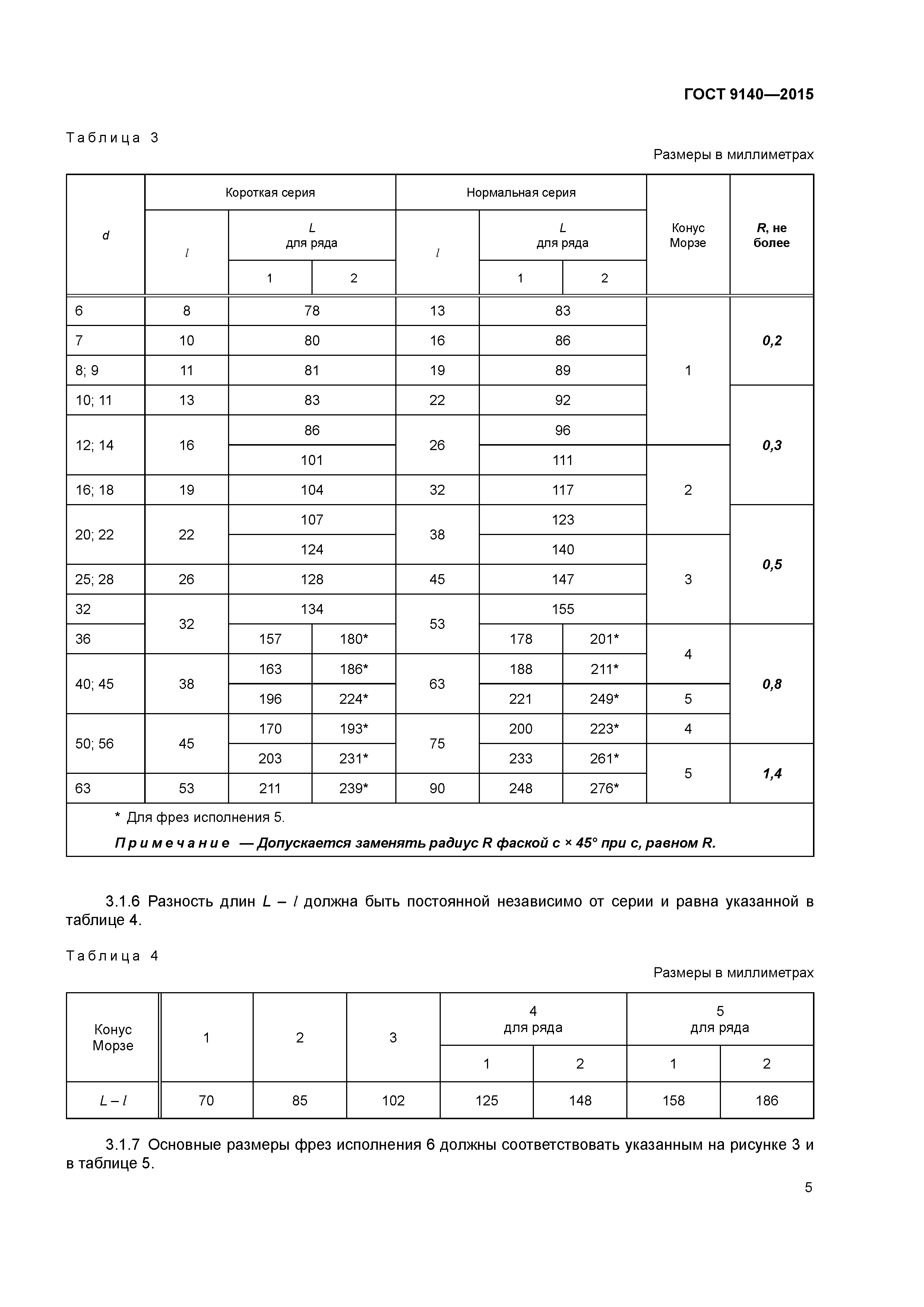

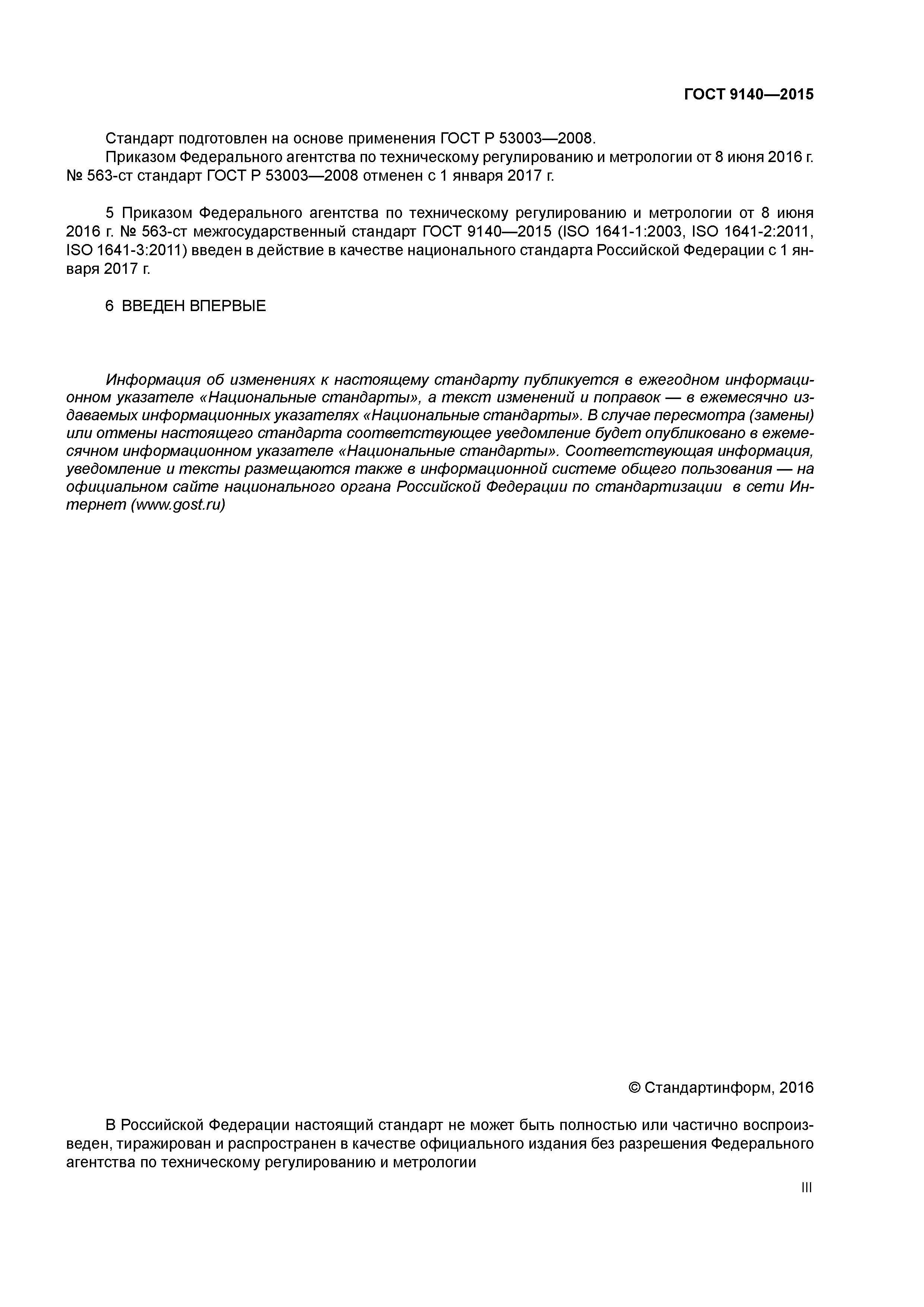

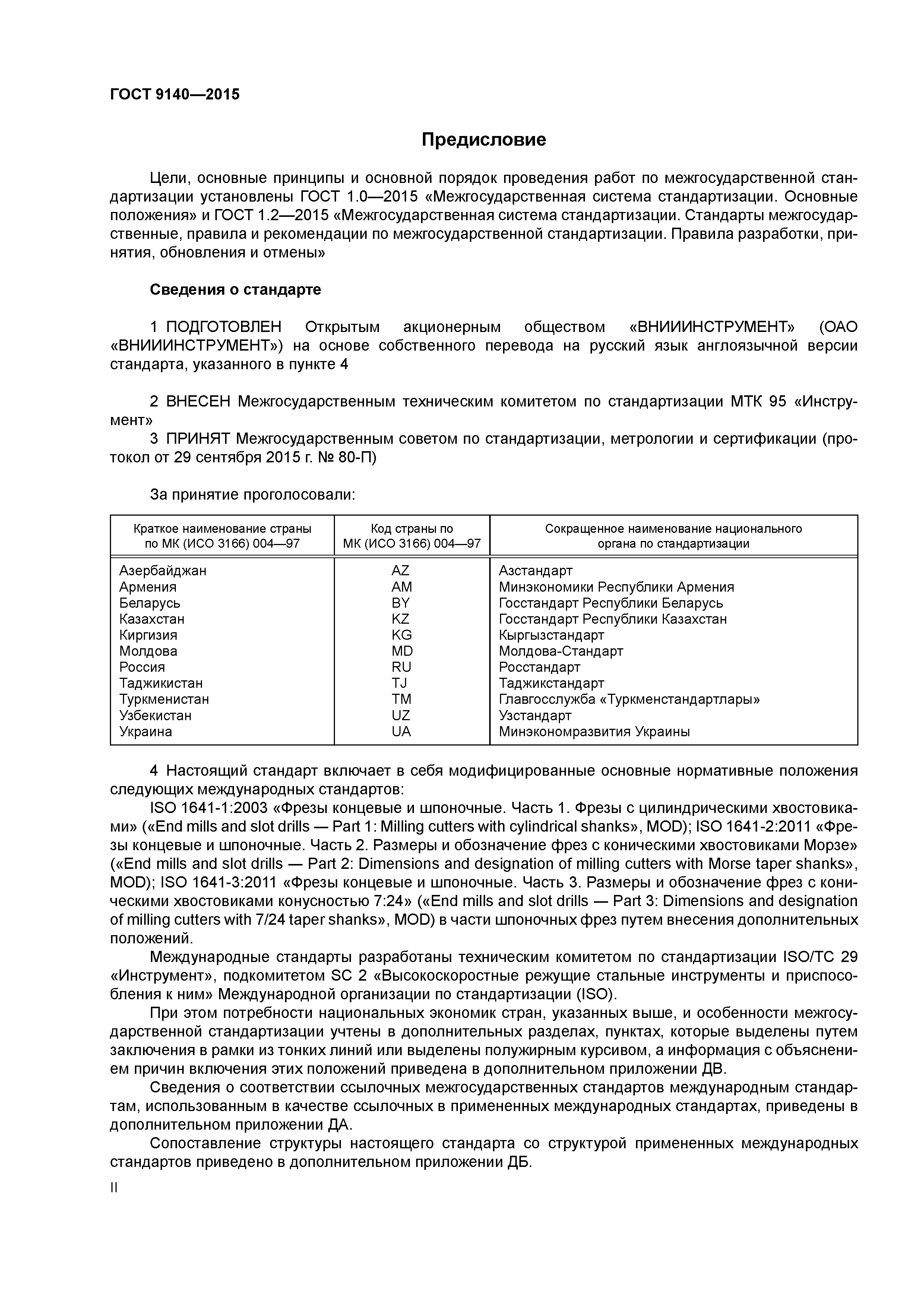

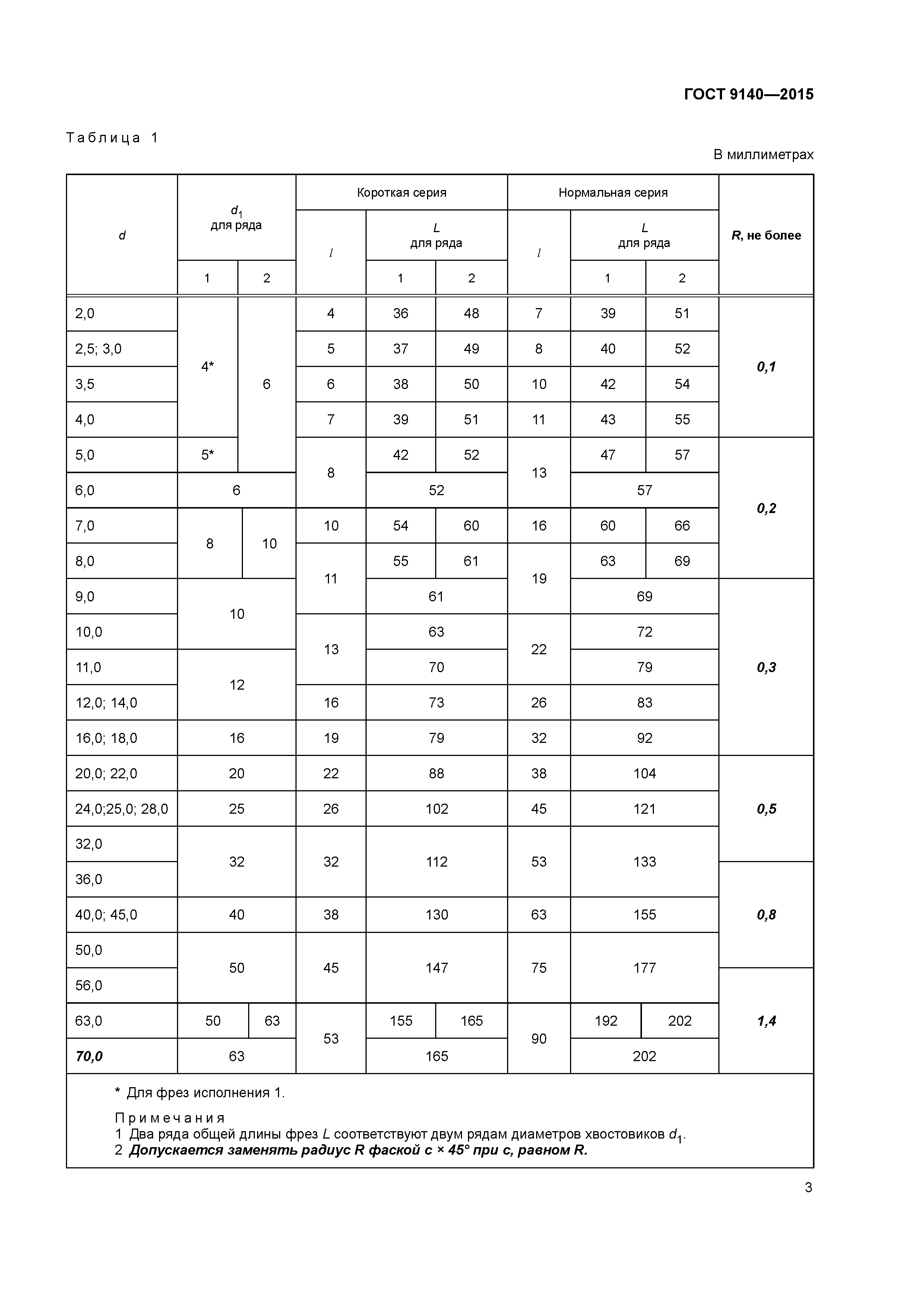

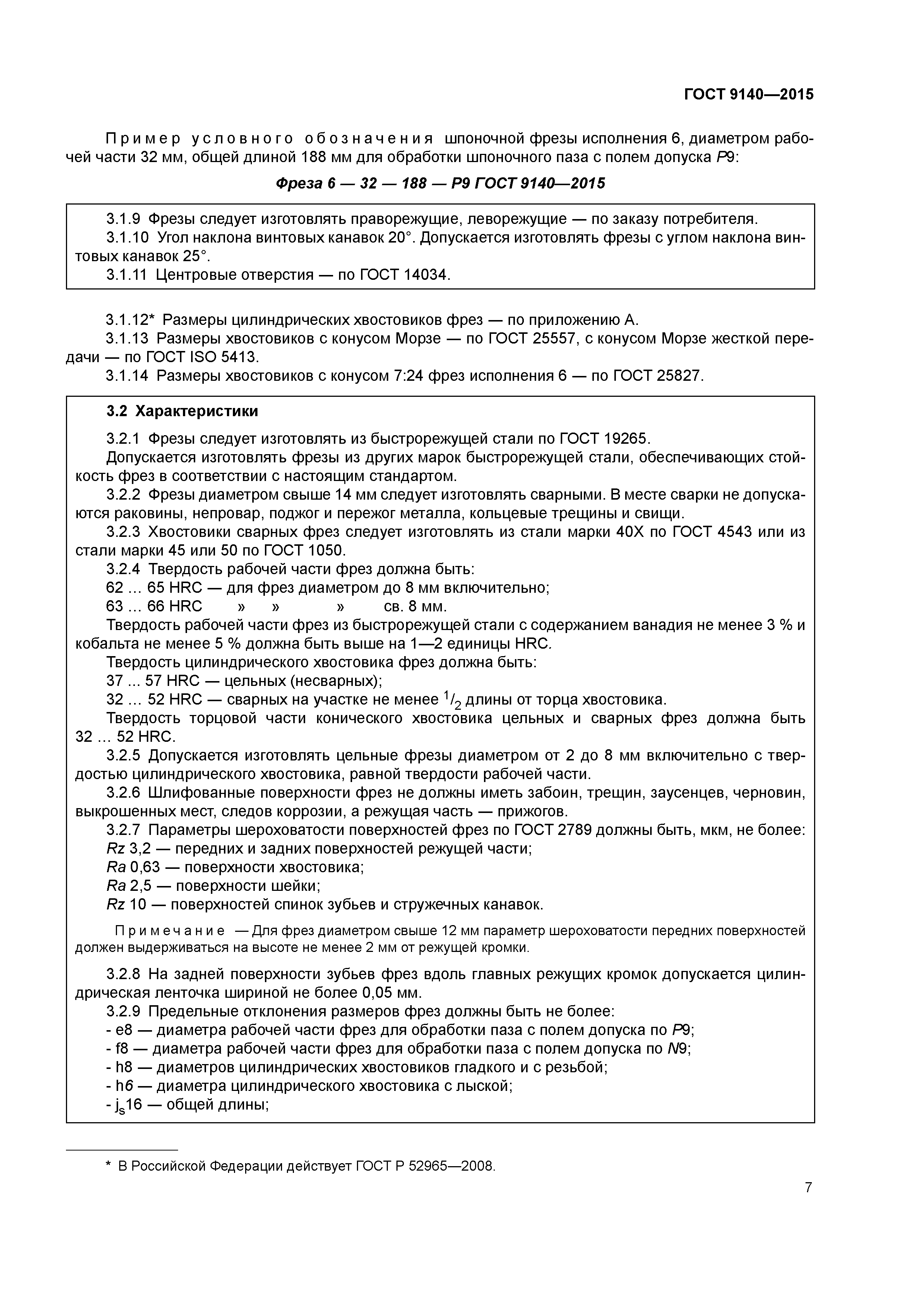

![ГОСТ 9140-2015](../../../Data2/1/4293753/4293753903.files/0.gif) ![ГОСТ 9140-2015](../../../Data2/1/4293753/4293753903.files/1.gif) ![ГОСТ 9140-2015](../../../Data2/1/4293753/4293753903.files/2.gif) ![ГОСТ 9140-2015](../../../Data2/1/4293753/4293753903.files/3.gif) ![ГОСТ 9140-2015](../../../Data2/1/4293753/4293753903.files/4.gif) ![ГОСТ 9140-2015](../../../Data2/1/4293753/4293753903.files/5.gif) ![ГОСТ 9140-2015](../../../Data2/1/4293753/4293753903.files/6.gif) ![ГОСТ 9140-2015](../../../Data2/1/4293753/4293753903.files/7.gif) ![ГОСТ 9140-2015](../../../Data2/1/4293753/4293753903.files/8.gif) ![ГОСТ 9140-2015](../../../Data2/1/4293753/4293753903.files/9.gif) ![ГОСТ 9140-2015](../../../Data2/1/4293753/4293753903.files/10.gif) ![ГОСТ 9140-2015](../../../Data2/1/4293753/4293753903.files/11.gif) ![ГОСТ 9140-2015](../../../Data2/1/4293753/4293753903.files/12.gif) ![ГОСТ 9140-2015](../../../Data2/1/4293753/4293753903.files/13.gif) ![ГОСТ 9140-2015](../../../Data2/1/4293753/4293753903.files/14.gif) ![ГОСТ 9140-2015](../../../Data2/1/4293753/4293753903.files/15.gif) ![ГОСТ 9140-2015](../../../Data2/1/4293753/4293753903.files/16.gif) ![ГОСТ 9140-2015](../../../Data2/1/4293753/4293753903.files/17.gif) ![ГОСТ 9140-2015](../../../Data2/1/4293753/4293753903.files/18.gif)
|
