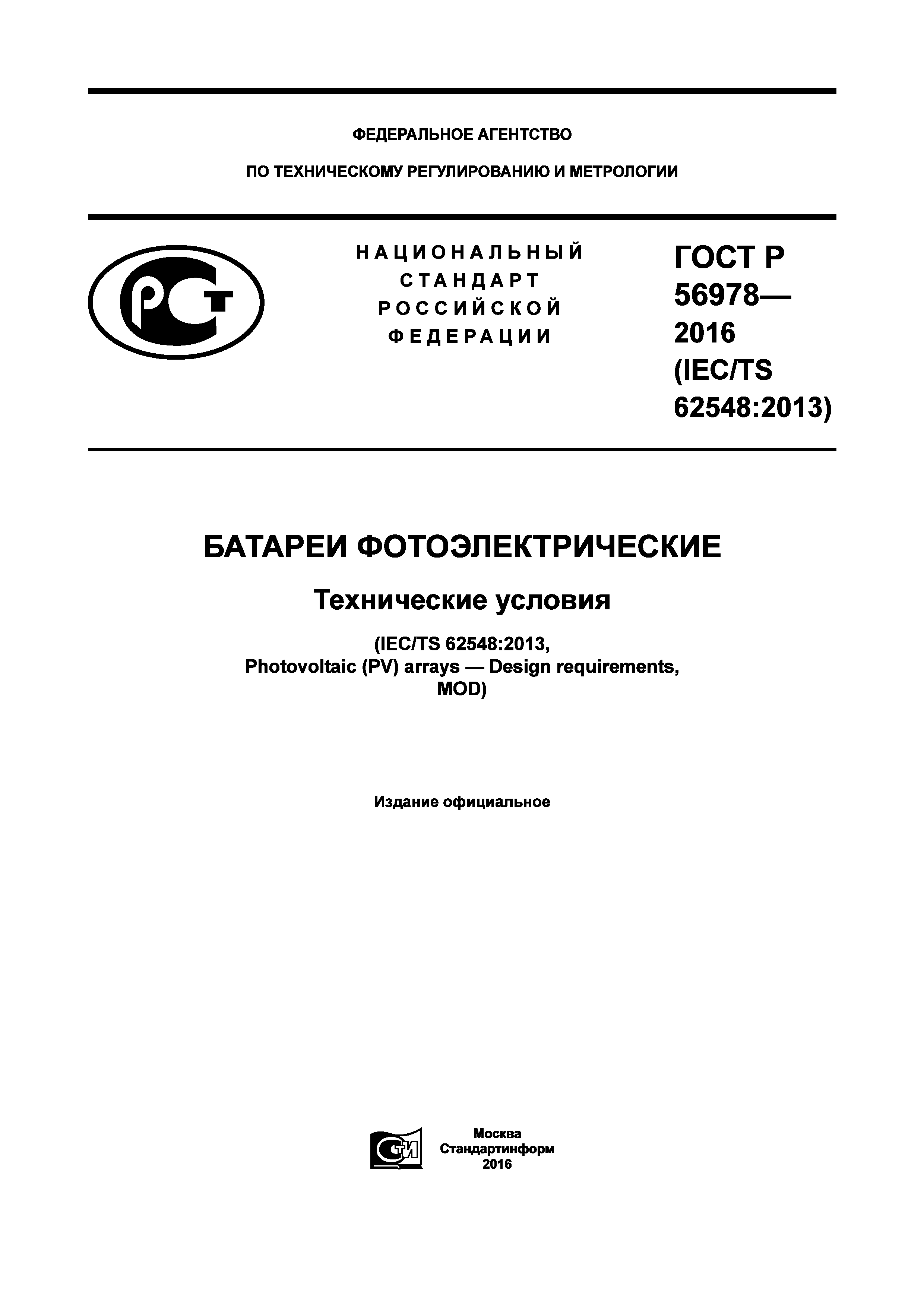

ГОСТ Р 56978-2016

Батареи фотоэлектрические. Технические условия

Обозначение:	ГОСТ Р 56978-2016
Обозначение англ:	GOST R 56978-2016
Статус:	введен впервые
Название рус.:	Батареи фотоэлектрические. Технические условия
Название англ.:	Photovoltaic arrays. Specifications
Дата добавления в базу:	01.02.2017
Дата актуализации:	05.05.2017
Дата введения:	01.03.2017

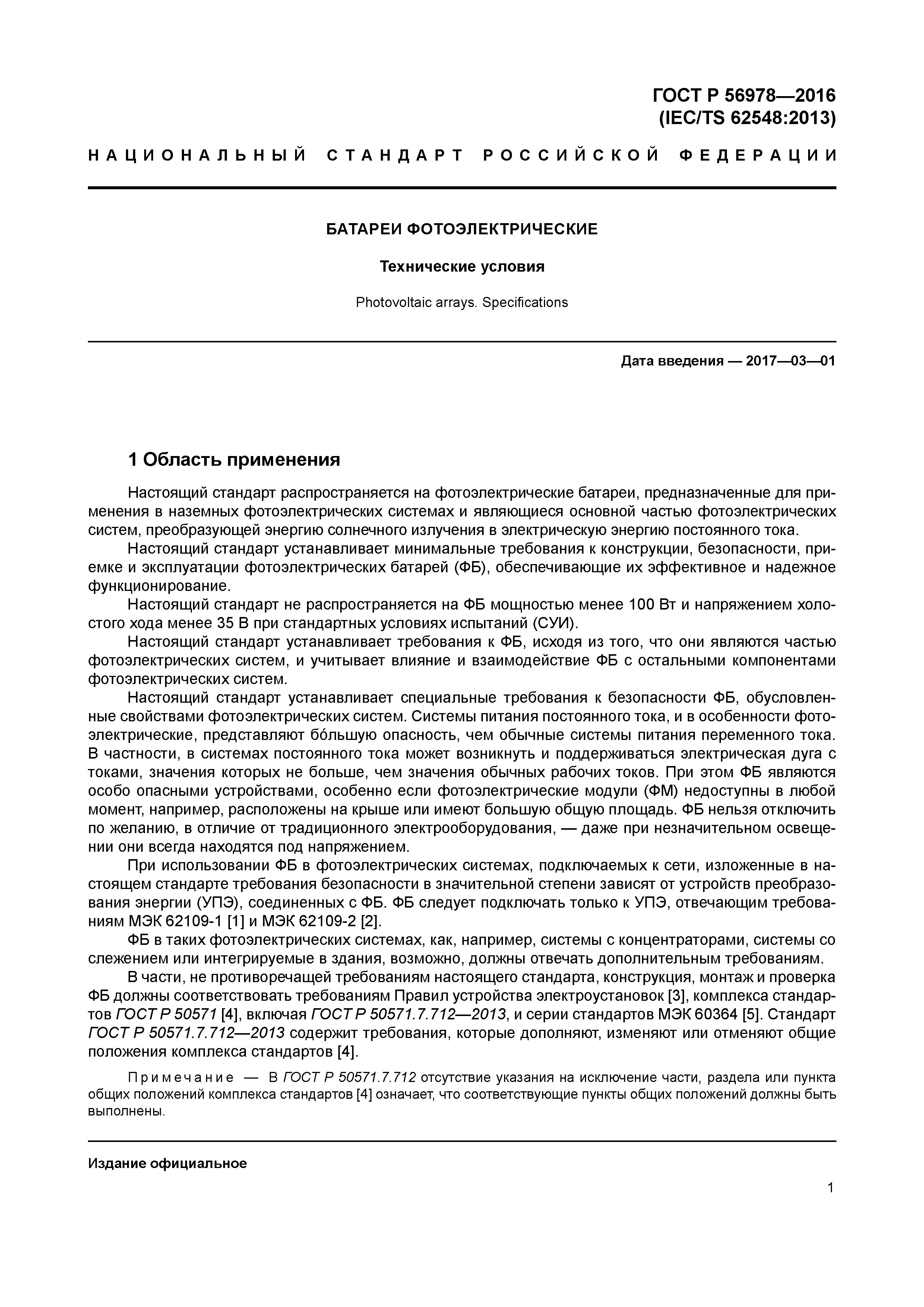

Область применения:	Стандарт распространяется на фотоэлектрические батареи, предназначенные для применения в наземных фотоэлектрических системах и являющиеся основной частью фотоэлектрических систем, преобразующей энергию солнечного излучения в электрическую энергию постоянного тока. Стандарт устанавливает минимальные требования к конструкции, безопасности, приемке и эксплуатации фотоэлектрических батарей (ФБ), обеспечивающие их эффективное и надежное функционирование. Стандарт не распространяется на ФБ мощностью менее 100 Вт и напряжением холостого хода менее 35 В при стандартных условиях испытаний (СУИ). Стандарт устанавливает требования к ФБ исходя из того, что они являются частью фотоэлектрических систем и учитывает влияние и взаимодействие ФБ с остальными компонентами фотоэлектрических систем. Стандарт устанавливает специальные требования к безопасности ФБ, обусловленные свойствами фотоэлектрических систем.

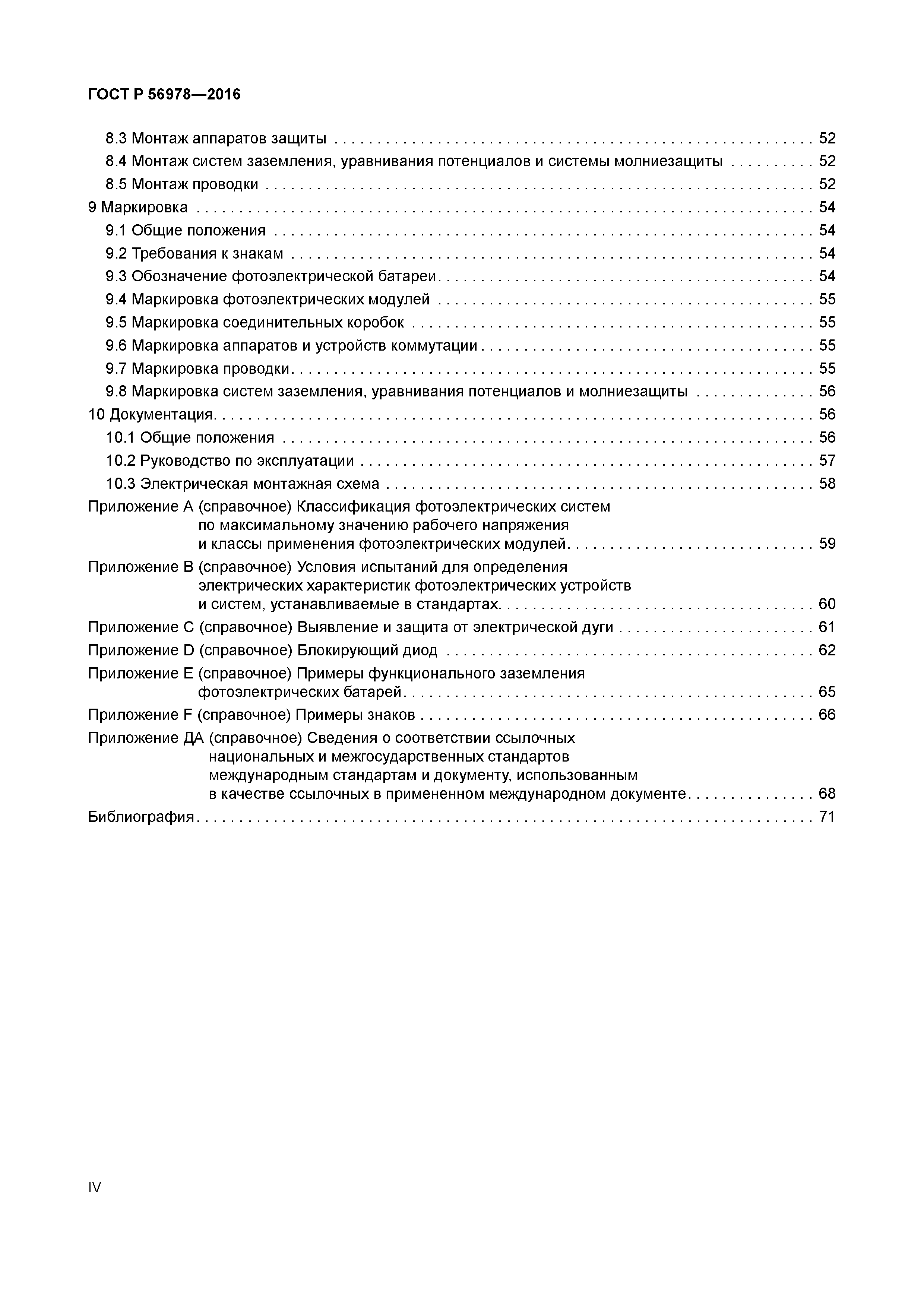

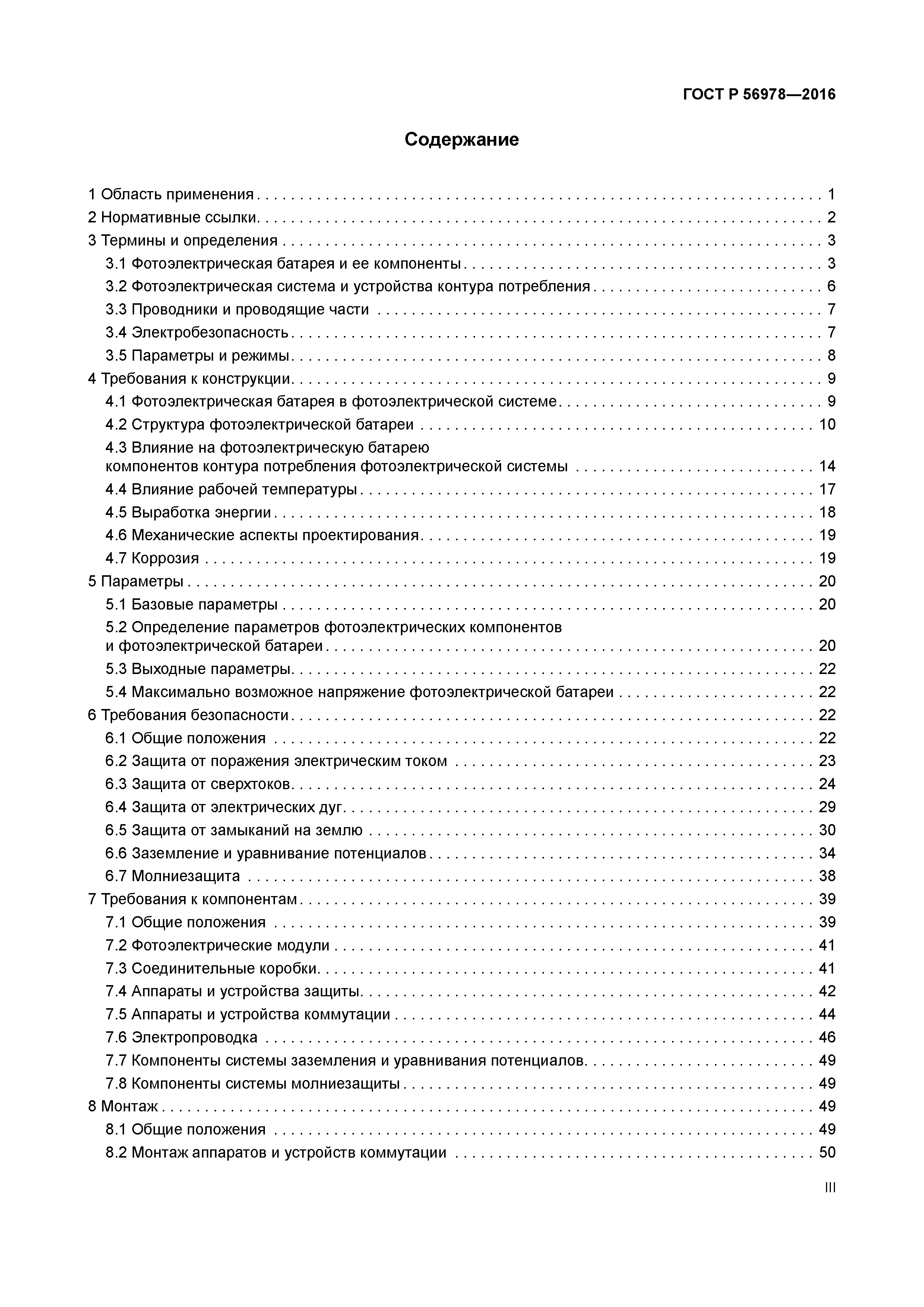

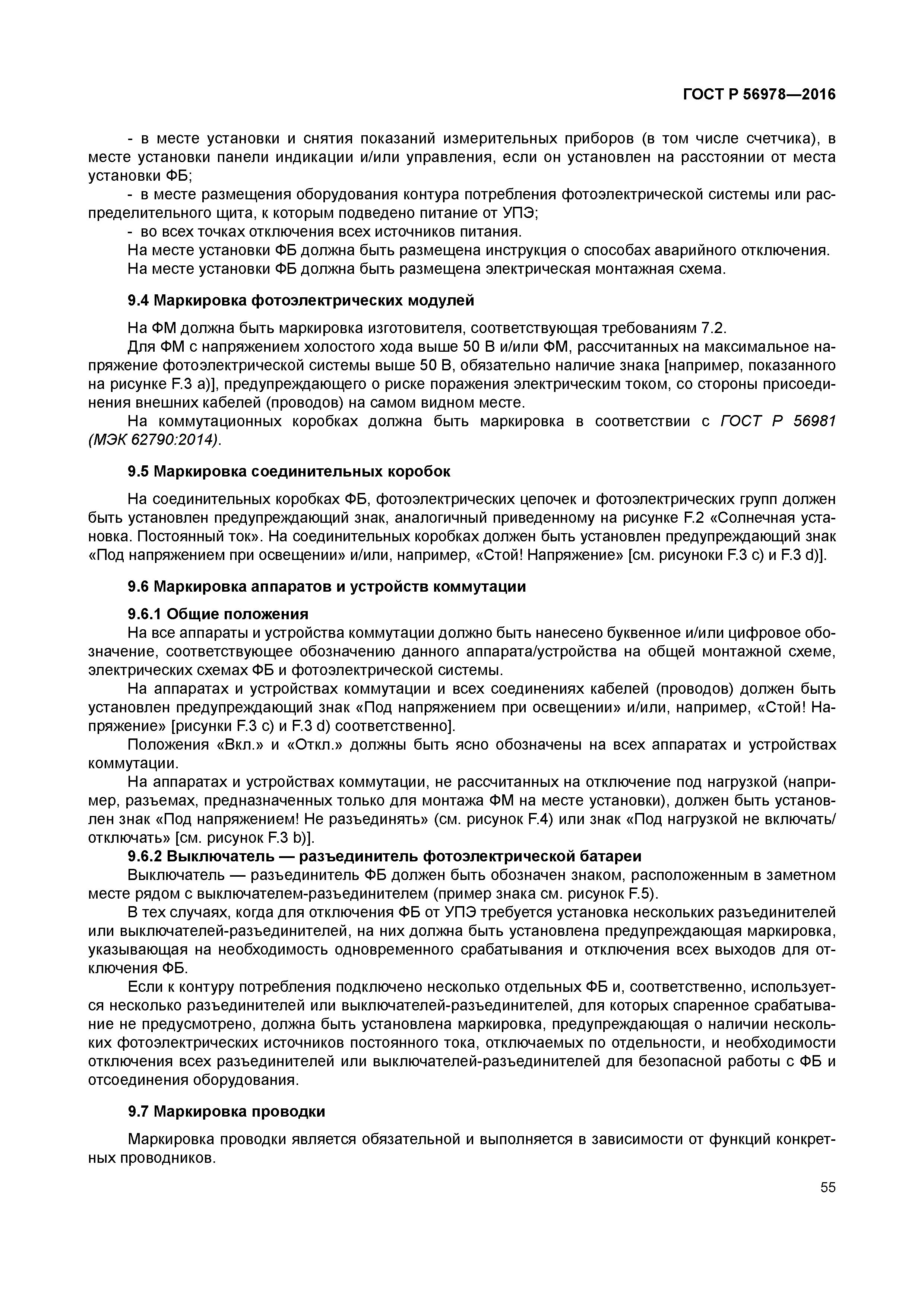

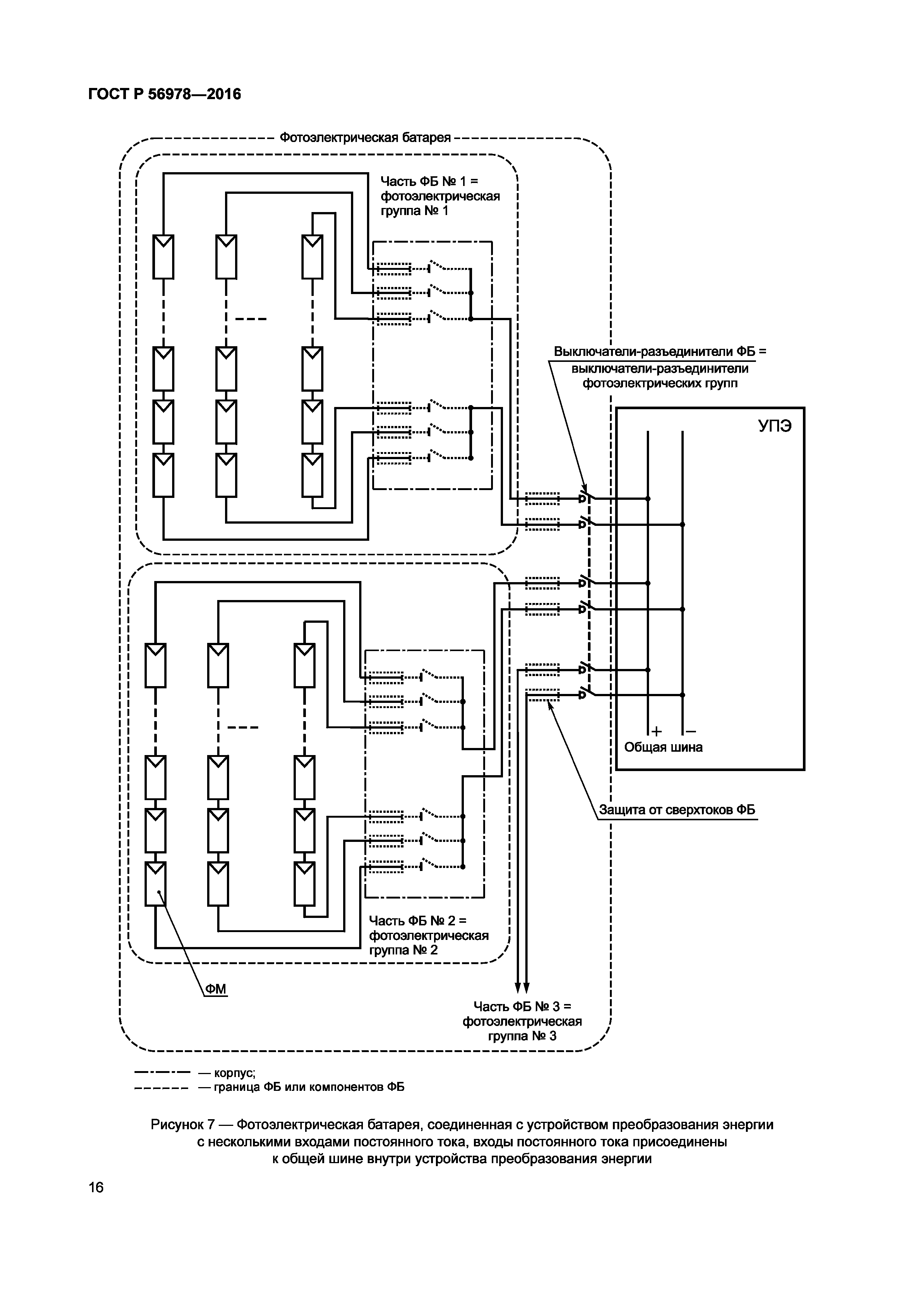

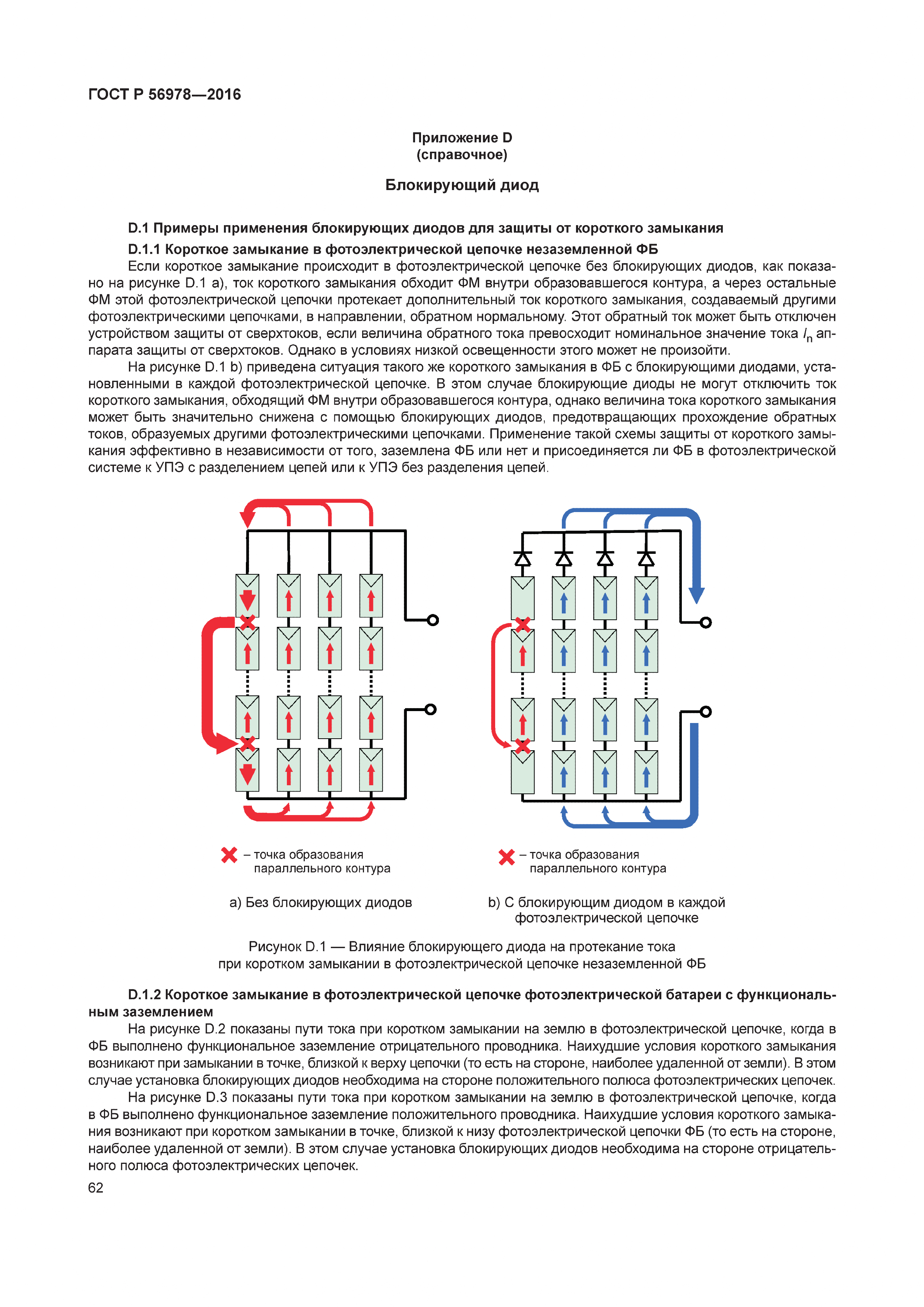

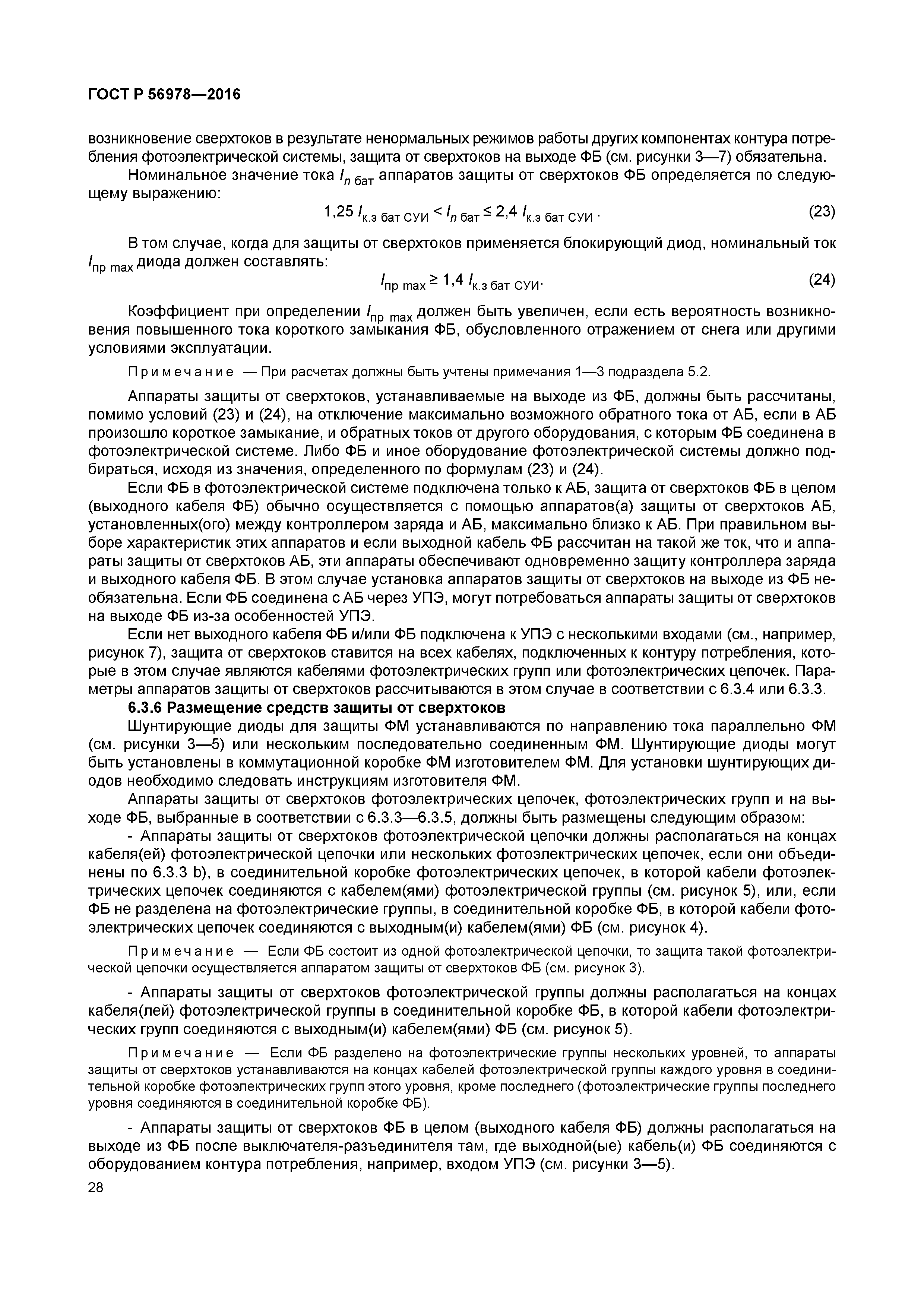

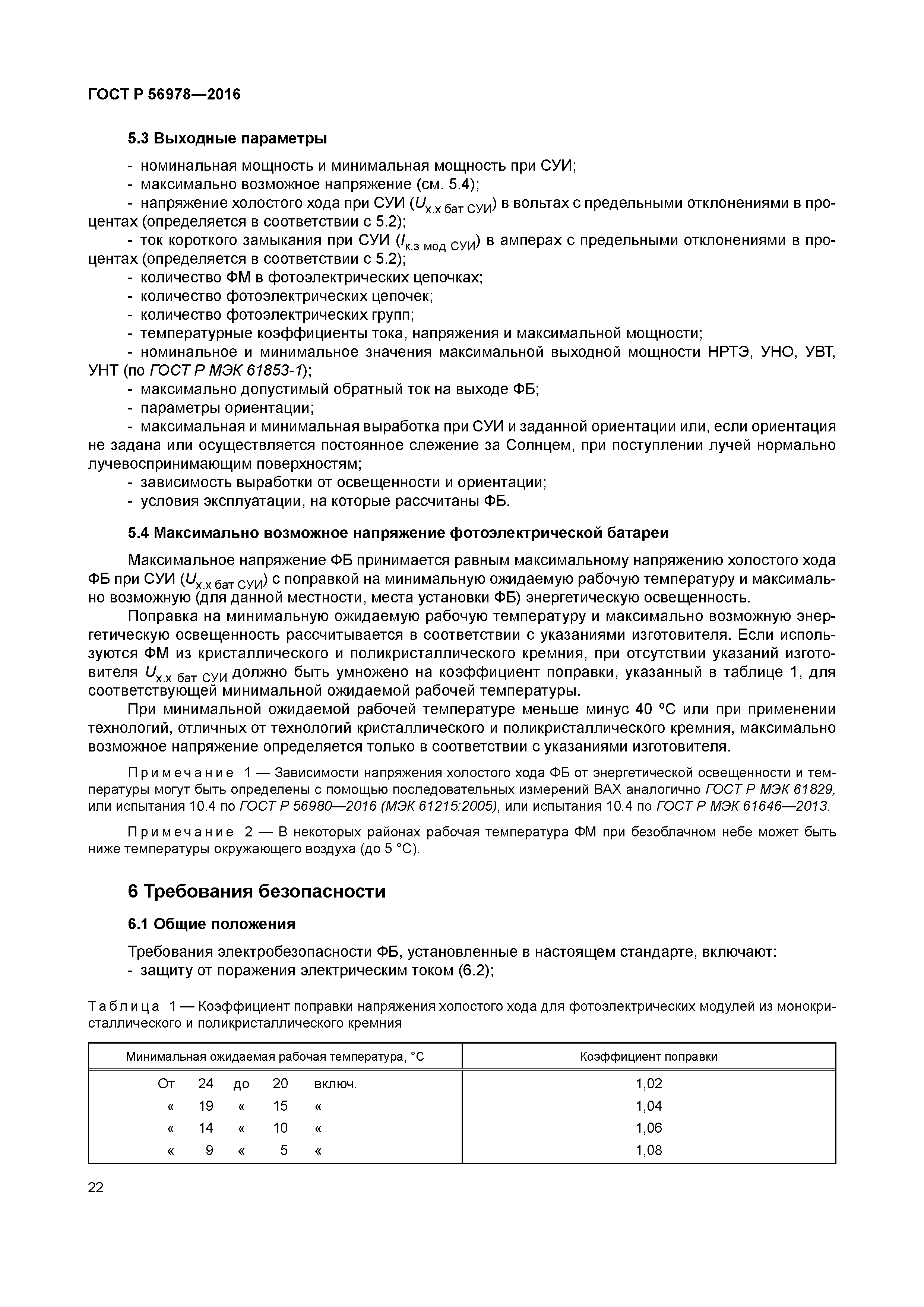

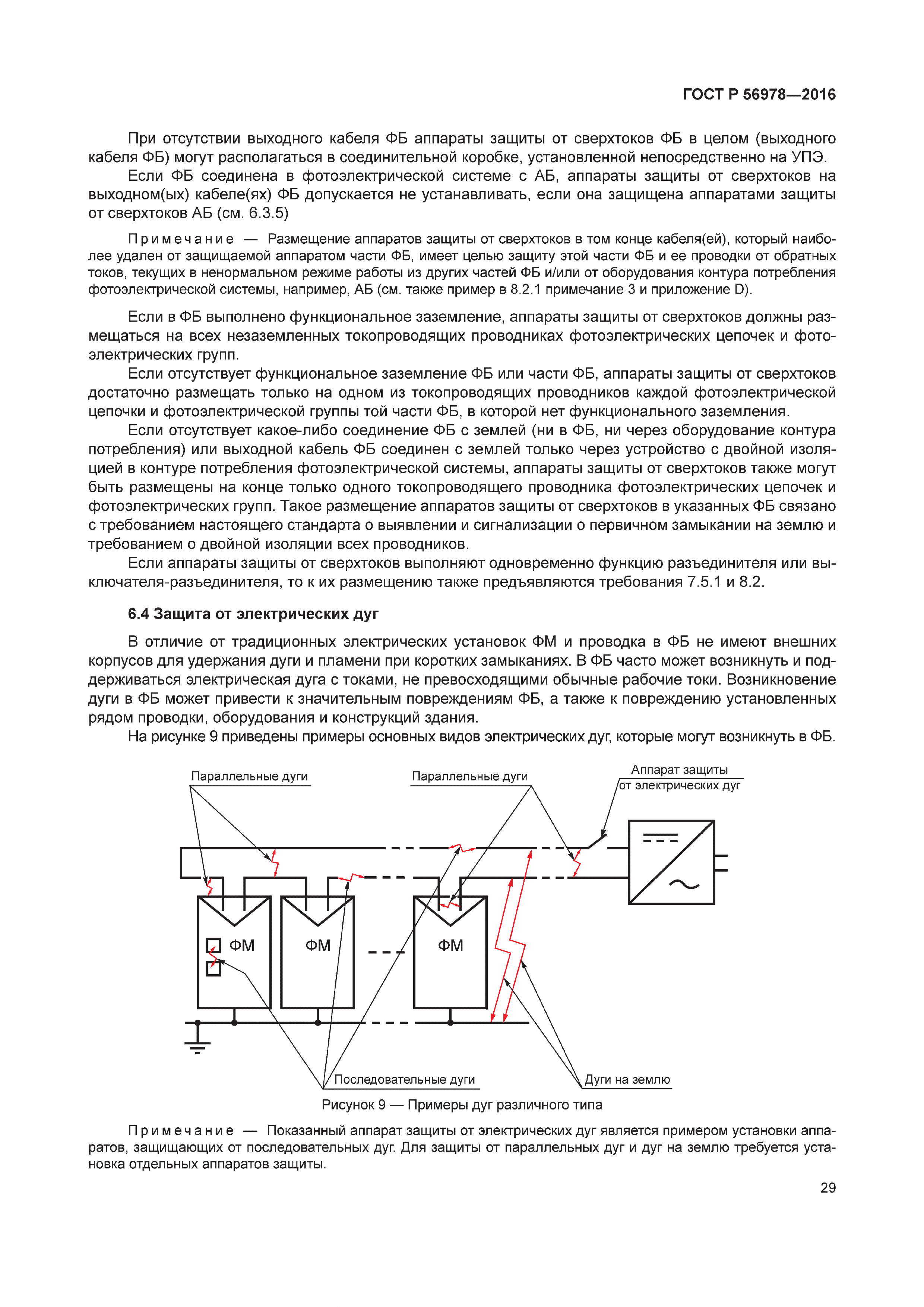

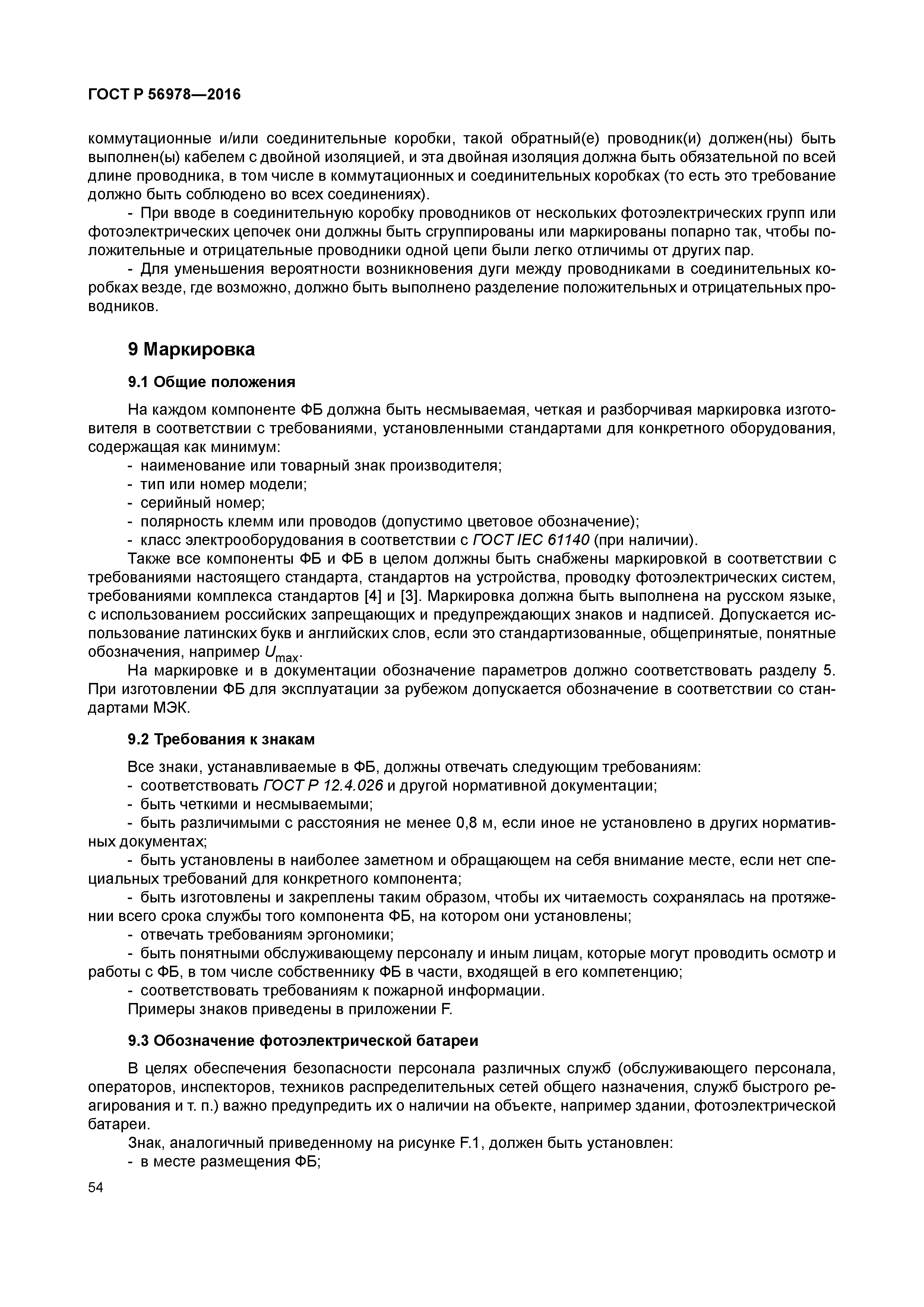

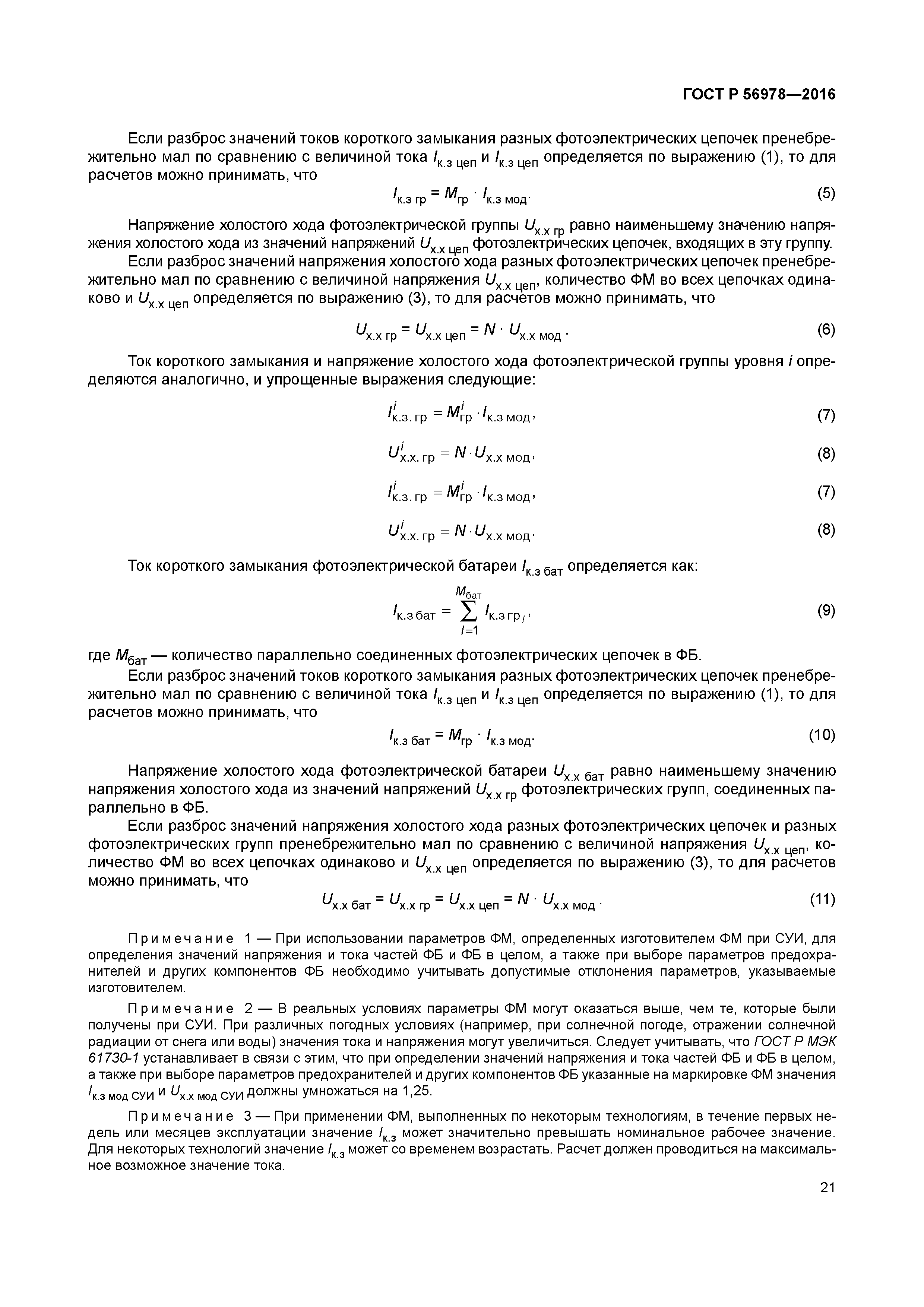

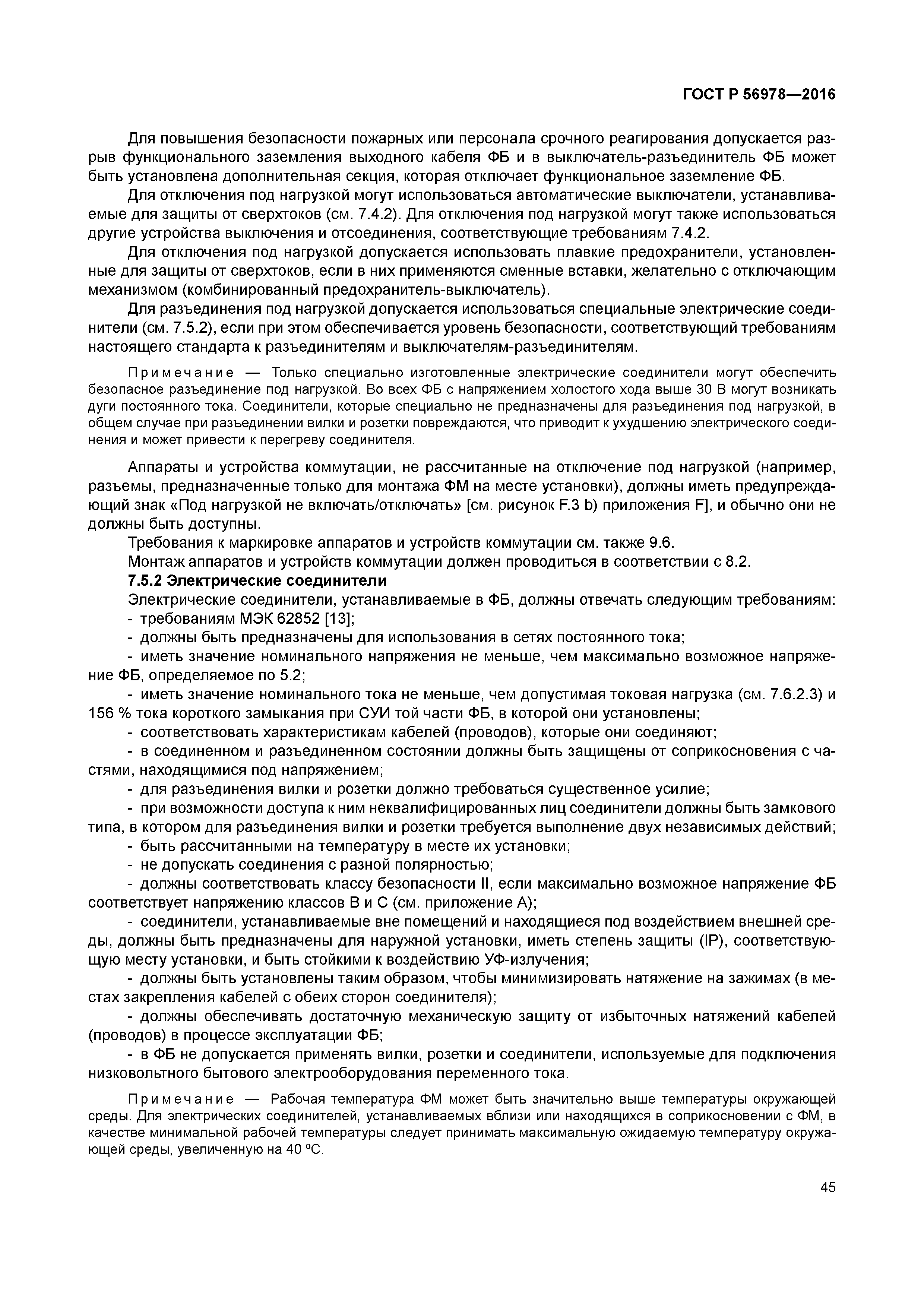

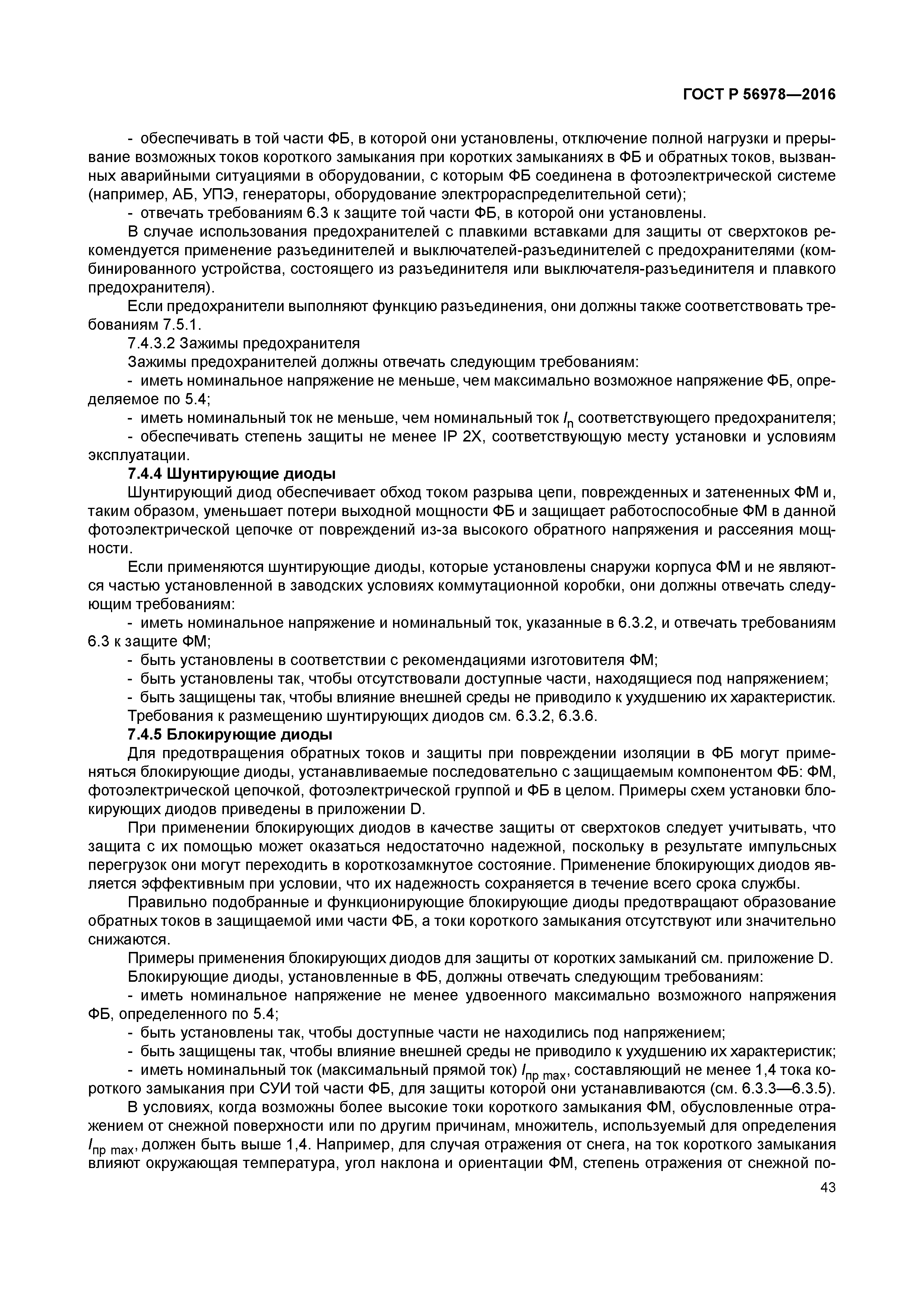

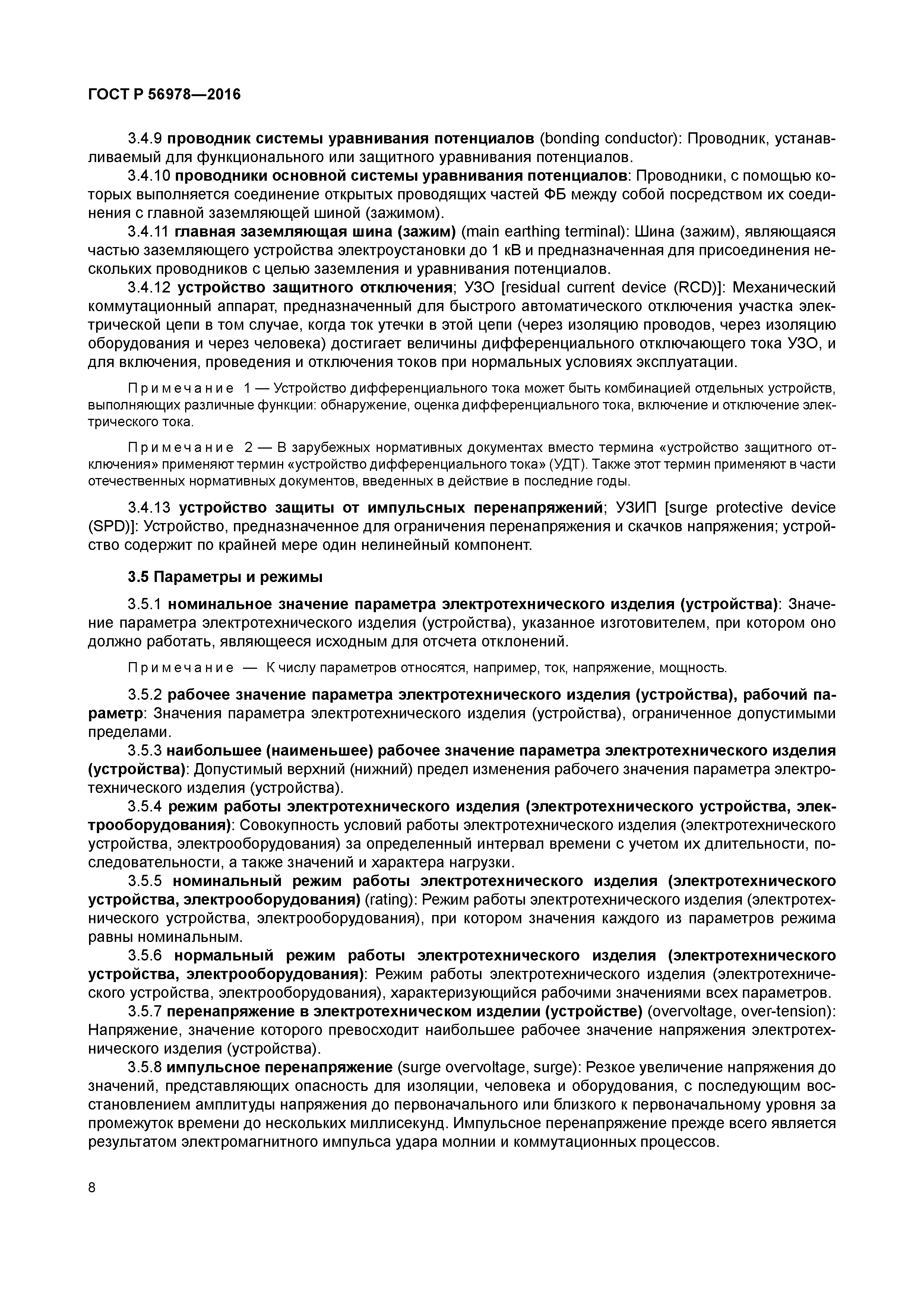

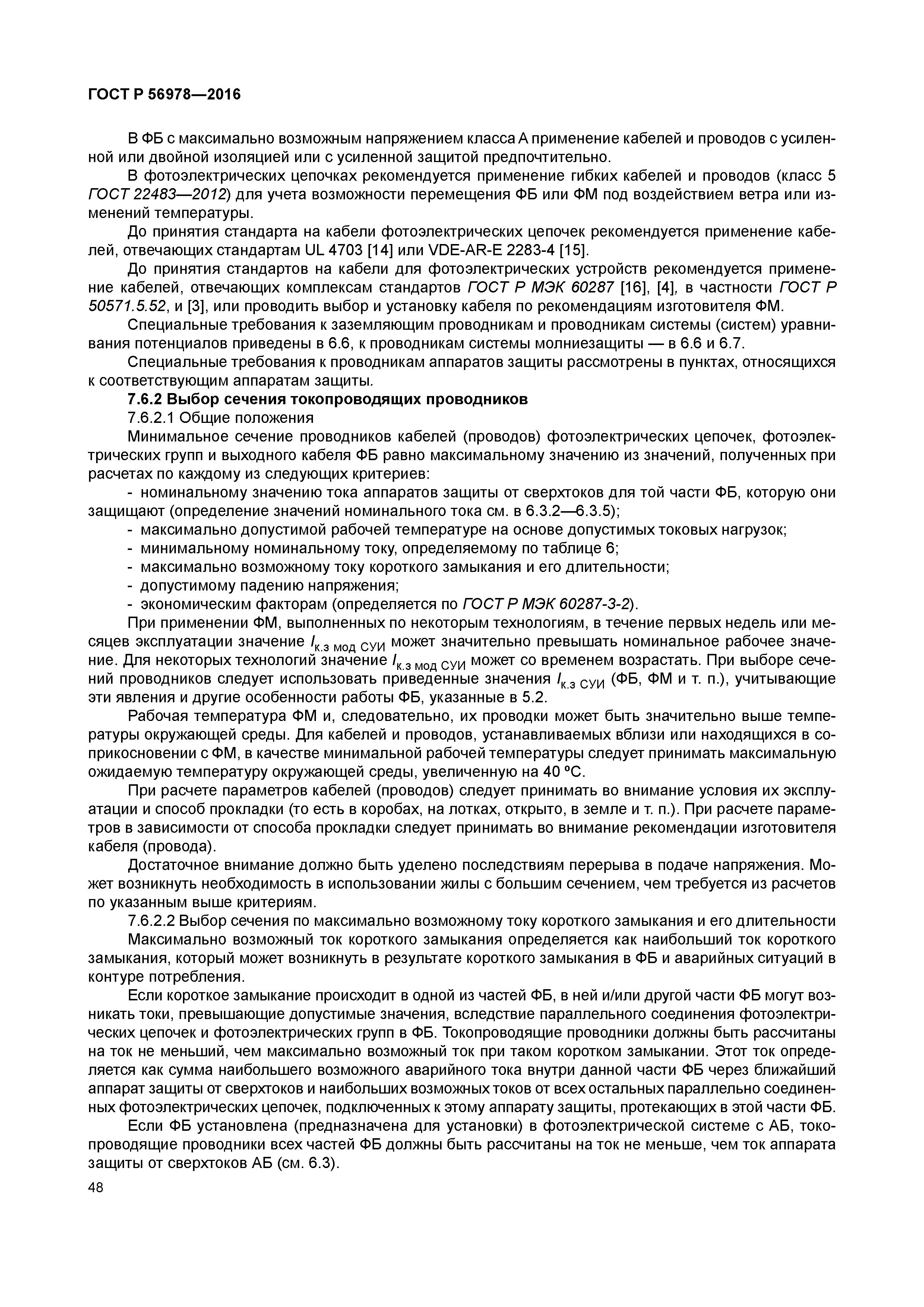

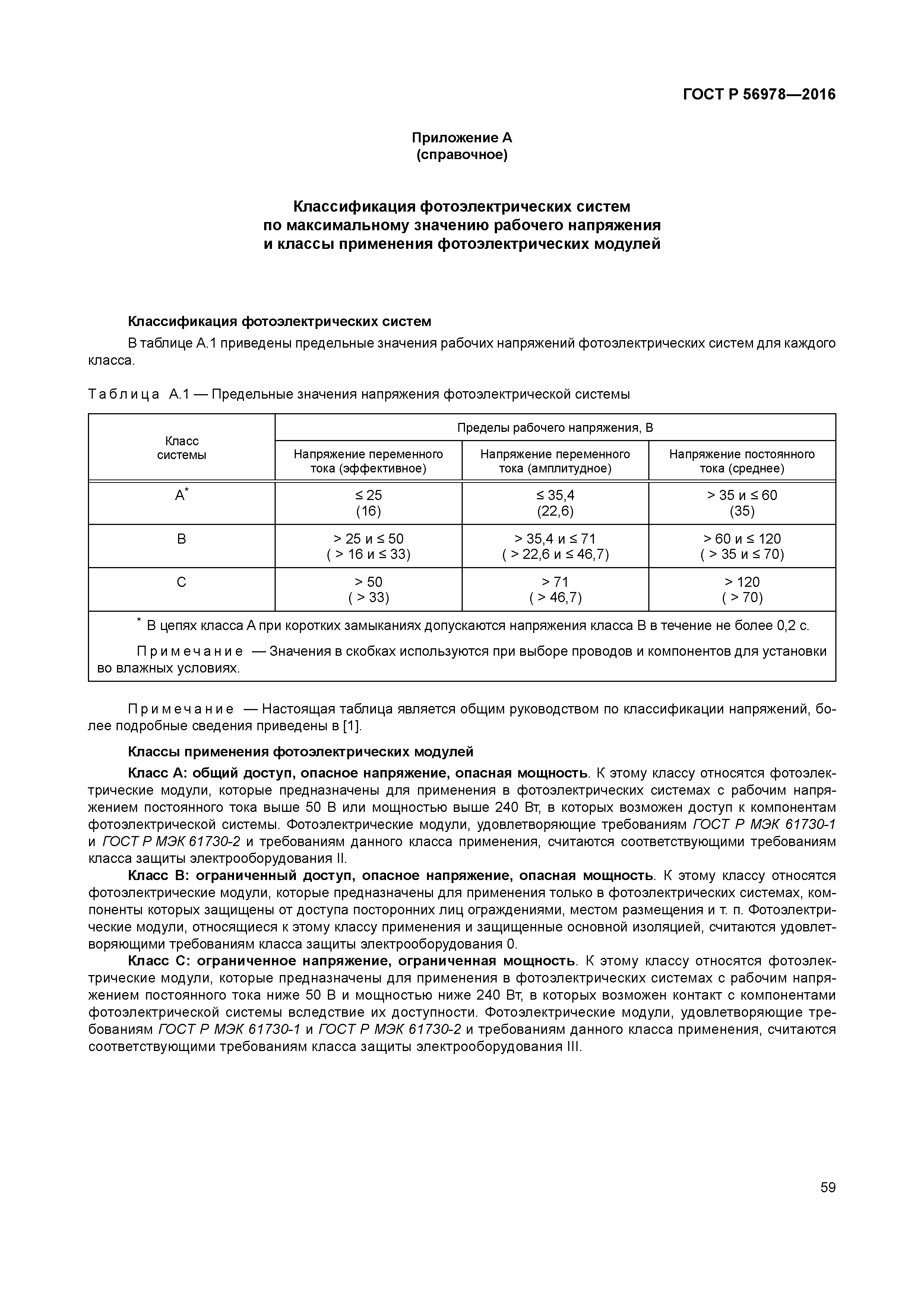

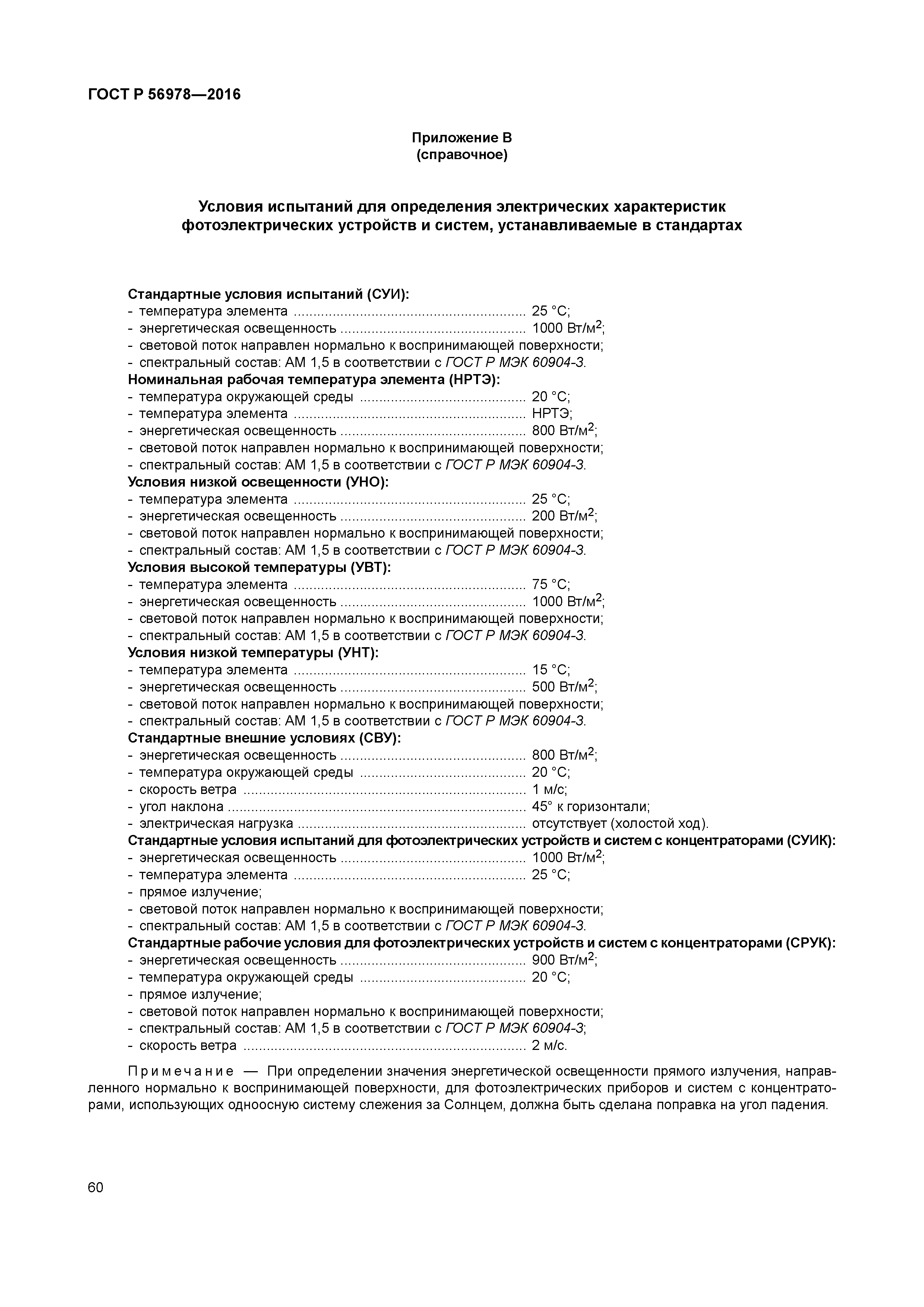

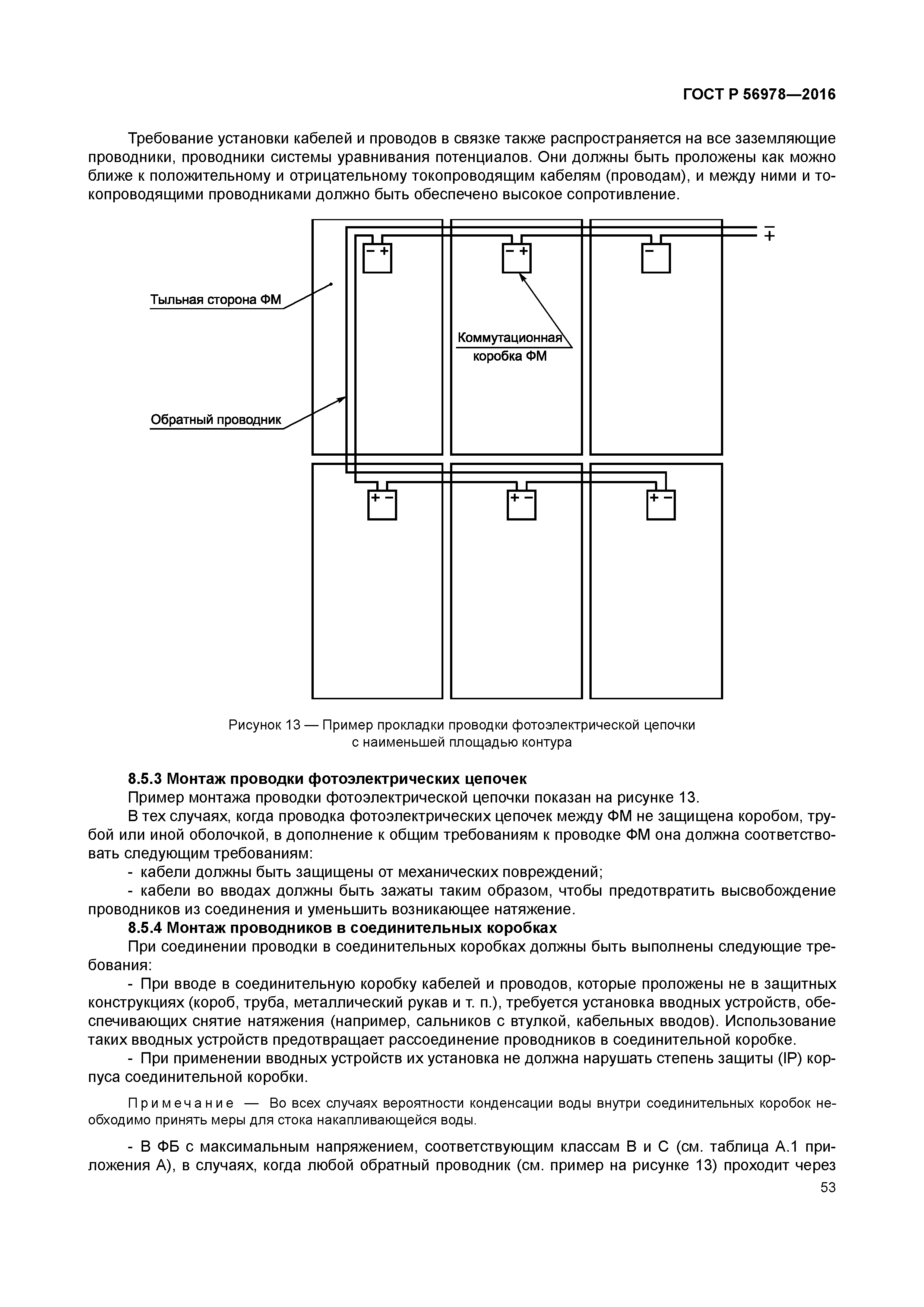

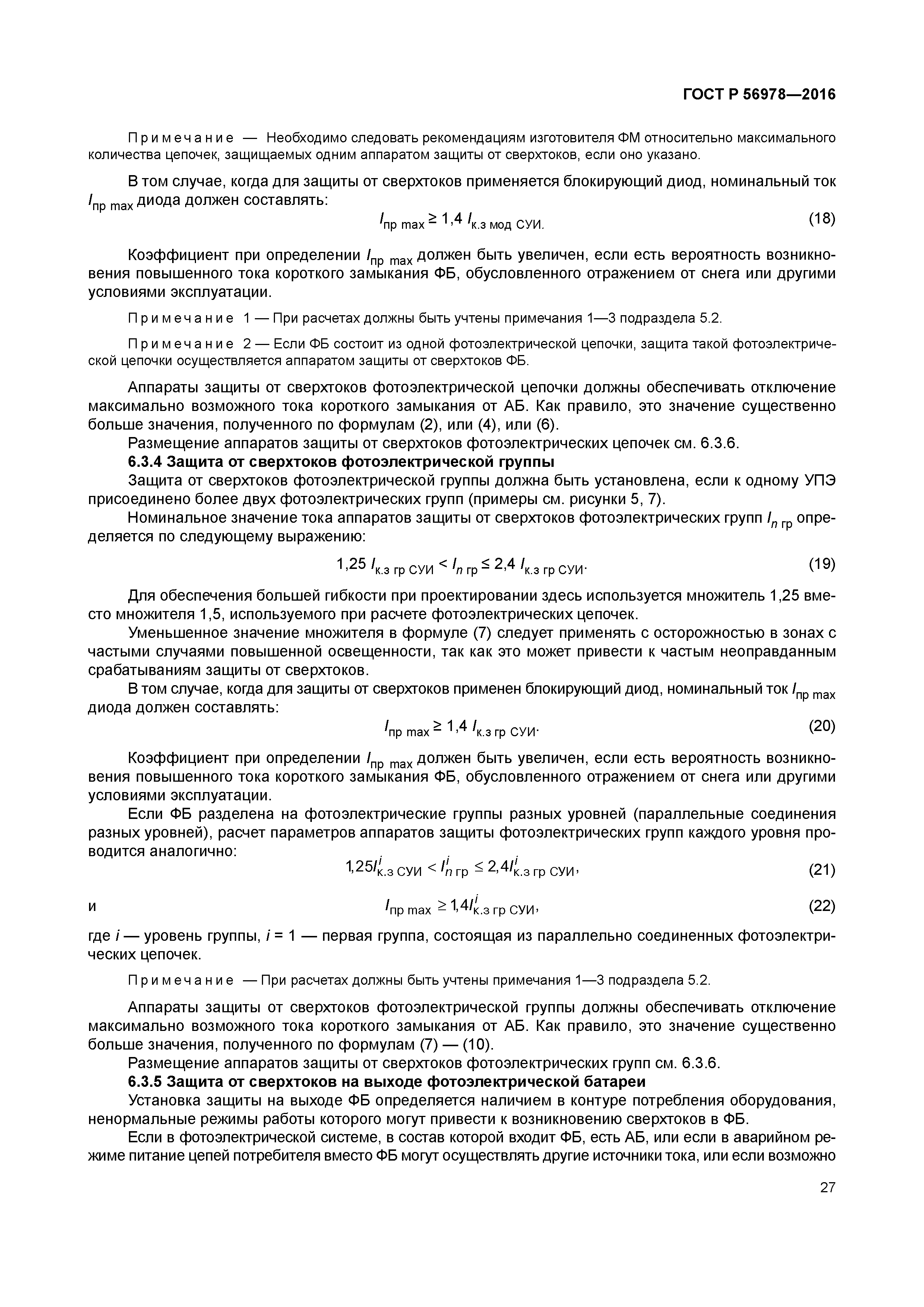

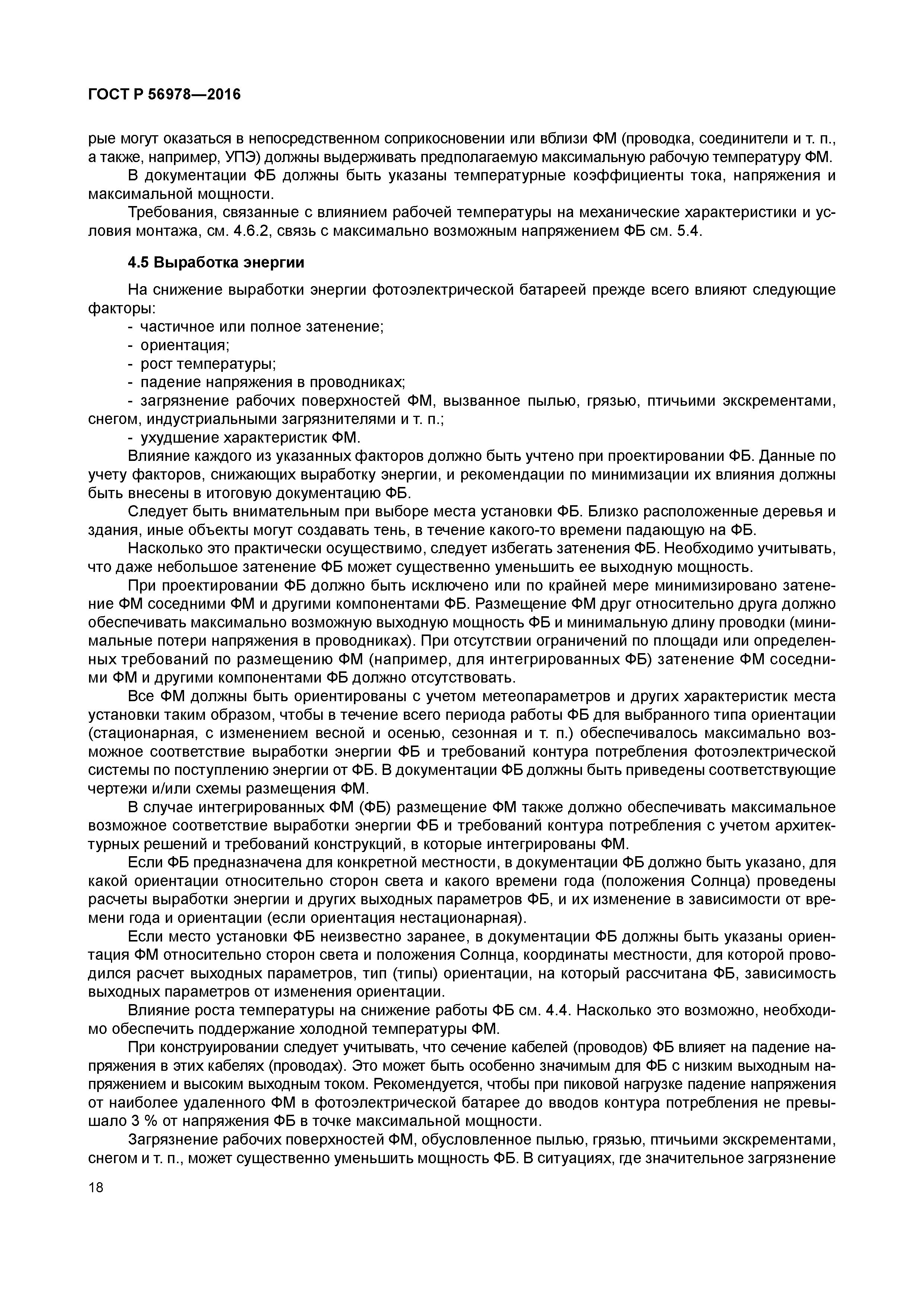

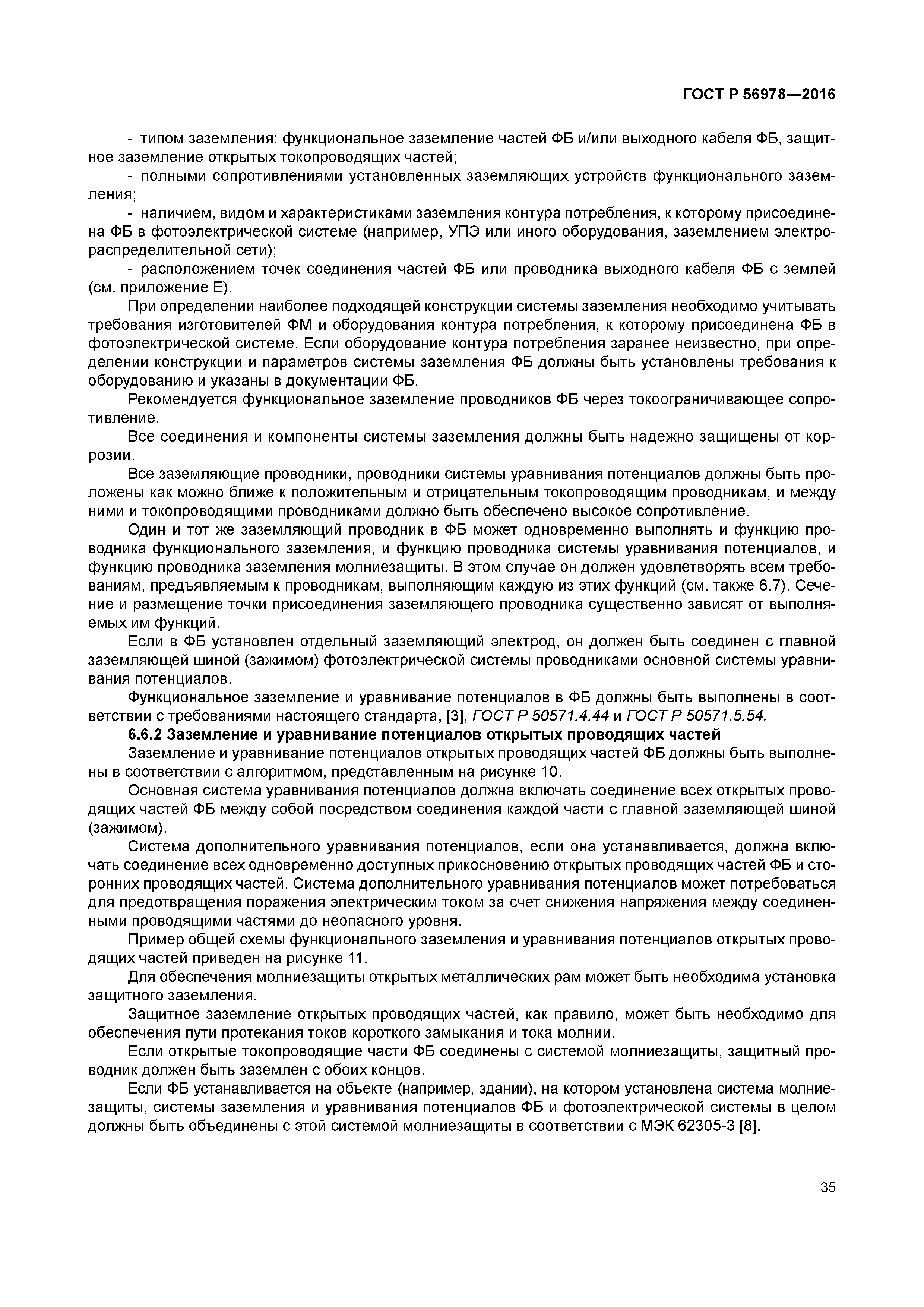

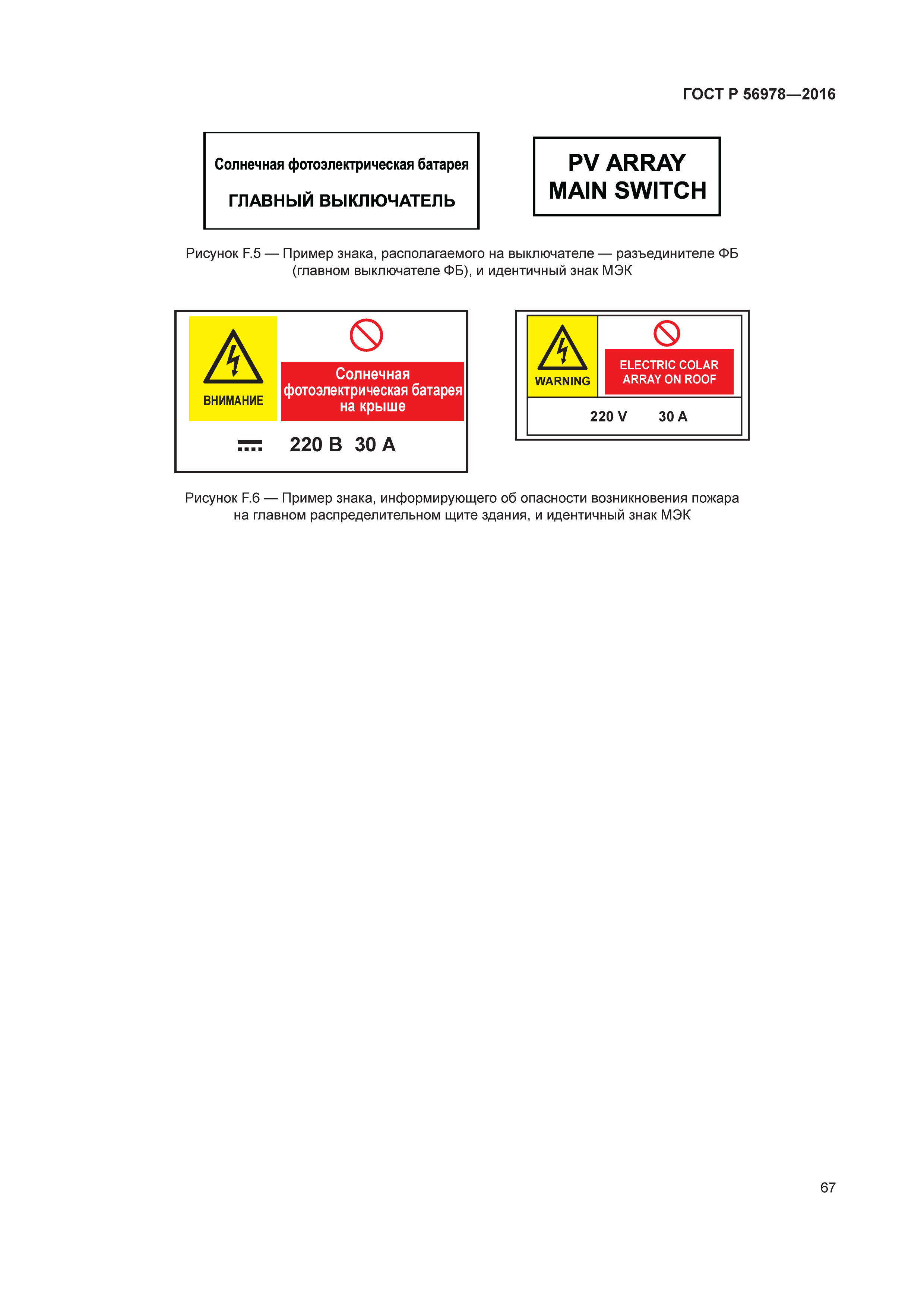

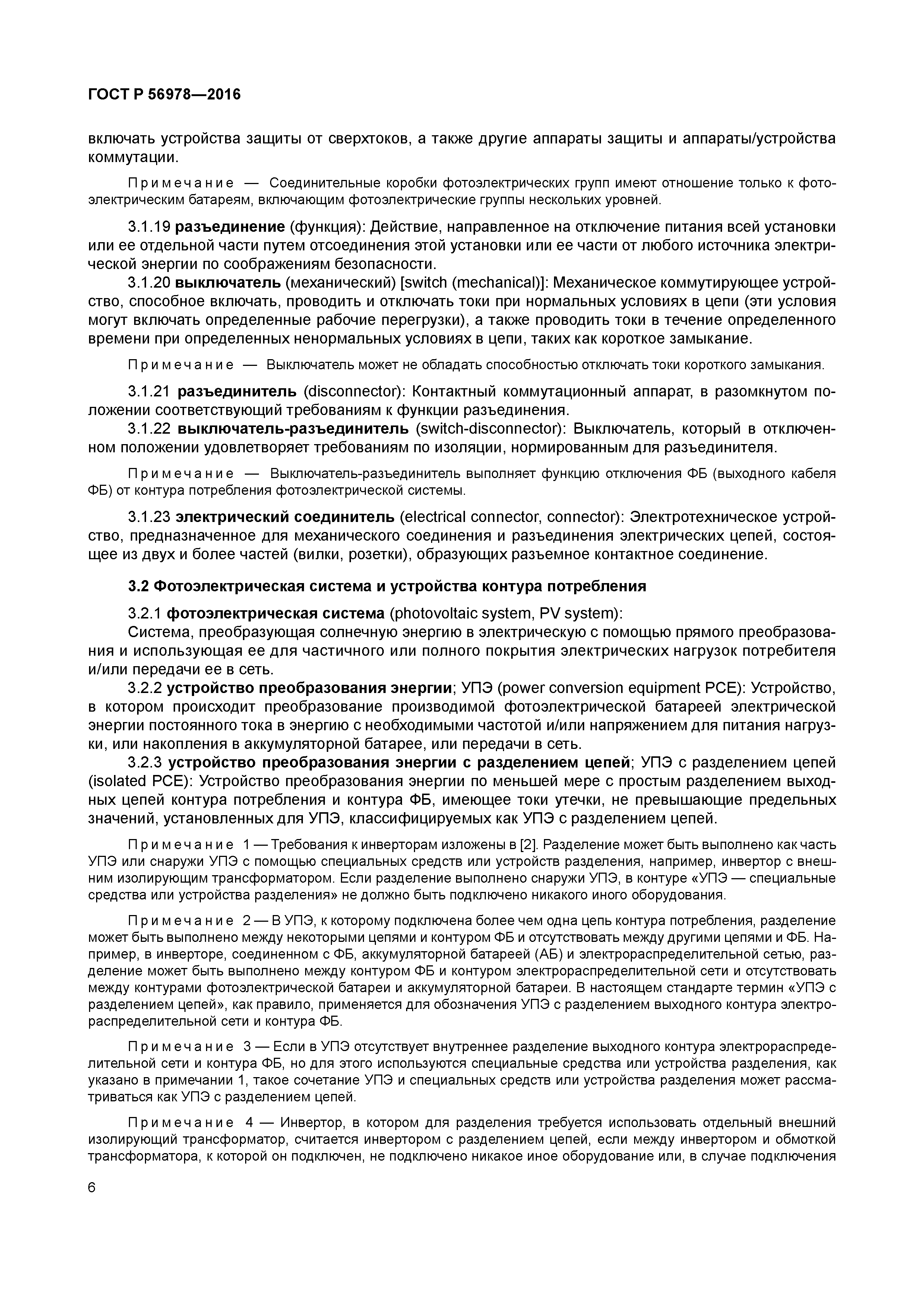

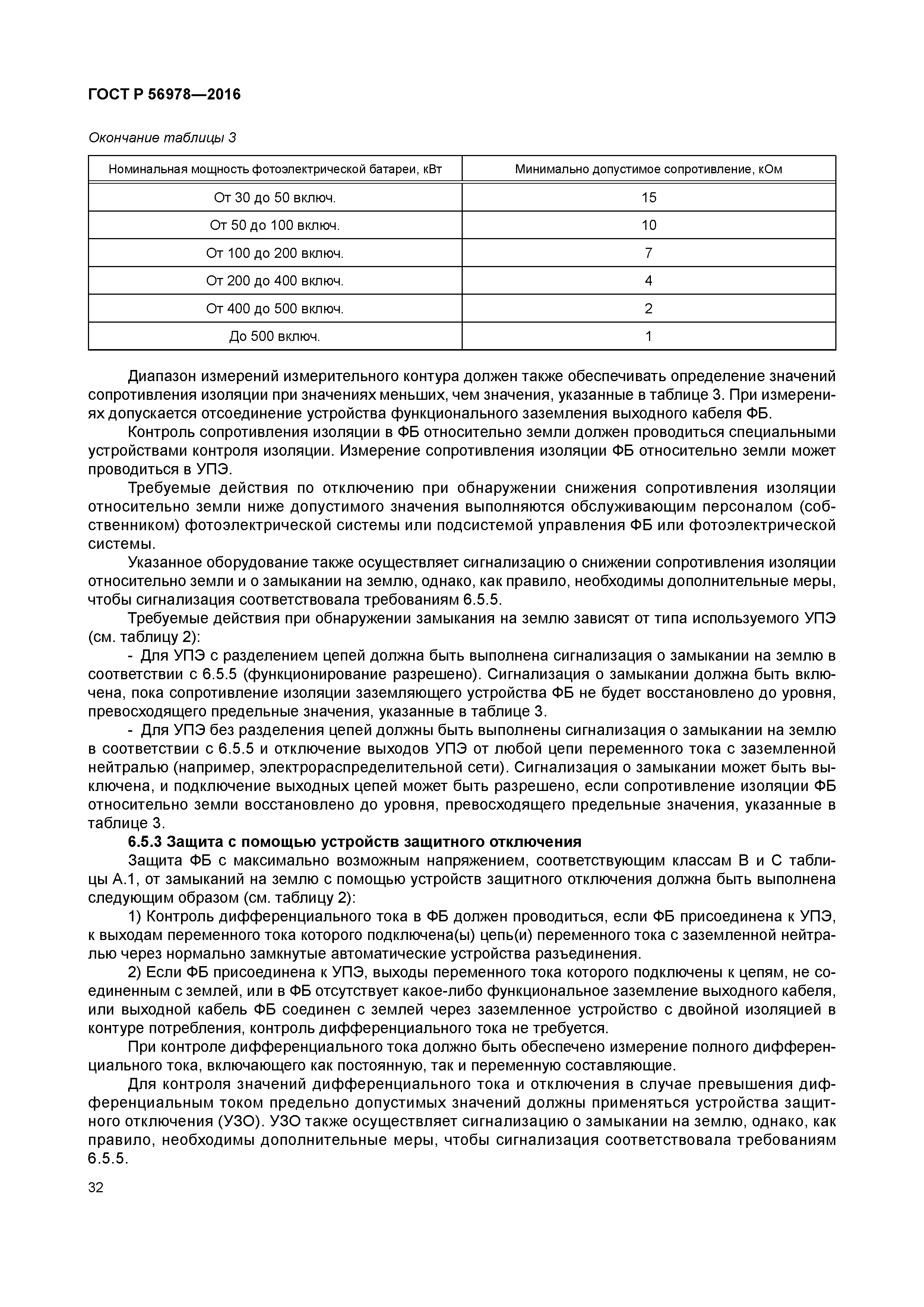

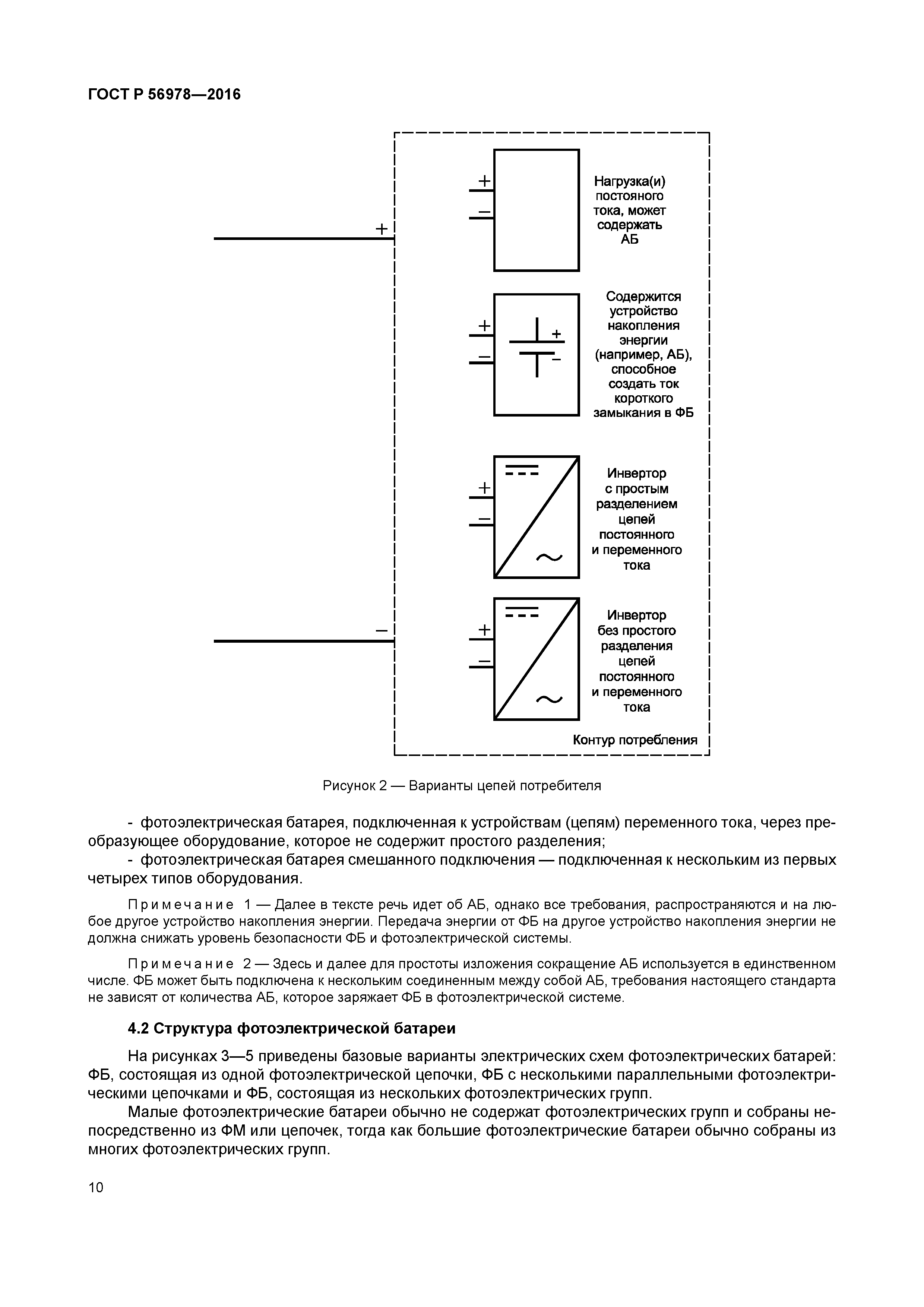

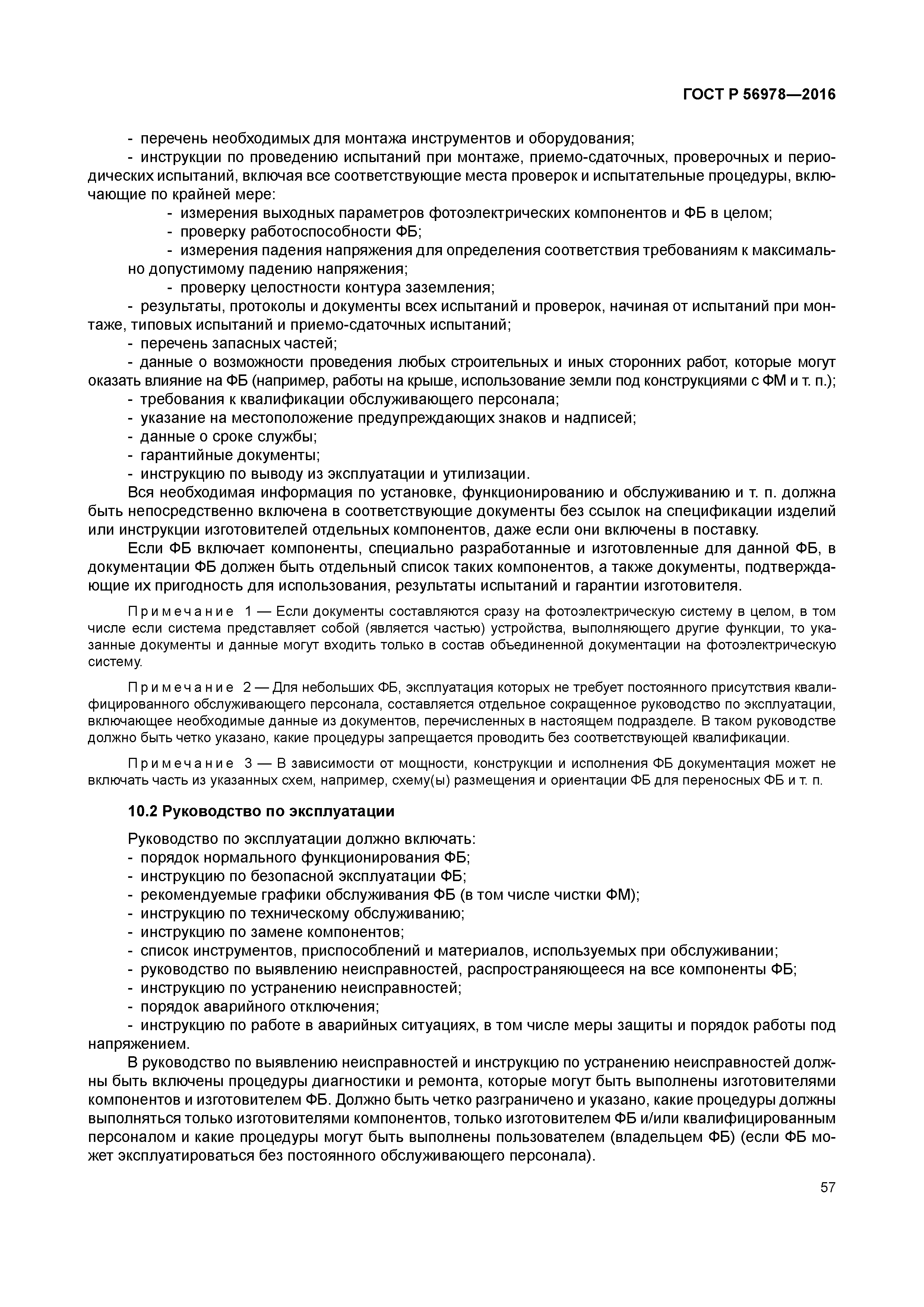

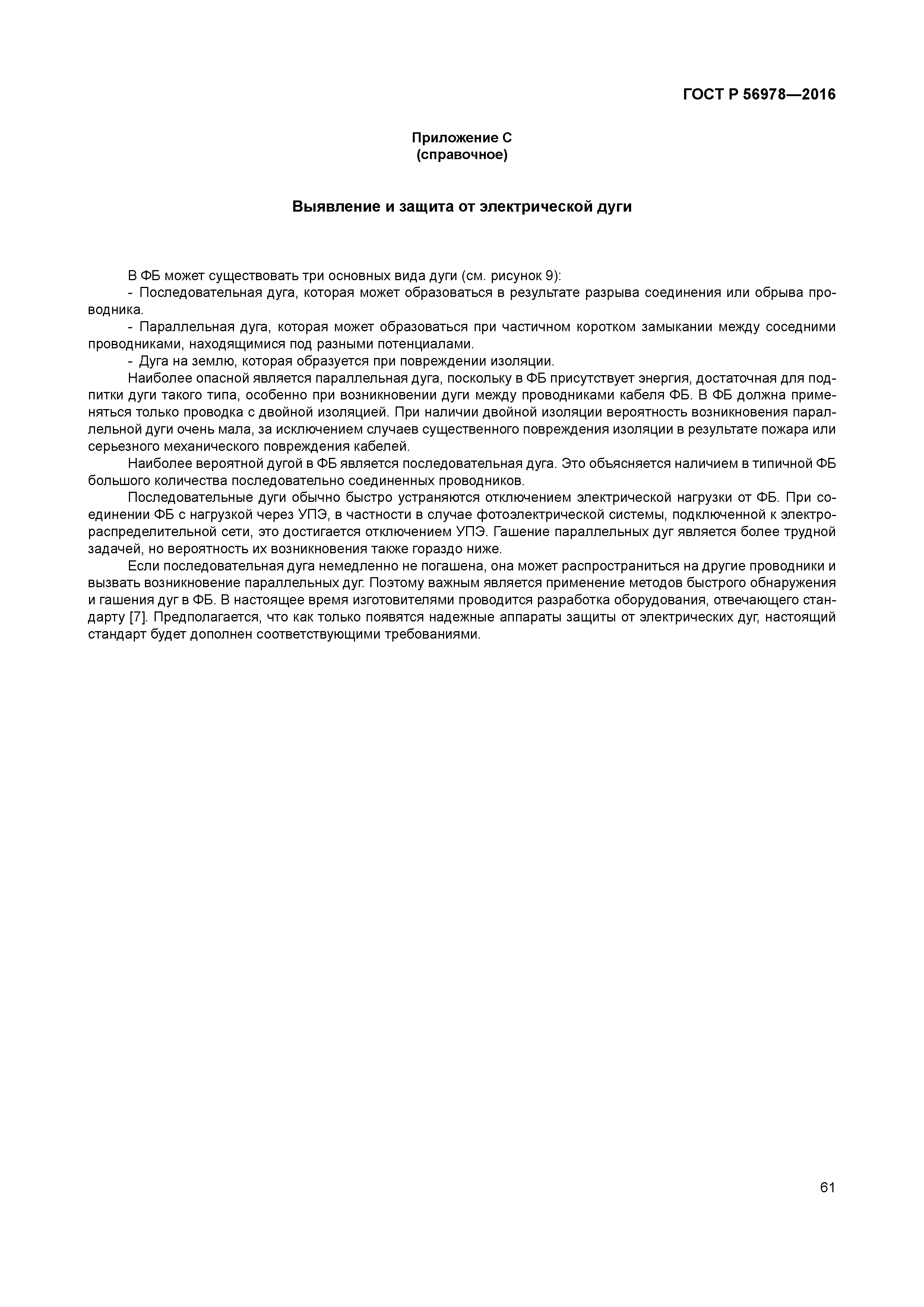

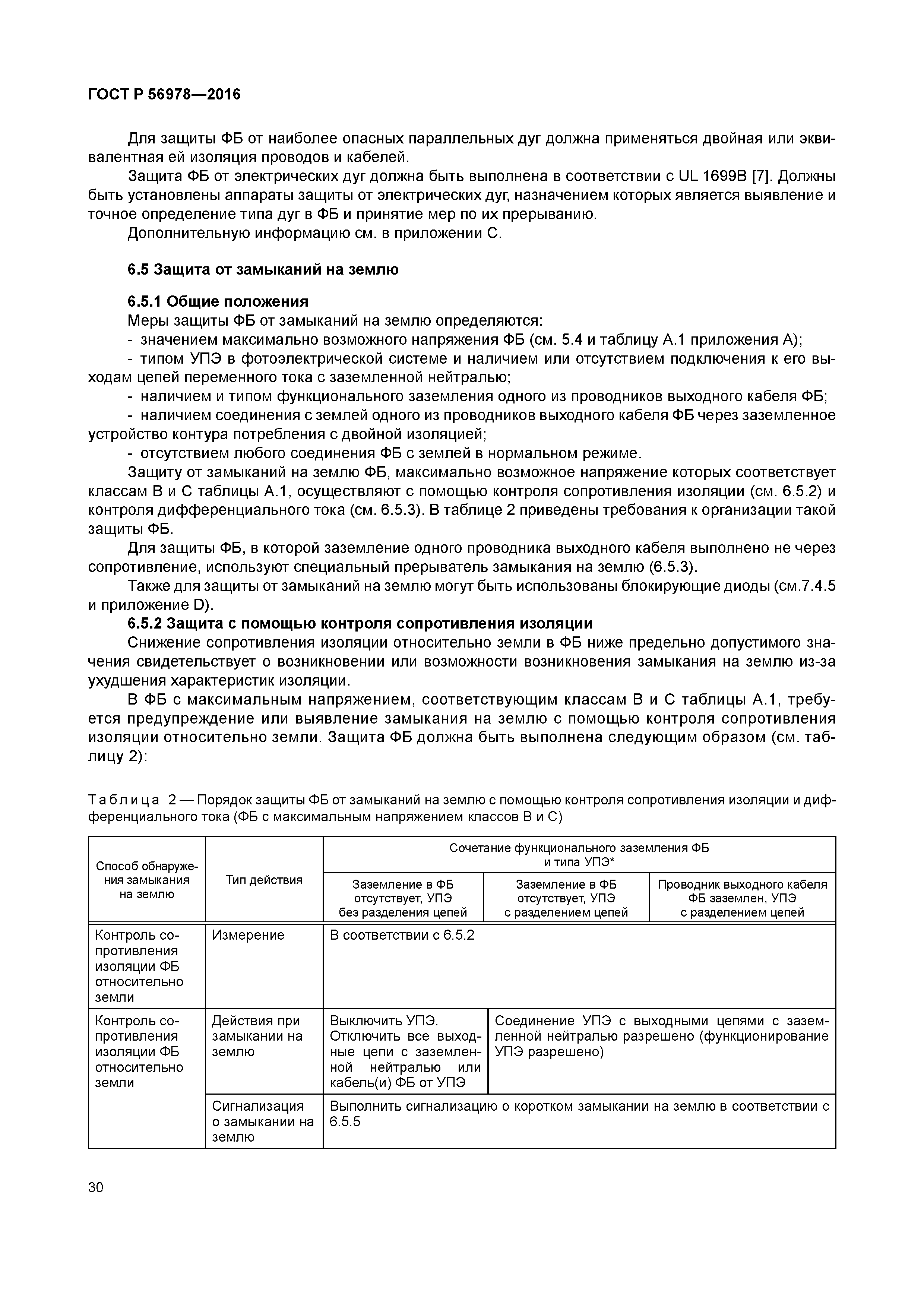

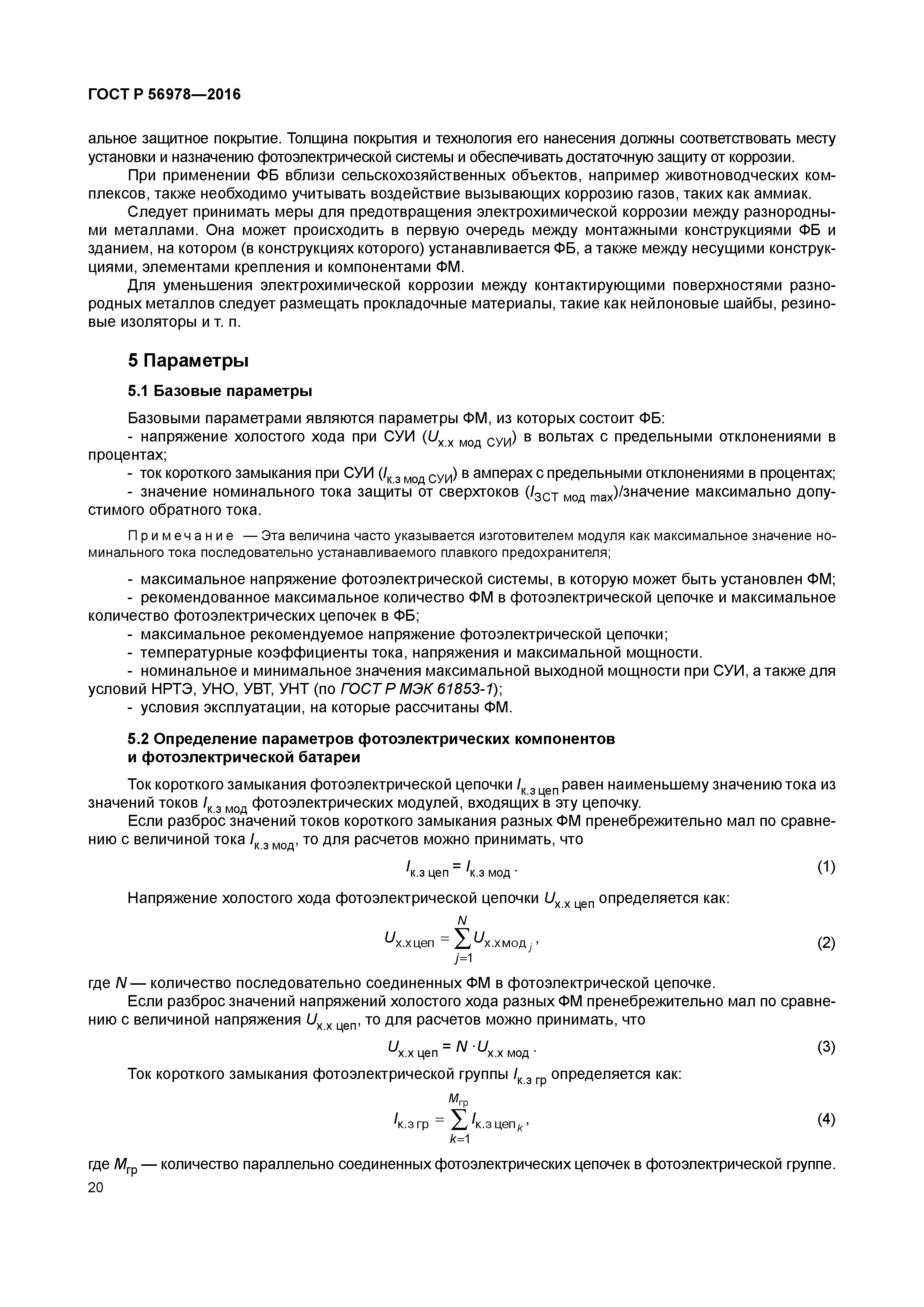

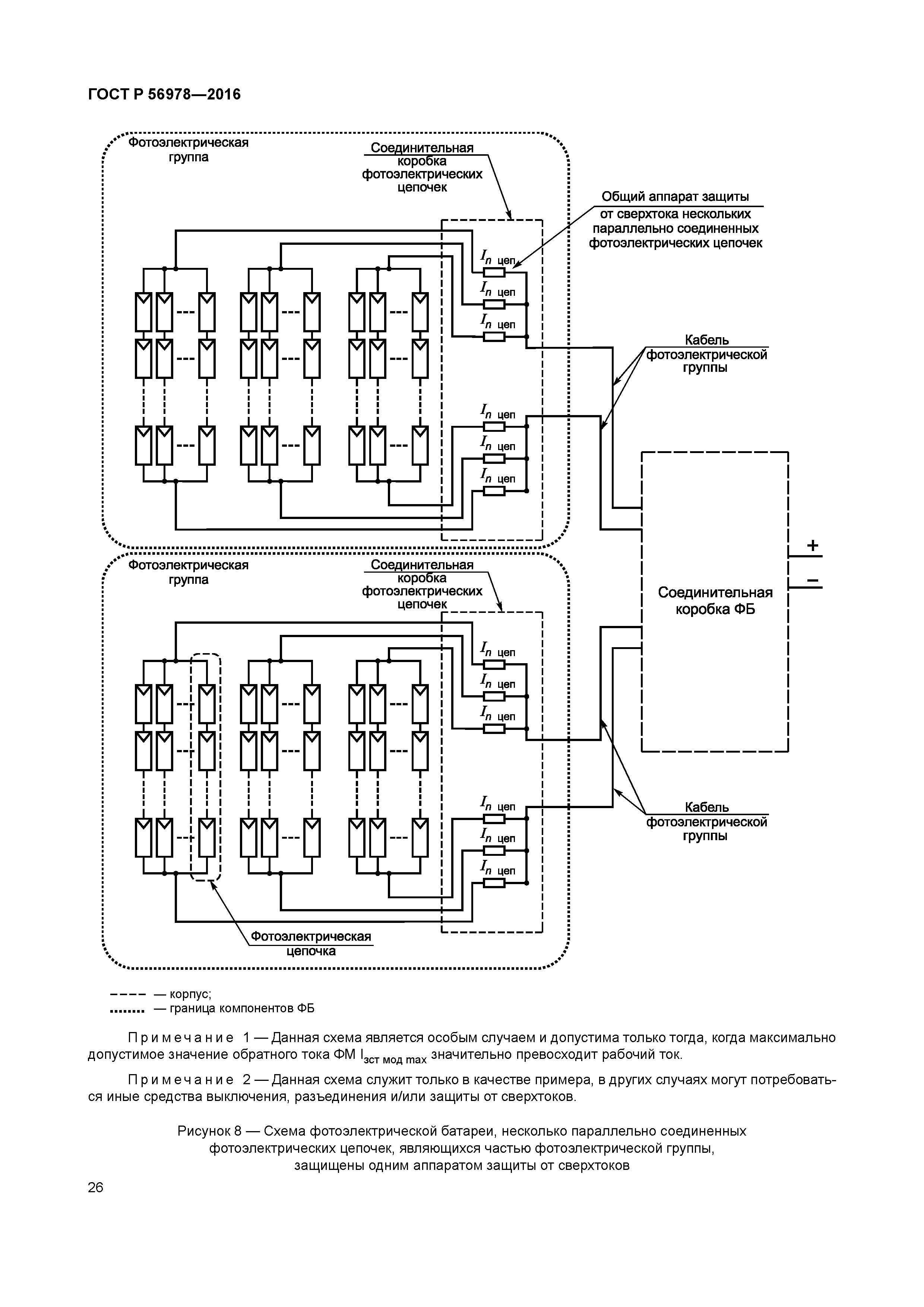

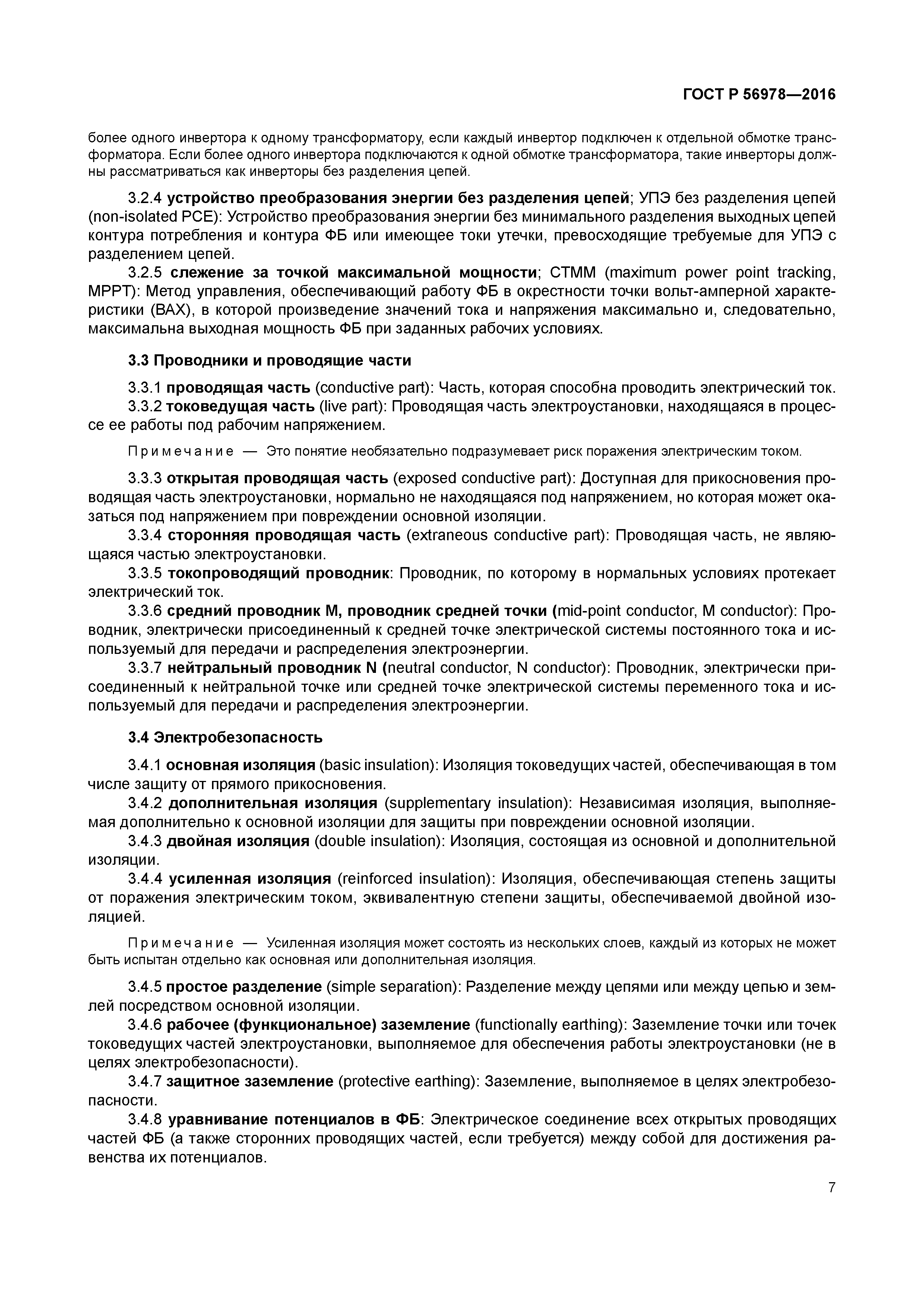

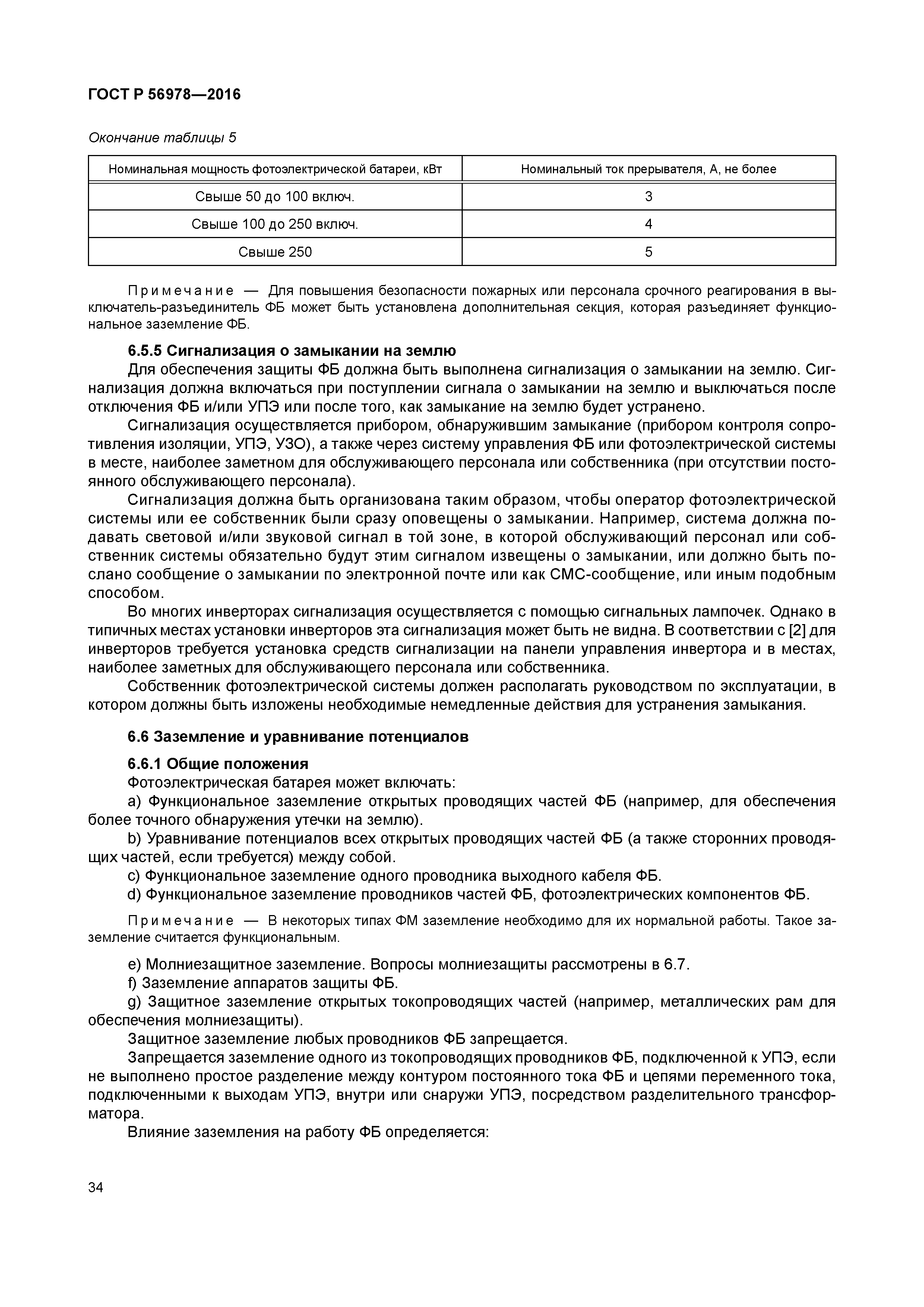

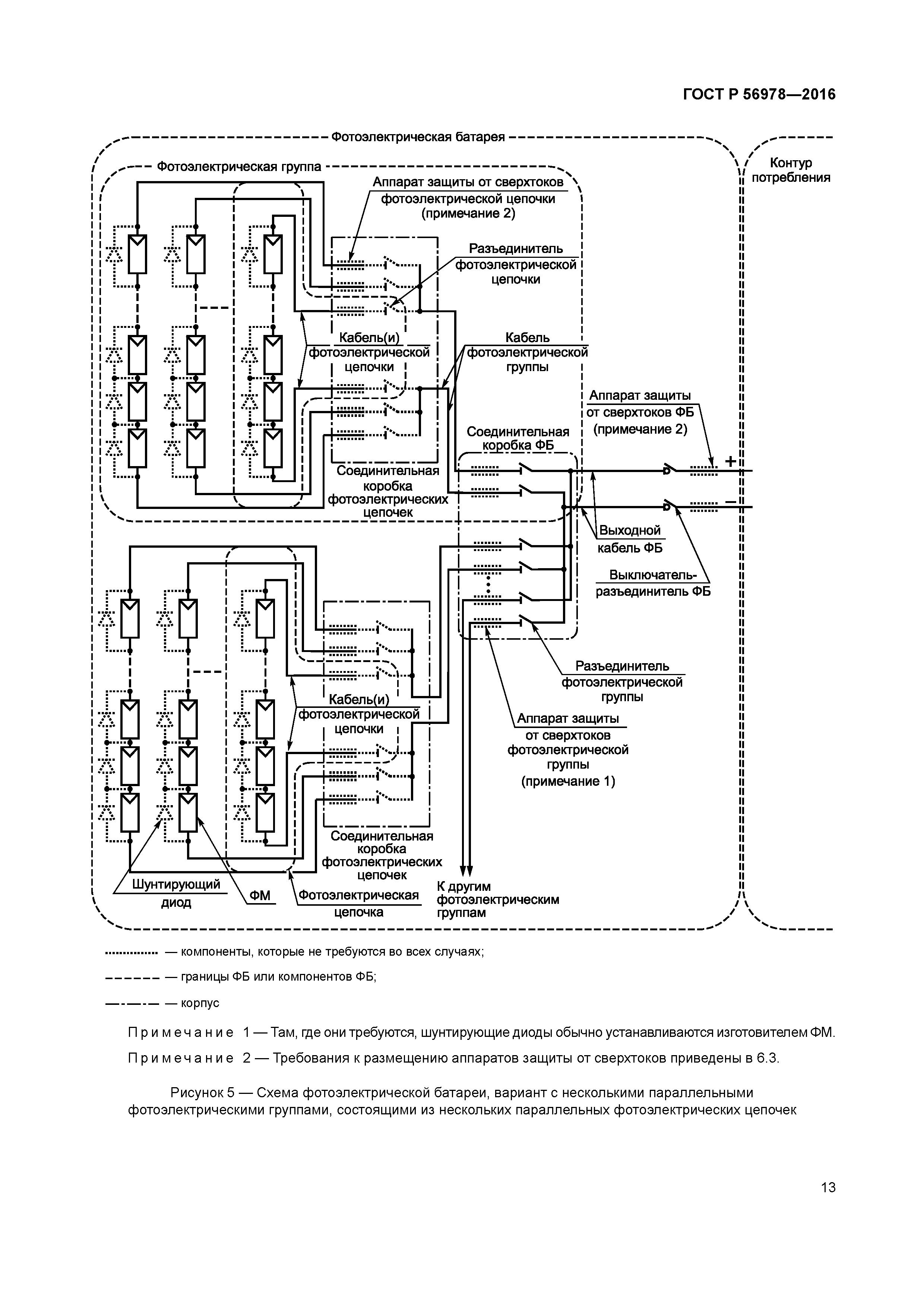

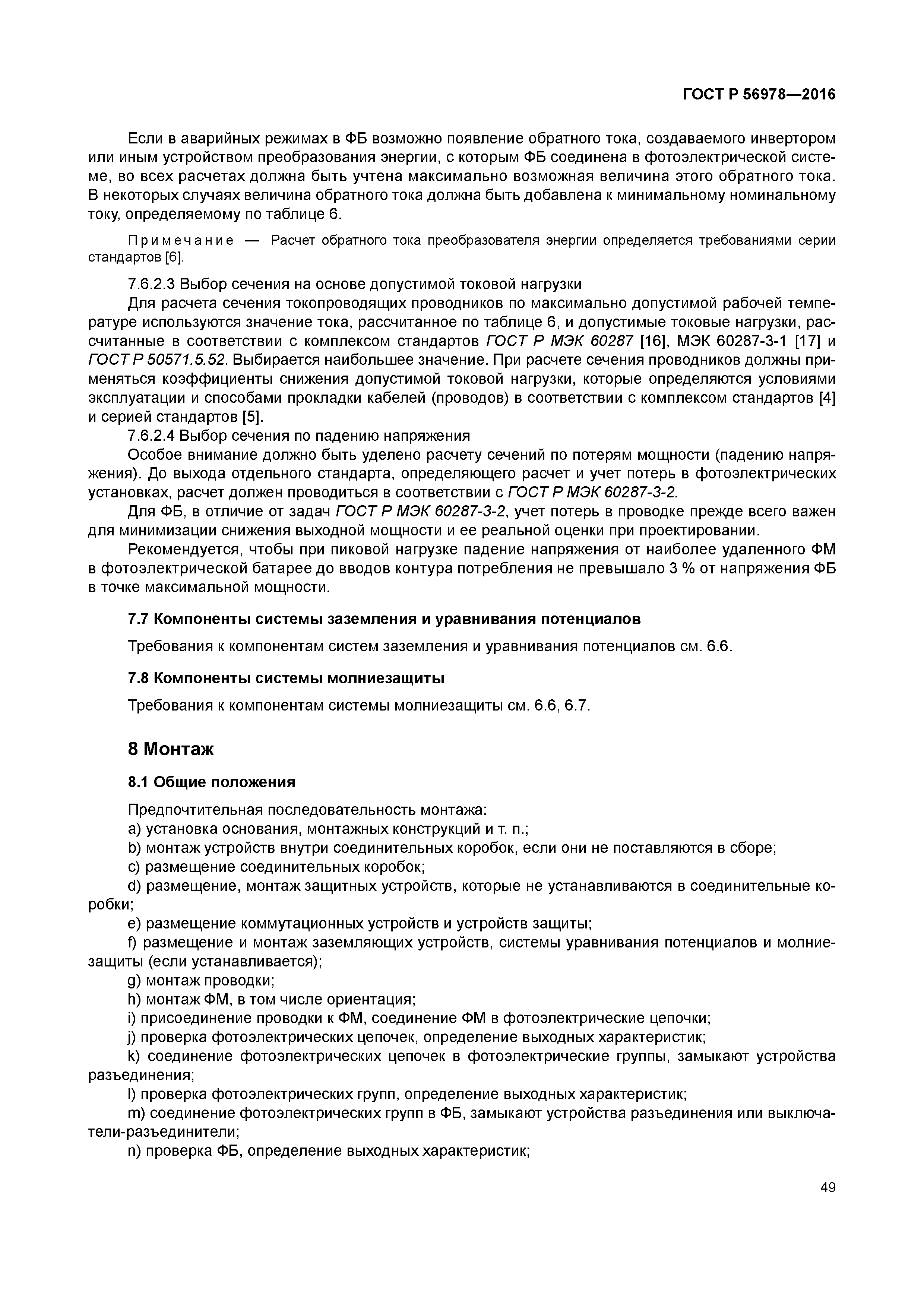

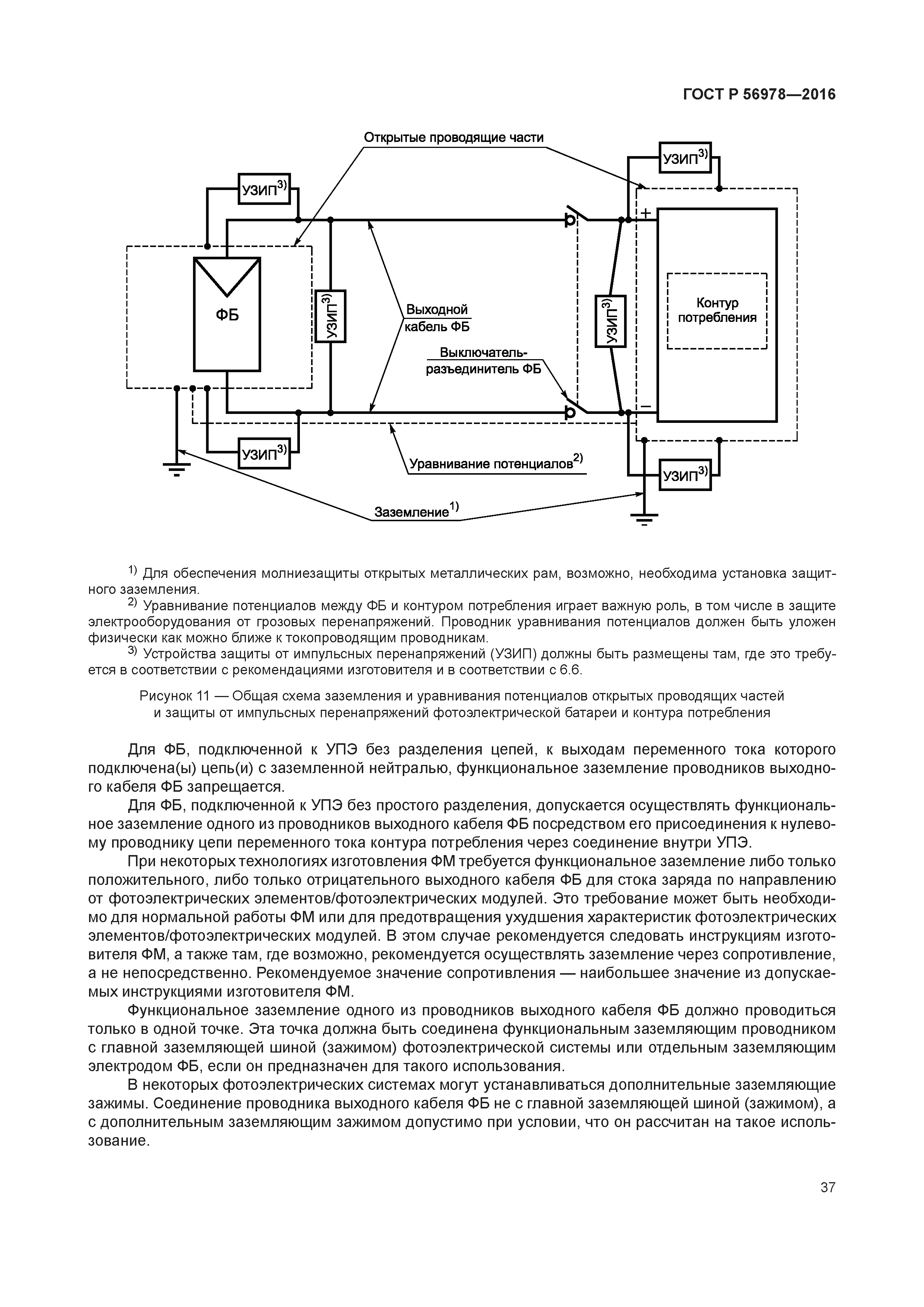

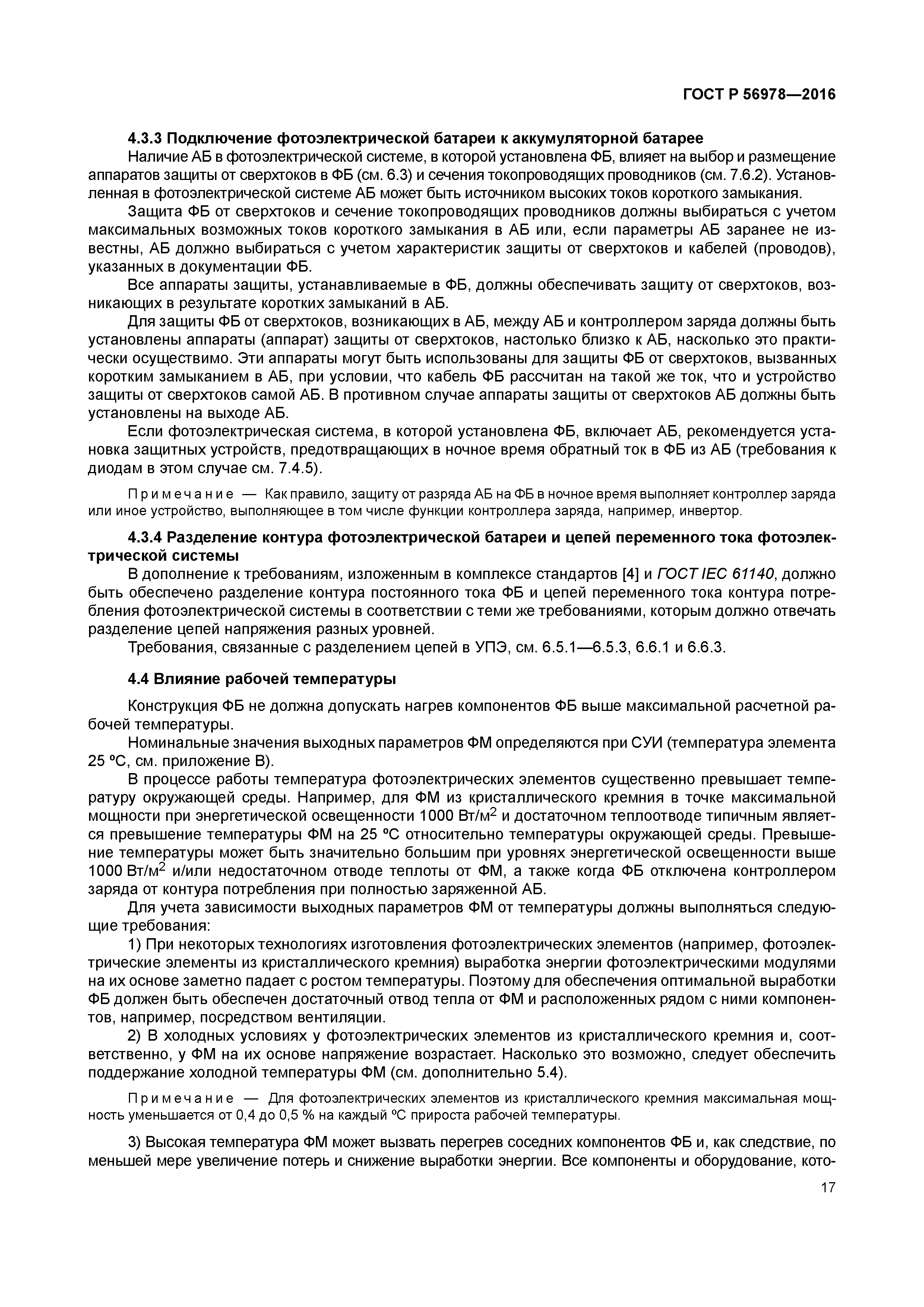

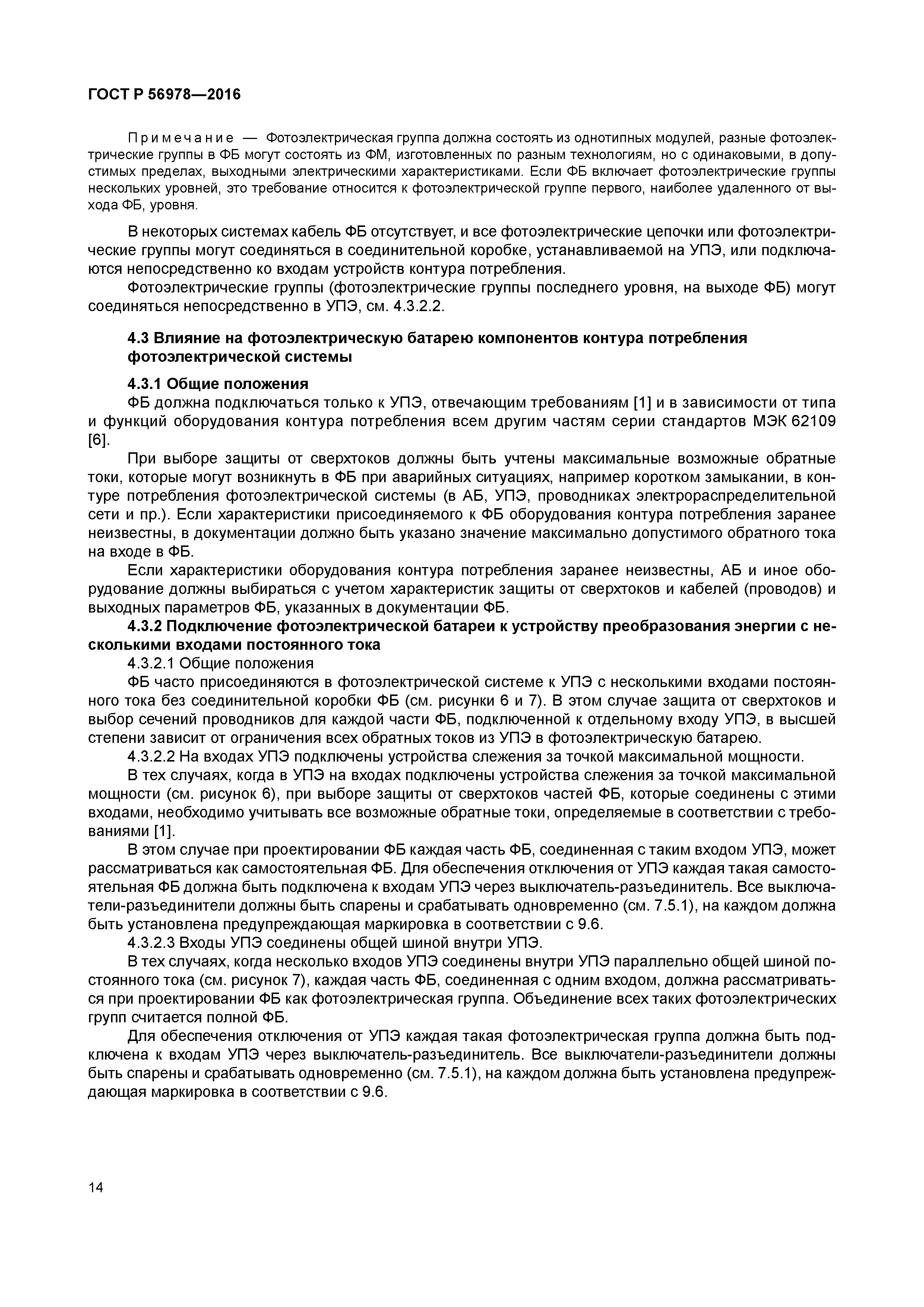

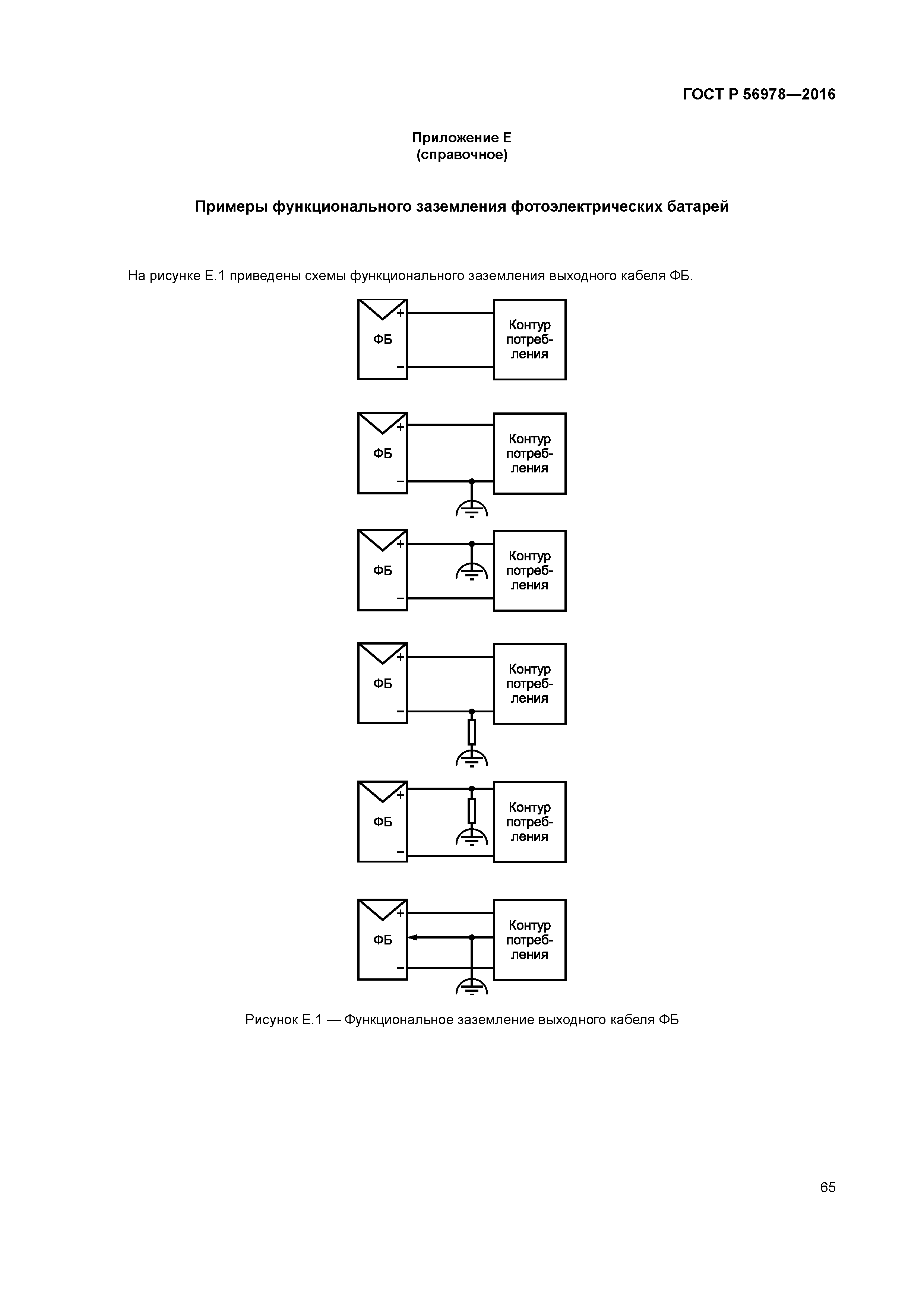

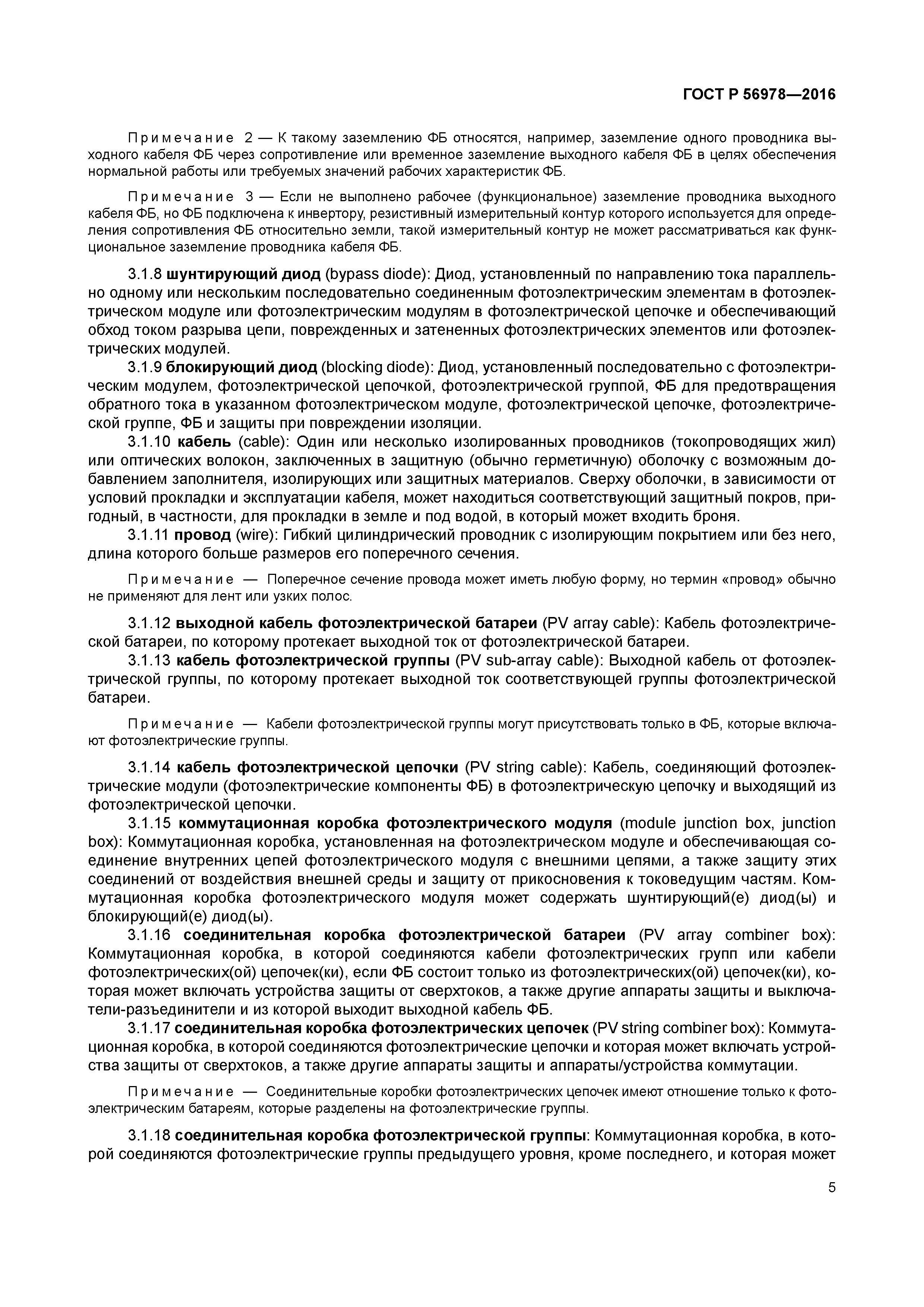

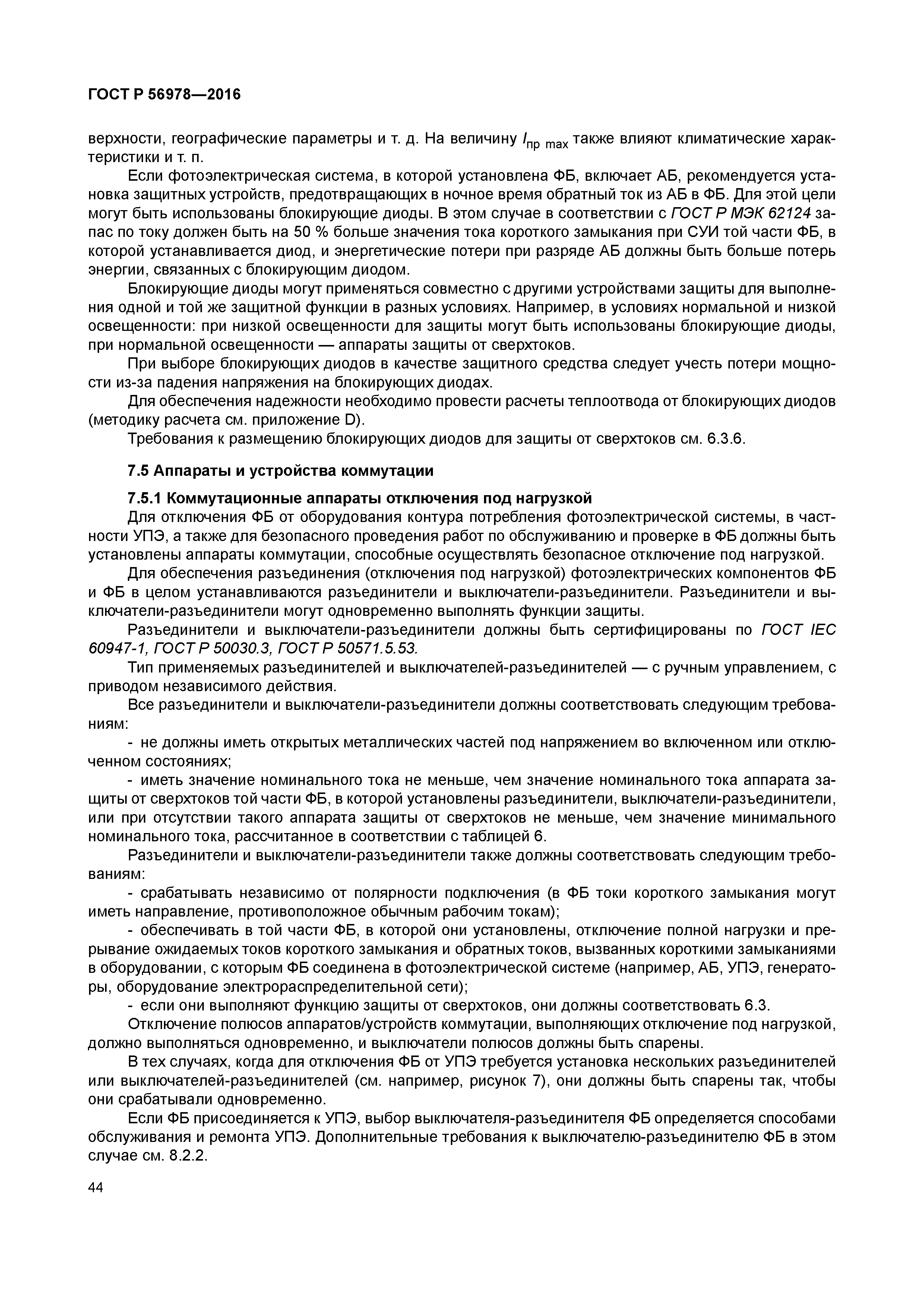

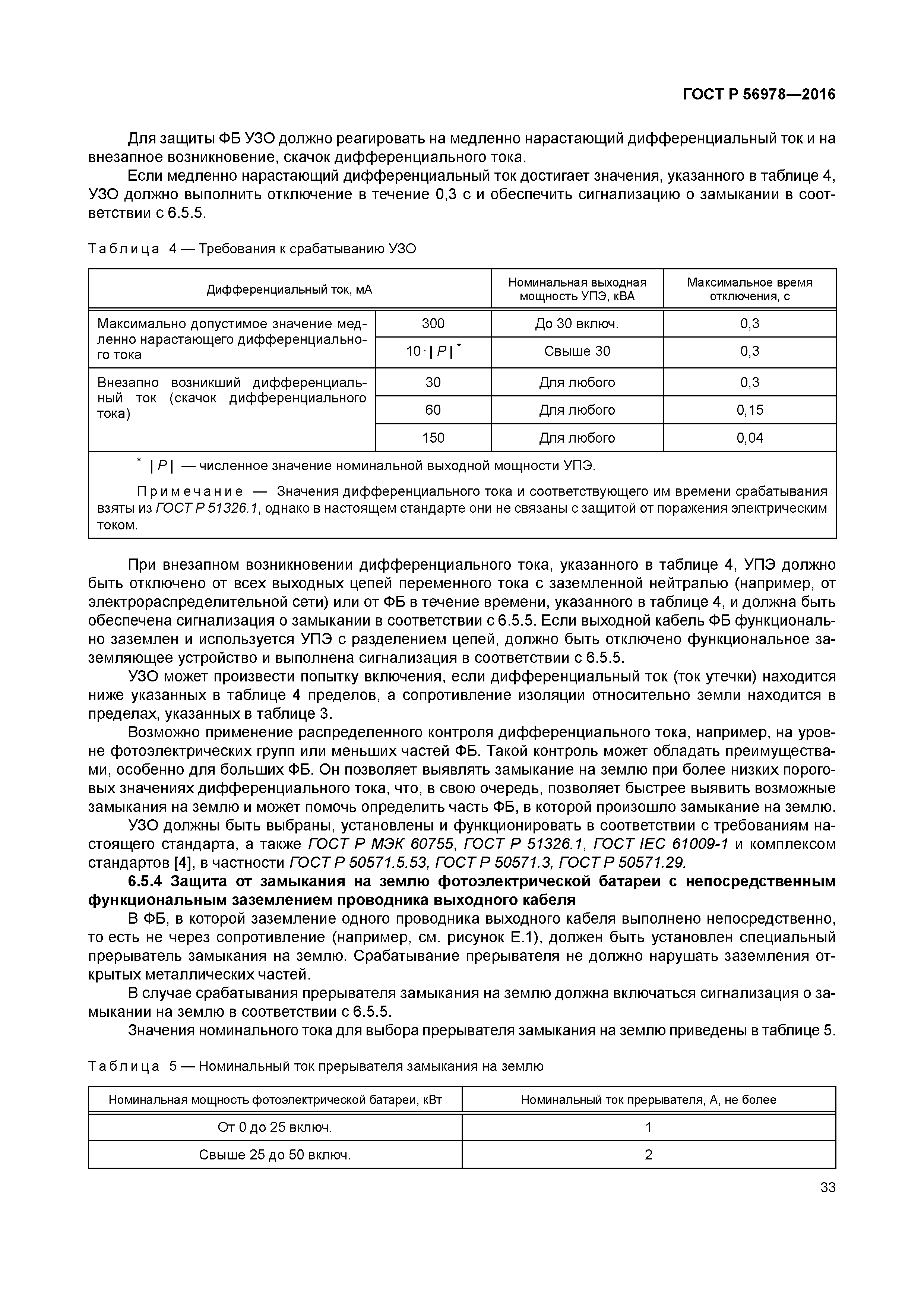

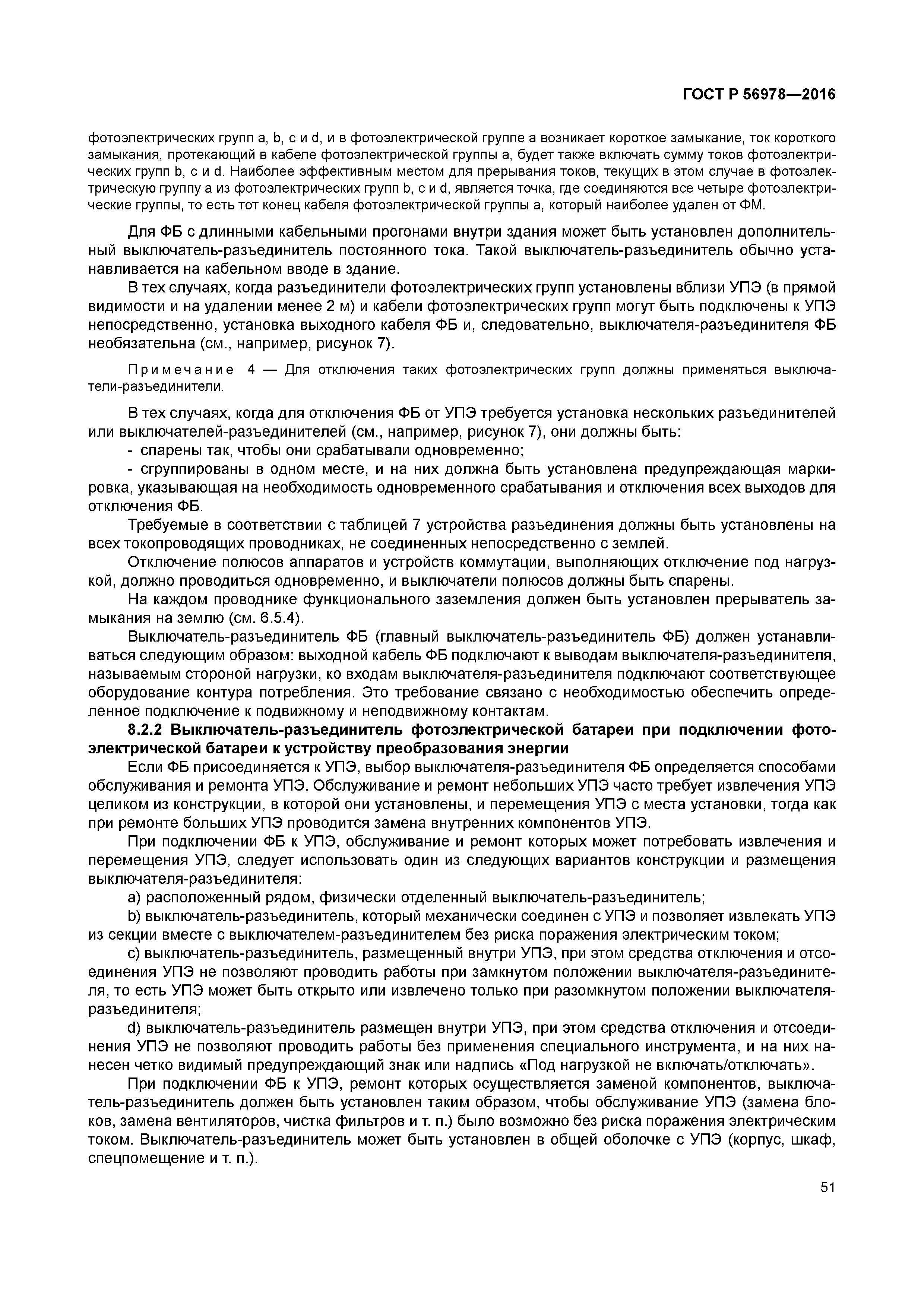

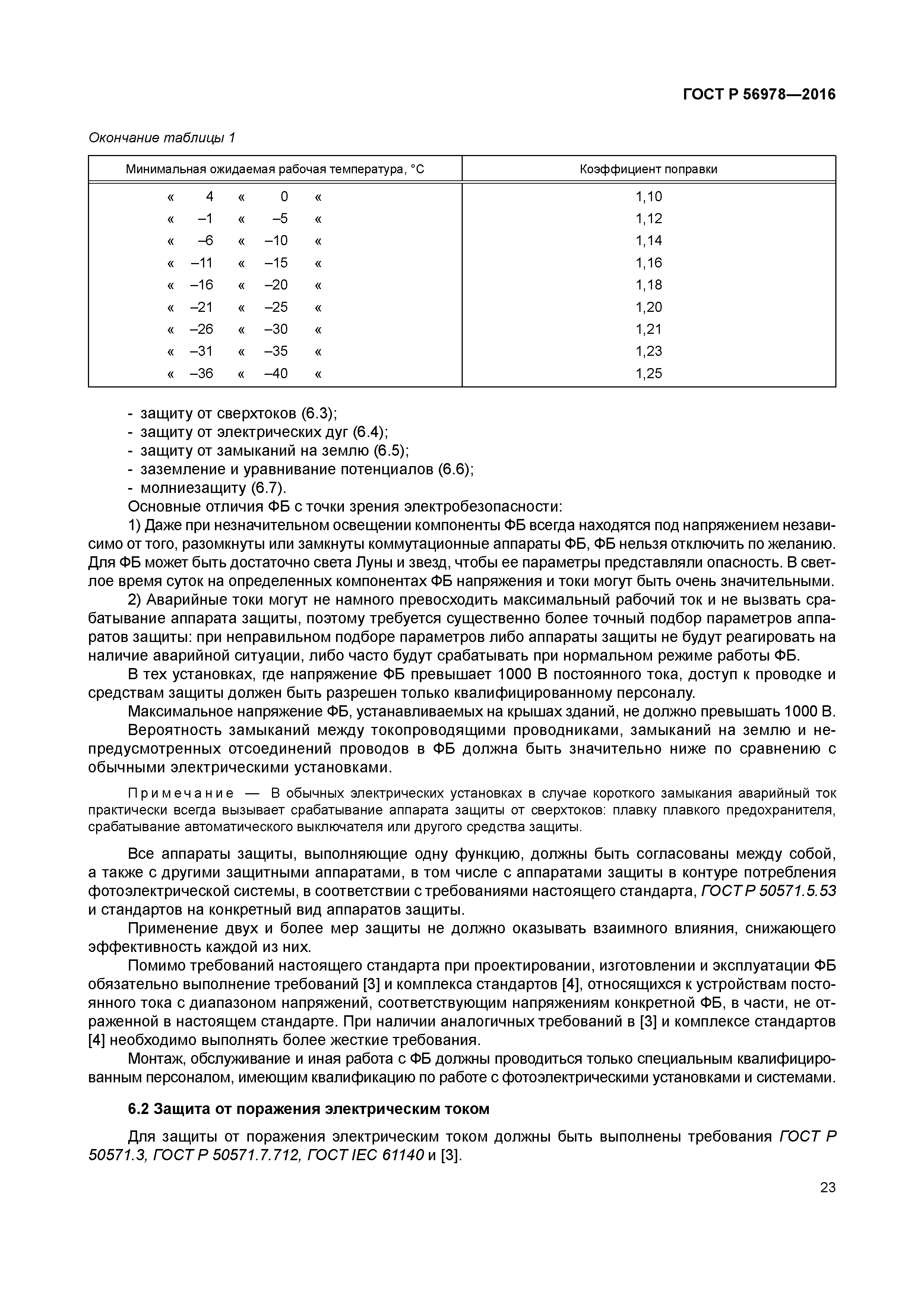

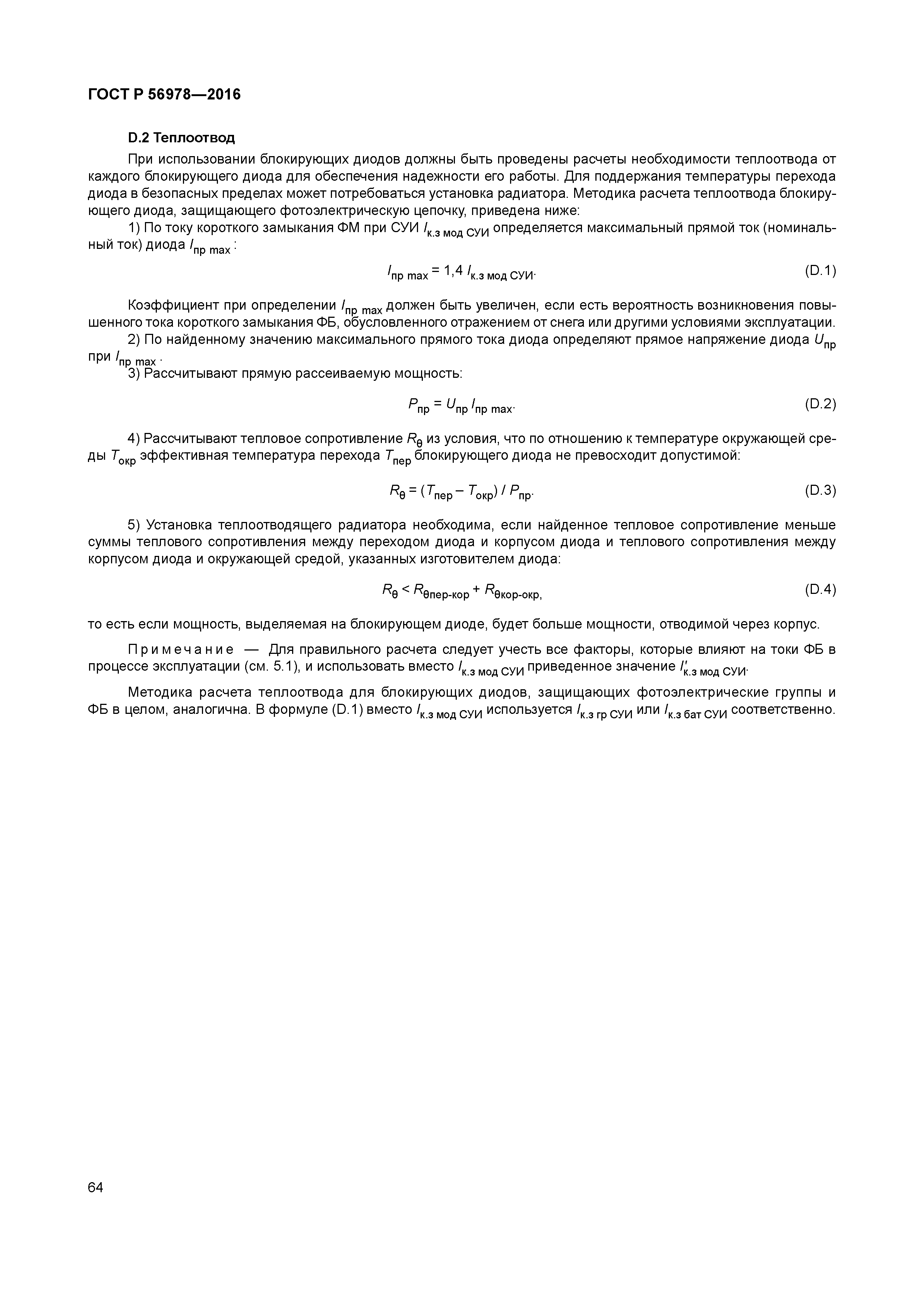

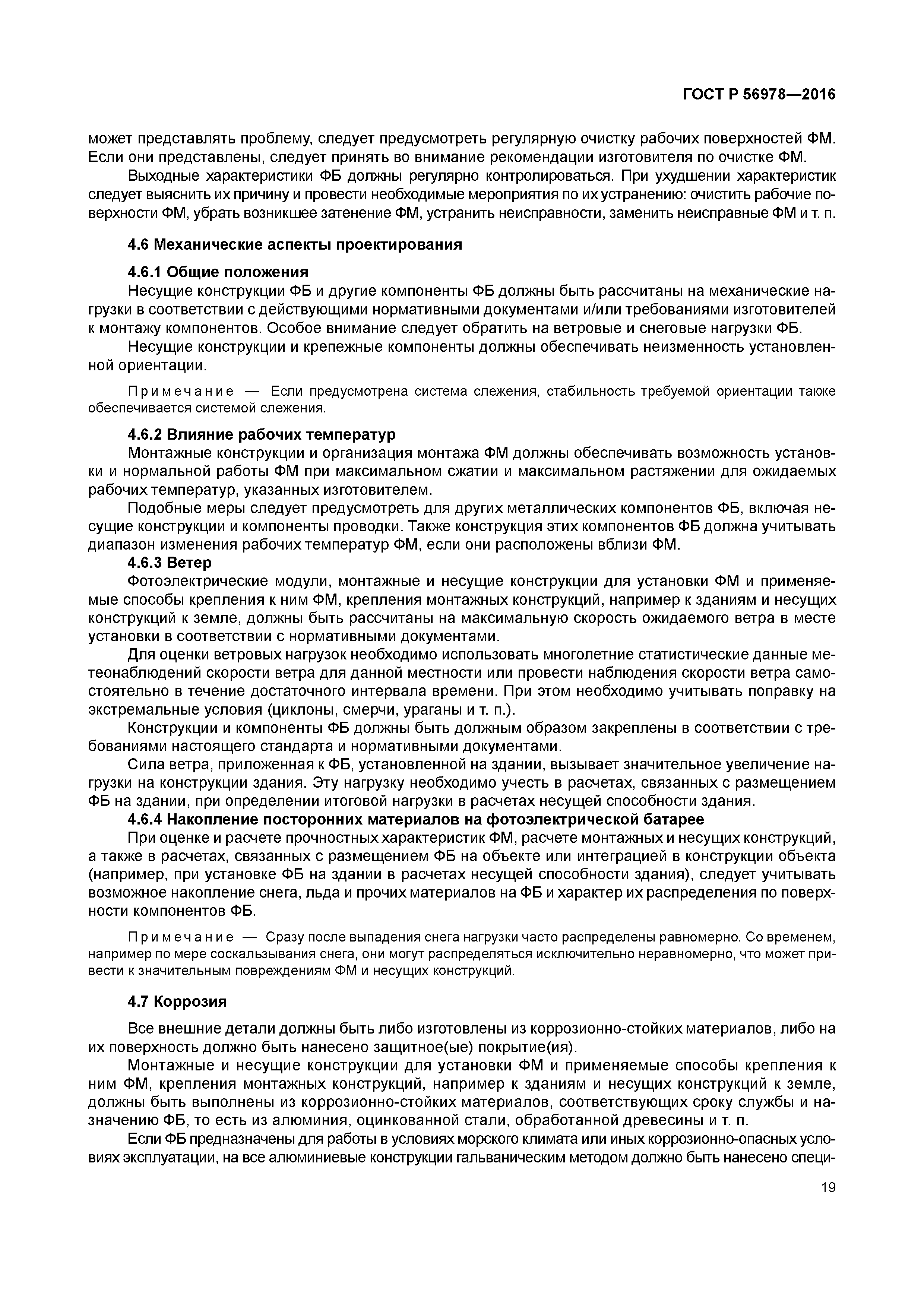

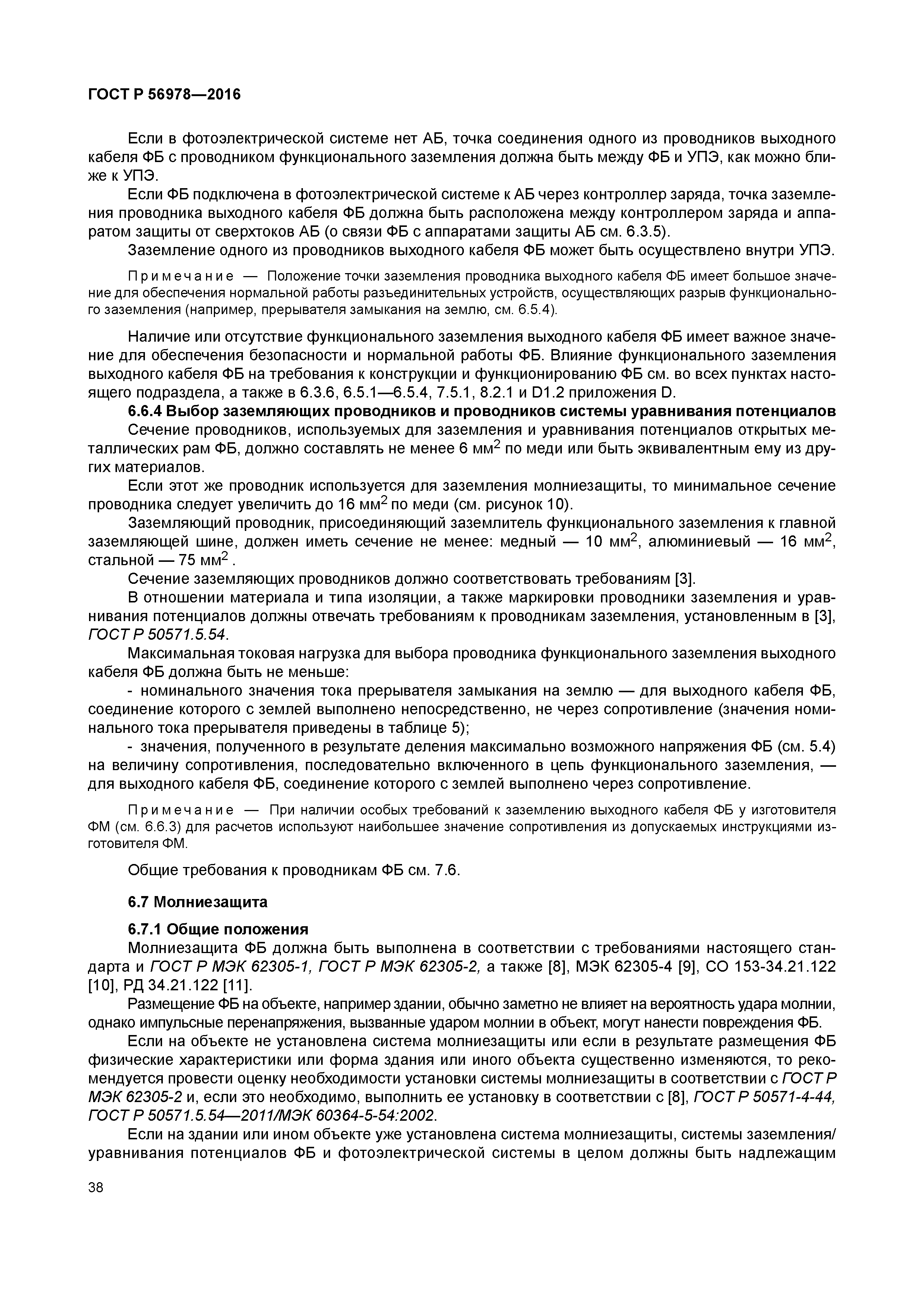

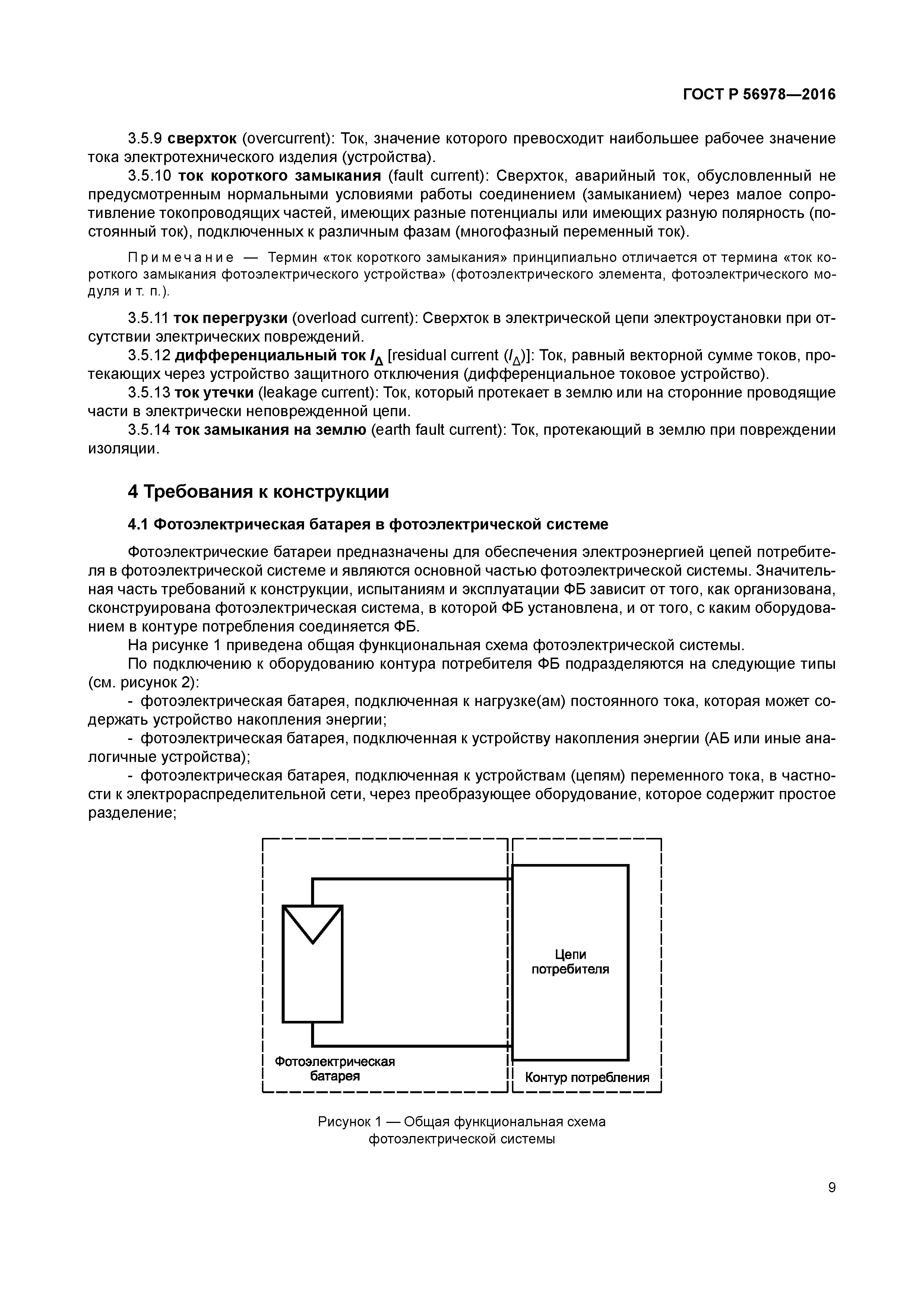

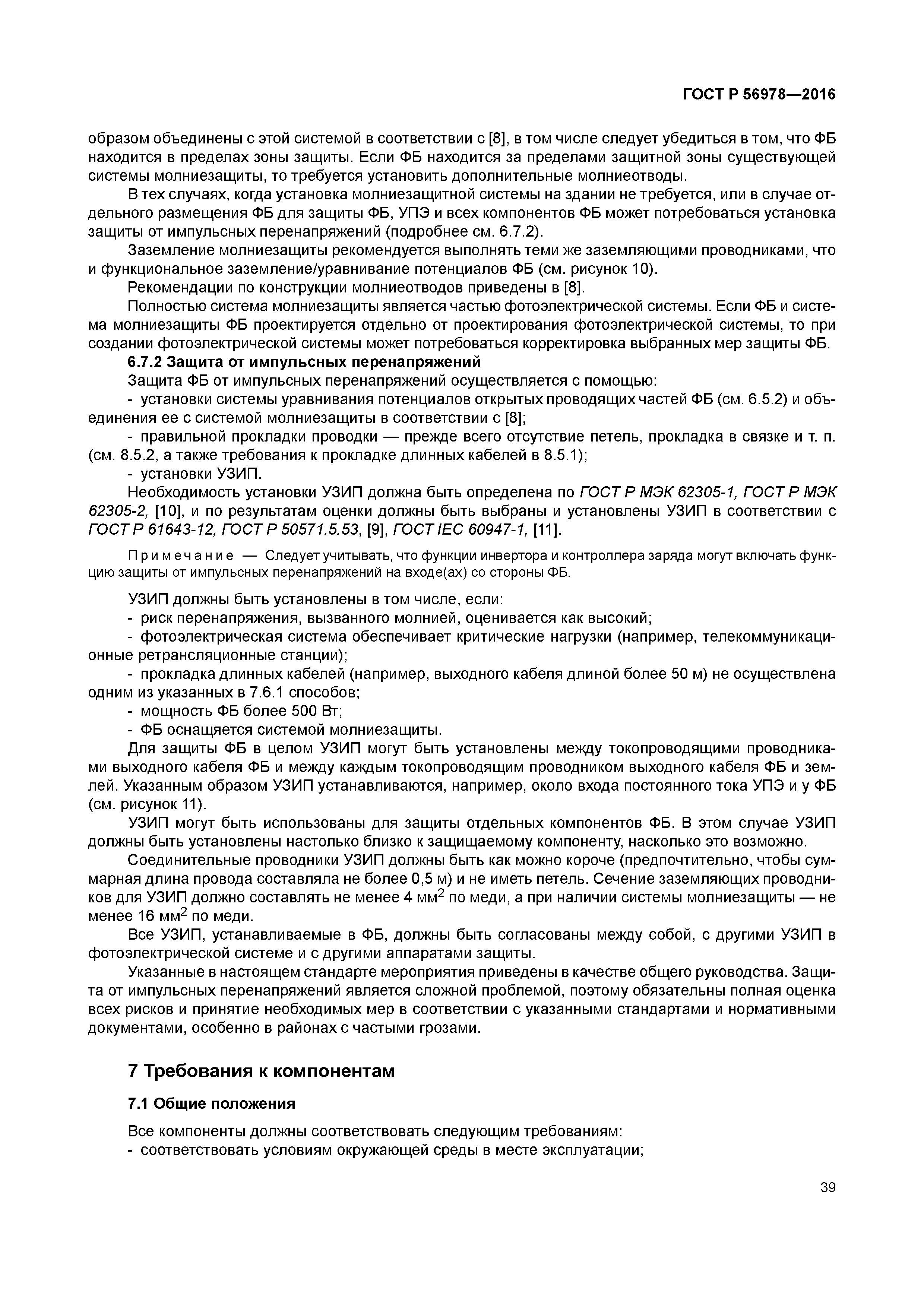

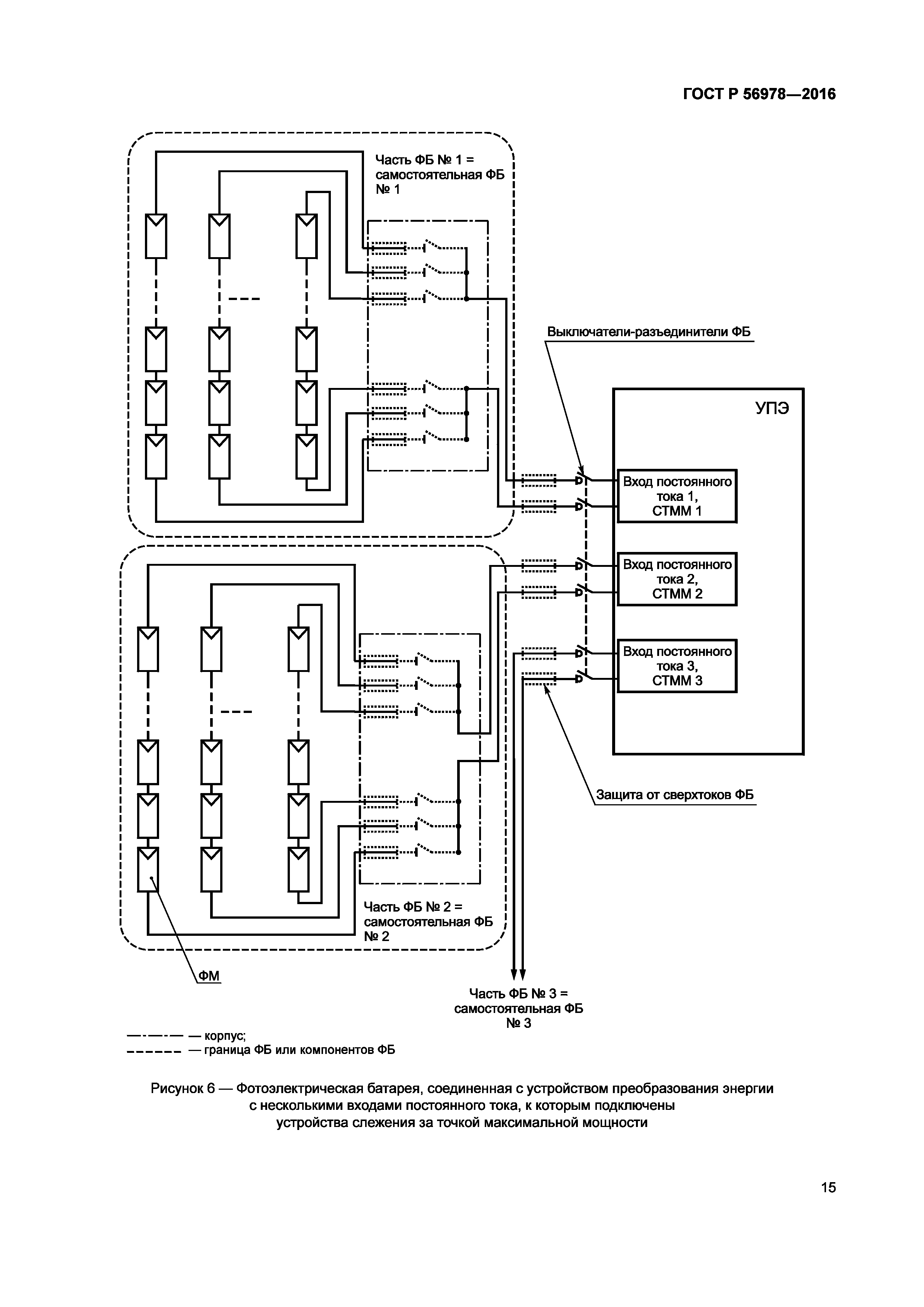

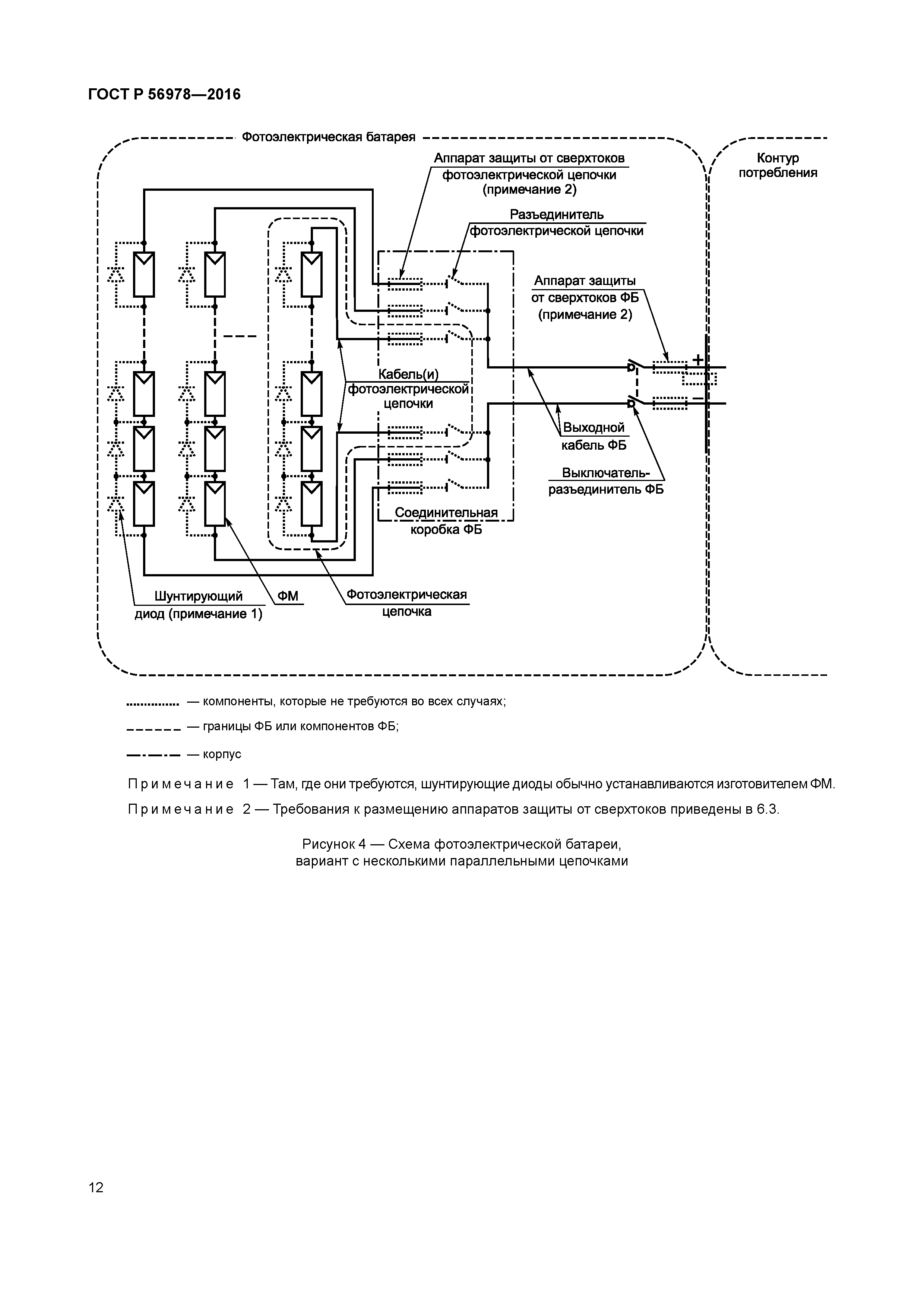

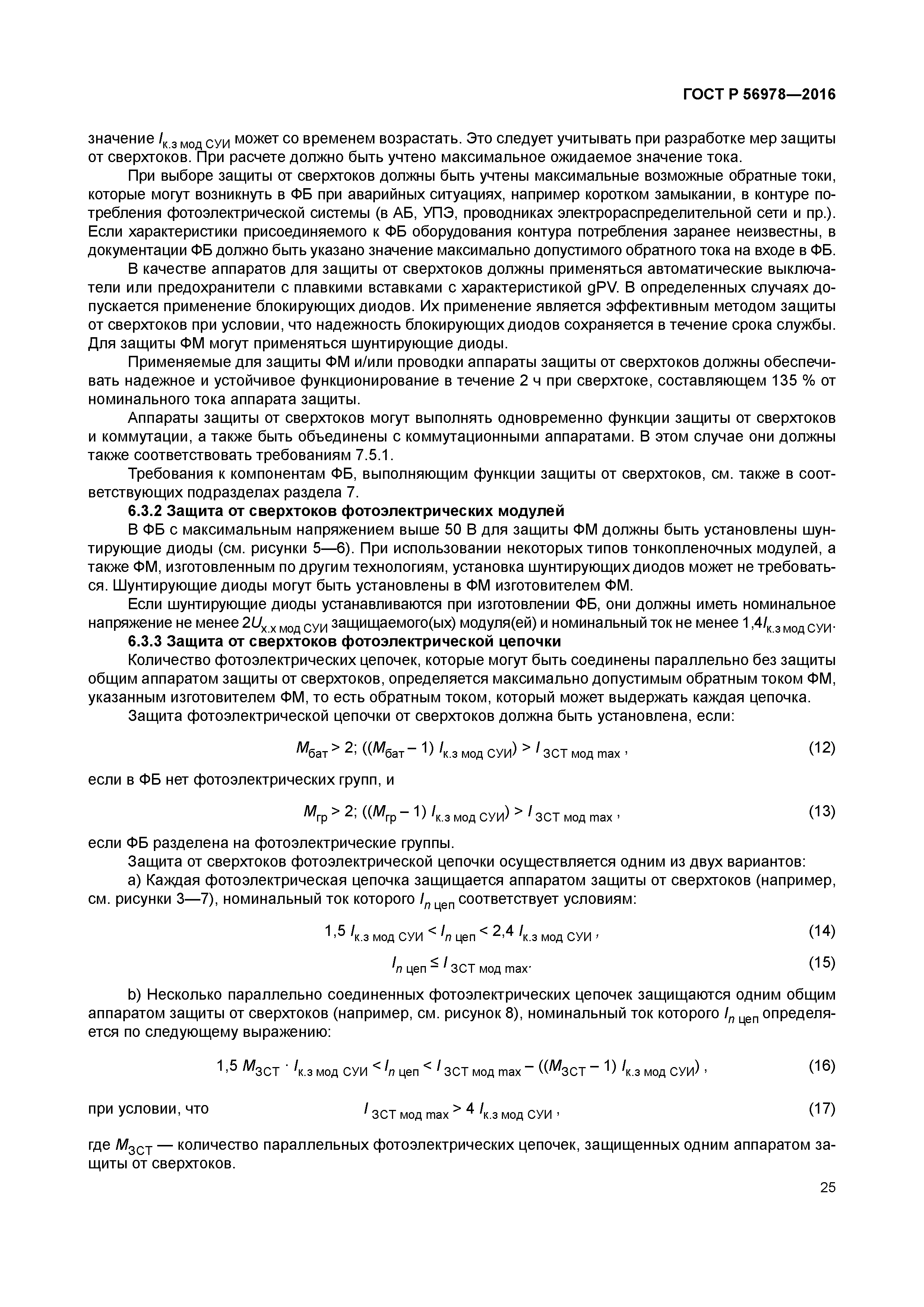

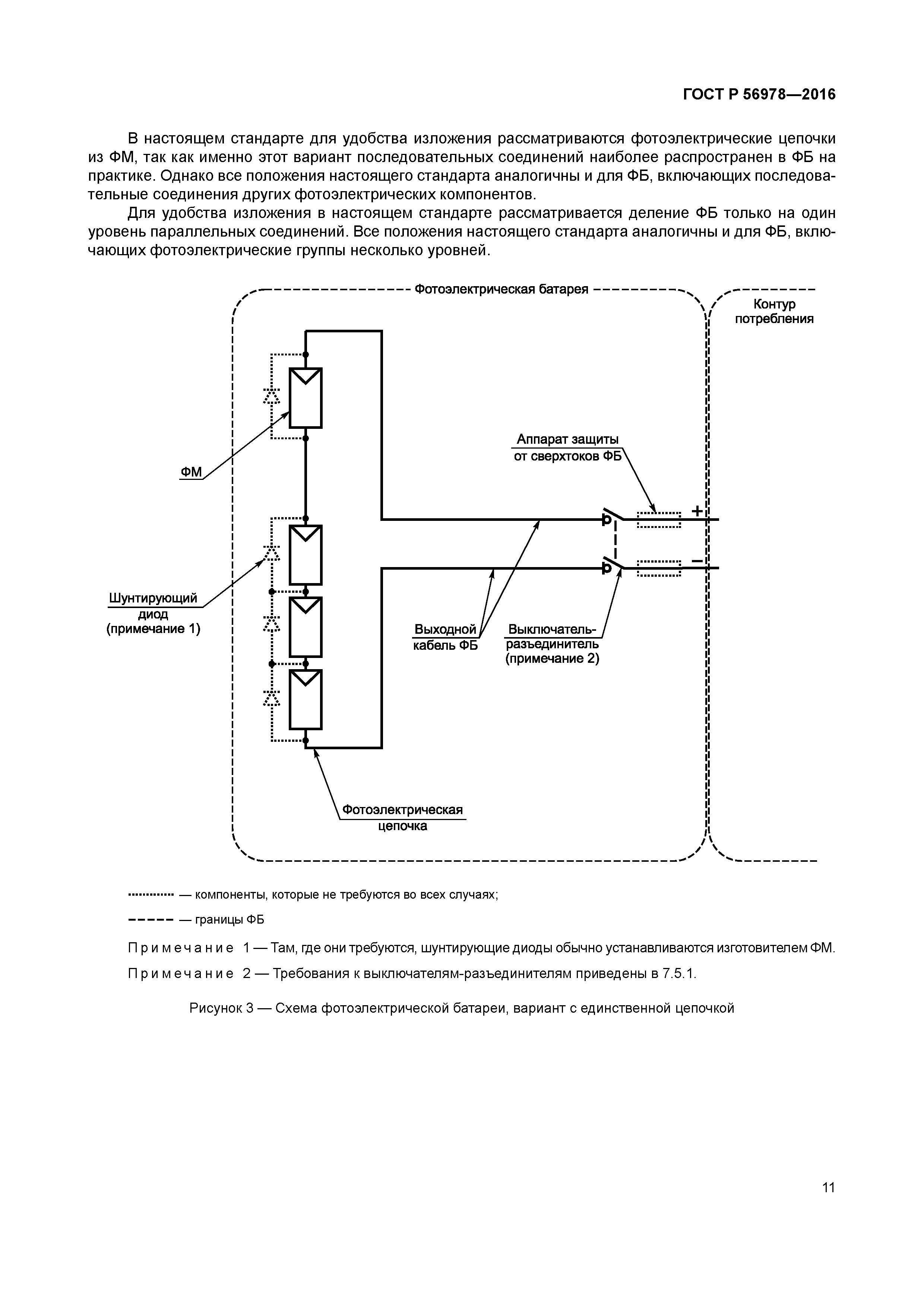

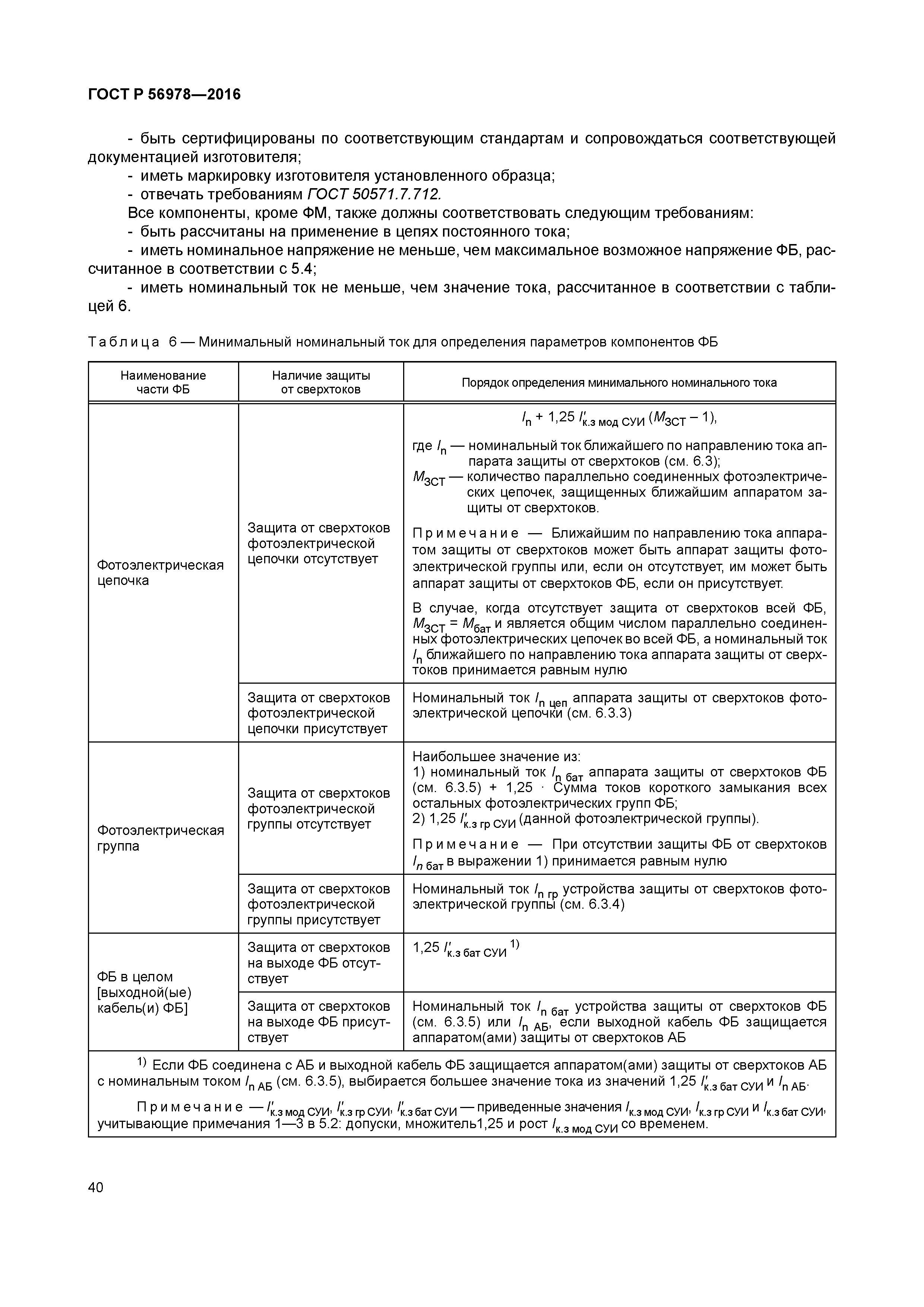

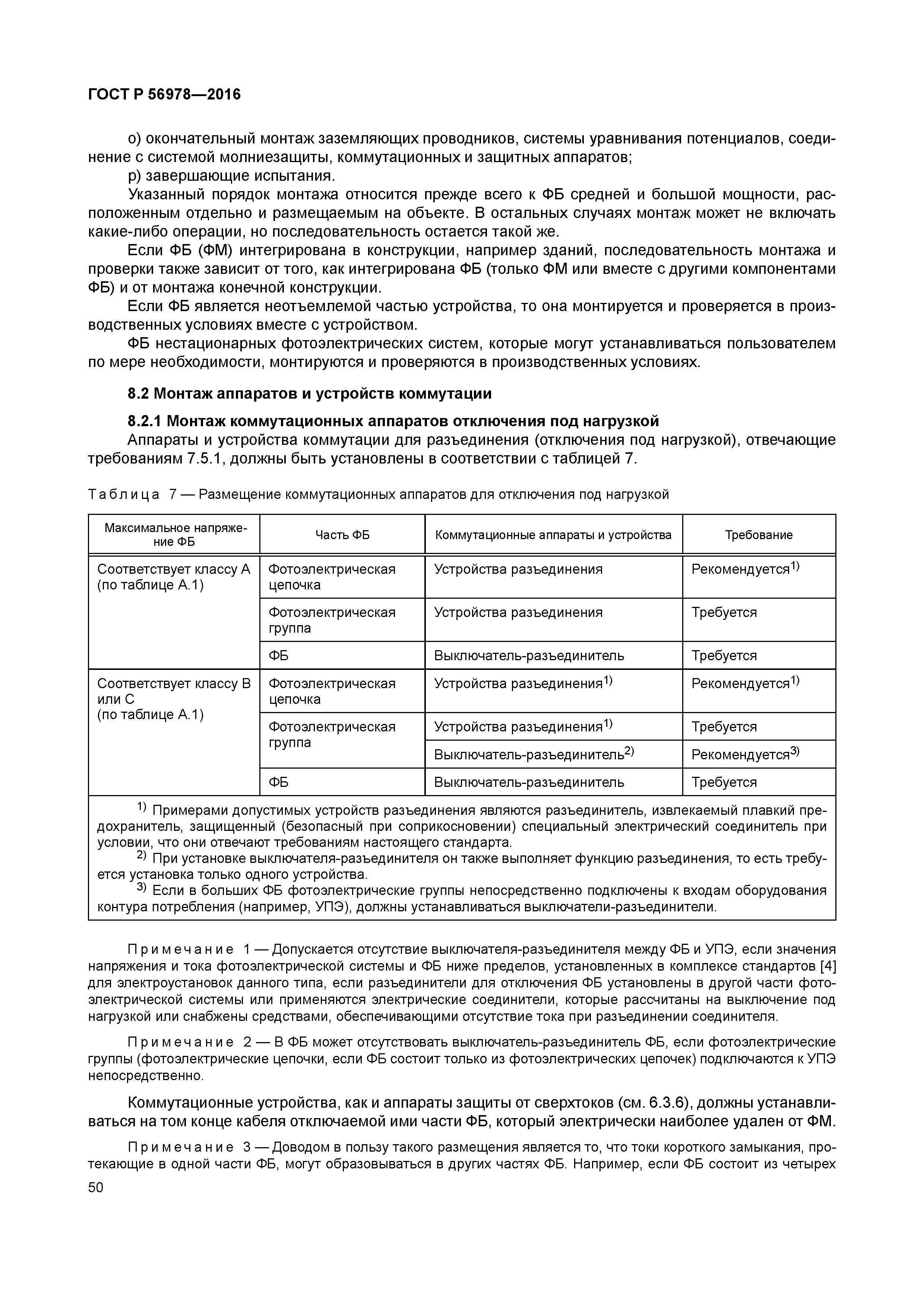

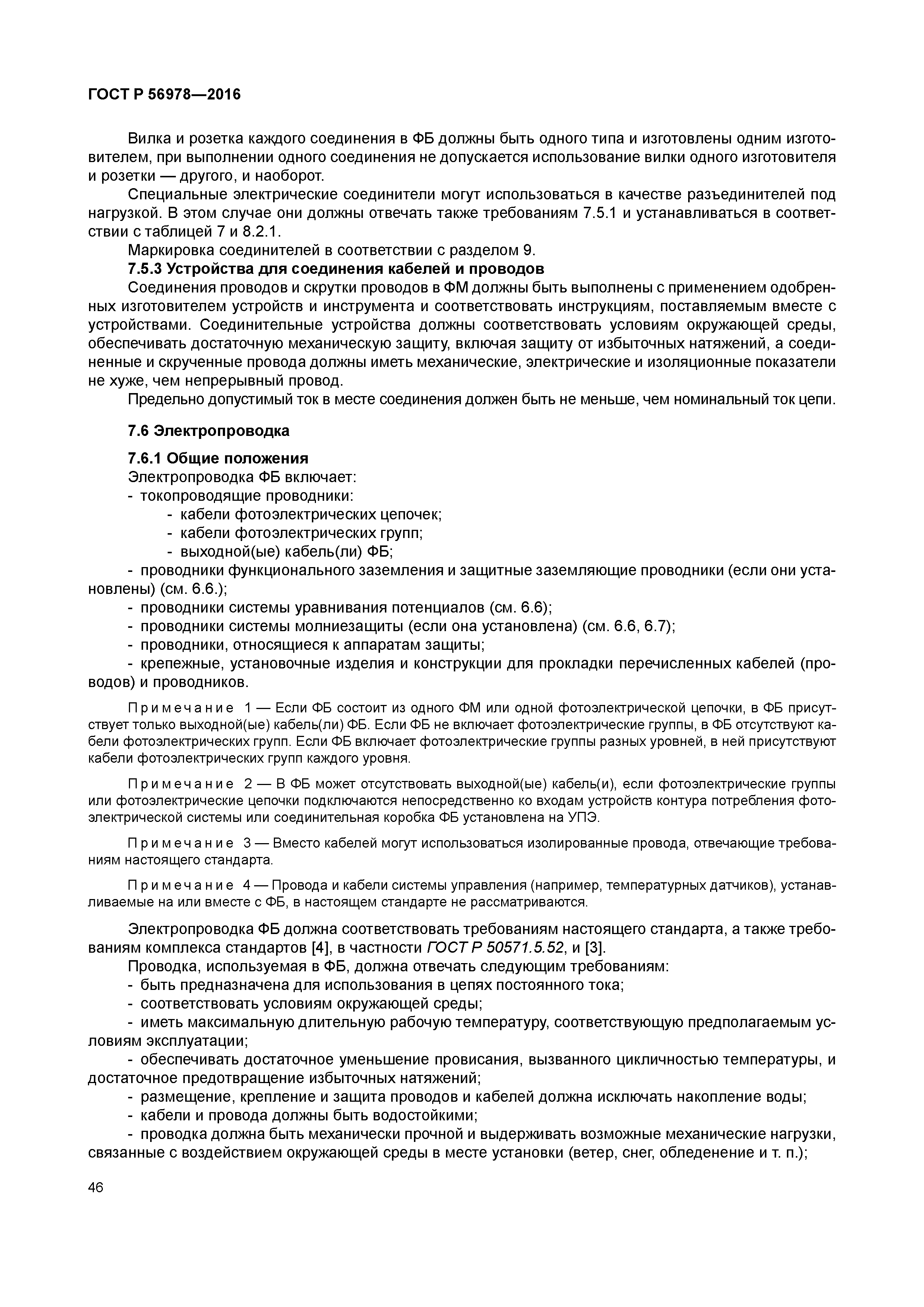

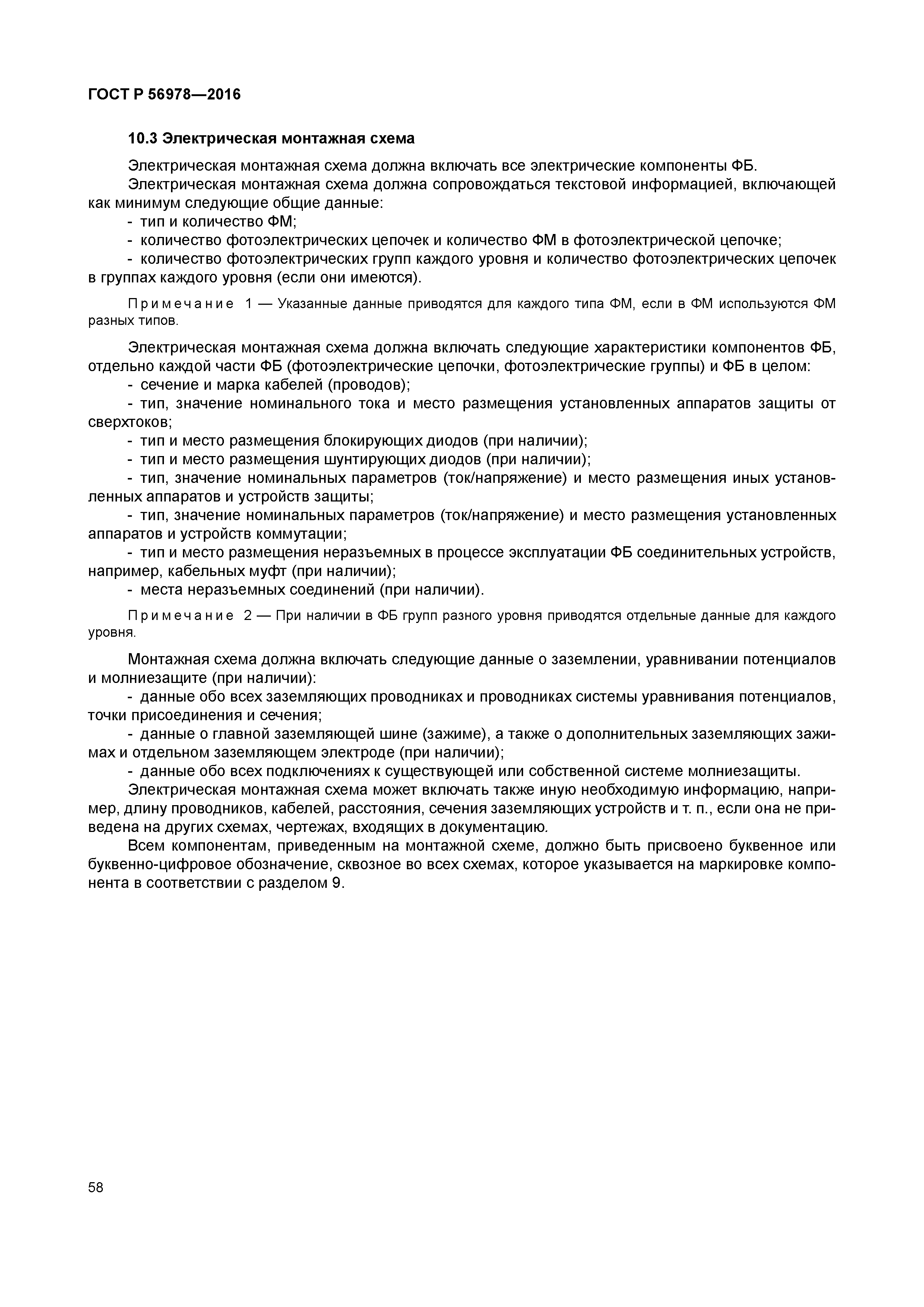

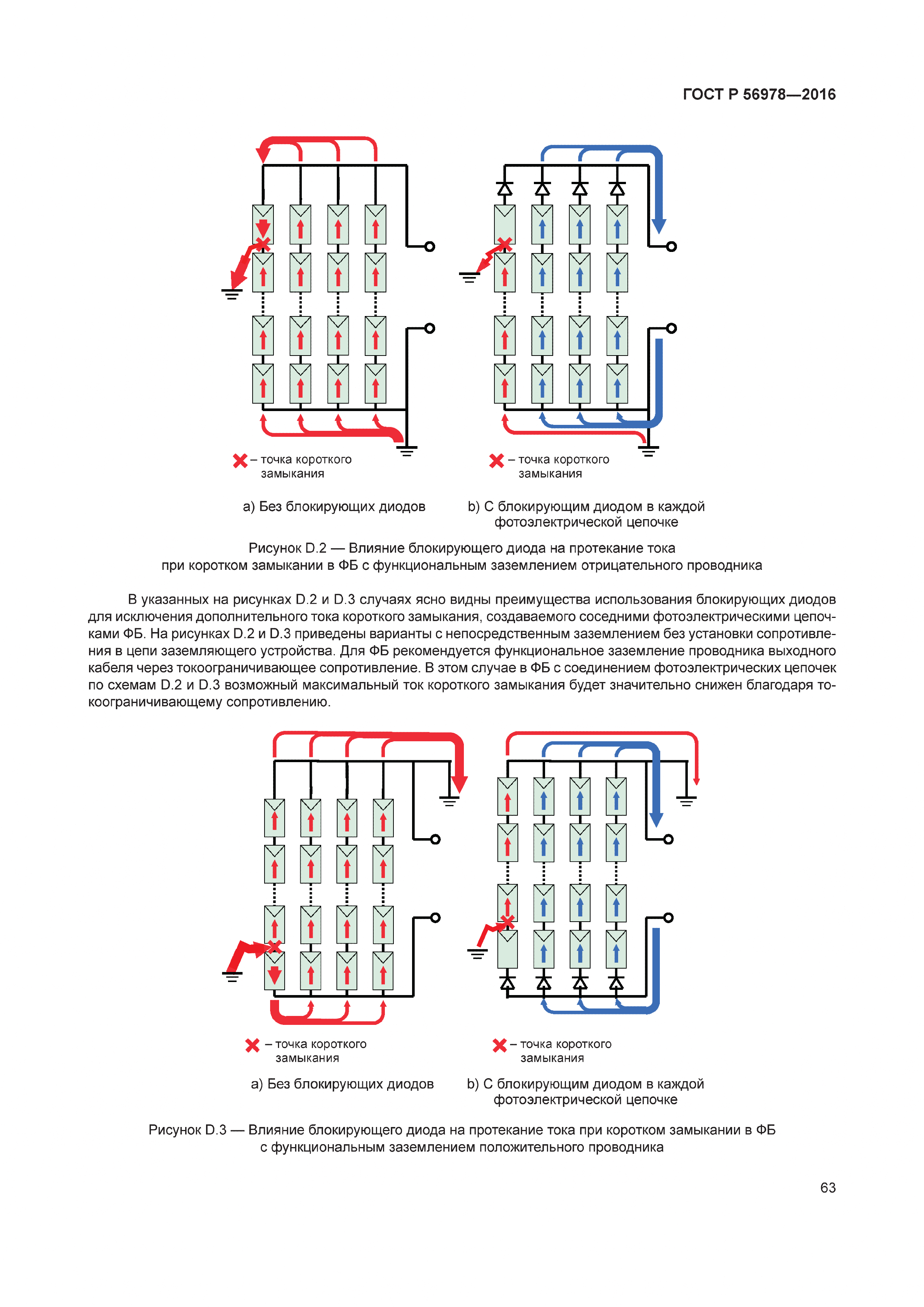

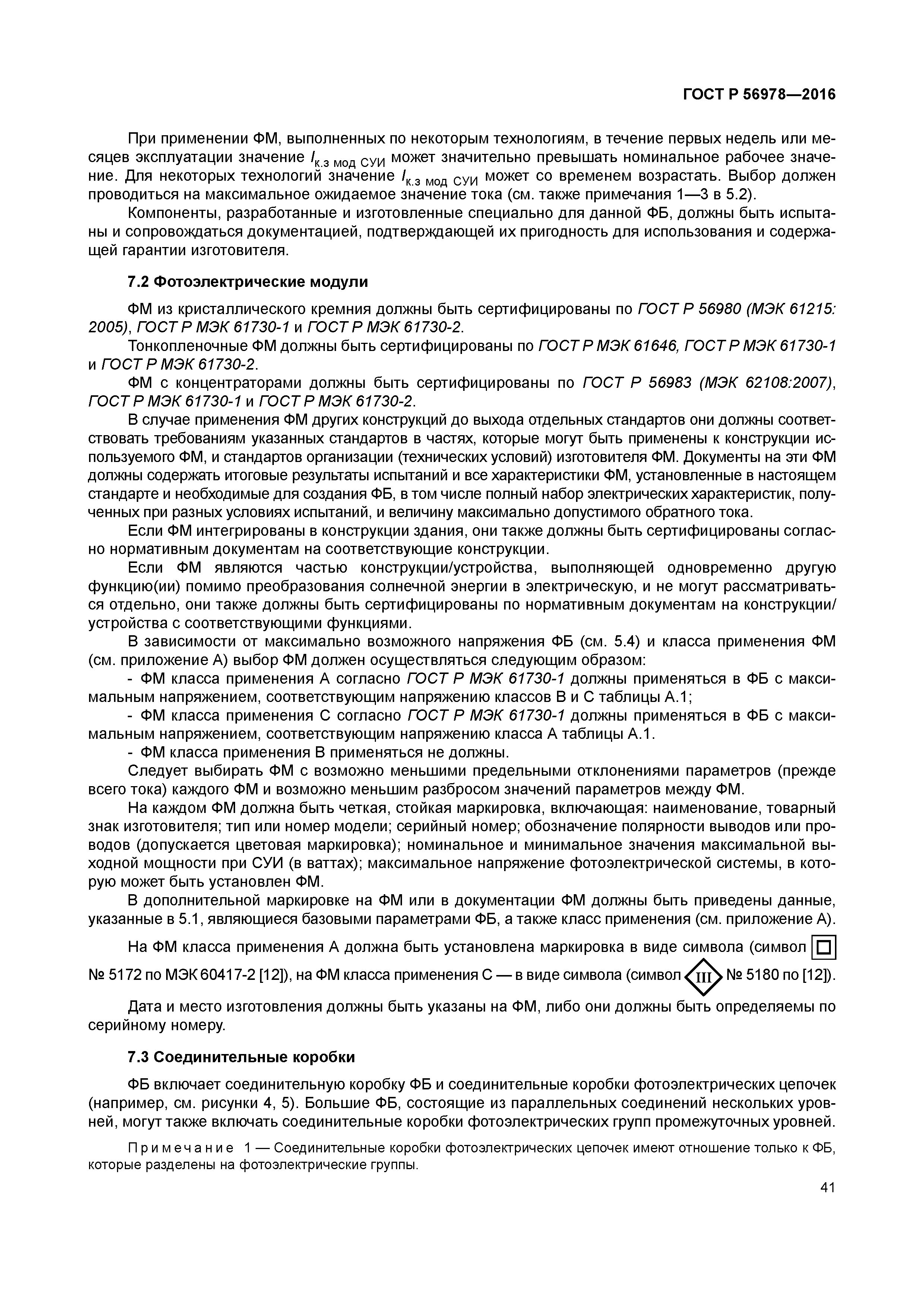

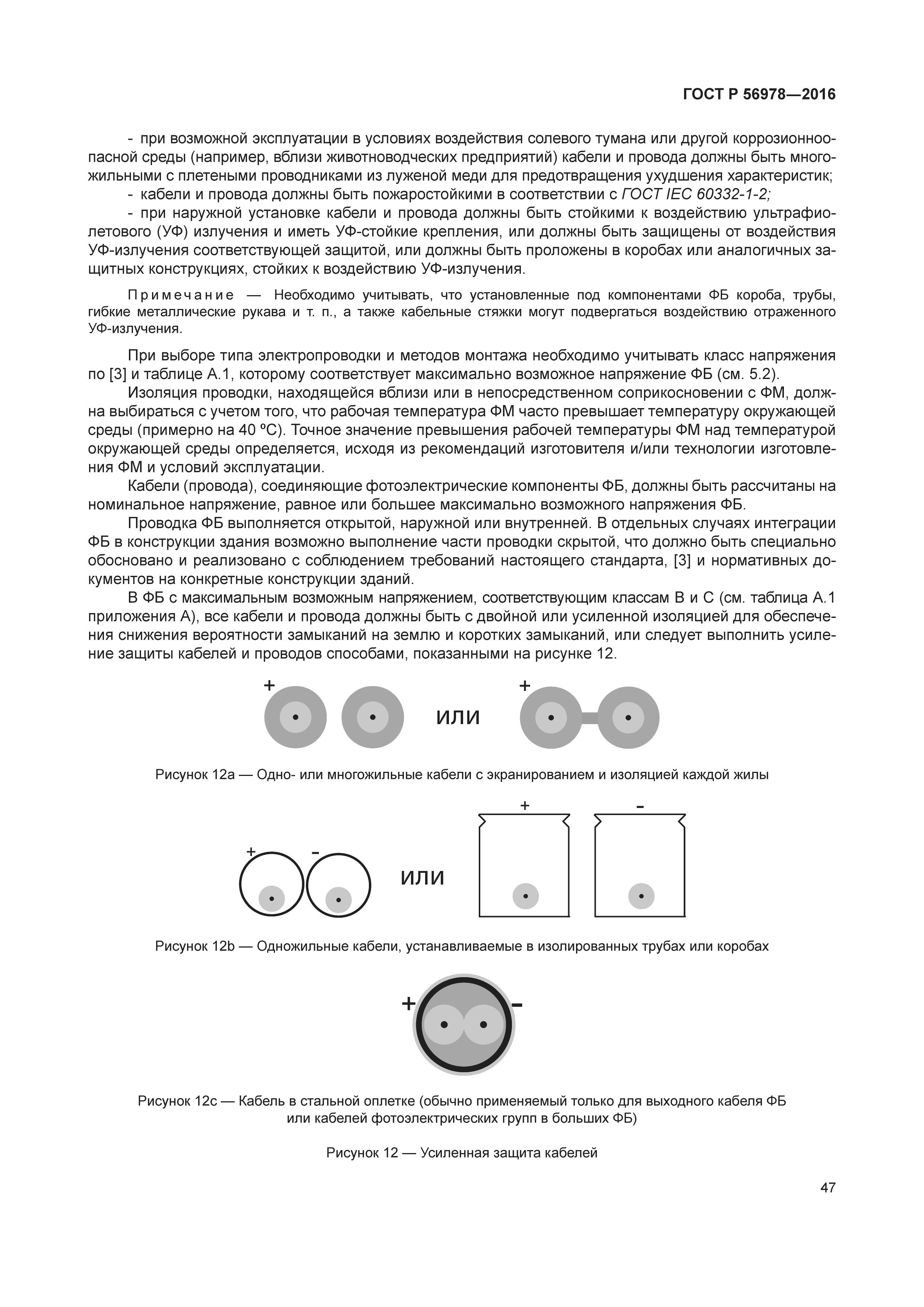

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения    3.1 Фотоэлектрическая батарея и ее компоненты    3.2 Фотоэлектрическая система и устройства контура потребления    3.3 Проводники и проводящие части    3.4 Электробезопасность    3.5 Параметры и режимы 4 Требования к конструкции    4.1 Фотоэлектрическая батарея в фотоэлектрической системе    4.2 Структура фотоэлектрической батареи    4.3 Влияние на фотоэлектрическую батарею компонентов контура потребления фотоэлектрической системы    4.4 Влияние рабочей температуры    4.5 Выработка энергии    4.6 Механические аспекты проектирования    4.7 Коррозия 5 Параметры    5.1 Базовые параметры    5.2 Определение параметров фотоэлектрических компонентов и фотоэлектрической батареи    5.3 Выходные параметры    5.4 Максимально возможное напряжение фотоэлектрической батареи 6 Требования безопасности    6.1 Общие положения    6.2 Защита от поражения электрическим током    6.3 Защита от сверхтоков    6.4 Защита от электрических дуг    6.5 Защита от замыканий на землю    6.6 Заземление и уравнивание потенциалов    6.7 Молниезащита 7 Требования к компонентам    7.1 Общие положения    7.2 Фотоэлектрические модули    7.3 Соединительные коробки    7.4 Аппараты и устройства защиты    7.5 Аппараты и устройства коммутации    7.6 Электропроводка    7.7 Компоненты системы заземления и уравнивания потенциалов. . .    7.8 Компоненты системы молниезащиты 8 Монтаж    8.1 Общие положения    8.2 Монтаж аппаратов и устройств коммутации    8.3 Монтаж аппаратов защиты    8.4 Монтаж систем заземления, уравнивания потенциалов и системы молниезащиты    8.5 Монтаж проводки 9 Маркировка    9.1 Общие положения    9.2 Требования к знакам    9.3 Обозначение фотоэлектрической батареи    9.4 Маркировка фотоэлектрических модулей    9.5 Маркировка соединительных коробок    9.6 Маркировка аппаратов и устройств коммутации    9.7 Маркировка проводки    9.8 Маркировка систем заземления, уравнивания потенциалов и молниезащиты 10 Документация    10.1 Общие положения    10.2 Руководство по эксплуатации    10.3 Электрическая монтажная схема Приложение А (справочное) Классификация фотоэлектрических систем по максимальному значению рабочего напряжения и классы применения фотоэлектрических модулей Приложение В (справочное) Условия испытаний для определения электрических характеристик фотоэлектрических устройств и систем, устанавливаемые в стандартах Приложение С (справочное) Выявление и защита от электрической дуги Приложение D (справочное) Блокирующий диод Приложение Е (справочное) Примеры функционального заземления фотоэлектрических батарей Приложение F (справочное) Примеры знаков Приложение ДА (справочное) Сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам и документу, использованным в качестве ссылочных в примененном международном документе Библиография
Разработан:	ГНУ ВИЭСХ
Утверждён:	27.06.2016 Федеральное агентство по техническому регулированию и метрологии (695-ст)
Издан:	Стандартинформ (2016 г. )
Расположен в:	Техническая документация Электроэнергия ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Гелиоэнергетика Экология ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Гелиоэнергетика

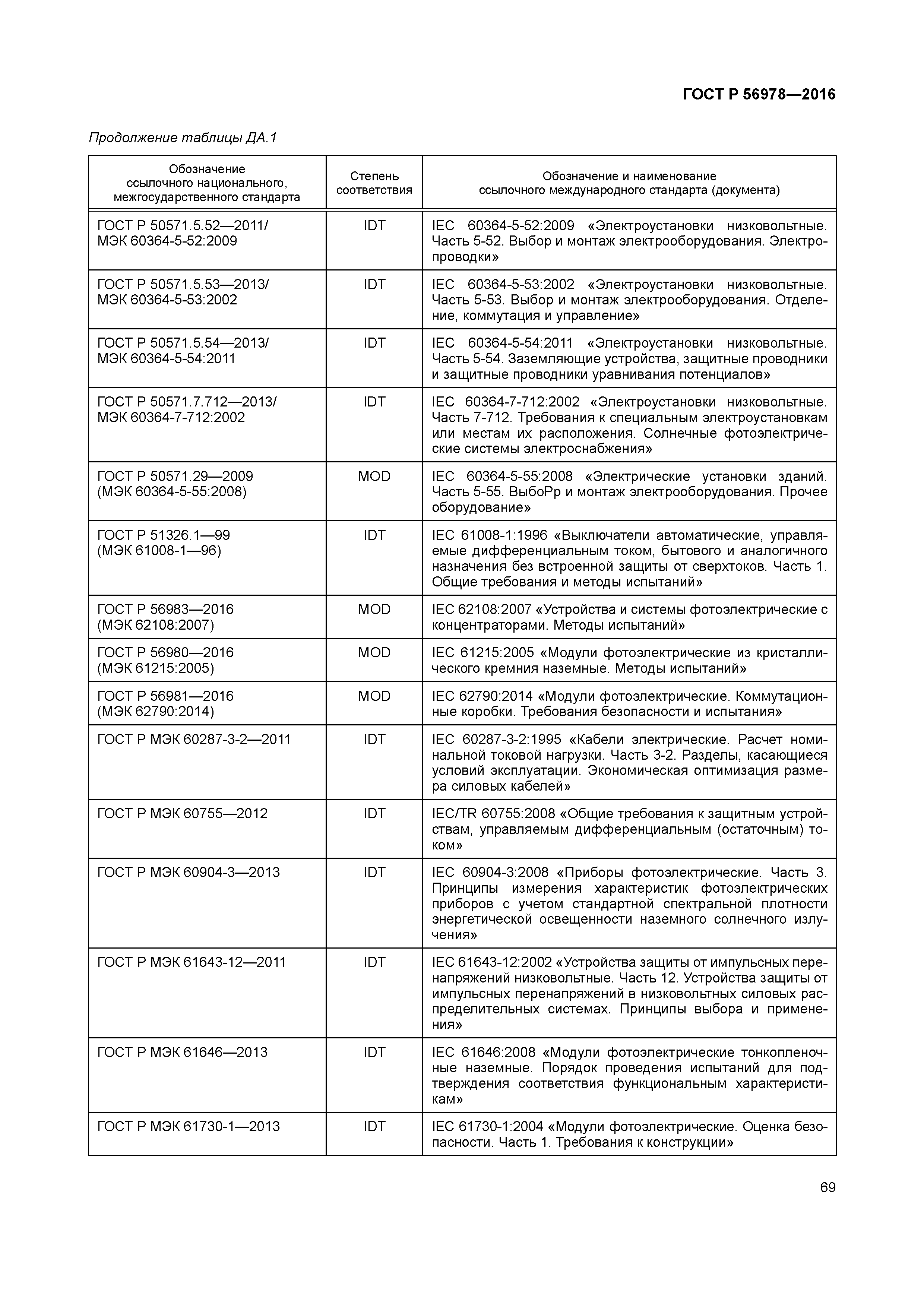

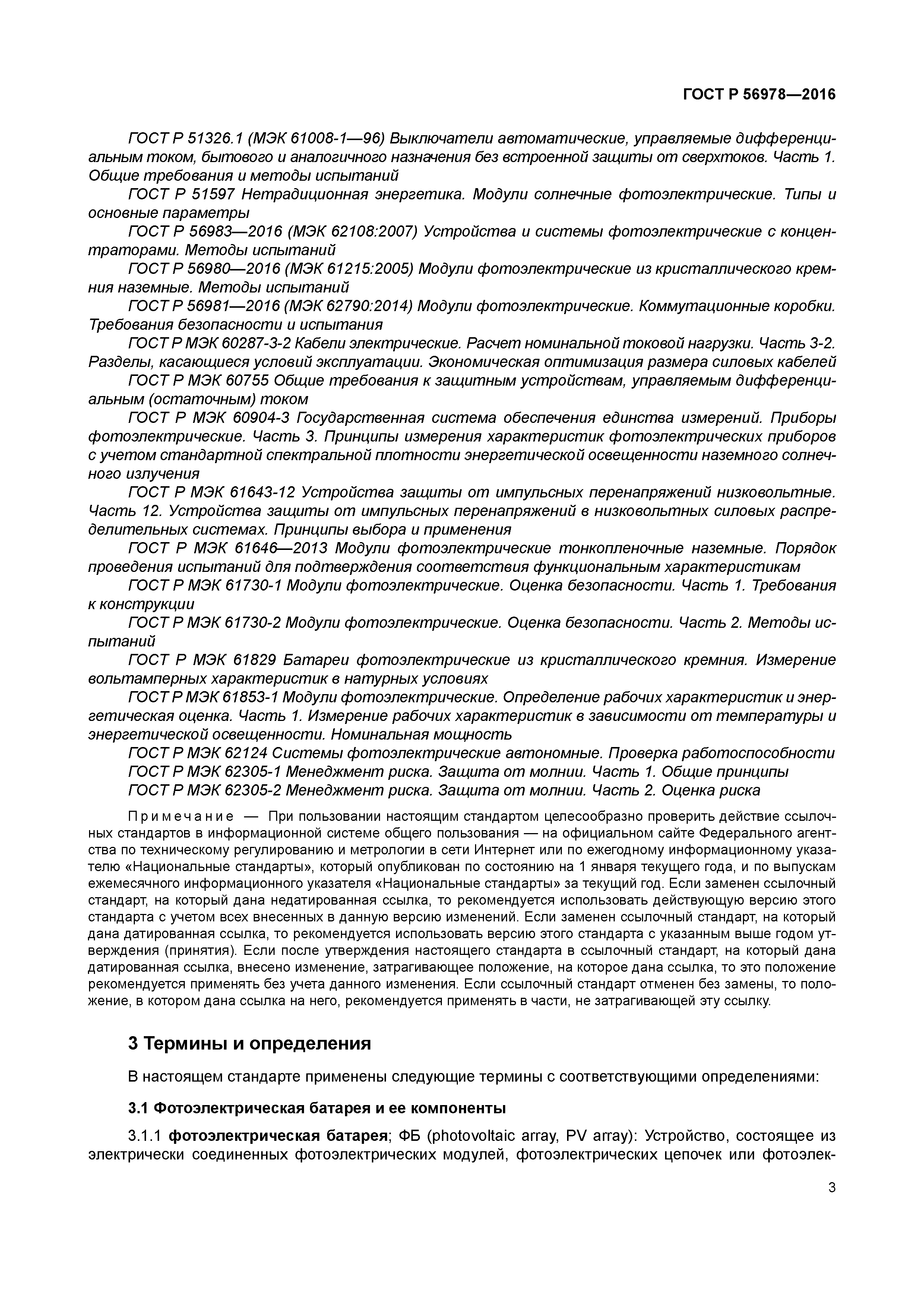

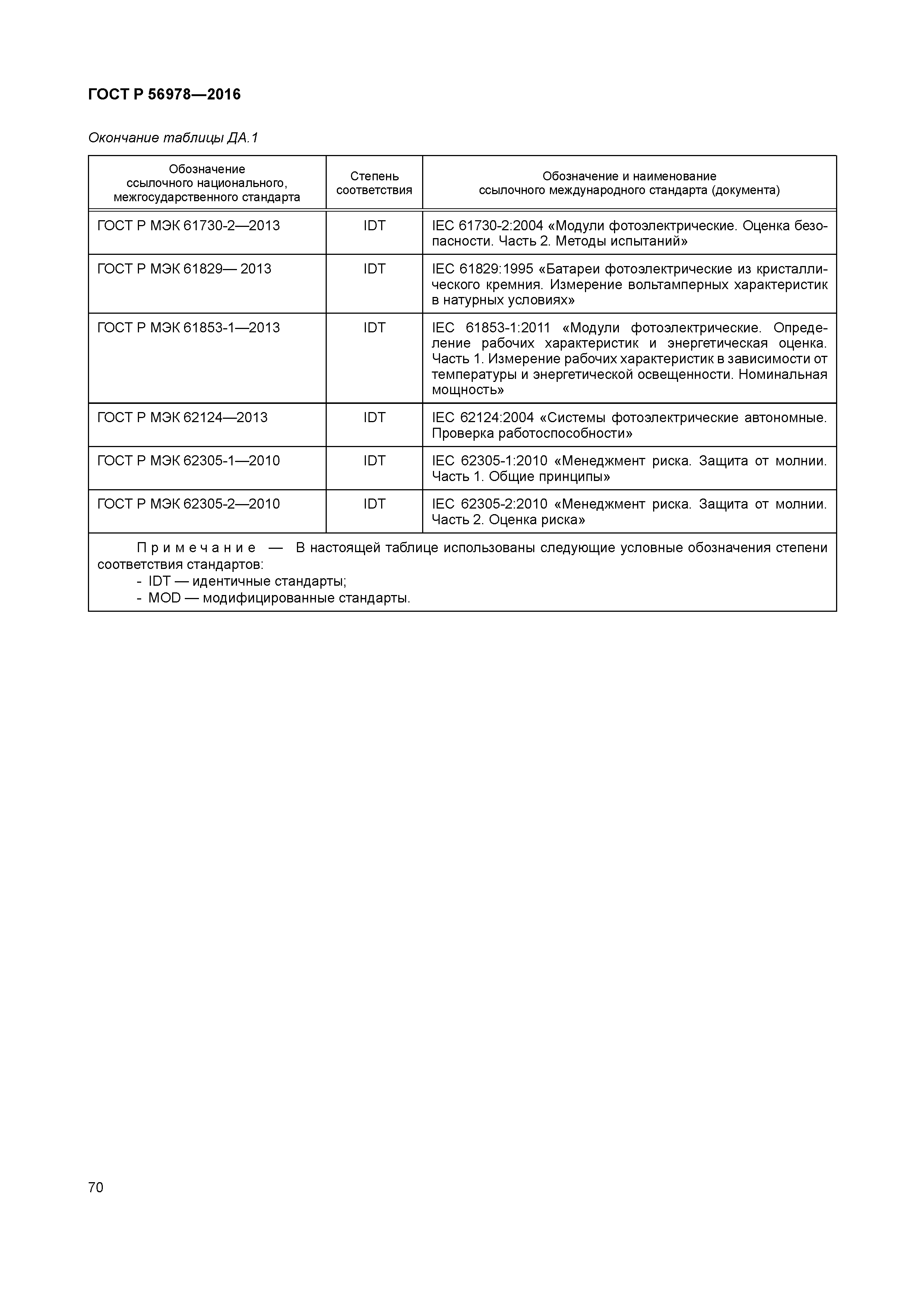

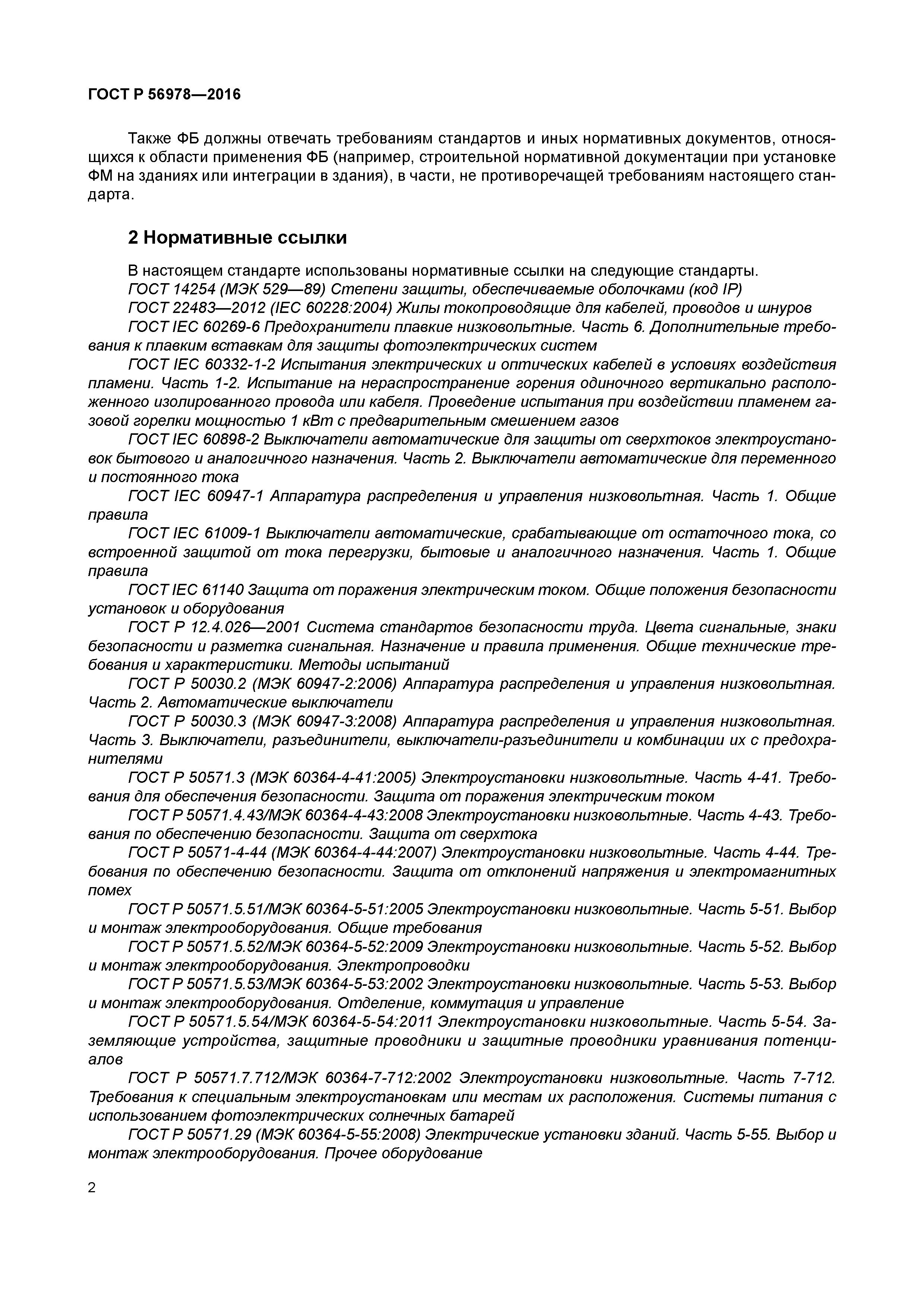

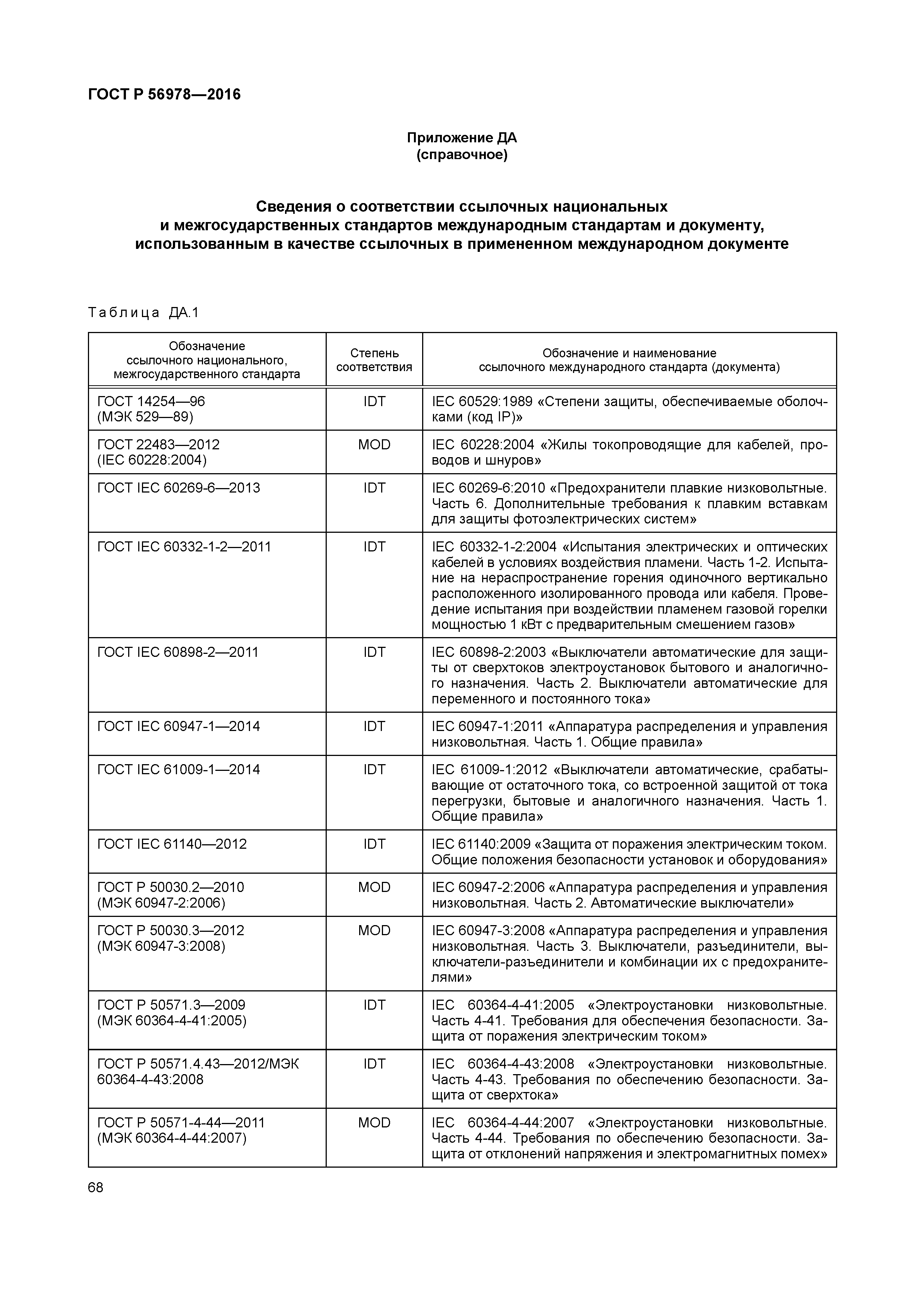

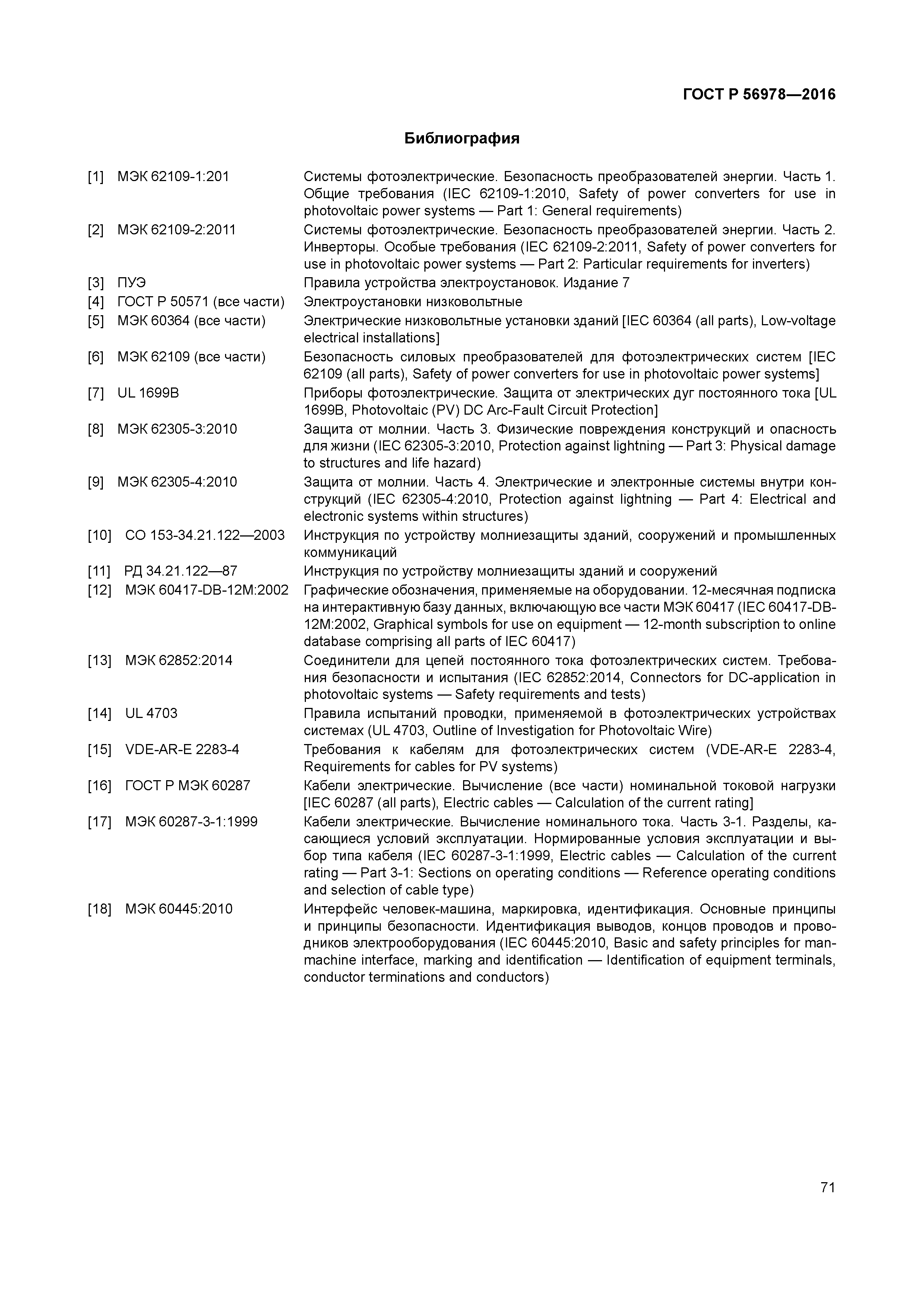

Нормативные ссылки:	РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» ПУЭ «Правила устройства электроустановок. Издание 7» ГОСТ Р 12.4.026-2001 «Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний» ГОСТ Р 51326.1-99 «Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтоков. Часть 1. Общие требования и методы испытаний» ГОСТ Р 51597-2000 «Нетрадиционная энергетика. Модули солнечные фотоэлектрические. Типы и основные параметры» СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» ГОСТ Р 50571.29-2009 «Электрические установки зданий. Часть 5-55. Выбор и монтаж электрооборудования. Прочее оборудование» ГОСТ Р 50571.3-2009 «Электроустановки низковольтные. Часть 4-41. Требования для обеспечения безопасности. Защита от поражения электрическим током» ГОСТ Р МЭК 62305-1-2010 «Менеджмент риска. Защита от молнии. Часть 1. Общие принципы» ГОСТ Р МЭК 62305-2-2010 «Менеджмент риска. Защита от молнии. Часть 2. Оценка риска» ГОСТ Р 50030.2-2010 «Аппаратура распределения и управления низковольтная. Часть 2. Автоматические выключатели» ГОСТ Р МЭК 60287-3-2-2011 «Кабели электрические. Расчет номинальной токовой нагрузки. Часть 3-2. Разделы, касающиеся условий эксплуатации. Экономическая оптимизация размера силовых кабелей» ГОСТ Р 50571-4-44-2011 «Электроустановки низковольтные. Часть 4-44. Требования по обеспечению безопасности. Защита от отклонений напряжения и электромагнитных помех» ГОСТ Р 50571.5.52-2011 «Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки» ГОСТ Р МЭК 61643-12-2011 «Устройства защиты от импульсных перенапряжений низковольтные. Часть 12. Устройства защиты от импульсных перенапряжений в низковольтных силовых распределительных системах. Принципы выбора и применения» ГОСТ Р МЭК 60755-2012 «Общие требования к защитным устройствам, управляемым дифференциальным (остаточным) током» ГОСТ IEC 60898-2-2011 «Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения. Часть 2. Выключатели автоматические для переменного и постоянного тока» ГОСТ Р 50030.3-2012 «Аппаратура распределения и управления низковольтная. Часть 3. Выключатели, разъединители, выключатели–разъединители и комбинации их с предохранителями» ГОСТ IEC 60332-1-2-2011 «Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 1-2. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля. Проведение испытания при воздействии пламенем газовой горелки мощностью 1 кВт с предварительным смешением газов» ГОСТ 22483-2012 «Жилы токопроводящие для кабелей, проводов и шнуров» ГОСТ Р 50571.4.43-2012 «Электроустановки низковольтные. Часть 4-43. Требования по обеспечению безопасности. Защита от сверхтока» ГОСТ Р 50571.5.53-2013 «Электроустановки низковольтные. Часть 5-53. Выбор и монтаж электрооборудования. Отделение, коммутация и управление» ГОСТ Р 50571.5.54-2013 «Электроустановки низковольтные. Часть 5-54. Выбор и монтаж электрооборудования. Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов» ГОСТ Р МЭК 61829-2013 «Батареи фотоэлектрические из кристаллического кремния. Измерение вольт-амперных характеристик в натурных условиях» ГОСТ Р МЭК 60904-3-2013 «Государственная система обеспечения единства измерений. Приборы фотоэлектрические. Часть 3. Принципы измерения характеристик фотоэлектрических приборов с учетом стандартной спектральной плотности энергетической освещенности наземного солнечного излучения» ГОСТ IEC 61140-2012 «Защита от поражения электрическим током. Общие положения безопасности установок и оборудования» ГОСТ Р 50571.7.712-2013 «Электроустановки низковольтные. Часть 7-712. Требования к специальным электроустановкам или местам их расположения. Системы питания с использованием фотоэлектрических (ФЭ) солнечных батарей» ГОСТ Р МЭК 61646-2013 «Модули фотоэлектрические тонкопленочные наземные. Порядок проведения испытаний для подтверждения соответствия функциональным характеристикам» ГОСТ Р МЭК 61730-1-2013 «Модули фотоэлектрические. Оценка безопасности. Часть 1. Требования к конструкции» ГОСТ Р МЭК 61730-2-2013 «Модули фотоэлектрические. Оценка безопасности. Часть 2. Методы испытаний» ГОСТ Р МЭК 61853-1-2013 «Модули фотоэлектрические. Определение рабочих характеристик и энергетическая оценка. Часть 1. Измерение рабочих характеристик в зависимости от температуры и энергетической освещенности. Номинальная мощность» ГОСТ Р 50571.5.51-2013 «Электроустановки низковольтные. Часть 5-51. Выбор и монтаж электрооборудования. Общие требования» ГОСТ Р МЭК 62124-2013 «Системы фотоэлектрические автономные. Проверка работоспособности» ГОСТ IEC 60269-6-2013 «Предохранители плавкие низковольтные. Часть 6. Дополнительные требования к плавким вставкам для защиты солнечных фотогальванических энергетических систем» ГОСТ IEC 60947-1-2014 «Аппаратура распределения и управления низковольтная. Часть 1. Общие правила» ГОСТ IEC 61009-1-2014 «Выключатели автоматические, срабатывающие от остаточного тока, со встроенной защитой от тока перегрузки, бытовые и аналогичного назначения. Часть 1. Общие правила» ГОСТ 14254-2015 «Степени защиты, обеспечиваемые оболочками (Код IP)» ГОСТ Р 56980-2016 «Модули фотоэлектрические из кристаллического кремния наземные. Методы испытаний» ГОСТ Р 56981-2016 «Модули фотоэлектрические. Коммутационные коробки. Требования безопасности и испытания» ГОСТ Р 56983-2016 «Устройства фотоэлектрические с концентраторами. Методы испытаний»
