Скачать ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия

Дата актуализации: 10.08.2017

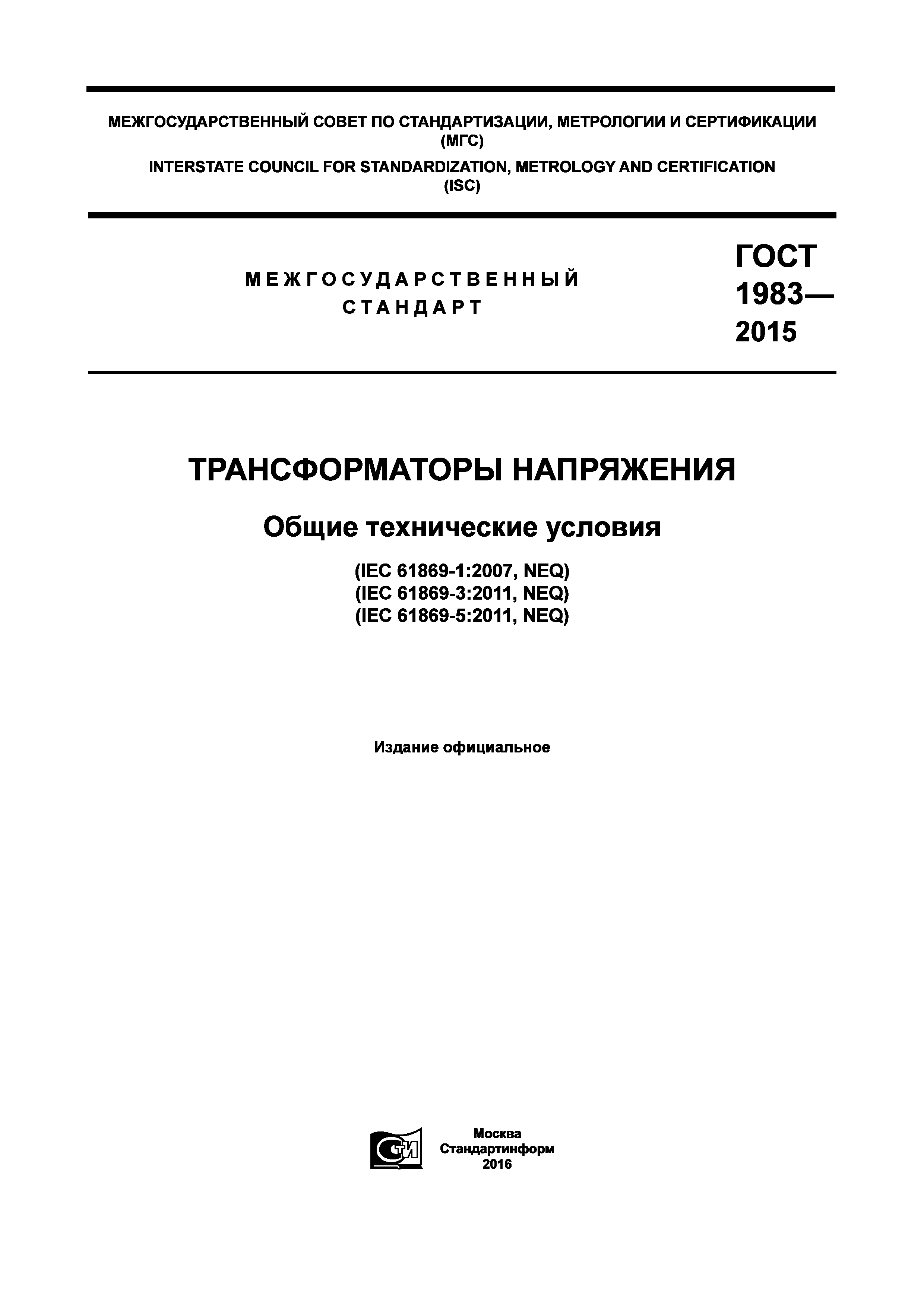

ГОСТ 1983-2015

Трансформаторы напряжения. Общие технические условия

Обозначение:	ГОСТ 1983-2015
Обозначение англ:	GOST 1983-2015
Статус:	взамен
Название рус.:	Трансформаторы напряжения. Общие технические условия
Название англ.:	Voltage transformers. General specifications
Дата добавления в базу:	01.02.2017
Дата актуализации:	05.05.2017
Дата введения:	01.03.2017

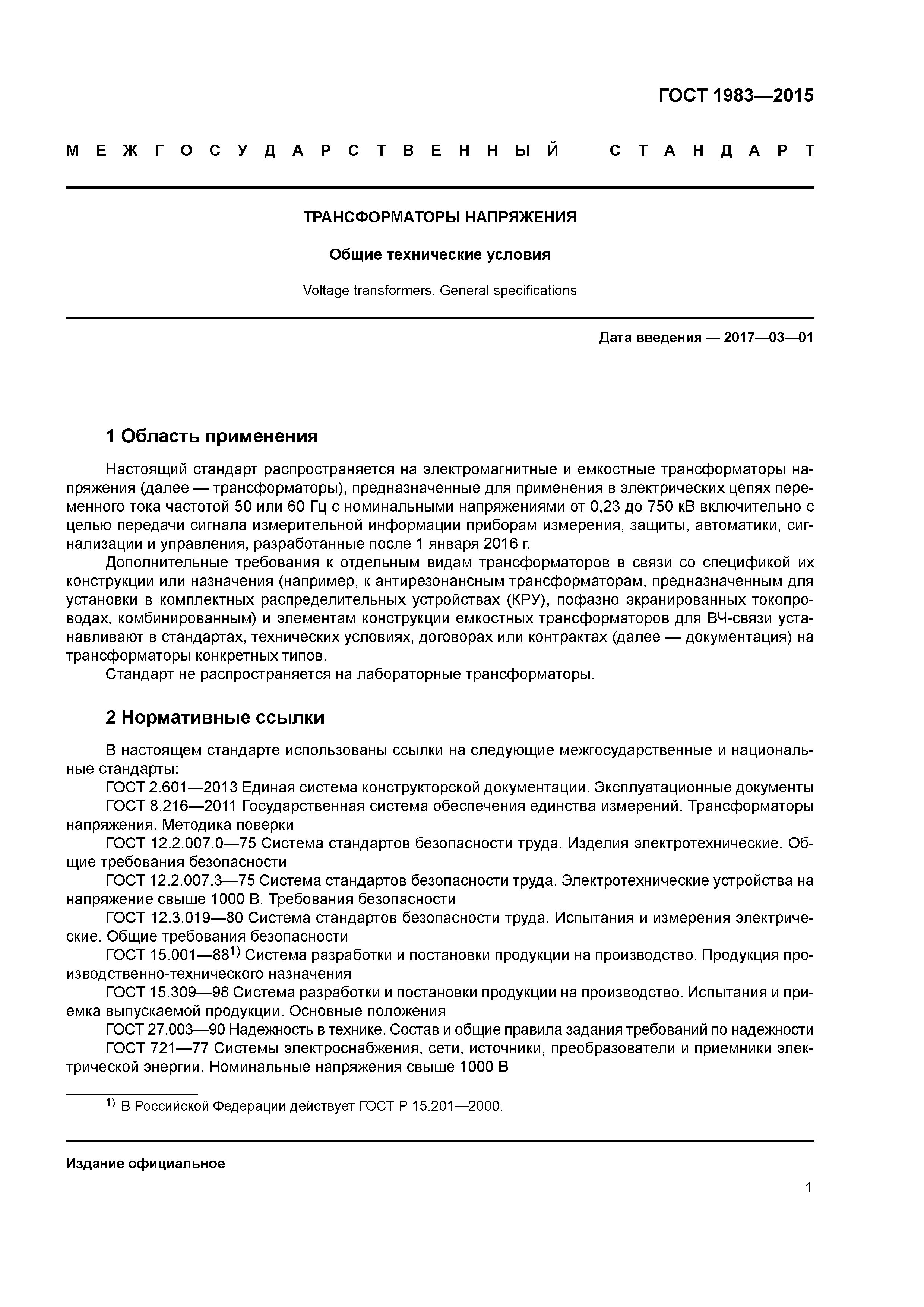

Область применения:	Стандарт распространяется на электромагнитные и емкостные трансформаторы напряжения (далее - трансформаторы), предназначенные для применения в электрических цепях переменного тока частотой 50 или 60 Гц с номинальными напряжениями от 0,23 до 750 кВ включительно с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, разработанные после 01.01.2016 г. Дополнительные требования к отдельным видам трансформаторов в связи со спецификой их конструкции или назначения (например, к антирезонансным трансформаторам, предназначенным для установки в комплектных распределительных устройствах (КРУ), пофазно экранированных токопроводах, комбинированным) и элементам конструкции емкостных трансформаторов для ВЧ-связи устанавливают в стандартах, технических условиях, договорах или контрактах (далее - документации) на трансформаторы конкретных типов. Стандарт не распространяется на лабораторные трансформаторы.

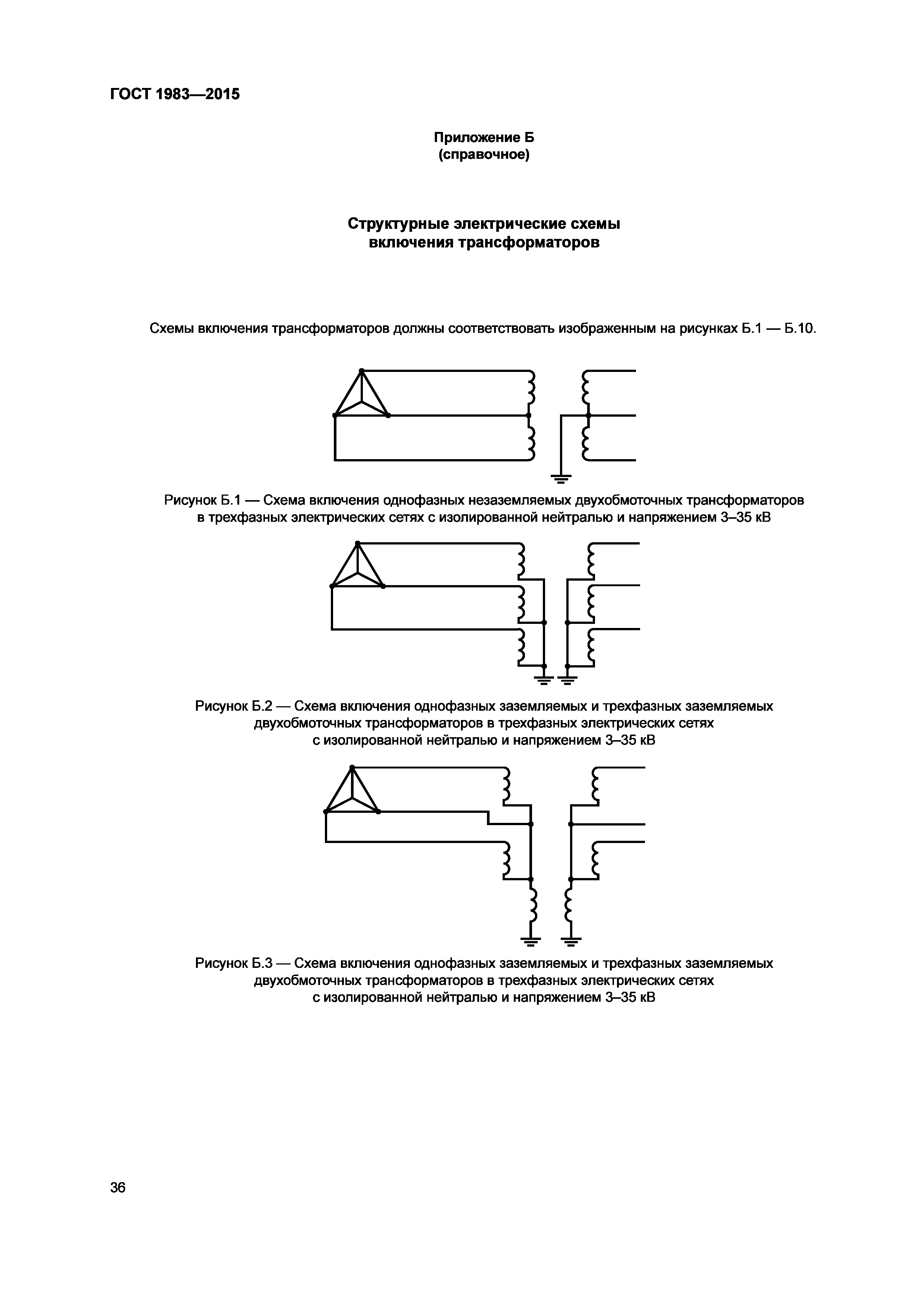

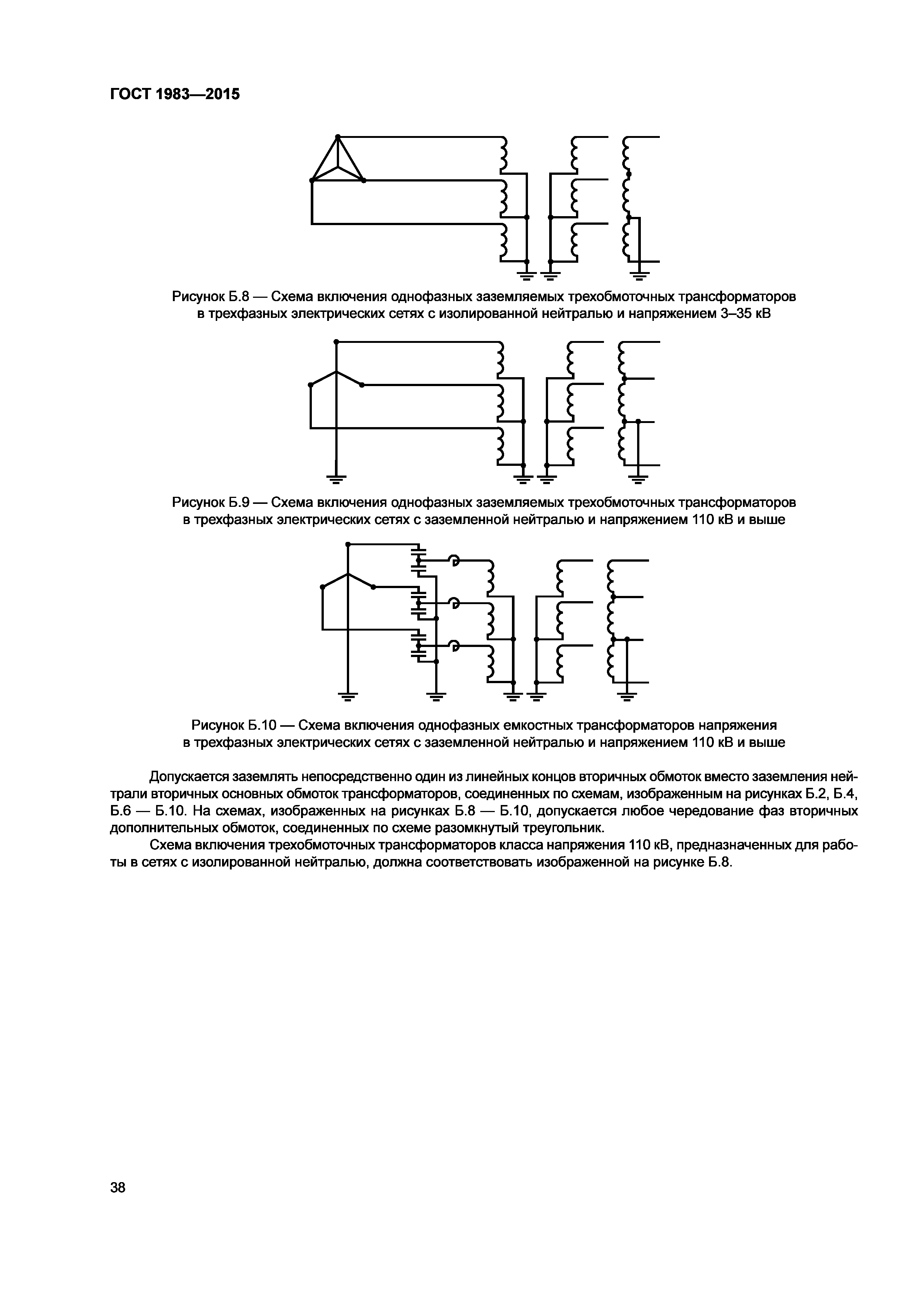

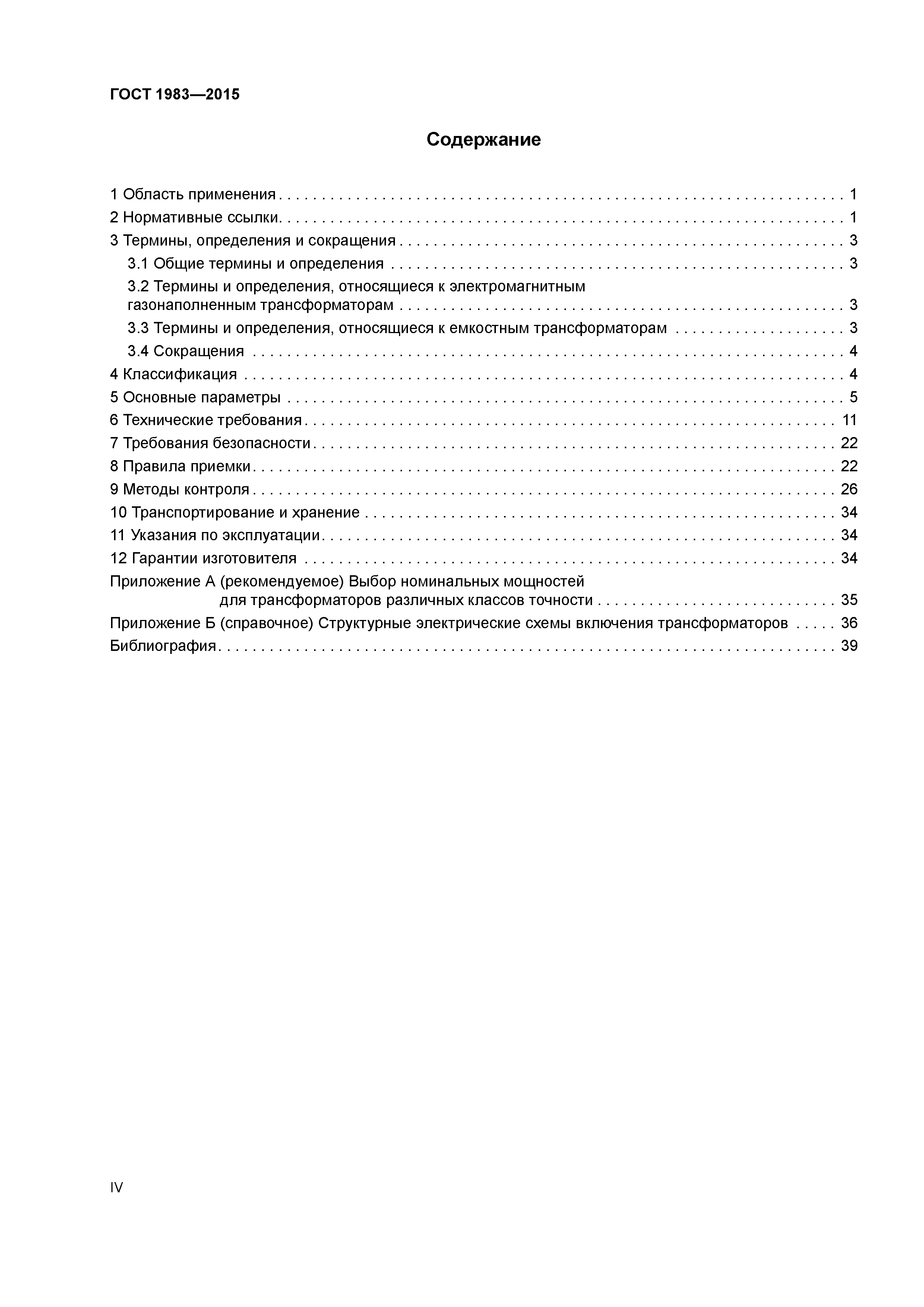

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения и сокращения    3.1 Общие термины и определения    3.2 Термины и определения, относящиеся к электромагнитным газонаполненным трансформаторам    3.3 Термины и определения, относящиеся к емкостным трансформаторам    3.4 Сокращения 4 Классификация 5 Основные параметры 6 Технические требования 7 Требования безопасности 8 Правила приемки 9 Методы контроля 10 Транспортирование и хранение 11 Указания по эксплуатации 12 Гарантии изготовителя Приложение А (рекомендуемое) Выбор номинальных мощностей для трансформаторов различных классов точности Приложение Б (справочное) Структурные электрические схемы включения трансформаторов Библиография

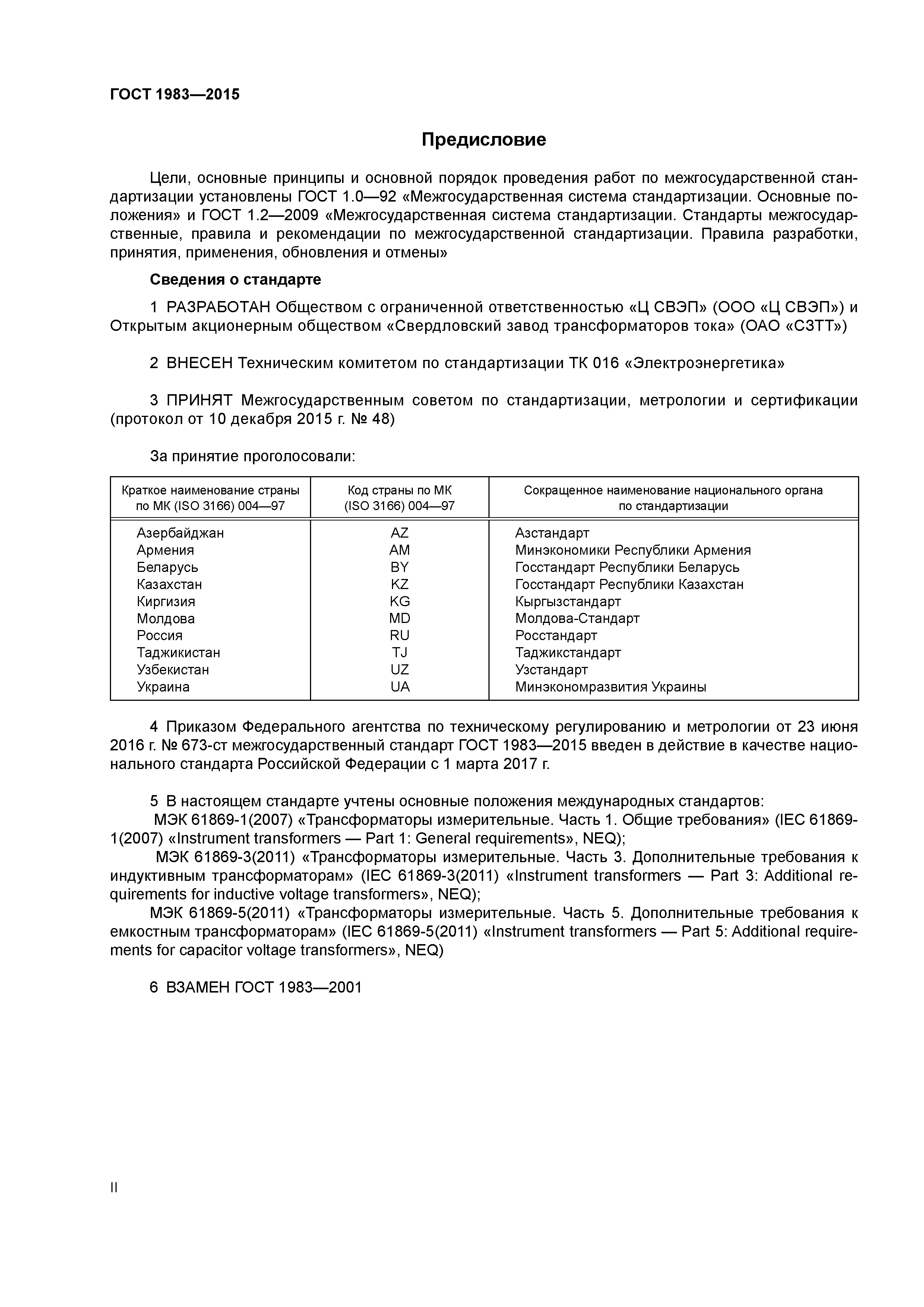

Разработан:	ООО Ц СВЭП ОАО СЗТТ
Утверждён:	10.12.2015 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 48) 23.06.2016 Федеральное агентство по техническому регулированию и метрологии (673-ст)
Издан:	Стандартинформ (2016 г. )
Расположен в:	Техническая документация Электроэнергия МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Электричество. Магнетизм. Электрические и магнитные измерения Измерения электрических и магнитных величин Экология МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Электричество. Магнетизм. Электрические и магнитные измерения Измерения электрических и магнитных величин Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Метрология и измерения. Физические явления
Заменяет собой:	ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия»

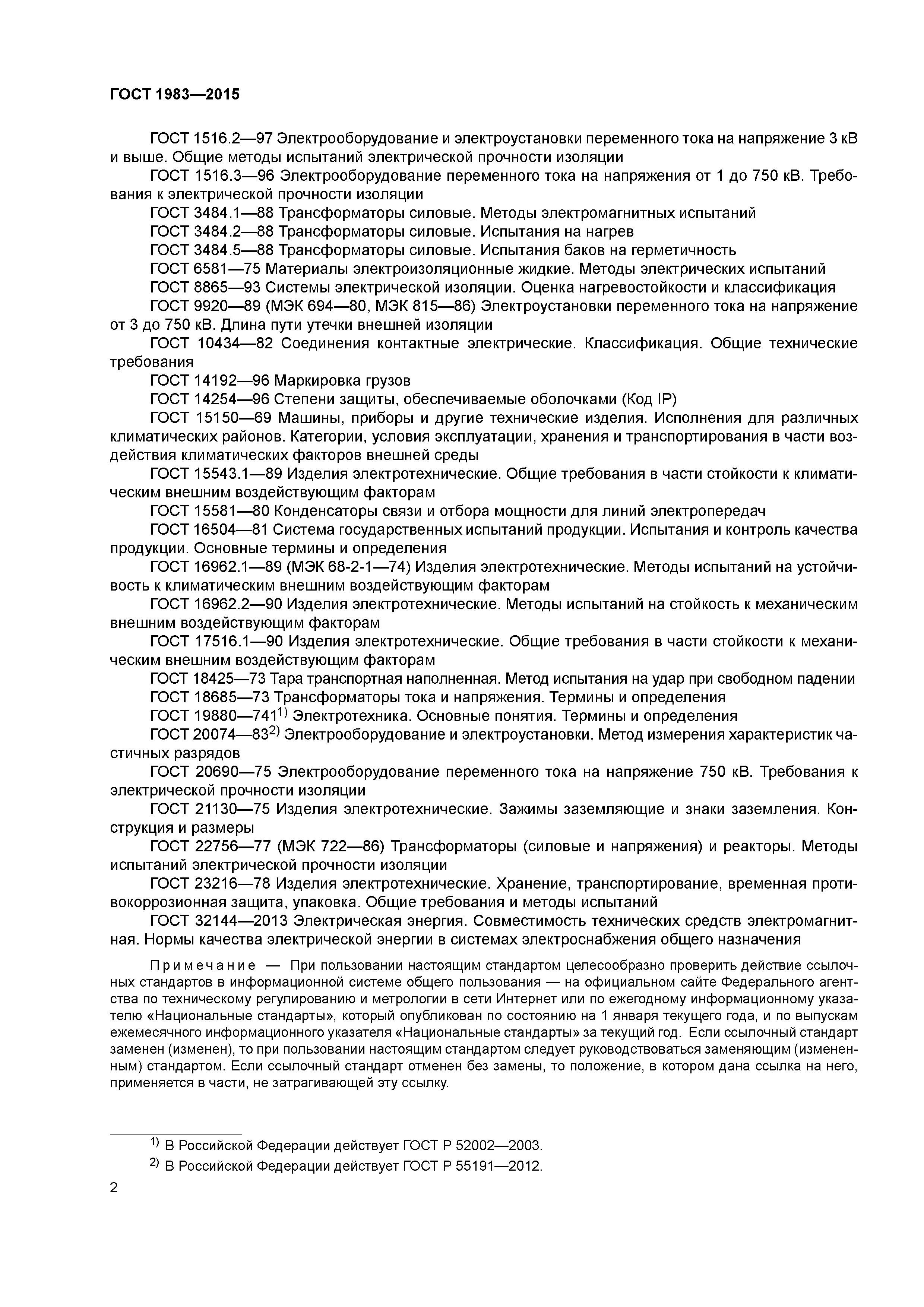

Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 721-77 «Системы электроснабжения, сети, источники, преобразователи и приемники электрической энергии. Номинальные напряжения свыше 1000 В» ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения» ГОСТ 15.001-88 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 1516.2-97 «Электрооборудование и электроустановки переменного тока на напряжение 3 кВ и выше. Общие методы испытаний электрической прочности изоляции» ГОСТ 1516.3-96 «Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции» ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» ГОСТ 15543.1-89 «Изделия электротехнические и другие технические изделия. Общие требования в части стойкости к климатическим внешним воздействующим факторам» ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)» ГОСТ 15.309-98 «Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения» ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности» ГОСТ 27.003-90 «Надежность в технике. Состав и общие правила задания требований по надежности» ГОСТ Р 15.201-2000 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство» ГОСТ 10434-82 «Соединения контактные электрические. Классификация. Общие технические требования» ГОСТ 12.2.007.3-75 «Система стандартов безопасности труда. Электротехнические устройства на напряжение свыше 1000 В. Требования безопасности» ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности» ГОСТ 15581-80 «Конденсаторы связи и отбора мощности для линий электропередач. Технические условия» ГОСТ 16962.1-89 «Изделия электротехнические. Методы испытаний на устойчивость к климатическим внешним воздействующим факторам» ГОСТ 16962.2-90 «Изделия электротехнические. Методы испытаний на стойкость к механическим внешним воздействующим факторам» ГОСТ 17516.1-90 «Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам» ГОСТ 18425-73 «Тара транспортная наполненная. Метод испытания на удар при свободном падении» ГОСТ 18685-73 «Трансформаторы тока и напряжения. Термины и определения» ГОСТ 19880-74 «Электротехника. Основные понятия. Термины и определения» ГОСТ 20074-83 «Электрооборудование и электроустановки. Метод измерения характеристик частичных разрядов» ГОСТ 20690-75 «Электрооборудование переменного тока на напряжение 750 кВ. Требования к электрической прочности изоляции» ГОСТ 21130-75 «Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры» ГОСТ 22756-77 «Трансформаторы (силовые и напряжения) и реакторы. Методы испытаний электрической прочности изоляции» ГОСТ 23216-78 «Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний» ГОСТ 3484.1-88 «Трансформаторы силовые. Методы электромагнитных испытаний» ГОСТ 3484.2-88 «Трансформаторы силовые. Испытания на нагрев» ГОСТ 3484.5-88 «Трансформаторы силовые. Испытания баков на герметичность» ГОСТ 6581-75 «Материалы электроизоляционные жидкие. Методы электрических испытаний» ГОСТ 9920-89 «Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции» ГОСТ Р 52002-2003 «Электротехника. Термины и определения основных понятий» ГОСТ 8.216-2011 «Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки» ГОСТ Р 55191-2012 «Методы испытаний высоким напряжением. Измерения частичных разрядов» ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения» ГОСТ 2.601-2013 «Единая система конструкторской документации. Эксплуатационные документы» РМГ 29-2013 «Государственная система обеспечения единства измерений. Метрология. Основные термины и определения»
