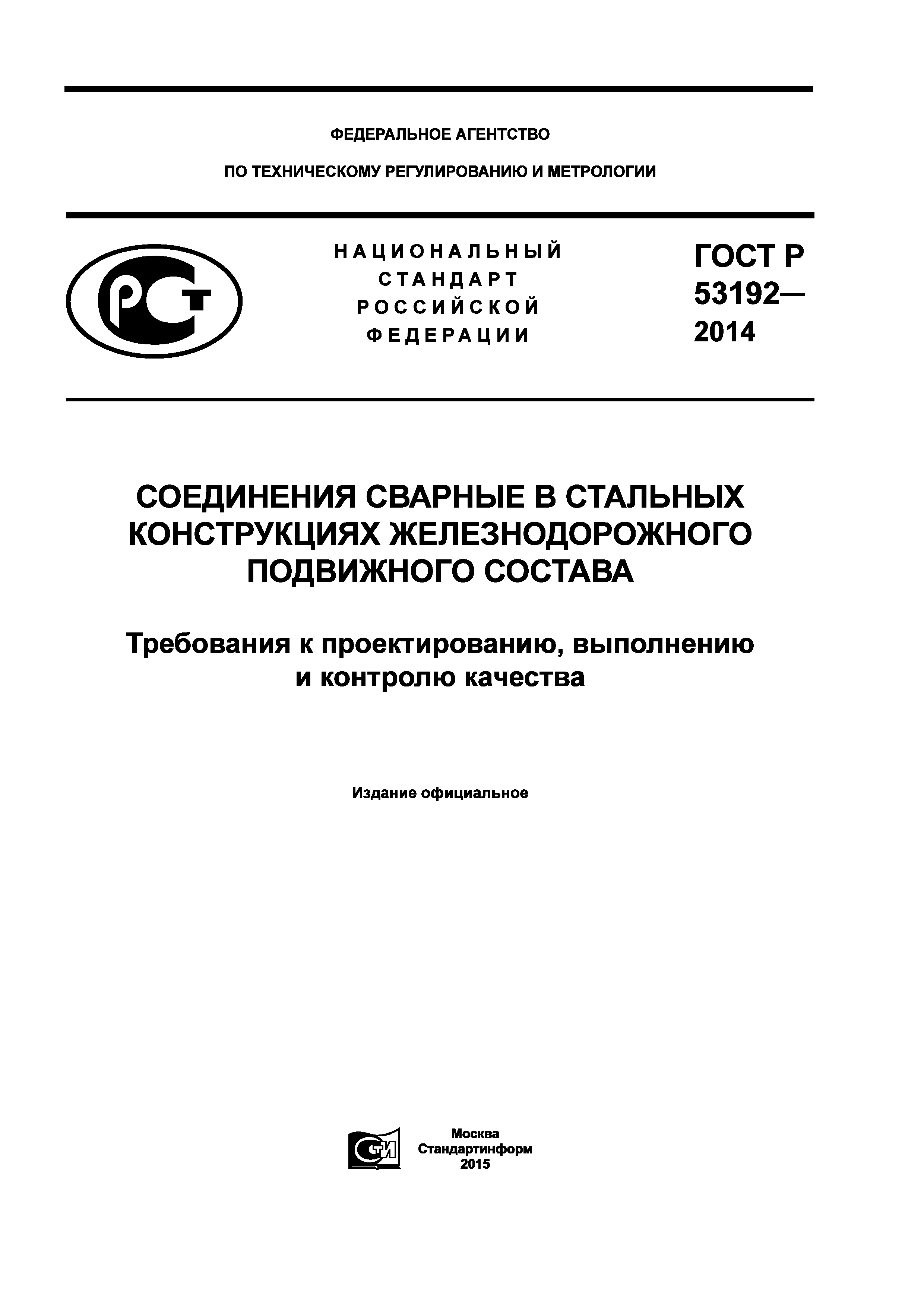

Скачать ГОСТ Р 53192-2014 Соединения сварные в стальных конструкциях железнодорожного подвижного состава. Требования к проектированию, выполнению и контролю качестваДата актуализации: 10.08.2017 ГОСТ Р 53192-2014

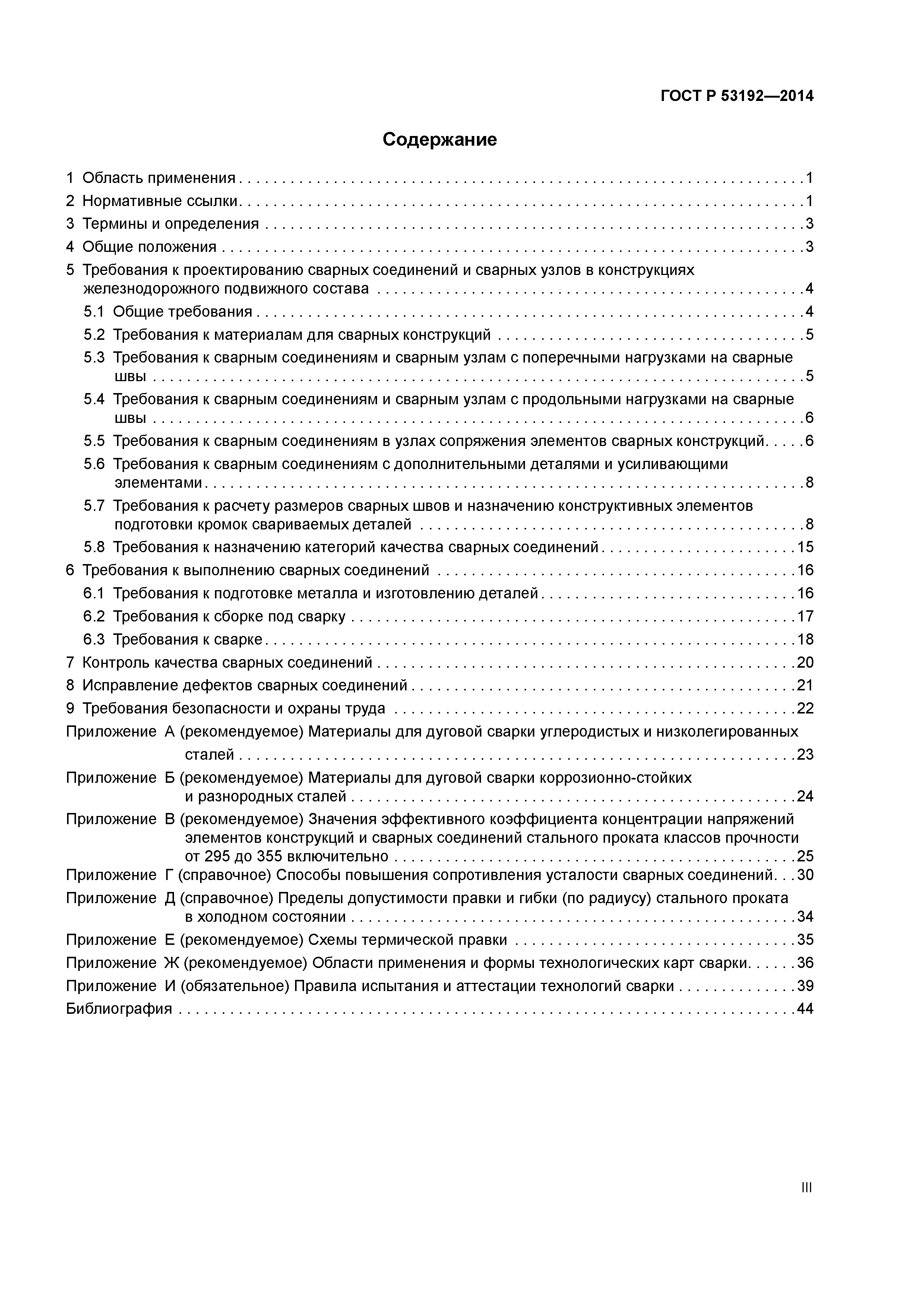

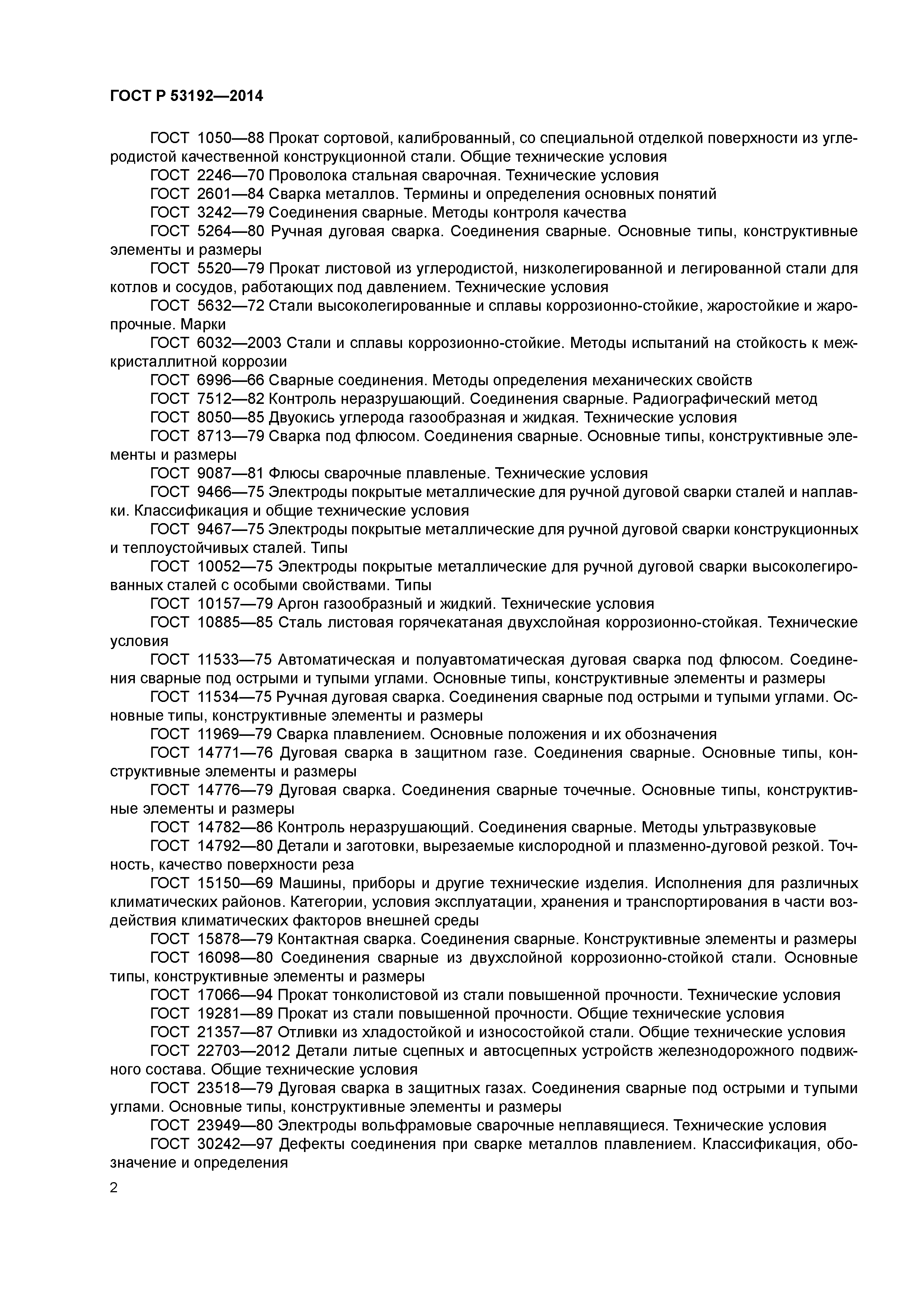

Соединения сварные в стальных конструкциях железнодорожного подвижного состава. Требования к проектированию, выполнению и контролю качестваОбозначение: | ГОСТ Р 53192-2014 | Обозначение англ: | GOST R 53192-2014 | Статус: | взамен | Название рус.: | Соединения сварные в стальных конструкциях железнодорожного подвижного состава. Требования к проектированию, выполнению и контролю качества | Название англ.: | Welded joints in steel structures of railway rolling stock. Requirements for design, production and quality control | Дата добавления в базу: | 12.02.2016 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.05.2015 | Дата окончания срока действия: | 01.07.2017 | Область применения: | Стандарт распространяется на проектирование, выполнение и контроль качества сварных соединений и сварных узлов в стальных конструкциях железнодорожного подвижного состава климатических исполнений по ГОСТ 15150. | Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Общие положения 5 Требования к проектированию сварных соединений и сварных узлов в конструкциях железнодорожного подвижного состава 5.1 Общие требования 5.2 Требования к материалам для сварных конструкций 5.3 Требования к сварным соединениям и сварным узлам с поперечными нагрузками на сварные швы 5.4 Требования к сварным соединениям и сварным узлам с продольными нагрузками на сварные швы 5.5 Требования к сварным соединениям в узлах сопряжения элементов сварных конструкций 5.6 Требования к сварным соединениям с дополнительными деталями и усиливающими элементами 5.7 Требования к расчету размеров сварных швов и назначению конструктивных элементов подготовки кромок свариваемых деталей 5.8 Требования к назначению категорий качества сварных соединений 6 Требования к выполнению сварных соединений 6.1 Требования к подготовке металла и изготовлению деталей 6.2 Требования к сборке под сварку 6.3 Требования к сварке 7 Контроль качества сварных соединений 8 Исправление дефектов сварных соединений 9 Требования безопасности и охраны труда Приложение А (рекомендуемое) Материалы для дуговой сварки углеродистых и низколегированных сталей Приложение Б (рекомендуемое) Материалы для дуговой сварки коррозионно-стойких и разнородных сталей Приложение В (рекомендуемое) Значения эффективного коэффициента концентрации напряжений элементов конструкций и сварных соединений стального проката классов прочности от 295 до 355 включительно Приложение Г (справочное) Способы повышения сопротивления усталости сварных соединений Приложение Д (справочное) Пределы допустимости правки и гибки (по радиусу) стального проката в холодном состоянии Приложение Е (рекомендуемое) Схемы термической правки Приложение Ж (рекомендуемое) Области применения и формы технологических карт сварки Приложение И (обязательное) Правила испытания и аттестации технологий сварки Библиография | Разработан: | ОАО ВНИИЖТ
| Утверждён: | 12.12.2014 Федеральное агентство по техническому регулированию и метрологии (1985-ст)
| Издан: | Стандартинформ (2015 г. )
| Расположен в: |
| Заменяет собой: | | Нормативные ссылки: | ![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 23-05-95* «Естественное и искусственное освещение»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 2246-70 «Проволока стальная сварочная. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 2601-84 «Сварка металлов. Термины и определения основных понятий»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 3242-79 «Соединения сварные. Методы контроля качества»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 5520-79 «Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 8713-79 «Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9466-75 «Электроды покрытые металлические для ручной дуговой сварки сталей и наплавки. Классификация и общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 11969-79 «Сварка плавлением. Основные положения и их обозначения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 15878-79 «Контактная сварка. Соединения сварные. Конструктивные элементы и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 16098-80 «Соединения сварные из двухслойной коррозионностойкой стали. Основные типы, конструктивные элементы и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.1.030-81 «Система стандартов безопасности труда. Электробезопасность. Защитное заземление, зануление»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 14.201-83 «Обеспечение технологичности конструкции изделий. Общие требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 11534-75 «Ручная дуговая сварка. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 14771-76 «Дуговая сварка в защитном газе. Соединения сварные. Основные типы. Конструктивные элементы и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.3.003-86 «Система стандартов безопасности труда. Работы электросварочные. Требования безопасности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.3.002-75 «Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 11533-75 «Автоматическая и полуавтоматическая дуговая сварка под флюсом. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПОТ Р М-016-2001 «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9087-81 «Флюсы сварочные плавленые. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 23518-79 «Дуговая сварка в защитных газах. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 21357-87 «Отливки из хладостойкой и износостойкой стали. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 977-88 «Отливки стальные. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 10885-85 «Сталь листовая горячекатаная двухслойная коррозионно-стойкая. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 30242-97 «Дефекты соединений при сварке металлов плавлением. Классификация, обозначение и определения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 14792-80 «Детали и заготовки, вырезаемые кислородной и плазменно-дуговой резкой. Точность, качество поверхности реза»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 8050-85 «Двуокись углерода газообразная и жидкая. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 14776-79 «Дуговая сварка. Соединения сварные точечные. Основные типы, конструктивные элементы и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 10157-79 «Аргон газообразный и жидкий. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 10052-75 «Электроды покрытые металлические для ручной дуговой сварки высоколегированных сталей с особыми свойствами. Типы»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПБ 12-529-03 «Правила безопасности систем газораспределения и газопотребления»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.2.007.8-75 «Система стандартов безопасности труда. Устройства электросварочные и для плазменной обработки. Требования безопасности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.2.008-75 «Система стандартов безопасности труда. Оборудование и аппаратура для газопламенной обработки металлов и термического напыления покрытий. Требования безопасности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.3.036-84 «Система стандартов безопасности труда. Газопламенная обработка металлов. Требования безопасности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 17066-94 «Прокат тонколистовой из стали повышенной прочности. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 23949-80 «Электроды вольфрамовые сварочные неплавящиеся. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением»![](../../../image/file2.gif) ![](../../../image/file3.gif) СП 2.2.1.1312-03 «Гигиенические требования к проектированию вновь строящихся и реконструируемых промышленных предприятий»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПОТ Р М-019-2001 «Межотраслевые правила по охране труда при производстве ацетилена, кислорода, процессе напыления и газоплазменной обработке металлов»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПОТ Р М-020-2001 «Межотраслевые правила по охране труда при электро- и газосварочных работах»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 6032-2003 «Стали и сплавы коррозионно-стойкие. Методы испытаний на стойкость к межкристаллитной коррозии»![](../../../image/file2.gif) ![](../../../image/file3.gif) СП 1009-73 «Санитарные правила при сварке, наплавке и резке металлов»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р ИСО 3834-1-2007 «Требования к качеству выполнения сварки плавлением металлических материалов. Часть 1. Критерии выбора соответствующего уровня требований»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 380-2005 «Сталь углеродистая обыкновенного качества. Марки»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р ИСО 857-1-2009 «Сварка и родственные процессы. Словарь. Часть 1. Процессы сварки металлов. Термины и определения»![](../../../image/file2.gif) ГОСТ Р ИСО 17659-2009 «Сварка. Термины многоязычные для сварных соединений»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 53525-2009 «Координация в сварке. Задачи и обязанности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 53526-2009 «Персонал, выполняющий сварку. Аттестационные испытания операторов сварки плавлением и наладчиков контактной сварки для полностью механизированной и автоматической сварки металлических материалов»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 53689-2009 «Материалы сварочные. Технические условия поставки присадочных материалов. Вид продукции, размеры, допуски и маркировка»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р ИСО 5817-2009 «Сварка. Сварные соединения из стали, никеля, титана и их сплавов, полученные сваркой плавлением (исключая лучевые способы сварки). Уровни качества»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 53690-2009 «Аттестационные испытания сварщиков. Сварка плавлением. Часть 1. Стали»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 22703-2012 «Детали литые сцепных и автосцепных устройств железнодорожного подвижного состава. Общие технические условия»
|

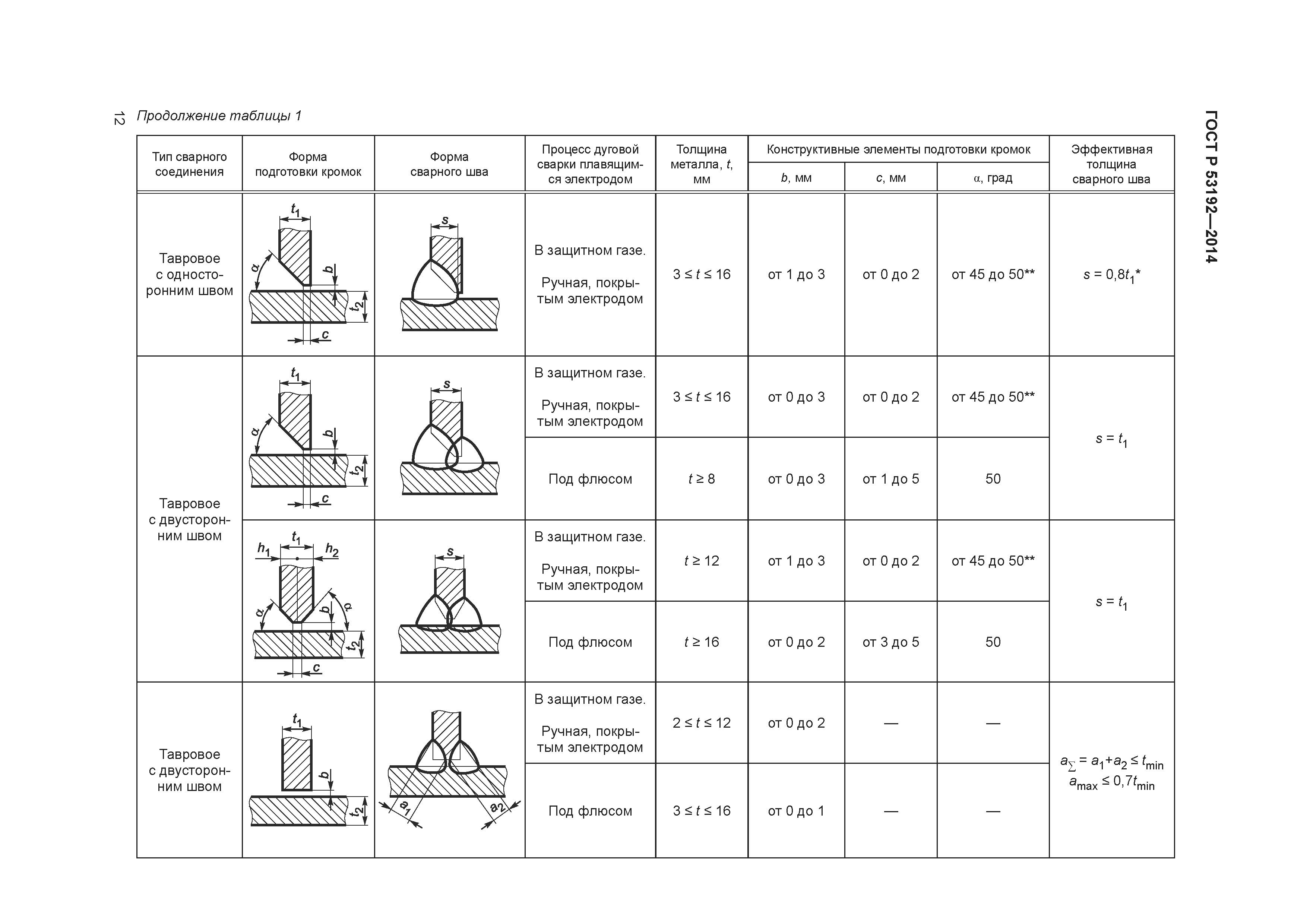

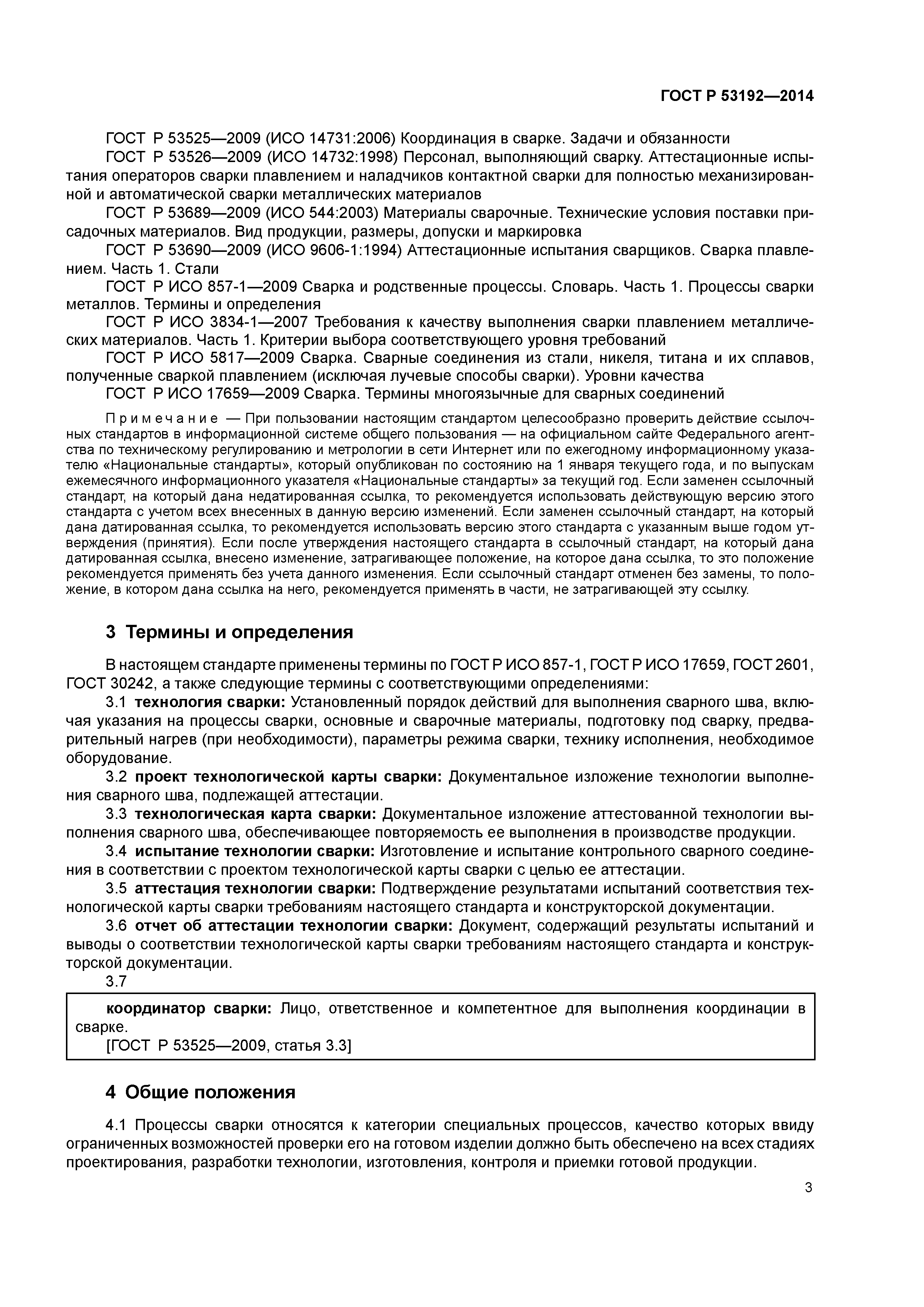

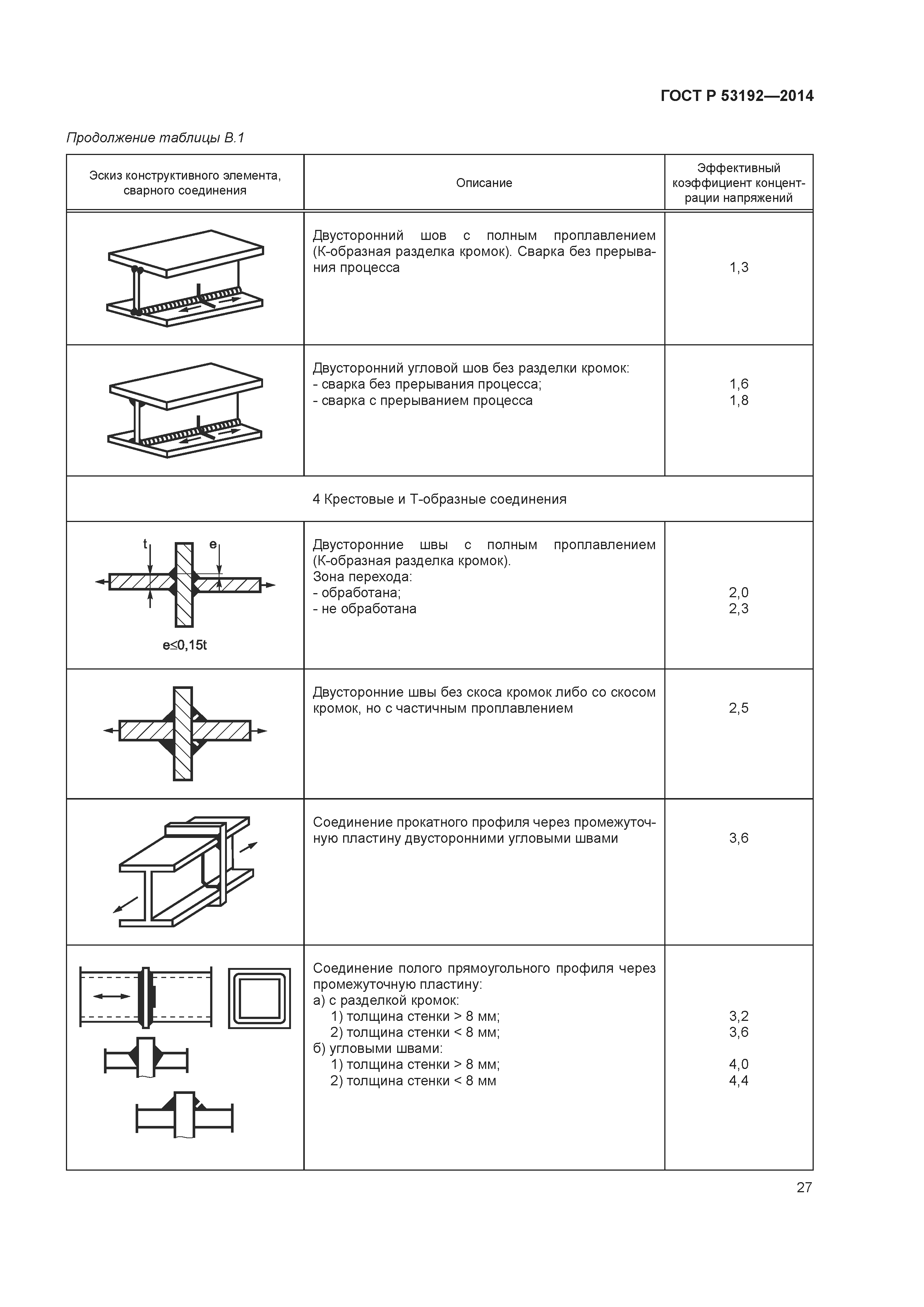

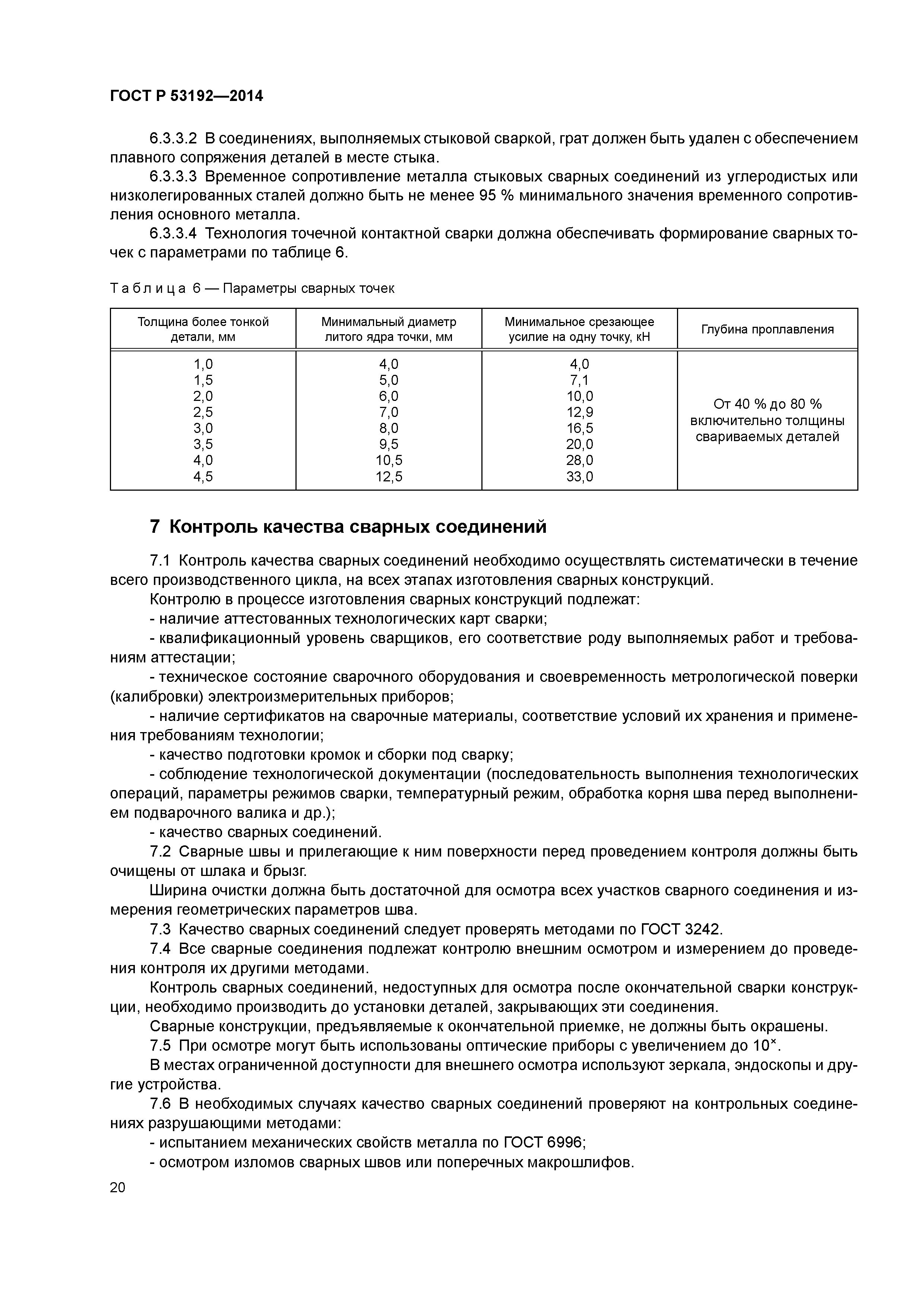

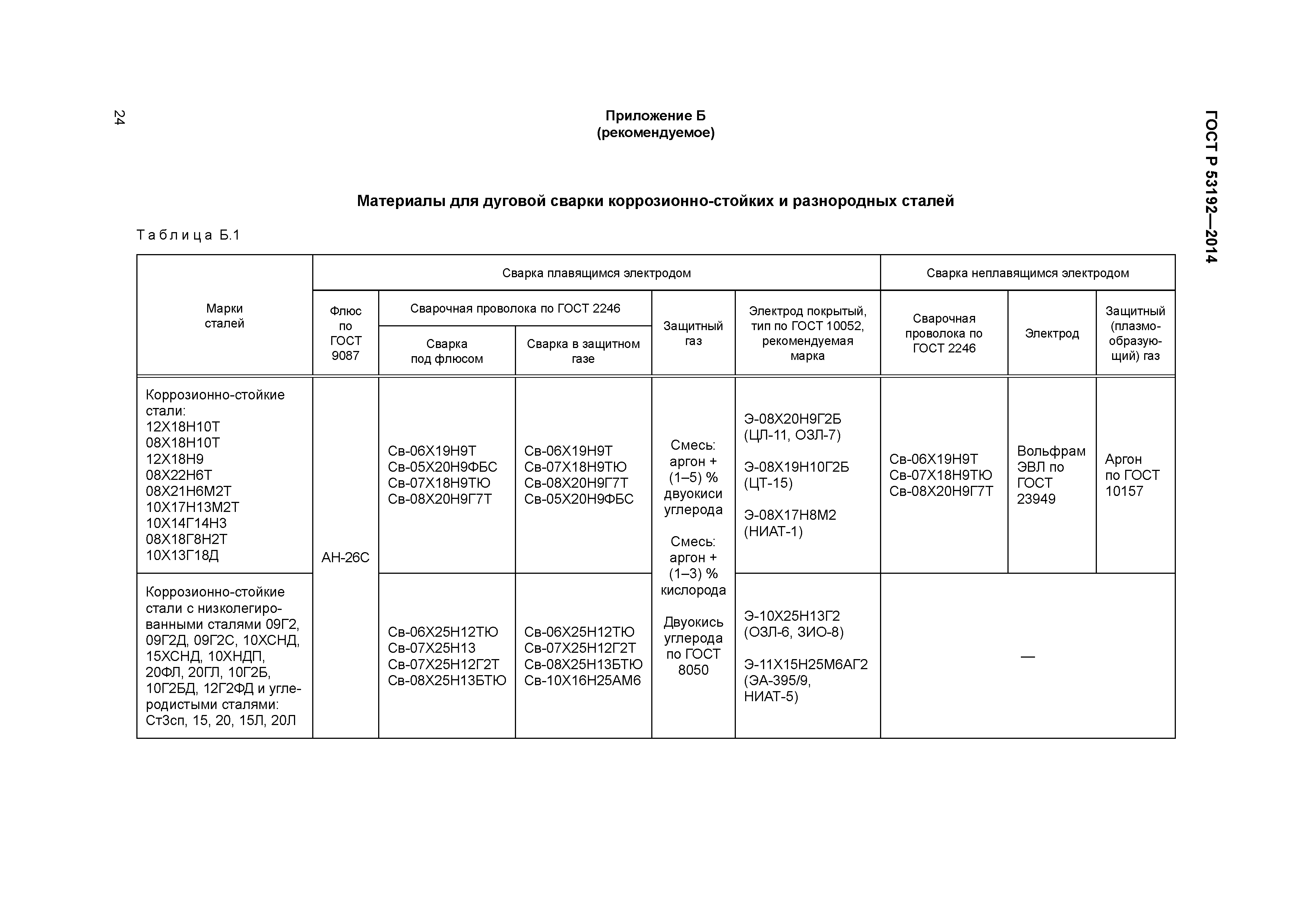

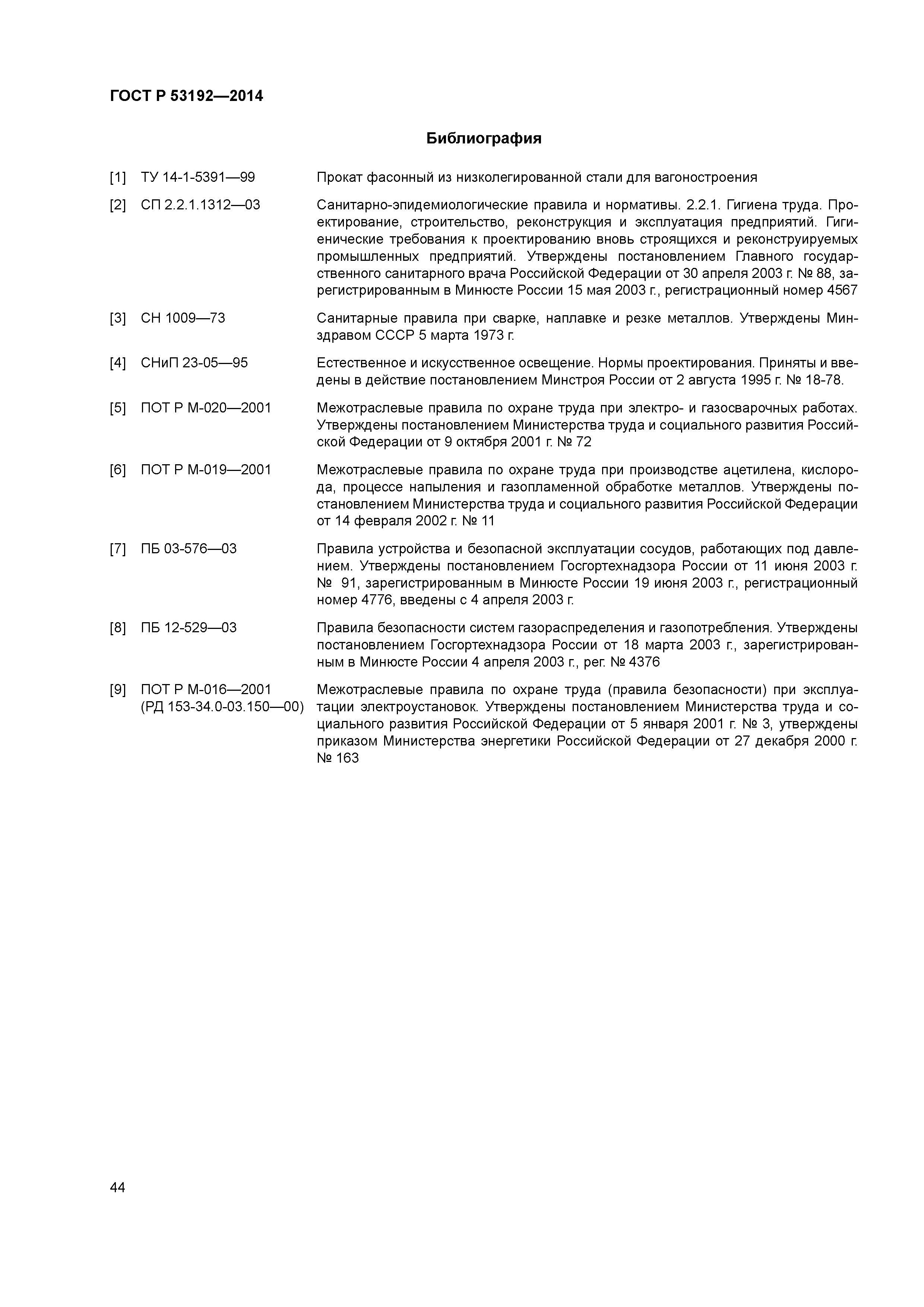

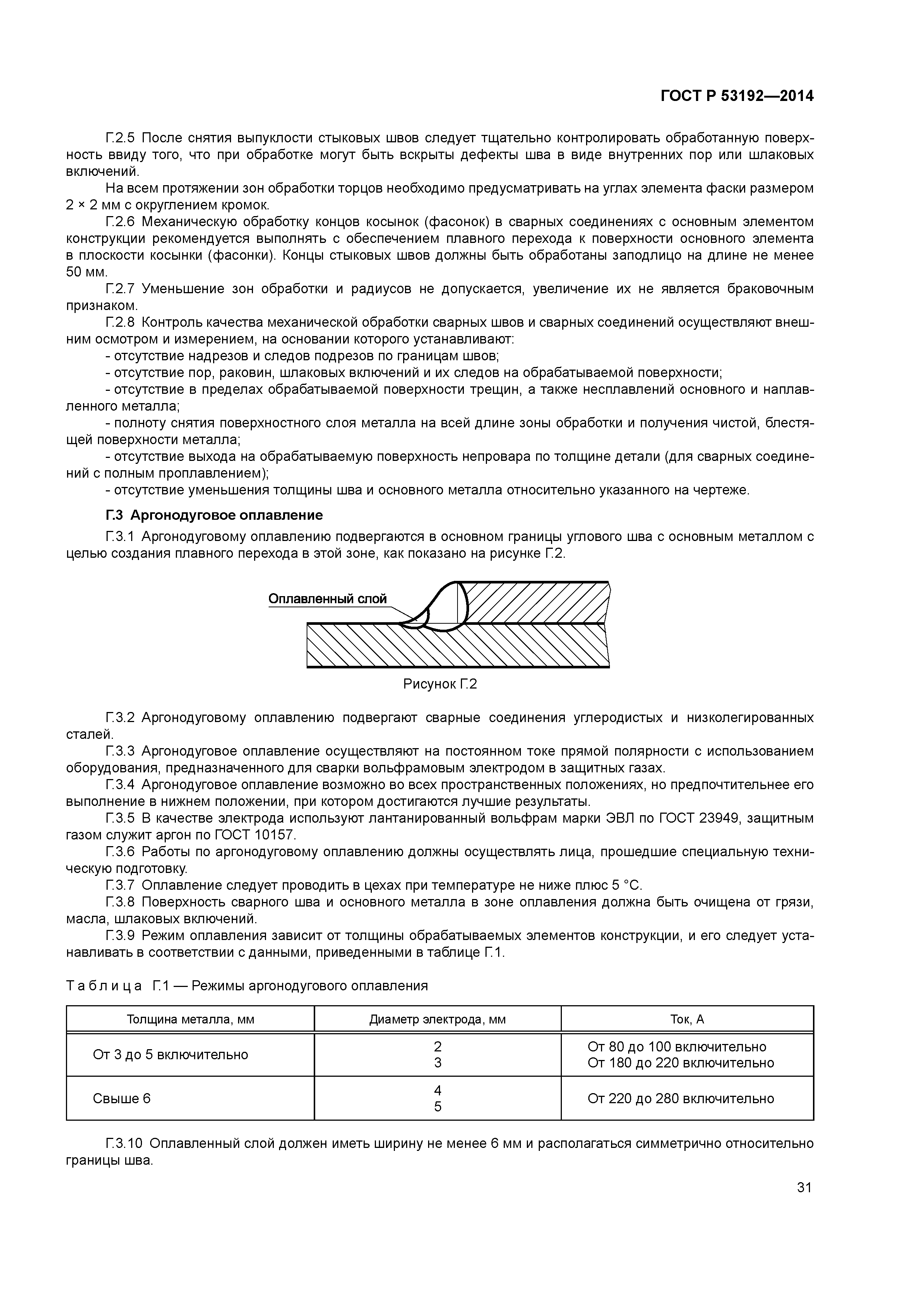

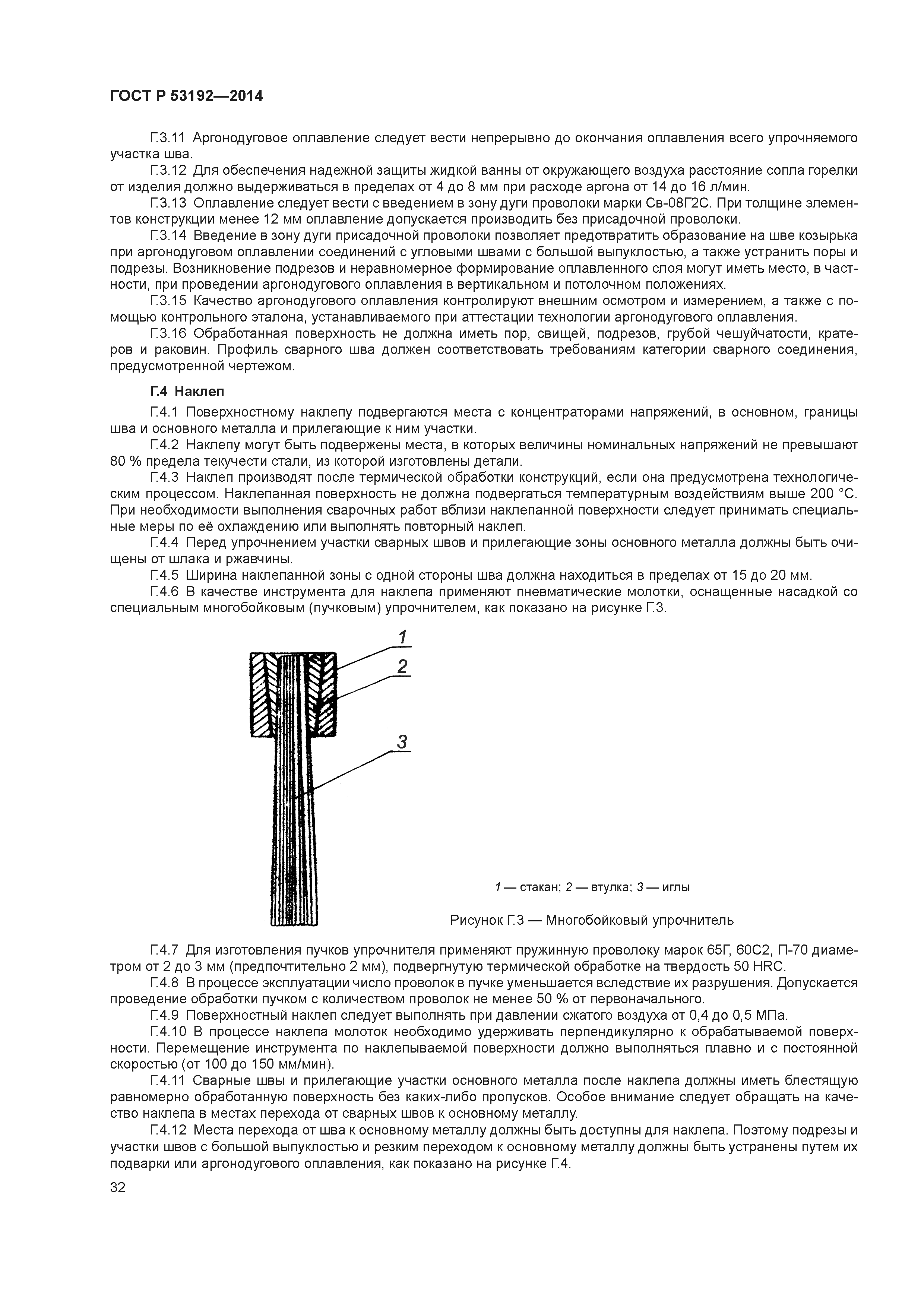

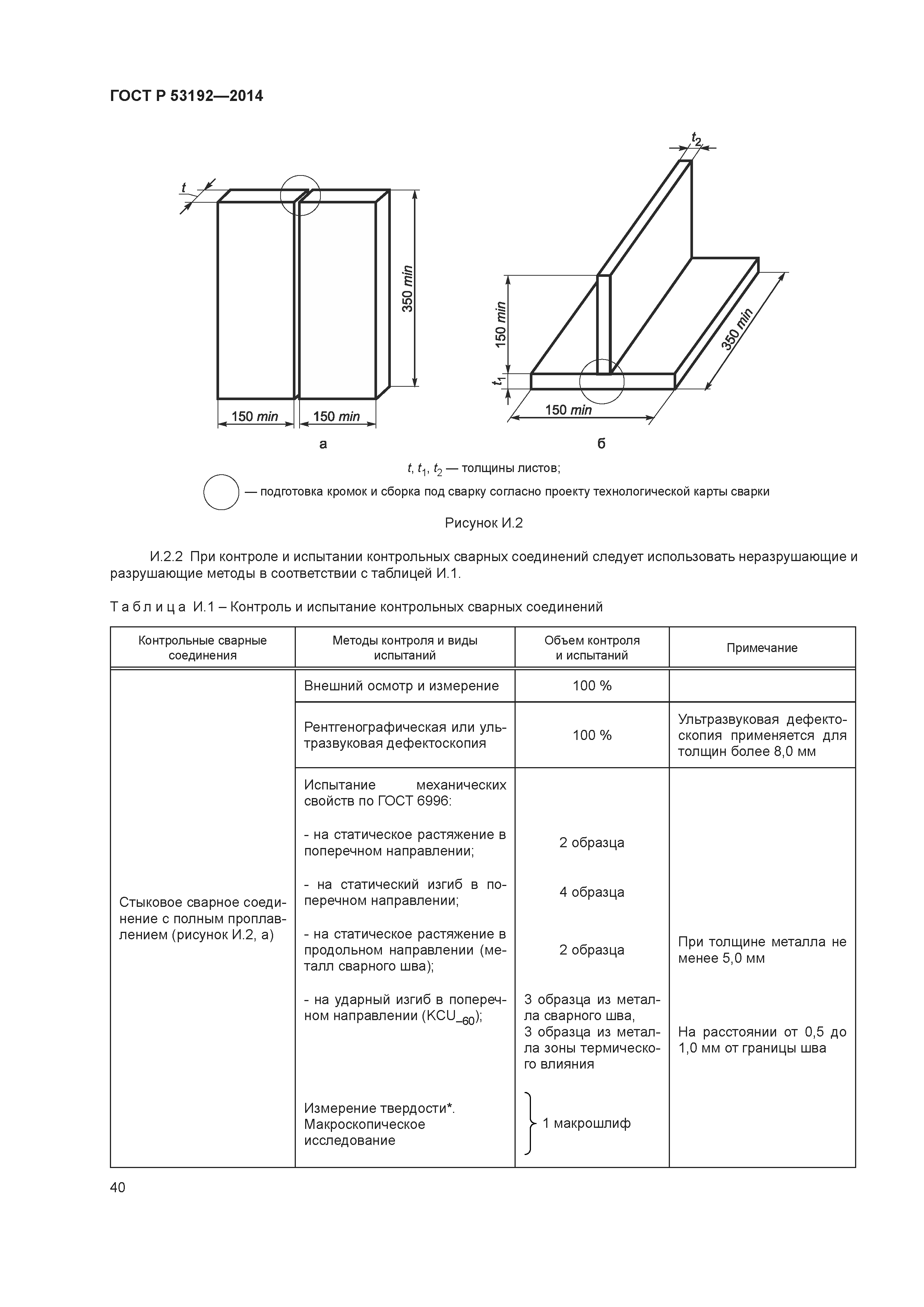

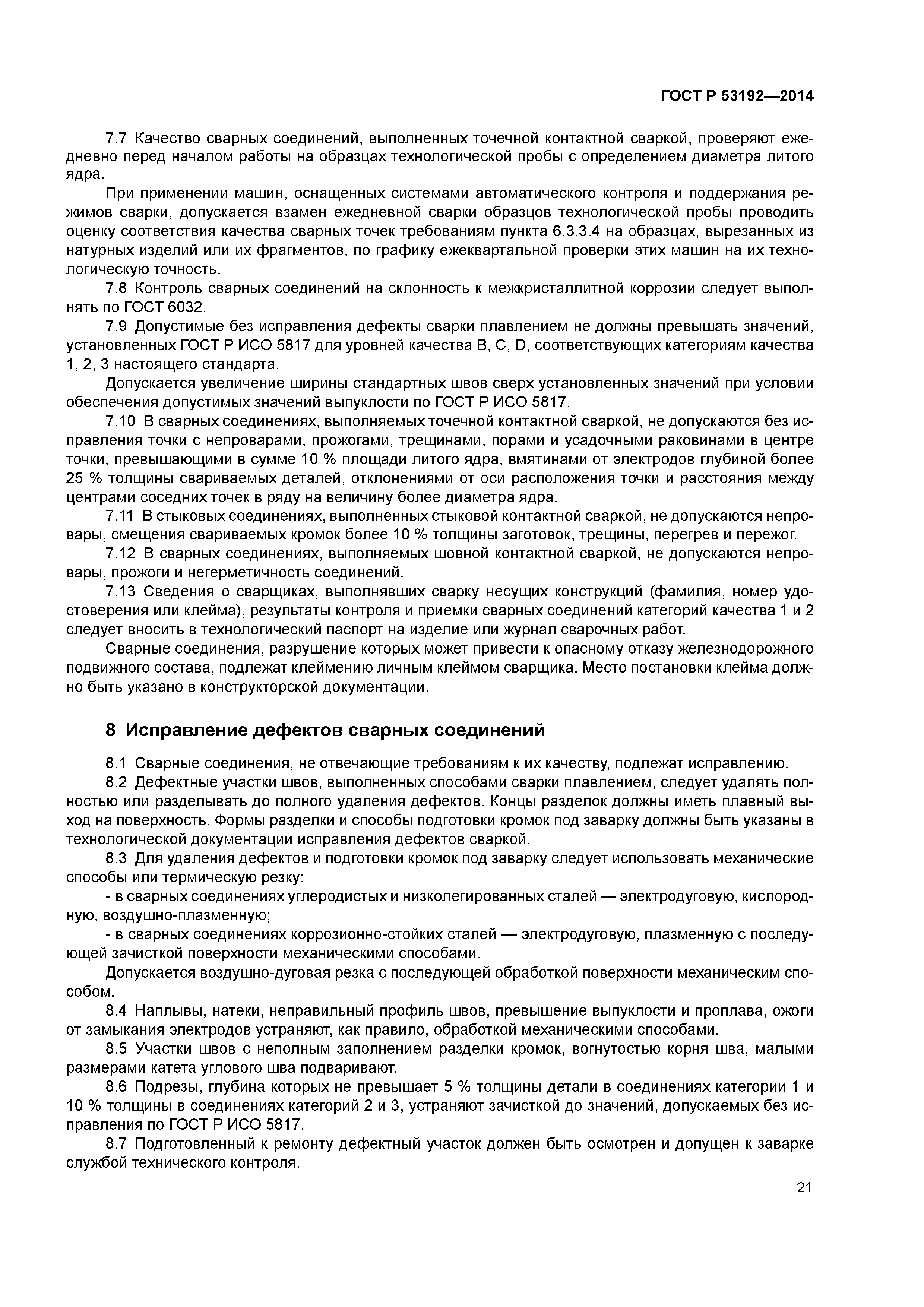

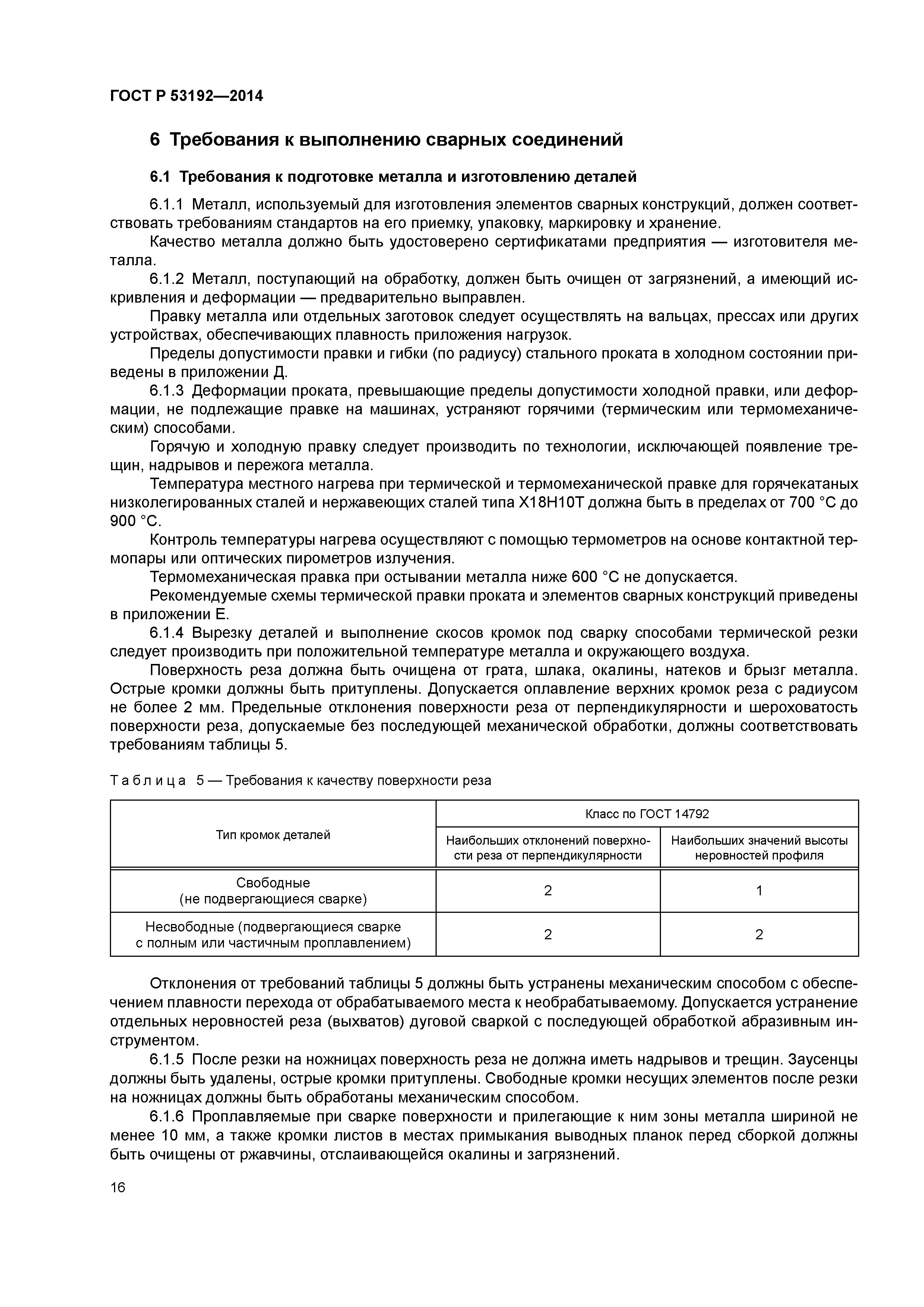

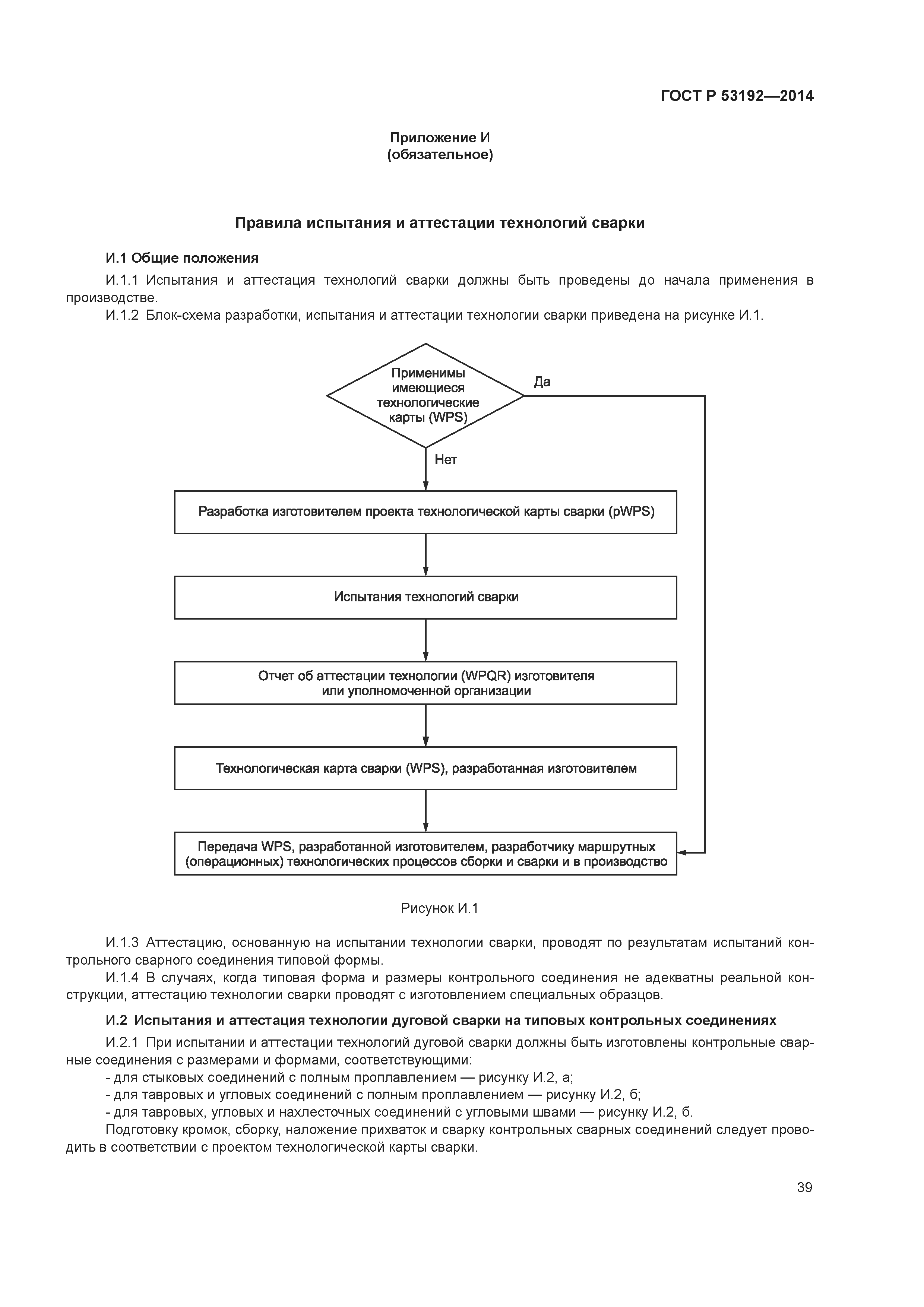

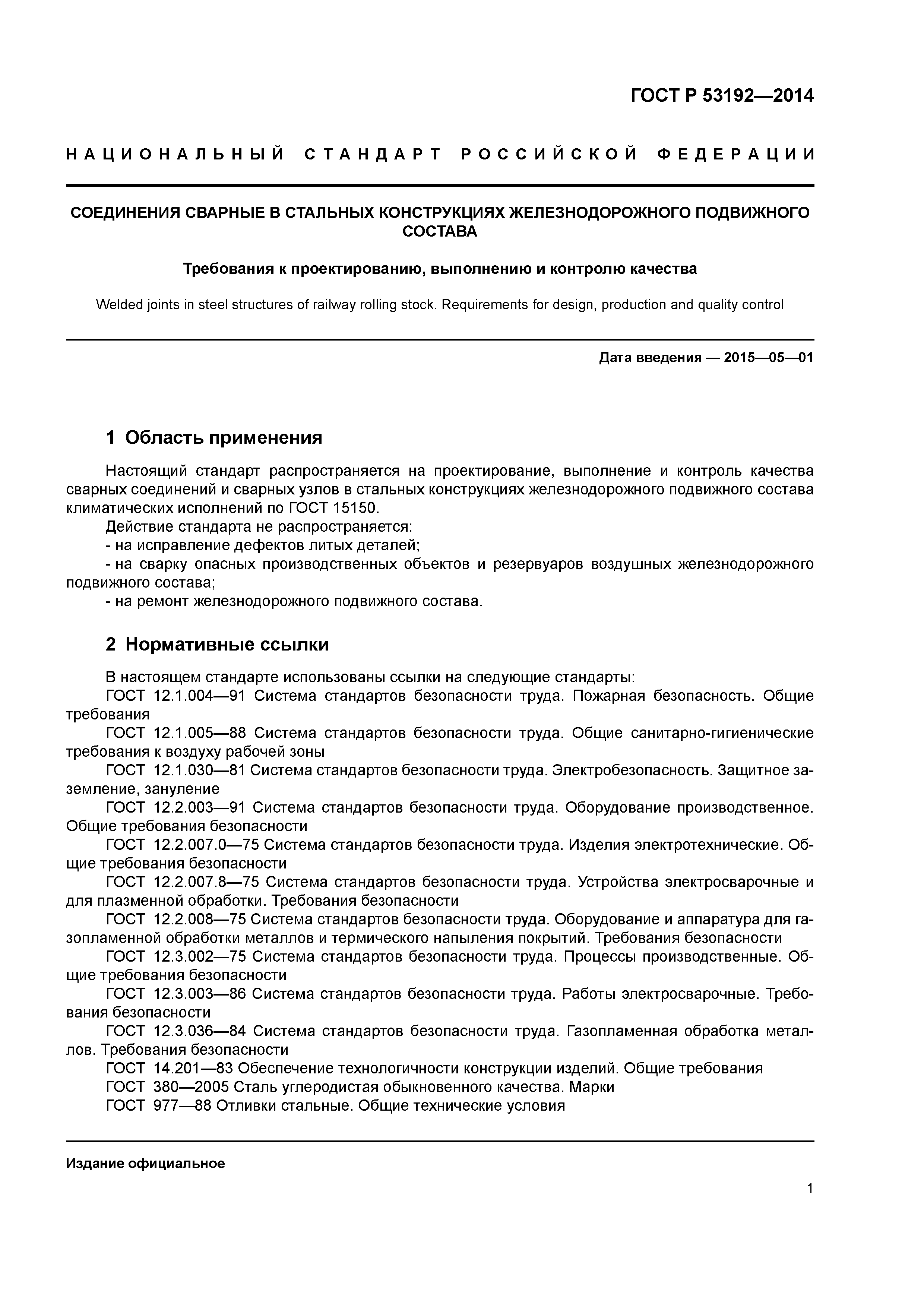

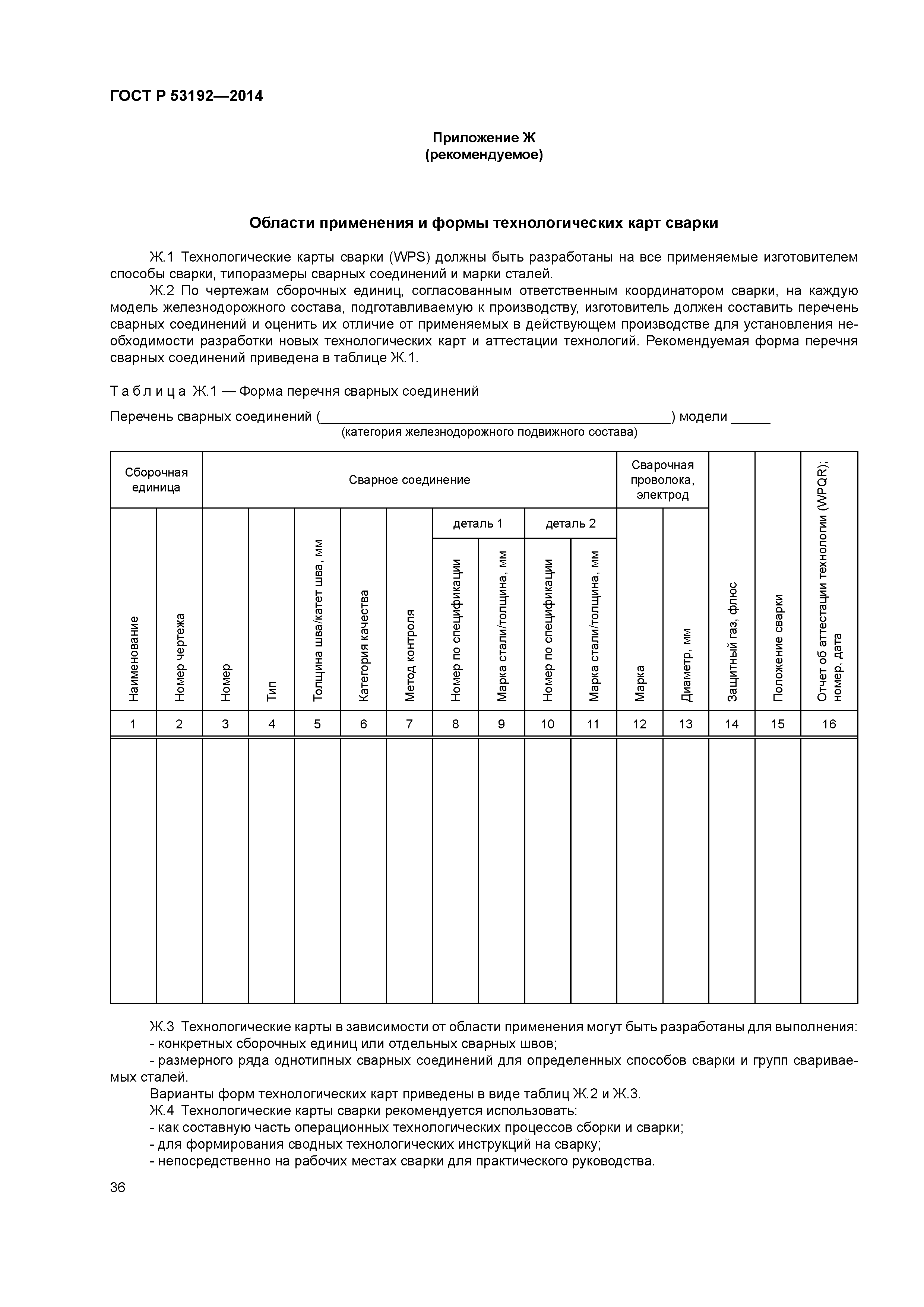

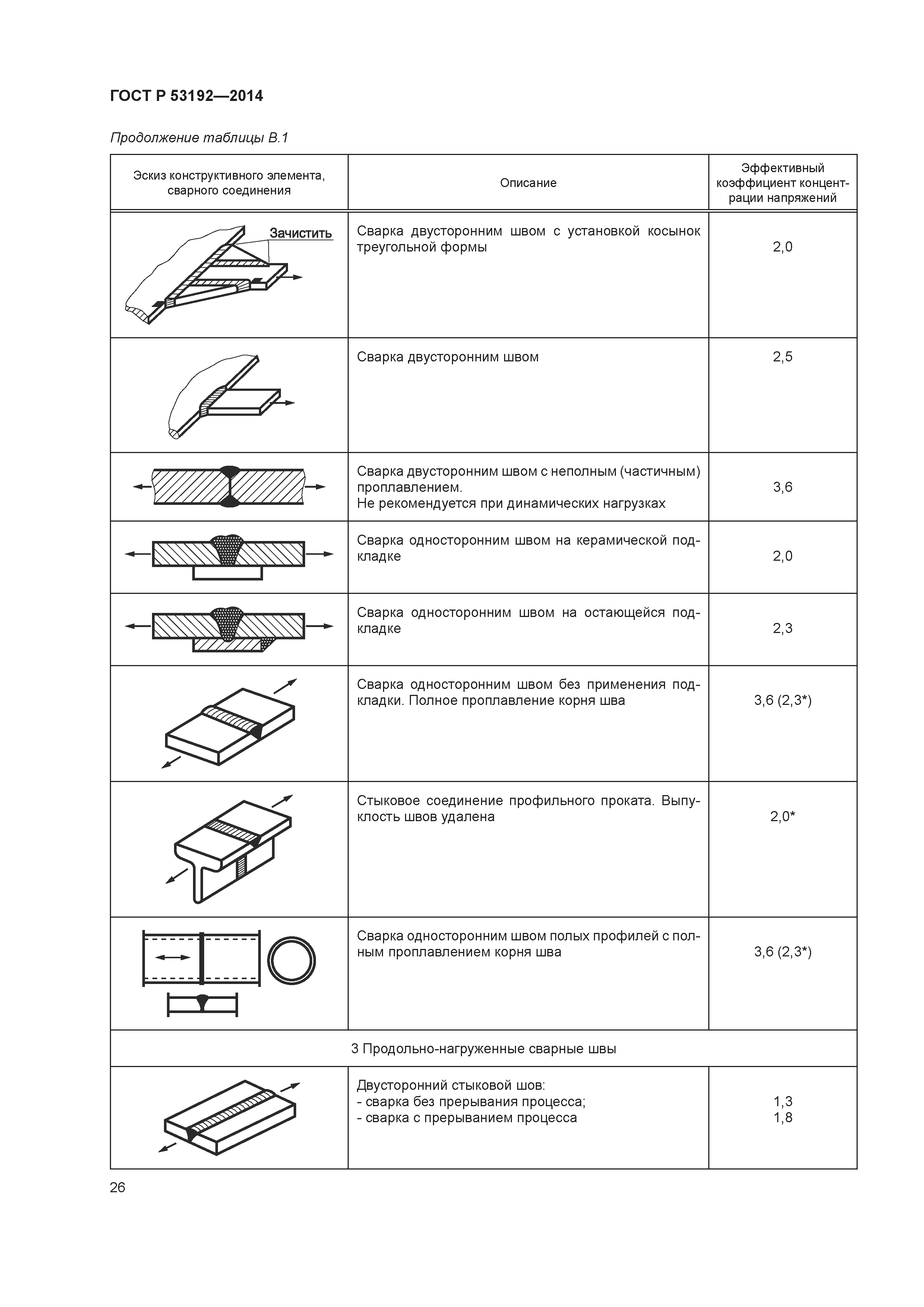

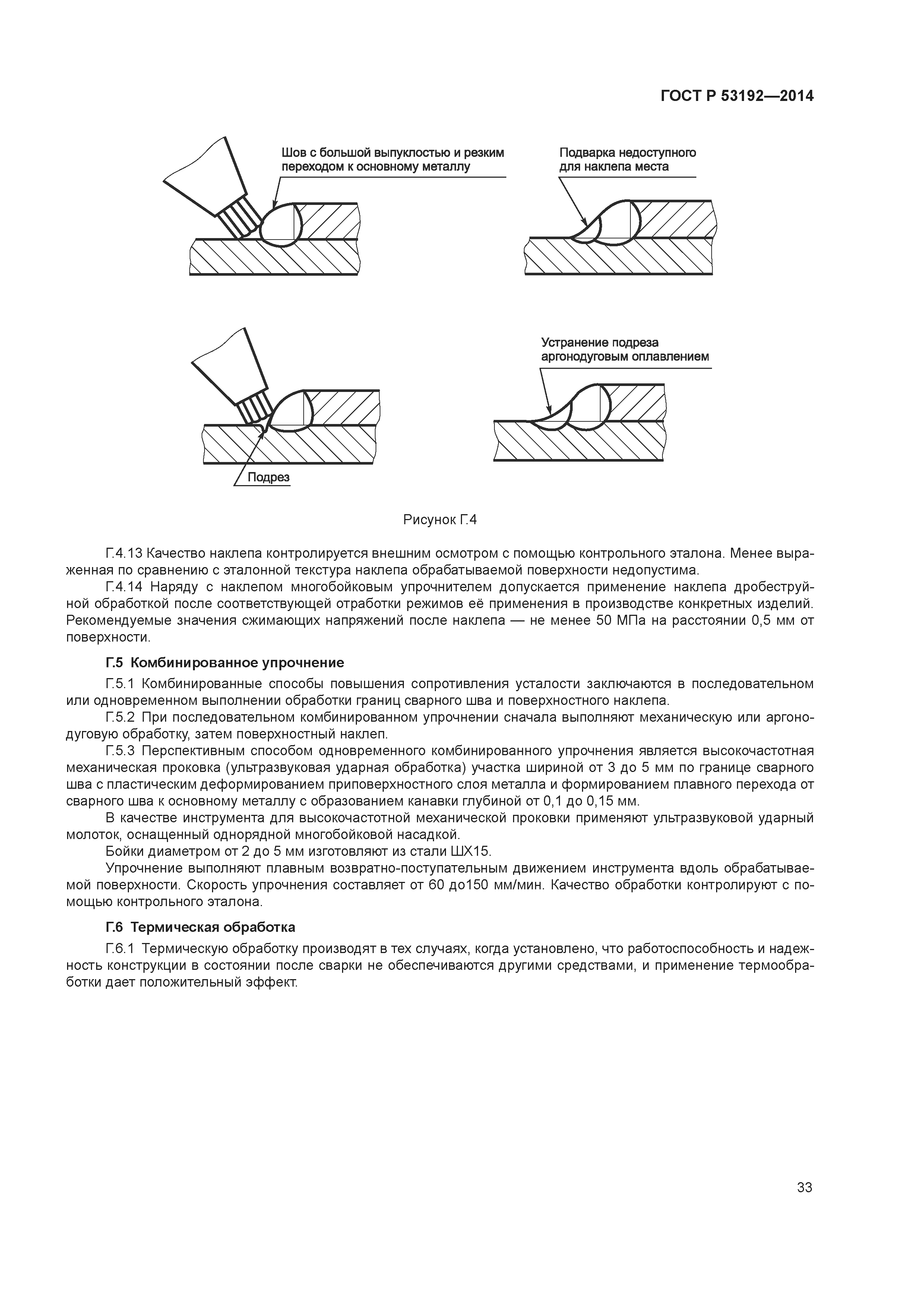

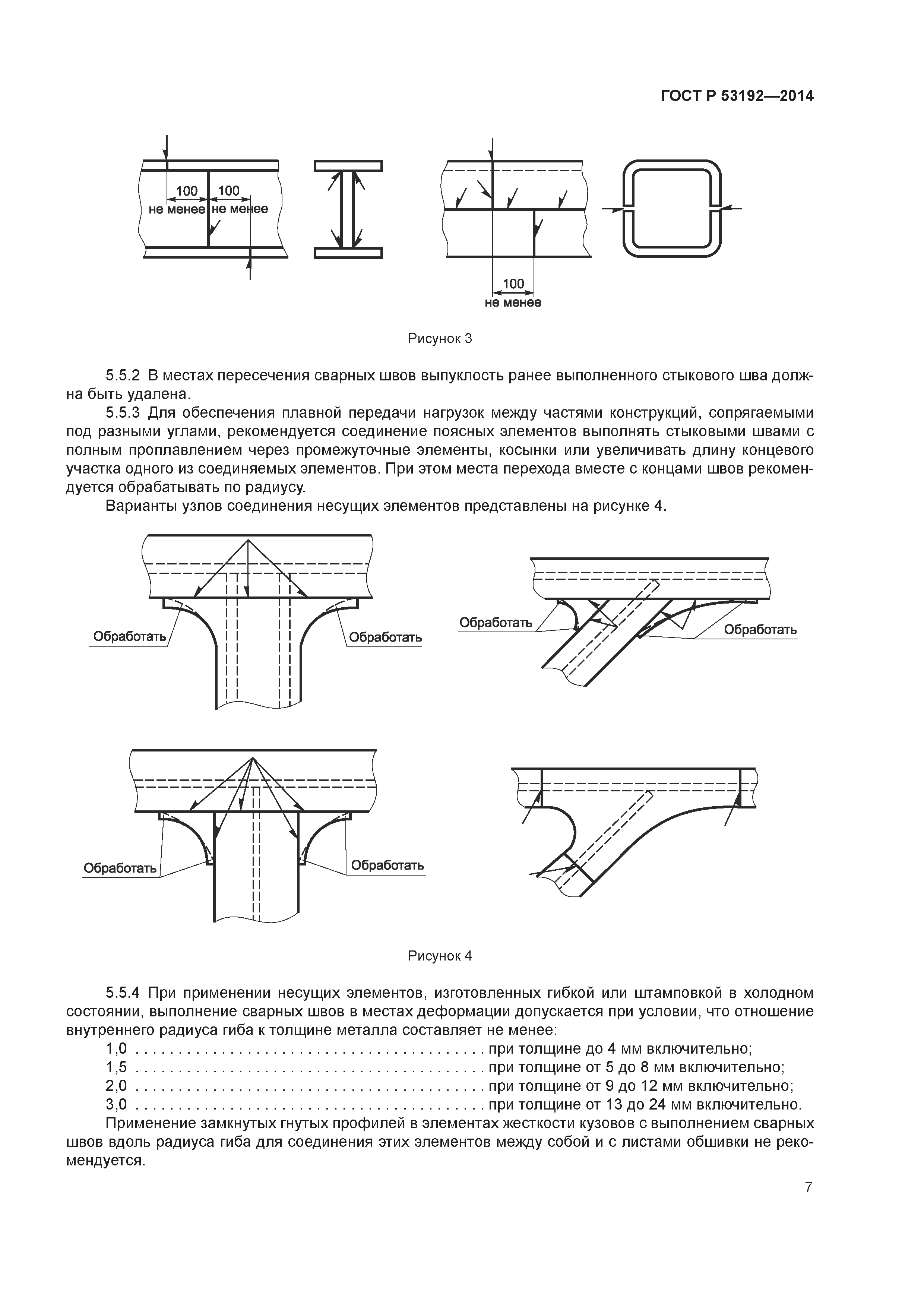

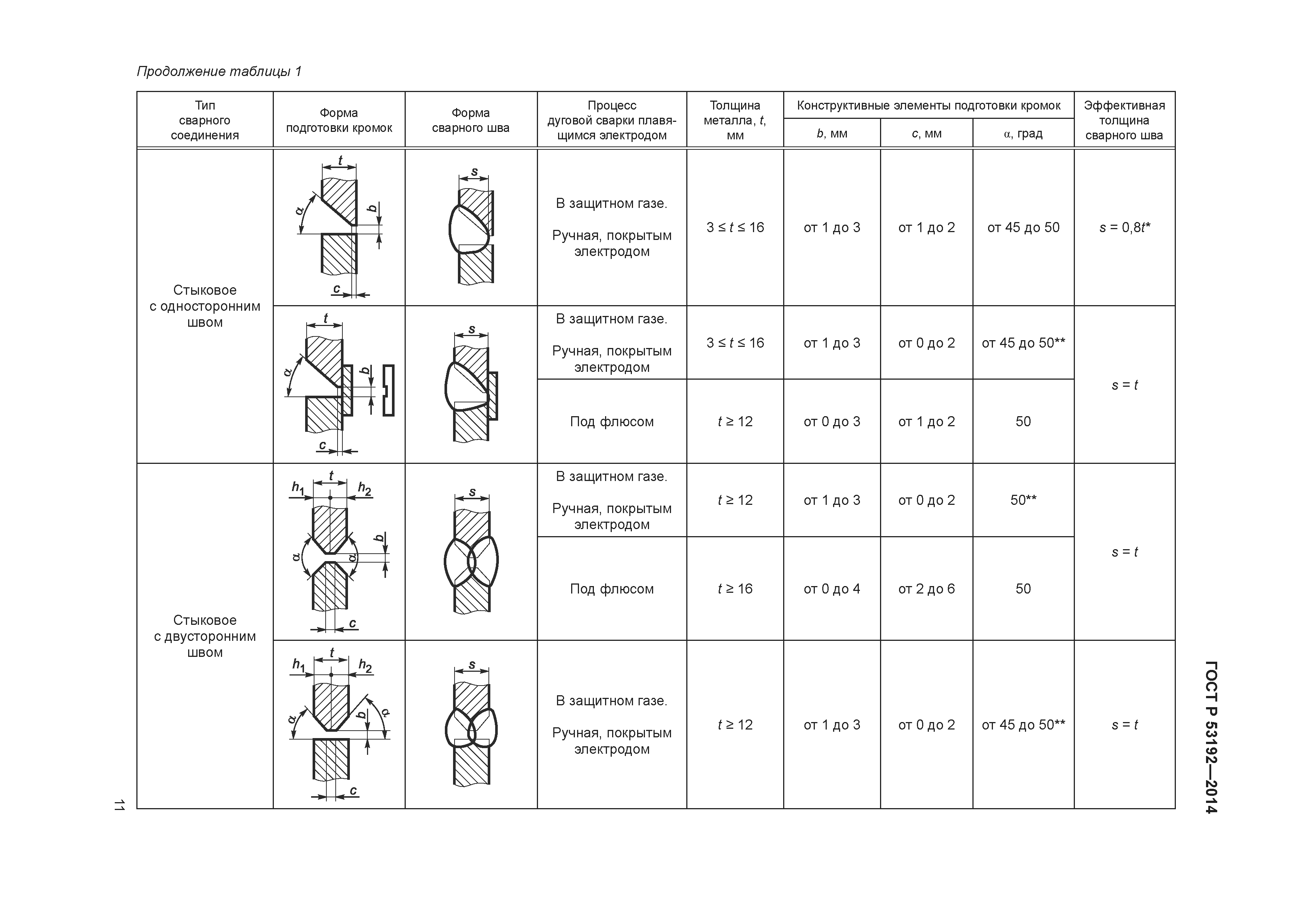

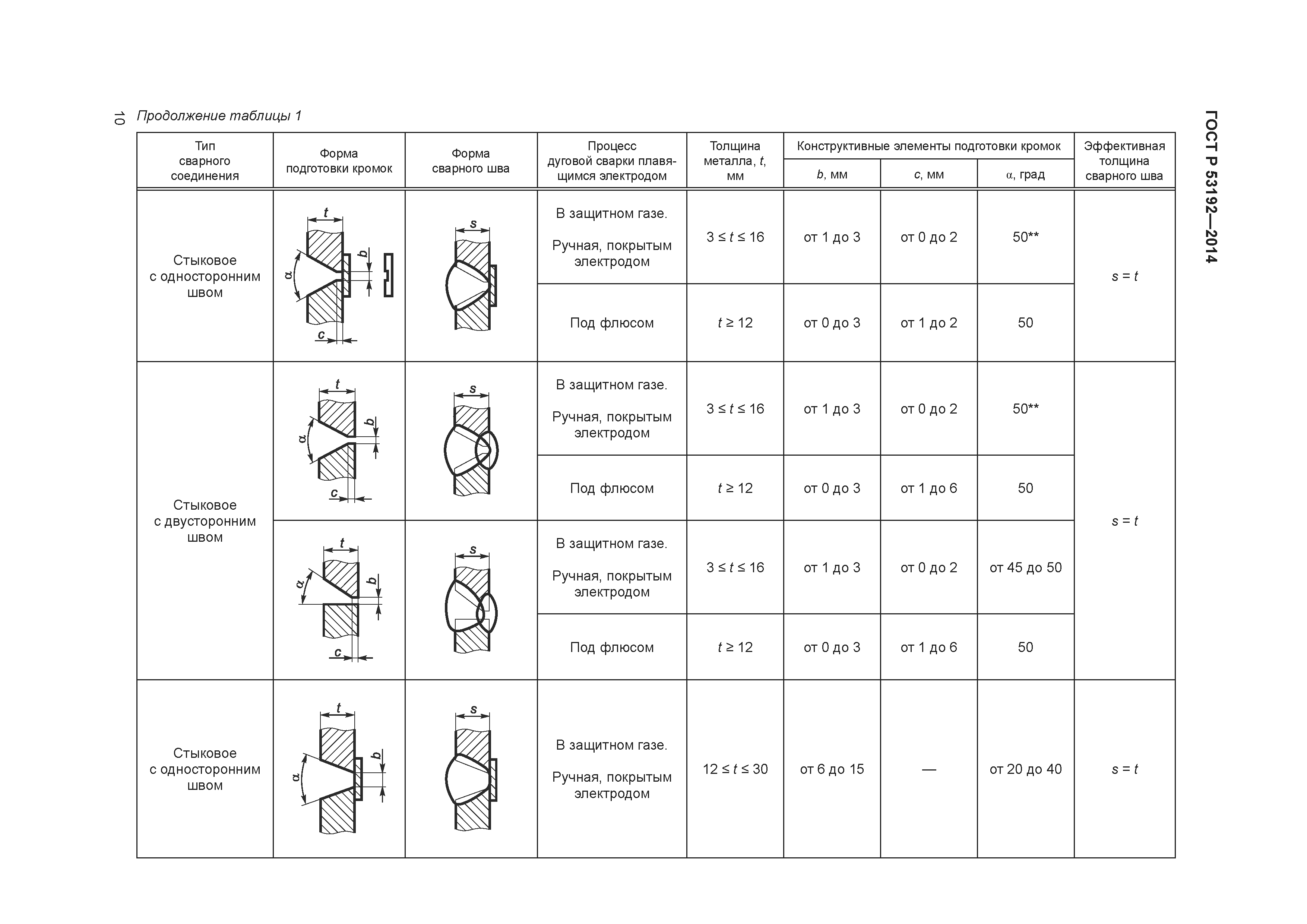

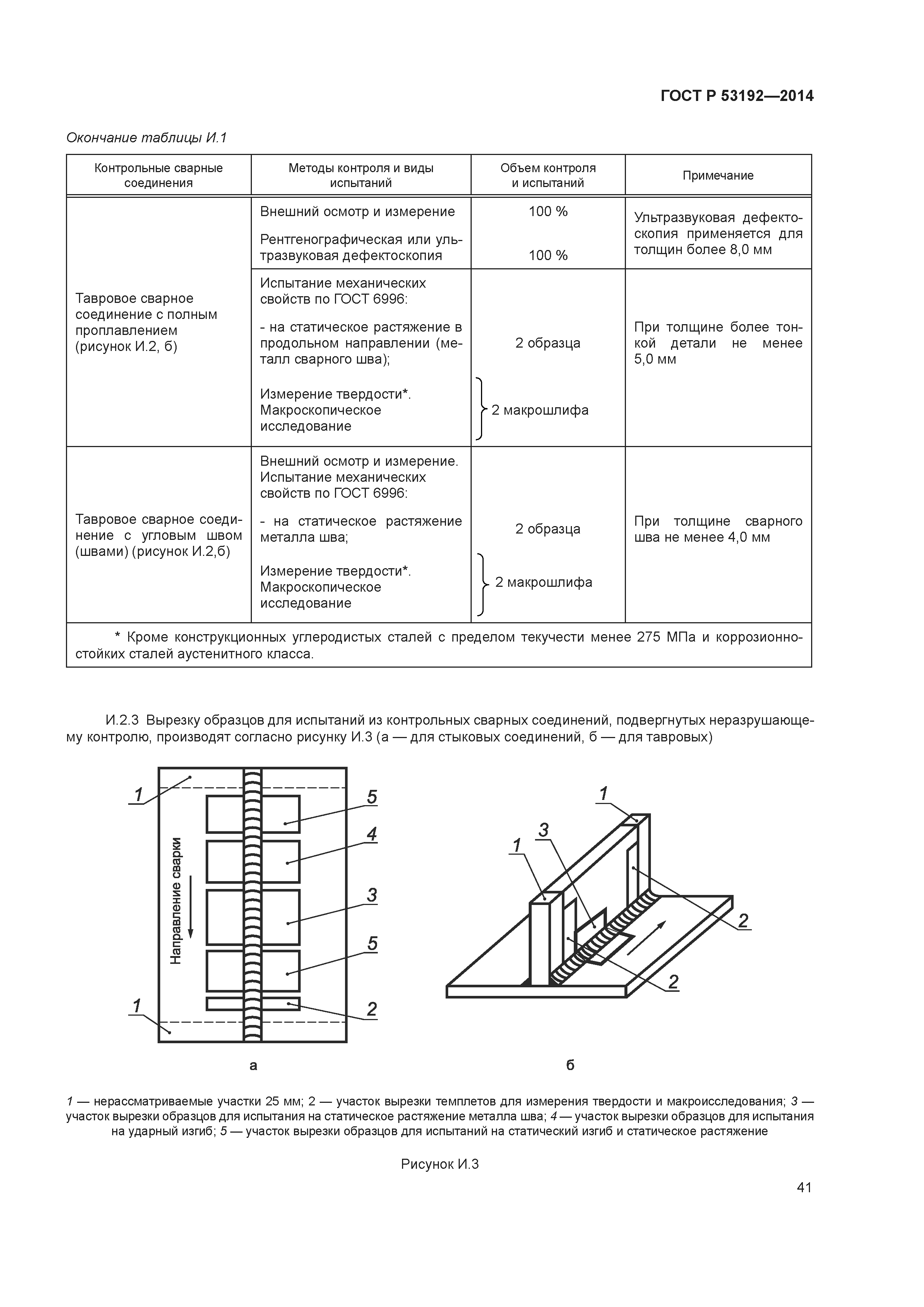

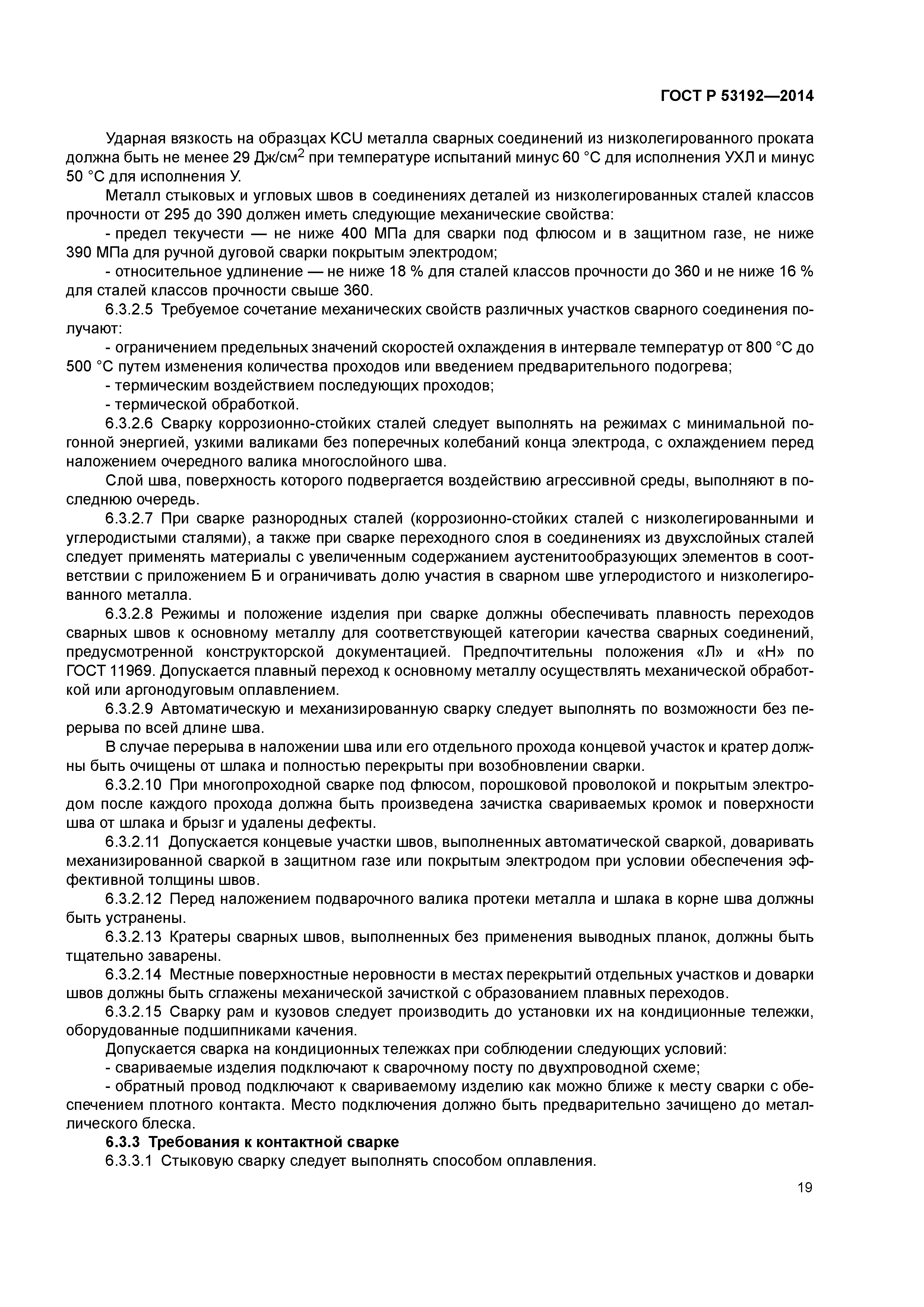

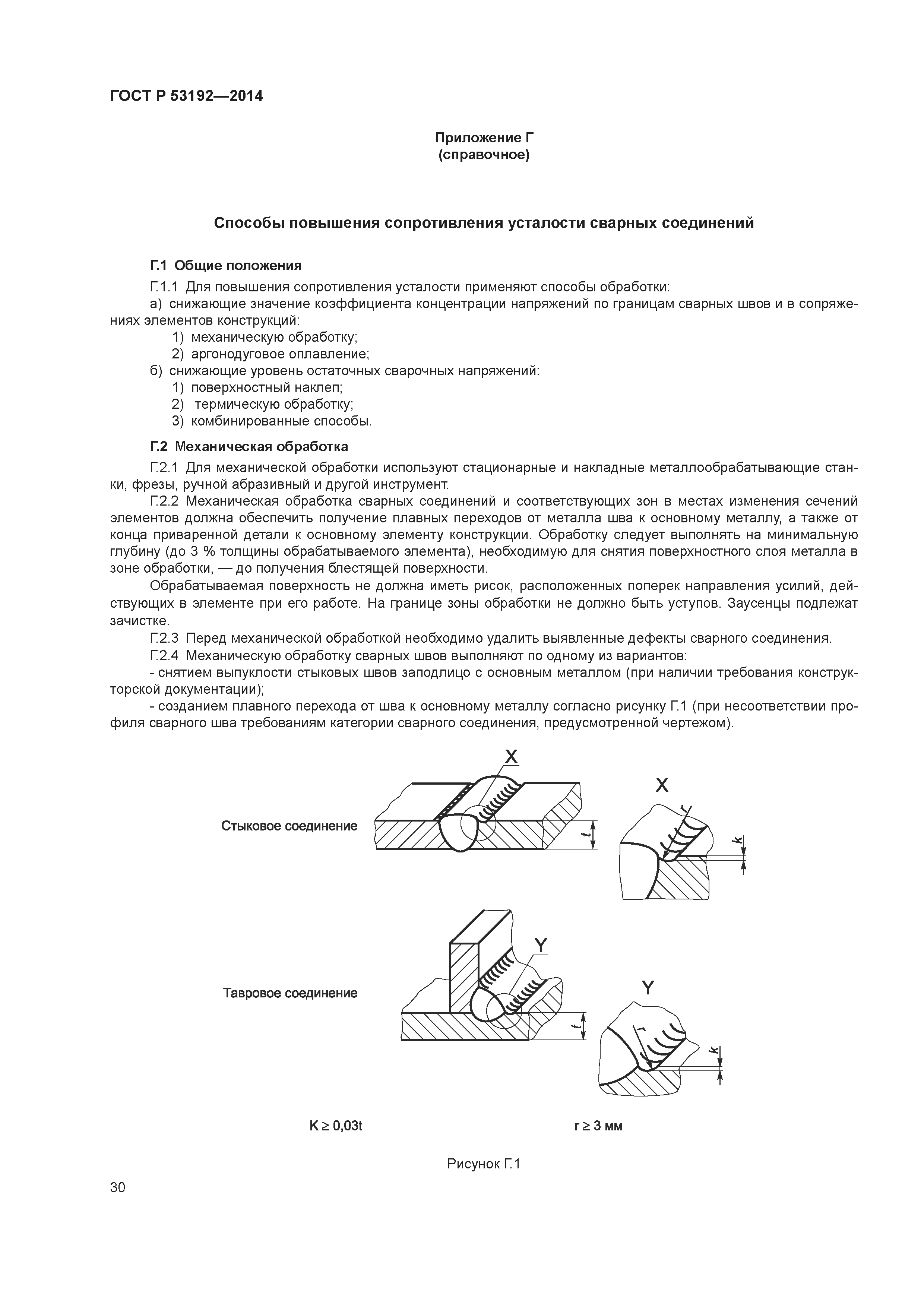

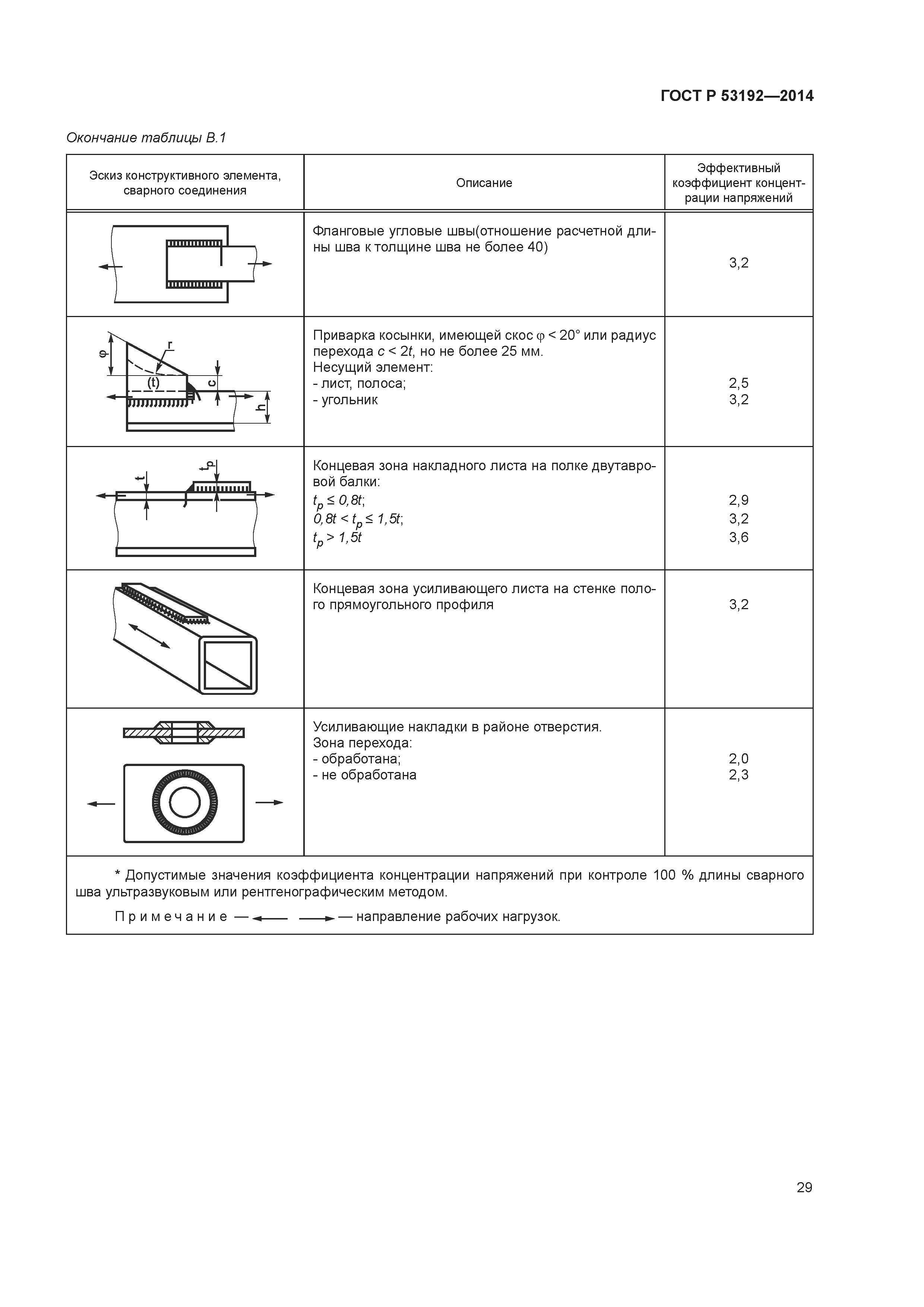

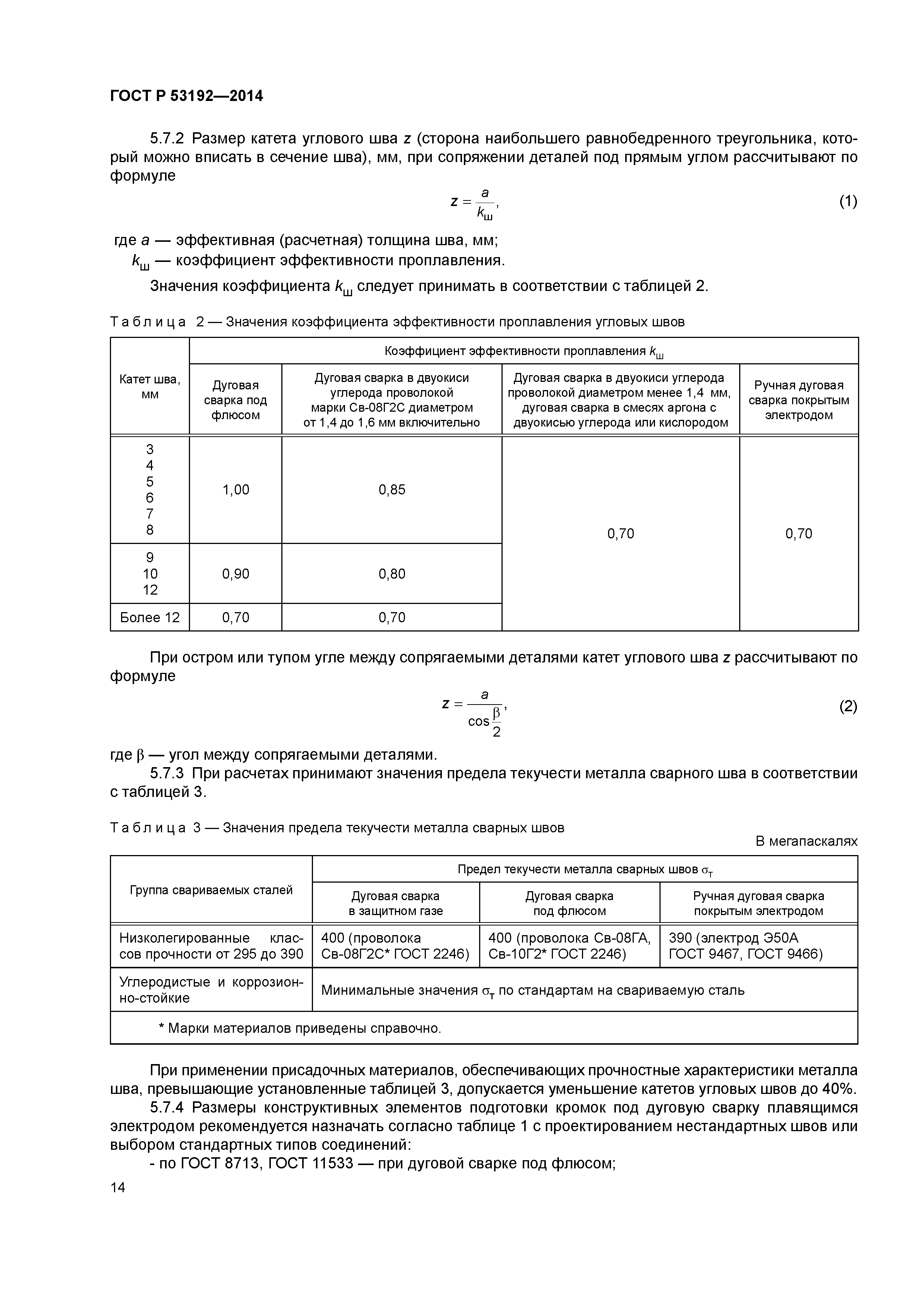

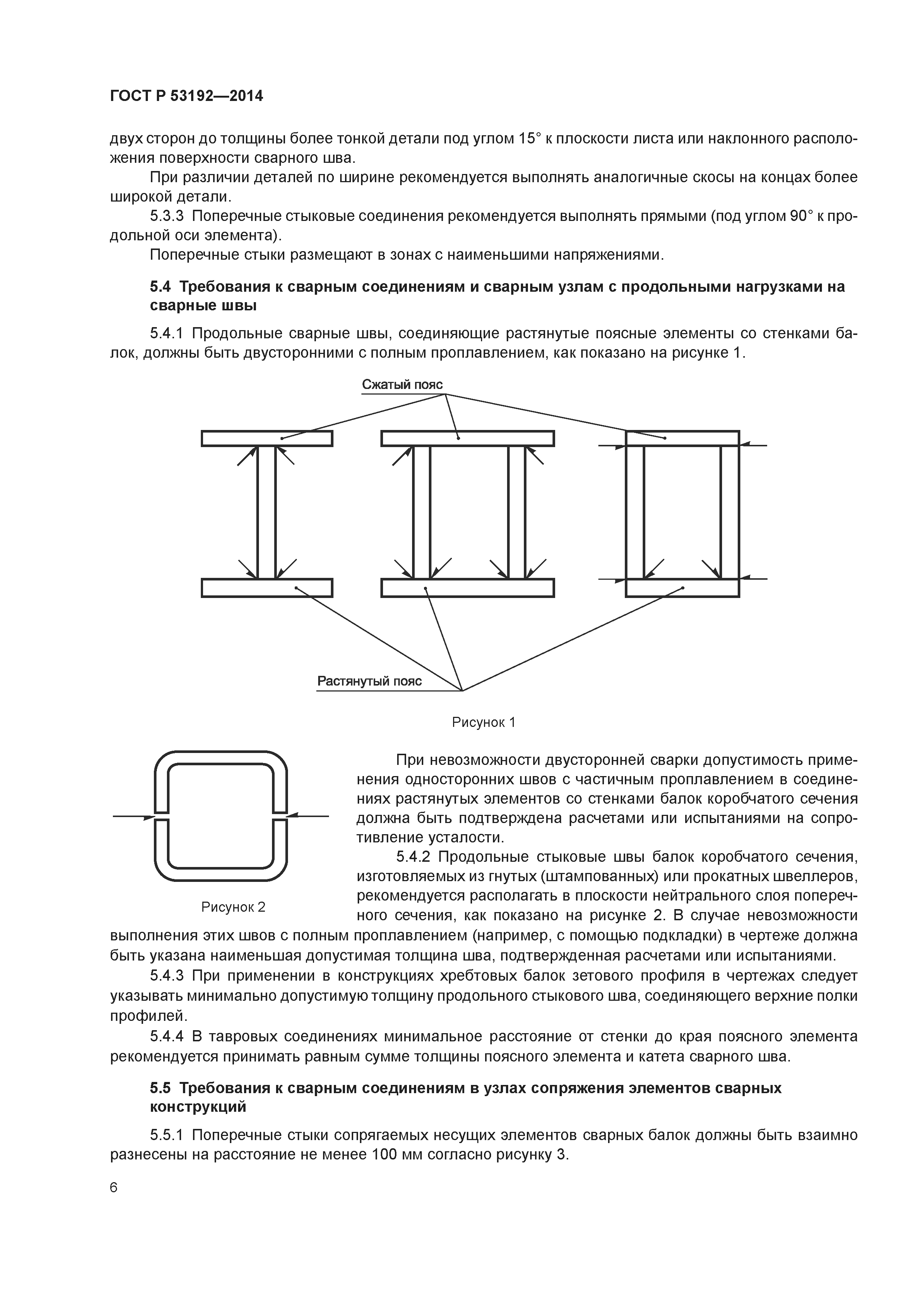

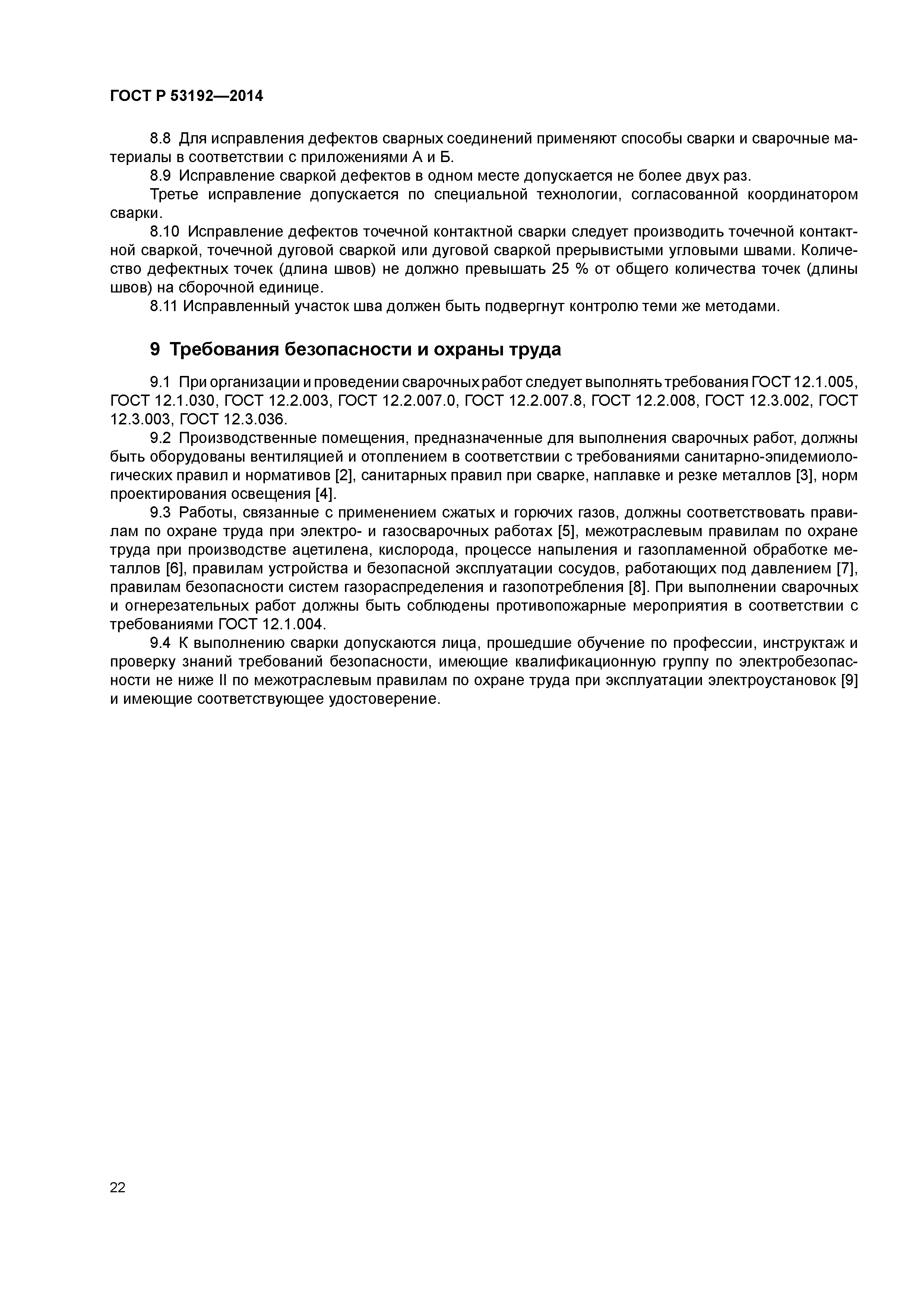

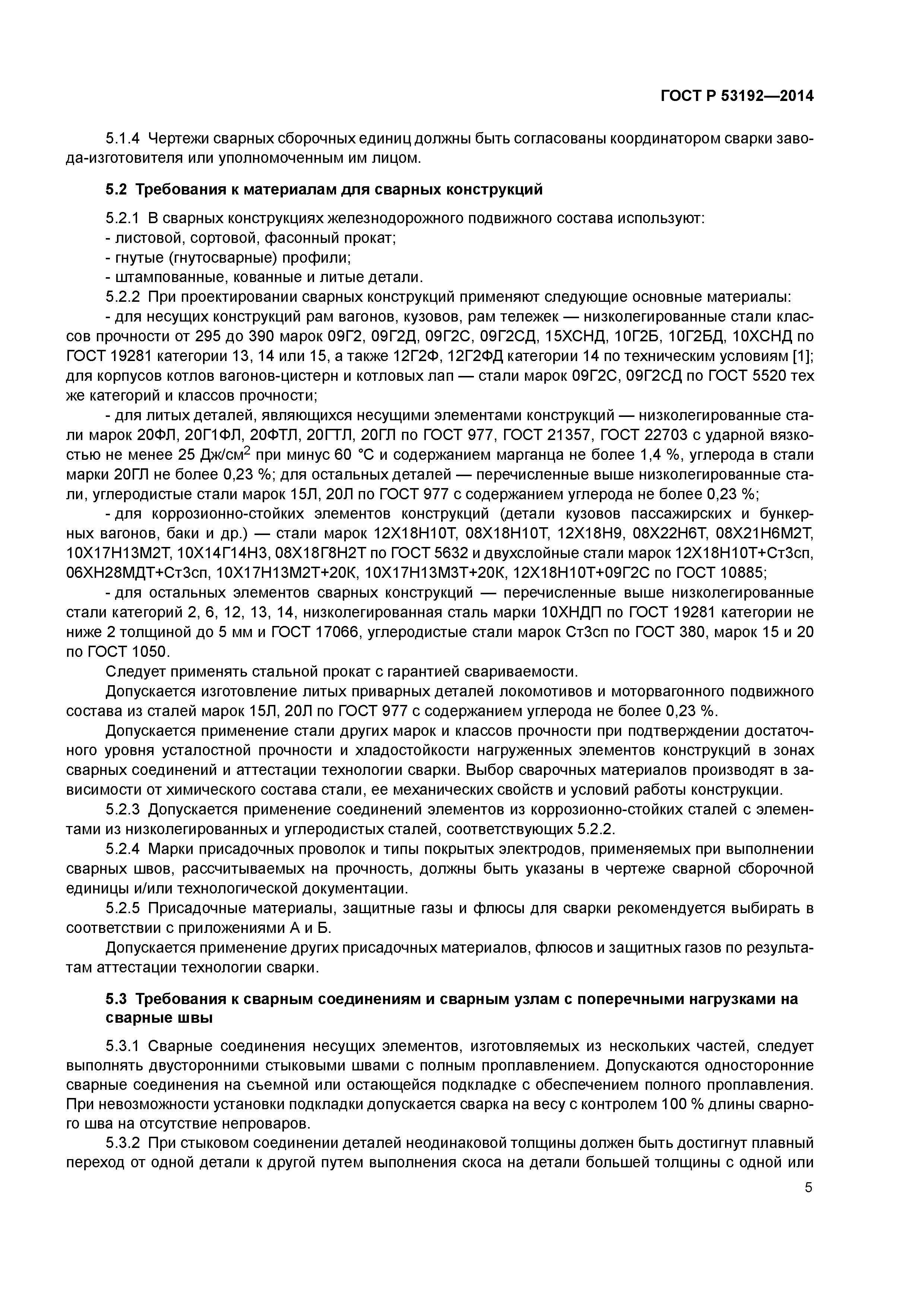

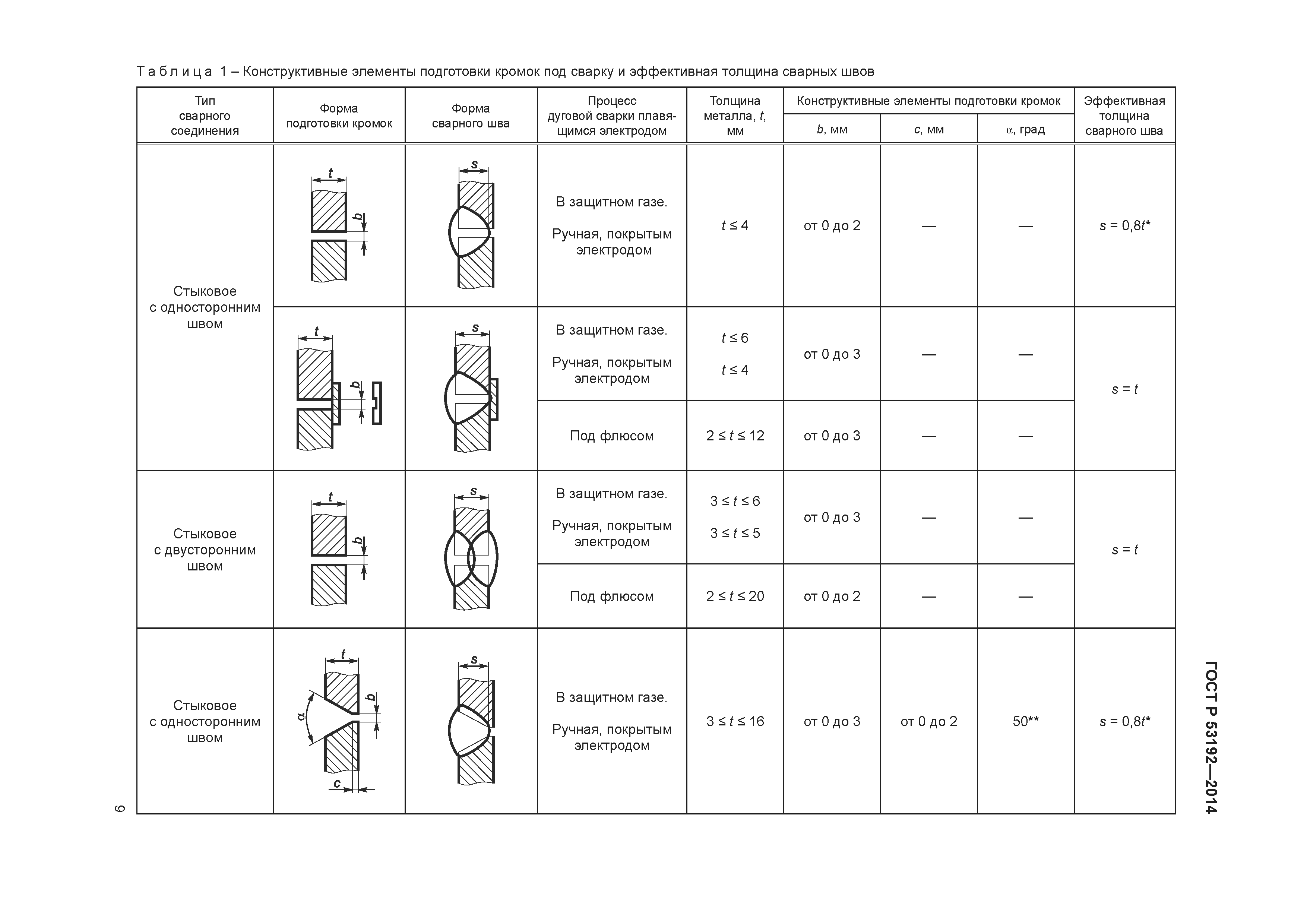

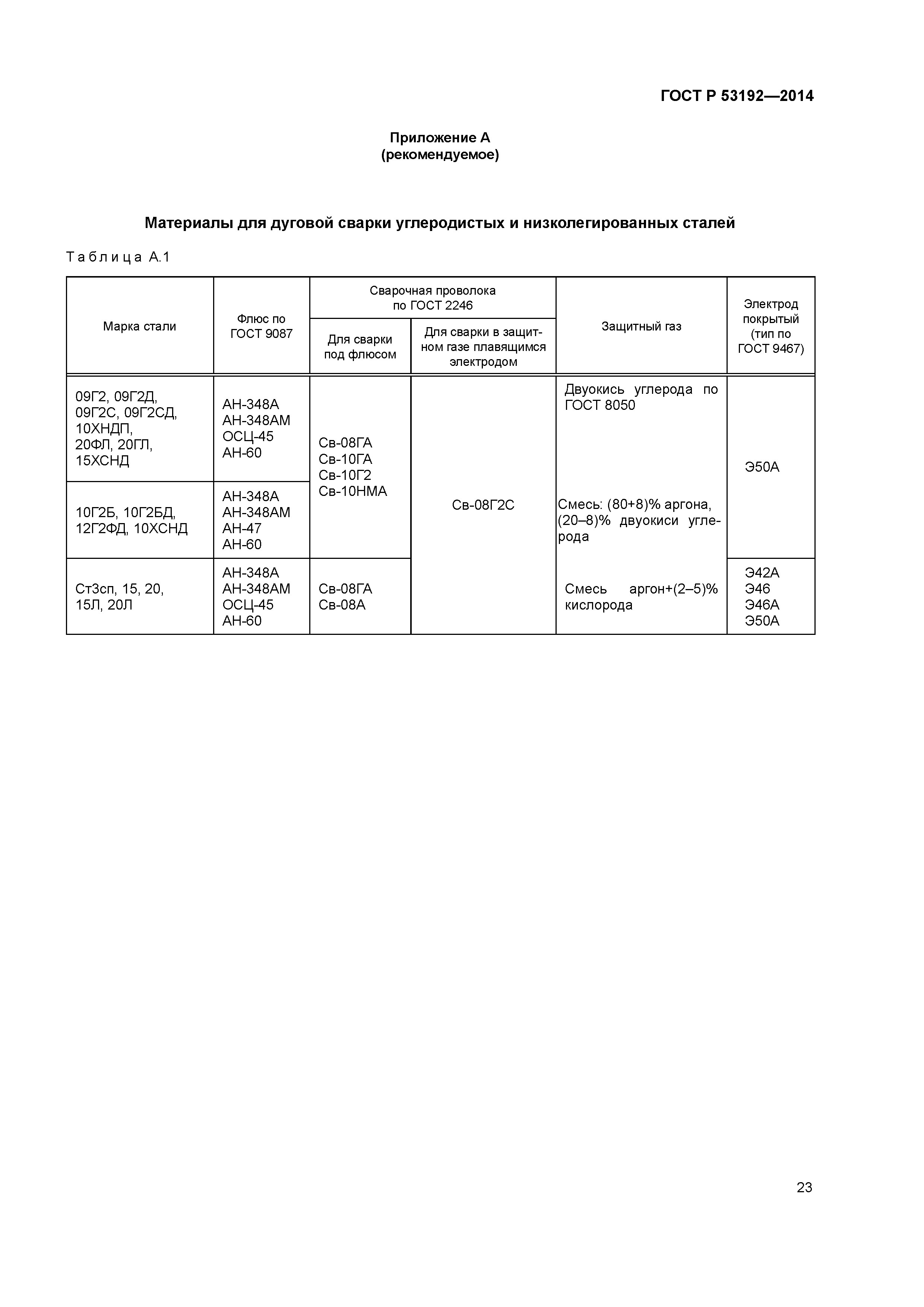

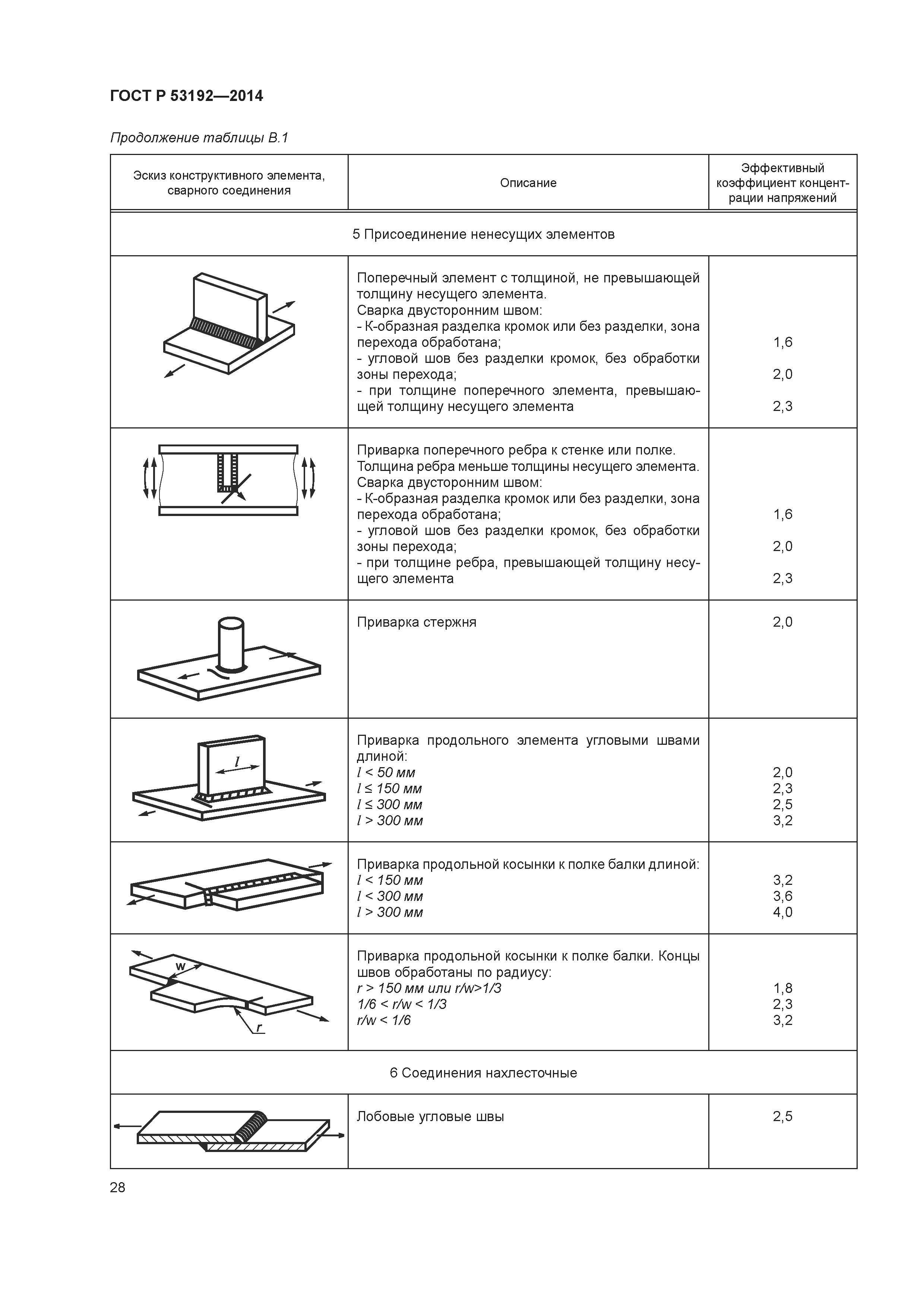

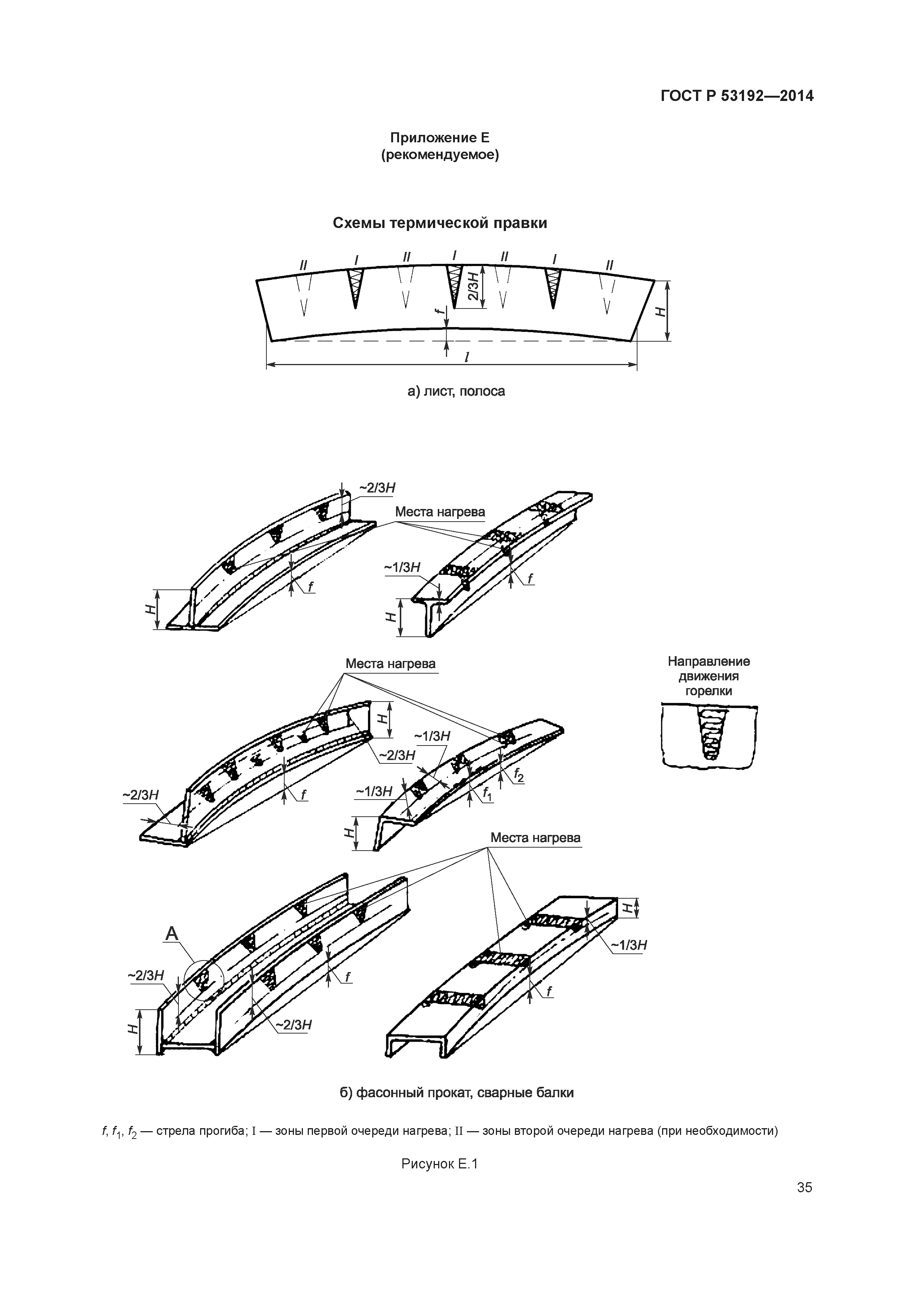

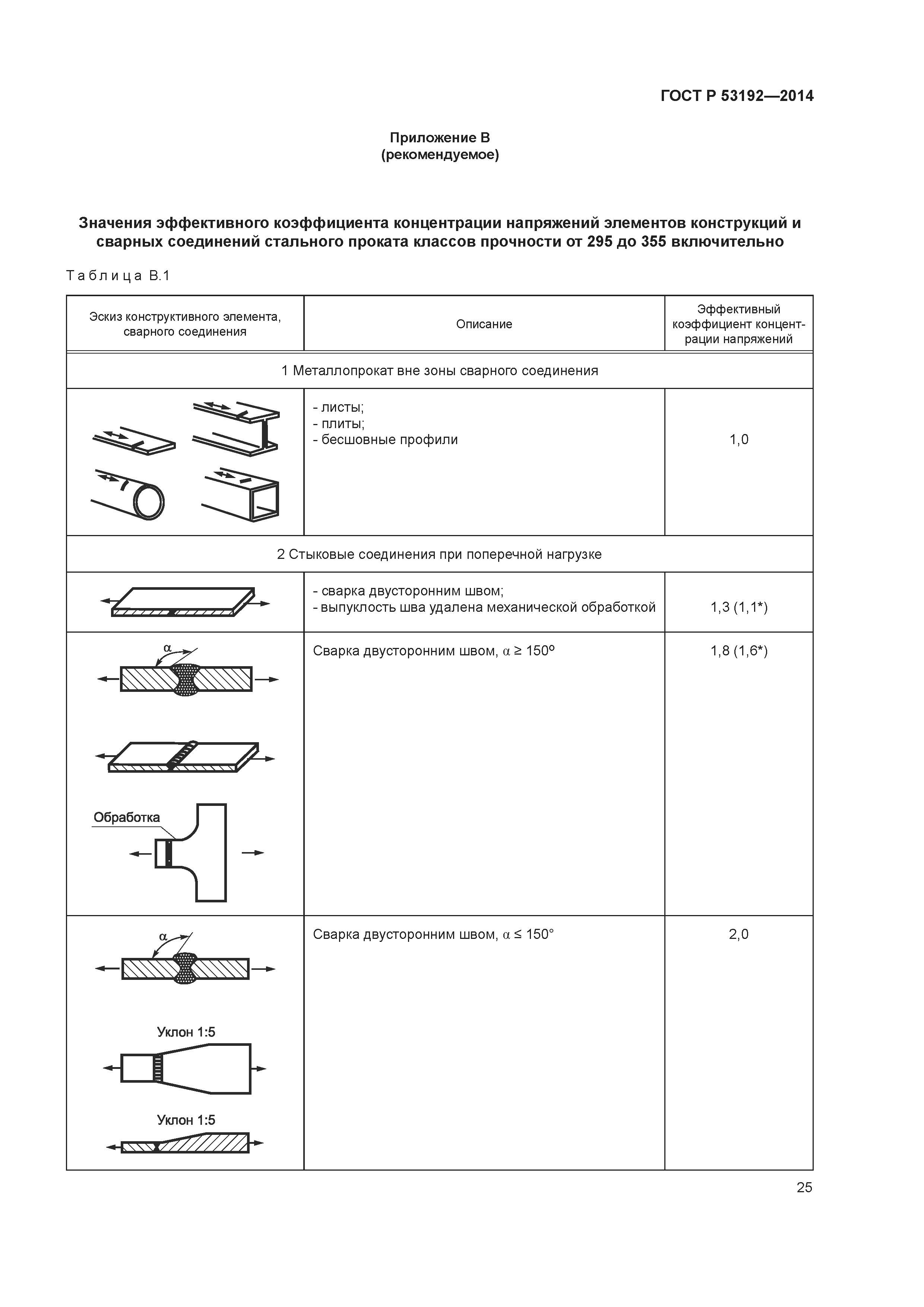

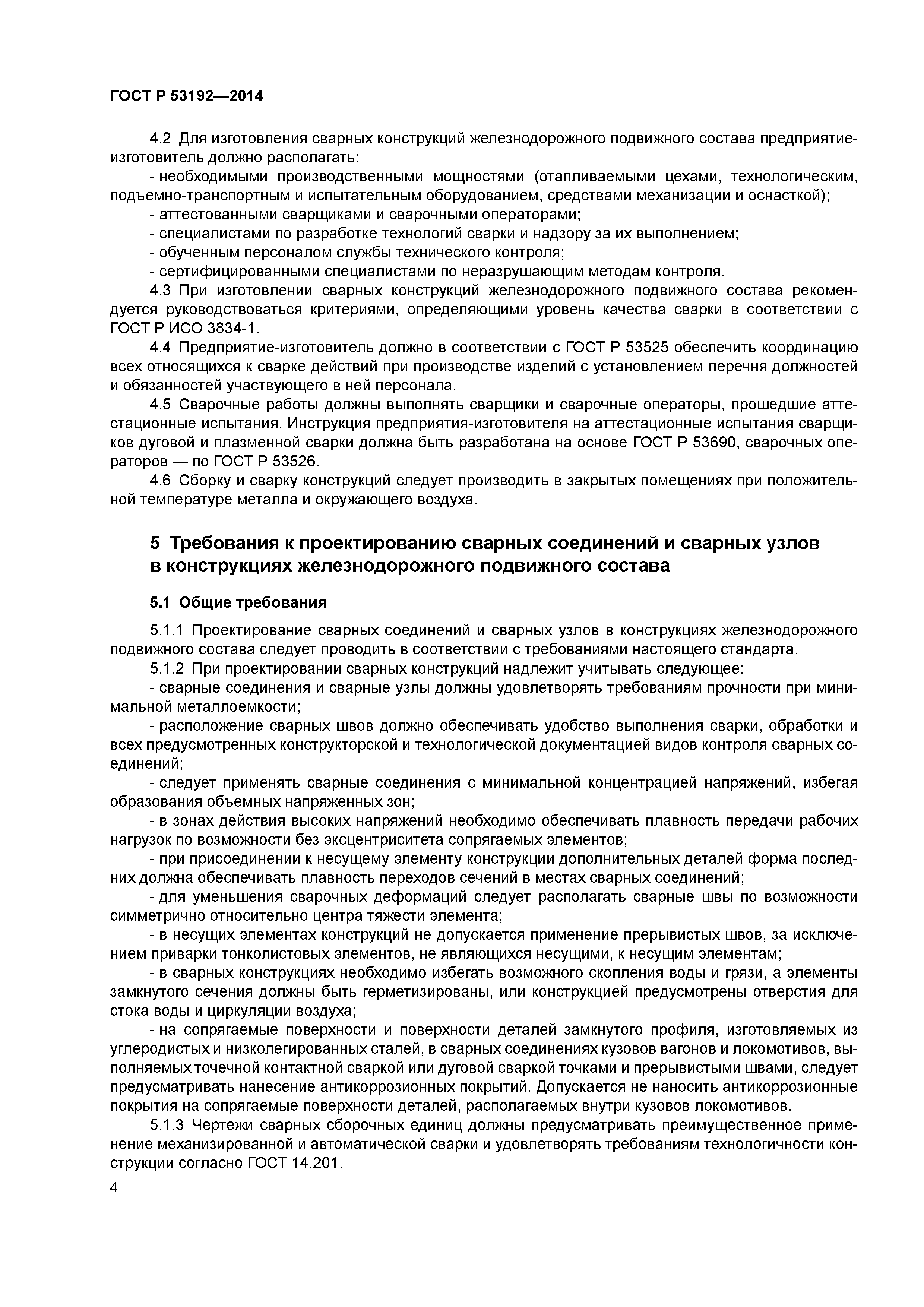

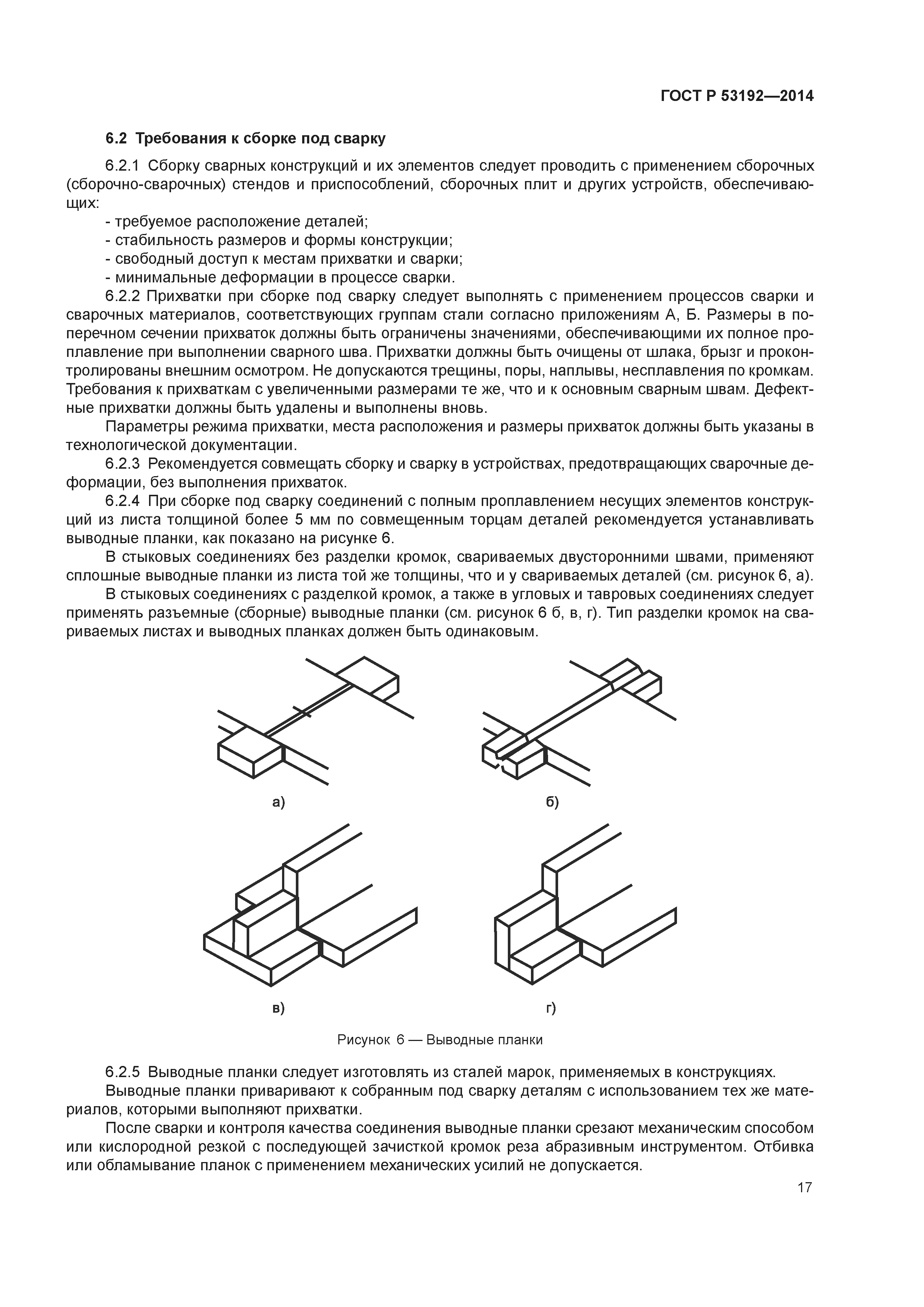

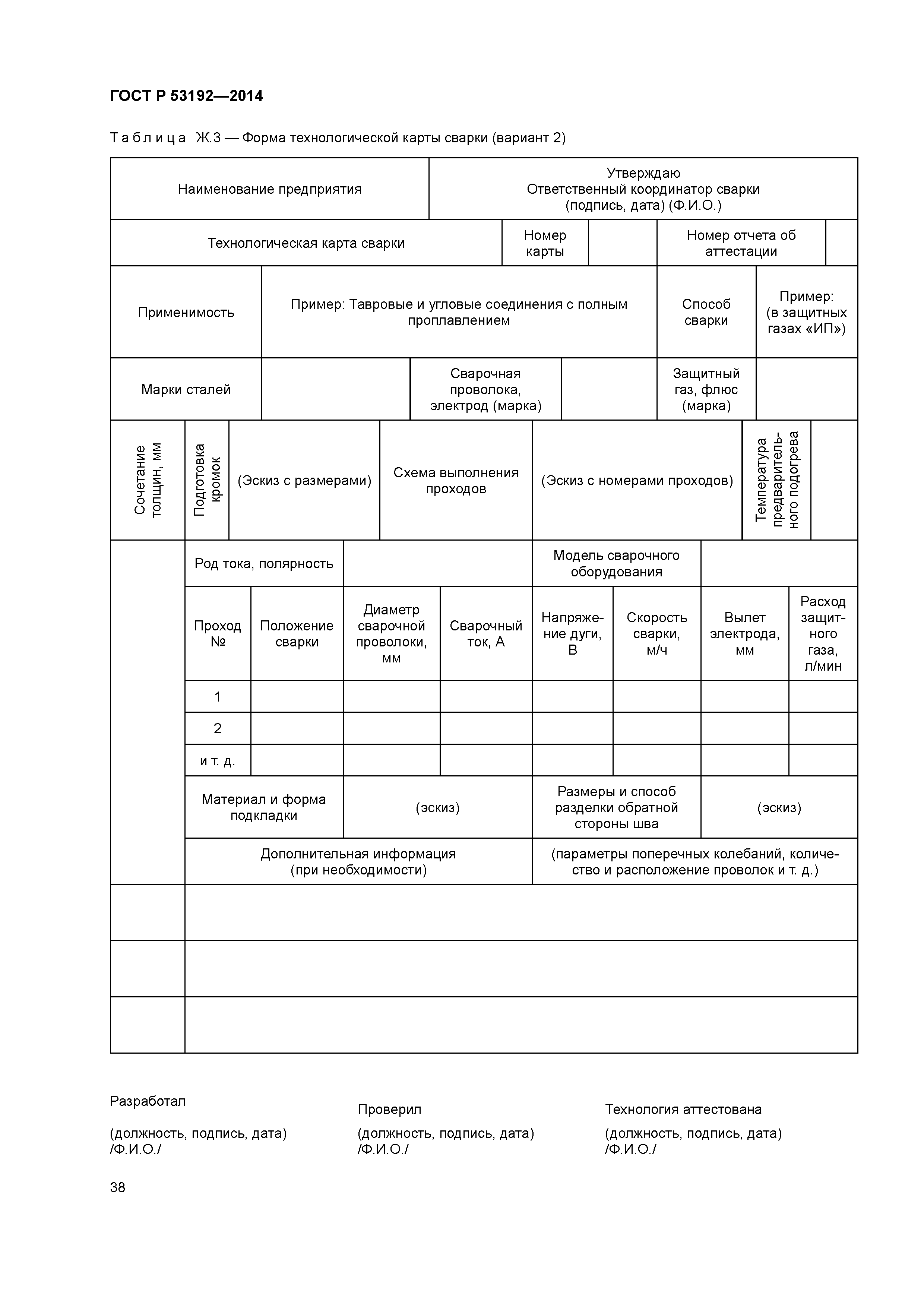

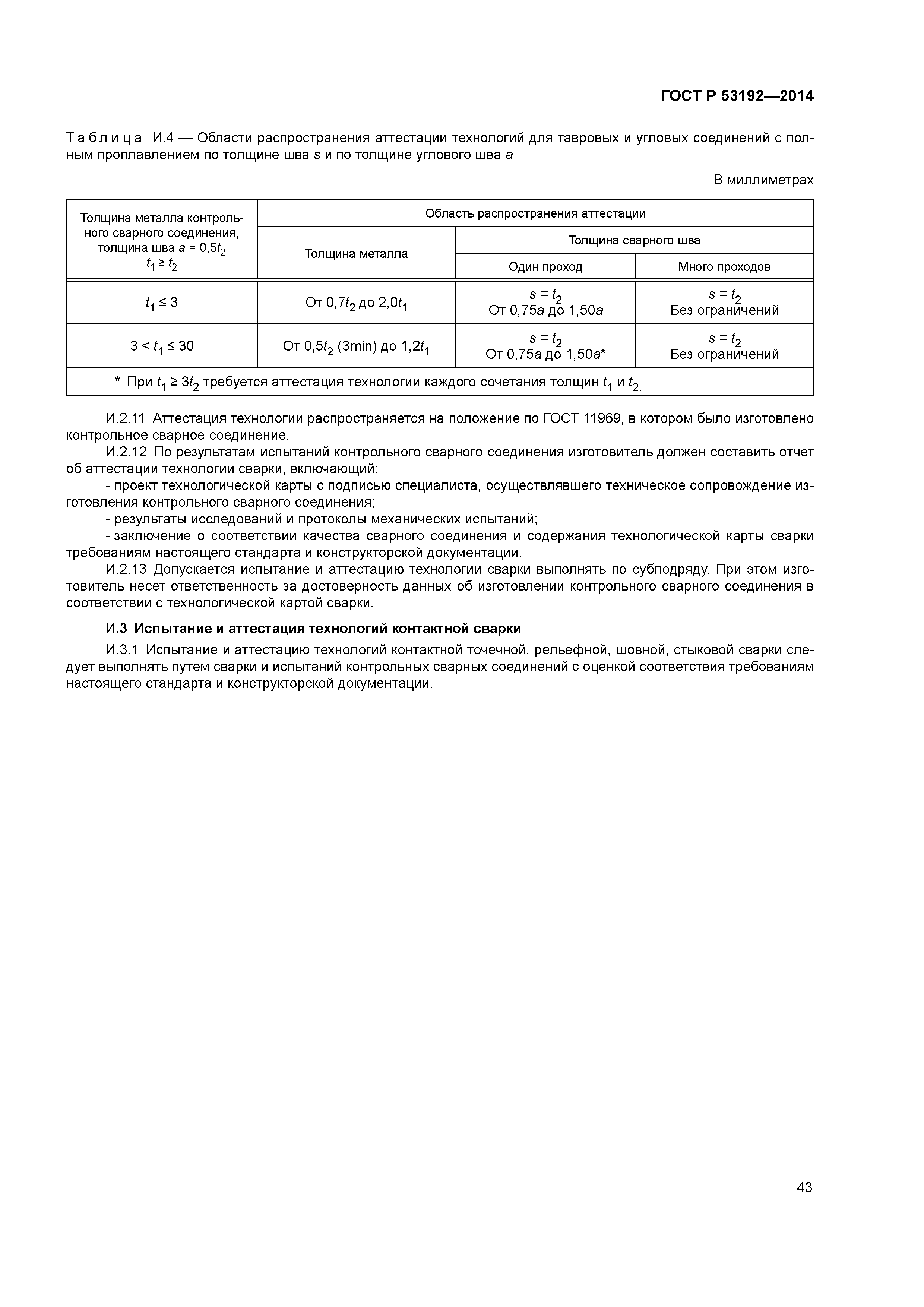

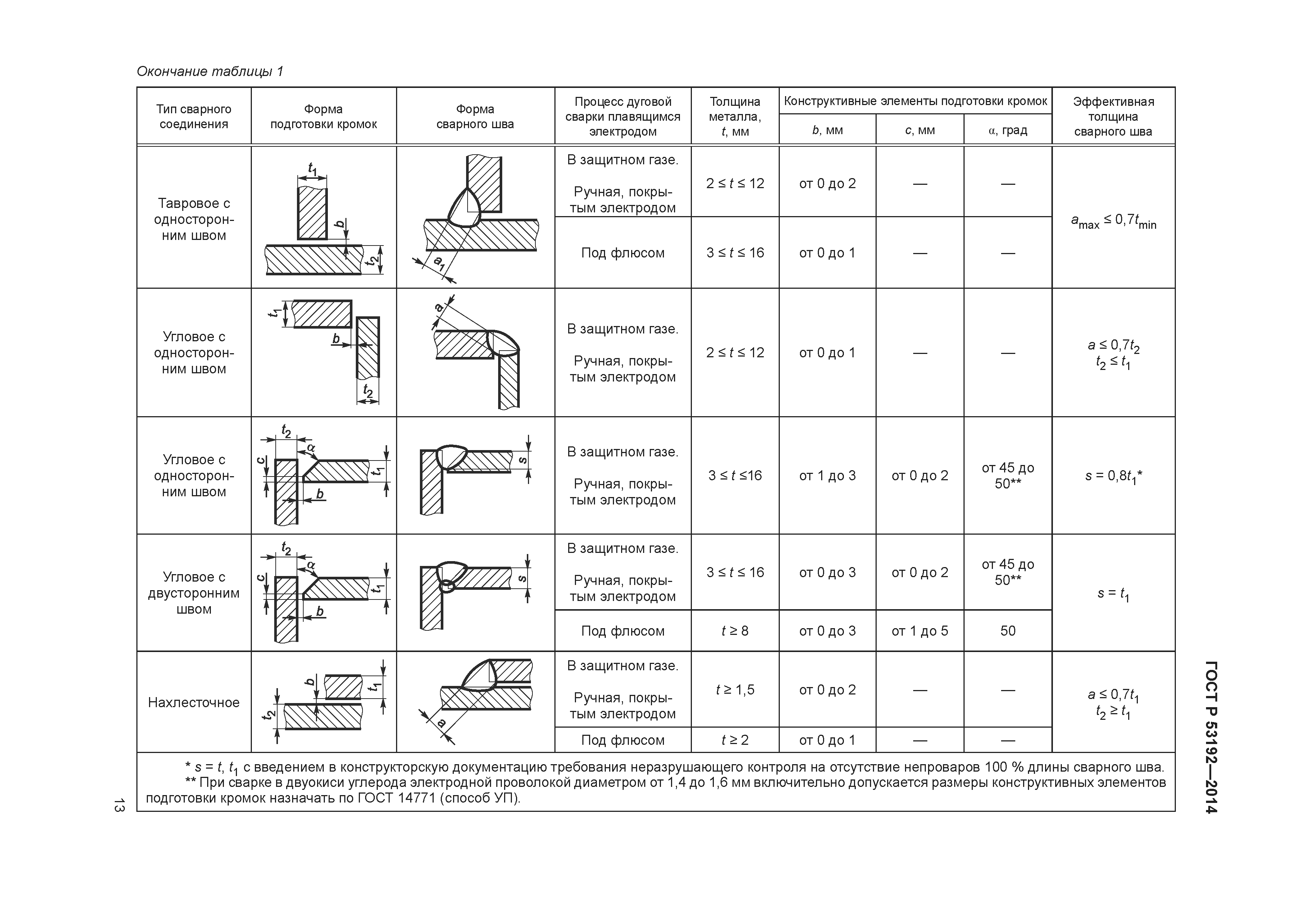

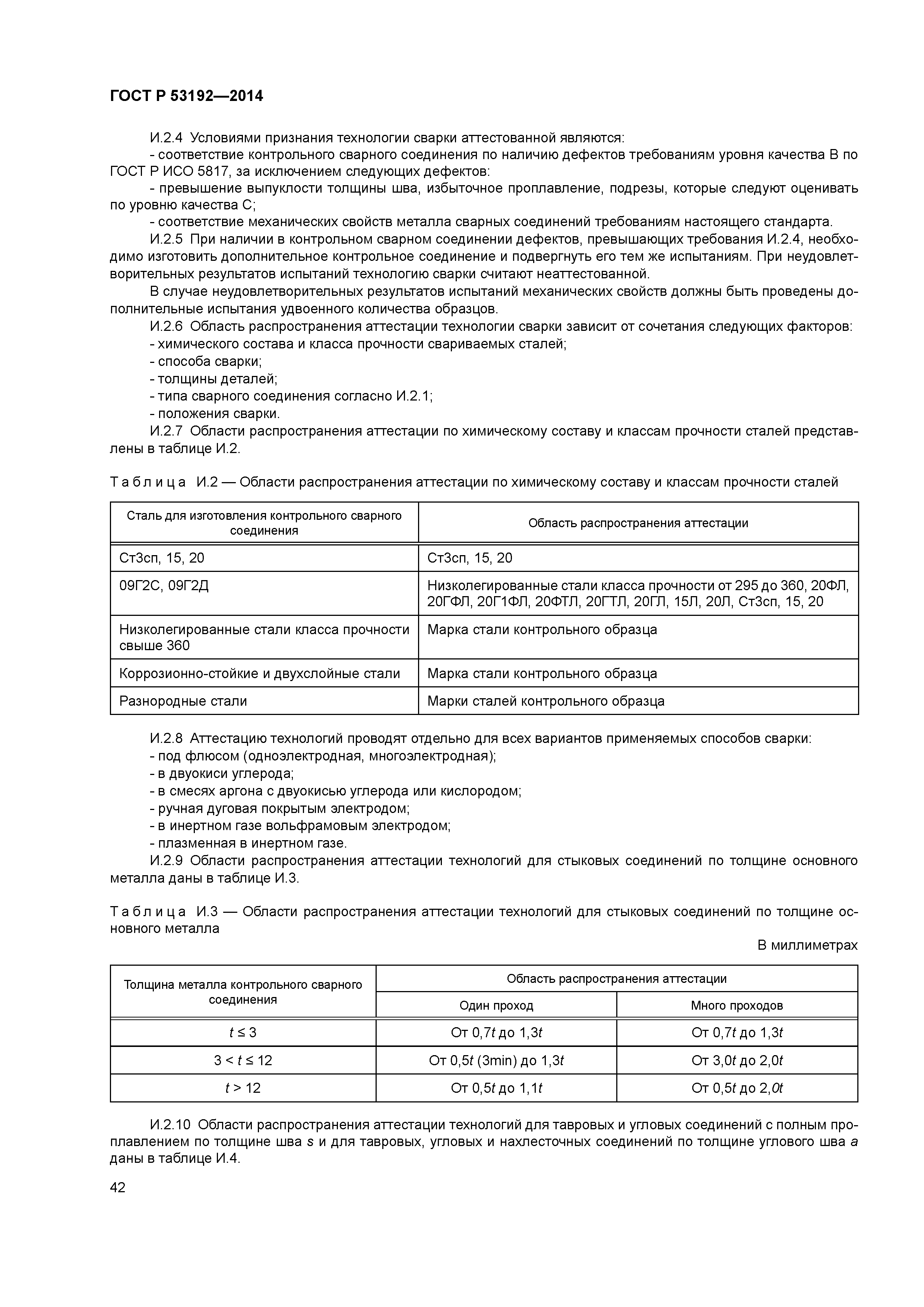

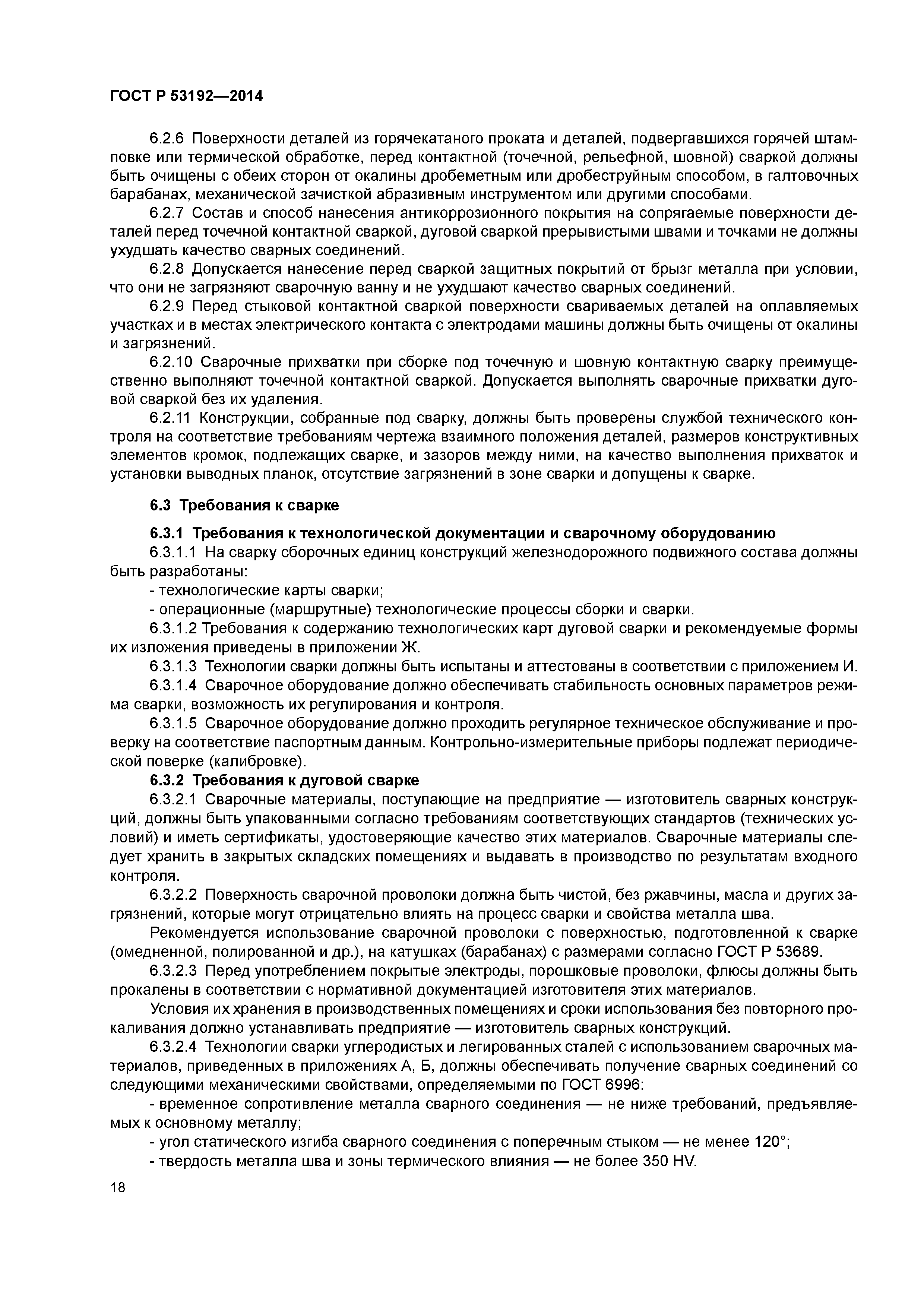

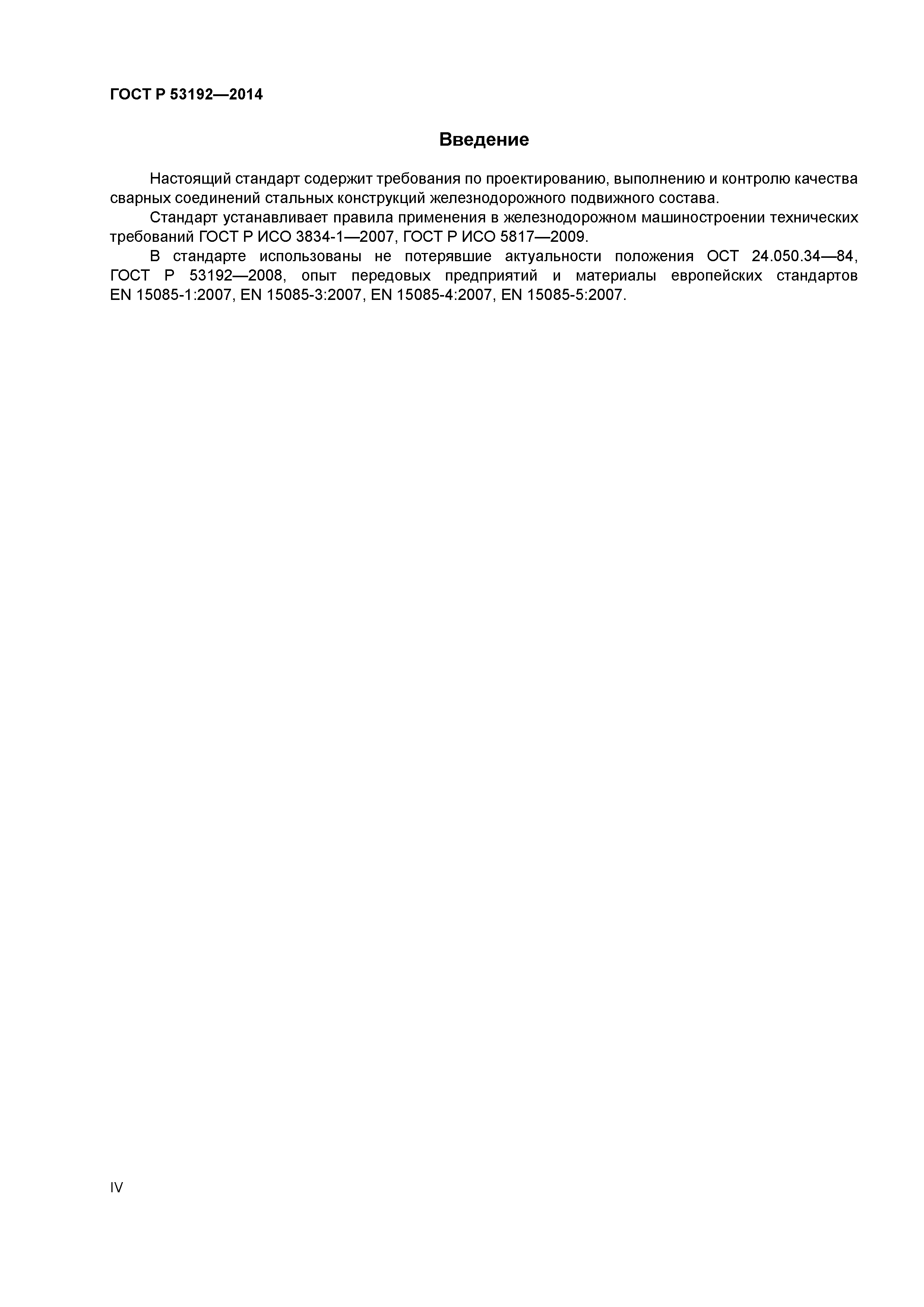

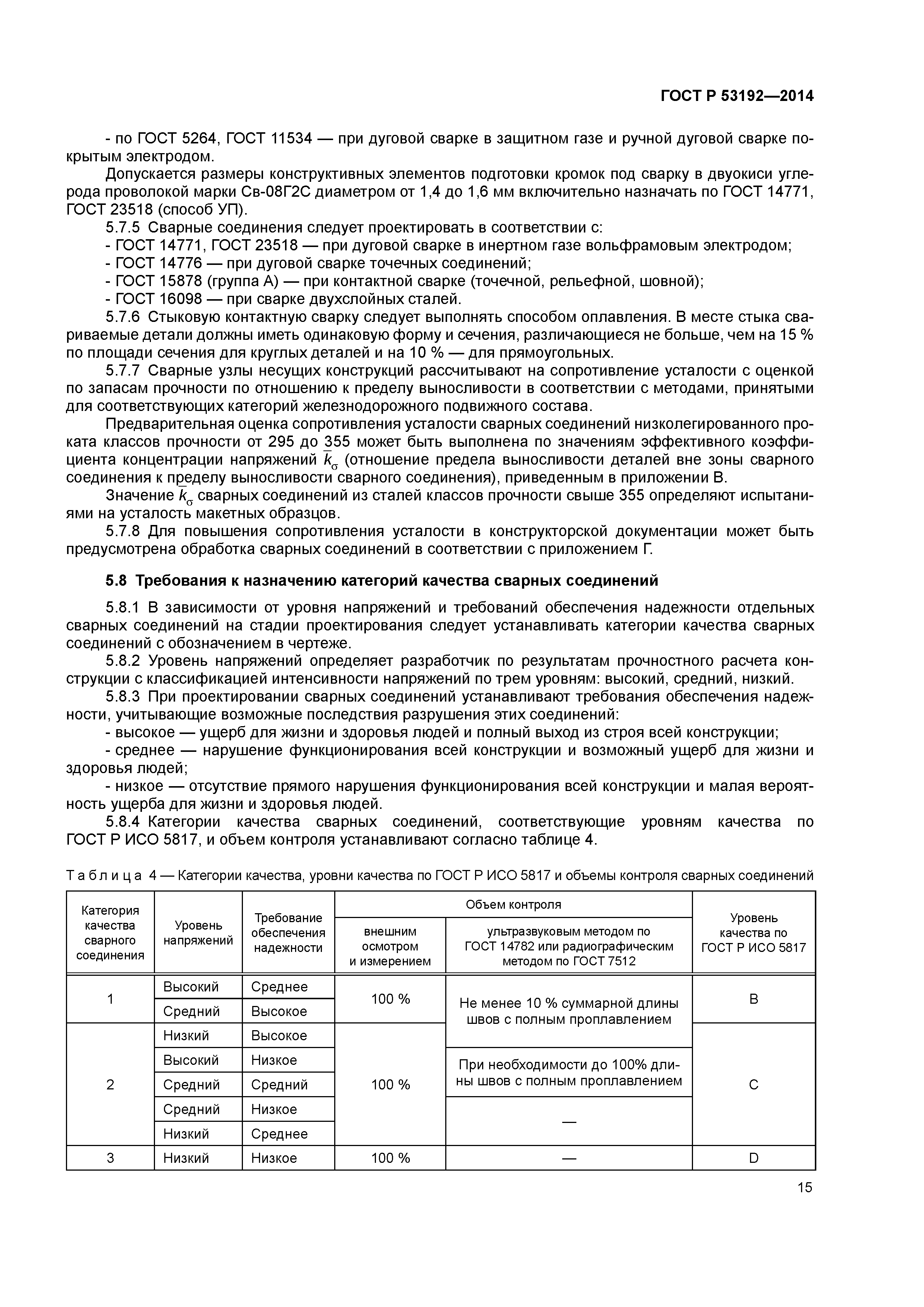

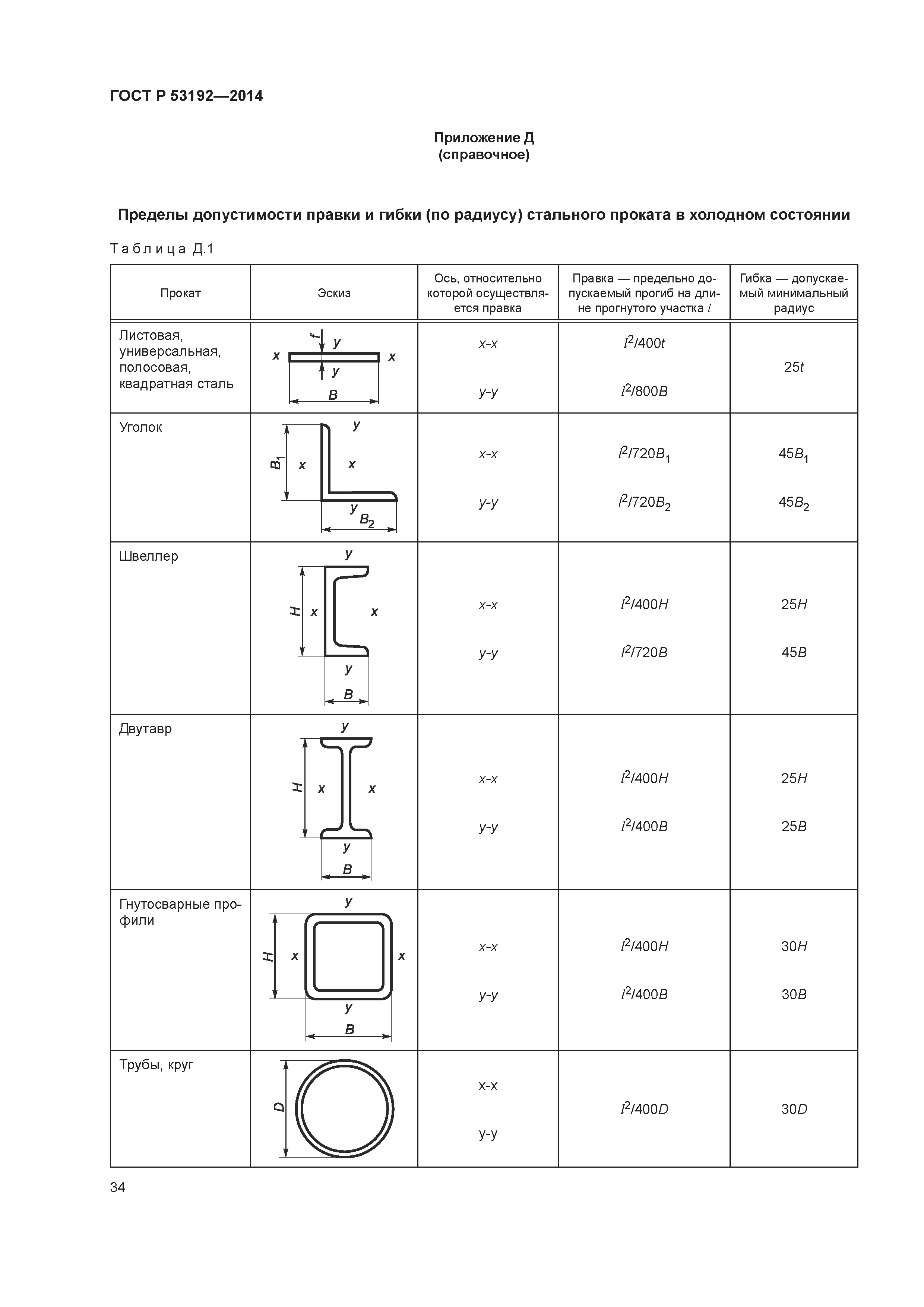

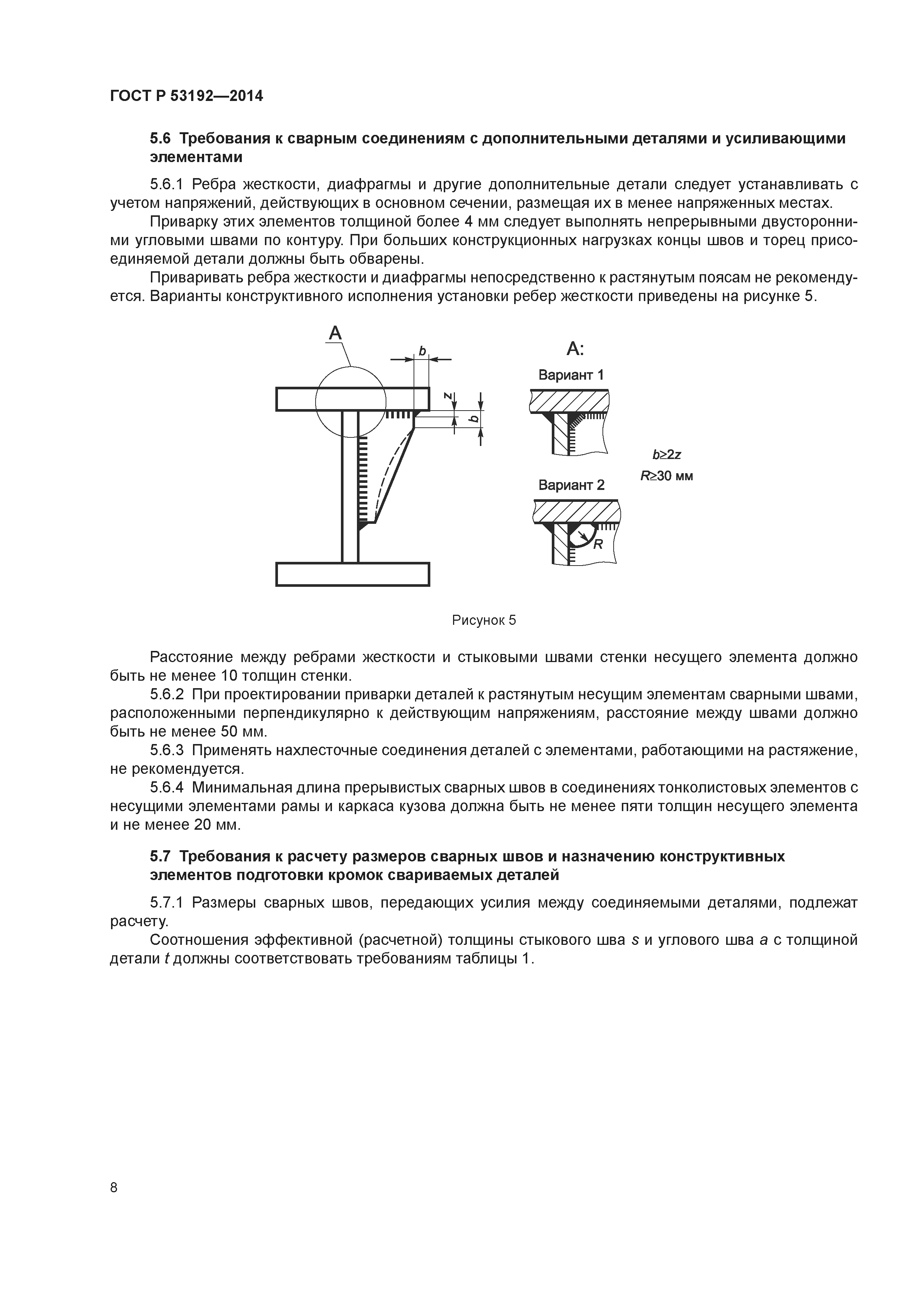

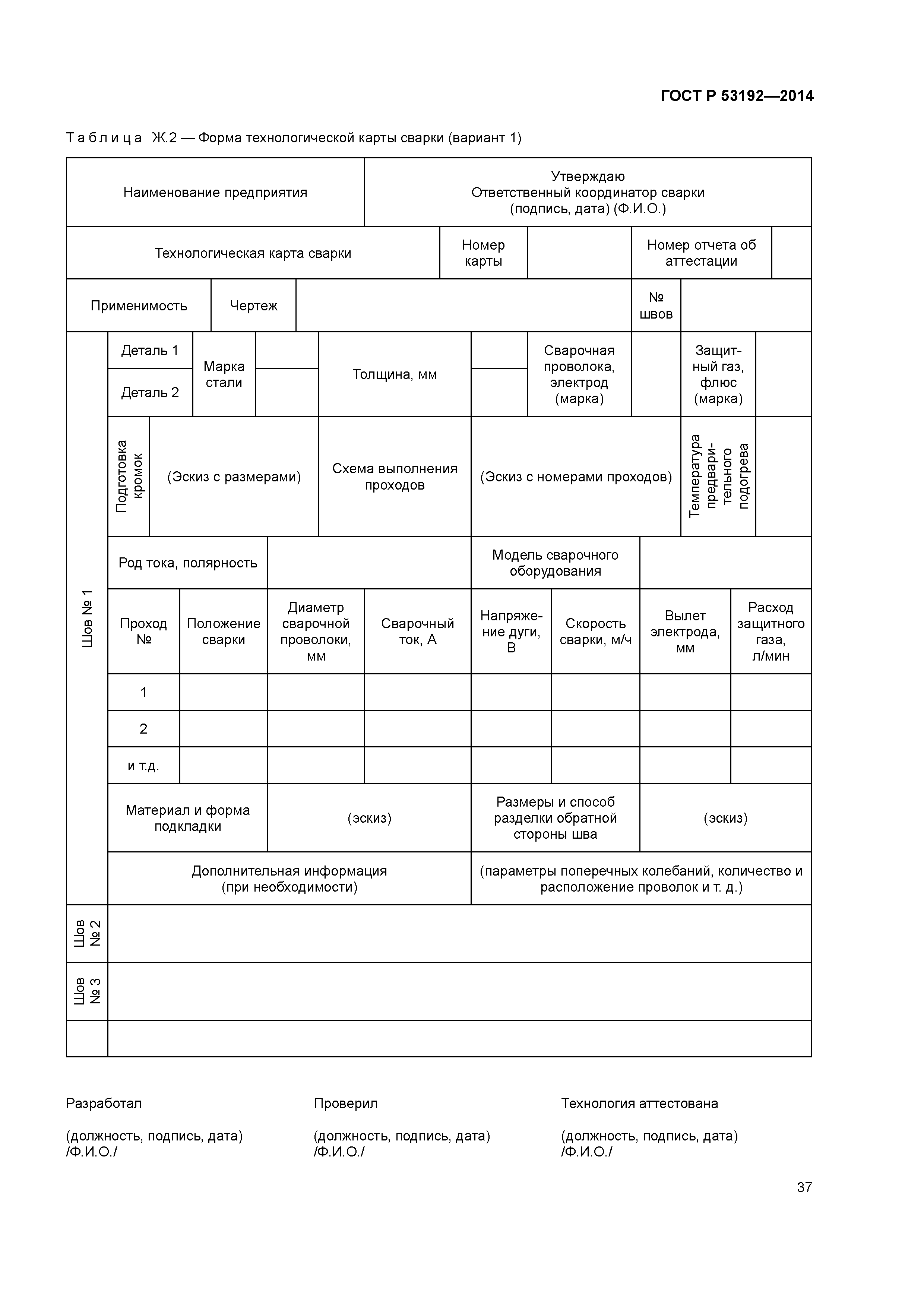

![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/0.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/1.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/2.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/3.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/4.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/5.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/6.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/7.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/8.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/9.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/10.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/11.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/12.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/13.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/14.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/15.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/16.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/17.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/18.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/19.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/20.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/21.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/22.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/23.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/24.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/25.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/26.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/27.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/28.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/29.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/30.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/31.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/32.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/33.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/34.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/35.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/36.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/37.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/38.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/39.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/40.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/41.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/42.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/43.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/44.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/45.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/46.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/47.gif) ![ГОСТ Р 53192-2014](../../../Data2/1/4293766/4293766908.files/48.gif)
|
