РД ЭО 0198-2000

Техническое обслуживание и ремонт систем и оборудования АС. Сборка фланцевых соединений. Общие технические требования

Обозначение:	РД ЭО 0198-2000
Обозначение англ:	RD EO 0198-2000
Статус:	действует
Название рус.:	Техническое обслуживание и ремонт систем и оборудования АС. Сборка фланцевых соединений. Общие технические требования
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.10.2001

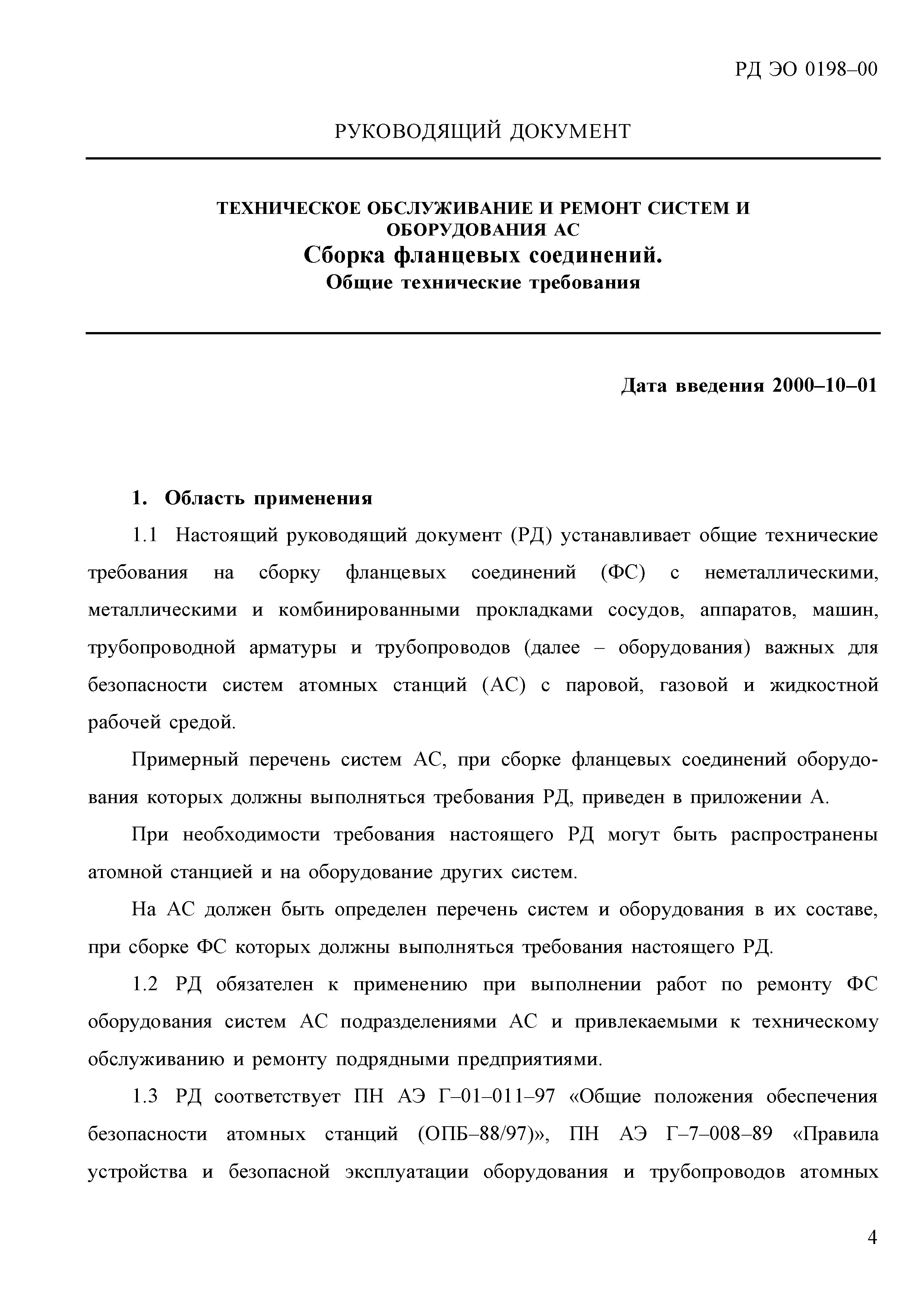

Область применения:	Документ обязателен для атомных станций (АС) в составе концерна «Росэнергоатом», для входящих в эксплуатирующую организацию предприятий, обеспечивающих безопасную эксплуатацию АС, а также для всех других предприятий, привлекаемых к выполнению работ (оказанию услуг), связанных с техническим обслуживанием и ремонтом систем и оборудования АС. Руководящий документ устанавливает общие технические требования на сборку фланцевых соединений с неметаллическими, металлическими и комбинированными прокладками сосудов, аппаратов, машин, трубопроводной арматуры и трубопроводов важных для безопасности систем атомных станций (АС) с паровой, газовой и жидкостной рабочей средой.

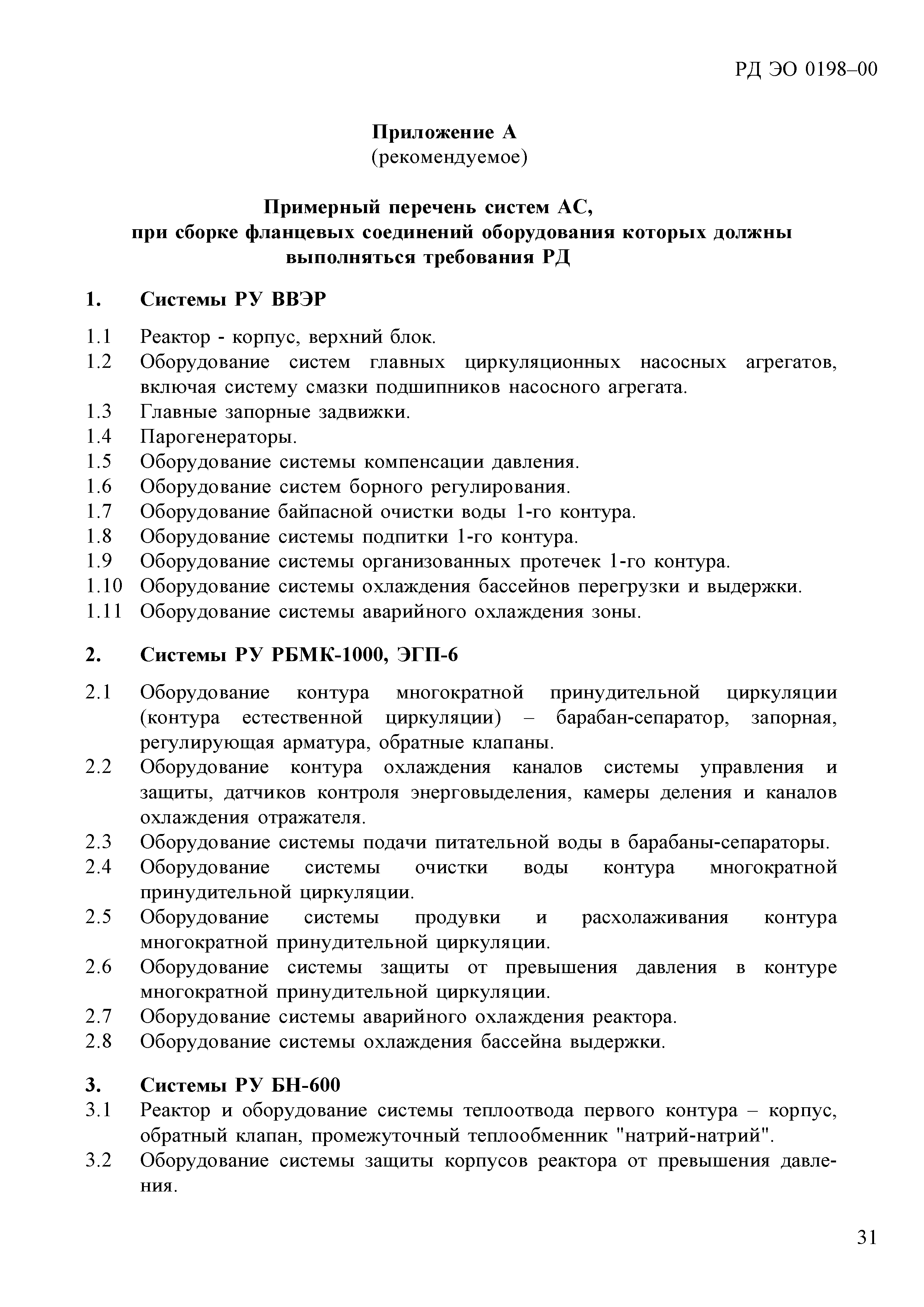

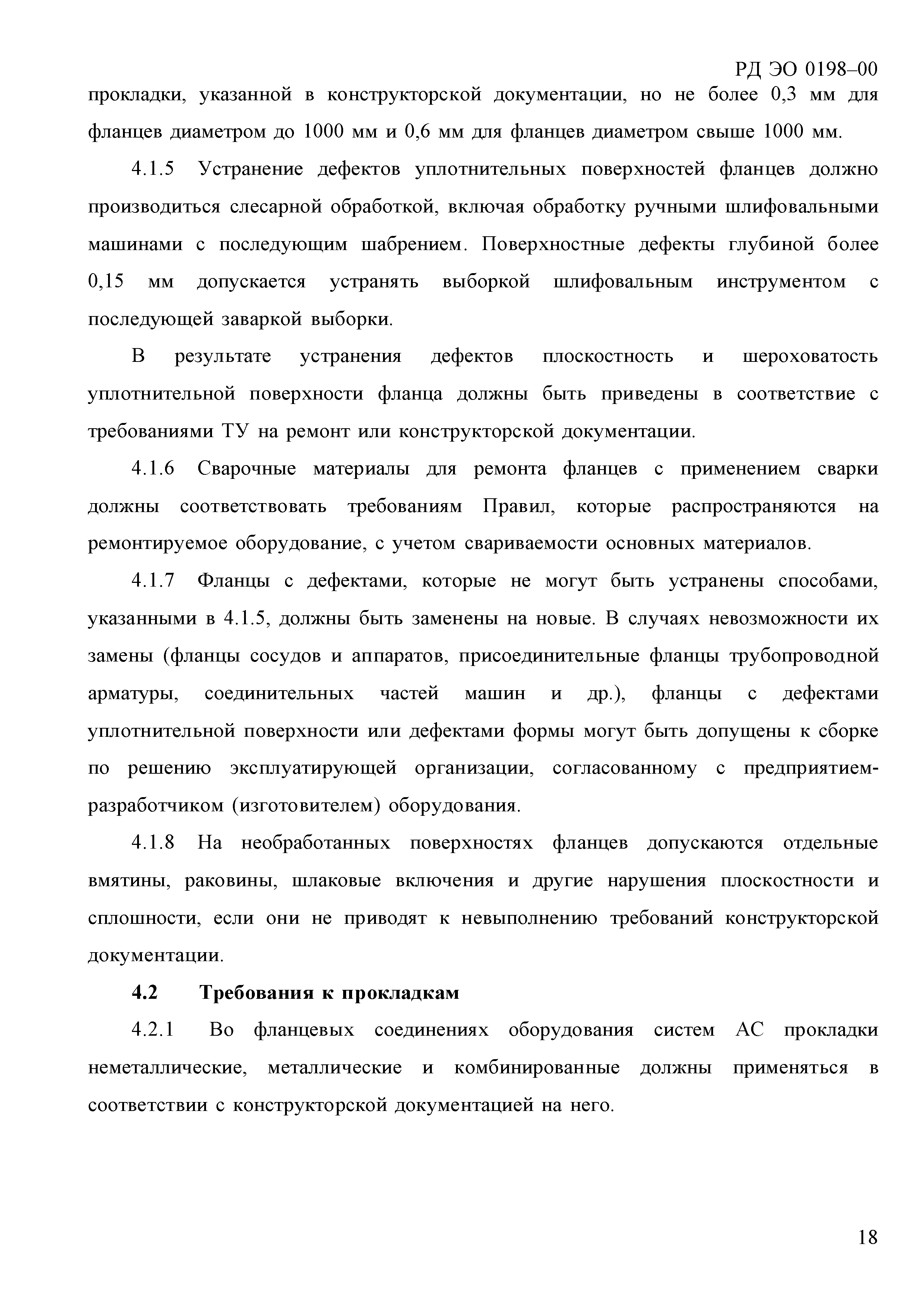

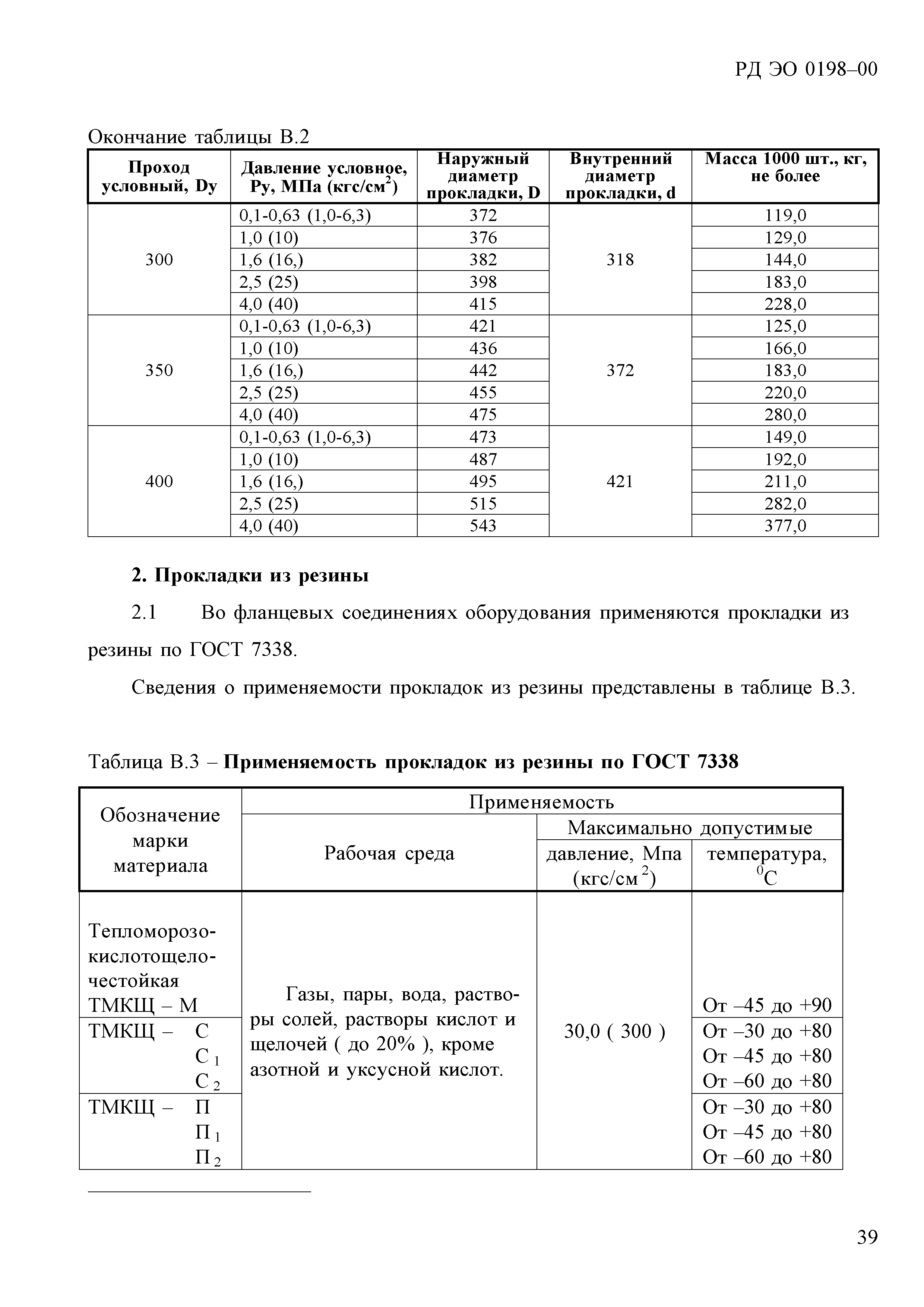

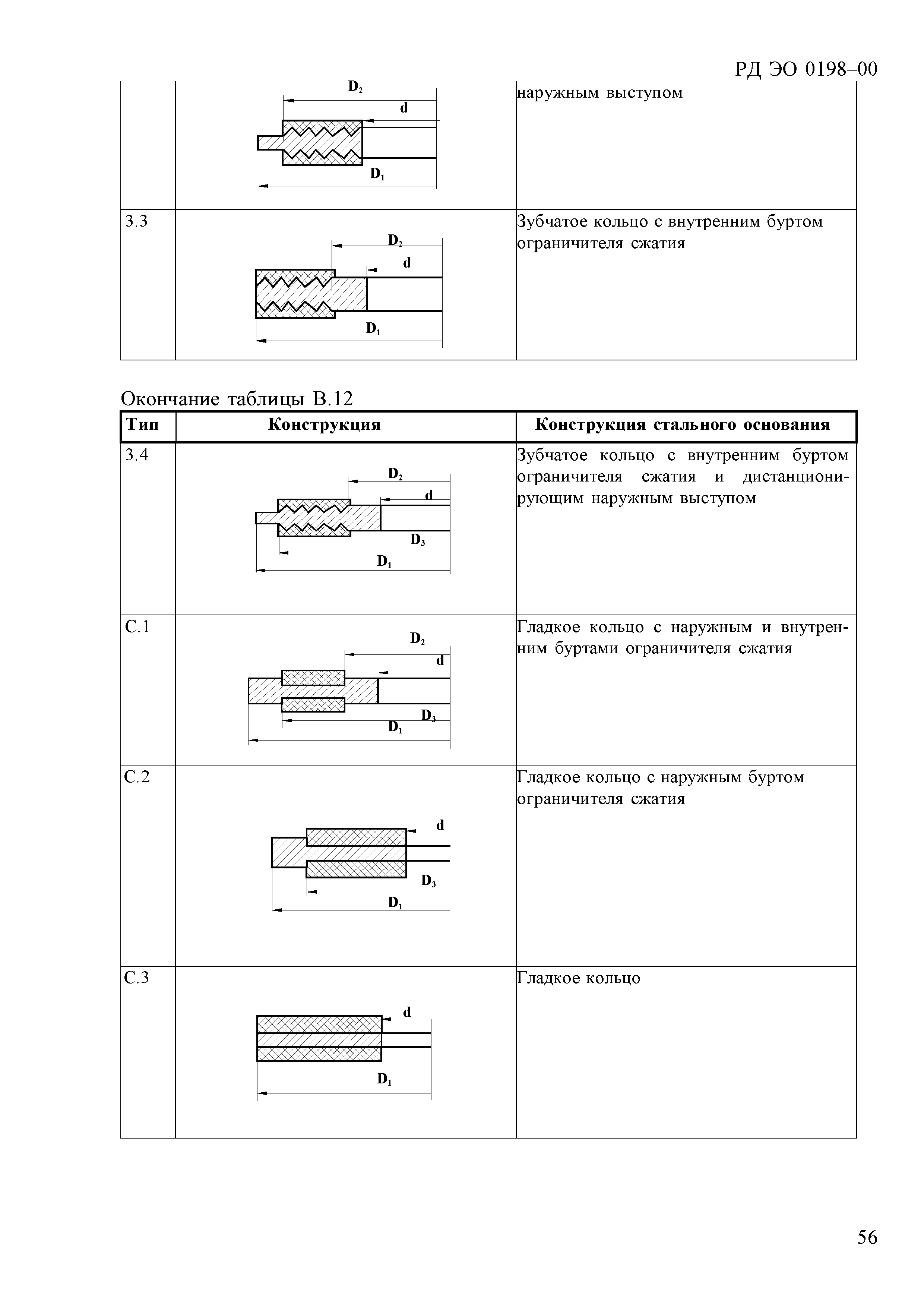

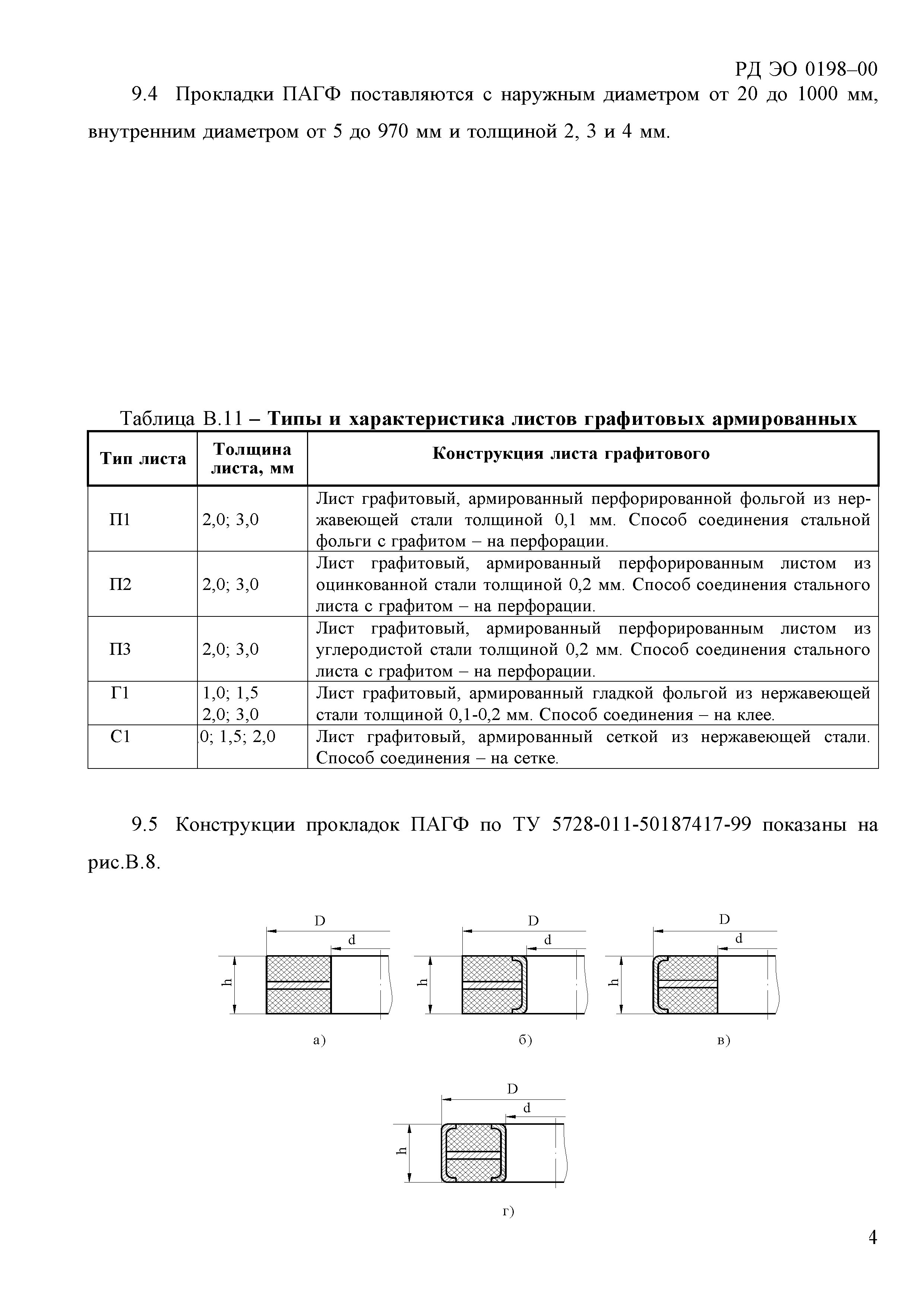

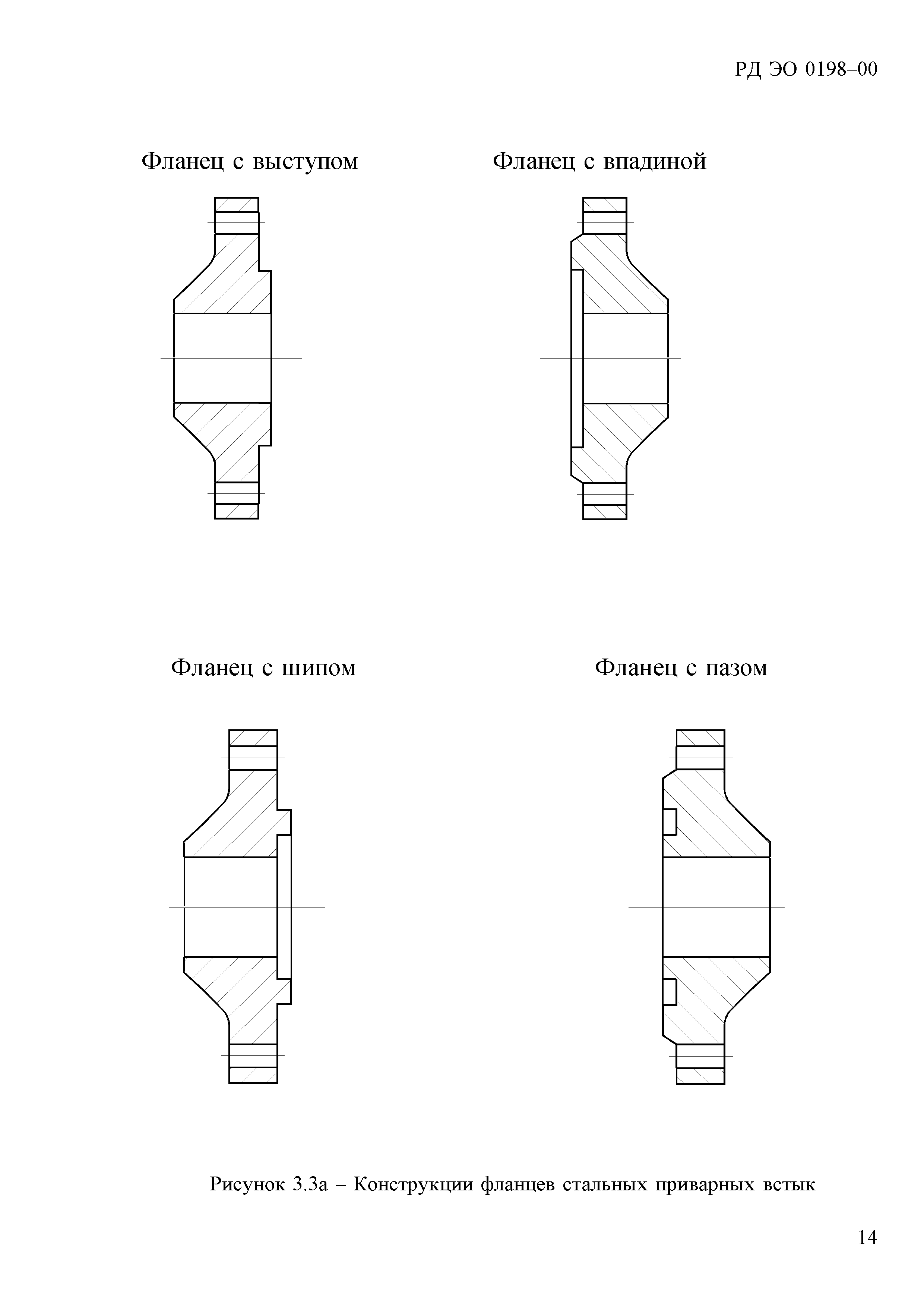

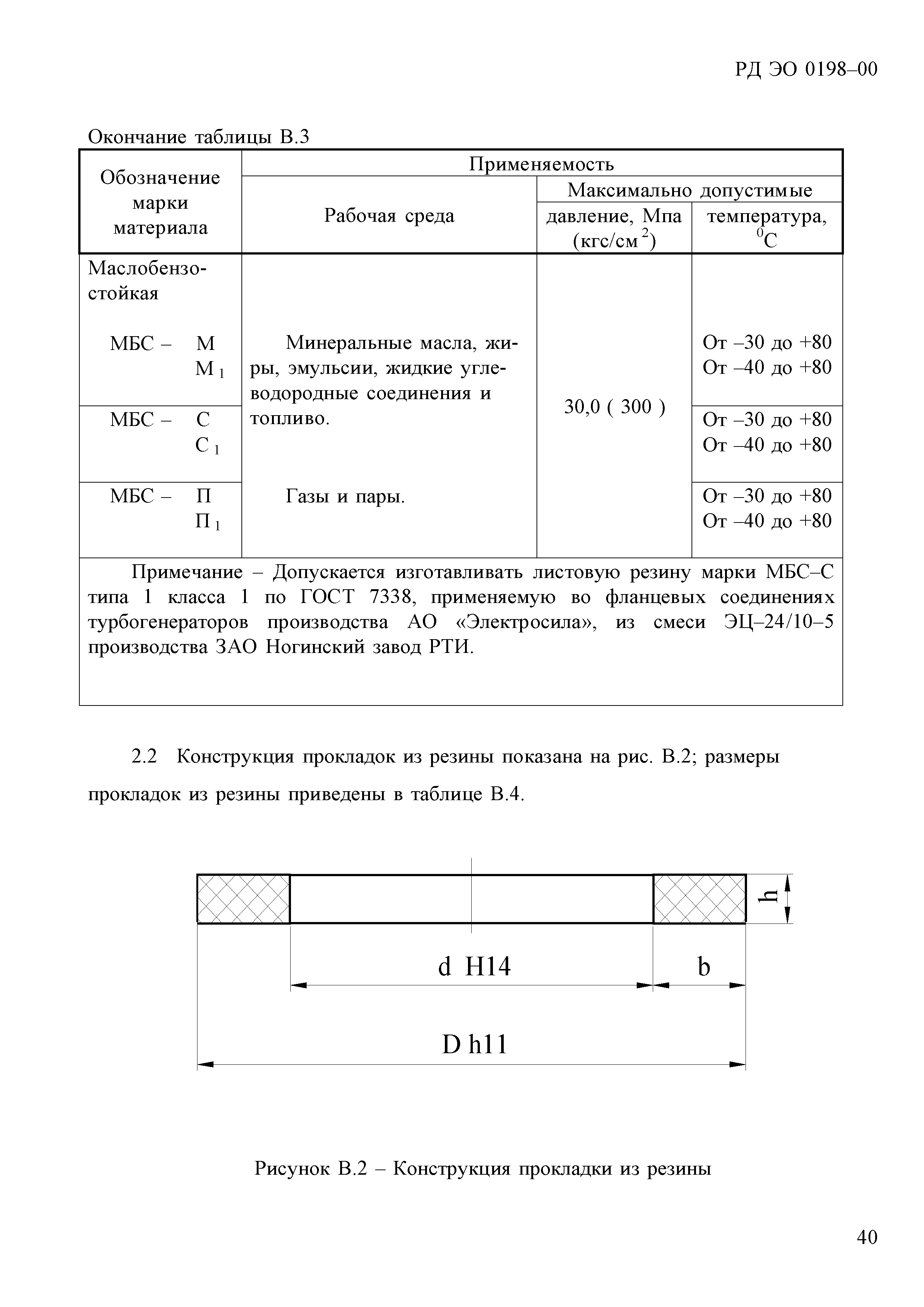

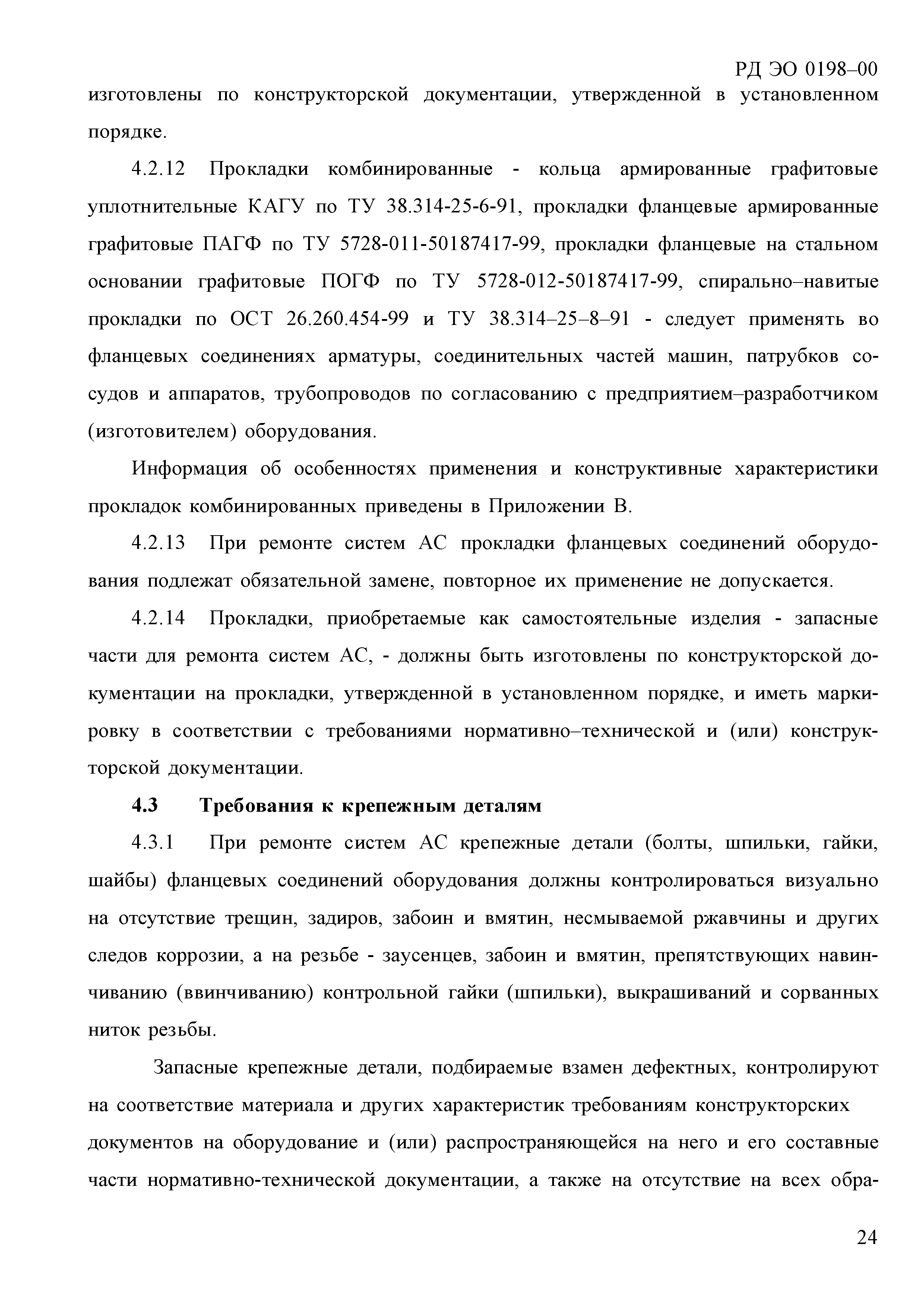

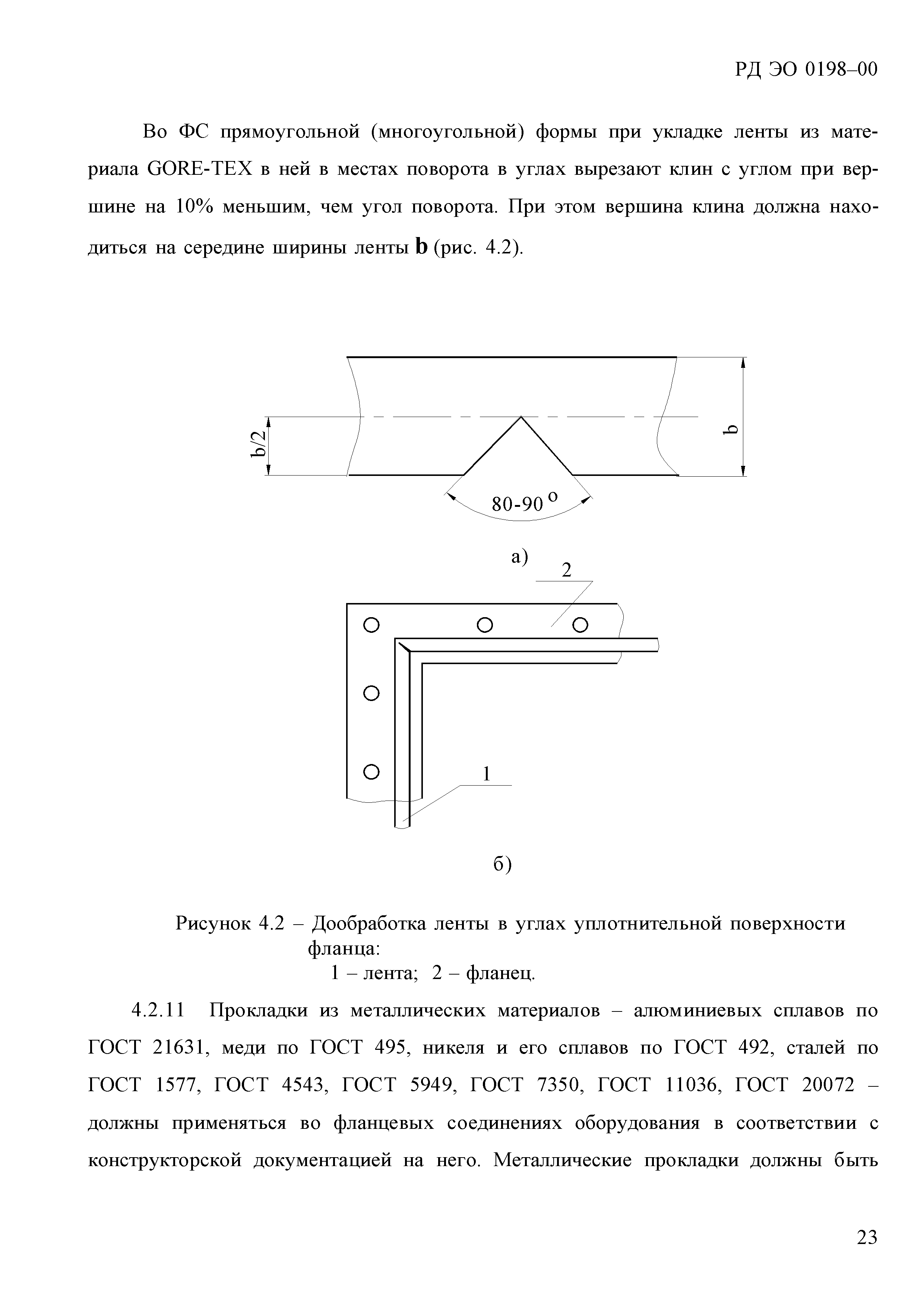

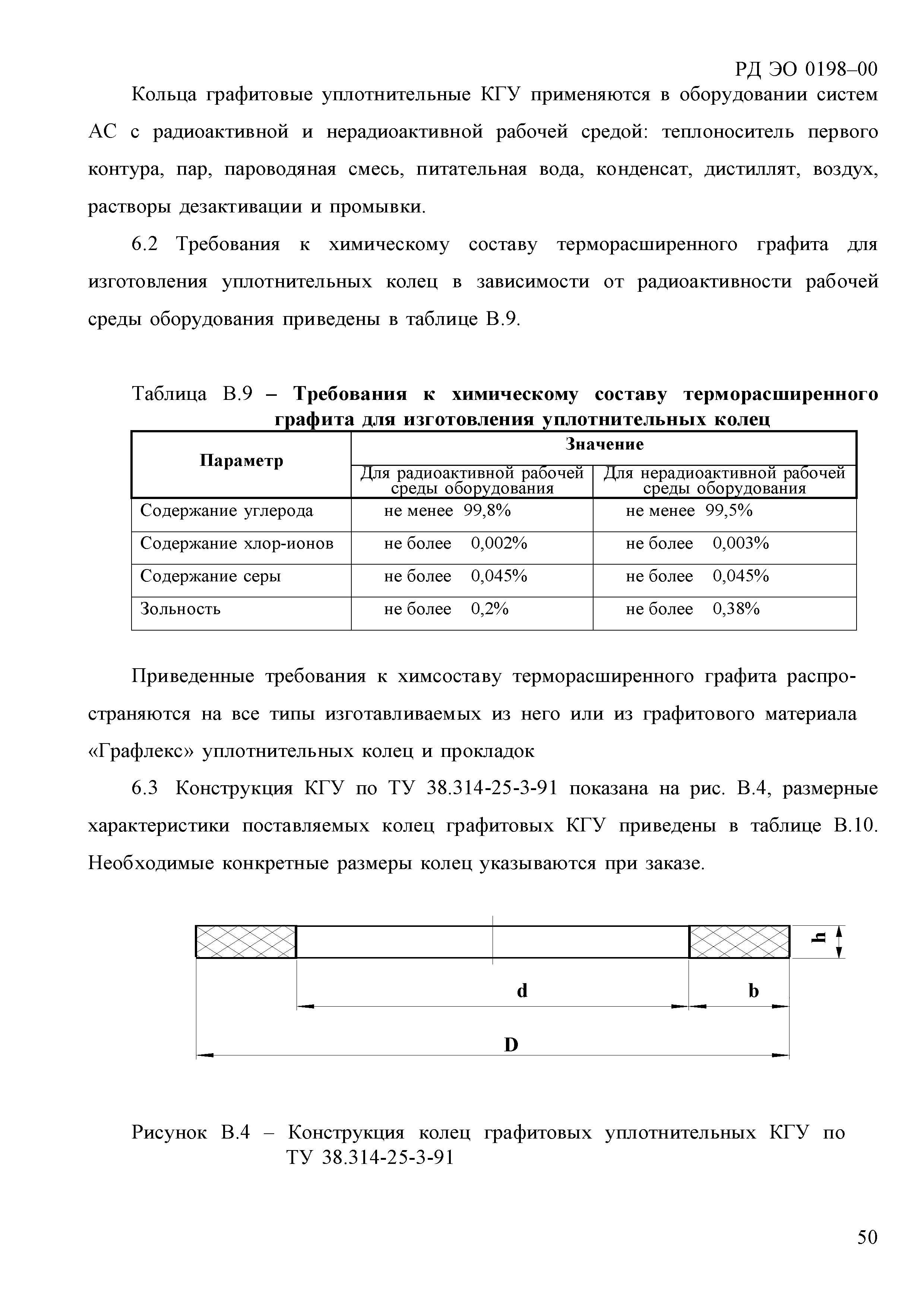

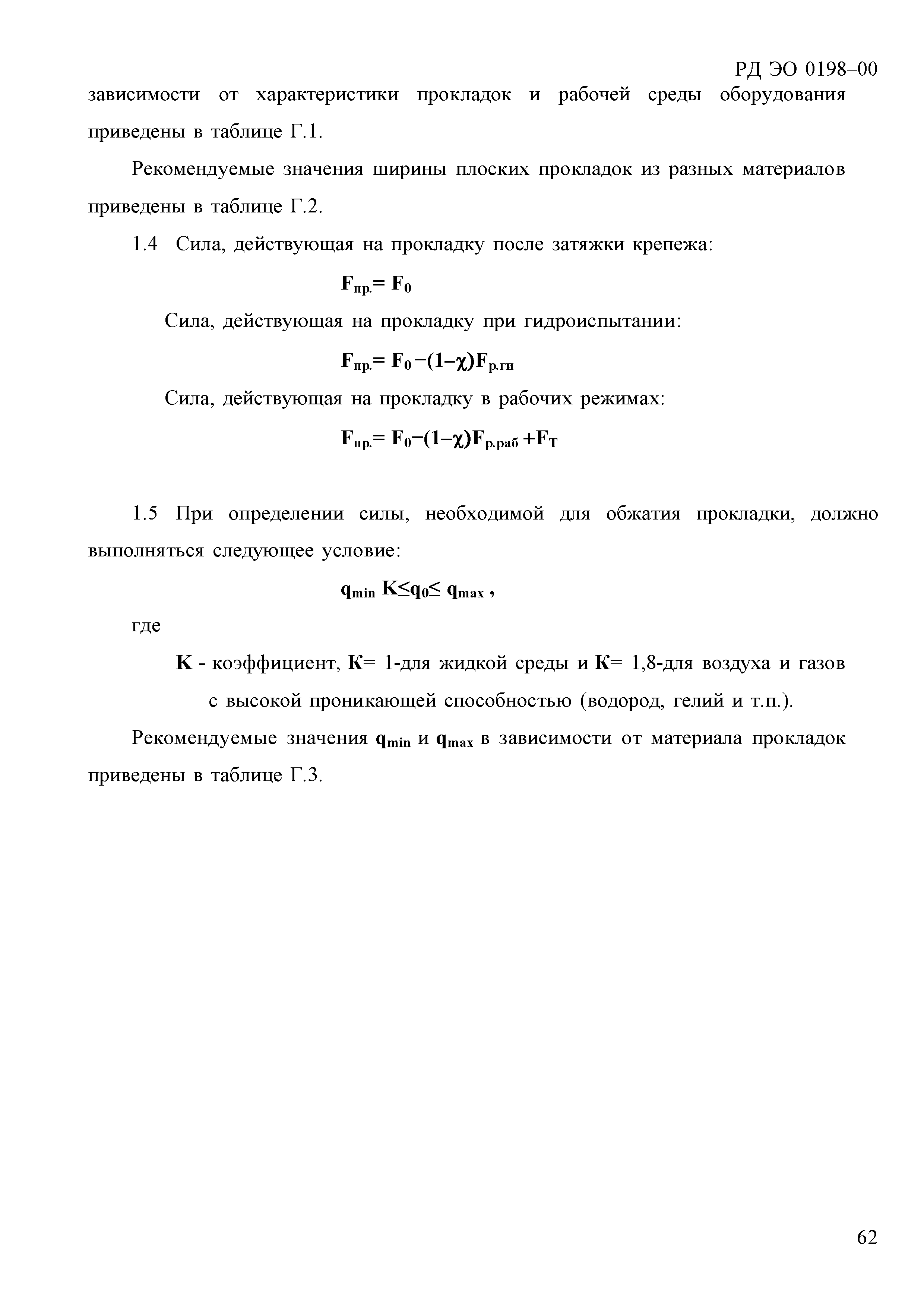

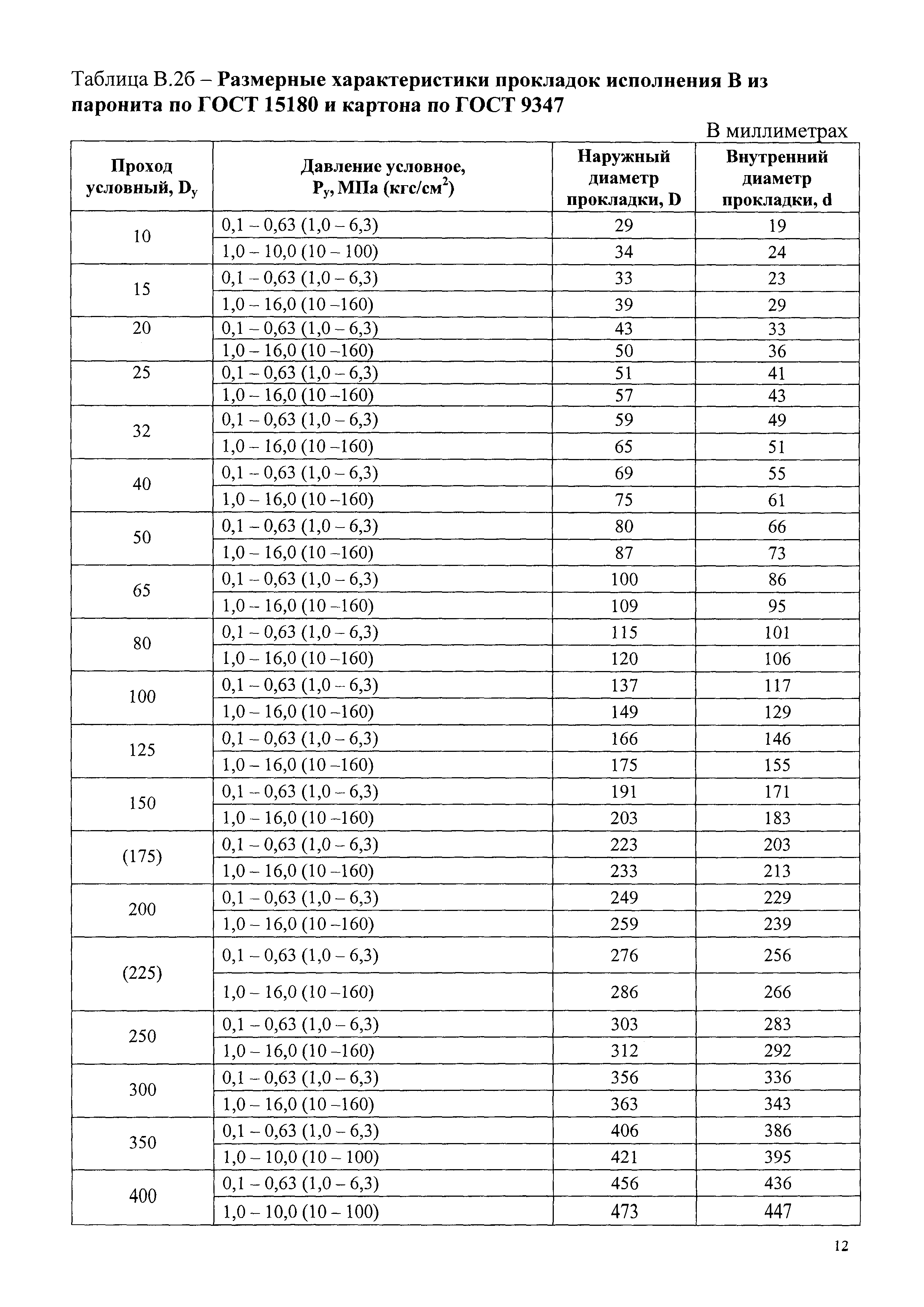

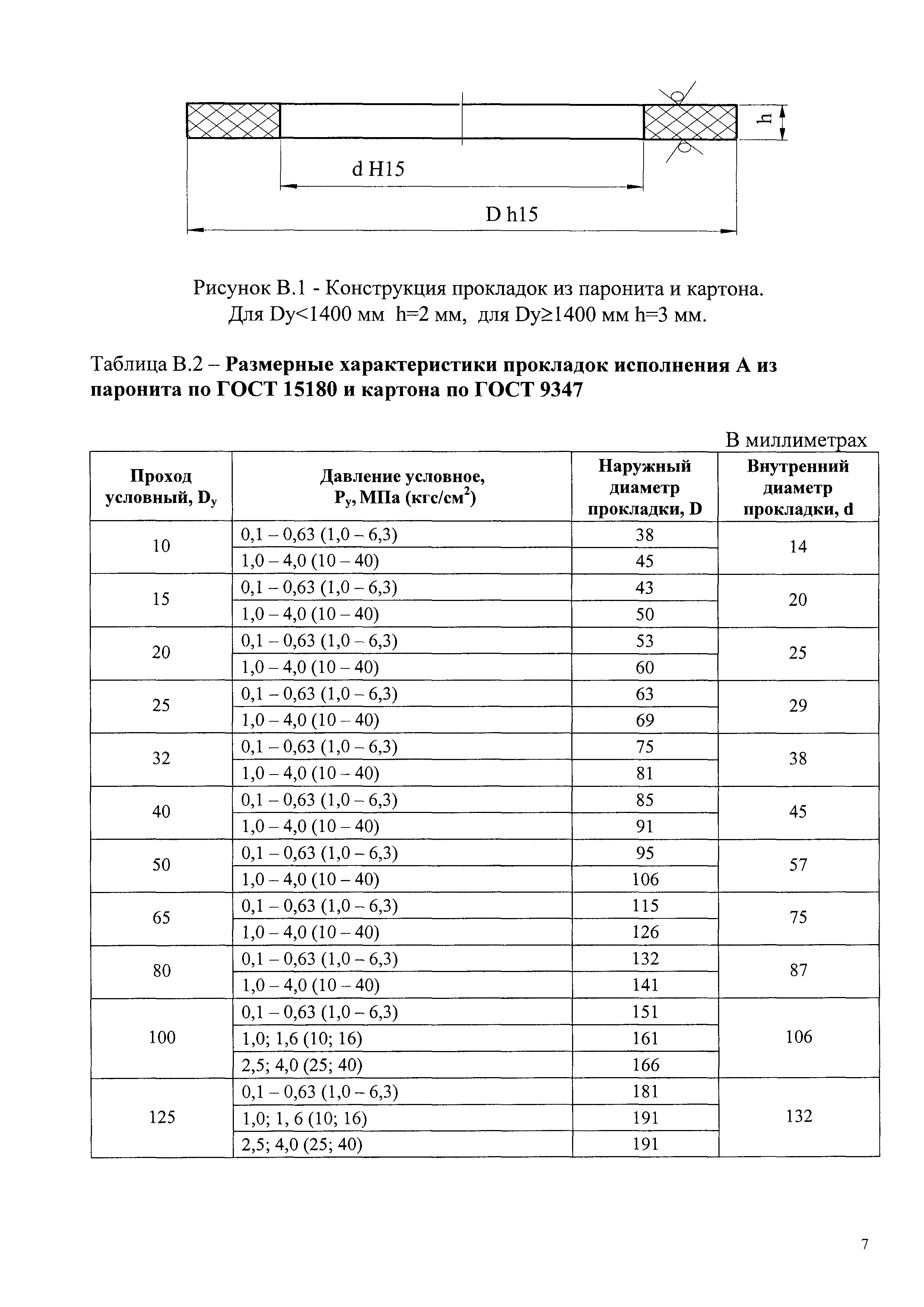

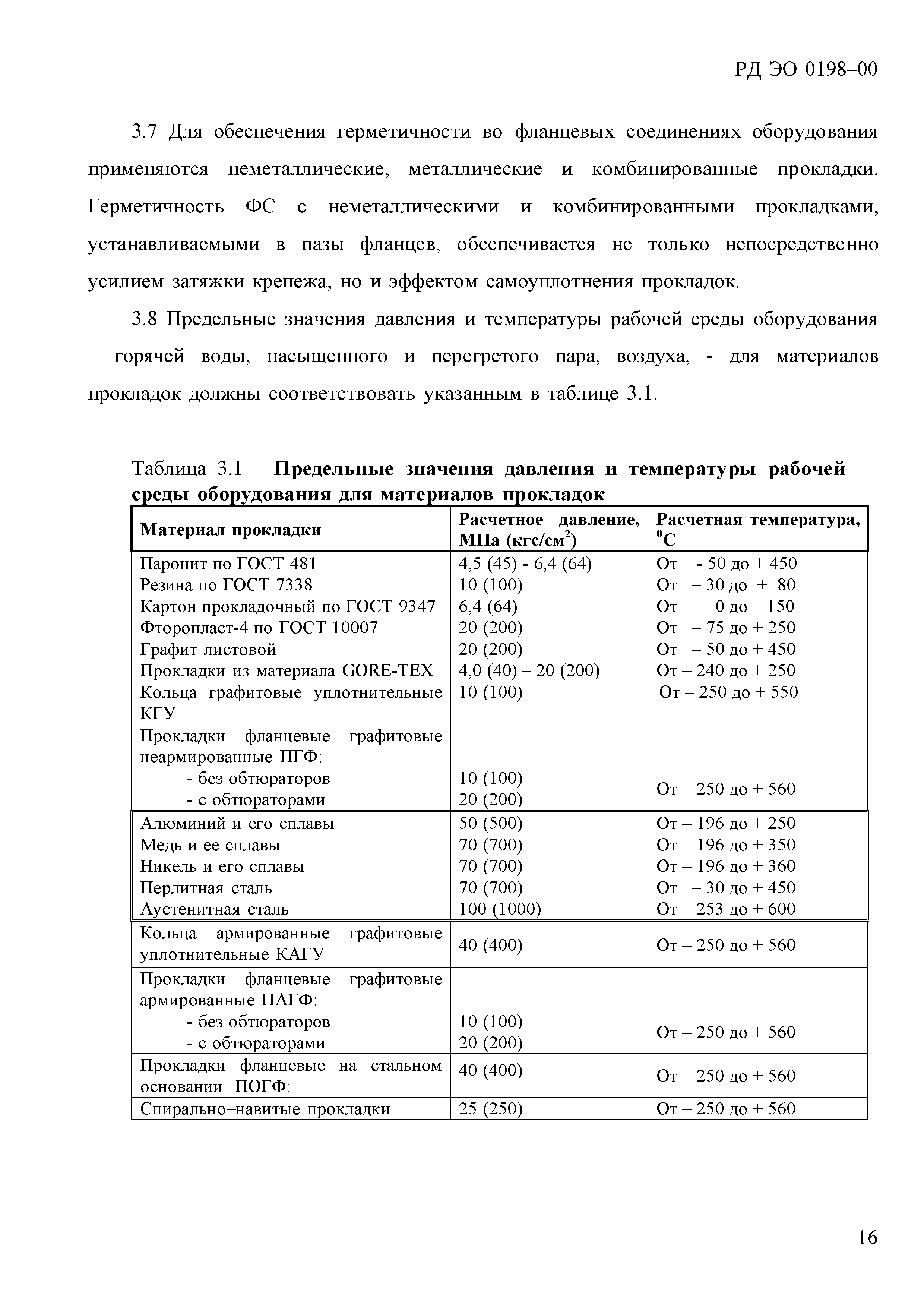

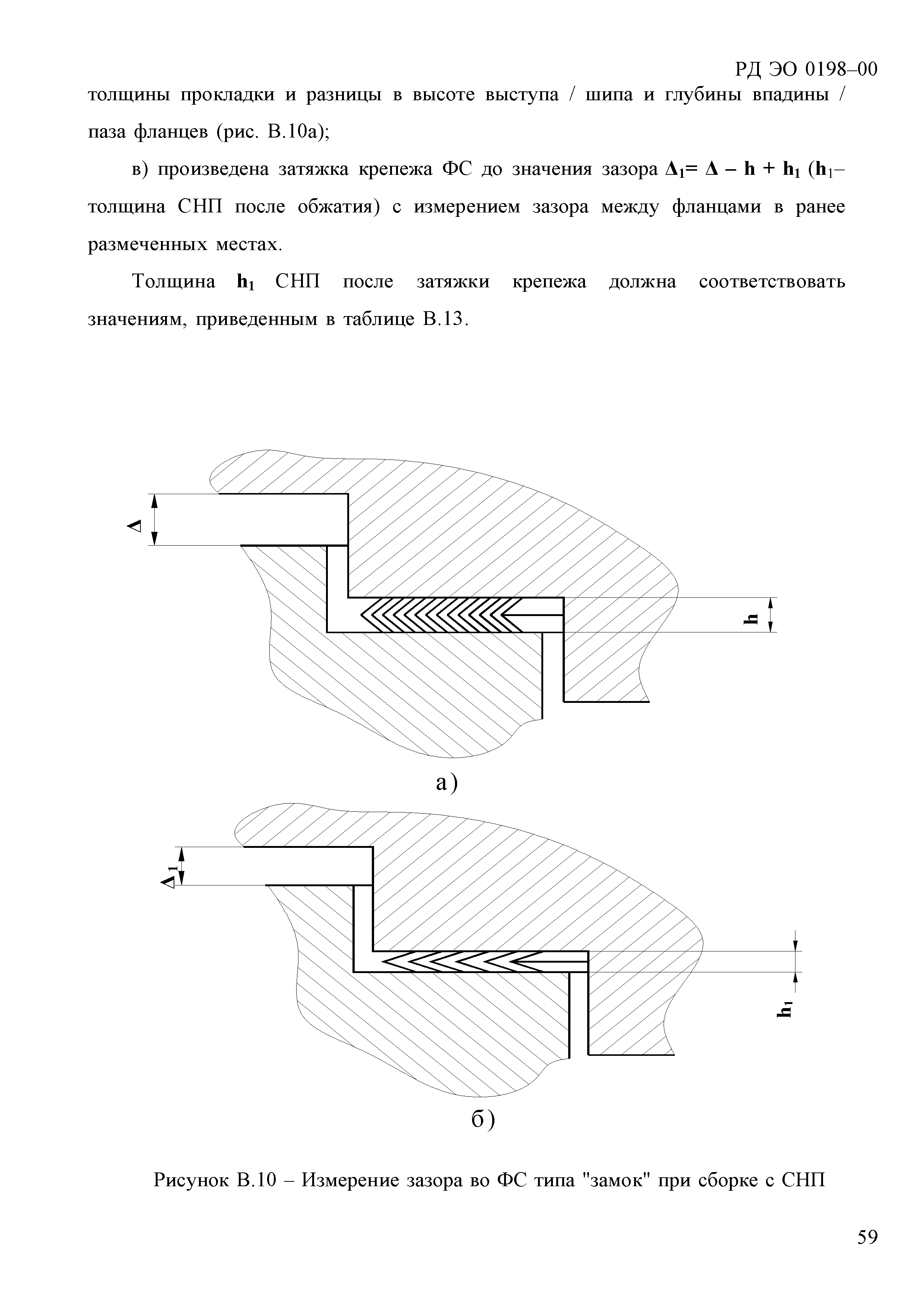

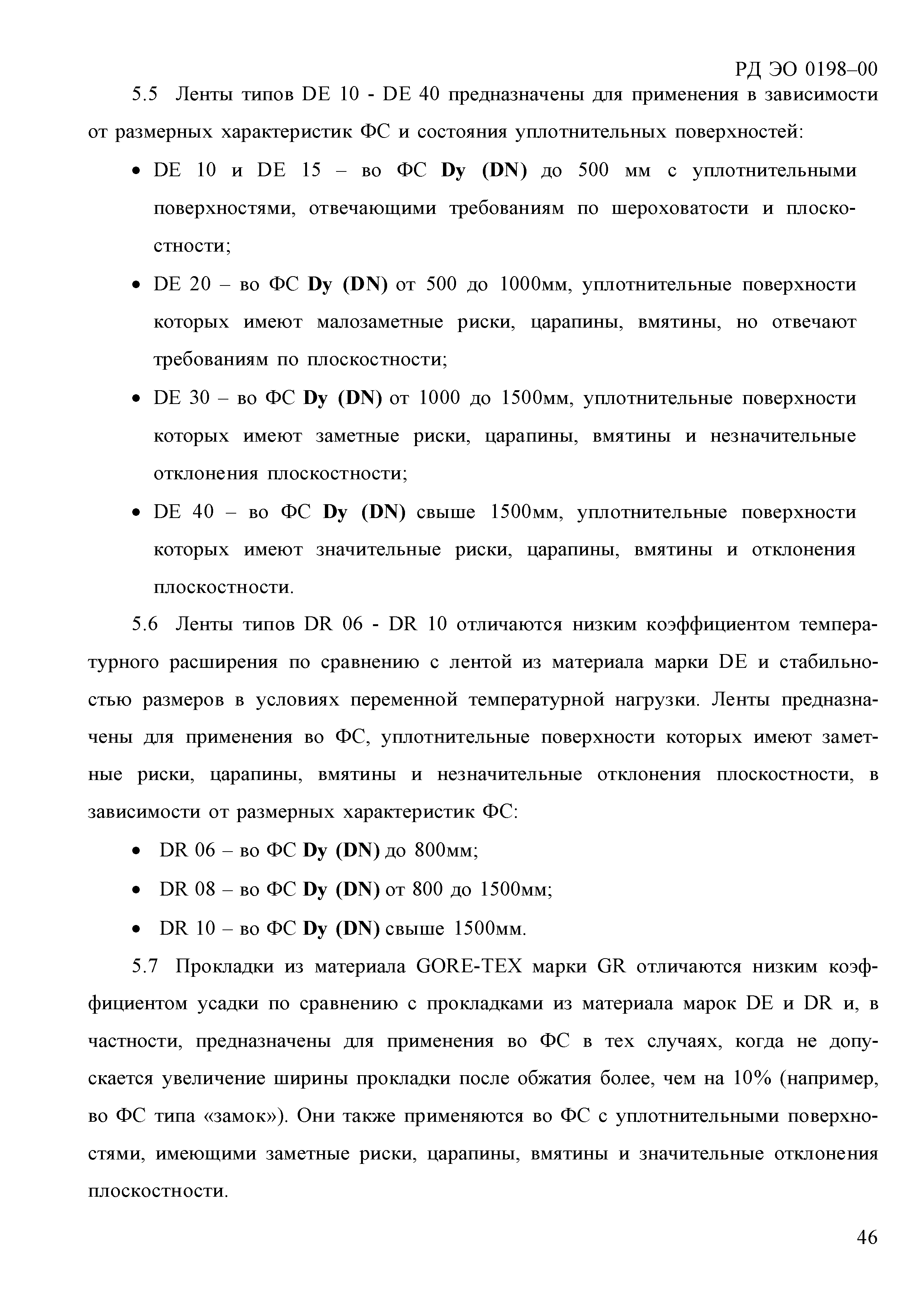

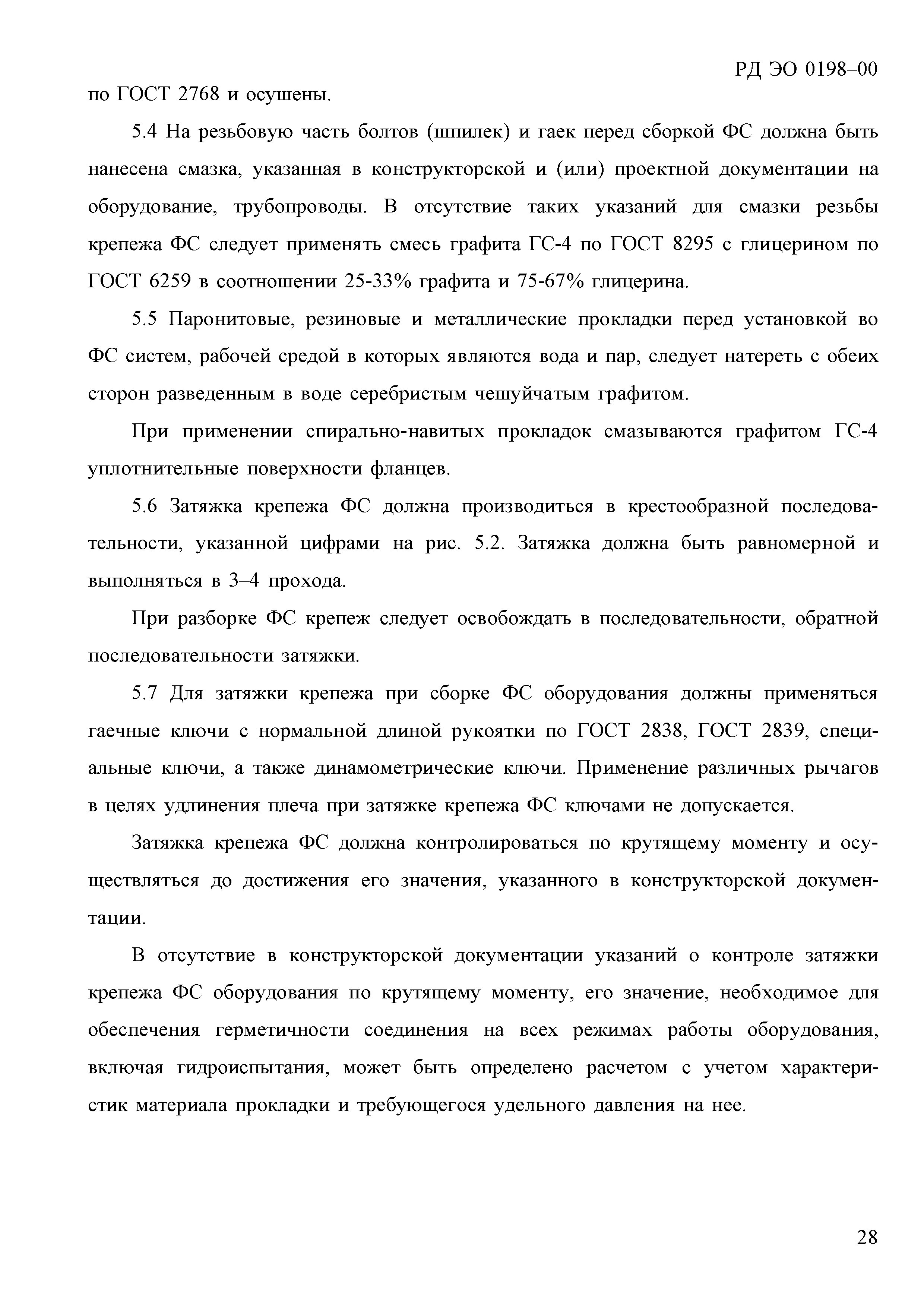

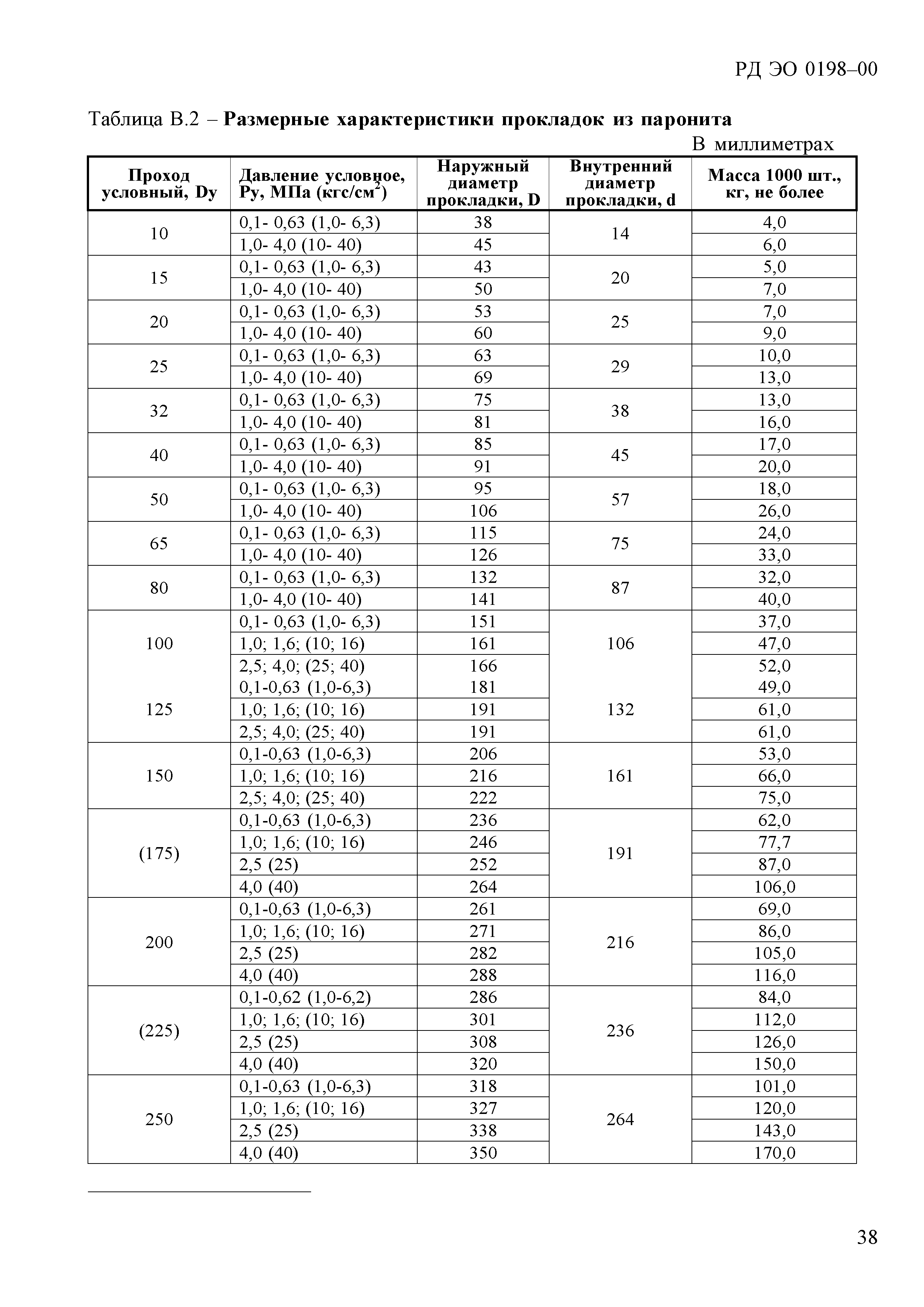

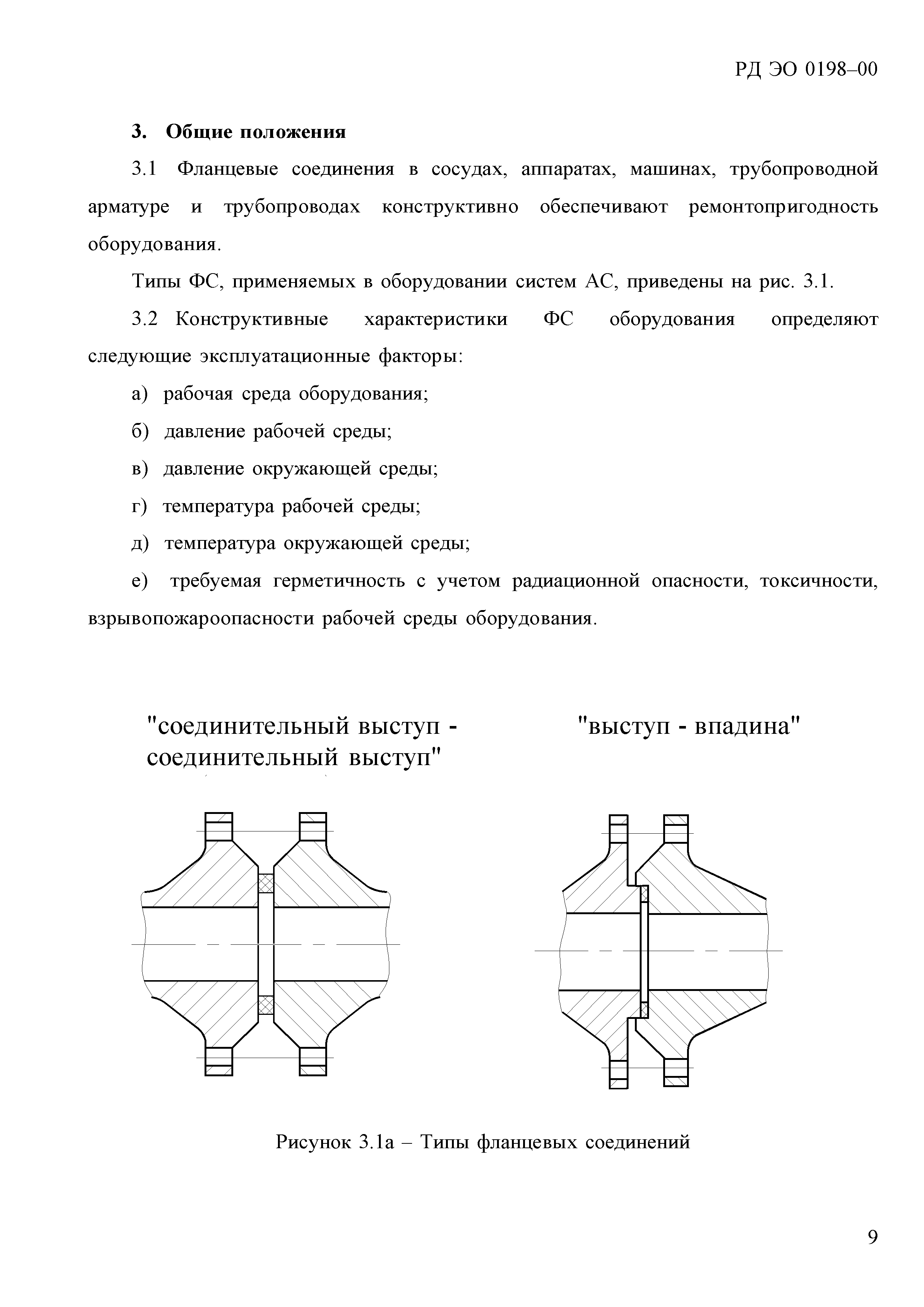

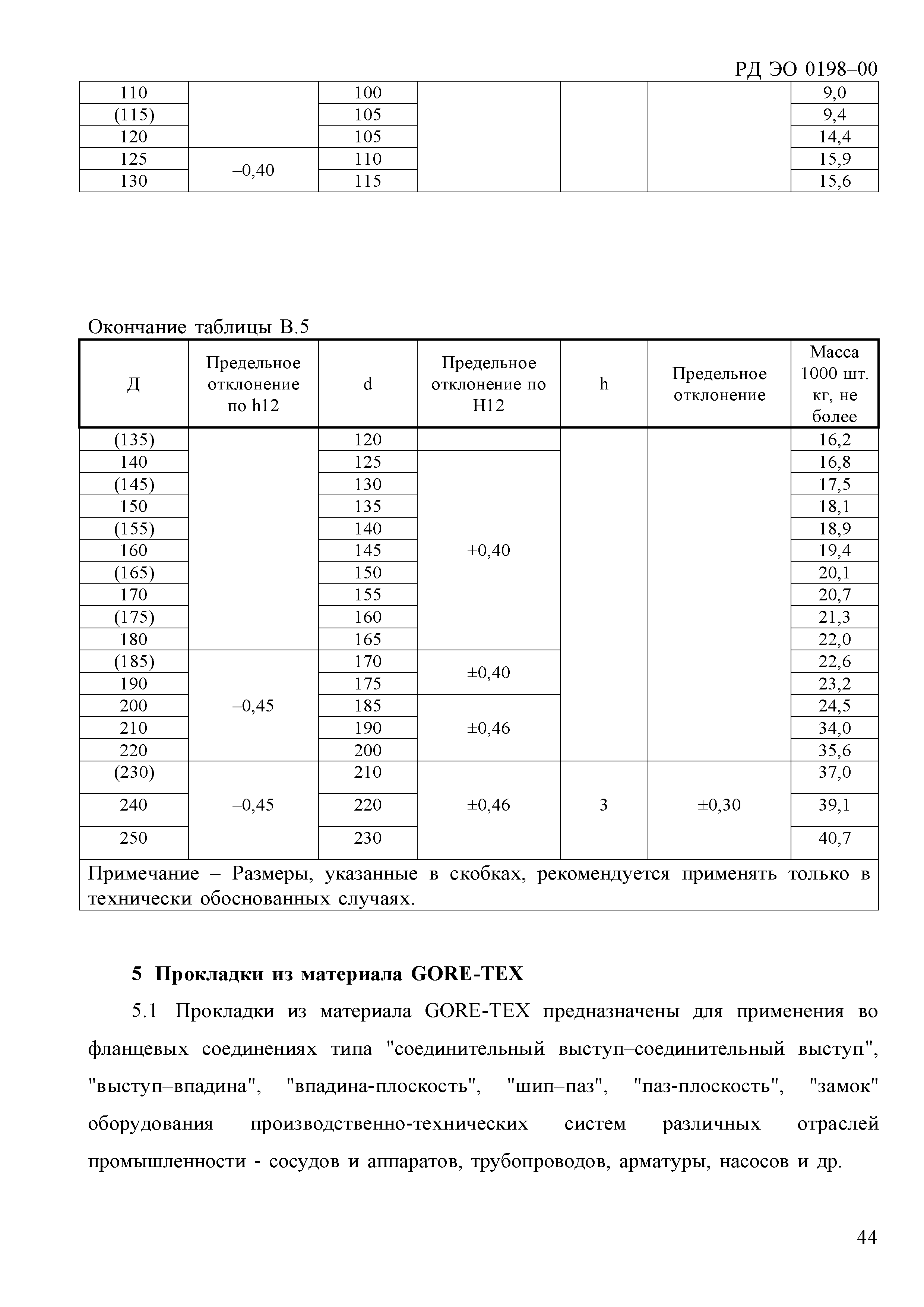

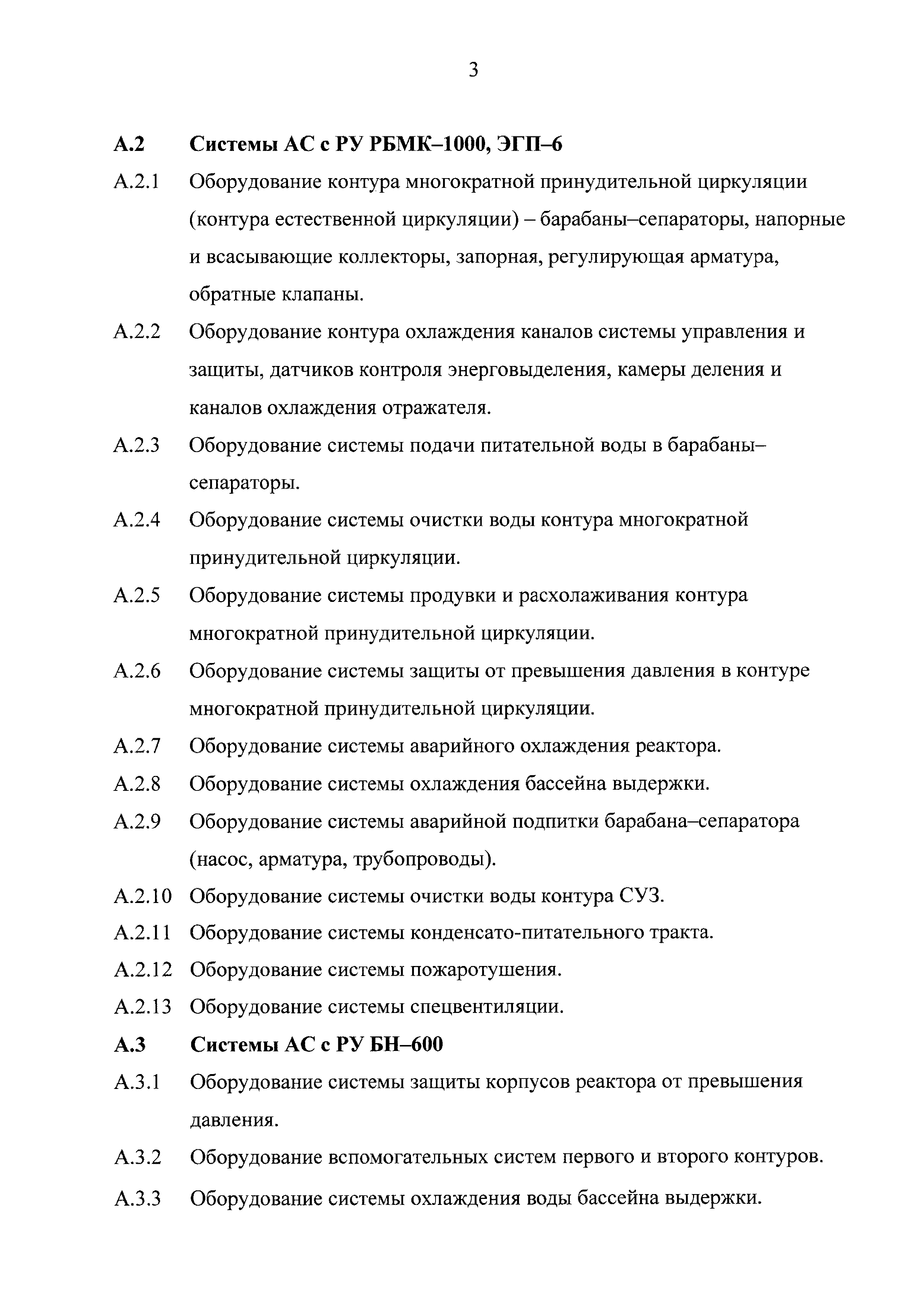

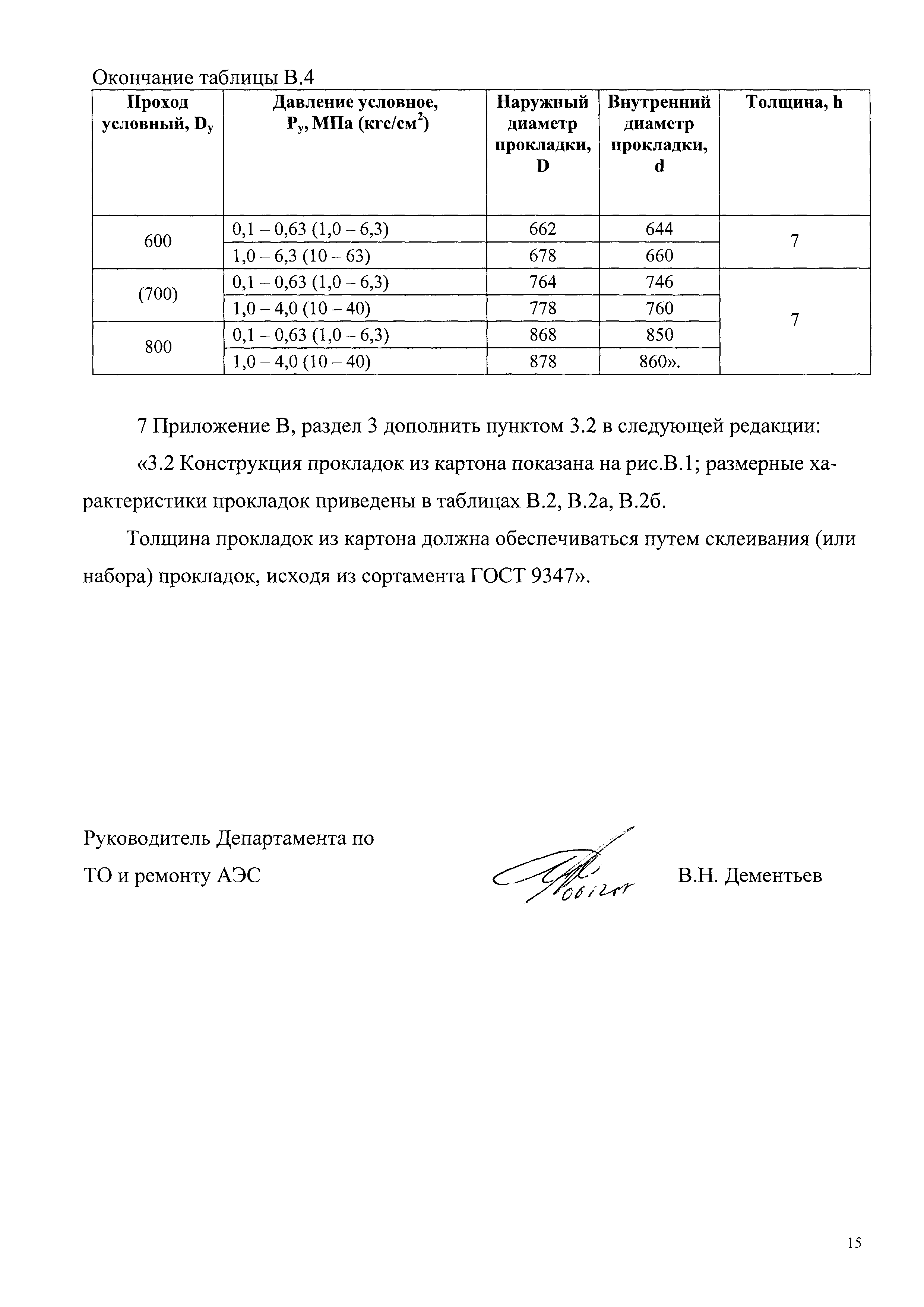

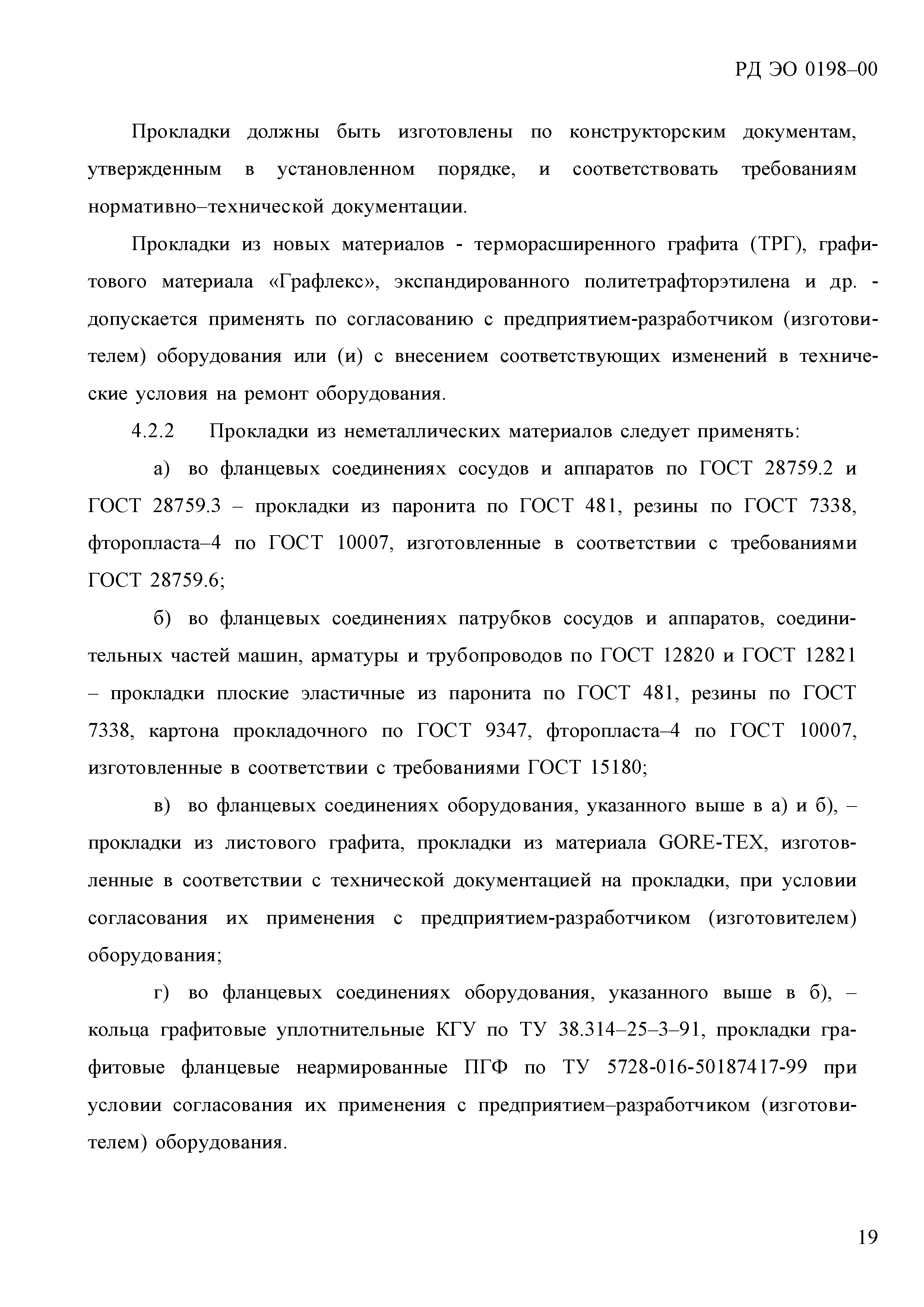

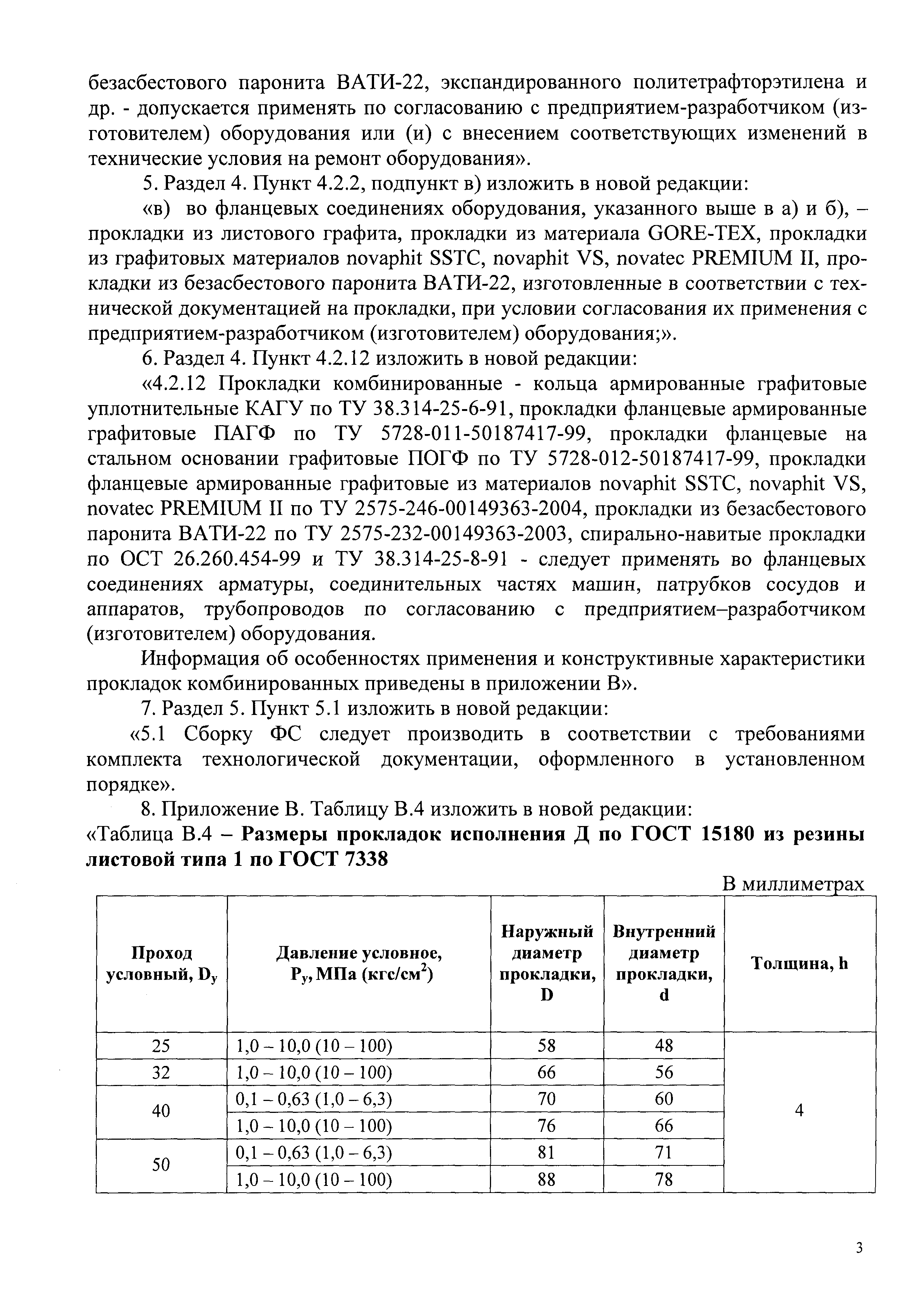

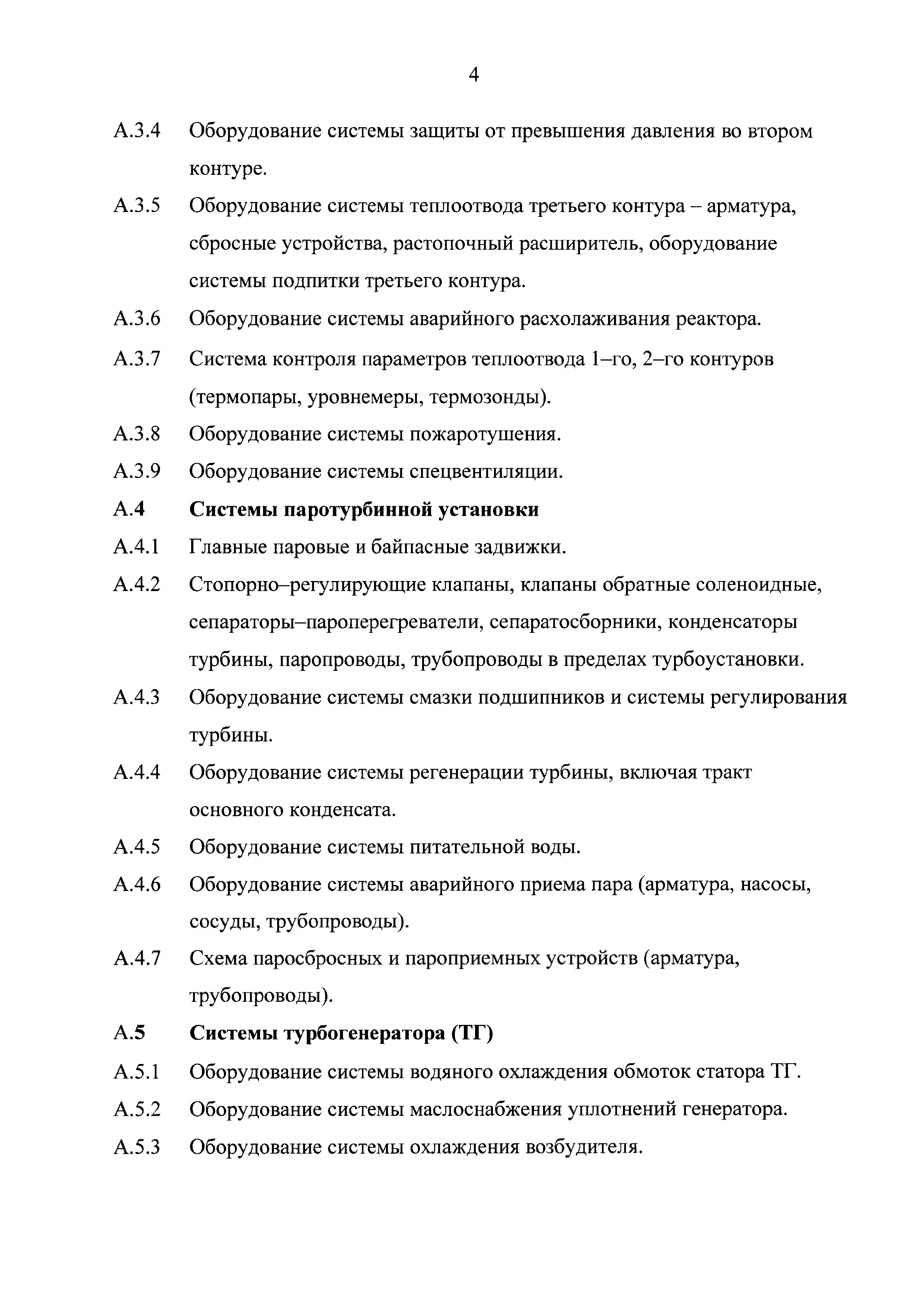

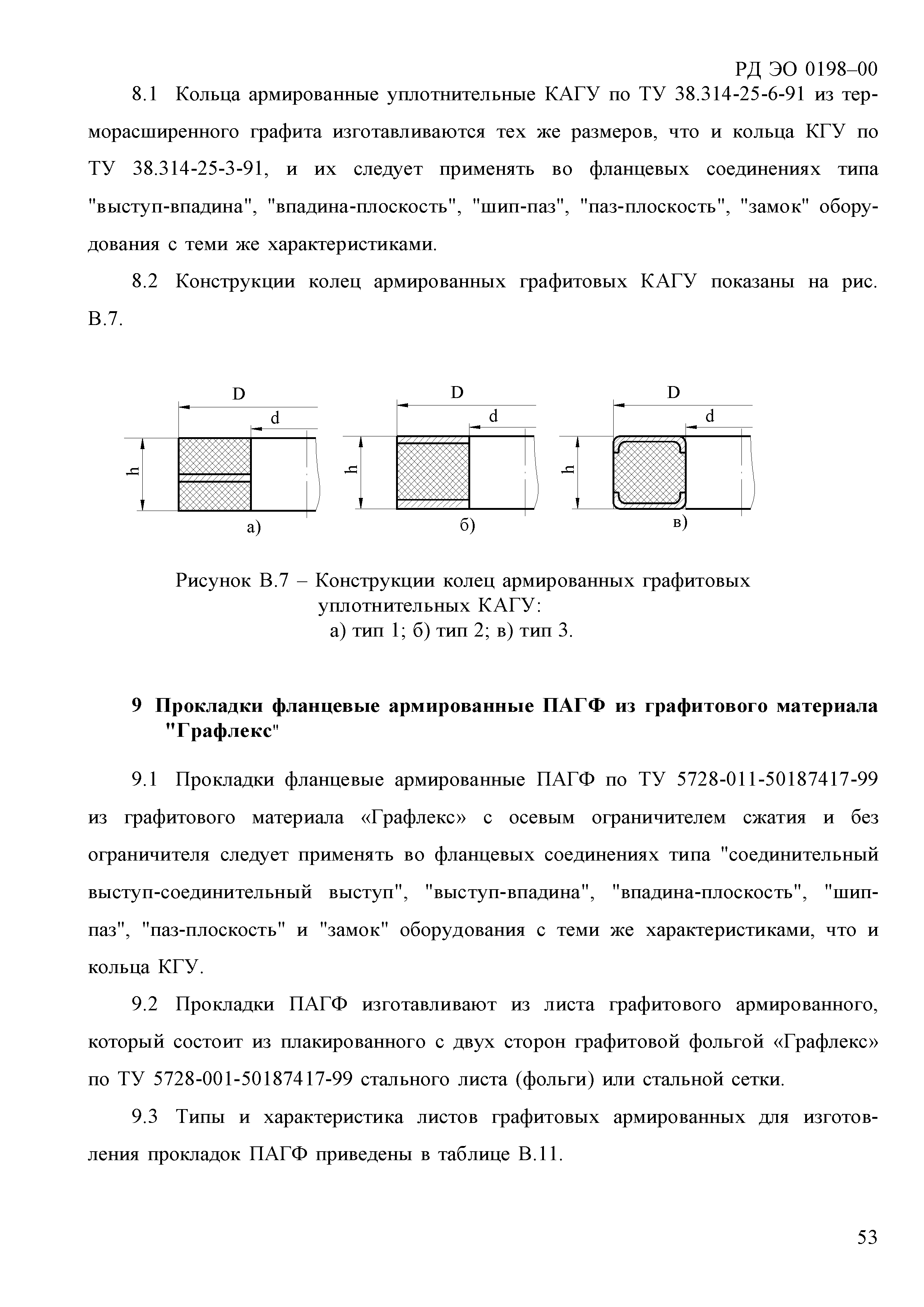

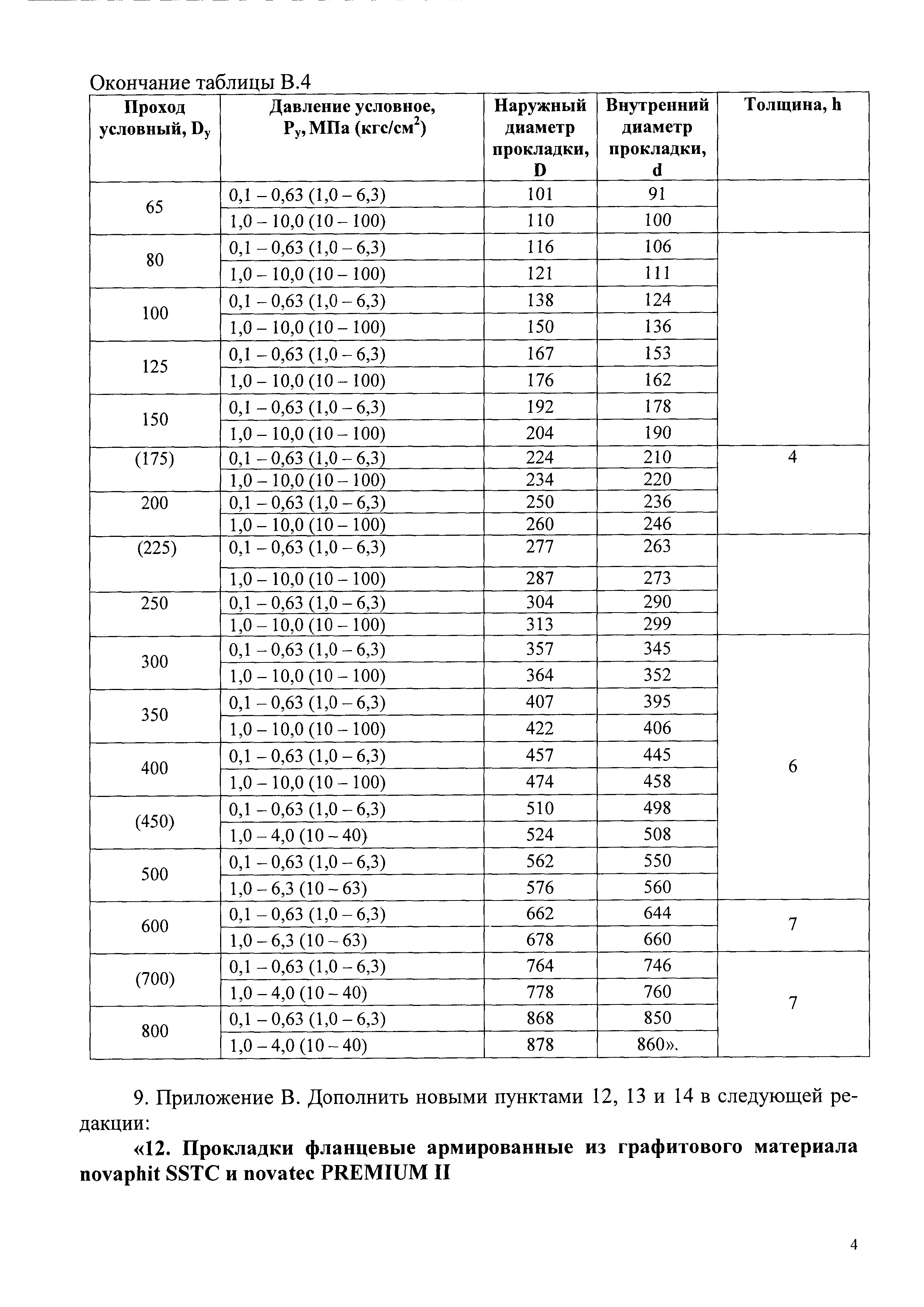

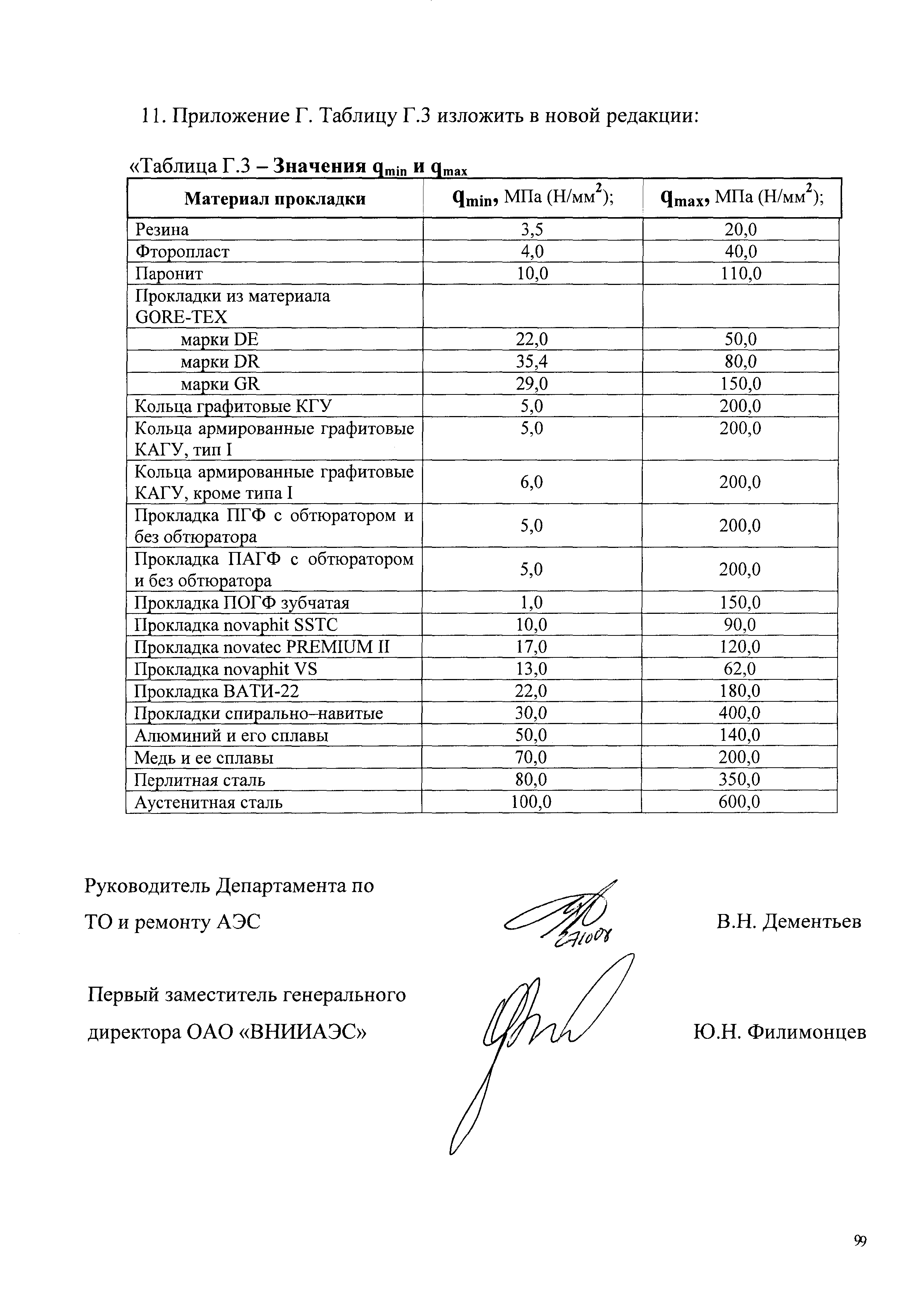

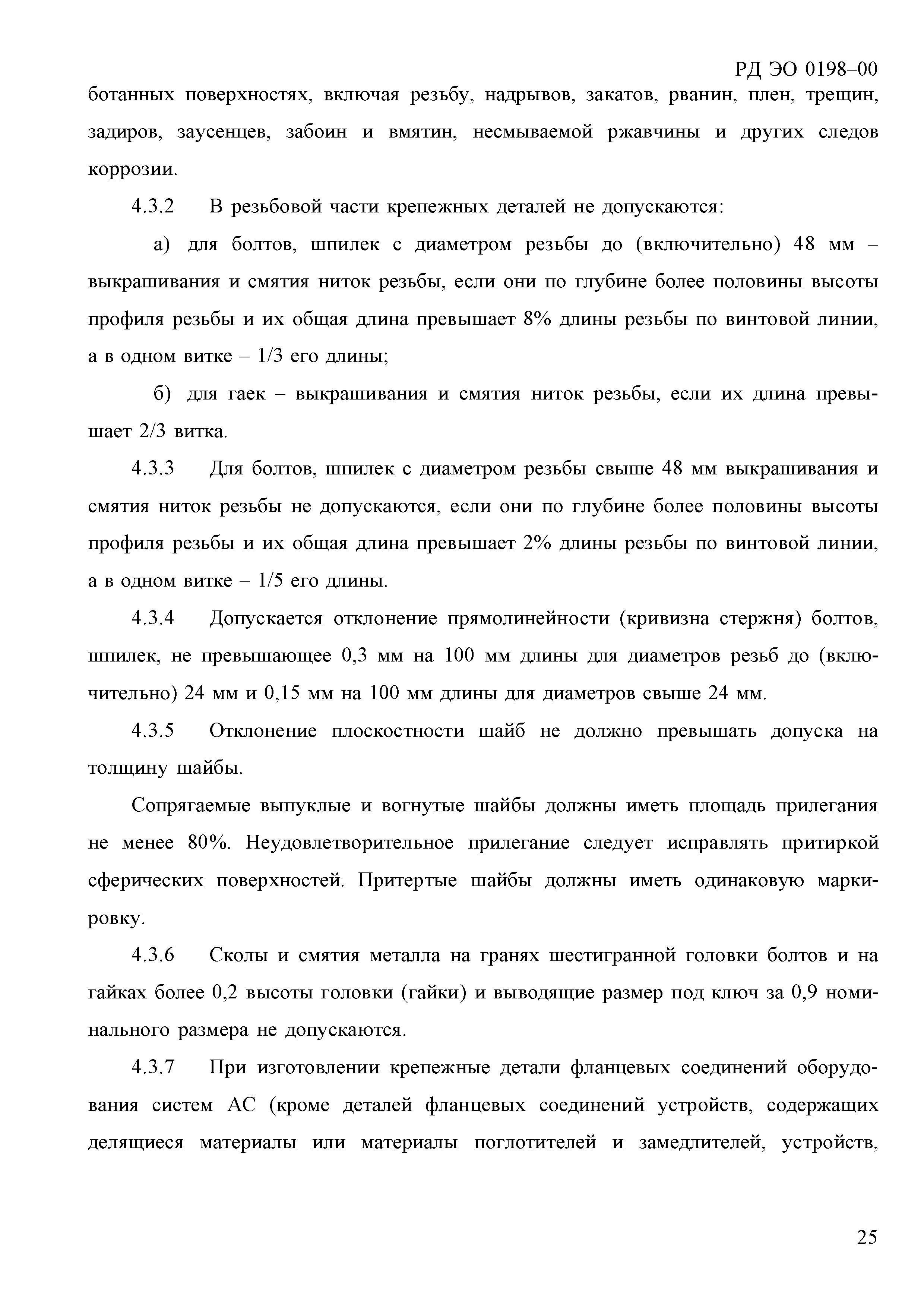

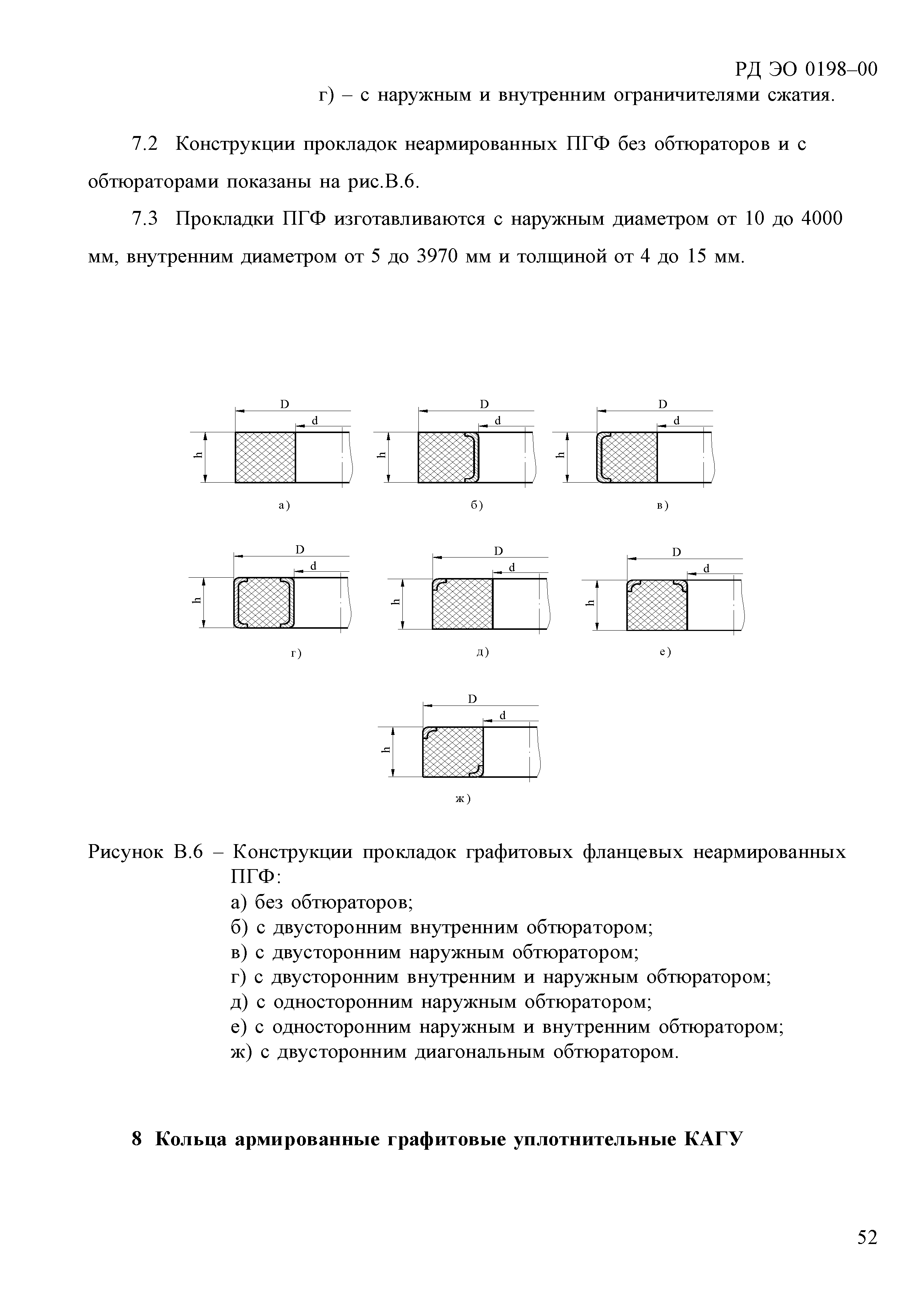

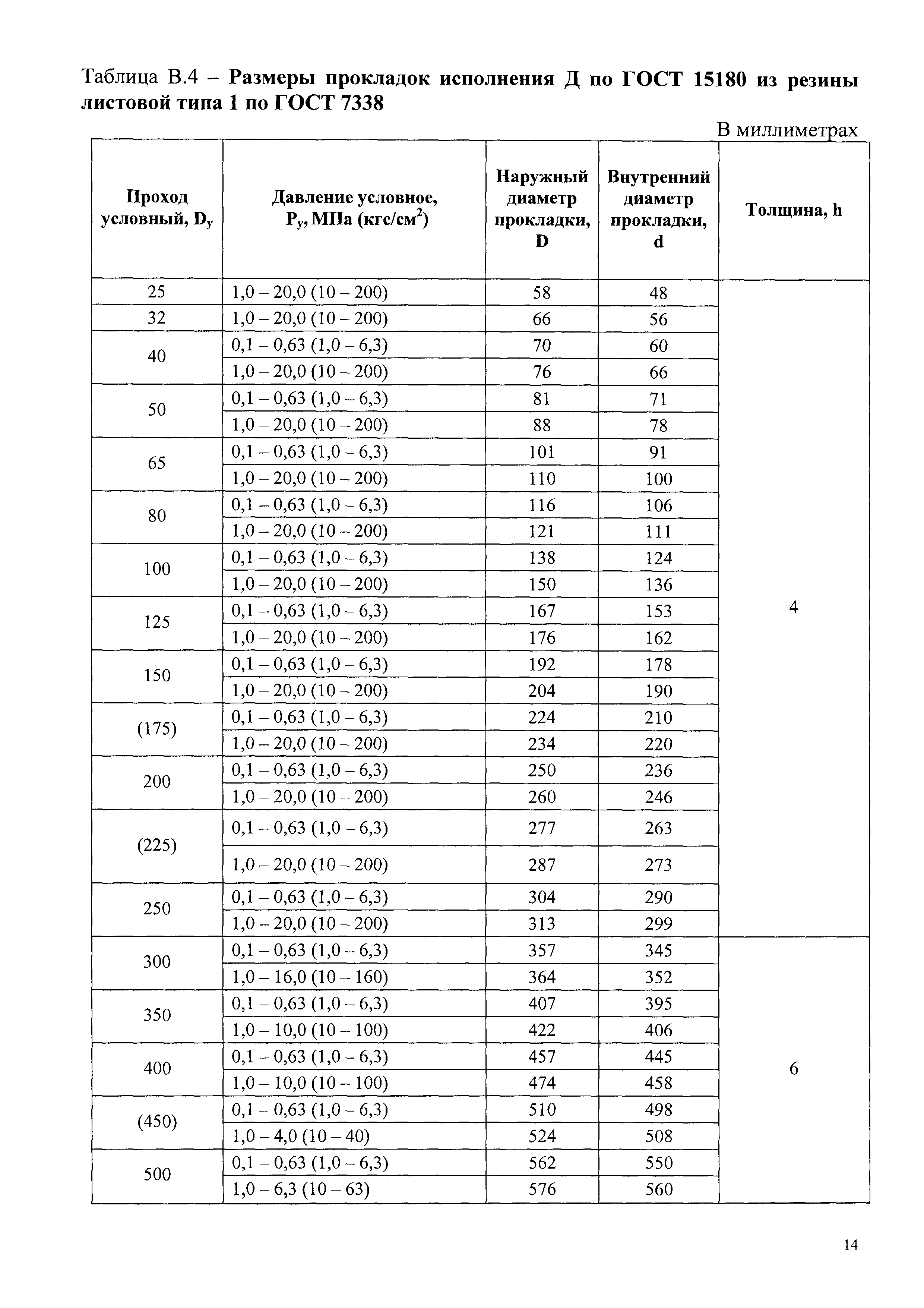

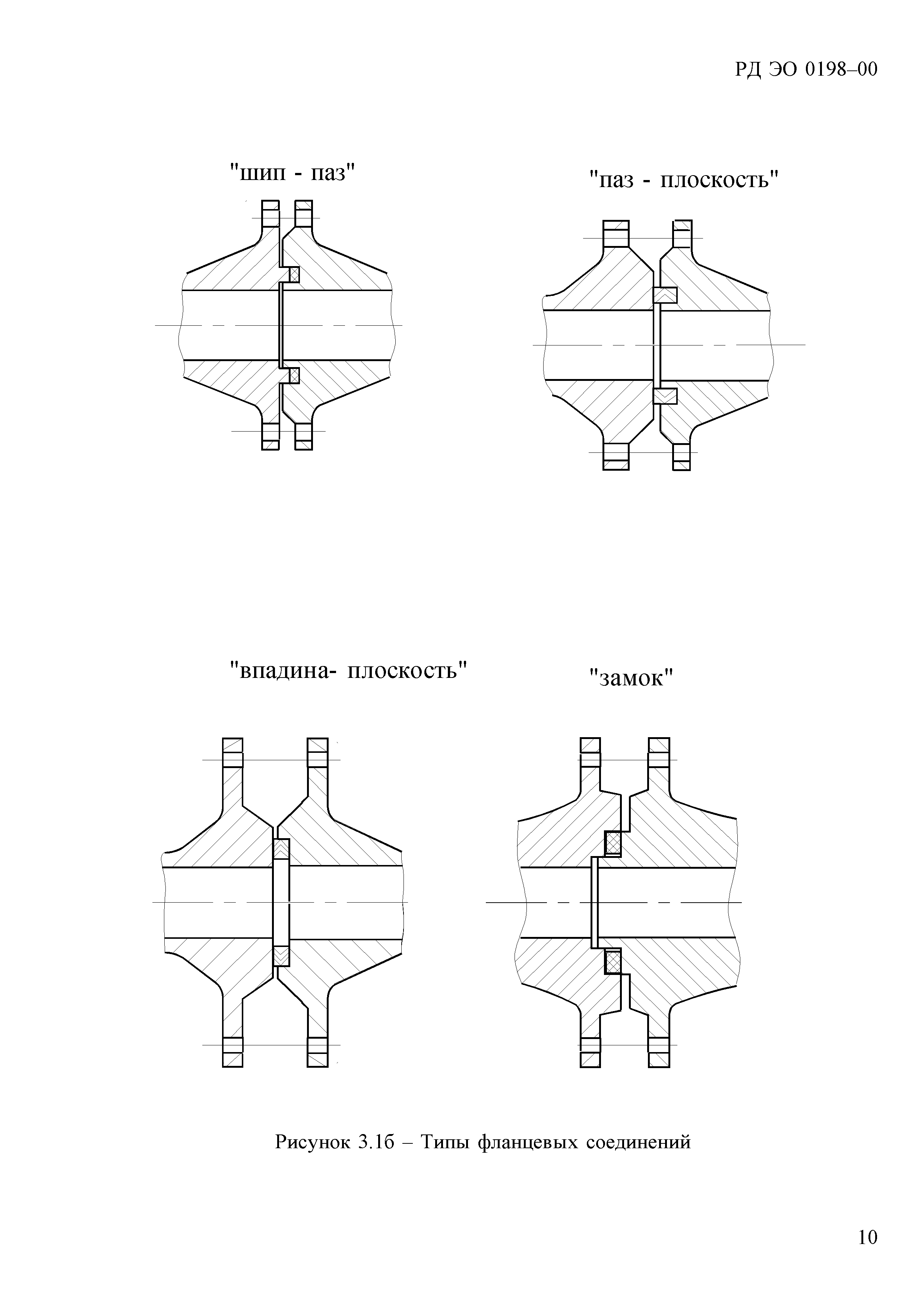

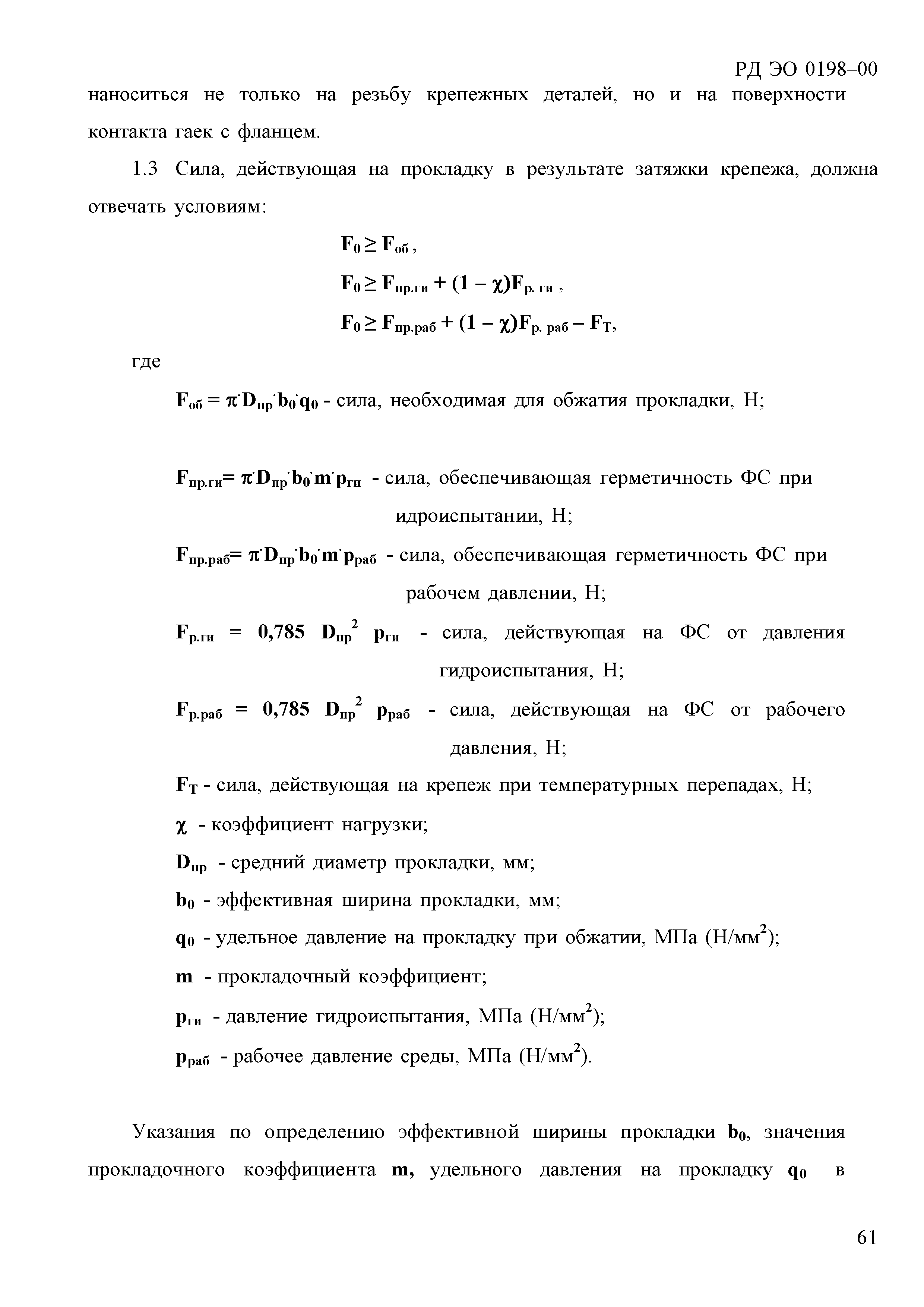

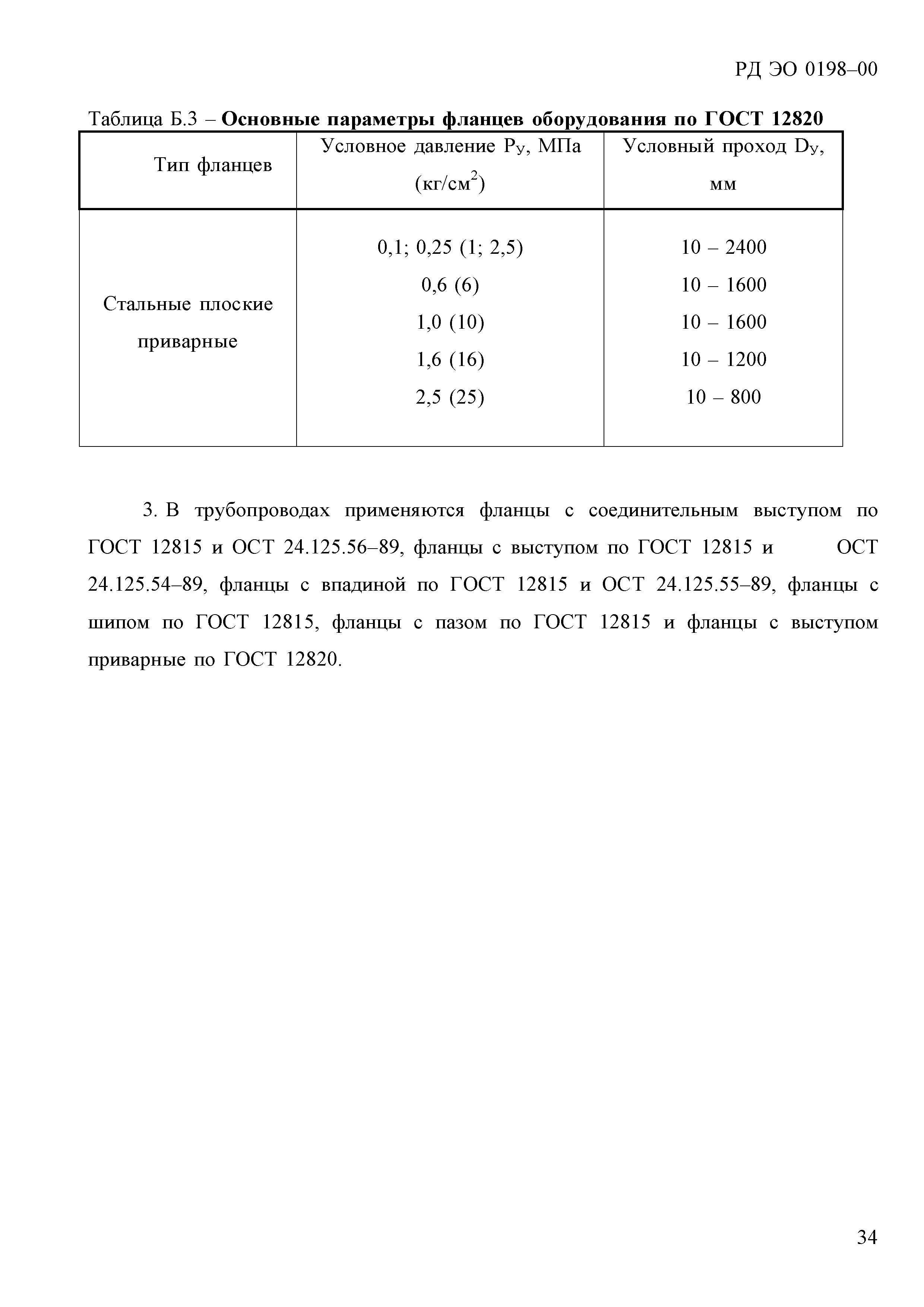

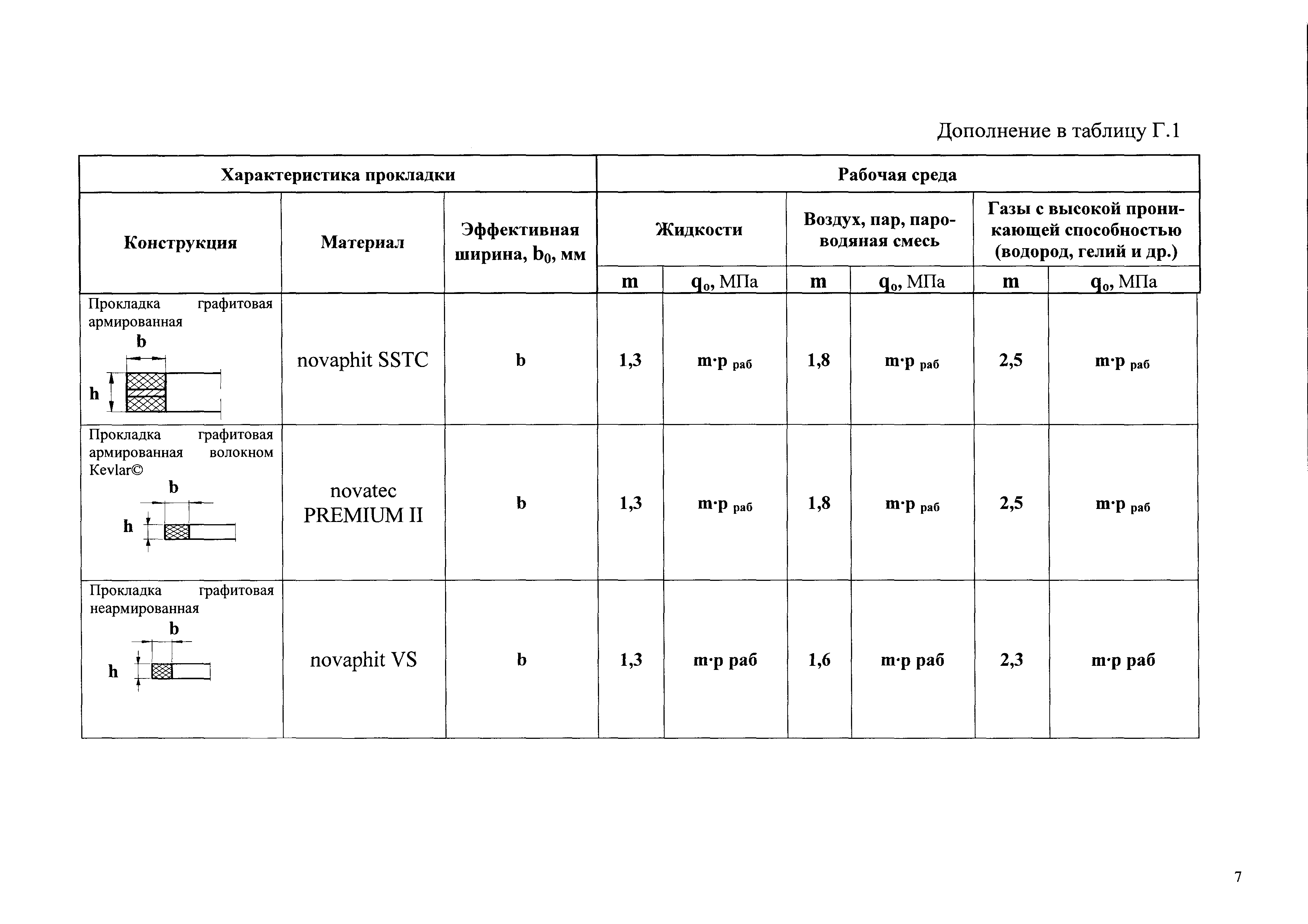

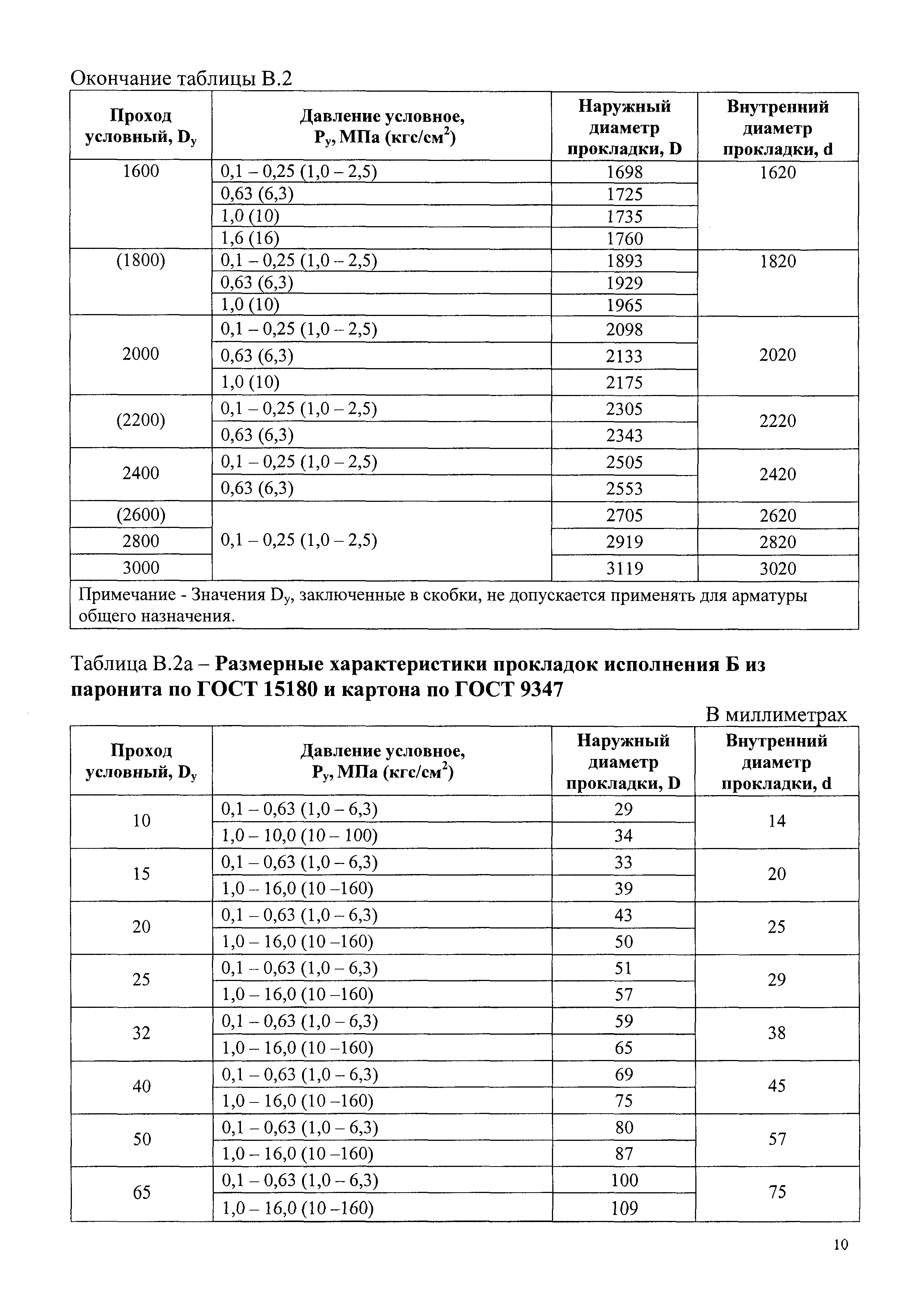

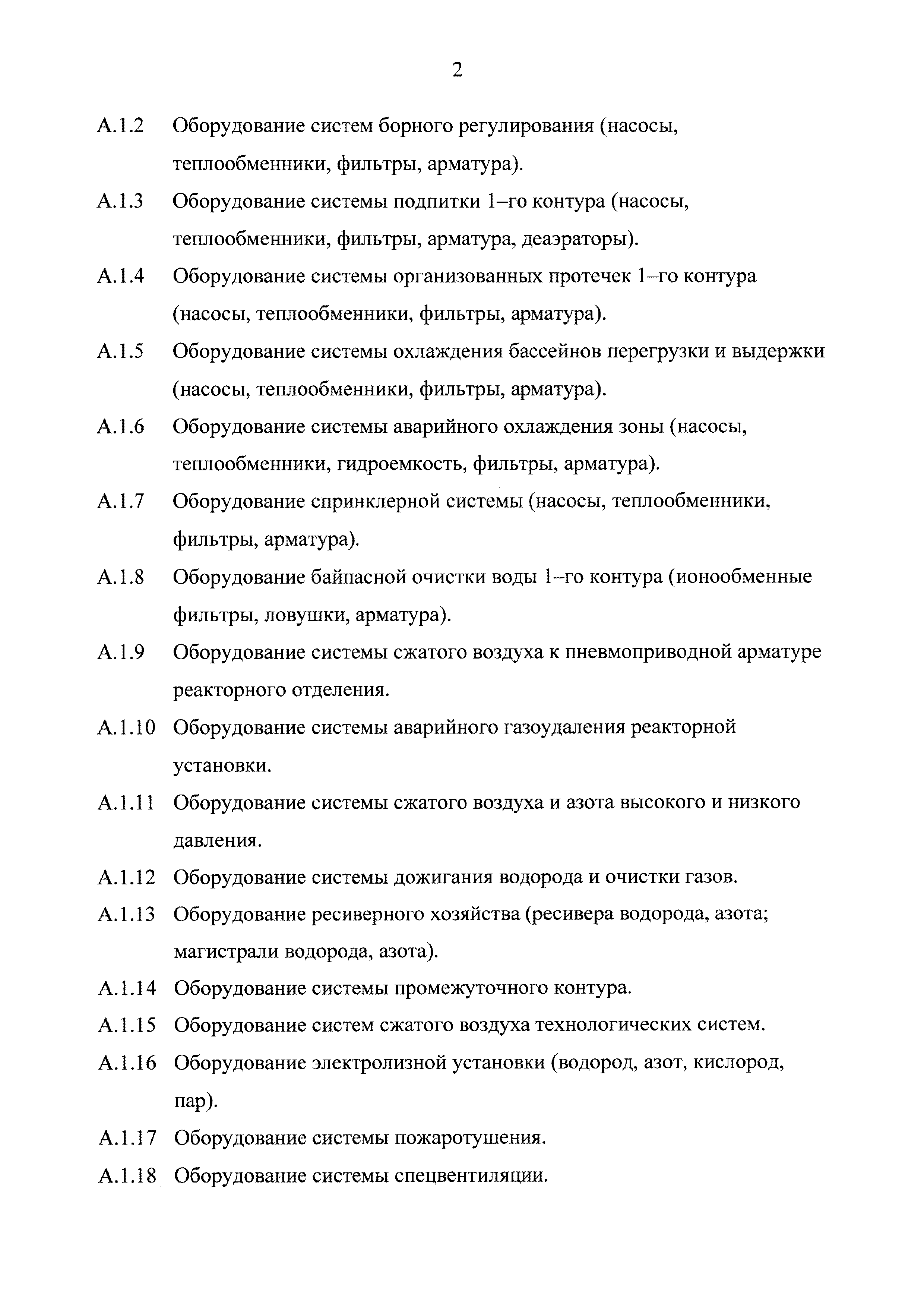

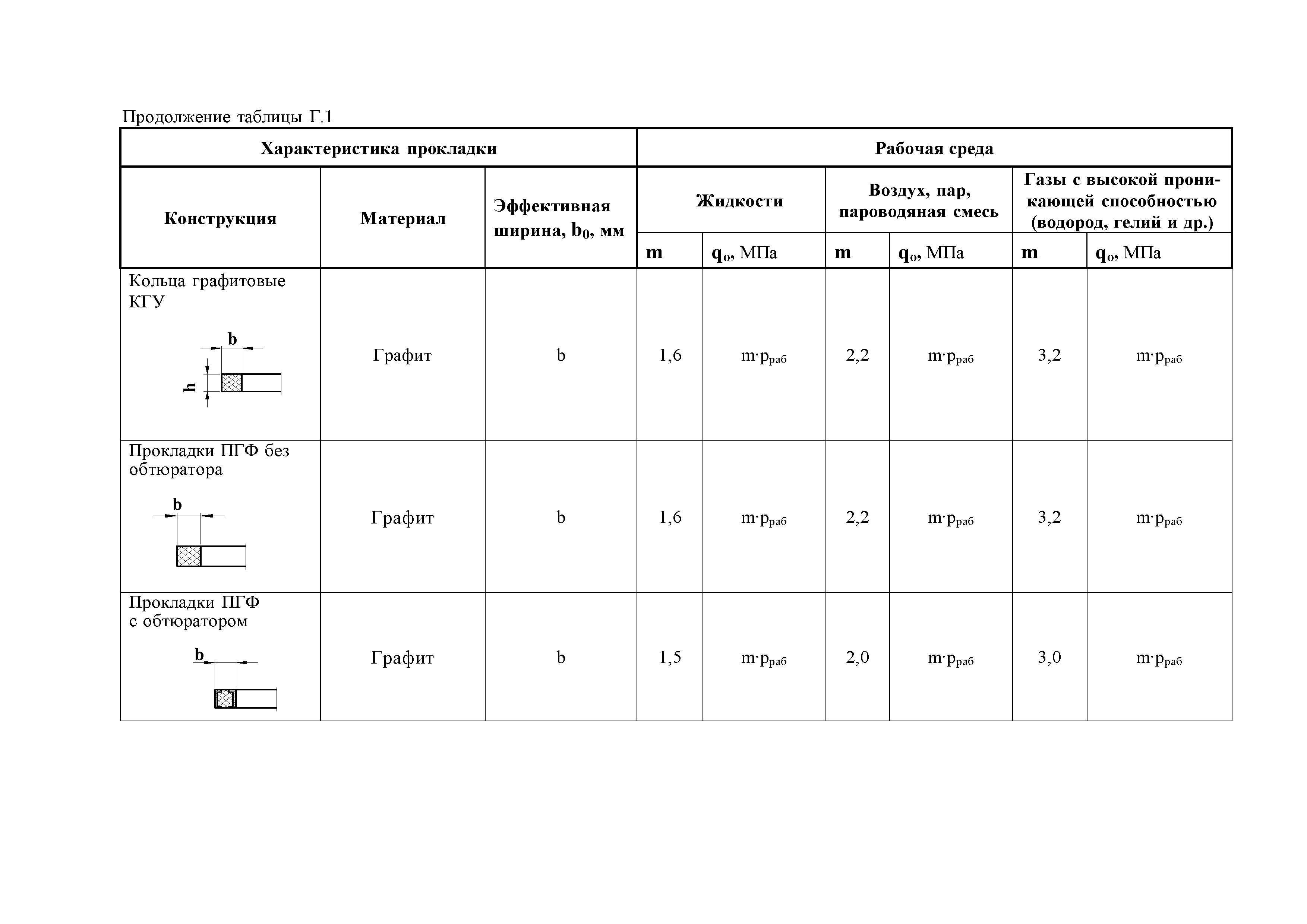

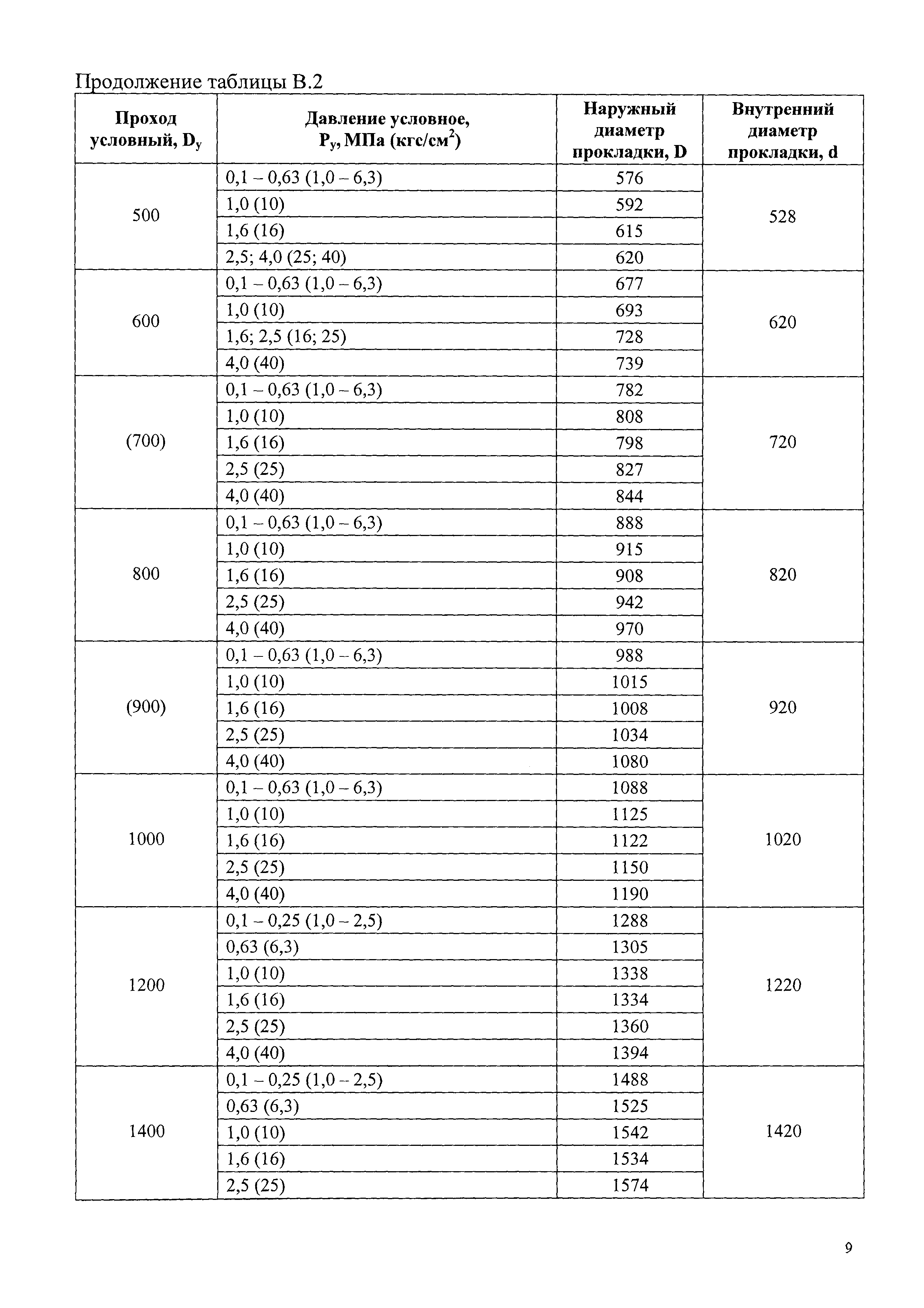

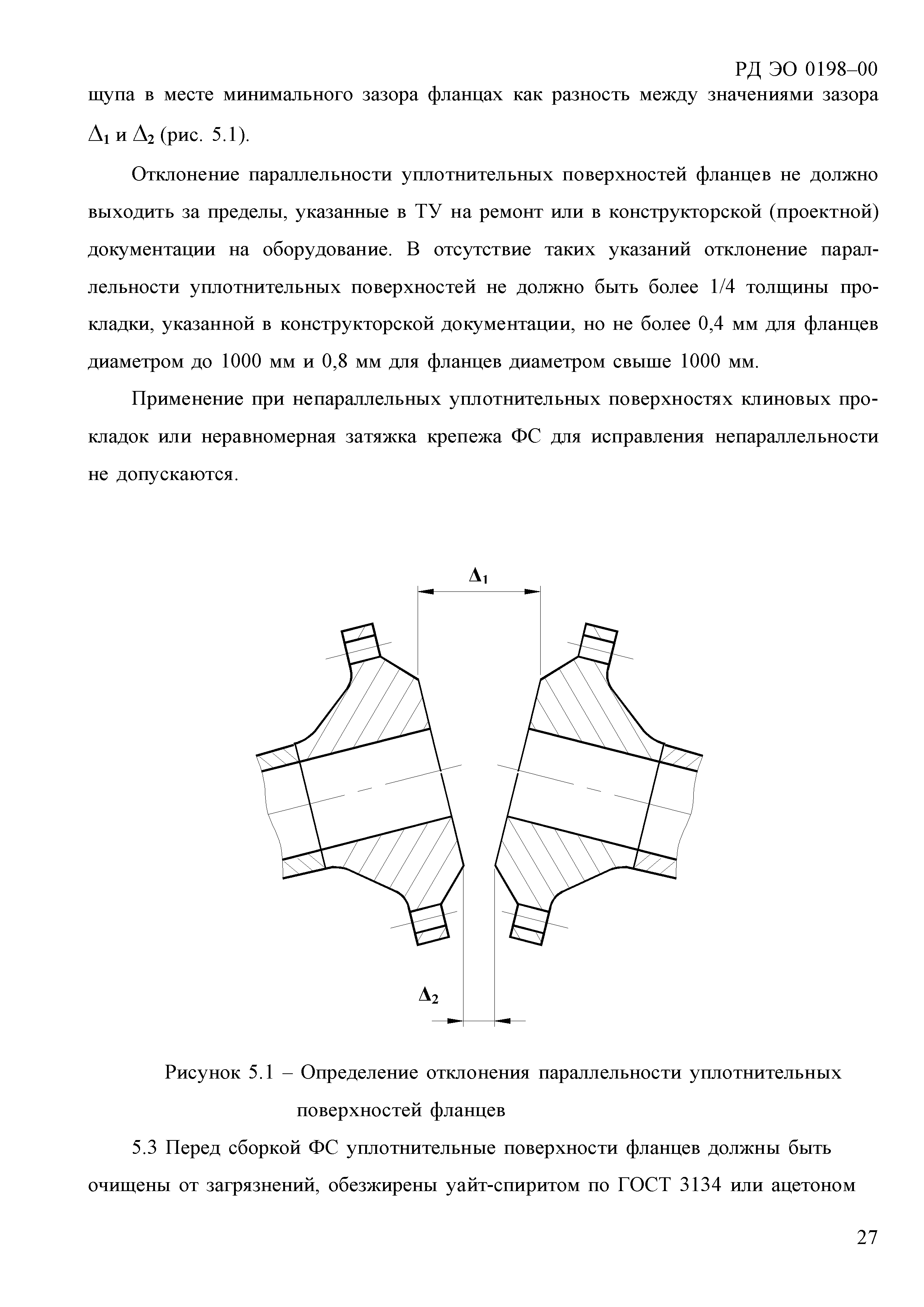

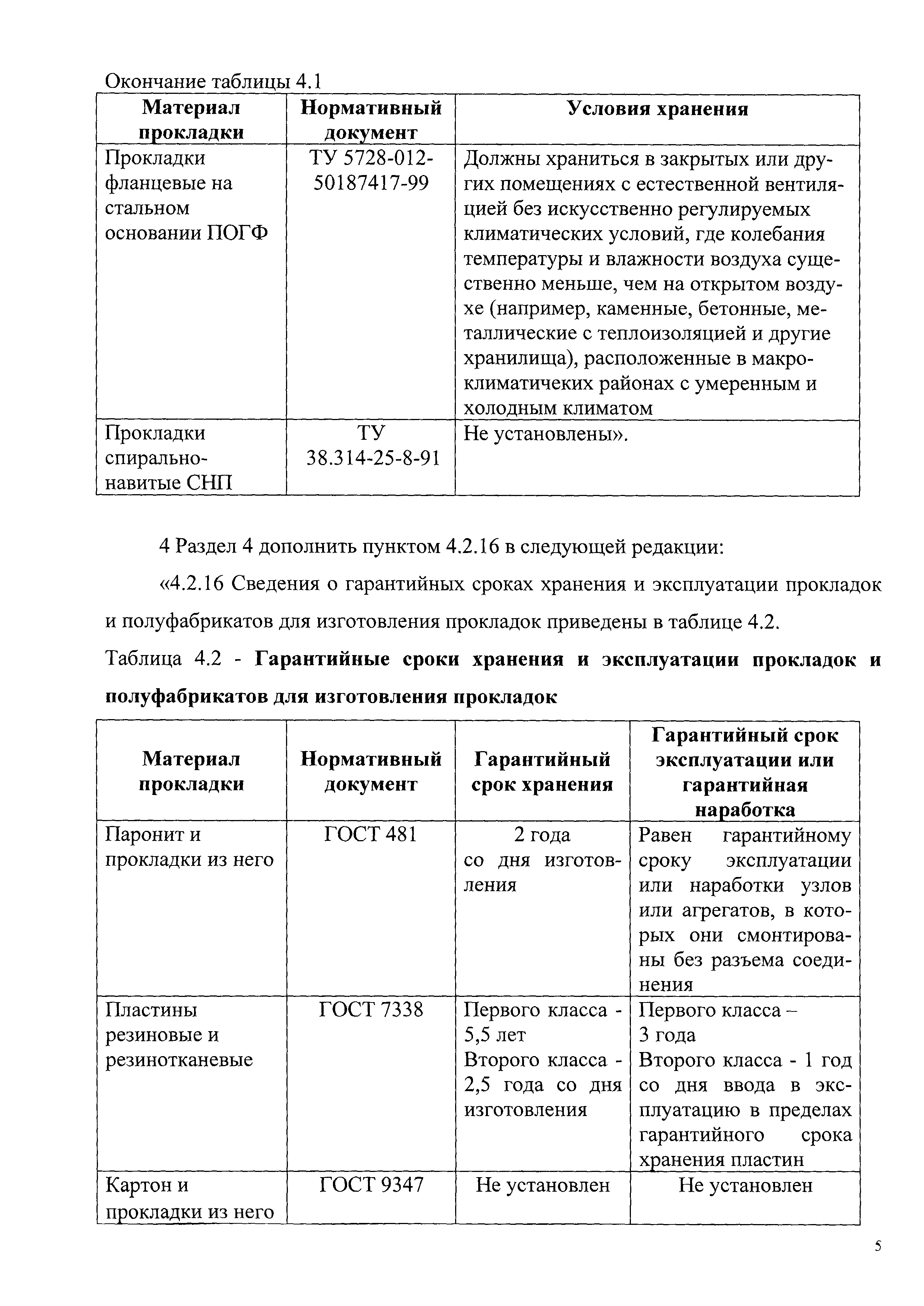

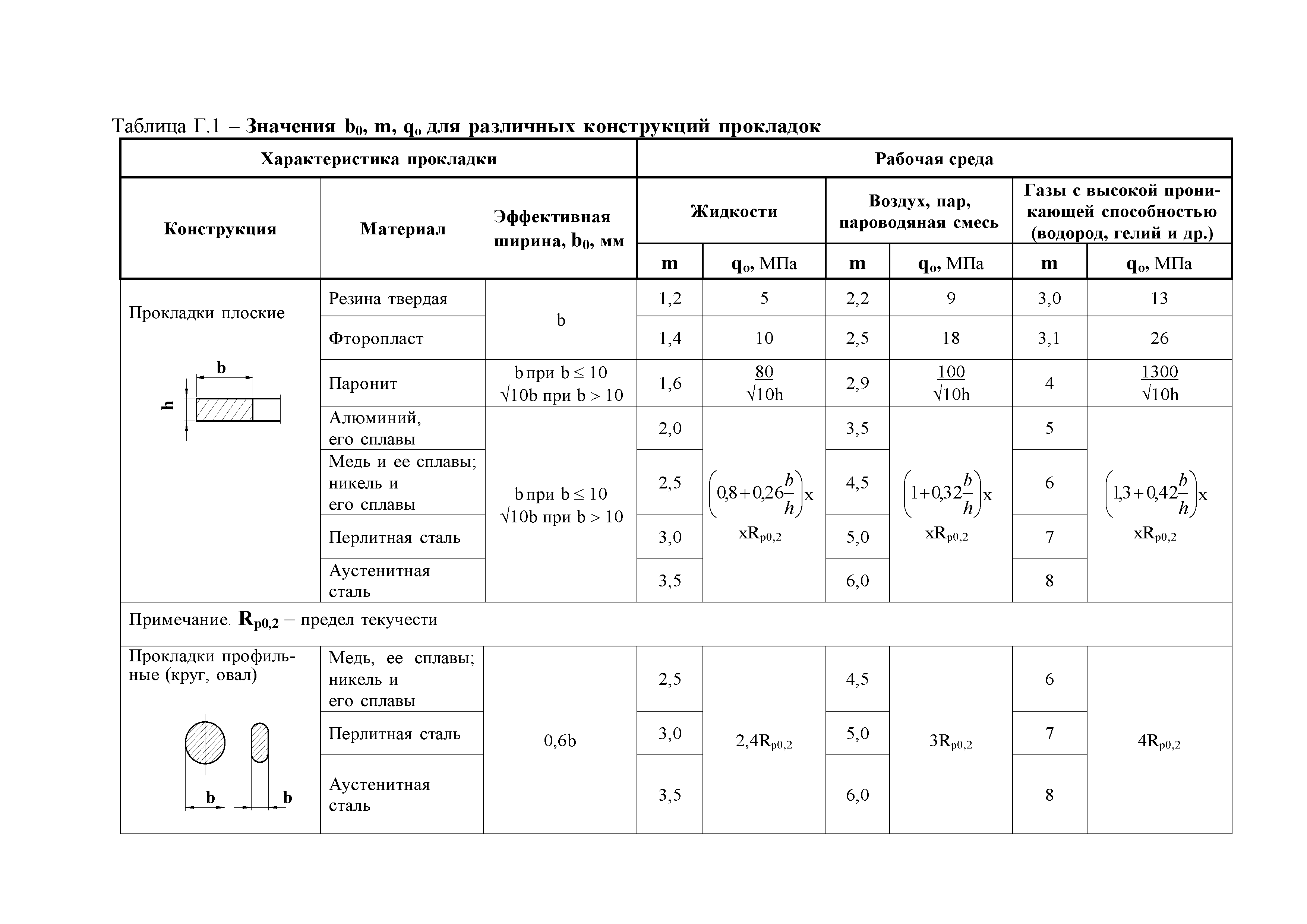

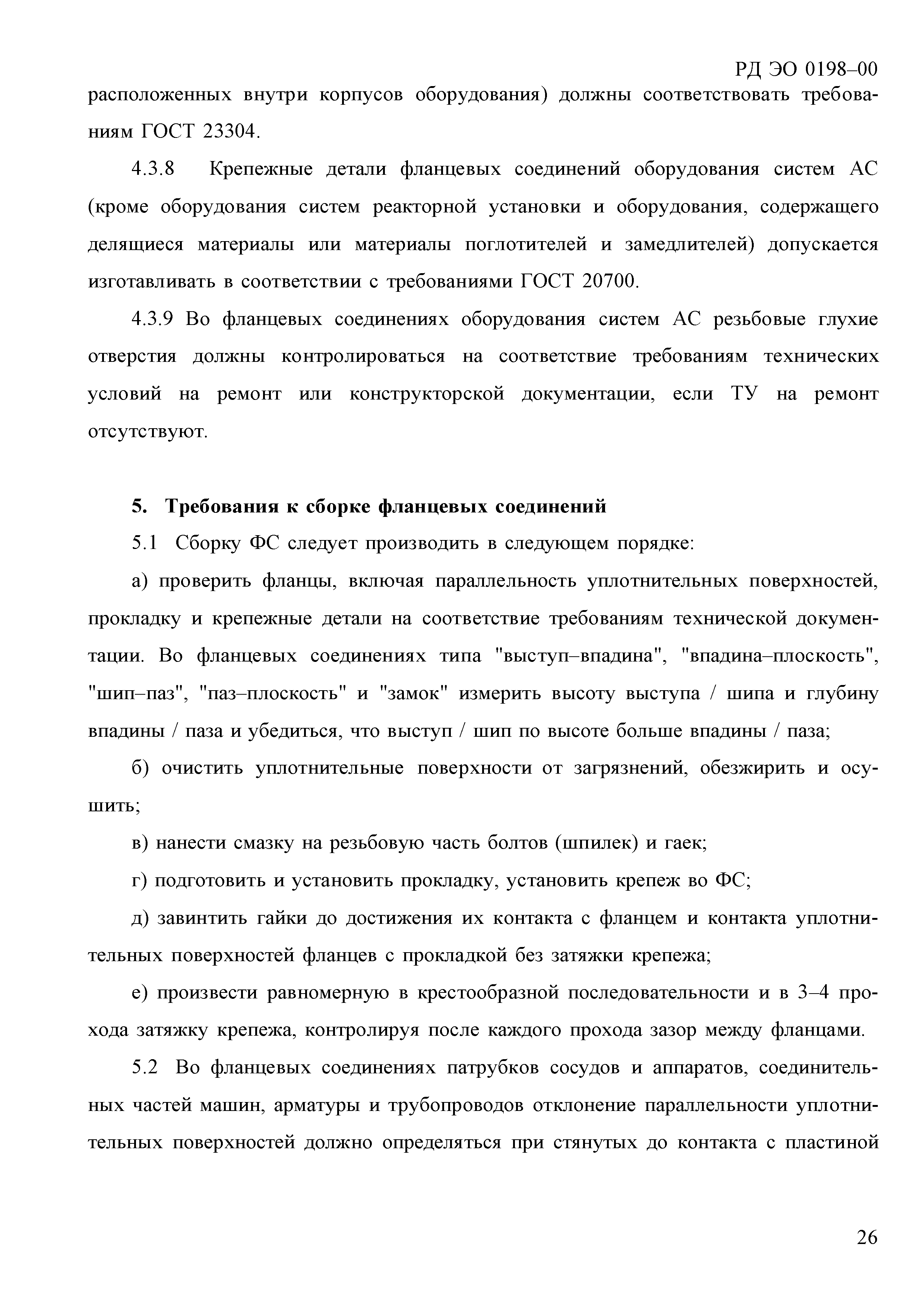

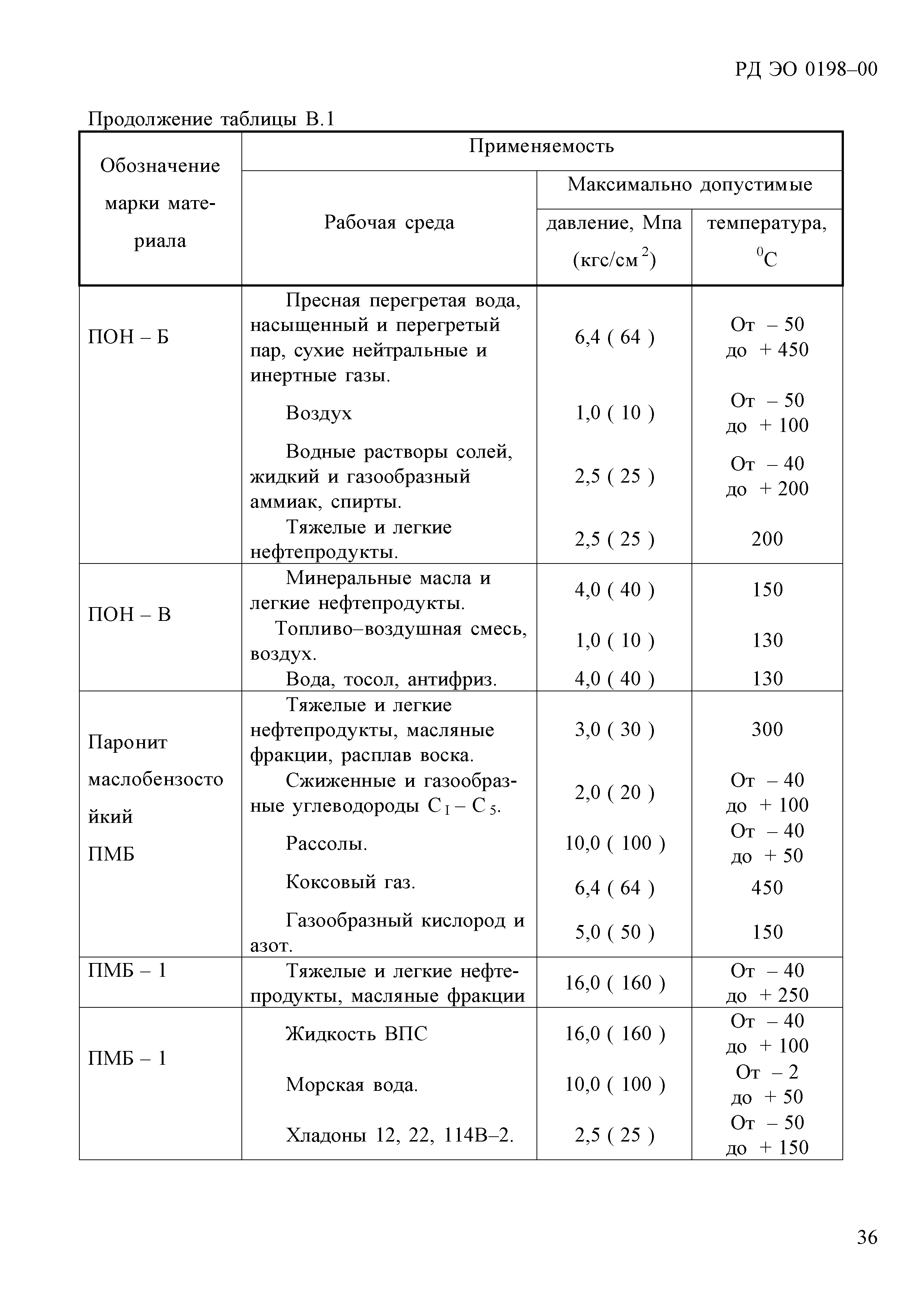

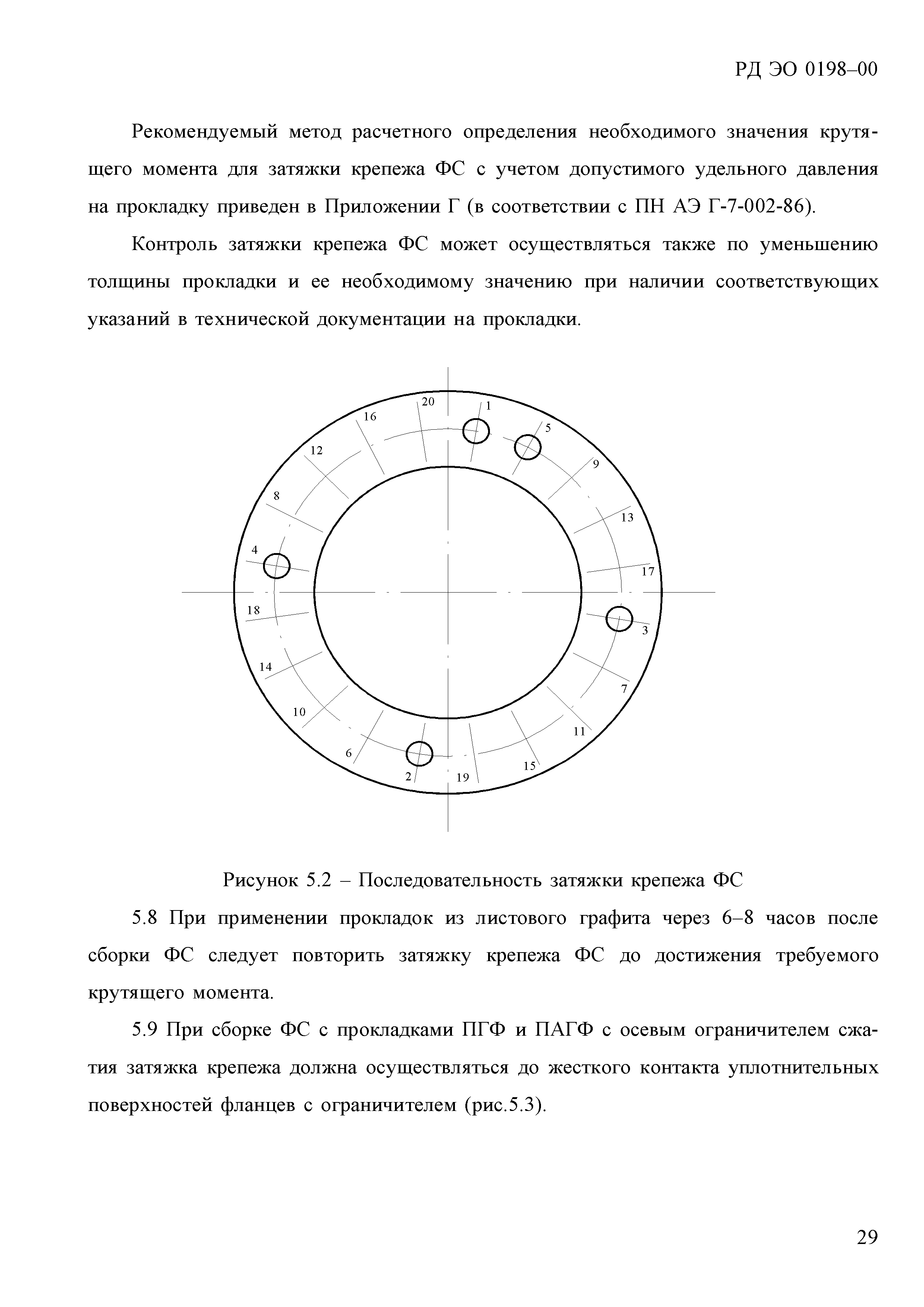

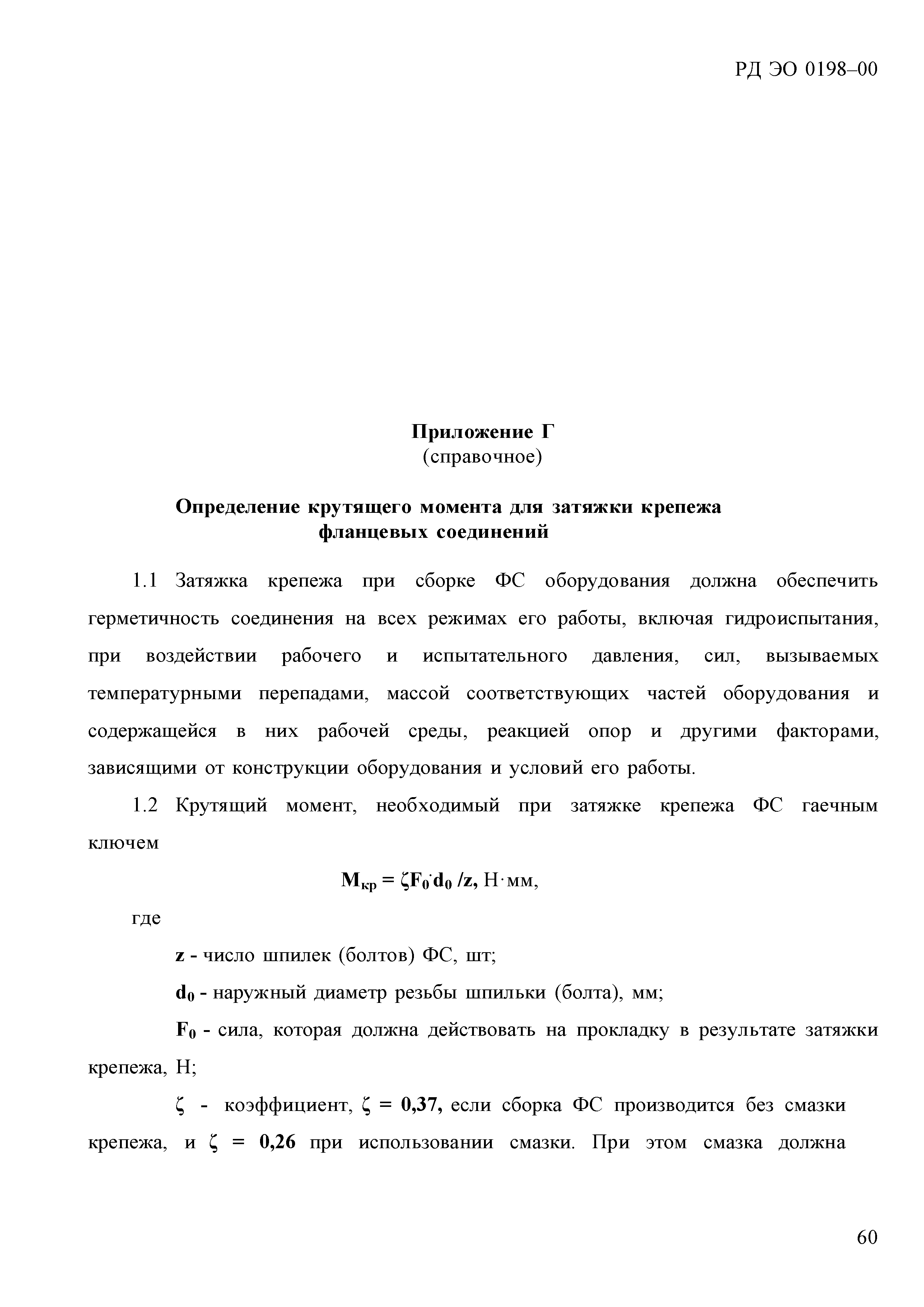

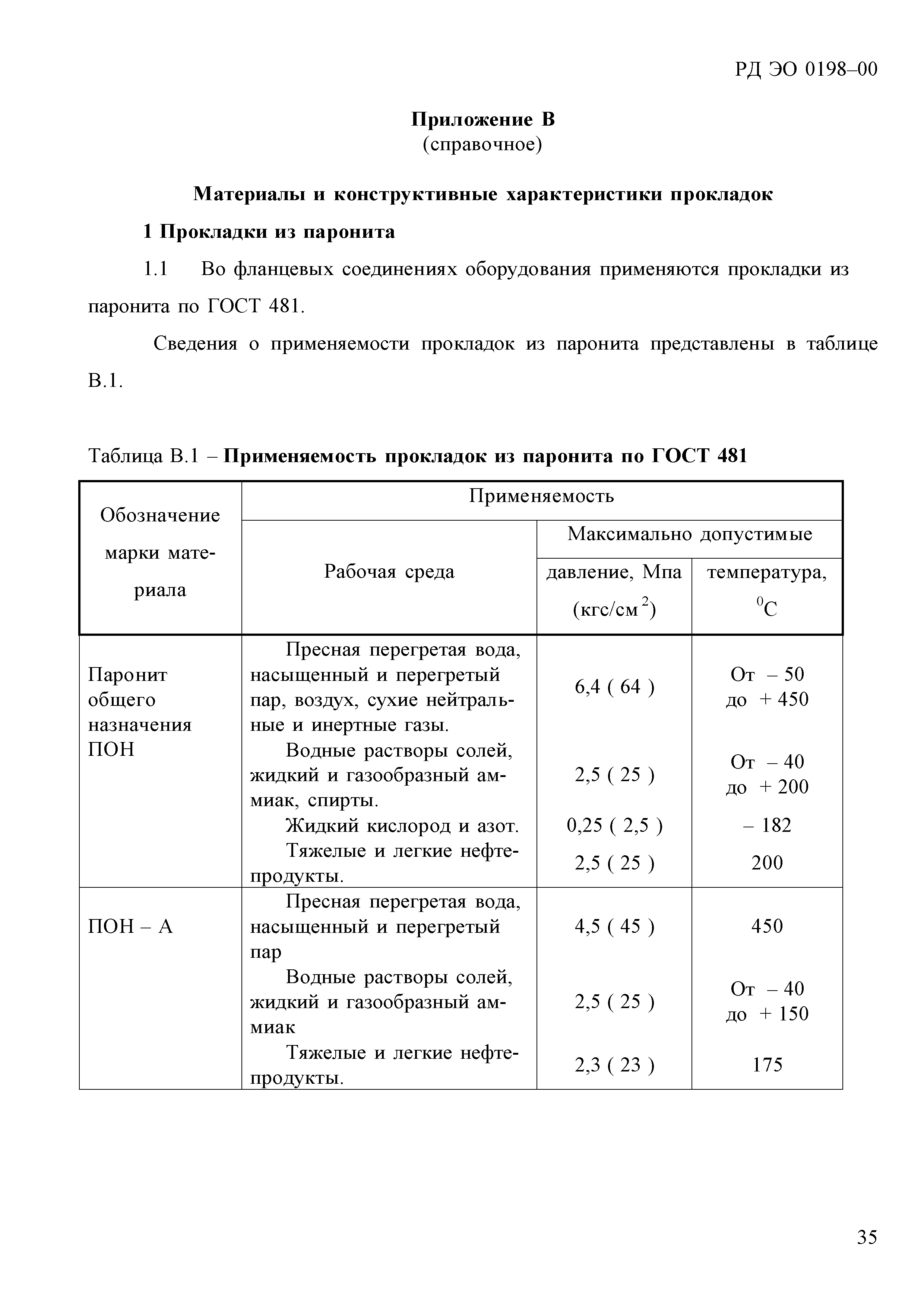

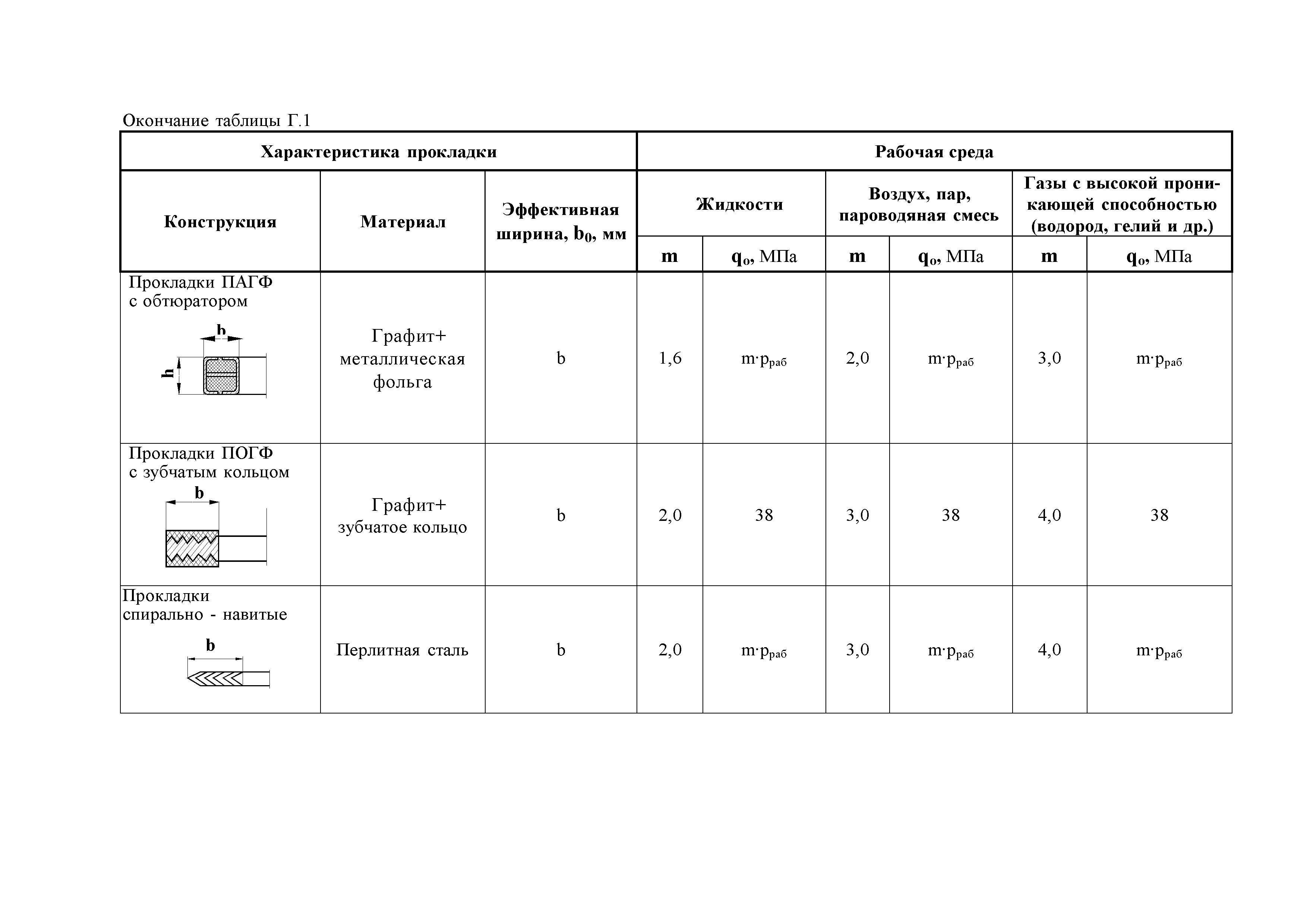

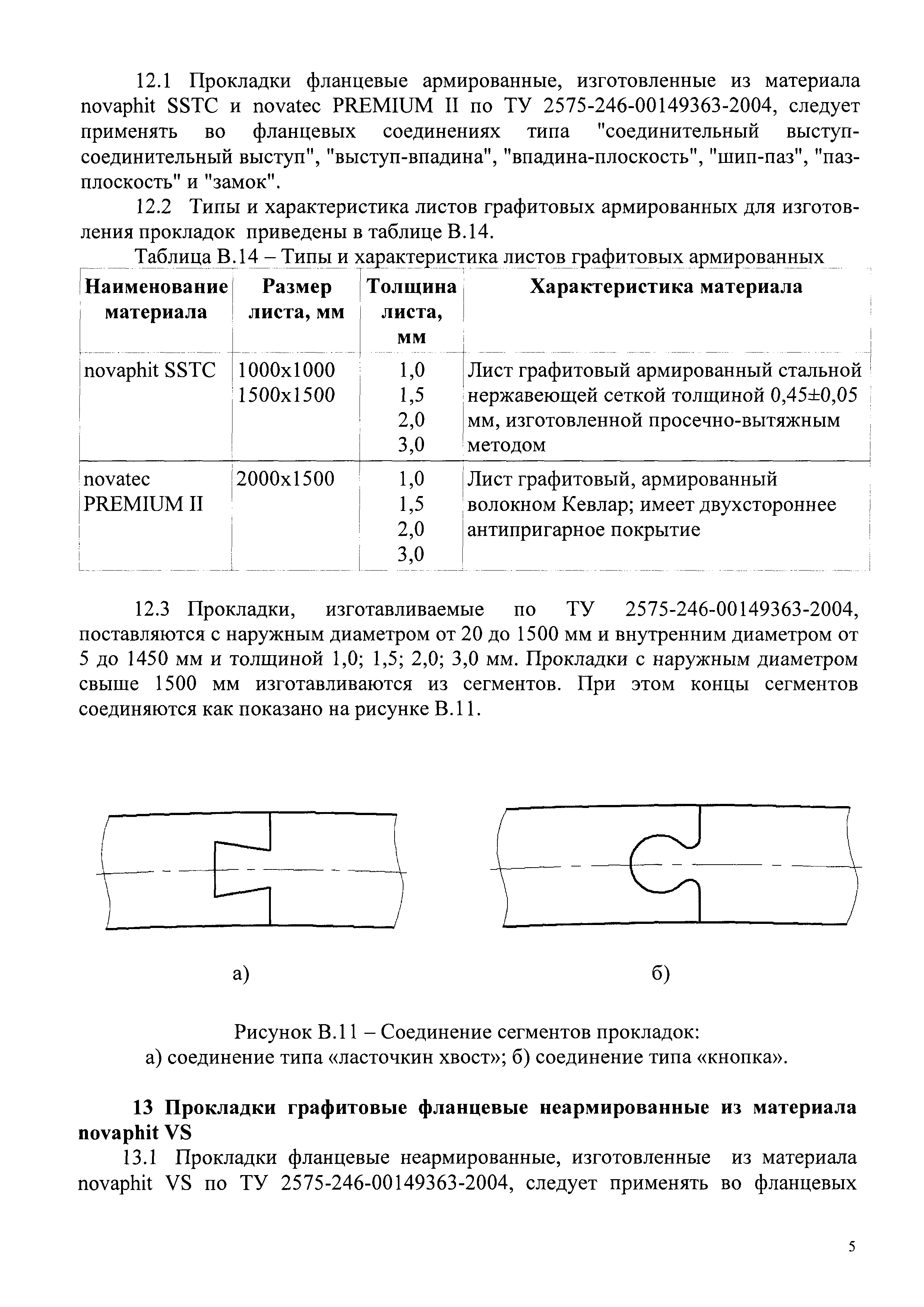

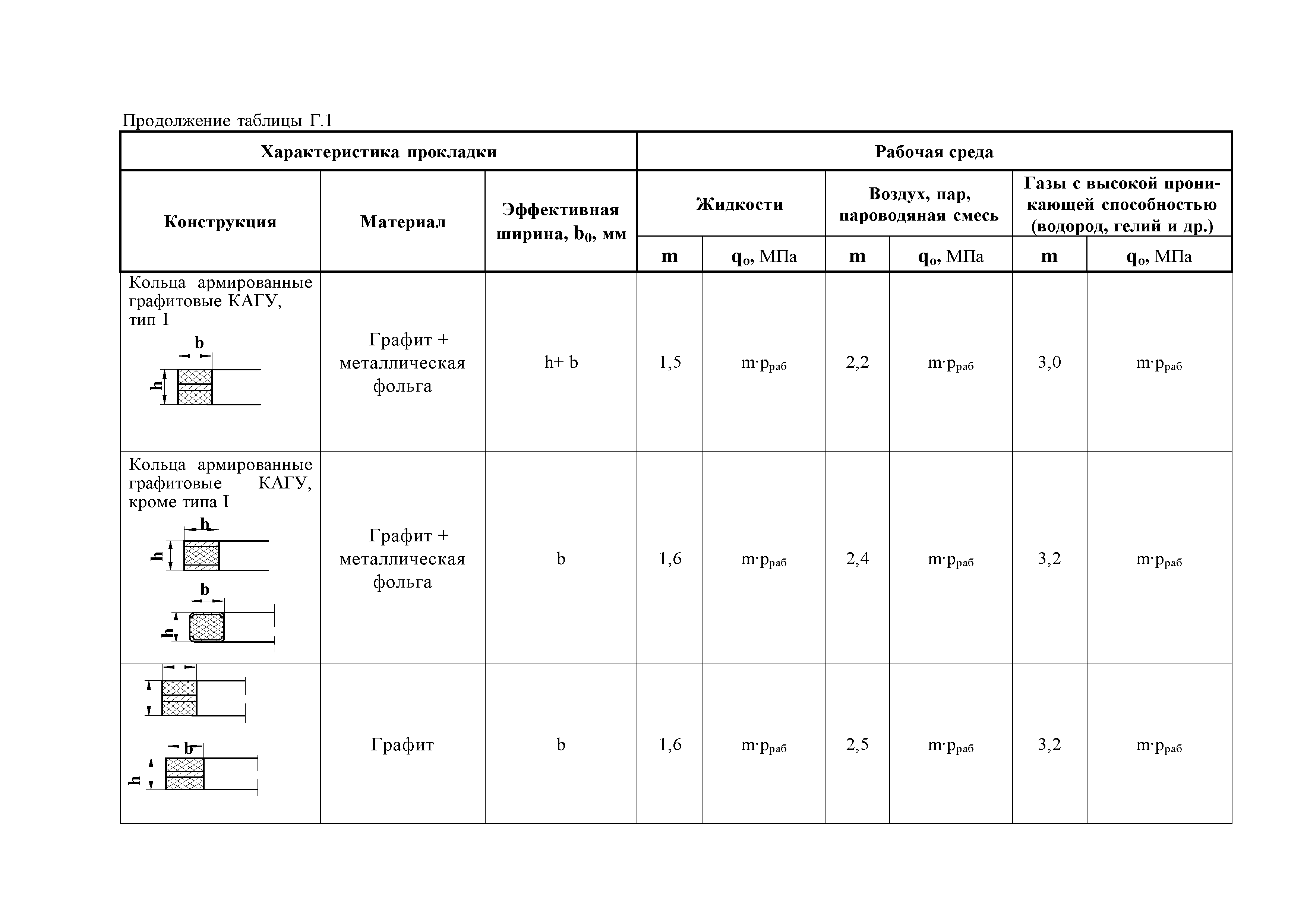

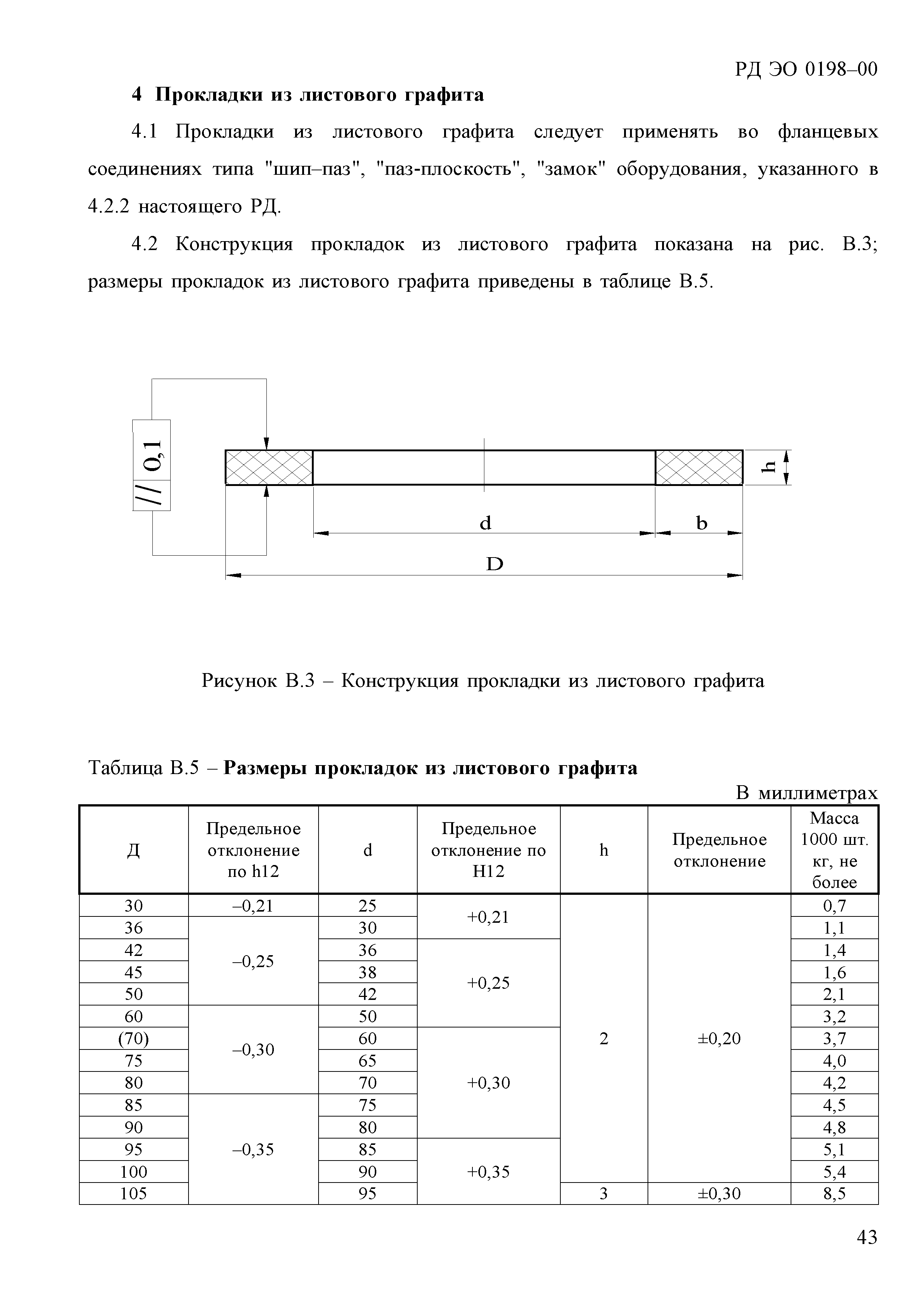

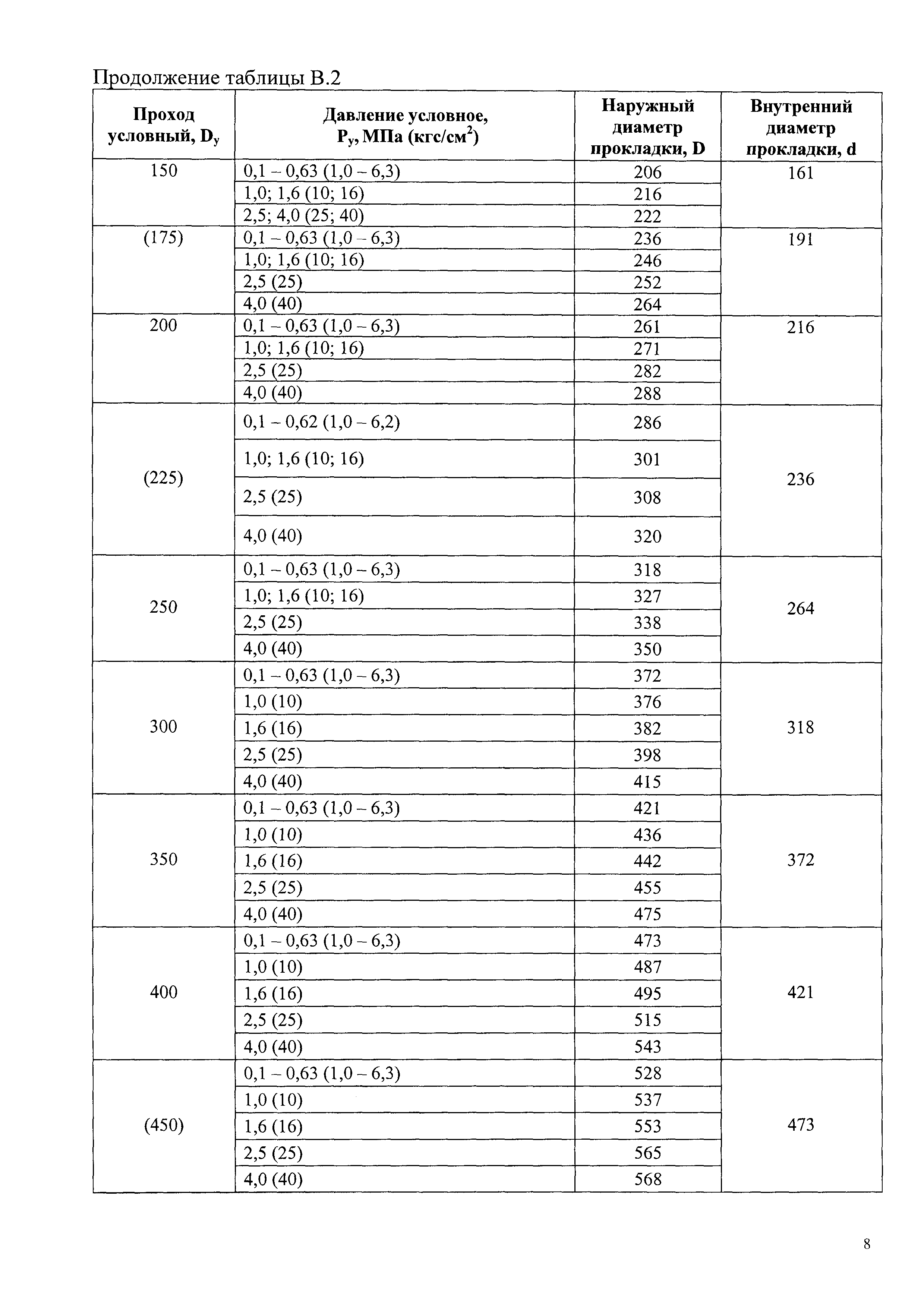

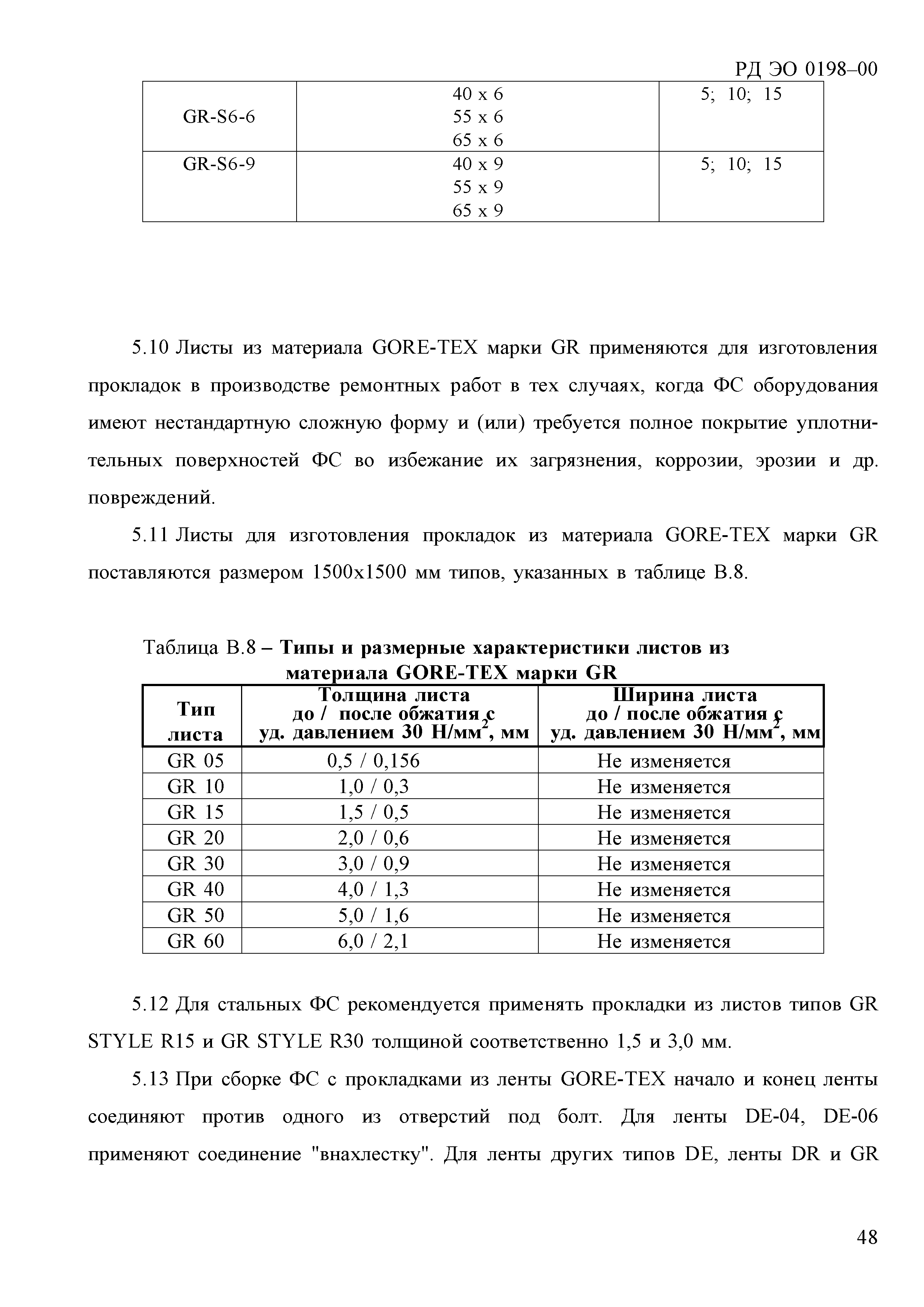

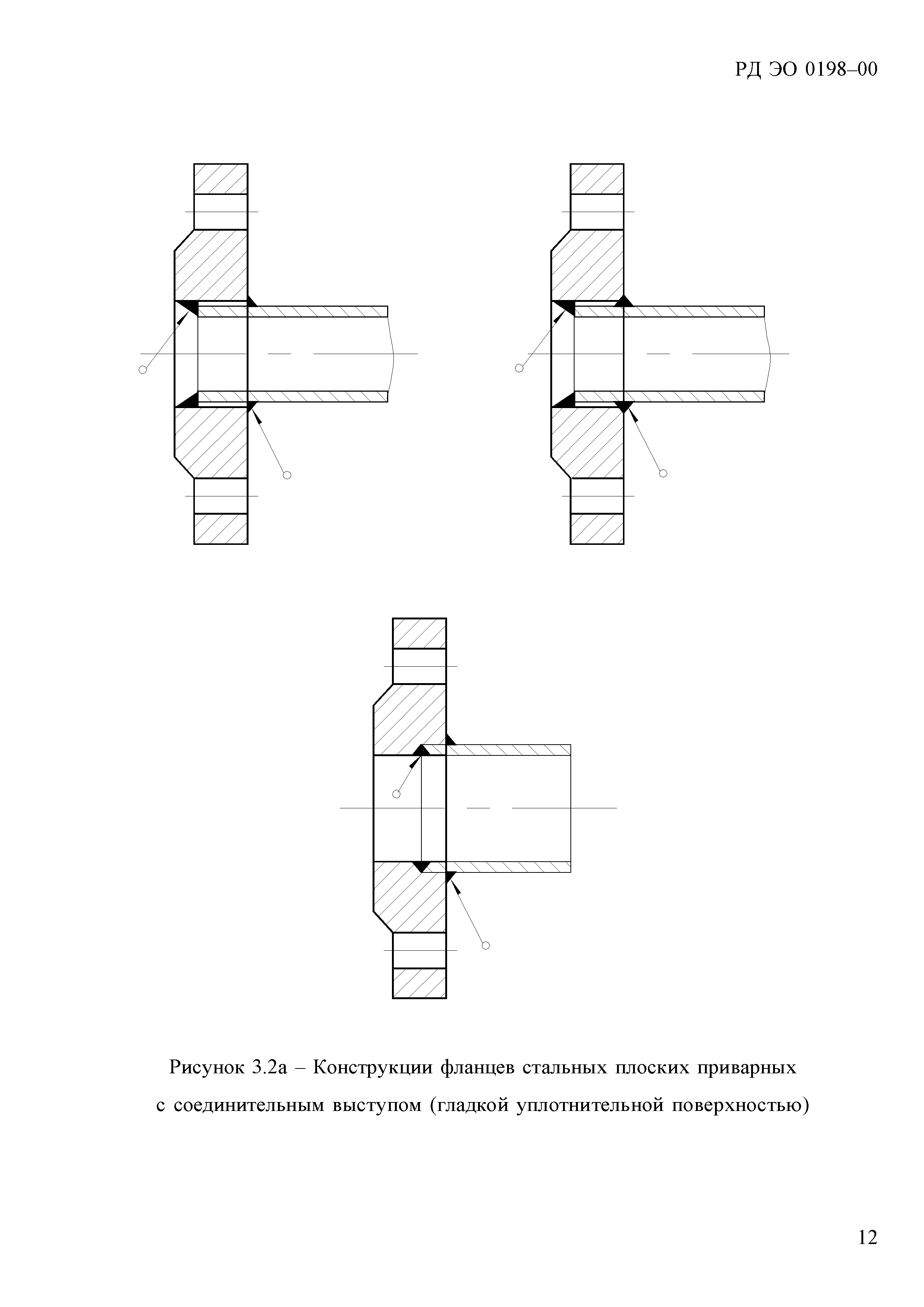

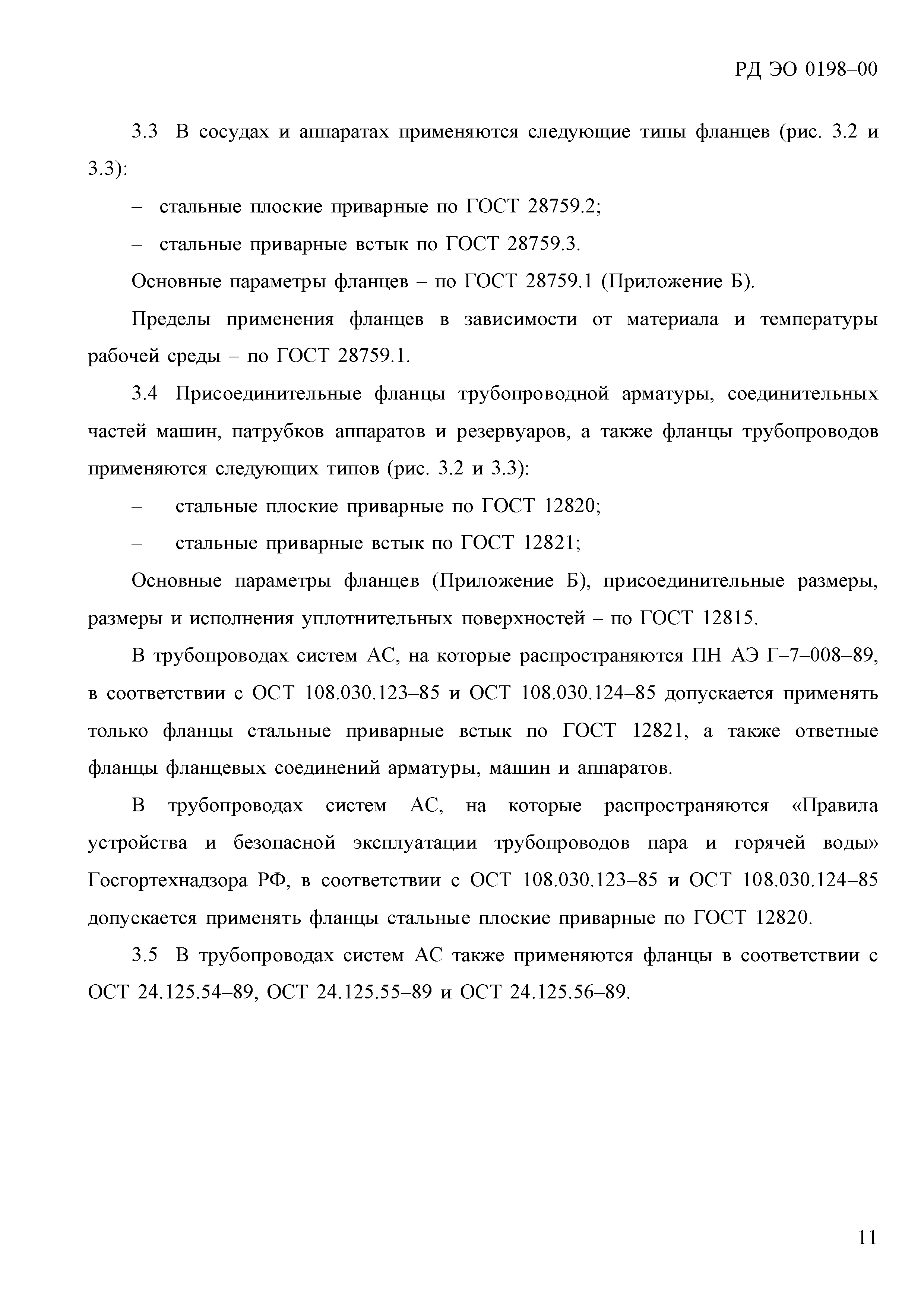

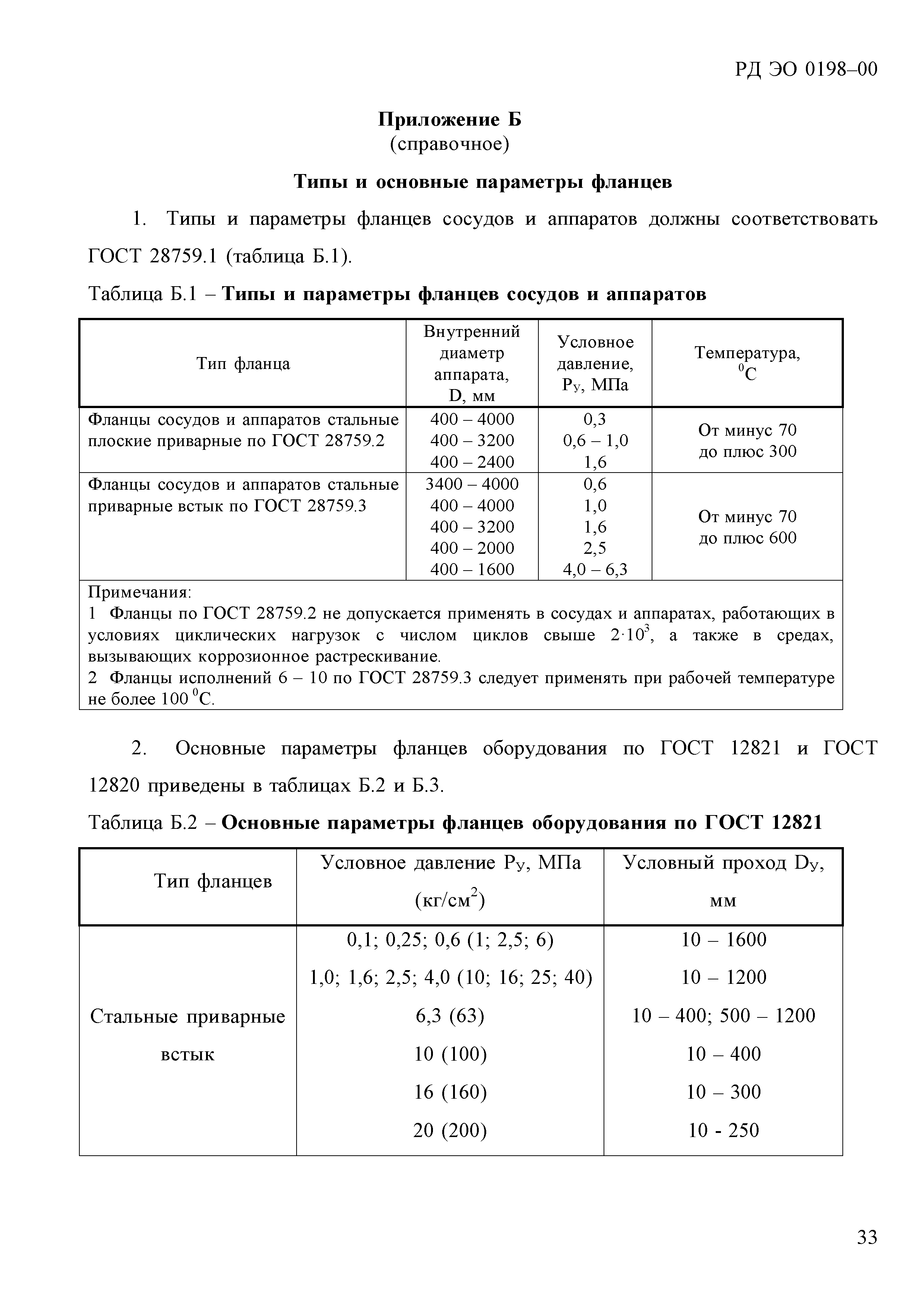

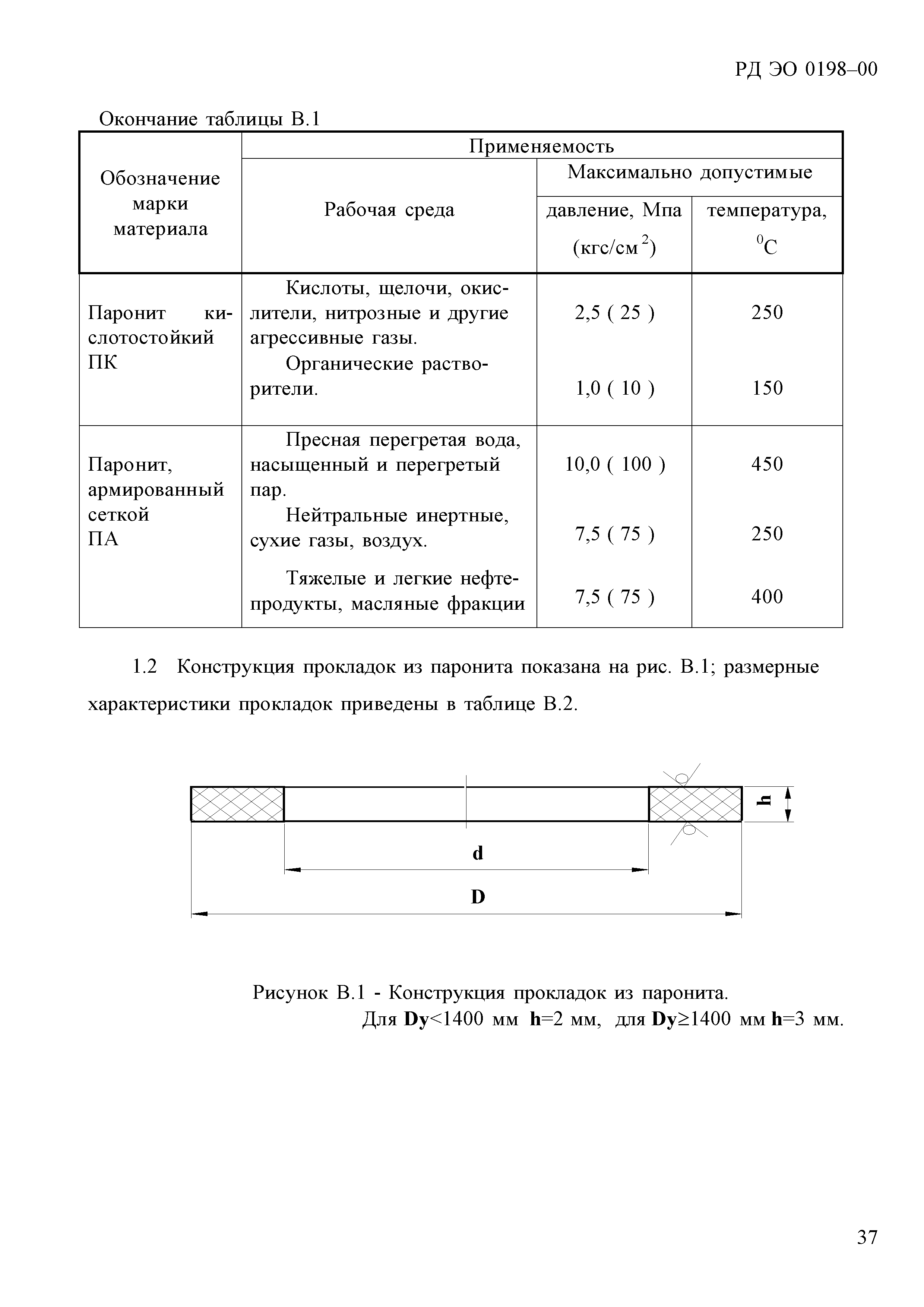

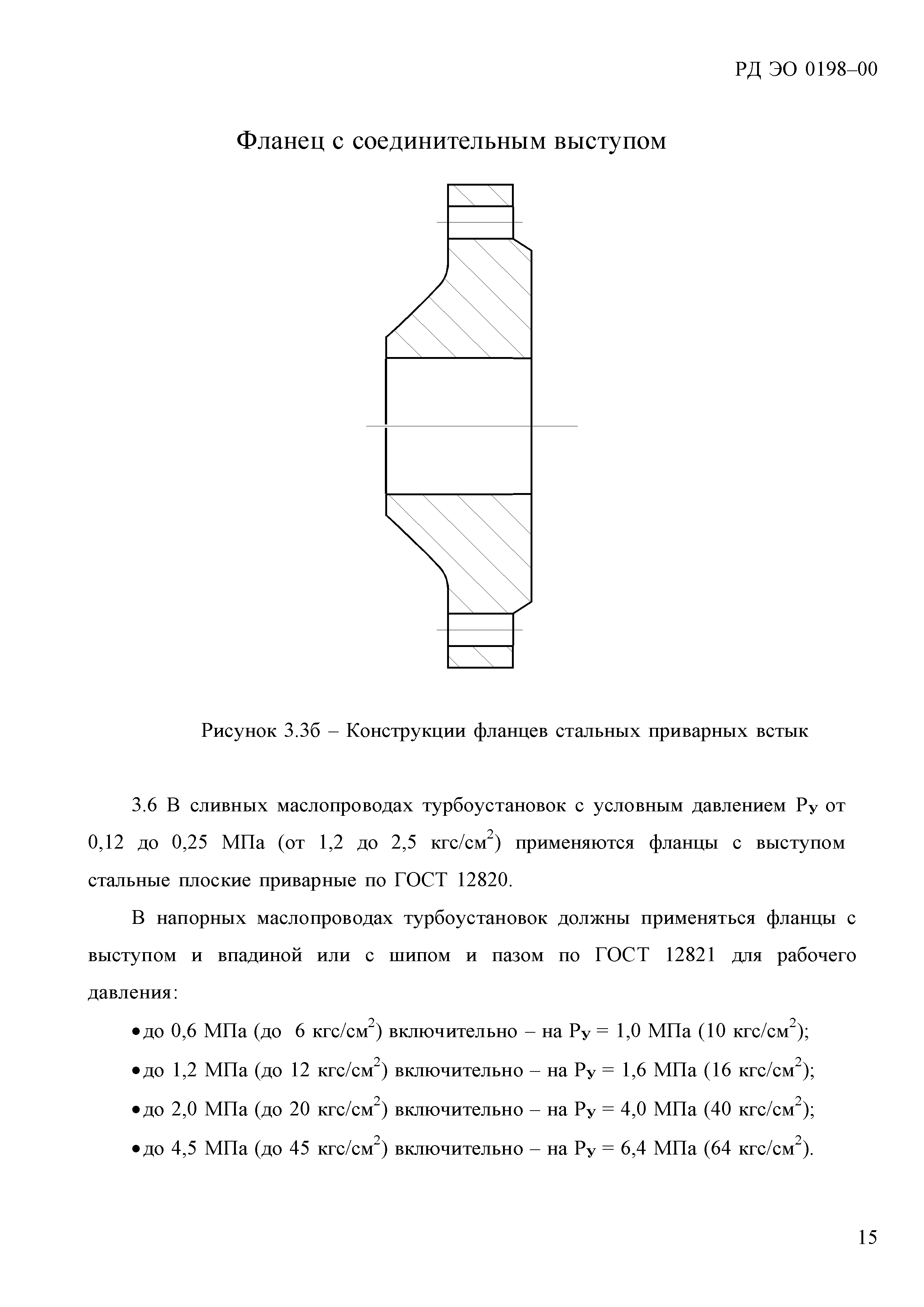

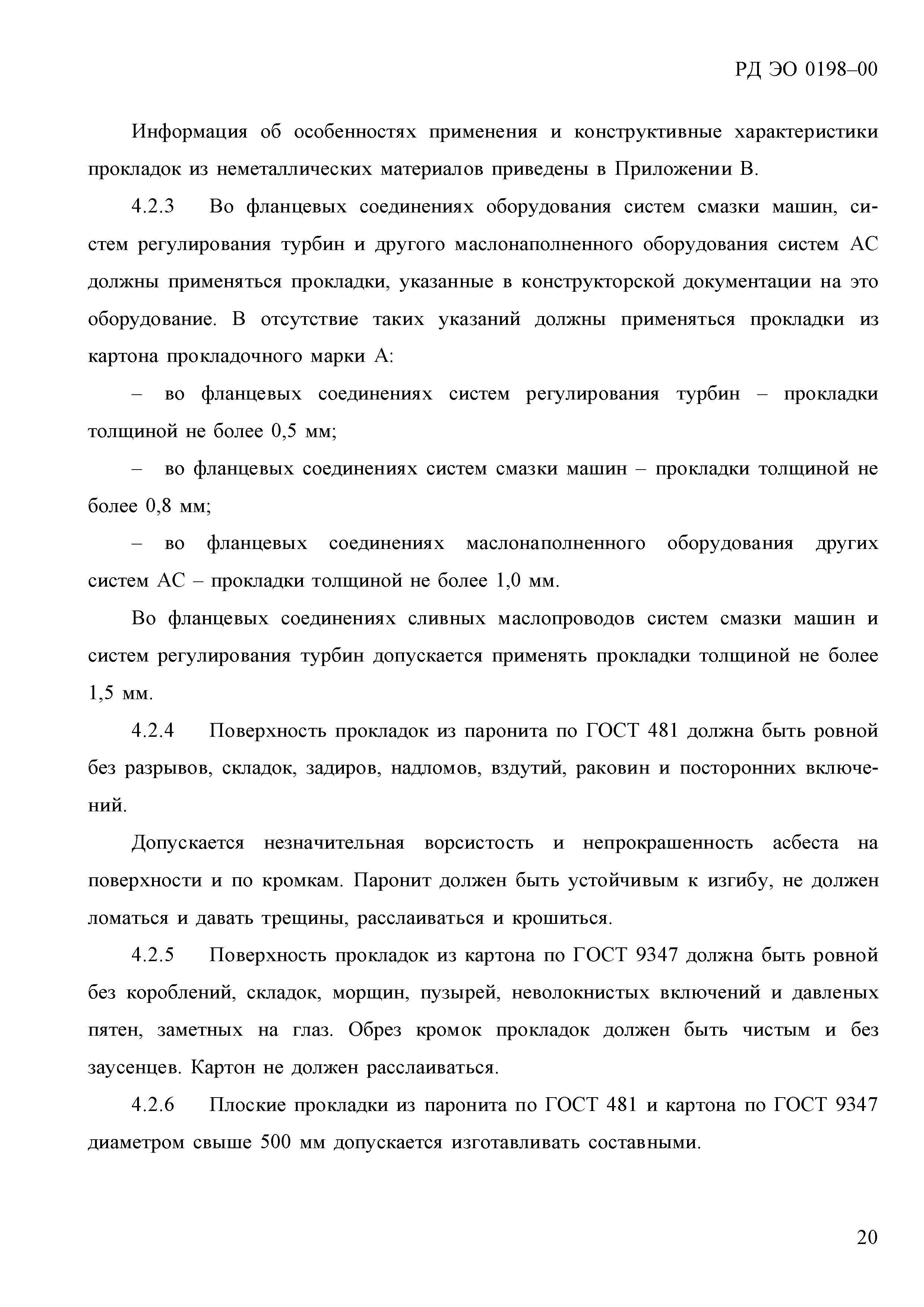

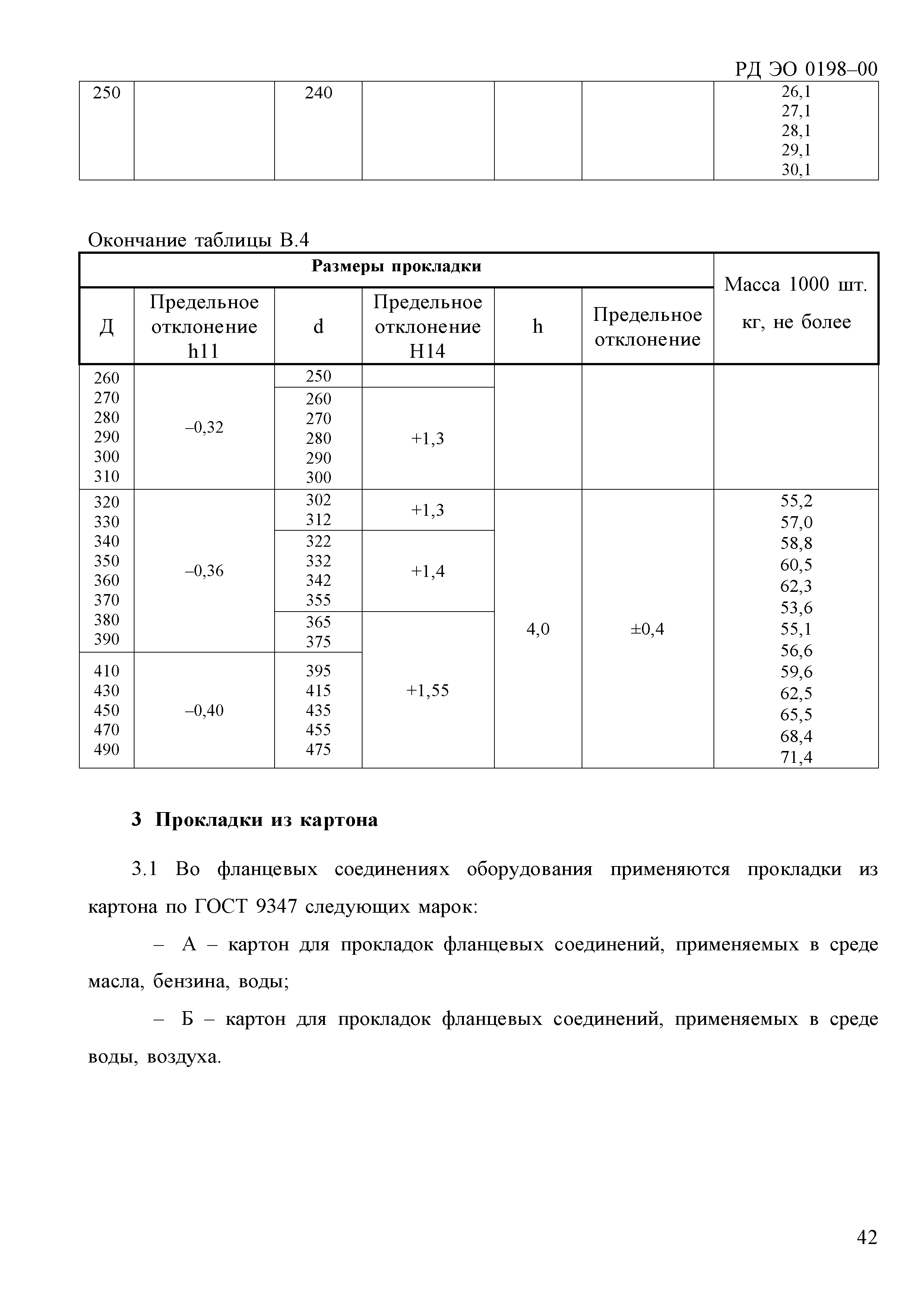

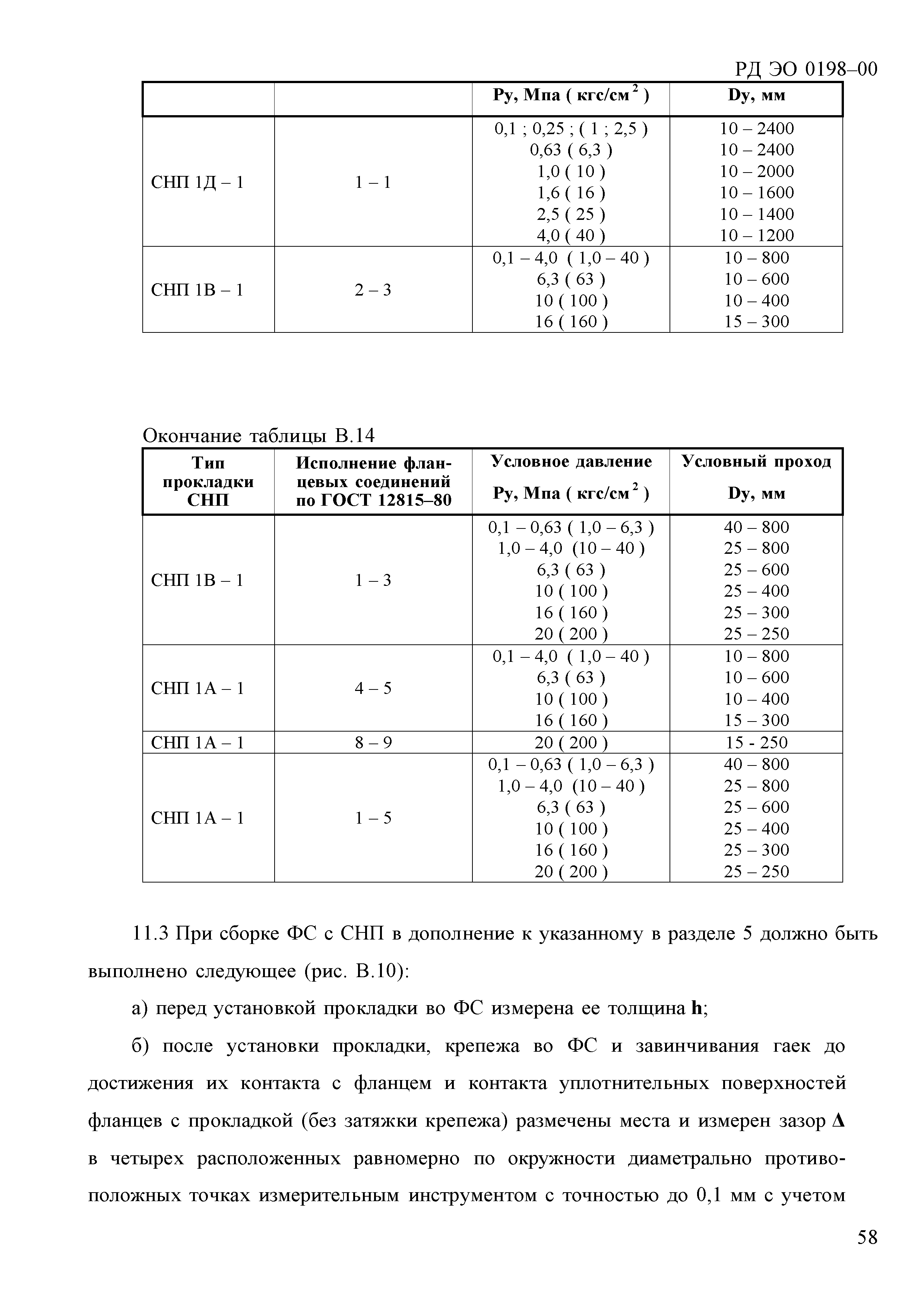

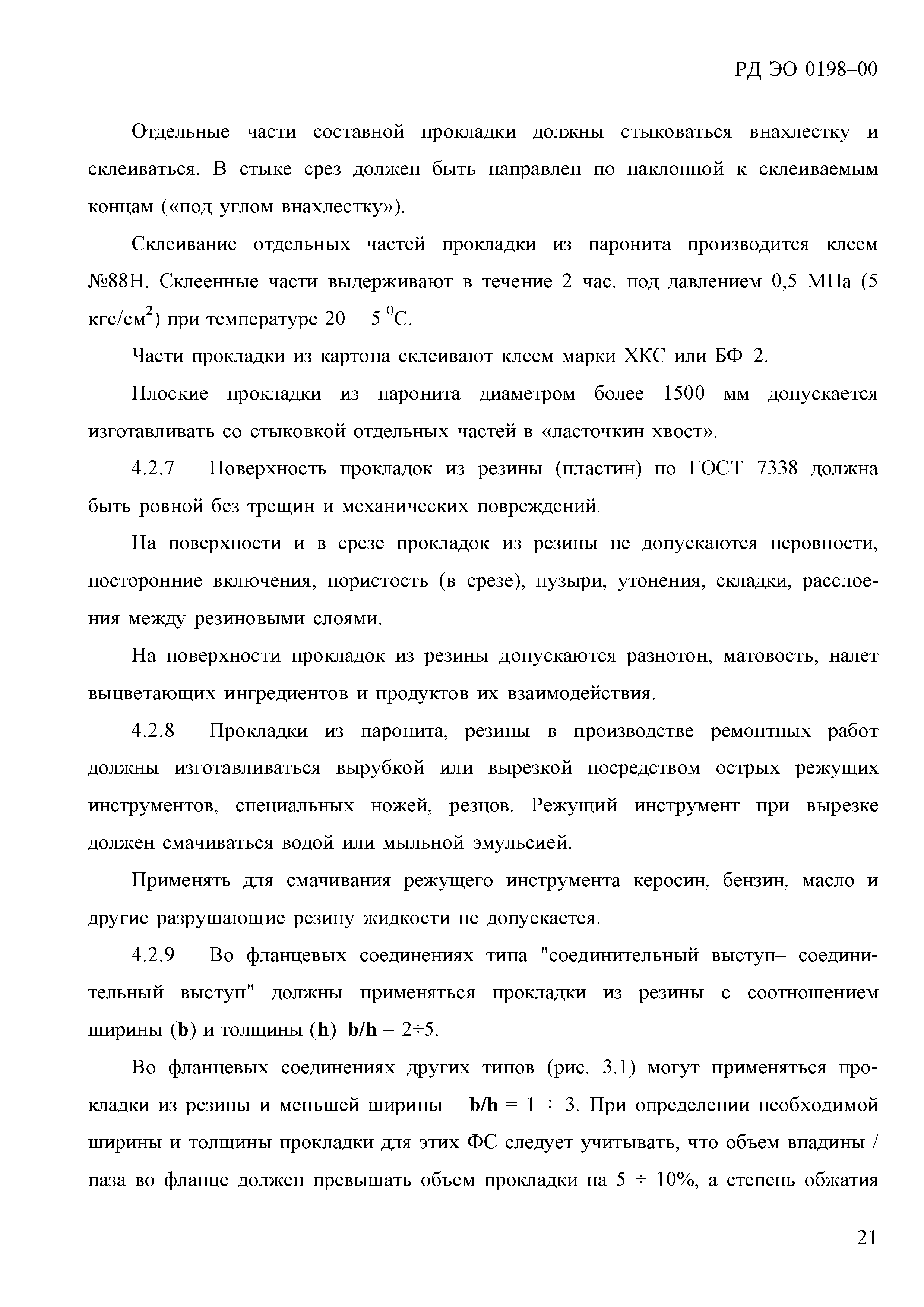

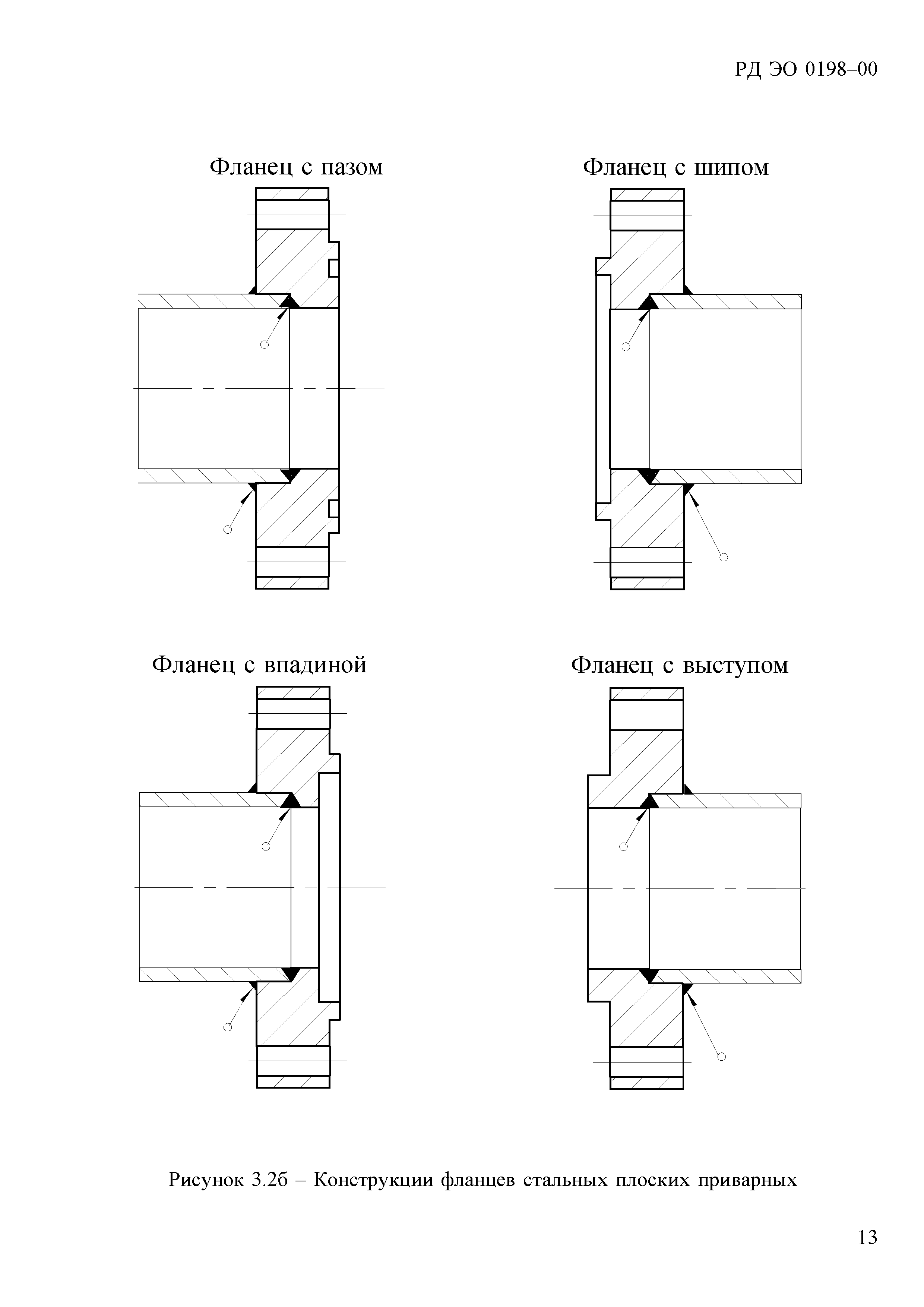

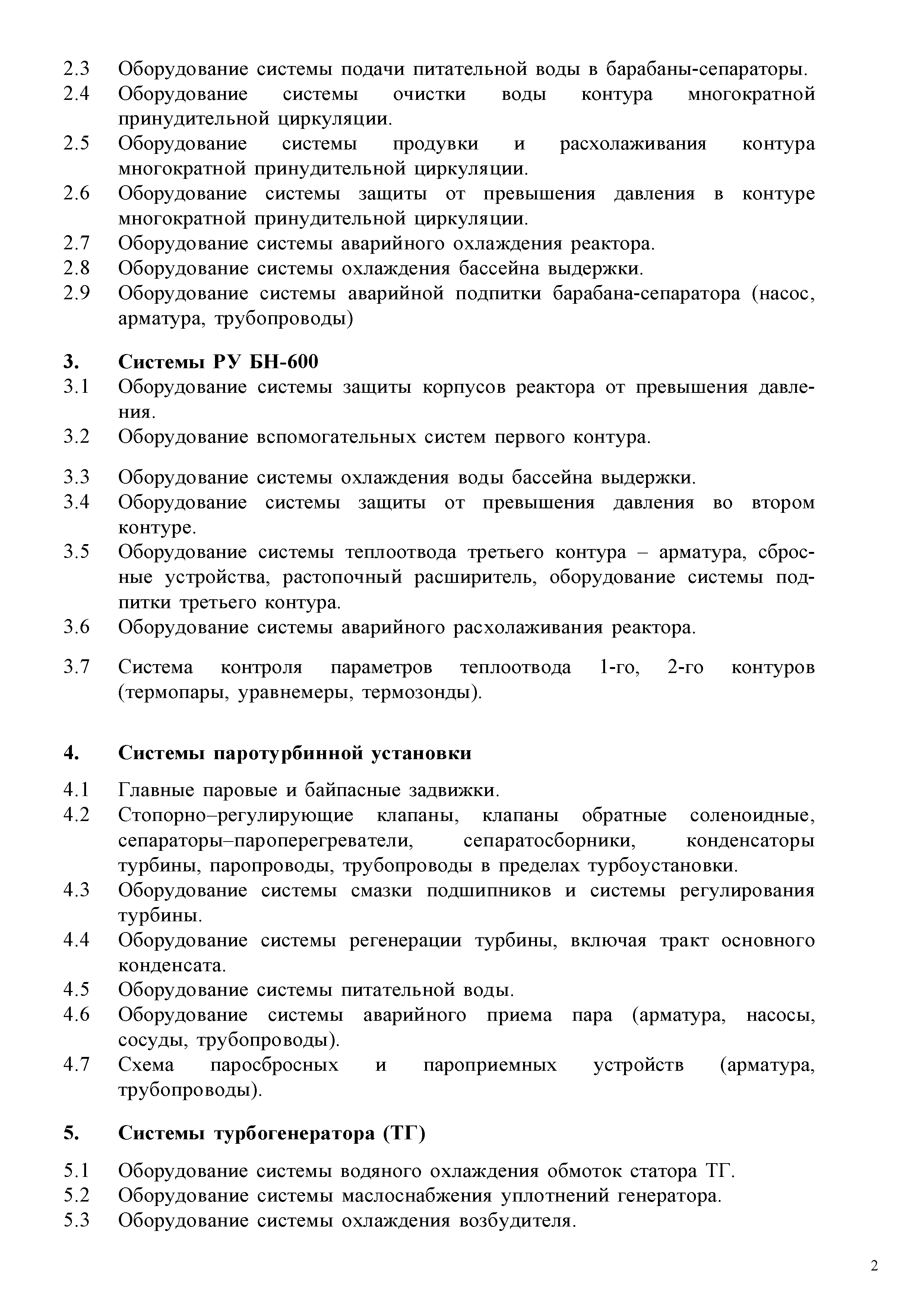

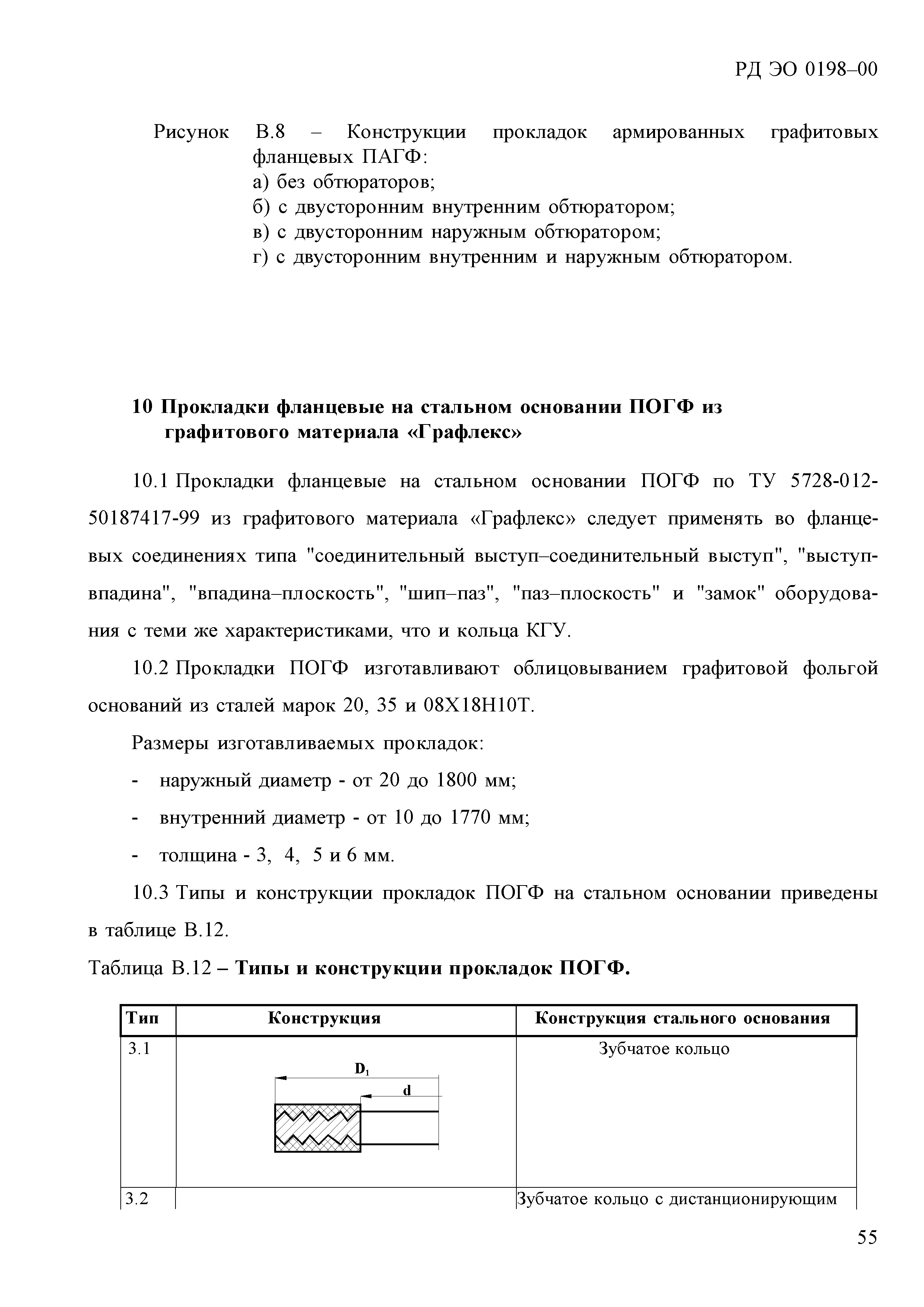

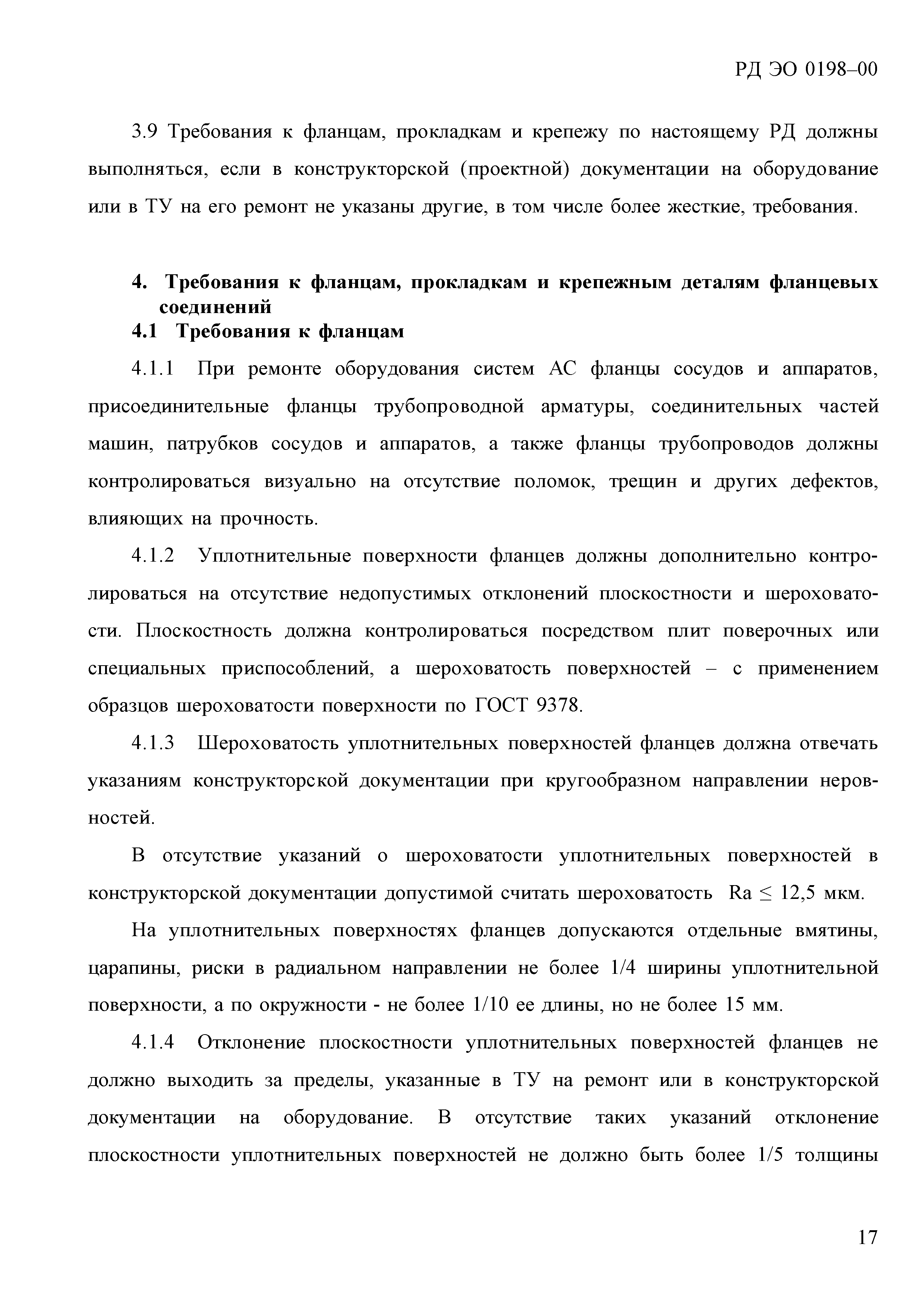

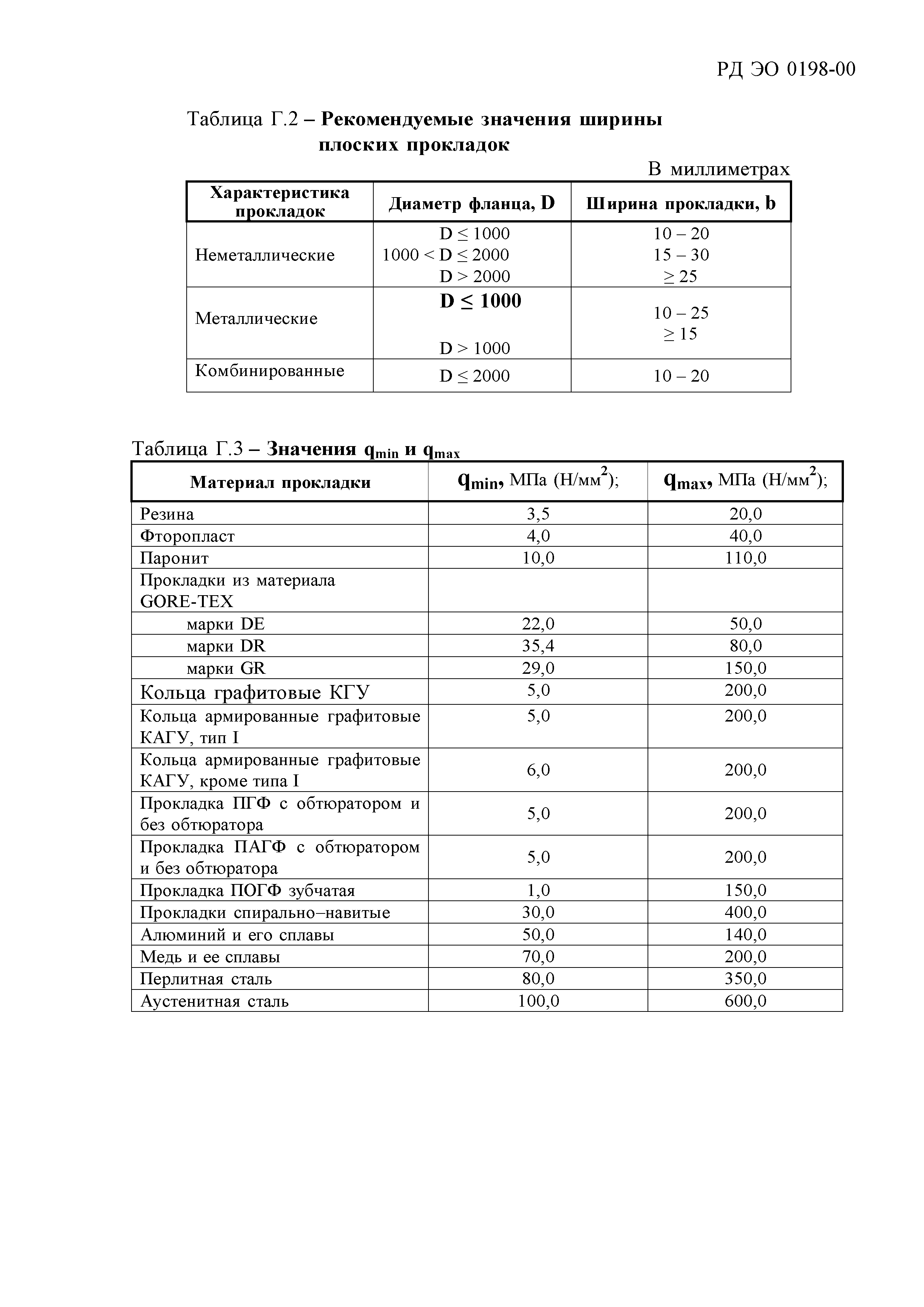

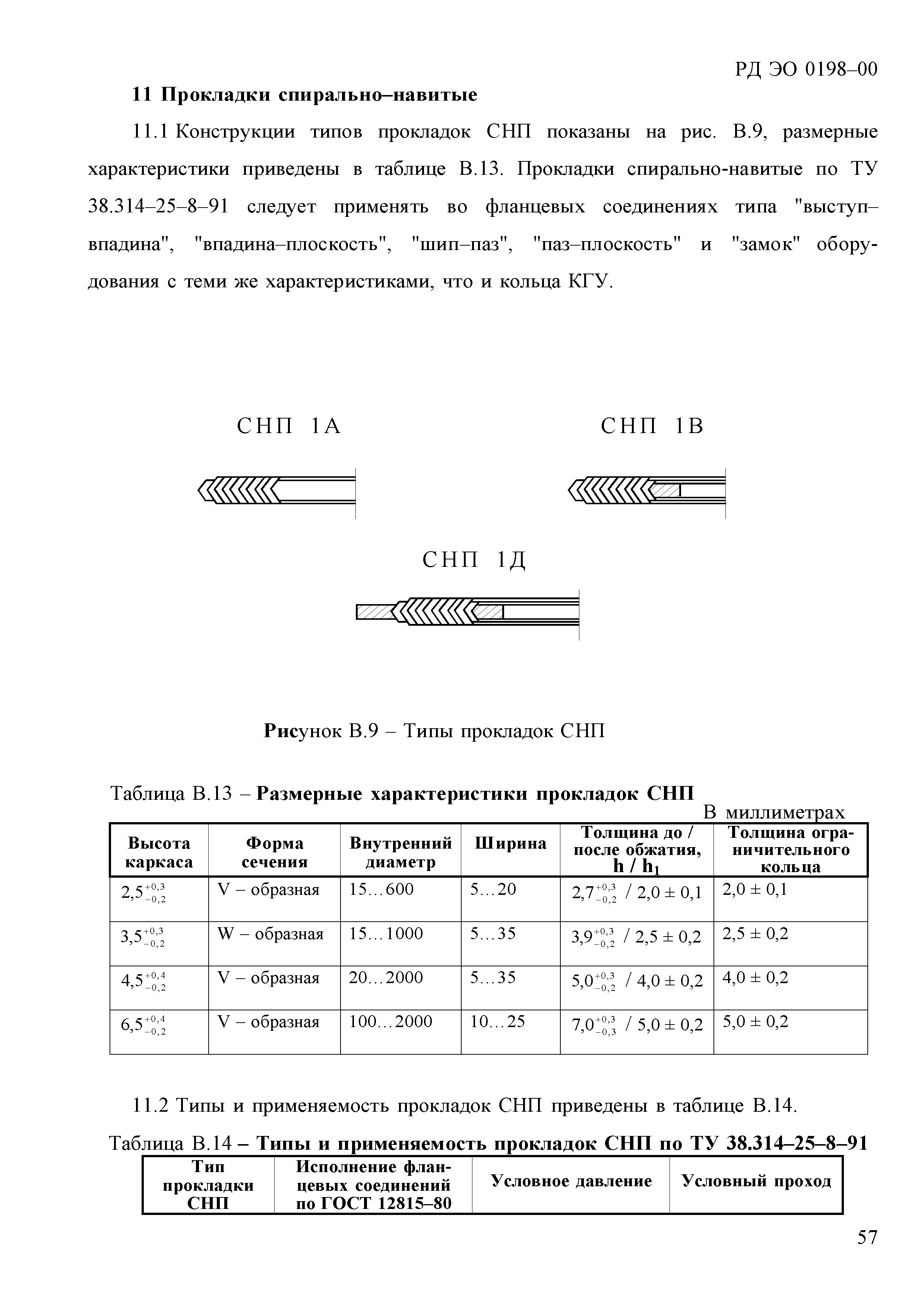

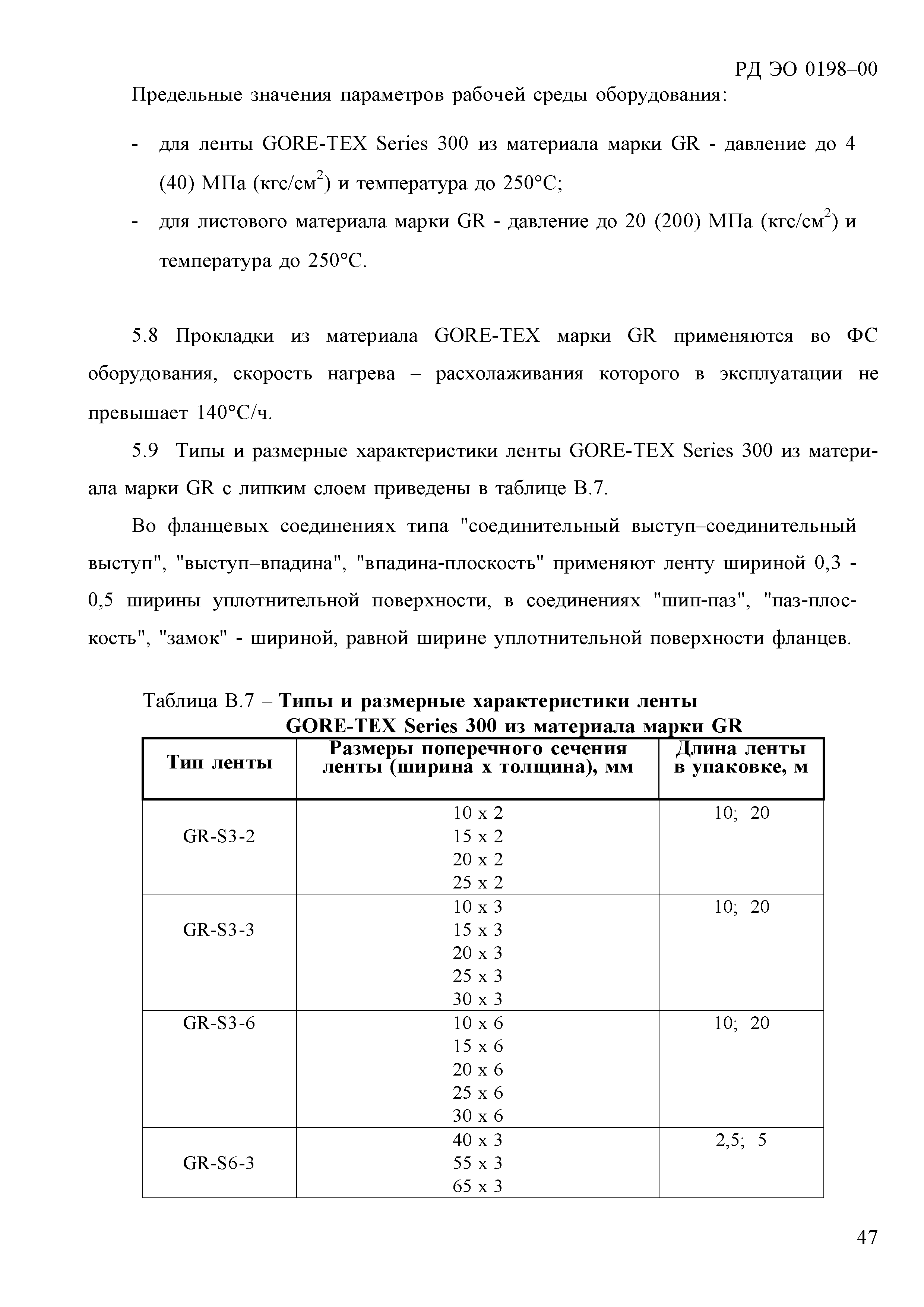

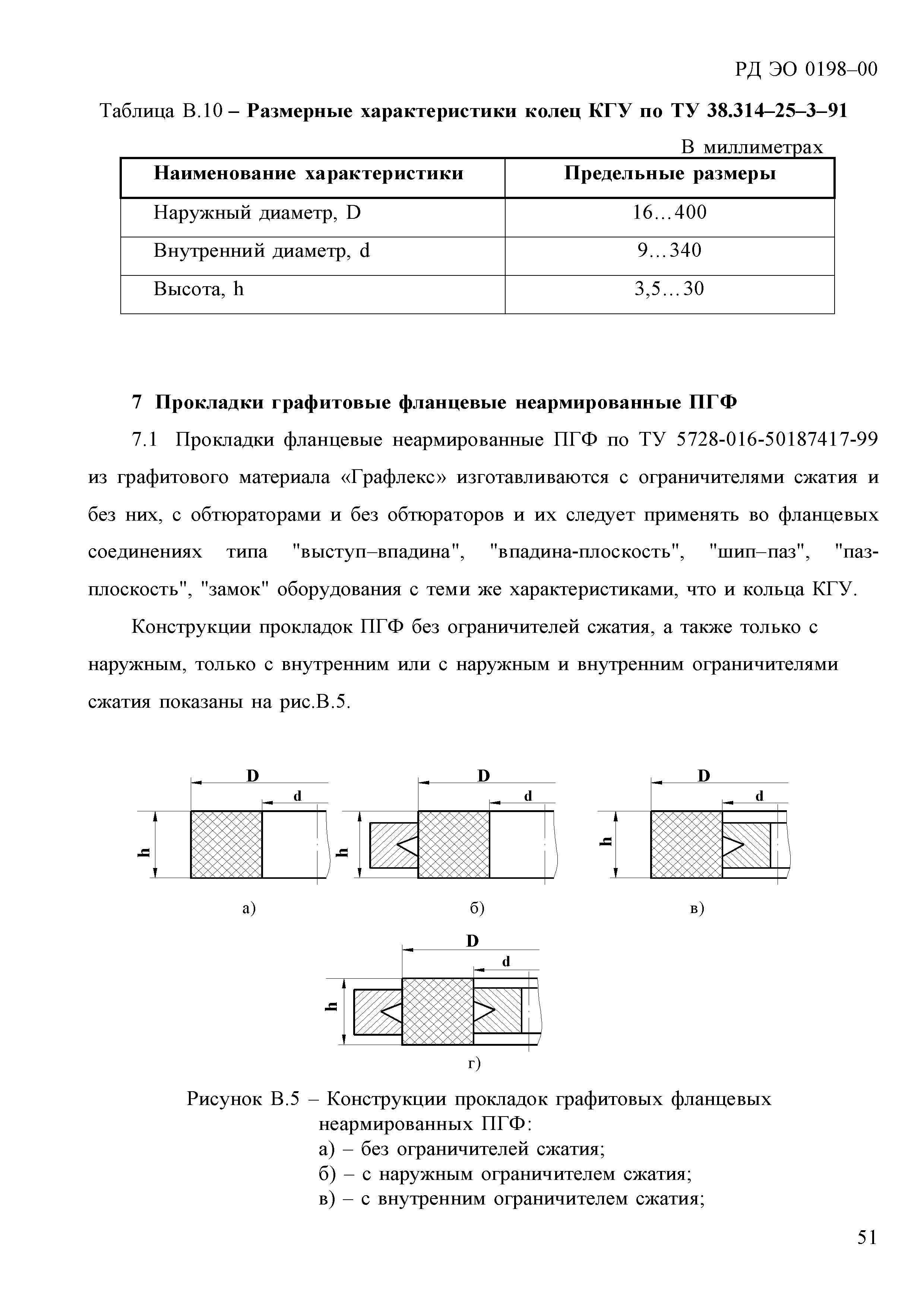

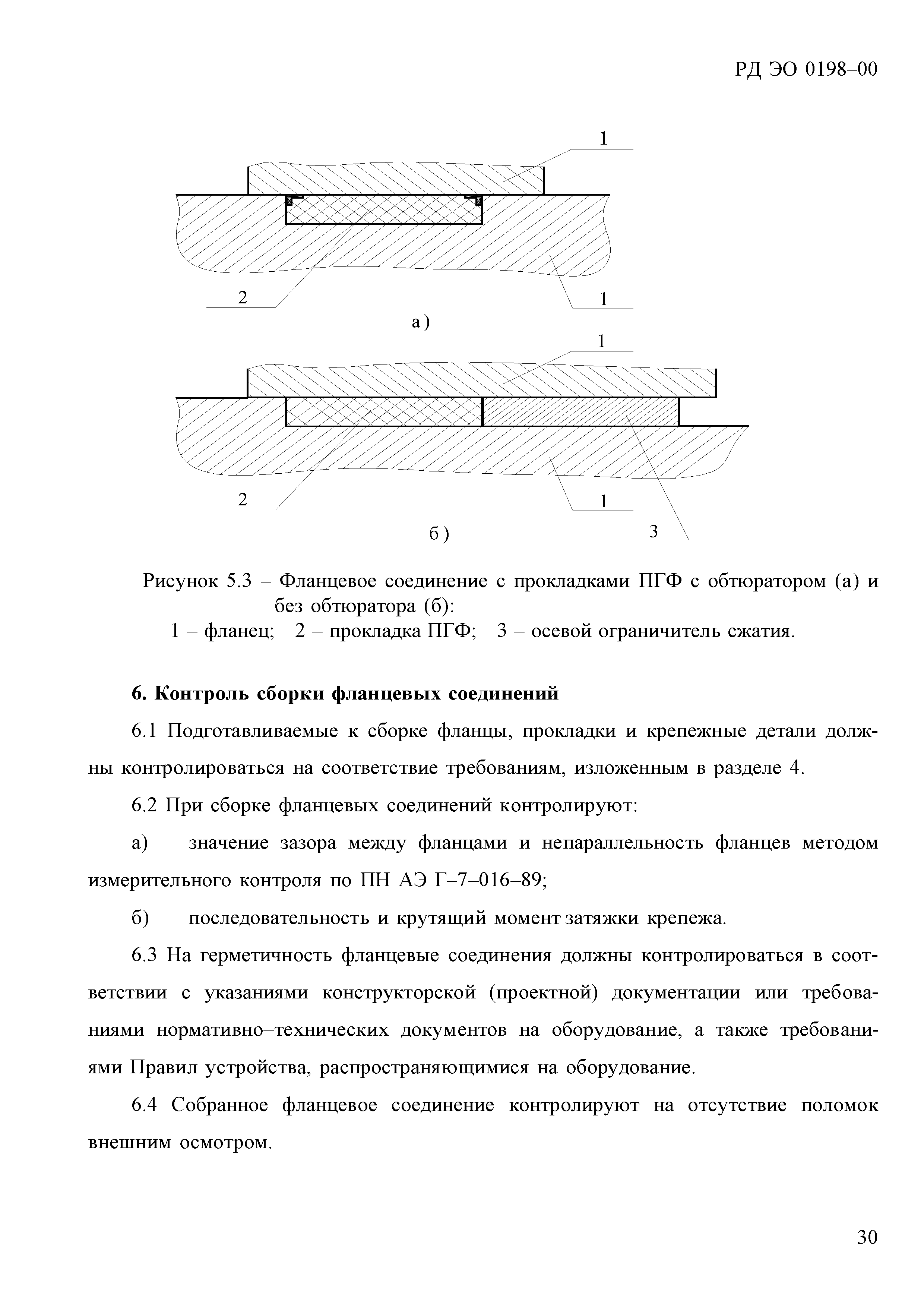

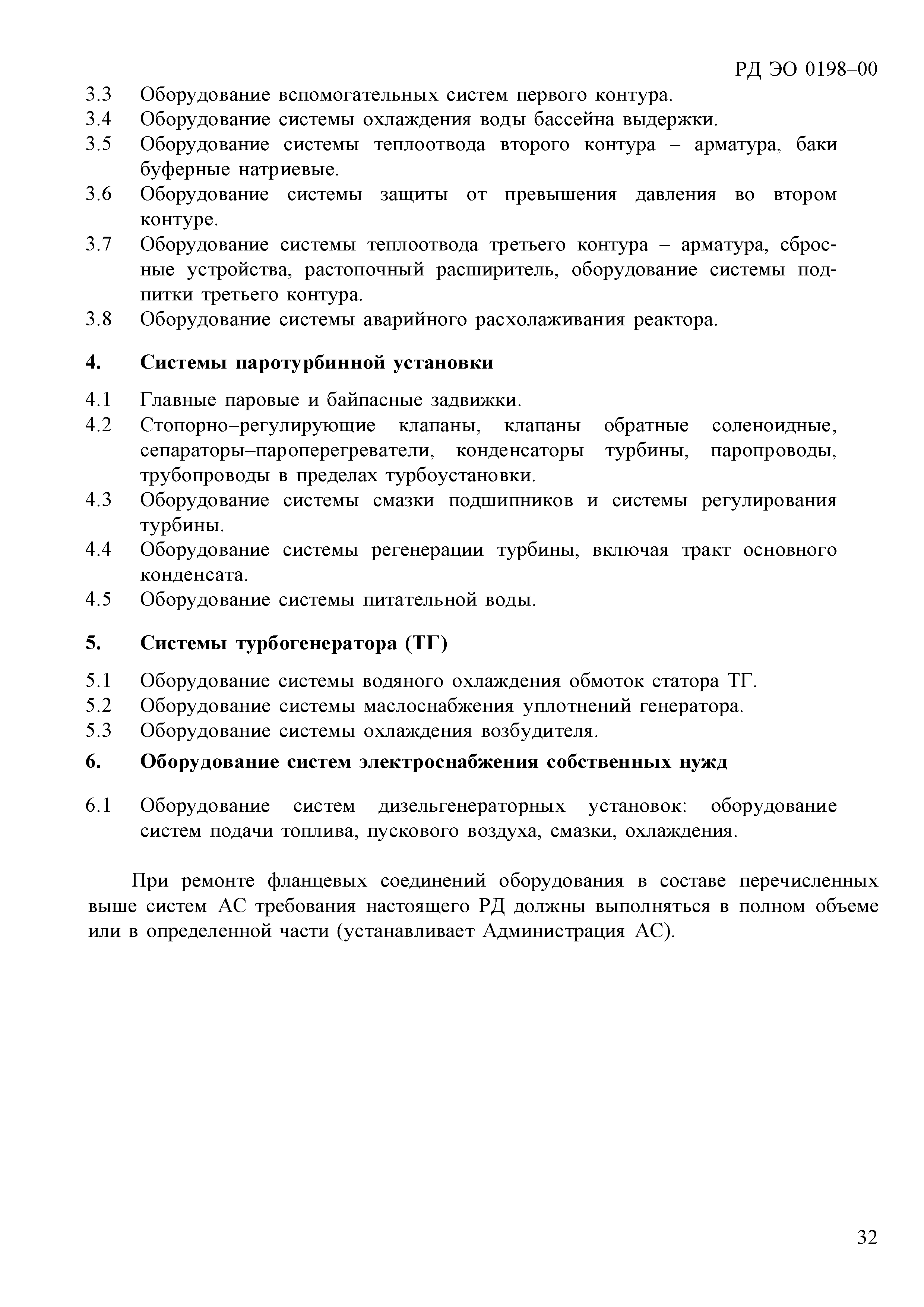

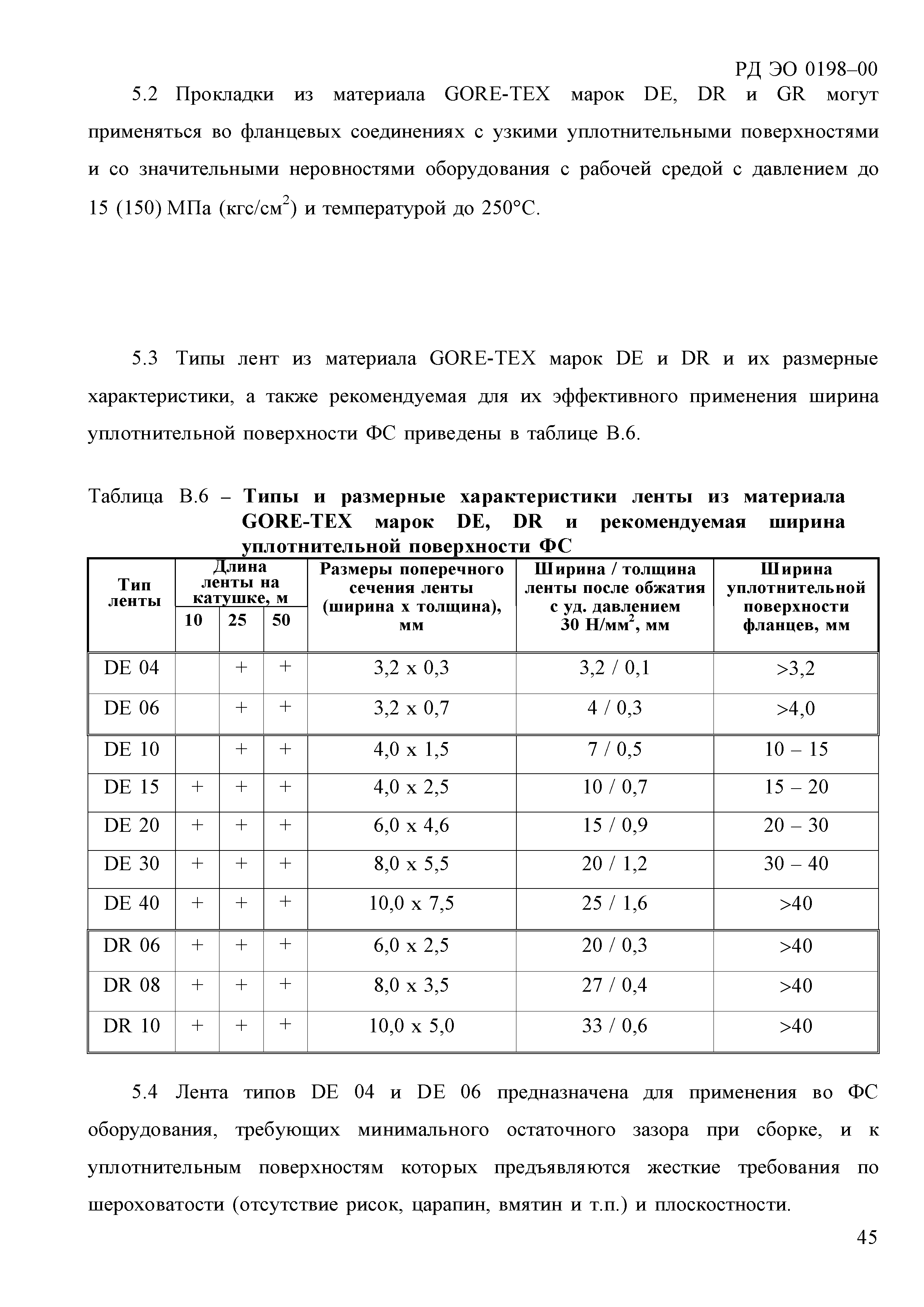

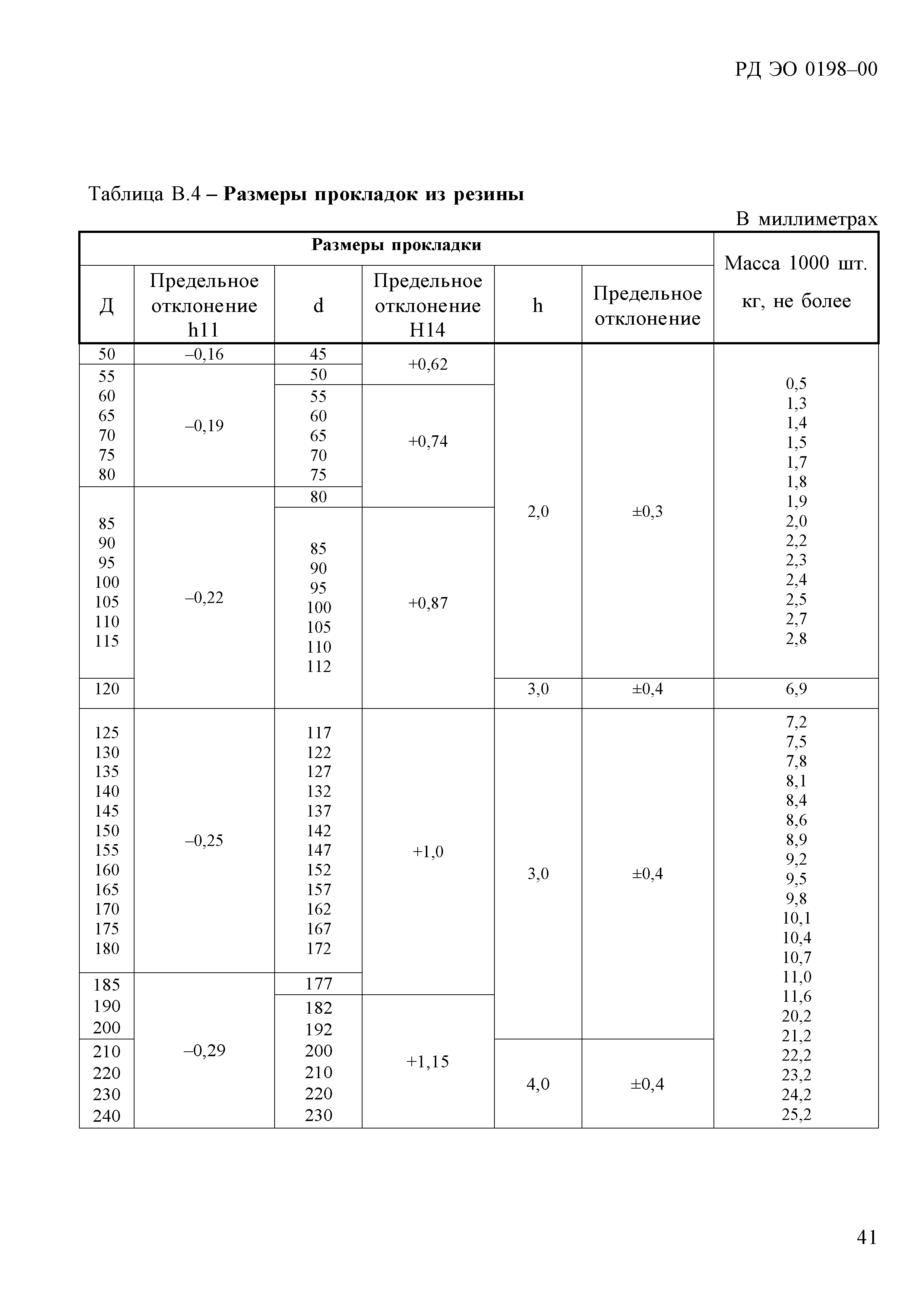

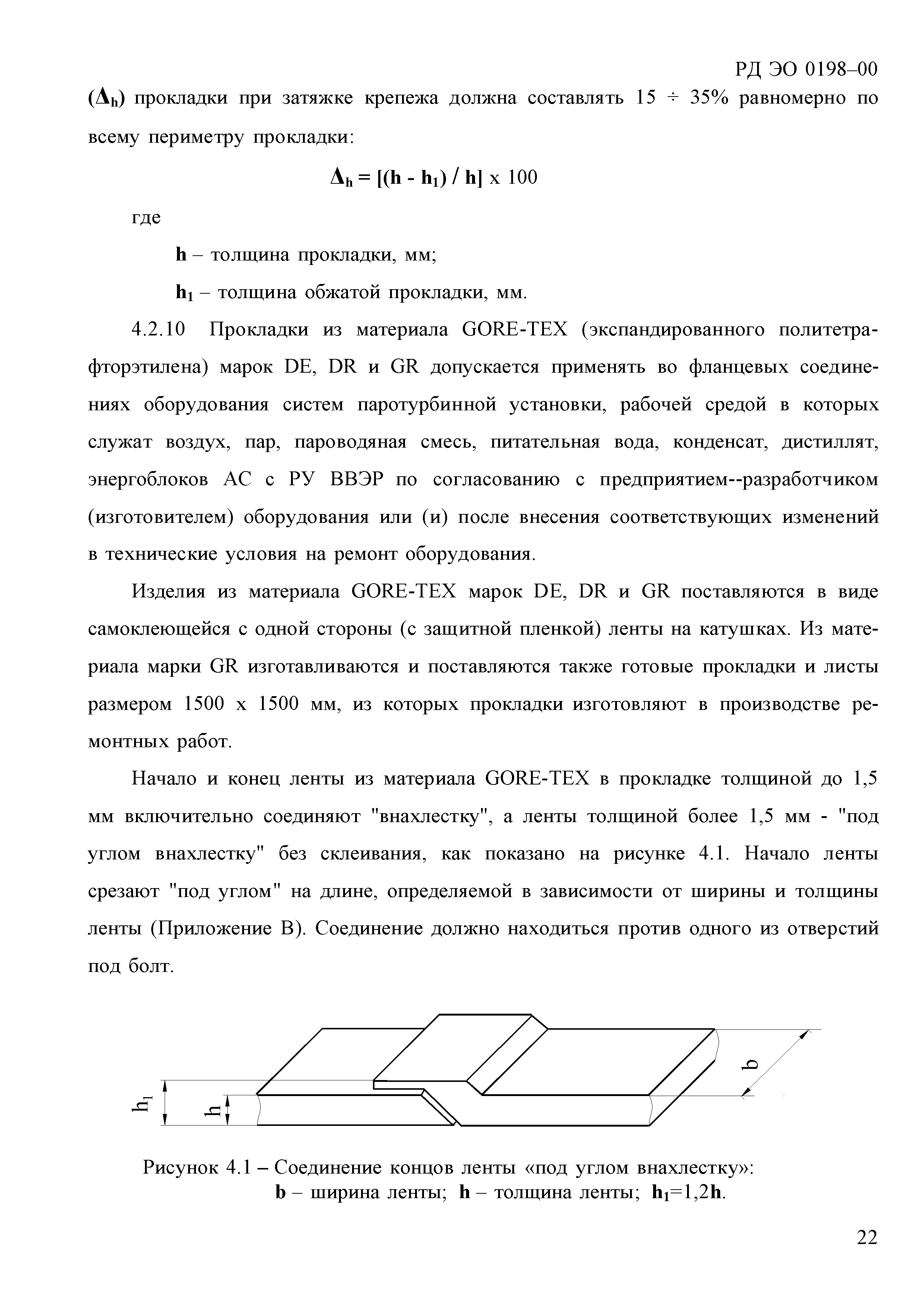

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Общие положения 4 Требования к фланцам, прокладкам и крепежным деталям фланцевых соединений 5 Требования к сборке фланцевых соединений 6 Контроль сборки фланцевых соединений Приложение А. Примерный перечень оборудования систем АС, при сборке фланцевых соединений которого должны выполняться требования РД Приложение Б. Типы и основные параметры фланцев Приложение В. Материалы и конструктивные характеристики прокладок Приложение Г. Определение крутящего момента для затяжки крепежа фланцевых соединений
Разработан:	ИЦП МАЭ ГП ВНИИАЭС Департамент по техническому обслуживанию и ремонту концерна Росэнергоатом Департамент научно-технической поддержки концерна Росэнергоатом
Утверждён:	26.07.2000 Концерн Росэнергоатом (Rosenergoatom Concern 410)
Принят:	13.08.2002 ОАО Чеховский завод энергетического машиностроения (51310/516) 01.08.2002 ОАО Пензтяжпромарматура (2803)
Расположен в:	Техническая документация Экология ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Атомная энергетика Атомная энергетика, прочие аспекты Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов энергетического комплекса Нормативные документы органов надзора Нормативные документы Госатомнадзора России

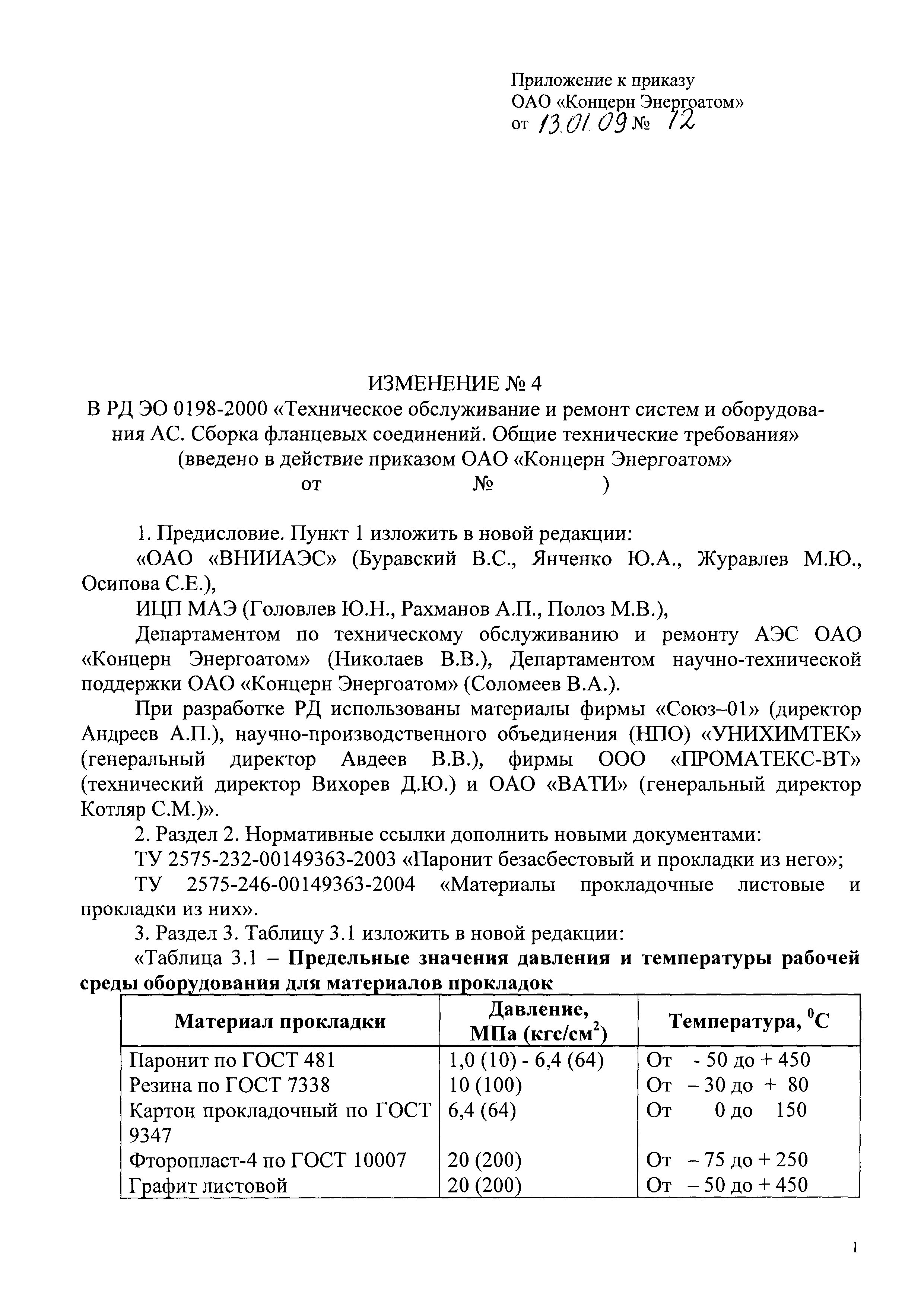

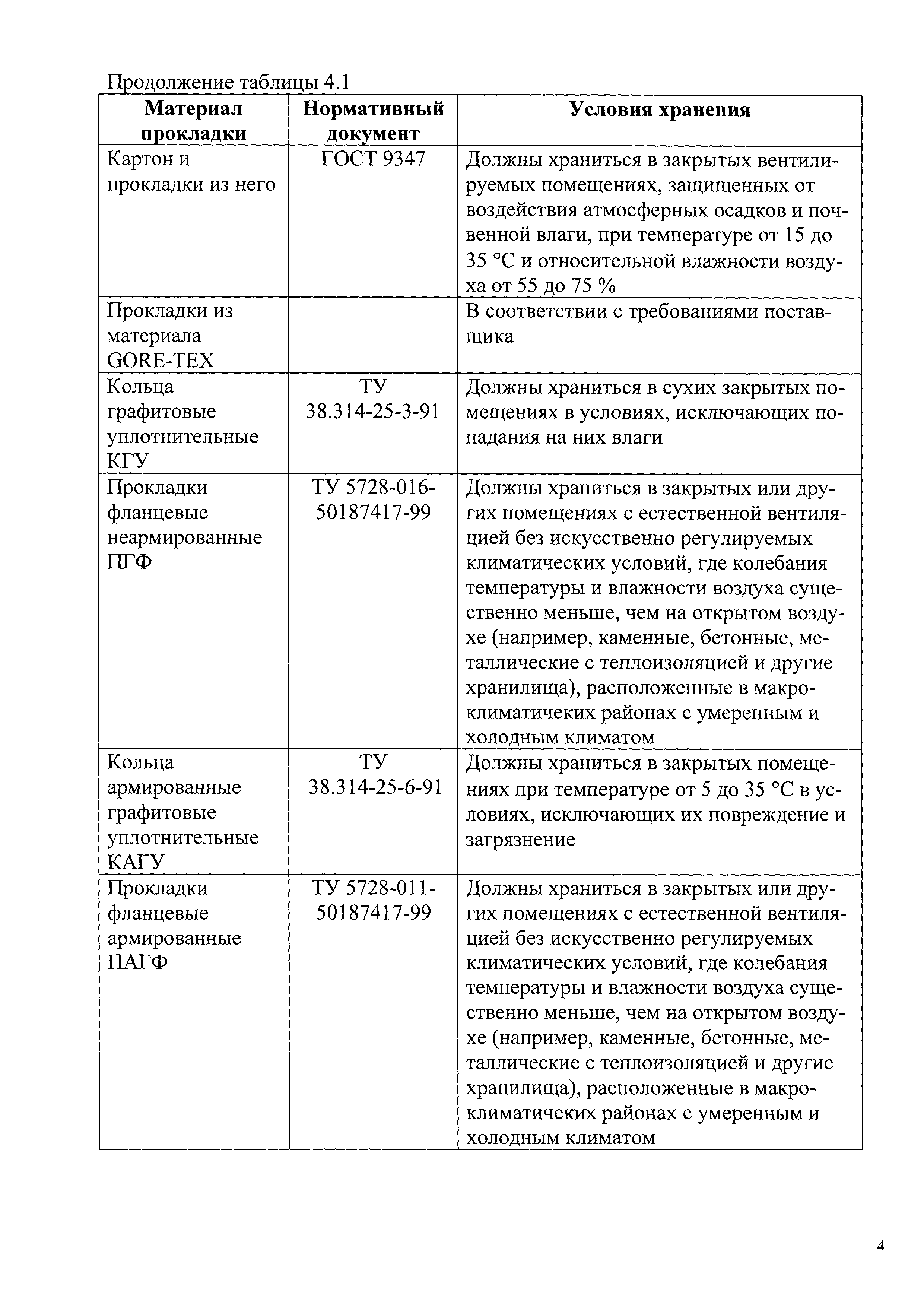

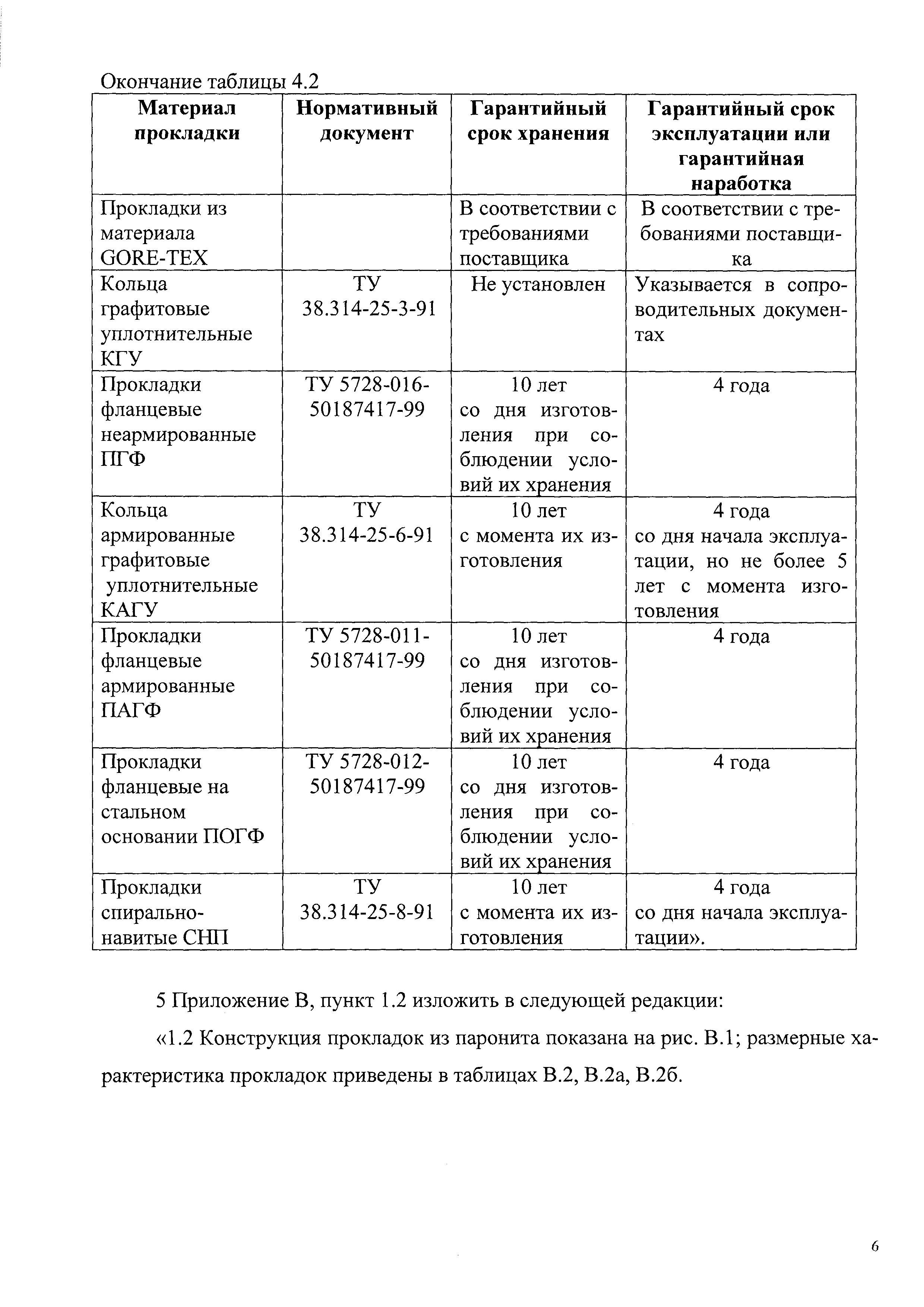

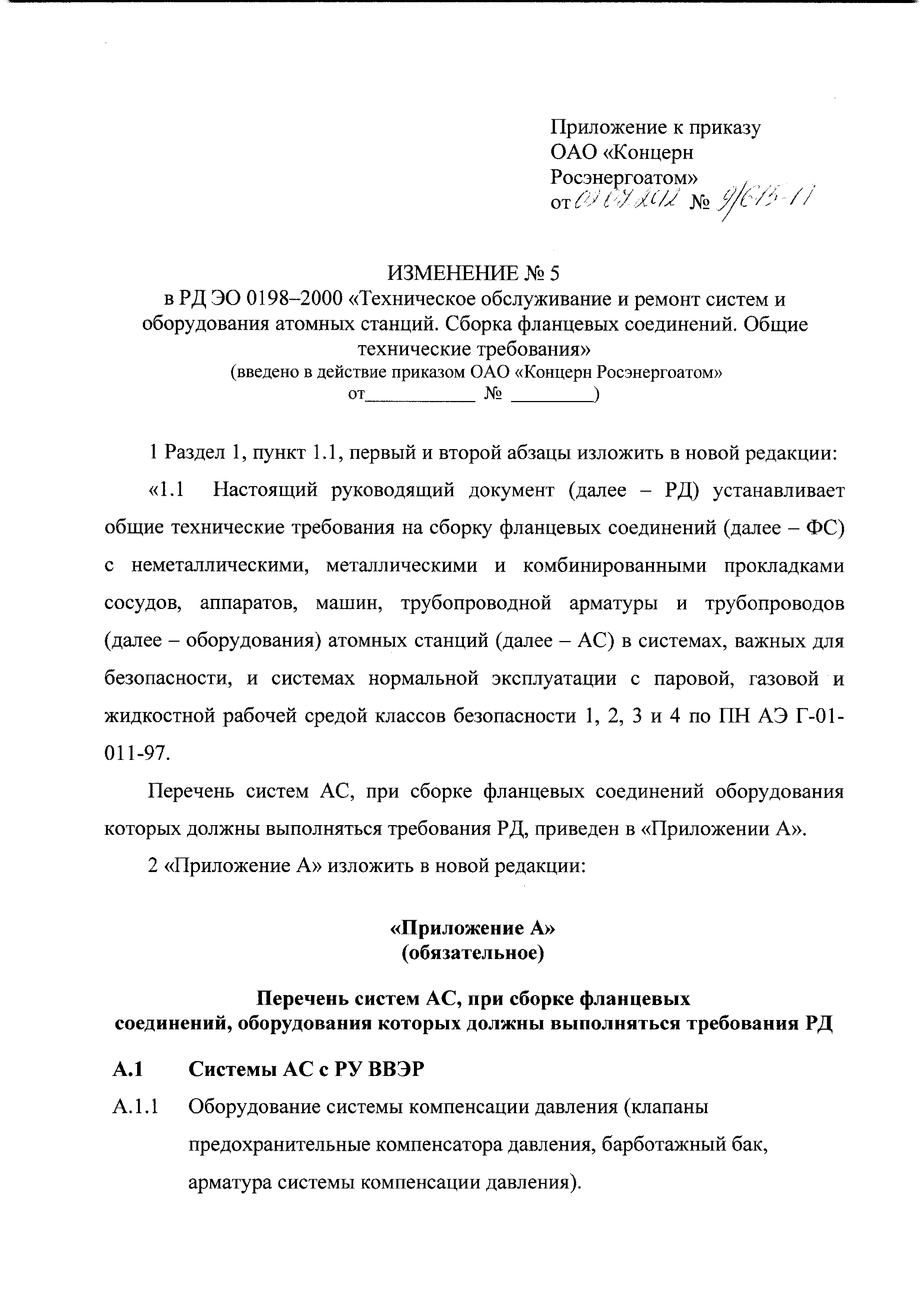

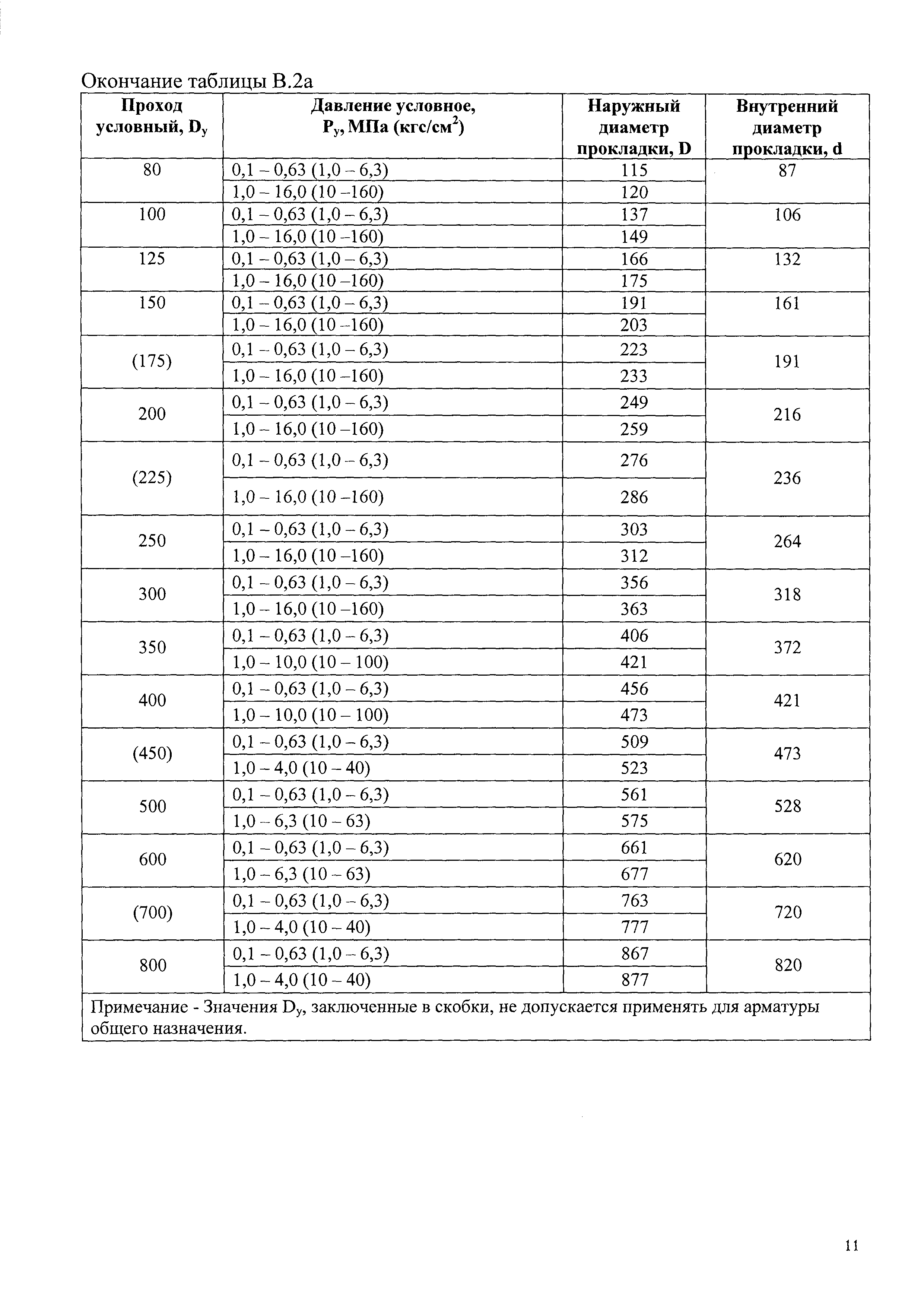

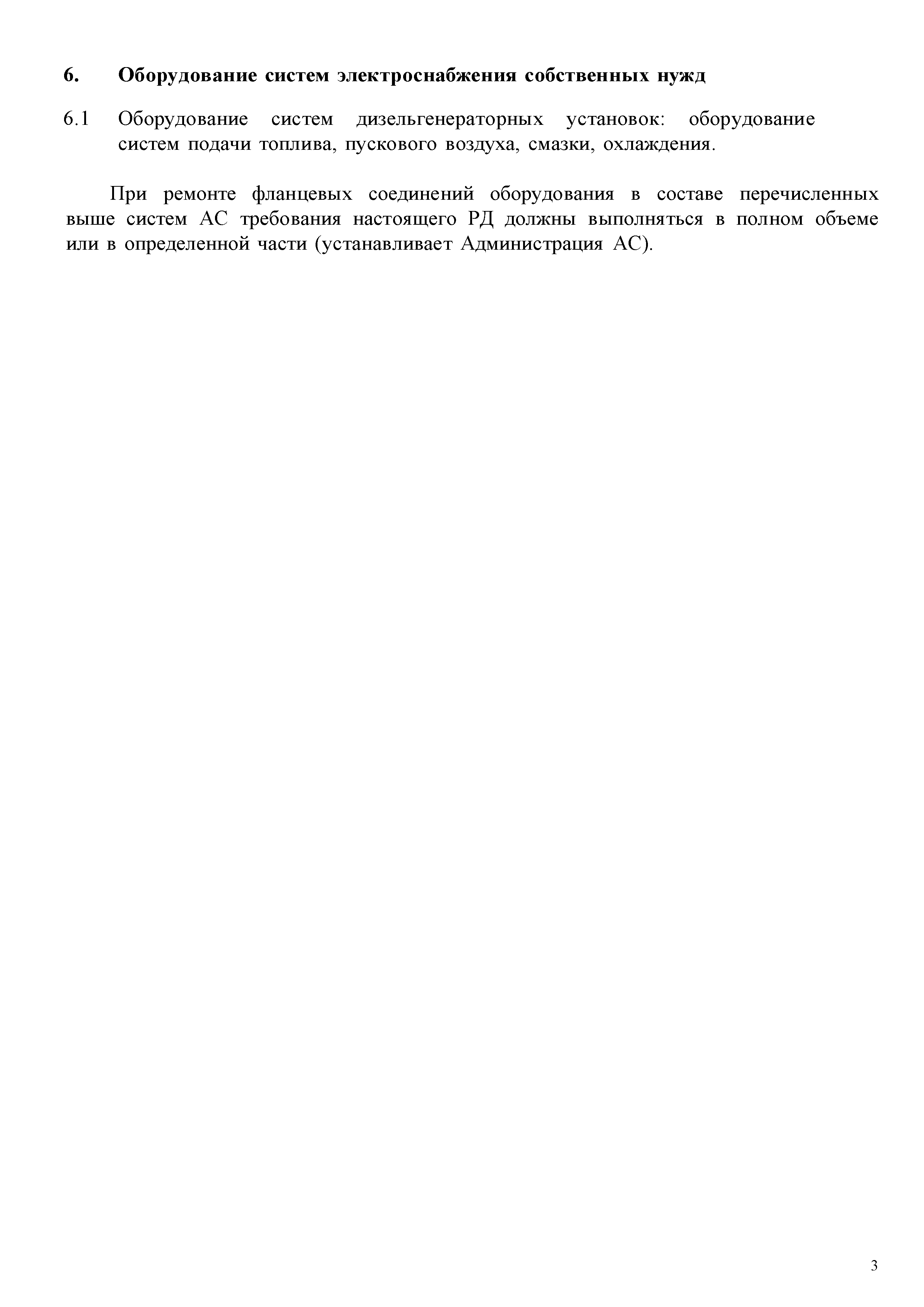

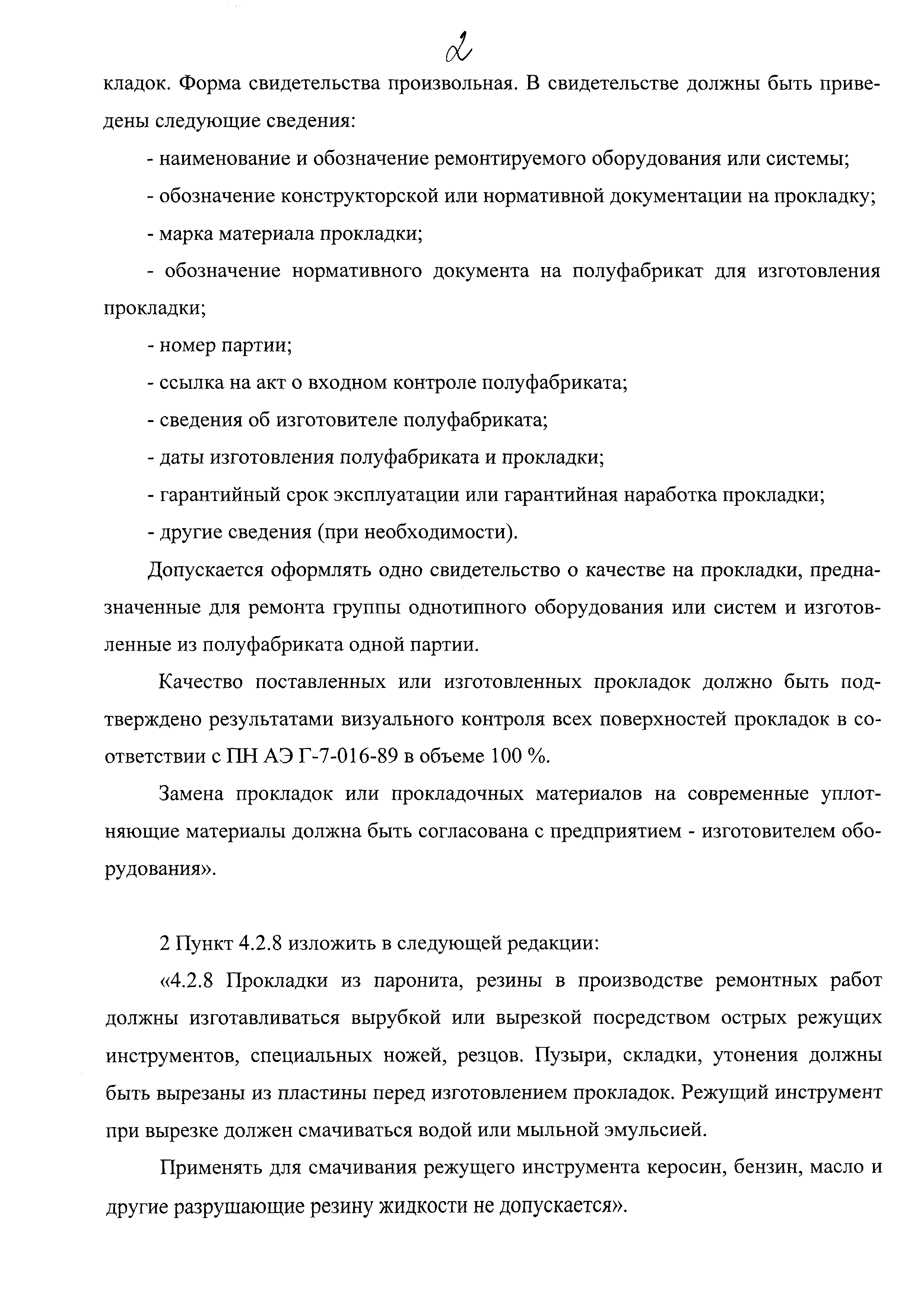

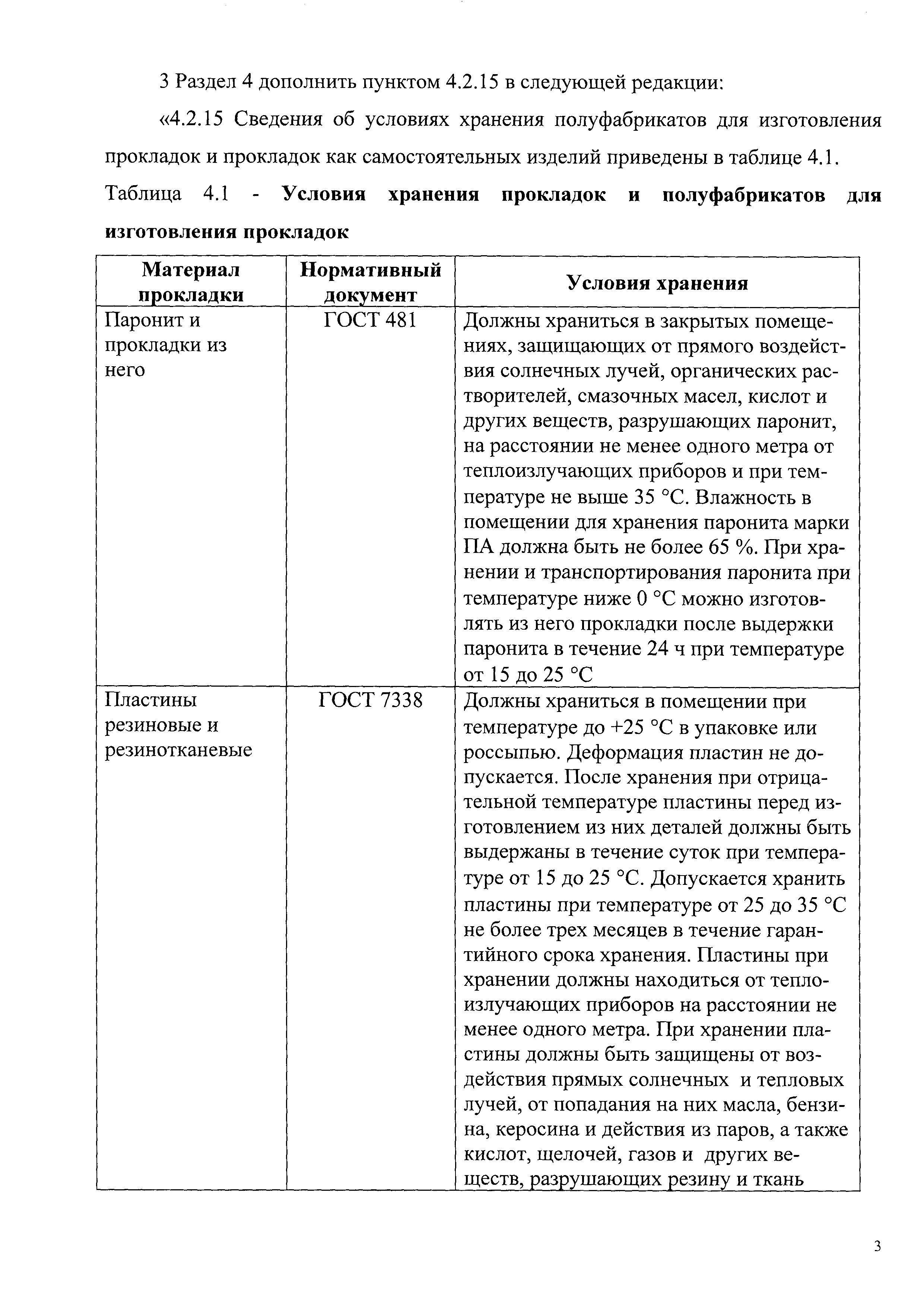

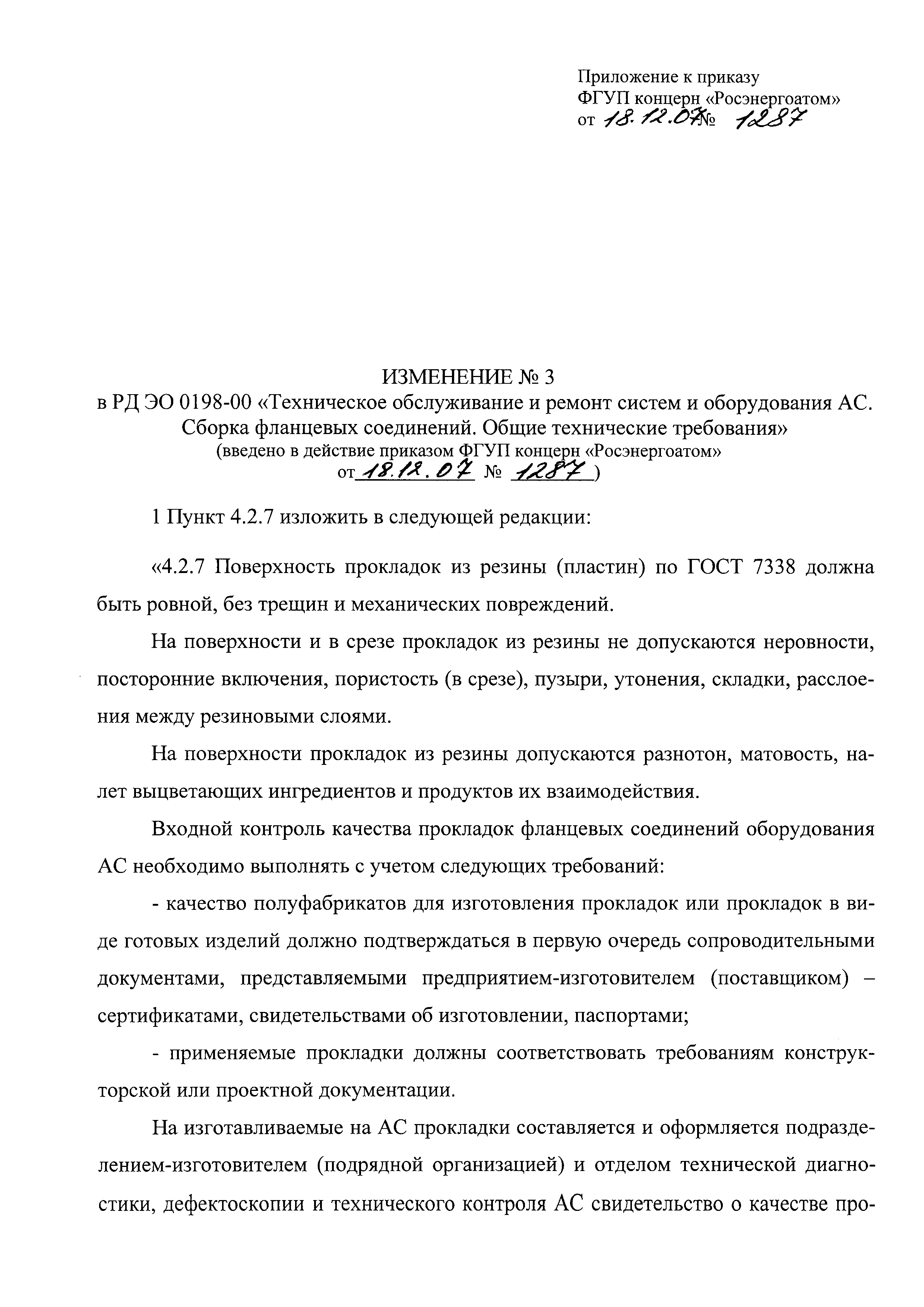

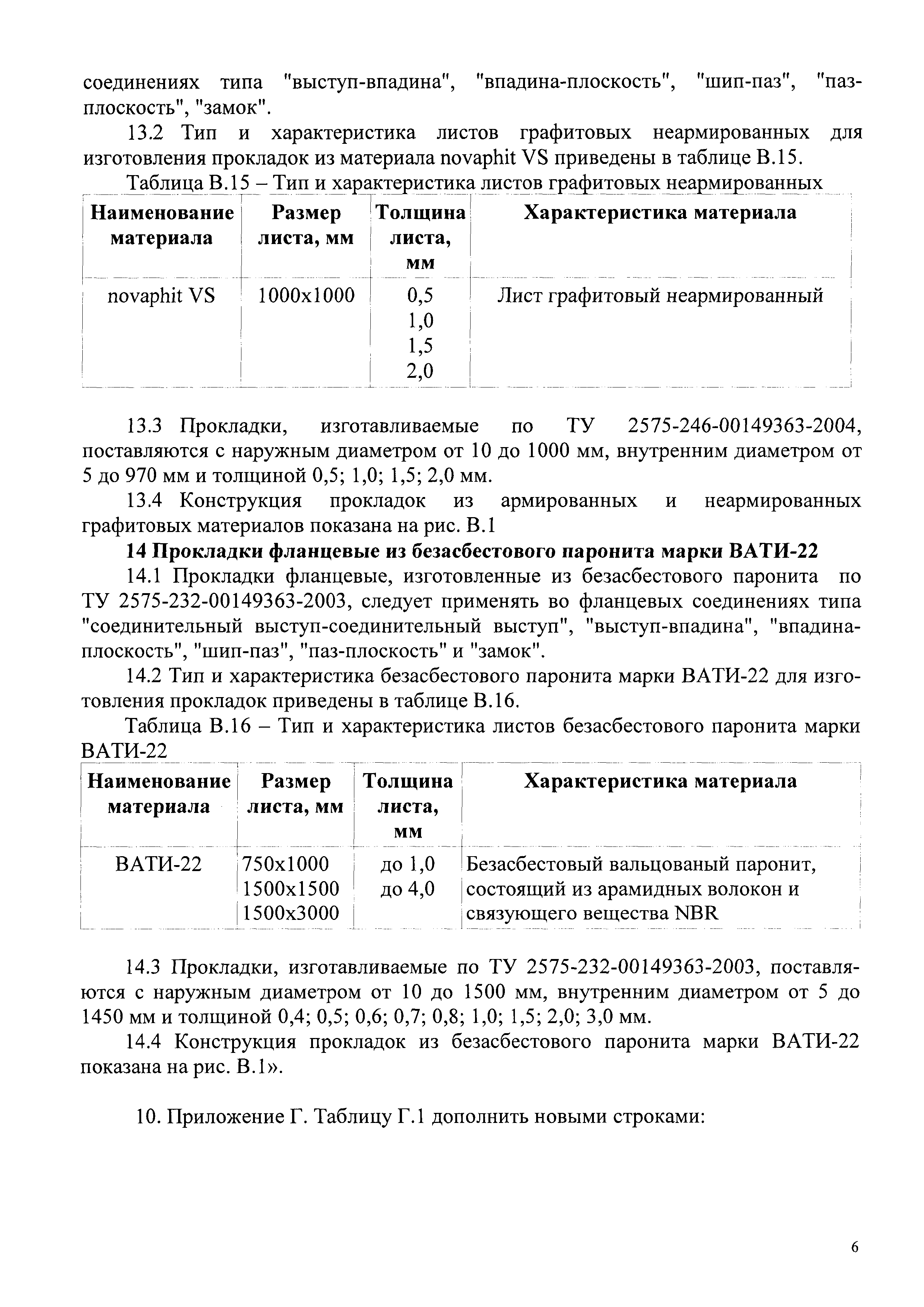

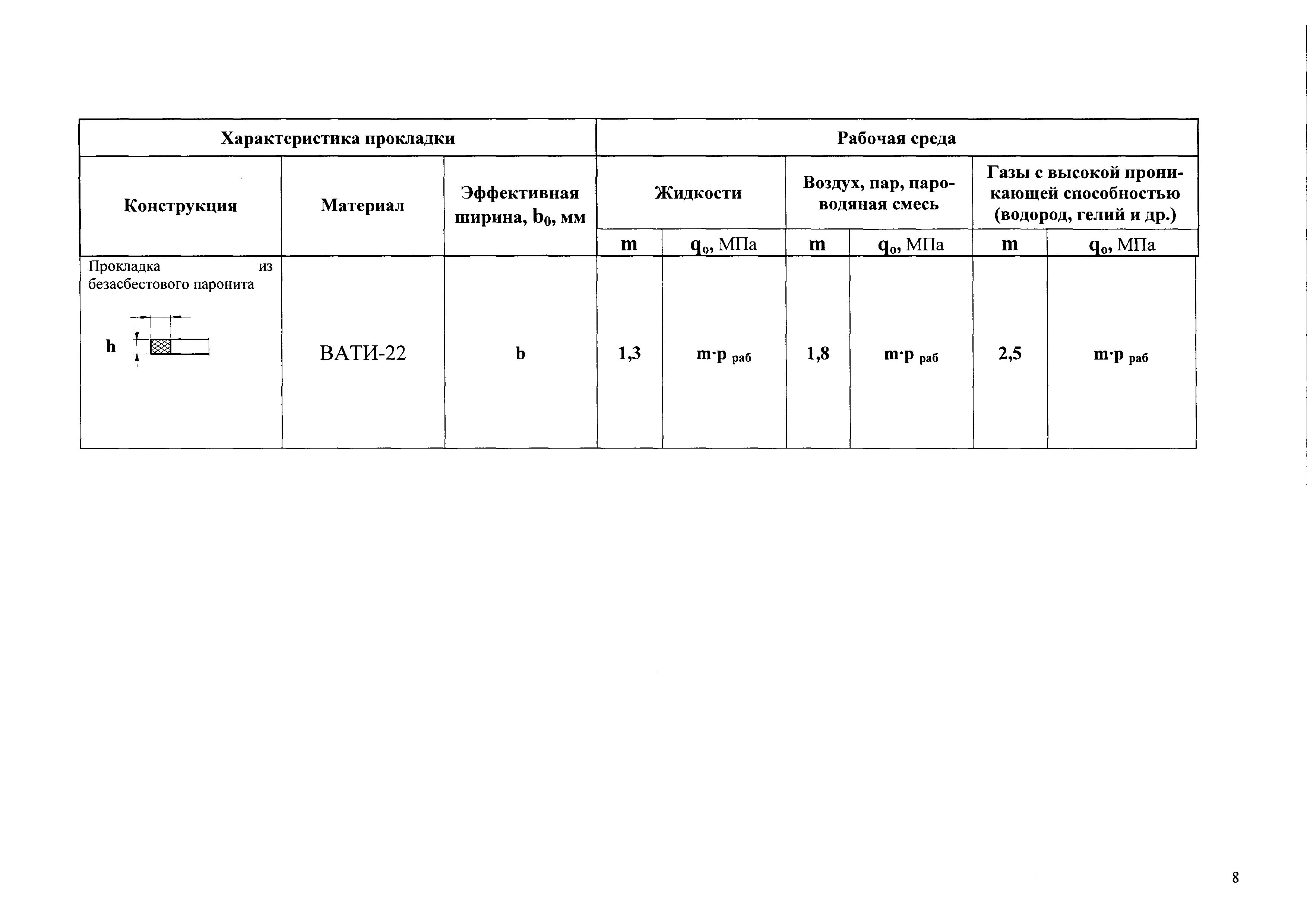

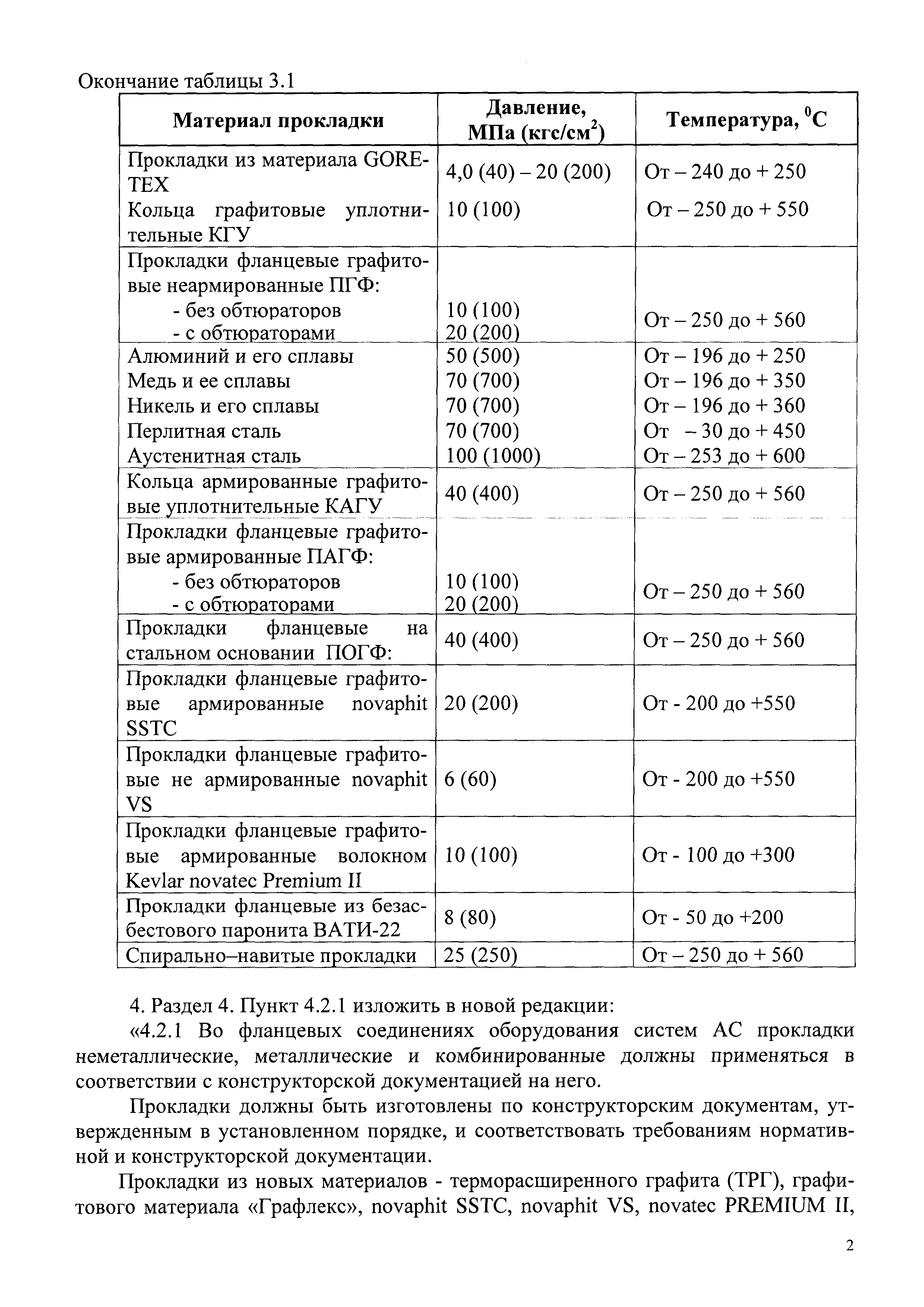

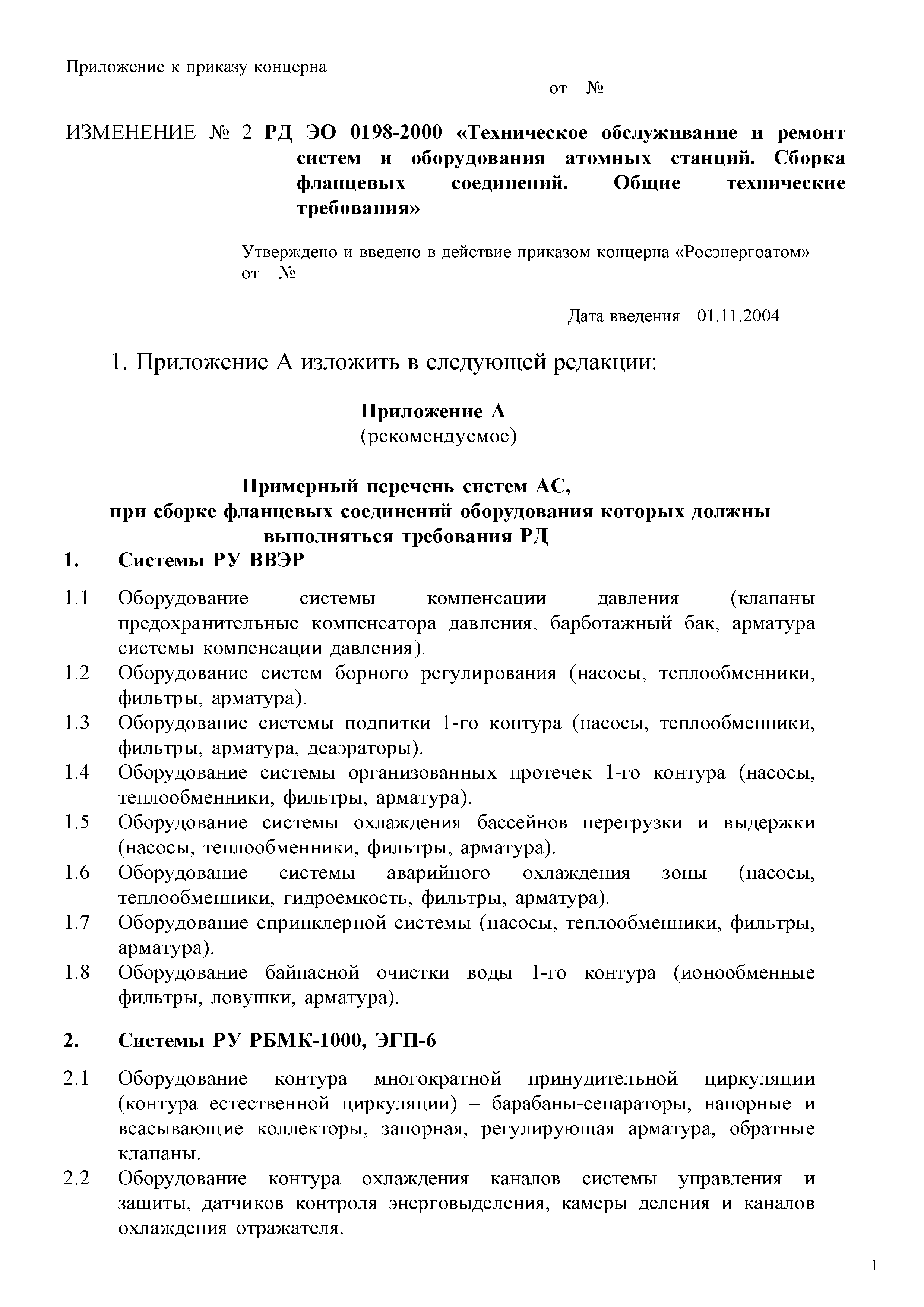

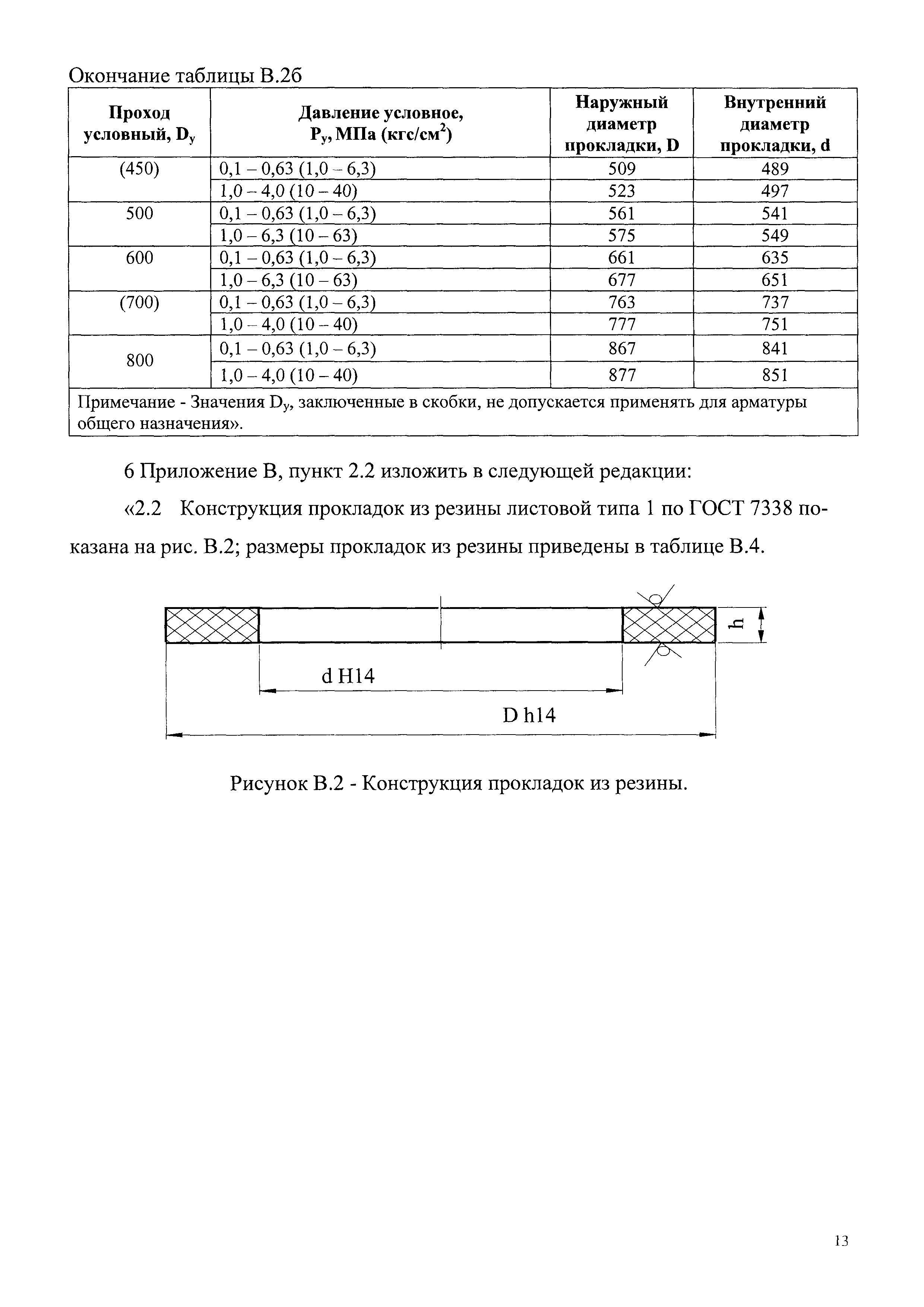

Список изменений:	№ 2 от 01.11.2004 № 3 от 18.12.2007 № 4 от 01.01.2009 № 5 от 02.07.2012

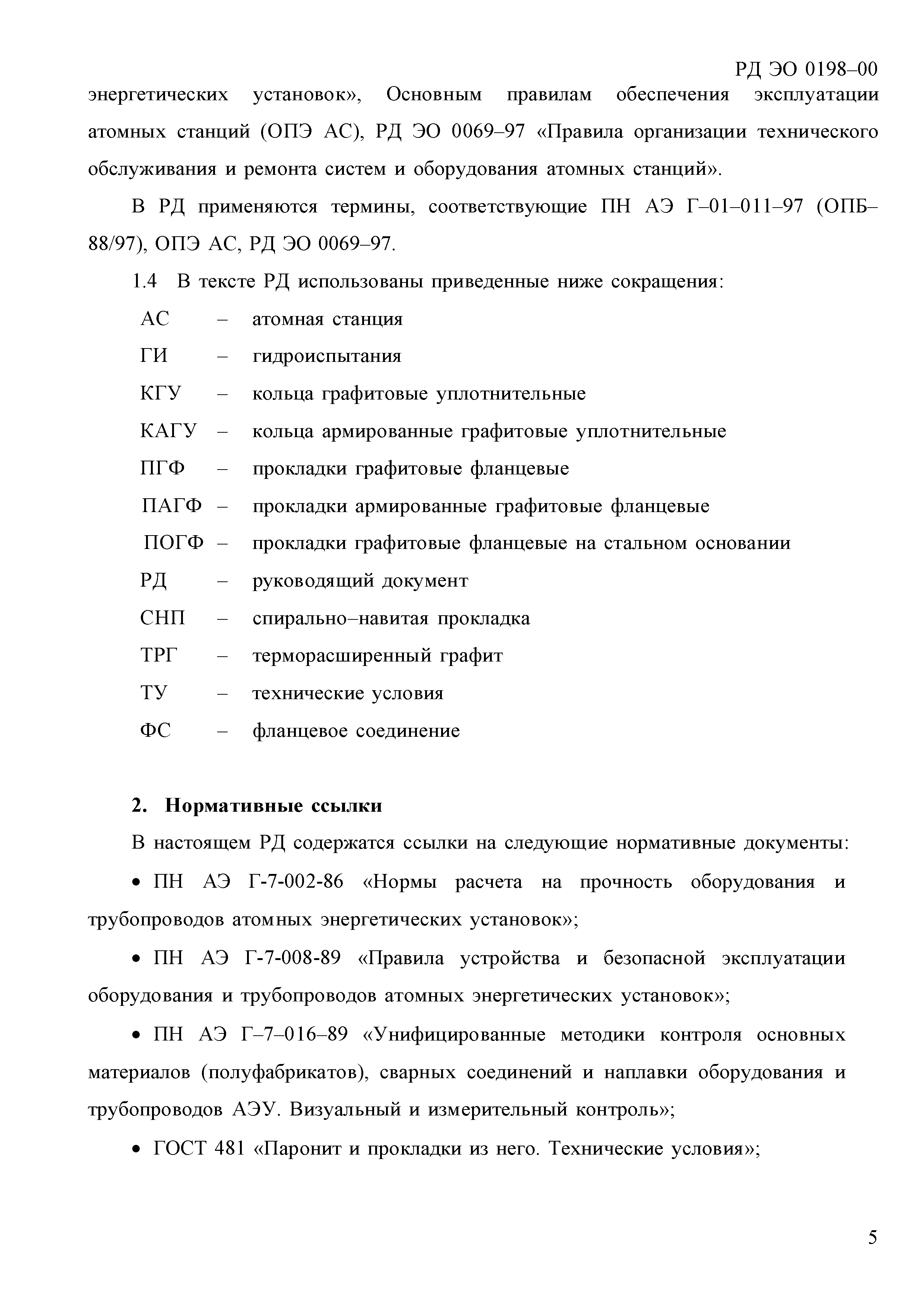

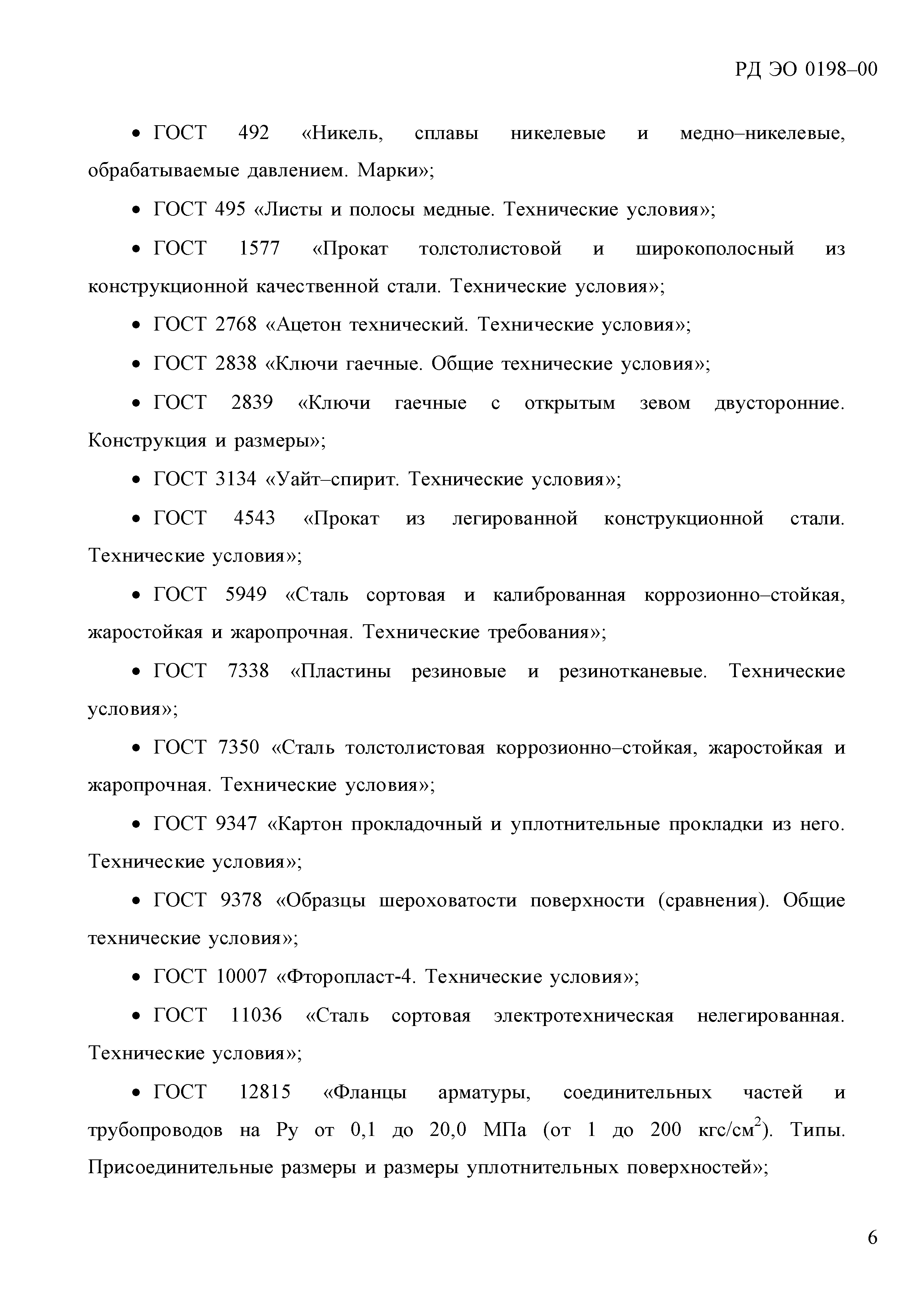

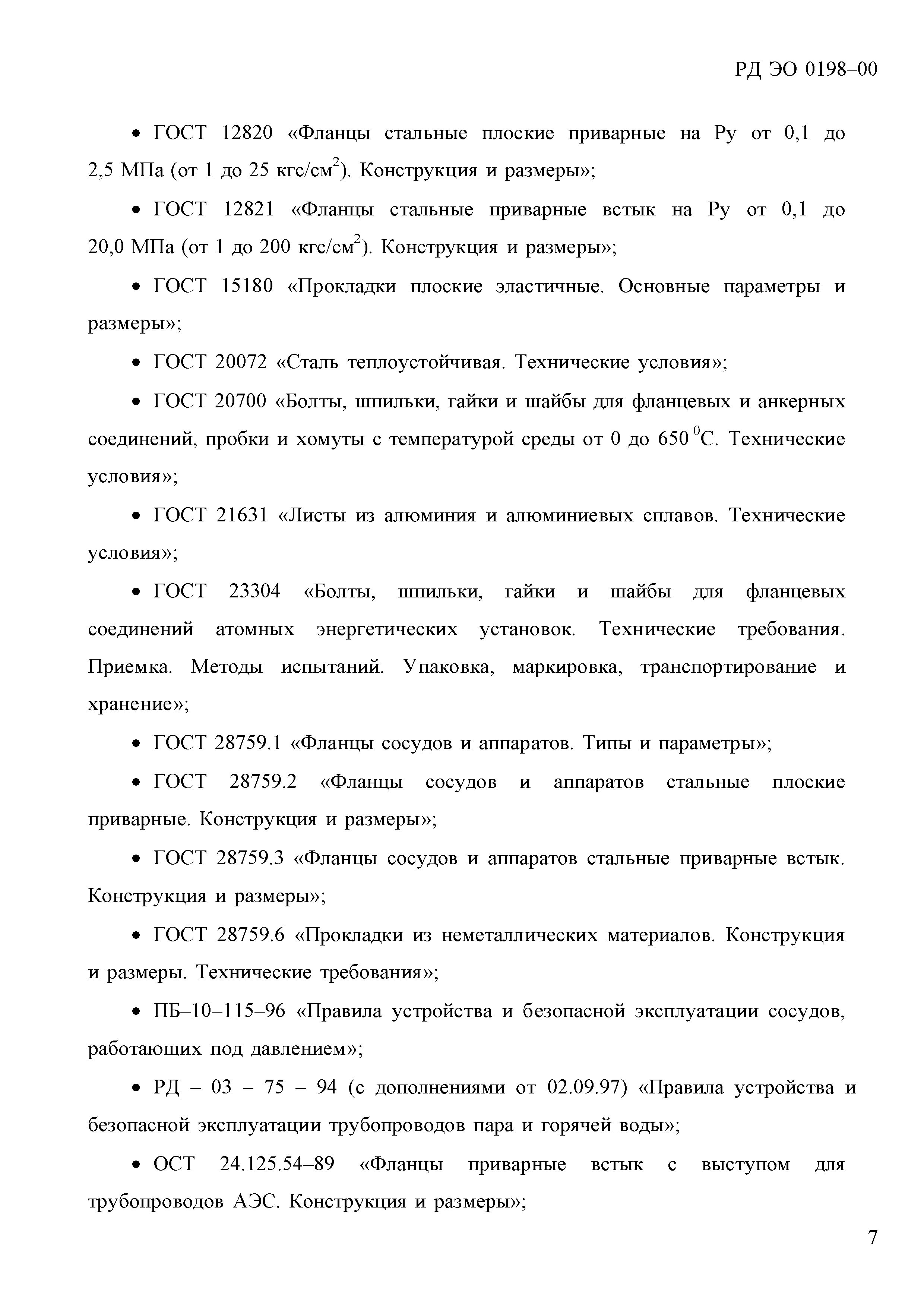

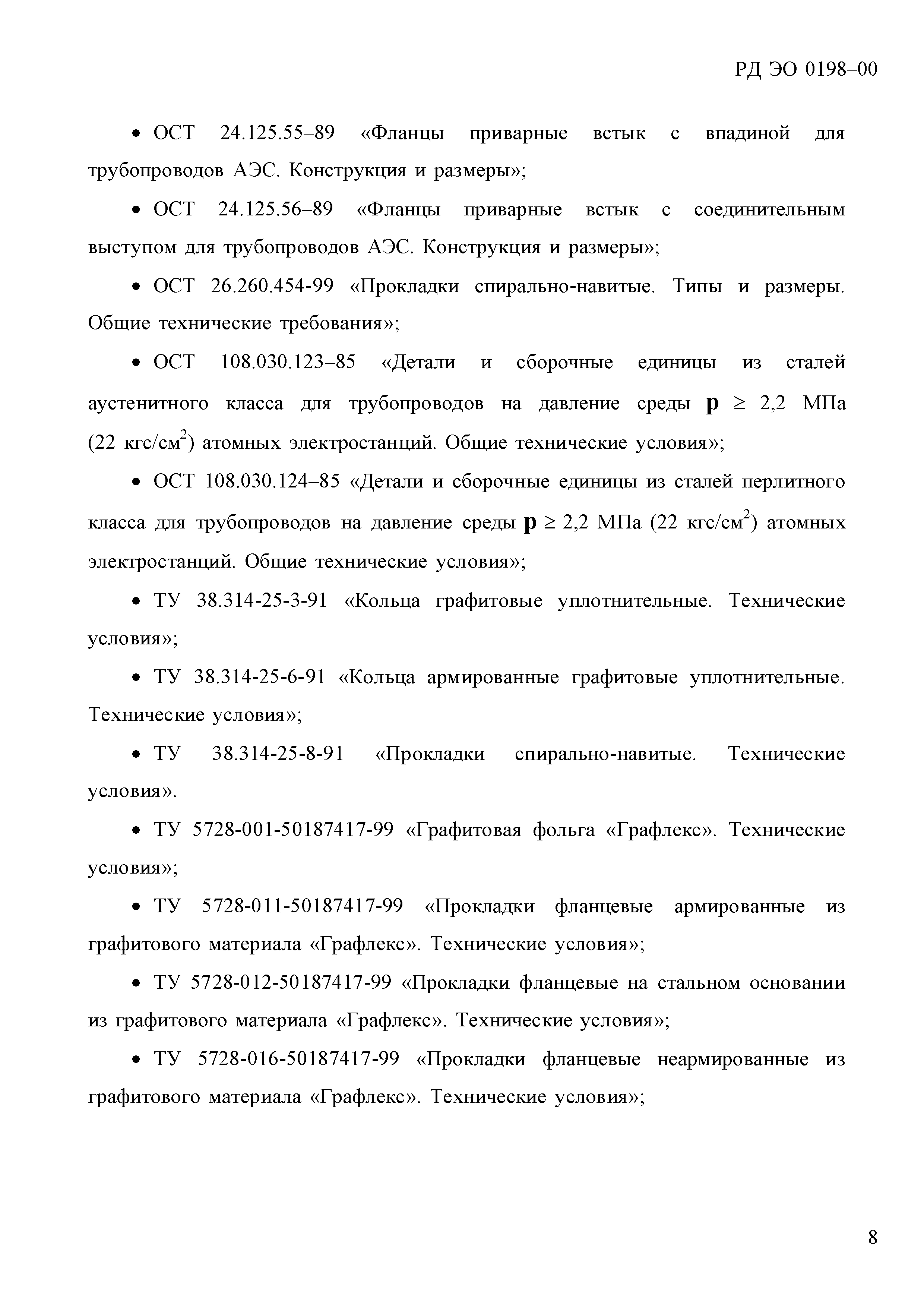

Нормативные ссылки:	ПБ 03-75-94 «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды» ПБ 10-115-96 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» ГОСТ 1577-93 «Прокат толстолистовой и широкополосный из конструкционной качественной стали. Технические условия» ГОСТ 20072-74 «Сталь теплоустойчивая. Технические условия» ГОСТ 21631-76 «Листы из алюминия и алюминиевых сплавов. Технические условия» ГОСТ 20700-75 «Болты, шпильки, гайки и шайбы для фланцевых и анкерных соединений, пробки и хомуты с температурой среды от 0 до 650 град. С. Технические условия» ГОСТ 15180-86 «Прокладки плоские эластичные. Основные параметры и размеры» ГОСТ 12815-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.). Типы. Присоединительные размеры и размеры уплотнительных поверхностей» ГОСТ 12820-80 «Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры» ГОСТ 12821-80 «Фланцы стальные приварные встык на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Конструкция и размеры» ГОСТ 28759.1-90 «Фланцы сосудов и аппаратов. Типы и параметры» ГОСТ 28759.2-90 «Фланцы сосудов и аппаратов стальные плоские приварные. Конструкция и размеры» ГОСТ 28759.3-90 «Фланцы сосудов и аппаратов стальные приварные встык. Конструкция и размеры» ГОСТ 28759.6-90 «Прокладки из неметаллических материалов. Конструкция и размеры. Технические требования» ПНАЭ Г-01-011-97 «Общие положения обеспечения безопасности атомных станций» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 481-80 «Паронит и прокладки из него. Технические условия» ГОСТ 7338-90 «Пластины резиновые и резинотканевые. Технические условия» ГОСТ 495-92 «Листы и полосы медные. Технические условия» ГОСТ 9378-93 «Образцы шероховатости поверхности (сравнения). Общие технические условия» ГОСТ 492-73 «Никель, сплавы никелевые и медно-никелевые, обрабатываемые давлением. Марки» ГОСТ 5949-75 «Сталь сортовая и калиброванная коррозионностойкая, жаростойкая и жаропрочная. Технические условия» ГОСТ 7350-77 «Сталь толстолистовая коррозионно-стойкая, жаростойкая и жаропрочная. Технические условия» ГОСТ 9347-74 «Картон прокладочный и уплотнительные прокладки из него. Технические условия» ГОСТ 10007-80 «Фторопласт-4. Технические условия» ГОСТ 11036-75 «Сталь сортовая электротехническая нелегированная. Технические условия» ГОСТ 23304-78 «Болты, шпильки, гайки и шайбы для фланцевых соединений атомных энергетических установок. Технические требования. Приемка. Методы испытаний. Маркировка, упаковка, транспортирование и хранение» ГОСТ 2768-84 «Ацетон технический. Технические условия» ГОСТ 2838-80 «Ключи гаечные. Общие технические условия» ГОСТ 2839-80 «Ключи гаечные с открытым зевом двусторонние. Конструкция и размеры» ГОСТ 3134-78 «Уайт-спирит. Технические условия» ПНАЭ Г-7-008-89 «Правила устройства и безопасной эксплуатации оборудования и трубопроводов атомных энергетических установок» ОСТ 26.260.454-99 «Прокладки спирально-навитые. Типы и размеры. Общие технические требования» ПНАЭ Г-7-016-89 «Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов АЭУ. Визуальный и измерительный контроль» ПНАЭ Г-7-002-86 «Нормы расчета на прочность оборудования и трубопроводов атомных энергетических установок» ОСТ 108.030.123-85 «Детали и сборочные единицы из сталей аустенитного класса для трубопроводов на давление среды Р >= 2,2 МПа (22 кгс/см2) атомных станций. Общие технические условия» ОСТ 108.030.124-85 «Детали и сборочные единицы из сталей перлитного класса для трубопроводов на давление среды Р >= 2,2 МПа (22 кгс/см2) атомных станций. Общие технические условия» ОСТ 24.125.54-89 «Фланцы приварные встык с выступом для трубопроводов АЭС. Конструкция и размеры» ОСТ 24.125.55-89 «Фланцы приварные встык с впадиной для трубопроводов АЭС. Конструкция и размеры» ОСТ 24.125.56-89 «Фланцы приварные встык с соединительным выступом для трубопроводов АЭС. Конструкции и размеры» РД ЭО 0069-97 «Правила организации технического обслуживания и ремонта систем и оборудования атомных станций» ГОСТ 492-2006 «Никель, сплавы никелевые и медно-никелевые, обрабатываемые давлением. Марки» ПБ 10-573-03 «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды» ГОСТ 6259-75 «Реактивы. Глицерин. Технические условия» ГОСТ 8295-73 «Графит смазочный. Технические условия»
