ГОСТ Р 55190-2012

Устройства комплектные распределительные в металлической оболочке (КРУ) на номинальное напряжение до 35 кВ. Общие технические условия

Обозначение:	ГОСТ Р 55190-2012
Обозначение англ:	GOST R 55190-2012
Статус:	введен впервые
Название рус.:	Устройства комплектные распределительные в металлической оболочке (КРУ) на номинальное напряжение до 35 кВ. Общие технические условия
Название англ.:	Factory-assembled metal-enclosed switchgear for rated voltages up to and including 35 kV. General specifications
Дата добавления в базу:	21.05.2015
Дата актуализации:	05.05.2017
Дата введения:	01.01.2014
Область применения:	Стандарт распространяется на комплектные распределительные устройства заводской сборки в металлической оболочке (КРУ) переменного тока с частотой 50 и 60 Гц на номинальные напряжения до 35 кВ включительно для внутренней и наружной установки. Оболочки могут иметь фиксированные и съемные компоненты и могут быть заполнены жидкостью или газом для обеспечения изоляции.

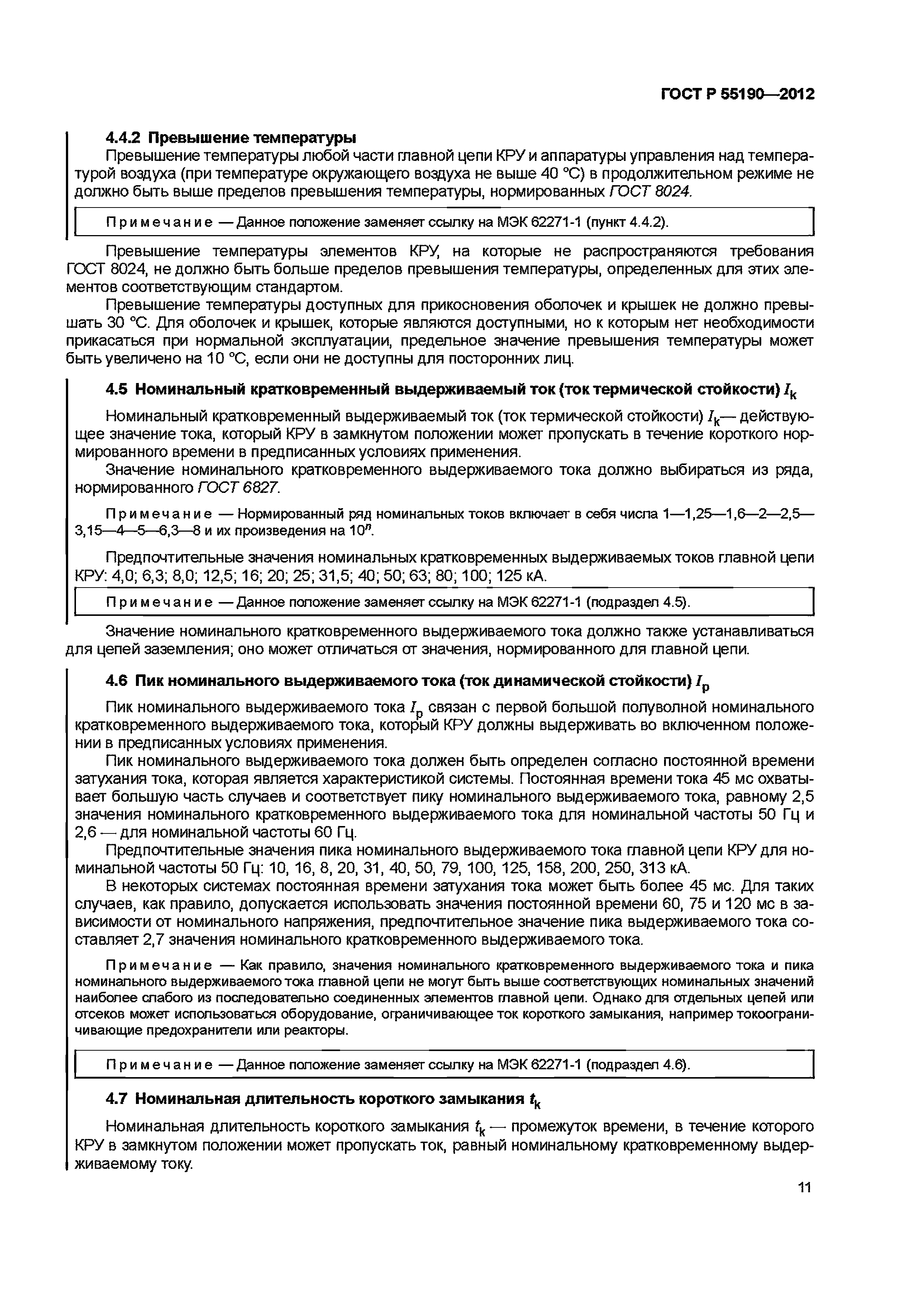

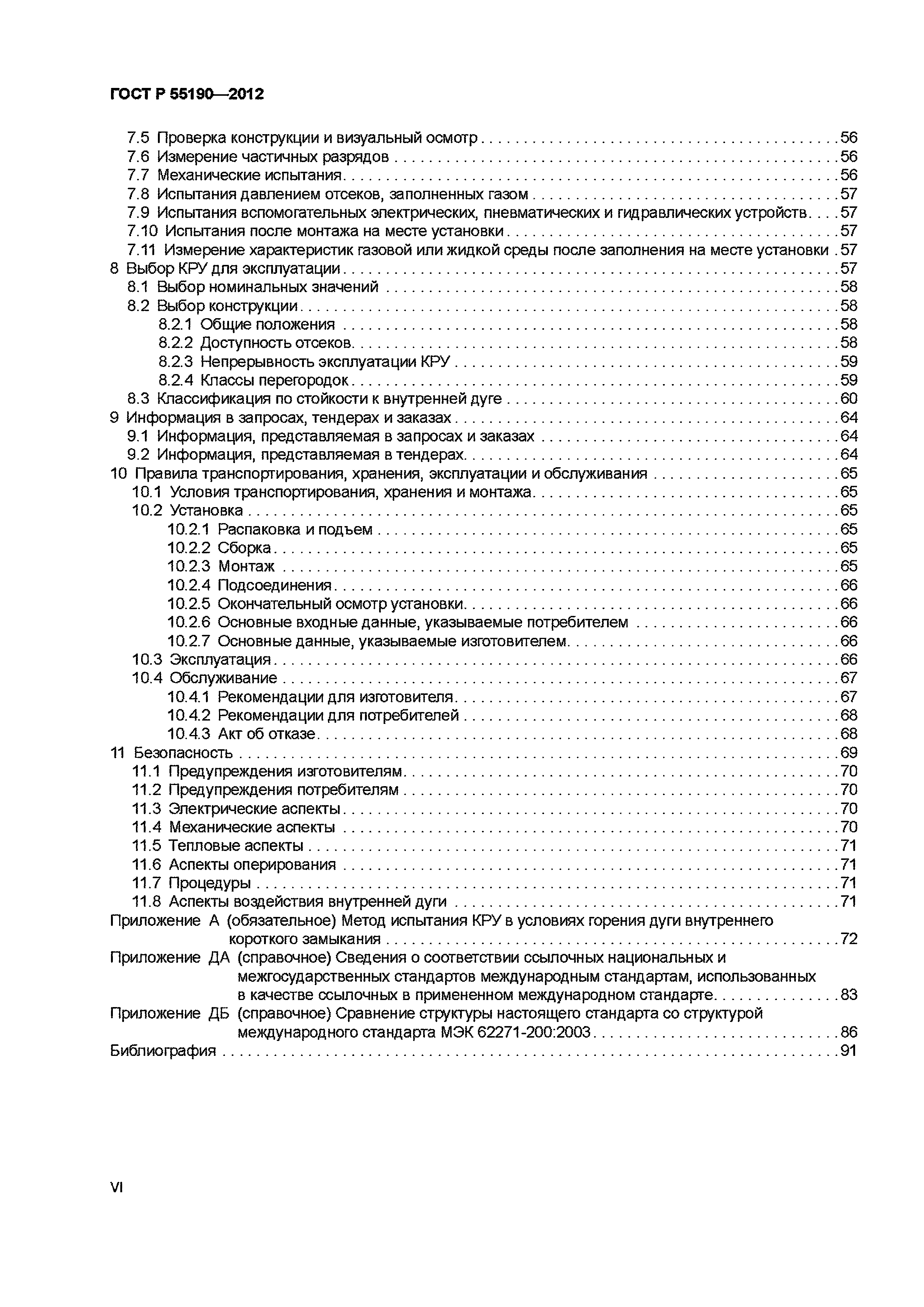

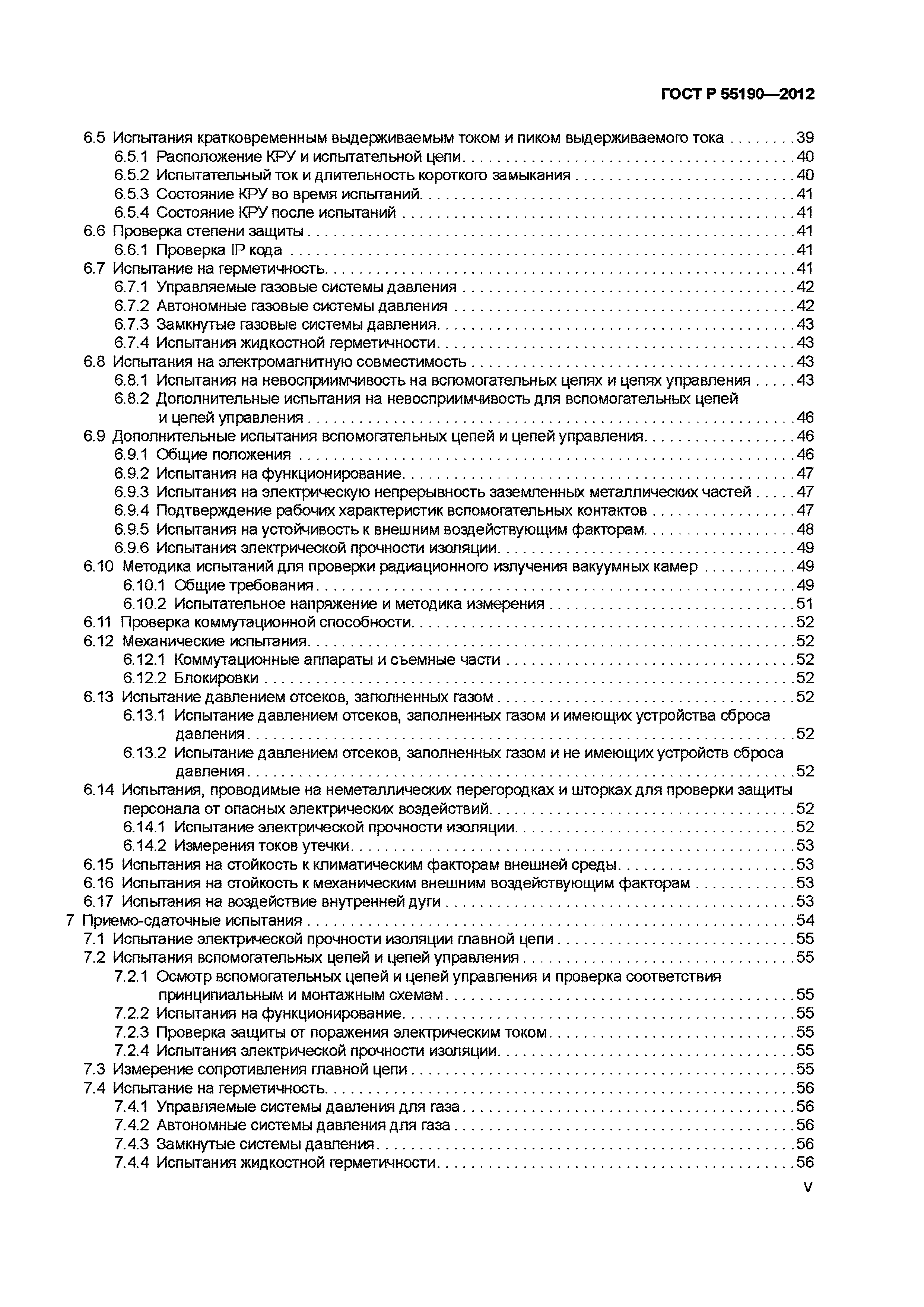

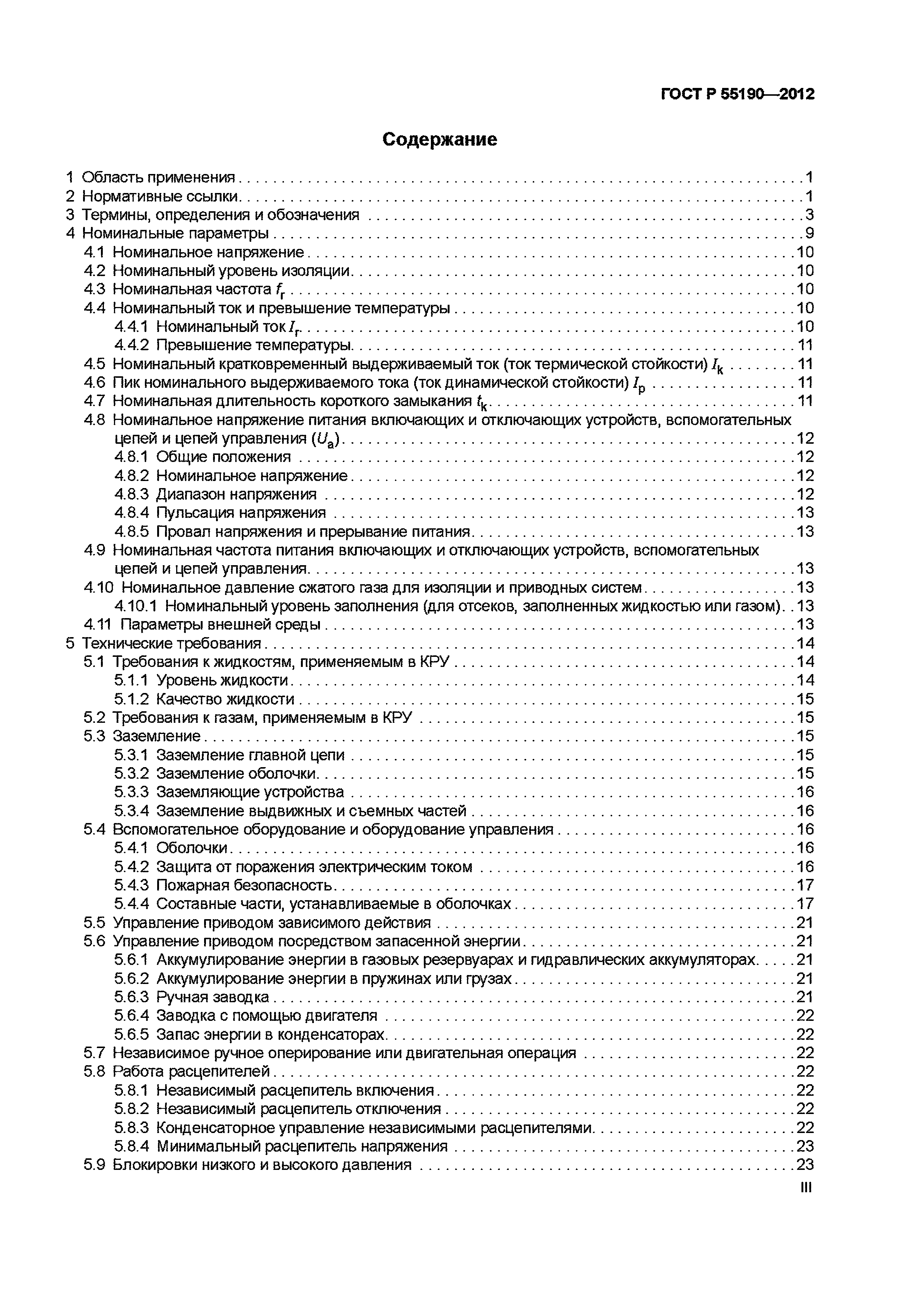

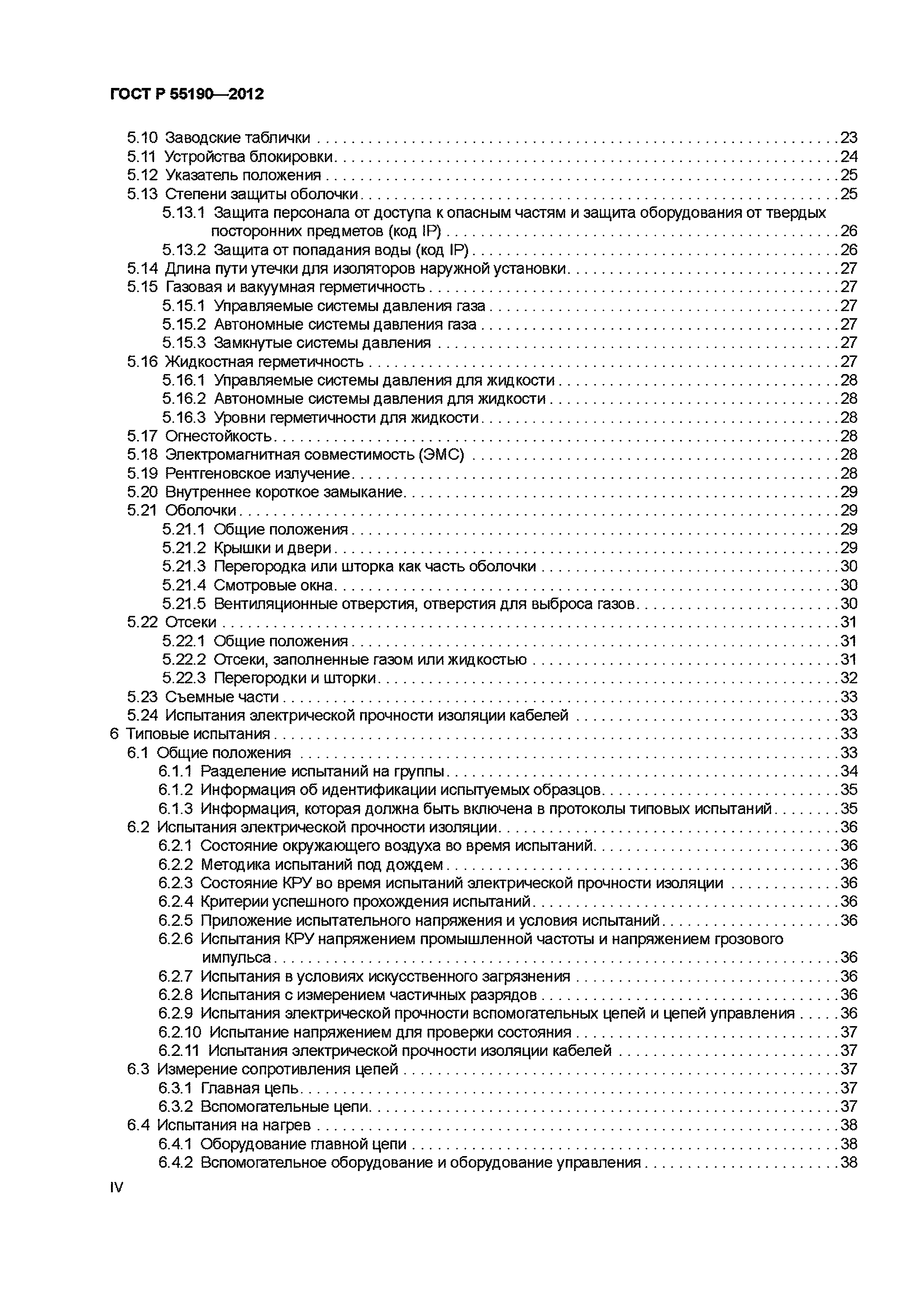

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения и обозначения 4 Номинальные параметры    4.1 Номинальное напряжение    4.2 Номинальный уровень изоляции    4.3 Номинальная частота fr    4.4 Номинальный ток и превышение температуры       4.4.1 Номинальный ток Ir       4.4.2 Превышение температуры    4.5 Номинальный кратковременный выдерживаемый ток (ток термической стойкости) Ik    4.6 Пик номинального выдерживаемого тока (ток динамической стойкости) Ip    4.7 Номинальная длительность короткого замыкания tk    4.8 Номинальное напряжение питания включающих и отключающих устройств, вспомогательных цепей и цепей управления (Ua)       4.8.1 Общие положения       4.8.2 Номинальное напряжение       4.8.3 Диапазон напряжения       4.8.4 Пульсация напряжения       4.8.5 Провал напряжения и прерывание питания    4.9 Номинальная частота питания включающих и отключающих устройств, вспомогательных цепей и цепей управления    4.10 Номинальное давление сжатого газа для изоляции и приводных систем       4.10.1 Номинальный уровень заполнения (для отсеков, заполненных жидкостью или газом)    4.11 Параметры внешней среды 5 Технические требования    5.1 Требования к жидкостям, применяемым в КРУ       5.1.1 Уровень жидкости       5.1.2 Качество жидкости    5.2 Требования к газам, применяемым в КРУ    5.3 Заземление       5.3.1 Заземление главной цепи       5.3.2 Заземление оболочки       5.3.3 Заземляющие устройства       5.3.4 Заземление выдвижных и съемных частей    5.4 Вспомогательное оборудование и оборудование управления       5.4.1 Оболочки       5.4.2 Защита от поражения электрическим током       5.4.3 Пожарная безопасность       5.4.4 Составные части, устанавливаемые в оболочках    5.5 Управление приводом зависимого действия    5.6 Управление приводом посредством запасенной энергии       5.6.1 Аккумулирование энергии в газовых резервуарах и гидравлических аккумуляторах       5.6.2 Аккумулирование энергии в пружинах или грузах       5.6.3 Ручная заводка       5.6.4 Заводка с помощью двигателя       5.6.5 Запас энергии в конденсаторах    5.7 Независимое ручное оперирование или двигательная операция    5.8 Работа расцепителей       5.8.1 Независимый расцепитель включения       5.8.2 Независимый расцепитель отключения       5.8.3 Конденсаторное управление независимыми расцепителями       5.8.4 Минимальный расцепитель напряжения    5.9 Блокировки низкого и высокого давления    5.10 Заводские таблички    5.11 Устройства блокировки    5.12 Указатель положения    5.13 Степени защиты оболочки       5.13.1 Защита персонала от доступа к опасным частям и защита оборудования от твердых посторонних предметов (код IP)       5.13.2 Защита от попадания воды (код IP)    5.14 Длина пути утечки для изоляторов наружной установки    5.15 Газовая и вакуумная герметичность       5.15.1 Управляемые системы давления газа       5.15.2 Автономные системы давления газа       5.15.3 Замкнутые системы давления    5.16 Жидкостная герметичность       5.16.1 Управляемые системы давления для жидкости       5.16.2 Автономные системы давления для жидкости    5.16.3 Уровни герметичности для жидкости    5.17 Огнестойкость    5.18 Электромагнитная совместимость (ЭМС)    5.19 Рентгеновское излучение    5.20 Внутреннее короткое замыкание    5.21 Оболочки       5.21.1 Общие положения       5.21.2 Крышки и двери       5.21.3 Перегородка или шторка как часть оболочки       5.21.4 Смотровые окна       5.21.5 Вентиляционные отверстия, отверстия для выброса газов    5.22 Отсеки       5.22.1 Общие положения       5.22.2 Отсеки, заполненные газом или жидкостью       5.22.3 Перегородки и шторки    5.23 Съемные части    5.24 Испытания электрической прочности изоляции кабелей 6 Типовые испытания    6.1 Общие положения       6.1.1 Разделение испытаний на группы       6.1.2 Информация об идентификации испытуемых образцов       6.1.3 Информация, которая должна быть включена в протоколы типовых испытаний    6.2 Испытания электрической прочности изоляции       6.2.1 Состояние окружающего воздуха во время испытаний       6.2.2 Методика испытаний под дождем       6.2.3 Состояние КРУ во время испытаний электрической прочности изоляции       6.2.4 Критерии успешного прохождения испытаний       6.2.5 Приложение испытательного напряжения и условия испытаний       6.2.6 Испытания КРУ напряжением промышленной частоты и напряжением грозового импульса       6.2.7 Испытания в условиях искусственного загрязнения       6.2.8 Испытания с измерением частичных разрядов       6.2.9 Испытания электрической прочности вспомогательных цепей и цепей управления       6.2.10 Испытание напряжением для проверки состояния       6.2.11 Испытания электрической прочности изоляции кабелей    6.3 Измерение сопротивления цепей       6.3.1 Главная цепь       6.3.2 Вспомогательные цепи    6.4 Испытания на нагрев       6.4.1 Оборудование главной цепи       6.4.2 Вспомогательное оборудование и оборудование управления    6.5 Испытания кратковременным выдерживаемым током и пиком выдерживаемого тока       6.5.1 Расположение КРУ и испытательной цепи       6.5.2 Испытательный ток и длительность короткого замыкания       6.5.3 Состояние КРУ во время испытаний       6.5.4 Состояние КРУ после испытаний    6.6 Проверка степени защиты       6.6.1 Проверка IP кода    6.7 Испытание на герметичность       6.7.1 Управляемые газовые системы давления       6.7.2 Автономные газовые системы давления       6.7.3 Замкнутые газовые системы давления       6.7.4 Испытания жидкостной герметичности    6.8 Испытания на электромагнитную совместимость       6.8.1 Испытания на невосприимчивость на вспомогательных цепях и цепях управления       6.8.2 Дополнительные испытания на невосприимчивость для вспомогательных цепей и цепей управления    6.9 Дополнительные испытания вспомогательных цепей и цепей управления       6.9.1 Общие положения       6.9.2 Испытания на функционирование       6.9.3 Испытания на электрическую непрерывность заземленных металлических частей       6.9.4 Подтверждение рабочих характеристик вспомогательных контактов       6.9.5 Испытания на устойчивость к внешним воздействующим факторам       6.9.6 Испытания электрической прочности изоляции    6.10 Методика испытаний для проверки радиационного излучения вакуумных камер       6.10.1 Общие требования       6.10.2 Испытательное напряжение и методика измерения    6.11 Проверка коммутационной способности    6.12 Механические испытания       6.12.1 Коммутационные аппараты и съемные части       6.12.2 Блокировки    6.13 Испытание давлением отсеков, заполненных газом       6.13.1 Испытание давлением отсеков, заполненных газом и имеющих устройства сброса давления       6.13.2 Испытание давлением отсеков, заполненных газом и не имеющих устройств сброса давления    6.14 Испытания, проводимые на неметаллических перегородках и шторках для проверки защиты персонала от опасных электрических воздействий       6.14.1 Испытание электрической прочности изоляции       6.14.2 Измерения токов утечки    6.15 Испытания на стойкость к климатическим факторам внешней среды    6.16 Испытания на стойкость к механическим внешним воздействующим факторам    6.17 Испытания на воздействие внутренней дуги 7 Приемо-сдаточные испытания    7.1 Испытание электрической прочности изоляции главной цепи    7.2 Испытания вспомогательных цепей и цепей управления       7.2.1 Осмотр вспомогательных цепей и цепей управления и проверка соответствия принципиальным и монтажным схемам       7.2.2 Испытания на функционирование       7.2.3 Проверка защиты от поражения электрическим током       7.2.4 Испытания электрической прочности изоляции    7.3 Измерение сопротивления главной цепи    7.4 Испытание на герметичность       7.4.1 Управляемые системы давления для газа       7.4.2 Автономные системы давления для газа       7.4.3 Замкнутые системы давления       7.4.4 Испытания жидкостной герметичности    7.5 Проверка конструкции и визуальный осмотр    7.6 Измерение частичных разрядов    7.7 Механические испытания    7.8 Испытания давлением отсеков, заполненных газом    7.9 Испытания вспомогательных электрических, пневматических и гидравлических устройств    7.10 Испытания после монтажа на месте установки    7.11 Измерение характеристик газовой или жидкой среды после заполнения на месте установки 8 Выбор КРУ для эксплуатации    8.1 Выбор номинальных значений    8.2 Выбор конструкции       8.2.1 Общие положения       8.2.2 Доступность отсеков       8.2.3 Непрерывность эксплуатации КРУ       8.2.4 Классы перегородок    8.3 Классификация по стойкости к внутренней дуге 9 Информация в запросах, тендерах и заказах    9.1 Информация, представляемая в запросах и заказах    9.2 Информация, представляемая в тендерах 10 Правила транспортирования, хранения, эксплуатации и обслуживания    10.1 Условия транспортирования, хранения и монтажа    10.2 Установка       10.2.1 Распаковка и подъем       10.2.2 Сборка       10.2.3 Монтаж       10.2.4 Подсоединения       10.2.5 Окончательный осмотр установки       10.2.6 Основные входные данные, указываемые потребителем       10.2.7 Основные данные, указываемые изготовителем    10.3 Эксплуатация    10.4 Обслуживание       10.4.1 Рекомендации для изготовителя       10.4.2 Рекомендации для потребителей       10.4.3 Акт об отказе 11 Безопасность     11.1 Предупреждения изготовителям    11.2 Предупреждения потребителям    11.3 Электрические аспекты    11.4 Механические аспекты    11.5 Тепловые аспекты    11.6 Аспекты оперирования    11.7 Процедуры    11.8 Аспекты воздействия внутренней дуги Приложение А (обязательное) Метод испытания КРУ в условиях горения дуги внутреннего короткого замыкания Приложение ДА (справочное) Сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованных в качестве ссылочных в примененном международном стандарте Приложение ДБ (справочное) Сравнение структуры настоящего стандарта со структурой международного стандарта МЭК 62271-200:2003 Библиография
Разработан:	ОАО НТЦ ФСК ЕЭС
Утверждён:	26.11.2012 Федеральное агентство по техническому регулированию и метрологии (1182-ст)
Издан:	Стандартинформ (2014 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Коммутационная аппаратура и аппаратура управления Высоковольтное оборудование, коммутационная аппаратура и аппаратура управления Экология ЭЛЕКТРОТЕХНИКА Коммутационная аппаратура и аппаратура управления Высоковольтное оборудование, коммутационная аппаратура и аппаратура управления

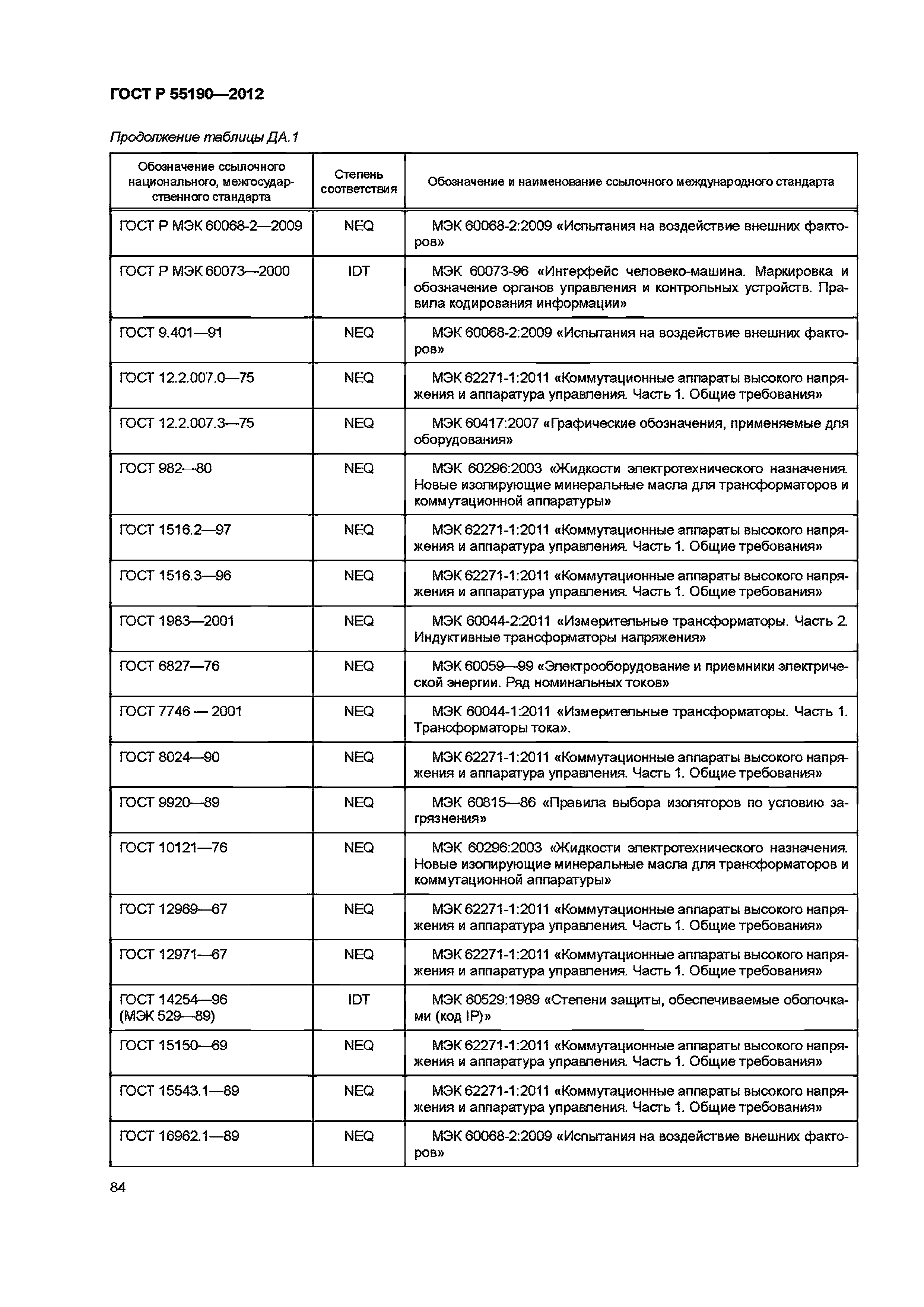

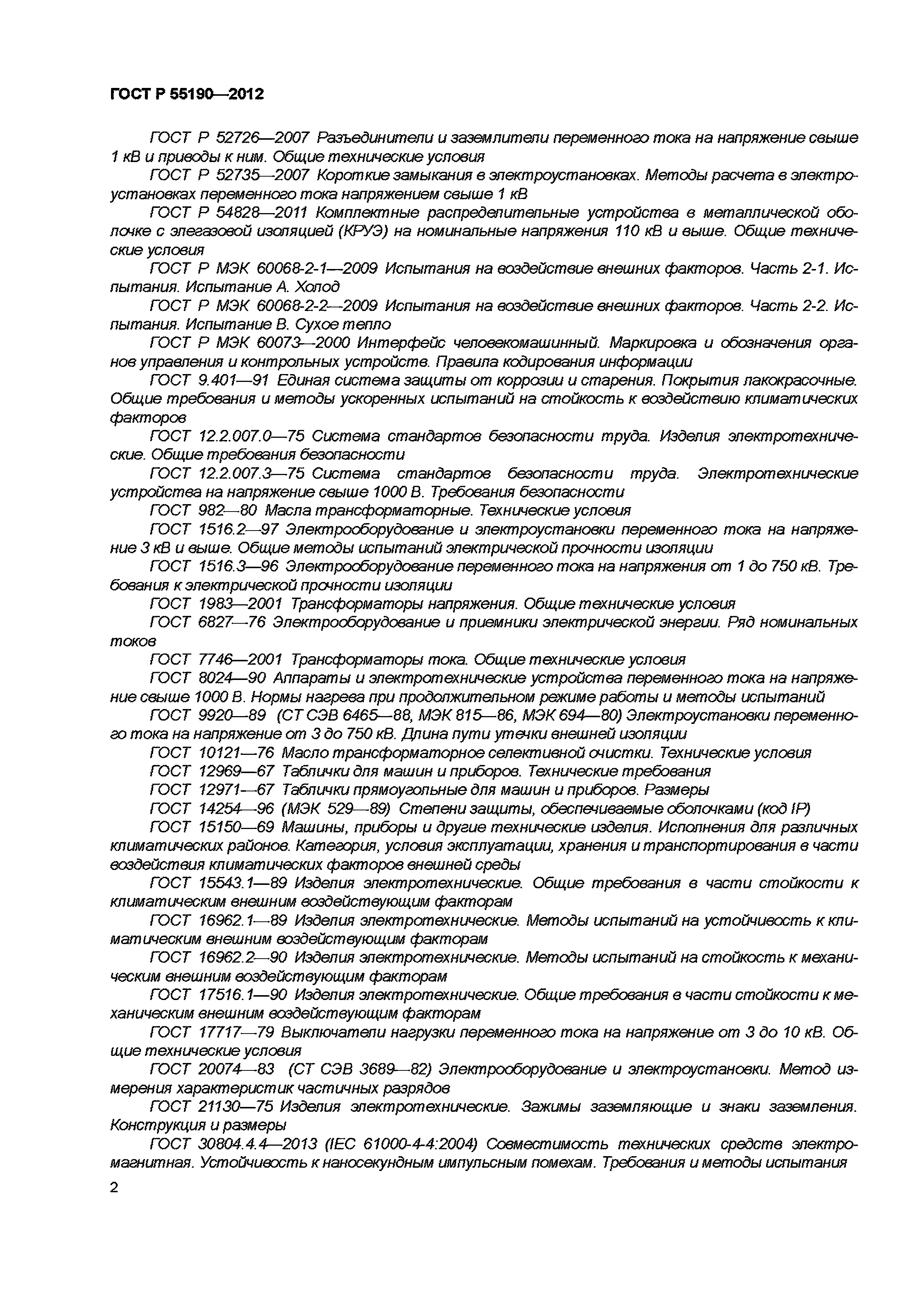

Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 9.401-91 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов» ГОСТ 1516.2-97 «Электрооборудование и электроустановки переменного тока на напряжение 3 кВ и выше. Общие методы испытаний электрической прочности изоляции» ГОСТ 1516.3-96 «Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции» ГОСТ 15543.1-89 «Изделия электротехнические и другие технические изделия. Общие требования в части стойкости к климатическим внешним воздействующим факторам» ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)» ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности» ГОСТ 12969-67 «Таблички для машин и приборов. Технические требования» ГОСТ 12971-67 «Таблички прямоугольные для машин и приборов. Размеры» ГОСТ Р 51369-99 «Методы испытаний на стойкость к климатическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на воздействие влажности» ГОСТ Р 51898-2002 «Аспекты безопасности. Правила включения в стандарты» ГОСТ 10121-76 «Масло трансформаторное селективной очистки. Технические условия» ГОСТ 12.2.007.3-75 «Система стандартов безопасности труда. Электротехнические устройства на напряжение свыше 1000 В. Требования безопасности» ГОСТ 16962.1-89 «Изделия электротехнические. Методы испытаний на устойчивость к климатическим внешним воздействующим факторам» ГОСТ 16962.2-90 «Изделия электротехнические. Методы испытаний на стойкость к механическим внешним воздействующим факторам» ГОСТ 17516.1-90 «Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам» ГОСТ 17717-79 «Выключатели нагрузки переменного тока на напряжение от 3 до 10 кВ. Общие технические условия» ГОСТ 20074-83 «Электрооборудование и электроустановки. Метод измерения характеристик частичных разрядов» ГОСТ 21130-75 «Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры» ГОСТ 6827-76 «Электрооборудование и приемники электрической энергии. Ряд номинальных токов» ГОСТ 8024-90 «Аппараты и электротехнические устройства переменного тока на напряжение свыше 1000 В. Нормы нагрева при продолжительном режиме работы и методы испытаний» ГОСТ 982-80 «Масла трансформаторные. Технические условия» ГОСТ 9920-89 «Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции» ГОСТ Р МЭК 60073-2000 «Интерфейс человекомашинный. Маркировка и обозначения органов управления и контрольных устройств. Правила кодирования информации» ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия» ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия» ГОСТ Р 51317.4.1-2000 «Совместимость технических средств электромагнитная. Испытания на помехоустойчивость. Виды испытаний» ГОСТ Р 51317.4.17-2000 «Совместимость технических средств электромагнитная. Устойчивость к пульсациям напряжения электропитания постоянного тока. Требования и методы испытаний» ГОСТ Р 52565-2006 «Выключатели переменного тока на напряжения от 3 до 750 кВ. Общие технические условия» ГОСТ Р 51317.6.5-2006 «Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых на электростанциях и подстанциях. Требования и методы испытаний» ГОСТ Р 52726-2007 «Разъединители и заземлители переменного тока на напряжение свыше 1 кВ и приводы к ним. Общие технические условия» ГОСТ Р 52735-2007 «Короткие замыкания в электроустановках. Методы расчета в электроустановках переменного тока напряжением свыше 1 кВ» ГОСТ Р МЭК 60068-2-1-2009 «Испытания на воздействие внешних факторов. Часть 2-1. Испытания. Испытание А: Холод» ГОСТ Р МЭК 60068-2-2-2009 «Испытания на воздействие внешних факторов. Часть 2-2. Испытания. Испытание В: Сухое тепло» ГОСТ Р 54828-2011 «Комплектные распределительные устройства в металлической оболочке с элегазовой изоляцией (КРУЭ) на номинальные напряжения 110 кВ и выше. Общие технические условия» ГОСТ 30804.4.11-2013 «Совместимость технических средств электромагнитная. Устойчивость к провалам, кратковременным прерываниям и изменениям напряжения электропитания. Требования и методы испытаний» ГОСТ 30804.6.2-2013 «Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых в промышленных зонах. Требования и методы испытаний» ГОСТ 30804.4.4-2013 «Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний»
