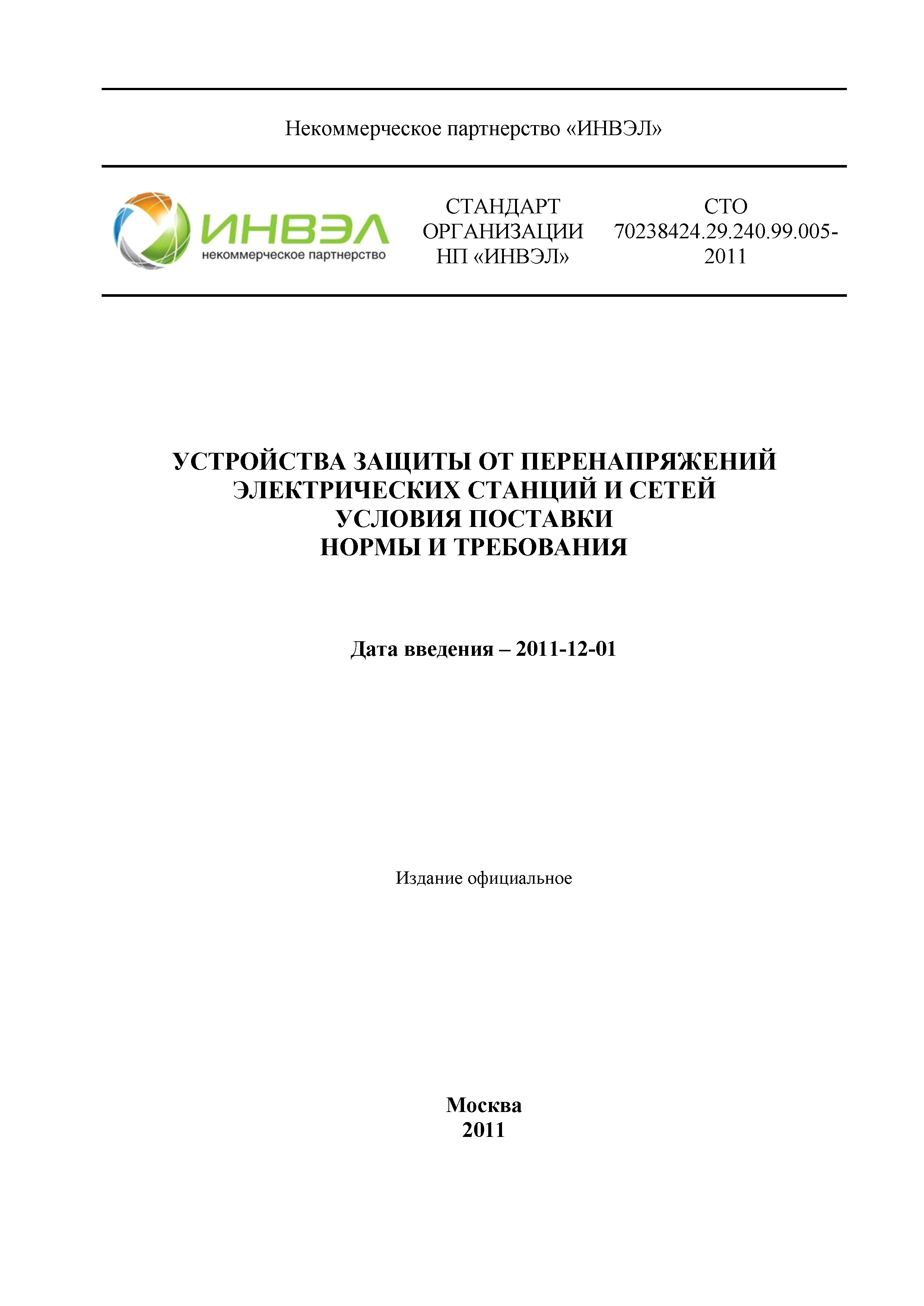

Скачать СТО 70238424.29.240.99.005-2011 Устройства защиты от перенапряжений электрических станций и сетей. Условия поставки. Нормы и требования

Дата актуализации: 10.08.2017

СТО 70238424.29.240.99.005-2011

Устройства защиты от перенапряжений электрических станций и сетей. Условия поставки. Нормы и требования

Обозначение:	СТО 70238424.29.240.99.005-2011
Обозначение англ:	STO 70238424.29.240.99.005-2011
Статус:	проект
Название рус.:	Устройства защиты от перенапряжений электрических станций и сетей. Условия поставки. Нормы и требования
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017

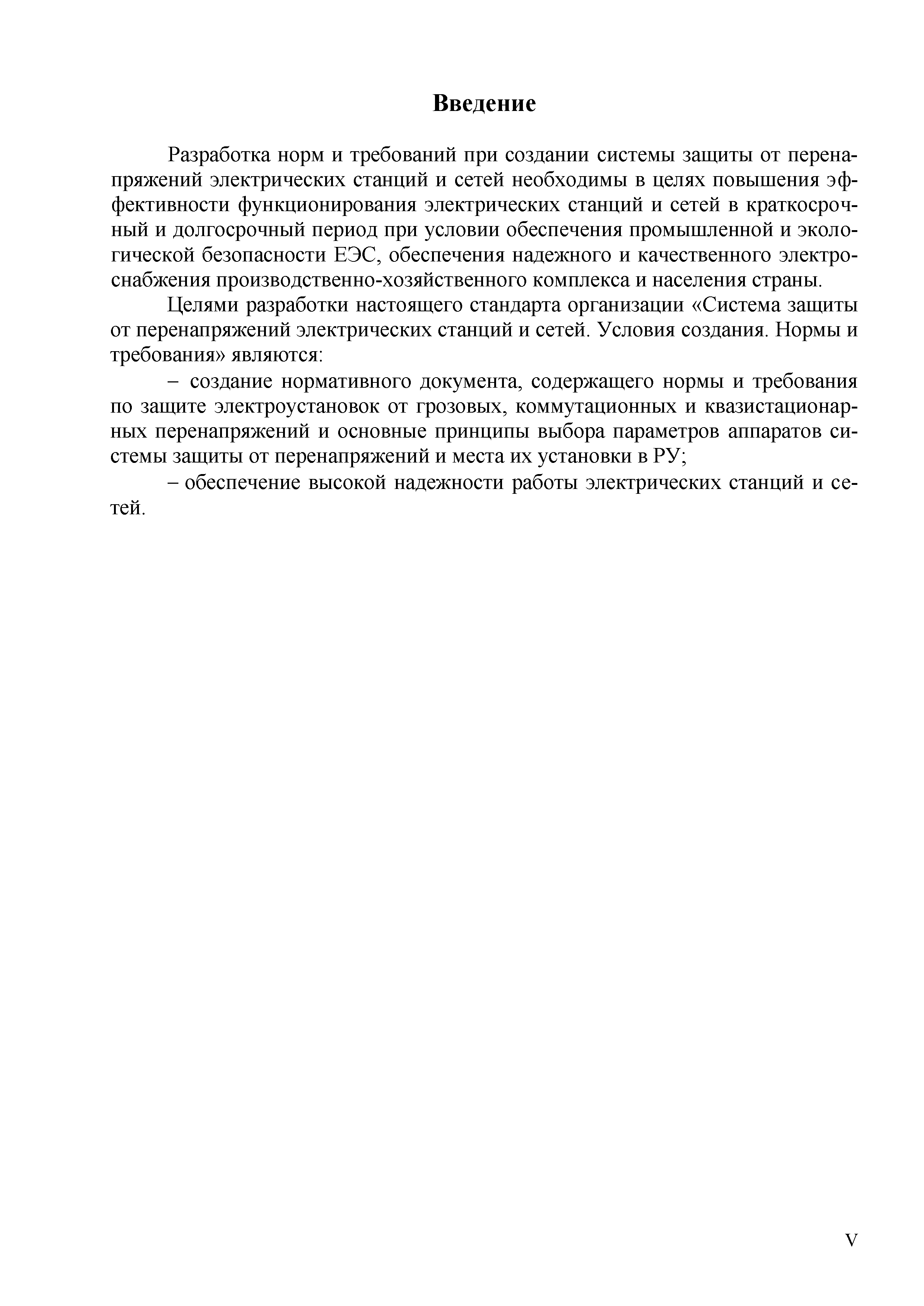

Область применения:	Стандарт распространяется на систему защиты электрических станций и сетей с номинальным напряжением 3 - 750 кВ от квазистационарных, коммутационных и грозовых перенапряжений. Требования стандарта распространяются на систему защиты от перенапряжений на вновь сооружаемые и подлежащие техническому перевооружению и реконструкции энергообъектах. Положения стандарта предназначены для применения проектными организациями, строительно-монтажными, наладочными, эксплуатационными и ремонтными организациями. Действие стандарта распространяется на следующие субъекты: электросетевые компании, генерирующие компании, научно-исследовательские, проектные.

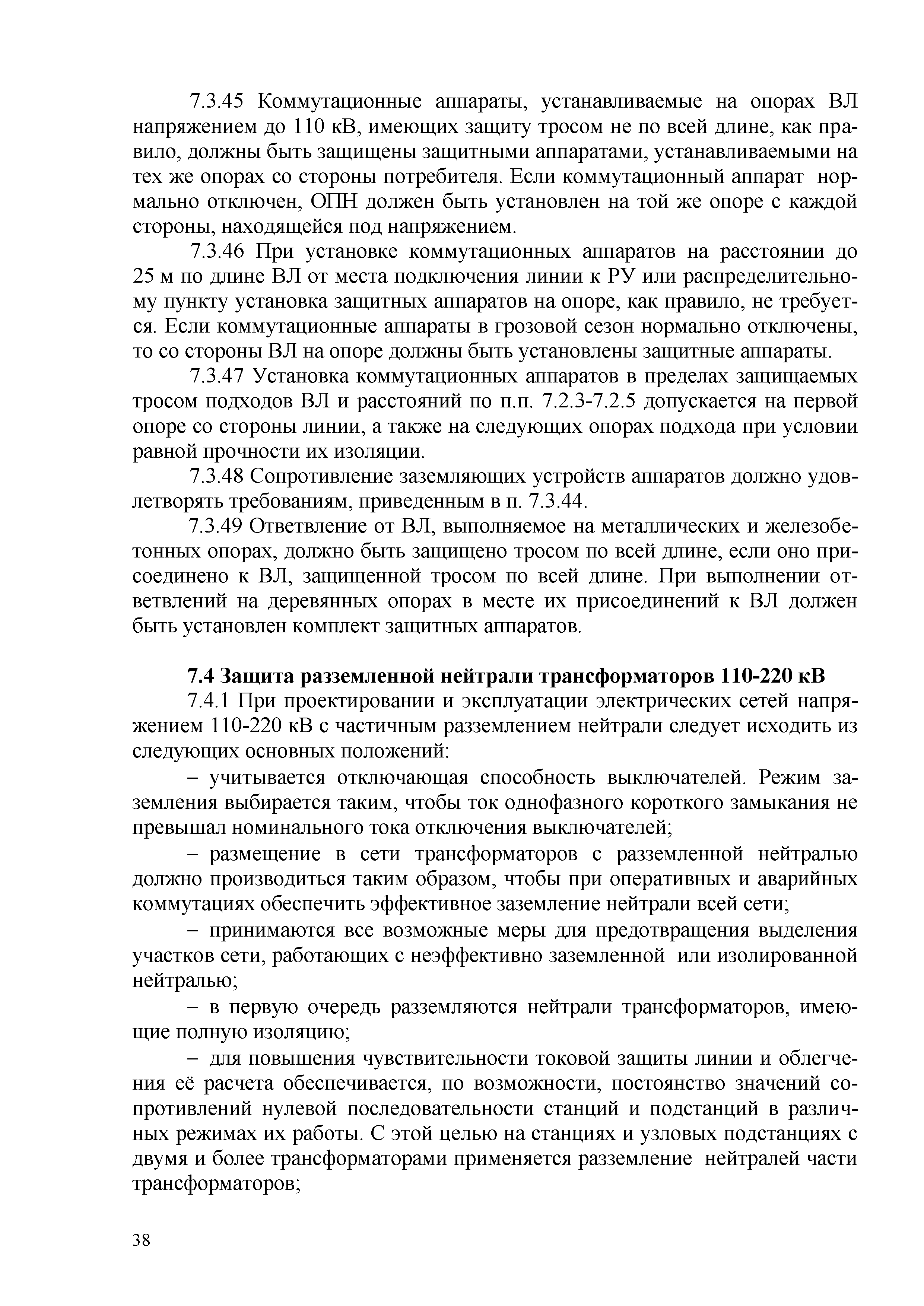

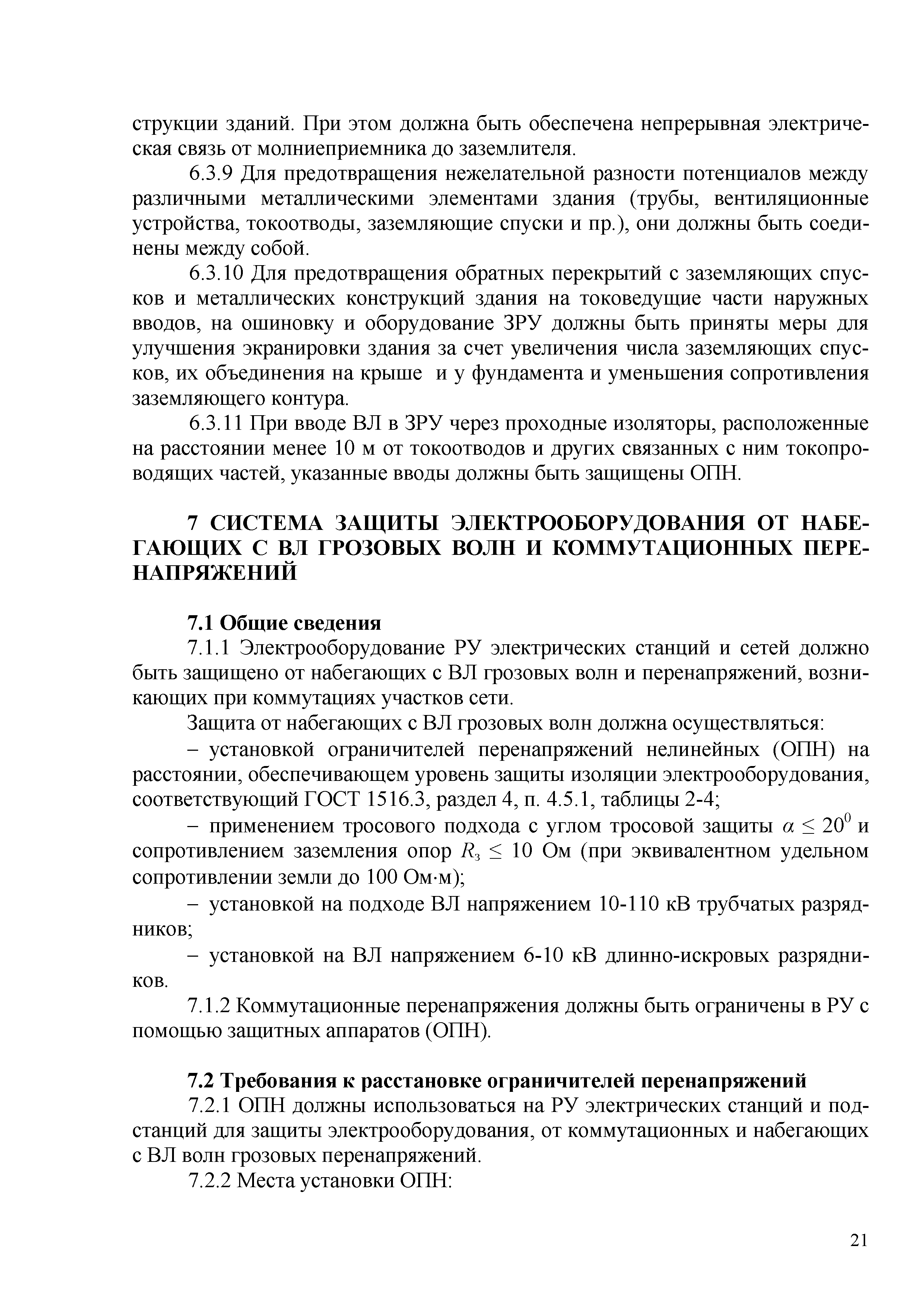

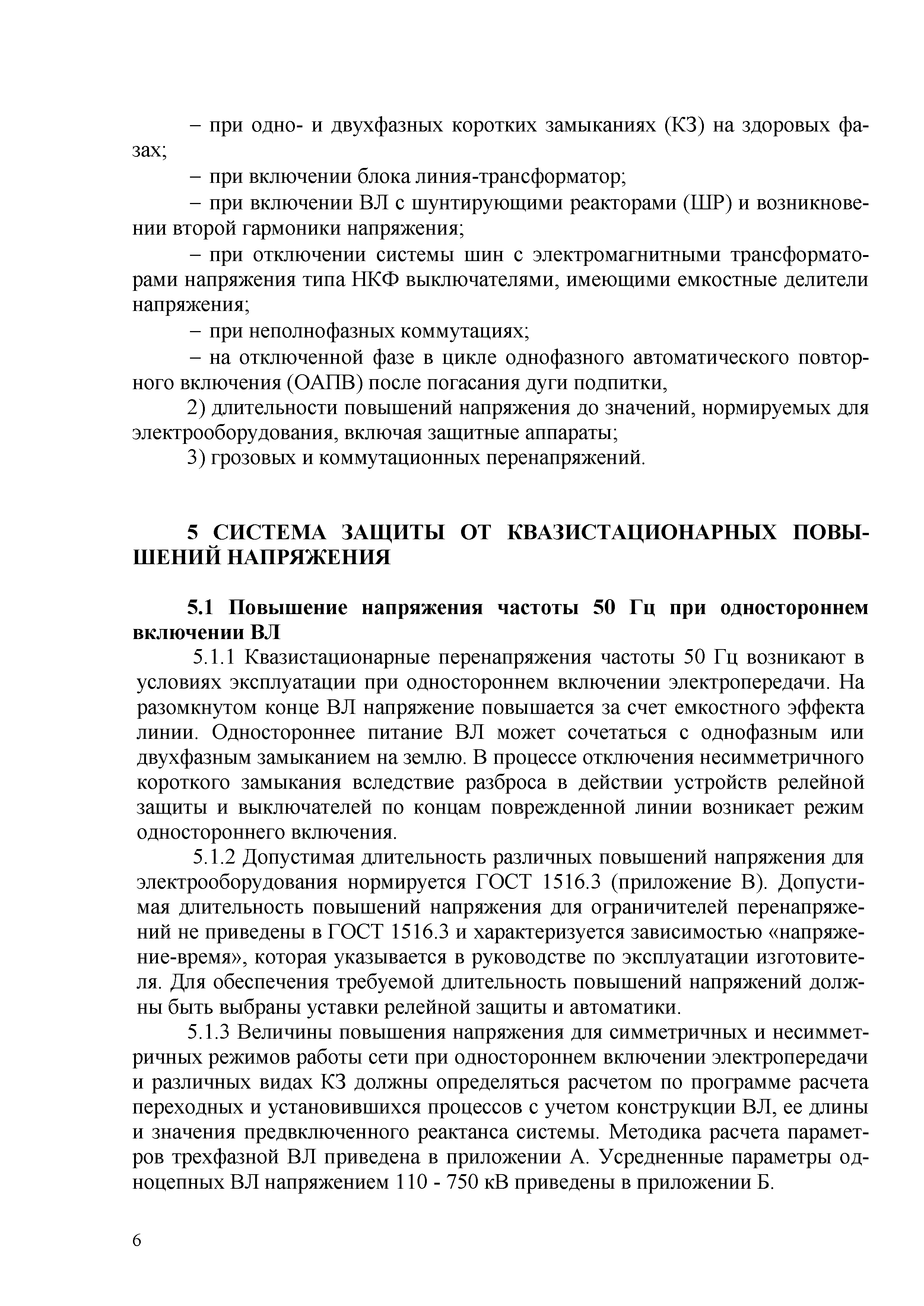

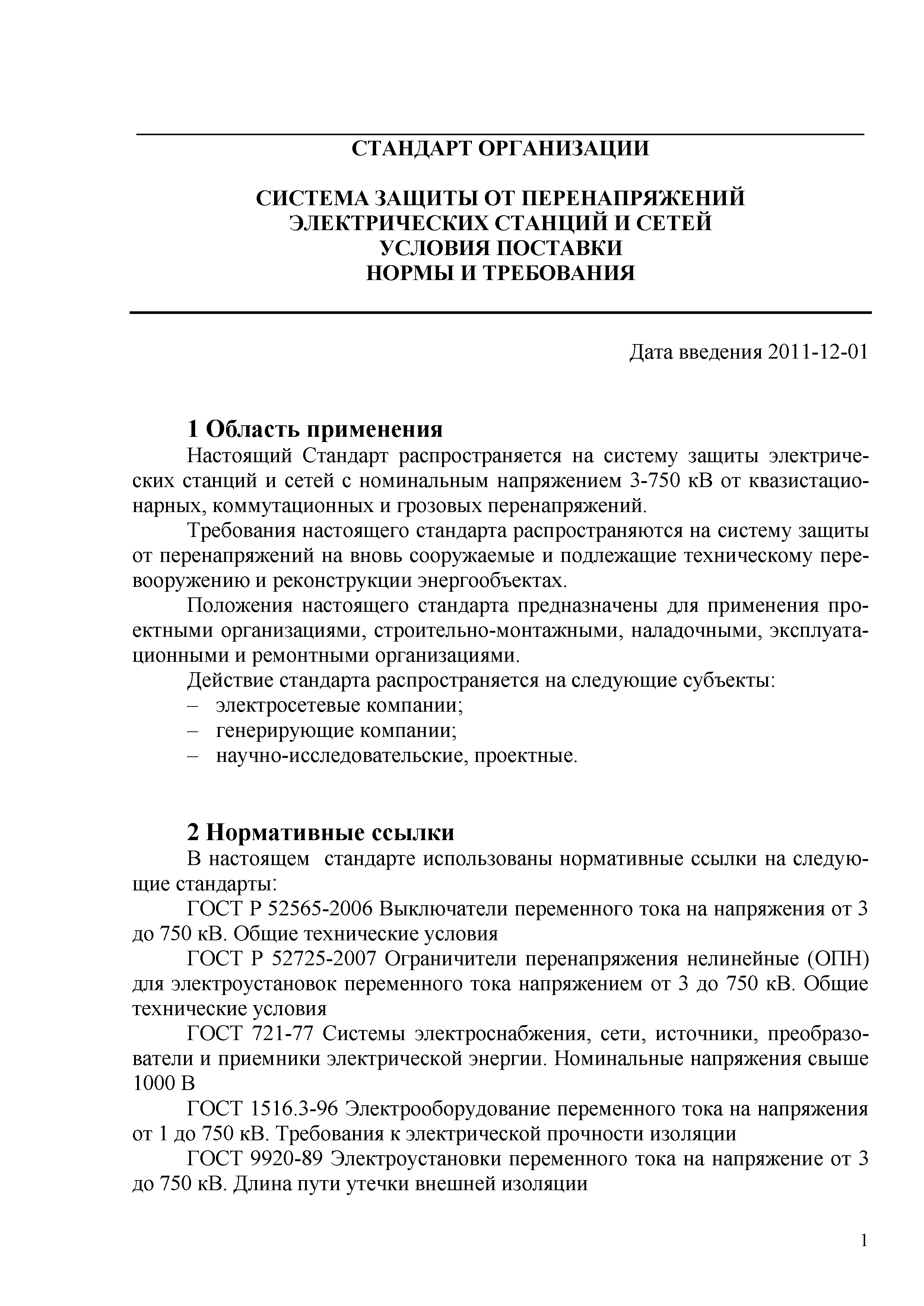

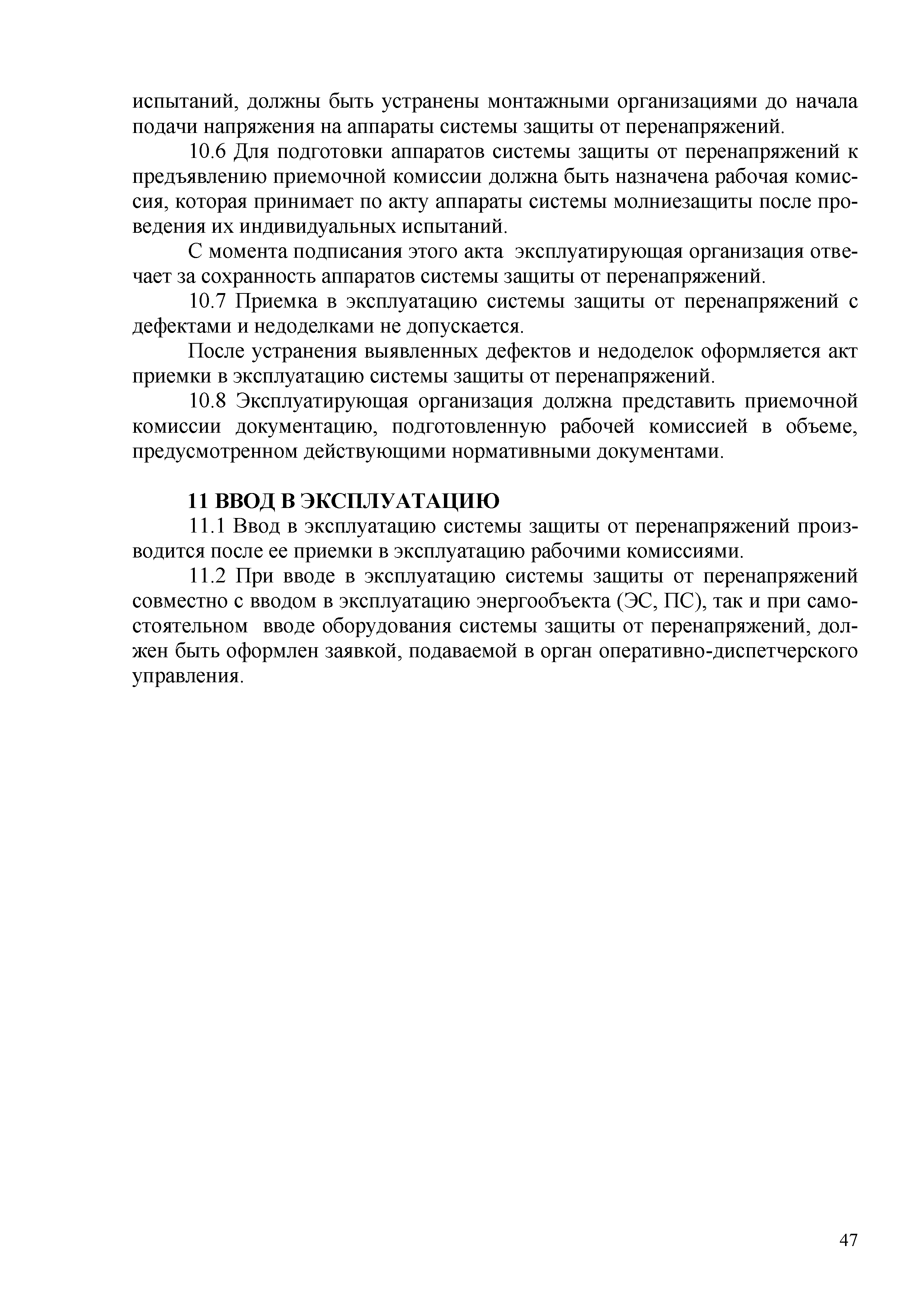

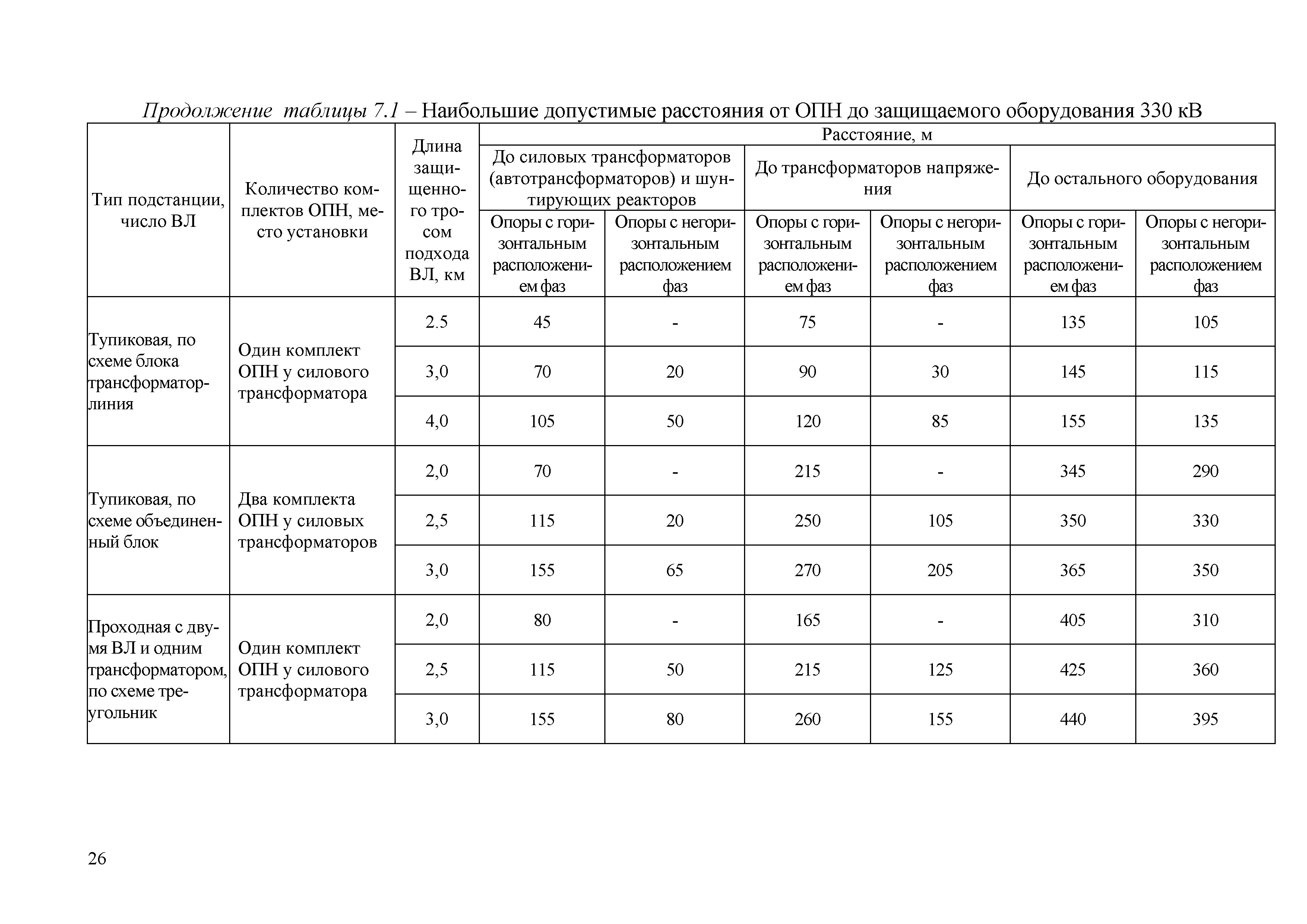

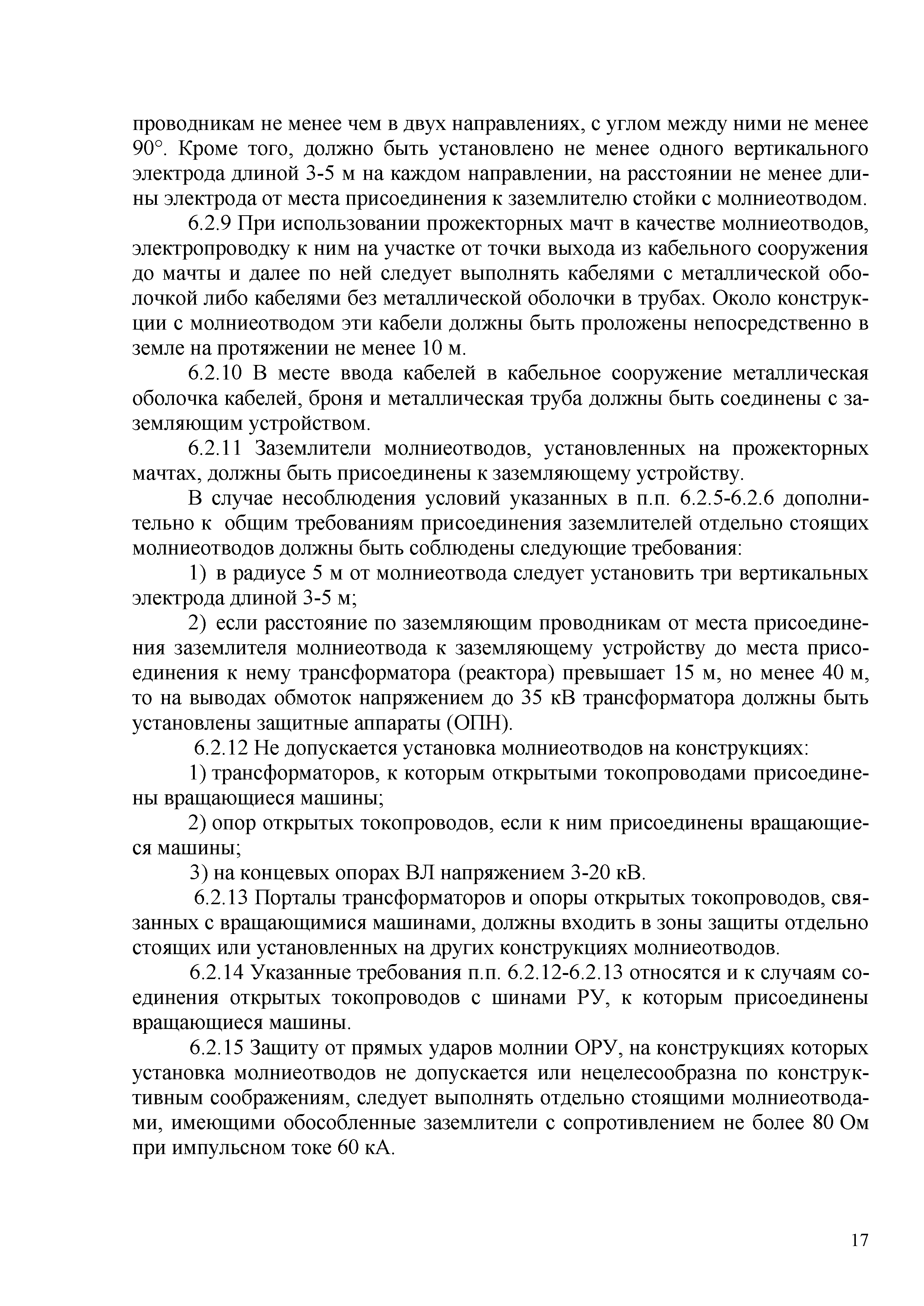

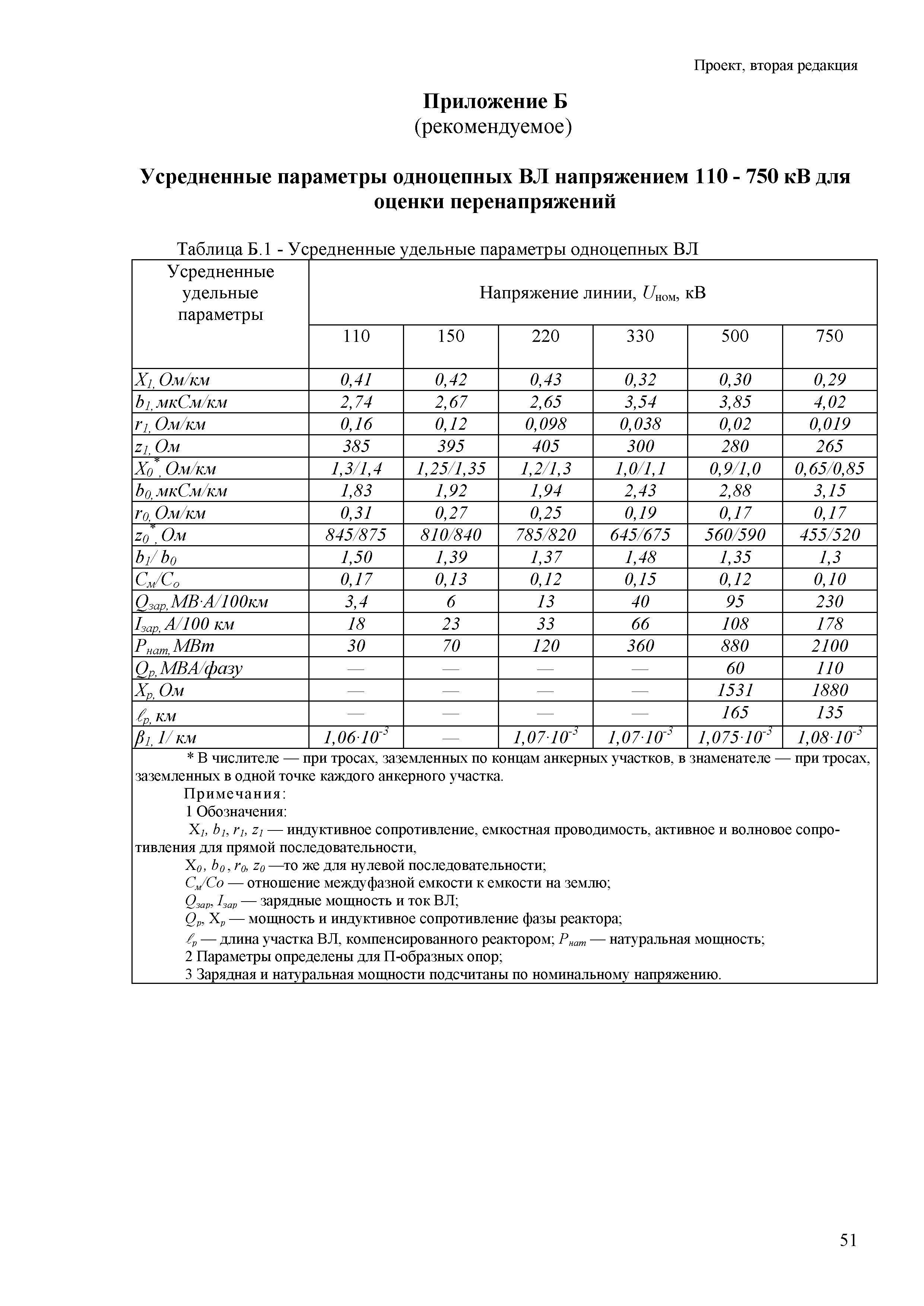

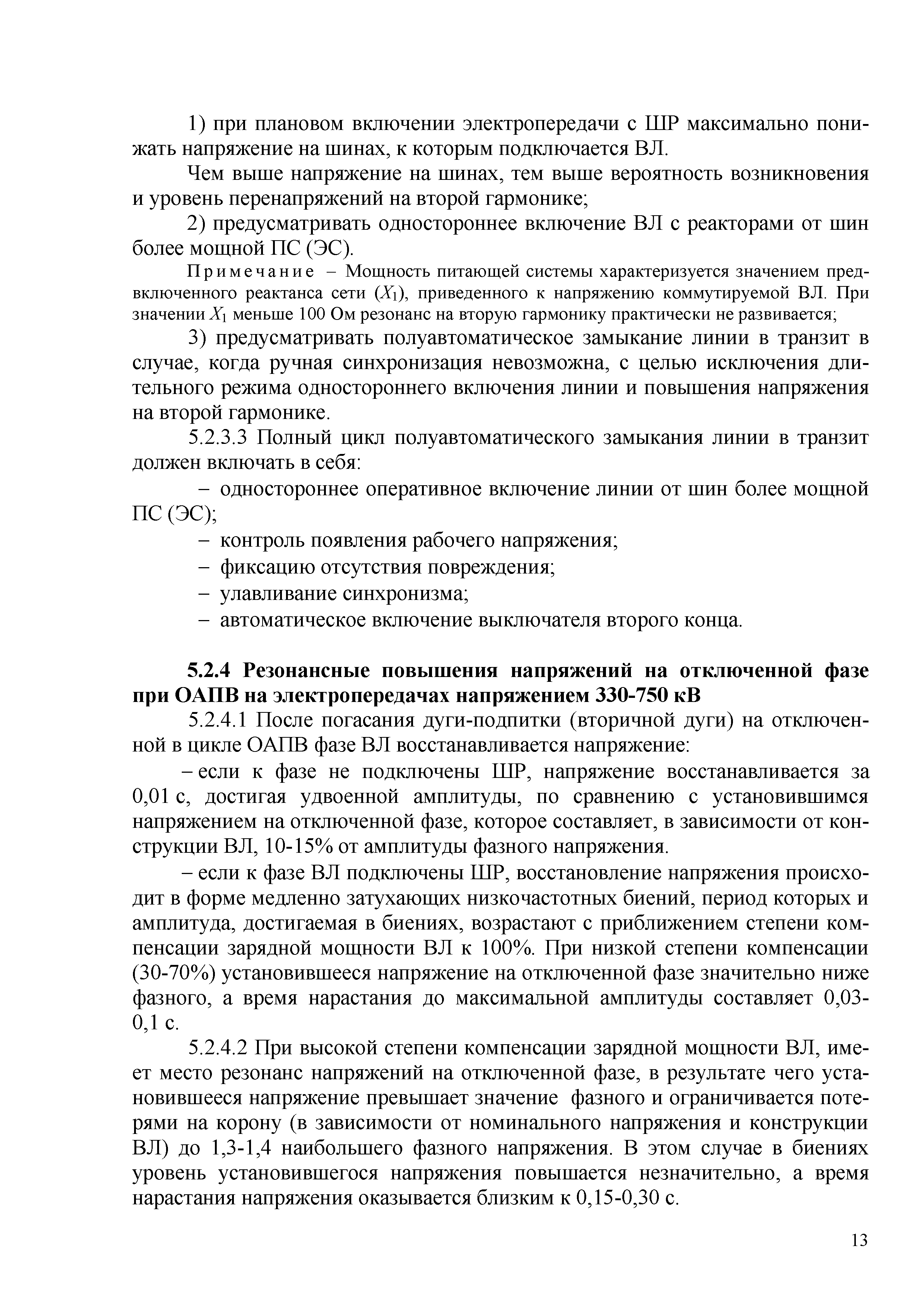

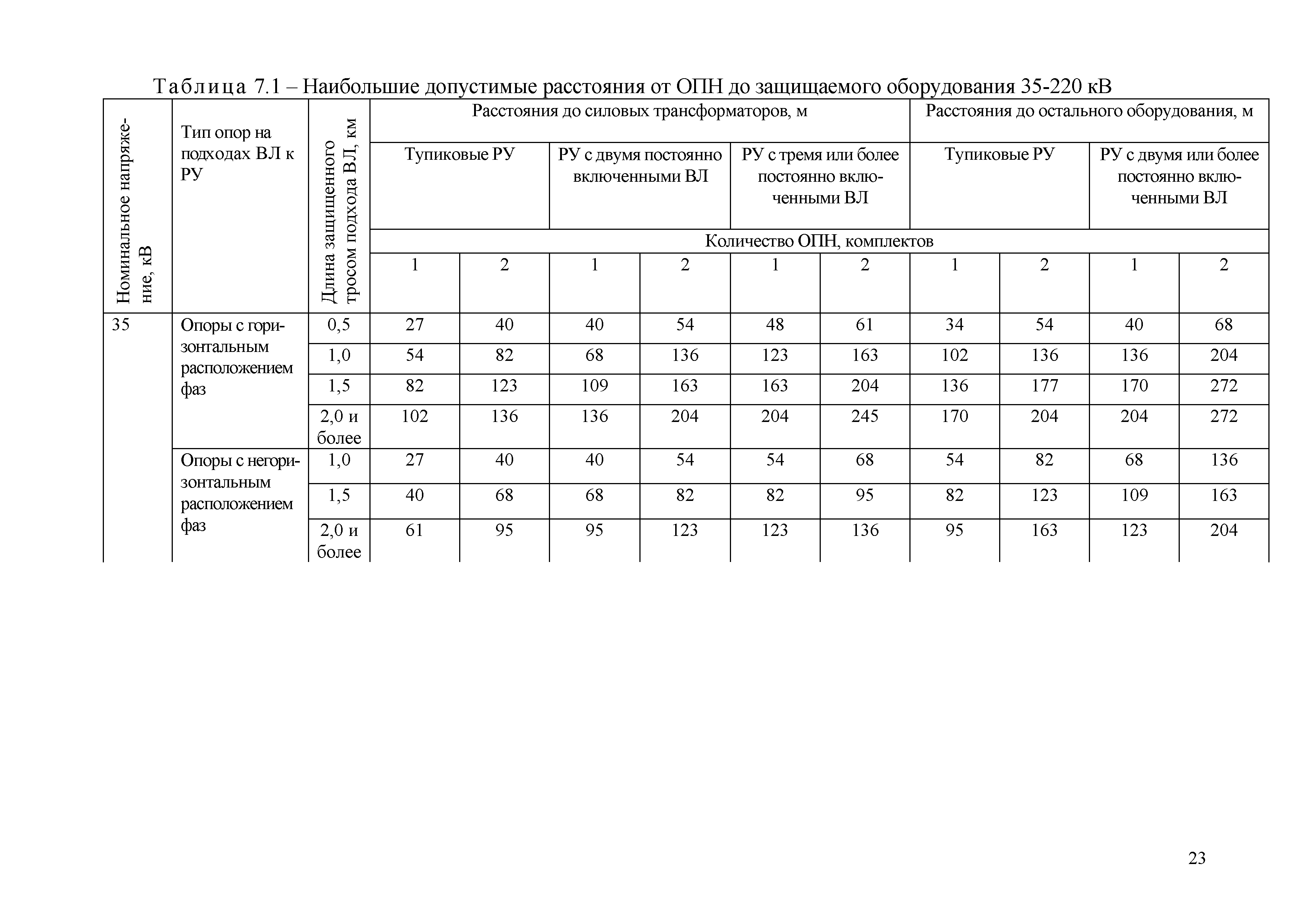

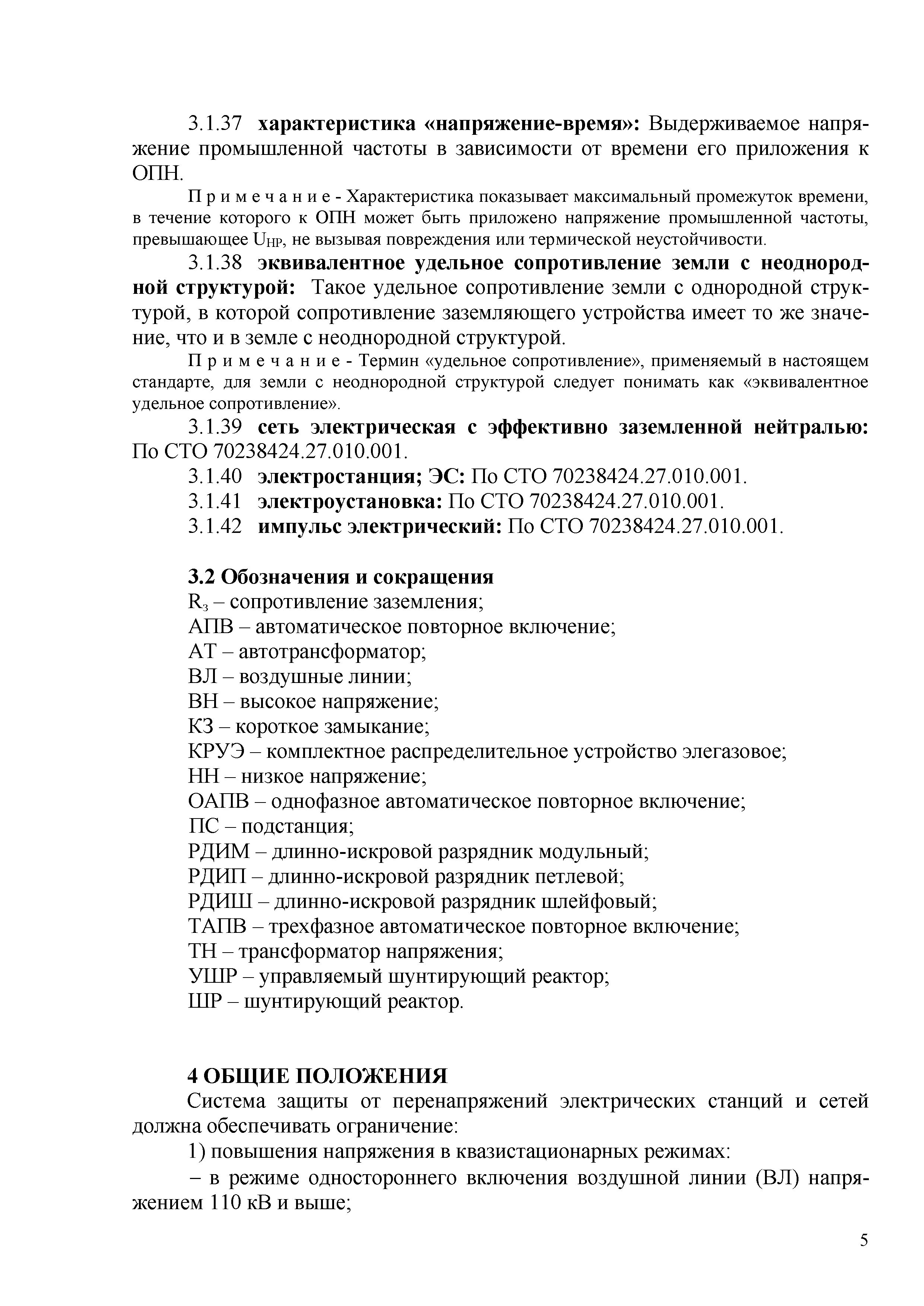

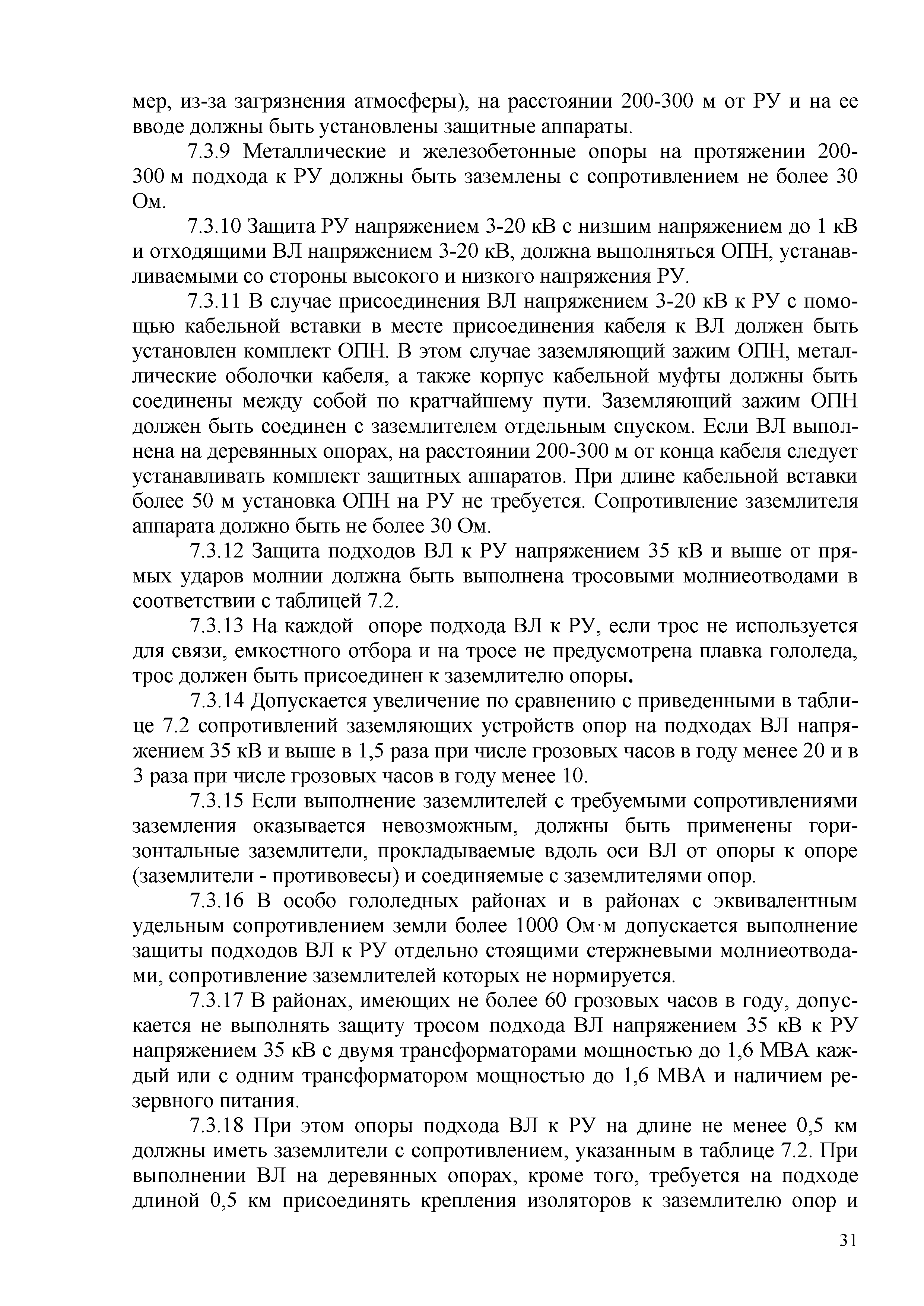

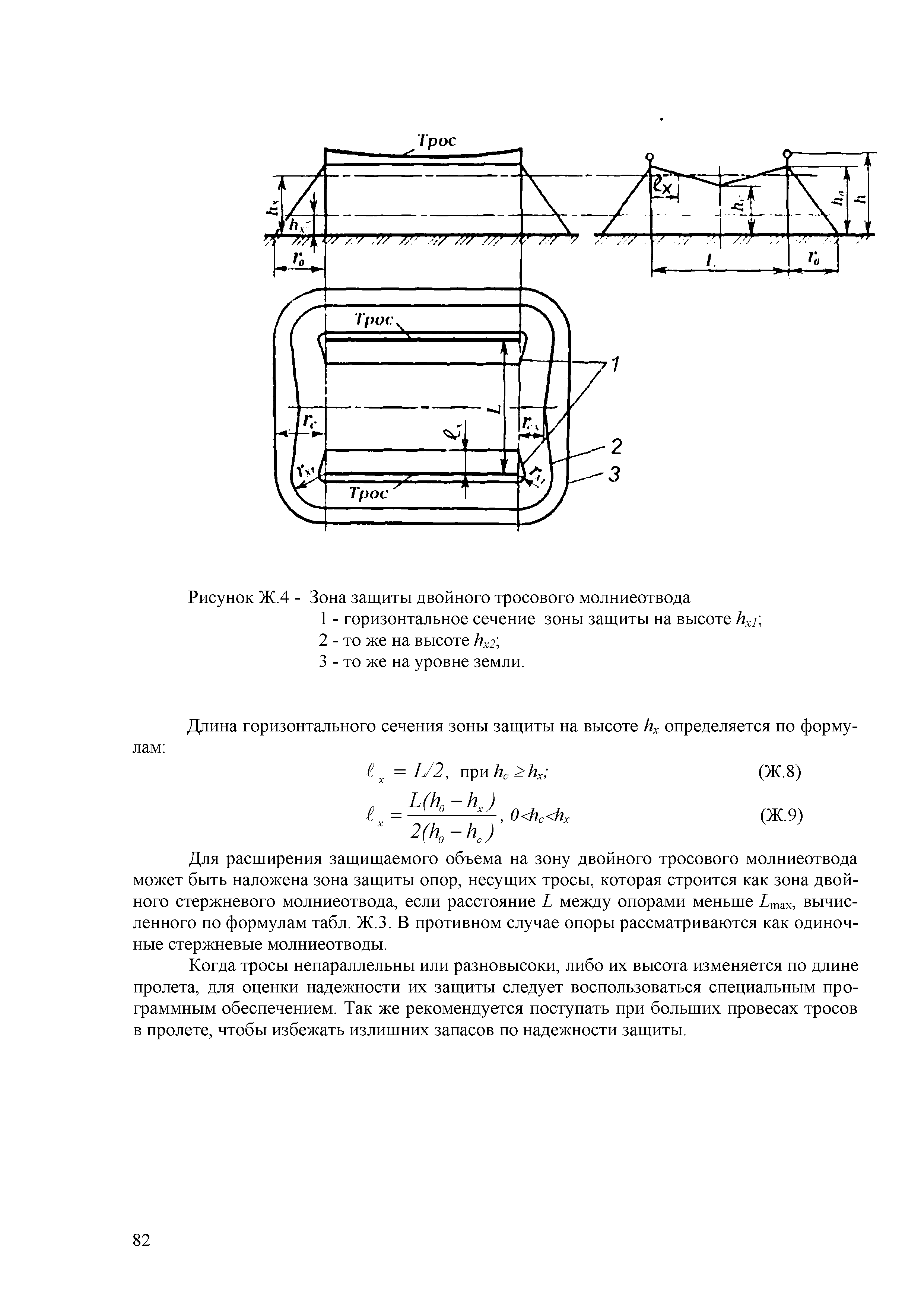

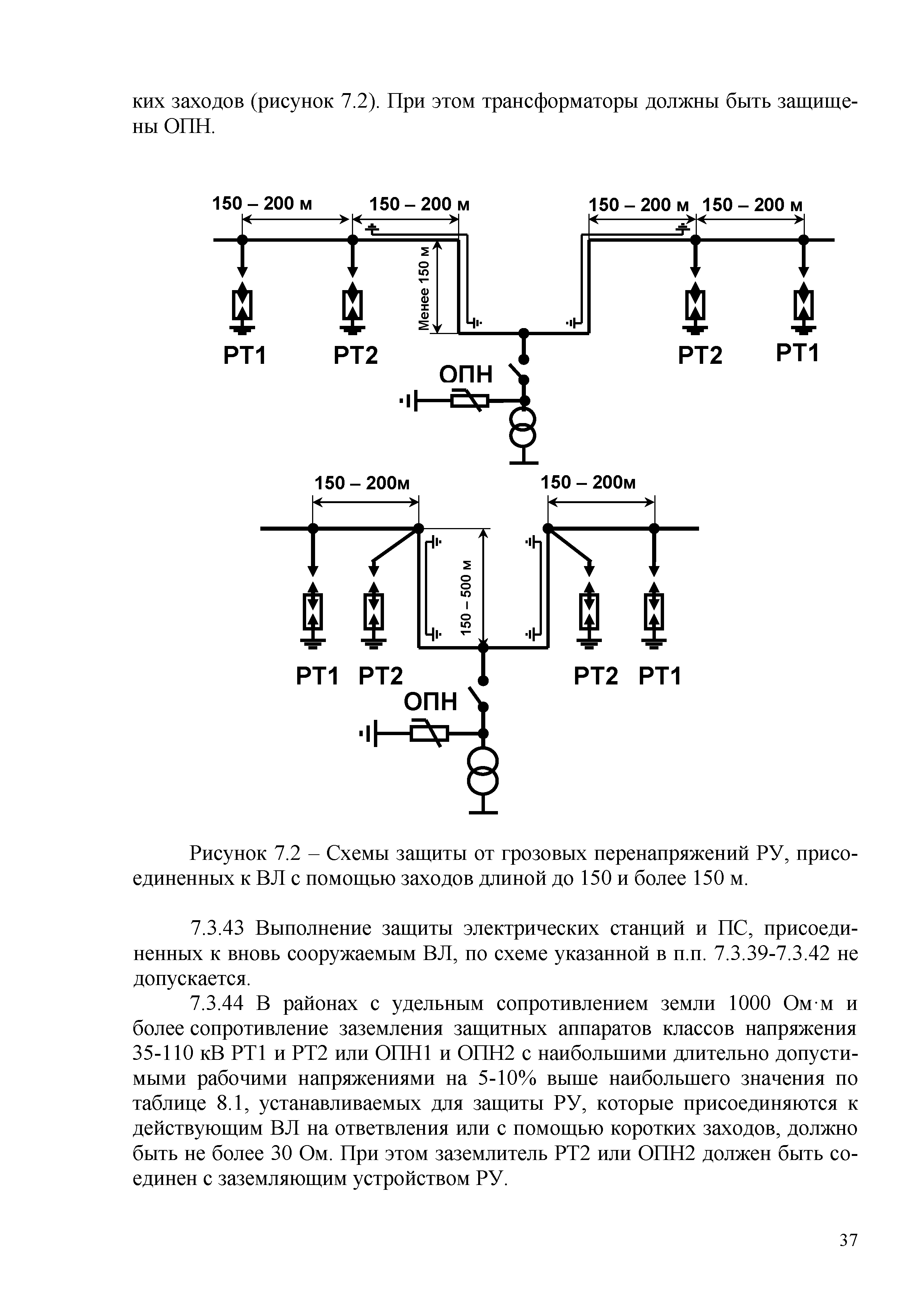

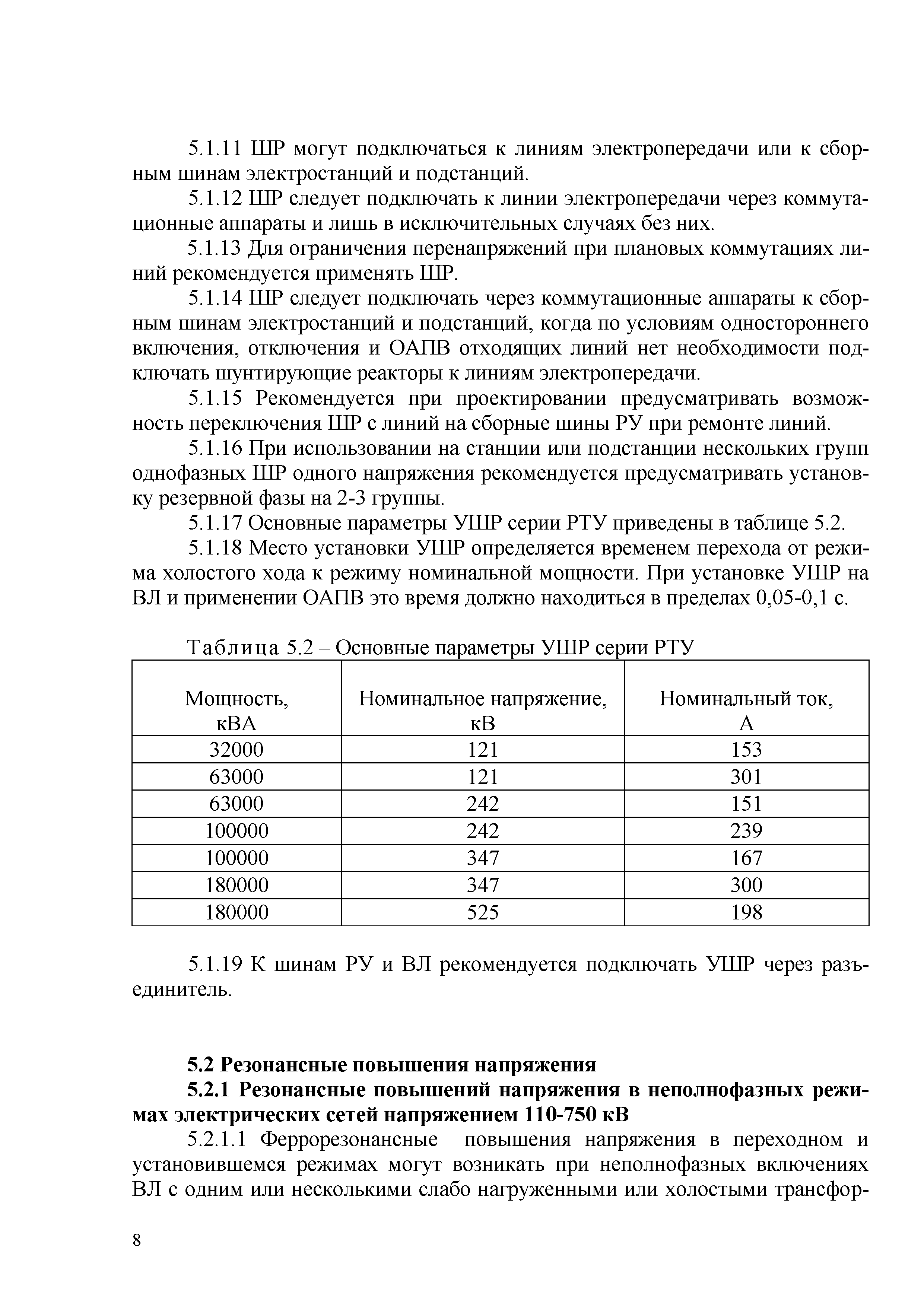

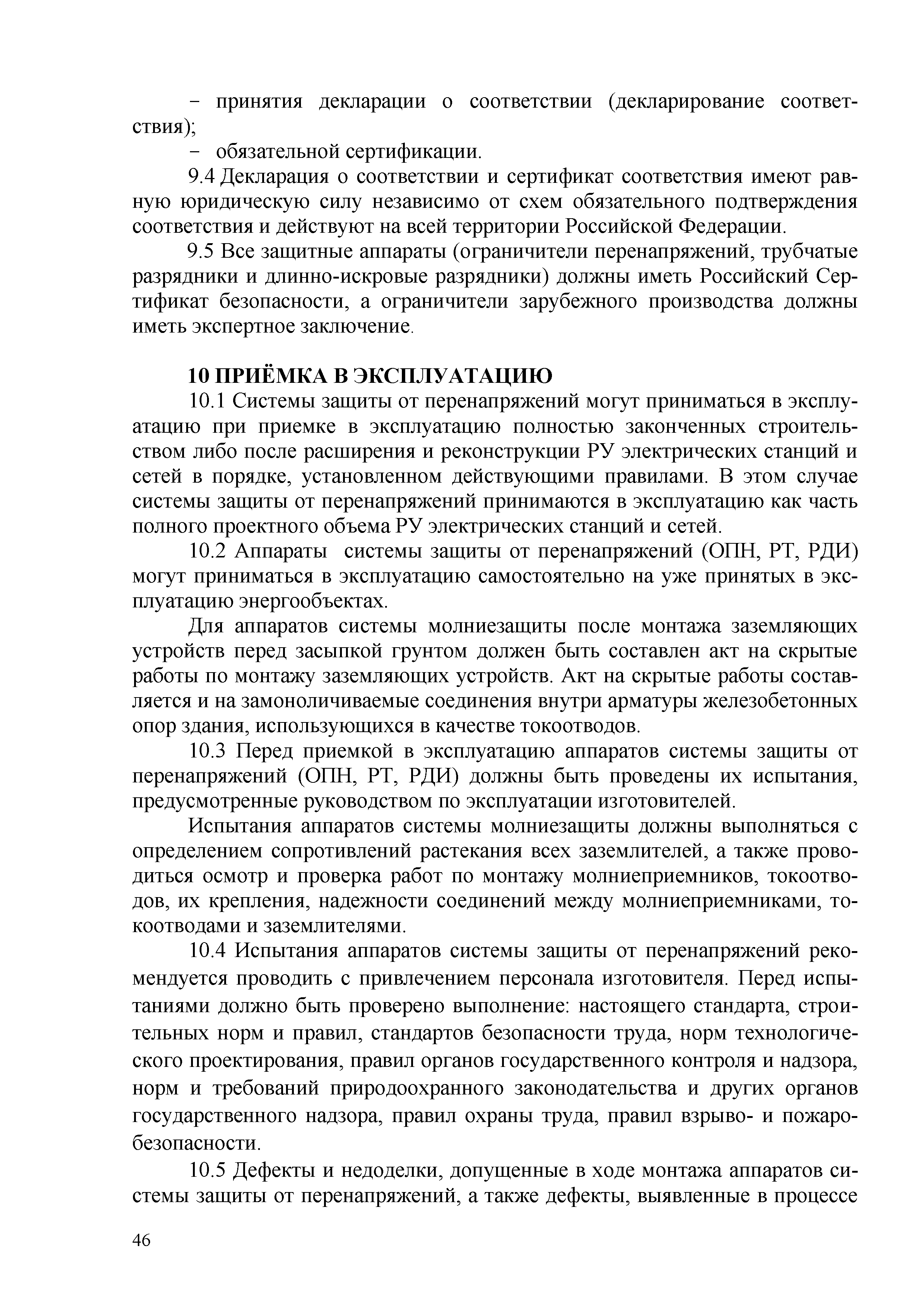

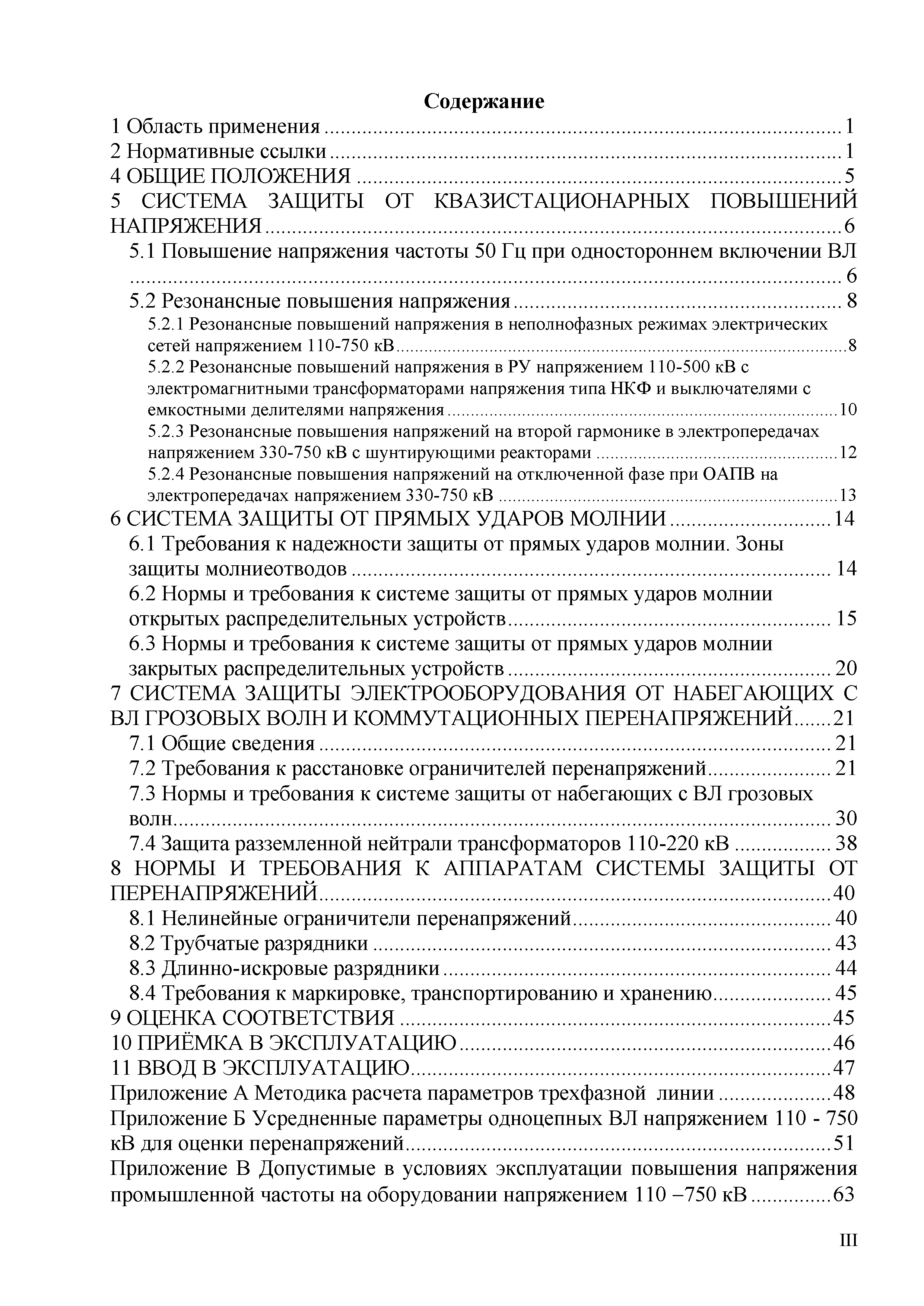

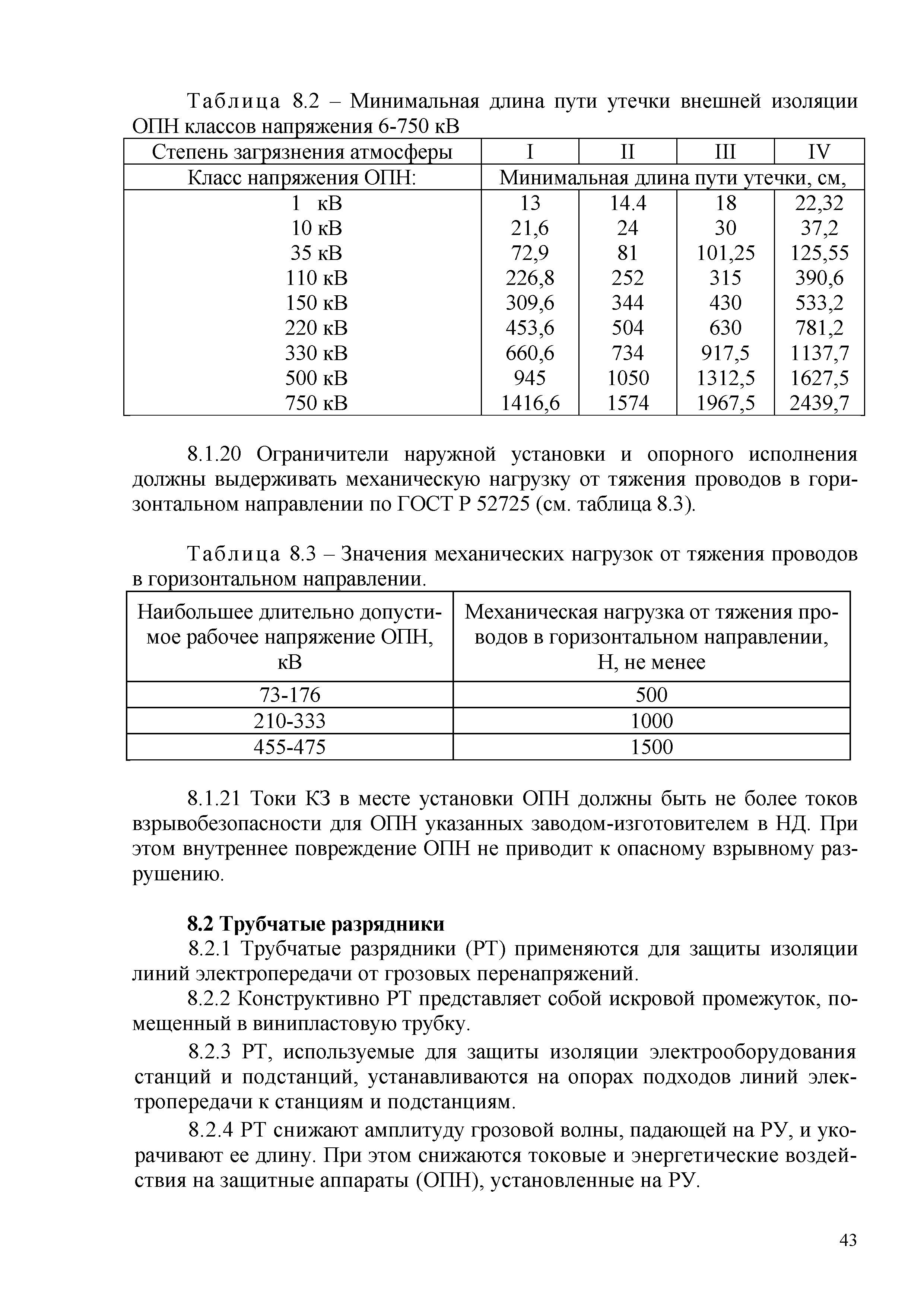

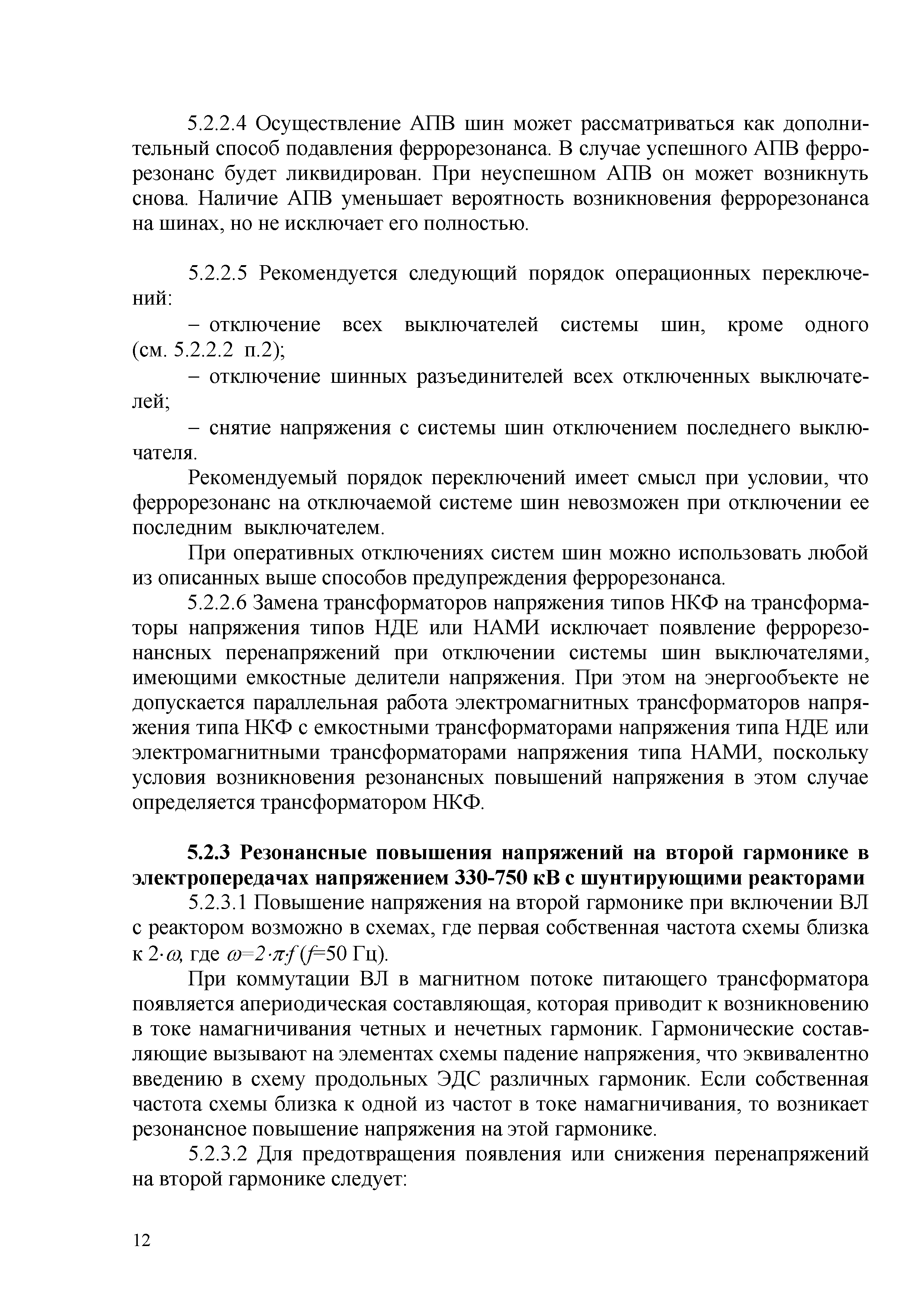

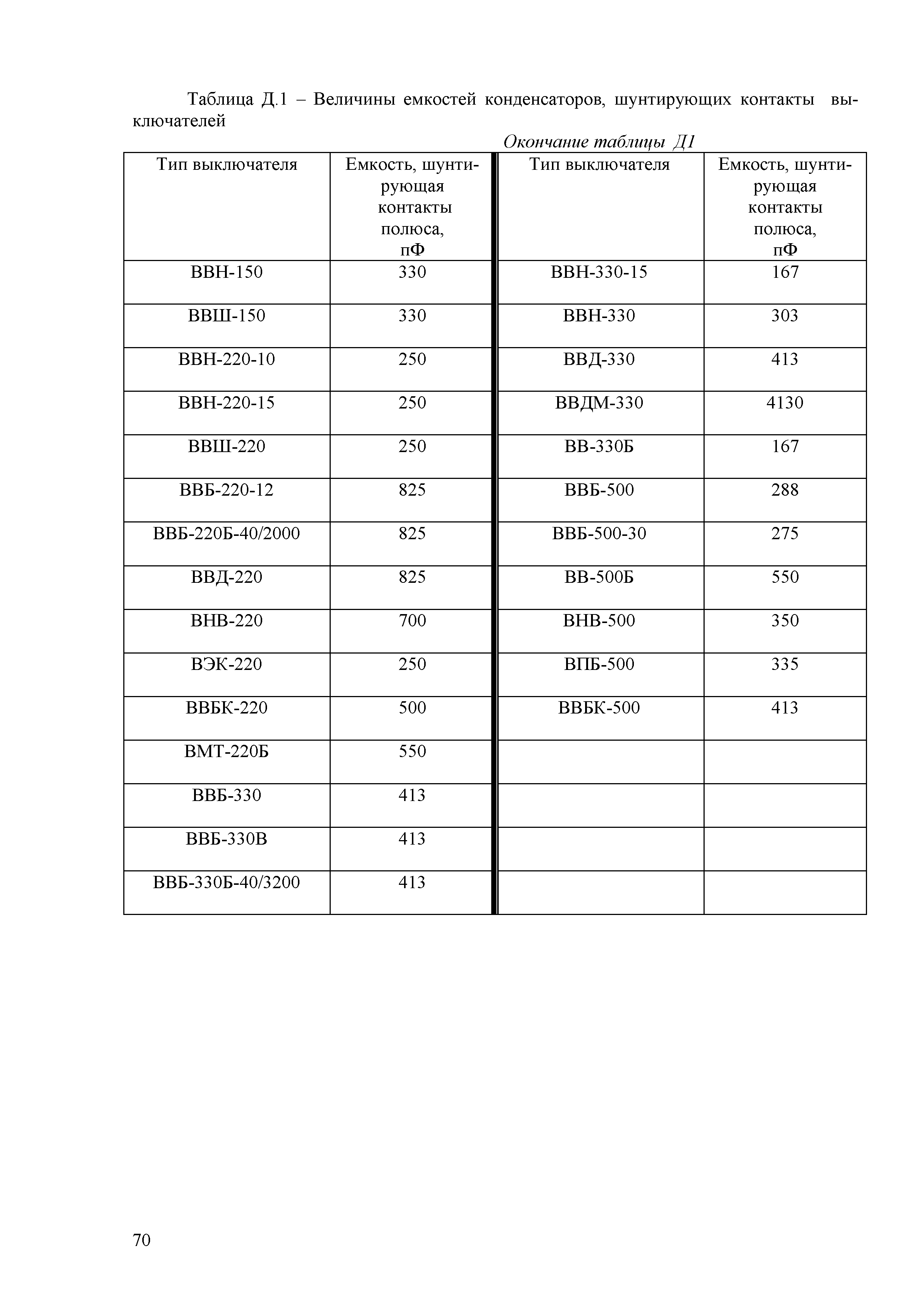

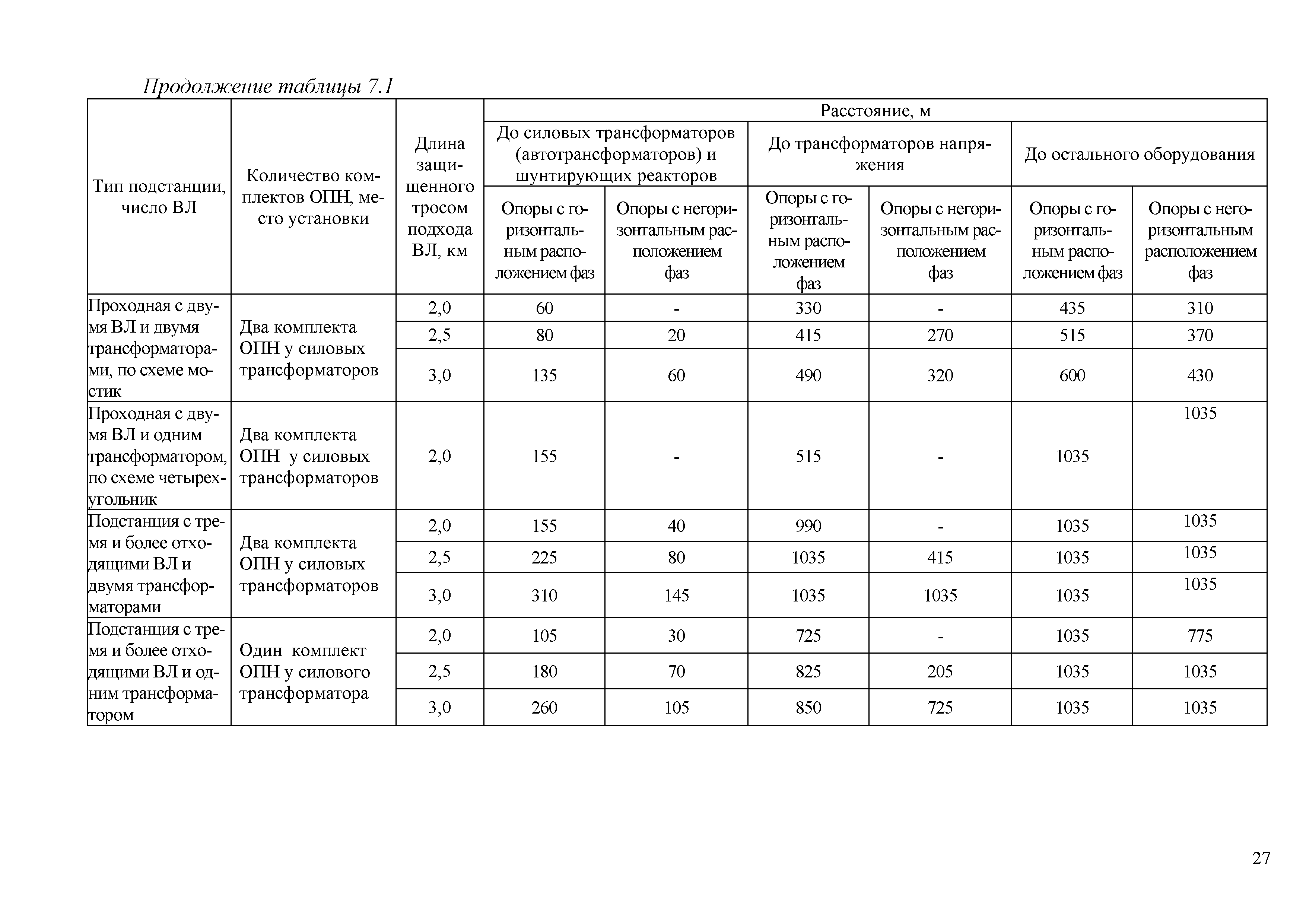

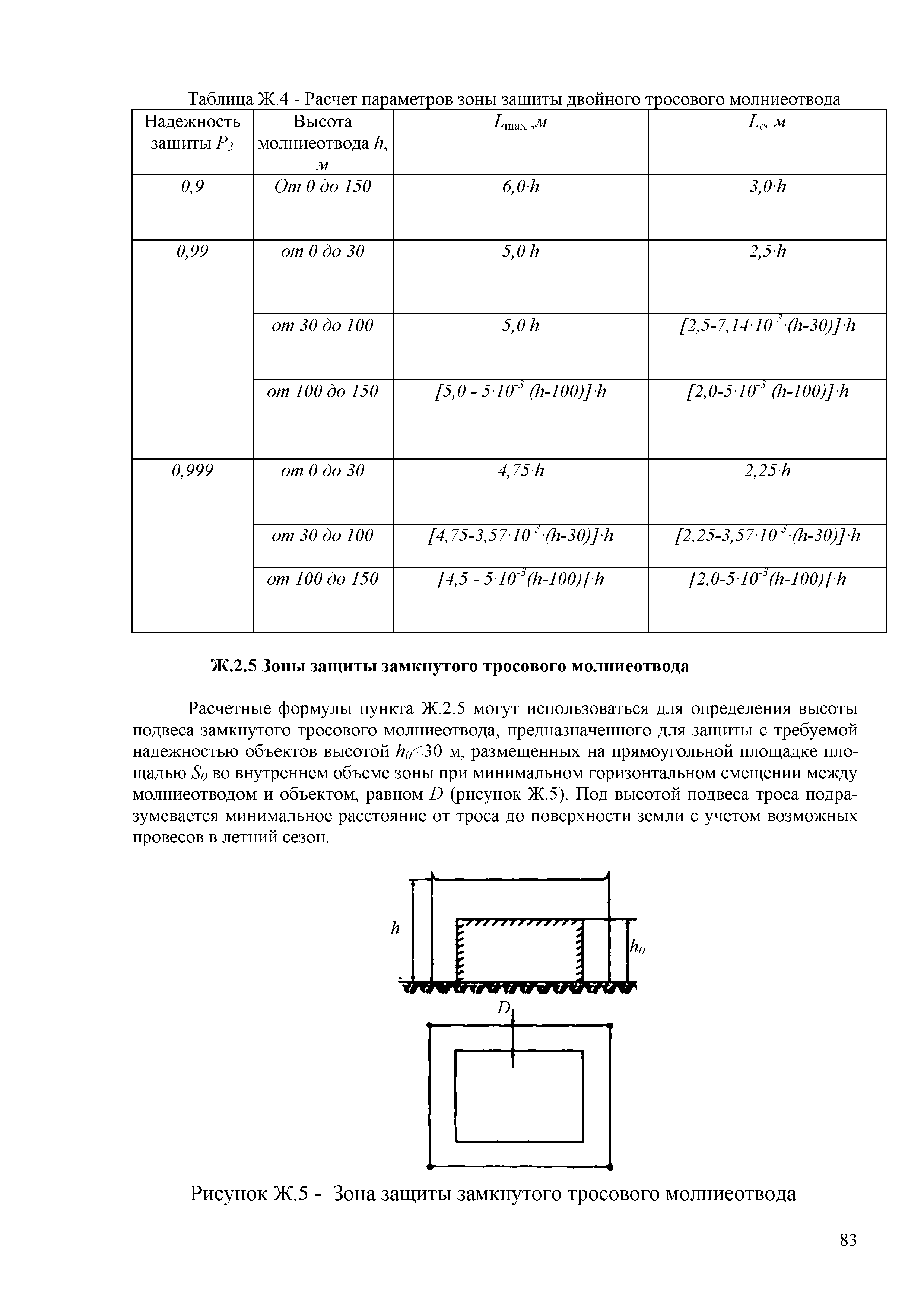

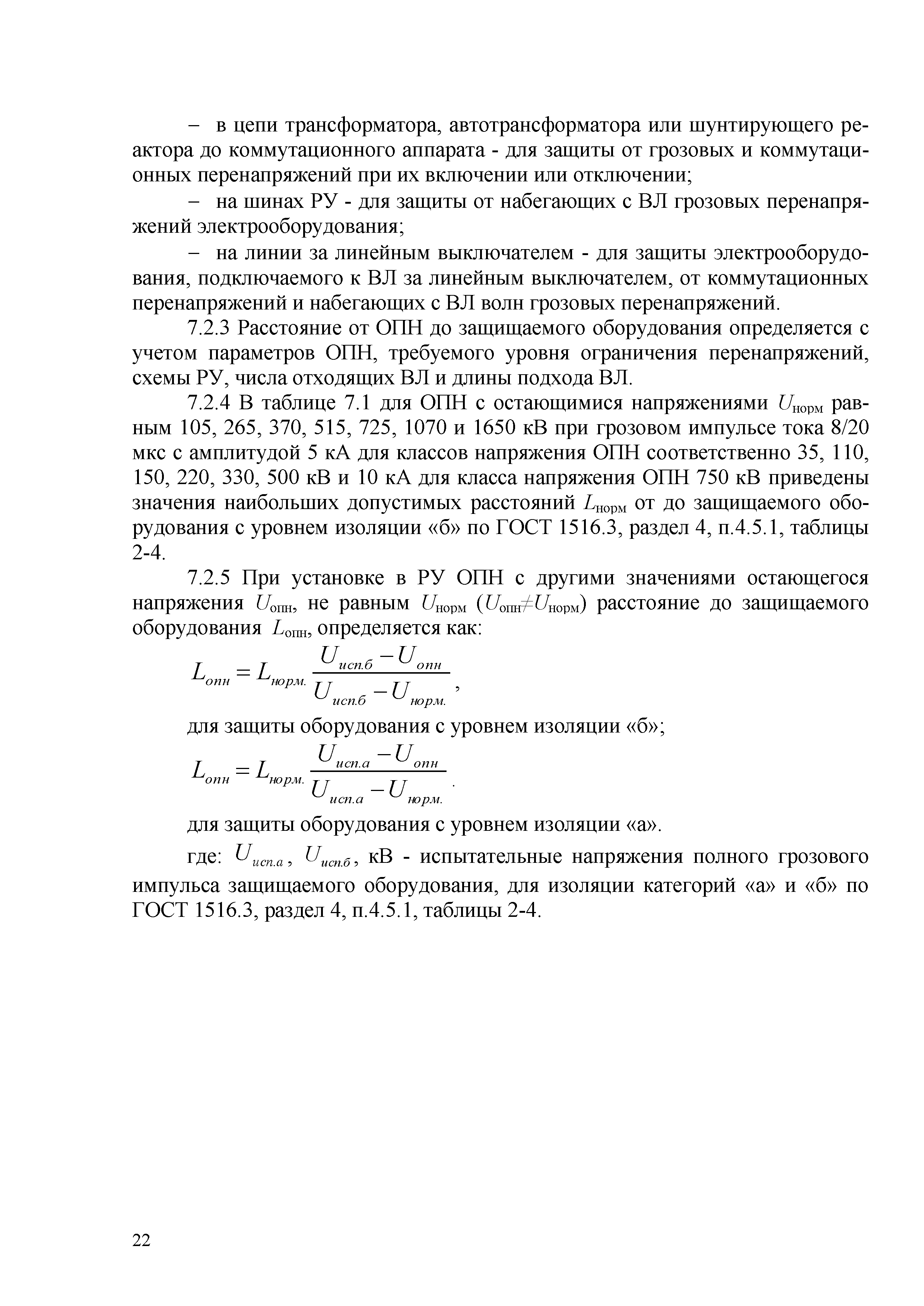

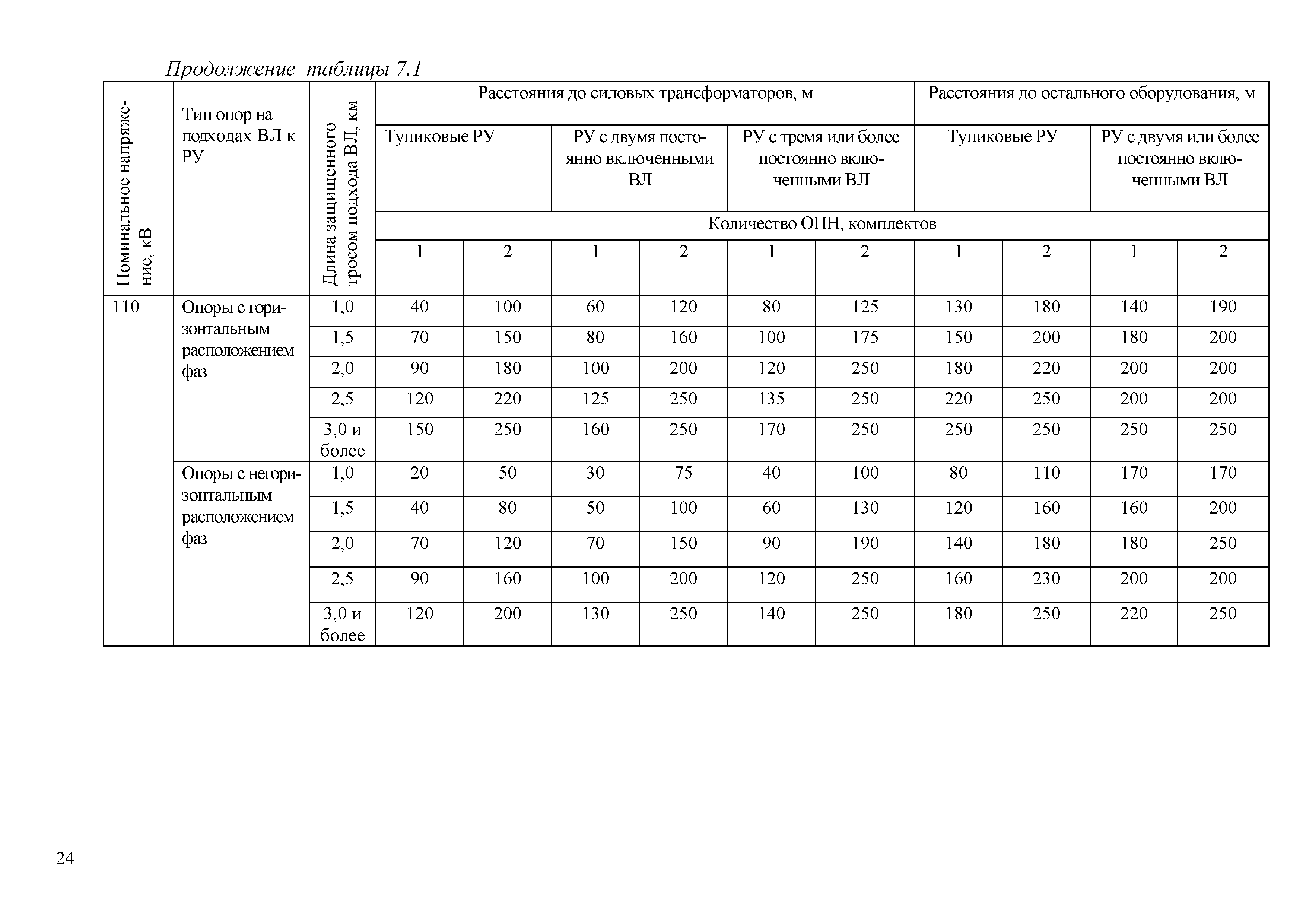

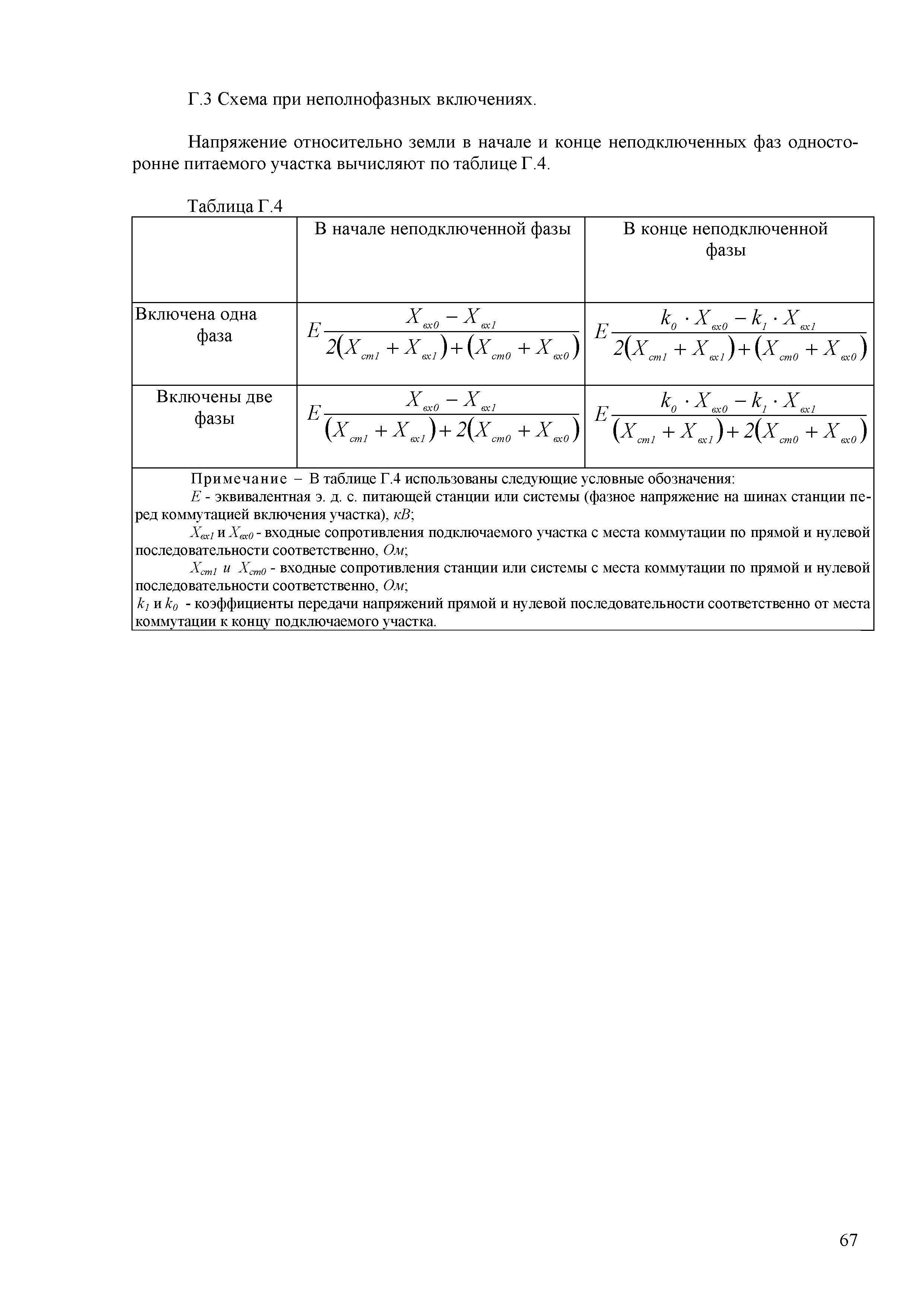

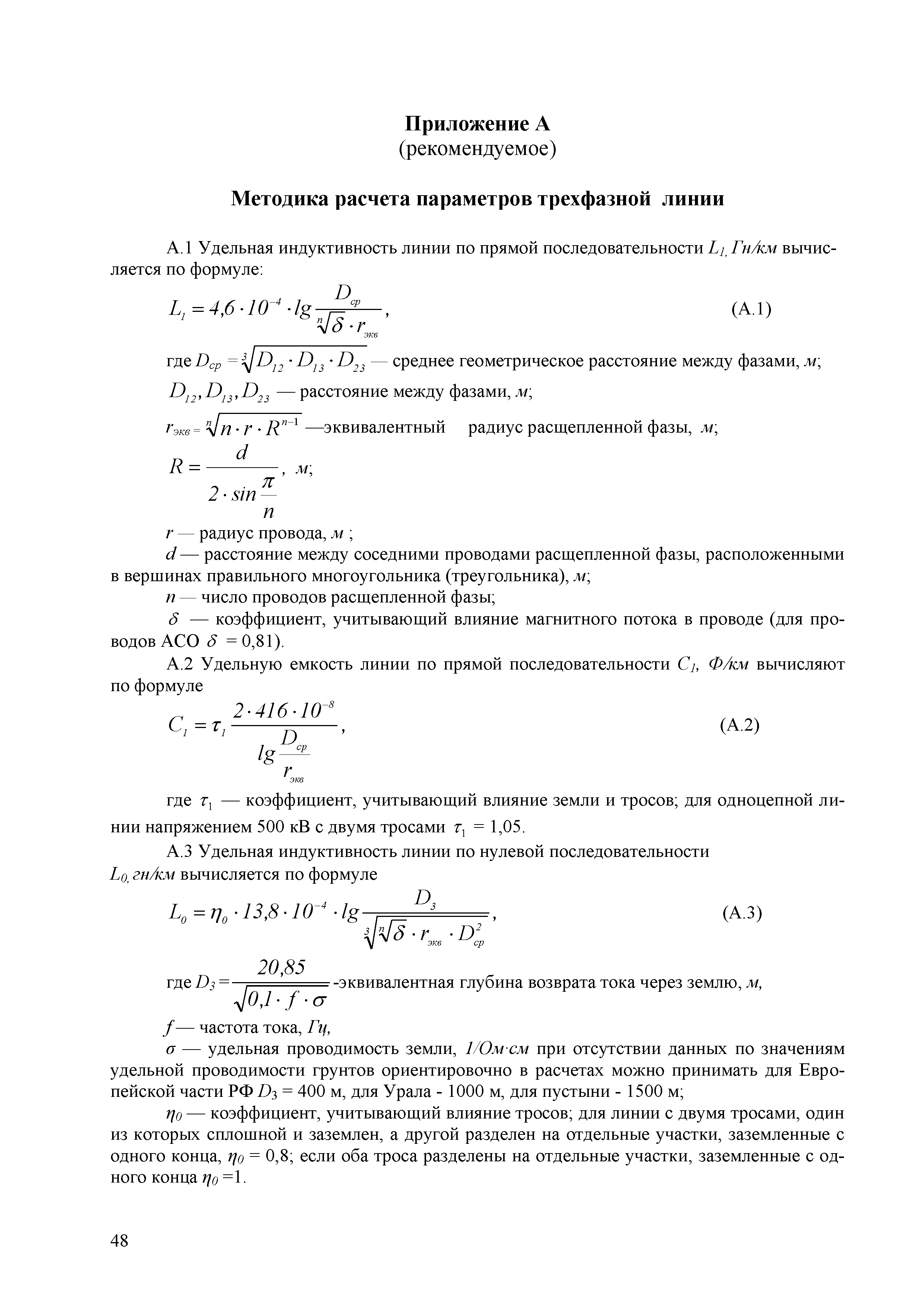

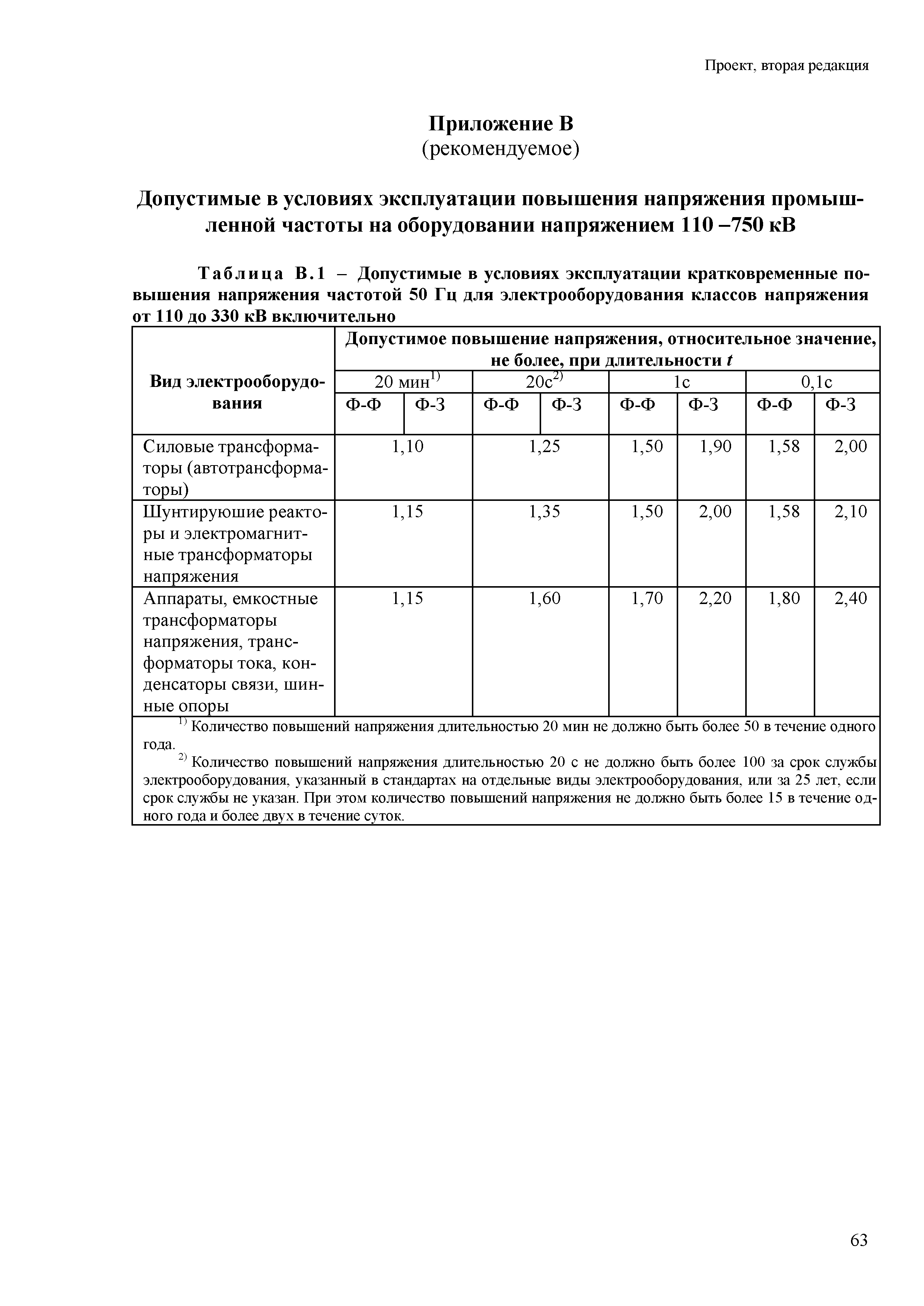

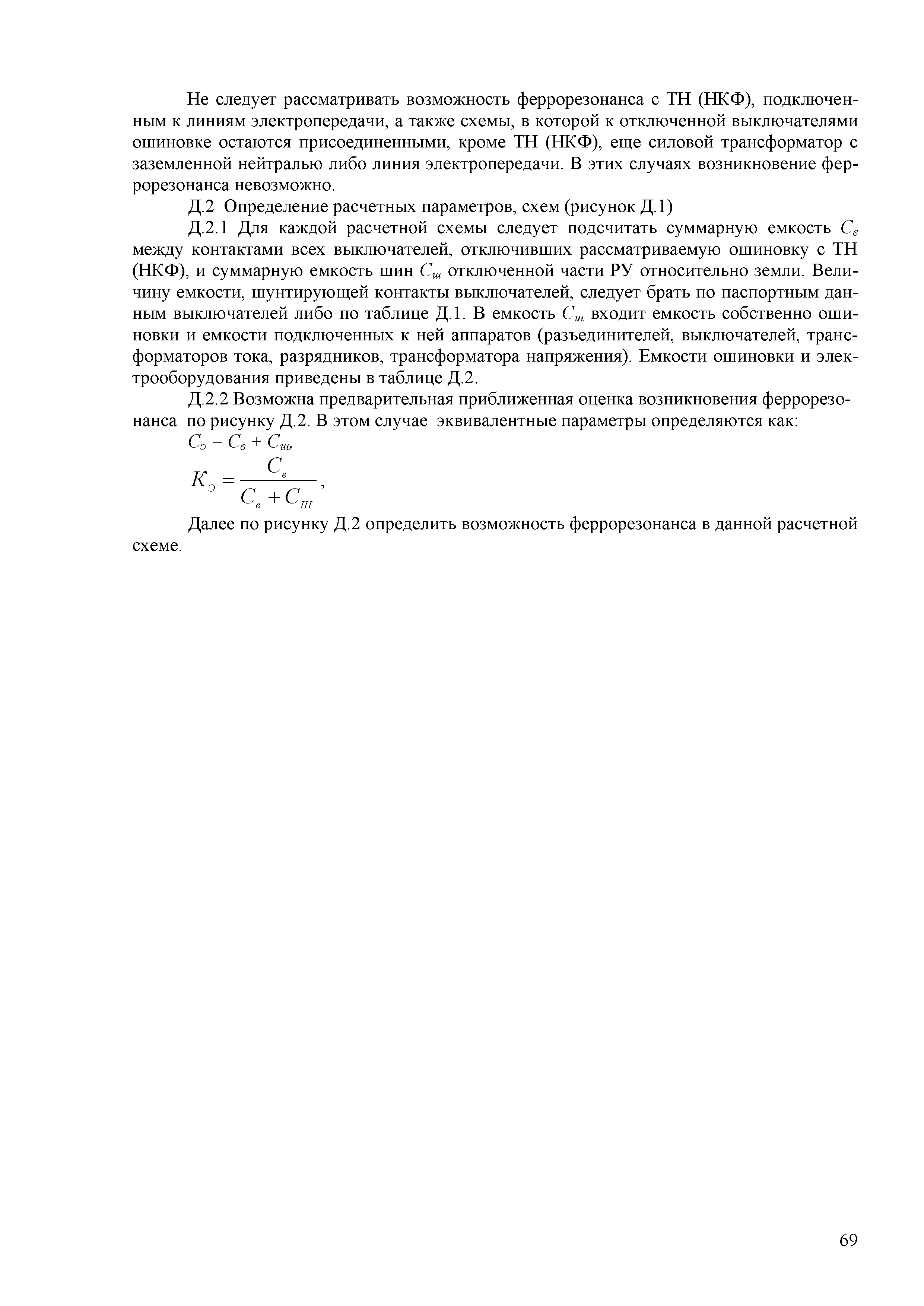

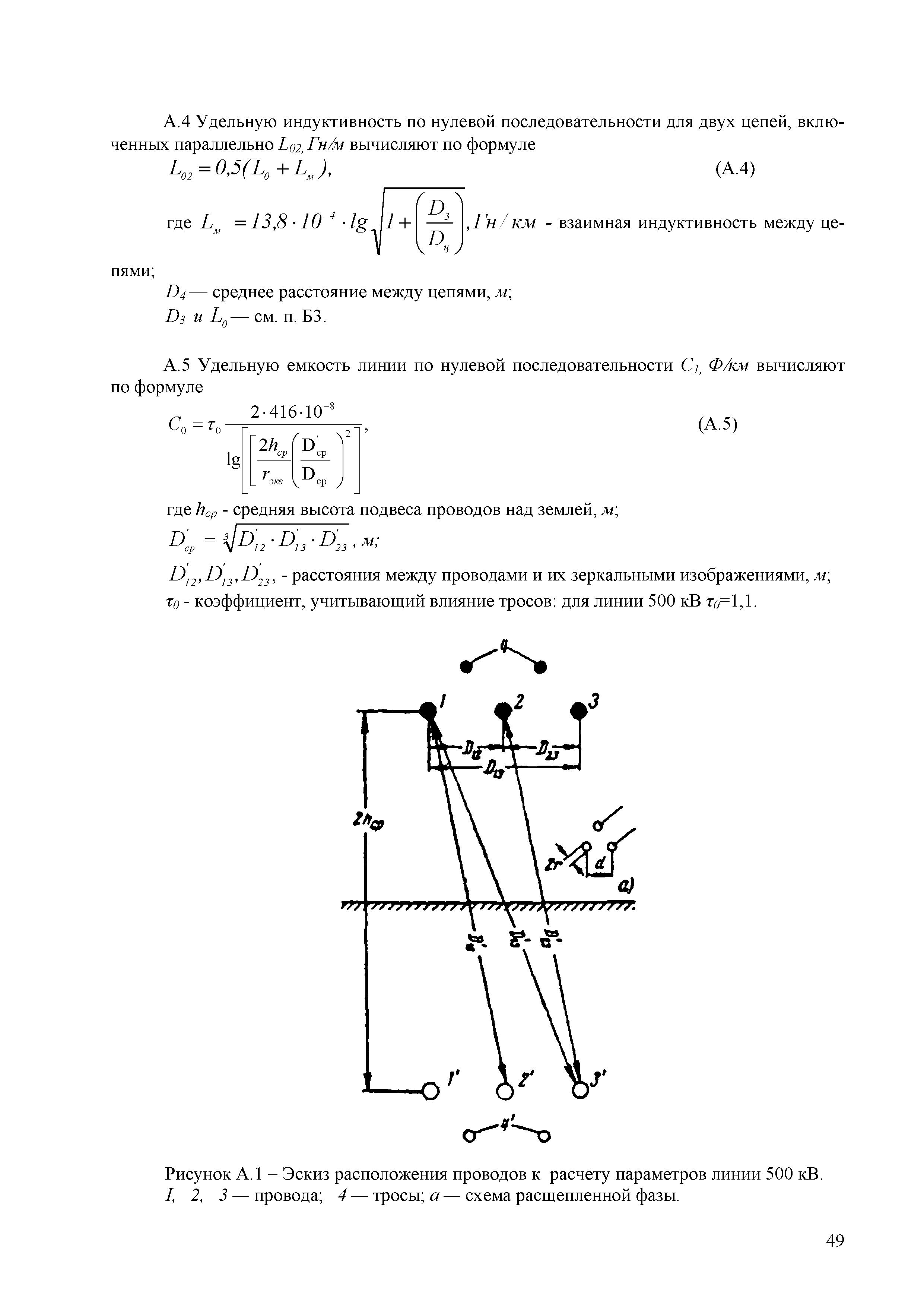

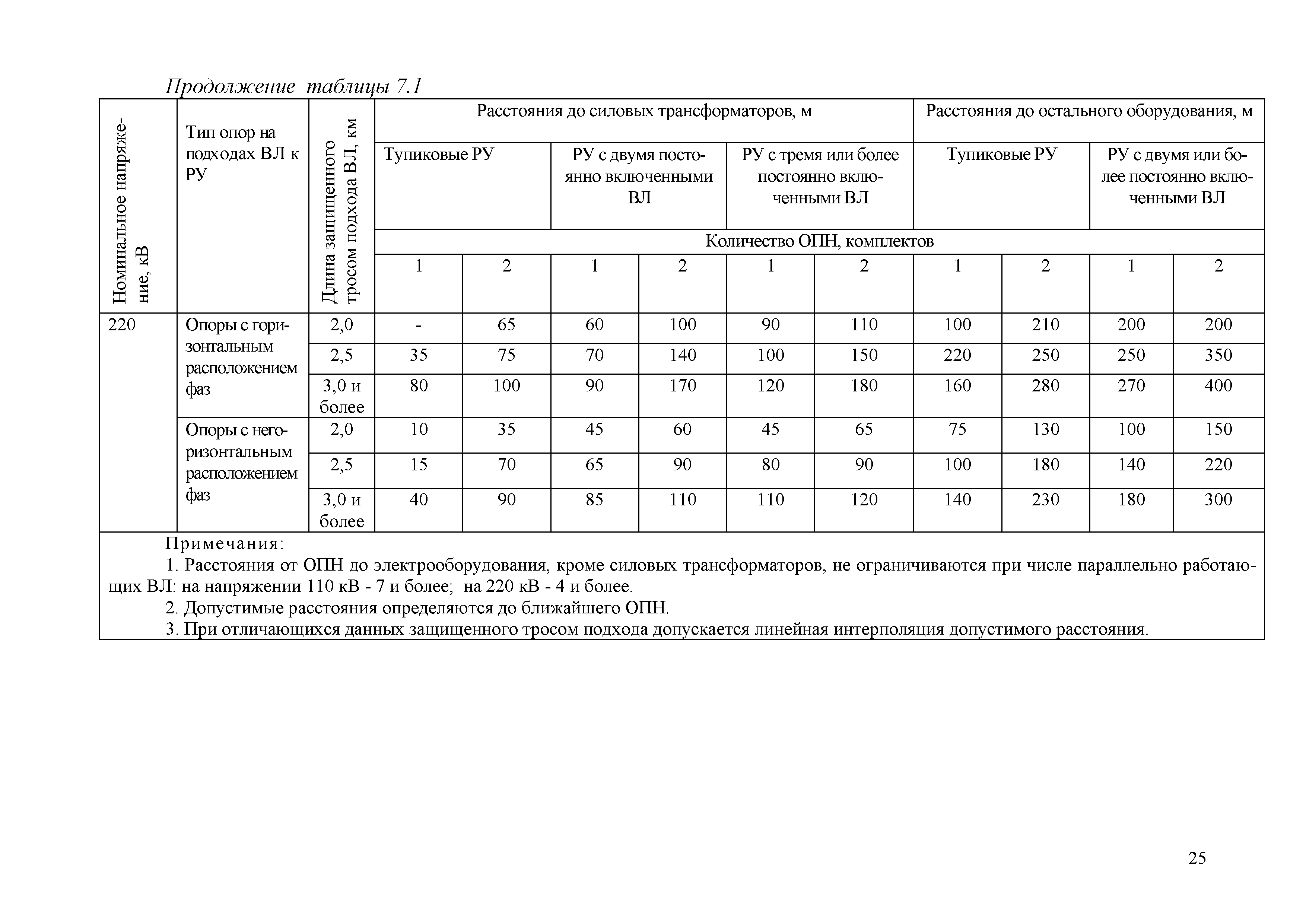

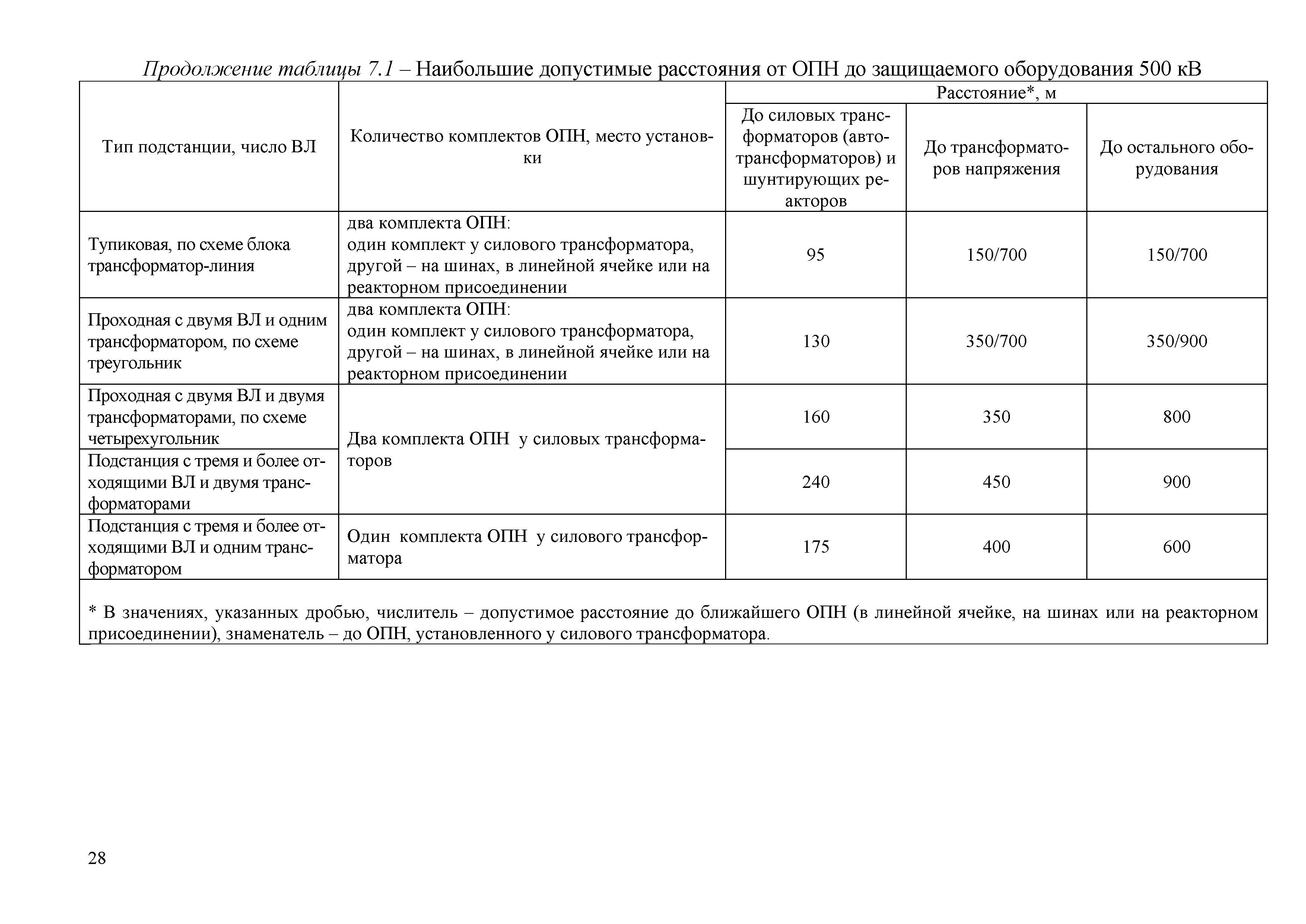

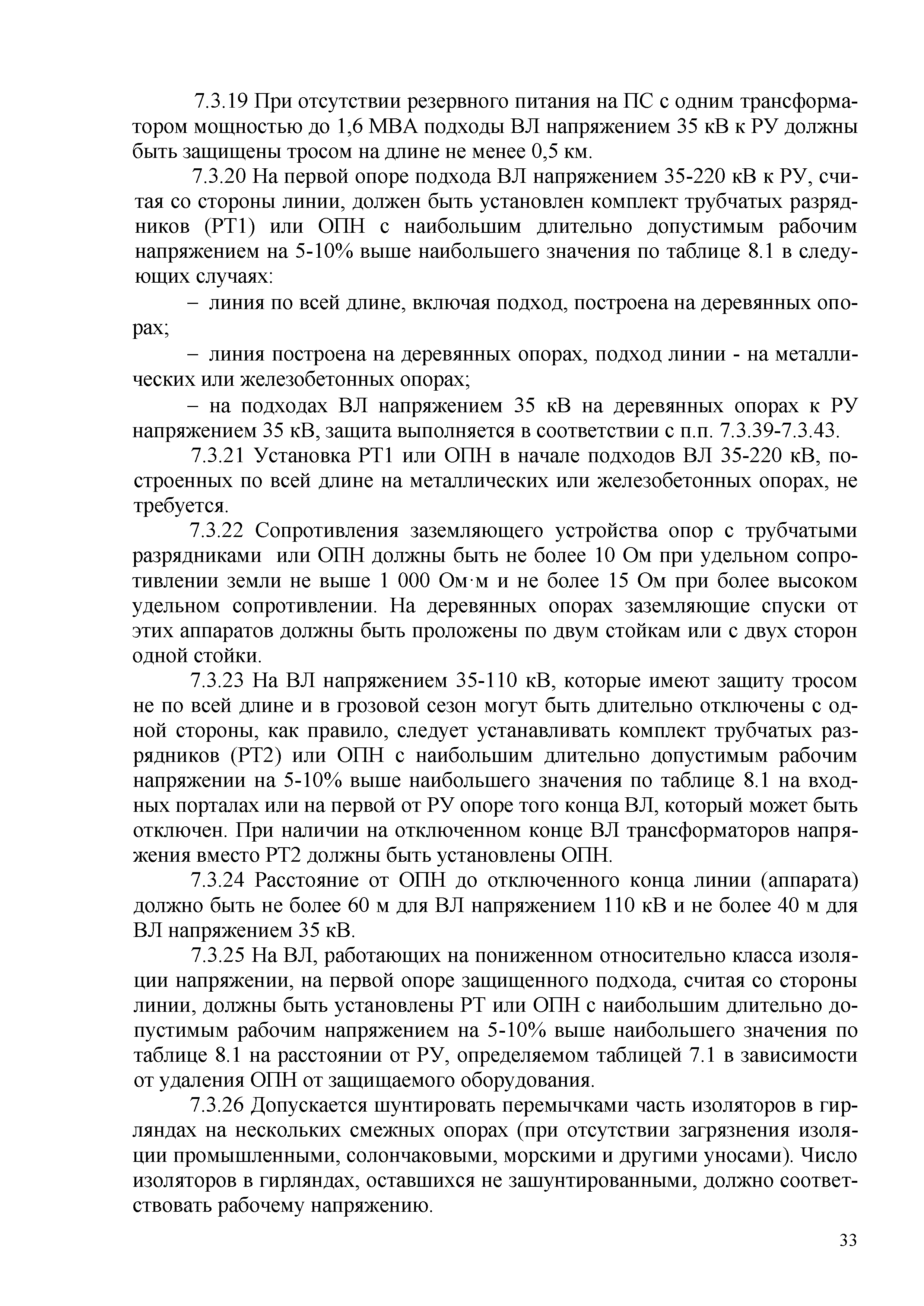

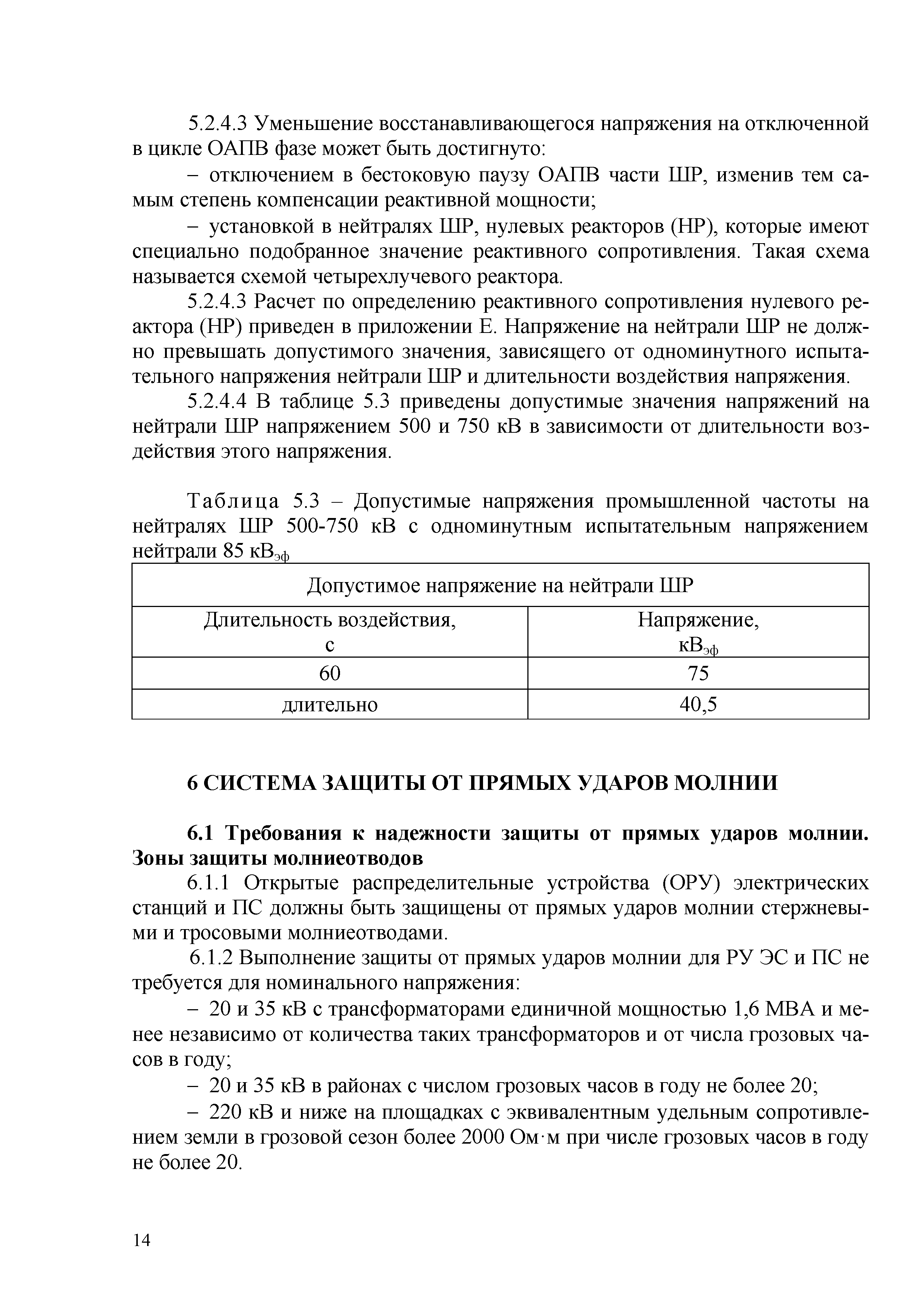

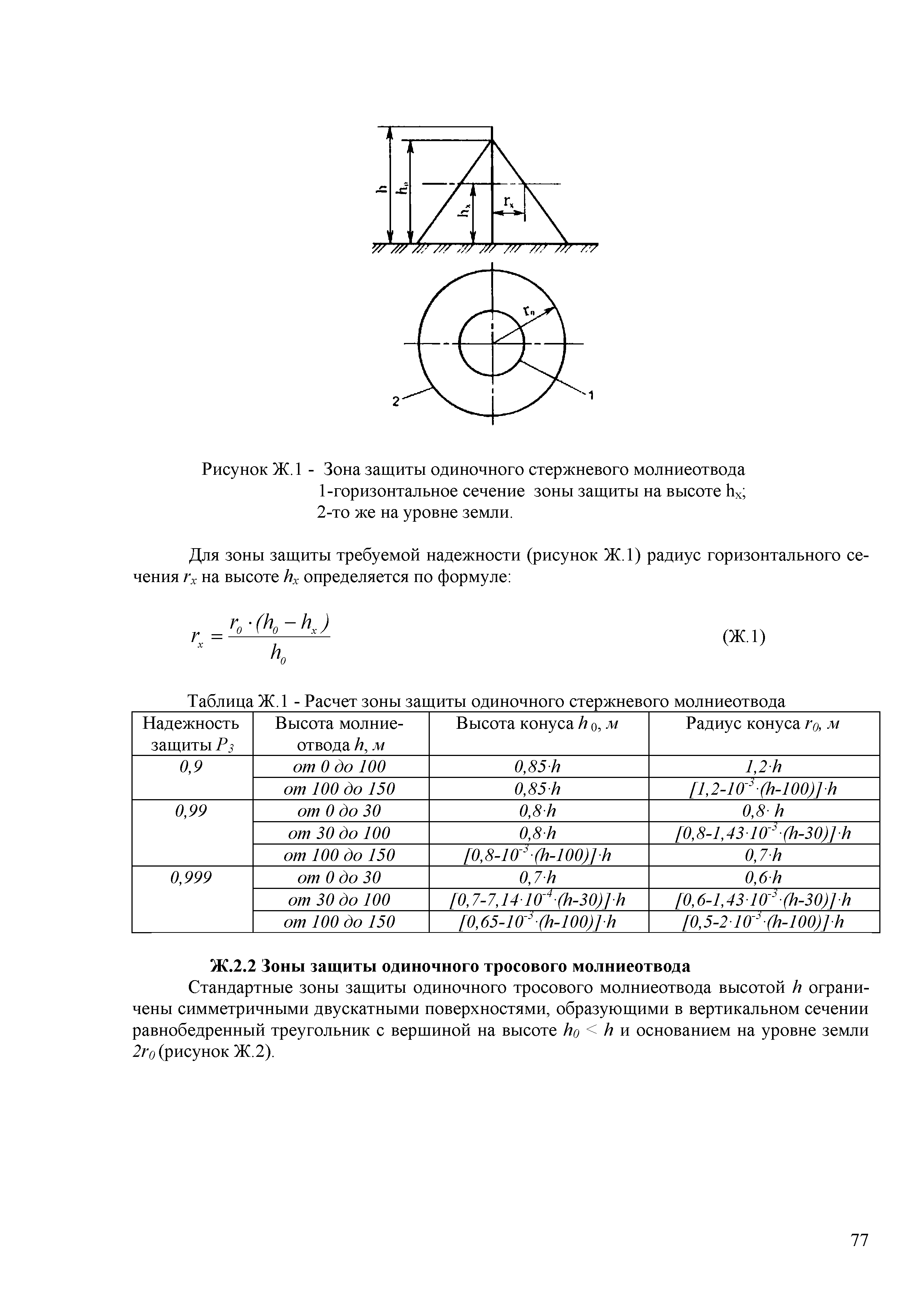

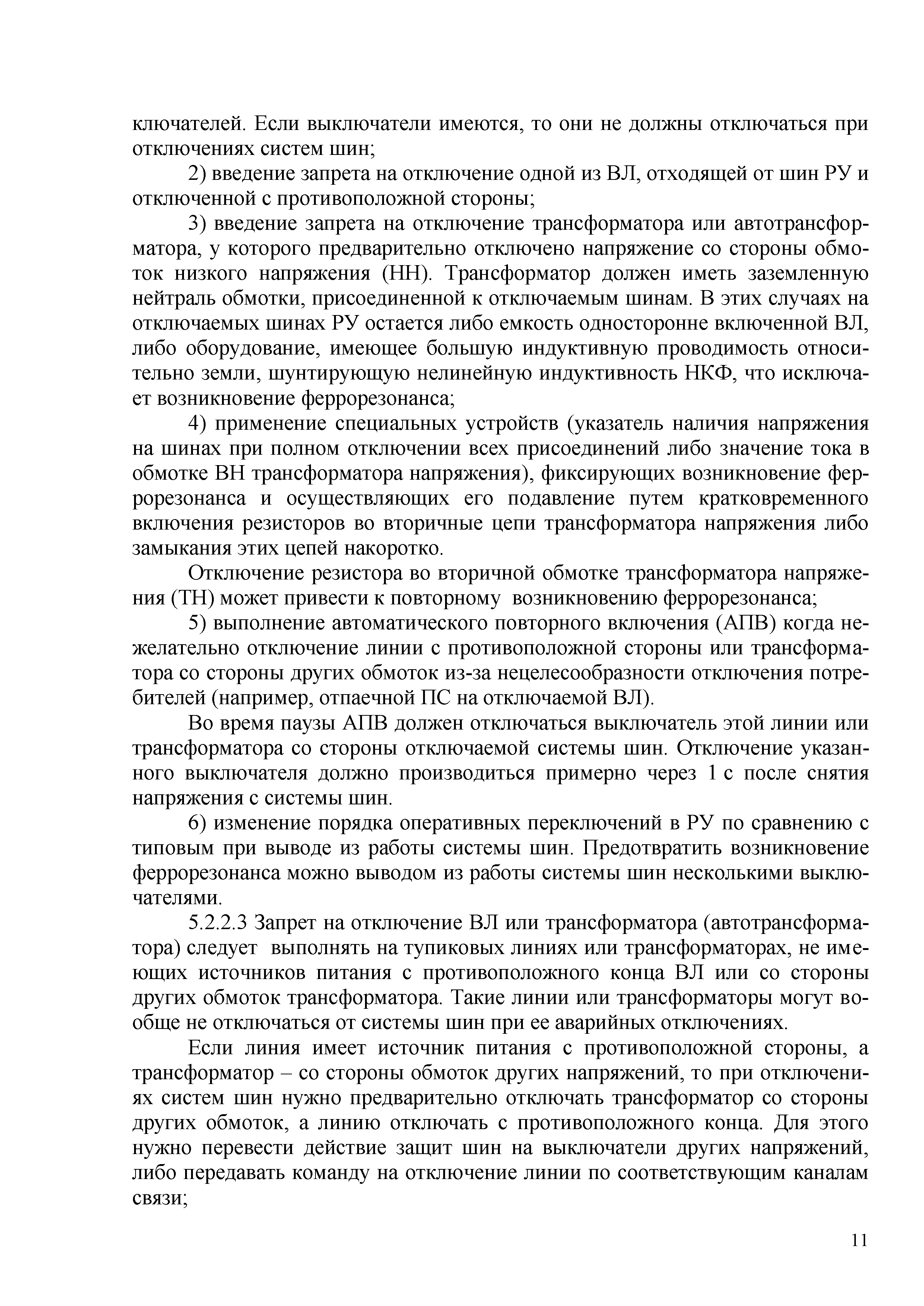

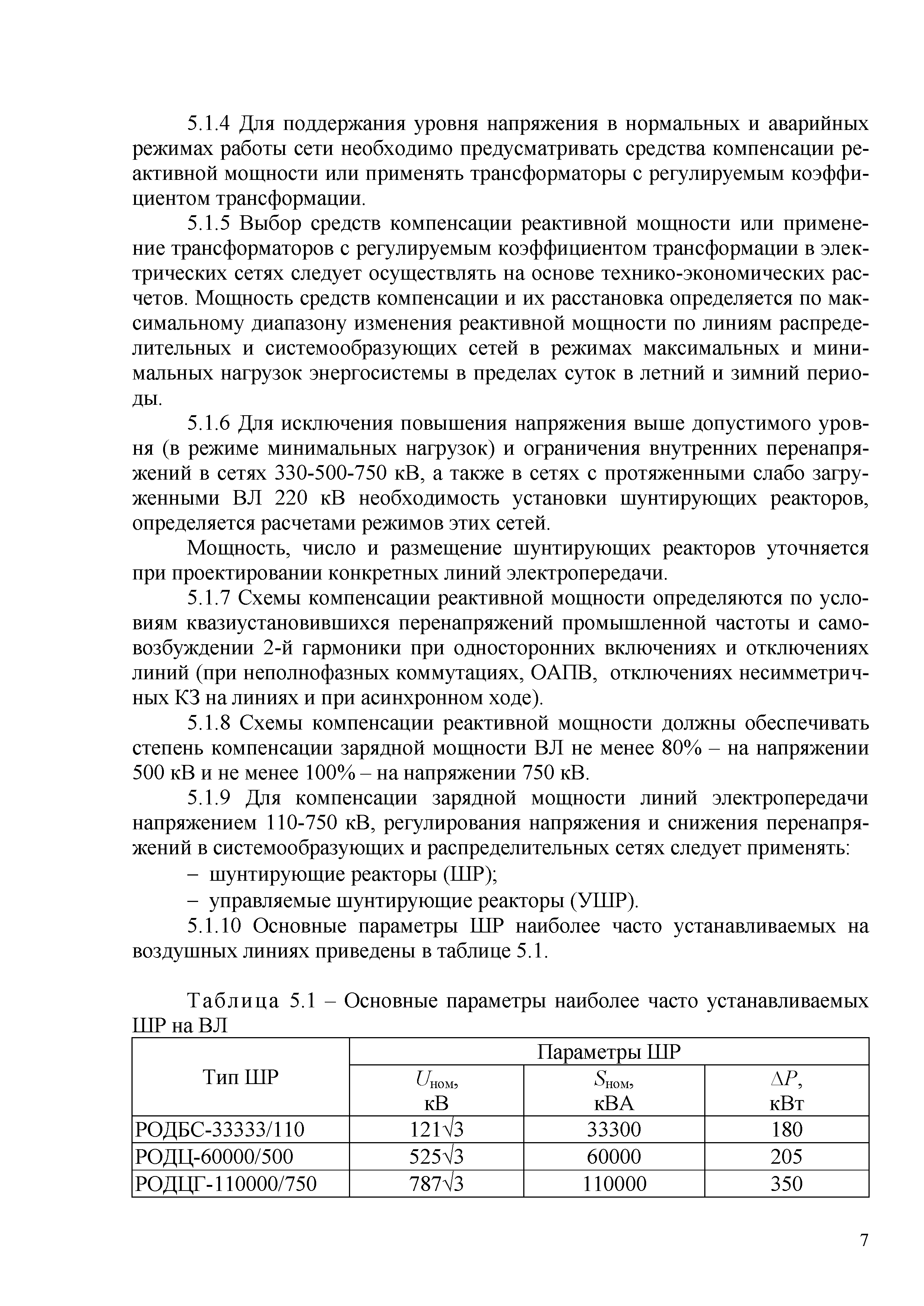

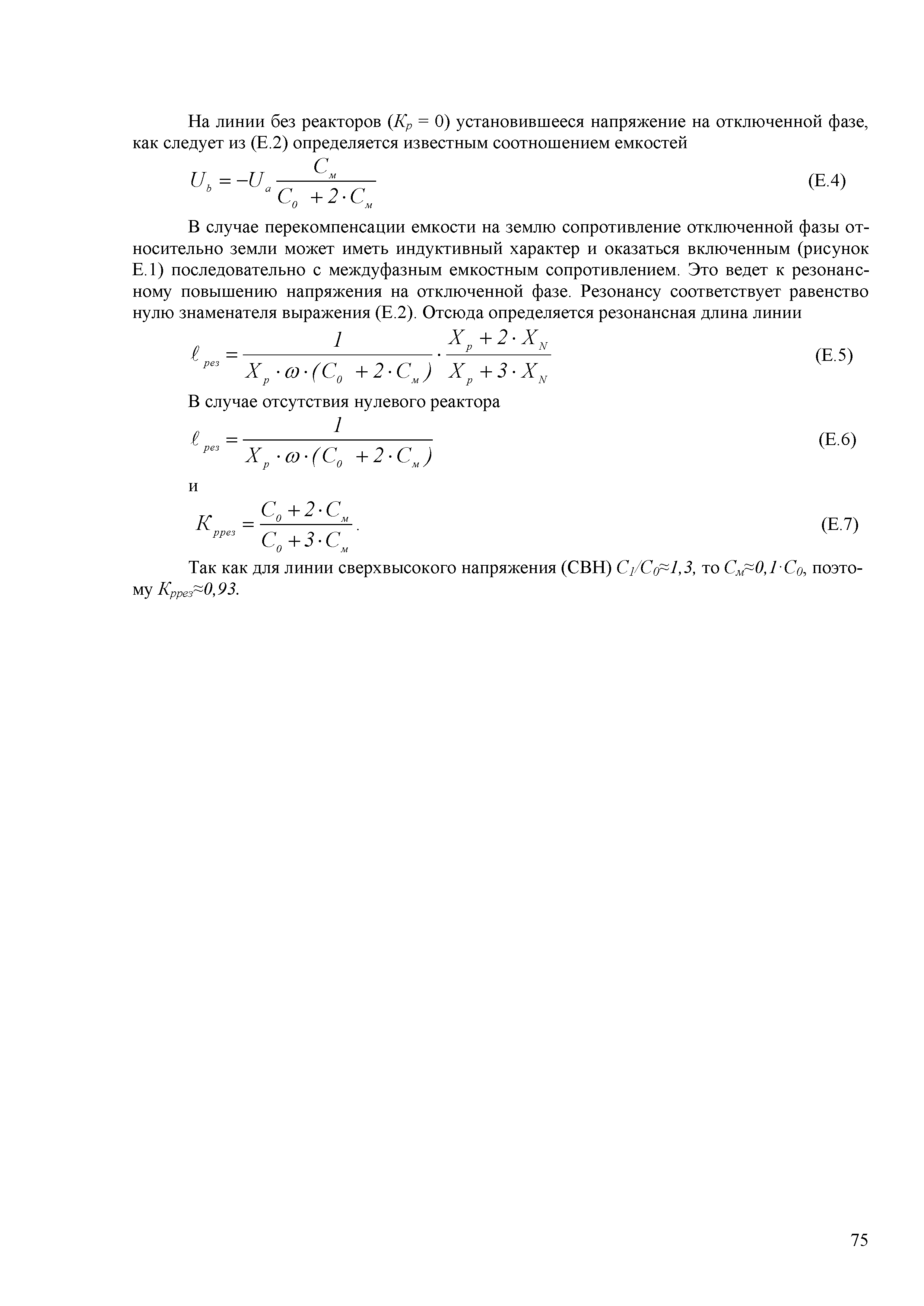

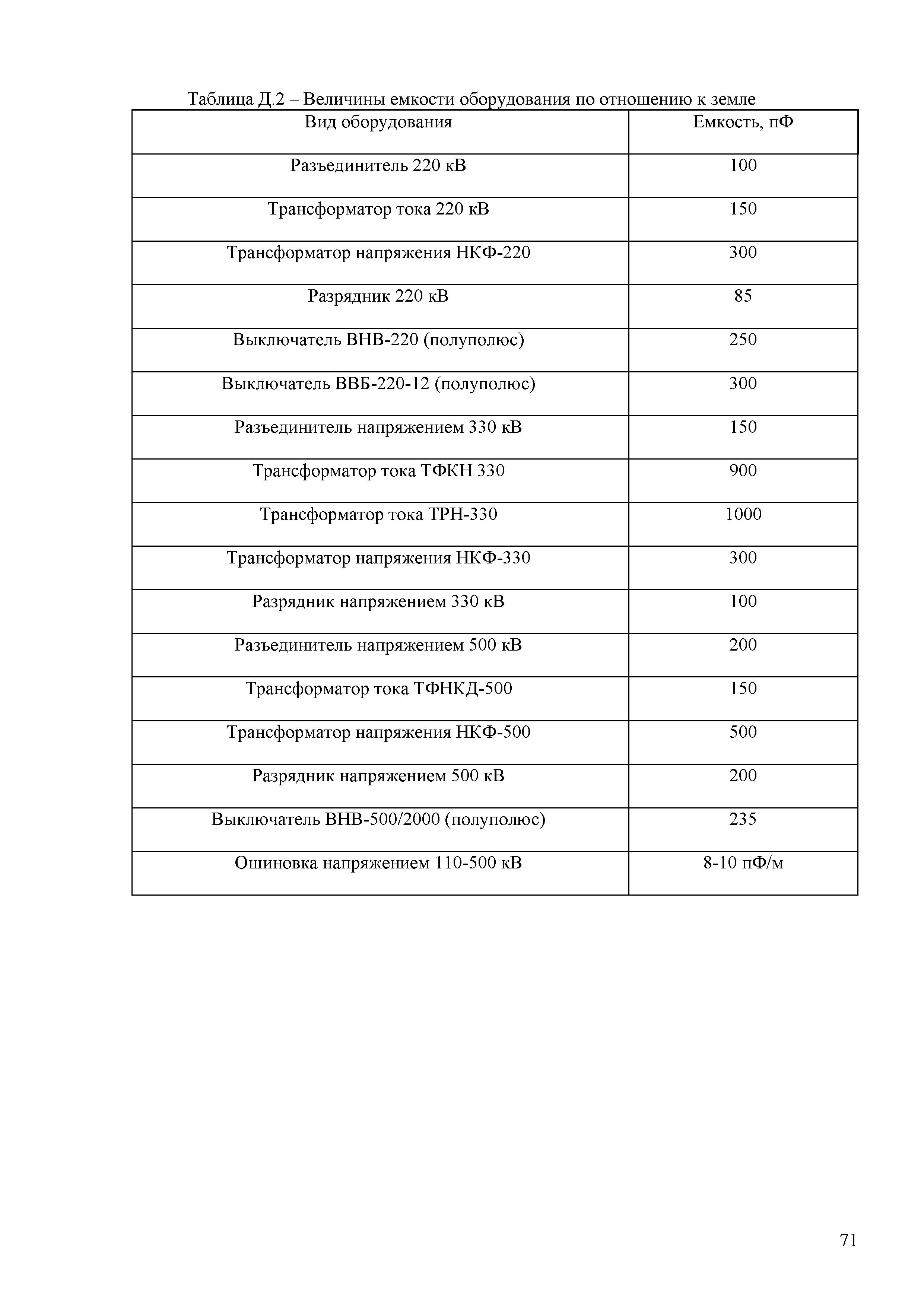

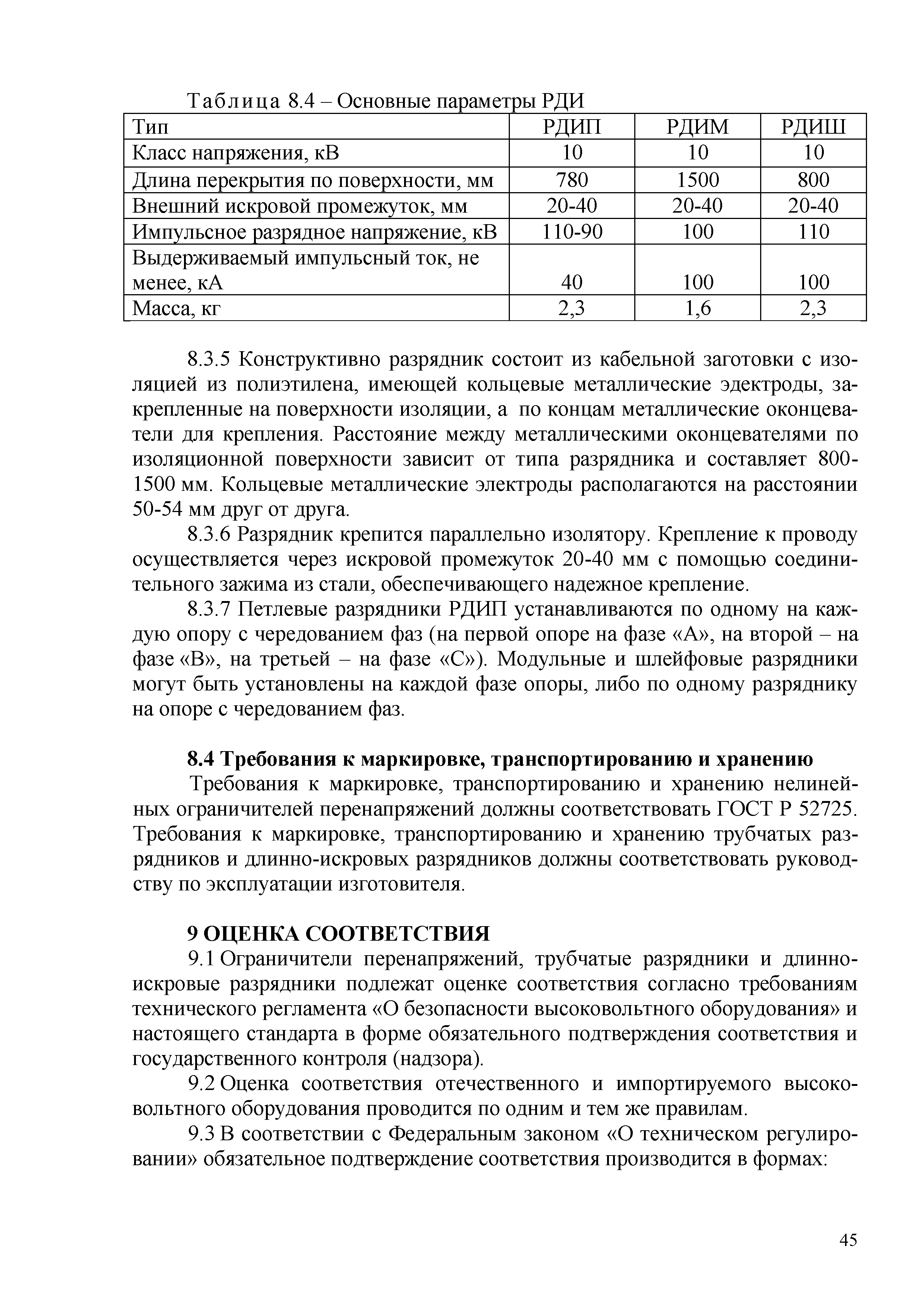

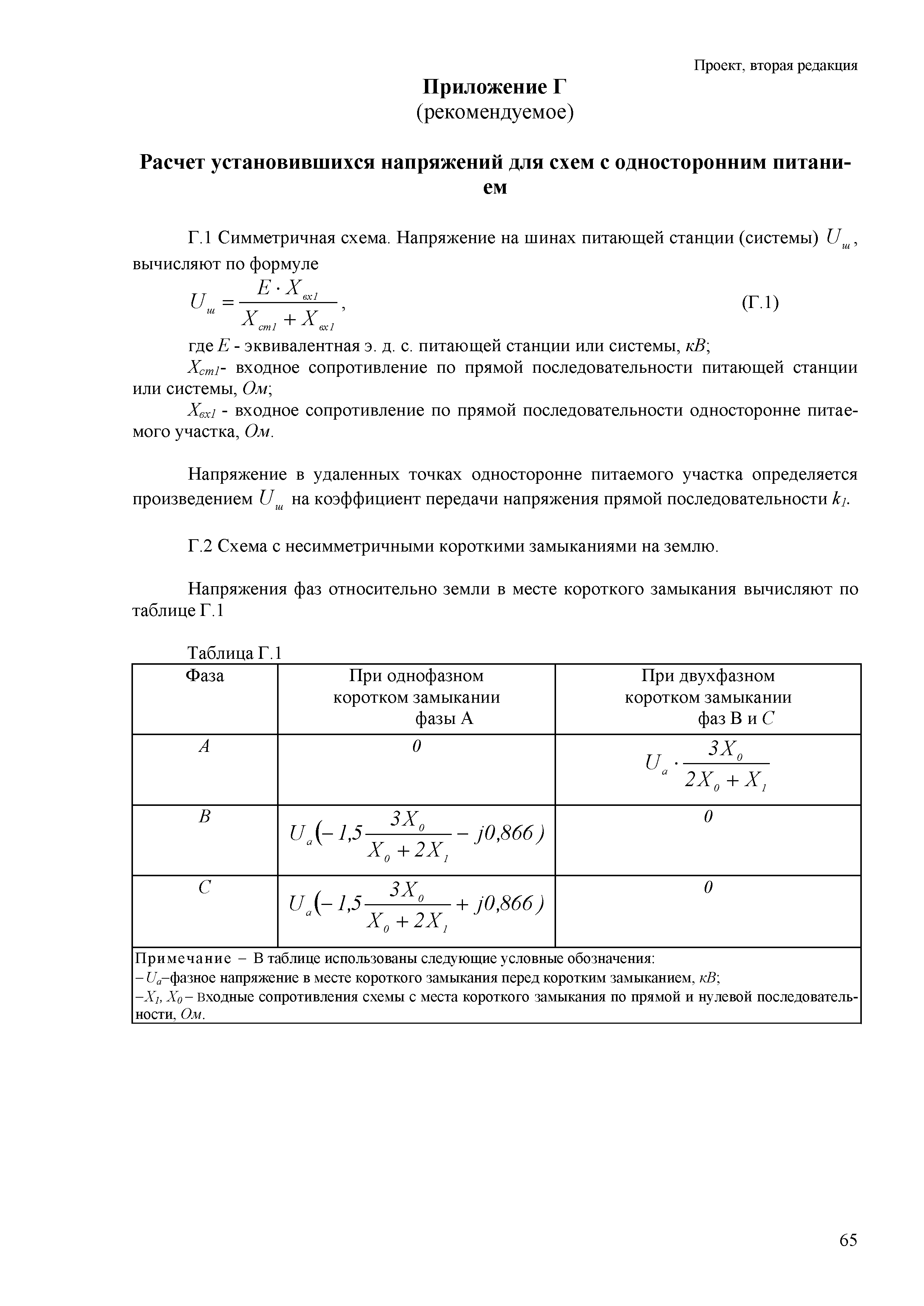

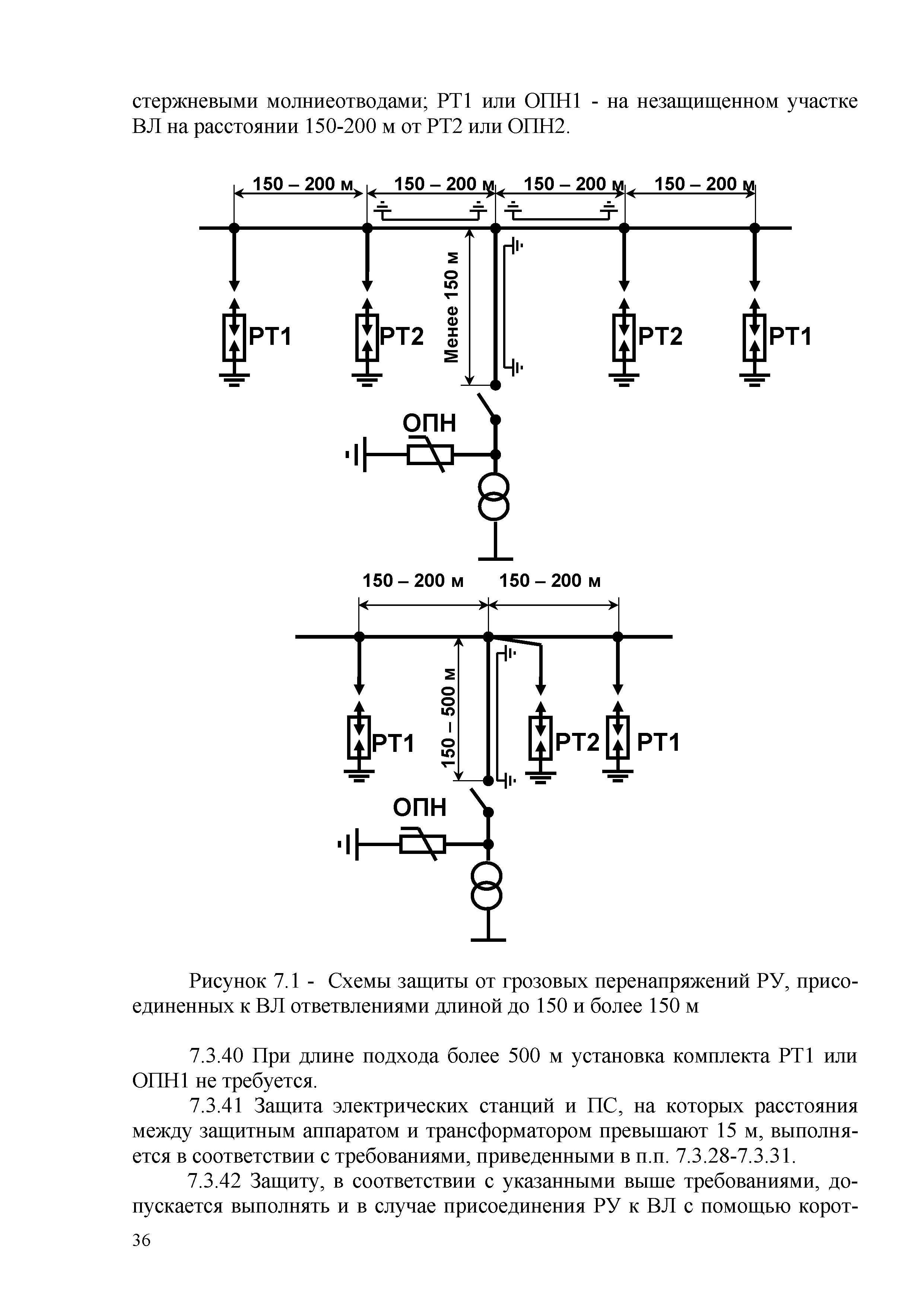

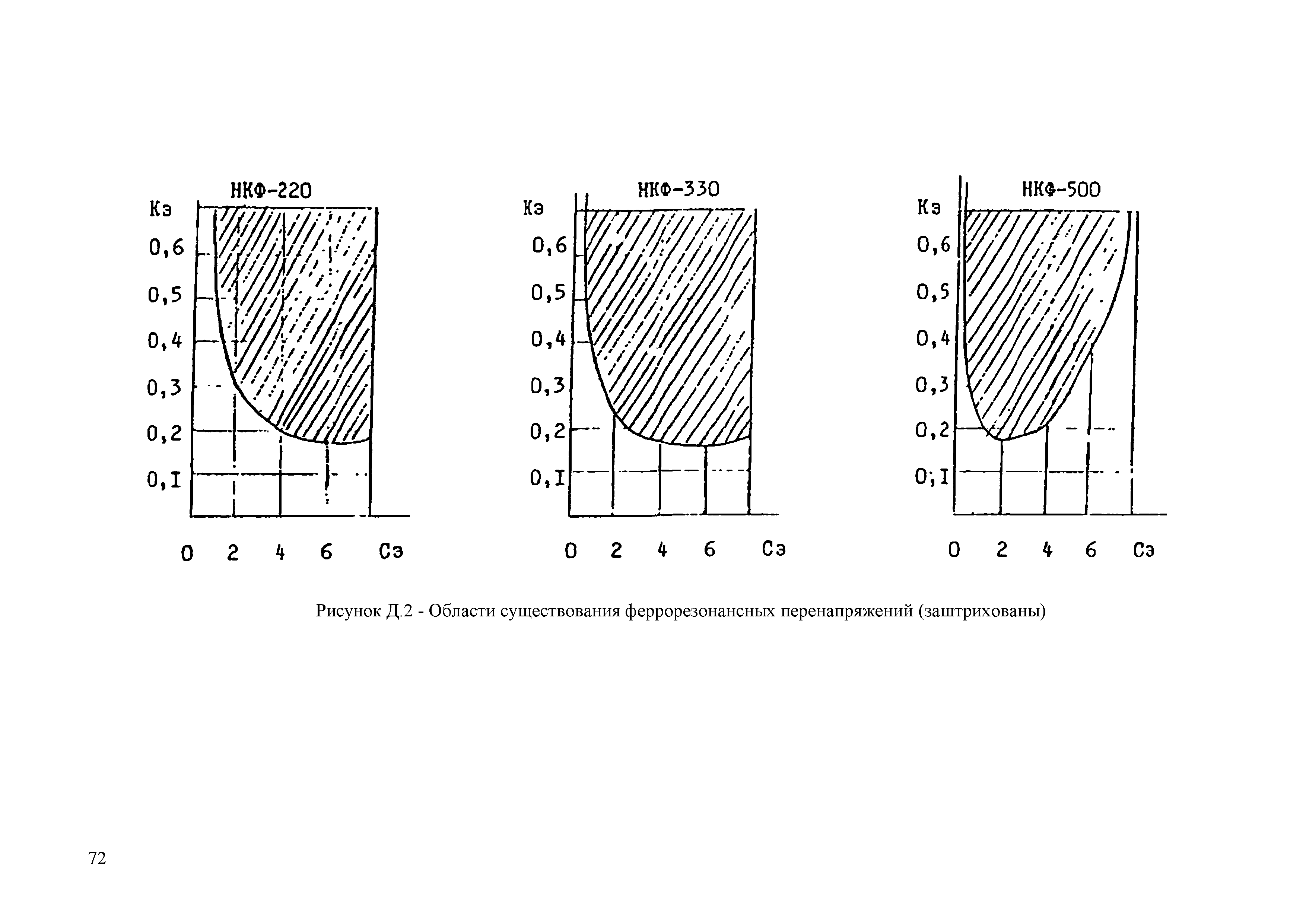

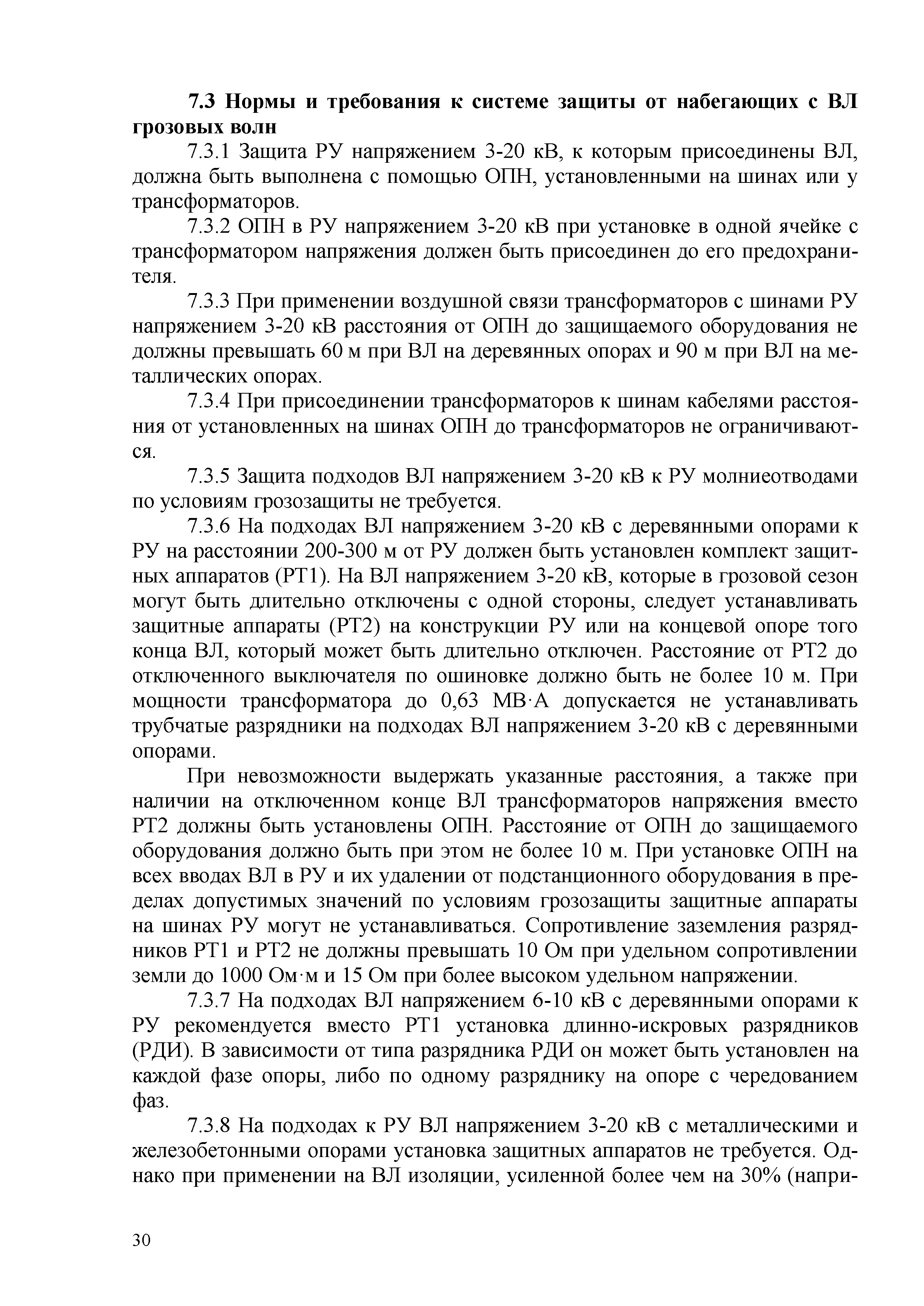

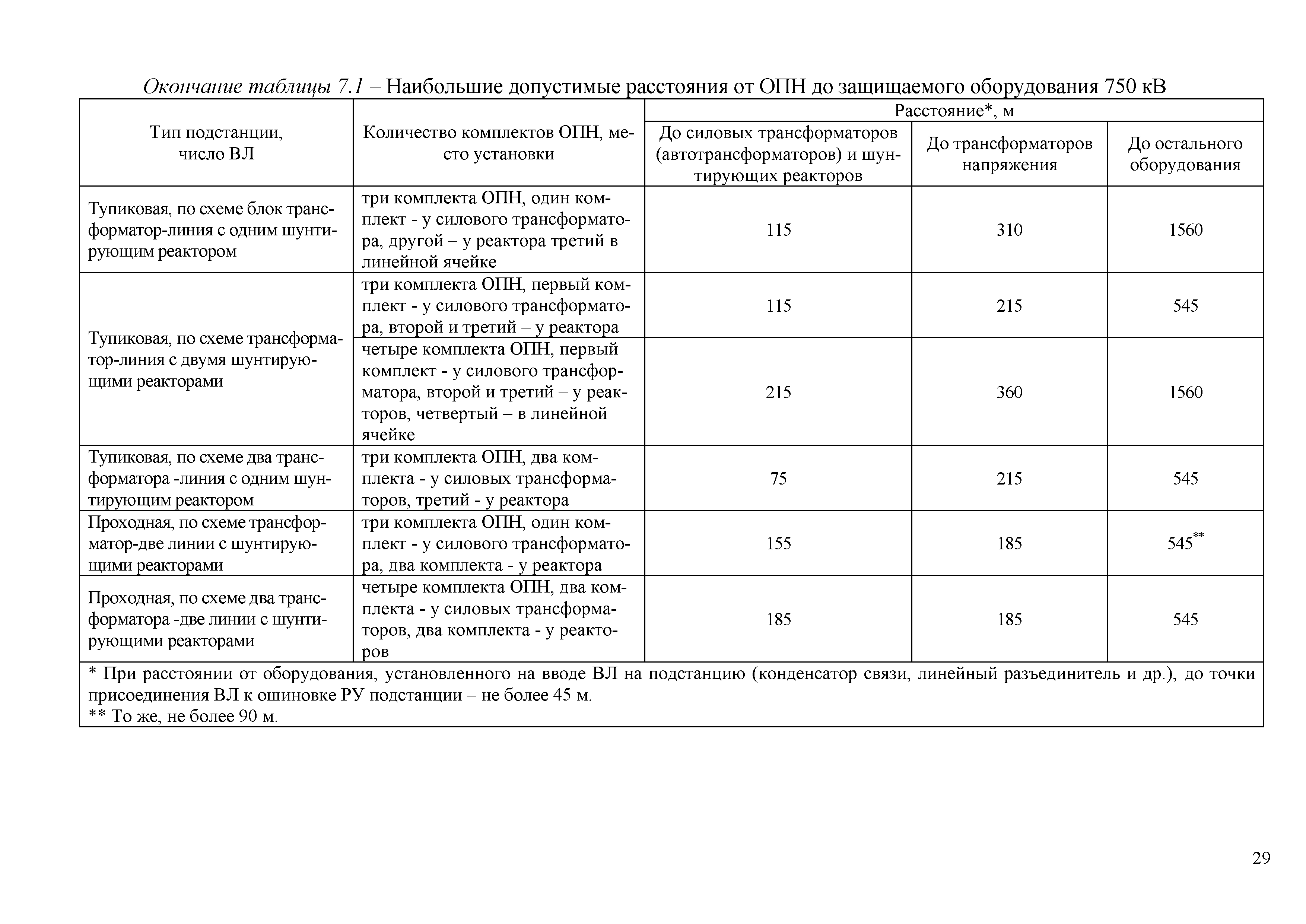

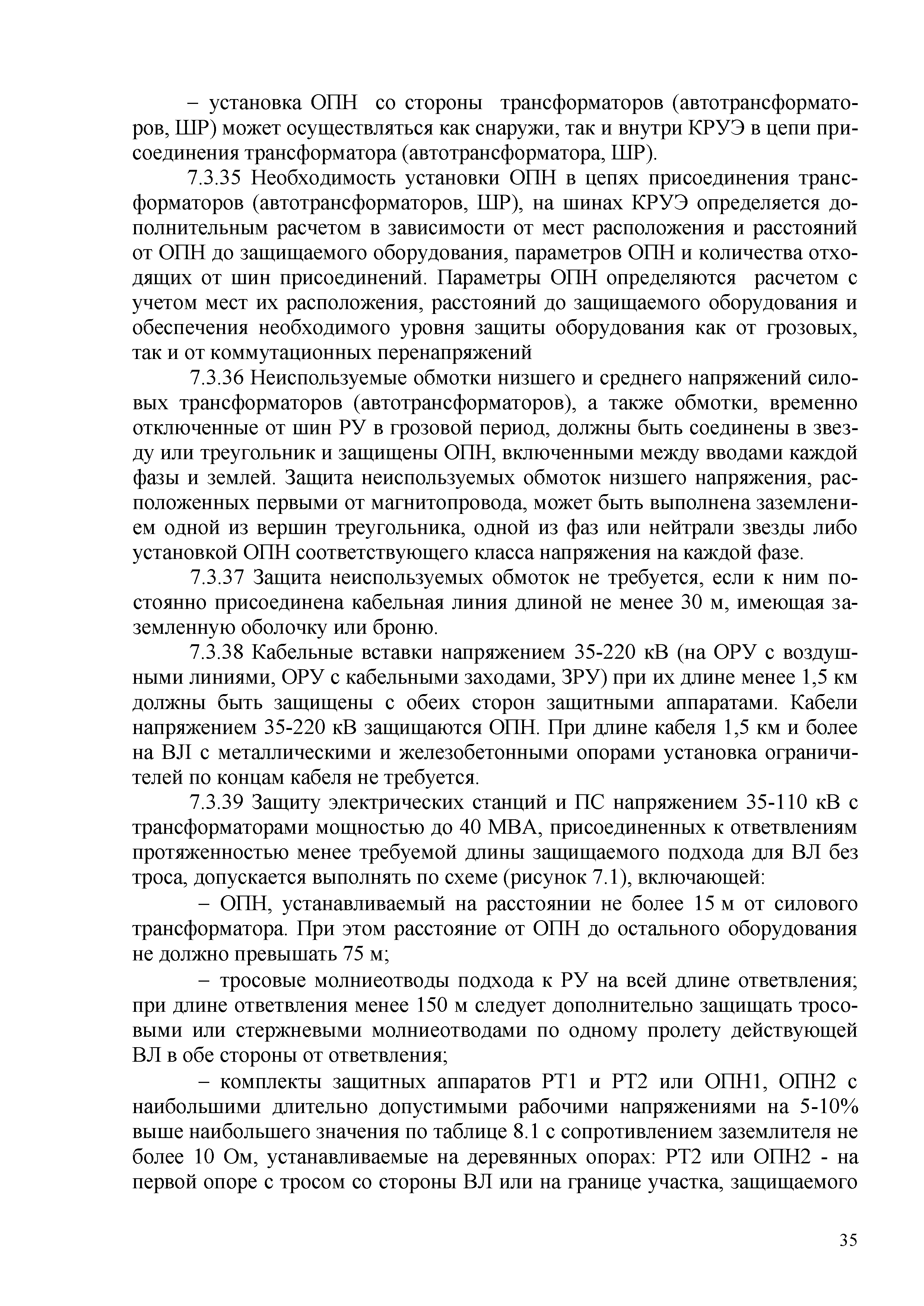

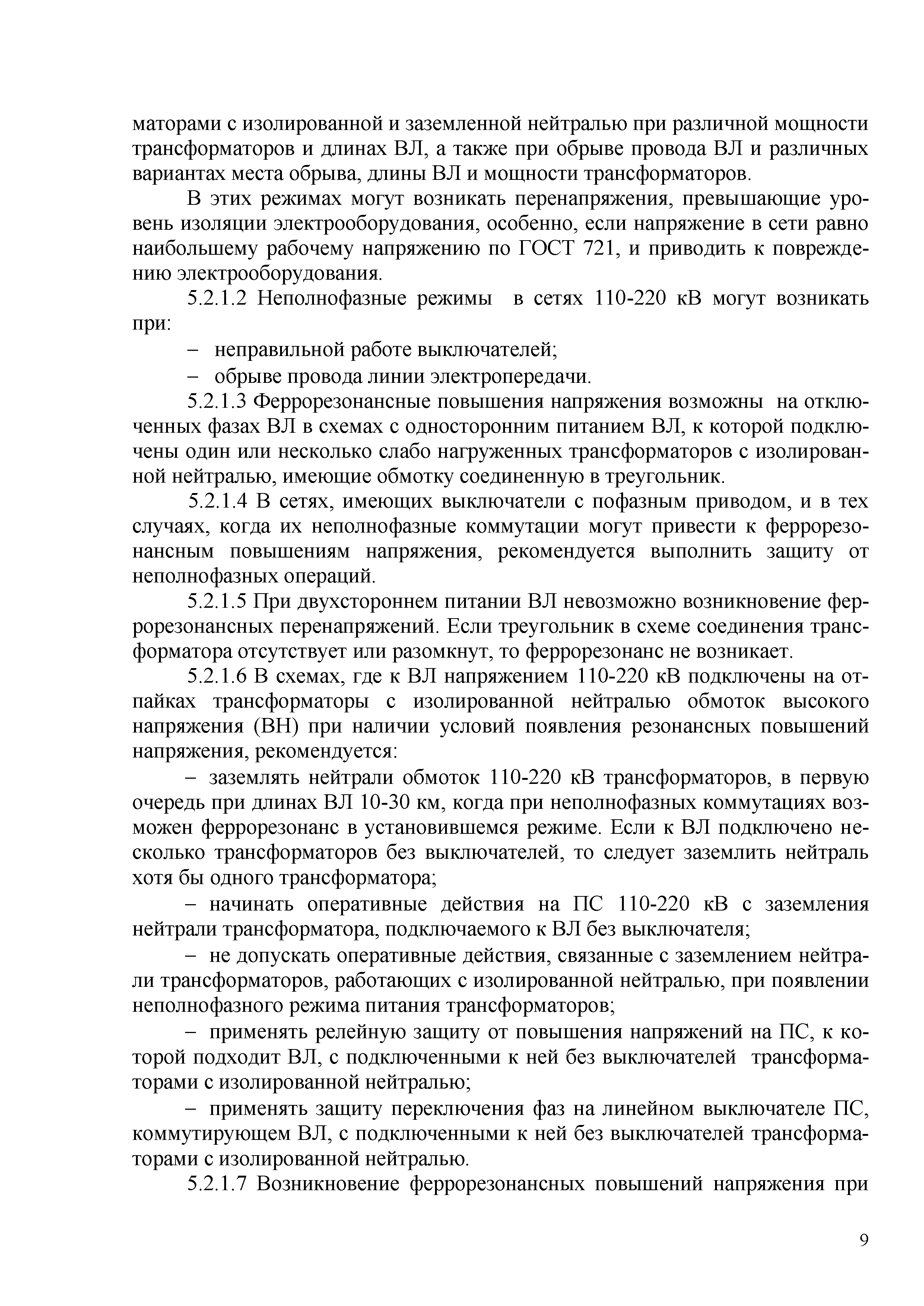

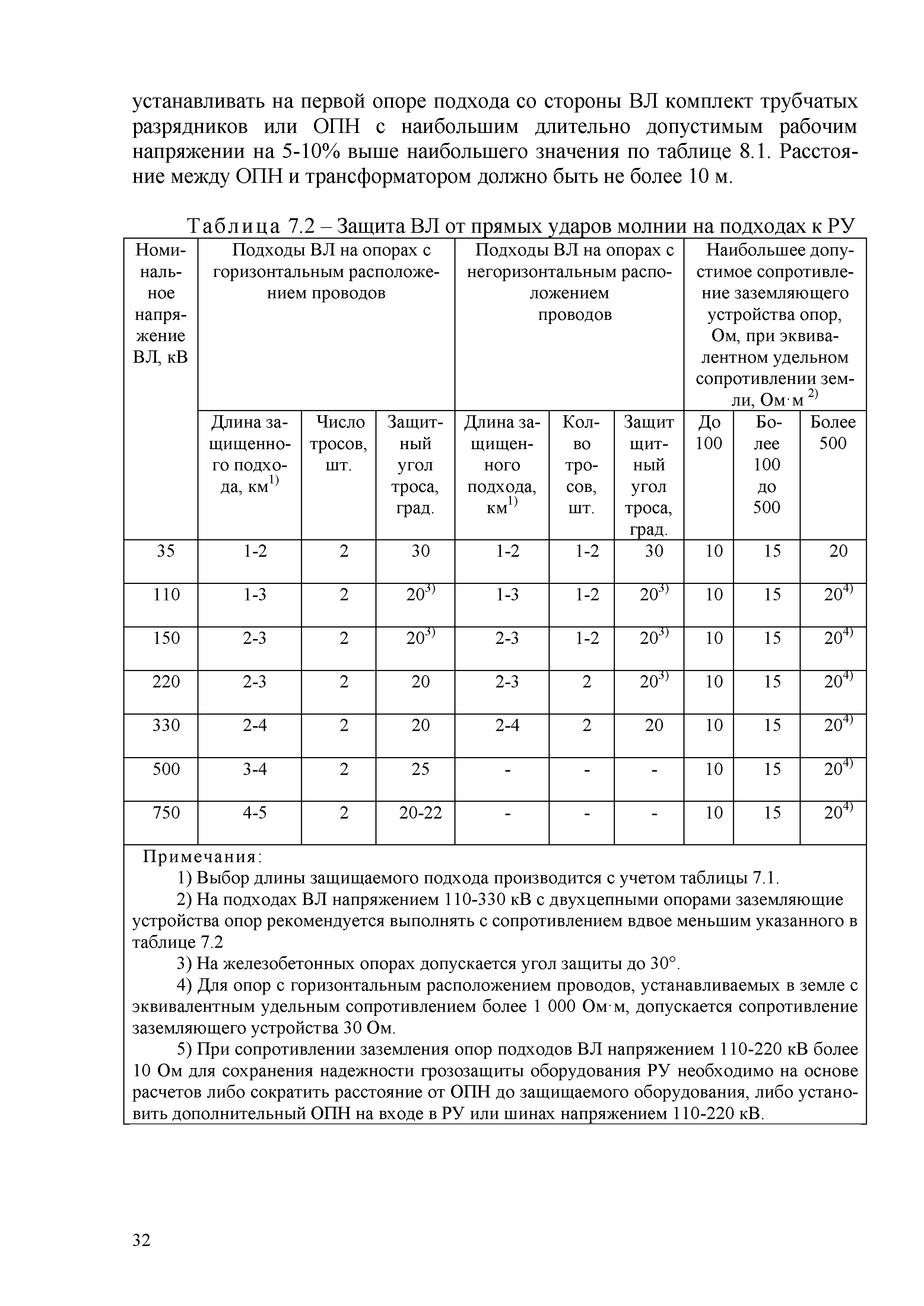

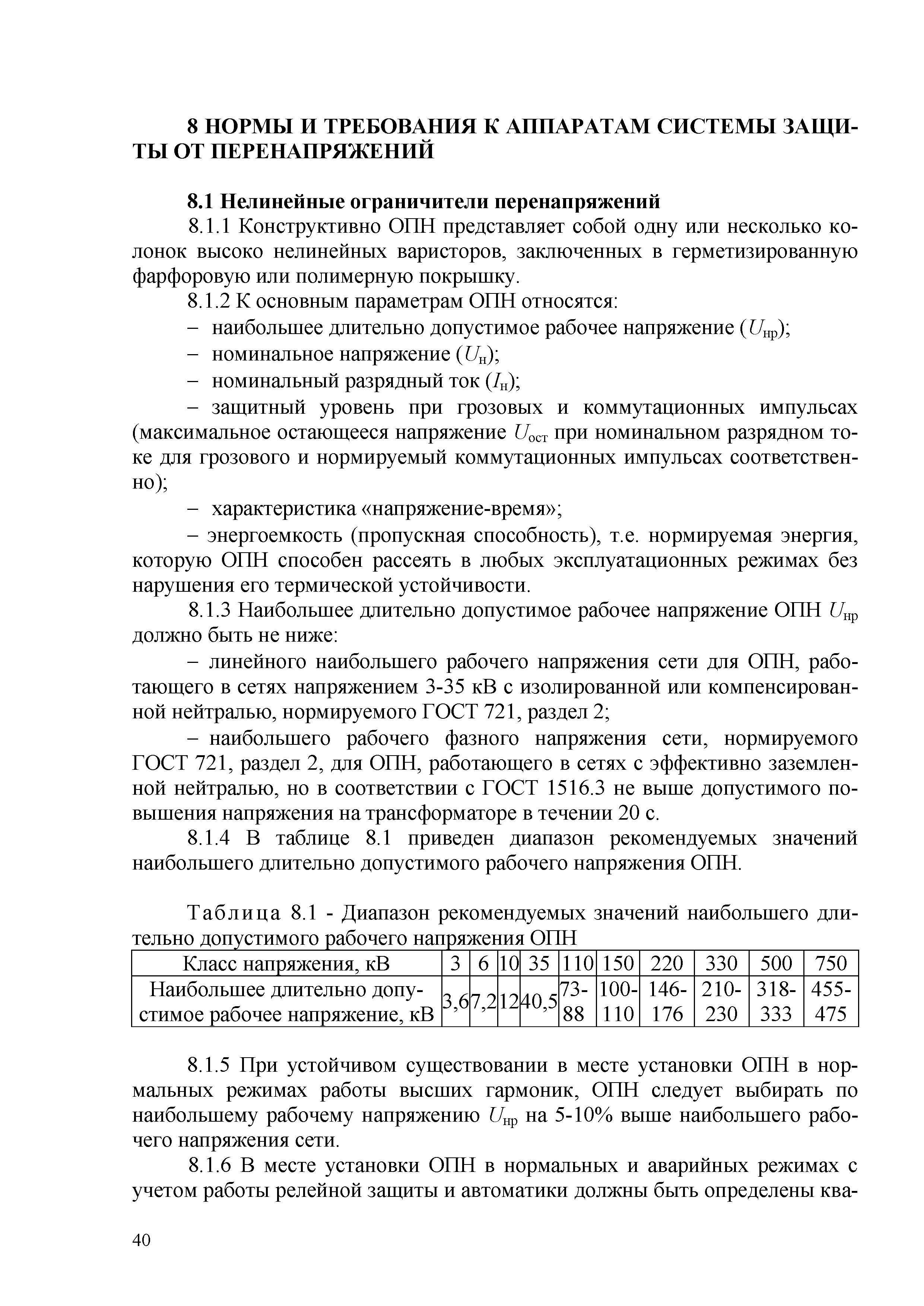

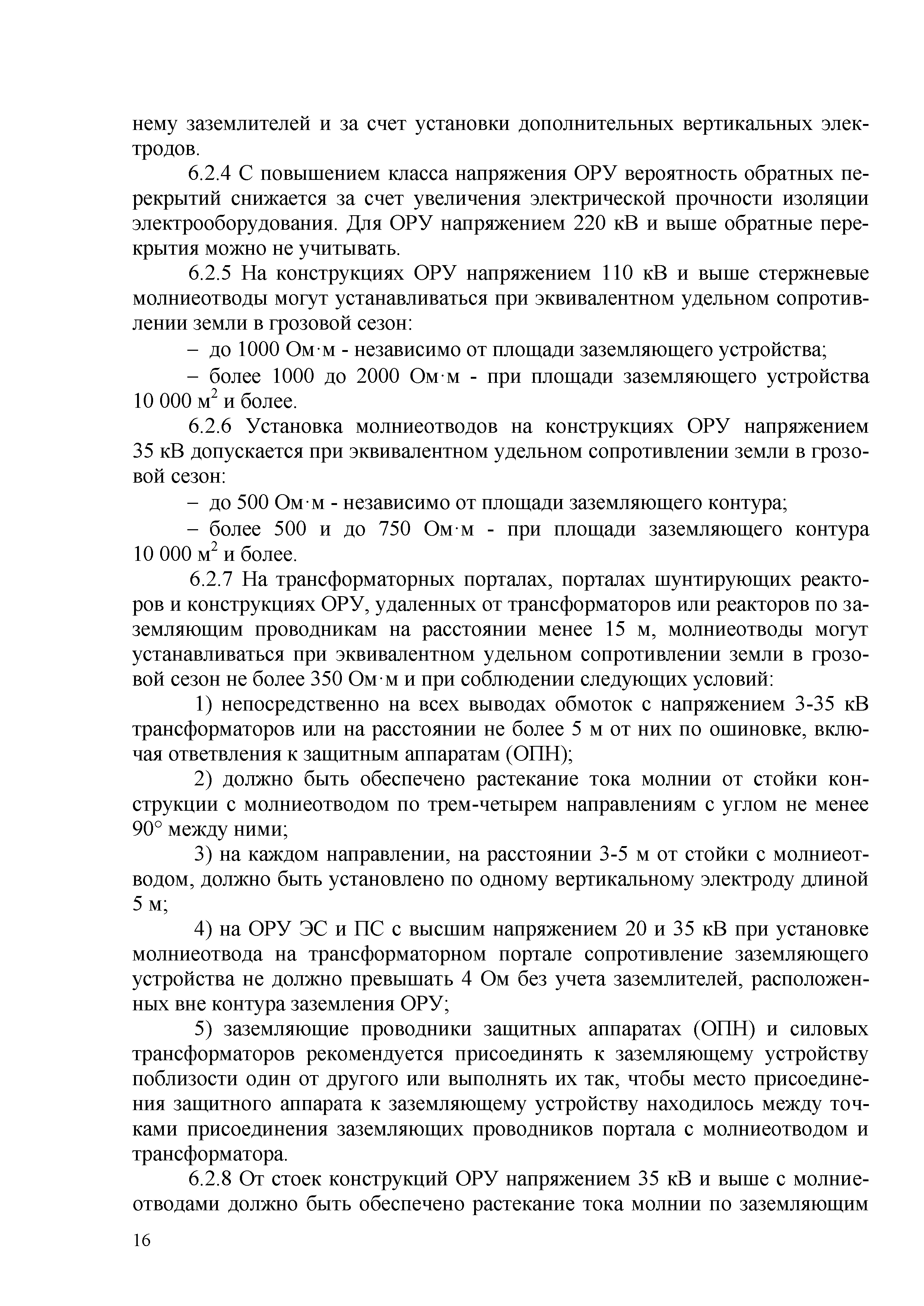

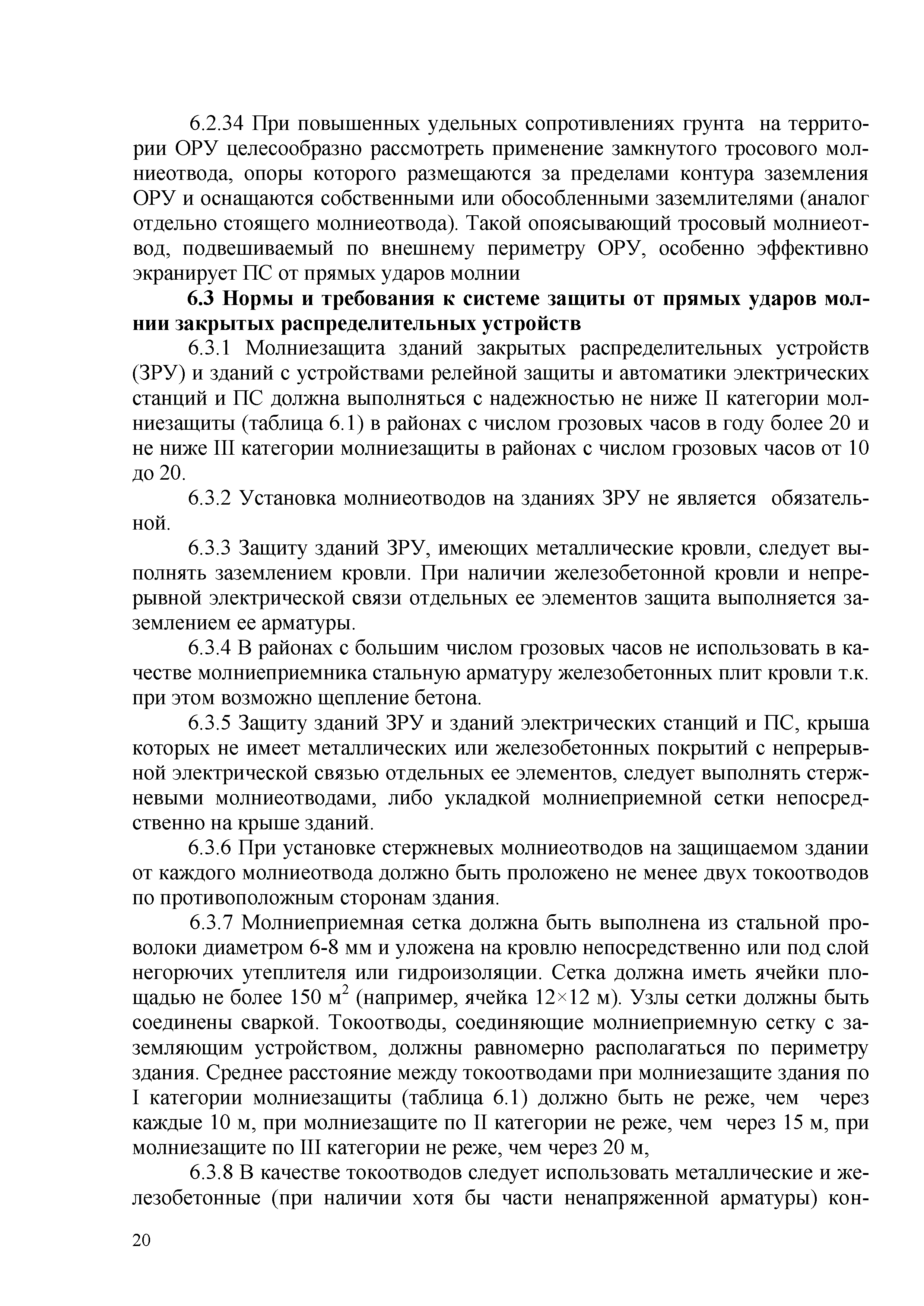

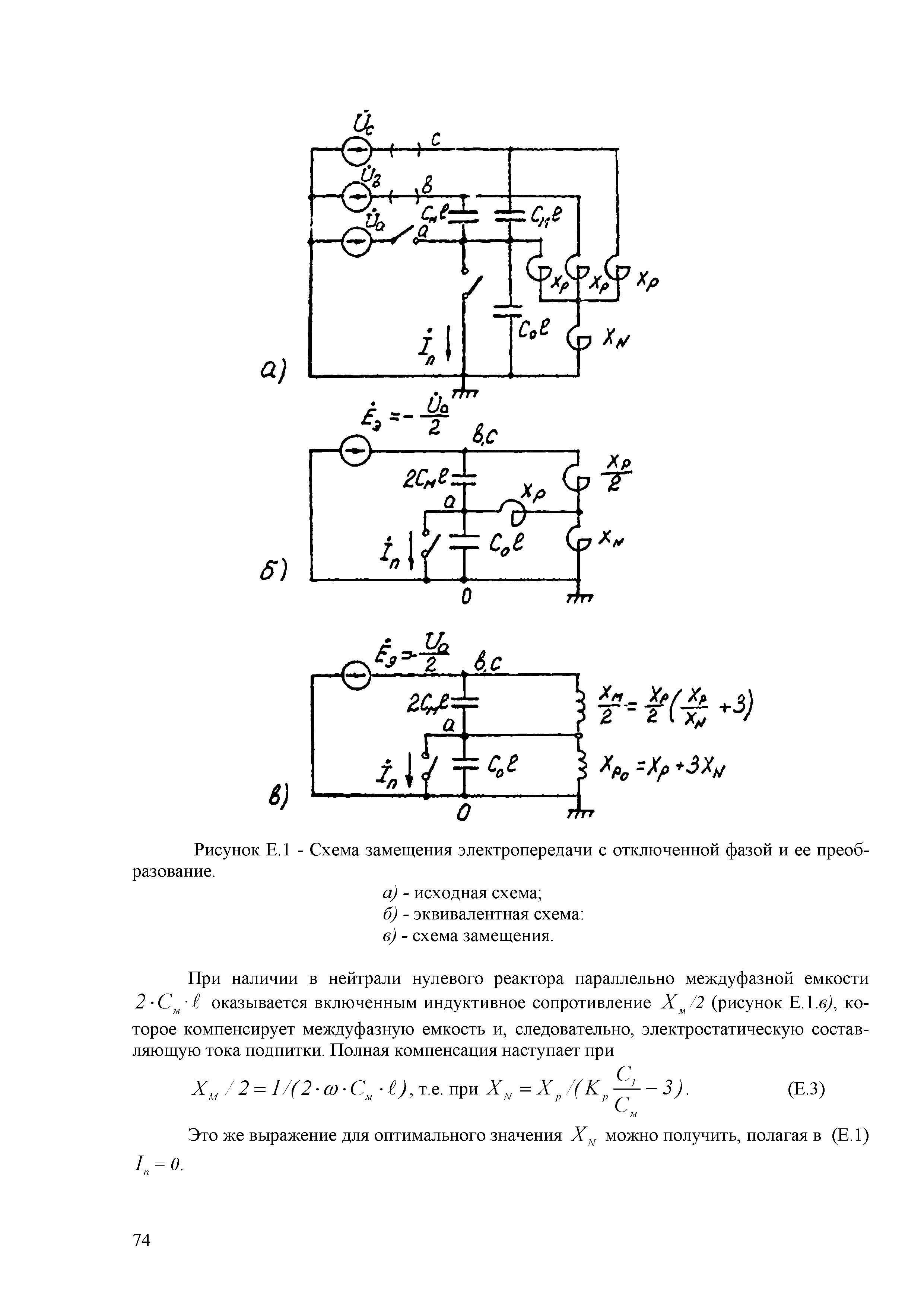

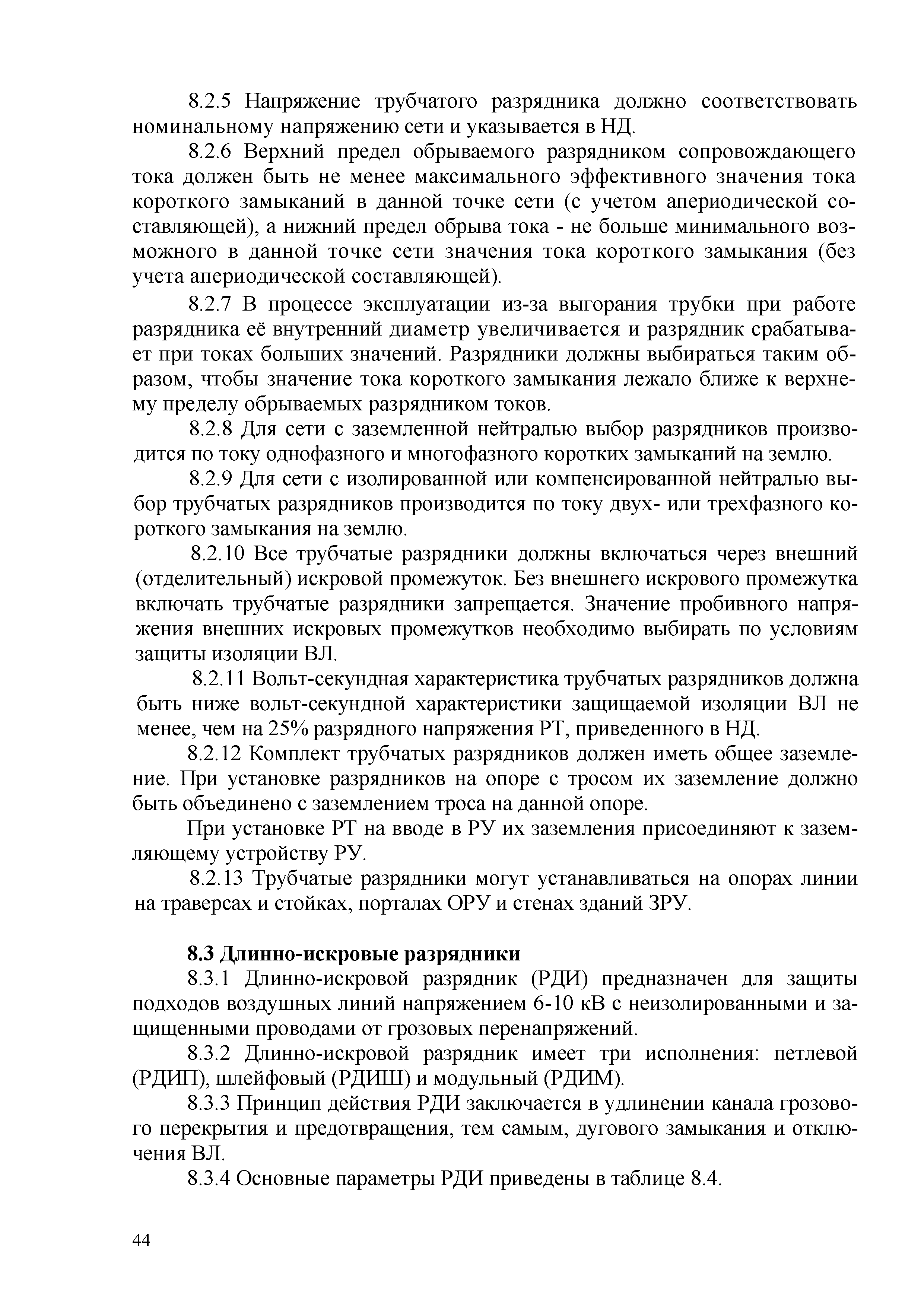

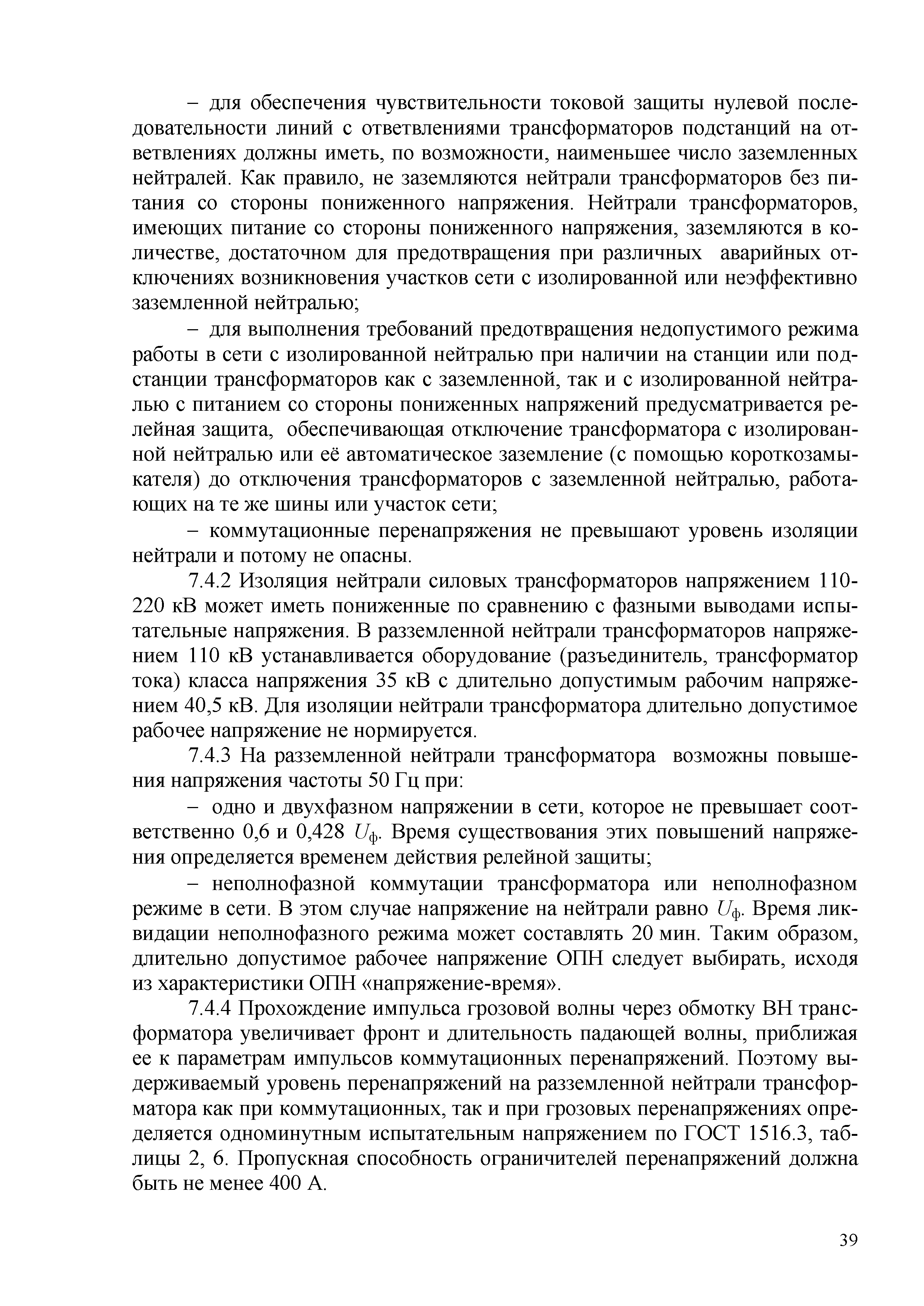

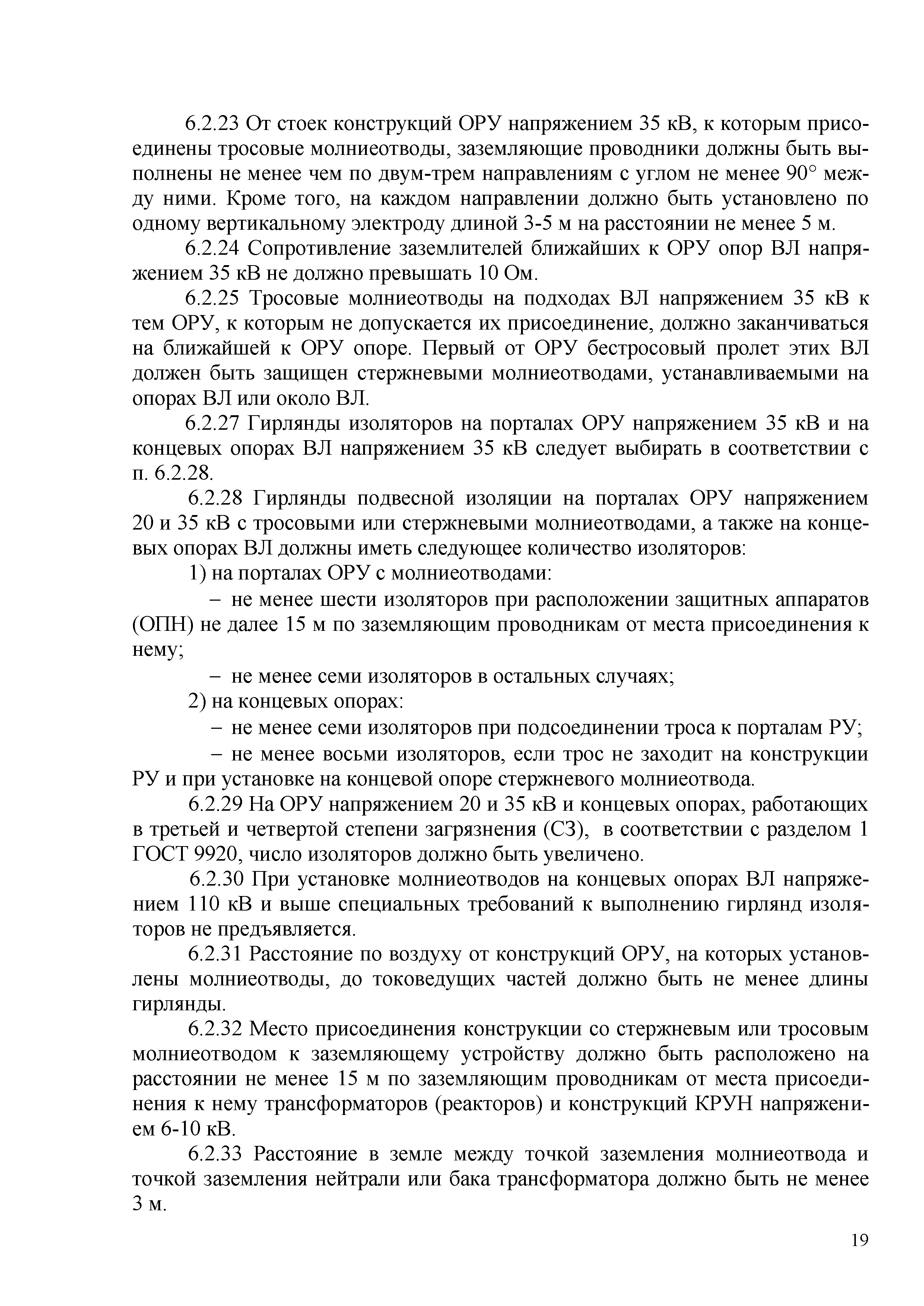

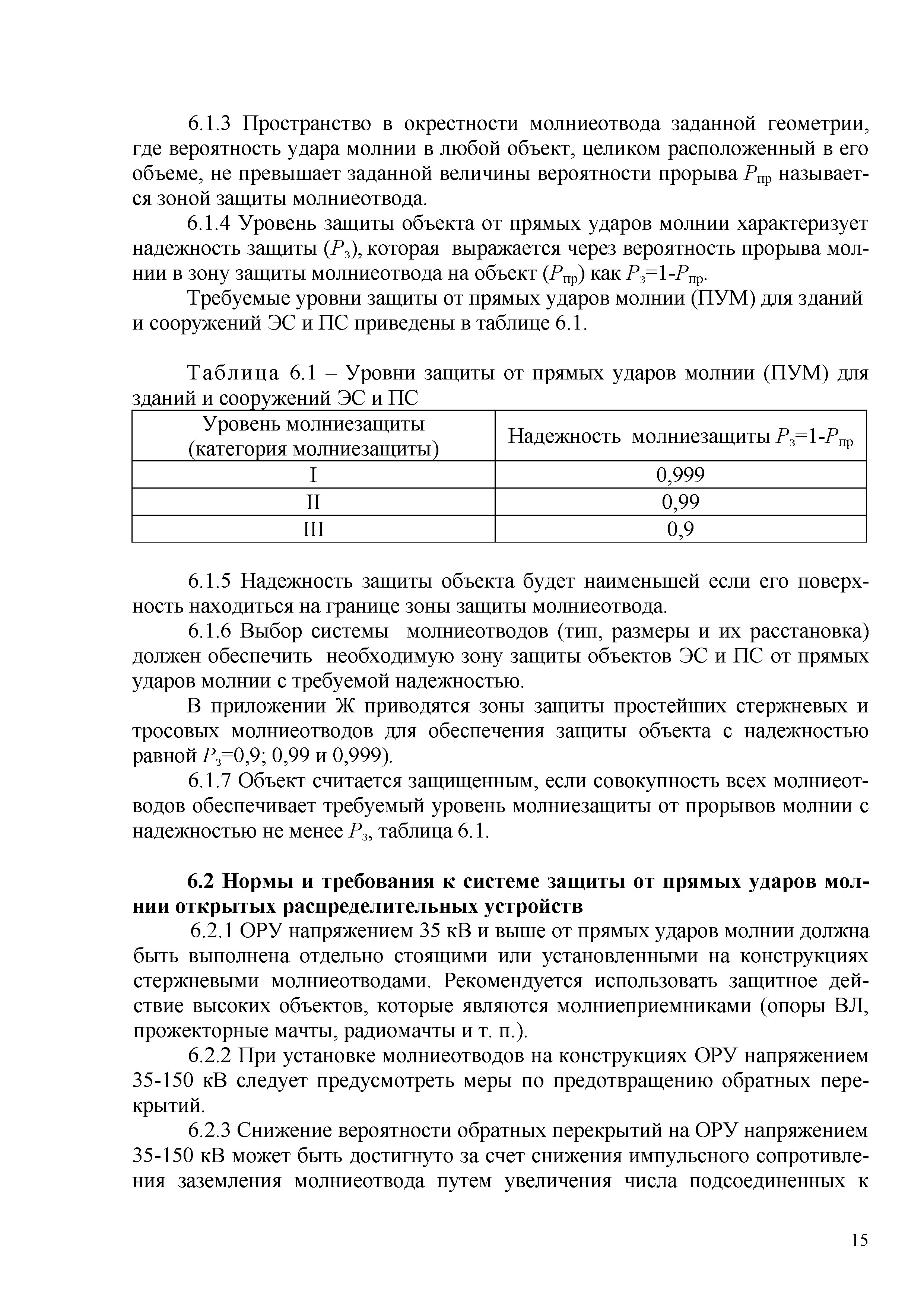

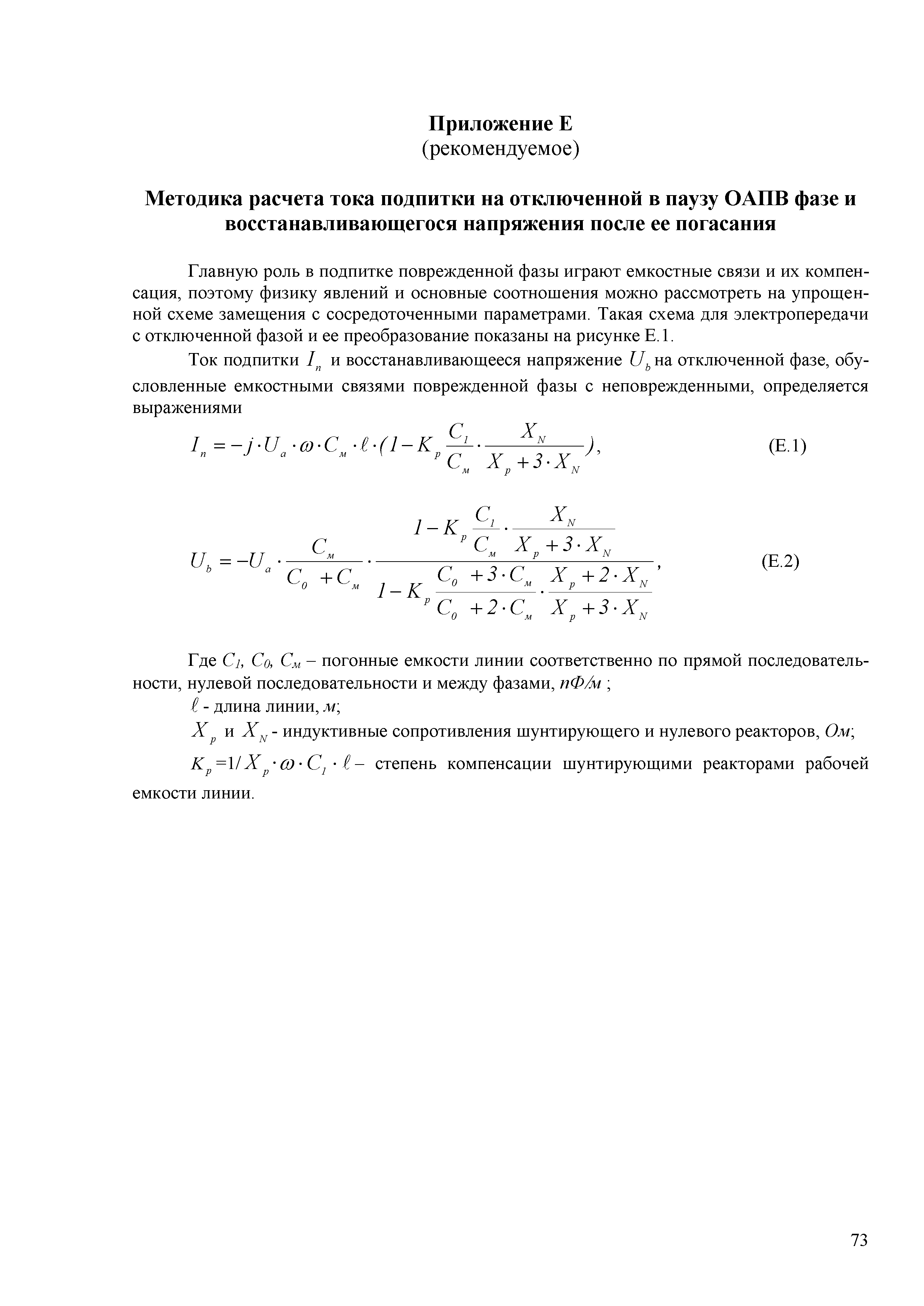

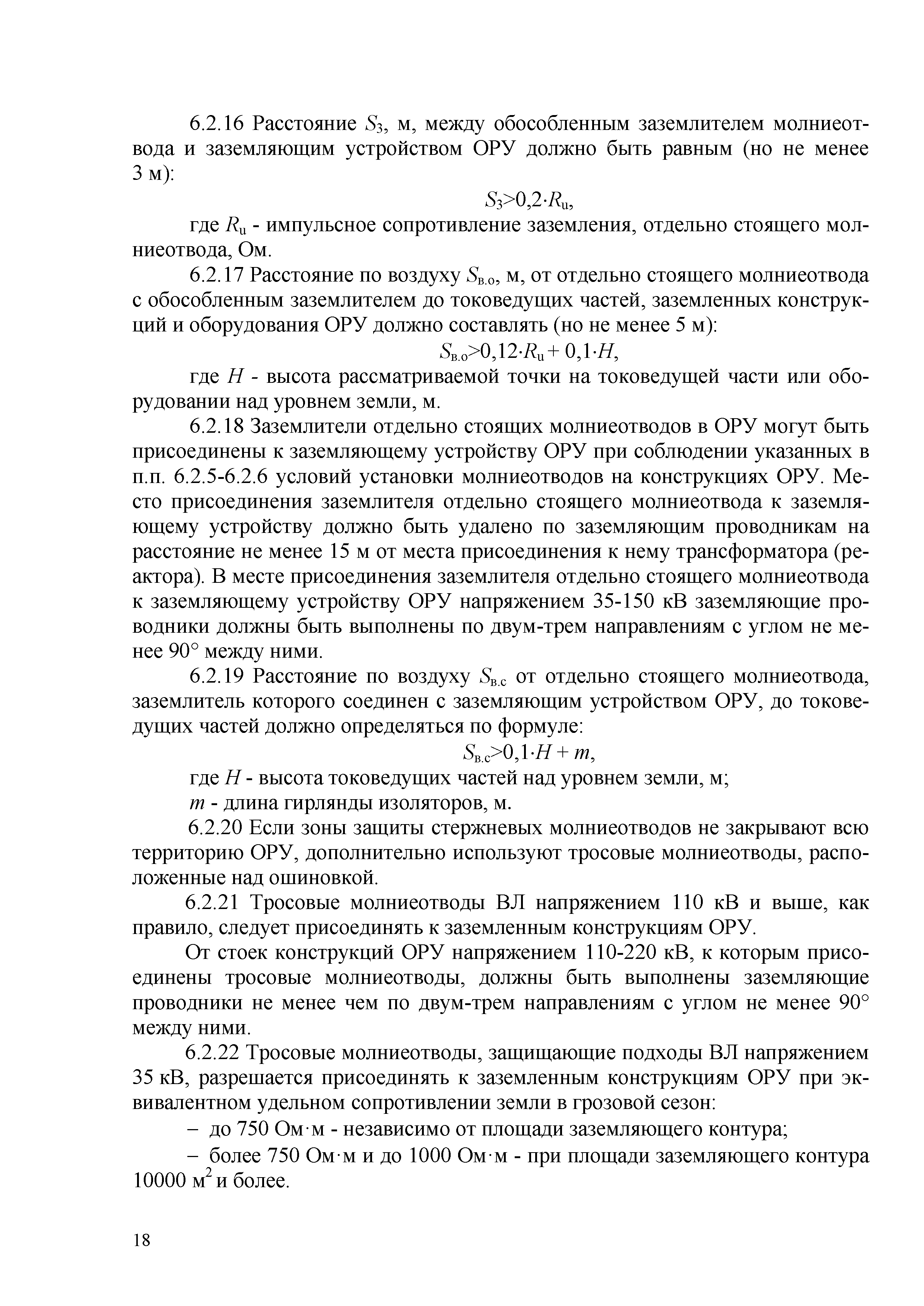

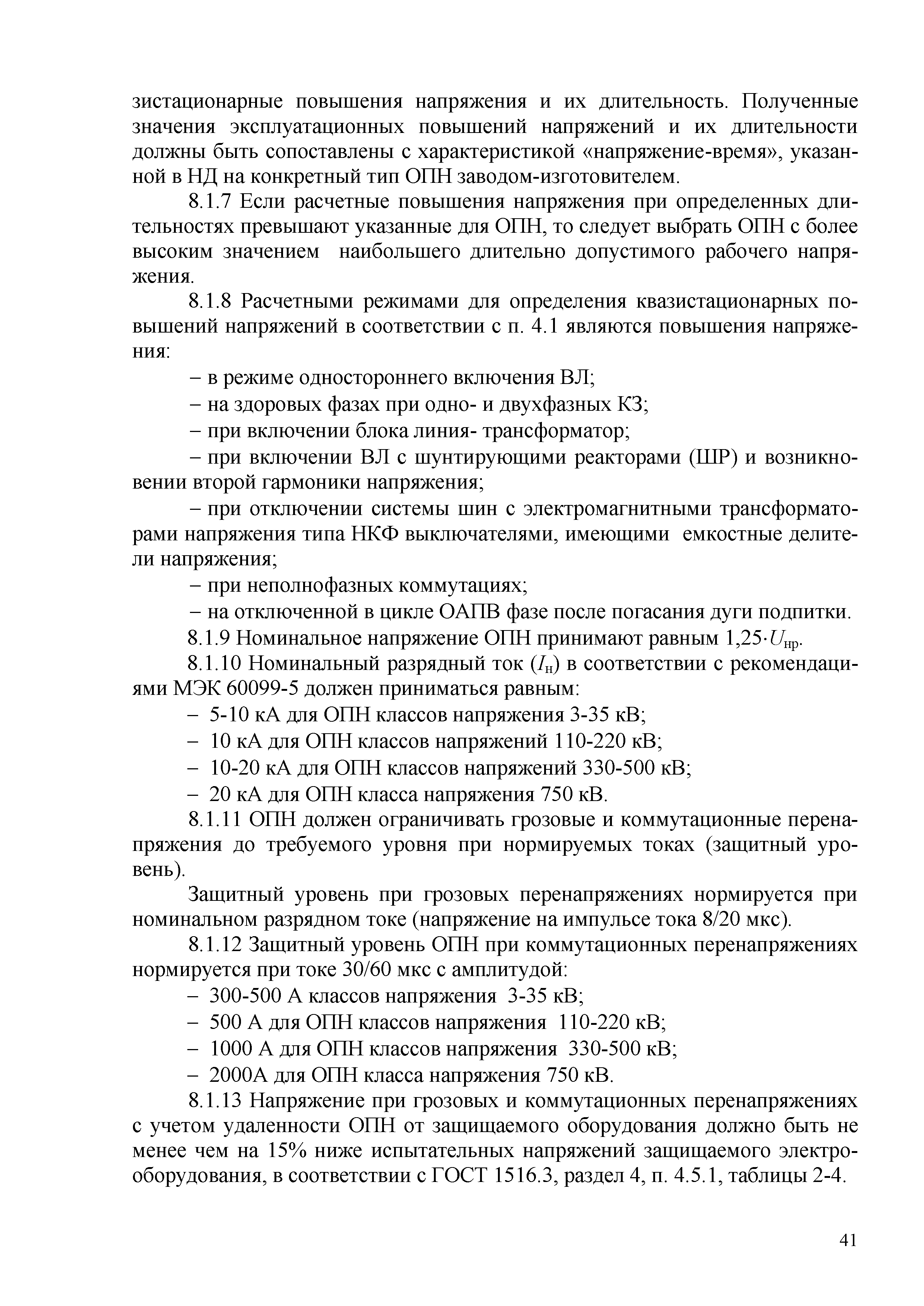

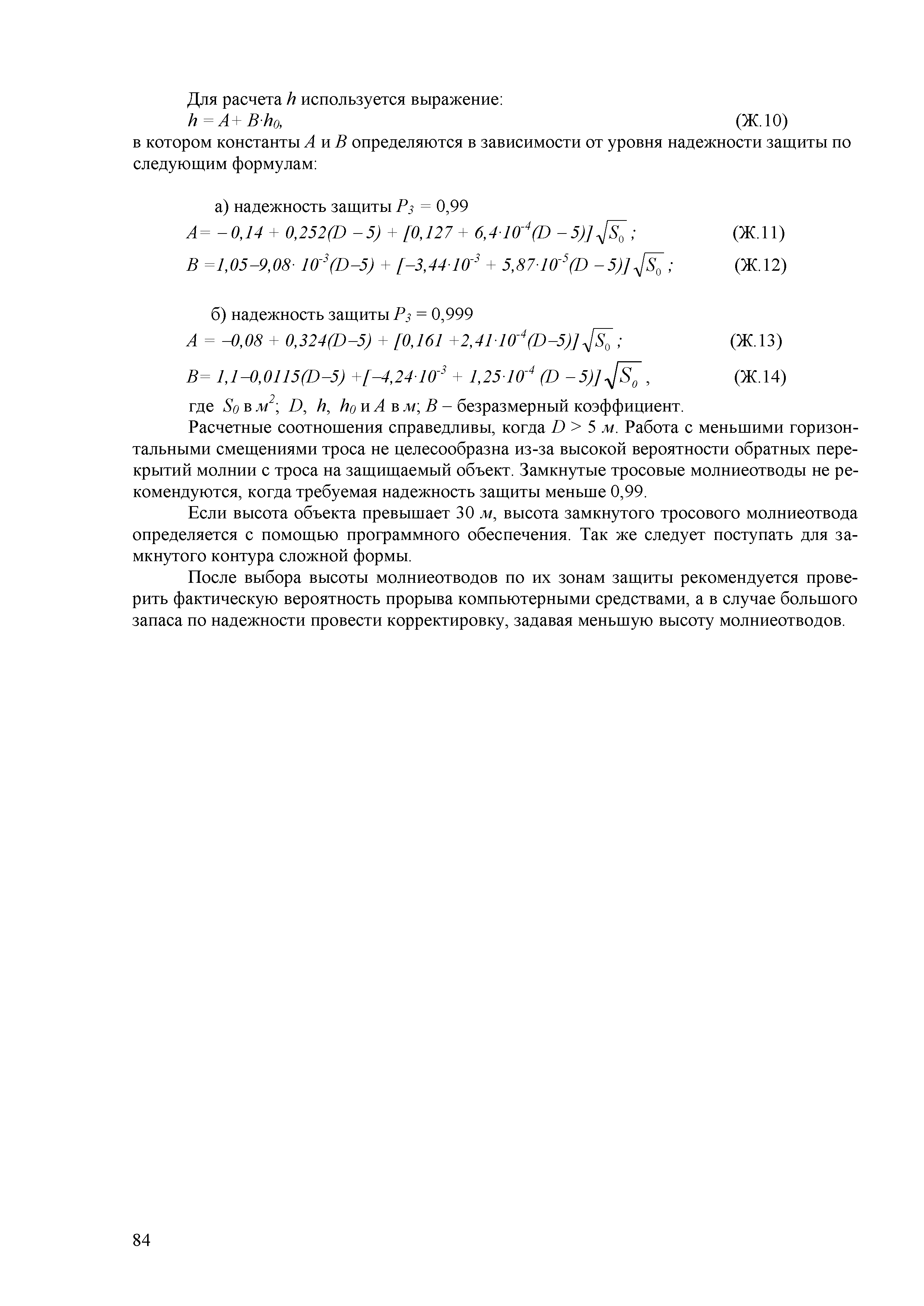

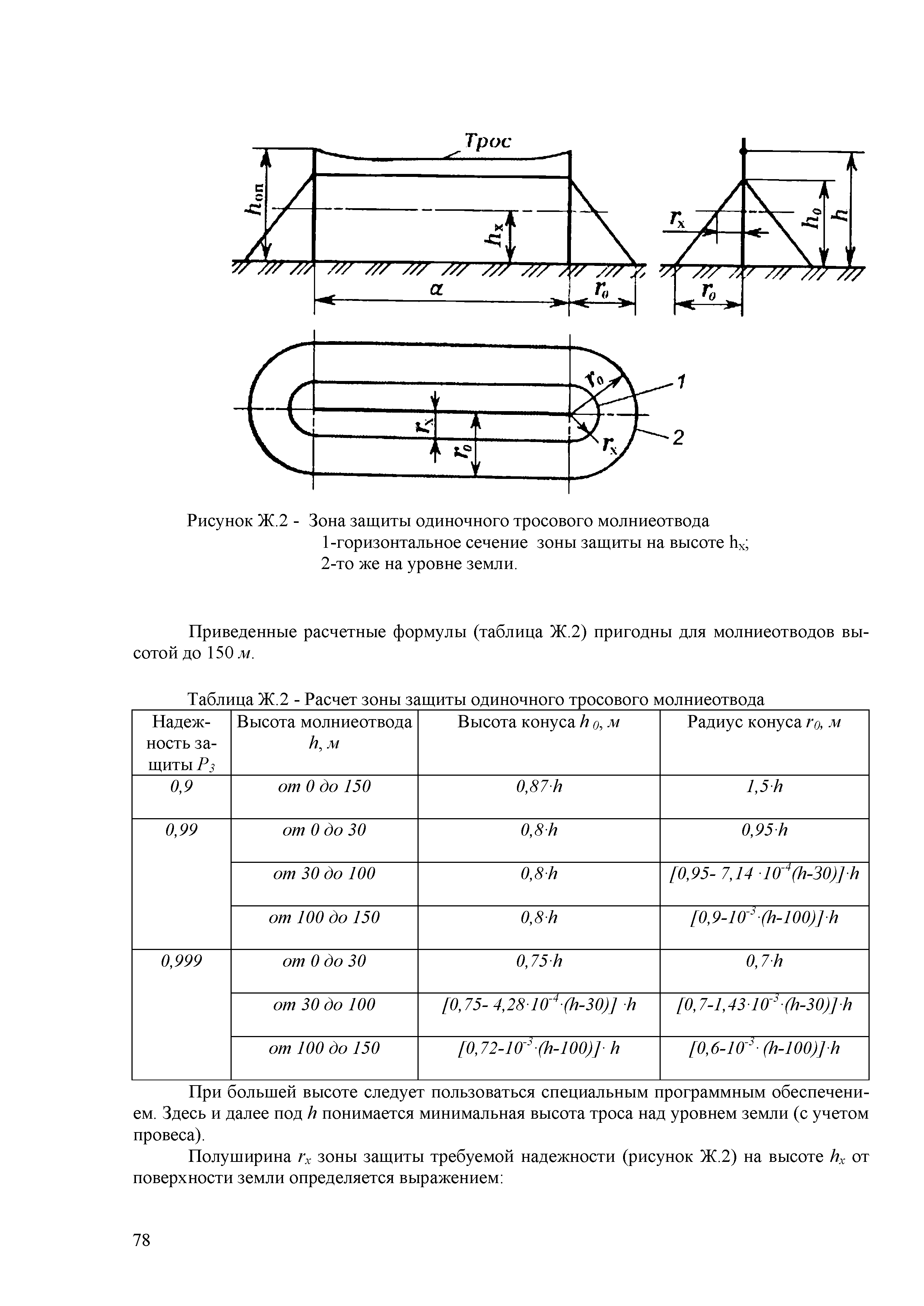

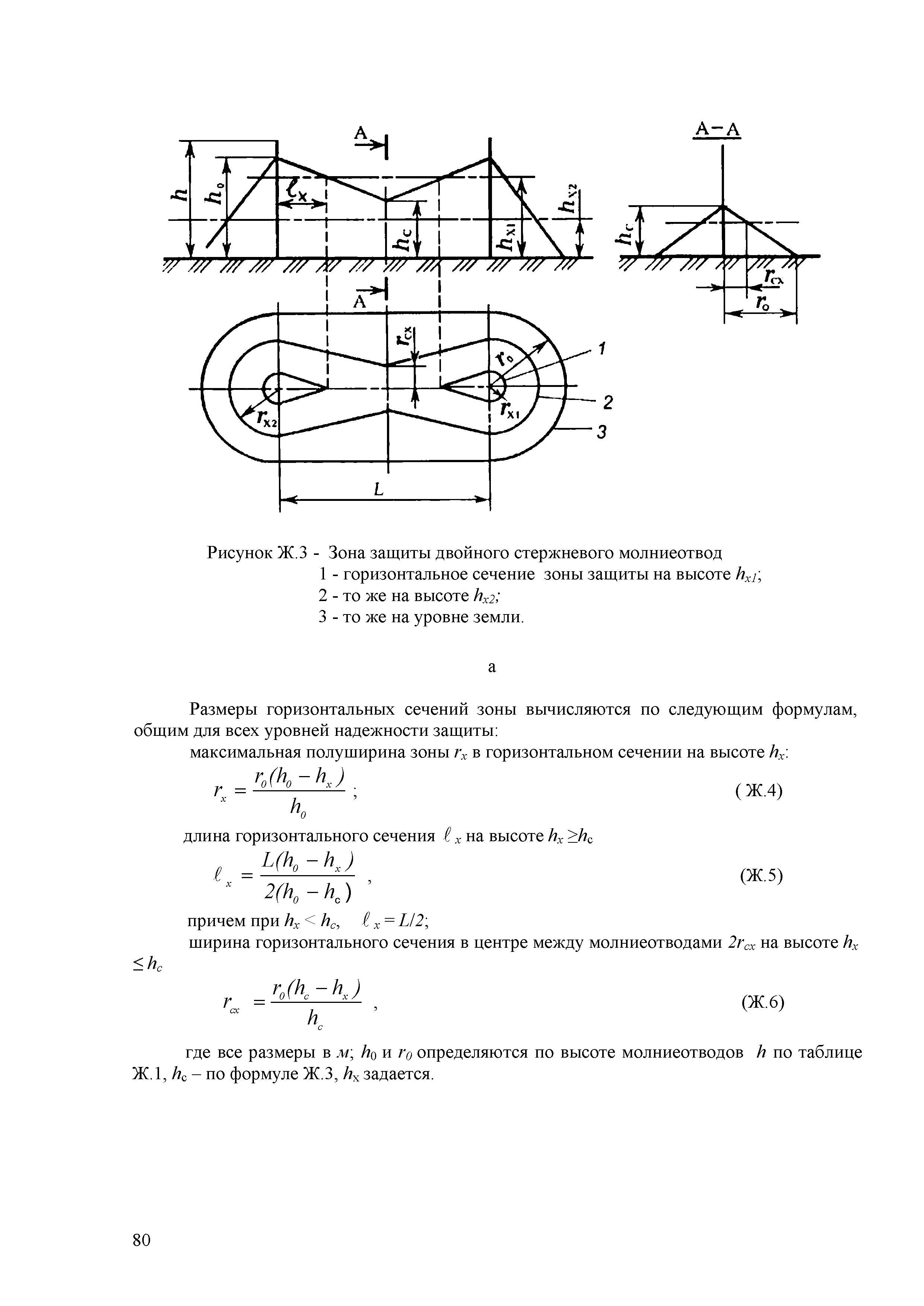

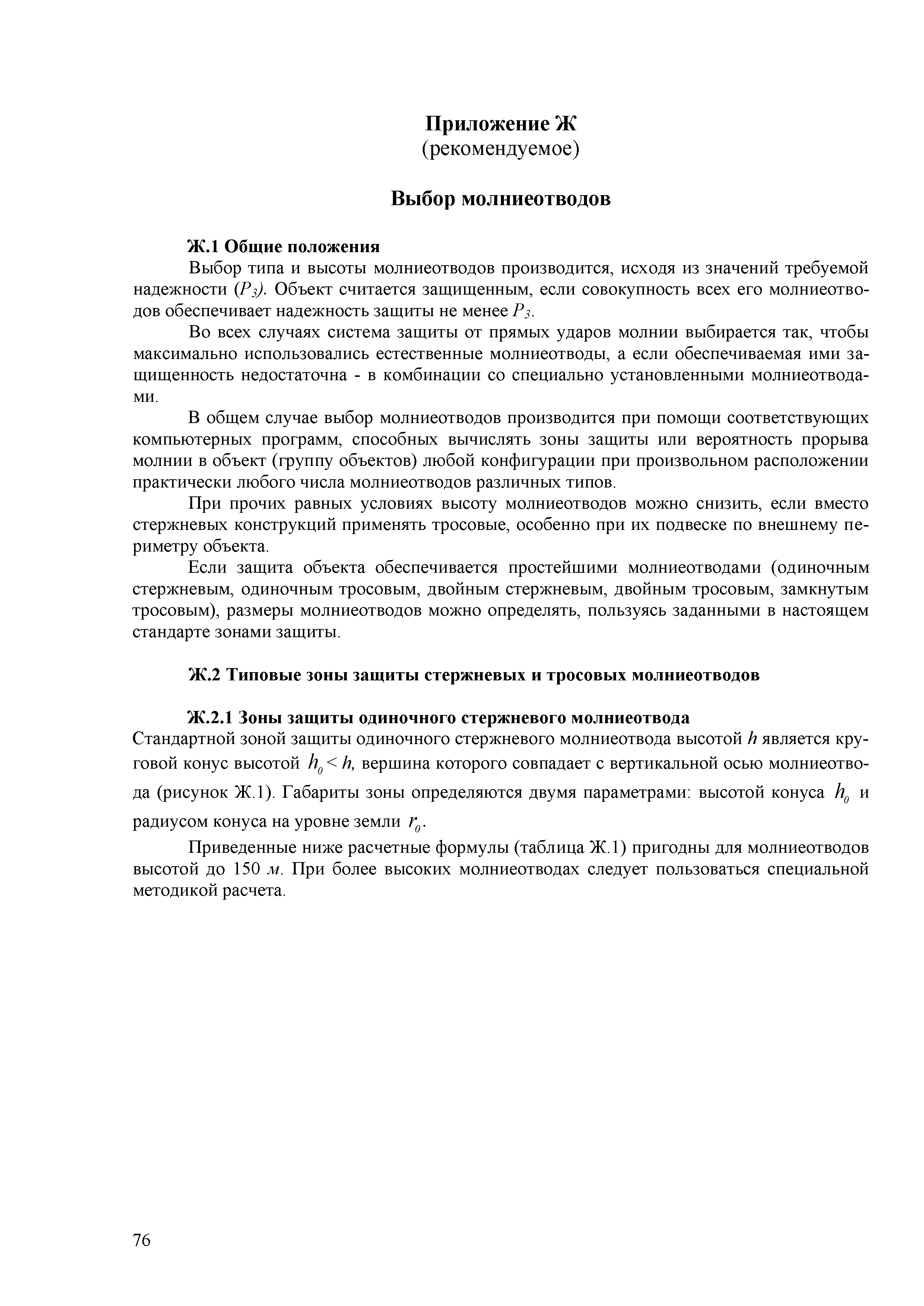

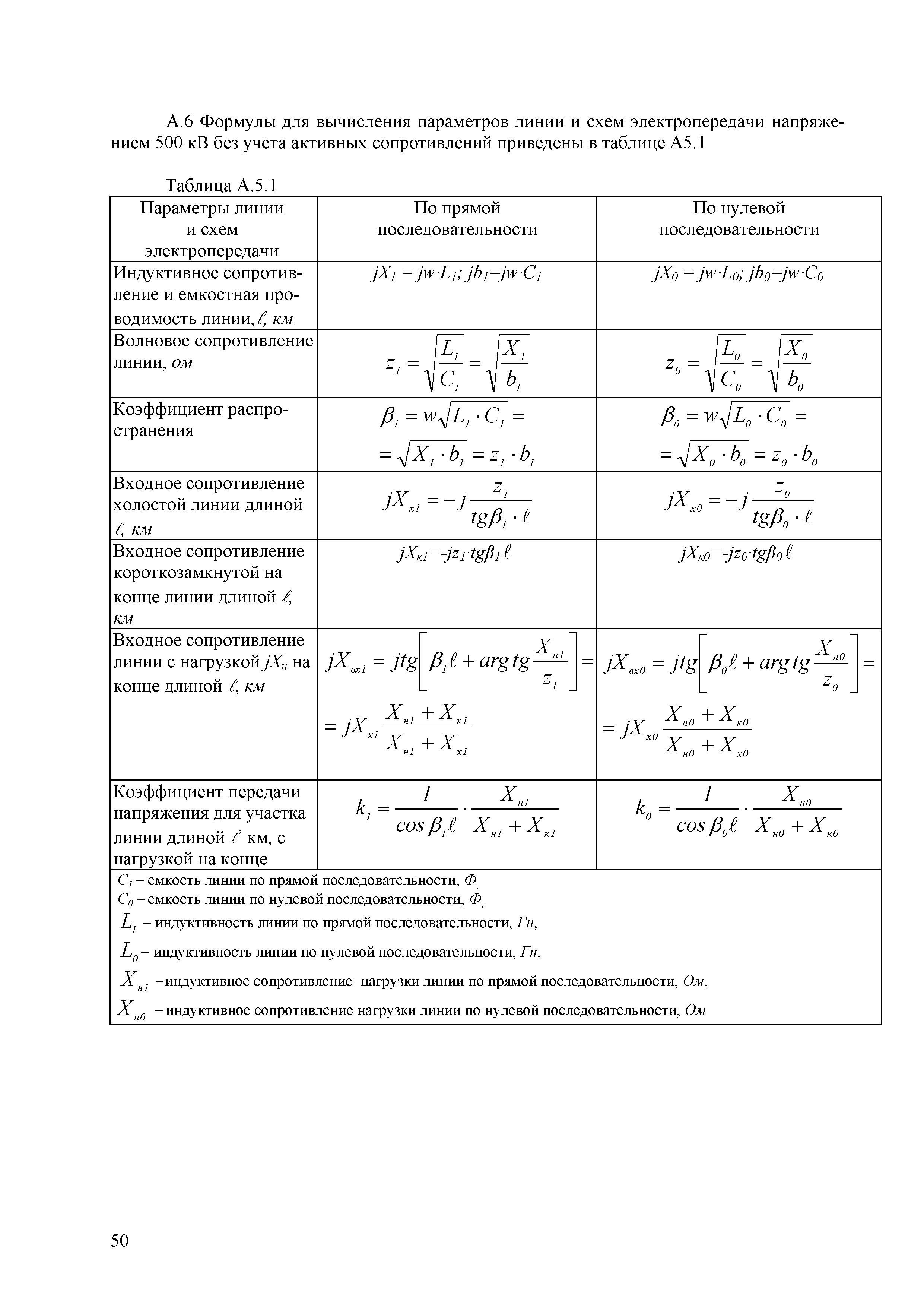

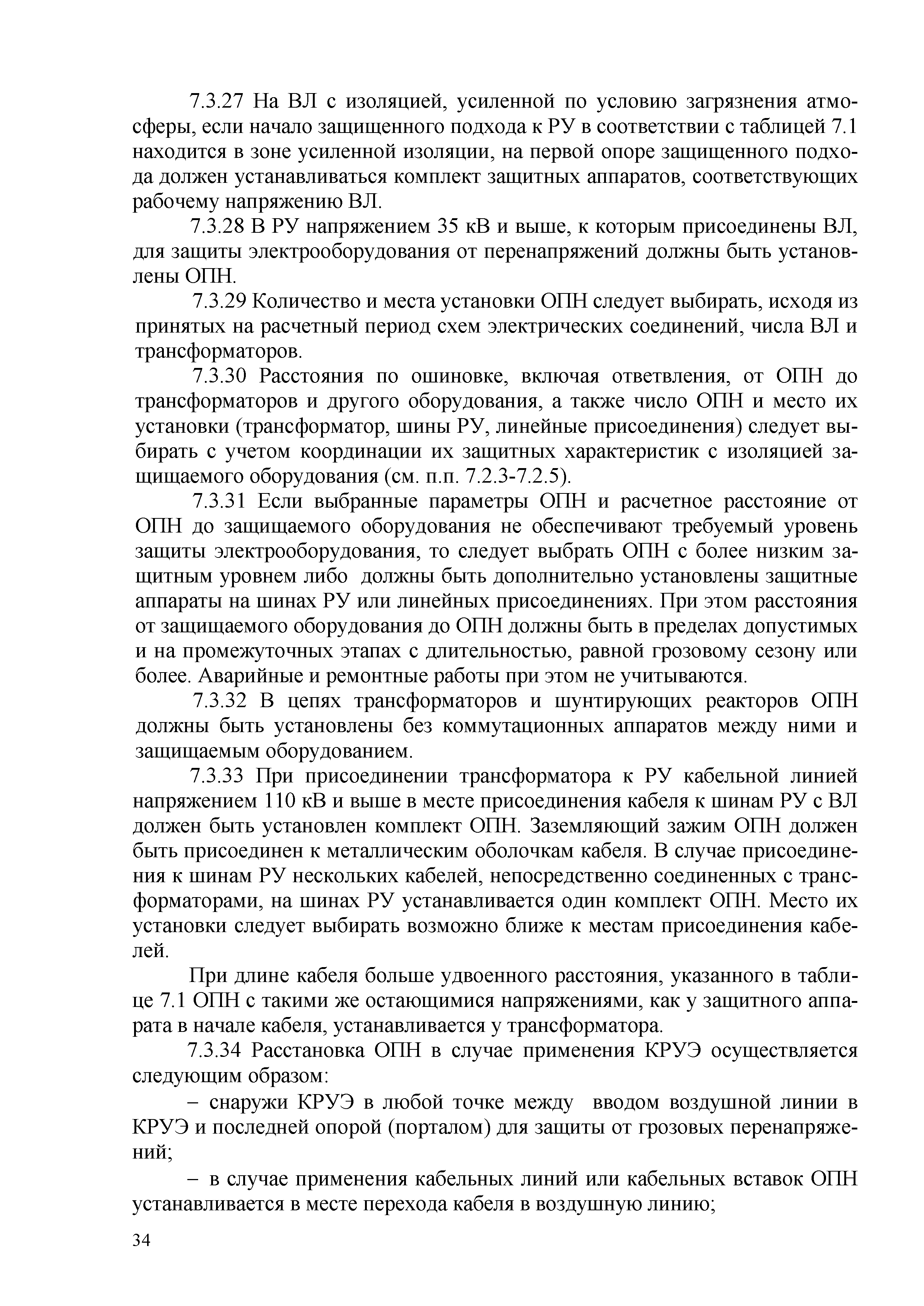

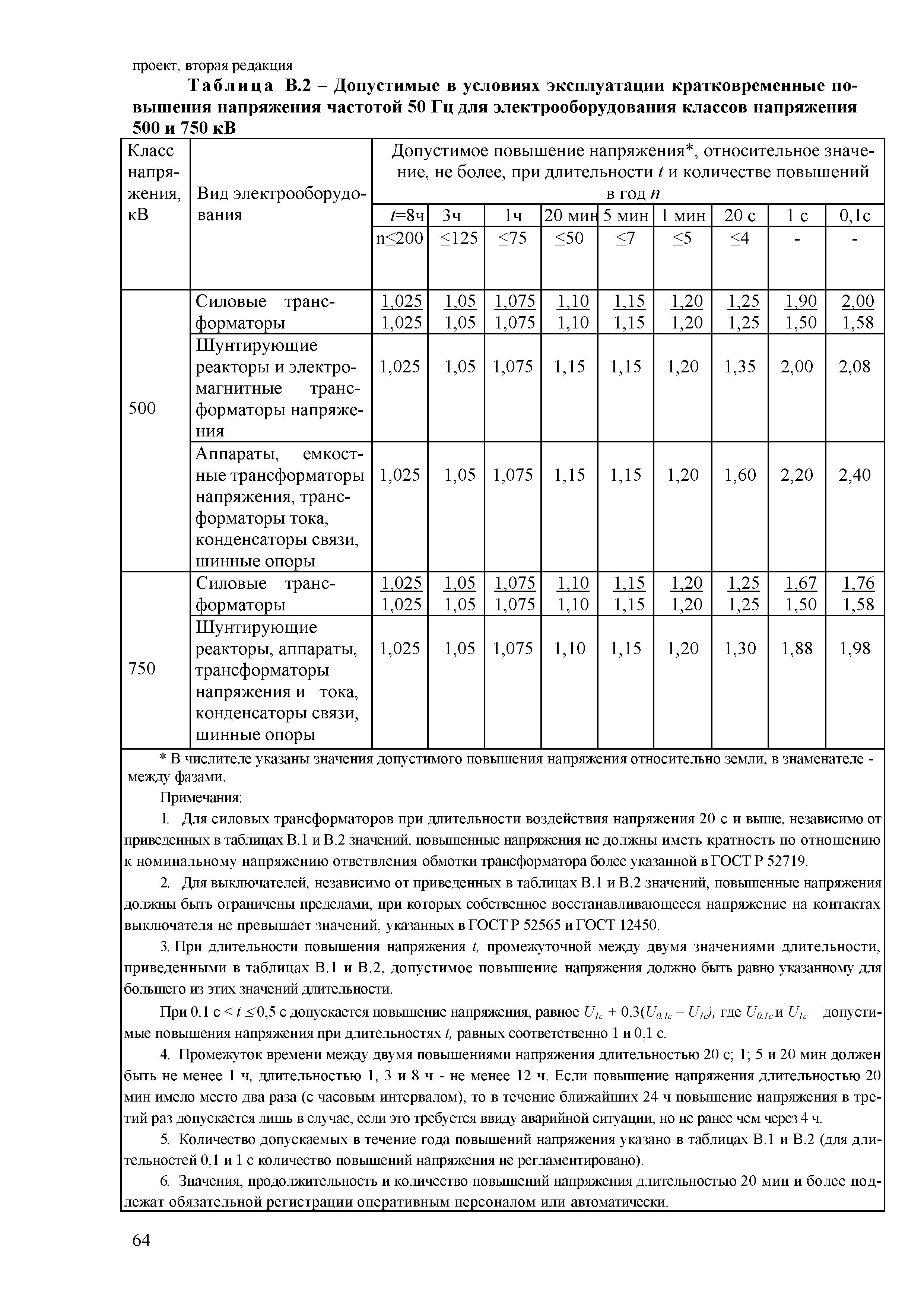

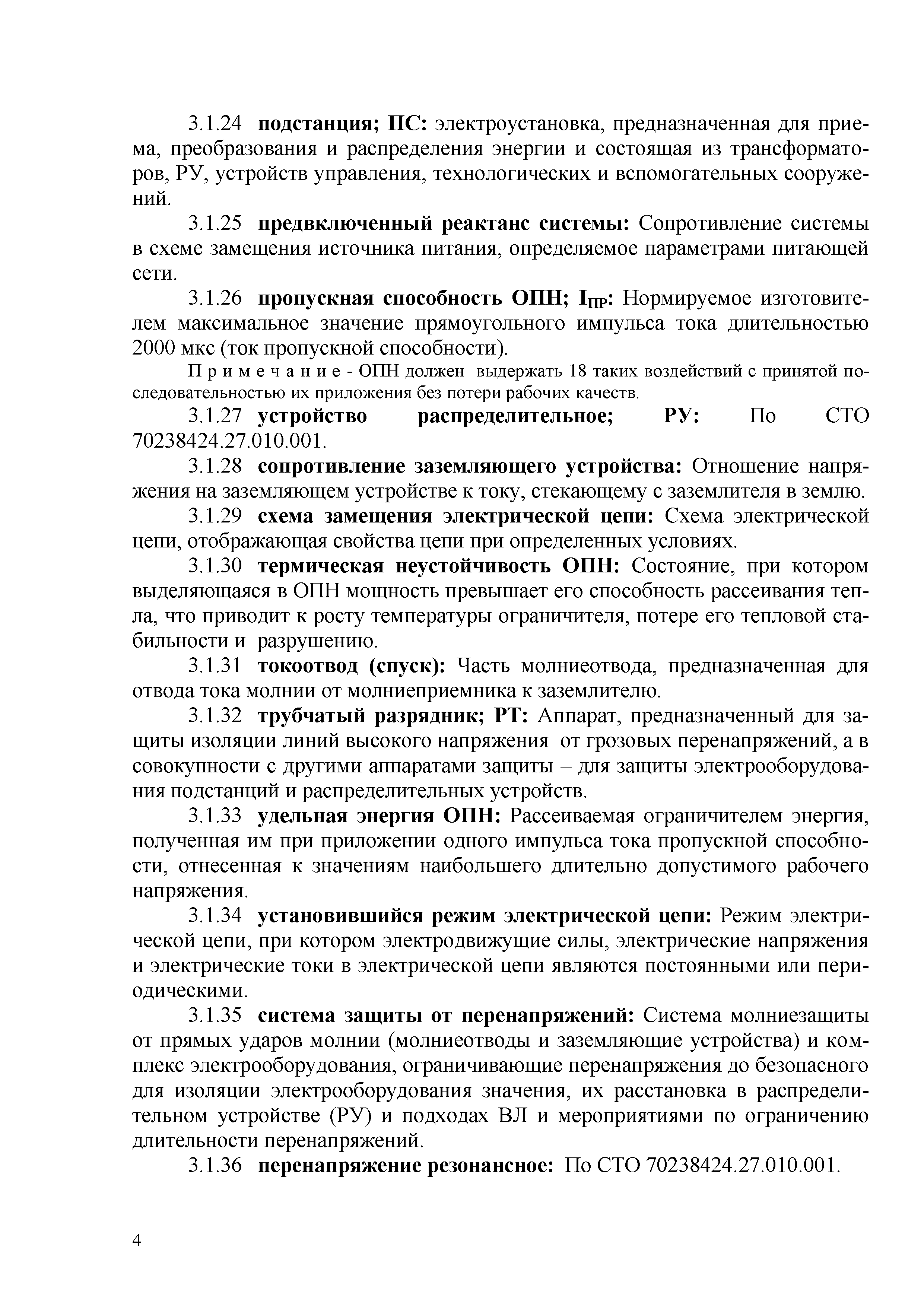

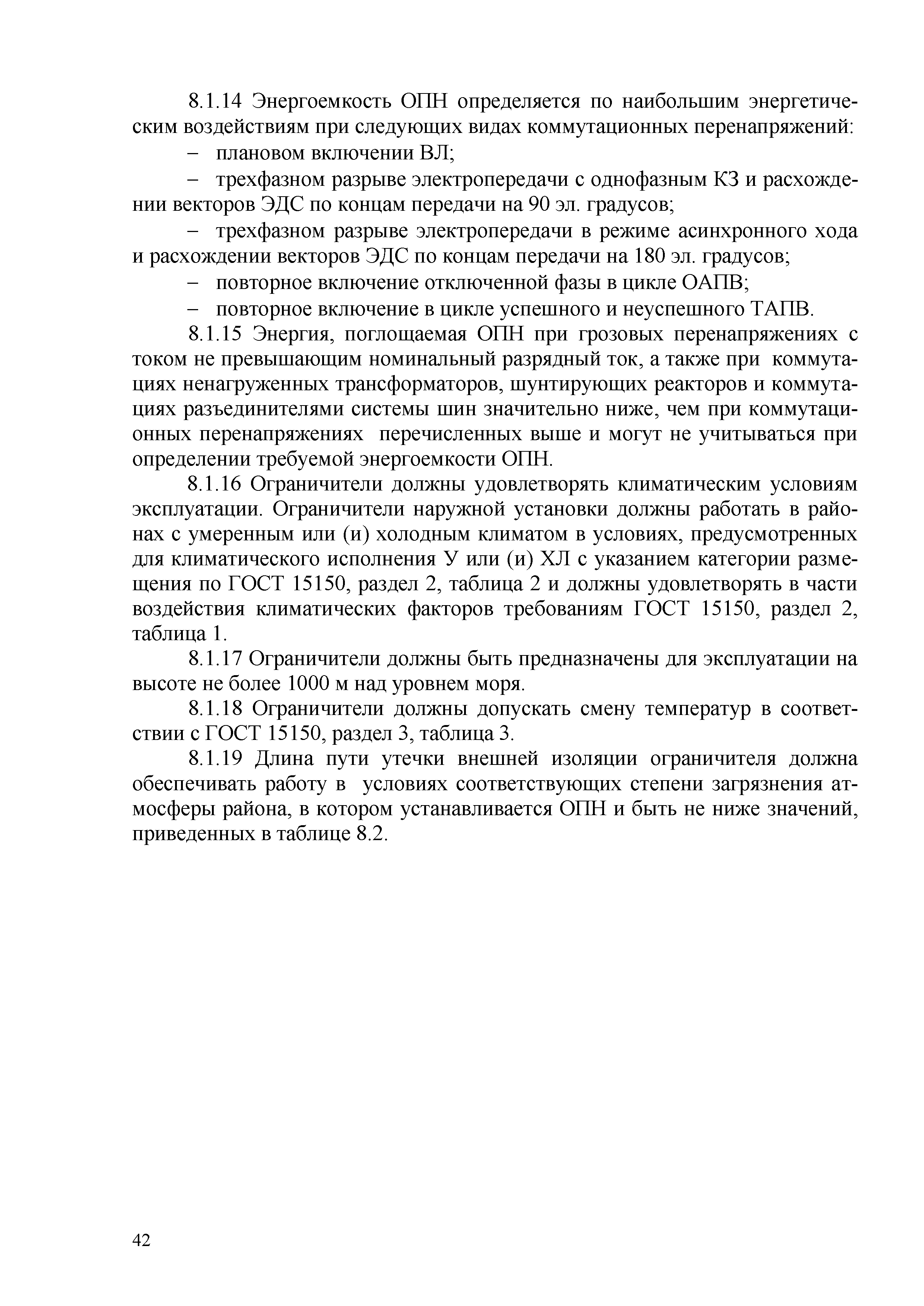

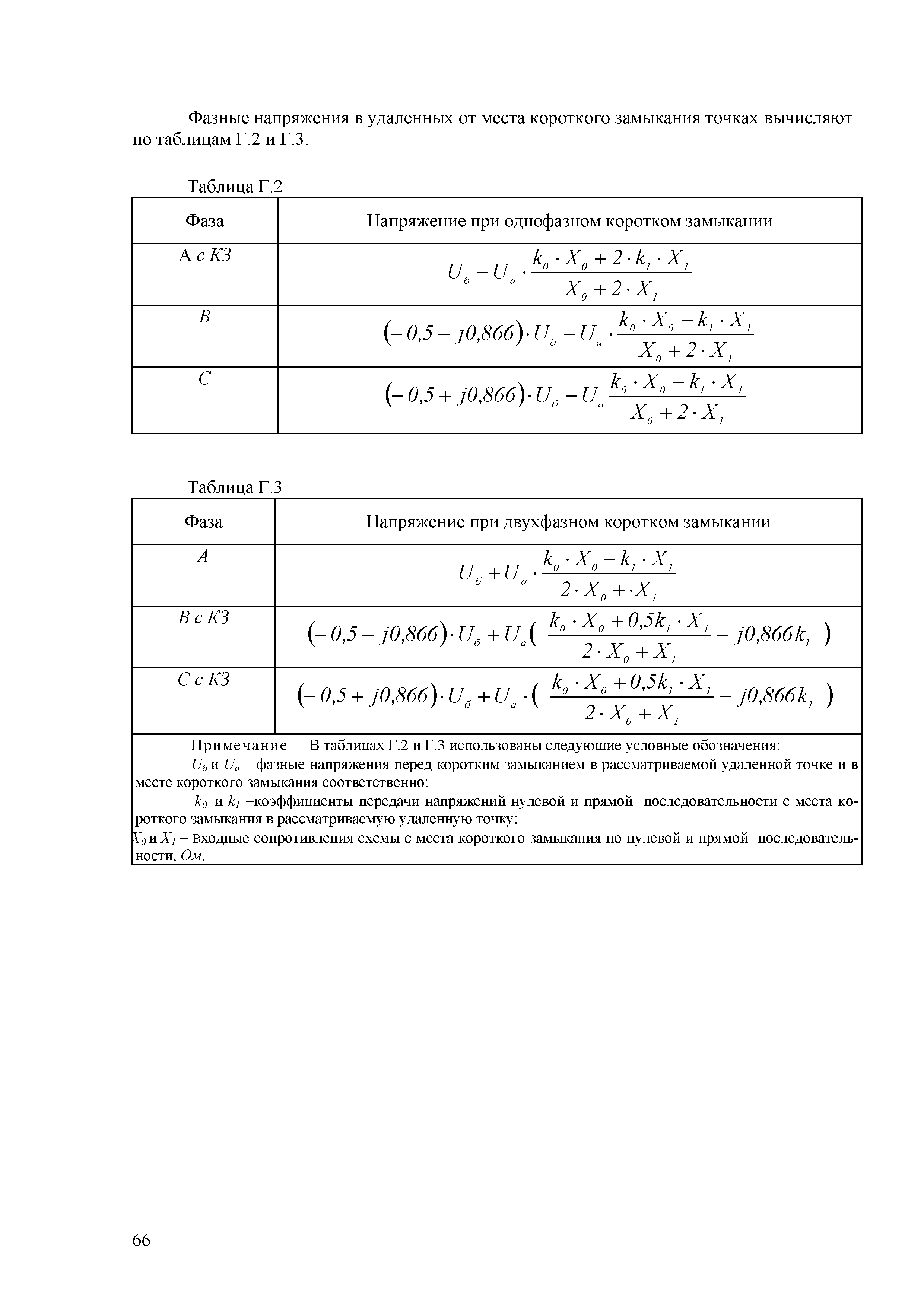

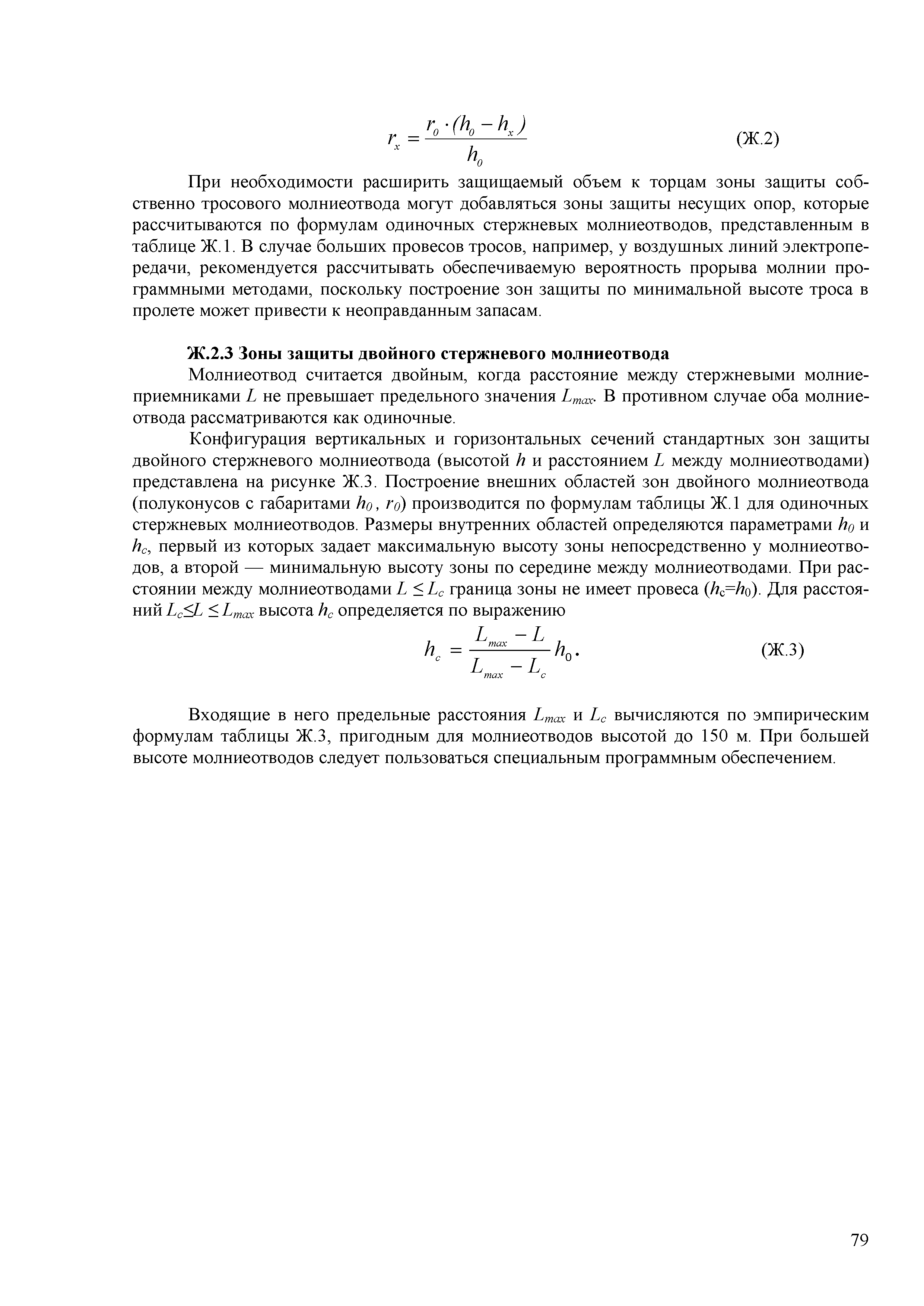

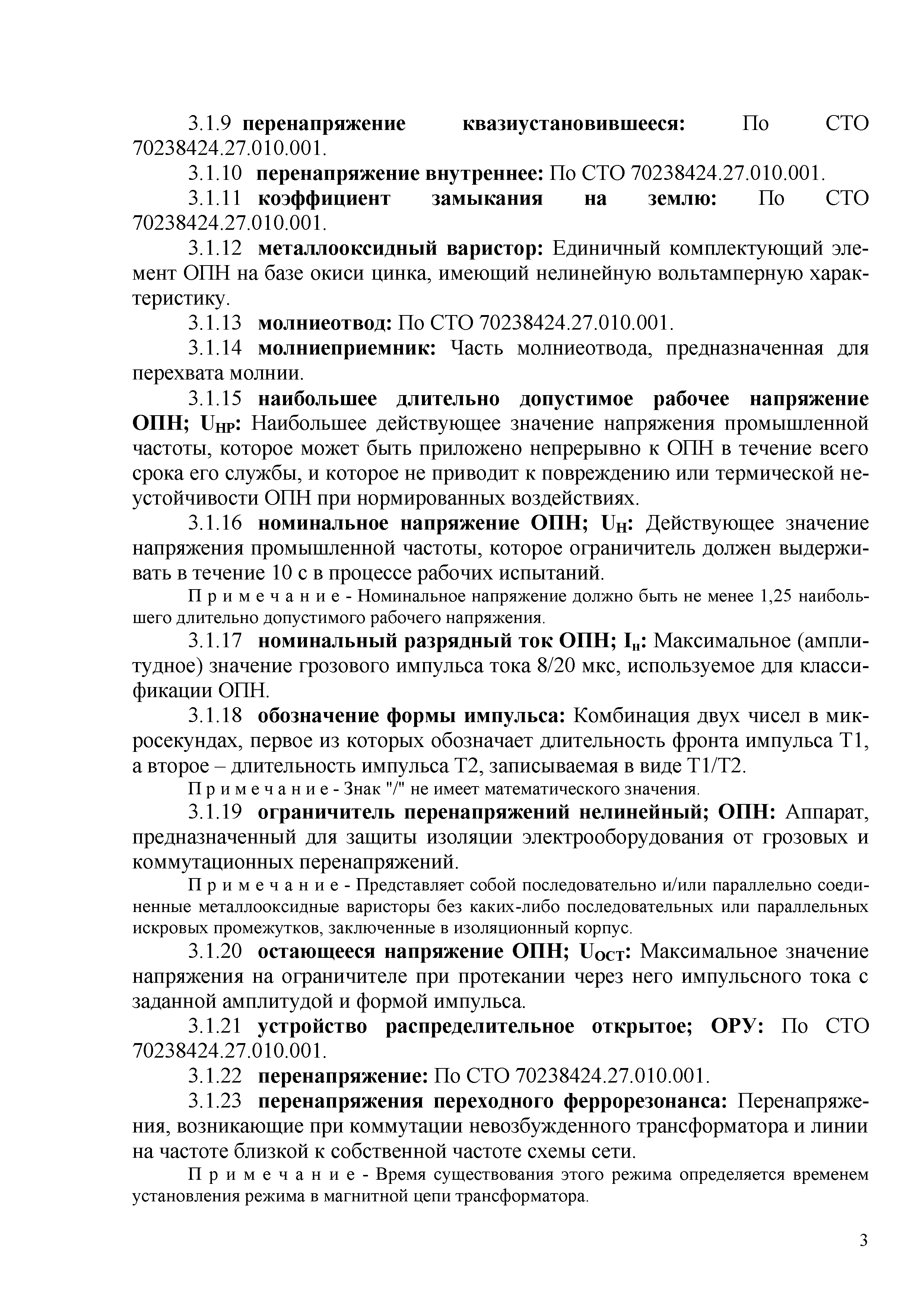

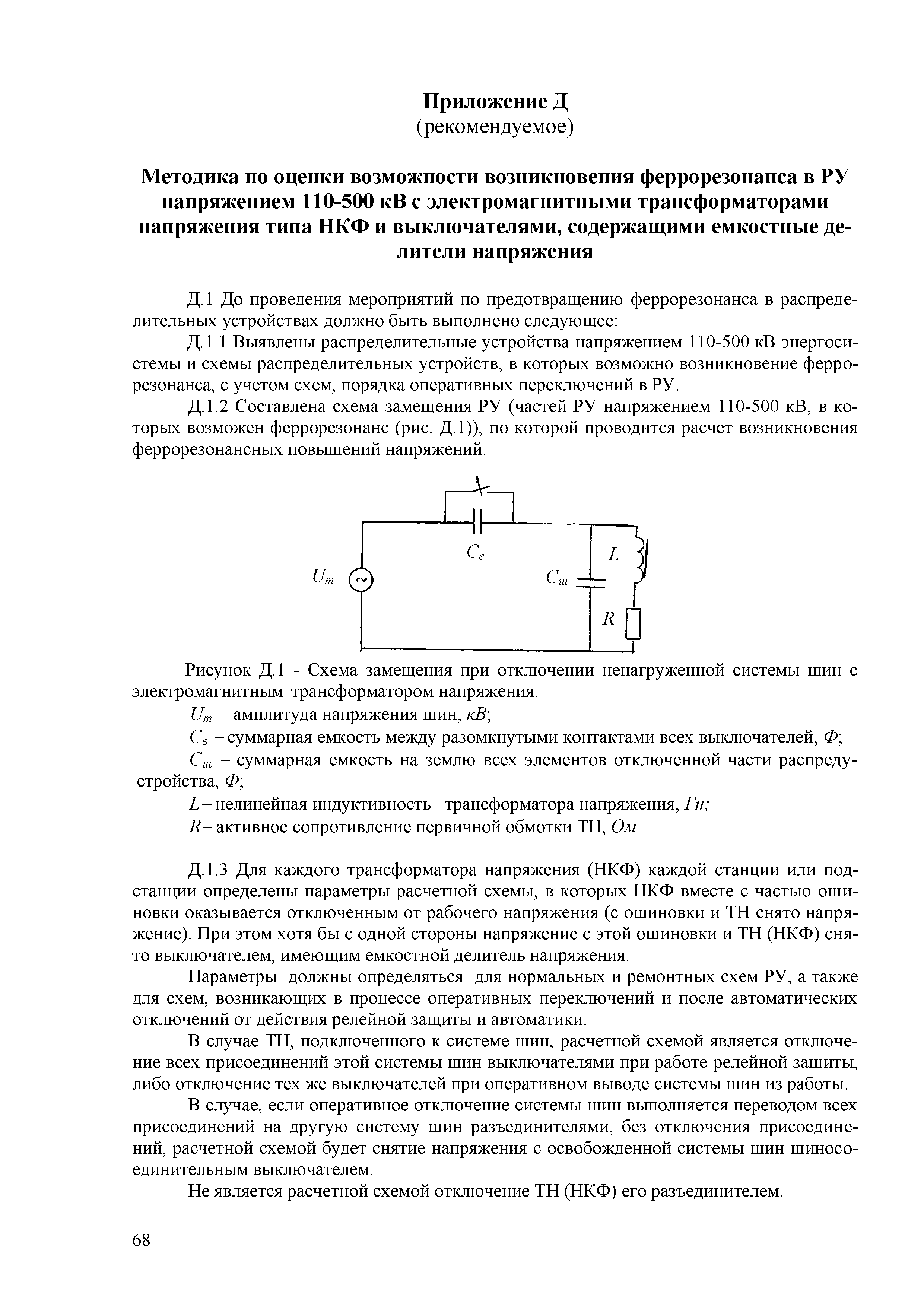

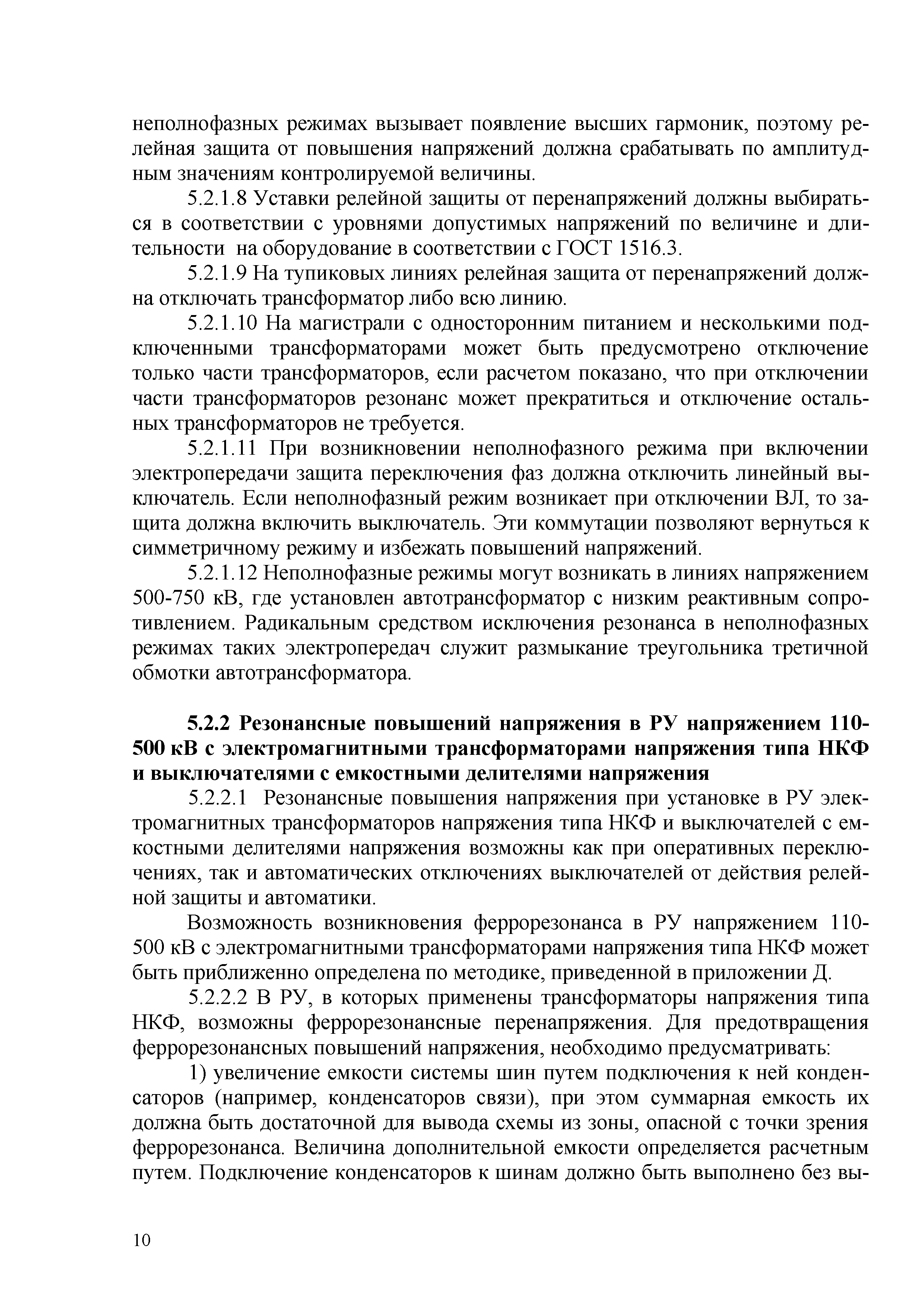

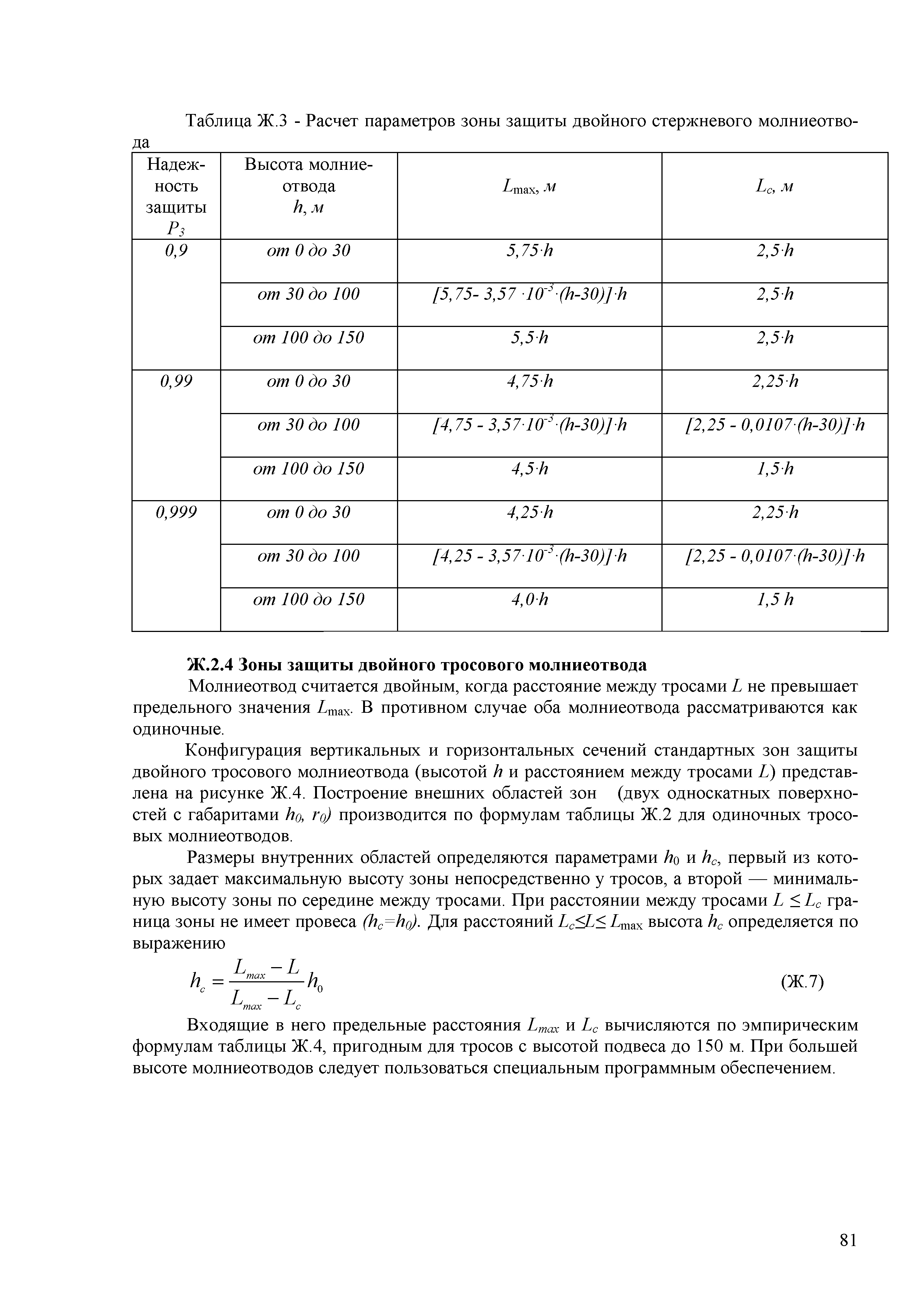

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения, обозначения и сокращения 4 Общие положения 5 Система защиты от квазистационарных повышений напряжения    5.1 Повышение напряжения частоты 50 Гц при одностороннем включении ВЛ    5.2 Резонансные повышения напряжения       5.2.1 Резонансные повышений напряжения в неполнофазных режимах электрических сетей напряжением 110 - 750 кВ       5.2.2 Резонансные повышений напряжения в РУ напряжением 110 - 500 кВ с электромагнитными трансформаторами напряжения типа НКФ и выключателями с емкостными делителями напряжения       5.2.3 Резонансные повышения напряжений на второй гармонике в электропередачах напряжением 330 - 750 кВ с шунтирующими реакторами       5.2.4 Резонансные повышения напряжений на отключенной фазе при ОАПВ на электропередачах напряжением 330 - 750 кВ 6 Система защиты от прямых ударов молнии    6.1 Требования к надежности защиты от прямых ударов молнии. Зоны защиты молниеотводов    6.2 Нормы и требования к системе защиты от прямых ударов молнии открытых распределительных устройств    6.3 Нормы и требования к системе защиты от прямых ударов молнии закрытых распределительных устройств 7 Система защиты электрооборудования от набегающих с ВЛ грозовых волн и коммутационных перенапряжений    7.1 Общие сведения    7.2 Требования к расстановке ограничителей перенапряжений    7.3 Нормы и требования к системе защиты от набегающих с ВЛ грозовых волн    7.4 Защита разземленной нейтрали трансформаторов 110 - 220 кВ 8 Нормы и требования к аппаратам системы защиты от перенапряжений    8.1 Нелинейные ограничители перенапряжений    8.2 Трубчатые разрядники    8.3 Длинно-искровые разрядники    8.4 Требования к маркировке, транспортированию и хранению 9 Оценка соответствия 10 Приёмка в эксплуатацию 11 Ввод в эксплуатацию Приложение А. Методика расчета параметров трехфазной линии Приложение Б. Усредненные параметры одноцепных ВЛ напряжением 110 - 750 кВ для оценки перенапряжений Приложение В. Допустимые в условиях эксплуатации повышения напряжения промышленной частоты на оборудовании напряжением 110 - 750 кВ Приложение Г. Расчет установившихся напряжений для схем с односторонним питанием Приложение Д. Методика по оценки возможности возникновения феррорезонанса в РУ напряжением 110 - 500 кВ с электромагнитными трансформаторами напряжения типа НКФ и выключателями, содержащими емкостные делители напряжения Приложение Е. Методика расчета тока подпитки на отключенной в паузу ОАПВ фазе и восстанавливающегося напряжения после ее погасания Приложение Ж. Выбор молниеотводов
Разработан:	ОАО Институт Энергосетьпроект ОАО НТЦ электроэнергетики
Утверждён:	НП ИНВЭЛ
Издан:	НП ИНВЭЛ (2011 г. )
Расположен в:	Техническая документация

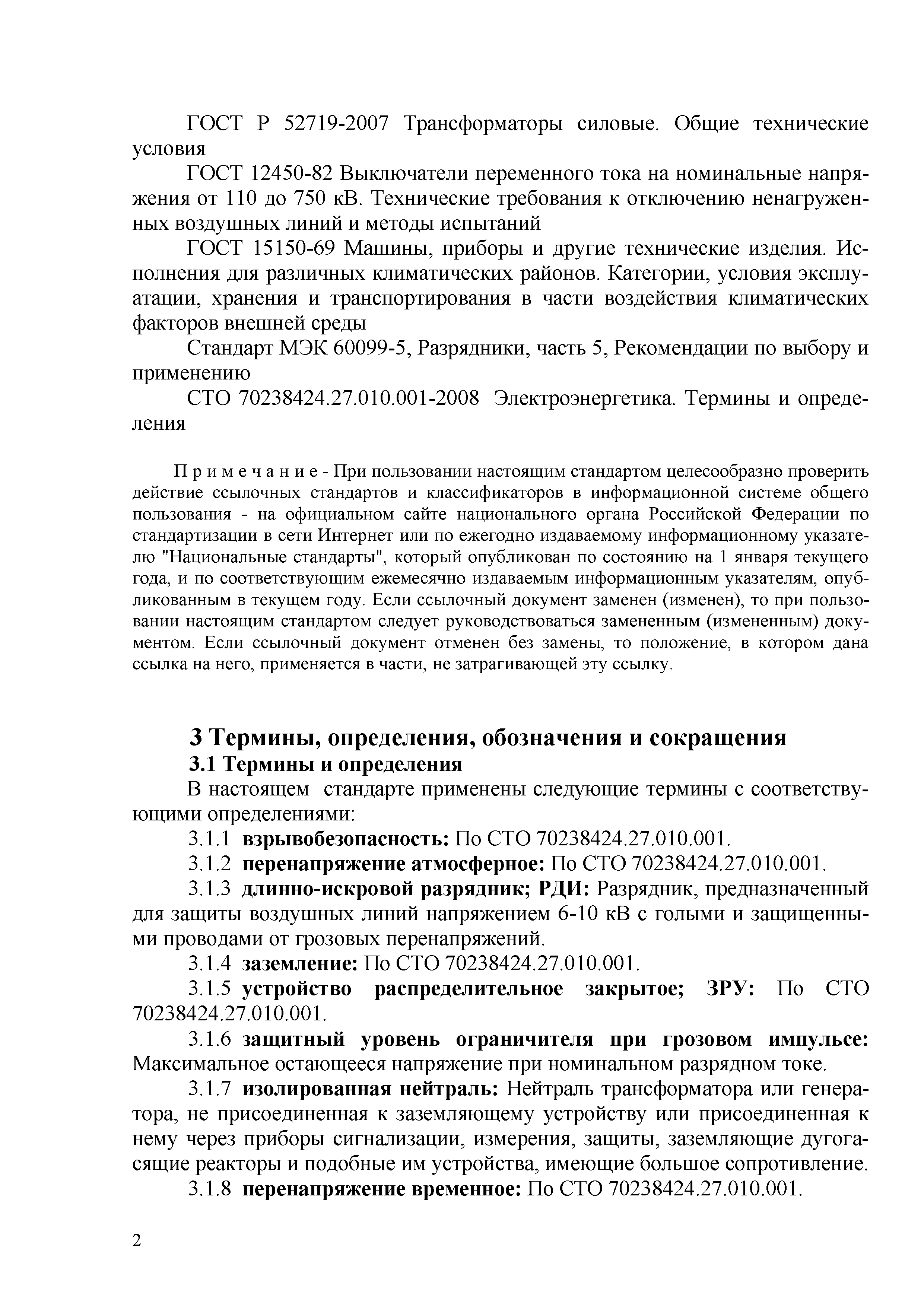

Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 721-77 «Системы электроснабжения, сети, источники, преобразователи и приемники электрической энергии. Номинальные напряжения свыше 1000 В» ГОСТ 1516.3-96 «Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции» ГОСТ 1.5-2001 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Общие требования к построению, изложению, оформлению, содержанию и обозначению» Федеральный закон 184-ФЗ «О техническом регулировании» ГОСТ 12450-82 «Выключатели переменного тока на номинальные напряжения от 110 до 750 кВ. Технические требования к отключению ненагруженных воздушных линий и методы испытаний» ГОСТ 9920-89 «Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции» ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения» ГОСТ Р 1.5-2004 «Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила построения, изложения, оформления и обозначения» ГОСТ Р 52565-2006 «Выключатели переменного тока на напряжения от 3 до 750 кВ. Общие технические условия» ГОСТ Р 52719-2007 «Трансформаторы силовые. Общие технические условия» ГОСТ Р 52725-2007 «Ограничители перенапряжений нелинейные для электроустановок переменного тока напряжением от 3 до 750 кВ. Общие технические условия» СТО 70238424.27.010.001-2008 «Электроэнергетика. Термины и определения»
