| Обозначение: |  ТУ 3612-014-00220302-99 |
| Обозначение англ: | TU 3612-014-00220302-99 |
| Статус: | действует |
| Название рус.: | Теплообменники "труба в трубе". Технические условия |
| Дата добавления в базу: | 01.09.2013 |
| Дата актуализации: | 05.05.2017 |
| Дата введения: | 01.01.2016 |
| Дата окончания срока действия: | 01.01.2018 |

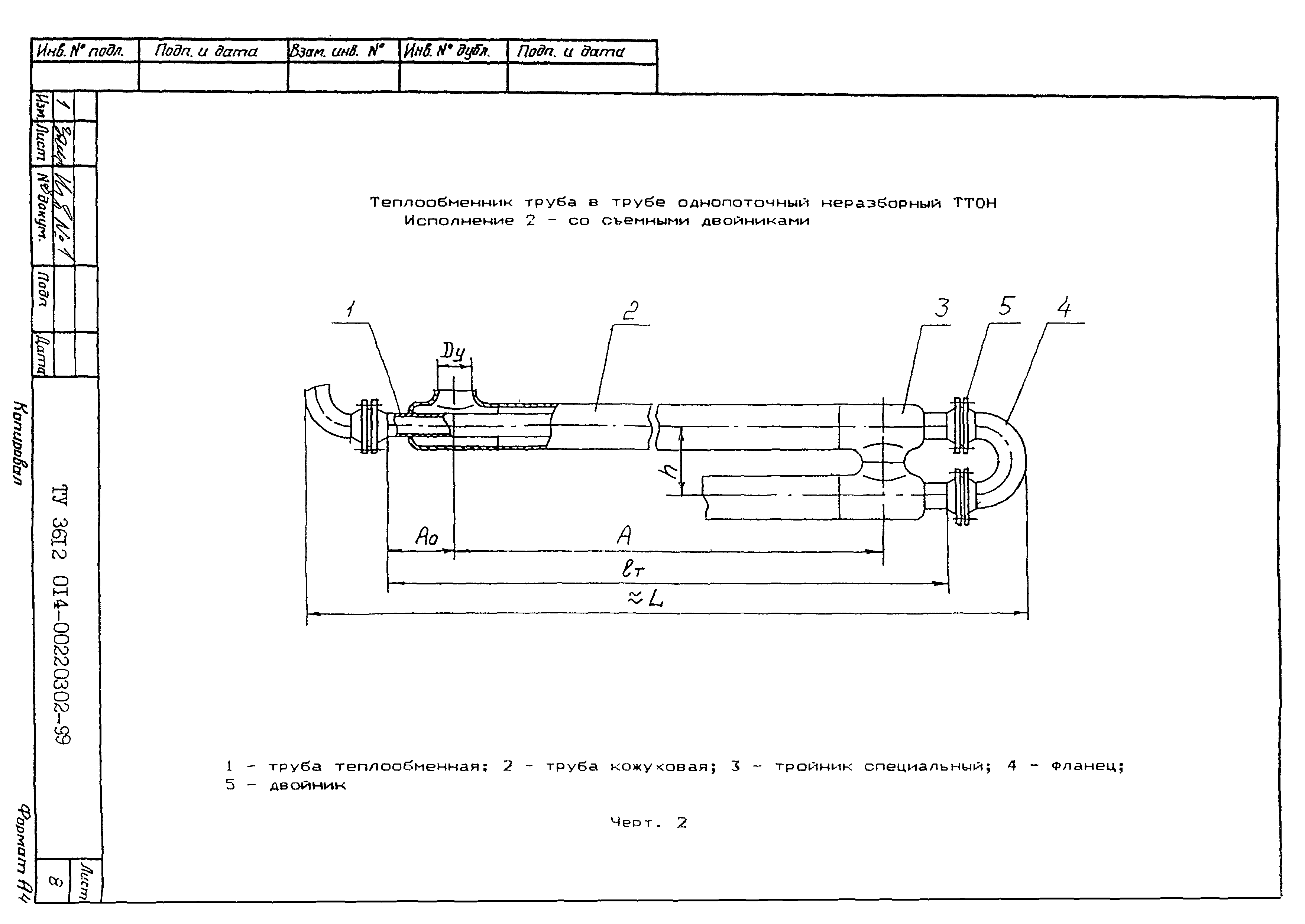

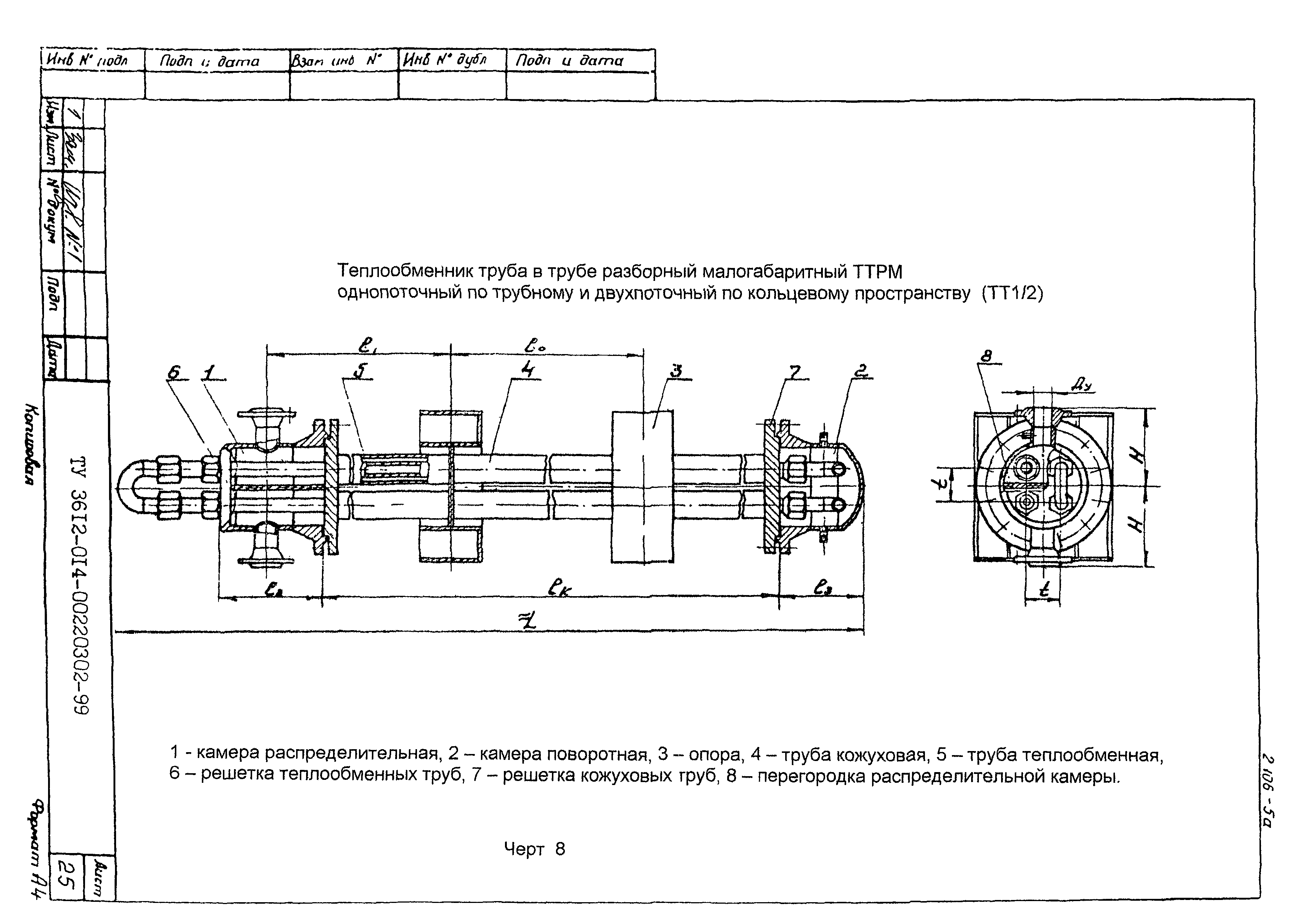

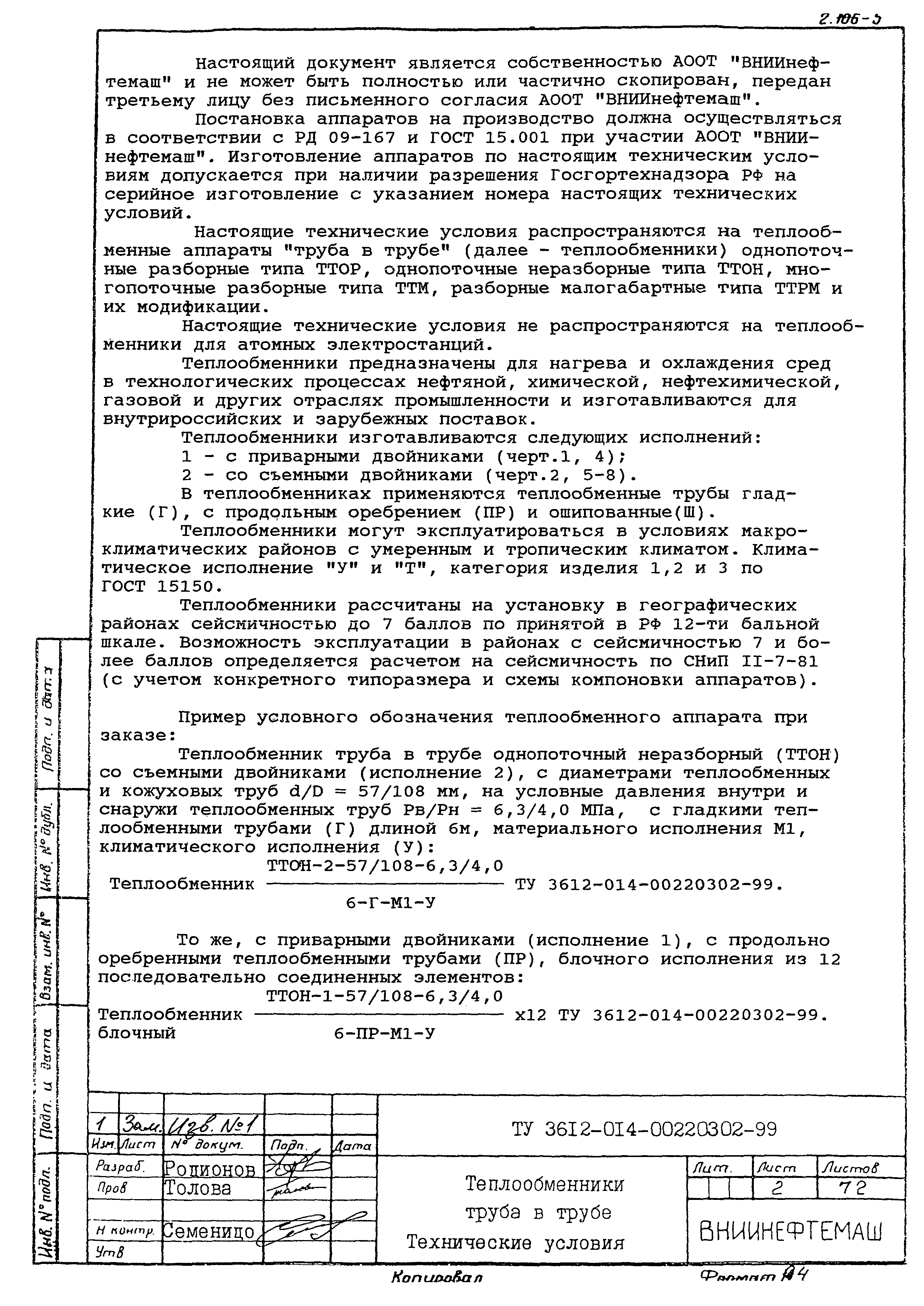

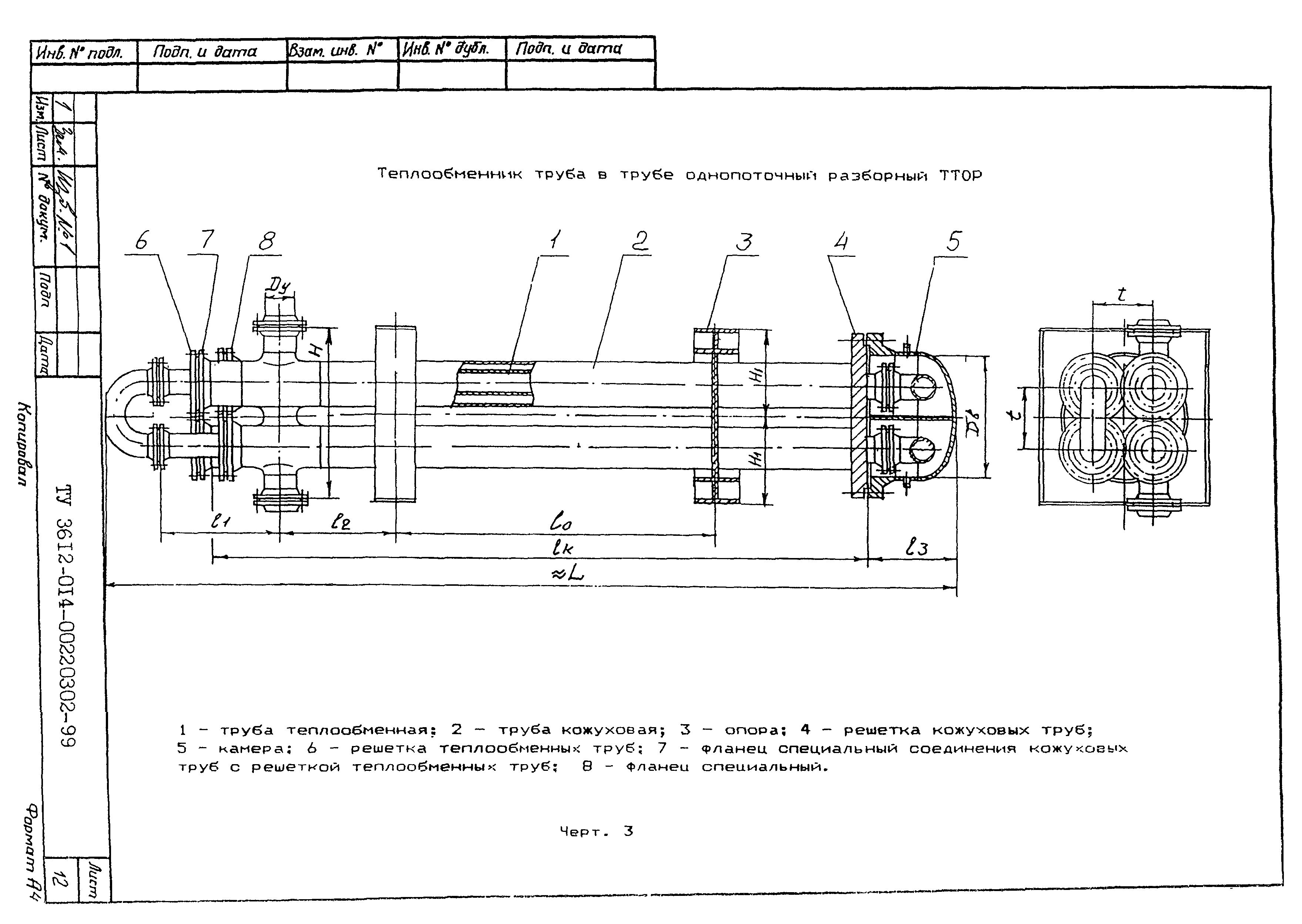

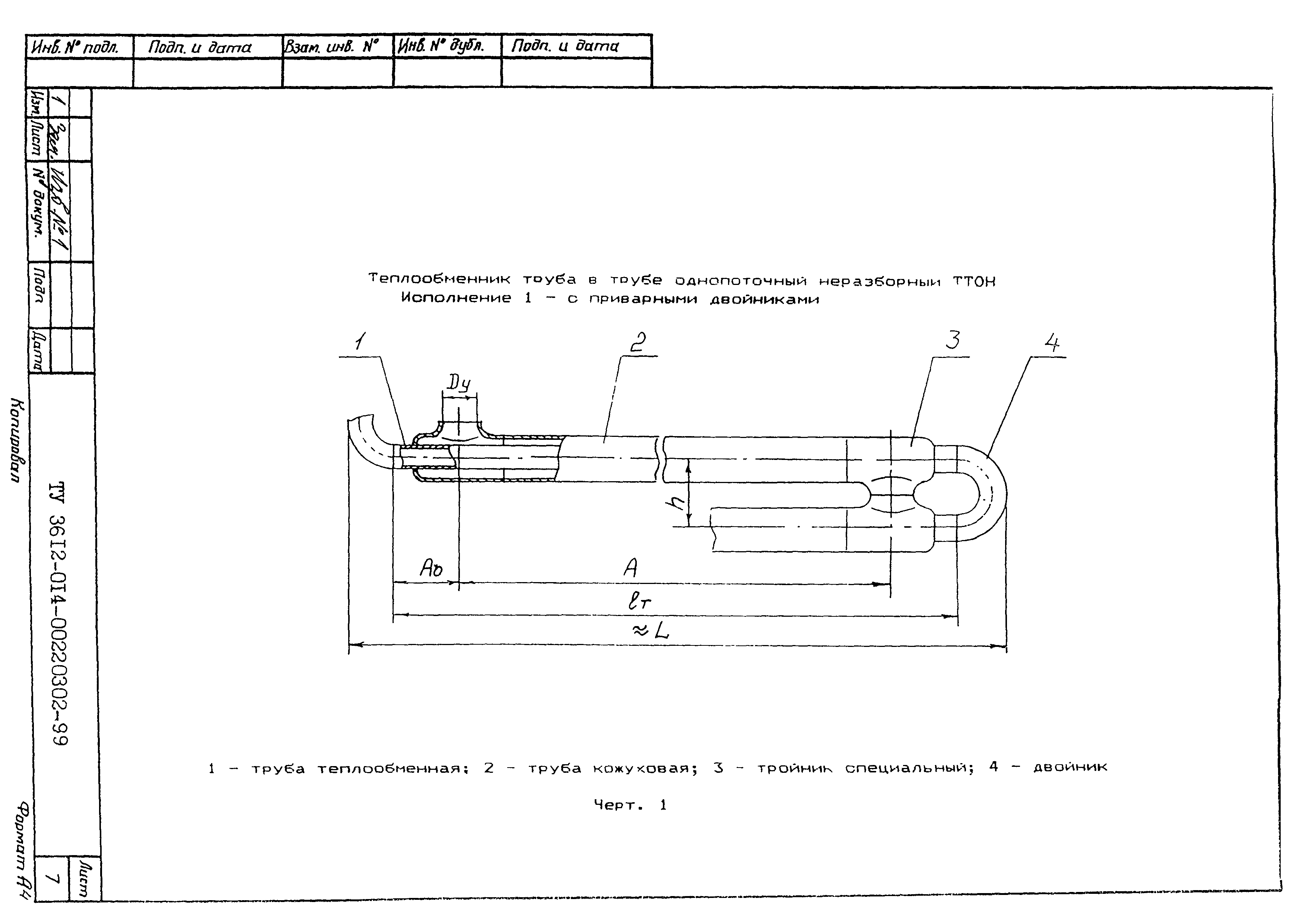

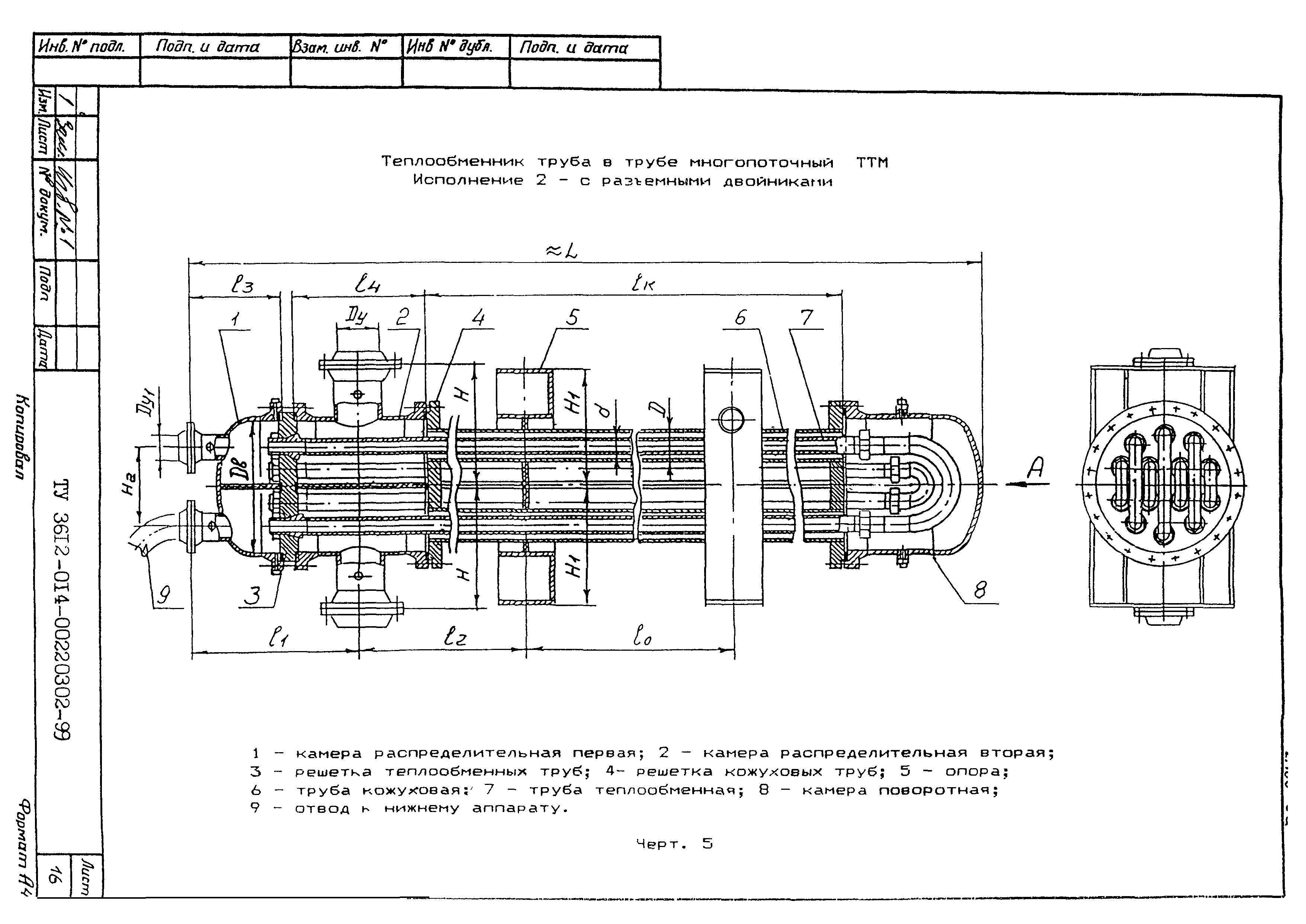

| Область применения: | Технические условия распространяются на теплообменные аппараты "труба в трубе" однопоточные разборные типа ТТОР, однопоточные неразборные типа ТТОН, многопоточные разборные типа ТТМ, разборные малогабаритные типа ТТРМ и их модификации. |

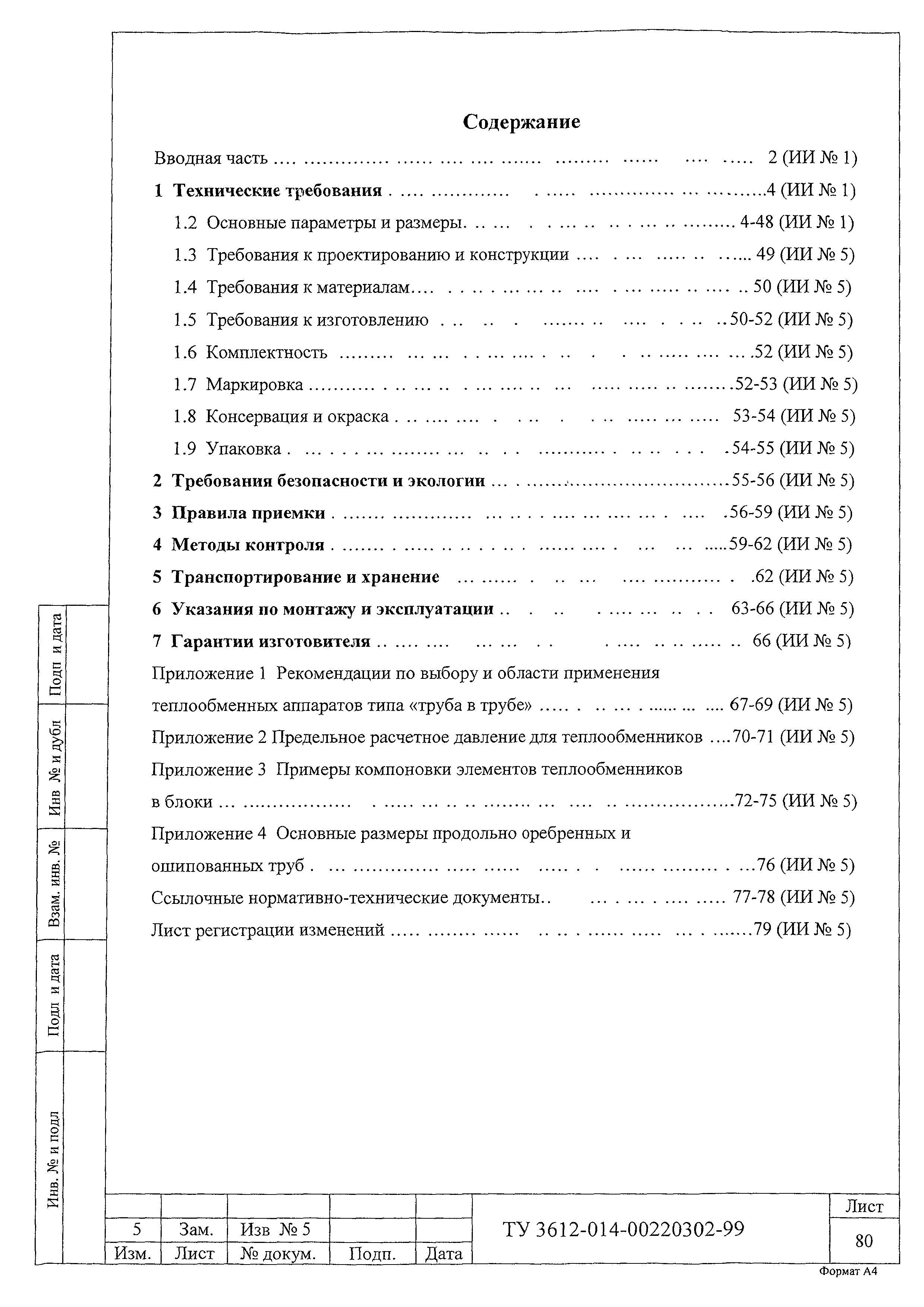

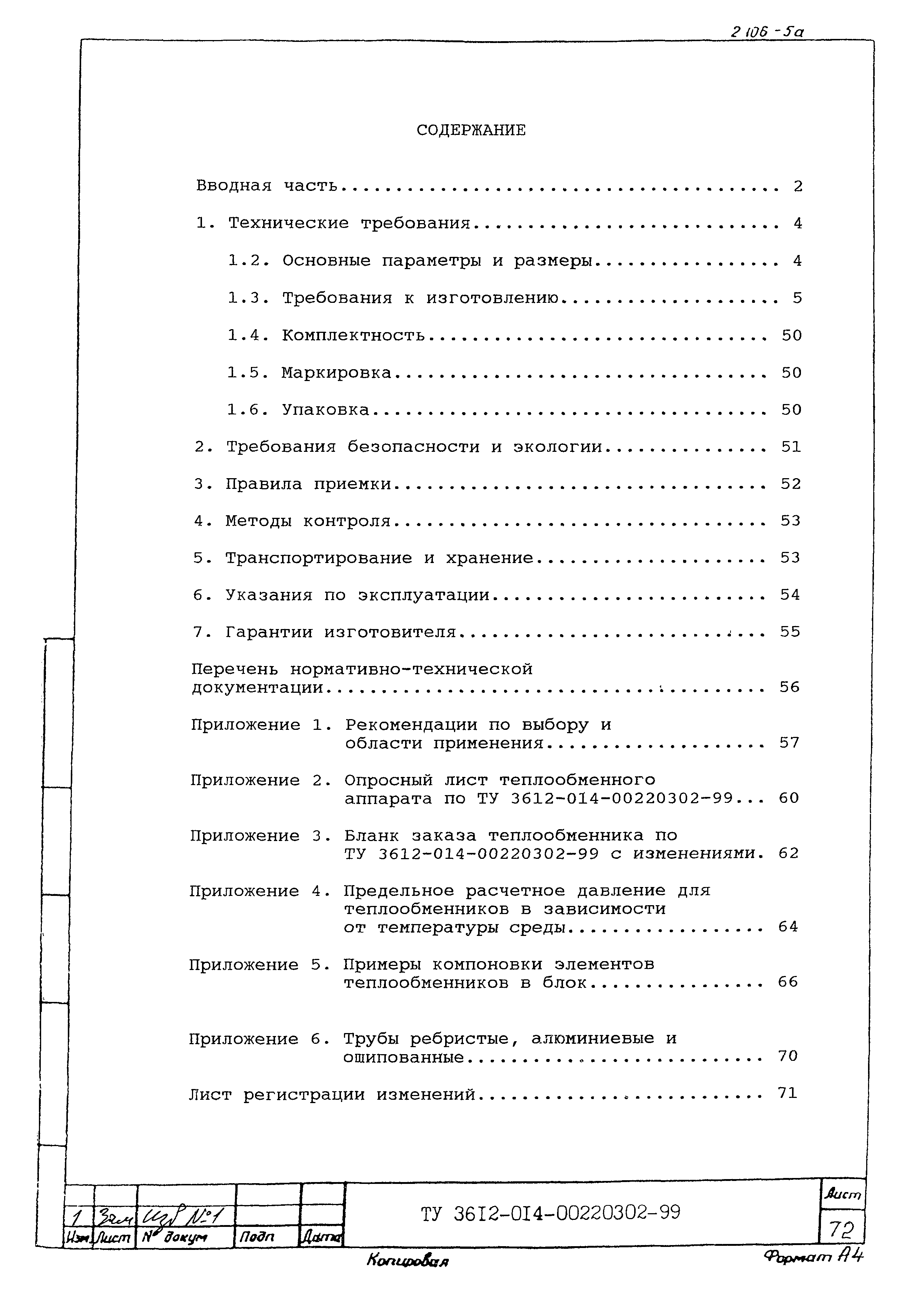

| Оглавление: | Вводная часть

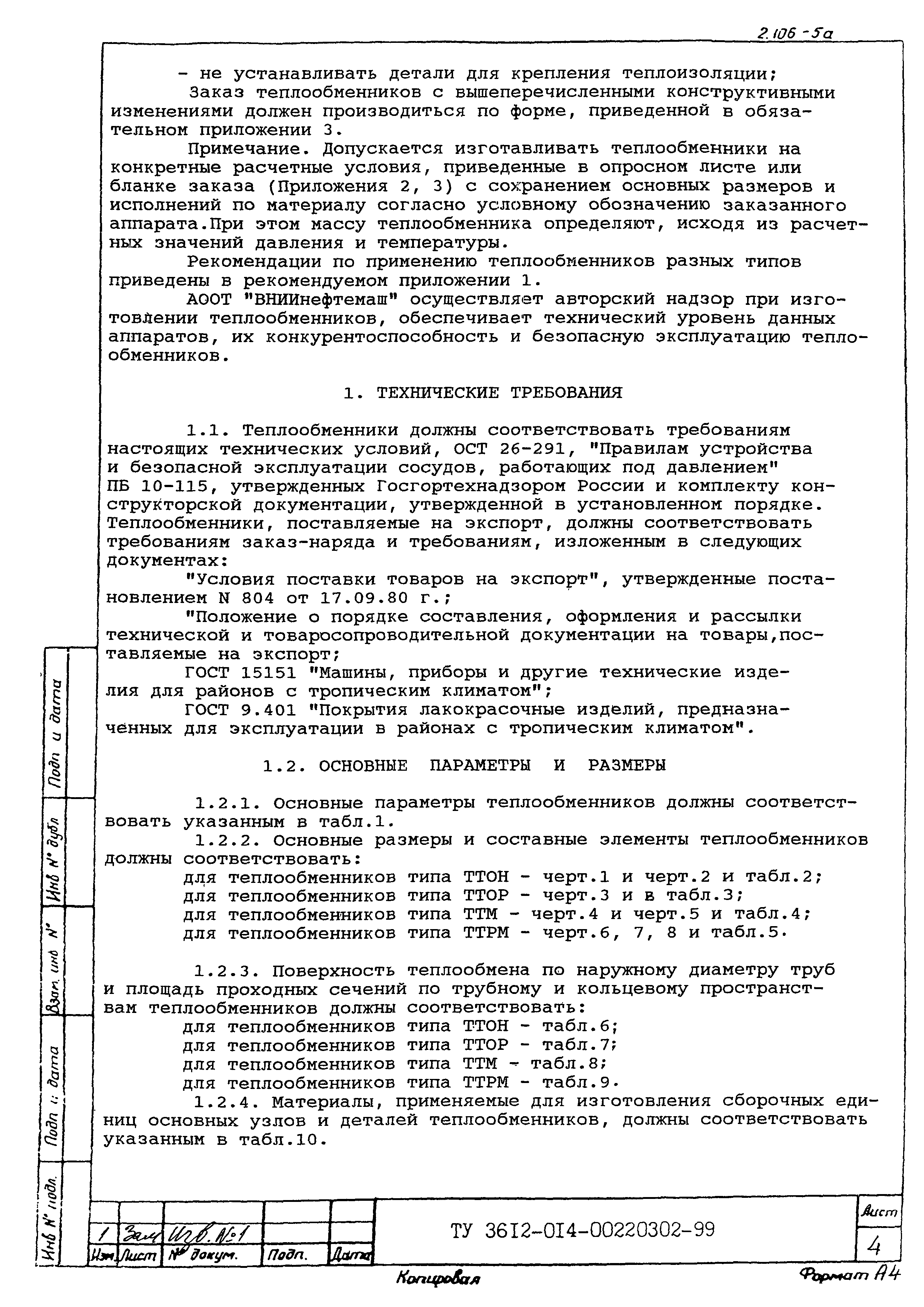

1. Технические требования

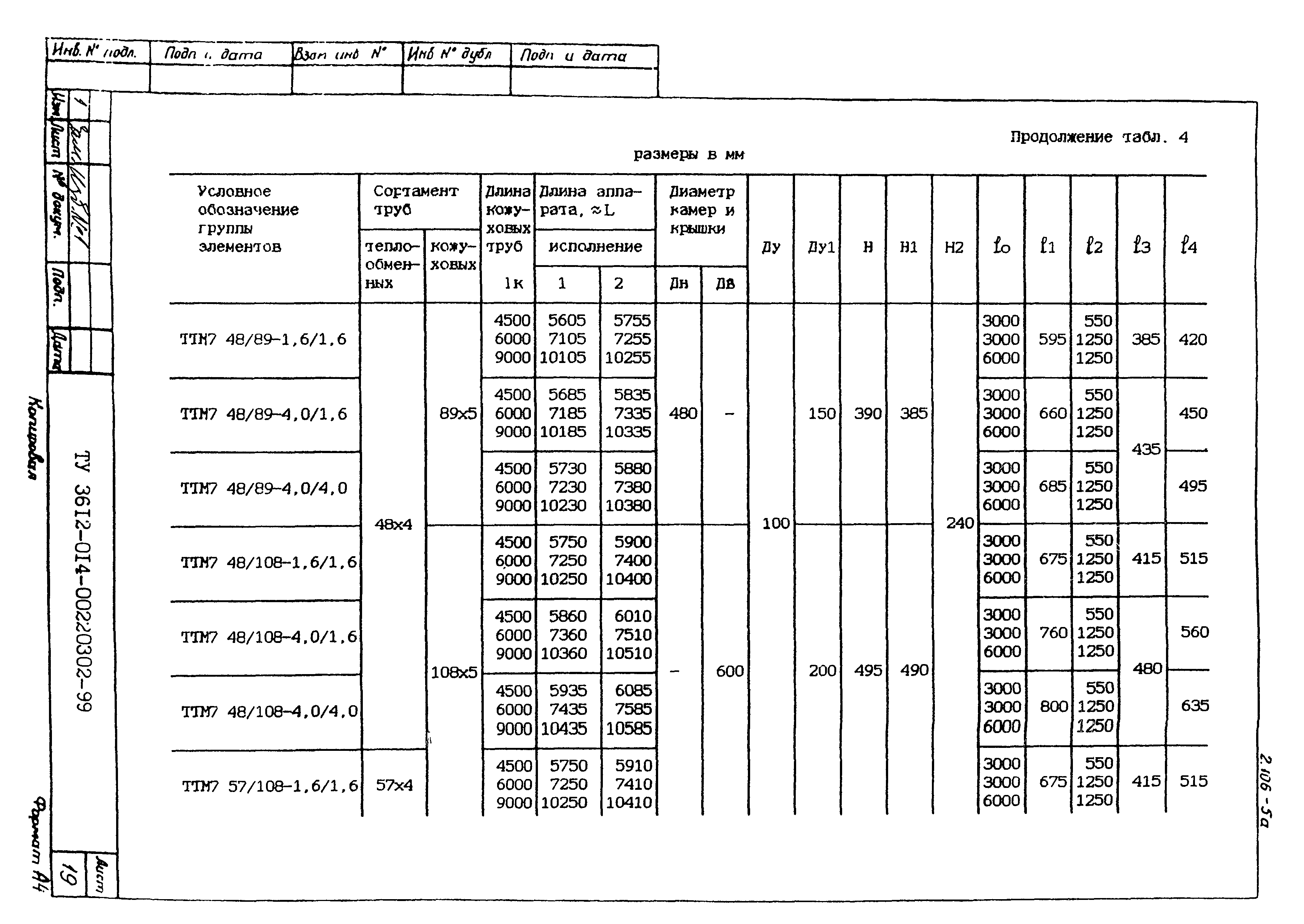

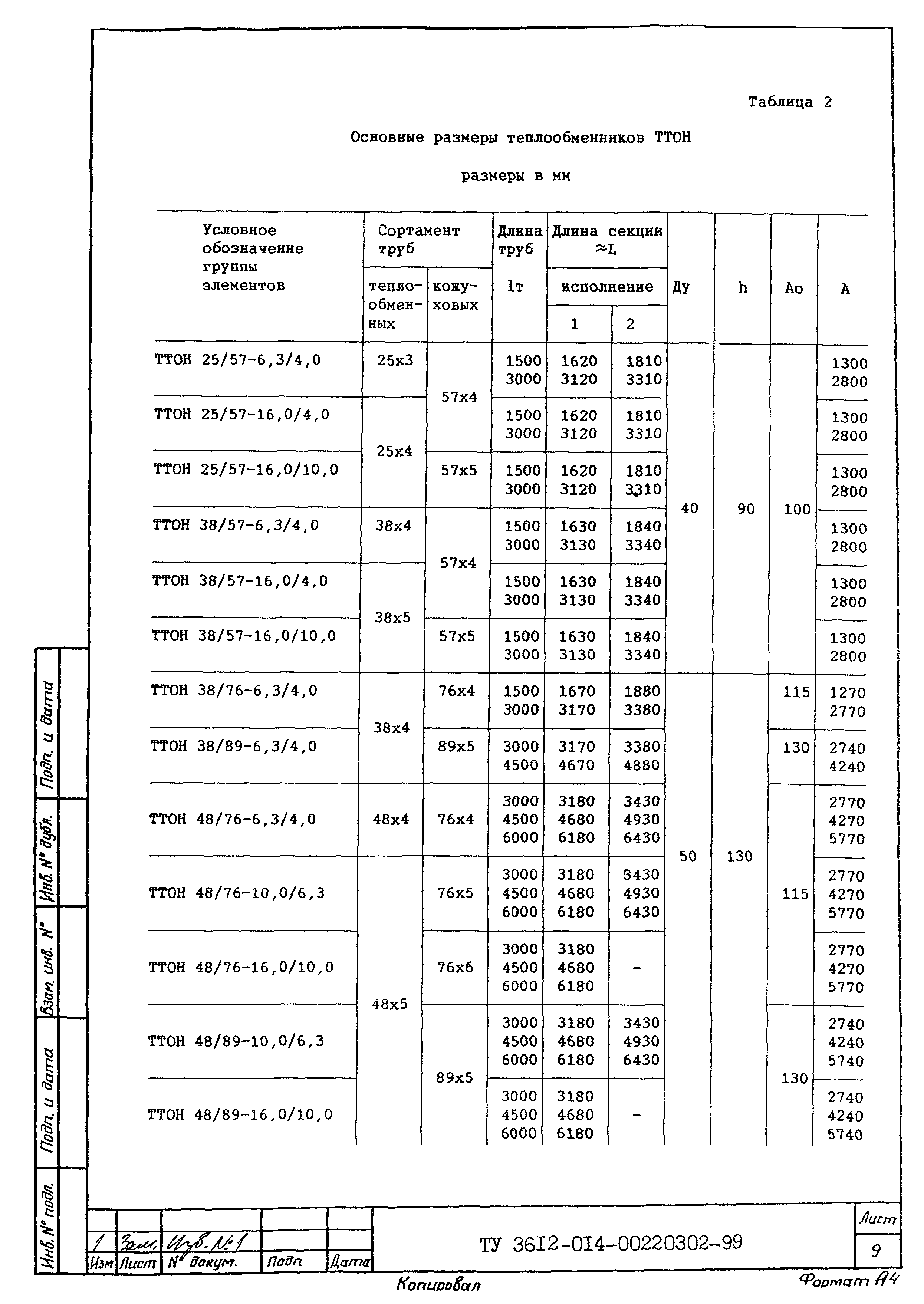

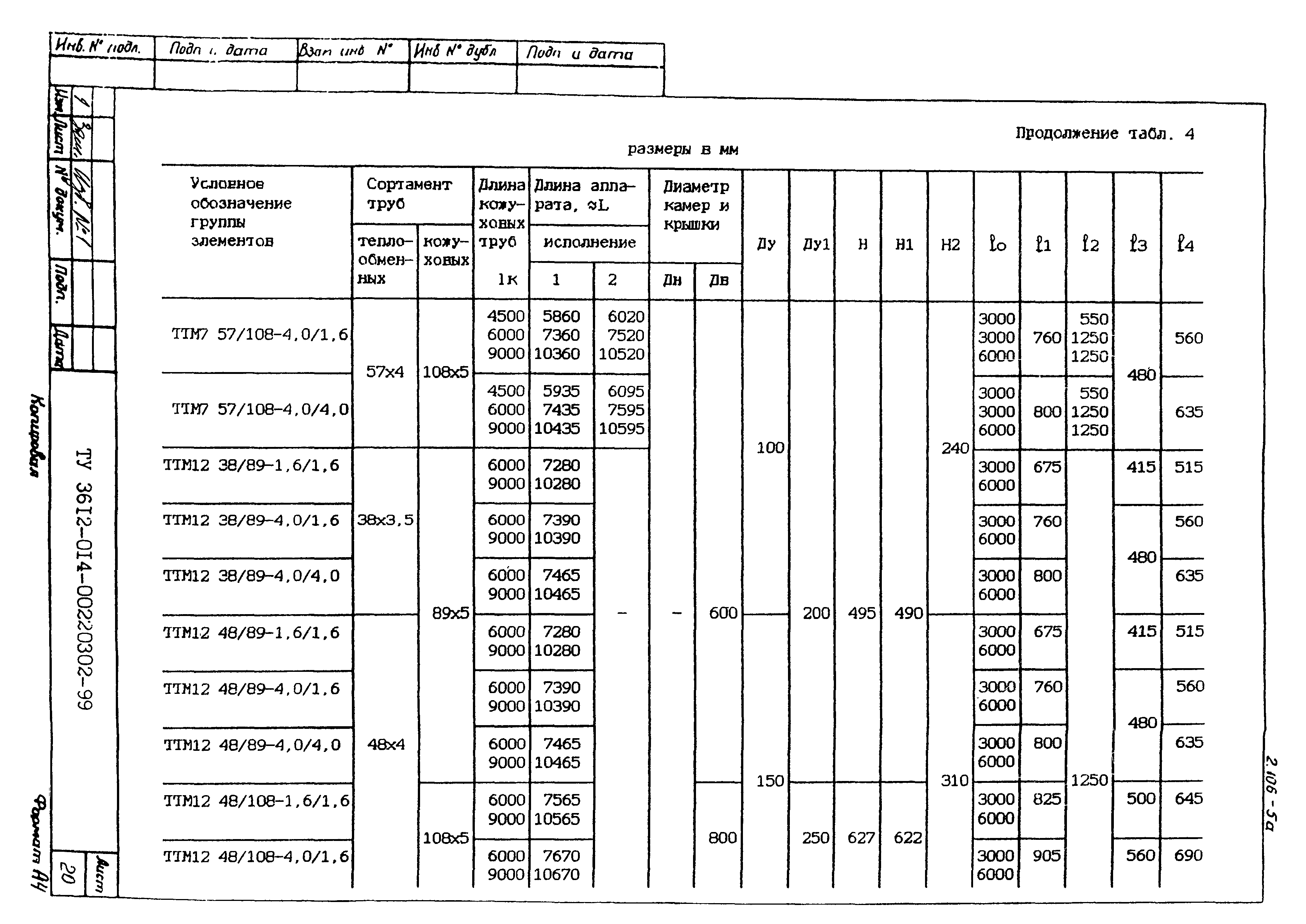

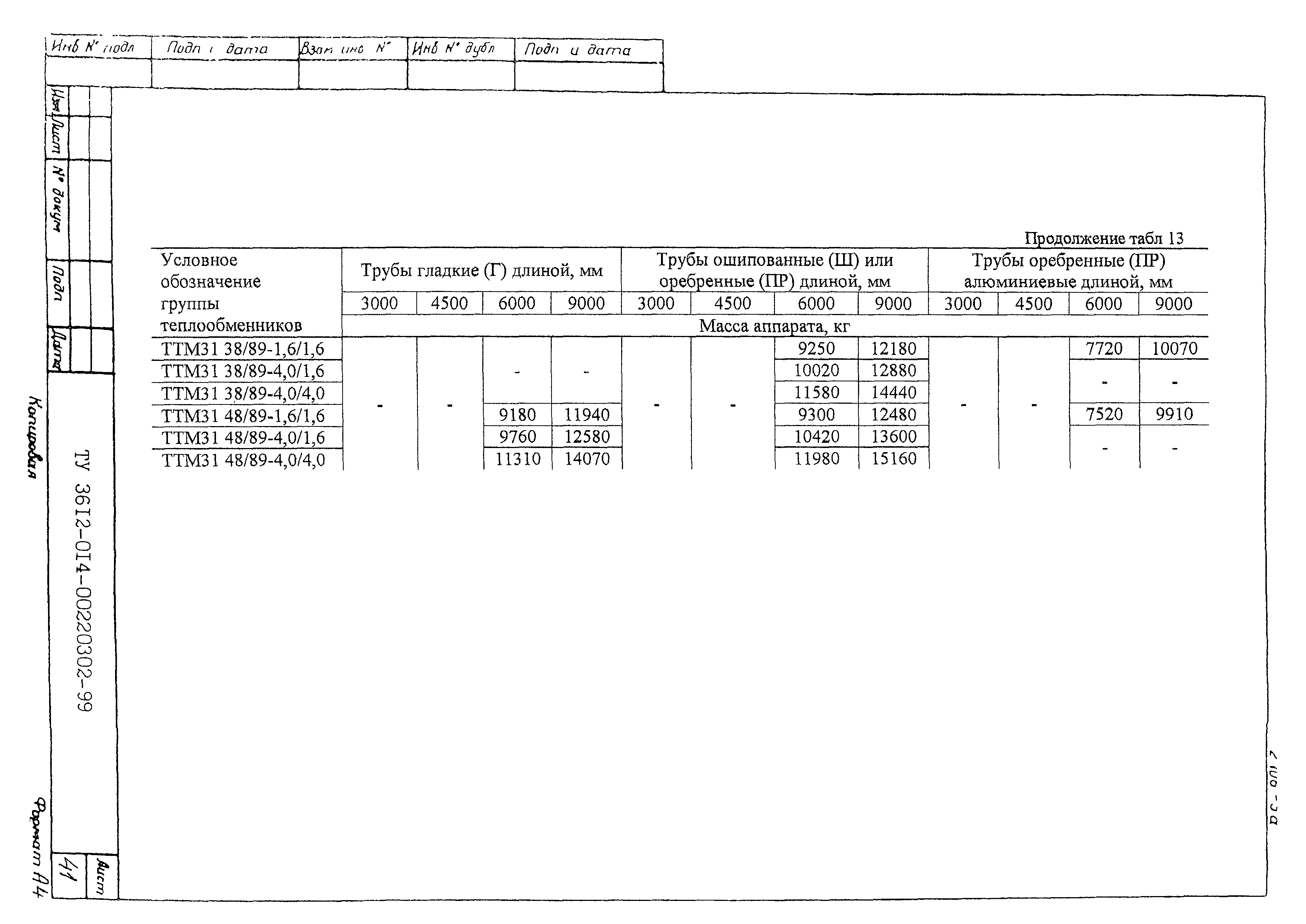

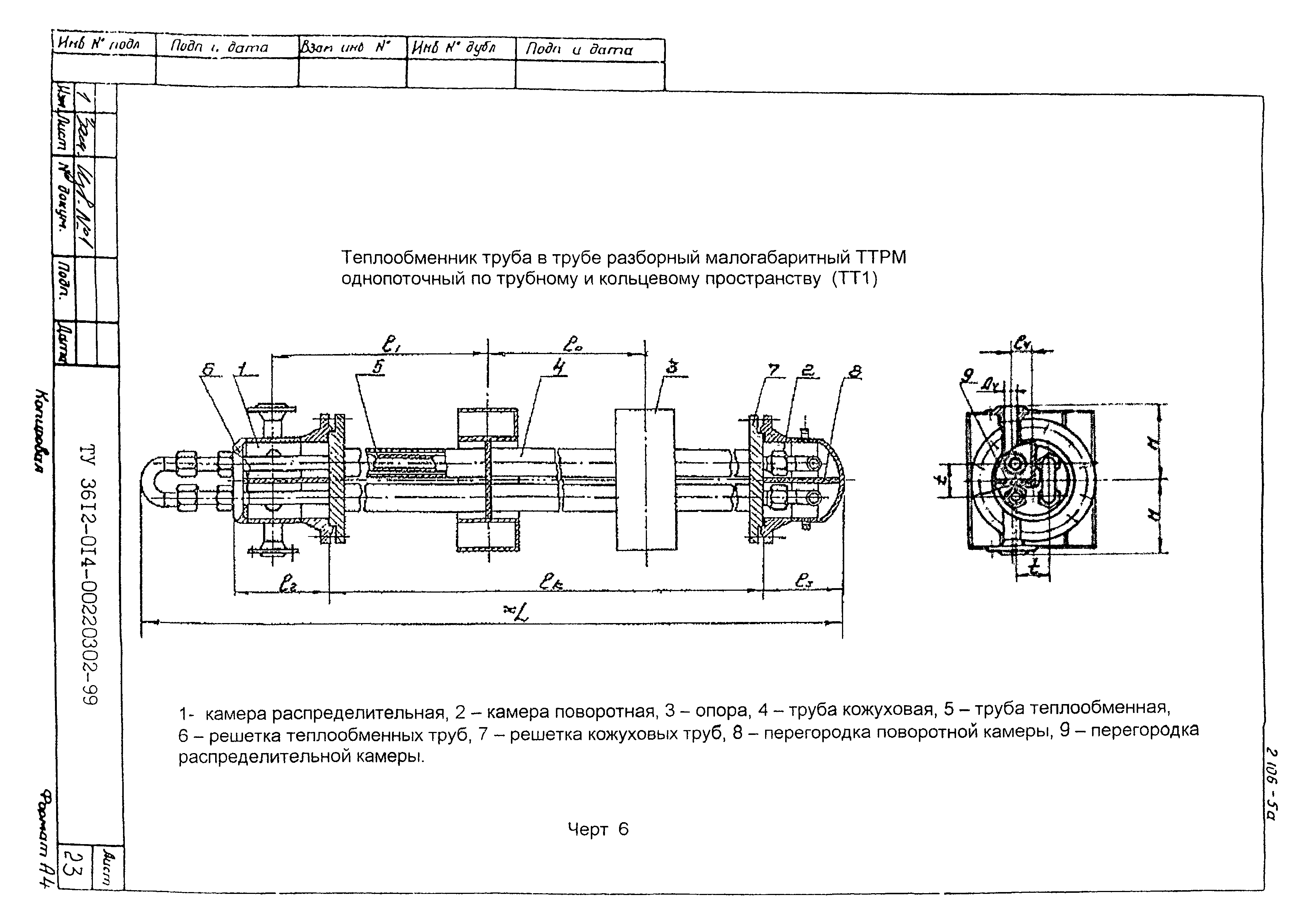

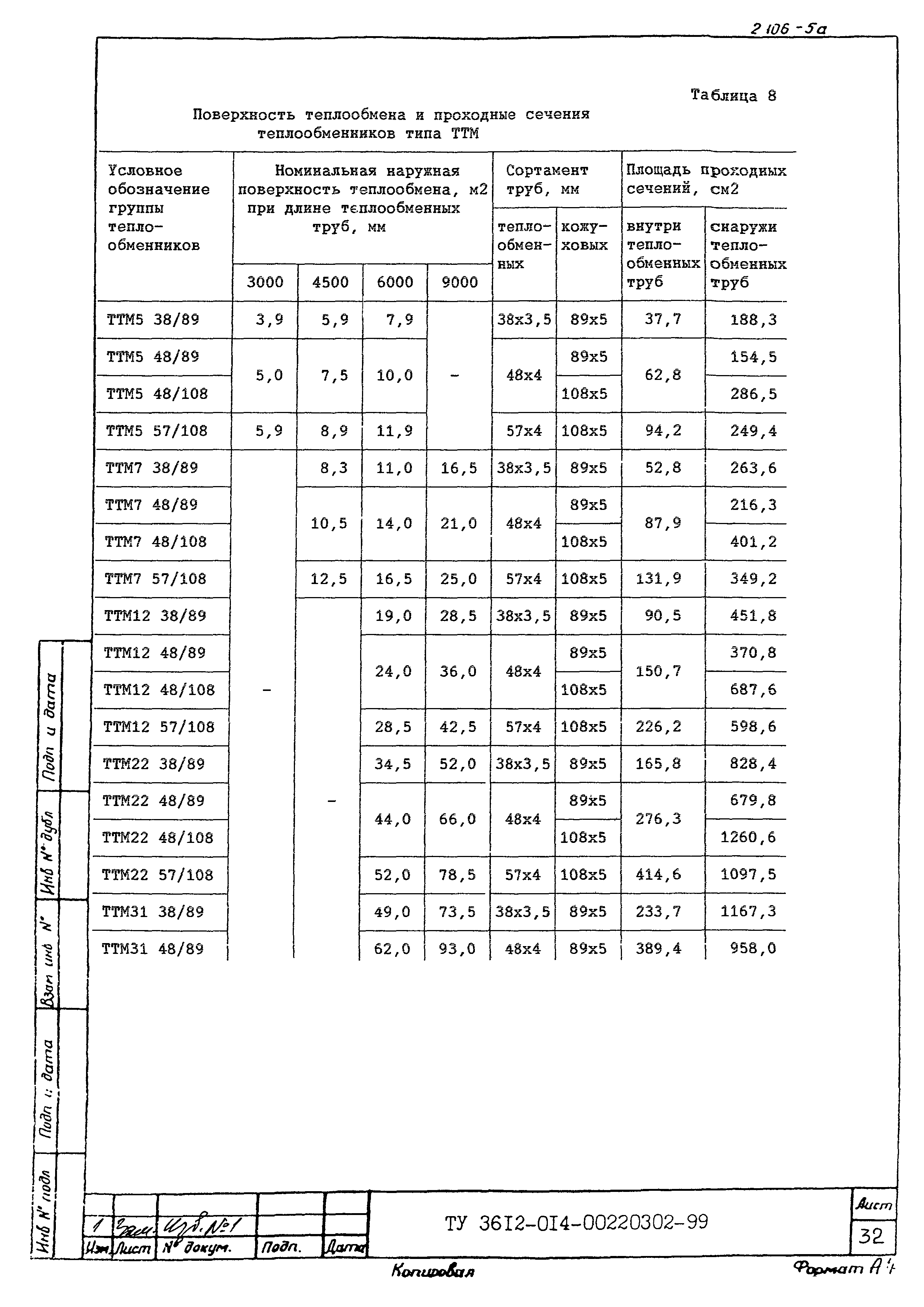

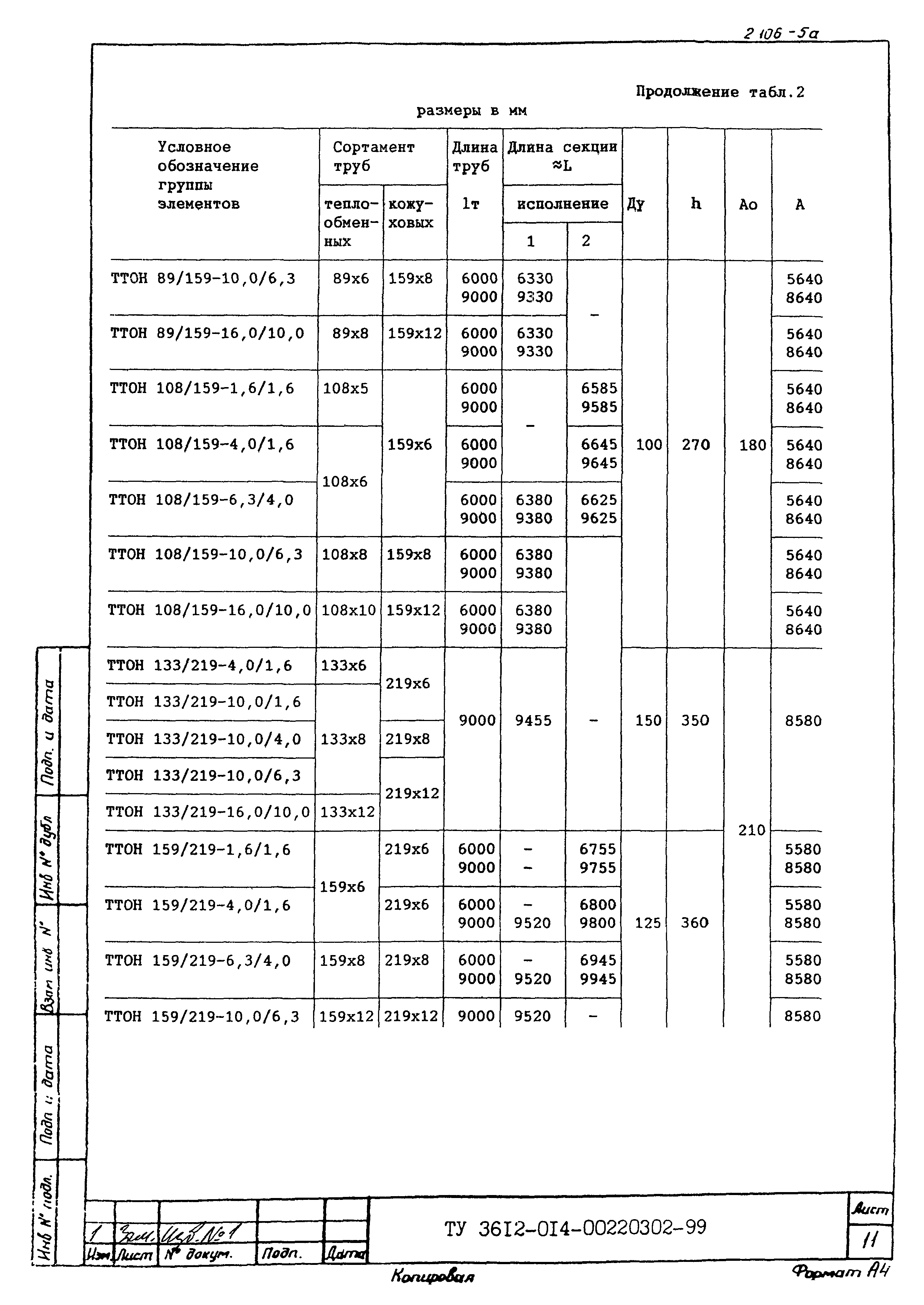

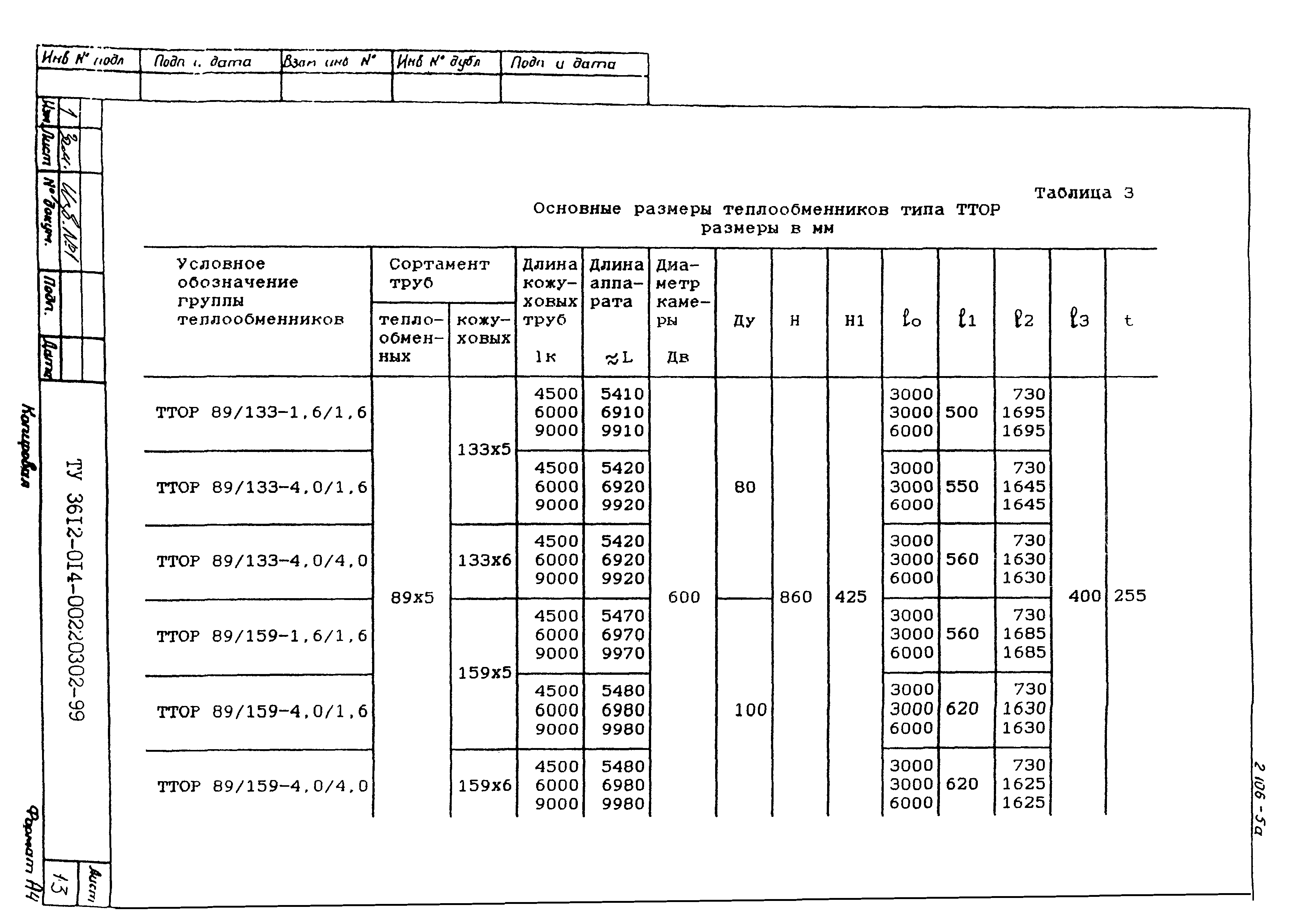

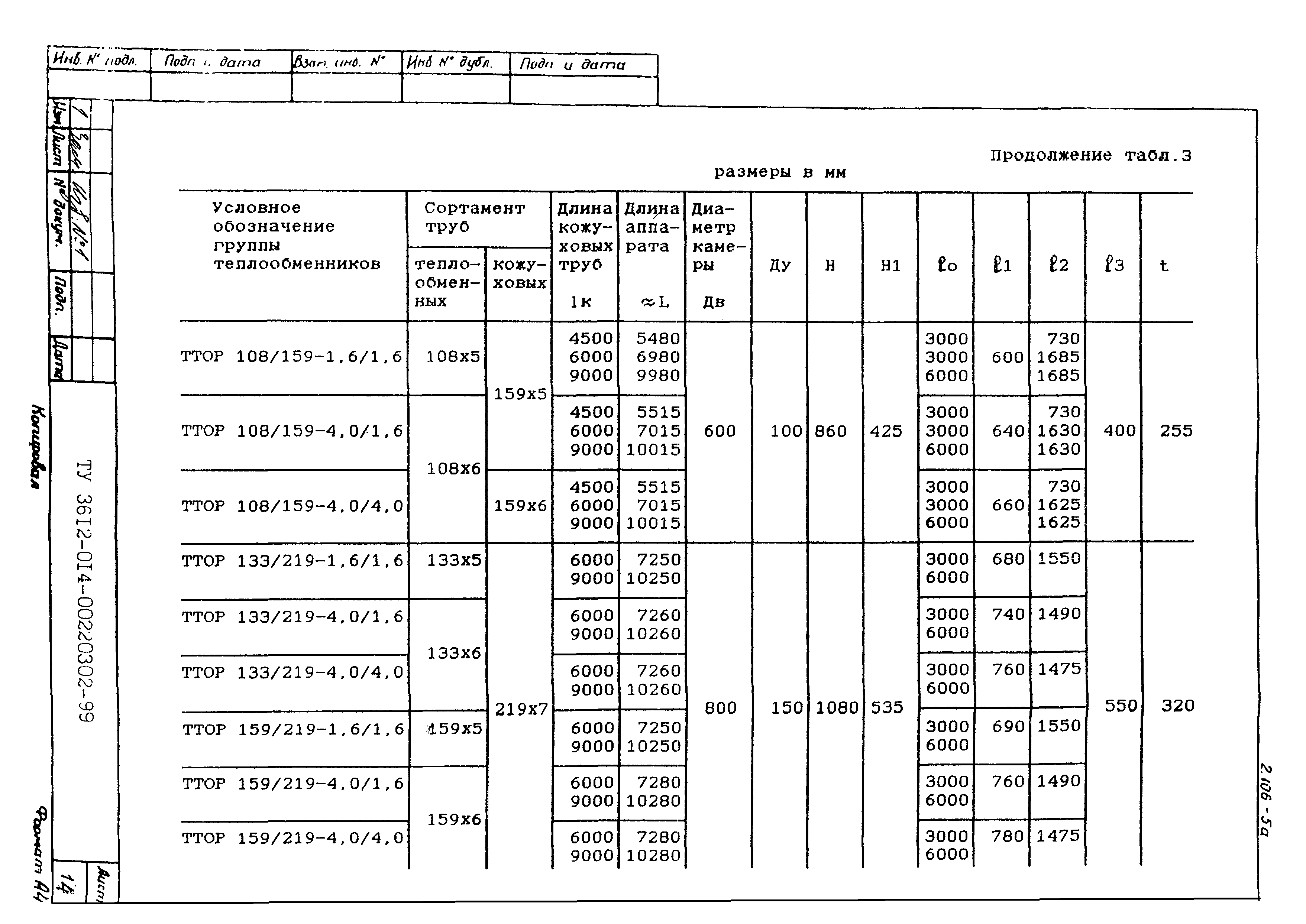

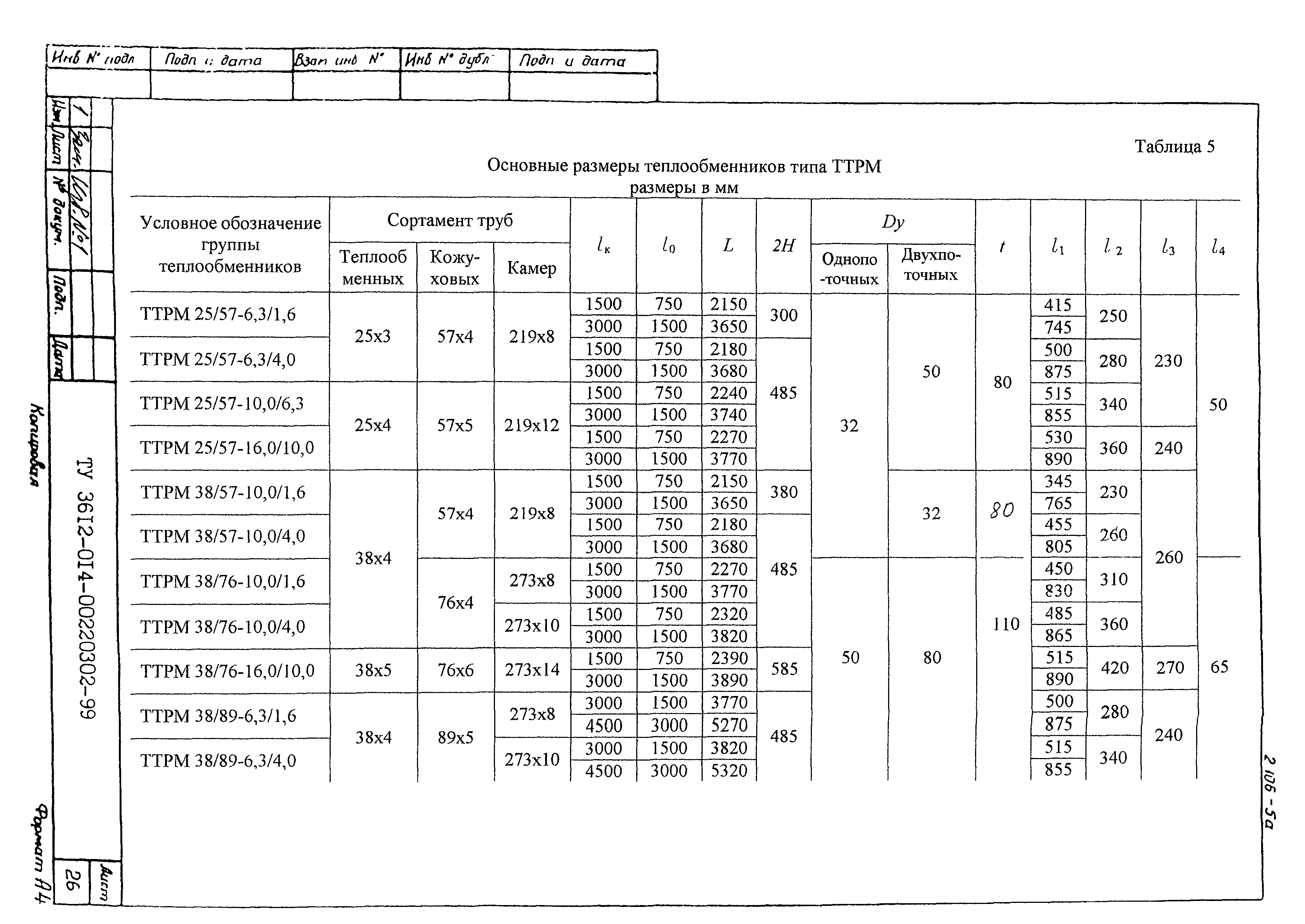

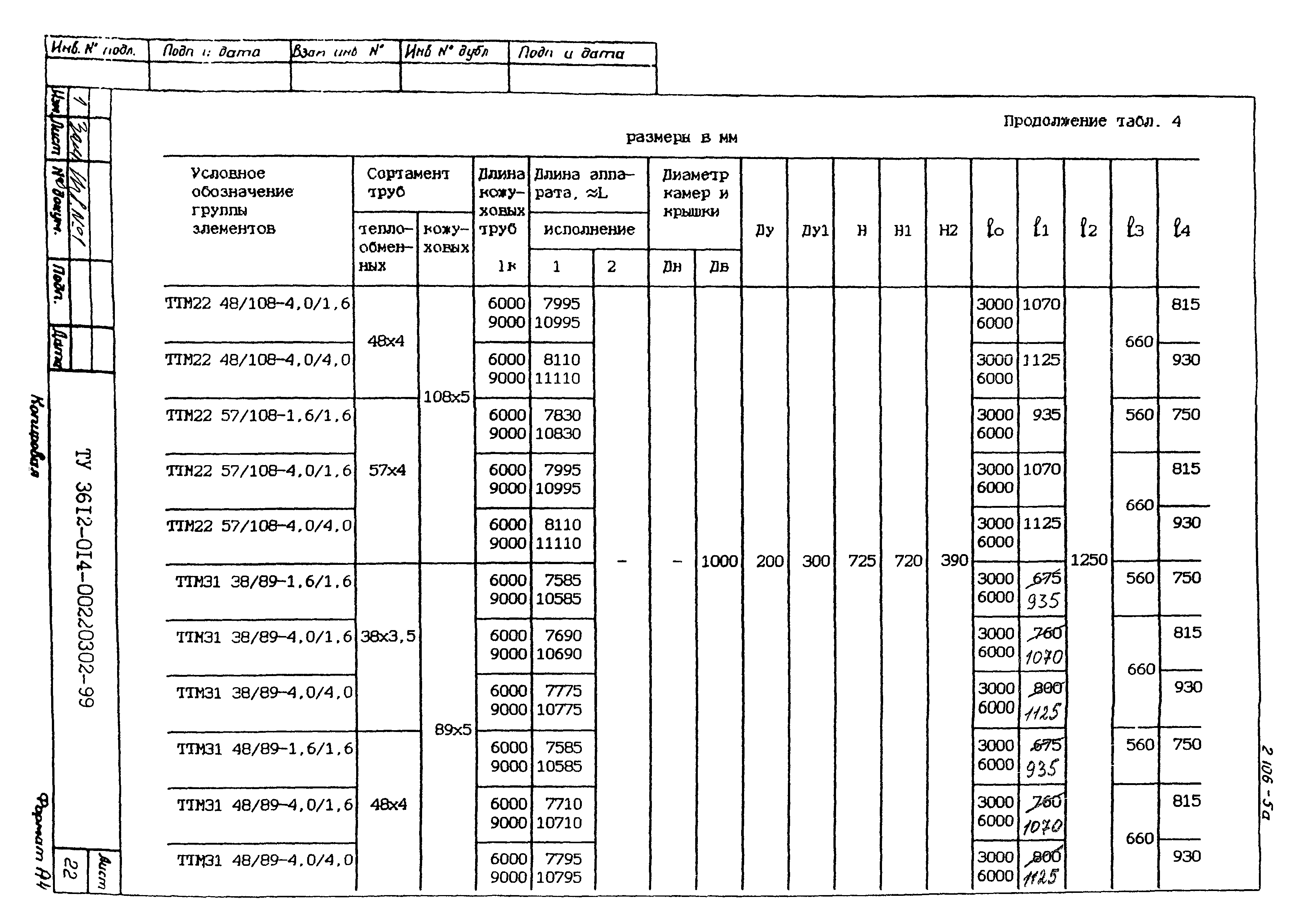

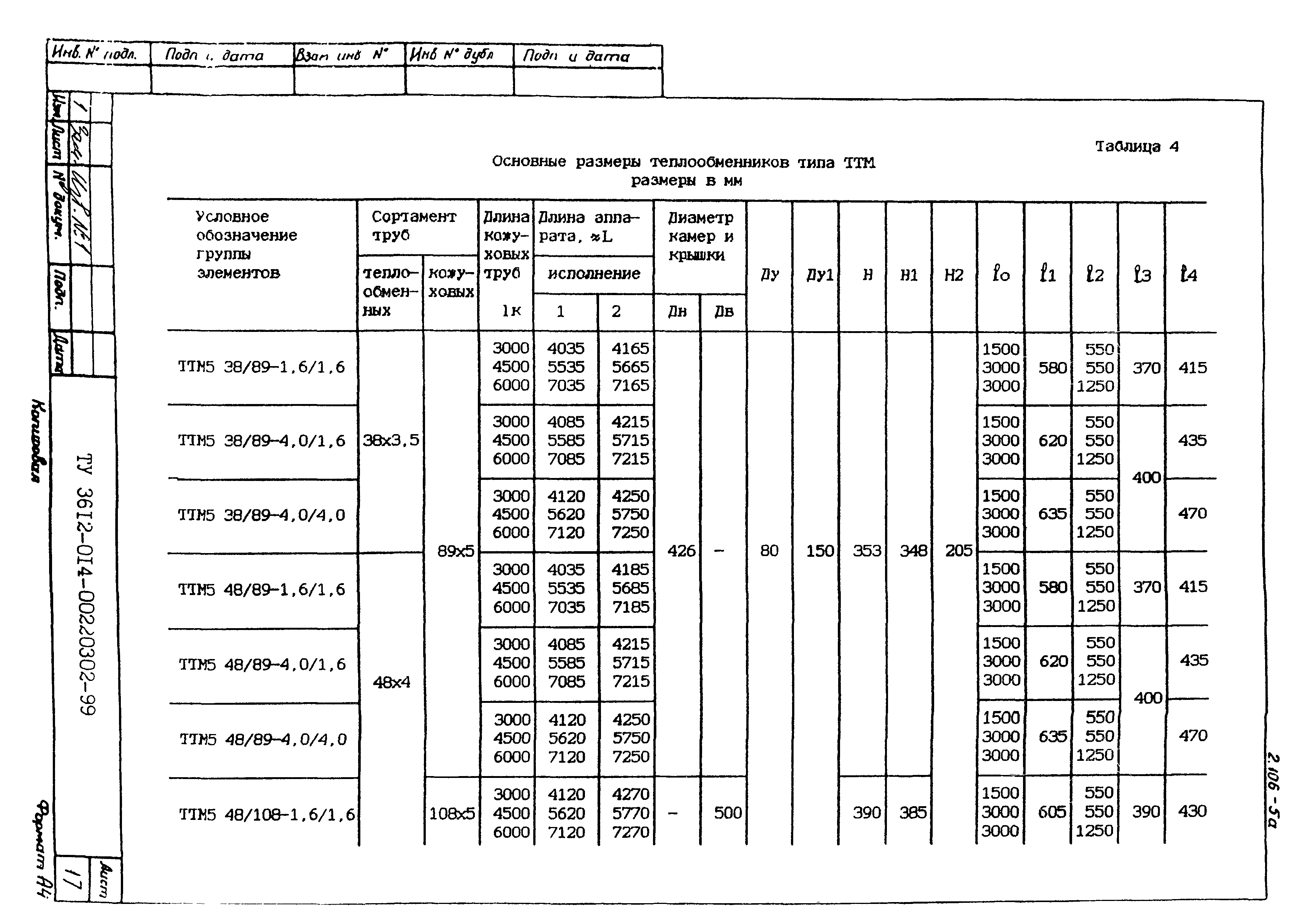

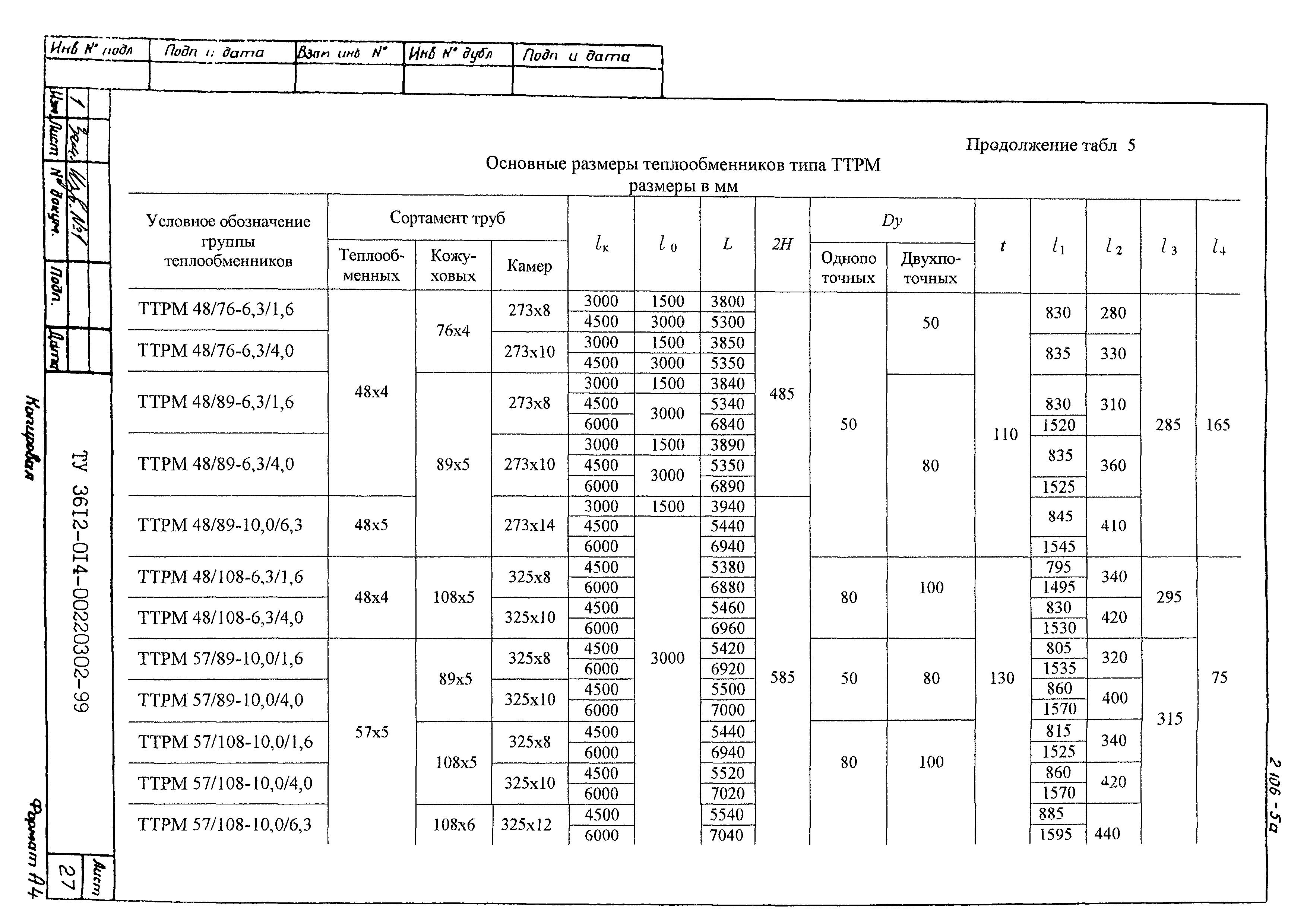

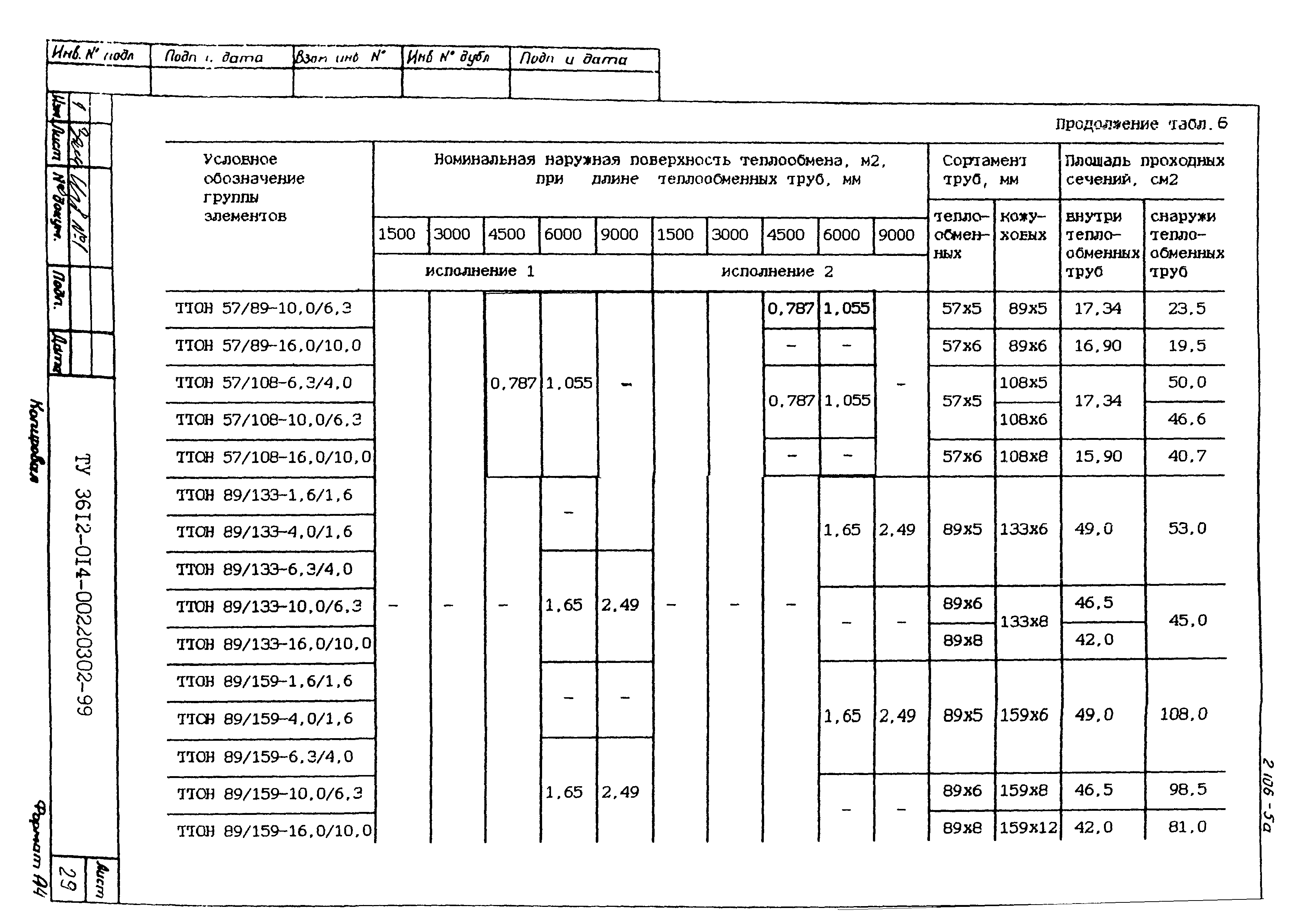

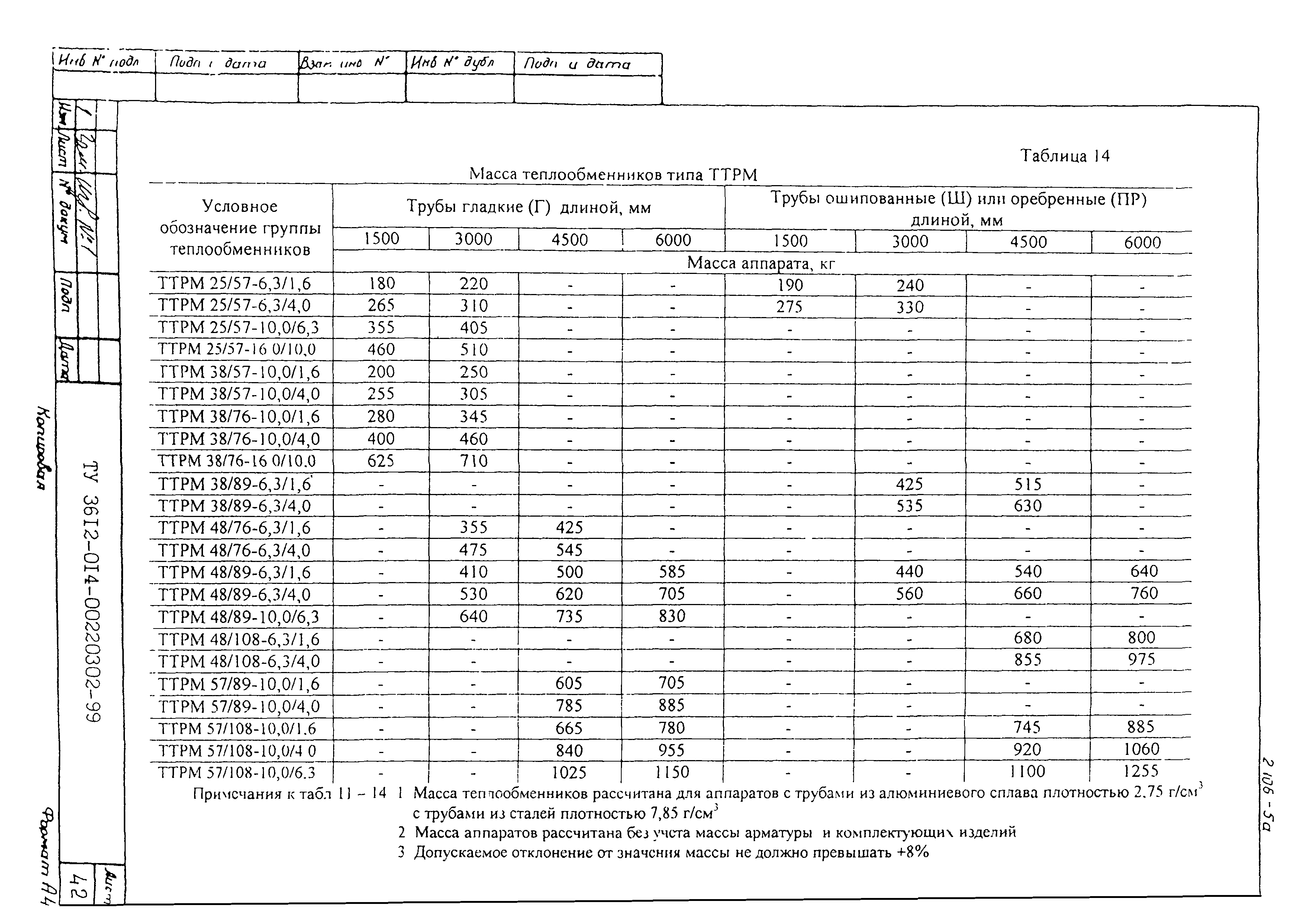

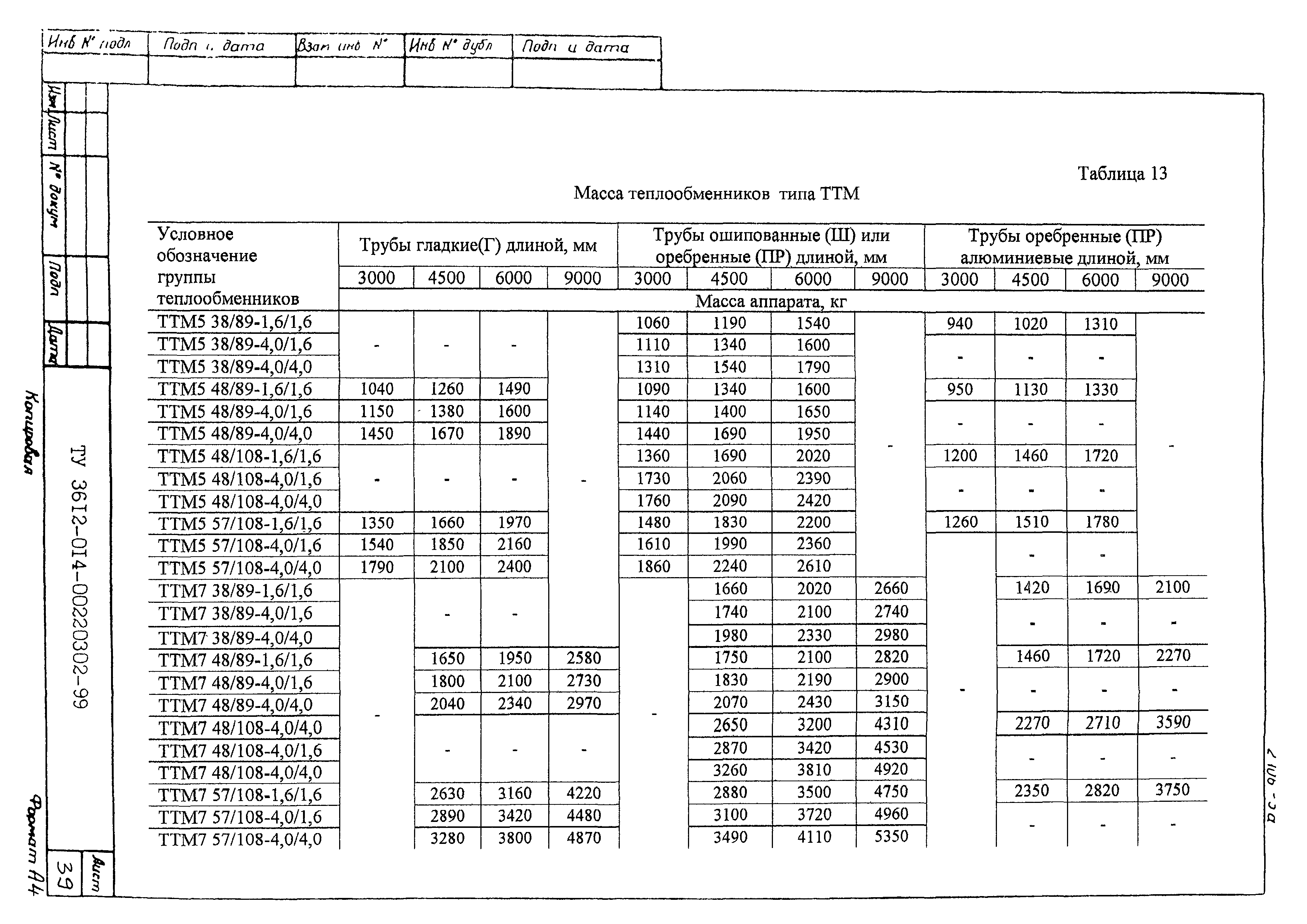

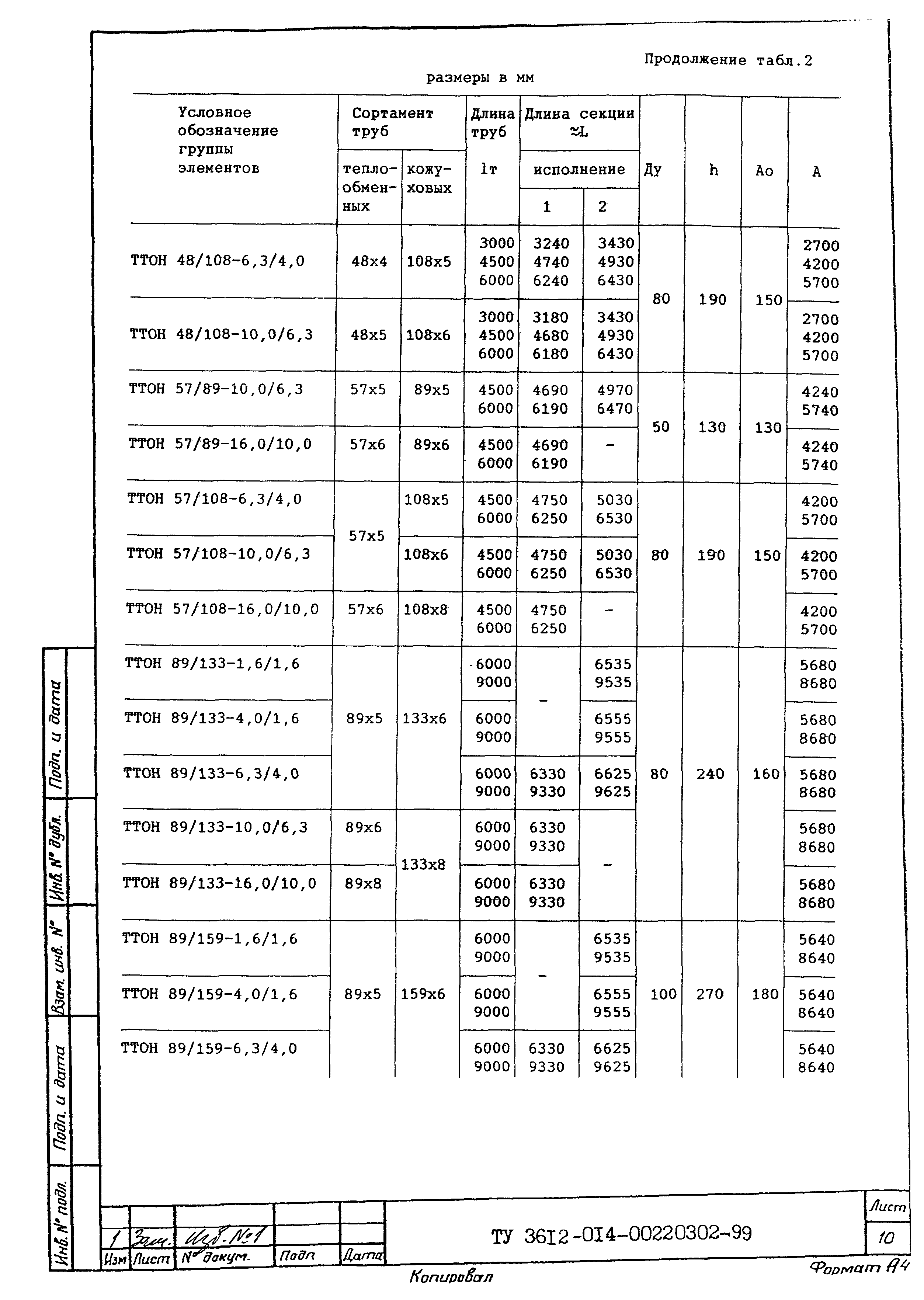

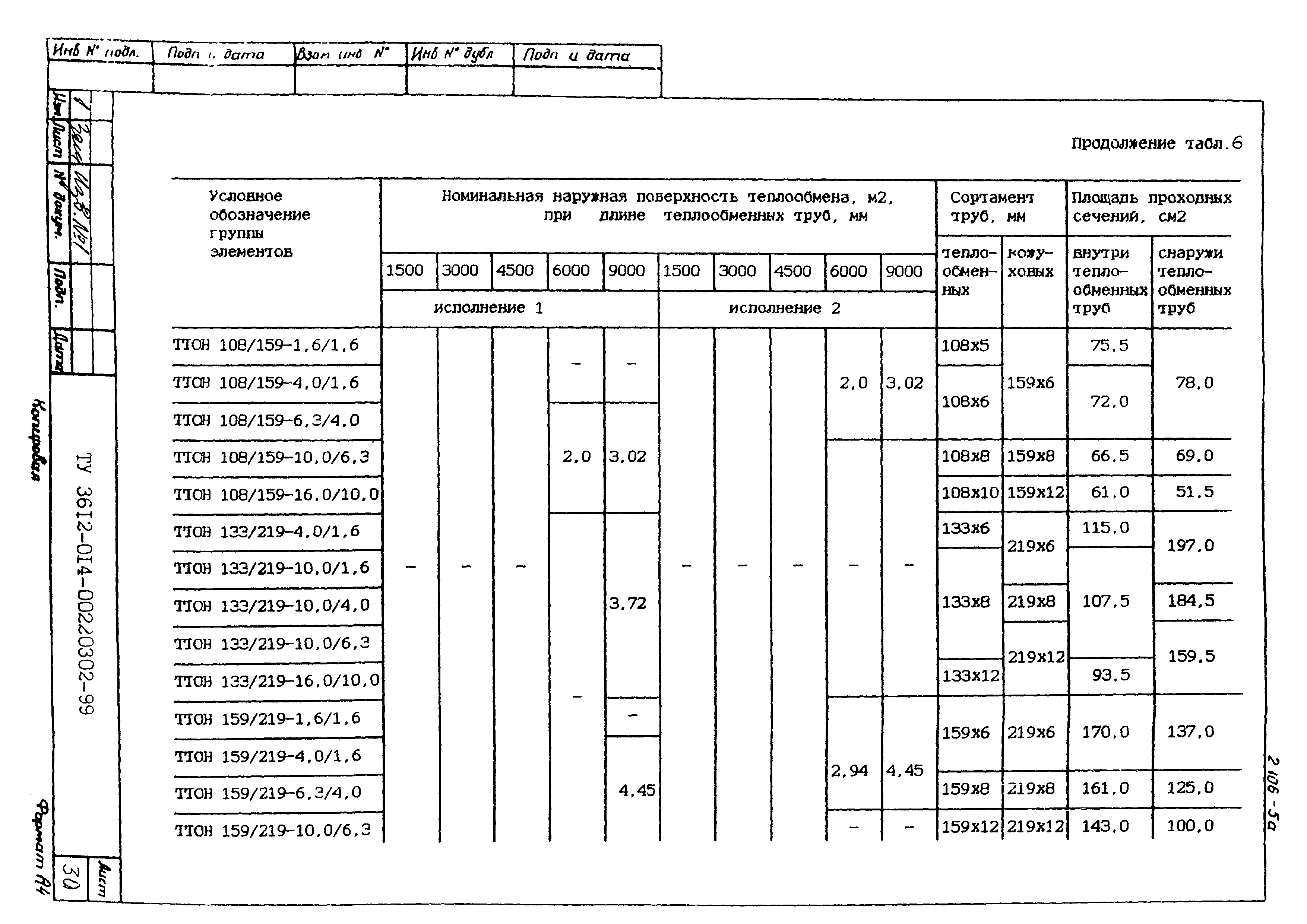

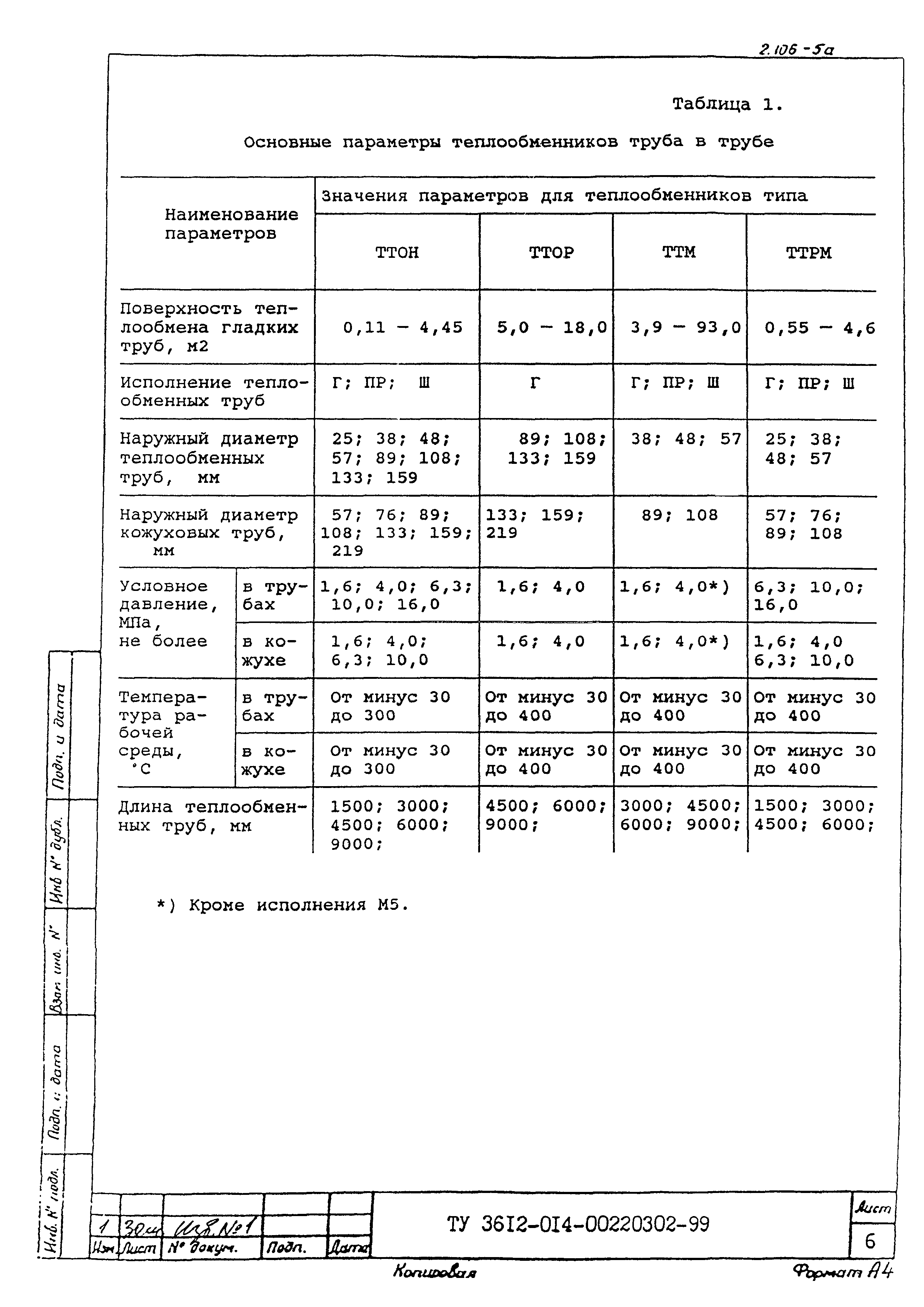

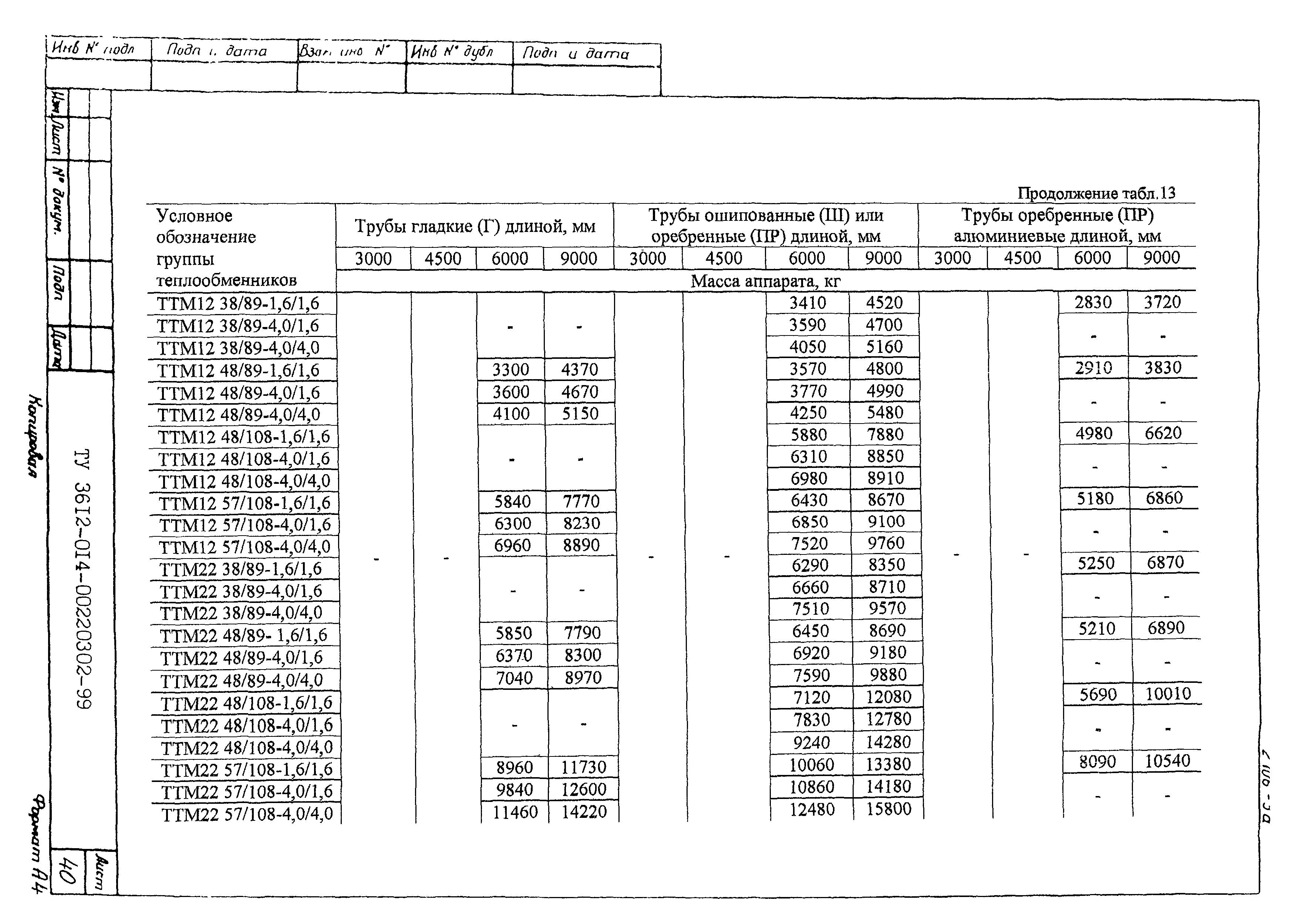

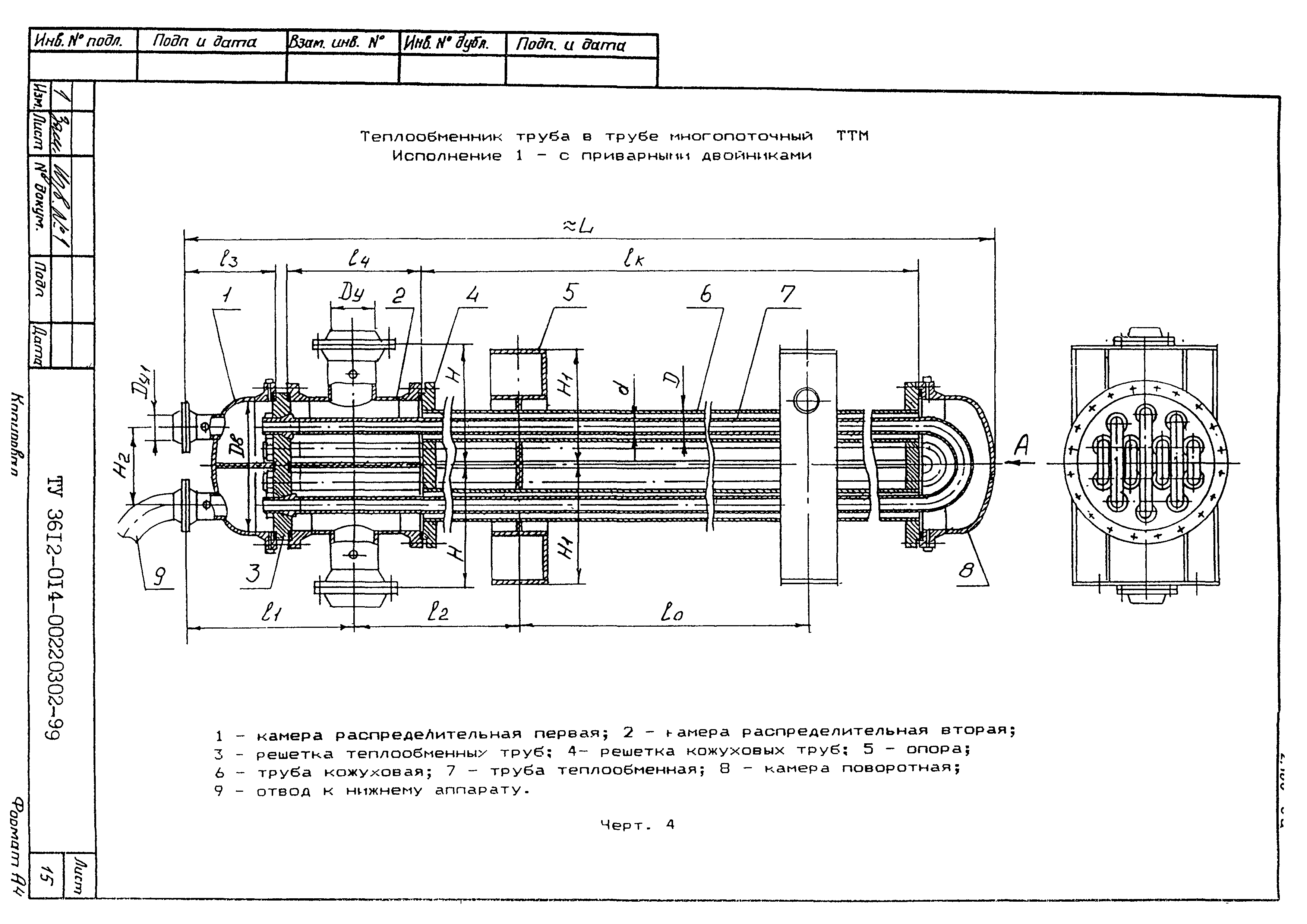

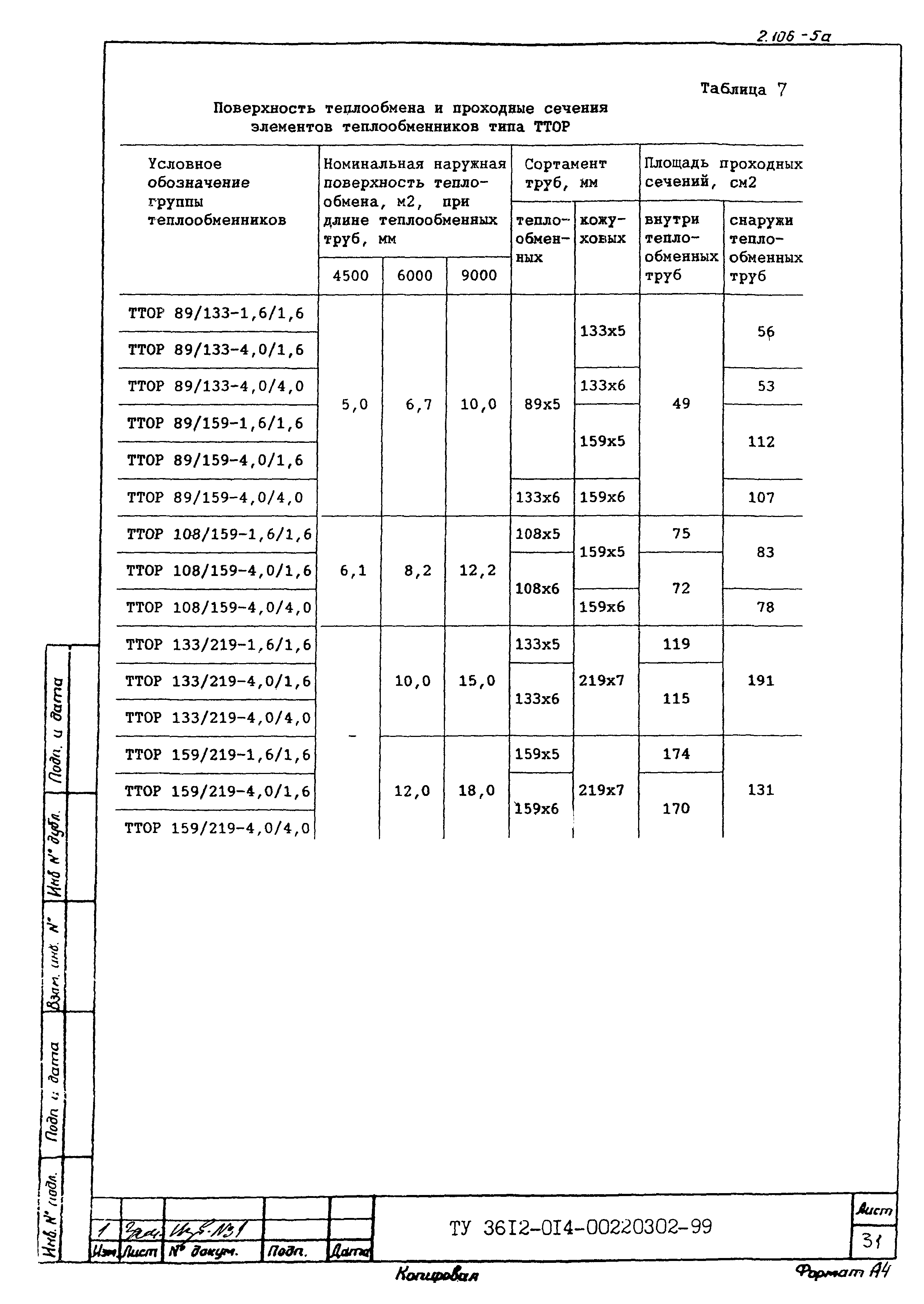

1.2 Основные параметры и размеры

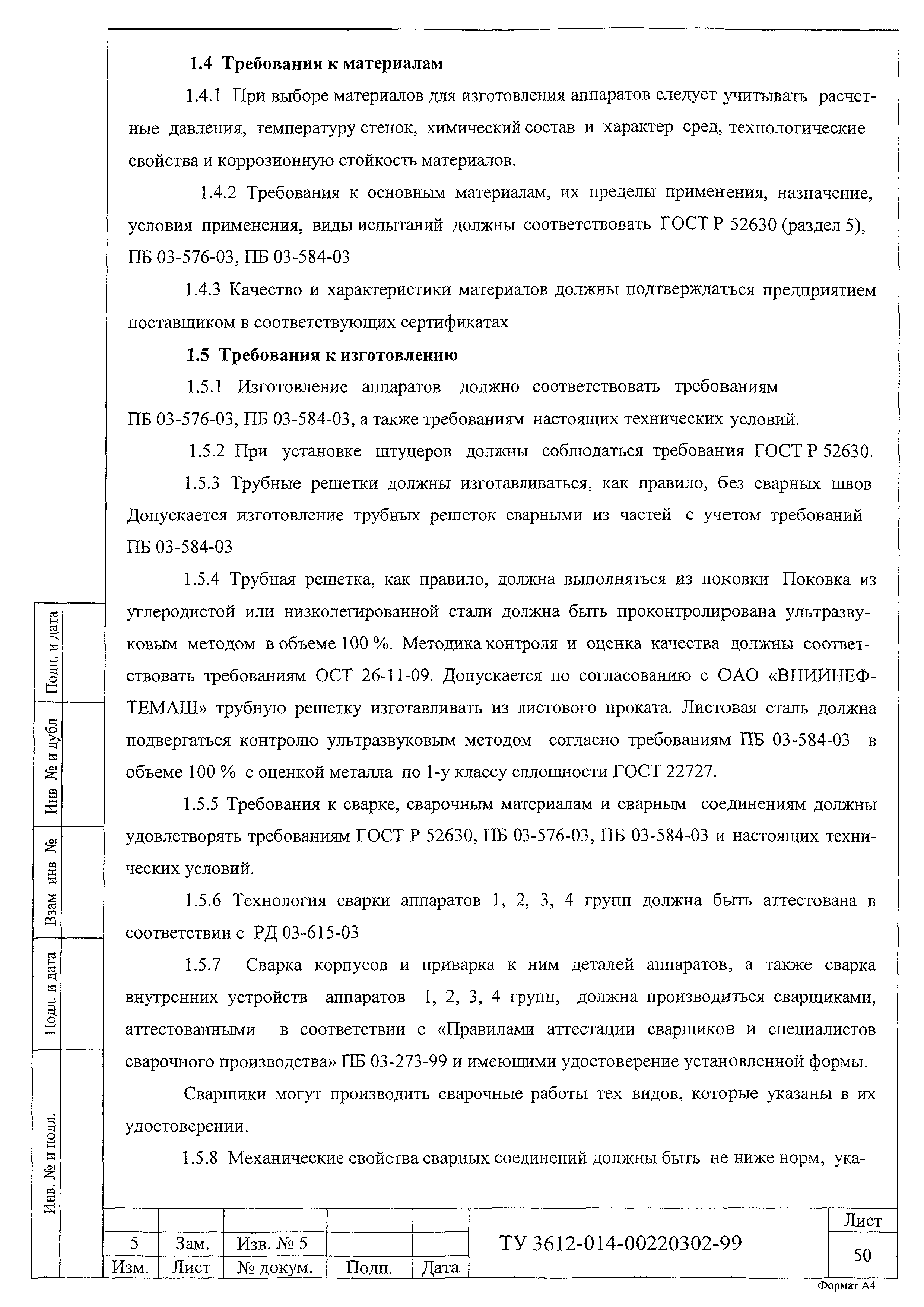

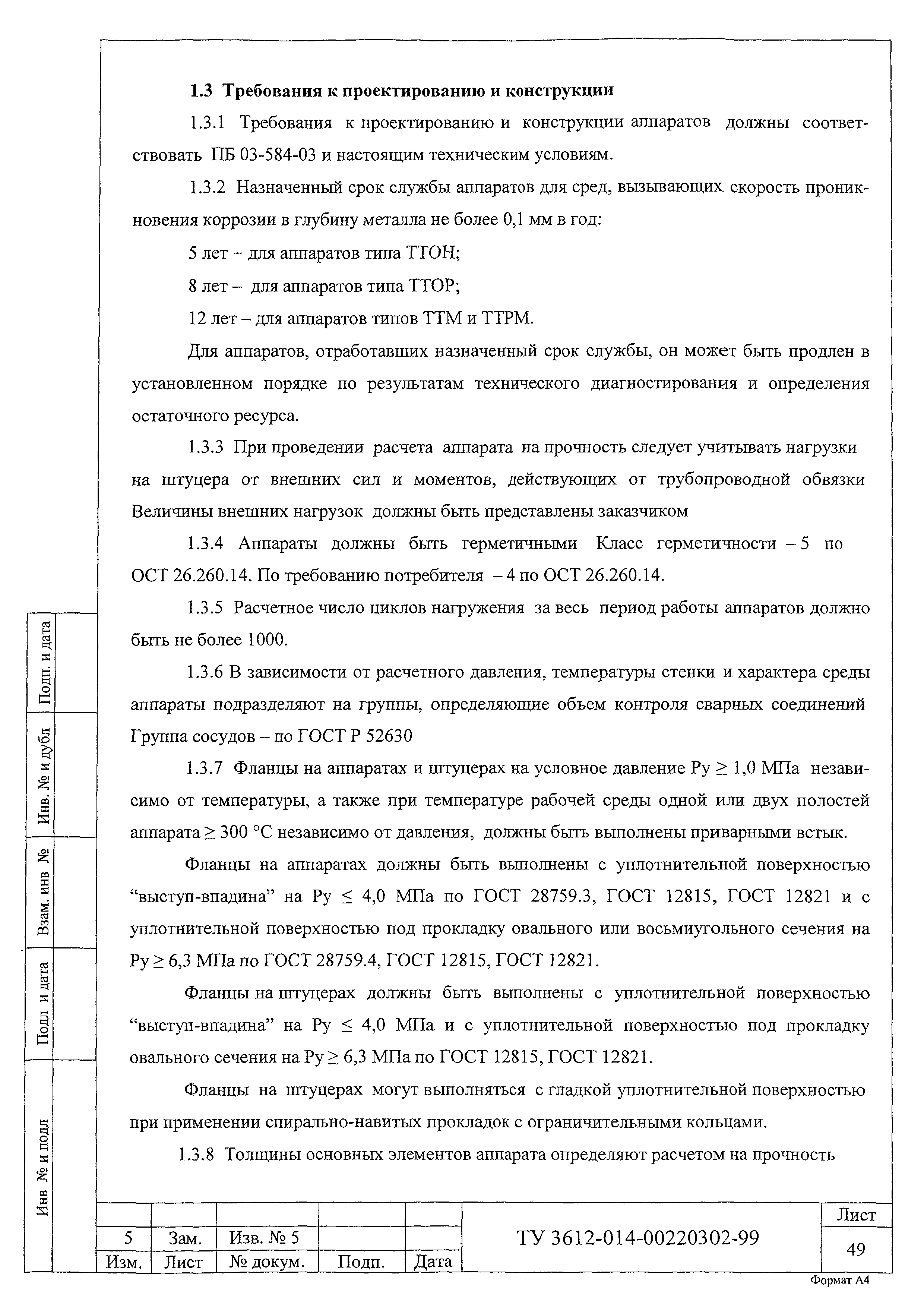

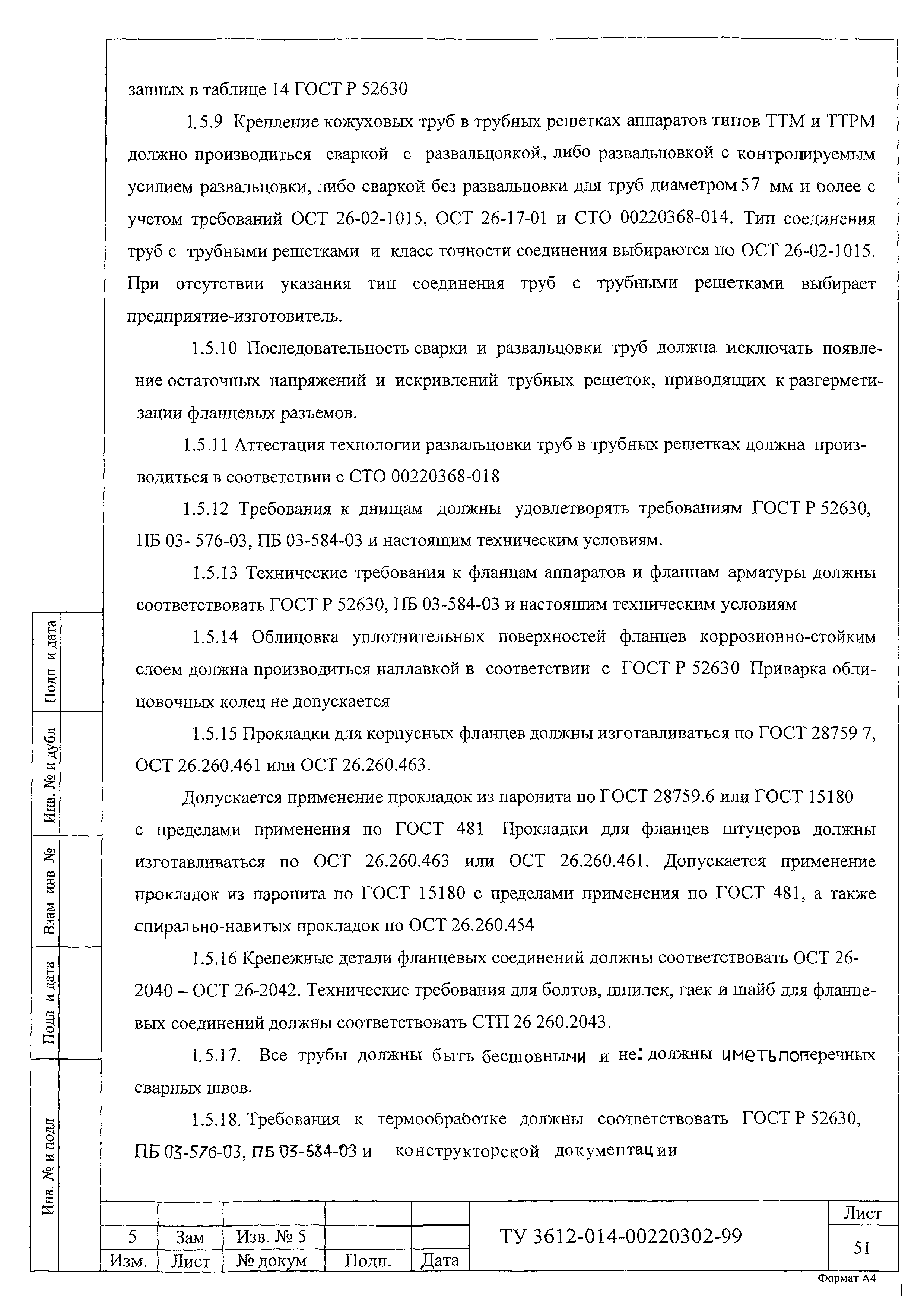

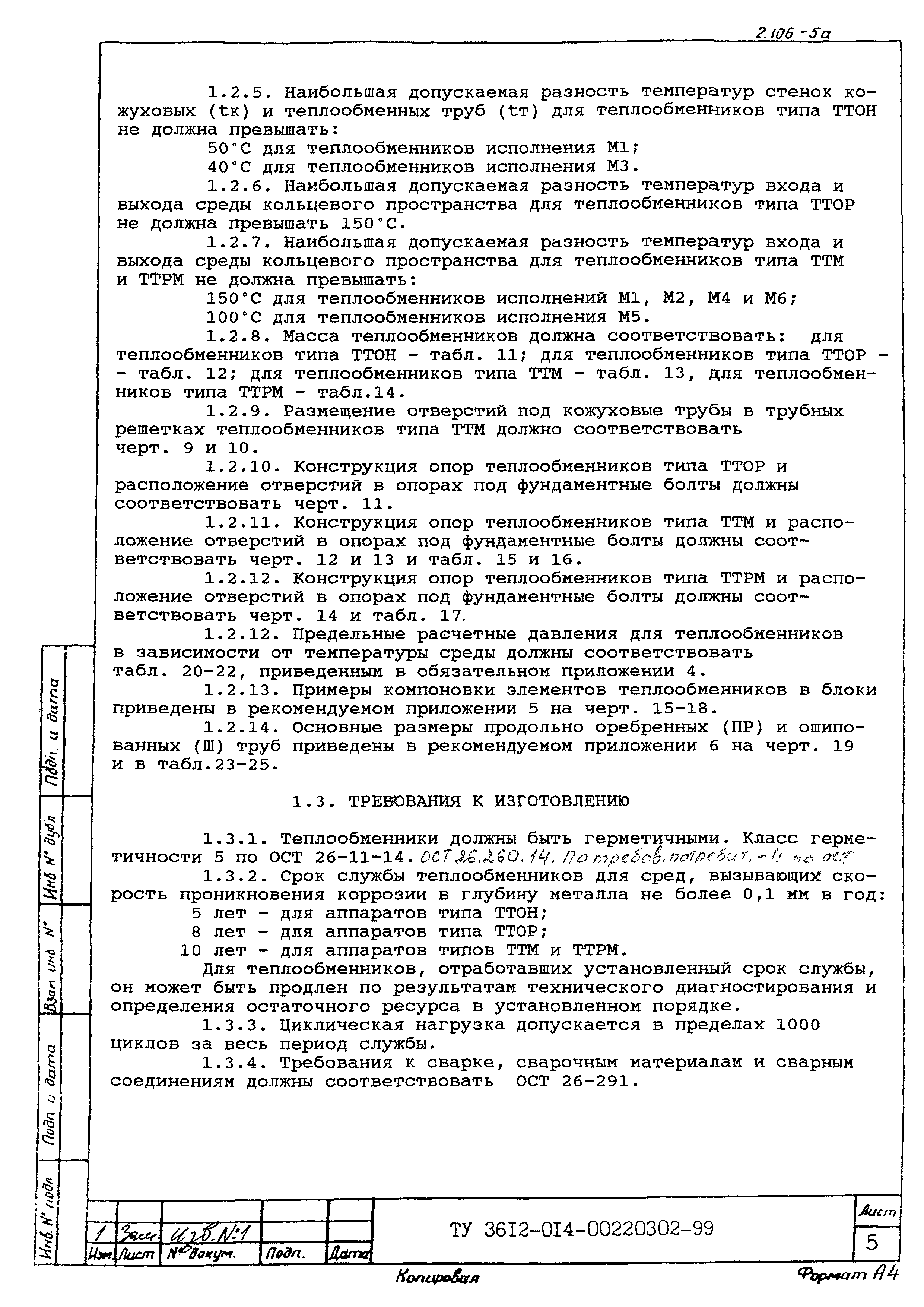

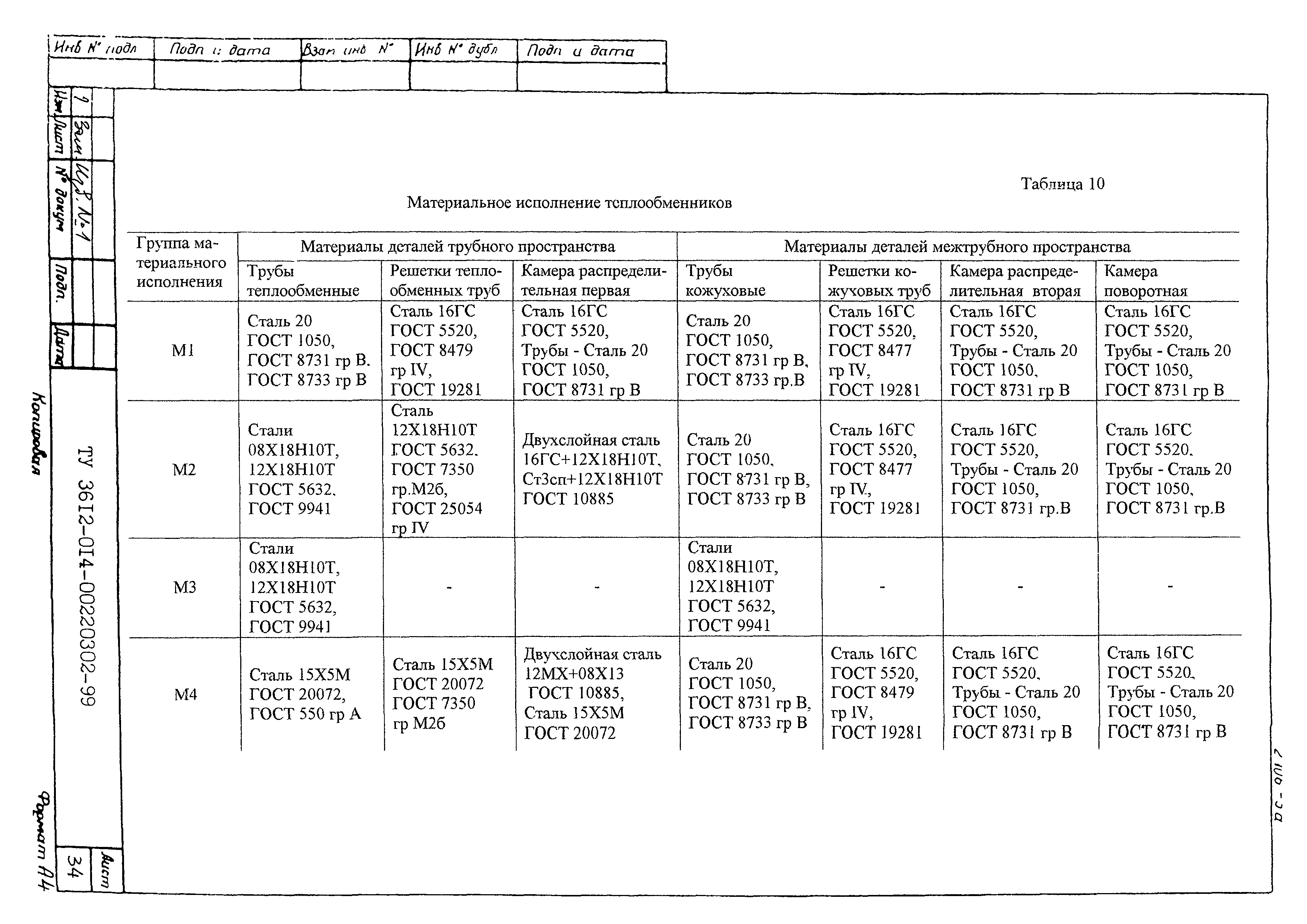

1.3 Требования к изготовлению

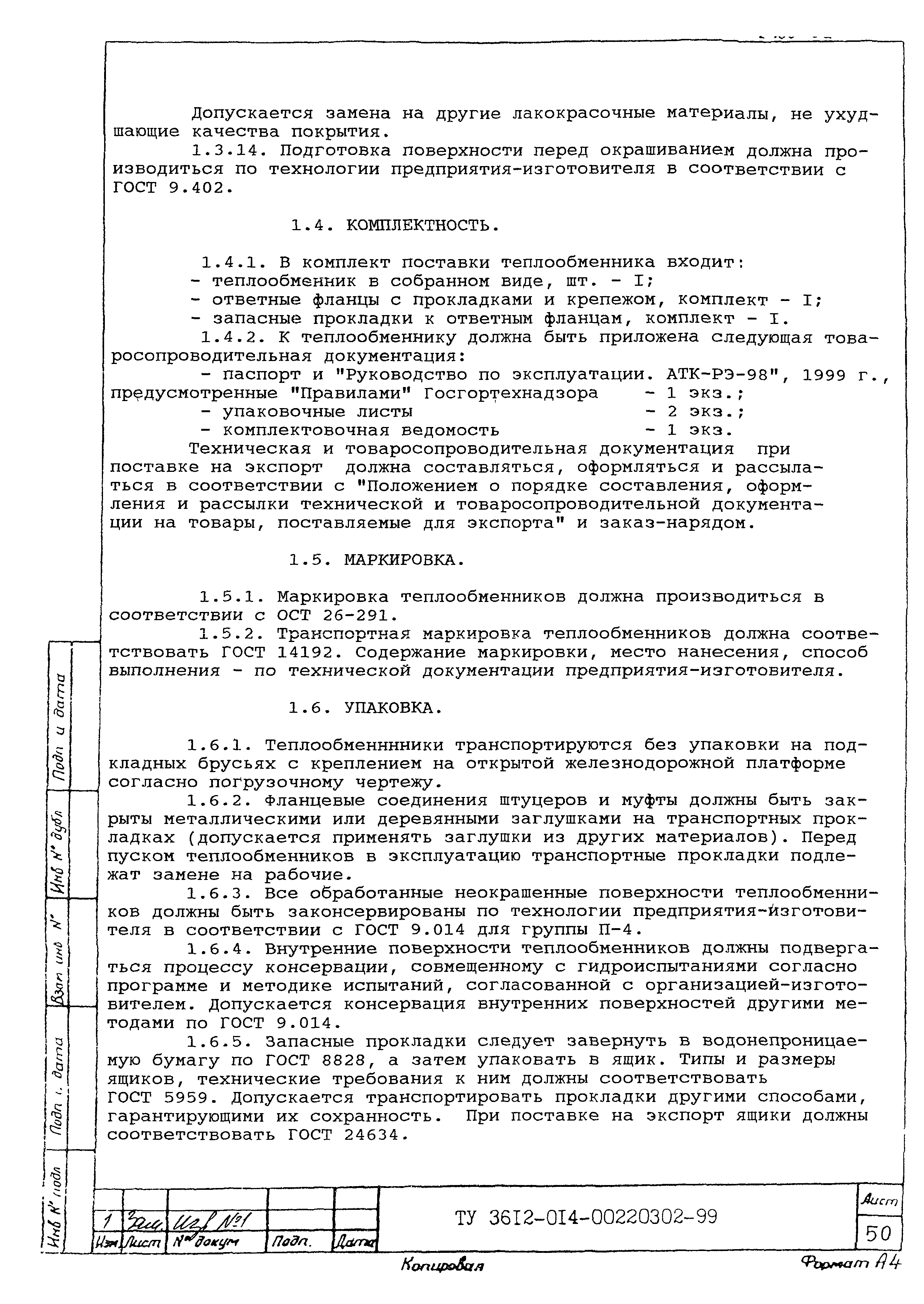

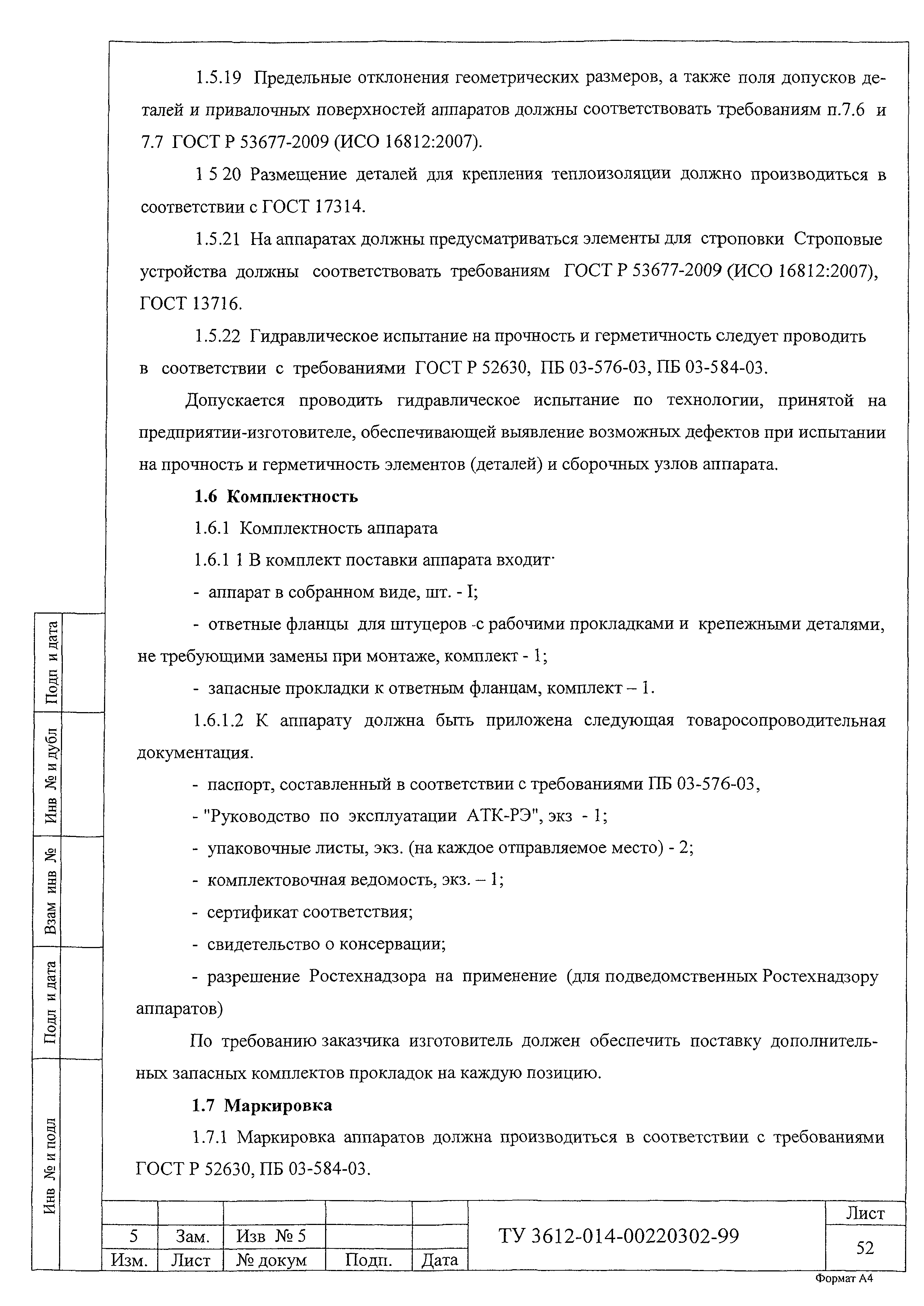

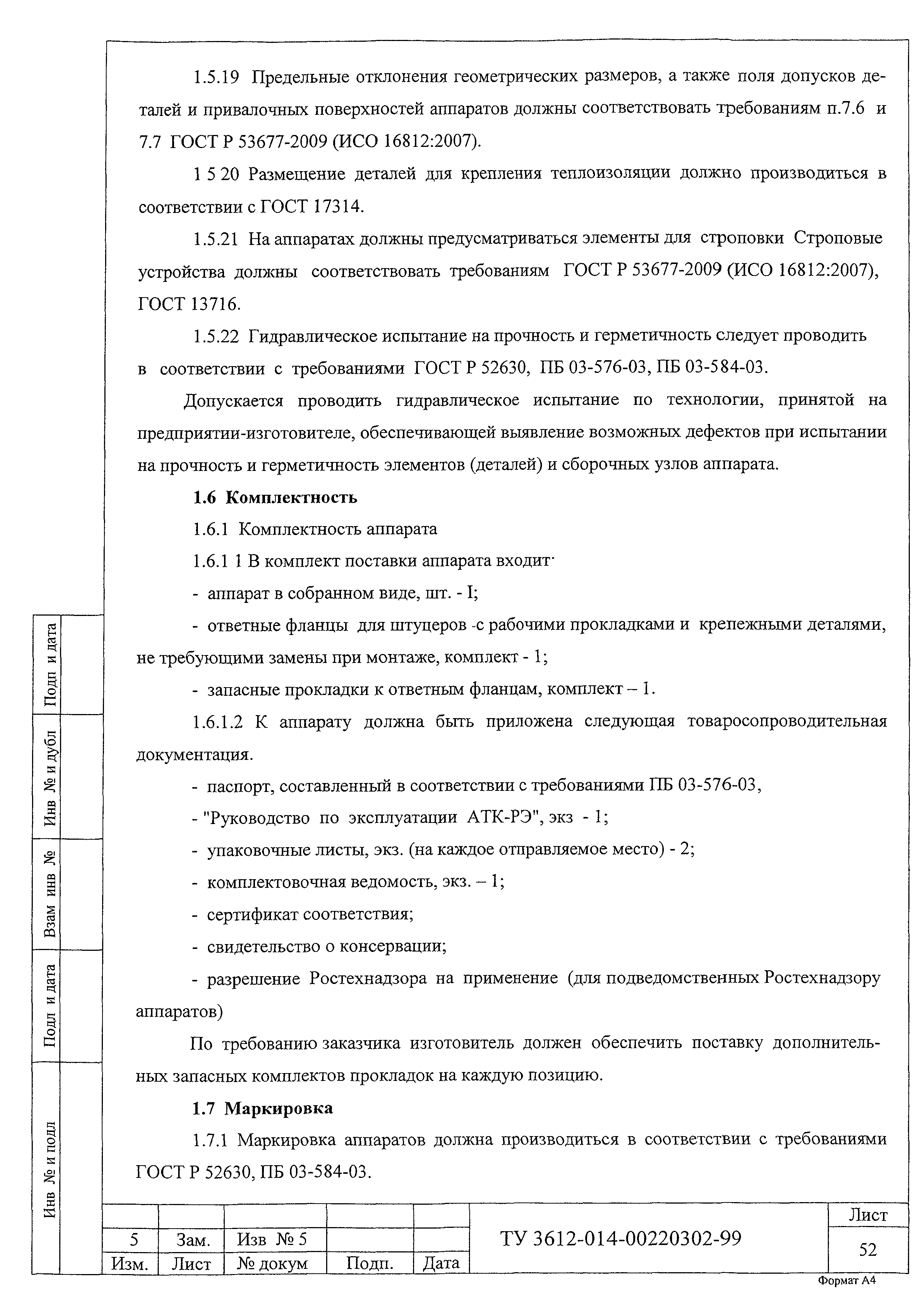

1.4 Комплектность

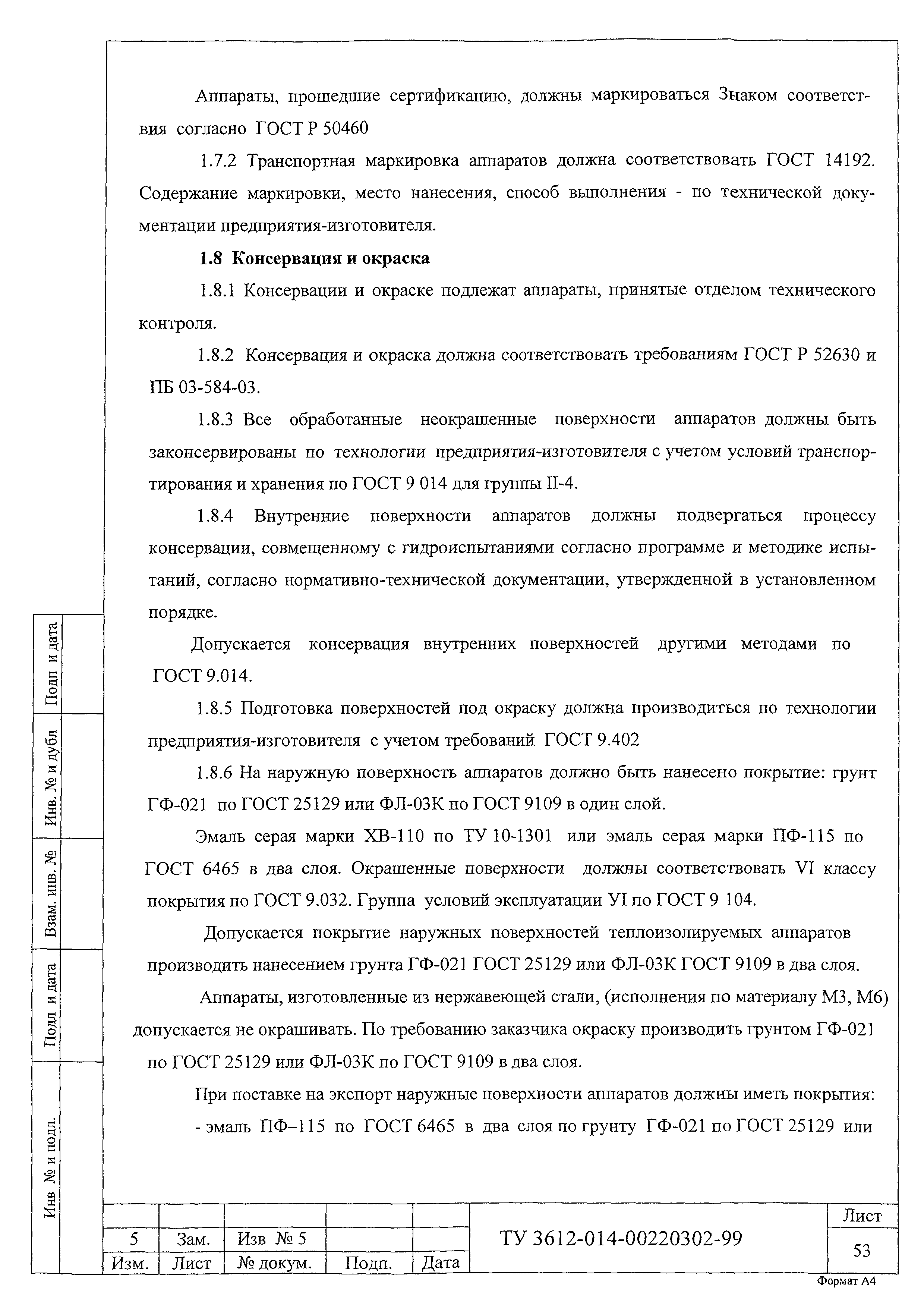

1.5 Маркировка

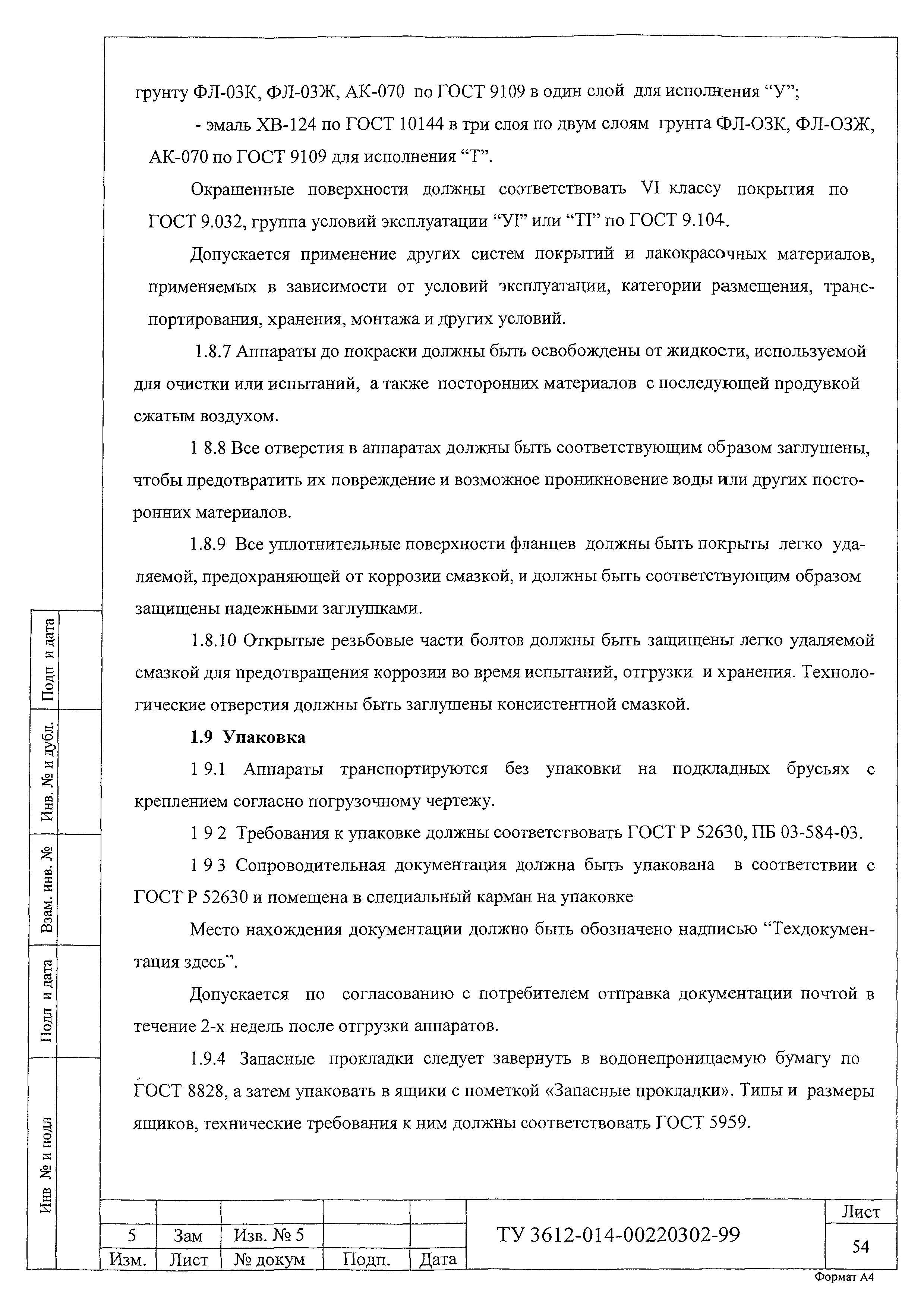

1.6 Упаковка

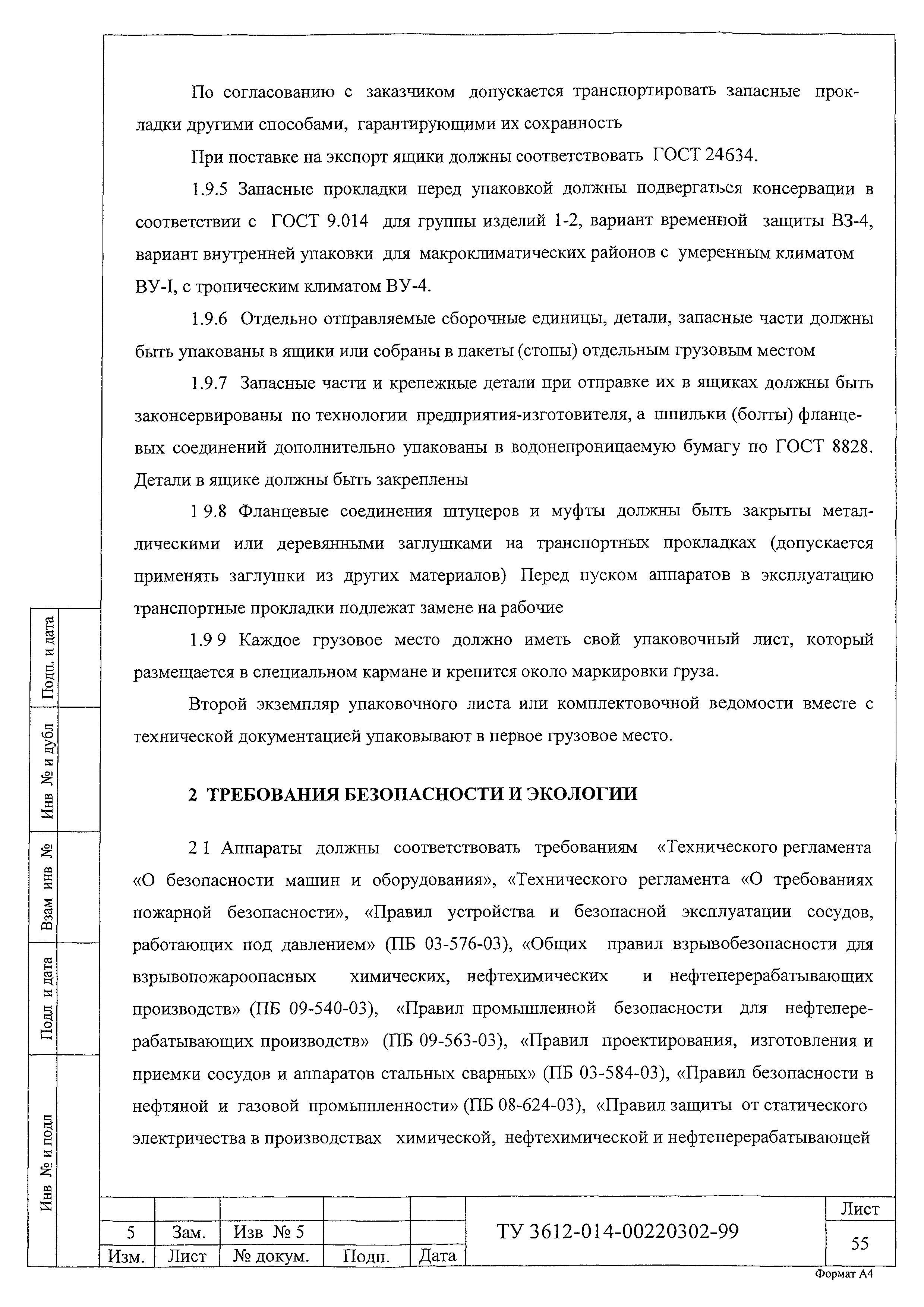

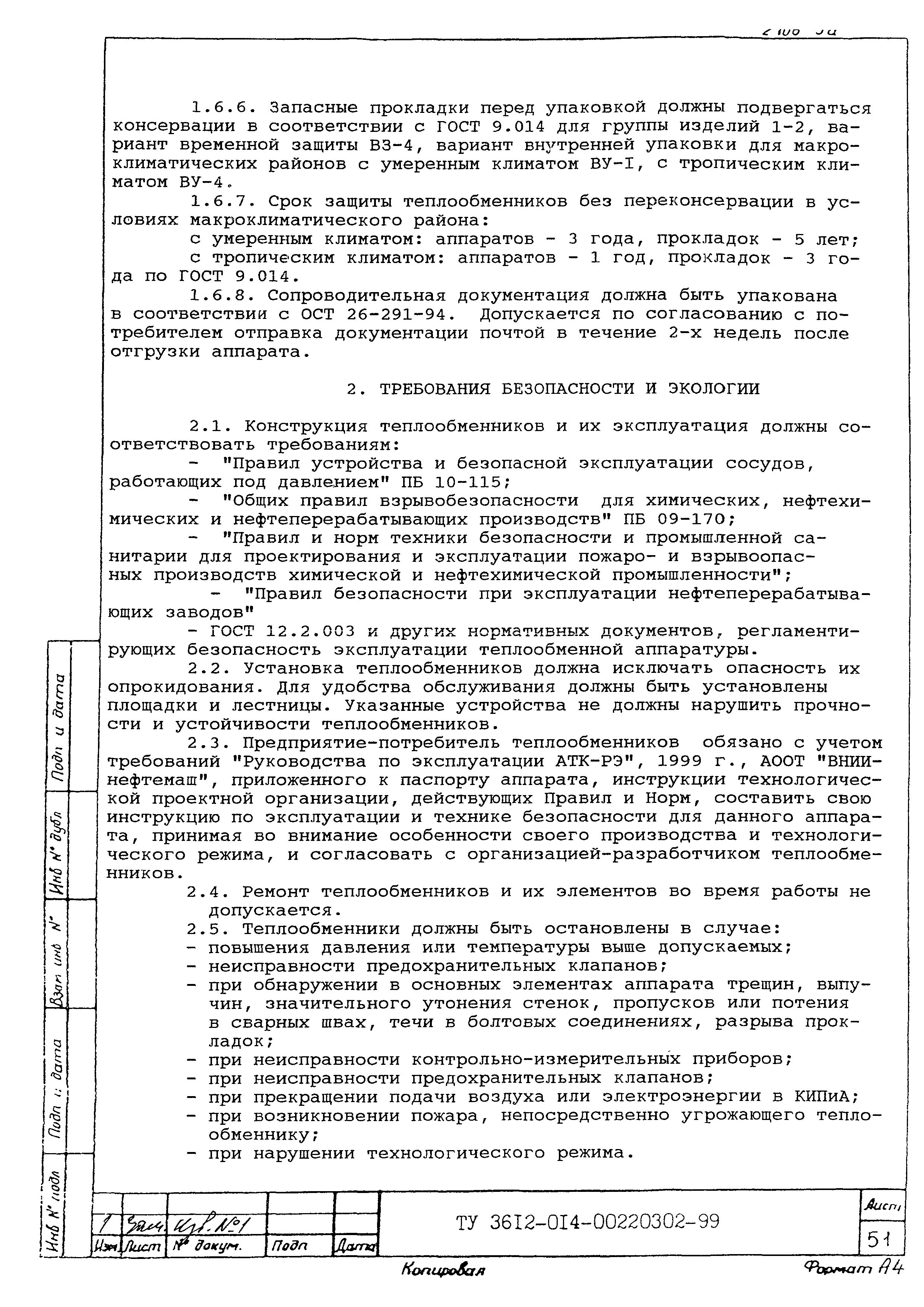

2. Требования безопасности и экологии

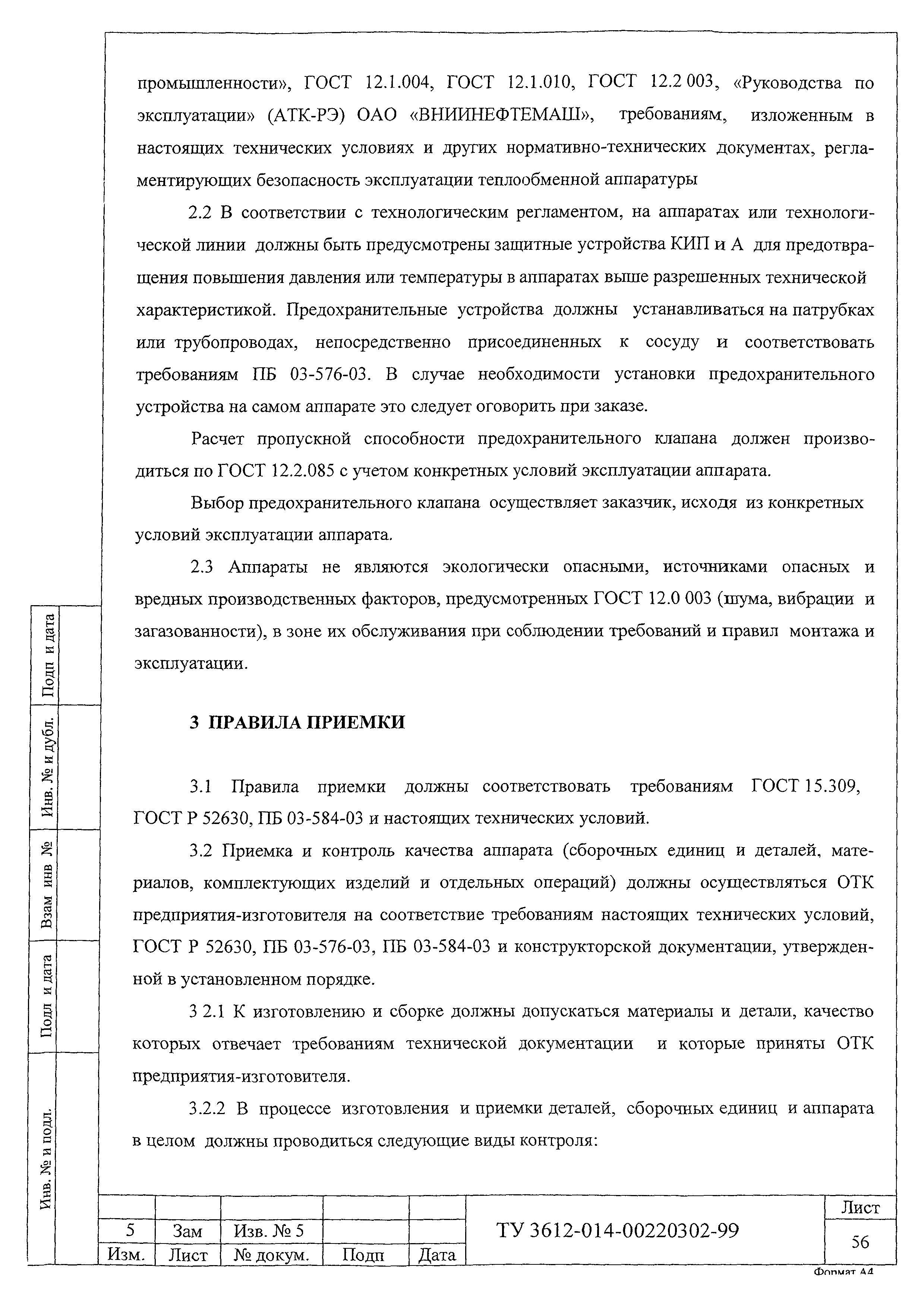

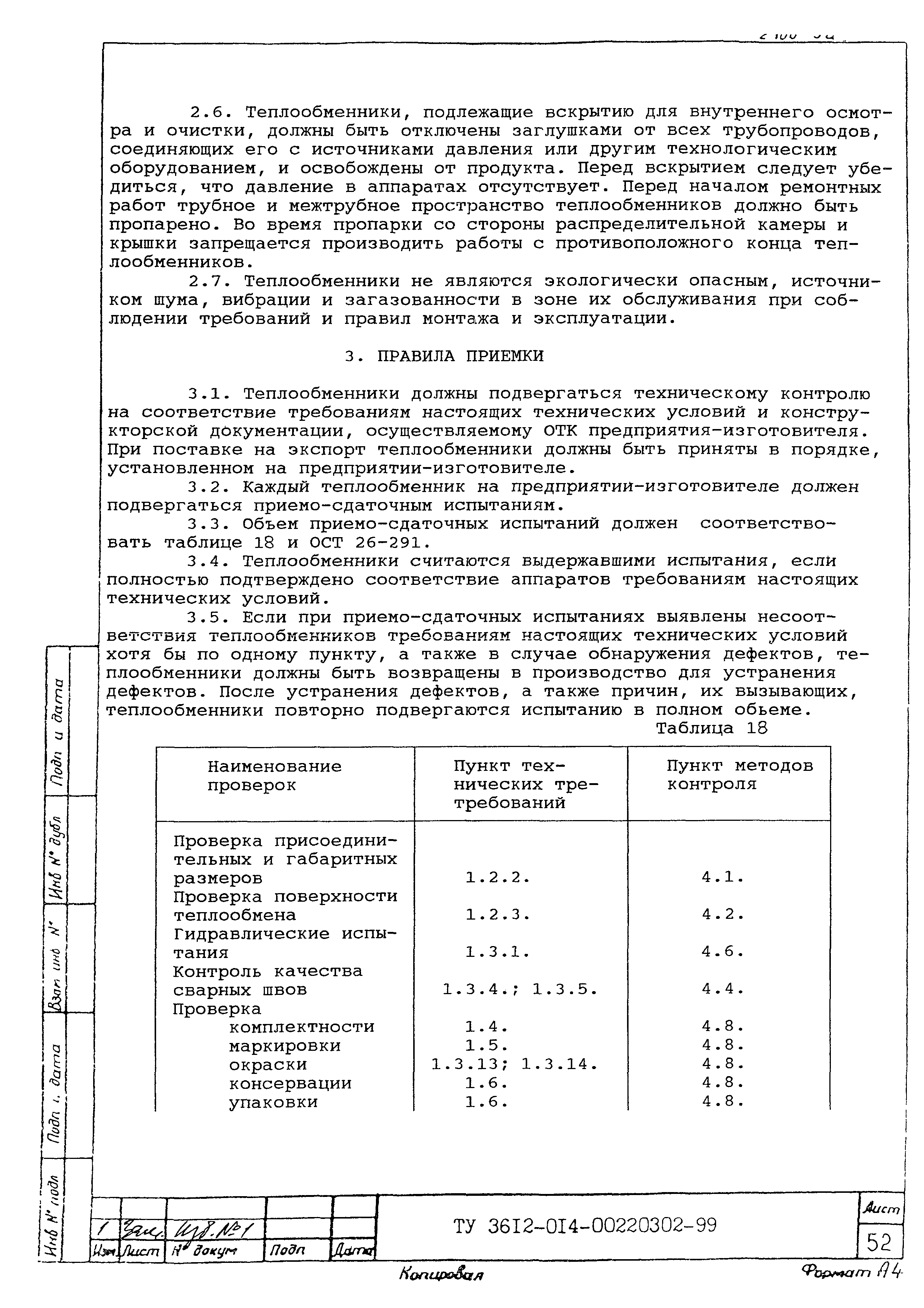

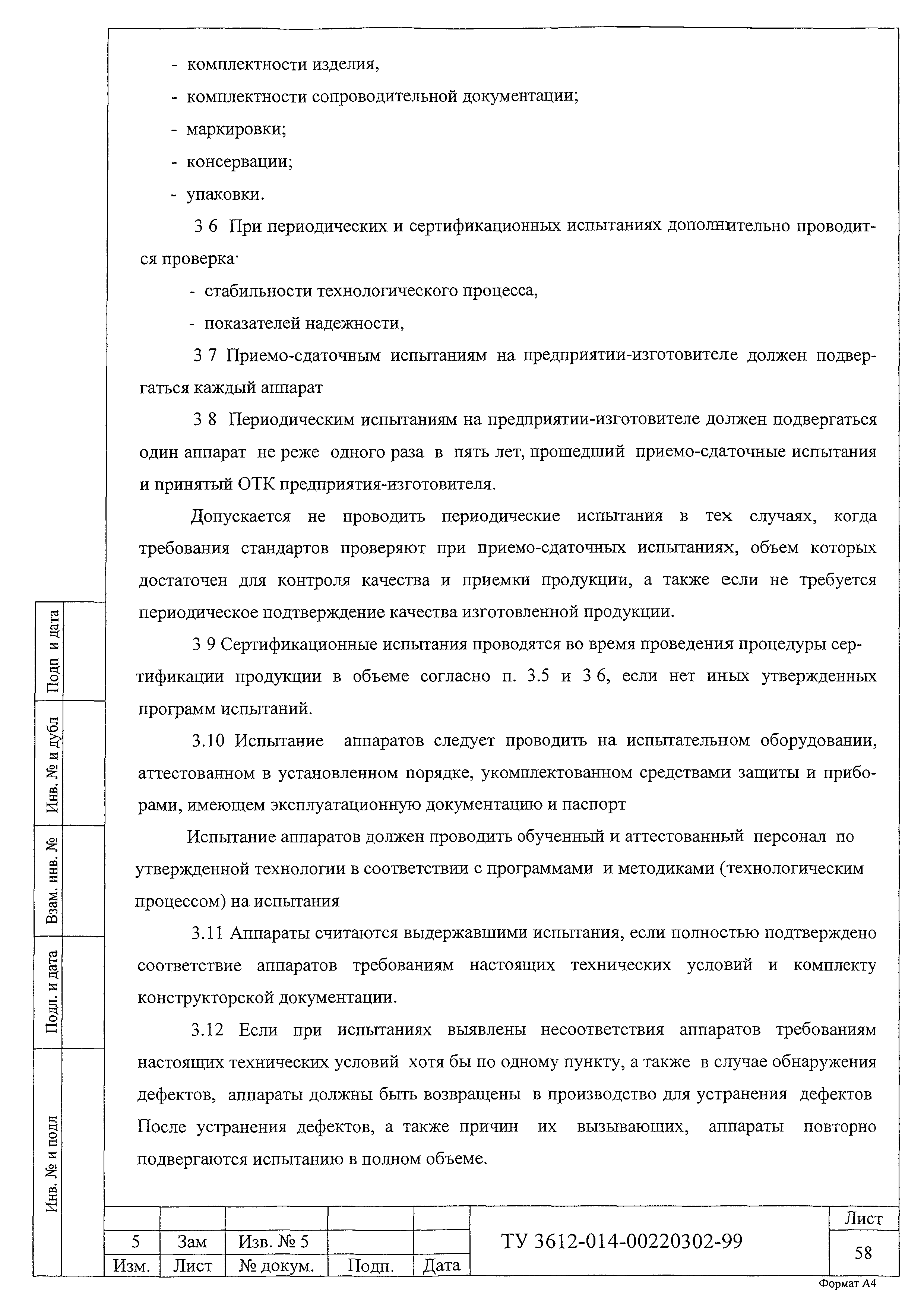

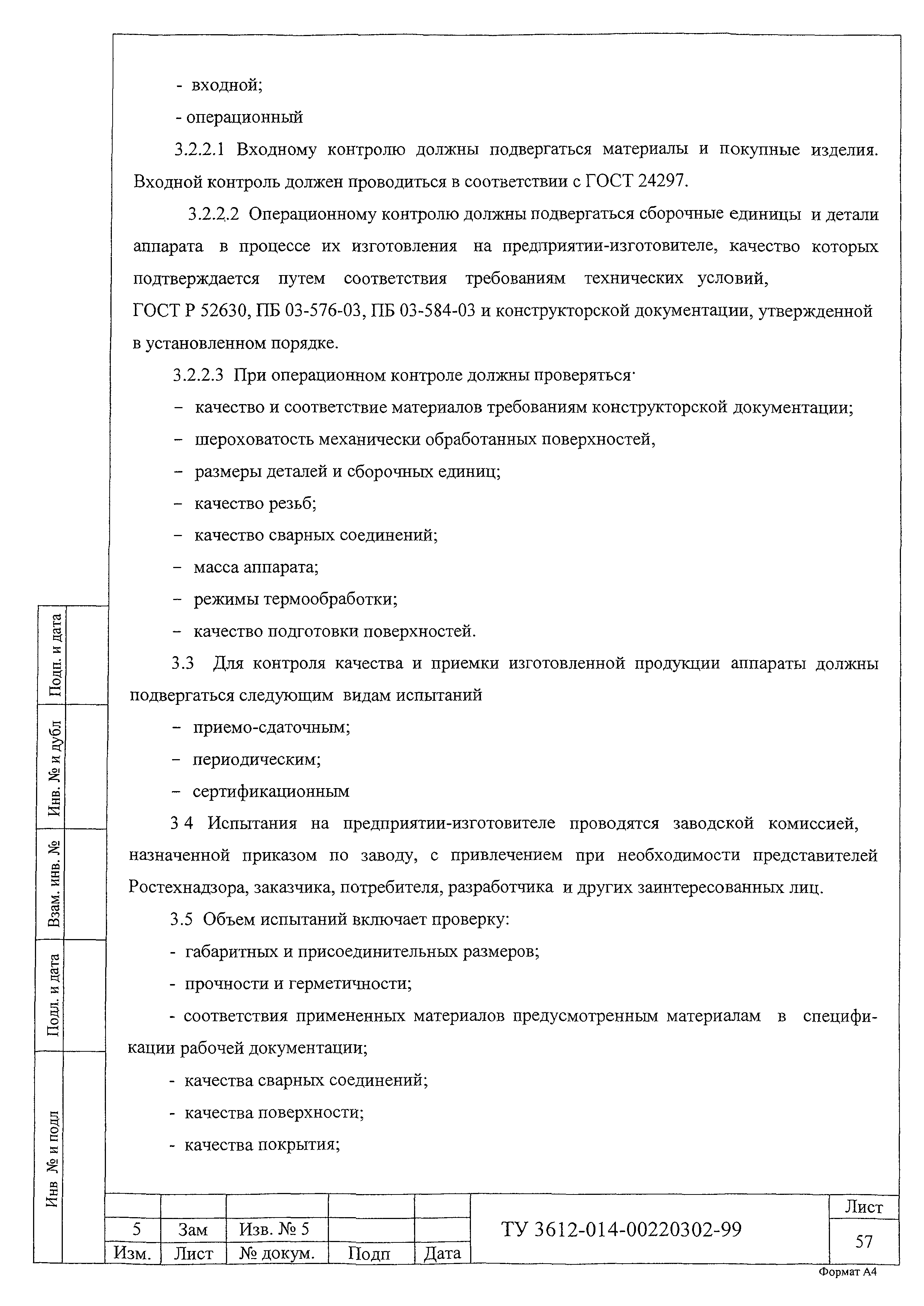

3. Правила приемки

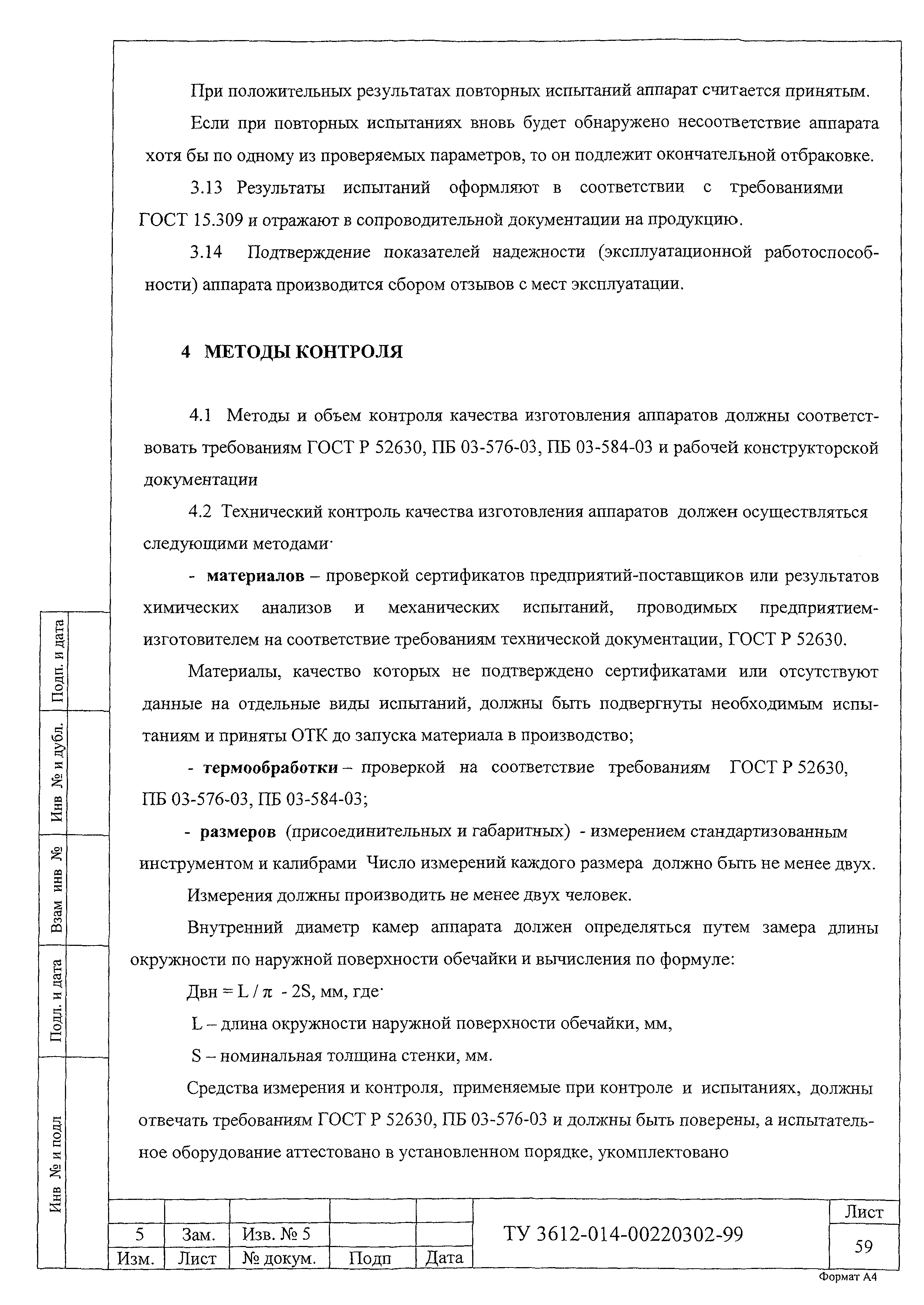

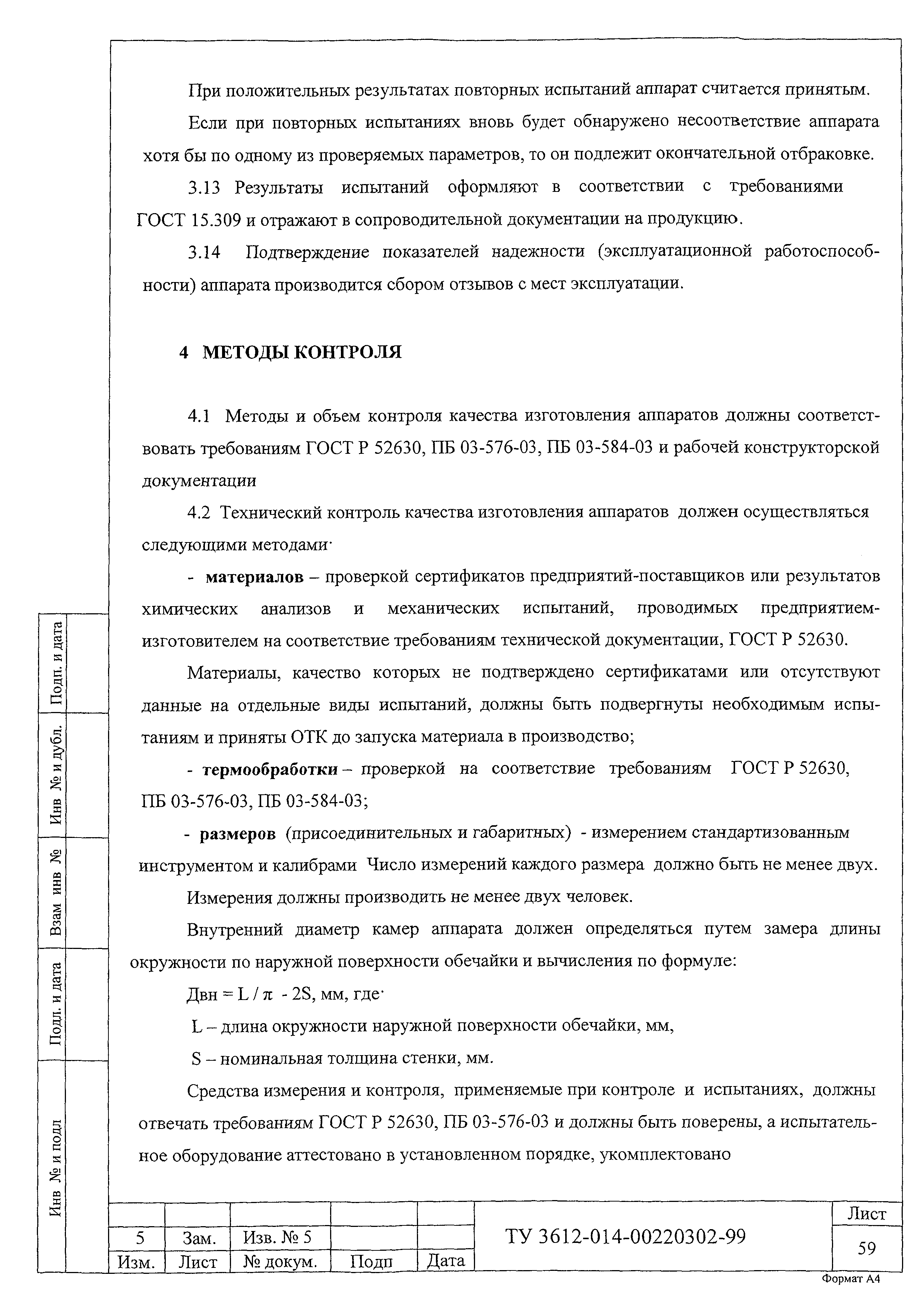

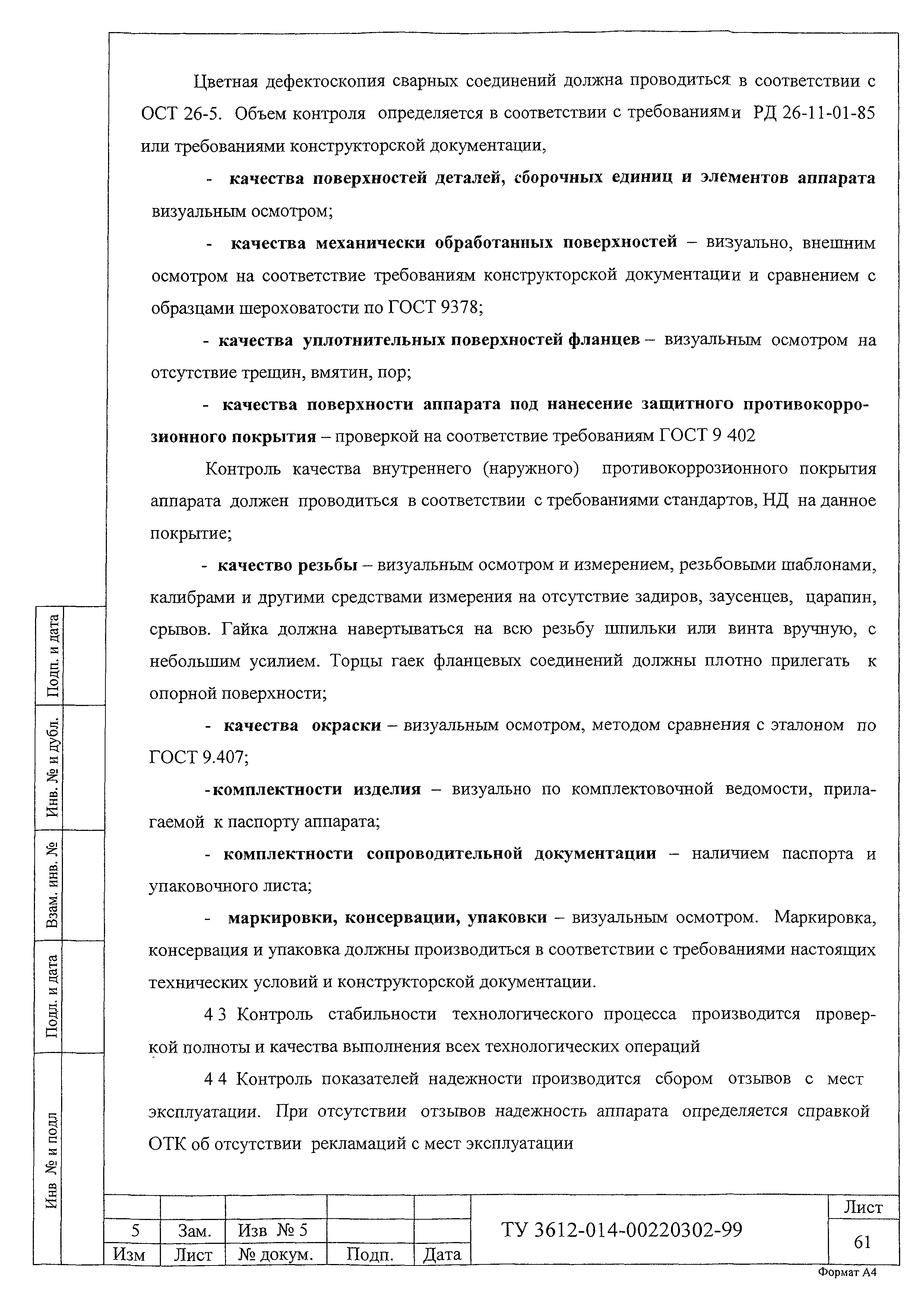

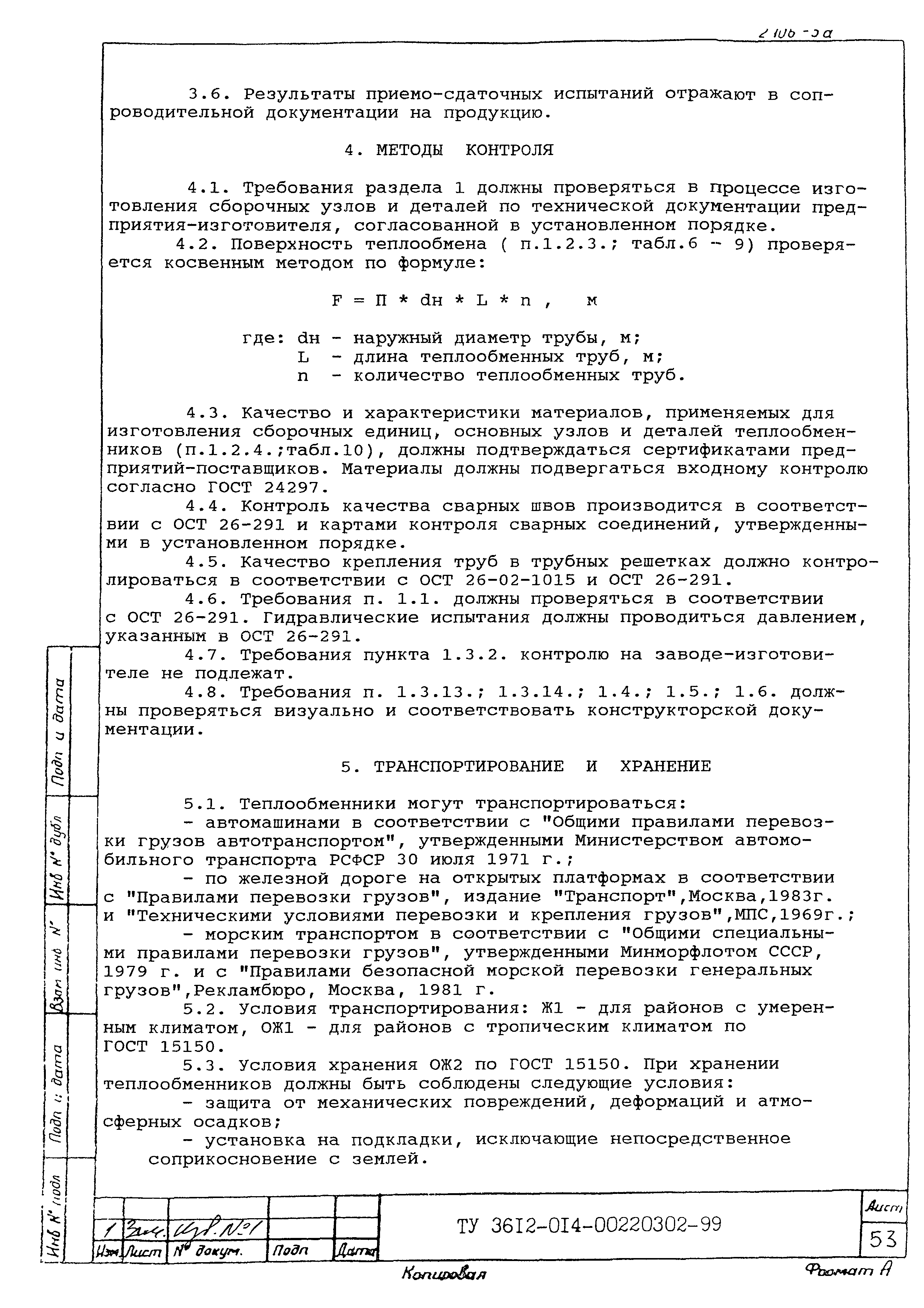

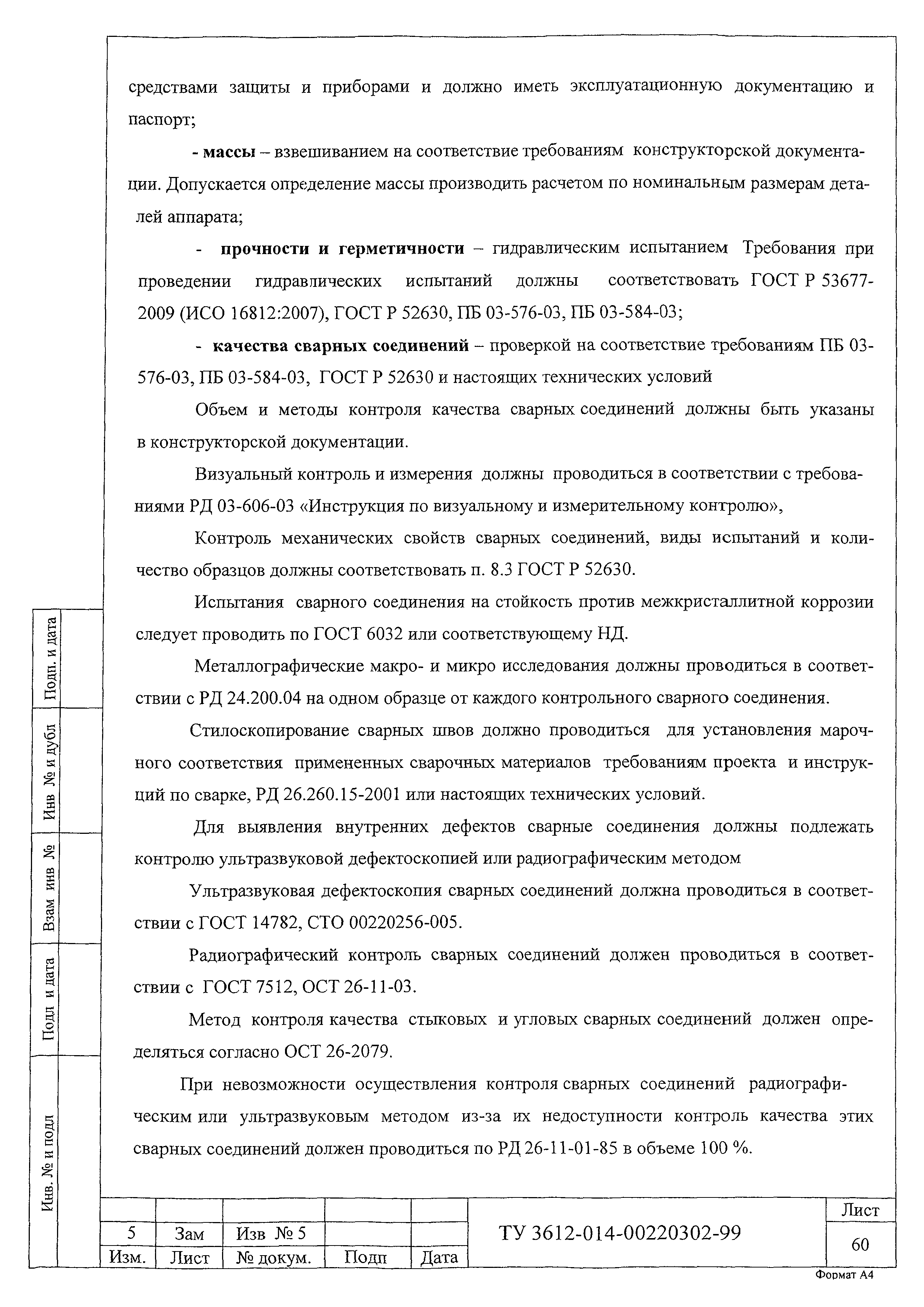

4. Методы контроля

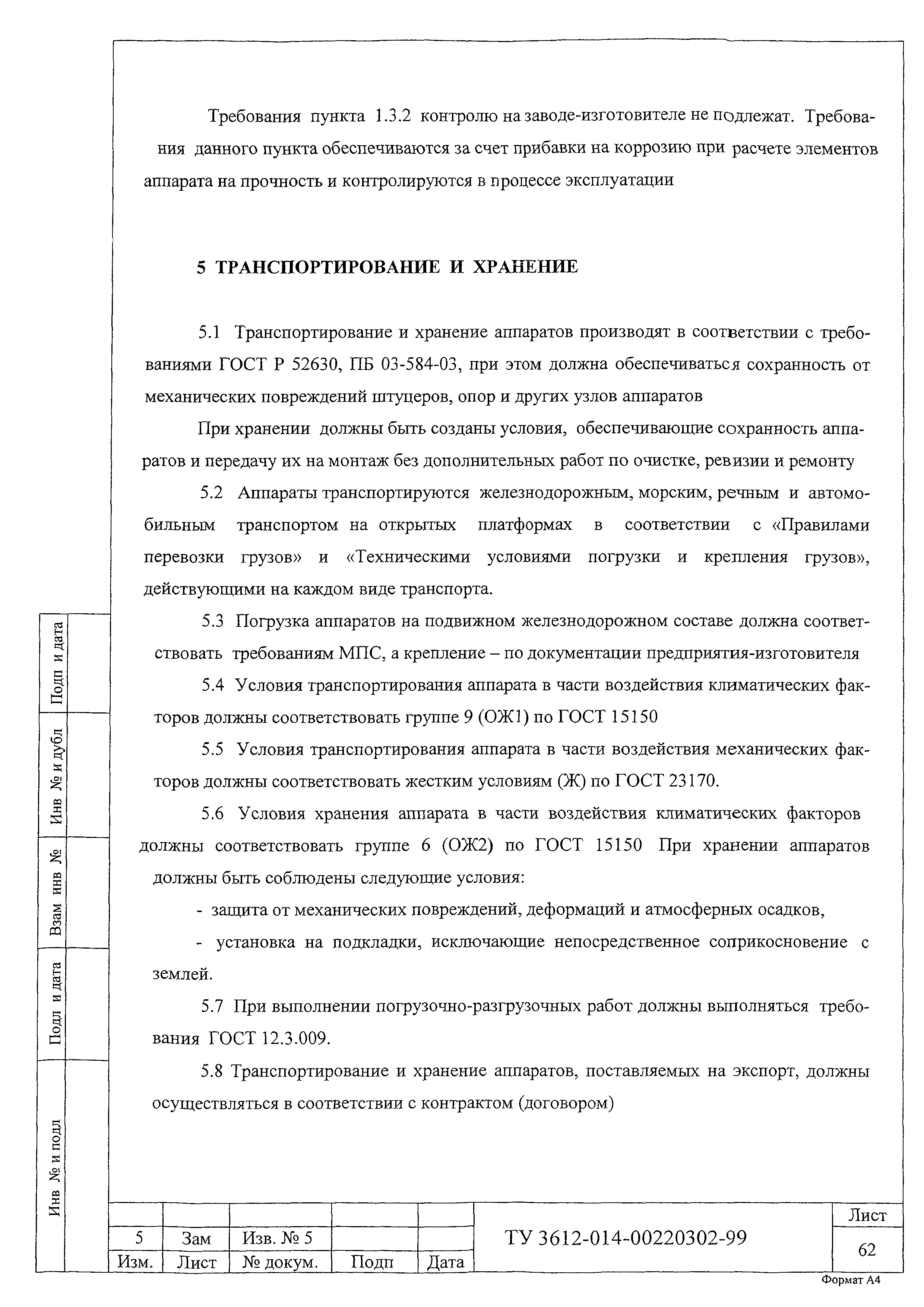

5. Транспортирование и хранение

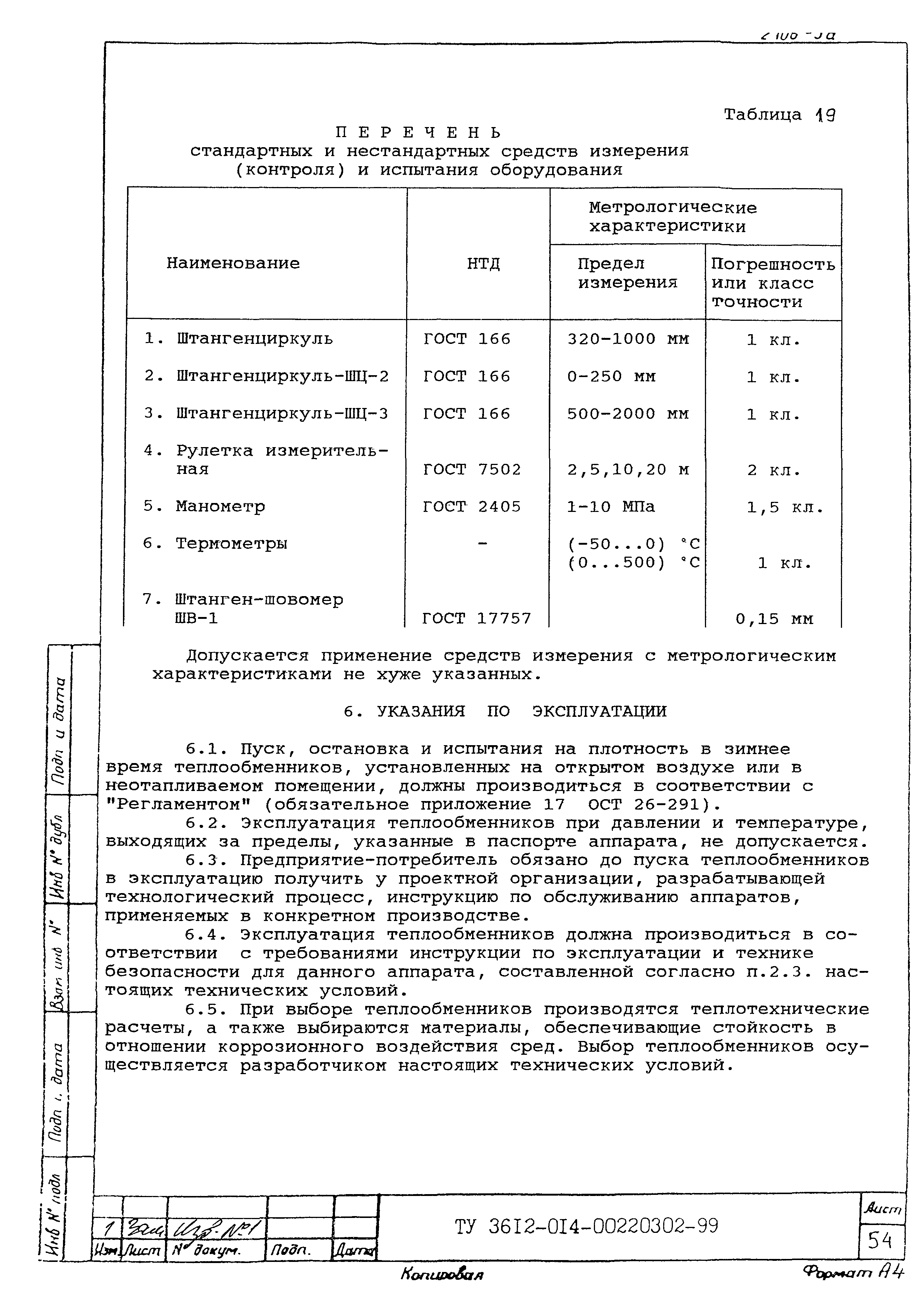

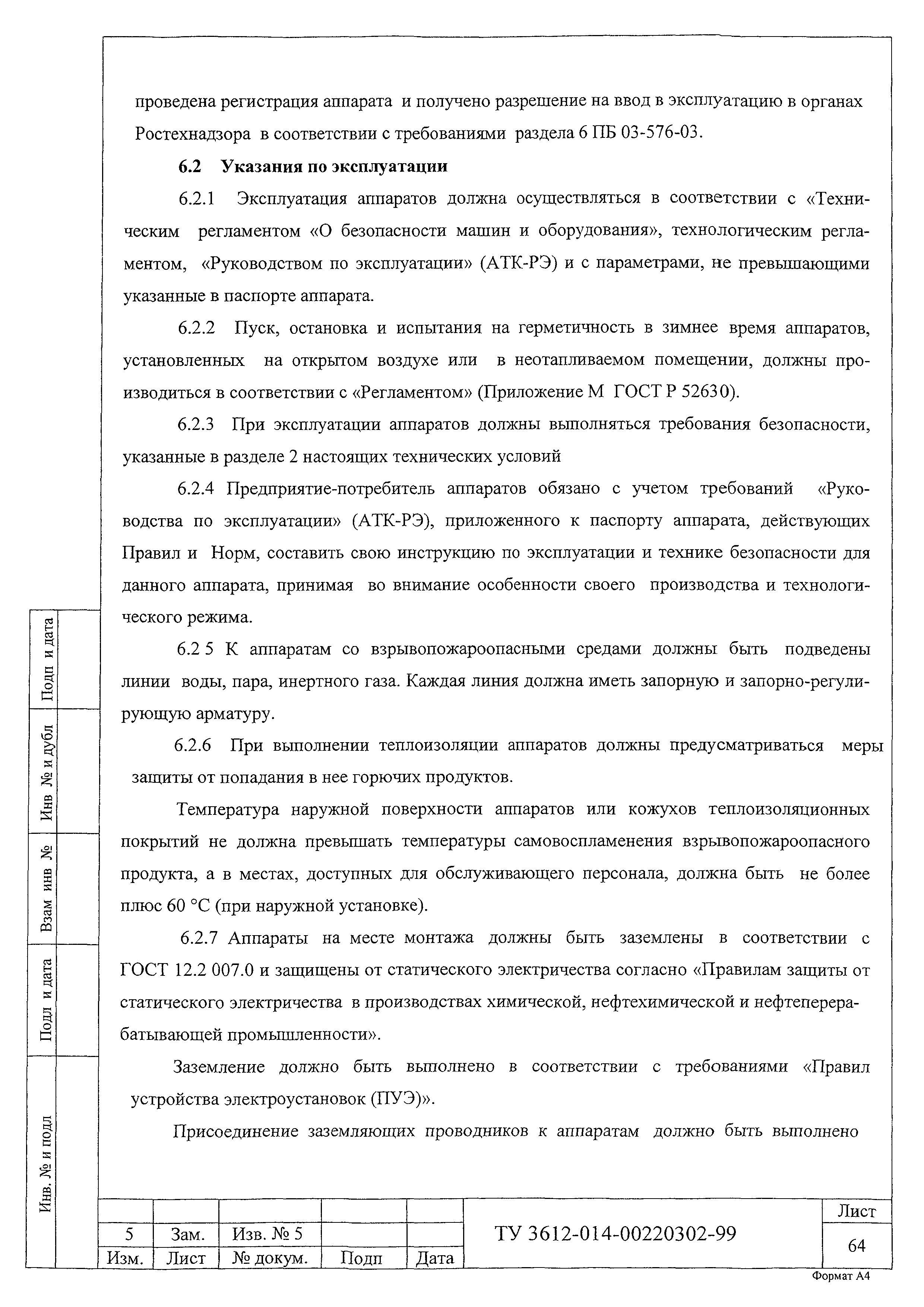

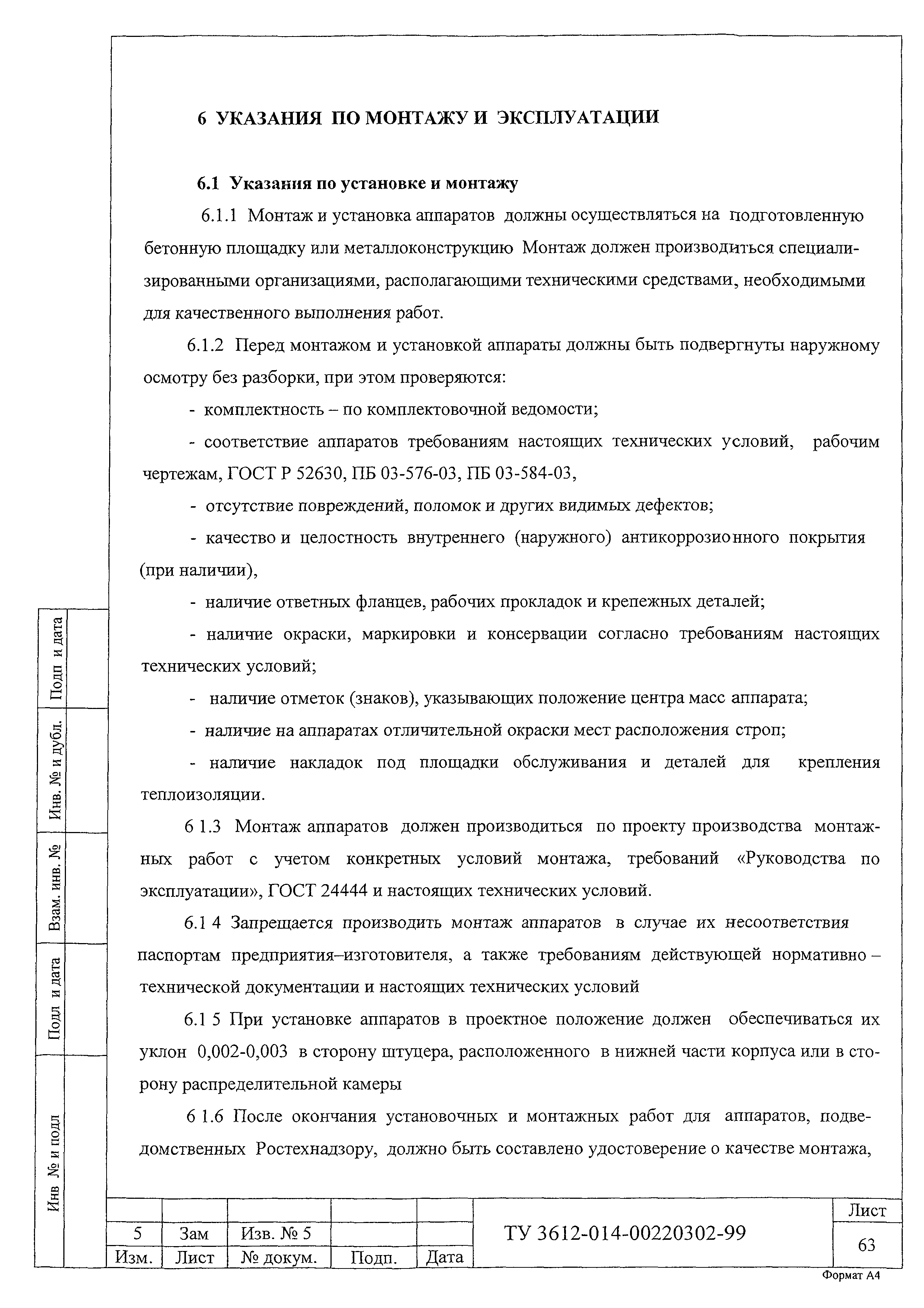

6. Указания по эксплуатации

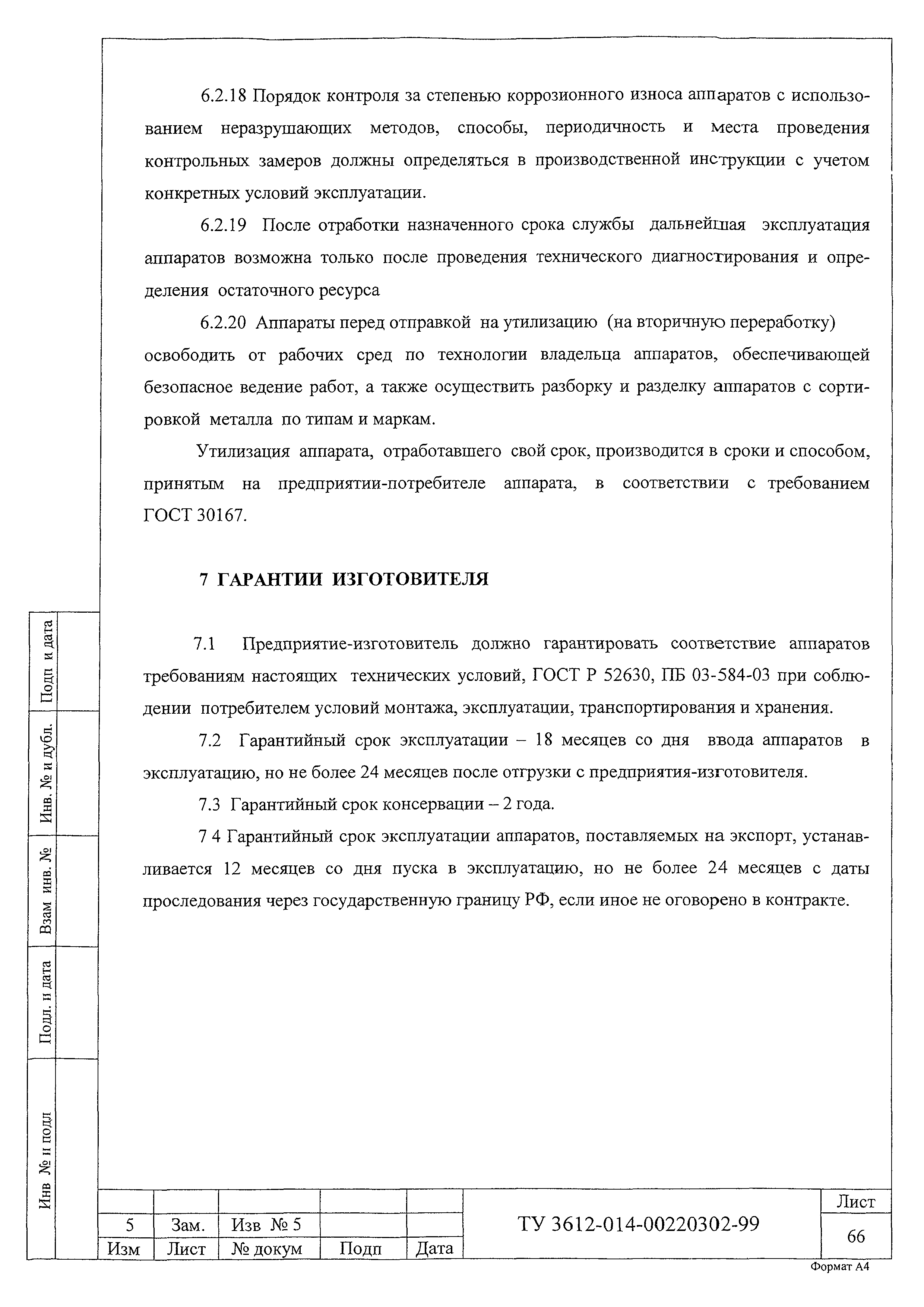

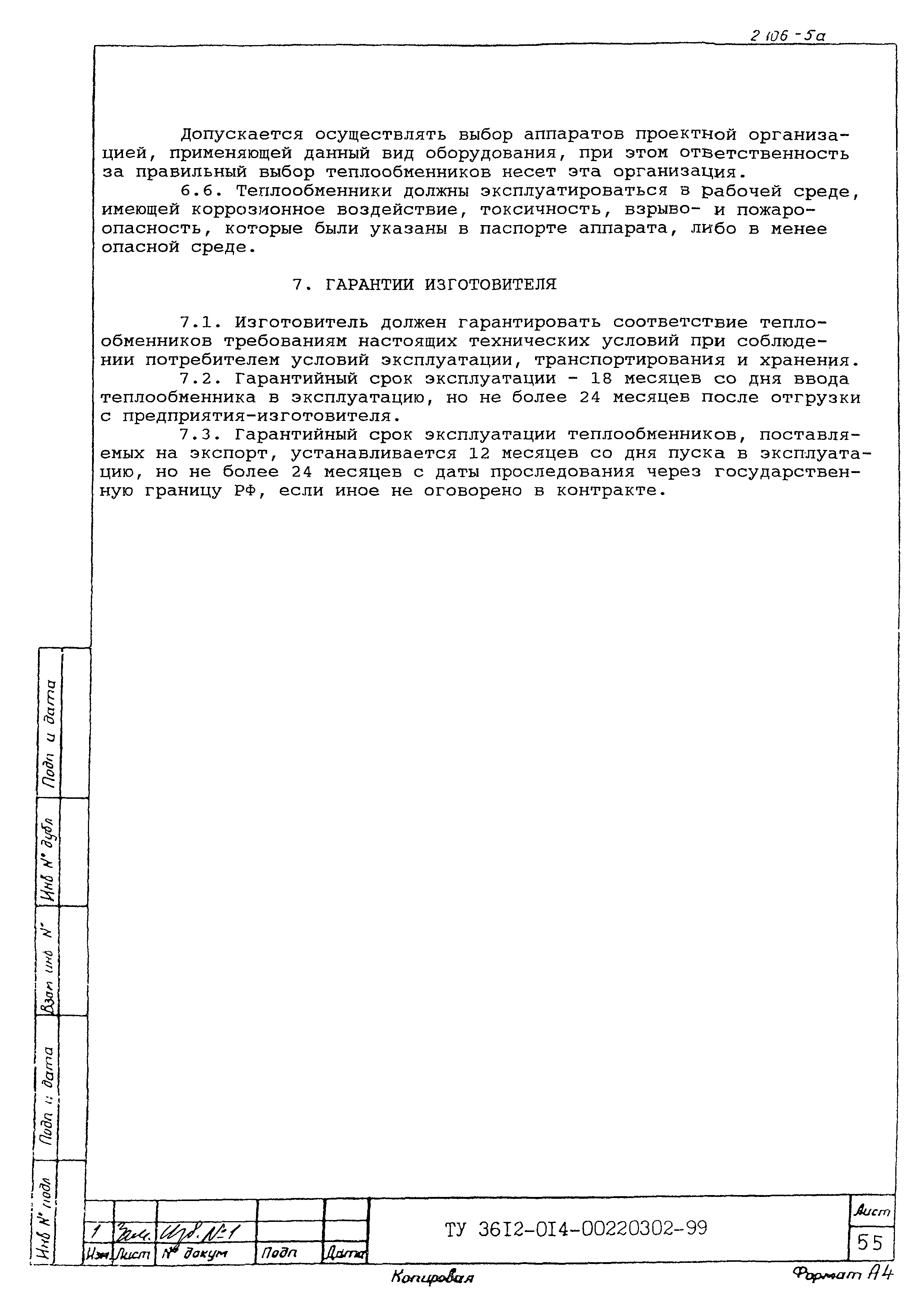

7. Гарантии изготовителя

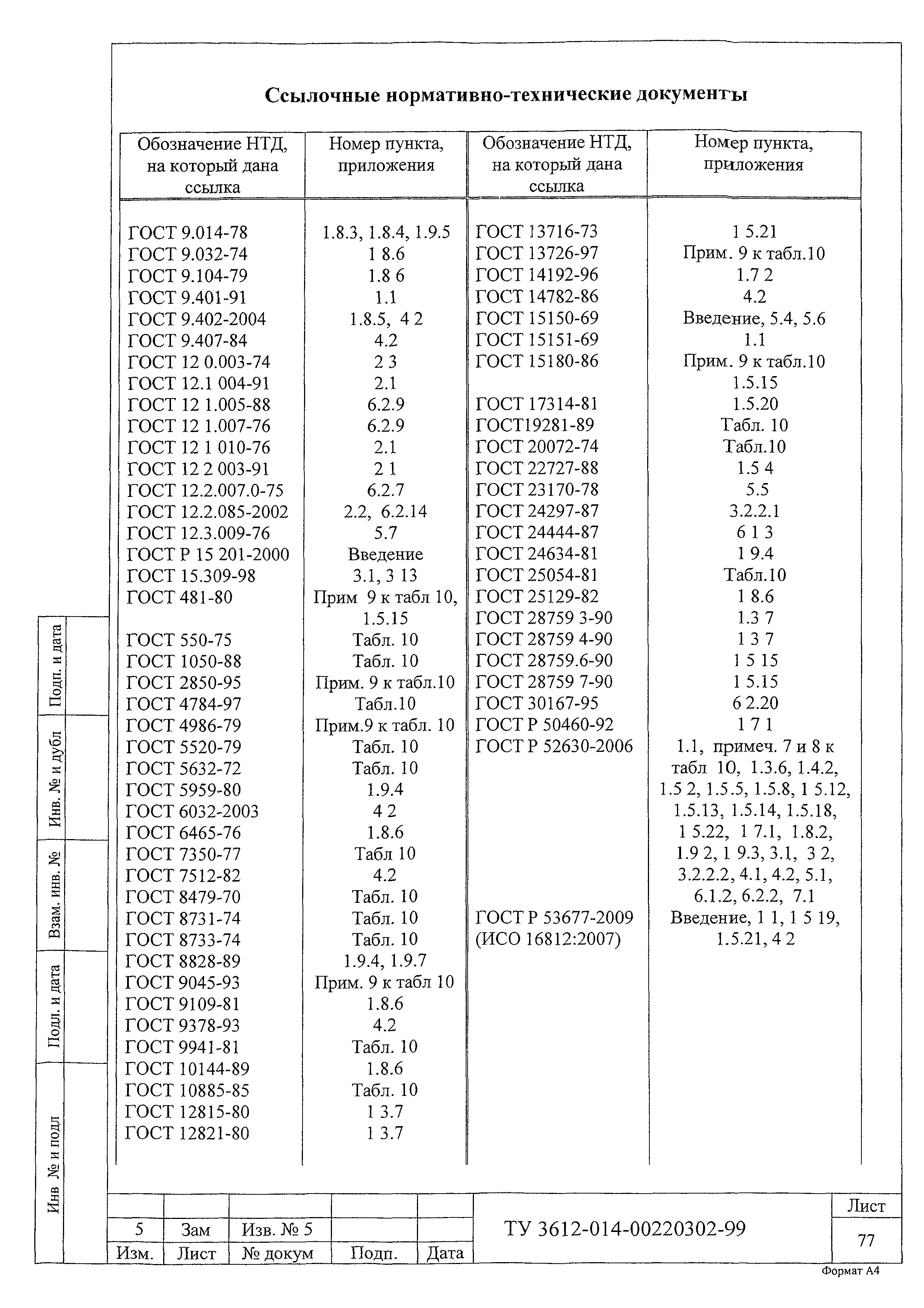

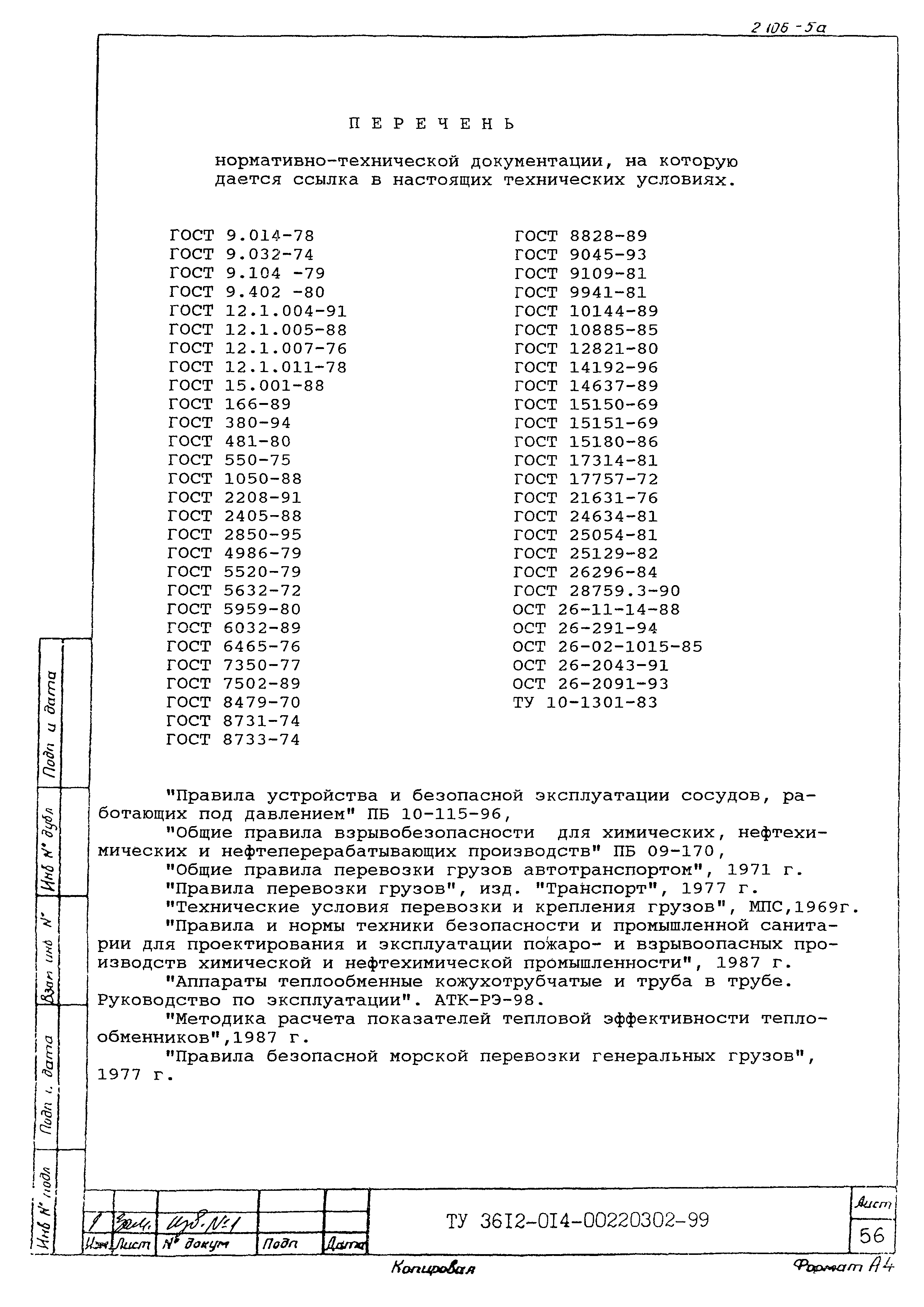

Перечень нормативно-технической документации

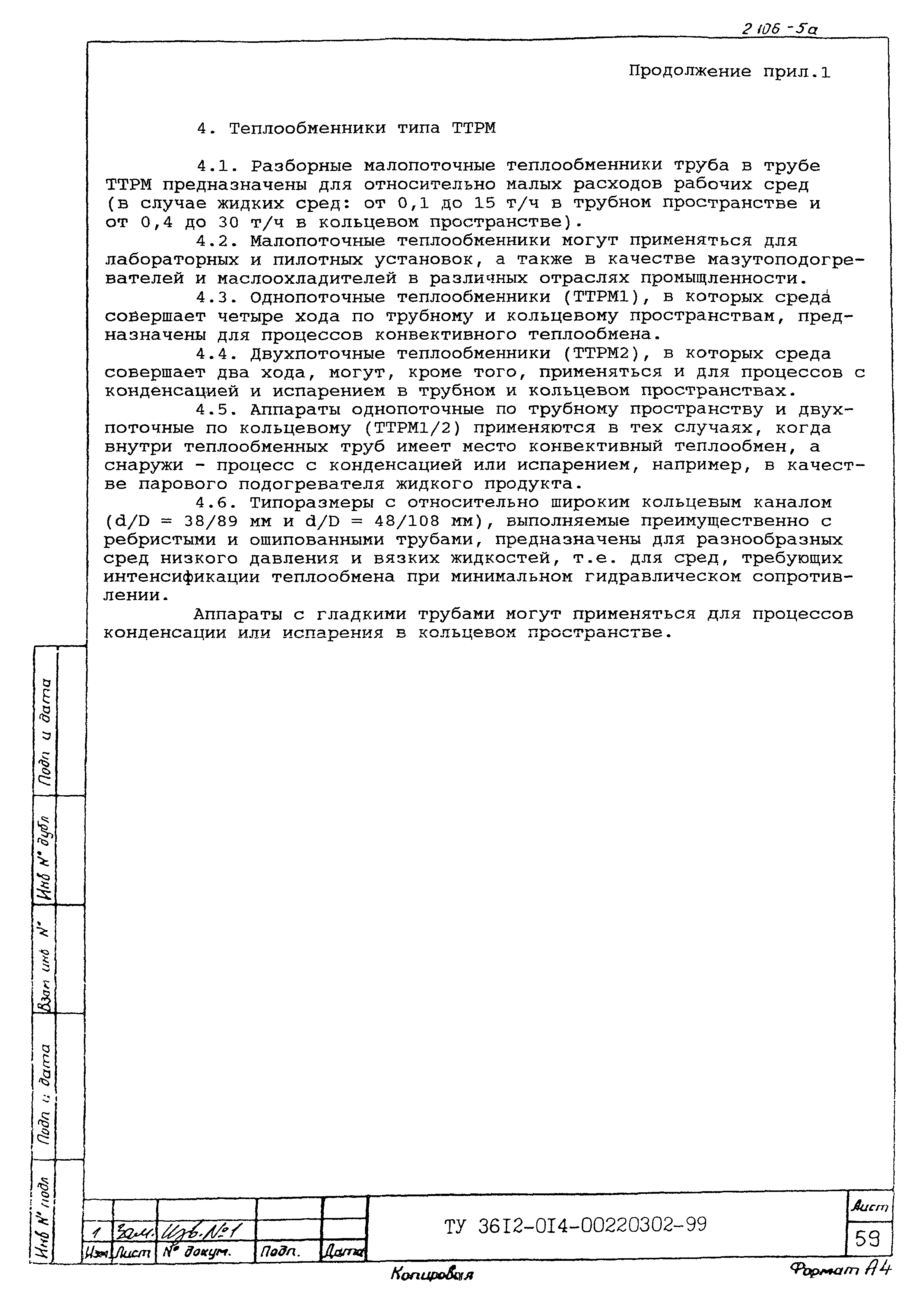

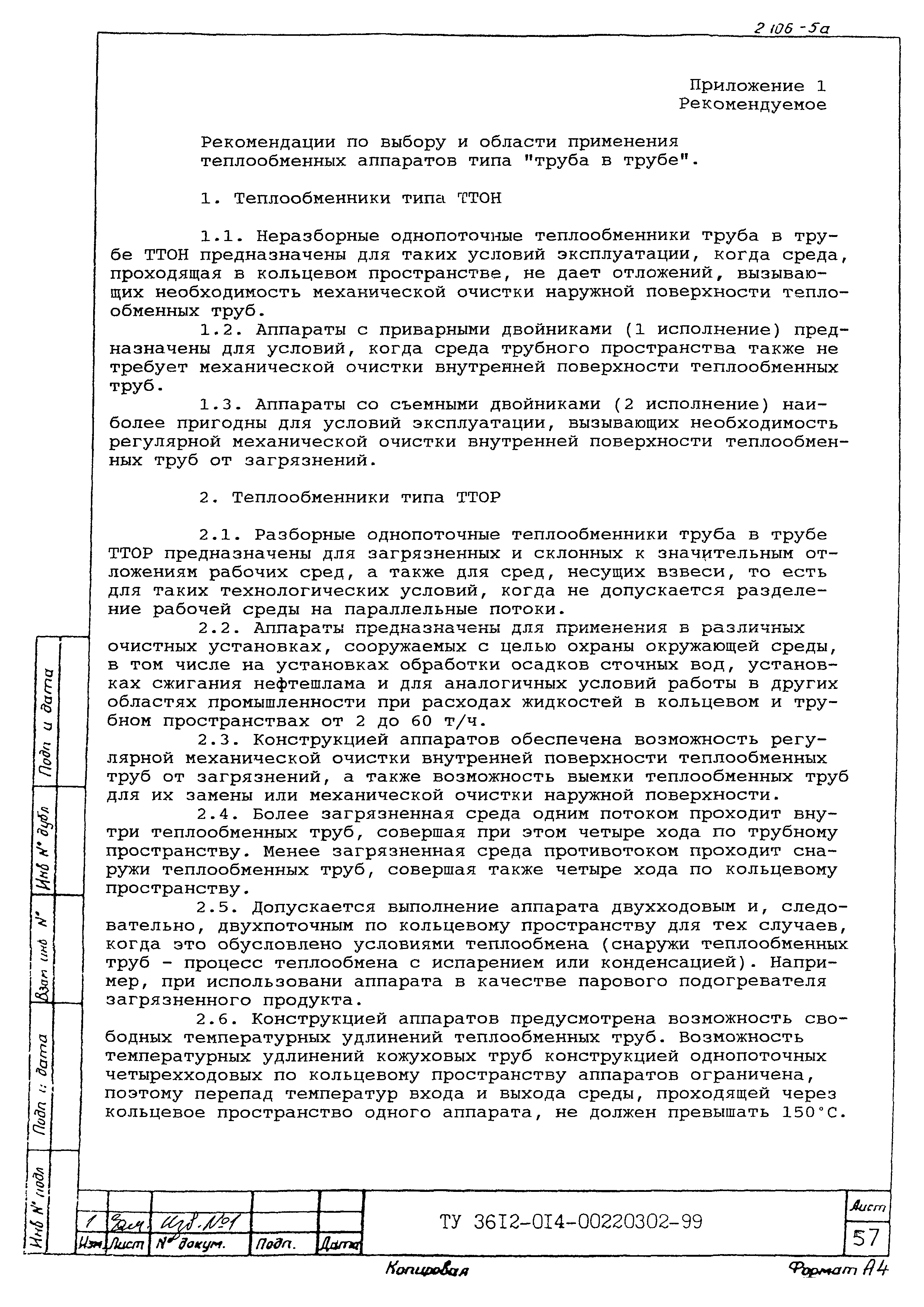

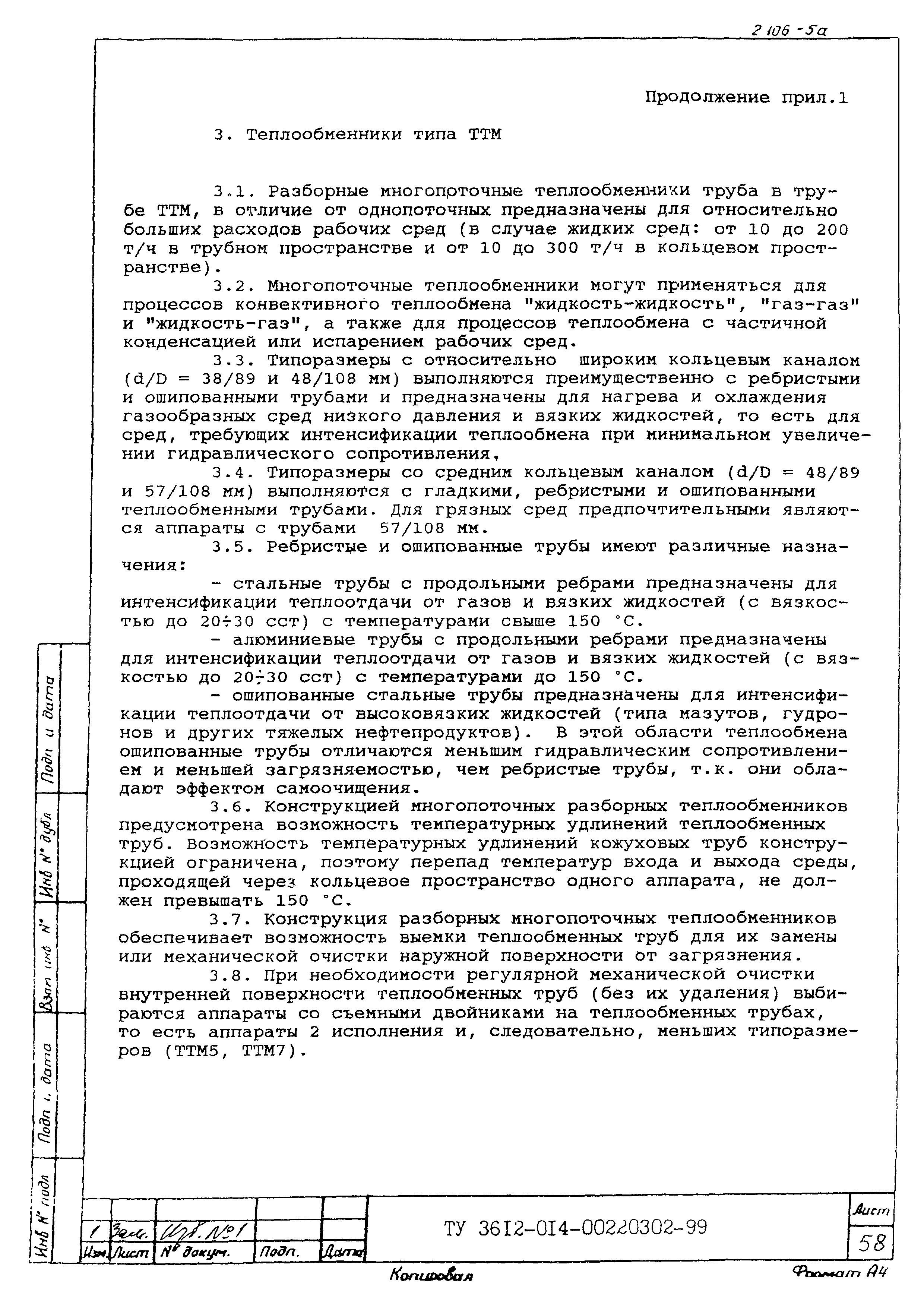

Приложение 1. Рекомендации по выбору и области применения

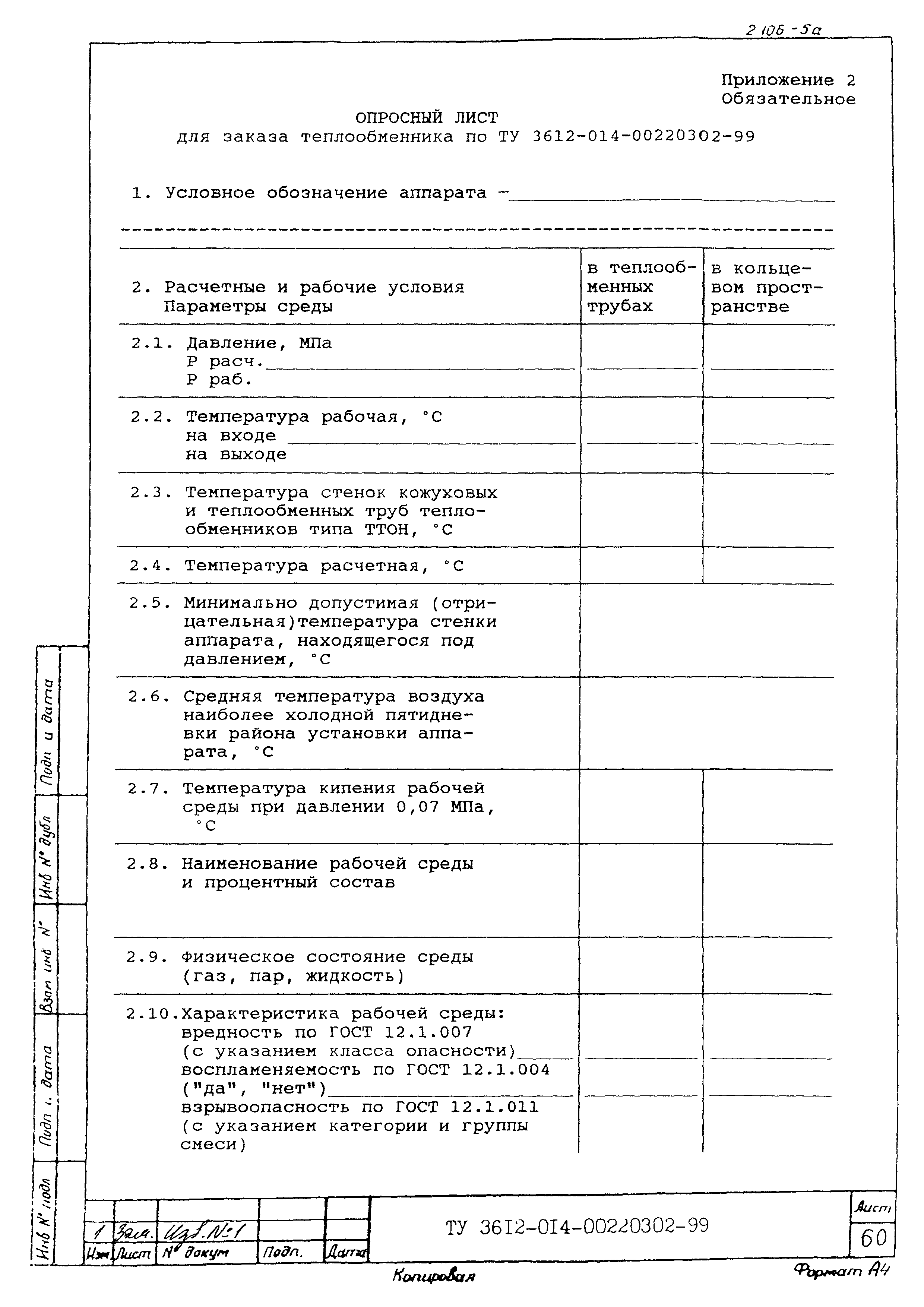

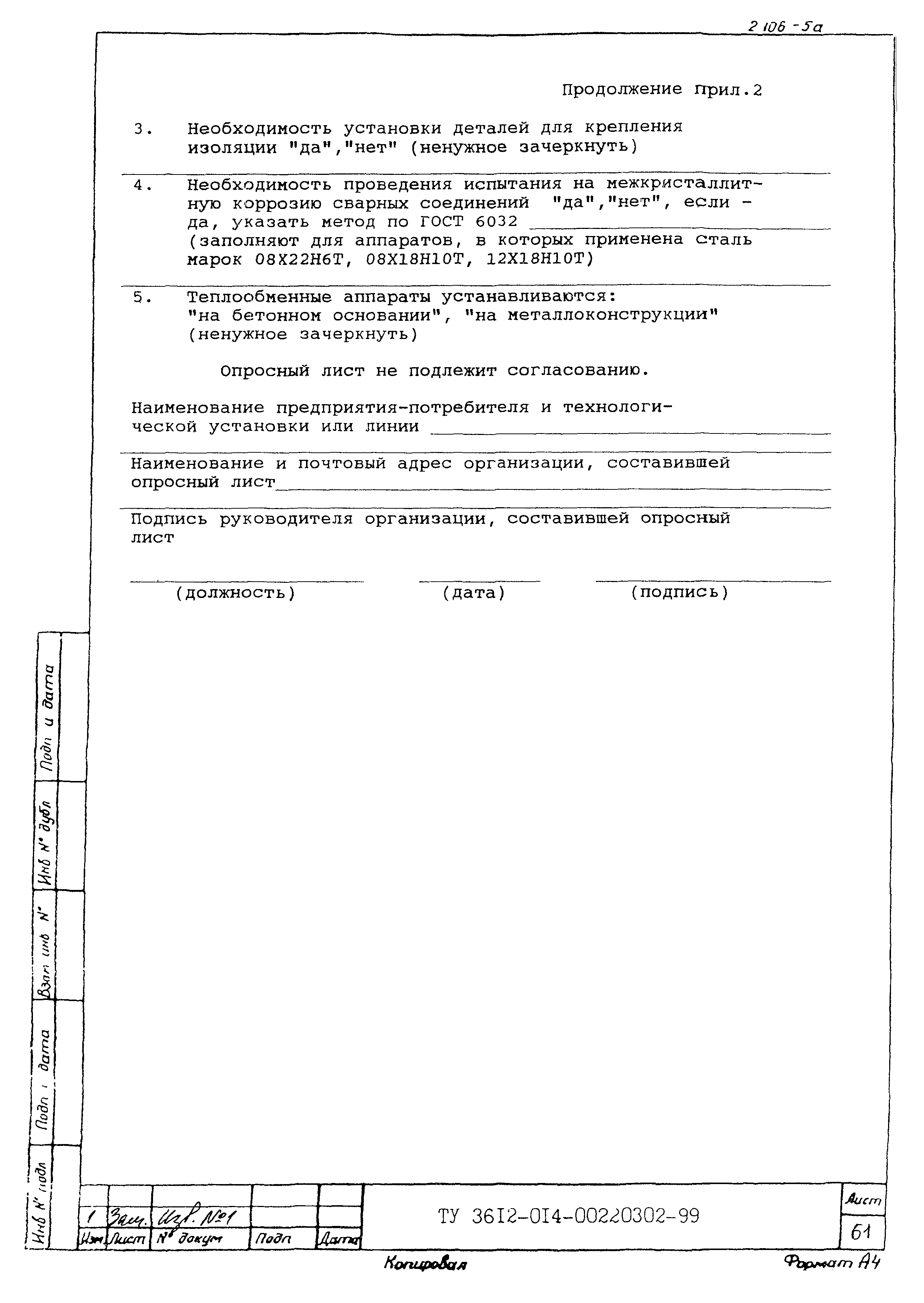

Приложение 2. Опросный лист теплообменного аппарата по ТУ

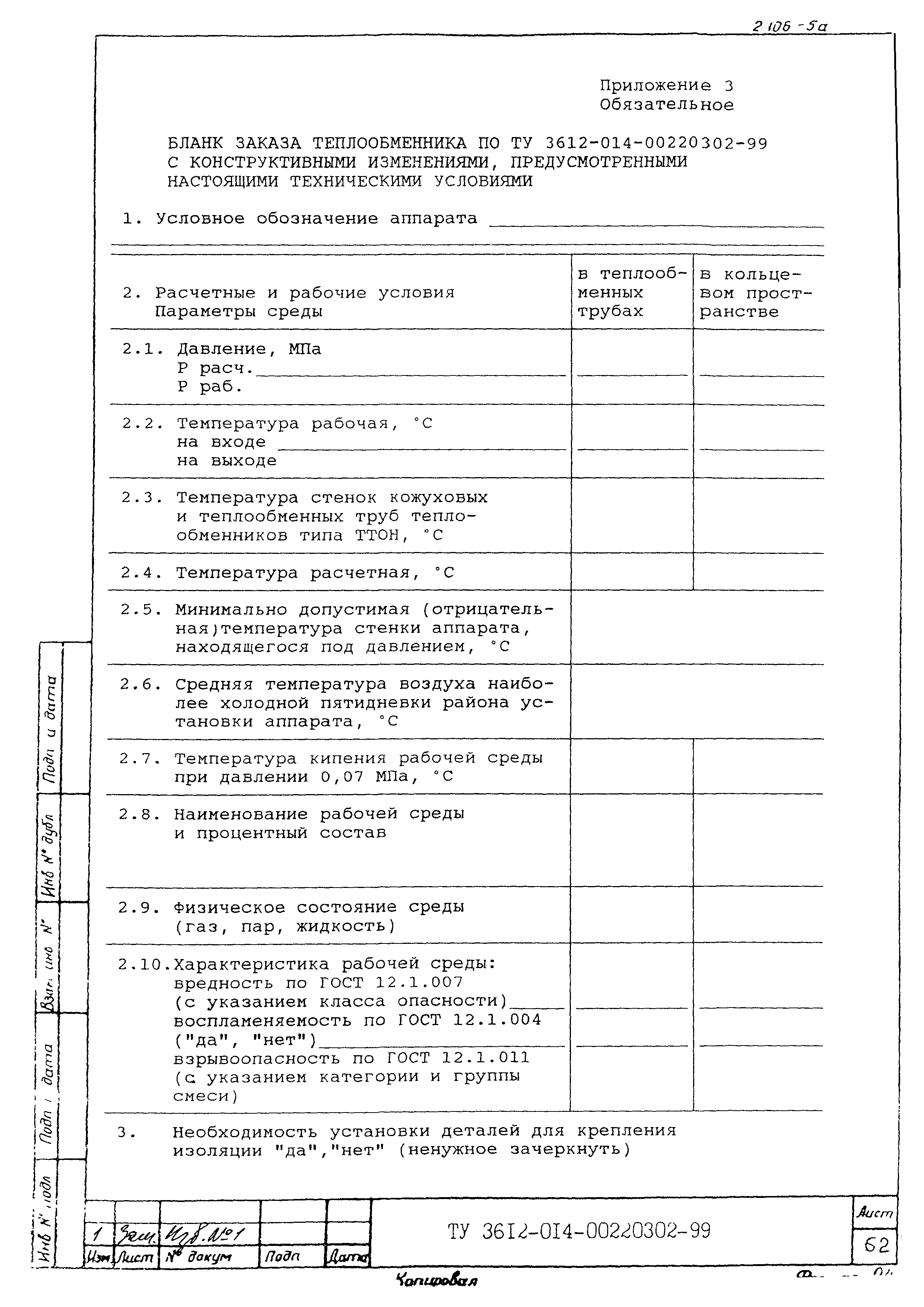

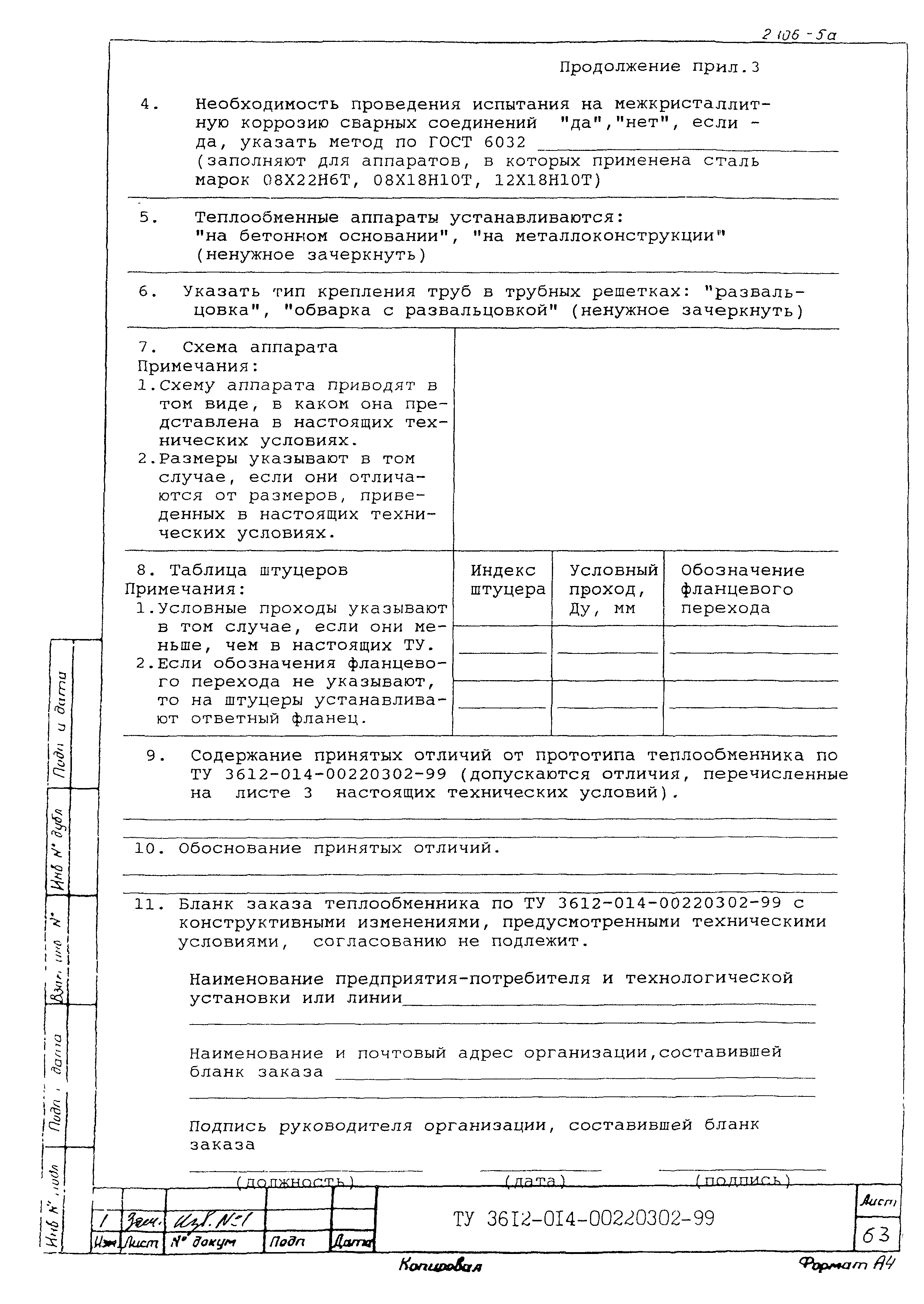

Приложение 3. Бланк заказа теплообменника по ТУ

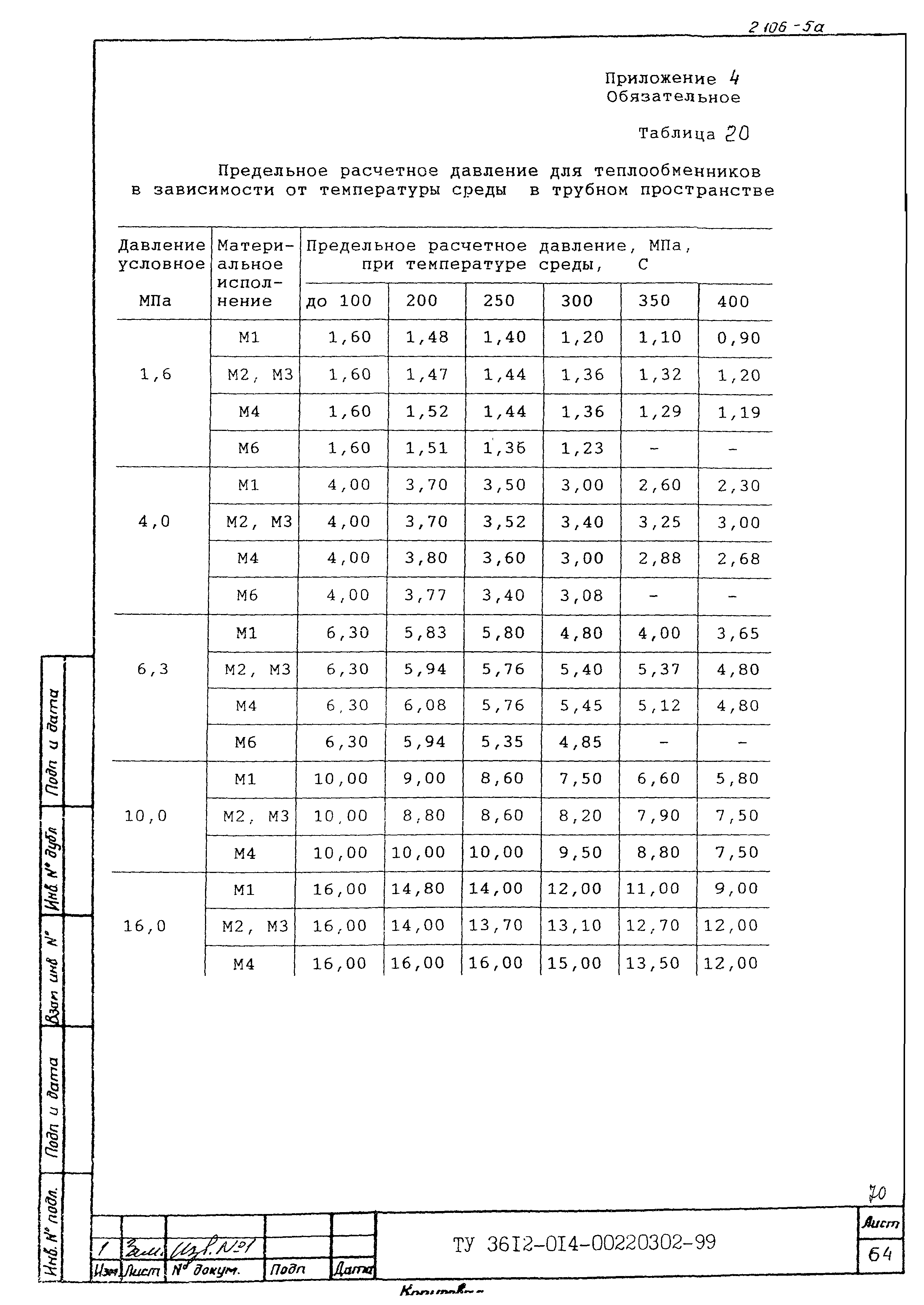

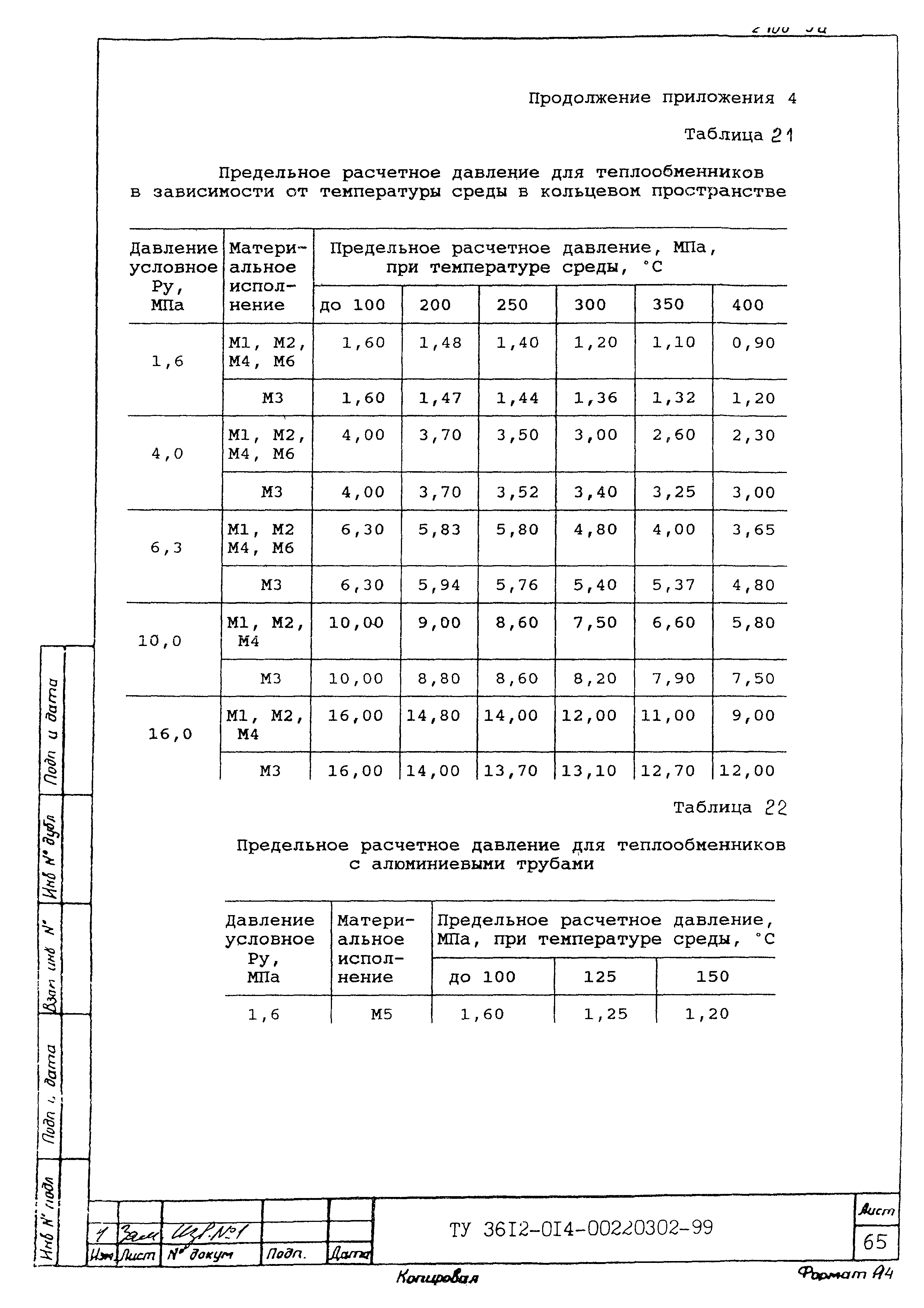

Приложение 4. Предельное расчетное давление в зависимости от температуры среды

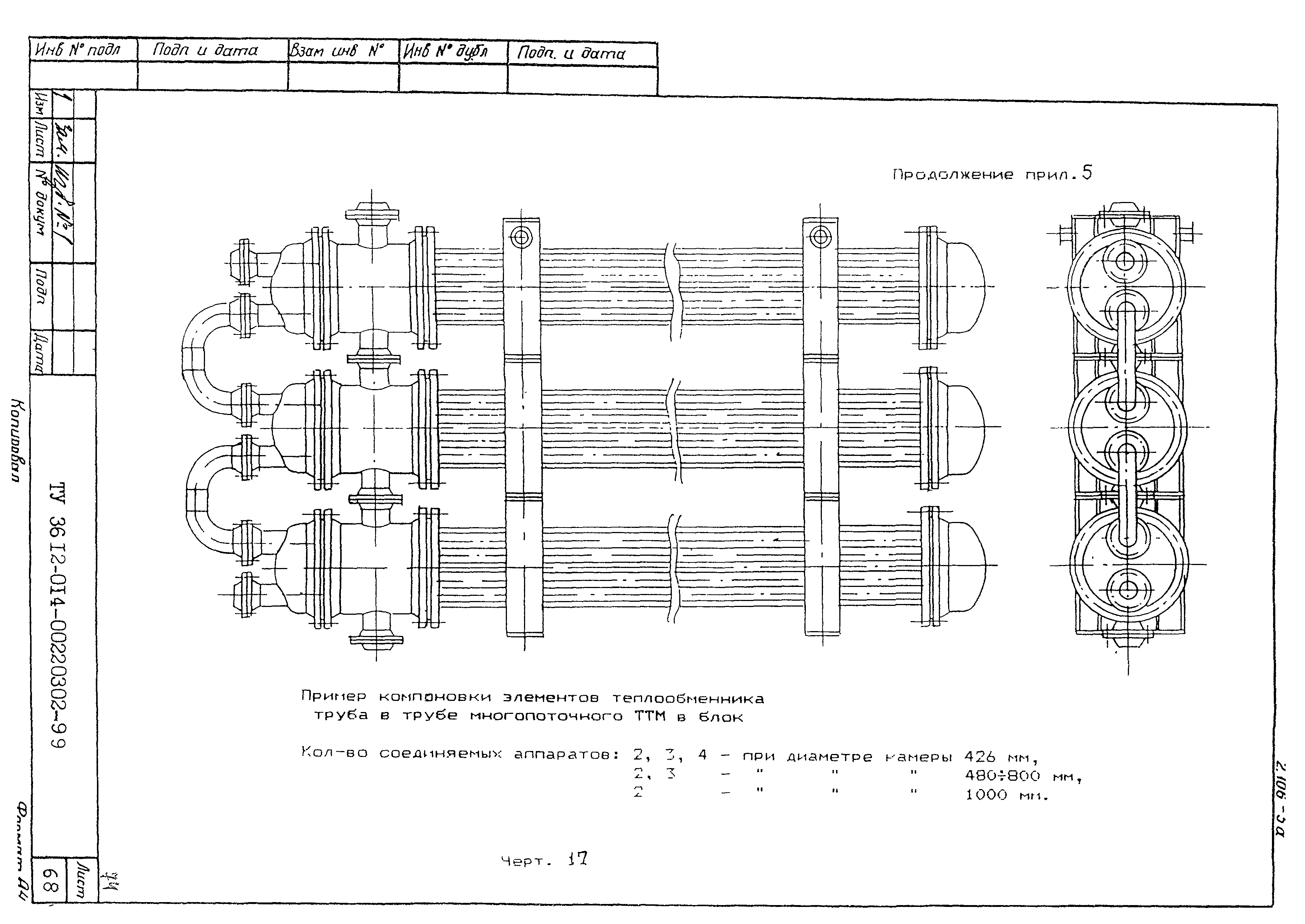

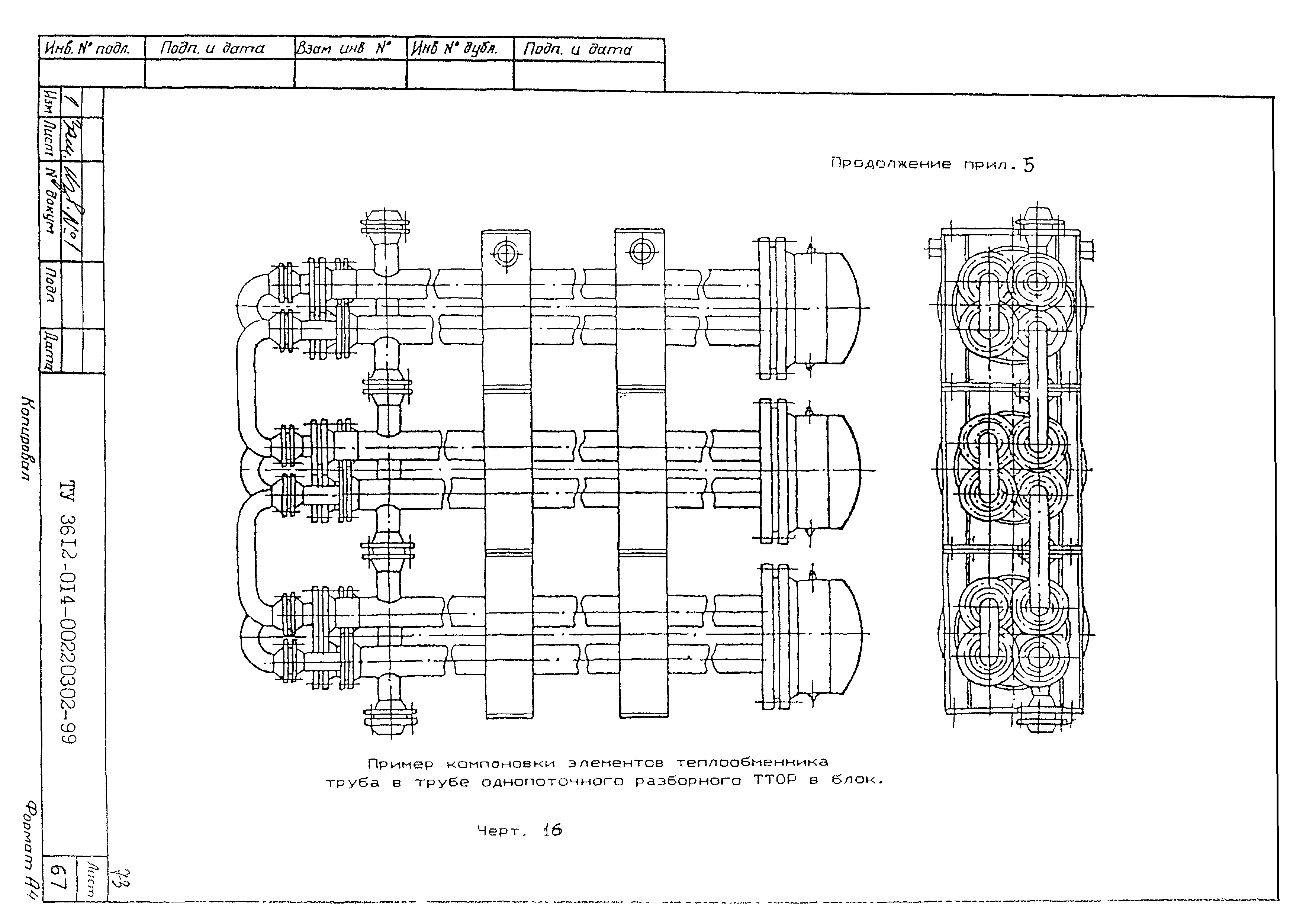

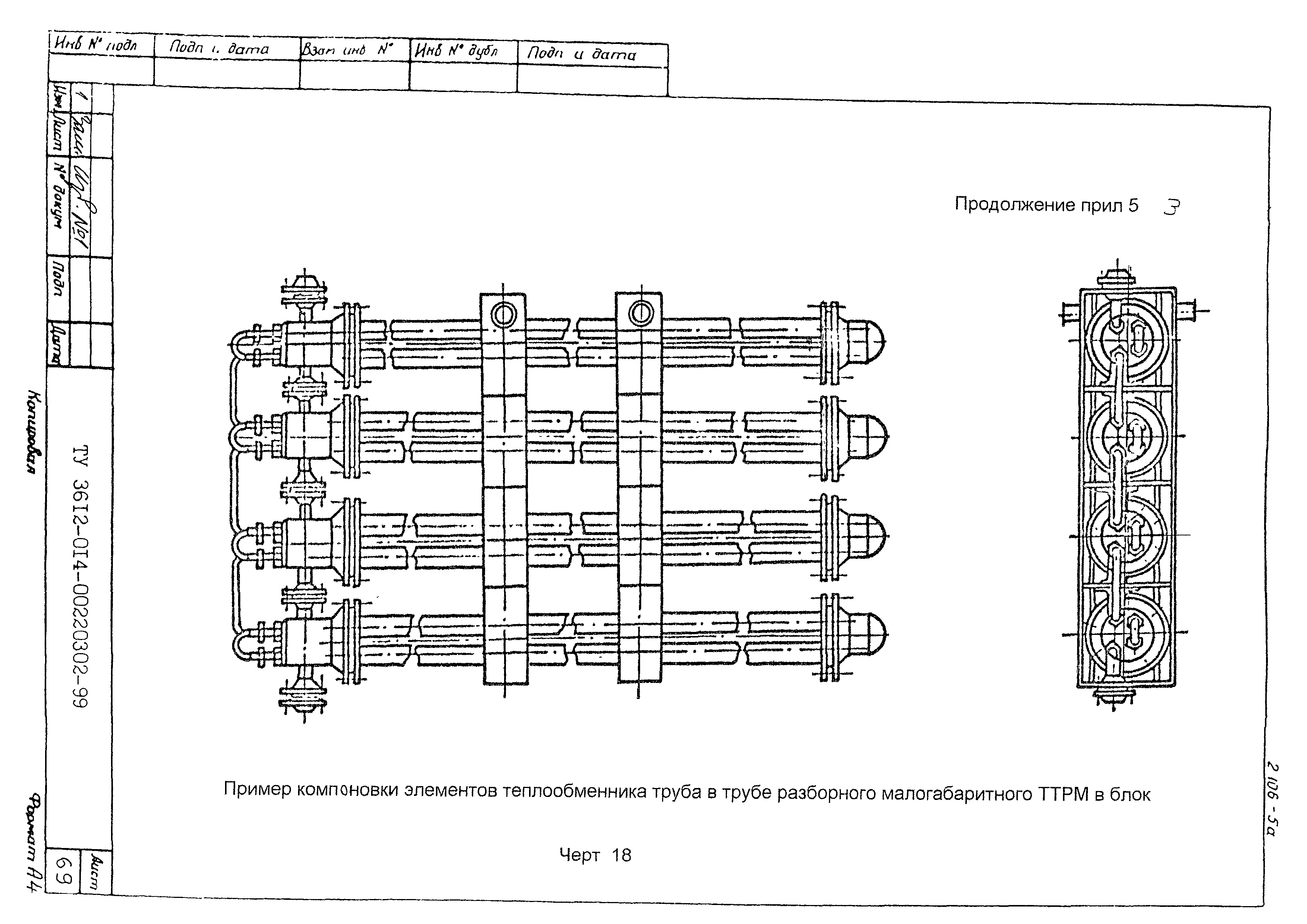

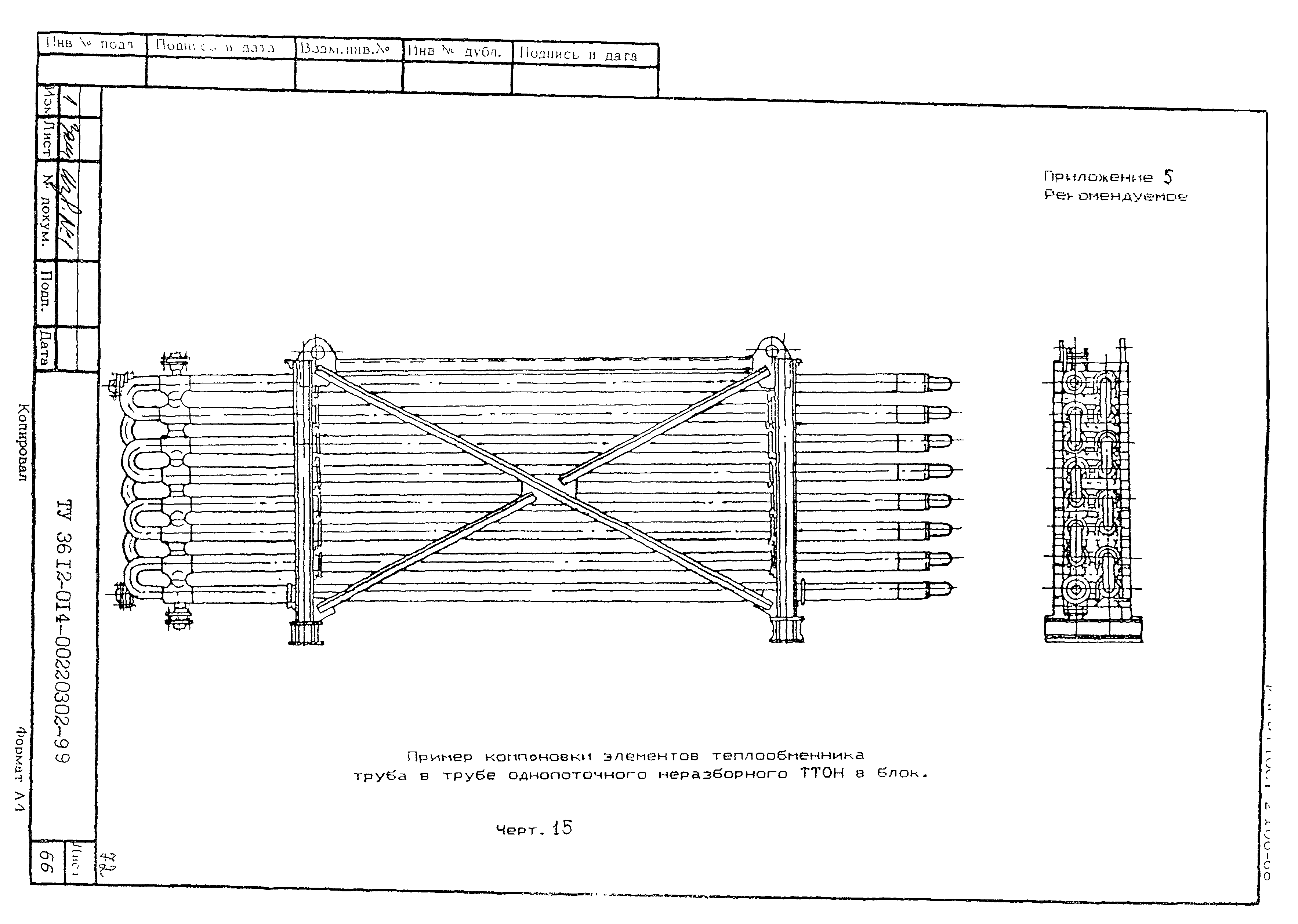

Приложение 5. Примеры компоновки элементов теплообменников в блок

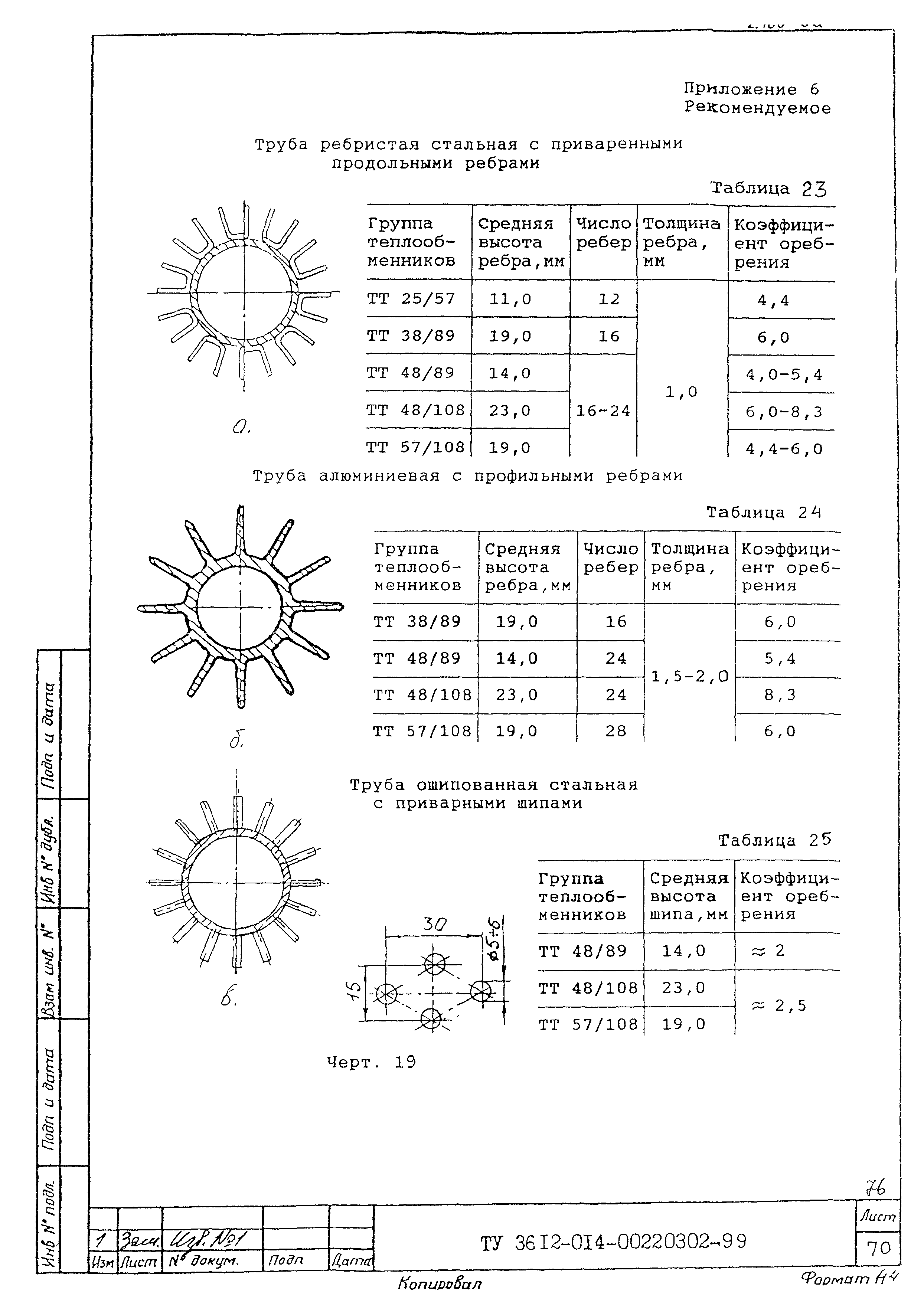

Приложение 6. Трубы ребристые, алюминиевые и ошипованные

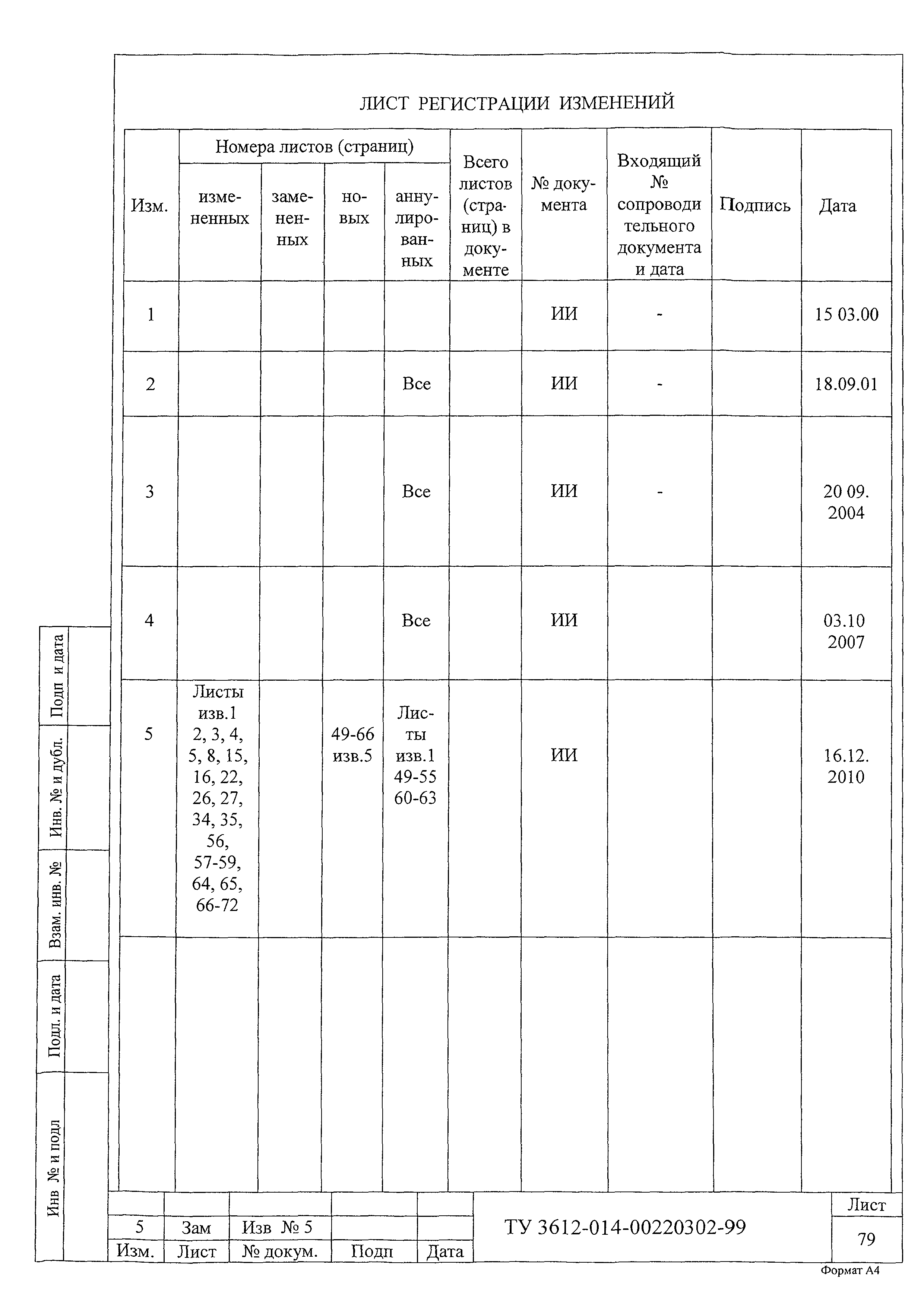

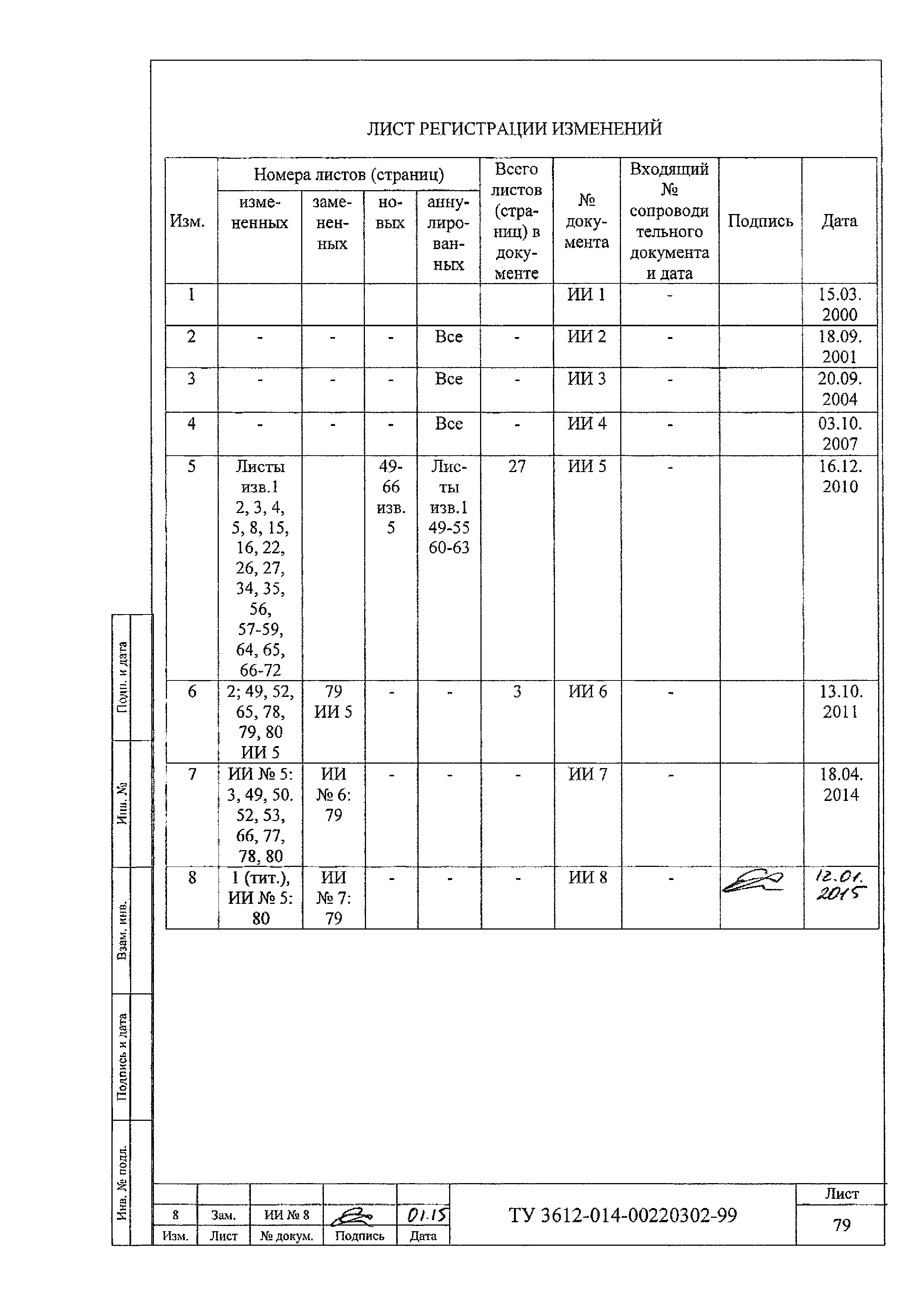

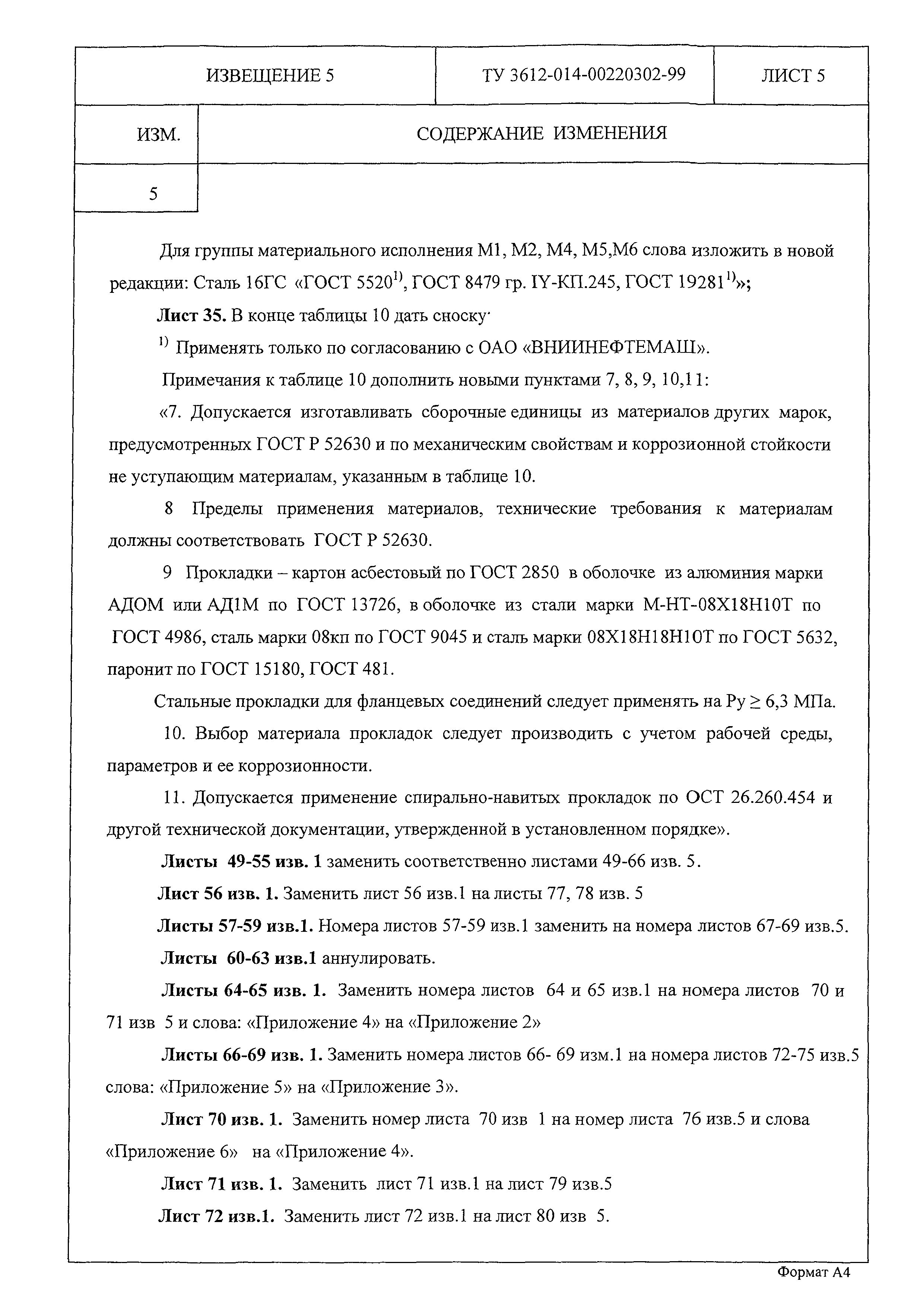

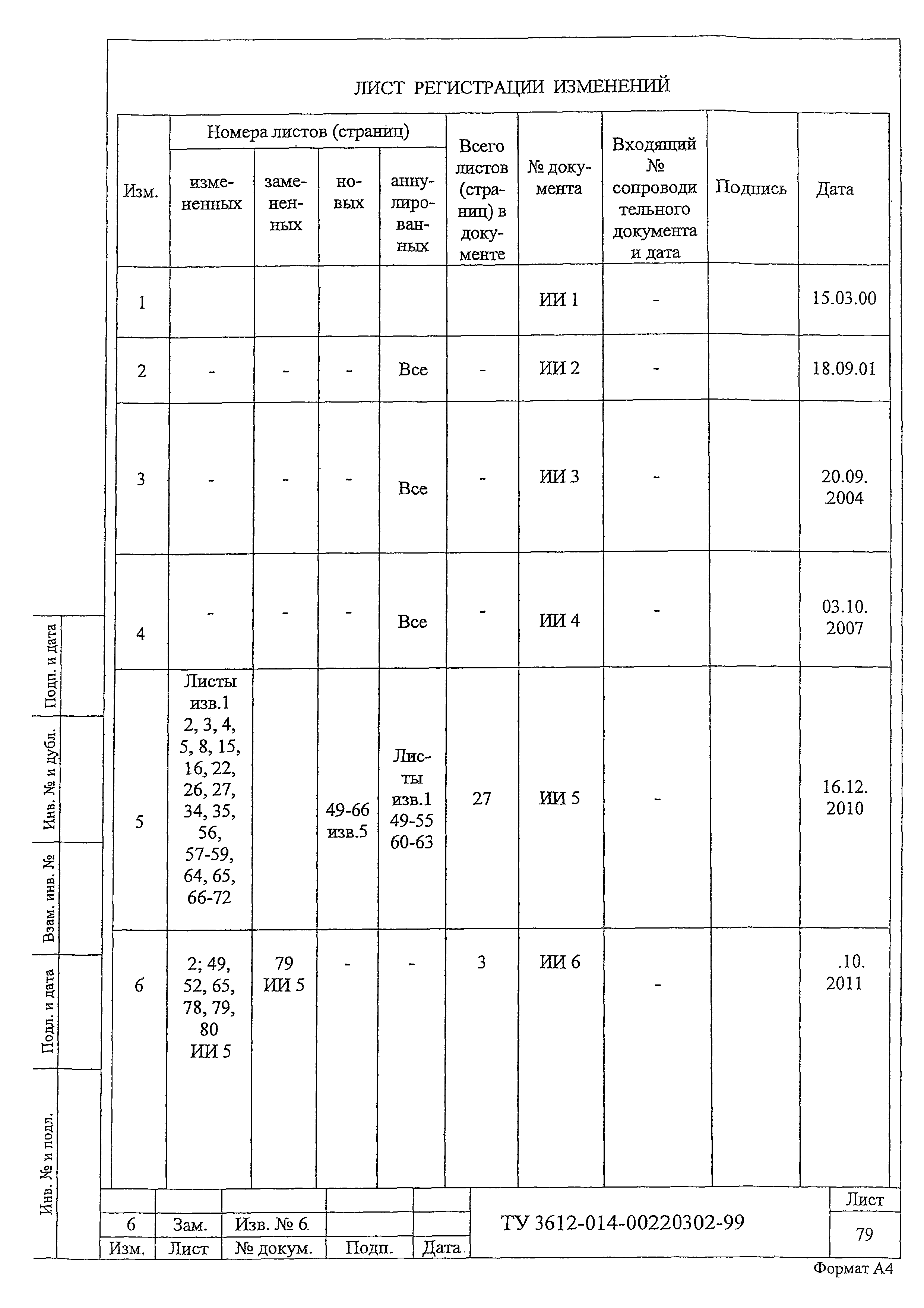

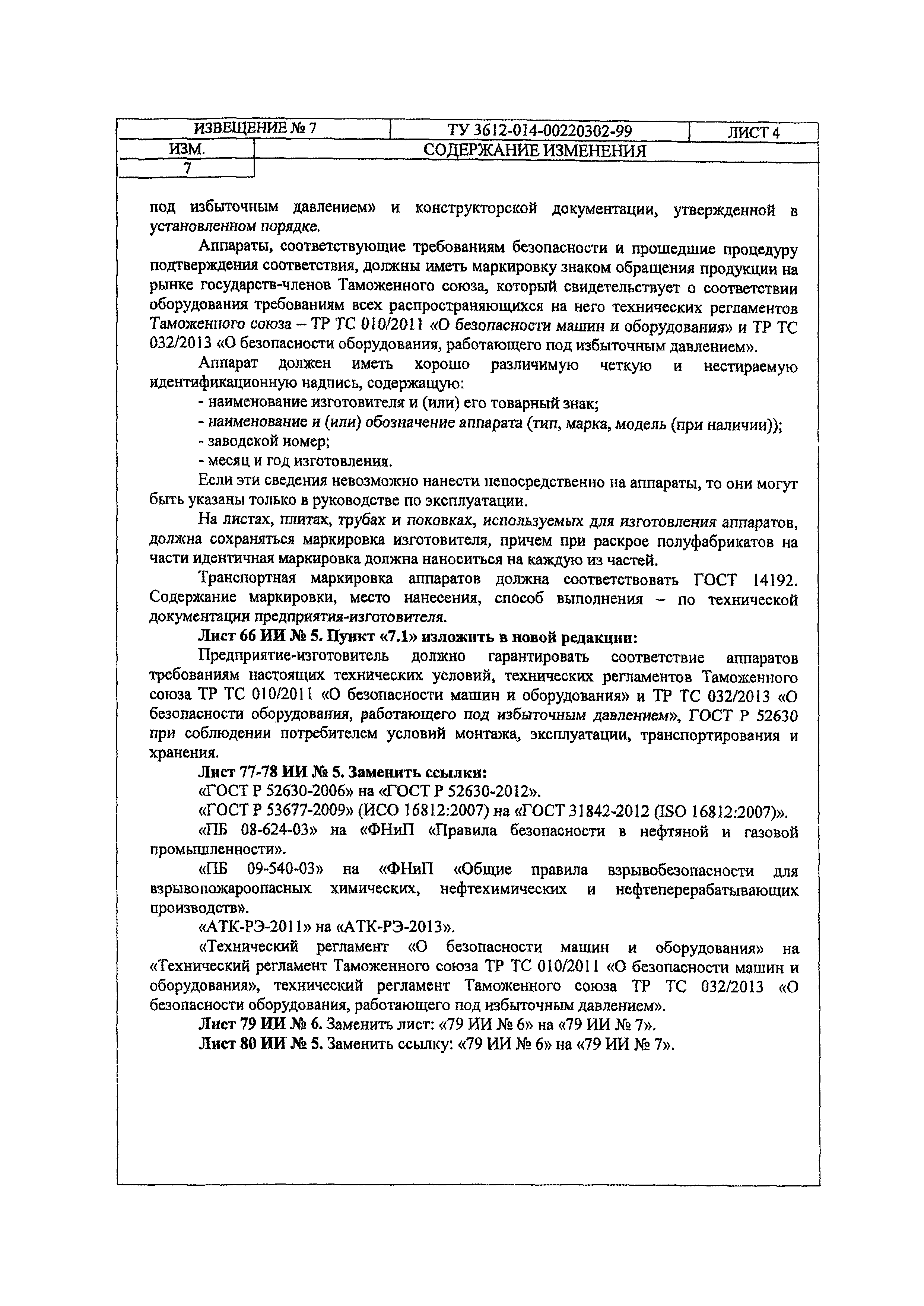

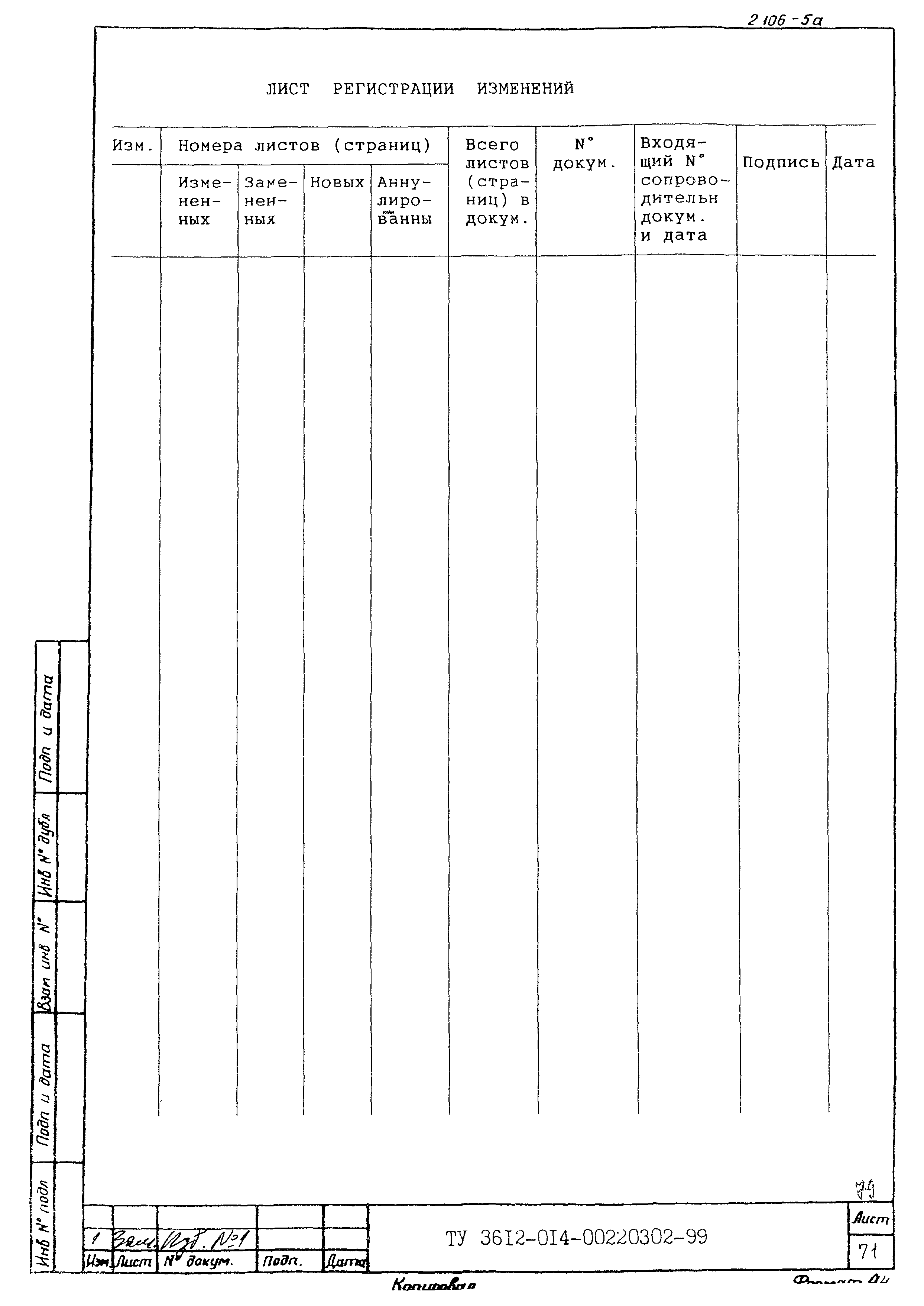

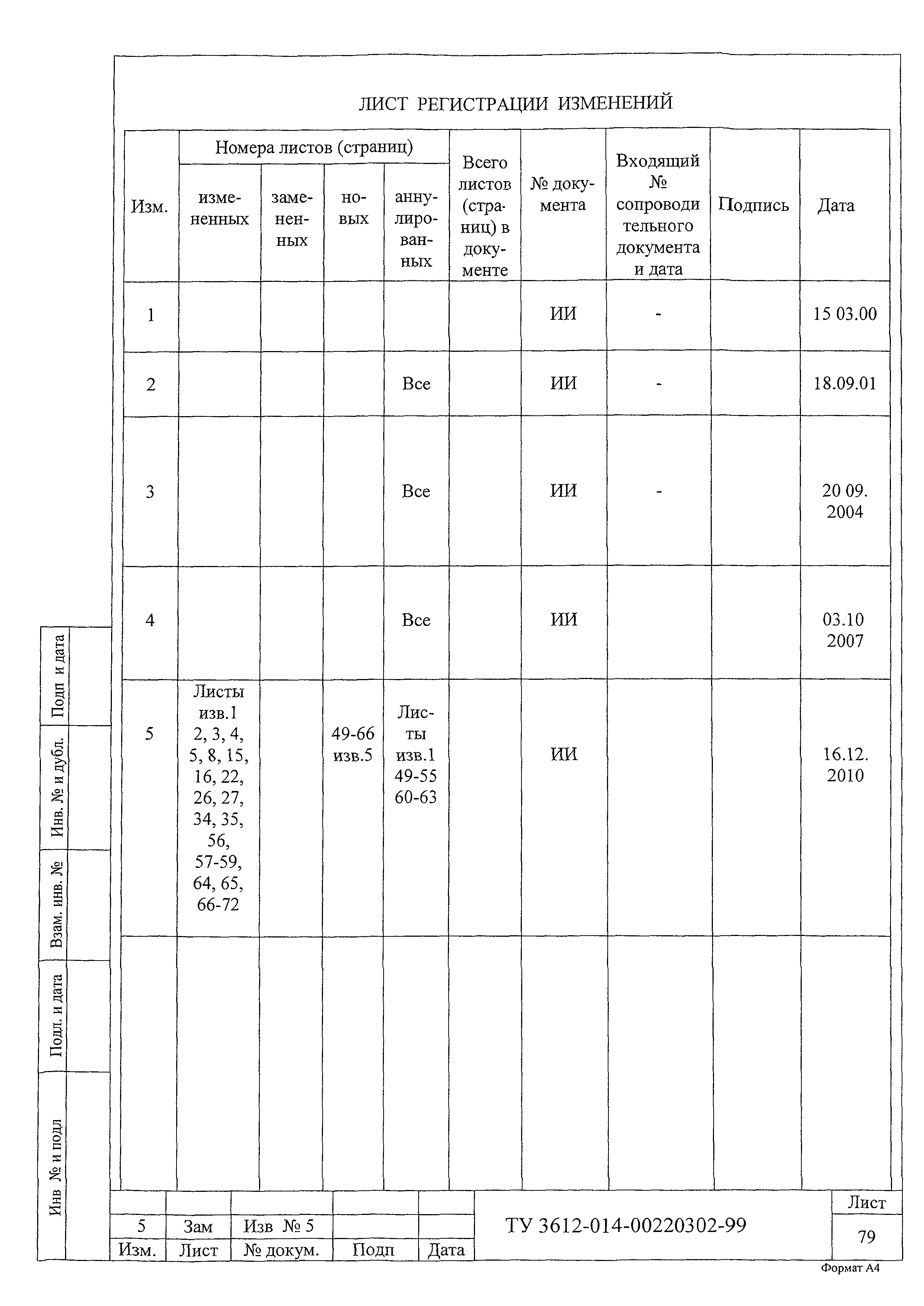

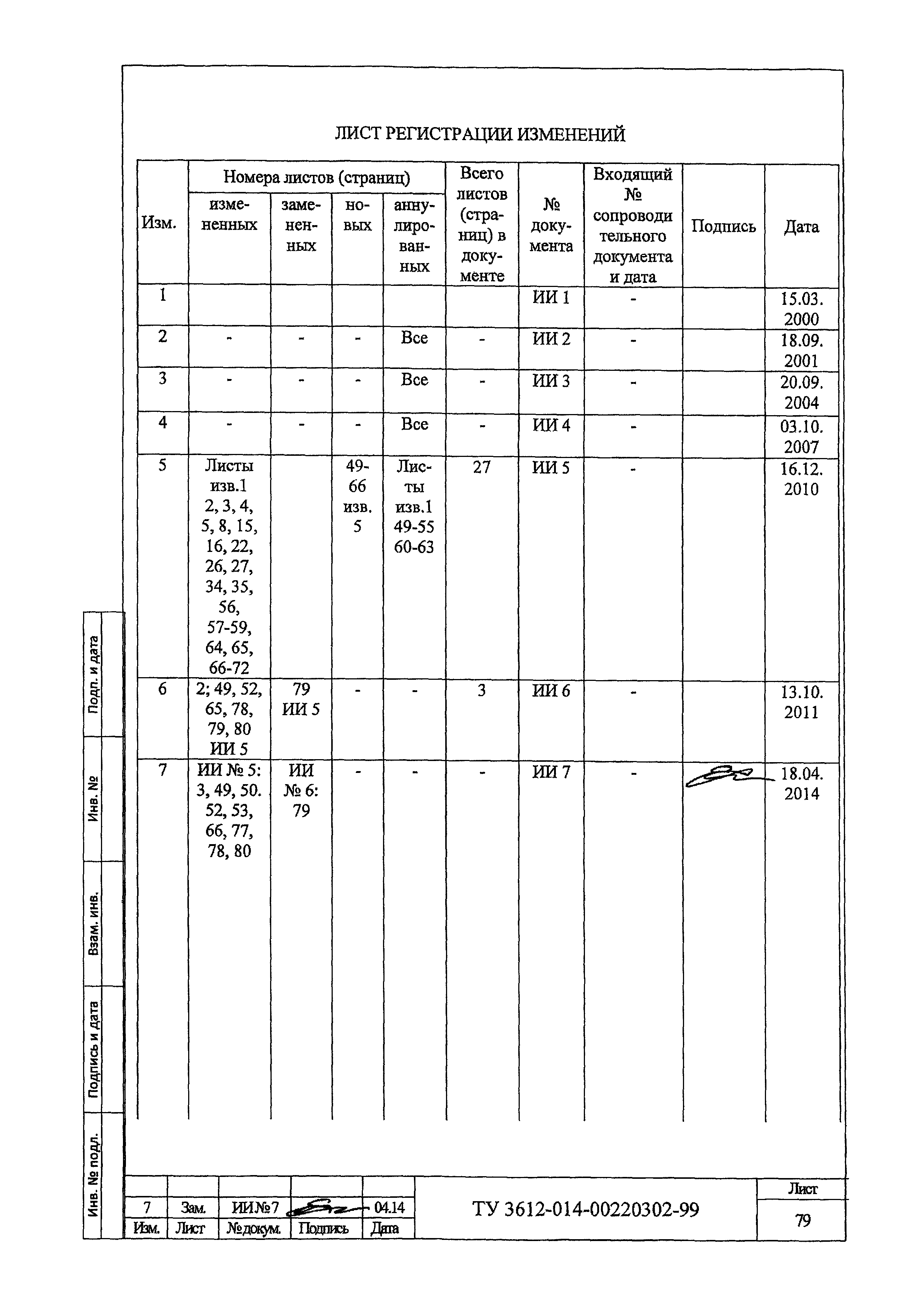

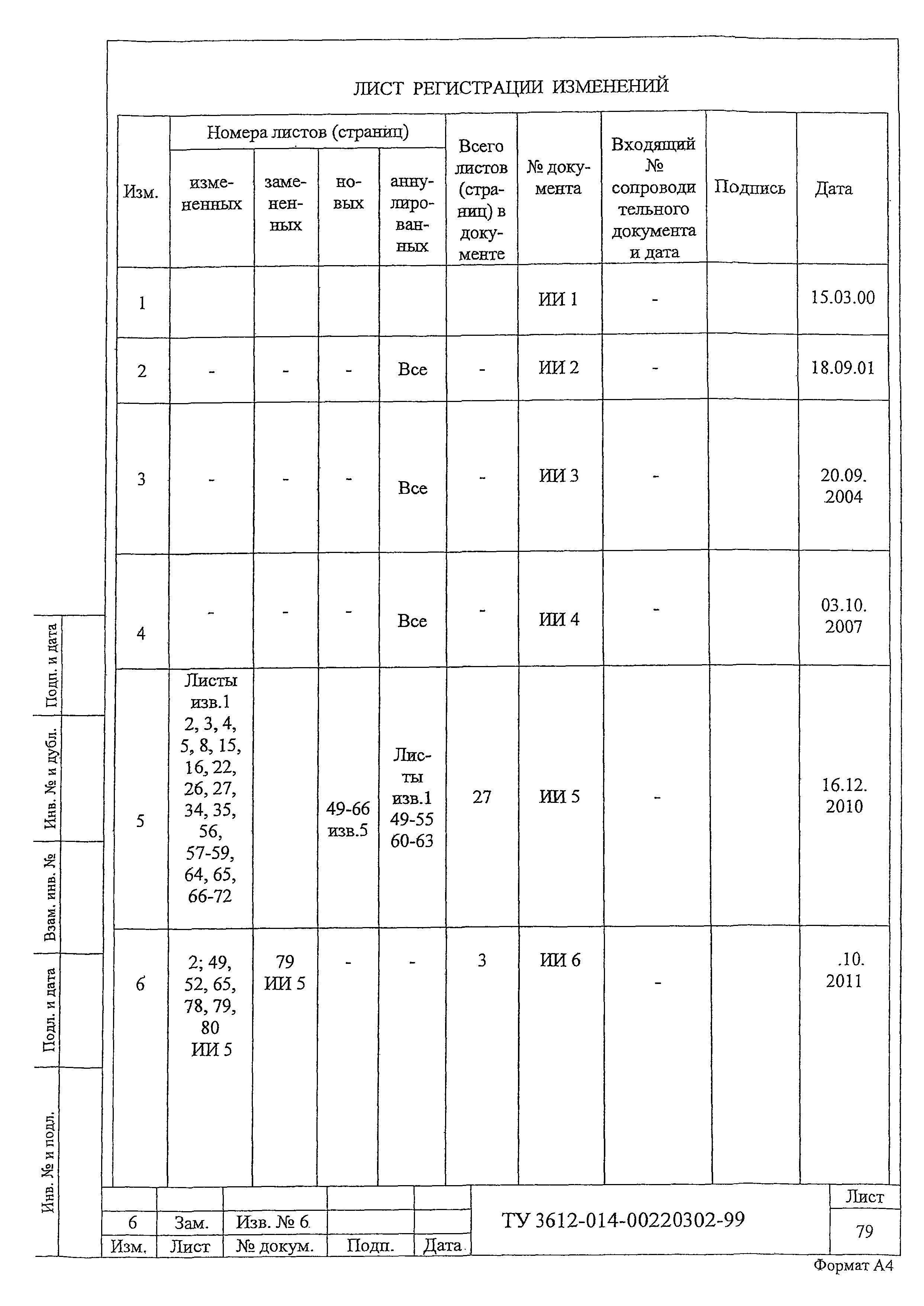

Лист регистрации изменений |
| Разработан: | ВНИИнефтемаш
|
| Утверждён: | 19.08.1999 АООТ ВНИИНЕФТЕМАШ
|
| Принят: | 07.06.1999 Госгортехнадзор (Gosgortekhnadzor 11-11/219)
31.05.1999 Бугульминский механический завод (64-4/10-1857)
|
| Расположен в: |
|

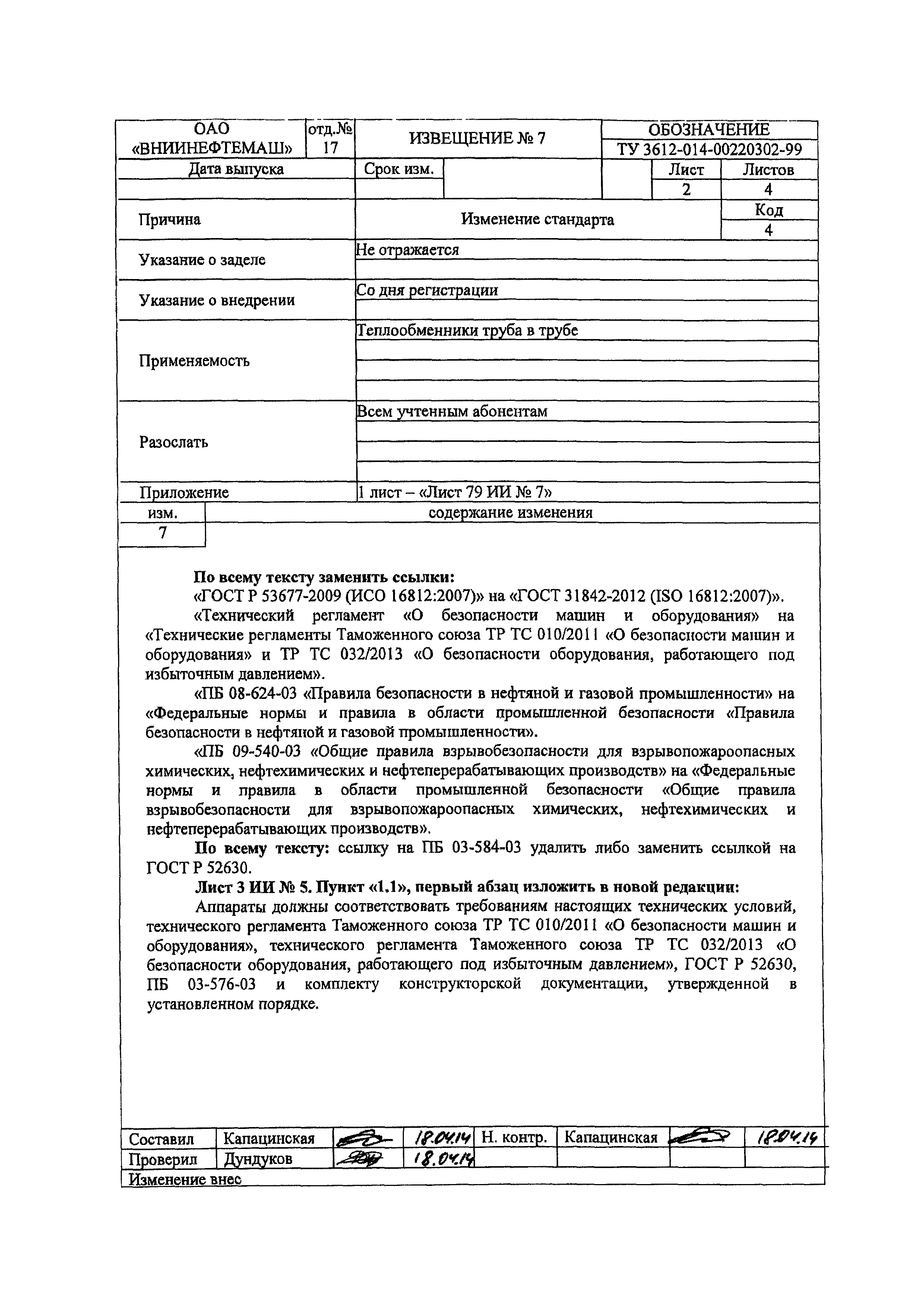

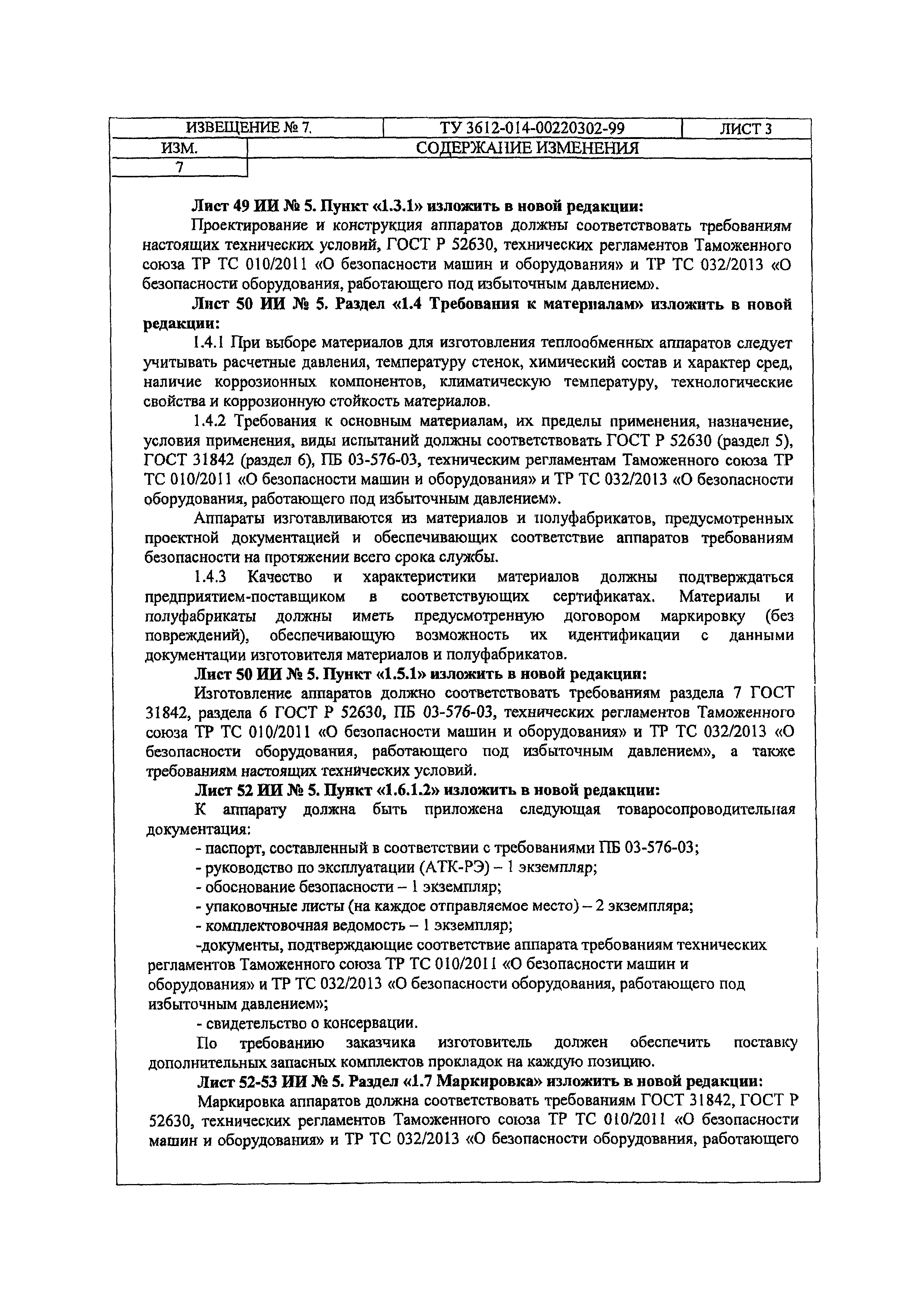

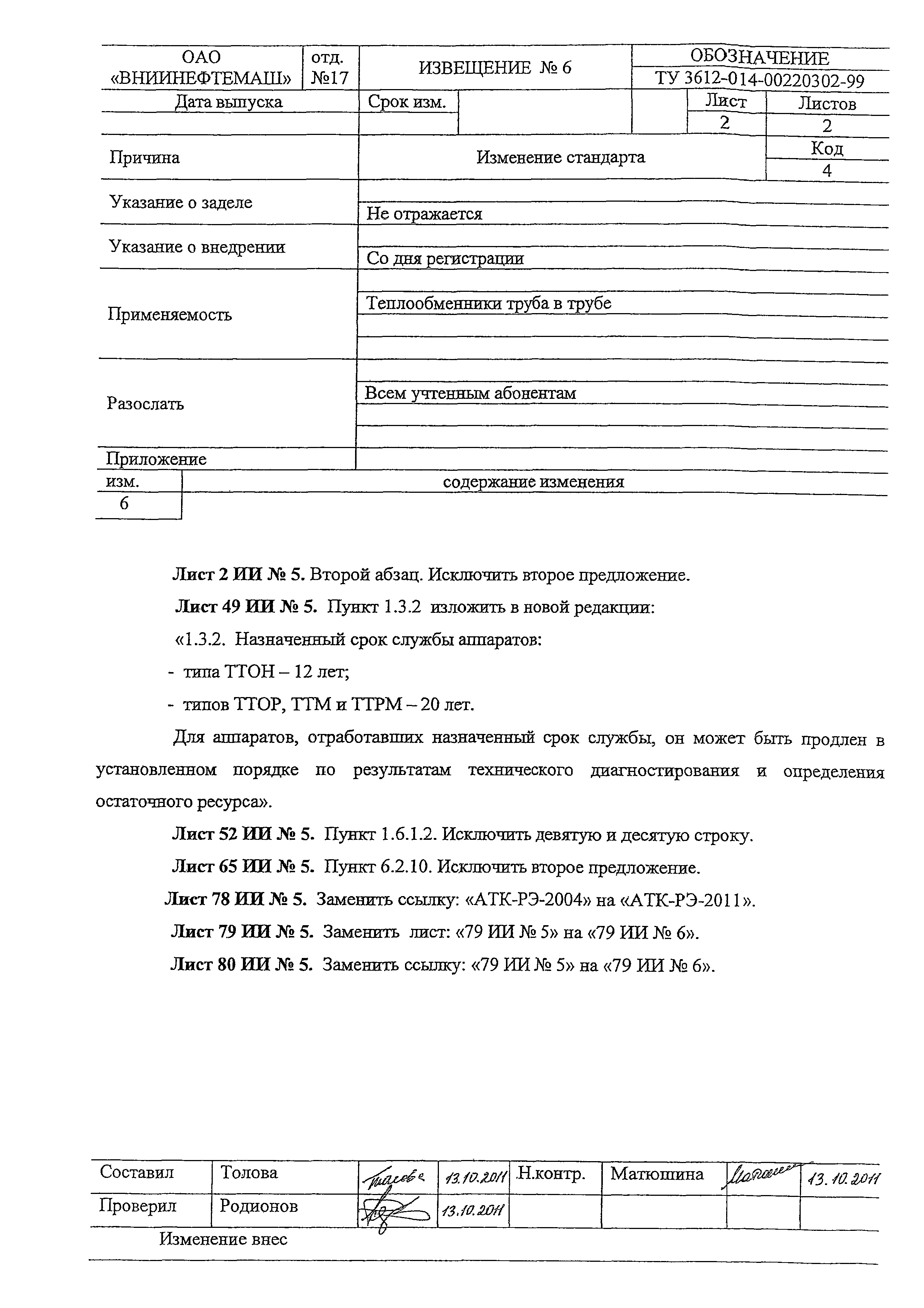

| Список изменений: | |
| Заменяет собой: | - ТУ 26-02-1023-87
- ТУ 26-02-1066-88
- АТК 24.202.05-90 «Теплообменники "труба в трубе" разборные однопоточные. Конструкция и основные размеры»
- АТК 24.202.06-90 «Теплообменники "труба в трубе" разборные многопоточные. Конструкция и основные размеры»
- АТК 24.202.07-90 «Теплообменники "труба в трубе" разборные малогабаритные. Конструкция и основные размеры»
- АТК 24.202.03-90 «Теплообменники "труба в трубе" неразборные однопоточные малогабаритные. Конструкция и основные размеры элементов»
|
| Нормативные ссылки: |   ПБ 10-115-96 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением»- ГОСТ 380-94 «Сталь углеродистая обыкновенного качества. Марки»
- ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия»
- ГОСТ 5520-79 «Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия»
- ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки»
- ГОСТ 12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования»
- ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны»
- ГОСТ 12.1.007-76 «Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности»
- ГОСТ 12.1.011-78 «Система стандартов безопасности труда. Смеси взрывоопасные. Классификация и методы испытаний»
- ПБ 09-170-97 «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств»
- ГОСТ 15.001-88 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения»
- ГОСТ 9.032-74 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения»
- ГОСТ 9.104-79 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы условий эксплуатации»
- ГОСТ 7502-98 «Рулетки измерительные металлические. Технические условия»
- ГОСТ 166-89 «Штангенциркули. Технические условия»
- ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования»
- ГОСТ 8733-74 «Трубы стальные бесшовные холоднодеформированные и теплодеформированные. Технические требования»
- ГОСТ 8479-70 «Поковки из конструкционной углеродистой и легированной стали. Общие технические условия»
- ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования»
- ГОСТ 481-80 «Паронит и прокладки из него. Технические условия»
- ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»
- ГОСТ 550-75 «Трубы стальные бесшовные для нефтеперерабатывающей и нефтехимической промышленности. Технические условия»
- ГОСТ 7350-77 «Сталь толстолистовая коррозионно-стойкая, жаростойкая и жаропрочная. Технические условия»
- ГОСТ 4986-79 «Лента холоднокатаная из коррозионно-стойкой и жаростойкой стали. Технические условия»
- ГОСТ 6465-76 «Эмали ПФ-115. Технические условия»
- ГОСТ 2208-91 «Ленты латунные общего назначения. Технические условия»
- ГОСТ 5959-80 «Ящики из листовых древесных материалов неразборные для грузов массой до 200 кг. Общие технические условия»
- ГОСТ 6032-89 «Стали и сплавы коррозионно-стойкие. Методы испытания на стойкость против межкристаллитной коррозии»
- ГОСТ 9.402-2004 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию»
|
