СТО 70238424.27.100.068-2009

Клапаны регулирующие и редукционные. Общие технические условия на капитальный ремонт. Нормы и требования

Обозначение:	СТО 70238424.27.100.068-2009
Обозначение англ:	STO 70238424.27.100.068-2009
Статус:	организационно-ограниченного применения
Название рус.:	Клапаны регулирующие и редукционные. Общие технические условия на капитальный ремонт. Нормы и требования
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	11.01.2010

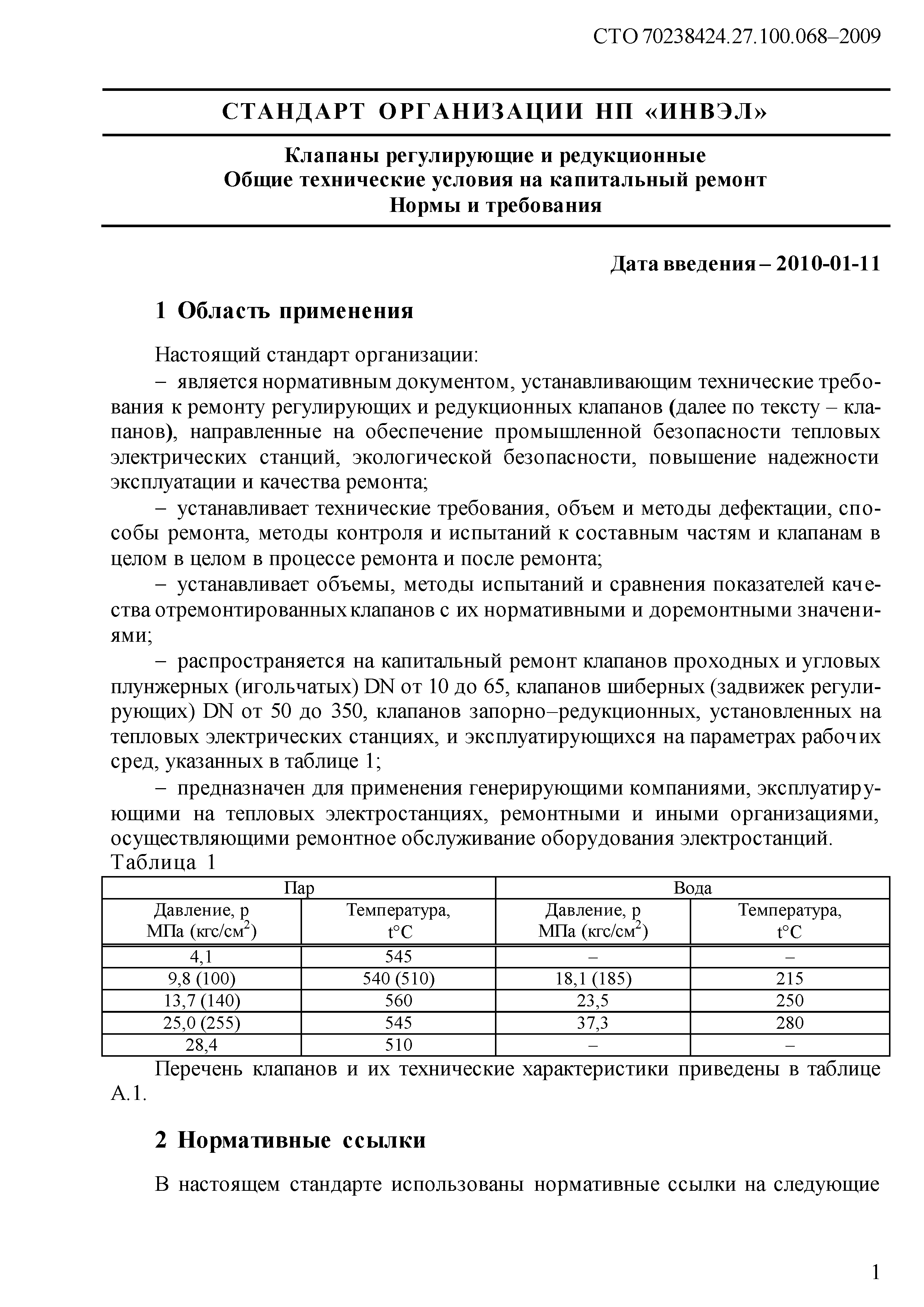

Область применения:	Стандарт предназначен для применения генерирующими компаниями, эксплуатирующими на тепловых электростанциях, ремонтными и иными организациями, осуществляющими ремонтное обслуживание оборудования электростанций; устанавливает технические требования к ремонту регулирующих и редукционных клапанов, направленные на обеспечение промышленной безопасности тепловых электрических станций, экологической безопасности, повышение надежности эксплуатации и качества ремонта

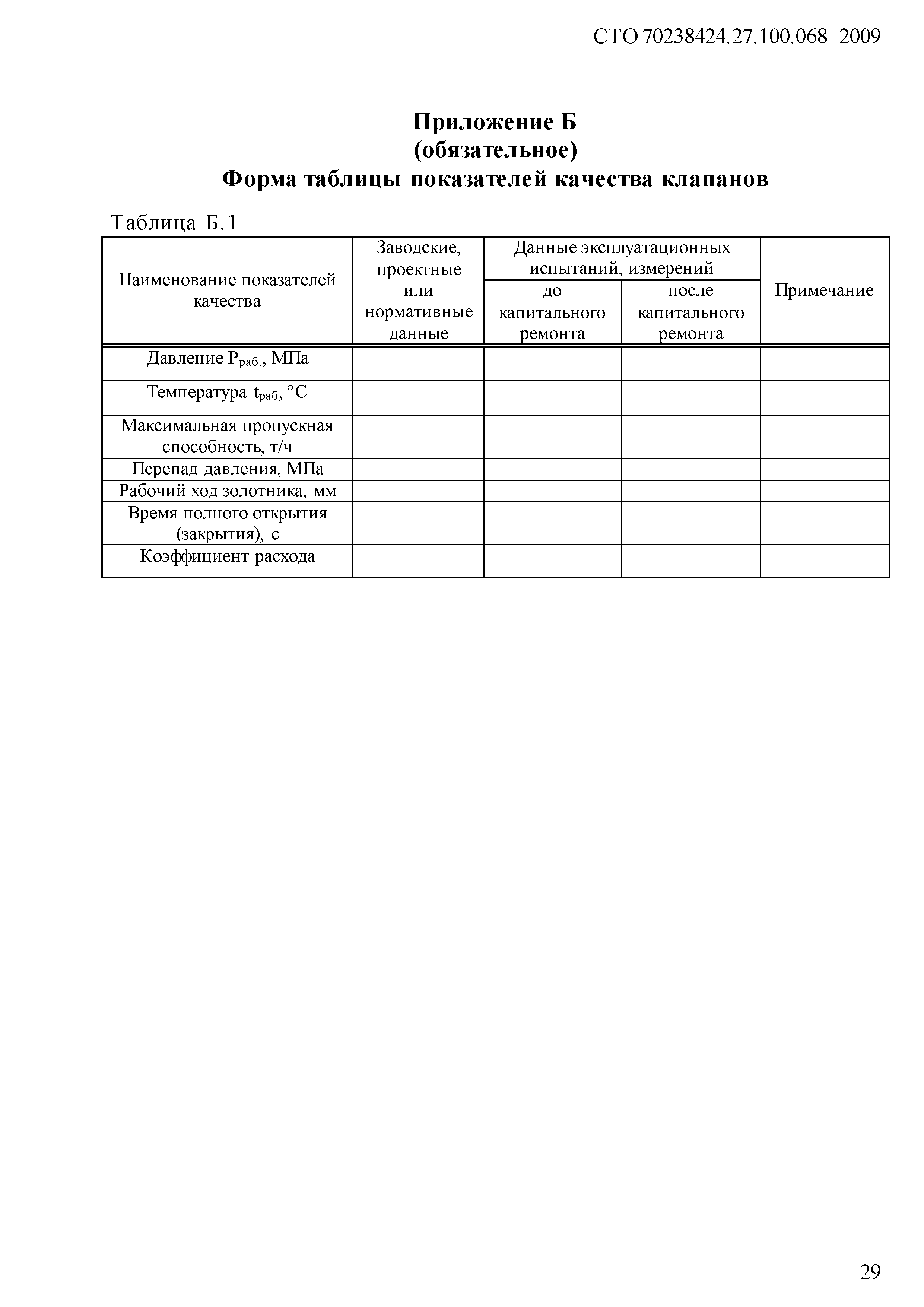

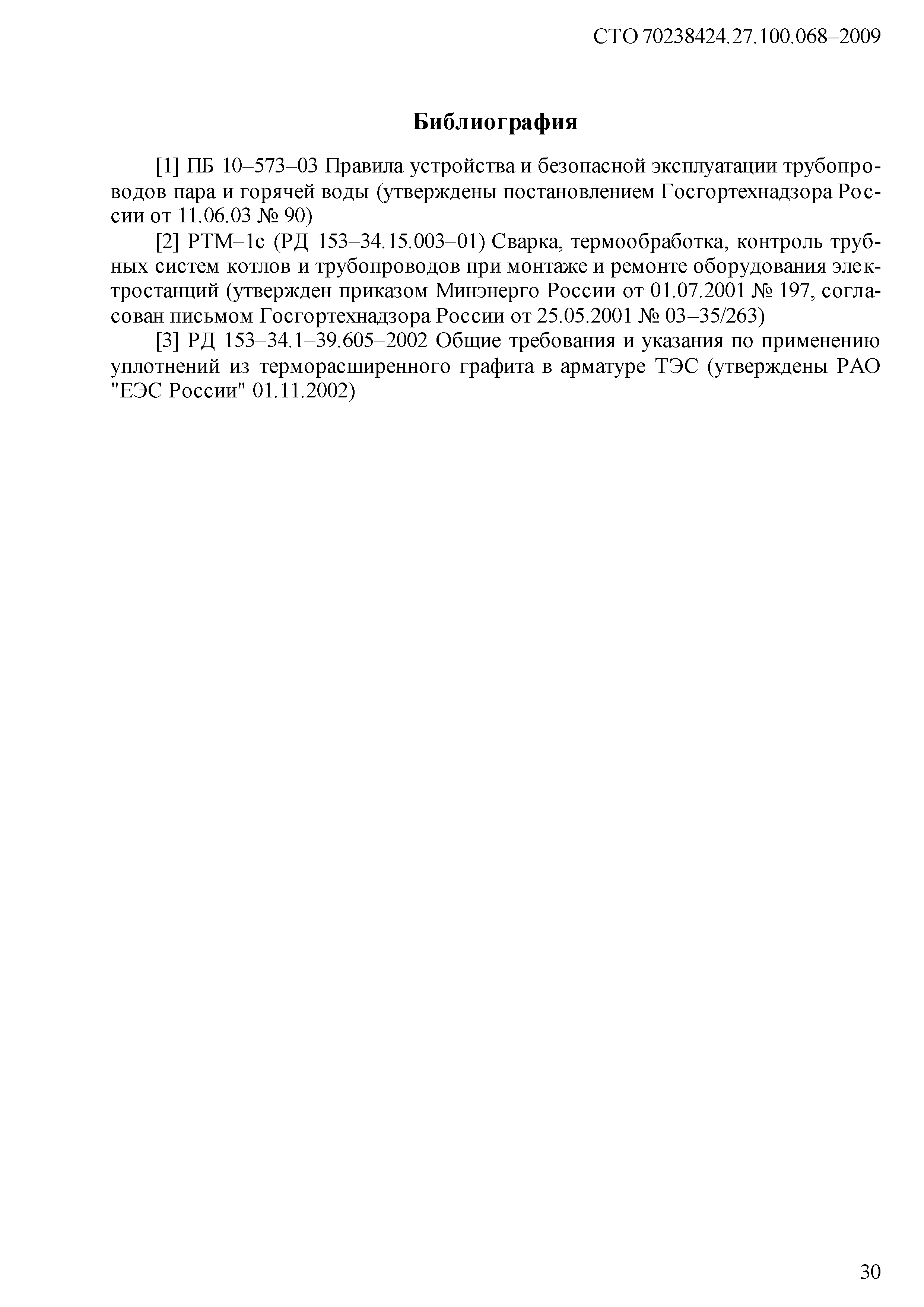

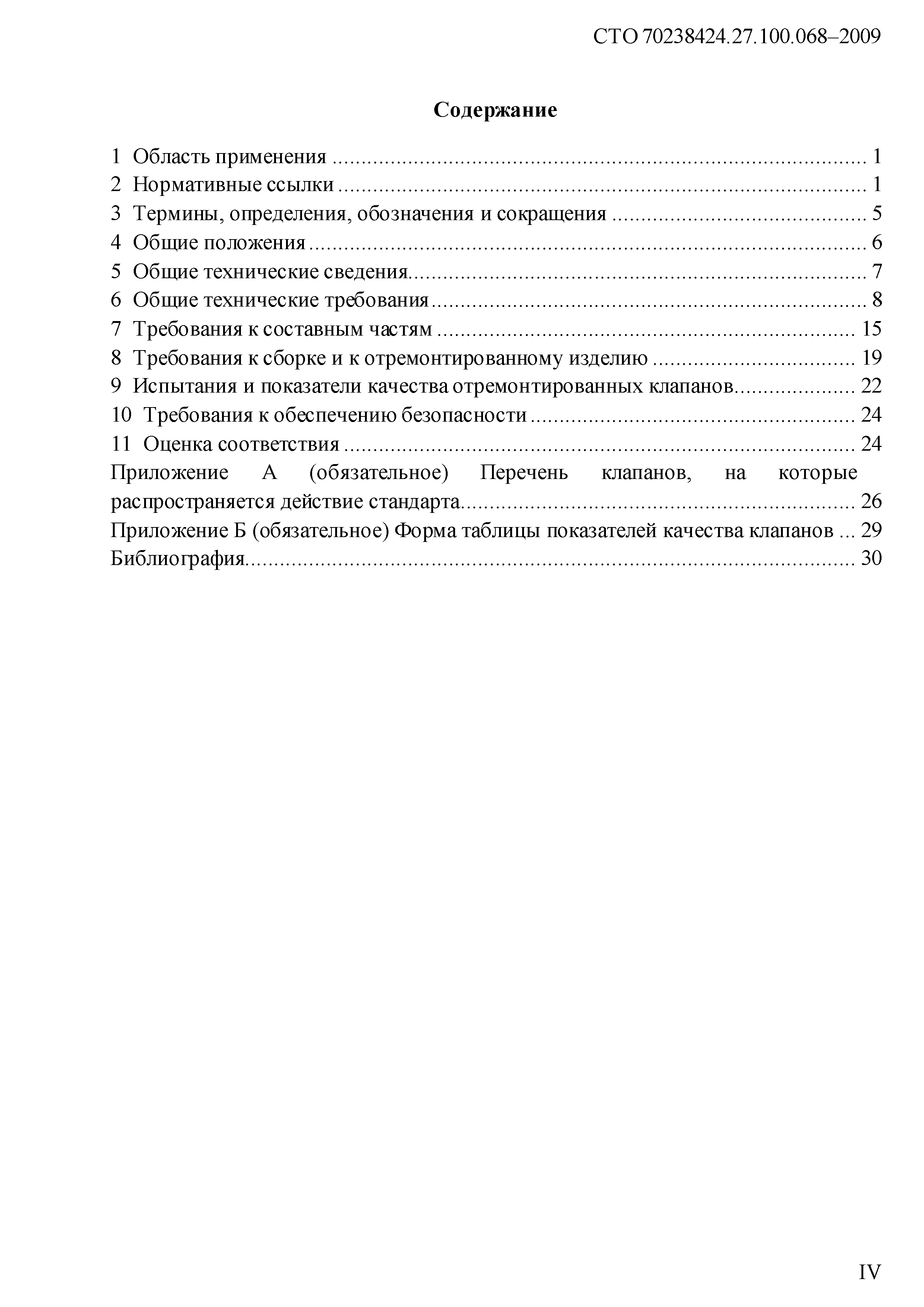

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения, обозначения и сокращения 4 Общие положения 5 Общие технические сведения 6 Общие технические требования 7 Требования к составным частям 8 Требования к сборке и к отремонтированному изделию 9 Испытания и показатели качества отремонтированных клапанов 10 Требования к обеспечению безопасности 11 Оценка соответствия Приложение А (обязательное) Перечень клапанов, на которые распространяется действие стандарта Приложение Б (обязательное) Форма таблицы показателей качества клапанов Библиография
Разработан:	ЗАО ЦКБ Энергоремонт
Утверждён:	18.12.2009 НП ИНВЭЛ (92)
Издан:	НП ИНВЭЛ (2009 г. )
Расположен в:	Техническая документация

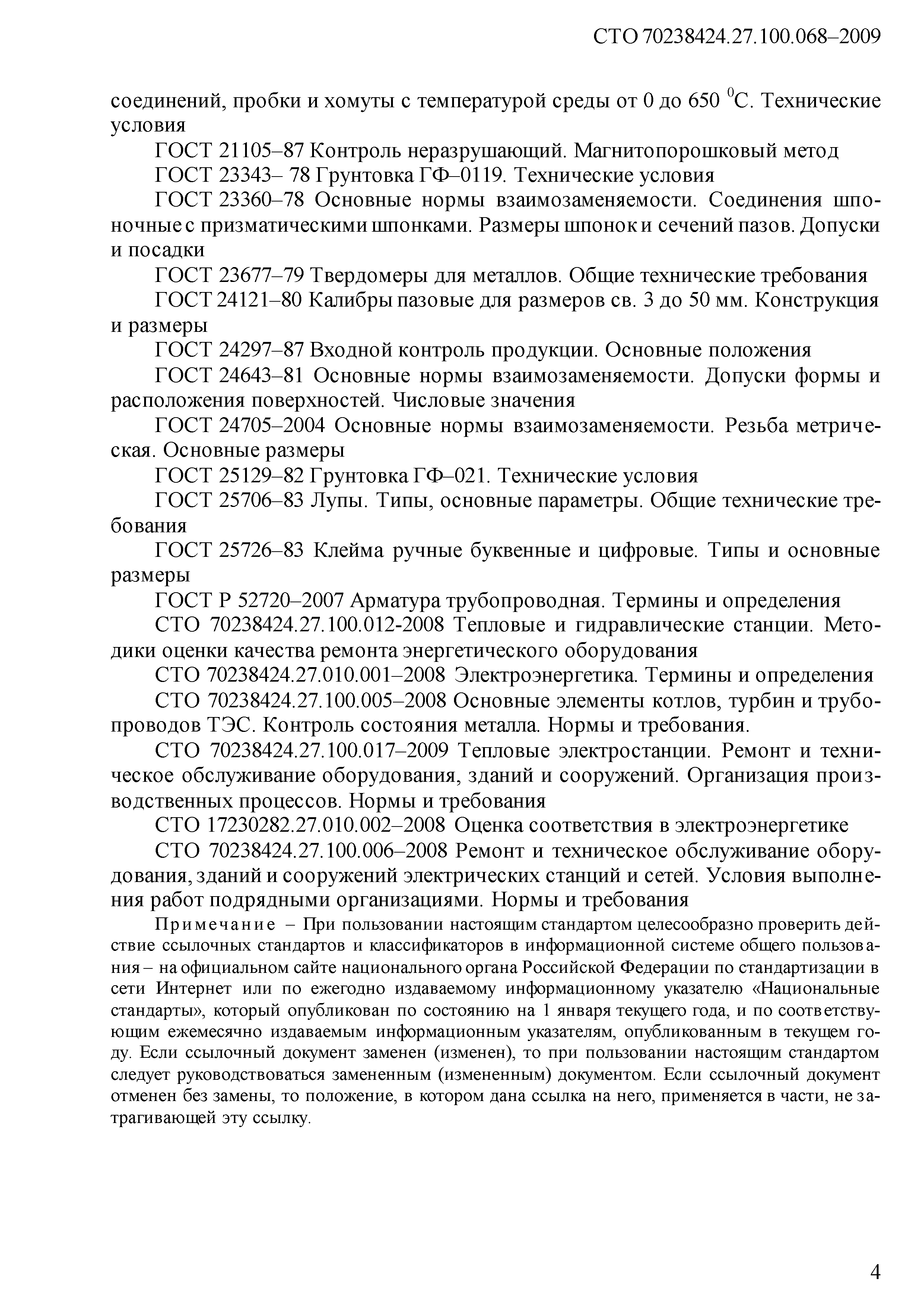

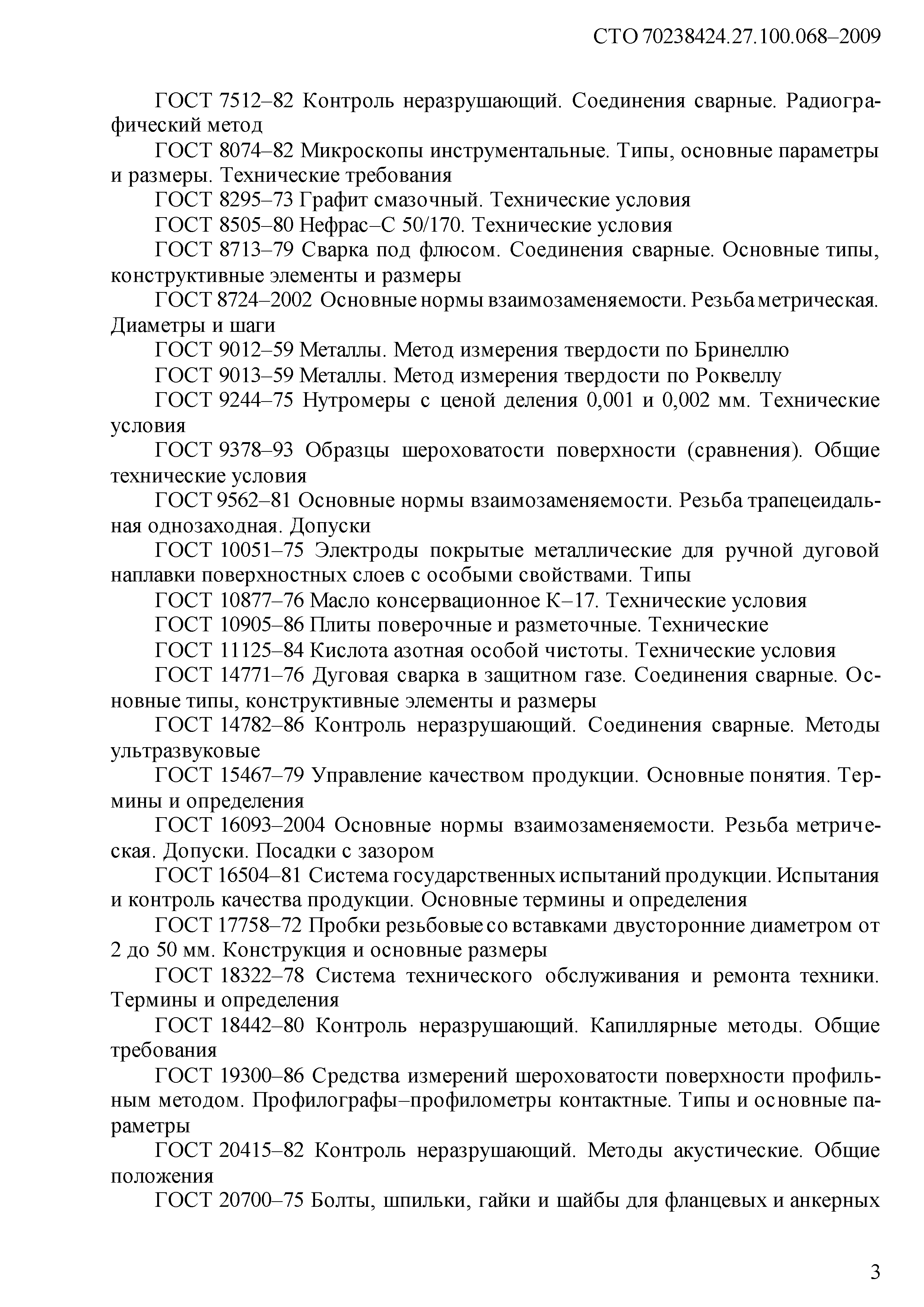

Нормативные ссылки:	ГОСТ 3242-79 «Соединения сварные. Методы контроля качества» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод» ГОСТ 8713-79 «Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» ГОСТ 12.1.003-83 «Система стандартов безопасности труда. Шум. Общие требования безопасности» ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны» ГОСТ 12.4.009-83 «Система стандартов безопасности труда. Пожарная техника для защиты объектов. Основные виды. Размещение и обслуживание» ГОСТ 12.4.011-89 «Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация» ГОСТ 27.002-89 «Надежность в технике. Основные понятия. Термины и определения» ГОСТ 15467-79 «Управление качеством продукции. Основные понятия. Термины и определения» ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения» ГОСТ 18322-78 «Система технического обслуживания и ремонта техники. Термины и определения» ГОСТ 18442-80 «Контроль неразрушающий. Капиллярные методы. Общие требования» ГОСТ 24297-87 «Входной контроль продукции. Основные положения» ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю» ГОСТ 14771-76 «Дуговая сварка в защитном газе. Соединения сварные. Основные типы. Конструктивные элементы и размеры» ГОСТ 9.032-74 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения» ГОСТ 12.1.001-89 «Система стандартов безопасности труда. Ультразвук. Общие требования безопасности» ГОСТ 166-89 «Штангенциркули. Технические условия» ГОСТ 618-73 «Фольга алюминиевая для технических целей. Технические условия» ГОСТ 12.3.002-75 «Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности» ГОСТ 20700-75 «Болты, шпильки, гайки и шайбы для фланцевых и анкерных соединений, пробки и хомуты с температурой среды от 0 до 650 град. С. Технические условия» ГОСТ 25129-82 «Грунтовка ГФ-021. Технические условия» ГОСТ 21105-87 «Контроль неразрушающий. Магнитопорошковый метод» ГОСТ 577-68 «Индикаторы часового типа с ценой деления 0,01 мм. Технические условия» ГОСТ 9378-93 «Образцы шероховатости поверхности (сравнения). Общие технические условия» ГОСТ 6507-90 «Микрометры. Технические условия» ГОСТ 19300-86 «Средства измерений шероховатости поверхности профильным методом. Профилографы-профилометры контактные. Типы и основные параметры» Федеральный закон 184-ФЗ «О техническом регулировании» ГОСТ 926-82 «Эмаль ПФ-133. Технические условия» ГОСТ 6465-76 «Эмали ПФ-115. Технические условия» ПБ 10-573-03 «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды» РД 153-34.1-39.605-2002 «Общие требования и указания по применению уплотнений из терморасширенного графита в арматуре ТЭС» ГОСТ 10051-75 «Электроды покрытые металлические для ручной дуговой наплавки поверхностных слоев с особыми свойствами. Типы» ГОСТ 10877-76 «Масло консервационное К-17. Технические условия» ГОСТ 10905-86 «Плиты поверочные и разметочные. Технические условия» ГОСТ 11125-84 «Кислота азотная особой чистоты. Технические условия» ГОСТ 12.3.025-80 «Система стандартов безопасности труда. Обработка металлов резанием. Требования безопасности» ГОСТ 17758-72 «Пробки резьбовые со вставками двусторонние диаметром от 2 до 50 мм. Конструкция и основные размеры» ГОСТ 20415-82 «Контроль неразрушающий. Методы акустические. Общие положения» ГОСТ 23343-78 «Грунтовка ГФ-0119. Технические условия» ГОСТ 23360-78 «Основные нормы взаимозаменяемости. Соединения шпоночные с призматическими шпонками. Размеры шпонок и сечений пазов. Допуски и посадки» ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования» ГОСТ 24121-80 «Калибры пазовые для размеров св. 3 до 50 мм. Конструкция и размеры» ГОСТ 24643-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения» ГОСТ 25706-83 «Лупы. Типы, основные параметры. Общие технические требования» ГОСТ 25726-83 «Клейма ручные буквенные и цифровые. Типы и основные размеры» ГОСТ 3134-78 «Уайт-спирит. Технические условия» ГОСТ 4380-93 «Микрометры со вставками. Технические условия» ГОСТ 4960-75 «Порошок медный электролитический. Технические условия» ГОСТ 6267-74 «Смазка ЦИАТИМ-201. Технические условия» ГОСТ 8.050-73 «Государственная система обеспечения единства измерений. Нормальные условия выполнения линейных и угловых измерений» ГОСТ 8.051-81 «Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм» ГОСТ 8074-82 «Микроскопы инструментальные. Типы, основные параметры и размеры. Технические требования» ГОСТ 8295-73 «Графит смазочный. Технические условия» ГОСТ 8505-80 «Нефрас-С 50/170. Технические условия» ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу» ГОСТ 9244-75 «Нутромеры с ценой деления 0,001 и 0,002 мм. Технические требования» ГОСТ 9562-81 «Основные нормы взаимозаменяемости. Резьба трапецеидальная однозаходная. Допуски» РД 153-34.1-003-01 «Сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте энергетического оборудования» ГОСТ 8724-2002 «Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги» ГОСТ 6823-2000 «Глицерин натуральный сырой. Общие технические условия» ГОСТ 16093-2004 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором» ГОСТ 24705-2004 «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры» ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения» ГОСТ 9.402-2004 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию» ГОСТ Р 52720-2007 «Арматура трубопроводная. Термины и определения» СТО 17230282.27.100.006-2008 «Ремонт и техническое обслуживание оборудования, зданий и сооружений электрических станций и сетей. Условия выполнения работ подрядными организациями. Нормы и требования» СТО 70238424.27.100.012-2008 «Тепловые и гидравлические станции. Методики оценки качества ремонта энергетического оборудования» Приказ 92 «Об утверждении и введении в действие стандартов организации НП "ИНВЭЛ"» ГОСТ 4960-2009 «Порошок медный электролитический. Технические условия» СТО 70238424.27.010.001-2008 «Электроэнергетика. Термины и определения» СТО 70238424.27.100.005-2008 «Основные элементы котлов, турбин и трубопроводов ТЭС. Контроль состояния металла. Нормы и требования» СТО 70238424.27.100.006-2008 «Ремонт и техническое обслуживание оборудования, зданий и сооружений электрических станций и сетей. Условия выполнения работ подрядными организациями. Нормы и требования» СТО 70238424.27.100.017-2009 «Тепловые электростанции. Ремонт и техническое обслуживание оборудования, зданий и сооружений. Организация производственных процессов. Нормы и требования»
