Скачать СТО 70238424.27.040.020-2009 Турбина паровая ПТ–80/100–130/13 ЛМЗ. Технические условия на капитальный ремонт. Нормы и требования

Дата актуализации: 10.08.2017

СТО 70238424.27.040.020-2009

Турбина паровая ПТ–80/100–130/13 ЛМЗ. Технические условия на капитальный ремонт. Нормы и требования

Обозначение:	СТО 70238424.27.040.020-2009
Обозначение англ:	STO 70238424.27.040.020-2009
Статус:	организационно-ограниченного применения
Название рус.:	Турбина паровая ПТ–80/100–130/13 ЛМЗ. Технические условия на капитальный ремонт. Нормы и требования
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.11.2010
Область применения:	Стандарт организации: является нормативным документом, устанавливающим технические требования к ремонту турбин паровых ПТ–80/100–130/13 ЛМЗ, направленные на обеспечение промышленной безопасности тепловых электрических станций, повышение надежности эксплуатации и качества ремонта; устанавливает технические требования, объем и методы дефектации, способы ремонта, методы контроля и испытаний к составным частям и турбинам паровым ПТ–80/100–130/13 ЛМЗ в целом в процессе ремонта и после ремонта; устанавливает объемы, методы испытаний и сравнения показателей качества отремонтированных турбин паровых ПТ–80/100–130/13 ЛМЗ с их нормативными и доремонтными значениями; распространяется на капитальный ремонт турбин паровых ПТ–80/100–130/13 ЛМЗ; предназначен для применения генерирующими компаниями, эксплуатирующими организациями на тепловых электростанциях, ремонтными и иными организациями, осуществляющими ремонтное обслуживание оборудования электростанций.

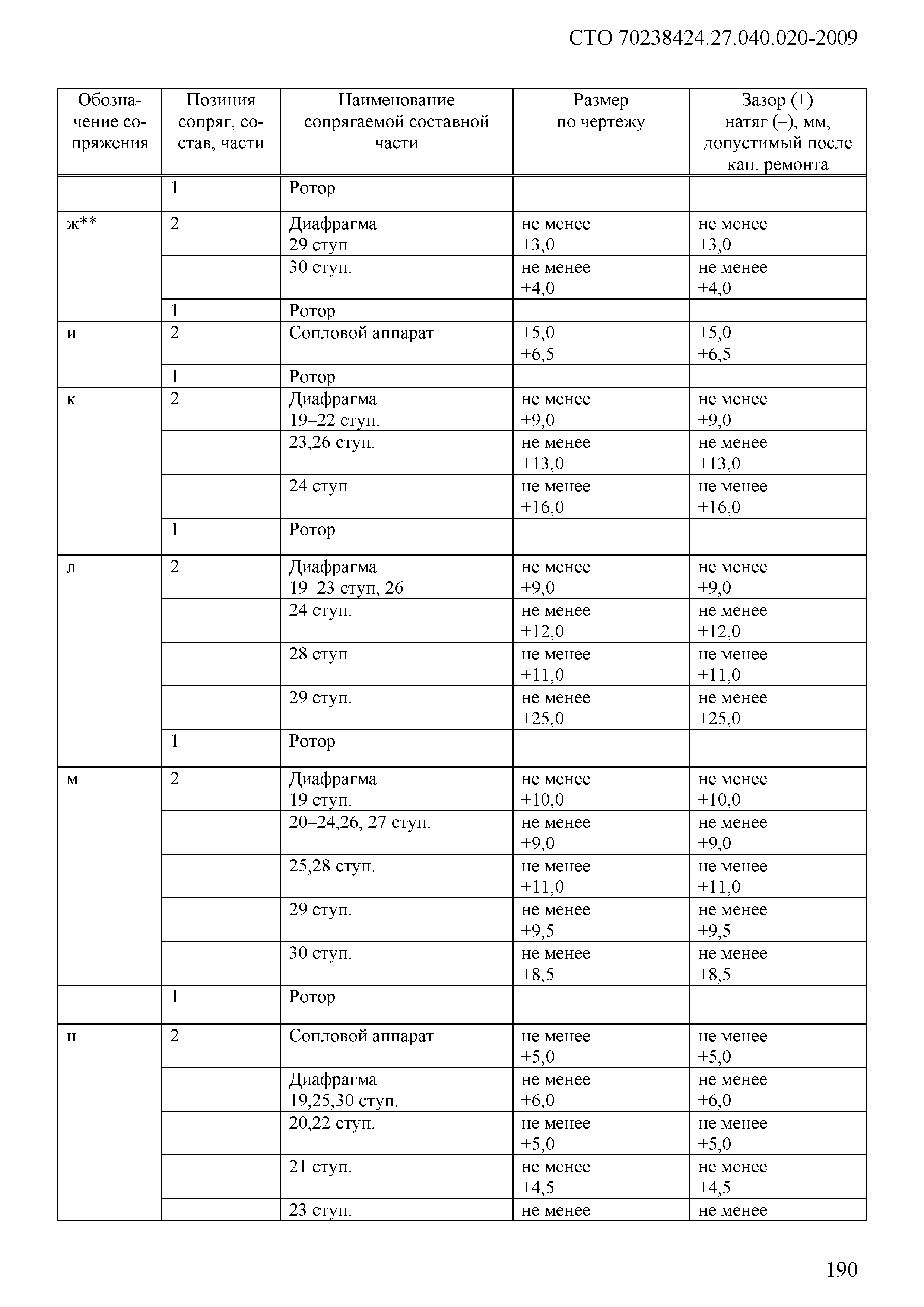

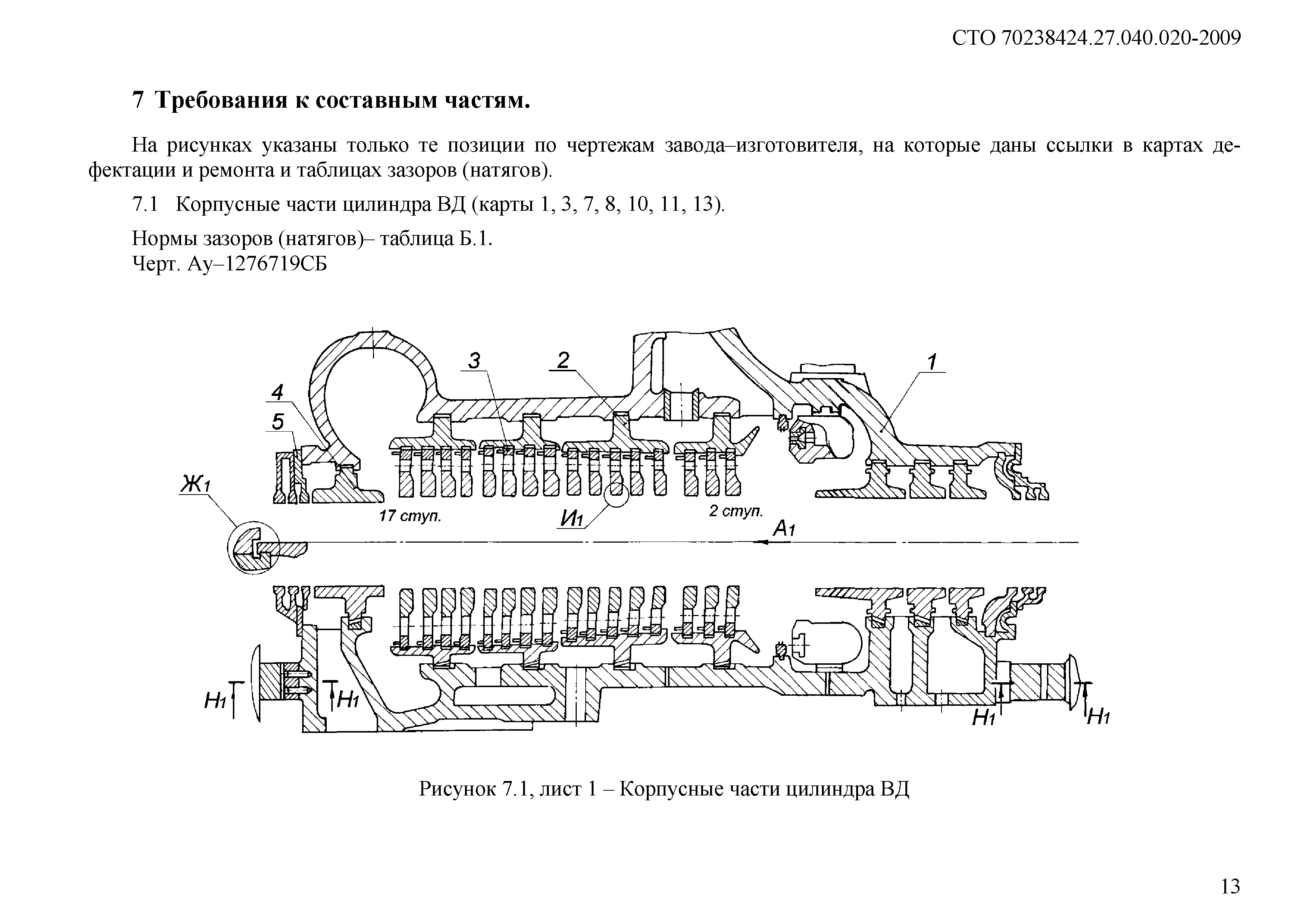

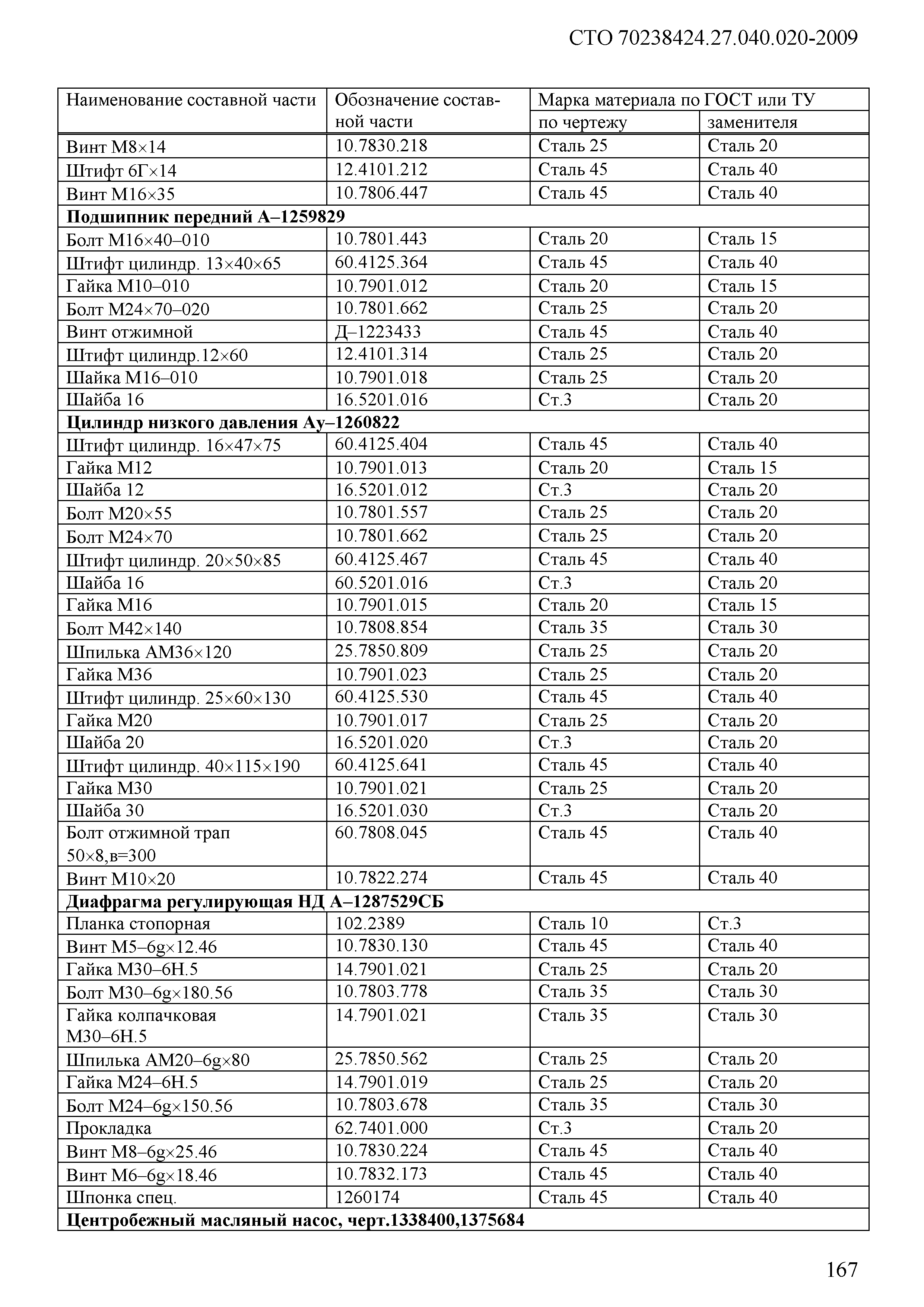

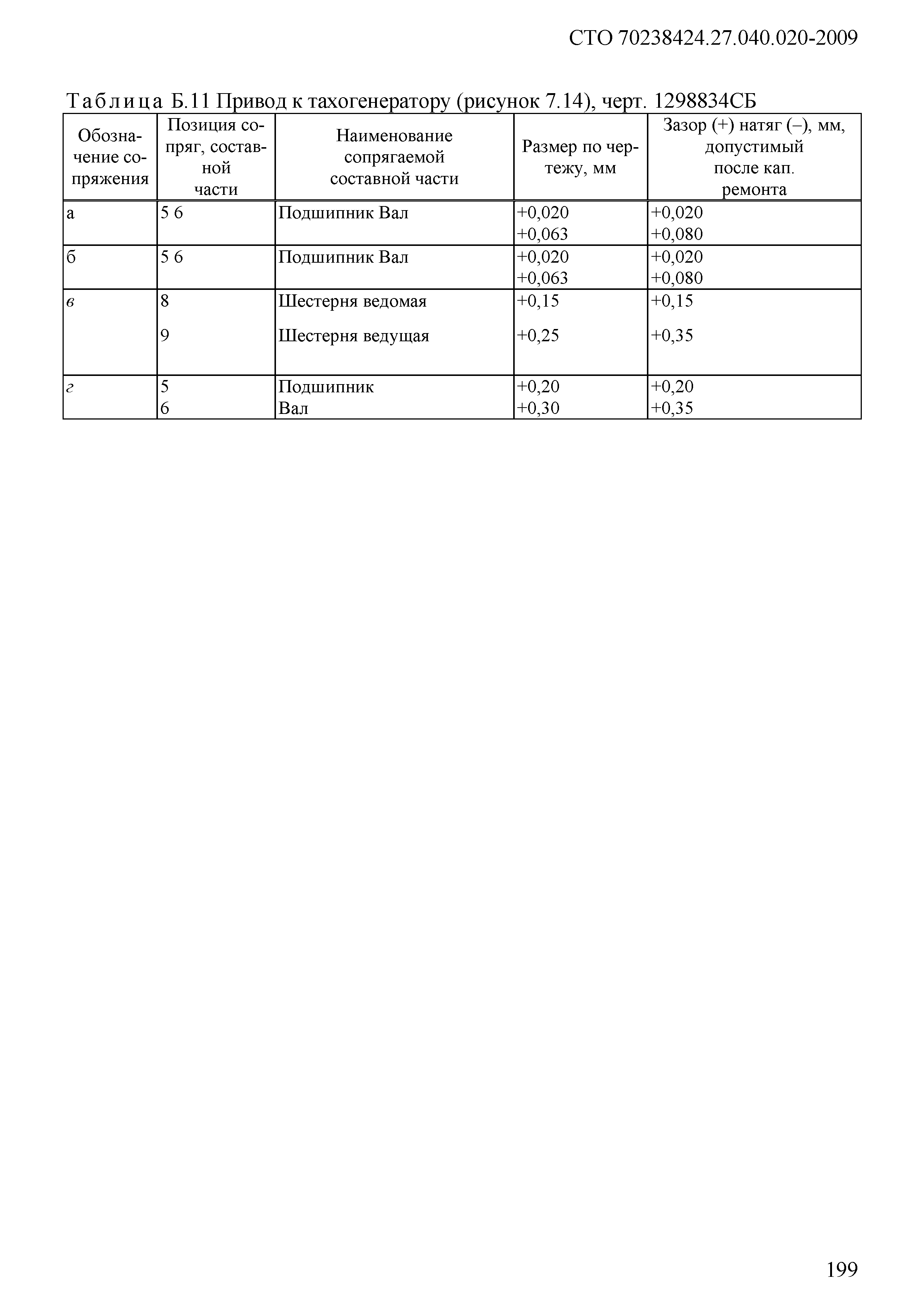

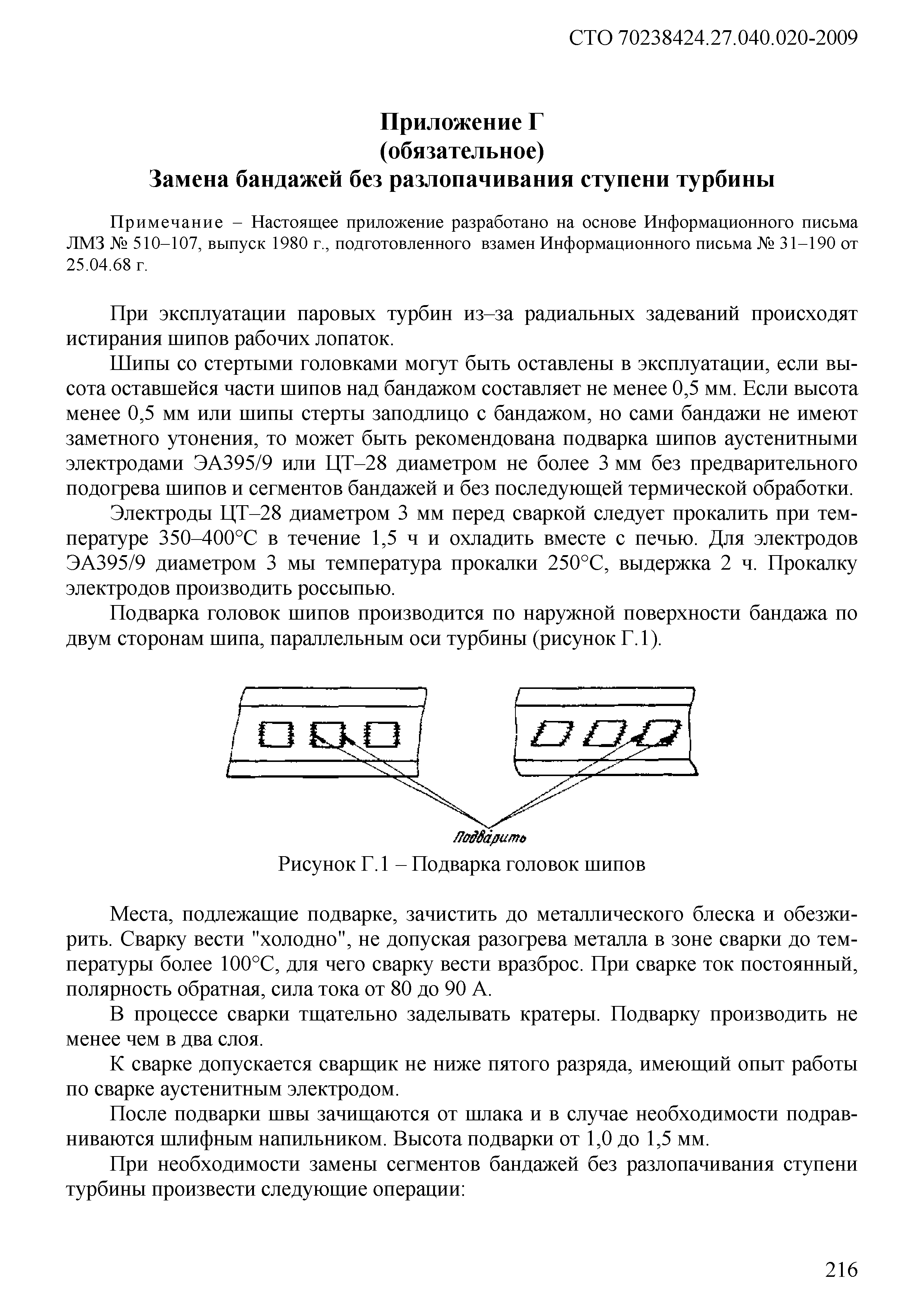

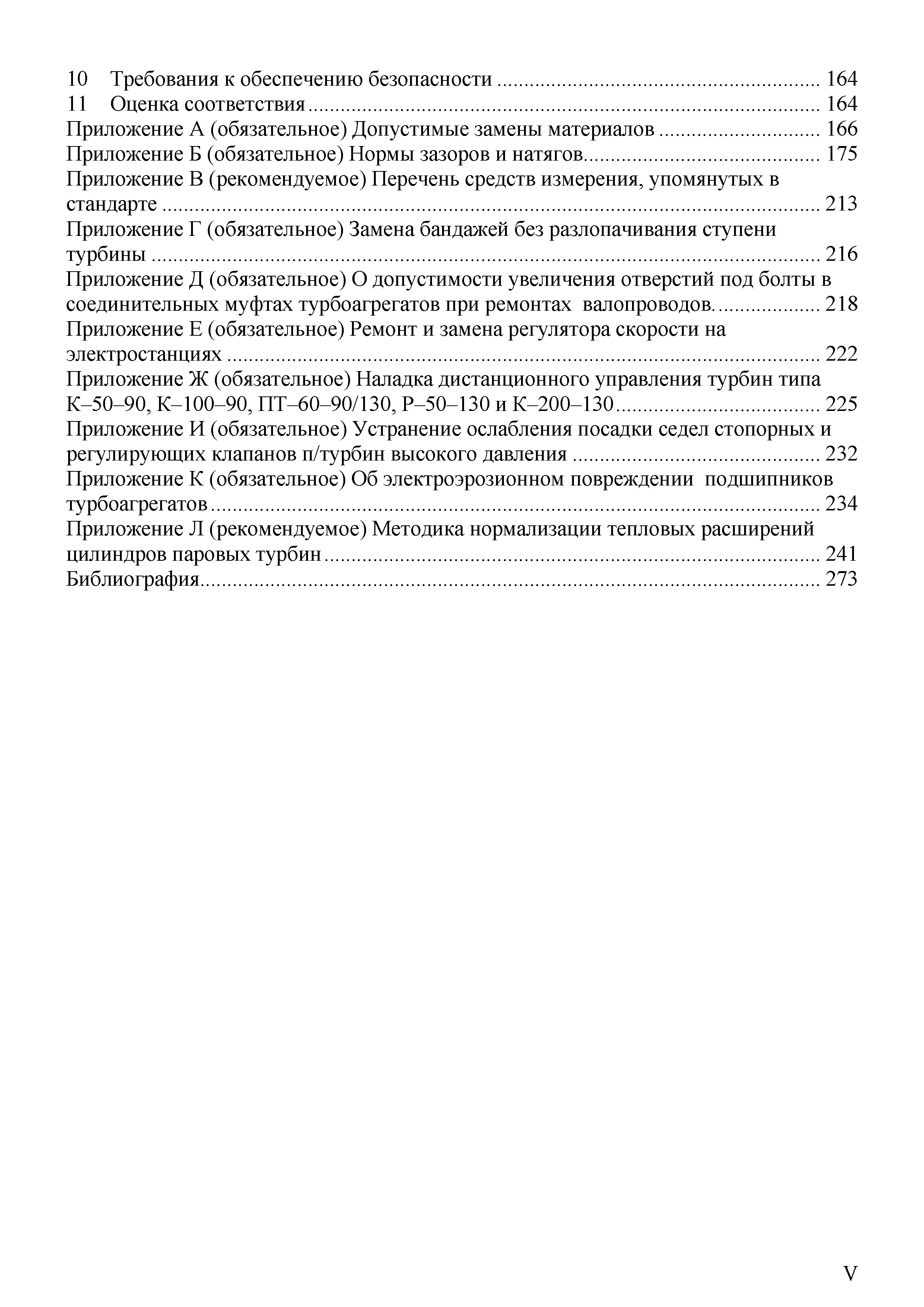

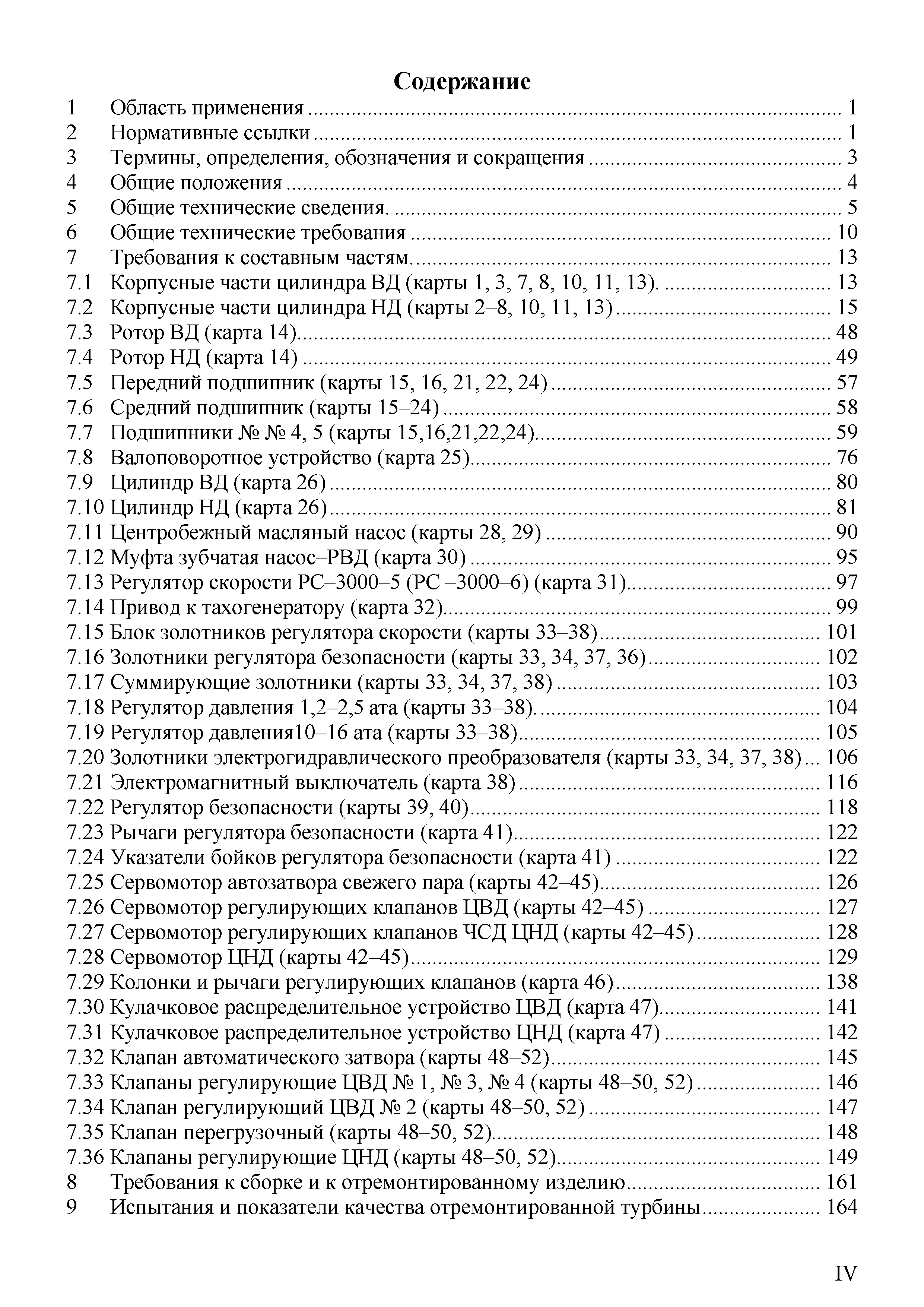

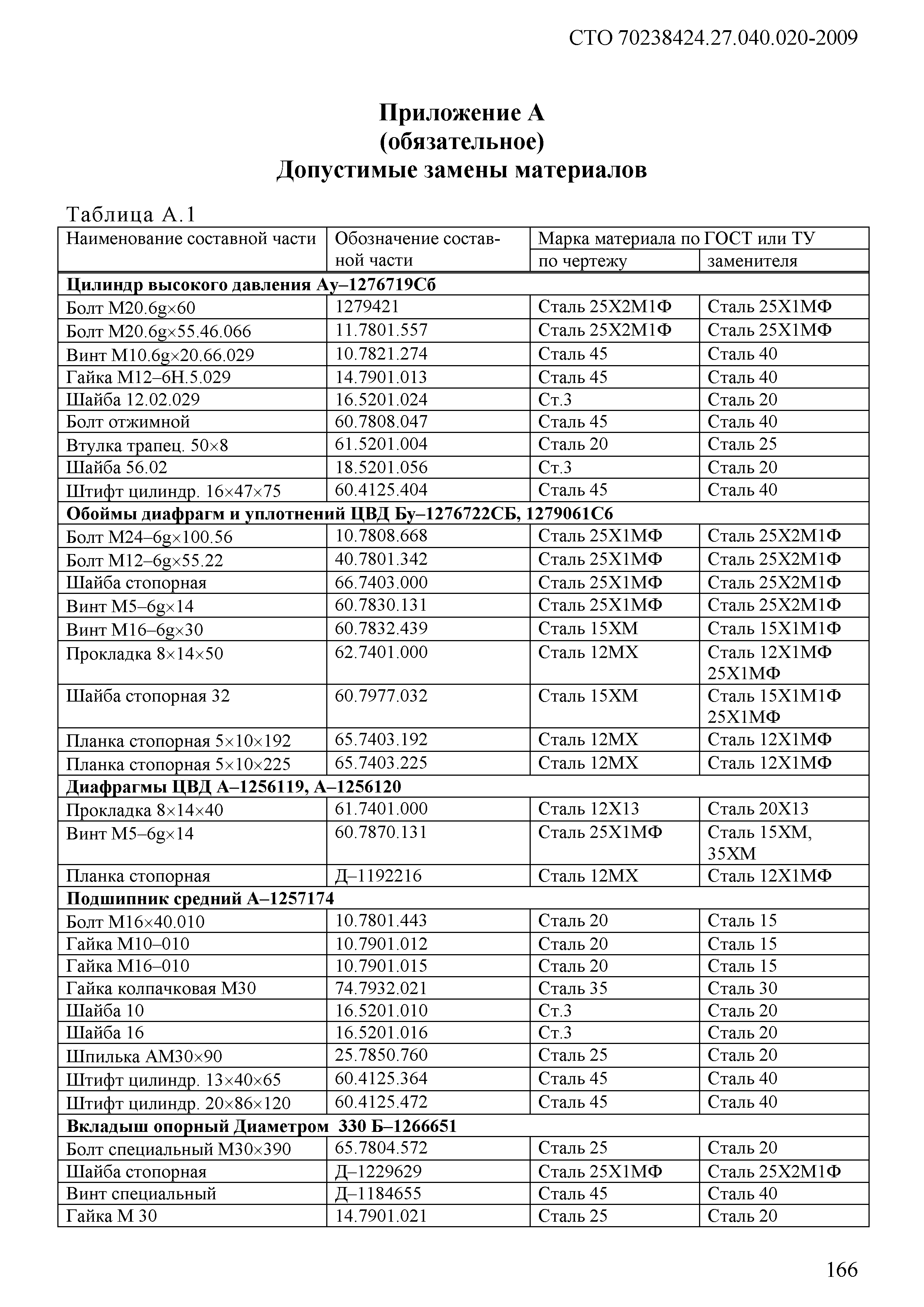

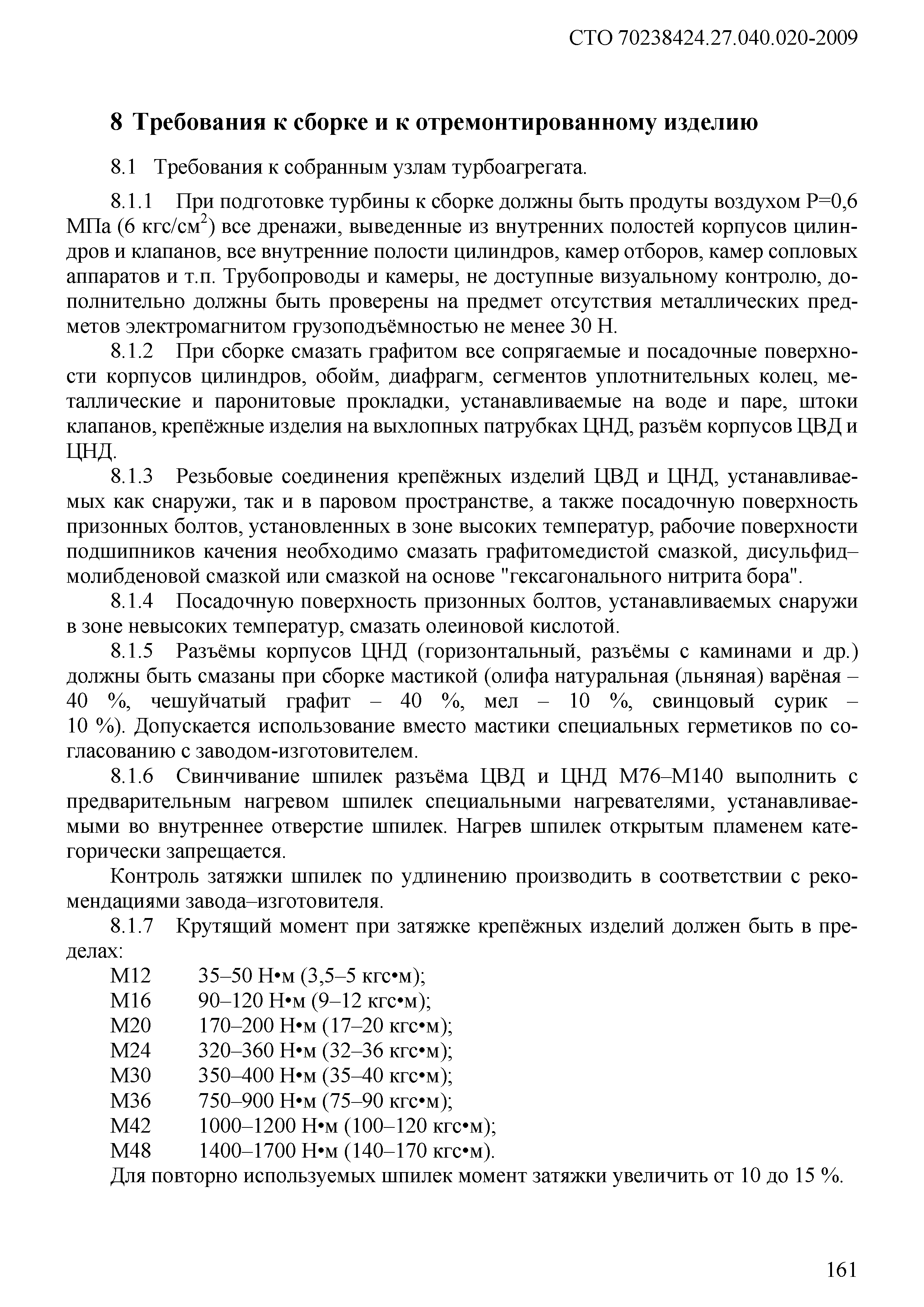

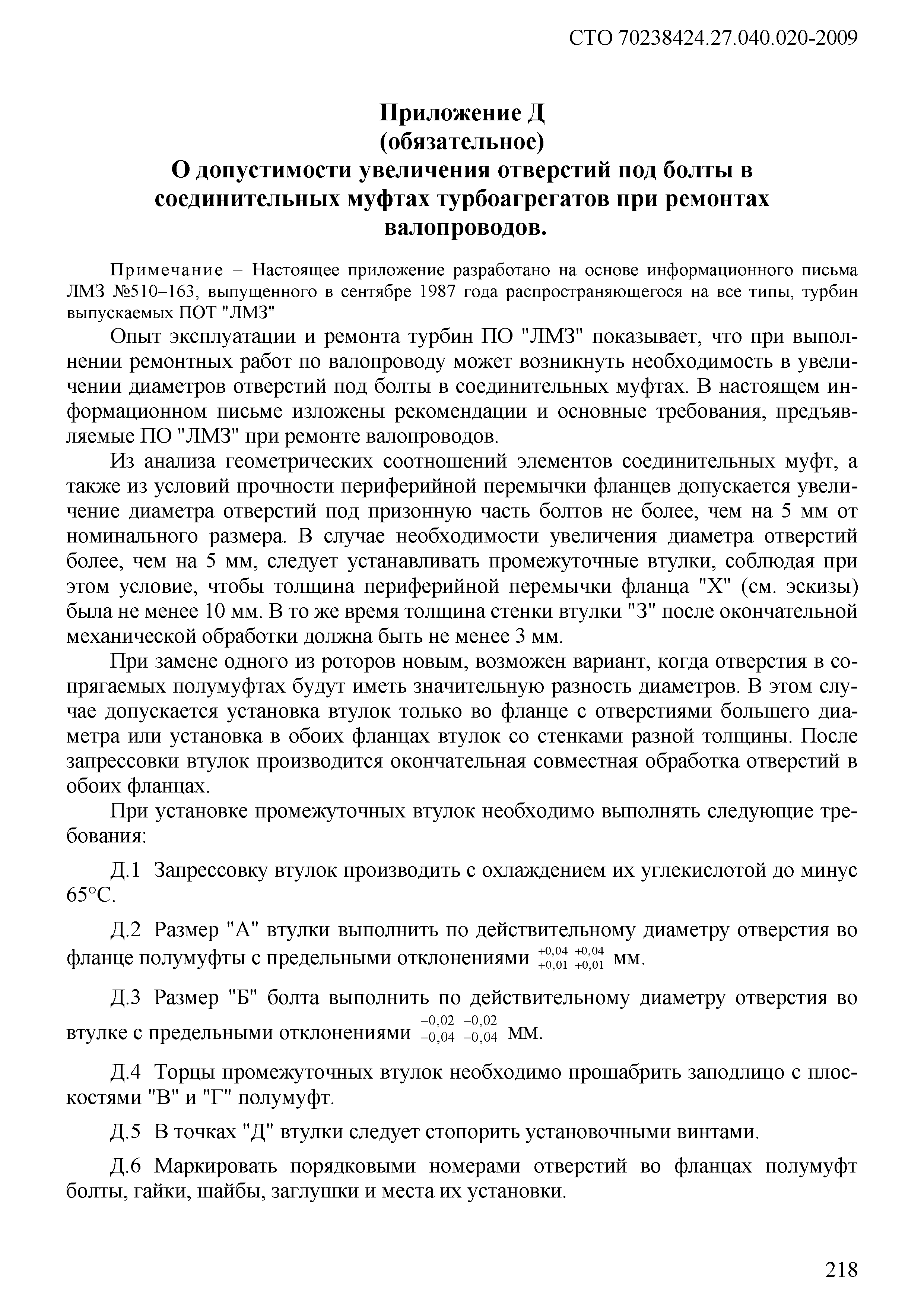

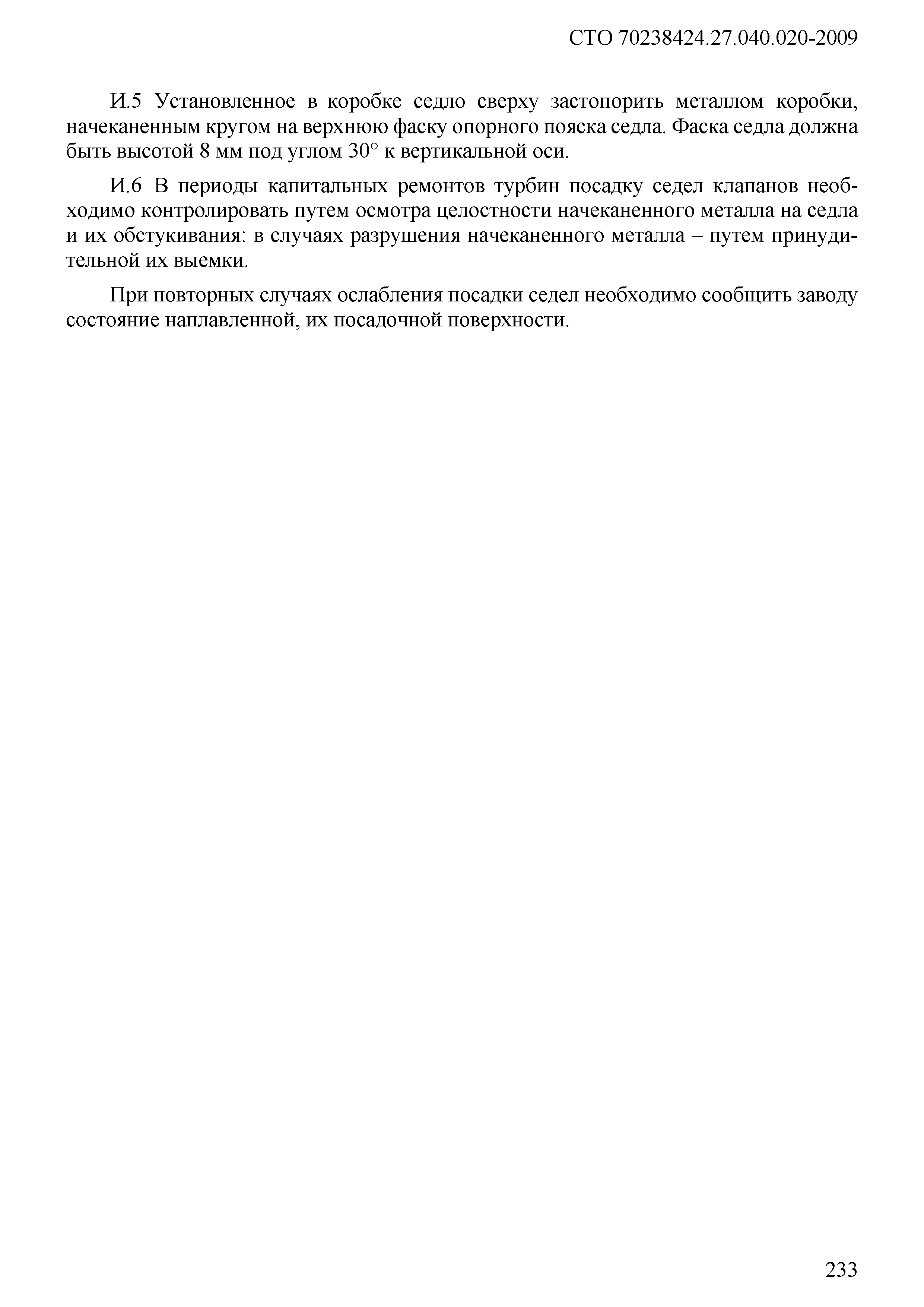

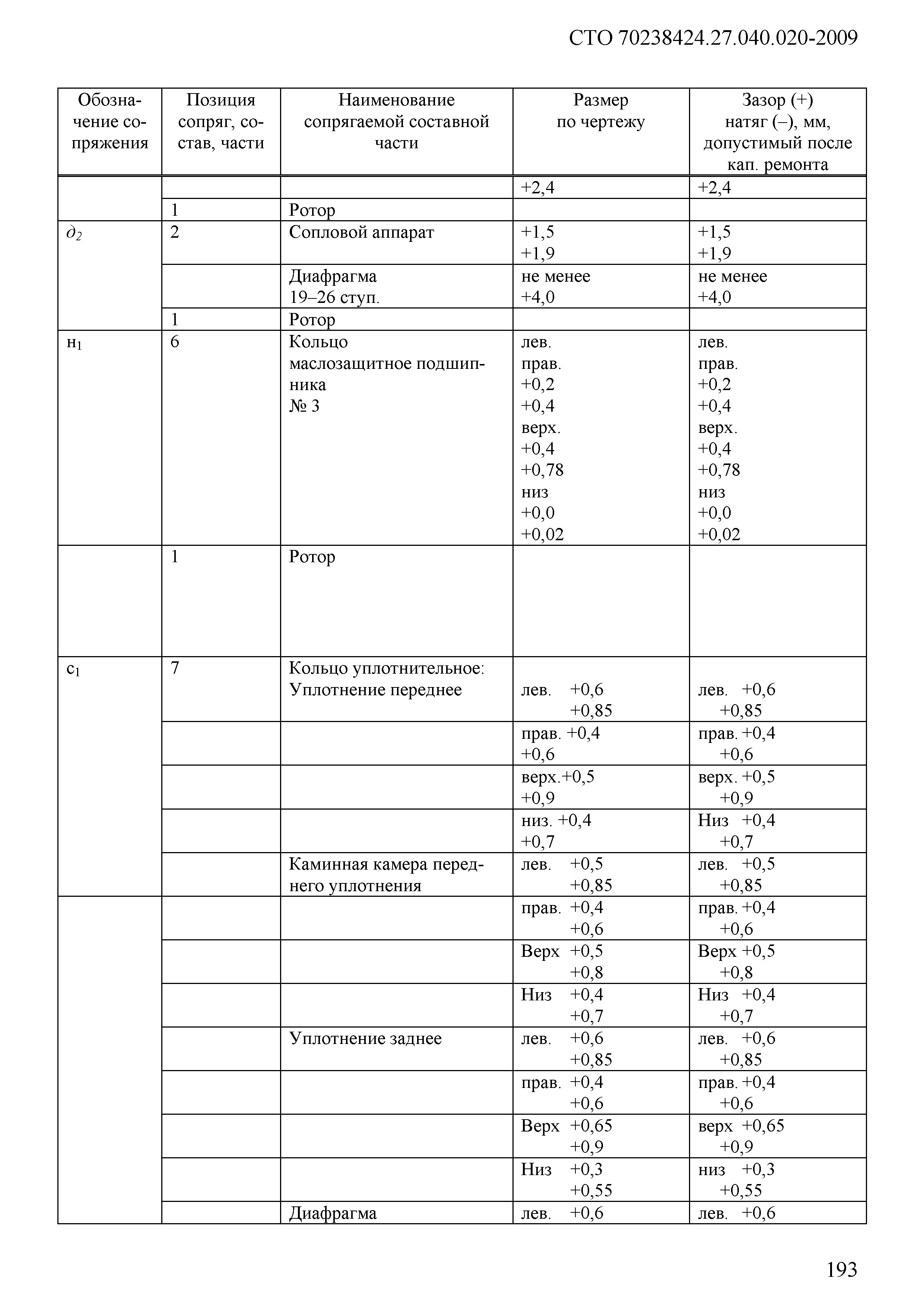

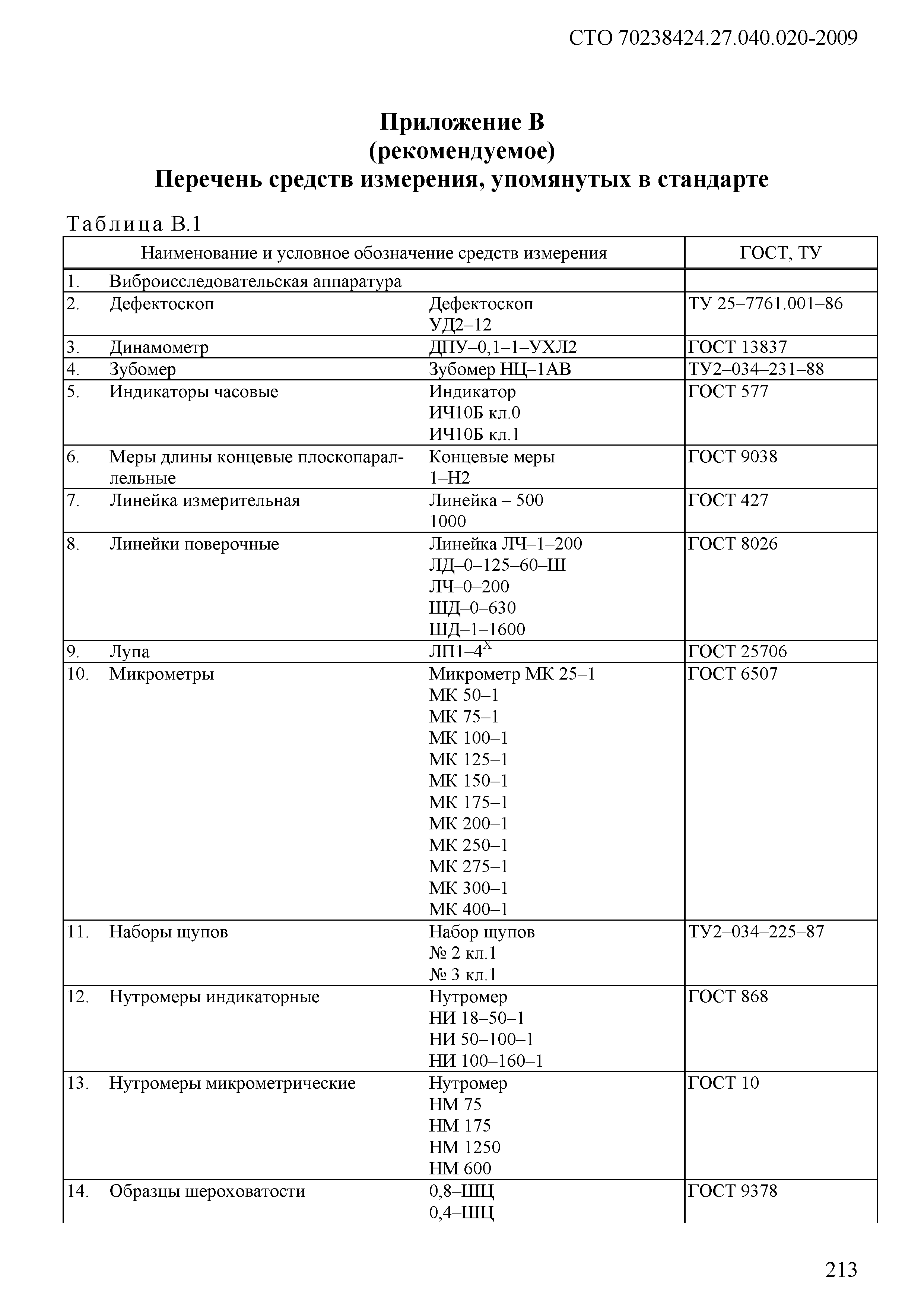

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения, обозначения и сокращения 4 Общие положения 5 Общие технические сведения 6 Общие технические требования 7 Требования к составным частям 8 Требования к сборке и к отремонтированному изделию 9 Испытания и показатели качества отремонтированной турбины 10 Требования к обеспечению безопасности 11 Оценка соответствия Приложение А (обязательное). Допустимые замены материалов Приложение Б (обязательное). Нормы зазоров и натягов Приложение В (рекомендуемое). Перечень средств измерения, упомянутых в стандарте Приложение Г (обязательное). Замена бандажей без разлопачивания ступени турбины Приложение Д (обязательное). О допустимости увеличения отверстий под болты в соединительных муфтах турбоагрегатов при ремонтах валопроводов. Приложение Е (обязательное). Ремонт и замена регулятора скорости на электростанциях Приложение Ж (обязательное). Наладка дистанционного управления турбин типа К–50–90, К–100–90, ПТ–60–90/130, P–50–130 и К–200–130 Приложение И (обязательное). Устранение ослабления посадки седел стопорных и регулирующих клапанов п/турбин высокого давления Приложение К (обязательное). Об электроэрозионном повреждении подшипников турбоагрегатов Приложение Л (рекомендуемое). Методика нормализации тепловых расширений цилиндров паровых турбин Библиография
Разработан:	ЗАО ЦКБ Энергоремонт
Утверждён:	17.12.2009 НП ИНВЭЛ (91)
Издан:	НП ИНВЭЛ (2009 г. )
Расположен в:	Техническая документация

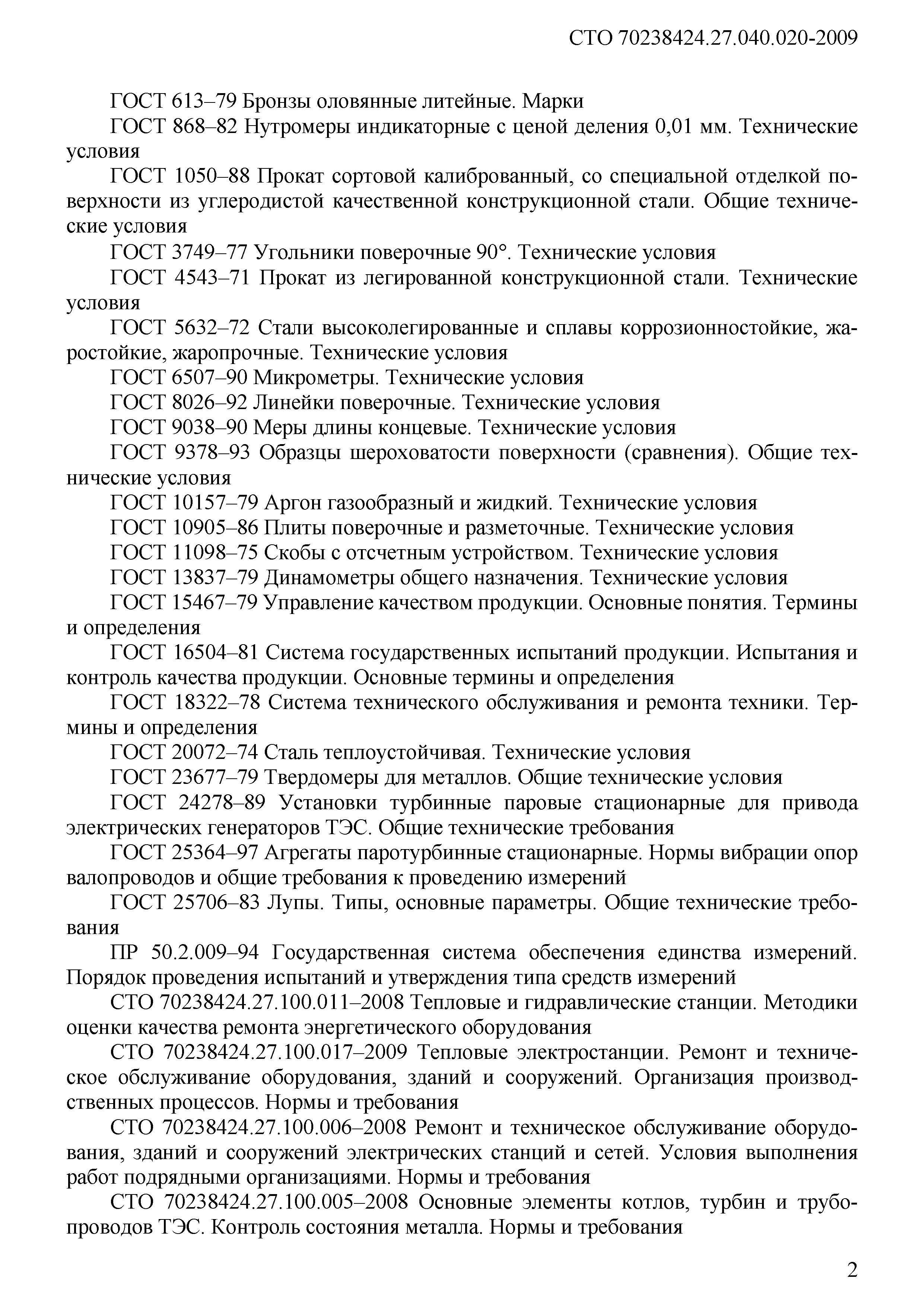

Нормативные ссылки:	ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 20072-74 «Сталь теплоустойчивая. Технические условия» ГОСТ 27.002-89 «Надежность в технике. Основные понятия. Термины и определения» ГОСТ 15467-79 «Управление качеством продукции. Основные понятия. Термины и определения» ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения» ГОСТ 18322-78 «Система технического обслуживания и ремонта техники. Термины и определения» ГОСТ 166-89 «Штангенциркули. Технические условия» ГОСТ 3749-77 «Угольники поверочные 90°. Технические условия» ГОСТ 427-75 «Линейки измерительные металлические. Технические условия» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 577-68 «Индикаторы часового типа с ценой деления 0,01 мм. Технические условия» ГОСТ 9378-93 «Образцы шероховатости поверхности (сравнения). Общие технические условия» ГОСТ 6507-90 «Микрометры. Технические условия» Федеральный закон 184-ФЗ «О техническом регулировании» ГОСТ 10157-79 «Аргон газообразный и жидкий. Технические условия» ГОСТ 520-2002 «Подшипники качения. Общие технические условия» ГОСТ 10-88 «Нутромеры микрометрические. Технические условия» ГОСТ 10905-86 «Плиты поверочные и разметочные. Технические условия» ГОСТ 11098-75 «Скобы с отсчетным устройством. Технические условия» ГОСТ 13837-79 «Динамометры общего назначения. Технические условия» ГОСТ 162-90 «Штангенглубиномеры. Технические условия» ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования» ГОСТ 24278-89 «Установки турбинные паровые стационарные для привода электрических генераторов ТЭС. Общие технические требования» ГОСТ 25364-97 «Агрегаты паротурбинные стационарные. Нормы вибрации опор валопроводов и общие требования к проведению измерений» ГОСТ 25706-83 «Лупы. Типы, основные параметры. Общие технические требования» ГОСТ 613-79 «Бронзы оловянные литейные. Марки» ГОСТ 8.050-73 «Государственная система обеспечения единства измерений. Нормальные условия выполнения линейных и угловых измерений» ГОСТ 8.051-81 «Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм» ГОСТ 8026-92 «Линейки поверочные. Технические условия» ГОСТ 868-82 «Нутромеры индикаторные с ценой деления 0,01 мм. Технические условия» ГОСТ 9038-90 «Меры длины концевые плоскопараллельные. Технические условия» ПР 50.2.009-94 «Государственная система обеспечения единства измерений. Порядок проведения испытаний и утверждения типа средств измерений» ГОСТ 380-2005 «Сталь углеродистая обыкновенного качества. Марки» РД 108.021.112-88 «Исправление дефектов в литых корпусных деталях паровых турбин и арматуры методом заварки без термической обработки» СТО 70238424.27.100.011-2008 «Тепловые электрические станции. Методики оценки состояния основного оборудования» Приказ 91 «Об утверждении и введении в действие стандартов организации НП "ИНВЭЛ"» ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения» ГОСТ 535-2005 «Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия» СТО «Тепловые и гидравлические станции. Методики оценки качества ремонта энергетического оборудования. Основные положения» СТО «Оперативно-диспетчерское управление в электроэнергетике. Регулирование частоты и перетоков активной мощности в ЕЭС и изолированно работающих энергосистемах России. Требования к организации и осуществлению процесса, техническим средствам» СТО 70238424.27.010.001-2008 «Электроэнергетика. Термины и определения» СТО 70238424.27.040.008-2009 «Турбины паровые. Общие технические условия на капитальный ремонт. Нормы и требования» СТО 70238424.27.100.005-2008 «Основные элементы котлов, турбин и трубопроводов ТЭС. Контроль состояния металла. Нормы и требования» СТО 70238424.27.100.006-2008 «Ремонт и техническое обслуживание оборудования, зданий и сооружений электрических станций и сетей. Условия выполнения работ подрядными организациями. Нормы и требования» СТО 70238424.27.100.017-2009 «Тепловые электростанции. Ремонт и техническое обслуживание оборудования, зданий и сооружений. Организация производственных процессов. Нормы и требования» ГОСТ 11196-74 «Уровни с микрометрической подачей ампулы. Технические условия» ГОСТ 4248-92 «Доски асбестоцементные электротехнические дугостойкие. Технические условия» ГОСТ 9392-89 «Уровни рамные и брусковые. Технические условия» РД 153-34.1-17.458-98 «Методика определения возможности эксплуатации с трещинами и выборками литых корпусных деталей турбин с давлением пара более 9 МПа» ГОСТ 21631-76 «Листы из алюминия и алюминиевых сплавов. Технические условия» ГОСТ 20700-75 «Болты, шпильки, гайки и шайбы для фланцевых и анкерных соединений, пробки и хомуты с температурой среды от 0 до 650 град. С. Технические условия»
