РД 26.260.225-2001

Корпуса цилиндрических сосудов и аппаратов. Технология, методы обеспечения качества

Обозначение:	РД 26.260.225-2001
Обозначение англ:	RD 26.260.225-2001
Статус:	действует
Название рус.:	Корпуса цилиндрических сосудов и аппаратов. Технология, методы обеспечения качества
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.2002

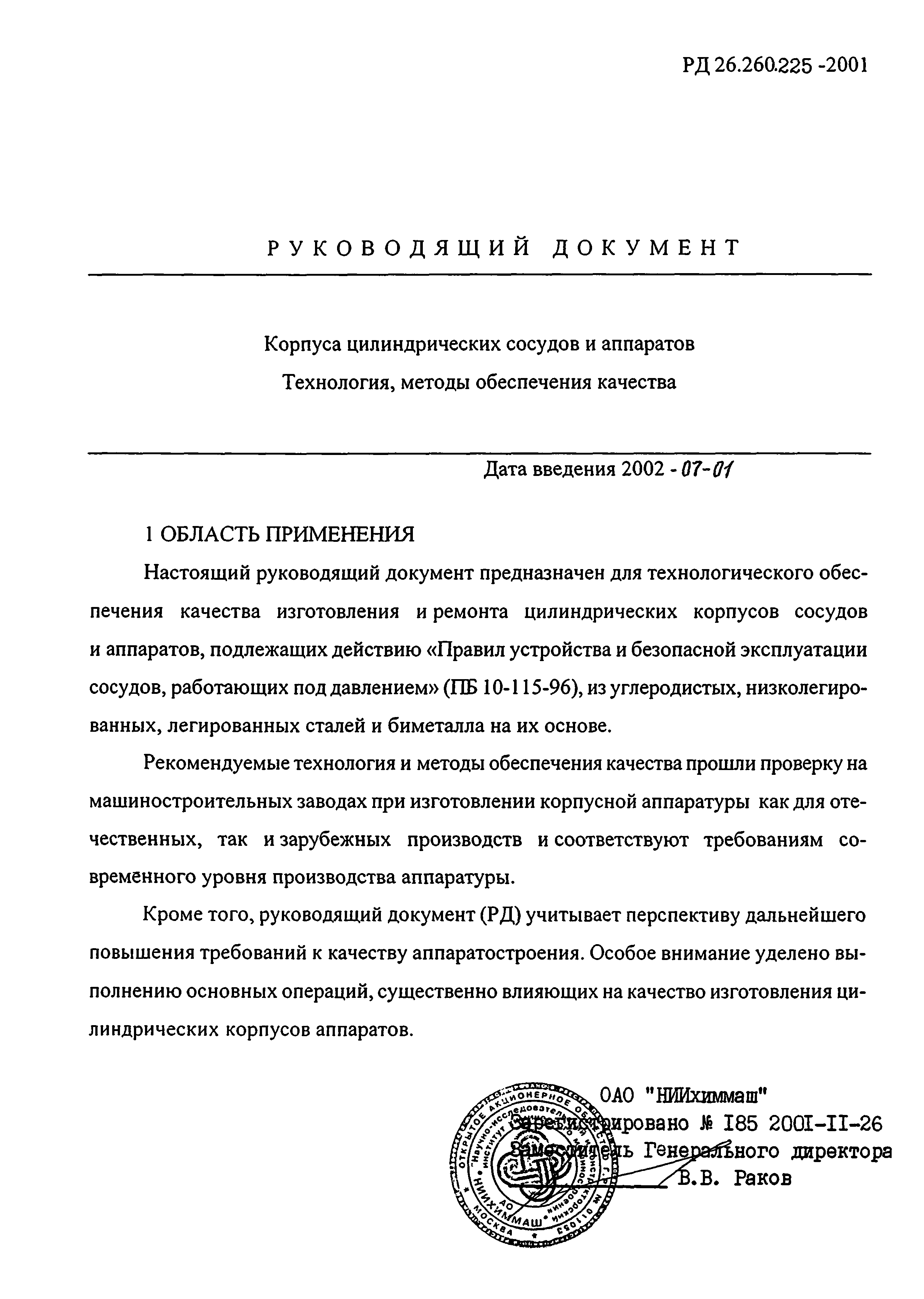

Область применения:	Руководящий документ предназначен для технологического обеспечения качества изготовления и ремонта цилиндрических корпусов сосудов и аппаратов

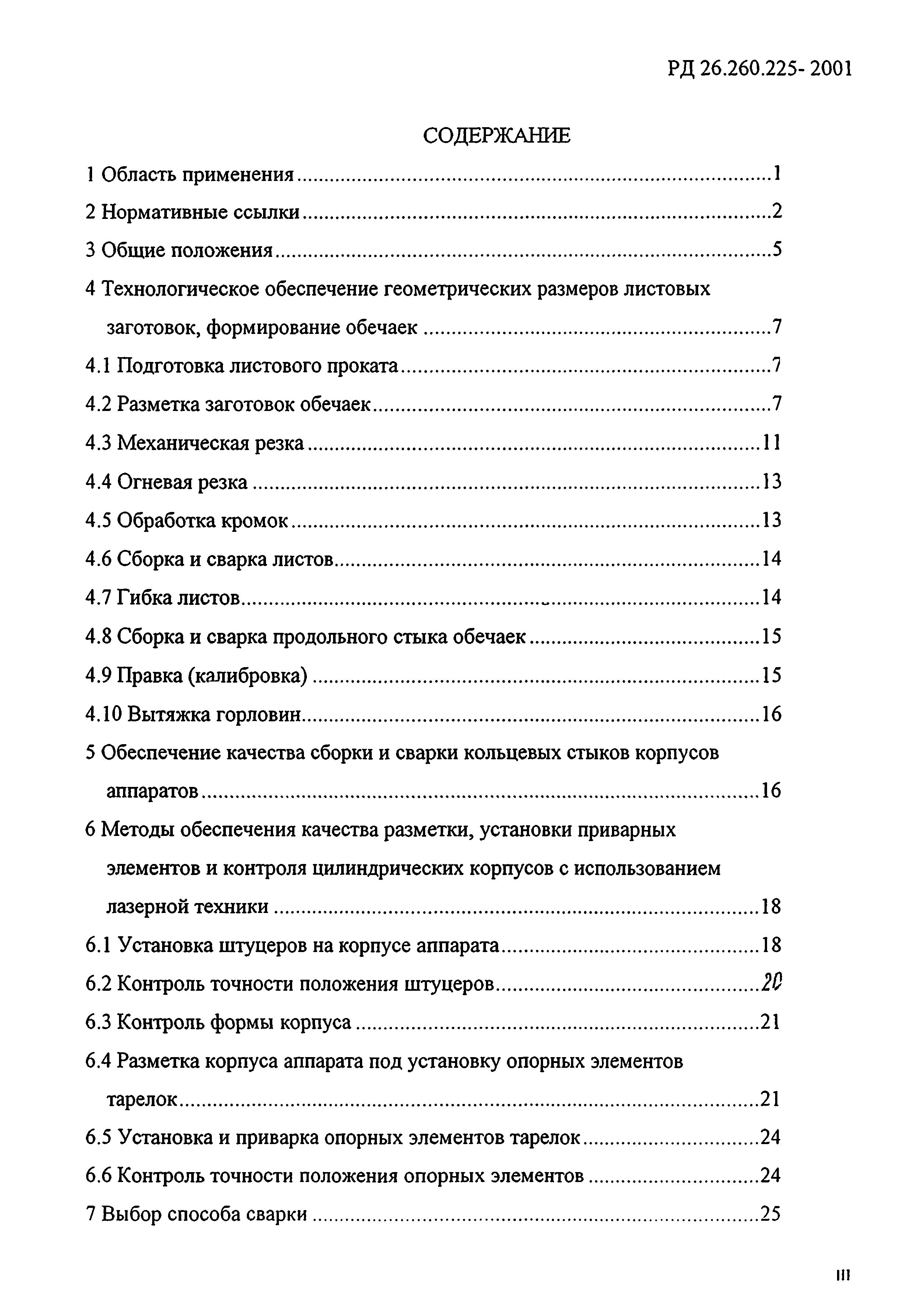

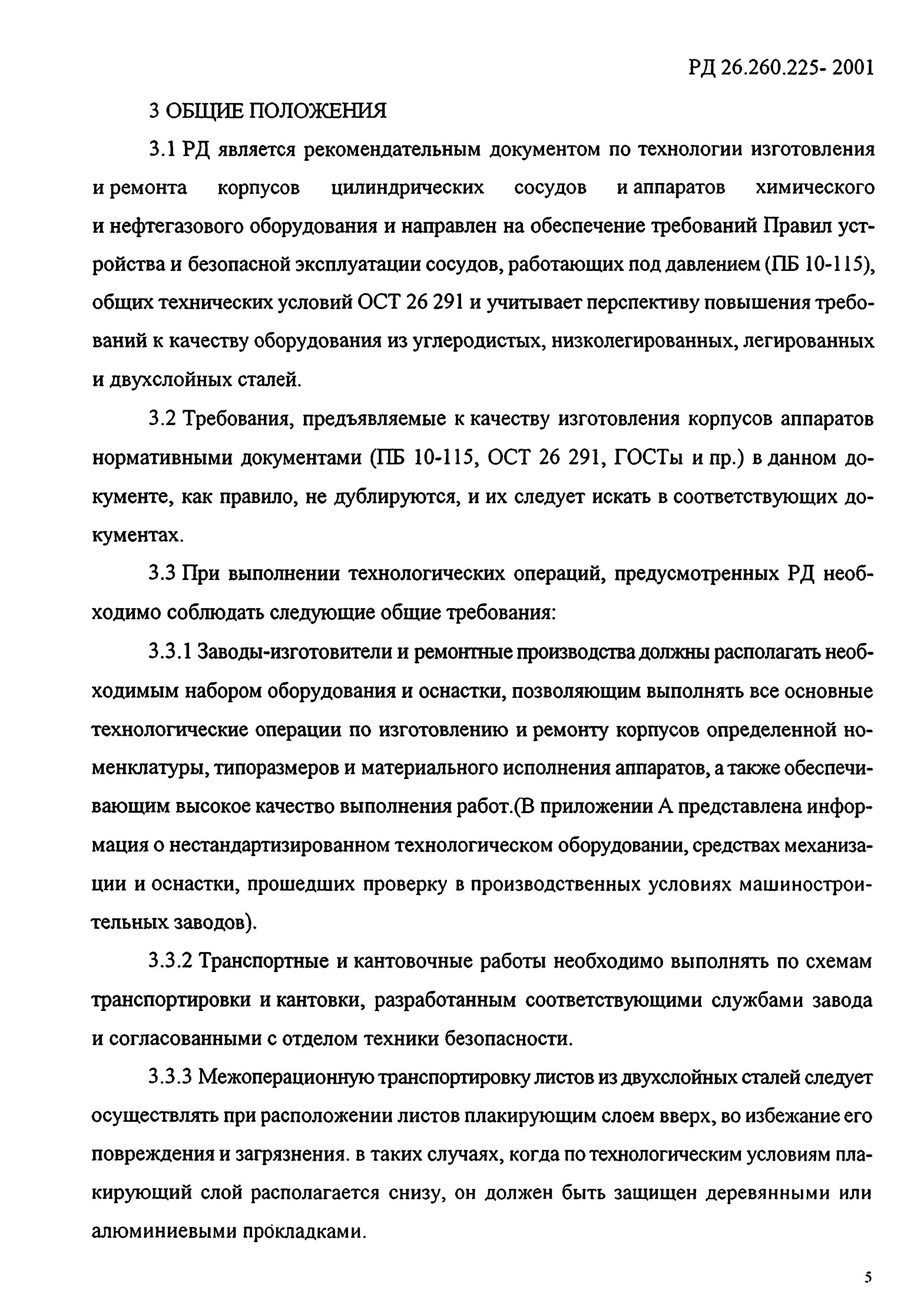

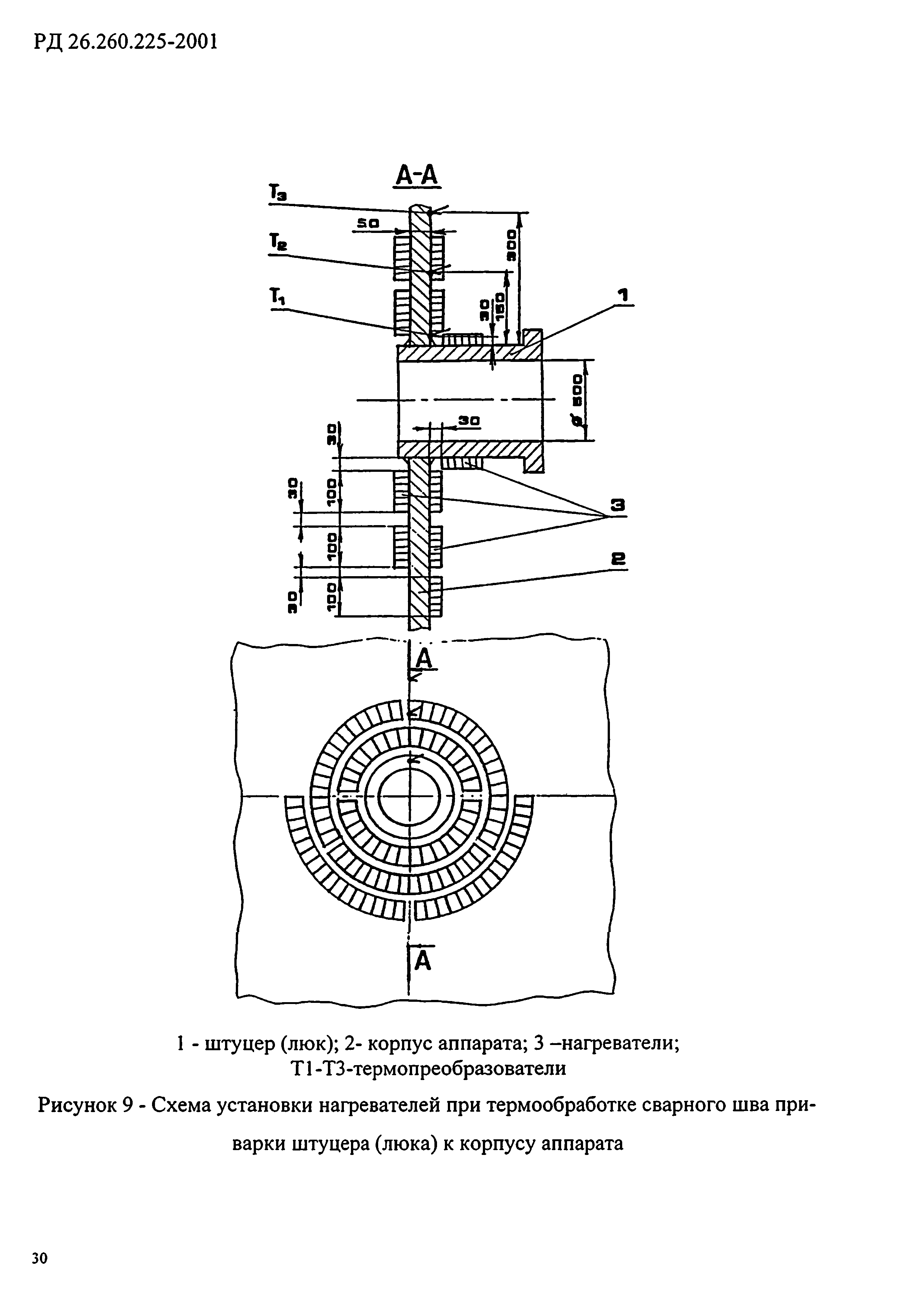

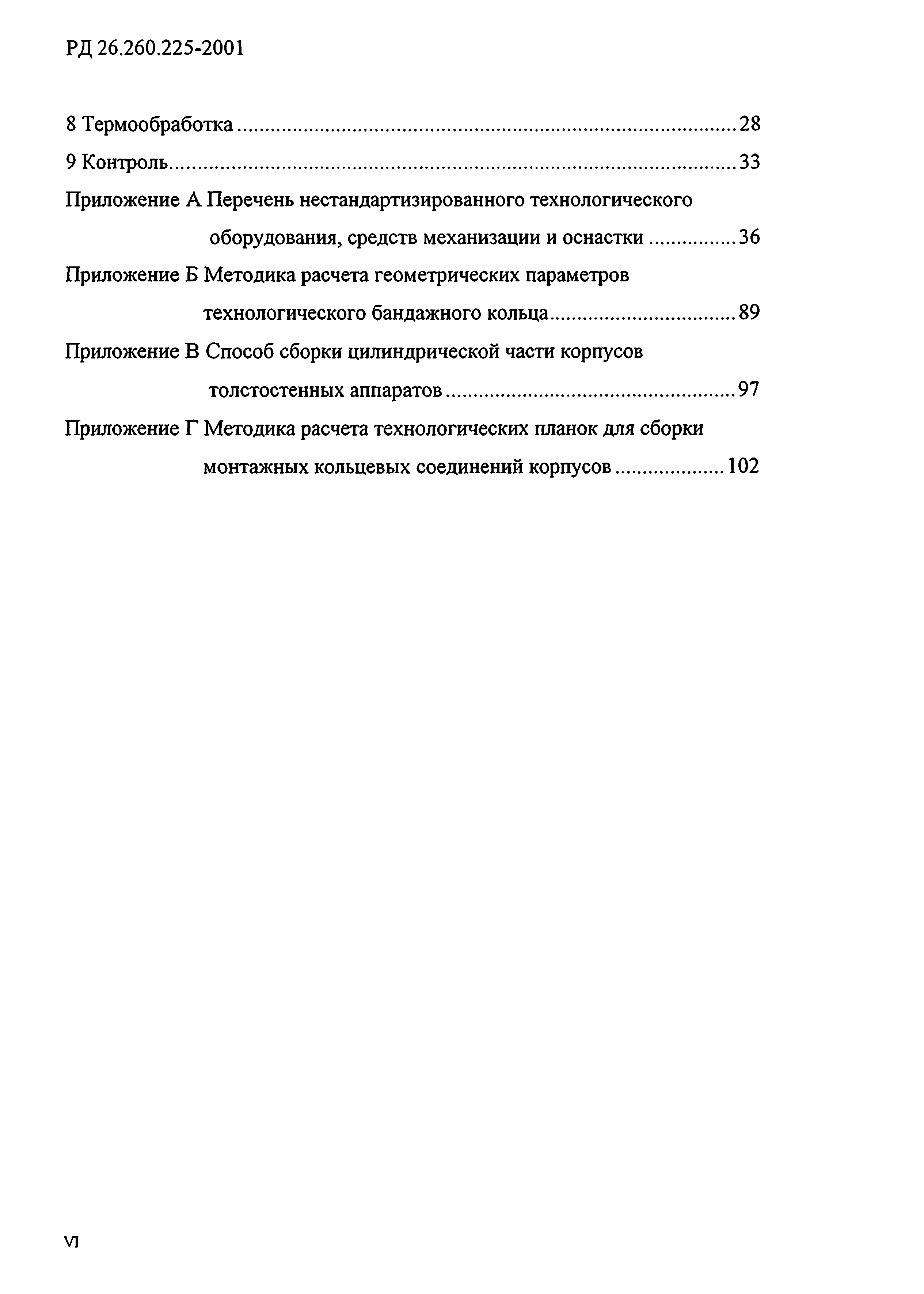

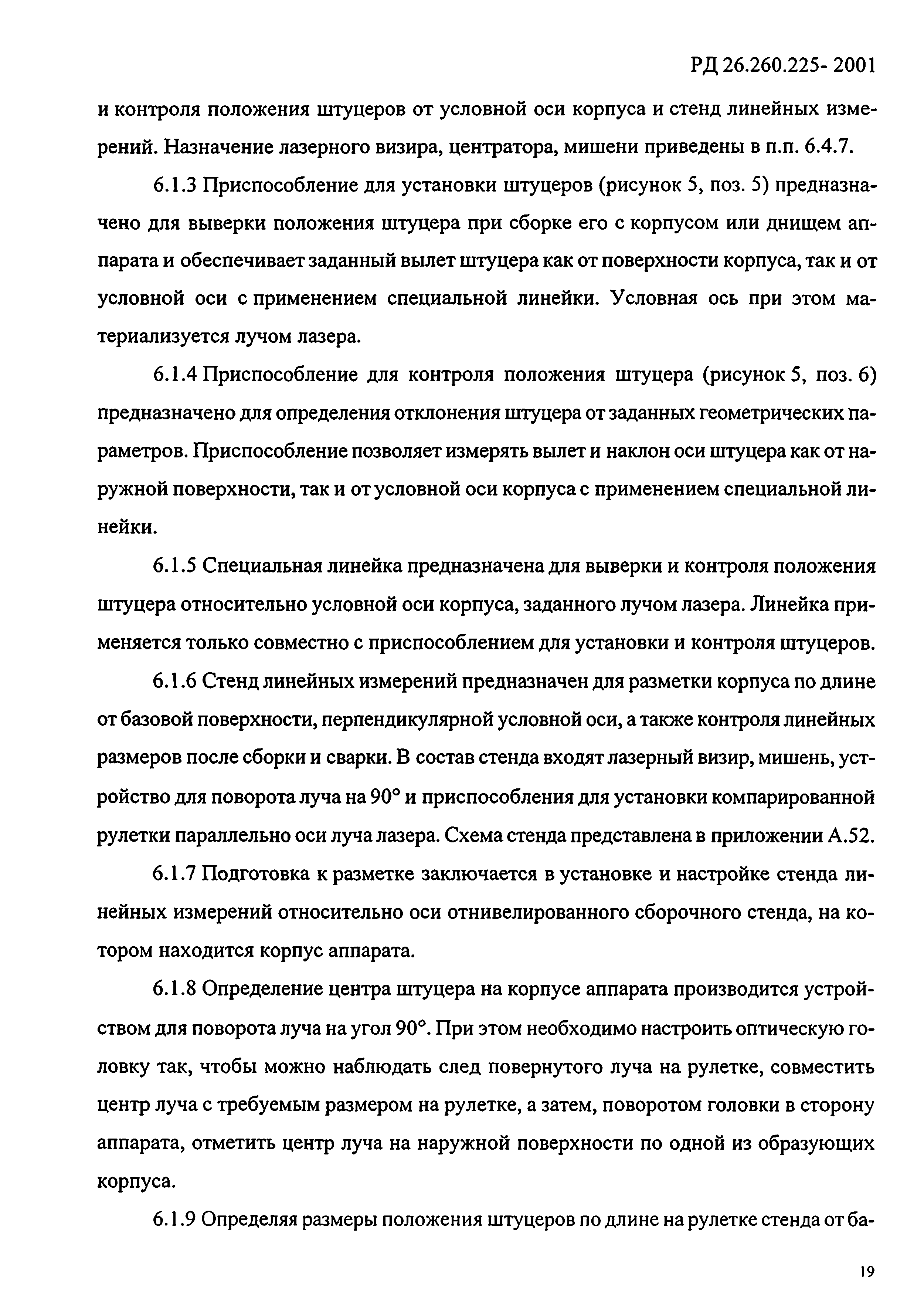

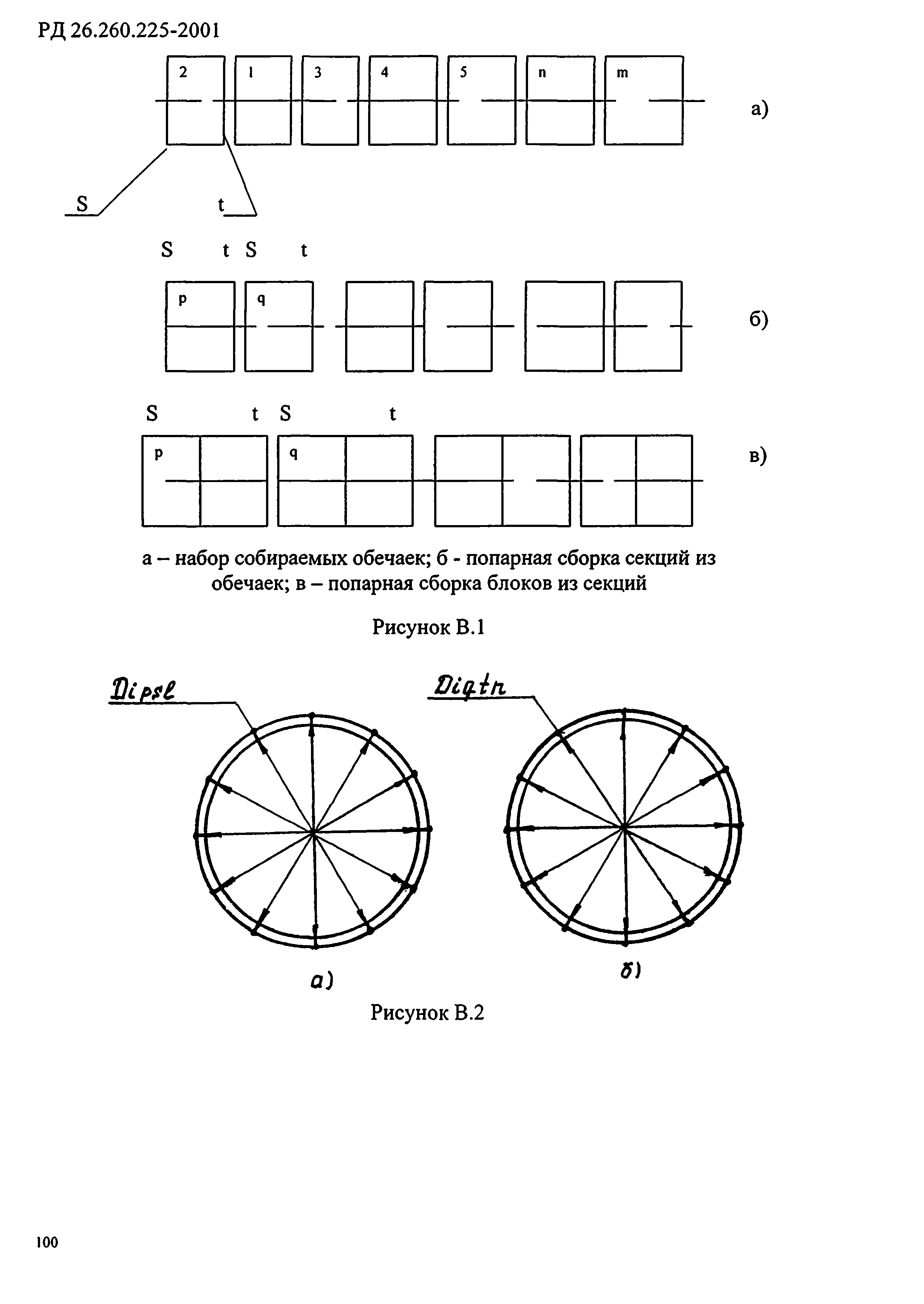

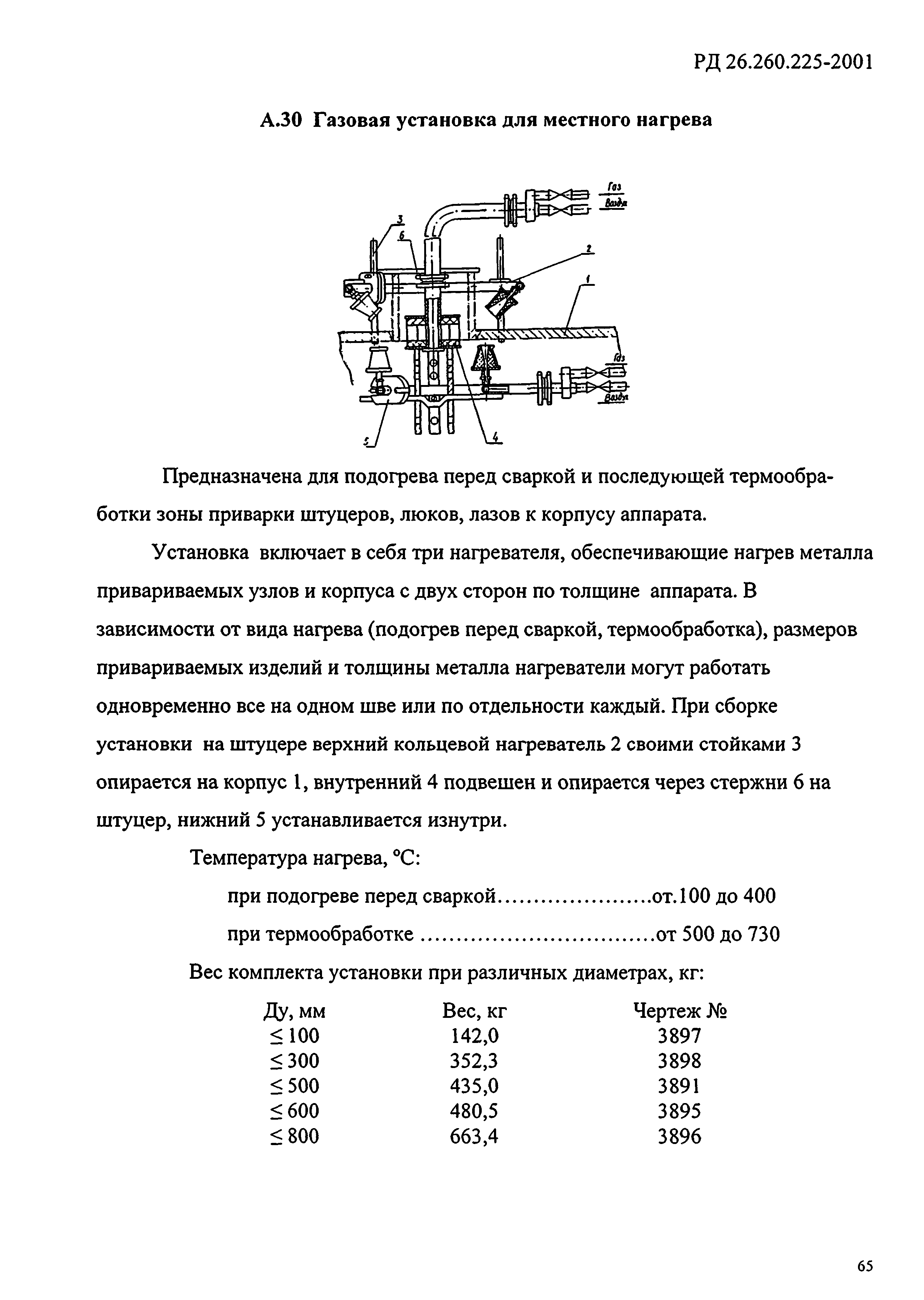

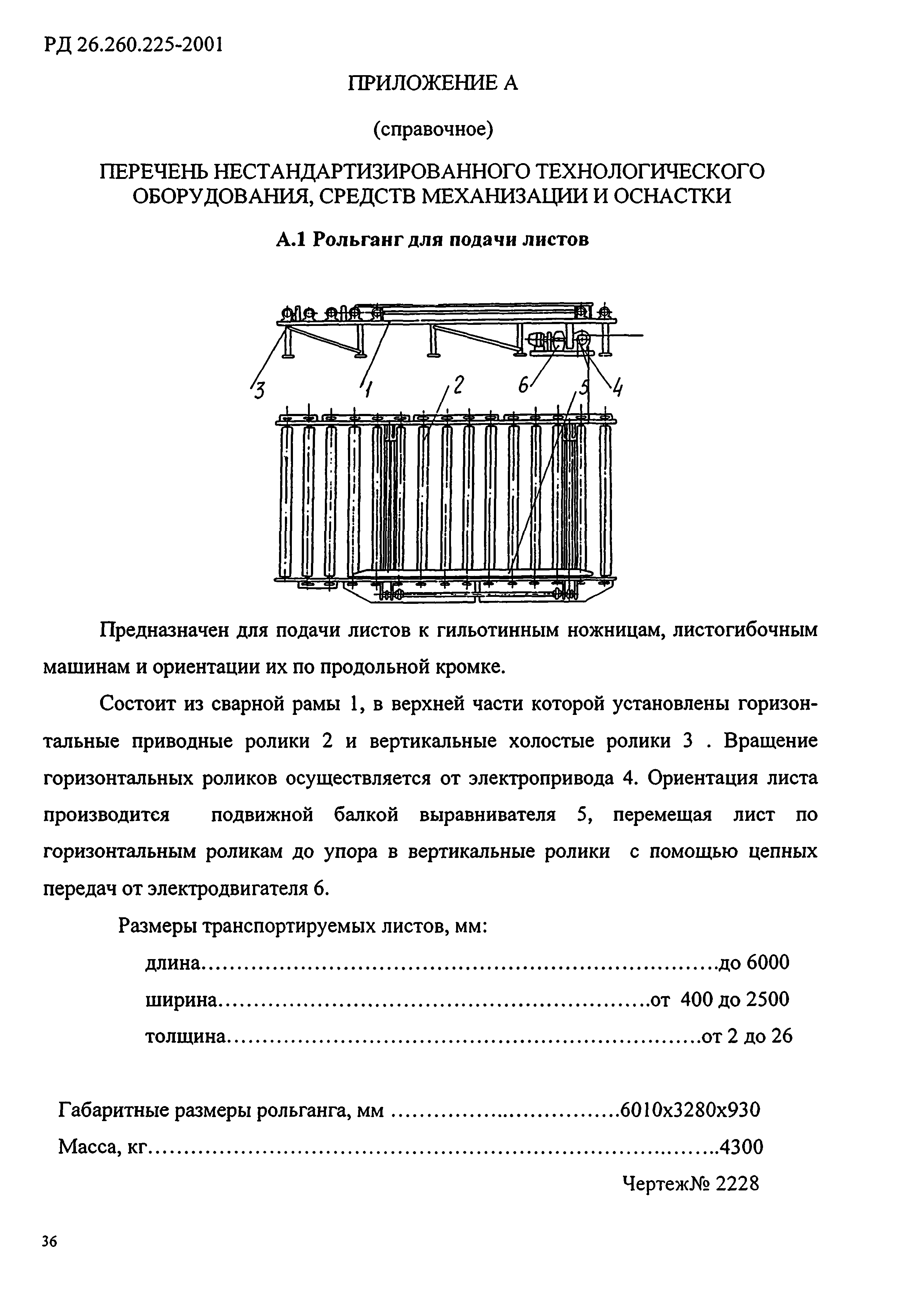

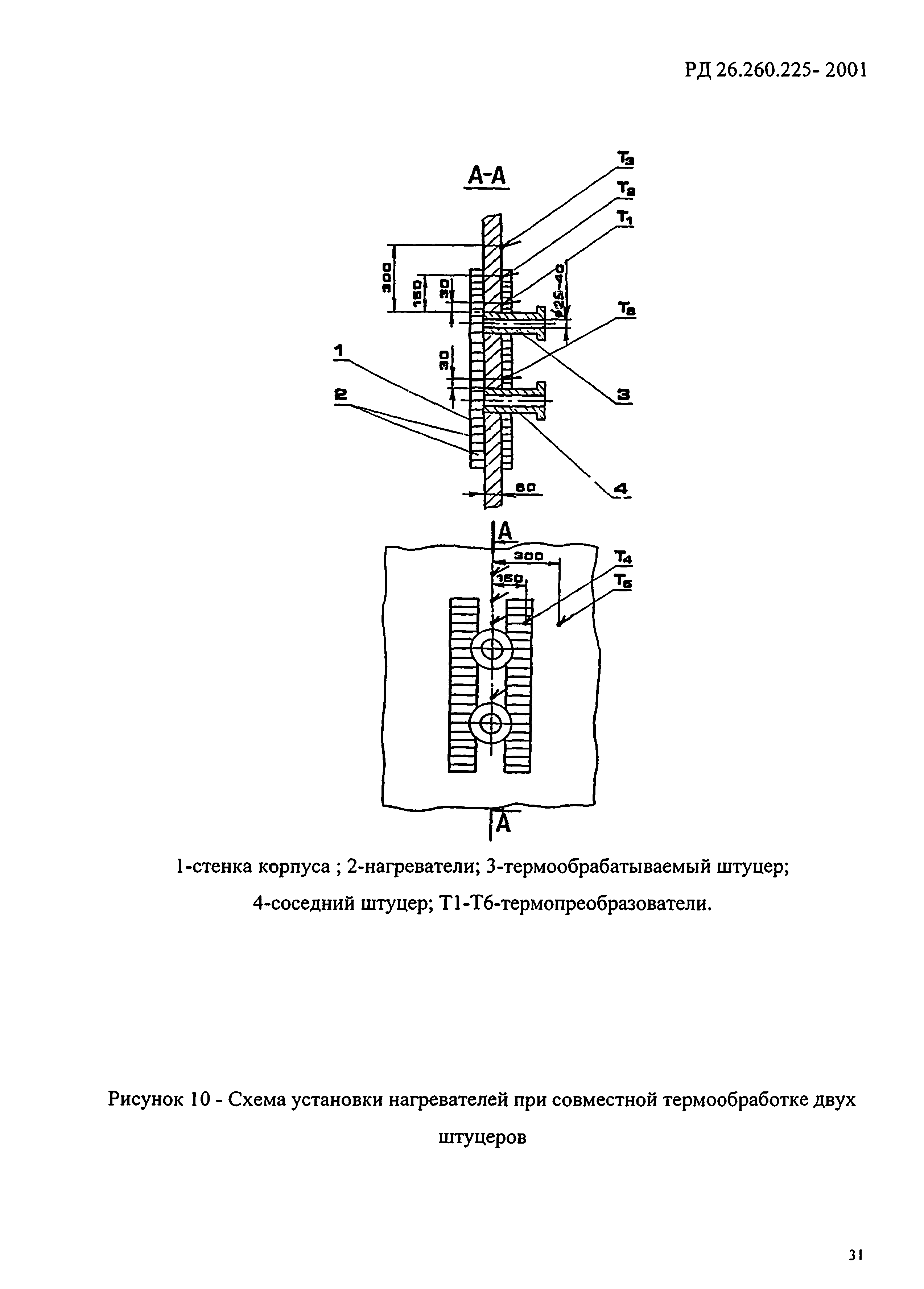

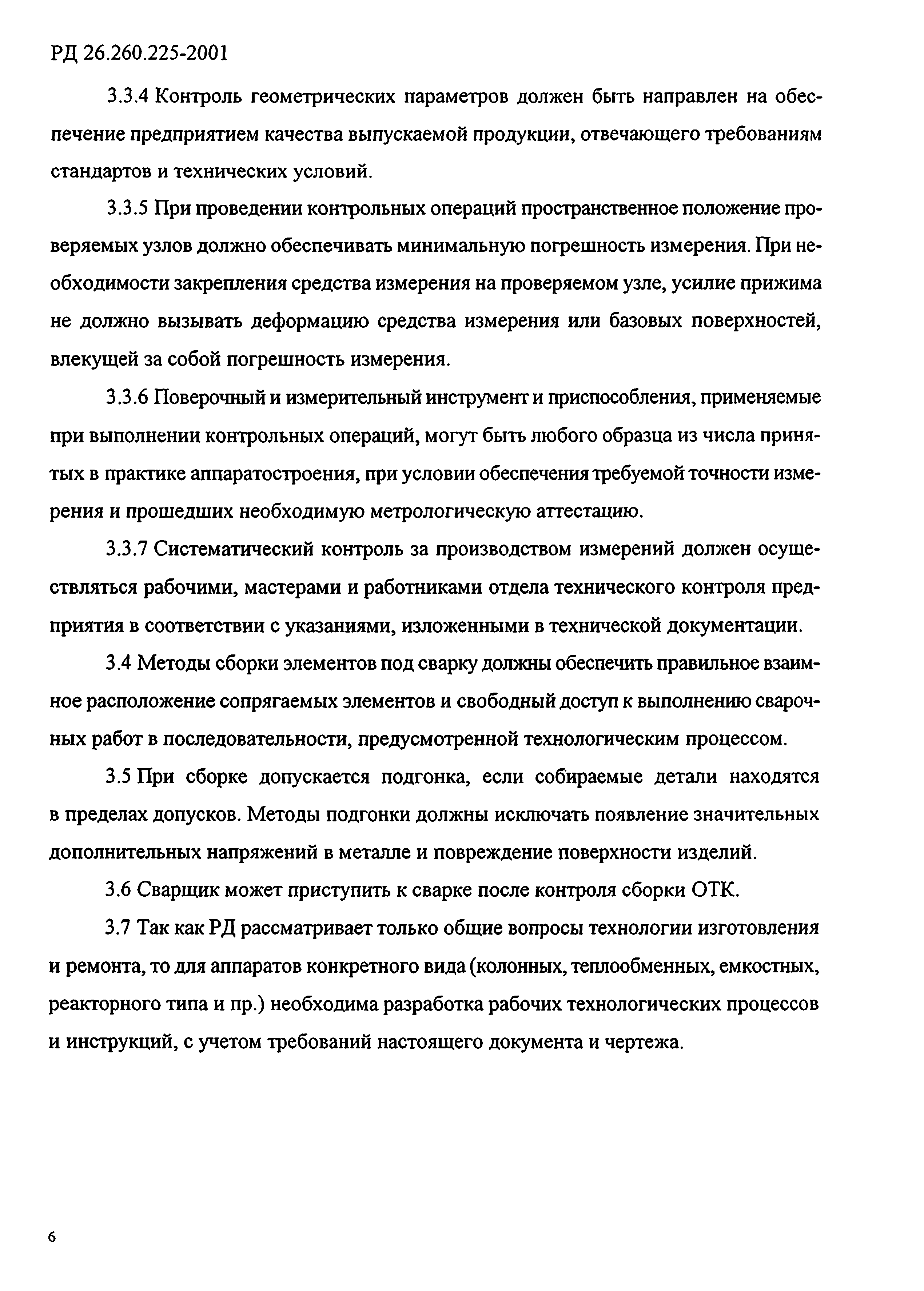

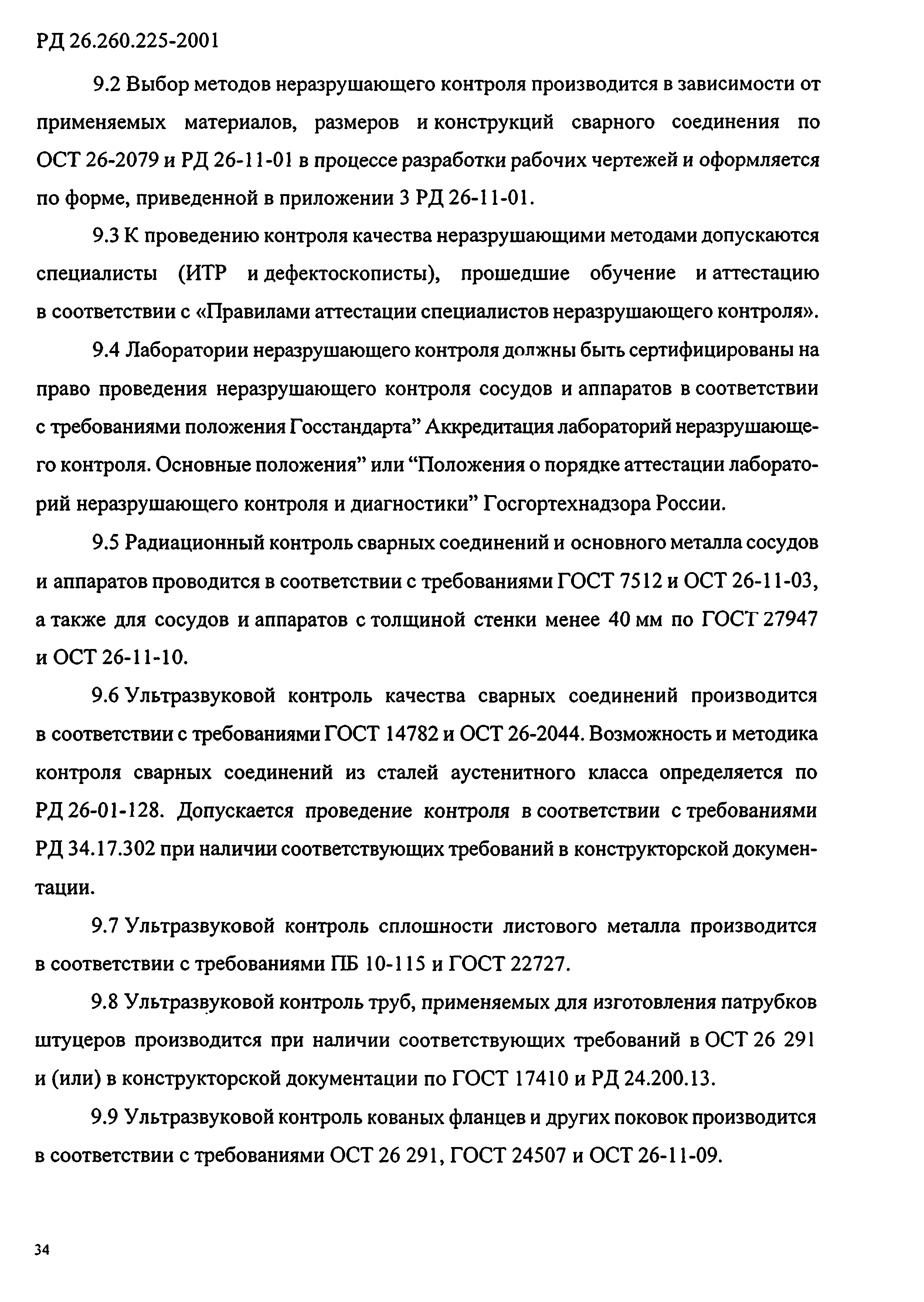

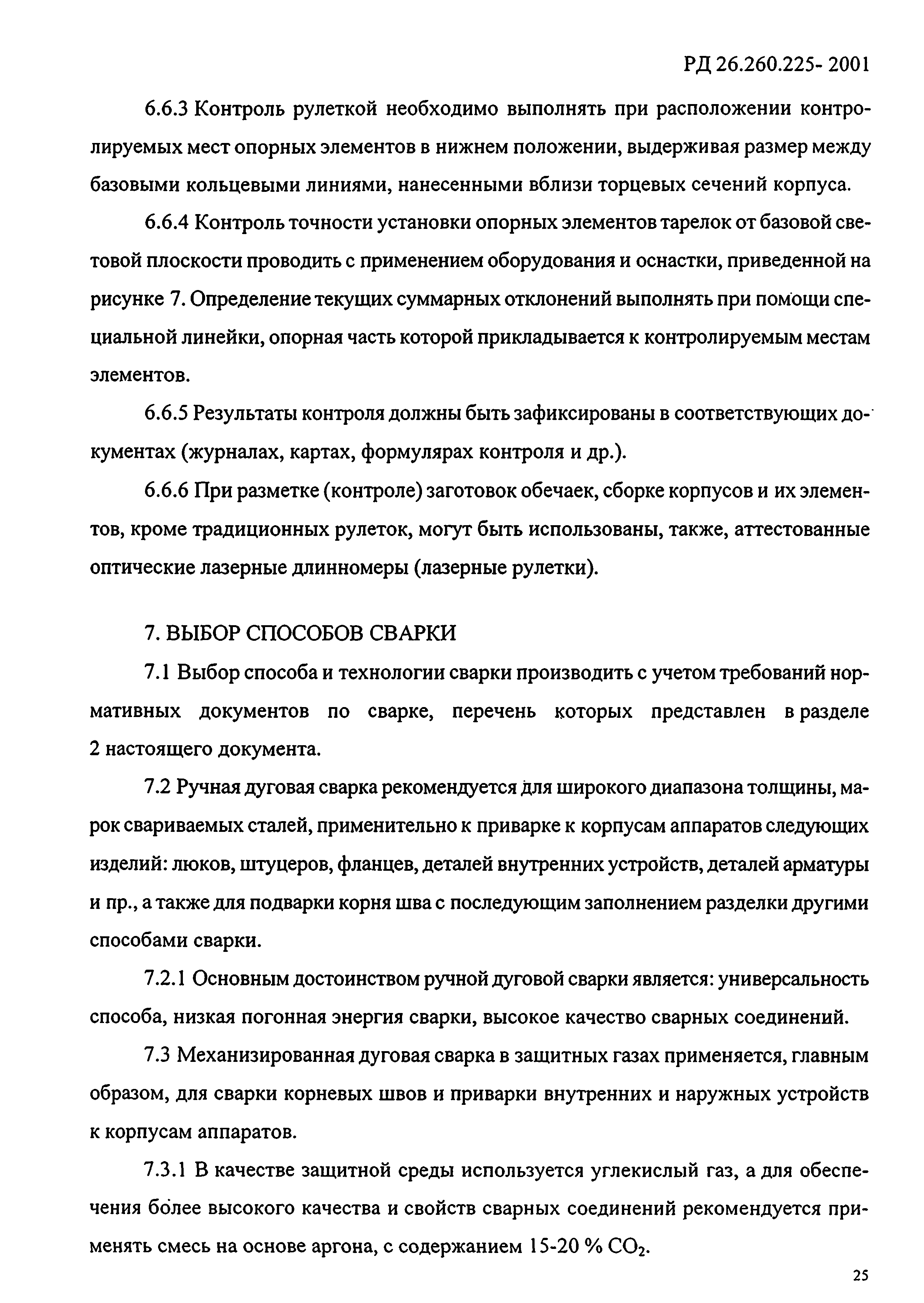

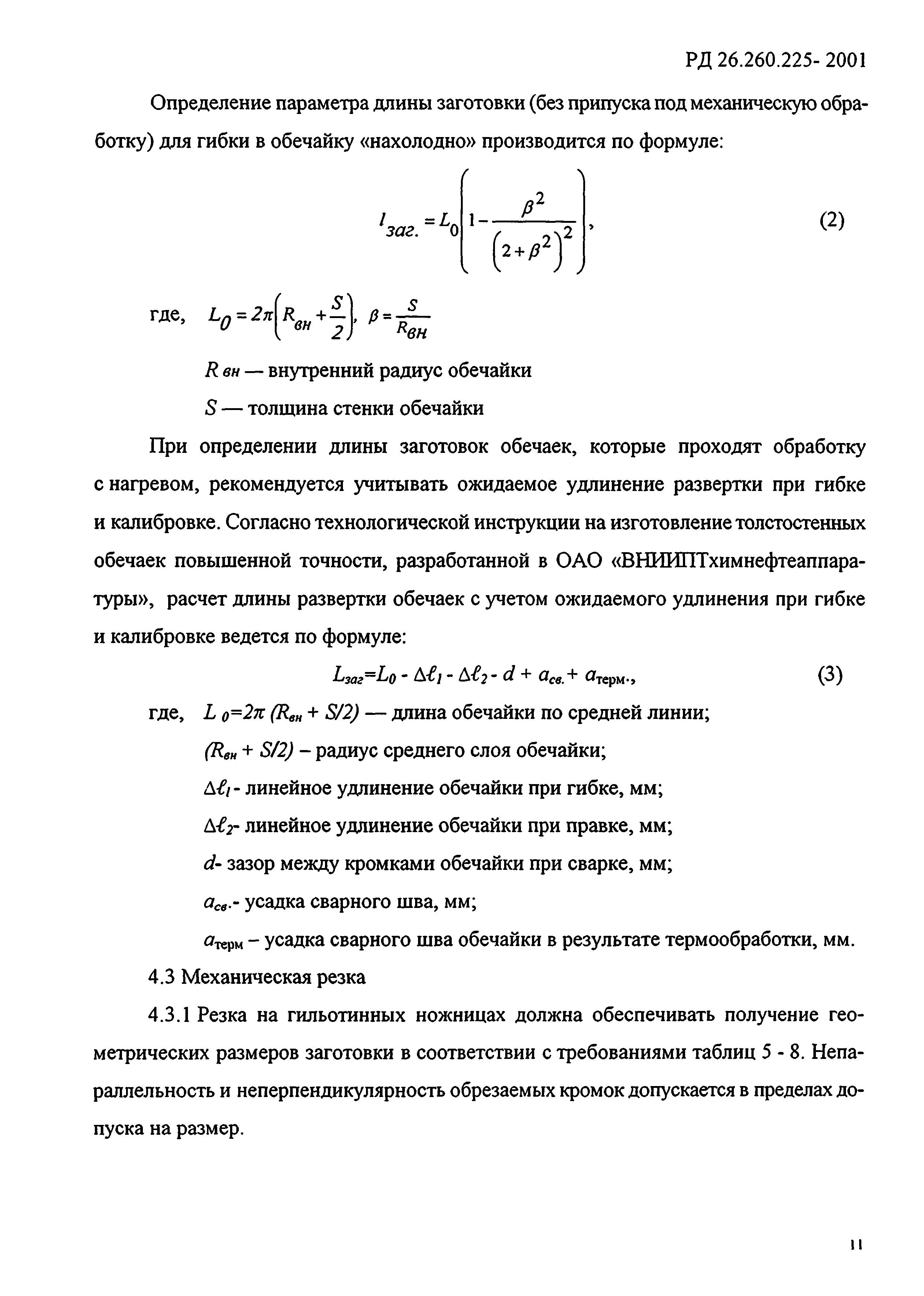

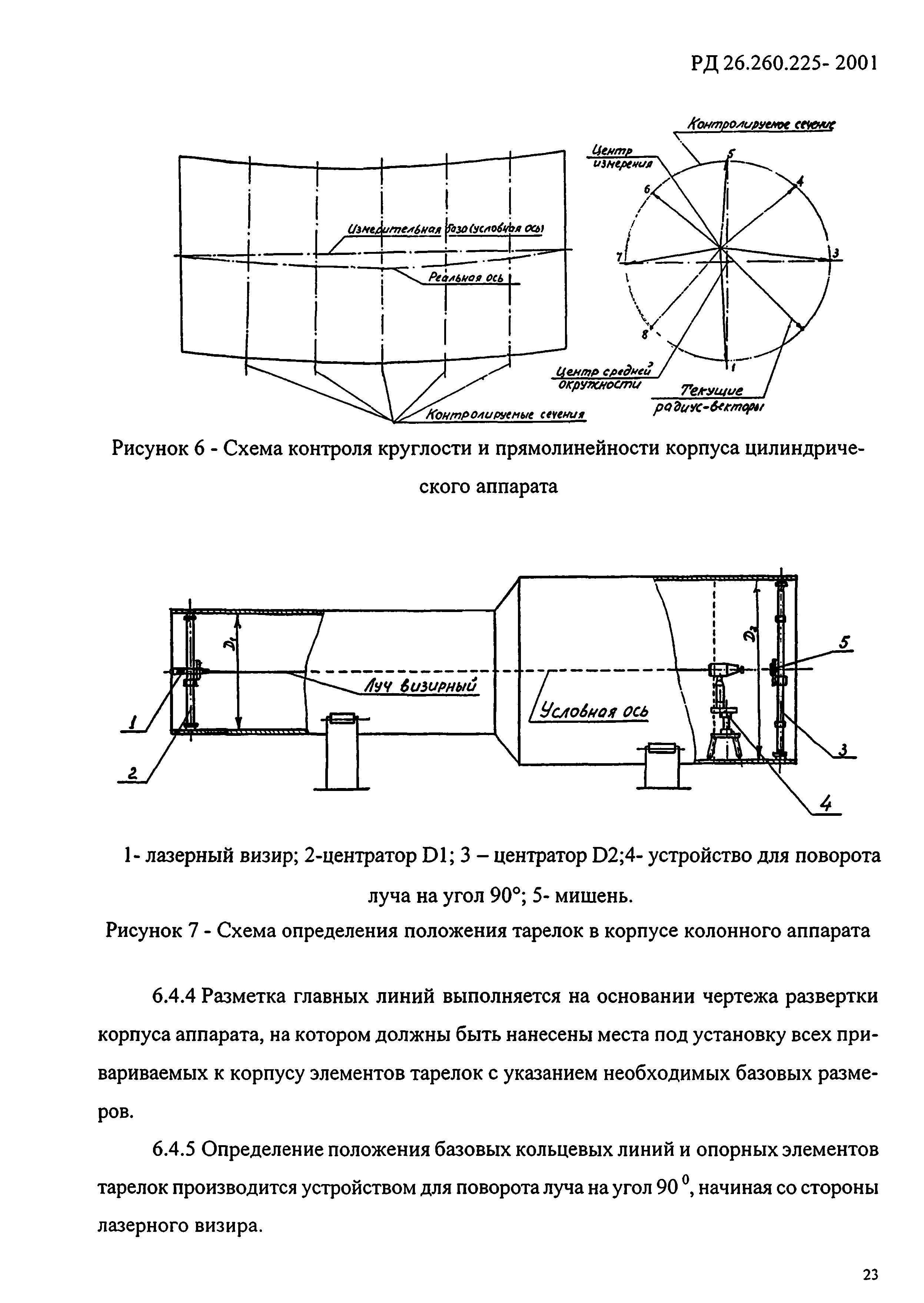

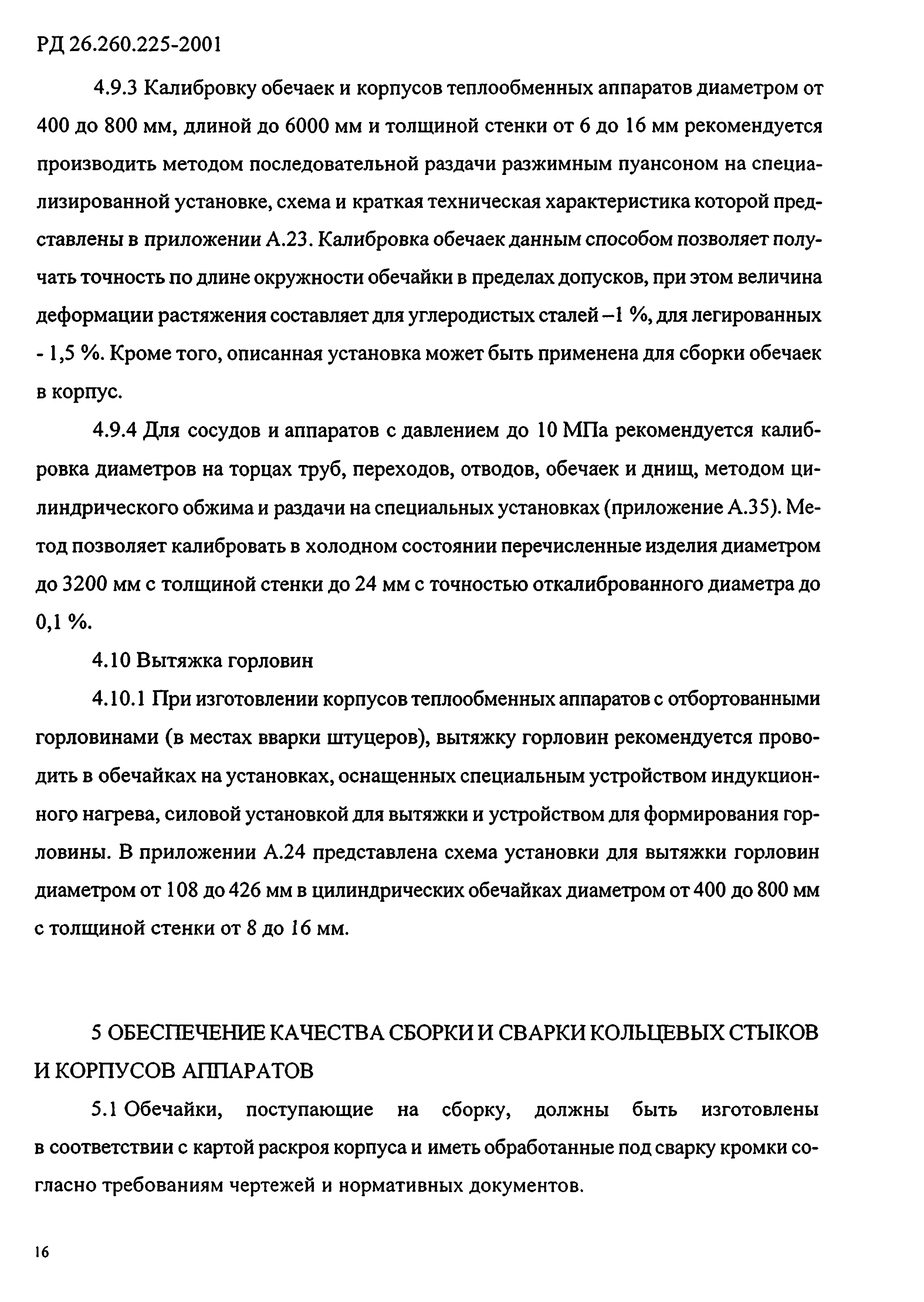

Оглавление:	1. Область применения 2. Нормативные ссылки 3. Общие положения 4. Технологическое обеспечение геометрических размеров листовых заготовок, формирование обечаек 5. Обеспечение качества сборки и сварки кольцевых стыков корпусов аппаратов 6. Методы обеспечения качества разметки, установки приварных элементов и контроля цилиндрических корпусов с использованием лазерной техники 7. Выбор способа сварки 8. Термообработка 9. Контроль Приложения
Разработан:	ДАО ЦКБН ОАО ВНИИПТхимнефтеаппаратуры
Утверждён:	27.11.2001 ТК 260 Оборудование химическое и нефтегазоперерабатывающее (Technical Committee 260, Chemical and Petroleum and Gas Refining Equipment )
Принят:	14.11.2001 ОАО Газпром (Gazprom OAO )
Расположен в:	Техническая документация Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Резервуары для хранения жидкостей и газов Резервуары для хранения жидкостей и газов в целом Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов химического комплекса
Заменяет собой:	РТМ 26-225-75

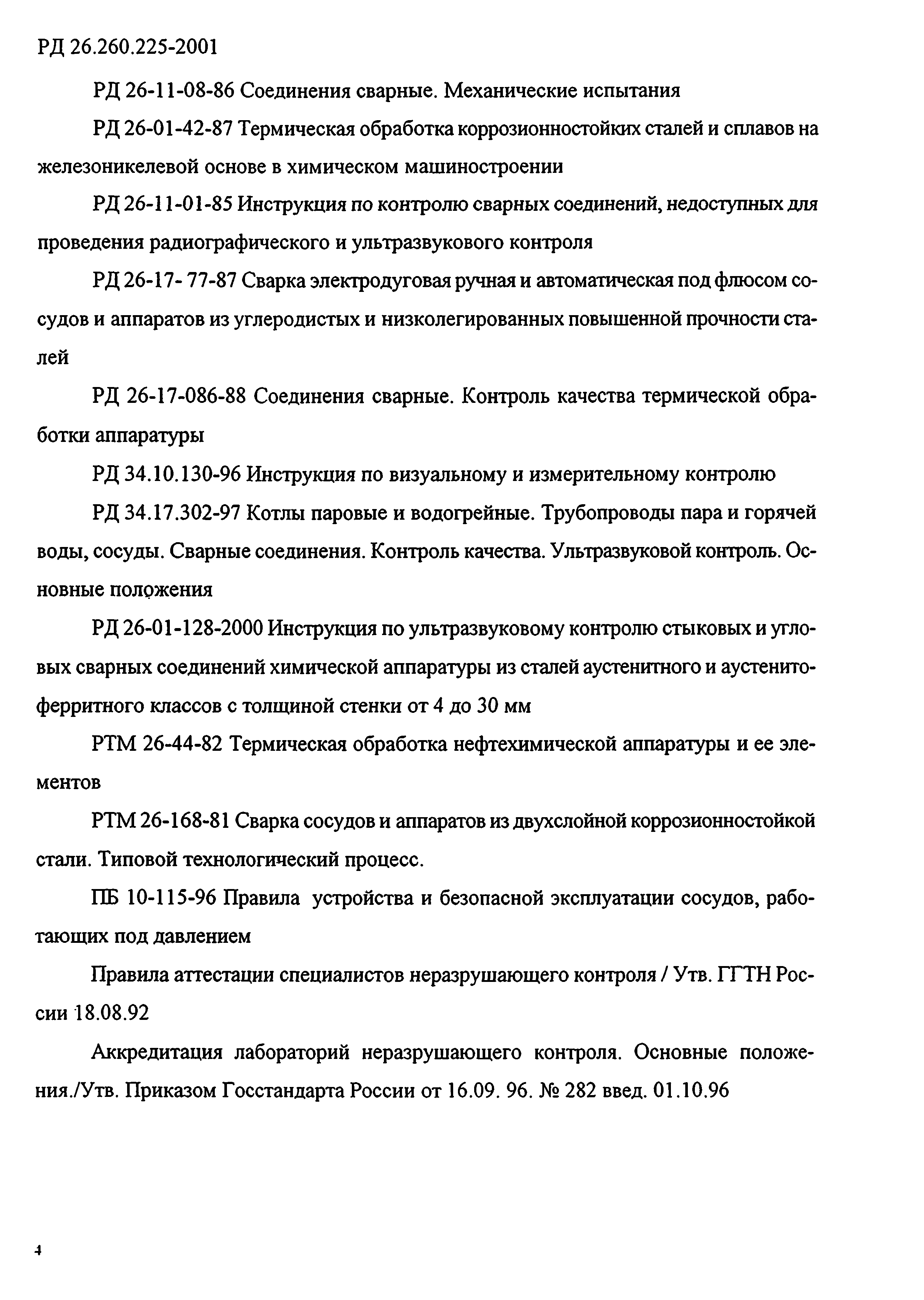

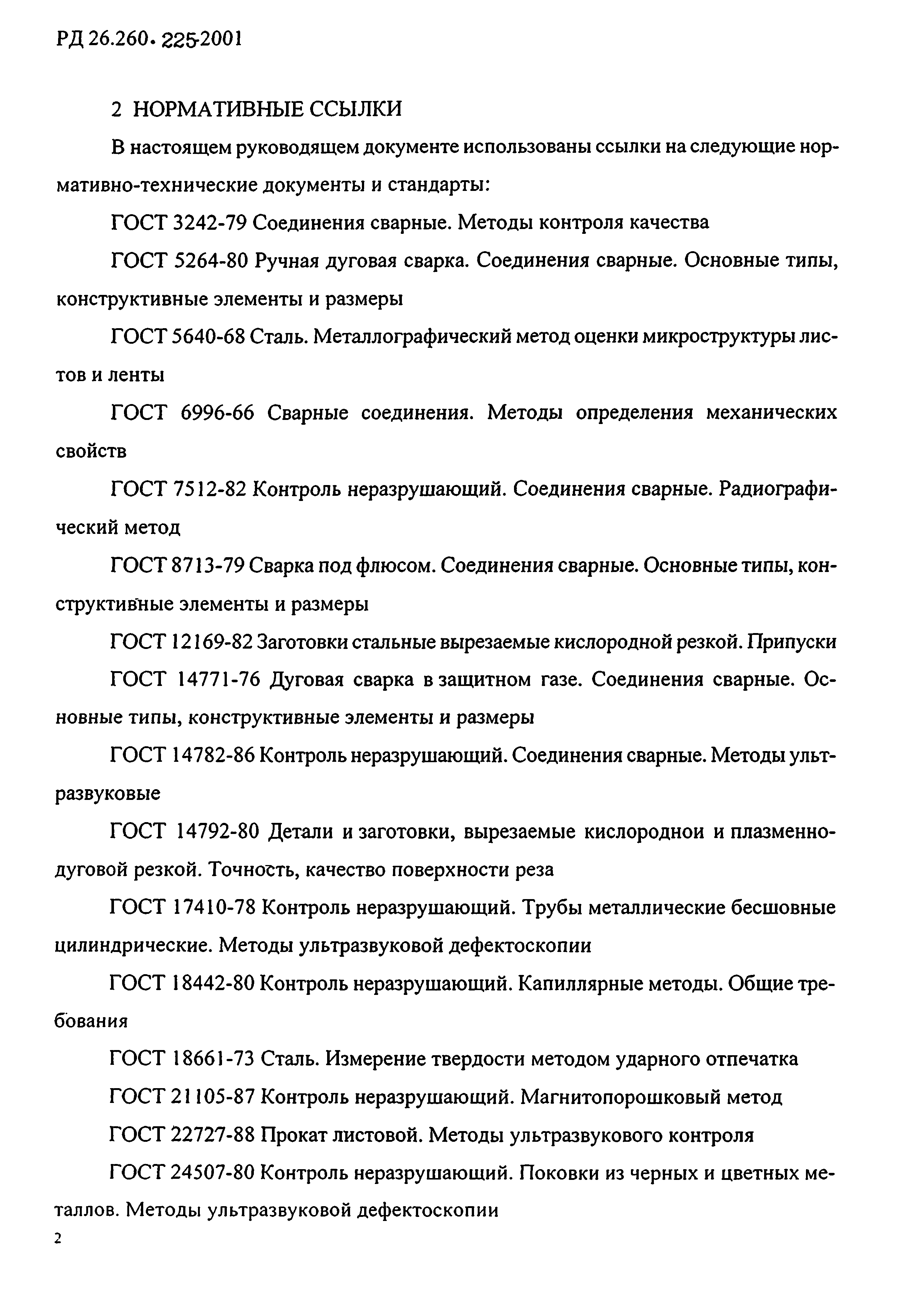

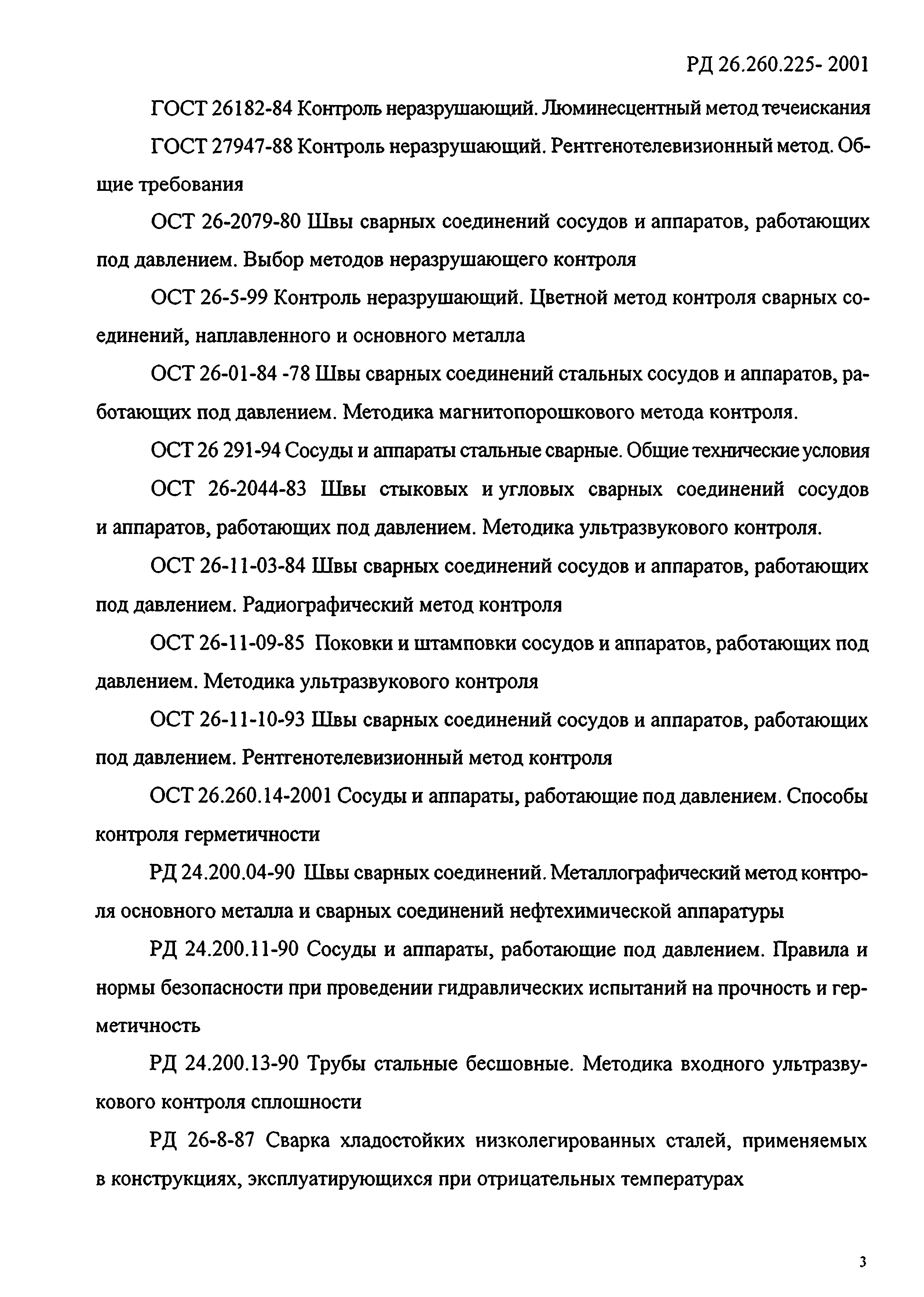

Нормативные ссылки:	ГОСТ 3242-79 «Соединения сварные. Методы контроля качества» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств» ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод» ГОСТ 5640-68 «Сталь. Металлографический метод оценки микроструктуры листов и ленты» ГОСТ 12169-82 «Заготовки стальные, вырезаемые кислородной резкой. Припуски» ОСТ 26.291-87 «Сосуды и аппараты сварные. Общие технические условия» ОСТ 26-2044-83 «Швы стыковых и угловых сварных соединений сосудов и аппаратов, работающих под давлением. Методика ультразвукового контроля» ОСТ 26-01-84-78 «Швы сварных соединений стальных сосудов и аппаратов, работающих под давлением. Методика магнитопорошкового метода контроля» ОСТ 26.260.14-2001 «Сосуды и аппараты, работающие под давлением. Способы контроля герметичности» ОСТ 26-11-09-85 «Поковки и штамповки сосудов и аппаратов, работающих под давлением. Методика ультразвукового контроля» ОСТ 26-5-99 «Контроль неразрушающий. Цветной метод контроля сварных соединений, наплавленного и основного металла» РД 26-17-086-88 «Соединения сварные. Контроль качества термической обработки аппаратуры» РД 24.200.13-90 «Трубы стальные бесшовные. Методика входного ультразвукового контроля сплошности» РТМ 26-44-82 «Термическая обработка нефтехимической аппаратуры и ее элементов» РД 24.200.04-90 «Швы сварных соединений. Металлографический метод контроля основного металла и сварных соединений химнефтеаппаратуры» РД 26-8-87 «Сварка хладостойких низколегированных сталей, применяемых в конструкциях, эксплуатирующихся при отрицательных температурах» ОСТ 26-11-10-93 «Соединения сварные. Рентгенотелевизионный метод контроля» РД 24.200.11-90 «Сосуды и аппараты, работающие под давлением. Правила и нормы безопасности при проведении гидравлических испытаний на прочность и герметичность» РД 34.10.130-96 «Инструкция по визуальному и измерительному контролю» ГОСТ 22727-88 «Прокат листовой. Методы ультразвукового контроля» Правила «Правила аттестации специалистов неразрушающего контроля» ПБ 10-115-96 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» ГОСТ 17410-78 «Контроль неразрушающий. Трубы металлические бесшовные цилиндрические. Методы ультразвуковой дефектоскопии» ГОСТ 18661-73 «Сталь. Измерение твердости методом ударного отпечатка» ГОСТ 24507-80 «Контроль неразрушающий. Поковки из черных и цветных металлов. Методы ультразвуковой дефектоскопии» ГОСТ 26182-84 «Контроль неразрушающий. Люминесцентный метод течеискания» ГОСТ 8713-79 «Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 27947-88 «Контроль неразрушающий. Рентгенотелевизионный метод. Общие требования» ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» ГОСТ 18442-80 «Контроль неразрушающий. Капиллярные методы. Общие требования» РД 34.17.302-97 «Котлы паровые и водогрейные. Трубопроводы пара и горячей воды, сосуды. Сварные соединения. Контроль качества. Ультразвуковой контроль. Основные положения» ГОСТ 14771-76 «Дуговая сварка в защитном газе. Соединения сварные. Основные типы. Конструктивные элементы и размеры» ГОСТ 21105-87 «Контроль неразрушающий. Магнитопорошковый метод» РД 26-11-08-86 «Соединения сварные. Механические испытания» ОСТ 26-2079-80 «Швы сварных соединений сосудов и аппаратов, работающих под давлением. Выбор методов неразрушающего контроля» РД 26-11-20-88 «Надежность изделий химического и нефтяного машиностроения. Система контроля и оценки надежности машин в эксплуатации. Контроль нормированных показателей надежности изделий единичного и мелкосерийного производства» ОСТ 26-291-94 «Сосуды и аппараты стальные сварные. Общие технические условия» РД 26-01-122-89 «Фланцевые соединения сосудов и аппаратов на давление свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см2). Методика расчета режимов затяжки шпилек» ГОСТ 14792-80 «Детали и заготовки, вырезаемые кислородной и плазменно-дуговой резкой. Точность, качество поверхности реза»
