СТ ЦКБА 006-2003

Арматура трубопроводная. Арматура криогенная. Общие технические условия

Обозначение:	СТ ЦКБА 006-2003
Обозначение англ:	006-2003
Статус:	действует
Название рус.:	Арматура трубопроводная. Арматура криогенная. Общие технические условия
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2004

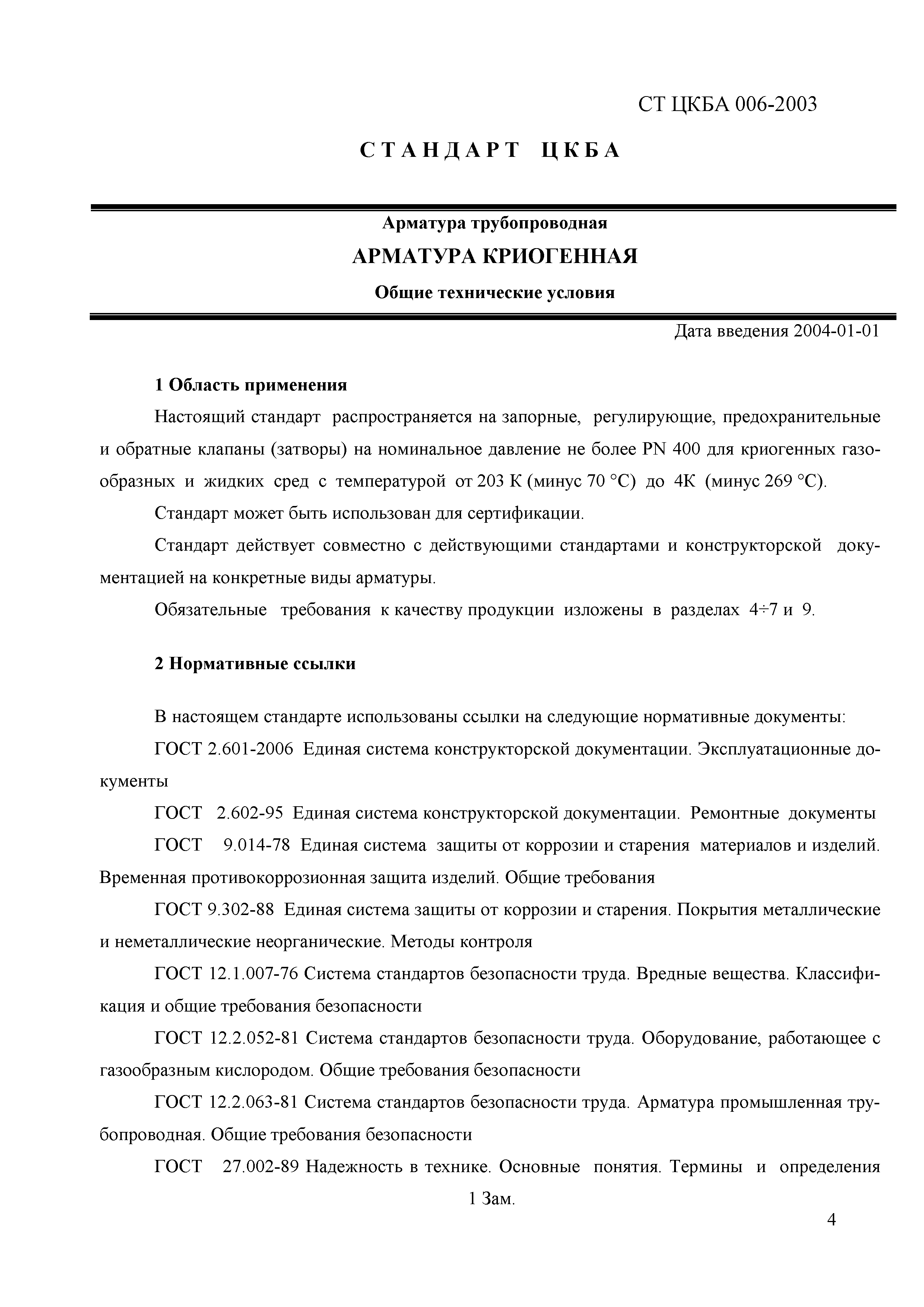

Область применения:	Стандарт распространяется на запорные, регулирующие, предохранительные и обратные клапаны (затворы) на номинальное давление не более PN 400 для криогенных газообразных и жидких сред с температурой от 203 К (минус 70 градусов Цельсия) до 4 К (минус 269 градусов Цельсия). Стандарт может быть использован для сертификации. Стандарт действует совместно с действующими стандартами и конструкторской документацией на конкретные виды арматуры. Обязательные требования к качеству продукции изложены в разделах 4-7 и 9

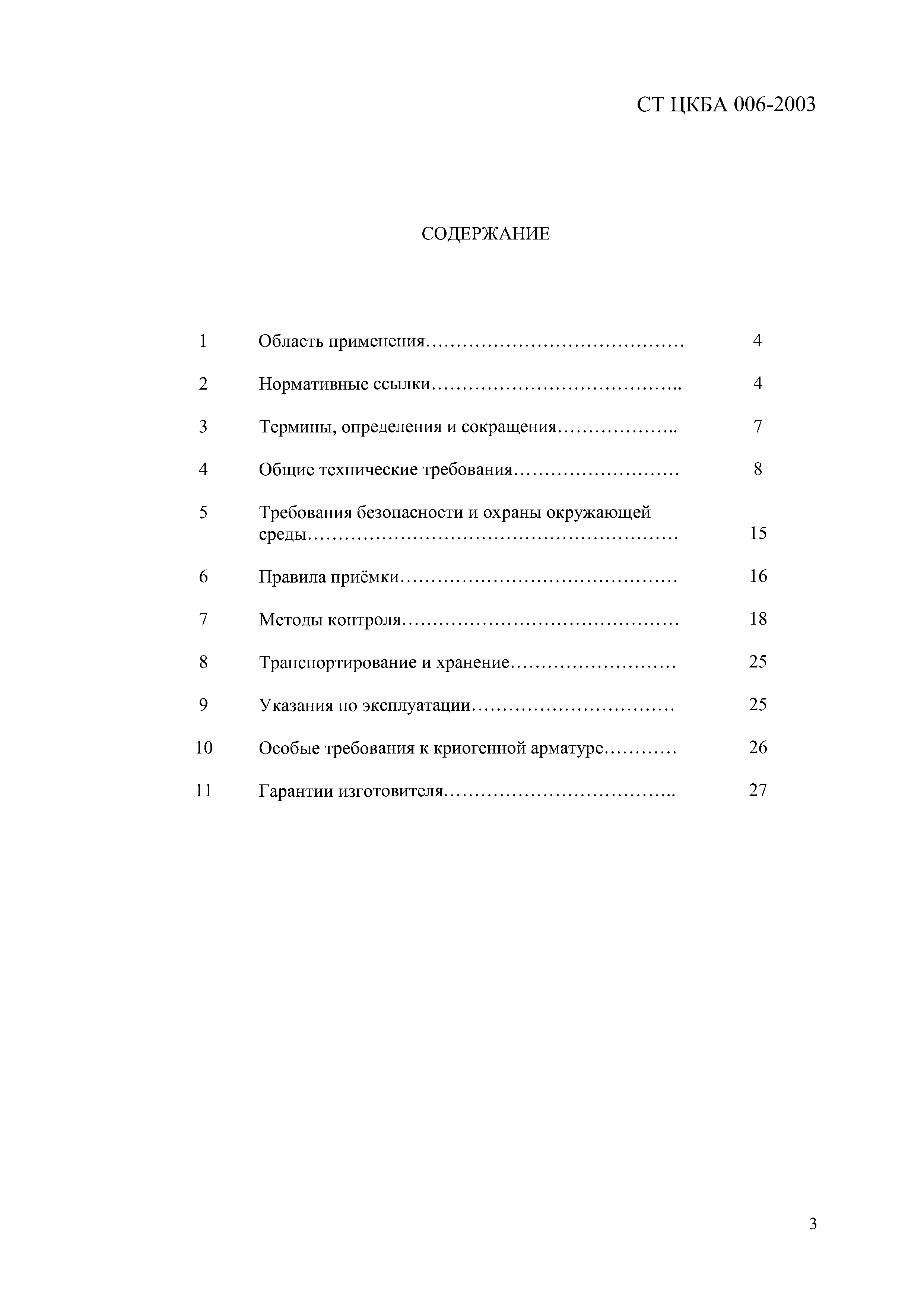

Оглавление:	1. Область применения 2. Нормативные ссылки 3. Термины, определения и сокращения 4. Общие технические требования 5. Требования безопасности и охраны окружающей среды 6. Правила приемки 7. Методы контроля 8. Транспортирование и хранение 9. Указания по эксплуатации 10. Особые требования к криогенной арматуре 11. Гарантии изготовителя
Разработан:	ЗАО НПФ ЦКБА НПАА
Утверждён:	30.06.2003 ЗАО НПФ ЦКБА (87)
Принят:	Техническим комитетом по стандартизации Трубопроводная арматура и сильфоны (ТК 259)
Издан:	НПФ ЦКБА (2003 г. )
Расположен в:	Техническая документация
Список изменений:	№ 2 от 01.10.2011 № 1 от 01.01.2009
Заменяет собой:	ОСТ 26-07-794-73 «Арматура трубопроводная криогенная общего назначения. Общие технические условия»

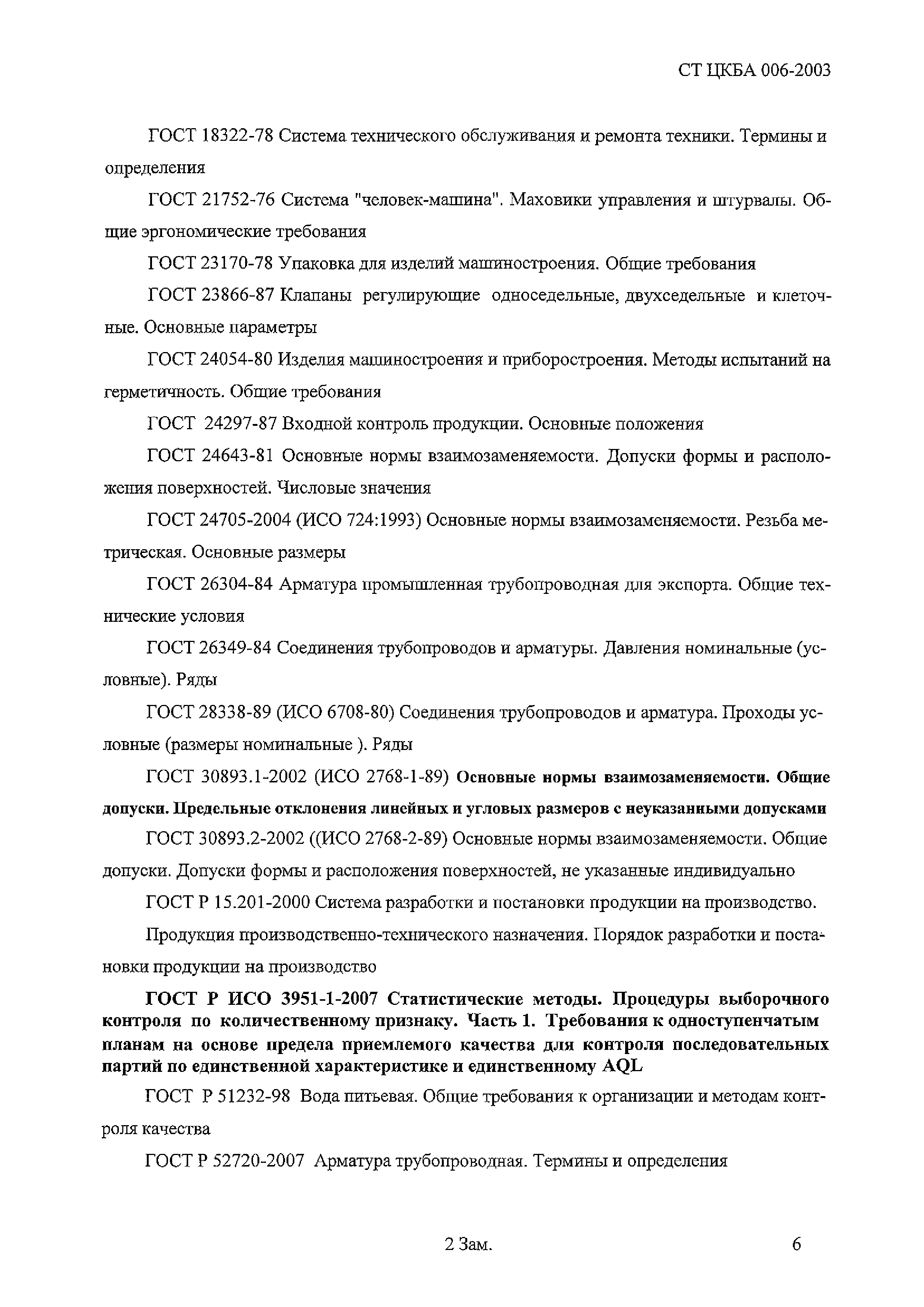

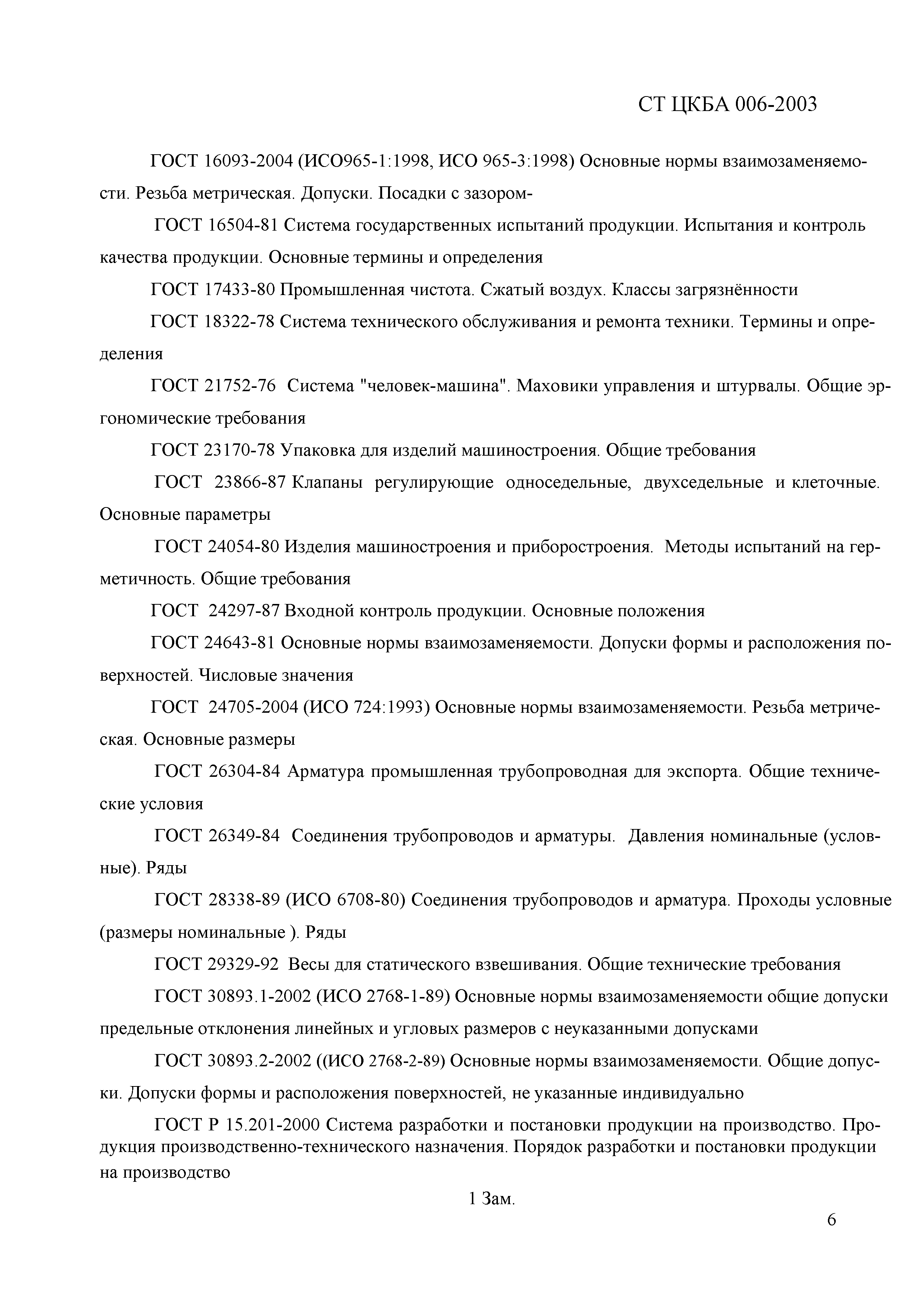

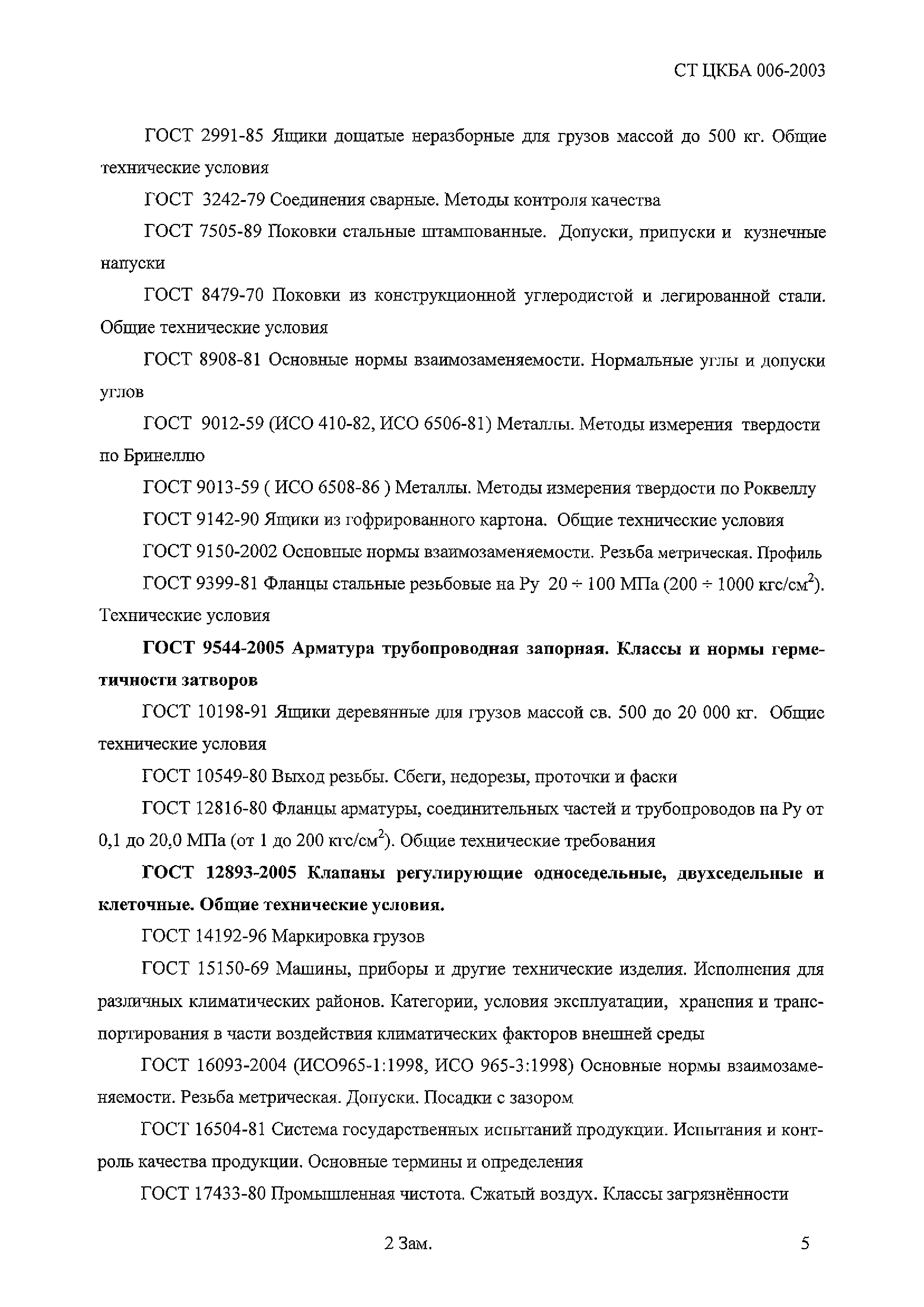

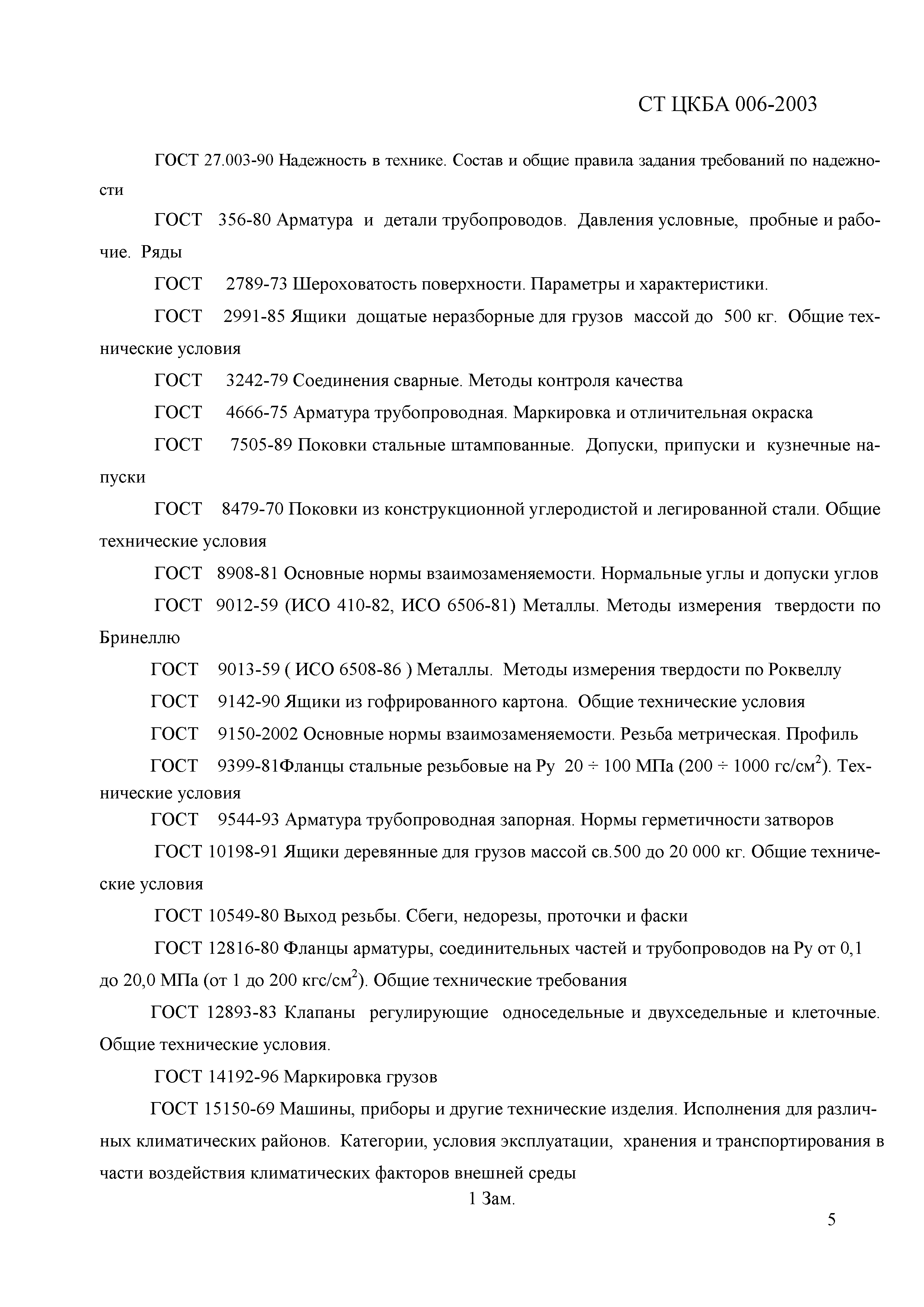

Нормативные ссылки:	ГОСТ 16093-2004 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором» ГОСТ 24705-2004 «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры» ГОСТ 7505-89 «Поковки стальные штампованные. Допуски, припуски и кузнечные напуски» ГОСТ 2.601-2006 «Единая система конструкторской документации. Эксплуатационные документы» ГОСТ Р 52720-2007 «Арматура трубопроводная. Термины и определения» ГОСТ Р 52760-2007 «Арматура трубопроводная. Требования к маркировке и отличительной окраске» ГОСТ 9544-2005 «Арматура трубопроводная запорная. Классы и нормы герметичности затворов» ГОСТ 12893-2005 «Клапаны регулирующие односедельные, двухседельные и клеточные. Общие технические условия» ГОСТ Р ИСО 3951-1-2007 «Статистические методы. Процедуры выборочного контроля по количественному признаку. Часть 1. Требования к одноступенчатым планам на основе предела приемлемого качества для контроля последовательных партий по единственной характеристике и единственному AQL» СТ ЦКБА 028-2007 «Арматура трубопроводная. Периодические испытания. Общие требования» ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» ГОСТ Р 53672-2009 «Арматура трубопроводная. Общие требования безопасности» ГОСТ 10549-80 «Выход резьбы. Сбеги, недорезы, проточки и фаски» ГОСТ 12.2.052-81 «Система стандартов безопасности труда. Оборудование, работающее с газообразным кислородом. Общие требования безопасности» ГОСТ 21752-76 «Система "Человек-машина". Маховики управления и штурвалы. Общие эргономические требования» ГОСТ 23866-87 «Клапаны регулирующие односедельные, двухседельные и клеточные. Основные параметры» ГОСТ 24054-80 «Изделия машиностроения и приборостроения. Методы испытаний на герметичность. Общие требования» ГОСТ 24643-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения» ГОСТ 26304-84 «Арматура промышленная трубопроводная для экспорта. Общие технические условия» ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные. Ряды» ГОСТ 3242-79 «Соединения сварные. Методы контроля качества» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 2991-85 «Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия» ГОСТ 8908-81 «Основные нормы взаимозаменяемости. Нормальные углы и допуски углов» ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу» ГОСТ 9142-90 «Ящики из гофрированного картона. Общие технические условия» ГОСТ 9399-81 «Фланцы стальные резьбовые на Ру 20-100 МПа (200-1000 кгс/см2). Технические условия» ГОСТ 2.602-95 «Единая система конструкторской документации. Ремонтные документы» ГОСТ 12.1.007-76 «Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности» ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения» ГОСТ 18322-78 «Система технического обслуживания и ремонта техники. Термины и определения» ГОСТ 24297-87 «Входной контроль продукции. Основные положения» ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» ГОСТ 9150-2002 «Основные нормы взаимозаменяемости. Резьба метрическая. Профиль» ГОСТ 30893.1-2002 «Основные нормы взаимозаменяемости. Общие допуски. Предельные отклонения линейных и угловых размеров с неуказанными допусками» ГОСТ 30893.2-2002 «Основные нормы взаимозаменяемости. Общие допуски. Допуски формы и расположения поверхностей, не указанные индивидуально» ГОСТ Р 51232-98 «Вода питьевая. Общие требования к организации и методам контроля качества» ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю» ГОСТ 9544-93 «Арматура трубопроводная запорная. Нормы герметичности затворов» ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды» ГОСТ 9.302-88 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля» ГОСТ 10198-91 «Ящики деревянные для грузов массой св. 200 до 20000 кг. Общие технические условия» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 23170-78 «Упаковка для изделий машиностроения. Общие требования» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды» ГОСТ 8479-70 «Поковки из конструкционной углеродистой и легированной стали. Общие технические условия» ГОСТ 12893-83 «Клапаны регулирующие односедельные, двухседельные и клеточные. Общие технические условия» ГОСТ 12816-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Общие технические требования» ГОСТ 17433-80 «Промышленная чистота. Сжатый воздух. Классы загрязненности» ГОСТ 27.003-90 «Надежность в технике. Состав и общие правила задания требований по надежности» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ Р 15.201-2000 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство» ПР 50.2.002-94 «Государственная система обеспечения единства измерений. Порядок осуществления государственного метрологического надзора за выпуском, состоянием и применением средств измерений, аттестованными методиками выполнения измерений, эталонами и соблюдением метрологических правил и норм»

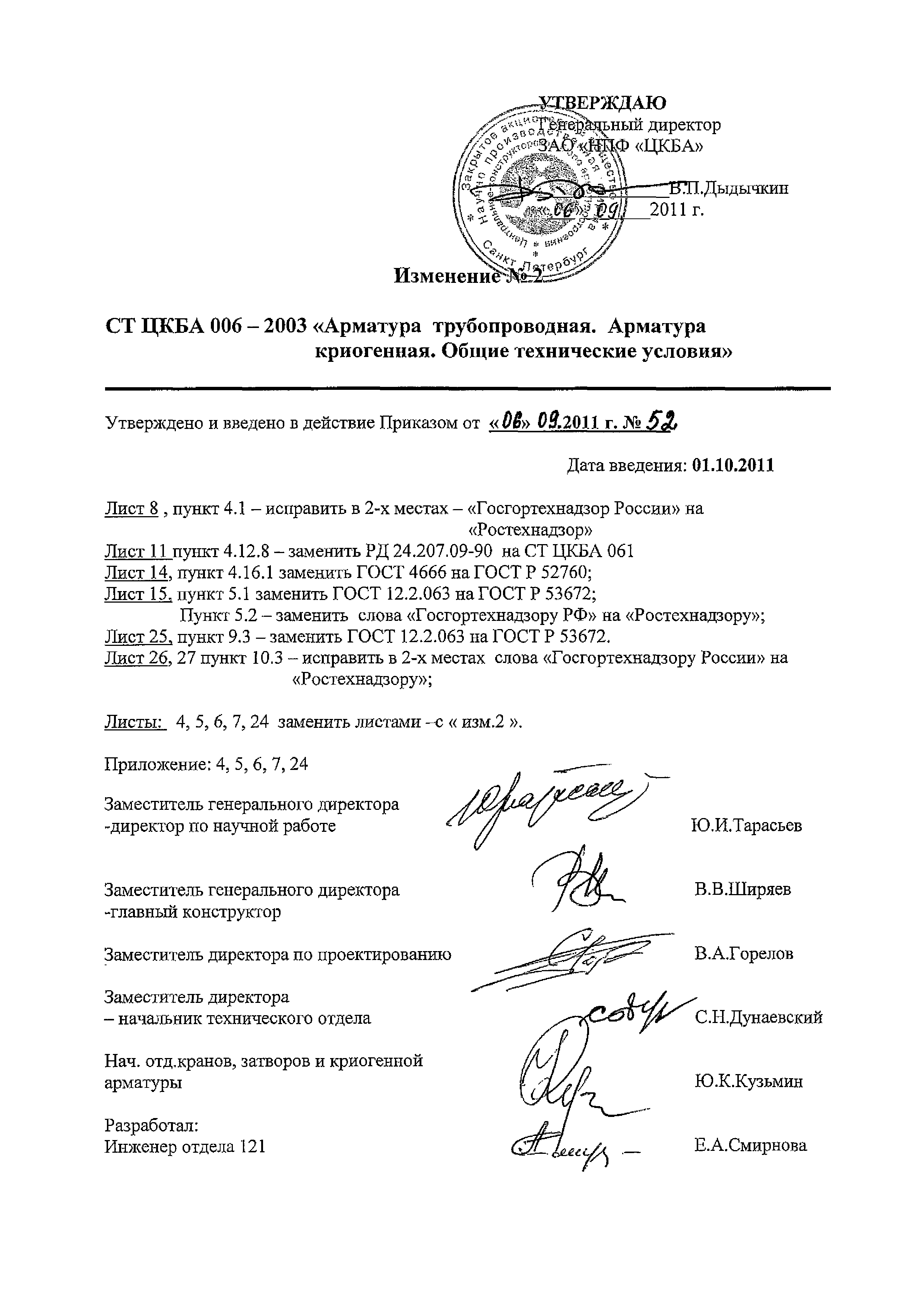

Текстовое изменение № 2 от 01.10.2011

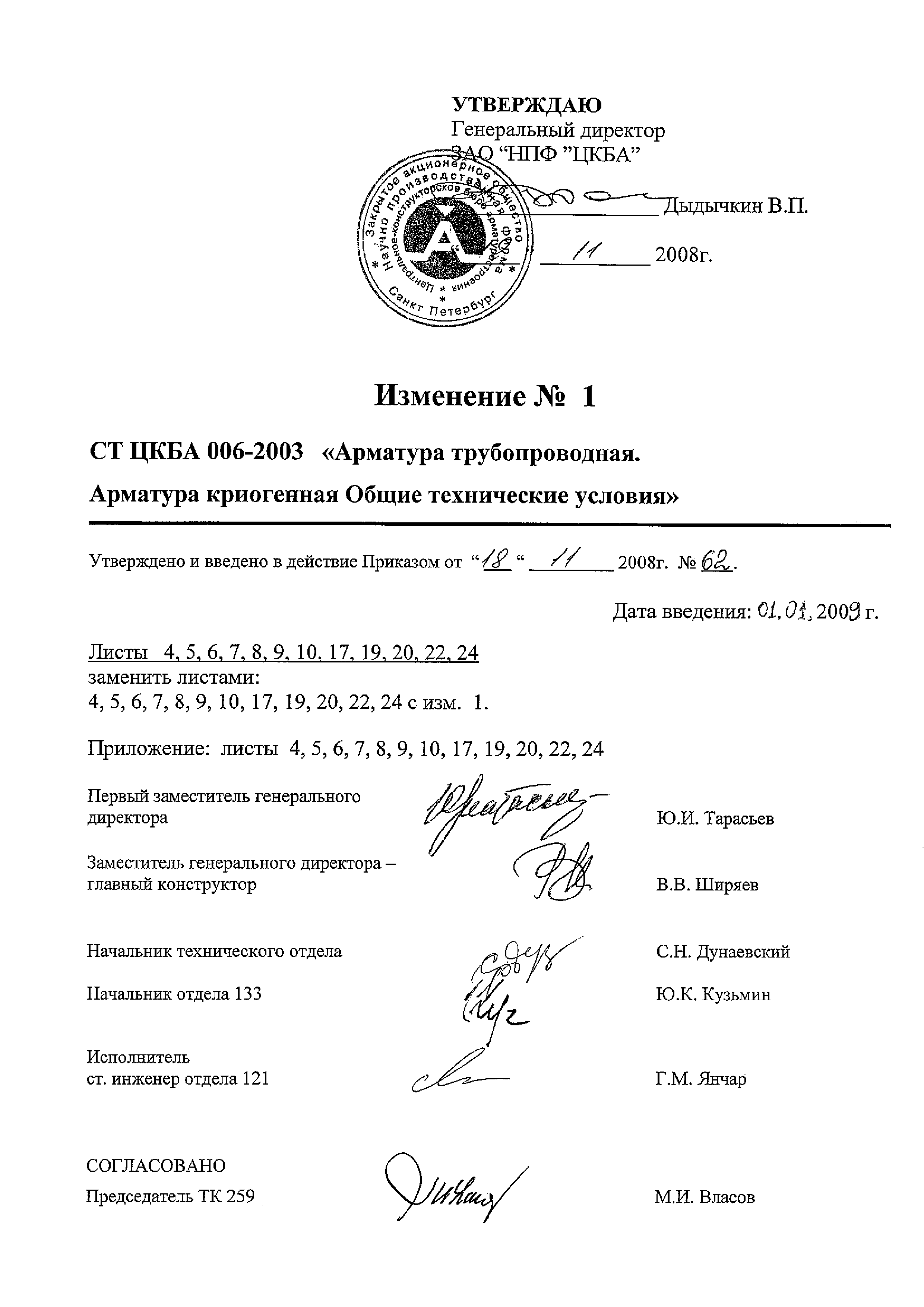

Текстовое изменение № 1 от 01.01.2009
