ОСТ 108.764.01-80

Пружины винтовые цилиндрические для подвесок трубопроводов ТЭС и АЭС. Конструкция, размеры и технические требования

Обозначение:	ОСТ 108.764.01-80
Обозначение англ:	OST 108.764.01-80
Статус:	не определен законодательством
Название рус.:	Пружины винтовые цилиндрические для подвесок трубопроводов ТЭС и АЭС. Конструкция, размеры и технические требования
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	30.06.2003

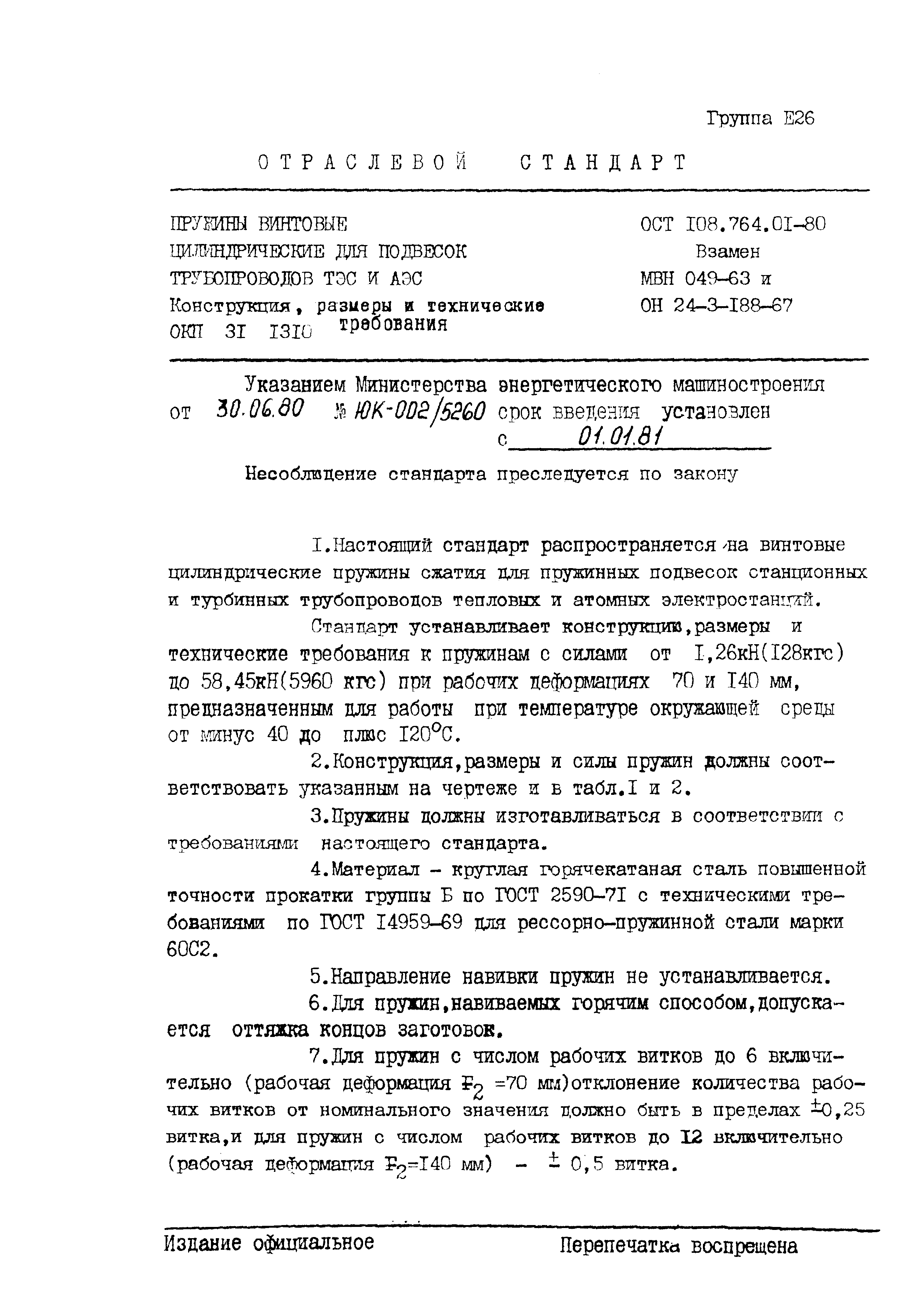

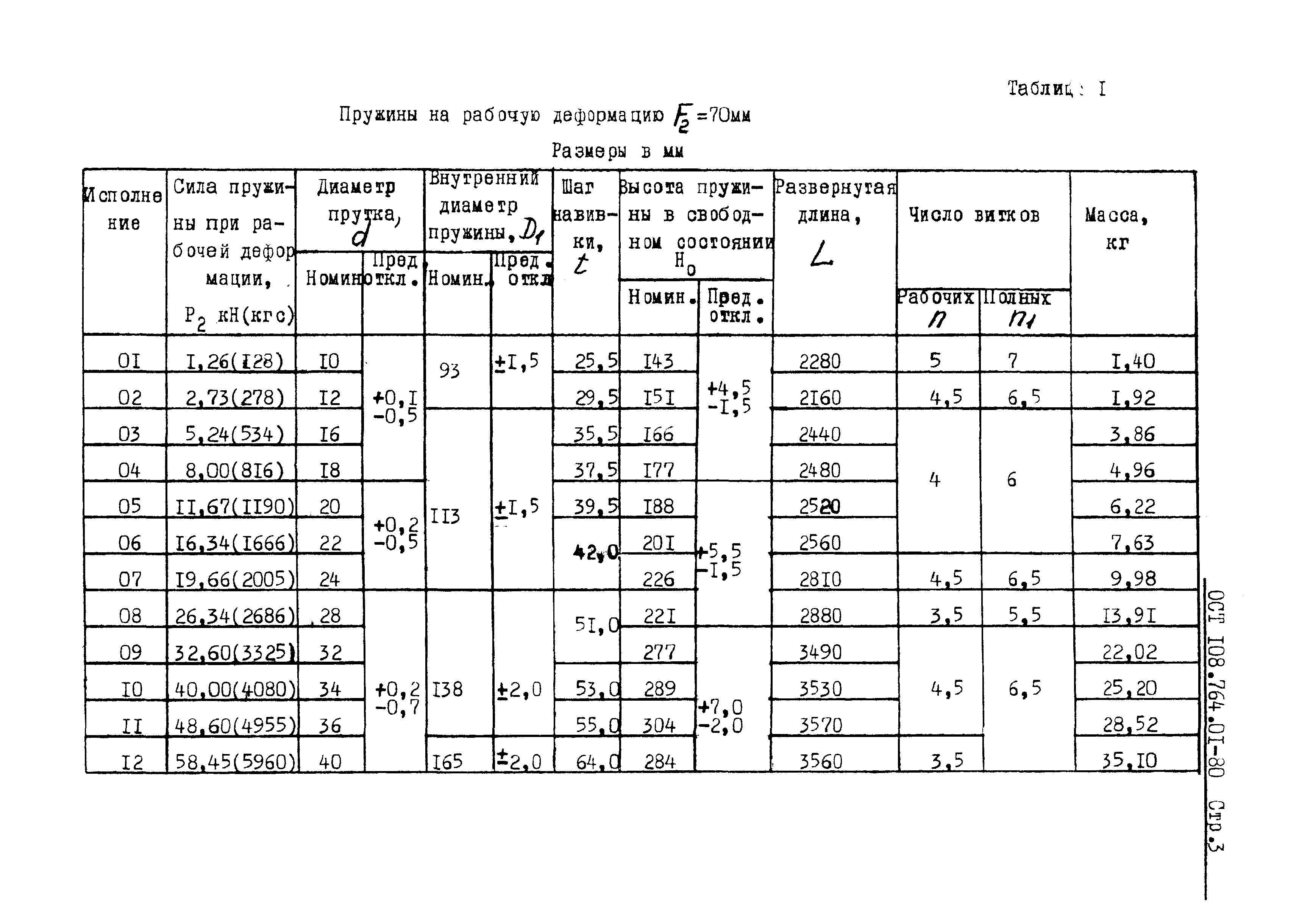

Область применения:	Стандарт распространяется на винтовые цилиндрические пружины сжатия для пружинных подвесок станционных и турбинных трубопроводов тепловых и атомных электростанций. Стандарт устанавливает конструкцию, размеры и технические требования к пружинам с силами от 1,26 кН (128 кгс) до 58,45 кН (5960 кгс) при рабочих деформациях 70 и 140 мм, предназначенным для работы при температуре окружающей среды от минус 40 до плюс 120 град. Цельсия.
Утверждён:	30.06.1980 Министерство энергетического машиностроения (Ministry of Energy Machinery Manufacturing ЮК-002/5260)
Расположен в:	Техническая документация Экология МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Пружины Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Механические системы и устройства общего назначения Отраслевые стандарты и технические условия Отраслевые стандарты

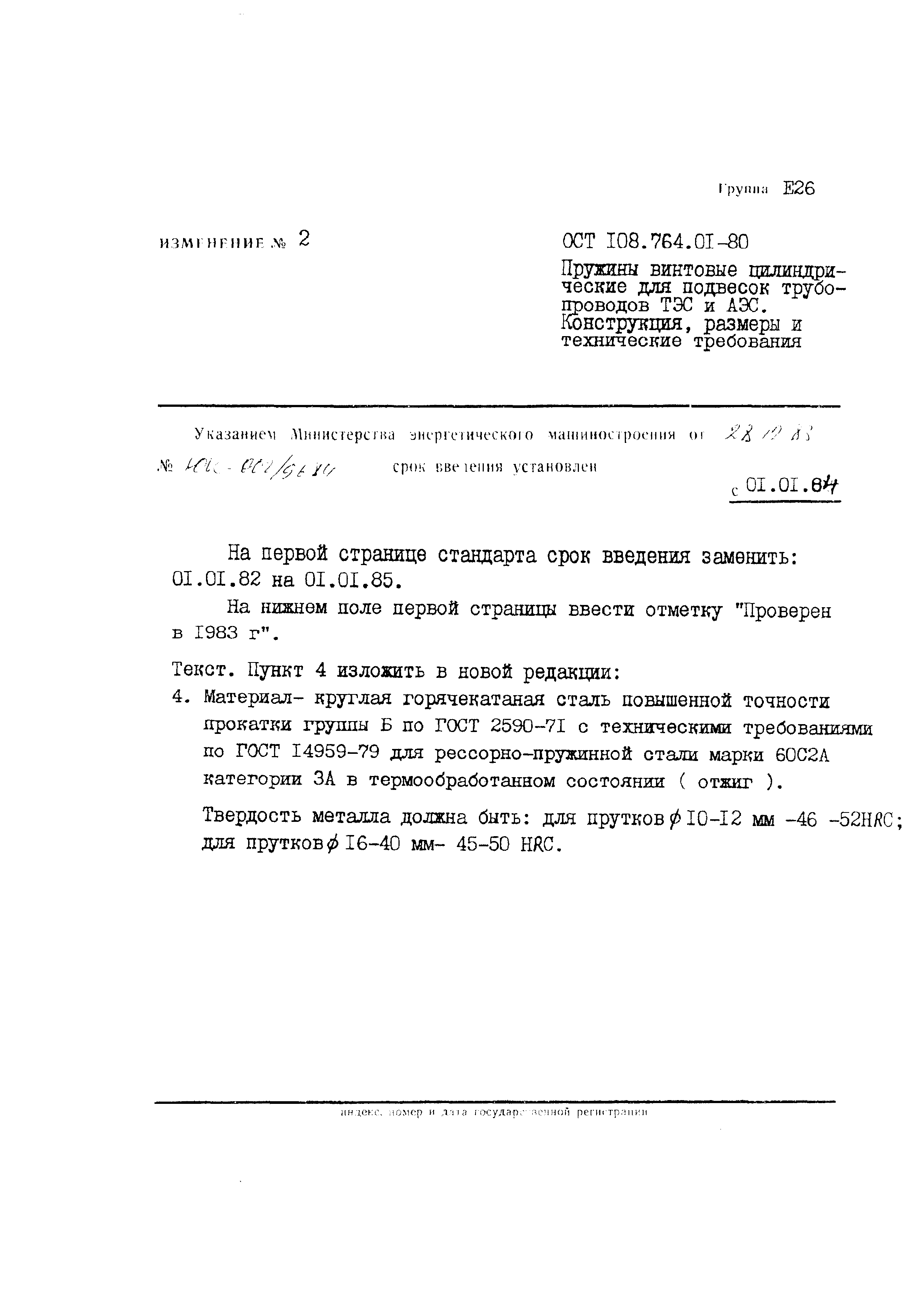

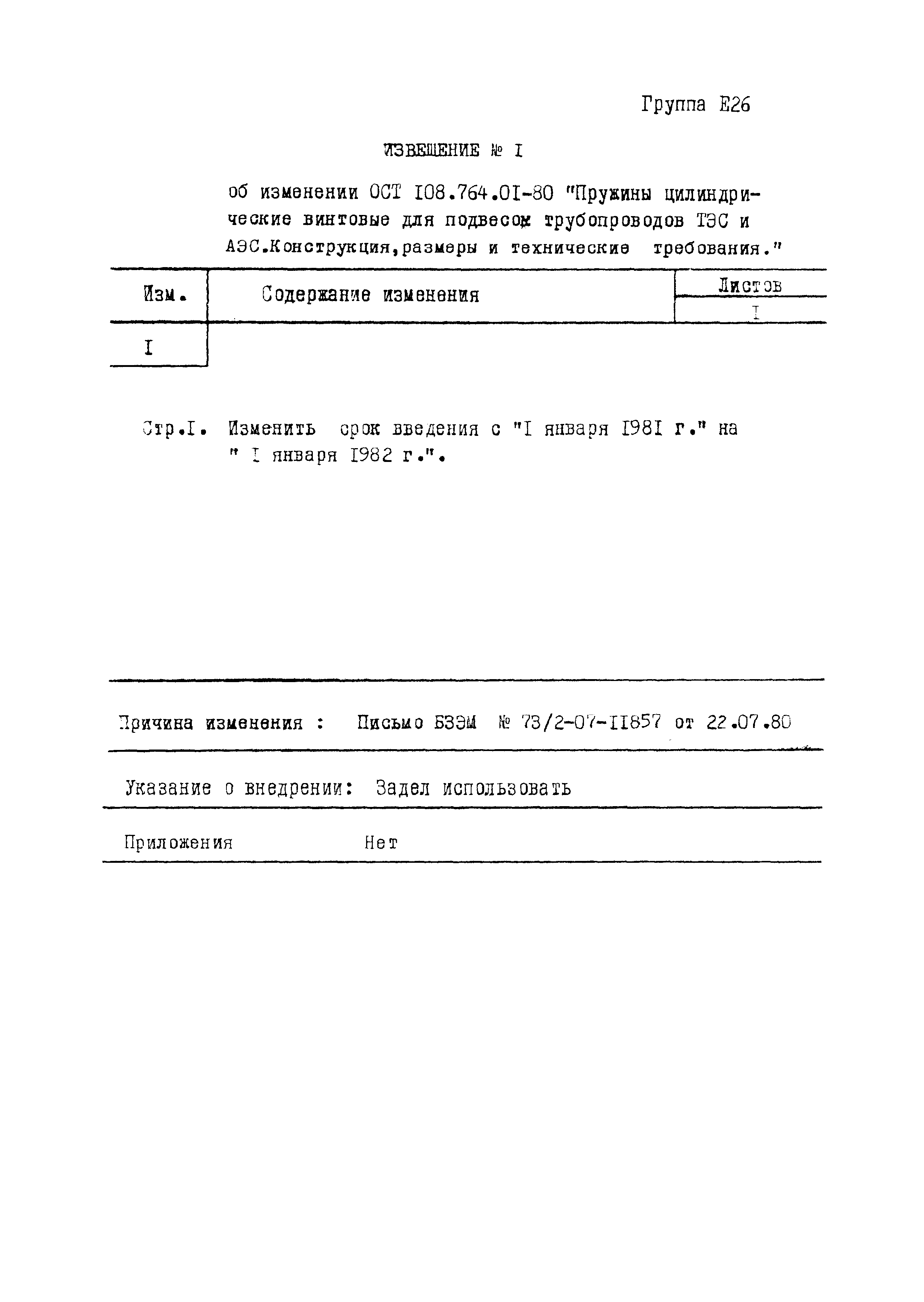

Список изменений:	№ 1 от 22.07.1980 № 2 от 01.01.1984 № 3 от 01.01.1988 № от 15.02.1994 № от 15.11.2004
Заменяет собой:	ОН 24-3-188-67 МВН 049-63
Чем заменён:	ОСТ 24.125.109-01 «Подвески трубопроводов ТЭС и АЭС. Пружины винтовые цилиндрические. Конструкция и размеры»

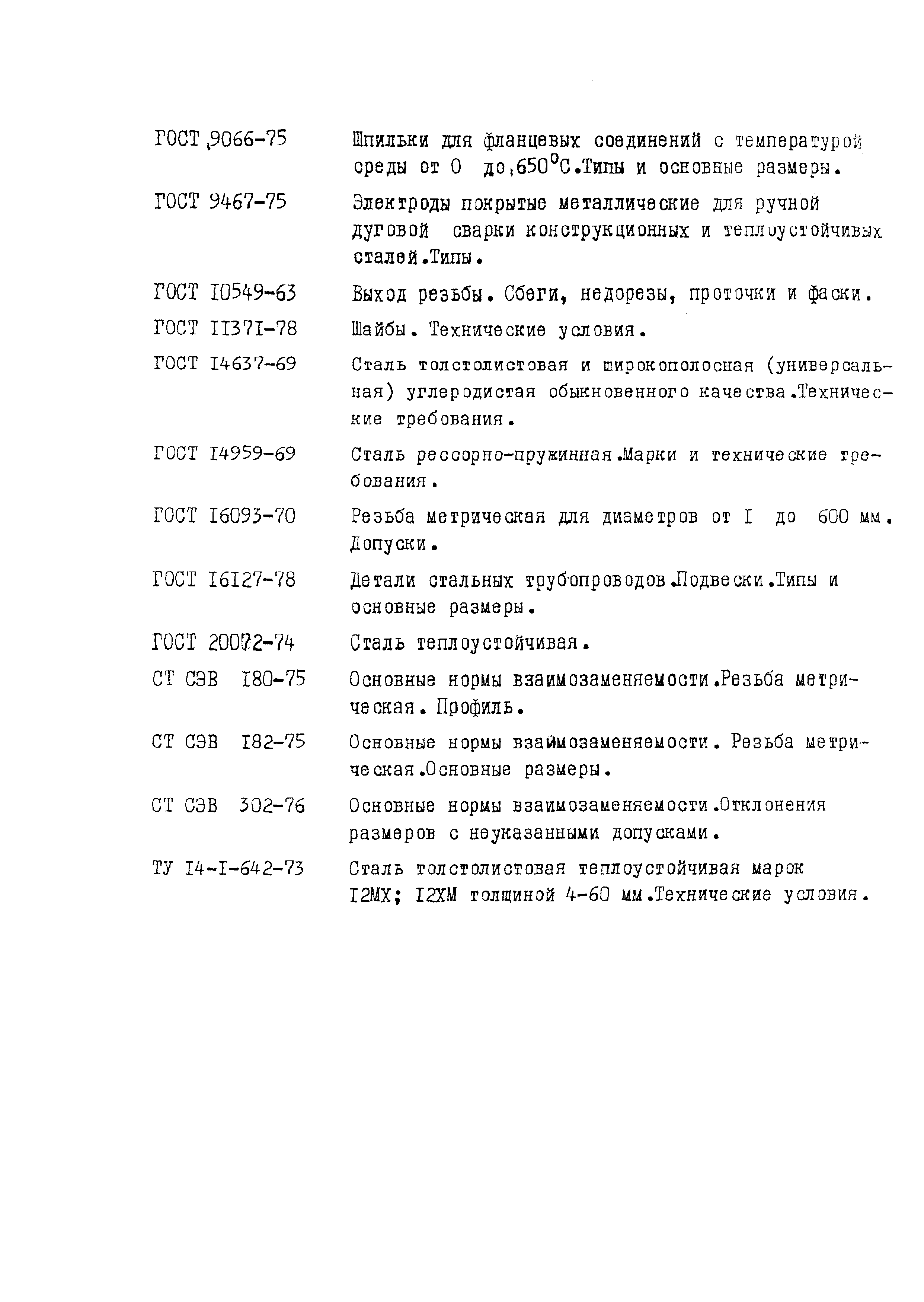

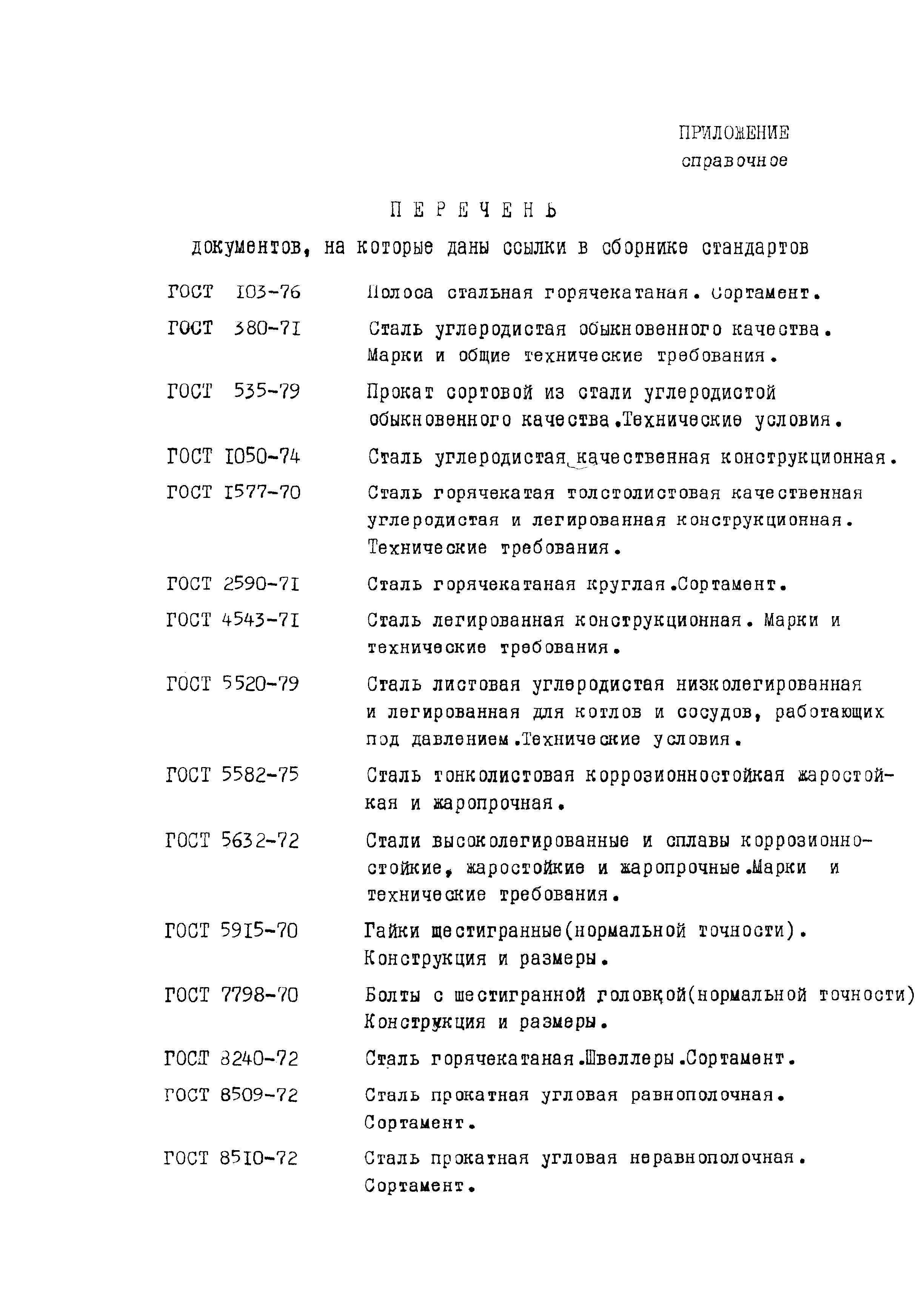

Нормативные ссылки:	ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 2590-88 «Прокат стальной горячекатаный круглый. Сортамент» ГОСТ 5520-79 «Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 8240-89 «Швеллеры стальные горячекатаные. Сортамент» ГОСТ 8510-86 «Уголки стальные горячекатаные неравнополочные. Сортамент» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» ГОСТ 14637-89 «Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия» ГОСТ 20072-74 «Сталь теплоустойчивая. Технические условия» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 11371-78 «Шайбы. Технические условия» ГОСТ 9066-75 «Шпильки для фланцевых соединений с температурой среды от 0 до 650 град. С. Типы и основные размеры» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 16093-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором» ГОСТ 14959-79 «Прокат из рессорно-пружинной углеродистой и легированной стали. Технические условия» ГОСТ 5582-75 «Прокат тонколистовой коррозионно-стойкий, жаростойкий и жаропрочный. Технические условия» ГОСТ 10549-80 «Выход резьбы. Сбеги, недорезы, проточки и фаски» ГОСТ 380-88 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 8509-86 «Уголки стальные горячекатаные равнополочные. Сортамент» ГОСТ 16093-2004 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором» ГОСТ 16127-70 «Детали стальных трубопроводов. Подвески. Типы и основные размеры» ГОСТ 380-94 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 535-88 «Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия» ГОСТ 1577-93 «Прокат толстолистовой и широкополосный из конструкционной качественной стали. Технические условия» ГОСТ 8509-93 «Уголки стальные горячекатаные равнополочные. Сортамент» ГОСТ 8240-97 «Швеллеры стальные горячекатаные. Сортамент»

Текстовое изменение № от 15.02.1994

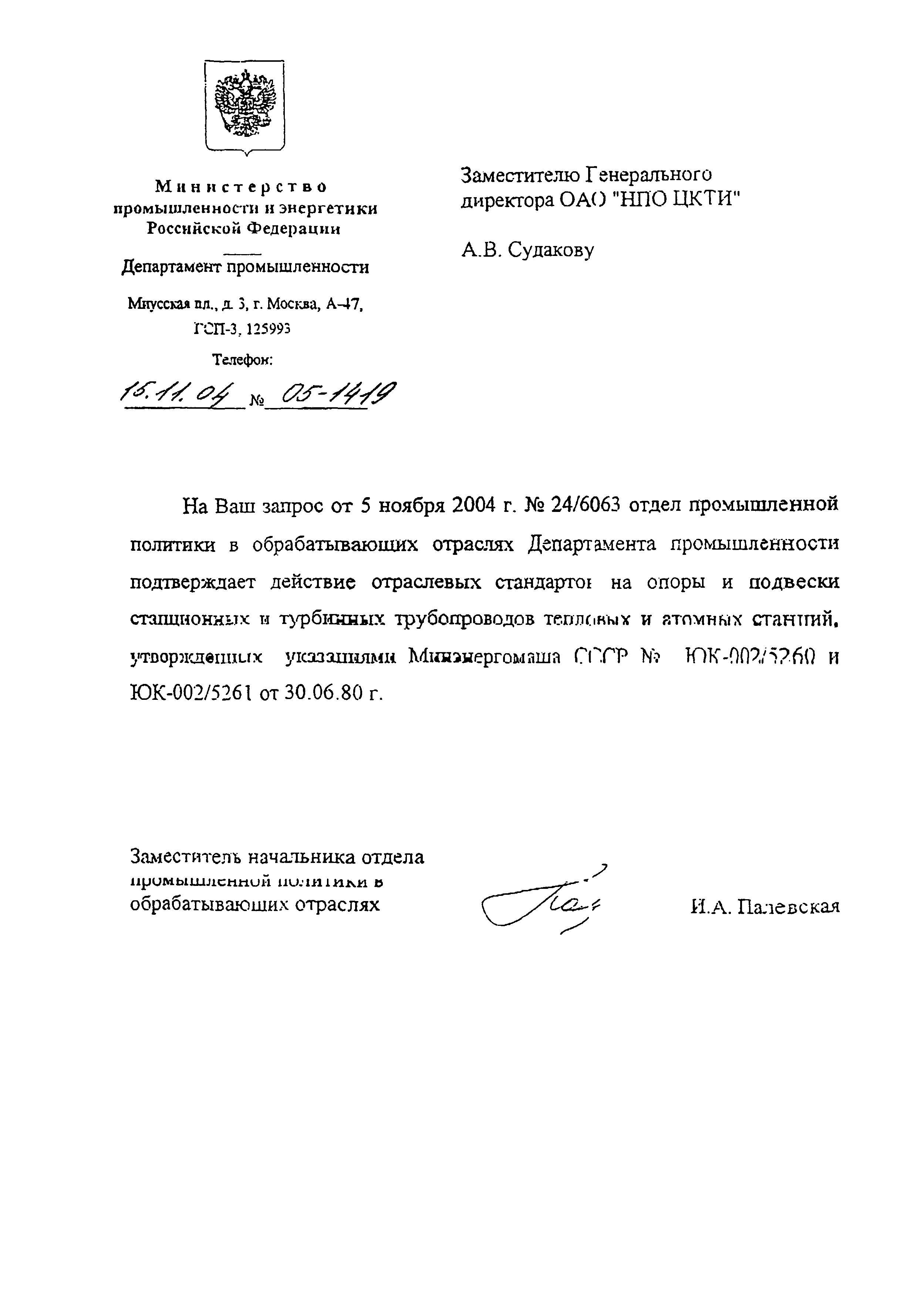

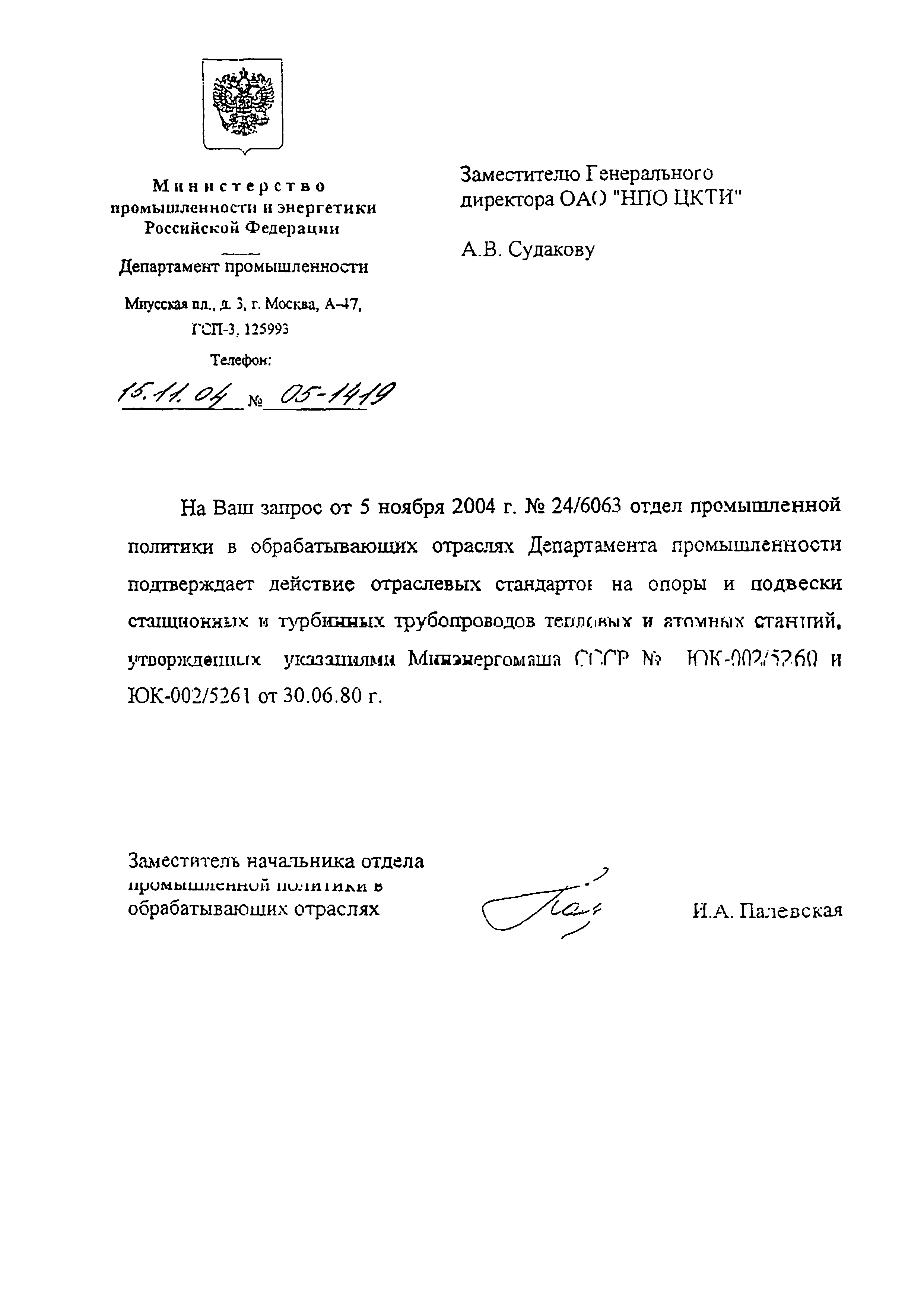

Текстовое изменение № от 15.11.2004
