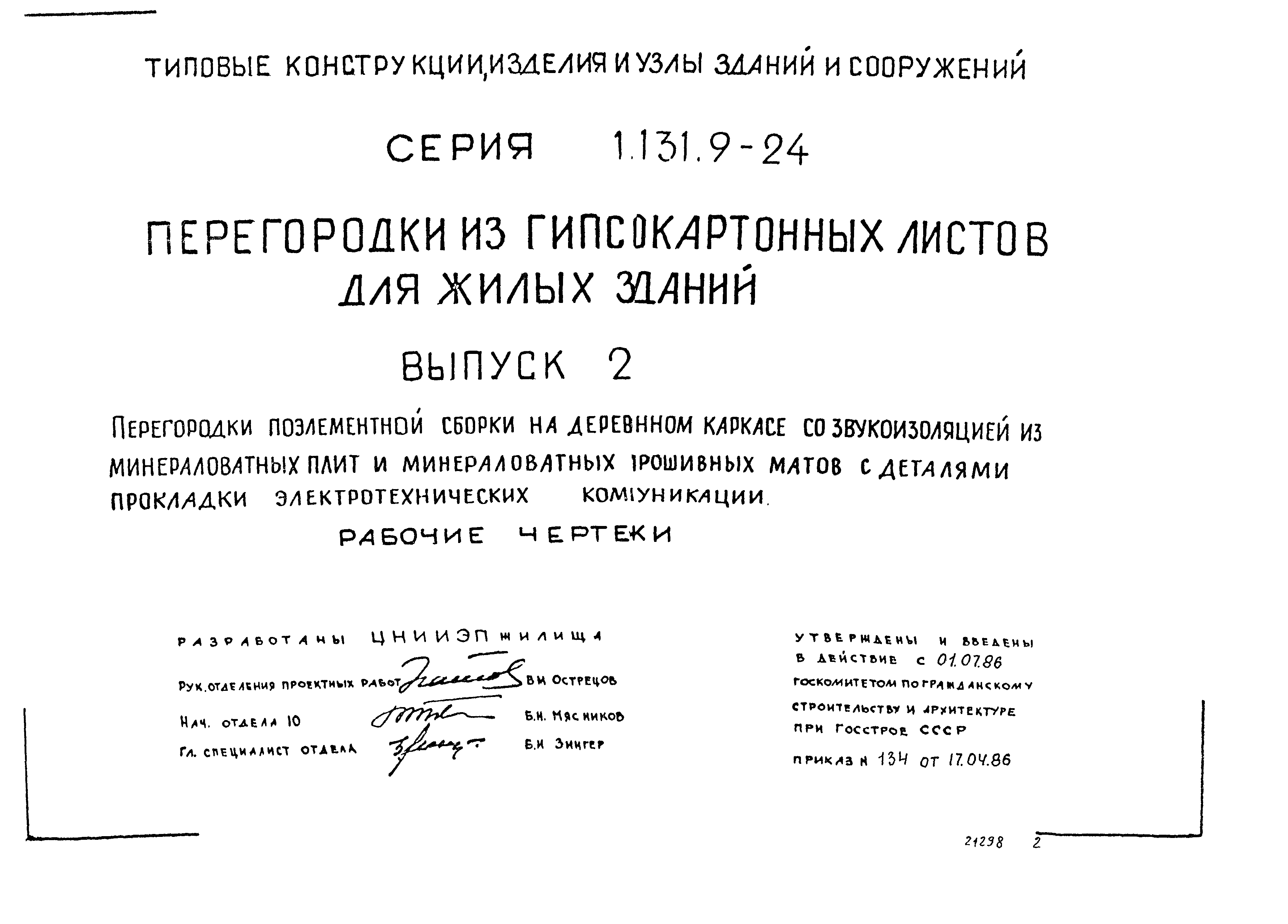

Скачать Серия 1.131.9-24 Выпуск 2. Перегородки поэлементной сборки на деревянном каркасе со звукоизоляцией из минераловатных плит и минераловатных прошивных матов с деталями прокладки электротехнических коммуникаций. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.131.9-24

Выпуск 2. Перегородки поэлементной сборки на деревянном каркасе со звукоизоляцией из минераловатных плит и минераловатных прошивных матов с деталями прокладки электротехнических коммуникаций. Рабочие чертежи

Обозначение:	Серия 1.131.9-24
Обозначение англ:	Series 1.131.9-24
Статус:	не определен законодательством
Название рус.:	Выпуск 2. Перегородки поэлементной сборки на деревянном каркасе со звукоизоляцией из минераловатных плит и минераловатных прошивных матов с деталями прокладки электротехнических коммуникаций. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1986
Область применения:	Перегородки поэлементной сборки с гипсокартонными листами повышенного качества на деревянном каркасе предназначены для применения в жилых домах, общежитиях и гостиницах с высотой этажа 2,8 м и 3,0 м из кирпича, крупных блоков, панелей, из объемных блоков и монолитного железобетона, а также в малоэтажных сельских домах, возводимых во всех климатических районах СССР вне зависимости от физико-геологических условий строительства, в несейсмических районах и районах сейсмичностью 7, 8 и 9 баллов

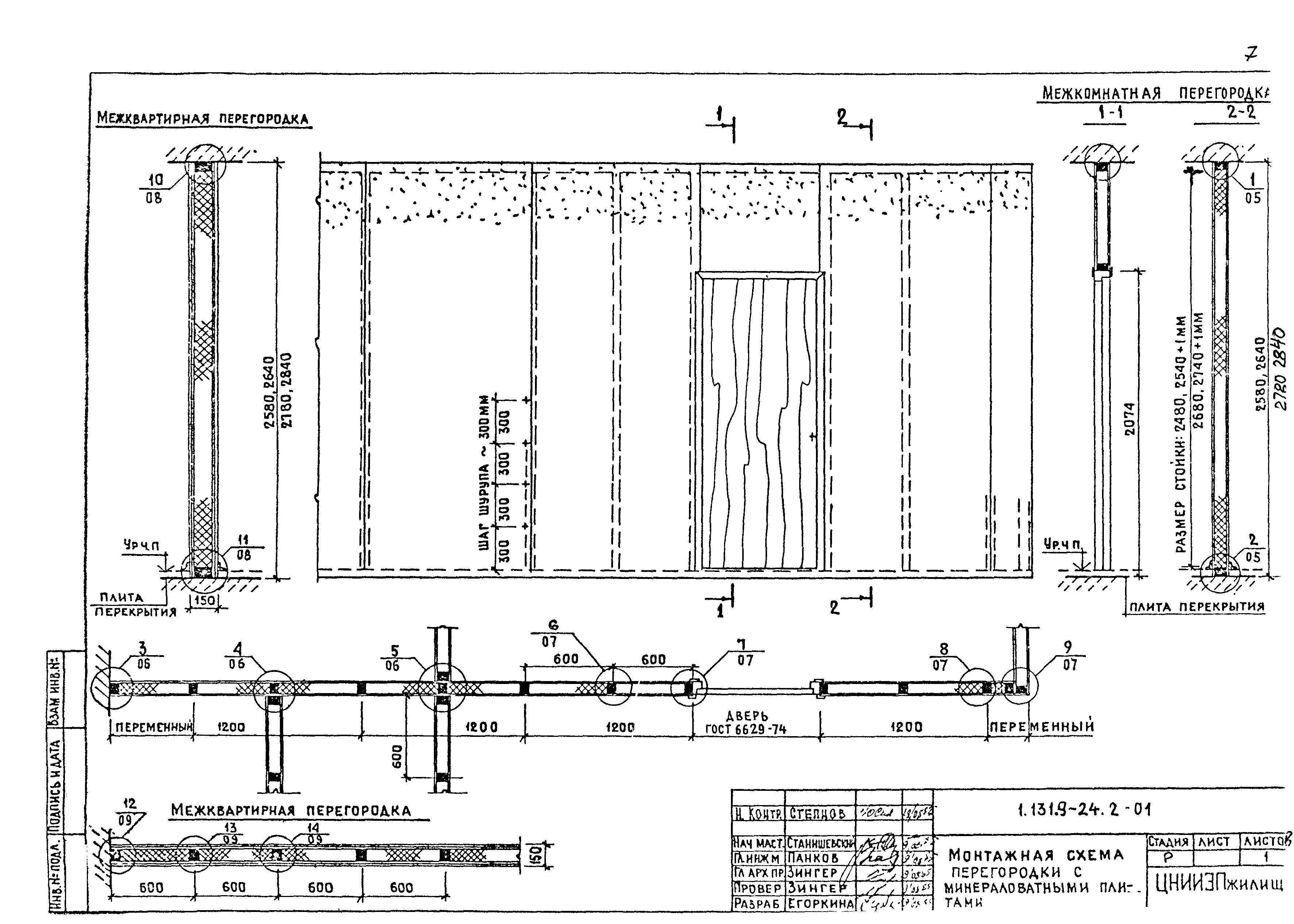

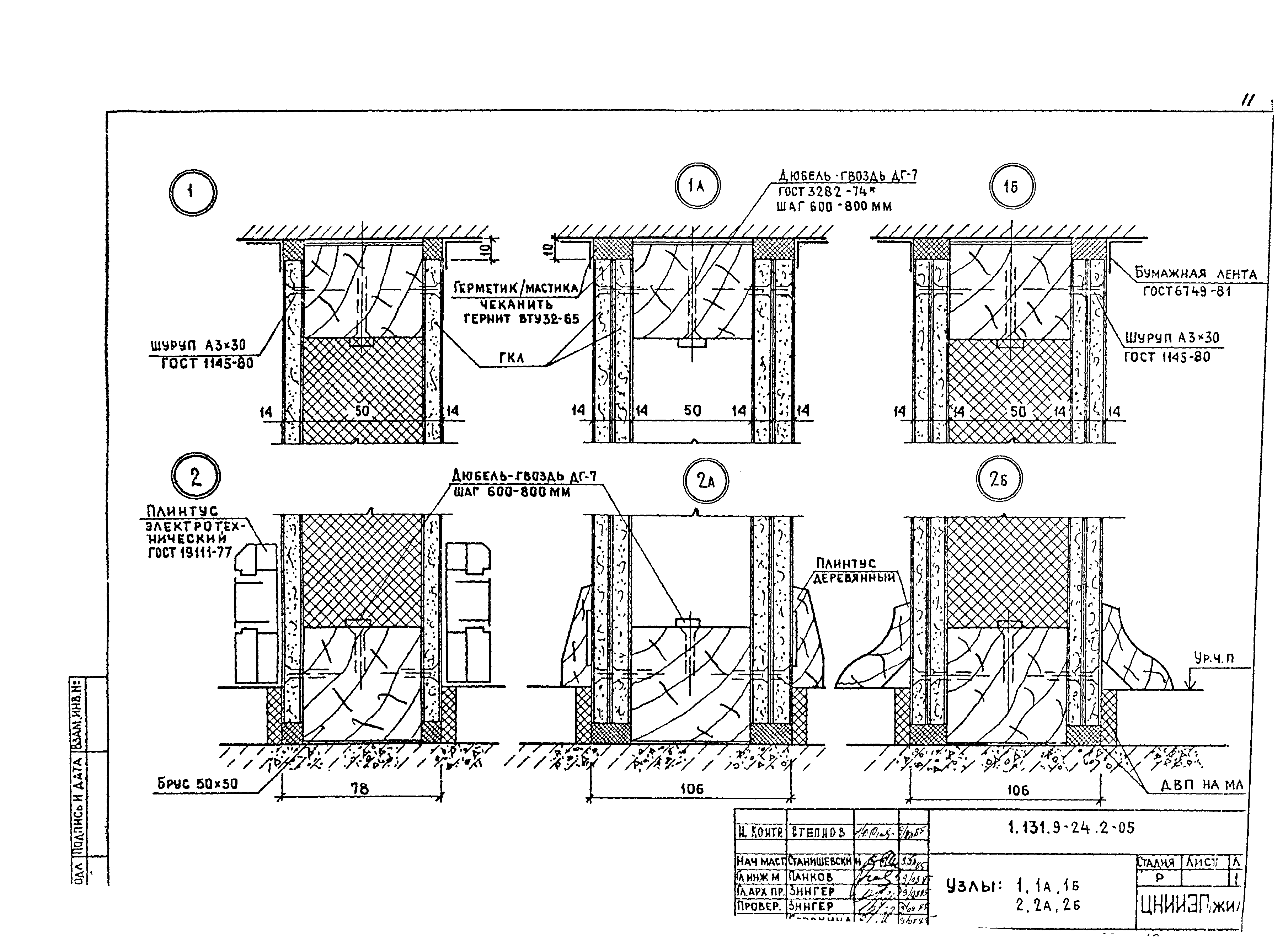

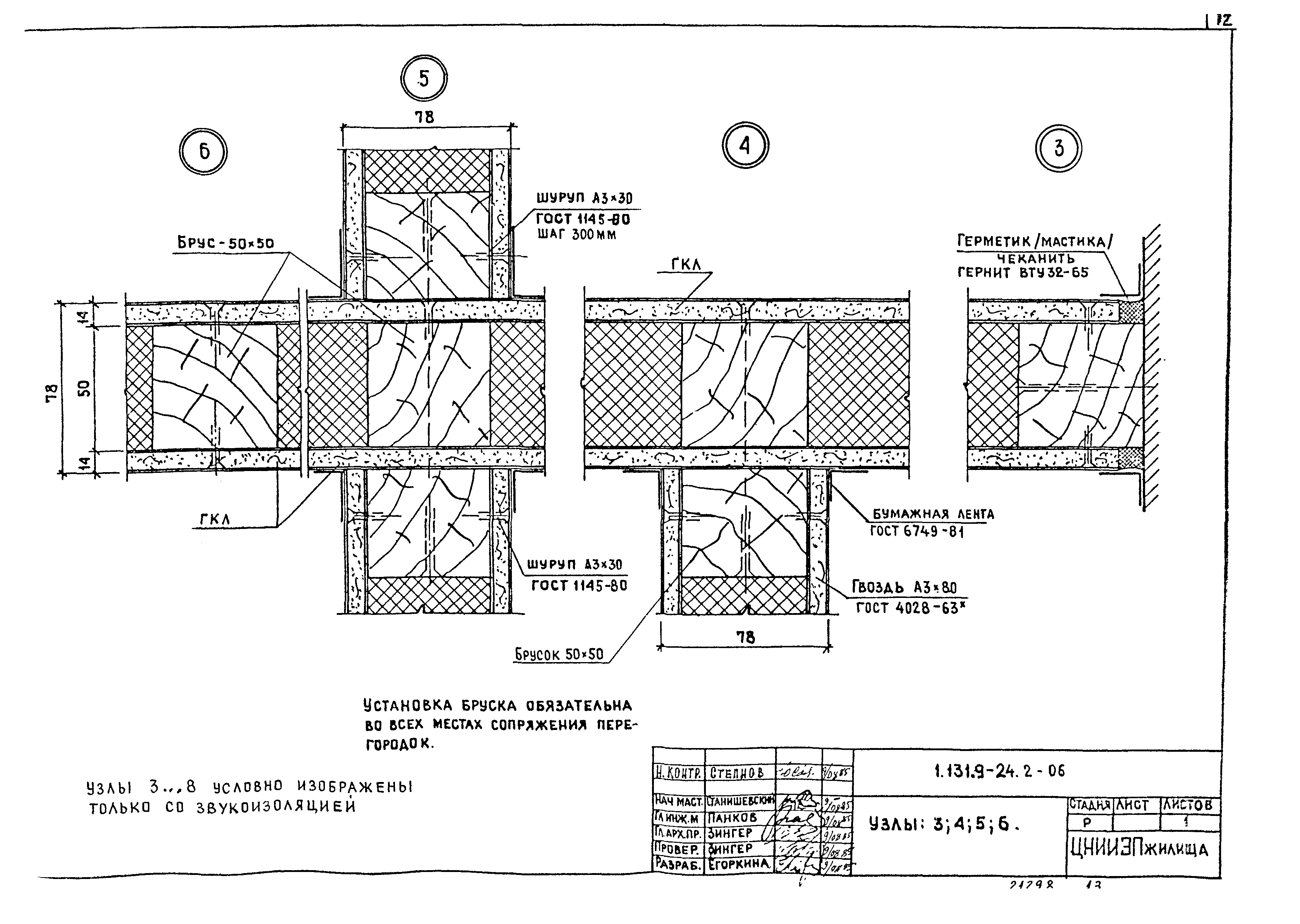

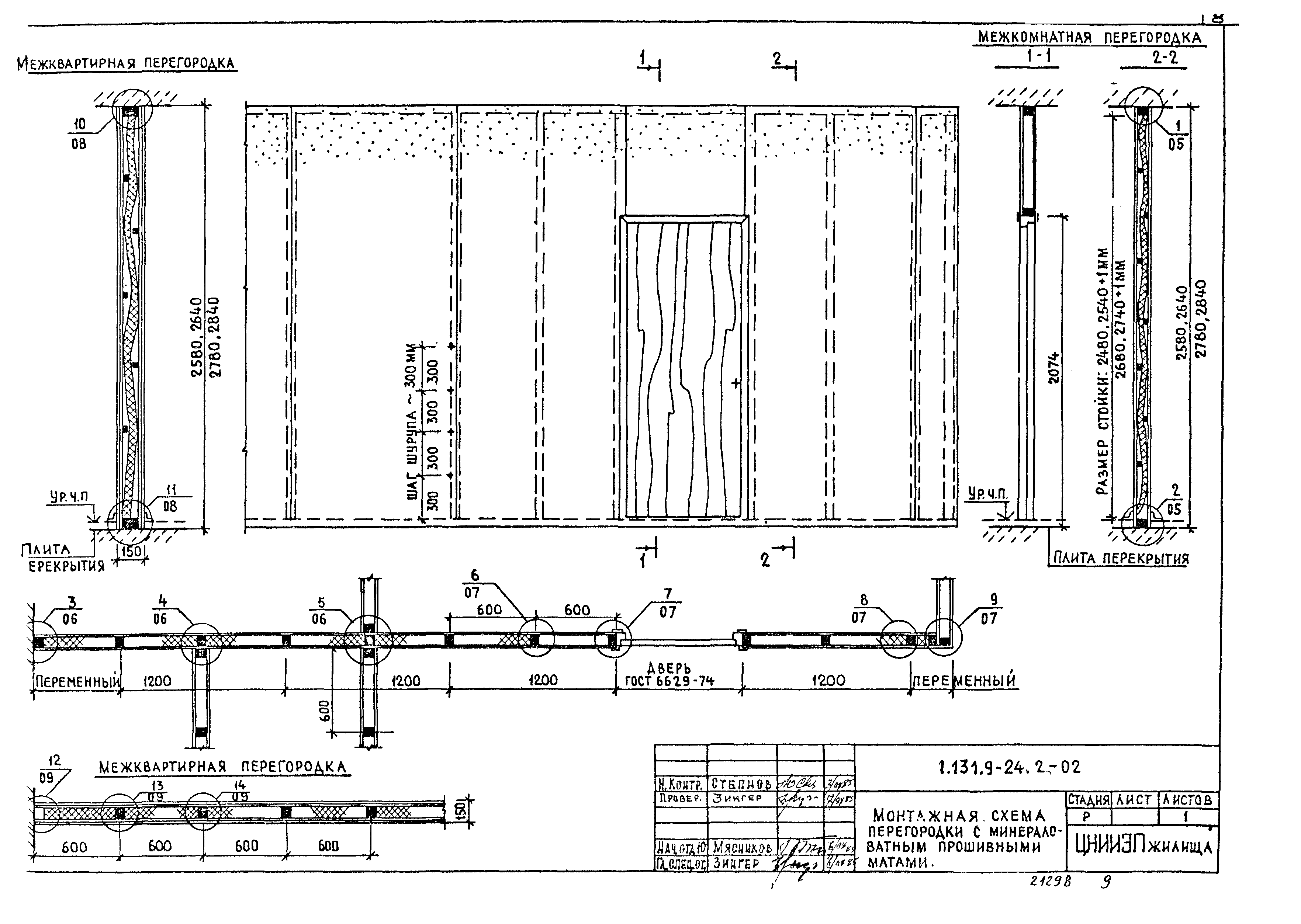

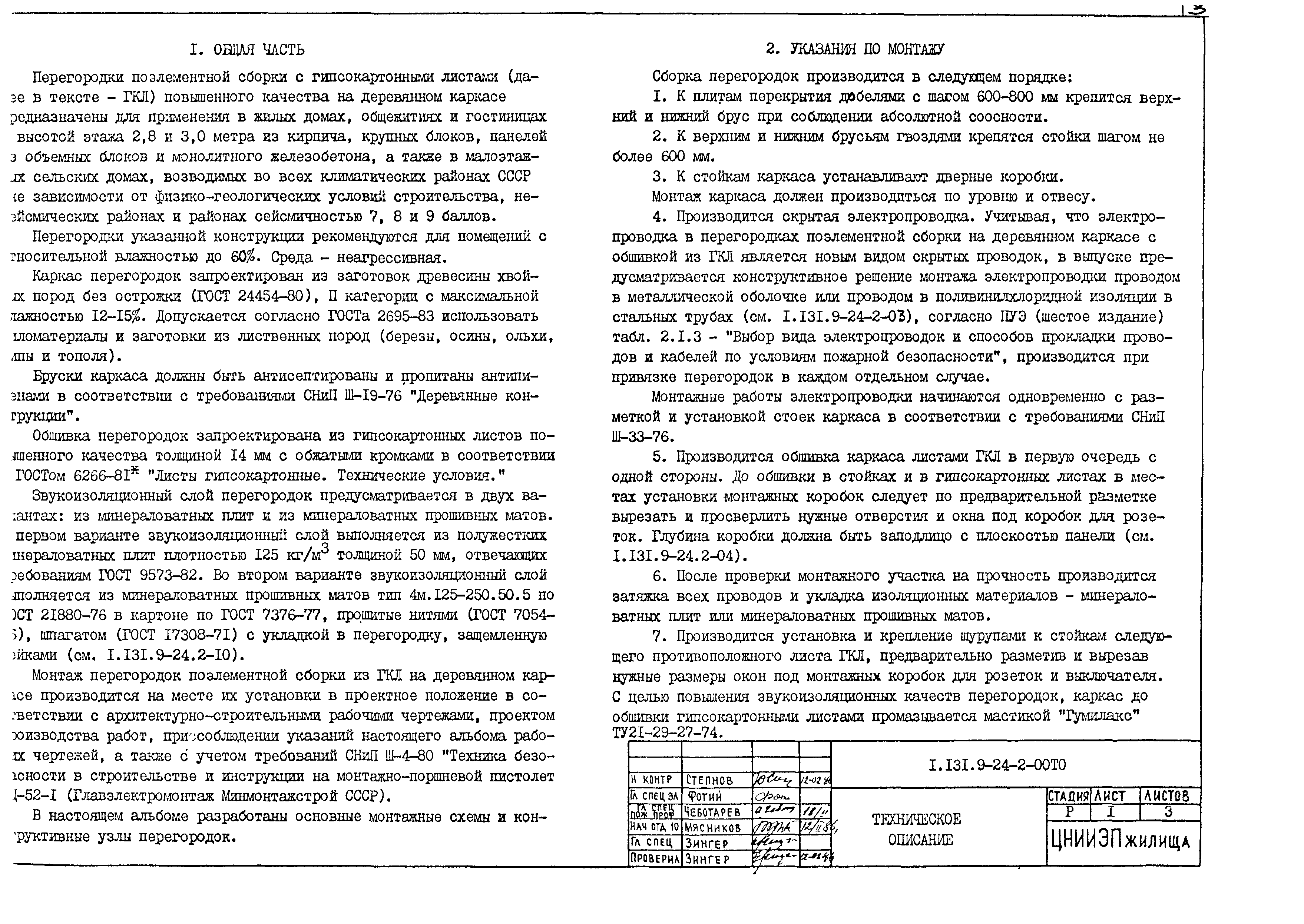

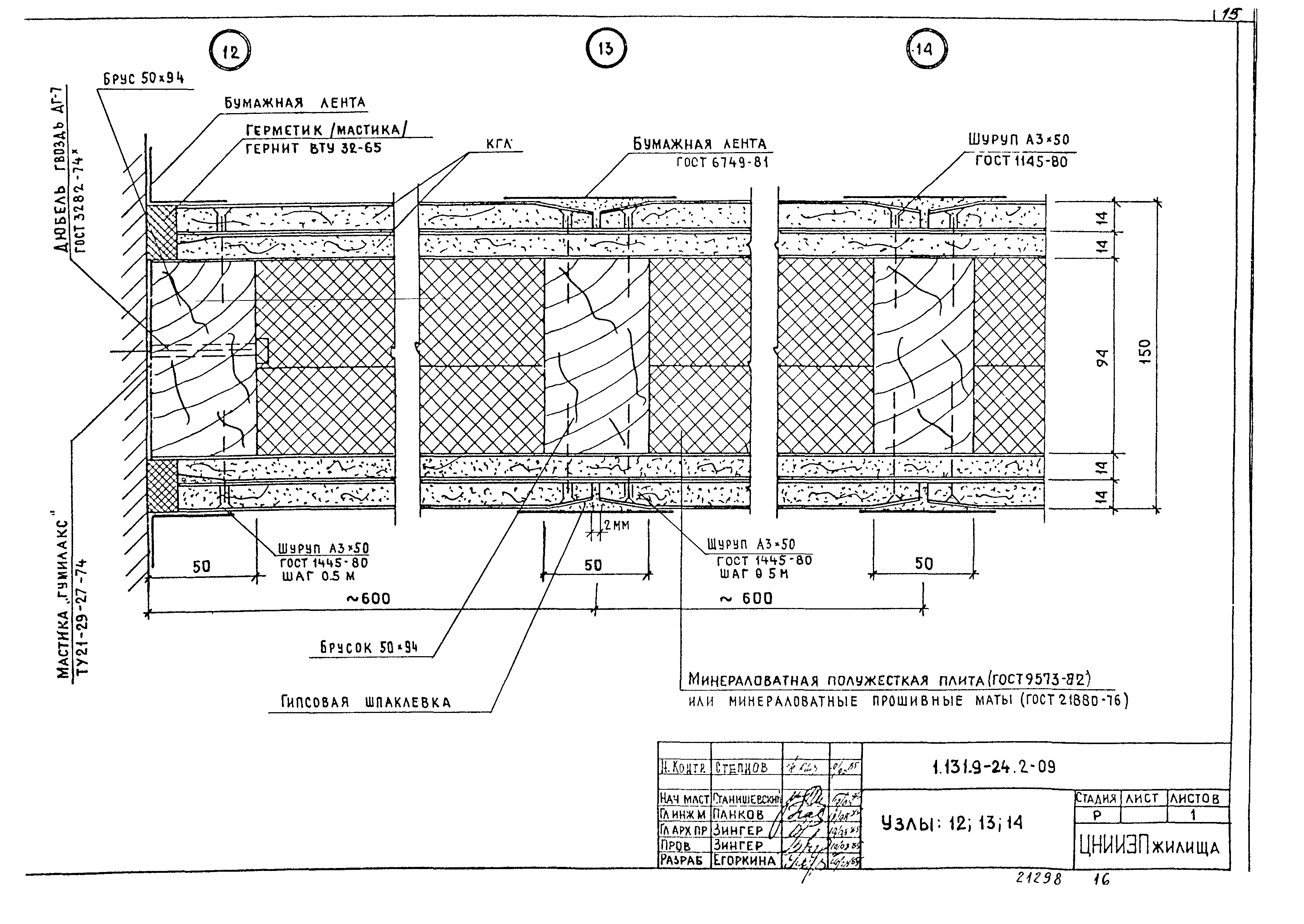

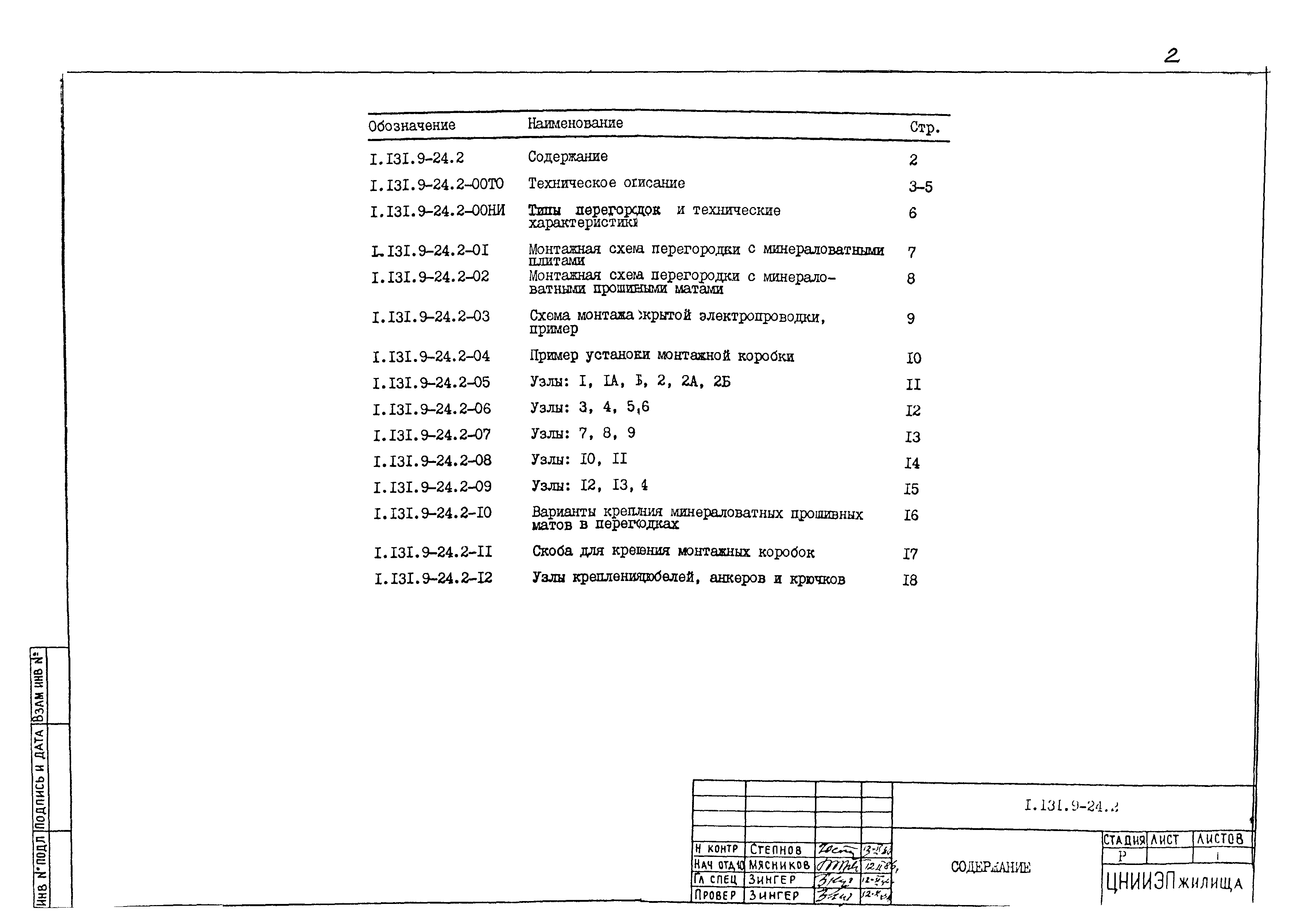

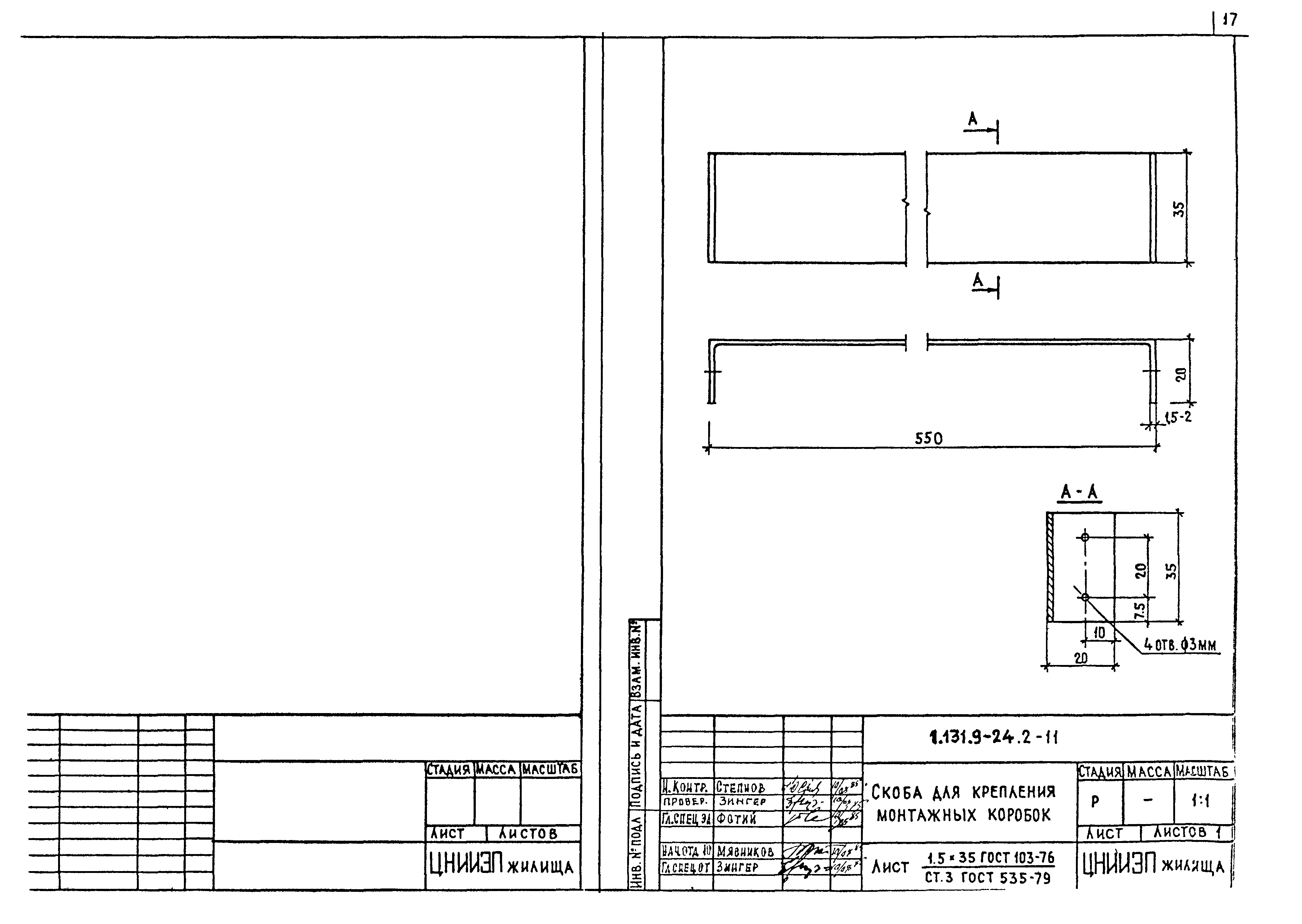

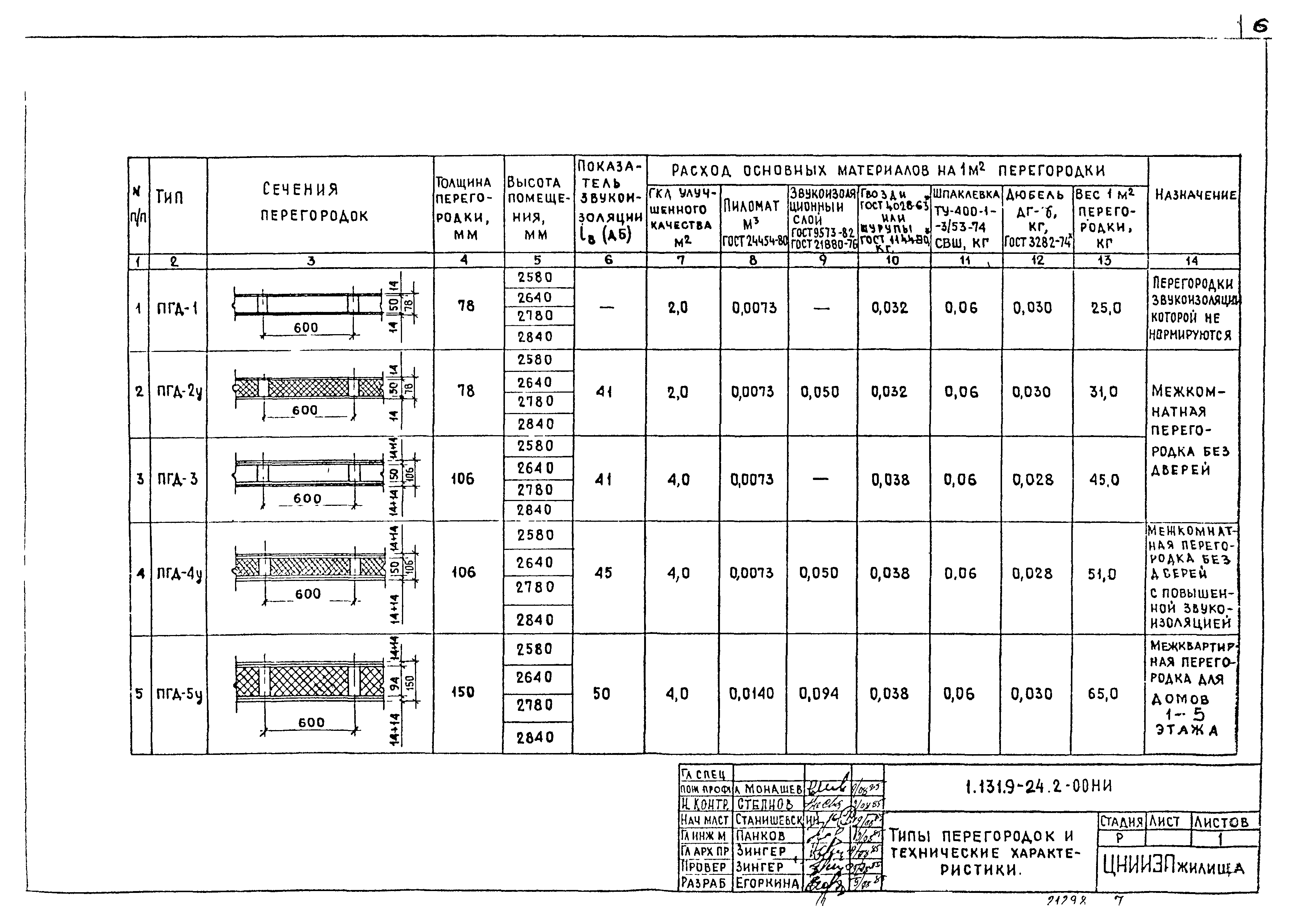

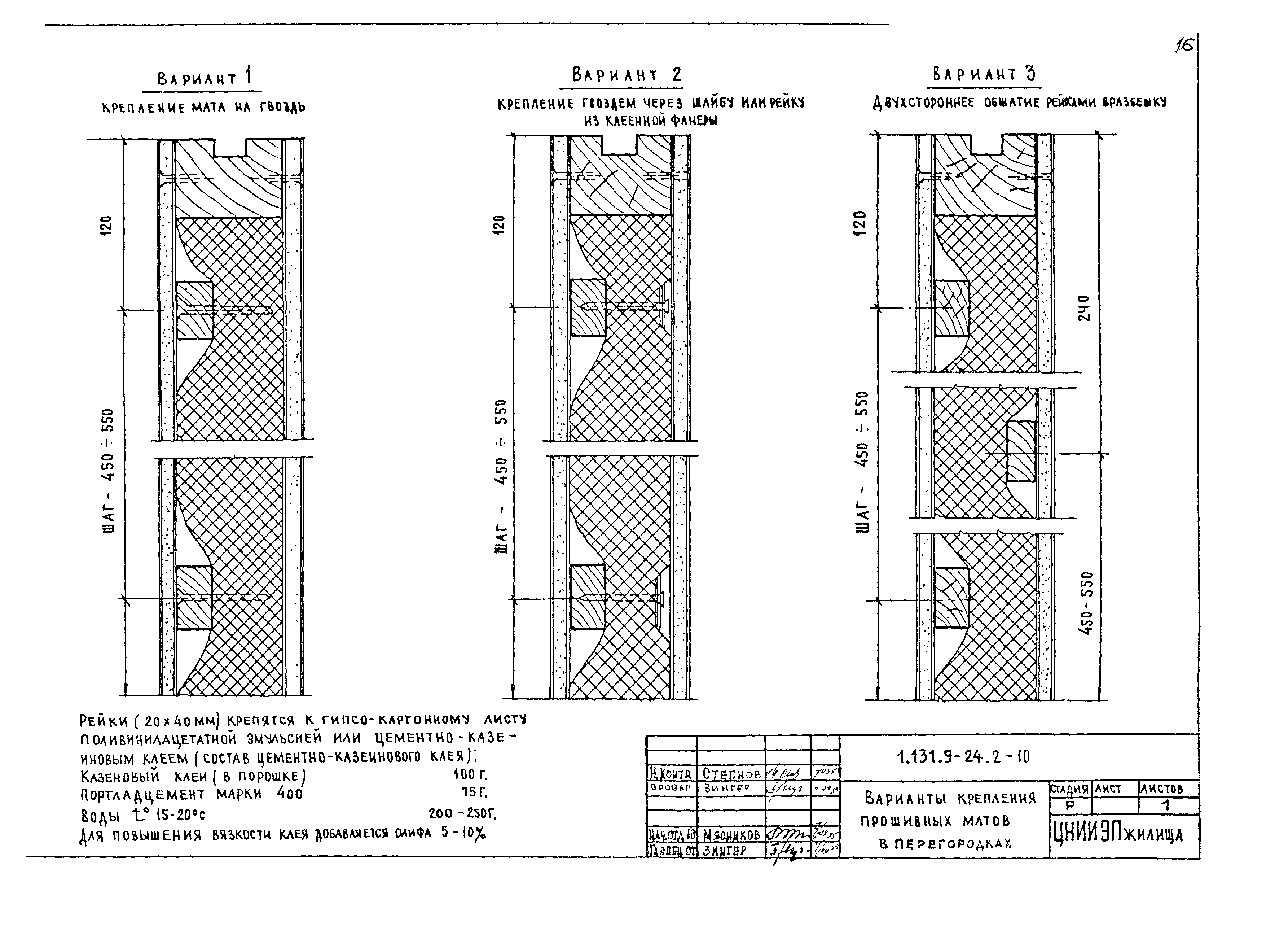

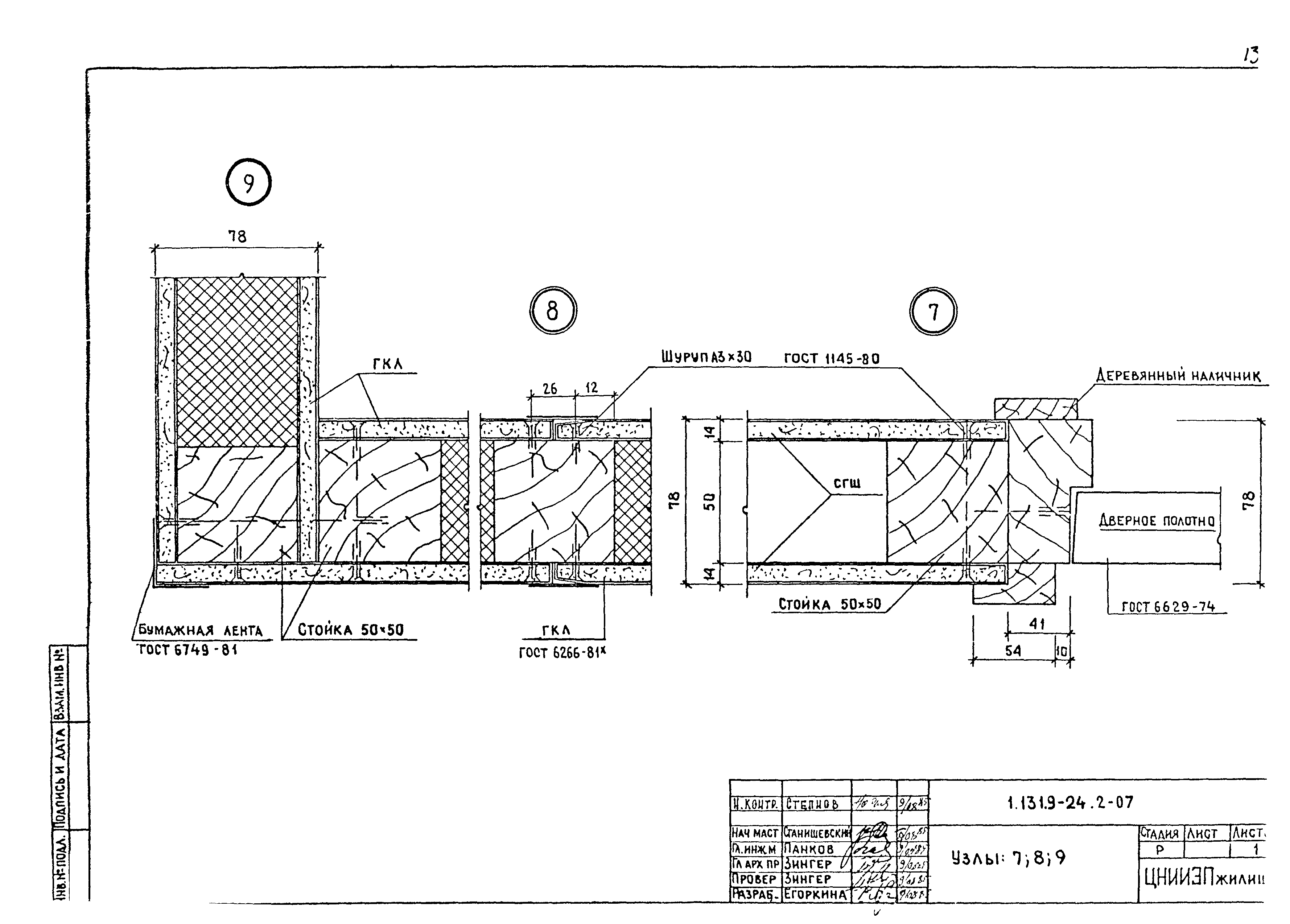

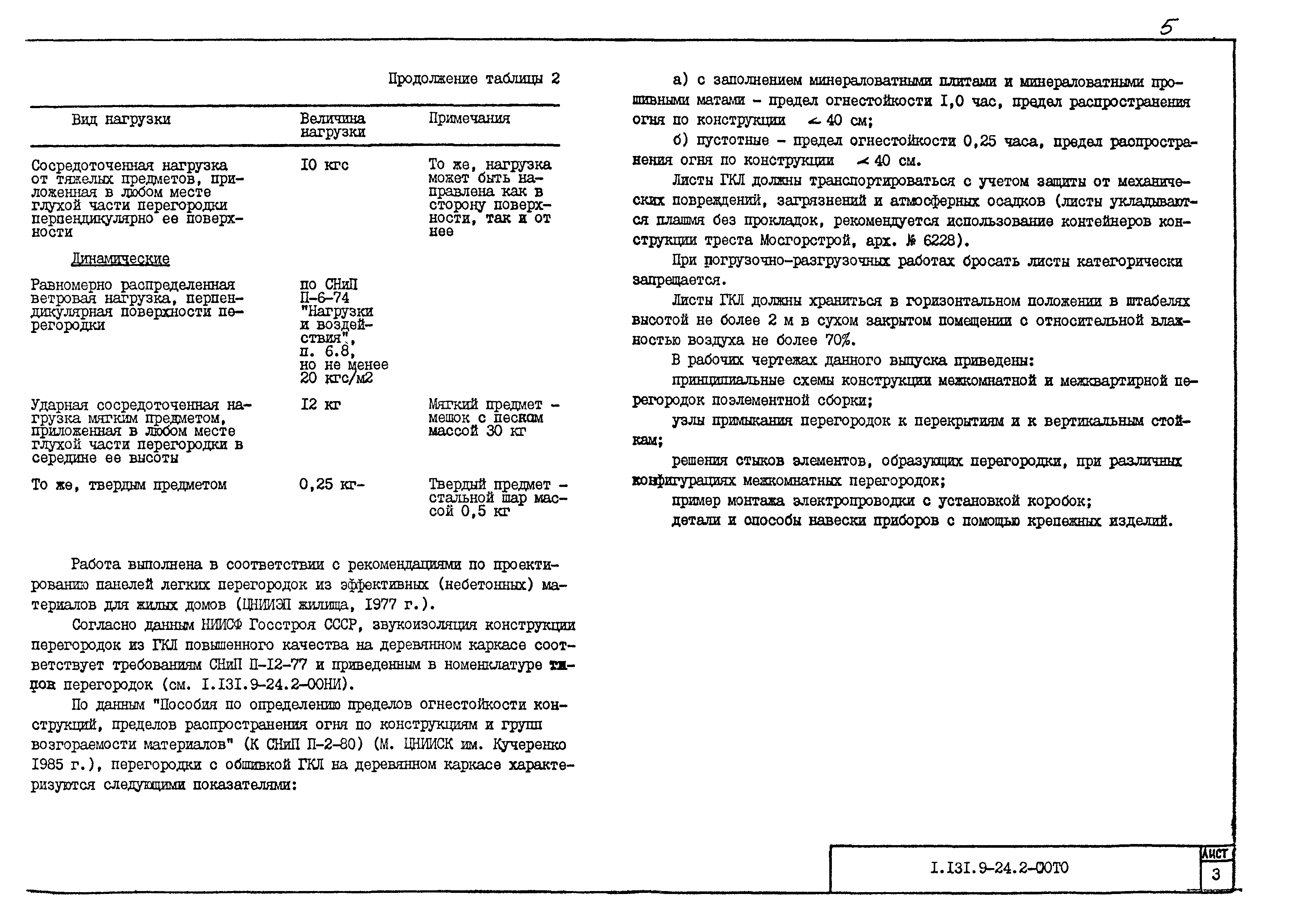

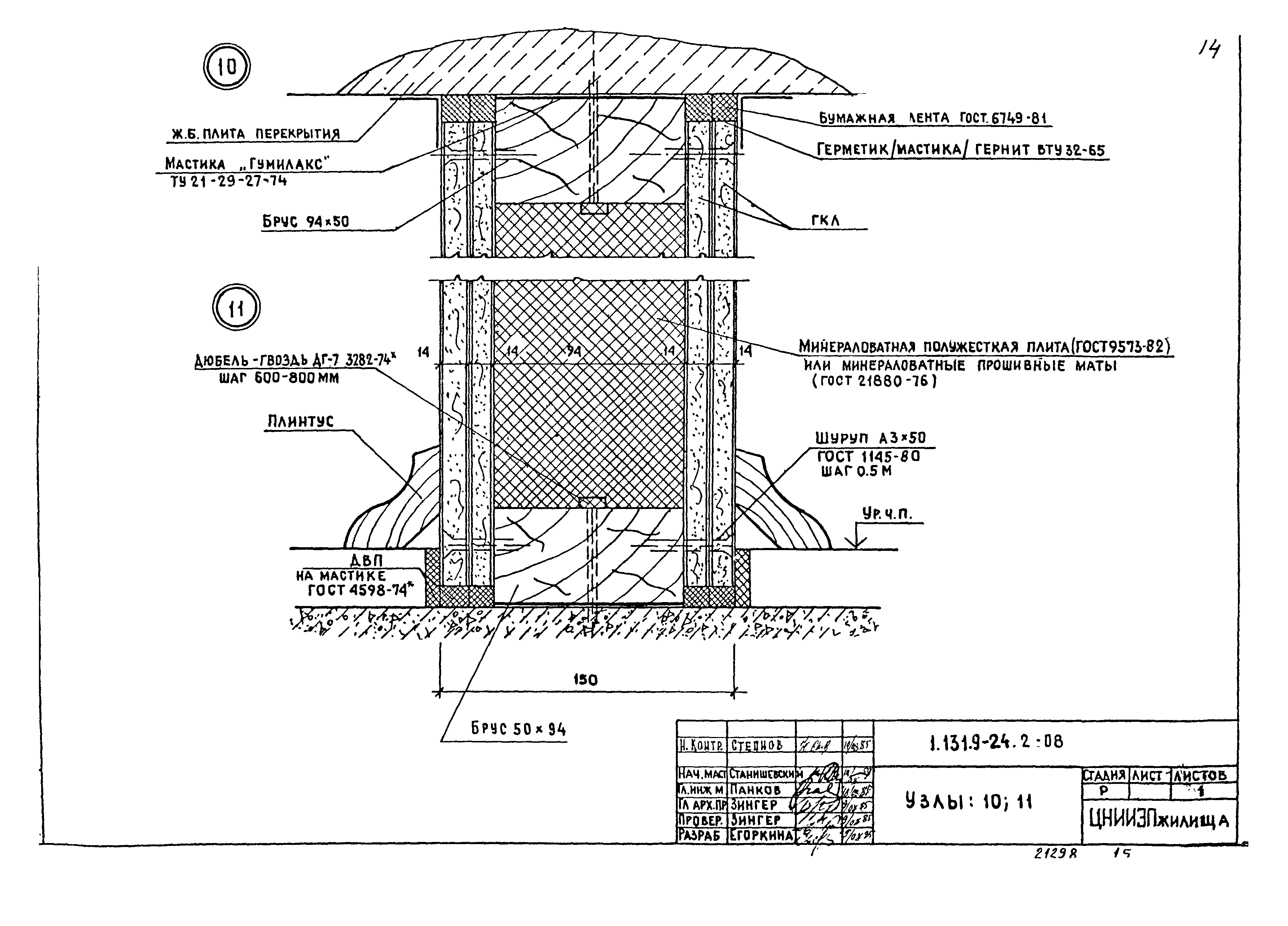

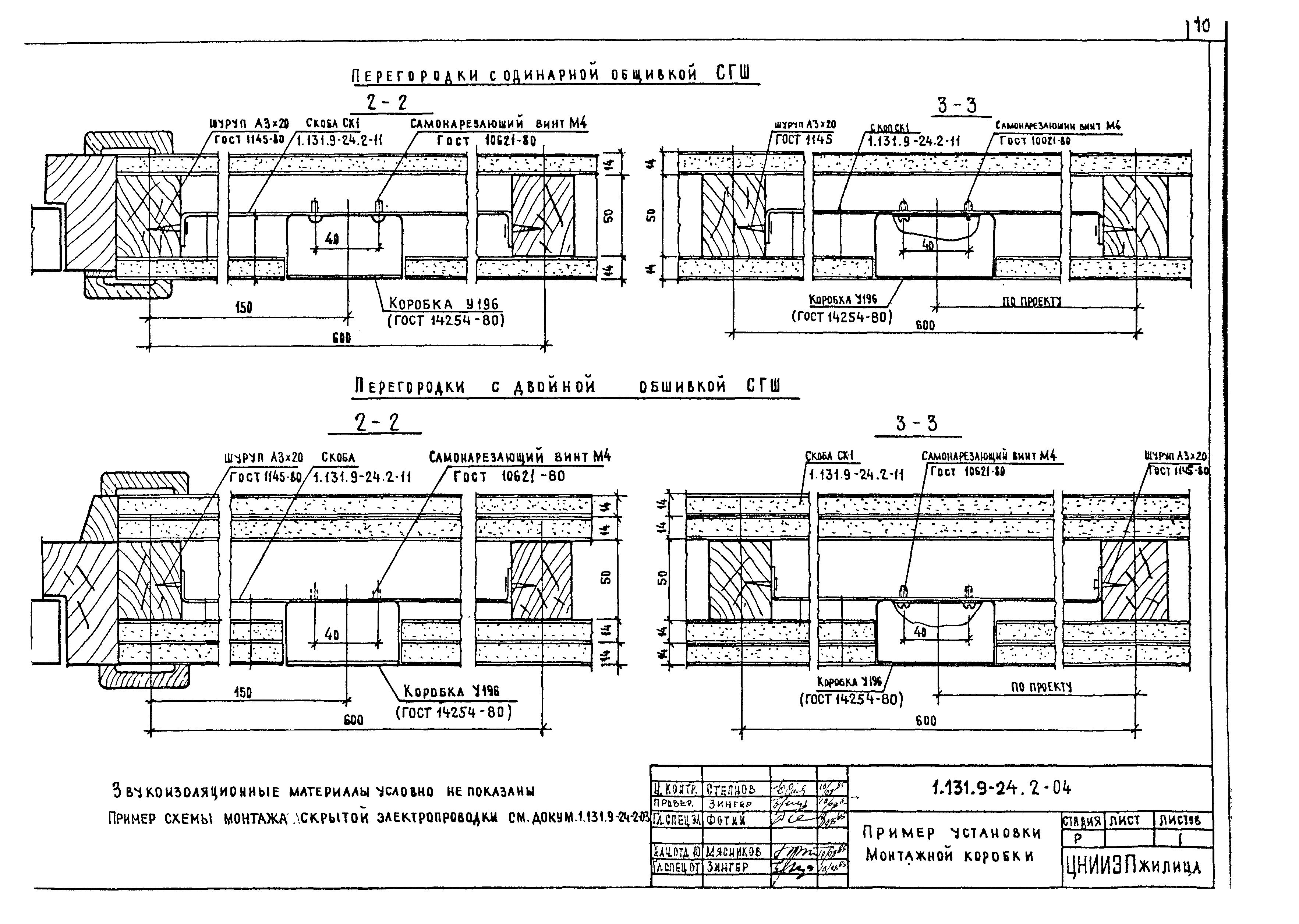

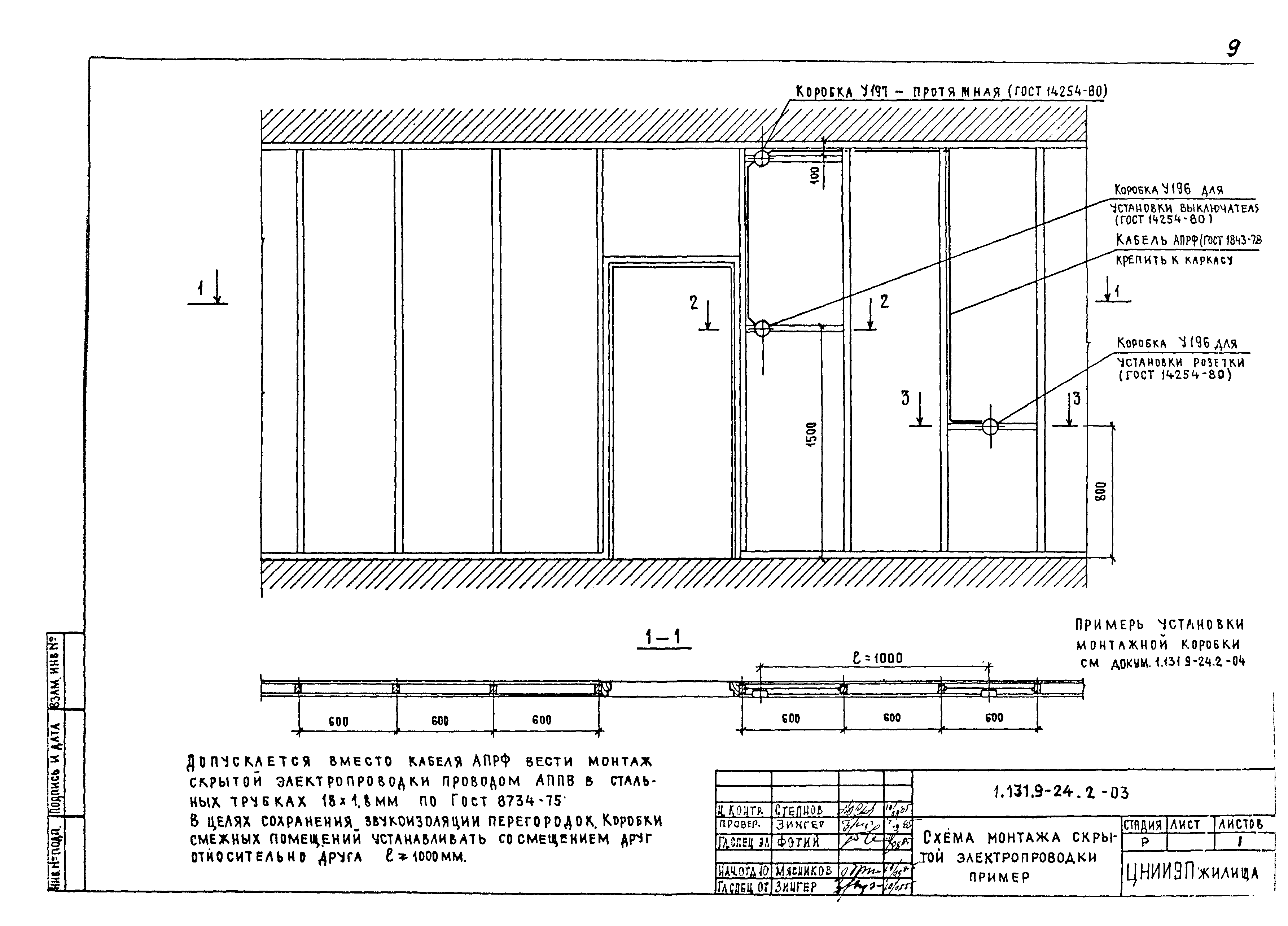

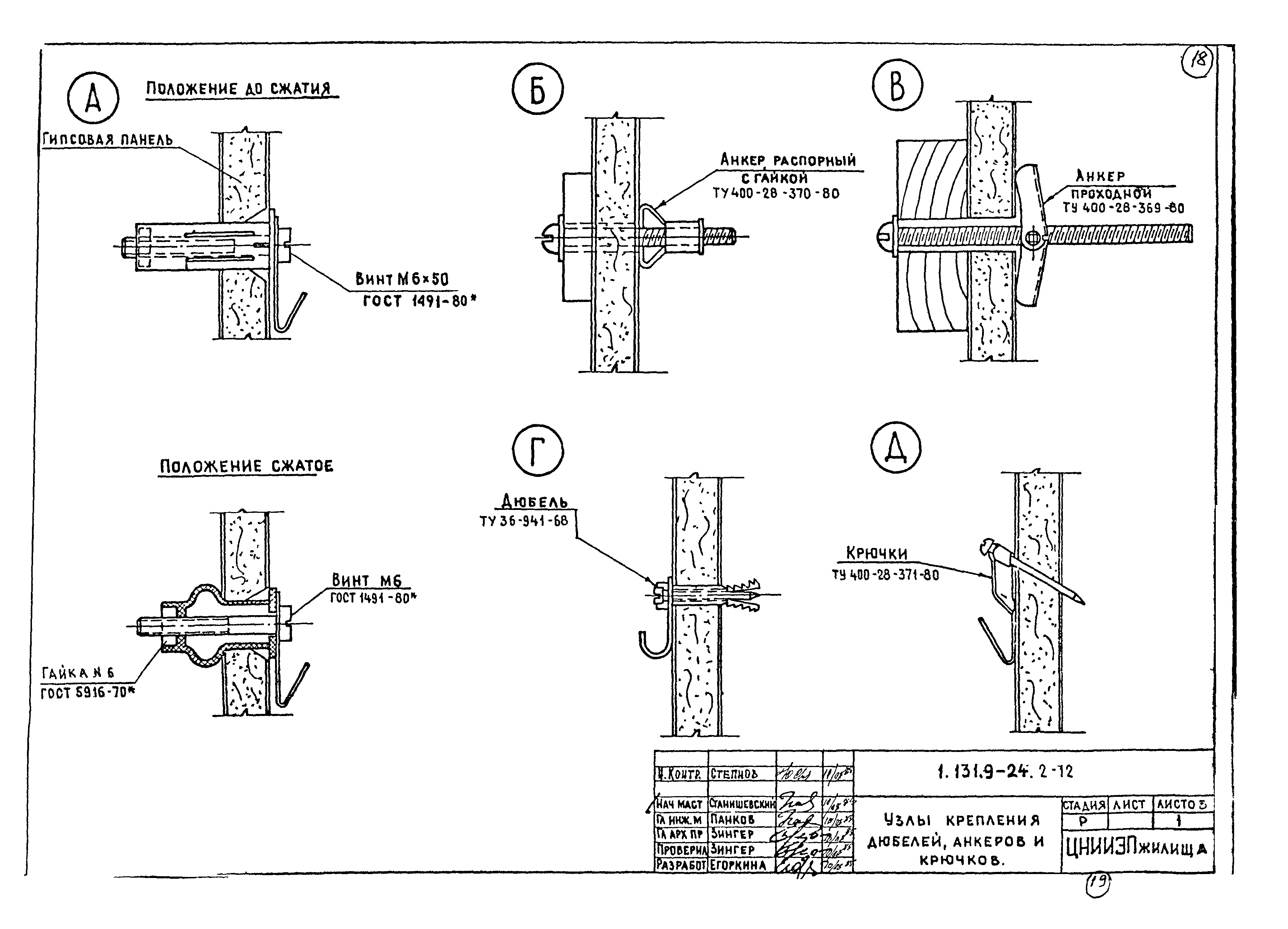

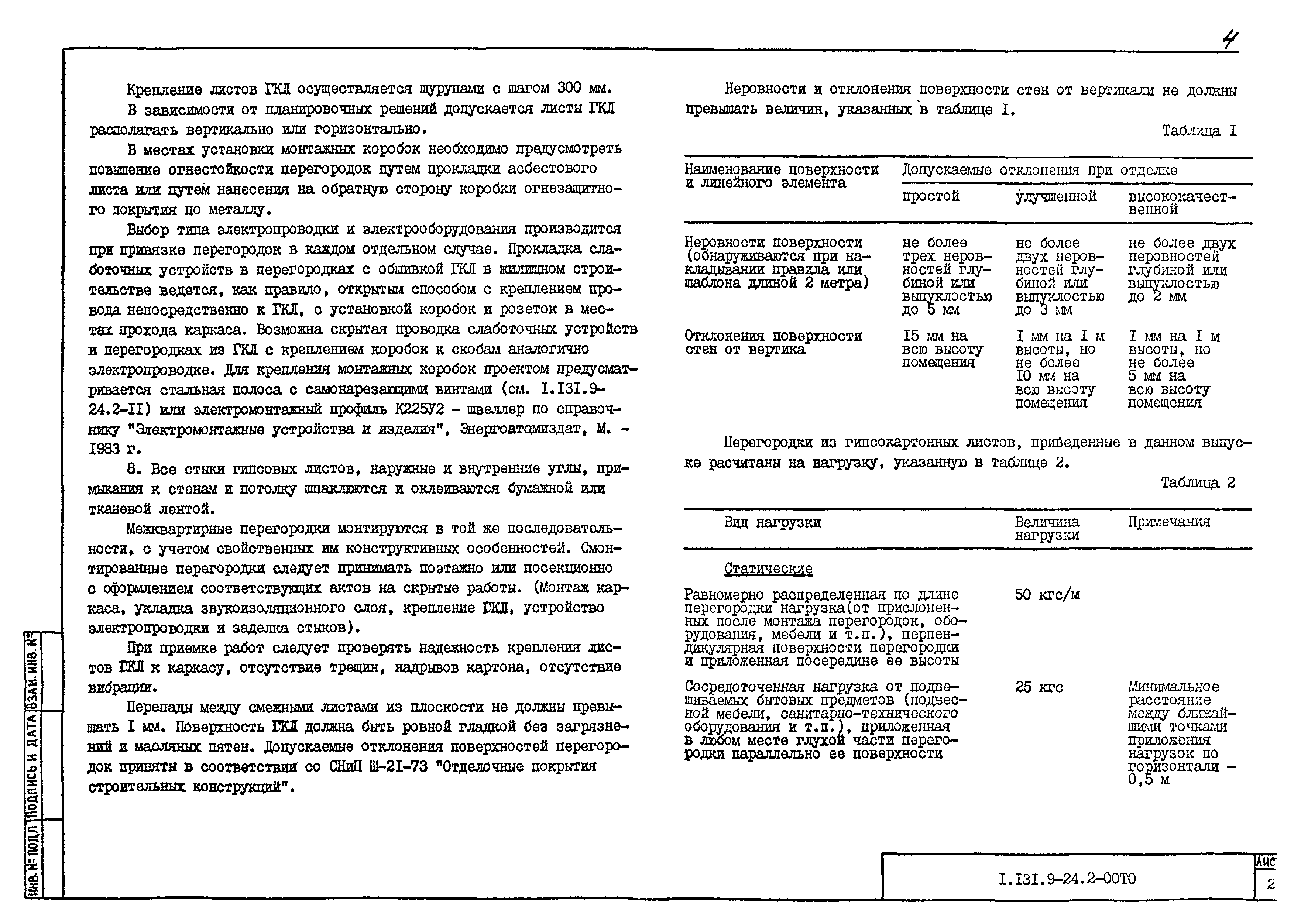

Оглавление:	1.131.9-24.2 Содержание 1.131.9-24.2-00ТО Техническое описание 1.131.9-24.2-00НИ Типы перегородок и технические перегородки 1.131.9-24.2-01 Монтажная схема перегородки с минераловатными плитами 1.131.9-24.2-02 Монтажные схема перегородки с минераловатными прошивными матами 1.131.9-24.2-03 Схема монтажной электропроводки, пример 1.131.9-24.2-04 Пример установки монтажной коробки 1.131.9-24.2-05 Узлы: 1, 1а, Б, 2, 2А, 2Б 1.131.9-24.2-06 Узлы: 3, 4, 5, 6 1.131.9-24.2-07 Узлы: 7, 8, 9 1.131.9-24.2-08 Узлы: 10, 11 1.131.9-24.2-09 Узлы: 12, 13, 4 1.131.9-24.2-10 Варианты крепления минераловатных прошивных матов в перегородках 1.131.9-24.2-11 Скоба для крепления монтажных коробок 1.131.9-24.2-12 Узлы крепления дюбелей, анкеров и крючков
Разработан:	ЦНИИЭП жилища
Утверждён:	17.04.1986 Госкомитет по гражданскому строительству и архитектуре при Госстрое СССР (National Committee on Nonindustrial Construction and Architecture, USSR Gosstroy 134)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Перегородки
Заменяет собой:	Серия 1.131-16 «Выпуск 4. Перегородки на деревянном каркасе для высоты этажа 2,8 и 3,0 м. Рабочие чертежи»
Нормативные ссылки:	СНиП III-4-80* «Техника безопасности в строительстве» СНиП II-12-77 «Защита от шума» ГОСТ 9573-82 «Плиты теплоизоляционные из минеральной ваты на синтетическом связующем. Технические условия» ГОСТ 19111-77 «Изделия погонажные профильные поливинилхлоридные. Технические условия» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 4028-63 «Гвозди строительные. Конструкция и размеры» ГОСТ 2695-83 «Пиломатериалы лиственных пород. Технические условия» ГОСТ 24454-80 «Пиломатериалы хвойных пород. Размеры» ГОСТ 5916-70 «Гайки шестигранные низкие класса точности В. Конструкция и размеры» ГОСТ 1144-80 «Шурупы с полукруглой головкой. Конструкция и размеры» ГОСТ 3282-74 «Проволока стальная низкоуглеродистая общего назначения. Технические условия» ГОСТ 1145-80 «Шурупы с потайной головкой. Конструкция и размеры» ГОСТ 8734-75 «Трубы стальные бесшовные холоднодеформированные. Сортамент» ГОСТ 10621-80 «Винты самонарезающие с полукруглой головкой для металла и пластмассы. Конструкция и размеры» ГОСТ 14254-80 «Изделия электротехнические. Оболочки. Степень защиты. Обозначения. Методы испытаний» ГОСТ 1491-80 «Винты с цилиндрической головкой классов точности А и В. Конструкция и размеры» ГОСТ 6749-81 «Бумага для обоев. Технические условия» СНиП II-2-80 «Противопожарные нормы проектирования зданий и сооружений» СНиП III-33-76* «Электротехнические устройства» ГОСТ 6266-81 «Листы гипсокартонные. Технические условия» СНиП III-19-76 «Деревянные конструкции» СНиП III-21-73* «Отделочные покрытия строительных конструкций» ГОСТ 21880-76 «Маты минераловатные прошивные. Технические условия» ГОСТ 6629-74 «Двери деревянные внутренние для жилых и общественных зданий. Типы и размеры»
