Скачать ГОСТ 13135-90 Станки плоскошлифовальные с прямоугольным столом. Основные размеры. Нормы точности

Дата актуализации: 10.08.2017

ГОСТ 13135-90

Станки плоскошлифовальные с прямоугольным столом. Основные размеры. Нормы точности

Обозначение:	ГОСТ 13135-90
Обозначение англ:	GOST 13135-90
Статус:	действует
Название рус.:	Станки плоскошлифовальные с прямоугольным столом. Основные размеры. Нормы точности
Название англ.:	Surface grinders with rectangular table. Basic dimensions. Standards of accuracy
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1991

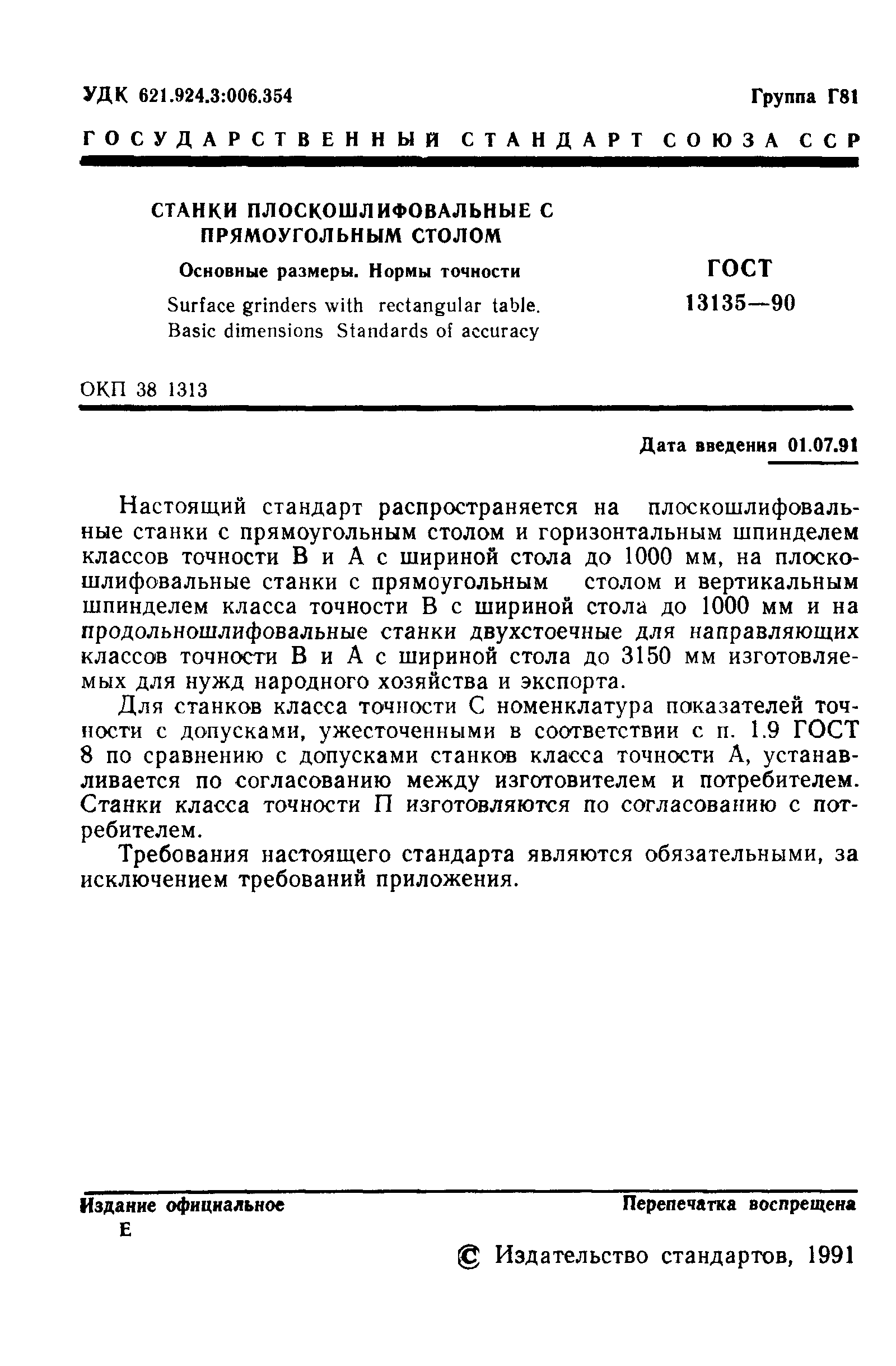

Область применения:	Стандарт распространяется на плоскошлифовальные станки с прямоугольным столом и горизонтальным шпинделем классов точности В и А с шириной стола до 1000 мм, на плоскошлифовальыне станки с прямоугольным столом и вертикальным шпинделем класса точности В с шириной стола до 1000 мм и на продольношлифовальные станки двухстоечные для направляющих классов точности В и А с шириной сола до 3150 мм изготовляемых для нужд народного хозяйства и экспорта.

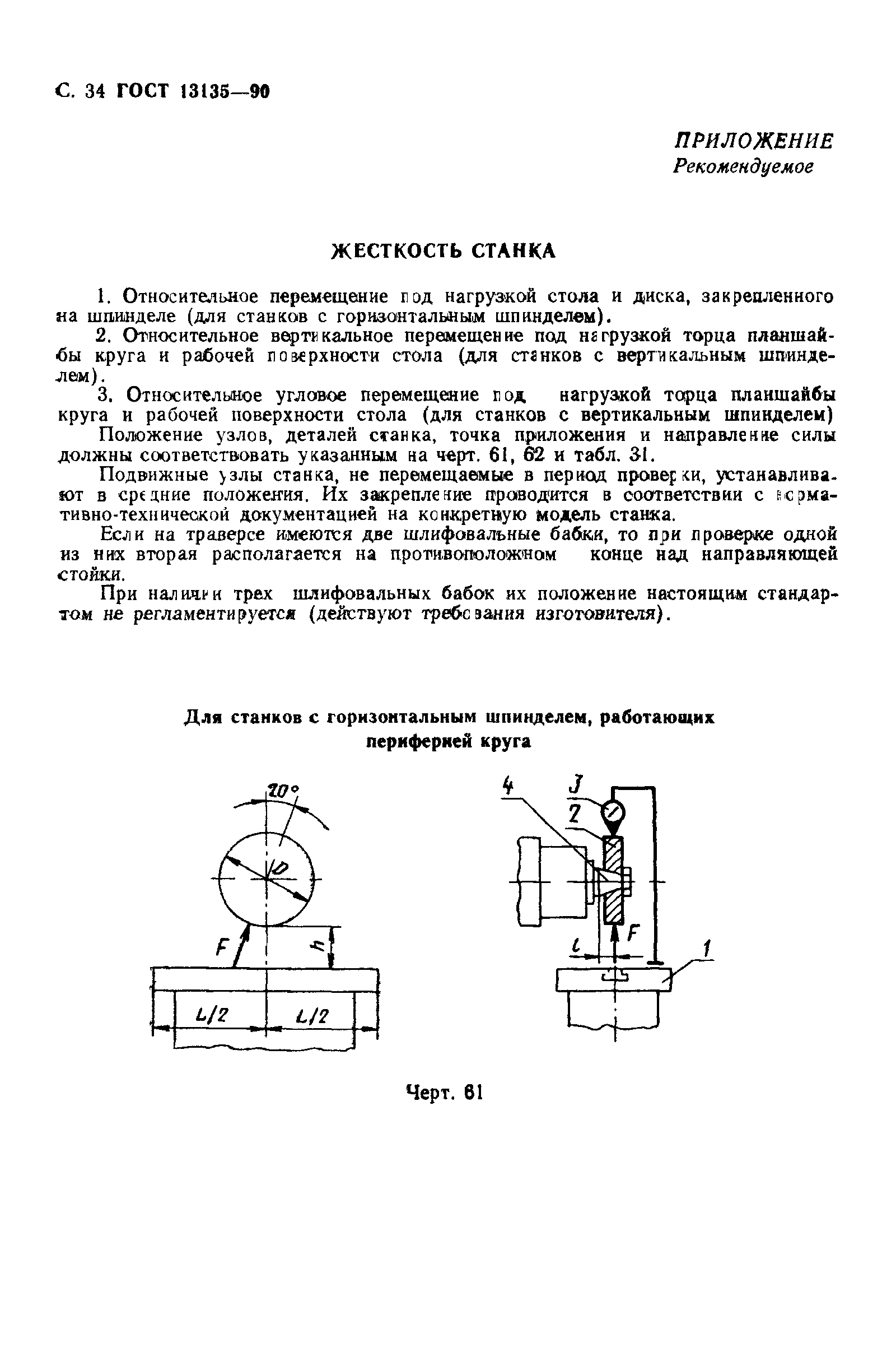

Оглавление:	1 Основные размеры 2 Точность станка 3 Точность образцов-изделий Приложение Жесткость станка
Разработан:	Министерство станкостроительной и инструментальной промышленности СССР
Утверждён:	05.10.1990 Госстандарт СССР (USSR Gosstandart 2615)
Издан:	Издательство стандартов (1991 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Металлорежущие станки Шлифовальные и полировальные станки Экология МАШИНОСТРОЕНИЕ Металлорежущие станки Шлифовальные и полировальные станки
Заменяет собой:	ГОСТ 13509-78 «Станки продольно-шлифовальные. Основные размеры» ГОСТ 13135-80 «Станки продольно-шлифовальные. Нормы точности и жесткости»

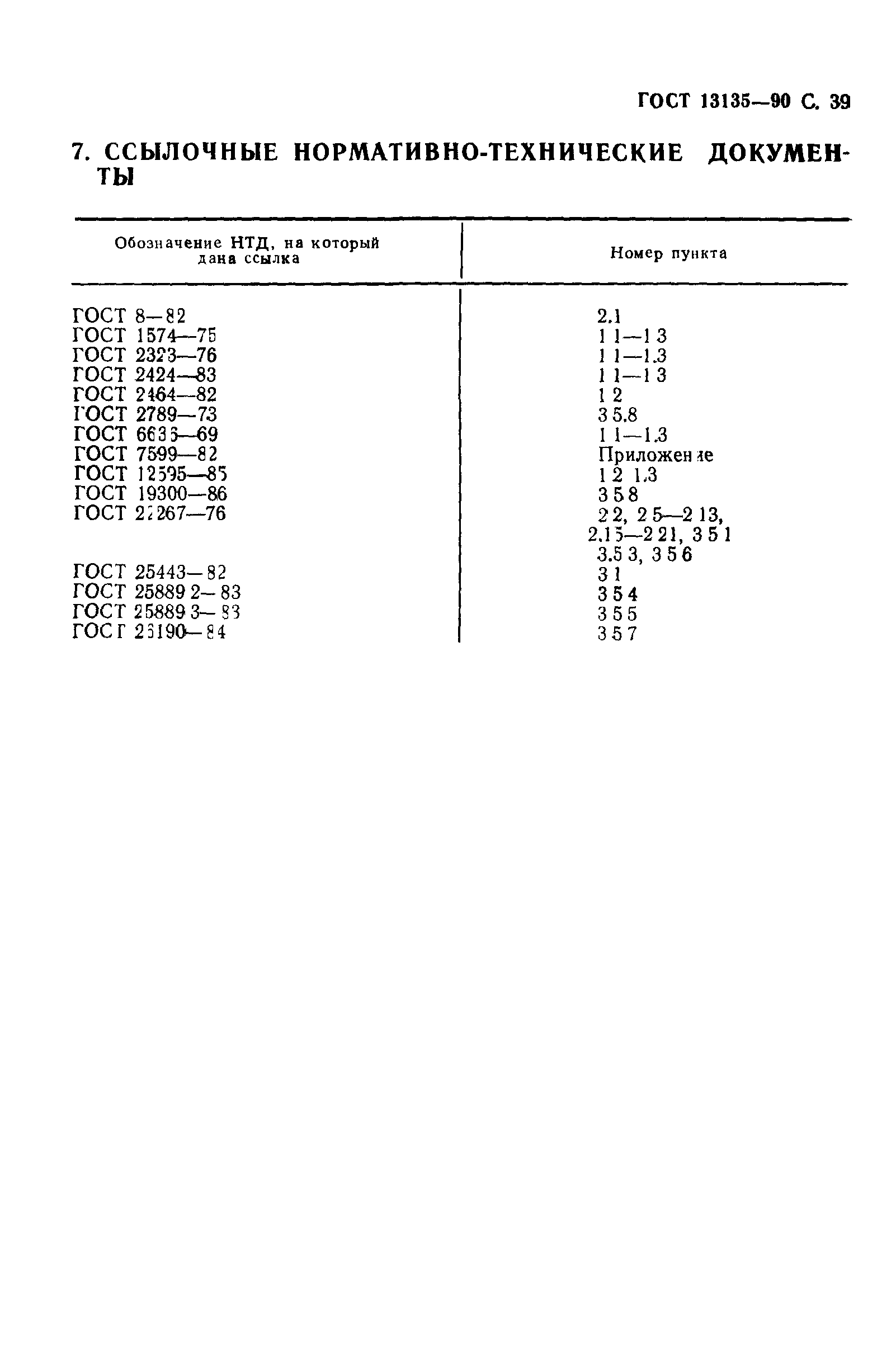

Нормативные ссылки:	ГОСТ 12595-2003 «Станки металлорежущие. Концы шпинделей фланцевые типа А и фланцы зажимных устройств. Основные и присоединительные размеры» ГОСТ 12595-85 «Станки металлорежущие. Концы шпинделей фланцевые типа А. Основные и присоединительные размеры» ГОСТ 1574-91 «Станки металлорежущие. Пазы Т- образные обработанные. Размеры» ГОСТ 22267-76 «Станки металлорежущие. Схемы и способы измерений геометрических параметров» ГОСТ 2323-76 «Концы шлифовальных шпинделей с наружным базирующим конусом. Присоединительные размеры» ГОСТ 2424-83 «Круги шлифовальные. Технические условия» ГОСТ 2464-82 «Сегменты шлифовальные. Технические условия» ГОСТ 25443-82 «Станки металлорежущие. Образы-изделия для проверки точности обработки. Общие технические требования» ГОСТ 25889.2-83 «Станки металлорежущие. Методы проверки параллельности двух плоских поверхностей образца-изделия» ГОСТ 25889.3-83 «Станки металлорежущие. Методы проверки перпендикулярности двух плоских поверхностей образца-изделия» ГОСТ 26190-84 «Станки металлорежущие. Методы проверки постоянства размеров цилиндрических образцов-изделий в пределах одной партии» ГОСТ 6636-69 «Основные нормы взаимозаменяемости. Нормальные линейные размеры» ГОСТ 7599-82 «Станки металлообрабатывающие. Общие технические условия» ГОСТ 8-82 «Станки металлорежущие. Общие требования к испытаниям на точность» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 19300-86 «Средства измерений шероховатости поверхности профильным методом. Профилографы-профилометры контактные. Типы и основные параметры»
