Скачать СП 41-101-95 Проектирование тепловых пунктовДата актуализации: 10.08.2017 СП 41-101-95

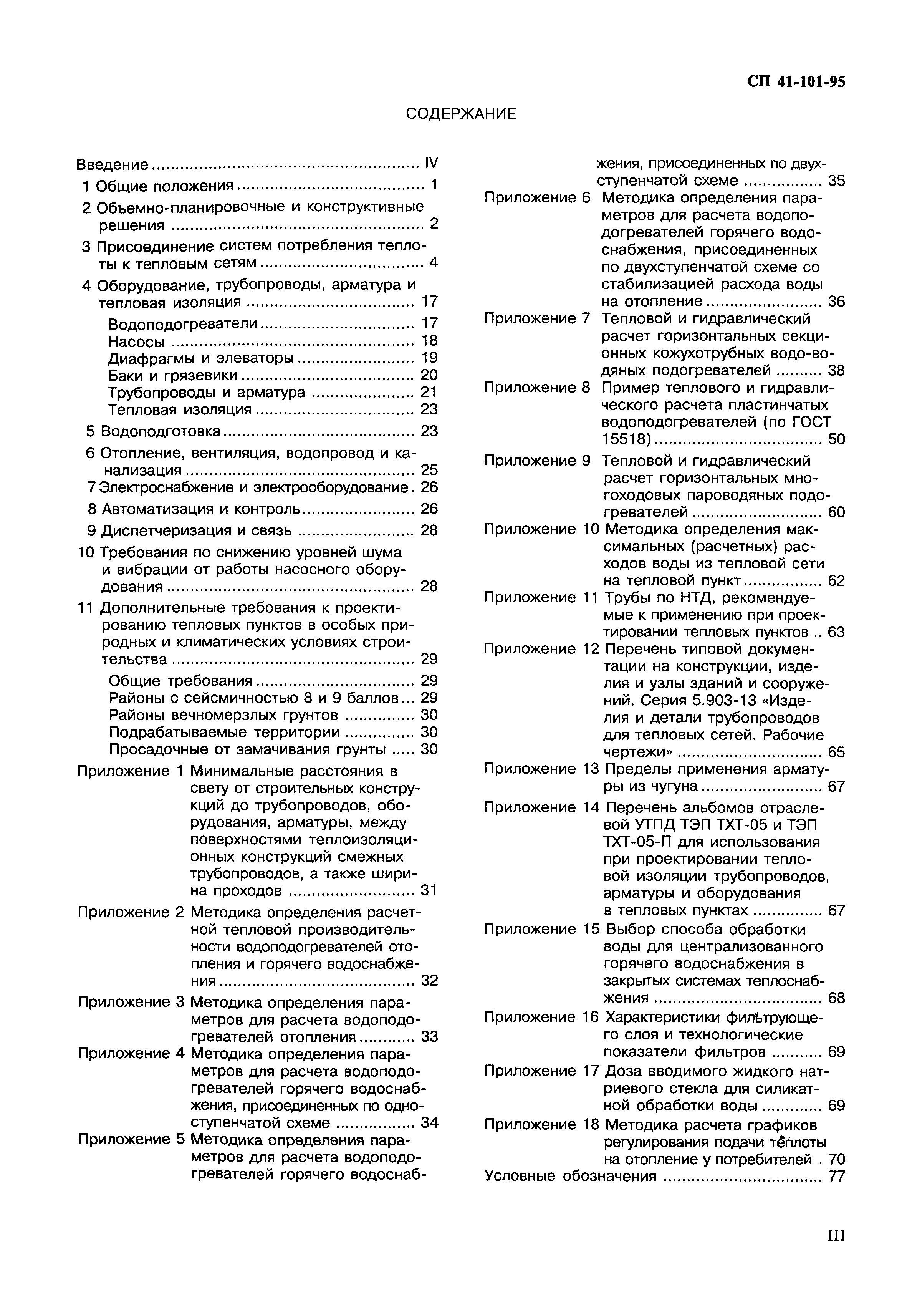

Проектирование тепловых пунктовОбозначение: | СП 41-101-95 | Обозначение англ: | SP 41-101-95 | Статус: | действует | Название рус.: | Проектирование тепловых пунктов | Название англ.: | Desing of heat points | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.07.1996 | Область применения: | Правила распространяются на тепловые пункты с параметрами теплоносителя: горячая вода с рабочим давлением до 2,5 МПа и температурой до 200 градусов Цельсия, пар с рабочим давлением в пределах условного давления Ру до 6,3 МПа и температурой до 440 градусов Цельсия. Правила распространяются на проектирование тепловых пунктов в границах: от запорной арматуры тепловой сети и хозяйственно-питьевого водопровода на вводе в тепловой пункт до запорной арматуры (включительно) местных систем отопления, вентиляции, кондиционирования воздуха, горячего водоснабжения и технологических потребителей, расположенной в помещении теплового пункта. | Оглавление: | Введение 1 Общие положения 2 Объемно-планировочные и конструктивные решения 3 Присоединение систем потребления теплоты к тепловым сетям 4 Оборудование, трубопроводы, арматура и тепловая изоляция Водоподогреватели Насосы Диафрагмы и элеваторы Баки и грязевики Трубопроводы и арматура Тепловая изоляция 5 Водоподготовка 6 Отопление, вентиляция, водопровод и канализация 7 Электроснабжение и электрооборудование 8 Автоматизация и контроль 9 Диспетчеризация и связь 10 Требования по снижению уровней шума и вибрации от работы насосного оборудования 11 Дополнительные требования к проектированию тепловых пунктов в особых природных и климатических условиях строительства Общие требования Районы с сейсмичностью 8 и 9 баллов Районы вечномерзлых грунтов Подрабатываемые территории Просадочные от замачивания грунты Приложение 1 Минимальные расстояния в свету от строительных конструкций до трубопроводов, оборудования, арматуры, между поверхностями теплоизоляционных конструкций смежных трубопроводов, а также ширина проходов Приложение 2 Методика определения расчетной тепловой производительности водоподогревателей отопления и горячего водоснабжения Приложение 3 Методика определения параметров для расчета водоподогревателей отопления Приложение 4 Методика определения параметров для расчета водоподогревателей горячего водоснабжения, присоединенных по одноступенчатой схеме Приложение 5 Методика определения параметров для расчета водоподогревателей горячего водоснабжения, присоединенных по двухступенчатой схеме Приложение 6 Методика определения параметров для расчета водоподогревателей горячего водоснабжения, присоединенных по двухступенчатой схеме со стабилизацией расхода воды на отопление Приложение 7 Тепловой и гидравлический расчет горизонтальных секционных кожухотрубных водо-водяных подогревателей Приложение 8 Пример теплового и гидравлического расчета пластинчатых водоподогревателей (по ГОСТ 15518) Приложение 9 Тепловой и гидравлический расчет горизонтальных многоходовых пароводяных подогревателей Приложение 10 Методика определения максимальных (расчетных) расходов воды из тепловой сети на тепловой пункт Приложение 11 Трубы по НТД, рекомендуемые к применению при проектировании тепловых пунктов Приложение 12 Перечень типовой документации на конструкции, изделия и узлы зданий и сооружений. Серия 5.903-13 "Изделия и детали трубопроводов для тепловых сетей. Рабочие чертежи" Приложение 13 Пределы применения арматуры из чугуна Приложение 14 Перечень альбомов отраслевой УТПЛ ТЭП ТХТ-05 и ТЭП ТХТ-05-П для использования при проектировании тепловой изоляции трубопроводов, арматуры и оборудования в тепловых пунктах Приложение 15 Выбор способа обработки воды для централизованного горячего водоснабжения в закрытых системах теплоснабжения Приложение 16 Характеристики фильтрующего слоя и технологические показатели фильтров Приложение 17 Доза вводимого жидкого натриевого стекла для силикатной обработки воды Приложение 18 Методика расчета графиков регулирования подачи теплоты на отопление у потребителей Условные обозначения | Разработан: | Технический комитет Ассоциации инженеров по отоплению, вентиляции, кондиционированию воздуха, теплоснабжению и строительной теплофизике (АВОК) Агентство по энергосбережению Правительства Москвы Минстрой России ВНИПИэнергопром Минтопэнерго России
| Утверждён: | Минстрой России (Russian Federation Minstroy )
| Принят: | Главное управление стандартизации, технического нормирования и сертификации Минстроя России (National Administration for Standardization, Specification, and Certification, Russian Federation Minstroy )
| Издан: | ГУП ЦПП (CPP GUP 1997 г. )
| Расположен в: |
| Нормативные ссылки: | ![](../../../image/file3.gif) СНиП 2.04.07-86* «Тепловые сети»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.1.012-2004 «Система стандартов безопасности труда. Вибрационная безопасность. Общие требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ТУ 14-3-1128-2000 «Трубы стальные бесшовные горячедеформированные для газопроводов газлифтных систем и обустройства газовых месторождений. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 27590-2005 «Подогреватели кожухотрубные водо-водяные систем теплоснабжения. Общие технические условия»![](../../../image/file2.gif) ТУ 14-3-1698-2000 «Трубы стальные электросварные прямошовные диаметром 1020, 1220 мм для газонефтепроводов»![](../../../image/file2.gif) ![](../../../image/file3.gif) ТУ 14-3-808-78 «Трубы электросварные спиральношовные из углеродистой стали 20 для трубопроводов атомных электростанций»![](../../../image/file2.gif) ТУ 14-3-190-82 «Трубы стальные бесшовные для котельных установок и трубопроводов»![](../../../image/file2.gif) ОСТ 108.271.105-76 «Подогреватели пароводяные тепловых сетей. Типы, основные параметры, конструкции, размеры и технические требования»![](../../../image/file2.gif) Серия 3.903-11 «Тепловая изоляция криволинейных и фасонных участков трубопроводов и узлов оборудования. Рабочие чертежи»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПУЭ «Правила устройства электроустановок»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1215-79 «Отливки из ковкого чугуна. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПБ 03-75-94 «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды»![](../../../image/file2.gif) ГОСТ 15518-87 «Аппараты теплообменные пластинчатые. Типы, параметры и основные размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 16860-88 «Деаэраторы термические. Типы, основные параметры, приемка, методы контроля»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 3262-75 «Трубы стальные водогазопроводные. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 10704-91 «Трубы стальные электросварные прямошовные. Сортамент»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 10705-80 «Трубы стальные электросварные. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 10706-76 «Трубы стальные электросварные прямошовные. Технические требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 20295-85 «Трубы стальные сварные для магистральных газонефтепроводов. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 14202-69 «Трубопроводы промышленных предприятий. Опознавательная окраска, предупреждающие знаки и маркировочные щитки»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.1.003-83 «Система стандартов безопасности труда. Шум. Общие требования безопасности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 21646-2003 «Трубы медные и латунные для теплообменных аппаратов. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 13078-81 «Стекло натриевое жидкое. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 8733-74 «Трубы стальные бесшовные холоднодеформированные и теплодеформированные. Технические требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 8732-78 «Трубы стальные бесшовные горячедеформированные. Сортамент»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12815-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.). Типы. Присоединительные размеры и размеры уплотнительных поверхностей»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 2874-82 «Вода питьевая. Гигиенические требования и контроль за качеством»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 8734-75 «Трубы стальные бесшовные холоднодеформированные. Сортамент»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 24570-81 «Клапаны предохранительные паровых и водогрейных котлов. Технические требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.03.11-85 «Защита строительных конструкций от коррозии»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП II-7-81* «Строительство в сейсмических районах»![](../../../image/file2.gif) СНиП 2.01.01-82 «Строительная климатология и геофизика»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП II-3-79* «Строительная теплотехника»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП II-12-77 «Защита от шума»![](../../../image/file3.gif) СНиП 2.09.02-85* «Производственные здания»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1412-85 «Чугун с пластинчатым графитом для отливок. Марки»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 550-75 «Трубы стальные бесшовные для нефтеперерабатывающей и нефтехимической промышленности. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 494-90 «Трубы латунные. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.04.02-84* «Водоснабжение. Наружные сети и сооружения»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.04.05-91* «Отопление, вентиляция и кондиционирование»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.04.14-88* «Тепловая изоляция оборудования и трубопроводов»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП II-35-76* «Котельные установки»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.02.01-83* «Основания зданий и сооружений»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.02.04-88 «Основания и фундаменты на вечномерзлых грунтах»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 18698-79 «Рукава резиновые напорные с текстильным каркасом. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 2761-84 «Источники централизованного хозяйственно-питьевого водоснабжения. Гигиенические, технические требования и правила выбора»
|

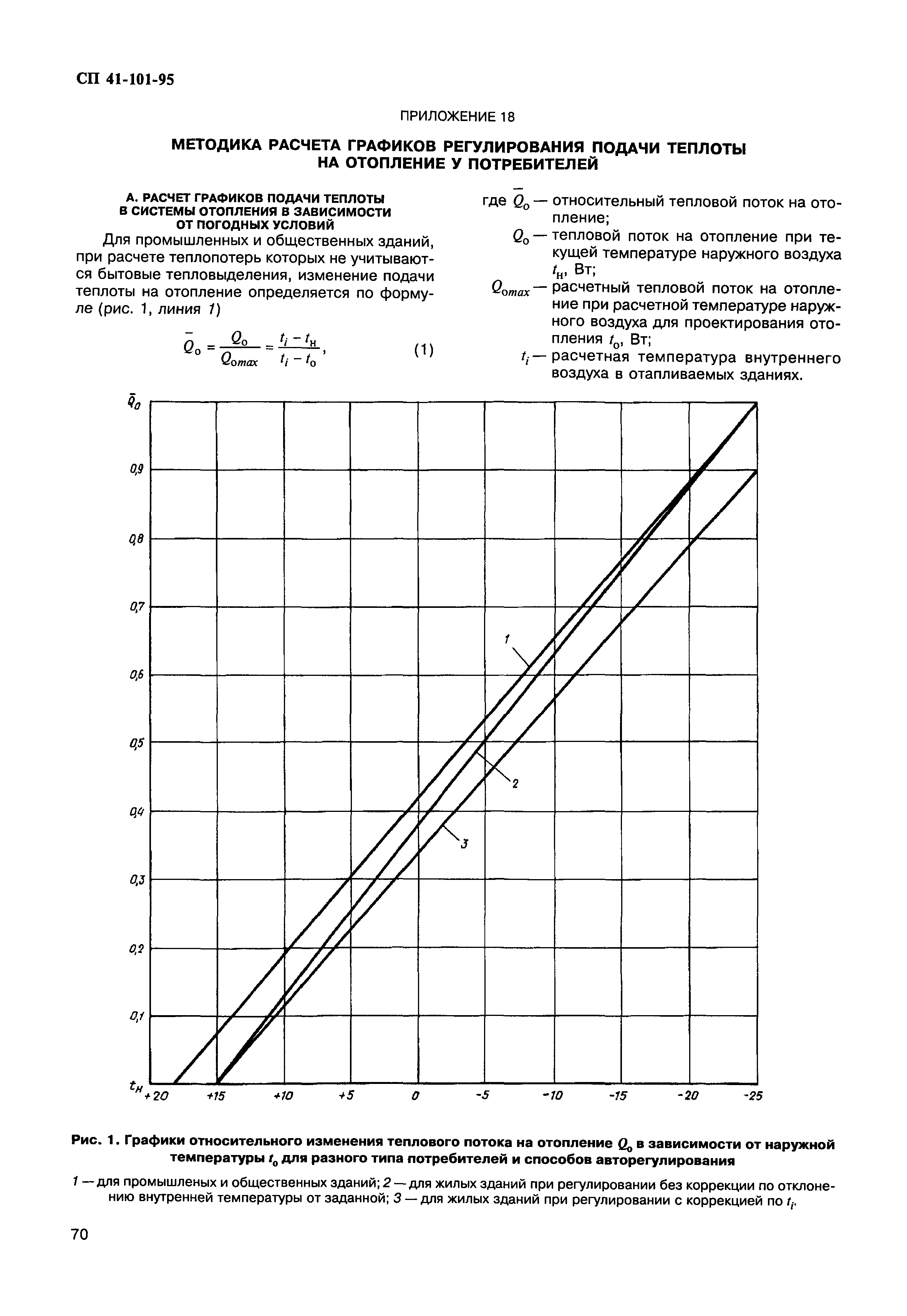

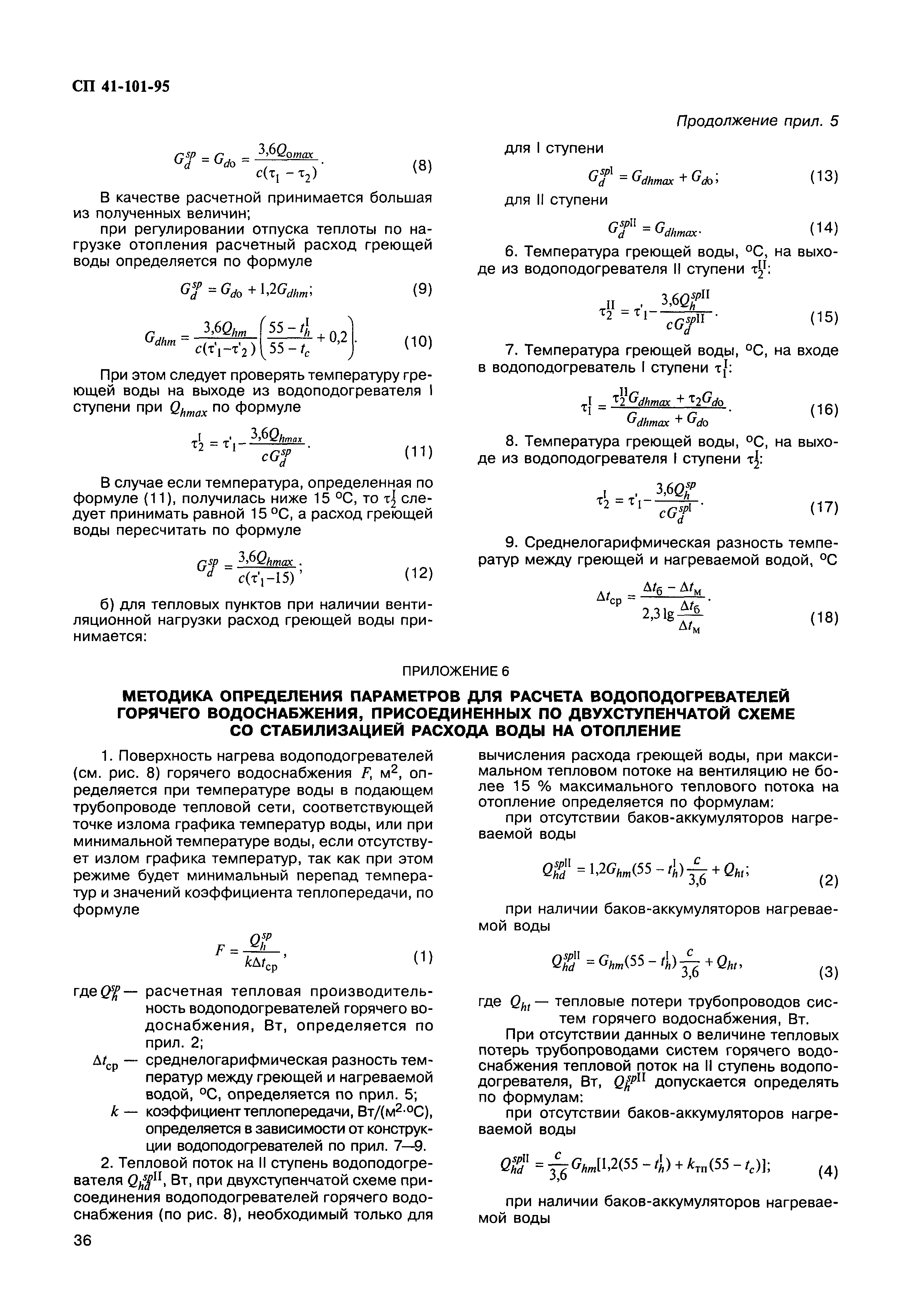

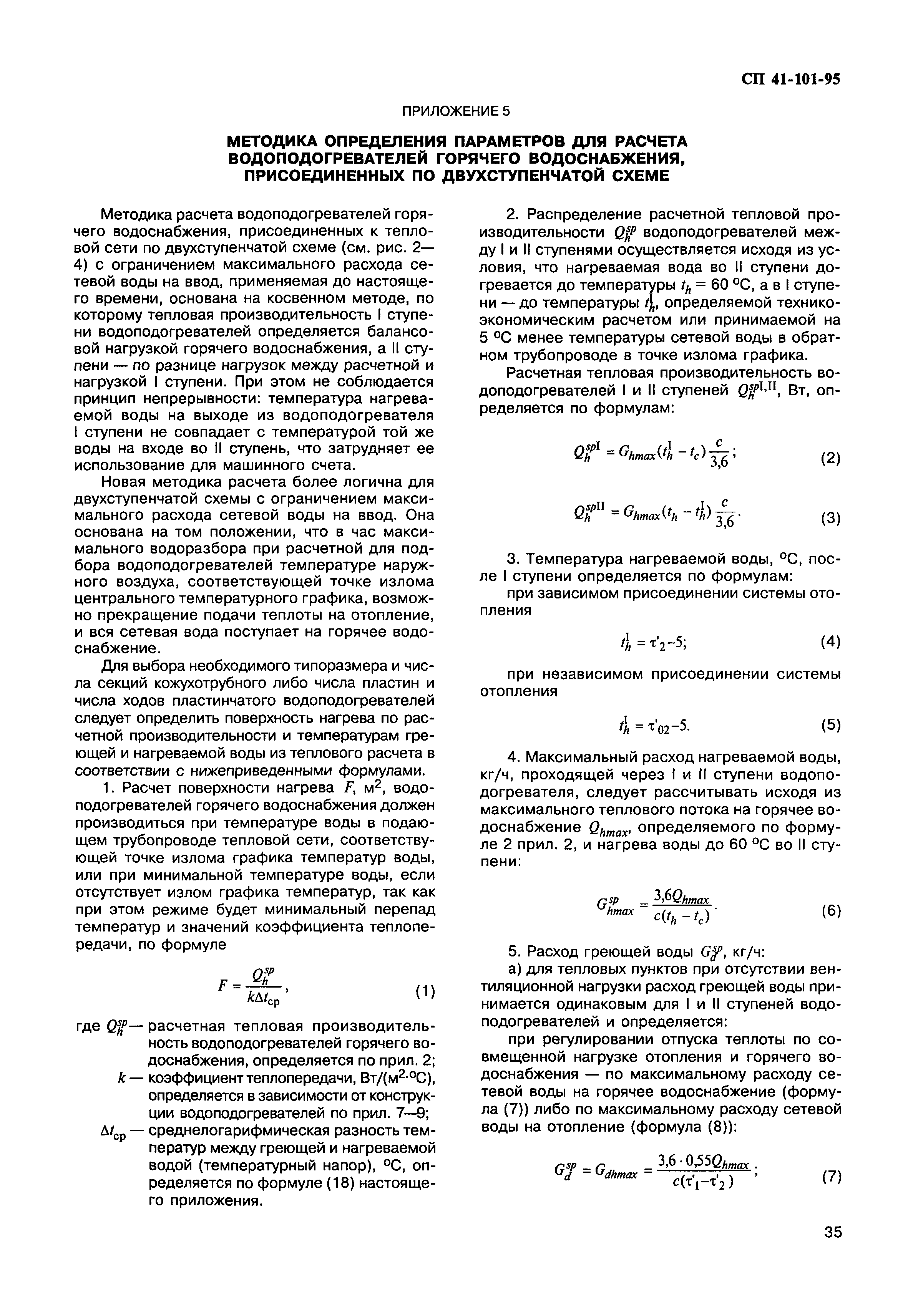

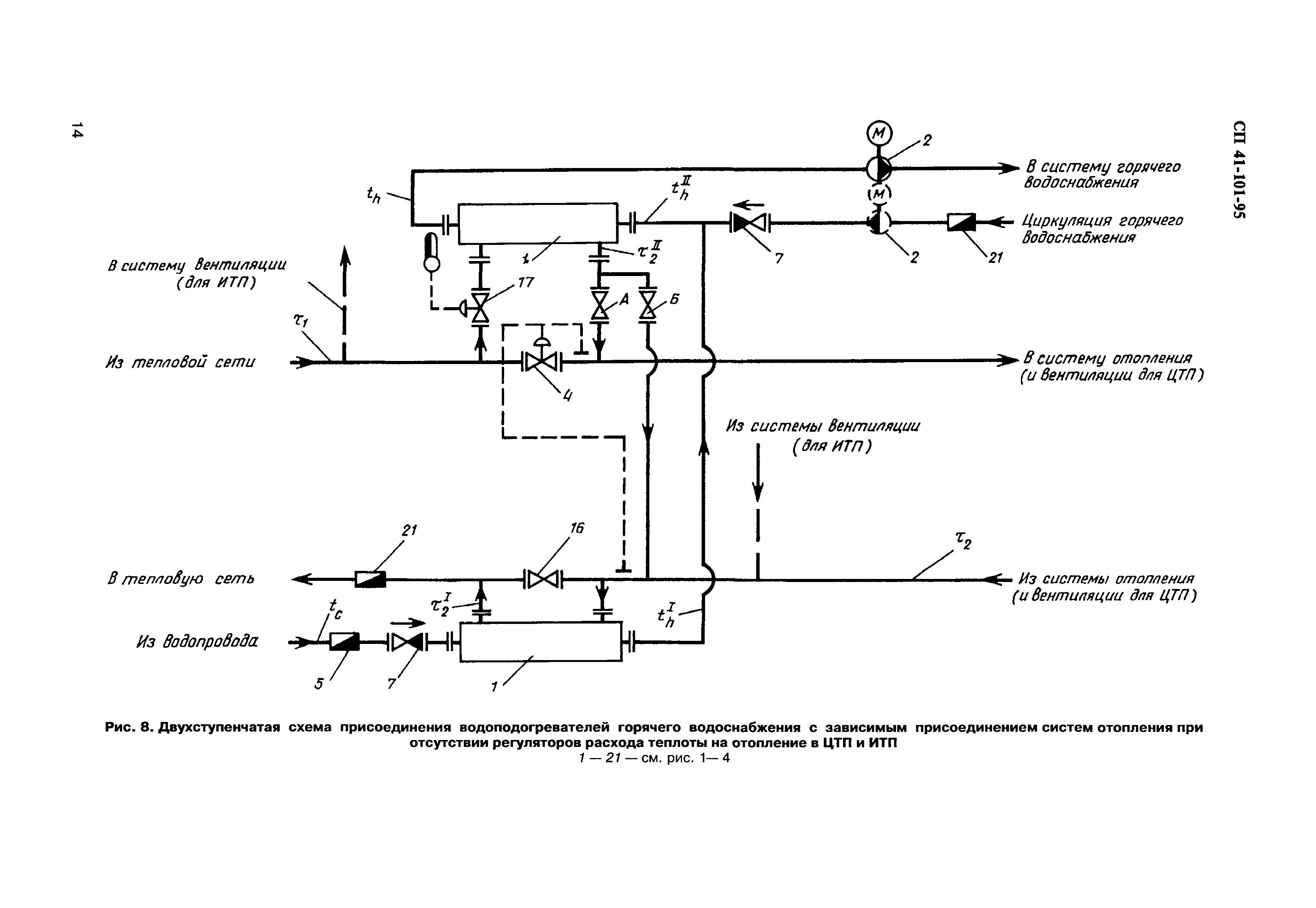

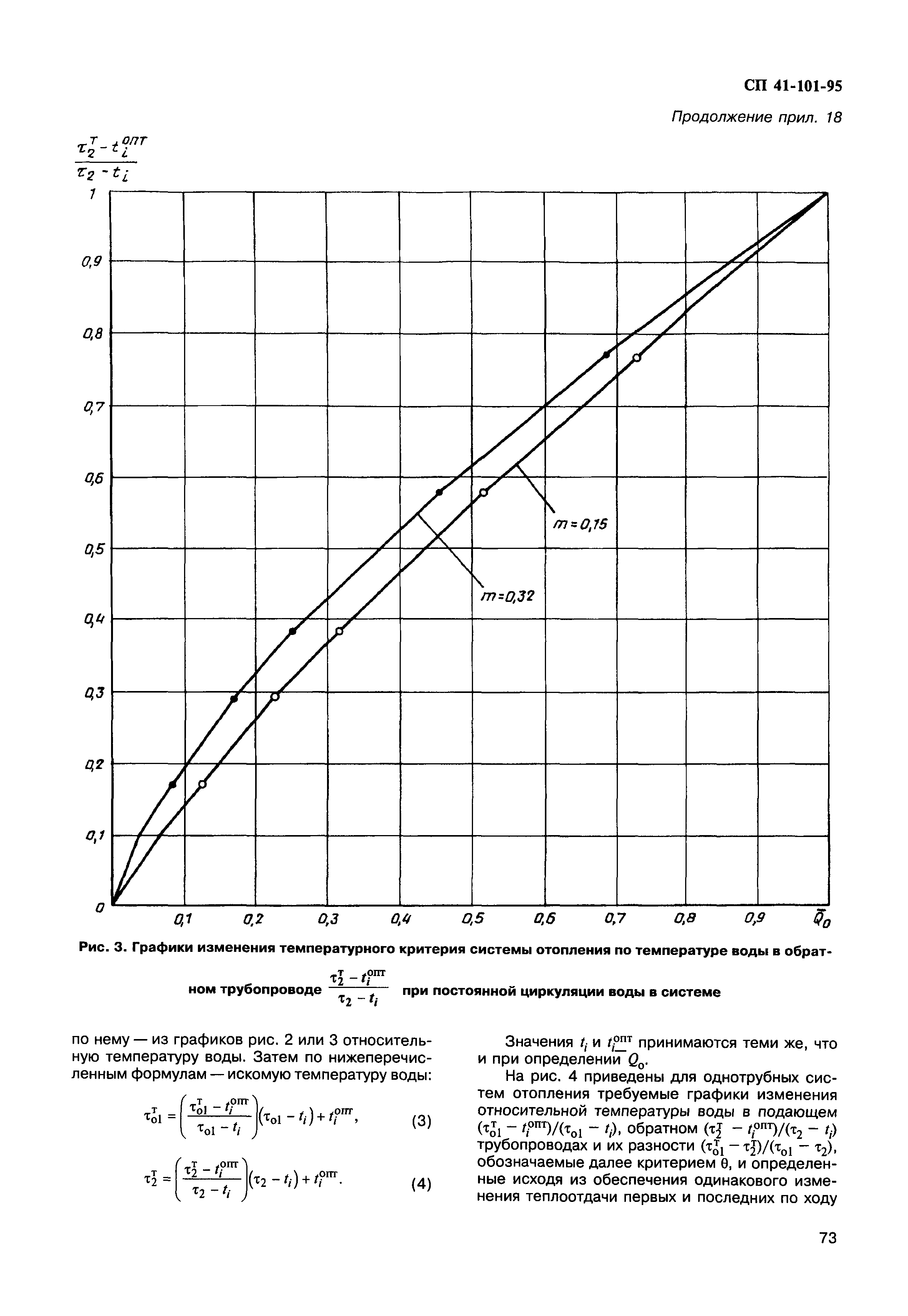

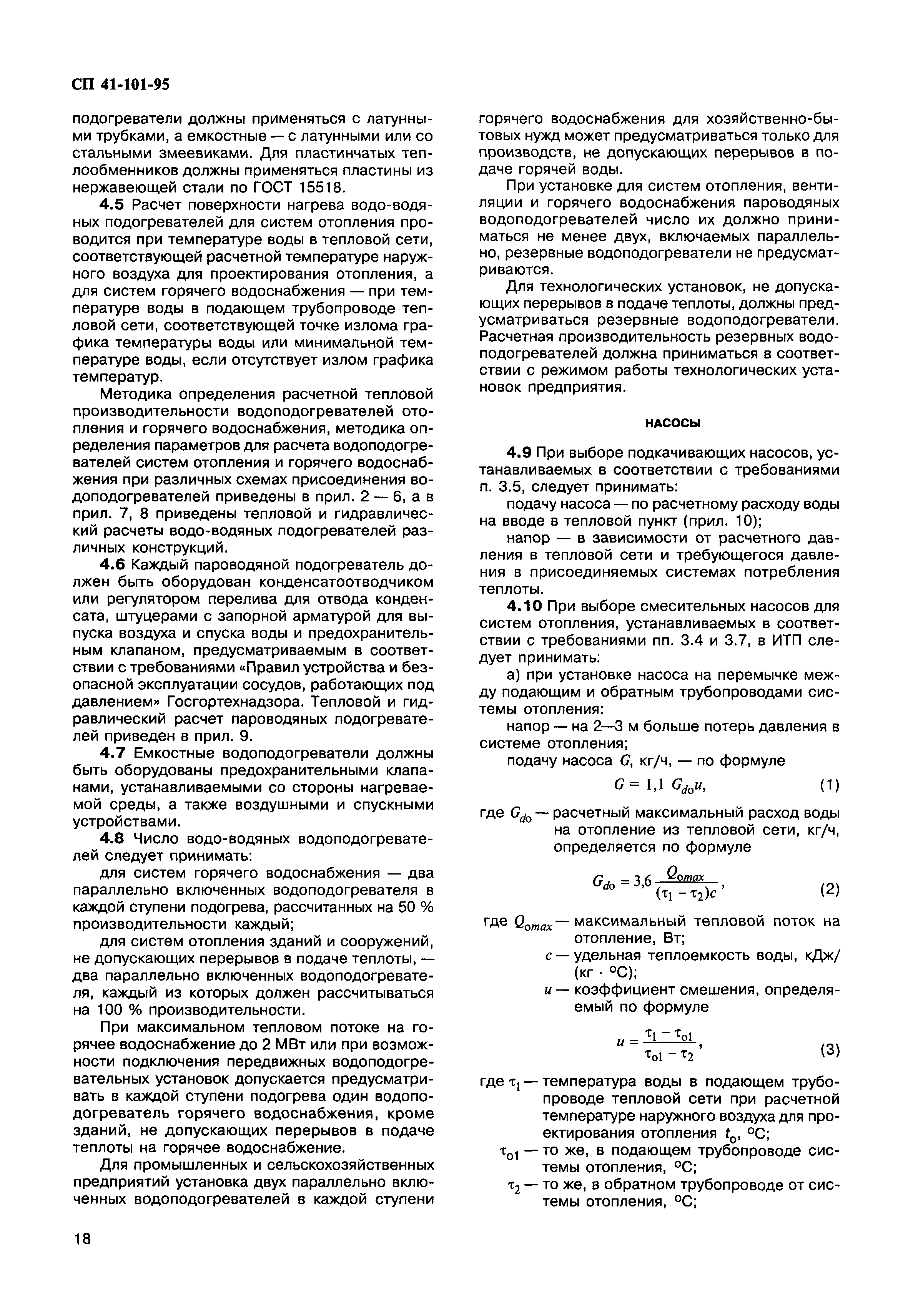

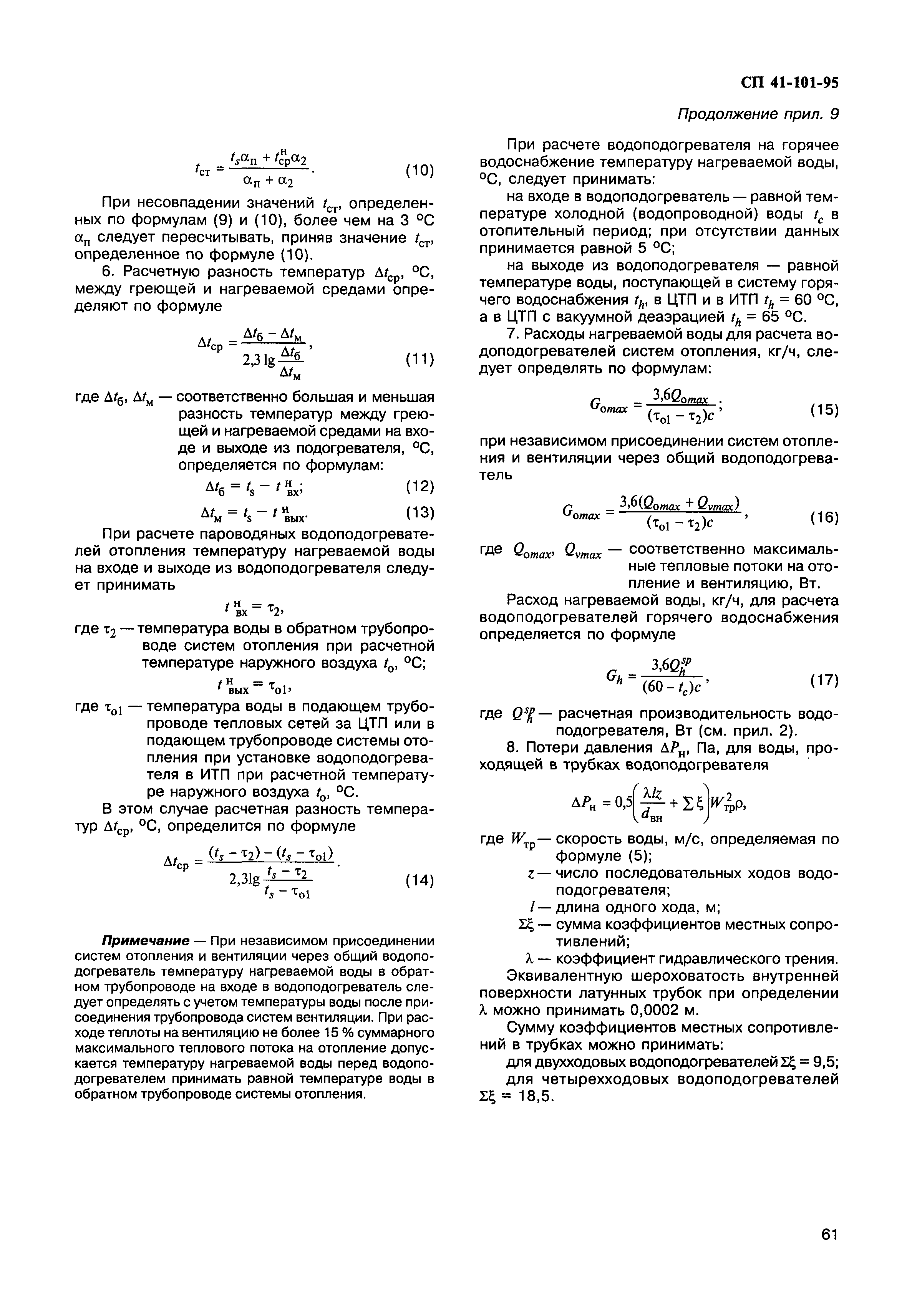

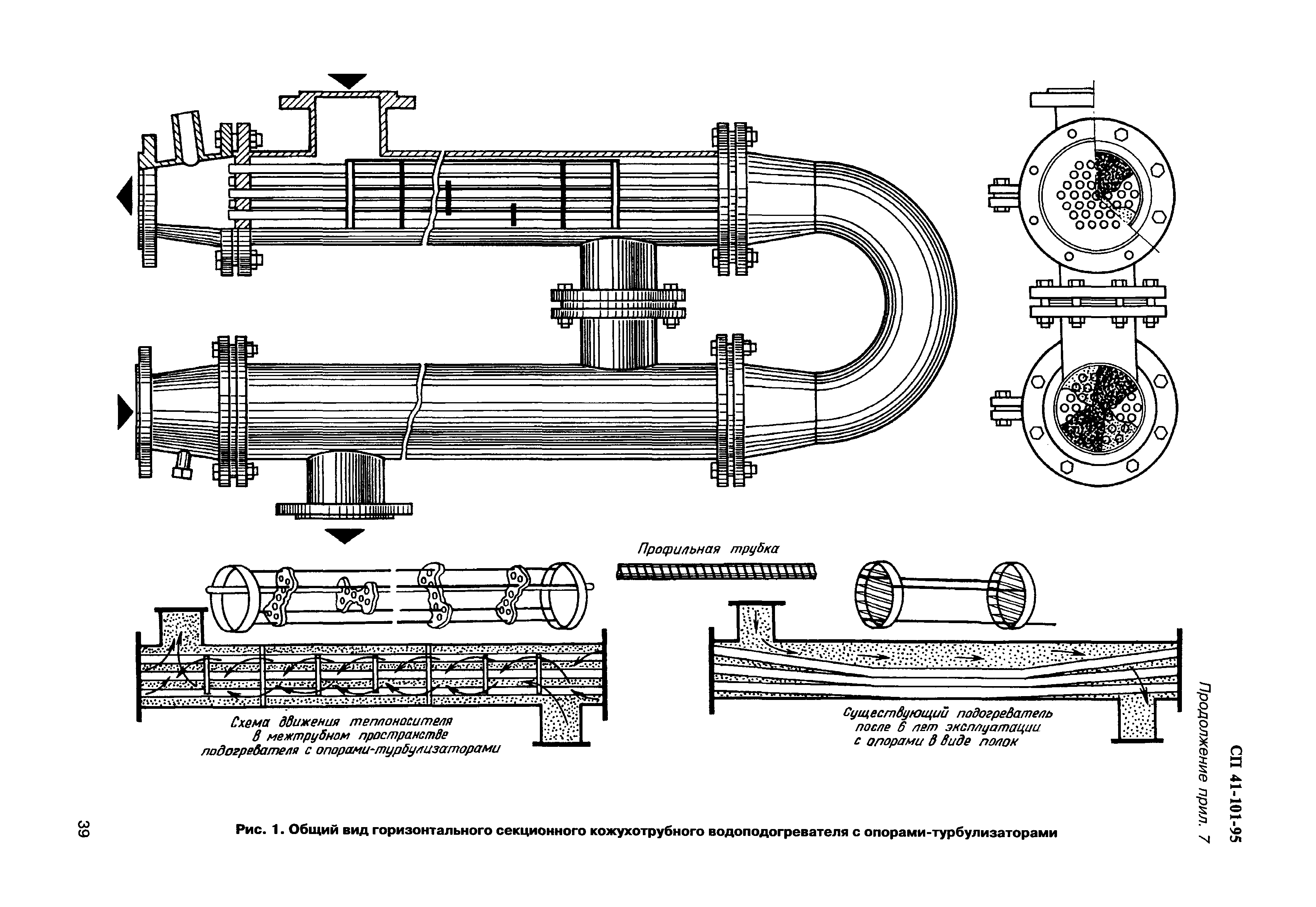

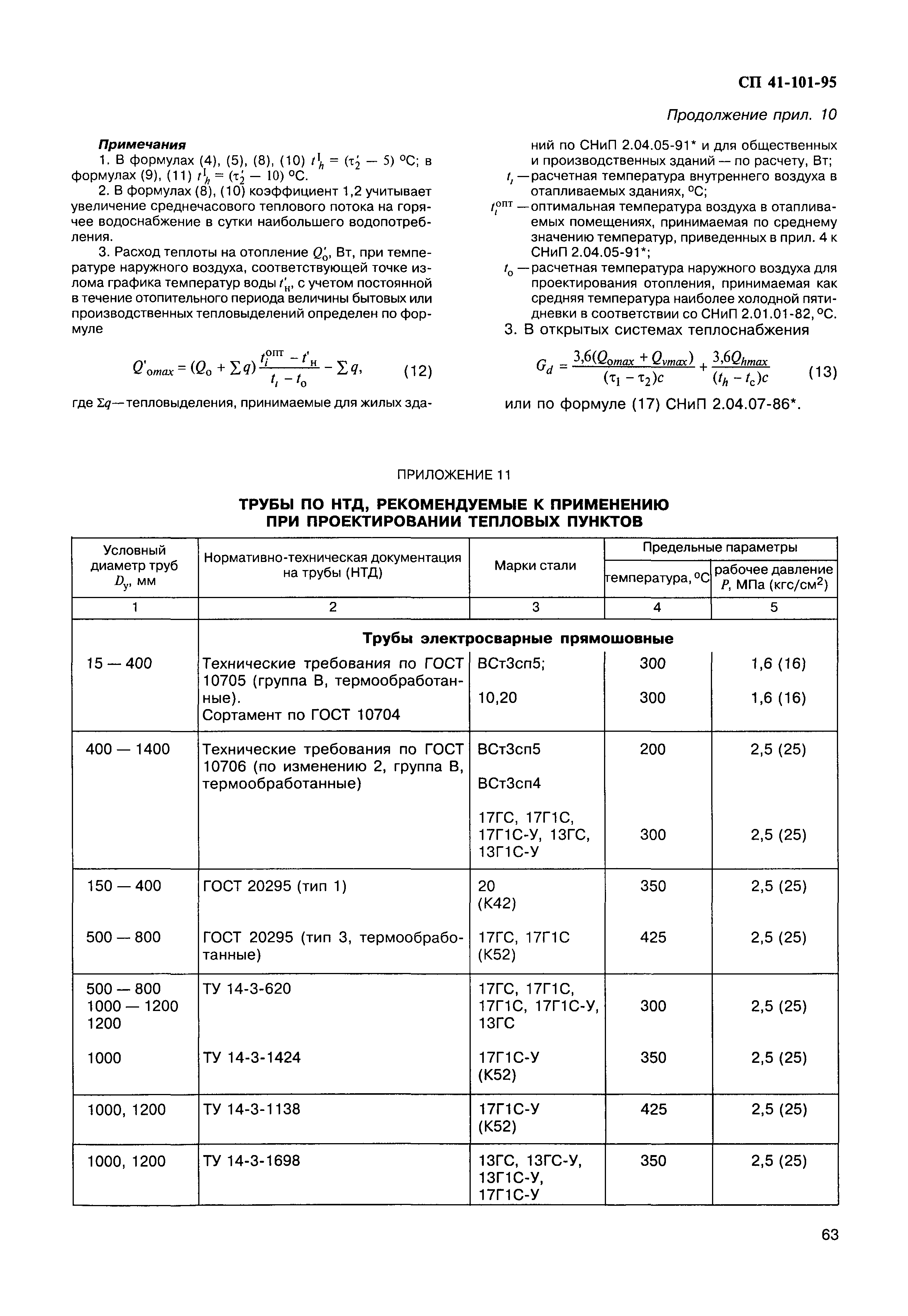

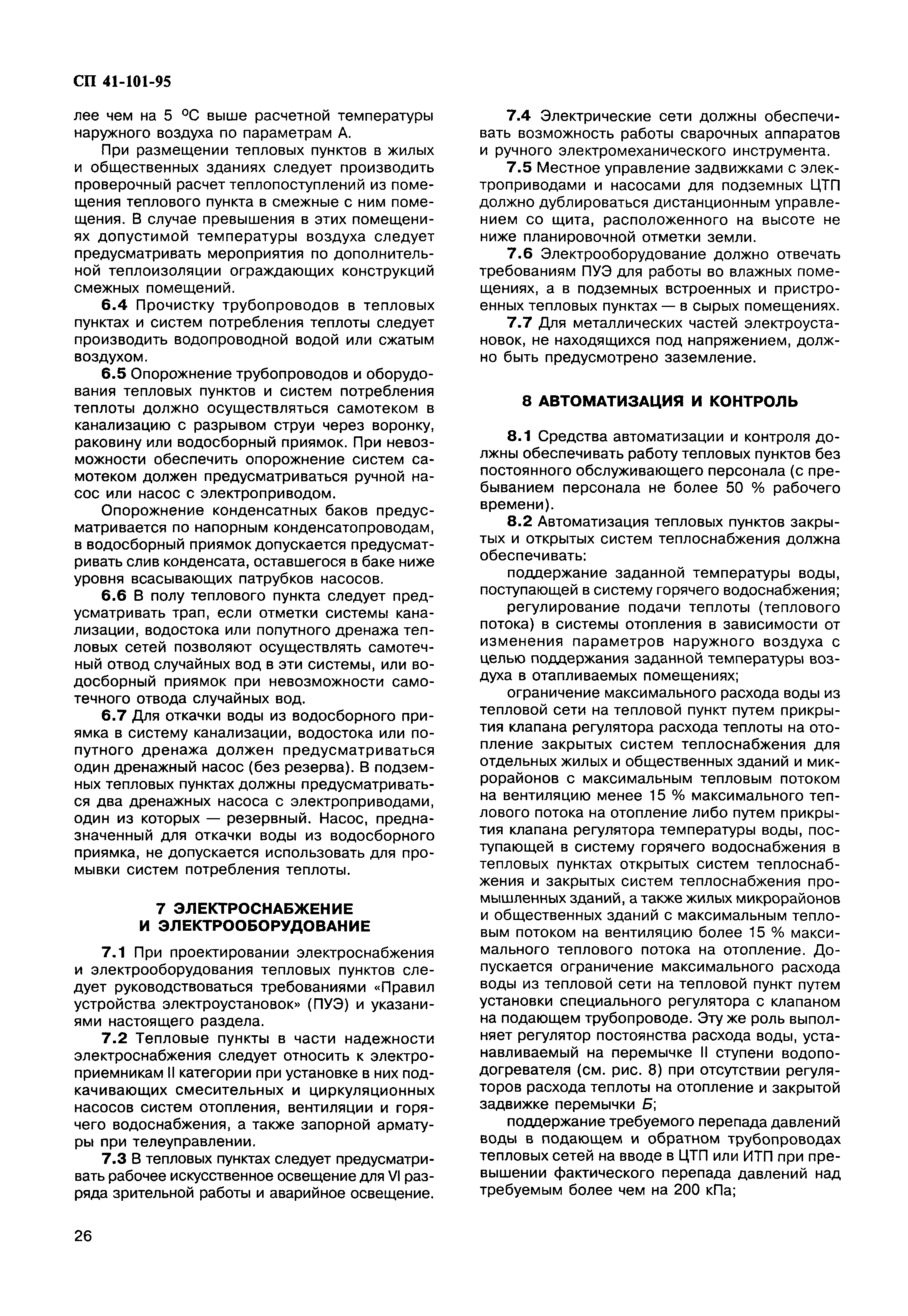

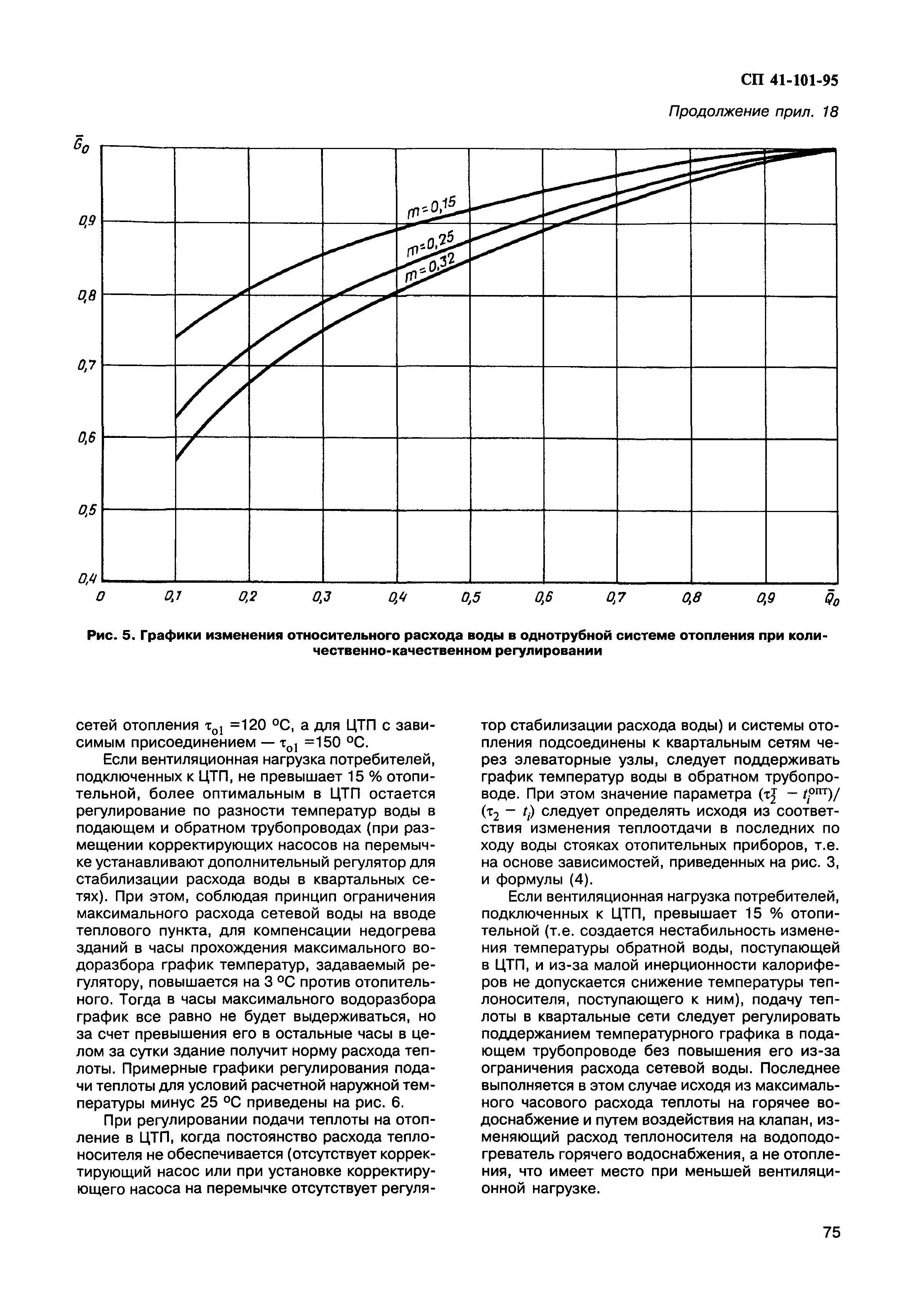

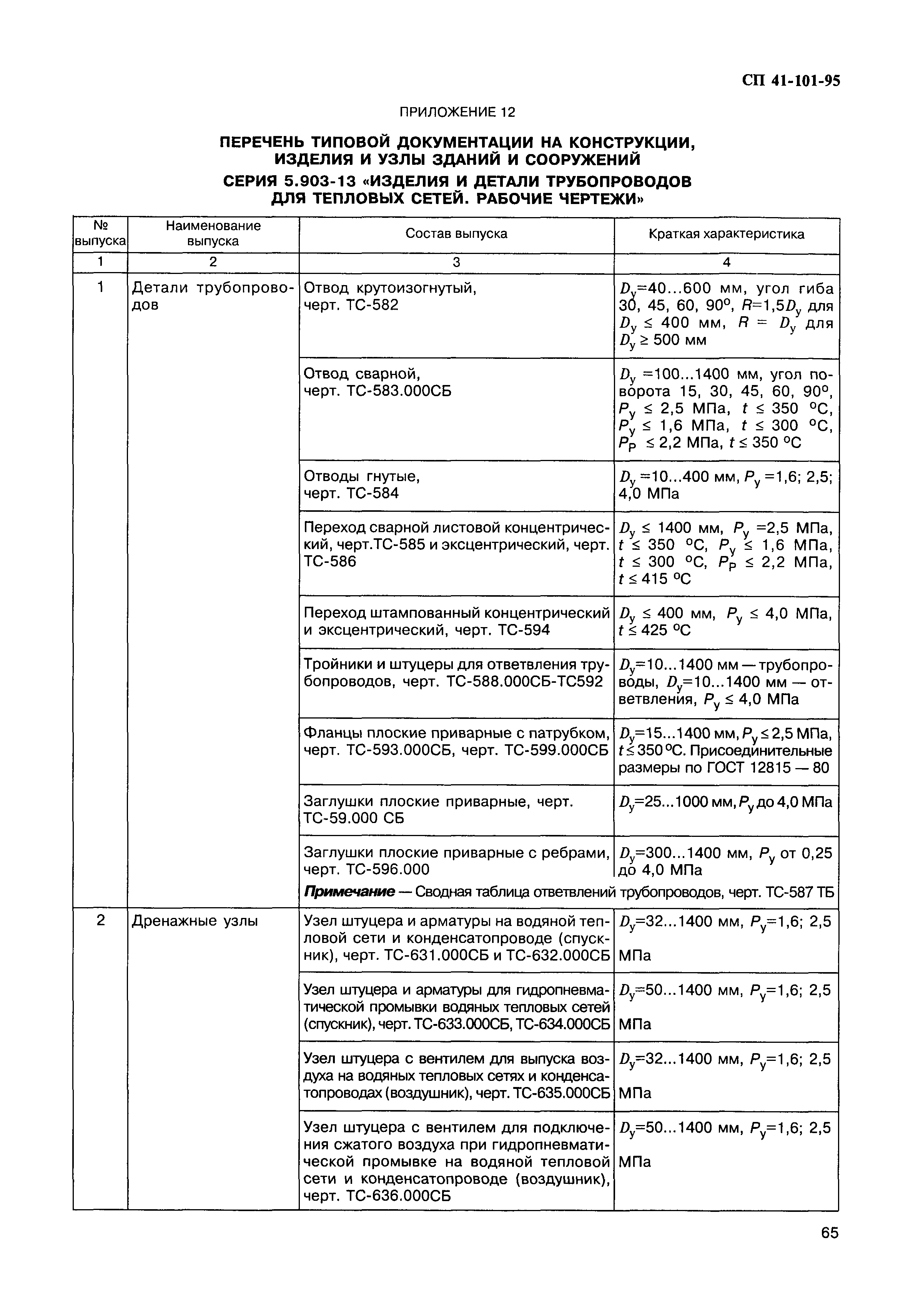

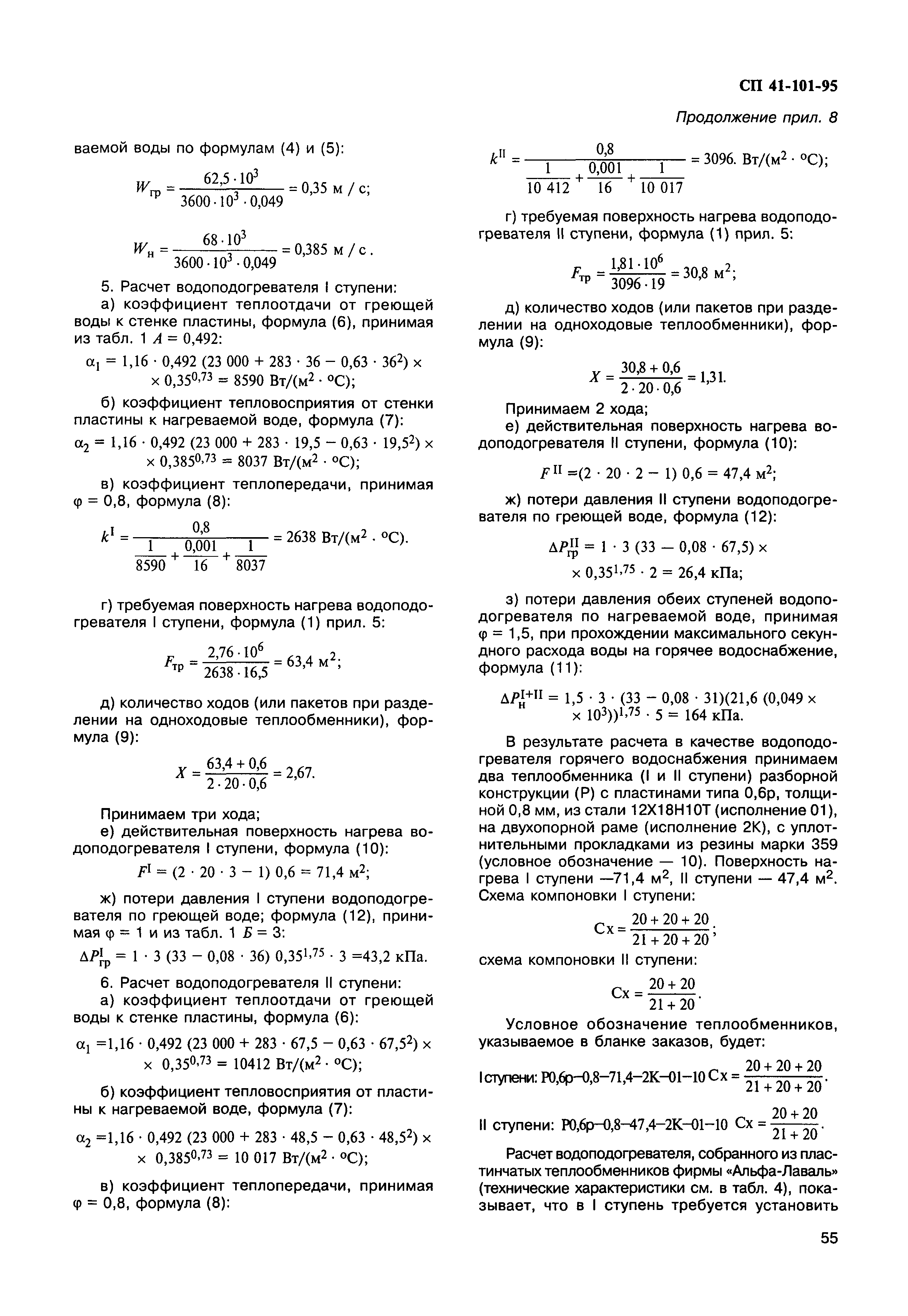

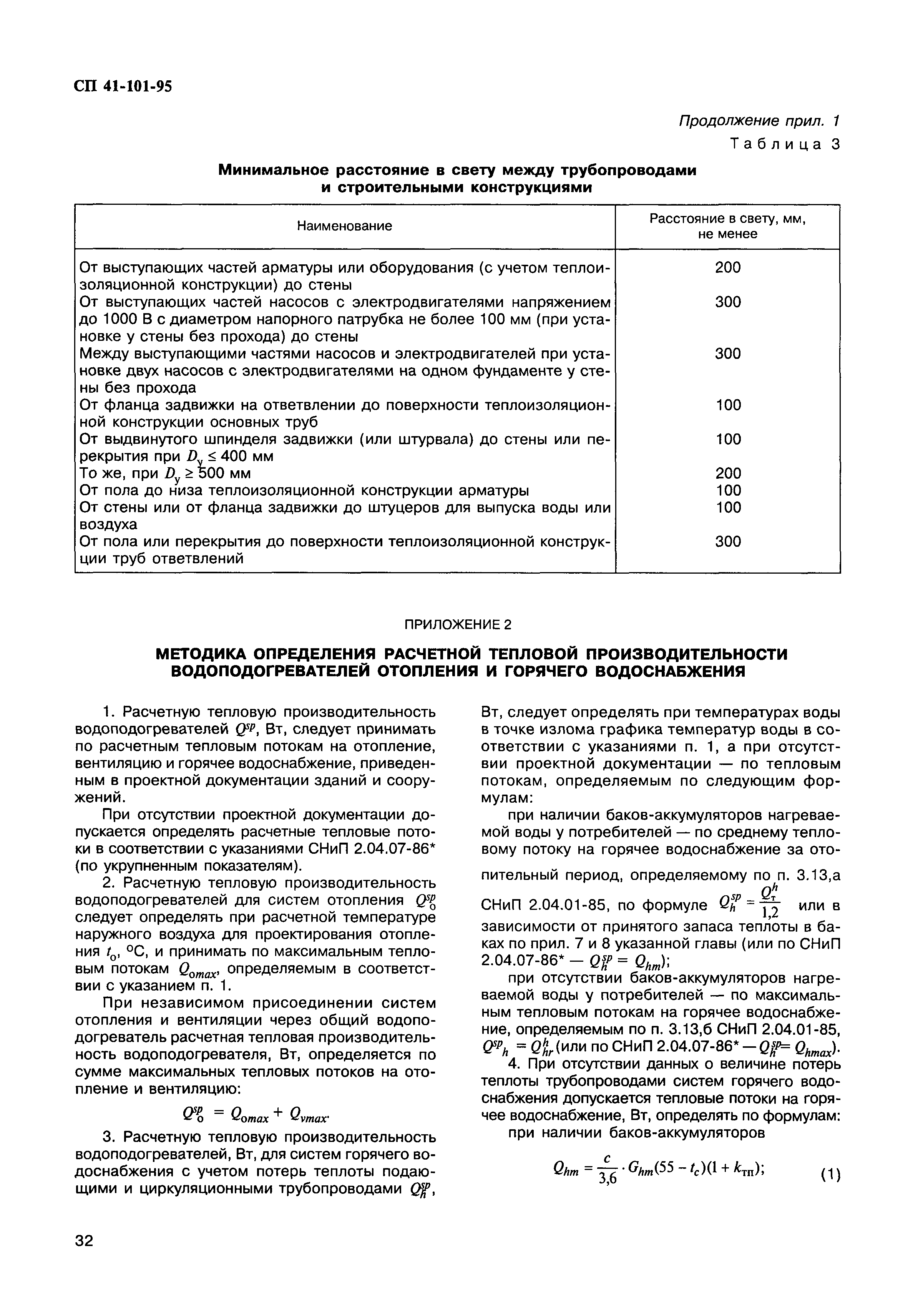

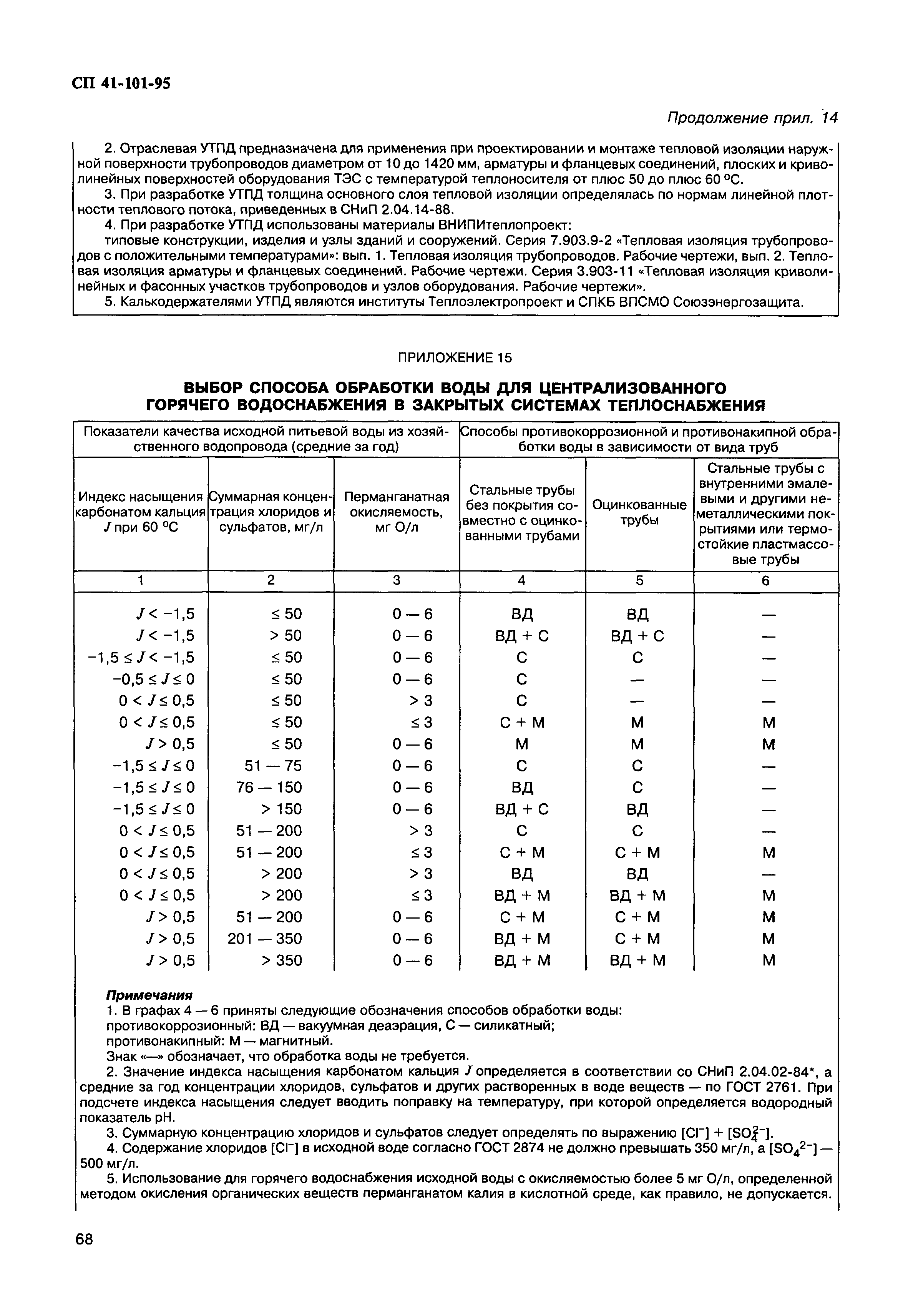

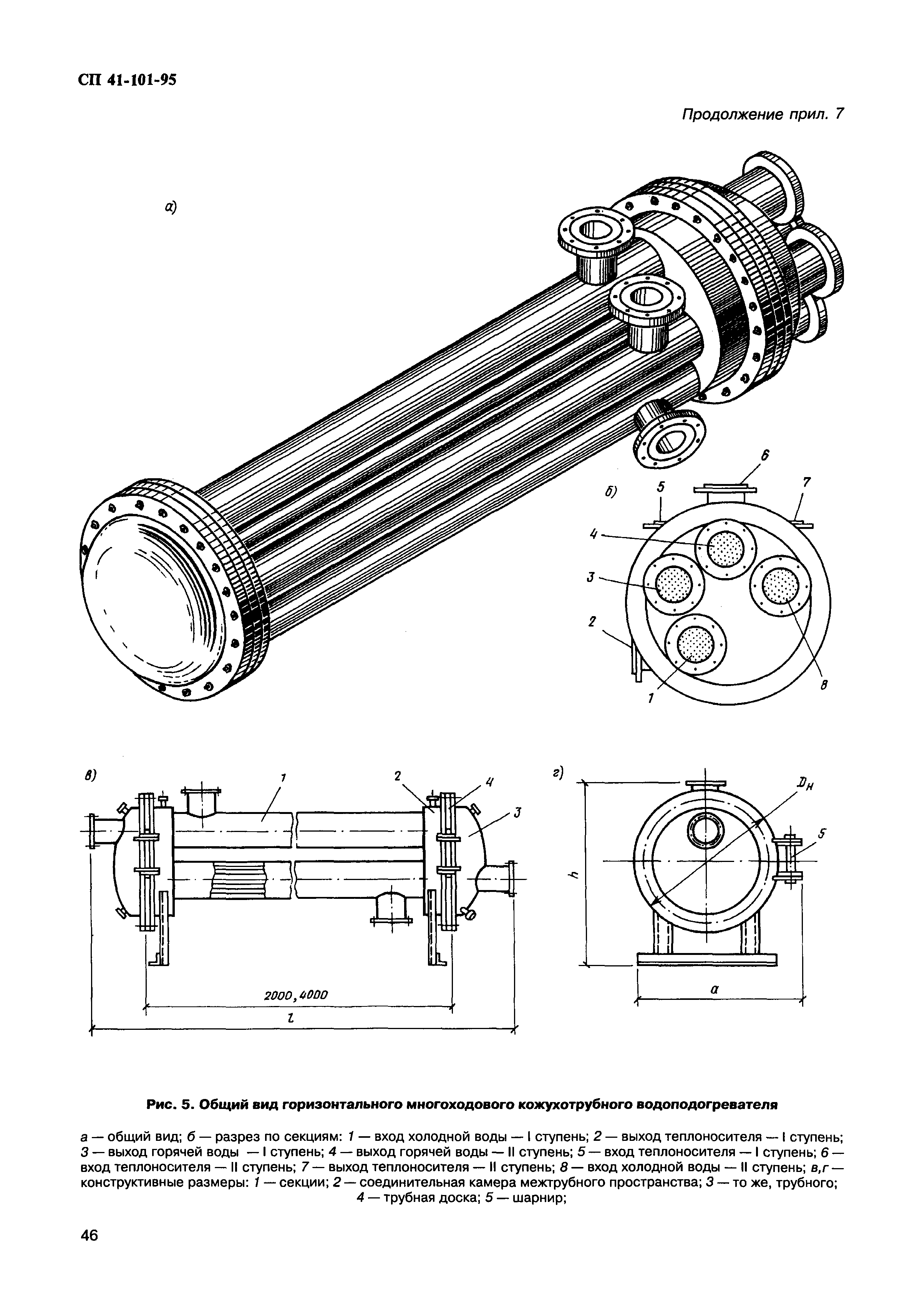

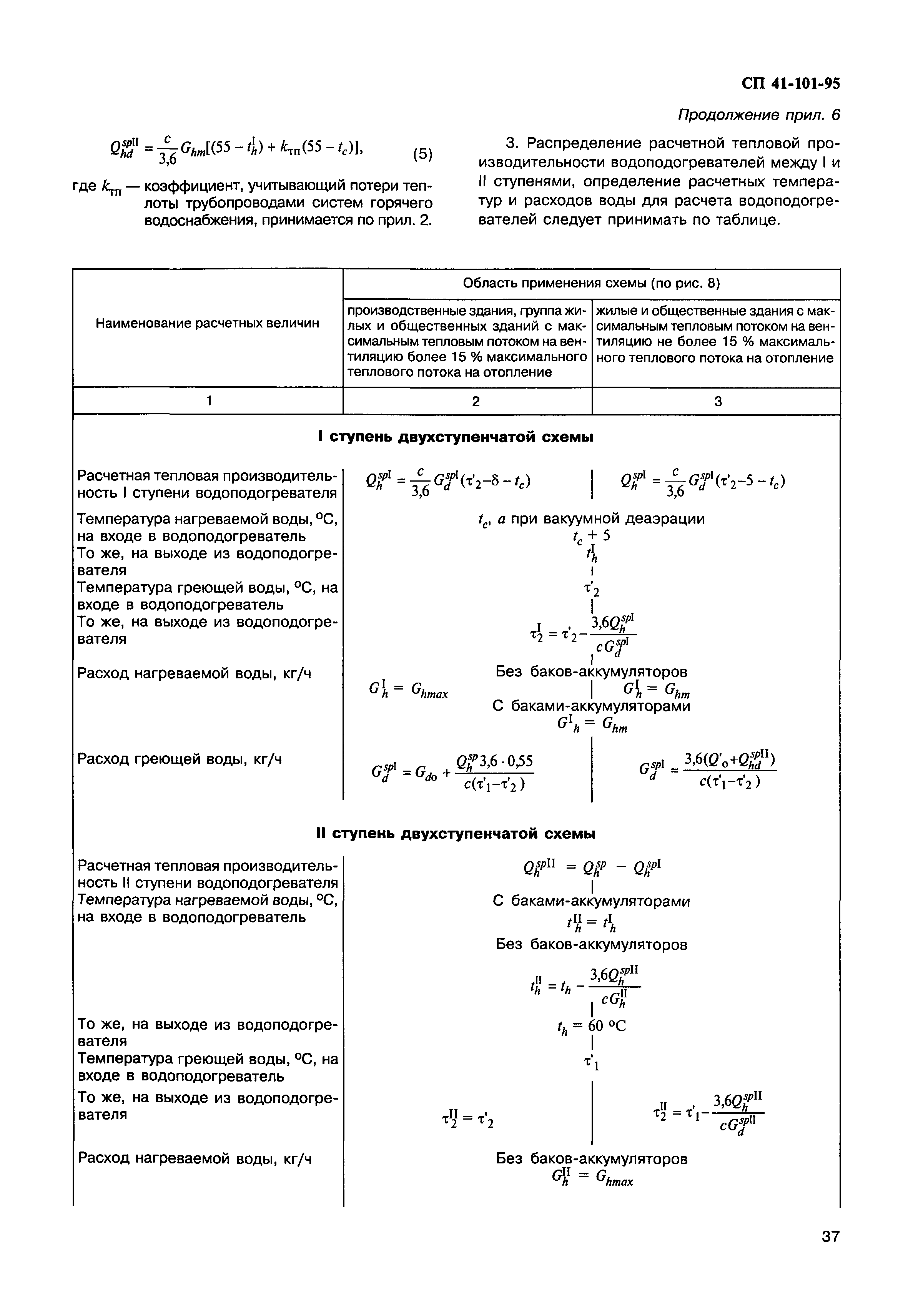

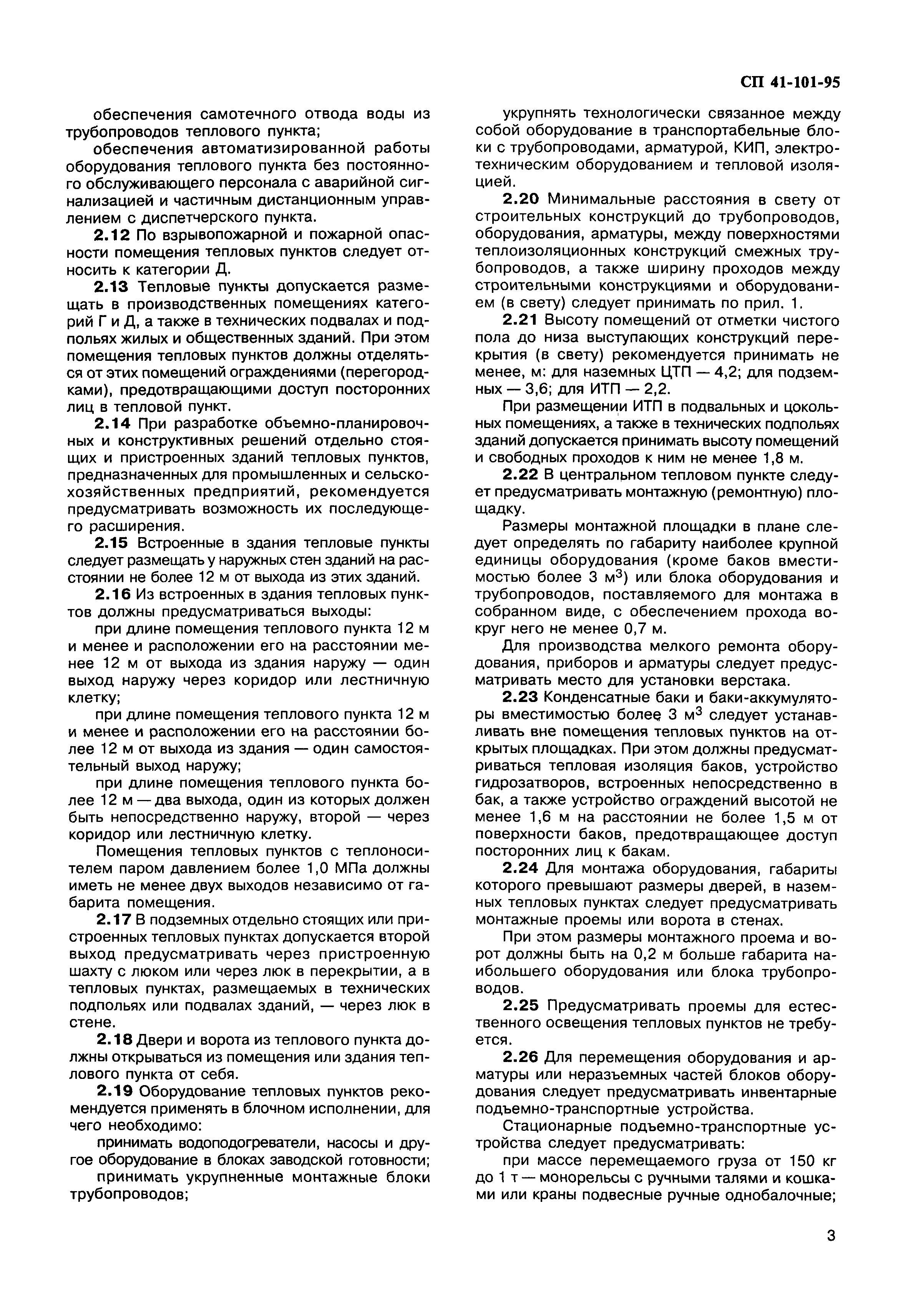

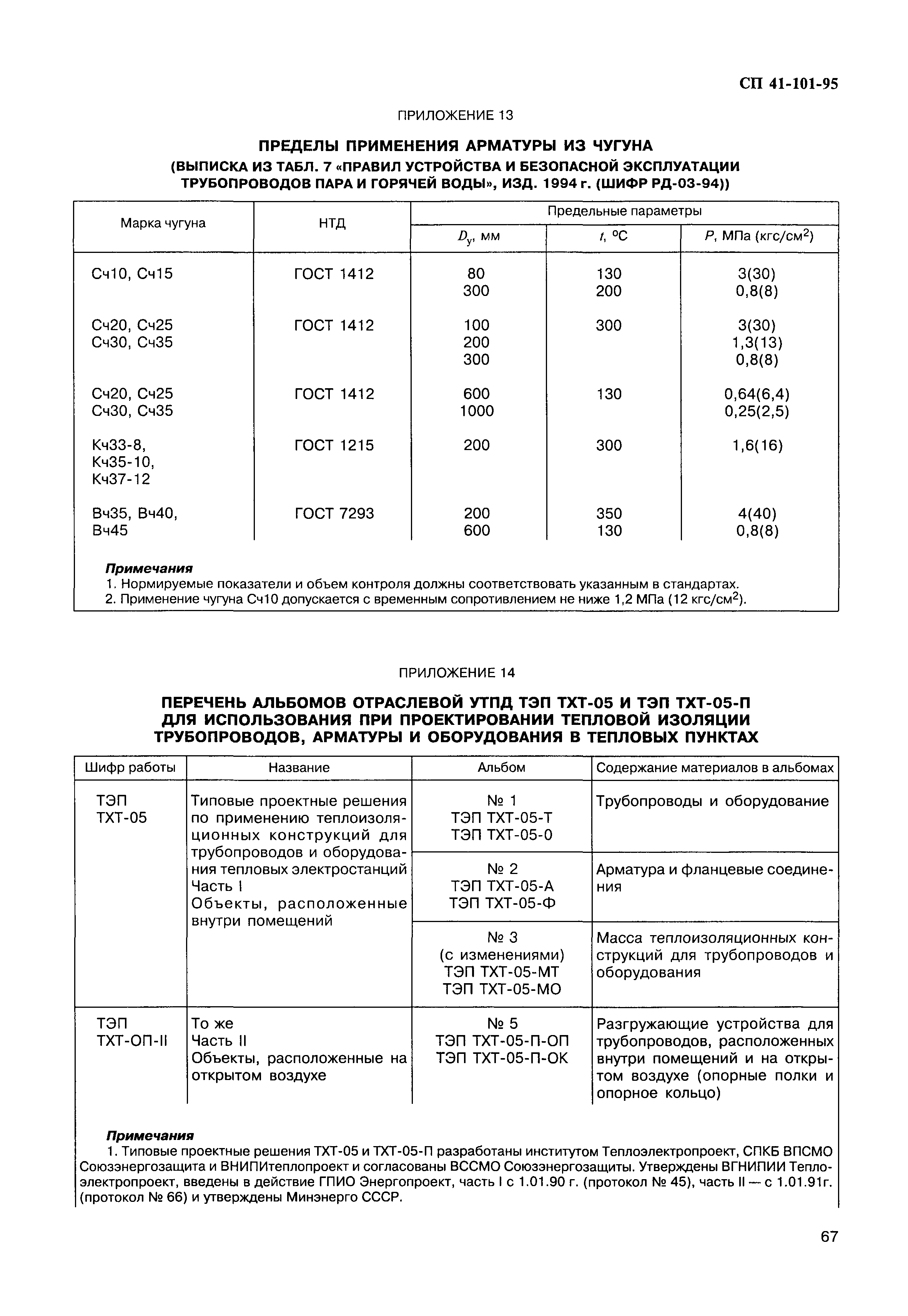

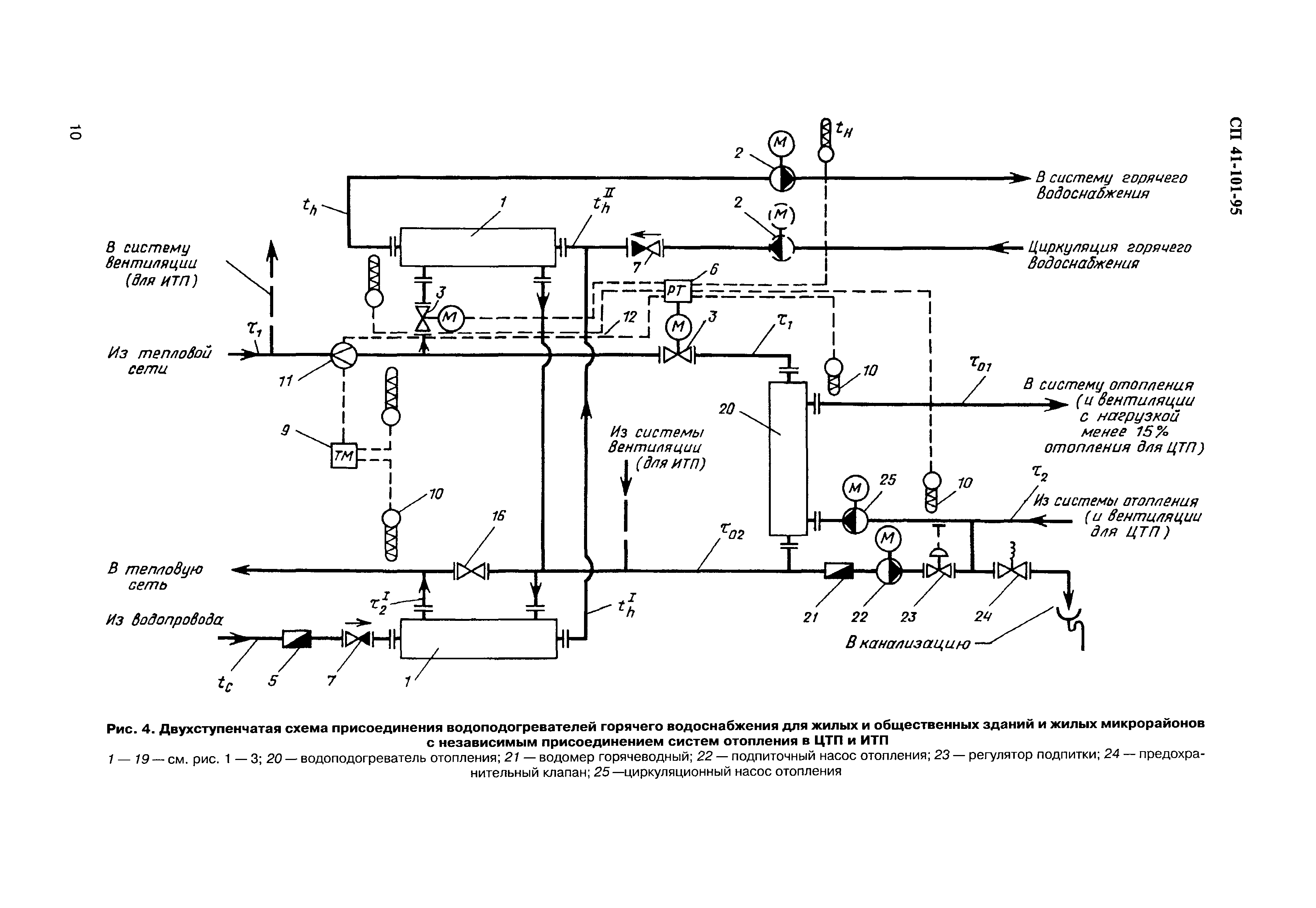

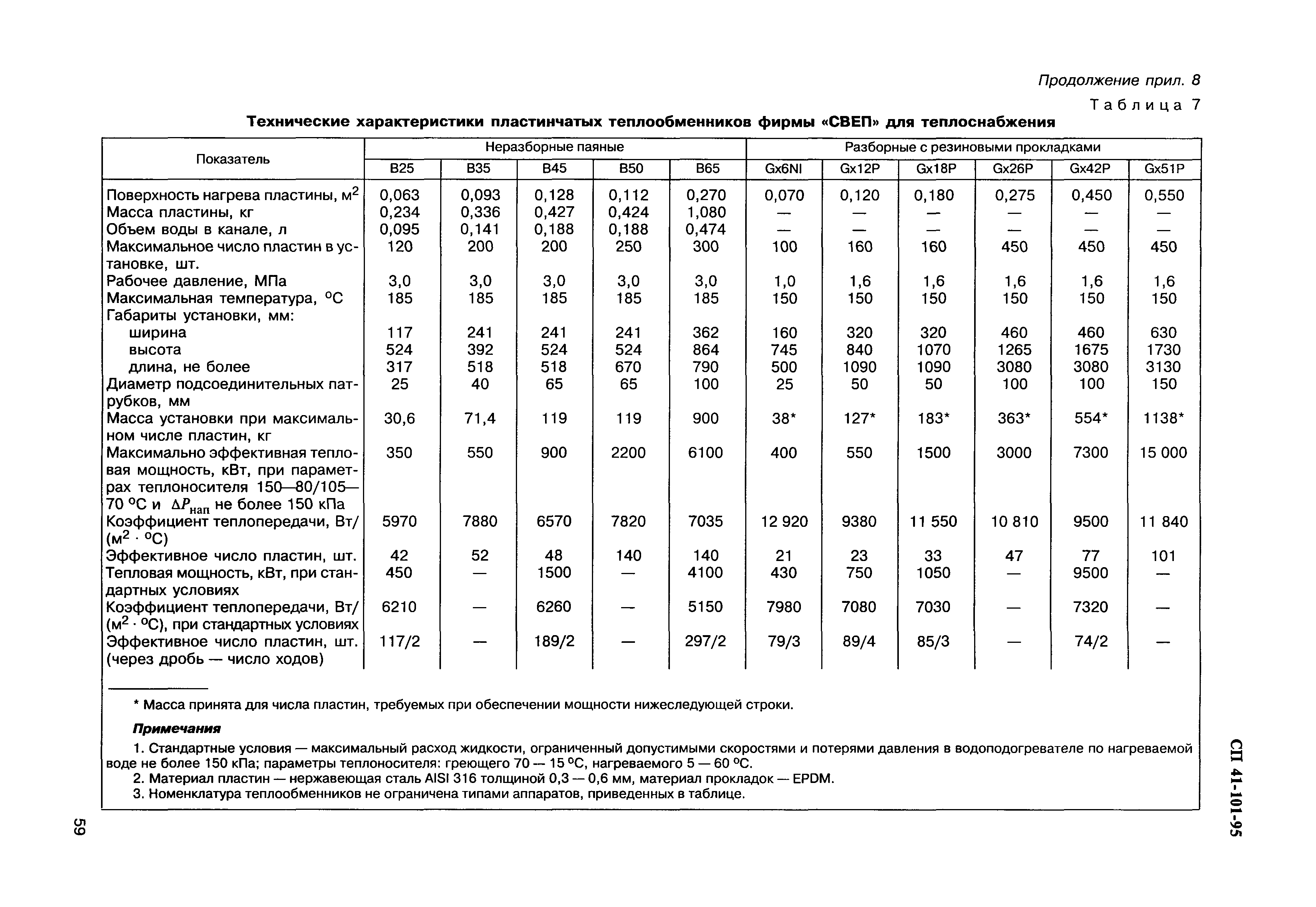

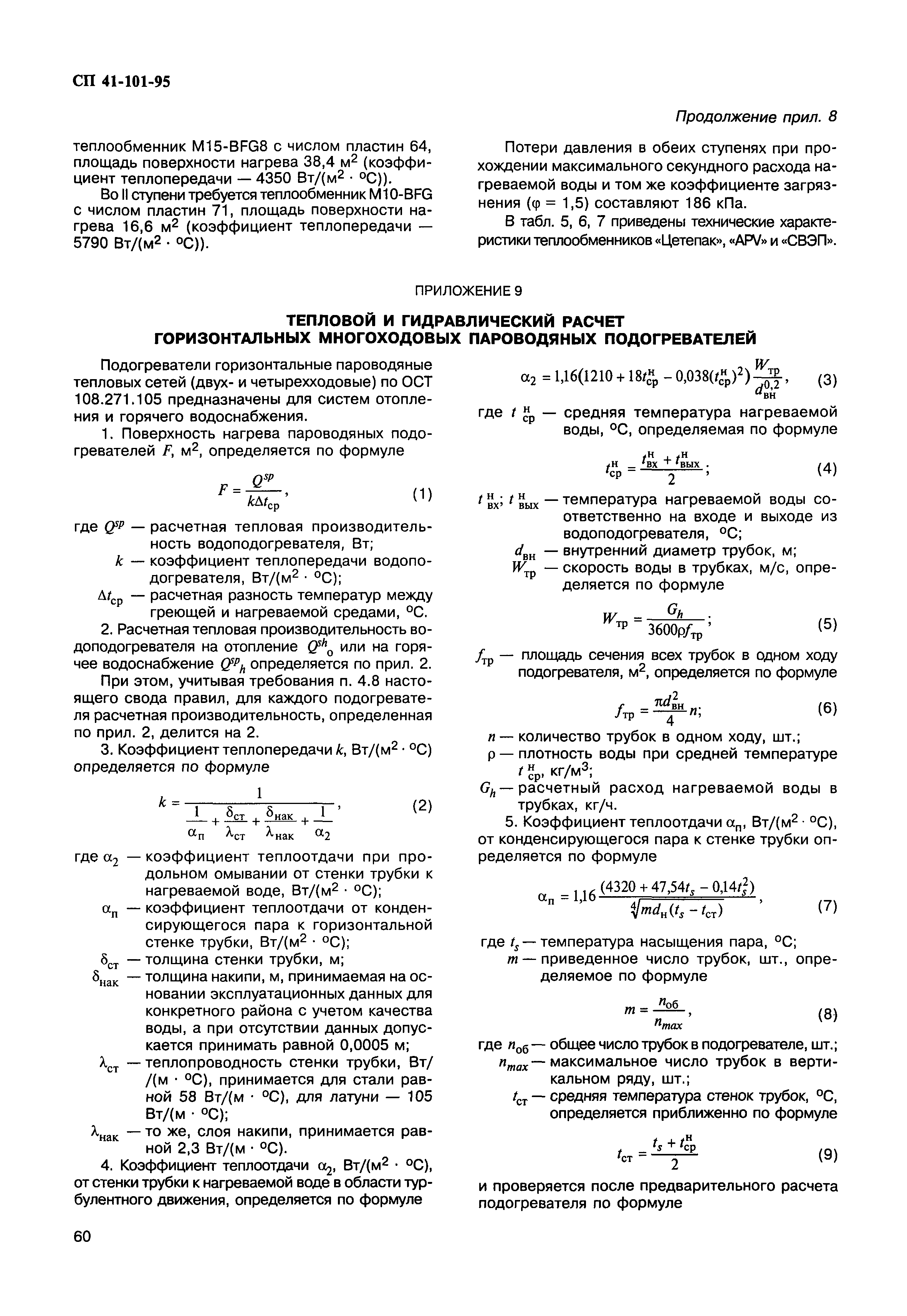

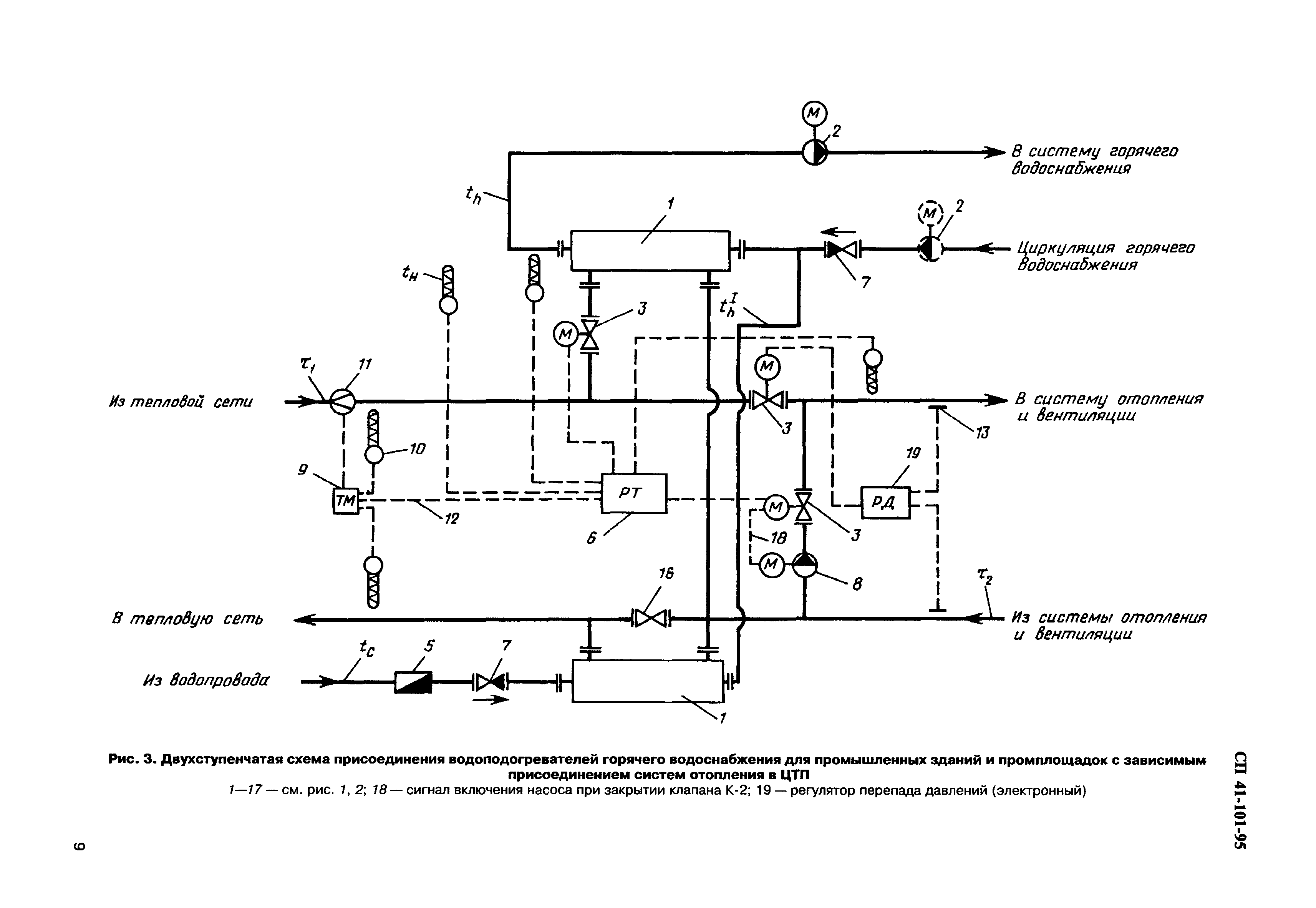

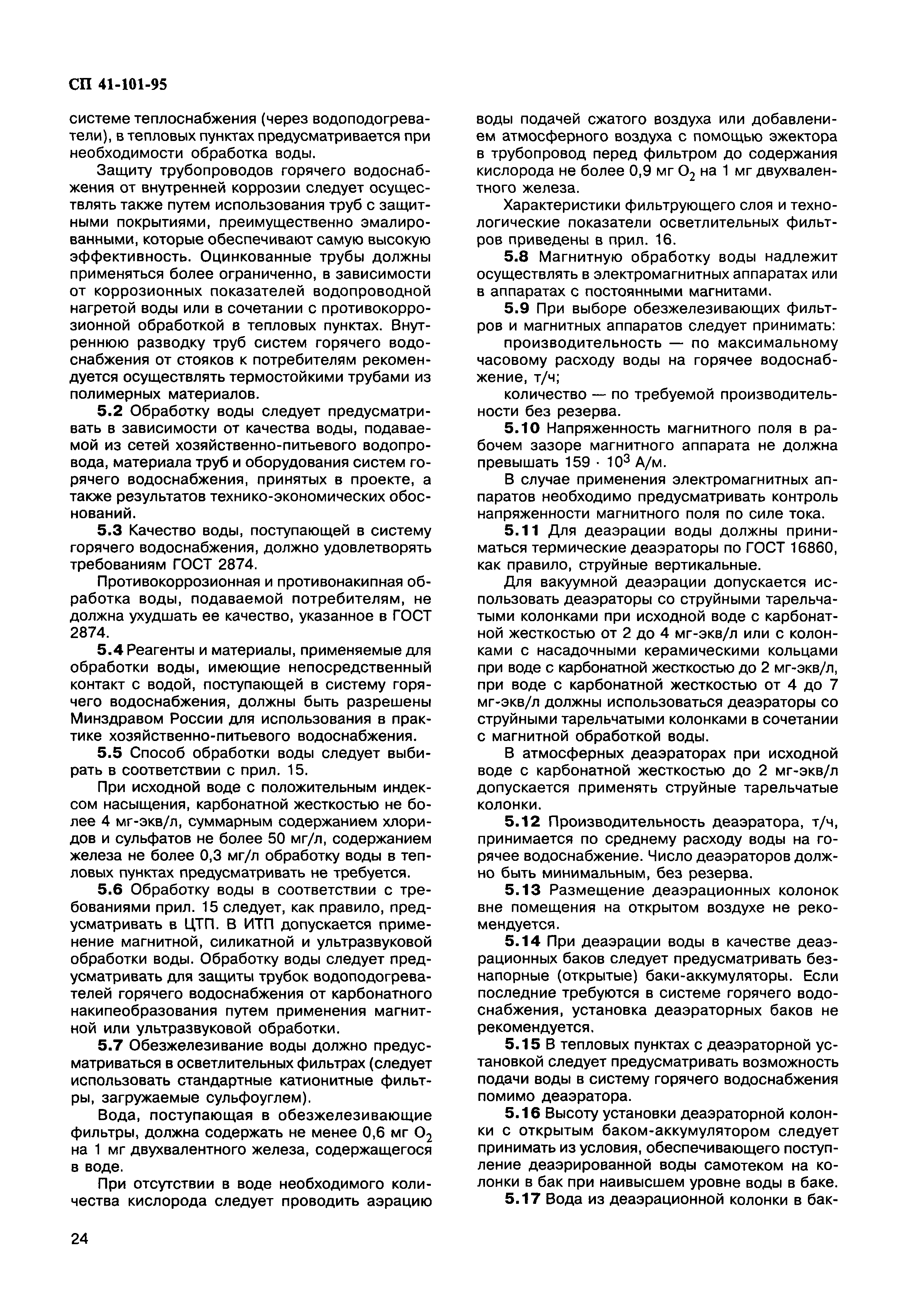

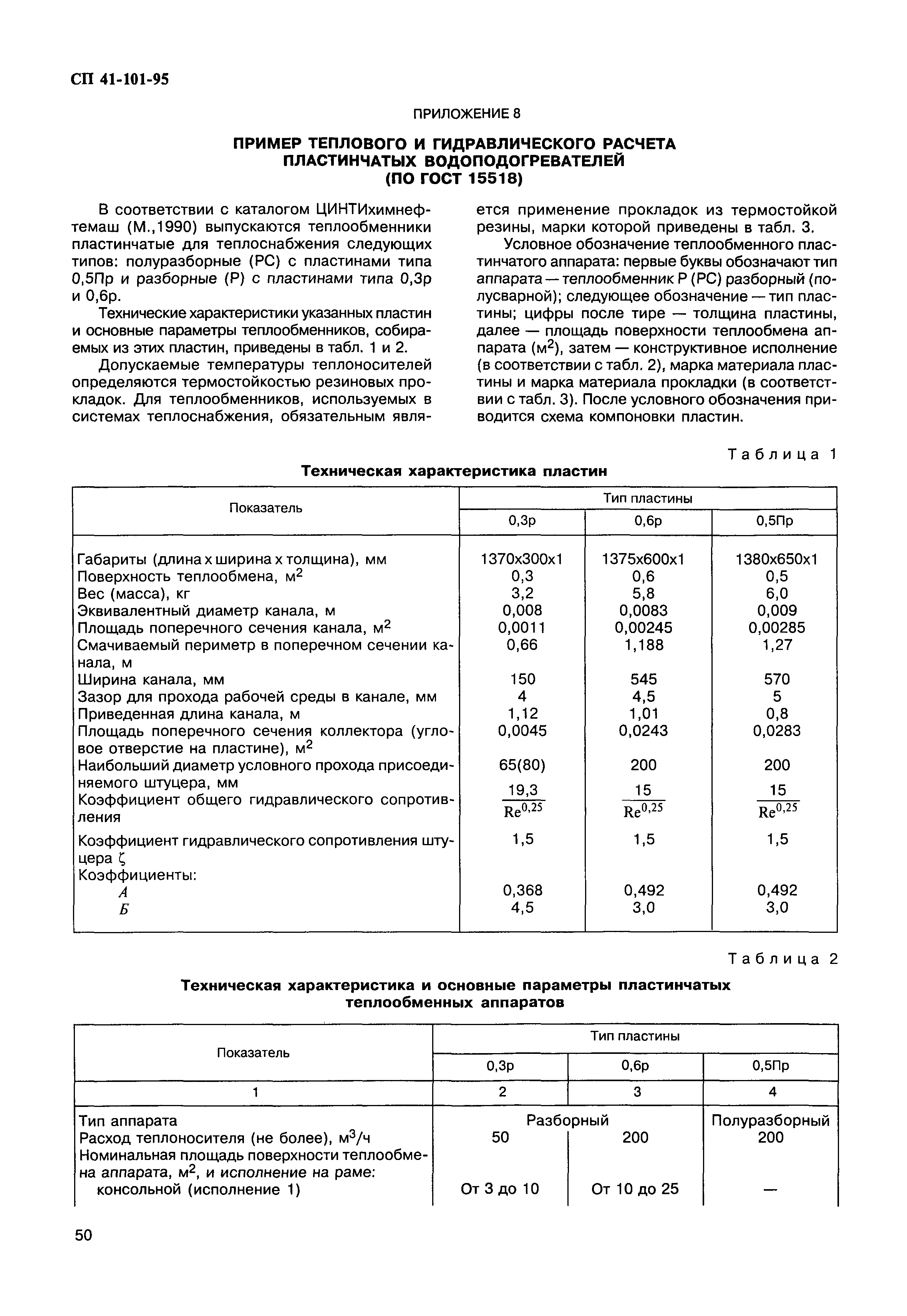

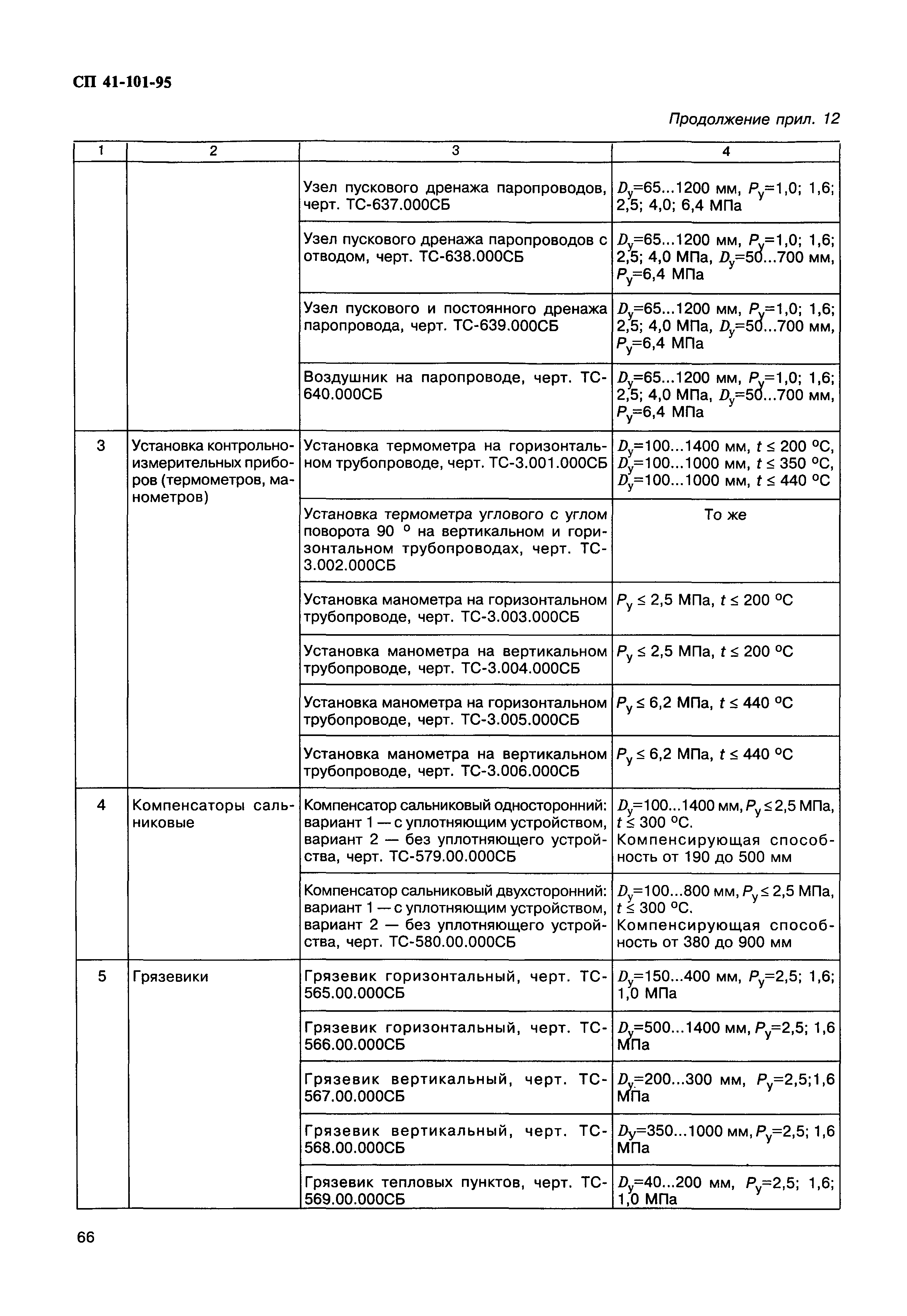

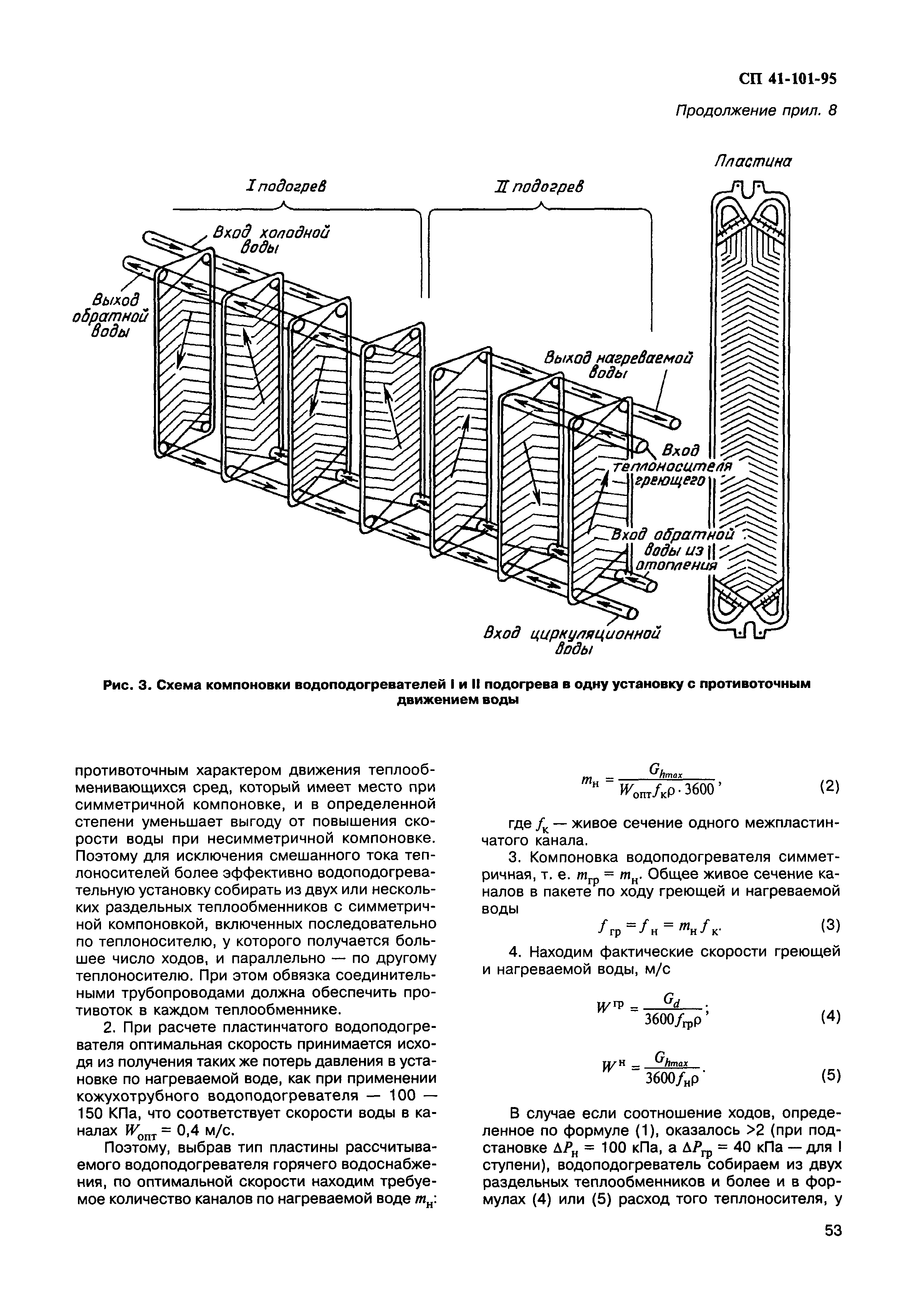

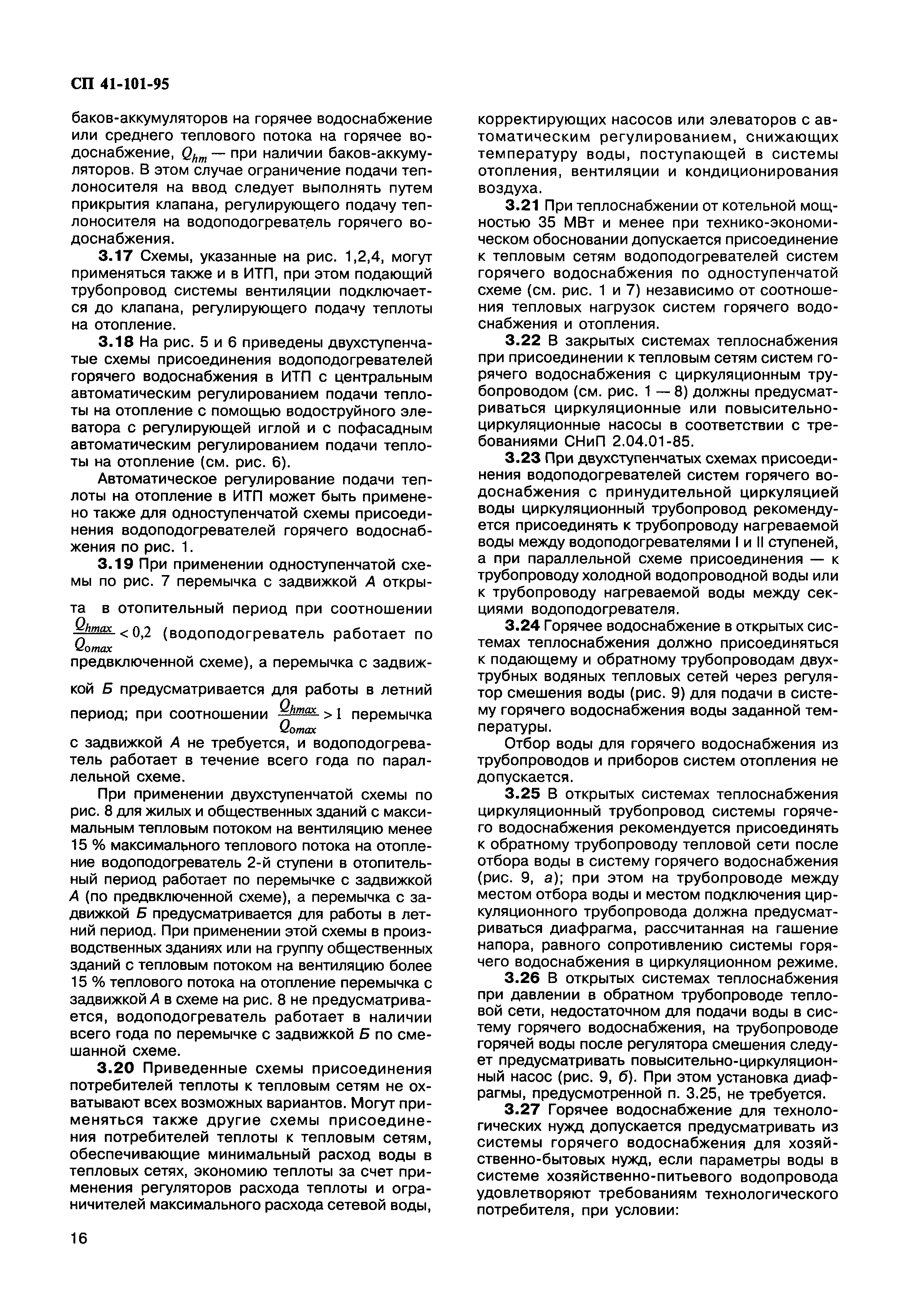

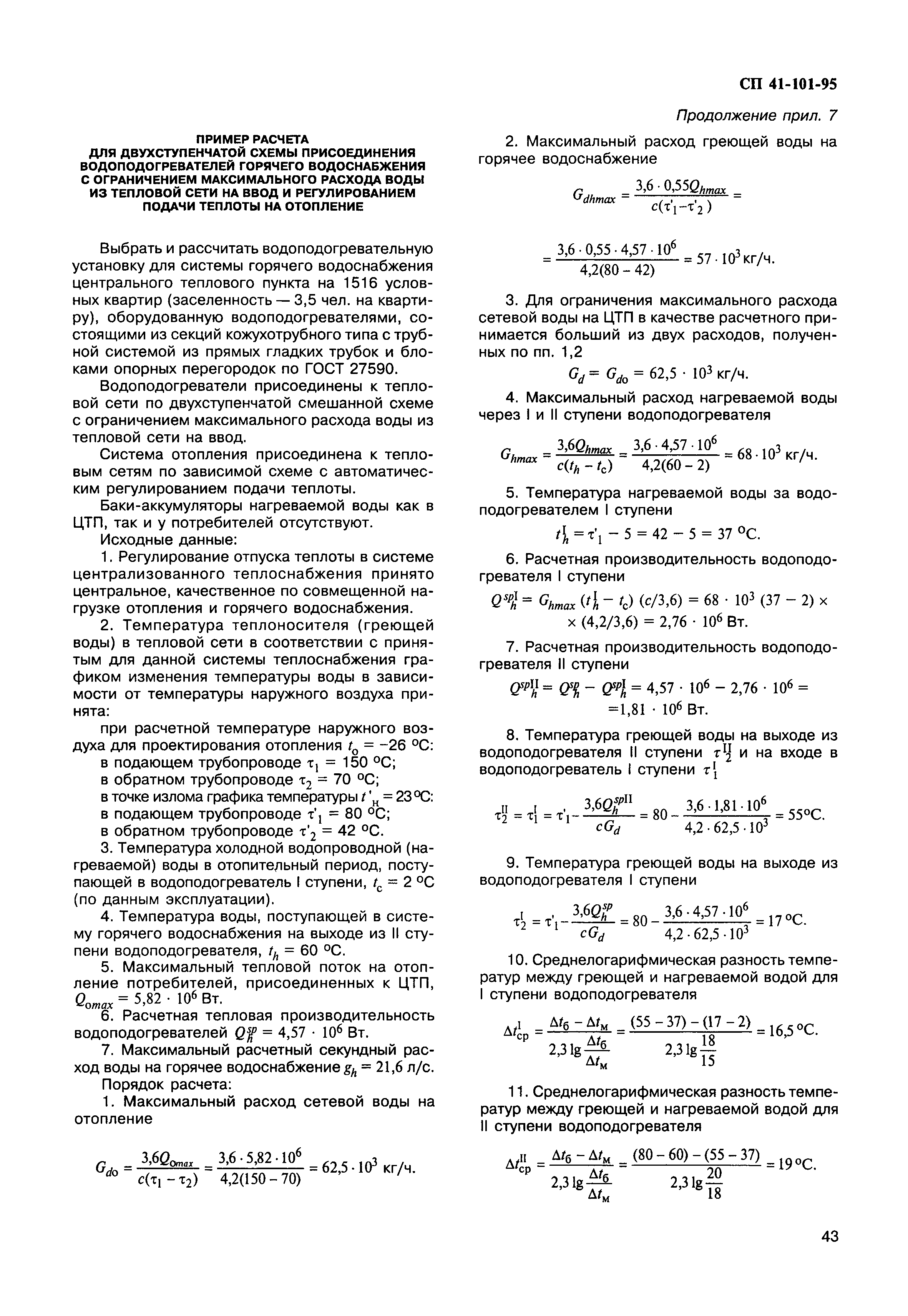

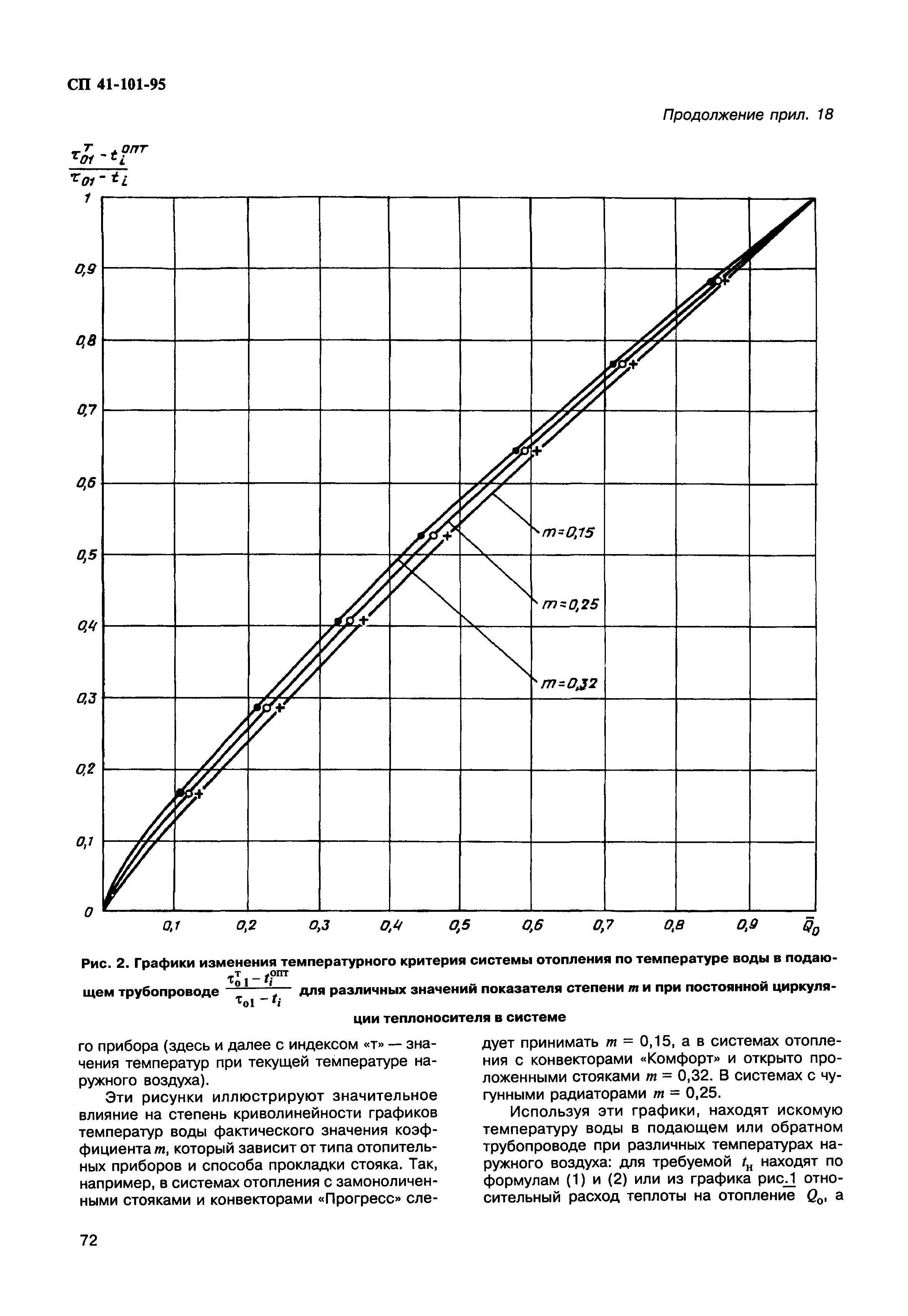

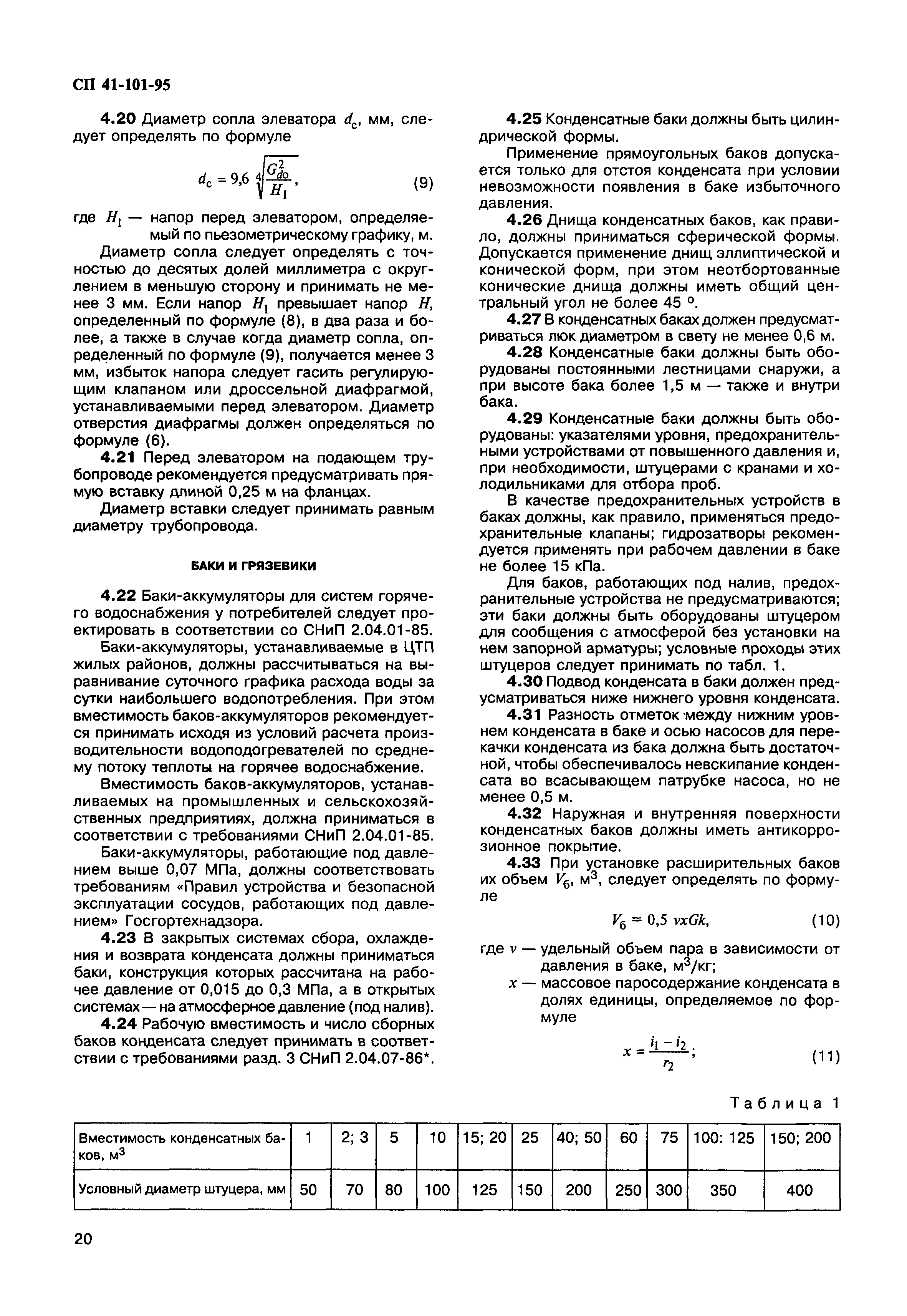

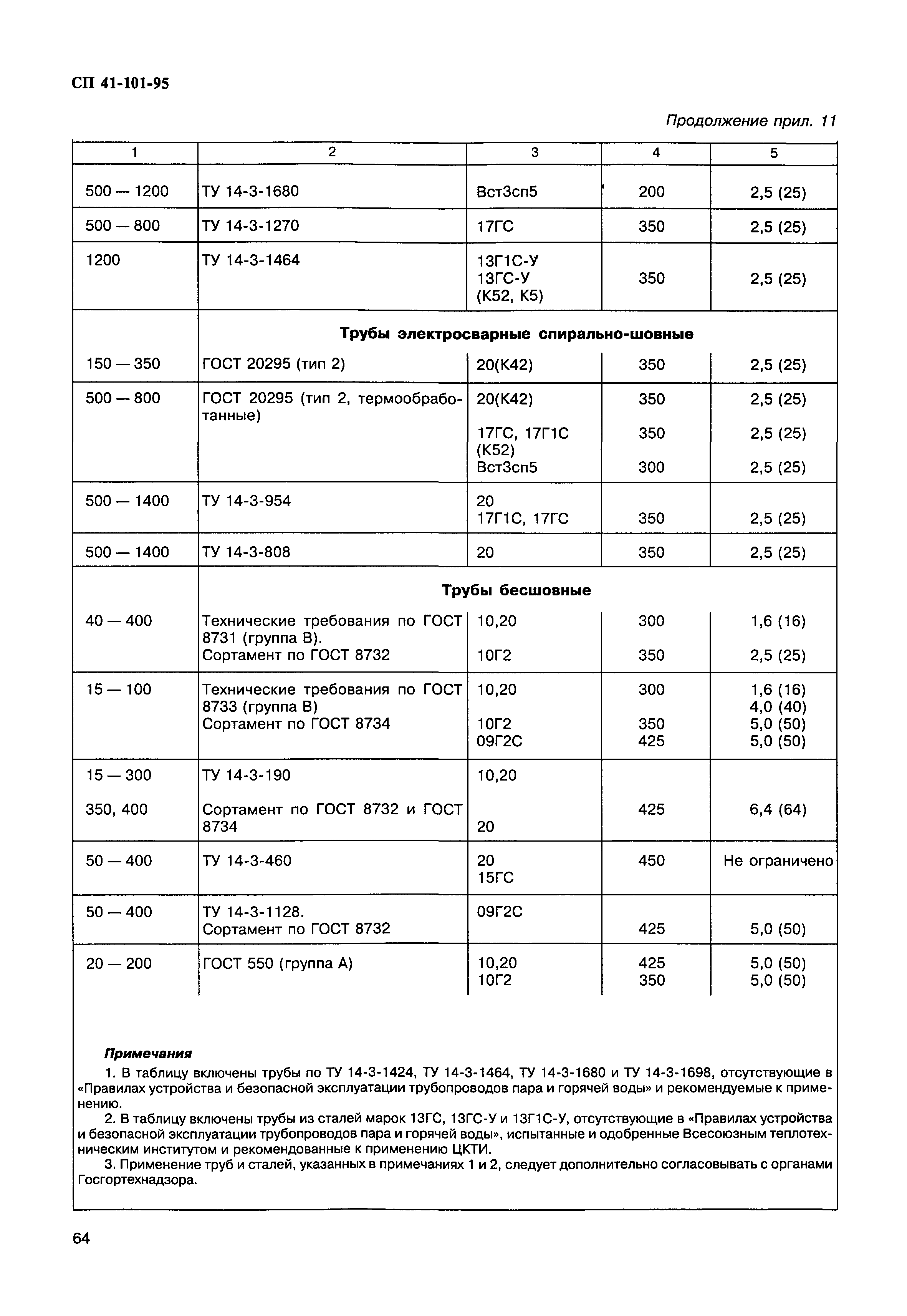

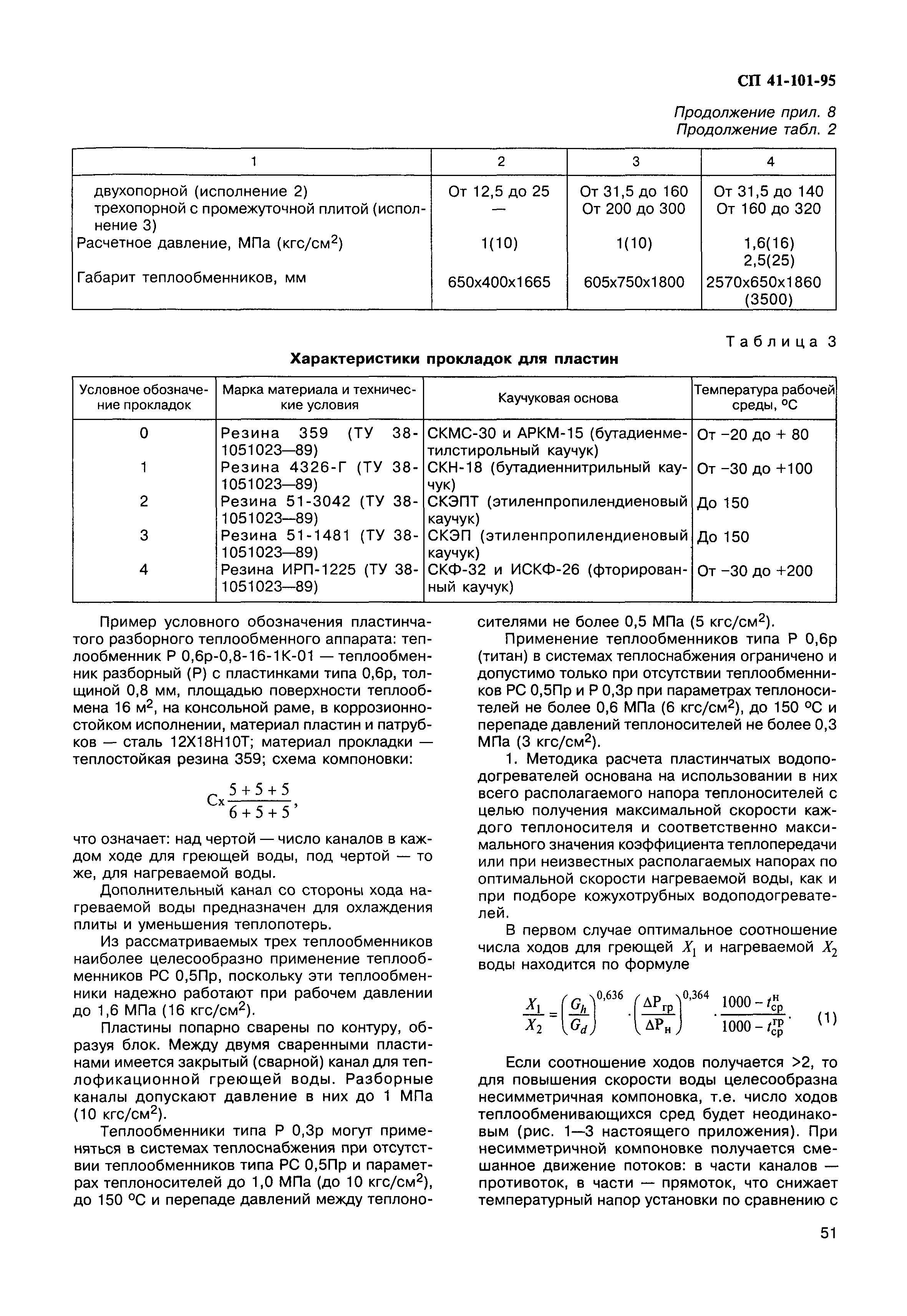

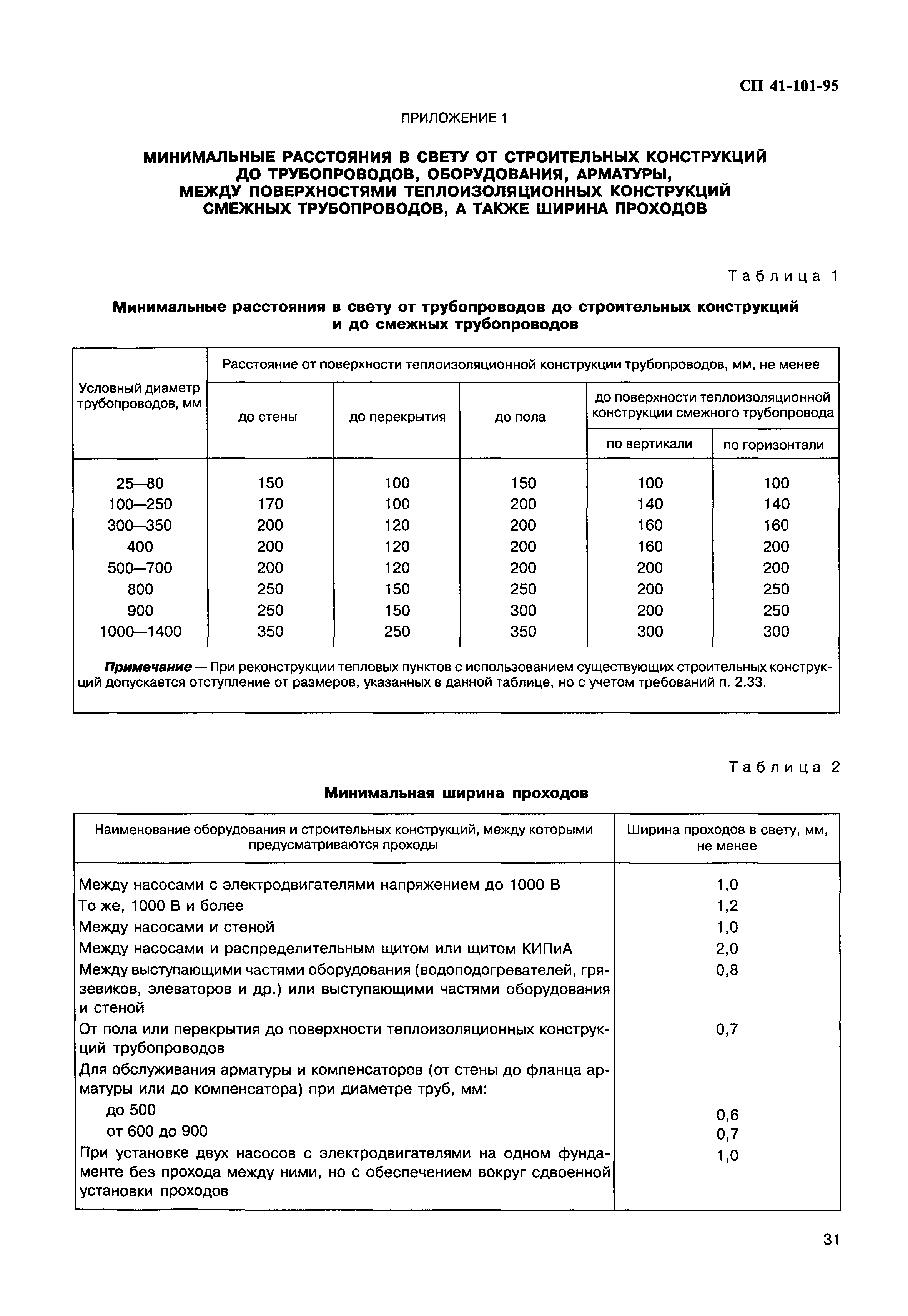

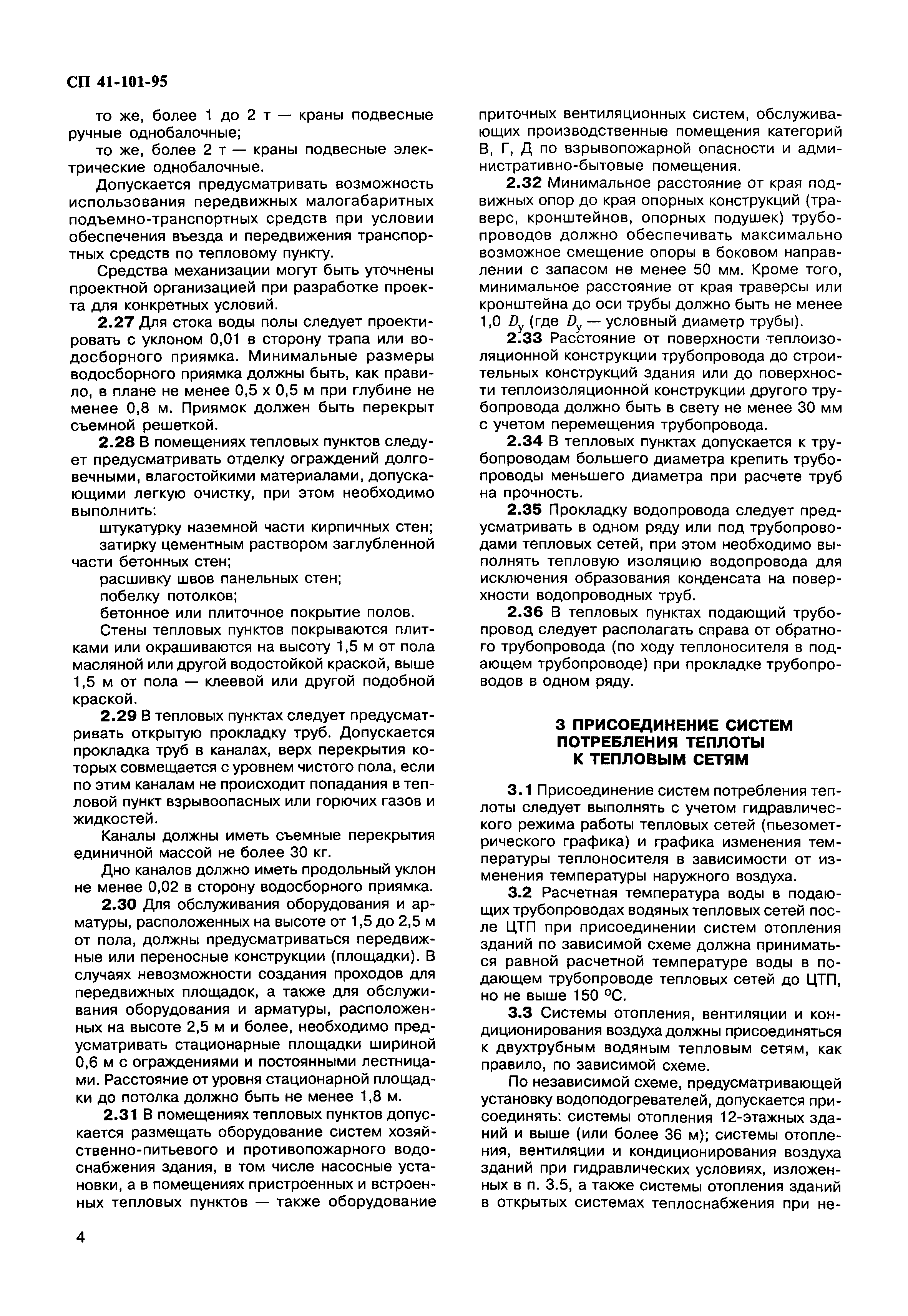

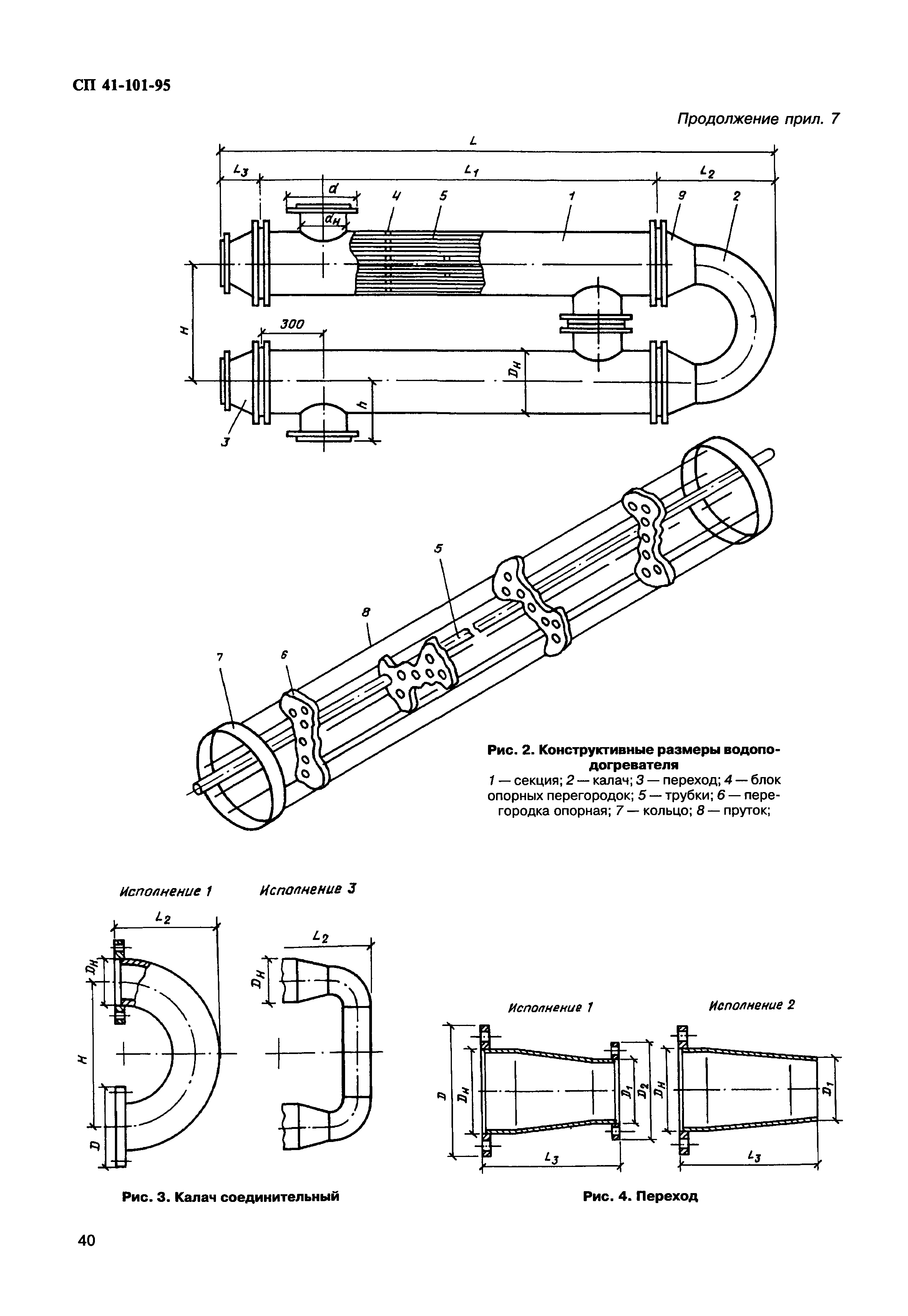

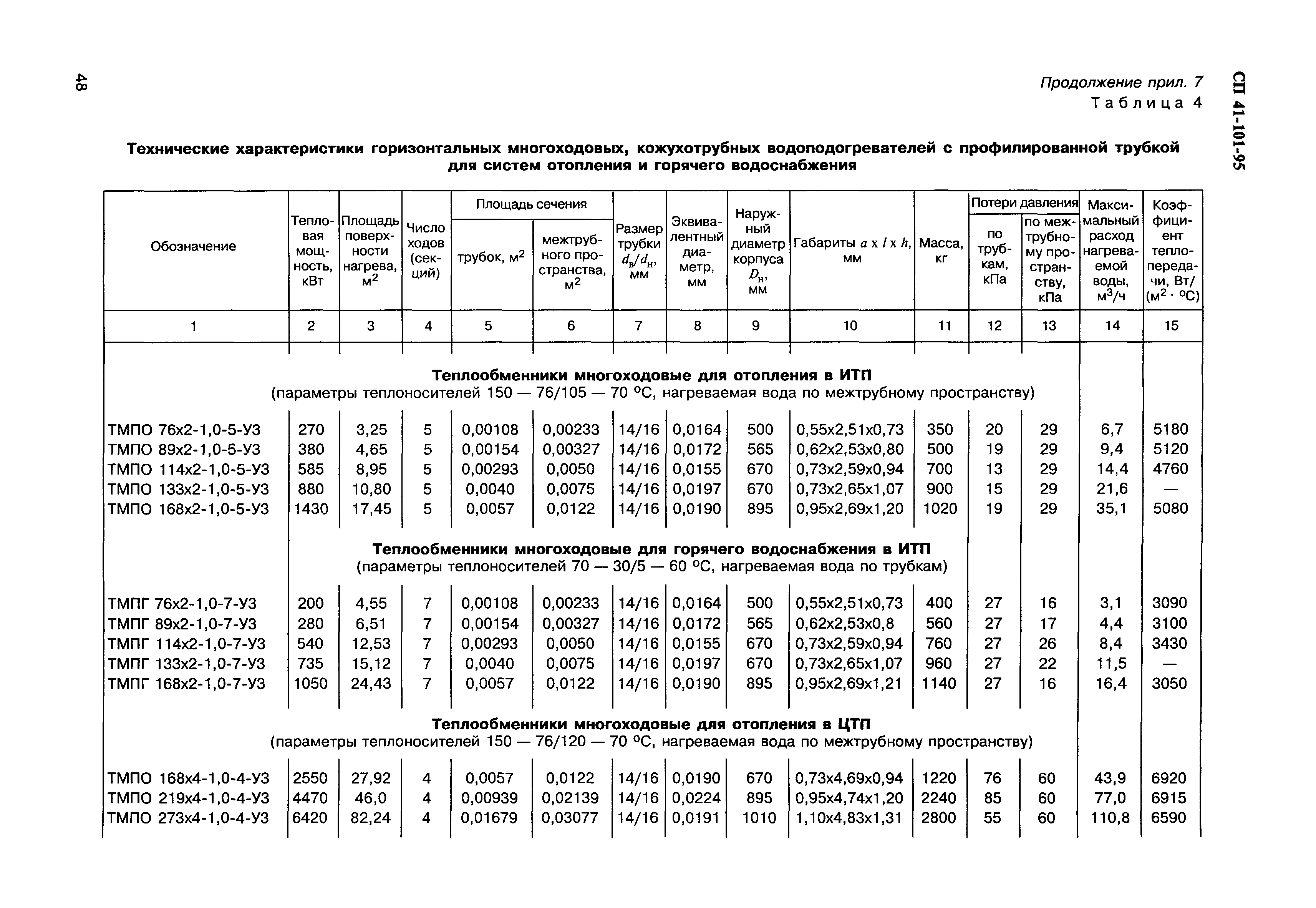

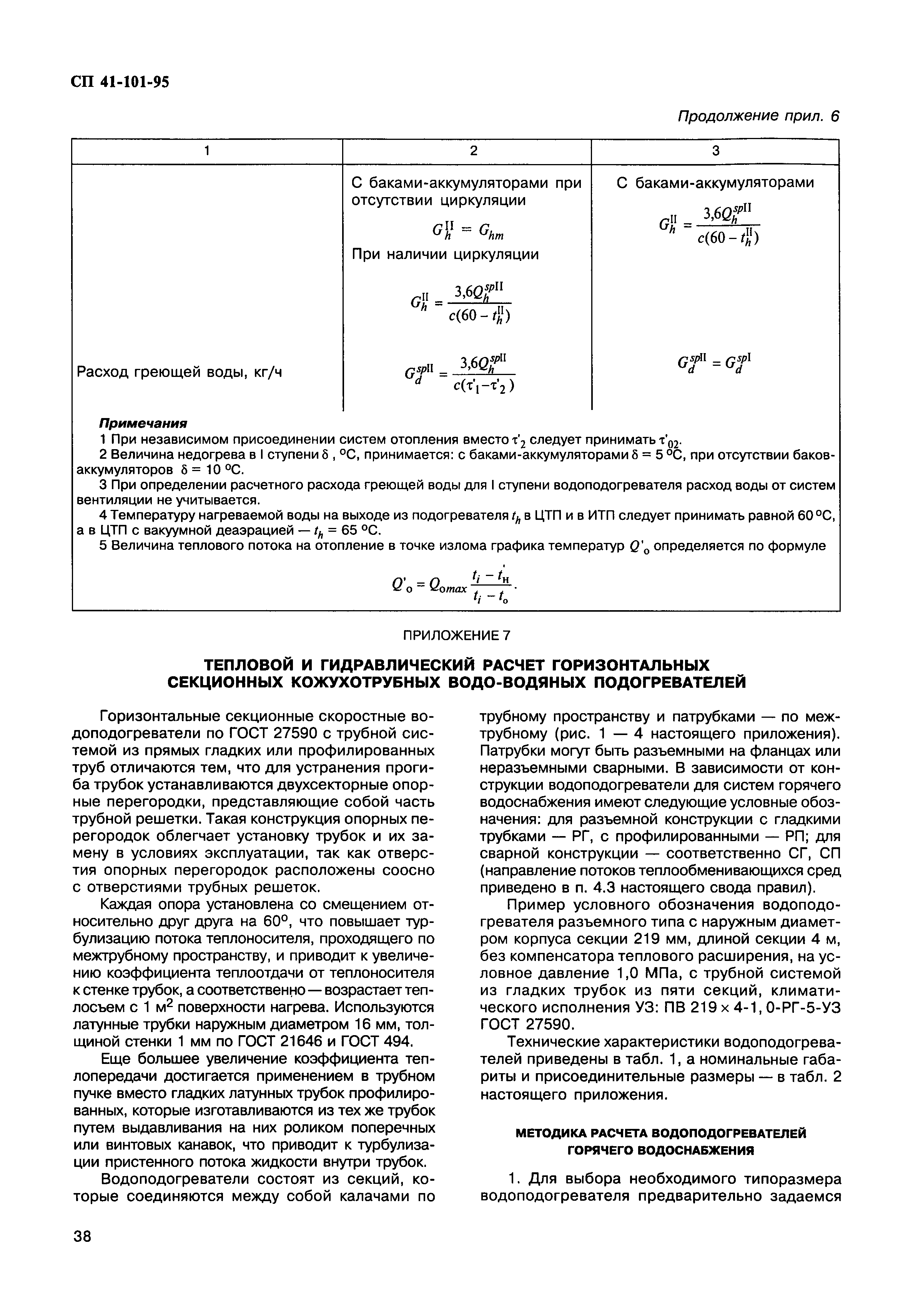

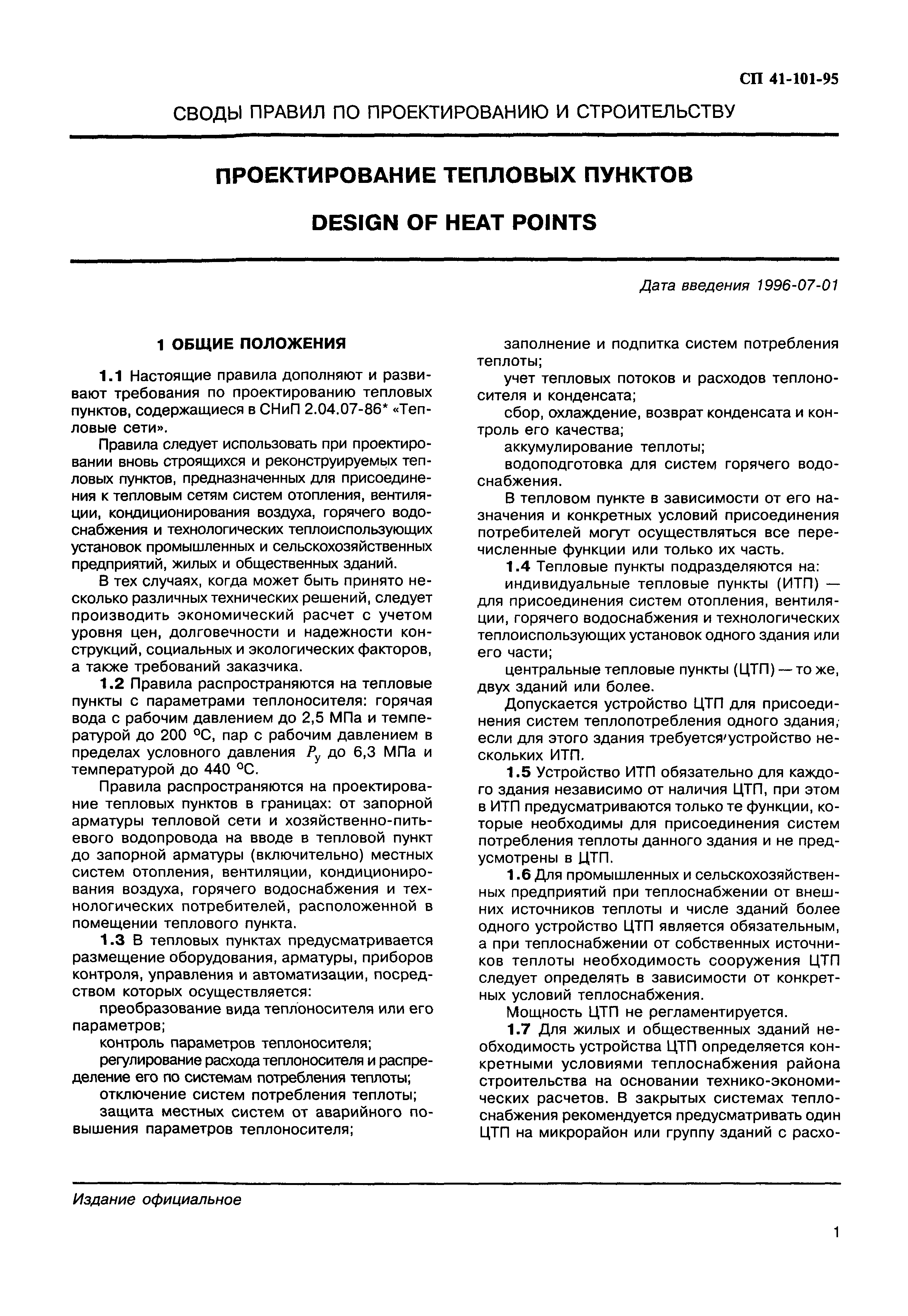

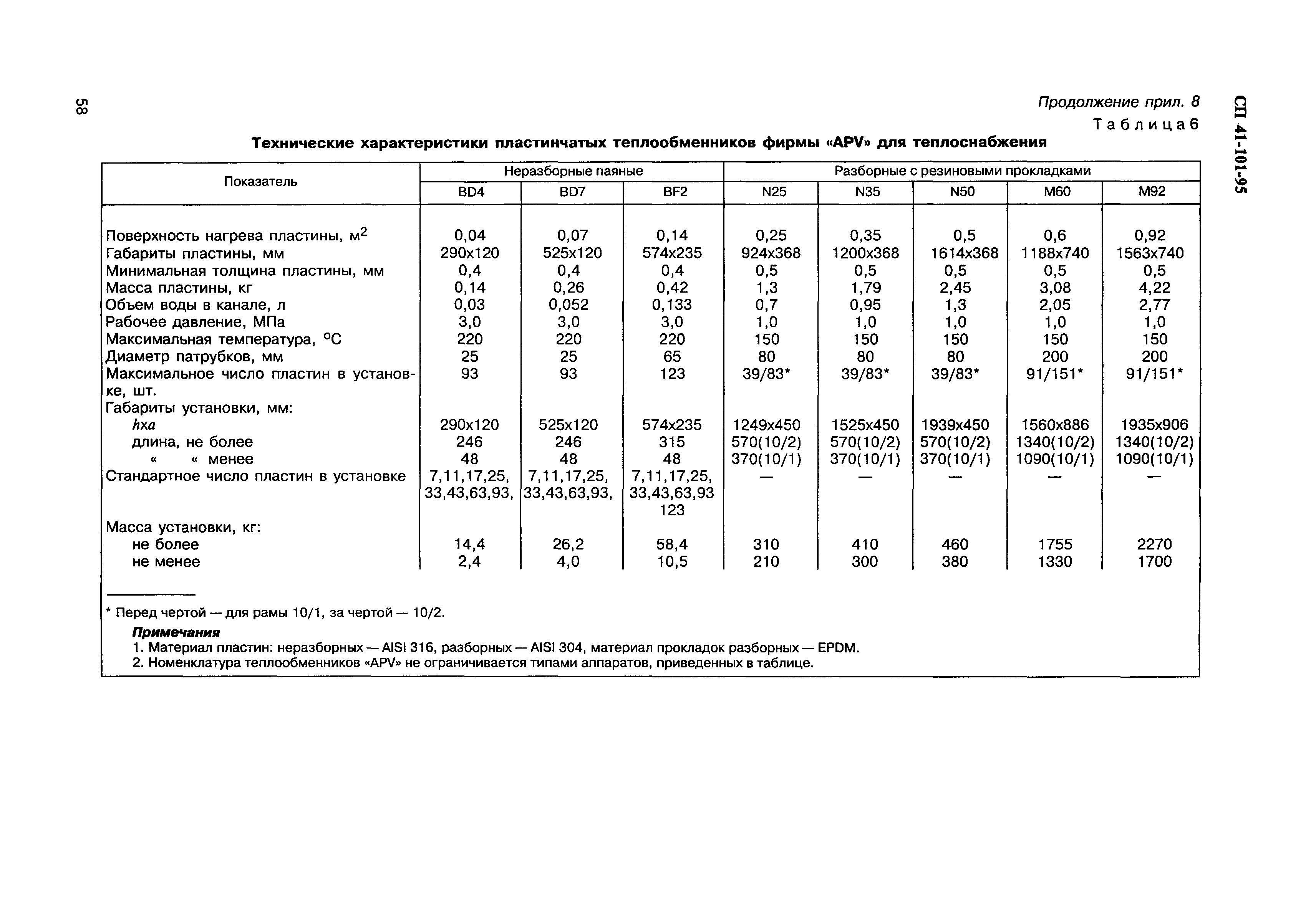

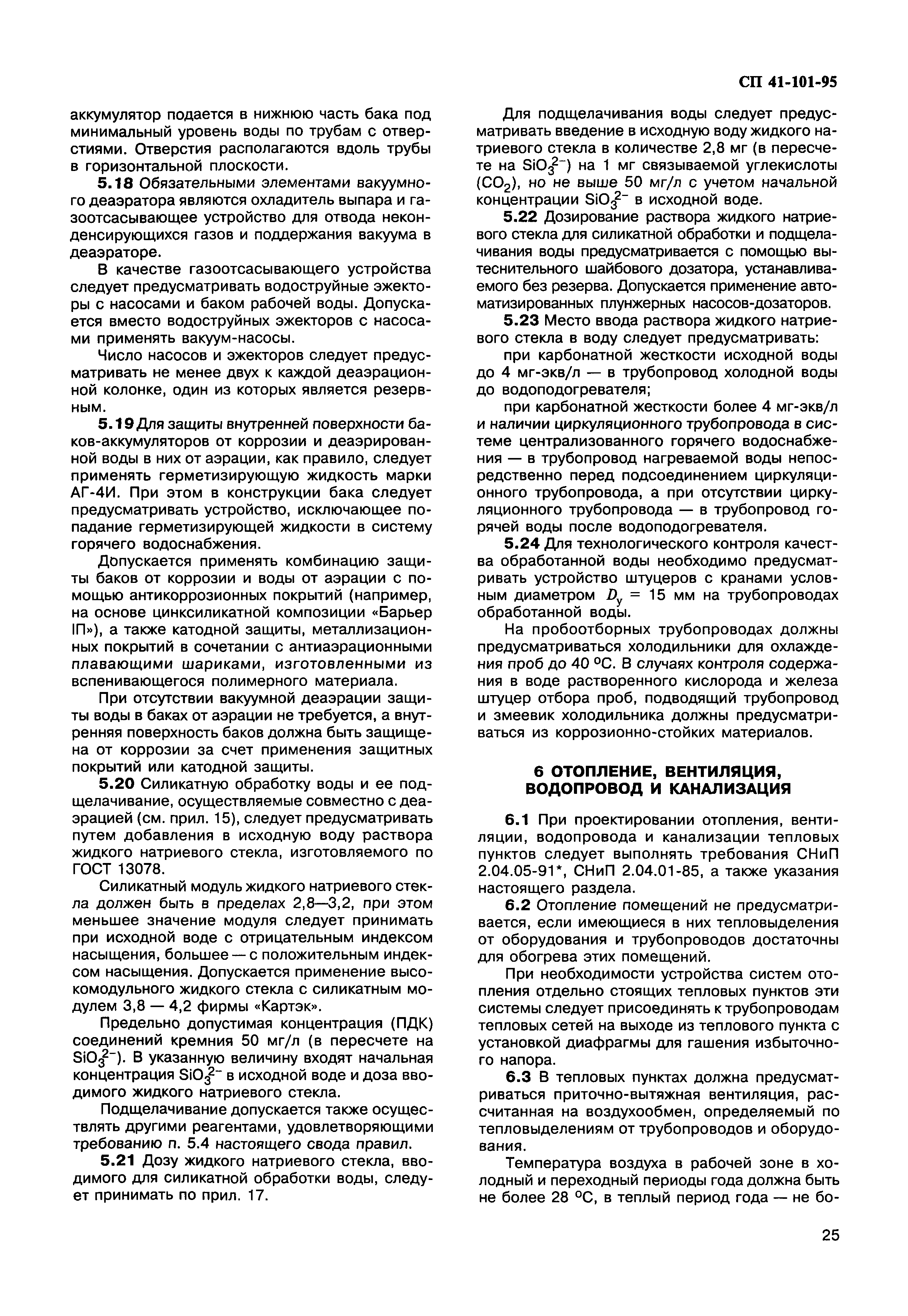

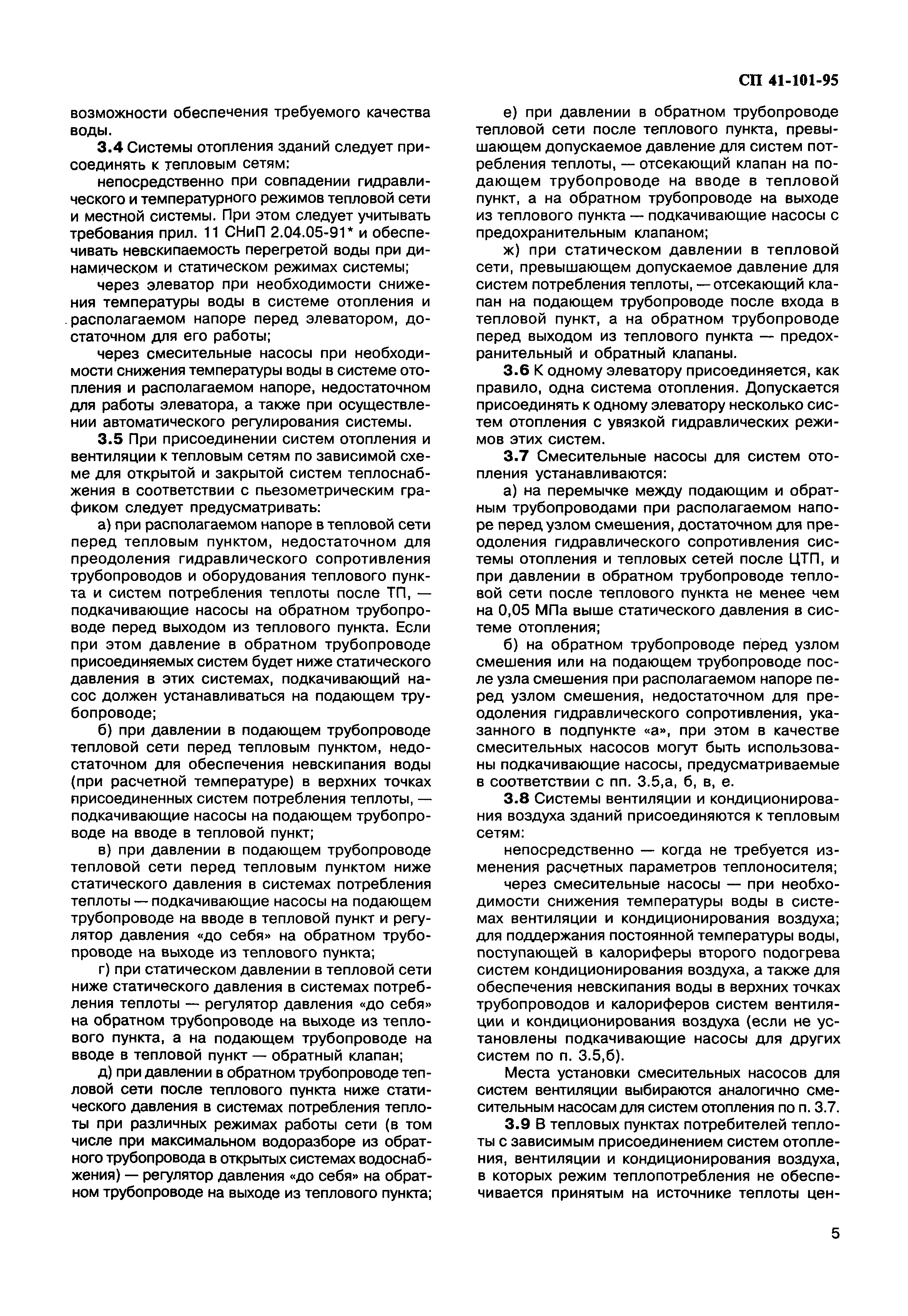

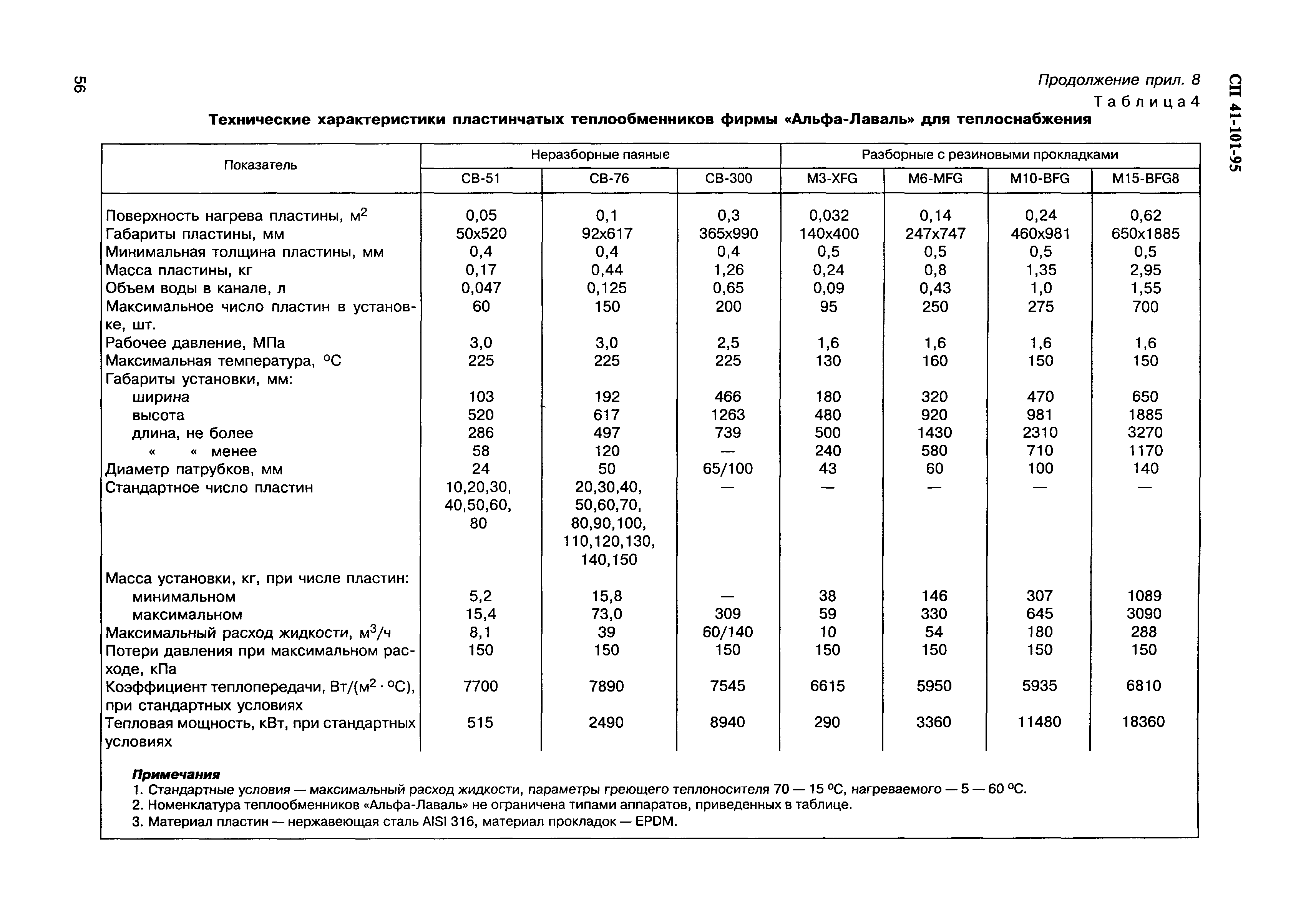

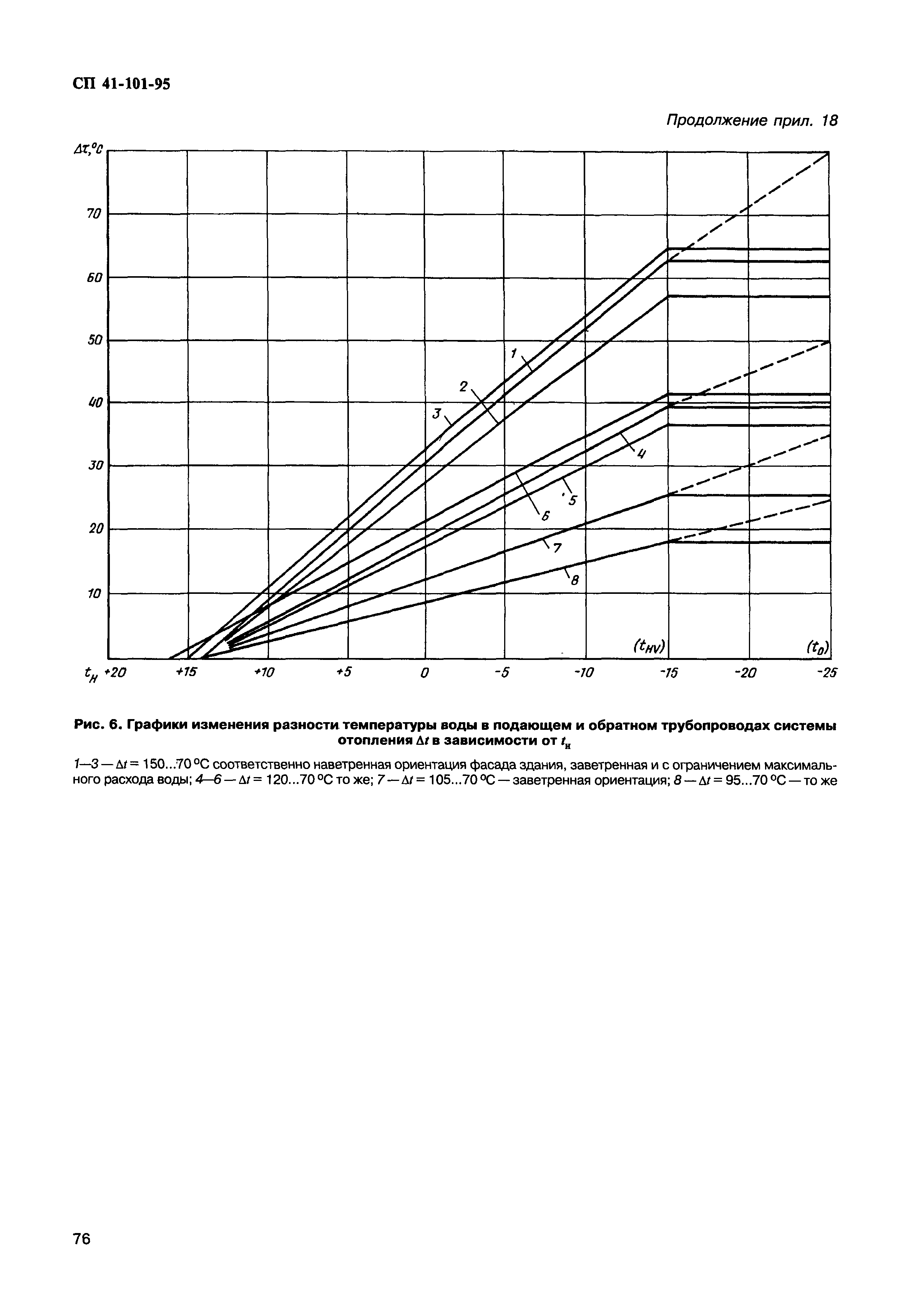

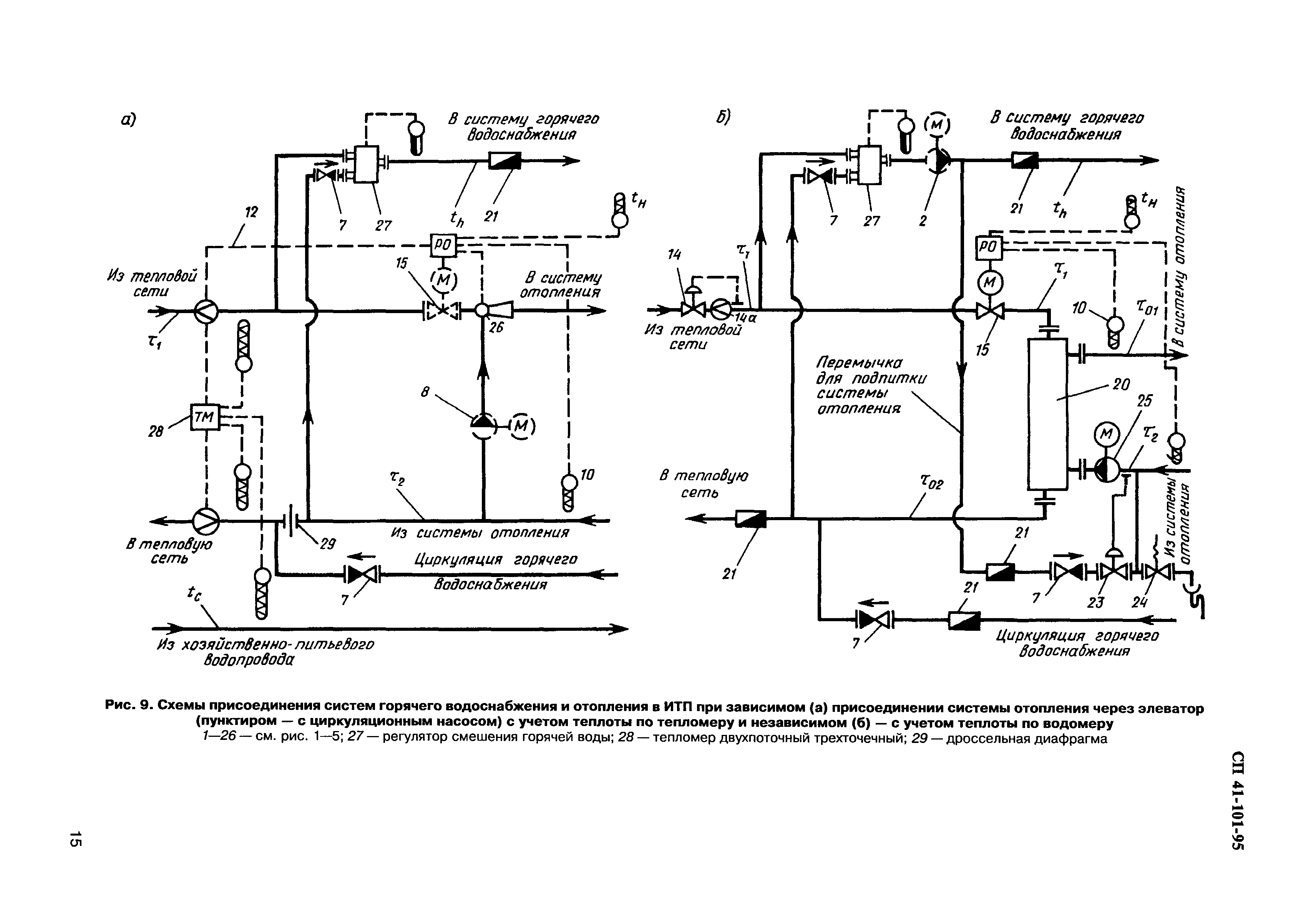

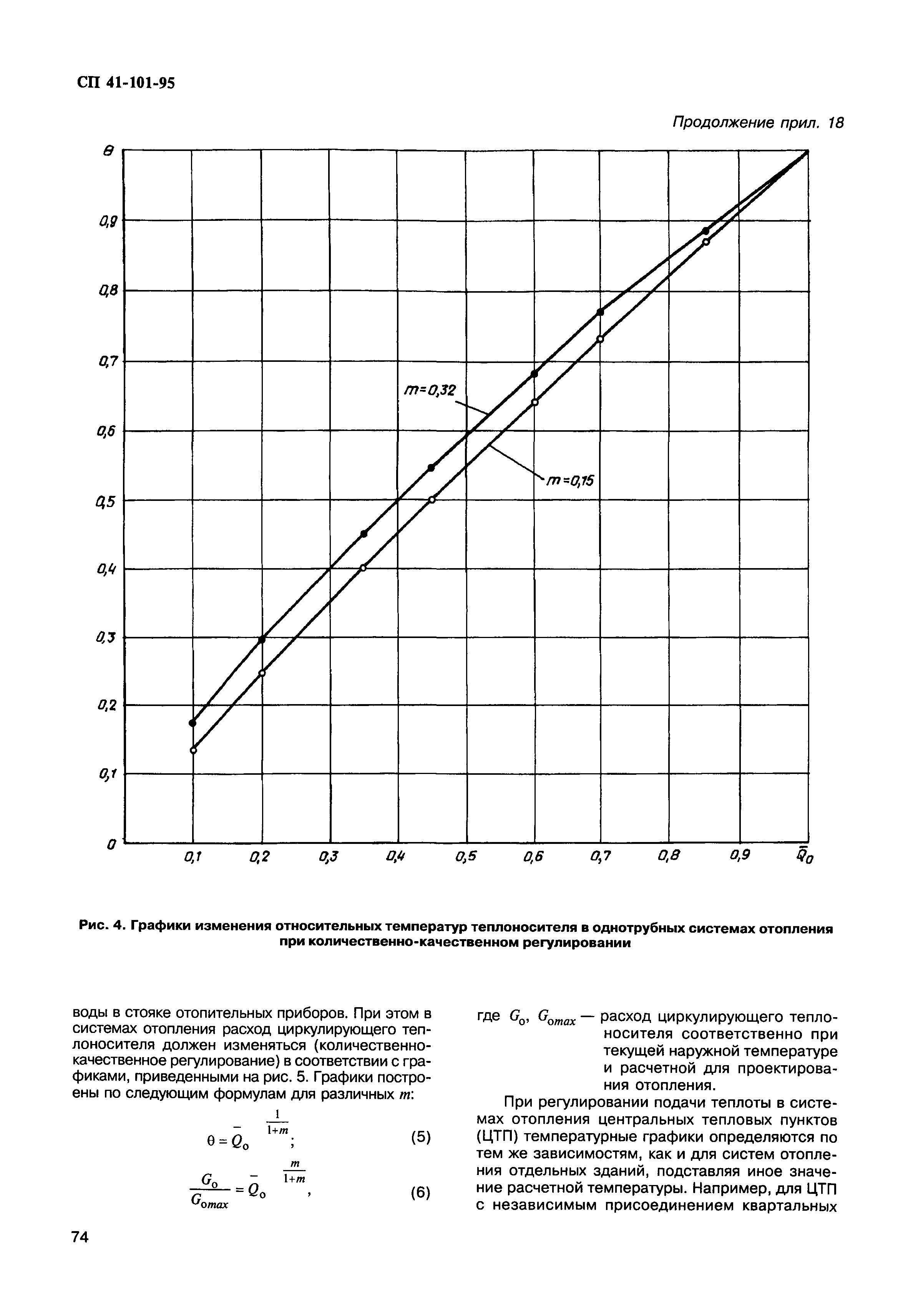

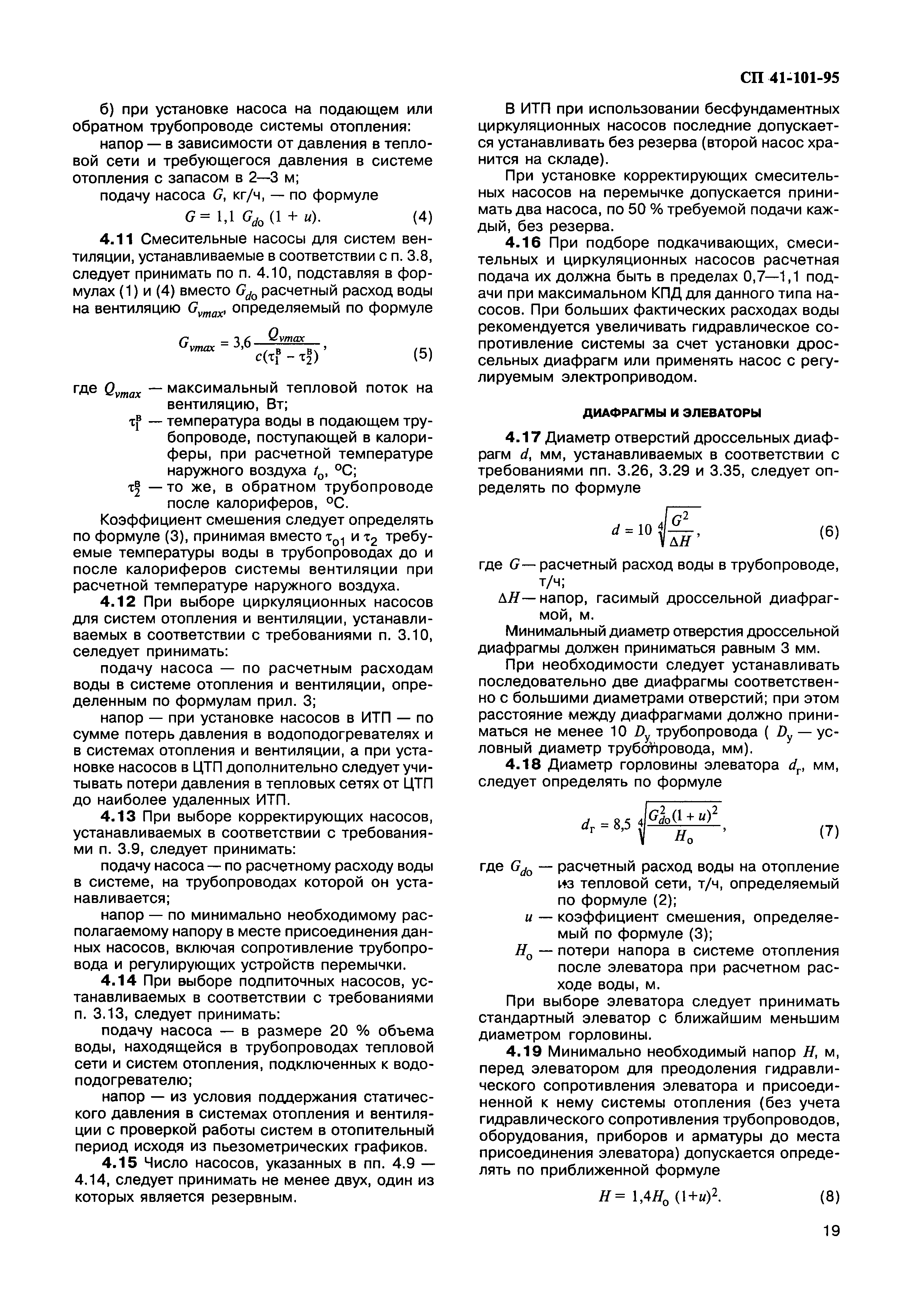

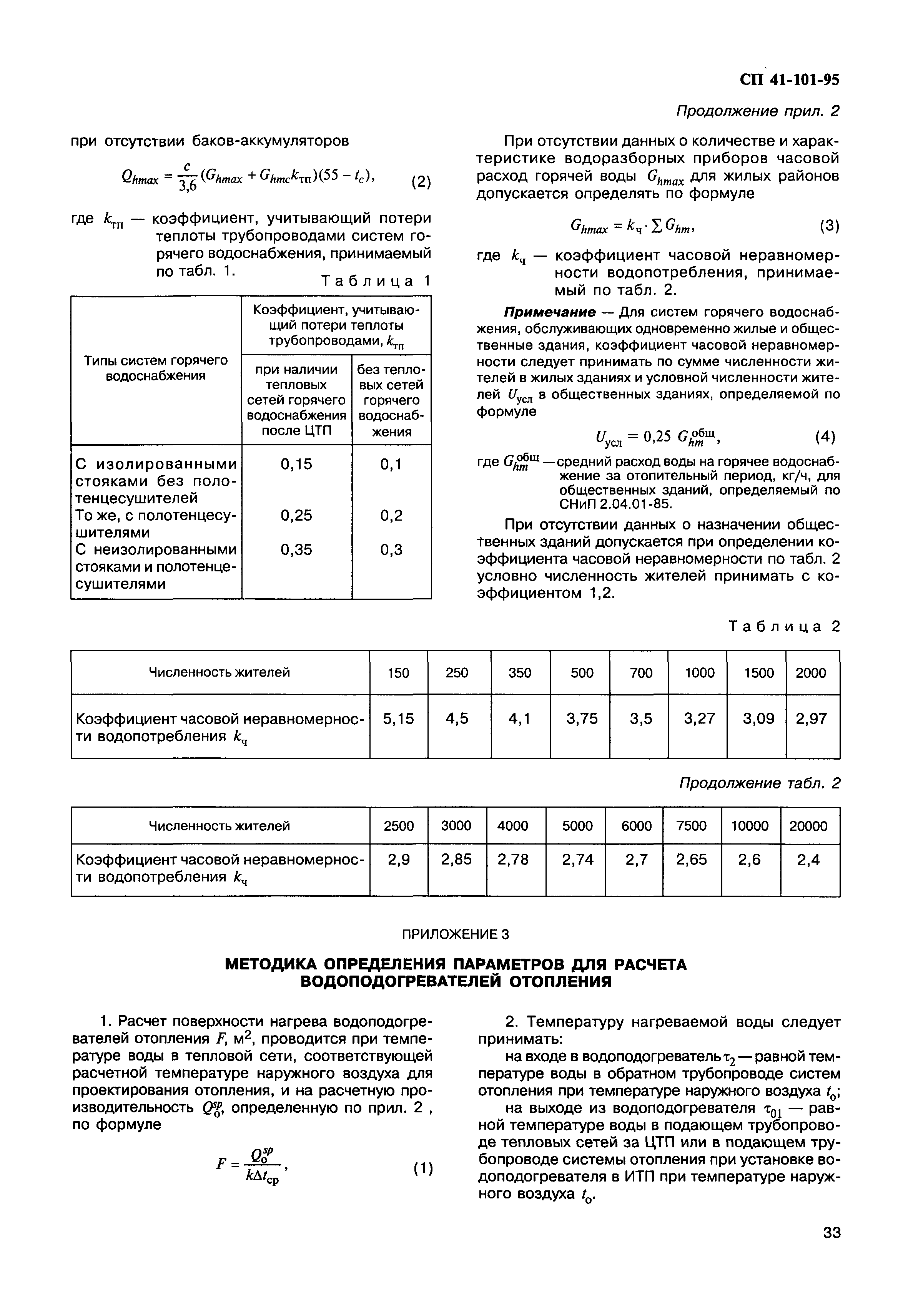

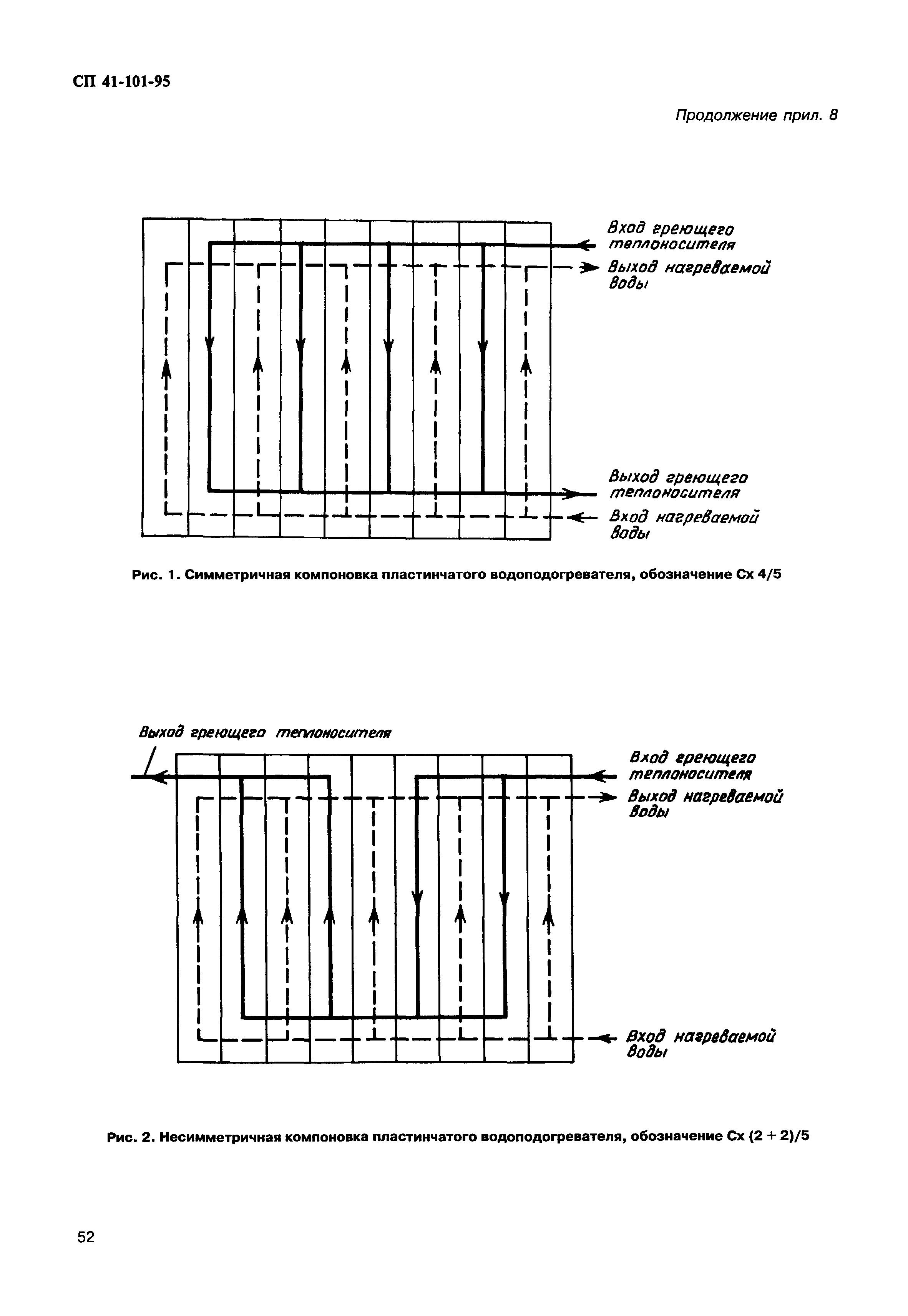

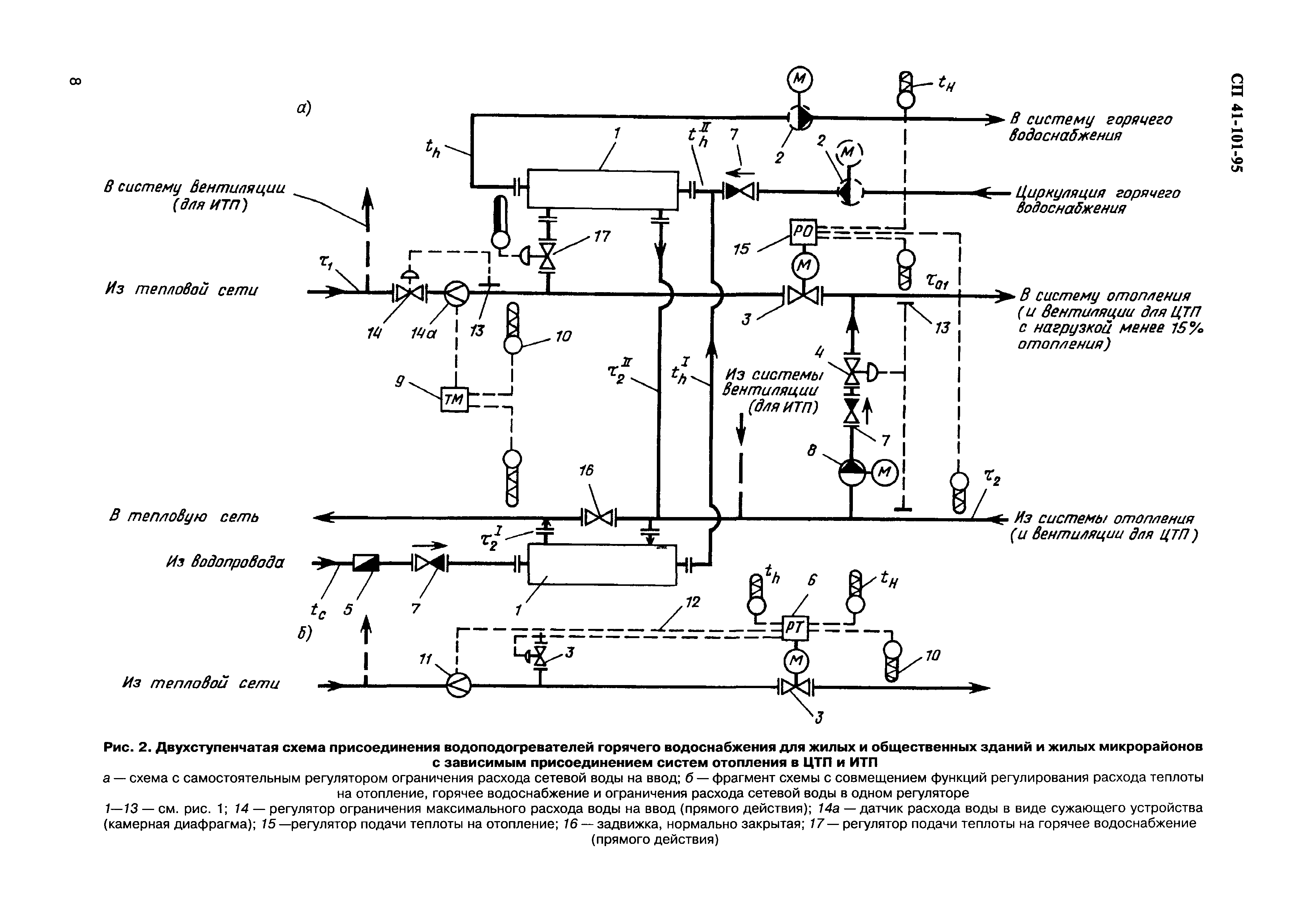

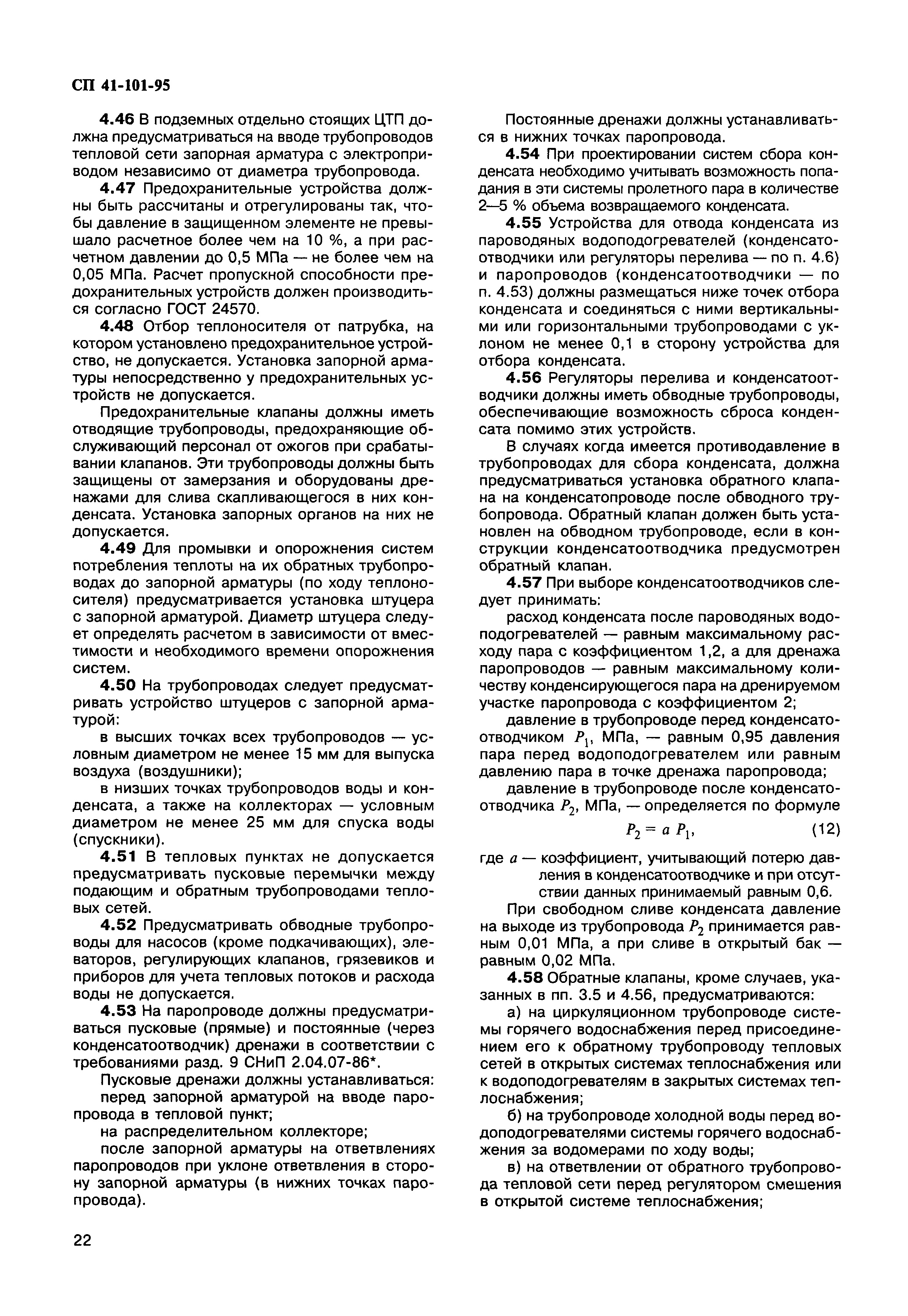

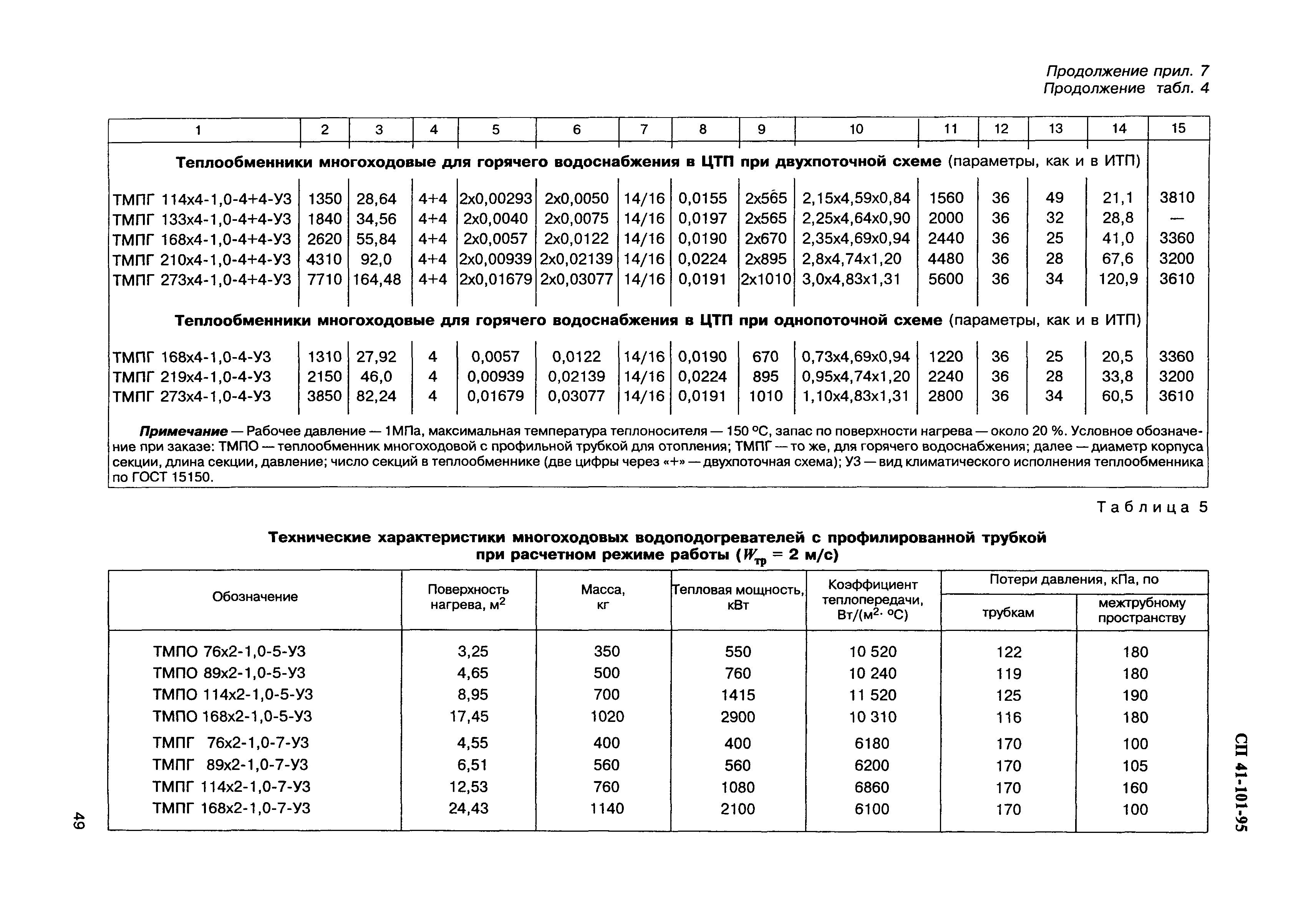

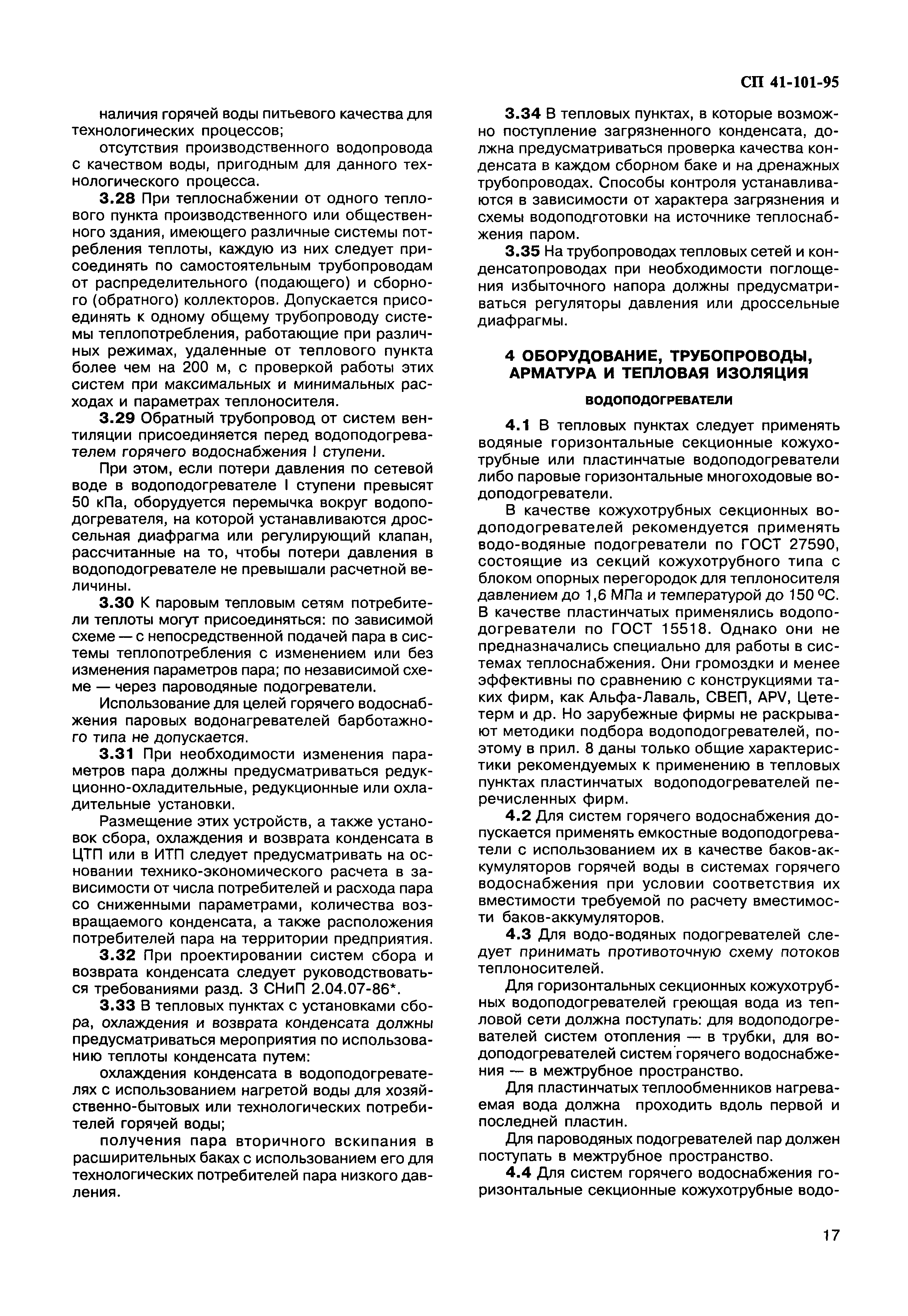

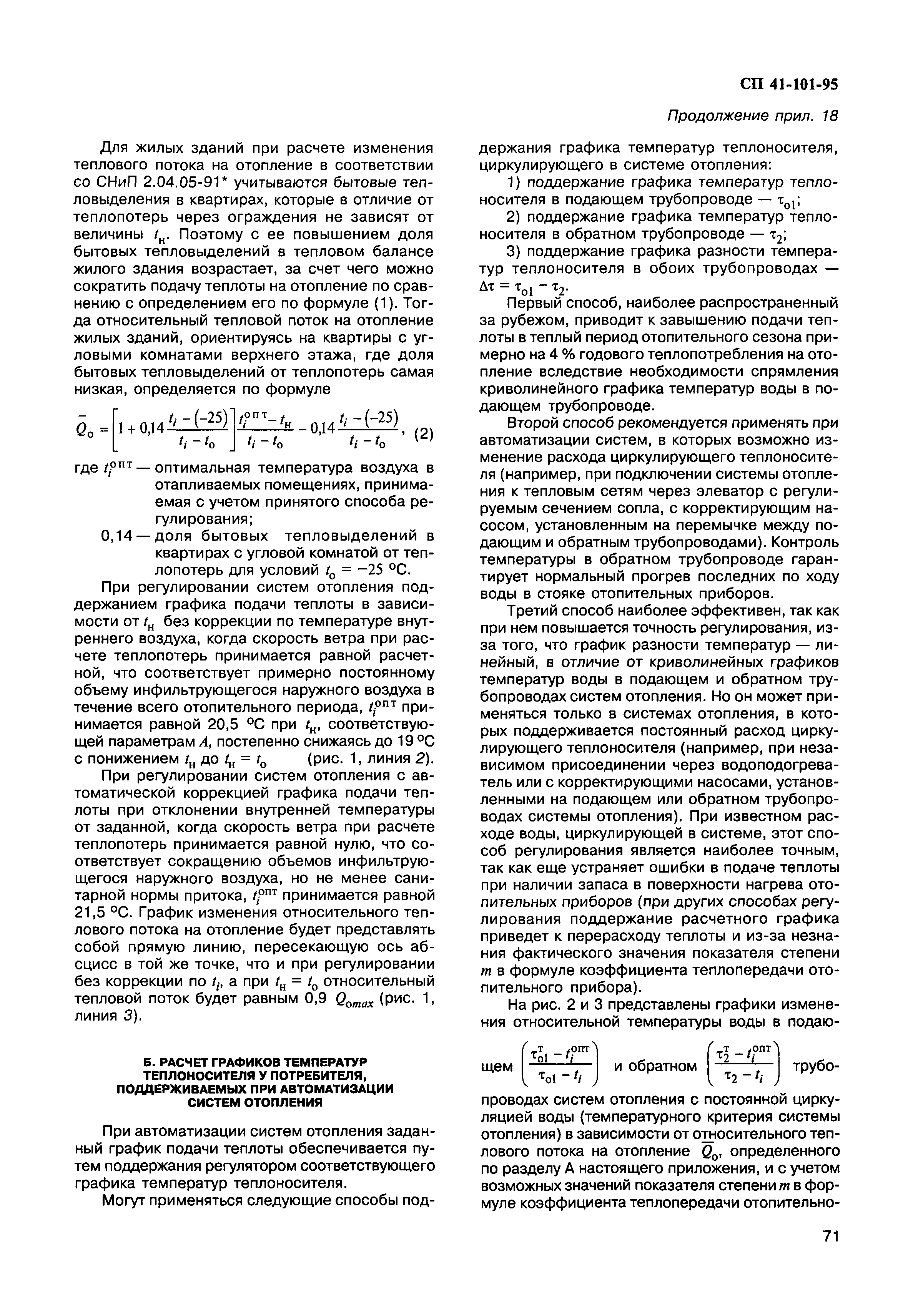

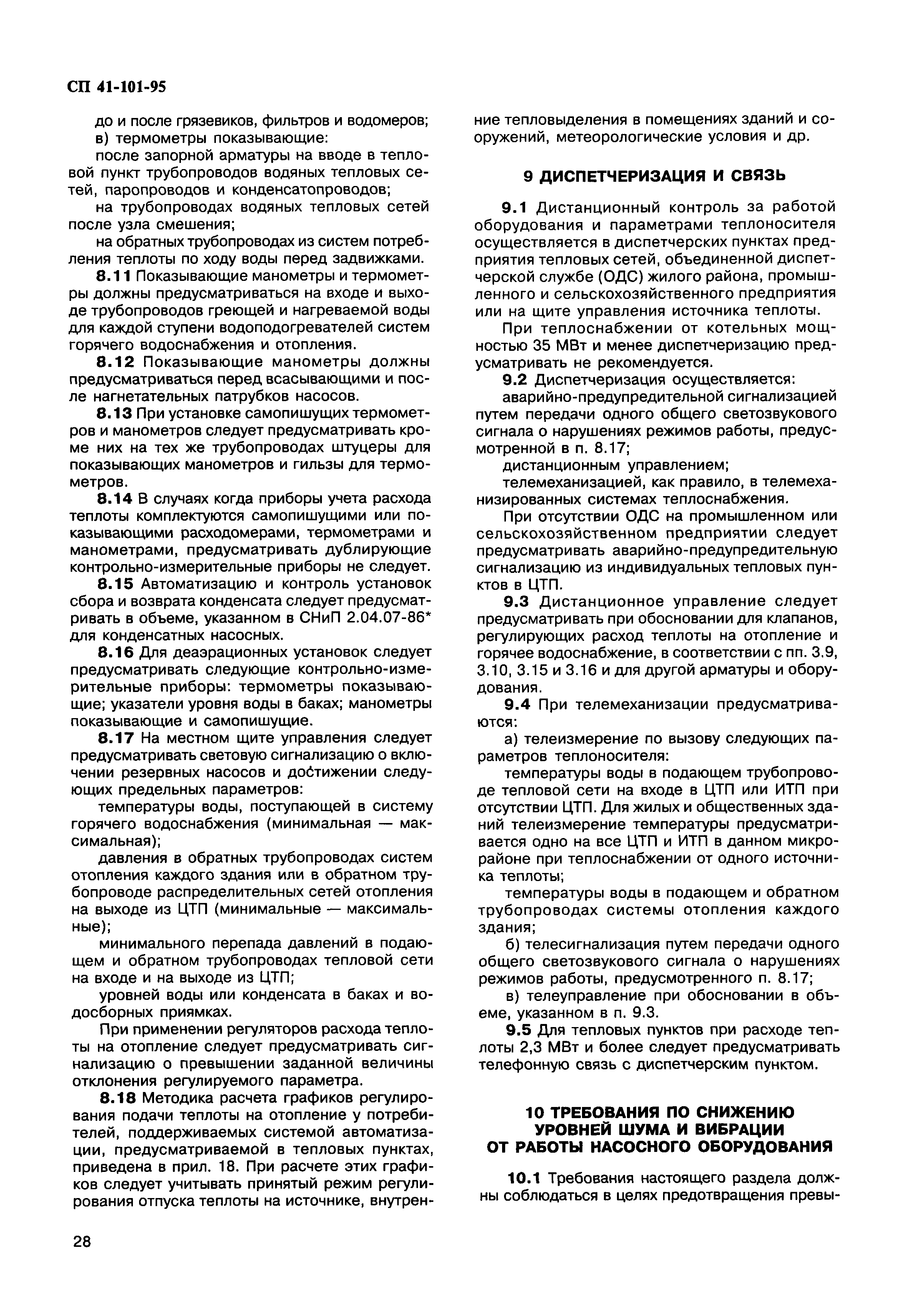

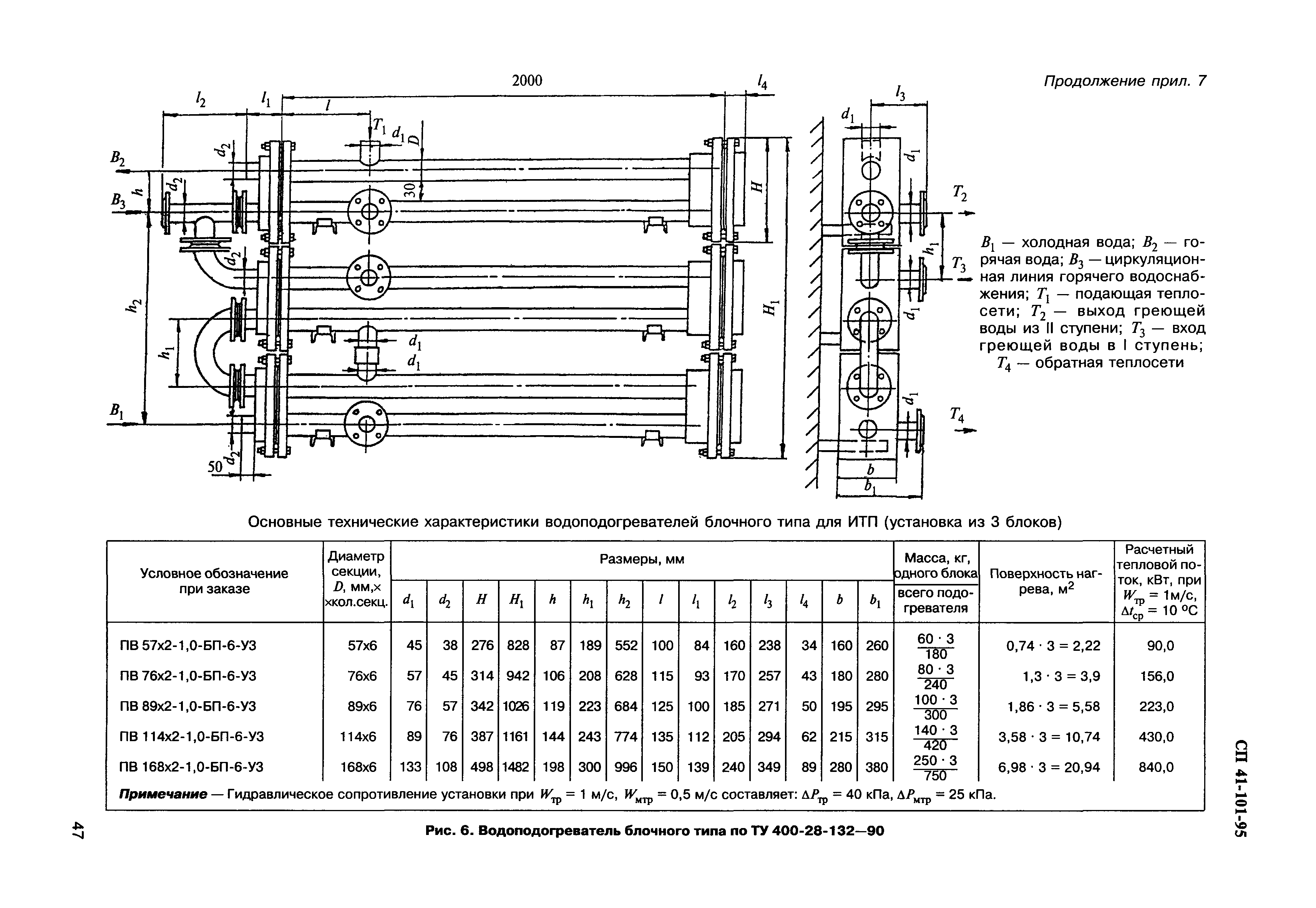

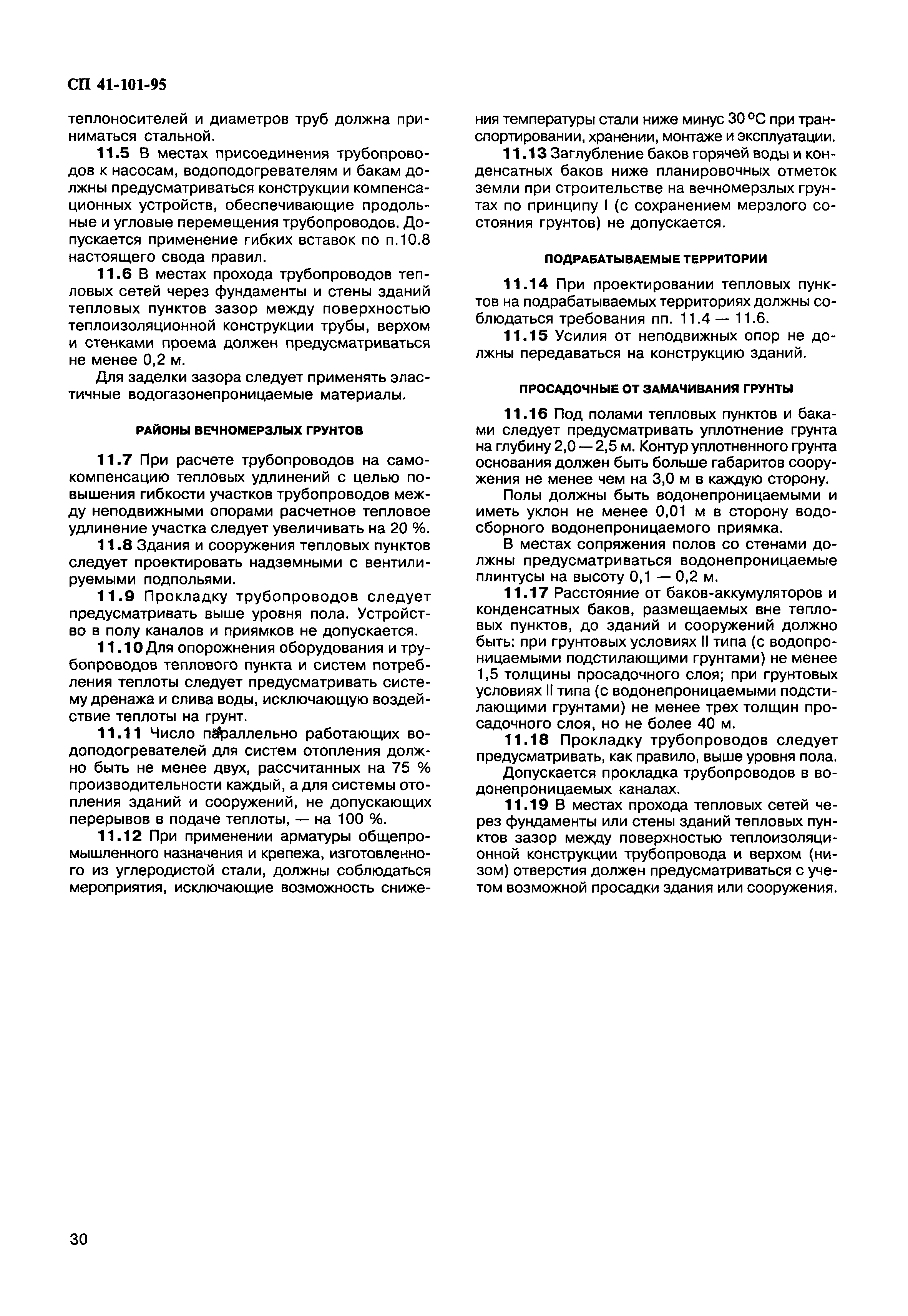

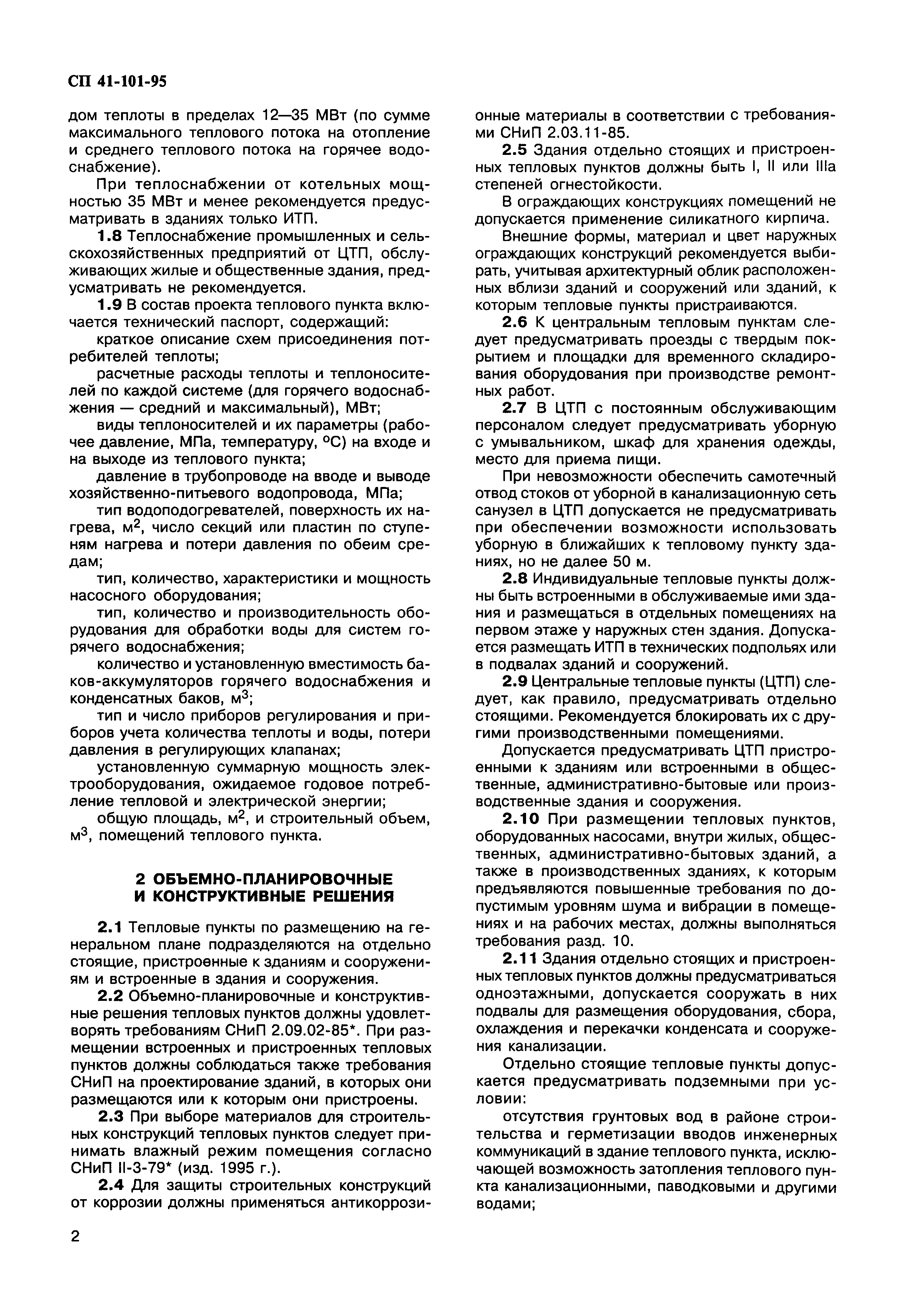

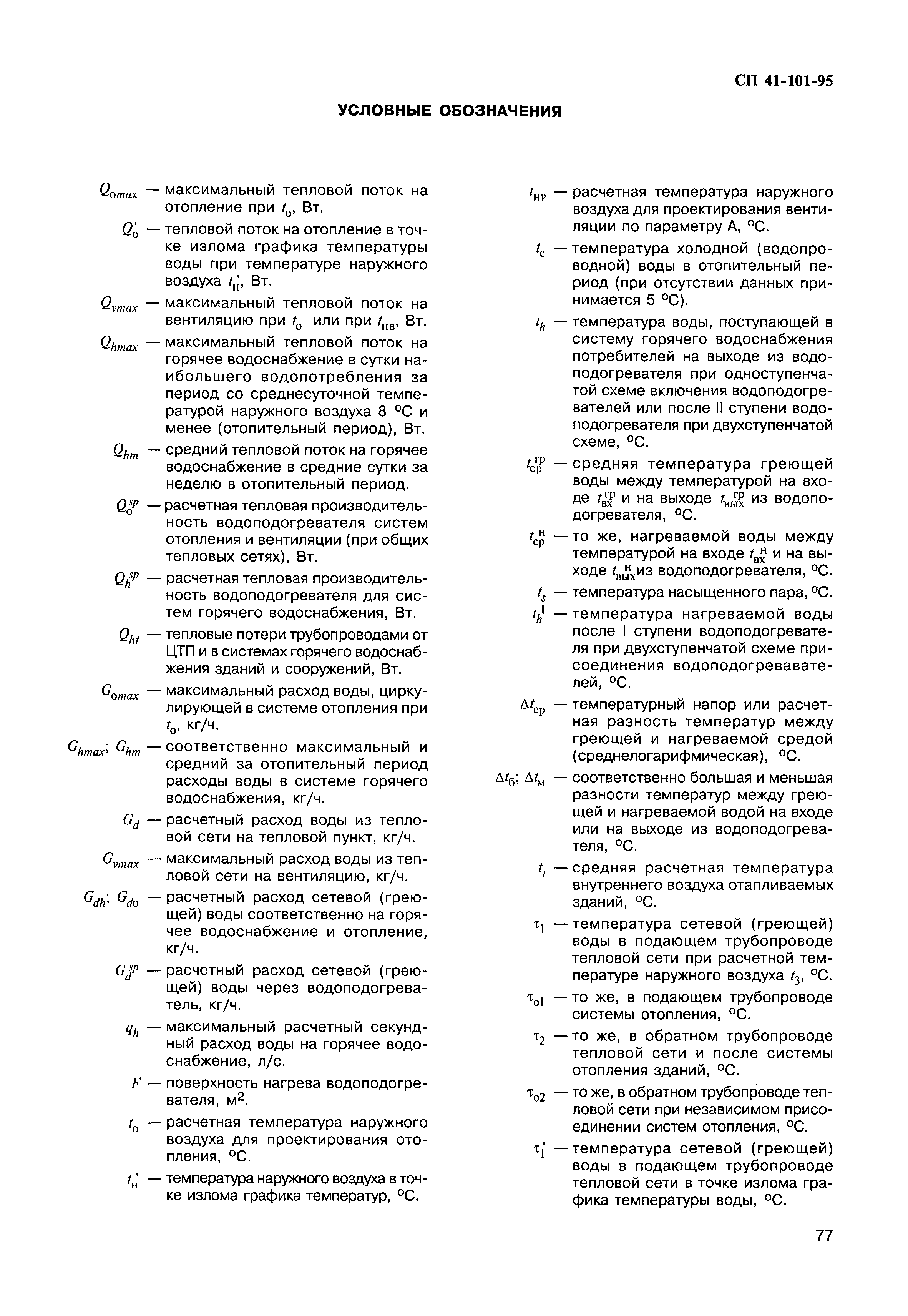

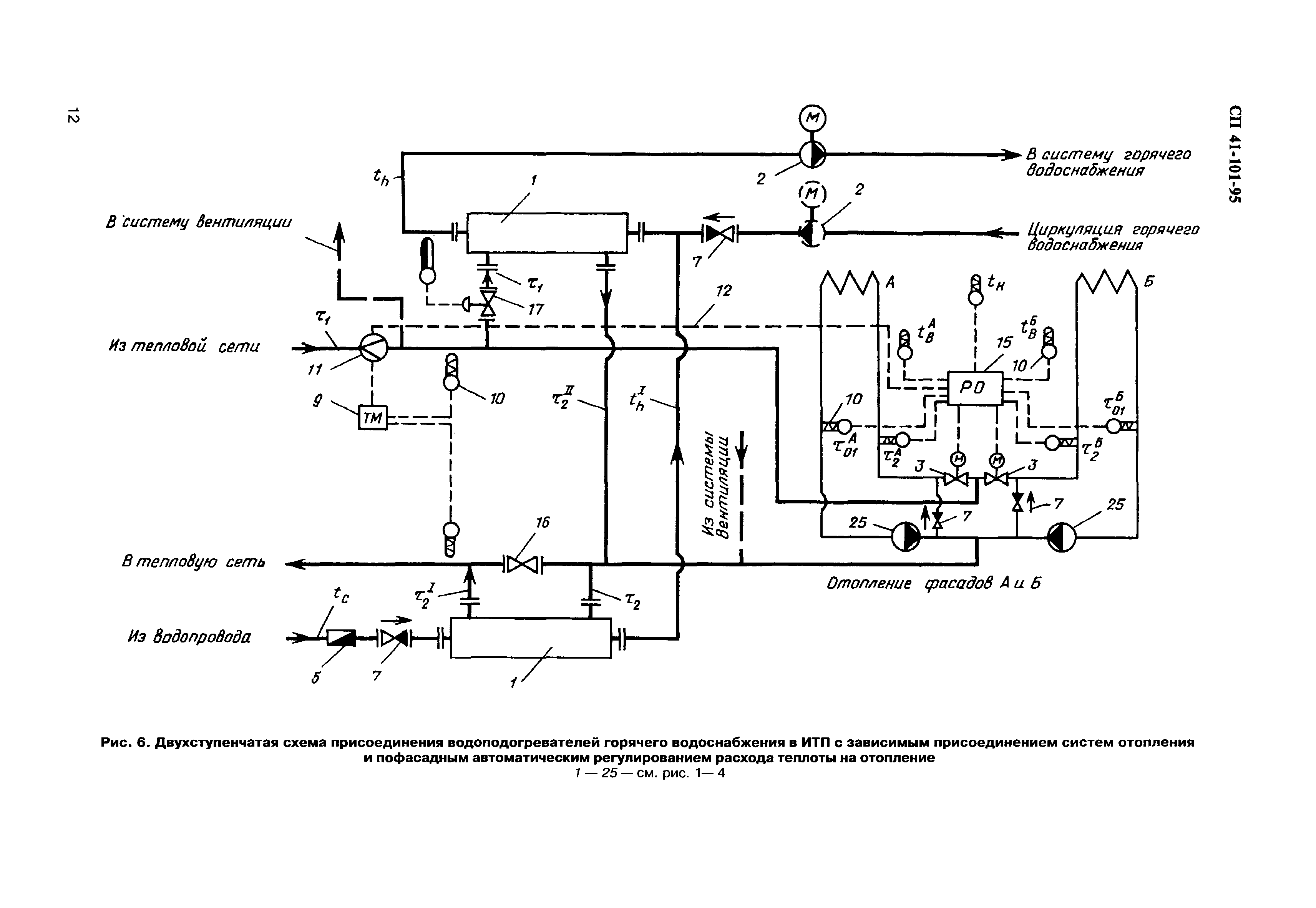

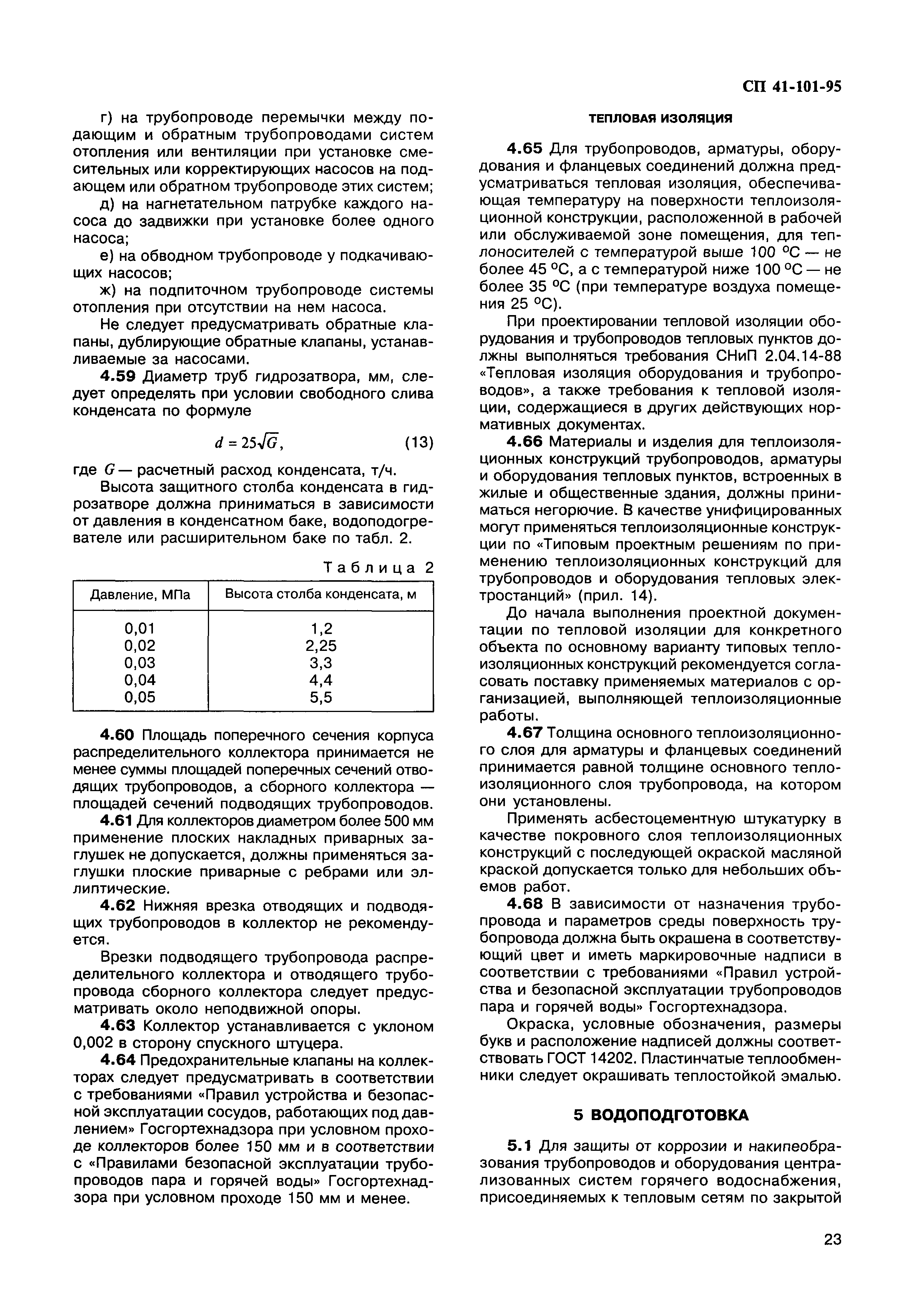

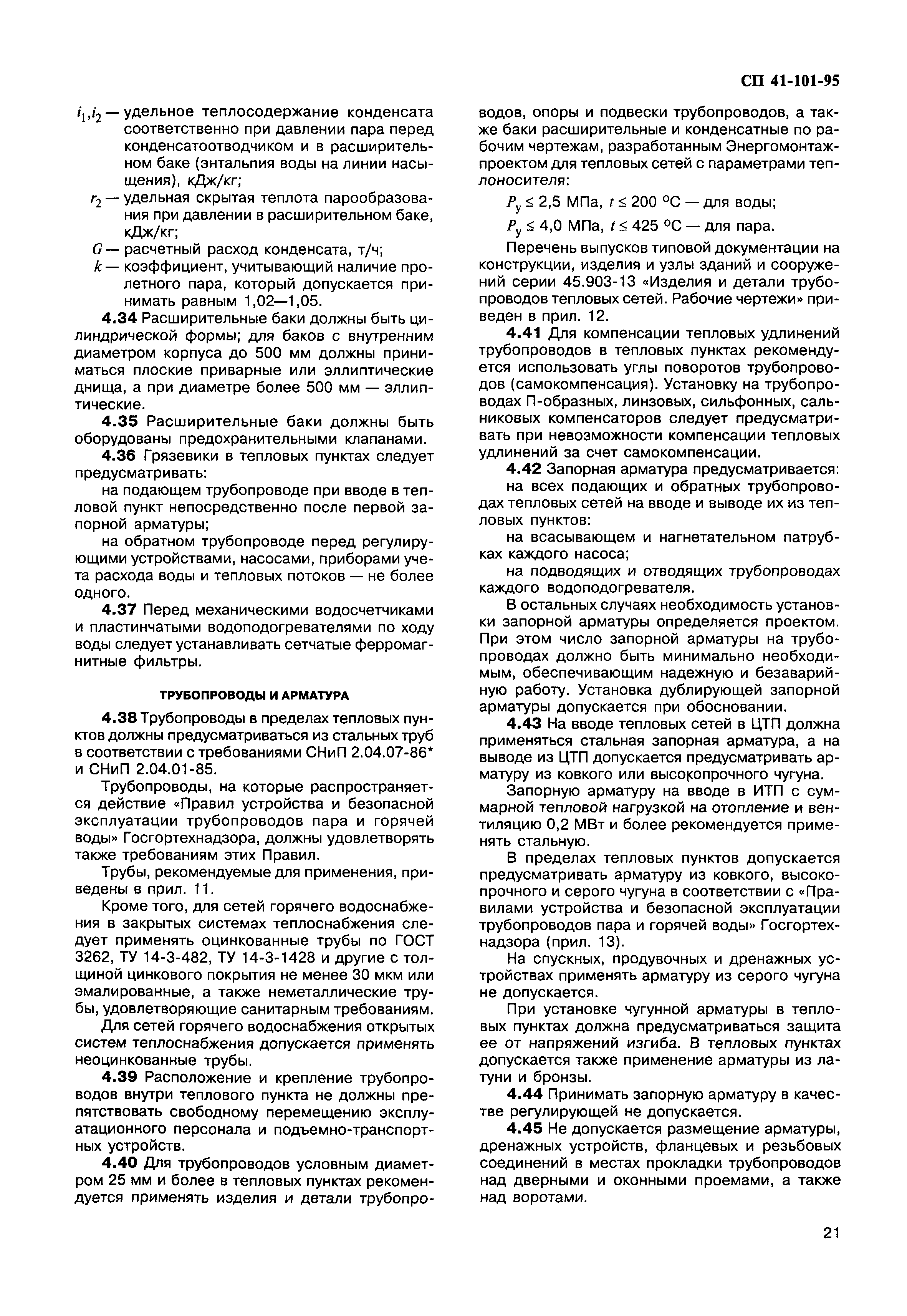

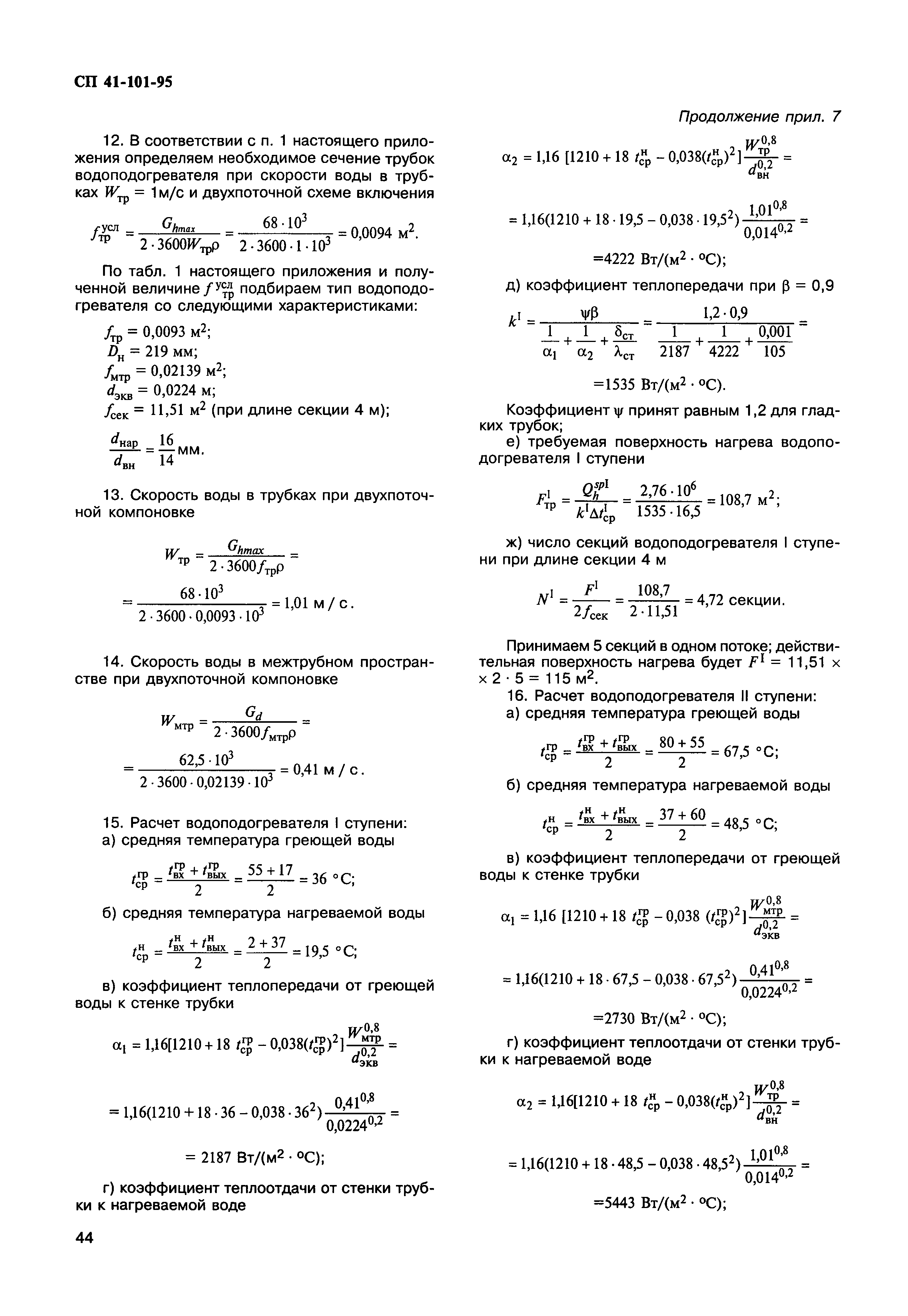

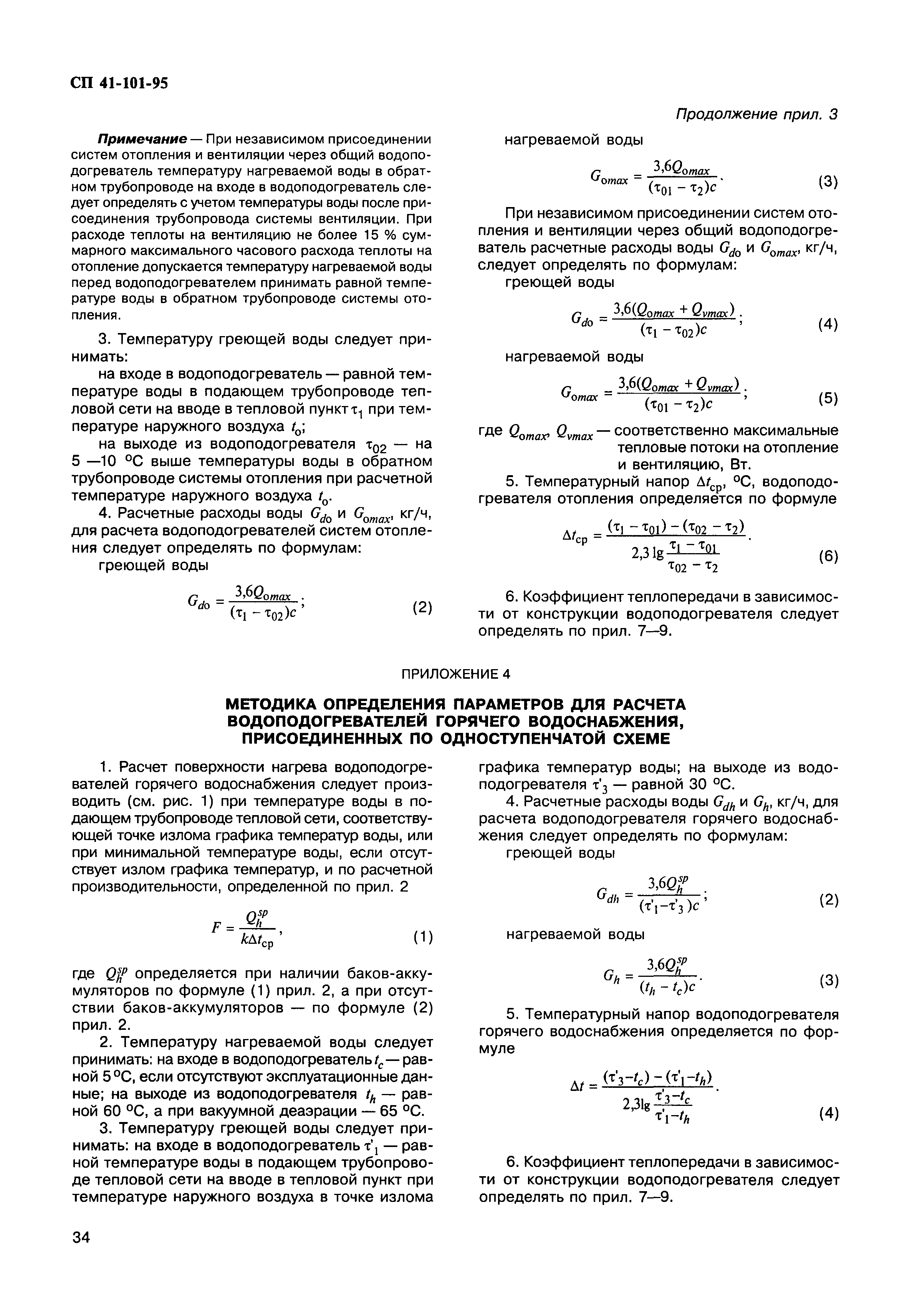

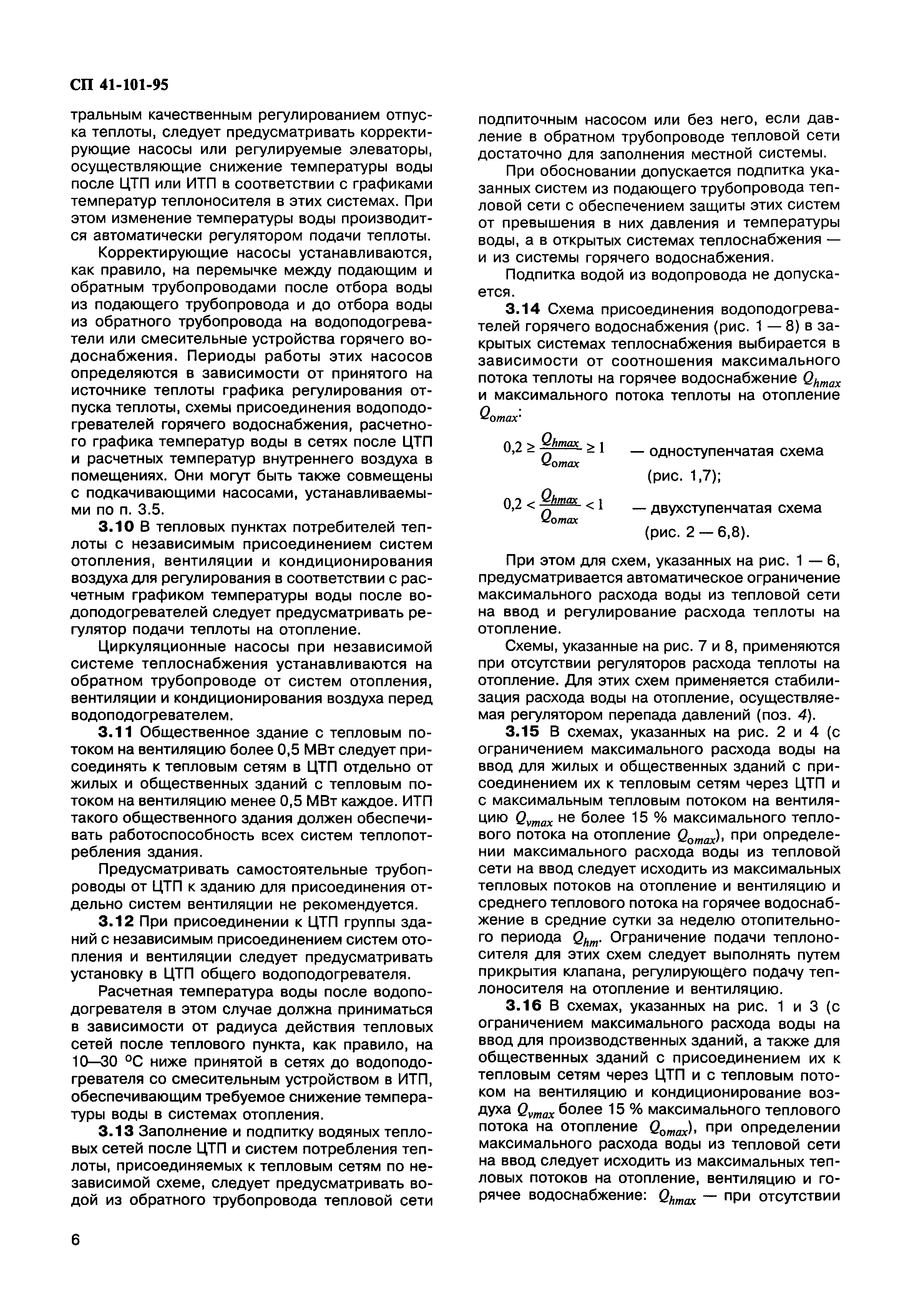

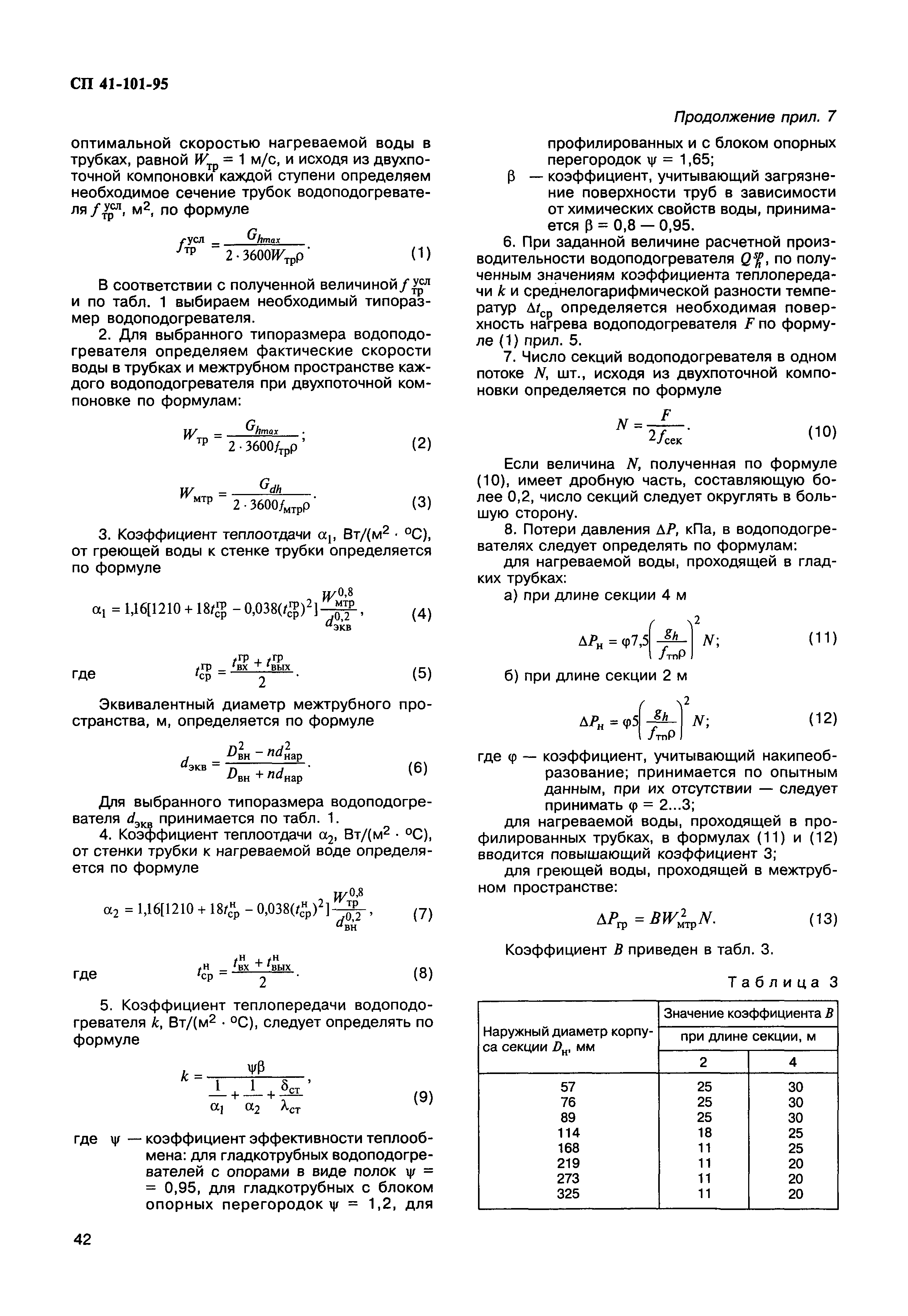

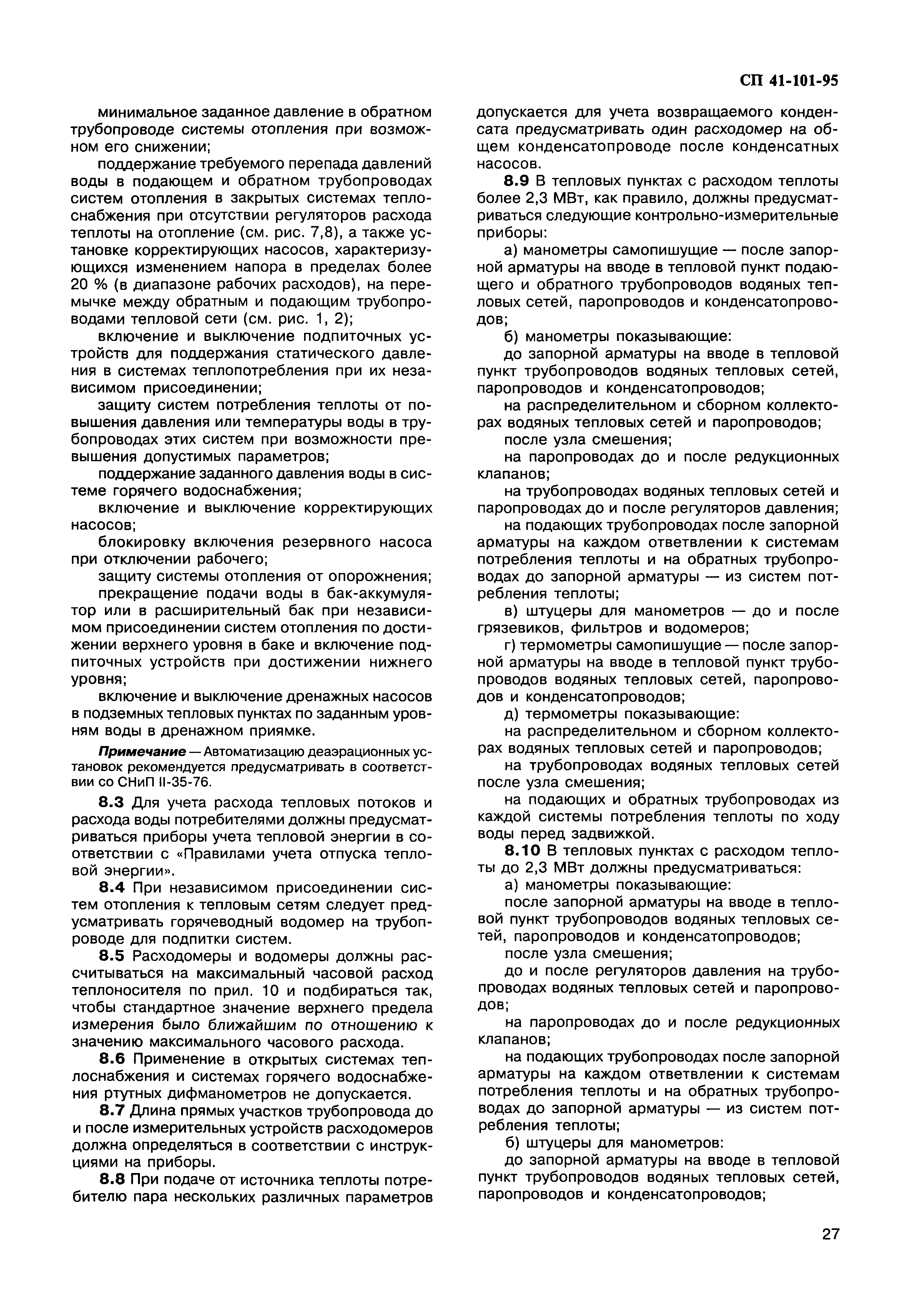

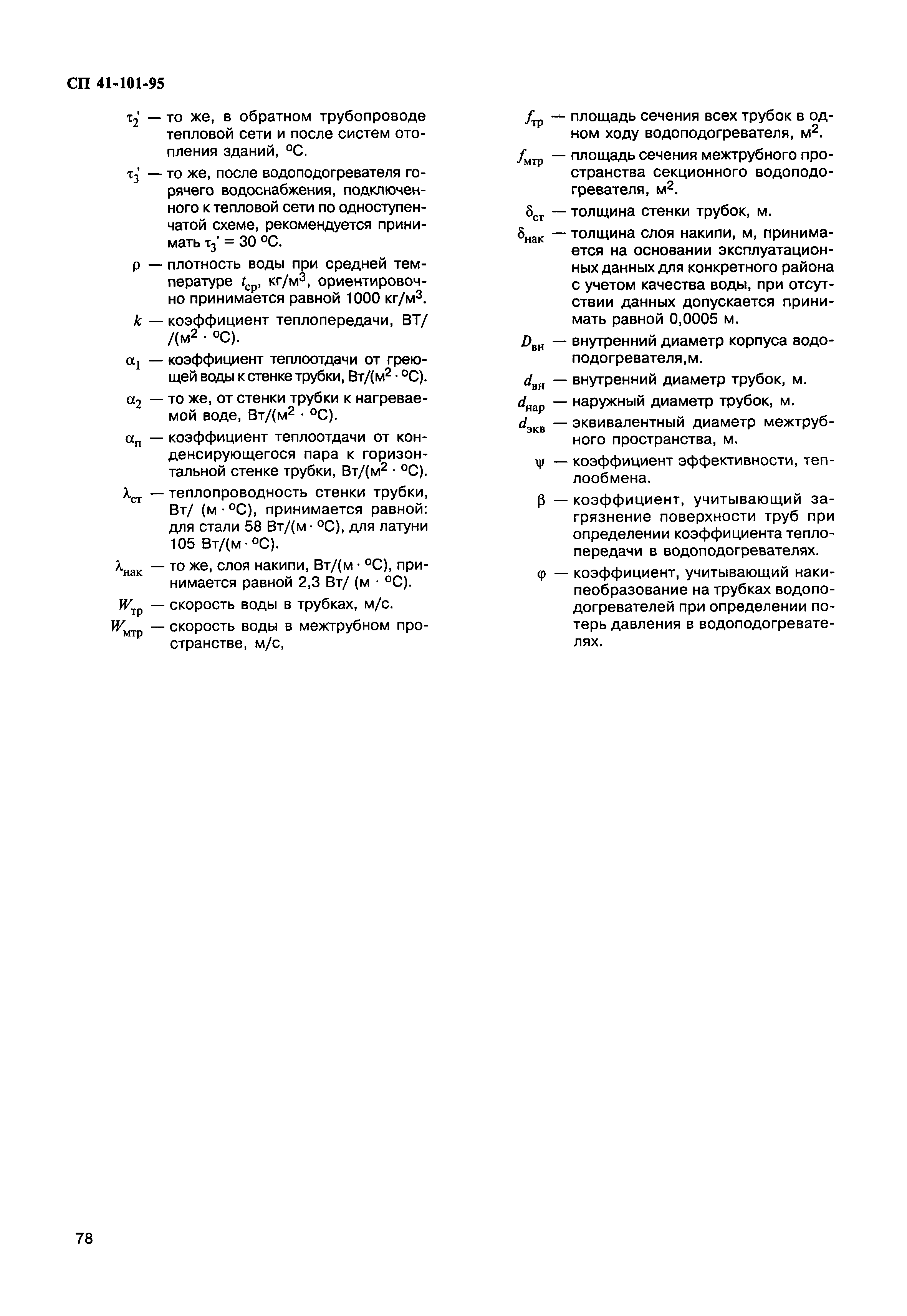

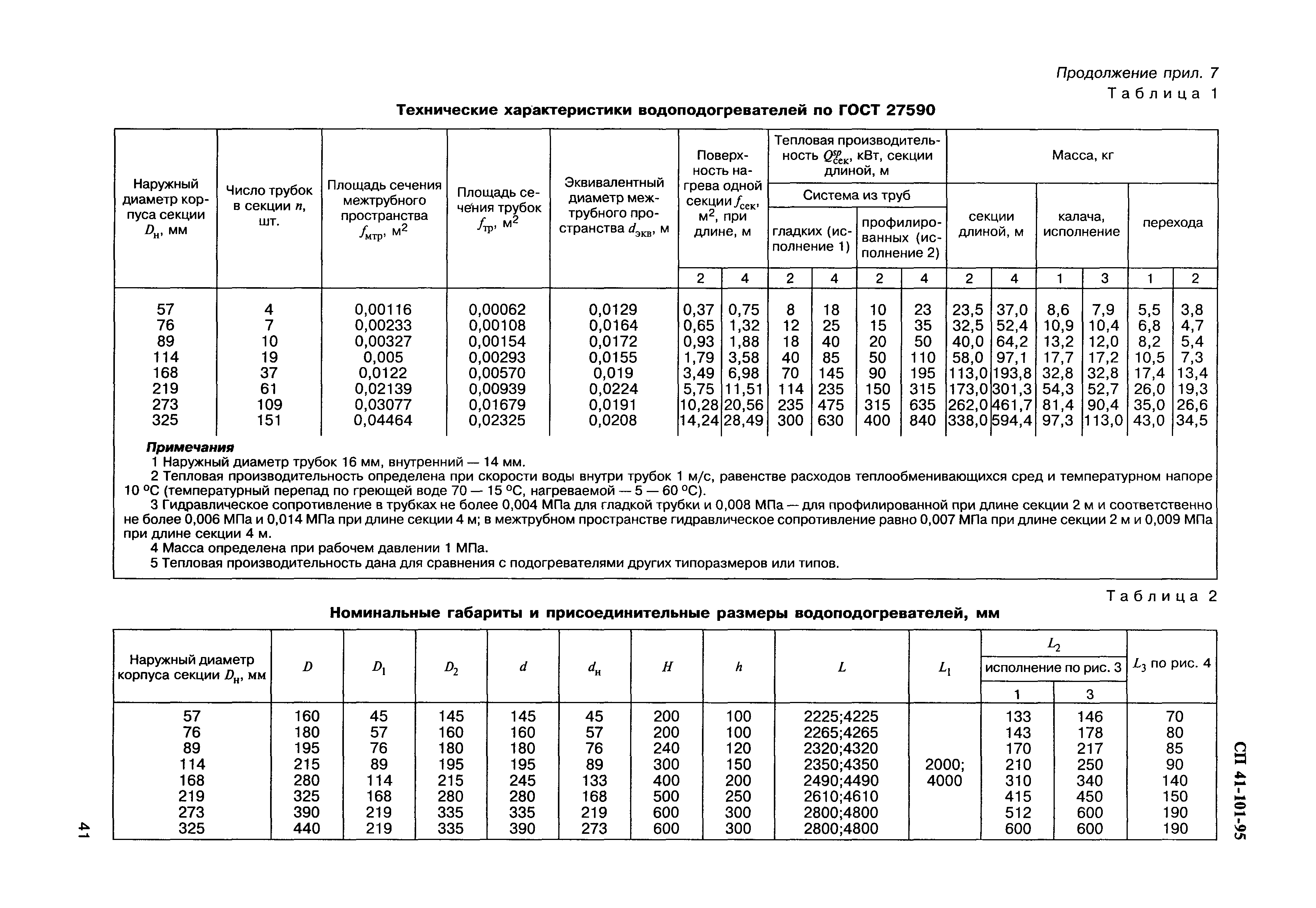

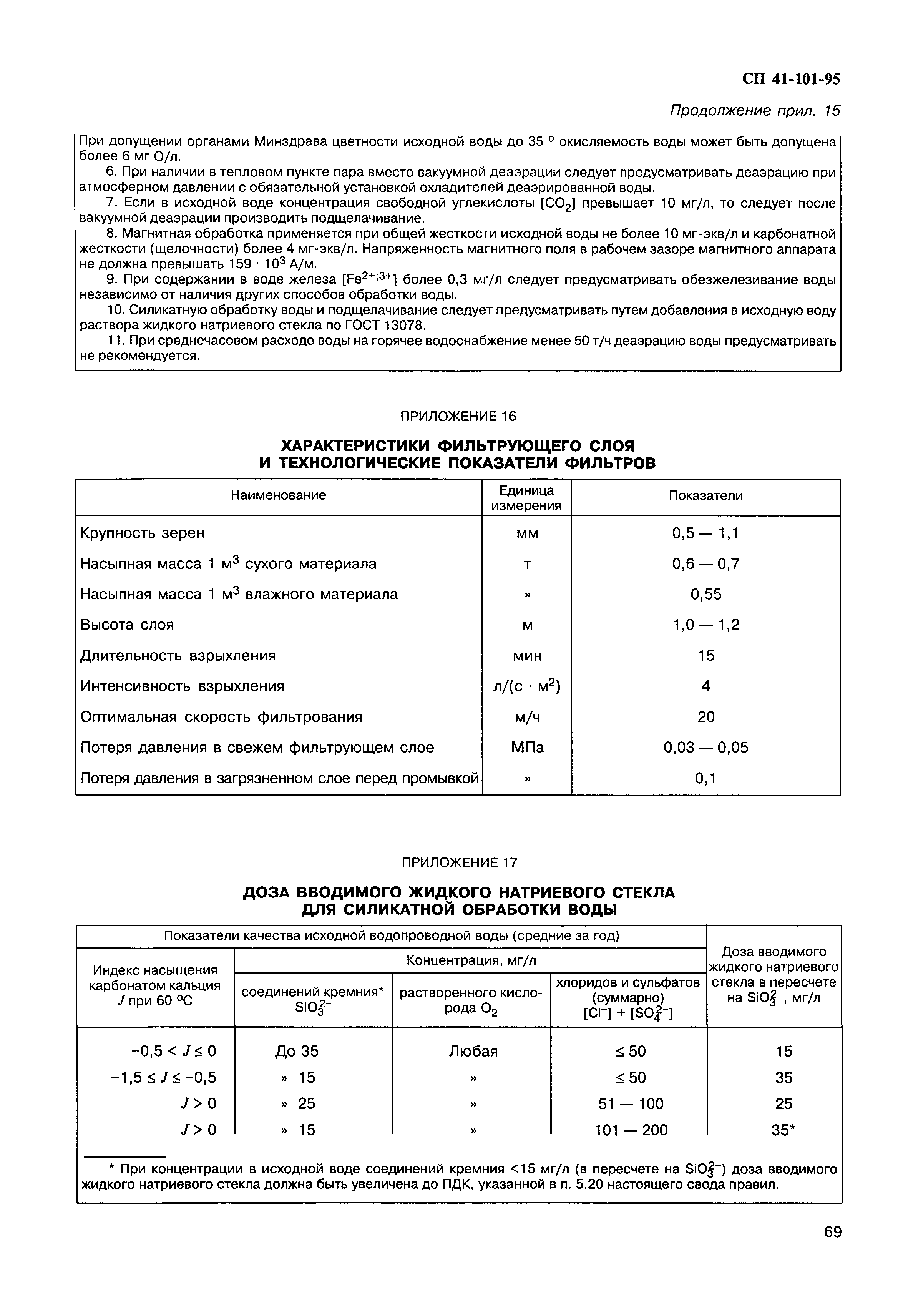

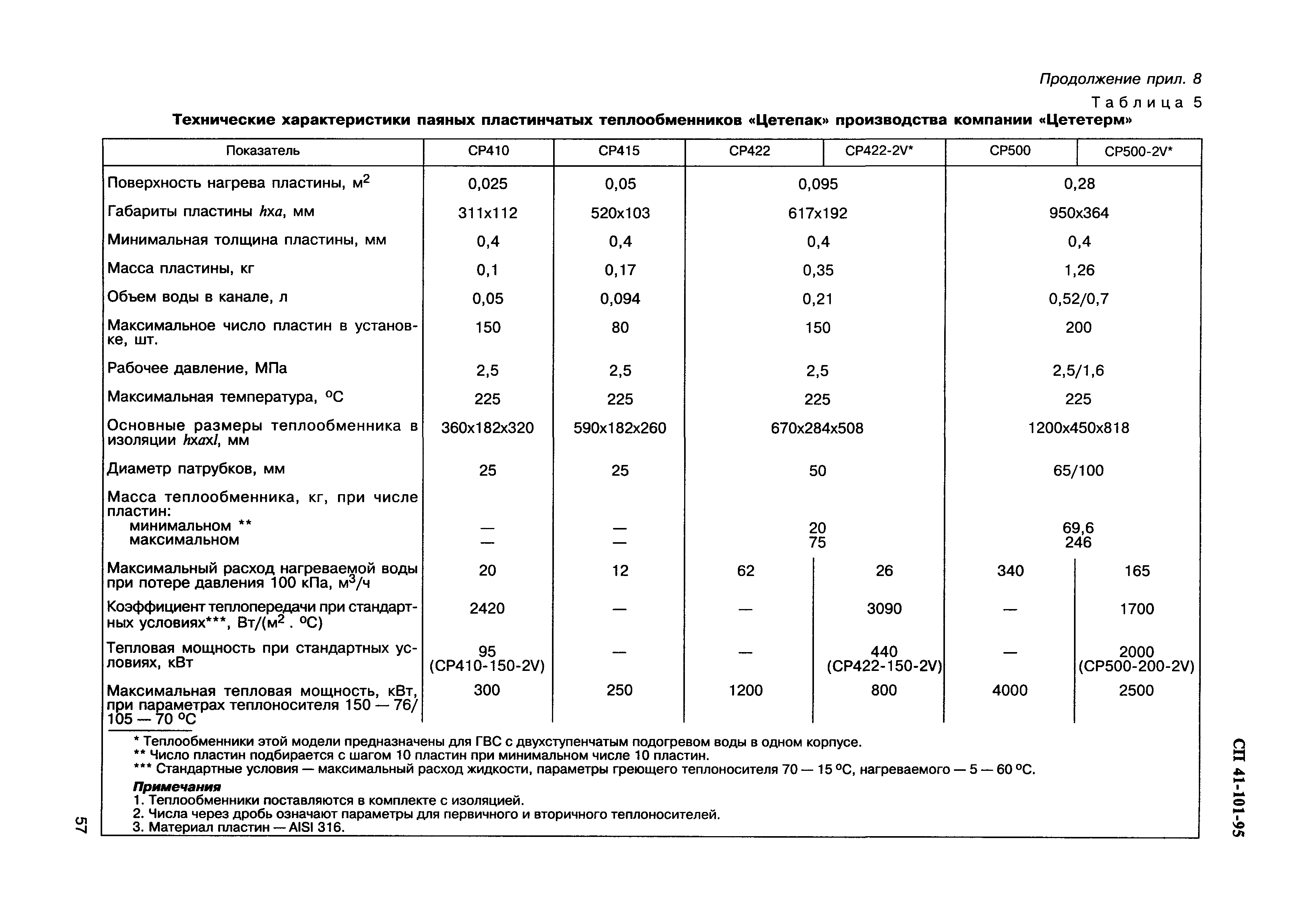

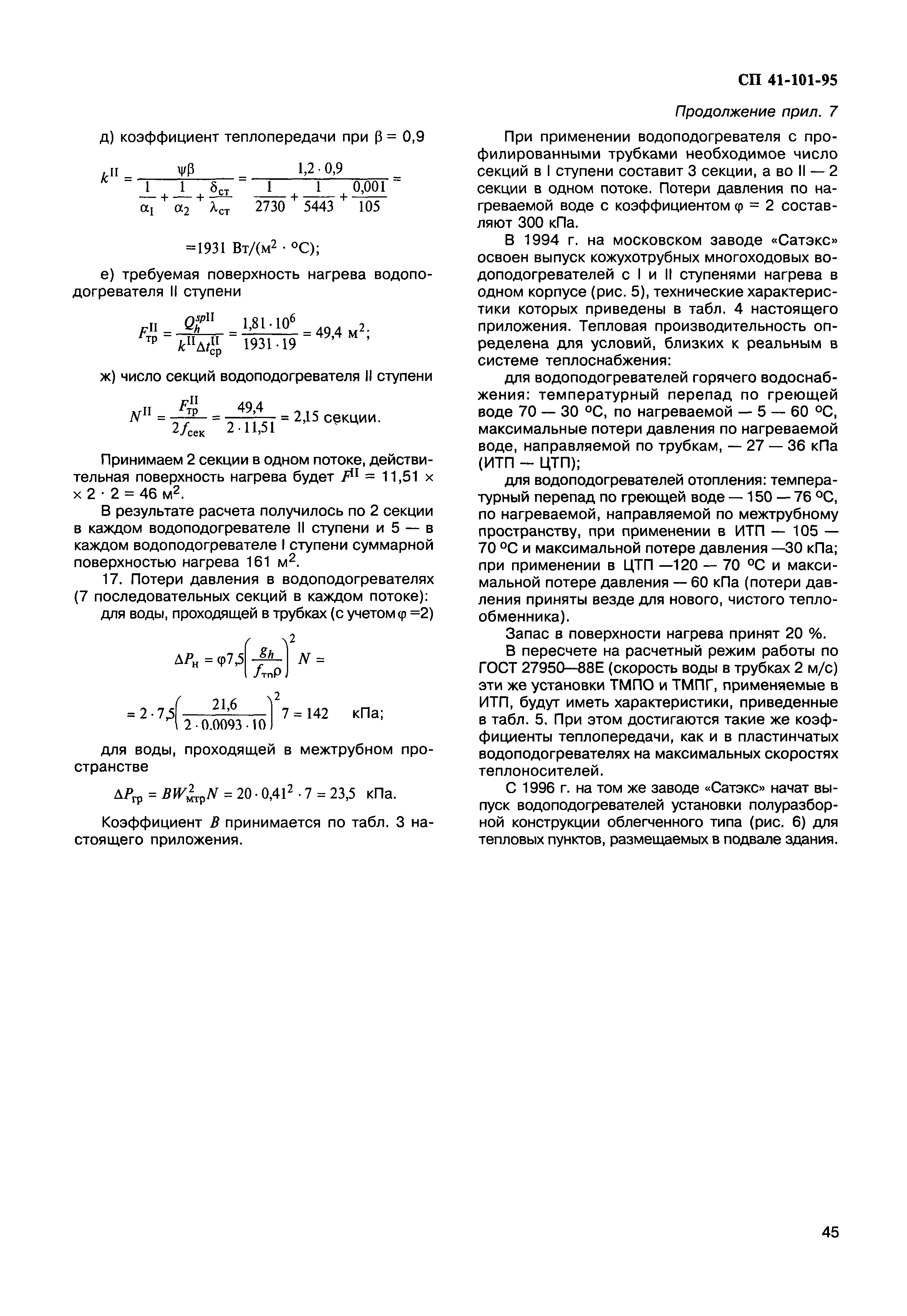

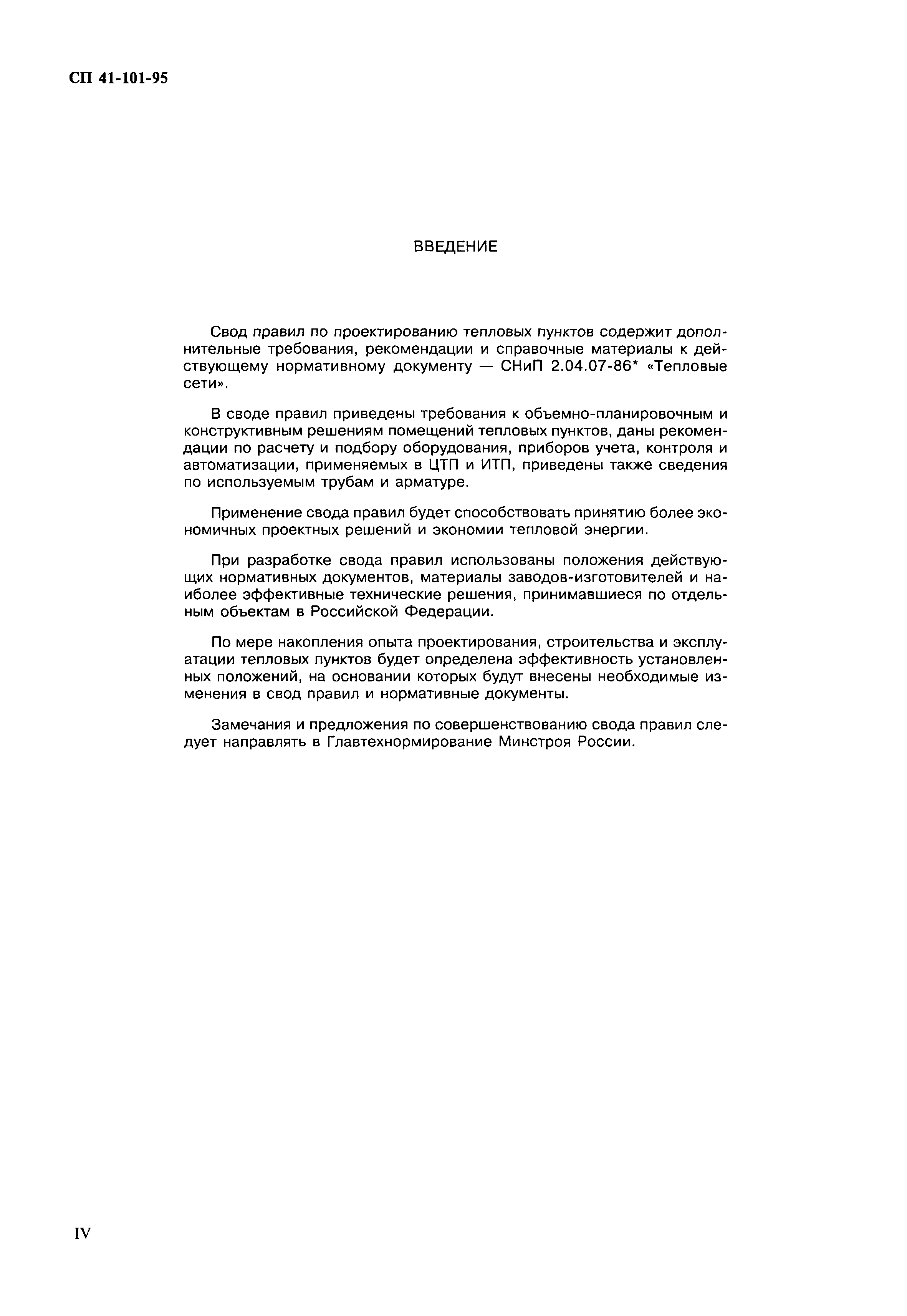

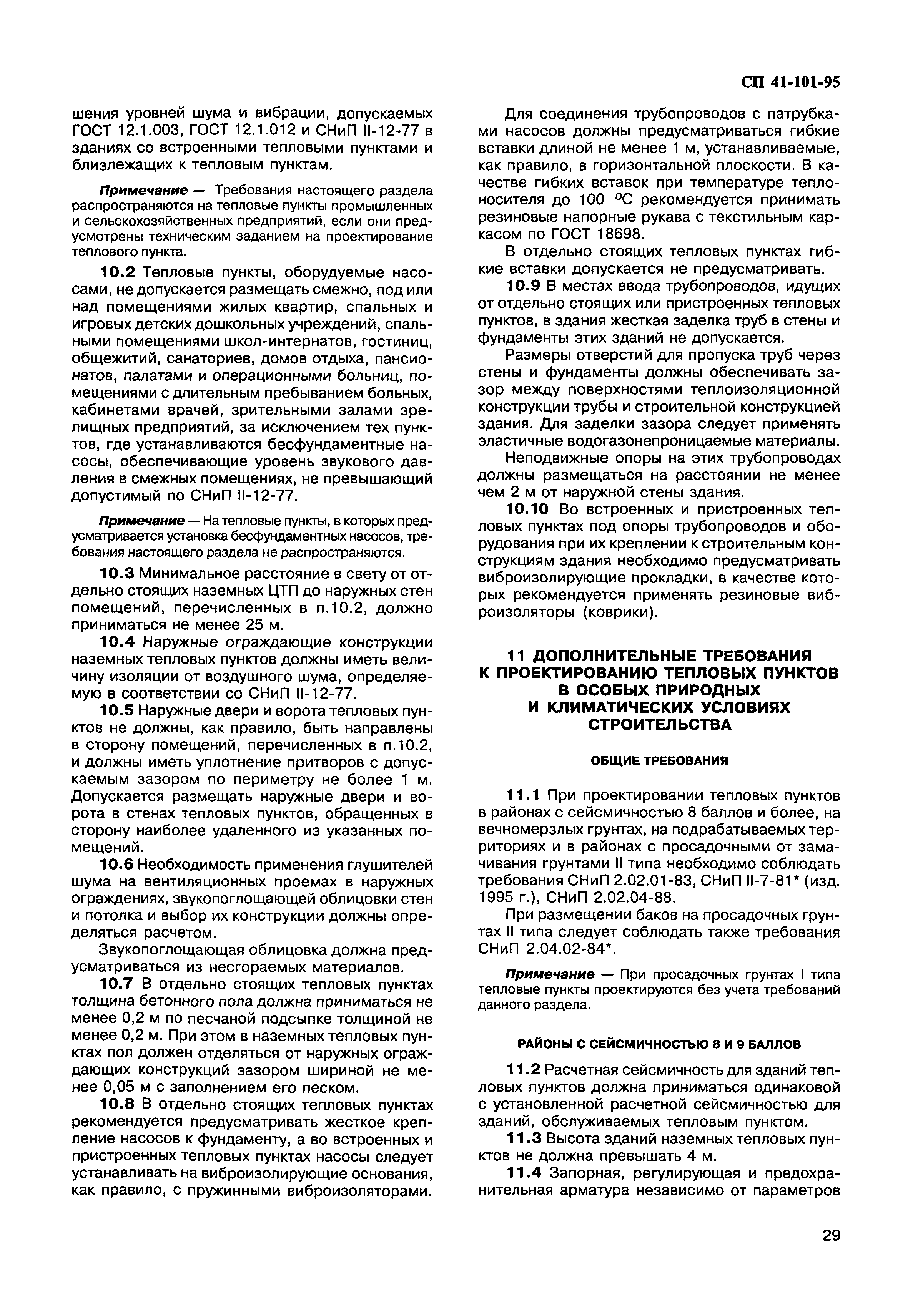

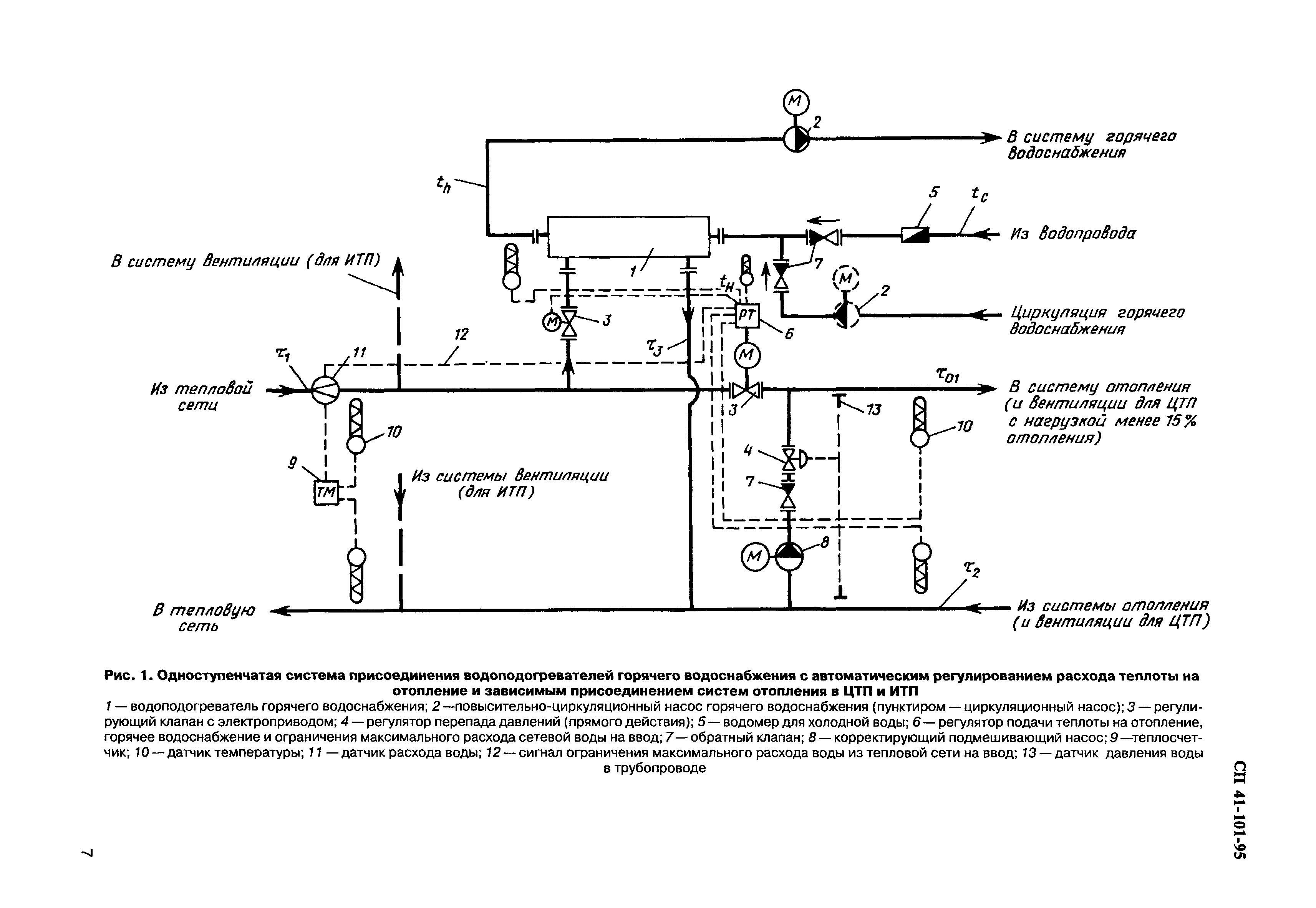

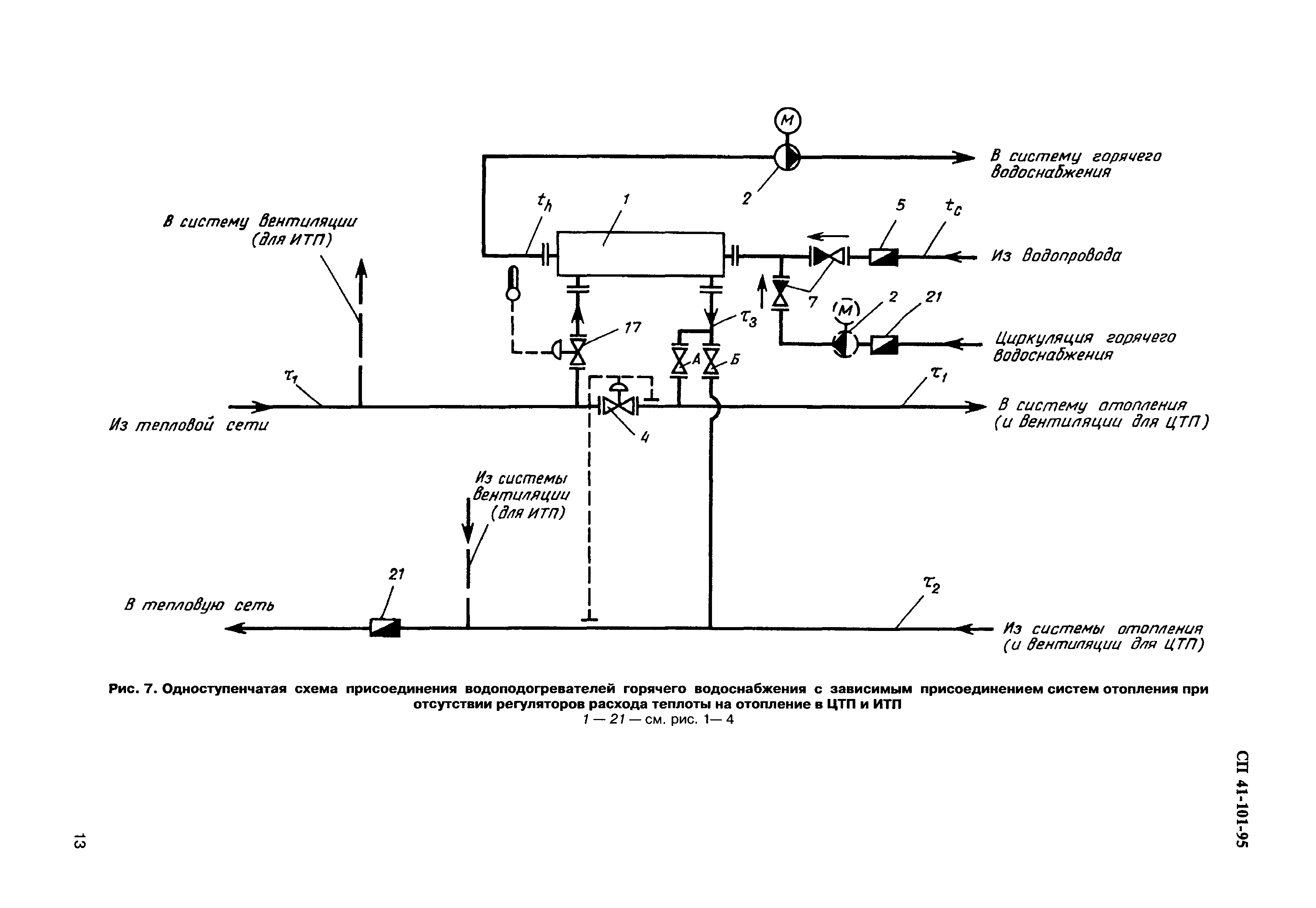

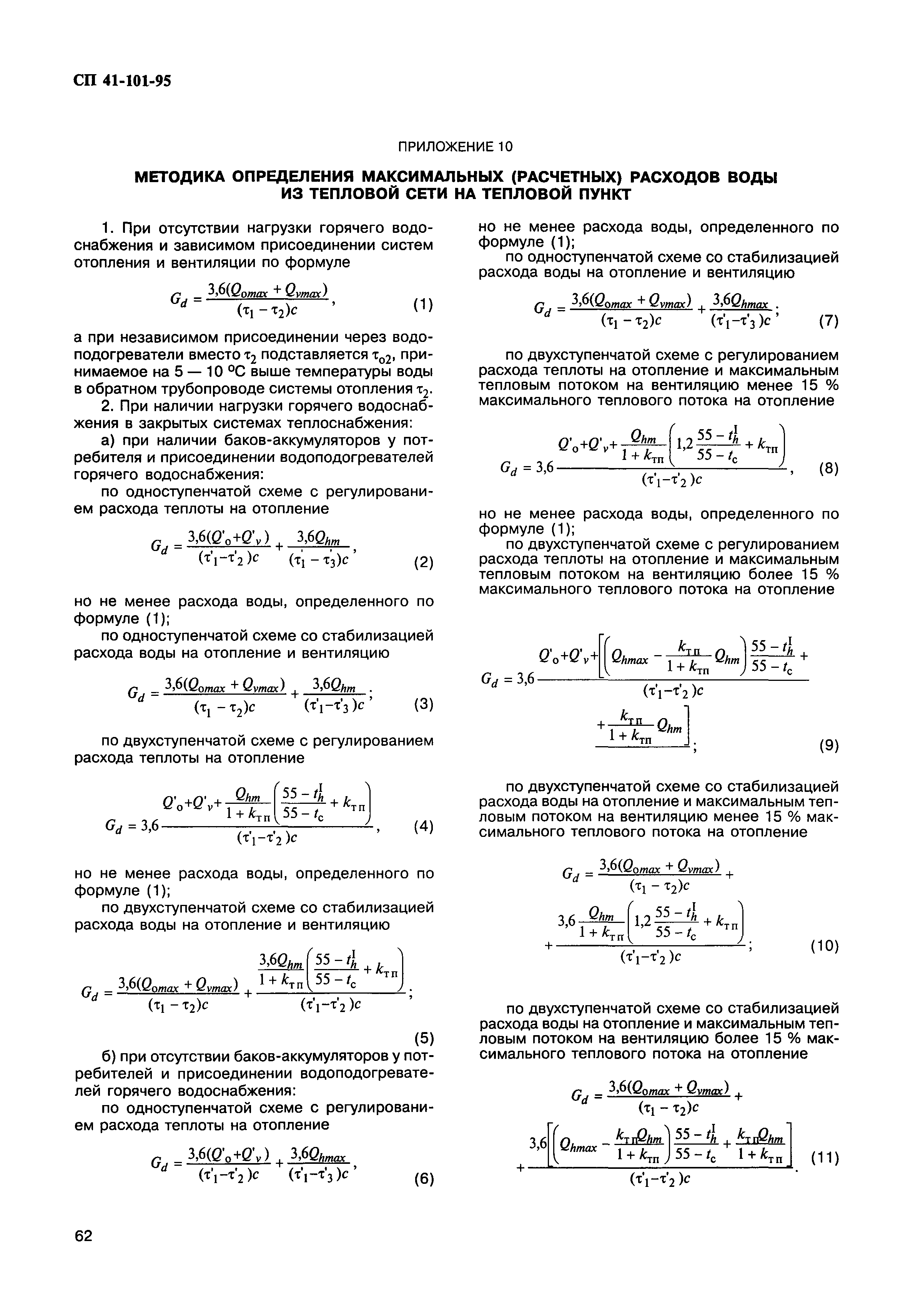

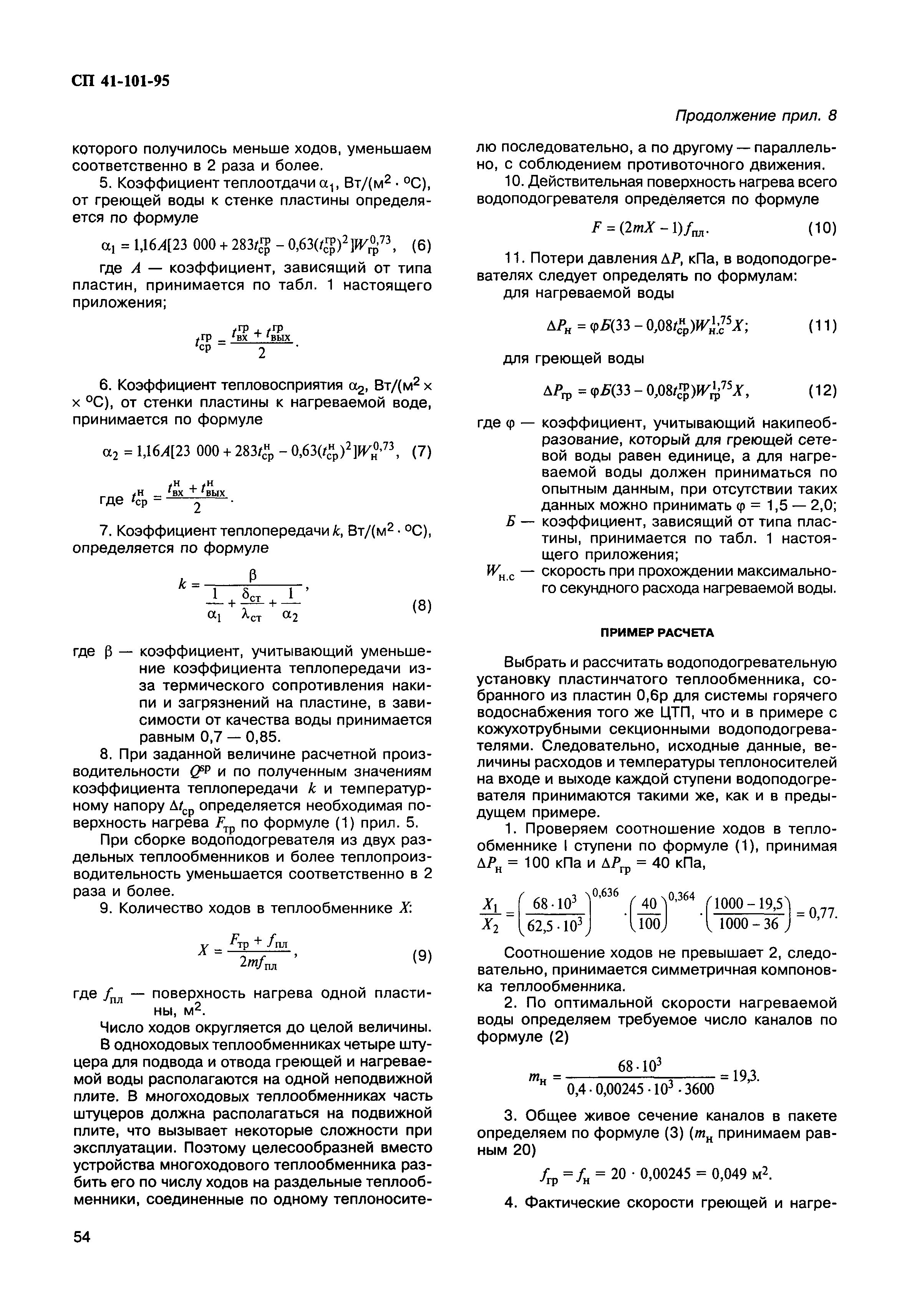

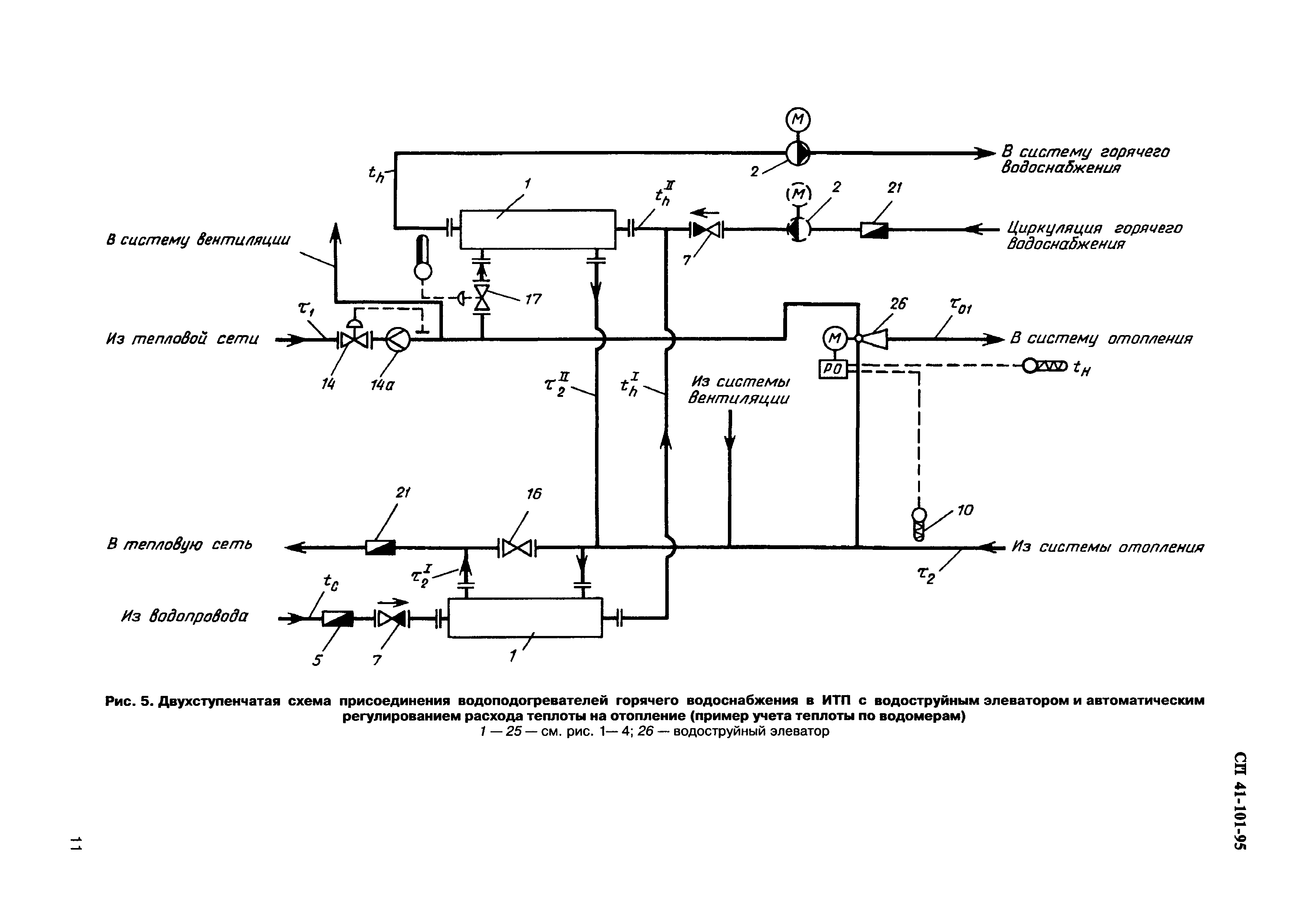

![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/0.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/1.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/2.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/3.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/4.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/5.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/6.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/7.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/8.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/9.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/10.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/11.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/12.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/13.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/14.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/15.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/16.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/17.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/18.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/19.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/20.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/21.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/22.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/23.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/24.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/25.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/26.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/27.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/28.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/29.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/30.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/31.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/32.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/33.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/34.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/35.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/36.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/37.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/38.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/39.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/40.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/41.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/42.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/43.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/44.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/45.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/46.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/47.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/48.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/49.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/50.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/51.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/52.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/53.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/54.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/55.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/56.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/57.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/58.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/59.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/60.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/61.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/62.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/63.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/64.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/65.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/66.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/67.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/68.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/69.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/70.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/71.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/72.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/73.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/74.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/75.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/76.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/77.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/78.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/79.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/80.gif) ![СП 41-101-95](../../../Data2/1/4294851/4294851779.files/81.gif)
|
