УТВЕРЖДАЮ

Первый зам. генерального директора

ОАО «ВНИИНЕФТЕМАШ»

____________ В.А. Емелькина

14.12.2010 г.

ИЗВЕЩЕНИЕ № 4

об изменении ТУ 3612-023-00220302-01
«Аппараты теплообменные кожухотрубчатые с плавающей головкой,
кожухотрубчатые с U-образными трубами и трубные пучки к ним»



Зам. зав. научно-исследовательским
и конструкторским отделом
теплообменной аппаратуры № 17

____________ В.Л. Головачев

14.12.2010 г.

2010

ОАО «ВНИИНЕФТЕМАШ»

отд. № 17

ИЗВЕЩЕНИЕ № 4

ОБОЗНАЧЕНИЕ

ТУ 3612-023-00220302-01

Дата выпуска

Срок изм.



Лист

Листов





2

7

Причина

Изменение стандарта

Код

4

Указание о заделе

Не отражается

Указание о внедрении

Со дня регистрации

Применяемость

Аппараты теплообменные кожухотрубчатые с плавающей

головкой, кожухотрубчатые с U-образными трубами и

трубные пучки к ним.



Разослать

Всем учтенным абонентам





Приложение

изм.

Содержание изменения

4



Титульный лист. Продлить срок действия до 01.01.2016 г.

На титульном листе и по всему тексту заменить ссылку: «АООТ «ВНИИНЕФТЕМАШ» на ОАО «ВНИИНЕФТЕМАШ».

Извещения № 1, 2, и 3 об изменении ТУ 3612-023-00220302-01 аннулировать и заменить на извещение № 4 об изменении ТУ 3612-023-00220302-01.

Лист 2. Второй абзац. Заменить ссылку: «ГОСТ 15.001 при участии АООТ «ВНИИНЕФТЕМАШ» на «ГОСТ Р 15.201 при авторском надзоре ОАО «ВНИИНЕФТЕМАШ» и слова: «Госгортехнадзора РФ» на «Ростехнадзора».

Девятый абзац изложить в новой редакции: «Аппараты могут эксплуатироваться в условиях микроклиматических районов с умеренным, холодным и тропическим климатом. Климатическое исполнение «У», «УХЛ» и «Т», категории размещения изделия 1 по ГОСТ 15150».

Десятый абзац. Заменить слова: «до 7 баллов» на «не более 6 баллов».

Дополнить абзацем: «Возможность эксплуатации аппаратов в районах с сейсмичностью 7 и более баллов определяется расчетом на сейсмичность по СНиП II-7 с учетом конкретного типоразмера».

Лист 2. Основная надпись. В подзаголовке графы «Лит» проставить литеру «А».

Лист 4. Второй, третий и четвертый абзацы исключить. После «Примера условного обозначения теплообменного аппарата при заказе» ввести новые абзацы:

«Применять условное обозначение аппарата (шифр) стандартного теплообменника по ТУ 3612-023-00220302-01 для изготовления аппарата, отличающегося по параметрам от указанных в настоящих технических условиях, равно как и ссылка на стандартные аппараты по ТУ 3612-023-00220302-01, не допускается.

Выбор геометрических характеристик аппарата по настоящим техническим условиям должен определяться на основании теплового и гидравлического расчета, а также анализа на вибрацию труб в трубном пучке, выполняемых на основании технологических данных, приведенных в листе технических характеристик на кожухотрубчатый теплообменник в приложении к ГОСТ Р 53677-2009 (ИСО 16812:2007).

Выбор материального исполнения должен основываться на материалах, стойких в коррозионном отношении для сред при данных условиях эксплуатации.

Заказ стандартного аппарата или трубного пучка (при его самостоятельной поставке) по ТУ 3612-023-00220302-01 осуществляется на основании данных, приведенных в листе технических характеристик на кожухотрубчатый теплообменник в приложении С к ГОСТ Р 53677-2009 (ИСО 16812:2007) с указанием в нем условного обозначения аппарата».

Лист 4. Строка « По требованию потребителей допускается».

Четвертый абзац изложить в новой редакции:

«- изменять расстояние между поперечными перегородками в трубном пучке при соответствующем изменении количества перегородок, а также величину среза перегородки».

Четырнадцатый абзац. Заменить значение «/500 мм» на «≥ 500 мм».

Лист 4. Последний абзац. Заменить слова: «в бланке заказа (приложение 2)» на «в листе технических характеристик на кожухотрубчатый теплообменник, в приложении к ГОСТ Р 53677-2009 (ИСО 16812:2007)».

Лист 5. Технические требования.

Пункт 1.1 изложить в новой редакции:

«1.1. Аппараты и трубные пучки должны соответствовать требованиям настоящих технических, условий, ГОСТ Р 53677-2009 (ИСО 16812:2007), ГОСТ Р 52630, ПБ 03-576-03, ПБ 03-584-03 и комплекту конструкторской документации, утвержденной в установленном порядке.

Аппараты, поставляемые на экспорт, дополнительно к требованиям, изложенным в настоящих технических условиях, должны соответствовать требованиям контракта (договора), ГОСТ 9.401, ГОСТ 15151».

Лист 6. Пункт 1.2.11 исключить.

Пункт 1.2.12. Заменить слова: «приложению 3» на «приложению А».

Пункт 1.2.13. Заменить слова: «приложению 4» на «приложению Б».

Лист 13. Таблица 2. Для внутреннего диаметра 1000 мм и давления Ру 4,0 МПа заменить значения:

- в графе А - 840 на 880;

- в графе L* - 7870 на 7910, 10870 на 10910.

Лист 14 заменить на лист 14 изв. 4.

Лист 17. Таблица 4. Для внутреннего диаметра 1000 мм и давления Ру 4,0 МПа заменить значения:

- в графе А - 840 на 880;

- в графе L* - 7470 на 7510, 10470 на 10510.

Лист 25. Таблица 7. Графа «Площадь проходного сечения по межтрубному пространству, м2, при расположении труб в решетке по вершинам квадратов, в вырезе перегородки». Для внутреннего диаметра 900 мм с наружным диаметром труб 20 мм при числе ходов по трубам 2 и 4 заменить значения: 0,097 на 0,095 и наружным диаметром труб 25 мм при числе ходов по трубам 2 и 4 заменить значения: 0,073 на 0, 097.

Лист 27. Таблица 9. Графа «Площадь проходных сечений по межтрубному пространству, м2 в вырезе перегородки». Для внутреннего диаметра 700 мм с наружным диаметром труб 25 мм заменить значение: 0,0801 на 0,0515. Для внутреннего диаметра 900 мм с наружным диаметром труб 20 мм заменить значение: 0,0849 на 0,0861.

Листы 28 - 31. Таблица 10.

Графа «Материал теплообменных труб».

- для исполнения по материалу M1 исключить слова: «и трубы электросварные по технической документации, утвержденной в установленном порядке4)»;

- для исполнения по материалу Б2 исключить слова: «Трубы электросварные из стали марок 08Х18Н10Т, 12Х18Н10Т - по технической документации, утвержденной в установленном порядке».

Графа «Материал трубной решетки».

- для исполнения по материалу M1 заменить ссылки: «ГОСТ 5520 и ГОСТ 19281» на «ГОСТ 55204), ГОСТ 192814)»;

- для исполнения по материалу М3 заменить ссылки: «ГОСТ 5520 и ГОСТ 19281» на «ГОСТ 55204), ГОСТ 192814)». Ссылку на ГОСТ 931 исключить;

- для исполнения по материалу М4 заменить ссылки: «ГОСТ 20072, ГОСТ 73505) гр. М2б» на «ГОСТ 200724), ГОСТ 73 504), 5) гр. М2б»;

- для исполнения по материалу M12 заменить ссылку: «ГОСТ 5520» на «ГОСТ 55204). Ссылку на ГОСТ 8479 дополнить словами: «гр. IV - КП. 245»;

- для исполнений М13, Б1, Б2, Б3 заменить ссылки: «ГОСТ 5632, ГОСТ 7350 гр. М2б» на « ГОСТ 56324), ГОСТ 73504) гр. М2б»;

- для исполнений М13, Б2 слова: «и технической документации, утвержденной в установленном порядке» дополнить сноской «4)»;

- для исполнения по материалу Б7 заменить ссылки: «ГОСТ 20072, ГОСТ 73505) гр. М26» на : «ГОСТ 200724), ГОСТ 73504), 5) гр. М2б».

Графа «Материал перегородки».

- для исполнения по материалу Б7 исключить ссылку: ГОСТ 5632.

Графа «Материал прокладок кожуха и прокладок распределительной камеры».

- для исполнений по материалу M1, М3, Б1, Б2 после слов: «Картон асбестовый по ГОСТ 2850 дополнить словами: «графлекс по ТУ 57-1-1326778» далее по тексту.

Графа «Материал прокладок плавающей головки».

- для исполнения по материалу М13 заменить слова: «Сталь 08Х18Н10» на «Сталь 08Х18Н10Т»;

- для исполнения по материалу Б7 заменить слова «Сталь 08X13 по ГОСТ 7350 или ГОСТ 5949» на «-» (прочерк).

Лист 31.

Сноску «4)» изложить в новой редакции: «Применять только по согласованию с ОАО «ВНИИНЕФТЕМАШ».

Примечания к таблице 10:

- пункты 1 и 2. Заменить ссылку: ОСТ 26-291 на ГОСТ Р 52630;

- пункт 4. После слов «по ОСТ 26.260.454» дополнить словами: «и другой технической документации, утвержденной в установленном порядке»;

- дополнить пунктами 6 и 7:

«6. Стальные прокладки для фланцевых соединений кожуха и распределительной камеры следует применять на Ру ≥ 6,3 МПа».

«7. Для исполнений по материалу M1, М3, М4, М12, М13, Б1 материал шпилек плавающей головки - сталь 18Х12ВМБФР по СТП 26.260.2043, материал гаек - сталь 12X13 по СТП 26.260.2043. Для исполнений Б2, Б3 - материал шпилек - стали 37Х12Н8Г8МФБ, 08Х15Н24В4ТР по СТП 26.260.2043, материал гаек - сталь 37Х12Н8Г8МФБ по СТП 26.260.2043.

Допускается по согласованию с ОАО «ВНИИНЕФЕМАШ» для шпилек и гаек применение других марок сталей, предусмотренных ГОСТ Р 52630».

Листы 36, 38, 40, 44, 46, 47, 48, 49, 50, 51.

В таблицах 11, 12, 13, 15 головку дополнить графой (колонки) «Масса, кг».

Листы 35, 39, 43 заменить на листы 35, 39, 43 изв. 4.

Лист 55. На черт. 7 и 8 исключить привязку опорной перегородки l7.

Примечания к черт. 7 - 9 дополнить пунктом 3:

«3. Опорная перегородка должна располагаться на расстоянии ≈70 мм от привалочной поверхности переходного фланца корпуса».

Лист 59, 60, 62. Графа Д2.

Для внутреннего диаметра кожуха 700 мм заменить значение 696 на 697.

Для внутреннего диаметра кожуха 900 мм заменить значение 895 на 896.

Листы 58, 59, 60, 61, 62. Исключить графу ≈ l7.

Лист 60. Таблица 18. Графа ≈ l5. Для внутреннего диаметра 1000 мм и давления Ру 4,0 МПа заменить значение: 375 на 395.

Лист 65. Таблица 20. Графа ≈ l5. Для внутреннего диаметра 1000 мм и давления Ру 4,0 МПа заменить значение: 375 на 395.

Лист 65. Примечание к табл. 18 - 20 изложить в новой редакции:

«Примечания к табл. 18 - 20:

1. Толщины трубных решеток S рассчитаны для углеродистых, низколегированных и хромомолибденовых сталей.

2. Толщины трубных решеток S для аппаратов исполнения по материалу М3 следует увеличить на 7 мм.

3. При изготовлении аппаратов из труб наружным диаметром 325 мм диаметр поперечных перегородок Д2 определяется по Двн. факт. минус 3 мм».

Лист 85. Таблица 25. Для внутреннего диаметра кожуха 800 мм с наружным диаметром труб 25 мм заменить значения:

- в подзаголовке графы «Общее в секторе» 185 на 183 и 189 на 187;

- в подзаголовке графы «Общее в решетке» 374 на 370.

Лист 112. Таблица 30. Для внутреннего диаметра кожуха 800 мм и давления в кожухе Ру 1,6; 2,5 МПа с наружным диаметром труб 25 мм в подзаголовке графы «общее в решетке» заменить значение: 383 на 385.

Лист 125. Таблица 32.

Для внутреннего диаметра кожуха 800 мм с наружным диаметром труб 25 мм в графе «Число отверстий под трубы в трубных решетках и перегородках, не менее» для 10 ряда заменить значение «14» на «15».

Лист 126. Таблица 32.

Для внутреннего диаметра кожуха 800 мм с наружным диаметром труб 25 мм заменить значения:

- в графе «Общее в секторе» «217» на «218»;

- в графе «Общее в решетке» «434» на «436».

Лист 128 аннулировать.

Листы 129 - 135 заменить листами 128-147 изв. 4.

Лист 136 заменить на листы 151 и 152 изв. 4.

Листы 137 - 140 аннулировать.

Лист 141. Заменить номер листа 141 на 148 и слова: «приложение 3» на «приложение А».

Листы 142 и 143. Заменить номера листов 142 и 143 на 149 и 150 и слова: «приложение 4» на «приложение Б».

Лист 144. Заменить лист 144 на 153 изв. 4.

Лист 145. Заменить лист 145 на лист 154 изв. 4.

Лист 128

1.3 Требования к проектированию и конструкции

1.3.1 Требования к проектированию и конструкции аппаратов должны соответствовать разделу 5 ГОСТ Р 53677-2009 (ИСО 16812:2007), ПБ 03-584-03.

1.3.2 Назначенный срок службы аппаратов:

20 лет - для сред, вызывающих скорость проникновения коррозии в глубину металла не более 0,1 мм в год и сред, не вызывающих коррозионного растрескивания;

12 лет - для сред, вызывающих скорость проникновения коррозии в глубину металла до 0,17 мм в год и сред, вызывающих коррозионное растрескивание.

Для аппаратов, отработавших назначенный срок службы, он может быть продлен в установленном порядке по результатам технического диагностирования и определения остаточного ресурса.

Срок службы трубных пучков должен определяться техническими службами эксплуатирующих предприятий, исходя из реальных условий эксплуатации.

1.3.3 При проведении расчета аппарата на прочность следует учитывать нагрузки на штуцера от внешних сил и моментов, действующих от трубопроводной обвязки. Величины внешних нагрузок должны быть представлены заказчиком.

1.3.4 Аппараты и трубные пучки должны быть герметичными. Класс герметичности - 5 по ОСТ 26.260.14. По требованию потребителя - 4 по ОСТ 26.260.14.

1.3.5 Расчетное число циклов нагружения за весь период работы аппаратов должно быть не более 1000.

1.3.6 В зависимости от расчетного давления, температуры стенки и характера среды аппараты подразделяют на группы, определяющие объем контроля сварных соединений. Группа сосудов - по ГОСТ Р 52630.

1.3.7 Фланцы на аппаратах и штуцерах на условное давление Ру ≥ 1,0 МПа независимо от температуры, а также при температуре рабочей среды одной или двух полостей аппарата ≥ 300 °С независимо от давления, должны быть выполнены приварными встык.

Фланцы на аппаратах должны быть выполнены с уплотнительной поверхностью «выступ-впадина» на Ру ≤ 4,0 МПа по ГОСТ 28759.3 и с уплотнительной поверхностью под прокладку восьмиугольного сечения на Ру ≥ 6,3 МПа по ГОСТ 28759.4.

Фланцы на штуцерах должны быть выполнены с уплотнительной поверхностью «выступ-впадина» на Ру ≤ 4,0 МПа и с уплотнительной поверхностью под прокладку овального сечения на Ру ≥ 6,3 МПа по ГОСТ 12815, ГОСТ 12821.

Фланцы на штуцерах могут выполняться с гладкой уплотнительной поверхностью при применении спирально-навитых прокладок с ограничительными кольцами.

Лист 129

1.3.8 Толщины основных элементов аппарата определяют расчетом на прочность и должны быть не менее приведенных в разделе 5 ГОСТ Р 53677-2009 (ИСО 16812:2007).

1.3.9 Расстояние между поперечными перегородками трубного пучка следует устанавливать в соответствии с результатами теплотехнического, гидравлического и прочностного расчетов с учетом требований, изложенных в ГОСТ Р 53677-2009 (ИСО 16812:2007).

1.3.10 Диаметры поперечных перегородок трубного пучка должны соответствовать значениям, приведенным в таблице 4 ГОСТ Р 53677-2009 (ИСО 16812:2007).

1.3.11 Требования к трубному пучку должны соответствовать пункту 5.3 ГОСТ Р 53677-2009 (ИСО 16812:2007).

1.3.12 Противоударная защита трубного пучка от воздействия потока на входе в аппарат должна быть обеспечена установкой противоударной пластины либо стержневых элементов и требования к ней должны соответствовать пункту 5.4 ГОСТ Р 53677-2009 (ИСО 16812:2007).

1.3.13 Необходимость установки противобайпасных устройств следует определять технологическим расчетом для неизотермических условий эксплуатации, или, если байпасные зазоры превышают 16 мм. Расположение противобайпасных устройств должно соответствовать требованию пункта 5.5 ГОСТ Р 53677-2009 (ИСО 16812:2007).

1.3.14 Для монтажа и демонтажа трубного пучка массой более 5450 кг или с номинальным диаметром 800 мм и более должны быть предусмотрены полосы скольжения для свободного перемещения трубного пучка в корпусе аппарата, если иное не определено заказчиком. При использовании полос скольжения следует выполнять требования, изложенные в пункте 5.6 ГОСТ Р 53677-2009 (ИСО 16812:2007).

В трубных решетках аппаратов следует предусмотреть рым-болты для вытягивания трубного пучка или на неподвижной трубной решетке аппаратов по наружной кольцевой поверхности должна быть выполнена проточка для крепления приспособлений к пучку при его извлечении из корпуса.

1.3.15 Конструкции крышек плавающих головок должны соответствовать требованиям пункта 5.7 ГОСТ Р 53677-2009 (ИСО 16812:2007).

1.4 Требования к материалам

1.4.1 При выборе материалов для изготовления теплообменных аппаратов следует учитывать расчетные давления, температуру стенок, химический состав и характер сред, технологические свойства и коррозионную стойкость материалов.

1.4.2 Требования к основным материалам, их пределы применения, назначение, условия применения, виды испытаний должны соответствовать ГОСТ Р 52630 (раздел 5), ГОСТ Р 53677-2009 (ИСО 16812:2007), ПБ 03-576-03, ПБ 03-584-03.

Лист 130

1.4.3 Качество и характеристики материалов должны подтверждаться предприятием поставщиком в соответствующих сертификатах.

1.5 Требования к изготовлению

1.5.1 Изготовление аппаратов должно соответствовать требованиям раздела 7 ГОСТ Р 53677-2009 (ИСО 16812:2007), ПБ 03-576-03, ПБ 03-584-03, а также требованиям настоящих технических условий.

1.5.2 При установке штуцеров должны соблюдаться требования ГОСТ Р 52630, при этом отклонение по высоте штуцеров - ГОСТ Р 53677-2009 (ИСО 16812:2007).

1.5.3 Трубные решетки должны изготавливаться, как правило, без сварных швов. Допускается изготовление трубных решеток сварными из частей с учетом требований ГОСТ Р 53677-2009 (ИСО 16812:2007), ПБ 03-584-03.

1.5.4 Трубная решетка, как правило, должна выполняться из поковки. Поковка из углеродистой или низколегированной стали должна быть проконтролирована ультразвуковым методом в объеме 100 %. Методика контроля и оценка качества должны соответствовать требованиям ОСТ 26-11-09. Допускается по согласованию с ОАО «ВНИИНЕФТЕМАШ» трубную решетку изготавливать из листового проката. Листовая сталь должна подвергаться контролю ультразвуковым методом согласно требованиям ПБ 03-584-03 в объеме 100 % с оценкой металла по 1-у классу сплошности ГОСТ 22727.

1.5.5 Требования к сварке, сварочным материалам и сварным соединениям должны удовлетворять требованиям ГОСТ Р 53677-2009 (ИСО 16812:2007), ГОСТ Р 52630, ПБ 03-576-03, ПБ 03-584-03 и настоящих технических условий.

1.5.6 Технология сварки аппаратов 1, 2, 3, 4 групп должна быть аттестована в соответствии с РД 03-615-03.

1.5.7 Сварка корпусов и приварка к ним деталей аппаратов, а также сварка внутренних устройств аппаратов 1, 2, 3, 4 групп, должна производиться сварщиками, аттестованными в соответствии с «Правилами аттестации сварщиков и специалистов сварочного производства» ПБ 03-273-99 и имеющими удостоверение установленной формы.

Сварщики могут производить сварочные работы тех видов, которые указаны в их удостоверении.

1.5.8 Механические свойства сварных соединений должны быть не ниже норм, указанных в таблице 14 ГОСТ Р 52630.

1.5.9 Крепление труб в трубных решетках должно производиться сваркой с развальцовкой, либо развальцовкой с ограничением крутящего момента с учетом требований ГОСТ Р 53677-2009 (ИСО 16812:2007), ОСТ 26-02-1015, ОСТ 26-17-01 и СТО 00220368-014. Тип соединения труб с трубными решетками и класс точности соединения выбираются по

Лист 131

ОСТ 26-02-1015. При отсутствии указания тип соединения труб с трубными решетками выбирает предприятие-изготовитель.

1.5.10 Последовательность сварки и развальцовки труб должна исключать появление остаточных напряжений и искривлений трубных решеток, приводящих к разгерметизации фланцевых разъемов.

1.5.11 Аттестация технологии развальцовки труб в трубных решетках должна производиться в соответствии с СТО 00220368-018.

1.5.12 Требования к днищам должны удовлетворять требованиям ГОСТ Р 52630, ПБ 03- 576-03, ПБ 03-584-03 и настоящим техническим условиям.

1.5.13 Горизонтальные аппараты должны быть установлены на седловые опоры.

Угол охвата седловой опорой аппарата должен быть не менее 120°.

При наличии температурных расширений в продольном направлении в горизонтальных аппаратах следует выполнять жесткой лишь одну седловую опору, остальные опоры - свободными с указанием об этом в технической документации.

1.5.14 Вертикальные аппараты должны быть установлены на опоры-лапы.

1.5.15 Материал элементов опор, привариваемых непосредственно к корпусу аппарата, должен быть тот же, что и материал корпуса, или удовлетворять требованиям, предъявляемым к материалу корпуса.

1.5.16 Опоры из углеродистых сталей допускается применять для аппаратов из коррозионностойких сталей при условии, что к аппарату приваривается подкладной лист из коррозионностойкой стали.

1.5.17 Технические требования к фланцам аппаратов и фланцам арматуры должны соответствовать ГОСТ Р 52630, ПБ 03-584-03 и настоящим техническим условиям.

1.5.18 Облицовка уплотнительных поверхностей фланцев коррозионностойким слоем должна производиться наплавкой в соответствии с ГОСТ Р 52630. Приварка облицовочных колец не допускается.

1.5.19 На аппаратном фланце корпуса и неподвижной трубной решетке должны быть нанесены метки. При монтаже трубного пучка метки должны совпадать.

1.5.20 Крепежные детали фланцевых соединений должны соответствовать ОСТ 26-2040 - ОСТ 26-2042. Технические требования для болтов, шпилек, гаек и шайб для фланцевых соединений должны соответствовать СТП 26.260.2043.

1.5.21 Все трубы, включая U-образные, должны быть бесшовными и не должны иметь поперечных сварных швов.

1.5.22 Требования к термообработке должны соответствовать ГОСТ Р 53677-2009, (ИСО 16812:2007), ГОСТ Р 52630, ПБ 03-576-03, ПБ 03-584-03 и конструкторской документации.

Лист 132

1.5.23 U-образные трубы (колена) из углеродистых и низколегированных сталей подлежат термообработке в соответствии с ГОСТ Р 52630.

1.5.24 U-образные трубы (колена) из стали типа 15Х5М, имеющие радиус гиба менее пяти наружных диаметров трубы, должны быть подвергнуты термической обработке.

1.5.25 Термообработанная часть U-образной трубы должна включать в себя не менее 200 мм прямого участка трубы.

1.5.26 Крышка плавающей головки после сварки и исправления дефектов сварки подлежит термической обработке независимо от материалов, кроме сталей аустенитного класса, для которых необходимость термообработки определяется с учетом требований ГОСТ Р 52630 (пункт 6.11.4).

1.5.27 Предельные отклонения геометрических размеров, а также поля допусков деталей и привалочных поверхностей аппаратов должны соответствовать требованиям п. 7.6 и п. 7.7 ГОСТ Р 53677-2009 (ИСО 16812:2007).

1.5.28 Размещение деталей для крепления теплоизоляции должно производиться в соответствии с ГОСТ 17314.

1.5.29 На аппаратах должны предусматриваться элементы для строповки. Строповые устройства должны соответствовать требованиям ГОСТ Р 53677-2009 (ИСО 16812:2007), ГОСТ 13716 или ГОСТ 14114, ГОСТ 14115.

1.5.30 Гидравлическое испытание на прочность и герметичность следует проводить в соответствии с требованиями ГОСТ Р 53677-2009 (ИСО 16812:2007), ГОСТ Р 52630, ПБ 03-576-03, ПБ 03-584-03.

Допускается проводить гидравлическое испытание по технологии, принятой на предприятии-изготовителе, обеспечивающей выявление возможных дефектов при испытании на прочность и герметичность элементов (деталей) и сборочных узлов аппарата.

1.6 Комплектность

1.6.1 Комплектность аппарата.

1.6.1.1 В комплект поставки аппарата входит:

- аппарат в собранном виде, шт. - 1;

- ответные фланцы для штуцеров с рабочими прокладками и крепежными деталями, не требующими замены при монтаже, комплект - 1;

- запасные прокладки к ответным фланцам, комплект - 1.

1.6.1.2 К аппарату должна быть приложена следующая товаросопроводительная документация:

- паспорт, составленный в соответствии с требованиями ПБ 03-576-03;

- «Руководство по эксплуатации АТК-РЭ», экз. - 1;

Лист 133

- упаковочные листы, экз. (на каждое отправляемое место) - 2;

- комплектовочная ведомость, экз. - 1;

- сертификат соответствия;

- свидетельство о консервации;

- разрешение Ростехнадзора на применение (для подведомственных Ростехнадзору аппаратов).

1.6.2 Комплектность трубного пучка.

1.6.2.1 В комплект поставки трубного пучка входит:

- трубный пучок в собранном виде, шт. - 1.

1.6.2.2 К трубному пучку (при его самостоятельной поставке) должна быть приложена следующая товаросопроводительная документация:

- удостоверение о качестве, экз. - 1;

- упаковочные листы, экз. (на каждое отправляемое место) - 2.

Удостоверение о качестве должно содержать:

- чертеж общего вида с технической характеристикой, техническими требованиями;

- сведения о применяемых материалах;

- расчет на прочность;

- данные о гидравлическом испытании.

По требованию заказчика изготовитель должен обеспечить поставку следующих узлов:

- испытательного приспособления, включающего испытательное кольцо и сальник для каждого аппарата с плавающей головкой. По конструкции они должны соответствовать рисунку 9 ГОСТ Р 53677-2009 (ИСО 16812:2007) или другому НД;

- дополнительных запасных комплектов прокладок на каждую позицию.

1.7 Маркировка

1.7.1 Маркировка аппаратов должна производиться в соответствии с требованиями ГОСТ Р 53677-2009 (ИСО 16812:2007), ГОСТ Р 52630, ПБ 03-584-03; маркировка трубных пучков - по документации предприятия-изготовителя.

Аппараты, прошедшие сертификацию, должны маркироваться Знаком соответствия согласно ГОСТ Р 50460.

1.7.2 Транспортная маркировка аппаратов и трубных пучков (при их самостоятельной поставке) должна соответствовать ГОСТ 14192. Содержание маркировки, место нанесения, способ выполнения - по технической документации предприятия-изготовителя.

1.8 Консервация и окраска

1.8.1 Консервации и окраске подлежат аппараты, принятые отделом технического контроля.

Лист 134

1.8.2 Консервация и окраска должна соответствовать требованиям ГОСТ Р 52630 и ПБ 03-584-03.

1.8.3 Все обработанные неокрашенные поверхности аппаратов и трубных пучков (при их самостоятельной поставке) должны быть законсервированы по технологии предприятия-изготовителя с учетом условий транспортирования и хранения по ГОСТ 9.014 для группы П-4.

1.8.4 Внутренние поверхности аппаратов должны подвергаться процессу консервации, совмещенному с гидроиспытаниями согласно программе и методике испытаний, согласно нормативно-технической документации, утвержденной в установленном порядке.

Допускается консервация внутренних поверхностей другими методами по ГОСТ 9.014.

1.8.5 Подготовка поверхностей под окраску должна производиться по технологии предприятия-изготовителя с учетом требований ГОСТ 9.402.

1.8.6 На наружную поверхность аппаратов должно быть нанесено покрытие: грунт ГФ-021 по ГОСТ 25129 или ФЛ-03К по ГОСТ 9109 в один слой.

Эмаль серая марки ХВ-110 по ТУ 10-1301 или эмаль серая марки ПФ-115 по ГОСТ 6465 в два слоя. Окрашенные поверхности должны соответствовать VI классу покрытия по ГОСТ 9.032. Группа условий эксплуатации У1 по ГОСТ 9.104.

Допускается покрытие наружных поверхностей теплоизолируемых аппаратов производить нанесением грунта ГФ-021 ГОСТ 25129 или ФЛ-03К ГОСТ 9109 в два слоя.

При поставке на экспорт наружные поверхности аппаратов должны иметь покрытия:

- эмаль ПФ-115 по ГОСТ 6465 в два слоя по грунту ГФ-021 по ГОСТ 25129 или грунту ФЛ-03К, ФЛ-03Ж, АК-070 по ГОСТ 9109 в один слой для исполнения «У»;

- эмаль ХВ-124 по ГОСТ 10144 в три слоя по двум слоям грунта ФЛ-03К, ФЛ-03Ж, АК-070 по ГОСТ 9109 для исполнения «Т».

Окрашенные поверхности должны соответствовать VI классу покрытия по ГОСТ 9.032, группа условий эксплуатации «У1» или «T1» по ГОСТ 9.104.

Допускается применение других систем покрытий и лакокрасочных материалов, применяемых в зависимости от условий эксплуатации, категории размещения, транспортирования, хранения, монтажа и других условий.

1.8.7 Аппараты до покраски должны быть освобождены от жидкости, используемой для очистки или испытаний, а также посторонних материалов с последующей продувкой сжатым воздухом.

Лист 135

1.8.8 Все отверстия в аппаратах должны быть соответствующим образом заглушены, чтобы предотвратить их повреждение и возможное проникновение воды или других посторонних материалов.

1.8.9 Все уплотнительные поверхности фланцев должны быть покрыты легко удаляемой, предохраняющей от коррозии смазкой, и должны быть соответствующим образом защищены надежными заглушками.

1.8.10 Открытые резьбовые части болтов должны быть защищены легко удаляемой смазкой для предотвращения коррозии во время испытаний, отгрузки и хранения. Технологические отверстия должны быть заглушены консистентной смазкой.

1.9 Упаковка

1.9.1 Аппараты транспортируются без упаковки на подкладных брусьях с креплением согласно погрузочному чертежу.

1.9.2 Требования к упаковке должны соответствовать ГОСТ Р 52630, ПБ 03-584-03.

1.9.3 Трубный пучок (при его самостоятельной поставке) транспортируется в упаковке, которая должна обеспечивать его сохранность от повреждений при транспортировании, погрузочных и разгрузочных работах. Торцы трубных решеток на время транспортировки и хранения закрываются деревянными щитами или металлическими листами.

1.9.4 Сопроводительная документация должна быть упакована в соответствии с ГОСТ Р 52630 и помещена:

- для аппаратов - в верхний штуцер распределительной камеры аппарата или в специальный карман на упаковке;

- для трубных пучков - за деревянным (металлическим) щитом трубной решетки или в специальный карман на упаковке или в ящик ЗИП.

Место нахождения документации должно быть обозначено надписью «Техдокументация здесь».

Допускается по согласованию с потребителем отправка документации почтой в течение 2-х недель после отгрузки аппаратов.

1.9.5 Запасные прокладки следует завернуть в водонепроницаемую бумагу по ГОСТ 8828, а затем упаковать в ящики с пометкой «Запасные прокладки». Типы и размеры ящиков, технические требования к ним должны соответствовать ГОСТ 5959.

По согласованию с заказчиком допускается транспортировать запасные прокладки другими способами, гарантирующими их сохранность.

При поставке на экспорт ящики должны соответствовать ГОСТ 24634.

Лист 136

1.9.6 Запасные прокладки перед упаковкой должны подвергаться консервации в соответствии с ГОСТ 9.014 для группы изделий 1 - 2, вариант временной защиты ВЗ-4, вариант внутренней упаковки для макроклиматических районов с умеренным климатом ВУ-1, с тропическим климатом ВУ-4.

1.9.7 Отдельно отправляемые сборочные единицы, детали, запасные части должны быть упакованы в ящики или собраны в пакеты (стопы) отдельным грузовым местом.

1.9.8 Запасные части и крепежные детали при отправке их в ящиках должны быть законсервированы по технологии предприятия-изготовителя, а шпильки (болты) фланцевых соединений дополнительно упакованы в водонепроницаемую бумагу по ГОСТ 8828. Детали в ящике должны быть закреплены.

1.9.9 Фланцевые соединения штуцеров и муфты должны быть закрыты металлическими или деревянными заглушками на транспортных прокладках (допускается применять заглушки из других материалов). Перед пуском аппаратов в эксплуатацию транспортные прокладки подлежат замене на рабочие.

1.9.10 Каждое грузовое место должно иметь свой упаковочный лист, который размещается в специальном кармане и крепится около маркировки груза.

Второй экземпляр упаковочного листа или комплектовочной ведомости вместе с технической документацией упаковывают в первое грузовое место.

2 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ЭКОЛОГИИ

2.1 Аппараты и трубные пучки должны соответствовать требованиям «Технического регламента «О безопасности машин и оборудования», «Технического регламента «О требованиях пожарной безопасности», «Правил устройства и безопасной эксплуатации сосудов, работающих под давлением» (ПБ 03-576-03), «Общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» (ПБ 09-540-03), «Правил промышленной безопасности для нефтеперерабатывающих производств» (ПБ 09-563-03), «Правил проектирования, изготовления и приемки сосудов и аппаратов стальных сварных» (ПБ 03-584-03), «Правил безопасности в нефтяной и газовой промышленности» (ПБ 08-624-03), «Правил защиты от статического электричества в производствах химической, нефтехимической и нефтеперерабатывающей промышленности», ГОСТ 12.1.004, ГОСТ 12.1.010, ГОСТ 12.2.003, «Руководства по эксплуатации» (АТК-РЭ) ОАО «ВНИИНЕФТЕМАШ», требованиям, изложенным в настоящих технических условиях и других нормативно-технических документах, регла-

Лист 137

ментирующих безопасность эксплуатации теплообменной аппаратуры.

2.2 В соответствии с технологическим регламентом, на аппаратах или технологической линии должны быть предусмотрены защитные устройства КИПиА для предотвращения повышения давления или температуры в аппаратах выше разрешенных технической характеристикой. Предохранительные устройства должны устанавливаться на патрубках или трубопроводах, непосредственно присоединенных к сосуду и соответствовать требованиям ПБ 03-576-03. В случае необходимости установки предохранительного устройства на самом аппарате это следует оговорить при заказе.

Расчет пропускной способности предохранительного клапана должен производиться по ГОСТ 12.2.085 с учетом конкретных условий эксплуатации аппарата.

Выбор предохранительного клапана осуществляет заказчик, исходя из конкретных условий эксплуатации аппарата.

2.3 Аппараты не являются экологически опасными, источниками опасных и вредных производственных факторов, предусмотренных ГОСТ 12.0.003 (шума, вибрации и загазованности), в зоне их обслуживания при соблюдении требований и правил монтажа и эксплуатации.

3 ПРАВИЛА ПРИЕМКИ

3.1 Правила приемки должны соответствовать требованиям ГОСТ 15.309, ГОСТ Р 52630, ПБ 03-584-03 и настоящих технических условий.

3.2 Приемка и контроль качества аппарата (сборочных единиц и деталей, материалов, комплектующих изделий и отдельных операций) должны осуществляться ОТК предприятия-изготовителя на соответствие требованиям настоящих технических условий, ГОСТ Р 52630, ПБ 03-576-03, ПБ 03-584-03 и конструкторской документации, утвержденной в установленном порядке.

3.2.1 К изготовлению и сборке должны допускаться материалы и детали, качество которых отвечает требованиям технической документации и которые приняты ОТК предприятия-изготовителя.

3.2.2 В процессе изготовления и приемки деталей, сборочных единиц и аппарата в целом должны проводиться следующие виды контроля:

- входной;

- операционный.

Лист 138

3.2.2.1 Входному контролю должны подвергаться материалы и покупные изделия. Входной контроль должен проводиться в соответствии с ГОСТ 24297.

3.2.2.2 Операционному контролю должны подвергаться сборочные единицы и детали аппарата в процессе их изготовления на предприятии-изготовителе, качество которых подтверждается путем соответствия требованиям технических условий, ГОСТ Р 52630, ПБ 03-576-03, ПБ 03-584-03 и конструкторской документации, утвержденной в установленном порядке.

3.2.2.3 При операционном контроле должны проверяться:

- качество и соответствие материалов требованиям конструкторской документации;

- шероховатость механически обработанных поверхностей;

- размеры деталей и сборочных единиц;

- качество резьб;

- качество сварных соединений;

- масса аппарата;

- режимы термообработки;

- качество подготовки поверхностей.

3.3 Для контроля качества и приемки изготовленной продукции аппараты должны подвергаться следующим видам испытаний:

- приемо-сдаточным;

- периодическим;

- сертификационным.

3.4 Испытания на предприятии-изготовителе проводятся заводской комиссией, назначенной приказом по заводу, с привлечением при необходимости представителей Ростехнадзора, заказчика, потребителя, разработчика и других заинтересованных лиц.

3.5 Объем испытаний включает проверку:

- габаритных и присоединительных размеров;

- прочности и герметичности;

- соответствия примененных материалов предусмотренным материалам в спецификации рабочей документации;

- качества сварных соединений;

- качества поверхности;

- качества покрытия;

- комплектности изделия;

- комплектности сопроводительной документации;

Лист 139

- маркировки;

- консервации;

- упаковки.

3.6 При периодических и сертификационных испытаниях дополнительно проводится проверка:

- стабильности технологического процесса;

- показателей надежности;

3.7 Приемо-сдаточным испытаниям на предприятии-изготовителе должен подвергаться каждый аппарат или трубный пучок (при его самостоятельной поставке).

3.8 Периодическим испытаниям на предприятии-изготовителе должен подвергаться один аппарат не реже одного раза в пять лет, прошедший приемо-сдаточные испытания и принятый ОТК предприятия-изготовителя.

Допускается не проводить периодические испытания в тех случаях, когда требования стандартов проверяют при приемо-сдаточных испытаниях, объем которых достаточен для контроля качества и приемки продукции, а также если не требуется периодическое подтверждение качества изготовленной продукции.

3.9 Сертификационные испытания проводятся во время проведения процедуры сертификации продукции в объеме согласно п. 3.5 и 3.6, если нет иных утвержденных программ испытаний.

3.10 Испытание аппаратов следует проводить на испытательном оборудовании, аттестованном в установленном порядке, укомплектованном средствами защиты и приборами, имеющем эксплуатационную документацию и паспорт.

Испытание аппаратов должен проводить обученный и аттестованный персонал по утвержденной технологии в соответствии с программами и методиками (технологическим процессом) на испытания.

3.11 Аппараты считаются выдержавшими испытания, если полностью подтверждено соответствие аппаратов требованиям настоящих технических условий и комплекту конструкторской документации.

3.12 Если при испытаниях выявлены несоответствия аппаратов требованиям настоящих технических условий хотя бы по одному пункту, а также в случае обнаружения дефектов, аппараты должны быть возвращены в производство для устранения дефектов. После устранения дефектов, а также причин их вызывающих, аппараты повторно подвергаются испытанию в полном объеме.

Лист 140

При положительных результатах повторных испытаний аппарат считается принятым.

Если при повторных испытаниях вновь будет обнаружено несоответствие аппарата хотя бы по одному из проверяемых параметров, то он подлежит окончательной отбраковке.

3.13 Результаты испытаний оформляют в соответствии с требованиями ГОСТ 15.309 и отражают в сопроводительной документации на продукцию.

3.14 Подтверждение показателей надежности (эксплуатационной работоспособности) аппарата производится сбором отзывов с мест эксплуатации.

4 МЕТОДЫ КОНТРОЛЯ

4.1 Методы и объем контроля качества изготовления аппаратов должны соответствовать требованиям ГОСТ Р 52630, ПБ 03-576-03, ПБ 03-584-03 и рабочей конструкторской документации.

4.2 Технический контроль качества изготовления аппаратов должен осуществляться следующими методами:

- материалов - проверкой сертификатов предприятий-поставщиков или результатов химических анализов и механических испытаний, проводимых предприятием-изготовителем на соответствие требованиям технической документации, ГОСТ Р 52630.

Материалы, качество которых не подтверждено сертификатами или отсутствуют данные на отдельные виды испытаний, должны быть подвергнуты необходимым испытаниям и приняты ОТК до запуска материала в производство;

- термообработки - проверкой на соответствие требованиям ГОСТ Р 52630, ПБ 03-576-03, ПБ 03-584-03;

- размеров (присоединительных и габаритных) - измерением стандартизованным инструментом и калибрами. Число измерений каждого размера должно быть не менее двух. Измерения должны производить не менее двух человек.

Внутренний диаметр аппарата должен определяться путем замера длины окружности по наружной поверхности обечайки и вычисления по формуле:

Двн = L/π - 2S, мм, где:

L - длина окружности наружной поверхности обечайки, мм,

S - номинальная толщина стенки, мм.

Средства измерения и контроля, применяемые при контроле и испытаниях, должны отвечать требованиям ГОСТ Р 52630, ПБ 03-576-03 и должны быть поверены, а испытательное оборудование аттестовано в установленном порядке, укомплектовано средствами защиты и приборами и должно иметь эксплуатационную документацию и паспорт;

Лист 141

- массы - взвешиванием на соответствие требованиям конструкторской документации. Допускается определение массы производить расчетом по номинальным размерам деталей аппарата;

- прочности и герметичности - гидравлическим испытанием. Требования при проведении гидравлических испытаний должны соответствовать ГОСТ Р 53677-2009 (ИСО 16812:2007), ГОСТ Р 52630, ПБ 03-576-03, ПБ 03-584-03;

- качества сварных соединений - проверкой на соответствие требованиям ПБ 03-576-03, ПБ 03-584-03, ГОСТ Р 52630 и настоящих технических условий.

Объем и методы контроля качества сварных соединений должны быть указаны в конструкторской документации.

Визуальный контроль и измерения должны проводиться в соответствии с требованиями РД 03-606-03 «Инструкция по визуальному и измерительному контролю»;

Контроль механических свойств сварных соединений, виды испытаний и количество образцов должны соответствовать п. 8.3 ГОСТ Р 52630.

Испытания сварного соединения на стойкость против межкристаллитной коррозии следует проводить по ГОСТ 6032 или соответствующему НД.

Металлографические макро- и микро исследования должны проводиться в соответствии с РД 24.200.04 на одном образце от каждого контрольного сварного соединения.

Стилоскопирование сварных швов должно проводиться для установления марочного соответствия примененных сварочных материалов требованиям проекта и инструкций по сварке, РД 26.260.15-2001 или настоящих технических условий.

Для выявления внутренних дефектов сварные соединения должны подлежать контролю ультразвуковой дефектоскопией или радиографическим методом.

Ультразвуковая дефектоскопия сварных соединений должна проводиться в соответствии с ГОСТ 14782, СТО 00220256-005.

Радиографический контроль сварных соединений должен проводиться в соответствии с ГОСТ 7512, ОСТ 26-11-03.

Метод контроля качества стыковых и угловых сварных соединений должен определяться согласно ОСТ 26-2079.

При невозможности осуществления контроля сварных соединений радиографическим или ультразвуковым методом из-за их недоступности контроль качества этих сварных соединений должен проводиться по РД 26-11-01-85 в объеме 100 %.

Цветная дефектоскопия сварных соединений должна проводиться в соответствии с

Лист 142

ОСТ 26-5. Объем контроля определяется в соответствии с требованиями РД 26-11-01-85 или требованиями конструкторской документации;

- качества поверхностей деталей, сборочных единиц и элементов аппарата - визуальным, осмотром;

- качества механически обработанных поверхностей - визуально, внешним осмотром на соответствие требованиям конструкторской документации и сравнением с образцами шероховатости по ГОСТ 9378;

- качества уплотнительных поверхностей фланцев - визуальным осмотром на отсутствие трещин, вмятин, пор;

- качества поверхности аппарата под нанесение защитного противокоррозионного покрытия - проверкой на соответствие требованиям ГОСТ 9.402.

- качество резьбы - визуальным осмотром и измерением, резьбовыми шаблонами, калибрами и другими средствами измерения на отсутствие задиров, заусенцев, царапин, срывов. Гайка должна навертываться на всю резьбу шпильки или винта вручную, с небольшим усилием. Торцы гаек фланцевых соединений должны плотно прилегать к опорной поверхности;

- качества окраски - визуальным осмотром, методом сравнения с эталоном по ГОСТ 9.407;

- комплектности изделия - визуально по комплектовочной ведомости, прилагаемой к паспорту аппарата;

- комплектности сопроводительной документации - наличием паспорта и упаковочного листа;

- маркировки, консервации, упаковки - визуальным осмотром. Маркировка, консервация и упаковка должны производиться в соответствии с требованиями настоящих технических условий и конструкторской документации.

4.3 Контроль стабильности технологического процесса производится проверкой полноты и качества выполнения всех технологических операций.

4.4 Контроль показателей надежности производится сбором отзывов с мест эксплуатации. При отсутствии отзывов надежность аппарата определяется справкой ОТК об отсутствии рекламаций с мест эксплуатации.

Требования пункта 1.3.2 контролю на заводе-изготовителе не подлежат. Требования данного пункта обеспечиваются за счет прибавки на коррозию при расчете элементов аппарата на прочность и контролируются в процессе эксплуатации.

Лист 143

5 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1 Транспортирование и хранение аппаратов и трубных пучков (при их самостоятельной поставке) производят в соответствии с требованиями ГОСТ Р 52630, ПБ 03-584-03, при этом должна обеспечиваться сохранность от механических повреждений штуцеров, опор и других узлов аппаратов.

При хранении должны быть созданы условия, обеспечивающие сохранность аппаратов и передачу их на монтаж без дополнительных работ по очистке, ревизии и ремонту.

5.2 Аппараты и трубные пучки (при их самостоятельной поставке) транспортируются железнодорожным, морским, речным и автомобильным транспортом на открытых платформах в соответствии с «Правилами перевозки грузов» и «Техническими условиями погрузки и крепления грузов», действующими на каждом виде транспорта.

5.3 Погрузка аппаратов на подвижном железнодорожном составе должна соответствовать требованиям МПС, а крепление - по документации предприятия-изготовителя.

5.4 Условия транспортирования аппарата в части воздействия климатических факторов должны соответствовать группе 9 (ОЖ1) по ГОСТ 15150.

5.5 Условия транспортирования аппарата в части воздействия механических факторов должны соответствовать жестким условиям (Ж) по ГОСТ 23170.

5.6 Условия хранения аппарата в части воздействия климатических факторов должны соответствовать группе 6 (ОЖ2) по ГОСТ 15150. При хранении аппаратов должны быть соблюдены следующие условия:

- защита от механических повреждений, деформаций и атмосферных осадков;

- установка на подкладки, исключающие непосредственное соприкосновение с землей.

5.7 При выполнении погрузочно-разгрузочных работ должны выполняться требования ГОСТ 12.3.009.

5.8 Транспортирование и хранение аппаратов, поставляемых на экспорт, должны осуществляться в соответствии с контрактом (договором).

6 УКАЗАНИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

6.1 Указания по установке и монтажу

6.1.1 Монтаж и установка аппаратов должны осуществляться на подготовленную бетонную площадку или металлоконструкцию, при этом должна быть обеспечена возмож-

Лист 144

ность свободного скольжения подвижной опоры при температурных расширениях и сжатиях аппаратов. Монтаж должен производиться специализированными организациями, располагающими техническими средствами, необходимыми для качественного выполнения работ.

6.1.2 Перед монтажом и установкой аппараты должны быть подвергнуты наружному осмотру без разборки, при этом проверяются:

- комплектность - по комплектовочной ведомости;

- соответствие аппаратов требованиям настоящих технических условий, рабочим чертежам, ГОСТ Р 52630, ПБ 03-576-03, ПБ 03-584-03;

- отсутствие повреждений, поломок и других видимых дефектов;

- наличие ответных фланцев, рабочих прокладок и крепежных деталей;

- наличие окраски, маркировки и консервации согласно требованиям настоящих технических условий;

- наличие отметок (знаков), указывающих положение центра масс аппарата;

- наличие на вертикальных аппаратах отличительной окраски строповых устройств, а на горизонтальных аппаратах - отличительной окраски мест расположения строп;

- наличие накладок под площадки обслуживания и деталей для крепления теплоизоляции.

6.1.3 Монтаж аппаратов должен производиться по проекту производства монтажных работ с учетом конкретных условий монтажа, требований «Руководства по эксплуатации», ГОСТ 24444 и настоящих технических условий.

6.1.4 Запрещается производить монтаж аппаратов в случае их несоответствия паспортам предприятия-изготовителя, а также требованиям действующей нормативно -технической документации и настоящих технических условий.

6.1.5 При установке горизонтальных аппаратов в проектное положение должен обеспечиваться их уклон 0,002 - 0,003 в сторону распределительной камеры.

6.1.6 При установке вертикальных аппаратов в проектное положение отклонение от вертикальности должно быть не более 0,1 % от высоты аппарата, но не более 10 мм.

6.1.7 После окончания установочных и монтажных работ для аппаратов, подведомственных Ростехнадзору, должно быть составлено удостоверение о качестве монтажа, проведена регистрация аппарата и получено разрешение на ввод в эксплуатацию в органах Ростехнадзора в соответствии с требованиями раздела 6 ПБ 03-576-03.

6.2 Указания по эксплуатации

6.2.1 Эксплуатация аппаратов должна осуществляться в соответствии с «Техническим регламентом «О безопасности машин и оборудования», технологическим регла-

Лист 145

ментом, «Руководством по эксплуатации» (АТК-РЭ) и с параметрами, не превышающими указанные в паспорте аппарата.

6.2.2 Пуск, остановка и испытания на герметичность в зимнее время аппаратов, установленных на открытом воздухе или в неотапливаемом помещении, должны производиться в соответствии с «Регламентом» (Приложение М ГОСТ Р 52630).

6.2.3 При эксплуатации аппаратов должны выполняться требования безопасности, указанные в разделе 2 настоящих технических условий.

6.2.4 Предприятие-потребитель аппаратов обязано с учетом требований «Руководства по эксплуатации» (АТК-РЭ), приложенного к паспорту аппарата, действующих Правил и Норм, составить свою инструкцию по эксплуатации и технике безопасности для данного аппарата, принимая во внимание особенности своего производства и технологического режима.

6.2.5 К аппаратам со взрывопожароопасными средами должны быть подведены линии воды, пара, инертного газа. Каждая линия должна иметь запорную и запорно-регулирующую арматуру.

6.2.6 При выполнении теплоизоляции аппаратов должны предусматриваться меры защиты от попадания в нее горючих продуктов.

Температура наружной поверхности аппаратов или кожухов теплоизоляционных покрытий не должна превышать температуры самовоспламенения взрывопожароопасного продукта, а в местах, доступных для обслуживающего персонала, должна быть не более плюс 60 °С (при наружной установке).

6.2.7 Аппараты на месте монтажа должны быть заземлены в соответствии с ГОСТ 12.2.007.0 и защищены от статического электричества согласно «Правилам защиты от статического электричества в производствах химической, нефтехимической и нефтеперерабатывающей промышленности».

Заземление должно быть выполнено в соответствии с требованиями «Правил устройства электроустановок (ПУЭ)».

Присоединение заземляющих проводников к аппаратам должно быть выполнено сваркой, место заземления должно быть зачищено до металлического блеска, а после сварки окрашено для защиты от коррозии.

6.2.8 Молниезащита аппаратов должна выполняться в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО 153-34.21.122.

6.2.9 Воздух рабочей зоны при эксплуатации аппаратов не должен содер-

Лист 146

жать вредных веществ, превышающих предельно допустимые концентрации, установленные ГОСТ 12.1.005 для веществ с классом опасности по ГОСТ 12.1.007.

6.2.10 К обслуживанию аппаратов допускается персонал, обученный и аттестованный в установленном порядке. К эксплуатации на опасном производственном объекте допускаются аппараты, на которые в установленном порядке оформлены разрешения на применение аппаратов Ростехнадзора.

6.2.11 Методы и средства противоаварийной автоматической защиты должны определяться проектной документацией с учетом особенностей технологического процесса и категории взрывоопасности технологического блока, в который входит аппарат.

6.2.12 Запрещается эксплуатация с неисправными противоаварийными устройствами.

6.2.13 Состояние средств противоаварийной защиты должно периодически контролироваться. Периодичность и методы контроля определяются проектной документацией.

6.2.14 Порядок и сроки проверки исправности действия предохранительных клапанов в зависимости от условий технологического процесса должны быть указаны в «Инструкции по эксплуатации предохранительных устройств», утвержденной владельцем аппарата в установленном порядке, с учетом требований раздела 2 ГОСТ 12.2.085 и раздела 5 ПБ 03-576-03.

6.2.15 Порядок и сроки проверки исправности манометров обслуживающим персоналом в процессе эксплуатации должны определяться «Инструкцией по режиму работы и безопасному обслуживанию аппаратов», утвержденной руководством организации - владельца аппаратов.

6.2.16 Указатели уровня должны быть снабжены арматурой для их отключения от аппарата и продувки с отводом рабочей среды в безопасное место.

6.2.17 Аппараты должны подвергаться техническому освидетельствованию после монтажа до пуска в работу, периодически в процессе эксплуатации и в необходимых случаях - внеочередному освидетельствованию. Объем, методы и периодичность технического освидетельствования аппаратов должны соответствовать требованиям раздела 6 ПБ 03-576-03 и быть указаны в руководстве по эксплуатации.

6.2.18 Порядок контроля за степенью коррозионного износа аппаратов с использованием неразрушающих методов, способы, периодичность и места проведения контрольных замеров должны определяться в производственной инструкции с учетом конкретных условий эксплуатации.

6.2.19 После отработки назначенного срока службы дальнейшая эксплуатация аппаратов возможна только после проведения технического диагностирования и определения остаточного ресурса.

Лист 147

6.2.20 Аппараты перед отправкой на утилизацию (на вторичную переработку) освободить от рабочих сред по технологии владельца аппаратов, обеспечивающей безопасное ведение работ, а также осуществить разборку и разделку аппаратов с сортировкой металла по типам и маркам.

Утилизация аппарата, отработавшего свой срок, производится в сроки и способом, принятым на предприятии-потребителе аппарата, в соответствии с требованием ГОСТ 30167.

7 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

7.1 Предприятие-изготовитель должно гарантировать соответствие аппаратов и трубных пучков требованиям настоящих технических условий, ГОСТ Р 52630, ГОСТ Р 53677-2009 (ИСО 16812:2007), ПБ 03-584-03 при соблюдении потребителем условий монтажа, эксплуатации, транспортирования и хранения.

7.2 Гарантийный срок эксплуатации - 18 месяцев со дня ввода аппаратов в эксплуатацию, но не более 24 месяцев после отгрузки с предприятия-изготовителя.

7.3 Гарантийный срок консервации - 2 года.

7.4 Гарантийный срок эксплуатации аппаратов, поставляемых на экспорт, устанавливается 12 месяцев со дня пуска в эксплуатацию, но не более 24 месяцев с даты проследования через государственную границу РФ, если иное не оговорено в контракте.

Лист 153

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Изм.

Номера листов (страниц)

Всего листов (страниц) в документе

№ документа

Входящий № сопроводительного документа и дата

Подпись

Дата

Измененных

Замененных

Новых

Аннулированных

1







Все



ИИ

-



05.06.2002

2







Все



ИИ

-



20.09.2004

3







Все



ИИ

-



03.10.2007

4

2, 4 - 6, 13, 17, 25, 27 - 31, 36, 38, 40, 44, 46 - 51, 55, 58 - 62, 65, 85, 112, 125, 126, 141 - 143

14, 35, 39, 43, 129 - 136, 144, 145



128, 137 - 140

35

ИИ

-



16.12.2010

СОДЕРЖАНИЕ

Вводная часть ................................................................................................................. 2

1 Технические требования

1.2 Основные параметры и размеры ................................................................... 5 - 127

1.3 Требования к проектированию и конструкции ..................... 128 - 129 (ИИ № 4)

1.4 Требования к материалам ........................................................ 129 - 130 (ИИ № 4)

1.5 Требования к изготовлению .................................................... 130 - 132 (ИИ № 4)

1.6 Комплектность .......................................................................... 132 - 133 (ИИ № 4)

1.7 Маркировка ........................................................................................ 133 (ИИ № 4)

1.8 Консервация и окраска ............................................................. 133 - 135 (ИИ № 4)

1.9 Упаковка .................................................................................... 135 - 136 (ИИ № 4)

2 Требования безопасности и экологии ....................................... 136 - 137 (ИИ № 4)

3 Правила приемки ......................................................................... 137 - 140 (ИИ № 4)

4 Методы контроля ......................................................................... 140 - 142 (ИИ № 4)

5 Транспортирование и хранение ........................................................... 143 (ИИ № 4)

6 Указания по монтажу и эксплуатации ...................................... 143 - 147 (ИИ № 4)

7 Гарантии изготовителя ......................................................................... 147 (ИИ № 4)

Приложение А. Предельное расчетное давление в зависимости от расчетной температуры среды для аппаратов типов ТП, ХП, КП, ТУ ........................................ 148

Приложение Б. (обязательное) Пределы применения аппаратов в зависимости от диаметра кожуха, давления, исполнения по материалу и температуры ........ 149 - 150

Ссылочные нормативно-технические документы ...................... 151 - 152 (ИИ № 4)

Лист регистрации изменений ................................................................. 153 (ИИ № 4)





ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Изм.

Номера листов (страниц)

Всего листов (страниц) в документе

№ документа

Входящий № сопроводительного документа и дата

Подпись

Дата

измененных

замененных

новых

аннулированных

1

-

-

-

Все

-

ИИ 1

-



05.06.2002

2

-

-

-

Все

-

ИИ 2

-



20.09.2004

3

-

-

-

Все

-

ИИ 3

-



03.10.2007

4

2, 4 - 6, 13, 17, 25, 27 - 31, 36, 38, 40, 44, 46 - 51, 55, 58 - 62, 65, 85, 112, 125, 126, 141 - 143

14, 35, 39, 43, 129 - 136, 144, 145

-

128, 137 - 140

35

ИИ 4

-



16.12.2010

5

2, 128, 133, 146, 152, 153, 154 ИИ 4

ИИ 4: 153

-

-

3

ИИ 5

-



13.10.2011






Лист 35

Внутренний диаметр кожуха

Давление Ру, МПа, не более

Трубы 20×2 длиной

Трубы 25×2 длиной

Трубы 25×2,5 длиной

3000

6000

3000

6000

3000

6000

Материал труб

Сталь

Латунь

Сталь

Латунь

Сталь

Латунь

Сталь

Латунь

Сталь

Сталь

Масса, кг

900

2 хода

1,6

8500

8890

11500

12090

7710

8030

10290

10760

8450

11420

2,5

9670

10060

12950

13540

8880

9200

11740

12210

9620

12870

4,0

11730

12120

15110

15700

10880

11200

13900

14340

11610

15030

6,3

15800

-

16190

-

15030

-

15350

-

15750

19470

4 хода

1,6

8350

8750

11260

11820

7590

7890

10070

10520

8290

11140

2,5

9540

9920

12720

13820

8760

9060

11520

11970

9460

12590

4,0

11500

11880

14860

15420

10730

11030

13660

14110

11420

14720

6,3

15620

-

16000

-

14850

-

15160

-

15550

19140

1000

2 хода

1,6

10700

11200

14770

15500

9950

10550

13480

14250

10780

14900

2,5

11370

11850

15470

16200

10500

11100

14180

14900

11450

15600

4,0

13920

14400

18100

18900

13050

13650

16900

17650

14000

18200

6,3

18900

-

24250

-

18040

-

23050

-

18980

24400

4 хода

1,6

10480

10950

14420

15100

9700

10300

13150

13850

10500

14500

2,5

11150

11600

15120

15800

10300

10850

13860

14550

11300

15160

4,0

13690

14150

17750

18550

12850

13450

16600

17300

13750

17800

6,3

18670

-

23900

-

17800

-

22700

-

18690

23960

Лист 39

Продолжение табл. 12

Размеры в мм

Внутренний диаметр кожуха

Давление Ру, МПа, не более

Трубы 20×2 длиной

Трубы 25×2 длиной

Трубы 25×2,5 длиной

6000

9000

6000 9000

6000

9000

Материал труб

Сталь

Латунь

Сталь

Латунь

Сталь

Латунь

Сталь

Латунь

Сталь

Сталь

Масса, кг

900

2 хода

1,6

9060

9500

12340

13010

8220

8590

11060

11600

9080

12360

2,5

10230

10670

13790

14460

9390

9760

12510

13050

10250

13810

4,0

12290

12730

15950

16620

11390

11760

14670

15180

12240

15970

6,3

16360

-

16800

-

15540

-

15910

-

16380

20410

4 хода

1,6

8820

9270

11970

12600

8020

8360

10710

11220

8820

11930

2,5

10010

10440

13430

14060

9190

9530

12160

12670

9990

13380

4,0

11970

12400

15570

16200

11160

11500

14300

14810

11950

15510

6,3

16090

-

16520

-

15280

-

15630

-

16080

19930

1000

2 хода

1,6

11550

.12100

15900

16750

10530

11150

14350

15150

11600

15950

2,5

12000

12650

16650

17490

11100

11750

15060

15850

12050

16680

4,0

14650

15200

19350

20200

13650

14300

17780

18600

14700

19400

6,3

19550

-

24800

-

18530

-

23950

-

19600

24850

4 хода

1,6

11230

11750

15420

16250

10190

10800

13850

14600

11200

15350

2,5

11750

12300

16170

16970

10760

11380

14560

15300

11750

16060

4,0

14350

14850

18870

19680

13300

13950

17300

18050

14350

18800

6,3

19230

-

24320

-

18190

-

23450

-

19200

24200

Лист 43

Продолжение табл. 13

Размеры в мм

Внутренний диаметр кожуха

Давление кожуха Ру, МПа, не более

Трубы 20×2 длиной

Трубы 25×2 длиной

Трубы 25×2,5 длиной

6000

9000

6000

9000

6000

9000

Материал труб

Сталь

Латунь

Сталь

Латунь

Сталь

Латунь

Сталь

Латунь

Сталь

Сталь

Масса, кг

800

2 хода

1,6

6690

7000

9200

9700

6220

6550

8490

8870

6800

9370

2,5

7180

7480

9780

10220

6700

6950

9070

9450

7290

9950

4,0

8150

8450

10700

11200

7750

7920

9990 .

10500

8250

10870

6,3

10400

-

13050

-

9910

-

12340

-

10490

13220

4 хода

1,6

6540

6850

8970

9390

6050

6400

8240

8590

6650

9060

2,5

7030

7320

9550

9970

6530

6770

8820

9170

7090

9640

4,0

8050

8400

10500

10950

7600

7840

9740

10100

8050

10560

6,3

10300

-

12850

-

9790

-

12090

-

10300

12910

900

2 хода

1,6

8400

8790

11400

11990'

7610

7930

10190

10660

8350

11320

2,5

9720

10110

13000

13590

8930

9250

11790

12260

9670

12920

4,0

11510

11900

14890

15480

10660

10980

13680

14120

11390

14810

6,3

15090

-

15480

-

14320

-

14640

-

15040

18760

4 хода

1,6

8240

8640

11150

11710

7480

7780

9960

10410

8180

11030

2,5

9540

9920

12720

13280

8760

9060

11520

11970

9460

12590

4,0

11190

11570

14550

15110

10420

10720

13350

13800

11110

14410

6,3

14760



15140



13990



14300



14690

18280


Лист 14

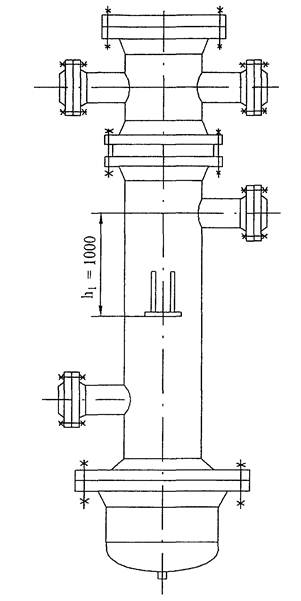

Аппараты типов ТПВ и ХПВ с длиной труб 3000 мм

Черт. 2

Таблица 3

мм

Внутренний диаметр кожуха

Количество опор

А0

d0

325*

2

562

24

400

674

500

830

_____________

* Наружный диаметр кожуха

Примечания:

1. На трубном пучке, около плавающей головки устанавливаются две опорные перегородки, расположенные друг против друга.

2. Теплообменники и холодильники типа ТПВ и ХПВ должны устанавливаться в помещении с температурой воздуха не ниже 0 °С.

3. d0 - диаметр отверстия в опорах под фундаментные болты.





© 2013 Ёшкин Кот :-)
