АППАРАТЫ ТЕПЛООБМЕННЫЕ
КОЖУХОТРУБЧАТЫЕ С ПЛАВАЮЩЕЙ ГОЛОВКОЙ,
КОЖУХОТРУБЧАТЫЕ С U-ОБРАЗНЫМИ ТРУБАМИ
И ТРУБНЫЕ ПУЧКИ К НИМ
Технические
условия
ТУ 3612-023-00220302-01
(Взамен ТУ 26-02-1062-88, ТУ 26-02-1069-88, ТУ 26-02-1101-89, ТУ 26-02-1164-95)
(Изменения № 1, № 2, № 3 аннулированы. Изм. № 4)
Срок действия установлен с 01.07.2001 г.
до 01.01.2018 г.
(Измененная редакция. Изм. № 4, № 7)
|
|
|
Руководитель разработки, к.т.н. Зав. лабораторией № 15Л1 ____________ В.Л. Головачев 14 мая 2001 г. |
2001
(Измененная редакция. Изм. № 4)
Постановка аппаратов на производство должна осуществляться в соответствии с РД 09-167 и ГОСТ Р 15.201 при авторском надзоре ОАО «ВНИИНЕФТЕМАШ».
(Измененная редакция. Изм. № 4, № 5)
Настоящие технические условия распространяются на кожухотрубчатые теплообменные аппараты с плавающей головкой (теплообменники, холодильники, конденсаторы) и кожухотрубчатые с У-образными трубами (теплообменники) - далее аппараты типа ТП, ХП, КП, ТУ и их модификации.
Настоящие технические условия не распространяются на аппараты для атомных электростанций.
Аппараты предназначены для теплообмена жидких и газообразных сред в технологических процессах нефтеперерабатывающей, нефтехимической, химической, нефтяной, газовой и других отраслях промышленности и изготавливаются для внутрироссийских и зарубежных поставок.
Охлаждающей средой в холодильниках и конденсаторах является вода или другая нетоксичная, невзрыво- и непожароопасная жидкость с температурой кипения при давлении 0,07 МПа свыше 60 °С.
Аппараты должны изготавливаться в следующих исполнениях:
Г - горизонтальные;
В - вертикальные.
В аппаратах применяются гладкие (Г) теплообменные трубы. В технически обоснованных случаях допускается применение диафрагмированных (Д) теплообменных труб с накатными кольцевыми канавками.
Аппараты могут эксплуатироваться в условиях макроклиматических районов с умеренным, холодным и тропическим климатом. Климатическое исполнение «У», «УХЛ» и «Т», категории размещения изделия 1 по ГОСТ 15150.
(Измененная редакция. Изм. № 4)
Аппараты рассчитаны на установку в географических районах сейсмичностью не более 6 баллов по принятой в РФ 12-ти бальной шкале.
(Измененная редакция. Изм. № 4)
Возможность эксплуатации аппаратов в районах с сейсмичностью 7 и более баллов определяется расчетом на сейсмичность по СНиП II-7 с учетом конкретного типоразмера».
(Введен дополнительно. Изм. № 4)
Пример условного обозначения теплообменного аппарата при заказе:
Теплообменник с плавающей головкой горизонтальный (ТПГ), с кожухом диаметром 1000 мм, на условное давление в трубах и кожухе 2,5 МПа, исполнения по материалу M1, с гладкими теплообменными трубами (Г), диаметром 20 мм, длиной 6 м, расположенными по вершинам равносторонних треугольников (Т), 4-х ходовой по трубному пространству, климатического исполнения (У), с деталями для крепления теплоизоляции:
Теплообменник 1000 ТПГ-2,5-М1/20Г-6-Т-4-У-И ТУ 3612-023-00220302-01
Теплообменник с плавающей головкой вертикальный (ТПВ), с кожухом диаметром 325 мм, на условное давление в трубах и кожухе 2,5 МПа, исполнения по материалу M1, с диафрагмированными теплообменными трубами (Д), диаметром 25 мм, длиной 3 м, расположенными по вершинам квадратов (К), 2-х ходовой по трубному пространству, климатического исполнения (Т), без деталей для крепления теплоизоляции:
Теплообменник 325 ТПВ-2,5-М1/25Д-3-К-2-Т ТУ 3612-023-00220302-01
Холодильник с плавающей головкой горизонтальный (ХПГ), с кожухом диаметром 800 мм, на условное давление в трубах 1,0 МПа и в кожухе 4,0 МПа, исполнения по материалу М3, с гладкими теплообменными трубами (Г), диаметром 20 мм, длиной 6 м, расположенными по вершинам равносторонних треугольников (Т), 4-х ходовой по трубному пространству, климатического исполнения (У), с деталями для крепления теплоизоляции:
Холодильник 800 ХПГ-1,0-4,0-М3/20Г-6-Т-4-У-И ТУ 3612-023-00220302-01
Холодильник с плавающей головкой вертикальный (ХПВ), с кожухом диаметром 325 мм, на условное давление в трубах 0,6 МПа и в кожухе 4,0 МПа, исполнения по материалу M1, с гладкими теплообменными трубами (Г), диаметром 25 мм, длиной 3 м, расположенными по вершинам квадратов (К), 2-х ходовой по трубному пространству, климатического исполнения (Т), без деталей для крепления теплоизоляции:
Холодильник 325 ХПВ-0,6-4,0-М1/25Г-3-К-2-Т ТУ 3612-023-00220302-01
Конденсатор с плавающей головкой (КП), с кожухом диаметром 600 мм, на условное давление в трубах 1,0 МПа и в кожухе 2,5 МПа, исполнения по материалу М12, с гладкими теплообменными трубами (Г), диаметром 25 мм, длиной 6 м, расположенными по вершинам равносторонних треугольников (Т), 6-ти ходовой по трубному пространству, климатического исполнения (У), с деталями для крепления теплоизоляции:
Конденсатор 600 КП-1,0-2,5-М12/25Г-6-Т-6-У-И ТУ 3612-023-00220302-01
Теплообменник с У-образными трубами (ТУ), с кожухом диаметром 1400 мм, на условное давление в трубах и кожухе 1,6 МПа, исполнения по материалу M1, с гладкими теплообменными трубами (Г), диаметром 25 мм, длиной 6 м, расположенными по вершинам равносторонних треугольников (Т), 2-х ходовой по трубному пространству, климатического исполнения (У), с деталями для крепления теплоизоляции:
Теплообменник 1400 ТУ-1,6-М1/25Г-6-Т-2-У-И ТУ 3612-023-00220302-01
Пример условного обозначения трубного пучка при заказе (в случае его самостоятельной поставки):
Пучок трубный для теплообменника с плавающей головкой горизонтального (ТПГ) с кожухом диаметром 1000 мм, на условное давление в трубах и кожухе 2,5 МПа, исполнения по материалу M1, с гладкими теплообменными трубами (Г), диаметром 25 мм, длиной 6 м, расположенными по вершинам квадратов (К), 4-х ходовой по трубному пространству, климатического исполнения (Т):
Пучок трубный 1000 ТПГ-2,5-М1/25Г-6-К-4-Т ТУ 3612-023-00220302-01
Пучок трубный для холодильника с плавающей головкой вертикального (ХПВ), с кожухом диаметром 500 мм, на условное давление в трубах 1,0 МПа и в кожухе 2,5 МПа, исполнения по материалу М3, с гладкими теплообменными трубами (Г), диаметром 25 мм длиной 3 м, расположенными по вершинам квадратов (К), 2-х ходовой по трубному пространству, климатического исполнения (У):
Пучок трубный 500 ХПВ-1,0-2,5-М3/25Г-3-К-2-У ТУ 3612-023-00220302-01
Пучок трубный для конденсатора с плавающей головкой (КП), с кожухом диаметром 1200 мм, на условное давление в трубах 1,0 МПа и в кожухе 2,5 МПа, исполнения по материалу M1, с диафрагмированными теплообменными трубами (Д), диаметром 25 мм, длиной 6 м, расположенными по вершинам равносторонних треугольников (Т), 2-х ходовой по трубному пространству, климатического исполнения (У):
Пучок трубный 1200 КП-1,0-2,5-М1/25Д-6-Т-2-У ТУ 3612-023-00220302-01
Пучок трубный для теплообменника с У-образными трубами (ТУ), с кожухом диаметром 1400 мм, на условное давление в трубах и кожухе 2,5 МПа, исполнения по материалу М1, с гладкими теплообменными трубами (Г), диаметром 25 мм, длиной 6 м, расположенными по вершинам равносторонних треугольников (Т), 2-х ходовой по трубному пространству, климатического исполнения (У):
Пучок трубный 1400 ТУ-2,5-М1/25Г-6-Т-2-У ТУ 3612-023-00220302-01
Применять условное обозначение аппарата (шифр) стандартного теплообменника по ТУ 3612-023-00220302-01 для изготовления аппарата, отличающегося по параметрам от указанных в настоящих технических условиях, равно как и ссылка на стандартные аппараты по ТУ 3612-023-00220302-01, не допускается.
(Введен дополнительно. Изм. № 4)
Выбор геометрических характеристик аппарата по настоящим техническим условиям должен определяться на основании теплового и гидравлического расчета, а также анализа на вибрацию труб в трубном пучке, выполняемых на основании технологических данных, приведенных в листе технических характеристик на кожухотрубчатый теплообменник в приложении к ГОСТ 31842-2012 (ISO 16812:2007).
(Введен дополнительно. Изм. № 4, № 6)
Выбор материального исполнения должен основываться на материалах, стойких в коррозионном отношении для сред при данных условиях эксплуатации.
(Введен дополнительно. Изм. № 4)
Заказ стандартного аппарата или трубного пучка (при его самостоятельной поставке) по ТУ 3612-023-00220302-01 осуществляется на основании данных, приведенных в листе технических характеристик на кожухотрубчатый теплообменник в приложении С к ГОСТ 31842-2012 (ISO 16812:2007) с указанием в нем условного обозначения аппарата».
(Введен дополнительно. Изм. № 4, № 6)
По требованию потребителя допускается:
- устанавливать дополнительные штуцеры диаметром Ду ≤ 80 мм, но не более 0,1Д, где Д - диаметр аппарата;
- принимать уменьшенный диаметр одного или нескольких штуцеров (увеличение диаметров штуцеров не допускается);
- устанавливать на кожухе горизонтальных аппаратов дополнительный штуцер для отвода неконденсирующихся паров, расположенный напротив нижнего штуцера и по величине равный ему;
- изменять расстояние между поперечными перегородками в трубном пучке при соответствующем изменении количества перегородок, а также величину среза перегородки;
- принимать у горизонтальных аппаратов вертикальное расположение выреза в перегородке взамен горизонтального;
- увеличивать количество ходов по трубам до четырех для аппаратов диаметром кожуха 325, 400, 500 мм без смещения расположения штуцеров относительно вертикальной оси;
- принимать расположение опор по отношению к штуцерам, отличное от расположения, указанного в настоящих технических условиях, а также изменять расстояние между опорами;
- устанавливать отбойник у нижнего штуцера, вместо верхнего (в случае входа теплообменивающейся среды в межтрубное пространство аппарата снизу);
- уплотнительную поверхность фланцев аппаратов и штуцеров выполнять «шип-паз» на условное давление Ру ≤ 4,0 МПа;
- производить крепление труб в трубных решетках обваркой с развальцовкой (при отсутствии специального указания, тип соединения труб с трубными решетками выбирает предприятие-изготовитель);
- производить термообработку распредкамеры и кожуха;
- принимать для трубных пучков (при их самостоятельной поставке) фактические размеры элементов пучков, отличные от указанных в настоящих технических условиях, в целях обеспечения взаимозаменяемости;
- устанавливать на горизонтальных аппаратах шарнирное устройство для подвешивания крышек для аппаратов диаметром кожуха 400 - 800 мм на условное давление Ру ≤ 6,3 МПа, для аппаратов диаметром кожуха 900 - 1200 мм на условное давление Ру ≤ 4,0 МПа, для аппаратов диаметром кожуха 1400 мм на условное давление Ру ≤ 2,5 МПа;
- не устанавливать детали для крепления теплоизоляции (детали устанавливаются для аппаратов диаметром кожуха ≥ 500 мм).
(Измененная редакция. Изм. № 4)
Допускается изготавливать аппараты и трубные пучки на конкретные расчетные условия, приведенные в листе технических характеристик на кожухотрубчатый теплообменник, в приложении к ГОСТ 31842-2012 (ISO 16812:2007) с сохранением основных размеров и исполнений по материалу согласно условному обозначению заказанного аппарата. При этом массу аппарата определяют, исходя из расчетных значений давления и температуры.
(Измененная редакция. Изм. № 4, № 6)
ОАО «ВНИИНЕФТЕМАШ» осуществляет авторский надзор при изготовлении кожухотрубчатых теплообменных аппаратов, обеспечивает технический уровень данных аппаратов, их конкурентоспособность и безопасную эксплуатацию аппаратов.
(Измененная редакция. Изм. № 4)
1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. Аппараты и трубные пучки должны соответствовать требованиям настоящих технических условий, технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования», технического регламента Таможенного союза ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением», ГОСТ 31842, ГОСТ Р 52630, «Федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» и комплекту конструкторской документации, утвержденной в установленном порядке.
Аппараты, поставляемые на экспорт, дополнительно к требованиям, изложенным в настоящих технических условиях, должны соответствовать требованиям контракта (договора), ГОСТ 9.401, ГОСТ 15151».
(Измененная редакция. Изм. № 4, № 6, № 7)
1.2. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.2.1. Основные параметры аппаратов типа ТП, ХП, КП и ТУ должны соответствовать указанным в табл. 1.
1.2.2. Основные размеры и составные элементы аппаратов должны соответствовать:
для аппаратов типа ТП - черт. 1, 2 и табл. 2, 3;
для аппаратов типа ХП - черт. 2, 3 и табл. 3, 4;
для аппаратов типа КП - черт. 4 и табл. 5;

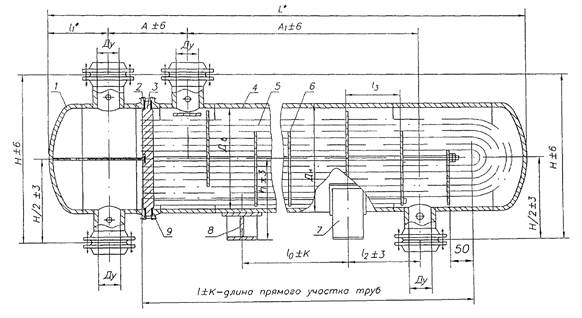

для аппаратов типа ТУ - черт. 5 и табл. 6.
В качестве аппаратов типа ХП диаметром кожуха 325 - 500 мм на условное давление 2,5 МПа и диаметром кожуха 600 - 700 мм на условное давление 1,6 МПа допускается применять аппараты типа ТП.
1.2.3. Поверхность теплообмена по наружному диаметру труб и площадь проходных сечений по трубному и межтрубному пространствам в аппаратах должны соответствовать:
для аппаратов типа ТП и ХП - табл. 7;
для аппаратов типа КП - табл. 8;
для аппаратов типа ТУ - табл. 9.
1.2.4. Материалы, применяемые для изготовления сборочных единиц основных узлов и деталей аппаратов, должны соответствовать указанным в табл. 10.
1.2.5. Масса аппаратов должна соответствовать:
для аппаратов типа ТП при расположении отверстий под трубы по вершинам квадратов - табл. 11;
для аппаратов типа ТП при расположении отверстий под трубы по вершинам равносторонних треугольников - табл. 12;
для аппаратов типа ХП при расположении отверстий под трубы по вершинам квадратов - табл. 13;
для аппаратов типа ХП при расположении отверстий под трубы по вершинам равносторонних треугольников - табл. 14;
для аппаратов типа КП при расположении отверстий под трубы по вершинам равносторонних треугольников - табл. 15;
для аппаратов типа ТУ при расположении отверстий под трубы по вершинам равносторонних треугольников - табл. 16.

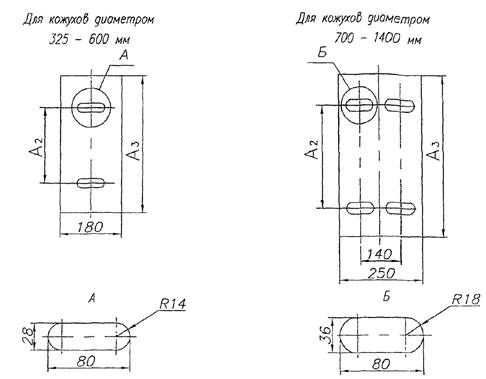

1.2.6. Расположение отверстий в опорах под фундаментные болты для горизонтальных аппаратов должно соответствовать черт. 6 и табл. 17.
Опоры горизонтальных аппаратов должны соответствовать ОСТ 26-2091.
Опоры вертикальных аппаратов должны соответствовать ГОСТ 26296.

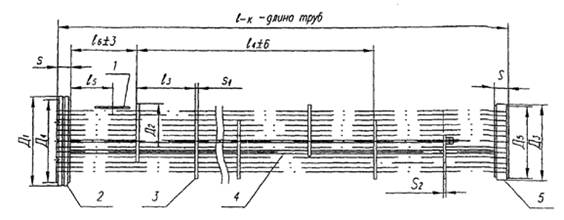

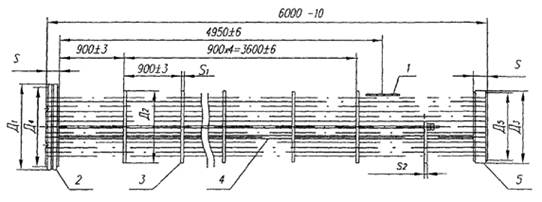

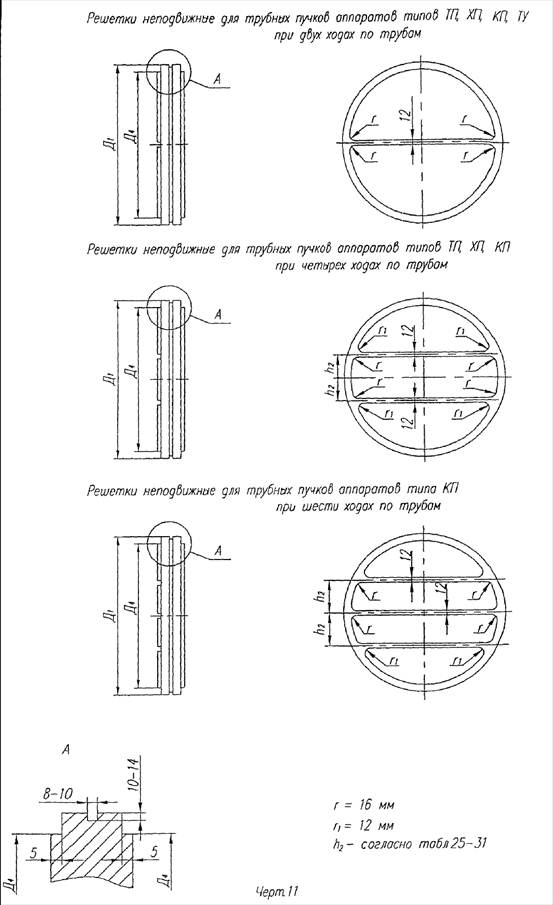

1.2.7. Основные размеры и составные элементы трубных пучков должны соответствовать:

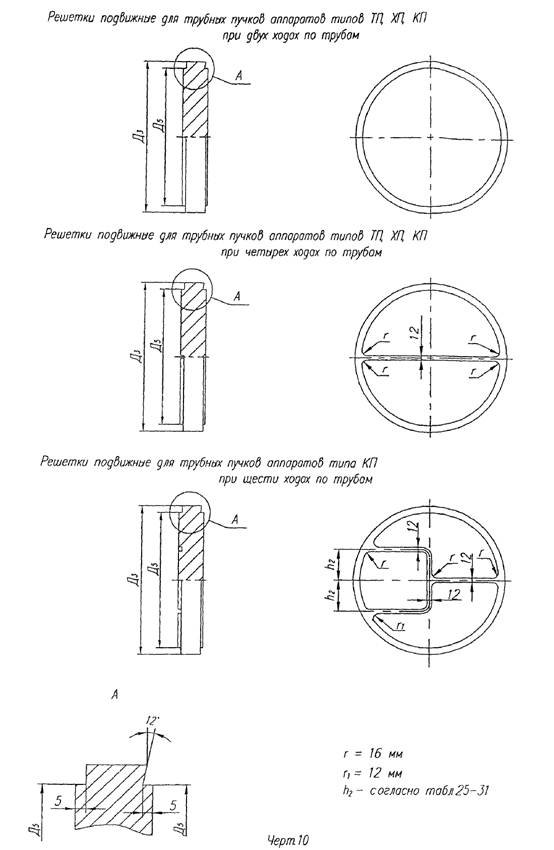

для аппаратов типа ТП и ХП - черт. 7, 10, 11 и табл. 18;
для аппаратов типа КП - черт. 8, 10, 11 и табл. 19;

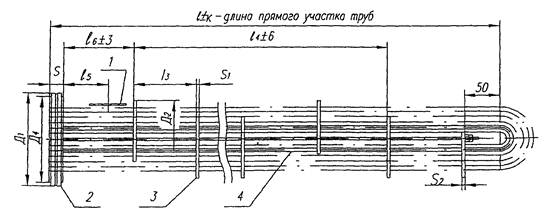

для аппаратов типа ТУ - черт. 9, 11 и табл. 20.
1.2.8. Масса трубных пучков должна соответствовать:
для аппаратов типа ТП и ХП при расположении отверстий под трубы по вершинам квадратов - табл. 21;
для аппаратов типа ТП и ХП при расположении отверстий под трубы по вершинам равносторонних треугольников - табл. 22;
для аппаратов типа КП при расположении отверстий под трубы по вершинам равносторонних треугольников - табл. 23;
для аппаратов типа ТУ при расположении отверстий под трубы по вершинам равносторонних треугольников - табл. 24.

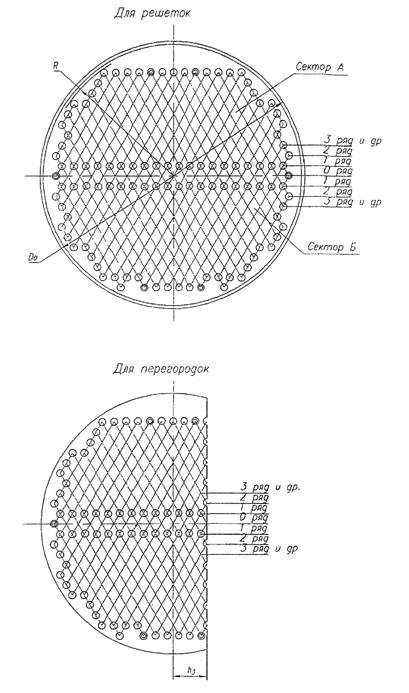

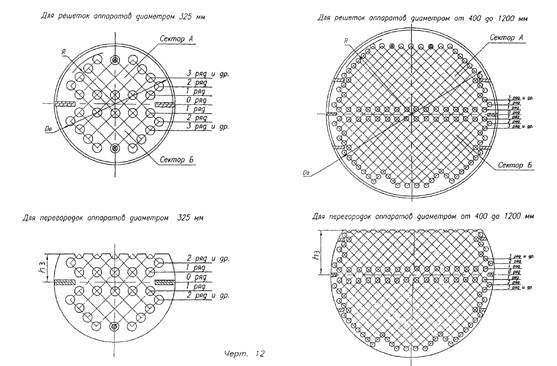

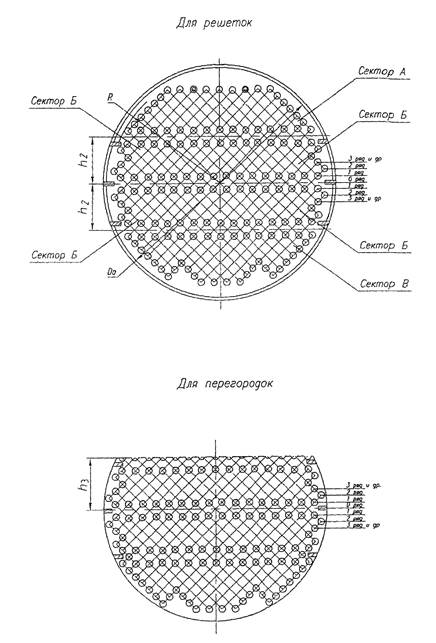

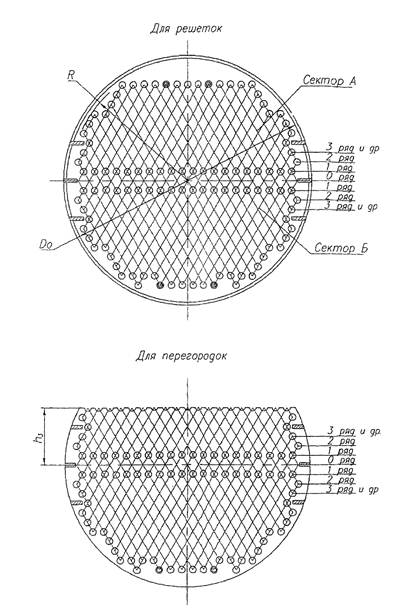

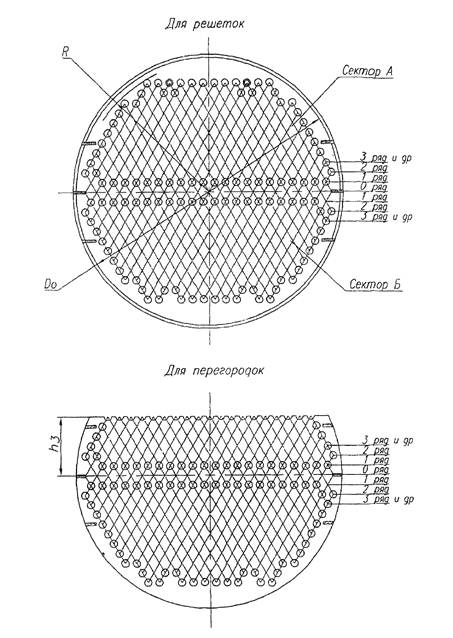

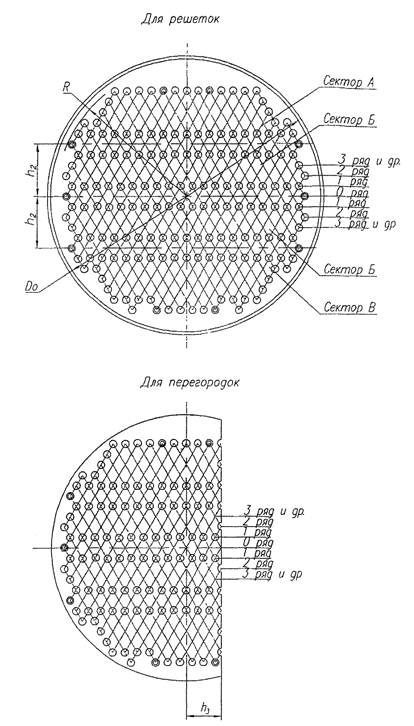

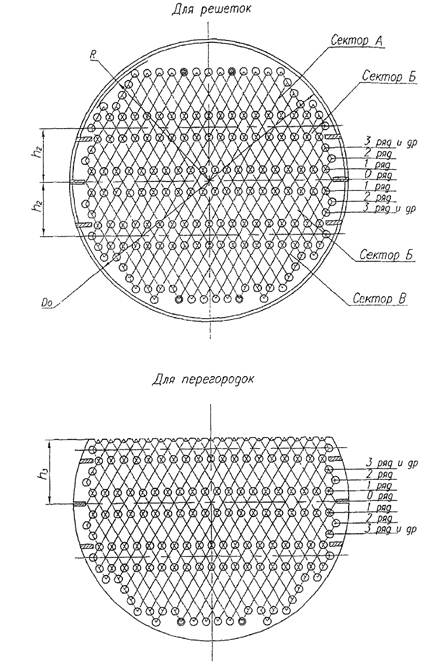

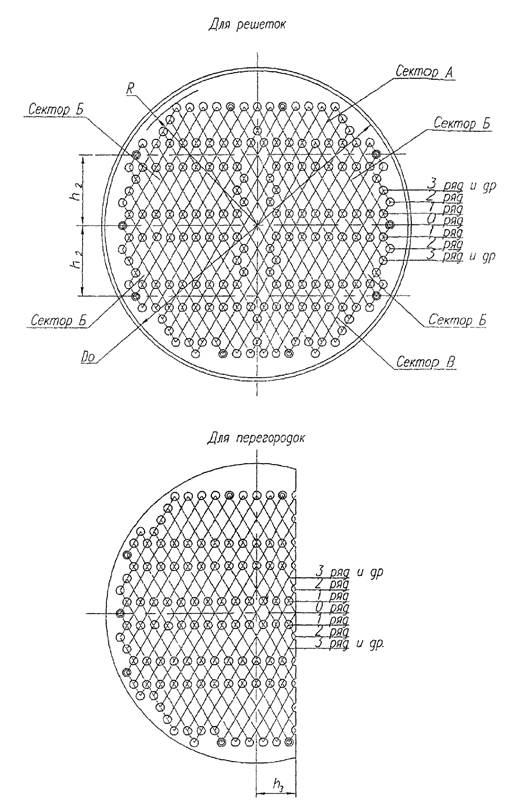

1.2.9. Размещение отверстий под трубы в трубных решетках и перегородках аппаратов должно соответствовать:
для трубных пучков аппаратов типа ТП и ХП при расположении отверстий под трубы по вершинам квадратов при двух ходах по трубам - черт. 12 и табл. 25;
для трубных пучков аппаратов типа ТП и ХП при расположении отверстий под трубы по вершинам квадратов при четырех ходах по трубам - черт. 13 и табл. 26;
для трубных пучков аппаратов типа ТП и ХП при расположении отверстий под трубы по вершинам равносторонних треугольников при двух ходах по трубам - черт. 14 и табл. 27;
для трубных пучков аппаратов типа ТП и ХП при расположении отверстий под трубы по вершинам равносторонних треугольников при четырех ходах по трубам - черт. 15 и табл. 28;
для трубных пучков аппаратов типа КП при расположении отверстий под трубы по вершинам равносторонних треугольников при двух ходах по трубам - черт. 16 и табл. 29;
для трубных пучков аппаратов типа КП при расположении отверстий под трубы по вершинам равносторонних треугольников при четырех ходах по трубам - черт. 17 и табл. 30;
для трубных пучков аппаратов типа КП при расположении отверстий под трубы по вершинам равносторонних треугольников при шести ходах по трубам - черт. 18 и табл. 31;
для трубных пучков аппаратов типа ТУ при расположении отверстий под трубы по вершинам равносторонних треугольников при двух ходах по трубам - черт. 19 и табл. 32.
1.2.10. Размеры отверстий под трубы и их взаимное расположение должны соответствовать черт. 20 и табл. 33.
1.2.11. (Исключен. Изм. № 4)
1.2.12. Значение предельного расчетного давления для аппаратов в зависимости от температуры среды должно соответствовать обязательному приложению А.
(Измененная редакция. Изм. № 4)
1.2.13. Пределы применения аппаратов в зависимости от диаметра кожуха, давления, исполнения по материалу и температуре должны соответствовать обязательному приложению Б.
(Измененная редакция. Изм. № 4)
Основные параметры аппаратов типов ТП, ХП, КП, ТУ
|
Наименование параметра |
Значения параметров для аппаратов типа |
|||
|
ТП |
ХП |
КП |
ТУ |
|
|
Поверхность теплообмена, м2 |
10 - 915 |
84 - 610 |
12 - 1370 |
|
|
Диаметр кожуха, мм |
|
|
|
|
|
наружный |
325 |
|
325 |
|
|
внутренний |
400*; 500*; 600*; 700*; 800; 900; 1000, 1200 |
600*; 700*; 800; 900; 1000; 1200 |
400*; 500*; 600*; 700*; 800; 900; 1000, 1200; 1400 |
|
|
Температура теплообменивающихся сред, ° С |
|
|
|
|
|
в кожухе |
от минус 30 до плюс 450 |
От минус 20 до плюс 400 |
от минус 30 до плюс 450 |
|
|
в трубах |
|
От минус 20 до плюс 60 |
|
|
|
Условное давление, МПа, в кожухе для аппаратов диаметром, мм |
|
|
|
|
|
325 |
2,5; 4,0 |
4,0; 6,3 |
- |
2,5; 4,0 |
|
400 |
2,5; 4,0; 6,3 |
4,0; 6,3 |
- |
2,5; 4,0; 6,3 |
|
500 |
2,5; 4,0; 6,3; 8,0 |
4,0; 6,3 |
- |
2,5; 4,0; 6,3 |
|
600 и 700 |
1,6; 2,5; 4,0; 6,3; 8,0 |
2,5; 4,0; 6,3 |
1,0; 1,6; 2,5 |
1,6; 2,5; 4,0; 6,3 |
|
800 |
1,6; 2,5; 4,0; 6,3; 8,0 |
1,6; 2,5; 4,0; 6,3 |
1,0; 1,6; 2,5 |
1,6; 2,5; 4,0; 6,3 |
|
900 и 1000 |
1,6; 2,5; 4,0; 6,3 |
1,6; 2,5; 4,0; 6,3 |
1,0; 1,6; 2,5 |
1,6; 2,5; 4,0 |
|
1200 |
1,6; 2,5; 4,0; 6,3 |
1,6; 2,5; 4,0; 6,3 |
1,0; 1,6; 2,5 |
1,6; 2,5 |
|
1400 |
- |
- |
|
1,6; 2,5 |
Продолжение таблицы 1
|
Наименование параметра |
Значения параметров для аппаратов типа |
|||
|
ТП |
ХП |
КП |
ТУ |
|
|
Условное давление, МПа, в трубах для аппаратов диаметром, мм |
|
|
|
|
|
325 |
2,5; 4,0 |
|
- |
2,5; 4,0 |
|
400 |
2,5; 4,0; 6,3 |
|
- |
2,5; 4,0; 6,3 |
|
500 |
2,5; 4,0; 6,3; 8,0 |
|
- |
2,5; 4,0; 6,3 |
|
600 и 700 |
1,6; 2,5; 4,0; 6,3; 8,0 |
до 1,0 |
|
1,6; 2,5; 4,0; 6,3 |
|
800 |
1,6; 2,5; 4,0; 6,3; 8,0 |
|
до 1,0 |
1,6; 2,5; 4,0; 6,3 |
|
900 и 1000 |
1,6; 2,5; 4,0; 6,3 |
|
|
1,6; 2,5; 4,0 |
|
1200 |
1,6; 2,5; 4,0; 6,3 |
|
|
1,6; 2,5 |
|
1400 |
- |
- |
- |
1,6; 2,5 |
|
Длина прямого участка теплообменных труб, мм для аппаратов диаметром, мм |
|
|
|
|
|
325; 400; 500 |
3000; 6000 |
- |
3000; 6000 |
|
|
600; 700 |
6000 |
6000 |
6000 |
|
|
800; 900; 1000; 1200 |
6000; 9000 |
6000 |
6000; 9000 |
|
|
1400 |
- |
- |
6000; 9000 |
|
|
Наружный диаметр и толщина стенки теплообменных труб (диаметр × толщина стенки), мм |
20×2; 25×2; 25×2,5 |
|||
Продолжение таблицы 1
|
Наименование параметра |
Значения параметров для аппаратов типа |
|||
|
ТП |
ХП |
КП |
ТУ |
|
|
Число ходов по трубам для аппаратов диаметром, мм |
|
|
|
|
|
325;400; 500 |
2 |
- |
2 |
|
|
600; 700; 800; 900; 1000; 1200 |
2; 4 |
2, 4; 6 |
2 |
|
|
1400 |
- |
- |
2 |
|
|

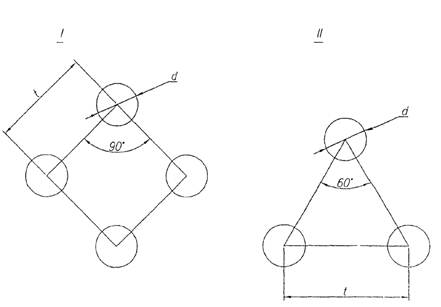

Схема расположения теплообменных труб в трубных решетках и перегородках |
по вершинам квадратов или равносторонних треугольников |
по вершинам равносторонних треугольников |
||
_________________
* Допускается изготавливать кожух аппаратов из труб наружным диаметром 426, 530, 630, 720 мм.

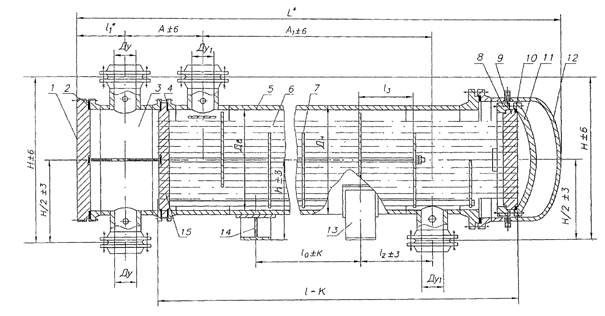

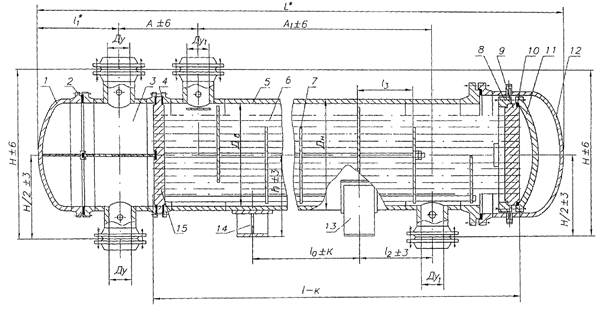

Аппарат типа ТПГ
1 - крышка
камеры распределительной; 2 - прокладка камеры распределительной;
3 - камера распределительная; 4 - прокладка кожуха; 5 -
кожух; 6 - труба теплообменная;
7 - перегородка; 8 - полукольцо; 9 - решетка трубная
подвижная; 10 - прокладка плавающей
головки; 11 - крышка плавающей головки; 12 - крышка кожуха, 13
- опора подвижная;
14 - опора неподвижная; 15 - решетка трубная неподвижная.
Черт. 1
Основные размеры аппаратов типа ТП
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Давление Ру, МПа, не более |
L* |
Длина труб l |
l0 |
l1* |
l2 |
Размещение перегородок |
Н |
Н/2 |
h |
Ду при числе ходов по трубам |
Ду1 |
А |
А1 |
||
|
l3 |
число |
2 |
4 |
|||||||||||||
|
325 |
2,5 |
3690 |
3000 |
1500 |
245 |
400 |
140 |
16 |
600 |
300 |
290 |
100 |
- |
100 |
450 |
2350 |
|
6690 |
6000 |
3000 |
1100 |
38 |
5350 |
|||||||||||
|
4,0 |
3730 |
3000 |
1500 |
265 |
400 |
16 |
490 |
2330 |
||||||||
|
6730 |
6000 |
3000 |
1100 |
38 |
5330 |
|||||||||||
|
400 |
2,5 |
3720 |
3000 |
1500 |
260 |
400 |
210 |
10 |
714 |
357 |
352 |
500 |
2250 |
|||
|
6720 |
6000 |
3000 |
1100 |
24 |
5250 |
|||||||||||
|
4,0 |
3750 |
3000 |
1500 |
270 |
400 |
10 |
2250 |
|||||||||
|
6750 |
6000 |
3000 |
1100 |
24 |
5250 |
|||||||||||
|
6,3 |
3800 |
3000 |
1500 |
295 |
400 |
10 |
810 |
405 |
550 |
2150 |
||||||
|
6800 |
6000 |
3000 |
1100 |
24 |
5150 |
|||||||||||
|
500 |
2,5 |
3835 |
3000 |
1500 |
305 |
400 |
260 |
8 |
954 |
477 |
472 |
150 |
- |
150 |
550 |
2200 |
|
6835 |
6000 |
3000 |
1100 |
20 |
5200 |
|||||||||||
|
4,0 |
3960 |
3000 |
1500 |
330 |
400 |
8 |
2200 |
|||||||||
|
6960 |
6000 |
3000 |
1100 |
20 |
5200 |
|||||||||||
|
6,3 |
4020 |
3000 |
1500 |
350 |
350 |
8 |
650 |
2060 |
||||||||
|
7020 |
6000 |
3000 |
1100 |
18 |
5060 |
|||||||||||
|
8,0 |
4150 |
3000 |
1000 |
400 |
350 |
6 |
1130 |
565 |
488 |
800 |
1700 |
|||||
|
7150 |
6000 |
3000 |
950 |
18 |
4700 |
|||||||||||
|
600 |
1,6 |
6900 |
6000 |
3000 |
310 |
1100 |
320 |
16 |
1060 |
530 |
525 |
200 |
150 |
200 |
600 |
5100 |
|
2,5 |
6950 |
330 |
||||||||||||||
|
4,0 |
7150 |
390 |
640 |
5060 |
||||||||||||
|
6,3 |
7300 |
460 |
900 |
14 |
1106 |
553 |
532 |
770 |
4760 |
|||||||
|
8,0 |
7380 |
500 |
780 |
1300 |
650 |
536 |
1000 |
4560 |
||||||||
Продолжение табл. 2
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Давление Ру, МПа, не более |
L* |
Длина труб l |
l0 |
l1* |
l2 |
Размещение перегородок |
Н |
Н/2 |
h |
Ду при числе ходов по трубам |
Ду1 |
А |
А1 |
||
|
l3 |
число |
2 |
4 |
|||||||||||||
|
700 |
1,6 |
6950 |
6000 |
3000 |
320 |
1100 |
360 |
14 |
1156 |
578 |
562 |
200 |
150 |
200 |
600 |
5100 |
|
2,5 |
7100 |
350 |
1000 |
1198 |
599 |
640 |
||||||||||
|
4,0 |
7280 |
420 |
1262 |
631 |
568 |
720 |
5000 |
|||||||||
|
6,3 |
7460 |
490 |
850 |
12 |
1324 |
662 |
576 |
850 |
4750 |
|||||||
|
8,0 |
7580 |
540 |
710 |
1396 |
698 |
584 |
1050 |
4450 |
||||||||
|
800 |
1,6 |
7465 |
6000 |
3000 |
700 |
1100 |
390 |
12 |
1354 |
677 |
612 |
250 |
200 |
250 |
700 |
5100 |
|
10465 |
9000 |
6000 |
20 |
8100 |
||||||||||||
|
2,5 |
7550 |
6000 |
3000 |
725 |
950 |
12 |
616 |
5100 |
||||||||
|
10550 |
9000 |
6000 |
20 |
8100 |
||||||||||||
|
4,0 |
7600 |
6000 |
3000 |
760 |
12 |
750 |
4900 |
|||||||||
|
10600 |
9000 |
6000 |
20 |
7900 |
||||||||||||
|
6,3 |
7800 |
6000 |
3000 |
845 |
800 |
385 |
12 |
1430 |
715 |
622 |
890 |
4670 |
||||
|
10800 |
9000 |
6000 |
20 |
7670 |
||||||||||||
|
8,0 |
8100 |
6000 |
3000 |
1120 |
650 |
390 |
10 |
1684 |
842 |
632 |
1250 |
4200 |
||||
|
11100 |
9000 |
6000 |
18 |
7200 |
||||||||||||
|
900 |
1,6 |
7560 |
6000 |
3000 |
710 |
950 |
445 |
10 |
1374 |
687 |
666 |
250 |
200 |
250 |
720 |
5000 |
|
10560 |
9000 |
6000 |
18 |
8000 |
||||||||||||
|
2,5 |
7680 |
6000 |
3000 |
760 |
10 |
1398 |
699 |
750 |
4950 |
|||||||
|
10680 |
9000 |
6000 |
18 |
7950 |
||||||||||||
|
4,0 |
7840 |
6000 |
3000 |
835 |
850 |
10 |
1492 |
746 |
672 |
840 |
4750 |
|||||
|
10840 |
9000 |
6000 |
16 |
7750 |
||||||||||||
|
6,3 |
8100 |
6000 |
3000 |
1000 |
700 |
10 |
1542 |
771 |
680 |
1100 |
4400 |
|||||
|
11100 |
9000 |
6000 |
16 |
7400 |
||||||||||||
Продолжение табл. 2
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Давление Ру, МПа, не более |
L* |
Длина труб l |
l0 |
l1* |
l2 |
Размещение перегородок |
Н |
Н/2 |
h |
Ду при числе ходов по трубам |
Ду1 |
А |
А1 |
||
|
l3 |
число |
2 |
4 |
|||||||||||||
|
1000 |
1,6 |
7615 |
6000 |
3000 |
760 |
950 |
500 |
10 |
1558 |
779 |
712 |
300 |
200 |
300 |
750 |
5000 |
|
10615 |
9000 |
6000 |
16 |
8000 |
||||||||||||
|
2,5 |
7720 |
6000 |
3000 |
795 |
10 |
716 |
5000 |
|||||||||
|
10720 |
9000 |
6000 |
16 |
8000 |
||||||||||||
|
4,0 |
7910 |
6000 |
3000 |
855 |
750 |
490 |
10 |
880 |
4800 |
|||||||
|
10910 |
9000 |
6000 |
16 |
7800 |
||||||||||||
|
6,3 |
8250 |
6000 |
3000 |
1150 |
600 |
500 |
8 |
1860 |
930 |
726 |
1330 |
4200 |
||||
|
11250 |
9000 |
6000 |
14 |
7200 |
||||||||||||
|
1200 |
1,6 |
7800 |
6000 |
3000 |
830 |
800 |
615 |
8 |
1780 |
890 |
822 |
300 |
250 |
300 |
820 |
4760 |
|
10800 |
9000 |
6000 |
12 |
7760 |
||||||||||||
|
2,5 |
7900 |
6000 |
3000 |
870 |
8 |
822 |
870 |
4760 |
||||||||
|
10900 |
9000 |
6000 |
12 |
7760 |
||||||||||||
|
4,0 |
8100 |
6000 |
3000 |
1100 |
700 |
6 |
824 |
1130 |
4350 |
|||||||
|
11100 |
9000 |
6000 |
12 |
7350 |
||||||||||||
|
6,3 |
8450 |
6000 |
2500 |
1300 |
6 |
1900 |
950 |
836 |
1400 |
3800 |
||||||
|
11450 |
9000 |
5500 |
10 |
6800 |
||||||||||||
(Измененная редакция. Изм. № 4)
_______________
* Размеры рекомендуемые. Уточняются при разработке рабочей документации.
** Наружный диаметр кожуха, Дн.
Примечание. Размер l1* для аппаратов диаметром кожуха 325 - 700 мм рассчитан с учетом применения плоской крышки камеры.

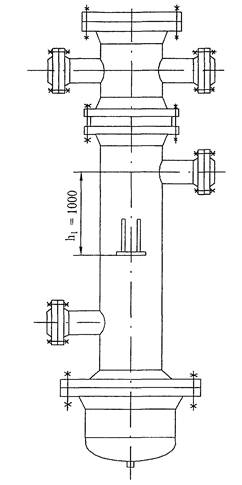

Аппараты типов ТПВ и ХПВ с длиной труб 3000 мм
Черт. 2
(Измененная редакция. Изм. № 4)
мм
|
Внутренний диаметр кожуха |
Количество опор |
А0 |
d0 |
|
325* |
2 |
562 |
24 |
|
400 |
674 |
||
|
500 |
830 |
_______________
* Наружной диаметр кожуха.
Примечания.
1. На трубном пучке, около плавающей головки устанавливаются две опорные перегородки, расположенные друг против друга.
2. Теплообменники и холодильники типа ТПВ и ХПВ должны устанавливаться в помещении с температурой воздуха не ниже 0 °С.
3. d0 - диаметр отверстия в опорах под фундаментные болты.
(Измененная редакция. Изм. № 4)
Аппарат типа ХПГ

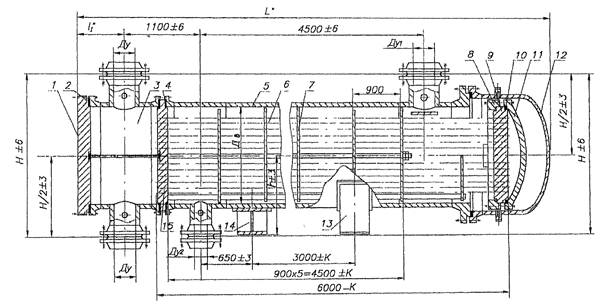

1 - крышка
камеры распределительной; 2 - прокладка камеры распределительной;
3 - камера распределительная; 4 - прокладка кожуха; 5 - кожух; 6
- труба теплообменная;
7 - перегородка, 8 - полукольцо; 9 - решетка трубная
подвижная; 10 - прокладка плавающей головки;
11 - крышка плавающей головки; 12 - крышка кожуха; 13 -
опора подвижная,
14 - опора неподвижная; 15 - решетка трубная неподвижная
Черт. 3
Основные размеры аппаратов типа ХП
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Давление Ру, МПа, не более |
L* |
Длина труб l |
l0 |
l1* |
l2 |
Размещение перегородок |
Н |
Н/2 |
h |
Ду при числе ходов по трубам |
Ду1 |
А |
А1 |
||
|
l3 |
число |
2 |
4 |
|||||||||||||
|
325** |
4,0 |
3700 |
3000 |
1500 |
235 |
400 |
140 |
16 |
600 |
300 |
292 |
100 |
- |
100 |
490 |
2330 |
|
6700 |
6000 |
3000 |
1100 |
38 |
5330 |
|||||||||||
|
6,3 |
3720 |
3000 |
1500 |
350 |
14 |
784 |
392 |
500 |
2170 |
|||||||
|
6720 |
6000 |
3000 |
1100 |
36 |
5170 |
|||||||||||
|
400 |
4,0 |
3730 |
3000 |
1500 |
250 |
400 |
210 |
10 |
714 |
357 |
352 |
2250 |
||||
|
6730 |
6000 |
3000 |
1100 |
24 |
5250 |
|||||||||||
|
6,3 |
3760 |
3000 |
1500 |
400 |
10 |
810 |
405 |
550 |
2150 |
|||||||
|
6760 |
6000 |
3000 |
1100 |
24 |
5150 |
|||||||||||
|
500 |
4,0 |
3930 |
3000 |
1500 |
310 |
400 |
260 |
8 |
954 |
477 |
472 |
150 |
150 |
2200 |
||
|
6930 |
6000 |
3000 |
1100 |
20 |
5200 |
|||||||||||
|
6,3 |
3980 |
3000 |
1500 |
350 |
8 |
650 |
2060 |
|||||||||
|
6980 |
6000 |
3000 |
1100 |
18 |
5060 |
|||||||||||
|
600 |
2,5 |
6930 |
6000 |
3000 |
310 |
1100 |
320 |
16 |
1060 |
530 |
525 |
200 |
150 |
200 |
600 |
5100 |
|
4,0 |
7070 |
640 |
5060 |
|||||||||||||
|
6,3 |
7160 |
340 |
900 |
14 |
1106 |
553 |
532 |
770 |
4760 |
|||||||
|
700 |
2,5 |
7060 |
6000 |
3000 |
310 |
1000 |
360 |
14 |
1198 |
599 |
562 |
640 |
5100 |
|||
|
4,0 |
7190 |
340 |
1262 |
631 |
568 |
720 |
5000 |
|||||||||
|
6,3 |
7350 |
380 |
850 |
12 |
1324 |
662 |
576 |
850 |
4750 |
|||||||
|
800 |
1,6 |
7130 |
6000 |
3000 |
330 |
1100 |
390 |
12 |
1354 |
677 |
612 |
250 |
200 |
250 |
700 |
5100 |
|
10130 |
9000 |
6000 |
20 |
8100 |
||||||||||||
|
2,5 |
7180 |
6000 |
3000 |
360 |
950 |
12 |
616 |
5100 |
||||||||
|
10180 |
9000 |
6000 |
20 |
8100 |
||||||||||||
|
4,0 |
7220 |
6000 |
3000 |
380 |
12 |
750 |
4900 |
|||||||||
|
10220 |
9000 |
6000 |
20 |
7900 |
||||||||||||
|
6,3 |
7400 |
6000 |
3000 |
450 |
800 |
385 |
12 |
1430 |
715 |
622 |
890 |
4670 |
||||
|
10400 |
9000 |
6000 |
20 |
7670 |
||||||||||||
Продолжение табл. 4
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Давление Ру, МПа, не более |
L* |
Длина труб l |
l0 |
l1* |
l2 |
Размещение перегородок |
Н |
Н/2 |
h |
Ду при числе ходов по трубам |
Ду1 |
А |
А1 |
||
|
l3 |
число |
2 |
4 |
|||||||||||||
|
900 |
1,6 |
7230 |
6000 |
3000 |
360 |
950 |
445 |
10 |
1374 |
687 |
666 |
250 |
200 |
250 |
720 |
5000 |
|
10230 |
9000 |
6000 |
18 |
8000 |
||||||||||||
|
2,5 |
7310 |
6000 |
3000 |
390 |
10 |
1398 |
699 |
750 |
4950 |
|||||||
|
10310 |
9000 |
6000 |
18 |
7950 |
||||||||||||
|
4,0 |
7420 |
6000 |
3000 |
420 |
850 |
10 |
1492 |
746 |
672 |
840 |
4750 |
|||||
|
10420 |
9000 |
6000 |
16 |
7750 |
||||||||||||
|
6,3 |
7550 |
6000 |
3000 |
450 |
700 |
10 |
1542 |
771 |
680 |
1100 |
4400 |
|||||
|
10550 |
9000 |
6000 |
16 |
7400 |
||||||||||||
|
1000 |
1,6 |
7300 |
6000 |
3000 |
410 |
950 |
500 |
10 |
1558 |
779 |
712 |
300 |
200 |
300 |
750 |
5000 |
|
10300 |
9000 |
6000 |
16 |
8000 |
||||||||||||
|
2,5 |
7350 |
6000 |
3000 |
430 |
10 |
716 |
5000 |
|||||||||
|
10350 |
9000 |
6000 |
16 |
8000 |
||||||||||||
|
4,0 |
7510 |
6000 |
3000 |
460 |
750 |
490 |
10 |
880 |
4800 |
|||||||
|
10510 |
9000 |
6000 |
16 |
7800 |
||||||||||||
|
6,3 |
7580 |
6000 |
3000 |
480 |
600 |
500 |
8 |
1860 |
930 |
726 |
1330 |
4200 |
||||
|
10580 |
9000 |
6000 |
14 |
7200 |
||||||||||||
|
1200 |
1,6 |
7480 |
6000 |
3000 |
450 |
800 |
615 |
8 |
1780 |
890 |
822 |
300 |
250 |
300 |
820 |
4760 |
|
10480 |
9000 |
6000 |
12 |
7760 |
||||||||||||
|
2,5 |
7500 |
6000 |
3000 |
470 |
8 |
870 |
4760 |
|||||||||
|
10500 |
9000 |
6000 |
12 |
7760 |
||||||||||||
|
4,0 |
7550 |
6000 |
3000 |
500 |
700 |
6 |
824 |
1130 |
4350 |
|||||||
|
10550 |
9000 |
6000 |
12 |
7350 |
||||||||||||
|
6,3 |
7700 |
6000 |
2550 |
530 |
6 |
1900 |
950 |
836 |
1400 |
3800 |
||||||
|
10700 |
9000 |
5500 |
10 |
6800 |
||||||||||||
(Измененная редакция. Изм. № 4)
_______________
* Размеры рекомендуемые. Уточняются при разработке рабочей документации.
** Наружный диаметр кожуха, Дн.
Аппарат типа КП
1 - крышка
камеры распределительной; 2 - прокладка камеры распределительной;
3 - камера распределительная; 4 - прокладка кожуха; 5 -
кожух; 6 - труба теплообменная;
7 - перегородка; 8 - полукольцо; 9 - решетка трубная
подвижная; 10 - прокладка плавающей
головки; 11 - крышка плавающей головки; 12 - крышка кожуха; 13
- опора подвижная;
14 - опора неподвижная; 15 - решетка трубная неподвижная.
Черт. 4
Основные размеры аппаратов типа КП
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Давление Ру, МПа, не более |
L* |
l1* |
Н |
Н/2 |
h |
Ду при числе ходов по трубам |
Ду1 |
Ду2 |
||
|
2 |
4 |
6 |
|||||||||
|
600 |
1,0** |
6800 |
290 |
1060 |
530 |
525 |
200 |
150 |
100 |
300 |
100 |
|
1,6 |
250 |
||||||||||
|
2,5 |
6850 |
310 |
200 |
||||||||
|
700 |
1,0** |
6930 |
320 |
1156 |
578 |
562 |
350 |
100 |
|||
|
1,6 |
250 |
||||||||||
|
2,5 |
7000 |
340 |
1198 |
599 |
200 |
||||||
|
800 |
1,0** |
7050 |
340 |
1354 |
677 |
612 |
250 |
200 |
150 |
400 |
150 |
|
1,6 |
300 |
||||||||||
|
2,5 |
7130 |
370 |
616 |
250 |
|||||||
|
900 |
1,0** |
7140 |
360 |
1374 |
687 |
666 |
400 |
150 |
|||
|
1,6 |
300 |
||||||||||
|
2,5 |
7250 |
400 |
1398 |
699 |
250 |
||||||
|
1000 |
1,0** |
7290 |
410 |
1558 |
779 |
712 |
300 |
200 |
150 |
400 |
200 |
|
1,6 |
300 |
||||||||||
|
2,5 |
7390 |
430 |
716 |
||||||||
|
1200 |
1,0** |
7550 |
430 |
1780 |
890 |
822 |
250 |
200 |
500 |
250 |
|
|
1,6 |
400 |
||||||||||
|
2,5 |
7720 |
470 |
350 |
||||||||
______________
* Размеры рекомендуемые. Уточняются при разработке рабочей документации.
** Фланцы на штуцерах кожуха и распределительной камеры допускается принимать на Ру = 1,6 МПа.
Аппарат типа ТУ
1 - камера
распределительная; 2 - прокладка камеры распределительной;
3 - решетка трубная; 4 - кожух; 5 - труба теплообменная; 6
- перегородка;
7 - опора подвижная; 8 - опора неподвижная; 9 - прокладка
кожуха.
Черт. 5
Примечания к черт. 1 - 5:
1. Чертежи не определяют конструкцию аппаратов.
2. К = 5 мм, если длина труб 3000 мм, и К = 10 мм, если длина труб 6000, 9000 мм.
Основные размеры аппаратов типа ТУ
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Давление Ру, МПа, не более |
L* |
Длина труб l |
l0 |
l1* |
l2 |
Размещение перегородок |
Н |
Н/2 |
h |
Ду штуцеров |
А |
A1 |
|
|
l3 |
число |
|||||||||||||
|
325** |
2,5 |
3800 |
3000 |
1500 |
230 |
400 |
150 |
16 |
600 |
300 |
292 |
100 |
450 |
2500 |
|
6800 |
6000 |
3000 |
1100 |
36 |
5500 |
|||||||||
|
4,0 |
3800 |
3000 |
1500 |
400 |
16 |
490 |
2460 |
|||||||
|
6800 |
6000 |
3000 |
1100 |
36 |
5460 |
|||||||||
|
400 |
2,5 |
3940 |
3000 |
1500 |
270 |
400 |
200 |
12 |
714 |
357 |
352 |
500 |
2500 |
|
|
6940 |
6000 |
3000 |
1100 |
26 |
5500 |
|||||||||
|
4,0 |
4120 |
3000 |
1500 |
400 |
12 |
2500 |
||||||||
|
7120 |
6000 |
3000 |
1100 |
26 |
5500 |
|||||||||
|
6,3 |
4010 |
3000 |
1500 |
280 |
400 |
12 |
810 |
405 |
550 |
2460 |
||||
|
7010 |
6000 |
3000 |
1100 |
26 |
5460 |
|||||||||
|
500 |
2,5 |
4070 |
3000 |
1500 |
325 |
400 |
250 |
10 |
954 |
477 |
472 |
150 |
2500 |
|
|
7070 |
6000 |
3000 |
1100 |
22 |
5500 |
|||||||||
|
4,0 |
4095 |
3000 |
1500 |
400 |
10 |
2500 |
||||||||
|
7095 |
6000 |
3000 |
1100 |
22 |
5500 |
|||||||||
|
6,3 |
4170 |
3000 |
1500 |
345 |
400 |
10 |
650 |
2460 |
||||||
|
7170 |
6000 |
3000 |
1100 |
22 |
5460 |
|||||||||
|
600 |
1,6 |
7200 |
6000 |
3000 |
370 |
1100 |
335 |
16 |
1060 |
530 |
525 |
200 |
600 |
5400 |
|
2,5 |
7240 |
400 |
||||||||||||
|
4,0 |
7260 |
640 |
5360 |
|||||||||||
|
6,3 |
7370 |
440 |
900 |
1106 |
553 |
532 |
770 |
|||||||
Продолжение табл. 6
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Давление Ру, МПа, не более |
L* |
Длина труб l |
l0 |
l1* |
l2 |
Размещение перегородок |
Н |
Н/2 |
h |
Ду штуцеров |
А |
A1 |
|
|
l3 |
число |
|||||||||||||
|
700 |
1,6 |
7260 |
6000 |
3000 |
410 |
1100 |
380 |
14 |
1156 |
578 |
562 |
200 |
600 |
5400 |
|
2,5 |
7300 |
430 |
1000 |
1198 |
599 |
640 |
||||||||
|
4,0 |
7320 |
460 |
1262 |
631 |
568 |
720 |
5360 |
|||||||
|
6,3 |
7450 |
490 |
850 |
1324 |
662 |
576 |
850 |
|||||||
|
800 |
1,6 |
7300 |
6000 |
3000 |
460 |
1450 |
420 |
12 |
1354 |
677 |
612 |
250 |
700 |
5400 |
|
10300 |
9000 |
6000 |
20 |
8400 |
||||||||||
|
2,5 |
7315 |
6000 |
3000 |
490 |
12 |
616 |
5400 |
|||||||
|
10315 |
9000 |
6000 |
20 |
8400 |
||||||||||
|
4,0 |
7360 |
6000 |
3000 |
530 |
12 |
750 |
5360 |
|||||||
|
10360 |
9000 |
6000 |
20 |
8360 |
||||||||||
|
6,3 |
7550 |
6000 |
3000 |
550 |
12 |
1430 |
715 |
622 |
910 |
5360 |
||||
|
10550 |
9000 |
6000 |
20 |
8360 |
||||||||||
|
900 |
1,6 |
7450 |
6000 |
3000 |
490 |
445 |
12 |
1374 |
687 |
666 |
720 |
5400 |
||
|
10450 |
9000 |
6000 |
18 |
8400 |
||||||||||
|
2,5 |
7450 |
6000 |
3000 |
540 |
12 |
1398 |
699 |
750 |
5400 |
|||||
|
10450 |
9000 |
6000 |
18 |
8400 |
||||||||||
|
4,0 |
7540 |
6000 |
3000 |
560 |
12 |
1492 |
746 |
672 |
840 |
5360 |
||||
|
10540 |
9000 |
6000 |
18 |
8360 |
||||||||||
Продолжение табл. 6
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Давление Ру, МПа, не более |
L* |
Длина труб l |
l0 |
l1* |
l2 |
Размещение перегородок |
Н |
Н/2 |
h |
Ду штуцеров |
А |
A1 |
|
|
l3 |
число |
|||||||||||||
|
1000 |
1,6 |
7625 |
6000 |
3000 |
570 |
1450 |
500 |
10 |
1558 |
779 |
712 |
300 |
750 |
5400 |
|
10625 |
9000 |
6000 |
16 |
8400 |
||||||||||
|
2,5 |
7625 |
6000 |
3000 |
610 |
10 |
716 |
5400 |
|||||||
|
10625 |
9000 |
6000 |
16 |
8400 |
||||||||||
|
4,0 |
7660 |
6000 |
3000 |
630 |
10 |
880 |
5360 |
|||||||
|
10660 |
9000 |
6000 |
16 |
8360 |
||||||||||
|
1200 |
1,6 |
7720 |
6000 |
3000 |
1400 |
615 |
8 |
1780 |
890 |
822 |
820 |
5400 |
||
|
10720 |
9000 |
6000 |
14 |
8400 |
||||||||||
|
2,5 |
7800 |
6000 |
3000 |
680 |
8 |
870 |
5360 |
|||||||
|
10800 |
9000 |
6000 |
14 |
8360 |
||||||||||
|
1400 |
1,6 |
8055 |
6000 |
3000 |
750 |
1300 |
670 |
8 |
1980 |
990 |
922 |
350 |
1000 |
5200 |
|
11055 |
9000 |
6000 |
12 |
8200 |
||||||||||
|
2,5 |
8075 |
6000 |
3000 |
790 |
8 |
5200 |
||||||||
|
11075 |
9000 |
6000 |
12 |
8200 |
||||||||||
______________
* Размеры рекомендуемые. Уточняются при разработке рабочей документации.
** Фланцы на штуцерах кожуха и распределительной камеры допускается принимать на Ру = 1,6 МПа.
Поверхность теплообмена по наружному диаметру труб и площадь проходных сечений по трубному и межтрубному пространствам для аппаратов типов ТП и ХП
|
Внутренний диаметр кожуха, мм |
Наружный диаметр труб, мм |
Число ходов по трубам |
Поверхность теплообмена, м2 при расположении труб в решетке |
Площадь проходного сечения одного хода по трубам, м2, не менее, при расположении труб в решетке |
Площадь проходного сечения по межтрубному пространству, м2, при расположении труб в решетке |
||||||||||
|
по вершинам квадратов |
по вершинам треугольников |
по вершинам квадратов |
по вершинам треугольников |
по вершинам квадратов |
по вершинам треугольников |
||||||||||
|
при длине прямого участка труб, мм |
при толщине стенки труб, мм |
в вырезе перегородки |
между перегородками** |
в вырезе перегородки |
между перегородками** |
||||||||||
|
3000 |
6000 |
9000 |
6000 |
9000 |
2,0 |
2,5 |
2,0 |
2,5 |
|||||||
|
325 |
20 |
2 |
13,2 |
26,4 |
- |
- |
- |
0,0070 |
- |
- |
- |
0,010 |
0,024 |
- |
- |
|
25 |
10,4 |
20,7 |
- |
- |
- |
0,0076 |
0,0069 |
- |
- |
0,011 |
0,028 |
- |
- |
||
|
400 |
20 |
2 |
23,4 |
46/7 |
- |
- |
- |
0,0125 |
- |
- |
- |
0,020 |
0,041 |
- |
- |
|
25 |
19,3 |
38,6 |
- |
- |
- |
0,0142 |
0,0129 |
- |
- |
0,020 |
0,043 |
- |
- |
||
|
500 |
20 |
2 |
38,8 |
77,6 |
- |
- |
- |
0,0207 |
- |
- |
- |
0,032 |
0,064 |
- |
- |
|
25 |
31,1 |
62,2 |
- |
- |
- |
0,0228 |
0,0207 |
- |
- |
0,032 |
0,063 |
- |
- |
||
|
600 |
20 |
2 |
- |
115,3 |
- |
130,4 |
- |
0,0301 |
- |
0,0340 |
- |
0,040 |
0,095 |
0,044 |
0,064 |
|
4 |
- |
105,5 |
- |
116,8 |
- |
0,0131 |
- |
0,0143 |
- |
0,040 |
0,095 |
0,044 |
0,064 |
||
|
25 |
2 |
- |
95,1 |
- |
106,5 |
- |
0,0343 |
0,0311 |
0,0381 |
0,0345 |
0,045 |
0,090 |
0,042 |
0,064 |
|
|
4 |
- |
85,7 |
- |
92,3 |
- |
0,0149 |
0,0135 |
0,0159 |
0,0144 |
0,045 |
0,090 |
0,042 |
0,064 |
||
|
700 |
20 |
2 |
- |
166,2 |
- |
183,1 |
- |
0,0436 |
- |
0,0490 |
- |
0,063 |
0,108 |
0,056 |
0,094 |
|
4 |
- |
155,6 |
- |
171,8 |
- |
0,0201 |
- |
0,0211 |
- |
0,063 |
0,108 |
0,056 |
0,094 |
||
|
25 |
2 |
- |
129,0 |
- |
147,4 |
- |
0,0464 |
0,0421 |
0,0526 |
0,0477 |
0,061 |
0,115 |
0,056 |
0,090 |
|
|
4 |
- |
118,7 |
- |
132,4 |
- |
0,0190 |
0,0173 |
0,0201 |
0,0182 |
0,061 |
0,115 |
0,056 |
0,090 |
||
|
800 |
20 |
2 |
- |
213,7 |
320,5 |
251,7 |
377,6 |
0,0567 |
- |
0,0661 |
- |
0,077 |
0,136 |
0,073 |
0,094 |
|
4 |
- |
200,8 |
301,3 |
233,6 |
350,4 |
0,0261 |
- |
0,0281 |
- |
0,077 |
0,136 |
0,073 |
0,094 |
||
|
25 |
2 |
- |
176,2 |
264,2 |
200,2 |
300,3 |
0,0640 |
0,0581 |
0,0724 |
0,0656 |
0,073 |
0,135 |
0,059 |
0,098 |
|
|
4 |
- |
163,0 |
244,4 |
182,3 |
273,4 |
0,0270 |
0,0245 |
0,0277 |
0,0251 |
0,073 |
0,135 |
0,059 |
0,098 |
||
Продолжение табл. 7
|
Внутренний диаметр кожуха, мм |
Наружный диаметр труб, мм |
Число ходов по трубам |
Поверхность теплообмена, м2 при расположении труб в решетке |
Площадь проходного сечения одного хода по трубам, м2, не менее, при расположении труб в решетке |
Площадь проходного сечения по межтрубному пространству, м2, при расположении труб в решетке |
||||||||||
|
по вершинам квадратов |
по вершинам треугольников |
по вершинам квадратов |
по вершинам треугольников |
по вершинам квадратов |
по вершинам треугольников |
||||||||||
|
при длине прямого участка труб, мм |
при толщине стенки труб, мм |
в вырезе перегородки |
между перегородками** |
в вырезе перегородки |
между перегородками** |
||||||||||
|
3000 |
6000 |
9000 |
6000 |
9000 |
2,0 |
2,5 |
2,0 |
2,5 |
|||||||
|
900 |
20 |
2 |
- |
284,1 |
426,2 |
324,1 |
486,1 |
0,0752 |
- |
0,0856 |
- |
0,095 |
0,120 |
0,088 |
0,129 |
|
4 |
- |
270,5 |
405,8 |
303,0 |
454,4 |
0,0354 |
- |
0,0380 |
- |
0,095 |
0,120 |
0,088 |
0,129 |
||
|
25 |
2 |
- |
224,2 |
336,3 |
258,6 |
387,9 |
0,0817 |
0,0741 |
0,0942 |
0,0854 |
0,097 |
0,169 |
0,093 |
0,129 |
|
|
4 |
- |
210,1 |
315,1 |
238,8 |
358,2 |
0,0339 |
0,0308 |
0,0433 |
0,0393 |
0,097 |
0,169 |
0,093 |
0,129 |
||
|
1000 |
20 |
2 |
- |
3512 |
526,8 |
405,4 |
608,2 |
0,0930 |
- |
0,1071 |
- |
0,123 |
0,200 |
0,111 |
0,140 |
|
4 |
- |
335,4 |
503,0 |
383,6 |
575,4 |
0,0438 |
- |
0,0492 |
- |
0,123 |
0,200 |
0,111 |
0,140 |
||
|
25 |
2 |
- |
285,0 |
427,4 |
325,0 |
487,5 |
0,1025 |
0,0929 |
0,1174 |
0,1065 |
0,119 |
0,216 |
0,112 |
0,150 |
|
|
4 |
- |
268,9 |
403,4 |
302,4 |
453,6 |
0,0478 |
0,0433 |
0,0505 |
0,0458 |
0,119 |
0,216 |
0,112 |
0,150 |
||
|
1200 |
20 |
2 |
- |
523,4 |
785,1 |
609,7 |
914,5 |
0,1389 |
- |
0,1610 |
- |
0,161 |
0,309 |
0,154 |
0,197 |
|
4 |
- |
503,0 |
754,5 |
581,8 |
872,7 |
0,0661 |
- |
0,0768 |
- |
0,161 |
0,309 |
0,154 |
0,197 |
||
|
25 |
2 |
- |
429,6 |
644,3 |
499,3 |
748,9 |
0,1568 |
0,1422 |
0,1817 |
0,1649 |
0,161 |
0,311 |
0,144 |
0,185 |
|
|
4 |
- |
409,8 |
614,7 |
470,1 |
705,1 |
0,0741 |
0,0672 |
0,0843 |
0,0757 |
0,161 |
0,311 |
0,144 |
0,185 |
||
(Измененная редакция. Изм. № 4)
_____________
* Наружный диаметр кожуха, мм.
** Проходное сечение определено для ряда 1.
Поверхность теплообмена по наружному диаметру труб и площадь проходного сечения по трубному пространству для аппаратов типа КП
|
Внутренний диаметр кожуха, мм |
Наружный диаметр труб, мм |
Давление в кожухе Ру, МПа, не более |
Поверхность теплообмена, м2, при числе ходов по трубам |
Площадь проходного сечения одного хода по трубам, м2, не менее, при толщине труб, мм |
|||||||
|
2 |
4 |
6 |
2,0 |
2,5 |
|||||||
|
при числе ходов по трубам |
|||||||||||
|
2 |
4 |
6 |
2 |
4 |
6 |
||||||
|
600 |
20 |
1,0 |
126,2 |
112,7 |
107,4 |
0,024 |
0,012 |
0,009 |
- |
- |
- |
|
1,6; 2,5 |
130,4 |
1 16,8 |
111,5 |
0,024 |
0,014 |
0,008 |
- |
- |
- |
||
|
25 |
1,0 |
102,2 |
88,1 |
83,4 |
0,035 |
0,013 |
0,008 |
0,032 |
0,012 |
0,007 |
|
|
1,6; 2,5 |
106,4 |
92,3 |
87,6 |
0,038 |
0,016 |
0,010 |
0,035 |
0,014 |
0,009 |
||
|
700 |
20 |
1,0 |
182,7 |
166,9 |
157,1 |
0,046 |
0,018 |
0,013 |
- |
- |
- |
|
1,6; 2,5 |
187,6 |
171,8 |
162,0 |
0,049 |
0,021 |
0,013 |
- |
- |
- |
||
|
25 |
1,0 |
141,8 |
125,8 |
120,1 |
0,048 |
0,020 |
0,010 |
0,044 |
0,019 |
0,009 |
|
|
1,6; 2,5 |
147,4 |
132,4 |
125,8 |
0,053 |
0,020 |
0,014 |
0,048 |
0,018 |
0,013 |
||
|
800 |
20 |
1,0 |
240,0 |
221,2 |
212,1 |
0,060 |
0,027 |
0,017 |
- |
- |
- |
|
1,6 |
246,1 |
228,0 |
218,2 |
0,063 |
0,028 |
0,020 |
- |
- |
- |
||
|
2,5 |
251,7 |
233,6 |
223,8 |
0,066 |
0,028 |
0,018 |
- |
- |
- |
||
|
25 |
1,0 |
194,5 |
174,7 |
169,1 |
0,068 |
0,30 |
0,017 |
0,062 |
0,028 |
0,015 |
|
|
1,6; 2,5 |
200,2 |
180,4 |
174,7 |
0,072 |
0,30 |
0,021 |
0,066 |
0,028 |
0,019 |
||
|
900 |
20 |
1,0 |
317,6 |
296,5 |
288,3 |
0,082 |
0,038 |
0,022 |
- |
- |
- |
|
1,6; 2,5 |
324,0 |
302,9 |
294,7 |
0,085 |
0,038 |
0,026 |
- |
- |
- |
||
|
25 |
1,0 |
252,9 |
233,1 |
224,7 |
0,090 |
0,039 |
0,024 |
0,082 |
0,035 |
0,022 |
|
|
1,6; 2,5 |
258,6 |
238,8 |
228,4 |
0,094 |
0,043 |
0,027 |
0,085 |
0,039 |
0,025 |
||
|
1000 |
20 |
1,0 |
399,0 |
377,2 |
365,9 |
0,104 |
0,049 |
0,030 |
- |
- |
- |
|
1,6; 2,5 |
405,4 |
382,8 |
372,3 |
0,107 |
0,049 |
0,033 |
- |
- |
- |
||
|
25 |
1,0; 1,6; 2,5 |
325 |
302,4 |
293,9 |
0,117 |
0,051 |
0,034 |
0,106 |
0,046 |
0,030 |
|
|
1200 |
20 |
1,0 |
592,7 |
564,8 |
552,0 |
0,164 |
0,068 |
0,044 |
- |
- |
- |
|
1,6 |
601,7 |
573,5 |
561,1 |
0,164 |
0,073 |
0,048 |
- |
- |
- |
||
|
2,5 |
609,7 |
580,3 |
569,0 |
0,161 |
0,076 |
0,048 |
- |
- |
- |
||
|
25 |
1,0 |
481,8 |
452,6 |
441,3 |
0,151 |
0,075 |
0,043 |
0,137 |
0,068 |
0,039 |
|
|
1,6 |
491,3 |
462,0 |
450,7 |
0,176 |
0,082 |
0,050 |
0,160 |
0,074 |
0,045 |
||
|
2,5 |
499,3 |
470,0 |
458,8 |
0,182 |
0,083 |
0,055 |
0,165 |
0,075 |
0,050 |
||
Поверхность теплообмена по наружному диаметру труб и площадь проходных сечений по трубному и межтрубному пространствам для аппаратов типа ТУ
|
Внутренний диаметр кожуха, мм |
Наружный диаметр труб, мм |
Поверхности теплообмена, м2, при длине прямого участка труб, мм |
Площадь проходного сечения одного хода по трубам, м2, не менее, при толщине стенки труб, мм |
Площадь проходных сечений по межтрубному пространству, м2 |
||||
|
3000 |
6000 |
9000 |
2,0 |
2,5 |
в вырезе перегородки |
между перегородками** |
||
|
325* |
20 |
16,3 |
32,2 |
- |
0,0084 |
- |
0,0101 |
0,0151 |
|
25 |
12,1 |
23,9 |
- |
0,0087 |
0,0079 |
0,0129 |
0,0150 |
|
|
400 |
20 |
31,4 |
61,6 |
- |
0,0161 |
- |
0,0178 |
0,0280 |
|
25 |
23,0 |
45,2 |
- |
0,0163 |
0,0148 |
0,0255 |
0,0250 |
|
|
500 |
20 |
52,0 |
101,3 |
- |
0,0263 |
- |
0,0265 |
0,0400 |
|
25 |
41,7 |
81,2 |
- |
0,0291 |
0,0264 |
0,0269 |
0,0438 |
|
|
600 |
20 |
- |
144,4 |
- |
0,0374 |
- |
0,0414 |
0,0603 |
|
25 |
- |
115,5 |
- |
0,0412 |
0,0374 |
0,0397 |
0,0586 |
|
|
700 |
20 |
|
202,0 |
- |
0,0521 |
- |
0,0531 |
0,0720 |
|
25 |
- |
160,0 |
- |
0,0568 |
0,0515 |
0,0515 |
0,0810 |
|
|
800 |
20 |
- |
274,5 |
406,4 |
0,0703 |
- |
0,0693 |
0,0880 |
|
25 |
- |
212,5 |
314,7 |
0,0751 |
0,0681 |
0,0772 |
0,0900 |
|
|
900 |
20 |
- |
353,7 |
522,9 |
0,0902 |
- |
0,0861 |
0,1032 |
|
25 |
- |
286,9 |
423,9 |
0,1007 |
0,0914 |
0,0875 |
0,1183 |
|
|
1000 |
20 |
- |
450,0 |
664,0 |
0,1141 |
- |
0,1049 |
0,1300 |
|
25 |
- |
354,2 |
522,8 |
0,1239 |
0,1124 |
0,1063 |
0,1375 |
|
|
1200 |
20 |
- |
662,4 |
974,4 |
0,1664 |
- |
0,1496 |
0,2091 |
|
25 |
- |
554,5 |
800,7 |
0,1883 |
0,1708 |
0,1385 |
0,1999 |
|
|
1400 |
20 |
- |
934,1 |
1369,7 |
0,2323 |
- |
0,1981 |
0,2546 |
|
25 |
- |
758,8 |
1112,5 |
0,2600 |
0,2358 |
0,1953 |
0,2513 |
|
(Измененная редакция. Изм. № 4)
______________
* Наружный диаметр кожуха, мм.
** Проходное сечение определено для ряда 1.
Примечание к табл. 7 - 9. Поверхность теплообмена приведена без учета толщин трубных решеток.
Материалы, применяемые для изготовления сборочных единиц основных узлов и деталей аппаратов типов ТП, ХП, КП, ТУ
|
Тип аппарата |
Исполнение аппарата по материалу |
Материал |
|||||||
|
кожуха и крышки |
распределительной камеры и крышки |
теплообменных труб |
трубной решетки |
перегородки |
прокладок кожуха |
прокладок распределительной камеры |
прокладок плавающей головки |
||
|
ТП, ТУ, ХП, КП |
M1 |
Ст3сп по ГОСТ 380, ГОСТ 14637. Сталь марки 16ГС по ГОСТ 5520. Трубы - сталь марки 20 по ГОСТ 1050, ГОСТ 8731 гр. В или сталь Ст3сп по ГОСТ 380, ГОСТ 10706 гр. В |
Ст3сп, Ст3пс1) по ГОСТ 380, ГОСТ 14637. Сталь марки 16ГС2) по ГОСТ 5520. Трубы - сталь марки 20 по ГОСТ 1050, ГОСТ 8731 гр. В или сталь марки Ст3сп по ГОСТ 380, ГОСТ 10706 гр. В |
Сталь марок 10 и 20 по ГОСТ 1050, ГОСТ 550 гр. А, ГОСТ 87333) гр. В |
Сталь марки 16ГС по ГОСТ 55204) и ГОСТ 192814), ГОСТ 8479 гp. IV - Кп. 245 |
Ст3сп по ГОСТ 380, ГОСТ 14637 |
Картон асбестовый по ГОСТ 2850 графлекс по ТУ 57-1-1326778 в оболочке из алюминия марки АДОМ или АД1.М по ГОСТ 13726. Сталь марки 08кп по ГОСТ 1050, ГОСТ 1577, ГОСТ 9045 ВГ. гр. III или сталь марки 10895 по ГОСТ 11036, ТУ 14-1-1189. Паронит по ГОСТ 481 |
Алюминий марки АД по ГОСТ 21631. Латунь Л63 по ГОСТ 2208. Сталь 08кп по ГОСТ 1577, ГОСТ 9045 ВГ гр. III |
|
|
ТП, ХП, КП |
М3 |
См. исполнение M1 |
Латунь марки ЛАМш 77-2-0,05 ГОСТ 15527, ГОСТ 21646 |
Сталь марки 16ГС по ГОСТ 55204) и ГОСТ 192814), ГОСТ 8479, гр. IV-КП. 245 с наплавкой латунью марки ЛО 62-1 или Л63 по ГОСТ 15527 |
См. исполнение M1 |
Паронит по ГОСТ 481. Картон асбестовый по ГОСТ 2850 графлекс по ТУ 57-1-1326778 в оболочке из алюминия марки АДОМ или АД1.М по ГОСТ 13726 или в оболочке из латуни марки НМЛ63, ГОСТ 2208 |
Латунь Л63 по ГОСТ 2208 |
||
(Измененная редакция. Изм. № 4)
Продолжение табл. 10
|
Тип аппарата |
Исполнение аппарата по материалу |
Материал |
|||||||
|
кожуха и крышки |
распределительной камеры и крышки |
теплообменных труб |
трубной решетки |
перегородки |
прокладок кожуха |
прокладок распределительной камеры |
прокладок плавающей головки |
||
|
ТП, ТУ |
М4 |
См. исполнение M1 |
Двухслойная сталь марки 16ГС + 08X13 или Ст3сп + 08X13 по ГОСТ 10885 |
Сталь марки 15Х5М или Х8 по ГОСТ 550 гр. А |
Сталь марки 15Х5М по ГОСТ 200724), ГОСТ 73504), 5) гр. М2б и ГОСТ 8479 гp. IV - КП. 395 |
См. исполнение M1 |
|||
|
ХП, КП |
М12 |
См. исполнение M1 |
Сталь марки 08Х22Н6Т по ГОСТ 5632, ГОСТ 9941. Сталь марки 12Х18Н10Т3) по ГОСТ 5632, ГОСТ 9941 |
См. исполнение M1 |
|||||
|
ТП, ХП, КП, ТУ |
М13 |
Сталь марок 12Х18Н10Т, 08Х18Н10Т по ГОСТ 56324), ГОСТ 73504) гр. М2б, ГОСТ 25054 гр. IV и технической документации, утвержденной в установленном порядке4). |
См. исполнение M1 |
||||||
(Измененная редакция. Изм. № 4)
Продолжение табл. 10
|
Тип аппарата |
Исполнение аппарата по материалу |
Материал |
|||||||
|
кожуха и крышки |
распределительной камеры и крышки |
теплообменных труб |
трубной решетки |
перегородки |
прокладок кожуха |
прокладок распределительной камеры |
прокладок плавающей головки |
||
|
ТП |
Б16) |
Двухслойная сталь марки 16ГС + 08Х13 или Ст3сп + 08Х13 по ГОСТ 10885 |
Сталь марки 12X13 или 20X13 по ГОСТ 56324), ГОСТ 73504) гр. М2б ГОСТ 25054 гр. IV |
Картон асбестовый по ГОСТ 2850 графлекс по ТУ 57-1-1326778 в оболочке из стали марки М-НТ-12Х13 по ГОСТ 4986. Сталь марки 08X13 по ГОСТ 7350, ГОСТ 5949. Паронит по ГОСТ 481 |
|||||
|
ТП, ТУ |
Б2 |
Двухслойная сталь марки 16ГС + 12Х18Н10Т или Ст3сп + 12Х18Н10Т по ГОСТ 10885 |
Двухслойная сталь марки 16ГС + 12Х18Н10Т или Ст3сп + 12Х18Н10Т по ГОСТ 10885 |
Сталь марок 12Х18Н10Т, 08Х18Н10Т по ГОСТ 56324), ГОСТ 73504) гр. М2б, ГОСТ 25054 гр. IV и технической документации, утвержденной в установленном порядке4) |
Картон асбестовый по ГОСТ 2850 графлекс по ТУ 57-1-1326778 в оболочке из стали марки М-НГ-08Х18Н10Т по ГОСТ 4986. Сталь марки 08Х18Н10Т по ГОСТ 7350 или ГОСТ 5949. Паронит по ГОСТ 481 |
||||
|
ХП, КП |
Ст3пс по ГОСТ 380, ГОСТ 14637 |
См. исполнение Б2 |
См. исполнение M1 |
||||||
(Измененная редакция. Изм. № 4)
Продолжение табл. 10
|
Тип аппарата |
Исполнение аппарата по материалу |
Материал |
|||||||
|
кожуха и крышки |
распределительной камеры и крышки |
теплообменных труб |
трубной решетки |
перегородки |
прокладок кожуха |
прокладок распределительной камеры |
прокладок плавающей головки |
||
|
ТП, ТУ |
Б3 |
Двухслойная сталь марки 16ГС + 10Х17Н13М2Т или Ст3сп + 10Х17Н13М2Т по ГОСТ 10885 |
Двухслойная сталь марки 16ГС + 10Х17Н13М2Т или Ст3сп + 10Х17Н13М2Т по ГОСТ 10885 |
Сталь марки 10Х17Н13М2Т по ГОСТ 56324), ГОСТ 73504) гр. М2б, ГОСТ 25054 гр. IV |
См. исполнение Б2 |
См. исполнение Б2 |
|||
|
ХП, КП |
См. исполнение Б2 |
См. исполнение M1 |
|||||||
|
ТУ |
Б7 |
Двухслойная сталь марки 16ГС + 08X13 или Ст3сп + 08X13 по ГОСТ 10885 |
Сталь марки 15Х5М или Х8 по ГОСТ 550 гр. А |
Сталь марки 15Х5М по ГОСТ 200724), ГОСТ 73504), 5) гр. М2б и ГОСТ 8479 гр. IV - КП. 395 |
Сталь марки 15Х5М по ГОСТ 7350 гр. М2б |
См. исполнение Б1 |
- |
||
(Измененная редакция. Изм. № 4)
_______________
1) Применять только для ХП, КП.
2) Применять для ТП, ТУ.
3) Применять только по согласованию с заказчиком.
4) Применять только по согласованию с ОАО «ВНИИНЕФТЕМАШ».
5) σт ≥ 395 МПа.
6) Применять для сред не вызывающих коррозионное растрескивание.
(Измененная редакция. Изм. № 4)
Примечания:
1. Допускается изготавливать сборочные единицы из материалов других марок, предусмотренных ГОСТ Р 52630 и по механическим свойствам и коррозионной стойкости не уступающим материалам, указанным в таблице 10.
2. Пределы применения материалов, технические требования к материалам должны соответствовать ГОСТ Р 52630.
3. Выбор материала прокладок следует производить с учетом рабочей среды, параметров и ее коррозийности.
4. Допускается применение спирально-навитых прокладок по ОСТ 26.260.454 и другой технической документации, утвержденной в установленном порядке.
5. Для исполнения M12 крепление труб в трубных решетках производить по технологии, согласованной с ОАО «ВНИИПТхимнефтеаппаратуры» (г. Волгоград).
6. Стальные прокладки для фланцевых соединений кожуха и распределительной камеры следует применять на Ру ≥ 6,3 МПа».
7. Для исполнений по материалу M1, М3, М4, М12, М13, Б1 материал шпилек плавающей головки - сталь 18Х12ВМБФР по СТП 26.260.2043, материал гаек - сталь 12X13 по СТП 26.260.2043. Для исполнений Б2, Б3 - материал шпилек - стали 37Х12Н8Г8МФБ, 08Х15Н24В4ТР по СТП 26.260.2043, материал гаек - сталь 37Х12Н8Г8МФБ по СТП 26.260.2043.
Допускается по согласованию с ОАО «ВНИИНЕФЕМАШ» для шпилек и гаек применение других марок сталей, предусмотренных ГОСТ Р 52630.
(Измененная редакция. Изм. № 4)
Масса аппаратов типа ТП при расположении отверстий под трубы по вершинам квадратов
Размеры в мм
|
Внутренний диаметр кожуха |
Давление Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
|||||||
|
3000 |
6000 |
3000 |
6000 |
3000 |
6000 |
||||||
|
Материал труб |
|||||||||||
|
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Сталь |
||
|
Масса, кг |
|||||||||||
|
325* |
2,5 |
950 |
1000 |
1400 |
1470 |
920 |
960 |
1330 |
1390 |
950 |
1400 |
|
4,0 |
1150 |
1180 |
1600 |
1670 |
1070 |
1150 |
1530 |
1560 |
1150 |
1600 |
|
|
400 |
2,5 |
1390 |
1420 |
2050 |
2150 |
1340 |
1370 |
1940 |
2050 |
1400 |
2070 |
|
4,0 |
1690 |
1740 |
2340 |
2430 |
1640 |
1680 |
2240 |
2300 |
1700 |
2360 |
|
|
6,3 |
2190 |
- |
2880 |
- |
2140 |
- |
2770 |
- |
2200 |
2900 |
|
|
500 |
2,5 |
2080 |
2140 |
3030 |
3140 |
1970 |
2000 |
2800 |
2880 |
2070 |
3000 |
|
4,0 |
2510 |
2600 |
3680 |
3790 |
2410 |
2450 |
3450 |
3530 |
2500 |
3650 |
|
|
6,3 |
3310 |
- |
4480 |
- |
3200 |
- |
4270 |
- |
3300 |
4450 |
|
|
3,0 |
4270 |
- |
5680 |
- |
4160 |
- |
5500 |
- |
4260 |
5650 |
|
(Измененная редакция. Изм. № 4)
Продолжение табл. 11
Размеры в мм
|
Внутренний диаметр кожуха |
Давление Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
|||||||
|
6000 |
9000 |
6000 |
9000 |
6000 |
9000 |
||||||
|
Материал труб |
|||||||||||
|
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Сталь |
||
|
Масса, кг |
|||||||||||
|
600 |
2 хода |
||||||||||
|
1,6 |
3940 |
4100 |
- |
- |
3700 |
3840 |
- |
- |
3990 |
- |
|
|
2,5 |
4180 |
4300 |
- |
- |
3880 |
4010 |
- |
- |
4200 |
- |
|
|
4,0 |
5050 |
5210 |
- |
- |
4750 |
4880 |
- |
- |
5100 |
- |
|
|
6,3 |
6720 |
- |
- |
- |
6500 |
- |
- |
- |
6750 |
- |
|
|
8,0 |
8100 |
- |
- |
- |
7830 |
- |
- |
- |
8150 |
- |
|
|
4 хода |
|||||||||||
|
1,6 |
3820 |
3960 |
- |
- |
3600 |
3720 |
- |
- |
3920 |
- |
|
|
2,5 |
4100 |
4170 |
- |
- |
3780 |
3900 |
- |
- |
4100 |
- |
|
|
4,0 |
4880 |
5020 |
- |
- |
4700 |
4820 |
- |
- |
5000 |
- |
|
|
6,3 |
6480 |
- |
- |
- |
6400 |
- |
- |
- |
6620 |
- |
|
|
8,0 |
7980 |
- |
- |
- |
7730 |
- |
- |
- |
8020 |
- |
|
|
700 |
2 хода |
||||||||||
|
1,6 |
5550 |
5780 |
- |
- |
5100 |
5280 |
- |
- |
5550 |
- |
|
|
2,5 |
6180 |
6410 |
- |
- |
5730 |
5910 |
- |
- |
6180 |
- |
|
|
4,0 |
7330 |
7560 |
- |
- |
6880 |
7060 |
- |
- |
7330 |
- |
|
|
6,3 |
9740 |
- |
- |
- |
9300 |
- |
- |
- |
9720 |
- |
|
|
8,0 |
12310 |
- |
- |
- |
11870 |
- |
- |
- |
12290 |
- |
|
(Измененная редакция. Изм. № 4)
Продолжение табл. 11
Размеры в мм
|
Внутренний диаметр кожуха |
Давление Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
|||||||||
|
6000 |
9000 |
6000 |
9000 |
6000 |
9000 |
||||||||
|
Материал труб |
|||||||||||||
|
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Сталь |
||||
|
Масса, кг |
|||||||||||||
|
700 |
4 хода |
||||||||||||
|
1,6 |
5400 |
5600 |
- |
- |
5000 |
5170 |
- |
- |
5400 |
- |
|||
|
2,5 |
6050 |
6250 |
- |
- |
5650 |
5820 |
- |
- |
6050 |
- |
|||
|
4,0 |
7160 |
7360 |
- |
- |
6750 |
6920 |
- |
- |
7150 |
- |
|||
|
6,3 |
9570 |
- |
- |
- |
9180 |
- |
- |
- |
9580 |
- |
|||
|
8,0 |
12110 |
- |
- |
- |
11720 |
- |
- |
- |
12120 |
- |
|||
|
800 |
2 хода |
||||||||||||
|
1,6 |
7000 |
7400 |
9350 |
9740 |
6790 |
7040 |
8750 |
9080 |
7100 |
9550 |
|||
|
2,5 |
7500 |
7900 |
10100 |
10650 |
7150 |
7450 |
9300 |
9680 |
7600 |
10270 |
|||
|
4,0 |
9150 |
9450 |
11700 |
12200 |
9100 |
9350 |
10990 |
11370 |
9250 |
11870 |
|||
|
6,3 |
11590 |
- |
14580 |
- |
11120 |
- |
13870 |
- |
11700 |
14750 |
|||
|
8,0 |
16650 |
- |
20200 |
- |
16120 |
- |
19490 |
- |
16700 |
20370 |
|||
|
4 хода |
|||||||||||||
|
1,6 |
6850 |
7150 |
9150 |
9570 |
6620 |
6860 |
8550 |
8800 |
6900 |
9300 |
|||
|
2,5 |
7400 |
7850 |
9950 |
10370 |
7050 |
7350 |
9150 |
9400 |
7450 |
10100 |
|||
|
4,0 |
9100 |
9360 |
11500 |
11920 |
8930 |
9170 |
10740 |
11090 |
9100 |
11650 |
|||
|
6,3 |
11440 |
- |
14350 |
- |
10900 |
- |
13600 |
- |
11500 |
14550 |
|||
|
8,0 |
16500 |
- |
20000 |
- |
15950 |
- |
19240 |
- |
16500 |
20060 |
|||
(Измененная редакция. Изм. № 4)
Продолжение табл. 11
Размеры в мм
|
Внутренний диаметр кожуха |
Давление Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
|||||||
|
6000 |
9000 |
6000 |
9000 |
6000 |
9000 |
||||||
|
Материал труб |
|||||||||||
|
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Сталь |
||
|
Масса, кг |
|||||||||||
|
900 |
2 хода |
||||||||||
|
1,6 |
8500 |
8890 |
11500 |
12090 |
7710 |
8030 |
10290 |
10760 |
8450 |
11420 |
|
|
2,5 |
9670 |
10060 |
12950 |
13540 |
8880 |
9200 |
11740 |
12210 |
9620 |
12870 |
|
|
4,0 |
11730 |
12120 |
15110 |
15700 |
10880 |
11200 |
13900 |
14340 |
11610 |
15030 |
|
|
6,3 |
15800 |
- |
16190 |
- |
15030 |
- |
15350 |
- |
15750 |
19470 |
|
|
4 хода |
|||||||||||
|
1,6 |
8350 |
8750 |
11260 |
11820 |
7590 |
7890 |
10070 |
10520 |
8290 |
11140 |
|
|
2,5 |
9540 |
9920 |
12720 |
13820 |
8760 |
9060 |
11520 |
11970 |
9460 |
12590 |
|
|
4,0 |
11500 |
11880 |
14860 |
15420 |
10730 |
11030 |
13660 |
14110 |
11420 |
14720 |
|
|
6,3 |
15620 |
- |
16000 |
- |
14850 |
- |
15160 |
- |
15550 |
19140 |
|
|
1000 |
2 хода |
||||||||||
|
1,6 |
10700 |
11200 |
14770 |
15500 |
9950 |
10550 |
13480 |
14250 |
10780 |
14900 |
|
|
2,5 |
11370 |
11850 |
15470 |
16200 |
10500 |
11100 |
14180 |
14900 |
11450 |
15600 |
|
|
4,0 |
13920 |
14400 |
18100 |
18900 |
13050 |
13650 |
16900 |
17650 |
14000 |
18200 |
|
|
6,3 |
18900 |
- |
24250 |
- |
18040 |
- |
23050 |
- |
18980 |
24400 |
|
|
4 хода |
|||||||||||
|
1,6 |
10480 |
10950 |
14420 |
15100 |
9700 |
10300 |
13150 |
13850 |
10500 |
14500 |
|
|
2,5 |
11150 |
11600 |
15120 |
15800 |
10300 |
10850 |
13860 |
14550 |
11300 |
15160 |
|
|
4,0 |
13690 |
14150 |
17750 |
18550 |
12850 |
13450 |
16600 |
17300 |
13750 |
17800 |
|
|
6,3 |
18670 |
- |
23900 |
- |
17800 |
- |
22700 |
- |
18690 |
23960 |
|
(Измененная редакция. Изм. № 4)
Продолжение табл. 11
Размеры в мм
|
Внутренний диаметр кожуха |
Давление Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
||||||||
|
6000 |
9000 |
6000 |
9000 |
6000 |
9000 |
|||||||
|
Материал труб |
||||||||||||
|
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Сталь |
|||
|
Масса, кг |
||||||||||||
|
|
2 хода |
|||||||||||
|
1,6 |
14720 |
15450 |
20040 |
21140 |
13470 |
14080 |
18500 |
19400 |
14900 |
20370 |
||
|
2,5 |
16690 |
17600 |
21900 |
23000 |
15550 |
16200 |
20100 |
21100 |
16900 |
22230 |
||
|
4,0 |
21200 |
21930 |
26680 |
27800 |
19970 |
20800 |
25100 |
26000 |
21400 |
27000 |
||
|
6,3 |
28300 |
- |
35500 |
- |
27100 |
- |
33700 |
- |
28500 |
35830 |
||
|
4 хода |
||||||||||||
|
1,6 |
14560 |
15270 |
19600 |
20700 |
13180 |
13900 |
18100 |
18970 |
14640 |
19830 |
||
|
2,5 |
16280 |
17100 |
21500 |
22600 |
15290 |
15870 |
19900 |
20770 |
16500 |
21700 |
||
|
4,0 |
20900 |
21600 |
26300 |
27400 |
19680 |
20500 |
24800 |
25670 |
21100 |
26700 |
||
|
6,3 |
28000 |
- |
35060 |
- |
26800 |
- |
33300 |
- |
28220 |
35290 |
||
(Измененная редакция. Изм. № 4)
______________
* Наружный диаметр кожуха.
Масса аппаратов типа ТП предрасположении отверстий под трубы по вершинам треугольников
Размеры в мм
|
Внутренний диаметр кожуха |
Давление Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
|||||||
|
6000 |
9000 |
6000 |
9000 |
6000 |
9000 |
||||||
|
Материал труб |
|||||||||||
|
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Сталь |
||
|
Масса, кг |
|||||||||||
|
600 |
2 хода |
||||||||||
|
1,6 |
4450 |
4650 |
- |
- |
4170 |
4350 |
- |
- |
4500 |
- |
|
|
2,5 |
4550 |
4750 |
- |
- |
4250 |
4400 |
- |
- |
4600 |
- |
|
|
4,0 |
5450 |
5650 |
- |
- |
5150 |
5300 |
- |
- |
5500 |
- |
|
|
6,3 |
6900 |
- |
- |
- |
6600 |
- |
- |
- |
6960 |
- |
|
|
8,0 |
9450 |
- |
- |
- |
9100 |
- |
- |
- |
9500 |
- |
|
|
4 хода |
|||||||||||
|
1,6 |
4280 |
4430 |
- |
- |
4020 |
4160 |
- |
- |
4280 |
- |
|
|
2,5 |
4380 |
4530 |
- |
- |
4110 |
4200 |
- |
- |
4380 |
- |
|
|
4,0 |
5280 |
5430 |
- |
- |
4990 |
5100 |
- |
- |
5280 |
- |
|
|
6,3 |
6700 |
- |
- |
- |
6430 |
- |
- |
- |
6740 |
- |
|
|
8,0 |
9280 |
- |
- |
- |
8950 |
- |
- |
- |
9280 |
- |
|
|
700 |
2 хода |
||||||||||
|
1,6 |
5810 |
6060 |
- |
- |
5390 |
5600 |
- |
- |
5900 |
- |
|
|
2,5 |
6440 |
6690 |
- |
- |
6020 |
6230 |
- |
- |
6530 |
- |
|
|
4,0 |
7590 |
7840 |
- |
- |
7170 |
7380 |
- |
- |
7680 |
- |
|
|
6,3 |
10000 |
- |
- |
- |
9590 |
- |
- |
- |
10070 |
- |
|
|
8,0 |
12570 |
- |
- |
- |
12160 |
- |
- |
- |
12640 |
- |
|
(Измененная редакция. Изм. № 4)
Продолжение табл. 12
Размеры в мм
|
Внутренний диаметр кожуха |
Давление Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
|||||||
|
6000 |
9000 |
6000 |
9000 |
6000 |
9000 |
||||||
|
Материал труб |
|||||||||||
|
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Сталь |
||
|
Масса, кг |
|||||||||||
|
700 |
4 хода |
||||||||||
|
1,6 |
5620 |
5840 |
- |
- |
5150 |
5330 |
- |
- |
5580 |
- |
|
|
2,5 |
6270 |
6490 |
- |
- |
5800 |
5980 |
- |
- |
6230 |
- |
|
|
4,0 |
7380 |
7600 |
- |
- |
6900 |
7080 |
- |
- |
7330 |
- |
|
|
6,3 |
9790 |
- |
- |
- |
9330 |
- |
- |
- |
9760 |
- |
|
|
8,0 |
12330 |
|
- |
- |
11870 |
- |
- |
- |
12300 |
- |
|
|
800 |
2 хода |
||||||||||
|
1,6 |
7500 |
7950 |
10150 |
10850 |
6900 |
7300 |
9250 |
9700 |
7530 |
10200 |
|
|
2,5 |
8450 |
8800 |
10850 |
11500 |
7820 |
8100 |
9900 |
10300 |
8480 |
10900 |
|
|
4,0 |
9870 |
10220 |
12550 |
13500 |
9250 |
9530 |
11600 |
12120 |
9900 |
12600 |
|
|
6,3 |
12200 |
- |
15450 |
- |
11570 |
- |
14500 |
- |
12230 |
15500 |
|
|
8,0 |
17100 |
|
20800 |
- |
16470 |
- |
19860 |
- |
17130 |
20850 |
|
|
4 хода |
|||||||||||
|
1,6 |
7280 |
7700 |
9800 |
10450 |
6700 |
7150 |
8900 |
9300 |
7240 |
9800 |
|
|
2,5 |
8230 |
8560 |
10600 |
11100 |
7600 |
7850 |
9550 |
9900 |
8190 |
10460 |
|
|
4,0 |
9650 |
9980 |
12250 |
13100 |
9000 |
9280 |
11240 |
11700 |
9600 |
12200 |
|
|
6,3 |
11980 |
- |
15200 |
- |
11300 |
- |
14140 |
- |
11940 |
15100 |
|
|
8,0 |
16880 |
- |
20600 |
- |
16230 |
- |
19500 |
- |
16840 |
20400 |
|
(Измененная редакция. Изм. № 4)
Продолжение табл. 12
Размеры в мм
|
Внутренний диаметр кожуха |
Давление Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
||||||||
|
6000 |
9000 |
6000 |
9000 |
6000 |
9000 |
|||||||
|
Материал труб |
||||||||||||
|
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Сталь |
|||
|
Масса, кг |
||||||||||||
|
900 |
2 хода |
|||||||||||
|
1,6 |
9060 |
9500 |
12340 |
13010 |
8220 |
8590 |
11060 |
11600 |
9080 |
12360 |
||
|
2,5 |
10230 |
10670 |
13790 |
14460 |
9390 |
9760 |
12510 |
13050 |
10250 |
13810 |
||
|
4,0 |
12290 |
12730 |
15950 |
16620 |
11390 |
11760 |
14670 |
15180 |
12240 |
15970 |
||
|
6,3 |
16360 |
- |
16800 |
- |
15540 |
- |
15910 |
- |
16380 |
20410 |
||
|
4 хода |
||||||||||||
|
1,6 |
8820 |
9270 |
11970 |
12600 |
8020 |
8360 |
10710 |
11220 |
8820 |
11930 |
||
|
2,5 |
10010 |
10440 |
13430 |
14060 |
9190 |
9530 |
12160 |
12670 |
9990 |
13380 |
||
|
4,0 |
11970 |
12400 |
15570 |
16200 |
11160 |
11500 |
14300 |
14810 |
11950 |
15510 |
||
|
6,3 |
16090 |
- |
16520 |
- |
15280 |
- |
15630 |
- |
16080 |
19930 |
||
|
1000 |
2 хода |
|||||||||||
|
1,6 |
11550 |
.12100 |
15900 |
16750 |
10530 |
11150 |
14350 |
15150 |
11600 |
15950 |
||
|
2,5 |
12000 |
12650 |
16650 |
17490 |
11100 |
11750 |
15060 |
15850 |
12050 |
16680 |
||
|
4,0 |
14650 |
15200 |
19350 |
20200 |
13650 |
14300 |
17780 |
18600 |
14700 |
19400 |
||
|
6,3 |
19550 |
- |
24800 |
- |
18530 |
- |
23950 |
- |
19600 |
24850 |
||
|
4 хода |
||||||||||||
|
1,6 |
11750 |
15420 |
16250 |
10190 |
10800 |
13850 |
14600 |
11200 |
15350 |
15350 |
||
|
2,5 |
12300 |
16170 |
16970 |
10760 |
11380 |
14560 |
15300 |
11750 |
16060 |
16060 |
||
|
4,0 |
14850 |
18870 |
19680 |
13300 |
13950 |
17300 |
18050 |
14350 |
18800 |
18800 |
||
|
6,3 |
- |
24320 |
- |
18190 |
- |
23450 |
- |
19200 |
24200 |
24200 |
||
(Измененная редакция. Изм. № 4)
Продолжение табл. 12
Размеры в мм
|
Внутренний диаметр кожуха |
Давление Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
|||||||
|
6000 |
9000 |
6000 |
9000 |
6000 |
9000 |
||||||
|
Материал труб |
|||||||||||
|
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Сталь |
||
|
Масса, кг |
|||||||||||
|
1200 |
2 хода |
||||||||||
|
1,6 |
16700 |
17550 |
23300 |
24600 |
15150 |
15900 |
21160 |
22200 |
16800 |
23650 |
|
|
2,5 |
18600 |
19450 |
24900 |
26200 |
17040 |
17750 |
22750 |
23800 |
18700 |
25250 |
|
|
4,0 |
20600 |
21450 |
28500 |
29800 |
19350 |
20370 |
27150 |
28200 |
20800 |
28850 |
|
|
6,3 |
28950 |
- |
36050 |
- |
27490 |
- |
33900 |
- |
29150 |
36400 |
|
|
4 хода |
|||||||||||
|
1,6 |
16350 |
17200 |
22690 |
23400 |
14800 |
15440 |
20530 |
21500 |
16290 |
22880 |
|
|
2,5 |
18200 |
19000 |
24300 |
25500 |
16620 |
17290 |
22100 |
23100 |
18190 |
24480 |
|
|
4,0 |
20190 |
21000 |
27890 |
29250 |
18930 |
19900 |
26500 |
27600 |
20300 |
28080 |
|
|
6,3 |
28550 |
- |
35550 |
- |
27070 |
- |
33270 |
- |
28600 |
35600 |
|
(Измененная редакция. Изм. № 4)
Масса
аппаратов типа ХП
при расположении отверстий под трубы по вершинам квадратов
Размеры в мм
|
Внутренний диаметр кожуха |
Давление в кожухе Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
|||||||
|
3000 |
6000 |
3000 |
6000 |
3000 |
6000 |
||||||
|
Материал труб |
|||||||||||
|
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Сталь |
||
|
Масса, кг |
|||||||||||
|
325* |
4,0 |
1030 |
1070 |
1520 |
1570 |
1000 |
1050 |
1450 |
1490 |
1030 |
1520 |
|
6,3 |
1360 |
- |
1830 |
- |
1330 |
- |
1760 |
- |
1360 |
1830 |
|
|
400 |
4,0 |
1640 |
1700 |
2250 |
2350 |
1590 |
1640 |
2150 |
2210 |
1650 |
2270 |
|
6,3 |
2000 |
- |
2750 |
- |
1950 |
- |
2600 |
- |
2010 |
2770 |
|
|
500 |
4,0 |
2400 |
2460 |
3430 |
3540 |
2300 |
2360 |
3300 |
3380 |
2390 |
3400 |
|
6,3 |
3000 |
- |
4180 |
- |
2890 |
- |
3980 |
- |
2990 |
4150 |
|
Продолжение табл. 13
Размеры в мм
|
Внутренний диаметр кожуха |
Давление в кожухе Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
|||||||
|
6000 |
9000 |
6000 |
9000 |
6000 |
9000 |
||||||
|
Материал труб |
|||||||||||
|
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Сталь |
||
|
Масса, кг |
|||||||||||
|
600 |
2 хода |
||||||||||
|
2,5 |
4150 |
4310 |
- |
- |
3880 |
4010 |
- |
- |
4200 |
- |
|
|
4,0 |
4800 |
4960 |
- |
- |
4500 |
4630 |
- |
- |
4850 |
- |
|
|
6,3 |
6260 |
- |
- |
- |
6000 |
- |
- |
- |
6290 |
- |
|
|
4 хода |
|||||||||||
|
2,5 |
4050 |
4190 |
- |
- |
3780 |
3900 |
- |
- |
4070 |
- |
|
|
4,0 |
4680 |
4820 |
- |
- |
4400 |
4520 |
- |
- |
4720 |
- |
|
|
6,3 |
6140 |
- |
- |
- |
5900 |
- |
- |
- |
6160 |
- |
|
|
700 |
2 хода |
||||||||||
|
2,5 |
6030 |
6260 |
- |
- |
5580 |
5760 |
- |
- |
6030 |
- |
|
|
4,0 |
6930 |
7160 |
- |
- |
6480 |
6660 |
- |
- |
6930 |
- |
|
|
6,3 |
9030 |
- |
- |
- |
8590 |
- |
- |
- |
9010 |
- |
|
|
4 хода |
|||||||||||
|
2,5 |
5870 |
6070 |
- |
- |
5470 |
5640 |
- |
- |
5870 |
- |
|
|
4,0 |
6700 |
6900 |
- |
- |
6290 |
6460 |
- |
- |
6690 |
- |
|
|
6,3 |
8750 |
- |
- |
- |
8360 |
- |
- |
- |
8760 |
- |
|
Продолжение табл. 13
Размеры в мм
|
Внутренний диаметр кожуха |
Давление в кожухе Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
|||||||
|
6000 |
9000 |
6000 |
9000 |
6000 |
9000 |
||||||
|
Материал труб |
|||||||||||
|
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Стал ь |
||
|
Масса, кг |
|||||||||||
|
800 |
2 хода |
||||||||||
|
1,6 |
6690 |
7000 |
9200 |
9700 |
6220 |
6550 |
8490 |
8870 |
6800 |
9370 |
|
|
2,5 |
7180 |
7480 |
9780 |
10220 |
6700 |
6950 |
9070 |
9450 |
7290 |
9950 |
|
|
4,0 |
8150 |
8450 |
10700 |
11200 |
7750 |
7920 |
9990 |
10500 |
8250 |
10870 |
|
|
6,3 |
10400 |
- |
13050 |
- |
9910 |
- |
12340 |
- |
10490 |
13220 |
|
|
4 хода |
|||||||||||
|
1,6 |
6540 |
6850 |
8970 |
9390 |
6050 |
6400 |
8240 |
8590 |
6650 |
9060 |
|
|
2,5 |
7030 |
7320 |
9550 |
9970 |
6530 |
6770 |
8820 |
9170 |
7090 |
9640 |
|
|
4,0 |
8050 |
8400 |
10500 |
10950 |
7600 |
7840 |
9740 |
10100 |
8050 |
10560 |
|
|
6,3 |
10300 |
- |
12850 |
- |
9790 |
- |
12090 |
- |
10300 |
12910 |
|
|
900 |
2 хода |
||||||||||
|
1,6 |
8400 |
8790 |
11400 |
11990 |
7610 |
7930 |
10190 |
10660 |
8350 |
11320 |
|
|
2,5 |
9720 |
10110 |
13000 |
13590 |
8930 |
9250 |
11790 |
12260 |
9670 |
12920 |
|
|
4,0 |
11510 |
11900 |
14890 |
15480 |
10660 |
10980 |
13680 |
14120 |
11390 |
14810 |
|
|
6,3 |
15090 |
- |
15480 |
- |
14320 |
- |
14640 |
- |
15040 |
18760 |
|
|
4 хода |
|||||||||||
|
1,6 |
8240 |
8640 |
11150 |
11710 |
7480 |
7780 |
9960 |
10410 |
8180 |
11030 |
|
|
2,5 |
9540 |
9920 |
12720 |
13280 |
8760 |
9060 |
11520 |
11970 |
9460 |
12590 |
|
|
4,0 |
11190 |
11570 |
14550 |
15110 |
10420 |
10720 |
13350 |
13800 |
11110 |
14410 |
|
|
6,3 |
14760 |
15140 |
13990 |
14300 |
14690 |
18280 |
|||||
Продолжение табл. 13
Размеры в мм
|
Внутренний диаметр кожуха |
Давление в кожухе Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
|||||||
|
6000 |
9000 |
6000 |
9000 |
6000 |
9000 |
||||||
|
Материал труб |
|||||||||||
|
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Сталь |
||
|
Масса, кг |
|||||||||||
|
1000 |
2 хода |
||||||||||
|
1,6 |
10220 |
10750 |
13920 |
14650 |
9400 |
9900 |
12630 |
13300 |
10300 |
14050 |
|
|
2,5 |
11020 |
11500 |
14770 |
15500 |
10160 |
10600 |
13480 |
14200 |
11100 |
14900 |
|
|
4,0 |
13220 |
13700 |
16920 |
17650 |
12360 |
12760 |
15630 |
16350 |
13300 |
17050 |
|
|
6,3 |
18900 |
- |
23960 |
- |
18040 |
- |
22670 |
- |
18980 |
24090 |
|
|
4 хода |
|||||||||||
|
1,6 |
10050 |
10600 |
13550 |
14350 |
9250 |
9750 |
12400 |
13100 |
10150 |
13750 |
|
|
2,5 |
10800 |
11300 |
14450 |
15200 |
10000 |
10450 |
13250 |
13960 |
10950 |
14650 |
|
|
4,0 |
12990 |
13450 |
16570 |
17270 |
12120 |
12500 |
15270 |
15850 |
13150 |
16600 |
|
|
6,3 |
18670 |
- |
23610 |
- |
17800 |
- |
22310 |
- |
18700 |
23650 |
|
|
1200 |
2 хода |
||||||||||
|
1,6 |
15000 |
15750 |
20270 |
21400 |
13870 |
15000 |
18500 |
19400 |
15200 |
20600 |
|
|
2,5 |
16750 |
17500 |
22100 |
23200 |
15470 |
16100 |
20200 |
21100 |
16900 |
22400 |
|
|
4,0 |
21400 |
22200 |
26950 |
28100 |
20170 |
20800 |
25100 |
26000 |
21600 |
27240 |
|
|
6,3 |
28300 |
- |
35400 |
- |
27100 |
- |
33500 |
- |
28500 |
35730 |
|
|
4 хода |
|||||||||||
|
1,6 |
14750 |
15460 |
19830 |
20900 |
13580 |
14160 |
18100 |
18970 |
14840 |
20060 |
|
|
2,5 |
16550 |
17250 |
21700 |
22800 |
15290 |
15870 |
19900 |
20770 |
16540 |
21860 |
|
|
4,0 |
21200 |
22000 |
26700 |
27800 |
19880 |
20460 |
24800 |
25670 |
21240 |
26700 |
|
|
6,3 |
28000 |
- |
35150 |
- |
26800 |
- |
33100 |
- |
28220 |
35200 |
|
(Измененная редакция. Изм. № 4)
_______________
* Наружный диаметр кожуха.
Масса
аппаратов типа ХП
при расположении отверстий под трубы по вершинам равносторонних треугольников
Размеры в мм
|
Внутренний диаметр кожуха |
Давление в кожухе Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
|||||||
|
6000 |
9000 |
6000 |
9000 |
6000 |
9000 |
||||||
|
Материал труб |
|||||||||||
|
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Сталь |
||
|
Масса, кг |
|||||||||||
|
600 |
2 хода |
||||||||||
|
2,5 |
4290 |
4500 |
- |
- |
3980 |
4150 |
- |
- |
4330 |
- |
|
|
4,0 |
4800 |
5000 |
- |
- |
4500 |
4650 |
- |
- |
4850 |
- |
|
|
6,3 |
6300 |
- |
- |
- |
6000 |
- |
- |
- |
6350 |
- |
|
|
4 хода |
|||||||||||
|
2,5 |
4160 |
4300 |
- |
- |
3840 |
4000 |
- |
- |
4150 |
- |
|
|
4,0 |
4700 |
4800 |
- |
- |
4390 |
4600 |
- |
- |
4700 |
- |
|
|
6,3 |
6200 |
- |
|
- |
5830 |
- |
- |
- |
6200 |
- |
|
|
700 |
2 хода |
||||||||||
|
2,5 |
6290 |
6540 |
- |
- |
5870 |
6080 |
- |
- |
6380 |
- |
|
|
4,0 |
7190 |
7440 |
- |
- |
6770 |
6980 |
- |
- |
7280 |
- |
|
|
6,3 |
9290 |
- |
- |
- |
8880 |
- |
- |
- |
9360 |
- |
|
|
4 хода |
|||||||||||
|
2,5 |
6090 |
6310 |
- |
- |
5620 |
5800 |
- |
- |
6050 |
- |
|
|
4,0 |
6920 |
7140 |
|
- |
6440 |
6620 |
- |
- |
6870 |
- |
|
|
6,3 |
8970 |
- |
- |
- |
8510 |
- |
- |
- |
8940 |
- |
|
Продолжение табл. 14
Размеры в мм
|
Внутренний диаметр кожуха |
Давление в кожухе Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
|||||||
|
6000 |
9000 |
6000 |
9000 |
6000 |
9000 |
||||||
|
Материал труб |
|||||||||||
|
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Сталь |
||
|
Масса, кг |
|||||||||||
|
800 |
2 хода |
||||||||||
|
1,6 |
7200 |
7560 |
9650 |
10170 |
6580 |
6860 |
8600 |
9050 |
7240 |
9600 |
|
|
2,5 |
7550 |
7900 |
10150 |
10670 |
7000 |
7280 |
9100 |
9550 |
7590 |
10100 |
|
|
4,0 |
8600 |
9000 |
11450 |
12050 |
7980 |
8260 |
10400 |
10900 |
8640 |
11400 |
|
|
6,3 |
10600 |
- |
13800 |
- |
9980 |
- |
12750 |
- |
10640 |
13750 |
|
|
4 хода |
|||||||||||
|
1,6 |
7000 |
7320 |
9300 |
9790 |
6370 |
6640 |
8280 |
8670 |
6960 |
9100 |
|
|
2,5 |
7380 |
7700 |
9800 |
10290 |
6770 |
7040 |
8750 |
9150 |
7360 |
9400 |
|
|
4,0 |
8470 |
8850 |
11150 |
11670 |
7750 |
8100 |
10150 |
10570 |
8430 |
11000 |
|
|
6,3 |
10470 |
- |
13500 |
- |
9750 |
- |
12500 |
- |
10430 |
13350 |
|
|
900 |
2 хода |
||||||||||
|
1,6 |
8960 |
9400 |
12240 |
12910 |
8120 |
8490 |
10960 |
11500 |
8980 |
12260 |
|
|
2,5 |
10280 |
10720 |
13840 |
14510 |
9440 |
9810 |
12560 |
13100 |
10300 |
13860 |
|
|
4,0 |
12070 |
12510 |
15730 |
16400 |
11170 |
11540 |
14450 |
14960 |
12020 |
15750 |
|
|
6,3 |
15650 |
- |
19680 |
- |
14830 |
- |
18400 |
- |
15670 |
19700 |
|
|
4 хода |
|||||||||||
|
1,6 |
8710 |
9160 |
11860 |
12490 . |
7910 |
8250 |
10600 |
11110 |
8710 |
11820 |
|
|
2,5 |
10010 |
10440 |
13430 |
14060 |
9190 |
9530 |
12160 |
12670 |
9990 |
13380 |
|
|
4,0 |
11660 |
12090 |
15260 |
15890 |
10850 |
11190 |
13990 |
14500 |
11640 |
15200 |
|
|
6,3 |
15230 |
- |
19120 |
- |
14420 |
- |
17860 |
- |
15220 |
19070 |
|
(Измененная редакция. Изм. № 4)
Продолжение табл. 14
Размеры в мм
|
Внутренний диаметр кожуха |
Давление в кожухе Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
|||||||
|
6000 |
9000 |
6000 |
9000 |
6000 |
9000 |
||||||
|
Материал труб |
|||||||||||
|
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Сталь |
||
|
Масса, кг |
|||||||||||
|
1000 |
2 хода |
||||||||||
|
1,6 |
10990 |
11600 |
14980 |
15900 |
9950 |
10750 |
13380 |
14300 |
11000 |
15000 |
|
|
2,5 |
11640 |
12300 |
15830 |
16750 |
10600 |
11250 |
14230 |
15150 |
11650 |
15850 |
|
|
4,0 |
13430 |
14050 |
17680 |
18650 |
12350 |
13000 |
16080 |
17050 |
13450 |
17700 |
|
|
6,3 |
19790 |
- |
25170 |
- |
18730 |
- |
23570 |
- |
19800 |
25190 |
|
|
4 хода |
|||||||||||
|
1,6 |
10730 |
11350 |
14700 |
15500 |
9650 |
10300 |
13000 |
13900 |
10650 |
14600 |
|
|
2,5 |
11480 |
12050 |
15500 |
16350 |
10500 |
11000 |
13850 |
14750 |
11400 |
15400 |
|
|
4,0 |
13180 |
13800 |
17350 |
18250 |
12100 |
12750 |
15700 |
16650 |
13100 |
17250 |
|
|
6,3 |
19470 |
- |
24700 |
- |
18360 |
- |
22880 |
- |
19360 |
24590 |
|
|
1200 |
2 хода |
||||||||||
|
1,6 |
16650 |
17750 |
23200 |
24500 |
15200 |
16050 |
21060 |
22120 |
16870 |
23550 |
|
|
2,5 |
17850 |
18800 |
24550 |
25850 |
16400 |
17100 |
22400 |
23460 |
18070 |
24900 |
|
|
4,0 |
22170 |
- |
29820 |
- |
20700 |
- |
27680 |
- |
22390 |
30170 |
|
|
6,3 |
27940 |
- |
36410 |
- |
26500 |
- |
34270 |
- |
28160 |
36760 |
|
|
4 хода |
|||||||||||
|
1,6 |
16300 |
17550 |
22850 |
23600 |
14820 |
15800 |
20400 |
21430 |
16360 |
22780 |
|
|
2,5 |
17550 |
18600 |
24300 |
24900 |
15980 |
16850 |
21770 |
22750 |
17560 |
24130 |
|
|
4,0 |
21760 |
- |
29200 |
- |
20280 |
- |
27050 |
- |
21880 |
29400 |
|
|
6,3 |
27530 |
- |
35800 |
- |
26080 |
- |
33640 |
- |
27650 |
35900 |
|
(Измененная редакция. Изм. № 4)
Масса
аппаратов типа КП
при расположении отверстий под трубы по вершинам равносторонних треугольников
Размеры в мм
|
Внутренний диаметр кожуха |
Давление в кожухе Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
||
|
6000 |
||||||
|
Материал труб |
||||||
|
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
||
|
Масса, кг |
||||||
|
600 |
2 хода |
|||||
|
1,0 |
4080 |
4300 |
3760 |
4000 |
4100 |
|
|
1,6 |
4250 |
4450 |
3940 |
4100 |
4300 |
|
|
2,5 |
4300 |
4500 |
4050 |
4300 |
4350 |
|
|
4 хода |
||||||
|
1,0 |
3880 |
4100 |
3600 |
3780 |
3860 |
|
|
1,6 |
4060 |
4230 |
3750 |
3900 |
4060 |
|
|
2,5 |
4100 |
4300 |
3860 |
4150 |
4100 |
|
|
6 ходов |
||||||
|
1,0 |
3800 |
4020 |
3550 |
3700 |
3780 |
|
|
1,6 |
3980 |
4150 |
3700 |
3820 |
3980 |
|
|
2,5 |
4030 |
4220 |
3800 |
4050 |
4030 |
|
|
700 |
2 хода |
|||||
|
1,0 |
5260 |
5520 |
4850 |
5050 |
5340 |
|
|
1,6 |
5660 |
5910 |
5240 |
5450 |
5750 |
|
|
2,5 |
6230 |
6480 |
5810 |
6020 |
6320 |
|
(Измененная редакция. Изм. № 4)
Продолжение табл. 15
Размеры в мм
|
Внутренний диаметр кожуха |
Давление в кожухе Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
||
|
6000 |
6000 |
6000 |
||||
|
Материал труб |
||||||
|
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
||
|
Масса, кг |
||||||
|
700 |
4 хода |
|||||
|
1,0 |
5090 |
5310 |
4610 |
4780 |
5020 |
|
|
1,6 |
5450 |
5670 |
4980 |
5160 |
5410 |
|
|
2,5 |
6010 |
6230 |
5540 |
5720 |
5970 |
|
|
6 ходов |
||||||
|
1,0 |
5000 |
5230 |
4590 |
4760 |
5010 |
|
|
1,6 |
5390 |
5610 |
4970 |
5150 |
5410 |
|
|
2,5 |
5950 |
6170 |
5530 |
5710 |
5970 |
|
|
800 |
2 хода |
|||||
|
1,0 |
6960 |
7290 |
6400 |
6610 |
7040 |
|
|
1,6 |
7330 |
7670 |
6760 |
7040 |
7420 |
|
|
2,5 |
7480 |
7830 |
6820 |
7100 |
7480 |
|
|
4 хода |
||||||
|
1,0 |
6710 |
7010 |
6140 |
6390 |
6720 |
|
|
1,6 |
7080 |
7390 |
6500 |
6760 |
7100 |
|
|
2,5 |
7230 |
7550 |
6560 |
6820 |
7160 |
|
|
6 ходов |
||||||
|
1,0 |
6610 |
6900 |
6040 |
6280 |
6590 |
|
|
1,6 |
6980 |
7280 |
6400 |
6650 |
6910 |
|
|
2,5 |
7130 |
7440 |
6460 |
6710 |
7030 |
|
(Измененная редакция. Изм. № 4)
Продолжение табл. 15
Размеры в мм
|
Внутренний диаметр кожуха |
Давление в кожухе Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
||
|
6000 |
||||||
|
Материал труб |
||||||
|
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
||
|
Масса, кг |
||||||
|
900 |
2 хода |
|||||
|
1,0 |
8880 |
9310 |
8040 |
8410 |
8890 |
|
|
1,6 |
9260 |
9700 |
8420 |
8790 |
9280 |
|
|
2,5 |
9940 |
10380 |
9100 |
9470 |
9960 |
|
|
4 хода |
||||||
|
1,0 |
8580 |
9020 |
7790 |
8120 |
8570 |
|
|
1,6 |
8960 |
9410 |
8160 |
8500 |
8960 |
|
|
2,5 |
9660 |
10090 |
8840 |
9180 |
9640 |
|
|
6 ходов |
||||||
|
1,0 |
8500 |
8890 |
7640 |
7970 |
8390 |
|
|
1,6 |
8880 |
9280 |
8020 |
8350 |
8780 |
|
|
2,5 |
9570 |
9970 |
8710 |
9040 |
9470 |
|
|
1000 |
2 хода |
|||||
|
1,0 |
10450 |
11050 |
9450 |
10100 |
10500 |
|
|
1,6 |
11500 |
12100 |
10400 |
10860 |
11500 |
|
|
2,5 |
12000 |
12600 |
10900 |
11360 |
12000 |
|
|
4 хода |
||||||
|
1,0 |
10150 |
10700 |
9150 |
9800 |
10100 |
|
|
1,6 |
11200 |
11800 |
10100 |
10490 |
11100 |
|
|
2,5 |
11700 |
12250 |
10570 |
10990 |
11600 |
|
(Измененная редакция. Изм. № 4)
Продолжение табл. 15
Размеры в мм
|
Внутренний диаметр кожуха |
Давление в кожухе Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
||
|
6000 |
||||||
|
Материал труб |
||||||
|
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
||
|
Масса, кг |
||||||
|
1000 |
6 ходов |
|||||
|
1,0 |
10000 |
10550 |
9100 |
9600 |
10100 |
|
|
1,6 |
11050 |
11600 |
9950 |
10370 |
10950 |
|
|
2,5 |
11550 |
12100 |
10450 |
10870 |
11460 |
|
|
1200 |
2 хода |
|||||
|
1,0 |
16450 |
17300 |
15000 |
15700 |
16600 |
|
|
1,6 |
17300 |
18100 |
15900 |
16600 |
17450 |
|
|
2,5 |
18000 |
18830 |
16500 |
17400 |
18200 |
|
|
4 хода |
||||||
|
1,0 |
16040 |
16850 |
14570 |
15200 |
16050 |
|
|
1,6 |
16900 |
17700 |
15470 |
16100 |
16900 |
|
|
2,5 |
17600 |
18400 |
16100 |
16950 |
17700 |
|
|
6 ходов |
||||||
|
1,0 |
15860 |
16600 |
14400 |
15040 |
15860 |
|
|
1,6 |
16700 |
17460 |
15300 |
15900 |
16700 |
|
|
2,5 |
17400 |
18200 |
15950 |
16800 |
17500 |
|
(Измененная редакция. Изм. № 4)
Масса
аппаратов типа ТУ
при расположении отверстий под трубы по вершинам равносторонних треугольников
Размеры в мм
|
Внутренний диаметр кожуха |
Давление Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
||||||||
|
3000 |
6000 |
9000 |
3000 |
6000 |
9000 |
3000 |
6000 |
9000 |
||||
|
Материал труб |
||||||||||||
|
Сталь |
Сталь |
Сталь |
Сталь |
Сталь |
Сталь |
Сталь |
Сталь |
Сталь |
||||
|
Масса, кг |
||||||||||||
|
325* |
2,5 |
730 |
1180 |
- |
700 |
1100 |
- |
720 |
1170 |
- |
||
|
4,0 |
780 |
1230 |
- |
750 |
1200 |
- |
770 |
1220 |
- |
|||
|
400 |
2,5 |
1110 |
1910 |
- |
1000 |
1700 |
- |
1080 |
1880 |
- |
||
|
4,0 |
1210 |
1990 |
- |
1100 |
1780 |
- |
1180 |
1950 |
- |
|||
|
6,3 |
1460 |
2350 |
- |
1350 |
2150 |
- |
1450 |
2300 |
- |
|||
|
500 |
2,5 |
1630 |
2700 |
- |
1500 |
2450 |
- |
1650 |
2780 |
- |
||
|
4,0 |
1930 |
3130 |
- |
1800 |
2900 |
- |
1950 |
3210 |
- |
|||
|
6,3 |
2370 |
3700 |
- |
2250 |
3450 |
- |
2400 |
3790 |
- |
|||
|
600 |
1,6 |
- |
3980 |
- |
- |
3600 |
- |
- |
4000 |
- |
||
|
2,5 |
- |
4030 |
- |
- |
3700 |
- |
- |
4050 |
- |
|||
|
4,0 |
- |
4430 |
- |
- |
4100 |
- |
- |
4450 |
- |
|||
|
6,3 |
- |
5480 |
- |
- |
5150 |
- |
- |
5500 |
- |
|||
|
700 |
1,6 |
- |
5340 |
- |
- |
4790 |
- |
- |
5330 |
- |
||
|
2,5 |
- |
5720 |
- |
- |
5170 |
- |
- |
5710 |
- |
|||
|
4,0 |
- |
6400 |
- |
- |
5850 |
- |
- |
6390 |
- |
|||
|
6,3 |
- |
7740 |
- |
- |
7190 |
- |
- |
7730 |
- |
|||
Продолжение табл. 16
Размеры в мм
|
Внутренний диаметр кожуха |
Давление Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
||||||
|
3000 |
6000 |
9000 |
3000 |
6000 |
9000 |
3000 |
6000 |
9000 |
||
|
Материал труб |
||||||||||
|
Сталь |
Сталь |
Сталь |
Сталь |
Сталь |
Сталь |
Сталь |
Сталь |
Сталь |
||
|
Масса, кг |
||||||||||
|
800 |
1,6 |
- |
6650 |
9450 |
- |
5850 |
8250 |
- |
6550 |
9300 |
|
2,5 |
- |
7250 |
10050 |
- |
6450 |
8850 |
- |
7150 |
9900 |
|
|
4,0 |
- |
7950 |
11100 |
- |
7150 |
9900 |
- |
7850 |
10950 |
|
|
6,3 |
- |
9460 |
12850 |
- |
8660 |
11660 |
- |
9370 |
12700 |
|
|
900 |
1,6 |
- |
8540 |
11860 |
- |
7660 |
10570 |
- |
8630 |
11990 |
|
2,5 |
- |
9660 |
13230 |
- |
8780 |
11940 |
- |
9750 |
13360 |
|
|
4,0 |
- |
10380 |
14120 |
- |
9500 |
12830 |
- |
10470 |
14250 |
|
|
1000 |
1,6 |
- |
10370 |
14500 |
- |
9200 |
12650 |
- |
10300 |
14390 |
|
2,5 |
- |
11020 |
15450 |
- |
9850 |
13580 |
- |
10950 |
15350 |
|
|
4,0 |
- |
12370 |
17000 |
- |
11200 |
15130 |
- |
12300 |
16890 |
|
|
1200 |
1,6 |
- |
14800 |
20880 |
- |
13300 |
18620 |
- |
15100 |
21300 |
|
2,5 |
- |
15800 |
22200 |
- |
14300 |
20000 |
- |
16100 |
22620 |
|
|
1400 |
1,6 |
- |
20150 |
27960 |
- |
17850 |
24600 |
- |
20380 |
28300 |
|
2,5 |
- |
21730 |
31000 |
- |
19420 |
27630 |
- |
21960 |
31340 |
|
______________
* Наружный диаметр кожуха.
1. Масса аппаратов рассчитана для сталей плотностью 7,85 г/см3.
2. Трубы 25×2 следует применять из сталей высоколегированных марок и латуни.
3. Трубы 25×2,5 следует применять из сталей углеродистых и низколегированных марок.
4. Допускаемое отклонение от значения массы не должно превышать +8 %.
5. Масса аппаратов рассчитана для номинальных толщин теплообменных труб и листового проката без учета массы устройства для подвешивания распределительных камер и крышек к ним.
Расположение отверстий в опорах (подвижной, неподвижной) под фундаментные болты для горизонтальных аппаратов
Черт. 6
Примечания: 1. Для опор аппаратов диаметром 700 и 800 мм паз в опорной плите принимать равным 80×30 мм.
2 Для неподвижной опоры в опорной плите допускается вместо пазов под фундаментные болта выполнять отверстия размером как для подвижной опоры.
мм
|
Тип аппарата |
Внутренний диаметр кожуха, Дв |
А2 |
А3 |
|
ТП |
325* |
330 |
400 |
|
ХП |
400 |
450 |
|
|
ТУ |
500 |
380 |
500 |
|
|
600 |
450 |
600 |
|
ТП |
700 |
480 |
700 |
|
ХП |
800 |
500 |
740 |
|
КП |
900 |
600 |
850 |
|
ТУ |
1000 |
650 |
1000 |
|
|
1200 |
800 |
1100 |
|
ТУ |
1400 |
950 |
1250 |
_______________
* Наружный диаметр кожуха
Трубный пучок аппарата типов ТП, ХП
Черт. 7
(Измененная редакция. Изм. № 4)
Трубный пучок аппарата типа КП
Черт. 8
(Измененная редакция. Изм. № 4)
Трубный пучок аппарата типа ТУ
Черт. 9
1 -
отбойник; 2 - решетка неподвижная, 3 - перегородка;
4 - труба теплообменная; 5 - решетка подвижная;
1. Для трубных пучков верхних сдвоенных аппаратов расположение перегородок и отбойника следует принимать в соответствии с расположением штуцеров.
2. К = 5 мм при длине труб 3000 мм и К = 10 мм при длине труб 6000 и 9000 мм.
3. Опорная перегородка должна располагаться на расстоянии ≈70 мм от привалочной поверхности переходного фланца корпуса.
(Измененная редакция. Изм. № 4)
Черт. 10
Черт. 11
Основные размеры трубных пучков для аппаратов типа ТП и ХП
Размеры в мм
|
Внутренний диаметр кожуха |
Давление Ру, МПа, не более |
Д1 |
Д2 |
Д3 |
Д4 |
Д5 |
Длина труб l |
l3 |
l4 |
~l5 |
~l6 |
S |
S1 |
S2 |
|
325* |
2,5 |
363 |
Д2** |
294 |
Д4*** |
276 |
3000 |
140 |
2100 |
205 |
330 |
40 |
4 |
6 |
|
6000 |
5180 |
290 |
||||||||||||
|
4,0 |
3000 |
2100 |
225 |
340 |
40 |
|||||||||
|
6000 |
5180 |
300 |
||||||||||||
|
3000 |
1820 |
400 |
50 |
|||||||||||
|
6000 |
4900 |
360 |
||||||||||||
|
400 |
2,5 |
457 |
397 |
396 |
395 |
372 |
3000 |
210 |
1890 |
230 |
410 |
45 |
6 |
8 |
|
6000 |
4830 |
440 |
||||||||||||
|
4,0 |
3000 |
1890 |
225 |
405 |
50 |
|||||||||
|
6000 |
4830 |
435 |
||||||||||||
|
6,3 |
490 |
3000 |
1890 |
250 |
380 |
55 |
||||||||
|
6000 |
4830 |
410 |
||||||||||||
|
500 |
2,5 |
563 |
497 |
496 |
495 |
470 |
3000 |
260 |
1820 |
250 |
440 |
50 |
6 |
8 |
|
6000 |
4940 |
380 |
||||||||||||
|
4,0 |
557 |
3000 |
1820 |
440 |
55 |
|||||||||
|
6000 |
4940 |
380 |
||||||||||||
|
6,3 |
590 |
3000 |
1820 |
290 |
410 |
70 |
||||||||
|
6000 |
4420 |
610 |
||||||||||||
|
8,0 |
631 |
3000 |
1300 |
365 |
565 |
75 |
||||||||
|
6000 |
4420 |
505 |
(Измененная редакция. Изм. № 4)
Продолжение табл. 18
Размеры в мм
|
Внутренний диаметр кожуха |
Давление Ру, МПа, не более |
Д1 |
Д2 |
Д3 |
Д4 |
Д5 |
Длина труб l |
l3 |
l4 |
~l5 |
~l6 |
S |
S1 |
S2 |
|
600 |
1,6 |
663 |
597 |
592 |
595 |
568 |
6000 |
320 |
4800 |
280 |
430 |
45 |
6 |
8 |
|
2,5 |
275 |
425 |
55 |
|||||||||||
|
4,0 |
657 |
290 |
420 |
65 |
||||||||||
|
6,3 |
710 |
4160 |
345 |
645 |
80 |
|||||||||
|
8,0 |
741 |
455 |
655 |
90 |
||||||||||
|
700 |
1,6 |
763 |
697 |
690 |
695 |
660 |
6000 |
360 |
4680 |
275 |
485 |
50 |
8 |
10 |
|
2,5 |
773 |
290 |
500 |
60 |
||||||||||
|
4,0 |
757 |
325 |
485 |
70 |
||||||||||
|
6,3 |
825 |
3960 |
385 |
780 |
85 |
|||||||||
|
8,0 |
859 |
480 |
725 |
95 |
||||||||||
|
800 |
1,6 |
865 |
796 |
790 |
795 |
760 |
6000 |
390 |
4290 |
325 |
730 |
55 |
||
|
9000 |
7410 |
670 |
||||||||||||
|
2,5 |
875 |
6000 |
4290 |
320 |
725 |
65 |
||||||||
|
9000 |
7410 |
665 |
||||||||||||
|
4,0 |
868 |
6000 |
4290 |
340 |
695 |
75 |
||||||||
|
9000 |
7410 |
635 |
||||||||||||
|
6,3 |
935 |
6000 |
385 |
4235 |
400 |
620 |
95 |
|||||||
|
9000 |
7315 |
580 |
||||||||||||
|
8,0 |
974 |
6000 |
390 |
3510 |
575 |
920 |
105 |
|||||||
|
9000 |
6630 |
860 |
(Измененная редакция. Изм. № 4)
Продолжение табл. 18
Размеры в мм
|
Внутренний диаметр кожуха |
Давление Ру, МПа, не более |
Д1 |
Д2 |
Д3 |
Д4 |
Д5 |
Длина труб l |
l3 |
l4 |
~l5 |
~l6 |
S |
S1 |
S2 |
|
900 |
1,6 |
965 |
896 |
890 |
895 |
862 |
6000 |
445 |
4005 |
330 |
830 |
60 |
8 |
10 |
|
9000 |
7565 |
550 |
||||||||||||
|
2,5 |
977 |
6000 |
4005 |
340 |
810 |
70 |
||||||||
|
9000 |
7565 |
530 |
||||||||||||
|
4,0 |
968 |
6000 |
4005 |
380 |
750 |
80 |
||||||||
|
9000 |
6675 |
920 |
||||||||||||
|
6,3 |
1060 |
6000 |
4005 |
495 |
690 |
110 |
||||||||
|
9000 |
6675 |
855 |
||||||||||||
|
1000 |
1,6 |
1064 |
995 |
990 |
995 |
962 |
6000 |
500 |
4500 |
340 |
590 |
65 |
8 |
10 |
|
9000 |
7500 |
|||||||||||||
|
2,5 |
1078 |
6000 |
4500 |
75 |
||||||||||
|
9000 |
7500 |
|||||||||||||
|
4,0 |
1073 |
6000 |
490 |
4410 |
395 |
570 |
90 |
|||||||
|
9000 |
7350 |
600 |
||||||||||||
|
6,3 |
1163 |
6000 |
500 |
3500 |
605 |
955 |
115 |
|||||||
|
9000 |
6500 |
(Измененная редакция. Изм. № 4)
Продолжение табл. 18
Размеры в мм
|
Внутренний диаметр кожуха |
Давление Ру, МПа, не более |
Д1 |
Д2 |
Д3 |
Д4 |
Д5 |
Длина труб l |
l3 |
l4 |
~l5 |
~l6 |
S |
S1 |
S2 |
|
1200 |
1,6 |
1266 |
1195 |
1190 |
1195 |
1158 |
6000 |
615 |
4305 |
375 |
600 |
70 |
10 |
12 |
|
9000 |
6765 |
870 |
||||||||||||
|
2,5 |
1294 |
6000 |
4305 |
390 |
620 |
85 |
||||||||
|
9000 |
6765 |
890 |
||||||||||||
|
4,0 |
1287 |
6000 |
3075 |
515 |
1150 |
100 |
||||||||
|
9000 |
6765 |
805 |
||||||||||||
|
6,3 |
1385 |
6000 |
3075 |
635 |
1000 |
125 |
||||||||
|
9000 |
5535 |
1270 |
(Измененная редакция. Изм. № 4)
_______________
* Наружный диаметр кожуха Дн.
** Д2 определяется по Двн. фактич минус 3 мм.
*** Д4 определяется по Двн. фактич минус 5 мм.
Основные размеры трубных пучков для аппаратов типа КП
Размеры в мм
|
Внутренний диаметр кожуха |
Давление в кожухе, Ру, МПа, не более |
Д1 |
Д2 |
Д3 |
Д4 |
Д5 |
S |
S1 |
S2 |
|
600 |
1,0 |
663 |
597 |
592 |
595 |
568 |
40 |
10 |
12 |
|
1,6 |
45 |
||||||||
|
2,5 |
55 |
||||||||
|
700 |
1,0 |
763 |
697 |
690 |
695 |
660 |
45 |
12 |
14 |
|
1,6 |
50 |
||||||||
|
2,5 |
773 |
60 |
|||||||
|
800 |
1,0 |
865 |
796 |
790 |
795 |
760 |
50 |
||
|
1,6 |
55 |
||||||||
|
2,5 |
875 |
65 |
|||||||
|
900 |
1,0 |
965 |
896 |
890 |
895 |
862 |
55 |
||
|
1,6 |
60 |
||||||||
|
2,5 |
977 |
70 |
|||||||
|
1000 |
1,0 |
1064 |
995 |
990 |
995 |
962 |
55 |
||
|
1,6 |
65 |
||||||||
|
2,5 |
1078 |
75 |
|||||||
|
1200 |
1,0 |
1266 |
1195 |
1190 |
1195 |
1158 |
60 |
||
|
1,6 |
70 |
||||||||
|
2,5 |
1294 |
85 |
(Измененная редакция. Изм. № 4)
Основные размеры трубных пучков для аппаратов типа ТУ
Размеры в мм
|
Внутренний диаметр кожуха |
Давление Ру, МПа, не более |
Д1 |
Д2 |
Д4 |
Длина труб l |
l3 |
l4 |
~l5 |
~l6 |
S |
S1 |
S2 |
|
325 |
2,5 |
363 |
298** |
296** |
3000 |
150 |
2250 |
205 |
330 |
45 |
4 |
6 |
|
6000 |
5250 |
|||||||||||
|
4,0 |
3000 |
2250 |
220 |
325 |
55 |
|||||||
|
6000 |
5250 |
|||||||||||
|
400 |
2,5 |
457 |
397 |
395 |
3000 |
200 |
2200 |
225 |
375 |
55 |
6 |
8 |
|
6000 |
5000 |
475 |
||||||||||
|
4,0 |
3000 |
2200 |
220 |
370 |
65 |
|||||||
|
6000 |
5000 |
470 |
||||||||||
|
6,3 |
490 |
3000 |
2200 |
240 |
370 |
75 |
||||||
|
6000 |
5000 |
470 |
||||||||||
|
500 |
2,5 |
563 |
497 |
495 |
3000 |
250 |
2250 |
245 |
370 |
60 |
||
|
6000 |
5250 |
|||||||||||
|
4,0 |
557 |
3000 |
2250 |
240 |
365 |
75 |
||||||
|
6000 |
5250 |
|||||||||||
|
6,3 |
590 |
3000 |
2250 |
280 |
385 |
90 |
||||||
|
6000 |
5250 |
|||||||||||
|
600 |
1,6 |
663 |
597 |
595 |
6000 |
335 |
5025 |
27 0 |
455 |
60 |
||
|
2,5 |
265 |
70 |
||||||||||
|
4,0 |
657 |
280 |
450 |
85 |
||||||||
|
6,3 |
710 |
335 |
505 |
105 |
Продолжение табл. 20
Размеры в мм
|
Внутренний диаметр кожуха |
Давление Ру, МПа, не более |
Д1 |
Д2 |
Д4 |
Длина труб l |
l3 |
l4 |
~l5 |
~l6 |
S |
S1 |
S2 |
|
700 |
1,6 |
763 |
696 |
695 |
6000 |
380 |
4940 |
270 |
500 |
65 |
8 |
10 |
|
2,5 |
773 |
280 |
510 |
80 |
||||||||
|
4,0 |
757 |
315 |
525 |
95 |
||||||||
|
6,3 |
825 |
370 |
580 |
115 |
||||||||
|
800 |
1,6 |
865 |
796 |
795 |
6000 |
420 |
4620 |
315 |
705 |
75 |
||
|
9000 |
7980 |
525 |
||||||||||
|
2,5 |
875 |
6000 |
4620 |
305 |
695 |
90 |
||||||
|
9000 |
7980 |
515 |
||||||||||
|
4,0 |
868 |
6000 |
4620 |
320 |
690 |
110 |
||||||
|
9000 |
7980 |
510 |
||||||||||
|
6,3 |
935 |
6000 |
4620 |
390 |
760 |
135 |
||||||
|
9000 |
7980 |
580 |
||||||||||
|
900 |
1,6 |
965 |
895 |
895 |
6000 |
445 |
4895 |
320 |
570 |
85 |
||
|
9000 |
7565 |
735 |
||||||||||
|
2,5 |
977 |
6000 |
4895 |
330 |
580 |
95 |
||||||
|
9000 |
7565 |
745 |
||||||||||
|
4,0 |
968 |
6000 |
4895 |
360 |
595 |
120 |
||||||
|
9000 |
7565 |
760 |
Продолжение табл. 20
Размеры в мм
|
Внутренний диаметр кожуха |
Давление Ру, МПа, не более |
Д1 |
Д2 |
Д4 |
Длина труб l |
l3 |
l4 |
~l5 |
~l6 |
S |
S1 |
S2 |
|
1000 |
1,6 |
1064 |
995 |
995 |
6000 |
500 |
4500 |
335 |
785 |
85 |
8 |
10 |
|
9000 |
7500 |
|||||||||||
|
2,5 |
1078 |
6000 |
4500 |
325 |
775 |
105 |
||||||
|
9000 |
7500 |
|||||||||||
|
4,0 |
1073 |
6000 |
4500 |
395 |
805 |
135 |
||||||
|
9000 |
7500 |
|||||||||||
|
1200 |
1,6 |
1266 |
1195 |
1195 |
6000 |
615 |
4305 |
360 |
910 |
100 |
10 |
12 |
|
9000 |
7995 |
565 |
||||||||||
|
2,5 |
1294 |
6000 |
4305 |
375 |
905 |
120 |
||||||
|
9000 |
7995 |
560 |
||||||||||
|
1400 |
1,6 |
1468 |
1395 |
1395 |
6000 |
670 |
4690 |
445 |
700 |
115 |
||
|
9000 |
7370 |
860 |
||||||||||
|
2,5 |
1504 |
6000 |
4690 |
430 |
685 |
140 |
||||||
|
9000 |
7370 |
845 |
(Измененная редакция. Изм. № 4)
______________
* Наружный диаметр кожуха.
** Размер указан для аппаратов из трубы Ø 325×12.
1. Толщины трубных решеток S рассчитаны для углеродистых, низколегированных и хромомолибденовых сталей.
2. Толщины трубных решеток S для аппаратов исполнения по материалу М3 следует увеличить на 7 мм.
3. При изготовлении аппаратов из труб наружным диаметром 325 мм диаметр поперечных перегородок Д2 определяется по Двн. факт. минус 3 мм».
(Новая редакция. Изм. № 4)
Масса трубных пучков для аппаратов типа ТП и ХП при расположении отверстий под трубы по вершинам квадратов
Размеры в мм
|
Внутренний диаметр кожуха |
Давление Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
|||||||
|
3000 |
6000 |
3000 |
6000 |
3000 |
6000 |
||||||
|
Материал труб |
|||||||||||
|
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Сталь |
||
|
Масса, кг |
|||||||||||
|
325* |
2,5*** |
260 |
280 |
500 |
540 |
230 |
250 |
430 |
460 |
260 |
500 |
|
4,0 |
270 |
290 |
510 |
550 |
240 |
260 |
440 |
470 |
270 |
510 |
|
|
6,3** |
300 |
320 |
540 |
580 |
270 |
290 |
470 |
500 |
300 |
540 |
|
|
400 |
2,5*** |
480 |
510 |
890 |
950 |
430 |
460 |
780 |
840 |
490 |
910 |
|
4,0 |
490 |
520 |
900 |
960 |
440 |
470 |
790 |
850 |
500 |
920 |
|
|
6,3 |
510 |
- |
920 |
- |
460 |
- |
810 |
- |
520 |
940 |
|
|
500 |
2 |
780 |
840 |
1520 |
1630 |
670 |
710 |
1290 |
1370 |
770 |
1490 |
|
4,0 |
810 |
870 |
1550 |
1660 |
700 |
740 |
1320 |
1400 |
800 |
1520 |
|
|
6,3 |
850 |
- |
1590 |
- |
740 |
- |
1360 |
- |
840 |
1560 |
|
|
8,0*** |
890 |
- |
1630 |
- |
780 |
- |
1400 |
- |
880 |
1600 |
|
Продолжение табл. 21
Размеры в мм
|
Внутренний диаметр кожуха |
Давление Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
||||||||
|
6000 |
9000 |
6000 |
9000 |
6000 |
9000 |
|||||||
|
Материал труб |
||||||||||||
|
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Сталь |
|||
|
Масса, кг |
||||||||||||
|
600 |
2 хода |
|||||||||||
|
1,6*** |
2090 |
2250 |
- |
- |
1820 |
1950 |
- |
- |
2140 |
- |
||
|
2,5 |
2130 |
2290 |
- |
- |
1860 |
1990 |
- |
- |
2180 |
- |
||
|
4,0 |
2150 |
2310 |
- |
- |
1880 |
2010 |
- |
- |
2200 |
- |
||
|
6,3 |
2230 |
- |
- |
- |
1960 |
- |
- |
- |
2280 |
- |
||
|
8,0*** |
2270 |
- |
- |
- |
2000 |
- |
- |
- |
2320 |
- |
||
|
4 хода |
||||||||||||
|
1,6*** |
1970 |
2110 |
- |
- |
1720 |
1840 |
- |
- |
2010 |
- |
||
|
2,5 |
2010 |
2150 |
- |
- |
1760 |
1880 |
- |
- |
2050 |
- |
||
|
4,0 |
2030 |
2170 |
- |
- |
1780 |
2000 |
- |
- |
2070 |
- |
||
|
6,3 |
2110 |
- |
- |
- |
1860 |
- |
- |
- |
2150 |
- |
||
|
8,0*** |
2150 |
- |
- |
- |
1900 |
- |
- |
- |
2190 |
- |
||
|
700 |
2 хода |
|||||||||||
|
1,6*** |
2980 |
3210 |
- |
- |
2530 |
2710 |
- |
- |
2980 |
- |
||
|
2,5 |
3030 |
3260 |
- |
- |
2580 |
2760 |
- |
- |
3030 |
- |
||
|
4,0 |
3060 |
3290 |
- |
- |
2610 |
2790 |
- |
- |
3060 |
- |
||
|
6,3 |
3180 |
- |
- |
- |
2740 |
- |
- |
- |
3160 |
- |
||
|
8,0*** |
3260 |
- |
- |
- |
2820 |
- |
- |
- |
3240 |
- |
||
Продолжение табл. 21
Размеры в мм
|
Внутренний диаметр кожуха |
Давление Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
||||||||||||
|
6000 |
9000 |
6000 |
9000 |
6000 |
9000 |
|||||||||||
|
Материал труб |
||||||||||||||||
|
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Сталь |
|||||||
|
Масса, кг |
||||||||||||||||
|
700 |
4 хода |
|||||||||||||||
|
1,6*** |
2790 |
2990 |
- |
- |
2390 |
2560 |
- |
- |
2790 |
- |
||||||
|
2,5 |
2840 |
3040 |
- |
- |
2440 |
2610 |
- |
- |
2840 |
- |
||||||
|
4,0 |
2880 |
3080 |
- |
- |
2470 |
2640 |
- |
- |
2870 |
- |
||||||
|
6,3 |
3000 |
- |
- |
- |
2610 |
- |
- |
- |
3010 |
- |
||||||
|
8,0*** |
3080 |
- |
- |
- |
2690 |
- |
- |
- |
3090 |
- |
||||||
|
800 |
2 хода |
|||||||||||||||
|
1,6 |
3780 |
4080 |
5560 |
6000 |
3310 |
3560 |
4850 |
5230 |
3890 |
5730 |
||||||
|
2,5 |
3840 |
4140 |
5620 |
6060 |
3370 |
3620 |
4910 |
5290 |
3950 |
5790 |
||||||
|
4,0 |
3890 |
4190 |
5670 |
6110 |
3420 |
3670 |
4960 |
5340 |
4000 |
5840 |
||||||
|
6,3 |
4070 |
- |
5850 |
6290 |
3600 |
- |
5140 |
- |
4180 |
6020 |
||||||
|
8,0*** |
4180 |
- |
5960 |
6400 |
3710 |
- |
5250 |
- |
4290 |
6130 |
||||||
|
4 хода |
||||||||||||||||
|
1,6 |
3630 |
3920 |
5330 |
5750 |
3140 |
3380 |
4600 |
4950 |
3690 |
5420 |
||||||
|
2,5 |
3690 |
3980 |
5390 |
5810 |
3200 |
3440 |
4660 |
5010 |
3750 |
5480 |
||||||
|
4,0 |
3740 |
4030 |
5440 |
5860 |
3250 |
3490 |
4710 |
5060 |
3800 |
5530 |
||||||
|
6,3 |
3920 |
- |
5620 |
6040 |
3430 |
- |
4890 |
- |
3980 |
5710 |
||||||
|
8,0*** |
4030 |
- |
5730 |
6150 |
3540 |
- |
5000 |
- |
4090 |
5820 |
||||||
Продолжение табл. 21
Размеры в мм
|
Внутренний диаметр кожуха |
Давление Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
|||||||
|
6000 |
9000 |
6000 |
9000 |
6000 |
9000 |
||||||
|
Материал труб |
|||||||||||
|
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Сталь |
||
|
Масса, кг |
|||||||||||
|
900 |
2 хода |
||||||||||
|
1,6 |
4950 |
5340 |
7250 |
7840 |
4160 |
4480 |
6040 |
6510 |
4900 |
7170 |
|
|
2,5 |
5030 |
5420 |
7330 |
7920 |
4240 |
4560 |
6120 |
6590 |
4980 |
7250 |
|
|
4,0 |
5130 |
5520 |
7390 |
7980 |
4280 |
4600 |
6180 |
6620 |
5010 |
7310 |
|
|
6,3 |
5380 |
- |
7720 |
- |
4610 |
- |
6510 |
- |
5330 |
7640 |
|
|
4 хода |
|||||||||||
|
1,6 |
4720 |
5120 |
6930 |
7490 |
3960 |
4260 |
5740 |
6190 |
4660 |
6810 |
|
|
2,5 |
4820 |
5200 |
7020 |
7580 |
4040 |
4340 |
5820 |
6270 |
4740 |
6890 |
|
|
4,0 |
4850 |
5230 |
7090 |
7650 |
4080 |
4380 |
5890 |
6340 |
4770 |
6950 |
|
|
6,3 |
5180 |
- |
7420 |
- |
4410 |
- |
6230 |
- |
5110 |
7290 |
|
|
1000 |
2 хода |
||||||||||
|
1,6 |
6060 |
6540 |
8850 |
9580 |
5200 |
5600 |
7560 |
8170 |
6140 |
8980 |
|
|
2,5 |
6160 |
6640 |
8950 |
9680 |
5300 |
5700 |
7660 |
8270 |
6240 |
9080 |
|
|
4,0 |
6280 |
6760 |
9070 |
9800 |
5420 |
5820 |
7780 |
8390 |
6360 |
9200 |
|
|
6,3 |
6580 |
- |
9370 |
- |
5720 |
- |
8080 |
- |
6660 |
9500 |
|
|
4 хода |
|||||||||||
|
1,6 |
5830 |
6290 |
8500 |
9200 |
4960 |
5340 |
7200 |
7780 |
5850 |
8540 |
|
|
2,5 |
5930 |
6390 |
8600 |
9300 |
5060 |
5440 |
7300 |
7880 |
5950 |
8640 |
|
|
4,0 |
6050 |
6510 |
8720 |
9420 |
5180 |
5560 |
7420 |
8000 |
6070 |
8760 |
|
|
6,3 |
6350 |
- |
9020 |
- |
5480 |
- |
7720 |
- |
6370 |
9060 |
|
Продолжение табл. 21
Размеры в мм
|
Внутренний диаметр кожуха |
Давление Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
||||||||
|
6000 |
9000 |
6000 |
9000 |
6000 |
9000 |
|||||||
|
Материал труб |
||||||||||||
|
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Сталь |
|||
|
Масса, кг |
||||||||||||
|
1200 |
2 хода |
|||||||||||
|
1,6 |
8930 |
9660 |
12980 |
14100 |
7710 |
8320 |
11170 |
12080 |
9140 |
13310 |
||
|
2,5 |
9140 |
9870 |
13190 |
14310 |
7920 |
8530 |
11380 |
12290 |
9350 |
13520 |
||
|
4,0 |
9310 |
10040 |
13360 |
14480 |
8090 |
8700 |
11550 |
12460 |
9520 |
13690 |
||
|
6,3 |
9800 |
- |
13850 |
- |
8580 |
- |
12040 |
- |
10010 |
14180 |
||
|
4 хода |
||||||||||||
|
1,6 |
8630 |
9340 |
12540 |
13610 |
7420 |
8000 |
10730 |
11600 |
8780 |
12770 |
||
|
2,5 |
8840 |
9550 |
12750 |
13820 |
7630 |
8210 |
10940 |
11810 |
8990 |
12980 |
||
|
4,0 |
9010 |
9720 |
12920 |
13990 |
7800 |
8380 |
11110 |
11980 |
9160 |
13150 |
||
|
6,3 |
9500 |
- |
13410 |
- |
8290 |
- |
11600 |
- |
9650 |
13640 |
||
______________
* Наружный диаметр кожуха.
** Только для аппаратов типа ХР.
*** Только для аппаратов типа ТП.
Масса
трубных пучков для аппаратов типа ТП и ХП
при расположении отверстий под трубы по вершинам равносторонних треугольников
Размеры в мм
|
Внутренний диаметр кожуха |
Давление Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
|||||||
|
6000 |
9000 |
6000 |
9000 |
6000 |
9000 |
||||||
|
Материал труб |
|||||||||||
|
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Сталь |
||
|
Масса, кг |
|||||||||||
|
600 |
2 хода |
||||||||||
|
1,6* |
2310 |
2490 |
- |
- |
1990 |
2140 |
- |
- |
2350 |
- |
|
|
2,5 |
2350 |
2530 |
- |
- |
2030 |
2180 |
- |
- |
2390 |
- |
|
|
4,0 |
2370 |
2550 |
- |
- |
2050 |
2200 |
- |
- |
2410 |
- |
|
|
6,3 |
2450 |
- |
- |
- |
2130 |
- |
- |
- |
2490 |
- |
|
|
8,0* |
2490 |
- |
- |
- |
2170 |
- |
- |
- |
2530 |
- |
|
|
4 хода |
|||||||||||
|
1,6* |
2140 |
2290 |
- |
- |
1820 |
1950 |
- |
- |
2130 |
- |
|
|
2,5 |
2180 |
2330 |
- |
- |
1860 |
1990 |
- |
- |
2170 |
- |
|
|
4,0 |
2200 |
2350 |
- |
- |
1880 |
2110 |
- |
- |
2190 |
- |
|
|
6,3 |
2280 |
- |
- |
- |
1960 |
- |
- |
- |
2270 |
- |
|
|
8,0* |
2320 |
- |
- |
- |
2000 |
- |
- |
- |
2310 |
- |
|
|
700 |
2 хода |
||||||||||
|
1,6* |
3240 |
3490 |
- |
- |
2820 |
3030 |
- |
- |
3330 |
- |
|
|
2,5 |
3290 |
3540 |
- |
- |
2870 |
3080 |
- |
- |
3380 |
- |
|
|
4,0 |
3320 |
3570 |
- |
- |
2900 |
3110 |
- |
- |
3410 |
- |
|
|
6,3 |
3440 |
- |
- |
- |
3030 |
- |
- |
- |
3510 |
- |
|
|
8,0* |
3520 |
- |
- |
- |
3110 |
- |
- |
- |
3590 |
- |
|
Продолжение табл. 22
Размеры в мм
|
Внутренний диаметр кожуха |
Давление Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
||||||||
|
6000 |
9000 |
6000 |
9000 |
6000 |
9000 |
|||||||
|
Материал труб |
||||||||||||
|
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Сталь |
|||
|
700 |
4 хода |
|||||||||||
|
1,6* |
3010 |
3230 |
- |
- |
2540 |
2720 |
- |
- |
2970 |
- |
||
|
2,5 |
3060 |
3280 |
- |
- |
2590 |
2770 |
- |
- |
3020 |
- |
||
|
4,0 |
3100 |
3320 |
- |
- |
2620 |
2800 |
- |
- |
3050 |
- |
||
|
6,3 |
3220 |
- |
- |
- |
2760 |
- |
- |
- |
3190 |
- |
||
|
8,0* |
3300 |
- |
- |
- |
2840 |
- |
- |
- |
3270 |
- |
||
|
800 |
2 хода |
|||||||||||
|
1,6 |
4300 |
4650 |
6340 |
6860 |
3670 |
3950 |
5390 |
5820 |
4330 |
6390 |
||
|
2,5 |
4360 |
4710 |
6400 |
6920 |
3730 |
4010 |
5450 |
5880 |
4390 |
6450 |
||
|
4,0 |
4410 |
4760 |
6450 |
6970 |
3780 |
4060 |
5500 |
5930 |
4440 |
6500 |
||
|
6,3 |
4590 |
- |
6630 |
- |
3960 |
- |
5680 |
- |
4620 |
6680 |
||
|
8,0* |
4700 |
- |
6740 |
- |
4070 |
- |
5790 |
- |
4730 |
6790 |
||
|
4 хода |
||||||||||||
|
1,6 |
4080 |
4410 |
6000 |
6480 |
3430 |
3700 |
5030 |
5420 |
4040 |
5950 |
||
|
2,5 |
4140 |
4470 |
6060 |
6540 |
3490 |
3760 |
5090 |
5480 |
4100 |
6010 |
||
|
4,0 |
4190 |
4520 |
6110 |
6590 |
3540 |
3810 |
5140 |
5530 |
4150 |
6060 |
||
|
6,3 |
4370 |
- |
6290 |
- |
3720 |
- |
5320 |
- |
4330 |
6240 |
||
|
8,0* |
4480 |
- |
6400 |
- |
3830 |
- |
5430 |
- |
4440 |
6350 |
||
Продолжение табл. 22
Размеры в мм
|
Внутренний диаметр кожуха |
Давление Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
|||||||
|
6000 |
9000 |
6000 |
9000 |
6000 |
9000 |
||||||
|
Материал труб |
|||||||||||
|
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Сталь |
||
|
900 |
2 хода |
||||||||||
|
1,6 |
5510 |
5950 |
8090 |
8760 |
4670 |
5040 |
6810 |
7350 |
5530 |
8110 |
|
|
2,5 |
5590 |
6030 |
8170 |
8840 |
4750 |
5120 |
6890 |
7430 |
5610 |
8190 |
|
|
4,0 |
5690 |
6130 |
8230 |
8900 |
4790 |
5160 |
6950 |
7460 |
5640 |
8250 |
|
|
6,3 |
5940 |
- |
8560 |
- |
5120 |
- |
7280 |
- |
5960 |
8580 |
|
|
4 хода |
|||||||||||
|
1,6 |
5190 |
5640 |
7640 |
8270 |
4390 |
4730 |
6380 |
6890 |
5190 |
7600 |
|
|
2,5 |
5290 |
5720 |
7730 |
8360 |
4470 |
4810 |
6460 |
6970 |
5270 |
7680 |
|
|
4,0 |
5320 |
5750 |
7800 |
8430 |
4510 |
4850 |
6530 |
7040 |
5300 |
7740 |
|
|
6,3 |
5650 |
- |
8130 |
- |
4840 |
- |
6870 |
- |
5640 |
8080 |
|
|
1000 |
2 хода |
||||||||||
|
1,6 |
6840 |
7400 |
10020 |
10860 |
5780 |
6240 |
8430 |
9130 |
6850 |
10050 |
|
|
2,5 |
6940 |
7500 |
10120 |
10960 |
5880 |
6340 |
8530 |
9230 |
6950 |
10150 |
|
|
4,0 |
7060 |
7620 |
10240 |
11080 |
6000 |
6460 |
8650 |
9350 |
7070 |
10270 |
|
|
6,3 |
7360 |
- |
10540 |
- |
6300 |
- |
8950 |
- |
7370 |
10570 |
|
|
4 хода |
|||||||||||
|
1,6 |
6520 |
7050 |
9540 |
10340 |
5440 |
5870 |
7930 |
8580 |
6440 |
9430 |
|
|
2,5 |
6620 |
7150 |
9640 |
10440 |
5540 |
5970 |
8030 |
8680 |
6540 |
9530 |
|
|
4,0 |
6740 |
7270 |
9760 |
10560 |
5660 |
6090 |
8150 |
8800 |
6660 |
9650 |
|
|
6,3 |
7040 |
- |
10060 |
- |
5960 |
- |
8450 |
- |
6960 |
9950 |
|
Продолжение табл. 22
Размеры в мм
|
Внутренний диаметр кожуха |
Давление Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
||||||||
|
6000 |
9000 |
6000 9000 |
|
6000 |
9000 |
|||||||
|
Материал труб |
||||||||||||
|
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
Сталь |
|||
|
1200 |
2 хода |
|||||||||||
|
1,6 |
10190 |
11040 |
14870 |
16170 |
8750 |
9460 |
12730 |
13790 |
10410 |
15220 |
||
|
2,5 |
10400 |
11250 |
15080 |
16380 |
8960 |
9670 |
12940 |
14000 |
10620 |
15430 |
||
|
4,0 |
10570 |
11420 |
15250 |
16550 |
9130 |
9840 |
13110 |
14170 |
10790 |
15600 |
||
|
6,3 |
11060 |
- |
15740 |
- |
9620 |
- |
13600 |
- |
11280 |
16090 |
||
|
4 хода |
||||||||||||
|
1,6 |
9780 |
10600 |
14260 |
15500 |
8330 |
9000 |
12100 |
13100 |
9900 |
14450 |
||
|
2,5 |
9990 |
10810 |
14470 |
15710 |
8540 |
9210 |
12310 |
13310 |
10110 |
14660 |
||
|
4,0 |
10160 |
10980 |
14640 |
15880 |
8710 |
9380 |
12480 |
13480 |
10280 |
14830 |
||
|
6,3 |
10650 |
- |
15130 |
- |
9200 |
- |
12970 |
- |
10770 |
15320 |
||
______________
* Только для аппаратов типа ТП.
Примечание к табл. 21 - 22. Для аппаратов типа ХП давление указано в кожухе.
Масса
трубных пучков для аппаратов типа КП
при расположении отверстий под трубы по вершинам равносторонних треугольников
Размеры в мм
|
Внутренний диаметр кожуха |
Давление Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
||
|
6000 |
||||||
|
Материал труб |
||||||
|
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
||
|
600 |
2 хода |
|||||
|
1,0 |
2220 |
2400 |
1900 |
2050 |
2240 |
|
|
1,6 |
2280 |
2470 |
1960 |
2120 |
2320 |
|
|
2,5 |
2310 |
2500 |
1990 |
2150 |
2350 |
|
|
4 хода |
||||||
|
1,0 |
2020 |
2180 |
1710 |
1830 |
2000 |
|
|
1,6 |
2080 |
2250 |
1770 |
1900 |
2080 |
|
|
2,5 |
2110 |
2280 |
1800 |
1930 |
2110 |
|
|
6 ходов |
||||||
|
1,0 |
1950 |
2100 |
1640 |
1760 |
1920 |
|
|
1,6 |
2010 |
2170 |
1720 |
1840 |
2010 |
|
|
2,5 |
2040 |
2200 |
1750 |
1870 |
2040 |
|
|
700 |
2 хода |
|||||
|
1,0 |
3130 |
3390 |
2720 |
2920 |
3210 |
|
|
1,6 |
3240 |
3490 |
2820 |
3030 |
3330 |
|
|
2,5 |
3290 |
3540 |
2870 |
3080 |
3380 |
|
Продолжение табл. 23
Размеры в мм
|
Внутренний диаметр кожуха |
Давление Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
||
|
6000 |
||||||
|
Материал труб |
||||||
|
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
||
|
700 |
4 хода |
|||||
|
1,0 |
2940 |
3160 |
2460 |
2630 |
2870 |
|
|
1,6 |
3010 |
3230 |
2540 |
2720 |
2970 |
|
|
2,5 |
3060 |
3280 |
2590 |
2770 |
3020 |
|
|
6 ходов |
||||||
|
1,0 |
2820 |
3050 |
2410 |
2580 |
2830 |
|
|
1,6 |
2930 |
3150 |
2510 |
2690 |
2950 |
|
|
2,5 |
2980 |
3200 |
2560 |
2740 |
3000 |
|
|
800 |
2 хода |
|||||
|
1,0 |
4070 |
4430 |
3480 |
3750 |
4120 |
|
|
1,6 |
4180 |
4550 |
3580 |
3860 |
4240 |
|
|
2,5 |
4320 |
4700 |
3630 |
3910 |
4290 |
|
|
4 хода |
||||||
|
1,0 |
3850 |
4210 |
3220 |
3470 |
3800 |
|
|
1,6 |
3960 |
4330 |
3320 |
3580 |
3920 |
|
|
2,5 |
4100 |
4480 |
3370 |
3630 |
3970 |
|
|
6 ходов |
||||||
|
1,0 |
3720 |
4040 |
3120 |
3360 |
3670 |
|
|
1,6 |
3830 |
4160 |
3220 |
3470 |
3790 |
|
|
2,5 |
3970 |
4310 |
3270 |
3520 |
3840 |
|
Продолжение табл. 23
Размеры в мм
|
Внутренний диаметр кожуха |
Давление Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
||
|
6000 |
||||||
|
Материал труб |
||||||
|
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
||
|
900 |
2 хода |
|||||
|
1,0 |
5390 |
5820 |
4550 |
4920 |
5400 |
|
|
1,6 |
5510 |
5950 |
4670 |
5040 |
5530 |
|
|
2,5 |
5590 |
6030 |
4750 |
5120 |
5610 |
|
|
4 хода |
||||||
|
1,0 |
5070 |
5510 |
4280 |
4610 |
5060 |
|
|
1,6 |
5190 |
5640 |
4390 |
4730 |
5190 |
|
|
2,5 |
5290 |
5720 |
4470 |
4810 |
5270 |
|
|
6 ходов |
||||||
|
1,0 |
4970 |
5360 |
4110 |
4440 |
4860 |
|
|
1,6 |
5090 |
5490 |
4230 |
4560 |
4990 |
|
|
2,5 |
5170 |
5570 |
4310 |
4640 |
5070 |
|
|
1000 |
2 хода |
|||||
|
1,0 |
6590 |
7140 |
5610 |
6070 |
6680 |
|
|
1,6 |
6760 |
7310 |
5680 |
6140 |
6760 |
|
|
2,5 |
6850 |
7400 |
5770 |
6230 |
6850 |
|
|
4 хода |
||||||
|
1,0 |
6270 |
6790 |
5270 |
5700 |
6270 |
|
|
1,6 |
6440 |
6960 |
5350 |
5770 |
6350 |
|
|
2,5 |
6530 |
7050 |
5440 |
5860 |
6440 |
|
Продолжение табл. 23
Размеры в мм
|
Внутренний диаметр кожуха |
Давление Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
||
|
6000 |
||||||
|
Материал труб |
||||||
|
Сталь |
Латунь |
Сталь |
Латунь |
Сталь |
||
|
1000 |
6 ходов |
|||||
|
1,0 |
6120 |
6620 |
5160 |
5580 |
6140 |
|
|
1,6 |
6280 |
6800 |
5230 |
5650 |
6210 |
|
|
2,5 |
6370 |
6890 |
5320 |
5740 |
6300 |
|
|
1200 |
2 хода |
|||||
|
1,0 |
9760 |
10580 |
8290 |
8980 |
9890 |
|
|
1,6 |
10000 |
10820 |
8540 |
9230 |
10170 |
|
|
2,5 |
10300 |
11130 |
8840 |
9550 |
10500 |
|
|
4 хода |
||||||
|
1,0 |
9350 |
10140 |
7860 |
8500 |
9360 |
|
|
1,6 |
9590 |
10380 |
8110 |
8750 |
9640 |
|
|
2,5 |
9890 |
10690 |
8440 |
9100 |
10000 |
|
|
6 ходов |
||||||
|
1,0 |
9170 |
9930 |
7690 |
8320 |
9150 |
|
|
1,6 |
9410 |
10170 |
7940 |
8570 |
9430 |
|
|
2,5 |
9700 |
10470 |
8290 |
8940 |
9810 |
|
Масса
трубных пучков для аппаратов типа ТУ
при расположении отверстий под трубы по вершинам равносторонних треугольников
Размеры в мм
|
Внутренний диаметр кожуха |
Давление Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
||||||
|
3000 |
6000 |
9000 |
3000 |
6000 |
9000 |
3000 |
6000 |
9000 |
||
|
Материал труб |
||||||||||
|
Сталь |
||||||||||
|
Масса, кг |
||||||||||
|
325 |
2,5 |
330 |
620 |
- |
280 |
510 |
- |
320 |
600 |
- |
|
4,0 |
340 |
630 |
- |
290 |
520 |
- |
330 |
610 |
- |
|
|
400 |
2,5 |
590 |
1090 |
- |
480 |
880 |
- |
550 |
1040 |
- |
|
4,0 |
600 |
1100 |
- |
490 |
890 |
- |
560 |
1050 |
- |
|
|
6,3 |
610 |
1110 |
- |
500 |
900 |
- |
570 |
1060 |
- |
|
|
500 |
2,5 |
920 |
1720 |
- |
790 |
1460 |
- |
930 |
1780 |
- |
|
4,0 |
940 |
1740 |
- |
810 |
1480 |
- |
950 |
1800 |
- |
|
|
6,3 |
960 |
1760 |
- |
830 |
1500 |
- |
970 |
1820 |
- |
|
|
600 |
1,6 |
- |
2370 |
|
- |
2000 |
- |
- |
2390 |
- |
|
2,5 |
- |
2390 |
- |
- |
2020 |
- |
- |
2410 |
- |
|
|
4,0 |
- |
2420 |
- |
- |
2040 |
- |
- |
2430 |
- |
|
|
6,3 |
- |
2500 |
- |
- |
2120 |
- |
- |
2510 |
- |
|
|
700 |
1,6 |
- |
3370 |
- |
- |
2820 |
- |
- |
3360 |
- |
|
2,5 |
- |
3410 |
- |
- |
2860 |
- |
- |
3400 |
- |
|
|
4,0 |
- |
3430 |
- |
- |
2880 |
- |
- |
3420 |
- |
|
|
6,3 |
- |
3550 |
- |
- |
3000 |
- |
- |
3540 |
- |
|
Продолжение табл. 24
Размеры в мм
|
Внутренний диаметр кожуха |
Давление Ру, МПа, не более |
Трубы 20×2 длиной |
Трубы 25×2 длиной |
Трубы 25×2,5 длиной |
||||||
|
3000 |
6000 |
9000 |
3000 |
6000 |
9000 |
3000 |
6000 |
9000 |
||
|
Материал труб |
||||||||||
|
Сталь |
||||||||||
|
Масса, кг |
||||||||||
|
800 |
1,6 |
- |
4530 |
6640 |
- |
3730 |
5450 |
- |
4440 |
6500 |
|
2,5 |
- |
4590 |
6700 |
- |
3790 |
5510 |
- |
4500 |
6560 |
|
|
4,0 |
- |
4650 |
6760 |
- |
3850 |
5570 |
- |
4560 |
6620 |
|
|
6,3 |
- |
4820 |
6930 |
- |
4020 |
5740 |
- |
4730 |
6790 |
|
|
900 |
1,6 |
- |
5800 |
8420 |
- |
4920 |
7130 |
- |
5890 |
8550 |
|
2,5 |
- |
5850 |
8470 |
- |
4970 |
7180 |
- |
5940 |
8600 |
|
|
4,0 |
- |
5930 |
8550 |
- |
5050 |
7260 |
- |
6020 |
8680 |
|
|
1000 |
1,6 |
- |
7330 |
10660 |
- |
6060 |
8790 |
- |
7250 |
10550 |
|
2,5 |
- |
7430 |
10760 |
- |
6160 |
8890 |
- |
7350 |
10650 |
|
|
4,0 |
- |
7550 |
10880 |
- |
6280 |
9010 |
- |
7470 |
10770 |
|
|
1200 |
1,6 |
- |
10700 |
15500 |
- |
9170 |
13240 |
- |
10990 |
15920 |
|
2,5 |
- |
10860 |
15660 |
- |
9330 |
13400 |
- |
11150 |
16080 |
|
|
1400 |
1,6 |
- |
15040 |
21670 |
- |
12740 |
18300 |
- |
15270 |
22010 |
|
2,5 |
- |
15320 |
21950 |
- |
13000 |
18580 |
- |
15550 |
22290 |
|
______________
Наружный диаметр кожуха.
1. Масса трубных пучков рассчитана для трубных пучков с трубами из сталей плотностью 7,85 г/см3.
2. Трубы 25×2 следует применять из сталей высоколегированных марок и латуни.
3. Трубы 25×2,5 следует применять из сталей углеродистых и низколегированных марок.
4. Допускаемое отклонение от знамения массы не должно превышать +8 %.
Размещение отверстий под трубы в трубных решетках и перегородках при их расположении по вершинам квадратов при двух ходах по трубам для аппаратов типов ТП и ХП
Черт. 12
Размещение
отверстий под трубы в трубных решетках и перегородках при их расположении по
вершинам квадратов
при двух ходах по трубам для аппаратов типов ТП и ХП
Размеры в мм
|
Внутренний диаметр кожуха Дв |
D0 |
Наружный диаметр труб |
2R |
h3 |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
||||||||||||
|
по рядам |
||||||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
||||||
|
325* |
270 |
20 |
267 |
74 |
А |
7 |
6 |
7 |
6 |
5 |
4 |
- |
- |
- |
- |
- |
- |
- |
|
Б |
||||||||||||||||||
|
25 |
269 |
68 |
А |
5 |
6 |
5 |
4 |
2 |
- |
- |
- |
- |
- |
- |
- |
- |
||
|
Б |
||||||||||||||||||
|
400 |
366 |
20 |
353 |
92 |
А |
10 |
9 |
8 |
9 |
8 |
7 |
6 |
5 |
- |
- |
- |
- |
- |
|
Б |
||||||||||||||||||
|
25 |
352 |
91 |
А |
8 |
7 |
6 |
7 |
6 |
5 |
2 |
- |
- |
- |
- |
- |
- |
||
|
Б |
||||||||||||||||||
|
500 |
462 |
20 |
449 |
110 |
А |
12 |
11 |
12 |
11 |
10 |
11 |
10 |
9 |
8 |
7 |
2 |
- |
- |
|
Б |
||||||||||||||||||
|
25 |
454 |
113 |
А |
10 |
9 |
10 |
9 |
8 |
7 |
6 |
5 |
2 |
- |
- |
- |
- |
||
|
Б |
||||||||||||||||||
|
600 |
560 |
20 |
556 |
129 |
А |
14 |
15 |
14 |
15 |
14 |
13 |
12 |
13 |
12 |
11 |
10 |
7 |
- |
|
Б |
14 |
15 |
14 |
15 |
14 |
13 |
12 |
13 |
12 |
11 |
10 |
9 |
4 |
|||||
|
25 |
553 |
136 |
А |
12 |
11 |
12 |
11 |
10 |
11 |
10 |
9 |
8 |
5 |
- |
- |
- |
||
|
Б |
12 |
11 |
12 |
11 |
10 |
11 |
10 |
9 |
8 |
7 |
2 |
- |
- |
|||||
|
700 |
656 |
20 |
655 |
147 |
А |
18 |
17 |
18 |
17 |
16 |
17 |
14 |
15 |
14 |
15 |
14 |
13 |
12 |
|
Б |
18 |
17 |
18 |
17 |
16 |
17 |
14 |
15 |
14 |
15 |
14 |
13 |
12 |
|||||
|
25 |
655 |
158 |
А |
14 |
13 |
14 |
13 |
14 |
11 |
12 |
11 |
10 |
9 |
8 |
5 |
- |
||
|
Б |
14 |
13 |
14 |
13 |
14 |
11 |
12 |
11 |
10 |
9 |
8 |
7 |
4 |
|||||
Продолжение табл. 25
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Наружный диаметр труб |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
||||||||||||||||
|
по рядам |
общее |
||||||||||||||||||
|
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
в секторе |
в решетке |
|||
|
325* |
20 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
35 |
70 |
|
Б |
|||||||||||||||||||
|
25 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
22 |
44 |
|
|
Б |
|||||||||||||||||||
|
400 |
20 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
62 |
124 |
|
Б |
|||||||||||||||||||
|
25 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
41 |
82 |
|
|
Б |
|||||||||||||||||||
|
500 |
20 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
103 |
206 |
|
Б |
|||||||||||||||||||
|
25 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
66 |
132 |
|
|
Б |
|||||||||||||||||||
|
600 |
20 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
150 |
306 |
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
156 |
|||
|
25 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
99 |
202 |
|
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
103 |
|||
|
700 |
20 |
А |
11 |
6 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
217 |
441 |
|
Б |
11 |
8 |
5 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
224 |
|||
|
25 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
134 |
274 |
|
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
140 |
|||
Продолжение табл. 25
Размеры в мм
|
Внутренний диаметр кожуха Дв |
D0 |
Наружный диаметр труб |
2R |
h3 |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
||||||||||||
|
по рядам |
||||||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
||||||
|
800 |
754 |
20 |
750 |
184 |
А |
20 |
19 |
20 |
19 |
20 |
19 |
18 |
17 |
18 |
17 |
16 |
15 |
16 |
|
Б |
20 |
19 |
20 |
19 |
20 |
19 |
18 |
17 |
18 |
17 |
16 |
15 |
16 |
|||||
|
25 |
741 |
181 |
А |
16 |
15 |
16 |
15 |
16 |
15 |
12 |
13 |
14 |
13 |
12 |
11 |
10 |
||
|
Б |
16 |
15 |
16 |
15 |
16 |
15 |
12 |
13 |
14 |
13 |
12 |
11 |
10 |
|||||
|
900 |
854 |
20 |
854 |
202 |
А |
22 |
23 |
22 |
23 |
22 |
21 |
22 |
21 |
18 |
21 |
20 |
19 |
18 |
|
Б |
22 |
23 |
22 |
23 |
22 |
21 |
22 |
21 |
18 |
21 |
20 |
19 |
18 |
|||||
|
25 |
845 |
204 |
А |
18 |
19 |
18 |
17 |
18 |
17 |
16 |
15 |
16 |
15 |
14 |
13 |
12 |
||
|
Б |
18 |
19 |
18 |
17 |
18 |
17 |
16 |
15 |
16 |
15 |
14 |
13 |
12 |
|||||
|
1000 |
954 |
20 |
951 |
221 |
А |
26 |
25 |
26 |
25 |
24 |
25 |
24 |
25 |
24 |
21 |
22 |
23 |
22 |
|
Б |
26 |
25 |
26 |
25 |
24 |
25 |
24 |
25 |
24 |
21 |
22 |
23 |
22 |
|||||
|
25 |
948 |
226 |
А |
20 |
21 |
20 |
21 |
20 |
19 |
20 |
17 |
18 |
17 |
18 |
17 |
16 |
||
|
Б |
20 |
21 |
20 |
21 |
20 |
19 |
20 |
17 |
18 |
17 |
18 |
17 |
16 |
|||||
|
1200 |
1150 |
20 |
1143 |
275 |
А |
30 |
31 |
30 |
31 |
30 |
31 |
30 |
29 |
30 |
29 |
28 |
27 |
28 |
|
Б |
30 |
31 |
30 |
31 |
30 |
31 |
30 |
29 |
30 |
29 |
28 |
27 |
28 |
|||||
|
25 |
1145 |
272 |
А |
24 |
25 |
24 |
25 |
24 |
25 |
24 |
23 |
24 |
21 |
22 |
21 |
22 |
||
|
Б |
24 |
25 |
24 |
25 |
24 |
25 |
24 |
23 |
24 |
21 |
22 |
21 |
22 |
|||||
Продолжение табл. 25
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Наружный диаметр труб |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
||||||||||||||||
|
по рядам |
общее |
||||||||||||||||||
|
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
в секторе |
в решетке |
|||
|
800 |
20 |
А |
15 |
14 |
11 |
8 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
282 |
567 |
|
Б |
15 |
14 |
11 |
6 |
5 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
285 |
|||
|
25 |
А |
5 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
183 |
370 |
|
|
Б |
7 |
2 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
187 |
|||
|
900 |
20 |
А |
17 |
18 |
17 |
16 |
13 |
12 |
9 |
- |
- |
- |
- |
- |
- |
- |
- |
374 |
754 |
|
Б |
17 |
18 |
17 |
16 |
13 |
12 |
9 |
6 |
- |
- |
- |
- |
- |
- |
- |
380 |
|||
|
25 |
А |
11 |
10 |
7 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
236 |
476 |
|
|
Б |
11 |
10 |
7 |
4 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
240 |
|||
|
1000 |
20 |
А |
21 |
20 |
19 |
18 |
17 |
16 |
15 |
14 |
11 |
- |
- |
- |
- |
- |
- |
463 |
932 |
|
Б |
21 |
20 |
19 |
18 |
17 |
16 |
15 |
14 |
11 |
6 |
- |
- |
- |
- |
- |
469 |
|||
|
25 |
А |
15 |
14 |
13 |
10 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
296 |
605 |
|
|
Б |
15 |
14 |
13 |
12 |
7 |
4 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
309 |
|||
|
1200 |
20 |
А |
27 |
26 |
27 |
26 |
25 |
24 |
23 |
22 |
21 |
20 |
19 |
18 |
17 |
12 |
- |
691 |
1389 |
|
Б |
27 |
26 |
27 |
26 |
25 |
24 |
23 |
22 |
21 |
20 |
19 |
18 |
15 |
12 |
9 |
698 |
|||
|
25 |
А |
21 |
20 |
19 |
18 |
17 |
16 |
15 |
14 |
9 |
- |
- |
- |
- |
- |
- |
453 |
912 |
|
|
Б |
21 |
20 |
19 |
18 |
17 |
16 |
15 |
14 |
9 |
6 |
- |
- |
- |
- |
- |
459 |
|||
(Измененная редакция. Изм. № 4)
_____________
* Наружный диаметр кожуха Дн.
Размещение отверстий под трубы в трубных решетках и перегородках при их расположении по вершинам квадратов при четырех ходах по трубам для аппаратов типов ТП и ХП
Черт. 13
Размещение
отверстий под трубы в трубных решетках и перегородках при их расположении по
вершинам квадратов
при четырех ходах по трубам для аппаратов типов ТП и ХП
Размеры в мм
|
Внутренний диаметр кожуха Дв |
D0 |
Наружный диаметр труб |
2R |
h3 |
h2 |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
||||||||||||
|
по рядам |
|||||||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|||||||
|
600 |
560 |
20 |
556 |
129 |
110 |
А |
- |
- |
- |
- |
- |
- |
12 |
13 |
12 |
11 |
10 |
7 |
- |
|
Б |
14 |
15 |
14 |
15 |
14 |
- |
- |
- |
- |
- |
- |
- |
- |
||||||
|
В |
- |
- |
- |
- |
- |
- |
12 |
13 |
12 |
11 |
10 |
9 |
4 |
||||||
|
25 |
553 |
136 |
113 |
А |
- |
- |
- |
- |
- |
11 |
10 |
9 |
8 |
5 |
- |
- |
- |
||
|
Б |
12 |
11 |
12 |
11 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
||||||
|
В |
- |
- |
- |
- |
- |
11 |
10 |
9 |
8 |
7 |
2 |
- |
- |
||||||
|
700 |
656 |
20 |
655 |
147 |
129 |
А |
- |
- |
- |
- |
- |
- |
- |
15 |
14 |
15 |
14 |
13 |
12 |
|
Б |
18 |
17 |
18 |
17 |
16 |
17 |
- |
- |
- |
- |
- |
- |
- |
||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
15 |
14 |
15 |
14 |
13 |
12 |
||||||
|
25 |
655 |
158 |
136 |
А |
- |
- |
- |
- |
- |
- |
12 |
11 |
10 |
9 |
8 |
5 |
- |
||
|
Б |
14 |
13 |
14 |
13 |
14 |
- |
- |
- |
- |
- |
- |
- |
- |
||||||
|
В |
- |
- |
- |
- |
- |
- |
12 |
11 |
10 |
9 |
8 |
7 |
4 |
||||||
|
800 |
754 |
20 |
750 |
184 |
147 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
18 |
17 |
16 |
15 |
16 |
|
Б |
20 |
19 |
20 |
19 |
20 |
19 |
18 |
- |
- |
- |
- |
- |
- |
||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
18 |
17 |
16 |
15 |
16 |
||||||
|
25 |
741 |
181 |
158 |
А |
- |
- |
- |
- |
- |
- |
- |
13 |
14 |
13 |
12 |
11 |
10 |
||
|
Б |
16 |
15 |
16 |
15 |
16 |
15 |
- |
- |
- |
- |
- |
- |
- |
||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
13 |
14 |
13 |
12 |
11 |
10 |
||||||
Продолжение табл. 26
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Наружный диаметр труб |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
||||||||||||||||
|
по рядам |
общее |
||||||||||||||||||
|
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
в секторе |
в решетке |
|||
|
600 |
20 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
65 |
280 |
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
72 |
|||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
71 |
|||
|
25 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
43 |
182 |
|
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
46 |
|||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
47 |
|||
|
700 |
20 |
А |
11 |
6 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
100 |
413 |
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
103 |
|||
|
В |
11 |
8 |
5 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
107 |
|||
|
25 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
55 |
252 |
|
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
68 |
|||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
61 |
|||
|
800 |
20 |
А |
15 |
14 |
11 |
8 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
130 |
533 |
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
135 |
|||
|
В |
15 |
14 |
11 |
6 |
5 |
- |
- |
- |
- |
- |
- |
-- |
- |
- |
- |
133 |
|||
|
25 |
А |
5 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
78 |
346 |
|
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
93 |
|||
|
В |
7 |
2 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
82 |
|||
Продолжение табл. 26
Размеры в мм
|
Внутренний диаметр кожуха Дв |
D0 |
Наружный диаметр труб |
2R |
h2 |
h3 |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
||||||||||||
|
по рядам |
|||||||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|||||||
|
900 |
854 |
20 |
854 |
202 |
165 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
21 |
20 |
19 |
18 |
|
Б |
22 |
23 |
22 |
23 |
22 |
21 |
22 |
21 |
- |
- |
- |
- |
- |
||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
21 |
20 |
19 |
18 |
||||||
|
25 |
845 |
204 |
181 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
16 |
15 |
14 |
13 |
12 |
||
|
Б |
18 |
19 |
18 |
17 |
18 |
17 |
16 |
- |
- |
- |
- |
- |
- |
||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
16 |
15 |
14 |
13 |
12 |
||||||
|
1000 |
954 |
20 |
951 |
221 |
184 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
22 |
23 |
22 |
|
Б |
26 |
25 |
26 |
25 |
24 |
25 |
24 |
25 |
24 |
- |
- |
- |
- |
||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
22 |
23 |
22 |
||||||
|
25 |
948 |
226 |
181 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
18 |
17 |
18 |
17 |
16 |
||
|
Б |
20 |
21 |
20 |
21 |
20 |
19 |
20 |
- |
- |
- |
- |
- |
- |
||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
18 |
17 |
18 |
17 |
16 |
||||||
|
1200 |
1150 |
20 |
1143 |
275 |
221 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
28 |
|
Б |
30 |
31 |
30 |
31 |
30 |
31 |
30 |
29 |
30 |
29 |
28 |
- |
- |
||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
28 |
||||||
|
25 |
1145 |
272 |
226 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
22 |
21 |
22 |
||
|
Б |
24 |
25 |
24 |
25 |
24 |
25 |
24 |
23 |
24 |
- |
- |
- |
- |
||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
22 |
21 |
22 |
||||||
Продолжение табл. 26
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Наружный диаметр труб |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
||||||||||||||||
|
по рядам |
общее |
||||||||||||||||||
|
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
в секторе |
в решетке |
|||
|
900 |
20 |
А |
17 |
18 |
17 |
16 |
13 |
12 |
9 |
|
- |
- |
- |
- |
- |
- |
- |
180 |
718 |
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
176 |
|||
|
В |
17 |
18 |
17 |
16 |
13 |
12 |
9 |
6 |
- |
- |
- |
- |
- |
- |
- |
186 |
|||
|
25 |
А |
11 |
10 |
7 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
98 |
446 |
|
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
123 |
|||
|
В |
11 |
10 |
7 |
4 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
102 |
|||
|
1000 |
20 |
А |
21 |
20 |
19 |
18 |
17 |
16 |
15 |
14 |
11 |
- |
- |
- |
- |
- |
- |
218 |
890 |
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
224 |
|||
|
В |
21 |
20 |
19 |
18 |
17 |
16 |
15 |
14 |
11 |
6 |
- |
- |
- |
- |
- |
224 |
|||
|
25 |
А |
15 |
14 |
13 |
10 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
138 |
571 |
|
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
141 |
|||
|
В |
15 |
14 |
13 |
12 |
7 |
4 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
151 |
|||
|
1200 |
20 |
А |
27 |
26 |
27 |
26 |
25 |
24 |
23 |
22 |
21 |
20 |
19 |
18 |
17 |
12 |
- |
335 |
1335 |
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
329 |
|||
|
В |
27 |
26 |
27 |
26 |
25 |
24 |
23 |
22 |
21 |
20 |
19 |
18 |
15 |
12 |
9 |
342 |
|||
|
25 |
А |
21 |
20 |
19 |
18 |
17 |
16 |
15 |
14 |
9 |
- |
- |
- |
- |
- |
- |
214 |
870 |
|
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
218 |
|||
|
В |
21 |
20 |
19 |
18 |
17 |
16 |
15 |
14 |
9 |
6 |
|
|
|
|
|
220 |
|||
Размещение отверстий под трубы в трубных решетках и перегородках при их расположении по вершинам равносторонних треугольников при двух ходах по трубам для аппаратов типов ТП и ХП
Черт. 14
Размещение отверстий под трубы в трубных решетках и перегородках при их расположении по вершинам равносторонних треугольников при двух ходах по трубам для аппаратов типов ТП и ХП
Размеры в мм
|
Внутренний диаметр кожуха Дв |
D0 |
Наружный диаметр труб |
2R |
h3 |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
||||||||||||
|
по рядам |
||||||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
||||||
|
600 |
560 |
20 |
548 |
135 |
А |
20 |
21 |
20 |
19 |
18 |
17 |
16 |
15 |
14 |
9 |
- |
- |
- |
|
Б |
20 |
21 |
20 |
19 |
18 |
17 |
16 |
15 |
14 |
11 |
6 |
- |
- |
|||||
|
25 |
549 |
139 |
А |
16 |
17 |
16 |
15 |
14 |
13 |
12 |
7 |
- |
- |
- |
- |
- |
||
|
Б |
16 |
17 |
16 |
15 |
14 |
13 |
12 |
9 |
4 |
- |
- |
- |
- |
|||||
|
700 |
656 |
20 |
652 |
158 |
А |
24 |
25 |
24 |
23 |
22 |
21 |
22 |
21 |
18 |
17 |
16 |
11 |
- |
|
Б |
24 |
25 |
24 |
23 |
22 |
21 |
22 |
21 |
18 |
17 |
16 |
13 |
8 |
|||||
|
25 |
655 |
166 |
А |
20 |
19 |
20 |
19 |
16 |
17 |
16 |
15 |
10 |
- |
- |
- |
- |
||
|
Б |
20 |
19 |
20 |
19 |
16 |
17 |
16 |
15 |
12 |
7 |
- |
- |
- |
|||||
|
800 |
754 |
20 |
753 |
180 |
А |
28 |
29 |
28 |
27 |
26 |
27 |
24 |
25 |
24 |
23 |
20 |
19 |
16 |
|
Б |
28 |
29 |
28 |
27 |
26 |
27 |
24 |
25 |
24 |
23 |
20 |
19 |
16 |
|||||
|
25 |
752 |
194 |
А |
22 |
23 |
22 |
21 |
22 |
19 |
20 |
19 |
16 |
15 |
10 |
- |
- |
||
|
Б |
22 |
23 |
22 |
21 |
22 |
19 |
20 |
19 |
16 |
15 |
12 |
5 |
- |
|||||
|
900 |
854 |
20 |
852 |
203 |
А |
32 |
31 |
32 |
31 |
30 |
31 |
28 |
29 |
28 |
27 |
26 |
25 |
22 |
|
Б |
32 |
31 |
32 |
31 |
30 |
31 |
28 |
29 |
28 |
27 |
26 |
25 |
22 |
|||||
|
25 |
842 |
194 |
А |
26 |
25 |
26 |
25 |
24 |
21 |
22 |
21 |
20 |
19 |
18 |
15 |
10 |
||
|
Б |
26 |
25 |
26 |
25 |
24 |
21 |
22 |
21 |
20 |
19 |
18 |
15 |
10 |
|||||
|
1000 |
954 |
20 |
944 |
225 |
А |
36 |
35 |
36 |
35 |
34 |
35 |
34 |
29 |
32 |
31 |
30 |
29 |
28 |
|
Б |
36 |
35 |
36 |
35 |
34 |
35 |
34 |
29 |
32 |
31 |
30 |
29 |
28 |
|||||
|
25 |
948 |
222 |
А |
28 |
29 |
28 |
29 |
28 |
27 |
24 |
25 |
24 |
23 |
22 |
21 |
18 |
||
|
Б |
28 |
29 |
28 |
29 |
28 |
27 |
24 |
25 |
24 |
23 |
22 |
21 |
18 |
|||||
|
1200 |
1150 |
20 |
1148 |
270 |
А |
44 |
43 |
44 |
43 |
42 |
43 |
42 |
41 |
40 |
37 |
40 |
39 |
38 |
|
Б |
44 |
43 |
44 |
43 |
42 |
43 |
42 |
41 |
40 |
37 |
40 |
39 |
38 |
|||||
|
25 |
1146 |
277 |
А |
36 |
35 |
34 |
35 |
34 |
33 |
34 |
31 |
32 |
31 |
30 |
29 |
26 |
||
|
Б |
36 |
35 |
34 |
35 |
34 |
33 |
34 |
31 |
32 |
31 |
30 |
29 |
26 |
|||||
Продолжение табл. 27
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Наружный диаметр труб |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
|||||||||||
|
по рядам |
общее |
|||||||||||||
|
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
в секторе |
в решетке |
|||
|
600 |
20 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
169 |
346 |
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
177 |
|||
|
25 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
110 |
226 |
|
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
116 |
|||
|
700 |
20 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
244 |
498 |
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
254 |
|||
|
25 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
152 |
313 |
|
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
161 |
|||
|
800 |
20 |
А |
13 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
329 |
668 |
|
Б |
15 |
8 |
- |
- |
- |
- |
- |
- |
- |
- |
339 |
|||
|
25 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
209 |
425 |
|
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
216 |
|||
|
900 |
20 |
А |
21 |
18 |
15 |
- |
- |
- |
- |
- |
- |
- |
426 |
860 |
|
Б |
21 |
18 |
15 |
8 |
- |
- |
- |
- |
- |
- |
434 |
|||
|
25 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
272 |
549 |
|
|
Б |
5 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
277 |
|||
|
1000 |
20 |
А |
27 |
24 |
23 |
20 |
15 |
- |
- |
- |
- |
- |
533 |
1076 |
|
Б |
27 |
24 |
23 |
20 |
15 |
10 |
- |
- |
- |
- |
543 |
|||
|
25 |
А |
13 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
339 |
690 |
|
|
Б |
15 |
10 |
- |
- |
- |
- |
- |
- |
- |
- |
351 |
|||
|
1200 |
20 |
А |
37 |
34 |
33 |
32 |
31 |
28 |
27 |
24 |
19 |
- |
801 |
1618 |
|
Б |
37 |
34 |
33 |
32 |
31 |
28 |
27 |
24 |
21 |
14 |
817 |
|||
|
25 |
А |
25 |
24 |
21 |
20 |
15 |
- |
- |
- |
- |
- |
525 |
1060 |
|
|
Б |
25 |
24 |
21 |
20 |
15 |
10 |
- |
- |
- |
- |
535 |
|||
Размещение отверстий под трубы в трубных решетках и перегородках при их расположении по вершинам равносторонних треугольников при четырех ходах по трубам для аппаратов типов ТП и ХП
Черт. 15
Размещение отверстий под трубы в трубных решетках и перегородках при их расположении по вершинам равносторонних треугольников при четырех ходах по трубам для аппаратов типов ТП и ХП
Размеры в мм
|
Внутренний диаметр кожуха Дв |
D0 |
Наружный диаметр труб |
2R |
h2 |
h3 |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
||||||||||||
|
по рядам |
|||||||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|||||||
|
600 |
560 |
20 |
548 |
112,5 |
135 |
А |
- |
- |
- |
- |
- |
17 |
16 |
15 |
14 |
9 |
- |
- |
- |
|
Б |
20 |
21 |
20 |
19 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
||||||
|
В |
- |
- |
- |
- |
- |
17 |
16 |
15 |
14 |
11 |
6 |
- |
- |
||||||
|
25 |
549 |
110,9 |
139 |
А |
- |
- |
- |
- |
14 |
13 |
12 |
7 |
- |
- |
- |
- |
- |
||
|
Б |
16 |
17 |
16 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
||||||
|
В |
- |
- |
- |
- |
14 |
13 |
12 |
9 |
4 |
- |
- |
- |
- |
||||||
|
700 |
656 |
20 |
652 |
135 |
158 |
А |
- |
- |
- |
- |
- |
- |
22 |
21 |
18 |
17 |
16 |
11 |
- |
|
Б |
24 |
25 |
24 |
23 |
22 |
- |
- |
- |
- |
- |
- |
- |
- |
||||||
|
В |
- |
- |
- |
- |
- |
- |
22 |
21 |
18 |
17 |
16 |
13 |
8 |
||||||
|
25 |
655 |
138,6 |
166 |
А |
- |
- |
- |
- |
- |
17 |
16 |
15 |
10 |
- |
- |
- |
- |
||
|
Б |
20 |
19 |
20 |
19 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
||||||
|
В |
- |
- |
- |
- |
- |
17 |
16 |
15 |
12 |
7 |
- |
- |
- |
||||||
|
800 |
754 |
20 |
753 |
157,5 |
180 |
А |
- |
- |
- |
- |
- |
- |
- |
25 |
24 |
23 |
20 |
19 |
16 |
|
Б |
28 |
29 |
28 |
27 |
26 |
27 |
- |
- |
- |
- |
- |
- |
- |
||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
25 |
24 |
23 |
20 |
19 |
16 |
||||||
|
25 |
752 |
166,3 |
194 |
А |
- |
- |
- |
- |
- |
- |
20 |
19 |
16 |
15 |
10 |
- |
- |
||
|
Б |
22 |
23 |
22 |
21 |
22 |
- |
- |
- |
- |
- |
- |
- |
- |
||||||
|
В |
|
- |
- |
|
- |
|
20 |
19 |
16 |
15 |
12 |
5 |
- |
||||||
Продолжение табл. 28
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Наружный диаметр труб |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
|||||||||||
|
по рядам |
общее |
|||||||||||||
|
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
в секторе |
в решетке |
|||
|
600 |
20 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
71 |
310 |
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
80 |
|||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
79 |
|||
|
25 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
46 |
196 |
|
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
49 |
|||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
52 |
|||
|
700 |
20 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
105 |
456 |
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
118 |
|||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
115 |
|||
|
25 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
58 |
281 |
|
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
78 |
|||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
67 |
|||
|
800 |
20 |
А |
13 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
140 |
620 |
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
165 |
|||
|
В |
15 |
8 |
- |
- |
- |
- |
- |
- |
- |
- |
150 |
|||
|
25 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
80 |
387 |
|
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
110 |
|||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
87 |
|||
Продолжение табл. 28
Размеры в мм
|
Внутренний диаметр кожуха Дв |
D0 |
Наружный диаметр труб |
2R |
h2 |
h3 |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
||||||||||||
|
по рядам |
|||||||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12. |
13 |
|||||||
|
900 |
854 |
20 |
852 |
157,5 |
203 |
А |
- |
- |
- |
- |
- |
- |
- |
29 |
28 |
27 |
26 |
25 |
22 |
|
Б |
32 |
31 |
32 |
31 |
30 |
31 |
- |
- |
- |
- |
- |
- |
- |
||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
29 |
28 |
27 |
26 |
25 |
22 |
||||||
|
25 |
842 |
166,3 |
194 |
А |
- |
- |
- |
- |
- |
- |
22 |
21 |
20 |
19 |
18 |
15 |
10 |
||
|
Б |
26 |
25 |
26 |
25 |
24 |
- |
- |
- |
- |
- |
- |
- |
- |
||||||
|
В |
- |
- |
- |
- |
- |
- |
22 |
21 |
20 |
19 |
18 |
15 |
10 |
||||||
|
1000 |
954 |
20 |
944 |
180 |
225 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
32 |
31 |
30 |
29 |
28 |
|
Б |
36 |
35 |
36 |
35 |
34 |
35 |
34 |
- |
- |
- |
- |
- |
- |
||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
32 |
31 |
30 |
29 |
28 |
||||||
|
25 |
948 |
194 |
222 |
А |
- |
- |
- |
- |
- |
- |
- |
25 |
24 |
23 |
22 |
21 |
18 |
||
|
Б |
28 |
29 |
28 |
29 |
28 |
27 |
- |
- |
- |
- |
- |
- |
- |
||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
25 |
24 |
23 |
22 |
21 |
18 |
||||||
|
1200 |
1150 |
20 |
1148 |
225 |
270 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
40 |
39 |
38 |
|
Б |
44 |
43 |
44 |
43 |
42 |
43 |
42 |
41 |
40 |
- |
- |
- |
- |
||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
40 |
39 |
38 |
||||||
|
25 |
1146 |
221,7 |
277 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
32 |
31 |
30 |
29 |
26 |
||
|
Б |
36 |
35 |
34 |
35 |
34 |
33 |
34 |
- |
- |
- |
- |
- |
- |
||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
32 |
31 |
30 |
29 |
26 |
||||||
Продолжение табл. 28
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Наружный диаметр труб |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
|||||||||||
|
по рядам |
общее |
|||||||||||||
|
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
в секторе |
в решетке |
|||
|
900 |
20 |
А |
21 |
18 |
15 |
- |
- |
- |
- |
- |
- |
- |
211 |
804 |
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
187 |
|||
|
В |
21 |
18 |
15 |
8 |
- |
- |
- |
- |
- |
- |
219 |
|||
|
25 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
125 |
507 |
|
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
126 |
|||
|
В |
5 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
130 |
|||
|
1000 |
20 |
А |
27 |
24 |
23 |
20 |
15 |
- |
- |
- |
- |
- |
259 |
1018 |
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
245 |
|||
|
В |
27 |
24 |
23 |
20 |
15 |
10 |
- |
- |
- |
- |
269 |
|||
|
25 |
А |
13 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
146 |
642 |
|
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
169 |
|||
|
В |
15 |
10 |
- |
- |
- |
- |
- |
- |
- |
- |
158 |
|||
|
1200 |
20 |
А |
37 |
34 |
33 |
32 |
31 |
28 |
27 |
24 |
19 |
- |
382 |
1544 |
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
382 |
|||
|
В |
37 |
34 |
33 |
32 |
31 |
28 |
27 |
24 |
21 |
14 |
398 |
|||
|
25 |
А |
25 |
24 |
21 |
20 |
15 |
- |
- |
- |
- |
- |
253 |
998 |
|
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
241 |
|||
|
В |
25 |
24 |
21 |
20 |
15 |
10 |
- |
- |
- |
- |
263 |
|||
Размещение отверстий под трубы в трубных решетках и перегородках при их расположении по вершинам равносторонних треугольников при двух ходах по трубам для аппаратов типа КП
Черт. 16
Размещение отверстий под трубы в трубных решетках и перегородках при их расположении по вершинам равносторонних треугольников при двух ходах по трубам для аппаратов типа КП
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Давление в кожухе Ру, МПа, не более |
D0 |
Наружный диаметр труб |
2R |
h3 |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
||||||||||||
|
по рядам |
|||||||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|||||||
|
600 |
1,0 |
560 |
20 |
548 |
104 |
А |
20 |
21 |
20 |
19 |
18 |
17 |
16 |
15 |
12 |
- |
- |
- |
- |
|
Б |
20 |
21 |
20 |
19 |
18 |
17 |
16 |
15 |
14 |
11 |
6 |
- |
- |
||||||
|
1,6; |
А |
20 |
21 |
20 |
19 |
18 |
17 |
16 |
15 |
14 |
9 |
- |
- |
- |
|||||
|
2,5 |
Б |
20 |
21 |
20 |
19 |
18 |
17 |
16 |
15 |
14 |
11 |
6 |
- |
- |
|||||
|
1,0 |
25 |
549 |
96 |
А |
16 |
17 |
16 |
15 |
14 |
13 |
10 |
- |
- |
- |
- |
- |
- |
||
|
Б |
16 |
17 |
16 |
15 |
14 |
13 |
12 |
9 |
4 |
- |
- |
- |
- |
||||||
|
1,6; |
А |
16 |
17 |
16 |
15 |
14 |
13 |
12 |
7 |
- |
- |
- |
- |
- |
|||||
|
2,5 |
Б |
16 |
17 |
16 |
15 |
14 |
13 |
12 |
9 |
4 |
- |
- |
- |
- |
|||||
|
700 |
1,0 |
656 |
20 |
652 |
104 |
А |
24 |
25 |
24 |
23 |
22 |
21 |
22 |
21 |
18 |
17 |
14 |
- |
- |
|
Б |
24 |
25 |
24 |
23 |
22 |
21 |
22 |
21 |
18 |
17 |
16 |
13 |
8 |
||||||
|
1,6; |
А |
24 |
25 |
24 |
23 |
22 |
21 |
22 |
21 |
18 |
17 |
16 |
11 |
- |
|||||
|
2,5 |
Б |
24 |
25 |
24 |
23 |
22 |
21 |
22 |
21 |
18 |
17 |
16 |
13 |
8 |
|||||
|
1,0 |
25 |
655 |
96 |
А |
20 |
19 |
20 |
19 |
16 |
17 |
16 |
13 |
- |
- |
- |
- |
- |
||
|
Б |
20 |
19 |
20 |
19 |
16 |
17 |
16 |
15 |
12 |
7 |
- |
|
- |
||||||
|
1,6; |
А |
20 |
19 |
20 |
19 |
16 |
17 |
16 |
15 |
10 |
- |
- |
- |
- |
|||||
|
2,5 |
Б |
20 |
19 |
20 |
19 |
16 |
17 |
16 |
15 |
12 |
7 |
- |
- |
- |
|||||
|
800 |
1,0 |
754 |
20 |
753 |
104 |
А |
28 |
29 |
28 |
27 |
26 |
27 |
24 |
25 |
24 |
23 |
20 |
17 |
- |
|
Б |
28 |
29 |
28 |
27 |
26 |
27 |
24 |
25 |
24 |
23 |
20 |
19 |
16 |
||||||
|
1,6 |
А |
28 |
29 |
28 |
27 |
26 |
27 |
24 |
25 |
24 |
23 |
20 |
19 |
14 |
|||||
|
Б |
28 |
29 |
28 |
27 |
26 |
27 |
24 |
25 |
24 |
23 |
20 |
19 |
16 |
||||||
Продолжение табл. 29
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Давление в кожухе Ру, МПа, не более |
Наружный диаметр труб |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
|||||||||||
|
по рядам |
общее |
||||||||||||||
|
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
в секторе |
в решетке |
||||
|
600 |
1,0 |
20 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
158 |
335 |
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
177 |
||||
|
1,6; |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
169 |
346 |
||
|
2,5 |
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
177 |
|||
|
1,0 |
25 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
101 |
217 |
|
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
116 |
||||
|
1,6; |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
110 |
226 |
||
|
2,5 |
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
116 |
|||
|
700 |
1,0 |
20 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
231 |
485 |
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
254 |
||||
|
1,6; |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
244 |
498 |
||
|
2,5 |
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
254 |
|||
|
1,0 |
25 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
140 |
301 |
|
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
161 |
||||
|
1,6; |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
152 |
313 |
||
|
2,5 |
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
161 |
|||
|
800 |
1,0 |
20 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
298 |
637 |
|
Б |
15 |
8 |
- |
- |
- |
- |
- |
- |
- |
- |
339 |
||||
|
1,6 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
314 |
653 |
||
|
Б |
15 |
8 |
- |
- |
- |
- |
- |
|
- |
- |
339 |
||||
Продолжение табл. 29
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Давление в кожухе Ру, МПа, не более |
D0 |
Наружный диаметр труб |
2R |
h3 |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
||||||||||||
|
по рядам |
|||||||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|||||||
|
800 |
2,5 |
754 |
20 |
753 |
104 |
А |
28 |
29 |
28 |
27 |
26 |
27 |
24 |
25 |
24 |
23 |
20 |
19 |
16 |
|
Б |
28 |
29 |
28 |
27 |
26 |
27 |
24 |
25 |
24 |
23 |
20 |
19 |
16 |
||||||
|
1,0 |
25 |
752 |
96 |
А |
22 |
23 |
22 |
21 |
20 |
21 |
20 |
19 |
16 |
13 |
- |
- |
- |
||
|
Б |
22 |
23 |
22 |
21 |
20 |
21 |
20 |
19 |
16 |
15 |
12 |
5 |
- |
||||||
|
1,6; |
А |
22 |
23 |
22 |
21 |
20 |
21 |
20 |
19 |
16 |
15 |
10 |
- |
- |
|||||
|
2,5 |
Б |
22 |
23 |
22 |
21 |
20 |
21 |
20 |
19 |
16 |
15 |
12 |
5 |
- |
|||||
|
900 |
1,0 |
854 |
20 |
852 |
104 |
А |
32 |
31 |
32 |
33 |
30 |
31 |
28 |
29 |
28 |
27 |
26 |
25 |
22 |
|
Б |
32 |
31 |
32 |
31 |
30 |
31 |
28 |
29 |
28 |
27 |
26 |
25 |
22 |
||||||
|
1,6; |
А |
32 |
31 |
32 |
31 |
30 |
31 |
28 |
29 |
28 |
27 |
26 |
25 |
22 |
|||||
|
2,5 |
Б |
32 |
31 |
32 |
31 |
30 |
31 |
28 |
29 |
28 |
27 |
26 |
25 |
22 |
|||||
|
1,0 |
25 |
842 |
96 |
А |
26 |
25 |
26 |
25 |
24 |
21 |
22 |
21 |
20 |
19 |
18 |
13 |
- |
||
|
Б |
26 |
25 |
26 |
25 |
24 |
21 |
22 |
21 |
20 |
19 |
18 |
15 |
10 |
||||||
|
1,6; |
А |
26 |
25 |
26 |
25 |
24 |
21 |
22 |
21 |
20 |
19 |
18 |
15 |
10 |
|||||
|
2,5 |
Б |
26 |
25 |
26 |
25 |
24 |
21 |
22 |
21 |
20 |
19 |
18 |
15 |
10 |
|||||
|
1000 |
1,0 |
954 |
20 |
944 |
104 |
А |
36 |
35 |
36 |
35 |
34 |
35 |
34 |
29 |
32 |
31 |
30 |
29 |
28 |
|
Б |
36 |
35 |
36 |
35 |
34 |
35 |
34 |
29 |
32 |
31 |
30 |
29 |
28 |
||||||
|
1,6; |
А |
36 |
35 |
36 |
35 |
34 |
35 |
34 |
29 |
32 |
31 |
30 |
29 |
28 |
|||||
|
2,5 |
Б |
36 |
35 |
36 |
35 |
34 |
35 |
34 |
29 |
32 |
31 |
30 |
29 |
28 |
|||||
|
1,0; |
25 |
948 |
96 |
А |
28 |
29 |
28 |
29 |
28 |
27 |
24 |
25 |
24 |
23 |
22 |
21 |
18 |
||
|
1,6; |
Б |
28 |
29 |
28 |
29 |
28 |
27 |
24 |
25 |
24 |
23 |
22 |
21 |
18 |
|||||
|
2,5 |
|||||||||||||||||||
Продолжение табл. 29
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Давление в кожухе Ру, МПа, не более |
Наружный диаметр труб |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
|||||||||||
|
по рядам |
общее |
||||||||||||||
|
14 |
15 |
16 |
17 |
18 |
39 |
20 |
21 |
22 |
23 |
в секторе |
в решетке |
||||
|
800 |
2,5 |
20 |
А |
13 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
329 |
668 |
|
Б |
15 |
8 |
- |
- |
- |
- |
- |
- |
- |
- |
339 |
||||
|
1,0 |
25 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
197 |
413 |
|
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
216 |
||||
|
1,6; |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
209 |
425 |
||
|
2,5 |
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
216 |
|||
|
900 |
1,0 |
20 |
А |
21 |
16 |
- |
- |
- |
- |
- |
- |
- |
- |
409 |
843 |
|
Б |
21 |
18 |
15 |
8 |
- |
- |
- |
- |
- |
- |
434 |
||||
|
1,6; |
А |
21 |
18 |
15 |
- |
- |
- |
- |
- |
- |
- |
426 |
860 |
||
|
2,5 |
Б |
21 |
18 |
15 |
8 |
- |
- |
- |
- |
- |
- |
434 |
|||
|
1,0 |
25 |
А |
- |
- |
|
- |
- |
- |
- |
- |
- |
- |
260 |
537 |
|
|
Б |
5 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
277 |
||||
|
1,6; |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
272 |
549 |
||
|
2,5 |
Б |
5 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
277 |
|||
|
1000 |
1,0 |
20 |
А |
27 |
24 |
23 |
18 |
- |
- |
- |
- |
- |
- |
516 |
1059 |
|
Б |
27 |
24 |
23 |
20 |
15 |
10 |
- |
- |
- |
- |
543 |
||||
|
1,6; |
А |
27 |
24 |
23 |
20 |
15 |
- |
- |
- |
- |
- |
533 |
1076 |
||
|
2,5 |
Б |
27 |
24 |
23 |
20 |
15 |
10 |
- |
- |
- |
- |
543 |
|||
|
1,0; |
25 |
А |
13 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
339 |
690 |
|
|
1,6, |
Б |
15 |
10 |
- |
- |
- |
- |
- |
- |
- |
- |
351 |
|||
|
2,5 |
|||||||||||||||
Продолжение табл. 29
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Давление в кожухе Ру, МПа, не более |
D0 |
Наружный диаметр труб |
2R |
h3 |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
||||||||||||
|
по рядам |
|||||||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|||||||
|
1200 |
1,0 |
1150 |
20 |
1148 |
104 |
А |
44 |
43 |
44 |
43 |
42 |
43 |
42 |
41 |
40 |
37 |
40 |
39 |
38 |
|
Б |
44 |
43 |
44 |
43 |
42 |
43 |
42 |
41 |
40 |
37 |
40 |
39 |
38 |
||||||
|
1,6 |
А |
44 |
43 |
44 |
43 |
42 |
43 |
42 |
41 |
40 |
37 |
40 |
39 |
38 |
|||||
|
Б |
44 |
43 |
44 |
43 |
42 |
43 |
42 |
41 |
40 |
37 |
40 |
39 |
38 |
||||||
|
2,5 |
А |
44 |
43 |
44 |
43 |
42 |
43 |
42 |
41 |
40 |
37 |
40 |
39 |
38 |
|||||
|
Б |
44 |
43 |
44 |
43 |
42 |
43 |
42 |
41 |
40 |
37 |
40 |
39 |
38 |
||||||
|
1,0 |
25 |
1146 |
96 |
А |
36 |
35 |
34 |
35 |
34 |
33 |
34 |
31 |
32 |
31 |
30, |
29 |
26 |
||
|
Б |
36 |
35 |
34 |
35 |
34 |
33 |
34 |
31 |
32 |
31 |
30 |
29 |
26 |
||||||
|
1,6 |
А |
36 |
35 |
34 |
35 |
34 |
33 |
34 |
31 |
32 |
31 |
30 |
29 |
26 |
|||||
|
Б |
36 |
35 |
34 |
35 |
34 |
33 |
34 |
31 |
32 |
31 |
30 |
29 |
26 |
||||||
|
2,5 |
А |
36 |
35 |
34 |
35 |
34 |
33 |
34 |
31 |
32 |
31 |
30 |
29 |
26 |
|||||
|
Б |
36 |
35 |
34 |
35 |
34 |
33 |
34 |
31 |
32 |
31 |
30 |
29 |
26 |
||||||
Продолжение табл. 29
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Давление в кожухе Ру, МПа, не более |
Наружный диаметр труб |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
|||||||||||
|
по рядам |
общее |
||||||||||||||
|
14 |
15 |
16 |
17 |
18 |
39 |
20 |
21 |
22 |
23 |
в секторе |
в решетке |
||||
|
900 |
1,0 |
20 |
А |
37 |
34 |
33 |
32 |
31 |
28 |
25 |
- |
- |
- |
756 |
1573 |
|
Б |
37 |
34 |
33 |
32 |
31 |
28 |
27 |
24 |
21 |
14 |
817 |
||||
|
1,6; |
А |
37 |
34 |
33 |
32 |
31 |
28 |
27 |
22 |
- |
- |
780 |
1597 |
||
|
Б |
37 |
34 |
33 |
32 |
31 |
28 |
27 |
24 |
21 |
14 |
817 |
||||
|
2,5 |
А |
37 |
34 |
33 |
32 |
31 |
28 |
27 |
24 |
19 |
- |
801 |
1618 |
||
|
Б |
37 |
34 |
33 |
32 |
31 |
28 |
27 |
24 |
21 |
14 |
817 |
||||
|
1,0 |
25 |
А |
25 |
24 |
19 |
- |
- |
- |
- |
- |
- |
- |
488 |
1023 |
|
|
Б |
25 |
24 |
21 |
20 |
15 |
10 |
- |
- |
- |
- |
535 |
||||
|
1,6 |
А |
25 |
24 |
21 |
18 |
- |
- |
- |
- |
- |
- |
508 |
1043 |
||
|
Б |
25 |
24 |
21 |
20 |
15 |
10 |
- |
- |
- |
- |
535 |
||||
|
2,5 |
А |
25 |
24 |
21 |
20 |
15 |
- |
- |
- |
- |
- |
525 |
1060 |
||
|
Б |
25 |
24 |
21 |
20 |
15 |
10 |
- |
- |
- |
- |
535 |
||||
Размещение отверстий под трубы в трубных решетках и перегородках при их расположении по вершинам разносторонних треугольников при четырех годах по трубам для аппаратов типа КП
Черт. 17
Размещение отверстий под трубы в трубных решетках и перегородках при их расположении по вершинам равносторонних треугольников при четырех ходах по трубам для аппаратов типа КП
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Давление в кожухе Ру, МПа, не более |
D0 |
Наружный диаметр труб |
2R |
h2 |
h3 |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
||||||||||||
|
по рядам |
||||||||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
||||||||
|
600 |
1,0 |
560 |
20 |
548 |
112,5 |
104 |
А |
- |
- |
- |
- |
- |
17 |
16 |
15 |
12 |
- |
- |
- |
- |
|
Б |
20 |
21 |
20 |
19 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|||||||
|
В |
- |
- |
- |
- |
- |
17 |
16 |
15 |
14 |
11 |
6 |
- |
- |
|||||||
|
1,6; |
А |
- |
- |
- |
- |
- |
17 |
16 |
15 |
14 |
9 |
- |
- |
- |
||||||
|
2,5 |
Б |
20 |
21 |
20 |
19 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
||||||
|
В |
- |
- |
- |
- |
- |
17 |
16 |
15 |
14 |
11 |
6 |
- |
- |
|||||||
|
1,0 |
25 |
549 |
110,9 |
96 |
А |
- |
- |
- |
- |
14 |
13 |
10 |
- |
- |
- |
- |
- |
- |
||
|
Б |
16 |
17 |
16 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|||||||
|
В |
- |
- |
- |
- |
14 |
13 |
12 |
9 |
4 |
- |
- |
- |
- |
|||||||
|
1,6; |
А |
- |
- |
- |
- |
14 |
13 |
12 |
7 |
- |
- |
- |
- |
- |
||||||
|
2,5 |
Б |
16 |
17 |
16 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
||||||
|
В |
- |
- |
- |
- |
14 |
13 |
12 |
9 |
4 |
- |
- |
- |
- |
|||||||
|
700 |
1,0 |
656 |
20 |
652 |
135 |
104 |
А |
- |
- |
- |
- |
- |
- |
22 |
21 |
18 |
17 |
14 |
- |
- |
|
Б |
24 |
25 |
24 |
23 |
22 |
- |
- |
- |
- |
- |
- |
- |
- |
|||||||
|
В |
- |
- |
- |
- |
- |
- |
22 |
21 |
18 |
17 |
16 |
13 |
8 |
|||||||
|
1,6; |
А |
- |
- |
- |
- |
- |
- |
22 |
21 |
18 |
17 |
16 |
11 |
- |
||||||
|
2,5 |
Б |
24 |
25 |
24 |
23 |
22 |
- |
- |
- |
- |
- |
- |
- |
- |
||||||
|
В |
- |
- |
- |
- |
- |
- |
22 |
21 |
18 |
17 |
16 |
13 |
8 |
|||||||
Продолжение табл. 30
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Давление в кожухе Ру, МПа, не более |
Наружный диаметр труб |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
|||||||||||
|
по рядам |
общее |
||||||||||||||
|
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
в секторе |
в решетке |
||||
|
600 |
1,0 |
20 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
60 |
299 |
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
80 |
||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
79 |
||||
|
1,6; |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
71 |
310 |
||
|
2,5 |
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
80 |
|||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
79 |
||||
|
1,0 |
25 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
37 |
187 |
|
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
49 |
||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
52 |
||||
|
1,6; |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
46 |
196 |
||
|
2,5 |
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
49 |
|||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
52 |
||||
|
700 |
1,0 |
20 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
92 |
443 |
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
118 |
||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
115 |
||||
|
1,6; |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
105 |
456 |
||
|
2,5 |
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
118 |
|||
|
В |
|
- |
- |
- |
- |
- |
- |
- |
- |
- |
115 |
||||
Продолжение табл. 30
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Давление в кожухе Ру, МПа, не более |
D0 |
Наружный диаметр труб |
2R |
h2 |
h3 |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
||||||||||||
|
по рядам |
||||||||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
||||||||
|
700 |
1,0 |
656 |
25 |
655 |
110,9 |
96 |
А |
- |
- |
- |
- |
18 |
17 |
16 |
13 |
- |
- |
- |
- |
- |
|
Б |
20 |
19 |
20 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|||||||
|
В |
- |
- |
- |
- |
18 |
17 |
16 |
15 |
12 |
7 |
- |
- |
- |
|||||||
|
1,6; |
138,6 |
А |
- |
- |
- |
- |
- |
17 |
16 |
15 |
10 |
- |
- |
- |
- |
|||||
|
2,5 |
Б |
20 |
19 |
20 |
19 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
||||||
|
В |
- |
- |
- |
- |
- |
17 |
16 |
15 |
12 |
7 |
- |
- |
- |
|||||||
|
800 |
1,0 |
754 |
20 |
753 |
135 |
104 |
А |
- |
- |
- |
- |
- |
- |
26 |
25 |
24 |
23 |
20 |
17 |
- |
|
Б |
28 |
29 |
28 |
27 |
26 |
- |
- |
- |
- |
- |
- |
- |
- |
|||||||
|
В |
- |
- |
- |
- |
- |
- |
26 |
25 |
24 |
23 |
20 |
19 |
16 |
|||||||
|
1,6 |
157,5 |
А |
- |
- |
- |
- |
- |
- |
- |
25 |
24 |
23 |
20 |
19 |
14 |
|||||
|
Б |
28 |
29 |
28 |
27 |
26 |
27 |
- |
- |
- |
- |
- |
- |
- |
|||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
25 |
24 |
23 |
20 |
19 |
16 |
|||||||
|
2,5 |
А |
- |
- |
- |
- |
- |
- |
- |
25 |
24 |
23 |
20 |
19 |
16 |
||||||
|
Б |
28 |
29 |
28 |
27 |
26 |
27 |
- |
- |
- |
- |
- |
- |
- |
|||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
25 |
24 |
23 |
20 |
19 |
16 |
|||||||
|
1,0 |
25 |
752 |
138,6 |
96 |
А |
- |
- |
- |
- |
- |
21 |
20 |
19 |
16 |
13 |
- |
- |
- |
||
|
Б |
22 |
23 |
22 |
21 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|||||||
|
В |
- |
- |
- |
- |
- |
21 |
20 |
19 |
16 |
15 |
12 |
5 |
- |
|||||||
Продолжение табл. 30
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Давление в кожухе Ру, МПа, не более |
Наружный диаметр труб |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
|||||||||||
|
по рядам |
общее |
||||||||||||||
|
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
в секторе |
в решетке |
||||
|
700 |
1,0 |
25 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
64 |
267 |
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
59 |
||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
85 |
||||
|
1,6; |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
58 |
281 |
||
|
2,5 |
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
78 |
|||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
67 |
||||
|
800 |
1,0 |
20 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
135 |
587 |
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
138 |
||||
|
В |
15 |
8 |
- |
- |
- |
- |
- |
- |
- |
- |
176 |
||||
|
1,6 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
125 |
605 |
||
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
165 |
||||
|
В |
15 |
8 |
- |
- |
- |
- |
- |
- |
- |
- |
150 |
||||
|
2,5 |
А |
13 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
140 |
620 |
||
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
165 |
||||
|
В |
15 |
8 |
- |
- |
- |
- |
- |
- |
- |
- |
150 |
||||
|
1,0 |
25 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
89 |
371 |
|
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
88 |
||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
108 |
||||
Продолжение табл. 30
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Давление в кожухе Ру, МПа, не более |
D0 |
Наружный диаметр труб |
2R |
h2 |
h3 |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
||||||||||||
|
по рядам |
||||||||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
||||||||
|
800 |
1,6; |
754 |
25 |
752 |
138,6 |
96 |
А |
- |
- |
- |
- |
- |
21 |
20 |
19 |
16 |
15 |
10 |
- |
- |
|
2,5 |
Б |
22 |
23 |
22 |
21 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
||||||
|
В |
- |
- |
- |
- |
- |
21 |
20 |
19 |
16 |
15 |
12 |
5 |
- |
|||||||
|
900 |
1,0 |
854 |
20 |
852 |
157,5 |
104 |
А |
- |
- |
- |
- |
- |
- |
- |
29 |
28 |
27 |
26 |
25 |
22 |
|
Б |
32 |
31 |
32 |
31 |
30 |
31 |
- |
- |
- |
- |
- |
- |
- |
|||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
29 |
28 |
27 |
26 |
25 |
22 |
|||||||
|
1,6; |
А |
- |
- |
- |
- |
- |
- |
- |
29 |
28 |
27 |
26 |
25 |
22 |
||||||
|
2,5 |
Б |
32 |
31 |
32 |
31 |
30 |
31 |
- |
- |
- |
- |
- |
- |
- |
||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
29 |
28 |
27 |
26 |
25 |
22 |
|||||||
|
1,0 |
25 |
842 |
166,3 |
96 |
А |
- |
- |
- |
- |
- |
- |
22 |
21 |
20 |
19 |
18 |
13 |
- |
||
|
Б |
26 |
25 |
26 |
25 |
24 |
- |
- |
- |
- |
- |
- |
- |
- |
|||||||
|
В |
- |
- |
- |
- |
- |
- |
22 |
21 |
20 |
19 |
18 |
15 |
10 |
|||||||
|
1,6; |
А |
- |
- |
- |
- |
- |
- |
22 |
21 |
20 |
19 |
18 |
15 |
10 |
||||||
|
2,5 |
Б |
26 |
25 |
26 |
25 |
24 |
- |
- |
- |
- |
- |
- |
- |
- |
||||||
|
В |
- |
- |
- |
- |
- |
- |
22 |
21 |
20 |
19 |
18 |
15 |
10 |
|||||||
|
1000 |
1,0 |
954 |
20 |
944 |
180 |
104 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
32 |
31 |
30 |
29 |
28 |
|
Б |
36 |
35 |
36 |
35 |
34 |
35 |
34 |
- |
- |
- |
- |
- |
- |
|||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
32 |
31 |
30 |
29 |
28 |
|||||||
|
1,6; |
А |
- |
- |
- |
- |
- |
- |
- |
- |
32 |
31 |
30 |
29 |
28 |
||||||
|
2,5 |
Б |
36 |
35 |
36 |
35 |
34 |
35 |
34 |
- |
- |
- |
- |
- |
- |
||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
32 |
31 |
30 |
29 |
28 |
|||||||
Продолжение табл. 30
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Давление в кожухе Ру, МПа, не более |
Наружный диаметр труб |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
|||||||||||
|
по рядам |
общее |
||||||||||||||
|
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
в секторе |
в решетке |
||||
|
800 |
1,6; |
25 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
101 |
385 |
|
2,5 |
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
88 |
|||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
108 |
||||
|
900 |
1,0 |
20 |
А |
21 |
16 |
- |
- |
- |
- |
- |
- |
- |
- |
194 |
787 |
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
187 |
||||
|
В |
21 |
18 |
15 |
8 |
- |
- |
- |
- |
- |
- |
219 |
||||
|
1,6; |
А |
21 |
18 |
15 |
- |
- |
- |
- |
- |
- |
- |
211 |
804 |
||
|
2,5 |
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
187 |
|||
|
В |
21 |
18 |
15 |
8 |
- |
- |
- |
- |
- |
- |
219 |
||||
|
1,0 |
25 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
113 |
495 |
|
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
126 |
||||
|
В |
5 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
130 |
||||
|
1,6; |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
125 |
507 |
||
|
2,5 |
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
126 |
|||
|
В |
5 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
130 |
||||
|
1000 |
1,0 |
20 |
А |
27 |
24 |
23 |
18 |
- |
- |
- |
- |
- |
- |
242 |
1001 |
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
245 |
||||
|
В |
27 |
24 |
23 |
20 |
35 |
10 |
- |
- |
- |
- |
269 |
||||
|
1,6; |
А |
27 |
24 |
23 |
20 |
15 |
- |
- |
- |
- |
- |
257 |
1016 |
||
|
2,5 |
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
245 |
|||
|
В |
27 |
24 |
23 |
20 |
15 |
10 |
- |
- |
- |
- |
269 |
||||
(Измененная редакция. Изм. № 4)
Продолжение табл. 30
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Давление в кожухе Ру, МПа, не более |
D0 |
Наружный диаметр труб |
2R |
h2 |
h3 |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
||||||||||||
|
по рядам |
||||||||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
||||||||
|
1000 |
1,0; |
954 |
25 |
948 |
194 |
96 |
A |
- |
- |
- |
- |
- |
- |
- |
25 |
24 |
23 |
22 |
21 |
18 |
|
1,6; |
Б |
28 |
29 |
28 |
29 |
28 |
27 |
- |
- |
- |
- |
- |
- |
- |
||||||
|
2,5 |
В |
- |
- |
- |
- |
- |
- |
- |
25 |
24 |
23 |
22 |
21 |
18 |
||||||
|
1200 |
1,0 |
1150 |
20 |
1148 |
225 |
104 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
40 |
39 |
38 |
|
Б |
44 |
43 |
44 |
43 |
42 |
43 |
42 |
41 |
40 |
- |
- |
- |
- |
|||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
40 |
39 |
38 |
|||||||
|
1,6 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
40 |
39 |
38 |
||||||
|
Б |
44 |
43 |
44 |
43 |
42 |
43 |
42 |
41 |
40 |
- |
- |
- |
- |
|||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
40 |
39 |
38 |
|||||||
|
2,5 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
40 |
39 |
38 |
||||||
|
Б |
44 |
43 |
44 |
43 |
42 |
43 |
42 |
41 |
40 |
- |
- |
- |
- |
|||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
40 |
39 |
38 |
|||||||
|
1,0 |
25 |
1146 |
221,7 |
96 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
32 |
31 |
30 |
29 |
26 |
||
|
Б |
36 |
35 |
34 |
35 |
34 |
33 |
34 |
- |
- |
- |
- |
- |
- |
|||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
32 |
31 |
30 |
29 |
26 |
|||||||
|
1,6 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
32 |
31 |
30 |
29 |
26 |
||||||
|
Б |
36 |
35 |
34 |
35 |
34 |
33 |
34 |
- |
- |
- |
- |
- |
- |
|||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
32 |
31 |
30 |
29 |
26 |
|||||||
|
2,5 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
32 |
31 |
30 |
29 |
26 |
||||||
|
Б |
36 |
35 |
34 |
35 |
34 |
33 |
34 |
- |
- |
- |
- |
- |
- |
|||||||
|
В |
|
- |
|
- |
- |
- |
|
- |
32 |
31 |
30 |
29 |
26 |
|||||||
Продолжение табл. 30
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Давление в кожухе Ру, МПа, не более |
Наружный диаметр труб |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
|||||||||||
|
по рядам |
общее |
||||||||||||||
|
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
в секторе |
в решетке |
||||
|
1000 |
1,0; |
25 |
А |
13 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
146 |
642 |
|
1,6; |
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
169 |
|||
|
2,5 |
В |
15 |
10 |
- |
- |
- |
- |
- |
- |
- |
- |
158 |
|||
|
1200 |
1,0 |
20 |
А |
37 |
34 |
33 |
32 |
31 |
28 |
25 |
- |
- |
- |
337 |
1499 |
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
382 |
||||
|
В |
37 |
34 |
33 |
32 |
31 |
28 |
27 |
24 |
21 |
14 |
398 |
||||
|
1,6 |
А |
37 |
34 |
33 |
32 |
31 |
28 |
27 |
22 |
- |
- |
361 |
1522 |
||
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
382 |
||||
|
В |
37 |
34 |
33 |
32 |
31 |
28 |
27 |
24 |
21 |
14 |
398 |
||||
|
2,5 |
А |
37 |
34 |
33 |
32 |
31 |
28 |
27 |
24 |
19 |
- |
378 |
1540 |
||
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
382 |
||||
|
В |
37 |
34 |
33 |
32 |
31 |
28 |
27 |
24 |
21 |
14 |
398 |
||||
|
1,0 |
25 |
А |
25 |
24 |
19 |
- |
- |
- |
- |
- |
- |
- |
216 |
961 |
|
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
241 |
||||
|
В |
25 |
24 |
21 |
20 |
15 |
10 |
- |
- |
- |
- |
263 |
||||
|
1,6 |
А |
25 |
24 |
21 |
18 |
- |
- |
- |
- |
- |
- |
236 |
981 |
||
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
241 |
||||
|
В |
25 |
24 |
21 |
20 |
15 |
10 |
- |
- |
- |
- |
263 |
||||
|
2,5 |
А |
25 |
24 |
21 |
20 |
15 |
- |
- |
- |
- |
- |
253 |
998 |
||
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
241 |
||||
|
В |
25 |
24 |
21 |
20 |
15 |
10 |
|
- |
- |
- |
263 |
||||
Размещение отверстий под трубы в трубных решетках и перегородках при их расположении по вершинам равносторонних треугольников при шести ходах по трубам для аппаратов типа КП
Черт. 18
Размещение отверстий под трубы в трубных решетках и перегородках при их расположении по вершинам равносторонних треугольников при шести ходах по трубам для аппаратов типа КП.
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Давление в кожухе Ру, МПа, не более |
D0 |
Наружный диаметр труб |
2R |
h2 |
h3 |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
||||||||||||
|
по рядам |
||||||||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
||||||||
|
600 |
1,0 |
560 |
20 |
547 |
135 |
104 |
А |
- |
- |
- |
- |
- |
- |
16 |
15 |
12 |
- |
- |
- |
- |
|
Б |
9 |
10 |
9 |
9 |
8 |
- |
- |
- |
- |
- |
- |
- |
- |
|||||||
|
В |
- |
- |
- |
- |
- |
- |
16 |
15 |
14 |
11 |
6 |
- |
- |
|||||||
|
1,6; |
157,5 |
А |
- |
- |
- |
- |
- |
- |
- |
15 |
14 |
9 |
- |
- |
- |
|||||
|
2,5 |
Б |
9 |
10 |
9 |
9 |
8 |
8 |
- |
- |
- |
- |
- |
- |
- |
||||||
|
|
В |
- |
- |
- |
- |
- |
- |
- |
15 |
14 |
11 |
6 |
- |
- |
||||||
|
1,0 |
25 |
549 |
138,6 |
96 |
А |
- |
- |
- |
- |
- |
13 |
10 |
- |
- |
- |
- |
- |
- |
||
|
Б |
7 |
8 |
7 |
7 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|||||||
|
В |
- |
- |
- |
- |
- |
13 |
12 |
9 |
4 |
- |
- |
- |
- |
|||||||
|
1,6; |
А |
- |
- |
- |
- |
- |
13 |
12 |
7 |
- |
- |
- |
- |
- |
||||||
|
2,5 |
Б |
7 |
8 |
7 |
7 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
||||||
|
|
В |
- |
- |
- |
- |
- |
13 |
12 |
9 |
4 |
- |
- |
- |
- |
||||||
|
700 |
1,0 |
656 |
20 |
652 |
157,5 |
104 |
А |
- |
- |
- |
- |
- |
- |
- |
21 |
18 |
17 |
14 |
- |
- |
|
Б |
11 |
12 |
11 |
11 |
10 |
11 |
- |
- |
- |
- |
- |
- |
- |
|||||||
|
В |
- |
|
- |
- |
- |
- |
- |
21 |
18 |
17 |
16 |
11 |
- |
|||||||
|
1,6; |
А |
- |
- |
- |
- |
- |
- |
- |
21 |
18 |
17 |
16 |
11 |
- |
||||||
|
|
Б |
11 |
12 |
11 |
11 |
10 |
11 |
- |
- |
- |
- |
- |
- |
- |
||||||
|
2,5 |
В |
- |
- |
- |
- |
- |
- |
- |
21 |
18 |
17 |
16 |
11 |
- |
||||||
Продолжение табл. 31
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Давление в кожухе Ру, МПа, не более |
Наружный диаметр труб |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
|||||||||||
|
по рядам |
общее |
||||||||||||||
|
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
в секторе |
в решетке |
||||
|
600 |
1,0 |
20 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
43 |
285 |
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
45 |
||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
62 |
||||
|
1,6; |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
38 |
296 |
||
|
2,5 |
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
53 |
|||
|
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
46 |
|||
|
1,0 |
25 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
23 |
177 |
|
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
29 |
||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
38 |
||||
|
1,6; |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
32 |
186 |
||
|
2,5 |
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
29 |
|||
|
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
38 |
|||
|
700 |
1,0 |
20 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
70 |
417 |
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
66 |
||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
83 |
||||
|
|
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
83 |
430 |
||
|
1,6; |
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
66 |
|||
|
2,5 |
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
83 |
|||
Продолжение табл. 31
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Давление в кожухе Ру, МПа, не более |
D0 |
Наружный диаметр труб |
2R |
h2 |
h3 |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
||||||||||||
|
по рядам |
||||||||||||||||||||
|
1 |
2 |
о |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
||||||||
|
700 |
1,0 |
656 |
25 |
642 |
166,3 |
96 |
А |
- |
- |
- |
- |
- |
- |
16 |
13 |
- |
- |
- |
- |
- |
|
Б |
9 |
9 |
9 |
9 |
8 |
- |
- |
- |
- |
- |
- |
- |
- |
|||||||
|
В |
- |
- |
- |
- |
- |
- |
16 |
15 |
12 |
7 |
- |
- |
- |
|||||||
|
1,6; |
А |
- |
- |
- |
- |
- |
- |
16 |
15 |
10 |
- |
- |
- |
- |
||||||
|
2,5 |
Б |
9 |
9 |
9 |
9 |
8 |
- |
- |
- |
- |
- |
- |
- |
- |
||||||
|
|
В |
- |
- |
- |
- |
- |
- |
16 |
15 |
12 |
7 |
- |
- |
- |
||||||
|
800 |
1,0 |
754 |
20 |
747 |
180 |
104 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
24 |
23 |
20 |
17 |
- |
|
Б |
13 |
13 |
13 |
13 |
12 |
13 |
12 |
- |
- |
- |
- |
- |
- |
|||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
24 |
23 |
20 |
19 |
16 |
|||||||
|
1,6 |
202,5 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
23 |
20 |
19 |
14 |
|||||
|
Б |
13 |
14 |
13 |
13 |
12 |
13 |
11 |
12 |
- |
- |
- |
- |
- |
|||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
23 |
20 |
19 |
16 |
|||||||
|
2,5 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
23 |
20 |
19 |
16 |
||||||
|
Б |
13 |
13 |
13 |
13 |
12 |
13 |
12 |
12 |
- |
- |
- |
- |
- |
|||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
23 |
20 |
19 |
16 |
|||||||
|
1,0 |
25 |
752 |
194 |
96 |
А |
- |
- |
- |
- |
- |
- |
- |
19 |
16 |
13 |
- |
- |
- |
||
|
Б |
10 |
11 |
10 |
10 |
10 |
10 |
- |
- |
- |
- |
- |
- |
- |
|||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
19 |
16 |
15 |
12 |
5 |
- |
|||||||
|
1,6; |
А |
- |
- |
- |
- |
- |
- |
- |
19 |
16 |
15 |
10 |
- |
- |
||||||
|
2,5 |
Б |
10 |
11 |
10 |
10 |
10 |
10 |
- |
- |
- |
- |
- |
- |
- |
||||||
|
|
В |
- |
- |
- |
- |
- |
|
- |
19 |
16 |
15 |
12 |
5 |
- |
||||||
Продолжение табл. 31
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Давление в кожухе Ру, МПа, не более |
Наружный диаметр труб |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
|||||||||||
|
по рядам |
общее |
||||||||||||||
|
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
в секторе |
в решетке |
||||
|
700 |
1,0 |
25 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
29 |
255 |
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
44 |
||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
50 |
||||
|
1,6; |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
41 |
267 |
||
|
2,5 |
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
44 |
|||
|
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
50 |
|||
|
800 |
1,0 |
20 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
84 |
563 |
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
89 |
||||
|
В |
13 |
8 |
- |
- |
- |
- |
- |
- |
- |
- |
123 |
||||
|
1,6 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
76 |
579 |
||
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
101 |
||||
|
В |
13 |
8 |
- |
- |
- |
- |
- |
- |
- |
- |
99 |
||||
|
2,5 |
А |
13 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
91 |
594 |
||
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
101 |
||||
|
В |
13 |
8 |
- |
- |
- |
- |
- |
- |
- |
- |
99 |
||||
|
1,0 |
25 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
48 |
359 |
|
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
61 |
||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
67 |
||||
|
1,6; |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
60 |
371 |
||
|
2,5 |
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
61 |
|||
|
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
67 |
|||
Продолжение табл. 31
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Давление в кожухе Ру, МПа, не более |
D0 |
Наружный диаметр труб |
2R |
h2 |
h3 |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
||||||||||||
|
по рядам |
||||||||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
||||||||
|
900 |
1,0 |
854 |
20 |
852 |
225 |
104 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
26 |
25 |
22 |
|
Б |
15 |
15 |
15 |
15 |
14 |
15 |
14 |
14 |
13 |
- |
- |
- |
- |
|||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
26 |
25 |
22 |
|||||||
|
1,6; |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
26 |
25 |
22 |
||||||
|
2,5 |
Б |
15 |
15 |
15 |
15 |
14 |
15 |
14 |
14 |
13 |
- |
- |
- |
- |
||||||
|
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
26 |
25 |
22 |
||||||
|
1,0 |
25 |
842 |
221,7 |
96 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
20 |
19 |
18 |
13 |
- |
||
|
Б |
12 |
12 |
12 |
12 |
11 |
11 |
10 |
- |
- |
- |
- |
- |
- |
|||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
20 |
19 |
18 |
15 |
10 |
|||||||
|
1,6; |
А |
- |
- |
- |
- |
- |
- |
- |
- |
20 |
19 |
18 |
15 |
10 |
||||||
|
2,5 |
Б |
12 |
12 |
12 |
12 |
11 |
10 |
10 |
- |
- |
- |
- |
- |
- |
||||||
|
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
20 |
19 |
18 |
15 |
10 |
||||||
|
1000 |
1,0 |
954 |
20 |
944 |
247,5 |
104 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
29 |
28 |
|
Б |
17 |
17 |
17 |
17 |
16 |
17 |
16 |
15 |
15 |
15 |
- |
- |
- |
|||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
29 |
28 |
|||||||
|
1,6; |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
29 |
28 |
||||||
|
2,5 |
Б |
17 |
17 |
17 |
17 |
16 |
17 |
16 |
15 |
15 |
15 |
- |
- |
- |
||||||
|
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
29 |
28 |
||||||
Продолжение табл. 31
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Давление в кожухе Ру, МПа, не более |
Наружный диаметр труб |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
|||||||||||
|
по рядам |
общее |
||||||||||||||
|
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
в секторе |
в решетке |
||||
|
900 |
1,0 |
20 |
А |
21 |
16 |
- |
- |
- |
- |
- |
- |
- |
- |
110 |
765 |
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
130 |
||||
|
В |
21 |
18 |
15 |
8 |
- |
- |
- |
- |
- |
- |
135 |
||||
|
1,6; |
А |
21 |
18 |
15 |
- |
- |
- |
- |
- |
- |
- |
127 |
782 |
||
|
2,5 |
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
130 |
|||
|
|
В |
21 |
18 |
15 |
8 |
- |
- |
- |
- |
- |
- |
135 |
|||
|
1,0 |
25 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
70 |
477 |
|
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
80 |
||||
|
В |
5 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
87 |
||||
|
1,6; |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
82 |
485 |
||
|
2,5 |
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
79 |
|||
|
|
В |
5 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
87 |
|||
|
1000 |
1,0 |
20 |
А |
27 |
24 |
23 |
18 |
- |
- |
- |
- |
- |
- |
149 |
971 |
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
162 |
||||
|
В |
27 |
24 |
23 |
20 |
15 |
8 |
- |
- |
- |
- |
174 |
||||
|
1,6; |
А |
27 |
24 |
23 |
20 |
15 |
- |
- |
- |
- |
- |
166 |
988 |
||
|
2,5 |
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
162 |
|||
|
|
В |
27 |
24 |
23 |
20 |
15 |
8 |
- |
- |
- |
- |
174 |
|||
Продолжение табл. 31
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Давление в кожухе Ру, МПа, не более |
D0 |
Наружный диаметр труб |
2R |
h2 |
h3 |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
||||||||||||
|
по рядам |
||||||||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
||||||||
|
1000 |
1,0; |
954 |
25 |
948 |
249,4 |
96 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
23 |
22 |
21 |
18 |
|
1,6; |
Б |
14 |
14 |
13 |
14 |
13 |
13 |
12 |
12 |
- |
- |
- |
- |
- |
||||||
|
2,5 |
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
23 |
22 |
21 |
18 |
||||||
|
1200 |
1,0 |
1150 |
20 |
1148 |
292,5 |
104 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
Б |
21 |
21 |
21 |
21 |
20 |
21 |
20 |
20 |
19 |
19 |
19 |
19 |
- |
|||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|||||||
|
1,6 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
||||||
|
Б |
21 |
21 |
21 |
21 |
20 |
21 |
20 |
20 |
19 |
19 |
19 |
19 |
- |
|||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|||||||
|
2,5 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
||||||
|
Б |
21 |
21 |
21 |
21 |
20 |
21 |
20 |
20 |
19 |
19 |
19 |
19 |
- |
|||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|||||||
|
1,0 |
25 |
1146 |
304,8 |
96 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
29 |
26 |
||
|
Б |
17 |
17 |
16 |
17 |
16 |
16 |
16 |
16 |
15 |
15 |
- |
- |
- |
|||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
29 |
26 |
|||||||
|
1,6 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
29 |
26 |
||||||
|
Б |
17 |
17 |
16 |
17 |
16 |
16 |
16 |
16 |
15 |
15 |
- |
- |
- |
|||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
29 |
26 |
|||||||
|
2,5 |
А |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
29 |
26 |
||||||
|
Б |
17 |
17 |
16 |
17 |
16 |
16 |
16 |
16 |
15 |
15 |
- |
- |
- |
|||||||
|
В |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
29 |
26 |
|||||||
Продолжение табл. 31
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Давление в кожухе Ру, МПа, не более |
Наружный диаметр труб |
Сектор |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
|||||||||||
|
по рядам |
общее |
||||||||||||||
|
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
в секторе |
в решетке |
||||
|
1000 |
1,0; |
25 |
А |
13 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
97 |
624 |
|
1,6; |
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
105 |
|||
|
2,5 |
В |
15 |
8 |
- |
- |
- |
- |
- |
- |
- |
- |
107 |
|||
|
1200 |
1,0 |
20 |
А |
37 |
34 |
33 |
32 |
31 |
28 |
25 |
- |
- |
- |
220 |
1465 |
|
Б |
- |
- |
|
- |
- |
- |
- |
- |
- |
- |
241 |
||||
|
В |
37 |
34 |
33 |
32 |
31 |
28 |
27 |
24 |
21 |
14 |
281 |
||||
|
1,6 |
А |
37 |
34 |
33 |
32 |
31 |
28 |
27 |
22 |
- |
- |
244 |
1489 |
||
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
241 |
||||
|
В |
37 |
34 |
33 |
32 |
31 |
28 |
27 |
24 |
21 |
14 |
281 |
||||
|
2,5 |
А |
37 |
34 |
33 |
32 |
31 |
28 |
27 |
24 |
19 |
- |
265 |
1510 |
||
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
241 |
||||
|
В |
37 |
34 |
33 |
32 |
31 |
28 |
27 |
24 |
21 |
14 |
281 |
||||
|
1,0 |
25 |
А |
25 |
24 |
19 |
- |
- |
- |
- |
- |
- |
- |
123 |
937 |
|
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
161 |
||||
|
В |
25 |
24 |
21 |
20 |
15 |
10 |
- |
- |
- |
- |
170 |
||||
|
1,6 |
А |
25 |
24 |
21 |
18 |
- |
- |
- |
- |
- |
- |
143 |
957 |
||
|
Б |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
161 |
||||
|
В |
25 |
24 |
21 |
20 |
15 |
10 |
- |
- |
- |
- |
170 |
||||
|
2,5 |
А |
25 |
24 |
21 |
20 |
15 |
- |
- |
- |
- |
- |
160 |
974 |
||
|
Б |
- |
- |
- |
- |
|
|
- |
- |
- |
- |
161 |
||||
|
В |
25 |
24 |
21 |
20 |
15 |
10 |
- |
|
- |
- |
170 |
||||
Размещение отверстий под трубы в трубных решетках и перегородках для аппаратов типа ТУ
Черт. 19
1. Do - диаметр предельной окружности, за которой не располагают отверстия под трубы.
2 Расположение стяжек и полос указано условно.
Размещение отверстий под трубы в трубных решетках и перегородках для аппаратов типа ТУ
Размеры в мм
|
Внутренний диаметр кожуха Дв |
D0 |
Наружный диаметр труб |
2R |
h3 |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
||||||||||||
|
по рядам |
|||||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|||||
|
325* |
295 |
20 |
294 |
68 |
10 |
10 |
9 |
8 |
5 |
- |
- |
- |
- |
- |
- |
- |
- |
|
25 |
287 |
55 |
8 |
8 |
7 |
2 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
||
|
400 |
387 |
20 |
384 |
90 |
13 |
13 |
14 |
13 |
12 |
9 |
6 |
- |
- |
- |
- |
- |
- |
|
25 |
382 |
83 |
11 |
11 |
10 |
9 |
6 |
- |
- |
- |
- |
- |
- |
- |
- |
||
|
500 |
490 |
20 |
482 |
113 |
17 |
17 |
18 |
17 |
16 |
15 |
14 |
11 |
6 |
- |
- |
- |
- |
|
25 |
487 |
111 |
13 |
15 |
14 |
13 |
12 |
11 |
6 |
- |
- |
- |
- |
- |
- |
||
|
600 |
590 |
20 |
582 |
135 |
21 |
21 |
22 |
21 |
20 |
19 |
18 |
17 |
16 |
11 |
- |
- |
- |
|
25 |
583 |
139 |
17 |
17 |
16 |
17 |
16 |
15 |
12 |
9 |
- |
- |
- |
- |
- |
||
|
700 |
688 |
20 |
684 |
158 |
25 |
25 |
26 |
25 |
24 |
21 |
22 |
21 |
20 |
19 |
18 |
13 |
- |
|
25 |
675 |
166 |
19 |
21 |
20 |
19 |
18 |
15 |
56 |
15 |
14 |
7 |
- |
- |
- |
||
|
800 |
788 |
20 |
786 |
180 |
29 |
29 |
30 |
29 |
28 |
25 |
26 |
27 |
26 |
23 |
22 |
21 |
20 |
|
25 |
780 |
166 |
23 |
23 |
24 |
23 |
22 |
19 |
20 |
19 |
18 |
15 |
12 |
- |
- |
||
|
900 |
888 |
20 |
886 |
203 |
33 |
33 |
32 |
33 |
32 |
31 |
32 |
31 |
28 |
29 |
28 |
27 |
24 |
|
25 |
886 |
194 |
25 |
27 |
26 |
25 |
26 |
25 |
22 |
23 |
22 |
21 |
20 |
17 |
12 |
||
|
1000 |
988 |
20 |
983 |
225 |
37 |
37 |
36 |
37 |
36 |
35 |
36 |
33 |
34 |
33 |
32 |
31 |
30 |
|
25 |
981 |
222 |
29 |
29 |
30 |
29 |
28 |
29 |
26 |
27 |
26 |
25 |
24 |
21 |
20 |
||
|
1200 |
1188 |
20 |
1182 |
270 |
43 |
45 |
44 |
45 |
44 |
43 |
44 |
43 |
42 |
39 |
40 |
39 |
38 |
|
25 |
1183 |
277 |
35 |
37 |
36 |
35 |
36 |
35 |
34 |
31 |
32 |
31 |
30 |
29 |
28 |
||
|
1400 |
1386 |
20 |
1384 |
315 |
51 |
53 |
52 |
53 |
52 |
51 |
52 |
51 |
50 |
49 |
48 |
47 |
48 |
|
25 |
1380 |
305 |
41 |
43 |
42 |
41 |
42 |
41 |
40 |
41 |
40 |
37 |
38 |
37 |
36 |
||
(Измененная редакция. Изм. № 4)
Продолжение табл. 32
Размеры в мм
|
Внутренний диаметр кожуха Дв |
Наружный диаметр труб |
Число отверстий под трубы в трубных решетках и перегородках, не менее: |
||||||||||||||
|
по рядам |
общее |
|||||||||||||||
|
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
в секторе |
в решетке |
||
|
325* |
20 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
42 |
84 |
|
25 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
25 |
50 |
|
|
400 |
20 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
80 |
160 |
|
25 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
47 |
94 |
|
|
500 |
20 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
131 |
262 |
|
25 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
84 |
168 |
|
|
600 |
20 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
186 |
372 |
|
25 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
119 |
238 |
|
|
700 |
20 |
- |
- |
- |
- |
- |
- |
- |
|
- |
- |
- |
- |
- |
259 |
518 |
|
25 |
- |
- |
- |
- |
- |
- |
- |
|
- |
- |
- |
- |
- |
164 |
328 |
|
|
800 |
20 |
15 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
350 |
700 |
|
25 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
218 |
436 |
|
|
900 |
20 |
23 |
20 |
13 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
449 |
898 |
|
25 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
291 |
582 |
|
|
1000 |
20 |
29 |
26 |
25 |
22 |
19 |
- |
- |
- |
- |
- |
- |
- |
- |
568 |
1136 |
|
25 |
15 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
358 |
716 |
|
|
1200 |
20 |
37 |
36 |
35 |
34 |
33 |
30 |
29 |
26 |
19 |
- |
- |
- |
- |
828 |
1656 |
|
25 |
27 |
26 |
23 |
22 |
17 |
- |
- |
- |
- |
- |
- |
- |
- |
544 |
1088 |
|
|
1400 |
20 |
47 |
46 |
45 |
44 |
43 |
40 |
39 |
38 |
37 |
34 |
33 |
30 |
23 |
1156 |
2312 |
|
25 |
35 |
34 |
33 |
30 |
29 |
26 |
25 |
20 |
- |
- |
- |
- |
- |
751 |
1502 |
|
(Измененная редакция. Изм. № 4)
_____________
* Наружный диаметр кожуха Дн.
Размеры отверстий под трубы и их взаимное расположение
Черт. 20
мм
|
Наружной диаметр труб |
Класс точности соединения труб с трубной решеткой по ОСТ 26-02-1015-85 |
Диаметр трубного отверстия, d |
Шаг размещения трубных отверстий, t |
|
|
в решетках |
в перегородках |
|||
|
20 |
1 |
20,15+0,13 |
20,8+0,21 |
26 |
|
2 |
20,25+0,13 |
|||
|
3 |
20,35+0,13 |
|||
|
4 |
20,50+0,13 |
|||
|
25 |
1 |
25,15+0,13 |
25,8+0,21 |
32 |
|
2 |
25,25+0,13 |
|||
|
3 |
25,35+0,13 |
|||
|
4 |
25,50+0,13 |
|||
Черт. 21 и таблица 34 (Исключены. Изм. № 4)
1.3 ТРЕБОВАНИЯ К ПРОЕКТИРОВАНИЮ И КОНСТРУКЦИИ
(Раздел 1.3 новая редакция. Изм. № 4)
1.3.1 Проектирование и конструкция аппаратов должны соответствовать требованиям раздела 5 ГОСТ 31842, ГОСТ Р 52630, технических регламентов Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением».
(Измененная редакция. Изм. № 4, № 6)
1.3.2 Назначенный срок службы аппаратов - 20 лет.
Для аппаратов, отработавших назначенный срок службы, он может быть продлен в установленном порядке по результатам технического диагностирования и определения остаточного ресурса.
Срок службы трубных пучков должен определяться техническими службами эксплуатирующих предприятий, исходя из реальных условий эксплуатации.
(Новая редакция. Изм. № 5)
1.3.3 При проведении расчета аппарата на прочность следует учитывать нагрузки на штуцера от внешних сил и моментов, действующих от трубопроводной обвязки. Величины внешних нагрузок должны быть представлены заказчиком.
1.3.4 Аппараты и трубные пучки должны быть герметичными. Класс герметичности - 5 по ОСТ 26.260.14. По требованию потребителя - 4 по ОСТ 26.260.14.
1.3.5 Расчетное число циклов нагружения за весь период работы аппаратов должно быть не более 1000.
1.3.6 В зависимости от расчетного давления, температуры стенки и характера среды аппараты подразделяют на группы, определяющие объем контроля сварных соединений. Группа сосудов - по ГОСТ Р 52630.
1.3.7 Фланцы на аппаратах и штуцерах на условное давление Ру ≥ 1,0 МПа независимо от температуры, а также при температуре рабочей среды одной или двух полостей аппарата ≥ 300 °С независимо от давления, должны быть выполнены приварными встык.
Фланцы на аппаратах должны быть выполнены с уплотнительной поверхностью «выступ-впадина» на Ру ≤ 4,0 МПа по ГОСТ 28759.3 и с уплотнительной поверхностью под прокладку восьмиугольного сечения на Ру ≥ 6,3 МПа по ГОСТ 28759.4.
Фланцы на штуцерах должны быть выполнены с уплотнительной поверхностью «выступ-впадина» на Ру ≤ 4,0 МПа и с уплотнительной поверхностью под прокладку овального сечения на Ру ≥ 6,3 МПа по ГОСТ 12815, ГОСТ 12821.
Фланцы на штуцерах могут выполняться с гладкой уплотнительной поверхностью при применении спирально-навитых прокладок с ограничительными кольцами.
1.3.8 Толщины основных элементов аппарата определяют расчетом на прочность и должны быть не менее приведенных в разделе 5 ГОСТ 31842-2012 (ISO 16812:2007).
(Измененная редакция. Изм. № 4)
1.3.9 Расстояние между поперечными перегородками трубного пучка следует устанавливать в соответствии с результатами теплотехнического, гидравлического и прочностного расчетов с учетом требований, изложенных в ГОСТ 31842-2012 (ISO 16812:2007).
(Измененная редакция. Изм. № 4)
1.3.10 Диаметры поперечных перегородок трубного пучка должны соответствовать значениям, приведенным в таблице 4 ГОСТ 31842-2012 (ISO 16812:2007).
(Измененная редакция. Изм. № 4)
1.3.11 Требования к трубному пучку должны соответствовать пункту 5.3 ГОСТ 31842-2012 (ISO 16812:2007).
(Измененная редакция. Изм. № 4)
1.3.12 Противоударная защита трубного пучка от воздействия потока на входе в аппарат должна быть обеспечена установкой противоударной пластины либо стержневых элементов и требования к ней должны соответствовать пункту 5.4 ГОСТ 31842-2012 (ISO 16812:2007).
(Измененная редакция. Изм. № 4)
1.3.13 Необходимость установки противобайпасных устройств следует определять технологическим расчетом для неизотермических условий эксплуатации, или, если байпасные зазоры превышают 16 мм. Расположение противобайпасных устройств должно соответствовать требованию пункта 5.5 ГОСТ 31842-2012 (ISO 16812:2007).
(Измененная редакция. Изм. № 4)
1.3.14 Для монтажа и демонтажа трубного пучка массой более 5450 кг или с номинальным диаметром 800 мм и более должны быть предусмотрены полосы скольжения для свободного перемещения трубного пучка в корпусе аппарата, если иное не определено заказчиком. При использовании полос скольжения следует выполнять требования, изложенные в пункте 5.6 ГОСТ 31842-2012 (ISO 16812:2007).
В трубных решетках аппаратов следует предусмотреть рым-болты для вытягивания трубного пучка или на неподвижной трубной решетке аппаратов по наружной кольцевой поверхности должна быть выполнена проточка для крепления приспособлений к пучку при его извлечении из корпуса.
(Измененная редакция. Изм. № 4)
1.3.15 Конструкции крышек плавающих головок должны соответствовать требованиям пункта 5.7 ГОСТ 31842-2012 (ISO 16812:2007).
(Измененная редакция. Изм. № 4)
1.4 ТРЕБОВАНИЯ К МАТЕРИАЛАМ
1.4.1 При выборе материалов для изготовления теплообменных аппаратов следует учитывать расчетные давления, температуру стенок, химический состав и характер сред, наличие коррозионных компонентов, климатическую температуру, технологические свойства и коррозионную стойкость материалов.
1.4.2 Требования к основным материалам, их пределы применения, назначение, условия применения, виды испытаний должны соответствовать ГОСТ Р 52630 (раздел 5), ГОСТ 31842, «Федеральным нормам и правилам в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», техническим регламентам Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением».
Аппараты изготавливаются из материалов и полуфабрикатов, предусмотренных проектной документацией и обеспечивающих соответствие аппаратов требованиям безопасности на протяжении всего срока службы.
(Измененная редакция. Изм. № 7)
1.4.3 Качество и характеристики материалов должны подтверждаться предприятием-поставщиком в соответствующих сертификатах. Материалы и полуфабрикаты должны иметь предусмотренную договором маркировку (без повреждений), обеспечивающую возможность их идентификации с данными документации изготовителя материалов и полуфабрикатов.
(Раздел 1.4 новая редакция. Изм. № 4, № 6)
1.5 ТРЕБОВАНИЯ К ИЗГОТОВЛЕНИЮ
(Раздел 1.5 новая редакция. Изм. № 4)
1.5.1 Изготовление аппаратов должно соответствовать требованиям раздела 7 ГОСТ 31842, раздела 6 ГОСТ Р 52630, «Федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», технических регламентов Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением», а также требованиям настоящих технических условий.
(Новая редакция. Изм. № 6, № 7)
1.5.2 При установке штуцеров должны соблюдаться требования ГОСТ Р 52630, при этом отклонение по высоте штуцеров - ГОСТ 31842-2012 (ISO 16812:2007).
(Измененная редакция. Изм. № 4)
1.5.3 Трубные решетки должны изготавливаться, как правило, без сварных швов. Допускается изготовление трубных решеток сварными из частей с учетом требований ГОСТ 31842-2012 (ISO 16812:2007), ГОСТ Р 52630.
(Измененная редакция. Изм. № 4, № 6)
1.5.4 Трубная решетка, как правило, должна выполняться из поковки. Поковка из углеродистой или низколегированной стали должна быть проконтролирована ультразвуковым методом в объеме 100 %. Методика контроля и оценка качества должны соответствовать требованиям ОСТ 26-11-09. Допускается по согласованию с ОАО «ВНИИНЕФТЕМАШ» трубную решетку изготавливать из листового проката. Листовая сталь должна подвергаться контролю ультразвуковым методом согласно требованиям ГОСТ Р 52630 в объеме 100 % с оценкой металла по 1-у классу сплошности ГОСТ 22727.
(Измененная редакция. Изм. № 4, № 6)
1.5.5 Требования к сварке, сварочным материалам и сварным соединениям должны удовлетворять требованиям ГОСТ 31842-2012 (ISO 16812:2007), ГОСТ Р 52630, «Федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» и настоящих технических условий.
(Измененная редакция. Изм. № 4, № 6, № 7)
1.5.6 Технология сварки аппаратов 1, 2, 3, 4 групп должна быть аттестована в соответствии с РД 03-615-03.
1.5.7 Сварка корпусов и приварка к ним деталей аппаратов, а также сварка внутренних устройств аппаратов 1, 2, 3, 4 групп, должна производиться сварщиками, аттестованными в соответствии с «Правилами аттестации сварщиков и специалистов сварочного производства» ПБ 03-273-99 и имеющими удостоверение установленной формы.
Сварщики могут производить сварочные работы тех видов, которые указаны в их удостоверении.
1.5.8 Механические свойства сварных соединений должны быть не ниже норм, указанных в таблице 14 ГОСТ Р 52630.
1.5.9 Крепление труб в трубных решетках должно производиться сваркой с развальцовкой, либо развальцовкой с ограничением крутящего момента с учетом требований ГОСТ 31842-2012 (ISO 16812:2007), ОСТ 26-02-1015, ОСТ 26-17-01 и СТО 00220368-014. Тип соединения труб с трубными решетками и класс точности соединения выбираются по ОСТ 26-02-1015. При отсутствии указания тип соединения труб с трубными решетками выбирает предприятие-изготовитель.
(Измененная редакция. Изм. № 4)
1.5.10 Последовательность сварки и развальцовки труб должна исключать появление остаточных напряжений и искривлений трубных решеток, приводящих к разгерметизации фланцевых разъемов.
1.5.11 Аттестация технологии развальцовки труб в трубных решетках должна производиться в соответствии с СТО 00220368-018.
1.5.12 Требования к днищам должны удовлетворять требованиям ГОСТ Р 52630, «Федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» и настоящим техническим условиям.
(Измененная редакция. Изм. № 6, № 7)
1.5.13 Горизонтальные аппараты должны быть установлены на седловые опоры.
Угол охвата седловой опорой аппарата должен быть не менее 120°.
При наличии температурных расширений в продольном направлении в горизонтальных аппаратах следует выполнять жесткой лишь одну седловую опору, остальные опоры - свободными с указанием об этом в технической документации.
1.5.14 Вертикальные аппараты должны быть установлены на опоры-лапы.
1.5.15 Материал элементов опор, привариваемых непосредственно к корпусу аппарата, должен быть тот же, что и материал корпуса, или удовлетворять требованиям, предъявляемым к материалу корпуса.
1.5.16 Опоры из углеродистых сталей допускается применять для аппаратов из коррозионностойких сталей при условии, что к аппарату приваривается подкладной лист из коррозионностойкой стали.
1.5.17 Технические требования к фланцам аппаратов и фланцам арматуры должны соответствовать ГОСТ Р 52630 и настоящим техническим условиям.
(Измененная редакция. Изм. № 6)
1.5.18 Облицовка уплотнительных поверхностей фланцев коррозионностойким слоем должна производиться наплавкой в соответствии с ГОСТ Р 52630. Приварка облицовочных колец не допускается.
1.5.19 На аппаратном фланце корпуса и неподвижной трубной решетке должны быть нанесены метки. При монтаже трубного пучка метки должны совпадать.
1.5.20 Крепежные детали фланцевых соединений должны соответствовать ОСТ 26-2040 - ОСТ 26-2042. Технические требования для болтов, шпилек, гаек и шайб для фланцевых соединений должны соответствовать СТП 26.260.2043.
1.5.21 Все трубы, включая U-образные, должны быть бесшовными и не должны иметь поперечных сварных швов.
1.5.22 Требования к термообработке должны соответствовать ГОСТ 31842-2012 (ISO 16812:2007), ГОСТ Р 52630, «Федеральным нормам и правилам в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» и конструкторской документации.
(Измененная редакция. Изм. № 4, № 6, № 7)
1.5.23 U-образные трубы (колена) из углеродистых и низколегированных сталей подлежат термообработке в соответствии с ГОСТ Р 52630.
1.5.24 U-образные трубы (колена) из стали типа 15Х5М, имеющие радиус гиба менее пяти наружных диаметров трубы, должны быть подвергнуты термической обработке.
1.5.25 Термообработанная часть U-образной трубы должна включать в себя не менее 200 мм прямого участка трубы.
1.5.26 Крышка плавающей головки после сварки и исправления дефектов сварки подлежит термической обработке независимо от материалов, кроме сталей аустенитного класса, для которых необходимость термообработки определяется с учетом требований ГОСТ Р 52630 (пункт 6.11.4).
1.5.27 Предельные отклонения геометрических размеров, а также поля допусков деталей и привалочных поверхностей аппаратов должны соответствовать требованиям п. 7.6 и п. 7.7 ГОСТ 31842-2012 (ISO 16812:2007).
(Измененная редакция. Изм. № 4)
1.5.28 Размещение деталей для крепления теплоизоляции должно производиться в соответствии с ГОСТ 17314.
1.5.29 На аппаратах должны предусматриваться элементы для строповки. Строповые устройства должны соответствовать требованиям ГОСТ 31842-2012 (ISO 16812:2007), ГОСТ 13716 или ГОСТ 14114, ГОСТ 14115.
(Измененная редакция. Изм. № 4)
1.5.30 Гидравлическое испытание на прочность и герметичность следует проводить в соответствии с требованиями ГОСТ 31842-2012 (ISO 16812:2007), ГОСТ Р 52630, «Федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением».
Допускается проводить гидравлическое испытание по технологии, принятой на предприятии-изготовителе, обеспечивающей выявление возможных дефектов при испытании на прочность и герметичность элементов (деталей) и сборочных узлов аппарата.
(Измененная редакция. Изм. № 4, № 6, № 7)
1.6 КОМПЛЕКТНОСТЬ
(Раздел 1.6 новая редакция. Изм. № 4)
1.6.1 Комплектность аппарата.
1.6.1.1 В комплект поставки аппарата входит:
- аппарат в собранном виде, шт. - 1;
- ответные фланцы для штуцеров с рабочими прокладками и крепежными деталями, не требующими замены при монтаже, комплект - 1;
- запасные прокладки к ответным фланцам, комплект - 1.
1.6.1.2 К аппарату должна быть приложена следующая товаросопроводительная документация:
- паспорт, составленный в соответствии с требованиями «Федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением»;
- руководство по эксплуатации (АТК-РЭ) - 1 экземпляр;
- обоснование безопасности - 1 экземпляр;
- упаковочные листы (на каждое отправляемое место) - 2 экземпляра;
- комплектовочная ведомость - 1 экземпляр;
- документы, подтверждающие соответствие аппарата требованиям технических регламентов Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением»;
- свидетельство о консервации.
(Измененная редакция. Изм. № 5, № 6, № 7)
1.6.2 Комплектность трубного пучка.
1.6.2.1 В комплект поставки трубного пучка входит:
- трубный пучок в собранном виде, шт. - 1.
1.6.2.2 К трубному пучку (при его самостоятельной поставке) должна быть приложена следующая товаросопроводительная документация:
- удостоверение о качестве, экз. - 1;
- упаковочные листы, экз. (на каждое отправляемое место) - 2.
Удостоверение о качестве должно содержать:
- чертеж общего вида с технической характеристикой, техническими требованиями;
- сведения о применяемых материалах;
- расчет на прочность;
- данные о гидравлическом испытании.
По требованию заказчика изготовитель должен обеспечить поставку следующих узлов:
- испытательного приспособления, включающего испытательное кольцо и сальник для каждого аппарата с плавающей головкой. По конструкции они должны соответствовать рисунку 9 ГОСТ 31842-2012 (ISO 16812:2007) или другому НД;
- дополнительных запасных комплектов прокладок на каждую позицию.
(Измененная редакция. Изм. № 4)
1.7 МАРКИРОВКА
Маркировка аппаратов должна соответствовать требованиям ГОСТ 31842, ГОСТ Р 52630, технических регламентов Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» и конструкторской документации, утвержденной в установленном порядке; маркировка трубных пучков - документации предприятия-изготовителя.
Аппараты, соответствующие требованиям безопасности и прошедшие процедуру подтверждения соответствия, должны иметь маркировку знаком обращения продукции на рынке государств - членов Таможенного союза, который свидетельствует о соответствии оборудования требованиям всех распространяющихся на него технических регламентов Таможенного союза - ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением».
Аппарат должен иметь хорошо различимую четкую и нестираемую идентификационную надпись, содержащую:
- наименование изготовителя и (или) его товарный знак;
- наименование и (или) обозначение аппарата (тип, марка, модель (при наличии));
- заводской номер;
- месяц и год изготовления.
Если эти сведения невозможно нанести непосредственно на аппараты, то они могут быть указаны только в руководстве по эксплуатации.
На листах, плитах, трубах и поковках, используемых для изготовления аппаратов, должна сохраняться маркировка изготовителя, причем при раскрое полуфабрикатов на части идентичная маркировка должна наноситься на каждую из частей.
Транспортная маркировка аппаратов и трубных пучков (при их самостоятельной поставке) должна соответствовать ГОСТ 14192. Содержание маркировки, место нанесения, способ выполнения - по технической документации предприятия-изготовителя.
(Новая редакция. Изм. № 4, № 6)
1.8 КОНСЕРВАЦИЯ И ОКРАСКА
(Раздел 1.8 новая редакция. Изм. № 4)
1.8.1 Консервации и окраске подлежат аппараты, принятые отделом технического контроля.
1.8.2 Консервация и окраска должна соответствовать требованиям ГОСТ Р 52630.
(Измененная редакция. Изм. № 6)
1.8.3 Все обработанные неокрашенные поверхности аппаратов и трубных пучков (при их самостоятельной поставке) должны быть законсервированы по технологии предприятия-изготовителя с учетом условий транспортирования и хранения по ГОСТ 9.014 для группы П-4.
1.8.4 Внутренние поверхности аппаратов должны подвергаться процессу консервации, совмещенному с гидроиспытаниями согласно программе и методике испытаний, согласно нормативно-технической документации, утвержденной в установленном порядке.
Допускается консервация внутренних поверхностей другими методами по ГОСТ 9.014.
1.8.5 Подготовка поверхностей под окраску должна производиться по технологии предприятия-изготовителя с учетом требований ГОСТ 9.402.
1.8.6 На наружную поверхность аппаратов должно быть нанесено покрытие: грунт ГФ-021 по ГОСТ 25129 или ФЛ-03К по ГОСТ 9109 в один слой.
Эмаль серая марки ХВ-110 по ТУ 10-1301 или эмаль серая марки ПФ-115 по ГОСТ 6465 в два слоя. Окрашенные поверхности должны соответствовать VI классу покрытия по ГОСТ 9.032. Группа условий эксплуатации У1 по ГОСТ 9.104.
Допускается покрытие наружных поверхностей теплоизолируемых аппаратов производить нанесением грунта ГФ-021 ГОСТ 25129 или ФЛ-03К ГОСТ 9109 в два слоя.
При поставке на экспорт наружные поверхности аппаратов должны иметь покрытия:
- эмаль ПФ-115 по ГОСТ 6465 в два слоя по грунту ГФ-021 по ГОСТ 25129 или грунту ФЛ-03К, ФЛ-03Ж, АК-070 по ГОСТ 9109 в один слой для исполнения «У»;
- эмаль ХВ-124 по ГОСТ 10144 в три слоя по двум слоям грунта ФЛ-03К, ФЛ-03Ж, АК-070 по ГОСТ 9109 для исполнения «Т».
Окрашенные поверхности должны соответствовать VI классу покрытия по ГОСТ 9.032, группа условий эксплуатации «У1» или «T1» по ГОСТ 9.104.
Допускается применение других систем покрытий и лакокрасочных материалов, применяемых в зависимости от условий эксплуатации, категории размещения, транспортирования, хранения, монтажа и других условий.
1.8.7 Аппараты до покраски должны быть освобождены от жидкости, используемой для очистки или испытаний, а также посторонних материалов с последующей продувкой сжатым воздухом.
1.8.8 Все отверстия в аппаратах должны быть соответствующим образом заглушены, чтобы предотвратить их повреждение и возможное проникновение воды или других посторонних материалов.
1.8.9 Все уплотнительные поверхности фланцев должны быть покрыты легко удаляемой, предохраняющей от коррозии смазкой, и должны быть соответствующим образом защищены надежными заглушками.
1.8.10 Открытые резьбовые части болтов должны быть защищены легко удаляемой смазкой для предотвращения коррозии во время испытаний, отгрузки и хранения. Технологические отверстия должны быть заглушены консистентной смазкой.
1.9 УПАКОВКА
(Раздел 1.9 новая редакция. Изм. № 4)
1.9.1 Аппараты транспортируются без упаковки на подкладных брусьях с креплением согласно погрузочному чертежу.
1.9.2 Требования к упаковке должны соответствовать ГОСТ Р 52630.
(Измененная редакция. Изм. № 6)
1.9.3 Трубный пучок (при его самостоятельной поставке) транспортируется в упаковке, которая должна обеспечивать его сохранность от повреждений при транспортировании, погрузочных и разгрузочных работах. Торцы трубных решеток на время транспортировки и хранения закрываются деревянными щитами или металлическими листами.
1.9.4 Сопроводительная документация должна быть упакована в соответствии с ГОСТ Р 52630 и помещена:
- для аппаратов - в верхний штуцер распределительной камеры аппарата или в специальный карман на упаковке;
- для трубных пучков - за деревянным (металлическим) щитом трубной решетки или в специальный карман на упаковке или в ящик ЗИП.
Место нахождения документации должно быть обозначено надписью «Техдокументация здесь».
Допускается по согласованию с потребителем отправка документации почтой в течение 2-х недель после отгрузки аппаратов.
1.9.5 Запасные прокладки следует завернуть в водонепроницаемую бумагу по ГОСТ 8828, а затем упаковать в ящики с пометкой «Запасные прокладки». Типы и размеры ящиков, технические требования к ним должны соответствовать ГОСТ 5959.
По согласованию с заказчиком допускается транспортировать запасные прокладки другими способами, гарантирующими их сохранность.
При поставке на экспорт ящики должны соответствовать ГОСТ 24634.
1.9.6 Запасные прокладки перед упаковкой должны подвергаться консервации в соответствии с ГОСТ 9.014 для группы изделий 1 - 2, вариант временной защиты ВЗ-4, вариант внутренней упаковки для макроклиматических районов с умеренным климатом ВУ-1, с тропическим климатом ВУ-4.
1.9.7 Отдельно отправляемые сборочные единицы, детали, запасные части должны быть упакованы в ящики или собраны в пакеты (стопы) отдельным грузовым местом.
1.9.8 Запасные части и крепежные детали при отправке их в ящиках должны быть законсервированы по технологии предприятия-изготовителя, а шпильки (болты) фланцевых соединений дополнительно упакованы в водонепроницаемую бумагу по ГОСТ 8828. Детали в ящике должны быть закреплены.
1.9.9 Фланцевые соединения штуцеров и муфты должны быть закрыты металлическими или деревянными заглушками на транспортных прокладках (допускается применять заглушки из других материалов). Перед пуском аппаратов в эксплуатацию транспортные прокладки подлежат замене на рабочие.
1.9.10 Каждое грузовое место должно иметь свой упаковочный лист, который размещается в специальном кармане и крепится около маркировки груза.
Второй экземпляр упаковочного листа или комплектовочной ведомости вместе с технической документацией упаковывают в первое грузовое место.
2 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ЭКОЛОГИИ
(Раздел 2 новая редакция. Изм. № 4)
2.1 Аппараты и трубные пучки должны соответствовать требованиям технических регламентов Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением», «Технического регламента «О требованиях пожарной безопасности», «Федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», «Общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» (ПБ 09-540-03), «Правил промышленной безопасности для нефтеперерабатывающих производств» (ПБ 09-563-03), ГОСТ Р 52630, «Правил безопасности в нефтяной и газовой промышленности» (ПБ 08-624-03), «Правил защиты от статического электричества в производствах химической, нефтехимической и нефтеперерабатывающей промышленности», ГОСТ 12.1.004, ГОСТ 12.1.010, ГОСТ 12.2.003, «Руководства по эксплуатации» (АТК-РЭ) ОАО «ВНИИНЕФТЕМАШ», требованиям, изложенным в настоящих технических условиях и других нормативно-технических документах, регламентирующих безопасность эксплуатации теплообменной аппаратуры.
(Измененная редакция. Изм. № 6, № 7)
2.2 В соответствии с технологическим регламентом, на аппаратах или технологической линии должны быть предусмотрены защитные устройства КИПиА для предотвращения повышения давления или температуры в аппаратах выше разрешенных технической характеристикой. Предохранительные устройства должны устанавливаться на патрубках или трубопроводах, непосредственно присоединенных к сосуду и соответствовать требованиям «Федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением». В случае необходимости установки предохранительного устройства на самом аппарате это следует оговорить при заказе.
Расчет пропускной способности предохранительного клапана должен производиться по ГОСТ 12.2.085 с учетом конкретных условий эксплуатации аппарата.
Выбор предохранительного клапана осуществляет заказчик, исходя из конкретных условий эксплуатации аппарата.
(Измененная редакция. Изм. № 7)
2.3 Аппараты не являются экологически опасными, источниками опасных и вредных производственных факторов, предусмотренных ГОСТ 12.0.003 (шума, вибрации и загазованности), в зоне их обслуживания при соблюдении требований и правил монтажа и эксплуатации.
3 ПРАВИЛА ПРИЕМКИ
(Раздел 3 новая редакция. Изм. № 4)
3.1 Правила приемки должны соответствовать требованиям ГОСТ 15.309, ГОСТ Р 52630 и настоящих технических условий.
(Измененная редакция. Изм. № 6)
3.2 Приемка и контроль качества аппарата (сборочных единиц и деталей, материалов, комплектующих изделий и отдельных операций) должны осуществляться ОТК предприятия-изготовителя на соответствие требованиям настоящих технических условий, ГОСТ Р 52630, «Федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» и конструкторской документации, утвержденной в установленном порядке.
(Измененная редакция. Изм. № 6, № 7)
3.2.1 К изготовлению и сборке должны допускаться материалы и детали, качество которых отвечает требованиям технической документации и которые приняты ОТК предприятия-изготовителя.
3.2.2 В процессе изготовления и приемки деталей, сборочных единиц и аппарата в целом должны проводиться следующие виды контроля:
- входной;
- операционный.
3.2.2.1 Входному контролю должны подвергаться материалы и покупные изделия. Входной контроль должен проводиться в соответствии с ГОСТ 24297.
3.2.2.2 Операционному контролю должны подвергаться сборочные единицы и детали аппарата в процессе их изготовления на предприятии-изготовителе, качество которых подтверждается путем соответствия требованиям технических условий, ГОСТ Р 52630, «Федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» и конструкторской документации, утвержденной в установленном порядке.
(Измененная редакция. Изм. № 6, № 7)
3.2.2.3 При операционном контроле должны проверяться:
- качество и соответствие материалов требованиям конструкторской документации;
- шероховатость механически обработанных поверхностей;
- размеры деталей и сборочных единиц;
- качество резьб;
- качество сварных соединений;
- масса аппарата;
- режимы термообработки;
- качество подготовки поверхностей.
3.3 Для контроля качества и приемки изготовленной продукции аппараты должны подвергаться следующим видам испытаний:
- приемо-сдаточным;
- периодическим;
- сертификационным.
3.4 Испытания на предприятии-изготовителе проводятся заводской комиссией, назначенной приказом по заводу, с привлечением при необходимости представителей Ростехнадзора, заказчика, потребителя, разработчика и других заинтересованных лиц.
3.5 Объем испытаний включает проверку:
- габаритных и присоединительных размеров;
- прочности и герметичности;
- соответствия примененных материалов предусмотренным материалам в спецификации рабочей документации;
- качества сварных соединений;
- качества поверхности;
- качества покрытия;
- комплектности изделия;
- комплектности сопроводительной документации;
- маркировки;
- консервации;
- упаковки.
3.6 При периодических и сертификационных испытаниях дополнительно проводится проверка:
- стабильности технологического процесса;
- показателей надежности;
3.7 Приемо-сдаточным испытаниям на предприятии-изготовителе должен подвергаться каждый аппарат или трубный пучок (при его самостоятельной поставке).
3.8 Периодическим испытаниям на предприятии-изготовителе должен подвергаться один аппарат не реже одного раза в пять лет, прошедший приемо-сдаточные испытания и принятый ОТК предприятия-изготовителя.
Допускается не проводить периодические испытания в тех случаях, когда требования стандартов проверяют при приемо-сдаточных испытаниях, объем которых достаточен для контроля качества и приемки продукции, а также если не требуется периодическое подтверждение качества изготовленной продукции.
3.9 Сертификационные испытания проводятся во время проведения процедуры сертификации продукции в объеме согласно п. 3.5 и 3.6, если нет иных утвержденных программ испытаний.
3.10 Испытание аппаратов следует проводить на испытательном оборудовании, аттестованном в установленном порядке, укомплектованном средствами защиты и приборами, имеющем эксплуатационную документацию и паспорт.
Испытание аппаратов должен проводить обученный и аттестованный персонал по утвержденной технологии в соответствии с программами и методиками (технологическим процессом) на испытания.
3.11 Аппараты считаются выдержавшими испытания, если полностью подтверждено соответствие аппаратов требованиям настоящих технических условий и комплекту конструкторской документации.
3.12 Если при испытаниях выявлены несоответствия аппаратов требованиям настоящих технических условий хотя бы по одному пункту, а также в случае обнаружения дефектов, аппараты должны быть возвращены в производство для устранения дефектов. После устранения дефектов, а также причин их вызывающих, аппараты повторно подвергаются испытанию в полном объеме.
При положительных результатах повторных испытаний аппарат считается принятым.
Если при повторных испытаниях вновь будет обнаружено несоответствие аппарата хотя бы по одному из проверяемых параметров, то он подлежит окончательной отбраковке.
3.13 Результаты испытаний оформляют в соответствии с требованиями ГОСТ 15.309 и отражают в сопроводительной документации на продукцию.
3.14 Подтверждение показателей надежности (эксплуатационной работоспособности) аппарата производится сбором отзывов с мест эксплуатации.
4 МЕТОДЫ КОНТРОЛЯ
(Раздел 4 новая редакция. Изм. № 4)
4.1 Методы и объем контроля качества изготовления аппаратов должны соответствовать требованиям ГОСТ Р 52630, «Федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» и рабочей конструкторской документации.
(Измененная редакция. Изм. № 6, № 7)
4.2 Технический контроль качества изготовления аппаратов должен осуществляться следующими методами:
- материалов - проверкой сертификатов предприятий-поставщиков или результатов химических анализов и механических испытаний, проводимых предприятием-изготовителем на соответствие требованиям технической документации, ГОСТ Р 52630.
Материалы, качество которых не подтверждено сертификатами или отсутствуют данные на отдельные виды испытаний, должны быть подвергнуты необходимым испытаниям и приняты ОТК до запуска материала в производство;
- термообработки - проверкой на соответствие требованиям ГОСТ Р 52630, ПБ 03-576-03;
- размеров (присоединительных и габаритных) - измерением стандартизованным инструментом и калибрами. Число измерений каждого размера должно быть не менее двух. Измерения должны производить не менее двух человек.
Внутренний диаметр аппарата должен определяться путем замера длины окружности по наружной поверхности обечайки и вычисления по формуле:
Двн = L/π - 2S, мм, где:
L - длина окружности наружной поверхности обечайки, мм,
S - номинальная толщина стенки, мм.
Средства измерения и контроля, применяемые при контроле и испытаниях, должны отвечать требованиям ГОСТ Р 52630, «Федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» и должны быть поверены, а испытательное оборудование аттестовано в установленном порядке, укомплектовано средствами защиты и приборами и должно иметь эксплуатационную документацию и паспорт;
- массы - взвешиванием на соответствие требованиям конструкторской документации. Допускается определение массы производить расчетом по номинальным размерам деталей аппарата;
- прочности и герметичности - гидравлическим испытанием. Требования при проведении гидравлических испытаний должны соответствовать ГОСТ 31842-2012 (ISO 16812:2007), ГОСТ Р 52630, «Федеральным нормам и правилам в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением»;
- качества сварных соединений - проверкой на соответствие требованиям «Федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», ГОСТ Р 52630 и настоящих технических условий.
Объем и методы контроля качества сварных соединений должны быть указаны в конструкторской документации.
Визуальный контроль и измерения должны проводиться в соответствии с требованиями РД 03-606-03 «Инструкция по визуальному и измерительному контролю»;
Контроль механических свойств сварных соединений, виды испытаний и количество образцов должны соответствовать п. 8.3 ГОСТ Р 52630.
Испытания сварного соединения на стойкость против межкристаллитной коррозии следует проводить по ГОСТ 6032 или соответствующему НД.
Металлографические макро- и микро исследования должны проводиться в соответствии с РД 24.200.04 на одном образце от каждого контрольного сварного соединения.
Стилоскопирование сварных швов должно проводиться для установления марочного соответствия примененных сварочных материалов требованиям проекта и инструкций по сварке, РД 26.260.15-2001 или настоящих технических условий.
Для выявления внутренних дефектов сварные соединения должны подлежать контролю ультразвуковой дефектоскопией или радиографическим методом.
Ультразвуковая дефектоскопия сварных соединений должна проводиться в соответствии с ГОСТ 14782, СТО 00220256-005.
Радиографический контроль сварных соединений должен проводиться в соответствии с ГОСТ 7512, ОСТ 26-11-03.
Метод контроля качества стыковых и угловых сварных соединений должен определяться согласно ОСТ 26-2079.
При невозможности осуществления контроля сварных соединений радиографическим или ультразвуковым методом из-за их недоступности контроль качества этих сварных соединений должен проводиться по РД 26-11-01-85 в объеме 100 %.
Цветная дефектоскопия сварных соединений должна проводиться в соответствии с ОСТ 26-5. Объем контроля определяется в соответствии с требованиями РД 26-11-01-85 или требованиями конструкторской документации;
- качества поверхностей деталей, сборочных единиц и элементов аппарата - визуальным, осмотром;
- качества механически обработанных поверхностей - визуально, внешним осмотром на соответствие требованиям конструкторской документации и сравнением с образцами шероховатости по ГОСТ 9378;
- качества уплотнительных поверхностей фланцев - визуальным осмотром на отсутствие трещин, вмятин, пор;
- качества поверхности аппарата под нанесение защитного противокоррозионного покрытия - проверкой на соответствие требованиям ГОСТ 9.402.
- качество резьбы - визуальным осмотром и измерением, резьбовыми шаблонами, калибрами и другими средствами измерения на отсутствие задиров, заусенцев, царапин, срывов. Гайка должна навертываться на всю резьбу шпильки или винта вручную, с небольшим усилием. Торцы гаек фланцевых соединений должны плотно прилегать к опорной поверхности;
- качества окраски - визуальным осмотром, методом сравнения с эталоном по ГОСТ 9.407;
- комплектности изделия - визуально по комплектовочной ведомости, прилагаемой к паспорту аппарата;
- комплектности сопроводительной документации - наличием паспорта и упаковочного листа;
- маркировки, консервации, упаковки - визуальным осмотром. Маркировка, консервация и упаковка должны производиться в соответствии с требованиями настоящих технических условий и конструкторской документации.
(Измененная редакция. Изм. № 6, № 7)
4.3 Контроль стабильности технологического процесса производится проверкой полноты и качества выполнения всех технологических операций.
4.4 Контроль показателей надежности производится сбором отзывов с мест эксплуатации. При отсутствии отзывов надежность аппарата определяется справкой ОТК об отсутствии рекламаций с мест эксплуатации.
Требования пункта 1.3.2 контролю на заводе-изготовителе не подлежат. Требования данного пункта обеспечиваются за счет прибавки на коррозию при расчете элементов аппарата на прочность и контролируются в процессе эксплуатации.
5 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
(Раздел 5 новая редакция. Изм. № 4)
5.1 Транспортирование и хранение аппаратов и трубных пучков (при их самостоятельной поставке) производят в соответствии с требованиями ГОСТ Р 52630, при этом должна обеспечиваться сохранность от механических повреждений штуцеров, опор и других узлов аппаратов.
При хранении должны быть созданы условия, обеспечивающие сохранность аппаратов и передачу их на монтаж без дополнительных работ по очистке, ревизии и ремонту.
(Измененная редакция. Изм. № 6)
5.2 Аппараты и трубные пучки (при их самостоятельной поставке) транспортируются железнодорожным, морским, речным и автомобильным транспортом на открытых платформах в соответствии с «Правилами перевозки грузов» и «Техническими условиями погрузки и крепления грузов», действующими на каждом виде транспорта.
5.3 Погрузка аппаратов на подвижном железнодорожном составе должна соответствовать требованиям МПС, а крепление - по документации предприятия-изготовителя.
5.4 Условия транспортирования аппарата в части воздействия климатических факторов должны соответствовать группе 9 (ОЖ1) по ГОСТ 15150.
5.5 Условия транспортирования аппарата в части воздействия механических факторов должны соответствовать жестким условиям (Ж) по ГОСТ 23170.
5.6 Условия хранения аппарата в части воздействия климатических факторов должны соответствовать группе 6 (ОЖ2) по ГОСТ 15150. При хранении аппаратов должны быть соблюдены следующие условия:
- защита от механических повреждений, деформаций и атмосферных осадков;
- установка на подкладки, исключающие непосредственное соприкосновение с землей.
5.7 При выполнении погрузочно-разгрузочных работ должны выполняться требования ГОСТ 12.3.009.
5.8 Транспортирование и хранение аппаратов, поставляемых на экспорт, должны осуществляться в соответствии с контрактом (договором).
6 УКАЗАНИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
(Раздел 6 новая редакция. Изм. № 4)
6.1 Указания по установке и монтажу
6.1.1 Монтаж и установка аппаратов должны осуществляться на подготовленную бетонную площадку или металлоконструкцию, при этом должна быть обеспечена возможность свободного скольжения подвижной опоры при температурных расширениях и сжатиях аппаратов. Монтаж должен производиться специализированными организациями, располагающими техническими средствами, необходимыми для качественного выполнения работ.
6.1.2 Перед монтажом и установкой аппараты должны быть подвергнуты наружному осмотру без разборки, при этом проверяются:
- комплектность - по комплектовочной ведомости;
- соответствие аппаратов требованиям настоящих технических условий, рабочим чертежам, ГОСТ Р 52630, «Федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением»;
- отсутствие повреждений, поломок и других видимых дефектов;
- наличие ответных фланцев, рабочих прокладок и крепежных деталей;
- наличие окраски, маркировки и консервации согласно требованиям настоящих технических условий;
- наличие отметок (знаков), указывающих положение центра масс аппарата;
- наличие на вертикальных аппаратах отличительной окраски строповых устройств, а на горизонтальных аппаратах - отличительной окраски мест расположения строп;
- наличие накладок под площадки обслуживания и деталей для крепления теплоизоляции.
(Измененная редакция. Изм. № 6, № 7)
6.1.3 Монтаж аппаратов должен производиться по проекту производства монтажных работ с учетом конкретных условий монтажа, требований «Руководства по эксплуатации», ГОСТ 24444 и настоящих технических условий.
6.1.4 Запрещается производить монтаж аппаратов в случае их несоответствия паспортам предприятия-изготовителя, а также требованиям действующей нормативно -технической документации и настоящих технических условий.
6.1.5 При установке горизонтальных аппаратов в проектное положение должен обеспечиваться их уклон 0,002 - 0,003 в сторону распределительной камеры.
6.1.6 При установке вертикальных аппаратов в проектное положение отклонение от вертикальности должно быть не более 0,1 % от высоты аппарата, но не более 10 мм.
6.1.7 После окончания установочных и монтажных работ для аппаратов, подведомственных Ростехнадзору, должно быть составлено удостоверение о качестве монтажа, проведена регистрация аппарата и получено разрешение на ввод в эксплуатацию в органах Ростехнадзора в соответствии с требованиями раздела 6 «Федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением».
(Измененная редакция. Изм. № 7)
6.2 Указания по эксплуатации
6.2.1 Эксплуатация аппаратов должна осуществляться в соответствии с техническими регламентами Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением», технологическим регламентом, «Руководством по эксплуатации» (АТК-РЭ) и с параметрами, не превышающими указанные в паспорте аппарата.
(Измененная редакция. Изм. № 6)
6.2.2 Пуск, остановка и испытания на герметичность в зимнее время аппаратов, установленных на открытом воздухе или в неотапливаемом помещении, должны производиться в соответствии с «Регламентом» (Приложение М ГОСТ Р 52630).
6.2.3 При эксплуатации аппаратов должны выполняться требования безопасности, указанные в разделе 2 настоящих технических условий.
6.2.4 Предприятие-потребитель аппаратов обязано с учетом требований «Руководства по эксплуатации» (АТК-РЭ), приложенного к паспорту аппарата, действующих Правил и Норм, составить свою инструкцию по эксплуатации и технике безопасности для данного аппарата, принимая во внимание особенности своего производства и технологического режима.
6.2.5 К аппаратам со взрывопожароопасными средами должны быть подведены линии воды, пара, инертного газа. Каждая линия должна иметь запорную и запорно-регулирующую арматуру.
6.2.6 При выполнении теплоизоляции аппаратов должны предусматриваться меры защиты от попадания в нее горючих продуктов.
Температура наружной поверхности аппаратов или кожухов теплоизоляционных покрытий не должна превышать температуры самовоспламенения взрывопожароопасного продукта, а в местах, доступных для обслуживающего персонала, должна быть не более плюс 60 °С (при наружной установке).
6.2.7 Аппараты на месте монтажа должны быть заземлены в соответствии с ГОСТ 12.2.007.0 и защищены от статического электричества согласно «Правилам защиты от статического электричества в производствах химической, нефтехимической и нефтеперерабатывающей промышленности».
Заземление должно быть выполнено в соответствии с требованиями «Правил устройства электроустановок (ПУЭ)».
Присоединение заземляющих проводников к аппаратам должно быть выполнено сваркой, место заземления должно быть зачищено до металлического блеска, а после сварки окрашено для защиты от коррозии.
6.2.8 Молниезащита аппаратов должна выполняться в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО 153-34.21.122.
6.2.9 Воздух рабочей зоны при эксплуатации аппаратов не должен содержать вредных веществ, превышающих предельно допустимые концентрации, установленные ГОСТ 12.1.005 для веществ с классом опасности по ГОСТ 12.1.007.
6.2.10 К обслуживанию аппаратов допускается персонал, обученный и аттестованный в установленном порядке.
(Измененная редакция. Изм. № 5)
6.2.11 Методы и средства противоаварийной автоматической защиты должны определяться проектной документацией с учетом особенностей технологического процесса и категории взрывоопасности технологического блока, в который входит аппарат.
6.2.12 Запрещается эксплуатация с неисправными противоаварийными устройствами.
6.2.13 Состояние средств противоаварийной защиты должно периодически контролироваться. Периодичность и методы контроля определяются проектной документацией.
6.2.14 Порядок и сроки проверки исправности действия предохранительных клапанов в зависимости от условий технологического процесса должны быть указаны в «Инструкции по эксплуатации предохранительных устройств», утвержденной владельцем аппарата в установленном порядке, с учетом требований раздела 2 ГОСТ 12.2.085 и раздела 5 «Федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением».
(Измененная редакция. Изм. № 7)
6.2.15 Порядок и сроки проверки исправности манометров обслуживающим персоналом в процессе эксплуатации должны определяться «Инструкцией по режиму работы и безопасному обслуживанию аппаратов», утвержденной руководством организации - владельца аппаратов.
6.2.16 Указатели уровня должны быть снабжены арматурой для их отключения от аппарата и продувки с отводом рабочей среды в безопасное место.
6.2.17 Аппараты должны подвергаться техническому освидетельствованию после монтажа до пуска в работу, периодически в процессе эксплуатации и в необходимых случаях - внеочередному освидетельствованию. Объем, методы и периодичность технического освидетельствования аппаратов должны соответствовать требованиям раздела 6 «Федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» и быть указаны в руководстве по эксплуатации.
(Измененная редакция. Изм. № 7)
6.2.18 Порядок контроля за степенью коррозионного износа аппаратов с использованием неразрушающих методов, способы, периодичность и места проведения контрольных замеров должны определяться в производственной инструкции с учетом конкретных условий эксплуатации.
6.2.19 После отработки назначенного срока службы дальнейшая эксплуатация аппаратов возможна только после проведения технического диагностирования и определения остаточного ресурса.
6.2.20 Аппараты перед отправкой на утилизацию (на вторичную переработку) освободить от рабочих сред по технологии владельца аппаратов, обеспечивающей безопасное ведение работ, а также осуществить разборку и разделку аппаратов с сортировкой металла по типам и маркам.
Утилизация аппарата, отработавшего свой срок, производится в сроки и способом, принятым на предприятии-потребителе аппарата, в соответствии с требованием ГОСТ 30167.
7 ГАРАНТИИ ИЗГОТОВИТЕЛЯ
(Раздел 7 новая редакция. Изм. № 4)
7.1 Предприятие-изготовитель должно гарантировать соответствие аппаратов и трубных пучков требованиям настоящих технических условий, технических регламентов Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением», ГОСТ Р 52630, ГОСТ 31842 при соблюдении потребителем условий монтажа, эксплуатации, транспортирования и хранения.
(Новая редакция. Изм. № 6)
7.2 Гарантийный срок эксплуатации - 18 месяцев со дня ввода аппаратов в эксплуатацию, но не более 24 месяцев после отгрузки с предприятия-изготовителя.
7.3 Гарантийный срок консервации - 2 года.
7.4 Гарантийный срок эксплуатации аппаратов, поставляемых на экспорт, устанавливается 12 месяцев со дня пуска в эксплуатацию, но не более 24 месяцев с даты проследования через государственную границу РФ, если иное не оговорено в контракте.
Приложение 1. (Исключено. Изм. № 4)
Приложение 2. (Исключено. Изм. № 4)
Приложение А
(Измененная редакция. Изм. № 4)
|
Давление в кожухе, Ру МПa, не более |
Предельное расчетное давление, МПа, при расчетной температуре среды, °С |
|||||||
|
до 100 |
200 |
250* |
300* |
350* |
400* |
425* |
450* |
|
|
1,0 |
1,00 |
0,93 |
0,90 |
0,75 |
0,66 |
0,58 |
- |
- |
|
1,6 |
1,60 |
1,49 |
1,40 |
1,20 |
1,10 |
0,90 |
0,80 |
0,57 |
|
2,5 |
2,50 |
2,32 |
2,25 |
1,90 |
1,70 |
1,50 |
1,30 |
0,90 |
|
4,0 |
4,00 |
3,72 |
3,50 |
3,0 |
2,60 |
2,30 |
2,00 |
1,40 |
|
6,3 |
6,30 |
6,00 |
5,40 |
4,80 |
4,00 |
3,70 |
3,20 |
2,30 |
|
8,0 |
8,00 |
7,00 |
6,80 |
6,00 |
5,20 |
4,60 |
4,00 |
3,20 |
_____________
* Только для аппаратов со стальными трубами.
Приложение Б
(Измененная редакция. Изм. № 4)
|
Тип аппарата |
Внутренний диаметр кожуха, мм |
Давление в кожухе Ру, МПа, не более |
Исполнение аппарата по материалу |
||||||||||
|
M1 |
М3 |
М4 |
М12 |
М13 |
Б1 |
Б2 и Б3 |
Б7 |
||||||
|
Температурный предел применения, °С |
|||||||||||||
|
от -20 до +400 |
от -30 до +450 |
от -20 до +200 |
> 300 до +450 |
от -20 до +300 |
от -20 до +350 |
от -30 до +350 |
от 0 до +450 |
от -20 до +350 |
от -30 до +350 |
от -30 до +450 |
|||
|
ТУ |
325* |
2,5; 4,0 |
+ |
+ |
- |
+ |
- |
+ |
+ |
- |
- |
- |
- |
|
ТП |
+ |
||||||||||||
|
ХП |
4,0 |
+ |
- |
+ |
- |
+ |
+ |
- |
- |
- |
- |
- |
|
|
6,3 |
+ |
- |
- |
- |
+ |
+ |
- |
- |
- |
- |
- |
||
|
ТУ |
|
2,5; 4,0 |
+ |
+ |
- |
+ |
- |
+ |
+ |
- |
- |
- |
- |
|
|
6,3 |
||||||||||||
|
ТП |
400; |
2,5; 4,0 |
+ |
+ |
+ |
+ |
- |
+ |
+ |
- |
- |
- |
- |
|
500 |
6,3 |
- |
|||||||||||
|
ХП |
|
4,0 |
+ |
- |
+ |
- |
+ |
+ |
- |
- |
- |
- |
- |
|
|
6,3 |
+ |
- |
- |
- |
+ |
+ |
- |
- |
- |
- |
- |
|
|
ТП |
500 |
8,0 |
+ |
+ |
- |
+ |
- |
+ |
+ |
- |
- |
- |
- |
|
КП |
|
1,0; 1,6; |
+ |
- |
+ |
- |
+ |
+ |
- |
- |
- |
- |
- |
|
|
2,5 |
||||||||||||
|
ТУ |
|
1,6; 2,5 |
+ |
+ |
- |
+ |
- |
+ |
+ |
- |
- |
- |
- |
|
|
4,0; 6,3 |
||||||||||||
|
ТП |
600; |
1,6; 2,5; |
+ |
+ |
+ |
+ |
- |
+ |
+ |
- |
- |
- |
- |
|
700 |
40 |
||||||||||||
|
|
6,3; 8,0 |
+ |
+ |
- |
+ |
- |
+ |
+ |
- |
- |
- |
- |
|
|
ХП |
|
2,5; 4,0 |
+ |
- |
+ |
- |
+ |
+ |
- |
- |
- |
- |
- |
|
|
6,3 |
+ |
- |
- |
- |
+ |
+ |
- |
- |
- |
- |
- |
|
|
ТУ |
800 |
6,3 |
+ |
+ |
- |
+ |
- |
+ |
+ |
- |
+ |
+ |
+ |
|
ТП |
8,0 |
+ |
+ |
- |
+ |
- |
+ |
+ |
+ |
+ |
+ |
- |
|
Продолжение
|
Тип аппарата |
Внутренний диаметр кожуха, мм |
Давление в кожухе Ру, МПа, не более |
Исполнение аппарата по материалу |
||||||||||
|
M1 |
М3 |
М4 |
М12 |
М13 |
Б1 |
Б2 и Б3 |
Б7 |
||||||
|
Температурный предел применения, °С |
|||||||||||||
|
от -20 до +400 |
от 30 до +450 |
от -20 до +200 |
> 300 до +450 |
от -20 до +300 |
от -20 до +3 50 |
от -30 до +350 |
от 0 до +450 |
от -20 до +350 |
от -30 до +350 |
от -30 до +450 |
|||
|
КП |
|
1,0; 1,6; |
+ |
- |
+ |
- |
+ |
+ |
- |
- |
+ |
- |
- |
|
|
2,5 |
||||||||||||
|
ХП |
|
1,6; 2,5; |
+ |
- |
+ |
- |
+ |
+ |
- |
- |
+ |
- |
- |
|
|
4,0 |
||||||||||||
|
ТП |
800; |
1,6; 2,5 |
+ |
+ |
+ |
+ |
- |
+ |
+ |
+ |
+ |
+ |
- |
|
ТУ |
900 |
+ |
+ |
- |
+ |
- |
+ |
+ |
- |
+ |
+ |
+ |
|
|
ТП |
|
4,0 |
+ |
+ |
|
+ |
- |
+ |
+ |
+ |
+ |
+ |
- |
|
ТУ |
|
+ |
+ |
- |
+ |
- |
+ |
+ |
- |
+ |
+ |
+ |
|
|
ХП |
|
6,3 |
+ |
- |
- |
- |
+ |
+ |
- |
- |
+ |
- |
- |
|
ТП |
|
+ |
- |
- |
+ |
- |
+ |
+ |
+ |
+ |
+ |
- |
|
|
КП |
|
1,0; 1,6; |
+ |
- |
+ |
- |
+ |
+ |
- |
- |
+ |
- |
- |
|
|
2,5 |
||||||||||||
|
ХП |
|
1,6; 2,5; |
+ |
- |
+ |
- |
+ |
+ |
- |
- |
+ |
- |
- |
|
|
4,0 |
||||||||||||
|
ХП |
1000; |
6,3 |
+ |
- |
- |
- |
+ |
+ |
- |
- |
+ |
- |
- |
|
ТП |
1200 |
1,6; 2,5; |
+ |
+ |
+ |
+ |
|
+ |
+ |
+ |
+ |
+ |
|
|
|
4,0 |
||||||||||||
|
|
6,3 |
|
|
- |
|
|
|
|
|
|
|
|
|
|
ТУ |
|
1,6; 2,5; |
+ |
+ |
- |
+ |
- |
+ |
+ |
- |
+ |
+ |
+ |
|
|
4,0 |
||||||||||||
|
ТУ |
1400 |
1,6; 2,5 |
|
+ |
- |
+ |
- |
+ |
+ |
“ |
+ |
+ |
+ |
_____________
* Наружный диаметр кожуха.
Примечание. Знак « + » означает применение.
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
Изм. |
Номера листов (страниц) |
Всего листов (страниц) в документе |
№ документа |
Входящий № сопроводительного документа и дата |
Подпись |
Дата |
|||
|
Измененных |
Замененных |
Новых |
Аннулированных |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
СОДЕРЖАНИЕ
Ссылочные нормативно-технические документы
|
Обозначение НТД, на который дана ссылка |
Номер пункта, приложения |
Обозначение НТД, на который дана ссылка |
Номер пункта, приложения |
|
Табл. 10 |
|||
|
|
Табл. 10 |
||
|
Табл. 10 |
|||
|
ГОСТ 9.402-2004 |
|||
|
ГОСТ 9.407-84 |
Табл. 10 |
||
|
Табл. 10 |
|||
|
Табл. 10 |
|||
|
Табл. 10 |
|||
|
Табл. 10 |
|||
|
Табл. 10 |
|||
|
Табл. 10 |
|||
|
Табл. 10 |
|||
|
Табл. 10 |
|||
|
Табл. 10 |
|||
|
Табл. 10 |
Табл. 10 |
||
|
Табл. 10 |
|||
|
Табл. 10 |
|||
|
Табл. 10 |
|||
|
Табл. 10 |
|||
|
Табл. 10 |
|||
|
1.1, примеч. 1 и 2 к |
|||
|
|
|||
|
|
|||
|
Табл. 10 |
|
||
|
|
|||
|
Табл. 10 |
|
||
|
Табл. 10 |
|
||
|
Табл. 10 |
|
||
|
Табл. 10 |
|||
|
|
|||
|
|
|||
|
Табл. 10 |
|
||
|
|
|
(Измененная редакция. Изм. № 4, № 6)
Продолжение
|
Обозначение НТД, на который дана ссылка |
Номер пункта, приложения |
Обозначение НТД, на который дана ссылка |
Номер пункта, приложения |
|
«Федеральные нормы и правила в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» |
ТУ 10-1301-83 |
||
|
ТУ 14-1-1189-74 |
Табл. 10 |
||
|
ТУ 57-1-1326778-92 |
Табл. 10 |
||
|
ОСТ 26-11-03-84 |
|||
|
СТО 00220368-018-2010 |
|||
|
СТО 00220256-005-2005 |
|||
|
Примечание 4 к табл. 10 |
|
|
(Измененная редакция. Изм. № 5, № 6, № 7)
Окончание
|
Обозначение НТД, на который дана ссылка |
Номер пункта, приложения |
|
«Правила защиты от статического электричества в производствах химической, нефтехимической и нефтеперерабатывающей промышленности» (ВСН 10-72) |
|
|
Технический регламент Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования», технический регламент Таможенного союза ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» |
|
|
Технический регламент «О требованиях пожарной безопасности» |
|
|
«Правила устройства электроустановок» (ПУЭ) |
|
|
«Правила перевозки грузов», изд. «Транспорт», Москва, 1977 г. «Сборник правил перевозки грузов на железнодорожном транспорте». Книга 1, МПС РФ, Москва, 2001 г. |
|
|
«Технические условия погрузки и крепления грузов», изд. «Транспорт», Москва, 1988 г. |
|
|
ФНиП «Правила безопасности в нефтяной и газовой промышленности» |
|
(Измененная редакция. Изм. № 6)
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
Изм. |
Номера листов (страниц) |
Всего листов (страниц) в документе |
№ документа |
Входящий № сопроводительного документа и дата |
Подпись |
Дата |
|||
|
измененных |
замененных |
новых |
аннулированных |
||||||
|
1 |
- |
- |
- |
Все |
- |
ИИ 1 |
- |
|
05.06.2002 |
|
2 |
- |
- |
- |
Все |
- |
ИИ 2 |
- |
|
20.09.2004 |
|
3 |
- |
- |
- |
Все |
- |
ИИ 3 |
- |
|
03.10.2007 |
|
4 |
2, 4 - 6, 13, 17, 25, 27 - 31, 36, 38, 40, 44, 46 - 51, 55, 58 - 62, 65, 85, 112, 125, 126, 141 - 143 |
14, 35, 39, 43, 129 - 136, 144, 145 |
- |
128, 137 - 140 |
35 |
ИИ 4 |
- |
|
16.12.2010 |
|
5 |
2, 128, 133, 146, 152, 153, 154 ИИ 4 |
ИИ 4: 153 |
- |
- |
3 |
ИИ 5 |
- |
|
13.10.2011 |
|
6 |
ИИ № 4: 128, 129, 130, 132, 133, 147, 151, 152, 154 |
ИИ № 5: 153 |
- |
- |
- |
ИИ 6 |
- |
|
27.03.2014 |
|
7 |
1 (тит.), ИИ № 4: 154 |
ИИ № 6: 153 |
- |
- |
- |
ИИ 7 |
- |
|
12.01.2015 |
(Измененная редакция. Изм. № 7)
