ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)



СТАНДАРТЫ ОРГАНИЗАЦИИ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ
СТАЛЕЙ
ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ
С АБСОЛЮТНЫМ ДАВЛЕНИЕМ р ≥ 4,0 МПа
И РАСЧЕТНЫМ РЕСУРСОМ 200000 ЧАСОВ

СТО ЦКТИ 321.05-2009 ÷ CТО ЦКТИ 321.08-2009,
СТО ЦКТИ 318.04-2009 ÷ СТО ЦКТИ 318.06-2009,
СТО ЦКТИ 462.05-2009 ÷ СТО ЦКТИ 462.08-2009,
СТО ЦКТИ 520.02-2009, СТО ЦКТИ 313.02-2009,
СТО ЦКТИ 720.15-2009 ÷ СТО ЦКТИ 720.24-2009,
СТО ЦКТИ 038.02-2009, СТО ЦКТИ 839.05-2009
СТО ЦКТИ 839.06-2009, СТО ЦКТИ 504.02-2009,
СТО ЦКТИ 530.02-2009, СТО ЦКТИ 837.01-2009

Санкт-Петербург

2010 год



«Утверждаю»

Зам. генерального директора

ОАО «НПО ЦКТИ»

_______________ А.В. Судаков

15 октября 2009 г.

В соответствии с положением пункта 4.13 ГОСТ Р 1.4-2004 «Стандарты организаций. Общие положения» предлагаются следующие организационно-технические мероприятия по подготовке и применению стандартов на детали и сборочные единицы для трубопроводов тепловых станций на ресурс 200 тыс. часов (64 стандарта):

1. Стандарты 2009 года утверждения вводятся в действие с 01.05.2010 для нового проектирования трубопроводов тепловых станций.

2. Стандарты на детали и сборочные единицы трубопроводов тепловых станций 1982 года издания на ресурс 200 тыс. часов используются на переходный период до 30.04.2011 с применением ОСТ 24.125.60-89 в качестве общих технических требований для окончания работ по изготовлению элементов трубопроводов тепловых станций на ресурс 200 тыс. часов по действующим договорам с заказчиками. Допускается использование стандартов 1982 года издания после 30.04.2011 г. для проведения ремонтных работ по замене ранее изготовленных трубопроводов.

3. Стандарты на детали и сборочные единицы трубопроводов из хромомолибденованадиевых сталей на ресурс 100 тыс. часов остаются в действие без изменений (16 стандартов).

Зав. сектором НТД объектов
котлонадзора и стандартизации
энергооборудования
ОАО «НПО ЦКТИ»

П.В. Белов



ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)



СТАНДАРТ ОРГАНИЗАЦИИ

СТО ЦКТИ
720.21-2009

ТРОЙНИКИ ПЕРЕХОДНЫЕ ШТАМПОВАННЫЕ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Предисловие

Объекты стандартизации и общие положения при разработке и применении стандартов организации установлены ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения».

Сведения о стандарте

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО ЦКТИ») и ЗАО «Энергомаш (Белгород)-БЗЭМ»

Рабочая группа

от ОАО «НПО ЦКТИ»: СУДАКОВ А.В., ГАВРИЛОВ С.Н., БЕЛОВ П.В.,

ТАБАКМАН М.Л., СМИРНОВА И.А.

от ЗАО «Энергомаш (Белгород)-БЗЭМ»: МОИСЕЕНКО П.П., ЛУШНИКОВ И.Н.

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Генерального директора ОАО «НПО ЦКТИ» № 373 от 14 декабря 2009 г.

4 ВЗАМЕН ОСТ 108.104.14-82

5 Согласованию с Ростехнадзором не подлежит

СТО ЦКТИ 720.21-2009

СТАНДАРТ ОРГАНИЗАЦИИ

ТРОЙНИКИ ПЕРЕХОДНЫЕ ШТАМПОВАННЫЕ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Дата введения: 2010-05-01

СОДЕРЖАНИЕ

1 Область применения

Настоящий стандарт распространяется на переходные штампованные тройники с вытянутой горловиной, изготавливаемые из труб или трубных заготовок стали марок 12Х1МФ и 15Х1М1Ф, для паропроводов тепловых станций с абсолютным давлением и температурой пара:

р = 13,73 МПа, t = 560 °С;

р = 13,73 МПа, t = 545 °С;

р = 13,73 МПа, t = 515 °С;

р = 4,02 МПа, t = 545 °С.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

СТО ЦКТИ 10.003-2007 Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению

ТУ 14-3Р-55-2001 Трубы стальные бесшовные для паровых котлов и трубопроводов. Технические условия

ТУ 3-923-75 Трубы котельные бесшовные механически обработанные из конструкционной марки стали. Технические условия

ТУ 1310-030-00212179-2007 Трубы бесшовные горячедеформированные механически обработанные из углеродистой и легированных марок стали для трубопроводов ТЭС и АЭС. Технические условия

3 Термины и определения

3.1 В настоящем стандарте применяют следующие термины с соответствующими определениями:

3.1.1 тройник: Деталь или сборочная единица, обеспечивающая слияние или разделение потока рабочей среды.

3.1.2 тройник штампованный: Тройник, изготовленный из трубы или трубной заготовки штамповкой без применения сварки.

3.1.3 исполнение: Совокупность особенностей деталей в размерах, материалах, технических требованиях, определяющих их технические характеристики и применяемость.

4 Конструкция и размеры

4.1 Конструкция, размеры и материал тройников должны соответствовать указанным на рисунке 1 и в таблице 1.

4.2 Допускается изготовление тройников с разделкой под сварку по типу С4 и С5 в соответствии с СТО ЦКТИ 10.003.

5 Технические требования

5.1 Размеры высот H и h, радиусов R и R1 и толщины стенки sk1 могут быть по усмотрению предприятия-изготовителя изменены при соблюдении условий прочности.

5.2 Размер s1* обеспечивается технологией изготовления.

5.3 Предельные отклонения наружного диаметра Da2 не должны превышать ±2 %.

5.4 Масса тройников, указанная в таблице 1, - расчетная, приведена для справки.

5.5 Исполнение, указанное в скобках, применять по согласованию с предприятием-изготовителем. Исполнение 17 разрешается изготавливать из поковки Ø 750×65 мм из стали марки 15Х1М1Ф по ОСТ 108.030.113, гр. II T.

5.6 Остальные технические требования - по СТО ЦКТИ 10.003.

5.7 Пример условного обозначения тройника штампованного переходного исполнения 004 с условными проходами Dy250 и Dy1175:

ТРОЙНИК ПЕРЕХОДНЫЙ 250×175 04 СТО ЦКТИ 720.21

5.8 Пример маркировки:

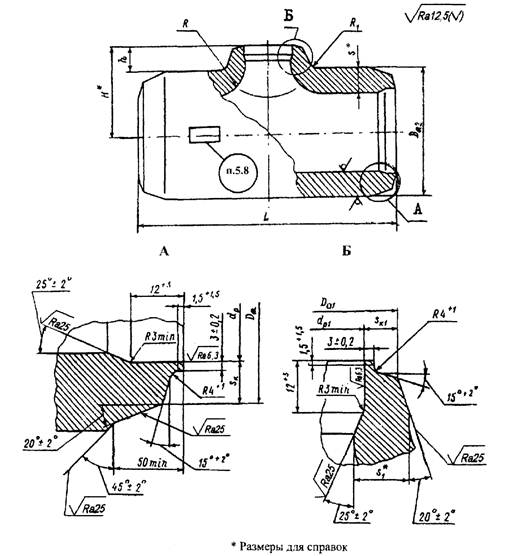

Рисунок 1


Таблица 1

Размеры в миллиметрах

Исполнение

Условный проход

Наружный диаметр и толщина стенки присоединяемых труб

Da

Da1

Da2

dp

dp1

L ± 5

Н*

h-5

s*

s1*

sk

sk1

R, не более

R1, не менее

Марка стали, ТУ

Масса, кг

D

Dу1

номин.

пред. откл.

номин.

пред. откл.

номин.

пред. откл.

номин.

пред. откл.

не менее

р = 13,73 МПа, t = 560 °С

01**

200

150

273×36

219×32

276

±1,2

219

+3

320

203

+0,72

156

+0,63

600

205

45

60

36

32,7

28,0

115

45

15Х1М1Ф ТУ 14-3Р-55, ТУ 1310-030-00212179

261

р = 13,73 МПа, t = 545 °C

(02)

200

100

273×32

133×18

276

±1,2

136

+2

295

211

+0,72

99

+0,54

500

208

60

60

36

27,3

15,0

105

35

15Х1М1Ф ТУ 14-3Р-55, ТУ 1310-030-00212179

181

03**

175

219×28

219

+3

320

164

+0,63

600

210

50

22,6

115

45

261

04**

250

325×38

328

±2,0

360

251

+0,81

650

225

45

32,3

55

333

05

200

273×32

273

211

+0,72

700

240

60

27,8

120

359

р = 13,73 МПа, t = 515 °С

06

150

100

194×20

133×14

196

±1,2

136

+2

205

156

+0,63

106

+0,54

450

138

35

30

18

16,5

11,5

60

25

12Х1МФ ТУ 14-3Р-55

68,5

07

125

159×16

162

225

128

+0,63

148

36

21

13,4

70

30

15Х1М1Ф ТУ 14-3Р-55, ТУ 1310-030-00212179

87,8

08

175

150

219×22

194×20

222

198

245

176

156

500

158

18,5

16,5

98,8

09

225

125

273×26

159×16

276

165

295

222

+0,72

128

173

25

38

23

22,5

13,4

80

128,0

10

150

194×20

198

156

183

35

16,5

35

11

250

225

325×32

273×26

328

±2,0

277

+3

360

263

+0,81

222

+0,72

650

220

40

50

29

27,0

22,5

105

50

244,0

р = 4,02 МПа, t = 545 °С

12

250

150

273×13

159×9

276

±1,2

162

+2

280

248

+0,72

142

-0,63

500

175

35

26

16

9,9

7,2

55

20

12Х1МФ ТУ 14-3Р-55, ТУ 1310-030-00212179

92,0

13

350

250

377×18

273×13

380

±2,0

273

+3

395

343

+0,89

248

+0,72

600

243

45

27

17,3

13,8

9,9

65

30

167,0

14

400

350

426×20

377×18

430

382

+4

460

388

343

+0,89

800

315

85

40

24

15,5

13,8

85

40

15Х1М1Ф ТУ 3-923, ТУ 1310-030-00212179

369,0

15

450

465×22

468

485

424

+0,97

323

80

16,3

16

400

426×20

430

388

15,5

17

600

630×28

632

±5,0

+3

670

576

+1,00

930

425

90

65

39

21,5

140

65

952,0

* Размеры для справок.

** Для исполнений 01, 03, 04 предельное отклонение размера h - ±5.
