СТАНДАРТ ОРГАНИЗАЦИИ

СТО ЦКТИ
720.17-2009

ТРОЙНИКИ РАВНОПРХОДНЫЕ
СВАРНЫЕ С ОБЖАТИЕМ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Предисловие

Объекты стандартизации и общие положения при разработке и применении стандартов организации установлены ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения».

Сведения о стандарте

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО ЦКТИ») и ЗАО «Энергомаш (Белгород)-БЗЭМ»

Рабочая группа

от ОАО «НПО ЦКТИ»: СУДАКОВ А.В., ГАВРИЛОВ С.Н., БЕЛОВ П.В.,

ТАБАКМАН М.Л., СМИРНОВА И.А.

от ЗАО «Энергомаш (Белгород)-БЗЭМ»: МОИСЕЕНКО П.П., ЛУШНИКОВ И.Н.

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Генерального директора ОАО «НПО ЦКТИ» № 373 от 14 декабря 2009 г.

3 ВЗАМЕН ОСТ 108.104.10-82

4 Согласованию с Ростехнадзором не подлежит

СТО ЦКТИ 720.17-2009

СТАНДАРТ ОРГАНИЗАЦИИ

ТРОЙНИКИ РАВНОПРХОДНЫЕ СВАРНЫЕ С ОБЖАТИЕМ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Дата введения: 2010-05-01

СОДЕРЖАНИЕ

1 Область применения

Настоящий стандарт распространяется на равнопроходные сварные тройники с обжатием для паропроводов тепловых станций с абсолютным давлением и температурой пара:

р = 25,01 МПа, t = 545 °С;

р = 13,73 МПа, t = 560 °С;

р = 13,73 МПа, t = 545 °C.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

ПБ 10-573-03 Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды

СТО ЦКТИ 10.003-2007 Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению

СТО ЦКТИ 462.06-2009 Штуцера для паропроводов тепловых станций. Конструкция и размеры

СТО ЦКТИ 520.02-2009 Кольца подкладные для паропроводов тепловых станций. Конструкция и размеры

ТУ 14-3Р-55-2001 Трубы стальные бесшовные для паровых котлов и трубопроводов. Технические условия

3 Термины и определения

3.1 В настоящем стандарте применяют следующие термины с соответствующими определениями:

3.1.1 тройник: Деталь или сборочная единица, обеспечивающая слияние или разделение потока рабочей среды.

3.1.2 исполнение: Совокупность особенностей деталей в размерах, материалах, технических требованиях, определяющих их технические характеристики и применяемость.

4 Конструкция и размеры

4.1 Конструкция и размеры тройников должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.

4.2 Допускается изготовление корпусов тройников с разделкой под сварку по типу С4 и С5 в соответствии с СТО ЦКТИ 10.003.

5 Технические требования

5.1 Сварочные материалы - по СТО ЦКТИ 10.003. Нормы оценки качества сварного соединения - согласно требованиям ПБ 10-573 (Приложение 8).

5.2 После сварки штуцер (поз. 1) растачивается напроход до диаметра dв1 с целью удаления подкладного кольца и корня шва.

5.3 Рекомендуемый размер прямого участка подкатанной части уточняется при разработке технологического процесса изготовления тройника.

Допускается изготовление подкатанной части без прямых участков.

5.4 Масса наплавленного металла уточняется технологическим процессом.

Масса тройников, указанная в таблице 1, - расчетная, приведена для справки.

5.5 Остальные технические требования - по СТО ЦКТИ 10.003.

5.6 Исполнение, указанное в скобках, применять по согласованию с предприятием-изготовителем.

5.7 Пример условного обозначения равнопроходного сварного тройника исполнения 02 с условным проходом Dу100:

ТРОЙНИК РАВНОПРОХОДНЫЙ 100 02 СТО ЦКТИ 720.17

5.8 Пример маркировки:

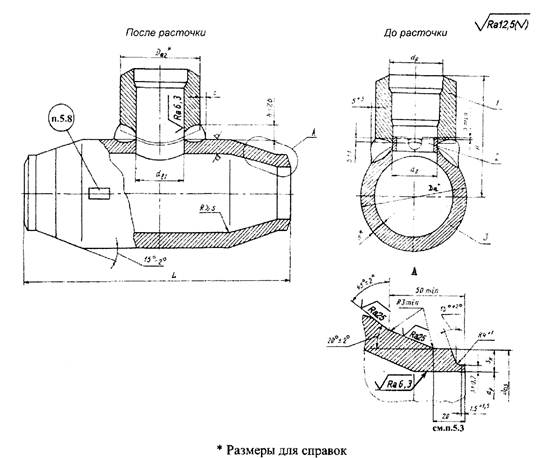

Рисунок 1


Таблица 1

Размеры в миллиметрах

Исполнение

Условный проход, Dу

Наружный диаметр и толщина стенки присоединяемых труб

Da*

Da2*

Da3

dв

dв1

dр

L ± 5

Н ± 5

s*

sk1*

sk

b

Масса наплавленного металла, кг

Масса, кг

номин.

пред. откл.

номин.

пред. откл.

номин.

пред. откл.

номин.

пред. откл.

не менее

p = 25,01 МПа, t = 545 °C

(01)

65

108×22

159

120

108

+2

50

+0,62

56

+0,46

67

+0,46

450

232

32

23,3

18,7

26

0,6

58

02

100

159×32

245

180

159

-1

71

+0,74

79

97

+0,54

650

304

48

33,3

27,0

34

5,8

189

03

125

194×38

210

194

+3

90

+0,87

98

+0,54

120

341

40,1

33,0

42

8,6

206

-1

04

150

245×48

325

260

245

+4

120

125

+0,63

151

+0,63

700

438

60

49,8

42,0

44

13,2

374

-1

p = 13,73 МПа, t = 560 °С; p = 13,73 МПа, t = 545 °С

05

100

133×20

219

154

133

+2

84

+0,87

90

+0,54

94

+0,54

550

290

32

17,6

17,3

23

4,6

104

-1

* Размеры для справок


Таблица 2

Тройник по СТО ЦКТИ 720.17

Штуцер (поз. 1), 1 шт. по СТО ЦКТИ 462.06

Кольцо подкладное (поз. 2), 1 шт. по СТО ЦКТИ 520.02

Корпус (поз. 3), 1 шт.

Исполнения

Марка стали

(01)

10

04



02

11

07

15Х1М1Ф

03

13

09

ТУ 14-3Р-55

04

15

12



05

17

08





Ключевые слова: тепловые станции, паропроводы, тройники равнопроходные сварные, конструкция, размеры, материалы
