ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)



СТАНДАРТЫ ОРГАНИЗАЦИИ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ
СТАЛЕЙ
ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ
С АБСОЛЮТНЫМ ДАВЛЕНИЕМ р ≥ 4,0 МПа
И РАСЧЕТНЫМ РЕСУРСОМ 200000 ЧАСОВ

СТО ЦКТИ 321.05-2009 ÷ CТО ЦКТИ 321.08-2009,
СТО ЦКТИ 318.04-2009 ÷ СТО ЦКТИ 318.06-2009,
СТО ЦКТИ 462.05-2009 ÷ СТО ЦКТИ 462.08-2009,
СТО ЦКТИ 520.02-2009, СТО ЦКТИ 313.02-2009,
СТО ЦКТИ 720.15-2009 ÷ СТО ЦКТИ 720.24-2009,
СТО ЦКТИ 038.02-2009, СТО ЦКТИ 839.05-2009,
СТО ЦКТИ 839.06-2009, СТО ЦКТИ 504.02-2009,
СТО ЦКТИ 530.02-2009, СТО ЦКТИ 837.01-2009

Санкт-Петербург

2010 год



«Утверждаю»

Зам. генерального директора

ОАО «НПО ЦКТИ»

_______________ А.В. Судаков

15 октября 2009 г.

В соответствии с положением пункта 4.13 ГОСТ Р 1.4-2004 «Стандарты организаций. Общие положения» предлагаются следующие организационно-технические мероприятия по подготовке и применению стандартов на детали и сборочные единицы для трубопроводов тепловых станций на ресурс 200 тыс. часов (64 стандарта):

1. Стандарты 2009 года утверждения вводятся в действие с 01.05.2010 для нового проектирования трубопроводов тепловых станций.

2. Стандарты на детали и сборочные единицы трубопроводов тепловых станций 1982 года издания на ресурс 200 тыс. часов используются на переходный период до 30.04.2011 с применением ОСТ 24.125.60-89 в качестве общих технических требований для окончания работ по изготовлению элементов трубопроводов тепловых станций на ресурс 200 тыс. часов по действующим договорам с заказчиками. Допускается использование стандартов 1982 года издания после 30.04.2011 г. для проведения ремонтных работ по замене ранее изготовленных трубопроводов.

3. Стандарты на детали и сборочные единицы трубопроводов из хромомолибденованадиевых сталей на ресурс 100 тыс. часов остаются в действие без изменений (16 стандартов).

Зав. сектором НТД объектов
котлонадзора и стандартизации
энергооборудования
ОАО «НПО ЦКТИ»

П.В. Белов



ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)



СТАНДАРТ ОРГАНИЗАЦИИ

СТО ЦКТИ
321.07-2009

ОТВОДЫ ШТАМПОВАННЫЕ ДЛЯ
ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Предисловие

Объекты стандартизации и общие положения при разработке и применении стандартов организации установлены ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения».

Сведения о стандарте

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО ЦКТИ») и ЗАО «Энергомаш (Белгород)-БЗЭМ»

Рабочая группа

от ОАО «НПО ЦКТИ»: СУДАКОВ А.В., ГАВРИЛОВ С.Н., БЕЛОВ П.В.,

ТАБАКМАН М.Л., СМИРНОВА И.А.

от ЗАО «Энергомаш (Белгород)-БЗЭМ»: МОИСЕЕНКО П.П., ЛУШНИКОВ И.Н.

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Генерального директора ОАО «НПО ЦКТИ» № 373 от 14 декабря 2009 г.

3 ВЗАМЕН ОСТ 108.327.02-82

4 Согласованию с Ростехнадзором не подлежит

СТО ЦКТИ 321.07-2009

СТАНДАРТ ОРГАНИЗАЦИИ

ОТВОДЫ ШТАМПОВАННЫЕ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Дата введения: 2010-05-01

СОДЕРЖАНИЕ

1 Область применения

Настоящий стандарт распространяется на штампованные отводы, изготавливаемые из труб и трубных заготовок из стали марки 15Х1М1Ф для паропроводов I категории (по классификации «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды») тепловых станций с абсолютным давлением и температурой пара:

р = 13,73 МПа, t = 560 °С

р = 13,73 МПа, t = 545 °С

р = 4,02 МПа, t = 545 °С

Стандарт устанавливает конструкцию и основные размеры штампованных отводов для паропроводов.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

СТО ЦКТИ 10.003-2007 Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению

ОСТ 108.030.113-87 Поковки из углеродистой и легированной стали для оборудования и трубопроводов тепловых и атомных станций. Технические условия

ТУ 3-923-75 Трубы котельные бесшовные механически обработанные из конструкционной марки стали. Технические условия

ТУ 14-3Р-55-2001 Трубы стальные бесшовные для паровых котлов и трубопроводов. Технические условия

ТУ 1310-030-00212179-2007 Трубы бесшовные горячедеформированные механически обработанные из углеродистой и легированных марок стали для трубопроводов ТЭС и АЭС. Технические условия

3 Термины, определения и обозначения

3.1 В настоящем стандарте применяют следующие термины с соответствующими определениями:

3.1.1 отвод: Деталь, предназначенная для плавного изменения направления потока рабочей среды на угол от 15° до 90°.

3.1.2 отвод штампованный: Отвод, изготовленный из трубы или трубной заготовки штамповкой без применения сварки.

3.1.3 исполнение: Совокупность особенностей деталей в размерах, материалах, технических требованиях, определяющих их технические характеристики и применяемость.

4 Конструкция и размеры

4.1 Конструкция и размеры отводов должны соответствовать указанным на рисунках 1, 2 и в таблице 1.

4.2 Допускается изготовление отводов с разделкой под сварку подкладном кольце по типу С4 и С5 в соответствии с СТО ЦКТИ 10.003.

5 Технические требования

5.1 Штампованные отводы по настоящему стандарту следует применять при невозможности использования в схемах паропроводов гнутых отводов.

Исполнения 06, 07, 08, 09 разрешается изготавливать из поковки Ø 750×65 мм стали марки 15Х1М1Ф по ОСТ 108.030.113-87 гр. II Т.

5.2 Толщину стенки на внешнем обводе следует контролировать на всех отводах.

5.3 Масса отводов, указанная в таблице 1, - расчетная, приведена для справки.

5.4 Маркировка и остальные технические требования - по СТО ЦКТИ 10.003.

5.5 Пример условного обозначения штампованного отвода исполнения 03 с условным проходом Dу300:

ОТВОД ШТАМПОВАННЫЙ 300 03 СТО ЦКТИ 321.07

5.6 Пример маркировки:

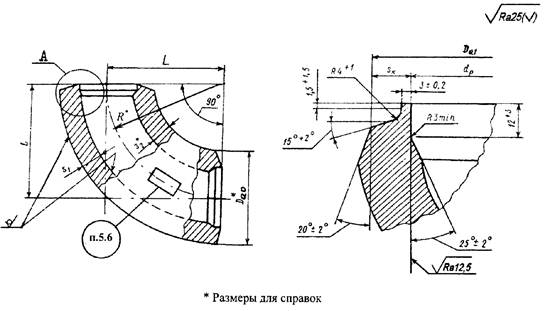

Рисунок 1

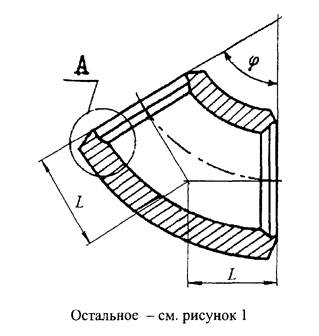

Рисунок 2


Таблица 1

Размеры в миллиметрах

Исполнение

Рисунок

Условный проход Dу

Присоединяемые трубы

Dao

Da1

dp

L

R*

sk

s1

s2*

φ, град

Масса, кг

ТУ на трубы

Damp

smp

номин.

пред. откл.

номин.

пред. откл.

номин.

пред. откл.

не менее

р = 13,73 МПа, t = 560 °C



01

1

150

219

32

226

221

±1

156

+0,63

260

±3

260

30,0

32

40

90

86

ТУ 14-3Р-55

02

200

273

36

284

273

203

+0,72

350

±5

350

31,5



45

165



03

300

377

50

394

377

281

+0.81

450

450

44,3

43

60

383

ТУ 14-3Р-55 или ТУ 1310-030-00212179

р = 13,73 МПа, t = 545 °C

04

1

200

273

32

284

273

±1

211

+0,72

350

±5

350

27,3

28

38

90

148

05

250

325

38

334

325

251

+0,81

400

400

32,3

33

45

220

р = 4,02 МПа, t = 545 °C



06

2

600

630

28

680

650

±3

576

+1,00

228

±5

850

32,0

55

65

30

470

ТУ 3-923 или ТУ 1310-030-00212179

07

352

45

700

08

491

60

940

09

1

850

90

1400

* Размеры для справок




Ключевые слова: тепловые станции, паропроводы, отводы штампованные, конструкция, размеры, материалы

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Изм.

Номера листов (страниц)

Номер документа

Срок введения изменений

Подпись

Дата

Измененных

Замененных

Новых

Аннулированных
