Скачать СТО 79814898 747-2014 Детали и элементы трубопроводов пара и горячей воды на давление до 2,2 МПа (22 кгс/см2). Трубы и прокат. Сортамент

Дата актуализации: 10.08.2017

СТО 79814898 747-2014

Детали и элементы трубопроводов пара и горячей воды на давление до 2,2 МПа (22 кгс/см2). Трубы и прокат. Сортамент

Обозначение:	СТО 79814898 747-2014
Обозначение англ:	STO 79814898 747-2014
Статус:	взамен
Название рус.:	Детали и элементы трубопроводов пара и горячей воды на давление до 2,2 МПа (22 кгс/см2). Трубы и прокат. Сортамент
Дата добавления в базу:	01.02.2017
Дата актуализации:	05.05.2017
Дата введения:	01.12.2014

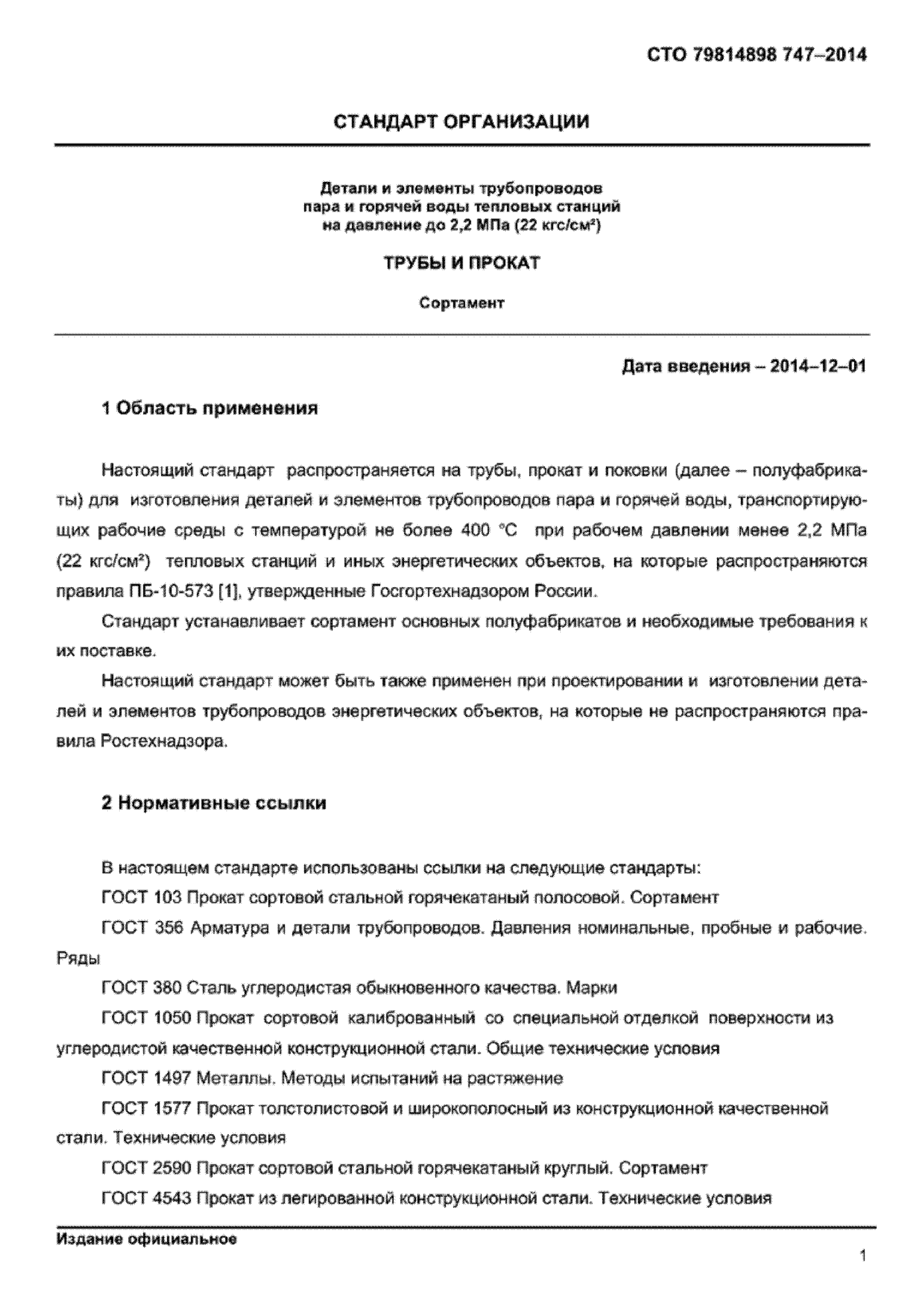

Область применения:	Стандарт распространяется на трубы, прокат и поковки для изготовления деталей и элементов трубопроводов пара и горячей воды, транспортирующих рабочие среды с температурой не более 400 градусов Цельсия при рабочем давлении менее 22 МПа (22 кгс/см) тепловых станции и иных энергетических объектов на которые распространяются правила ПБ-10-573, утвержденные Госгортехнадзором России Стандарт устанавливает сортамент основных полуфабрикатов и необходимые требования к их поставке Настоящий стандарт может быть также применен при проектировании и изготовлении деталей и элементов трубопроводов энергетических объектов на которые не распространяются правила Ростехнадзора

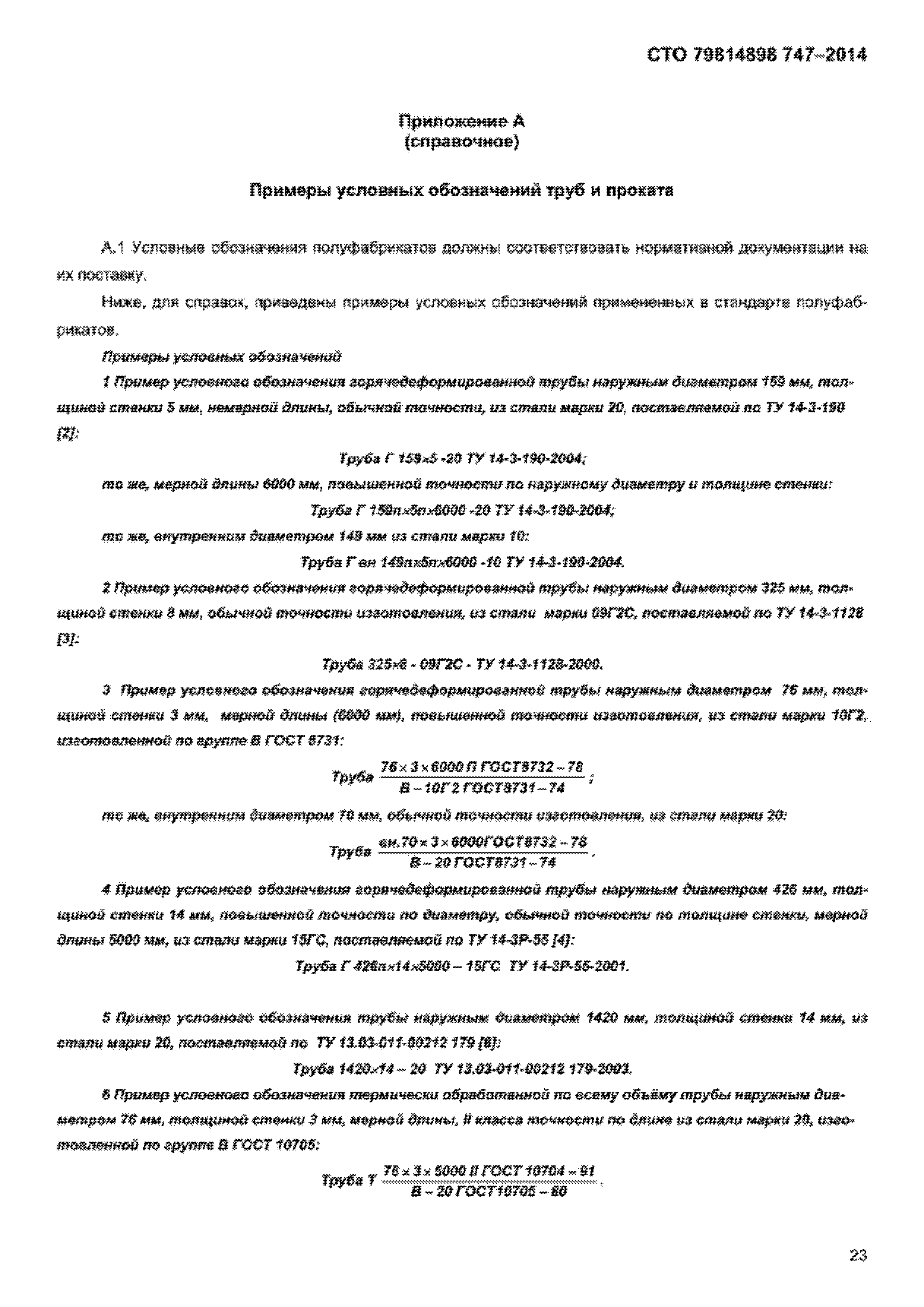

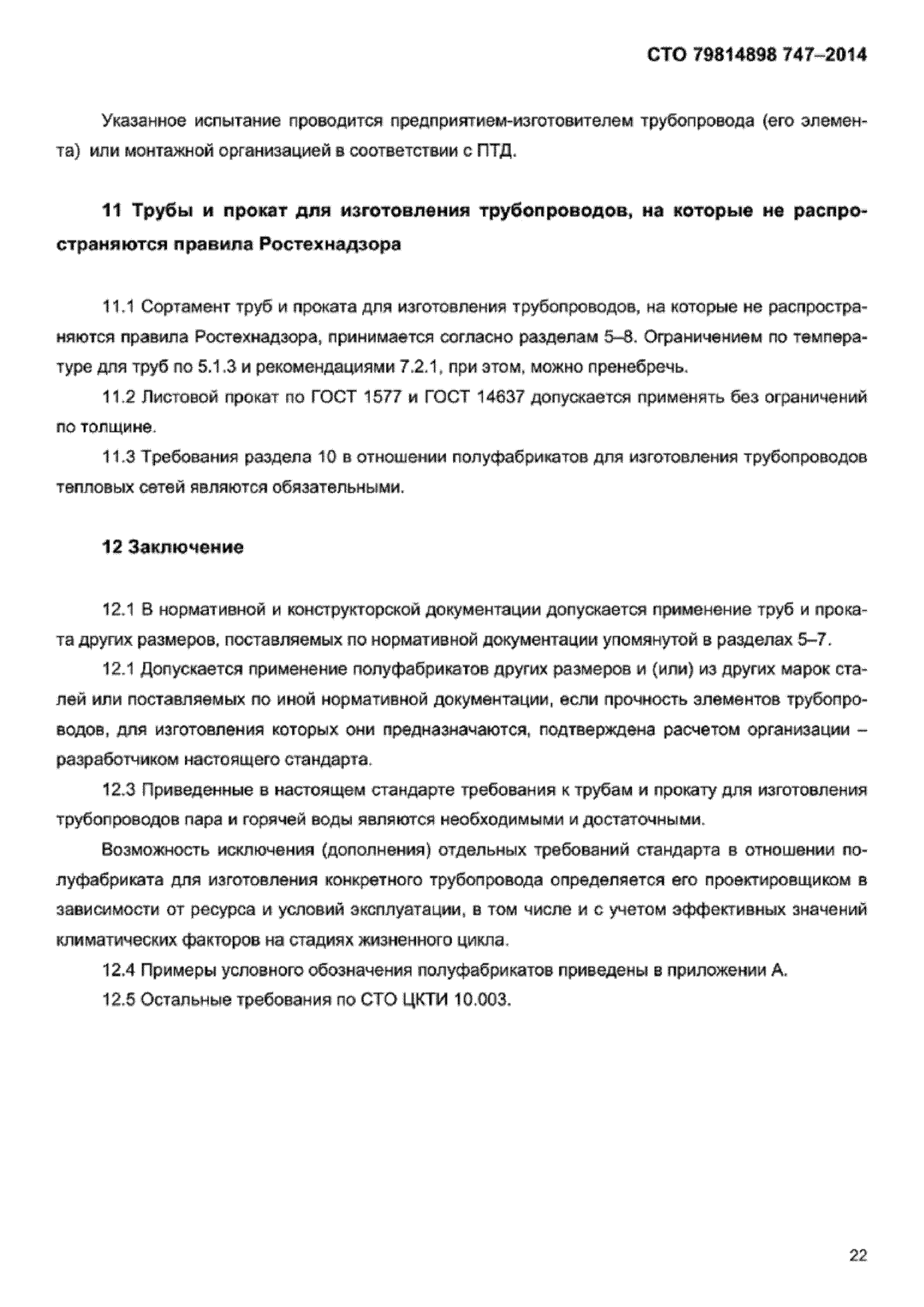

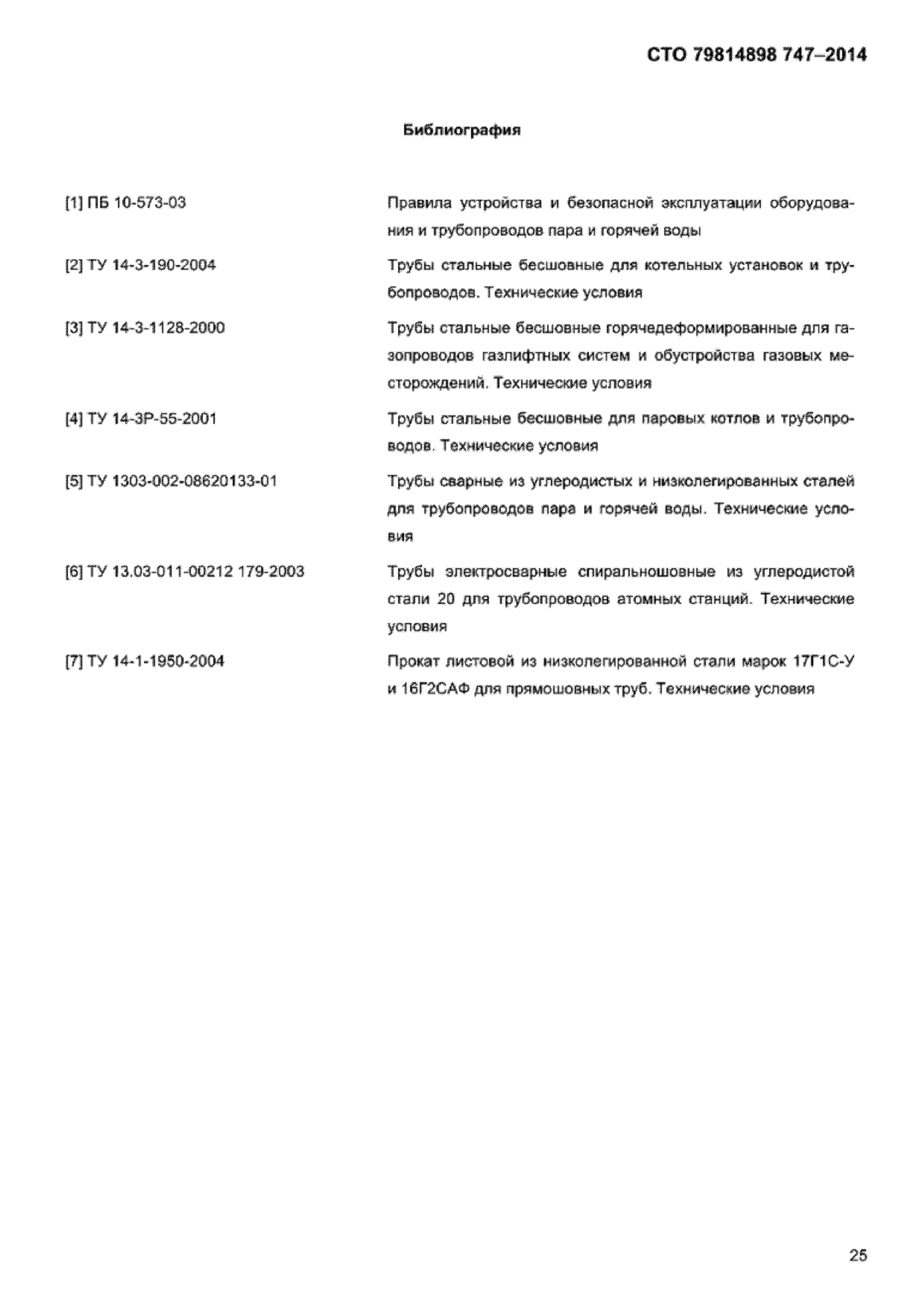

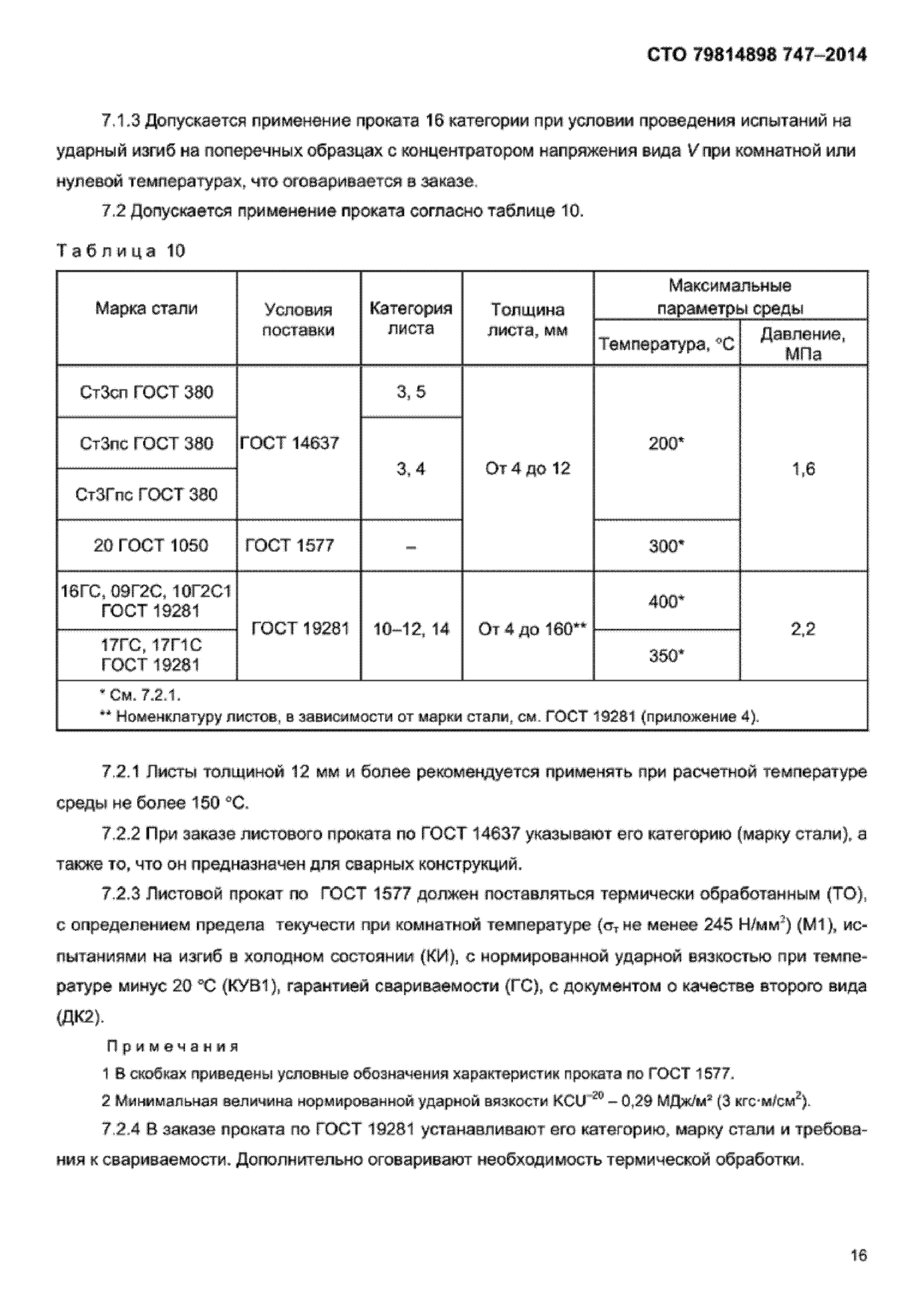

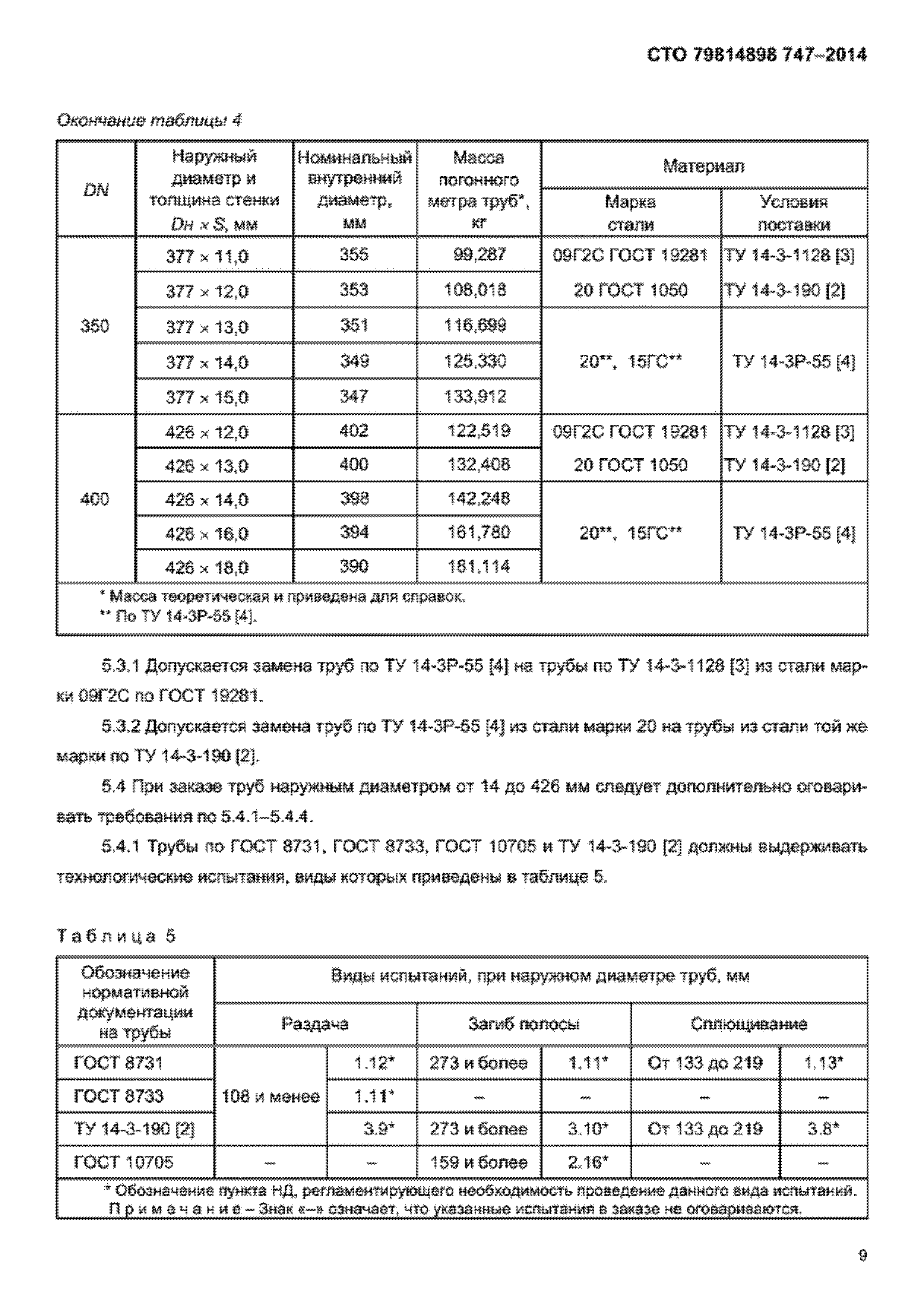

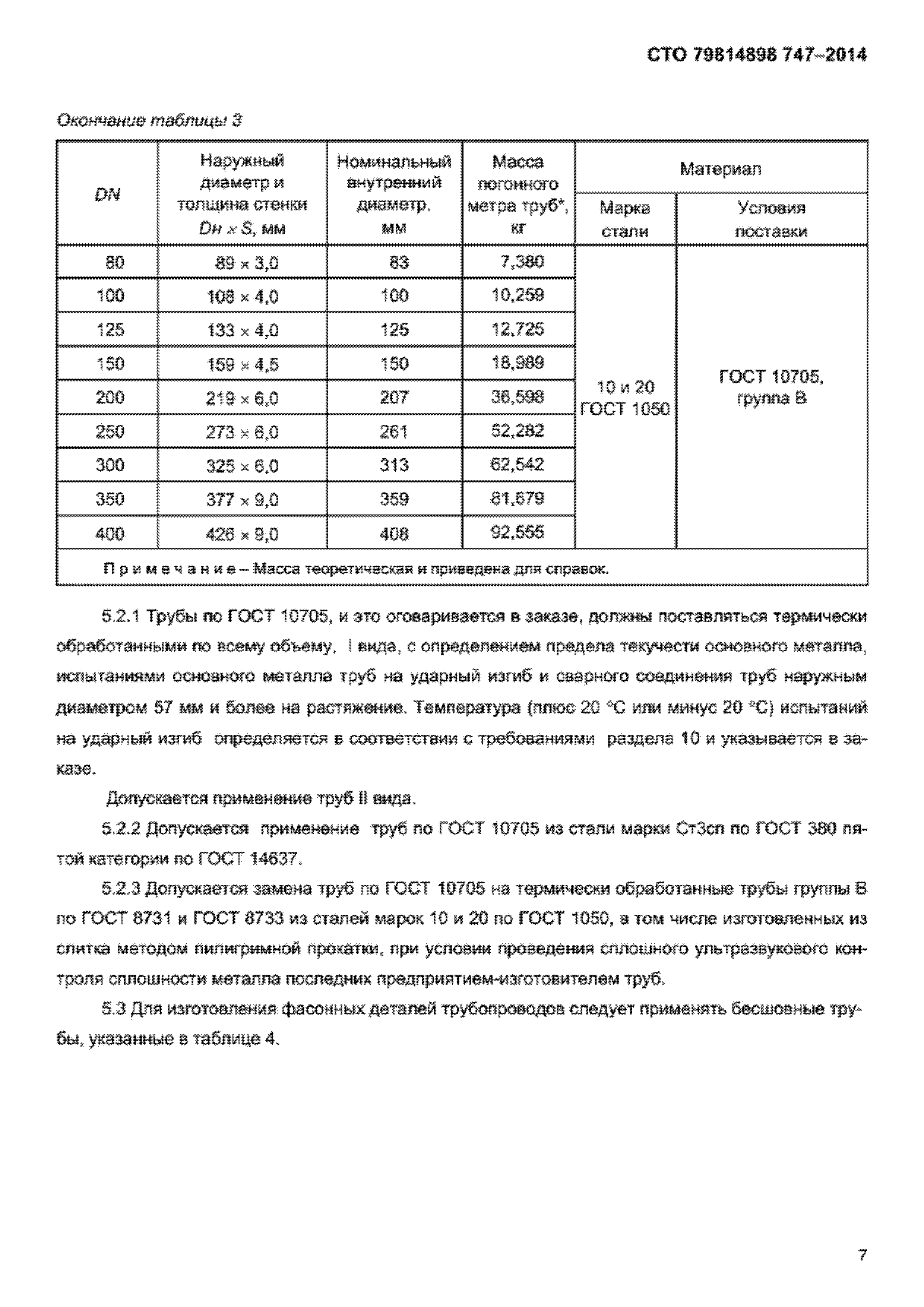

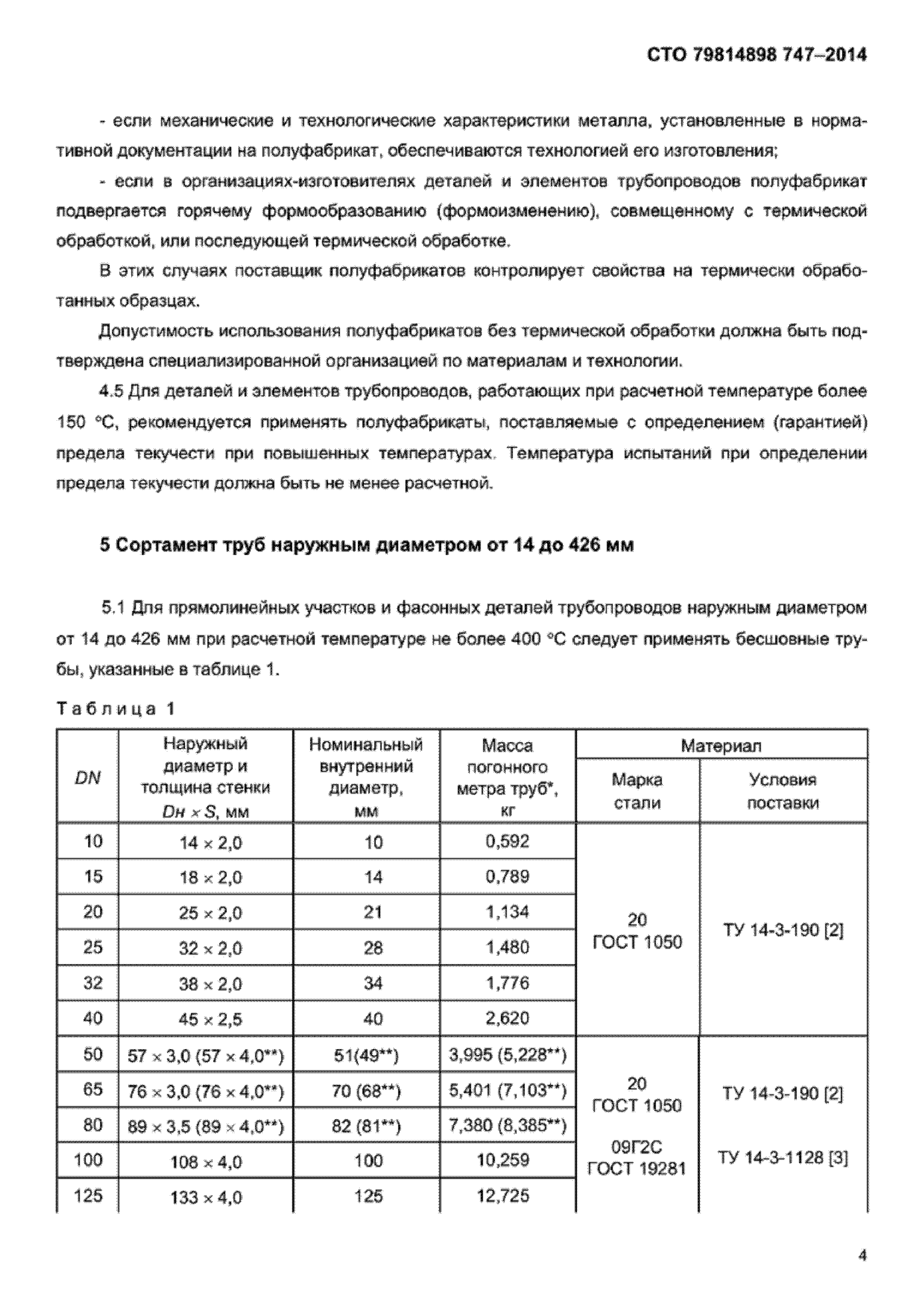

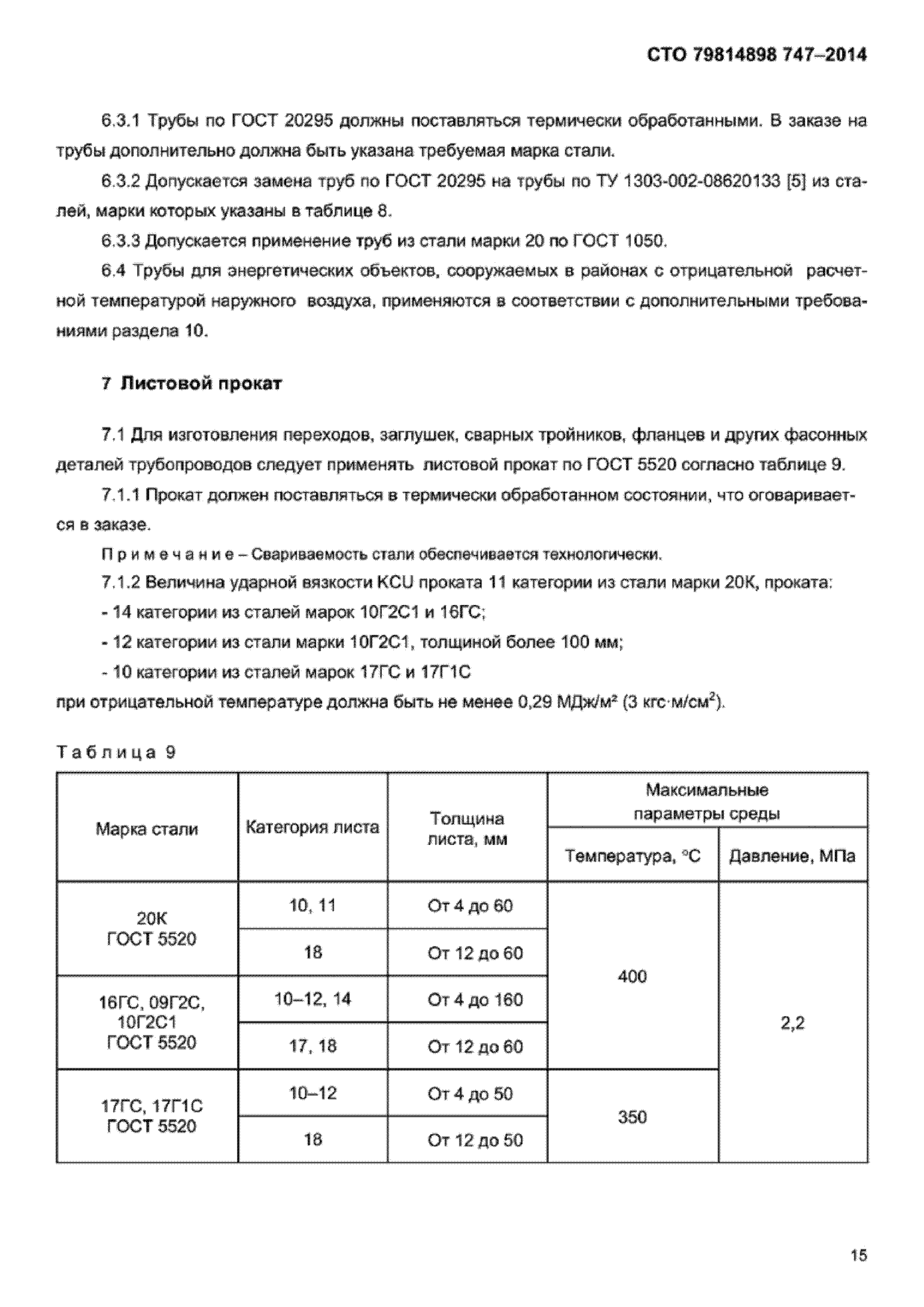

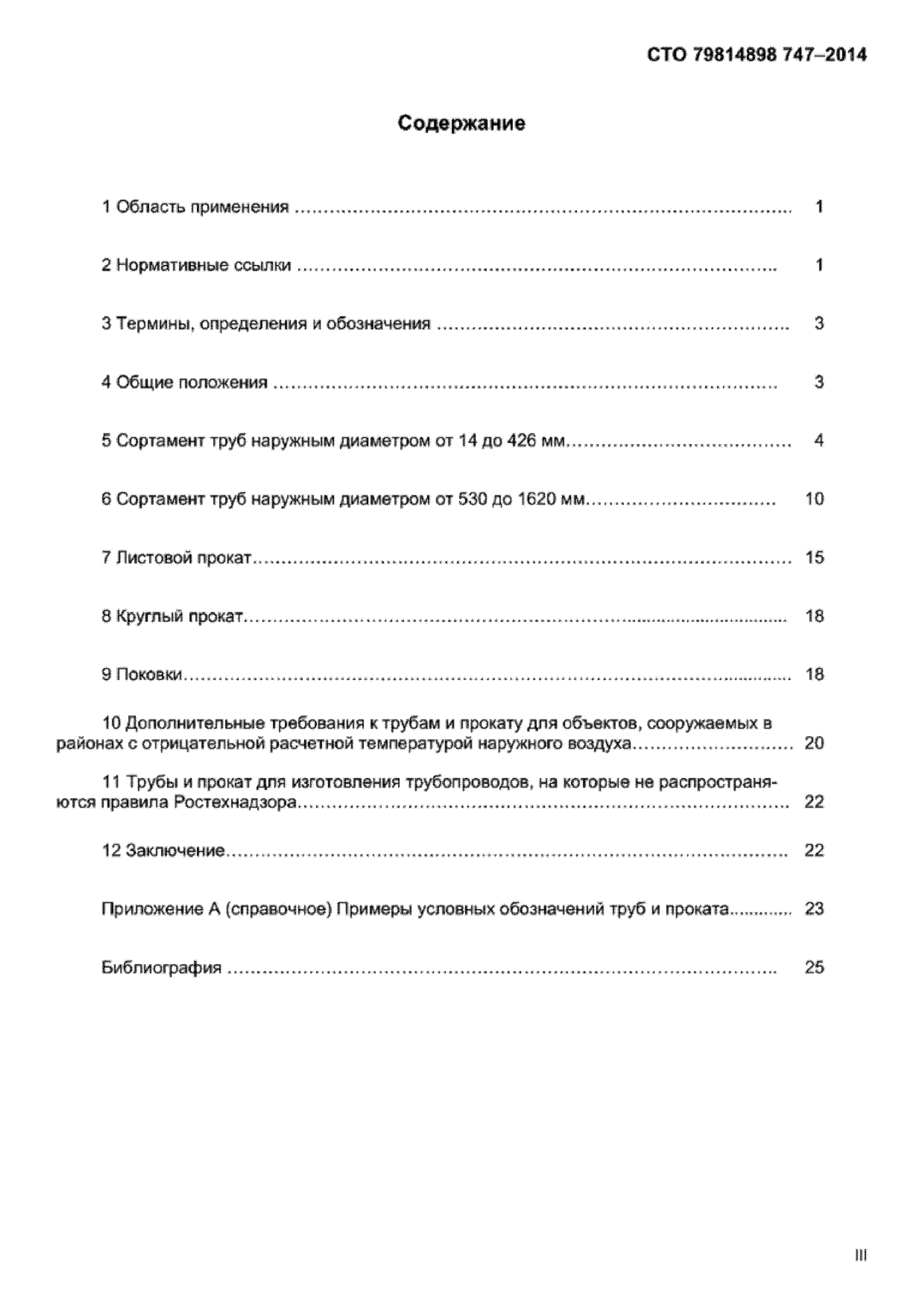

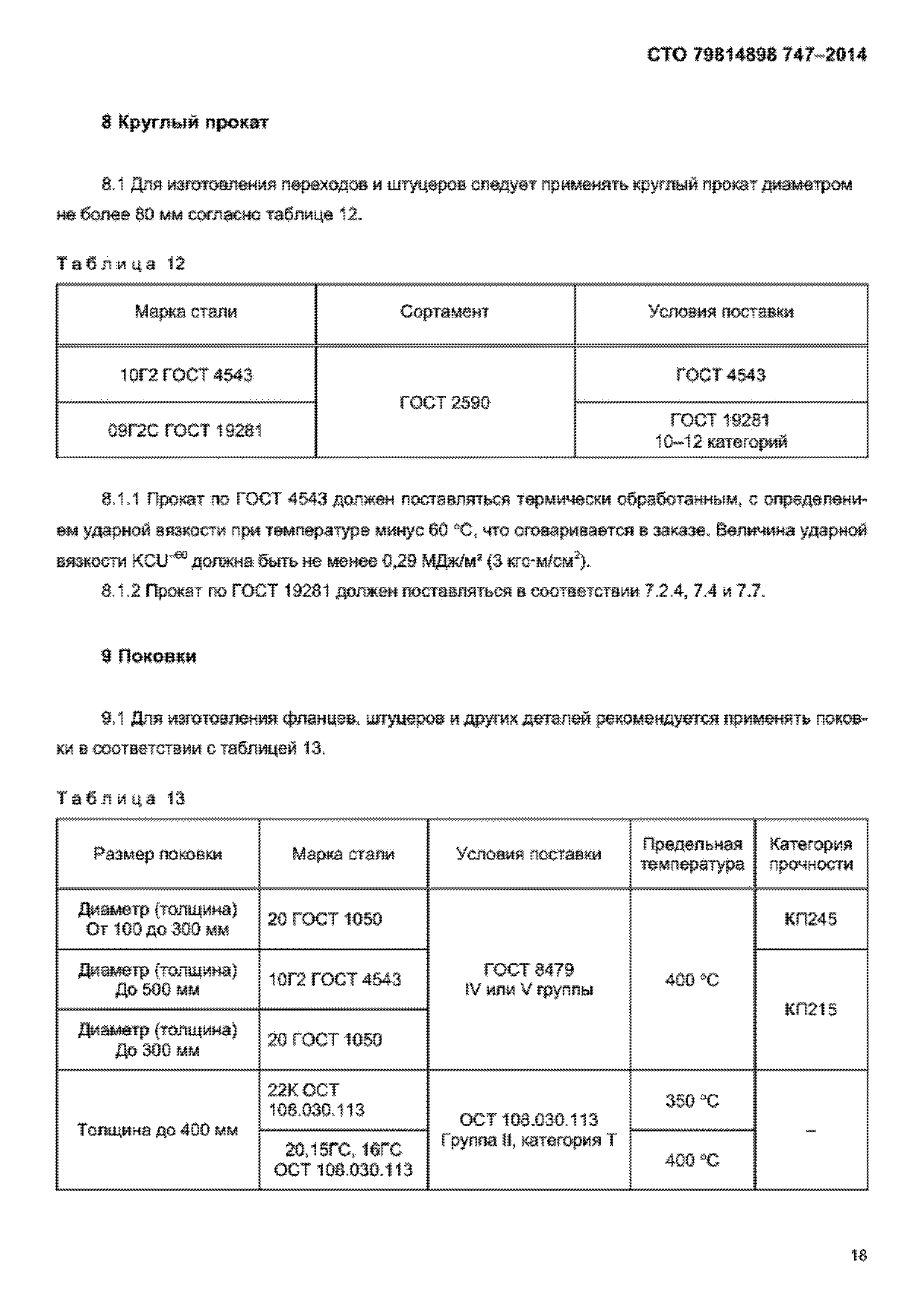

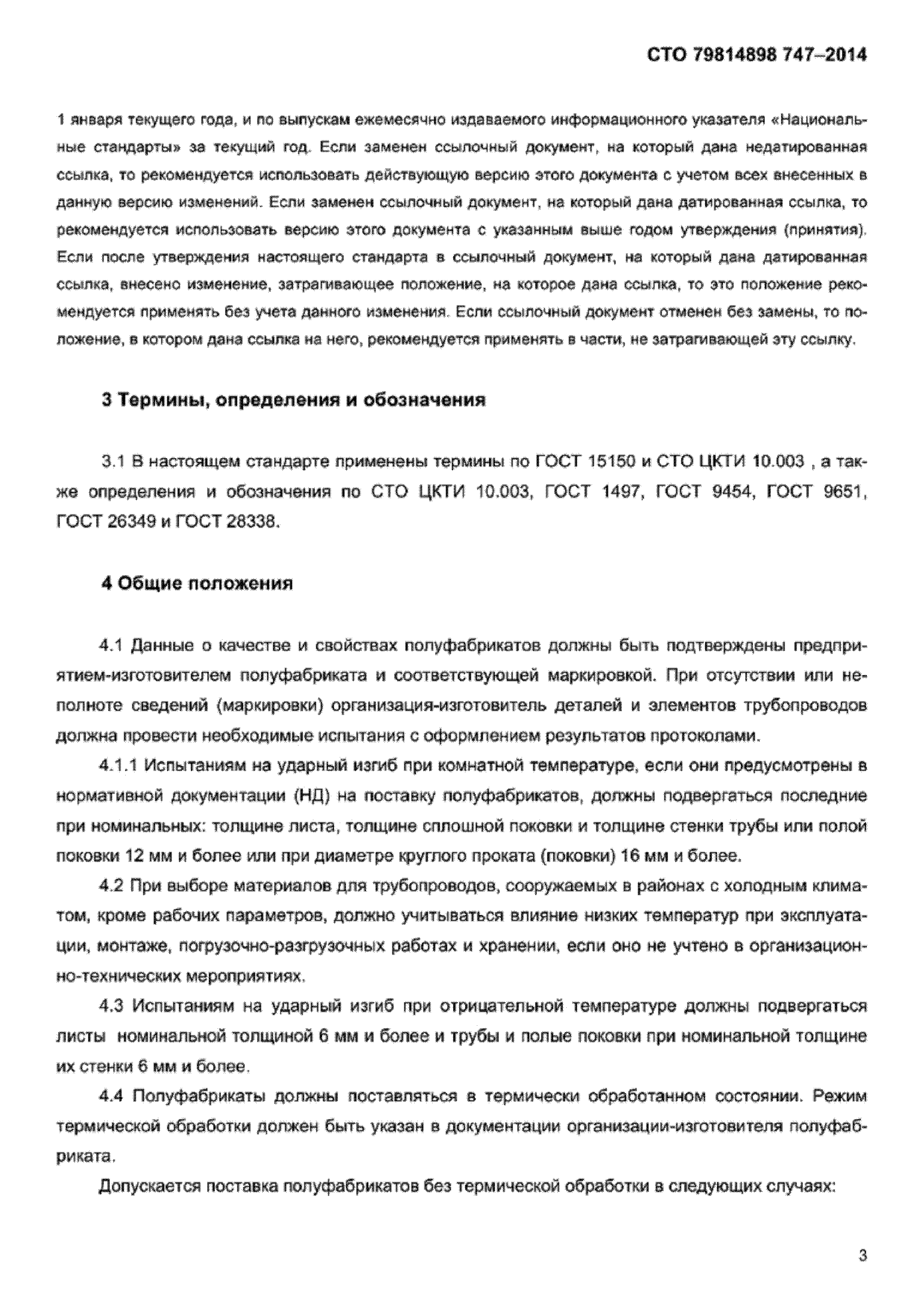

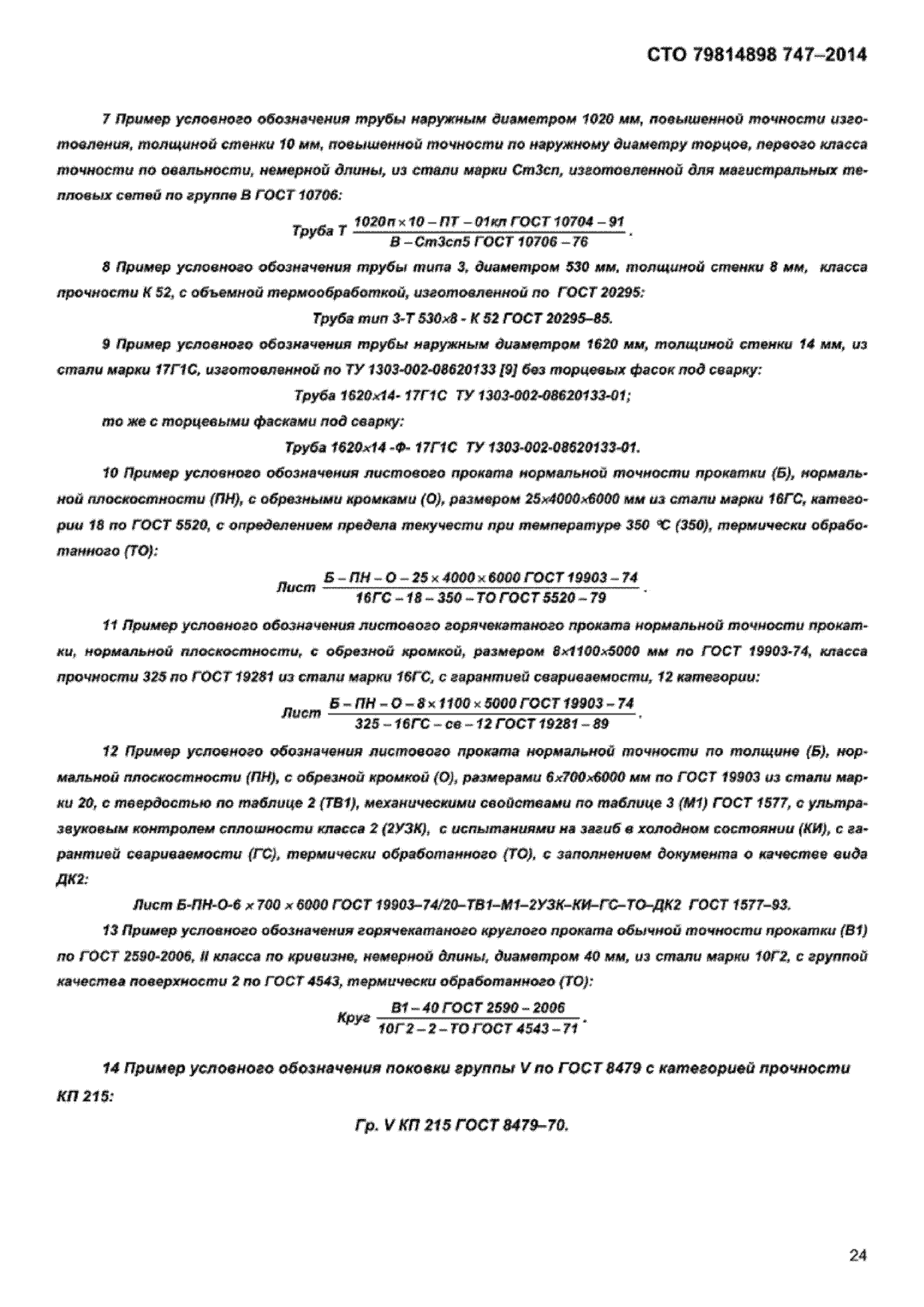

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения и обозначения 4 Общие положения 5 Сортамент труб наружным диаметром от 14 до 426 мм 6 Сортамент труб наружным диаметром от 530 до 1620 мм 7 Листовой прокат 8 Круглый прокат 9 Поковки 10 Дополнительные требования к трубам и прокату для объектов, сооружаемых в районах с отрицательной расчетной температурой наружного воздуха 11 Трубы и прокат для изготовления трубопроводов, на которые не распространяются правила Ростехнадзора 12 Заключение Приложение А (справочное). Примеры условных обозначений труб и проката Библиография
Разработан:	ЗАО Институт Севзапэнергомонтажпроект
Утверждён:	24.11.2014 ЗАО Институт Севзапэнергомонтажпроект (34-У)
Издан:	СЗЭМП (2014 г. )
Расположен в:	Техническая документация
Заменяет собой:	СТО 79814898 747-2006 «Детали и элементы трубопроводов ТЭС на давление до 2,2 МПа (22 кгс/см2). Трубы и прокат. Сортамент»

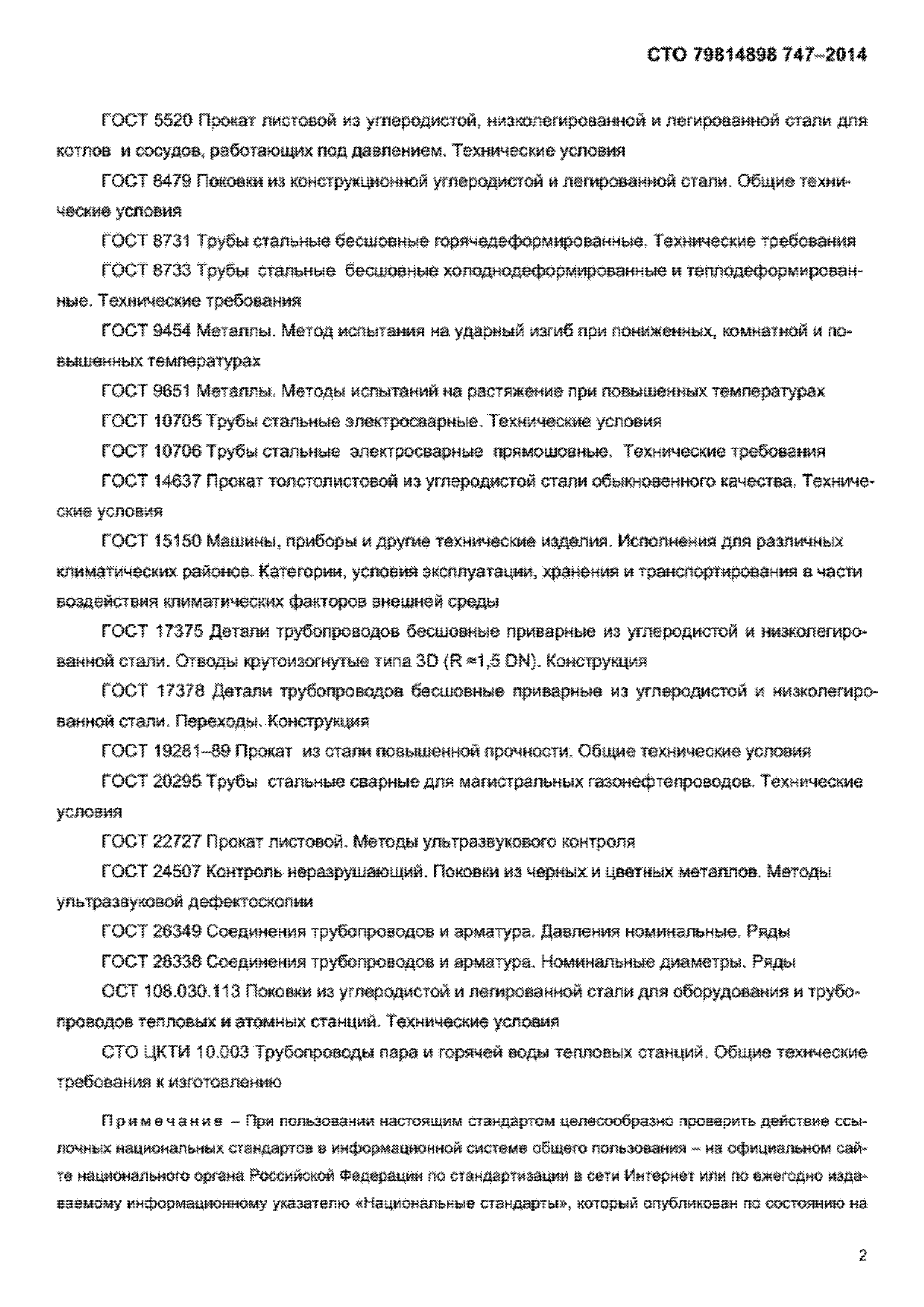

Нормативные ссылки:	ГОСТ 380-94 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение» ГОСТ 1577-93 «Прокат толстолистовой и широкополосный из конструкционной качественной стали. Технические условия» ГОСТ 2590-88 «Прокат стальной горячекатаный круглый. Сортамент» ГОСТ 5520-79 «Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия» ГОСТ 9651-84 «Металлы. Методы испытаний на растяжение при повышенных температурах» ГОСТ 10705-80 «Трубы стальные электросварные. Технические условия» ГОСТ 10706-76 «Трубы стальные электросварные прямошовные. Технические требования» ГОСТ 14637-89 «Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия» ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия» ГОСТ 20295-85 «Трубы стальные сварные для магистральных газонефтепроводов. Технические условия» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды» ГОСТ 2.101-68 «Единая система конструкторской документации. Виды изделий» ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды» ГОСТ 8733-74 «Трубы стальные бесшовные холоднодеформированные и теплодеформированные. Технические требования» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 17375-2001 «Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Отводы крутоизогнутые типа 3D (R около 1,5 DN). Конструкция» ГОСТ 17378-2001 «Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Переходы. Конструкция» Федеральный закон 184-ФЗ «О техническом регулировании» ПБ 10-573-03 «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды» ГОСТ 22727-88 «Прокат листовой. Методы ультразвукового контроля» ГОСТ 24507-80 «Контроль неразрушающий. Поковки из черных и цветных металлов. Методы ультразвуковой дефектоскопии» ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные. Ряды» ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения» СТО ЦКТИ 10.003-2007 «Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению» ГОСТ 103-2006 «Прокат сортовой стальной горячекатаный полосовой. Сортамент»
