Скачать 4799-00.001МУ Методические указания по обследованию оборудования буровых установок с истекшим сроком службы с целью продления срока их дальнейшей эксплуатации

Дата актуализации: 10.08.2017

4799-00.001МУ

Методические указания по обследованию оборудования буровых установок с истекшим сроком службы с целью продления срока их дальнейшей эксплуатации

Обозначение:	4799-00.001МУ
Обозначение англ:	4799-00.001МУ
Статус:	действует
Название рус.:	Методические указания по обследованию оборудования буровых установок с истекшим сроком службы с целью продления срока их дальнейшей эксплуатации
Дата добавления в базу:	01.02.2017
Дата актуализации:	05.05.2017
Область применения:	Указания являются обязательным руководством при проведении обследований и испытаний оборудования буровых установок с истекшим расчетным сроком службы с целью определения возможности их дальнейшей эксплуатации, а также установления необходимости проведения ремонта или списания.

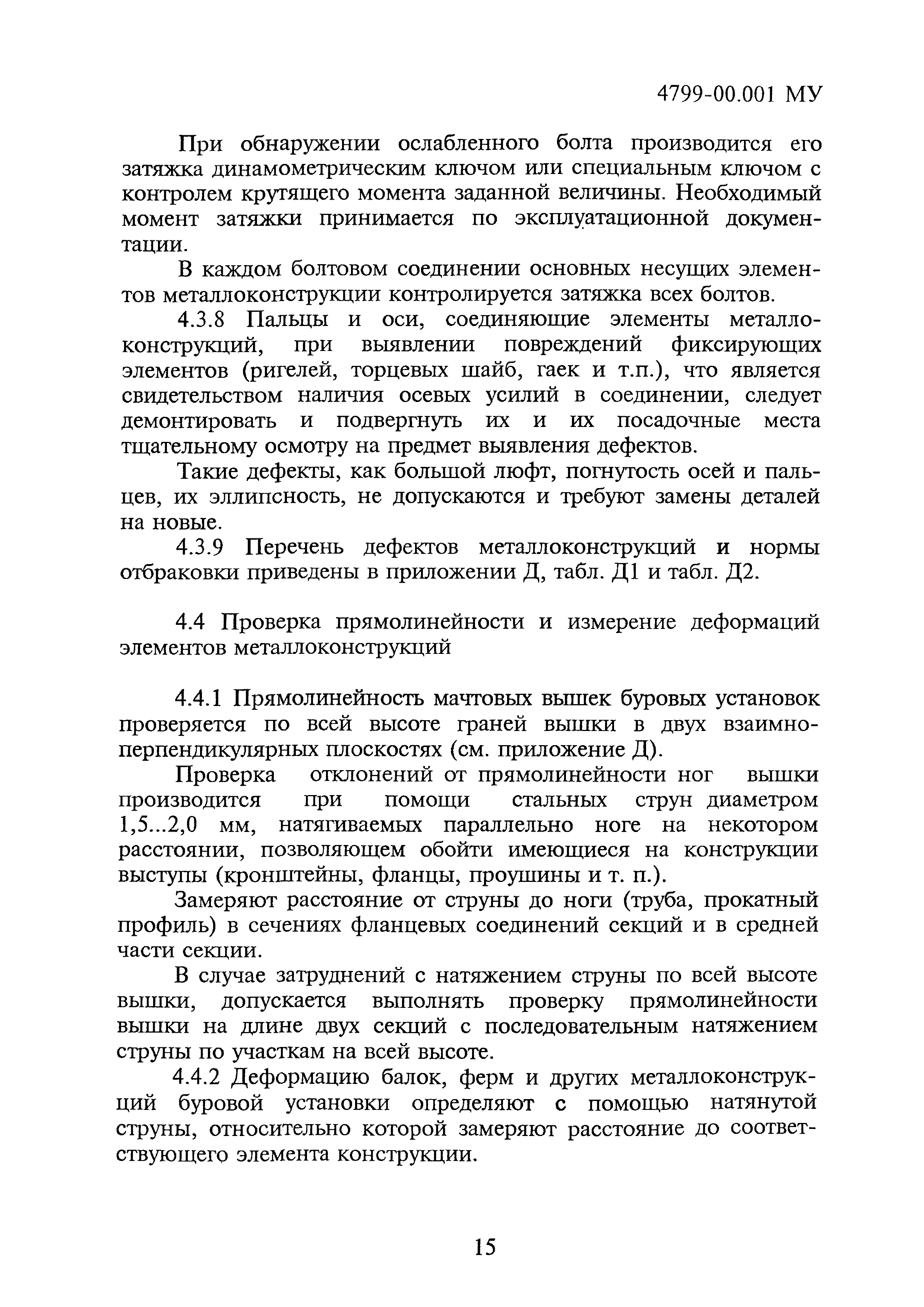

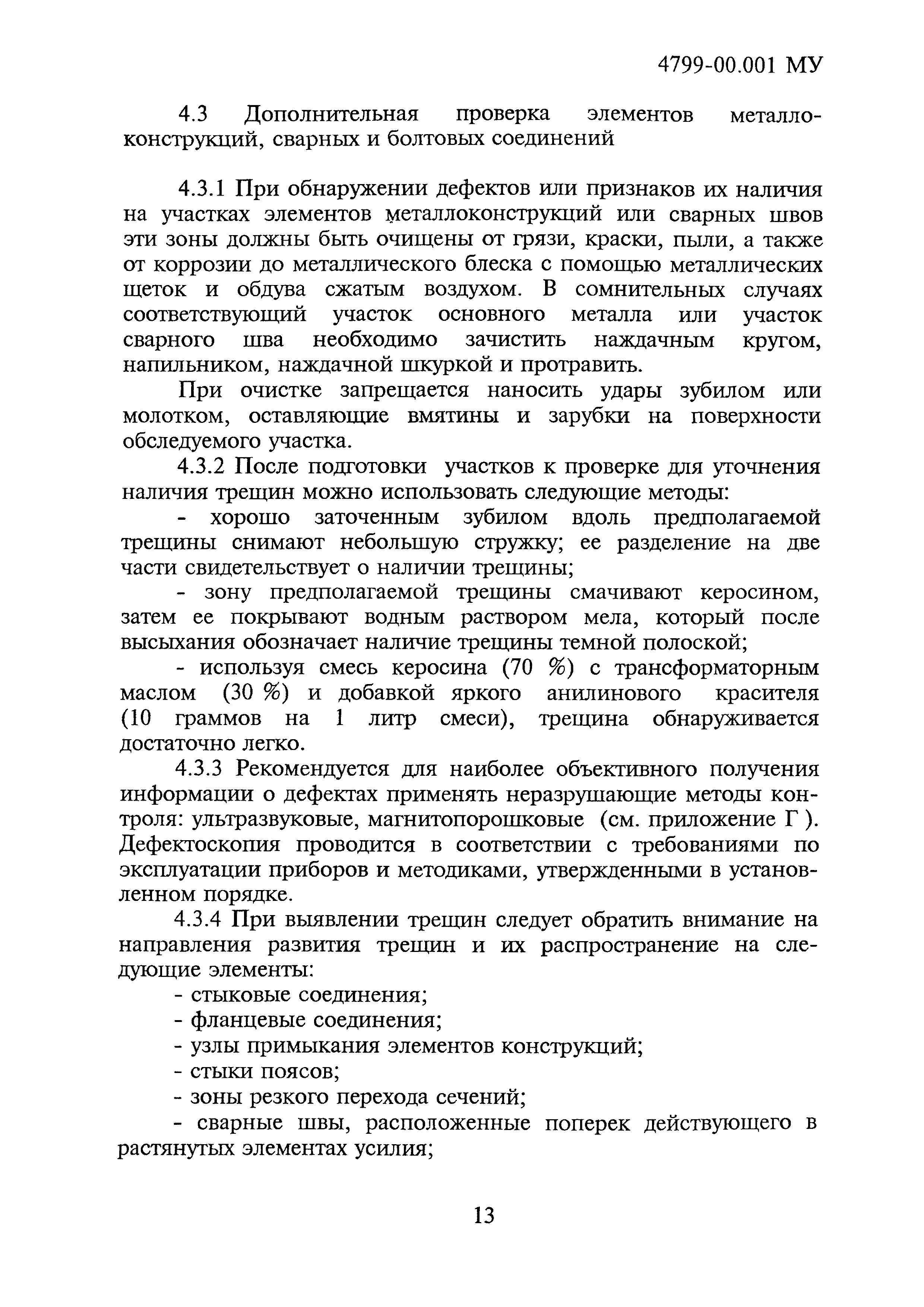

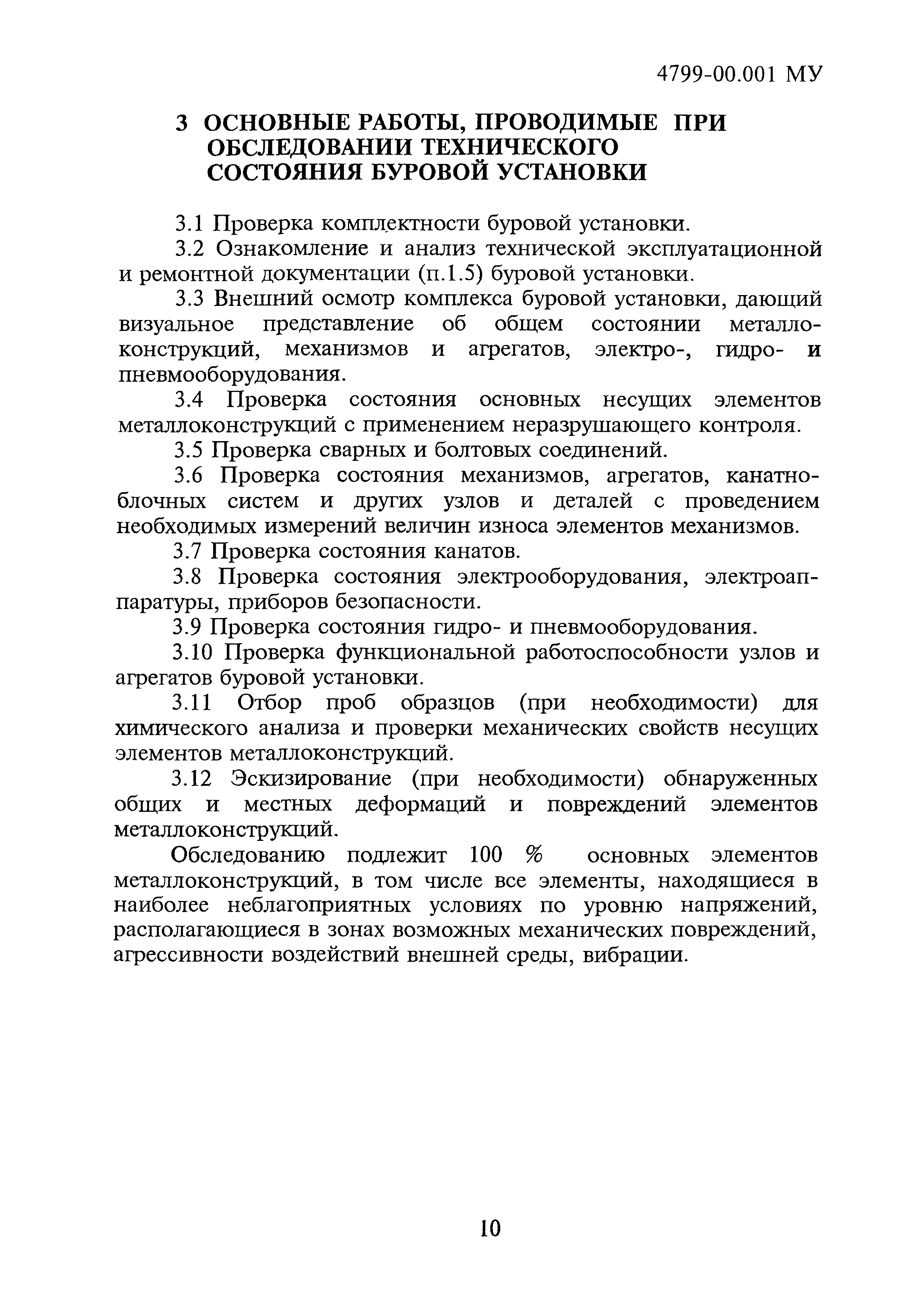

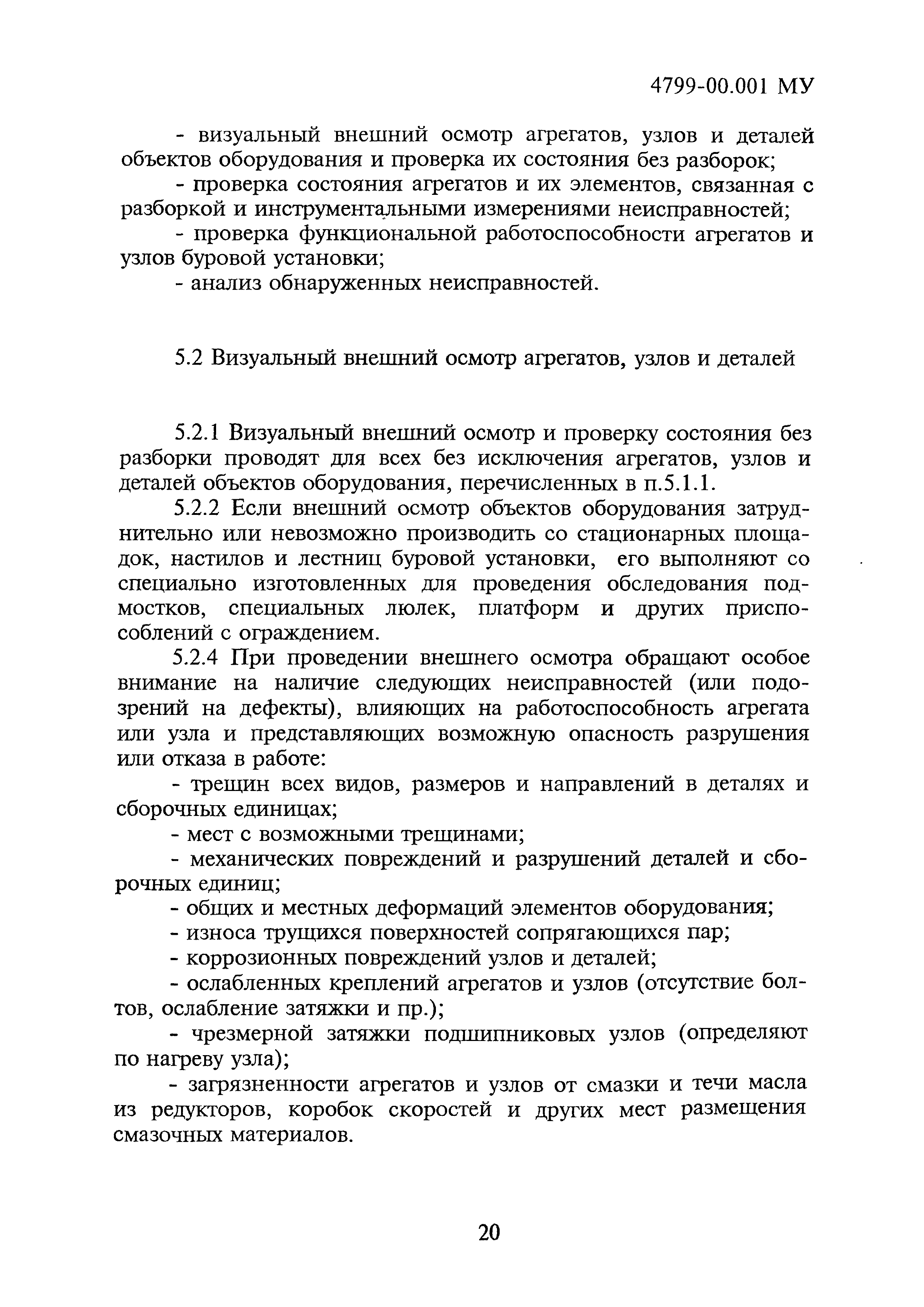

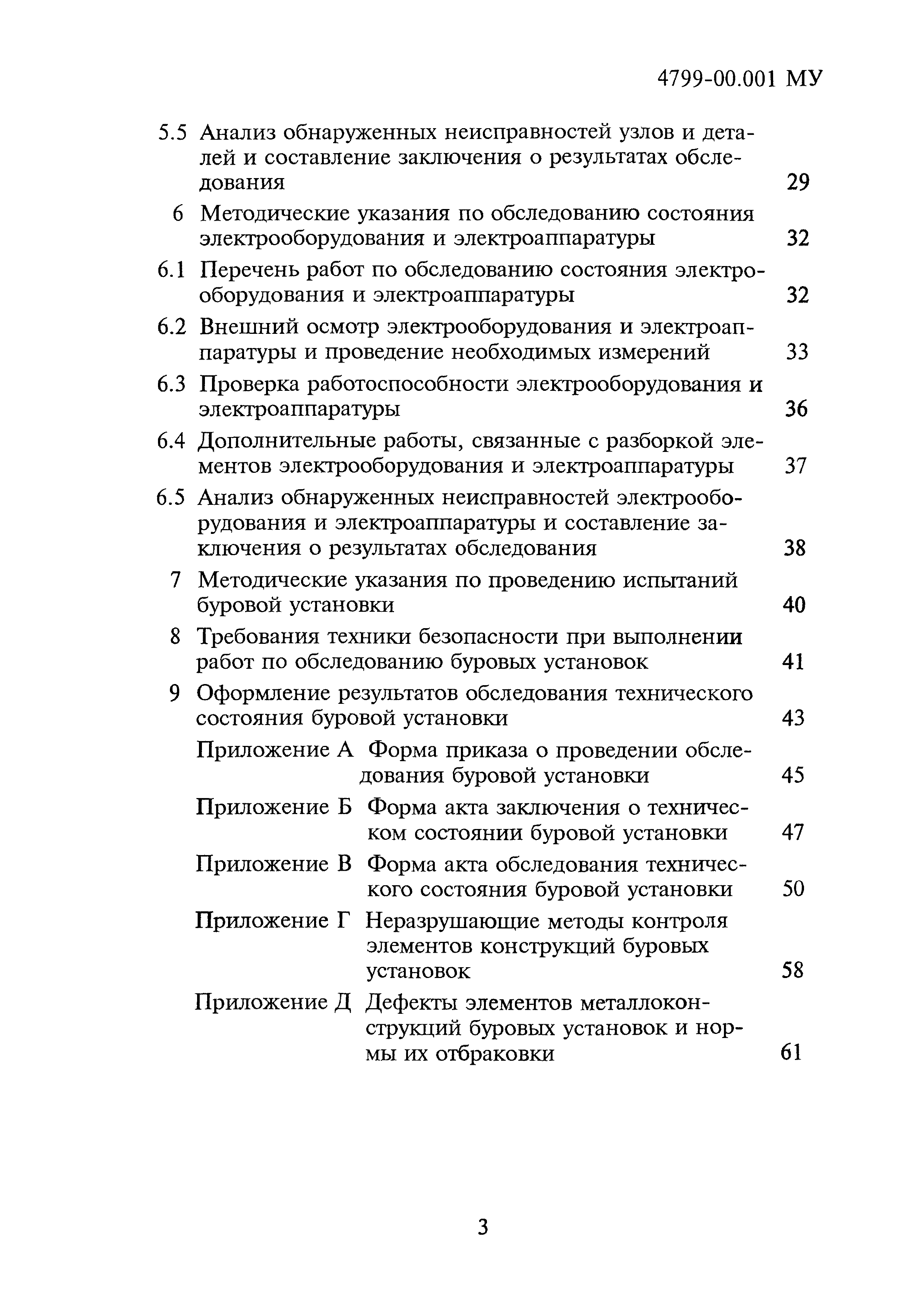

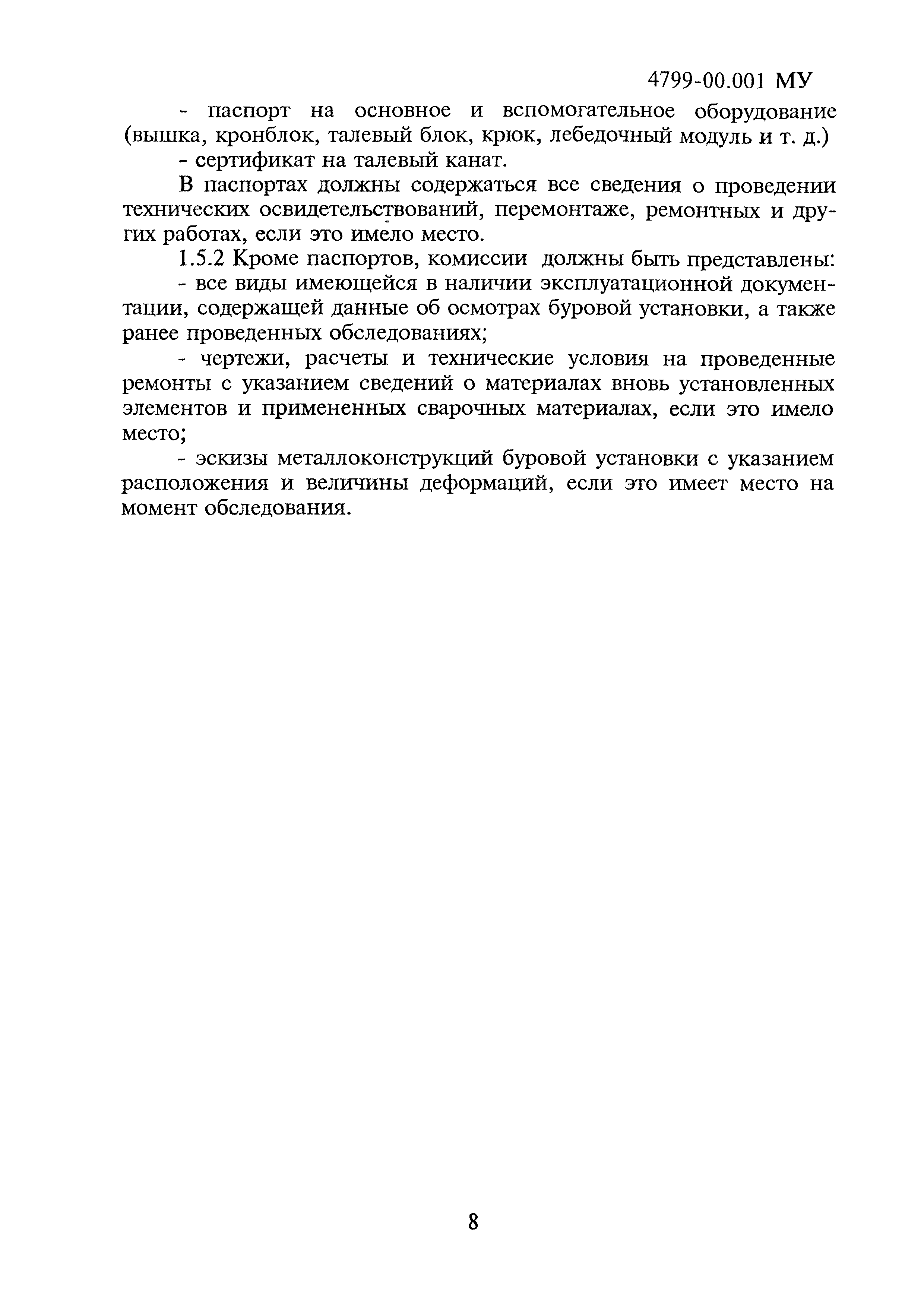

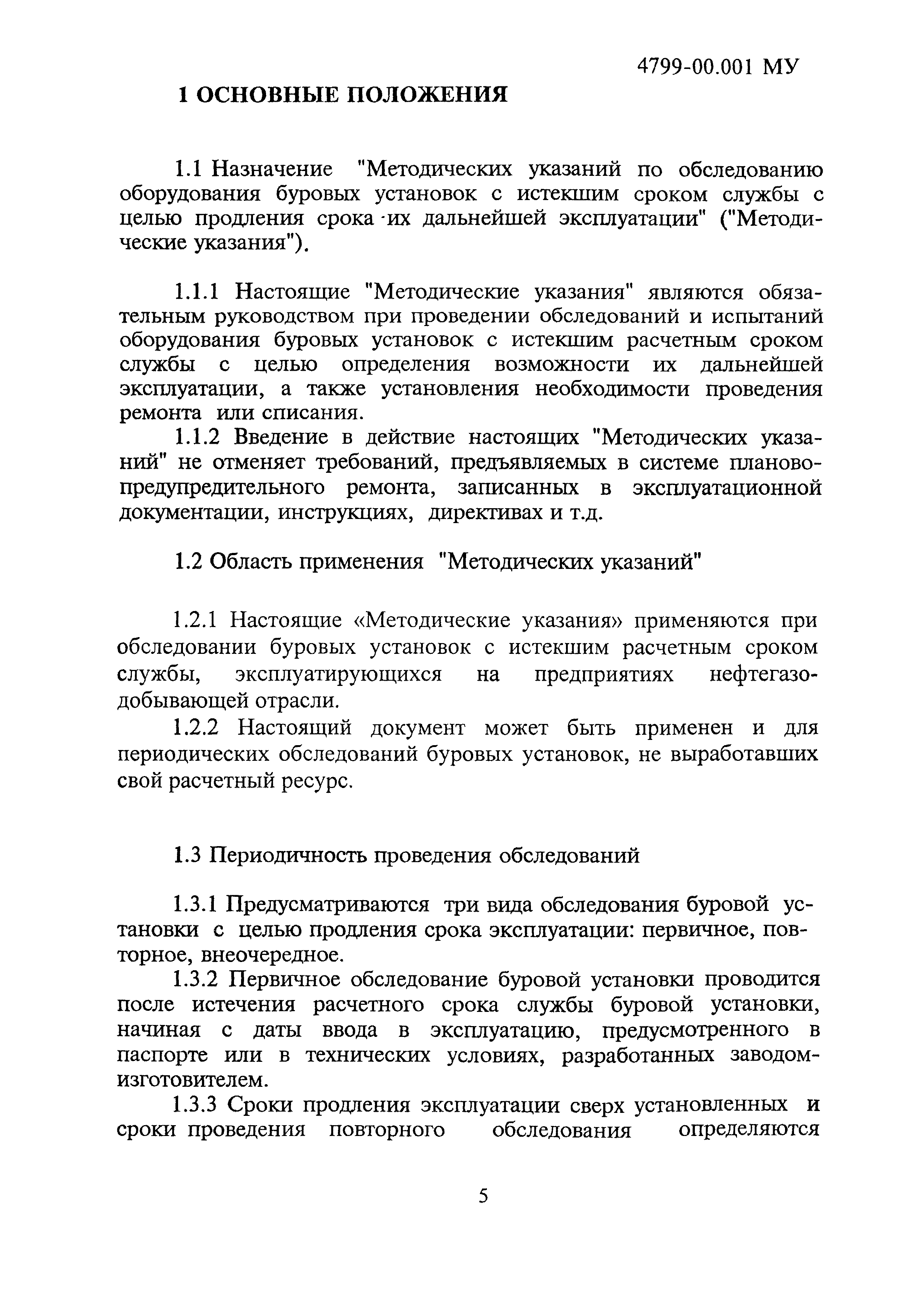

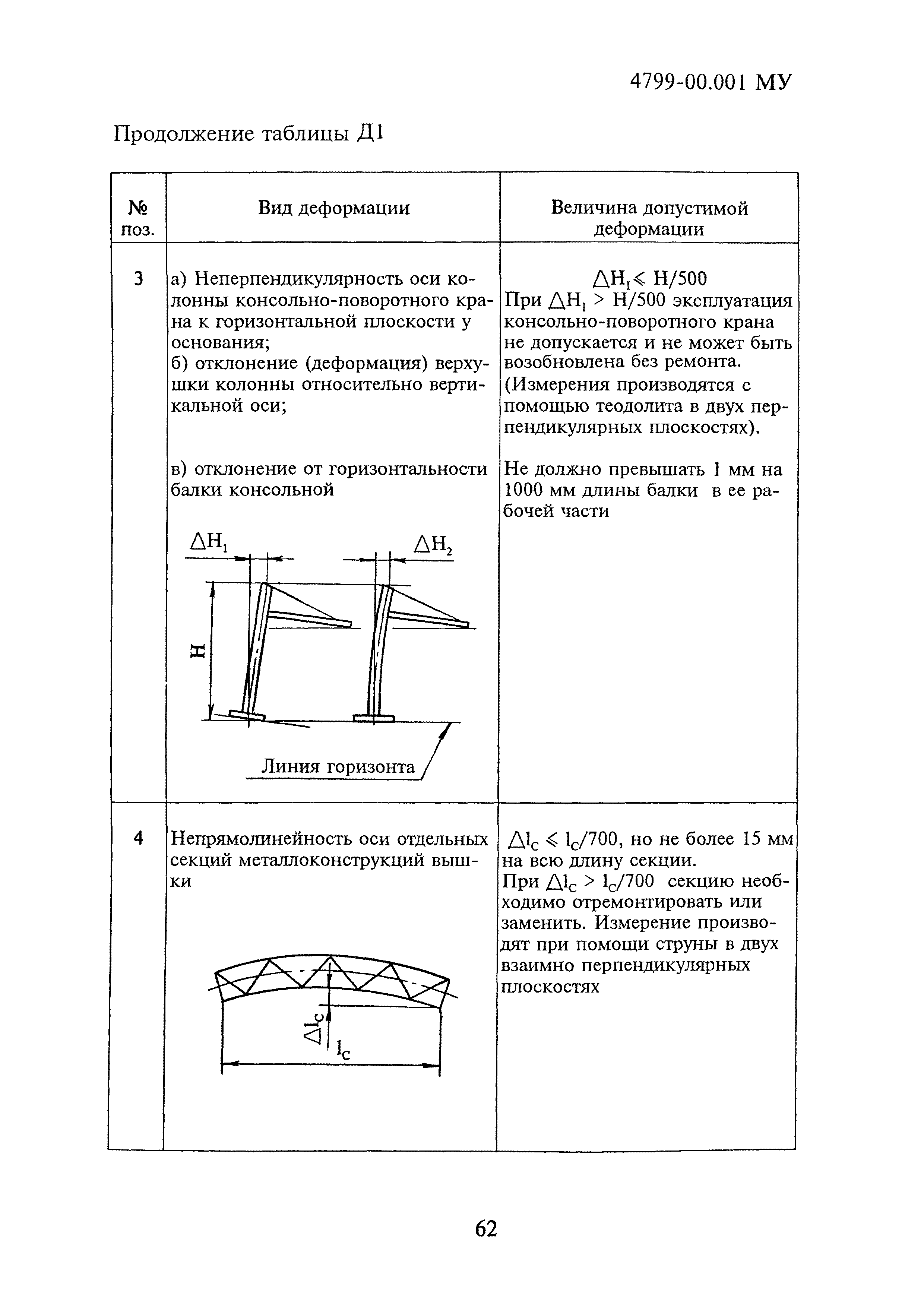

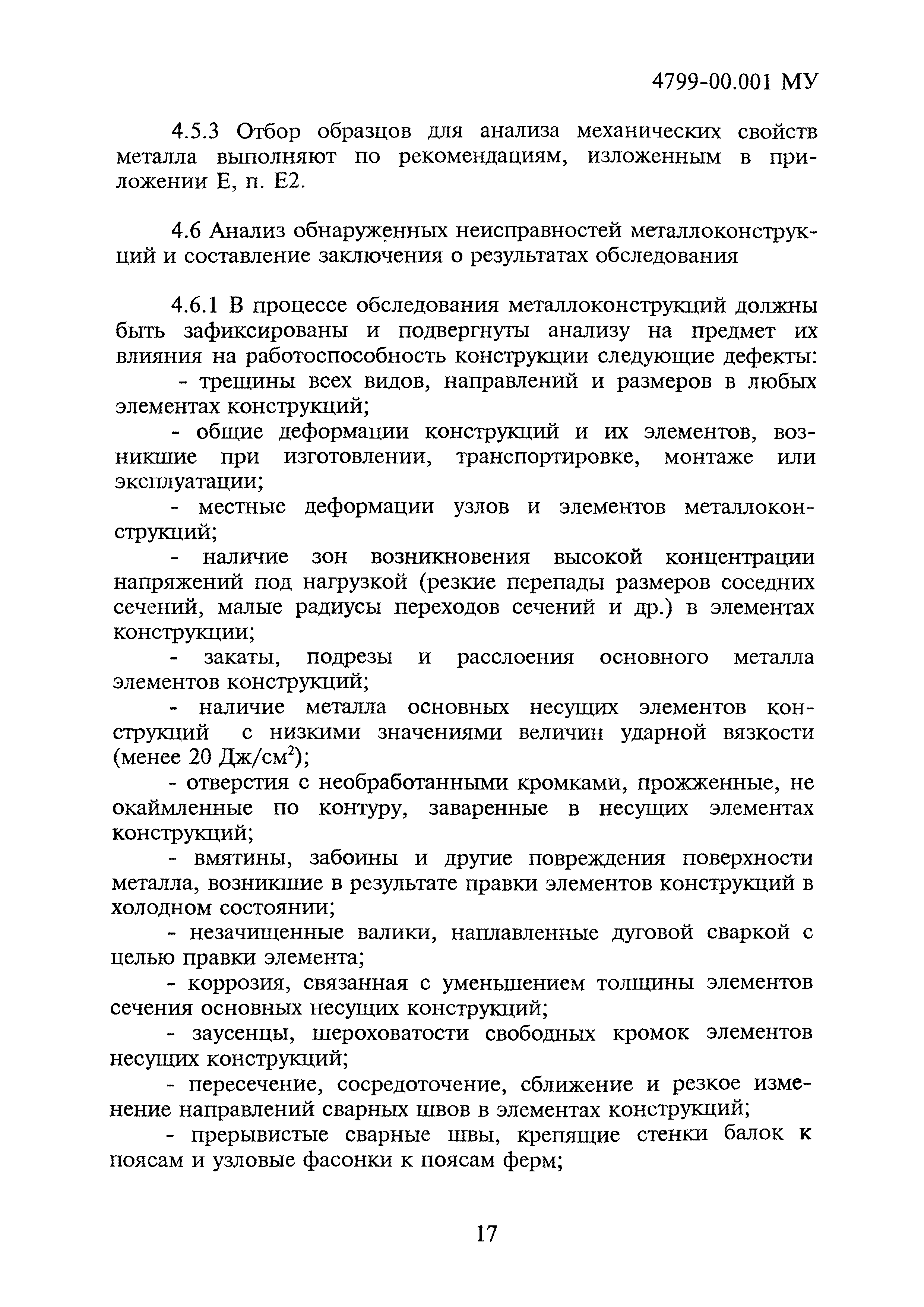

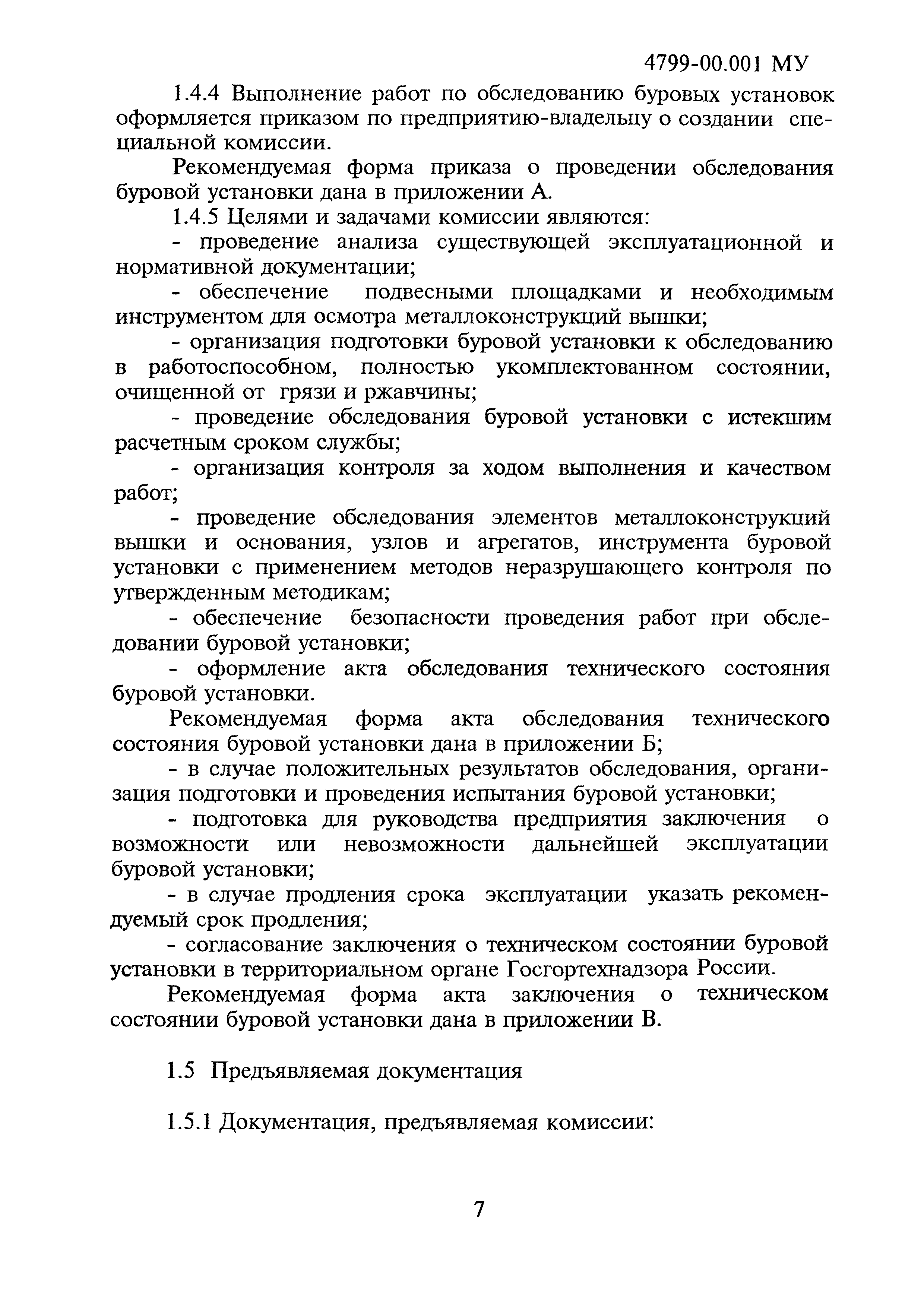

Оглавление:	1 Основные положения    1.1 Назначение "Методических указаний"    1.2 Область применения "Методических указаний"    1.3 Периодичность проведения обследований    1.4 Организация обследования    1.5 Предъявляемая документация 2 Подготовка буровой установки к обследованию 3 Основные работы, проводимые при обследовании технического состояния буровой установки 4 Методические указания по обследованию состояния металлоконструкций    4.1 Основные этапы обследования металлоконструкций    4.2 Предварительный внешний осмотр металлоконструкций и соединений    4.3 Дополнительная проверка элементов металлоконструкций, сварных и болтовых соединений    4.4 Проверка прямолинейности и измерение деформаций элементов металлоконструкций    4.5 Определение химического состава и механических свойств металла металлоконструкций    4.6 Анализ обнаруженных неисправностей металлоконструкций и составление заключения о результатах обследования 5 Методические указания по обследованию состояния механизмов, канатно-блочных систем, грузозахватных приспособлений и других узлов    5.1 Основной перечень работ по обследованию    5.2 Визуальный внешний осмотр агрегатов, узлов и деталей    5.3 Проверка состояния агрегатов и их элементов после разборки и инструментальные измерения неисправностей    5.4 Проверка функциональной работоспособности агрегатов и узлов буровой установки    5.5 Анализ обнаруженных неисправностей узлов и деталей и составление заключения о результатах обследования 6 Методические указания по обследованию состояния электрооборудования и электроаппаратуры    6.1 Перечень работ по обследованию состояния электрооборудования и электроаппаратуры    6.2 Внешний осмотр электрооборудования и электроаппаратуры и проведение необходимых измерений    6.3 Проверка работоспособности электрооборудования и электроаппаратуры    6.4 Дополнительные работы, связанные с разборкой элементов электрооборудования и электроаппаратуры    6.5 Анализ обнаруженных неисправностей электрооборудования и электроаппаратуры и составление заключения о результатах обследования 7 Методические указания по проведению испытаний буровой установки 8 Требования техники безопасности при выполнении работ по обследованию буровых установок 9 Оформление результатов обследования технического состояния буровой установки Приложение А. Форма приказа о проведении обследования буровой установки Приложение Б. Форма акта заключения о техническом состоянии буровой установки Приложение В. Форма акта обследования технического состояния буровой установки Приложение Г. Неразрушающие методы контроля элементов конструкций буровых установок Приложение Д. Дефекты элементов металлоконструкций буровых установок и нормы их отбраковки Приложение Е. Отбор проб (образцов) для определения химического состава и механических свойств металла основных несущих элементов металлоконструкций буровых установок Приложение Ж. Форма сводной ведомости неисправностей и дефектов металлоконструкций, узлов и деталей, электрооборудования и электроаппаратуры Приложение И. Дефекты узлов и деталей агрегатов и механизмов буровых установок и нормы их отбраковки Приложение К. Форма протокола результатов неразрушающих методов контроля качества сварных швов и металла металлоконструкций буровой установки Приложение Л. Форма протокола результатов неразрушающих методов контроля качества узлов и деталей механизмов буровой установки Приложение М. Форма протокола результатов анализа химического состава металла несущих и вспомогательных элементов металлоконструкций и агрегатов буровой установки Приложение Н. Форма протокола результатов анализа механических свойств металла несущих и вспомогательных элементов металлоконструкций и агрегатов буровой установки Приложение П. Форма протокола результатов измерения твердости металла переносными твердомерами Перечень нормативных актов и других документов, использованных при разработке
Разработан:	СПКТБ Нефтегазмаш
Утверждён:	СПКТБ Нефтегазмаш
Принят:	10.03.2000 Управление по надзору в нефтяной и газовой промышленности Госгортехнадзора РФ (10-13/161)
Расположен в:	Техническая документация Экология ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕЖНЫЕ ПРОИЗВОДСТВА Оборудование для нефтяной и газовой промышленности Оборудование для разведки, бурения и добычи Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов нефтяной и газовой промышленности

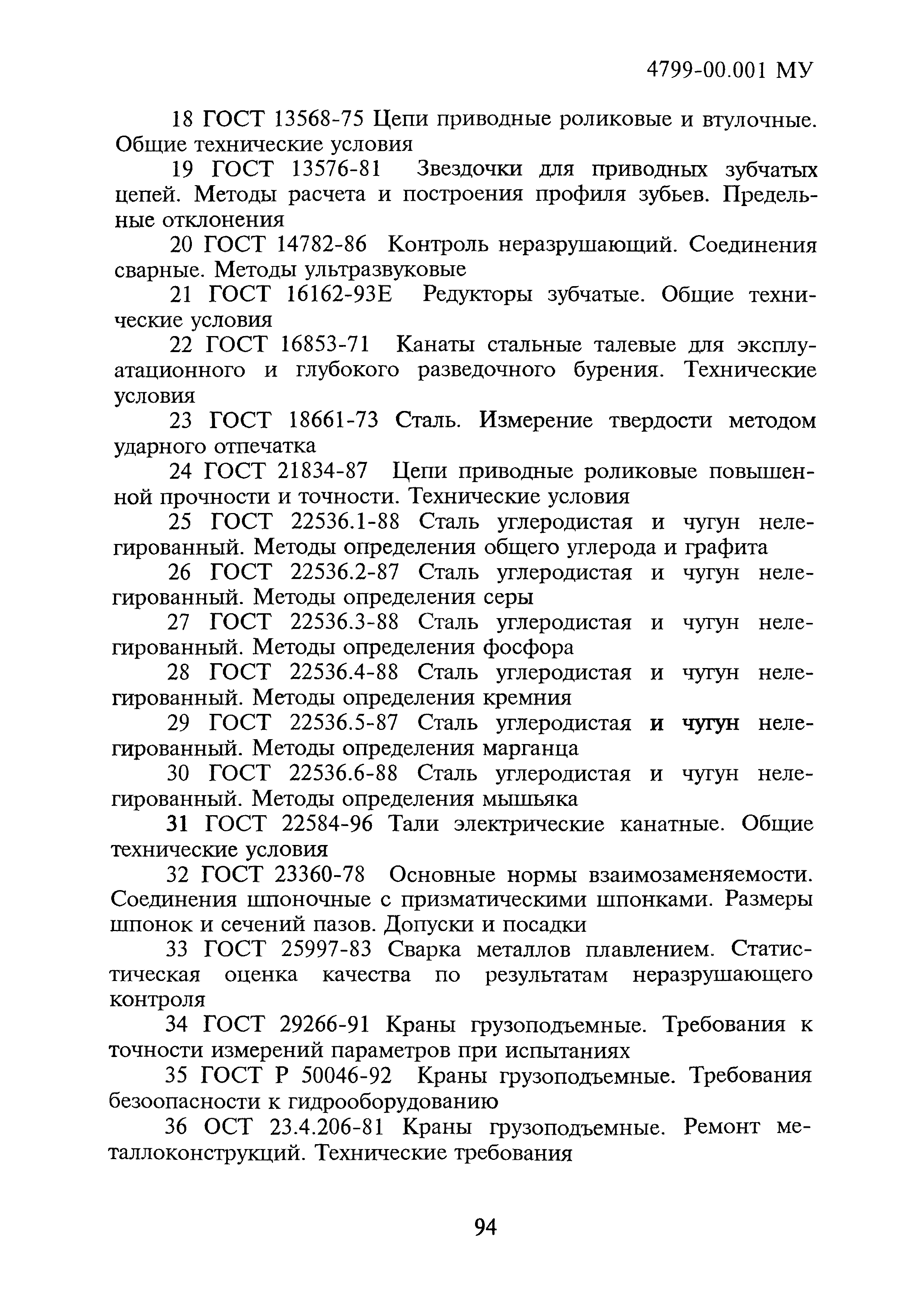

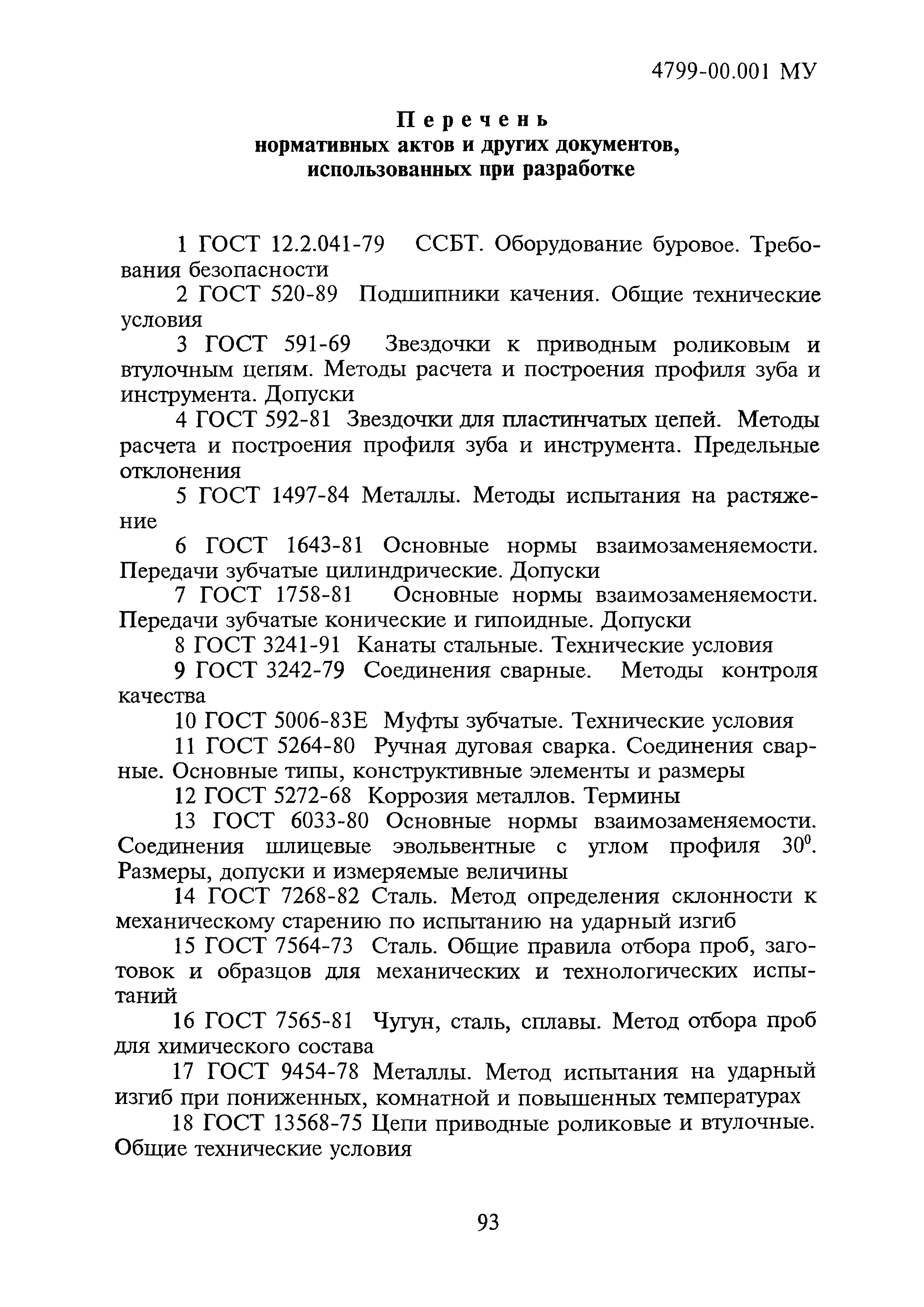

Нормативные ссылки:	ПУЭ «Правила устройства электроустановок» «Правила эксплуатации электроустановок потребителей» РД 10-08-92* «Инструкция по надзору за изготовлением, ремонтом и монтажом подъемных сооружений» ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение» ГОСТ 3242-79 «Соединения сварные. Методы контроля качества» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 5272-68 «Коррозия металлов. Термины» ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» РД 08-200-98 «Правила безопасности в нефтяной и газовой промышленности» ГОСТ 30321-95 «Краны грузоподъемные. Требования безопасности к гидравлическому оборудованию» ГОСТ 12.2.041-79 «Система стандартов безопасности труда. Оборудование буровое. Требования безопасности» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» ГОСТ 22584-96 «Тали электрические канатные. Общие технические условия» ГОСТ 29266-91 «Краны грузоподъемные. Требования к точности измерений параметров при испытаниях» ГОСТ 520-89 «Подшипники качения. Общие технические условия» ГОСТ 22536.2-87 «Сталь углеродистая и чугун нелегированный. Методы определения серы» ГОСТ 22536.5-87 «Сталь углеродистая и чугун нелегированный. Методы определения марганца» ГОСТ 22536.1-88 «Сталь углеродистая и чугун нелегированный. Методы определения общего углерода и графита» ГОСТ 22536.3-88 «Сталь углеродистая и чугун нелегированный. Методы определения фосфора» ГОСТ 22536.4-88 «Сталь углеродистая и чугун нелегированный. Методы определения кремния» ГОСТ 22536.6-88 «Сталь углеродистая и чугун нелегированный. Методы определения мышьяка» ГОСТ 13568-75 «Цепи приводные роликовые и втулочные. Общие технические условия» ГОСТ 13576-81 «Звездочки для приводных зубчатых цепей. Методы расчета и построения профиля зубьев. Предельные отклонения» ГОСТ 1643-81 «Основные нормы взаимозаменяемости. Передачи зубчатые цилиндрические. Допуски» ГОСТ 1758-81 «Основные нормы взаимозаменяемости. Передачи зубчатые конические и гипоидные. Допуски» ГОСТ 18661-73 «Сталь. Измерение твердости методом ударного отпечатка» ГОСТ 21834-87 «Цепи приводные роликовые повышенной прочности и точности. Технические условия» ГОСТ 23360-78 «Основные нормы взаимозаменяемости. Соединения шпоночные с призматическими шпонками. Размеры шпонок и сечений пазов. Допуски и посадки» ГОСТ 25997-83 «Сварка металлов плавлением. Статистическая оценка качества по результатам неразрушающего контроля» ГОСТ 3241-91 «Канаты стальные. Технические условия» ГОСТ 5006-83 «Муфты зубчатые. Технические условия» ГОСТ 591-69 «Звездочки к приводным роликовым и втулочным цепям. Методы расчета и построения профиля зуба и инструмента. Допуски» ГОСТ 592-81 «Звездочки для пластинчатых цепей. Методы расчета и построения профиля зубьев. Предельные отклонения» ГОСТ 6033-80 «Основные нормы взаимозаменяемости. Соединения шлицевые эвольвентные с углом профиля 30 град. Размеры, допуски и измеряемые величины» ГОСТ 7268-82 «Сталь. Метод определения склонности к механическому старению по испытанию на ударный изгиб» ГОСТ 7564-73 «Сталь. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний» ГОСТ 7565-81 «Чугун, сталь и сплавы. Метод отбора проб для определения химического состава» РД 22-205-88 «Ультразвуковая дефектоскопия сварных соединений грузоподъемных машин. Основные положения» РД 24.090.52-90 «Подъемно-транспортные машины. Материалы для сварных металлических конструкций» ОСТ 24.090.51-86 «Зажимы для стальных канатов. Технические условия» ПБ 10-115-96 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» ПБ 10-14-92 «Правила устройства и безопасной эксплуатации грузоподъемных кранов» «Правила техники безопасности при эксплуатации электроустановок потребителей» ОСТ 36-62-81 «Оборудование грузоподъемное. Общие технические условия»
