Скачать ГОСТ Р 53682-2009 Установки нагревательные для нефтеперерабатывающих заводов. Общие технические требованияДата актуализации: 10.08.2017   ГОСТ Р 53682-2009
Установки нагревательные для нефтеперерабатывающих заводов. Общие технические требования| Обозначение: | ГОСТ Р 53682-2009 | | Обозначение англ: | GOST R 53682-2009 | | Статус: | введен впервые | | Название рус.: | Установки нагревательные для нефтеперерабатывающих заводов. Общие технические требования | | Название англ.: | Fired heaters for refineries. General technical requirements | | Дата добавления в базу: | 01.09.2013 | | Дата актуализации: | 05.05.2017 | | Дата введения: | 01.01.2011 | | Область применения: | Стандарт распространяется на нагревательные установки для нефтеперерабатывающих заводов нефтяной, нефтеперерабатывающей, нефтехимической и газовой промышленности, работающие при температуре стенки трубы змеевика до 760 ?С . Стандарт устанавливает минимальные технические требования к проектированию, материалам, изготовлению, приемке, испытанию, подготовке к отправке и монтажной сборке огневых нагревателей и горелок общего назначения для нефтепереработки. Стандарт не распространяется на печи парового риформинга и печи пиролиза. В дополнение к требованиям настоящего стандарта следует руководствоваться нормами и правилами по промышленной безопасности. | | Оглавление: | 1 Область применения
2 Нормативные ссылки
3 Термины и определения
4 Общие положения
4.1 Методика расчета на прочность элементов нагревателей, работающих под давлением
4.2 Нормы
4.3 Типы нагревателей

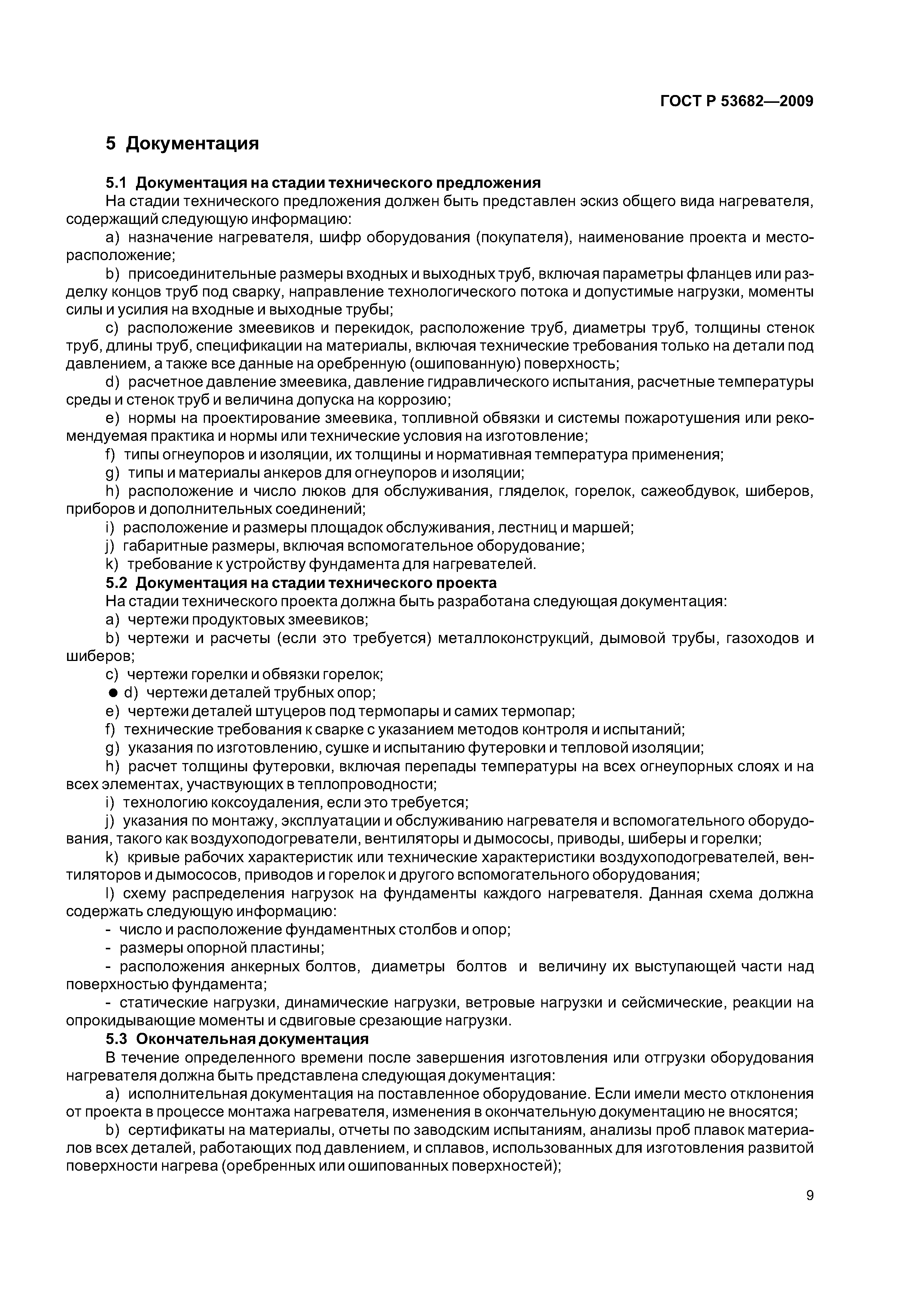

5 Документация
5.1 Документация на стадии технического предложения
5.2 Документация на стадии технического проекта
5.3 Окончательная документация
6 Нормы проектирования
6.1 Организация процесса теплопередачи
6.2 Организация процесса горения
6.3 Механические требования
7 Трубы
7.1 Общие положения
7.2 Развитая поверхность
7.3 Материалы
8 Отводы и двойники (ретурбенды)
8.1 Общие положения
8.2 Двойники (ретурбенды)
8.3 Отводы
8.4 Материалы
9 Трубопроводы, штуцера входа-выхода, коллекторы, тройники, переходы [7]
9.1 Общие положения
9.2 Допустимые перемещения и нагрузки
9.3 Материалы
9.4 Внутреннее пожаротушение
10 Трубные опоры
10.1 Общие положения
10.2 Нагрузки и допустимые напряжения
10.3 Материалы

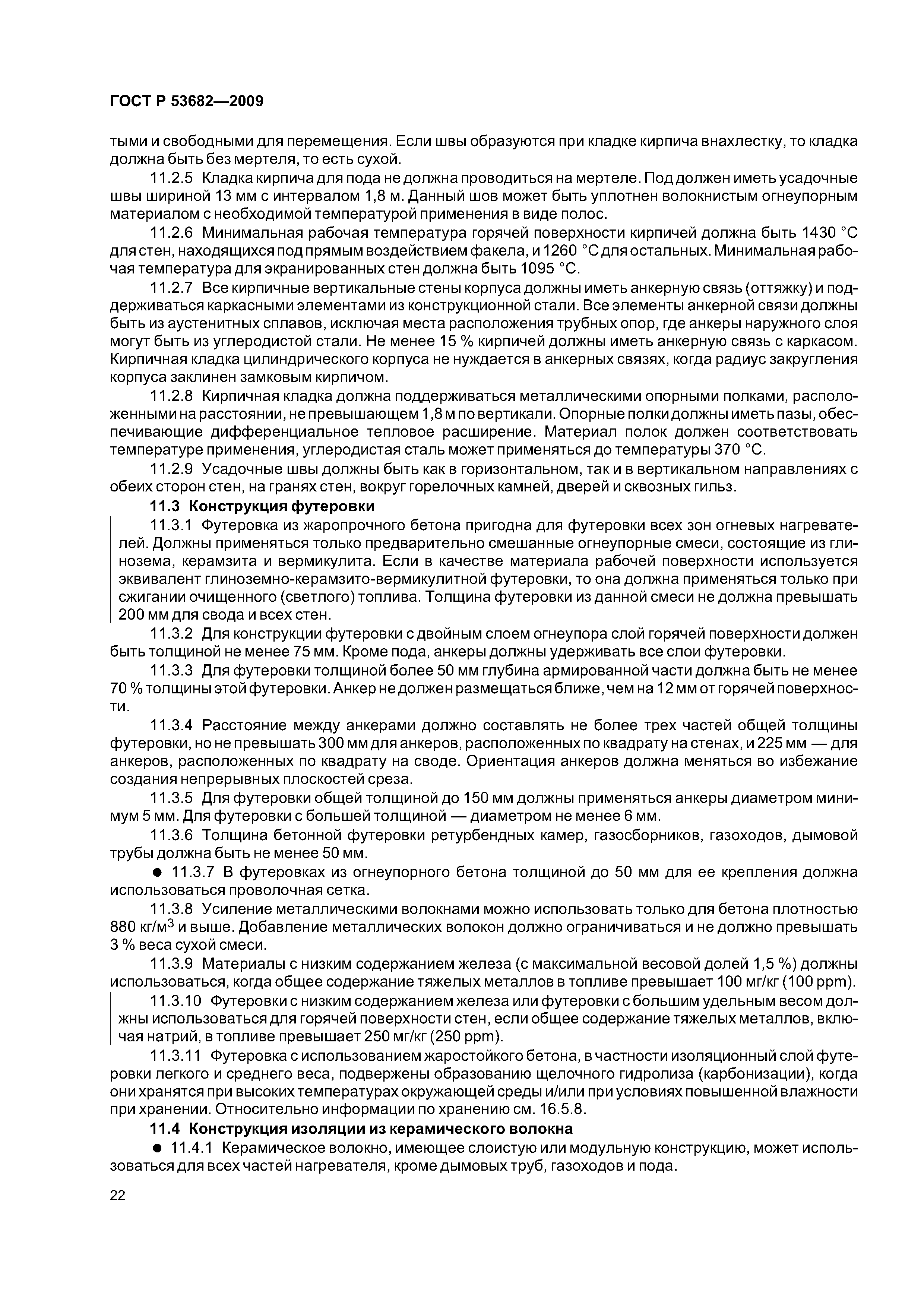

11 Огнеупоры и изоляция
11.1 Общие положения
11.2 Кирпичные конструкции
11.3 Футеровка из огнеупорного бетона
11.4 Конструкция изоляции из керамического волокна
11.5 Многослойные футеровки
11.6 Материалы
12 Металлоконструкции и гарнитура
12.1 Общие положения
12.2 Металлоконструкции
12.3 Ретурбендные камеры, двери и люки
12.4 Лестницы, площадки и лестничные марши
12.5 Материалы

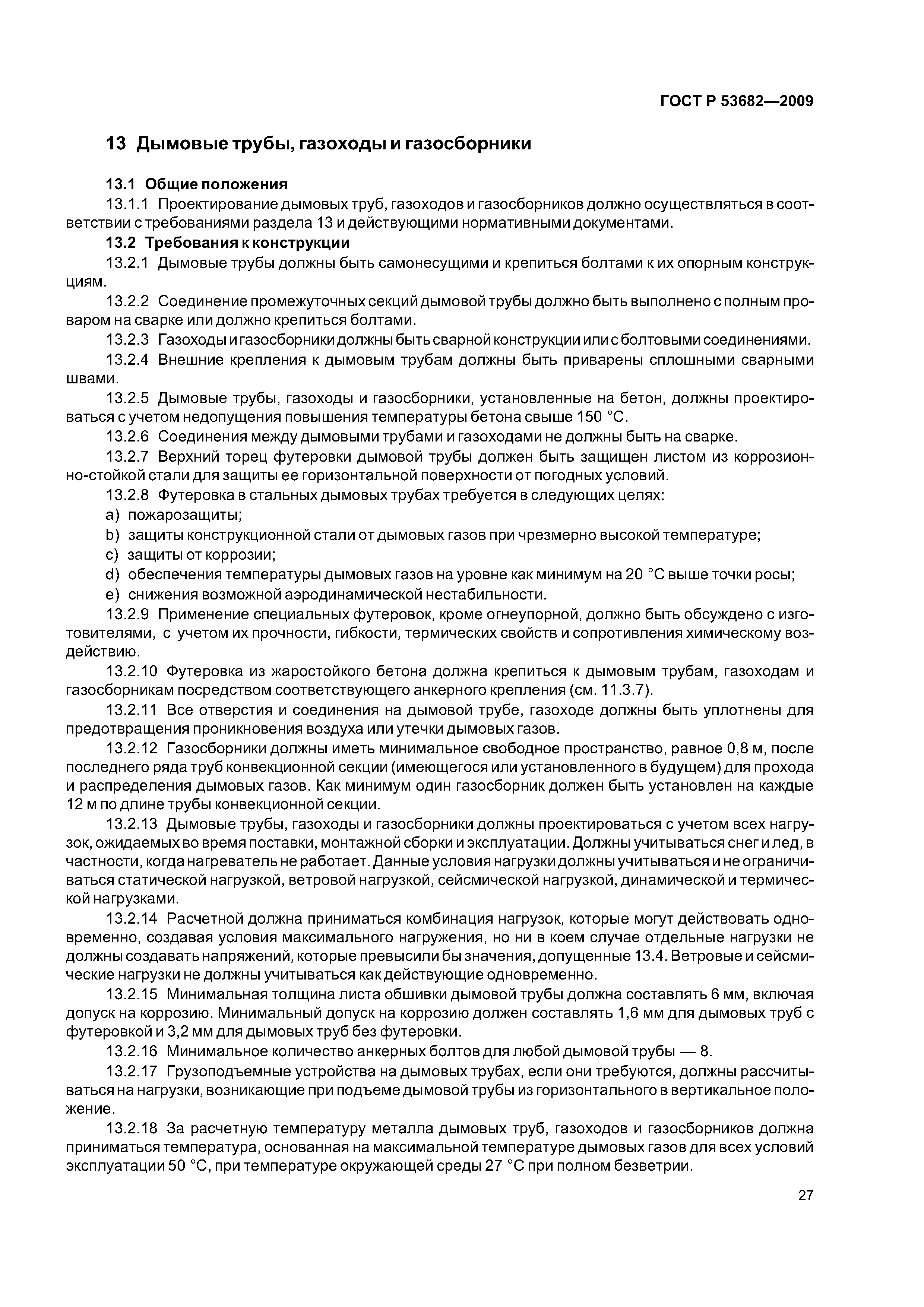

13 Дымовые трубы, газоходы и газосборники
13.1 Общие положения
13.2 Требования к конструкции
13.3 Методы расчета
13.4 Статический расчет
13.5 Расчет с учетом вибрации, обусловленной действием ветра
13.6 Материалы
14 Горелки и вспомогательное оборудование
14.1 Горелки
14.2 Сажеобдувочные устройства
14.3 Вентиляторы (дымососы) и приводы
14.4 Шиберы и средства управления шиберами для дымовых труб и дымоходов
15 Штуцера для измерительных приборов и вспомогательные штуцера
15.1 Дымовые газы и воздух
15.2 Температура продукта
15.3 Вспомогательные штуцера
15.4 Поверхностные термопары
15.5 Доступ к штуцерам
16 Заводское изготовление и сборка на монтажной площадке
16.1 Общие положения
16.2 Изготовление металлоконструкций
16.3 Изготовление змеевика
16.4 Покраска и гальванизация
16.5 Огнеупоры и изоляция
16.6 Подготовка к отправке
16.7 Монтажная сборка на месте установки
17 Технический осмотр, контроль и испытания
17.1 Общие положения
17.2 Контроль сварных швов
17.3 Контроль литых деталей
17.4 Контроль и приемка остальных компонентов
17.5 Испытания

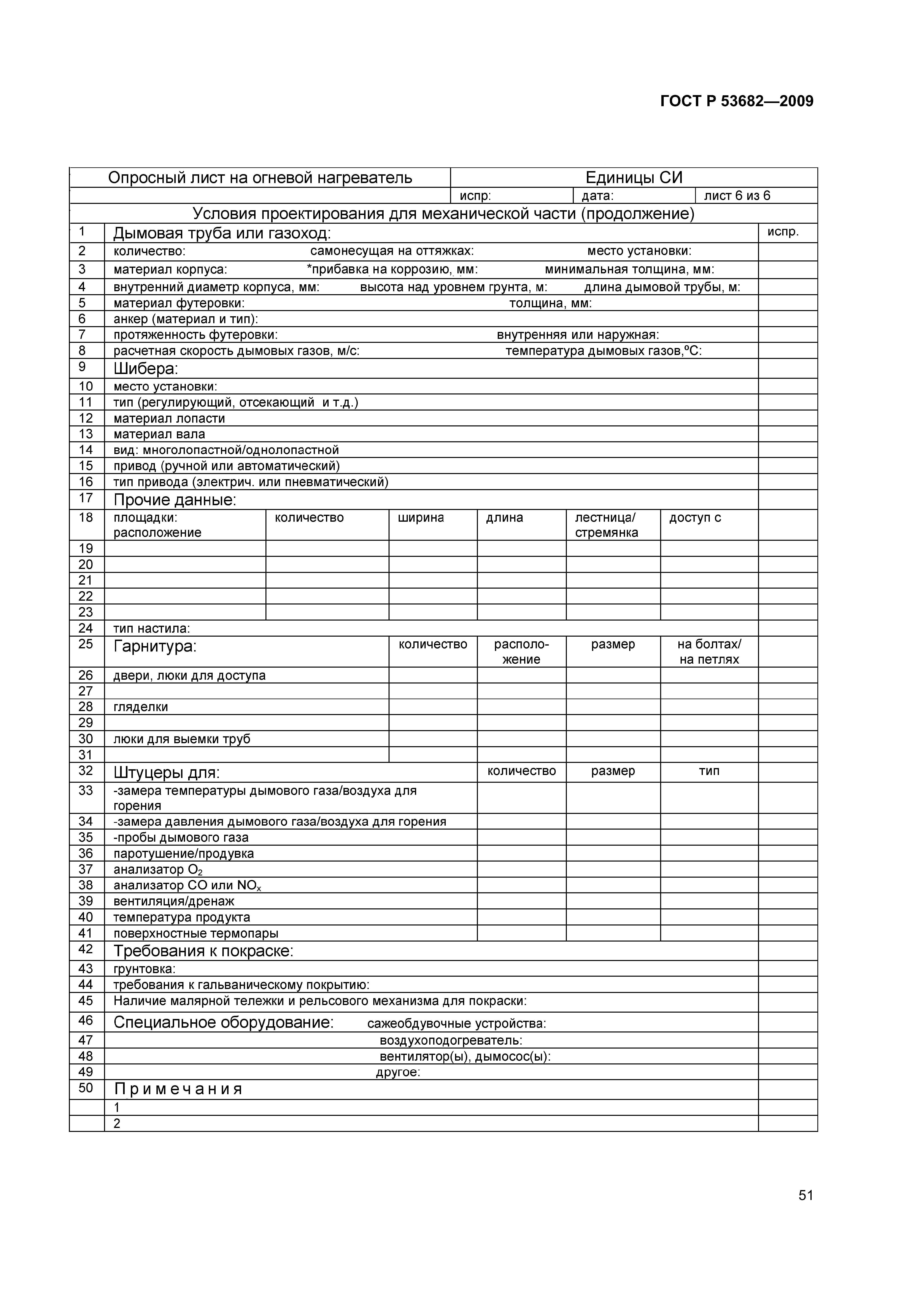

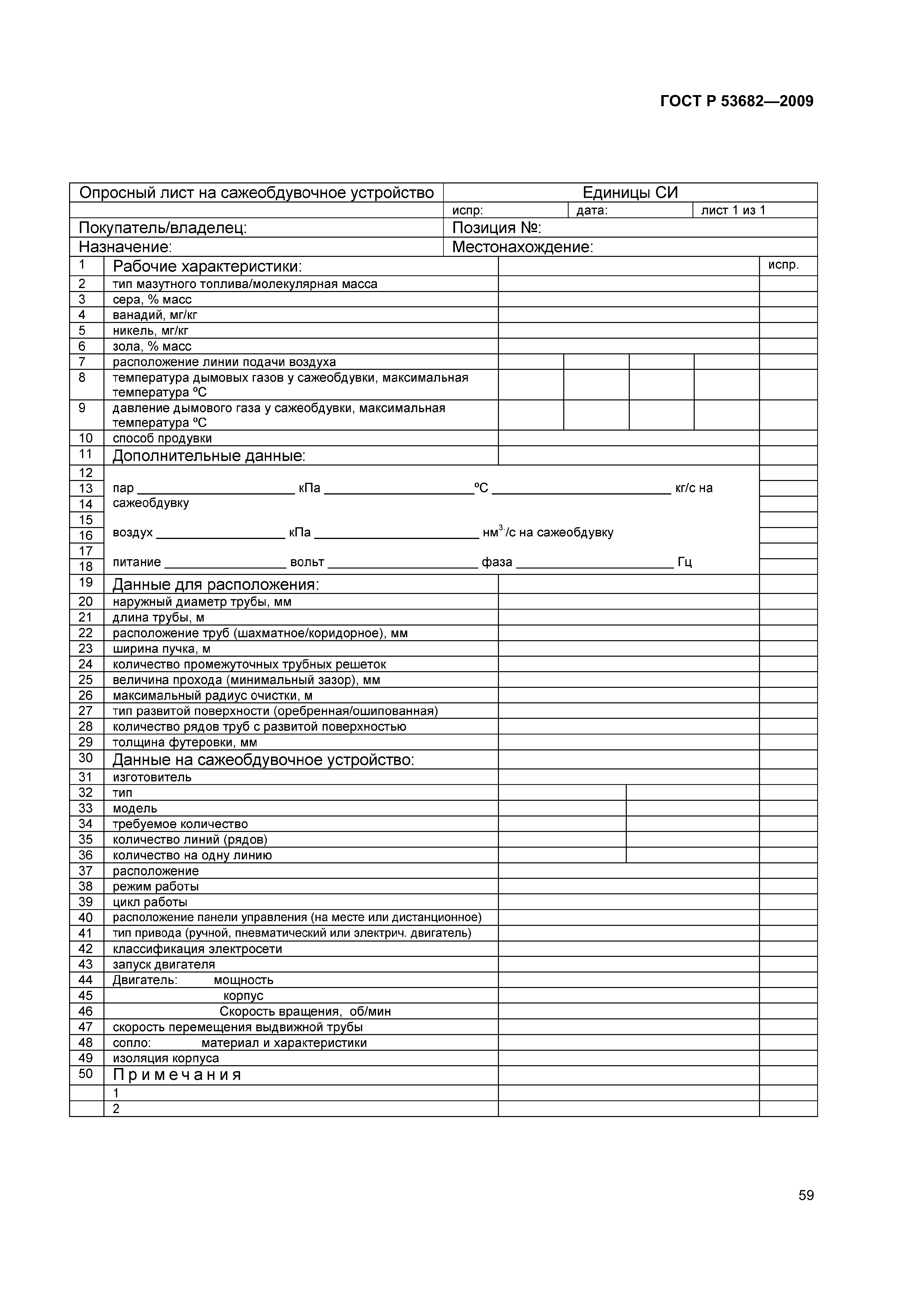

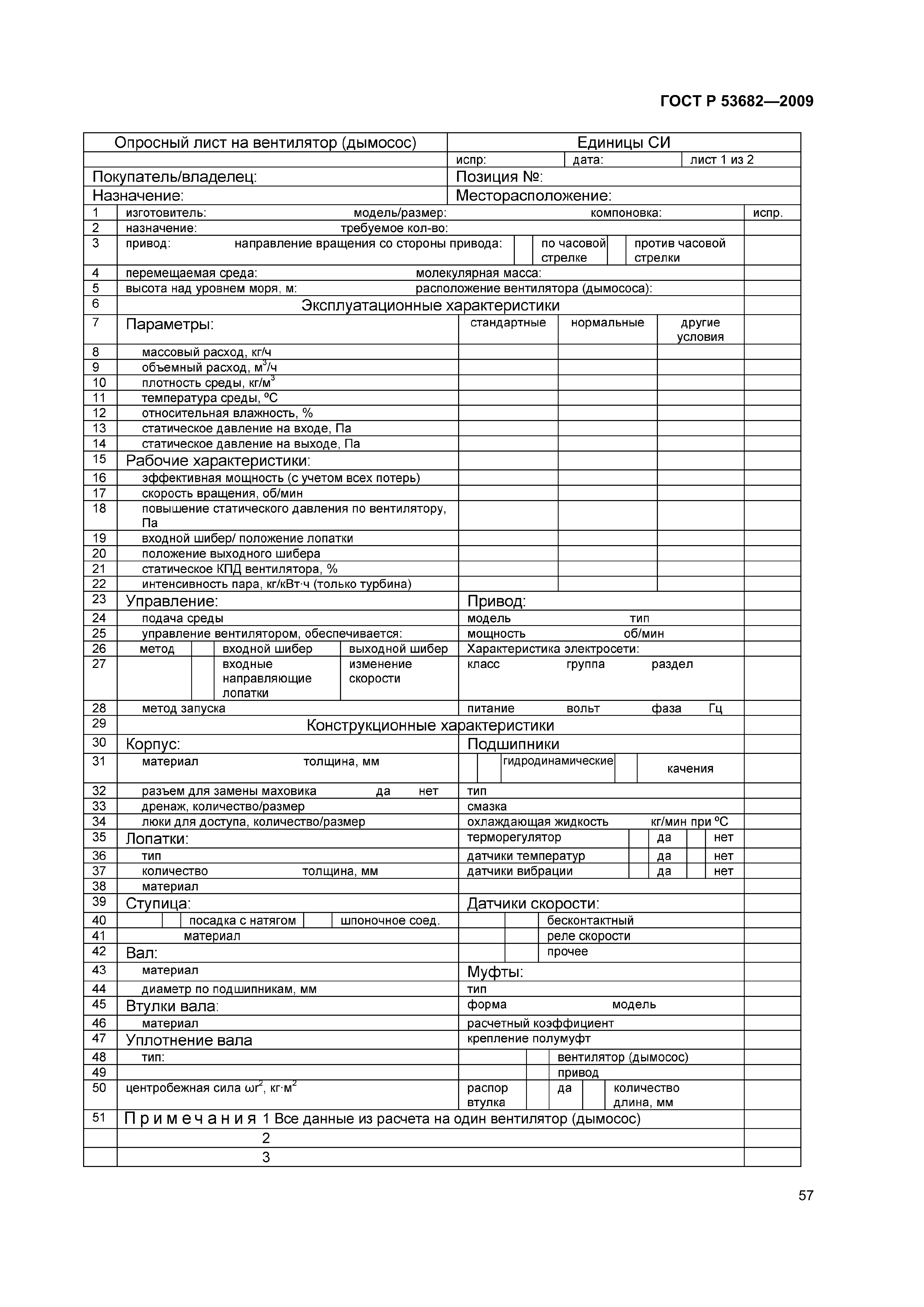

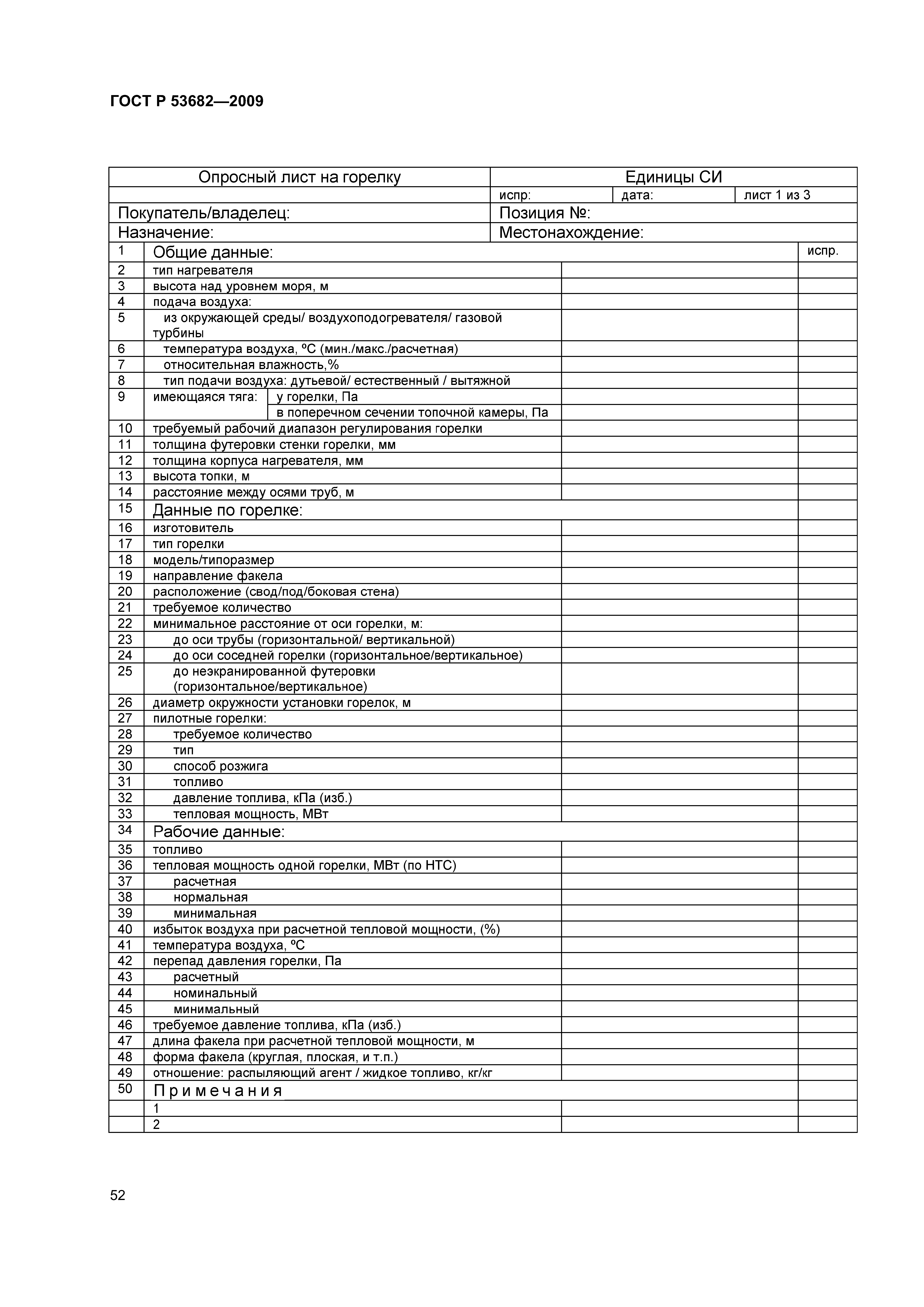

Приложение А (справочное) Опросные листы на оборудование
Приложение Б (справочное) Аутентичные переводы оригинальных текстов измененных структурных элементов
Библиография | | Разработан: | ОАО ВНИИНЕФТЕМАШ
| | Утверждён: | 15.12.2009 Федеральное агентство по техническому регулированию и метрологии (1068-ст)
| | Издан: | Стандартинформ (2011 г. )
| | Расположен в: |
