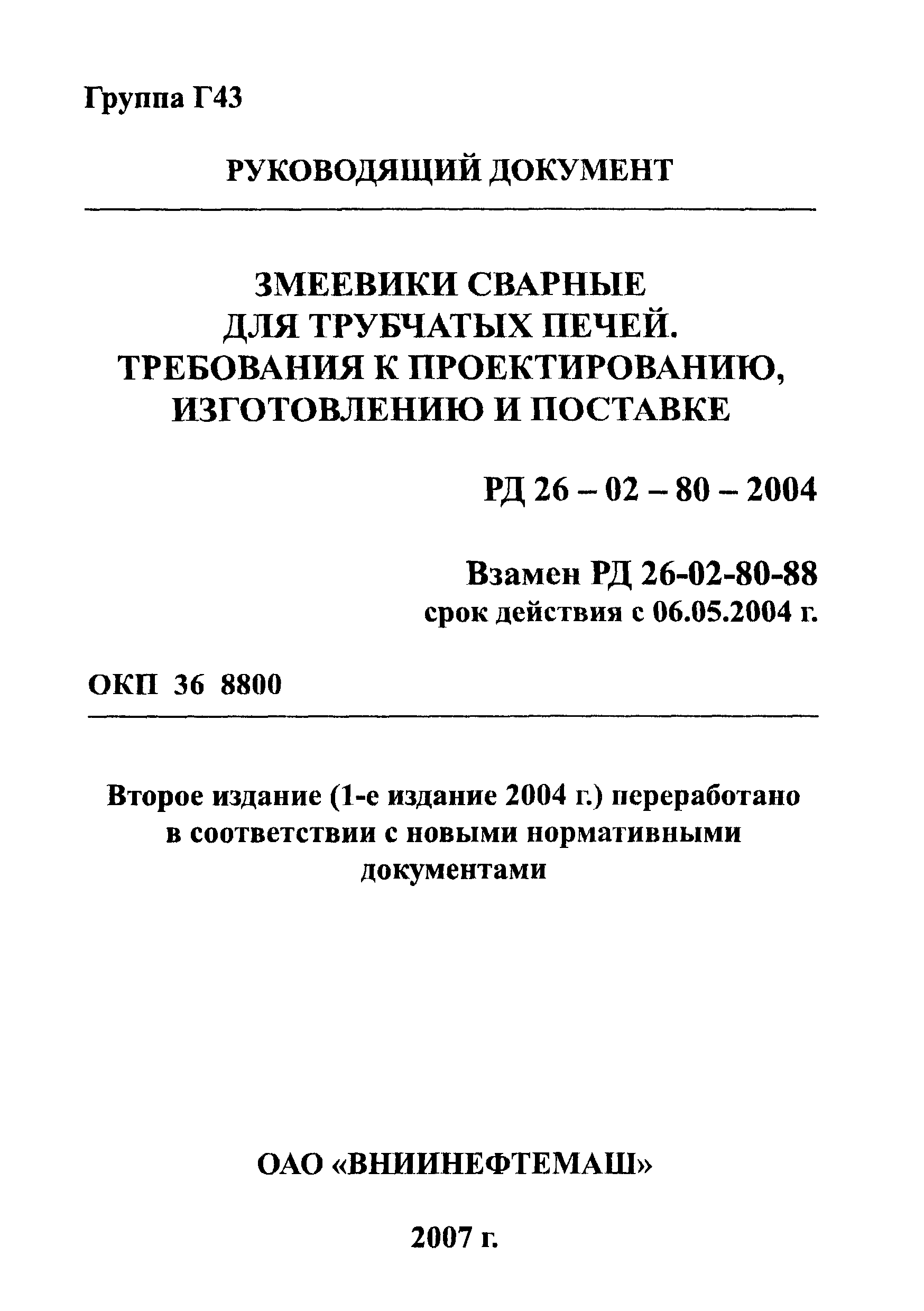

РД 26-02-80-2004

Змеевики сварные для трубчатых печей. Требования к проектированию, изготовлению и поставке

Обозначение:	РД 26-02-80-2004
Обозначение англ:	RD 26-02-80-2004
Статус:	действует
Название рус.:	Змеевики сварные для трубчатых печей. Требования к проектированию, изготовлению и поставке
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	06.05.2004

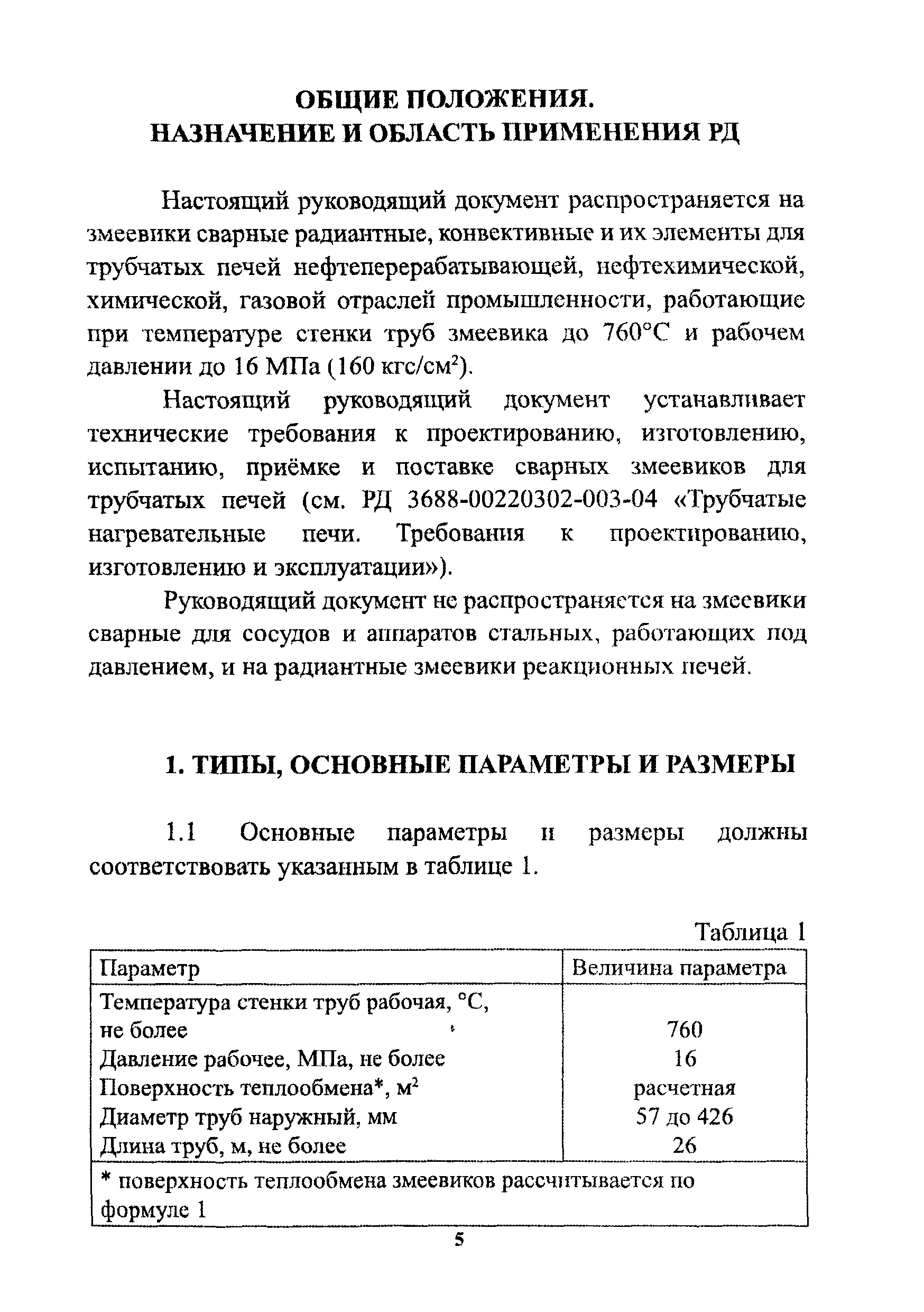

Область применения:	Руководящий документ распространяется на змеевики сварные радиантные, конвективные и их элементы для трубчатых печей нефтеперерабатывающей, нефтехимической, химической, газовой отраслей промышленности, работающие при температуре стенки труб змеевика до 760 град. С и рабочем давлении до 16 МПа (160 кгс/см кв.)

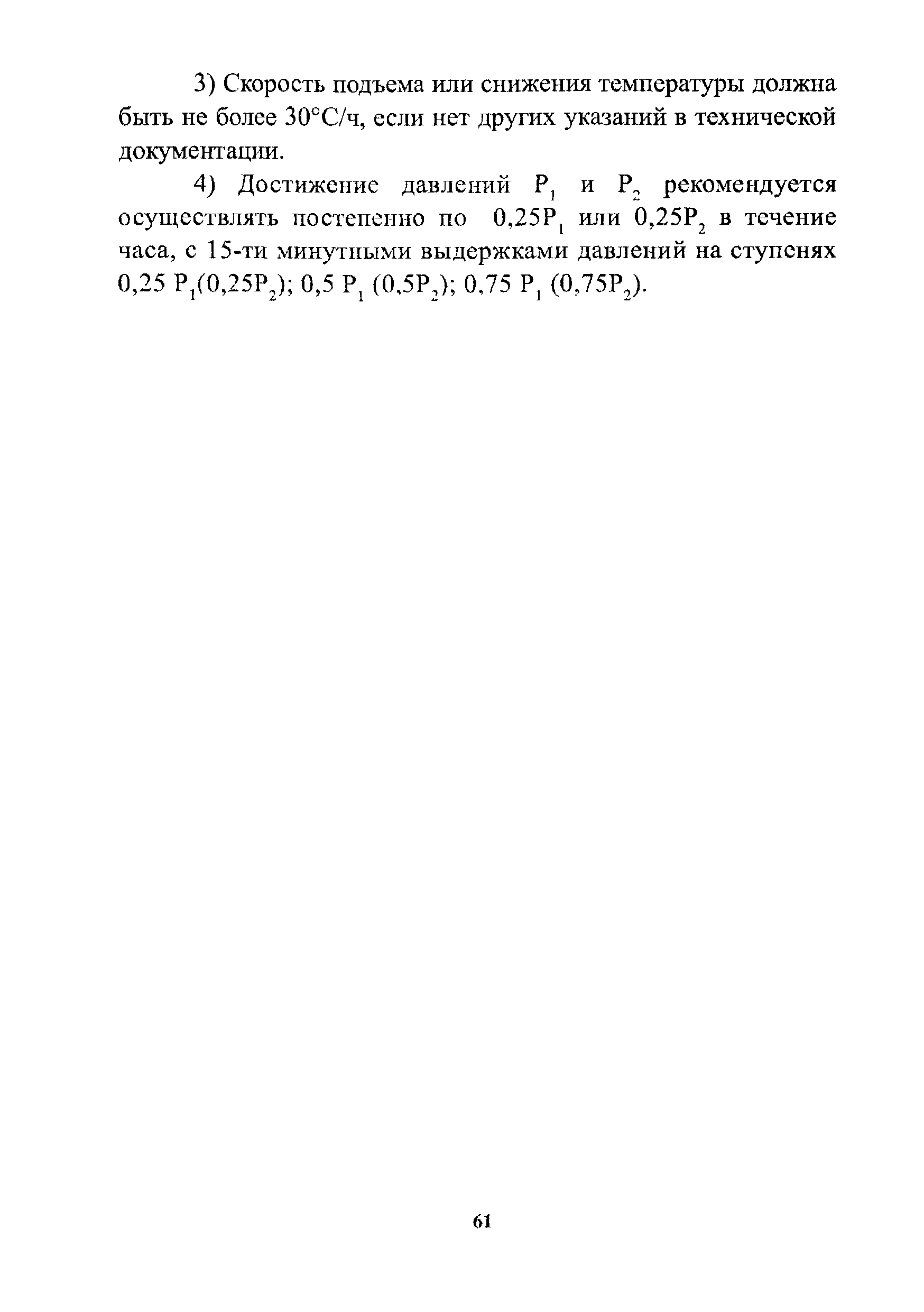

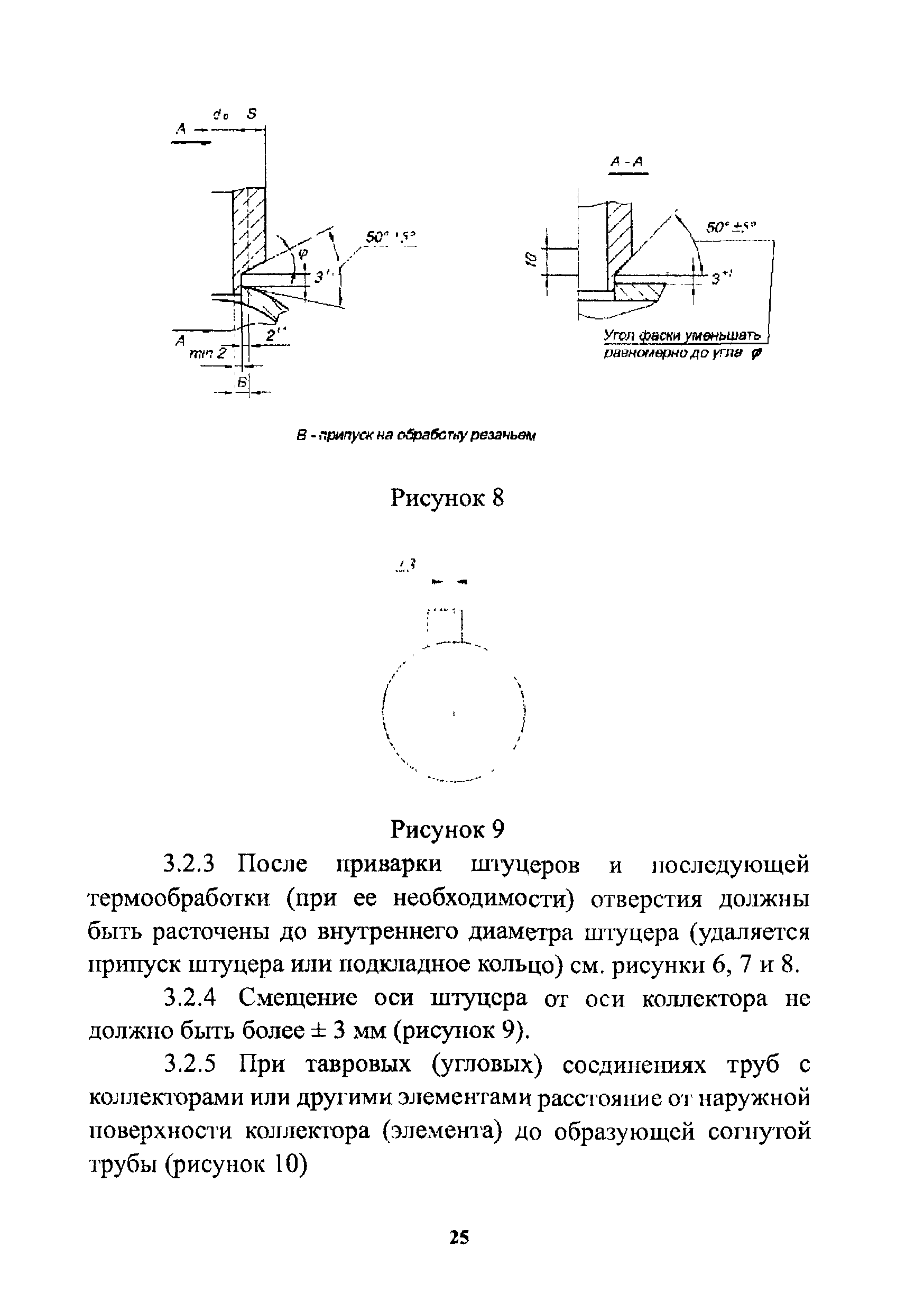

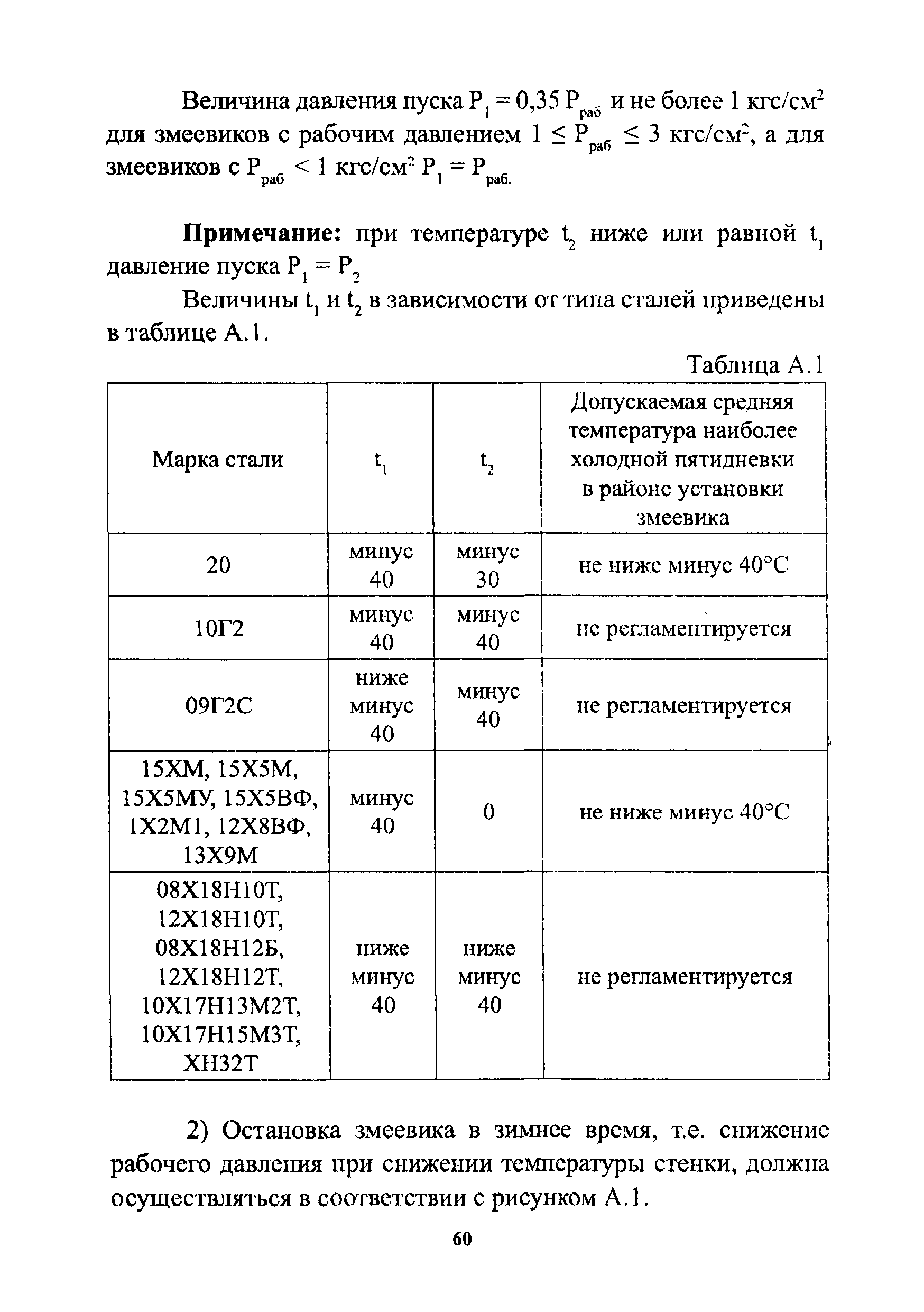

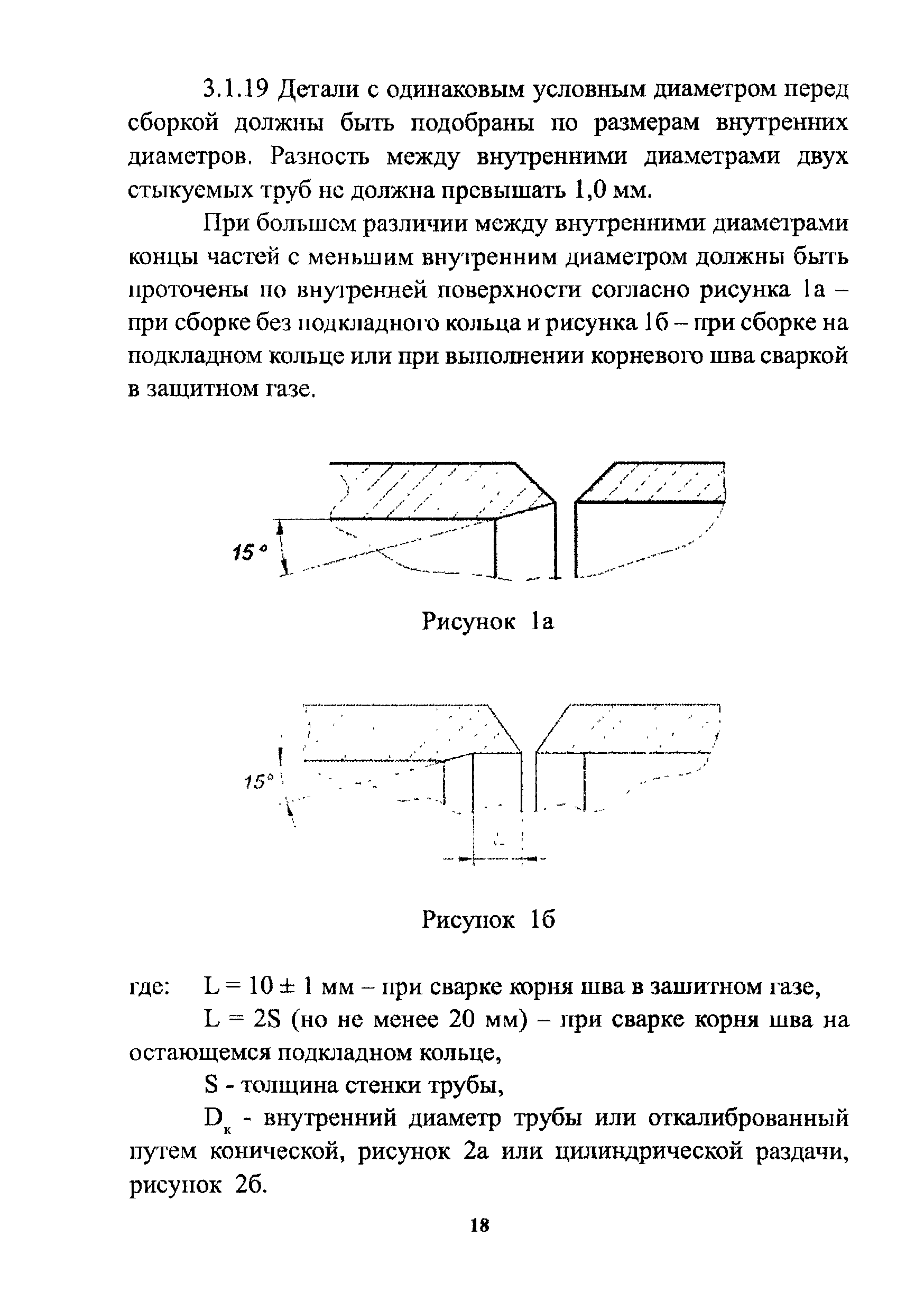

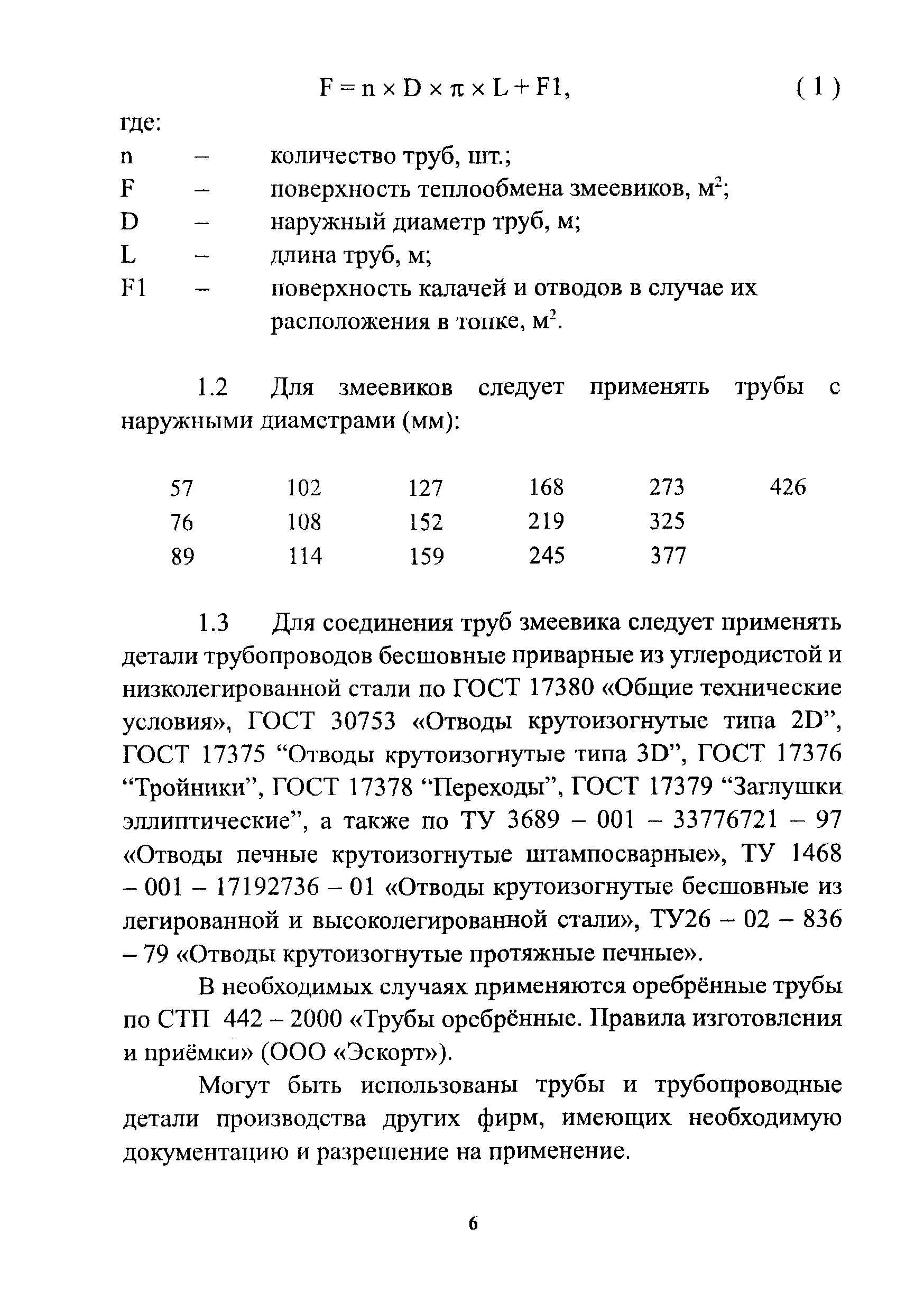

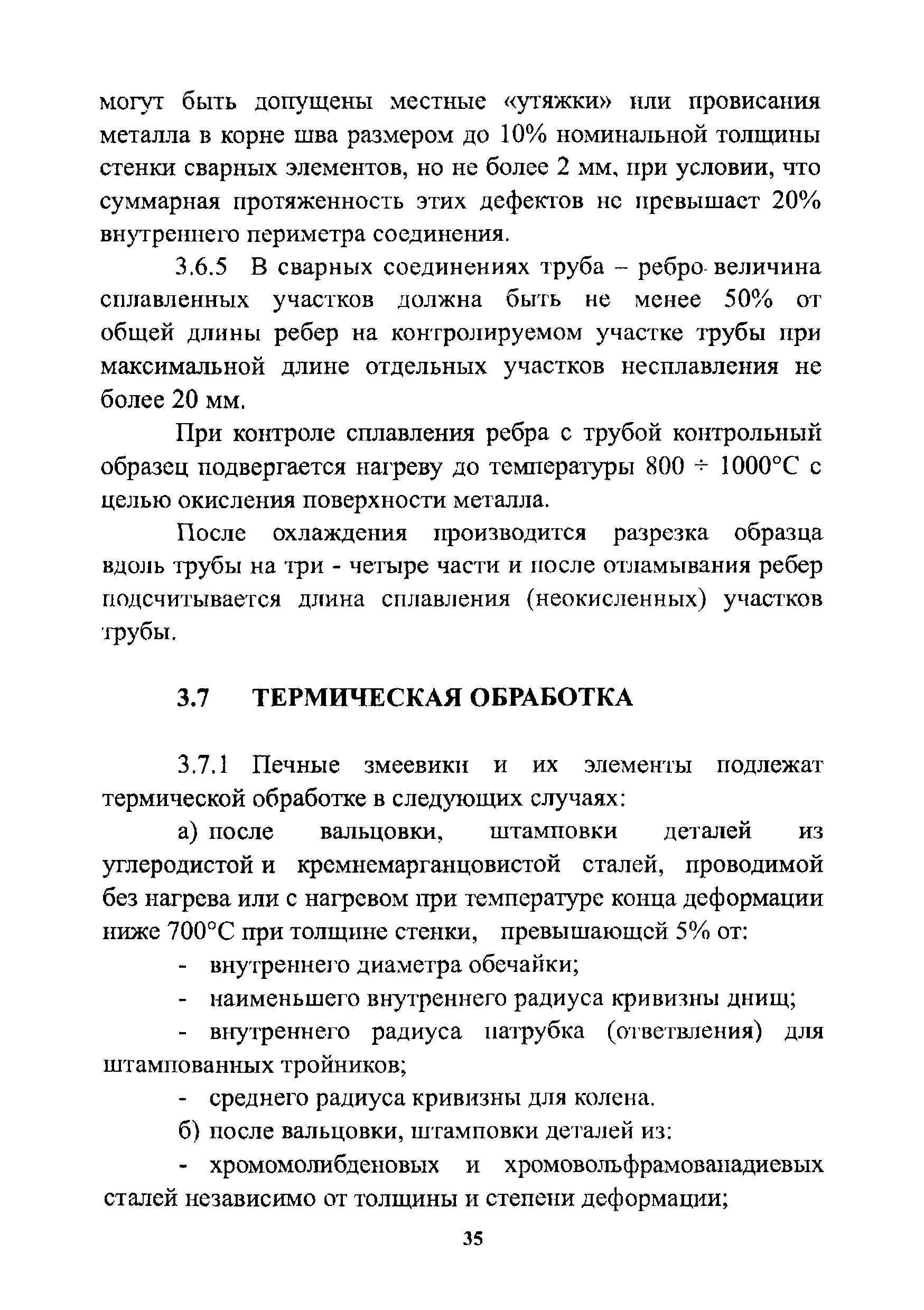

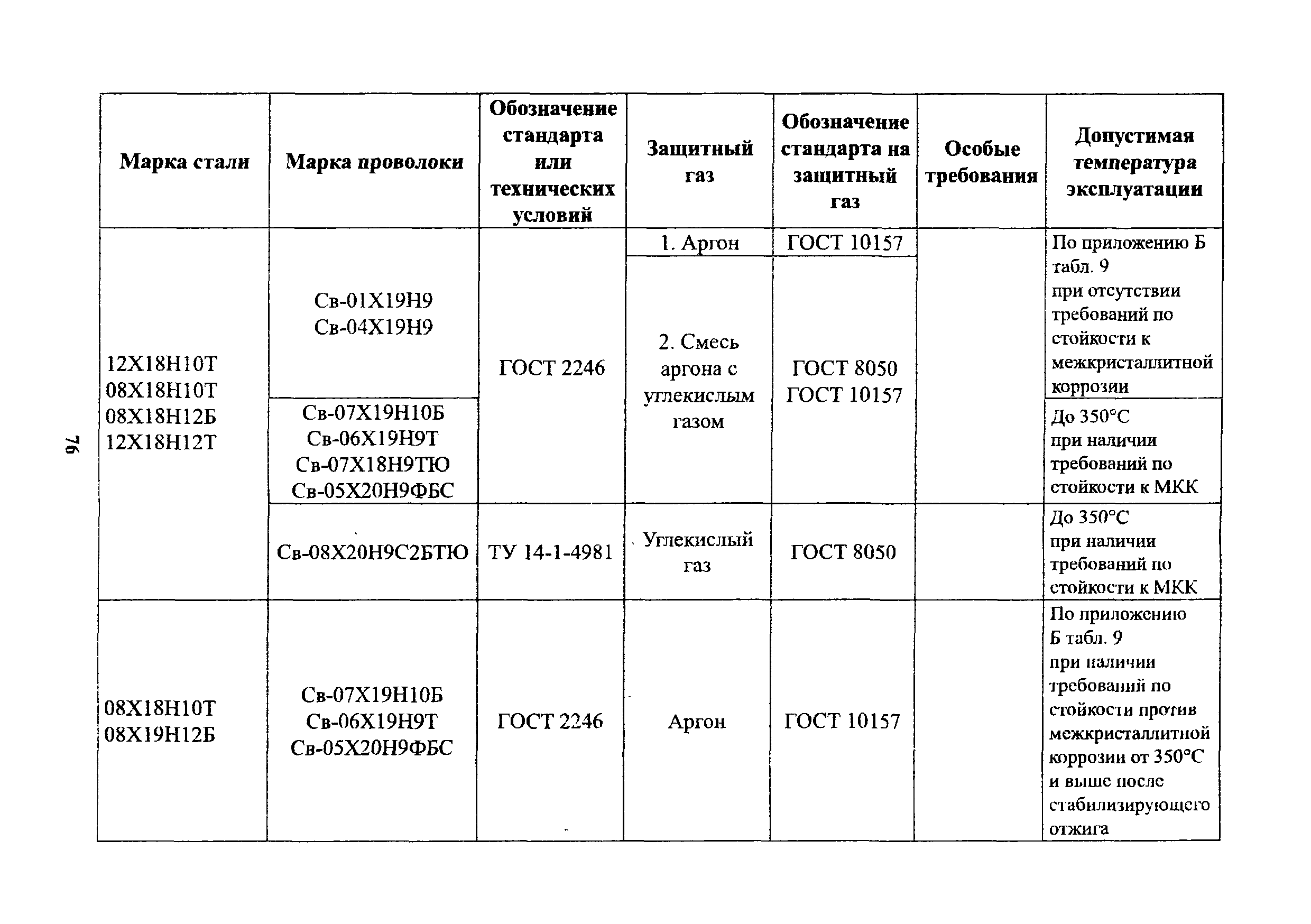

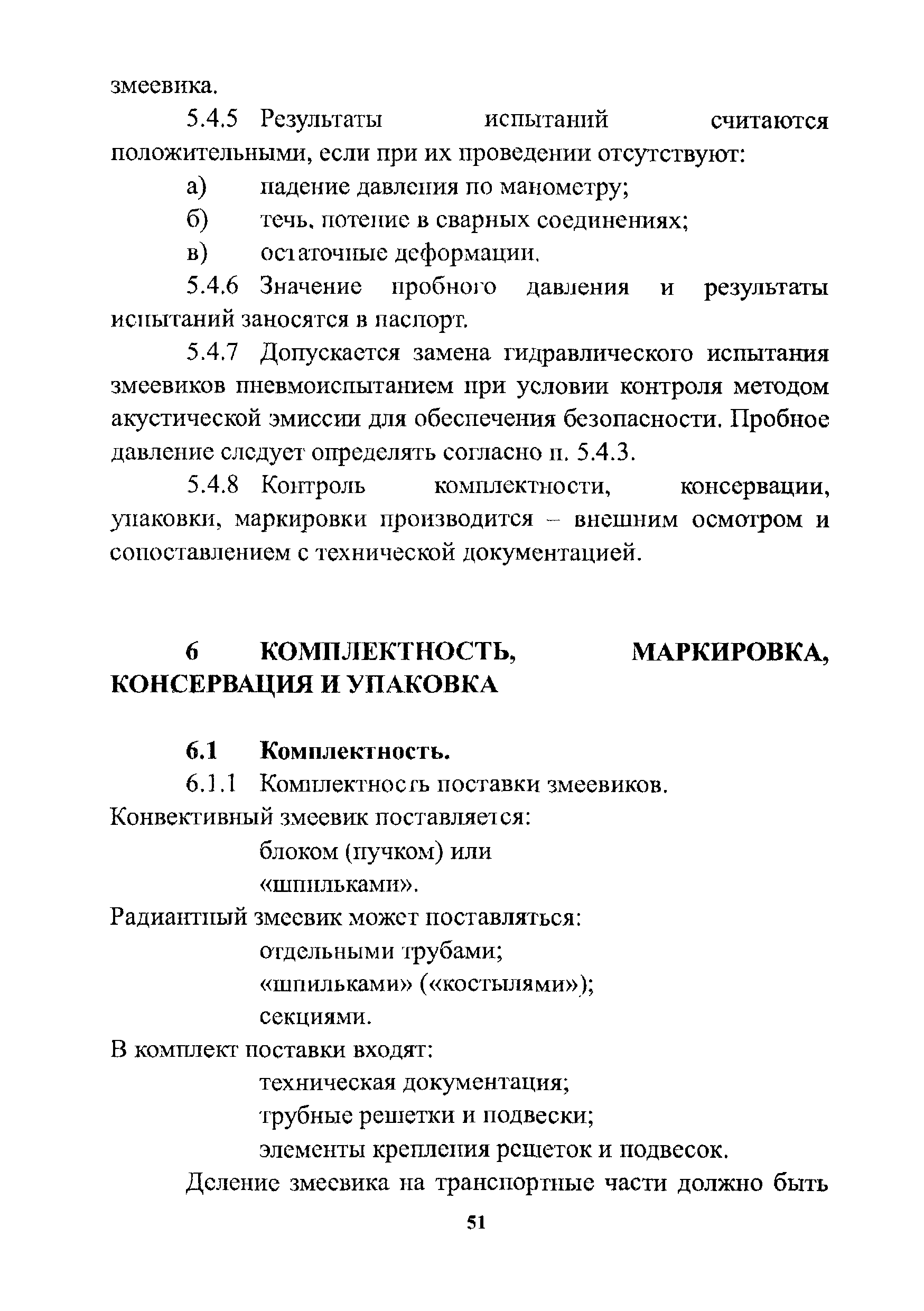

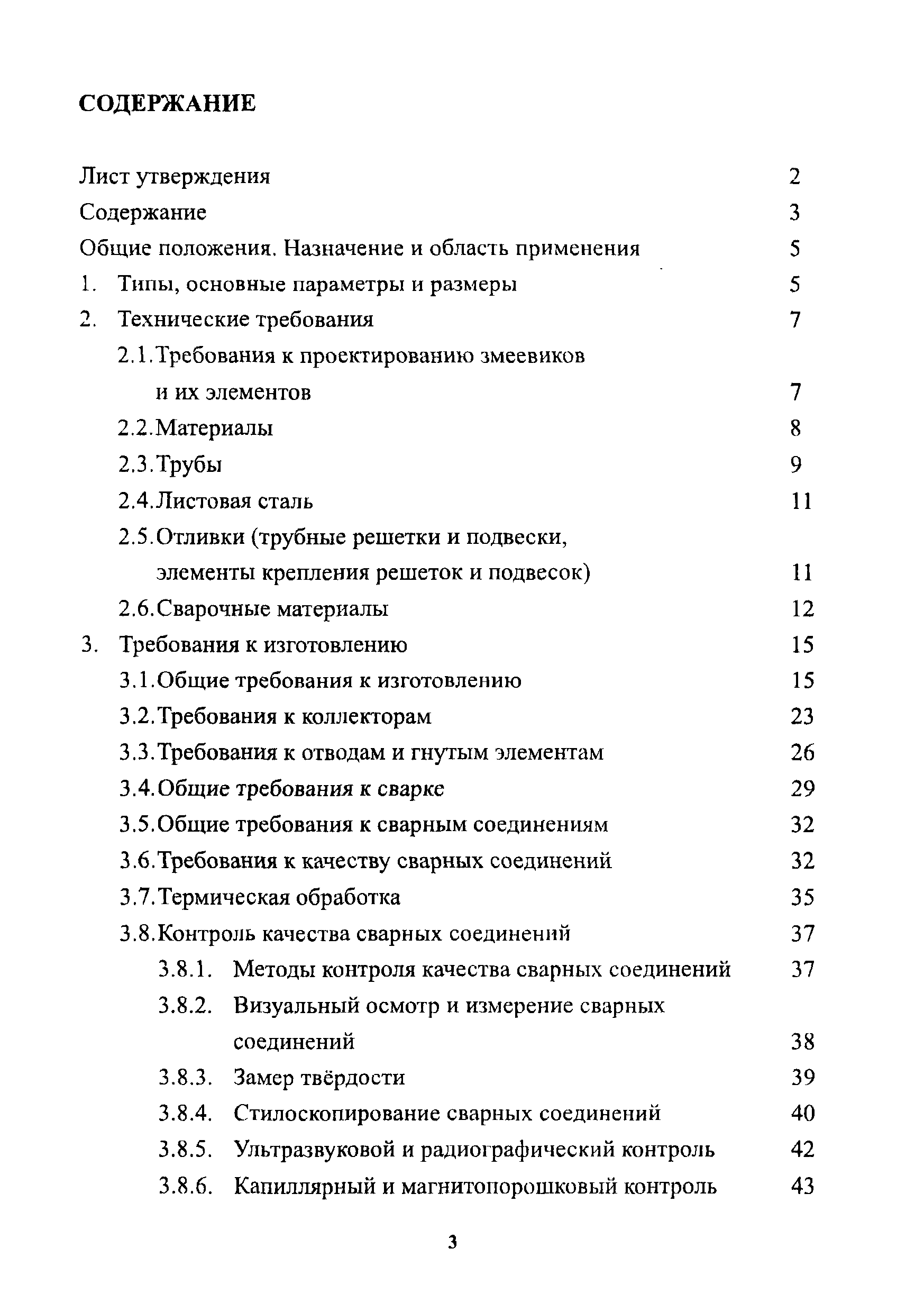

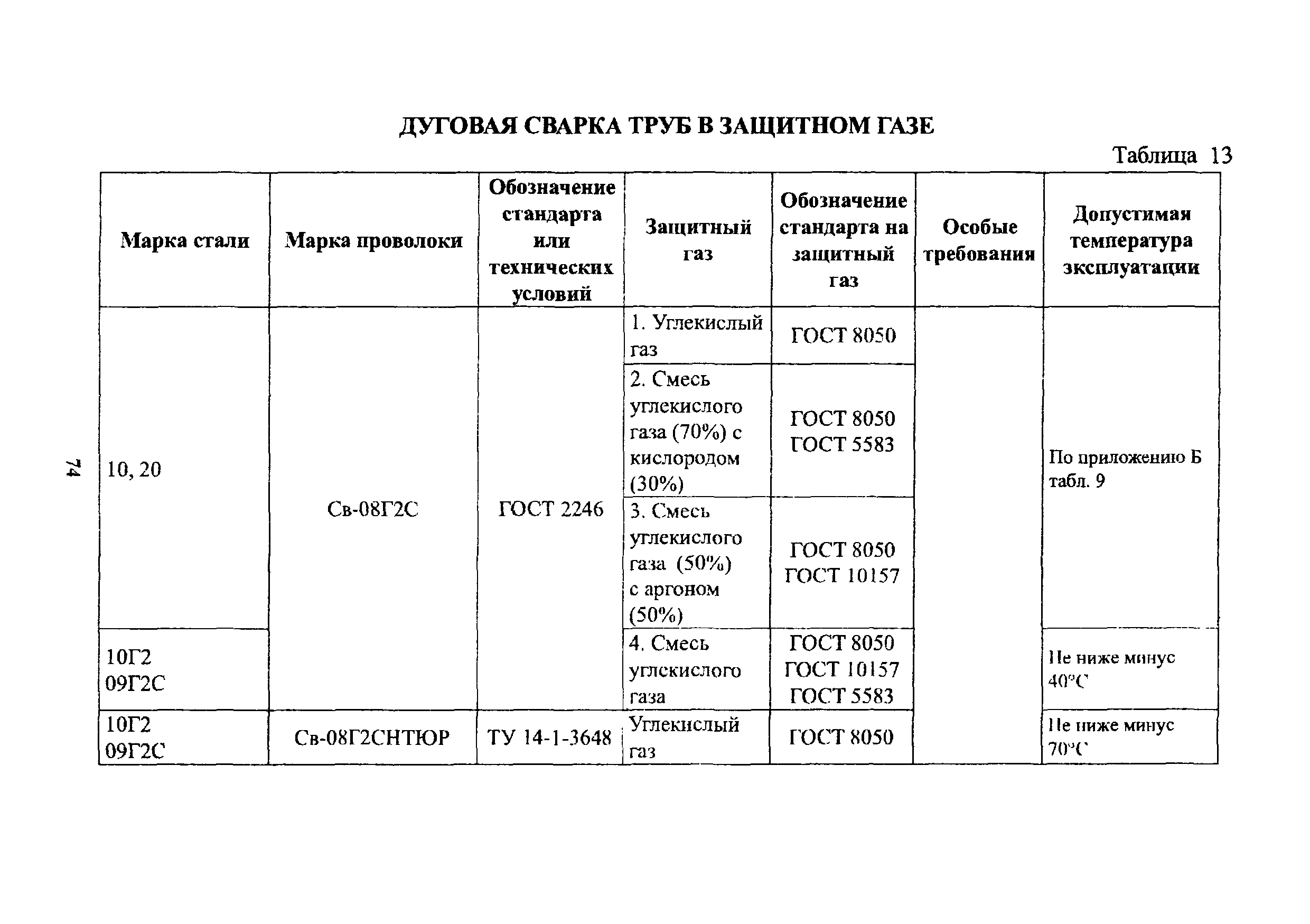

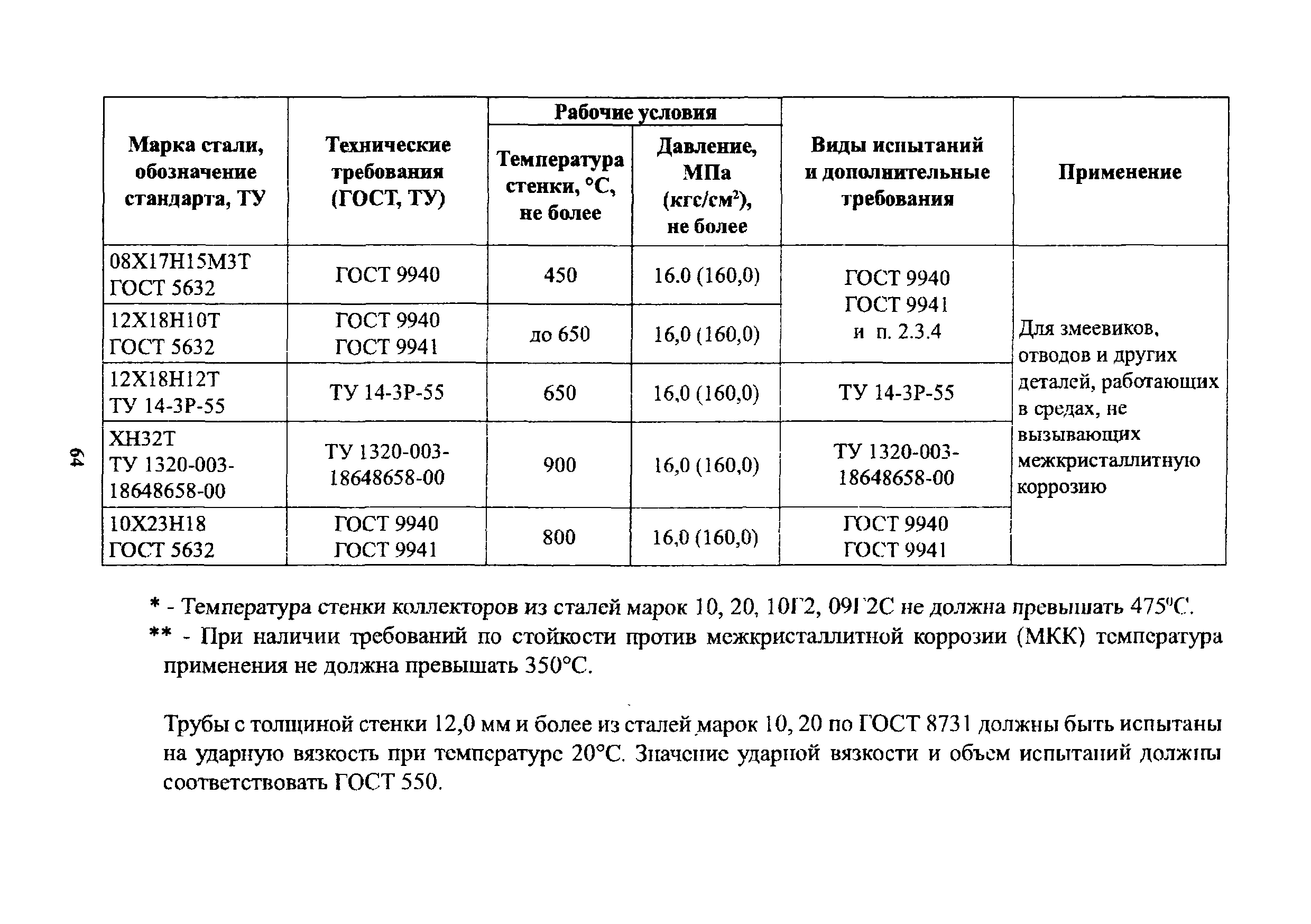

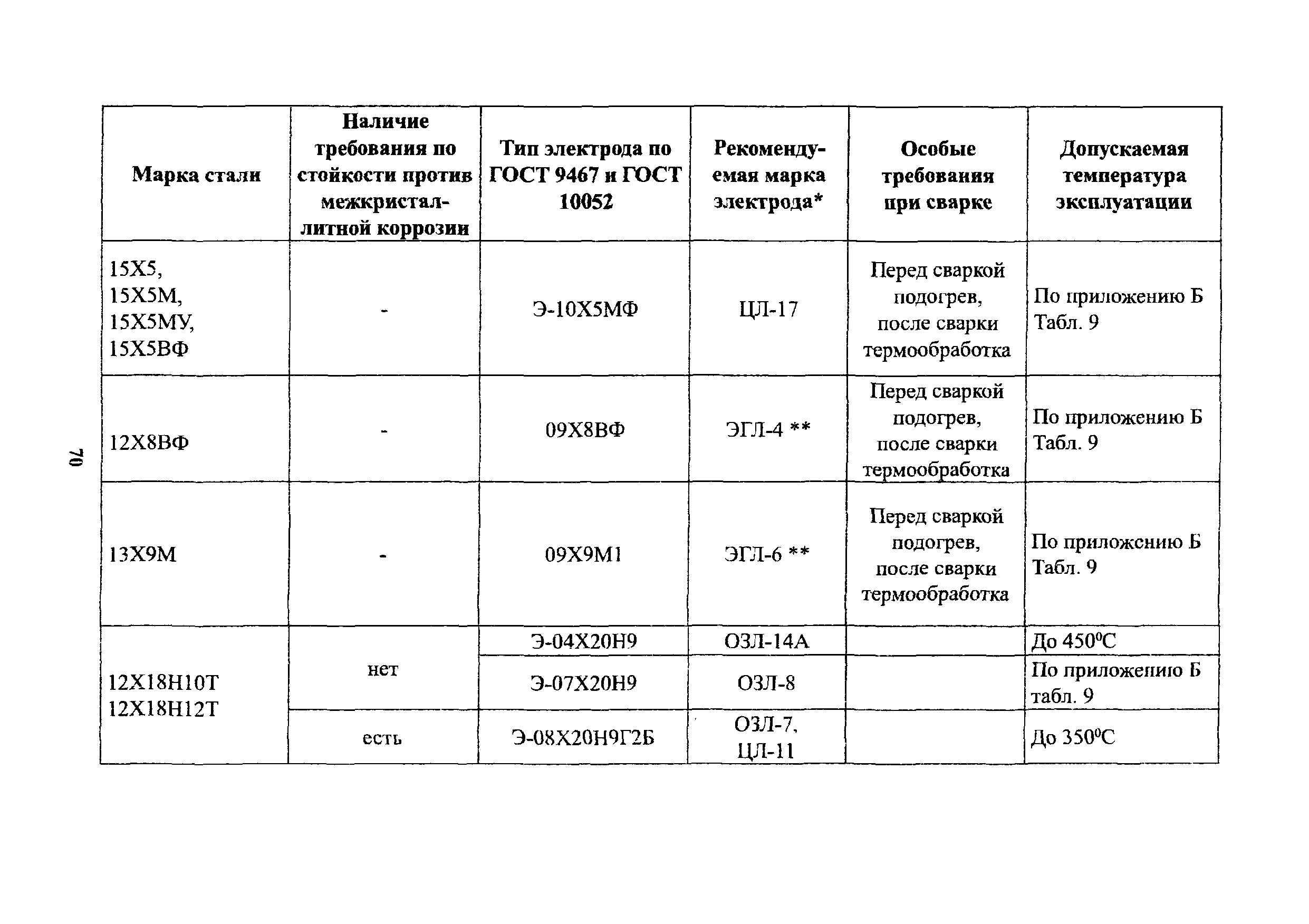

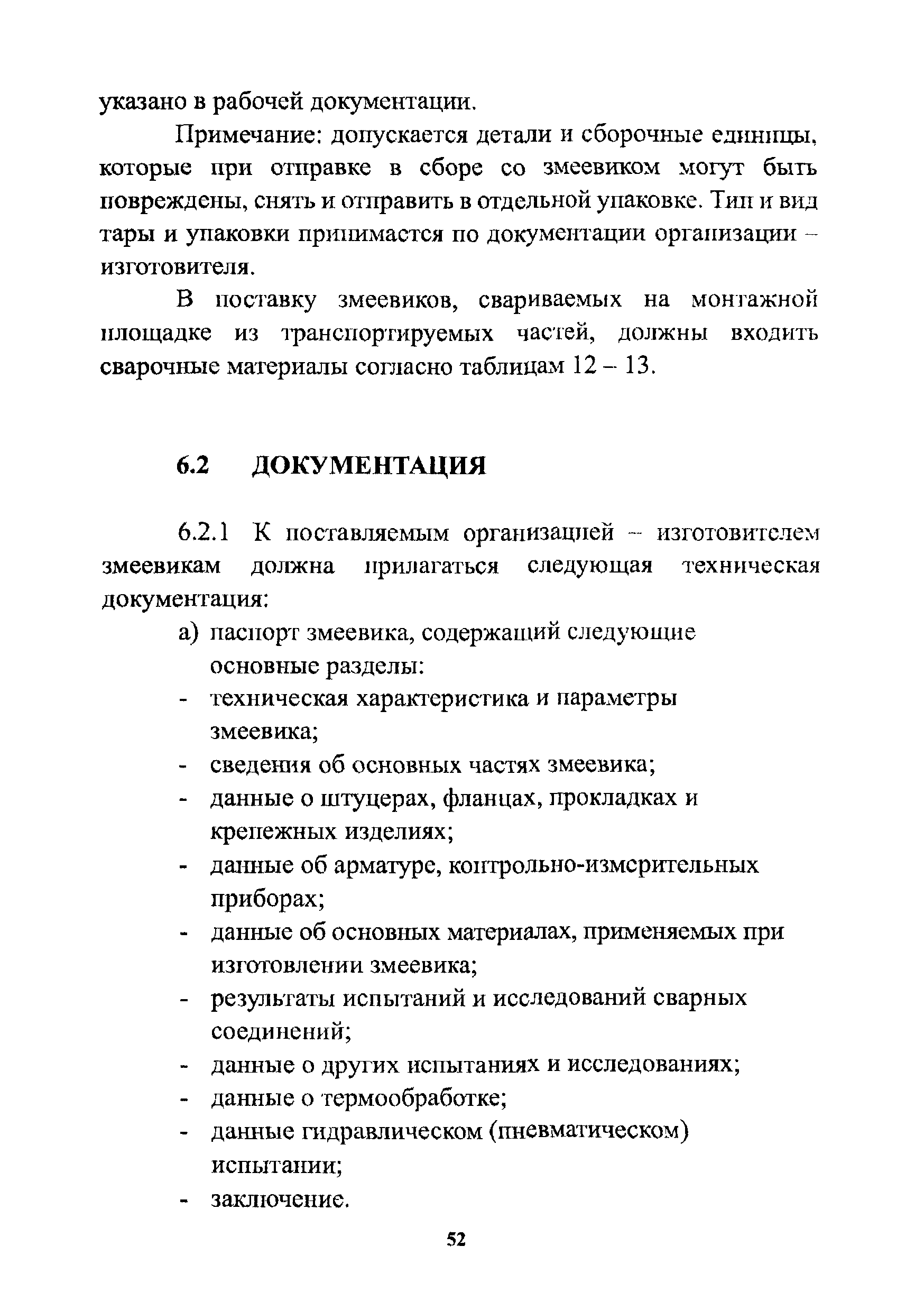

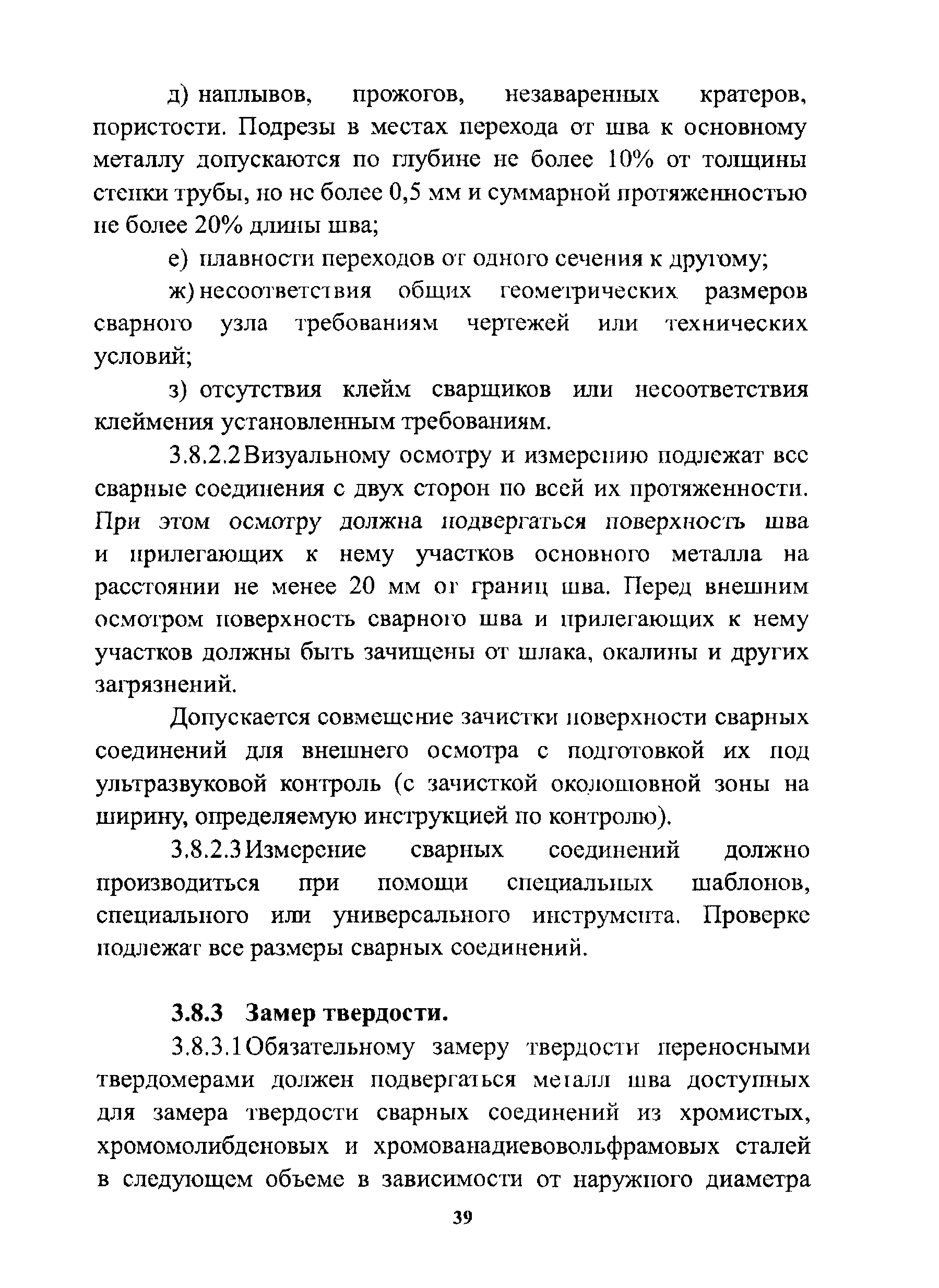

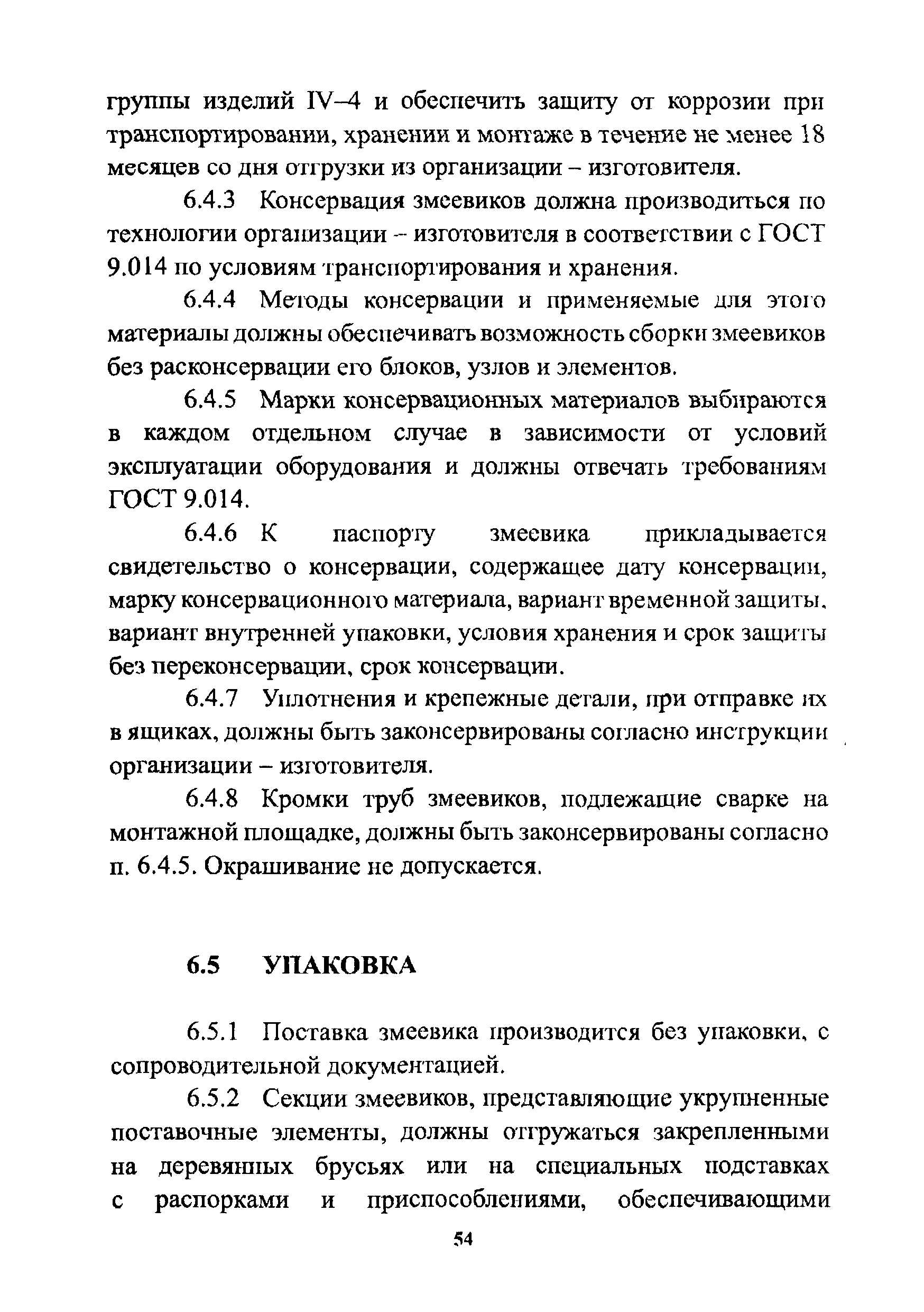

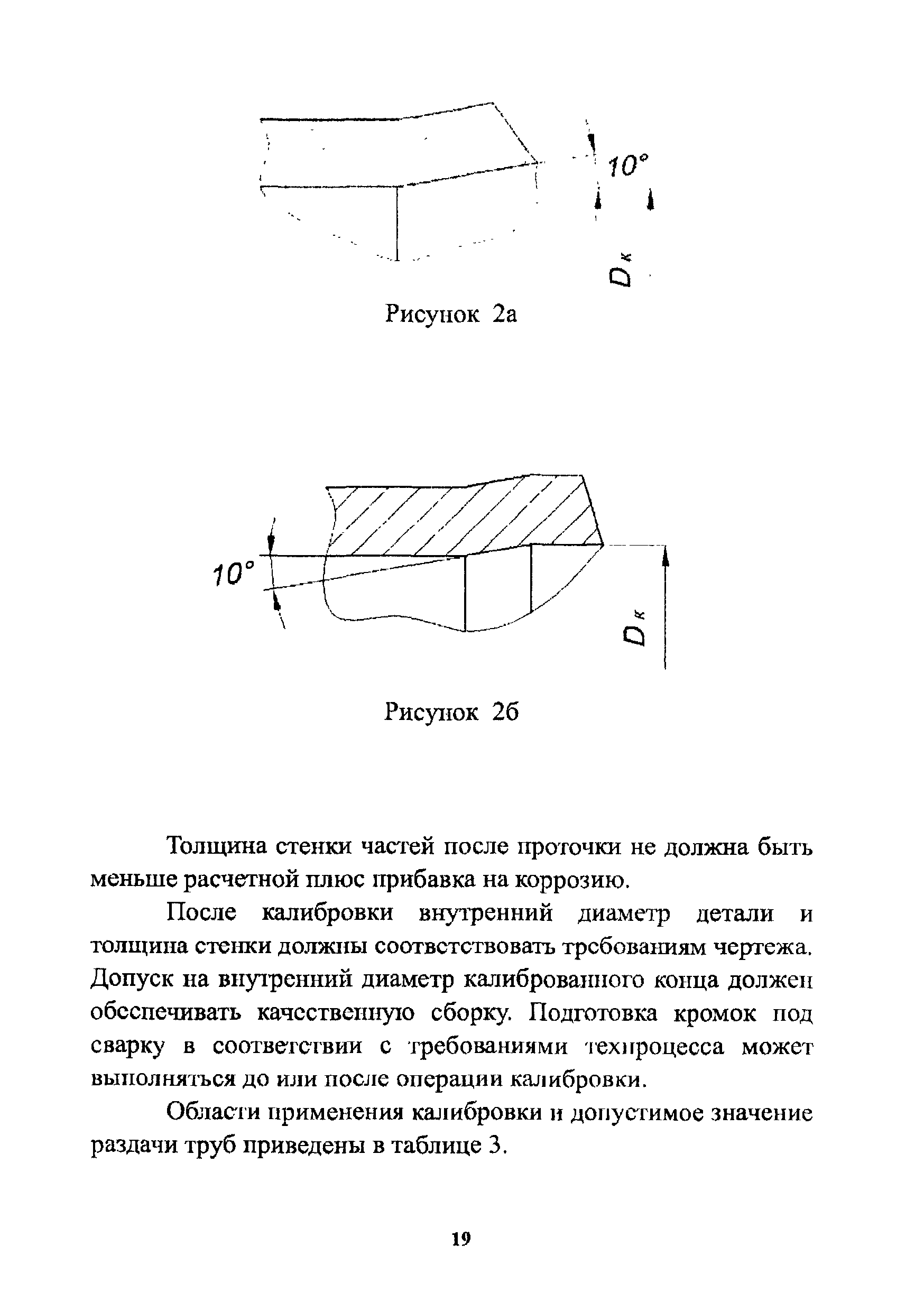

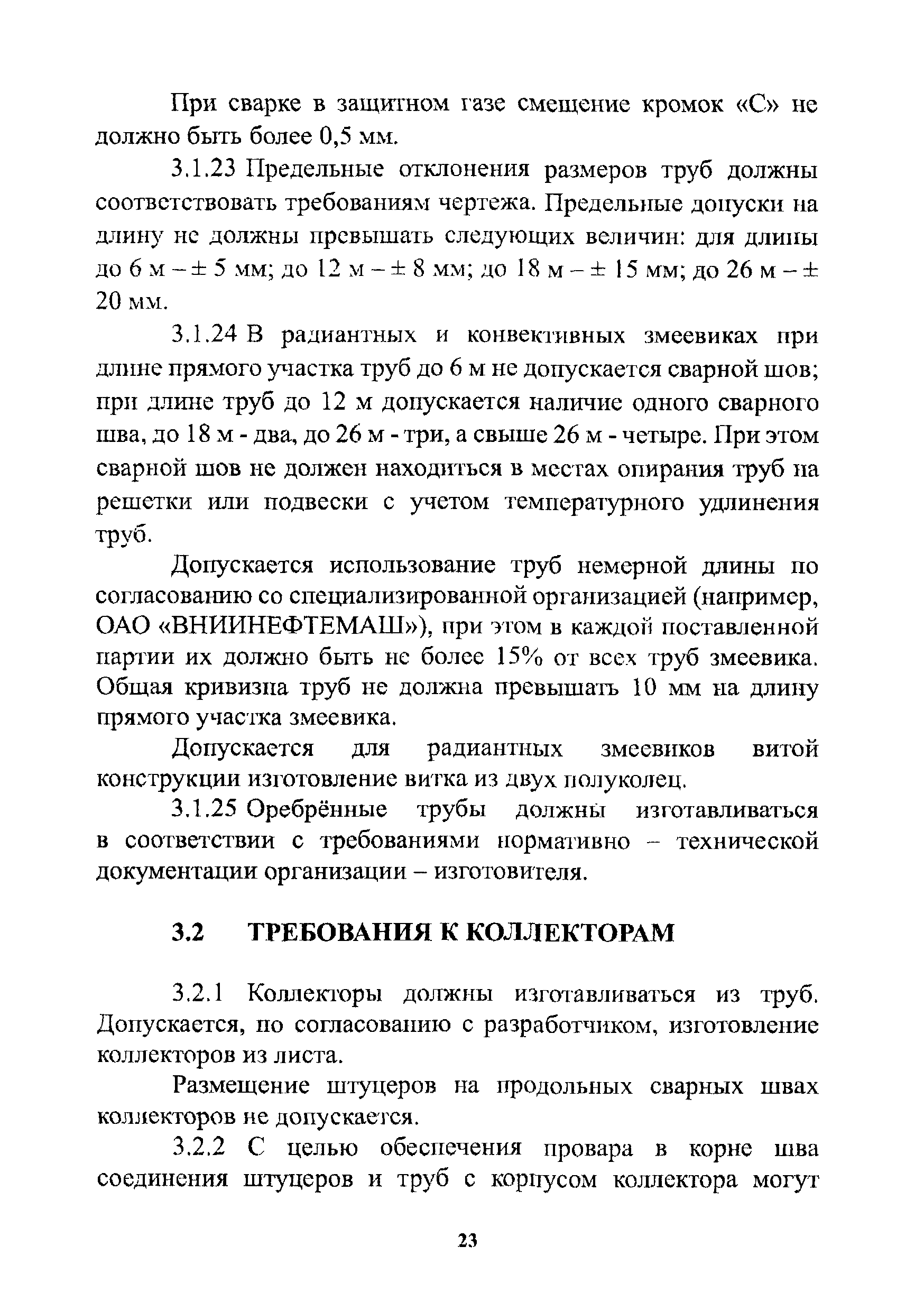

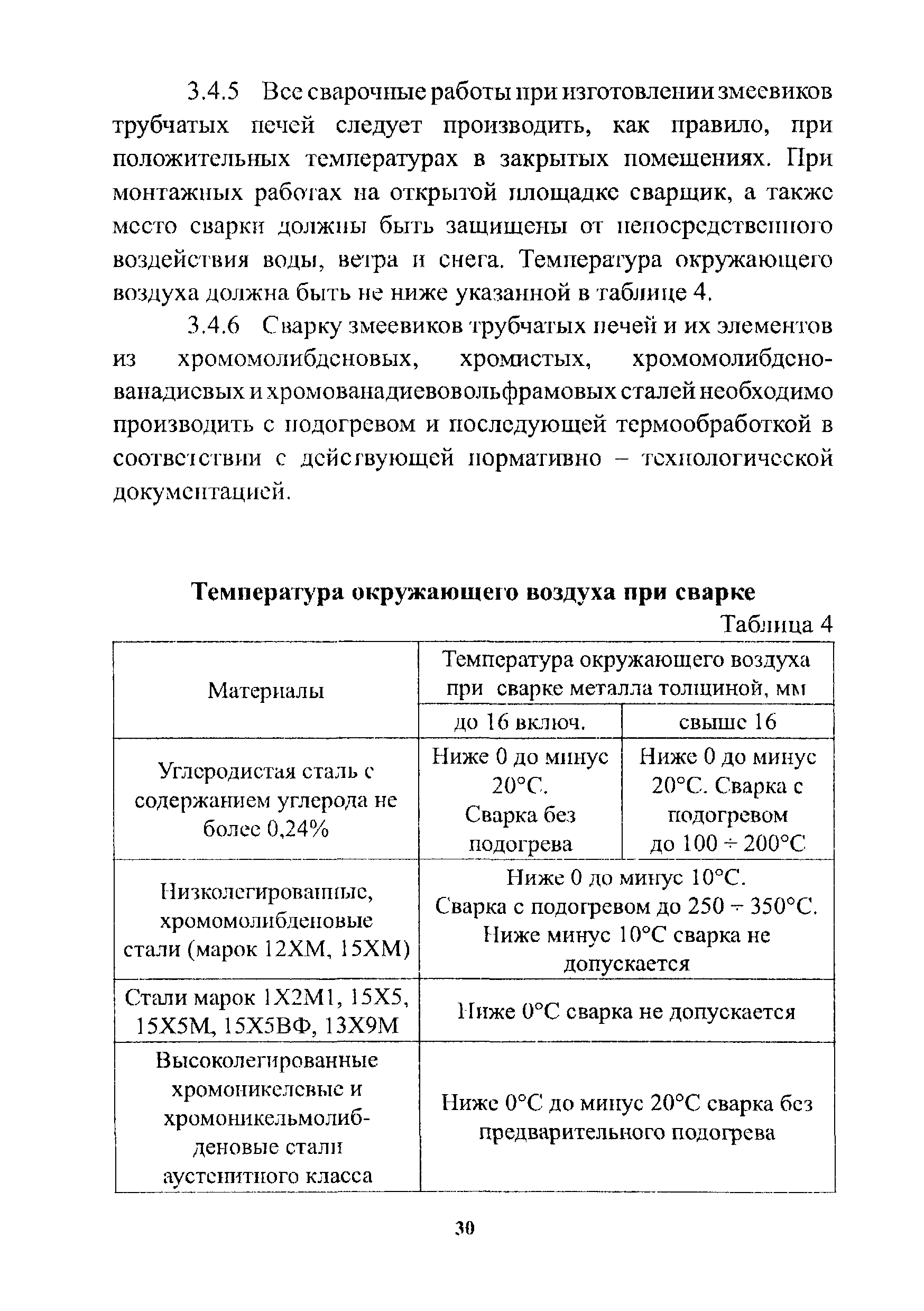

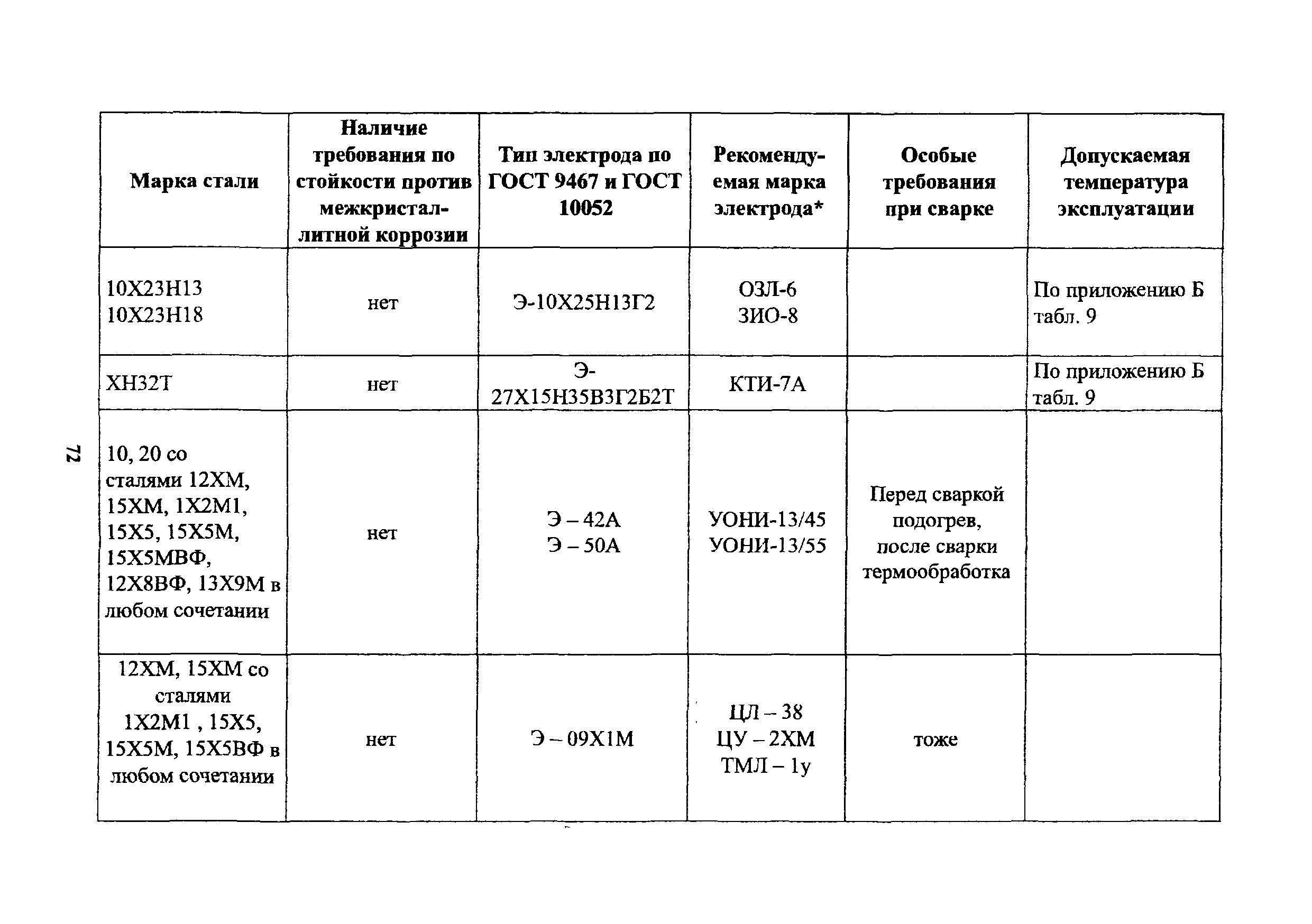

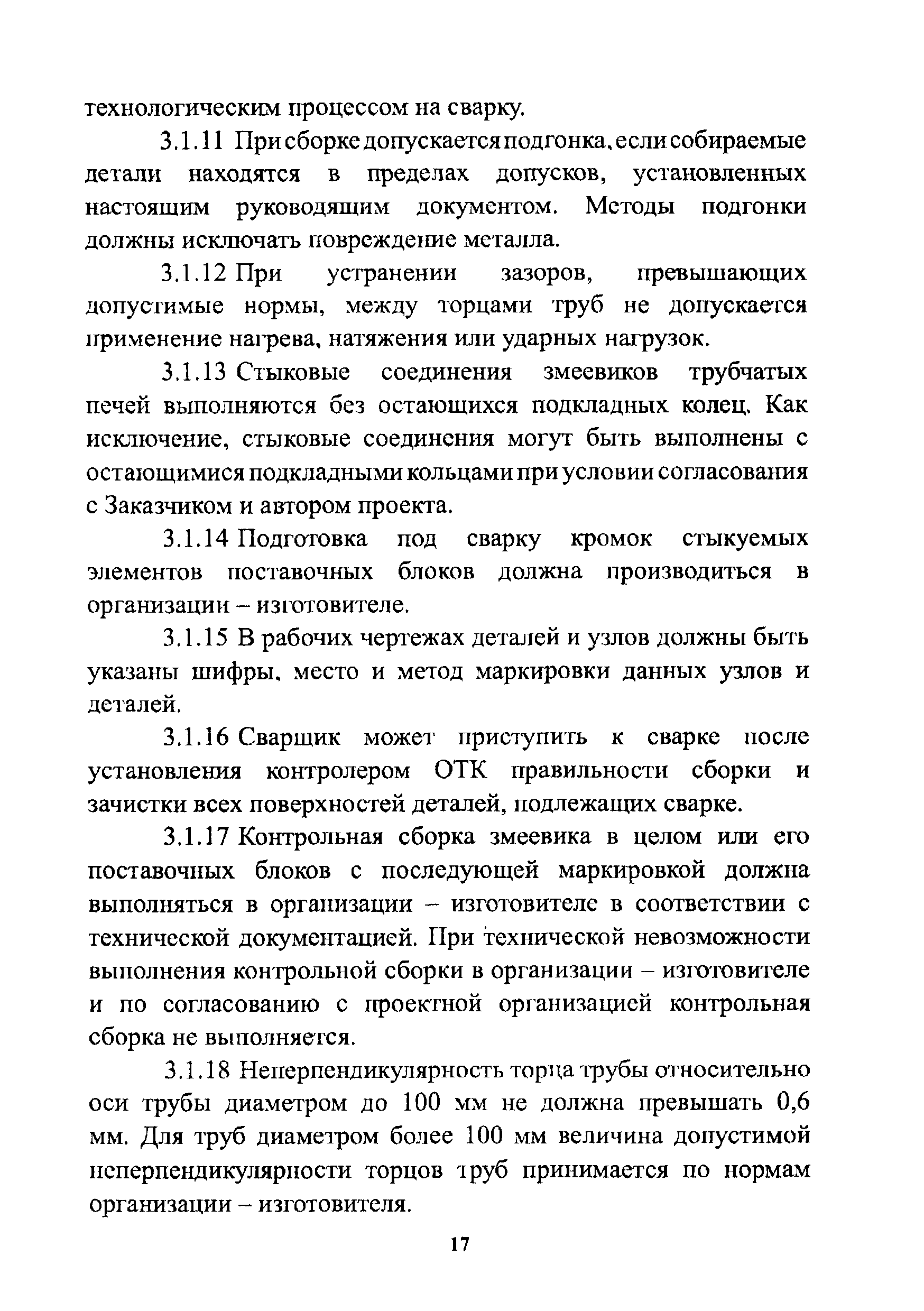

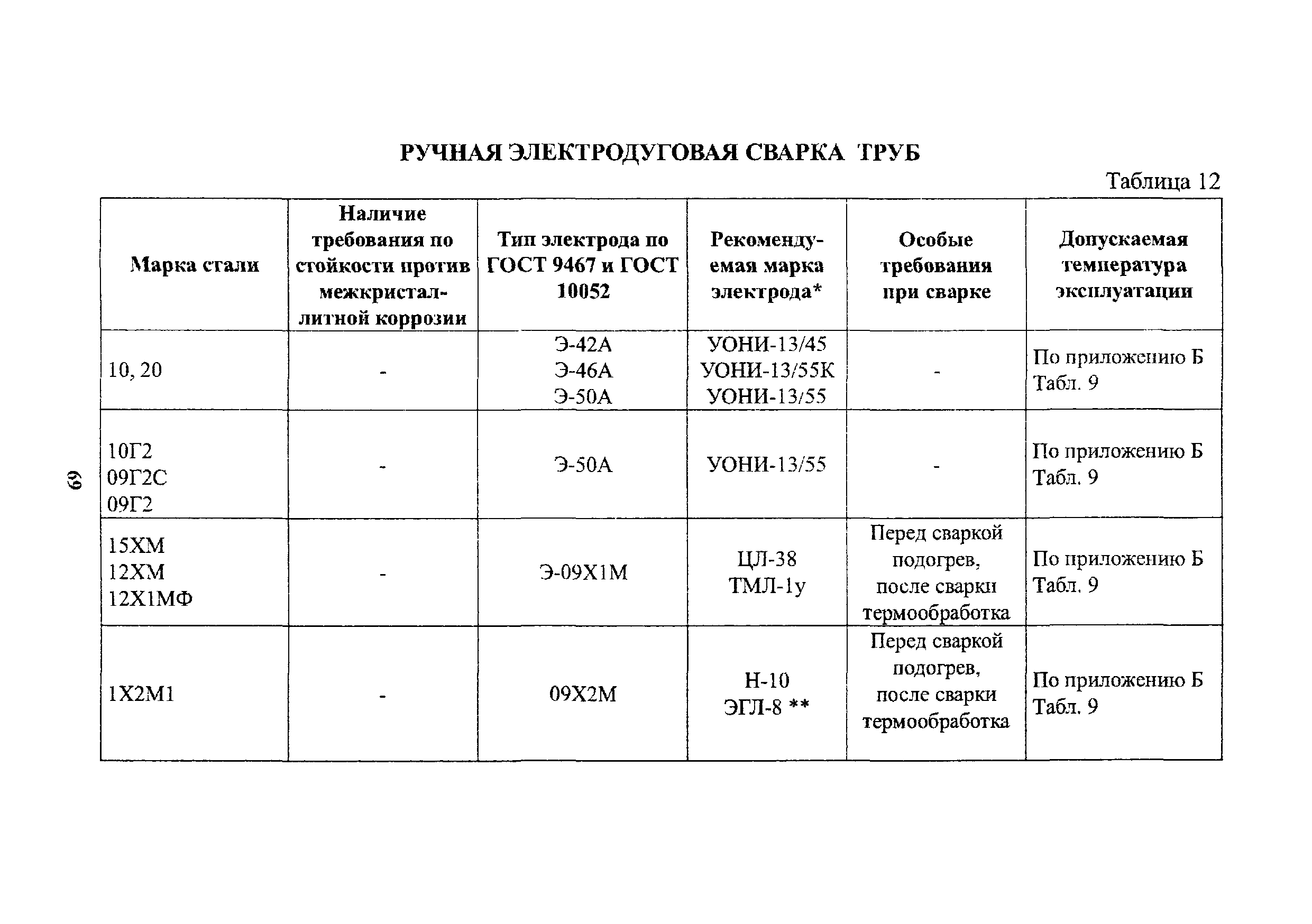

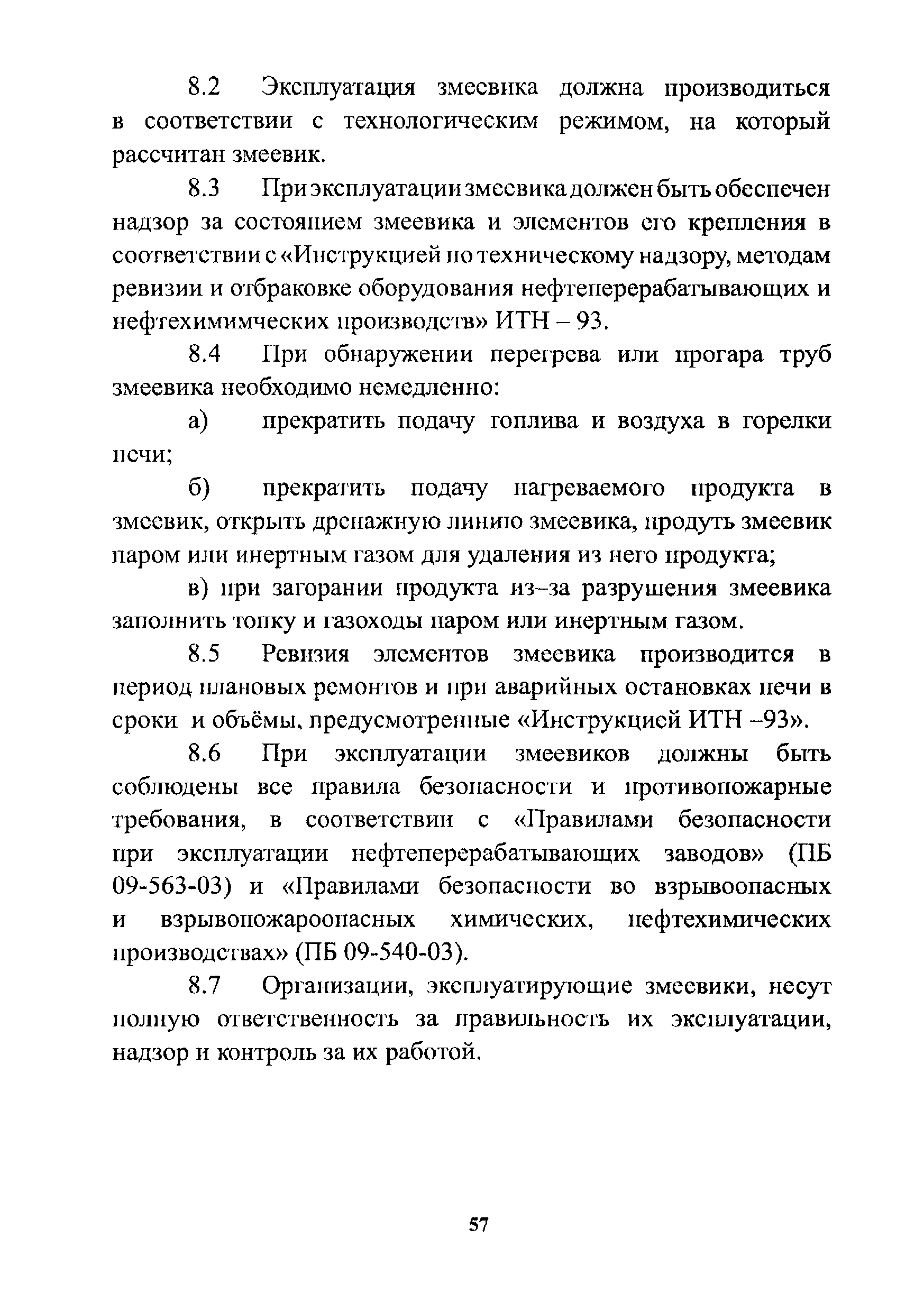

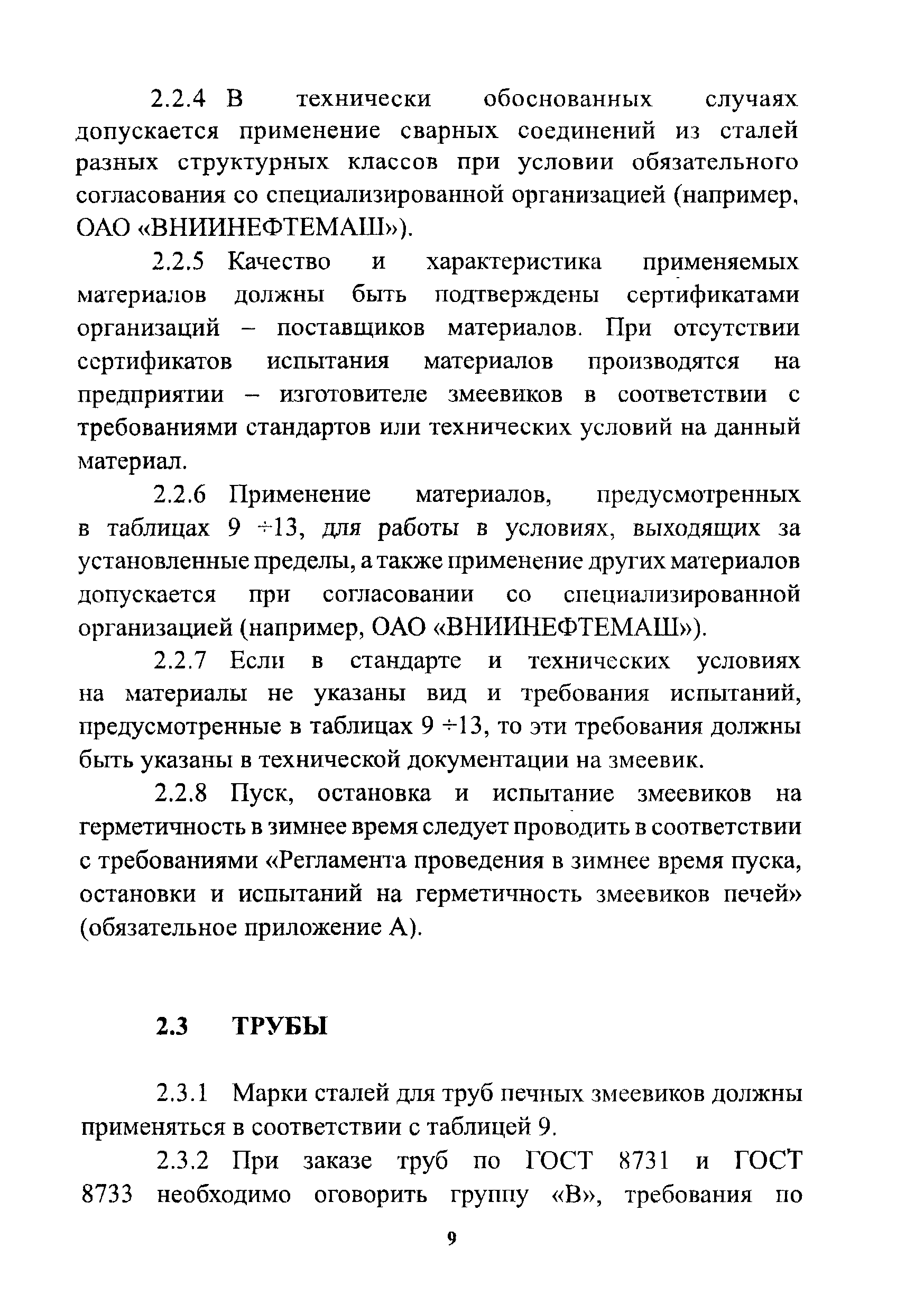

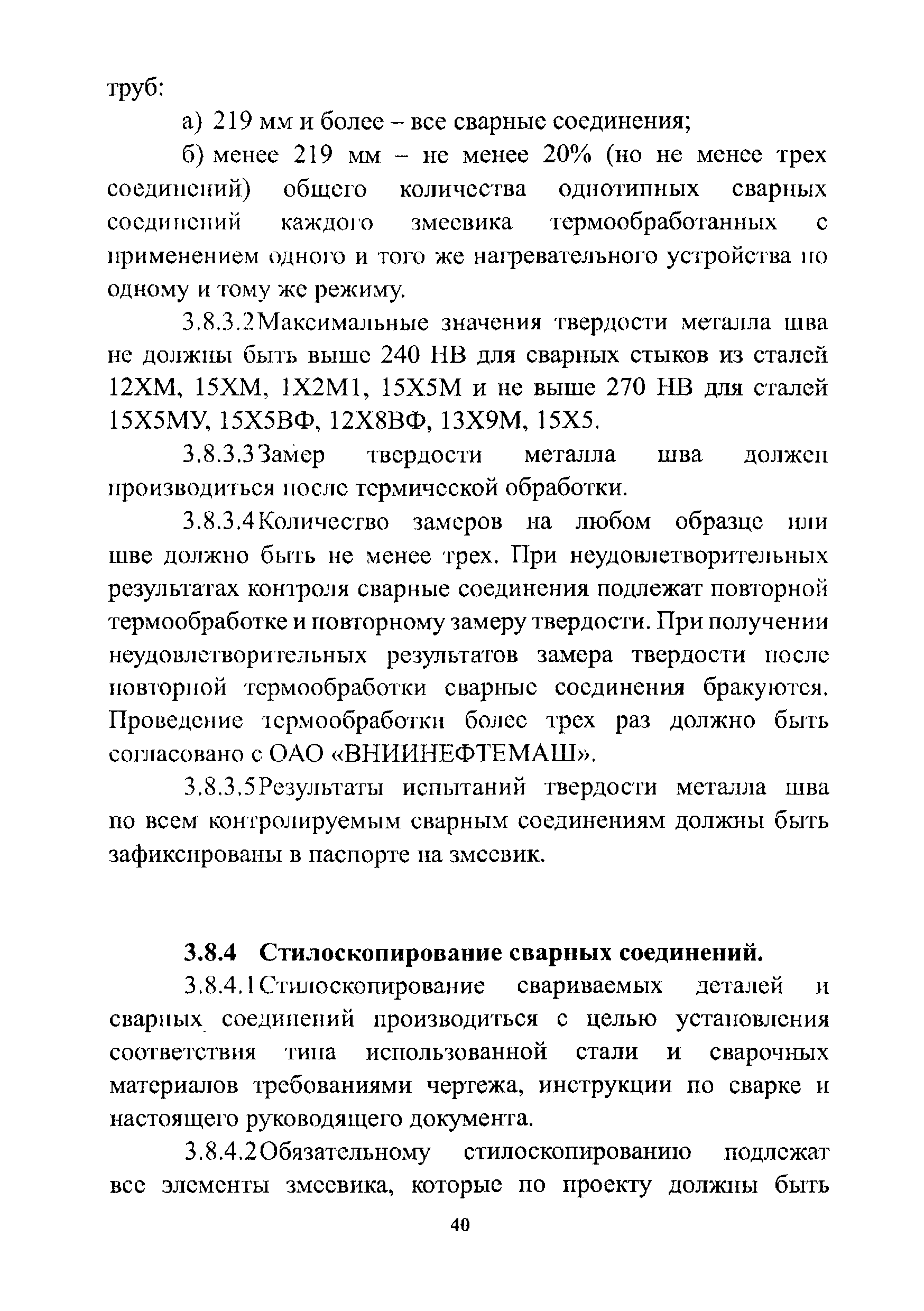

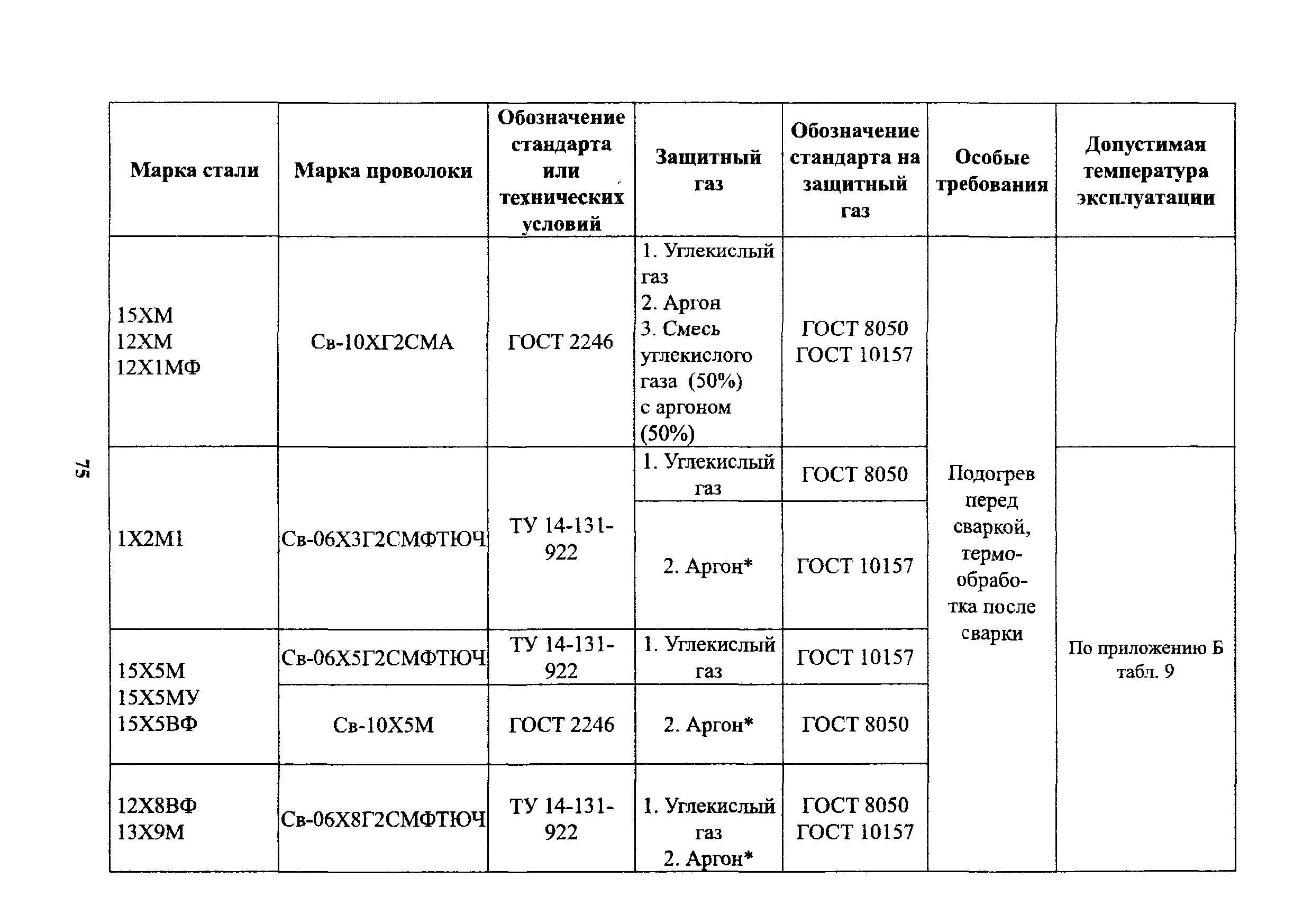

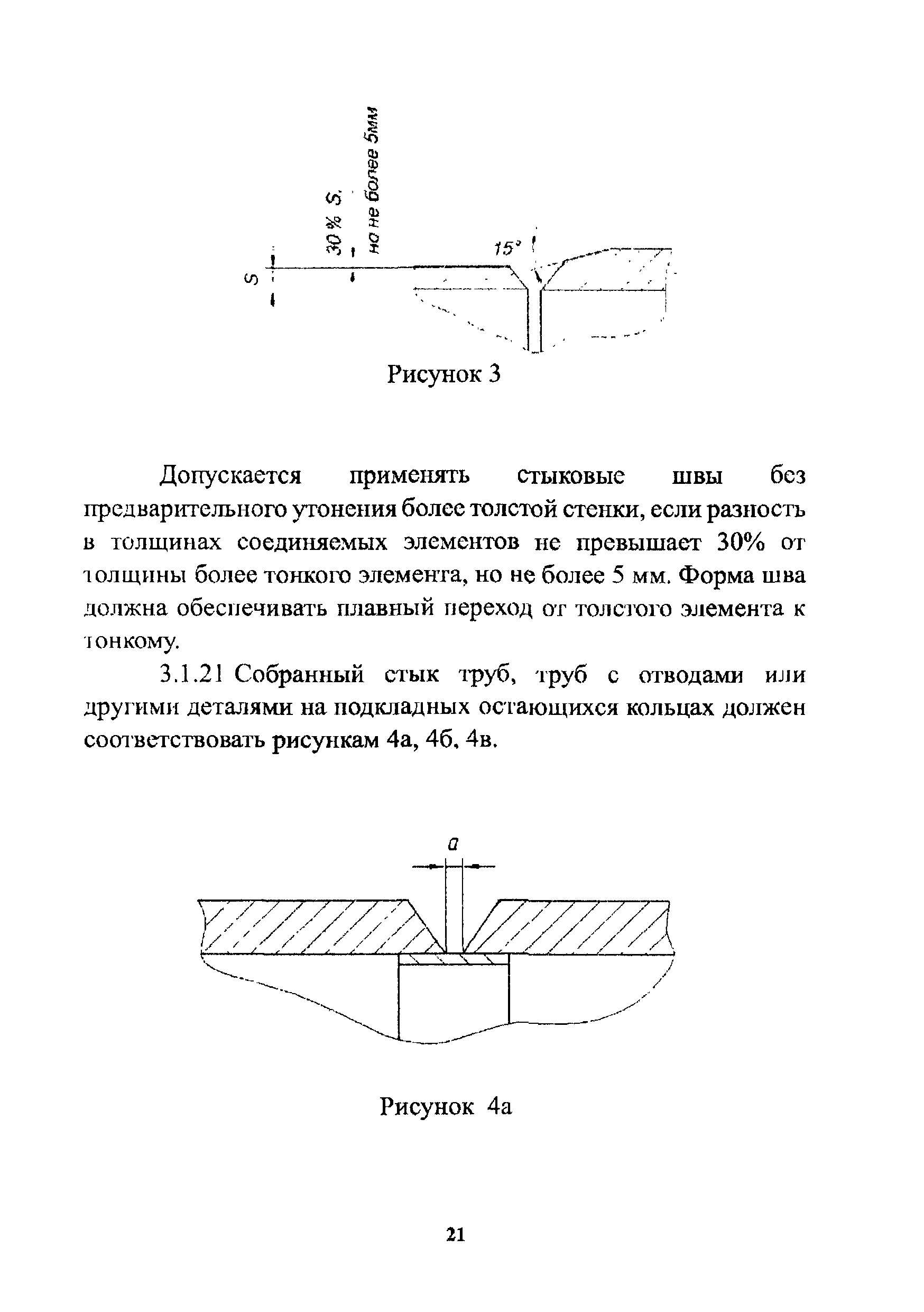

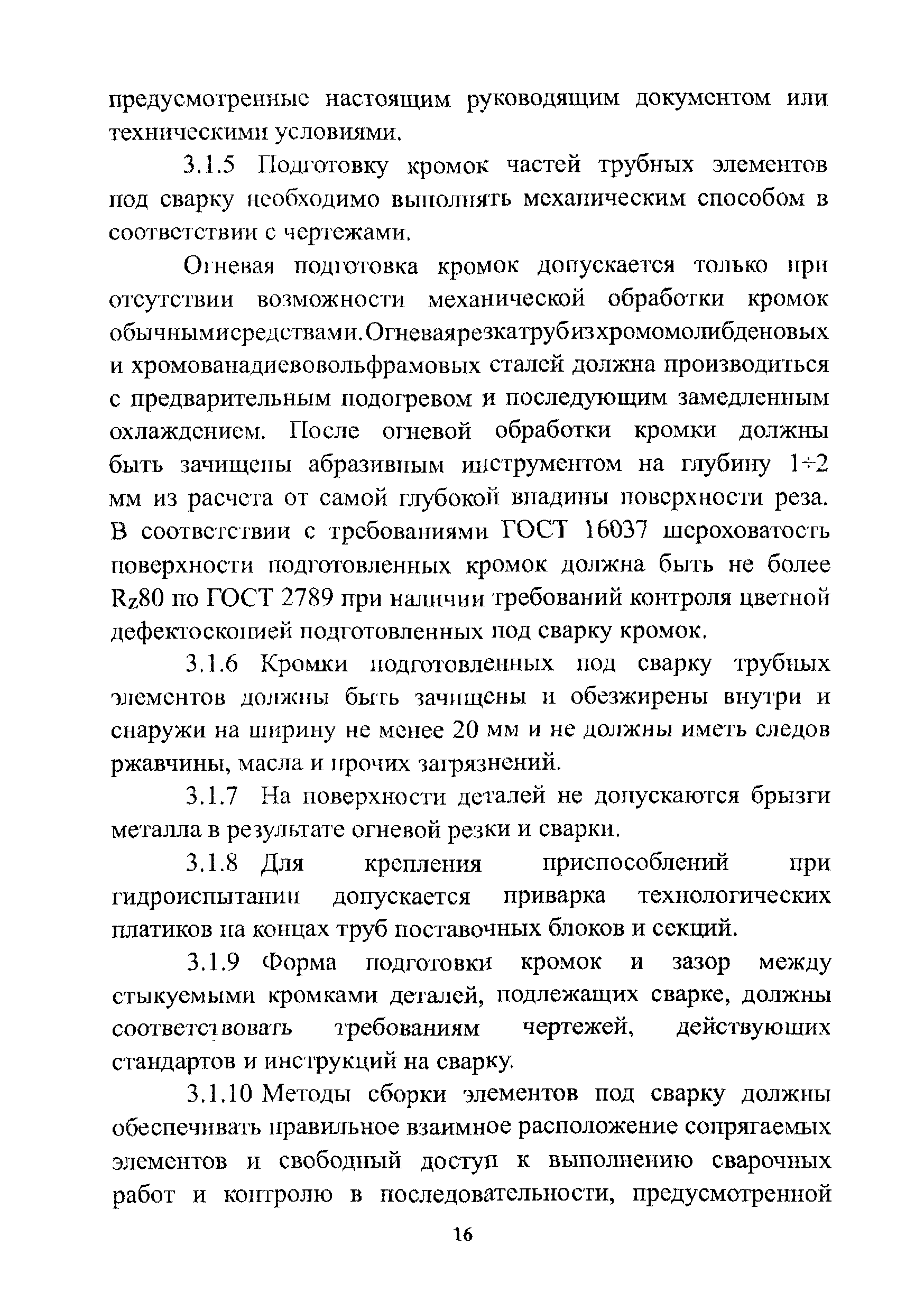

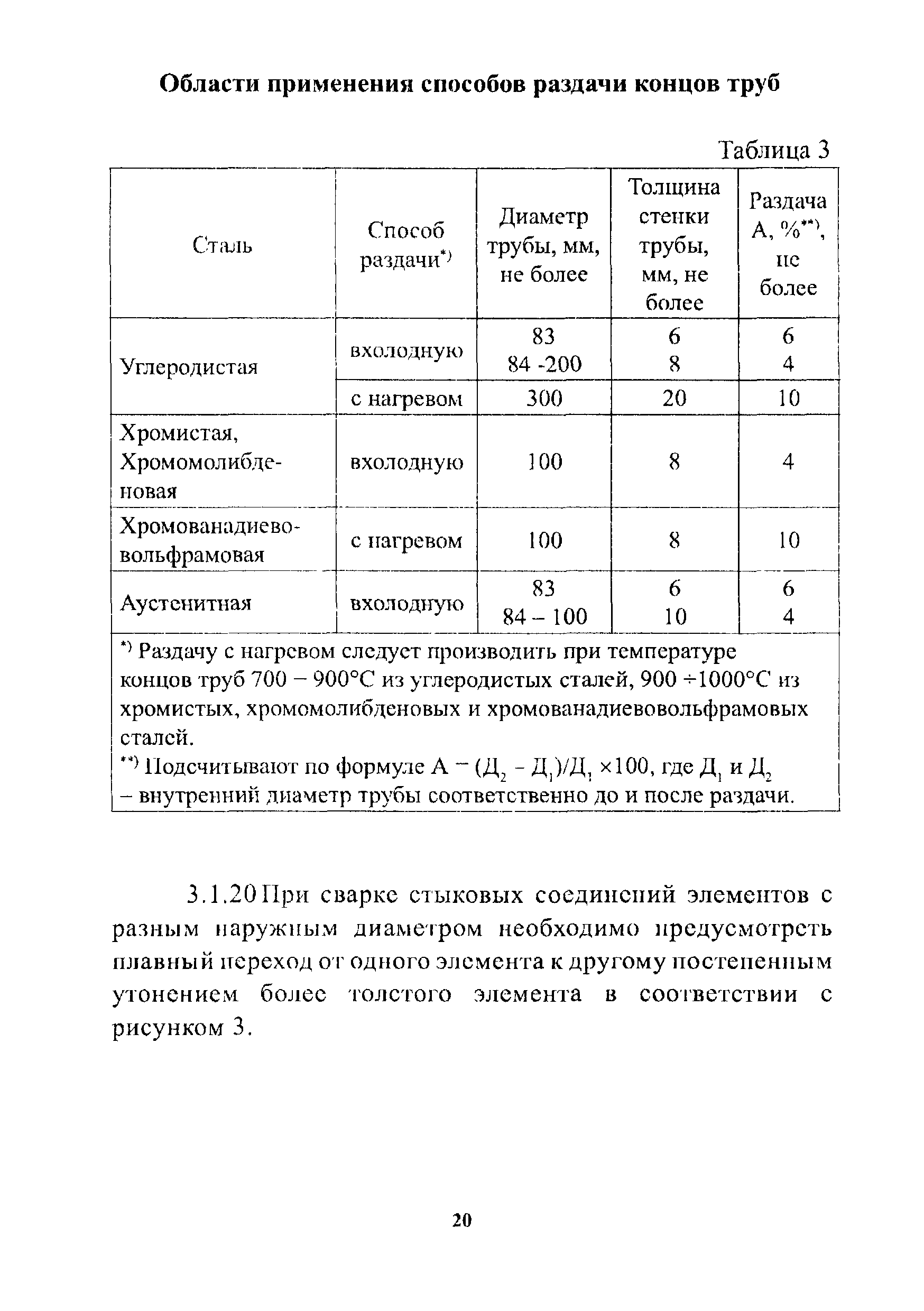

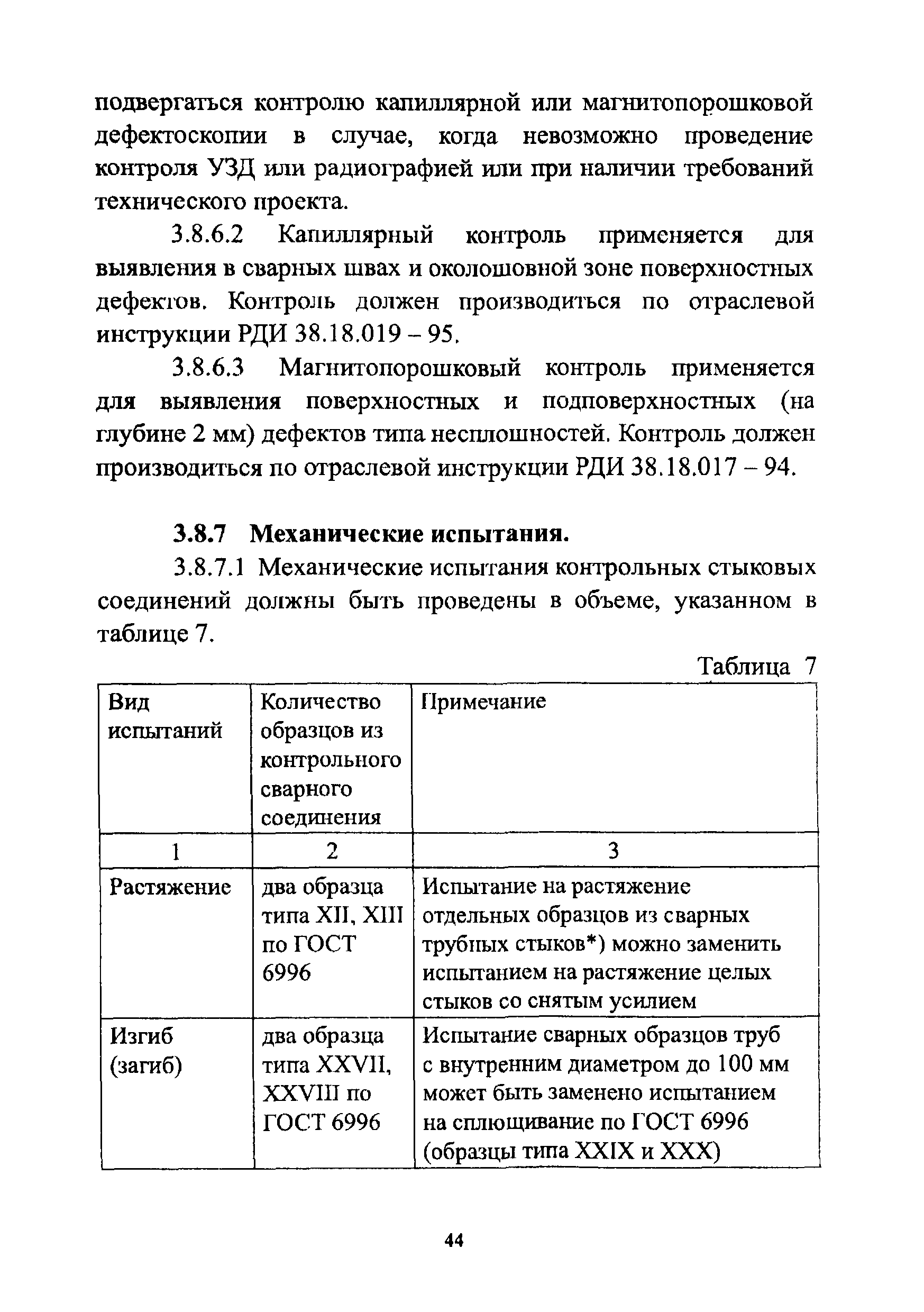

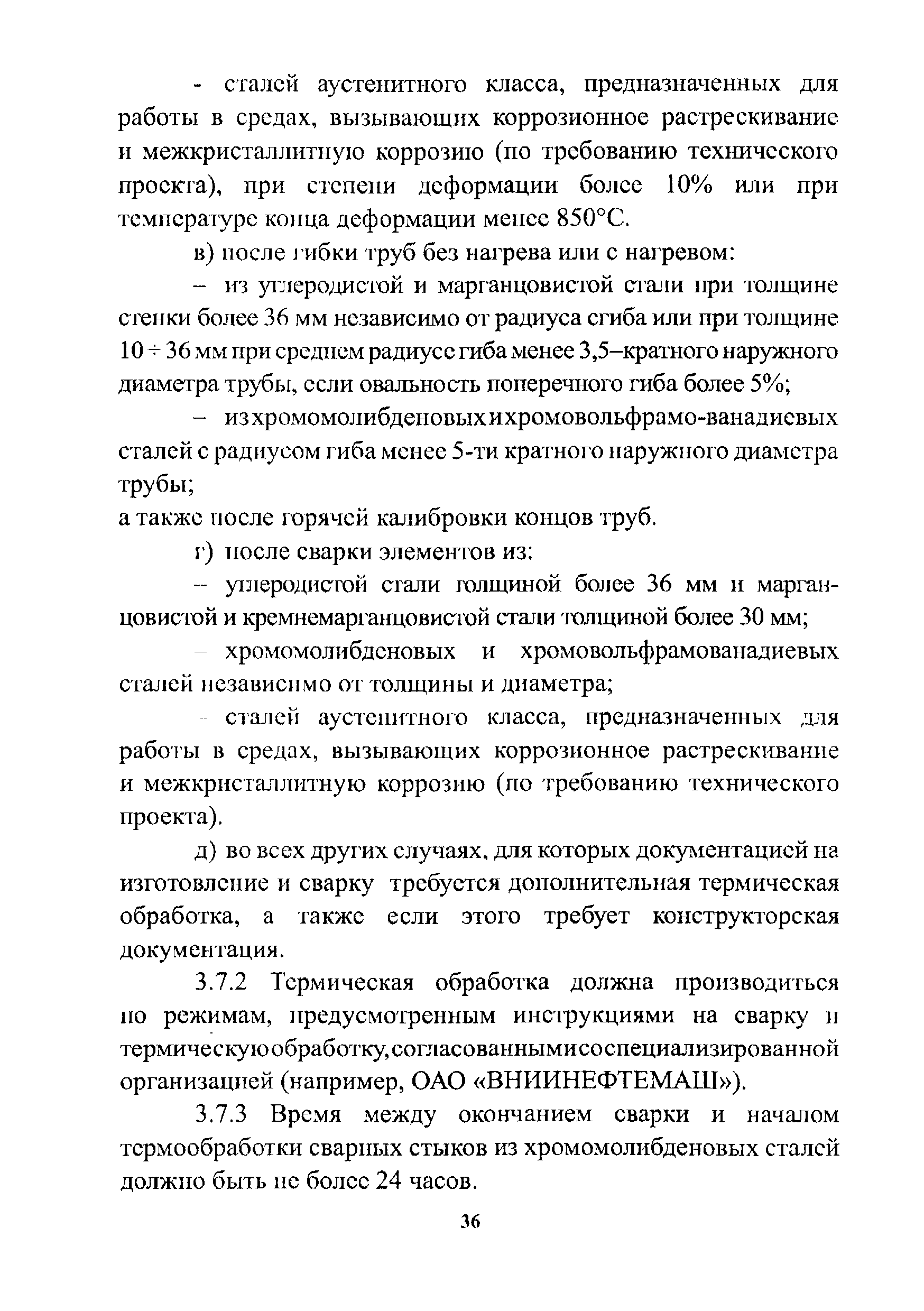

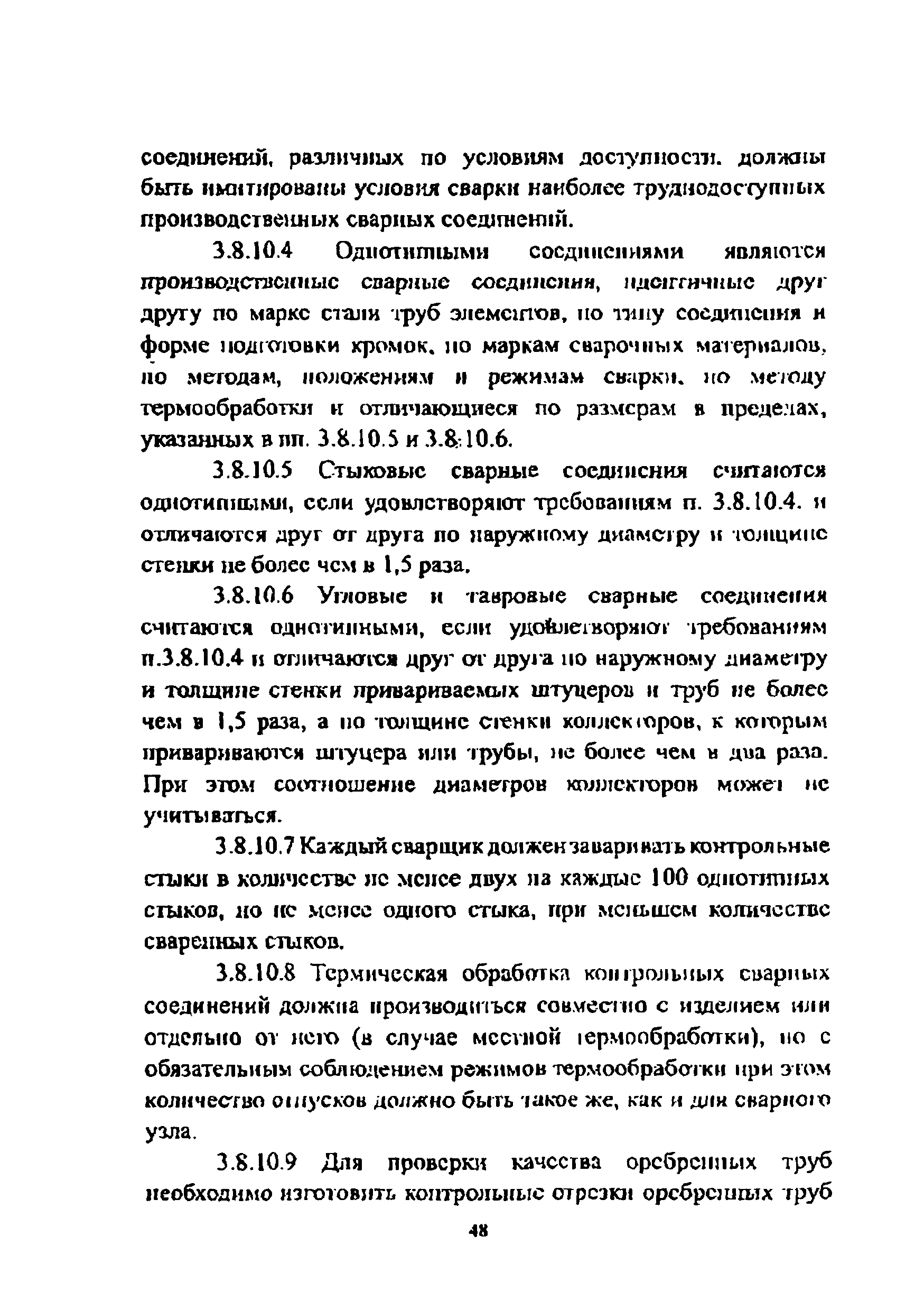

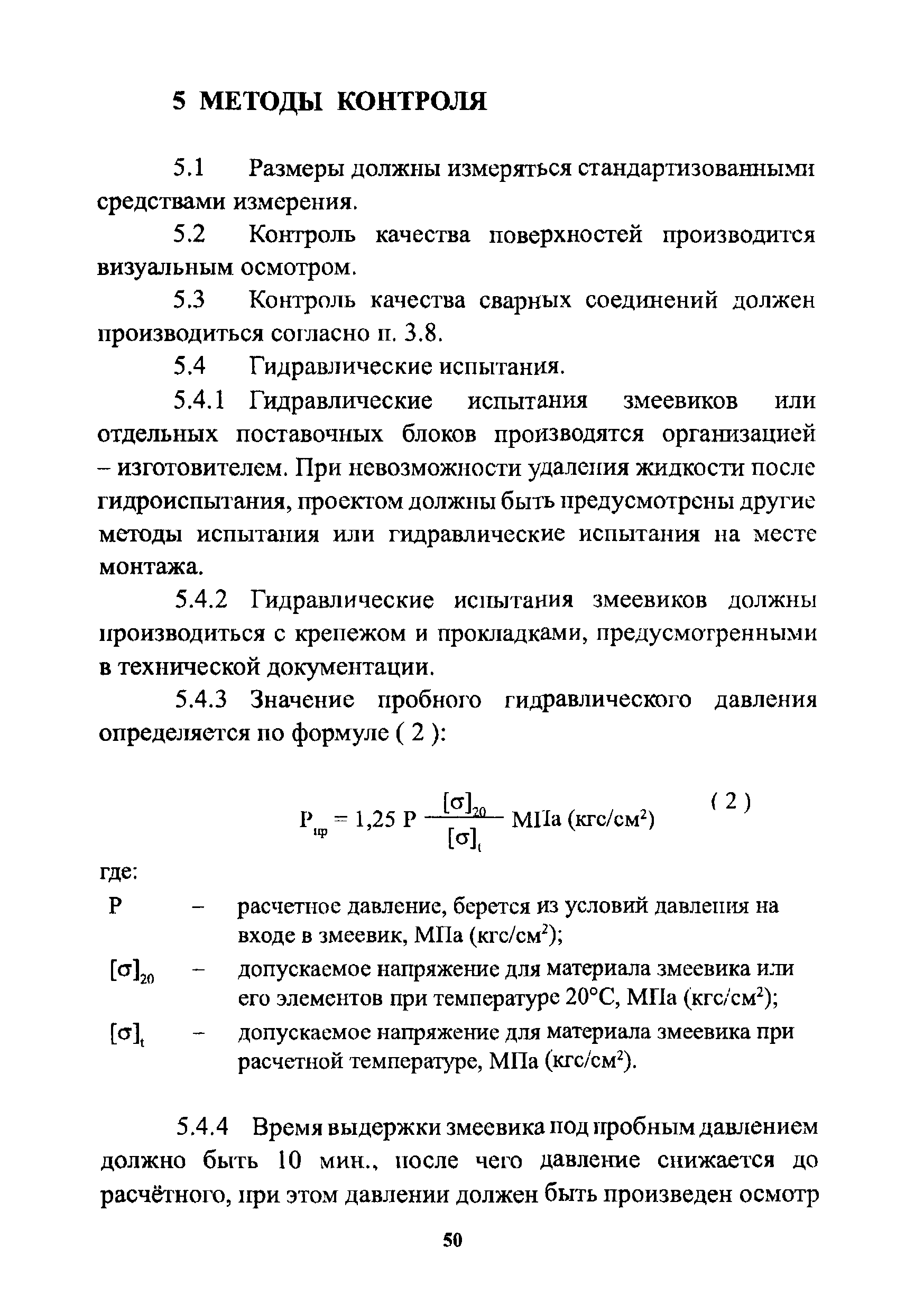

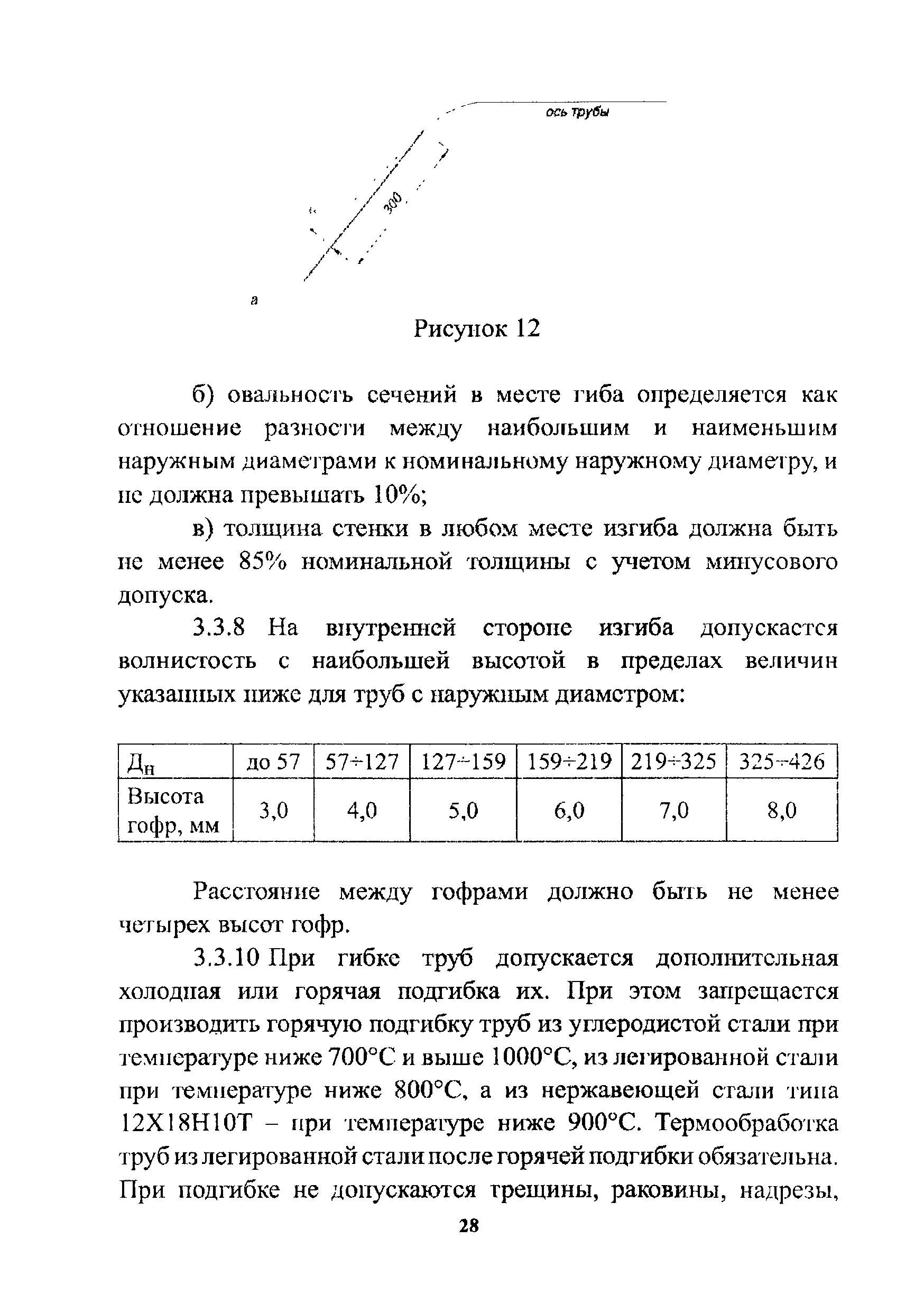

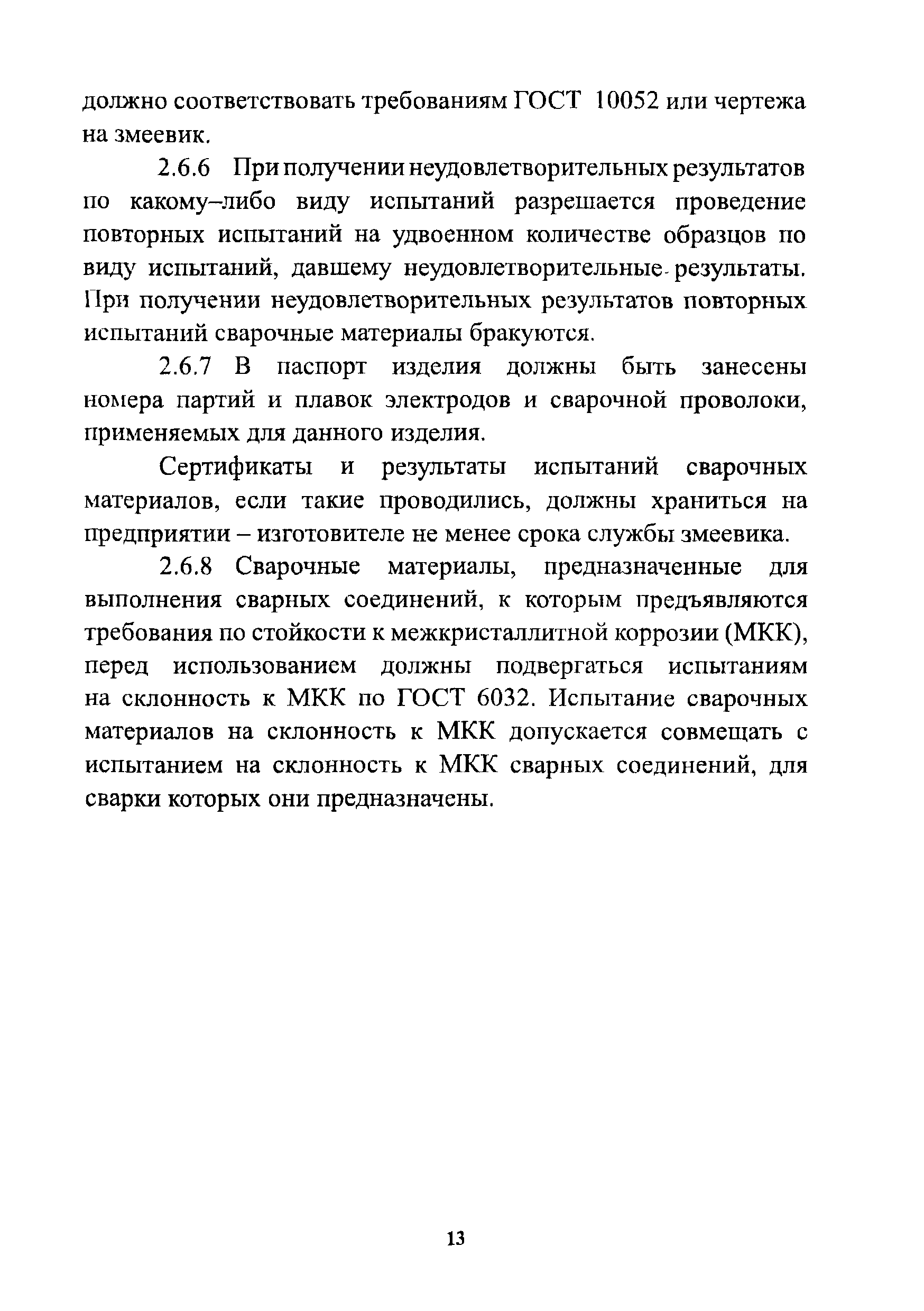

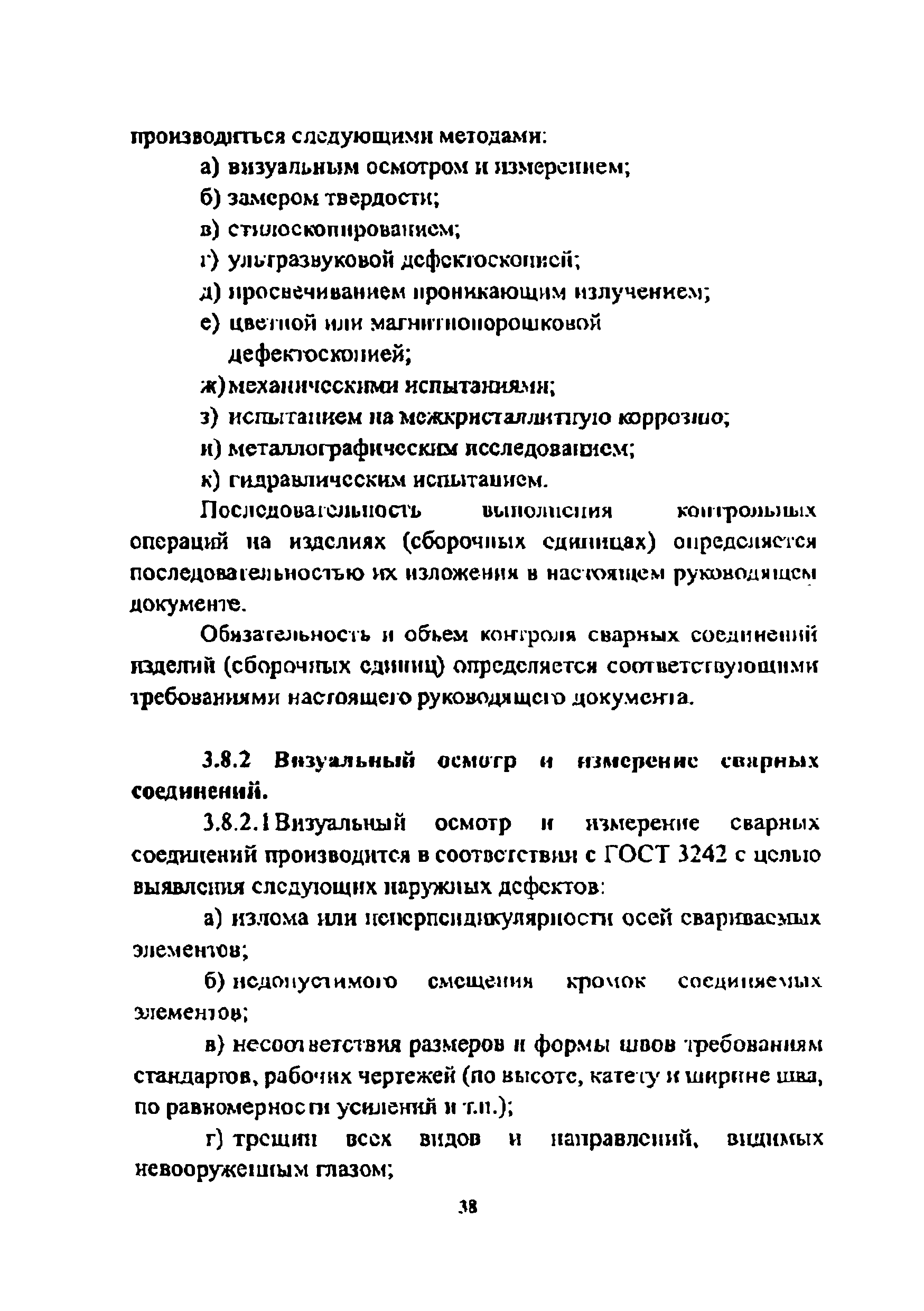

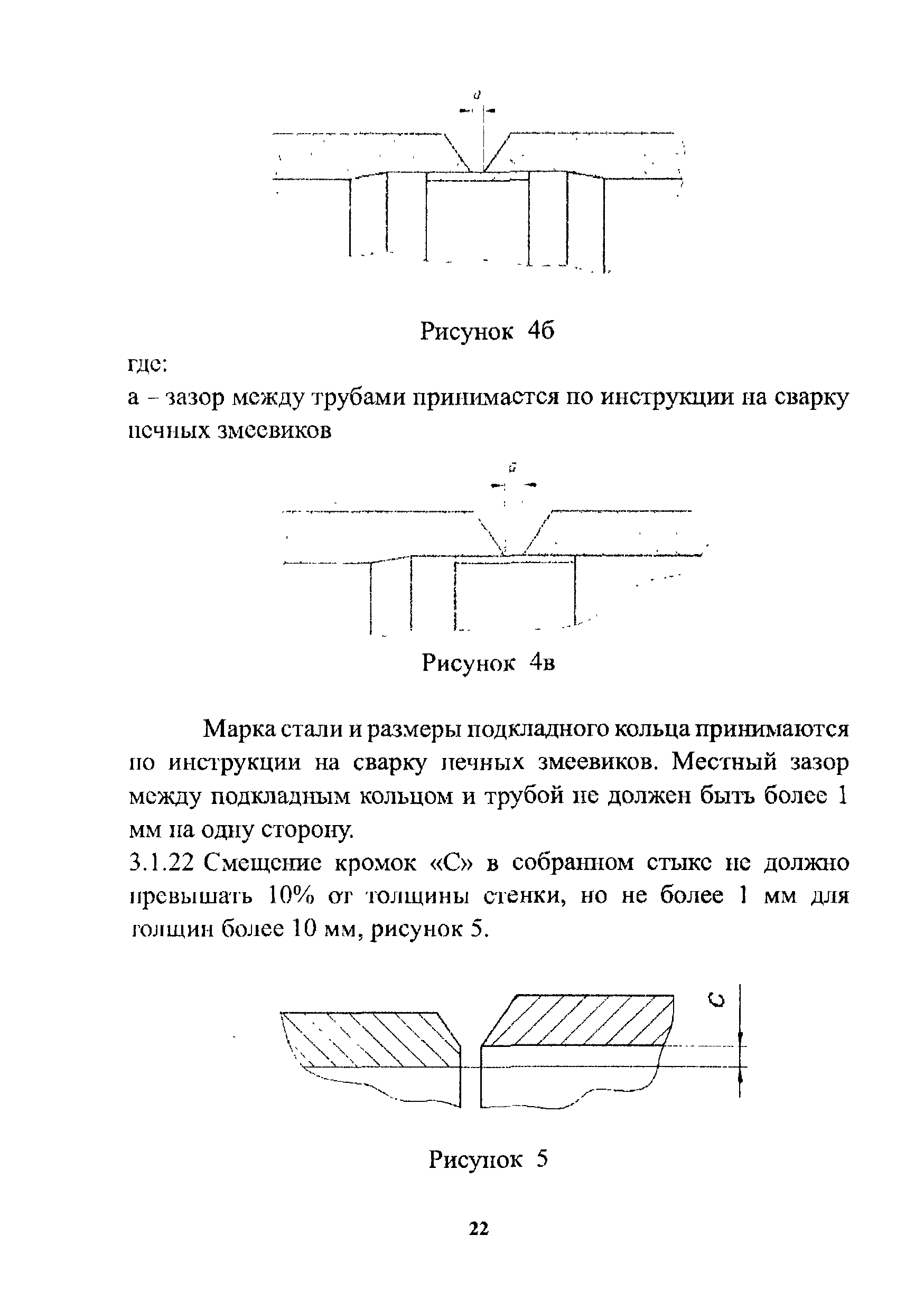

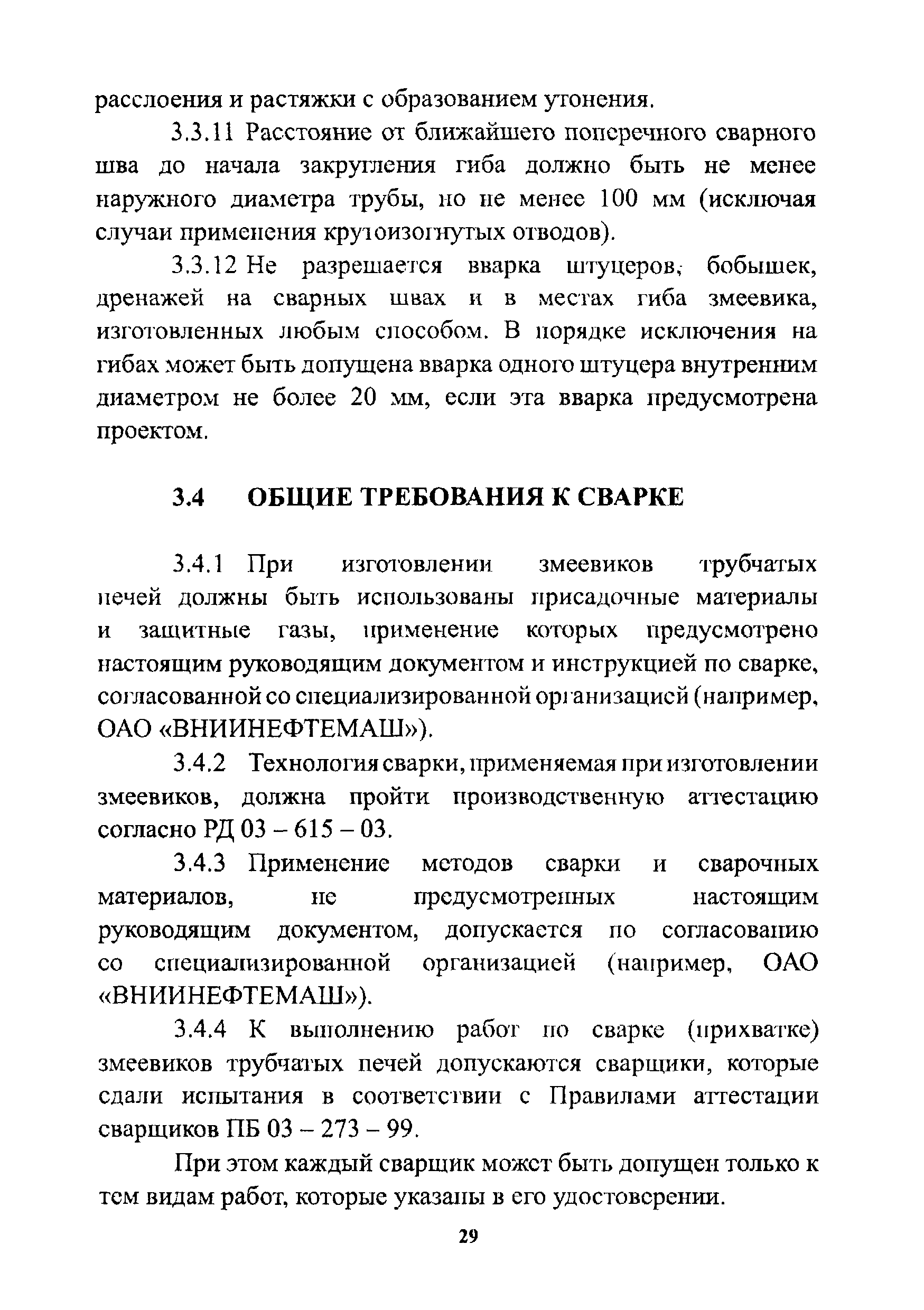

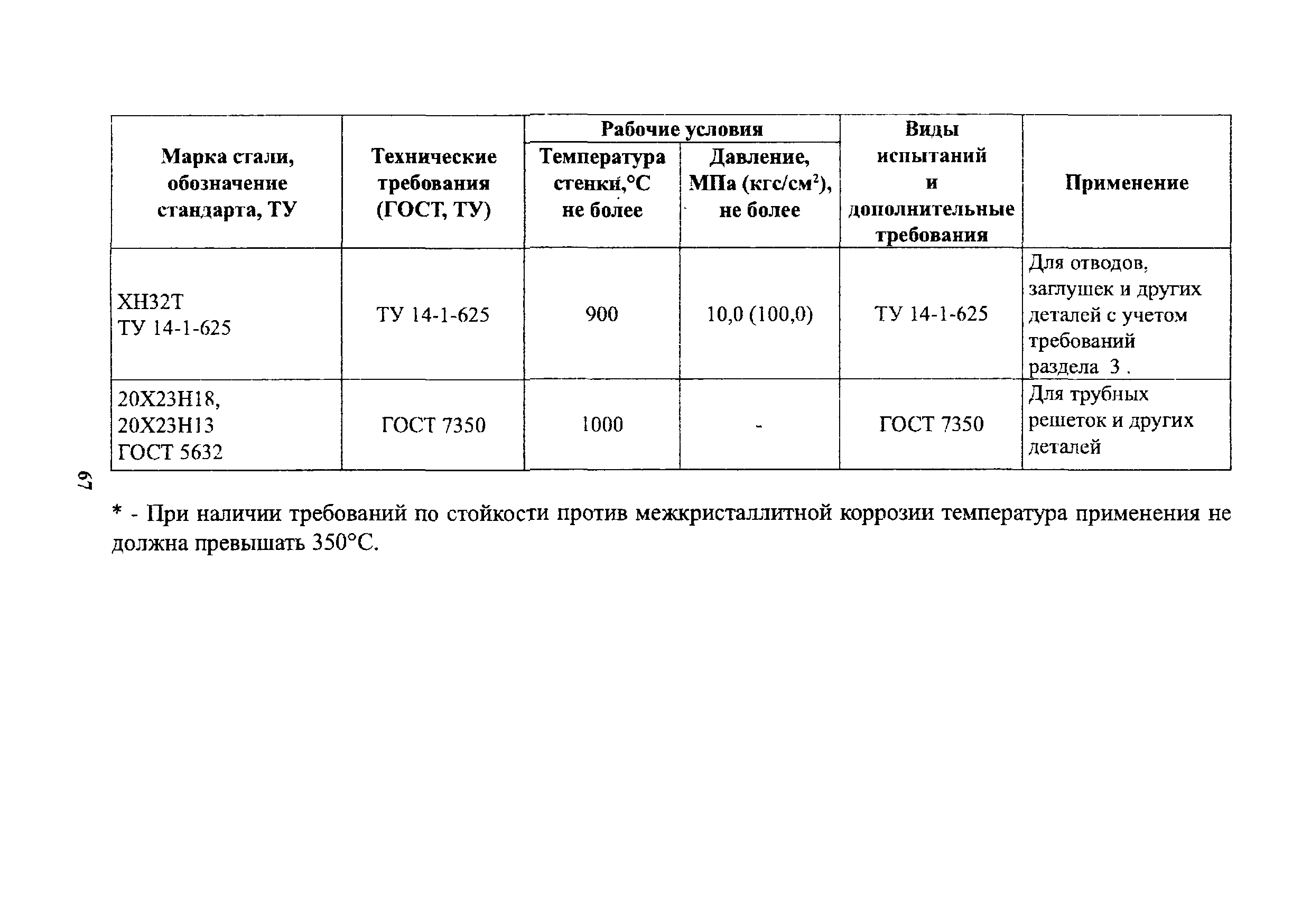

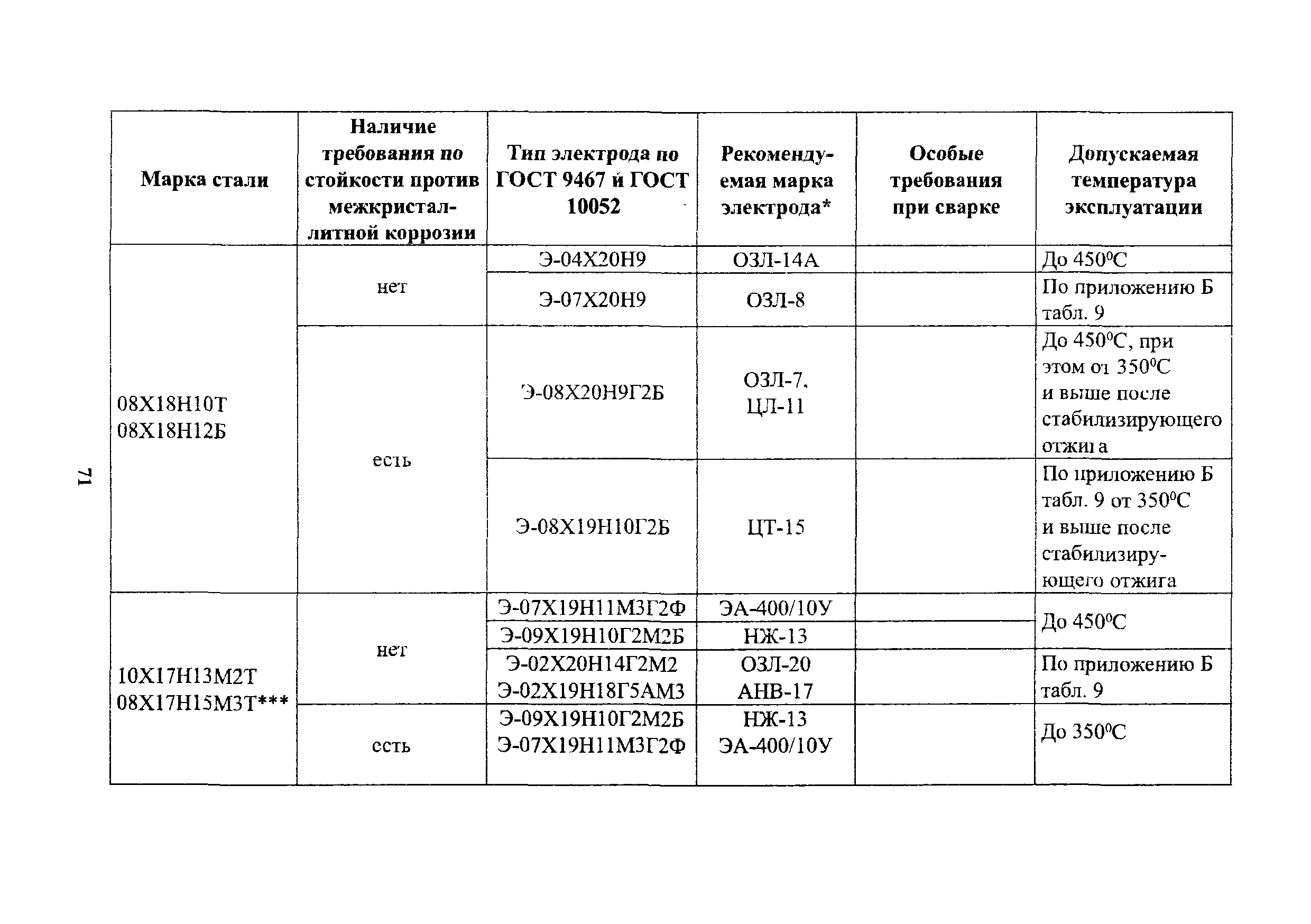

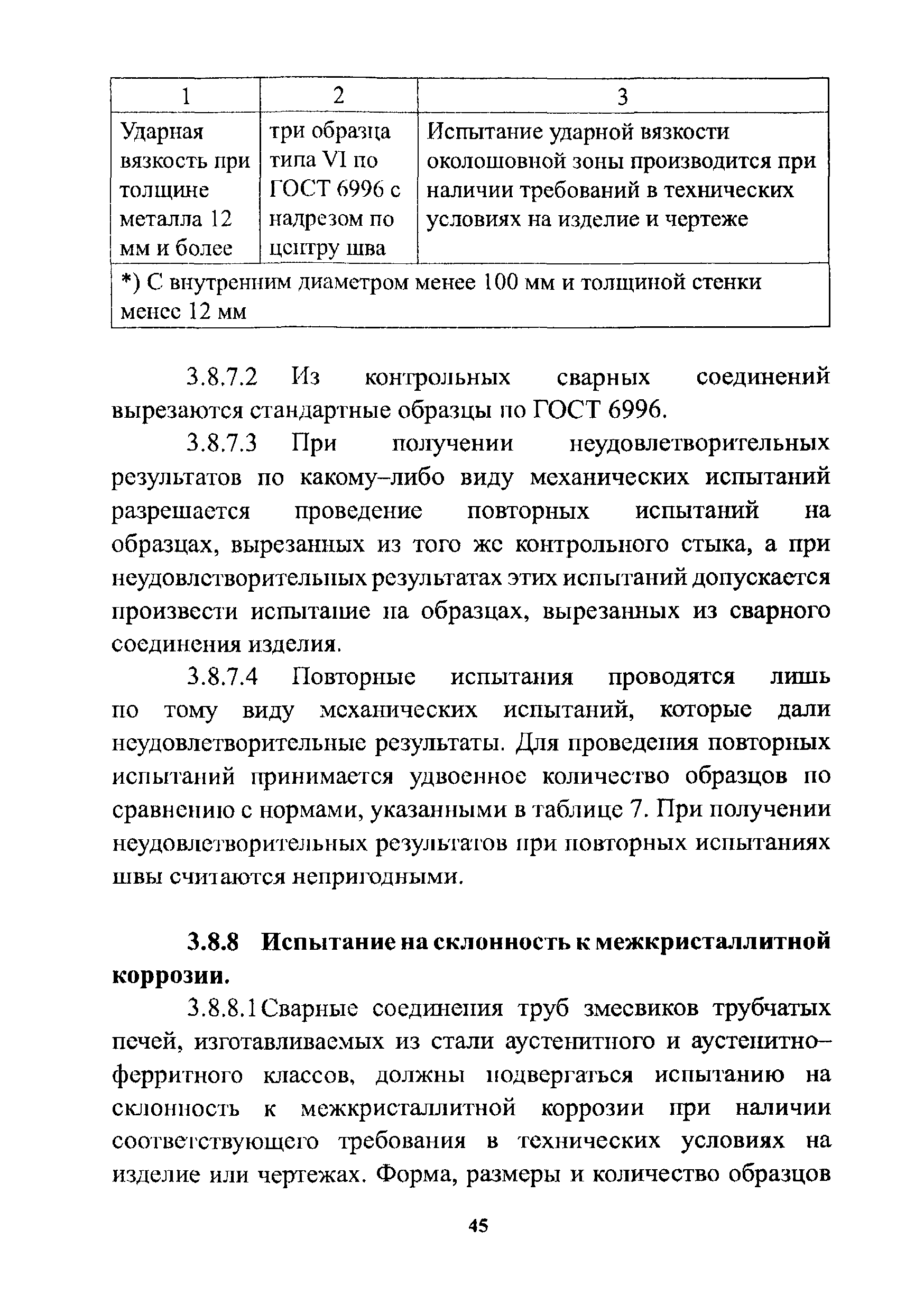

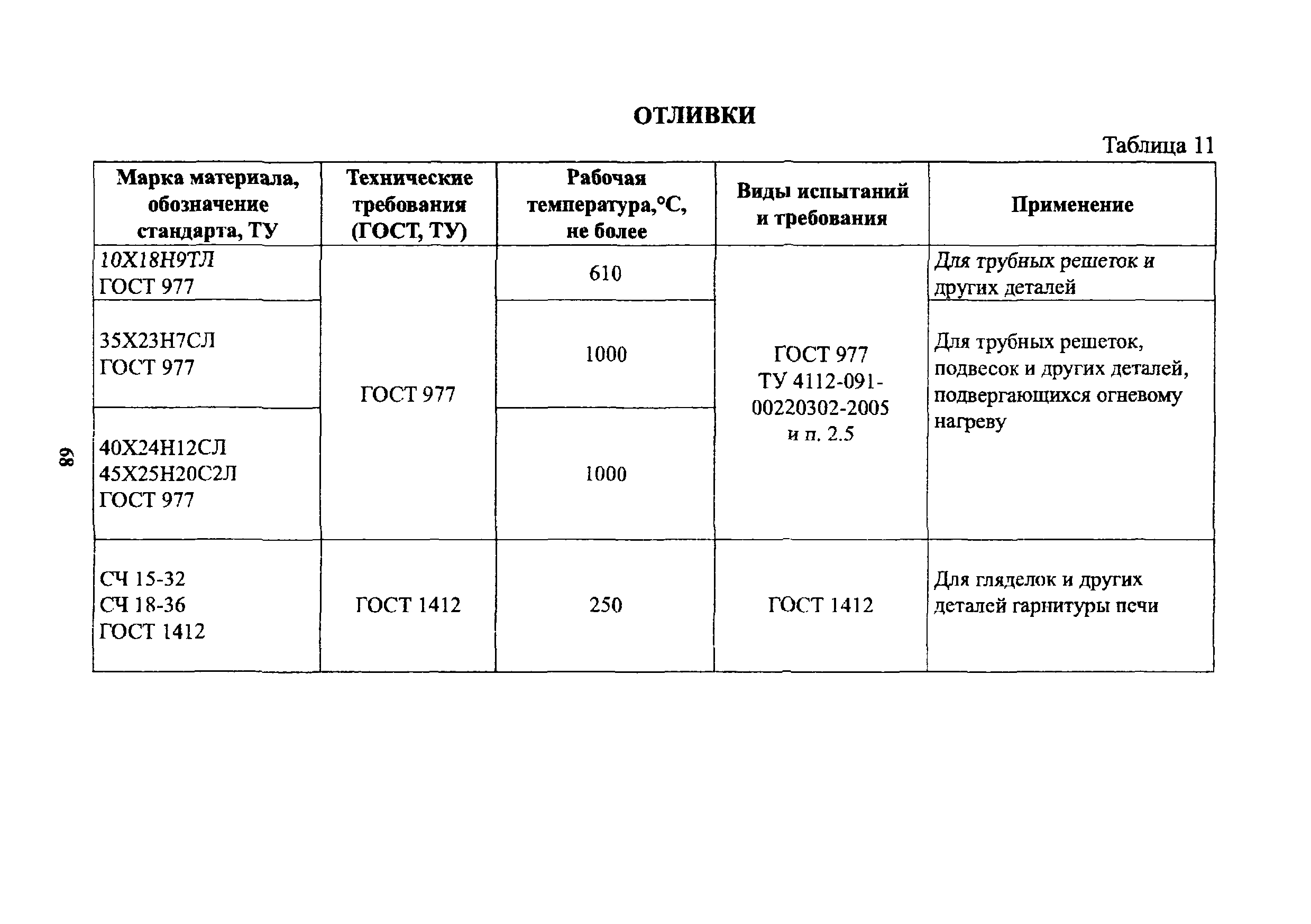

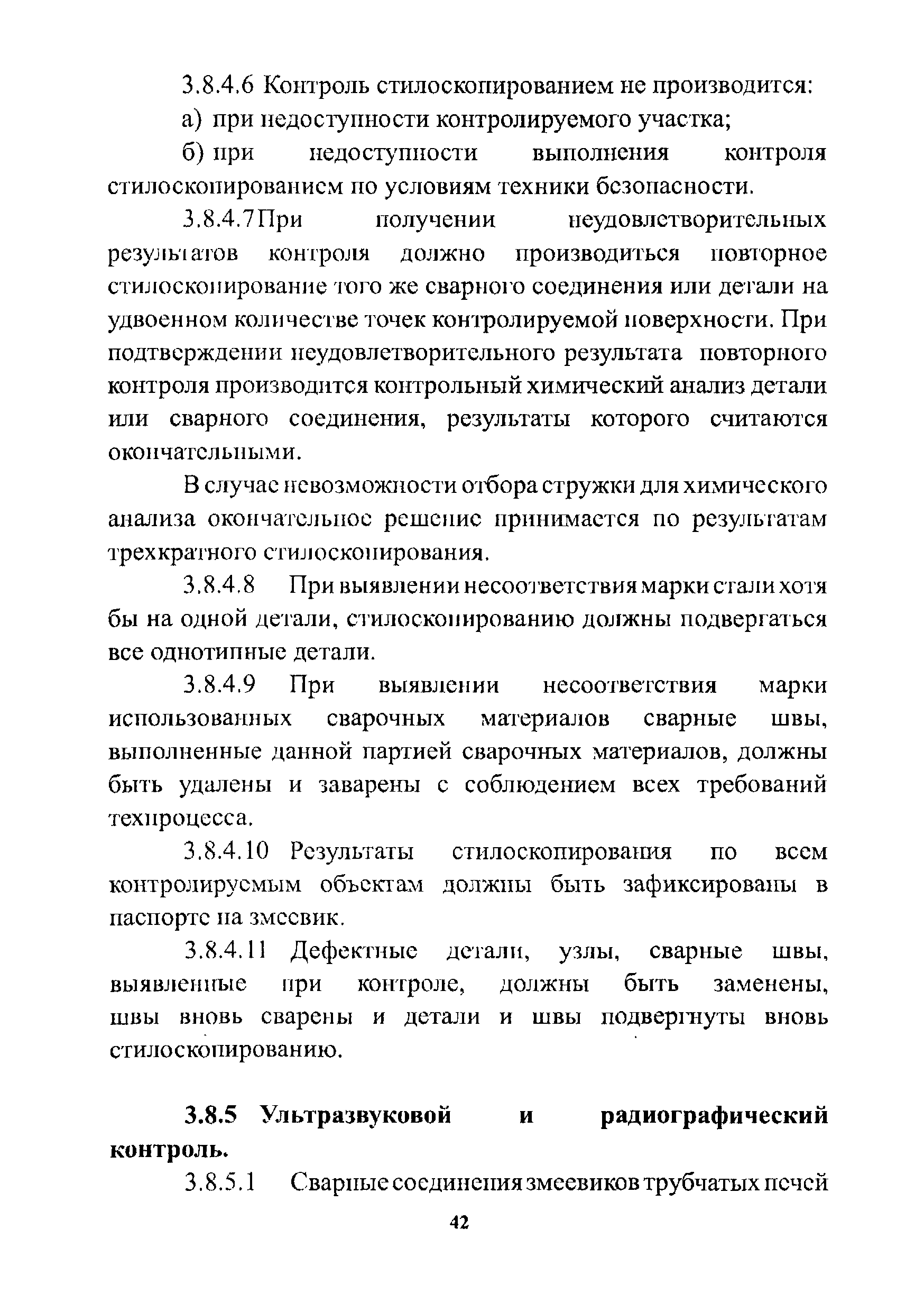

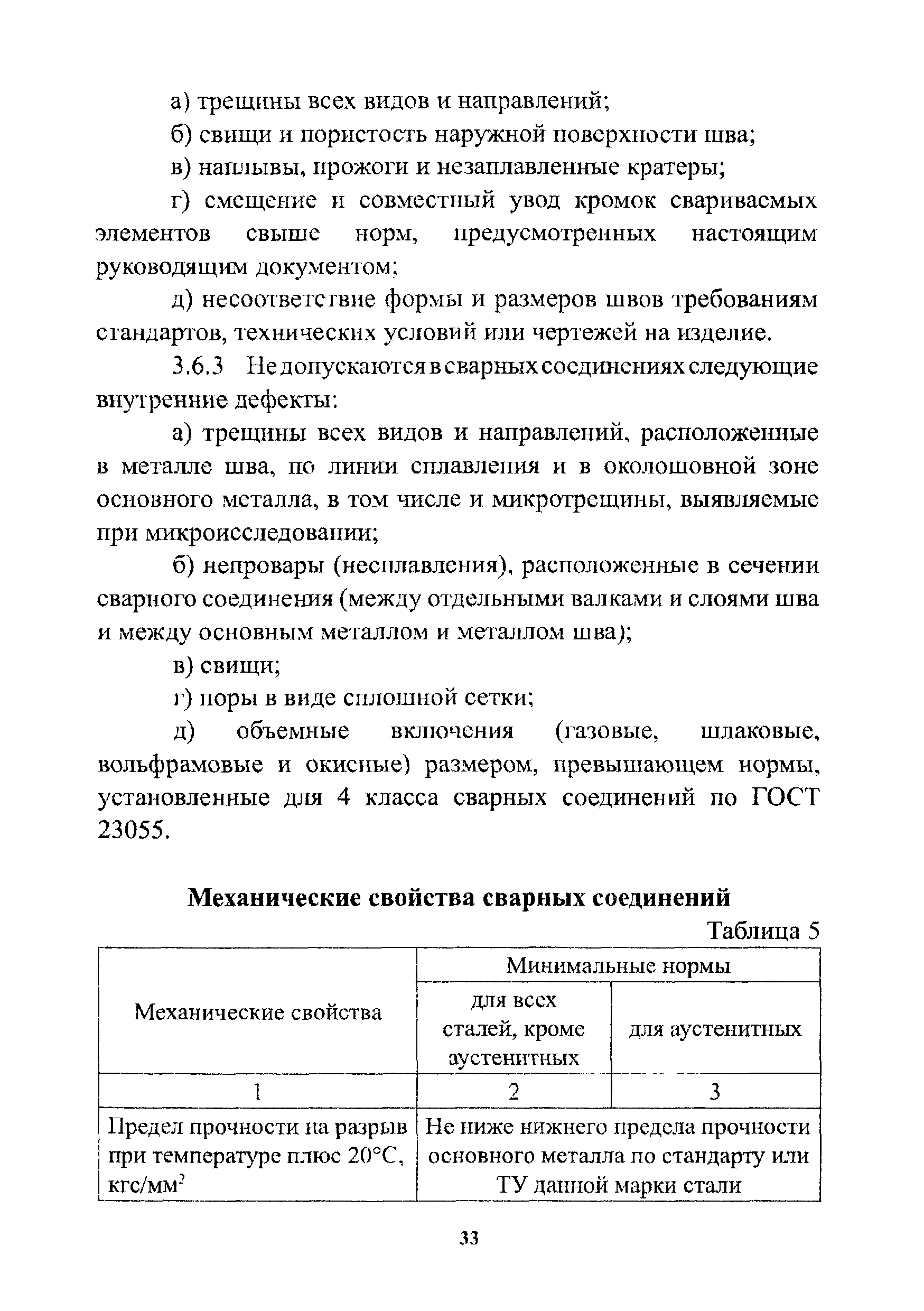

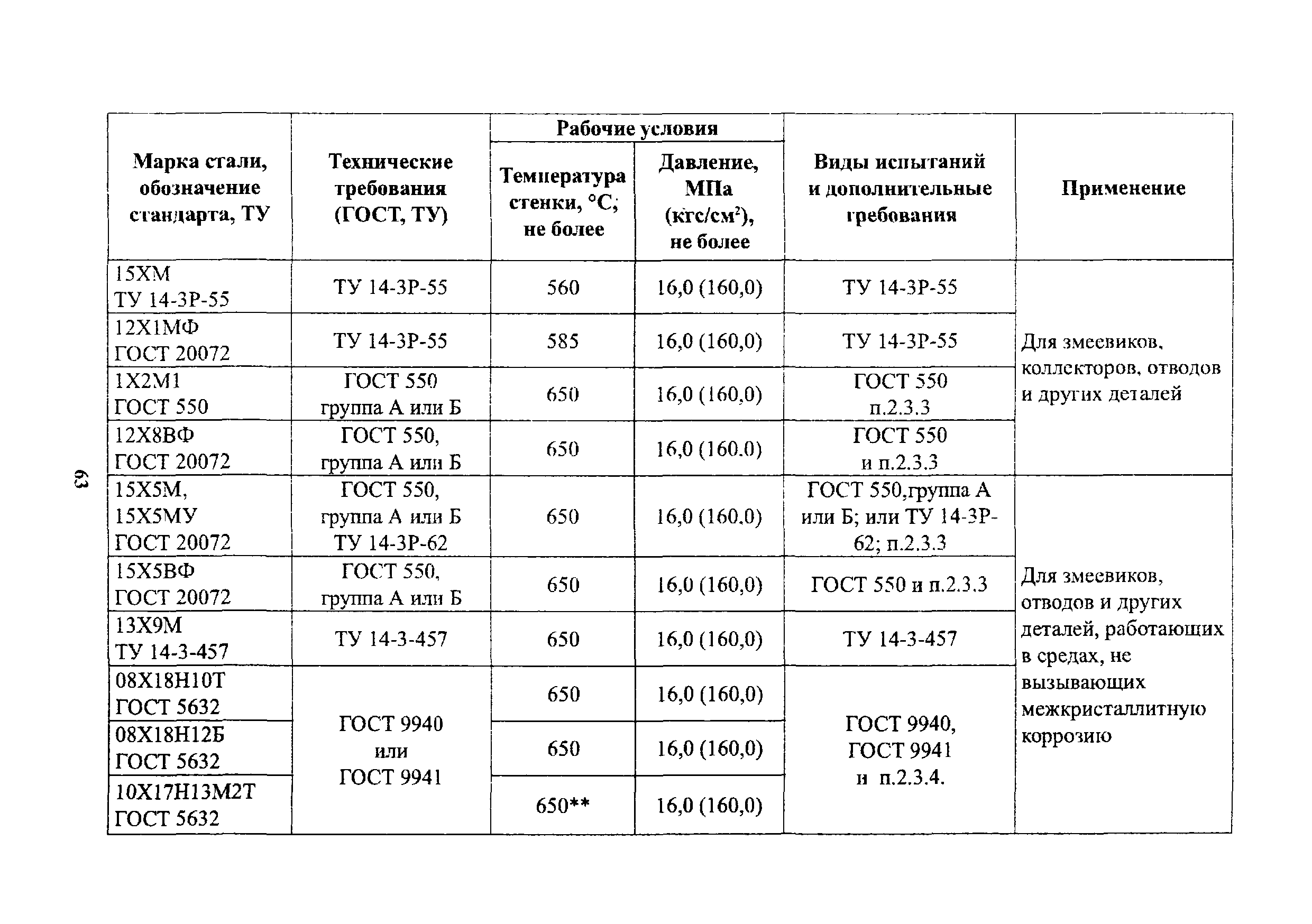

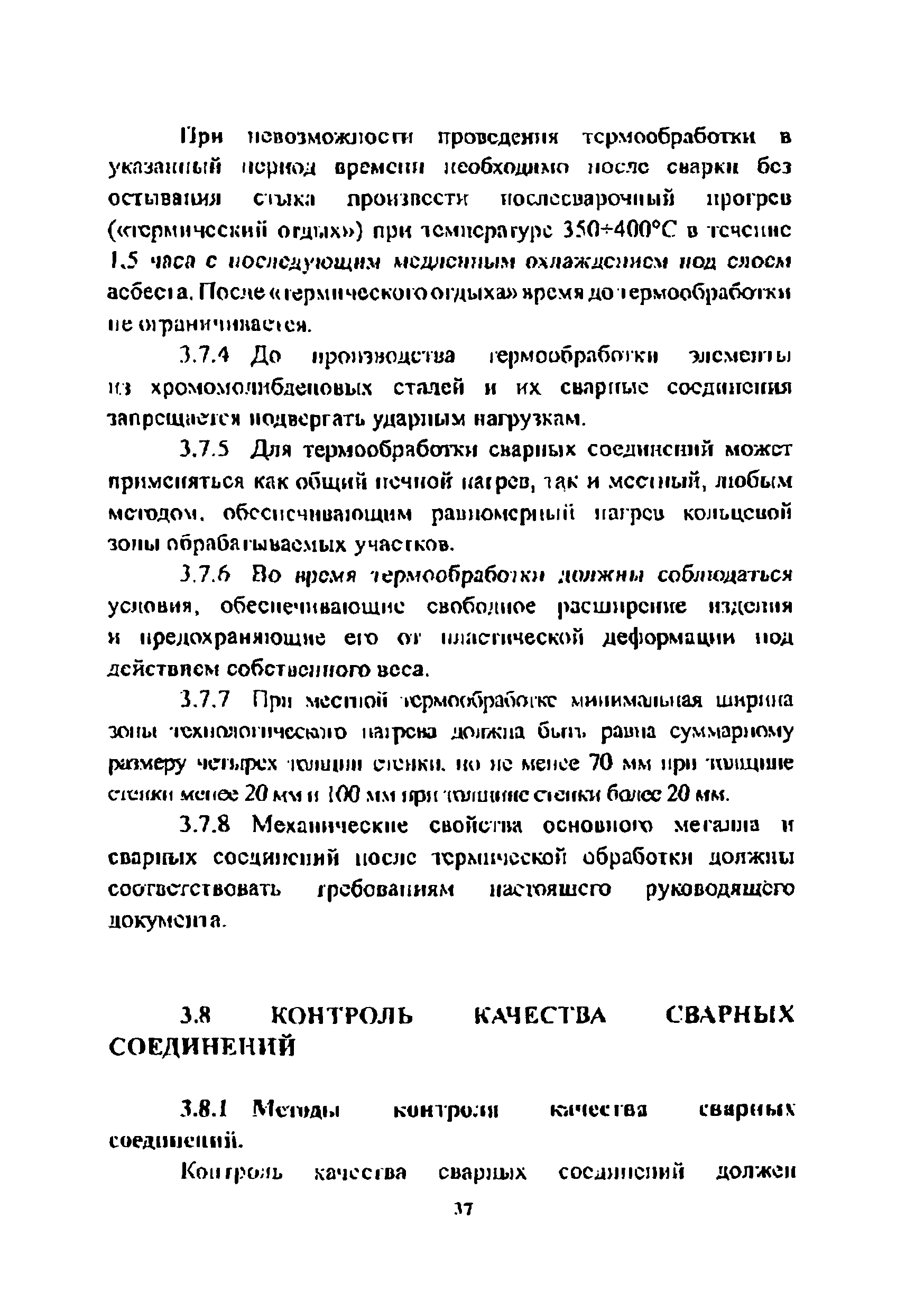

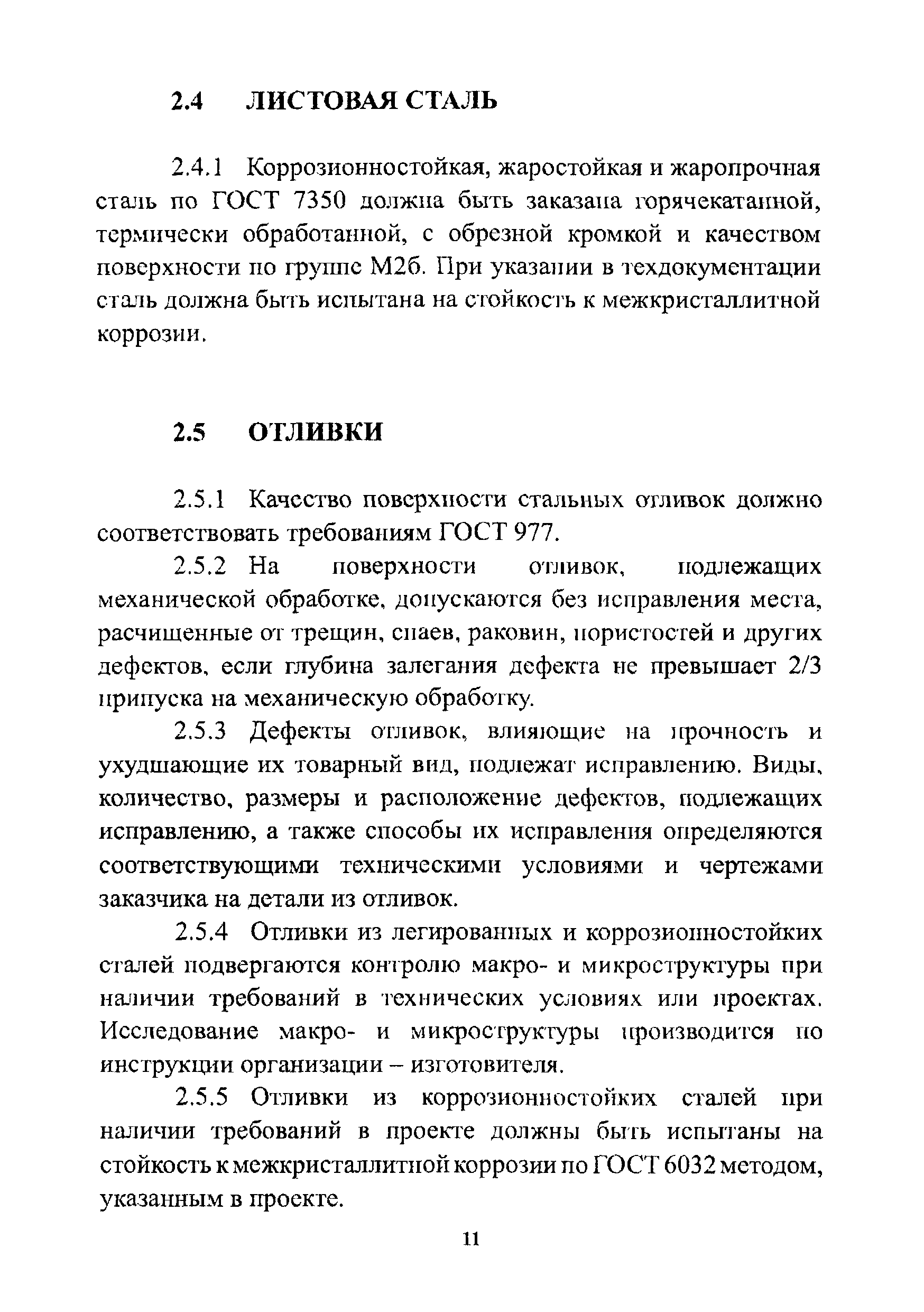

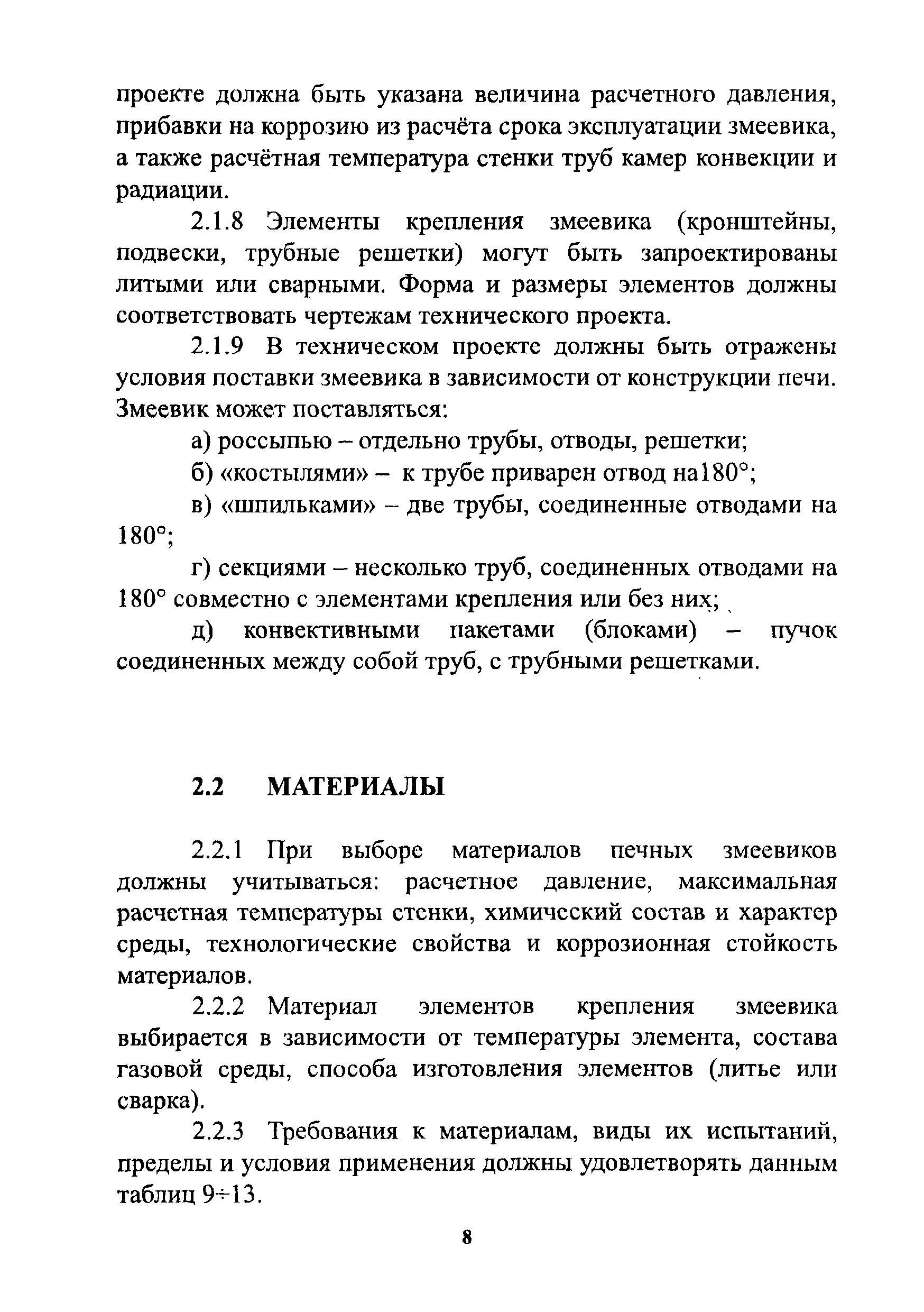

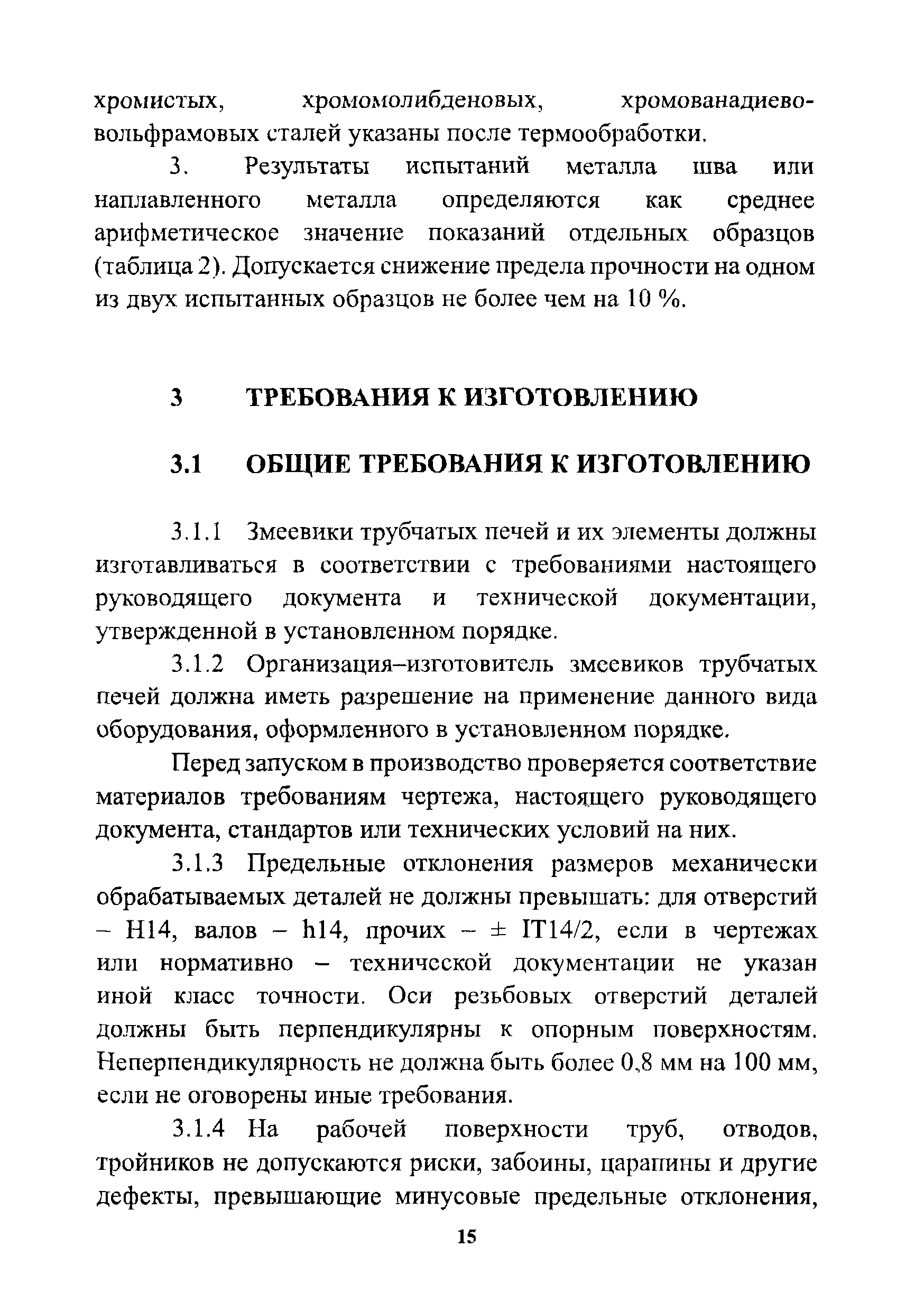

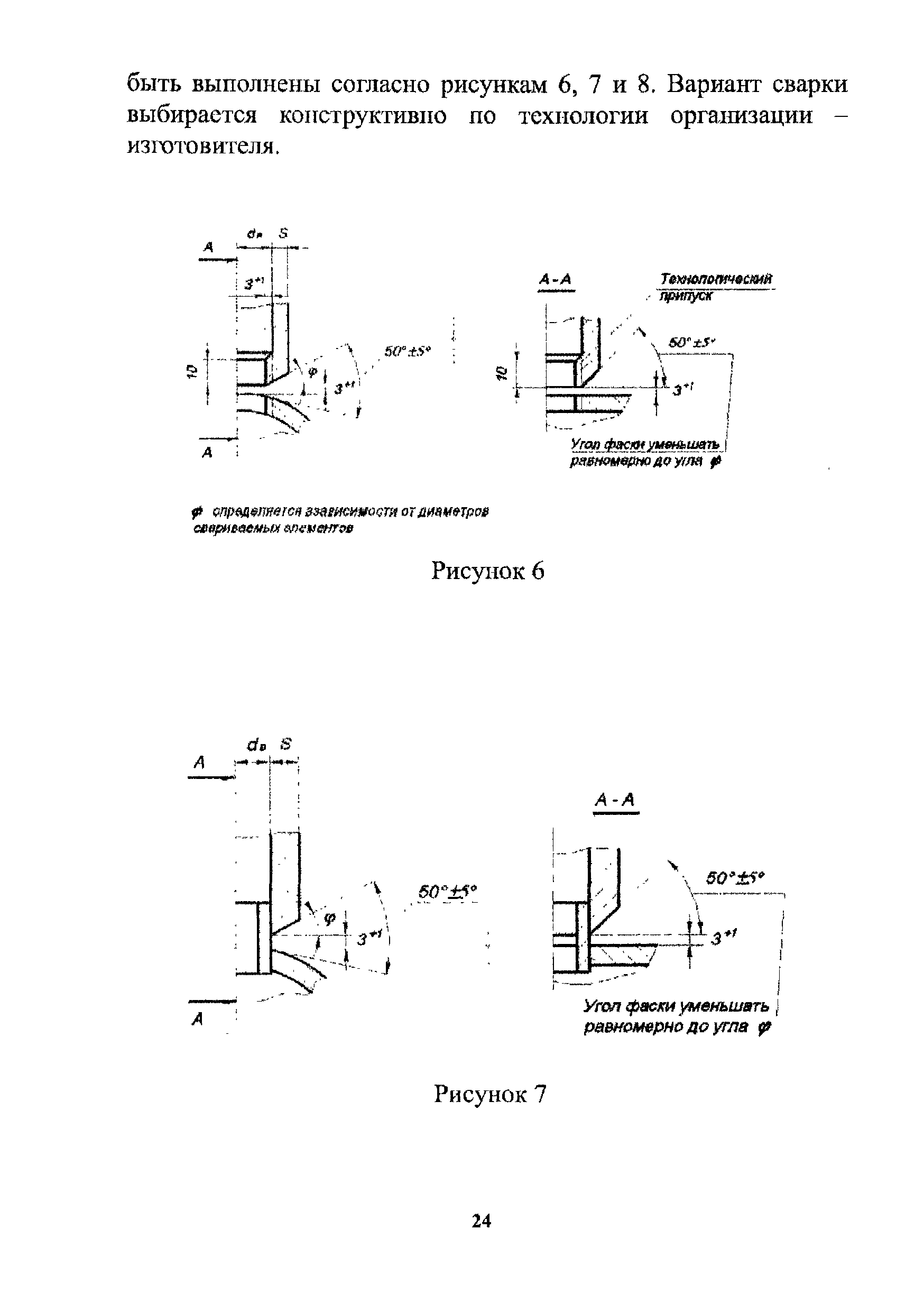

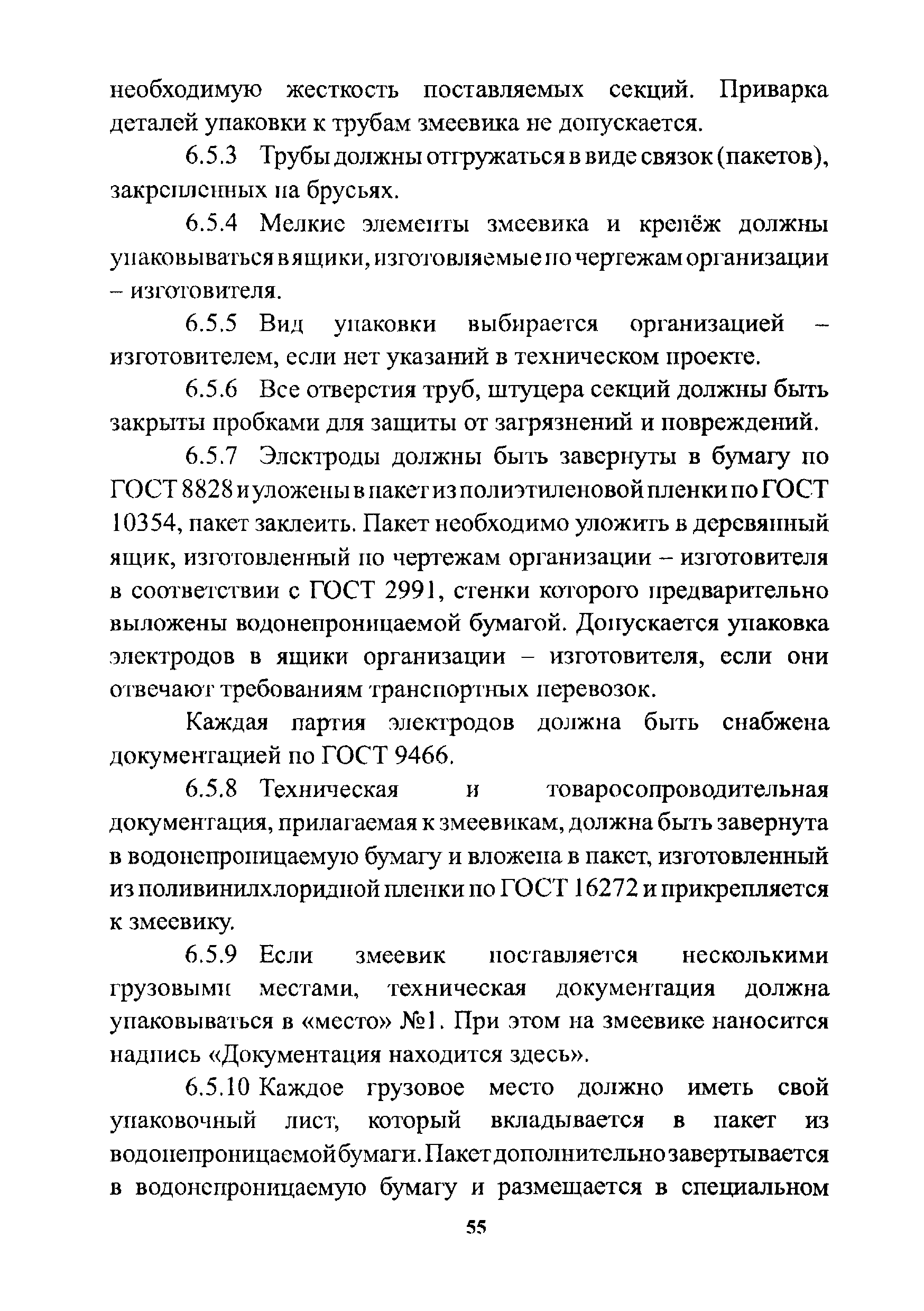

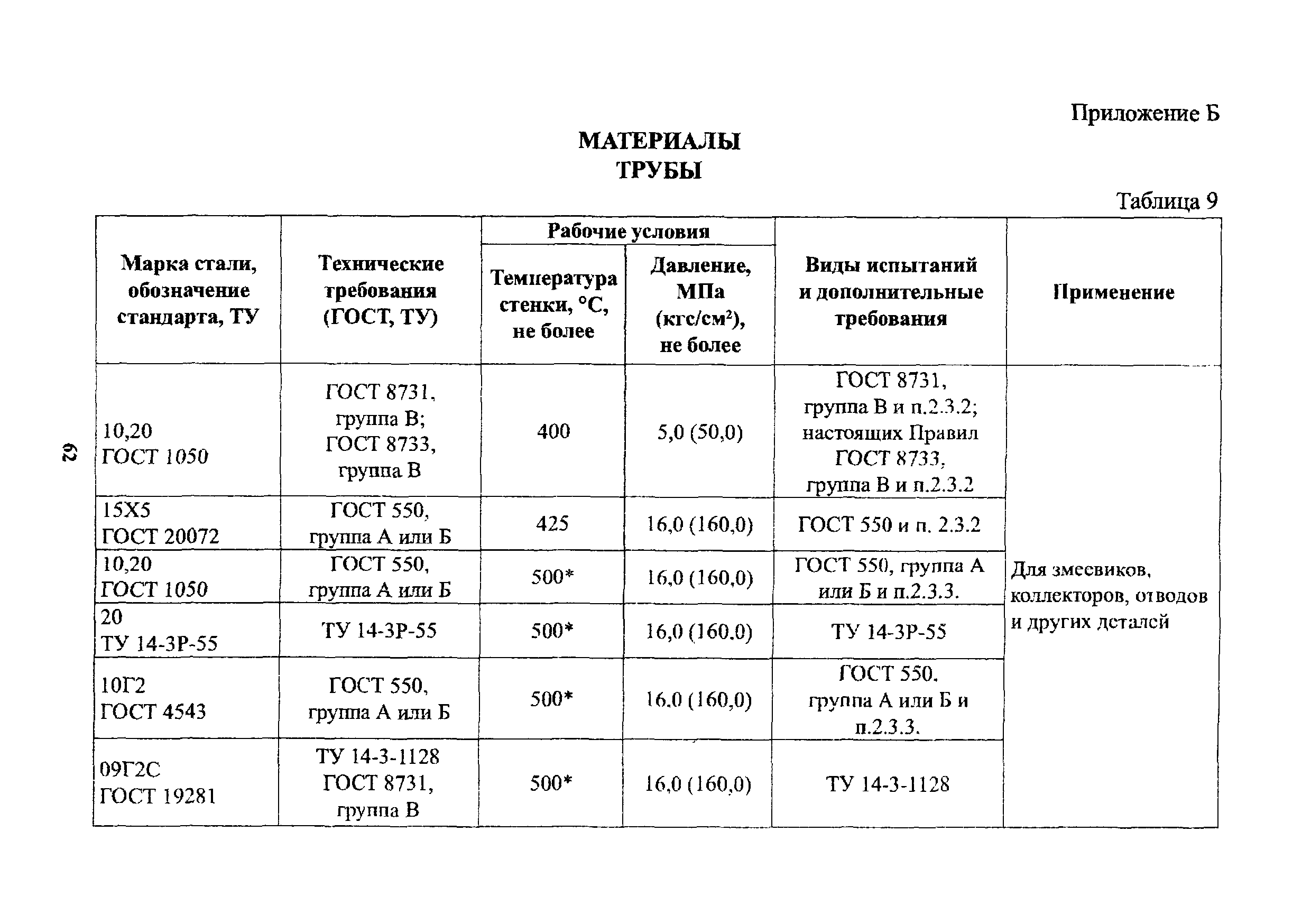

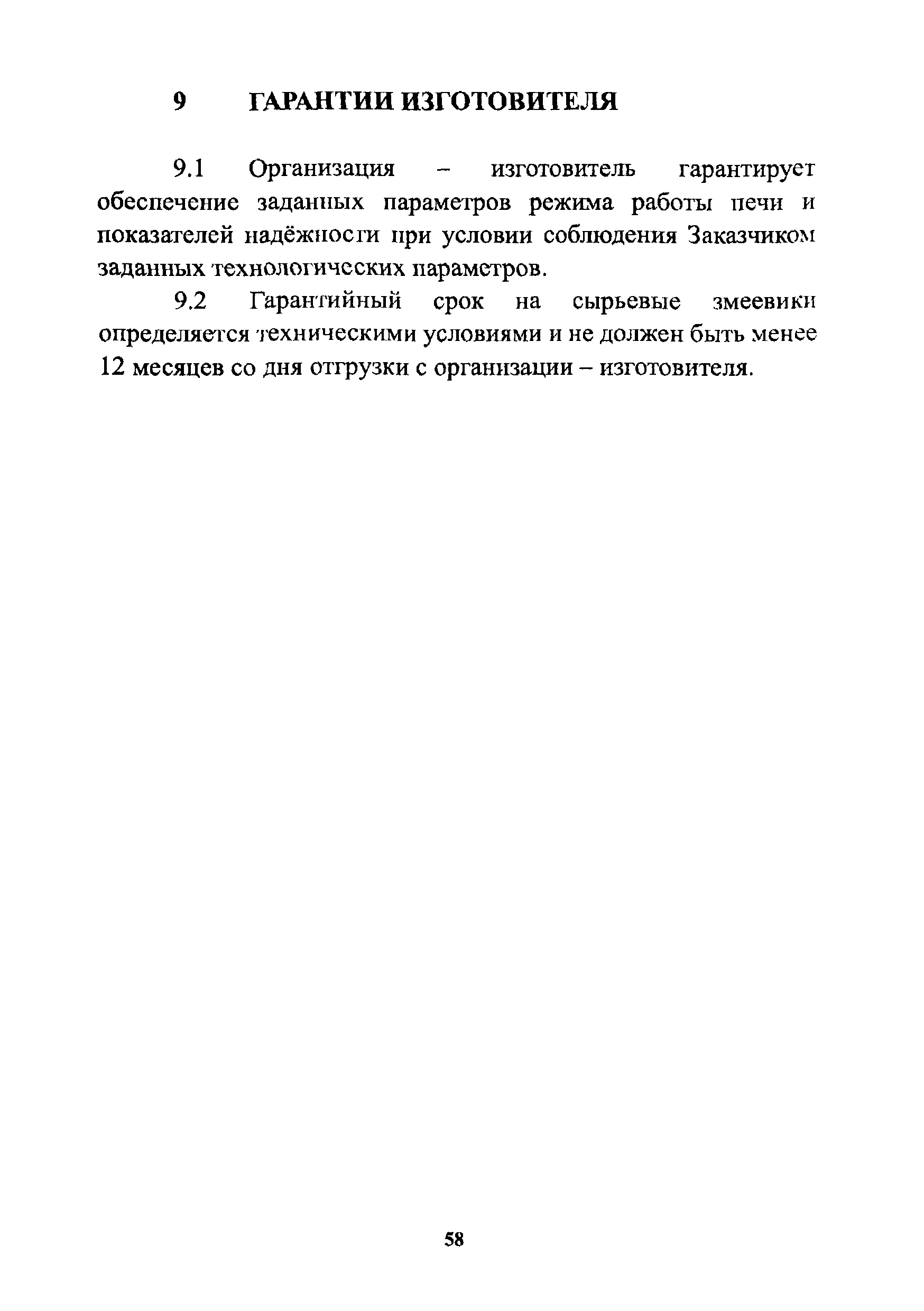

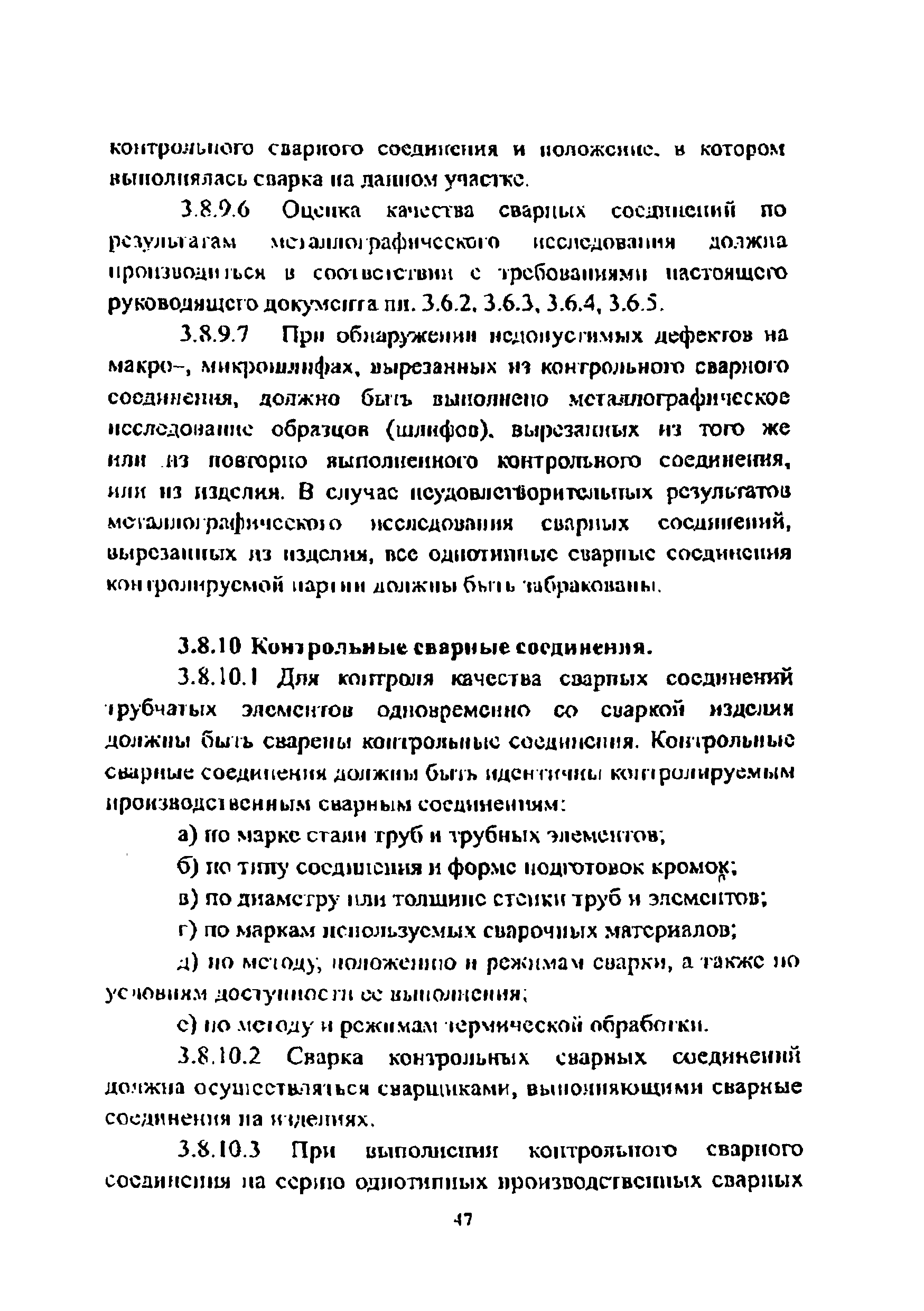

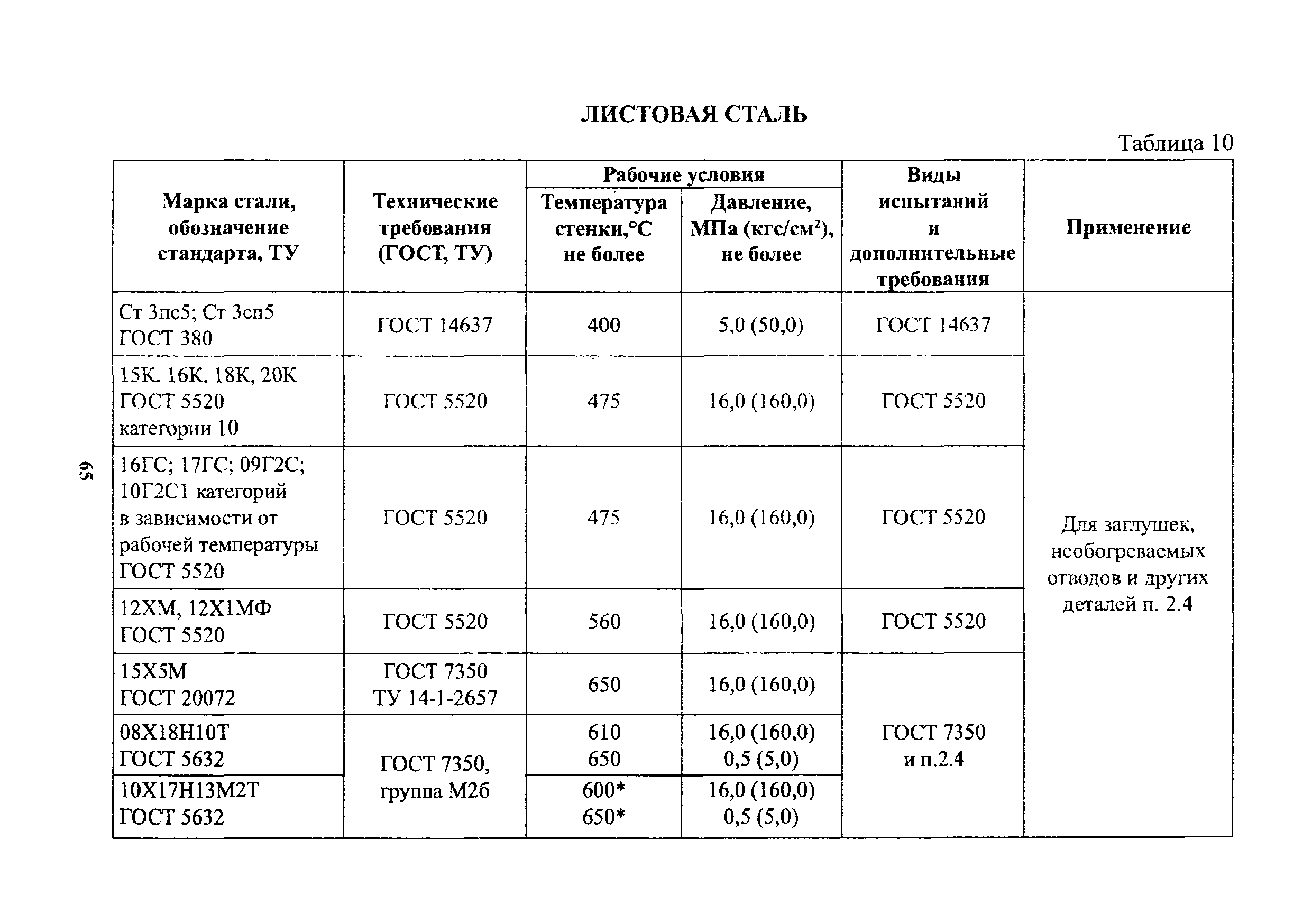

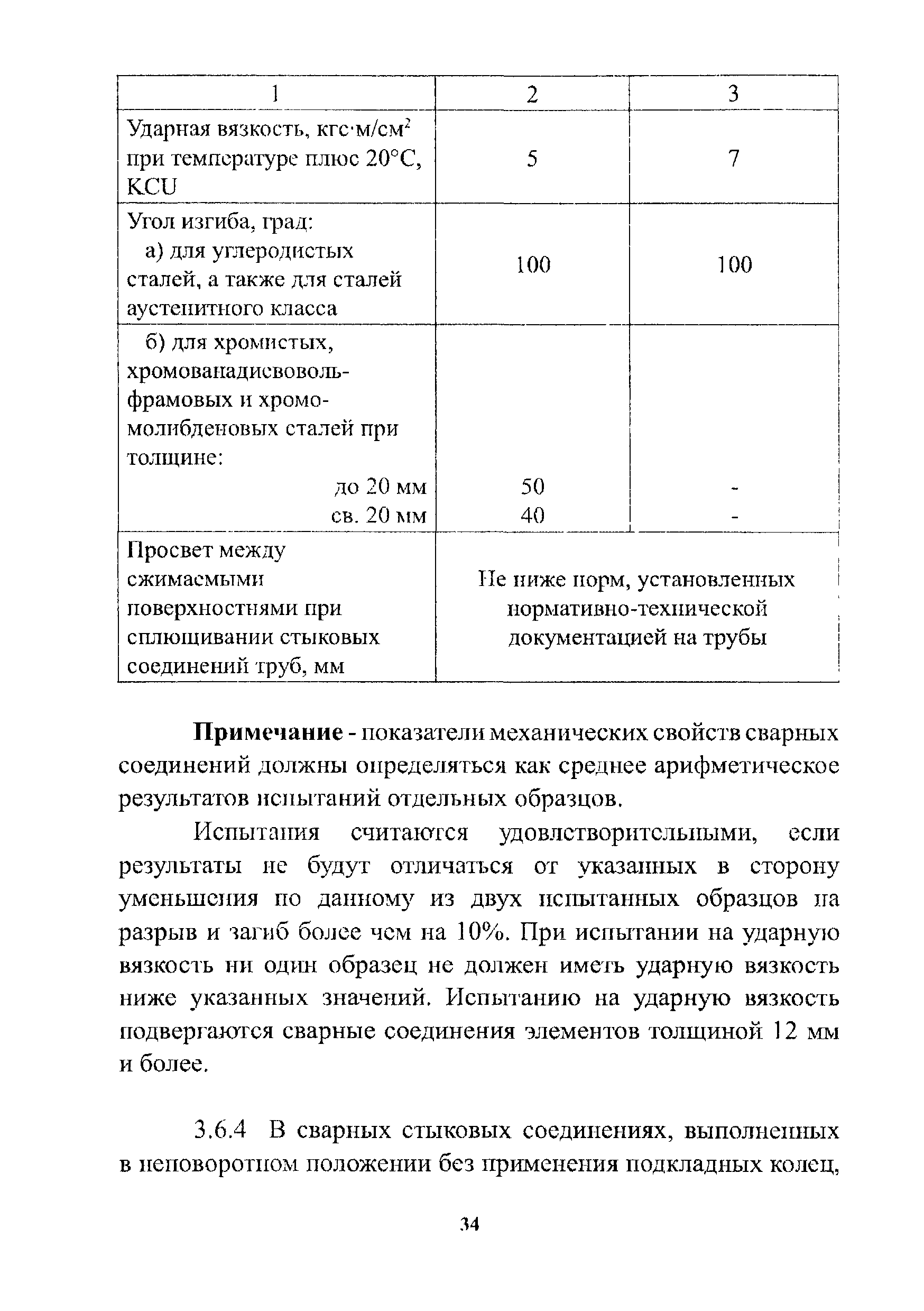

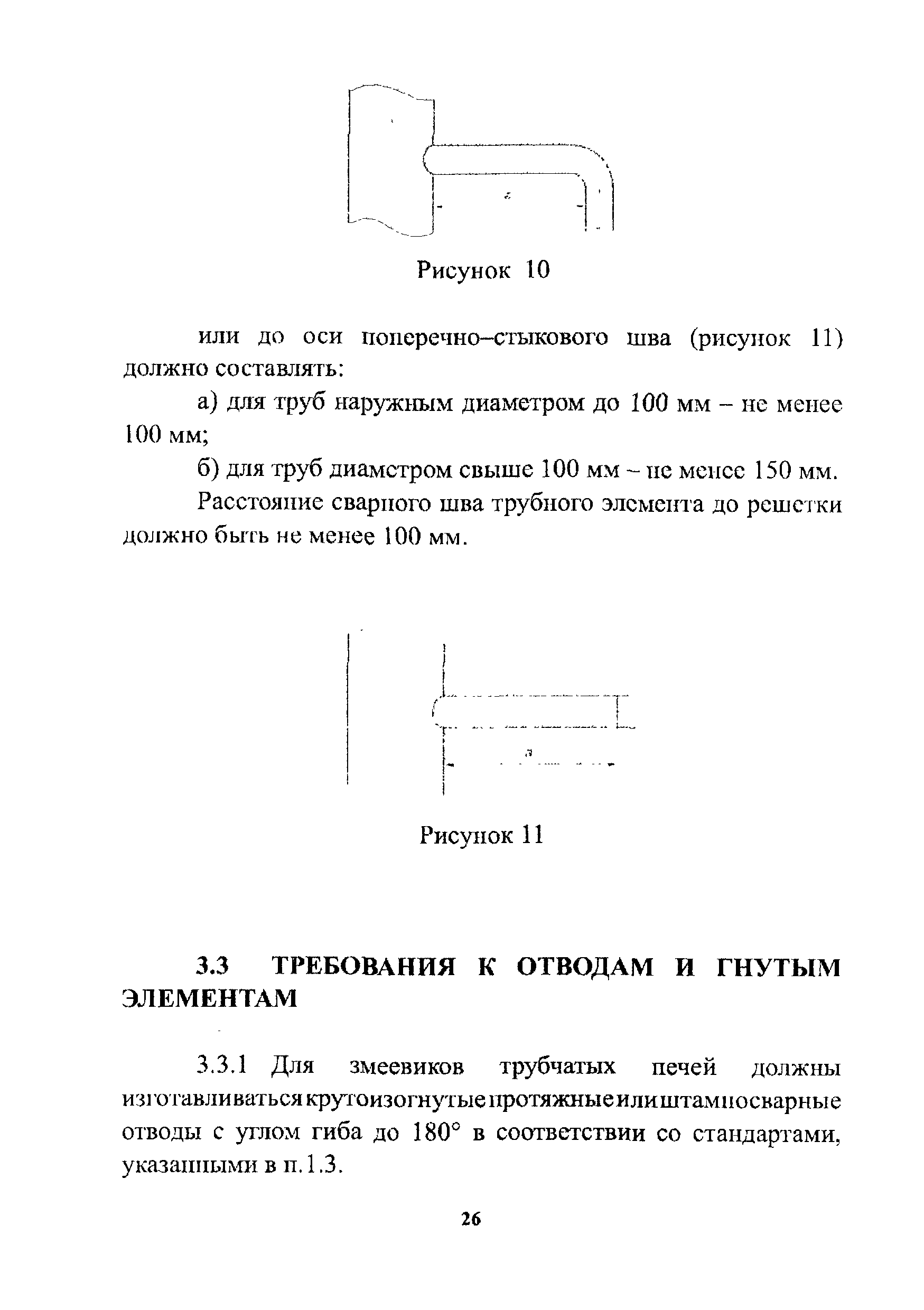

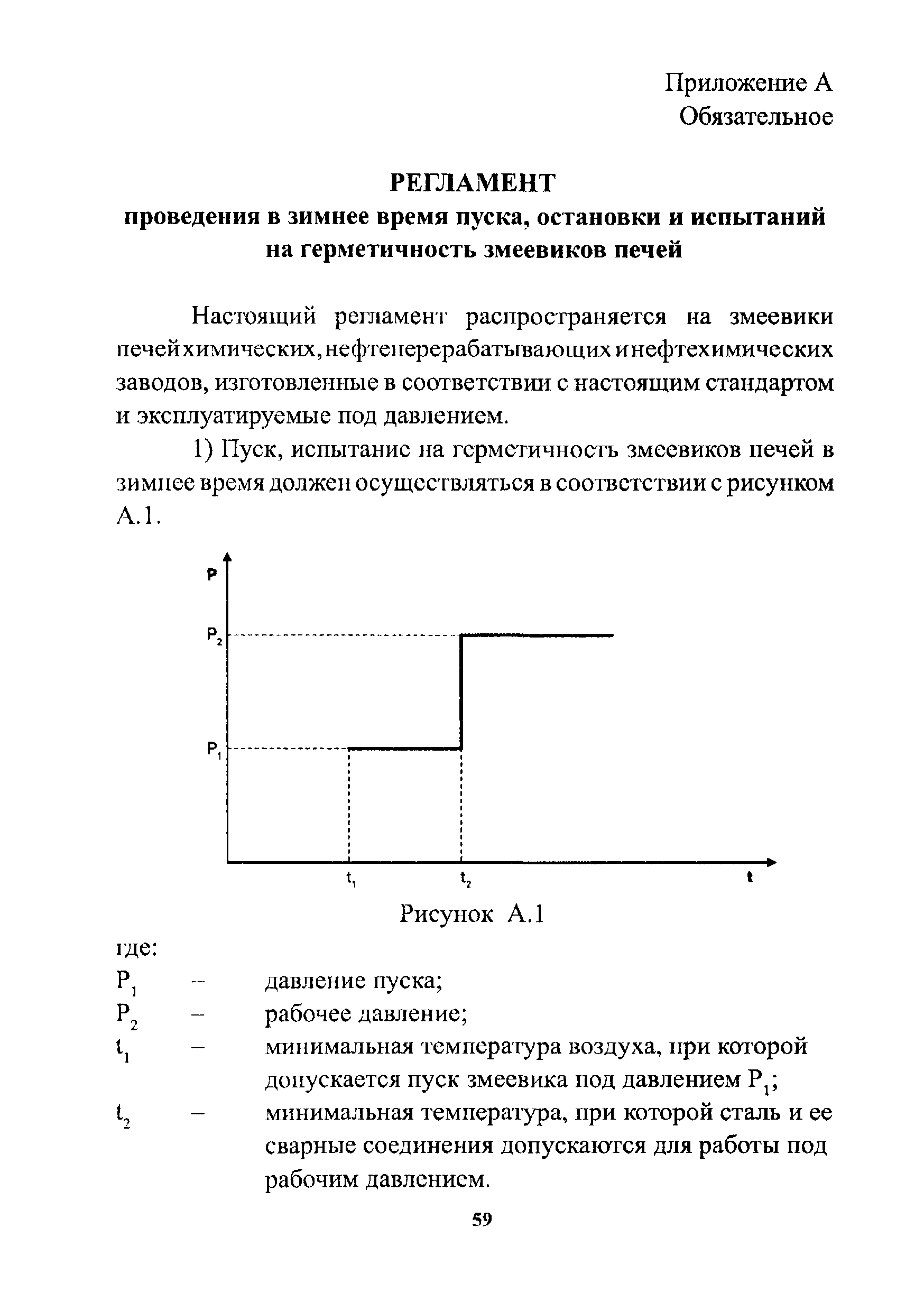

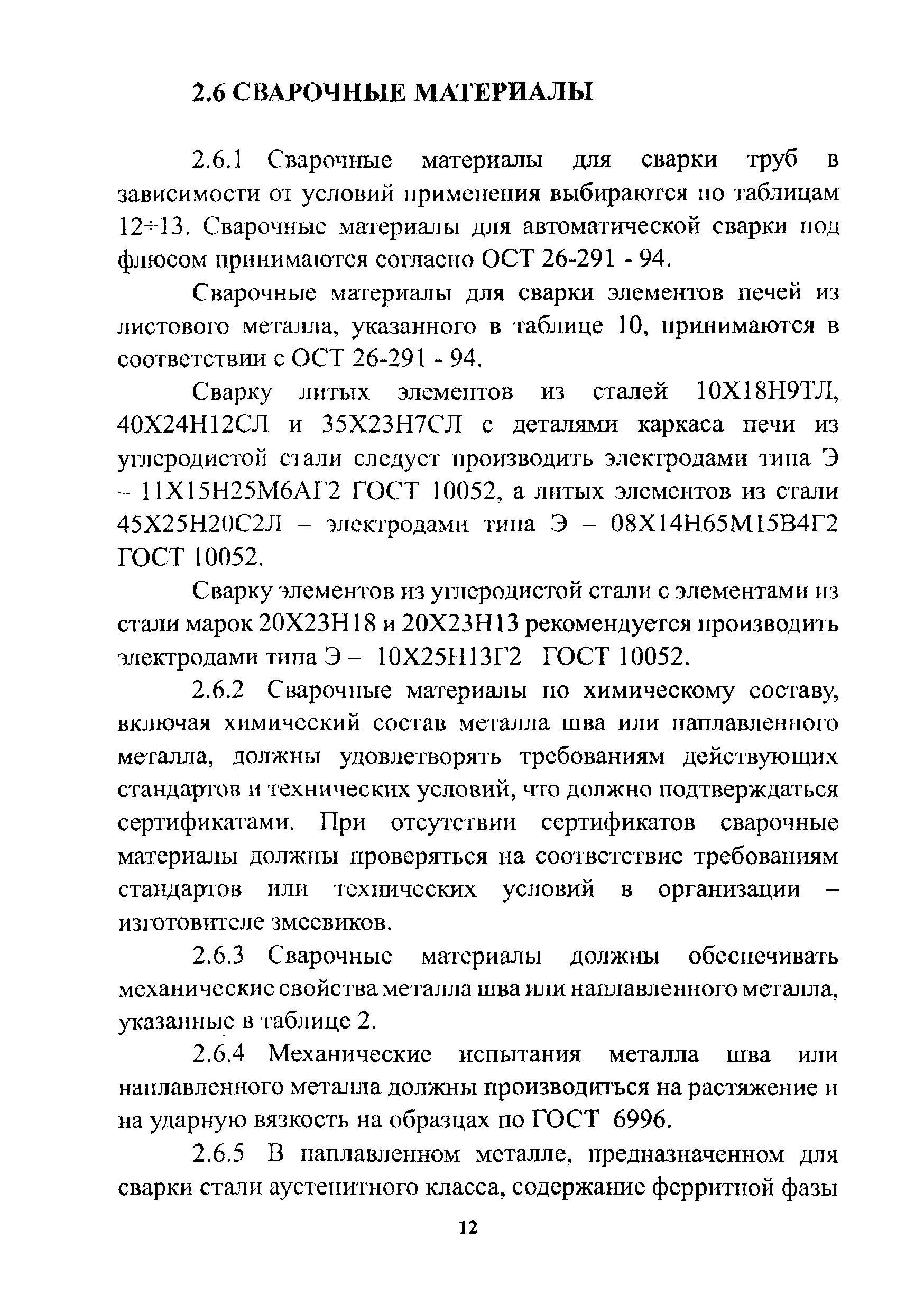

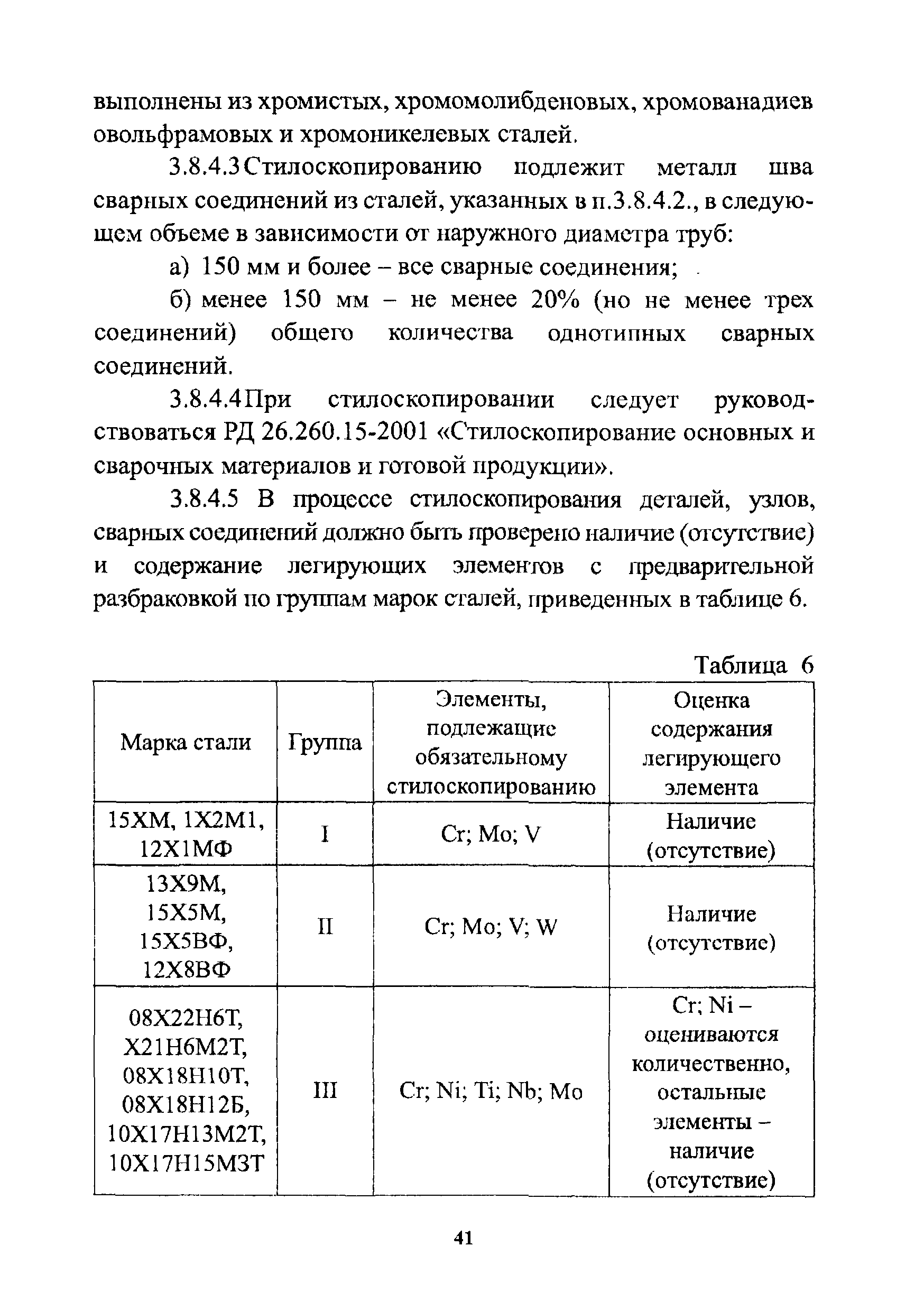

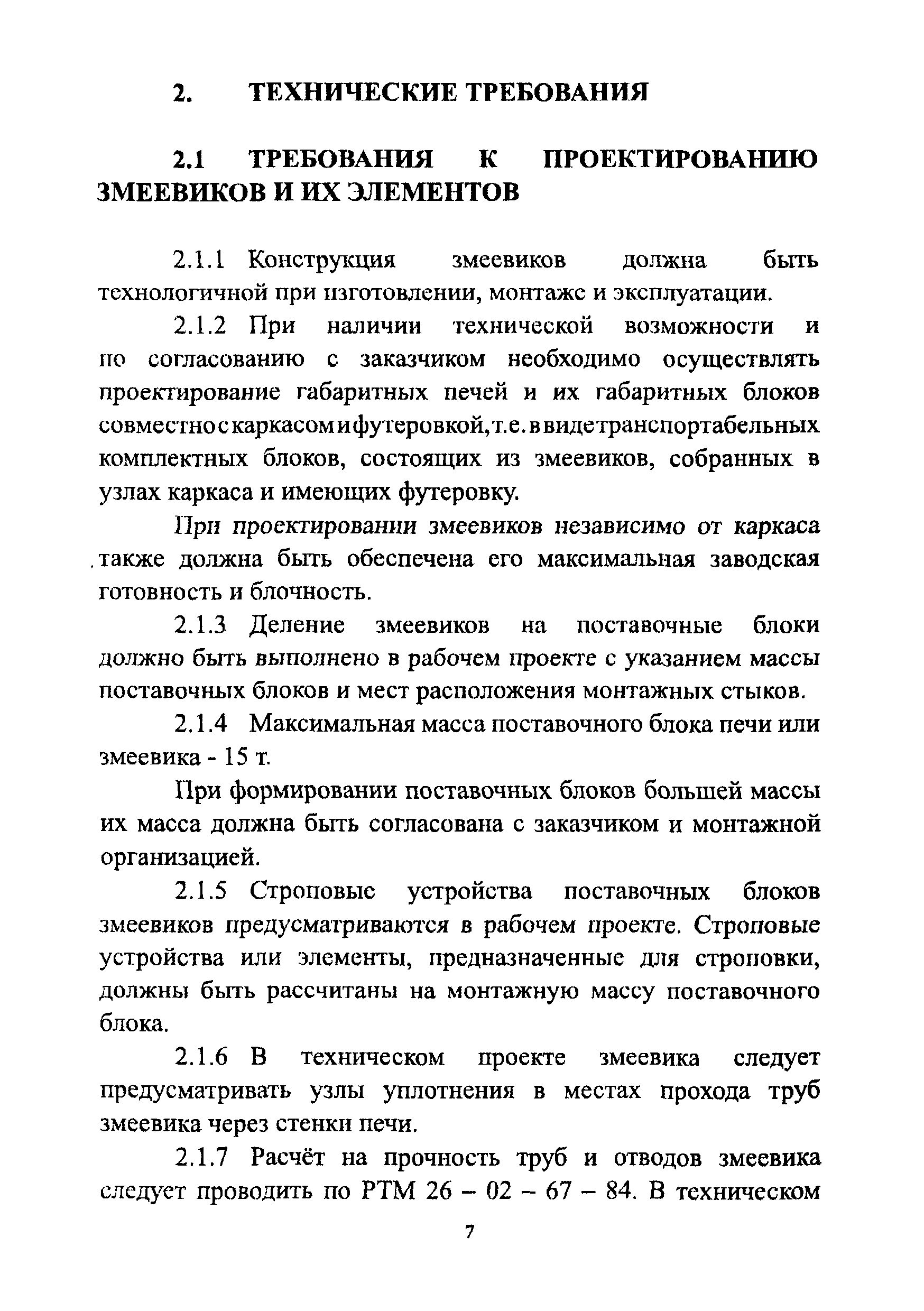

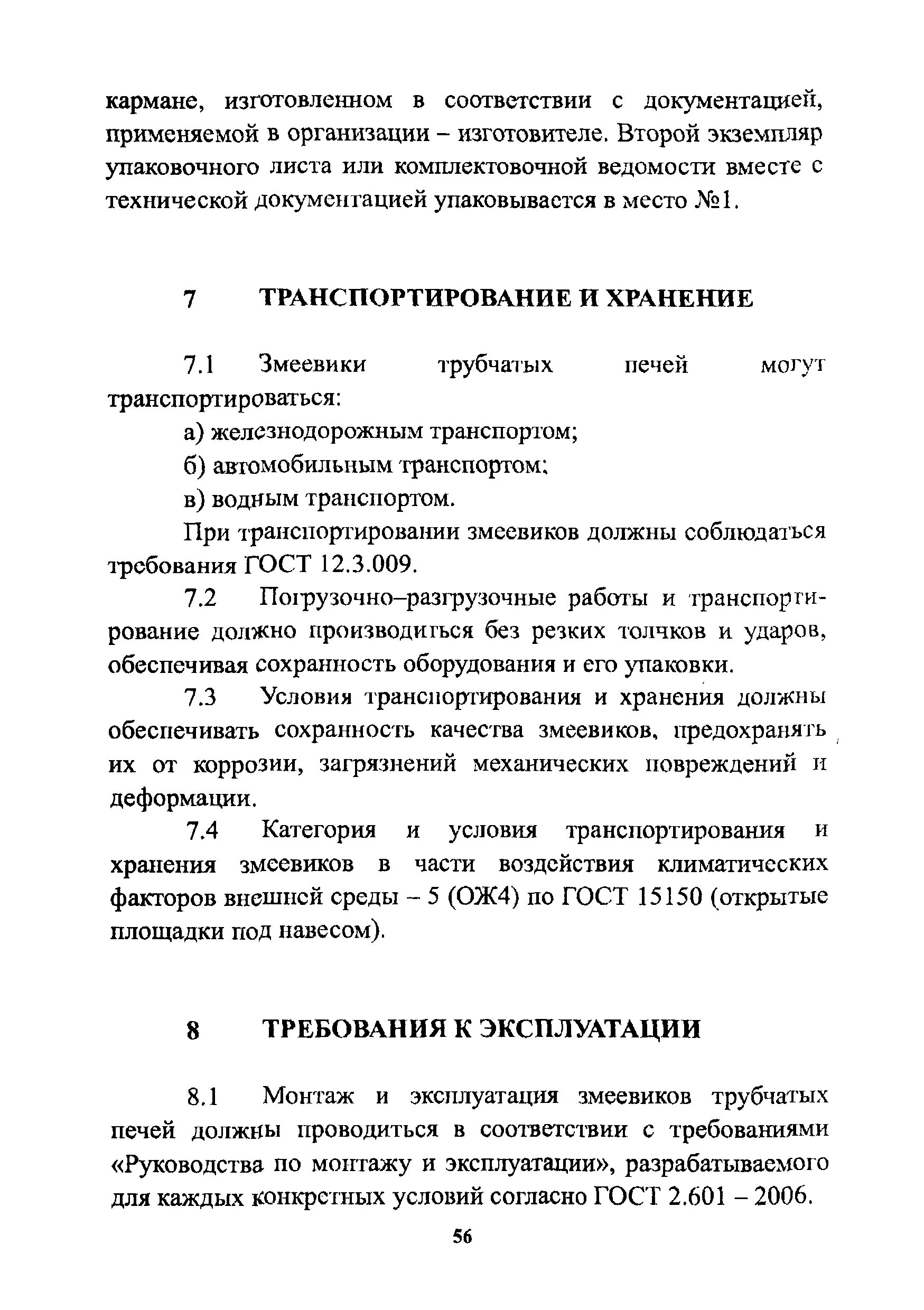

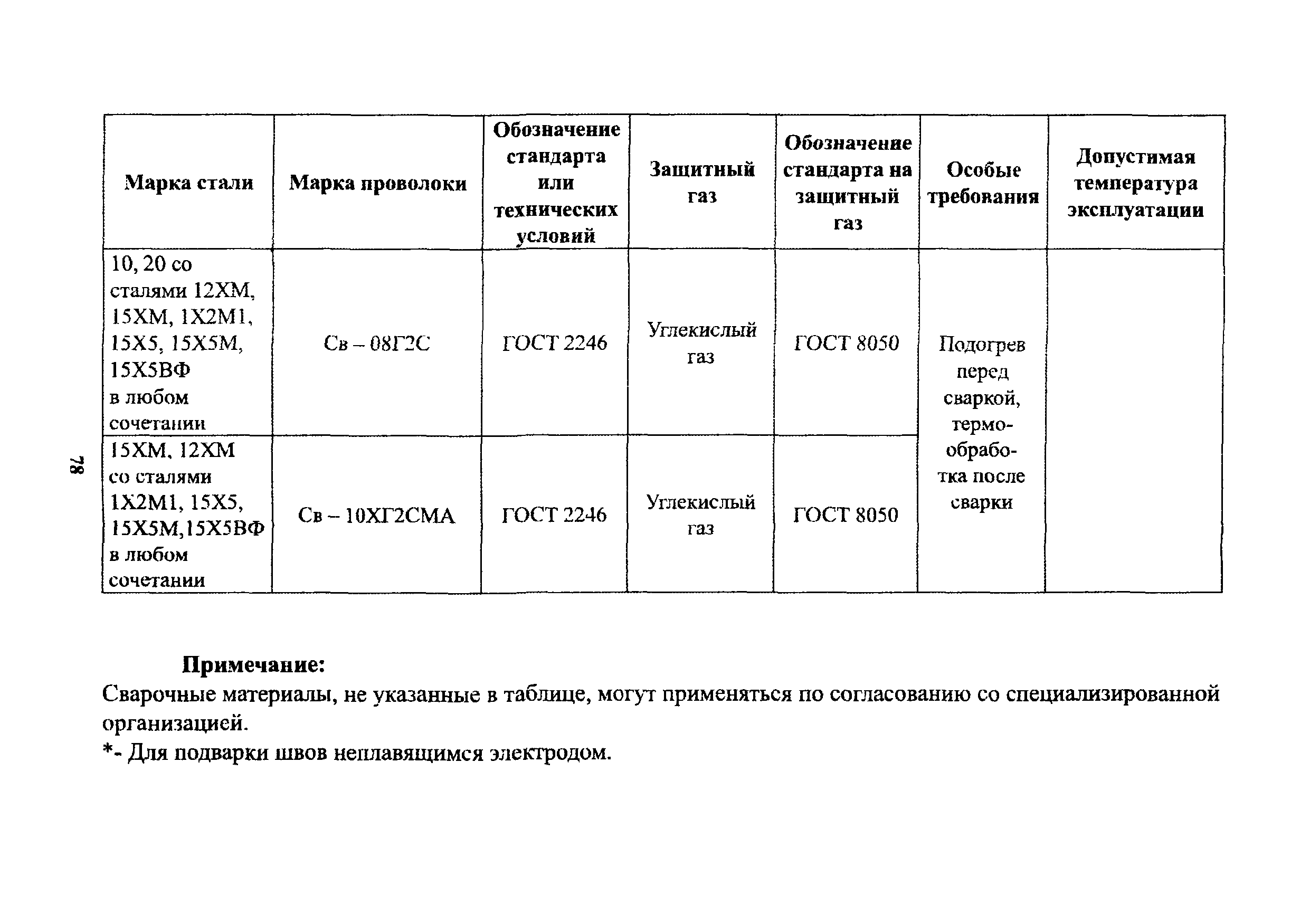

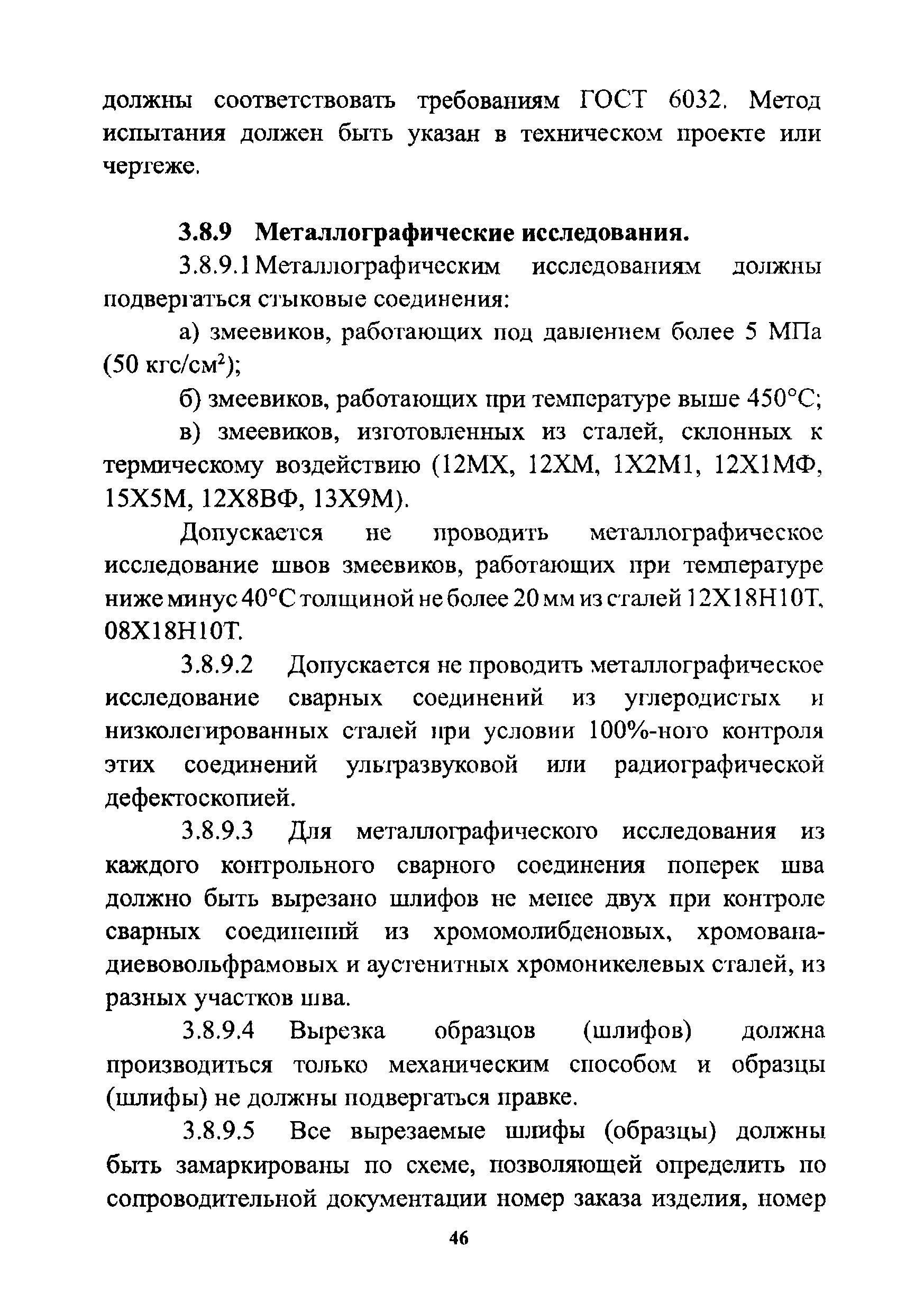

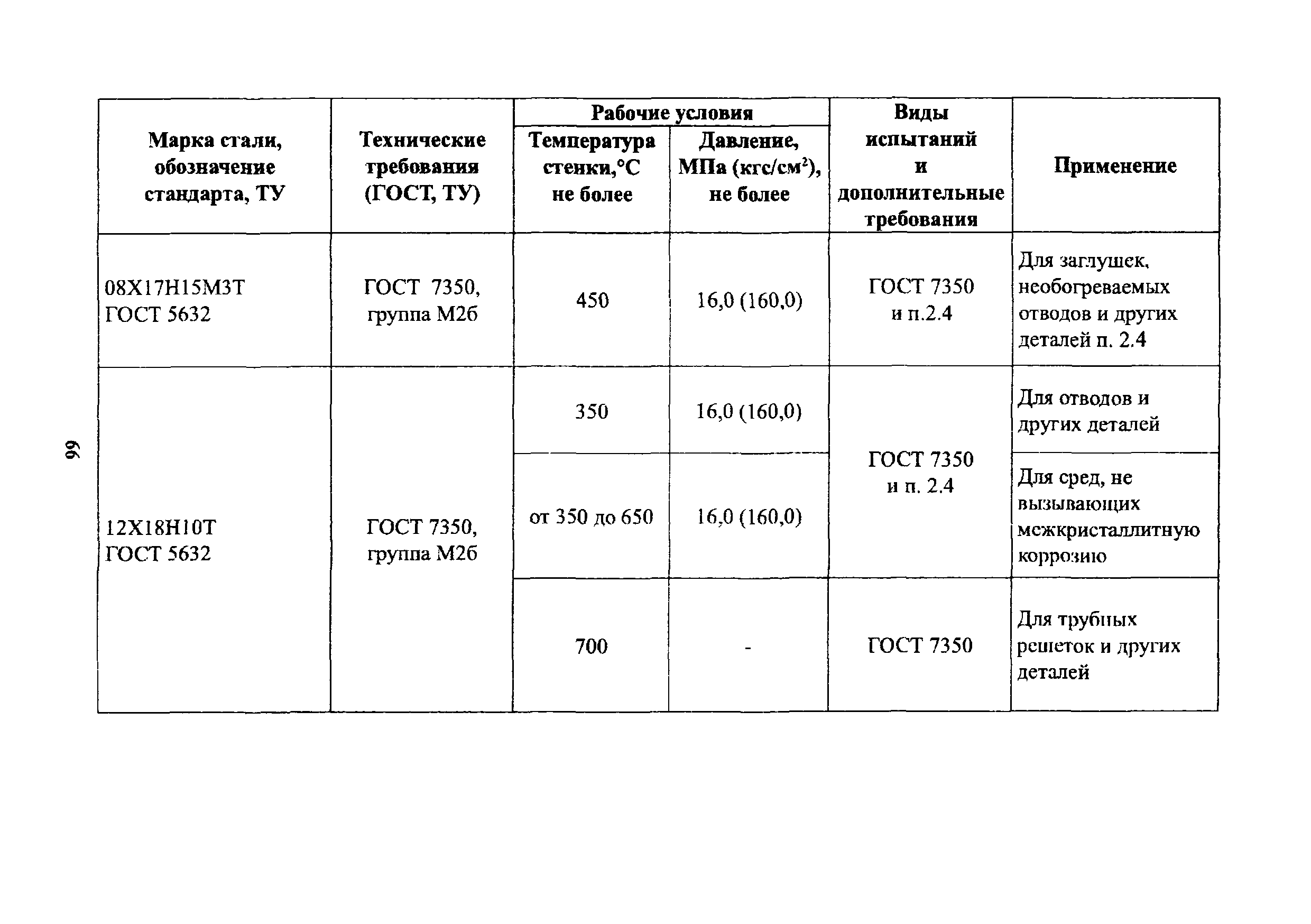

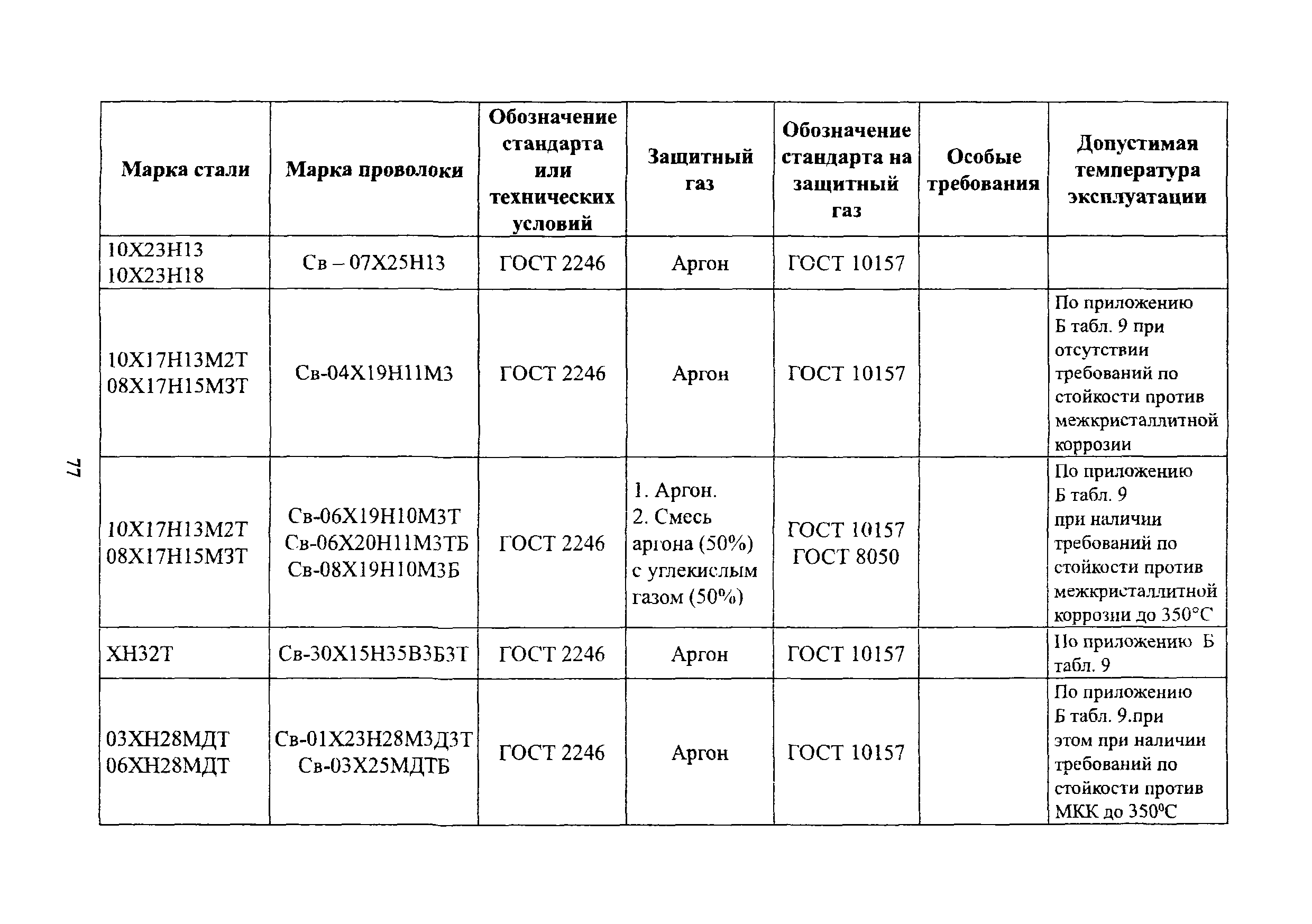

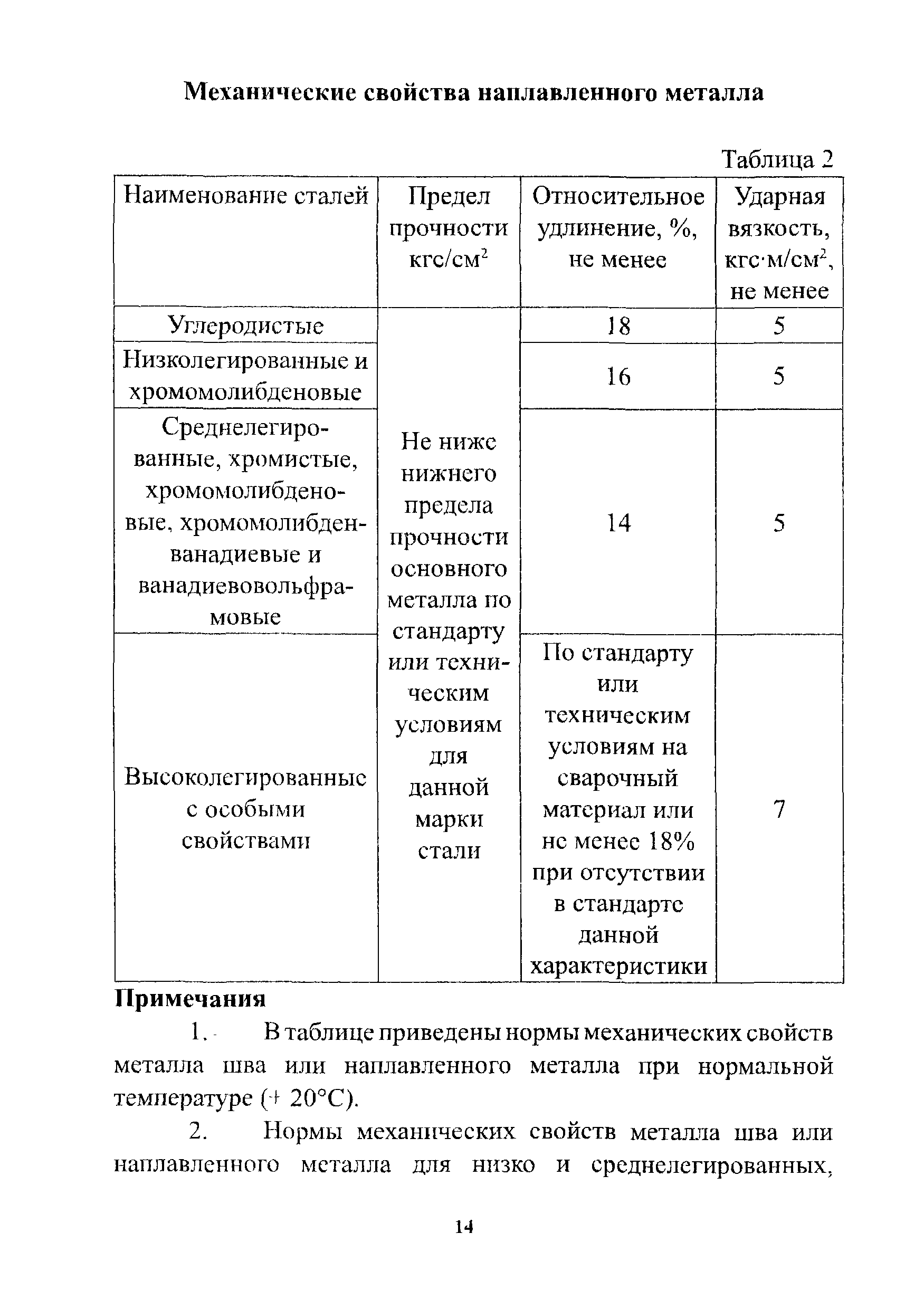

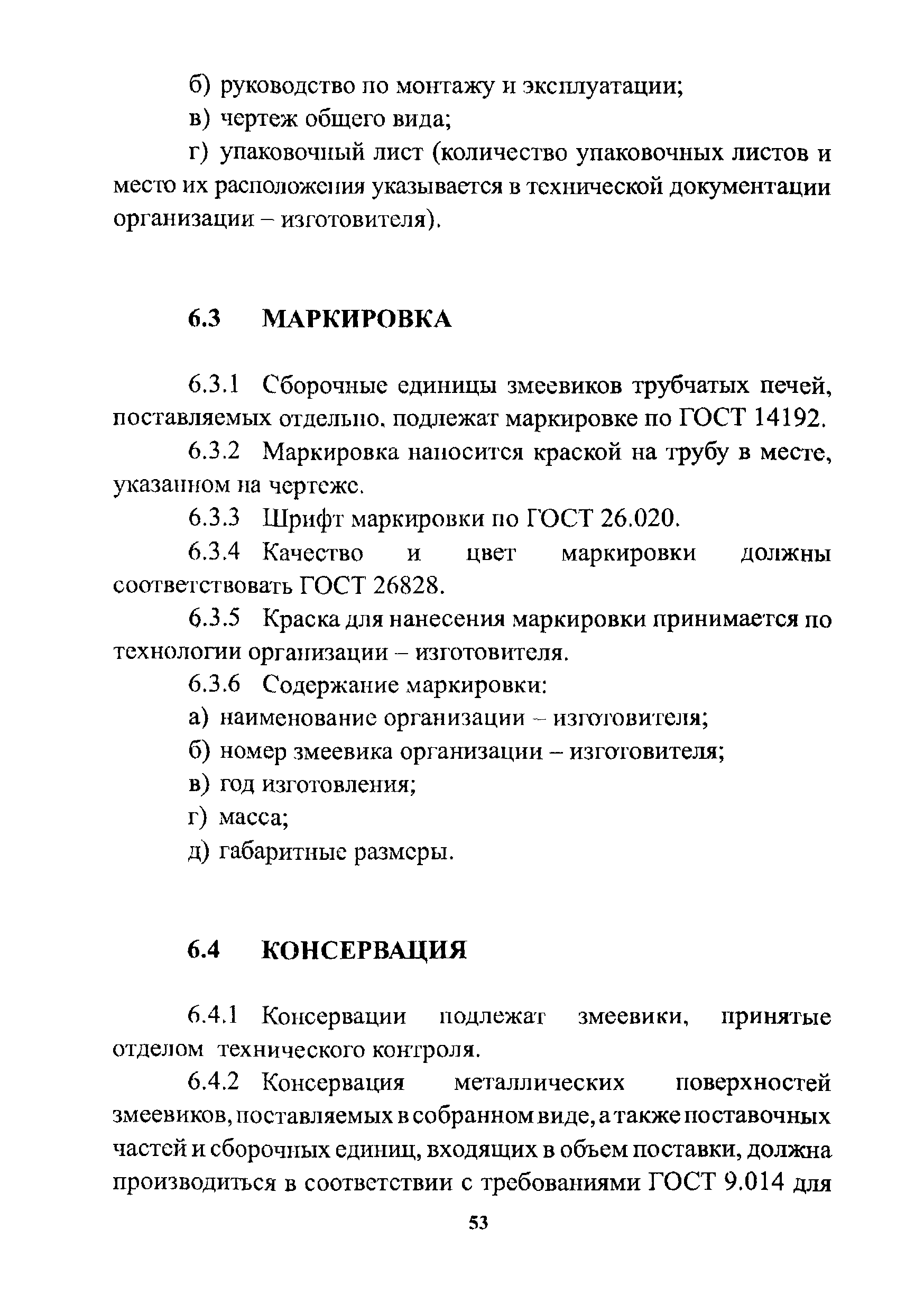

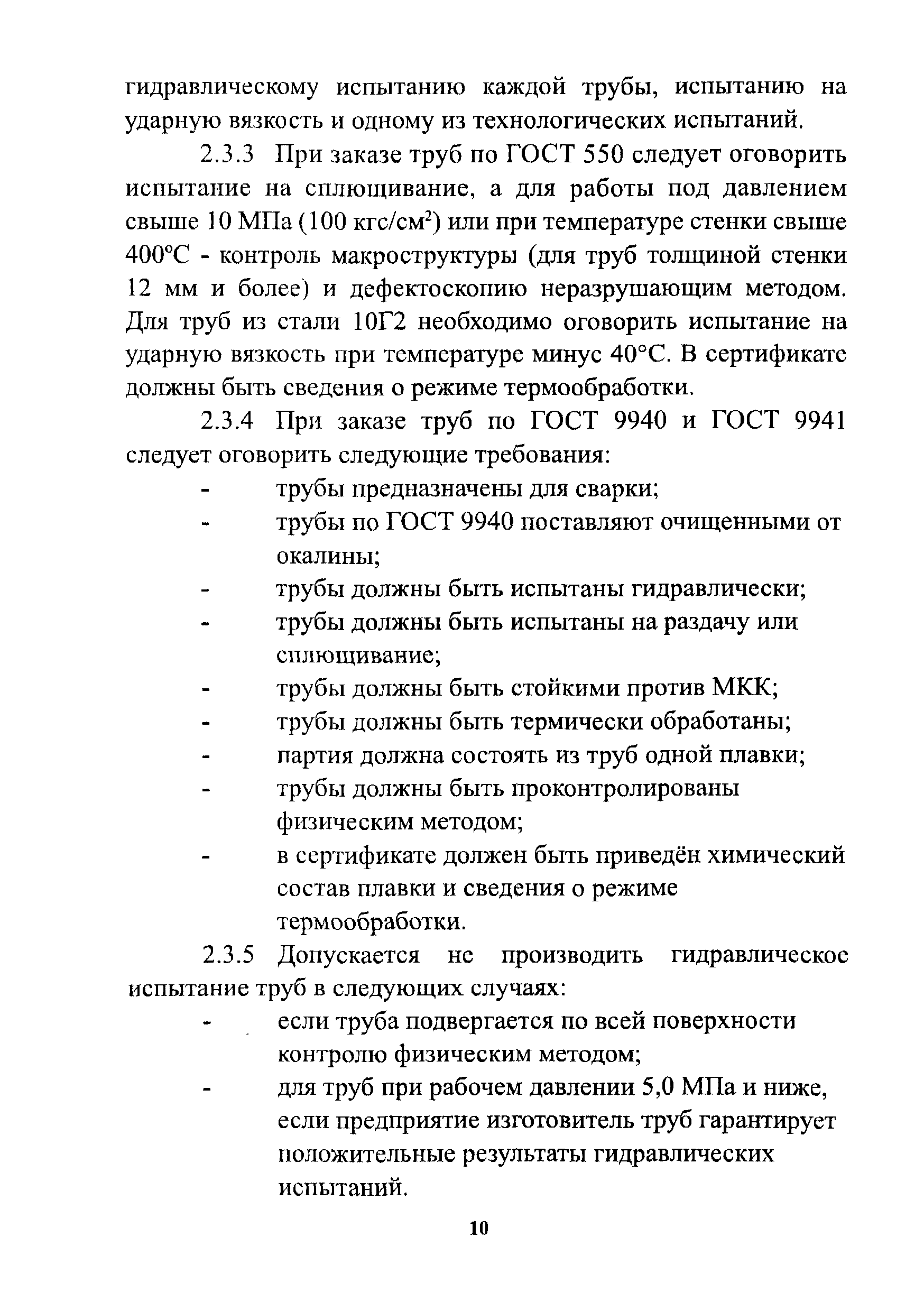

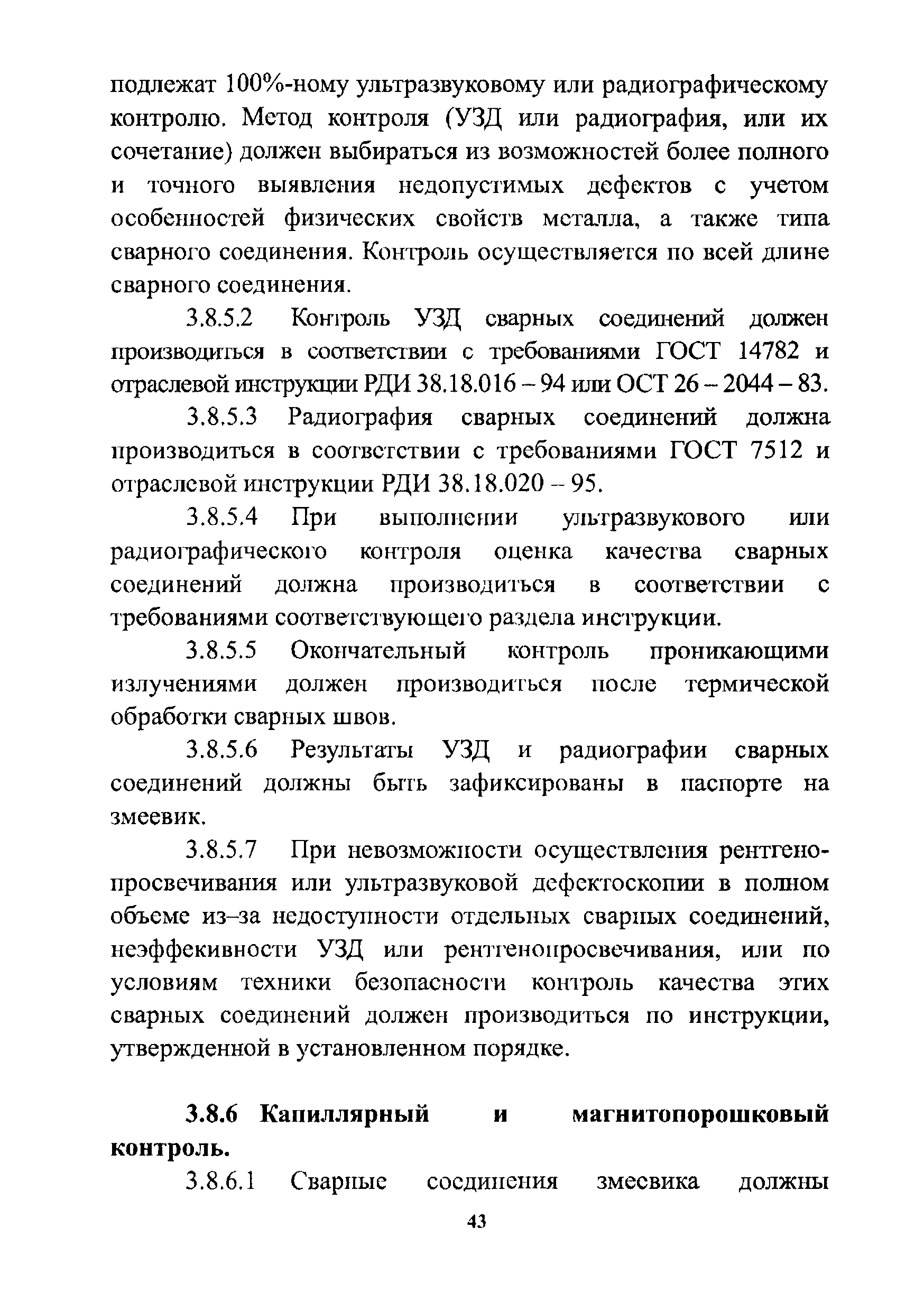

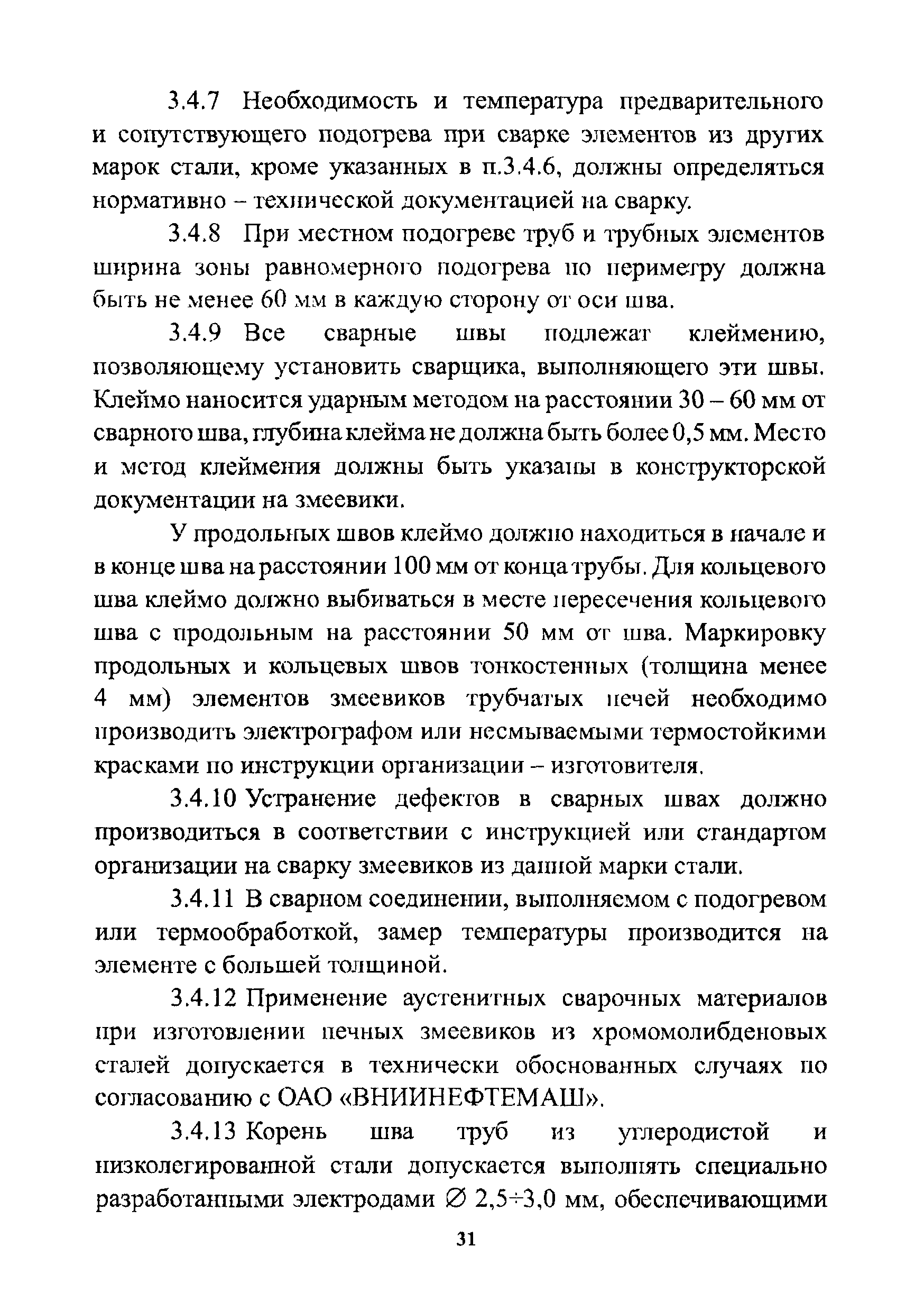

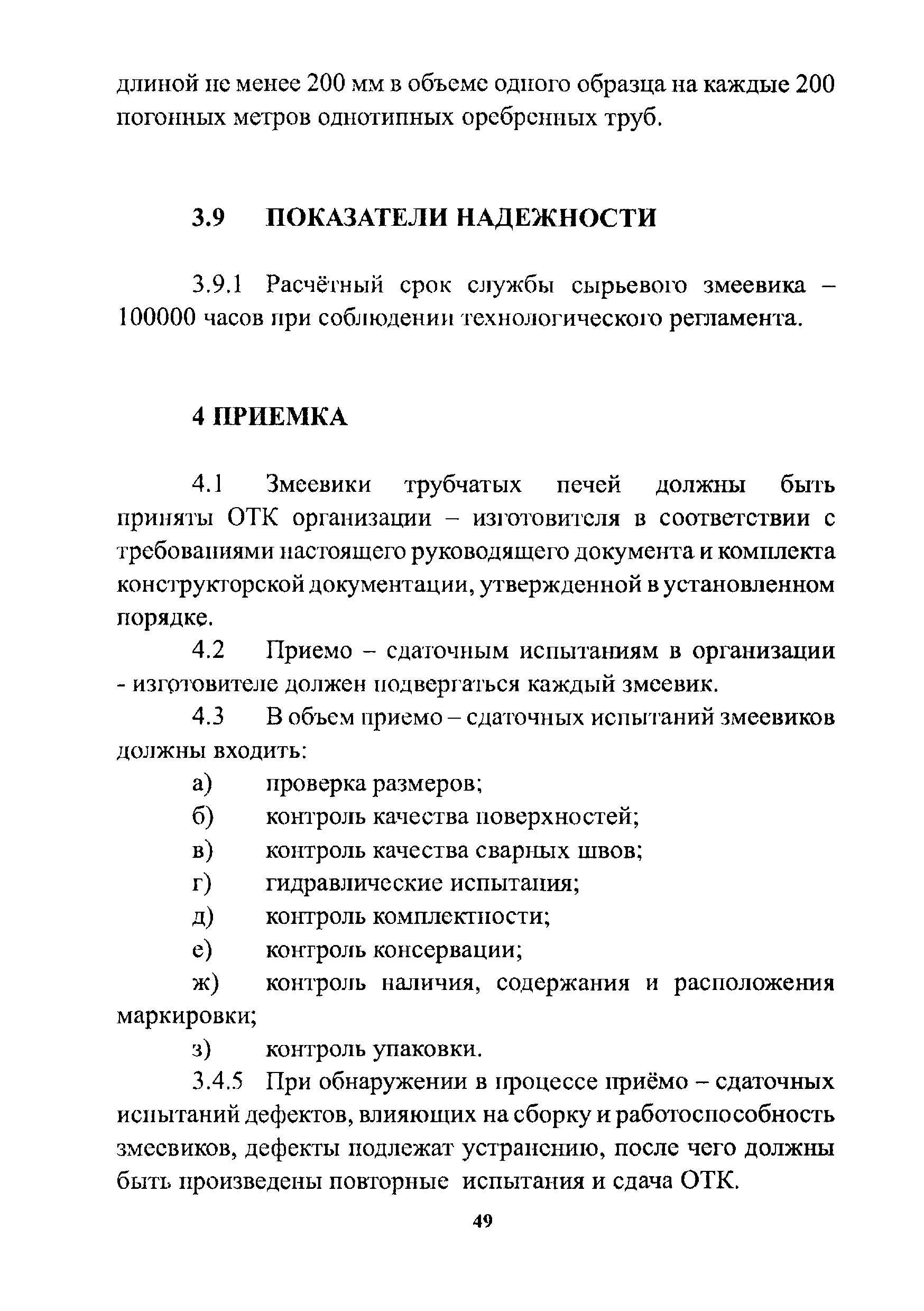

Оглавление:	Общие положения. Назначение и область применения 1. Типы, основные параметры и размеры 2. Технические требования    2.1. Требования к проектированию змеевиков и их элементов    2.2. Материалы    2.3. Трубы    2.4. Листовая сталь    2.5. Отливки (трубные решетки и подвески, элементы крепления решеток и подвесок)    2.6. Сварочные материалы 3. Требования к изготовлению    3.1. Общие требования к изготовлению    3.2. Требования к коллекторам    3.3. Требования к отводам и гнутым элементам    3.4. Общие требования к сварке    3.5. Общие требования к сварным соединениям    3.6. Требования к качеству сварных соединений    3.7. Термическая обработка    3.8. Контроль качества сварных соединений 4. Приемка 5. Методы контроля 6. Комплектность, маркировка, консервация и упаковка    6.1. Комплектность    6.2. Документация    6.3. Маркировка    6.4. Консервация    6.5. Упаковка 7. Транспортирование и хранение 8. Требования к эксплуатации 9. Гарантии изготовителя Приложения
Разработан:	ОАО ВНИИНЕФТЕМАШ
Утверждён:	ОАО ВНИИНЕФТЕМАШ
Принят:	06.05.2004 Управление по надзору в химической, нефтехимической и нефтеперерабатывающей промышленности (11-11, 446)
Издан:	ОАО ВНИИНЕФТЕМАШ (2007 г. )
Расположен в:	Техническая документация Экология МАШИНОСТРОЕНИЕ Промышленные печи Промышленные печи в целом Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов нефтяной и газовой промышленности
Заменяет собой:	РД 26-02-80-88

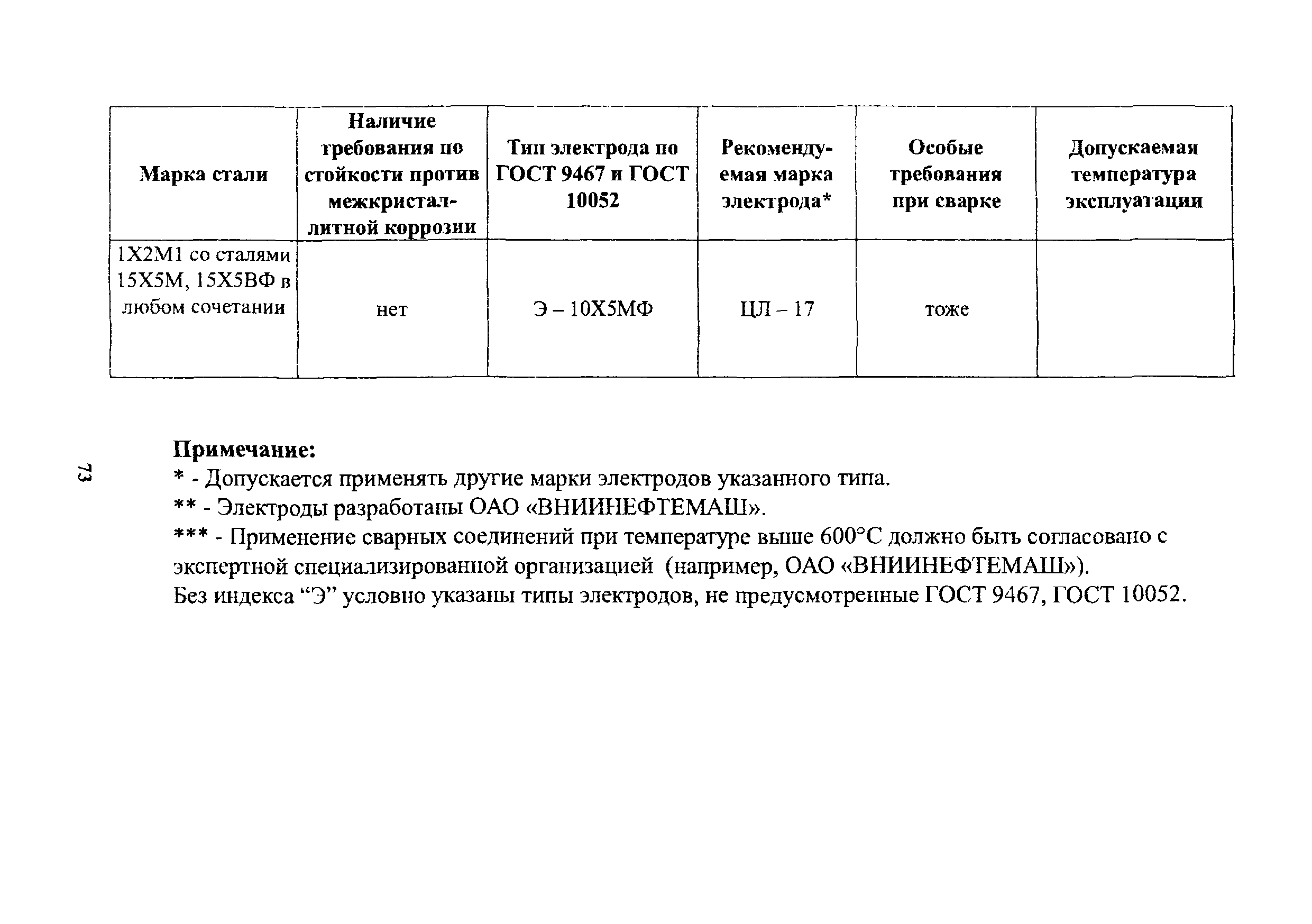

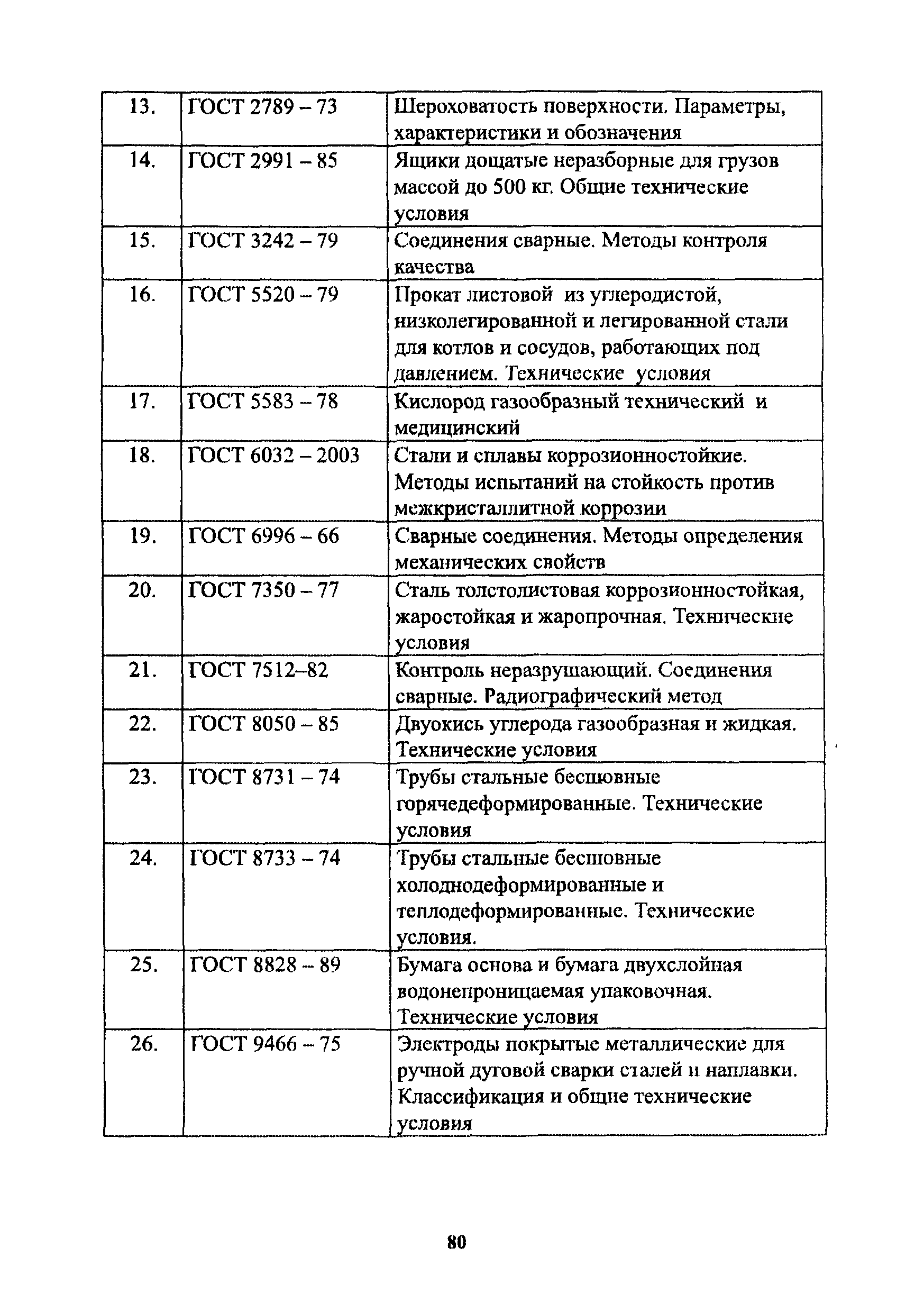

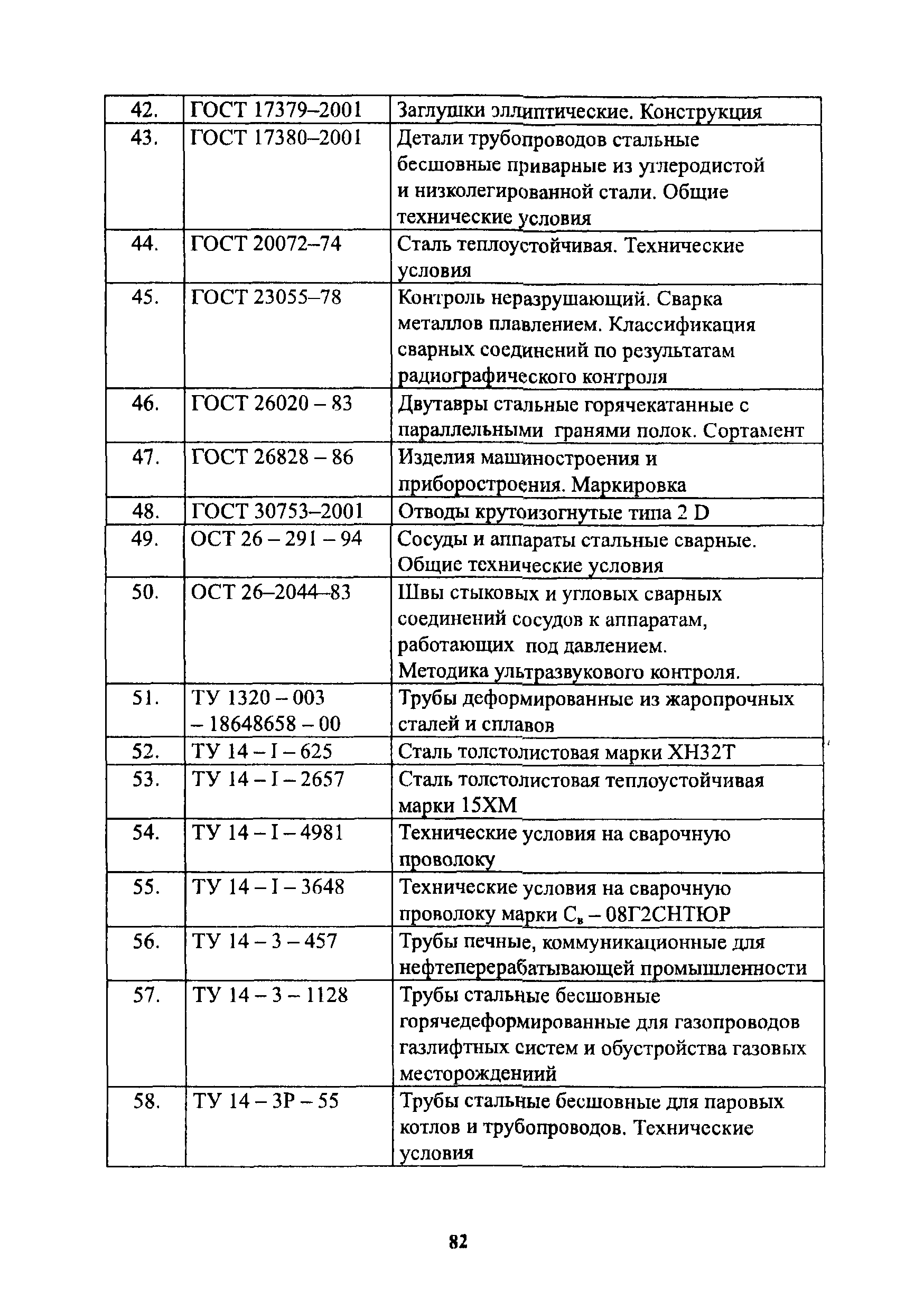

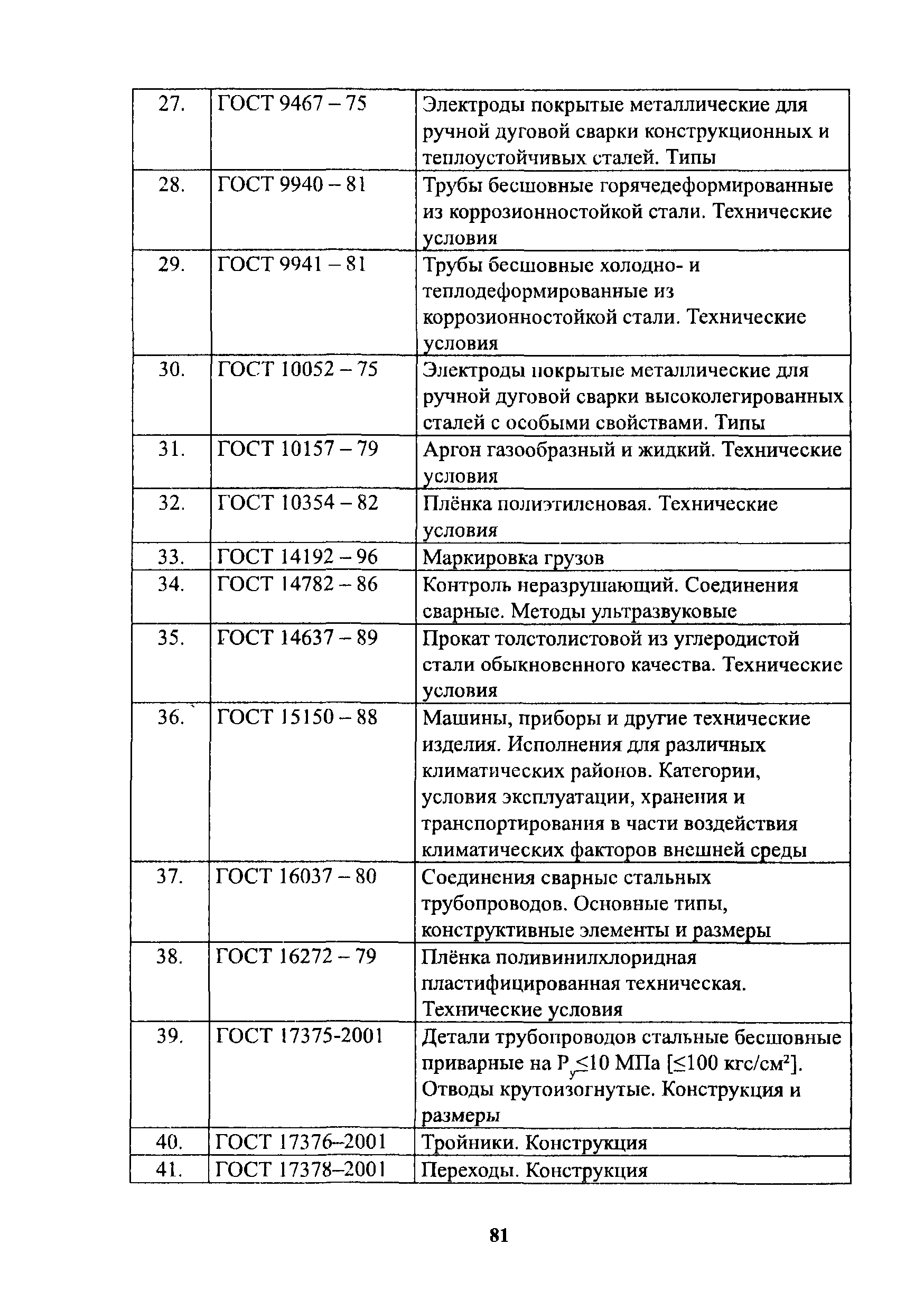

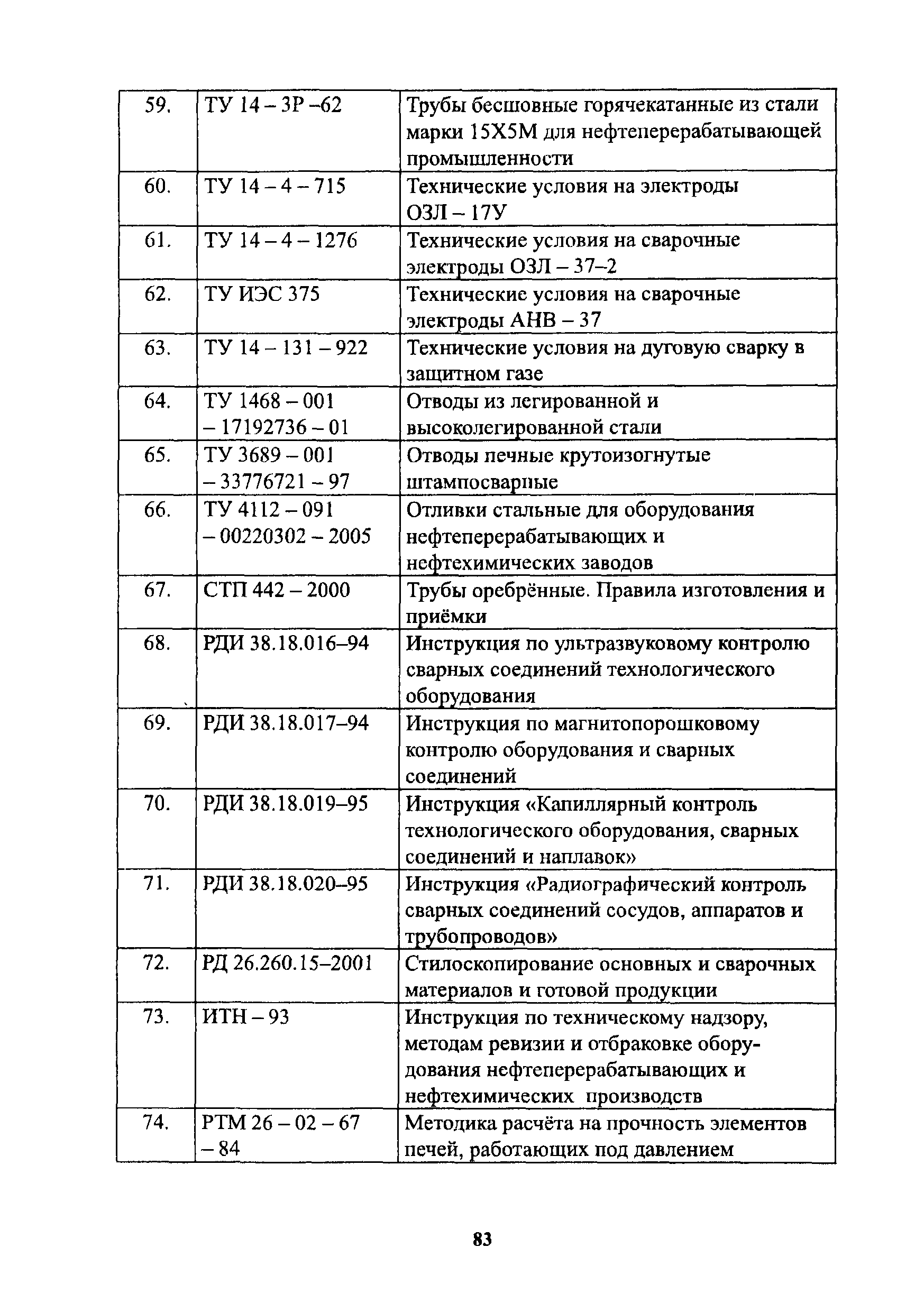

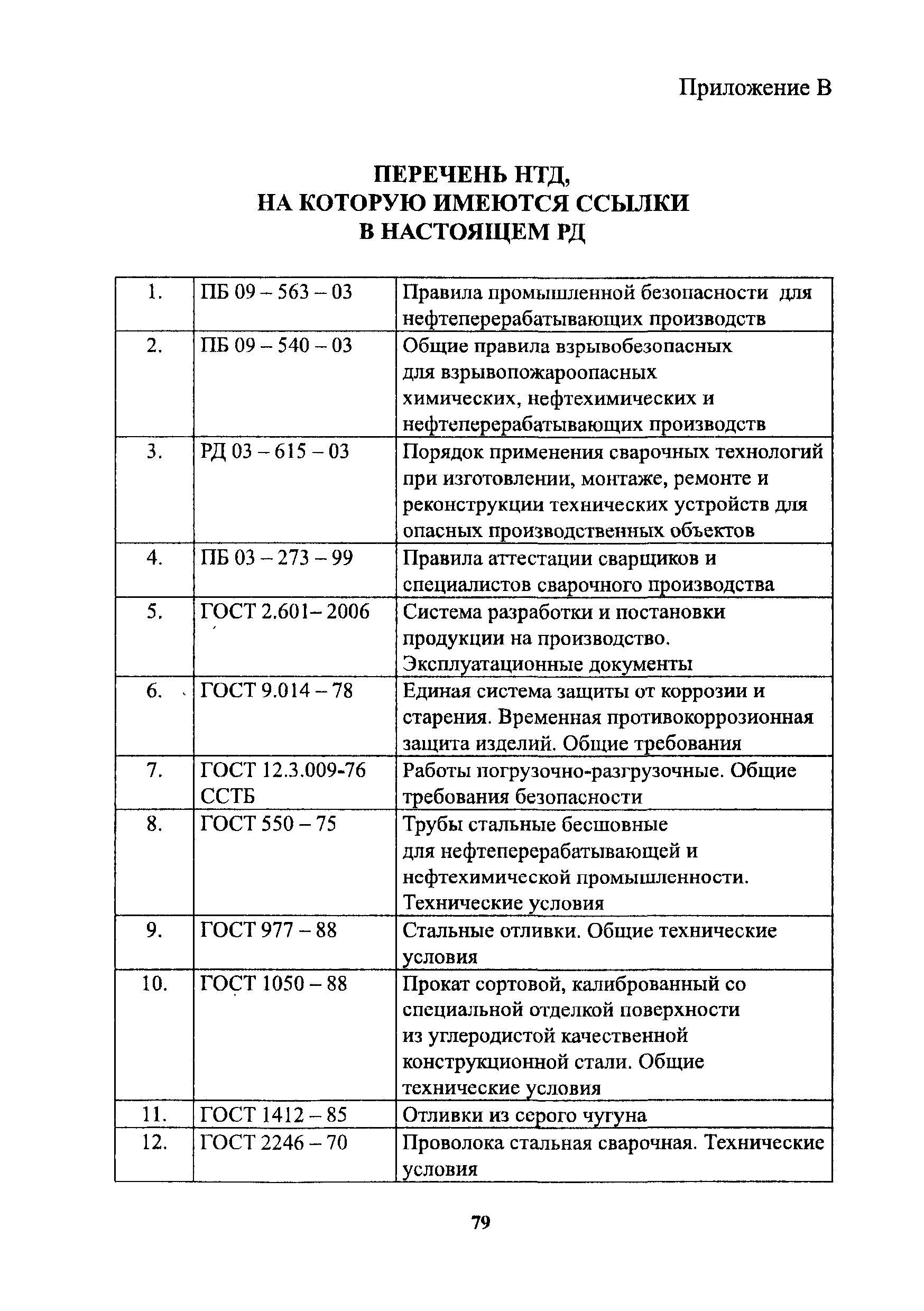

Нормативные ссылки:	ГОСТ 12.3.009-76 «Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 550-75 «Трубы стальные бесшовные для нефтеперерабатывающей и нефтехимической промышленности. Технические условия» ПБ 09-563-03 «Правила промышленной безопасности для нефтеперерабатывающих производств» ПБ 09-540-03 «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» РД 03-615-03 «Порядок применения сварочных технологий при изготовлении, монтаже, ремонте и реконструкции технических устройств для опасных производственных объектов» ГОСТ 2.601-2006 «Единая система конструкторской документации. Эксплуатационные документы» ГОСТ 6032-2003 «Стали и сплавы коррозионно-стойкие. Методы испытаний на стойкость к межкристаллитной коррозии» ИТН 93 «Инструкция по техническому надзору, методам ревизии и отбраковке трубчатых печей, резервуаров, сосудов и аппаратов нефтеперерабатывающих и нефтехимических производств» ГОСТ 10157-79 «Аргон газообразный и жидкий. Технические условия» ОСТ 26-2044-83 «Швы стыковых и угловых сварных соединений сосудов и аппаратов, работающих под давлением. Методика ультразвукового контроля» ТУ 14-3-1128-2000 «Трубы стальные бесшовные горячедеформированные для газопроводов газлифтных систем и обустройства газовых месторождений. Технические условия» ГОСТ 380-2005 «Сталь углеродистая обыкновенного качества. Марки» РД 3688-00220302-003-04 «Руководящий документ. Трубчатые нагревательные печи. Требования к проектированию, изготовлению и эксплуатации» РД 26.260.15-2001 «Стилоскопирование основных и сварочных материалов и готовой продукции» РТМ 26-02-67-84 «Методика расчета на прочность элементов печей, работающих под давлением» ГОСТ 10052-75 «Электроды покрытые металлические для ручной дуговой сварки высоколегированных сталей с особыми свойствами. Типы» ГОСТ 16272-79 «Пленка поливинилхлоридная пластифицированная техническая. Технические условия» ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 2246-70 «Проволока стальная сварочная. Технические условия» ГОСТ 26828-86 «Изделия машиностроения и приборостроения. Маркировка» ГОСТ 3242-79 «Соединения сварные. Методы контроля качества» ГОСТ 5520-79 «Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств» ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод» ГОСТ 9466-75 «Электроды покрытые металлические для ручной дуговой сварки сталей и наплавки. Классификация и общие технические условия» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» ГОСТ 14637-89 «Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия» ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» ГОСТ 16037-80 «Соединения сварные стальных трубопроводов. Основные типы, конструктивные элементы и размеры» ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия» ГОСТ 20072-74 «Сталь теплоустойчивая. Технические условия» ГОСТ 26020-83 «Двутавры стальные горячекатаные с параллельными гранями полок. Сортамент» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 2991-85 «Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия» ГОСТ 9941-81 «Трубы бесшовные холодно- и теплодеформированные из коррозионно-стойкой стали. Технические условия» ГОСТ 14192-96 «Маркировка грузов» ПБ 03-273-99 «Правила аттестации сварщиков и специалистов сварочного производства» ГОСТ 10354-82 «Пленка полиэтиленовая. Технические условия» ГОСТ 8828-89 «Бумага-основа и бумага двухслойная водонепроницаемая упаковочная. Технические условия» ГОСТ 8733-74 «Трубы стальные бесшовные холоднодеформированные и теплодеформированные. Технические требования» ГОСТ 9940-81 «Трубы бесшовные горячедеформированные из коррозионно-стойкой стали. Технические условия» ГОСТ 23055-78 «Контроль неразрушающий. Сварка металлов плавлением. Классификация сварных соединений по результатам радиографического контроля» ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 5583-78 «Кислород газообразный технический и медицинский. Технические условия» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 977-88 «Отливки стальные. Общие технические условия» ГОСТ 1412-85 «Чугун с пластинчатым графитом для отливок. Марки» ОСТ 26-291-94 «Сосуды и аппараты стальные сварные. Общие технические условия» ГОСТ 26.020-80 «Шрифты для средств измерений и автоматизации. Начертания и основные размеры» ГОСТ 7350-77 «Сталь толстолистовая коррозионно-стойкая, жаростойкая и жаропрочная. Технические условия» ГОСТ 8050-85 «Двуокись углерода газообразная и жидкая. Технические условия» ГОСТ 30753-2001 «Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Отводы крутоизогнутые типа 2D (R = DN). Конструкция» ГОСТ 17375-2001 «Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Отводы крутоизогнутые типа 3D (R около 1,5 DN). Конструкция» ГОСТ 17376-2001 «Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Тройники. Конструкция» ГОСТ 17378-2001 «Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Переходы. Конструкция» ГОСТ 17379-2001 «Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Заглушки эллиптические. Конструкция» ГОСТ 17380-2001 «Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия»
