МР 14-02-2003

Выбор и применение отборных устройств для приборов измерения давления

Обозначение:	МР 14-02-2003
Обозначение англ:	MP 14-02-2003
Статус:	заменен
Название рус.:	Выбор и применение отборных устройств для приборов измерения давления
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	02.11.2009
Область применения:	Настоящие методические рекомендации (МР) содержат информацию по номенклатуре и особенностям применения новых отборных устройств по ТУ 4218-008-51216464-01 выпускаемых ОАО "Люберецкий завод "Монтажавтоматика" (взамен ТУ 4218-004-17416124-97). МР предназначены для оказания методической помощи при выборе и применении отборных устройств в процессе проектирования и монтажа систем автоматизации технологических процессов и инженерного оборудования (СА). Приведенные в МР информация и рекомендации помогут также произвести в процессе монтажа (при необходимости) замену отборных устройств, предусмотренных рабочей документацией, на аналогичные из имеющихся в распоряжении заказчика или монтажной организации

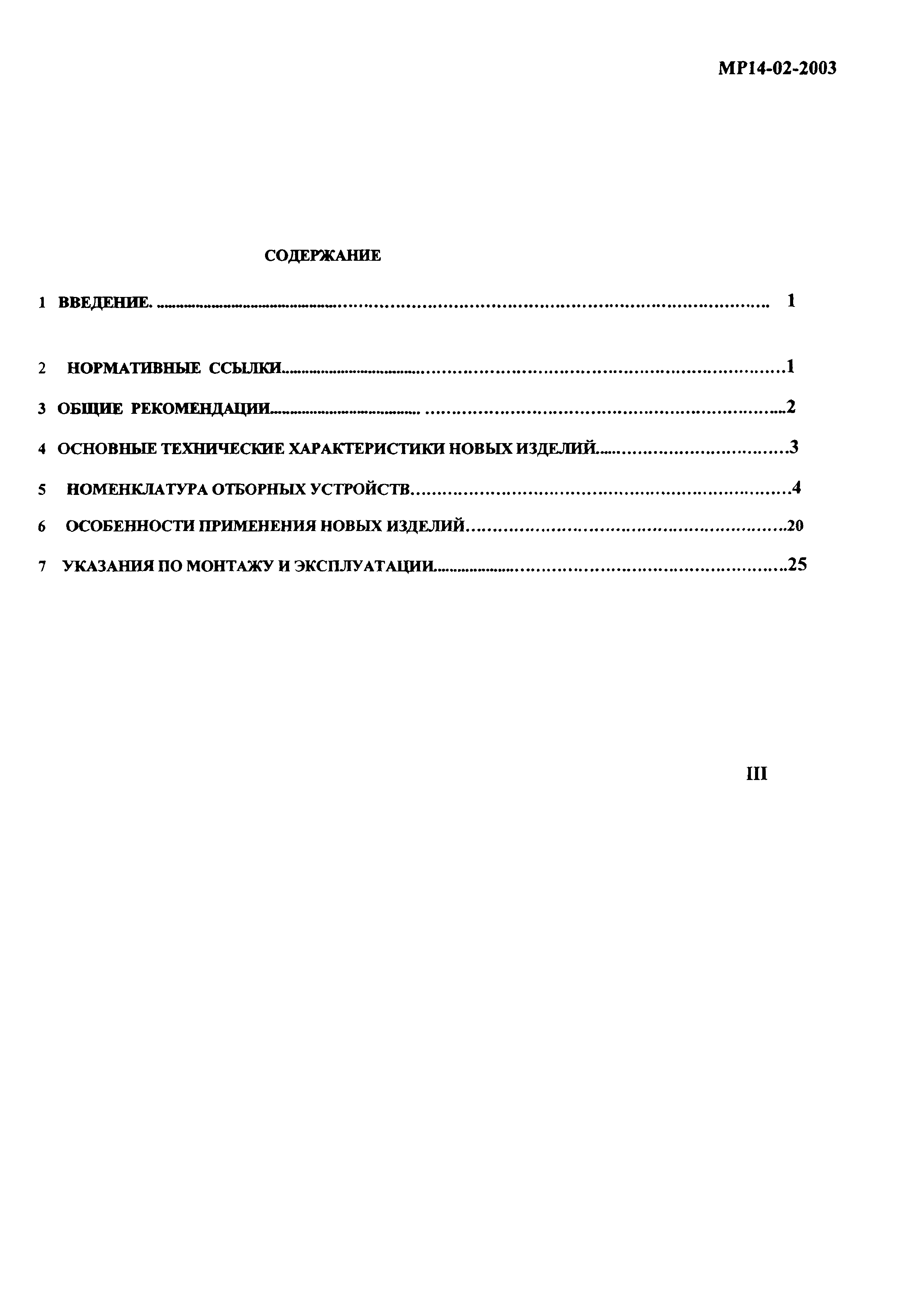

Оглавление:	1. Введение 2. Нормативные ссылки 3. Общие рекомендации 4. Основные технические характеристики новых изделий 5. Номенклатура отборных устройств 6. Особенности применения новых изделий 7. Указания по монтажу и эксплуатации
Разработан:	ООО Норма-РТМ
Утверждён:	02.06.2003 ФГУП ГПКИ Проектмонтажавтоматика
Издан:	ООО Норма-РТМ (2003 г. )
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Установки в зданиях Системы электроснабжения ЭЛЕКТРОТЕХНИКА Электрические провода и кабели Электрические провода и кабели в целом МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Промышленные автоматизированные системы в целом Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Производство монтажных и специальных строительных работ
Заменяет собой:	МР 14-02-01 ВМР 14-02-02
Чем заменён:	СТО 51246464-002-2009 «Системы автоматизации. Проектирование закладных конструкций для отборов давления, разрежения, вакуума»
Нормативные ссылки:	СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП 3.05.05-84 «Технологическое оборудование и технологические трубопроводы» СНиП 3.05.07-85 «Системы автоматизации» ГОСТ 16037-80 «Соединения сварные стальных трубопроводов. Основные типы, конструктивные элементы и размеры» ГОСТ 9544-93 «Арматура трубопроводная запорная. Нормы герметичности затворов» ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды» РМ 4-239-91 «Системы автоматизации. Словарь-справочник по терминам. Пособие к СНиП 3.05.07-85» РМ 4-6-92 «Системы автоматизации технологических процессов. Проектирование электрических и трубных проводок. Часть 2. Трубные проводки» РМ 4-59-95 «Системы автоматизации. Состав, оформление и комплектование рабочей документации» РМ 4-23-93 «Системы автоматизации. Схемы трубных проводок для измерения давления, расхода и уровня. Правила построения» РМ 4-206-95 «Системы автоматизации. Спецификация оборудования, изделий и материалов. Указания по выполнению. Пособие к ГОСТ 21.110-95» РМ 4-266-93 «Закладные устройства в трубопроводах и оборудовании для установки приборов и средств автоматизации. Пособие по выбору средств укрепления отверстий» СЗК 14-2-02 «Приборы для измерения и регулирования давления, разрежения. Установка закладных конструкций» СТМ 4-7-96 «Приборы измерительные и преобразователи давления и перепада давления. Одиночная установка на полу или стене. Часть 2. Приборы перепада давления» СТМ 4-7-94 «Приборы измерительные и преобразователи давления и перепада давления. Одиночная установка на полу или стене. Часть 1. Приборы давления» СТМ 14-2-2003 «Приборы для измерения и регулирования давления, разрежения. Установка на оборудовании и строительных основаниях» СЗК 4-2-93 «Приборы для измерения и регулирования давления. Часть 2. Узел укрепления отверстия в технологическом трубопроводе» ИМ 14-51-00 «Методические рекомендации и разъяснения по актуальным вопросам создания систем автоматизации. Выпуск 4. Новые типовые чертежи ассоциации "Монтажавтоматика"» ТУ 4218-008-51216464-01 «Отборное устройство. Технические условия» ГОСТ 21.110-95 «Система проектной документации для строительства. Правила выполнения спецификации оборудования, изделий и материалов» ГОСТ 21.408-93 «Система проектной документации для строительства. Правила выполнения рабочей документации автоматизации технологических процессов» ГОСТ 9544-75 «Арматура трубопроводная запорная. Нормы герметичности затворов»
